В двухэтажных квартирах очень удобна будет круговая лестница на второй этаж, которая не займет много полезного пространства и будет удобна в эксплуатации. Такие лестницы бывают нескольких нескольких видов, все их мы рассмотрим в нашей статье, а также узнаем, каких размеров они бывают.

круговая своими руками

Основные принципы выбора типа лестницы

Каждому владельцу хочется обустроить интерьер своего жилища наилучшим образом. Попытаться запечатлеть в монументальном решении свое понимание красоты и стиля, а также удивить своих посетителей новизной и необычностью принятых решений. Сегодня второй этаж в частном доме ни для кого не является новинкой в архитектуре зданий. И разумеется, что доступ к верхнему этажу осуществляется посредством ступеней, которые нередко располагаются на круговой лестнице, своими руками сделанной.

Для эффективного расположения данного элемента интерьера, следует выбрать оптимальную конструкцию. Она должна не только обеспечить комфортный доступ на верхний этаж, но при этом занять как можно меньше полезной площади. Различные помещения имеют свои характеристики и конструктивные особенности, отталкиваясь от которых, принимают оптимальное решение по созданию круговой лестницы на второй этаж своими руками.

Основные причины выбора винтовой конструкции

Случается, что дом не отличается большим размером, и помещения в нем расположены на сжатом пространстве. В такой ситуации прекрасным выходом из положения является использование круговой лестницы. Такая конструкция, как правило, способна уместиться на небольшом участке, не снизив свою ширину. Это самый выгодный способ того, как сделать круговую лестницу с максимальным количеством ступеней.

лестница своими руками

Еще одним неоспоримым преимуществом данной конструкции является количество материалов, требуемых для изготовления такой модели. Для круговой лестницы потребуется намного меньше материалов, чем для маршевого аналога. При условии, что выбранная модель будет создаваться собственными силами, это окажется очень выгодный проект для вложения средств.

Преследуемые цели и задачи

Манипуляции с различными материалами, составление эскизов, произведение расчетов и изучение различных вариантов конструкций – это творческий процесс. Для его реализации от исполнителя требуется проявление собственного творческого потенциала. При оформлении круговой лестницы, придется проявить не только инженерные способности, но и дизайнерские таланты.

Не зависимо от выбора материала исполнения, конструкция должна эргономично вписаться в очертания интерьера и представиться в виде композиции, создающей акцент. Оформление отдельных элементов винтовой лестницы должны отражать мотивы выбранного стиля. Конструктивное решение позволит изменить пространственные ощущения и придаст помещению индивидуальные черты.

Особенности проектирования

Первым делом, при изготовлении круговой лестницы необходимо произвести все требуемые замеры и составить правильный расчет по количеству материалов. Для этого потребуется создать общий эскиз конструкции и подробные чертежи всех основных элементов. Тут важно знать все функциональные требования, предъявляемые к выбранной модели.

круговая лестница руками

Основные задачи проекта

Лучше заранее учесть, как часто будет использоваться лестница в дальнейшем, какие нагрузки она должна выдержать, и каким требованиям безопасности она должна отвечать. Ведь винтовые конструкции могут не позволить впоследствии осуществлять подъем габаритных предметов мебели. Кроме этого, передвижение по лестницам данного типа сопряжено с определенными сложностями. По этой причине, если в доме имеются дети, такая конструкция должна быть оборудована дополнительными страхующими элементами:

  • непроницаемыми ограждениями;
  • отсутствием опасных элементов;
  • материал, выбранный для облицовки ступеней не должен скользить.

Для составления рабочего проекта, позволяющего создать выбранную модель круговой лестницы, всегда необходимо потратить много времени. Когда конструкция будет готова, изменить конструктивные решения уже не получится. Кроме этого, такой проект станет основой для количественного расчета используемых материалов и указателем размеров для каждого отдельного элемента конструкции.

Последовательность принятия решений

Однако сложности, вызванные составлением проекта, не должны стать поводом для приобретения готовой конструкции, которую впоследствии можно будет встретить в интерьере того или иного дома. Первым делом, требуется рассмотреть различные эскизы уже готовых лестниц, которые в изобилии встречаются в различных каталогах. Остановившись на одном из вариантов, автоматически будет принято решение выбора материала, из которого будет создаваться лестница.

своими руками

Место расположения

Далее необходимо принять решение о способе крепления ступеней круговой лестницы. Здесь существуют два основных варианта:

  • Ступени набирают на общей несущей конструкции. В этом случае лестница будет полностью независимым элементом, пригодным для размещения даже в центре комнаты.
  • Ступени будут закреплены в стены. В таком случае необходимо создать специальное пространство, в котором будет расположена лестница.

Конструктивные решения

Следующим шагом станет оценка особенностей, которыми обладает выбранный материал, позволяющий создать винтовую лестницу. Отдельного внимания заслуживают деревянные ступени, набранные на металлическом каркасе. Такие лестницы чаще всего обладают изящной формой и создают впечатления необычайной легкости. Однако, по прочности они не уступают остальным моделям и пригодны для расположения даже в часто посещаемых зонах, например, в коридоре или в прихожей. Данный тип лестниц очень удобен в обслуживании благодаря свободному доступу через открытые формы.

Составление чертежей

Для полной ясности при создании каждого отдельного элемента конструкции составляют рабочие чертежи, определяющие правила расчета круговой лестницы. Удобней всего общий эскиз разделить на несколько составляющих, которые после соберутся в единое целое.

круговая лестница своими

Отдельное описание каждой составляющей – это кропотливый процесс, отнимающий много времени. Здесь важно правильно произвести все замеры и указать размеры для каждого отдельного элемента. При этом необходимо действовать последовательно, двигаясь в одном направлении и учитывая совместимость каждого последующего элемента, а также общие размеры круговой лестницы.

Процесс изготовления винтовой конструкция

После того, как окончены все предварительные подготовительные этапы, приступают к изготовлению конструкции. Для этого необходимо иметь место, в котором будет расположена будущая лестница с организованным проемом для свободного доступа на следующий этаж. Выбирают материал, из которого станут собирать основу, ступени и поручни. Делается общий эскиз создаваемой модели, чертежи с указанием размеров и подробным описанием ключевых элементов.

Металлическая лестница. Как сделать?

Производить расчеты при создании металлической круговой лестницы начинают с выбора ширины ступеней. Если характеристики места расположения конструкции не диктуют определенные требования, то применяют стандартную ширину, которая составляет 90 сантиметров. После этого необходимо произвести расчет размера ступеней, который определяется длиной ступени и высотой подступенка. Во многом размер ступеней определяется их количеством, которое, в свою очередь, зависит от высоты потолка.

круговая лестница

Для стандартной лестницы оптимальная длина ступени составит 27 сантиметров, а высота подступенка - 14 сантиметров. Однако, винтовая лестница имеет не равномерный размер ступеней. Здесь каждая ступень обладает свойством сводиться к минимальному размеру в направлении оси разворота. По этой причине для винтовых конструкций длину ступеней рекомендуют начинать с 35 сантиметров, с последующим уменьшением.

Определить количество ступеней поможет простой расчет. Для этого необходимо определить размер от пола до потолка и прибавить к нему толщину плиты перекрытия, а полученный размер разделить на предполагаемую высоту подступенка. В результате получаем необходимое число ступеней, которое определит количество витков круговой лестницы.

Наиболее распространенная конструкция выглядит в виде трубы, исполняющей роль несущей стойки, на которую по кругу набраны ступени в форме спирали. Каркас ступеней создают из профильной трубы, а затем на него крепят деревянные ступени. Такая лестница кажется очень воздушной, но обладает высокой прочностью. К тому же, это независимая конструкция, которую можно установить в любом подходящем месте. Это наиболее подходящий вариант того, как сварить круговую лестницу самому.

Деревянная конструкция

Рассмотрим еще один вариант. Не меньшой популярностью пользуются деревянные круговые лестницы. Они очень эргономично вписываются в интерьер жилья, имеют гибкие границы по стоимости и способны служить продолжительное время. Внимания заслуживает неприхотливость таких лестниц к обслуживанию, небольшой общий вес составленной конструкции и комфортные ощущения в процессе эксплуатации.

Произведя все необходимые замеры, определив форму, размер и количество ступеней, можно приступать к созданию деревянной лестницы. Здесь можно пойти двумя путями:

  • Предоставить имеющиеся размеры и заказать изготовление ступеней в столярной мастерской.
  • Сделать это самостоятельность.

От выбора одного из этих вариантов исполнения во многом будет зависеть общая стоимость будущей лестницы и ее внешний вид.

круговая лестница своими руками

Такое же решение стоит принять по отношению к перилам и поручням. В качестве альтернативного варианта можно использовать в конструкции деревянной лестницы металлические перила. В качестве поручней в данном случае используют клеевой брус. Также хорошим решением будет применить пластиковые поручни, обладающие структурой дерева. Такие поручни прослужат долгое время, обладая неприхотливостью в обслуживании.

Для изготовления круговых деревянных лестниц, предпочтение отдают породам сырья, обладающим значительной твердостью. Это может быть бук или ясень. Также нередко используют для изготовления лестницы дуб. Такая древесина обладает высокой износоустойчивостью и способна служить очень долго. В качестве альтернативного бюджетного варианта, может быть применена твердая сосна.

Заключение

Итак, мы выяснили, что собой представляет винтовая лестница. Данная конструкция довольно практичная и удобная. Винтовая лестница, созданная или спроектированная своими руками непременно станет удачным украшением вашего дома.

Источники: fb.ru

инструкция по вычислению габаритов (фото и видео)

При недостатке жилой площади часто приходится выбирать такую конструкцию межэтажной лестницы, которая занимает минимум места. Оптимальным вариантом в таких случаях становится винтовая или спиралевидная конструкция. Чтобы построить её своими руками, прежде всего, нужно сделать расчет винтовой лестницы, определиться с её формой и габаритами.

В этой статье мы рассмотрим пример такого расчета для конструкции с центральной опорной стойкой как на картинке выше.

Винтовая лестница с центральной опоройВинтовая лестница с центральной опорой

Какие данные требуются для расчета

Как и при определении параметров обычной прямой лестницы, нам потребуется измерить некоторые существующие размеры и составить проект. Ниже дана краткая инструкция, которая поможет вам в этом.

Величина проема (просвета) в перекрытии второго этажа

Проем может быть круглым или квадратным. Если он ещё не сделан, то при его изготовлении следует учесть, что диаметр будущей лестницы будет примерно на 20 см меньше, чем ширина просвета – по 10 см с каждой стороны необходимо оставить для перил.

Высота этажа

Измеряется между «чистым» полом нижнего и верхнего уровня.

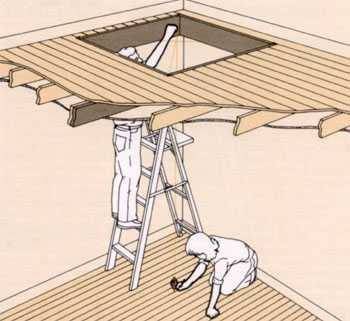

Измерение высоты
Измерение высоты

Совет. Проще всего определить высоту этажа, опустив отвес, как показано на рисунке выше, и измерив длину бечевки с грузом.

Точки входа и выхода

Кроме этого нужно определить место входа на первую ступень и выхода с последней на втором этаже. Это даст нам возможность узнать угол закручивания конструкции и, соответственно, вычислить её длину. Выбирать вход и выход нужно с учетом положения лестницы в помещении и наличия препятствий, мешающих комфортному движению.

Например, если она располагается в углу или у стены, вариантов положения первой ступени остается не так много. А если второй этаж мансардного типа со скошенным потолком, верхняя ступень должна находиться в таком месте, чтобы при выходе расстояние между площадкой и перекрытиями было больше человеческого роста.

Составив чертеж и обозначив на нем точки входа и выхода, вы сможете определить угол закручивания.

На фото представлен чертеж лестницы с углом поворота 2700 или ¾ кругаНа фото представлен чертеж лестницы с углом поворота 2700 или ¾ круга

Пример расчета

Предположим, что после всех измерений и определений мы имеем следующие данные:

  • Ширина проема 200 см;
  • Высота этажа 250 см;
  • Угол закручивания 2700.

Исходя из этого, начинаем расчет винтовых лестниц.

Диаметр лестницы и длина ступеней

  • Как уже упоминалось выше, диаметр должен быть несколько меньше ширины проема. Однако, если крепить балясины под поручни на край ступеней, общий диаметр можно не уменьшать. Но для расчетов все же принимаем его равным 180 см (200 – 20 = 180), т.к. нам важна именно рабочая, ходовая часть проступи.
  • Длина ступени будет равна радиусу или половине диаметра: 180 : 2 = 90 см. При этом ходовая часть (ширина лестничного марша) окажется меньше на половину толщины опорной стойки. Но на расчеты это не влияет.

Длина лестницы

Чтобы упростить расчеты, нужно получить развертку винтовой конструкции, определив её длину по внешнему контуру и по линии движения.

Для этого воспользуемся формулами, известными всем из школьной программы.

  • Длина окружности L = 2ПR. Подставив в формулу известное нам значение радиуса, получаем: 2 х 3,14 х 90 = 565 см. Но наша конструкция в плане не является полным кругом, поэтому полученное значение нужно умножить на ¾, что соответствует 2700. В итоге получаем протяженность лестницы по внешнему радиусу 424 см.

Внимание!
Если нужно сделать расчет полувинтовой лестницы (с углом поворота 1800), полученную длину окружности следует разделить на 2.
Если при этом полувинтовая конструкция является частью двухмаршевой поворотной лестницы, прямые и поворотные секции рассчитываются по отдельности.

Вместо площадки использованы забежные ступениВместо площадки использованы забежные ступени
  • Так как наиболее удобная линия движения по такой лестнице проходит на расстоянии 2/3R от её центра, то нужная нам расчетная длина будет равна 424 х 2/3 = 283 см.

Таким образом, мы получили данные, соответствующие прямой одномаршевой конструкции лестницы и позволяющие вычислить количество ступеней и их размеры.

Определение основных параметров

Зная высоту этажа и рекомендуемую высоту подъема на один шаг (15-20 см), можно подобрать количество ступенек. Примем высоту шага равным 17 см:

250 : 17 = 14,7 .

Округлим полученное значение до целого числа и получим точную высоту шага:

250 : 15 = 16,67 см.

Цифра получилась не очень удобной, так как при изготовлении подступенков придется каждый раз производить измерения с учетом сотых долей сантиметра. Чтобы избежать этого, округлим её до десятых (16,7 см), а первую ступеньку сделаем ниже:

250 – (14 х 16,7) = 16,2 см.

В итоге получаем высоту первой ступени 16,2 см, высоту всех остальных – 16,7 см. Всего их 15. Осталось вычислить ширину проступи по линии движения. Она должна попасть в «вилку» 20-40 см.

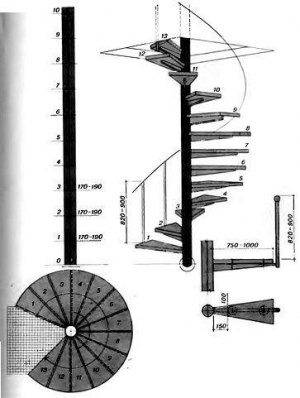

Чертеж деталей и конструкции в сбореЧертеж деталей и конструкции в сборе

Разделим длину этой линии на количество проступей, т.е. на 14, так как последняя ступень уже является полом второго этажа. Получаем:

283 : 14 = 20,2 см.

Этого достаточно, чтобы стопа при спуске и подъеме полностью опиралась на проступь.

Перед тем как рассчитать винтовую лестницу, вспоминаем формулу определения ширины проступи для обычной прямой конструкции: 2h + b = 60-64 см, где:

  • h – уже известная нам высота ступени;
  • b – её ширина.

Подставляем полученные данные в формулу: 2 х 16,7 + 20,2 = 53,6 см. Видим, что в рекомендованные значения мы не попадаем. Значит, нужно увеличить либо высоту шага, либо длину линии движения. Но проще уменьшить количество ступенек, например, до 12 (плюс один подъем на верхнюю площадку = 13).

Снова производим расчет:

  • Высота шага 250 : 13 = 19,2 см;
  • Ширина проступи 283 : 12 = 23,6 см;
  • 2 х 19,2 + 23,6 = 62 см.

Теперь все в порядке: все значения соответствуют нормативным, что очень важно. Цена вопроса – ваша безопасность и удобство передвижения.

Обратите внимание. Данные итоговых расчетов округлены, их нужно привести в соответствие с действительными, как было описано выше.

Определение формы ступеней

Мы определили ширину проступи только по линии движения. Но она имеет не прямоугольную форму, поэтому нам нужны размеры самой узкой и самой широкой её части.

Ширина узкой части зависит от диаметра опорной стойки, на которую ступени нанизываются и фиксируются в заданном положении. То есть, в этом месте проступь будет иметь отверстие. Для обеспечения нужной прочности её ширина должна быть увеличена на два диаметра отверстия.

Т.е. если диаметр опорной стойки равен 5 см, то ширина узкой части – минимум 15 см.

По внешнему краю ширина проступи вычисляется просто: длина окружности делится на количество ступенек: 424 : 12 = 35,3 см.

Зная длину ступени и её ширину в узкой части, по линии движения и в широкой части, нетрудно сделать её чертежЗная длину ступени и её ширину в узкой части, по линии движения и в широкой части, нетрудно сделать её чертеж

Заключение

Как видите, расчет заключается преимущественно в подборе параметров ступеней исходя из существующих проектных данных. Они должны вписываться в рекомендованные нормативы, соответствующие размерам стопы и длине шага человека. Меняя количество и высоту подъемов, можно найти самую оптимальную форму ступеней.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Зная длину ступени и её ширину в узкой части, по линии движения и в широкой части, нетрудно сделать её чертеж

Подписка на дзен канал

Винтовая лестница на второй этаж (круговая или круглая): особенности, размеры и установка

Винтовая лестница на второй этаж (круговая или круглая): особенности, размеры и установка

2002 0

Винтовые лестницы – это способ сэкономить пространство и обустроить при этом подъем на второй этаж.

Преимущества и недостатки

Конструкция состоит из опорной стойки и набора забежных элементов. Круглая лестница поворачивает на 360°, но допускаются отклонения.

Достоинства:

  • Компактность. Занимают гораздо меньшую площадь, чем маршевые модели. Для строительства нужно 1,5-2 м2.
  • Эстетичность. Круговая лестница выглядит стильно при декоративном оформлении.
  • Экономичность. На постройку требуется меньше материала.
  • Разнообразие вариантов исполнения. Элементы располагают и крепят различными способами.
  • Зрительно увеличивает высоту помещения благодаря вертикальному расположению ступеней.

Компактность и эстетичность

Обратим внимание и на некоторые недостатки:

  • Удобство. Спускаться и подниматься менее комфортно, чем по прямому маршу.
  • Безопасность. Радиальное расположение ступеней снижает этот показатель. Поэтому устанавливают поручни и ограждения.
  • Перенос грузов. Поднять наверх мебель и габаритные предметы затруднительно.

Изготовление зависит от выбранного материала несущих элементов и ступеней. Также имеет значение их соединения и расположения. Чтобы лучше разобраться с этим вопросом, нужно подробнее рассмотреть классификацию изделий.

Варианты исполнения

Благодаря особенностям конструкции, изготавливают модели различной конфигурации. Круглые лестницы поворачивают на 360°. Спиральные имеют большее закругление, например, на 420 или 550°. Если поворот в пределах 180-300°, такая конструкция называется полувинтовая лестница.

В определении вида изделия роль играют непосредственно ступеньки. Бывают такие категории несущих конструкций по способу крепления этих элементов к опоре.

  • центральная ось – труба или балка;
  • тетива – в виде гнутого косоура;
  • стена – дополняет угловые модели.

Варианты конструкций винтовых лестниц

Различают следующие способы крепления ступеней к опоре:

  • консольное опирание на трубу;
  • защемление на оси;
  • двухсторонняя фиксация.

Типы крепления ступеней

Что касается материалов, в конструкции таких изделий используют:

  • древесину и МДФ;
  • металл;
  • стекло;
  • керамику;
  • бетон;
  • камень.

Чаще материалы комбинируют между собой, чтобы создать прочное и одновременно воздушное сооружение

Деревянная лестница

Дерево дарит ощущение роскоши и естественности. Чаще круговые конструкции располагают вдоль стены. Опорой служит балка сечением не менее 150 мм. По прочности лучше выбирать дуб или лиственницу. Породы вроде сосны используют для элементов.

Ступеньки располагают в углу помещения и фиксируют вдоль стены. В дорогих моделях также используются гнутые тетивы.

Выделяют два типа таких лестниц на второй этаж: открытые и закрытые. Иными словами, есть подступенки или нет. Первый вариант используют чаще.

Роскошь и естественность

Металлическая конструкция

Такие лестницы состоят только из металла или комбинируются с другими материалами. Например, проступи и поручни изготавливают из дерева, МДФ панелей, пластика, ламината и даже стекла.

Тем не менее опорные элементы изготавливаются из металла. Это вариант как для постоянного жилья, так и для дачного домика. Опору делают из трубы или швеллера. К нему с помощью болтов или посредством сварки крепится каркас для будущих ступеней.

Прочность и надежность

Так как металл сохраняет свойства при обработке, из него создают конструкции различных конфигураций.

Кованые лестницы не выглядят грубо благодаря фигурным элементам в оформлении.

Бетонные модели

В просторных зданиях, в гостиницах и торговых центрах встречаются винтовые конструкции из бетона. Популярна полукруглая лестница из этого материала.

Важно правильно распределить нагрузку. Укрепляют ступени прочной арматурой, концы которой иногда заводят в тело здания. Рекомендуется располагать такие подъемы вдоль стен.

Разнообразие форм

Обратите внимание

Выделяют два типа бетонных винтовых лестниц: монолитные и сборные. Первые отливают в процессе строительства здания. Вторые устанавливают на сырой бетон в уже готовом виде или же конструируют по месту, собирая из отдельно отлитых ступеней и приваривая к опорам за счет выступающей арматуры.

В частном доме проще построить деревянную или металлическую лестницу. Параметры подгоняют под личные нужды и доступную площадь, но при этом не стоит забывать об установленных стандартах. Соблюдайте минимальную ширину забежных ступеней и уклон. Обустройте ограждения и поручни.

Рекомендуем посмотреть видео:

Как сделать круговую лестницу на второй этаж в доме

Винтовая лестница на второй этаж (круговая или круглая): особенности, размеры и установка

Круговая лестница – это отличный способ оригинально оформить свое жилье. Такие конструкции прекрасно подходят в случае ограниченного пространства в частном доме или двухуровневой квартире, они компактны и смотрятся красиво. Благодаря такому устройству, можно не только сэкономить рабочее пространство, но и экстравагантно оформить интерьер.

Конструкционные особенности винтовых лестниц

Ступени круговых лестниц фиксируются или на центральный столб, или на ограждения и тетивы. Последний вариант выглядит эксклюзивно, но имеет сложный монтаж. Также такая система занимает значительно больше пространства, чем первый вариант. Если вы планируете выполнять строительство своими руками, то лучше возводить конструкцию, которая крепится на крепежный столб.

Для того чтобы подъем вверх был комфортным, для устройства, которое расположено возле стены и углам, выбирать необходимо удобное направление спирали – по часовой стрелке или против нее. Выполняя расчет, в обоих случаях необходимо учитывать расстояние, которое понадобится для перил и ограждения.

Перед началом строительных работ нужно принять во внимание следующие параметры:

  • ширина верхнего проема в перекрытии должна составлять не менее 2 метров;
  • длина ступеней предполагается не меньше 90 сантиметров;
  • минимальное расстояние между поручнями перил и кромкой верхнего края может быть 10 сантиметров, до стены расстояние должно быть аналогичное.

Виды круглых лестниц на второй этаж

Среди круговых лестничных конструкций на второй этаж самым популярным является винтовая круглая лестница, однако существуют и другие виды устройств, которые состоят из нескольких проемов. Второй тип строений подходит больше для помещений с высокими потолками, маршевые лестницы сложнее монтировать, они требуют много свободного пространства.

Основным достоинством является безопасность. По ним без труда могут подниматься люди с суставными патологиями и преклонного возраста.

Винтовые лестницы отличаются компактностью. Они миниатюрны и обеспечивают быстрый подъем на второй этаж. Такая конструкция обеспечивает элемент неожиданности и оригинальности вместе. Особенно красиво получаются винтовые лестницы из металла, однако для этих целей подходит и дерево, при условии, что владелец постройки умеет с ним работать.

Винтовые лестницы

Для строительства винтовой лестницы не обязательно выполнять сложные расчеты и чертежи, монтаж производится достаточно легко и быстро.

Различают следующие виды конструкций такого типа:

Главным элементом первого варианта является опорный столб, вокруг него устанавливаются клиновидные ступени. При монтаже такой конструкции нужно учитывать надежность стержня, поскольку на него ложится вся нагрузка.

Диаметр круговых ступеней в таком случае можно выбирать произвольно. Единственное, на что следует обратить внимание, – это длина ступеней, от которой зависит комфортность и безопасность подъема.

Круговые конструкции выполняют без опорного стержня, их основным отличием является сложность монтирования. Для строительства особенно важно рассчитать правильно размеры.

Консольные лестницы

Консольные лестницы следует располагать возле стены, они монтируются без опорного стержня. Одну часть конструкции фиксируют к стене, а вторая как бы висит в воздухе.

Поворотные конструкции

Этот вид устройства предназначен для помещений с ограниченной площадью. Существует несколько видов поворотных лестниц:

  • винтовая лестница;
  • полукруглая;
  • четырехоборотная;
  • криволинейная.

Главным отличием этих видов является угол поворота степеней.

Важно! Если вы решили строить конструкцию с длинными и широкими ступенями, то тогда должны располагать большим количеством свободного пространства, в противном случае устройство просто не поместится в небольшом помещении.

Хребтовые варианты

Хребтовые варианты изделий собираются из отдельных деталей, причем при строительстве можно менять их расположение. Такие устройства бывают и винтовые, и маршевые, здесь главным условием является принцип монтажа.

Материалы

Основным условием долговечного применения круговой лестницы на второй этаж является правильно подобранный материал для монтажа и отделочных работ. На сегодняшний день существует множество таких материалов: стекло, дерево, бетон, металл, чугун.

Чугунные устройства плохо вписываются в интерьер постройки, поскольку внешне выглядят тяжеловесно и строго. Стеклянные системы – более выигрышный вариант, однако, они занимают слишком много места. Наиболее популярны металлические, деревянные и бетонные конструкции. У каждого из этих материалов есть свои преимущества и недостатки, рассмотрим их более детально.

Дерево

Самым оптимальным вариантом является установка деревянной круговой лестницы. Такой материал прекрасно украсит любой интерьер, он прочен, надежен и долговечен. Также дерево легко обрабатывать, поэтому из него получаются красивые и оригинальные системы.

Достоинства деревянных устройств:

  • материал является экологически чистым;
  • можно выбрать любую форму деревянной винтовой лестницы;
  • материал имеет маленький вес;
  • для установки потребуются минимальные габариты;
  • дерево имеет привлекательную текстуру;
  • обладают высокой прочностью и большим сроком эксплуатации;
  • при желании можно красиво скомбинировать дерево с металлом.

Недостаток также имеется – это неустойчивость материала к перепадам температуры и воздействию влаги. Однако этого можно избежать, покрыв изделия лаком и обработав антисептиком перед установкой.

Бетон

Полукруглая бетонная лестница – это достаточно прочная и надежная система. Такие устройства имеют ряд преимуществ:

  1. Долгий срок эксплуатации. В отличие от металлических и деревянных конструкций, они не гниют, не подвергаются коррозии.
  2. Многообразие форм. В отличие от других типов лестниц, круглая бетонная конструкция может быть любой формы.
  3. Надежность. Бетонная система стоит на втором месте после металлической по прочности.
  4. Низкий уровень шума. Бетонная постройка не излучает посторонних скрипов и шумов, кроме звука шагов.

Металл

Металлические лестницы являются самыми прочными и долговечными. Также металл можно удачно скомбинировать с деревом и бетоном, этот материал может иметь разные оттенки и формы.

Рассмотрим основные преимущества данного материала:

  • наибольшая прочность, надежность устройства;
  • многообразие форм;
  • применение кованных отделочных материалов;
  • долговечность;
  • гармоничность с любым интерьером;
  • хорошая устойчивость.

Советы по проектированию и расчету круговых лестниц

Прежде чем закупать материалы, первым делом нужно выполнить все расчеты и чертежи. Для этого должны соблюдаться следующие правила:

  1. При строительстве кругового устройства не рекомендуют использовать подступенок, соединяющий элементы между смежными краями ступеней.
  2. Минимальная ширина пролета в такой системе должна составлять 20 сантиметров.
  3. Для надежности конструкции диаметр центральной металлической трубы должен составлять более 5 сантиметров. Такая предосторожность обеспечивает устойчивость всей системы.
  4. Если устанавливается довольно крутая винтовая конструкция, то высота проема должна превышать рост самого высокого члена семьи.
  5. В одном витке системы, выполненной своими руками, необходимое количество ступеней составляет 12-13 штук.

При расчете лестницы полезно пользоваться калькулятором для лестниц, который существенно облегчит работу.

Технология и этапы создания винтовой лестницы

Рассмотри поэтапно процесс создания круглой лестницы.

Подготовительные работы

На подготовительном этапе работы следует тщательно просчитать все параметры конструкции и выполнить чертеж. Все нюансы конструирования данной системы описаны выше, однако, если у вас нет опыта выполнения такого рода работ, то лучше обратиться к специалистам или приобрести уже готовые составляющие устройства.

Также на данном этапе следует подготовить все необходимые инструменты и детали (болты, крепления, уголки и т.д.). Их перечень будет зависеть от выбранного вами материала конструкции.

Изготовление элементов лестницы

Для установки винтовой лестницы вам понадобятся следующие составляющие:

  1. Опорная труба. Ее длина зависит от размеров лестницы, поскольку данный параметр рассчитывается расстоянием от потолка до пола.
  2. Стержень, из которого будут изготовляться крепления.
  3. Широкая труба.
  4. Уголки.

Для закрепления ступеней нужно нарезать втулки из трубы, диаметр которой будет равен окружности опорного стержня. Длина таких деталей равняется длине проступи.

Уголки выполняются по той же схеме, что и ступени, и привариваются к каркасу.

Монтаж и сборка конструкции

При сборке конструкции винтовой лестницы следует придерживаться следующих правил:

  1. Сначала осуществить монтаж несущего столба.
  2. Затем установить втулки.
  3. Зафиксировать устройство в верхней части.
  4. Установить ограждения и перила.

Рассмотрим данный монтаж винтовой лестницы более детально:

  1. На полу отметьте точку угла проема для более легкого расчета положения опорного столба.
  2. Начертите параллельную линию относительно линии проема.
  3. Зафиксируйте основание несущего столба.
  4. Нанизывайте втулки на сердечник опорных кронштейнов.
  5. Таким же образом зафиксируйте последующие элементы устройства.
  6. Далее закрепите верхнюю часть платформы.
  7. Осуществите монтаж перил.
  8. Затем на верхней части платформы монтируется крайняя стойка для перил и ограждений. Так же зафиксируйте опорные элементы в нижней части.
  9. Учитывайте, что опора ограждения и крепежный столб должны друг к другу располагаться по диагонали.
  10. Далее установите ограждения и поручни.

Завершающий этап

На завершающем этапе строительства выполняются отделочные работы. Если вы в качестве материала используете дерево, то его необходимо покрыть несколькими слоями лака. При возведении металлической конструкции осуществляется покраска.

При отделочных работах необходимо учитывать интерьер помещения: материал, которым покрыты стены, цвет обоев. Также если рядом с лестницей находится кухня, то в пространстве под ней можно оборудовать места для хранения овощей или техники.

Из всего вышесказанного можно сделать вывод, что изготовление устройства – это довольно трудоемкий и длительный процесс, однако сделать винтовую лестницу на второй этаж можно самостоятельно. Для этого достаточно соблюдать правила сборки и монтажа системы и обладать некоторыми навыками в строительной сфере.

Круговые лестницы на второй этаж

Винтовая лестница на второй этаж (круговая или круглая): особенности, размеры и установка

Винтовая лестница на второй этаж – это отличный способ сэкономить пространство и обустроить при этом стильный и эффектный подъем. Существует множество разновидностей таких конструкций, поэтому подобрать подходящий вариант не составит особого труда. Давайте разберемся, в чем заключаются их основные особенности и какой материал выбрать для изготовления.

Преимущества и недостатки

Винтовая лестница – это особенный вид конструкций. Она состоит из опорной стойки и набора забежных ступеней. Круглая лестница имеет поворот на 360 градусов. Также допускаются отклонения от этого показателя как в меньшую, так и большую сторону, в зависимости от высоты пролета.

На угол поворота ступеней влияет градус размещения каждого следующего элемента, их общее количество зачастую не превышает 12 штук.

Отличительными преимуществами винтовых лестниц являются следующие характеристики:

  • Компактность. Они занимают гораздо меньшую площадь, чем маршевые модели. Для её строительства может быть достаточно 1,5-2 м2.
  • Эстетичность. Круговая лестница выглядит очень стильно и эффектно. Она может стать изюминкой интерьера, особенно если позаботиться о декоративном оформлении.
  • Экономичность. На постройку требуется меньше материала, что напрямую связано с конструкционными особенностями.
  • Разнообразие вариантов исполнения. Можно использовать практически любые материалы и применять совершенно разные приемы крепления и расположения элементов конструкции.
  • Визуально увеличивает высоту помещения. Это возможно благодаря вертикальному расположению ступеней.

Компактность и эстетичность — основные преимущества винтовых лестниц

Тем не менее следует обратить внимание и на некоторые недостатки:

  • Удобство. Спускаться и подниматься менее комфортно, чем по прямому маршу, особенно это касается детей и стариков.
  • Безопасность. Ступени имеют меньшую ширину и расположены радиально, что снижает показатель безопасности. Поэтому обязательным условием является наличие удобных поручней и ограждений.
  • Перенос грузов. Поднять наверх мебель или другие габаритные предметы может быть весьма затруднительно или попросту невозможно.

На технологию изготовления винтовой лестницы во многом влияет выбор материала для несущих элементов и ступеней. Также могут различаться принципы их соединения и общего расположения. Чтобы лучше разобраться с этим вопросом, нужно подробнее рассмотреть классификацию этих изделий.

Варианты исполнения

Существует огромное множество проектов винтовых лестниц различной конфигурации. Благодаря особенностям конструкции удается изготовить уникальные образцы из самых разнообразных материалов.

В первую очередь, следует обратить внимание на вид такой лестницы. Она имеет радиальное закругление на определенный градус. Круглые лестницы имеют поворот в 360 градусов.

Спиральные модели могут иметь большее закругление, например, на 420 или 550 градусов и т. д. Если поворот остается в пределах 180-300 градусов, такая конструкция называется полувинтовая лестница.

Важно

При этом все её ступени остаются забежными.

В определении вида изделия важную роль играют непосредственно ступеньки. Например, если обратиться к способу крепления этих элементов к опоре, можно выделить такие категории несущих конструкций:

  • центральная ось – труба или балка;
  • тетива – выполняется в виде гнутого косоура;
  • стена – дополняет угловые модели.

Варианты винтовых лестниц по способу крепления ступеней

Первый вариант является самым распространенным. Также различают способы фиксации ступеней на опоре:

  • консольное опирание на трубу;
  • консольное защемление на оси;
  • двухсторонняя фиксация.

Типы крепления ступеней к винтовой лестнице

Дополнительно могут использоваться больца. Таким принципом укрепляются сборные винтовые модели лестниц. Больца переносят нагрузку на перекрытия пола и потолка.

Что касается материалов, в конструкции таких изделий могут использоваться:

Самыми популярными являются деревянные вариации, а также металлическая лестница. Чаще всего материалы комбинируют между собой, чтобы создать максимально эффектную, прочную и одновременно воздушную конструкцию.

Деревянная лестница

Винтовая лестница из дерева способна придать помещению ощущение роскоши и натуральности, особенно если речь идет о круговых моделях. Чаще всего круговые лестницы располагаются вдоль стены.

Для опоры подбирается балка с сечением не менее 150 мм. Так как главным требованием является прочность несущих элементов, для них лучше всего выбирать дуб или лиственницу.

Более дешевые и мягкие породы вроде сосны можно использовать для обустройства ступеней и поручней.

Для того чтобы обеспечить дополнительный упор ступенек, их располагают в углу помещения и фиксируют вдоль стены. Для дорогих моделей также используются гнутые тетивы. Особенно эффектно выглядят, составленные таким образом вариации полувинтовых лестниц.

Можно выделить два типа таких лестниц на второй этаж: открытые и закрытые. Иными словами, деревянные винтовые конструкции могут иметь подступенки или выполняться без них. Первый вариант встречается чаще, так как дерево в таком исполнении выглядит более добротно и надежно.

С помощью деревянной винтовой лестницы можно придать помещению ощущение роскоши и натуральности

Металлическая конструкция

Наиболее распространенный вариант – металлическая винтовая лестница. Такие конструкции могут полностью состоять из металла или комбинироваться с другими материалами. Например, проступи могут быть изготовлены из дерева, МДФ панелей, ламината и даже стекла. Поручни часто сочетают металл и дерево или пластик.

Тем не менее все опорные элементы изготавливаются именно из металла. Это идеальный вариант как для постоянного жилья, так и для дачного домика. Опорой винтовых лестниц из металла чаще всего служит труба или швеллер. К нему с помощью болтов или посредством сварки крепится каркас для будущих ступеней.

Винтовые лестницы из металла считаются самыми прочными и надежными

Так как металл хорошо поддается обработке, сохраняя при этом свою прочность, из него можно создать конструкцию любой конфигурации, как полувинтовую лестницу, так и спиральную с несколькими витками.

Особенно следует выделить такую модель винтовой лестницы, как кованная. Она может состоять исключительно из металла и при этом не выглядеть грубо благодаря фигурным элементам в оформлении.

Бетонные модели

В просторных зданиях, в частности в отелях и торговых центрах часто можно встретить винтовые конструкции из бетона. Особенно популярной является полукруглая лестница из этого материала.

Особенностью таких моделей является то, что из бетона можно отлить любое изделие, но при этом важно правильно распределить нагрузку. Для укрепления ступеней следует использовать прочную арматуру. Для большей надежности рекомендуется располагать такие подъемы вдоль стен, чтобы можно было завести прутья в тело здания.

Винтовую лестницу из бетона можно отлить практически любой формы

Совет

Можно выделить два типа бетонных винтовых лестниц: монолитные, которые отливаются в процессе возведения здания непосредственно по месту расположения пролета, а также сборные. Последние могут устанавливаться на сырой бетон в уже готовом виде или же конструироваться по месту, собираясь из отдельно отлитых ступеней. В этом случае их приваривают к опорам за счет выступающей арматуры.

Все модели винтовых конструкций хороши по-своему. Для частного дома проще всего будет построить деревянную или металлическую лестницу. Её параметры можно подогнать под личные нужды и доступную площадь, но при этом не стоит забывать об установленных стандартах. Соблюдайте минимальную ширину забежных ступеней и их оптимальный уклон. Также обязательно обустройте прочные ограждения и поручни.

Какие бывают круговые лестницы на второй этаж

Круговые лестницы зачастую можно увидеть в частном доме. Их выбирают люди, которым важно, чтобы вход на второй этаж был красивым. Для перил используется металл, эстетично смотрятся и элементы декоративной ковки. Ступени делаются из дерева и покрываются лаком.

Выбираем круглую лестницу

Основные типы

Самыми распространенными являются винтовые круговые лестницы, но существуют и конструкции маршевого типа, состоящие из нескольких проемов. Главная сложность во втором случае – требуется много свободного пространства. Такой проект подходит лишь в случае, если потолок достаточно высокий, а комната просторна.

Несомненное достоинство – относительная безопасность. По таким круговым лестницам на второй этаж могут подниматься пожилые люди, а также те, кто имеет заболевания суставов или по другим причинам ограничен в движениях.

Винтовые конструкции компактны. Они способны обеспечить быстрый подъем на второй этаж. Миниатюрность – не единственное их достоинство. Люди часто выбирают этот тип, желая сделать интерьер необычным. Особенно красивы металлические варианты, но и дерево, если его умело обработать (покрыть лаком, колером) смотрится интересно.

Бывают и изделия смешанного типа. Это сложные для реализации проекты, поэтому встречаются они достаточно редко.

Виды винтовых лестниц

Винтовая лестница в частном доме может быть направлена как в правую, так и в левую сторону. Для недорогих конструкций не обязательно проводить сложные расчеты: компании предлагают готовые чертежи. Монтаж производится чрезвычайно быстро благодаря использованию готовых модулей.

Различают несколько типов изделий:

Лестничные варианты обоих типов вы можете увидеть на фото.

В первом случае основа изделия – столб, вокруг которого монтируются ступени клиновидной формы. Нагрузка полностью ложится на «стержень», поэтому важно, чтобы он был прочен, а его диаметр оказался достаточно широк, чтобы выдержать вес системы ступеней.

Диаметр круговых лестниц этого вида может быть любым. Единственное, что стоит учесть, – размер клиновидных ступеней. Человеку будет комфортно подниматься по ним, если их ширина составляет 20 см у основания, а со стороны стены – 40 см.

Обратите внимание

Круговые лестницы, изготавливаемые без опорного стержня, красивы, но непросты в монтаже. Это тот случай, когда расчет и чертежи очень важны. Ступени фиксируются на тетивы – несущие конструкции лестниц.

Об изделиях консольного типа следует сказать отдельно. Взгляните на фото: в частном доме такие круговые лестницы смотрятся очень нестандартно, а их размеры весьма миниатюрны.

Консольные лестницы

Такую лестничную конструкцию располагают у стены. Она не имеет опоры и благодаря этому выглядит практически не имеющей веса. Одну сторону ступеней монтируют надежно в несущую стену, а вторая остается «висящей в воздухе». Пример вы можете увидеть на фото.

Круговые конструкции этого типа отличают сравнительно небольшие размеры. Расчет должен быть точен: от этого зависит надежность ступеней.

Поворотные конструкции

Если места в помещении совсем немного, следует выбрать этот тип конструкции. Он подразделяется на несколько видов:

  • полуоборотный;
  • винтовой;
  • криволинейный;
  • четвертьоборотный.

Они различаются углом поворота конструкции.

Если ступени будут широкими и длинными, конструкция, естественно, не поместится в маленьком помещении. Такой ее вариант уместен лишь при обустройстве многоэтажных сооружений.

Хребтовые варианты

Это конструкции, которые собирают из отдельных элементов. При монтаже можно менять их направление, находя необычные решения.

Хребтовой может быть и маршевая конструкция, и винтовая. Здесь важен принцип монтажа.

Такие лестницы могут быть выполнены из разных материалов. Наиболее часто используемый для изготовления ступеней – дерево. Хорошо зарекомендовали себя:

Из менее дорогих достойны внимания:

Многое зависит от того, какой рисунок вы хотите получить, как материал будет обрабатываться. Сосна, например, обладает выраженной текстурой, бук может быть очень бледным – белого или желтоватого цвета.

Если вы хотите приобрести дуб для ступеней, но не имеете возможности потратить крупную сумму денег, обратите внимание на дешевые сорта (с сучками). При правильной обработке древесина будет смотреться неплохо.

Поручни, перила, несущая конструкция изготавливаются из металла.

Лестница должна выбираться с учетом габаритов помещения. Консольная подойдет для небольшой дачи и даже двухэтажной квартиры, винтовую без опоры имеет смысл устанавливать в просторных комнатах, где не обязательно монтировать сооружение у стены.

Как сделать винтовую лестницу своими руками — расчет, изготовление и монтаж

описание, особенности, виды и размеры

Приобретя знания, позволяющие создать круговую лестницу на второй этаж своими руками, каждый человек получит возможность украсить свой дом оригинальной конструкцией. Она способна не только осуществлять важную функцию, но и служить украшением интерьера. Когда появится понимание, какие необходимы материалы, как произвести расчет и составить последовательность монтажных работ, то будет уверенность в абсолютной надежности конструкции. Существует много различных способов создания круговых лестниц. Чтобы разобраться в этом многообразии, стоит привести некоторую классификацию.

круговая своими руками

Основные принципы выбора типа лестницы

Каждому владельцу хочется обустроить интерьер своего жилища наилучшим образом. Попытаться запечатлеть в монументальном решении свое понимание красоты и стиля, а также удивить своих посетителей новизной и необычностью принятых решений. Сегодня второй этаж в частном доме ни для кого не является новинкой в архитектуре зданий. И разумеется, что доступ к верхнему этажу осуществляется посредством ступеней, которые нередко располагаются на круговой лестнице, своими руками сделанной.

Для эффективного расположения данного элемента интерьера, следует выбрать оптимальную конструкцию. Она должна не только обеспечить комфортный доступ на верхний этаж, но при этом занять как можно меньше полезной площади. Различные помещения имеют свои характеристики и конструктивные особенности, отталкиваясь от которых, принимают оптимальное решение по созданию круговой лестницы на второй этаж своими руками.

Основные причины выбора винтовой конструкции

Случается, что дом не отличается большим размером, и помещения в нем расположены на сжатом пространстве. В такой ситуации прекрасным выходом из положения является использование круговой лестницы. Такая конструкция, как правило, способна уместиться на небольшом участке, не снизив свою ширину. Это самый выгодный способ того, как сделать круговую лестницу с максимальным количеством ступеней.

лестница своими руками

Еще одним неоспоримым преимуществом данной конструкции является количество материалов, требуемых для изготовления такой модели. Для круговой лестницы потребуется намного меньше материалов, чем для маршевого аналога. При условии, что выбранная модель будет создаваться собственными силами, это окажется очень выгодный проект для вложения средств.

Преследуемые цели и задачи

Манипуляции с различными материалами, составление эскизов, произведение расчетов и изучение различных вариантов конструкций – это творческий процесс. Для его реализации от исполнителя требуется проявление собственного творческого потенциала. При оформлении круговой лестницы, придется проявить не только инженерные способности, но и дизайнерские таланты.

Не зависимо от выбора материала исполнения, конструкция должна эргономично вписаться в очертания интерьера и представиться в виде композиции, создающей акцент. Оформление отдельных элементов винтовой лестницы должны отражать мотивы выбранного стиля. Конструктивное решение позволит изменить пространственные ощущения и придаст помещению индивидуальные черты.

Особенности проектирования

Первым делом, при изготовлении круговой лестницы необходимо произвести все требуемые замеры и составить правильный расчет по количеству материалов. Для этого потребуется создать общий эскиз конструкции и подробные чертежи всех основных элементов. Тут важно знать все функциональные требования, предъявляемые к выбранной модели.

круговая лестница руками

Основные задачи проекта

Лучше заранее учесть, как часто будет использоваться лестница в дальнейшем, какие нагрузки она должна выдержать, и каким требованиям безопасности она должна отвечать. Ведь винтовые конструкции могут не позволить впоследствии осуществлять подъем габаритных предметов мебели. Кроме этого, передвижение по лестницам данного типа сопряжено с определенными сложностями. По этой причине, если в доме имеются дети, такая конструкция должна быть оборудована дополнительными страхующими элементами:

Для составления рабочего проекта, позволяющего создать выбранную модель круговой лестницы, всегда необходимо потратить много времени. Когда конструкция будет готова, изменить конструктивные решения уже не получится. Кроме этого, такой проект станет основой для количественного расчета используемых материалов и указателем размеров для каждого отдельного элемента конструкции.

Последовательность принятия решений

Однако сложности, вызванные составлением проекта, не должны стать поводом для приобретения готовой конструкции, которую впоследствии можно будет встретить в интерьере того или иного дома. Первым делом, требуется рассмотреть различные эскизы уже готовых лестниц, которые в изобилии встречаются в различных каталогах. Остановившись на одном из вариантов, автоматически будет принято решение выбора материала, из которого будет создаваться лестница.

своими руками

Место расположения

Далее необходимо принять решение о способе крепления ступеней круговой лестницы. Здесь существуют два основных варианта:

  1. Ступени набирают на общей несущей конструкции. В этом случае лестница будет полностью независимым элементом, пригодным для размещения даже в центре комнаты.

  2. Ступени будут закреплены в стены. В таком случае необходимо создать специальное пространство, в котором будет расположена лестница.

Конструктивные решения

Следующим шагом станет оценка особенностей, которыми обладает выбранный материал, позволяющий создать винтовую лестницу. Отдельного внимания заслуживают деревянные ступени, набранные на металлическом каркасе. Такие лестницы чаще всего обладают изящной формой и создают впечатления необычайной легкости. Однако, по прочности они не уступают остальным моделям и пригодны для расположения даже в часто посещаемых зонах, например, в коридоре или в прихожей. Данный тип лестниц очень удобен в обслуживании благодаря свободному доступу через открытые формы.

Составление чертежей

Для полной ясности при создании каждого отдельного элемента конструкции составляют рабочие чертежи, определяющие правила расчета круговой лестницы. Удобней всего общий эскиз разделить на несколько составляющих, которые после соберутся в единое целое.

круговая лестница своими

Отдельное описание каждой составляющей – это кропотливый процесс, отнимающий много времени. Здесь важно правильно произвести все замеры и указать размеры для каждого отдельного элемента. При этом необходимо действовать последовательно, двигаясь в одном направлении и учитывая совместимость каждого последующего элемента, а также общие размеры круговой лестницы.

Процесс изготовления винтовой конструкция

После того, как окончены все предварительные подготовительные этапы, приступают к изготовлению конструкции. Для этого необходимо иметь место, в котором будет расположена будущая лестница с организованным проемом для свободного доступа на следующий этаж. Выбирают материал, из которого станут собирать основу, ступени и поручни. Делается общий эскиз создаваемой модели, чертежи с указанием размеров и подробным описанием ключевых элементов.

Металлическая лестница. Как сделать?

Производить расчеты при создании металлической круговой лестницы начинают с выбора ширины ступеней. Если характеристики места расположения конструкции не диктуют определенные требования, то применяют стандартную ширину, которая составляет 90 сантиметров. После этого необходимо произвести расчет размера ступеней, который определяется длиной ступени и высотой подступенка. Во многом размер ступеней определяется их количеством, которое, в свою очередь, зависит от высоты потолка.

круговая лестница

Для стандартной лестницы оптимальная длина ступени составит 27 сантиметров, а высота подступенка - 14 сантиметров. Однако, винтовая лестница имеет не равномерный размер ступеней. Здесь каждая ступень обладает свойством сводиться к минимальному размеру в направлении оси разворота. По этой причине для винтовых конструкций длину ступеней рекомендуют начинать с 35 сантиметров, с последующим уменьшением.

Определить количество ступеней поможет простой расчет. Для этого необходимо определить размер от пола до потолка и прибавить к нему толщину плиты перекрытия, а полученный размер разделить на предполагаемую высоту подступенка. В результате получаем необходимое число ступеней, которое определит количество витков круговой лестницы.

Наиболее распространенная конструкция выглядит в виде трубы, исполняющей роль несущей стойки, на которую по кругу набраны ступени в форме спирали. Каркас ступеней создают из профильной трубы, а затем на него крепят деревянные ступени. Такая лестница кажется очень воздушной, но обладает высокой прочностью. К тому же, это независимая конструкция, которую можно установить в любом подходящем месте. Это наиболее подходящий вариант того, как сварить круговую лестницу самому.

Деревянная конструкция

Рассмотрим еще один вариант. Не меньшой популярностью пользуются деревянные круговые лестницы. Они очень эргономично вписываются в интерьер жилья, имеют гибкие границы по стоимости и способны служить продолжительное время. Внимания заслуживает неприхотливость таких лестниц к обслуживанию, небольшой общий вес составленной конструкции и комфортные ощущения в процессе эксплуатации.

Произведя все необходимые замеры, определив форму, размер и количество ступеней, можно приступать к созданию деревянной лестницы. Здесь можно пойти двумя путями:

  1. Предоставить имеющиеся размеры и заказать изготовление ступеней в столярной мастерской.

  2. Сделать это самостоятельность.

От выбора одного из этих вариантов исполнения во многом будет зависеть общая стоимость будущей лестницы и ее внешний вид.

круговая лестница своими руками

Такое же решение стоит принять по отношению к перилам и поручням. В качестве альтернативного варианта можно использовать в конструкции деревянной лестницы металлические перила. В качестве поручней в данном случае используют клеевой брус. Также хорошим решением будет применить пластиковые поручни, обладающие структурой дерева. Такие поручни прослужат долгое время, обладая неприхотливостью в обслуживании.

Для изготовления круговых деревянных лестниц, предпочтение отдают породам сырья, обладающим значительной твердостью. Это может быть бук или ясень. Также нередко используют для изготовления лестницы дуб. Такая древесина обладает высокой износоустойчивостью и способна служить очень долго. В качестве альтернативного бюджетного варианта, может быть применена твердая сосна.

Заключение

Итак, мы выяснили, что собой представляет винтовая лестница. Данная конструкция довольно практичная и удобная. Винтовая лестница, созданная или спроектированная своими руками непременно станет удачным украшением вашего дома.

описание, особенности, виды и размеры

Домашний уют 1 января 1970

Приобретя знания, позволяющие создать круговую лестницу на второй этаж своими руками, каждый человек получит возможность украсить свой дом оригинальной конструкцией. Она способна не только осуществлять важную функцию, но и служить украшением интерьера. Когда появится понимание, какие необходимы материалы, как произвести расчет и составить последовательность монтажных работ, то будет уверенность в абсолютной надежности конструкции. Существует много различных способов создания круговых лестниц. Чтобы разобраться в этом многообразии, стоит привести некоторую классификацию.

Основные принципы выбора типа лестницы

Каждому владельцу хочется обустроить интерьер своего жилища наилучшим образом. Попытаться запечатлеть в монументальном решении свое понимание красоты и стиля, а также удивить своих посетителей новизной и необычностью принятых решений. Сегодня второй этаж в частном доме ни для кого не является новинкой в архитектуре зданий. И разумеется, что доступ к верхнему этажу осуществляется посредством ступеней, которые нередко располагаются на круговой лестнице, своими руками сделанной.

Для эффективного расположения данного элемента интерьера, следует выбрать оптимальную конструкцию. Она должна не только обеспечить комфортный доступ на верхний этаж, но при этом занять как можно меньше полезной площади. Различные помещения имеют свои характеристики и конструктивные особенности, отталкиваясь от которых, принимают оптимальное решение по созданию круговой лестницы на второй этаж своими руками.

Основные причины выбора винтовой конструкции

Случается, что дом не отличается большим размером, и помещения в нем расположены на сжатом пространстве. В такой ситуации прекрасным выходом из положения является использование круговой лестницы. Такая конструкция, как правило, способна уместиться на небольшом участке, не снизив свою ширину. Это самый выгодный способ того, как сделать круговую лестницу с максимальным количеством ступеней.

Еще одним неоспоримым преимуществом данной конструкции является количество материалов, требуемых для изготовления такой модели. Для круговой лестницы потребуется намного меньше материалов, чем для маршевого аналога. При условии, что выбранная модель будет создаваться собственными силами, это окажется очень выгодный проект для вложения средств.

Преследуемые цели и задачи

Манипуляции с различными материалами, составление эскизов, произведение расчетов и изучение различных вариантов конструкций – это творческий процесс. Для его реализации от исполнителя требуется проявление собственного творческого потенциала. При оформлении круговой лестницы, придется проявить не только инженерные способности, но и дизайнерские таланты.

Не зависимо от выбора материала исполнения, конструкция должна эргономично вписаться в очертания интерьера и представиться в виде композиции, создающей акцент. Оформление отдельных элементов винтовой лестницы должны отражать мотивы выбранного стиля. Конструктивное решение позволит изменить пространственные ощущения и придаст помещению индивидуальные черты.

Особенности проектирования

Первым делом, при изготовлении круговой лестницы необходимо произвести все требуемые замеры и составить правильный расчет по количеству материалов. Для этого потребуется создать общий эскиз конструкции и подробные чертежи всех основных элементов. Тут важно знать все функциональные требования, предъявляемые к выбранной модели.

Основные задачи проекта

Лучше заранее учесть, как часто будет использоваться лестница в дальнейшем, какие нагрузки она должна выдержать, и каким требованиям безопасности она должна отвечать. Ведь винтовые конструкции могут не позволить впоследствии осуществлять подъем габаритных предметов мебели. Кроме этого, передвижение по лестницам данного типа сопряжено с определенными сложностями. По этой причине, если в доме имеются дети, такая конструкция должна быть оборудована дополнительными страхующими элементами:

Для составления рабочего проекта, позволяющего создать выбранную модель круговой лестницы, всегда необходимо потратить много времени. Когда конструкция будет готова, изменить конструктивные решения уже не получится. Кроме этого, такой проект станет основой для количественного расчета используемых материалов и указателем размеров для каждого отдельного элемента конструкции.

Последовательность принятия решений

Однако сложности, вызванные составлением проекта, не должны стать поводом для приобретения готовой конструкции, которую впоследствии можно будет встретить в интерьере того или иного дома. Первым делом, требуется рассмотреть различные эскизы уже готовых лестниц, которые в изобилии встречаются в различных каталогах. Остановившись на одном из вариантов, автоматически будет принято решение выбора материала, из которого будет создаваться лестница.

Место расположения

Далее необходимо принять решение о способе крепления ступеней круговой лестницы. Здесь существуют два основных варианта:

  1. Ступени набирают на общей несущей конструкции. В этом случае лестница будет полностью независимым элементом, пригодным для размещения даже в центре комнаты.

  2. Ступени будут закреплены в стены. В таком случае необходимо создать специальное пространство, в котором будет расположена лестница.

Конструктивные решения

Следующим шагом станет оценка особенностей, которыми обладает выбранный материал, позволяющий создать винтовую лестницу. Отдельного внимания заслуживают деревянные ступени, набранные на металлическом каркасе. Такие лестницы чаще всего обладают изящной формой и создают впечатления необычайной легкости. Однако, по прочности они не уступают остальным моделям и пригодны для расположения даже в часто посещаемых зонах, например, в коридоре или в прихожей. Данный тип лестниц очень удобен в обслуживании благодаря свободному доступу через открытые формы.

Составление чертежей

Для полной ясности при создании каждого отдельного элемента конструкции составляют рабочие чертежи, определяющие правила расчета круговой лестницы. Удобней всего общий эскиз разделить на несколько составляющих, которые после соберутся в единое целое.

Отдельное описание каждой составляющей – это кропотливый процесс, отнимающий много времени. Здесь важно правильно произвести все замеры и указать размеры для каждого отдельного элемента. При этом необходимо действовать последовательно, двигаясь в одном направлении и учитывая совместимость каждого последующего элемента, а также общие размеры круговой лестницы.

Процесс изготовления винтовой конструкция

После того, как окончены все предварительные подготовительные этапы, приступают к изготовлению конструкции. Для этого необходимо иметь место, в котором будет расположена будущая лестница с организованным проемом для свободного доступа на следующий этаж. Выбирают материал, из которого станут собирать основу, ступени и поручни. Делается общий эскиз создаваемой модели, чертежи с указанием размеров и подробным описанием ключевых элементов.

Металлическая лестница. Как сделать?

Производить расчеты при создании металлической круговой лестницы начинают с выбора ширины ступеней. Если характеристики места расположения конструкции не диктуют определенные требования, то применяют стандартную ширину, которая составляет 90 сантиметров. После этого необходимо произвести расчет размера ступеней, который определяется длиной ступени и высотой подступенка. Во многом размер ступеней определяется их количеством, которое, в свою очередь, зависит от высоты потолка.

Для стандартной лестницы оптимальная длина ступени составит 27 сантиметров, а высота подступенка - 14 сантиметров. Однако, винтовая лестница имеет не равномерный размер ступеней. Здесь каждая ступень обладает свойством сводиться к минимальному размеру в направлении оси разворота. По этой причине для винтовых конструкций длину ступеней рекомендуют начинать с 35 сантиметров, с последующим уменьшением.

Определить количество ступеней поможет простой расчет. Для этого необходимо определить размер от пола до потолка и прибавить к нему толщину плиты перекрытия, а полученный размер разделить на предполагаемую высоту подступенка. В результате получаем необходимое число ступеней, которое определит количество витков круговой лестницы.

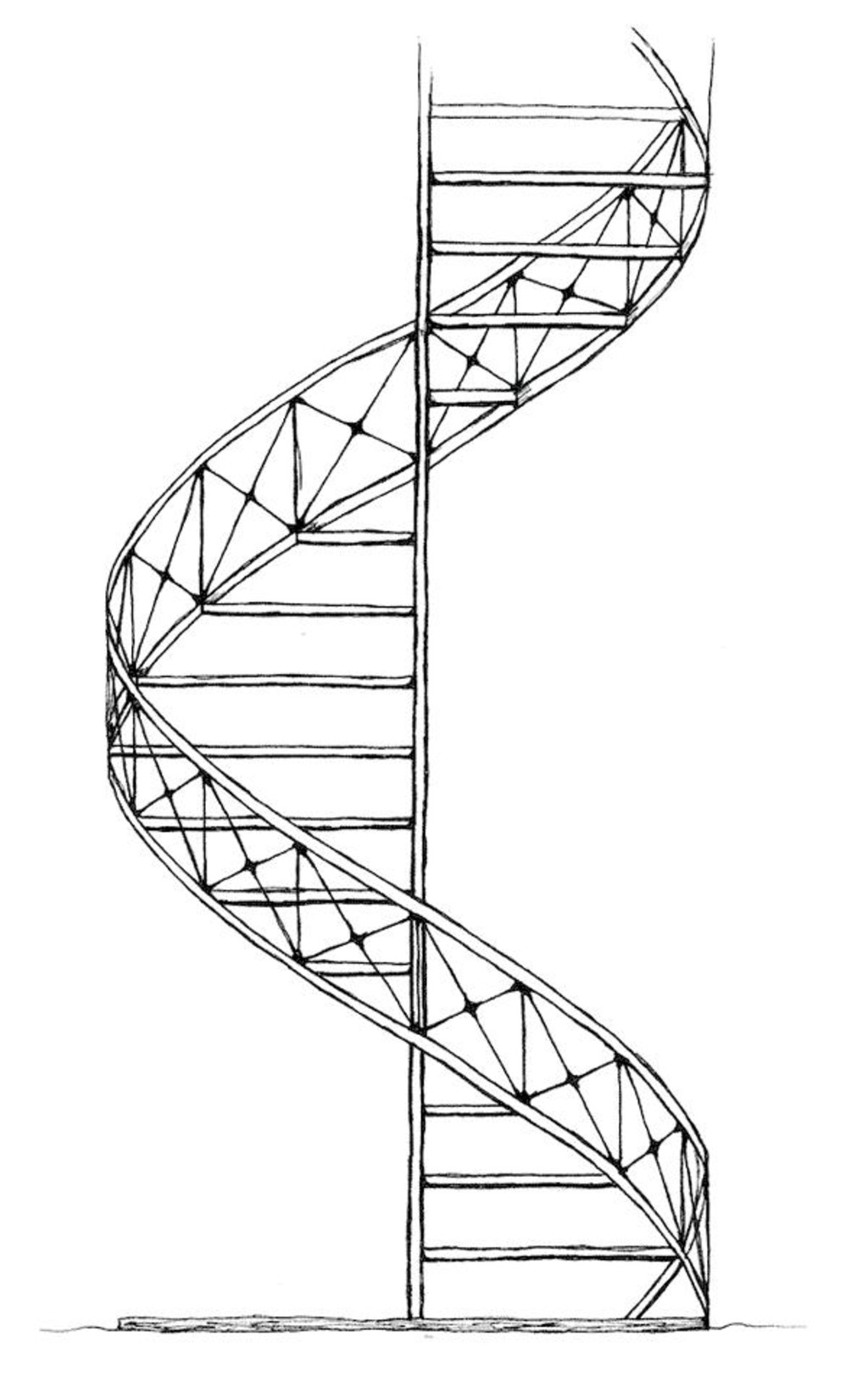

Наиболее распространенная конструкция выглядит в виде трубы, исполняющей роль несущей стойки, на которую по кругу набраны ступени в форме спирали. Каркас ступеней создают из профильной трубы, а затем на него крепят деревянные ступени. Такая лестница кажется очень воздушной, но обладает высокой прочностью. К тому же, это независимая конструкция, которую можно установить в любом подходящем месте. Это наиболее подходящий вариант того, как сварить круговую лестницу самому.

Деревянная конструкция

Рассмотрим еще один вариант. Не меньшой популярностью пользуются деревянные круговые лестницы. Они очень эргономично вписываются в интерьер жилья, имеют гибкие границы по стоимости и способны служить продолжительное время. Внимания заслуживает неприхотливость таких лестниц к обслуживанию, небольшой общий вес составленной конструкции и комфортные ощущения в процессе эксплуатации.

Произведя все необходимые замеры, определив форму, размер и количество ступеней, можно приступать к созданию деревянной лестницы. Здесь можно пойти двумя путями:

  1. Предоставить имеющиеся размеры и заказать изготовление ступеней в столярной мастерской.

  2. Сделать это самостоятельность.

От выбора одного из этих вариантов исполнения во многом будет зависеть общая стоимость будущей лестницы и ее внешний вид.

Такое же решение стоит принять по отношению к перилам и поручням. В качестве альтернативного варианта можно использовать в конструкции деревянной лестницы металлические перила. В качестве поручней в данном случае используют клеевой брус. Также хорошим решением будет применить пластиковые поручни, обладающие структурой дерева. Такие поручни прослужат долгое время, обладая неприхотливостью в обслуживании.

Для изготовления круговых деревянных лестниц, предпочтение отдают породам сырья, обладающим значительной твердостью. Это может быть бук или ясень. Также нередко используют для изготовления лестницы дуб. Такая древесина обладает высокой износоустойчивостью и способна служить очень долго. В качестве альтернативного бюджетного варианта, может быть применена твердая сосна.

Заключение

Итак, мы выяснили, что собой представляет винтовая лестница. Данная конструкция довольно практичная и удобная. Винтовая лестница, созданная или спроектированная своими руками непременно станет удачным украшением вашего дома.

Афанасьев Юрий Статья закончилась. Вопросы остались? Комментарии Новые Обсуждаемые Популярные Следят за новыми комментариями — Присылать на почту Все новые комментарии Ответы на мои комментарии Ничего × Причина жалобы Сообщить
Источник: fb.ru

Правильный расчет винтовой лестницы: поэтапная работа

Винтовая лестницаВинтовая лестница

Стесненные условия внутри дома вынуждают владельцев установить винтовую лестницу для подъема на второй этаж, мансарду или чердак. Винтовые конструкции позволяют сэкономить пространство в помещении, однако они весьма трудоемки и сложны в изготовлении. Спиральную лестницу можно построить самостоятельно, но перед изготовлением необходимо сделать проект, точный расчет винтовой лестницы и ее элементов, чтобы перемещение по ней было удобным, а сама лестница на второй этаж была прочной и прослужила много лет.

Винтовая лестницаВинтовая лестница

Плюсы винтовых конструкций на второй этаж

Внутридомовые лестницы имеют различные конструкции. Винтовые обладают рядом неоспоримых преимуществ перед другими видами лестниц:

  • Подобная лестничная конструкция не отнимает много пространства в доме, так как крепится к центральной опоре и создается впечатление, что конструкция «парит» в пространстве. Когда дом малогабаритный это важный аргумент. Для сооружения такой лестницы хватит полутора квадратных метра.Такая лестница займет минимум места в Вашем доме.Такая лестница займет минимум места в Вашем доме.
  • Экономичность. Стоимость сооружения винтовой лестницы ниже, чем на строительство стандартных маршевых конструкций.

Двигаться по подобным лестницам необходимо осторожно и не торопясь. Надежности придаст устройство крепких ограждающих конструкций.

С чего начать проект

Перед началом разработки проекта и составления расчетов винтовой конструкции, необходимо определиться с размерами проема, ведущего на второй этаж. Также исходными данными для расчета лестниц служит межэтажное расстояние. Все эти параметры будут влиять на длину проступей и общее количество ступеней. Прежде чем приступить к проектированию, очень важно определить угол закручивания конструкции.

Проект винтовой лестницыПроект винтовой лестницы

Если спланируете лестницу с полным кругом – 360 градусов, то выход с лестницы на верхний этаж будет находиться в проекции точки начала движения. Если лестницу разместить в середине помещения, точки входа и выхода можно спланировать в любом месте. Но, при проектировании винтовой лестницы у стен, следует учесть направление вращения, и точно рассчитать место начала и окончания, поскольку может случиться, что вам не подойдет конструкция с углом вращения в 360 градусов.

Разметка проема производится параллельно к полу.Разметка проема производится параллельно к полу.

Важно понимать, что удобство и безопасность перемещения по винтовой лестнице обеспечивается правильной конструкцией и оптимальными размерами ступенек. При этом за основу берутся эргономические показатели, такие как длина шага человека и длина стопы. Так, оптимальным считается длина шага в пределах 59-65 см. А длина стопы взрослого человека приблизительно равна 30 см.

Проектирование винтовой лестницы в компьютерной программе.

Пример расчета

Расчет винтовой лестницы производится по формулам. Как рассчитать винтовую лестницу рассмотрим на примере конструкции с вращением на 360 градусов, диаметр которой 2.2 м, при высоте 3 метра.

  1. Проект начинаем с вычисления длины окружности (L), которая, как помним из школьного курса, рассчитывается как L = 2πR. Протяженность линии движения считаем в соответствии с формулой L = 2πr, здесь r = 2R/3, поскольку проекция перемещения по спирали лежит на расстоянии 2/3 радиуса конструкции. В результате получаем искомую, протяженность по развертке L = 4πR/3 = 4×3,14×1100/3 = 4605 мм (4,6 м).Окружность винтовой лестницы.Окружность винтовой лестницы.
  2. На первом этапе в результате вычислений у нас получились параметры развертки нашей конструкции в виде лестницы из одного марша. Теперь можно заняться подсчетом количества ступенек. При заданной высоте в три метра и оптимальной рекомендованной высоте ступеней в 17 (± 3) см, в нашем случае, получится 20 ступенек. То есть, для кратности мы приняли за высоту значение 15 см, и получили 300:15 = 20. Последний 15-й шаг приходится уже на лестничную площадку.Расчет ступеней винтовой лестницыРасчет ступеней винтовой лестницы
  3. Поскольку ступени винтовой конструкции имеют трапециевидную форму, то и рассчитывать их будем в три этапа. Сначала просчитаем глубину проступей в середине лестничной конструкции по пути движения. Для этого нам и пригодится рассчитанная в п.1 протяженность окружности по развертке конструкции. Разделим 4605 на 14 (пятнадцатая ступень считается площадкой) и получим 329 мм. Это немного превышает принятые стандарты для внутридомовых лестниц, поэтому следует увеличить количество ступеней до 17, таким образом, чтобы количество подъемов составило 18. В этом случае получим проступь глубиной 4605:17=271 мм и высотой 3000:18=167 мм. Такие параметры попадают в эргономические рекомендации, основанные на ширине человеческого шага.расчет ступеней.расчет ступеней.
  4. Если при делении образуется остаток, его можно учесть, скорректировав высоту первой ступени. Прочие проступи обязаны быть одинаковыми, как по высоте, так и по ширине.
  5. Далее необходимо высчитать глубину проступей в точке крепления на центральной опоре. Как правило, такой опорой служит металлический столб, диаметром 50 мм, на котором нанизаны ступени. Для крепления ступеней необходимо отверстие того же диаметра, что и труба и по 50 мм кромки. Поэтому глубина трапециевидных ступеней в узкой своей части будут равняться 50х3=150 мм.Расчет глубины проступи винтовой лестницыРасчет глубины проступи винтовой лестницы
  6. Расчет размеров проступей в самой широкой части (наружной). Длина окружности нашей лестницы составляет L = 2πR = 2×3,14×1100 = 6908 мм, число подъемов — 17. Рассчитываем глубину в широком секторе ступени – 6908/17 = 406 мм.
  7. Теперь следует определить расположение и параметры площадки наверху лестницы, которая одновременно является последней ступенью. Здесь нужно отталкиваться от плана 2-го этажа, выход должен быть удобным и безопасным.Верхняя площадка винтовой лестницыВерхняя площадка винтовой лестницы
  8. Далее просчитываем и проектируем проем в межэтажных перекрытиях, который необходимо предусмотреть при строительстве дома или изготовить его заранее перед проектированием лестничной конструкции с учетом, что его размеры должны превышать лестничный диаметр примерно на 20-22 см. Форма проема на верхний этаж может быть круглой или прямоугольной.Размеры проема винтовой лестницыРазмеры проема винтовой лестницы
  9. В домах мансардного типа необходимо учитывать расстояние до верхнего перекрытия.

Помимо правильных расчетов, не менее важно корректно провести сам процесс монтажа. Для этого рекомендуем ознакомиться еще и с данной статьей . В ней детально рассмотрены важные моменты установки винтовой лестницы.

Предыдущая

Своими рукамиЭтапы создания и монтажа перил из дерева своими руками

Следующая

Своими рукамиКак установить перила и балясины своими руками

Круговая лестница на второй этаж, круглые лестницы, круговые межэтажные лестницы

Круговые — это разновидность винтовых лестниц. На чертеже они выглядят, как круг с радиальным расположением проступей, по которым при ходьбе человек совершает оборот на 360 градусов.

Круговые лестницы на второй этаж - 1

Виды лестниц с круговым расположением ступеней

Круглые забежные марши ставят там, где сделать прямую лестницу мешает ограниченность пространства. Конструкцию на второй этаж можно расположить на участке в 1,5 м2. Под нее делают круглый проем. Заход может быть справа или слева, при этом нужно обеспечить свободный подступ к нему.

Учтите, что по круговым системам неудобно носить мебель, технику. Подлестничное пространство не получится оборудовать полочками или шкафами.

Круговые конструкции отличаются способом крепления ступеней:

  • На опору и стены колодца. Если проем узкий, проступи делают на всю его длину. Узкую часть монтируют вокруг вертикальной стойки, широкую — крепят в стену.
  • На опорный столб. Ставят в центре комнаты или в удалении от стен. Диаметр опоры рассчитывают так, чтобы она выдержала вес всех элементов.
  • На гнутые тетивы или монокосоур. Для каркасной круговой лестницы нужно больше места, чем для первых двух типов. Ее проектирование требует точного расчета, профессионального монтажа.
Круговые лестницы на второй этаж - 2

Лучший материал для межэтажных круговых систем — дерево, металл. Центральную опорную стойку делают из металлических или деревянных балок. Металлические тетивы, косоуры изготавливают сварными или сборными. Для придания прочности каркасу в него встраивают ребра жесткости. Усиленный металлокаркас выдерживает нагрузку до 600 кг.

Круговые лестницы на второй этаж - 3

Гнутые элементы из массива дерева производятся на специальном оборудовании. Трудоемкость и кропотливость работы обуславливает немалую цену. Чтобы снизить затраты используют клееный брус.

В выборе материалов для ступеней и ограждений ограничений практически нет. Ступени можно сделать из дуба, бука. Бюджетной сосне можно придать любой оттенок, имитирующий даже ценные породы. Оригинально и современно выглядит закаленное стекло: белое, тонированное, цветное.

Круговые лестницы на второй этаж - 4

На базе стандартных круговых конструкций создают оригинальные дизайнерские проекты лестниц, которые обеспечат удобный доступ на второй этаж и украсят интерьер дома, двухуровневой квартиры.

Параметры, влияющие на безопасность

В строительстве лестничных систем проектировщики соблюдают строительные нормы, иначе конструкция не получится удобной и надежной. При конструировании винтовой круглой лестницы важно точно рассчитать ее размеры, чтобы они не выходили за показатели, рекомендованные строительными нормами:

  1. Диаметр перекрытия — 140-340 см.
  2. В домах с двумя-тремя этажами минимальная ширина марша — 1,05 м.
  3. Уклон — не больше 40º.
  4. Высота шага — 15-19 см.
  5. Ширина проступи в узкой части — не меньше 10 см, по центру — минимум 20 см.
  6. Высота ограждений от 90 см.
  7. Если в круговой конструкции больше одного оборота, расстояние между витками — не меньше роста человека (1,9 м).

При расчете круглой лестницы определите точное направление вращения, место захода и выхода. Может не хватить площади, отведенной под поворот в 360 градусов. Нужно вычислить:

Круговые лестницы на второй этаж - 5
  • длину окружности марша с учетом высоты между полом первого-второго этажа и диаметра проема;
  • количество ступеней в витке, исходя из рекомендованной высоты шага;
  • глубину проступей в средней части (длина окружности/количество ступеней), в точке крепления на опоре, в наружной части;
  • проем в межэтажном перекрытии — размеры больше диаметра лестницы на 20-22 см.

Лестничные элементы изготавливают строго по размерам, полученным в результате расчетов. Монтаж винтовых лестниц достаточно сложный. Намного проще собрать модульную круглую конструкцию. Вы можете собрать модули своими силами. В комплекте — модули каркаса, ступени, ограждения, крепеж, инструкция.

Круговые лестницы на второй этаж - 6

Соблюдение последовательности монтажа:

  1. Обозначаем на первом этаже место расположения лестницы.
  2. Прикладываем к полу проступь и очерчиваем окружность с диаметром, равным ее длине.
  3. Устанавливаем стойку по центру круга.
  4. Надеваем промежуточную втулку, а на нее — первую ступень.
  5. Выравниваем проступь по высоте от пола, по удаленности от стен, закрепляем ее.
  6. Укладываем поочередно остальные ступени, чередуя их со втулками, распределяя по всей окружности.
  7. Закрепляем последнюю проступь в стенах проема.
  8. Ставим балясины и поручень.
Круговые лестницы на второй этаж - 7

Расчет количества модулей производится, исходя из расстояния между этажами. Надежность модульной лестницы зависит от крепления и правильной сборки. Такие марши, как правило, не нуждаются в дополнительной отделке. Все элементы продаются готовыми — покрашенными, обработанными защитными пропитками.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
