Круговая лестница размеры: Расчет винтовой лестницы

описание, особенности, виды и размеры — Стройка Волка

Содержание статьи:

Приобретя знания, позволяющие создать круговую лестницу на второй этаж своими руками, каждый человек получит возможность украсить свой дом оригинальной конструкцией. Она способна не только осуществлять важную функцию, но и служить украшением интерьера. Когда появится понимание, какие необходимы материалы, как произвести расчет и составить последовательность монтажных работ, то будет уверенность в абсолютной надежности конструкции. Существует много различных способов создания круговых лестниц. Чтобы разобраться в этом многообразии, стоит привести некоторую классификацию.

Вам будет интересно:Строительные компании в Череповце: обзор, адреса, рейтинг

Основные принципы выбора типа лестницы

Каждому владельцу хочется обустроить интерьер своего жилища наилучшим образом. Попытаться запечатлеть в монументальном решении свое понимание красоты и стиля, а также удивить своих посетителей новизной и необычностью принятых решений.

Сегодня второй этаж в частном доме ни для кого не является новинкой в архитектуре зданий. И разумеется, что доступ к верхнему этажу осуществляется посредством ступеней, которые нередко располагаются на круговой лестнице, своими руками сделанной.

Для эффективного расположения данного элемента интерьера, следует выбрать оптимальную конструкцию. Она должна не только обеспечить комфортный доступ на верхний этаж, но при этом занять как можно меньше полезной площади. Различные помещения имеют свои характеристики и конструктивные особенности, отталкиваясь от которых, принимают оптимальное решение по созданию круговой лестницы на второй этаж своими руками.

Основные причины выбора винтовой конструкции

Случается, что дом не отличается большим размером, и помещения в нем расположены на сжатом пространстве. В такой ситуации прекрасным выходом из положения является использование круговой лестницы. Такая конструкция, как правило, способна уместиться на небольшом участке, не снизив свою ширину.

Это самый выгодный способ того, как сделать круговую лестницу с максимальным количеством ступеней.

Еще одним неоспоримым преимуществом данной конструкции является количество материалов, требуемых для изготовления такой модели. Для круговой лестницы потребуется намного меньше материалов, чем для маршевого аналога. При условии, что выбранная модель будет создаваться собственными силами, это окажется очень выгодный проект для вложения средств.

Преследуемые цели и задачи

Вам будет интересно:Куда должны открываться межкомнатные двери в квартире? Распашные двери межкомнатные

Манипуляции с различными материалами, составление эскизов, произведение расчетов и изучение различных вариантов конструкций – это творческий процесс. Для его реализации от исполнителя требуется проявление собственного творческого потенциала. При оформлении круговой лестницы, придется проявить не только инженерные способности, но и дизайнерские таланты.

Не зависимо от выбора материала исполнения, конструкция должна эргономично вписаться в очертания интерьера и представиться в виде композиции, создающей акцент. Оформление отдельных элементов винтовой лестницы должны отражать мотивы выбранного стиля. Конструктивное решение позволит изменить пространственные ощущения и придаст помещению индивидуальные черты.

Особенности проектирования

Первым делом, при изготовлении круговой лестницы необходимо произвести все требуемые замеры и составить правильный расчет по количеству материалов. Для этого потребуется создать общий эскиз конструкции и подробные чертежи всех основных элементов. Тут важно знать все функциональные требования, предъявляемые к выбранной модели.

Основные задачи проекта

Лучше заранее учесть, как часто будет использоваться лестница в дальнейшем, какие нагрузки она должна выдержать, и каким требованиям безопасности она должна отвечать. Ведь винтовые конструкции могут не позволить впоследствии осуществлять подъем габаритных предметов мебели. Кроме этого, передвижение по лестницам данного типа сопряжено с определенными сложностями. По этой причине, если в доме имеются дети, такая конструкция должна быть оборудована дополнительными страхующими элементами:

Для составления рабочего проекта, позволяющего создать выбранную модель круговой лестницы, всегда необходимо потратить много времени. Когда конструкция будет готова, изменить конструктивные решения уже не получится. Кроме этого, такой проект станет основой для количественного расчета используемых материалов и указателем размеров для каждого отдельного элемента конструкции.

Последовательность принятия решений

Вам будет интересно:Сухая засыпка «Компэвит» для пола

Однако сложности, вызванные составлением проекта, не должны стать поводом для приобретения готовой конструкции, которую впоследствии можно будет встретить в интерьере того или иного дома. Первым делом, требуется рассмотреть различные эскизы уже готовых лестниц, которые в изобилии встречаются в различных каталогах. Остановившись на одном из вариантов, автоматически будет принято решение выбора материала, из которого будет создаваться лестница.

Место расположения

Далее необходимо принять решение о способе крепления ступеней круговой лестницы. Здесь существуют два основных варианта:

  • Ступени набирают на общей несущей конструкции. В этом случае лестница будет полностью независимым элементом, пригодным для размещения даже в центре комнаты.

  • Ступени будут закреплены в стены. В таком случае необходимо создать специальное пространство, в котором будет расположена лестница.

  • Конструктивные решения

    Следующим шагом станет оценка особенностей, которыми обладает выбранный материал, позволяющий создать винтовую лестницу. Отдельного внимания заслуживают деревянные ступени, набранные на металлическом каркасе. Такие лестницы чаще всего обладают изящной формой и создают впечатления необычайной легкости. Однако, по прочности они не уступают остальным моделям и пригодны для расположения даже в часто посещаемых зонах, например, в коридоре или в прихожей. Данный тип лестниц очень удобен в обслуживании благодаря свободному доступу через открытые формы.

    Составление чертежей

    Для полной ясности при создании каждого отдельного элемента конструкции составляют рабочие чертежи, определяющие правила расчета круговой лестницы. Удобней всего общий эскиз разделить на несколько составляющих, которые после соберутся в единое целое.

    Отдельное описание каждой составляющей – это кропотливый процесс, отнимающий много времени. Здесь важно правильно произвести все замеры и указать размеры для каждого отдельного элемента. При этом необходимо действовать последовательно, двигаясь в одном направлении и учитывая совместимость каждого последующего элемента, а также общие размеры круговой лестницы.

    Процесс изготовления винтовой конструкция

    После того, как окончены все предварительные подготовительные этапы, приступают к изготовлению конструкции. Для этого необходимо иметь место, в котором будет расположена будущая лестница с организованным проемом для свободного доступа на следующий этаж. Выбирают материал, из которого станут собирать основу, ступени и поручни. Делается общий эскиз создаваемой модели, чертежи с указанием размеров и подробным описанием ключевых элементов.

    Металлическая лестница.

    Как сделать?

    Производить расчеты при создании металлической круговой лестницы начинают с выбора ширины ступеней. Если характеристики места расположения конструкции не диктуют определенные требования, то применяют стандартную ширину, которая составляет 90 сантиметров. После этого необходимо произвести расчет размера ступеней, который определяется длиной ступени и высотой подступенка. Во многом размер ступеней определяется их количеством, которое, в свою очередь, зависит от высоты потолка.

    Для стандартной лестницы оптимальная длина ступени составит 27 сантиметров, а высота подступенка — 14 сантиметров. Однако, винтовая лестница имеет не равномерный размер ступеней. Здесь каждая ступень обладает свойством сводиться к минимальному размеру в направлении оси разворота. По этой причине для винтовых конструкций длину ступеней рекомендуют начинать с 35 сантиметров, с последующим уменьшением.

    Определить количество ступеней поможет простой расчет. Для этого необходимо определить размер от пола до потолка и прибавить к нему толщину плиты перекрытия, а полученный размер разделить на предполагаемую высоту подступенка.

    В результате получаем необходимое число ступеней, которое определит количество витков круговой лестницы.

    Наиболее распространенная конструкция выглядит в виде трубы, исполняющей роль несущей стойки, на которую по кругу набраны ступени в форме спирали. Каркас ступеней создают из профильной трубы, а затем на него крепят деревянные ступени. Такая лестница кажется очень воздушной, но обладает высокой прочностью. К тому же, это независимая конструкция, которую можно установить в любом подходящем месте. Это наиболее подходящий вариант того, как сварить круговую лестницу самому.

    Деревянная конструкция

    Рассмотрим еще один вариант. Не меньшой популярностью пользуются деревянные круговые лестницы. Они очень эргономично вписываются в интерьер жилья, имеют гибкие границы по стоимости и способны служить продолжительное время. Внимания заслуживает неприхотливость таких лестниц к обслуживанию, небольшой общий вес составленной конструкции и комфортные ощущения в процессе эксплуатации.

    Вам будет интересно:Что лучше — керамический блок или газобетон: сравнение, свойства и характеристики

    Произведя все необходимые замеры, определив форму, размер и количество ступеней, можно приступать к созданию деревянной лестницы. Здесь можно пойти двумя путями:

  • Предоставить имеющиеся размеры и заказать изготовление ступеней в столярной мастерской.

  • Сделать это самостоятельность.

  • От выбора одного из этих вариантов исполнения во многом будет зависеть общая стоимость будущей лестницы и ее внешний вид.

    Такое же решение стоит принять по отношению к перилам и поручням. В качестве альтернативного варианта можно использовать в конструкции деревянной лестницы металлические перила. В качестве поручней в данном случае используют клеевой брус. Также хорошим решением будет применить пластиковые поручни, обладающие структурой дерева. Такие поручни прослужат долгое время, обладая неприхотливостью в обслуживании.

    Для изготовления круговых деревянных лестниц, предпочтение отдают породам сырья, обладающим значительной твердостью. Это может быть бук или ясень. Также нередко используют для изготовления лестницы дуб. Такая древесина обладает высокой износоустойчивостью и способна служить очень долго. В качестве альтернативного бюджетного варианта, может быть применена твердая сосна.

    Заключение

    Итак, мы выяснили, что собой представляет винтовая лестница. Данная конструкция довольно практичная и удобная. Винтовая лестница, созданная или спроектированная своими руками непременно станет удачным украшением вашего дома.

    Источник

    Винтовые лестницы с чертежами: порядок монтажа

    Винтовые лестницы в частном доме

    После разработки или приобретения чертежей на винтовую лестницу, можно, постаравшись, соорудить уникальную конструкцию, способную придать всему дому уникальный и эксклюзивный вид. Документация позволят самостоятельно подобрать нужные материалы, выполнить правильно замеры и произвести качественный монтаж изделия. Как правильно изготовить винтовые лестницы с чертежами, подскажет статья.

    Содержание статьи

    Особенности проектирования конструкций

    Прежде чем разрабатывать на лестницы винтовые чертежи своими руками, необходимо познакомиться с их основными типами, представленными в таблице:

    Тип винтовой лестницыОсобенности

    У стены

    В этом случае клинообразные ступеньки широким концом опираются на стены, окружающие модель, а узким на опорную стойку, расположенную в центре конструкции. К стенам ступеньки могут крепиться на больцах, тетивах или косоурах.

    Отдельно стоящая, с защемлением ступенек на опорной стойке

    Такая винтовая лестница стоит отдельно, а ступеньки имеют консольное крепление на монолитной центральной опорной стойке с одной стороны.

    Отдельно стоящая без центральной опорной стойки

    Ступеньки опираются на изогнутые по спирали тетивы или косоуры. Это очень красивая, грациозная, однако и наиболее сложная в проектировании и изготовлении конструкция, которая требует наличия определенных знаний, опыта и мастерства.

    Опора ступенек на трубу большого диаметра

    В такой винтовой лестнице имеется опорная стойка из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся конструкция. Ее достаточно просто изготовить, и надежность при эксплуатации модели будет на уровне.

    После знакомства с основными типами изделий можно разрабатывать чертежи винтовых лестниц.

    Составление плана

    План-чертеж винтовой лестницы в 3d

    Чтобы правильно выбрать модель изделия, необходимо предварительно составить план ее размещения в помещении.

    Для этого нужно:

    • Тщательно продумать, как будет использоваться окружающая площадка, насколько часто модель будет использоваться — ее функции и нагрузка на конструкцию;
    • Учесть, чтобы при изготовлении высоких перил, они не мешали при подъеме предметов больших габаритов;
    • Позаботиться о безопасности маленьких детей: лестничный пролет следует дополнительно оснастить защитой или ограничить доступ к нему;
    • Выполнить расчет и чертежи винтовой лестницы самостоятельно – это самый сложный и длительный этап;

    Совет: Перед началом проведения монтажных работ, необходимо детально продумать конструкцию, определить вариант ее крепления, чтобы ваши труды не пропали зря.

    • Располагать лестницу можно в любом месте помещения на индивидуальной стойке, или сделать ее примыкающей к стене, что придаст конструкции более «монолитный» вид;
    • Тщательно подобрать варианты применяемых строительных материалов: практически в любом интерьере отлично смотрятся и гармонично вписываются сооружения из дерева.

    Внимание! Солидность и атмосферу достатка всегда придает художественная металлическая ковка. Красиво смотрятся винтовые лестницы из мрамора.

    Деревянная винтовая лестница в нише помещения

    Изготовить самостоятельно металлические винтовые лестницы своими руками (чертежи для них) достаточно сложно. Для этого требуется усердие и точность в расчетах. При возникновении вопросов всегда можно посмотреть видео в этой статье, и познакомиться с образцами готовых конструкций.

    Выбор размеров конструкции

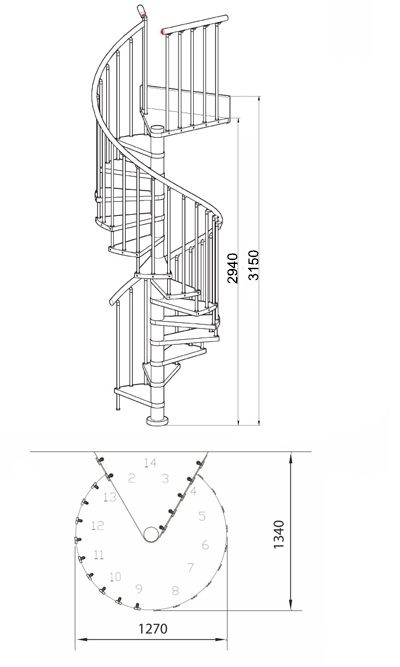

    Типовая модель винтовой лестницы

    При разработке чертежей винтовой лестницы стоит придерживаться таких рекомендаций:

    • Наиболее удобная ширина конструкции при эксплуатации — 900 мм;
    • Диаметр всей модели в сборе должен составлять минимум 2 метра, с учетом размера центральной стойки конструкции и ширины проема для лестницы в межэтажном перекрытии, чтобы в него могла свободно войти сама лестница и ограждение с поручнями;
    • В плане изделие может иметь круглую, овальную, многоугольную, а иногда и прямоугольную форму;
    • При невысокой интенсивности движения по лестнице, например, на чердак или в цокольное помещение, диаметр конструкций допустимо брать 1,4 метра при ширине проступи 550 мм;
    • Не стоит изготавливать винтовую лестницу диаметром больше 3 метров. В этом случае лучше монтировать более безопасную и комфортную маршевую модель.

    Совет: Чтобы цена изготовления винтовой лестницы была минимальной, стоит выбирать чертеж конструкции со ступеньками, которые крепятся на центральной стойке. Устройство с креплением ступенек на спирально изогнутые гнутоклееные тетивы более сложное в исполнении и будет стоить значительно дороже.

    Расчет конструкции

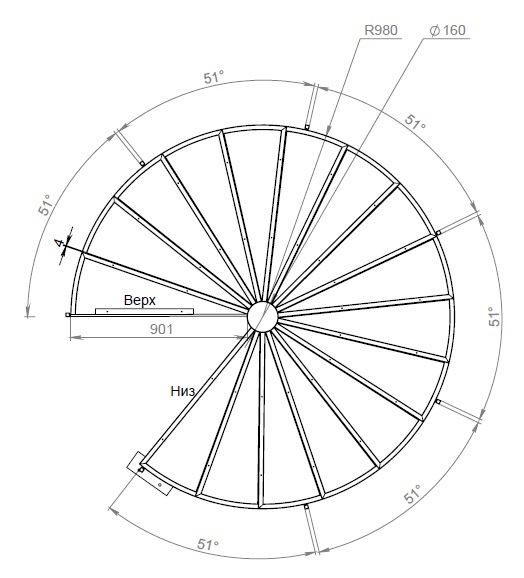

    Схема расчета винтовой лестницы

    Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

    Чертеж для изготовления конструкции

    • Глубина ступенек по средней линии — минимум 200 мм;
    • Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
    • В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
    • Диаметр конструкции – 1,5 — 3 метра;
    • Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
    • Ширина марша – в пределах 750 — 1430 мм;
    • Проем в перекрытии диаметром – 1,3 – 3метра.

    Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

    Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

    • D = 900 х 2 + 200 = 2000 мм, где:
    • 900 – ширина марша в мм;
    • 200 — диаметр опорной стойки, в мм.

    Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

    Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

    • L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
    • L – число ступенек в одном витке лестничной спирали;
    • r – радиус подъема конструкции;
    • 0,2 – глубина проступи.

    Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

    Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

    Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

    В итоге: чтобы обеспечить удобное передвижение по винтовой лестнице высотой 3 метра и шириной марша 900 мм, необходимо: 25 ступенек высотой 12 см.

    Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

    • При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
    • Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
    • Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
    • При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

    Конструктивные размеры для монтажа винтовой лестницы

    Разработка чертежа винтовой лестницы

    После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

    На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

    Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

    • На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
    • Деревянная поверхность в разрезе наносится круговыми линиями;
    • Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
    • Бетон – хаотичным расположение точек и маленьких кружочков;
    • Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
    • Выносятся номера позиций, для составления спецификации;
    • Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
    • Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
    • Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

    Монтаж винтовой лестницы

    Совет: Прежде чем устанавливать винтовую лестницу, следует иметь в виду, что необходимо обеспечить максимально надежное крепление опорной стойки к полу. Массивные конструкции стоит монтировать на дополнительном фундаменте.

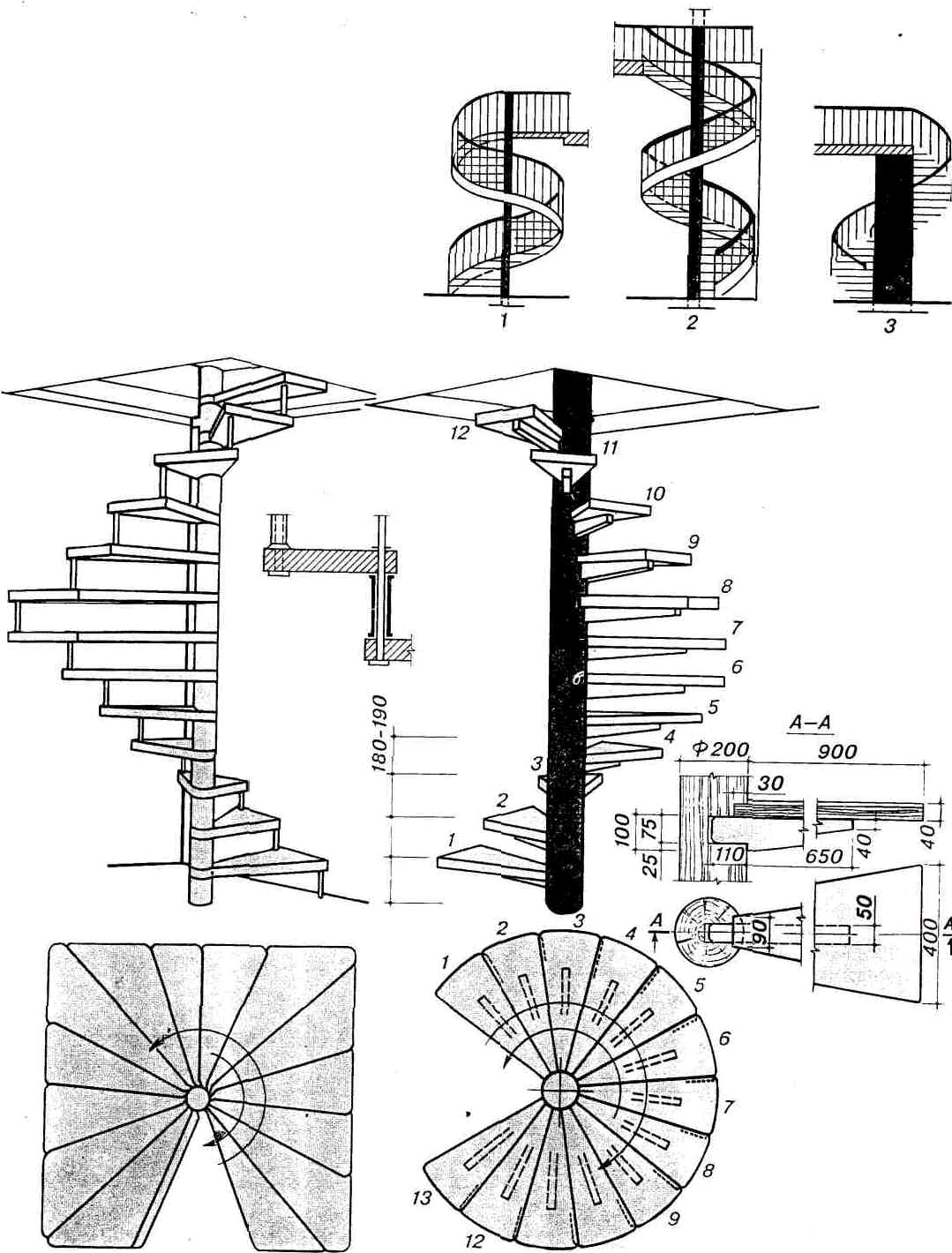

    Сборочные чертежи металлической винтовой лестницы

    Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:

    • Устанавливается несущая стойка;
    • Согласно чертежу монтируются проступи и втулки;
    • Крепятся ступеньки, с учетом их точного начального и конечного положения;
    • Закрепляются кронштейны;
    • Фиксируется верхняя ступенька к перекрытию;
    • Ставятся перила;
    • Устанавливаются поручни.

    Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.

    Как выбрать винтовую лестницу | Строительный портал

    В условиях ограниченного пространства многоуровневой квартиры или загородного дома приходится тщательно продумывать эргономику интерьера. Это касается не только мебели, но и внутренних конструкций, какими являются лестницы. Для того чтобы сэкономить драгоценные квадратные метры и соединить два этажа, идеально подходят винтовые лестницы. Сегодня на рынке можно найти довольно много различных конструкций винтовых лестниц разных производителей, изготовленных из разных материалов. Среди такого изобилия сложно определиться с выбором. Но в том, как выбрать винтовую лестницу, особых сложностей нет.



    1. Виды винтовых лестниц
    2. Конструкция винтовой лестницы
    3. Параметры винтовых лестниц
    4. Винтовые лестницы: картинки

    Планируя установить у себя винтовую лестницу, необходимо со всей ответственностью подойти к вопросу выбора. В первую очередь это касается страны производителя. Сегодня рынок насыщен лестницами, произведенными в различных странах. Продаются винтовые лестницы из Италии, Дании, Германии, Польши, Китая, России и Украины. У каждой есть свои плюсы и минусы. Конечно, основным фактором, влияющим на выбор, является качество изделия и его внешний вид. Наиболее качественными и красивыми считаются винтовые лестницы производства Италии, а именно винтовые лестницы Аrke. Следующими идут лестницы из Германии, Дании и Польши. Лестницы российского и украинского производства могут быть не столь привлекательными, но их доступная цена и высокое качество с лихвой это компенсируют. Неоднозначные отзывы на китайскую продукцию. Если Вы встретите этикетку с надписью «винтовая лестница – Китай», то будьте предельно внимательными. Продукция этой страны бывает и хорошего, и плохого качества, поэтому в своем большинстве требует тщательной проверки. Не поленитесь и проверьте все элементы конструкции.



    Виды винтовых лестниц



    Винтовая лестница была изобретена довольно давно, но с течением времени и развитием технологий, её конструкция совершенствовалась. Сегодня на рынке можно увидеть несколько видов винтовых лестниц. Главное их отличие в самой конструкции лестницы. На представляющем винтовые лестницы фото изображены основные четыре вида.

    В классическом варианте винтовой лестницы её ступени опираются на стену и центральную несущую колонну. Для этого вида винтовых лестниц характерно отдельное создание колонны из каменной кладки, также колонна может быть составлена из узких концов ступеней. Чаще всего для таких лестниц используется камень и бетон, реже – металл и дерево. Создается классическая винтовая лестница на этапе строительства дома, так как приходится вмуровывать ступени в стену, а саму центральную колонну в пол.

    Второй вид винтовых лестниц представляет собой центральную колонну с вмурованными в неё ступенями без привязки к стене. Центральная колонна таких лестниц может быть изготовлена из металла или камня. Ступени – из стекла, металла, дерева. Главным преимуществом этого вида винтовых лестниц является возможность установки в любой точке помещения. Жесткость и устойчивость ступеней достигается за счет того, что их края соединяются больцами.

    В отличие от первых двух видов, винтовые лестницы на гнутых тетивах не имеют центральной опорной колонны. Пожалуй, это наиболее красивые винтовые лестницы. Ступени таких лестниц закрепляются внутри спиралевидных тетив, которые также являются и перилами лестницы. Для изготовления этого вида лестниц используется дерево и металл. Следует отметить, что в сравнении с другими видами винтовых лестниц, эти самые дорогие.

    Последний вид винтовых лестниц появился относительно недавно, но быстро набрал популярности. Это так называемые модульные лестницы. Винтовые лестницы этого типа представляют собой набор модулей, соединенных в определенной последовательности и под определенным углом. Винтовые модульные лестницы могут быть двух типов – с центральной колонной и с центральным косоуром. В первом случае ступени опираются на наборную колонну. Для обеспечения жесткости края ступеней соединены больцами или опираются на ближайшую стену. У модульных лестниц с центральным косоуром ступени крепятся непосредственно к модулям, а их края соединены больцами. Модули таких лестниц изготавливаются из металла или дерева, а ступени из стекла, дерева, металла, камня. У этого вида лестниц множество преимуществ. Из них основными являются простота и легкость монтажа, возможность установки в любой точке помещения, регулировка угла разворота, регулировка высоты и длины модулей, доступная цена и необычный дизайн. Зачастую винтовые лестницы эконом класса являются модульными. Но некоторые модели, особенно зарубежных производителей, позиционируются как элитные.



    Конструкция винтовой лестницы



    При выборе и заказе винтовой лестницы важно разбираться в её конструкции. На выбор той или иной модели винтовой лестницы это влияет мало. Но знание конструкции позволит быстро и без особых проблем согласовать все нюансы с продавцом. Основными элементами винтовой лестницы являются ступени, опорные балки и перила.

    В свою очередь ступени состоят из проступи и подступенка. Проступью является горизонтальная часть ступени. Подступенок – это вертикальная часть. При выборе винтовой лестницы необходимо очень внимательно подойти к вопросу о размерах этих двух составляющих.

    Опорой любой лестницы является косоур, тетива и колонна. Для классических винтовых лестниц принято использовать только колонну. Это обусловлено их конструкцией и используемыми материалами. Но у современных моделей, особенно у лестниц на гнутых тетивах и модульных винтовых лестниц, колонна отсутствует. Центральной опорой в таких лестницах служат тетивы и косоур.

    Перила для винтовой лестницы, как и любой другой, состоят из поручней и балясин. Для классических винтовых лестниц перила используются мало. А вот для других видов винтовых лестниц они являются жесткой необходимостью, обеспечивая безопасность передвижения по ней.

    Выбирая ту или иную модель винтовой лестницы, следует продумать её конструкцию заранее. Для этого можно воспользоваться специальными программами для создания чертежей и моделей лестниц. Такой чертеж можно заказать у проектировщика или найти на лестницу винтовую dwg-чертеж в сети. Для его открытия используется бесплатная программа Autodesk DWG. Кроме этого можно воспользоваться такой программой, как ArchiCAD. В любом случае при выборе модели и составляющих элементов винтовой лестницы необходимо знать её параметры.



    Параметры винтовых лестниц



    Планируя установить у себя винтовую лестницу, необходимо знать её размеры для подбора наиболее оптимального варианта, создания проекта или чертежа. Параметры винтовой лестницы включают в себя высоту, ширину, угол подъема, высоту подступенка и длину проступи.

    Высота лестницы, пожалуй, самая простая и понятная характеристика. Она отмеряется от пола нижнего этажа, до пола второго этажа. Это значит следующее. Высота нижнего помещения от пола до потолка плюс толщина перекрытия и плюс толщина напольного покрытия второго этажа. Это делается для того, чтобы несущая часть винтовой лестницы надежно опиралась на основание, а верхняя ступень лестницы была вровень с полом второго этажа.

    Как уже отмечалось, ступень состоит из проступи и подступенка. Эти два элемента весьма существенно влияют на удобство передвижения по лестнице. Но следует отметить, что для винтовых лестниц ширина проступи разная. Это связано с самой конструкцией лестницы, а именно с расположением ступеней. Так как сами ступени расположены веером, то одна сторона ступени заужена, а вторая наоборот – широкая. Узкая часть ступени в большинстве случаев соответствует диаметру центральной несущей колоны и должна быть не менее 250 мм. Размер проступи в широкой части ступени составляет не более 500 мм. Необходимо отметить, что для удобного передвижения по винтовой лестнице, как и по любой другой, оптимальная ширина проступи должна составлять около 300 мм. Такая ширина ступени винтовой лестницы должна быть в том месте, где Вы ставите ногу.

    Высота подступенка для всех видов лестниц составляет 150 – 200 мм. Такие размеры выбраны не случайно. Они соответствуют высоте, на которую без усилий можно поднять ногу. При этом если в доме есть пожилые люди, высота подступенка должна быть минимальной.

    Длина ступеней напрямую зависит от назначения винтовой лестницы. Например, если винтовая лестница будет основной, тогда длина ступеней должна быть не менее 900 мм. Длина ступеней напрямую связана с диаметром лестницы и производитель чаще всего указывает диаметр. Среди представленных на рынке примером просторной лестницы может служить винтовая лестница Сivik итальянской компании Аrke.

    Винтовая лестница Сivik — фото:

    Её максимальный диаметр составляет 160 см. Чтобы узнать длину ступени, достаточно диаметр разделить на 2 и отнять 15 – 20 см. В результате лестница диаметром 160 см имеет ступени длиной около 65 см. Для второстепенных винтовых лестниц, использующихся для подъема на чердак или в хозпомещение, длина ступеней может составлять всего 45 – 50 см. Конечно, можно сделать винтовую лестницу диаметром 300 см и длина ступени при этом будет 135 см. Но это индивидуальный заказ, который будет рассчитываться сугубо под заказчика, и его стоимость будет соответствующей. В обычных магазинах диаметр винтовых лестниц редко превышает 160 см. К тому же, винтовая лестница выбирается из расчета экономии пространства, поэтому и диаметр закладывается как можно меньше.

    Важно! Необходимо отметить следующее. На основании многолетнего опыта было выявлено, что наиболее удобно делать винтовые лестницы в местах с площадью до 3 м2. Если отведенное место под лестницу будет более 3 м2, то выгоднее сделать обычную маршевую лестницу с одной поворотной площадкой.

    Пожалуй, наиболее важным параметром винтовой лестницы является её угол подъема. Эта характеристика является основной для всех видов лестниц. Она указывает, под каким углом будет размещена сама лестница. От этого зависит удобство перемещения по ней. Чем круче будет лестница, тем трудней по ней подниматься. Есть ряд важных нюансов, влияющих на этот показатель. Во-первых, это общая высота лестницы. Во-вторых, это рост человека, который в среднем составляет 1,70 – 1,80 м. С учетом этих показателей и определяется угол наклона. Оптимальными показателями угла наклона являются 35 – 45°.

    Еще одним важным показателем для винтовых лестниц является угол поворота лестницы. Этот показатель указывает на то, сколько витков будет у Вашей лестницы без опасности зацепиться головой за верхние ступени. К тому же, угол поворота зависит от проема и места расположения последней ступени. Обычно угол поворота винтовой лестницы составляет 360°. Этого достаточно, чтобы лестница была удобной для подъема и в то же время при ходьбе по ней не цепляться головой за верхние ступени. Примером может служить винтовая лестница Валенсия датской компании Dolle. Угол поворота в ней составляет 360° и, как видно на демонстрирующем фото, лестница абсолютно удобна для подъема.

    Винтовая лестница Валенсия — фото:

    Необходимо отметить, что угол поворота может быть и меньше. Это зависит от размещения последней ступени. К сожалению, не все стандартные винтовые лестницы могут похвастать малым углом разворота. Но для модульных лестниц это не является проблемой, так как благодаря их конструкции угол разворота можно задать любой. Это можно увидеть на примере модульной лестницы Уника.

    Винтовая модульная лестница Уника — фото:

    Выбирая ту или иную винтовую лестницу, необходимо обратить свое внимание на количество ступеней, а также на их толщину. Для лестниц общей высотой 290 см количество ступеней составляет 15 шт. Это оптимальное количество, при котором сохраняется высота подступенка в 19 см. Если есть необходимость в уменьшении подступенка, то достаточно добавить 1 или 2 ступени. Толщина ступеней также влияет на их общее количество и высоту подступенка. Но толщину ступеней принято брать в 50 мм и этого более чем достаточно, поэтому при выборе винтовой лестницы можно смело рассчитывать на стандартное количество ступеней в 13 – 15 штук.

    Напоследок необходимо обратить внимание на то, в какую сторону закручивается лестница – по часовой стрелке или против. Этот фактор может существенно повлиять на удобство использования винтовой лестницы. Все дело в том, что левши и правши начинают свое движение с разных ног. Для правшей это левая нога, для левшей – правая. Учитывая тот факт, что у винтовой лестницы ступени имеют зауженную форму, для закрученной по часовой стрелке лестницы подъем по ней удобно начинать с левой ноги. А вот для лестницы, закрученной против часовой стрелки, удобно начинать движение с правой ноги. Конечно, со временем можно привыкнуть и переучиться, но на это требуется время. Поэтому удобнее будет купить лестницу, закрученную в нужном направлении.



    Винтовые лестницы: картинки

    Сегодня производство и продажа винтовых лестниц поставлены на конвейер. Большинство наиболее удачных решений, как по внешнему виду, так и по конструкции, типовые и их можно найти в любом магазине по приемлемой цене. Конечно, индивидуальные заказы также принимаются производителями, но их цена будет на порядок выше. Если же от обилия моделей и марок винтовых лестниц Вам они начинают сниться, то возможно стоит взять паузу. Но если интересно, то снящиеся винтовые лестницы сонник определят, как продвижение к удаче, если во все вы по ней двигаетесь вверх и наоборот.

    плюсы и минусы, схемы, формулы, чертежи

    Если бюджет строительства ограничен также, как и жилая площадь, наилучшим выходом станет установленная винтовая лестница своими руками. Она занимает минимум места, при этом гораздо удобнее складной чердачной лестницы.

    Преимущества и недостатки изготовления винтовых лестниц своими руками

    Перед началом строительства все же лучше еще раз сравнить все плюсы и минусы винтовой лестницы, особенно если планируется ее самостоятельный монтаж. Иначе можно потратиться на закупку материалов и инструментов, не получив в итоге желаемого результата.

    Плюсы винтовой лестницы

    Итак, почему же винтовая лестница может стать удачным решением:

    • экономия места – для лестницы понадобится всего лишь окружность диаметром 2 м;
    • экономия материалов – ступеней нужно меньше, чем для угловой лестницы;
    • экономия сил – сократив число элементов, можно существенно уменьшить время на монтаж.

    Таким образом, винтовая лестница подойдет людям, желающим максимально увеличить жилое пространство за счет уменьшения лестничного пролета. Оригинальный внешний вид придаст небольшому жилью уникальный шарм.

    Если же правильно подобрать и рассчитать конструкцию, удастся еще и хорошо сэкономить.

    Винтовые лестницы пользовались огромной популярностью в Англии в середине ХХ века. Даже многоэтажные дома были оборудованы такими лестницами – для экономии пространства. При этом жители не испытывают неудобств даже сейчас – все габаритные грузы поднимаются через окна или в разобранном виде.

    Минусы винтовой лестницы

    Недостатки есть у любой конструкции. Не исключение и винтовые лестницы, которые часто подвергаются критике:

    • неудобная эксплуатация – придется предусмотреть запасной вариант поднятия на верхний этаж габаритной мебели;
    • сложность в изготовлении – чтобы построить действительно красивую винтовую лестницу, нужно обладать отличными столярными и токарными навыками;
    • недостаточная безопасность – при неправильном расчете и подборе ступенек, по лестнице крайне неудобно ходить.

    Поэтому, если через окна поднимать диван или двуспальный матрас нельзя, придется отказаться от спирального варианта расположения ступенек. Если же строительные навыки находятся на начальном уровне, лучше заказывать готовые элементы, а это увеличит стоимость строительства. Да и для расчета безопасной и удобной конструкции желательно привлечь профессионала, чтобы не пришлось годами мучиться из-за узких и коротких ступенек.

    Для пожилых людей винтовая лестница может стать непреодолимым препятствием – отсутствие двух перил и высокие ступеньки не очень удобны. Так что, если в доме живет несколько поколений, лучше пожертвовать драгоценным пространством, но подумать об удобстве передвижения старших.

    Выбор конструкции и материала

    От выбранной формы и размера лестницы будет зависеть ее комфорт и безопасность. Например, при сооружении узкой винтовой лестницы стоит оказаться от установки подступенков.

    Это позволит становиться всей ступней на ступеньку не только в самом широком месте, что увеличивает комфорт и безопасность лестницы.

    Дерево, металл или бетон?

    Кроме эстетических предпочтений, выбирая тот или иной материал, нужно руководствоваться еще и практическими соображениями. Ведь переделывать лестницу уже никто не будет и служить она должна столько же, сколько и весь дом.

    Для больших загородных коттеджей, построенных из кирпича или бетонных блоков, подойдет бетонная же лестница. Конечно, компактной она не будет, зато придаст интерьеру оригинальность. А чтобы пользоваться ею было приятно, желательно делать ее не больше одного витка и с шириной ступеней не меньше 1,2 метра – так, чтобы на лестнице спокойно разминулись два человека.

    Лестницы на металлическом каркасе универсальны и долговечны. Их можно устанавливать как в деревянных, так и кирпичных домах и даже в легких каркасниках. Используя деревянные ступеньки и перила в сочетании с кованными элементами ограждения, вся конструкция получит надежный, но легкий и ажурный вид.

    Полностью деревянные лестницы отличаются простотой возведения – для работы с деревом не нужны навыки сварщика, а из инструментов понадобятся только электролобзик, шлифмашинка и ручная пила по дереву. Правильно обработав древесину антисептиками и регулярно подновляя декоративное покрытие, можно добиться долгого срока службы. К тому же, натуральное дерево добавит больше уюта в интерьер.

    Лестница на тетивах или косоурах

    Это наиболее простой вариант для сооружения в небольшом дачном домике. Тетива – это глухой боковой элемент с выбранными пазами под ступеньки, а косоур имеет форму гребенки, на ребра которой и кладутся ступеньки. Зачастую косоуры монтируются непосредственно на стену, благодаря чему ступеньки винтовой лестницы получают две точки опоры – на центральный столб и на косоур.

    При этом нет нужды в дополнительных подпорках или укосинах.

    Еще один вариант простой опоры винтовой лестницы на стену – монтаж планок под ступеньки.

    Совместно с врезанием пазов в центральный столб это позволяет добиться высокой надежности конструкции с минимумом затрат на материалы. Этот вариант подойдет даже для начинающего плотника.

    Лестница на больцах

    Больцевые лестницы получают все большую популярность. Все благодаря безопорной конструкции, которая позволяет размещать лестницы в любом месте, делать их визуально более легкими и освобождать максимум пространства. Больцы связывают ступеньки и перила, которые являются несущим элементом.

    Благодаря этому создается жесткий каркас, а за счет отсутствия контакта между ступеньками, лестницы на больцах не скрипят и не шатаются.

    Конечно, такой вариант является самым сложным для самостоятельного осуществления, ведь требуется предельно точно рассчитать форму перила и правильно зафиксировать его. В противном случае ступеньки со временем начнут изгибаться вниз по наружному краю.

    Расчет винтовой лестницы

    Ни в коем случае не стоит пропускать этот этап и строить винтовую лестницу «на глаз». Даже натренированная рука мастера может не справиться, что приведет к печальным последствиям. Так, необходимо учитывать:

    • расчет комфортной высоты подступенка винтовой лестницы отличается от маршевой – чем меньше высота, тем уже ступени по средней линии;
    • количество ступеней рассчитывается исходя из высоты витка, равному 2 м;
    • минимальная ширина ступеней винтовой лестницы – 90 см, при этом площадь всей лестницы равна удвоенному значению ширины ступеней плюс диаметр центрального столба.

    Все остальные требования к винтовым лестницам такие же, как и к маршевым. Не следует делать ступеньки слишком узкими или прибегать к «утиному шагу» для экономии места. Если же в доме есть дети, стойки перил нужно ставить по две на одну ступень.

    Схемы, формулы и чертежи

    Для примера можно рассчитать параметры лестницы с шириной ступеней 90 см и круглым центральным столбом 20 см. Диаметр всей лестницы (Дл) равен:
    Дл = 90 см *2 + 20 см = 200 см.
    Выбранная высота подступенка 21 см. Высота лестницы – 290 см. Таким образом, количество ступеней (Кс) равно:
    Кс = 290 см / 21 см = 13,8.
    Округлив получившееся число до 14 ступеней, следует уменьшить высоту первой или последней ступеньки до 17 см, чтобы не пришлось делать верхнюю площадку приподнятой над уровнем пола. Комфортная глубина ступеньки по средней линии должна составлять 20 см при спуске с учетом нахлеста и 30 см при подъеме.

    Начертив круг и поделив его на сегменты нужной ширины, например 22 см, можно получить количество ступенек на один виток.

    Или же воспользоваться формулой и рассчитать точную глубину ступенек в зависимости от выбранной ширины лестницы и угла каждой ступеньки.

    Если же вручную делать расчеты слишком сложно, можно воспользоваться одной из многочисленных программ, которые не только выдадут готовые результаты по количеству ступенек и их ширине, но и покажут модель будущей лестницы.

    Неоспоримое удобство такой программы – можно посмотреть несколько вариантов лестницы, вводя разные данные. Ведь подсчет производится мгновенно.

    Изготовление лестницы своими руками

    Первое, с чем нужно определиться, приступая к изготовлению лестницы – это будет ли собственноручно проводиться только сборка, или же столярные навыки позволяют приступить к вырезанию ступеней и стоек своими руками. Первый вариант гораздо проще, собрать лестницу из готовых деталей можно на один день. Единственная загвоздка – найти хорошего столяра, который может выполнить заказ точно про представленным эскизам.

    Делать же лестницу «с нуля» не каждому с руки. Только на приобретение нужного инструмента уйдет половина стоимости всех заготовок. Но если сложности не пугают, а фрезерный станок точно пригодится в хозяйстве, можно приступать к работе.

    Подготовка элементов

    Чтобы не ошибиться в размерах и в удобстве пользования лестницей, желательно перед вырезанием ступеней собрать макет из трех ступенек.

    После успешного тестирования лестницы можно начинать резать сами ступеньки из выбранного материала. Лучше всего подходит массив дуба, но это самый дорогой материал. В качестве аналогов рекомендуют использовать ясень, белую акацию или клен. Бук для ступеней не подходит – он боится влаги и может не выдержать активного использования.

    Подготовка деталей лестницы состоит из нескольких этапов:

    1. Из заготовок выкраиваются ступеньки нужной формы. Ручным фрезером снимаются фаски, делаются желобки под несущие гильзы, все шлифуется, покрывается лаком и краской.
    2. Изготавливаются гильзы, опорная пятка для центральной трубы и фланцы.
    3. Если есть навыки работы со сварочным аппаратом, вместо нанизывания ступенек на центральную шпильку можно сварить металлический каркас.
    4. Также для центральной колонны вместо металлических гильз можно использовать деревянные кольца.

    Когда все элементы готовы, можно приступать непосредственно к возведению винтовой лестницы. Лестница устанавливается на подготовленную поверхность, с которой снято напольное покрытие. Верхний проем обрамляется металлическими уголками или же деревянной планкой с плинтусами.

    Сборка лестницы

    Сам процесс сборки лестницы займет не много времени, главное – соблюдать технологию:

    • устанавливается центральная труба на опорную пятку – это может быть как сваренный из труб каркас, так и вырезанный из листа фланец;
    • очень важно выставить центральный опорный столб строго по вертикали, иначе вся лестница будет косить, а исправить это не так и просто;
    • фиксируется центральная стойка анкерами к полу, при необходимости заливается цементной стяжкой;
    • нанизываются металлические или деревянные гильзы и ступени – для защиты от механических повреждений в процессе примерки и сборки ступеньки лучше обернуть полиэтиленовой пленкой;
    • ступеньки разворачиваются согласно эскизу и фиксируются больцами – не стоит забывать о проверке строительным уровнем горизонтали;
    • если же использование больц не предусмотрено, под ступеньками нужно установить укосины, которые будут распределять вес на центральный столб;
    • в некоторых случаях укосины сделать не получается, тогда ситуацию спасут опорные столбы под каждую ступеньку, которые можно сделать элементом интерьера;
    • устанавливаются стойки перил – можно заказать готовые балясины с отверстием под металлическую шпильку;
    • если перила являются частью больцевой конструкции, в качестве закладных для стоек используются стальные трубы для придания жесткости конструкции;
    • для соединения стоек и поручня используется универсальный штырь, который крепится на стойки фланцем цанговым;
    • если перила изготовлены заранее, они «оттягиваются» временной фиксацией перед тем, как окончательно крепить их к стойкам;
    • если же перила из ПВХ, им можно придавать нужную форму непосредственно во время монтажа – для этого надевается специальный греющий рукав и оставляется на 40 минут;
    • главное не сжечь рукав – свободная часть, не греющая ПВХ, должна быть расстегнута;
    • следует помнить, что во время нагрева ПВХ перила увеличиваются в объеме на несколько миллиметров, так что фитинги нужно приобретать с учетом расширения, иначе придется подпиливать места стыков.

    Чтобы лестница выглядела стильно, можно сделать подсветку ступенек светодиодной лентой или даже точечными светильниками с детектором движения.

    Бетонная винтовая лестница

    Альтернативой деревянной и металлической лестнице может стать ее бетонный аналог. Смотрится это очень стильно, но массивно. Так что подойдет только для больших помещений со свободным пространством.

    Рассчитывается такая лестница по тому же принципу, что и обычная винтовая с центральным столбом. Только вместо столба в расчет вводится диаметр внутренней окружности. Процесс устройства бетонной винтовой лестницы прост в теоретическом плане, но довольно сложен при практическом исполнении:

    1. Устанавливается опалубка для лестницы и перил с обязательным армированием. Для этого настилаются листы ОСБ по заданной дуге, на них укладывается арматурная сетка.
    2. Поверх формируются ступеньки. Особая сложность бетонной винтовой лестницы – правильно и надежно зафиксировать распорки, которые должны выдержать немалый вес и не нарушить геометрию лестницы.
    3. Заливка бетоном начинается с перил по направлению от нижней площадки к верхней. Если сначала залить ступеньки, то при заполнении перил ступеньки будут выдавливаться. А чтобы бетонная смесь не стекала вниз, в месте стыка ступенек и перил наливается немного бетона так, чтобы закрыть щель.
    4. Залитые ступеньки и перила штыкуются или вибрируются – для удаления пузырьков воздуха из смеси. После этого поверхность заравнивается. Для перемещения по залитой лестнице на опалубку кладутся доски, которые не должны соприкасаться с поверхностью бетона.
    5. Как и любые бетонные изделия, лестница должна полностью высохнуть, занимает это около месяца. Чтобы бетон приобрел необходимую прочность, лестницу регулярно поливают водой и укрывают пленкой.
    6. Когда бетон затвердел, опалубку снимают. Теперь можно приступать к заглаживанию неровностей и декоративной отделке.
    7. Бетон – прочный и долговечный материал. Такая лестница прослужит долго, но и внести изменения в дизайн интерьера без полного разрушения не получится. Поэтому перед устройством бетонной винтовой лестницы лучше взвесить все преимущества и недостатки подобного решения.

      Наглядно, с детальными пояснениями устройства опалубки и армирования, процесс строительства показан на видео:

      Вам понравится

    Круговая лестница на второй этаж в доме своими руками

    Круговая лестница – это отличный способ оригинально оформить свое жилье. Такие конструкции прекрасно подходят в случае ограниченного пространства в частном доме или двухуровневой квартире, они компактны и смотрятся красиво. Благодаря такому устройству, можно не только сэкономить рабочее пространство, но и экстравагантно оформить интерьер.

    Конструкционные особенности винтовых лестниц

    Ступени круговых лестниц фиксируются или на центральный столб, или на ограждения и тетивы. Последний вариант выглядит эксклюзивно, но имеет сложный монтаж. Также такая система занимает значительно больше пространства, чем первый вариант. Если вы планируете выполнять строительство своими руками, то лучше возводить конструкцию, которая крепится на крепежный столб.

    Для того чтобы подъем вверх был комфортным, для устройства, которое расположено возле стены и углам, выбирать необходимо удобное направление спирали – по часовой стрелке или против нее. Выполняя расчет, в обоих случаях необходимо учитывать расстояние, которое понадобится для перил и ограждения.

    Подобная лестница имеет ряд нюансов

    Перед началом строительных работ нужно принять во внимание следующие параметры:

    • ширина верхнего проема в перекрытии должна составлять не менее 2 метров;
    • длина ступеней предполагается не меньше 90 сантиметров;
    • минимальное расстояние между поручнями перил и кромкой верхнего края может быть 10 сантиметров, до стены расстояние должно быть аналогичное.

    Виды круглых лестниц на второй этаж

    Среди круговых лестничных конструкций на второй этаж самым популярным является винтовая круглая лестница, однако существуют и другие виды устройств, которые состоят из нескольких проемов. Второй тип строений подходит больше для помещений с высокими потолками, маршевые лестницы сложнее монтировать, они требуют много свободного пространства.

    Основным достоинством является безопасность. По ним без труда могут подниматься люди с суставными патологиями и преклонного возраста.

    В данном видео вы узнаете, как сделать винтовую лестницу:

    Винтовые лестницы отличаются компактностью. Они миниатюрны и обеспечивают быстрый подъем на второй этаж. Такая конструкция обеспечивает элемент неожиданности и оригинальности вместе. Особенно красиво получаются винтовые лестницы из металла, однако для этих целей подходит и дерево, при условии, что владелец постройки умеет с ним работать.

    Винтовые лестницы

    Для строительства винтовой лестницы не обязательно выполнять сложные расчеты и чертежи, монтаж производится достаточно легко и быстро.

    Различают следующие виды конструкций такого типа:

    • с опорой;
    • без нее.

    Главным элементом первого варианта является опорный столб, вокруг него устанавливаются клиновидные ступени. При монтаже такой конструкции нужно учитывать надежность стержня, поскольку на него ложится вся нагрузка.

    Диаметр круговых ступеней в таком случае можно выбирать произвольно. Единственное, на что следует обратить внимание, – это длина ступеней, от которой зависит комфортность и безопасность подъема.

    Круговые конструкции выполняют без опорного стержня, их основным отличием является сложность монтирования. Для строительства особенно важно рассчитать правильно размеры.

    Консольные лестницы

    Консольные лестницы следует располагать возле стены, они монтируются без опорного стержня. Одну часть конструкции фиксируют к стене, а вторая как бы висит в воздухе.

    Важно! Полукруглые консольные лестницы отличаются от других моделей своими небольшими параметрами, поэтому изготовлять чертеж необходимо очень тщательно.

    Данные лестницы обычно располагаются возле стены

    Поворотные конструкции

    Этот вид устройства предназначен для помещений с ограниченной площадью. Существует несколько видов поворотных лестниц:

    Главным отличием этих видов является угол поворота степеней.

    Важно! Если вы решили строить конструкцию с длинными и широкими ступенями, то тогда должны располагать большим количеством свободного пространства, в противном случае устройство просто не поместится в небольшом помещении.

    Хребтовые варианты

    Хребтовые варианты изделий собираются из отдельных деталей, причем при строительстве можно менять их расположение. Такие устройства бывают и винтовые, и маршевые, здесь главным условием является принцип монтажа.

    Материалы

    Основным условием долговечного применения круговой лестницы на второй этаж является правильно подобранный материал для монтажа и отделочных работ. На сегодняшний день существует множество таких материалов: стекло, дерево, бетон, металл, чугун.

    Чугунные устройства плохо вписываются в интерьер постройки, поскольку внешне выглядят тяжеловесно и строго. Стеклянные системы – более выигрышный вариант, однако, они занимают слишком много места. Наиболее популярны металлические, деревянные и бетонные конструкции. У каждого из этих материалов есть свои преимущества и недостатки, рассмотрим их более детально.

    Дерево

    Самым оптимальным вариантом является установка деревянной круговой лестницы. Такой материал прекрасно украсит любой интерьер, он прочен, надежен и долговечен. Также дерево легко обрабатывать, поэтому из него получаются красивые и оригинальные системы.

    Достоинства деревянных устройств:

    • материал является экологически чистым;
    • можно выбрать любую форму деревянной винтовой лестницы;
    • материал имеет маленький вес;
    • для установки потребуются минимальные габариты;
    • дерево имеет привлекательную текстуру;
    • обладают высокой прочностью и большим сроком эксплуатации;
    • при желании можно красиво скомбинировать дерево с металлом.

    Недостаток также имеется – это неустойчивость материала к перепадам температуры и воздействию влаги. Однако этого можно избежать, покрыв изделия лаком и обработав антисептиком перед установкой.

    Деревянные устройства имеют свои плюсы и минусы

    Бетон

    Полукруглая бетонная лестница – это достаточно прочная и надежная система. Такие устройства имеют ряд преимуществ:

    1. Долгий срок эксплуатации. В отличие от металлических и деревянных конструкций, они не гниют, не подвергаются коррозии.
    2. Многообразие форм. В отличие от других типов лестниц, круглая бетонная конструкция может быть любой формы.
    3. Надежность. Бетонная система стоит на втором месте после металлической по прочности.
    4. Низкий уровень шума. Бетонная постройка не излучает посторонних скрипов и шумов, кроме звука шагов.

    Металл

    Металлические лестницы являются самыми прочными и долговечными. Также металл можно удачно скомбинировать с деревом и бетоном, этот материал может иметь разные оттенки и формы.

    Каждый материал для лестницы обладает рядом характеристик

    Рассмотрим основные преимущества данного материала:

    • наибольшая прочность, надежность устройства;
    • многообразие форм;
    • применение кованных отделочных материалов;
    • долговечность;
    • гармоничность с любым интерьером;
    • хорошая устойчивость.

    Советы по проектированию и расчету круговых лестниц

    Прежде чем закупать материалы, первым делом нужно выполнить все расчеты и чертежи. Для этого должны соблюдаться следующие правила:

    1. При строительстве кругового устройства не рекомендуют использовать подступенок, соединяющий элементы между смежными краями ступеней.
    2. Минимальная ширина пролета в такой системе должна составлять 20 сантиметров.
    3. Для надежности конструкции диаметр центральной металлической трубы должен составлять более 5 сантиметров. Такая предосторожность обеспечивает устойчивость всей системы.
    4. Если устанавливается довольно крутая винтовая конструкция, то высота проема должна превышать рост самого высокого члена семьи.
    5. В одном витке системы, выполненной своими руками, необходимое количество ступеней составляет 12-13 штук.


    При расчете лестницы полезно пользоваться калькулятором для лестниц, который существенно облегчит работу.

    Технология и этапы создания винтовой лестницы

    Рассмотри поэтапно процесс создания круглой лестницы.

    Подготовительные работы

    На подготовительном этапе работы следует тщательно просчитать все параметры конструкции и выполнить чертеж. Все нюансы конструирования данной системы описаны выше, однако, если у вас нет опыта выполнения такого рода работ, то лучше обратиться к специалистам или приобрести уже готовые составляющие устройства.

    Также на данном этапе следует подготовить все необходимые инструменты и детали (болты, крепления, уголки и т.д.). Их перечень будет зависеть от выбранного вами материала конструкции.

    Изготовление элементов лестницы

    Для установки винтовой лестницы вам понадобятся следующие составляющие:

    1. Опорная труба. Ее длина зависит от размеров лестницы, поскольку данный параметр рассчитывается расстоянием от потолка до пола.
    2. Стержень, из которого будут изготовляться крепления.
    3. Широкая труба.
    4. Уголки.

    Для закрепления ступеней нужно нарезать втулки из трубы, диаметр которой будет равен окружности опорного стержня. Длина таких деталей равняется длине проступи.

    Уголки выполняются по той же схеме, что и ступени, и привариваются к каркасу.

    Не забываем материалы для установки лестницы

    Монтаж и сборка конструкции

    При сборке конструкции винтовой лестницы следует придерживаться следующих правил:

    1. Сначала осуществить монтаж несущего столба.
    2. Затем установить втулки.
    3. Зафиксировать устройство в верхней части.
    4. Установить ограждения и перила.

    Рассмотрим данный монтаж винтовой лестницы более детально:

    1. На полу отметьте точку угла проема для более легкого расчета положения опорного столба.
    2. Начертите параллельную линию относительно линии проема.
    3. Зафиксируйте основание несущего столба.
    4. Нанизывайте втулки на сердечник опорных кронштейнов.
    5. Таким же образом зафиксируйте последующие элементы устройства.
    6. Далее закрепите верхнюю часть платформы.
    7. Осуществите монтаж перил.
    8. Затем на верхней части платформы монтируется крайняя стойка для перил и ограждений. Так же зафиксируйте опорные элементы в нижней части.
    9. Учитывайте, что опора ограждения и крепежный столб должны друг к другу располагаться по диагонали.
    10. Далее установите ограждения и поручни.

    Завершающий этап

    На завершающем этапе строительства выполняются отделочные работы. Если вы в качестве материала используете дерево, то его необходимо покрыть несколькими слоями лака. При возведении металлической конструкции осуществляется покраска.

    При отделочных работах необходимо учитывать интерьер помещения: материал, которым покрыты стены, цвет обоев. Также если рядом с лестницей находится кухня, то в пространстве под ней можно оборудовать места для хранения овощей или техники.

    Из всего вышесказанного можно сделать вывод, что изготовление устройства – это довольно трудоемкий и длительный процесс, однако сделать винтовую лестницу на второй этаж можно самостоятельно. Для этого достаточно соблюдать правила сборки и монтажа системы и обладать некоторыми навыками в строительной сфере.

    Винтовая лестница – стильная малогабаритная конструкция

    В этой статье вы узнаете:

    Стандартная маршевая лестница, ведущая на второй этаж, пользуется устойчивым спросом, так как отличается надежностью, комфортностью, основательностью. Но она занимает большую площадь. Если свободного пространства недостаточно, оптимальный вариант – винтовая лестница. Для конструкции характерна компактность, она визуально не загромождает помещение, но в то же время обладает достаточной прочностью и надежностью.

    Особенности конструкции

    Форма винтовой лестницы зависит от её местонахождения. Если она располагается по центру помещения, то имеет круглую форму. Квадратную или многоугольную конфигурацию имеет лестница, установленная вплотную к стене. Тип лестницы определяется способом крепления ступеней.

    Основные виды винтовых лестниц:

    1. Если лестница располагается вблизи стены, удобнее всего закрепить ступени на центральном стержне и стенах.
    2. Консольное крепление применяют в том случае, если лестница находится в центре помещения. Ступени крепят к центральному столбу, постепенно увеличивая ширину от центра к концам. Консольное крепление обеспечивает достаточную устойчивость и жесткость.
    3. Необычный вариант – лестница на больцах, специальных болтах, прикрепляющих ступени к стене одним торцом и соединяющих другие торцы между собой. Отсутствие косоуров и тетивы позволяет высвободить максимум пространства, сделать лестницу визуально лёгкой. Так как контакт между ступенями отсутствует, лестница не расшатывается, ступени не скрипят.
    4. Последний вариант не предусматривает наличия центральной оси. Основа конструкции – косоуры ленточной формы и балясины с закрепленными на них перилами.



    Вид на лестницу сверху представляет собою ровную окружность или многоугольник, если лестница опирается на центральный стержень и стену.

    Плюсы и минусы винтовой лестницы

    Перед началом проектирования лестницы необходимо оценить ее преимущества и недостатки, так как после окончания строительства переделать её очень сложно.

    Достоинства:

    1. Основное преимущество – экономия пространства и на первом, и на втором этажах. Минимальная площадь, занимаемая лестницей, стартует от 1,5 м. кв.
    2. Расход строительных материалов меньше, следовательно, есть возможность удешевить изготовление конструкции.
    3. Возможна установка и изготовление лестницы собственными силами при наличии инструментов и опыта строительных и монтажных работ.
    4. Винтовая лестница может стать основным декоративным элементом помещения благодаря большому выбору материалов, формы, размеров, отделки.

    Конструкция смотрится очень изящно, не загромождает помещение, создаёт ощущение простора, визуально увеличивает высоту потолков.

    Недостатки:

    1. Если в семье есть маленькие дети и пожилые люди, у них возникнут проблемы при подъеме и спуске по лестнице. Негативные факторы – достаточно крутой подъём, неудобные при ходьбе ступени разной ширины, отсутствие перил с обеих сторон лестницы. Всё это может привести к травматизму.
    2. На стадии проектирования необходимо задуматься о том, как вы будете поднимать мебель на второй этаж. Развернуться с габаритными вещами на винтовой лестнице практически невозможно, мебель придётся поднимать через окна.
    3. Необходимы точные расчеты конструкции, желательно привлечь к этому специалистов.

    Винтовая лестница – оптимальный выбор  для молодых энергичных людей, планирующих выделить на лестницу минимальное пространство. Этот вариант хорош в качестве дополнительной редко используемой лестницы при наличии просторной маршевой.

    Материал для изготовления лестниц

    Долговечность и прочность конструкции зависит от выбора материала для её изготовления. Для просторных особняков предпочтительнее просторная лестница, выполненная из дерева или бетона, она занимает больше места, но ею удобно пользоваться.

    Лестница на металлической опоре занимает немного места, конструкция малогабаритная, лёгкая. Для изготовления центральной опоры используют металлическую трубу. Методом сварки к ней крепятся ступени, выполненные из дерева, камня, бетона. Перила несут важную декоративную функцию, их изготавливают из твердых пород древесины. Декоративные элементы могут быть выполнены из стекла, керамики, пластика. Металлическая винтовая лестница – яркий декоративный элемент в помещении.

    Полностью деревянные конструкции менее сложны в изготовлении, можно обойтись без сварки, не нужны профессиональные инструменты. Регулярная обработка антисептиками и лаками увеличивает срок службы древесины. Деревянная лестница смотрится уютно и комфортно. Натуральный безопасный материал привлекает большое количество ценителей стиля, удобства, роскоши.

    Наша компания изготавливает деревянные винтовые лестницы из массива высококачественных пород древесины – бука, дуба, лиственницы, ясеня, сосны и берёзы. В работе мы используем древесину сортов Экстра и АВ. Конструкции, изготовленные из лиственницы, отличаются устойчивостью к воздействию влаги, их можно устанавливать на улице. Мы изготовим лестницу любого размера и формы, облицуем деревом изделие из металла или бетона, профессионально покрасим поверхность качественным мебельным лаком. Наши специалисты разработают дизайн конструкции любой сложности, изготовят макет.

    Винтовая лестница: как сделать своими руками, чертежи

    Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

    В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

    Как выбрать конструкцию

    Возможные конструкции

    Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

    Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

    Схематичное изображение винтовой лестницы

    Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

    Схема лестницы
    Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

    Типы креплений

    Лестница на больцах

    У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

    • Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
    • Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
    • Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
    • Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

    Материал

    Деревянно-металлические лестницы

    Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

    Расчет винтовой лестницы

    Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

    Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.
    Разметка проема

    Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

    Этапы строительства

    Сборка и монтаж
    Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.
    Облицовка проема

    Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

    Изготовление ступеней

    Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

    1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
    2. Ступени покрывайте лаком или краской;
    3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
    4. Кронштейны установите между широкими элементами проступей;
    5. После установки последней втулки украсьте ее красивым декоративным оголовком;
    6. Установите все ступени с помощью крепежа;
    7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
    8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
    9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

    Покрытая лаком

    Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

    Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

    Видео

    Пример монтажа винтовой лестницы можно увидеть здесь:

    Чертежи и схемы

    Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

    Вид винтовой лестницы сбоку

    Схемы сборки

    Виды лестниц в разрезе

    Схема линии лестницы по центру марша

    Схема графического расчета

    Разрез лестницы

    Разметка стоек перил

    Разметка проема

    Чертеж модульной лестницы

    Оптимальные размеры ступеней

    Чертеж винтовой лестницы

    Чертеж для лестницы

    Фото

    Винтовая лестница с минимальным проемом

    Винтовая лестница из дерева

    Винтовая лестница в интерьере

    Винтовая лестница гусиные лапки

    Вид сверху

    Необычная винтовая лестница

    Наружная лестница с ковкой

    Монолитная винтовая лестница

    Межетажная лестница

    Лестница в стиле хай-тэк

    Лестница на больцах

    Лестница со стеклянными ступеньками

    Двухцветная винтовая лестница

    Черно-белый дизайн лестницы

    Источник: http://StroySvoimiRukami.ru/vintovaya-lestnica-svoimi-rukami/

    Винтовая лестница своими руками из дерева чертежи

    Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

    Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

    Плюсы винтовых лестниц

    • Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.
    • Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц .
    • В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.
    • В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

    Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни.

    Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

    Деревянная винтовая лестница своими руками

    По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

    1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
    2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
    3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

    Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

    Какие материалы использовать для изготовления винтовых лестниц?

    От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

    Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

    Как сделать винтовую лестницу своими руками

    В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

    1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
    2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
    3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
    4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
    5. Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
    6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
    7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
    8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
    9. Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

    Монтаж винтовой лестницы

    Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

    Расчет винтовой лестницы – чертежи и схемы

    Типы винтовой лестницы – схема Расчет винтовой лестницы – чертеж и схема Конструкция (узлы) винтовой лестницы на обсадной трубе Устройство винтовой лестницы в круглом и квадратном лестничном проеме Конструкция винтовой лестницы — чертеж и схема Монтаж деревянной винтовой лестницы — чертеж и схема Многоугольная винтовая лестница – чертеж и схема

    Винтовая лестница своими руками – видео инструкция по сборке

    Деревянные винтовые лестницы — фото

    Как сделать винтовую лестницу своими руками Деревянная винтовая лестница со сплошным ограждением Металлическая винтовая лестница со сплошным ограждением Деревянная винтовая лестница с подступенком Оригинальная спиральная лестница из дерева Площадка с ограждением для винтовой лестницы Пролет винтовой лестницы квадратной формы Деревянная винтовая лестница в доме Винтовая лестница с площадкой в гостиной Винтовая лестница с металлическим ограждением Винтовая лестница с горкой

    Источник: http://lestnica-mpl.ru/vintovaya-lestnitsa-svoimi-rukami-iz-dereva-chertezhi.html

    Как сделать винтовую лестницу своими руками

    При выборе лестничного перехода с одного этажа на другой, следует помнить, что лестница должна быть не только практичной, надёжной и долговечной конструкцией, но и иметь привлекательный внешний вид.

    Красивая винтовая лестница своими руками станет эстетичным дополнением к любому частному дому, а также к некоторым разновидностям квартир.

    Помимо всех своих положительных качеств, винтовая лестница также экономит свободное место, что позволяет занять его более необходимыми вещами.

    Плюсы и минусы спиральных конструкций

    Не стоит спешить и закупать все строительные материалы для создания винтовой лестницы, сначала следует ознакомиться с преимуществами и недостатками таких конструкций. К сожалению, идеальных вещей практически не бывает, и даже зная, как сделать винтовую лестницу, хозяин дома или квартир должен узнать все плюсы и минусы таких конструкций.

    Плюсы:

    • Небольшие размеры. Что наиболее удобно, например, при малой площади частного дома. При этом, установив требуемое количество ступеней и правильно рассчитав все размеры, винтовая лестница, смонтированная своими руками, станет намного практичнее в эксплуатации, чем обыкновенная маршевая конструкция. Также упрощается расчёт.
    • Привлекательный дизайн, который позволяет пробудить в себе дизайнера любому хозяину частного дома. При создании винтовых конструкций, можно подобрать настолько необычайный внешний вид, что станет настоящим произведением искусства.
    • Доступная стоимость. Конечно, если не делать ступеньки из морёного дума или красного дерева, то стоимость стандартной винтовой лестницы может «приятно» удивить хозяина дома. Самым дорогим элементом станет металлический каркас и его сварка, весь остальной расчёт (расходные материалы, дерево для ступеней и т.д.) имеет среднюю стоимость.

    Минусы:

    • После окончания постройки по винтовой лестнице достаточно проблематично поднять или опустить какой-либо груз (это может быть мебель, бытовые устройства, другие объёмные вещи). Поэтому следует заранее все вещи, обладающие крупными габаритами, перенести на второй этаж или спустить с него.
    • Недостаточное удобство. Необходимо обладать некоторыми навыками, чтобы быстро подняться или спуститься с винтовой конструкции. Особенно это становится затруднительными, если неправильно рассчитано количество ступеней и их размеры.
    • В остальном винтовые лестницы на второй этаж пользуются не меньшей популярностью, чем маршевые конструкции, для того, чтобы изготовить их своими руками, не потребуется много времени.
    • Видео с YouTube:

    Чертёж простой винтовой лестницы

    Конечно, можно не терять времени на расчёт, а также чертёж, и приобрести готовую конструкцию, которую необходимо только собрать.

    Но стоимость готовой винтовой лестницы (чертёж которой будет представлен далее) будет гораздо выше, чем её самостоятельное изготовление и монтаж. Также нельзя доверять качеству материала, из которого конструкция изготовлена.

    При недостаточном качестве даже древесины для ступеней, возникает высокий риск получения травмы членами семьи, например, когда ступень переломится.

    Чертёж винтовой лестницы без опоры

    Началом составления чертежа является выделение свободного пространства, площадь которого должна быть не менее двух квадратных метров. Такие размеры рассчитаны на максимальный комфорт как при подъёме человека, так и при его спуске.

    Также важным фактором является свободный доступ к верхней и нижней части лестницы. Это очень правильно и практично с точки зрения пожарной безопасности, и при возникновении ситуации, когда необходима быстрая эвакуация всех людей в доме.

    Стандартная винтовая лестница

    Следующим конструктивным элементом каждой винтовой конструкции являются ступени. Необходимо правильно подобрать не только их количество, но и размеры, которые указывают на чертеже. В среднем, для большего удобства количество ступеней варьируется от 11 до 13 штук. При большем количестве ступеней, поднимающемуся или спускающемуся человеку будет проблематично сделать полноценный шаг.

    Также, делая расчёт, следует обратить внимание на градус уклона винтовой лестницы, не следует его делать слишком острым или тупым, идеальное значение – 45 градусов. Тогда при подъёме и спуске со ступеней, они не будут слишком подняты вверх или опущены вниз.

    Чертёж с описанием сборки

    И последнее – ширина лестницы на второй этаж, которая по общепринятым нормам составляет 120 см. Некоторые хозяева домов стараются сделать винтовую лестницу как можно уже, но это только приводит к лишнему неудобству.

    Последовательность монтажа деревянной винтовой лестницы

    Следует знать, что монтаж и расчёт деревянной и металлической винтовой конструкции отличается только другими составляющими конструкции, а также способом крепления всех основных её элементов.

    Основным элементом такой лестницы является несущая опора, на которую впоследствии будет устанавливаться общее количество ступеней.

    При металлическом каркасе, для ступеней не требуется дополнительная фиксация, а при использовании деревянных материалов, одну их сторону крепят на стене с помощью анкерных болтов.

    Видео с YouTube:

    Монтаж несущей опоры

    Опорная стойка – основной элемент винтовой лестницы на второй этаж, который требует не только правильного и точного монтажа, но также использования надёжных строительных материалов и точно отмеренной высоты. Поэтому при выборе деревянных составляющих, необходимо обратить особое внимание на обработку древесины.

    Пример монтажа несущей опоры

    Как было указано выше, для деревянной винтовой лестницы потребуется свободное пространство, площадью не менее 2 м2. Опорная стойка устанавливается точно посередине этого пространства. Чтобы отмерить центр площадки, необходимо соединить углы прямоугольника и на этом месте производить монтаж опоры.

    Как производить монтаж несущей опоры:

    • Деревянная стойка обыкновенно состоит из нескольких частей определённой высоты, поэтому изначально её нижнюю часть необходимо надёжно закрепить на полу. Делают это с помощью анкерных болтов. Для лучшей фиксации понадобится 6-8 анкерных болтов. Для этой работы лучше всего подходит перфоратор, но также можно использовать менее мощную перфорированную дрель.
    • Далее на деревянную стойку устанавливают остальные её части, для их крепления используются металлические полосы. Следует помнить, что для лучшей фиксации, в частях опоры должны быть предусмотрены пазы. Тогда после окончания работы, конструкция получится более монолитной.
    • После того, как деревянная опора будет установлена, следует произвести монтаж дополнительных крепления на стенах, к которым впоследствии будут фиксироваться ступени. Для монтажа крепления, как и для стойки, используют анкерные болты.

    Компактная деревянная опора

    Установка ступеней

    Монтаж ступеней на деревянную винтовую лестницу — не менее ответственное занятие, чем установка центральной опоры. Ведь от их правильного расположения зависит удобство передвижения по лестнице на второй этаж. Чтобы ступени точно подошли к опоре, на ней следует закрепить отрезки металлического уголка, которые перед этим точно отмерить с помощью строительного уровня.

    Правильное крепление ступеней

    В отрезках металлического уголка просверливают отверстия, с помощью которых потом будут зафиксированы ступени. Следует помнить, что для лучшей фиксации дерева, помимо болтов также следует приобрести широкие металлические шайбы. В уголке достаточно будет двух отверстий, для большей надёжности их можно сделать три.

    Сейчас можно приобрести специально предусмотренные для такой разновидности фиксации уже готовые небольшие уголки. В них просверлены отверстия, достаточно только закрепить такие изделия внизу ступеней, а с другой стороны притянуть к центральной опоре.

    Более трудоёмким является вариант изготовления ступеней специально конструкции, при которой они просто одеваются на центральную опору. Обычно такая форма ступеней предусмотрена в винтовых лестницах, изготавливаемых на заказ, если делать их своими руками, то это займёт слишком много времени. Установив ступени с одной стороны на опору, с другой стороны их всё же необходимо закрепить к стене.

    Перила – безопасность превыше всего

    Перила – это неотъемлемая часть любой винтовой лестницы, особенно если она имеет винтовую конструкцию. Для более гармоничного вида, перила или поручни необходимо делать средней высоты, и из того же материала, что и остальная винтовая лестница, сделанная своими руками.

    Надёжные и качественные перила

    Конечно, многие домашние мастера стараются сочетать тщательно обработанный металл и качественные породы деревьев, но это приводит к дополнительным затратам. Поэтому на деревянной винтовой лестнице следует сделать такие же перила.

    Крепить стойки перил к ступеням можно с помощью саморезов, углубляя шляпки в древесину, а потом вскрывая их специальным древесным герметиком.

    Более старым (но очень надёжным и проверенным) является способ крепления деревянной конструкции с помощью деревянных гвоздей или говоря простым языком – чопиков. Чопик выстругивают из бруска, его диаметр составляет не более 0.8 см.

    Потом в нижней части стоек для перил высверливают отверстие, которое также необходимо и для ступеней. Далее стойка и ступеньки соединяются с помощью чопика, который необходимо вбить.

    Крепить перила к стойкам можно также с помощью саморезов или деревянных гвоздей среднего диаметра. После того как конструкция будет готова, её можно вскрыть лаком, предварительно придав необходимый цвет мастикой или марилкой.

    Как сделать винтовую лестницу из металла. Плюсы и минусы конструкции

    Металлическая винтовая лестница своими руками обладает рядом преимуществ, которые не могут сравниться с деревянными конструкциями.

    Например, это более длительный эксплуатационный срок, менее длительная и затратная обработка, а также высокая надёжность изделий, смонтированных из металла.

    Но если пропустить все плюсы металлических лестниц, то остаётся ряд недостатков, на которые также следует обратить внимание:

    • Высокая стоимость. Металл для лестницы (даже не первого качества) является достаточно дорогостоящей разновидностью материалов. Помимо его покупки, также следует потратить средства на транспортировку и разгрузку.
    • Необходимость использования сварки. Конечно, можно не нанимать сварщиков или не приобретать сварочный аппарат, а просто воспользоваться дрелью, набором свёрл по металлу и большим количеством болтов с гайками, шайбами и гроверами. Но при этом не только нарушается эстетика всей конструкции, а также существенно снижается надёжность самой лестницы.
    • Для металлической лестницы необходима площадка из бетона, иначе пол дома может просто не выдержать веса всей конструкции.

    Винтовая лестница из металла простого дизайна

    Монтаж винтовой лестницы из металла происходит в точно таком же порядке, как и деревянной конструкции. Основным отличием является соединение всех элементов. Если для деревянной лестницы используют саморезы, деревянные гвозди и иногда болты, то в металлических лучше всего применять сварочный аппарат.

    Красивые винтовые лестницы на второй этаж, фотогалерея:

    Источник: https://viascio.ru/lestnitsy/kak-sdelat-vintovuyu-lestnitsu

    Винтовая лестница своими руками: плюсы и минусы, схемы, формулы, чертежи

    Если бюджет строительства ограничен также, как и жилая площадь, наилучшим выходом станет установленная винтовая лестница своими руками. Она занимает минимум места, при этом гораздо удобнее складной чердачной лестницы.

    Преимущества и недостатки изготовления винтовых лестниц своими руками

    Перед началом строительства все же лучше еще раз сравнить все плюсы и минусы винтовой лестницы, особенно если планируется ее самостоятельный монтаж. Иначе можно потратиться на закупку материалов и инструментов, не получив в итоге желаемого результата.

    Плюсы винтовой лестницы

    Итак, почему же винтовая лестница может стать удачным решением:

    • экономия места – для лестницы понадобится всего лишь окружность диаметром 2 м;
    • экономия материалов – ступеней нужно меньше, чем для угловой лестницы;
    • экономия сил – сократив число элементов, можно существенно уменьшить время на монтаж.

    Таким образом, винтовая лестница подойдет людям, желающим максимально увеличить жилое пространство за счет уменьшения лестничного пролета. Оригинальный внешний вид придаст небольшому жилью уникальный шарм.

    Если же правильно подобрать и рассчитать конструкцию, удастся еще и хорошо сэкономить.

    Винтовые лестницы пользовались огромной популярностью в Англии в середине ХХ века. Даже многоэтажные дома были оборудованы такими лестницами – для экономии пространства. При этом жители не испытывают неудобств даже сейчас – все габаритные грузы поднимаются через окна или в разобранном виде.

    Минусы винтовой лестницы

    Недостатки есть у любой конструкции. Не исключение и винтовые лестницы, которые часто подвергаются критике:

    • неудобная эксплуатация – придется предусмотреть запасной вариант поднятия на верхний этаж габаритной мебели;
    • сложность в изготовлении – чтобы построить действительно красивую винтовую лестницу, нужно обладать отличными столярными и токарными навыками;
    • недостаточная безопасность – при неправильном расчете и подборе ступенек, по лестнице крайне неудобно ходить.

    Поэтому, если через окна поднимать диван или двуспальный матрас нельзя, придется отказаться от спирального варианта расположения ступенек.

    Если же строительные навыки находятся на начальном уровне, лучше заказывать готовые элементы, а это увеличит стоимость строительства.

    Да и для расчета безопасной и удобной конструкции желательно привлечь профессионала, чтобы не пришлось годами мучиться из-за узких и коротких ступенек.

    Для пожилых людей винтовая лестница может стать непреодолимым препятствием – отсутствие двух перил и высокие ступеньки не очень удобны. Так что, если в доме живет несколько поколений, лучше пожертвовать драгоценным пространством, но подумать об удобстве передвижения старших.

    Выбор конструкции и материала

    От выбранной формы и размера лестницы будет зависеть ее комфорт и безопасность. Например, при сооружении узкой винтовой лестницы стоит оказаться от установки подступенков.

    Это позволит становиться всей ступней на ступеньку не только в самом широком месте, что увеличивает комфорт и безопасность лестницы.

    Дерево, металл или бетон?

    Кроме эстетических предпочтений, выбирая тот или иной материал, нужно руководствоваться еще и практическими соображениями. Ведь переделывать лестницу уже никто не будет и служить она должна столько же, сколько и весь дом.

    Для больших загородных коттеджей, построенных из кирпича или бетонных блоков, подойдет бетонная же лестница. Конечно, компактной она не будет, зато придаст интерьеру оригинальность. А чтобы пользоваться ею было приятно, желательно делать ее не больше одного витка и с шириной ступеней не меньше 1,2 метра – так, чтобы на лестнице спокойно разминулись два человека.

    Лестницы на металлическом каркасе универсальны и долговечны. Их можно устанавливать как в деревянных, так и кирпичных домах и даже в легких каркасниках. Используя деревянные ступеньки и перила в сочетании с кованными элементами ограждения, вся конструкция получит надежный, но легкий и ажурный вид.

    Полностью деревянные лестницы отличаются простотой возведения – для работы с деревом не нужны навыки сварщика, а из инструментов понадобятся только электролобзик, шлифмашинка и ручная пила по дереву. Правильно обработав древесину антисептиками и регулярно подновляя декоративное покрытие, можно добиться долгого срока службы. К тому же, натуральное дерево добавит больше уюта в интерьер.

    Лестница на тетивах или косоурах

    Это наиболее простой вариант для сооружения в небольшом дачном домике. Тетива – это глухой боковой элемент с выбранными пазами под ступеньки, а косоур имеет форму гребенки, на ребра которой и кладутся ступеньки. Зачастую косоуры монтируются непосредственно на стену, благодаря чему ступеньки винтовой лестницы получают две точки опоры – на центральный столб и на косоур.

    • При этом нет нужды в дополнительных подпорках или укосинах.
    • Еще один вариант простой опоры винтовой лестницы на стену – монтаж планок под ступеньки.

    Совместно с врезанием пазов в центральный столб это позволяет добиться высокой надежности конструкции с минимумом затрат на материалы. Этот вариант подойдет даже для начинающего плотника.

    Лестница на больцах

    Больцевые лестницы получают все большую популярность. Все благодаря безопорной конструкции, которая позволяет размещать лестницы в любом месте, делать их визуально более легкими и освобождать максимум пространства. Больцы связывают ступеньки и перила, которые являются несущим элементом.

    Благодаря этому создается жесткий каркас, а за счет отсутствия контакта между ступеньками, лестницы на больцах не скрипят и не шатаются.

    Конечно, такой вариант является самым сложным для самостоятельного осуществления, ведь требуется предельно точно рассчитать форму перила и правильно зафиксировать его. В противном случае ступеньки со временем начнут изгибаться вниз по наружному краю.

    Расчет винтовой лестницы

    Ни в коем случае не стоит пропускать этот этап и строить винтовую лестницу «на глаз». Даже натренированная рука мастера может не справиться, что приведет к печальным последствиям. Так, необходимо учитывать:

    • расчет комфортной высоты подступенка винтовой лестницы отличается от маршевой – чем меньше высота, тем уже ступени по средней линии;
    • количество ступеней рассчитывается исходя из высоты витка, равному 2 м;
    • минимальная ширина ступеней винтовой лестницы – 90 см, при этом площадь всей лестницы равна удвоенному значению ширины ступеней плюс диаметр центрального столба.

    Все остальные требования к винтовым лестницам такие же, как и к маршевым. Не следует делать ступеньки слишком узкими или прибегать к «утиному шагу» для экономии места. Если же в доме есть дети, стойки перил нужно ставить по две на одну ступень.

    Схемы, формулы и чертежи

    Для примера можно рассчитать параметры лестницы с шириной ступеней 90 см и круглым центральным столбом 20 см. Диаметр всей лестницы (Дл) равен:
    Дл = 90 см *2 + 20 см = 200 см.
    Выбранная высота подступенка 21 см. Высота лестницы – 290 см. Таким образом, количество ступеней (Кс) равно:
    Кс = 290 см / 21 см = 13,8.

    Округлив получившееся число до 14 ступеней, следует уменьшить высоту первой или последней ступеньки до 17 см, чтобы не пришлось делать верхнюю площадку приподнятой над уровнем пола. Комфортная глубина ступеньки по средней линии должна составлять 20 см при спуске с учетом нахлеста и 30 см при подъеме.

    Источник: https://SvoimiRukami.lesstroy.net/doma/vintovaya-lestnitsa-svoimi-rukami/

    Винтовая лестница своими руками + фото, чертежи, видео

    Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

    Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

    Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

    Выбираем лестничную конструкцию

    Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

    Существует подразделение лестничных конструкций по следующим параметрам:

    • материалу, используемому для строительства системы;
    • эстетическим характеристикам;
    • форме;
    • месту установки;
    • конструкции перил;
    • размерам;
    • стилевому оформлению.

    По своему непосредственному предназначению существуют лестничные системы:

    • входные;
    • межэтажные;
    • подсобные;
    • подвальные;
    • мансардные.

    Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

    • поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
    • модульные либо сборные конструкции;
    • системы на кронштейнах, больцах, косоурах;
    • трансформеры и переносные конструкции;
    • внутренние либо наружные системы;
    • прикрученные к стене лестничные марши либо отдельно расположенные;
    • со ступенями открытого или закрытого типа;
    • с перилами либо без таковых.

    Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

    СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

    Деревянные маршевые конструкции

    Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

    Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

    СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

    Алгоритм действий

    Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

    Видео:

    Расчеты

    Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

    • Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.
    • R –внешний радиус консоли (окружности).
    • R1-внутренний радиус проема (диаметр толщина опорной трубы).
    • γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.
    • L –длина окружности.
    1. Формула для расчета окружности:
    2. L=2πR*n или L=2πR* (γ/360).
    3. На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3.  В итоге формула принимает следующий вид:
    4. l=2π*2R/3*n=4πR/3*n

    Рассчитываем ступени

    Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

    • h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
    • W1- ширина проступи;
    • W2-ширина заготовки;
    • α-угол ступеньки.

    Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

    • Рассчитываем угол ступеньки по формуле:
    • α= γ: число ступеней.
    • Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:
    • W1=R*sinα
    • Ширину проступи рассчитываем по формуле:
    • w= r* sinα= (2R*sinα)/3
    • Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

    СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

    Разновидности винтовых конструкций

    При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

    О минусах винтовых систем.

    1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
    2. Неудобство подъема мебели.
    3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

    Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

    Деревянные поворотные конструкции

    Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

    • криволинейные;
    • полуоборотные;
    • четверть оборотные;
    • изогнутые.

    Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

    Установка винтовой лестничной системы

    Существует определенная последовательность сборки лестничной спиралевидной конструкции:

    • сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
    • выбирается место размещения основного стержня, крепится нижний опорный фланец;
    • первая ступень крепится к полу, она входит во фланец;
    • строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
    • на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
    • комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
    • вверху закрепляют опорный стержень;
    • подбирают и устанавливают поручни и защитные ограждения.

    Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

    Нюансы монтажа

    Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

    1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
    2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
    3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
    4. Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

    Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

    Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время.

    Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах.

    Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

    Источник: https://bouw.ru/article/kak-sdelaty-vintovuyu-lestnitsu-na-vtoroy-etazh-cherdak

    Как построить винтовые лестницы: 15 ступеней (с изображениями)

    Об этой статье

    Соавторы:

    Специалист по архитектуре и строительству

    Соавтором этой статьи является Andrew Peters. Эндрю Петерс — специалист по архитектуре и строительству и руководитель Peters Design-Build, архитектурно-строительной фирмы полного цикла в районе залива Сан-Франциско.Обладая более чем 20-летним опытом, Эндрю специализируется на экологичных и целостных методах проектирования и строительства. Эндрю имеет степень бакалавра архитектуры и сертификат специалиста по управлению проектами (PMP) и является аккредитованным профессионалом по лидерству в области энергетики и экологического дизайна (LEED). Он работал менеджером проекта отмеченного международными наградами проекта «Refract House» Team California в 2009 году в проекте Solar Decathlon Министерства энергетики США, о котором было написано более 600 статей в Интернете и в печати.Эту статью просмотрели 154,511 раз (а).

    Соавторы: 15

    Обновлено: 4 мая 2021 г.

    Просмотры: 154,511

    Резюме статьиX

    Самый простой способ построить винтовую лестницу — это приобрести модульный комплект винтовой лестницы, который можно собрать вместе. Если вы предпочитаете делать свои собственные, нарисуйте план так, чтобы ваша лестница имела минимальный диаметр 26 дюймов, а ступени — не менее 7.5 дюймов глубиной. Когда вы будете готовы строить, вам нужно будет отрезать стальную трубу для центральной колонны, а затем закрепить ее на месте с помощью деревянной или стальной пластины. Когда центральная колонна закреплена, решите, хотите ли вы обрезать заготовки ступеней лестницы самостоятельно или получить готовые. Когда у вас есть ступени, вы должны расположить их вокруг колонны так, чтобы передний край каждой следующей ступени нависал над задней стороной предыдущей примерно на дюйм. Для большей устойчивости прикрепите к лестнице заранее изготовленные поручни.Дополнительные советы, в том числе о том, как установить балясины между ступенями винтовой лестницы, читайте дальше!

    • Печать
    • Отправить письмо поклонника авторам
    Спасибо всем авторам за создание страницы, которую прочитали 154 511 раз.

    Как спроектировать винтовые лестницы шаг за шагом

    Винтовые лестницы на заказ — уникальная особенность дизайна в любом доме или коммерческом пространстве. Их часто устанавливают в домах, где доступное пространство является проблемой, и обычная лестница невозможна.Благодаря особой форме и дизайну, они часто становятся предметом интерьера во многих проектах. Самым популярным выбором является винтовая лестница с круглым основанием, но винтовая лестница с квадратным основанием также является хорошим вариантом, если вы хотите иметь удобную лестницу с современным дизайном.

    При проектировании винтовой лестницы необходимо учитывать ряд технических моментов. Действительно, существуют некоторые геометрические правила, которые необходимо соблюдать и учитывать, чтобы правильно спроектировать винтовую лестницу с правильными размерами.

    Винтовая лестница со стеклянными перилами

    Фактически количество ступенек ограничено этажом. высота (высота лестницы), а также геометрия круглой формы сам. В этой статье мы объясняем, как работают винтовые лестницы. Квадратные лестницы на самом деле немного отличаются, мы разберемся с этим в другая статья.

    Ниже приведены полезные указания, позволяющие определить, как много ступенек, которые вам понадобятся на плане винтовой лестницы. Количество шагов на оборот (Круг на 360 градусов) зависит от диаметра лестницы, которая вам нужна.

    Из этого руководства по проектированию винтовой лестницы вы узнаете, как шаг за шагом спроектировать (и построить) идеальную винтовую лестницу. Давайте начнем!

    Шаг 1. Размеры потолочного проема

    Проверьте размеры потолочного проема (проема лестничной клетки), который у вас есть.

    Если Этаж подъезда — антресоль, это проверять не нужно.

    Помните, что диаметр лестницы должен быть 100 мм. меньше, чем проем в потолке. Это необходимо для того, чтобы лестницу можно было разместить в легкий способ и позволить руке схватиться за поручень, не касаясь плита.

    Если квадратный проем вашей лестничной клетки, например, 1600 x 1600 мм (или круглый диаметр 1600 мм), диаметр вашей лестницы будет 1500 x 1500 мм (или диаметром 1500 мм).

    Шаг 2. Количество шагов на 360 градусов.

    Теперь, когда вы знать диаметр лестницы, вы должны узнать, сколько ступенек вам нужно на поворот на 360 градусов (сумма градусов круга).

    Этот график поможет вам.

    на лестницы диаметром 1500 мм в этой таблице указано, что у нас может быть 12 или 13 шагов на круг.Мы выберем 12, так как это даст нам более широкий центр. (шаг 30 градусов).

    ступеней и подступенков на поворот на 360 градусов

    Шаг 3. Как спроектировать винтовую лестницу. От пола до пола.

    Проверьте от пола до пола.

    В качестве примера возьмем высоту от пола до пола 2700 мм. Этот значение должно быть разделено на рекомендуемое значение повышения, которое находится между 220 и 240 мм.

    Таким образом, у нас может быть 12 стояков по 225 мм каждый. Номер ступеней будет 11 + 1 посадочная площадка.

    Стоимость стояков и подъемников должна быть проверена в соответствии с к строительным нормам вашего района. В качестве общего указания мы даем вам ниже приведена справочная таблица, в которой перечислены строительные нормы Великобритании.

    Винтовые лестницы Строительные нормы Великобритании

    Площадка для приземления может быть круглой, трапециевидной или квадратной формы. Обычно мы рекомендуем избегать квадратных платформ, так как они может уменьшить зазор головки (см. Шаг 6).

    Шаг 4: Определите расположение верхней посадочной площадки.

    В зависимости от того, сколько места у вас есть на выходе с лестницы, теперь вы необходимо выяснить, где лучше всего поставить посадочную площадку (лестничную клетку). выход).

    Шаг 5: Нарисуйте План винтовой лестницы — Расчет конструкции винтовой лестницы

    Нарисуйте грубый эскиз, чтобы увидеть, где будет входная ступенька. Если вы делаете это вручную, вам нужно начинать с опускающейся посадочной платформы. В противном случае, простой способ — использовать калькулятор лестниц, который вы найдете в Интернете.

    Вот пример популярной конструкции винтовой лестницы.

    Лестница: диаметр 1500 мм, высота от пола до пола 2700 мм, 12 подступенков по 225 мм, 11 ступеней +1 площадка для приземления

    Вот как будет выглядеть лестница:

    Винтовая лестница внешняя

    Основные правила рисования наружной винтовой лестницы аналогичны. Внешняя винтовая лестница обычно служит для выхода на балкон, террасу или для входа в дверь на первом этаже. Здесь нет серьезных препятствий или стен, поэтому вы можете спроектировать план винтовой лестницы с большим диаметром.

    Наружная винтовая лестница

    Поскольку внешняя винтовая лестница подвергается воздействию погодных условий, которые могут быть суровыми в некоторых областях, вам необходимо обратить внимание на то, чтобы все части винтовой лестницы были должным образом обработаны и пригодны для использования. Сталь должна быть оцинкована горячим способом, нержавеющая сталь AISI 316, деревянные детали пригодны для наружного применения. Для наружных работ мы рекомендуем деревянную винтовую лестницу из тика, ироко или любого другого твердого дерева, не чувствительного к влажности, холоду и высокой температуре.

    Шаг 6: Проверьте зазор головки (перемычка). Высота над площадкой для винтовой лестницы

    Это высота под площадкой для приземления, когда вы спускаетесь по лестнице, которая должна составлять минимум 2000 мм, чтобы ваша голова не ударилась о край площадки для приземления. Если вы используете калькулятор лестницы, он рассчитает эту меру за вас.

    Шаг 7. Ознакомьтесь с Строительными нормами , чтобы узнать, как спроектировать винтовую лестницу.

    Убедитесь, что все меры соответствуют правилам строительства лестниц в вашем районе, и все готово! Молодец!

    Для Англии и Шотландии вы можете загрузить полные правила на веб-сайте портала планирования Великобритании.

    Если у вас есть сомнения по поводу новой конструкции винтовой лестницы, свяжитесь с нашей командой сегодня. Мы будем рады проконсультировать вас и порекомендовать наилучшие варианты для вашего дома, отправив первоначальные CAD-чертежи и конфигурации винтовой лестницы.

    Что касается материалов, используемых при производстве, то выбор огромный. Если вам нравится классический стиль, вы можете выбрать между разными типами дерево как дуб, бук, орех и другие. С другой стороны, вы предпочитаете современный вид лестницы, можно выбрать сочетание стекла и крашеной стали или лестница из нержавеющей стали.

    Цены на винтовые лестницы будут варьироваться в зависимости от материала, который вы выберете, металлическая лестница будет наиболее рентабельной, а стеклянная винтовая лестница будет самой дорогой. Это связано не только со стоимостью самого стекла, но и с инженерными технологиями, задействованными в производстве изогнутых стеклянных панелей для перил.

    Вам нужна дополнительная информация, чтобы принять окончательное решение по новой конструкции винтовой лестницы?

    Свяжитесь с нами сегодня

    Начните и приступайте к делу…

    Как построить винтовую лестницу

    Вы планируете новое дополнение к своему дому или бизнесу и понимаете, что вам нужен более удобный способ доступа к новому району, но у вас нет места для обычной лестницы? Возможно, вы добавляете тренировочную комнату на нижний уровень и вам нужен способ попасть в эту зону из главной спальни.Вы собрали колоду и нуждаетесь в быстром переходе на другой уровень?

    Рассмотрим преимущества винтовой лестницы. Она занимает меньше места, чем обычная лестница, и может быть прекрасным предметом для разговора.

    Хотя винтовая лестница не может использоваться в качестве основного входа в зону вашего дома (в соответствии с требованиями строительных норм), она может быть удобным способом перехода с одного уровня на другой и займет половину пространства.

    У лестницы Arke есть винтовые и модульные комплекты лестниц для самостоятельного строительства.

    Вы можете построить свою собственную винтовую лестницу, применив немного сварочных навыков и стоимость стали на сумму около 400 долларов, даже при нынешних более высоких ценах на сталь. За последние 15 лет я построил 18 винтовых лестниц, все из которых сделаны из дерева (ступени и поручни). В этой статье объясняется, как это сделать.

    Недавно я снял террасу на втором этаже своего дома, потому что она гнила и находилась в плохом месте, на виду у машин, на оживленной улице перед нашим домом.Доступ на палубу был через дверь в кухне / столовой. Мы с женой решили, что новая стальная винтовая лестница должна занять место палубы, чтобы обеспечить пожарную лестницу и добавить красивый акцент в наш дом.

    Планирование и проектирование

    Каждая винтовая лестница построена вокруг центральной колонны, которая опирается на единственную точку у своего основания (см. Рис. 1). Я вырыл 18-дюймовую яму в земле под дверью кухни на 4 фута глубиной — ниже линии мороза в нашем климате Миннесоты.Я залил картонную трубу бетоном на высоту 3 дюйма над уровнем земли и на уровне верхней части стены блока подвала. Я использовал мастерок, чтобы разгладить и выровнять бетон.

    Теперь у нас есть хороший фундамент для дальнейшего развития. Для начала мне нужно было всего одно измерение: общий рост.

    Общая высота от бетонного фундамента до вершины верхней ступеньки составляла ровно 9 футов или 108 дюймов. Я записал это число и решил повернуть лестницу налево (против часовой стрелки), когда поднимался наверх.

    Но сначала я должен был рассмотреть несколько требований строительных норм, чтобы спланировать лестницу.

    Согласно национальным строительным нормам и правилам каждая ступенька должна быть не менее 26 дюймов в ширину. Каждая ступенька должна быть не менее 7-1 / 2 дюйма в глубину на расстоянии 12 дюймов от ее узкого конца.

    На каждой ступеньке должна быть высота не менее 6 футов 6 дюймов. Поручень должен находиться на высоте от 34 до 36 дюймов над каждым выступом протектора. Балясины перил лестницы не должны пропускать 4-дюймовый мяч.

    Кроме того, верхняя платформа должна выступать на 7 дюймов за дверь, которая может открываться на нее, при измерении, когда дверь полностью открыта.

    Планировка и компоновка этой внешней лестницы применимы к любой винтовой лестнице, установленной в любом месте, на любую высоту и любой диаметр.

    Из-за применимых строительных норм и правил лестница высотой около 9 футов работает хорошо, когда ей нужно сделать примерно один полный оборот во время вертикального перемещения.Это означает, что первый шаг внизу находится непосредственно под последним шагом вверху. Кто-то, идущий по лестнице, смотрит в одном направлении вверх и вниз. Эта комбинация поворота на 360 градусов на 9 футов вертикального хода также обеспечивает надлежащую высоту над головой, требуемую строительными нормами.

    Чтобы определить количество необходимых ступенек, мы делим 108 дюймов вертикальной высоты на 7. Идеально подходит подъем на 7 дюймов на ступеньку. 108 дюймов ÷ 7 дюймов = 15,43 шага.Поскольку у нас не может быть нечетного количества шагов, мы выберем 15 шагов. Верхняя колода будет 15-й ступенью, поэтому мы сделаем 14 ступеней плюс колода. Тогда 108 дюймов ÷ 15 шагов = 7,2 дюйма. Мы определили, что каждый подъем (расстояние по вертикали от одной ступеньки до другой) составляет 7,2 дюйма.

    Глубина каждой ступени (беговой дорожки) на узком конце будет 4 дюйма, чтобы она могла поместиться в 4-дюймовую центральную колонну с местом для сварных швов сверху и по бокам.

    Шаг шага (горизонтальная глубина каждой ступеньки на широком внешнем конце) можно определить, сначала выбрав внешний диаметр лестницы.Строительный кодекс требует минимум 5 футов 2 дюйма из-за минимальной ширины протектора 26 дюймов. Если мы сложим ширину двух 26-дюймовых ступеней, центральной колонны и поручня, мы обнаружим, что диаметр 62 дюйма — это минимум для любой винтовой лестницы. Я выбрал диаметр 70 дюймов, чтобы по лестнице было легче ходить. Таким образом, каждая ступенька шириной 32 дюйма вместо минимальной 26 дюймов.

    Для определения размеров ступеней на внешнем конце рассмотрим внешний диаметр лестницы без балясин и перил.Центральная колонна и две ступени составляют общий диаметр 68 дюймов.

    Окружность лестницы — это диаметр в дюймах, умноженный на 3,1416. Итак, 68 дюймов x 3,1416 = 210 дюймов (округлено до ближайшего дюйма). Так как мы сделаем 14 ступеней, 210 ÷ 14 = 15 дюймов. Ступени должны перекрываться на один дюйм, чтобы разместить стойки, которые связывают их вместе и поддерживают перила и балясины. Таким образом, мы сделаем ступени глубиной 16 дюймов (горизонтальное измерение, спереди назад) на внешнем конце.Штыри приварены к пятке одной ступени и носу ступени над ней. (См. Рис. 2 выше).

    На данный момент у нас есть следующая информация: Общий подъем лестницы составляет 108 дюймов (7,2 дюйма на ступеньку). По пути наверх лестница повернёт налево. Лестница состоит из 15 ступенек (14 ступеней плюс верхняя площадка). За время своего пути лестница сделает один полный оборот на 360 градусов. Внешний диаметр составляет 70 дюймов, включая стойки и поручни. Поручень будет высотой 36 дюймов.

    Верхняя дека

    Верхняя дека, которая для целей планирования является 15-й ступенью, должна быть не меньше ширины верхней ступеньки, но может быть шире. Я решил сделать шахту шириной 42 дюйма, чтобы было достаточно места, чтобы дверца экрана могла легко открываться и обеспечивать легкий доступ к первой ступеньке. Когда дверь широко открыта, платформа должна выступать на 7 дюймов за решетчатую дверь. Моя дверь имеет ширину 36 дюймов, поэтому я сделал верхнюю платформу глубиной 44 дюйма (от дома до внешнего края палубы).Я сделал перила на верхней палубе высотой 36 дюймов с расстоянием между балясинами чуть менее 4 дюймов.

    Центральная колонна

    Я использовал 3-1 / 2-дюймовую трубу сортамент 40 для центральной колонны, размер которой 4 дюйма снаружи. Я отрезал его длиной 146 дюймов. Это позволяло иметь 108 дюймов для 15 ступенек, 36 дюймов для верхних ограждений и еще 2 дюйма для внешнего вида.

    Затем я закрыл верхний конец круглой пластиной толщиной 1/8 дюйма и гладко отшлифовал сварной шов.На нижнем торце была приварена квадратная пластина размером 1/2 дюйма размером 12 на 12 дюймов. Я пробил 7/16-дюймовые отверстия в каждом углу плиты, чтобы получить 3/8-дюймовые бетонные анкерные болты, чтобы прикрепить ее к фундаменту.

    Чтобы упростить компоновку, я положил колонку горизонтально на простую приспособление, которое я сделал много лет назад именно для этой цели. Подойдет и пара козлов. Затем я разложил метки из мыльного камня для каждой ступеньки примерно на расстоянии 7,2 дюйма друг от друга, начиная с обоих концов и отрегулировав расстояние между метками, чтобы ступени были равномерно распределены.Как обсуждалось ранее, верхняя отметка находится на расстоянии 108 дюймов от нижнего конца колонны и является точкой крепления верхней панели.

    Конструкция протектора

    Поскольку лестница должна была использоваться на открытом воздухе, я сделал ступеньки из стальной защитной плиты толщиной 1/8 дюйма (также называемой алмазной ступенькой). Я вырезал детали плазменным резаком и отнес их местному производителю для формования. Я использовал размеры, о которых говорилось ранее, но добавил 1 дюйм на передней и задней сторонах, чтобы сформировать ребро жесткости, которое также сделало протекторы более тяжелыми.К внешнему торцу приварена плоская поверхность размером 3/16 на 1 дюйм, чтобы завершить закрытый вид.

    Я прикрепил ступени к центральной колонне по своим отметкам, убедившись, что они перпендикулярны колонне в обоих направлениях. Я также был осторожен, чтобы продвинуть их для левого поворота и перекрыть их на один дюйм. После того, как я прикрепил несколько ступеней на место, я начал прикреплять новые стойки на внешних концах ступеней, привязав пятку к одной ступени. к носу протектора над ним по внешнему краю ступеней и на 35 дюймов выше верхнего протектора.Поручень, добавленный позже, сделал перила высотой 36 дюймов.

    Новинки представляют собой квадратные трубки диаметром 1 дюйм, обрезанные до 43 дюймов, с верхними концами, обрезанными под углом примерно 33 градуса, чтобы приблизительно соответствовать уклону лестницы. Угол не имеет решающего значения, потому что поручень будет привариваться к верхним концам всех ножек.

    Когда все ступени и ступени были прикреплены на место, я вернулся, чтобы закончить всю сварку в центральной колонне на каждой ступеньке и вокруг каждой ступени, прикрепленной к ступеням.

    Самой интересной частью всего проекта было изготовление спиральных перил. Я использовал 3/4-дюймовую трубу (примерно 1 дюйм снаружи) длиной около 21 фута, пропустив ее через мою листорегулирующую машину, чтобы сначала сформировать круг диаметром примерно 7-1 / 2 фута. Этот процесс немного сплющил трубу и сделал ее лучше подходящей для руки. Затем я привязал один конец трубы к силовому столбу снаружи и отошел другим концом, вытянув его в спираль длиной около 9 футов.

    Затем, начиная с середины лестницы, я прикрепил поручень к верхним концам опорных стоек, нагревая и слегка сгибая поручень по мере необходимости.Когда поручень был на месте без изгибов и выпуклостей, я закончил сварку и гладко отшлифовал их.

    Затем пришла верхняя дека, где я использовал угловое железо размером 1-1 / 2 на 1/8 дюйма для рамы, пробивая отверстия на 1/4 дюйма для досок настила, которые я позже прикрутил бы болтами. Палуба имела размеры 42 на 44 дюйма с двумя поперечинами, которые помогали выдерживать нагрузку в центре. Я сделал небольшой надрез в одном углу, чтобы разместить центральную колонну, и приварил его на отметке 108 дюймов на колонне. Позже были добавлены обработанные палубные доски с выпуклым носом.

    Затем я вырезал угловые стойки (квадратная труба 1 дюйм, длина 35 дюймов) для перил палубы, а также квадратные балясины 3/8 дюйма и плоский брус размером 1/4 на 1-1 / 4 дюйма. поперечины вверху для перил и приварил их на место. Пространства между 15 стойками Newel были затем заполнены тремя балясинами с квадратными стержнями 3/8 дюйма (см. Рис. 2).

    Отделка

    После того, как все сварочные работы были выполнены, все сварные швы отшлифованы и отполированы, лестница была готова к отделке.Я решил покрасить его сам хорошей антикоррозийной грунтовкой и плоской черной краской на масляной основе. Порошковое покрытие — тоже отличный выбор, но оно может быть довольно дорогим (до 800 долларов за обычную лестницу). Он более прочный, но некоторые цвета блекнут, а царапины не так легко исправить.

    После того, как лестница была установлена ​​на бетонной колонне и привинчена к дому с помощью винтов с шестигранной головкой 3/8 дюйма, я добавил кедровые поручни вокруг верхней палубы, прикрепленные к плоским стержням 1/4 дюйма снизу с помощью .8, 1-дюймовые шурупы для дерева.

    Помните, что список материалов может отличаться в зависимости от размеров и стиля вашей лестницы. Если ваша лестница будет использоваться в помещении, вы можете подумать о ступенях из твердой древесины, поддерживаемых угловыми железными рамами, заключенными в ковер.

    Сводка расчетов

    Количество ступеней = Общая высота ÷ 7 (округлено до ближайшего целого шага).

    Окружность лестницы = Диаметр x 3,1416.

    Глубина ступеньки (внешний конец) = Окружность ÷ количество ступеней + 1 дюйм.

    Список материалов

    Ваш список может отличаться в зависимости от размера и стиля вашей лестницы.

    3 1/2 дюйма Sch. 40 Черная труба — 146 дюймов

    Плита пола 1/8 дюйма — прибл. 1 4 фута. х 8 футов. Тарелка

    1 дюйм 12 га. Квадратная труба — прибл. 65 футов

    Квадратный стержень 3/8 дюйма — прибл. 175 футов

    Плоский стержень 3/16 x 1 — 19 футов

    Черная труба 3/4 дюйма — 21 фут

    Пластина 1/2 дюйма — 1 кв. Фут

    Поручень из кедра — 1-1 / 2 дюйма.кв. x ок. 8 футов

    Грунтовка и краска — 1 галлон. каждой

    Обработанные палубные доски — 13 кв. Футов

    Наборы спиральных и модульных лестниц Arke могут быть построены за день обычным энтузиастом домашнего дома. Комплекты винтовых лестниц Arke бывают разных конструкций и материалов, таких как дерево, металл и сталь. Arke — это дочернее предприятие итальянской компании по производству винтовых лестниц Albini & Fontanot, расположенной в США. Лестницы Arke спроектированы в Италии и хранятся в США.Особенности винтовой и модульной лестницы S.A. Arke: * Качество изготовления и дизайн: запатентованные комплекты винтовой лестницы Arke созданы в соответствии с высочайшими стандартами качества изготовления и дизайна. * Простота сборки: наши винтовые лестницы и модульные комплекты лестниц не требуют специальных инструментов или навыков и могут быть собраны всего за один день. Один из наших комплектов винтовой лестницы Phoenix был показан в недавнем выпуске программы DIY Network «Сделай сам для спасения». Наш комплект помог паре использовать подвал, который раньше был доступен только снаружи.Благодаря доступу, предоставленному комплектом Phoenix, они смогли превратить этот подвал в функционально жилое пространство, а не просто склад. Если вы ищете винтовые лестницы или модульные лестницы в простом для сборки комплекте, не ищите дальше. Arke упрощает покупку и установку винтовых лестниц благодаря следующим ключевым характеристикам: Единые комплекты: ступени, лестницы, балясины, поручни, фурнитура и аксессуары в комплекте. * Ничего не нужно красить, сваривать, окрашивать или герметизировать. * В наличии для немедленного использования. доставка www.arkestairs.com


    Рекомендуемые статьи

    Как спроектировать винтовую лестницу: техническое руководство

    Как спроектировать винтовую лестницу: виды, преимущества и минимальные размеры. Полный пример с чертежами проекта, готовыми для загрузки.

    Винтовые лестницы — это легко адаптируемые конструкции с смелыми формами и различными конфигурациями, которые требуют тщательного планирования. Они также могут быть знаковыми объектами проекта и отлично сэкономить место.Здесь мы исследуем различные стили и размеры винтовой лестницы конструкции , а также предоставляем вам 3D-модель , доступную для загрузки , созданную с помощью профессионального программного обеспечения для архитекторов и инженеров.

    Проект винтовой лестницы — рендеринг произведен с помощью Edificius

    Почему стоит выбирать винтовая лестница?

    Необходимость оптимизации пространства — одна из самых частых запросов, которую технические специалисты должны решать, чтобы предоставлять творческие и в то же время функциональные решения.Фактически, при проектировании лестницы крайне важно сочетать эстетические, функциональные и структурные потребности, такие как определение типа лестницы, формы, материала, структуры, местоположения и правильной планировки. Это выбор, который, очевидно, влияет на окончательное качество проекта.

    Руководство по проектированию винтовой лестницы может помочь вам лучше рассмотреть все эти аспекты.

    Для получения дополнительной информации о планировании внутренней лестницы см. Наш обзор « Как спроектировать лестницу: критерии и примеры для загрузки ».

    Винтовая лестница: типы и преимущества

    Винтовая лестница — это особый тип изогнутой лестницы , которая чаще всего строится в частных и жилых зданиях, в небольших помещениях или в особых условиях.

    Винтовые лестницы могут принимать различные структурные конфигурации:

    Круговой план | План площади | Винтовой план — винтовая лестница, созданная с помощью Edificius

    Винтовая круглая лестница является наиболее распространенным типом, так как занимает меньшую площадь, чем другие типы.

    Как правило, конструкция винтовой лестницы состоит из центральной опорной стойки , которая поднимается вертикально, где вставляются консольные ступени.

    При строительстве винтовой лестницы можно использовать самые разные материалы, однако обычно они изготавливаются из металла или дерева или редко из железобетона в случае наружных лестниц. Ступени можно делать из любого материала.

    Дизайн винтовой лестницы — план этажа, созданный с помощью Edificius

    Выбор винтовой лестницы, а не лестницы традиционного типа (напр.г. L-образная конфигурация с прямоугольным планом и т. Д.) имеет очевидные преимущества , особенно с точки зрения управления пространством. Винтовая лестница, по сути, занимает небольшую площадь в плане и также может размещаться в лестничных клетках диаметром около 1,20 м.

    Кроме того, на рынке доступен широкий спектр готовых решений, которые также позволяют значительно сэкономить с точки зрения затрат и времени на установку.

    Размеры винтовой лестницы

    Чтобы определить правильные размеры удобной и эффективной лестницы, необходимо правильно оценить соотношение между подступенком и проступью .

    На протяжении веков архитектурные и эргономические исследования позволили выработать различные эмпирические формулы, предлагающие идеальное соотношение подъема и ступени и обеспечивающие безопасное использование лестницы .

    Наиболее часто используемая формула для расчета размеров лестницы принадлежит архитектору Франсуа Блонделю , датируемому 1675 годом. Знаменитая формула основана на том факте, что усилие, прилагаемое для вертикального подъема ступни, в два раза превышает усилия, затраченные на перемещение по горизонтали.

    Он уточнил, что удвоенная высота подступенка плюс глубина проступи равняется длине ступеньки:

    2r + t = 62 ÷ 64 см (25,5 в сегодняшних дюймах)

    , где r — значение подступенка и т протектора.

    Графическое приложение формулы Блонделя

    После того, как правильное соотношение между подступенком и протектором было рассчитано и они хорошо пропорциональны, чтобы соответствовать нашему шагу, нам нужно определить каждое отдельное значение.

    Для каждого типа лестницы ступенька не должна быть меньше 25 см .В винтовых лестницах треугольная форма ступени подразумевает переменную ступеньку от центра лестницы до поручня.

    Проектирование винтовой лестницы — Секция

    Фактические размеры ступеней для ряда лестниц должны быть рассчитаны с учетом пути движения , который соединяет различные вертикальные уровни путем разделения высоты между уровнями на управляемые ступени после определения диаметра лестницы. и расстояние 30 см от поручня. Подступенок должен быть рассчитан с учетом высоты от пола до пола , то есть измерения от верхней части пола тротуара (extrados) до поверхности потолка (intrados).

    Фактически, поскольку винтовая лестница огибает центральную стойку, каждая ступенька должна находиться на расстоянии не менее 2 м от их симметричного эквивалента т на верхнем модуле , чтобы обеспечить адекватный уровень безопасности для проходящих через нее пользователей. .

    Конструкция винтовой лестницы — Минимальное расстояние между двумя равноудаленными точками

    Для винтовых лестниц малого диаметра (100/130 см), где невозможно вставить более 12 ступенек за один оборот, иначе возникает риск слишком большого уменьшения глубины ступени, значение подступенка будет иметь тенденцию быть выше, чем в лестнице с прямым спуском.

    Конструкция винтовой лестницы: практический пример

    Давайте внимательнее рассмотрим тематическое исследование, которое мы подготовили в качестве практического примера для вашей конструкции винтовой лестницы.

    Предположим, нам нужно спроектировать круговую винтовую лестницу. Имея проем в полу диаметром 1,30 м, нам нужно преодолеть перепад высот 3,00 м .

    Рекомендуется, чтобы диаметр проема в полу был на несколько сантиметров больше диаметра вашей лестницы, чтобы можно было легко приспосабливаться к движениям тела.В данном случае мы определили диаметр лестницы 1,20 м.

    Прежде всего, необходимо установить положение и ширину посадочной площадки, а также длину и положение пути следования.

    Желательно, чтобы ширина винтовой лестницы захода на посадку была не менее ширины проступи. По этой причине мы разработали посадочную площадку с шириной, равной радиусу лестницы (в данном случае 60 см). Таким образом, мы получим равносторонний треугольник с внутренними углами, равными 60 °.

    Конструкция винтовой лестницы — Размер площадки прибытия

    Для идеальной конструкции путь перемещения должен располагаться на расстоянии примерно 30 см от поручня. Следовательно, для лестницы диаметром 1,20 м у нас будет диаметр пути 0,60 м.

    Давайте теперь вычислим длину пути в плане:

    0,60 м x π = 1,88 м

    , из которого нам нужно вычесть пространство, занимаемое посадочной площадкой прибытия.

    Следовательно, окончательное значение пути движения, которое может использоваться для расчета, равно 1.88 м — (1,88 / 6) м = 1,57 м.

    На этом этапе мы можем нарисовать вертикальный вид лестницы, который был разработан на виде в плане. Мы можем определить путь измерения хода по горизонтали, который проходит между задней и передней точками приземления (1,57 м), и вертикально вставить 2,00 м измерения равноудаленных точек на двух модулях лестницы. Соединив два конца, мы можем получить фактический путь, равный 2,54 м (который можно вычислить с помощью теоремы Пифагора).

    Далее можно приступить к расчету подступенков и проступей.

    Наконец, мы можем нарисовать лестницу в плане, чтобы убедиться в удобстве доступа и выхода из конструкции лестницы. Если точка входа окажется неудобной, мы можем либо повернуть всю лестницу, таким образом также перемещая точку выхода, либо изменить направление лестницы с правой на левую.

    Лестница, которую мы разработали для этого тематического исследования, имеет стальную конструкцию с центральной стойкой с круглым сечением.Выбор контрастных материалов, мрамора и черной смолы, дает потрясающий конечный результат.

    Рендеринг, произведенный с помощью Edificius

    3D BIM-модель загрузить

    Вот 3D BIM-модель винтовой лестницы, созданная с помощью программного обеспечения для архитектурного проектирования BIM, которую вы можете использовать в качестве примера проекта.

    Загрузите 3D BIM-модель (файл .edf) проекта винтовой лестницы

    Загрузите бесплатную пробную версию Edificius, программного обеспечения для архитектурного проектирования BIM.

    Строительные нормы и правила для винтовых и винтовых лестниц

    Правила использования лестниц в Великобритании

    Существуют три основных строительных нормативных документа, относящихся к лестницам, которые обычно называются Частями K, M и B.

    Утвержденный документ K
    Защита от столкновений и ударов при падении. (Секция 1: Лестница)

    Утвержденный документ B
    Пожарная безопасность (средства эвакуации)

    Утвержденный документ M
    Доступ и использование зданий (доступ для инвалидов)

    Каковы строительные нормы и правила для винтовых лестниц в Великобритании?

    Правила винтовых и винтовых лестниц

    Часть K Строительных норм и правил содержит инструкции по обеспечению защиты жильцов или посетителей дома от падений, столкновений или ударов.

    В утвержденном документе K 1.28 написано:

    «Спроектировать винтовые и винтовые лестницы в соответствии с BS 5395-2»

    Все винтовые и винтовые лестницы, которые мы производим в Spiral UK, соответствуют требованиям британского стандарта BS 5395, часть II.

    Правила винтовой или винтовой лестницы для жилых домов

    Категории лестниц, относящиеся к жилым винтовым или винтовым лестницам, как правило, представляют собой небольшую частную лестницу или частную лестницу B.Часть B и M Строительных норм и правил для лестниц обычно не распространяется на жилую недвижимость.

    Категория А — малая частная лестница

    Этот тип винтовой или винтовой лестницы предназначен для использования ограниченным кругом людей, которые обычно знакомы с лестницей. Например, внутренняя лестница в жилом доме, обслуживающем одну комнату, не являющуюся гостиной или кухней, лестница для доступа в офис, не используемый населением, или винтовая пожарная лестница для небольшого количества людей.

    • Минимальный и максимальный подъем на протектор : 170-220 мм
    • Минимальная ширина в свету * между стержнем сердечника и поручнями : 600 мм
    • Минимальный отход от центра протектора : 145 мм

    Категория B — частная лестница

    В дополнение к лестнице категории А, эта частная лестница может также обеспечивать основной доступ на верхний этаж частного дома.

    • Минимальный и максимальный подъем на протектор : 170-220 мм
    • Минимальная ширина в свету между стержнем сердечника и поручнями : 800 мм (900 в Шотландии)
    • Минимальное расстояние от центра протектора : 190 мм

    Правила для винтовых лестниц коммерческого и общественного назначения

    Небольшие общественные лестницы категории C, D полуобщественные или общественные лестницы E обычно используются в проектах лестниц в коммерческих и общественных помещениях.

    Важно отметить, что в случае противоречия между частью II стандарта BS 5395 и частями B и M Строительных норм, части B и M имеют преимущественную силу.

    Категория C — Малая полуобщественная лестница

    Этот тип лестницы предназначен для использования ограниченным кругом людей, некоторые из которых могут быть с ней не знакомы. Типичными примерами являются лестницы в офисах, на фабрике или лестницы, обслуживающие более одного жилища.

    • Минимальный и максимальный подъем на протектор : 170-220 мм
    • Минимальная ширина в свету между основной стойкой и поручнями : 800 мм (900 в Шотландии)
    • Минимальное расстояние от центра протектора : 230 мм

    Категория D — Полуобщественная лестница

    Эта категория лестниц предназначена для использования большим количеством людей, некоторые из которых могут быть с ней незнакомы.Она подходит для больших площадей на заводе, в магазине или офисе или может быть общей лестницей, обслуживающей более одного дома.

    • Минимальный и максимальный подъем на протектор : 150-190 мм
    • Минимальная ширина в свету между стержнем сердечника и поручнями : 900 мм (900 в Шотландии)
    • Минимальное расстояние от центра протектора : 250 мм

    Категория E — Общественная лестница

    Общественные лестницы предназначены для одновременного использования большим количеством людей и в местах массовых собраний.

    • Минимальный и максимальный подъем на протектор : 150-190 мм
    • Минимальная ширина в свету между стержнем сердечника и поручнями : 1000 мм (900 в Шотландии)
    • Минимальное расстояние от центра протектора : 250 мм

    Общие соображения

    Подступенки
    Максимальное количество подступенков в одной марше должно быть 16, за исключением случаев, когда это практически невозможно, тогда количество подступенков может быть увеличено до 22.

    Высота потолка
    Обычно чистая высота ** должна составлять 2000 мм, ее можно уменьшить до 1900 мм, если это практически невозможно

    Балюстрада
    В местах, используемых детьми, самый широкий зазор между балясинами не должен пропускать 100-миллиметровую сферу. Мы называем это правилом 100 мм и применяем его к большинству наших винтовых и винтовых лестниц.

    Компания

    Spiral UK разработала руководство по стандартам для винтовых и винтовых лестниц в виде таблиц спецификаций Британского стандарта для различных категорий винтовых и винтовых лестниц.Вы можете скачать их на нашей странице технической информации.

    Если вы хотите обсудить с нами свои идеи дизайна лестницы, свяжитесь с нами, и мы будем рады помочь.

    * ширина в свету — это свободное пространство для ходьбы на всем протяжении подъема винтовой лестницы

    ** свободная высота — это расстояние, измеренное по вертикали от центральной линии лестницы, от пола или площадки до любого препятствия над головой.

    Винтовые лестницы, проектирование и дизайн

    Винтовые лестницы, проектирование и дизайн — Weland AB

    Обладая многолетним опытом, мы будем рады помочь вам советами и рекомендациями при планировании и проектировании.При заказе каждая винтовая лестница составляется специально, а чертеж перед изготовлением отправляется заказчику для согласования.


    Заполнение перил

    Дополнительная информация о нашем ассортименте заполнения перил.

      По одной U-образной балясине на каждую ступеньку, установленную снаружи на конце ступени лестницы.

      Более простая форма ограждения для защиты от детей с обручем, приваренным к U-образной балке.Ни один проем в перилах не может быть шире 100 мм.

      Заполнение перил состоит из плоских стальных планок 25х8 мм сверху и снизу.Круглый пруток ø11 мм. Максимум. проем 100 мм.

      Промежуточные рельсы 1-4 из листовой стали 50х3 мм.Промежуточный поручень можно использовать на высоких промышленных лестницах.

      Мы предлагаем перфорированный листовой металл с различными схемами расположения отверстий в стандартной комплектации.
      Наши самые распространенные выкройки:

      • ø15, квадратное сечение 40
      • 15×15, квадратный узор в / к 40
      • ø20, квадратное сечение 50
      • 20×20, квадратный узор в / к 50
      • ø15, треугольная форма с / с 50
      • ø20, треугольная форма с / с 60

      Возможны другие варианты.

      Сетка тканая проволочная со стандартными отверстиями 40×40 мм.Также доступны отверстия 30×30 мм.

      Многослойное закаленное многослойное стекло толщиной 8 мм.


      Высота перил

      Высота перил 1100 мм в передней части ступеньки.Дополнительные поручни размещаются на произвольной высоте внутри балясин, например, 900 мм. Высота перил лестничной площадки стандартно 1100 мм.


        Груз, перила

        Перила рассчитаны на нагрузку 1.Поручень 0 кН / м.


          Защита от детей

          Защита от детей означает, что ни одно из отверстий в лестнице не может быть больше 100 мм до высоты перил 800 мм.


            Поручень

            Стандартно поручни изготовлены из трубы из нержавеющей стали диаметром 42 мм.Для деревянных поручней стандартный диаметр поручня составляет 50 мм.

            С 2003 года мы используем перила из нержавеющей стали в наших винтовых лестницах.
            Мы видим в этом ряд преимуществ для клиентов, например, более красивый продукт с еще более высоким чувством качества. В сочетании с нашим современным производственным парком перила из нержавеющей стали также способствуют очень быстрой доставке.
            Многолетний опыт использования проверенного метода и хорошее соотношение между анодом и катодом, когда результаты не показывают ржавчины, вселяют в нас уверенность в том, что взаимосвязь между горячим цинкованием и нержавеющей сталью не вызывает коррозии.


              Ступени лестничные

              Дополнительная информация о нашем ассортименте протекторов.

                Ступени лестничные решетчатые с размером ячеек 33×50 мм.Горячее цинкование.
                Мы рекомендуем 17×75 мм, если требуется меньшая ширина ячеек.

                Ступени с отрывными пластинами, гальванизированные горячим способом.

                Перфорированные ступени с гальваническим покрытием.Схема отверстий ø 10 мм с шагом треугольника 30 мм. Половина отверстий имеет приподнятый край для лучшей очистки.

                Ступени лестниц из серого бетона.Толщина 50 мм. Поверхность протектора имеет мелкую щетку. Остальные стороны гладкие. Если лестница находится на открытом воздухе, поверхность ступени подвергается грубой щетке. Бетон опирается на опорную раму из профилей из листового металла.

                Бетонные ступени Terrazzo.Толщина 40 мм. Поверхность протектора имеет мелкую щетку. Остальные стороны гладкие. Бетон опирается на опорную раму из профилей из листового металла. Этот тип протектора подходит для использования на открытом воздухе. Цвет 1-171 — это контрастный цвет, используемый для контрастной маркировки.

                Ступени лестницы в виде металлического ящика для укладки плитки.Стандартная глубина металлического ящика — 27 мм.

                Ступени лестниц, которые должны быть покрыты ковром, имеют ступеньку из листового металла, предназначенную для ковровых покрытий.Если ковер невозможно перевернуть через переднюю кромку, следует использовать ступенчатую кромку.

                Ступени для лестниц из массива ясеня из массивного клееного бруса, 30 мм.Стандартно покрывается затвердевшим лаком.

                Ступени лестниц из массива березы из массива, клееного бруса, 30 мм.Стандартно покрывается затвердевшим лаком.

                Ступени для лестниц из массива бука, клееный брус, 30 мм.Стандартно покрывается затвердевшим лаком.

                Ступени для лестниц из массива дуба, клееный брус, 30 мм.Стандартно покрывается затвердевшим лаком.


                Нагрузка на протектор

                Ступени лестницы рассчитаны на распределенную нагрузку 5.0 кН / м² или точечная нагрузка 5,0 кН.


                  Радиус лестницы

                  Радиус лестницы — это расстояние от центра лестницы до внешнего края поручня.Weland производит винтовые лестницы радиусом от 600 до 1500 мм. В этом диапазоне есть стандартные радиусы даже в дециметрах.


                    Подъем

                    Подъем следует выбирать исходя из заданной высоты между площадками.Подходящий радиус и количество шагов на оборот затем определяют подъем шага.

                    Высота ступеньки должна составлять от 160 до 220 мм. Чем ниже вы выберете подъем, тем глубже должна быть ступенька. Нормальный подъем составляет от 170 до 180 мм.

                    Формула роста: 2 x h + W = 580-640.


                      Число шагов на оборот

                      Шаблон ступеньки справа помогает спланировать решение лестницы и определить количество ступеней на оборот.В таблице ниже показана глубина проступи по траектории для каждого радиуса и подходящей высоты подступенка.
                      Вы найдете шаблон шага внизу этой страницы alt. щелкните здесь, чтобы перейти непосредственно к нашему шаблону шагов.

                      Шаг радиуса / оборот Глубина рисунка протектора по траектории * Подходящий стояк
                      600/14 157 200-220
                      600/15 147 200-220
                      600/16 137 200-220
                      700/15 188 200-220
                      700/16 177 200-220
                      700/17 166 200-220
                      700/18 157 200-220
                      800/16 216 180-210
                      800/17 203 180-210
                      800/18 192 190-220
                      800/19 182 190-220
                      800/20 173 190-220
                      900/16 255 175-200
                      900/17 240 175-200
                      900/18 227 175-200
                      900/19 215 180-210
                      900/20 204 180-210
                      900/21 194 180-210
                      1000/16 294 165–185
                      1000/17 277 165–185
                      1000/18 262 165–185
                      1000/19 248 175-200
                      1000/20 236 175-200
                      1000/21 224 180-210
                      1000/22 214 180-210
                      1000/23 205 180-210
                      1100/18 297 165-180
                      1100/19 281 165-180
                      1100/20 267 165-190
                      1100/21 254 170-200
                      1100/22 243 170-200
                      1100/24 ​​ 232 170-200
                      1100/25 222 170-200
                      1200/17 351 155-190
                      1200/18 331 155-190
                      1200/19 314 155-190
                      1200/20 298 155-190
                      1200/21 284 155-190
                      1200/22 271 160-200
                      1200/23 259 170-200
                      1200/24 ​​ 249 170-200
                      1300/18 366 155-180
                      1300/19 347 155-180
                      1300/20 330 155-180
                      1300/21 314 155-180
                      1300/22 300 155-190
                      1300/23 287 155-190
                      1300/24 ​​ 275 155-190
                      1400/20 361 155-180
                      1400/21 344 155-180
                      1400/22 328 155-190
                      1400/23 314 155-190
                      1400/24 ​​ 301 155-190
                      1400/25 289 155-190
                      1400/26 278 155-190
                      1500/22 357 150–180
                      1500/23 341 150–180
                      1500/24 ​​ 327 150–180
                      1500/25 314 155-180
                      1500/26 302 155-180
                      1500/27 291 155-180
                      1500/28 280 155-180

                      Лестницы изогнутые вправо или влево

                      Винтовые лестницы

                      Weland изготавливаются с изгибом вправо или влево.Лестница, изогнутая вправо, означает, что она изгибается вправо при подъеме (центральная труба направо при подъеме).


                      Высота помещения

                      Высота лестницы должна быть не менее 2000 мм. Высота измеряется между двумя точками, расположенными непосредственно друг под другом.

                      Измерьте расстояние от верхнего края носа нижней ступеньки до нижнего края заднего края уровня (ступеньки).


                        Расстояние до стены и глубина проступи

                        Внешний радиус винтовой лестницы должен быть не менее 50 мм от стен.Глубина протектора рассчитывается по воображаемой траектории 250 мм от радиуса.


                          Осталось

                          Винтовая лестница должна быть оборудована перекладинами на каждом обороте (2.От 5 до 3 метров в высоту). Это можно сделать с помощью крепления квадратной площадки. Если лестница не имеет квадратной площадки на каждом обороте, необходимо установить распорки между ступенькой и стеной с помощью нестандартных опор.

                          Если винтовая лестница не может быть прикреплена к соседней стене, ее необходимо стабилизировать с помощью вертикальной стойки. Они прикрепляются снизу к готовому полу или фундаменту.


                          Вложение лендингов

                          Используйте винт подходящего типа с учетом материалов в точках крепления.


                            Опорная плита навесного оборудования

                            Используйте винт подходящего типа с учетом материала места крепления.

                            При отсутствии платформы необходимо отлить основание для крепления винтовой лестницы. При проектировании необходимо учитывать силу ветра и т. Д.
                            Обратите внимание, что прикрепление на первом этапе также должно быть выполнено.

                            Как правило, расстояние до плиты основания от стены должно быть не менее радиуса лестницы плюс 50 мм.

                              Класс огнестойкости R30

                              Мы также предлагаем винтовые лестницы с классом огнестойкости R30.Запросы на конкретные размеры должны быть указаны в контрактных документах.

                                Документация

                                Документация

                                Шаблон ступени Винтовая лестница

                                Этот веб-сайт использует файлы cookie, чтобы вам было удобнее работать.Продолжая использовать этот сайт, вы соглашаетесь с использованием файлов cookie. Подробнее читайте здесь. Закрывать

                                Типы лестниц и терминология: определенное руководство

                                Типы лестниц

                                Что такое «лестница»? Само определение лестницы имеет германское происхождение, от древнеанглийского stǣger, , означающего «подниматься» от основания .

                                Множество различных типов лестниц сейчас являются популярными элементами в проекте современного дома и даже в современных интерьерах коммерческих учреждений.Есть много различных типов на выбор: от более современных архитектурных стилей (например, плавающие лестницы) до более устаревших и периодических конструкций.

                                Вот некоторые из самых популярных типов лестниц, наиболее востребованных сегодня:

                                Винтовая лестница

                                Винтовая лестница — привлекательный, прочный и компактный выбор для дома или офисного здания. Безусловно, экономия места — одно из главных преимуществ винтовой лестницы.

                                В отличие от традиционных лестниц, винтовая лестница не занимает много места и может быть установлена ​​в небольших помещениях, что делает ее исключительно хорошим выбором для небольших домов или квартир. Прочная конструкция делает небольшую винтовую лестницу идеальным выбором с точки зрения безопасности и долговечности. Устанавливая лестницу такого типа, домовладелец или строитель может улучшить внешний вид комнаты или дома, не занимая лишнего места для более крупной конструкции лестницы.

                                Винтовые лестницы — это красивый элемент дизайна, который надолго сохранит привлекательность.

                                Винтовые лестницы

                                Винтовые лестницы иногда называют изогнутыми лестницами, поскольку они ведут наверх по плавной дуге.

                                Винтовые или изогнутые лестницы идеально подходят для коммерческой недвижимости, такой как магазины, выставочные залы и другие общественные места, но они также эффектно смотрятся в офисе или жилом районе. Винтовые лестницы — это заявление, часто используемое в качестве парадной или эксклюзивной лестницы. Эта лестница часто состоит из двух перекатных стрингеров, между которыми закреплены ступени.Винтовые лестницы не имеют центральной колонны, отделяющей их от винтовых лестниц. Благодаря сочетанию различных материалов и конструкций возможности винтовых лестниц практически безграничны.

                                Прямая лестница

                                Прямая лестница может быть определена как лестница с одним прямым лестничным пролетом, соединяющим два уровня или этажа в здании. В своей основной форме это простой дизайн без поворотов, который используется в большинстве домов, хотя с этим стилем можно играть.Например, лестница с открытой ступенькой мгновенно выделяется, даже если это всего лишь «прямая лестница».

                                (Если вы не знаете, что такое «ступенька» на лестнице, см. Раздел терминологии ниже.)

                                Лестница L-образная

                                L-образная лестница, также известная как «четверть оборота» или, проще говоря, «поворотная лестница», — это стильные лестничные пролеты. Название происходит от формы и относится к изменению направления лестницы в середине пролета.Они могут быть полезны, когда пространство, необходимое для прямой лестницы, недоступно, и дает возможность расположить лестницу в углу.

                                Лестница

                                L-образной формы также обеспечивает место для отдыха и сокращает расстояние падения, что является действительно отличной особенностью, особенно для пожилых пользователей.

                                Лестница П-образная

                                U-образная лестница — это L-образная лестница на следующий уровень, отсюда их другое название — двойная L-образная лестница. U-образная лестница представляет собой два пролета, параллельных друг другу: к ним ведет большая лестничная площадка, требующая поворота на 180 градусов.Именно из-за этой площадки U-образные лестницы также называют «половинной лестницей».

                                Забежная лестница

                                Иногда известные как «специальные лестницы», забежные лестницы могут значительно уменьшить требования к пространству для тех, у кого есть проблемы с хранением, и особенно популярны для доступа в подвал. Винтовые лестницы доступны в форме пирога, которые могут обходиться без лестничной площадки — это освобождает больше места и занимает меньше места, чем те, которые требуются для лестниц L-образной или U-образной формы.Лестница с двойным забежом также популярна.

                                Дополнительная терминология по лестнице

                                Есть много разных частей лестницы — больше, чем вы можете себе представить. Итак, мы составили краткое руководство по некоторым конкретным словам и компонентам, которые используются для обозначения различных разделов и функций. Вот вся терминология лестницы, которая может вам понадобиться, чтобы знать все детали лестницы:

                                Шаг

                                Ступенька состоит из проступи и подступенка.

                                Протектор

                                Часть лестницы, на которую ступают. Он имеет те же характеристики (толщину), что и любой другой пол. «Глубина» проступи измеряется от внешнего края ступеньки до вертикального «подступенка» между ступенями. «Ширина» измеряется от одной стороны до другой. Нить — самая основная часть лестницы.

                                Подъемник

                                Вертикальный участок между каждой ступенью лестницы. Этого может не хватать для эффекта «открытой» лестницы.

                                Носик

                                Краевая часть ступени, которая выступает над подступенком внизу. Если он присутствует, это означает, что, измеренная по горизонтали, общая длина «пробега» лестницы не является просто суммой длин ступеней, поскольку ступени фактически слегка перекрывают друг друга.

                                Стартовый шаг или Bullnose

                                Если лестница открыта с одной или двух сторон, первая ступенька над нижним этажом может быть шире, чем другие ступеньки, и закруглена.Балясины обычно образуют полукруг по окружности закругленной части, а поручень имеет горизонтальную спираль, называемую «спиралью», которая поддерживает верхнюю часть балясин. Помимо косметической привлекательности, начальные ступени позволяют балясинам образовывать более широкую и устойчивую основу для конца поручня. Поручни, которые просто заканчиваются на стойке у подножия лестницы, могут быть менее прочными даже с толстой стойкой. Двойной упор с выпуклой головкой можно использовать, когда открыты обе стороны лестницы.

                                Стрингер

                                Стрингер лестницы — это элемент конструкции, который поддерживает ступени и подступенки.Обычно есть два стрингера, по одному с каждой стороны лестницы; хотя ступени могут поддерживаться многими другими способами. На стрингерах иногда делают насечки, чтобы в них входили подступенки и ступени. Стрингеры на открытых лестницах часто открываются сами, так что ступени видны сбоку. Такие стрингеры называют «отрезными» стрингерами. Стрингеры на закрытой стороне лестницы закрытые, с опорой для ступенек, проложенной в стрингере.

                                Подъемники

                                Winders — это ступеньки, которые с одной стороны уже, чем с другой.Они используются для изменения направления лестницы без площадок. Ряд забежных ступеней образуют круговую или винтовую лестницу. Когда для поворота на 90 ° используются три ступеньки, средняя ступенька называется змеевиком — четырехугольник в форме воздушного змея.

                                Накладка Накладка

                                (например, обшивка на четверть круга или плинтус) обычно применяется там, где стены соприкасаются с полом, и часто под ступенями, чтобы скрыть откос там, где стыкуются ступенька и подступенок. Между тем местом, где встречаются нижний этаж и первый подступенок, можно использовать молдинг для обуви.

                                Система перил

                                Балюстрада — это система перил и балясин, предотвращающая падение людей через край.

                                Перила, перила или поручни

                                Угловой элемент для держания за руки, в отличие от вертикальных балясин, которые удерживают его для лестниц, открытых с одной стороны; перила часто встречаются с двух сторон, иногда только с одной стороны или совсем не встречаются, на широких лестницах иногда бывает еще одна посередине, а то и больше.Термин «перила» иногда используется для обозначения только перил, иногда перил и балясин, а иногда просто балясин [1].

                                Улитка

                                Концевой элемент поручня ступени с выпуклым носиком, изгибающийся внутрь в виде спирали. Улитка называется правой или левой, в зависимости от того, с какой стороны лестницы находится поручень, когда человек смотрит вверх по лестнице.

                                Стрелка

                                Вместо полной спиральной улитки стрелка представляет собой закругленный конец на четверть оборота к поручню.

                                Гусиная шея

                                Вертикальный поручень, соединяющий наклонный поручень с поручнем выше на балконе или лестничной площадке, представляет собой гусиную шею.

                                Розетка

                                Если поручень заканчивается в стене и полувель не используется, его можно обрезать розеткой.

                                Easyings

                                Настенные поручни крепятся непосредственно к стене с помощью настенных кронштейнов. Внизу лестницы такие перила переходят в горизонтальные перила, и этот горизонтальный участок называется «начальным ослаблением».Горизонтальная часть перил наверху лестницы называется «перегибом».

                                Сердечник

                                Деревянные поручни часто имеют металлический стержень для обеспечения дополнительной прочности и жесткости, особенно когда перила должны изгибаться относительно волокон древесины. Архаичный термин для обозначения металлического сердечника — «стержневой рельс».

                                Балясина

                                Термин для вертикальных стоек, удерживающих поручни. Иногда их просто называют кожухами или шпинделями. Для ступеней часто требуется две балясины.Вторая балясина расположена ближе к подступенку и выше первой. Дополнительная высота второй балясины обычно находится посередине между декоративными элементами балясин. Таким образом, нижние декоративные элементы совпадают с протектором, а верхние — по углу перил.

                                Новая

                                Большая балясина или столб, используемый для крепления поручня. Поскольку это структурный элемент, он простирается под полом и черным полом до нижней части балок пола и крепится болтами прямо к балкам пола.Половинку можно использовать там, где перила заканчиваются в стене. Визуально это выглядит так, как будто половина бруса врезана в стену. Для открытых площадок нижняя часть может выступать ниже площадки для декоративной капли.

                                Окончание

                                Декоративный колпачок для верхней части стойки перемычки, особенно в конце балюстрады.

                                Базовая направляющая

                                Для систем, в которых балясины не начинаются на ступенях, они переходят на опорную рейку. Это позволяет использовать одинаковые балясины, избегая второй проблемы с балясинами.

                                Балкон

                                Для лестниц с открытой концепцией верхнего этажа или лестничной площадки верхний этаж функционально является балконом. Для прямого лестничного марша балкон может быть достаточно длинным, чтобы потребовалось несколько перекладин для поддержки перил.

                                Рейс

                                Полет — это непрерывная последовательность шагов.

                                Плавающая лестница

                                Лестничный пролет считается «плавающим», если под ним ничего нет.Подступенки также обычно отсутствуют, чтобы подчеркнуть эффект открытости. Стрингер может быть только один, либо стрингеры иным образом сведены к минимуму. Там, где это разрешено строительными нормами, может даже не быть поручней.

                                Посадка или платформа

                                Площадка — это площадь пола возле верхней или нижней ступеньки лестницы. Промежуточная площадка — это небольшая платформа, которая построена как часть лестницы между уровнями основного этажа и обычно используется, чтобы позволить лестнице менять направление или дать пользователю возможность отдохнуть.Половинная посадка — это изменение направления на 180 °, а четверть-приземление — это изменение направления на 90 ° (при промежуточной посадке).

                                Поскольку промежуточные площадки занимают площадь пола, их строительство может быть дорогостоящим. Однако изменение направления лестницы позволяет разместить лестницу там, где она не была бы в противном случае, или обеспечивает конфиденциальность на верхнем уровне, поскольку посетители внизу не могут просто смотреть вверх по лестнице на верхний уровень из-за изменения направления.

                                Передвижные подножки

                                Может использоваться как временная безопасная замена для многих типов лестниц

                                Спандрель

                                Если непосредственно под ним нет другого лестничного марша, треугольное пространство под лестницей называется «перемычкой».Его часто используют как кладовку.

                                Есть идея для лестницы? Мы сможем это сделать.

                                Мы можем спроектировать, изготовить и установить любой набор лестниц, который вам нужен для вашего дома, бизнеса или проекта, и все это в соответствии с требованиями к лестницам. Перейдите на нашу страницу настраиваемых решений для лестниц, где вы можете составить свой план, выбрать материал, получить разработанную модель, которая вам нужна, и составить свое предложение.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
