Как делают купольные дома из пенополистирола в Японии

Классическое понимание материалов для строительства жилых домов постепенно размывается и видоизменяется. Еще недавно окна из профиля ПВХ вызывали серьезное опасение и недоверие, сегодня уже появились принципиально новые строительные решения для постройки обычного одноэтажного жилого дома. Это японские дома из пенопласта. Точнее, из экструдированного пенополистирола плотностью в 30 кг/м3, который хорошо известен в строительном деле, как один из самых эффективных материалов для теплоизоляции стен.


Относительно недавно, всего пять лет назад, японская строительная компания Japan Dome House предложила и начала выпуск конструкции частного одноэтажного дома принципиально нового дизайна и исполнения. Здание представляло собой купол или полусферу со стенами из пенопласта, упрочненного механической обработкой. Кроме многочисленных технических и технологических достоинств, новый японский дом выглядел, как настоящее здание из будущего, достаточно стильным и объемным.

Дом из пенопласта отличается абсолютно инновационным подходом в организации строительства жилья: здание не строилось в старом классическом понимании этого слова, его стены собирались из комплектующих узлов, готовых дверных и оконных блоков, а значит, издержки на строительство были рекордно низкими.
Коробка и стены дома изготавливались из одного материала – пенопласта, и собирались, буквально, как детский конструктор, из штампованных промышленным способом готовых секторов;

Купольные дома благодаря своей форме и небольшому весу стен не требовали каркаса и жесткого фундамента, здание можно было установить на подготовленную круглую площадку из сип–панелей или ОSB–плит.

В итоге японский дом из пенопласта получился просторным, теплым и очень дешевым, даже по российским меркам. Стоимость одного комплекта купольного дома с диаметром основания в 8 м, высотой потолка в 4 м и толщиной стен в 10 см был заявлена на уровне 3500 долл.

Первое, что бросается в глаза при ознакомлении с конструкцией дома, это относительно небольшая толщина стен здания. Технология изготовления предусматривает толщину стены с уложенным наружным и внутренним покрытием от 100 до 190 мм. Производитель считает, что при данной форме дома этой толщины стен достаточно, чтобы противостоять силе ветра в 25 м/с и любой толщине снежного покрова.

Технология постройки такого дома из пенопласта отработана японскими разработчиками практически до мелочей.

Стены или сегменты дома производятся на промышленных печах и прессах в виде готовых узлов. Площадку под здание заранее выравнивают и фиксируют на грунте с помощью легкого свайного фундамента.

Если рельеф местности сложный, имеет наклоны и текучий грунт, японские специалисты рекомендуют изготовить кольцевой мелкозаглубленный фундамент. Но в классическом варианте японский купольный дом может вообще располагаться на скалистых породах в горах или в условиях заболоченной местности, без какой либо модификации стен и формы здания.

После оформления основы под дом устанавливают стены и центральное фиксирующее кольцо, выполняющее роль силового элемента. Далее в оконных и дверных проемах стен устанавливают окна и двери, настилают покрытие пола, окрашивают стены, в готовых каналах внутри стен подводят и подключают электричество и коммуникации.

Наружная поверхность стен из пенопласта обязательно штукатурится и окрашивается. Японские строители рекомендуют использовать покрытие из пенополиуретановой смолы, хорошо защищающее пенопласт стен дома от эрозии и солнца.

Одноэтажный дом с диаметром основы в 7-8 метров, в зависимости от комплектации и компоновки внутренних перегородок и стен, может иметь общую площадь 54-60 м2. По меркам японских архитекторов этого вполне достаточно для комфортного проживания 3-5 человек.

При необходимости можно построить эллинговый вариант японского дома из пенопласта, у которого форма не круглая и вытянутая, это позволит еще больше увеличить полезную площадь здания без увеличения нагрузки на стены. Такие варианты предполагается использовать для складов и офисных помещений.

При желании внутри купольного дома можно обустроить второй этаж, установить перекрытия и декоративные стены, что даст уровень комфорта, сопоставимый с типовыми японскими городскими квартирами. Модульный принцип позволяет собрать из нескольких модулей дом с большой площадью помещения и даже целый городок с переходами и несколькими уровнями движения.

Основным преимуществом является высокий уровень теплоизоляции материала. Стенка дома из пенопласта толщиной в 100 мм имеет такую же теплопроводность, как стена в 1900 мм из силикатного кирпича, дерева в 350 мм или бетонная стена в 4800 мм.

Прочность экструдированного пенопласта достигает 45 кг/м3, что очень немного для строительной несущей конструкции, но при толщине стен в 200 мм ее прочность будет соответствовать деревянному дому с толщиной стены в 40 мм.
После нанесения защитного покрытия на пенопласт долговечность японского дома составит до 60 лет гарантированной эксплуатации.
Низкое водопоглощение позволяет не бояться даже самых сырых грунтов, почв, интенсивных дождей и сильных снегопадов.

Но не все так радужно в постройке японских пенополистирольных домов. Прежде всего, пенополистирол очень боится высоких температур и хорошо горит с выделением большого количества газов.

Кроме того, под действием солнечного излучения пенопласт японского дома интенсивно крошится и разрушается. Поэтому для защиты рекомендуют наносить толстый, до 5-10 мм, слой декоративной штукатурки или другого защитного покрытия, поглощающего ультрафиолет. Наиболее эффективным признано металлизированное покрытие на основе алюминия.

Японскую технологию постройки купольного дома быстро подхватили в Европе, с небольшим усовершенствованием материала для его постройки. Сегодня японский купол-дом зачастую предлагают строить не из чистого экструдированного пенопласта, а из полистиролбетона. Японский купольный дом стал значительно тяжелее и массивнее, теперь для его постройки требуется, как минимум, мелкозаглубленный фундамент и дренажные приспособления.

Дом сохранил свою замечательную теплоизоляцию и прочность, но большой удельный вес полистиролбетона, достигающий 200 кг/м3, изменил технологию сборки дома. В классическом варианте сегмент в 1/8 купола японского дома свободно поднимали и устанавливали всего два человека. Теперь для выполнения подобных работ необходим кран и специальный автомобиль для перевозки крупногабаритных блоков. Нельзя сказать, что конструкция японского дома в новом технологическом решении потеряла свою привлекательность, но стала значительно дороже.

К позитивным изменениям можно отнести увеличение прочности стен и возможность формирования куполов с большой высотой потолка, до 5-6 м. Кроме того, полистиролбетонный вариант японского дома больше подходит в качестве капитальных построек для гаражей, складов, ангаров, стоянок из-за большей прочности стен, а значит, большей стойкости к взлому и проникновению злоумышленников внутрь постройки.

Компоновка и внутреннее устройство дома, задуманное и предложенное японскими специалистами, очень хорошо подходит для постройки небольших коттеджей в условиях высокогорья для горнолыжных и альпинистских городков. Хорошая теплоизоляция пенопласта и стойкая к ветрам форма японского дома подойдет, как никакая другая.

Из таких домов можно формировать временное жилье любого назначения, причем уровень комфорта позволит обеспечить длительное проживание в купольных японских городках.

Источник

Жми на кнопку, чтобы подписаться на "Как это сделано"!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Жми на иконку и подписывайся!

- http://kak_eto_sdelano.livejournal.com/
- https://www.facebook.com/kaketosdelano/
- https://www.youtube.com/kaketosdelano
- https://vk.com/kaketosdelano
- https://ok.ru/kaketosdelano
- https://twitter.com/kaketosdelano
- https://www.instagram.com/kaketosdelano/

Официальный сайт - http://ikaketosdelano.ru/

Мой блог - http://aslan.livejournal.com
Инстаграм - https://www.instagram.com/aslanfoto/
Facebook - https://www.facebook.com/aslanfoto/
Вконтакте - https://vk.com/aslanfoto

Современные технологии в доме, автономный дом, купольные дома, технология купольного дома, дом купольного типа, купольный дом планировка, ветряк, солнечная батарея, солнечная панель, тепло насос для дома, энергосберегающий дом, теплый дом,

1.Эффективность:

Геодезический купол известен с давних времен как особо прочная конструкция на грамм используемого материала, которым можно накрывать большие площади с использованием наименьшего количества строительных материалов. При одинаковой площади основания -экономия на материалах стен и кровли полусферы до 30%

2.Прочность:

Чем больше геокупол, тем, легче и прочнее его конструкция (пропорционально к изменению его размера), т.к. сеть геодезических линий предлагает геометрию самой прочной и экономичной структурной системы, а геодезическая решетка распространяет напряжение и натяжение в самой экономичной манере из всех возможных. Равномерность распределения нагрузки по оболочке купола позволяет изъять до 50% треугольников, а ненесущие проемы использовать для обрамления дверей, окон, веранд, балконов, зимних садов.

3.Геометрия:

Основной фактор, влияющий на рациональное использование материалов и энергоэффективность конструкции - это форма.Сфера имеет наименьшее отношение площади наружных стен к внутреннему объёму здания среди всех фигур одинаковой емкости. Чем меньше общая площадь стен и крыши, тем выше КПД энергозатрат на контроль климата в помещении. Купольные дома наиболее привлекательные и экономичные, в совокупности с современными материалами и при правильном проектировании расходы на отопление (и охлаждение) в них меньше на 70-90%.

4.Технологичность:

Поверхность шара примерно на четверть меньше, чем поверхность куба такого же объема, а значит и материалов для строительства купола потребуется на четверть меньше. Помимо этого, у купола, на 60-70% меньше деталей в самом каркасе конструкции, что позволяет сэкономить дополнительно 5-10% энергии на отсутствии «мостиков холода» из-за однородности материала защитных ограждений и еще сэкономить 40% времени на сборке. Это технологии на службе купола.

5.Физика:

Положительное соотношение площади к объему дает изумительную термальную характеристику куполам. Площадь поверхности подверженной влиянию окружающей среды имеет намного больше влияния на энергетическую эффективность дома, чем качество замазки в швах, и толщина его стен, а теплопотери фундамента зависят не от площади пола, а от длины периметра. Это законы физики на службе купола.

6. Аэро и термодинамика:

Теплопотери здания находятся в прямой пропорции к его аэродинамическому сопротивлению. Ветер плавно скользит поверх и вокруг купола, создавая недостаточные завихрения и воронки, чтобы нарушить пограничный слой воздуха, который крепится к поверхности любого объекта интермолекулярноймикрогравитацией. Благодаряаэродинамическому эффекту конструкции ветер огибает купол с меньшимсопротивлением.

Искривленная поверхность внутри купола способствует натуральной циркуляции воздуха и эффективному воздухообмену в помещениях.

Натуральные «кольцеобразные» течения воздуха, предотвращают расслоение, и температура воздуха остается одинаковой по всему объему купола, от пола до апекса. Аэродинамический эффект конструкции экономит немалые средства на отоплении и кондиционировании.

7. Скорость строиетльства и простота конструкции

Геокупол состоит из определённых строительных единиц «икосайдеров», или треугольников с определённой углом наклона для создания сферической формы. Элементы собираются в прочный и сбалансированный каркас, который является крепкой основой геокупола, после его возведения, идут следующие этапы строительных работ, в основном,

из которых отделка. В результате получаем

строительство готового к проживанию геокупола в течении

1-4 месяцев (в зависимости от диаметра). Так же стоит

отметить, наличие универсальной единицей сборки

и использование как современных, так и давно

проворных экологических материалов (дерево)

облегчает строительные работы, которые не требуют

сложных подъёмных механизмов и большого числа рабочих!

8. Свободная планировка

Из выше перечисленных преимуществ следует, что внутренние пространство может быть сгенерировано почти любым способом, количество комнат, их размеры, ограничение только пространством самого купола. Важно отметить, что возможности остекления помещений так же велики, возможно, размещение в любой части купола «окна-треугольника».

Источник: "Геосота", "Домасфера"

Сферический дом - технологии строительства дома сферы из дерева.

Сферический дом — это дом полукруглой формы, каркас которого чаще всего выполняется из дерева или металла. Самый распространенный вид каркаса выполнен из множества деталей различной длины, образующие треугольники разной формы, образующие сферу. Сегодня мы рассмотрим сферические дома или по другому купольные на примере каркасных домов.

Материалы из которых чаще всего строят дома-сферы (купольные дома).

  • дерево;
  • пенобетон;
  • металл;
  • кирпич;
  • пенопласт;
  • пенополистирол;
  • бетон;
  • глина.

Кирпичные купольные дома, монолитные, построенные из пенобетона или дерева, практически ни чем не уступают по своим характеристикам и долговечности домам, построенным обычным способом.

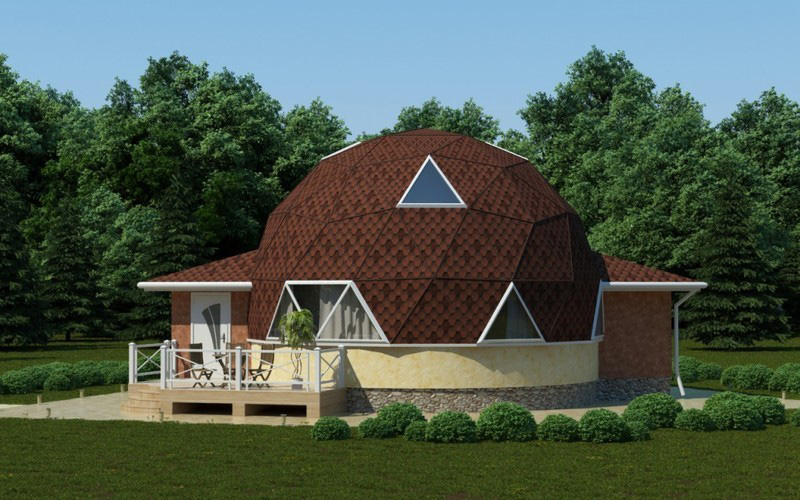

дом-сфераДом-сфера, он же купольный дом.

Преимущества сферических домов на примере купольного дома с деревянным каркасом:

  • Экономичность. Каркас дома намного легче, что позволяет сэкономить на дорогостоящем фундаменте, на который уходит очень много времени;
  • Конструкция позволяет вставить большое количество окон, и это почти не отразится на ее прочности;
  • На строительство купольного дома уходит меньше строительных материалов, в отличие от стандартного, при этом площадь дома одинаковая. У такого дома нет несущих стен, что безусловно, положительным образом отображается на бюджете.
  • Высокая прочность конструкции, благодаря необычной форме в виде множества треугольников, образующих купол;
  • Круглая форма позволяет поместить дом в любом месте на участке, как не крути, он будет круглым с любого ракурса. Распределение нагрузки из-за круглой формы будет равномерным, что влечет за собой отсутствие опасных мест для нахождения людей внутри помещения;
  • Конструкция сферического дома из дерева, позволяет считать его экологически чистым для проживания;
  • В отличие от обычного дома, в этом затраты на отопление и систему вентиляции будут значительно меньше, примерно на 30 – 35 процентов.
  • В зимнее время года выдерживает большие снеговые нагрузки.
  • Дома сферической формы наиболее востребованы в США и Японии, так как они расположены вблизи воды и такие стихийные бедствия как сильные ветры, цунами и ураганы там частые явления. А дома такой форы хорошо обдуваются ветрами и меньше подвержены разрушению.

Основные недостатки домов купольной формы:

  • Полукруглая конструкция дома обязывает делать нестандартные оконные и дверные проемы, что приводит к дополнительным затратам на остекление.
  • Мебель часто приходится индивидуально заказывать и подгонять по форме дома, что также увеличивает затраты. При некоторой смекалке стандартная мебель, купленная в магазине, тоже впишется в такой интерьер.
  • Рассчитать строительство такого дома самостоятельно очень сложно, чтобы конструкция была пропорциональной и ровной, нужно как минимум разбираться в графических программах 3D уровня.

Для проектирования расчёта сферического дома на нашем сайте есть специальная онлайн программа, которая доступна на странице: онлайн калькулятор для расчёта сферического дома.

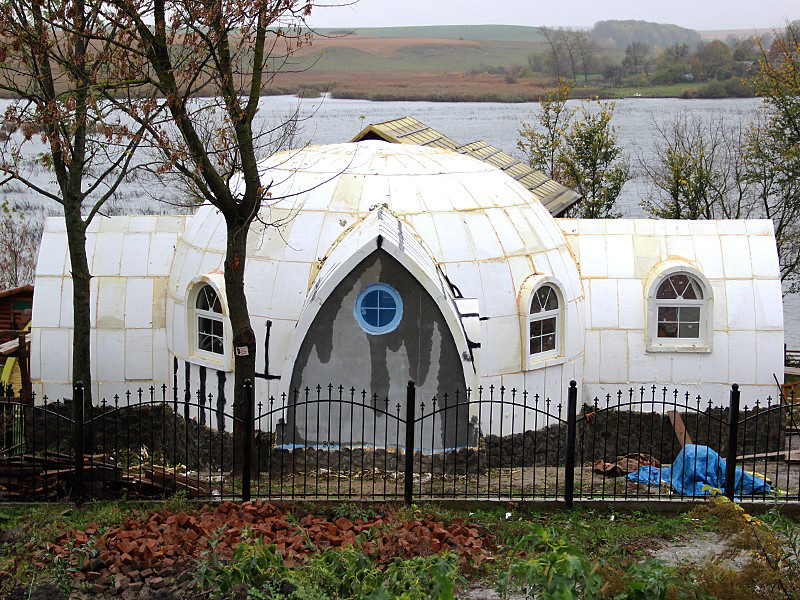

купольные дома из пенопластаКупольные дома из пенопласта.

Купольные дома из пенопласта

Одним из наиболее интересных вариантов строительства купольного дома, является возведение его из пенопласта или пенополистирола. Построить дом купольной формы из пенопластовых панелей очень просто, вы покупаете готовый комплект, и уже через несколько дней дом будет готов, собрать его можно самостоятельно, или доверить этот процесс профессионалам. Положительным моментом является то, что пенопласт не сгниет и не поржавеет.

строительство купольного дома из пенопластаСтроительство купольного дома из пенопласта.

На этом плюсы заканчиваются, недостатков гораздо больше. Пенопластовые стены не пропускают воздух, дом не дышит, вам будет не комфортно в нем находиться, не говоря уже о серьезных онкологических болезнях, которые могут вызвать фенольные испарения от пенопластовых изделий.

Еще один недостаток – хрупкость, этот материал можно легко сломать, без каких-либо усилий.

Если вы решите строить собственный дом, то лучше использовать натуральное дерево, так как это экологически чистый продукт, подаренный нам природой.

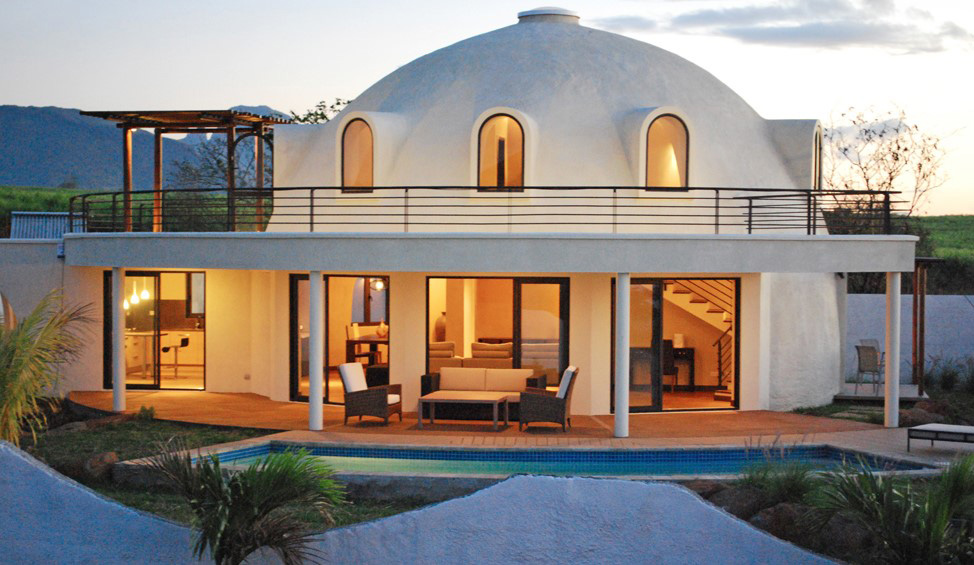

дом-сфера из дереваДом-сфера из дерева.

Преимущества дома сферы из хвойных пород деревьев

  • Чистый и здоровый климат внутри помещения;
  • Древесина – экологически чистый материал для жилого дома;
  • Дом дышит, проживание в нем будет максимально комфортным;
  • Конструкция купольного дома из натурального дерева достаточно прочная.

При постройке дома из натуральной дерева, нужно использовать средства и пропитки для обработки древесины от термитов, грызунов и короедов. Также не следует забывать и об огнезащитных средствах, которые защитят деревянный каркас от пожаров.

Технология строительства купольных домов

Рассмотрев поэтапное возведение дома сферы можно отметить основные положительные моменты:

  • Быстрое возведение конструкции;
  • Прочность;
  • Легкость конструкции позволяет сэкономить на прочном фундаменте, можно использовать даже просто сваи.
  • Экономичное расходование строительных материалов;
  • Большая экономия на отделочных работах и отоплении.
  • Выдерживает порывы ветра до 250 км/ч.

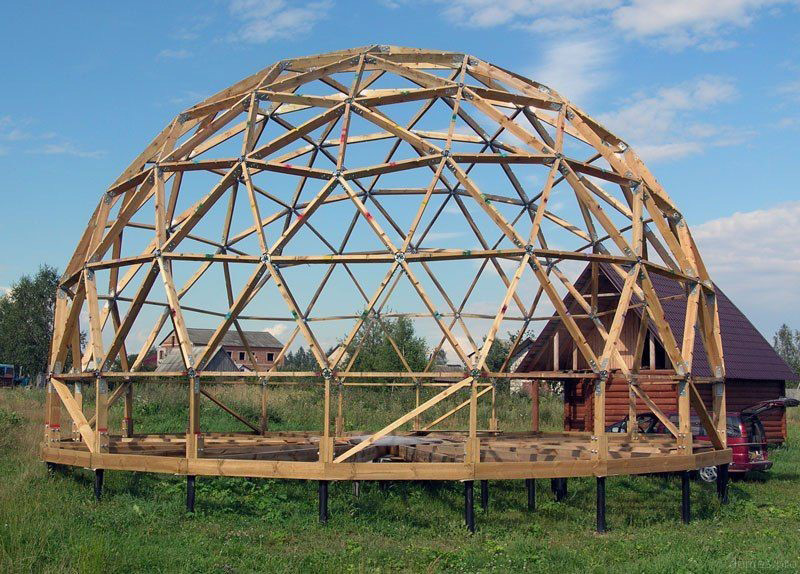

каркас геодезического купольного домакаркас геодезического купольного дома

В данном случае мы говорим о технологии каркасного строительства дома-сферы из деревянных балок, так как это самая распространенная и самая эффективная технология по большинству параметров. Итак, строительство:

После того как готов фундамент, на место привозится комплект для возведения купольного дома. Все комплектующие аккуратно уложены, нарезаны соответствующим образом и пронумерованы, благодаря этому сборка купольной конструкции значительно облегчится.

Каркас собирается с помощью специальных соединительных модулей и тривиальных болтов и гаек. Процедура сборки настолько проста, что двух человек и набора гаечных ключей будет вполне достаточно. Все места для соединений лучше выделить и высверлить заранее.

Соединительные модули или по-другому коннекторы — это пожалуй самая сложная деталь такой конструкции. Чаще всего используются соединители в виде обрезка трубы к которой под определённым углом приварены металлические лепестки для крепления к ним 5 или 6 балок. Более подробно о том какие бывают коннекторы, как их выбирать и делать самим Вы можете прочитать в отдельной статье: коннекторы купольного дома — виды, характеристики, правила монтажа.

Когда каркас готов, его обшивают влагостойким материалом, например фанерой или ОСП. Затем стены утепляют. При этом применяется гидроизоляционные материалы — для поддержания уровня влажности в доме. За счет этого зимой будет сохраняться тепло, а в летнее время дом будет дышать.

Для строительства второго этажа не нужно несущих стен, это дает воображению больше мыслей для планировки.

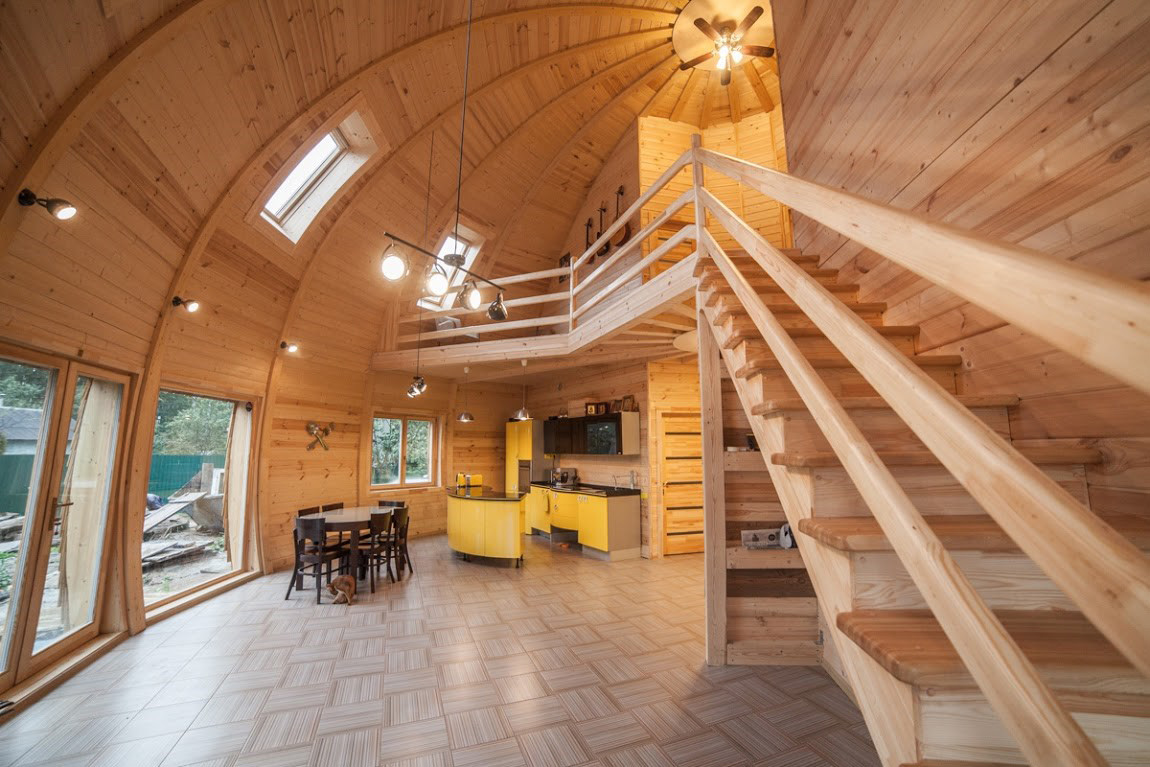

один из вариантов второго этажа, несущие стены не нужныОдин из вариантов второго этажа, несущие стены не нужны.

Сейчас нет проблем с заказом окон любой формы в расцветки, поэтому вы сможете поставить как стандартные прямоугольные окна, так и нестандартные треугольные, квадратные, окна в виде ромба, и даже круглые, все зависит от дизайна вашего дома.

В качестве кровли можно использовать: железо, гибкую черепицу, дранку, оцинкованный лист и многое другое.

При постройке обычного, прямоугольного дома в 200 м2, понадобится отделать примерно 380 м2 его внешних поверхностей, где крыша 140 м2, а стены – 280 м2. Неважно, какой будет материал, кирпич или сайдинг, площадь меньше не станет. При постройке сферического дома, мы имеем всего 250 м2 кровли!

Последний этап, это внутренняя отделка и планировка.

Из-за того, что в таком доме нет несущих стен, ваши фантазии безграничны, планировку можно сделать какую пожелаете, и это не навредит прочности конструкции. Можно сделать мансарды, изолированные комнаты, лофты и другие архитектурные решения.

Строительство купольного дома под ключ

Если Вы решили заказать дом-сферу под ключ, то все работы по строительству такого дома можно условно поделить на два этапа:

  1. Подготовительные работы. Сюда входит изготовление частей конструкции, и их последующая обработка, маркировка и упаковка;
  2. Доставка готового комплекта на место строительства, и его сборка.

Первый этап работ:

  • Выбор места для строительства дома сферы, проведение замеров и разметки на участке.
  • Составление проекта купольного дома и согласование с клиентом.
  • Заключение договора на строительство дома между заказчиком и строительной фирмой.
  • Подготовка компьютерной модели сферического дома с выводом деталировки.
  • Изготовление деталей и стропильных элементов нужных размеров для каркаса дома.
  • Изготовление деталей для наружной обшивки дома, строго по компьютерной выкройке.
  • Обработка деревянного каркаса антисептическими и огнезащитными средствами, а также обработка металлических деталей антикоррозийным покрытием.
  • Предварительная сборка конструкции дома на территории строительной фирмы.
  • Нумерация и манкировка всех деталей.
  • Разборка каркаса на территории строительной фирмы и упаковка элементов конструкции для доставки ее на место строительства.

Второй этап работ:

  • Возведение фундамента. Работы по возведению фундамента можно проводить параллельно с первым этапом.
  • Подведение всех коммуникаций к нужным местам.
  • Доставка готового комплекта дома на участок клиента.
  • Подготовка деталей дома и распределение их на территории согласно занимаемому месту.
  • Сборка конструкции сферического дома.
  • Обшивка дома с наружной стороны.
  • Установка окон и дверей.
  • Кровельные работы.
  • Работы по утеплению дома и обшивка стен с внутренней стороны.
  • Внутренние работы: стены, потолок, полы и планировка комнат.
  • Отделочные и сантехнические работы, подключение всех коммуникаций.
  • Передача готового дома заказчику.

Вы можете построить купольный дом своими силами. Для этого вам необходима земля и готовый комплект дома, заказать который вы можете как из уже имеющихся у поставщика, так и разработать его самостоятельно. Конструкции купольного типа можно использовать не только для строительства жилых домов, но и для строительства других построек, например: бани, беседки, зимнего сада, уличных бассейнов, теплицы и др.

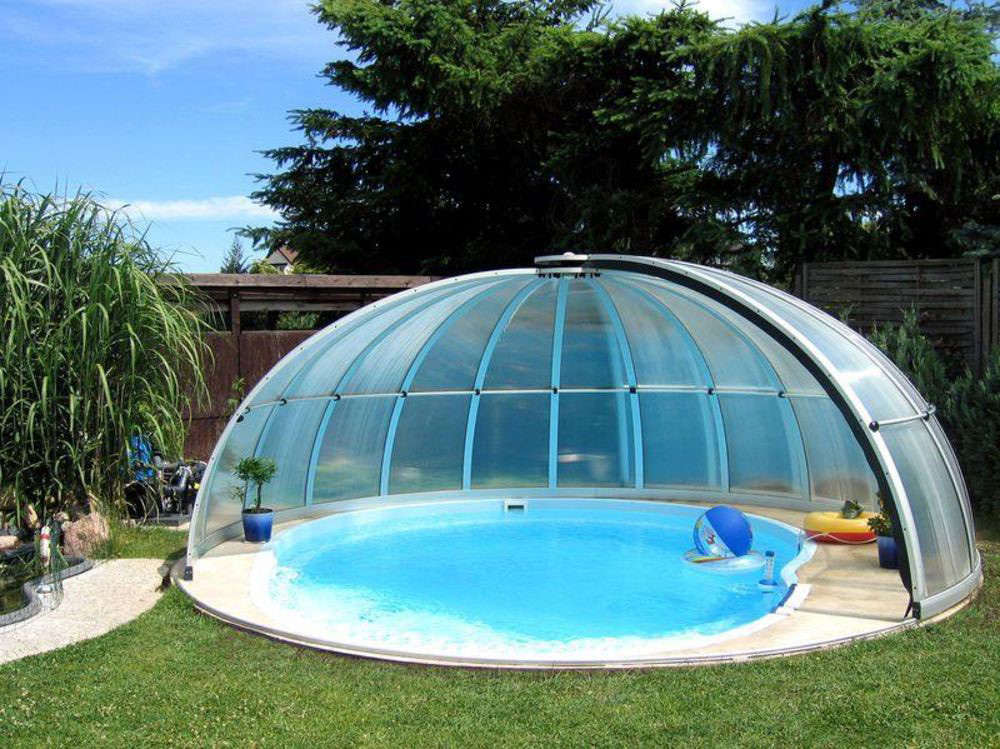

бассейн под купольный крышейБассейн под купольный крышей.

Также можно использовать многофункциональные комплексные сооружения купольной формы для строительства отелей, гостиниц, спортивных комплексов, и многого другого.

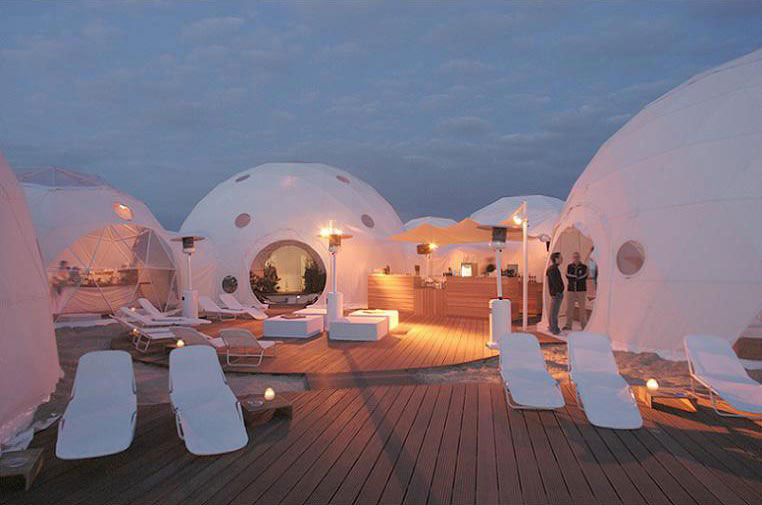

комплекс зданий из домов-сферКомплекс зданий из домов-сфер.

КУПОЛЬНЫЕ ДОМА

Почему именно купол?

     БИОЭНЕРГЕТИЧЕСКАЯ СОСТАВЛЯЮЩАЯ СФЕРЫ

Недавно американские физики Джон Ричарде и Пол Смит пришли к сенсационному выводу, подтвердившему теорию швейцарцев: сферические поверхности являются либо мощными космическими антеннами, либо, ни много, ни мало, моделью Вселенной.

Любое пространство, укрытое куполом, становится мощным генератором всевозможных космических энергий, причем исключительно положительных. Если их правильно расположить и сориентировать в пространстве, они обеспечат человеку подключение к космической энергетике, стимуляцию внутренних физических и психических резервов, улучшат иммунную систему, гармонизируют среду обитания.

Путем сложнейших расчетов они вывели теорию совершенства кривого пространства. Согласно этой теории, кривая линия, продолжением которой можно считать окружность или полукруг, является своего рода антенной, приемником для получения космической энергии. Благодаря ей и стала возможна жизнь на Земле. Собственно, она контролирует все процессы, происходящие на планете: от приливов и отливов на океанском побережье до рождения каждого ее обитателя. Голова человека или любой живого организма - тоже своего рода антенна, считает Эдмон Этьен, с помощью которой человек получает информацию из космоса, подчас даже не подозревая об этом.

Сам себе враг? По мнению Штоффа, проблемы начались с того момента, когда человек стал выпрямлять кривую. Начав строить дома с ровной прямой крышей, отражавшей «космическую страховку», люди сами себе навредили. Ученый считает, что нас страхуют некие энергетические потоки, проникающие сквозь толщу сферической поверхности. Построив же ровную крышу, человек собственноручно себя этой помощи лишил. Словом, человечество постепенно растеряло знания, которые само же и накопило. Ведь изначально наше жилище имело сферическую крышу, вспомним те же яранги, шалаши, шатры… Да и церкви ласкают глаз своими куполами. Вот вам и ответ на вопрос, почему в храме на человека нисходит некая благодать… Считается, что сферическая крыша над храмом сохраняет положительные энергетические потоки, принимаемые ею из космоса. И в католических храмах, архитектурный стиль которых несколько иной, внутренние перекрытия всегда арочные, сферические.

Кстати, собственные дома оба ученых построили по специальным проектам, где все потолки сферической формы. С тех пор они великолепно себя чувствуют, и отношения с близкими наладились (Штофф собирался разводиться, а жизнь в новом доме укрепила семью, более того, скоро фрау Штофф подарит мужу наследника).

     Купол - очень прочная и легкая конструкция которая отлично подходит для строительства в сейсмически активных зонах. За счет малой массы, для дома не требуется мощный и дорогостоящий фундамент. Это также уменьшает стоимость строительства. Дом купольной конструкции обладает непревзойденной стойкостью к снеговой и ветровой нагрузке. Поэтому, технология купольного домостроения одобрена Министерством земли, инфраструктуры, транспорта и туризма Японии. Общеизвестно, что эта страна целиком расположена в зоне повышенной сейсмической активности и риска тайфунов.

Технология строительства купольных жилых домов

Купольный жилой дом по сути - это каркасный дом, хоть и относится он к технологиям малоэтажного каркасного строительства, которое не подразумевает в себе получение допуска саморегулируемых организаций (СРО), но его строительство имеет свои правила и тонкости, соблюдение которых просто необходимо.

Отправить заявку на строительство купольного дома можете ЗДЕСЬ>>>

При строительстве жилого дома купольного типа вы, конечно, израсходуете меньшее количество строительных материалов, так как у него практически отсутствуют несущие стены, но при его возведении возникнет не мало сложностей, просто обойти которые не удастся.

Можете воспользоваться услугами нашей компании и заказать вентиляцию для бани или сауны по СНиП. Вы сможете приобрсти все необходимое климатическое оборудование с монтажом в нашей компании.

При оформлении заказа на строительство вы также сможете заказать в нашей компании ворота въездные по выгодной цене, со скидкой до 15% от стоимости конструкции. Советуем воспользоваться предложением и заказать современные механизмы для вашего участка.

Купольный дом состоит их стропильных деревянных частей определенных размеров соединенных между собой стальными коннекторами. Необходимо строго выдержать размеры всех стропил, но именно стальные коннекторы и будут являться основными узлами общей несущей конструкции дома-купола.

Конечно, небольшие дома купольной формы можно построить и безконнекторным способом, но если вы хотите просторный дом и тем более состоящий из двух-трех этажей, то использование коннектора для строительства будет просто необходимым.

Строительство купольного дома своими руками

На страницах материалов этой категории мы постараемся подробно описать все этапы строительства купольных домов, даже выложим видеоматериалы, изучение которых вам позволит в последствии проведение строительных работ своими руками, но все же навыки строительства вам обязательно понадобятся.

Мы расскажем вам - как изготовить стальной коннектор поэтапно и самостоятельно, а также какой инструмент, материалы и оборудование вам для этого необходимо будет использовать.

Предложенные видеоматериалы и технологии куполостроения будут являться вам наглядным пособием для самостоятельного проведения всех строительных работ, и их неоднократный просмотр сможет значительно облегчить выполнение поставленных задач при строительстве своего жилого геодезического купольного дома.

Утепление конструкции дома

Основным материалом, который обеспечивает комфортные условия проживания внутри купольного дома, является утеплитель.

Мы используем в качестве утеплителя для купольного дома минеральную вату ROCKWOOL.

Для защиты оконных конструкций рекомендуем установить рольставни с автоматическими приводами. Несколько роллет можно объединить в одну группу для управления.

Экология важна!

Будем надеяться на то, что наши рекомендации помогут вам в последствии самостоятельно построить дом-купол, и вы сможете прожить в нем счастливую жизнь в окружении здорового микроклимата, но для этого вы должны использовать только экологически чистые и желательно природные строительные материалы.

Нет смысла строить дом из материалов, которые содержат химию и вредные испарения, ведь мы хотим создать именно здоровый микроклимат в своем доме, так давайте заранее позаботимся о его экологической чистоте и с особым вниманием отнесемся к выбору строительных материалов.

Мы обязательно оставим вам свои пожелания и рекомендации по приобретению материалов и технологиях их обработки, применение которых позволит в последствии значительно продлить срок службы вашего дома, улучшив при этом его прочностные и теплоизоляционные свойства.

Преимущества

­­1. Пенополистирол выделяется среди всех других утеплителей наилучшими показателями теплосберегания. Коэффициент теплопроводности пенополистирола = 0,031 — 0,042. Толщина слоя материала, который соответствует теплосопротивлению стен у 2,5 кирпича (64 см): пенополистирол — 3 см; минвата — 5,5 см; сухое дерево 11,3 см; азбо-цемент -17,4 см; бетон -123 см; камень -189 см. Пенополистирол — это сохранение тепла, температурный комфорт, отсутствие плесени и грибков, колоссальная экономия средств на отоплении.
2. Пенополистирол чрезвычайно стойкий к влиянию воды. Именно поэтому это свойство позволяет применять его в утеплении фундаментов, плоских крыш, помещений с повышенной влажностью, бассейнов. Пенополистирол не абсорбирует влаги (не напитывается водой) потому не теряет своих теплосберегающих свойств никогда. Пенополистирол не гниет и не содействует развитию микроорганизмов, грибков и плесени. Количество водяного пара (паропроницаемость), которое проникает сквозь внешнюю стену, ничтожно мало и не влияет на микроклимат в помещении, не зависимо от того, чем утеплена стена и утеплена ли вообще. Специалисты подтвердят — за отвод избыточной влаги из помещения отвечает исправность вентиляции, а не свойства утеплителя.
3. Пенополистирол — прекрасный акустический изолятор. Многие люди лишь могут мечтать о тишине в своих жилищах. Физические характеристики пенополистирола в акустической области просто невероятные (улучшение индекса звукоизоляции на 26-35 Дб).
4. Пенополистирол пожаробезопасный материал. Пенополистирол не поддерживает и не распространяет горение, он самозатухающий. Если пенополистирол специально подвергнуть влиянию пламени, он конечно сгорит, но при этом выделит почти в семь-восемь раз меньше тепла, чем дерево!
5. Пенополистирол химически не реагирует ни с одним материалом, который часто применяют в строительстве. Пенополистирол стойкий к асфальтовым эмульсиям, рубероиду, морской воде, растворам солей, извести, цементу, гипсу, ангидриду, соды, минудобрений, гумуса, спирту. Пенополистирол выдерживает недолговременный контакт с разнообразными оливами (пищевыми, машинными). Пенополистирол не выдерживает влияния разнообразных растворителей, применение которых на строении и в быту чрезвычайно ограничено.
6. Пенополистирол — наилучший материал для сооружения холодильных камер и хранилищ. Свойства пенополистирола в этом сегменте рынка превосходят свойства всех известных изоляционных материалов. Пенополистирол — идеальный материал для быстрого, качественного и недорогого сооружения холодильных камер и хранилищ.
7. Пенополистирол биологически нейтрален, из него изготовляют тару для пищевых продуктов и детские игрушки. Пенополистирол используют в сельском хозяйстве для разрыхления грунта. Знаете ли вы, что пчелы, живые экологические индикаторы, с удовольствием селятся в ульях сделанных полностью из пенополистирола?

Длинная дорога к куполу. Часть 3. Виды купольных домов и разнообразие технологий их изготовления.

Виды купольных домов и разнообразие технологий.

Прежде всего, это геодезические купола Баки Р. Фуллера, которые строят и в виде жилых куполов и в виде общественных зданий и сооружений.

Геодезические купола.

Геодезические купола строят из любого строительного материала: металла и его сплавов, бетона и его вариаций, дерева и его производных, пластмасс и ее комбинаций и т.д. Мы рассмотрим основные варианты производства и сборки жилых куполов. В большинстве сборка каркаса жилого геодезического купола из деревянных ребер осуществляется двумя вариантами:


при помощи различных коннекторов, которые изготавливают из металла, сплавов, дерева, пластмасс;


безконнекторным способом, когда каркас купола собирают из

а) готовых треугольников;

б) стыкуя ребра на месте по выбранной и рассчитанной геометрии купола.

Геодезические купола – это каркас из треугольников различной формы. Треугольники, это своего рода панели внешних ограждающих конструкций каркаса купола, которые делают не только из дерева и его производных.

В качестве строительного материала используют различные вариации со стеклофибробетоном, базальтофибробетоном, железобетоном, пенополистиролом, пенополиуретаном.


Я не буду здесь останавливаться на геодезических куполах – каркас которых изготавливают из трубы или профиля, а мембраной служат различные искусственные ткани.

Стратодезические купола.


В 1996г. Р.М. Фри использовал стратодезический купол как форму для жилых и производственных зданий, который отличался от геодезического тем, что имел осевую симметрию. Стратодезические купола более устойчивы к вертикальным нагрузкам, а осевая симметрия позволяет рассекать купол на гораздо большее количество горизонтальных слоев, ограниченных параллельными плоскостями, чем радиальная, что делает стратодезические купола более дружественными как к традиционным методам строительного конструирования, так и к поточным методам сборки.

Сегодня домокомплекты жилых куполов стратодезической формы выпускает французская компания. Есть варианты крутящихся куполов, которые способны поворачиваться вокруг своей оси на 320градусов, цена коим от 1500 евро/кв.м.

В основе каркаса стратодезического купола лежит серьезный расчет и гнутоклееная балка, оббитая снаружи ОСВ3, изнутри – отделочными - блок-хаус, вагонка, сайдинг, и т.д. и т.п.

За кажущейся простотой стоит высокоточная технология проектирования, высокое качество и технологичность производства конструктива, высокий профессионализм при монтаже каркаса. Наличие всего одной компании в мире по производству стратодезических куполов говорит о многом. Это не только патент, технология производства конструктива и сборка каркаса очень требовательная и жесткая. (Тем не менее я уже видел сайты новоявленных русских «куполостроителей», предлагающих «на выбор» купола стратодезической формы. Про открытие фабрики (цеха) по выпуску конструктива для таких куполов ничего не нашел, а вот «готовые купола, согнутые через коленку» запросто).

Монолитные бетонные купола по пневмокаркасной технологии.

Тут история создания тонких раковин из бетона начинается с таких столпов архитектуры как Антон Тедеско (Anton Tedesko (1903-1994), Пьер Луиджи Нерви (Pier Luigi Nervi (1891-1979), Эдуард Торрох (Eduardo Torroja (1891-1961) и его ученик Феликс Кандела (Felix Candela (1910-1997) и сегодня опирается на Девида Б. Сауса и его двух братьев – Барри и Рэнди Саус (David B. South 1935, Barry South, and Randy South).


В далеком 1975 году братья Саус построили свой первый монолитный купол – это было картофелехранилище в Шелли (Айдахо, США) – диаметром 32 м при высоте стрелы подъема - 10,67м. В 1979 братья получили свой первый патент и с тех пор монолитные купола стали строить во всех штатах США и сегодня их можно увидеть более чем в 50 государствах мира.

Здесь надо сразу определиться с технологиями.

Технология с использованием пневмокаркаса для создания формы будущего здания, который изготавливается из ткани ПВХ, закрепляется по периметру фундамента, надувается и затем изнутри на мембрану наносится слой утеплителя из пенополиуретана, к которому крепиться силовой каркас из арматуры и затем конструкция замоноличивается методом торкретирования. Мембрана из высококачественного ПВХ, специально подобранной для долголетней эксплуатации служит до 12 лет. Мембрана изготовленная только для создания формы раковины купола армируется и торкретируется базальтофибробетоном, который служит  сотни лет.

Бетон в такой конструкции изолирован от контакта с внешней средой и защищен от сезонных перепадов температур, потому служит долго и со временем становиться только крепче. Торкретбетон высокой плотности, нанесенный под высоким давлением, обладает и повышенными эксплуатационными свойствами, в том числе повышенным сопротивлением к истираемости, более высокой устойчивостью против выветривания и атмосферных воздействий и более низкой усадкой, чем у обычных. Базальтовый и полипропиленовый фибробетон имеет в несколько раз более высокие показатели:

  • ударной и усталостной прочности;
  • прочности на растяжение и срез;
  • трещиностойкости;
  • морозостойкости;
  • водонепроницаемости;
  • жаропрочности и пожаростойкости.

Базальтовая фибра, также, как и полипропиленовая, распределяясь по всей матрице бетона, обеспечивает трехмерное упрочнение бетона по сравнению с традиционной стальной арматурой, которая обеспечивает лишь двухмерное упрочнение.

Построенные в 1976 году таким образом купола стоят до настоящего времени абсолютно без требований к своему ремонту. Тогда использовали фибру из стекловолокна и сетку рабицу для армирования верхнего слоя. За время существования технологии построены тысячи жилых куполов площадью от 30 до 1500м2. По такой технологии строят купола как для многочисленных арендных и малобюджетные поселков, так и огромные особняки, стоимостью миллионы долларов.

В мире широко используют купола в качестве складов, хранилищ, теплиц, оранжерей, планетариев, обсерваторий, спортивных сооружений, театров, школ, музеев, церквей и т.д.

Например, сегодня делают автоматизированные склады для цемента, способного вместить до 100 тыс. т.

В Арабских Эмиратах в 1999г. для цементной компании менее чем за шесть месяцев было построено куполообразное хранилище с четырьмя туннелями общей вместимостью 115 тыс. т. Для строительства туннелей использовали пневмокаркасную технологию, при этом только стали было израсходовано на 40% меньше, чем при строительстве обычных бункеров.

Всего за 10 недель был построен купол диаметром 62 м и высотой 31,5м. вместимостью 90 тыс. т. для крупнейшего производителя цемента Southdown в США.

Купола строят как хранилища для фруктов и овощей. В купольных хранилищах на тысячи тонн полностью автоматизируют погрузку/выгрузку, откачивают воздух и устанавливают температуру хранения – срок хранения достигает двух трех лет – при этом отходы не превышают 0,1%, а смета на содержание такого хранения составляет всего 40% от классического овощехранилища. Хотя сегодня можно говорить наоборот – в США хранилища купольной формы скорее классика, чем новодел.

Недавно Дэвид Б. Саус получил патент на «Crenosphere» —монолитный купол, диаметр которого можно варьировать от 91,5 до 300м, а высоту до 150м. При этом «Crenosphere» не имеет никаких внутренних опор.

Технология «EcoShell» — это купола без теплоизоляции. Делают фундамент, готовят, как правило, многоразовый пневмокаркас – в форме выбранного купола – устанавливают его внутрь фундамента, крепят, надувают и затем сверху снаружи устанавливают силовой каркас здания из арматуры, который торкретируется, штукатурится, красится. Через пару дней пневмокаркас сдувают, вынимают и приступают к внутриотделочным работам. Как правило, такие купола ставят в теплом влажном климате, где нет необходимости в тепловой защите помещений.

Технология Binichell – это когда внутри фундамента здания раскладывают арматуру на разложенный пневмокаркас заданной формы, укладывают расчетным слоем бетон и по воздуховодам подают воздух, который поднимает каркас и уложенный на него бетон. Сверху такую конструкцию так же накрывают второй мембраной для создания условий «созревания» бетонной скорлупы. Технология Binichell позволяет конструировать и строить геометрию здания практически любой сложности. Это необязательно купол, это может быть любая Гауссова форма.

Все технологии суперсовременные, все технологии опираются на новейшие научные разработки в области фибробетонов, базальтовой арматуры, пенополистирола и пенополиуретана, на самое современное оборудование для торкретирования. Тем более, что знание этих технологий дает возможность комбинировать их применение – что позволяет создавать практически любые конструкции куполов с минимальными затратами средств, материалов, времени.

Особое совершенство и изумительное качество в работе с пневмокаркасной технологией добавляет знание и применение технологии «3D panel». Новейшие достижения в разработках смесей для торкретирования, новейшие торкрет-машины в купе с опытом и знаниями купольных технологий открывают практически безграничные возможности для проектирования и строительства куполов любой сложности и назначения.

Отдельно надо сказать о возможности комбинирования пневмокаркасных технологий куполостроения с шаростержневыми системами. Наиболее целесообразно применять такое комбинирование при строительстве планетариев, обсерваторий, теплиц, оранжерей, ботанических садов, музеев, театров.

Основной (и единственный) недостаток купольных конструкций – это неосведомленность о них людей в России из-за отсутствия полной и достоверной информации о свойствах купола. Все другие «не» относятся к качеству проектирования, изготовления и к материалам, т.е. как и при любом другом строительстве. В остальном сложно-искривленная форма куполов имеет общие преимущества, геодезические они или нет. Об этих преимуществах я и расскажу.

Продолжение следует.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
