Купольный дом как построить – проекты и технология строительства. Как сделать купольный дом. Как сделать купольный дом

Купольный дом своими руками - строительство, инструкции!

Купольный дом – это уникальное в своем роде жилое строение, имеющее форму полусферы (конуса). Для изготовления стен такого дома можно использовать разнообразные материалы. Чаще всего применяется древесина, но также существуют технологии, позволяющие строить стены из бетона и камня.

Купольный дом своими руками

Купольный дом своими руками

Главной особенностью купольного дома является возможность получения максимального объема полезного пространства при минимальном занимаемом месте.

Для обустройства конструкции используется сравнительно мало материалов, благодаря чему вес готовой постройки является относительно небольшим. Это позволяет дополнительно сэкономить на обустройстве фундамента.

Купольный дом своими руками

Купольный дом своими руками

Технология возведения купольной постройки достаточно сложная, однако и с таким мероприятием при желании можно справиться своими руками, потратив на это минимум времени, строительных материалов и денег.

Содержание пошаговой инструкции:

Преимущества купольного дома

Купольный дом своими руками

Купольный дом своими руками

  1. Оригинальный внешний вид.
  2. Высокая скорость возведения и обустройства.
  3. Возможность свободной внутренней планировки.
  4. Отсутствие строгих требований к основанию. Готовая конструкция, как уже отмечалось, имеет малый вес, что позволяет обустраивать ее даже на самых элементарных и незаглубленных фундаментах.
  5. Возможность обустройства в разных климатических регионах. Несмотря на кажущуюся простоту, при грамотном обустройстве купольный дом имеет высокие теплоизоляционные показатели.
  6. Отсутствие необходимости существенных денежных вложений на строительство и обустройство дома.
  7. Высокая устойчивость к ветровым нагрузкам.
  8. Устойчивость к подвижкам грунта и землетрясения. Особенности конструкции таковы, что поступающие нагрузки равномерно распределяются по всему дому.
  9. Современный и эстетически привлекательный внешний вид.
  10. Высокие показатели энергоэффективности.
  11. Хорошие показатели шумоизоляции.

Что нужно знать до начала работы?

Прежде чем приступать к обустройству купольного дома, ознакомьтесь со следующей важной информацией.

Фундамент

Конкретных требований к основанию купольного дома нет. Готовая конструкция имеет небольшой вес, поэтому ее можно размещать практически на любом фундаменте. Наиболее оптимальный вариант – мелкозаглубленный фундамент ленточного типа.

Строительный материал

Конструкция возводится из деревянных брусьев. Сечение бруса подбирается индивидуально с учетом предполагаемых нагрузок на купол строения.

В случае если одновременно планируется применение наружной и внутренней обшивки, необходимо использовать брус с увеличенным сечением.

Коннекторы

Для соединения деревянных составных элементов конструкции применяются коннекторы. Существуют пятилучевые и шестилучевые коннекторы.

Данные элементы применяются при изготовлении купольных построек большой площади. В случае обустройства небольшого купольного дома можно прибегнуть к безконнекторному методу сборки.

Профессиональные строители часто отказываются от применения коннекторов в пользу современной технологии, в соответствии с которой ребра изготавливаются точно под стать друг другу, что позволяет соединять их с минимум швов.

Кровля

Для обустройства крыши такого дома можно использовать следующие материалы:

  • гибкую черепицу;
  • рубероид;
  • листовые кровельные материалы на основе алюминия.

Расходы

Технология обустройства рассматриваемой конструкции является достаточно сложной. Однако, если сравнивать со строительством обыкновенного дома, на возведение купольной конструкции уходит гораздо меньше денег и стройматериалов. Временные затраты также заметно уменьшаются.

Строительство купольных домов

Строительство купольных домов

Руководство по возведению дома

Приступайте к обустройству купольного дома. Начните с подготовки необходимых инструментов и материалов. Лучше соберите все требуемые элементы заранее, чтобы в дальнейшем не тратить время на поиски недостающих приспособлений.

Набор для строительства

  1. Деревянный брус. Традиционно применяется материал с сечением 50х50 мм. В остальном же ориентируйтесь на особенности конкретно вашей ситуации. При необходимости величину сечения бруса можно увеличивать.
  2. Шурупы.
  3. Листовая сталь. Используйте оцинкованный материал
  4. Крепежные элементы (гвозди, саморезы и пр.).
  5. Монтажная пена.
  6. Финишный материал для обустройства кровли. Наиболее предпочтительными материалами в случае с рассматриваемым домом являются гибкая черепица и более бюджетный рубероид.
  7. Рулетка для измерений.
  8. Уголок.
  9. Строительный уровень.
  10. Электрический лобзик.
  11. Электрическая дрель.
  12. Ножовка.
  13. Деревообрабатывающий станок. При отсутствии доступа к данному агрегату можно обойтись и без него, но так вам придется потратить больше времени.
  14. Болгарка.
  15. Отвертки.
  16. Молоток.
  17. Защитные перчатки.
  18. Кровельные ножницы.
  19. Кисти.

Строительный набор может сокращаться и расширяться в зависимости от особенностей конкретной ситуации. В этом моменте вы сможете сориентироваться уже самостоятельно.

Подготовительный этап

Чертеж

Чертеж

Собрав все необходимые приспособления, приступайте к выполнению подготовительных мероприятий. На этом этапе вам предстоит изготовить основные элементы будущей конструкции, обработать их и соответствующим образом подготовить к дальнейшему использованию.

Перед началом работы составьте, закажите либо найдите в открытом источнике схему купольного дома. Чертежи помогут вам лучше ориентироваться в процессе выполнения строительных мероприятий.

Проект

Проект

Первый шаг. Выберите место для размещения купольного дома. Разметьте строительный участок в соответствии с габаритами будущей конструкции.

Второй шаг. Определитесь с моделью купольного строения. Для этого выберите подходящую форму и габариты ячеек, количество стропильных элементов, число коннекторов и пр. Все эти моменты также должны быть отражены в чертежах.

Третий шаг. Изготовьте фанерные и стропильные элементы будущего дома. На этом же этапе сделайте необходимое количество коннекторов. В процессе изготовления упомянутых изделий ориентируйтесь на имеющиеся у вас чертежи.

Проект

Проект

Коннекторы из металла обязательно обработайте специальным антикоррозийным средством.

Возведение конструкции

Переходите непосредственно к возведению конструкции.

Первый шаг. Очистите радиус размещения будущей постройки от плодородного слоя грунта и засыпьте углубление слоем щебенки. Утрамбуйте засыпку. Поверх щебня насыпьте слой песка и также тщательно утрамбуйте.

Второй шаг. Залейте фундамент. Вместо фундамента можете использовать опорную десятиугольную конструкцию. Для ее сборки используйте доски. Сечение досок подбирайте индивидуально с учетом предстоящих нагрузок.

Фундамент свайный под дом

Фундамент свайный под дом

Лунка под фундамент

Лунка под фундамент

Заливка

Заливка

Столбы фундамента

Столбы фундамента

Фундамент

Фундамент

Третий шаг. Вооружившись электрической пилой либо лобзиком, сделайте из досок элементы трапециевидной формы.

Четвертый шаг. Уложите на подготовленное ранее основание из щебенки и песка рубероид, а поверх него – заготовленные трапеции. Убедитесь в ровности укладки элементов и соедините трапециевидные изделия при помощи шурупов. На этом этапе ориентируйтесь на имеющиеся у вас чертежи, описать данный пункт исключительно на словах невозможно.

Обвязка фундамента

Обвязка фундамента

Обвязка фундамента

Обвязка фундамента

Пятый шаг. Приступайте к возведению внутренних вертикальных стен. Для сборки этих элементов используйте деревянный брус. Элементы конструкций соединяйте с помощью шурупов. Ориентируйтесь, опять же, на ваши чертежи.

Опорные столбы

Опорные столбы

Шестой шаг. Изготовьте дверную коробку желаемых размеров. Для сборки используйте пару горизонтальных и такое же количество вертикальных брусков (досок). Элементы лучше всего соединять с применением шипов и пазов, дополнительно укрепляя шурупами или другим подходящим крепежом.

На этом же этапе сделайте коробки для установки окон.

Седьмой шаг. Обшейте готовые вертикальные стены деревянными досками. Прибивайте доски так, чтобы дождевая вода и снег не могли проникнуть в дом.

Восьмой шаг. Изготовьте ребра для возведения основного каркаса. Для этого используйте деревянный брус. Для выполнения этого мероприятия вам понадобится электрический рубанок.

Изготовление ребер для каркаса

Изготовление ребер для каркаса

Изготовление ребер для каркаса

Изготовление ребер для каркаса

Прежде чем устанавливать ребра каркаса, обработайте все деревянные элементы антисептическим средством.

Девятый шаг. Изготовьте коннекторы. Для этого вам понадобятся металлические пластины. Вырежьте пластины из листового металла в соответствии с имеющимися у вас чертежами.

Для резки используйте болгарку. Коннекторы должны иметь пяти- либо шестиугольную форму. Форму изделий подбирайте в индивидуальном порядке с учетом типа возводящейся конструкции.

Десятый шаг. Приступайте к заливке готовых коннекторов. Для этого используйте монтажную пену либо бакелитовую смолу. Пена предпочтительнее, т.к. в ее составе отсутствуют вредные для окружающих компоненты.

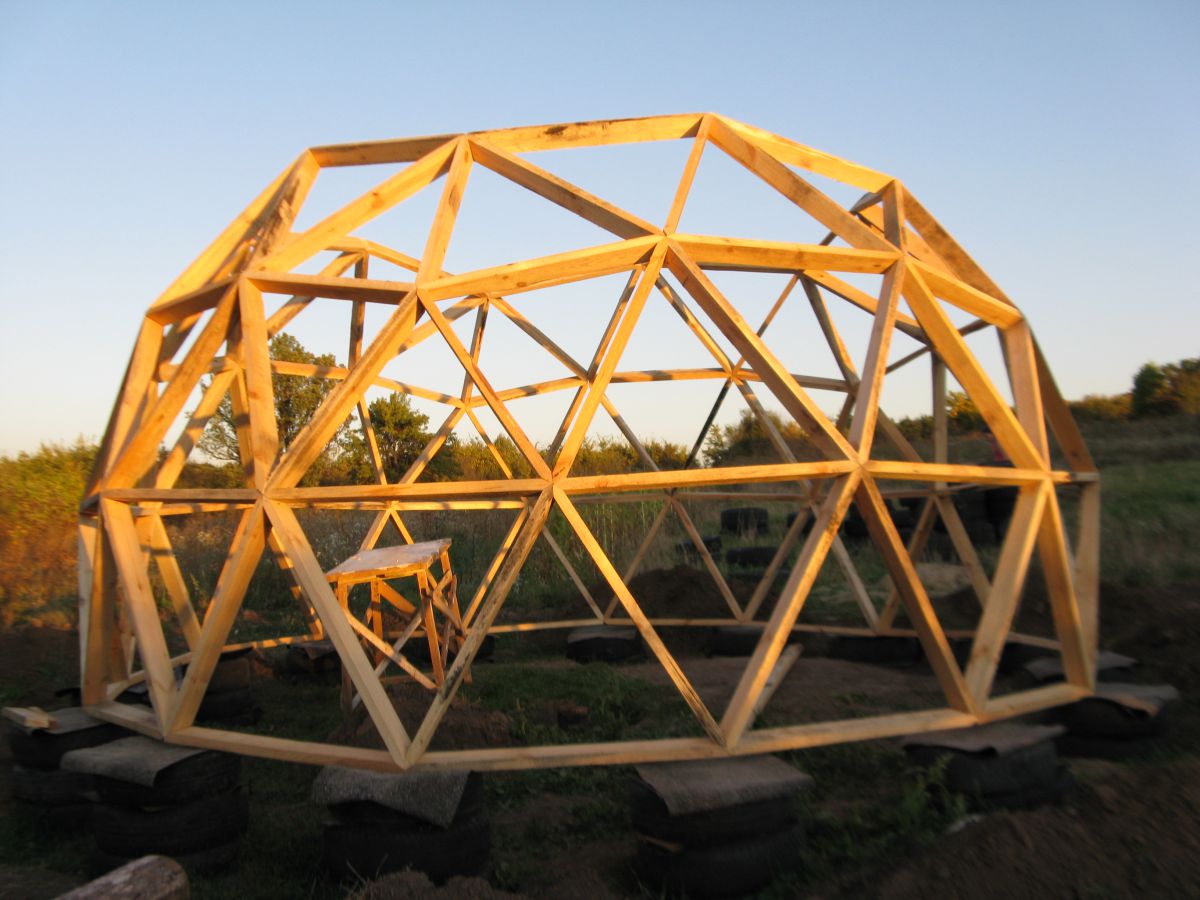

Сборка каркаса

Сборка каркаса

Сборка каркаса

Сборка каркаса

Одиннадцатый шаг. Соедините все элементы внешнего купола в соответствии с проектом. Для скрепления деталей используйте шурупы. Для создания внешнего купола традиционно применяются треугольные элементы, сколоченные из бруса либо досок. В куполе оставьте проемы для дверей и стеклопакетов.

Сборка каркаса

Сборка каркаса

Двенадцатый шаг. Выполните внутреннюю обшивку дома. Для этого подойдут обыкновенные листы фанеры. Данный материал является абсолютно экологически безопасным и способствует созданию оптимального микроклимата внутри помещения.

Купол

Купол

Купол

Купол

Тринадцатый шаг. Выполните внешнюю отделку купола. Для отделки используйте рубероид, черепицу либо другой подходящий кровельный материал. Проще всего использовать рубероид – достаточно аккуратно вырезать из него треугольные элементы и последовательно зафиксировать их на куполе с помощью специального клея либо обычной растопленной смолы.

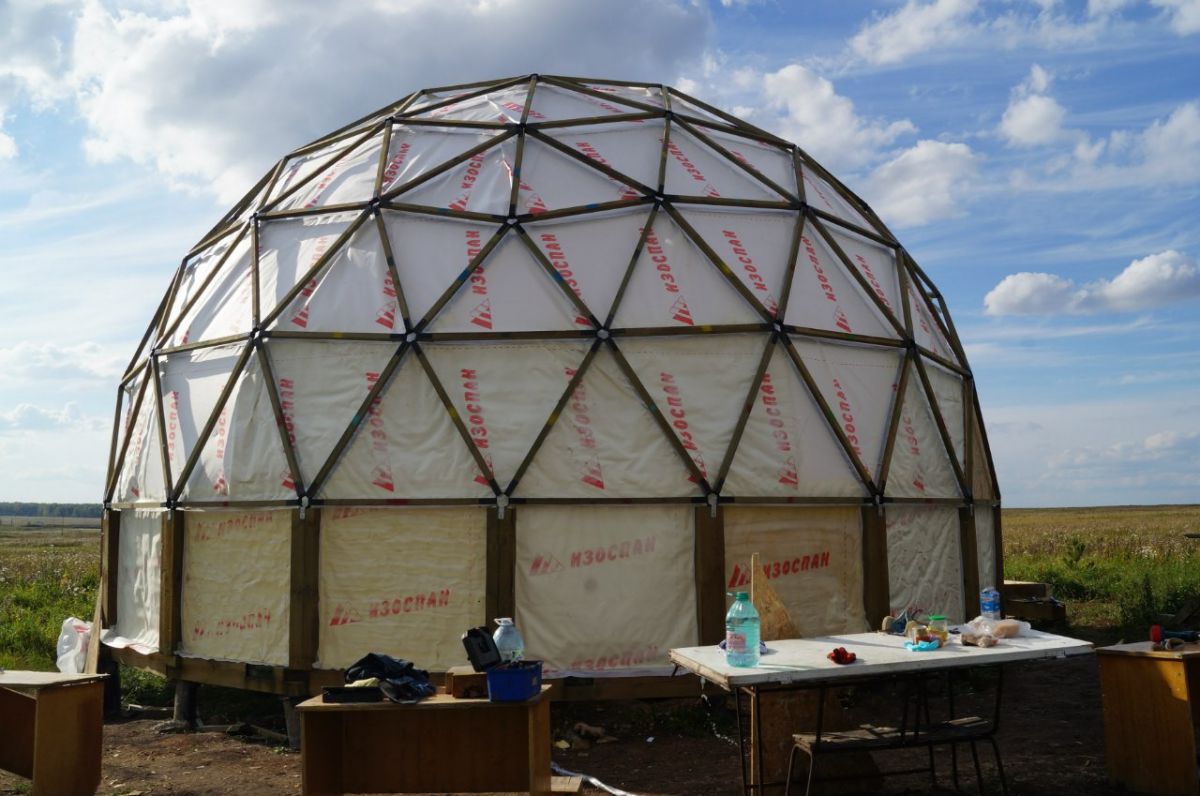

Гидроизоляция

Гидроизоляция

Обрешетка

Обрешетка

Обшивка купола

Обшивка купола

Обшивка купола

Обшивка купола

Обшивка купола

Обшивка купола

Обшивка купола

Обшивка купола

Обшивка купола

Обшивка купола

В завершение вам останется выполнить необходимые мероприятия по финишному обустройству купольного дома, а именно:

  • настелить пол;
  • обустроить водоснабжение;
  • смонтировать окна и двери;
  • смонтировать вентиляционную систему;
  • утеплить конструкцию.

Советы по обустройству купольного дома

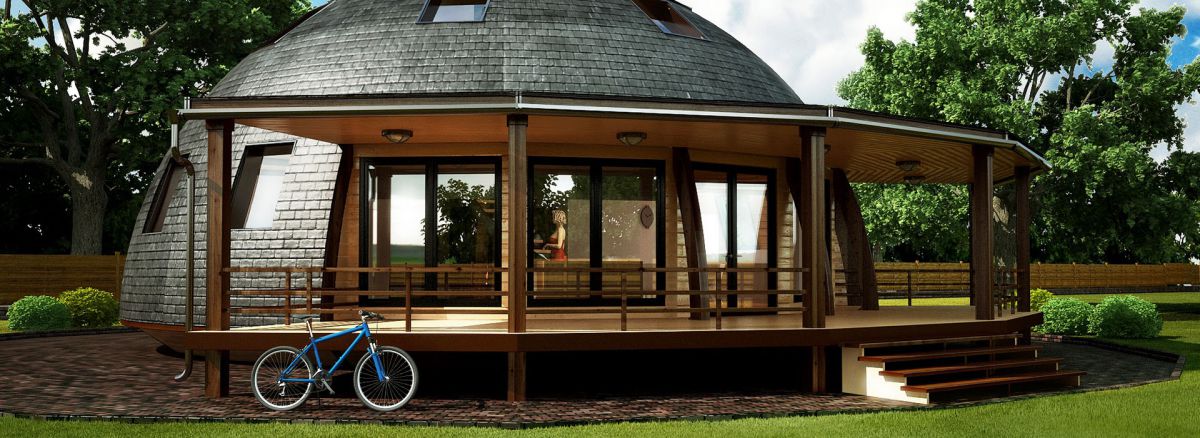

Купольный дом

Купольный дом

Если вы планируете подводить к своему купольному дому системы водоснабжения и отведения стоков, предусмотрите порядок их обустройства еще на начальных этапах строительства. Для подведения труб вам придется вырыть пару дополнительных траншей.

Если ваш купольный дом будет использоваться для постоянного проживания, обязательно установите стеклопакеты с открывающимися створками.

Для теплоизолирования конструкции используйте любые удобные в монтаже и безопасные для окружающих материалы. К примеру, для теплоизоляции конструкции такой формы очень удобно использовать древесные опилки.

Наиболее предпочтительным материалом для возведения купольной постройки является древесина белой акации. Эта древесина характеризуется высокой прочностью, продолжительным сроком службы и простотой обработки.

Акация белая

Акация белая

При необходимости подведите к купольному дому электропроводку. В случае отсутствия навыков монтажа таких коммуникаций, пригласите профессионального электрика. Заранее спланируйте места размещения осветительных приборов, розеток и прочих элементов.

Купольный дом – очень оригинальная и эргономичная постройка. Такое строение может быть как полностью независимым, так и выполнять функцию удобной пристройки, к примеру, к дачному дому. Предназначение и конструкцию дома определяйте самостоятельно.

Теперь, когда вы осведомлены в последовательности выполнения работы, никаких проблем с обустройством купольного дома не возникнет – достаточно лишь следовать инструкции, параллельно ориентируясь на чертежи и схемы, и строительство обязательно увенчается успехом.

Удачной работы!

Видео – Купольный дом своими руками

Купольный дом, строительство купольного дома своими руками — Стройфора

Купольный дом, достаточно сложен технологически. Строительство купольного дома требует мастерства, и продумать надо все до мелочей. И конечно, нужен проект. Возможно ли построить купольный дом своими руками?

Купольный дом 924

И из чего строить? Чаще всего строят из дерева. Технологически возможно возвести купольные стены из кирпича и блоков, из панелей и монолитного железобетона. Этот уникальный дом, сформированный как полушар или конус, благодаря своей конструкции не потребует много строительных материалов.

Купольный дом 944

Это понятно, ведь сфера, или яйцо, при минимуме толщины оболочки выдерживает наибольшие нагрузки по сравнению с другими конфигурациями, ведь данная «конструкция» по своей природе распределяет приложенные нагрузки наилучшим образом. Это ведь не плоскость, которая борется со всем миром, подставляет себя ветру и огню… а сферу и поджечь снаружи сложновато. Да и нового ничего нету, вспомнить шатер, шалаш, ярангу или церковный купол. Так, достаточно философии! Наука эниология, безусловно, интересна, и в мире купольные конструкции строят и живут в них, это факт, например - японцы.

Вопрос практический – как построить для себя купольный дом? Получить максимальный объем жилого пространства на минимальной площади участка, сэкономить на стройматериалах и фундаменте, а дом получить прочный, устойчивый и энергосберегающий?

Купольный дом 937

Плюсы купольного дома

  1. Безусловная оригинальность и полная свобода в планировке внутреннего пространства. Внешне – дом современен и эстетичен, естественен как сама природа. (И явно выражено стремление жить с ней в мире. Наконец-то.)
  2. Неплохая скорость постройки и не самые большие денежные затраты по сравнению с каменным или бетонным прямоугольным домом.
  3. По причине малого веса дома - фундамент можно минимизировать и принимать его по грунтам. Если грунты основания и поведение подземной воды позволяют, то фундамент подойдет элементарный – незаглубленная лента. Технологически купол – самонесущая конструкция, и стройматериалов поэтому требует минимально.
  4. Можно строить и на юге, и на севере, если грамотно обустроить, то теплоэффективность превзойдет все ожидания. В полном смысле энергосберегающий дом. Площадь «стен» и «крыши» минимальна – теплопотери тоже. Один интересный момент, который зачастую приходится не замечать, так как бороться с ним трудно – мощный холодный мост дома приходится на стык его фасада и кровли, чего у купола просто нет.
  5. Аэродинамика купола снижает сопротивление ветрам до минимума – не будет сквозняка и выветривания тепла. Нет парусности – есть устойчивость к нагрузкам от ветра. Все нагрузки распределяются по дому – полусфере равномерно, и подвижки грунтов, а также сейсмика менее опасны. Полусфера, даже пробитая в одной или нескольких точках, устойчивости не теряет и как карточный домик не складывается. Для мгновенного полного разрушения полусферы нужно как минимум, чтобы под ней почва разверзлась.
  6. Плюс к дизайну – гармония формы дает прекрасную акустику и выгодное распространение света. Под куполом всегда светлее, так как сферическая форма рассеивает свет, тогда как кубическая – поглощает. Тепло, свет и звук распределяются равномерно. Как следствие – можно активно использовать пассивное освещение и отопление солнечной энергией, что ведет к экономии в период эксплуатации.

Продолжать можно еще долго. Так какие же конкретные требования к конструкциям купольного дома?

Фундамент купольного дома

По фундаментам. Как уже сказано, по причине малого веса дома фундамент принимают самый простой – мелкозаглубленную ленту хотя возможен любой, свайный или столбчатый. В самых холодных районах стоит подумать о шведской утепленной плите.

Купольный дом 945

Основные материалы для строительства купольного дома

Рассмотрим подробнее дерево – брус сухой или клееный, сечение рассчитывается в зависимости от размера купола, снеговых и ветровых нагрузок по району строительства. Если дом будет обшиваться и с внутренней и с наружной стороны, то сечение бруса нужно еще увеличить.

Основная проблема – коннекторы. Если дом будет иметь большую площадь, без них не обойтись. Деревянные конструкции, собранные при помощи пяти- и шестилучевых коннекторов заводского изготовления, собираются как конструктор, требуется только поставить леса и раздвижную лестницу, средств механизации и спецтехники не потребуется. Коннекторов изобретено великое множество, из разных материалов. Но самодельное изготовление металлических коннекторов в условиях гаража, с последующей антикоррозионной обработкой грунтом или краской, вряд ли создаст условия для долгой эксплуатации. Надежный коннектор должен при малом весе и высокой коррозионной стойкости выдерживать высокую нагрузку, для этого требуется заводская отливка или штамповка.

Купольный дом 938

Существует современная технология сборки, при которой панели выполняются с точностью пазов и ребер, позволяющей соединить их в одно целое с минимальным количеством стыков и без зазоров. А для купольного дома небольших размеров применим безконнекторный способ монтажа.

Купольный дом 941

Для защиты от атмосферных осадков потребуются материалы для кровли – возможна гибкая черепица или рулонные материалы, а также листовые на алюминиевой основе.

Технология строительства купола сложная, но, если сравнить с обычным домом, расчеты показывают на уменьшение затрат, и финансовых, и временных. Это связано с экономией стройматериалов и возможностью обойтись без спецтехники.

Купольный дом 942

Материалы и инструменты для монтажа купольного дома

  1. для каркаса - деревянный брус, сечение по проекту, но минимальное 50*50 мм. Крепеж - шурупы, гвозди, саморезы и так далее. Утеплитель. Оцинкованная сталь. Монтажная пена.
  2. для финишной наружной отделки – кровельные материалы, предпочтительно гибкие, черепица или рубероид, смотря по бюджету стройки.
  3. рулетка, уровень или лазерный нивелир, уголки, линейки.
  4. электродрель, электролобзик, ножовки, болгарка. Станок для деревообработки позволит сэкономить массу времени при хорошем качестве обработки деталей.
  5. отвертки, молоток, кисти, ножницы по металлу – весь строительный набор необходим. А также расходные материалы и средства защиты – очки, перчатки. Все как обычно, и каждый строитель ориентируется сам по ситуации.

Проект для дома – купола необходим для подготовки основных элементов постройки.

Купольный дом 928

Расчеты проводятся методами триангуляции, прямо связанной с высотой купола. Размеры элементов-ребер, количество их типоразмеров и число коннекторов можно варьировать, «увеличивая» триангуляцию. Длины элементов должны быть выбраны так, чтобы можно было купить для них высушенные доски или брус хорошего сорта, и затем безопасно и технологично с ними работать.

Купольный дом 929

Проект можно заказать, но многие строители, имея знания базовой технологии и конструирования, составляют его сами, пользуясь открытыми источниками схем и проектов и технической литературой. На этапе проектирования определяют тип фундамента, габариты купола, необходимое количество коннекторов, размеры и формы всех ячеек и число элементов каркаса и ограждения.

Устройство купольного дома

Приведем примерный перечень работ по устройству купола коннекторной сборки

  • разметка на местности, подготовка основания проводится по обычным технологиям. Растительный слой грунта срезается, заменяется слоем утрамбованного щебня, а затем слоем песка. Если фундамент выбран ленточный, армирование и заливка проводятся по стандартной технологии. Все коммуникации подводятся на этом этапе. Как вариант фундамента возможна опорная десятиугольная конструкция из свай. Опорные элементы в виде трапеций и обвязку фундамента собирают на шурупах по чертежам.
Купольный дом 931
  • для монтажа «стен» используют подготовленные по чертежам элементы из бруса, соединения на шипах и пазах, укрепленные шурупами. Дверные и оконные коробки также заготовлены предварительно и устанавливаются по месту с дополнительной обвязкой и креплением.
Купольный дом 933
  • ребра, образующие основной каркас, нужно обработать антисептиком и антипиреновым составом. Затем выполняется обшивка дома с внутренней стороны. Можно использовать обычную фанеру. Для внешней отделки легче всего работать с рубероидом, раскраивая его на треугольники и закрепляя их на куполе расплавом обычной смолы или клеем. Этот слой будет гидроизоляционным, его надо делать с нахлестом деталей.
Купольный дом 946
  • по слою гидроизоляции набивается обрешетка из брусков, с высотой зазора по расчету нужной толщины утеплителя, затем делают наружную обшивку, финишную «кровлю», и отделку. Утепление купола изнутри – более практичный вариант. Иногда устраивают засыпную теплоизоляцию купола – из древесных опилок. Водозащита такой конструкции должна быть выполнена очень тщательно.
Купольный дом 935
  • настилка пола, монтаж окон и дверей, подключение коммуникаций.

Разговор шел о геодезических куполах. Вид купола, называемый стратодезическим, отличается от геодезического принципом, более простым монтажом и подгонкой окон и дверей, отсутствием коннекторов и мостиков холода, которые они неизбежно дают дому, а также – намного более высоким расходом материала, в частности, дорогого клееного бруса или металлопроката. Но прочность их все же ниже, чем у геодезиков.

Купольный дом 925

Вопрос будущего повсеместного строительства куполов – комфортных и дешевых, вопрос не только технологий. Возможно, это вопрос идеологии и новых систем строительства?

Купольный дом своими руками | Строительный портал

Устройство купольного дома подарит тепло и уют в зимнее время года, свежесть и прохладу - в летнее. Есть несколько разновидностей и особенностей строительства купольных домов. Как построить купольный дом разберем далее.

Оглавление:

  1. Общие сведения о купольных домах
  2. Разновидности купольных домов
  3. Основные этапы и технология строительства купольных домов
  4. Изготовление купольного дома своими руками
  5. Инструкция по изготовлению купольного дома своими руками
  6. Дополнительные рекомендации по обустройству купольного дома

Общие сведения о купольных домах

Купольным домом называют жилище, которое имеет круглое основание. Крыша в таком доме имеет форму конуса. Стены изготавливают из разнообразных материалов, таких как дерево, камень, бетон.

Купольные дома были широко распространены среди кельтских народностей. Купольные дома современного типа изобрел американский дизайнер Ричард Фуллер.

Применение купольных домов является актуальным в том случае, когда необходимо получение максимального объема помещения, с использованием минимального количества материалов, которые существенно снижают вес конструкции.

Форма купола используется для обустройства:

  • стадионов,
  • выставочных центров,
  • научных объектов,
  • зданий промышленного назначения.

Изучая о купольных домах отзывы, выделим такие преимущества использования купольных домов:

  • неординарность внешнего вида,
  • строительство купольного дома занимает не больше двух месяцев,
  • отсутствие стен и возможность свободной планировки,
  • установка в разнообразных климатических условиях,
  • отсутствие требований по обустройству фундамента,
  • стоимость устройства купольного дома намного ниже, чем обычного,
  • аэродинамическая форма обеспечивает высокую устойчивость перед ветром,
  • устойчивость перед землетрясениями, так как купол состоит из треугольных деталей, нагрузка распределяется по дому равномерно,
  • купольный дом выглядит эстетично и современно,
  • высокий уровень энергоэффективности: небольшая площадь обеспечивает хорошую теплоотдачу и хорошую вентиляционную систему,
  • купольный дом обладает низкими акустическими свойствами.

Купольные дома фото:


Разновидности купольных домов

Купольные дома обустраивают в виде геодезического купола, которые бывают нескольких видов. Геодезический купол - это фигура, которая основывается на распределении пространства на векторы.

В зависимости от типа геодезического купола выделяют:

  • купольные дома, которые основываются на четырехгранных многогранниках,
  • купольный дом в форме икосаэдра -  самый оптимальный вариант разбиения пространства на векторы, от частоты разбиения зависят прочностные характеристики конструкции.

В зависимости от формы купола выделяют:

  • купольные дома поясного типа,
  • купольные дома выпуклого типа,
  • дома в виде овального купола,
  • полигональные купольные дома, которые состоят из нескольких многогранников,
  • купольные дома полукруглого типа.

Основные этапы и технология строительства купольных домов

Строительство купольного дома состоит из двух основных этапов.

Первый этап включает ряд подготовительных работ и изготовление основных элементов конструкции, обработка, маркировка, разборка и упаковка данных элементов.

Работы по проведению подготовительного этапа:

  • сначала нужно провести замеры, определить место, на котором будет располагаться купольный дом, разделить участок и сделать разметку для сооружения дома;
  • далее приступите к составлению сметной документации и составьте эскиз купольного дома;
  • чтобы правильно выбрать модель купольного дома необходимо учесть форму, размер ячеек, количество коннекторов и стропил;
  • при возможности составьте компьютерный расчет купольного дома;
  • далее следует приступить к изготовлению коннекторов, стропил, фанерных элементов дома;
  • металлические коннекторы следует обработать антикоррозийными составами.

После выполнения данных работ приступите ко второму этапу работы над купольным домом, который включает:

  • проведение фундаментных работ;
  • установку коммуникационных систем;
  • подготовку деталей к сборке;
  • сборку каркаса купольного дома;
  • обшивку купольного дома с наружной стороны;
  • установку окон и дверей;
  • работы по установке кровли;
  • утеплительные работы;
  • внутреннюю обшивку дома;
  • установку пола, стен и перегородок в помещении;
  • отделку внутренней части дома;
  • работу над проведением коммуникаций.


Изготовление купольного дома своими руками

Коннектор - это металлический элемент, который является узлом соединения деревянных частей купольного дома.

Выделяют коннекторы:

  • пятилучевого типа,
  • шестилучевого типа.

Коннектор используется для изготовления больших и просторных купольных домов. При обустройстве купольного дома небольшого диаметра возможно использование безконнекторного способа.

Кровля купольного дома бывает:

  • алюминиевой,
  • рубероидной,
  • изготовленной из гибкой черепицы.

Фундамент для купольного дома бывает:

  • ленточным,
  • в виде бетонной подушки,
  • обустроенным из деревянной или бетонной плиты.

Для расчета количества материала, при сооружении купольного дома существуют специальные калькуляторы.

Новые разработки позволяют не использовать коннекторы для возведения купольного дома, а основываются на технологии CONE, которая подразумевает точное изготовление ребер, соединение с минимальным количеством швов.

Размер сечения брусьев зависит от нагрузки на купол дома.

При использовании двойной: внутренней и внешней обшивки размер брусьев нужно увеличить.

Технология купольного дома довольно сложная, но по сравнению с устройством обычного дома, для купольного потребуется намного меньше строительных материалов, времени и денежных вложений.

Для соединения ребер есть несколько способов, таких как:

  • использование внутренних металлических пластин с шурупами,
  • или бесшурупная схема CONE.

Купольные дома проекты:

Последовательность сборки купольного дома состоит из:

1. Выбора площадки под устройство дома.

2. Укладки опоры, состоящей из десяти углов.

3. Установки вертикальных стен.

4. Монтажа оконных и дверных конструкций.

5. Внешней обшивки вертикальных стен.

6. Заготовки ребер для конструирования купольного каркаса.

7. Возведения каркасной конструкции.

8. Обшивки каркасной конструкции.

9. Отделки купола рубероидом или гибкой черепицей.

10. Внутренней отделки дома.

Материалы для изготовления купольного дома:

  • бруски с сечением 5х5 см,
  • шурупы,
  • лист оцинкованного металла 250х125 см,
  • винты,
  • гайки,
  • саморезы,
  • гвозди,
  • пена монтажная,
  • кровельные материалы в виде рубероида или гибкой черепицы.

Для создания купольного дома необходимо наличие:

  • рулетки,
  • уровня,
  • электрического уголка,
  • ножовки,
  • электролобзика,
  • электродрели,
  • деревообрабатывающего станка,
  • кровельных ножниц,
  • молотка,
  • перчаток,
  • кисти,
  • болгарки,
  • крестовой отвертки.

Инструкция по изготовлению купольного дома своими руками

1. Подготовительные работы включают: подготовку места под купольный дом. Радиус расположения купольного дома необходимо очистить от грунтового покрова и засыпать щебнем, а затем песком.

2. Вместо фундамента устанавливаем опорный десятиугольник, для которого необходимо наличие десяти досок, сечение которых зависит от нагрузки на конструкцию.

3. Из досок необходимо изготовить трапеции с помощью электролобзика или электропилы.

4. На песчаное основание следует уложить рубероид и трапеции. С помощью уровня проверьте ровность конструкции. Трапеции соединяют с помощью шурупов.

5. Следующий этап предполагает возведение вертикальной стены, для которой понадобятся бруски, соединенные шурупами.

6. Для изготовления дверной коробки используйте две вертикальных и две горизонтальных доски.

7. Расположение окон и дверей зависит от высоты купольного дома.

8. Чтобы обшить вертикальные стены используйте доски, которые нужно прибивать таким образом, чтобы при косом дожде вода не проникла в дом.

9. Далее следует подготовить ребра основного каркаса, которые делаются из брусков, с помощью электрорубанка.

10. До установки ребер следует покрыть поверхность лаком и специальными пропитками, которые препятствуют образованию плесени и грибка.

11. Чтобы изготовить пластинчастые коннекторы используйте пластины, которые следует вырезать из листа металла.

12. Для этого понадобится болгарка, с помощью которой следует вырезать коннекторы пятиугольной или шестиугольной формы, в зависимости от типа конструкции.

13. После того как коннекторы готовы, следует приступить к их заливке. Для этих целей подойдет бакелитовая смола или монтажная пена. Второй вариант более удачный, так как не содержит вредных для здоровья человека веществ.

14. Чтобы возвести каркас купола обратите внимание на чертеж купольного дома и рассчитайте количество деталей. Для соединения деталей воспользуйтесь столярным столом и шурупами.

15. Для внутренней обшивки купола воспользуйтесь обычной деревянной фанерой, которая способна регулировать влажность в помещении, а также является экологически чистым и безвредным материалом.

16. После завершения работ по отделке внутренней части помещения, приступите к внешней отделке стен с помощью рубероида и гибкой черепицы.

17. Для этого следует наносить слои гибкой черепицы и рубероида последовательно. Треугольники из рубероида следует вырезать на столярном столе.

18. Чтобы зафиксировать рубероид воспользуйтесь смолой или специальным клеем.

19. После этого приступите к внутренней отделке купольного дома, которая включает:

  • настилание полов,
  • обеспечение водоснабжения,
  • вентиляцию,
  • утепление стен,
  • отделку стен.

Дополнительные рекомендации по обустройству купольного дома

1. Если в купольном доме планируется проведение канализации и водоснабжения, следует дополнительно предусмотреть наличие двух ям.

2. При наличии спальни или второго этажа предусмотрите несколько окон с открывающимися створками.

3. Для утепления конструкции купольного дома, возможно использование опилок.

4. Наилучшим вариантом для изготовления купольного дома будет использование белой акации, которая обладает высокими прочностными характеристиками.

5. Побеспокойтесь о наличии в доме розеток, светильников и других приборов электроснабжения.

Купольные дома видео:

проекты и технология строительства. Как сделать купольный дом. Как сделать купольный дом

Многие жители мегаполисов сегодня задумываются о постройке собственного частного дома где-то за пределами городской черты. Ведь это прекрасная возможность периодически выбираться из душного города на свежий воздух. Но стоит понимать, что сооружение частного деревянного дома требует вложения большой суммы денег. Сегодня застройщики в своей работе используют современные строительные материалы и технологии, которые уже стали известны своей эффективностью. О технологии возведения купольных домов, а также об особенностях построек данного типа расскажем далее.

Выбор проекта

При выборе того или иного проекта, стараются создать загородный дом, который будет долго сохранять тепло в зимнее время, т.е. будет обладать высокими энергосберегающими характеристиками. Это позволит сэкономить на затратах на оплату теплоносителей. Кроме того, при выборе проекта загородного дома учитывается, что в постройке будут жить несколько человек. Поэтому стараются здание сделать максимально комфортным и функциональным. При этом дом должен быть привлекателен внешне. Желание получить здание с такими характеристиками стало осуществимо в тот период, когда начали активно использовать искусственные материалы, позволяющие воплотить в жизнь различные архитектурные решения. Одной из таких функциональных дизайнерских задумок можно считать дома-сферы. Правда, подобные конструкции возводятся уже очень давно, но преимущественно народами северных стран, где вопрос обогрева помещения стоит довольно остро.

Технология строительства купольных домов, используемая сегодня в современном виде, можно сказать, была изобретена благодаря архитектору Р. Фуллеру, который «дал жизнь» идее как строить одновременно красивые и оригинальные здания. Проекты этого дизайнера позволяют сделать пространство более эргономичным, функциональным, полезным и уютным. Такие домики неплохо сберегают тепло. Ниже рассмотрим, как сделать купольный дом, но для начала ознакомимся с преимуществами таких построек.

Преимущества купольных домов

  • При формировании проекта купольного дома одной из главных целей является создание комфортной конструкции, которая позволяет избежать влияния различных вредных факторов внешней среды.
  • Купольные дома по-своему уникальны. Их шарообразная форма дает возможность создать 1 куб. м. объема посредством площади стены всего в 2,4 кв. м. Для сравнения: для постройки такого же объема с помощью традиционных прямоугольных стен требуется 6 кв. м. Благодаря меньшей площади стены у таких домов уменьшается теплообмен с внешней средой. При этом температура внутри здания будет меньше зависеть от погодных условий.
  • Не секрет, что форма шара более аэродинамична. Это дает возможность усилить сопротивление дома сильному ветру. Кроме того, здание такой формы более устойчиво к сейсмическим воздействиям. Так, оно спокойно может выдержать толчки в 9-11 баллов.
  • К преимуществам подобных сооружений ещё стоит отнести возможность создания дома, который будет полностью соответствовать вашим требованиям. В частности, вы сможете где угодно расположить двери и окна. Благодаря распределению нагрузки можно построить до пяти пристроек. Причем их размеры и местоположение могут быть разными.

Конструкция купольного дома на самом деле не такая сложная, как может показаться на первый взгляд. Её без труда можно рассчитать при помощи специального калькулятора. Здесь понадобится указать такие параметры, как способ соединения ребер и их сечение. Ещё рассчитывается значение радиуса окружности основания. Этого достаточно, чтобы программа могла вычислить все необходимые параметры. В итоге будет известно количество ребер, граней и вершин, их размеры, а также схема каркаса купола и срезов на концах ребер. Можно при помощи специальной программы смоделировать чертежи различных узлов, ребер и граней.

На счет стоимости постройки купольного дома однозначно сказать нельзя. Ведь он может иметь большие размеры, дорогую облицовку либо может строиться в комплексе с другими пристройками, погребами. Во всяком случае, возведение такого дома будет дешевле примерно на 25%, по сравнению с затратами на строительство привычных домов прямоугольной формы.

Виды купольных домов

Подобные дома принято делать в виде геодезического купола. На сегодняшний день их существует несколько. По типу купола можно выделить два вида построек – это дома с куполом из четырехгранных многогранников и здания в форме икосаэдра. Последние можно назвать самым подходящим вариантом разбивки пространства на секции. Причем от того, как часто сделана разбивка, зависит прочность конструкции.

По форме купола различают пять видов купольных строений. В частности, различают купольные дома поясного типа. Также известны постройки овального и выпуклого типа. Кроме того, существуют полигональные дома и здания полукруглого типа.

Купольный дом своими руками

Как выбрать частоту купола

Какие существуют варианты купола:

1v

2v

3v

4v

Обычно выбирается 2v или 3v. Отдавать предпочтение тому либо иному варианту рекомендуется по нескольким факторам. Одним из них является планируемый диаметр купола. Кроме того, при выборе частоты, стоит учесть, будут ли использоваться стандартные двери и окна. И, конечно, нужно не забывать о разумном подходе. Если купол имеет диаметр более 13 метров, то он считается большим. Его проблематично возвести, придерживаясь частоты меньше, чем 3V. Дело в том, что уже при такой частоте ребра купола в длину могут достигать до 3 метров. Собирать геодезическую конструкцию из таких длинных материалов очень сложно.

При этом купол дома диаметром до 7 м удастся возвести с частотой 2V. Ребра в длину будут составлять примерно 2,1- 2,4 метров. Эти размеры являются наиболее приемлемыми. Очевидно, что наиболее привлекательно смотрятся купола с большим числом ребер, т.к. они будут выглядеть более округлыми. Но такие конструкции просто неразумны, из-за большого количества конструктивных элементов.

В конструкции купола чаще всего используют три вида сегментов – это 1/2, 3/8, или 5/8.

½

3/8

5/8

Выбор того или иного варианта во многом зависит от размера постройки. Так, для небольших домиков диаметром 8-9 м чаще всего используется сегмент ½. Частота купола в подобных домах при такой сегментации будет кратна двум. Кроме того, получается, что купола с частотой 2V в диаметре не могут быть больше 8-10 метров. Для купола с частотой 4V диаметр ограничивается только здравым смыслом, но существует рекомендация не использовать данный вариант при размерах купольного дома от 8 до 14 м.

В практике постройки купольных домов есть понятие «юбки». Она представляет собой часть дома с вертикальными стенами высотой 0,8-1,9 м. На ней закрепляется сам купол. Эта часть дома позволяет эффективнее использовать для купольного дома сегменты 1/2, 3/8 с нужной частотой (в нашем случае это 3V и 2v). С юбкой можно создавать привычные вертикальные стены. При этом объем помещений увеличивается, а высоту потолков можно изменять еще на этапе работы над проектом при строительстве как двух-, так и трехэтажного дома. Вариант с использованием вертикальных стенок, пожалуй, можно назвать самым оптимальным. Дело в том, что он более эффективно использует доступный внутренний объем постройки. При возведении дома диаметром до 7 м этот метод, по сути, является единственным возможным. В противном случае дом получился бы похожим на большую туристическую палатку.

Монтажные работы

Порядок проведения монтажных работ:

  1. Прежде всего, нужно выполнить необходимые подготовительные работы. К ним относится обустройство площадки, где будет возводиться дом. Её требуется очистить от грунта, а затем засыпать щебнем.
  2. Когда это будет сделано, можно заняться фундаментом, который для этих домов представляет собой опорный десятиугольник. Чтобы его сделать, понадобится десять штук крупных досок. Важно, чтобы они смогли выдержать планируемую нагрузку.
  3. Далее из этих брусков изготовляется трапеция. Для этого пригодится электропила или электролобзик.
  4. Когда трапеция будет готова, её и рубероид укладывают на обустроенное ранее песчаное основание. Далее рекомендуется проверить геометричность конструкции.
  5. Трапеции необходимо соединить посредством шурупов.
  6. Далее необходимо возвести вертикальную стену, для которой нужны бруски, соединенные шурупами. Места, где будут располагаться оконные и дверные проемы, отмечаются заранее.
  7. Сама дверная коробка изготавливается из нескольких брусков. Для обшивки вертикальных стен используются деревянные планки. Причем делать это нужно так, чтобы не было между ними щелей, ведь осадки не должны попадать в дом.
  8. После обшивки необходимо подготовить ребра для каркаса купольного дома. Они обтесываются рубанком по той же технологии, как и обычные бруски.
  9. Прежде чем установить ребра, нужно покрыть поверхность защитными пропитками и лаком. Эти средства позволяют предотвратить образование грибка и плесени.
  10. Пластинчатые соединители изготавливаются путем вырезания пластин из листа металла. Это удобно сделать посредством болгарки, причем этим инструментом можно вырезать пластины как шести-, так и пятиугольной формы.
  11. Форма соединителей в основном зависит от типа конструкции. Заливку можно начинать только тогда, когда коннекторы будут готовы. Для заполнения используют обычно монтажную смесь либо бакелитовую смолу. Рекомендуется отдать предпочтение пене, т.к. этот материал наименее вредный.
  12. Чтобы сделать каркас, следует обратить внимание на чертеж купольного дома — он поможет быстрее определиться с количеством деталей. Чтобы соединить все элементы конструкции, рекомендуется использовать шурупы и столярный стол. Хотя, можно справиться и без их наличия.
  13. Обшить каркас изнутри можно при помощи обычного фанерного листа. Фанера известна как безвредный и экологичный материал.
  14. Когда отделочные работы изнутри будут закончены, можно приступать к внешней отделке. Для этого обычно используют гибкую черепицу и рубероид.
  15. Чтобы выполнить облицовочные работы, нужно слой черепицы и рубероида наносить последовательно. Для удобства вырезания треугольников из рубероида используйте столярный стол. Чтобы закрепить этот материал, можно использовать смолу либо спецклей.
  16. Далее можно заняться внутренней отделкой, которая почти ничем не отличается от облицовки других типов домов, т.е. включает в себя — настилание полов, создание вентиляции, проведение воды, утепление и отделку стен.
  17. Стоит также учесть еще несколько тонкостей. Для того чтобы провести в дом воду и канализацию, рекомендуется обустроить две сточных ямы. Если будет второй этаж и спальня, то нужны несколько окон с распахивающимися створками.
  18. Лучшим вариантом облицовки для такого дома, пожалуй, будет белая акация. Этот материал известен своей высокой прочностью. Утеплить конструкцию постройки можно даже опилками. Помимо этого, следует заранее позаботиться о том, чтобы в доме в наличии были розетки, светильники и другие нужные электроприборы.
  19. Конструкция крыши представляет собой купол, обшитый OSB-панелями (можно фанерой). Она накрывается материалом-гидроизолятором. Поверх него укладывается гибкая битумная черепица.

Вентиляция и утепление

Остановимся подробнее на обустройстве вентиляции. Так, если есть вентиляционные отверстия в верхней части купола (ими, в частности, являются окна), то можно не обустраивать вентиляцию кровли. Благодаря этому можно сэкономить на электроэнергии, которая могла бы быть затрачена на использование кондиционера в жаркие летние дни. Нередко с целью улучшения вентиляции в верхней части помещения ставится вентилятор.

Процесс утепления таких домов облегчается наличием в верхней части купола секций треугольной формы. Их можно использовать как ящики для укладки теплоизолятора. В качестве материала для утепления используются, например, минеральная вата, пенопласт и стекловата. При большой длине ребер грани с внутренней стороны следует разделить дополнительными распорками. Они позволяют добиться необходимой жесткости конструкции. Помимо этого, помогают удержать теплоизолирующий материал.

Стоит сказать, что в домах с несколькими этажами естественная вентиляция ограничивается делением купола на этажи. Для того чтобы обеспечить качественную вентиляцию, пространство под возведённой крышей не закрывают на глубину, которую позволяет ниша. Кроме того, в нижней и верхней части купола выполняют отверстия, через которые будет циркулировать воздух.

Купольные дома: фото


Купольные дома: видео

About Author


admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
