Купольный дом расчет: Калькулятор расчёта геодезической купольной крыши (дома) – Geodesic dome calculator — Acidome.ru

Инструкция к калькулятору для расчёта купольной крыши и купольного дома

Данная страница — инструкция к калькулятору для расчёта купольных конструкций, в том числе купольных крыш и купольных домов.

Страница с калькулятором находится по ссылке: калькулятор.

По умолчанию выставлен русский язык интерфейса. Его можно сменить на удобный для Вас, выбрав нужный в выпадающем списке «Язык».

выбор языка интерфейса

Инструкция к калькулятору

Исходные данные.

Область «Исходные данные» предназначена для задания геометрии каркаса. Можно изменять параметры в следующих полях:

«Многогранник» — многогранник на основание которого строится вся конструкция. Возможны два варианта: икосаэдр и октаэдр.

«Частота, V» — количество разбиений вершин. При увеличении  частоты, увеличивается количество вершин и ребер соответственно. Чем больше это значение, тем больше форма каркаса приближается к сфере и тем меньше длина рёбер.

Икосаэдр — многогранник, у которого значение частоты разбиения V равно 1.Октаэдр — многогранник, у которого значение частоты разбиения V равно 1.

Значение частоты разбиения равное единице соответствует конструкции в виде икосаэдра или октаэдра в зависимости от того какой многогранник задан в графе «многогранник». При увеличении частоты происходит разбиение рёбер многогранника на части. Количество рёбер, составляющих разбитое ребро, равно частоте разбиения.

Частота разбиения икосаэдра.

«Класс разбиения» — этот пункт отвечает за выбор способа разбиения, а следовательно и формы конечной конструкции.

При частоте разбиения равной двум и более возможны различные варианты каждого разбиения. Эти варианты делятся на классы. Если спроецировать разбиение на грань икосаэдра, то все возможные классы разбиения икосаэдра можно представить в виде схемы.

Классы разбиения купольных конструкций.

В калькуляторе римскими цифрами обозначены основные классы, всего их три. Арабскими цифрами обозначены вариации основных классов.

Аналогично способы разбиения задаются для октаэдра.

«Метод разбиения» — позволяет сделать выбор между «Равные хорды», «Равные дуги» и «Мексиканец».

«Осевая симметрия» — выбор оси симметрии, которая учитывается при отсечении части купола от сферы и выстраивании купола по вертикали. Возможные варианты:

  • Pentad — ось симметрии проходит через вершину, в которой сходится 5 рёбер.
  • Cross — ось симметрии проходит через вершину, в которой сходится 6 рёбер.
  • Triad — ось симметрии проходит через грань.

«Фулерен» — выбор формы купола в виде фулерена, который вписывается («вписанный») в сферу, или описывает её («описанный»). Поле «Фулерен» не доступно при выборе варианта соединения «Joint».

купол в форме фулерена

«Выравнивание основания» — позволяет выравнивать основание относительно плоскости основания за счет изменения длин рёбер у основания купола. Поле «Выравнивание основания» не доступно при выборе способа соединения «Cone» или выборе формы фулерена.

Функция «выравнивание основания» изменят длину рёбер у основания купола таким образом, что вершины купола на внешней его поверхности располагаются в плоскости основания.  Вершины купола на внутренней поверхности купола в общем случае не располагаются в плоскости основания, а строятся по общему принципу — к центру купола от его внешней поверхности.

При включении «выравнивания основания» рёбра своей широкой стороной лежат в плоскости горизонта в случае, когда в поле «часть сферы» выбрано 1/2. В остальных случаях, они не лежат в плоскости горизонта.

«Часть сферы» — выбор части сферы, из которой будет состоять купол. Для куполов разной частоты возможны различные пропорции отсечения.

Размеры и способ соединения

Поле «размеры и способы соединения» позволяет задать размеры сферы и выбрать способ соединения ребер купола. Параметры поля:

«Радиус сферы, м» — задается радиус сферы в метрах.

«Способ соединения» — выбор способа соединения рёбер. Более подробно о способах соединения можно посмотреть в статье: Виды соединения и коннекторы (соединители) для купольных конструкций.

В выпадающем списке можно выбрать следующие варианты соединений:

  • «Piped» — способ соединения с использованием коннекторов. При выборе данного способа соединений появляется дополнительное  поле, в котором можно задать диаметр трубы, составляющей коннектор.
  • «GoodKarma» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
  • «Semikone» —  безконнекторный способ соединения, при котором каждое ребро составляют два бруса.
  • «Cone» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса.
  • «Joint» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки. Способ «Joint» не доступен для купола в форме фулерена.
  • «Nose» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. Возможность выбора данного способа соединения предусмотрена только для купола в форме фулерена. Чтобы данный способ соединения появился в списке вариантов соединения, нужно предварительно задать форму купола в виде фулерена в поле «Фулерен» в разделе «Исходные данные». Для этого в поле «Фулерен» нужно выбрать один из вариантов: «Вписанный» или «Описанный». При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.

Для всех способов соединения рёбра у основания купола состоят из одного бруса.

Для многогранников в виде октаэдра в текущей версии калькулятора не реализован расчет соединения «Cone». Вместо него калькулятор рассчитывает значения, как для типа соединения «Piped» с нулевым диаметром трубы.

Размеры рёбер

В этом поле задаются ширина и толщина рёбер в миллиметрах.

Схема купола

В правой части калькулятора отображается схема заданного купола. Купол можно вращать мышкой и приближать и отдалять его колесом мыши.

В калькуляторе можно посмотреть: каркас, кровлю, схему и план, нажав соответствующую кнопку. Их также можно вращать, увеличивать и уменьшать.

Схема

На схеме купола показаны обозначения рёбер, граней и вершин.

Кровля

Разными цветами показаны грани кровли различных размеров

Схема на вкладке «Кровля» позволяет исключать из расчёта отдельные грани и рёбра конструкции. Для исключения грани, нужно щёлкнуть по ней мышкой. Для исключения ребра нужно исключить примыкающие к нему с обеих сторон грани.

При исключении из расчёта граней и рёбер во вкладке «Кровля» значения в других вкладах и разделах калькулятора пересчитываются автоматически.

Данная функция может быть полезна для анализа возможных проёмов в конструкции, например для дверей и окон. А также для расчёта таких конструкций как беседки, навесы, козырьки и другие.

План

На плане приведена проекция вершин купола на плоскость проходящую через основание купола

Во вкладке «План» можно увидеть проекцию нижних рёбер конструкции на плоскость в основании. А также размеры от центра сферы до концов проекций и высоту концов рёбер.

Выделив мышкой отдельные рёбра, можно увидеть аналогичную информацию для любого ребра купола.

Повторный щелчок мыши снимает выделение.

Если во вкладке «Кровля» исключена грань купола, то при переходе на вкладку «План» автоматически подсветятся рёбра этих граней.

Чтобы увидеть план основания полностью, вращайте схему курсором.

Результаты измерений

Содержимое блока «результаты измерений» становится видимым при щелчке по заголовку этого блока «результаты измерений».

Блок с результатами измерений

Название каждого поля отвечает само за себя.

В блоке «Размеры» указано количество размеров и количество самих элементов:

«Граней» — первое число указывает количество размеров, второе число показывает количество граней. На схеме грани одного размера показаны одним цветом.

«Ребер» — первое число указывает количество размеров, второе число показывает количество рёбер. На схеме рёбра одного размера показаны одним цветом и обозначены одинаковыми буквами.

«Вершин» — первое число указывает количество вершин к которым подводятся разные рёбра без учета того, что к вершинам у снования подводится меньше рёбер. Второе число показывает количество вершин.

Рёбра

В блоке рёбра показаны вид, размеры и количество всех рёбер рассчитанного купола.

На схеме используются следующие обозначения:

Обозначения на чертежах рёбер
  1. Индекс ребра и его цвет на схеме. В качестве индекса используются латинские буквы.
  2. Количество рёбер данного типа (индекса).
  3. Значение двугранного угла между плоскостью ребра и прилегающей к нему гранью купола.
  4. Числовое обозначение вершины, в которую ребро упирается данным концом.
  5. Значение двугранного угла между внешней плоскостью ребра и плоскостью отреза.

Если правая сторона рёбер выводится не корректно, то увеличьте ширину окна браузера, в котором открыт калькулятор. Рекомендуемая ширина 1920 пикселей.

При распиле рёбер торцовочной пилой иногда удобно ориентировать ребро широкой стороной вниз. Тогда углы поворота пилы будут отличаться от полученных здесь. Для их пересчёта можно воспользоваться отдельным калькулятором углов торцовочной пилы.

Грани

В блоке грани показаны вид, размеры и количество всех граней рассчитанного купола.

Вершины

В блоке вершины показаны вид, размеры и количество всех вершины рассчитанного купола. Вершины приведены без учета отсечения части сферы от купола. Так если одно или несколько рёбер имеет обозначение «undefined», то это значит что в усеченном куполе такие вершины есть у основания и граней с обозначением «undefined» у них нет. Для того чтобы увидеть все грани, в поле «часть сферы» следует выбрать всю сферу «1/1».

Результаты конструирования

Чтобы сохранить результаты конструирования можно воспользоваться адресом страницы калькулятора, который автоматически меняется в зависимости от введенных данных.

Получившуюся ссылку удобно использовать для передачи другим людям купольной конструкции, с заданными Вами параметрами.

Скачать модель получившейся конструкции  в формате .obj можно с помощью кнопки «выгрузить». Она расположена после результатов вычислений в нижней части страницы в блоке полезных ссылок.

Блоки калькулятора

Открывая страницу калькулятора на устройствах с самым популярными размерами экранов, можно увидеть только верхнюю область калькулятора. В ней обычно видны блоки:

  • «Исходные данные»
  • «Результаты и способы соединения»
  • «Размеры ребер»
  • «Результаты измерений»
  • Схема купола
  • Кнопки переключения вкладок: «Каркас», «Схема», «Кровля», «План».

Чтобы увидеть блоки с чертежами рёбер и схемами граней и вершин, нужно прокрутить страницу вниз.

Общий вид страницы калькулятора.

Калькулятор стоимости дома | Круглый дом

Выберите площадь перекрытия100% от площади перекрытия75% от площади перекрытия50% от площади перекрытия

Перекрытие второго этажа – важная конструктивная нагружаемая часть здания. Возможность использования перекрытия начинается только со Сферы 6300, поскольку меньшие размеры сфер имеют недостаточную высоту.  Перекрытие может иметь опору, как в центре здания, так и в местах расположения межкомнатных перегородок первого этажа. Планировка здания может быть рассчитана на использование площади всего перекрытия или на его часть, позволяя создать такой элемент интерьера, как второй свет.

Каркас межэтажного перекрытия выполняется с использованием деревянных балок сечением 50х150мм или 50х200мм в зависимости от длины пролетов между опорами. Поскольку балки перекрытия фиксируются к каркасу стен, создавая дополнительную нагрузку на стены, в этих местах требуется дополнительное усиление вертикальных стоек стен.

Подшивка каркаса производится снизу с использованием бруса 25х100мм. Черновой пол монтируется в 2 этапа: крепление обрешетки из бруса 25х100мм, а за тем фиксация к обрешетке листов ОСБ толщиной 12мм.

Утепление и звукоизоляция каркаса перекрытия производится с помощью минваты толщиной 150 мм с пароизоляцией для предотвращения накопления конденсата.

Каркас межэтажного перекрытия выполняется с использованием деревянных балок сечением 50х150мм или 50х200мм в зависимости от длины пролетов между опорами. Поскольку балки перекрытия фиксируются к каркасу стен, создавая дополнительную нагрузку на стены, в этих местах требуется дополнительное усиление вертикальных стоек стен.

Подшивка каркаса производится снизу с использованием бруса 25х100мм. Черновой пол монтируется в 2 этапа: крепление обрешетки из бруса 25х100мм, а за тем фиксация к обрешетке листов ОСБ толщиной 12мм.

Утепление и звукоизоляция каркаса перекрытия производится с помощью минваты толщиной 150 мм с пароизоляцией для предотвращения накопления конденсата.

Каркас межэтажного перекрытия выполняется с использованием деревянных балок сечением 50х150мм или 50х200мм в зависимости от длины пролетов между опорами. Поскольку балки перекрытия фиксируются к каркасу стен, создавая дополнительную нагрузку на стены, в этих местах требуется дополнительное усиление вертикальных стоек стен.

Подшивка каркаса производится снизу с использованием бруса 25х100мм. Черновой пол монтируется в 2 этапа: крепление обрешетки из бруса 25х100мм, а за тем фиксация к обрешетке листов ОСБ толщиной 12мм.

Утепление и звукоизоляция каркаса перекрытия производится с помощью минваты толщиной 150 мм с пароизоляцией для предотвращения накопления конденсата.

Купольные дома скайдом: расчет, планировка, интерьер, плюсы и минусы, фото внутри и снаружи.. Как самостоятельно произвести расчет и планировку купольного дома

Мы привыкли к тому, что подавляющее большинство зданий имеет прямоугольную форму с четко выраженными стенами и крышей. Однако существуют необычные для нашего глаза дома, у которых стены и крыша – это одно целое, а их конструкция отличается от традиционной прямоугольной. К таким строениям относятся купольные здания.

Что такое купольный дом

Нередко купольные здания называют скайдомом – по названию строительной компании, которая массово продвигает постройки такой необычной формы. Еще одно название дома куполообразной формы – дом-сфера. Отличительной чертой скайдома является его круглая форма. Купол – очень жесткая и надежная конструкция и им можно накрыть большое пространство, не используя при этом какие-либо дополнительные промежуточные опоры.

Площадь внешней поверхности сферы всегда меньше площади любой другой фигуры с таким же внутренним объемом. Именно поэтому при строительстве купольного дома для ее внешней поверхности используется меньшее количество строительных материалов.

Плюсы и минусы купольного дома

Необычность формы купольного здания можно отнести как к положительным качествам, так и к недостаткам. Для людей, желающих показать свою индивидуальность, необычное круглое здание будет гордостью, однако оно с трудом подойдет для того, кто старается не выделяться из толпы.

достоинства скайдома

  • вес купольных домов относительно небольшой, поэтому при их возведении можно применять любые типы фундаментов, однако экономически целесообразнее использовать легкие ленточные или свайные;
  • при строительстве купольного дома благодаря меньшей площади поверхности снижается количество требуемых стройматериалов, причем экономия может достигать 30%;
  • стены и крыша скайдома составляет единое целое, для такой постройки нет необходимости в стропильной системе;
  • благодаря аэродинамической форме купольное здание способно выдерживать сильные ветровые нагрузки (до 70 м/с), причем вне зависимости от направления ветра;
  • купольный дом способен выдержать большие снеговые нагрузки, к тому же, из-за своей формы, снег может задерживаться лишь в верхней части купола.
  • в отличие от традиционных построек, купольная конструкция не складывается даже при значительном повреждении;
  • обогрев и кондиционирование скайдома обойдется дешевле по сравнению со зданием другого типа такой же площади из-за того, что купольная конструкция имеет меньшую внешнюю поверхность;
  • внутри купольных домов более светло по сравнению с традиционными постройками, так как потолок является своего рода вогнутым зеркалом, фокусирующим световые лучи;
  • для купольного здания применяются окна самой различной формы, причем они могут быть ориентированы в любую сторону. Традиционные прямоугольные лучше устанавливать в нижней части здания. При желании можно выполнить даже круговое остекление дома.

недостатки скайдома

  • при постройке дома наиболее трудоемкой работой является производство большого количества ребер различного размера, а также изготовление на них запилов для сопряжения при бесконнекторном способе соединения;
  • монтаж купольного здания осуществляется путем соединения большого количества фрагментов, поэтому предъявляются высокие требования к герметизации и утеплению всех стыков и швов;
  • внешние и внутренние поверхности купольного здания обладают определенной кривизной, в то время как практически вся обстановка дома имеет прямоугольную форму, что усложняет монтаж полок, карнизов, расстановку мебели, особенно при небольшом диаметре купола;
  • изготовление окон, имеющих форму, отличную от прямоугольной, стоит намного дороже по сравнению с обычными;
  • из-за отсутствия плоской поверхности непосредственно на куполе здания затруднена скрытая установка солнечных батарей и солнечных коллекторов.

Расчет купольного дома

Традиционным архитектурным куполом считается свод, образованный с помощью кирпичной или каменной кладки. Такие купола крайне редко используются при возведении частных домов. Развитие строительных технологий и применение современных материалов позволило создать новые приемы в сооружении купольных конструкций.

Существует несколько видов куполов, однако для частного строительства чаще всего используется два вида купольных конструкций:

  • арочный купол (купол-зонтик) – купол, внешне напоминающий зонт и образованный рядом изогнутых ребер, нижние стороны которых располагаются по окружности основания купола, а верхние сходятся у его центра;


  • геодезический купол – купол, представляющий собой сетку из множества плоских фигур, вписанных в сферу. Если необходимо придать куполу максимальную прочность, то сферу должен быть вписан треугольник, самая жесткая плоская фигура.

Изготовление ребер арочного купола является трудоемким и сложным процессом, а их установка, как правило, требует использования тяжелой строительной техники. Сборка же геодезического купола значительно проще, чем арочного, все работы по монтажу можно выполнить вручную, так как его элементы меньше и легче.

Материал для изготовления каркаса геокупола может быть самым различным, например, дерево, металл, пластик. Ребра (распорки) крепятся между собой с применением запилов (безконнекторные), специальных соединителей (коннекторные), внахлест и другими способами.

Для граней купольной конструкции выбор материалов еще более разнообразен: древесина, фанера, плита OSB, SIP-панели, экструдированный пенополистирол, пенопласт, и многое другое.

Из-за специфической конструкции далеко не все фирмы принимают заказы на изготовление купольного дома. При желании и наличии некоторого опыта в выполнении строительных работ можно самостоятельно возвести скайдом.

Расчеты купольных конструкций сложны, поэтому неспециалисту проще воспользоваться готовыми он-лайн калькуляторами, например, таким:

http://acidome.ru/lab/calc/

Параметры, необходимые для расчета купольного дома

Для расчета купола в он-лайн калькулятор необходимо ввести необходимые данные о виде, размере проектируемого купола и используемых материалах.

частота разбиения

В первую очередь выбирается частота V, т.е. определяется, на сколько будут разбиваться вершины. Частота разбиения обозначается как 1V, 2V, 3V и т.д.

За единицу 1V принимается вписанный в сферу икосаэдр – объемная правильная фигура, состоящая из 20 равносторонних треугольников, соединенных 30 одинаковыми ребрами. При различном значении частоты разбиения каждый треугольник, составляющий грань икосаэдра, будет в свою очередь разделен на следующее количество треугольников:

  • 2V – 4 треугольника;
  • 3V – 9 треугольников;
  • 4V –16 треугольников;
  • 5V – 25 треугольников;
  • 6V – 36 треугольников и т.д.

Чем выше частота разбиения, тем больше будет граней многогранника и он будет точнее вписываться в сферу. Увеличение количества граней приведет к тому, что ребра будут иметь все меньшую длину, а их количество – увеличиваться при увеличении прочности фигуры.


класс разбиения

Класс разбиения определяет форму многогранника. Используется 3 класса разбиения, которые обозначаются римскими цифрами. Фигура с частотой 1V является икосаэдром и может иметь только класс I.

Условно можно сказать, что многогранники с частотой 2V и выше образуются разбиением каждой грани икосаэдра на большее количество частей.

Линии сетки деления могут располагаться под разными углами к ребрам икосаэдра, а значит, грани новообразованных многогранников в зависимости от их проекции на грань икосаэдра будут иметь различный размер и различную форму. Именно этот угол будет определять класс, присваиваемый фигуре: I, II или III.

метод разбиения

Для разбиения многогранной фигуры применяются три основных метода:

  1. «Равные хорды»;
  2. «Равные дуги»;
  3. «Мексиканец».

Из-за того, что расчет купола методом равных хорд точнее и менее сложен, этот метод является более распространенным.

Методом равных дуг получается более равномерная сеть граней многогранника, однако неудобством является большее количество типоразмеров распорок.

Методом «Мексиканец» купол разбивается таким образом, чтобы уменьшить число типоразмеров распорок до значения, равного частоте деления.

осевая симметрия

При расчете купола выбирается ось симметрии для отсечения его части. При рассмотрении геодезического купола можно заметить, что многоугольник, вписанный в сферу, имеет два типа внутренних узлов: точки соединения пяти и шести распорок. При проектировании необходимо выбрать один из трех вариантов:

  • Pentad – прохождение оси через точку соединения пяти распорок;
  • Cross – прохождение оси через точку соединения шести распорок;
  • Triad – прохождение оси через треугольник, являющийся гранью многоугольника.

фуллерен

Вид купола «фуллерен» получил свое название от молекулярного строения некоторых веществ, которое представляет собой объемный замкнутый многогранник, чаще с пятиугольными или шестиугольными гранями.

Он-лайн калькулятор позволяет построить купольные конструкции в виде многогранника, гранью которого является треугольник. Если необходимо изменить тип грани на шестиугольник, следует выбрать «Фуллерен». Так как купол может быть или вписанный внутрь сферы, или описанный вокруг нее, при вводе данных в калькуляторе предусмотрен выбор соответствующего значения: «Нет», «Вписанный», «Описанный».

часть сферы

Чтобы при расчетах получить купол требуемой высоты, следует из пяти предлагаемых значений выбрать требуемое значение пункта «Часть сферы». Максимальная высота конструкции – 1/1 (т.е. полная сфера), минимальная – 1/4.

выравнивать основание

При необходимости выравнивания основания необходимо установить галочку напротив соответствующего пункта меню, при этом будет произведен расчет размеров и формы тех ребер, которые опираются на основание.

радиус сферы

Для расчета купола вводятся данные о радиусе проектируемой постройки.

способ соединения

Для соединения элементов конструкции между собой следует выбрать способ соединения: коннекторный (Piped), с помощью специальных соединителей, или бесконнекторный. Бесконнекторные способы GoodKarma, Semicone и Joint отличаются типом соединения, который можно рассмотреть на построенной программой схеме.

диаметр трубы

При выборе коннекторного (Piped) типа соединения, необходимо ввести в калькулятор диаметр трубы соединителя. Применение коннекторов значительно упрощает соединение ребер между собой, однако усложняет утепление и герметизацию.

ширина, длина

Для расчета размеров и количества ребер, составляющих каркас купола в соответствии с выбранным типом соединения необходимо ввести данные о материалах, которые планируется использовать.

По результатам введенных данных рассчитываются размеры, форма и количество ребер, необходимых для возведения купольной конструкции.

При выборе вкладки «Схема» можно увидеть расположение распорок купола, причем для упрощения сборки конструкции каждое ребро определенного размера обозначено своим цветом.

Вкладка «Кровля» позволяет рассчитать и выбрать вид кровли.

Вкладка «План» показывает разметку фундамента под куполом.

Планировка и интерьер купольного дома. Фото внутри и снаружи

Непривычным в скайдоме является его непрямоугольность, что нередко приводит к нерациональному использованию площадей и создает определенные трудности при планировке и оформлении интерьера. Любители простора и минимализма по достоинству смогут оценить купольный дом. Планировка любого здания во многом определяется размерами дома, его назначением, местоположением, финансовыми возможностями и, в конце концов, предпочтениями хозяев. Не может быть единого проекта, который удовлетворил бы всех и каждого.

Купольный дом сам по себе очень прочный, в связи с чем нет нужды во внутренних несущих стенах. Перегородки, разделяющие подкупольное пространство на отдельные помещения, могут быть выстроены в любом удобном месте.

Входная дверь может быть установлена непосредственно в конструкции купола, однако лучше выполнить небольшую пристройку к дому, которая будет выполнять функцию прихожей.

Также очень удобной будет пристройка-веранда, которая увеличит площадь здания.

Особенности скайдома позволяют разместить окна в любом месте купола, однако их расположение должно соответствовать внешнему дизайну здания. Круговое остекление дает возможность любоваться окружающим ландшафтом, а остекление верхней части купола – наблюдать за облаками и звездами.

Винтовая лестница является украшением интерьера любого дома. Для двухэтажного купольного здания оригинально будет смотреться такая лестница, размещенная в центре подкупольного пространства. Винтовая лестница не требует много места, в то же время она должна иметь достаточную ширину, чтобы смогли разминуться люди, движущиеся во встречных направлениях.

Интересным решением может быть размещение ванной комнаты, туалета, кладовки в центре купола, остальное пространство целесообразно разделить на зоны: гостиная, спальня, столовая и т.д.

Возможен противоположный вариант планировки, для чего все внутреннее пространство делится на сектора необходимой величины, а центр остается свободным для оборудования входов в помещения.

С целью увеличения общей площади и обособления создаваемых зон, нередко соединяют вместе несколько куполов, чаще отличающихся по размеру.

Для кухни очень важно иметь хорошее освещение. В купольном доме есть возможность установить большое количество окон и разместить у них рабочую стенку кухни, тем самым максимально использовать естественное освещение.

При выборе проекта стоит учитывать, что чем больше размеры здания, тем проще оформить внутренний интерьер купольного дома, так как кривизна поверхности будет менее заметна.

Купольный дом – это неплохой и оригинальный дом за относительно небольшие деньги, позволяющий людям жить в нем очень комфортно.

Расчет геодезического купола - Ukraine Geodesic


Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Warning: Creating default object from empty value in /var/www/brts/data/www/geodesic.com.ua/modules/mod_random_image/helper.php on line 85

Калькулятор - Сфера-дом

Выберите модель каркаса для отображения дополнительных настроек

Модель каркасаА8 с установкойА10 с установкойА12 с установкой

Выберите фундаментВинтовые сваиМонолитная плита

Без обшивки каркаса купола снаружиОбшивка снаружи — фанера ФСФ 9 мм

Без гибкой черепицы на крышеЧерепица Shinglas Rancho, Россия Черепица Shinglas Jazz, РоссияЧерепица Owens-corning Duration AR, США

Постройка 2 этажа, перегородки 1 и 2 этажа — сосновый брус. Звукоизоляция стен. Черновой пол из строганной доски

Перегородки 1 этажа - сосновый брус. Звукоизоляция стен. Чистовой пол из шпунтованной доски.

Без утепления стен купола и пола 1 этажаУтепление дома — каменная вата 200 ммУтепление дома — холлофайбер 200 ммУтепление дома — ППУ 100 мм

Без отделки стен купола изнутриЧерновая отделка купола — фанера 9 мм Чистовая отделка купола — массив сосны Чистовая отделка купола — лиственница

Без чистового полаШпунтованная доска Пол — линолеум Tarkett, плинтусы в цвет Пол — линолеум Polystyl, плинтусы в цвет Пол — ламинат Westerhof, плинтусы в цвет Пол — паркетная доска Tarkett, плинтусы в цвет

Без отделки перегородок и потолкаОтделка перегородок — гипсокартон Отделка перегородок — фанера 9 мм Отделка перегородок — массив сосны Отделка перегородок — лиственница, сорт AB

Пластиковые ламинированные окна Rehau на 1 этаже. Прямоугольные мансардные окна Fakro на 2 этаже.

Установка входной и межкомнатных дверей.

Лестница на 2 этаж и лесенка при входе в дом.

Коммуникации — электропроводка (без фурнитуры), трубы отопления, водоснабжения и канализации, а так же вентиляция.

Элетрофурнитура (розетки и выключатели), сантехника и смесители, радиаторы отопления.

Котельная с насосом и электрическим котлом.

Теплый пол на 1 этаже — отопление всего дома. Подключается к отопительному котлу.

Камин мощностью 12 кВт. Вывод трубы через кровлю.

Система «умный дом». Управляйте из любой точки земли отоплением, кондиционером или освещением.

Без веранды без отделки цоколяОтделка цоколя виниловым сайдингом Docke Отделка цоколя облицовочным камнем Открытая веранда + отделка цоколя

Плитка по всему санузлу, фартук плитки для кухни.

Определяем длины ребер | Геокупол

В прошлой статье мы определились с размером геокупола. Теперь рассчитаем длины его ребер.

Еще раз оговорюсь, что пока все расчеты идут чисто для оценки. Ведь на финальный выбор размера влияет множество факторов:

  • размеры доступных на рынке стройматериалов
  • удобство их обработки
  • удобство сборки и эксплуатации
  • удобство внутренней планировки

и так далее, и так далее.
Поэтому действуем методом последовательных приближений: берем геокупол определенных замеров, “прогоняем” его по всем пунктам. Если не подходит – берем другой размер, снова “прогоняем” и т.д. – пока не найдем подходящий.

Итак, предварительно мы выбрали геокупол радиусом 6 метров. Возможная частотность нашего дома – 2V, 3V, 4V. Различия в частотах хорошо видны вот на этой картинке:


Различные частотности геокупола

Для расчета ребер воспользуемся одним из доступных в интернете калькуляторов. Получившиеся результаты:

2V геокупол:

35 ребер по 3.71 м. каждый
30 ребер по 3.28 м. каждый

Всего – 240 м.

3V 5/8 геокупол:

30 ребер по 2.09 м. каждый
55 ребер по 2.42 м. каждый
80 ребер по 2.47 м. каждый

Всего – 413 м.

4V геокупол:

30 ребер по 1.52 м. каждый
30 ребер по 1.77 м. каждый
60 ребер по 1.77 м. каждый
70 ребер по 1.88 м. каждый
30 ребер по 1.95 м. каждый
30 ребер по 1.79 м. каждый

Всего – 471 м.

Видно, что 2V геокупол – довольно грубый по форме, 4V – довольно близкий к сфере, но нужно очень много материала. Поэтому предварительно остановимся на варианте 3V.

P.S. Чтобы не запутаться, где какое ребро, удобно пользоваться их цветовым кодированием.

P.S. Уточненные длины ребер даны здесь.

Строительство и расчет купольной теплицы. Купольная теплица своими руками

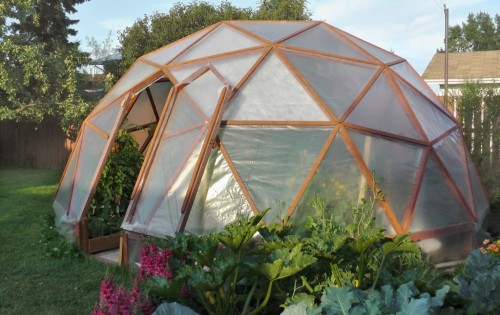

Купольная теплица: расчет конструкции

Данная статья — перевод зарубежной заметки о возведении купольного каркаса для теплицы своими руками. Убрано лишнее, оставлена лишь техническая часть. Используя эти сведения, можно применить эти расчеты для строительства купольной теплицы или дома своими руками.

Когда дело доходит до садоводства в холодном климате, всегда нужна теплица. Она расширяет вегетационный период и дает растениям гораздо больше тепла. При выборе конструкции теплицы, был выбран интересный вариант «Купольный дом».

В пользу применения сферической формы склоняют факторы:

  • Интересная, легкая конструкция;
  • Стабильная к ветровой и снеговой нагрузке;
  • Оптимальное поглощение света;
  • Наибольшая площадь;
  • Интригующий внешний вид.


Как построить сферическую конструкцию

На нашем примере будет показано, как построить сферическую конструкцию.

Материалы для использования

  • Используется необработанные пиломатериалы (ель), окрашенные перед сборкой.
  • Шурупы.
  • Покрытие. Использован парниковый прозрачный пластик, но также можно покрыть купол термоусадочной пленкой, поликарбонатом или Solawrap ™ фольгой.
  • В конструкцию добавлены автоматические открыватели окон и петли для дверей и окон.

Схема купольной теплицыДля расчета элементов купольной теплицы был использован калькулятор геокупола. Плотность элементов конструкции может быть 2В, 3В, 4В. Меньший купол может иметь более низкую плотность. Для 18‘ конструкции выбрана плотность 3В. Если больше 18‘,  то должно быть 4В. Имейте в виду, что ширина купола будет вдвое меньше, чем в высоту.

Есть некоторая проблема с 3В куполом. Дело в том, что красные распорки в нижней части, как показано схеме на 2,777% больше, чем все другие красные распорки. Большинство расчетов, найденных в интернете, не учитывают эту маленькую корректировку и в конечном итоге получается неровное основание. Конечно, можно выровнять основание, но гораздо проще отрегулировать длину 10 красных стоек, всех промежуточных пятиугольников.

Почему выбрана 3В, хотя это более сложный вариант? Место на участке было для 18-купола. Так как, размер в 2В сделает треугольники слишком большими и слишком маленький с 4В. Если вы хотите, избежать проблемы выравнивания 3В купола и есть свободное пространство, выбирайте конструкцию с большим размером с плотностью 4В! После составления плана, нужно его распечатать в цвете, для руководства им на строительной площадке.

Инструменты для строительства

  • Измерительная лента;
  • Квадрат;
  • Карандаш;
  • Защитные очки;
  • Дрель;
  • Циркулярная пила;
  • Уровень.

Заготовка стоек конструкции

Залог успешной постройки геокупола — точность расчета стоек (все дальнейшие расчеты ведутся в метрической системе). Вот пример:

Расчет стоек теплицы

На рисунке указаны:

  1. Алфавитный указатель стоек;
  2. Количество стоек этого типа;
  3. Числовое обозначение размеров вершин, к которой примыкают края;
  4. Значение плоского угла к плоскости наружной кромки;
  5. Значение двугранного угла между наружной плоскости края и плоскости разреза;
Трехмерное изображение

Трехмерное представление законцовки стойки в 3D

Стойки

Готовые стойки геодезического купола

Опорная стена высотой 0,3 м построена. Некоторые делают опорные стены высотой до 3 метров.

Приступаем к сборке теплицы. Процесс похож на игру Lego в большем масштабе. Стойки присоединены и удерживаются на месте с помощью винтов, как указано на рисунке ниже. Рекомендуем предварительно просверлить все отверстия, это предохранит древесину от раскалывания.

Одна стойка Сборка стоек

Верхняя часть теплицы собирается на земле и устанавливается как единое целое. Это немного тяжело и требуется помощь нескольких людей.

Укрываем теплицу

Как укрыть купол

Покрытие сложно из-за формы. Калькулятор купольного дома также хорошо вычисляет размер граней, что особенно важно для более качественного покрытия теплицы.

Двери и окна

Дверь смонтирована непосредственно в пятиугольнике, как показано на картинке, она имеет две вертикальные стойки, как косяки и считается хорошем решением. Это не прерывает форму купола, хорошо подходит в зимних и дождливых условиях. Снег и вода просто соскальзывают.

Теплица имеет 2 окна с автоматическим открыванием. Тем не менее, если не используется система охлаждения, то двух окон будет не достаточно. Дверь и окна построены из одних и тех же стоек и покрыты пластиком.

Устройство окон и дверей

Вот так выглядит готовая купольная теплица:

Теплица купольной формы, итоговый видТеплица купольной формы, итоговый видТеплица купольной формы, итоговый вид

Популярное


About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
