Легкий навес барбекю – выбор материала для каркаса и покрытия, рекомендации по изготовлению навеса своими руками

Самостоятельное строительство навеса для мангала или барбекю

Навес для мангала или барбекю – неотъемлемый атрибут практически любой зоны отдыха, в которой отведено место для приготовления пищи. Исключение составляют гриль-беседки, где все находится под одной крышей. В остальных случаях приходится браться за самостоятельное возведение укрытия для источника огня.

В этой статье мы рассмотрим недорогие варианты простых навесов для мангалов – из поликарбоната, дерева и т. д. Также здесь есть пошаговое руководство по монтажу деревянной постройки.

Разновидности навесов для мангалов и барбекю

Ниже приведены четыре варианта укрытий для источника огня: два деревянных и два металлических.

Деревянные навесы для барбекю и мангала

Самый простой вариант – деревянный или металлический навес для мангала, монтированный к стене дома. Пристройка собирается быстро, самостоятельного фундамента или сколько-нибудь серьезного основания не требует. Строится такой навес для барбекю своими руками в буквальном смысле из подручных материалов. Это могут быть обрезки бруса, досок, ветви деревьев и т. д. Дополнительно потребуется небольшое количество метизов для крепежей.

Обратите внимание: единственный недостаток такого навеса для барбекю или мангала – его нельзя монтировать к деревянным домам. Это связано с тем, что источник огня будет находиться непосредственно под стеной, а, следовательно, она должна быть жаростойкой. Кроме того, постройка не может находиться вблизи окон, вентиляционных отдушин и наружных блоков кондиционеров.  Пристройка небольшого деревянного навеса для мангала к стене

Пример изготовленного навеса над мангалом своими руками: фото пристенной конструкции из дерева

Если дом деревянный, то построить отдельно стоящий навес для мангала на даче своими руками будет лучшим решением. Такая конструкция немного сложнее, массивнее и потребует организации фундамента, в отличие от укрытия для барбекю, описанного выше, – оно устанавливается на отмостке дома. Однако тут есть и свои плюсы – не нужно думать о том, что дым от печи барбекю будет затягиваться в жилые помещения через окна или систему вентиляции.

Небольшая деревянная беседка-навес для мангала

Фото барбекю из кирпича под навесом из профнастила

Постройки из металла

Также навес над мангалом своими руками несложно собрать из алюминиевого профиля в сочетании с поликарбонатом. Конструкция получается легкая, времени на сборку уйдет минимум, а инструментов, кроме шуруповерта и болгарки не потребуется. Боковые стороны забираются поликарбонатом или оставляются открытыми. При желании такое укрытие можно сделать сборным или переносным – тут все зависит от его размеров и наличия/отсутствия фундамента.

Обратите внимание: поликарбонат – это пластик, хоть и с высокой устойчивостью к перепадам температур. Поэтому часть крыши, находящаяся непосредственно над источником огня в барбекю или мангале должна быть не менее чем в 1,5 метрах от емкости с углями.  Пристроенный к дому навес из поликарбоната и алюминиевого профиля для мангала

Навесы для барбекю: фото постройки из алюминиевого профиля и цветного поликарбоната

Следующий вариант навеса для барбекю на даче, который мы предлагаем вам рассмотреть, собирается также из металлических труб или профилей. Его главное отличие от предыдущего – конструкция крыши. Она двухъярусная, причем из первого уровня во второй сделано отверстие – своего рода дымогон. Кровля при этом может быть любой – из поликарбоната, черепицы, дранки, полиэстера и т. д. Подойдет для высоких печей барбекю со встроенной кухонной зоной.

Передвижной навес для мангала с крышей из полиэстера

Навес для мангала: фото постройки с двухъярусной крышей

Строим укрытие для мангала/барбекю своими руками

Ниже мы рассмотрим монтаж деревянного навеса для мангала или барбекюшницы, на четырех или шести опорах, под крышей с отверстием для трубы. Самая длительная часть строительства – устройство фундамента: на его застывание потребуется 3-4 дня. Само укрытие монтируется за один рабочий день.

Подготовительные работы

Создание навеса над барбекю является пусть и не слишком масштабным, но все-таки строительством. Поэтому для начала придется сделать эскиз, а уже по нему – чертеж со всеми размерами. После на основании чертежа рассчитываем и приобретаем/отбираем нужные материалы. Для примера возьмем деревянную постройку на 6 столбах. Материалы:

  • 6 брусьев сечением 10х10 см – для опор.
  • 4 бруска сечением 10х4,5 см – для поперечных балок.
  • Бруски сечением 10х4,5 см – для продольных несущих. Количество зависит от длины постройки, при условии, что располагаться несущие должны в 80-110 см друг от друга.
  • Узкие доски для создания обрешетки – если того требует кровельный материал.
  • Кровельный материал.
  • Несколько полос жести для создания трубы и «юбки» для нее.
  • Закладные детали для фиксации бруса в бетоне.
  • Цементно-песчаная смесь для заливки фундаментных столбов.
  • Метизы для скрепления элементов между собой.

Для удобства строительную площадку следует разметить с помощью системы колышков и шнура.

Установка колышков для разметки фундамента под навес для мангала

Разметка рабочей площадки

Заливка фундамента, установка опор и создание крыши

Откапываем ямы под фундамент – на глубину 50 см и диаметром 30-35 см, на дно засыпаем щебень (10 см). Подготавливаем цементно-песчаный раствор (3 к 1) и заливаем его внутрь. Закрываем ямы целлофаном и оставляем на 3-4 дня, до полного застывания бетона. Желательно по краям организовать небольшие (около 10 см) борта из досок и целлофан укладывать уже на них – во избежание затопления ям в случае дождя.

Разметка шнуром мест для установки опор для беседки под мангал

Строим навес над мангалом: фото размеченной стройплощадки с выкопанными фундаментными ямами

В застывший бетон вкручиваем закладные детали, а уже к ним крепим столбы будущего навеса над мангалом. Этот этап контролируем при помощи уровня. На опоры, по коротким сторонам постройки, монтируем поперечные балки, а уже на них – продольные несущие. Далее можно приступать к креплению обрешетки и настиланию кровельного материала. Обязательно оставляем в крыше проем под дымогон.

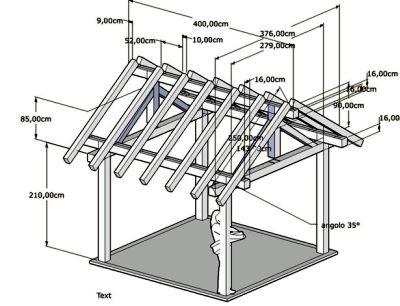

Эскиз с размерами для строительства деревянного навеса под мангал

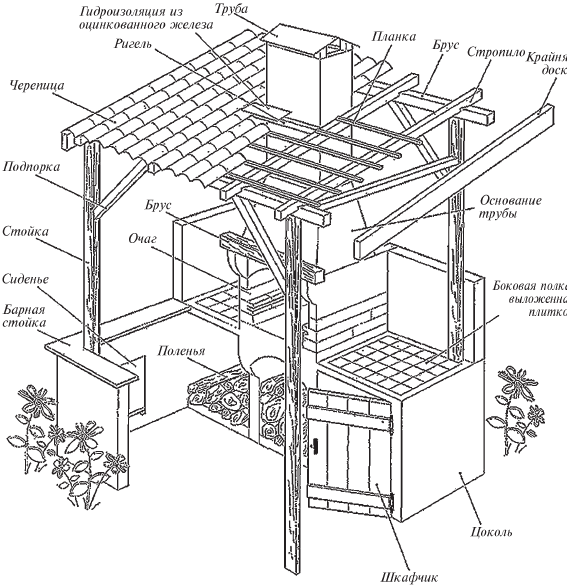

Устройство навеса для мангала

А теперь об устройстве дымогона. Он выкраивается из жести, на которой заранее рисуется «выкройка» по чертежам. Труба должна начинаться в 60 см над мангалом или барбекю и заканчиваться в 50 см над уровнем кровли. Над трубой надо сделать защиту от дождя – так же из куска жести, сложенного под небольшим углом. На схеме внизу вы можете посмотреть пример такой конструкции.

Обратите внимание: вокруг дымогона над бербекю, если только крыша не покрыта стальным профлистом, обязательно делаем «юбку» из жести. Она должна опоясывать трубу по кругу и иметь в ширину около 30 см. Внутренний край «юбки» делаем нахлестом (10 см) на дымогон. Все швы изолируем подходящим по составу герметиком.  Организация крыши для деревянного навеса под барбекю

Устройство кровли над барбекю

Как своими руками сделать навес для мангала?

Идея о том, как сделать навес для мангала своими руками, приходит хозяину дачного участка после первого же пикника, испорченного дождливой погодой. Легкая кровля может надежно защитить и гостей, и самого повара от ненастья. Построить ее гораздо проще, чем беседку.

навес для мангала

Какой навес можно сделать?

В зависимости от того, как расположена зона отдыха с барбекю, конструкция навеса может быть разной. Также для постройки его могут быть использованы различные материалы. При работе над проектом сооружения нужно учитывать оба этих фактора.

По конструкции навес может быть следующего типа:

  1. Если зона отдыха примыкает к строению (жилому дому, бане), целесообразнее всего будет устройство барбекю под навесом, который опирается на стену здания. Это позволит сэкономить немного материалов и времени.
  2. Для мангала, стоящего далеко от зданий, подойдет конструкция на специально установленных опорах. Она напоминает упрощенную беседку.
  3. Кованые мангалы и переносные конструкции могут быть оборудованы совмещенным с ними навесом. Этот тип крыши над барбекю отличается небольшими размерами и составляет единый комплекс с жаровней.

Материалы, которые применяют для строительства, выбираются в соответствии с возможностями строителя. Тем, кто имеет навыки сварочных работ, соответствующую аппаратуру и может подобрать металлические детали, легче всего изготовить конструкцию из них. Из доступных деревянных частей (остатков бруса, досок) могут построить навес те, кто умеет работать с деревом.

Очень удобны для дачи навесы разборного типа. Готовые металлические детали собираются на болтах за короткое время и не требуют физических усилий или особых навыков. Преимущество таких конструкций и в том, что их можно установить в любом месте участка, а на зиму убрать на хранение. Использование металла, покрытого специальной краской, позволяет навесу служить долгое время, не подвергаясь коррозии.

Для опор конструкции, изготовляемой своими руками, можно использовать профили дачной теплицы. Легкий металлический каркас и кровля из поликарбоната делают строительство возможным даже для тех, кто не умеет работать с металлом и деревом. Из поликарбоната мастерят и отдельно стоящие навесы, и пристраивают укрытие для мангала к стене дома.

Что потребуется для работы?

Выбрав нужный материал, легко подготовить и инструменты для его обработки:

  • лопату для копки ям под опоры;
  • дисковую пилу, гвозди, молоток для работы с деревянными деталями;
  • болгарку, сварочный аппарат для работы с металлом;
  • дрель с шуруповертом для возведения конструкций из поликарбоната или сборных навесов.

Коме этого, могут понадобиться и отделочные материалы, и инструменты для работы с ними. Например, для декорирования столбиков камнем, если мангал из кирпича, потребуются мастерок и кладочный цементный раствор, а для декора из габионов — сетка, проволока и пассатижи.

Как сделать навес у стены?

Пристенный навес для барбекю обычно делают на опорах. Для этого на желаемом расстоянии от дома вкапывают 1 ряд столбов из дерева или стальных труб диаметром не менее 10 см. Глубина ям для установки опор должна составлять не менее 50-60 см. Столбики заливают бетоном из 1 части цемента, 3 частей песка и 4 частей щебня.

На стене дома устанавливают цельный горизонтальный брус или отдельные деревянные детали с таким расчетом, чтобы пояс опор для стропил был выше уровня верхушек столбов. Делают это для формирования ската кровли. В зависимости от разницы высот угол наклона ската может быть больше или меньше.

Если беседка будет построена в виде перголы (для защиты от солнца), то скат не делают. Брус в этом случае прибивают на уровне высших точек внешних столбиков.

Крышу на навесе надо делать в такой последовательности:

  1. Соединить столбики горизонтальной обвязкой, прибивая брусок или приваривая трубу на уровне желаемой высоты кровли. Во время работы следить за горизонтальностью балки по уровню.
  2. Уложить стропила с шагом не более 1 м. Внешний край их опирают о балку обвязки с небольшим выносом за линию столбов (около 30 см). У стены стропила опираются о прикрепленный к ней брус.
  3. Поперек стропил нужно прикрепить обрешетку из досок или металлопрофиля. Расстояние между стальными деталями может быть около 50 см. Дощатую обрешетку часто устанавливают без зазора. Это позволяет кровле выдерживать снеговую нагрузку зимой.
  4. На обрешетку настилают кровельный материал.

В качестве кровли используют шифер, металлочерепицу, ондулин или поликарбонат.

Навес из поликарбоната своими руками можно сделать и проще. Профиль для теплицы нужно опереть на заранее прибитый к стене брус и закрепить.Свободный конец устанавливают по инструкции для постройки теплицы. В итоге образуется ряд полуарочных опор. Их можно соединить горизонтальным поясом жесткости. Поликарбонат надо прикрепить специальными саморезами с шайбами. Кровлю опустить до уровня грунта либо закрыть пластиком лишь верхнюю часть каркаса, а боковую сторону, удаленную от стены, оставить свободной.

Отдельно стоящий навес

В отличие от предыдущего варианта простой навес строят, вкапывая в землю 2 ряда столбов, на которые будет опираться крыша. Делают это по такому же алгоритму, что и в предыдущем случае:

  1. Выкопать ямы глубиной 50-60 см.
  2. Установить столбик.
  3. Залить его бетоном.

Если длина или ширина навеса превышает 3 м, потребуется установка нескольких столбов с шагом в 2 м. Небольшая беседка может быть построена и на 4 опорах, установленных по углам.

Несущие балки для крыши мастерят из бруса или трубы, сечение которых соответствует толщине столбов. Проще всего выровнять столбы по высоте и уложить обвязку поверх них, но можно и прикрепить балки сбоку. При формировании односкатной кровли нужно сделать стороны, на которые уложены балки, разными по высоте. Как и при установке пристенного навеса, от разницы высот зависит угол наклона ската.

Устанавливая в качестве легкой защиты от солнца тенты или перголу, крышу делают плоской. В этом случае стороны, на которых закреплены несущие балки, равны по высоте. Таким же образом подготавливают основу и для двухскатной или арочной кровли.

Если хозяин делает навес из поликарбоната для барбекю, установленного в зоне отдыха, беседка может иметь арочную крышу. Для этого лучше использовать изогнутые по шаблону тонкие трубы с квадратным сечением. Арки нужно закрепить на горизонтальных балках.

Для надежности каркаса кровли следует сделать обрешетку, соединяя арки такими же трубами, протянутыми по длине навеса. Шаг между ними — 50-60 см. Поликарбонат крепят к обрешетке. Для защиты от солнца можно выбрать окрашенные полупрозрачные листы.

Если мастеру хочется установить двухскатную крышу, собирать стропильные системы нужно на земле. При этом 2 детали стропил соединяют верхними торцами, а в середине конструкции устанавливают горизонтальную распорку. Пары стропил надо поднять и установить на балках. В верхнем углу крыши прикрепить конек из доски или трубы, соединив все стропильные системы. После этого настилают обрешетку и крепят кровельные материалы.

Построенный своими руками навес декорируют. Кирпичные основания столбиков уместны практически в каждом саду. Для отделки можно использовать и дикий камень.

Как сделать козырек для мангала?

Небольшой металлический навес для мангала можно закрепить непосредственно над жаровней. Во время сварки переносного очага с навесом для зоны барбекю заднюю пару ножек можно сделать продолжающимися вверх на 1,5-1,7 м, а впоследствии к ним приварить опорные элементы для крыши.

Козырек в сварной конструкции должен быть установлен наклонно, поэтому опоры для него приваривают под углом к вертикальным стойкам. Для прочности хорошо вварить укосины между сторонами получившегося угла. Красивые кованые мангалы в этом случае дополняют декором из металла. Элементы отделки и выполняют роль укосин.

Поперек опорных элементов крыши надо приварить 2-3 отрезка трубы, на которые будет опираться кровля. Навес для мангала можно сделать из металла или поликарбоната. Крепление кровли сварное (для металлических элементов) либо на саморезах.

Легкие навесы для дачи обычно делают без полового настила. При желании можно и под навесом сделать приподнятую над грунтом площадку из бетона, дерева или тротуарной плитки. Это потребует дополнительных материалов и затрат времени.

Навес для барбекю: виды и методика строительства

Мангалы и барбекю являются неотъемлемым предметом частного дома и дачи. Что может быть приятнее, чем отдых с семьей или друзьями у дымящегося очага? Готовить блюда на свежем воздухе намного приятнее, чем в душной, тесной кухне. Но природа всегда может внести свои коррективы в планы отдыха. Внезапно может начаться дождь, портящий отдых. Длительное нахождение под палящим солнцем тоже не доставит большого удовольствия. Есть очень простой способ сделать отдых на природе комфортным при любой погоде — построить навес для барбекю. Это простое сооружение можно сделать самостоятельно, используя набор инструментов, которые есть в каждом хозяйстве.

На фото дачный вариант барбекю под навесом

Виды навесов для барбекю

Как правило, времяпрепровождение на природе проходит в некотором отдалении от основных построек. С точки зрения пожарной безопасности, это вполне понятно. Но это желательно и для того, чтобы не допустить попадания дыма в жилое помещение. Исходя из этого места установки навесов для барбекю выбираются в наиболее живописных местах двора.

Навес, сделанный своими руками, может иметь крышу следующих форм:

  1. Купол. Довольно экзотическая форма для навеса над барбекю. Кроме непосредственной задачи — защиты от дождя и солнечных лучей, может выполнять функцию украшения двора. Достаточно посмотреть на подобные сооружения для барбекю (барбекю фото выложены на форумах), чтобы оценить их красоту.
  2. Сфера. Довольно сложная в исполнении конструкция для навесов над барбекю. При желании часть сооружения можно оборудовать роликовой системой. Это позволит сделать сферу раздвижной.
  3. Плоская односкатная поверхность. Этот вид навеса для барбекю является самым простым в исполнении и самым дешевым по себестоимости.
  4. Плоская двускатная поверхность. Аналог односкатной крыши. Принцип сборки такого навеса над барбекю тот же. Требует установки конька на стыке скатов.
  5. Односкатная вогнутая поверхность. Такой вид навеса для барбекю напоминает форму кровли восточной архитектуры и смотрится весьма нарядно и необычно.

Материал для изготовления навесов своими руками

Следует остановиться на том, что навес может иметь под собой площадку из какого-либо материала или может быть просто установлен над травяным газоном (это усиливает чувство близости к природе). Исходя из своего решения, вы должны осуществить выбор материала и расчет его количества.

Как правило, навесы для мангалов состоят из следующих частей:

  • Платформы
  • Опоры
  • Каркасы кровли
  • Кровельное покрытие.

Платформа является местом, на котором располагаются мебель и сам мангал. Поэтому она должна быть ровной, твердой и безопасной в пожарном отношении. Ее можно изготовить для установки барбекю своими силами.

Варианты оборудования площадки могут быть разными:

  • Поднятие уровня грунта под навесом на 15-20 см (при помощи щебня и дерна)
  • Выкладывание тротуарной плиткой
  • Устройство ленточного или свайного фундамента с последующим оборудованием пола из досок.

Различные варианты навесов для дачи представлены в следующем видео:

Опоры должны быть достаточно прочными, для того чтобы выдержать вес кровли и порывы ветра.

Материалом для опор навесов для барбекю могут быть:

  • Круглая или профилированная стальная труба
  • Лес кругляк
  • Деревянный брус.

При планировании вида материала для опор следует предусмотреть возможность установки защитного экрана от ветра. Этот экран должен подходить к размерам и общему дизайну навеса.

Каркас является основой для кровельного материала и наиболее сложным элементом при изготовлении купола над барбекю своими руками.

Как правило, для изготовления каркаса кровли используются следующие материалы:

  • Сталь
  • Алюминий
  • Дерево.

Металлические каркасы могут быть сварными или сборными. При использовании сварных конструкций возможно применение элементов художественной ковки.

Кровельное покрытие является главной целью возведения навеса. По цвету оно должно сочетаться с внутренним убранством двора. Выбор материала для изготовления кровли своими руками довольно велик.

Это могут быть:

  • Листы поликарбоната
  • Профилированные листы
  • Оцинкованные листы стали
  • Листовая сталь, окрашенная под цвет крыши дома
  • Листы гладкого или волнистого шифера
  • Деревянная доска, покрытая рубероидом.

При проектировании крыши навеса следует учитывать прочность материала и его потенциальную возможность выдерживать вес снега, порывы ветра и удары града.

Различные вариации навесов из поликарбоната представлены в данном видео:

Методика строительства навесов для мангалов

Для того чтобы возвести навес для размещения барбекю, понадобится небольшое количество инструментов.

В их число входят:

  • Топор
  • Пила
  • Молоток
  • Штыковая лопата
  • Строительный уровень
  • Рулетка
  • Шуруповерт
  • Крепежный материал.

Если каркас для крыши навеса будет сварным, то понадобится сварочный аппарат.

В зависимости от выбранной конструкции для возведения навеса потребуются:

  • Стальная труба или брус для опор
  • Доски или профилированная труба для каркаса
  • Деревянные рейки для обрешетки
  • Материал для кровли.

Как и любое сооружение, навес возводится снизу вверх в следующей последовательности:

  1. Строительство фундамента для опор и помоста
  2. Монтаж каркаса на опорах
  3. Укладка кровельного материала
  4. Оборудование навеса защитными экранами, мебелью и электричеством.

После окончания работ барбекю под навесами будет местом сбора всей семьи. Друзьям же не будет стыдно показать фото готового сооружения.

На фото кирпичный мангал с навесом

предназначение, особенности, виды, технология строительства, варианты конструкций

Сегодня каждый, кто имеет дачу, загородный дом или пока только приобрёл земельный участок под строительство, не мыслит отдых с семьёй или друзьями без традиционного шашлыка. Более того, между фразами «отдыхать на даче» и «готовить шашлыки» можно поставить знак тождества, настолько плотно ассоциируется понятие дачного отдыха с приготовлением шашлыка на свежем воздухе. А для приготовления шашлыка, безусловно, требуется правильный мангал.

Конечно, многие имеют обычный, складной мангал, который легко установить в любом месте дачного участка. А если дождь, непогода? Неужели придётся отменить долгожданный шашлык? Конечно же, нет! Ведь на даче можно оборудовать стационарное место для приготовления пищи и посиделок с друзьями и семьёй. Для этого лишь требуется выделить на участке небольшое пространство и построить беседку или навес.

Необходим ли навес для мангала?

Навес для мангала

Навес для мангала Решить, насколько необходим навес, вы можете только сами или на семейном совете. Вы бываете на даче от случая к случаю или проводите там все выходные? Любите готовить и собирать компании по выходным? А может, вы проводите в загородном доме отпуск, или проживаете с ранней весны и до холодов? Ответив себе на эти вопросы, вы, скорее всего, сделаете однозначный выбор — навес необходим. Пусть даже не часто вы готовите шашлыки, но навес поможет:
  • во-первых, предохранить мангал от дождя, чтобы он не ржавел;
  • во-вторых, у вас рядом всегда будут сухие дрова для огня.

А вот какого размера и из какого материала будет навес — всё зависит от вашей фантазии, свободного времени и умения обращаться с инструментами.

Какие бывают навесы для мангала

Для начала стоит определиться, хотите ли вы устроить навес только для того, чтобы укрыть мангал от дождя и спрятаться самому, или планируете оборудовать навес, под которым можно накрыть стол на несколько человек и устроить небольшую летнюю кухню? Навесы бывают разных размеров. В продаже есть готовые сборные конструкции навесов на любой вкус и кошелёк, но неужели вы станете довольствоваться навесом «как у всех»?

Тогда осталось определиться с размером площадки, с конструкцией навеса и материалом, который будете использовать для фундамента, каркаса и кровли.

Как самостоятельно построить навес для мангала

Проще всего самостоятельно сделать деревянную конструкцию навеса. Такой навес следует устанавливать на столбчатом фундаменте.

Основные конструктивные элементы будущего навеса для мангала:

  • Фундамент столбчатый. Его можно сделать из кирпича. Столбчатый фундамент выкладывается в полтора кирпича, армируется стальной проволокой. Заглублять достаточно на 50−60 см.
  • Навес для мангалаНавес для мангалаКаркас из бруса. Каркас состоит из нижнего горизонтального пояса, уложенного на фундамент, вертикальных стоек по углам, верхней горизонтальной обвязки и стропил, на которые будет укладываться кровля. Если размеры навеса достаточно большие, то и по центру беседки, под будущим «коньком» крыши нужно устанавливать дополнительные стойки из бруса. Брус используем квадратного сечения, размеры 10×10 см, или 15×15 см. Для стропил используем обрезную доску толщиной 4−5 см и шириной не менее 10 см. На обрешётку крыши необходим обрезной тёс толщиной 20 мм.
  • Полы. Полы можно настелить из обычной обрезной доски толщиной от 30 мм, или из искусственной террасной доски, которая не боится влаги и перемены температур.
  • Крыша. Конструкцию кровли можно сделать простую — обрешётка из тёса, застилаем пароизоляцией или рубероидом, поверх настилаем металлочерепицу.

Начнём с разметки площадки под строительство навеса. Размечаем угловые отметки, забиваем деревянные колышки и натягиваем между ними веревку. Необходимо проверить точность разметки, соблюдены ли у вас углы в 90 градусов. Это можно проверить «дедовским» способом, достаточно точным. Нужно от угла построить прямоугольный треугольник с соотношением сторон 3x4x5 частей, где 5 — гипотенуза, т. е. другими словами проверить диагонали.

Уточнили разметку, теперь приступаем к копке ям по углам для устройства фундамента. Достаточно выкопать яму шириной 50×50 см и столько же в глубину. Ширина 50 см позволит спокойно уложить внутри кирпичную кладку, размеры которой будут примерно 40×40 см, если выкладывать в полтора кирпича. Над поверхностью земли столбы следует вывести не менее чем на 15−20 см для вентиляции полов. На дно ямы насыпаем гравий и разравниваем. Кладку производим из красного кирпича на цементный раствор М300. Можно купить в строительном магазине готовую сухую цементно-песчаную смесь. Толщину швов делаем не более 10−12 мм.

При укладке кирпича следует заложить в нижние ряды стальную проволоку и выпустить два конца наружу, потом можно будет зафиксировать брус нижнего яруса и предотвратить смещение.

Проверим, на одинаковую ли высоту выложены столбы. Для этого можно использовать лазерный нивелир, а можно обычный строительный уровень. Т. к. длина уровня невелика, мы укладываем его на ровную длинную доску и ставим доску между столбами. Если высота столбов отличается, можно на верх столба нанести слой цементного раствора и разгладить.

Каркас для навеса над мангалом

Каркас для навеса над мангаломПриступаем к устройству каркаса. Брус отпиливаем по размеру сторон. В месте стыка на углах в брусе нужно сделать пазы шириной, равной толщине бруса и глубиной в половину толщины. Укладываем нижний ярус на столбы. На столбы, под брусья, следует уложить гидроизоляцию из рубероида. Так дерево будет предохранено от влаги, которая будет впитываться через кирпичи.

Теперь выпиливаем вертикальные стойки равной длины. Чтобы закрепить их в углах, необходимо сделать крепление типа «шип-паз». Для этого на торцах вертикальных стоек нужно сделать шип длиной 5 см и шириной 4×4 или 5×5 см, в зависимсти от поперечного сечения бруса. Если брус у вас 10×10 см, то шип нужно делать 4×4 см. Теперь в нижнем ярусе, в углах, нужно вырубить долотом отверстие такого же размера, как шип. Устанавливаем стойки в пазы и временно крепим раскосами из тёса.

Теперь нужно подготовить верхний ярус каркаса. Делаем это на земле или на нижнем ярусе. Так же отмеряем брус по длине, запиливаем пазы для стыковки брусьев и вырубаем пазы для вертикальных стоек. Для установки конструкции наверх вам могут понадобится помощники.

Когда верхний ярус установлен, проверяем вертикальность стоек и фиксируем их уже насовсем, убирая временные раскосы. Фиксировать можно металлическими уголками с отверстиями под гвозди или саморезы, а можно сделать раскосы из доски. Такой угловой элемент придаст навесу схожесть с постройками на ранчо на Диком западе.

Осталось самое ответственное — монтаж крыши. Угол ската крыши можете делать любой, как визуально вам больше понравится, но не менее 10 градусов. Он не должен быть меньше угла срыва снеговетрового потока, т. е. не меньше 10 градусов, эта цифра обоснована практикой.

Стропила следует выпилить заранее и собрать элементы на земле. Нужно собрать пары стропил и скрепить их между собой. Затем, вместе с помощниками, установить их и уложить на них обрешётку из тёса и расстелить рубероид.

Навес для кирпичного мангала

Навес для кирпичного мангалаА не забыли ли мы про дымоход? Вот теперь самое время разметить трубу для вытяжки. Располагаем мангал внизу, там, где он будет стоять постоянно, и крепим над ним вытяжку. При помощи вертикального отвеса отмечаем то место крыши снизу, куда будет входить труба и вырезаем ножовкой обрешётку.

Приступаем к финишной кровле. Металлочерепица настилается, начиная снизу. Когда вы дойдёте до отверстия в крыше, сначала прямо на месте, на крыше, наметьте на листе черепицы форму отверстия, потом спуститесь вниз и аккуратно вырежьте его. Теперь можно заканчивать, крепить конёк на крышу, и крыша завершена.

Настилаем полы, оставляя между досками зазор пару миллиметров для стока влаги, в месте установки мангала стелим металлический лист, устанавливаем мангал, трубу и можно принимать гостей.

Варианты навесов для мангала

Как показывает практика, все владельцы загородных участков рано или поздно приходят к выводу, что навес нужен. И преимущества его очевидны! Это и возможность собраться тесной компанией мужчин рядом с мангалом, пока их жёны заняты разговорами, это возможность спрятаться от непогоды и готовить шашлык на сухих дровах.

Недостатки? Пожалуй, есть один… Навес не приготовит за вас шашлык!

видео-инструкция по монтажу своими руками, особенности изделий для дачи, цена, фото

В этой статье мы расскажем о том, можно ли построить навес для мангала своими руками и обеспечить должную степень пожаробезопасности готового сооружения. Кроме того, мы рассмотрим основные моменты, связанные с проведением строительных работ и рассмотрим критерии выбора стройматериалов.

Тема строительства приспособлений для готовки на природе приобретает все большую актуальность с началом дачного сезона, когда большинство соотечественников проводит все своё свободное время, занимаясь обустройством загородного дома и прилегающего участка.

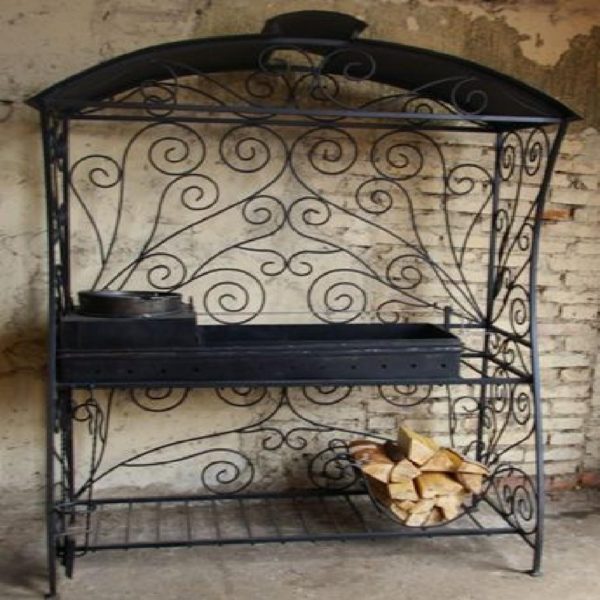

Кованый неразборный мангал с навесомКованый неразборный мангал с навесом

Перед тем как рассказать о том, как изготовить навес над мангалом своими руками, рассмотрим особенности конструкции жаровни.

Конструкционные особенности стационарных жаровен

Схема жаровни с черепичной крышейСхема жаровни с черепичной крышей

Стационарные мангалы с навесом состоят из пяти основных элементов, среди которых отметим следующее:

  • Фундамент — выполняет защитную функцию и способствует устойчивости всего сооружения. Фундамент стационарного мангала делается из армированного металлическими прутьями бетона или из цементно-бутовой кладки.
  • Емкость для разжигания огня (короб) представляет собой конструкцию, собранную из огнеупорного кирпича, реже из металла.
  • Колосниковая решётка – элемент, расположенный в нижней части сооружения и отвечающий за удержание золы и за подачу воздуха к горящему топливу. В большинстве случаев решётка изготавливается из листовой стали, в которой высверливается большое количество вентиляционных отверстий.
  • Поддув – предназначен для регулировки подачи воздуха. Устройство представляет собой подвижный лючок или заслонку, прикрывая которую можно ослабить или усилить тягу.
  • Навес (крыша) – очень полезный конструкционный элемент, который делает жаровню всепогодной. На сегодняшний день разработано немало конструкций защитных крыш. Все эти сооружения предназначены для предотвращения попадания в жаровню осадков и мусора. Кроме того, через защитную крышу может проходить дымоход, если конечно жаровня им оборудована.

Важно: Навесом, для жаровни, установленной в летней беседке, может служить кровля крыши беседки.
Такое решение экономически выгодно, но если беседка деревянная, потребуется соблюдение дополнительных мер пожарной безопасности.

Материалы, пригодные для изготовления навеса

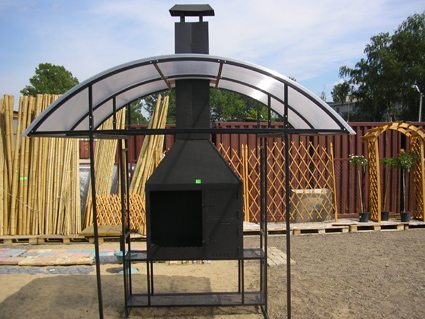

На фото жаровня под крышей из поликарбонатаНа фото жаровня под крышей из поликарбоната

Повсеместно используются разные мангалы для дачи с навесом, которые отличаются друг от друга конструкционными особенностями и типом использованных при производстве материалов.

Рассмотрим то, какие материалы можно применить для изготовления пожаробезопасной и долговечной крыши.

Листовая сталь с толщиной не менее 1 ммОтличный выбор для устройства пожаробезопасной и надёжной кровли. Стальной лист небольшой толщины может быть уложен как на металлические, так и на деревянные каркасы. Учитывая внешнее расположение мангала, крышу лучше изготавливать из оцинкованной стали, которая характеризуется большей устойчивостью к негативному воздействию факторов внешней среды.
Поликарбонат – полимерный кровельный материал, склонный к возгоранию.Изготавливая мангал под навесом, поликарбонат, в качестве кровли необходимо устанавливать как можно выше.

Как правило, поликарбонат в качестве кровельного покрытия применяется при обустройстве крыш беседок, внутри которых эксплуатируется жаровня. Так или иначе, от верхней части жаровни до кровельного материала должно быть не менее 1,2-1,5 метра

Профнастил (металлический деформированный лист).Неплохой выбор как для обустройства кровель общих с беседкой, так и для устройства отдельного навеса для мангала. Профнастил характеризуется простотой механической обработки и монтажа, что благоприятно сказывается на себестоимости готового навеса.
Асбестоцементный шифер.В продаже встречается нечасто, так как из-за низкой экологичности его производство повсеместно сокращается Тем не менее, шифер из-за доступной цены традиционно применяется для изготовления недорогих навесов и крыш.

Важно: Навесы из шифера не следует опускать слишком близко к мангалу, чтобы под воздействием высоких температур кровельный материал не треснул.

После того как мы определились с подбором покрытия, необходимо выбрать материалы для изготовления каркаса.

Чаще всего, для изготовления каркаса навеса применяется металлический профиль или пиломатериалы. Рассмотрим основные способы строительства навесов с использованием перечисленных материалов.

Сборка навесов из профильной трубы

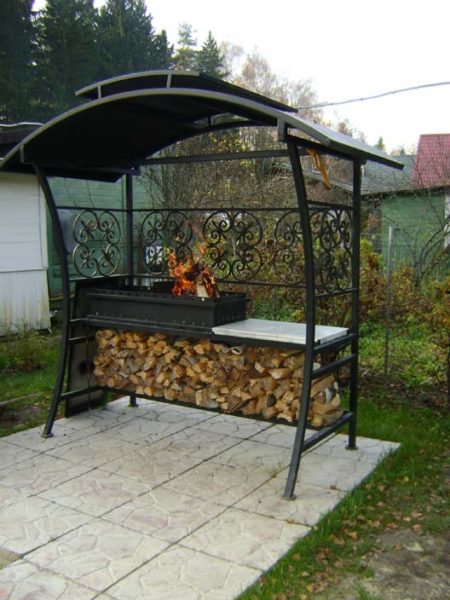

Конструкция, собранная из профильной трубыКонструкция, собранная из профильной трубы

Профильная стальная труба — это превосходное решение для сборки прочных и надежных металлоконструкций, цена которых оправдана долговечностью.

Инструкция сборки металлических конструкций предполагает использование сварочного аппарата. Если сварочного аппарата нет, можно ограничиться применением специальных метизов, которые используются при сборке теплиц из профильной трубы.

Монтаж кровельного материала на каркас из профильной трубы осуществляется с применением саморезов, которые вкручиваются в предварительно просверленные отверстия малого диаметра. Поэтому, приступая к сборке навеса, целесообразно располагать мощным шуроповертом.

Сборка навесов из пиломатериалов

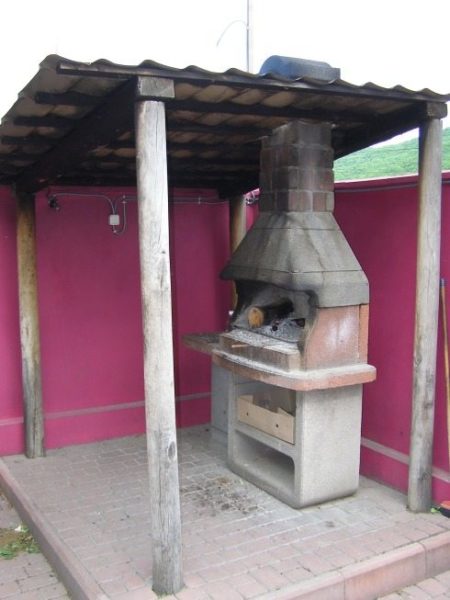

Простой навес на деревянных опорахПростой навес на деревянных опорах

Применение пиломатериалов гарантирует простоту монтажа, так как древесина легко режется, сверлится и шлифуется. Более того, обширный ассортимент пиломатериалов, представленный на рынке, позволяет выбрать заготовки различных типоразмеров.

Схема навеса, который можно применить в качестве беседкиСхема навеса, который можно применить в качестве беседки

Важно: Недостатком деревянных конструкций является их невысокая устойчивость к высоким температурам и к факторам внешней среды.

Чтобы повысить пожаробезопасность дерева, каркас целесообразно пропитать антипиренами. Для того чтобы дерево не гнило вследствие длительной эксплуатации на открытом воздухе, его обрабатывают антисептиками и покрывают слоем лакокрасочных материалов.

Вывод

Итак, мы рассмотрели то, из каких материалов можно изготовить навес для мангала на даче своими руками. Осталось приобрести необходимые материалы и приступить к работе в соответствии с предложенными схемами. Больше полезной информации вы сможете обнаружить, посмотрев видео в этой статье.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
