Чертежи лестниц на второй этаж: правила и примеры схем

Для того чтобы сделать чертежи лестницы с промежуточной площадкой, которая является наиболее популярным видом конструкций, следует предварительно собрать все необходимые данные. Подготовить это своими руками можно, если знать какие именно параметры нужны при проектировании и как правильно их определить. Для того чтобы разобраться в этом непростом деле, необходимо предварительно ознакомиться с особенностями разных видов конструкций и базовыми формулами расчетов.

Особенности лестниц

Для обустройства входа на второй этаж предусматривается строительство лестницы. Для частных домов и общественных зданий самым популярным видом является маршевая конструкция. Также для экономии места можно использовать винтовые разновидности, например, для чердачной лестницы.

Неким промежуточным вариантом можно назвать сложные маршевые конструкции. Их особенности заключаются в том, что помимо последовательного набора ступеней используются также более широкие площадки, разделяющие отдельные секции маршей.

Преимуществом таких конструкций является то, что можно сделать удобный разворот марша. К тому же площадка позволяет передохнуть во время подъема. Для разработки схемы данной лестницы на второй этаж, необходимо учитывать все доступные вариации:

  • Прямой марш. Это стандартная лестница, которая состоит из тетивы и проступей, одинаковых по размерам. При дополнении промежуточной площадкой последняя располагается между двумя прямо расположенными лестничными секциями.
  • Г-образный. Этот вариант часто используется в частных домах. В этом случае схема конструкции содержит поворот под 90 градусов. Разделительный элемент также представлен площадкой.
  • П-образный. Здесь есть три варианта исполнения. Для двухмаршевых конструкций площадка может строиться широкой, занимая всю площадь выхода на неё параллельно расположенных ступеней. Второй вариант – комбинирование с забежными ступенями. В таком случае выходы на площадку будут плавно подводиться с помощью поворотных элементов. Третий вариант – это обустройство тройного лестничного марша. Иными словами, комбинируется две Г-образные конструкции.
  • С произвольным поворотом. Для таких лестниц характерно наличие площадки нестандартной формы, например, треугольной или трапециевидной. Этот вид также может дополняться забежными ступенями. Разворот осуществляется на любой градус, будь то 30 или 120.

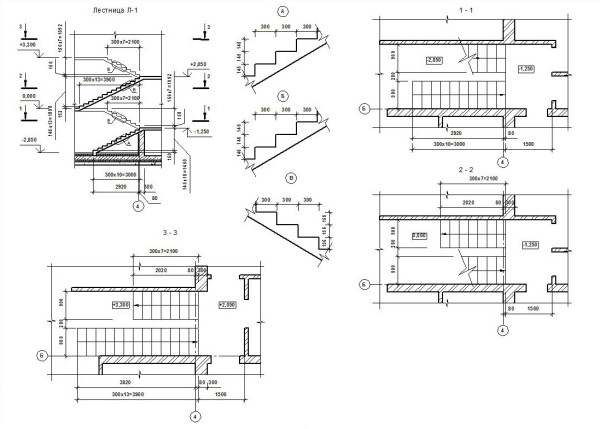

Примеры чертежей лестниц на второй этаж

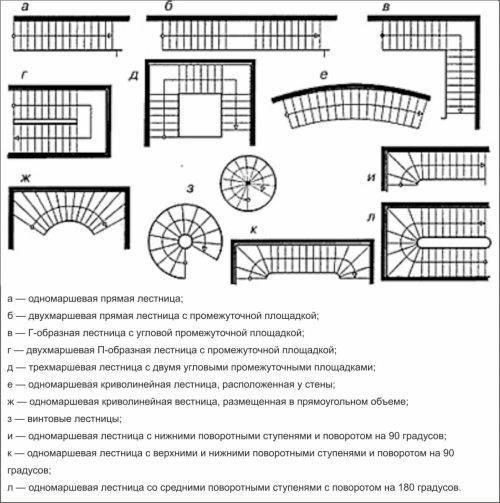

Примеры чертежей лестниц на второй этаж различной конфигурации

В качестве материалов для строительства таких изделий в многоэтажных зданиях зачастую используются железобетонные конструкции. В частных домах своими руками создать такую массивную модель не всегда удается. Здесь используются более простые в обращении материалы, такие как металл и древесина. Оптимальный вариант для внутренних работ – дерево. Именно поэтому наибольшей популярностью пользуются чертежи деревянной лестницы. Кроме того, подобным образом можно своими руками обустроить подъем по чердачной конструкции.

Вычисление основных параметров

Для того чтобы в процессе строительства не возникло проблем и несовпадений, используются заранее разработанные чертежи лестниц. Несмотря на то что для каждой модели марша используется своя схема, базовые параметры остаются общими для всех. Именно их нужно выяснить до начала проектных работ на бумаге.

В первую очередь нужно определить следующие данные:

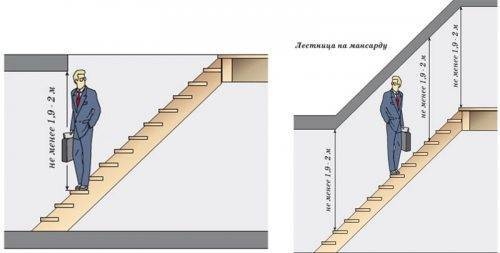

  • Высота пролета. Это расстояние от пола до верхних перекрытий, которое планируется занять лестницей.
  • Длина лестницы. В эту категорию попадает расстояние от начала марша до его завершения по маршруту движения. Также учитывается количество ступеней. Так как планируется проект с площадкой, их количество должно быть не меньше трех для каждой секции, но не более 16. Оптимальное разделение – по 10 ступеней.

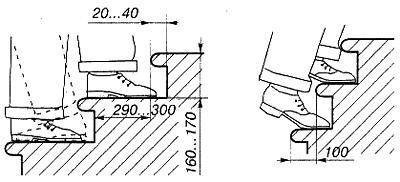

  • Глубина проступи. Это основная часть ступени, берется в пределах 25-30 см. Конструкции с забежными ступенями рассчитываются индивидуально, но стандарт берется примерно на середину такой проступи.
  • Высота ступени. Это размер подступенка. Для оптимального соотношения берется 15-20 см. Для чердачной модели можно взять соотношение с проступью 1:1.
  • Размер площадки. Если подъем на второй этаж содержит площадку, выход на неё должен быть не меньшим по ширине, чем размер прилегающего марша.
  • Уклон. Угол между конструкцией и полом не должен превышать 45 градусов. Оптимальное значение 30-35 градусов. Для чердачной модели допускается 50.
  • Ширина лестницы. Минимальное значение – 70 см для стандартной модели и 60 см для чердачной. Если лестница с забежными ступенями, добавьте еще минимум 10 см для компенсации разницы в ширине проступи.

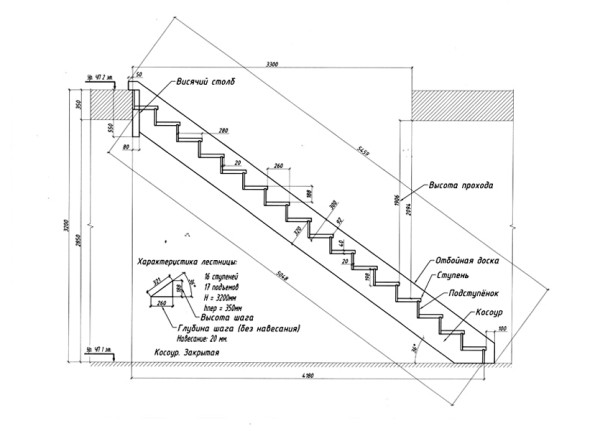

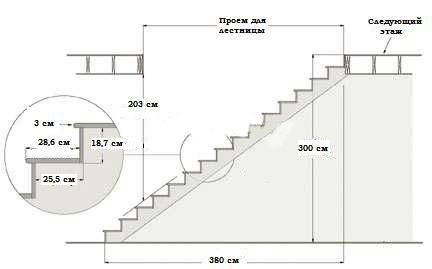

Схематическое изображение необходимых параметров лестницы

Схематическое изображение необходимых параметров для правильного расчета лестницы

Чтобы составить чертеж для чердачной лестницы или подъема на жилой этаж, можно использовать специальные программы, которые анализируют введенные данные для расчетов и выдают готовый проект. Однако, бесплатные приложения содержат множество неточностей, что может повлиять на результат проектирования. Именно поэтому рекомендуется все делать своими руками.

Если вы сомневаетесь, что ваш план является правильным, подыщите в интернете подходящий для вас, готовый вариант или закажите чертеж у профессионала.

Правила составления чертежей своими руками

Для того чтобы разработать для лестницы чертежный план на второй этаж, необходимо знать определенные нюансы. В первую очередь, обратите внимание на то, что чертеж для лестничного марша составляется в нескольких перспективах с указанием размеров всех деталей.

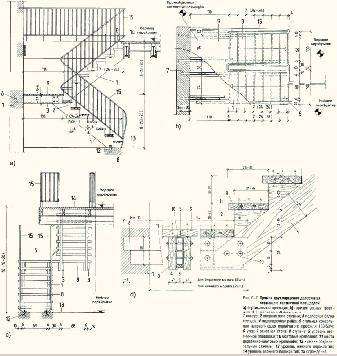

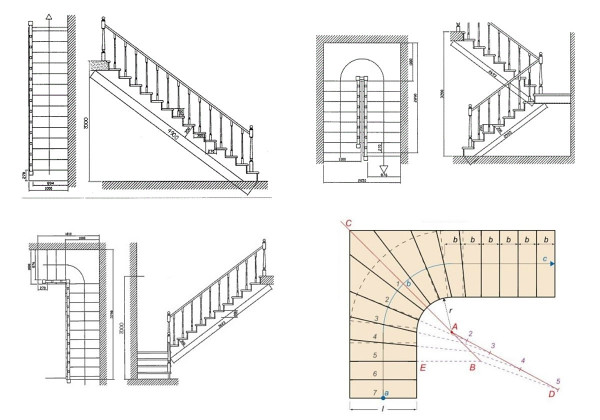

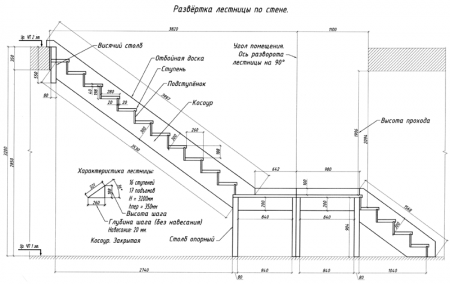

Примеры чертежей лестницы

Примеры чертежей лестницы в горизонтальной и вертикальной проекции с указанием всех необходимых размеров

Чтобы сделать чертеж своими руками, используйте следующий алгоритм: для начала определяются параметры лестничной клетки, то есть пространства для подъема на второй этаж. После этого прорисовывается схема новой лестницы, ведущей на второй этаж, в вертикальном сечении. Эти чертежи составляются на основании определения положения начальной и конечной ступеней. На рисунке отмечается угол уклона, расстояние до перекрытий и пола верхнего яруса, габариты проема. Также указывается количество и расположение ступеней с их параметрами, рисуется площадка. Если имеется выступ над подступенком, все это в масштабе отмечается на плане.

Вторая часть работы – вид сверху. Если выполнять чертеж лестницы с поворотными забежными ступенями, за основу графического построения нужно взять центральную линию. По её расположению устанавливаются оптимальные параметры конструкции с забежными ступенями. На такой схеме четко видно ширину ступеней и их расположение относительно площадки и друг друга.

Выполнить чертеж обычной чердачной лестницы или модели на второй этаж с забежными ступенями своими руками будет одинаково непросто. Прежде чем начинать изготовление конструкции, перепроверьте план и при возможности сверьте его у профессионала.

Нестандартные лестницы для частных домов

Варианты компактных лестниц на второй этаж для маленьких площадей

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Постройка двухэтажного частного дома, коттеджа или дачи – выгодное решение, позволяющее расширить жилое пространство. Для экономии полезной площади в таких строениях устанавливают малогабаритные лестницы. Такие конструкции различаются по количеству ступеней и формам маршей. При этом компактная лестница на второй этаж должна отвечать требованиям практичности и безопасности.

Стильные и компактные конфигурации лестниц

Маленькие лестницы устанавливают для экономии полезного пространства. При их изготовлении делают так, чтобы ступени располагались максимально близко друг к другу, но перемещаться по ним было удобно. Необходимо тщательно подойти к выбору модели, чтобы установить в своем доме максимально безопасную конструкцию.

Даже такая компактная лестница может выглядеть очень органично

Особое значение имеет форма проема и его ширина. Выбор типа конструкции небольших габаритов зависит именно от этих показателей. Размеры ступеней и уклон лестницы – основные данные, которые стоит учитывать. Важно разобраться, какие виды конструкций лучше всего подходят для маленьких пространств.

Одномаршевые

Одномаршевые модели являются самыми простыми. Однако и при установке подобных лестниц на второй этаж можно сэкономить место. Минимальное необходимое место при 3-метровой высоте этажа – 80х180 см.

Простая одномаршевая конструкция

Проектировщики решаются ради этого на различные нестандартные решения. К примеру, к ним относятся модели, в которых сужены проступи с каждой стороны.

Лестничные конструкции с одним маршем также могут быть складными и выдвижными.

Поворотные

Модели с поворотами маршей устанавливают в углу или у стены. Площадки в них играют роль элемента, необходимого для разворота. Повороты выполняют на 90° или 180°. Двухмаршевые лестницы не занимают много места, но подниматься и спускаться по ним достаточно удобно. Забежные ступени в таких случаях просто незаменимы. Минимальное занимаемое место при 3-метровой высоте этажа – 160х180 см.

Удачное угловое решение для маленькой площади

Благодаря установке такого сооружения узкий проход на второй этаж получается более изящным. В сравнении с прямыми маршами при перемещении приходится менять направление движения. Существуют и другие отличия:

  1. Компактность. Они не занимают много места, а параметры при этом остаются оптимальными.
  2. Удобство – по ним удобно перемещаться даже с крупным предметом в руках.
  3. Эстетичность. Угловые изделия выглядят интересно и аккуратно.
  4. Безопасность. По этому показателю поворотные изделия безопаснее винтовых.

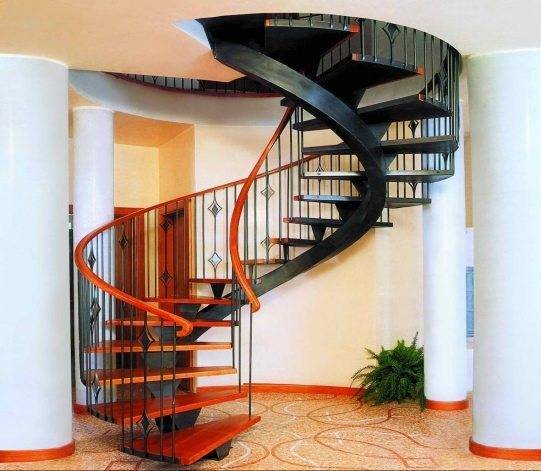

Винтовые

Популярны сегодня малогабаритные винтовые модели. Эти конструкции устанавливают как в многоуровневых квартирах, так и в загородных домах. Удобство эксплуатации таких сооружений заключается в соблюдении правил эргономики – движение вверх и вниз осуществляется комфортно, а под ступенями не создается мертвых зон. Размещать такую лестницу на второй этаж дома на маленькой площади более выгодно. Минимальные размеры в плане при высоте этажа 3 м – 130х130 см.

Ступени крепятся к вертикальной стойке по спирали. Одним из главных плюсов винтовых изделий является изящество форм. Создают их из металла или дерева – в любом случае они способны вписаться в современный интерьер.

Однако винтовые изделия имеют и свои недостатки. К примеру, если человек несет в руках крупный предмет, спускаться будет некомфортно. Деревянные модели придают дому атмосферу уюта.

Раскладные

Если подниматься наверх приходится нечасто, лучше установить в загородном доме конструкцию раскладного типа. Она отлично подходит для мансарды. Ее преимуществом является возможность складывания при необходимости. Малогабаритные выдвижные модели прикрепляют к люку на потолке. Можно легко откинуть конструкцию, а затем задвинуть ее обратно. Для обслуживания чердака раскладная конструкция – идеальный вариант.

Допускается устанавливать такую модель в любой зоне дома. Ее выбор зависит лишь от расположения крупногабаритной мебели. Кроме того, установка раскладной модели не сказывается на интерьере.

Существует несколько разновидностей таких изделий:

Ширина обычно приближена к показателям обычных приставных конструкций. Как правило, она составляет 60-65 см. При большом уклоне спускаться по ней получится лишь спиной вперед.

При выборе подходящего вида конструкции небольших габаритов смотрят на общий дизайн помещения. Главное, чтобы она была прочной, эргономичной и безопасной. Такую небольшую лестницу для дачи монтируют там, где мансарда используется редко. Эффективно устанавливать подобные конструкции в домах с высотой потолков до 3 м.

Малогабаритные решения

При необходимости установить лестницу, которая бы не «скрадывала» пространство и была максимально удобной, обращают внимание на малогабаритные конструкции. Существует несколько видов таких изделий, способных соответствовать требованиям практичности и надежности.

Модульные конструкции

При установке модульных подъемов на второй этаж можно экспериментировать с интерьером и выбирать различные варианты сборки. Их можно сделать своими руками, что является главным преимуществом. Модульные конструкции бывают винтовыми, спиралевидными, Г- и П-образными. Они могут быть и скругленными.

Модульная система позволяет придать лестнице любую форму в плане, а добавление нужного количества элементов позволяет набрать произвольную высоту.

Устанавливают их в проемах разной ширины и длины. Важно правильно установить модульную лестницу – от этого зависит безопасность жильцов. При этом обращают внимание на проживание в доме лиц с ограниченными возможностями – детей и пожилых людей.

Выбирают модульную лестницу с маленьким проемом на второй этаж в соответствии с такими рекомендациями:

  1. Перед выбором измеряют площадь комнаты и узнают габариты проема.
  2. Лучше, если конструкция будет оборудована перилами, которые обеспечат безопасность перемещения.
  3. Для удобства подъема и спуска выбирают лестницы без подступенков – так обеспечивается комфорт при постановке ноги.
  4. Дизайн конструкции создают с учетом общего стиля помещения.

Благодаря небольшим платформам и компактным поворотам, легко сэкономить жилое пространство. Сперва обращают внимание на безопасность изделия и только потом – на его внешний вид. Модульные конструкции устанавливают в доме, где перемещаться между этажами нужно быстро. Часто эту конструкцию выбирают для установки в баню.

Лестница «гусиный шаг»

Среди одномаршевых конструкций стоит выделить лестницу «гусиный шаг». Она не занимает место, но и не стесняет движений при подъеме и спуске. Изменяя размеры марша, важно сохранить оптимальную ширину шага и диапазон уклона. Если даже при выборе крайних значений подъем на второй этаж создать не получится, экономить место для устройства лестницы не стоит.

Отличием конструкции является поочередное сужение проступи с каждой стороны. Это позволяет создать комфорт при перемещении, при этом оставив длину марша сравнительно небольшой.

Такая конструкция может стать изюминкой всего интерьера

Лестница «гусиный шаг» создана для комфортного передвижения в ограниченном пространстве. Для таких моделей оптимальный уклон – 50° – 60°. Их ширина сокращается до 60-80 см. При этом соотношение высоты подступенка и ширины проступи в таких конструкциях довольно необычное. Если перенести его на обычную одномаршевую лестницу, перемещение по ней было бы небезопасным.

Важные вопросы удобства и безопасности

При монтаже лестницы на второй этаж небольшого дома важно сочетать конструкцию с фоновым стилем интерьера. Еще необходимо учитывать некоторые требования:

  • компактные размеры;
  • безопасность;
  • комфортность перемещения.

Конструкция не должна быть слишком крутой – никак не больше 60°. Уклон рассчитывают исходя из возможности ее использования детьми и пожилыми людьми. Лучше оборудовать конструкцию перилами. Покрытие выбирают таким, чтобы не скользить по нему при передвижении. Если лестницу изготавливают из полированного камня, можно постелить на нее ковровую дорожку.

Часто конструкции приходится выполнять с большим уклоном – до 75° градусов. При этом устанавливают довольно большую глубину ступеней. Повысить удобство и безопасность лестницы можно с помощью установки ручек, за которые можно держаться при подъеме и спуске.

  • начиная с первого метра, лестницу оборудуют ограждением высотой 90 см;
  • просветы между стойками перил не должны превышать 10 см;
  • ширина проступи должна быть достаточной для комфортной постановки ноги – 25-30 см;
  • для удобства обхвата рукой поручни создают с оптимальным диаметром – 32-60 мм;
  • все ступени должны быть одной высоты.

Оптимальные размеры ограждений и поручней

При проектировании лестницы на второй этаж важно позаботиться не только о ее эргономичности, но и о функциональности. Поэтому такие конструкции создают по индивидуальным чертежам. Выполнить расчеты вы можете и самостоятельно при помощи бесплатных онлайн-калькуляторов лестниц.

Варианты компактных лестниц

Ознакомившись с основными видами компактных лестниц, рекомендуем посмотреть фото таких конструкций. Это поможет выбрать подходящую модель для своего загородного дома. Важно, чтобы она сочеталась с интерьером помещения.

Компактная лестница на второй этаж для маленького дома: 4 вида

Часто увеличение количества комнат происходит за счет надстройки второго этажа, особенно, в густонаселенных пригородах, где дома очень плотно стоять, и расширяться там некуда. И в таком доме очень важно, чтобы лестница на второй этаж была не только удобной и безопасной, но и занимала не слишком много места. Полноценная большая лестница в маленьком доме приведет к тому, что об нее будут все спотыкаться, да и драгоценное место она украдет. Как этого избежать? С помощью малогабаритных конструкций.

Лестница на второй этаж на маленькой площади

При установке лестницы в небольшом доме или двухуровневой квартире, очень важно, чтобы лестница не только сочеталась со стилевым оформлением, но и отвечала некоторым требованиям.

А именно:

Очень важно учитывать особенности жильцов дома. В первую очередь, лестница не должна быть крутой. Кому хочется при неосторожном движении свалиться вниз? Желательно оборудовать лестницу перилами. И еще один важный фактор – высота ступеней. Пожилым людям или маленьким детям будет очень нелегко подниматься по высоким.

Покрытие лестницы не должно быть скользким. Если она изготовлена, например, из полированного камня, то желательно постелить ковровую дорожку, и очень хорошо ее закрепить.

К сожалению, из-за нужды в экономии места, лестницы приходится делать очень крутыми: 45-75 градусов, а глубина ступеней при этом не слишком большая. Поэтому, для безопасности и удобства, рекомендуется установка перил или хотя бы ручек, за которые можно удобно держаться при спуске или подъеме.

Выдвижная лестница на чердак пользуется огромной популярностью. Такая лестница занимает минимум пространства, а в сложенном виде вообще никак не влияет на размеры помещения. Про лестницы на чердак расскажем в следующей статье: https://homeli.ru/remont-i-otdelka/lestnitsy/vydvizhnaya-lestnitsa-na-cherdak.

Малогабаритные лестницы на второй этаж

Так, какие же выбрать? Очень важно правильно выбрать правильную конструкцию будущей лестницы.

К небольшим лестницам относятся:

  • Раскладные;
  • Нестандартные одномаршевые;
  • Маршевые, но с площадками;
  • Винтовые.

Если второй этаж используется редко, например, как чердак или склад, то ставить ради этого полноценную лестницу не обязательно. Уже давно существуют раскладные конструкции, которые можно подвесить к крышке или потолку. Она легко складывается, так что мешать никому не будет.

Раздвижные лестницы тоже имеют различные виды:

Понятно, что подобные конструкции не предусматривают наличия перил, но часто их оснащают поручнями.

Одномаршевые лестницы самые большие. Чтобы экономия места все же была, дизайнеры и проектировщики используют различные нестандартные ходы, например, сужают проступи по очереди с каждой стороны. Это делает лестницу меньше, но оставляет ее удобной и безопасной.

Идеальный вариант – лестницы с площадками, а марши имеют повороты на 90 и/или 180 градусов. Именно площадки служат здесь в качестве разворачивающего элемента. Уместно ставить подобную конструкцию в углу или просто у стенки в комнате. Наиболее популярны именно винтовые лестницы. Они занимают меньше места, благодаря практически вертикальному расположению ступенек по спирали, которая крепится к осевому столбу. Винтовые лестницы позволяют установить удобные перила, но человеку с непривычки может быть затруднительно по ней спускаться.

Каркас лестницы может быть изготовлен из различных материалов, а украсить лестницу и сделать ее интересной можно при помощи отделки ступеней деревом. Подробнее о том, как это сделать, читайте в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/otdelka-lestnitsy-derevom.

Удобная лестница в маленьком доме

Компактные лестницы имеют немало плюсов.

Это:

  • Быстрый и простой монтаж, даже своими руками;
  • Приемлемая цена, которая на порядок ниже обычной конструкции;
  • Небольшой размер позволяет установить лестницу, где угодно;
  • Интересный дизайн преобразит интерьер.

Уже давно никого не удивляют многоуровневые квартиры или многоэтажные частные дома, были бы деньги на постройку или покупку такого жилища. Обычная лестница не всегда будет к месту, например, в квартирах-студиях, где упор делается именно на максимальное свободное пространство, лучше подойдет винтовая лестница, подходящая по стилевому оформлению квартиры.

Компактная лестница очень выручит хозяев, если изначально в конструкции дома не предполагалось наличие подъема вовсе, а потом был достроен второй этаж. Стоит отметить интересную особенность лестниц в многоквартирном доме – оказывается, если ступени в подъезде и квартире не будут совпадать по высоте, то обитателям жилища будет очень сложно привыкнуть к домашней конструкции. Могут болеть ноги, и будет затруднено движение по лестнице.

Поэтому, если есть такая возможность, ступени желательно делать максимально приближенными к тем, что в подъезде. Винтовые конструкции вполне могут позволить это сделать.

Виды и дизайн маленьких лестниц

Иногда случается, что в доме или квартире лестница уже имеется, но она не отвечает некоторым требованиям хозяев жилища.

Например:

  • Большой размер;
  • Неудобное расположение;
  • Неправильная установка самой конструкции.

Заново воздвигать монументальную лестницу не так-то просто, а вот такие малогабаритные станут отличной заменой. Ее можно поставить в уже существующий проем или же сделать новый. Правда, тогда будет нужно не забыть заделать старый: кому нужно много проемов? Незнающий человек вполне может упасть. Отличным решением здесь станут одномаршевые лестницы. Их уклон может быть очень большим. Это позволит не переносить проем на второй этаж, а плавно подвести к нему лестницу из любого другого места.

Можно добавить так называемые забежные ступени сверх того – это удобно и выглядит весьма интересно.

Конечно, основная функция такой лестницы – это обеспечение удобного и безопасного соединения для прохода между этажами и экономия места на небольшой площади. Но еще очень важно, чтобы лестница выглядела эстетично, а также вписывалась в общую стилистику квартиры или дома.

Для деревянного дома необходимо правильно подобрать модель лестницы, что не всегда получается сделать быстро. Следуя нашим правилам вы сможете выбрать подходящую лестницу, а также знать, на что обратить внимание при индивидуальных заказах. Об этом расскажем на нашем сайте: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-v-derevyannom-dome.

Обычно, для изготовления небольших лестниц используют:

Малогабаритные лестницы редко изготавливаются из камня, как натурального, так и искусственного. Все дело в том, что камню нужен размах и место. Да и такая конструкция будет через чур тяжелой. Металлические лестницы самые прочные и эстетичные – кто видел художественную ковку, тот поймет. Такая лестница идеально впишется практически в любой интерьер от хай-тек до романтичного прованса.

Стеклянные лестницы тоже довольно популярны. Несмотря на кажущуюся хрупкость, стекло для такой конструкции очень прочное, так как закаленное.

И, конечно, дерево. Выбор консерваторов и тех, кому хочется уюта. Выглядит деревянная лестница очень дорого, внушительно и респектабельно. Стоит учесть, что для защиты дерева применяются различные лаки – это делает ступени скользкими. Поэтому, для комфортного перемещения, деревянные лестницы укрепляют перилами.

Стильные и компактные лестницы на второй этаж (видео)

Как правило, все материалы великолепно комбинируются между собой, что делает конструкции невероятно красивыми, а красивые и необычные перила лишь добавят уникальности в любом помещении. Дерзайте!

Как сделать лестницу на 2 этаж

Если в частном доме не один этаж, без лестницы не обойтись. Но кроме того, что она должна соединять этажи, лестница еще должна вписываться в интерьер. Поэтому при выборе конструкции обращать надо внимание не только не габариты и то, сколько места она занимает в помещении, но и обязательно учитывать стилистику. Тогда лестница на второй этаж, сделанная своими руками будет не только функциональным предметом, но еще и украшением интерьера. Работа сложная и ответственная, но справится можно.

Виды лестниц на второй этаж в частном доме

Если говорить об устройстве, то межэтажные лестницы бывают трех типов:

    Винтовые или спиральные. Занимают меньше всего места, хорошо смотрятся, но не очень удобны в эксплуатации. Чаще всего используются как дополнительные.

Самые компактные межэтажные лестницы

Лестницы на больцах — очень интересно выглядят

Маршевые есть двух типов — на косоурах и тетивах

Все эти конструкции могут быть сделаны из металла, дерева, бетона, стекла, мрамора и других декоративных камней, а еще часто используют комбинации этих материалов. Но чаще всего лестница на второй этаж своими руками делается из дерева, немного реже — из металла или комбинаций металла и древесины.

Кроме того есть два вида степеней — открытые и закрытые. В открытых лестницах есть только горизонтально расположенная часть — сама ступенька, в закрытых — еще и вертикальная часть — подступенок.

Ступени могут быть открытыми и закрытыми

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

    Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.

Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится.

Следующая особенность — ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..

Устройство винтовой лестницы на центральном столбе

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.

Элементы винтовой деревянной лестницы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).

То же устройство, но в металле

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.

Чертеж элементов винтовой лестницы с размерами

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

Винтовая лестница на второй этаж: фото интересных вариантов

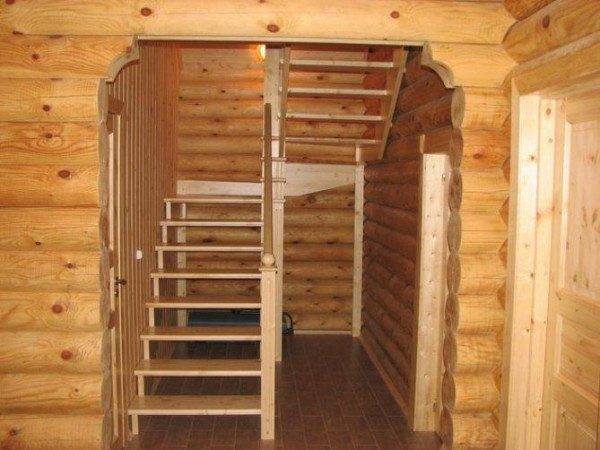

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного. Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней. Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.

Забежные ступени еще можно описать как поворотные

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа. В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов.

Маршевая лестница на тетивах

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.

Это лестница на косоурах — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.

Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.

Установка верхних косоуров

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.

Крепим нижние косоуры — один к столбу, второй к отделочной доске

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.

Отверстия под установку балясин

Сами балясины и перила

Фото интересных маршевых лестниц на 2 этаж

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

Источники: http://domzastroika.ru/lestnicy/kompaktnaya-na-vtoroj-etazh.html, http://homeli.ru/remont-i-otdelka/lestnitsy/kompaktnye-lestnitsy-na-vtoroj-etazh, http://stroychik.ru/lestnicy/kak-sdelat-lestnicu-na-2-etazh

Размеры лестницы в плане

Тип лестницы и место ее расположения определяются, исходя из назначения здания или помещения, в котором она должна быть установлена.

При проектировании лестниц, как правило, принимают во внимание следующие основные условия и требования: какого типа движение должна обеспечивать лестница, будучи при этом безопасной и удобной; какова разность уровней; какого размера и какой формы имеется пространство для размещения лестницы; какая строительная технология применима в данных условиях; где и в какой степени лестничные конструкции могут иметь опоры; должны также учитываться нагрузки, которые будет воспринимать лестница в процессе эксплуатации будут ли по ней только ходить или потребуется заносить мебель; а также то, каким эстетическим требованиям должна отвечать лестница в зависимости от своих функций и окружающего интерьера.

Выбрав тип лестницы, определяют ее параметры, а именно: размеры и форму ступеней, количество маршей, полезную ширину, длину горизонтального заложения каждого марша, количество и длину лестничных площадок.

На рисунке 16 изображены примеры проектирования лестницы с «нормальными» размерами ступеней 150×300 мм, к которым мы привыкли в подъездах наших городских квартир. Высота этажа и толщина перекрытия также приняты по существующим нормам проектирования, что позволяет в ряде случаев «спрятать» две нижние ступени под перекрытием и при этом сохранить расстояние между потолком и ступенями не менее 1,95 м. Рисунки показывают последовательное изменение формы лестницы и изменение размеров проема в перекрытии. Когда ширина прямоугольного проема достигает размера двух лестничных маршей, лестница проектируется двухмаршевой с одно- или двухуровневой междуэтажной площадкой. Дальнейшее уменьшение проема в перекрытии означает отказ от междуэтажной площадки и замену ее забежными ступенями, что делает лестницу менее комфортной, но более компактной. В зависимости от формы лестницы верхний уровень (на рис. номер уровня 18) выполняется либо в виде ступеньки, либо в виде верхней этажной площадки. При изменении высоты этажа в большую сторону, под перекрытие могут «уйти» уже не две, а три и более ступеней, следовательно, проем в перекрытии уменьшается. И наоборот, для той же лестницы при уменьшении высоты этажа — проем в перекрытии должен быть увеличен, вплоть до полного повторения горизонтальной проекции лестницы.

Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в зданиирис. 16.1. Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм (прямоугольный лестничный проем)

Если лестничный проем выполняется не прямоугольным, а виде буквы Г, то под выступающую консоль перекрытия устанавливают стойку, на которую опирают висящий угол перекрытия. Эта же стойка может служить опорой для ступеней лестничного марша. Для различных вариантов компоновки лестницы пример зависимости изменения размеров и формы лестницы, а также размеров лестничного проема изображены на рис. 16.

Пример проектирования лестницы шириной 900 со ступенями 300×150 ммрис. 16.2. Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм (Г-образный лестничный проем)Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм Г-образный лестничный проем, марш с эабежными ступенямирис. 16.3. Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм (Г-образный лестничный проем, марш с эабежными ступенями)

Расположение и планирование лестницы на второй этаж в доме

Строительство двухэтажных домов более предпочтительно в условия небольшой площади земельного участка. При возведении имеет место экономия некоторых строительных материалов, да и функциональность таких зданий гораздо выше. Очень важным моментом в строительстве двухэтажных домов является составление плана и обозначение на нем лестницы, без которой существование в доме будет бессмысленным.

проект дома с лестницей проект дома с лестницей

Проект двухэтажного коттеджа оригинальным расположением лестницы

Попробуем разобраться в чертежах лестниц для частных домов и выясним, где и как их лучше всего устанавливать.

Вернуться к оглавлению

Содержание материала

Сведения, которые могут пригодиться при планировании дома

Соорудить своими руками лестницу на второй этаж смогут все, кто хоть раз держал в руках строительные инструменты. Однако прежде чем приступать к строительству, необходимо разобраться в строительных нормах и правилах, которые регламентируют проектирование и монтаж лестниц в подвал. Приведем некоторые выдержки из СНиП 2.08.01-89:

  • Ширина лестничных маршей не должна быть меньше 90 сантиметров;
  • Количество ступеней в одном марше должно быть в пределах 3-18 ступеней включительно;
  • Рекомендуемый уклон лестницы должен быть: 1:1,25; 1:1,5;
  • Обозначение различных типов лестниц можно свободно найти в интернете, если планируется вычерчивать их на плане своими силами.
устройство лестницыустройство лестницы

Схема конструкции и устройства лестницы

Лестница в жилом доме не должна ухудшать комфорт проживающих, поэтому, если среди жильцов есть дети и пожилые люди, то ступеньки следует сделать небольшой высоты, иначе передвижение с этажа на этаж для них будет невыносимым. Очень важно, чтобы план предусматривал достаточный по величине проема люк на чердак.

Необходимо понимать, что чем меньше будет проем, тем круче следует ставить лестницу. Крутые конструкции, как правило, устанавливаются на дачах, где движение с этажа на этаж не слишком интенсивное, а вот для жилых зданий такие лестницы могут вызвать дискомфорт у проживающих.

Вернуться к оглавлению

Разновидности лестниц

По конструкции различают следующие типы лестниц:

  • Маршевые прямые;
  • Маршевые с поворотом;
  • Винтовые;
  • Криволинейные.

Рассмотрим каждый тип подробней и выясним их функциональные особенности.

Маршевые лестницы

маршевая лестницамаршевая лестница

Схема устройства маршевой лестницы

Эти лестницы, ведущие на второй этаж, больше всего распространены и привычны по нашему мнению, однако, требуют больше всех полезной площади в доме. Если при проектировании лестничный марш выходит чересчур продолжительным, то план и обозначение на нем лестницы разделяют на несколько частей, и при этом она преобразуется — в поворотную.

Поворотные лестницы распределяются на Г-образные и П-образные. В первом случае поворот между маршами будет составлять прямой угол, а во втором случае — 180 градусов. Чтобы сделать лестницу более компактной, пространство между маршами оборудуют ступенью, что незначительно снижает комфорт при движении. Выбирать конкретный вариант следует, учитывая план дома и его конструктивные особенности.

Устройство винтовой лестницы

Такие лестницы считаются самыми компактными, и могут производиться как из дерева, так и из металла.

типы лестництипы лестниц

Существующие типы и виды лестниц

Спиралевидные марши позволяют таким лестницам размещаться буквально на нескольких квадратных метрах плана частного дома. Кроме этого, устройство винтовой лестницы выглядит очень привлекательным и придает интерьеру особенный вид. Из недостатков можно отметить некоторые сложности в эксплуатации из-за того, что ступени являются забежными.

Создавая план винтовой лестницы, следует понимать, что транспортировка крупногабаритного груза на второй этаж по ней будет невозможна, а также что место под ней не обустроишь полезным образом.

Применительно к жилым частным домам проектирование винтовой лестницы применяется редко. Гораздо чаще ее возводят в качестве украшения интерьера или еще одного места для транспортировки людей на верхний уровень. Также стоит отметить, что с помощью винтовой конструкции обустраиваются двухэтажные дачные домики и дома для временного пребывания.

винтовая лестницавинтовая лестница

Готовый проект винтовой лестницы из металла

Обозначение винтовой лестницы несколько отличается от того, какое обозначение имеют остальные типы лестниц, поэтому, если план дома выполняется своими руками, необходимо разобраться в этом вопросе, изучив соответствующие СНиП.

Криволинейные лестницы

Этот тип лестниц является гибридом между винтовой лестницей и маршевой лестницей. По конструкции они, наподобие винтовой лестницы, предусматривают забежные ступени, однако, их поворот не такой крутой, что является более удобным при движении.

Обозначение криволинейных лестниц занимает план дома гораздо меньше, чем маршевых, однако, сложность их изготовления более высокая. Выглядят такие лестницы очень привлекательно и позволяют придать интерьеру изысканный вид. Кроме этого, пространство под конструкцией может быть использовано в большей мере.

Вернуться к оглавлению

Планирование площади под лестницу

Система винтовой лестницы будет занимать полезного пространства примерно столько же, сколько будет по диаметру сама лестница, поэтому в расчетах проблем возникнуть не должно. Рассмотрим более подробно план расчета площади для П-образной лестницы.

  1. Сначала необходимо узнать, сколько ступеней будет в марше, для чего делится высота первого этажа на высоту ступени.
  2. Если лестничный марш выходит очень длинным, и его будет невозможно вписать в габариты комнаты, необходимо разделить всю конструкцию на две части.
  3. После этого высчитывается длина конструкции, для чего следует к длине пространства между маршами прибавить произведение количества ступеней на их длину.
  4. Ширина лестницы будет складываться из суммы ширины двух направлений. Следует отметить, что пространство между маршами не должно быть меньше 75 мм. проект лестницы проект лестницы
  5. Произведение длины на ширину конструкции позволит узнать, сколько метров квадратных первого этажа понадобится для того, чтобы расположить лестницу.
Вернуться к оглавлению

Планирование подходящего места

Выбор площади под лестницу производится исходя из конструктивных особенностей дома. Наиболее подходящим местом будет являться широкий холл, где лестница станет визитной карточкой всего дома. В просторных холлах можно предусмотреть широкий проем второго этажа, что позволит сделать лестницу удобной для передвижения с этажа на этаж.

Планируя установку лестницы на второй этаж возле стены, лучше всего передвинуть ее в угол. Небольшие проемы между этажами могут не позволить установить габаритную лестницу. Поэтому в таких лестницах можно предусмотреть забежные ступени и существенно сократить ее размеры.

конструкция лестницы конструкция лестницы

Конструкция лестницы с названиями всех элементов

Как правило, проем для второго этажа делается между несущими балками перекрытия, а в случаях, когда места недостаточно, допускается их немного укоротить. Главное, чтобы несущая конструкция не была повреждена. Если существуют подозрения на уменьшение прочности перекрытий, можно укрепить балки перекрытия усиливающими элементами верхнего этажа.

Вернуться к оглавлению

Как устроить пространство под лестницей

Планирование пространства под лестницей — это дело каждого, однако, это пространство может стать весьма функциональным и попросту не занимать первый этаж. Очень многое в этом деле зависит от того, где стоит лестница и насколько много пространства имеется в наличии.

пространство под лестницейпространство под лестницей

Вариант практичного обустройства пространства под лестницей

Организация лестничного пространства может быть открытой или закрытой, причем какой бы вариант ни выбирался, необходимо выполнить его гармонично с видом самой лестницы.

Открытое пространство

Под лестницей можно удачно поместить рабочее место со столом и компьютером или поставить туда небольшой диванчик, на котором можно будет укрыться от суеты дома. Такое обустройство пространства под лестницей позволит визуально расширить комнату. Кроме этого, под лестницей часто обустраивают открытые или закрытые полки, на которых уместится множество полезных вещей.

Закрытое пространство

Удачный способ организовать пространство под лестницей — это обустроить там небольшой чулан для хозяйственного инвентаря. Существует также вариант, предусматривающий планирование под лестницей шкафа для вещей, который позволит сэкономить пространство в спальне.

процесс расчетов своими руками (фото и видео)

Домашнему мастеру, решившему самостоятельно создать в доме лестницу из дерева, придется столкнуться с целым рядом проблем. Первой их них является проектирование деревянной лестницы.

Оно требует определенных знаний и учета ряда важных моментов. О том, сделать эту работу правильно, мы расскажем в нашей статье.

Проект деревянной лестницыПроект деревянной лестницы

Общая характеристика деревянных лестниц

Типы конструкции

Прежде чем перейти непосредственно к проектированию, следует изучить конструкцию и составные элементы данного изделия. Мы начнем с видов данной постройки (читайте также статью Проекты лестницы на второй этаж – выбираем вид, размер, материал).

Их всего два:

  • Винтовые. Используются редко и, как правило, в условиях ограниченного пространства. Такие лестницы сложны в изготовлении и обходятся довольно дорого. Помимо этого, они еще и малофункциональны. К примеру, переместить мебель по ним уже не получится;
Проекты лестницы на второй этаж – выбираем вид, размер, материалПроекты лестницы на второй этаж – выбираем вид, размер, материал
  • Маршевые. В силу своей простоты и надежности применяются чаще всего. Они состоят из маршей, которые называют еще «лестничными пролетами».

Это совокупность ступеней, скрепленных между собой. Марши разделяет между собой лестничная площадка или забежные ступени.

На фото - маршевый типНа фото – маршевый тип

Второй вид конструкции имеет множество подвидов. Вы можете увидеть их на рисунке ниже.

Подвиды маршевого типаПодвиды маршевого типа

Обратите внимание! Разрабатывая проект деревянной лестницы, выбирать тот или иной вид следует исходя из параметров свободного пространства, предназначенного для размещения данной конструкции. Также не стоит забывать про удобство и функциональность будущего изделия.

Составные элементы

Составные части лестничной конструкцииСоставные части лестничной конструкции

Лестница состоит из следующих основных частей:

  • Опорные балки. В их роли может выступать косоур, тетива, и, кроме того, опорный столб. Косоур представляет собой балку, на которую сверху прикрепляются ступени. Тетива отличается от косоура тем, что в ней балки фиксируются, вставляясь в специальные пазы. Что касается опорного столба, то он используется в винтовых конструкциях;
  • Ступени. Состоят из горизонтальной части – проступи и вертикальной – подступенка. Первый элемент нужен для постановки ноги, второй – выполняет поддерживающую функцию.  Второго элемента может и не быть, но, в таком случае, изделие является менее прочным;
  • Перила. Состоят из верхнего элемента – поручня, который опирается на нижние элементы – балясины. Они могут быть самой разнообразной формы, что придает изделию привлекательный внешний вид.

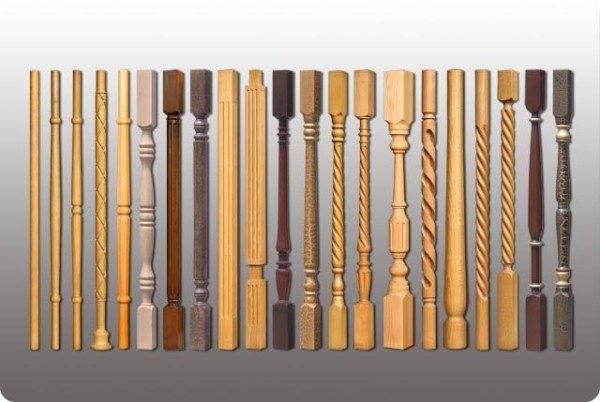

Деревянные балясиныДеревянные балясины

Совет! Создавая своими руками проект лестницы, нужно учесть, что постройка с использованием косоуров является более надежной, чем с тетивами. Это объясняется тем, что в первом случае соединение ступеней с балками гораздо прочнее.

Разработка проекта деревянной лестницы

Пример проектаПример проекта

Для создания данного проекта нам потребуется произвести ряд расчетов. На их основе можно будет выполнить чертеж. Его делают собственноручно или с применением специальных архитектурных программ.

Их обычно используют в организациях, занимающихся разработкой и созданием лестниц. Помимо выполнения чертежа, данное программное обеспечение также позволяет точно произвести все необходимые расчеты.

В домашних условиях придется обойтись без таких программ, сделав более простой проект. Его нужно будет начертить вручную, используя данные, полученные из нижеприведенных расчетов.

Пример простого проектаПример простого проекта

Определение количества ступеней и высоты подступенка

Первое, что мы рассчитаем – требуемое количество ступеней и высоту подступенка. Эти параметры тесно связаны друг с другом. Но прежде чем перейти к их вычислению, нужно определить высоту лестницы.

Для этого воспользуемся строительной рулеткой. С ее помощью измерим промежуток между полами первого и второго этажа.

Для этого, первым делом измерим расстояние от пола до потолка первого этажа. Затем прибавим сюда толщину перекрытия.

Допустим, у нас получилось, что расстояние до потолка первого этажа составляет 250 см. В свою очередь, межэтажное перекрытие вместе с полом имеет толщину 35 см. Итого, мы получаем: 250+35=285 см.

После этого, нам нужно определиться с тем, какую высоту будет иметь подступенок. Обычно проекты лестниц из дерева устанавливают данный параметр в промежутке от 15 до 20 см. Такая высота считается оптимальной в плане удобства при использовании.

Меньшее значение этого параметра будет сбивать шаг, а большее – сделает трудными подъем и спуск по такой лестнице. Для наших расчетов возьмем из этого промежутка среднее значение. Оно будет равно 17 см.

Теперь определим количество ступеней. Для этого разделим высоту лестницы на высоту подступенка.

В результате мы получаем следующее – 285/17= 16,76. Это число округляем. Получаем в итоге 17 – ровно столько у нас будет ступенек.

Теперь нужно точнее определить высоту ступени. Здесь есть два пути. Первый – ступеньку под номером один мы делаем маленькой, а все остальные с высотой в 17 см.

Второй способ заключается в том, что мы делаем перерасчет. В итоге мы получим точный, но неровный результат.

То есть, высоту ступени мы разделим на количество ступенек. Таким образом, мы получим следующее: 285/17= 16,76 см.

Подведем итог этих расчетов. У нас будет лестница высотой 285 см. При этом мы получим 17 ступеней, высота подступенка каждой из которых будет составлять 16,7 см.

Вычисление ширины проступи

Рекомендуемая ширина – 290-300 ммРекомендуемая ширина – 290-300 мм

Осуществляя проектирование деревянных лестниц, нам нужно вычислить будущую ширину проступи. Оптимальным считается значение этого параметра, равное 29-30 см. Максимальный размер может достигать 40 см.

Более точно определить этот параметр можно по следующим формулам:

  1. 2a+b = 64сантиметра;
  2. a+b = 47сантиметров;

При этом переменные будут обозначать следующие величины:

  • a – высоту подступенка;
  • b – ширину проступи.

Воспользуемся второй формулой. По ней мы получаем – 47-16,7= 30,3сантиметра.

Полученное число округляем до 30. Такая ширина будет вполне приемлемой.

Попробуем применить первую формулу. По ней выходит следующее: 2a+16,7 = 64. Теперь установим значение параметра «а» – (64- 16,7)/2=23,65.

Совет: Ступень такой ширины будет не совсем удобной. Поэтому лучше воспользуемся первым вариантом.

Расчет длины лестницы

Инструкция по определению данного параметра довольно проста. Здесь нам будут нужны два уже вычисленных значения. Это количество ступенек и ширина проступи.

Для определения длины лестницы мы просто умножим эти две величины. Но тут есть одна тонкость.

Из количества ступеней мы отнимем одну. Она является последней и представляет собой пол второго этажа.

Расчет при этом будет следующим: 30х16=480сантиметров. Однако, стоит отметить, что 4метра 80сантиметров – это большая длина, которая потребует много места.

Поэтому не исключено, что придется делать лестницу не в один, а в два марша. Поворот при этом будет составлять 180º. Он реализуется при помощи площадки или забежных ступеней.

Учет высоты просвета над ступенями

Двухмаршевая лестница, конструкция и применяемые материалыДвухмаршевая лестница, конструкция и применяемые материалы

Маршевые постройки гораздо проще. Да и цена их создания будет ниже.

В процессе проектирования нужно учесть ряд важных моментов. О них подробно было рассказано выше. На основе полученных данных нужно вручную начертить проект, который и будет использован в процессе дальнейшей работы по созданию лестницы.

Непременно посмотрите видеоролик, размещенный на нашем сайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Подписка на дзен канал

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
