Лестничный марш размеры – ГОСТ 23120-78 Лестницы маршевые, площадки и ограждения стальные. Технические условия, ГОСТ от 28 апреля 1978 года №23120-78

Содержание

Минимальная ширина лестничного марша - Всё о лестницах

Требования СНиП к размерам ступеней

Непрерывный ряд ступеней называется маршем. Санитарными Нормами и Правилами оговорено количество ступенек в одном марше – от трех до восемнадцати. Но житейский опыт показывает, что количество ступеней должно быть нечетным, чтобы человек мог начать движение и закончить его одной и той же ногой. На практике ясно, что число 18 – это достаточно утомительно для подъема от площадки до площадки. Самым комфортным числом считается 10-15 ступеней в марше. Человек не успевает устать и запыхаться. Сегодняшняя статья будет посвящена ступеням и подступенкам. Мы напишем про размеры этих лестничных элементов (высота, ширина, длина).

Точный расчет – половина дела сделана!

Вы собрались проектировать лестницу в своем доме? Определите тип своей будущей конструкции, ее высоту, ширину, уклон. Подсчитайте в компьютерной программе (или закажите специалисту такой подсчет, если не владеете программой Archicad) количество проступей в марше, высоту подступенка, а также их размеры. Кроме этого, вы должны точно представлять, количество маршей и по какой траектории они пролягут. А также сколько междумаршевых площадок у вас образуется и какой формы. То есть вы должны видеть будущую лестницу полностью и в деталях. Без точных расчетов даже не думайте приступать к работе, иначе ваша конструкция может не вписаться в проем. А при худшем раскладе просто развалится на составные части.

Теперь подробно разберем главную составляющую лестничного марша — ступени. Как сказано выше, СНиП предписывает максимальное число ступеней не больше 18. В пролете ступени имеют разные названия в зависимости от местоположения:

  1. Нижние фризовые — самая первая ступенька марша от пола. Она возвышается над полом на высоту своего подступенка.
  2. Рядовые ступени.
  3. Верхние фризовые — ступени перед площадкой или ступени схода с лестничного марша. Должны находиться на одном уровне с полом второго этажа.

Как вы видите, в списке три позиции: нижняя ступенька, рядовая и верхняя. Это и есть минимальное количество ступенек в одном марше – три. Что касается ширины лестничного марша, то она зависит от ширины ступеней. Правила и тут предписывают минимальную и максимальную ширину для лестниц разного предназначения:

внутренняя прямая лестница в квартире

внутренняя спиральная в квартире

внутренняя на чердак

внутренняя в подвал

эвакуационная (пожарная) лестница

Минимальные и максимальные размеры ступеней и подступенков

Исходя из практического опыта установлено, что самые комфортные лестницы – это те, у которых две высоты подступенка плюс ширина проступи равняются среднему шагу человека. Средняя длина человеческого шага равна примерно 60 сантиметров.

Если представить это в виде формулы, то получится 2h + b = S (60-66 см) (формула Блонделя, 17 век). Существует еще две закономерности для подсчета оптимальных размеров:

  • «формула удобства»: b — h = 12. Это означает соотношение ширины проступи к высоте подступенка. Вычтя из ширины проступи высоту подступенка, получаем двенадцать в остатке.
  • «формула безопасности»: b + h = 46.

А что прописывает СНиП? Он оговаривает минимальные и максимальные размеры проступи и подступенка. Высота ступени должна быть от 150 до 200 миллиметров. При этом допускается колебание в размерах подступенка, но не более пяти миллиметров. Минимальная ширина проступи — 250 миллиметров. Для мансардных/подвальных лестниц — 200 миллиметров. Забежные ступени в своей средней части не должны быть меньше 250 миллиметров.

В таблице прописаны соотношения проступи (b) к подступенку (h) в двух размерных ситуациях:

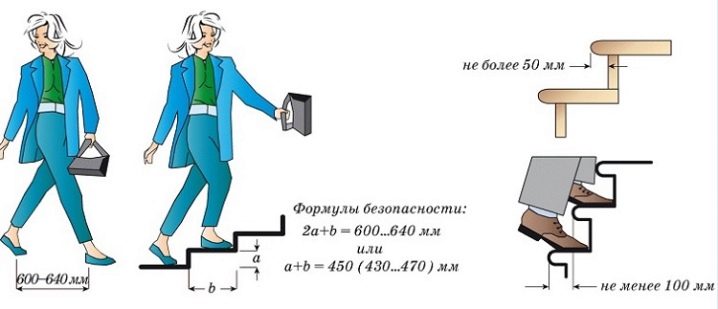

На рисунке ниже показан комфортный шаг человека и рекомендуемые ширина и высота ступеней.

Все ступеньки — близнецы-братья!

Высота подступенков и ширина всех ступеней должны быть строго одинаковыми. Представьте, что вы спускаетесь по лестнице в темноте. Опуская ногу на следующую проступь, вы автоматически, непроизвольно начинаете ставить ступню на такое же расстояние, что и в предыдущем шаге. То есть мышечная память ваших ног, руководя ими, подразумевает одинаковую высоту ступеней. И если их высота оказывается разной, то вы на одних ступеньках невольно впечатываете ступню в проступь, а на других не дотягиваетесь до опоры. Иначе говоря, ритм спуска нарушается и вы, как инвалид, вынуждены нашаривать ногой каждую следующую ступень. То же самое можно сказать и о ритме движения вперед (ширина проступи). Для непрерывного плавного подъема/спуска нужен четкий ритм — одинаковая ширина всех ступенек марша.

Ширина проступи должна быть такой, чтобы нога человека полностью вставала на нее, то есть 300-320 миллиметров. Касаемо подступенка: оптимальная его высота — 150 миллиметров. Если комфортные ширина и высота нарушены, то это грозит неприятностями, меньшей из которых будет затрудненный подъем, а более серьезной – травмоопасный спуск. Говоря о забежных ступенях, нужно знать, что ширина проступи с ее узкого конца не должна быть меньше 100 миллиметров, нависание ее края над нижней проступью не допускается больше 50 миллиметров. Для деревянных лестниц предусмотрена разрешенная величина нависания 30 миллиметров, а для металлических — 50 миллиметров.

Вы спросите — а зачем вообще нужно краю проступи нависать? Это делается в тех случаях, когда невозможно спроектировать оптимальную ее ширину (слишком крутая лестница, мало выделенного места). Тогда таким приемом хоть ненамного расширяют проступи.

Специалисты советуют в таких случаях не хитрить и не выкраивать миллиметры с риском для безопасности человека, а просто сконструировать ступени «утиный шаг» (почитайте о них в одной из наших прежних статей).

Итак, мы еще раз обратились к теме расчетов и параметров лестничного марша. Читая наш портал, вы станете сведущим человеком в области строения лестниц. Мы будет знать не только общие факты, но и требования СНиП. Кстати, запомнить основные цифры относительно лестниц совсем не трудно. Зато вы сможет четко озвучить нужные параметры, когда дело коснется проектирования лестниц, не тратя время на изучение многостраничных предписаний. Для закрепления и наглядности посмотрите полезное видео, как проектировать лестницы в компьютерной программе. Успехов вам и ждем откликов!

Стандартные размеры лестничных маршей и площадок: требования ГОСТ

Для того чтобы построить надежный и удобный лестничный марш, необходимо сверить его плановые размеры со стандартами ГОСТ. При наличии серьезных отклонений такую конструкцию вообще нельзя принимать в эксплуатацию, так как это может грозить её устойчивости, а значит, и безопасности людей.

Виды лестничных маршей

В современном строительстве, несмотря на то что с каждым годом разрабатываются новые проекты и технологии, по-прежнему принято считать за основу стандарты ГОСТ и СНиП. Они определяют оптимальное соотношение параметров для удобного и безопасного использования конструкции среднестатистическим человеком.

Если говорить конкретно о размерах лестничных маршей и площадок, следует выделить основные их виды:

Расстояние между лестничными маршами должно оставаться на уровне 10–15 см, чтобы образовывался некий зазор. Сложные последовательные конструкции разделяются площадками.

Разновидности лестничных маршей: прямой, поворотный с площадкой и забежными ступенями

Угол уклона

В стандартах ГОСТ прописаны практически все доступные варианты комбинирования различных элементов лестниц. Соотношений настолько много, что описать их все довольно затруднительно. Поэтому следует выделить граничные размеры стандартного лестничного марша. За основу берется лестничный пролет с прямыми ступенями.

Первое, что необходимо определить,— это угол наклона конструкции. Наиболее удобным считается уклон в 35–40 градусов. Передвигаться по ней комфортно и безопасно как вверх, так и вниз. Возможно изменение до 30 градусов, если площадь позволяет. При необходимости сделать лестницу более компактной уклон смещают вплоть до 50 градусов.

На основании этого показателя может быть рассчитана высота марша. Для этого используется теорема Пифагора.

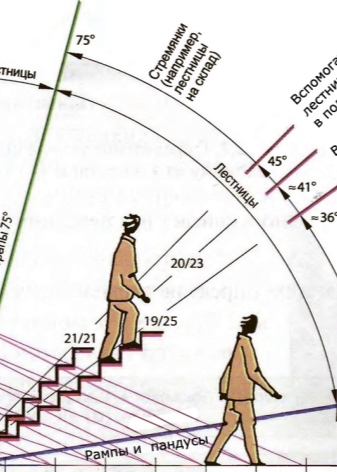

Схема определения комфортного угла наклона для лестницы

Следующий параметр — это высота стандартного лестничного марша. По сути, высота лестницы определяется на основании двух расчетов. В первую очередь нужно узнать расстояние от потолка до пола, то есть сколько сантиметров разделяет верхний и нижний ярусы.

Затем вычисляется длина марша. Для того чтобы определить точную величину, вам необходимо определить место расположения первой ступени относительно входа на верхний этаж. Также возьмите расстояние от этой точки до первой на нижнем этаже. На основании суммы катетов рассчитайте значение гипотенузы, которая и является лестницей.

Не рекомендуется возводить марши высотой более 3 метров. Точный размер зависит от уклона и количества ступеней. Если нужно оборудовать подъем на большую высоту, используют промежуточные площадки.

Основные параметры, влияющие на высоту лестничного марша

Один из важнейших показателей, характеризующий размеры идеального лестничного марша,— это его ширина. Ширина марша — это длина ступеней, то есть расстояние от одного края до другого. При этом в учет не берется то пространство, которое занимает ограждение.

Согласно ГОСТ лестница должна быть удобной и безопасной для передвижения. Минимальным расстоянием по ширине для стандартного марша считается 80 см. Этого будет достаточно для того, чтобы один человек мог свободно пройти по ступеням. Если же поток людей предполагается более значительный, нужно обеспечить им свободное прохождение при пересечении на ступенях. В таком случае ширину увеличивают до 100–120 см. Этот же параметр остается актуальным и для винтовых сооружений.

В общественных местах, а также на улице можно построить лестницу шириной более 200 см. В таком случае нужно позаботиться о разделении направлений движения для оптимизации её пользования.

Минимальная ширина лестничного марша должна быть достаточной для свободного передвижения одного человека

Количество ступеней

Один из показателей, с которым непосредственно связана длина каждого лестничного марша, — это количество ступеней. При расчете этой характеристики проекта следует принимать во внимание целый ряд факторов. В первую очередь учитывается общая высота конструкции. Также нужно обратить внимание на уклон, ведь именно он во многом связан с размерами и количеством этих элементов. Ширина шага определяет соотношение характеристик ступеней и также во многом влияет на их итоговое количество.

Пример оптимального количества ступеней для комфортного передвижения по лестнице с учетом высоты пола

Согласно ГОСТ оптимальным количеством ступеней является 15. Конструкция, в которой соблюдаются подобные рекомендации, позволяет оптимизировать передвижение по лестнице. При таком раскладе человек успевает подняться наверх без значительных затрат сил и энергии.

Минимальным считается количество ступеней в размере трех. Обычно так оборудуют уличные конструкции, например, для крыльца, при подъеме на подиум или же на поворотных лестницах с площадками. Максимальное количество ступеней ограничивается 16–18, в зависимости от соотношения их габаритов.

Лестничные площадки

Не менее важный элемент марша, чем ступени,— лестничная площадка. Она служит связующим звеном между двумя уровнями. Лестничный марш может иметь такое строение:

  • без площадок;
  • с одной верхней или нижней площадкой;
  • с двумя площадками;
  • с промежуточной площадкой.

Варианты лестничного марша: без площадки, с одной, двумя, и промежуточной площадкой

Что касается размеров лестничных площадок, при их расположении между двумя последовательными прямыми маршами их длина должна составлять не менее 62 см. Если предусматривается поворот, тогда её площадь не должна быть менее 1 квадратного метра. Ширина, согласно ГОСТ, должна соответствовать ширине самого марша, не меньше. Высота в идеальном варианте соответствует высоте подступенка. Это делает передвижение более комфортным.

Размер шага

Для того чтобы лестница была удобной, очень важно определить оптимальное значение таких показателей, как ширина проступи и высота подступенка. Эти два элемента и образуют собой непосредственно саму ступень. Именно поэтому эта характеристика так тесно связана с такими понятиями, как количество ступеней и высота марша.

Чтобы правильно выставить эти показатели, необходимо обратиться к такой характеристике, как размер шага, а точнее, его ширина. Она представляет собой сумму двух подступенков и ширины проступи между ними. Оптимальным значением является сумма в промежутке 60–65 см.

Оптимальное значение шага лестницы

Размер проступи должен позволять человеку полноценно разместить стопу на её поверхности. Обычно её устанавливают на отметке в 22–25 см. А вот высота ступеньки должна быть около 14–17 см. Точные значения можно определить только конкретным соотношением величин для того или иного типа лестниц.

Для определения индекса удобства следует вычесть из ширины проступи высоту подступенка. Результат должен быть равен 12. Если же сложить эти цифры, в идеале должно получиться число 46. Этот показатель обозначает индекс безопасности лестницы.

Наличие ограждений

Завершает перечень важных параметров такой элемент, как защитное ограждение. Оно состоит из опорных столбов, промежуточных балясин и перил.

Для маршей, находящихся вдоль стены, достаточно установить такую конструкцию лишь с одной стороны, а вторую оборудовать поручнями.

В идеале же, согласно ГОСТ, поручни и ограждения должны располагаться с обеих сторон марша при их ширине свыше 90 см. Если предусмотрено строительство широких лестниц более 2–2,5 м, тогда следует установить дополнительный поручень по центру.

Для безопасного передвижения детей на лестнице устанавливаются дополнительные поручни на уровне их роста

Высота ограждения должна приходиться на уровне 90–100 см. Это позволяет пользоваться ими с максимальным удобством и предохраняет людей от падения со ступеней. Длина перил должна быть на 15–20 см больше и доходить до следующей площадки. Если предусмотрен поворот на 90 градусов, разрывать перила нежелательно.

Что касается качества поверхности, перила должны быть идеально гладкими и цельными. При соблюдении подобных требований лестничный марш будет не только удобным, но и максимально безопасным.

Размеры лестничных площадок: ГОСТ, особенности и виды

Лестницы представляют собой основной вид сообщения между помещениями, находящимися на разных уровнях. Все остальные сооружения (пандусы, лифты) считаются специальными средствами перемещения.

Функция лестниц заключается в обеспечении передвижения людей. Это гарантия их безопасности и комфорта. Исходя из этого, в процессе возведения каждой такой конструкции мастера руководствуются требованиями и стандартами, изложенными в специальном ГОСТе и СНиПе.

Элементы лестничного сооружения

Несмотря на огромное количество видов и типов, лестницы состоят из нескольких основных компонентов:

  • Лестничный марш (пролет). Так называют наклонную конструкцию, которая соединяет два ближайших этажа. Существует ограничение, согласно которому в одном пролете не должно быть больше 12 ступеней. При этом минимальное количество составляет три ступеньки.
  • Площадка – горизонтально расположенный элемент, обязательный для лестниц из нескольких маршей.
  • Ограждение – этот обязательный компонент конструкции состоит из балясин и перил. Его размещают вдоль одной или двух сторон лестницы. Тип, высота и место расположения ограждений оговорены в стандартах.

Что такое лестничная площадка и какова ее роль?

Лестничные площадки, размеры которых также регулируются нормативными актами, представляют собой пространство между двумя маршами. Сооружение лестничной площадки необходимо, если высота линейного марша превышает допустимую норму или запланировано возведение двух маршей под углом друг к другу.

Роль лестничной площадки заключается в том, что она становится своеобразным «перевалочным пунктом», промежуточным элементом, с помощью которого поднимающийся человек может отдохнуть. Кроме того, этот компонент лестницы используют для органичного соединения двух лестничных пролетов.

На различных лестницах (прямолинейные, поворотные, криволинейные) площадки располагают через каждые 10 – 14 ступеней. В случае планирования конструкций для жилых помещений, интервал может составлять 15 – 20 ступенек.

Размеры лестничных площадок

Как и многие другие параметры, ширина, глубина и материал лестничной площадки подвергается регулированию. В основе разработок всех этих правил лежит забота о безопасности и комфорте людей, которые будут пользоваться конструкцией.

  • Для каждого типа лестниц существуют соответствующие лестничные площадки. Размеры их рассчитаны, исходя из средней ширины человеческого шага.
  • Стандарты отмечают, что их ширина не может быть уже ступеней. В крайнем случае, например, при разработке индивидуального проекта, минимальная ширина площадки должна составлять 640 мм.
  • Для объединения двух параллельно идущих маршей, ширина лестничной площадки должна быть не менее 130 мм. Это равно почти двум шагам среднестатистического человека.
  • Другие размеры лестничных площадок (глубина и длина) высчитывают по формулам или соотносят с шириной марша.

Значение параметра глубины, как правило, составляет сумму ширины поступи и одного шага:

  • Минимальная глубина = ширина ступени + длина одного шага

Для построения лестничной площадки в процессе сооружения линейного марша применяют те же принципы расчета. При необходимости увеличения глубины крупных конструкций, она должна быть кратной минимальной глубине.

Особенности площадок круговых лестниц или сооружений с нестандартными ступенями

Нередко при постройке частного дома или многоуровневой квартиры прибегают к возведению чрезвычайно красивых (но порой не очень удобных) винтовых или спиральных лестниц.

Нужно отметить, что такие конструкции не рекомендуют в качестве основных ведь подниматься по ним не так легко, как по лестницам с прямыми маршами.

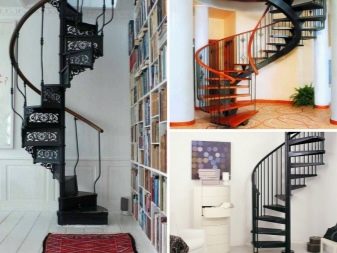

Размеры лестничных маршей и площадок винтовых и спиральных сооружений подвергаются чрезвычайно строгому контролю.

В тех случаях, когда марши лестницы располагают под углом от 135 до 180 градусов, размеры промежуточных площадок могут составлять и менее 640 мм.

Однако соблюдение этого размера необходимо, если речь идет о площадке, лучеобразно разделенной на две половины, или в случае возведения двухуровневых площадок. Кстати, разница в высоте между двумя уровнями площадки должна быть равной высоте ступени.

Указанный минимальный размер лестничной площадки (640 мм) актуален и для круговых и винтовых лестниц со ступенями типа «гусиный шаг».

Лестницы как средство эвакуации

Для регулирования строительства лестниц и лестничных площадок в зданиях, где часто находится большое количество людей, ГОСТ и СНиП содержат особенно строгие указания. Это связано с тем, что размеры лестничных площадок здесь обусловлены не только пожеланиями застройщика и находками дизайнера, а в первую очередь заботой об успешной и безопасной эвакуации людей при пожаре или другом бедствии.

Общими требованиями становятся:

  • Соблюдение размеров (ширины и глубины) площадок.
  • Отсутствие лишних предметов и конструкций на лестницах с повышенным риском задымляемости.
  • Изготовление наружных и эвакуационных лестниц из негорючих материалов.
  • Соблюдение достаточной освещенности лестниц с использованием естественных и искусственных источников света (регулируется размер окон на лестничных площадках и тип их функционирования).

Какими должны быть лестничные марши и площадки на эвакуационных лестницах?

Планирование эвакуационных и спасательных мероприятий становится необходимым при построении многоэтажных домов или зданий общественного назначения.

Регулированию подвергаются не только пролеты и лестничные площадки. Размеры (ГОСТ определяет основные параметры) этих элементов, а также габариты коридоров, которые примыкают к таким конструкциям, не должны отклоняться от нормы.

Таким образом, ширина марша, который может использоваться для эвакуации, не должен быть уже двери, выходящей на него. Размеры лестничных площадок и маршей:

  • Для зданий класса Ф 1.1 (характеристика пожарной безопасности для многоэтажных зданий, в которых планируется проживание или временное пребывание большого количества людей) размер составляет 1350 мм.
  • Если на этажах здания (кроме первого) будет одновременно находиться более 200 человек, то лестница должна быть не менее 1200 мм.
  • В том случае, когда лестничная конструкция выходит на рабочее место одного человека, допускается ее ширина от 700 мм.
  • В остальных случаях этот показатель должен обладать средним значением 900 мм.

Из чего делают лестницы?

Для изготовления лестниц и их важных элементов (маршей, балясин, ограждений, площадок) подходит большое количество материалов:

Однако отдельного описания заслуживают лестничные конструкции, выполненные из бетона. Как правило, этот материал применяют при возведении многоэтажных домов и зданий общественного пользования. Для частных домов чаще выбирают дерево, металл или комбинацию нескольких материалов (металл со стеклом, дерево с камнем).

Бетон – универсальный материал

Бетонные лестницы и площадки между ними зачастую формируют из готовых элементов. Такие конструкции состоят из материала высокого класса (минимум В15), а также оснащены металлическим каркасом.

Производством железобетонных изделий занимаются заводы и предприятия, деятельность которых строго регулируется, поэтому застройщику не приходится волноваться из-за соблюдения правил изготовления. Однако только от квалификации мастеров-строителей зависит правильность сборки и фиксация конструкций.

Бетонные плиты лестничных площадок (размеры подбирают с учетом габаритов здания и ширины маршей) применяют при возведении кирпичных и бетонных зданий, а также в случаях использования комбинированных техник.

Их прочность, простота применения и широкие возможности для декорирования существенно ускоряют и облегчают строительный процесс.

Лестничные площадки железобетонные (размеры не влияют на эксплуатационные характеристики) рекомендуют для составления внутренних и внешних лестниц. Однако следует учитывать, что железобетонные изделия смогут сохранять свои свойства при отсутствии агрессивных условий внешней среды. Максимально допустимая температура воздуха должна быть не ниже -40 градусов.

Декорирование лестничных площадок

Готовую лестницу из бетона, установленную внутри жилого помещения, обшивают деревянными панелями, красят или укладывают на них ковровое покрытие.

Хорошо и долго служат лестничные конструкции, обложенные керамической плиткой, ламинатом или паркетной доской.

Применение дерева или металла в качестве материала для лестниц, требует обязательной покраски готового изделия. Исходя из особенностей материала, выбирают необходимые лакокрасящие средства:

  • Простые краски для металла.
  • Эмульсии и пропитки для древесины.
  • Специальные краски для дерева соответствующей породы.

Отличным способом украсить и повысить безопасность лестничного марша и площадки становится размещение подсветки. Чаще всего для этой цели выбирают светодиоды (отдельные лампы или ленты). Их крепят вдоль перил, по периметру площадки или внизу на ступенях.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Источники: http://7lestnic.com/raschety-i-parametry/maksimalnoe-kolichestvo-stupenej-v-marshe-2.html, http://vseolestnicah.ru/elementy-i-komplektuyushhie/lestnichnye-marshi-i-ploshhadki.html, http://fb.ru/article/257587/razmeryi-lestnichnyih-ploschadok-gost-osobennosti-i-vidyi

что это, размеры по ГОСТу, расчет ширины сборных маршевых площадок в частных домах

Лестничные марши: оптимальные размеры и важные требования к установке

Лестница является непременным атрибутом в любом частном доме, даже одноэтажном, например, для входа на чердак. При ее проектировании и возведении в первую очередь необходимо уделить внимание такой детали, как лестничные марши, при этом учесть их оптимальные размеры и важные требования к установке.

Особенности

Лестничный марш – это основная деталь лестницы, состоящая из ступеней, которые закрепляются на несущие балки или косоуры. В загородных домах в зависимости от высоты подъема и существующего свободного пространства этих элементов может быть один или несколько. Ступени на них могут быть простыми или забежными, они отличаются размерами, высотой, шагом и количеством. Основные сборные детали лестничного марша – это ступеньки, опорные косоуры, тетивы, перила.

Лестничные марши в многоэтажном доме могут быть сделаны из дерева, металла или железобетона. Первый вариант самый распространенный, так как деревянные элементы проще всего закрепить между собой, есть возможность создать любые декоративные формы. Лестничные марши из металла более прочные, но для их монтажа потребуются трудоемкие профессиональные работы, например, сварка.

Наиболее надежные и долговечные конструкции можно изготовить из бетона, но это самый сложный процесс, с которым справится только опытный строитель.

Можно определить основные разновидности лестничных маршей для частного дома:

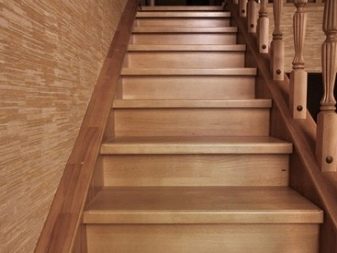

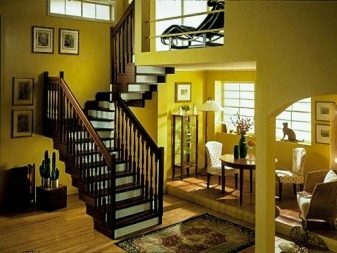

  • Прямой – самый легкий в монтаже и изготовлении сборных элементов. Представляет собой ряд одинаковых ступеней, может быть использован для небольшого подъема. Чем больше высота, тем круче будет прямой лестничный марш, и, следовательно, подниматься по нему будет сложнее.

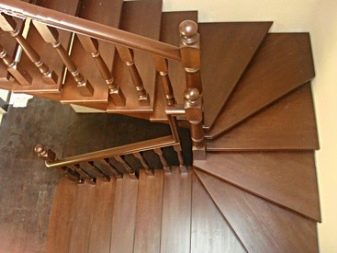

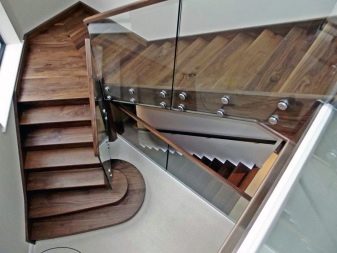

  • Забежный поворотный – такое решение конструкции, при котором несколько ступеней поворачивают относительно основного ряда. Угол разворота может быть 45, 60 и даже 90 градусов. При этом можно сэкономить свободное пространство в доме, а вид целой лестницы в доме становится оригинальным.

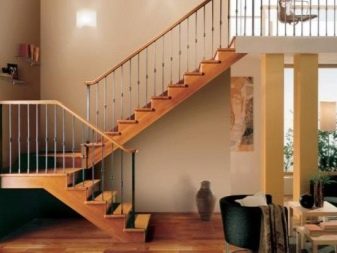

  • Поворотный с вертикальной площадкой марш, при котором достигается поворот ряда ступеней на 90 или 180 градусов. Лестница после постройки будет максимально удобной. Это самый лучший вариант для подъема на верхний этаж. Пролеты могут быть расположены смежно, параллельно или перпендикулярно.
Лестничные марши: оптимальные размеры и важные требования к установке Лестничные марши: оптимальные размеры и важные требования к установке

Различный дизайн лестничных маршей внутри здания предусматривает разное их размещение по осевой линии. Самые распространенные – прямые, когда все ступеньки расположены параллельно и в ряд – такой метод применяется в типовых проектах, не требует особых архитектурных и инженерных решений. Косые лестничные марши, когда направляющая линия не прямолинейна, выглядят весьма оригинально, хотя и сложны в проектировании и монтаже.

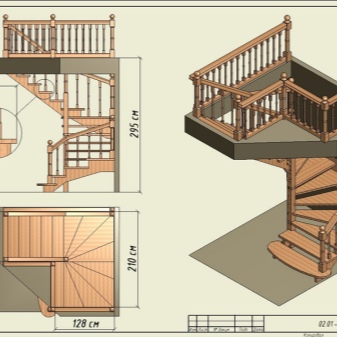

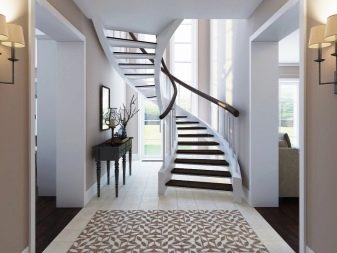

Криволинейные, когда соседние ступени расположены не параллельно и их края не совпадают, используются в винтовых лестницах. Такое решение, несмотря на сложность строительства, не только оригинально, но и позволяет сэкономить свободное пространство.

Лестничные марши: оптимальные размеры и важные требования к установке Лестничные марши: оптимальные размеры и важные требования к установке

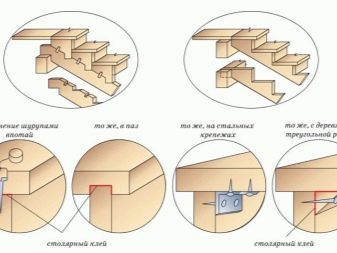

Лестничные марши в частном доме, изготовленные из дерева, имеют следующие составные части:

  • Несущие балки – главный элемент любой лестницы, на который возлагается основная нагрузка. Именно их прочность определяет безопасность всей конструкции. Другое название – косоур. Часто косоуры изготовляются с зубцами, на которых закрепляются непосредственно ступени. Этих элементов обычно два, но функцию второго косоура может выполнять стена.
  • Тетива, закрывающая торец марша, которая выполняет декоративную функцию.
  • Ступени, высота, ширина и количество которых определяется согласно созданным чертежам и проектам.
  • Подступеньки, закрывающие нижнюю часть лестницы. Выполняют декоративную функцию, но делают проект полностью завершенным.
  • Вертикальные опоры, служащие для дополнительного усиления, они же обязательны при сооружении промежуточных горизонтальных площадок.
  • Перила или ограждения служат для дополнительного удобства при спуске и подъеме, безопасности. Если высота марша более 1 м, то стоит обязательно позаботиться об их установке.

Лестничные марши в индивидуальной постройке могут быть сборными и монолитными. Первый вид выполняется преимущественно из дерева, но могут быть и металлические варианты. Такие лестницы из готовых элементов собираются и закрепляются непосредственно в предусмотренном месте. Монолитные конструкции возводятся путем заливки раствора в деревянную опалубку, где должен быть предусмотрен металлический каркас. Благодаря такому методу есть возможность создать не только прямые, но и различные фигурные, изогнутые, винтовые максимально прочные и долговечные лестницы.

Вид, количество и параметры элементов лестничного марша необходимо выбирать исходя из высоты подъема, свободного пространства. Перед монтажом обязательно стоит создать чертежи и расчеты деталей и материалов. Также существуют определенные нормативные требования и стандарты к их возведению.

Лестничные марши: оптимальные размеры и важные требования к установке

Нормативные требования

Для того чтобы лестница была комфортной и безопасной, недостаточно собственного грамотного проекта, существуют определенные нормативные требования ГОСТ и СНиП по их возведению, и при монтаже лучше всего руководствоваться ими. Маршевые лестницы, изготовленные из разнообразных материалов, имеют различные требования к размерам, массе, объему, вертикальной нагрузке и другим характеристикам. Их можно подробно изучить по ГОСТ Р 53254-2009, ГОСТ 9818, СНиП II-25-80, СНиП II-23-81.

Для железобетонных изделий вес лестничного марша может быть от 875 до 1560 кг, ширина пролета – не менее 0,9 м, ширина ступеней – от 20 до 25 см, подступок – от 15 до 25 см. Уклон обычно выбирается в 20-30 градусов, но не должен превышать 45 градусов. Ступеней на один марш может быть не менее 3 и не более 18, в зависимости от их количества и угла наклона формируется и максимально допустимая длина. Если пролетов несколько, то ширина промежуточной площадки должна быть не менее 1 м.

Железобетонные лестницы по нормам СНиП не должны иметь открытых участков электропроводки, газопроводов и труб, эксплуатирующих горючие жидкости. По стандартам на железобетонных лестничных маршах запрещено размещать пожарные краны, шкафы и ящики, не имеющие отношения к прокладке коммуникаций, перекрывать их открытыми дверными створками. Радиаторы отопления, если они предусмотрены, необходимо размещать в специальных нишах стен.

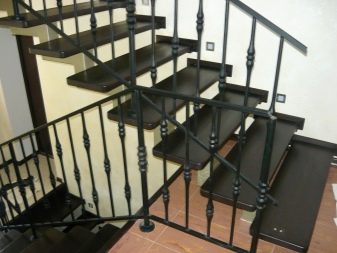

Металлические лестничные марши по нормам СНиП изготавливаются из стали или чугуна, поверхность их элементов должна быть оцинкована или окрашена. Шаг ступени варьируется от 15 до 25 см, ширина проступи – от 13 до 22,5 см. Соединения частей выполняются с помощью сварки или болтов. Расчет прочности металлических лестничных маршей выполняется согласно нормам СНиП II-23-81.

Лестничные марши: оптимальные размеры и важные требования к установке Лестничные марши: оптимальные размеры и важные требования к установке

Одномаршевая, двухмаршевая или трехмаршевая деревянная лестница возводится согласно нормам возведения деревянных конструкций СНиП II-25-80. Лестничные марши из древесины должны иметь от 3 до 18 ступенек с шириной 20-25 см и подступком 12-22 см, ширина пролета – не менее 900 мм, уклон не превышает 40 градусов. Для несущих балок стандартного лестничного марша выбирают хвойные породы деревьев, для других элементов допускается использование лиственничных пород.

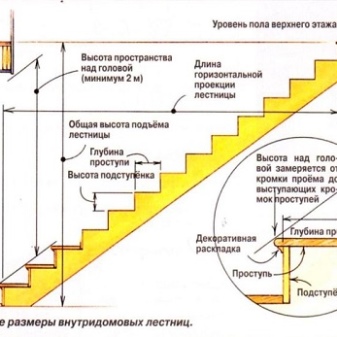

Важной характеристикой любого лестничного марша – деревянного, стального или железобетонного, является удерживаемая нагрузка. Для всех видов в частном доме она должна составлять 360 кг на 1 кв. м. Рассчитать эту величину самостоятельно довольно проблематично, но опытный мастер и так может определить примерную надежность возведенной конструкции. Например, деревянные несущие балки следует брать шириной не менее 10 см и толщиной не менее 3 см, использовать крепежные болты или шурупы не менее 60 мм.

Уклон

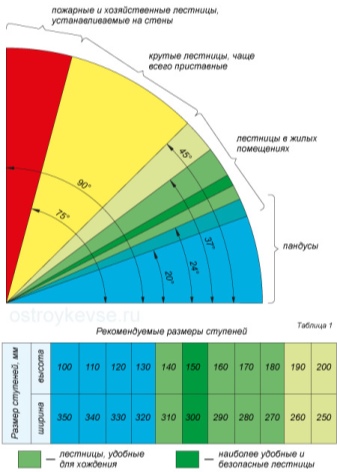

Выбор наклона лестничного пролета в загородном доме во многом определяет удобство подъема и безопасность использования. Конечно, не всегда свободная площадь в помещении позволяет создать максимально комфортную лестницу, в этом случае приходится делать несколько пролетов, промежуточные площадки или нижние забежные ступени. Опыт многочисленных проектов в частных домах свидетельствует, что оптимальный уклон лестничного марша составляет 27-38 градусов. При таких условиях удобно и безопасно не только подниматься и спускаться, но и заносить наверх крупногабаритные предметы.

Если свободная площадь не позволяет сделать лестничный марш с оптимальным уровнем уклона, то прибегают к различным хитростям.

Лестничные марши: оптимальные размеры и важные требования к установке Лестничные марши: оптимальные размеры и важные требования к установке

Можно, например, создать дополнительный пролет, перпендикулярный основному, завернуть несколько забежных ступенек или создать полноценный второй марш с переходной площадкой, закрепленной на опорах.

Если все-таки нельзя достичь плавного уклона и лестничный марш обладает большой крутизной, то для удобства и безопасности необходимо обязательно снабдить его перилами. Кроме того, при этом можно расположить ступени чаще и не делать слишком большую высоту между ними. Чаще всего лестничные марши с большой крутизной и одним пролетом делают в одноэтажных домах для входа на чердак или мансарду. Но следует помнить, что простота работы и экономия свободного пространства не всегда благоприятно сказываются на комфорте и безопасности, ведь лестницей придется пользоваться долгие годы.

Лестничные марши: оптимальные размеры и важные требования к установке Лестничные марши: оптимальные размеры и важные требования к установке

Шаг

Шаг лестничного марша следует выбирать таким, чтобы, во-первых, стопа человека удобно размещалась на поверхности, во-вторых, чтобы можно было поднимать ноги свободно, без напряжения. Поэтому для любого, даже самого экономного проекта стоит выбирать глубину ступени 23-33 см, вертикальное расстояние между двумя соседними – 10-18 см. Это условие соблюдается для межэтажных и других подъемов при одном или нескольких пролетах. В случае одного лестничного марша при высоте этажа 2,2-2,5 м и таком шаге максимальное количество ступеней будет составлять 15-18. Стоит понимать, что при высоте одной ступени более 15 см подъем уже становится дискомфортным, особенно это актуально, если в доме есть дети или пожилые люди. Заносить тяжести наверх становится тоже проблематично. Поэтому лучше сделать большее количество ступеней, чтобы потом с комфортом пользоваться лестничным маршем.

Большая высота шага (более 18 см) для лестницы актуальна, если она используется изредка, например, для подъема на неэксплуатируемый чердак.

Лестничные марши: оптимальные размеры и важные требования к установке

Высота марша

Высоту лестничного марша, исходя из количества ступенек и вертикального расстояния между ними, подсчитать не составляет труда. Например, при 15 ступенях и высоте между ними 10 см эта величина будет составлять 1,5 м. Отсюда видно, что для межэтажного подъема одного марша будет недостаточно, лестница нуждается в дополнительном пролете.

Не стоит делать высоту слишком большой, тогда конструкция будет нуждаться в дополнительных опорах, максимум с учетом межэтажных перекрытий составляет 3 м. В то же время минимальная величина для подъема на второй этаж – 1,5 м, делать ее меньше просто не целесообразно.

Лестничные марши: оптимальные размеры и важные требования к установке Лестничные марши: оптимальные размеры и важные требования к установке

Требования к перилам и ограждениям

При сооружении лестничного марша в частном доме по собственному проекту обычно делают свои размеры перил, руководствуясь красотой, удобством и безопасностью. Но для ограждений лестниц существуют и требования, установленные ГОСТ 25772-83, по ним в индивидуальных жилых зданиях высота для перил должна быть не менее 0,9 м. Рекомендуется обязательно сооружать ограждения, если высота лестничного марша превышает 1,5 м.

Необязательно делать опоры перил на каждой из ступеней, главное, чтобы расстояние между ними не превышало 0,5 м. Ограждения должны быть надежно закреплены, это в первую очередь определяет безопасность подъема. В случае деревянных лестничных маршей их лучше всего закреплять на металлические анкера или шурупы с уголками. Металлические конструкции оптимально приваривать к ступеням или несущим балкам.

Как рассчитать самостоятельно?

Расчет длины тетивы и опорных балок, высоты лестничного марша, количества, глубины и высоты ступеней производится исходя из высоты жилого помещения. При этом важно учитывать не только непосредственно расстояние от пола до потолка, но и ширину межэтажного перекрытия, выпуск лестницы на второй этаж. Заранее выбирается предпочтительный наклон конструкции. Если по данным параметрам длина марша будет превышать 3 м, то лучше всего делать не один, а два или три пролета.

В любом случае, стоит заранее сделать чертеж лестничных маршей в профиль с указанием всех размеров. Из него будет наглядно видно, как будут расположены элементы и как их оптимально скрепить между собой, какое количество крепежных элементов необходимо взять. Еще из подробного эскиза можно подсчитать количество материалов, которое потребуется на изготовление всей конструкции. В случае изготовления монолитного железобетонного лестничного марша по чертежам вычисляется объем конструкции, и уже исходя из него определяется количество бетона, необходимого для заливки.

Лестничные марши: оптимальные размеры и важные требования к установке Лестничные марши: оптимальные размеры и важные требования к установке

Советы

Грамотно спроектированные, надежные лестничные марши должны обладать следующими достоинствами:

  • достаточная прочность;
  • устойчивость к влаге и низким температурам;
  • долгий срок эксплуатации;
  • возможность использования при различных погодных условиях, в разных климатических зонах;
  • удобство спуска и подъема;
  • эстетическая привлекательность.

Выбор материала для лестничного марша зависит не только от финансовых возможностей хозяев и сложности изготовления, но и от других факторов. Следует хорошо подумать при покупке того или иного сырья. Например, деревянные конструкции легкие, простые в обработке и монтаже, впечатляюще выглядят и позволяют создать практически любые формы и оригинальный дизайн. Но дерево даже при хорошей обработке и надежном покрытии лаками подвержено гниению, действию плесени и грибка, сравнительно хрупкое и горючее. Поэтому деревянные лестничные марши не рекомендуется возводить в помещениях с повышенной влажностью, под открытым небом, где на них негативно будут влиять природные факторы.

Во внутренних сухих помещениях дерево для лестниц вполне можно использовать. Выбор определенной породы древесины тоже играет важную роль. Хвойные сорта всегда удачны, особенно для изготовления несущих опор, подпорок и тетивы благодаря своей прочности. Для изготовления ступеней, площадок, перил, декоративных деталей отлично подойдут лиственница, бук, ясень, дуб. Вся древесина должна быть хорошо высушена, после распиловки и обработки покрыта лаком и антисептиком.

Лестничные марши: оптимальные размеры и важные требования к установке Лестничные марши: оптимальные размеры и важные требования к установке

Металлические лестничные марши оптимально выбирать в домах с кирпичными или бетонными стенами. Они должны иметь надежную опору для крепления и захвата несущих балок. Сам металл не только прочен и имеет строгий стильный вид, но должен сочетаться и с остальным интерьером. Так как чаще всего лестницы из металла монтируют путем сварки, то работы по их установке должны производиться до остальной внутренней отделки помещения.

Бетонные лестничные марши также следует возводить в кирпичных и каменных зданиях, чтобы пол и стены смогли выдержать большую нагрузку этих конструкций. Монолитные варианты обязательно необходимо снабжать армированием, так что и здесь потребуются сварочные работы.

Для заливки требуемых форм будет нужна деревянная опалубка. Сам бетон выглядит очень холодно и невзрачно, так что для таких маршей всегда требуется декоративная отделка, поэтому весь проект обойдется недешево.

Лестничные марши: оптимальные размеры и важные требования к установке

Лестницы, ведущие на чердак и состоящие из одного марша, оптимально располагать в коридоре, прихожей или на веранде. Самый удачный выбор – это деревянная или металлическая конструкция с одним пролетом и наклоном 30-45 градусов. Роль второго косоура может выполнять несущая стена, так проект упрощается. Если конструкция изготовляется из дерева, то нет необходимости делать тетиву, перила и подступенки. Несущие балки следует надежно закрепить к полу и потолку на металлические анкера или шурупы, после их установки следует закрепить ступени.

Чтобы лестница была безопасной и удобной, прослужила максимальное количество лет, необходимо подбирать качественные материалы, соблюдать нормы ГОСТ и СНиП, производить монтаж в соответствии с техническими требованиями. Если лестничный марш изготовляется из железобетона, то при заливке в помещении должна быть соблюдена определенная температура и влажность. После нее раствор должен быть выдержан определенное время. Для прочности следует использовать достаточное количество арматуры для армирующей сетки.

Металлическая конструкция во избежание коррозии должна быть покрашена или до сборки произведена оцинковка деталей. Места стыков и сварки после монтажа тоже необходимо обработать специальным раствором. Металл, как и дерево, тоже подвергается сильной деформации, особенно при перепаде температур, что следует учитывать при монтаже.

Деревянные лестничные марши больше всего подвержены износу, повреждениям, действию влаги, поэтому нуждаются в тщательной обработке и дальнейшем регулярном уходе. Даже если в помещении круглый год поддерживается допустимая влажность и температура, ступени, косоуры и перила из дерева спустя некоторое время деформируются и могут покрываться трещинами. Поэтому нужна дополнительная их защита, чистка, обработка лаком.

Лестничные марши: оптимальные размеры и важные требования к установке Лестничные марши: оптимальные размеры и важные требования к установке

Все работы по изготовлению деревянных лестничных маршей можно произвести дома, в гараже, мастерской или во дворе. Для резки ступеней, тетивы, косоуров подойдет обычная ножовка, ручная или электрическая пила. Все детали режутся согласно размерам на созданном заранее чертеже, затем обрабатываются антипиреном и антисептиком, покрываются лаком. После высыхания можно приступить к сборке лестницы.

В первую очередь крепятся к стене, полу и потолку косоуры, если это необходимо, вертикальные опоры и промежуточные площадки. Затем размещаются ступени, подступенки и тетива. В последнюю очередь приступают к установке перил и декоративных элементов.

О том, как изготовить лестницу, смотрите в следующем видео.

Размеры лестничных маршей и площадок: оптимальные показатели

Ширина лестничных маршей и площадок

Размеры лестничных маршей и площадок: оптимальные показатели

Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16.

В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней).

Однако на практике встречаются марши без поворотных площадок и с большим количеством ступеней, если есть острая необходимость в экономии места.

Обратите внимание

В зависимости от расположения фризовых ступеней по отношению к лестничным площадкам и способа опирания лестничного марша на площадку могут изменяться длина самого марша и количество ступенек.

Лестницы, где фризовые ступени врезаются в площадку заподлицо с их половым покрытием, показывают наибольшую длину, наибольший перекрываемый пролет и наибольшее количество ступеней.

Фризовые ступени такого марша могут не изготавливаться, а быть частью напольного покрытия площадок. Их ширина (проступь) тоже может не соответствовать ширине проступи рядовых ступеней.

Поэтому фризовые ступени могут врезаться в площадку на любую глубину, но чаще всего, их делают с шириной проступи, равной половине или целой проступи рядовой ступени.

Лестницы, в которых нижняя фризовая ступень делается выше площадки на высоту подступёнка, а верхняя врезается в площадку, получаются короче описанных в предыдущем абзаце. Лестницы, в которых фризовые ступени (верхняя и нижняя) делаются соответственно выше и ниже площадок на высоту подступёнка, получаются самыми короткими и с наименьшим количеством ступеней.

На самом деле количество подъемов и уклон всех трех лестниц остается прежним, разница только в форме лестничных площадок и способе опирания на них маршей. Лестничные площадки (рис. 6) при этом получаются уже не прямоугольными, а Г- или П-образными.

Применение разных схем делает возможным уменьшать или увеличивать пролет, что позволяет «вписать» лестницу в оставленное под нее место. Представьте себе, что нижнюю площадку, изображенную слева на рис. 4, мы начинаем перемещать и вдвигать в лестничный марш. Пролет уменьшится на ширину одной проступи.

Далее, будем перемещать вместе нижнюю площадку и лестничный марш, вдвигая их в верхнюю площадку — пролет уменьшится еще на одну проступь. При сдвигании лестницы мы можем остановиться на том этапе, на котором захотим, максимальное уменьшение пролета — две ширины проступи.

Важно

Исчезают две ступеньки: верхняя и нижняя, но количество подъемов остается прежним. Площадки при этом могут потерять прямоугольную форму и приобрести новую геометрию.

рис. 6. Изменение геометрии лестничных площадок в зависимости от способа врезания в них фризовых ступеней

Лестничная площадка (рис. 7) не может быть уже, чем связанный с ней марш. Площадки между лестничными маршами, расположенными по отношению друг к другу под углом 90°, должны быть в одном из направлений как минимум на 100 мм шире марша.

рис. 7. Рекомендуемые размеры лестничных площадок

Если лестницы, состоящие из двух или трех маршей, имеют двухуровневые лестничные площадки, то разница между уровнями должна равняться высоте ступени.

В случае если лестничные марши расположены в одном направлении, размер находящейся между ними лестничной площадки должен равняться длине шага (600–640 мм).

Соблюдать размер 620 мм (среднее значение между 600 и 640) необходимо и в том случае, если лестничная площадка лучеобразно делится на две части или на две части параллельно движению марша и состоит из двух уровней. Это же относится к криволинейным и винтовым лестницам.

Исключение составляют лестничные марши, расположенные друг к другу под углом 135–180°, размер промежуточной лестничной площадки здесь может быть не равен 620 мм. Размер межэтажной лестничной площадки, расположенной в середине марша должен быть кратным шагу: n×620 мм, но не должен быть меньше 600 мм.

Самым распространенным является случай, когда лестничная площадка соединяет лестничные марши, расположенные перпендикулярно по отношению друг к другу. Здесь в конфигурации ограждения может произойти непозволительное отклонение на один уровень.

Чтобы этого не произошло, поручень ограждения должен всегда идти параллельно ходовой полосе марша. Это достигается за счет того, что проступь последней ступени продолжается и на лестничной площадке.

На лестнице с двумя пролетами и параллельным направлением маршей такого же результата можно добиться, отодвинув марши друг от друга.

Совет

Если по каким-либо причинам прибегнуть к такому решению невозможно, линии ограждений продолжают до точки их пересечения, но при этом полезный размер лестничной площадки отсчитывается от точки пересечения линий ограждений.

Ширина лестничного марша должна быть не менее ширины выхода на лестничную клетку. Ширина лестничного марша определяется пропускной способностью лестницы, то есть количеством человек, которые могут по ней пройти. Ширина внутриквартирных лестничных маршей (рис.

8) должна быть не менее 0,9–1 м, а в домах повышенной комфортности — 1,25–1,5 м. В садовых домиках допускается ширина марша 0,7–0,8 м. Ширину 0,8 м лестница может иметь при условии, что конфигурация её проста, она сооружена вдоль одной стены и позволяет поднимать габаритные предметы.

Шириной менее 0,8 м могут быть только вспомогательные лестницы, например, лестница в подвал или на чердак. Ширина лестницы рассчитывается «в просвете», то есть между поручнями либо между поручнем и стеной лестничной клетки.

В винтовых лестницах расстояние от центральной стойки до края ступени рекомендуется не менее 1,1 м.

рис. 8. Ширина лестничного марша в домах постоянного проживани

Между маршами лестницы, расположенными во встречном друг другу направлении, должен быть зазор не менее 100 мм.

Лестничный марш: размеры

Размеры лестничных маршей и площадок: оптимальные показатели

Нередко сталкиваешься с такой проблемой, как недостаточная ширина лестничного марша. Хорошо, если эта лестница используется вами очень редко, но если она есть у вас дома, то лучше позаботиться о её удобстве и комфортности использования. Для того, чтобы построить лестницу удобную для хождения нужно немного поработать с математикой.

При проектировании указываются такие параметры, как минимальная высота ступеньки, ширина ступеньки, длина всего марша и другие размеры. Однако не редко владельцы домов сталкиваются с тем, что рассчитанная ими лестница просто не подходит к их дому — на неё просто не хватает места или возникают другие трудности.

Разновидности конструкций

Для того, чтобы исключить вышеописанную проблему человек прибегнул к своей фантазии и придумал множество различных видов лестничных пролётов, среди них:

  • Одномаршевые прямые;
  • Двухмаршевые прямые с наличием промежуточной площадки;
  • Двухмаршевая Г-образной формы с наличием промежуточной площадки такой же формы;
  • Двухмаршевая П-образного вида с прямой площадкой;
  • Трёхмаршевая с наличием двух квадратных промежуточных площадок;
  • Одномаршевая криволинейная, которая располагается рядом со стеной;
  • Одномаршевая криволинейная, которая располагается в прямоугольнике;
  • Различного рода винтовые;
  • Одномаршевая с наличием забежных ступенек, которая имеет поворот на прямой угол;
  • Одномаршевая с наличием и верхних, и нижних забежных ступеней, которая имеет поворот на прямой угол;
  • Одномаршевая , с наличием забежных ступеней и разворотом на 180 градусов;

Как видно разновидностей лестниц очень много – на любой случай жизни. Теперь попытаемся описать каждый из видов лестницы.

Одномаршевые прямые конструкции

Самая обычная лестница, которая имеет только один лестничный пролёт от начала первой ступени и до конца последней.

Двухмаршевые прямые с наличием промежуточной площадки

Эта лестница представляет собой две одномаршевые лестницы, между которыми есть прямая площадка. Второй марш лестницы является продолжение первого. Это значит, что оба марша направлены в одну и ту же сторону.

Двухмаршевая Г-образной формы с наличием промежуточной площадки такой же формы

Эта лестница отличается от предыдущей тем, что второй марш у предыдущей направлен в ту же сторону, что и первый.

В случае с Г-образной лестницей второй марш направлен в любую сторону под углом в 90 градусов.

При этом второй лестничный марш соединён с первым ровной площадкой, которая имеет также Г-образную форму.

Двухмаршевая П-образного вида с прямой площадкой

Такую лестницу можно встретить в каждом многоэтажном доме – от одного этажа и до другого. Она, как и в случае с двухмаршевой прямой лестницей имеет два марша, но в отличие от первого случая, второй марш П-образной лестницы направлен в строго противоположную сторону. Два марша соединяет между собой прямая площадка, которая имеет форму прямоугольника.

Трёхмаршевая с наличием двух квадратных промежуточных площадок

Это лестница по виду такая же, как и предыдущая, только вместо прямой площадки эта лестница имеет ещё один марш с двумя прямыми площадками по бокам. Сначала в одном направлении идёт первый марш, потом идёт прямая площадка.

Сбоку от площадки, то есть, поворачивая на 90 градусов, идет второй марш и опять прямая площадка. После этого сбоку от площадки в противоположную сторону относительно первого марша идёт третий марш.

Одномаршевая криволинейная, которая располагается рядом со стеной

Это лестница такая же, как и первая, но имеет криволинейную форму — описывает окружность.

Одномаршевая криволинейная, которая располагается в прямоугольнике

Это лестница также заворачивает, то есть имеет криволинейность, но контур лестницы является строго прямоугольным. Получается, что как будто криволинейную лестницу вписали в прямоугольник.

Винтовые конструкции

Такие лестницы отличаются своими малыми габаритами и малым занимаемым пространством. Контур лестницы является окружностью.

Одномаршевая с наличием забежных ступенек, которая имеет поворот на прямой угол

Это лестница по форме является аналогом двухмаршевой Г-образной лестницы. Разница состоит в том, что эта лестница вместо прямой площадки имеет заворачивающиеся ступени.

Эта лестница по форме напоминает двухмаршевую П-образную лестницу. Отличие в том, что данная лестница вначале имеет забежные ступени, которые поворачивают на 90 градусов, как в предыдущем случае, дальше идёт один прямой марш и потом опять заворачивающие на 90 градусов забежные ступени.

Одномаршевая, с наличием забежных ступеней и разворотом на 180 градусов

Современное оформление лестницы

Это так же, как и предыдущая, аналог П-образной лестницы. Но в отличие от предыдущего случая это лестница имеет забежные ступени посередине, то есть сначала начинается лестничный марш, дальше забежные ступени, которые разворачиваются на 180 градусов, а потом идёт продолжение лестничного марша, который направлен уже в строго противоположную сторону от первоначального движения.

Итак, подведём итог всего вышесказанного: как видно лестниц не мало. Каждая годится под определённые условия строительства. Каждый строит себе лестницу, которая ему нравиться, и которая обеспечит максимальный уровень комфорта при эксплуатации. Однако даже самая подходящая лестница может вызывать затруднения при использовании, если она была не верно сконструирована.

Требования, которые учитываются при расчёте

Итак, чтобы рассчитать, правильно рассчитать, какой должна быть ширина марша, высота ступеней, длина всего марша и другие размеры, нужно учитывать основные требования, которые лежать в основе всех расчётов:

  • Обеспечение максимального уровня надёжности и удобства при эксплуатации;
  • Наличие не только удобного, но и безопасного подходов в начале и в конце, то есть и для поднятия по лестнице и для спуска с неё.
  • Безопасность и удобство расположения перил;
  • Полное соответствие таких показателей, как ширина ступеней, высота ступеней длине шага и высоте подъёма ноги;
  • Достаточное освещение;

Определение ширины и высоты ступенек

Чтобы определить оптимальные размеры ступеней нужно воспользоваться формулой:

2А+Б = 62…65 см

В этой формуле А – Высота ступеньки, а Б- ширина ступеньки. Цифра 62…65 – это средний размер одного шага, поэтому на месте этой цифры может стоять любая другая.

На практике установлено, что средняя длина шага равна именно 64 сантиметром, высота подъёма ноги составляет в среднем 30-32 сантиметра. Такая высота обеспечивает наиболее удобный подъём не вызывающий особых затруднений.

Используя формулу можно легко рассчитать и высоту и ширину ступеней, которые будут точно подходить под ваши показатели. Например, если сделать высоту ступени равную 12 сантиметрам, то проступь, то есть ширина ступени, составит сорок сантиметров. Если ширина проступи является слишком широкой, то можно её рассчитать по другой формуле:

А+Б=47.

Обратите внимание

В этой формуле А и Б являются теми же величинами, что и в случае с первой формулой. Итак, применив данную формулу, получим, что минимальная ширина ступени должна быть равна 35 сантиметрам.

Многодневной практикой установлено, что наибольшим удобством обладает та ступень, которая имеет размер в ширину порядка 34-37 сантиметров, а высота у такой ступени равна 14-17 сантиметрам. Значит, если высота ступени лежит в этом диапазоне, то определять ширину ступени лучше по первой формуле, если же высота меньше данного показателя, то пользоваться рекомендуется второй формулой.

При проектировании лестниц и конкретно ступеней, следует помнить, что высота одной ступени не должна превышать показатель в 20 сантиметров, но меньше 12 сантиметров тоже быть не должна. Если ступени делаются с выступом, то есть не строго прямоугольной формы, то длина выступа над нижней ступенькой не должна быть большей четырёх сантиметров.

Таким образом, получается, что чем большую высоту имеет ступень, тем меньшую она должна иметь ширину. Это правило работает точно так же, как и обратное.

Для большей наглядности и облегчения расчётов были специально рассчитаны некоторые пропорции и соотношения, которые представлены ниже:

Декоративная подшивка лестницы

  • При высоте этажа в 3 метра двухмаршевые должны иметь 18 ступеней по 16,6 сантиметра в высоту, а одномаршевые, трёхмаршевые и криволинейные должны иметь 17 ступеней по 17,6 сантиметра в высоту;
  • При высоте этажа в 275 сантиметров одномаршевые лестницы должны иметь 16 ступеней, а размер 17,18 сантиметра в высоту. Одномаршевые, трёхмаршевые и криволинейные должны иметь 15 ступеней по 19,64 сантиметра в высоту;
  • При высоте этажа в 250 сантиметров одномаршевые лестницы должны иметь 14 ступеней по 17,8 сантиметра в высоту, а одномаршевые, трёхмаршевые и криволинейные должны иметь 13 ступеней, а размер 19,23 сантиметра в высоту;

Расчёт ширины марша

Ширина лестницы или лестничного марша определяется исходя из одного условия – пропускной способности. Она в свою очередь зависит от того, с какой интенсивностью будет использоваться лестница.

Если в среднем в каждый момент времени по лестнице проходит только один человек, то и ширина должна быть только на одного человека, хотя шире делать никто не запрещает.

Для прохода одного человека достаточно пространства, размер которого 0,6-0,7 метра, как показывает практика. Естественно данные взяты на основе исследований среднестатистического человека, но каждый может определять такие параметры под себя сам.

Важно

Ширина лестничного марша для загородных домов должна быть именно такой, то есть 60-70 сантиметров, в квартирах ширина лестницы должна быть не меньше 1 метра, в домах с повышенной комфортностью этот показатель колеблется в диапазоне от 1,25 метра до полутора метров.

Стоит заметить, что все вышеприведенные цифры носят рекомендательный характер.

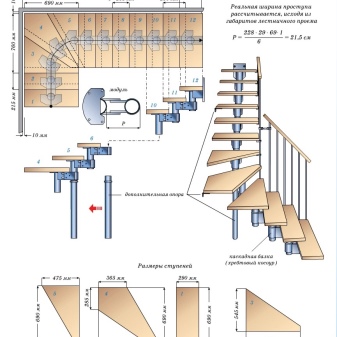

Проектирование криволинейных и винтовых конструкций

Второй свет в двухэтажном доме

Такие отличаются от прямолинейных несколькими показателями. Расчёт ширины ступеней и высоты ступеней гораздо сложнее. Для того чтобы понять, о чём идёт речь, нужно рассмотреть такое понятие, как средняя линия марша.

По сути, это воображаемая линия, которая проходит по центру лестничного марша. Если представить себе, что этой линией мы разрезали нашу лестницу напополам, то можно увидеть, что проступи ступеней имеют вид клина.

Так вот, наименьшая часть этого клина должна быть не меньше 14 сантиметров. Должно быть именно так по той простой причине, что ширина ступени по средней линии криволинейного марша должна быть равна ширине ступени прямого марша, чтобы обеспечить максимальный уровень комфорта и максимальный уровень безопасности ходьбы по такой лестнице.

На данный момент криволинейные и винтовые лестницы конструируют так, чтобы каждая следующая ступень имела другую относительно предыдущей ступени высоту и ширину.

Это нужно делать потому, как человек поднимаясь или спускаясь по винтовой или криволинейной лестнице, постоянно смещается от средней линии в сторону. Это приводит к тому, что человек делает шаги разной длины и поднимает ногу на разную высоту.

Расчёт по величине подъёма

Для того, чтобы произвести расчёт лестничного марша, необходимо установить такие показатели, как:

  • Высота этажа;
  • Размеры ступеней;
  • Схема;Лестница в доме

На практике чаще всего используются лестницы с углом наклона, который лежит в диапазоне от 20 градусов до 50 градусов. Наиболее удобными и безопасными считаются лестницы с углом наклона, который лежит в диапазоне от 30 до 45 градусов.

Рассчитать угол наклона относительно показателей ступени можно, воспользовавшись следующими данными:

Как лестничные марши и площадки учитываются при расчете площади этажа

Размеры лестничных маршей и площадок: оптимальные показатели

При определении объемов отделочных работ, а также при расчете технико-экономических показателей зданий и сооружений, расчет площади, которую занимают лестничные марши производится разными способами.

Учет площади лестничных маршей при заказе отделочных материалов

В большинстве крупнопанельных и кирпичных многоэтажных домов массовой застройки в лестничных клетках отделываются стены, окрашиваются ограждения и нижняя поверхность маршей.

Однако в жилье повышенной комфортности, индивидуальных жилых домах, административных и общественных зданиях лестничные марши и площадки облицовываются керамической плиткой или в качестве покрытия используются полимерные составы.

Совет

В этом случае, в ведомости отделочных работ, которая является составной частью рабочей документации на любой объект нового строительства, реконструкции или капитального ремонта, должна быть указана площадь лестницы, подлежащая отделке. На основании проектных данных производится заказ материалов и определяется стоимость работ, поэтому расчет объемов крайне важен строителям.

Объем материалов, необходимых для того чтобы отделать лестничные марши и площадки определяется довольно простым расчетом. Количеств керамической плитки, необходимой для облицовки маршей и площадок складывается из:

  • площади этажных и промежуточных лестничных площадок;
  • площади маршей, состоящей из суммы площадей проступей и подступенков.

Кроме этого, при заказе необходимо учесть дополнительный объем на подрезку плитки и ее бой.

Как лестничные марши и площадки учитываются при технической инвентаризации

В технические паспорта многоэтажных и индивидуальных жилых домов, на рядовых и двухуровневых квартир, которые составляют органы технической инвентаризации, площадь, которую занимают лестничные марши, включается в обязательном порядке. При этом согласно положениям, регламентированным СП 54.13330.2011 «Здания жилые многоквартирные»:

  • площадь лестничных площадок и ступеней, определенная на уровне этажа, включается в площадь этого этажа, наряду с балконами, лоджиями, террасами и верандами;
  • площадь проекции на пол внутриквартирной лестницы включается в площадь помещения с этой лестницей, если расстояние от пола до низа выступающих конструкций марша составляет более 1,6 м.

Эти правила действуют как для расчета проектных технико-экономических показателей объекта нового строительства, реконструкции или капитального ремонта, так и для определения фактических показателей площади, которая приходится на лестничные марши и площадки, при составлении инвентаризационной документации.

Какие изделия для лестничных клеток выпускает столичный завод ЖБИ-4

В случае, если для перехода с этажа на этаж были использованы лестницы из наборных ступеней по стальным косоурам, то площадь их считается применительно к каждому объекту.

В то же время практически каждый завод железобетонных изделий изготавливает стандартные изделия, представляющие собой готовые марши либо марши с площадками.

Площадь этих изделий известна заранее, поэтому для расчета берутся уже готовые значения.

Одним из участников московского рынка строительных материалов, является столичный завод ЖБИ-4, выпускающий высококачественные лестничные марши, наборные ступени, площадки, а также широкий ассортимент изделий для объектов нового строительства, реконструкции и капитального ремонта, в т.ч. элементы инженерных сетей.

В номенклатуре конструкций для лестничных площадок, которые выпускает наш завод:

  • наборные ступени для эвакуационных лестниц с уклоном 1:1 и служебных лестниц с уклоном 1: 2
  • марши на высоту этажа от 2,4 до 3,6 м и на пролет от 3,0 до 4,5 м;
  • площадки пролетом от 1,4 до 2,8 м и шириной от 0,93 до 2,13 м;
  • марши с площадками на пролет от 5,2 до 7,9 м и на высоту этажа от 3,0 до 4,5 м.

Высокое качество, оптимальная стоимость, централизованная доставка делают продукцию завода ЖБИ-4 востребованной строительными предприятиями и индивидуальными застройщиками столичного региона.

Как рассчитать размеры лестничных маршей и площадок

Размеры лестничных маршей и площадок: оптимальные показатели

В наше время дома имеют в основной массе более, чем один этаж. Соответственно, для перемещения между ними, созданы соответствующие элементы. Это лестницы. Создана технология их строительства. Весьма сложное, требующее большой квалификации и большого объема знаний, дело. Тем не менее, составить определенное понимание методики таких подсчетов, возможно.

Для начала следует дать расшифровку самим понятиям, с которыми предстоит работать. «Лестничный марш» — структура, помещенная между этажами дома. Она соединяет между собой разные уровни здания. Состоит из некоторого количества ступенек. Далее, «лестничная площадка» – установленная горизонтально плита заданной формы.

Определение требуемой ширины марша

В различных строениях сооружают, в зависимости от назначения, неодинаковые по характеристикам и размерам, лестницы. Начнем с вычисления ширины. Этим термином у всякой лестницы называют промежуток от одной до другой боковой ограды, либо же расстояние от одной из них до стены дома. На этот параметр оказывает влияние следующие факторы:

  • Потребуется ли в данном здании перемещать габаритные грузы по лестнице.
  • Сколько жильцов будет проживать в доме. Важно, с какой периодичностью им придется двигаться в разных направлениях.
  • Как долго по времени будет использоваться данное сооружение.

Показатель «ширина» марша связан с типажом лестницы. В частности, нередко приходится встречать цифру «девяносто — сто десять сантиметров». Она в большей степени относится к лестницам винтовым.

В обычных городских домах чаще применяют показатели ширины, равняющееся цифрам «сто двадцать — сто пятьдесят сантиметров». Именно данные характеристики признаны наиболее приемлемыми для людей.

Некоторые подвиды лестниц технически состоят из направленных навстречу друг другу маршей. Предполагается, что между ними промежуток составляет не менее метра.

Определение ширины площадки

Этот ключевой показатель выводится во взаимодействии со многими прочими характеристиками возводимого сооружения. Решающим фактором служит способ, каковым лестница сопряжена с непосредственно самой лестничной площадкой. В итоге, они бывают:

  1. «Прямоугольник»
  2. «напоминающие букву П»
  3. «Г. — образные»
  4. «Многоугольные»

Другим ключевым значением является число ступенек пролета марша. Принято, что наименьшее — равняется трем.

Максимальное число обычно указывают равным восемнадцати, но можно встретить и более многочисленные вариации. Оптимально, количественный показатель должен быть менее шестнадцать.

Считают, что превышающее число может вызвать проблемы при движение вверх у лиц, не обладающих хорошей физической формой и пожилых граждан.

Обратите внимание

Размерность ширины ступеньки тоже основана на связи с моторикой человека. Она рассчитывается, исходя из удобства движения. Мы имеем данные, утверждающие, что шаг равен значению около шестисот миллиметров.

Приподнять ногу нам удобнее, на высоту, составляющею около половины шага. Из этого следует, что ширина ступенек требуется удобная для надежной фиксации стопы.

Расчеты показали, что это триста десять, триста двадцать миллиметров.

Угловой показатель подъема лестничного марша способствует возможности менять количественный параметр ступенек на лестнице.

Другим вариантом уменьшения численности ступенек служит изменения сопряжения «фризовой ступени». Она имеет возможность находиться на одном уровне с полом, но может быть приподнята или же, наоборот, заглублена.

Находясь на одном горизонте с лестничной площадкой, она становится как бы ее составной частью.

Важно, что размер в ширину ее не связан напрямую с таким же показателем у простых ступенек.

Приподняв лежащую в самом низу «фризовую ступень», и совместив наивысшую с площадкой, получим лестницу короче, не изменив угол подъема, и, как следствие, не делая саму процедуру подъема по ней излишне трудоемкой.

Применение таких способов служит для того, чтобы лестница точно вошла в то самое пространство внутри здания, которое ей предназначено изначально проектировщиками.

Важно

Расчет всех нюансов этой сложной системы нацелен на наиболее простое применение в повседневной жизни. Люди не будут испытывать затруднений при перемещении по этажам внутри зданий.

Требования, предъявляемые к лестничным маршам: размеры конструкций и особенности типов лестниц

Размеры лестничных маршей и площадок: оптимальные показатели

При планировке любого помещения особое внимание уделяется лестнице. Это неслучайно, ведь именно от того, насколько качественно этот элемент изготовлен, зависит безопасность людей, пользующихся лестничным маршем.

Лестницы во всех странах занимали особое внимание строителей и проектировщиков ещё на этапе разработки схемы постройки. Например, во Франции пристальное внимание маршам начали уделять ещё в готический период. В стране любили делать так, чтобы площадка выступала за парадную линию фасада. Таким образом, расчёты лестничных маршей были непростыми, а площадки отличались особой изысканностью.

Лестничный марш представляет собой часть любой лестницы, которая является наклонной и включает в себя ряды из ступеней одинакового размера с балками.

В зависимости от эпохи видоизменялись и лестничные площадки. Например, в период барокко, Возрождения, лестничные марши преимущественно были извилистыми, напоминали причудливые формы. В то время очень любили украшения. Лестницы часто были снабжены всевозможными колоннами, а перила выливали из чугуна.

Сэр Генри Уотсон, знаменитый архитектор 17 века, отмечал, что лестница должна быть не только красивой и соответствовать времени, но и безопасной. Он говорил, что человек, ступающий на лестничную площадку, не должен испытывать какого-либо дискомфорта.

Потолок над подъёмом должен быть высоким, а марши оборудованы широкими и удобными ступенями. Их размер должен быть достаточным для ступни. Архитектор подчёркивал, что крутого уклона быть не должно, так как при подъёме человек устаёт гораздо больше, нежели при спуске с лестницы.

Для чего необходим расчёт лестничного марша

Размер лестничных маршей во многом определяет удобство использования лестницы, гарантирует её безопасность. Если лестничный марш будет построен быстро и невнимательно, без соблюдения необходимых требований ГОСТа, люди, передвигающиеся по ней, будут постоянно подвергаться опасности.

Кроме того, если не соблюдены элементарные правила, произведены неверные расчёты, прочность конструкции будет под большим вопросом, как и её долговечность.

Чаще всего лестничные марши изготавливают из следующих материалов:

Иногда материалы при изготовлении сочетают. Таким образом, можно получить комбинированные варианты. Лестничный марш, например, из дерева, можно изготовить самостоятельно. Для этого важно знать обо всех требованиях к изготовлению лестниц.

Размеры лестничного марша

При изготовлении лестницы особенно важно изучить размеры будущего лестничного марша, ведь это основополагающий элемент всей будущей конструкции.

Требования, которые предъявляются к лестничному маршу, касаются:

  • ширины, в том числе ступени;
  • угла марша;
  • высоты проступи.

Существуют официальные размеры, которые прописаны в документах и являются стандартными для большинства лестничных маршей. Такие размеры действительно безопасны, даже исходя из того, что испытаны временем.

Выделяют следующие требования к размерам:

  • Ширина каждой из ступеней лестничного марша должна равняться 22 см либо быть больше.
  • Определена высота проступи лестничного марша: от 15 до 20 см.
  • В стадии проектирования ширина марша должна быть более 90 см.
  • Определён градус наклона лестничного элемента – не более 45.

В том случае, если размеры установленные ГОСТом, будут хоть как-то изменены, площадки и сама лестница могут быть неудобными или даже опасными.

Количество ступеней

В любом здании можно встреть лестницу, количество ступеней у которой от одной площадки до другой колеблется в пределах 3–16 ступеней. В том случае, если их меньше, сооружение едва ли можно будет назвать полноценной лестницей. Когда же количество ступеней более 16, такая конструкция будет неудобной, станет занимать много места.

Когда при проектировании необходимо регулировать количество ступеней между площадками лестницы, изменяют наклон самого сооружения относительно горизонтальной поверхности. Также можно по своему усмотрению, естественно, в разумных пределах, регулировать местоположение промежуточного уровня, который предназначается для отдыха.

Большое значение в итоговом количестве ступеней между площадками имеет тот факт, каким образом располагаются фризовые ступени. Они могут быть врезными, заглублёнными. В последнем варианте размер лестницы будет значительно короче.

В процессе работы необходимо помнить, что размер фризовых ступеней может существенно разниться с шириной обыкновенных ступенек, расположенных между площадками. При этом установлен минимальный размер фризовой части – она должна быть равна половине ширины рядовой ступени. Таким образом, врезать их можно практически на любую глубину, которая вам удобна.

Ширина площадки

Лестничная площадка является элементом, размер которого также можно варьировать в зависимости от особенностей строения. Форма определяется в зависимости от способа, с помощью которого лестница опирается на эту самую площадку.

В тех ситуациях, когда лестничный марш не может уместиться в заданном пространстве, могут помочь советы:

  1. Способ, в основе которого лежит перемещение нижней площадки лестницы по направлению всего лестничного ряда. Таким образом, размер пролёта можно будет сократить на ступень.
  2. Можно переместить ступени вверх по направлению к верхнему уровню. Важно при этом не забывать, что размер площадки рассчитывается согласно всеобщим правилам. За единицу берётся средний размер шага человека. В среднем это около 60 см.

Ширина лестничного марша

Именно этому размеру уделяется достаточно большое внимание.

От такого показателя зависит количество людей, способных одновременно пройти по лестнице от одной площадки до следующей.

При вычислении ширины марша берётся в расчёт следующее:

  • Количество человек, проживающих в доме.
  • Необходимо ли передвижение по маршам и площадкам лестницы нескольких человек одновременно.
  • Существует ли необходимость перемещения тяжёлых и крупногабаритных предметов.

Ошибочно говорить о том, что ширина лестницы равняется ширине ступеней. Самой удобной шириной лестницы является 120 см и выше. Лестница, ширина которой свыше 150 сантиметров также не сильно распространена и не является практичной.

Рассчитывается такой показатель и для винтовых сооружений. Там ширина подсчитывается от центральной опоры до ограждения, находящегося на внешней стороне лестницы.

Если все размеры будут соблюдены, лестница будет радовать не только своей красотой, но будет практичной, долговечной.

Ширина лестничного марша согласно ГОСТ и СНиП

Очередной этап проектирования на пути создания идеальной лестницы для ваших нужд. В данной статье мы рассмотрим нормы и стандарты, которых необходимо придерживаться при определении ширины лестничного марша.

Ширина марша, как и любой другой параметр лестницы, зависит от ее назначения и местоположения.

широкая лестница

Нормы и требования к лестничным маршам

Основными нормами и стандартами являются следующие документы, опираясь на которые, разрабатывают проект и определяют ширину марша:

  • СНиП 21-01-97 – Пожарная безопасность зданий и сооружений.
  • ГОСТ 23120-78 – Лестницы маршевые, площадки и ограждения стальные. Технические условия.
  • ГОСТ 8556-72 – Лестницы пожарные ручные деревянные. Технические условия.
  • ГОСТ 53254-2009 – Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний.

Данные документы регулируют минимальную ширину лестничного марша для разных типов лестниц. Максимальная ширина марша не ограничивается, при условии соблюдения всех норм безопасности, таких как:

  • наличие поручней;
  • обустройство пандусов;
  • соответствие размеров ступеней общепринятым стандартам;
  • соблюдение правильного угла наклона лестницы в зависимости от места установки.

Размеры марша

Ширина лестничных маршей является одной из определяющих составляющих пропускной способности лестницы, ее параметры в первую очередь ограничены нормами пожарной безопасности.

Общие параметры лестничного марша в зависимости от назначения:

  • Минимальное значение ширины марша от 80 до 135 см.
  • Ширина должна быть одинаковой на всем протяжении марша.
  • Ширина поворотных лестниц, которые соединяют больше двух этажей, должна быть не менее 100 см.
  • Минимальное расстояние между лестничными маршами 50 мм.
  • Длина лестничного марша может включать от 3 до 18 ступеней.

Количество ступеней в марше определено таким образом, чтобы исключить длинные подъемы, преодолевая которые, человек испытывает большие физические нагрузки.

Рассмотрим подробно, какова оптимальная ширина лестничного марша в разных условиях эксплуатации и установки лестницы.

   Прямая лестница

Меньше всего требований к прямым маршевым лестницам ввиду отсутствия поворотных площадок  и забежных ступеней. Основной показатель регулирования таких лестниц это ширина лестничного марша.

ширина лестничного марша прямой лестницы

Ширина определяется в зависимости от величины потока людей, регулярно пользующихся лестницей.

В местах с интенсивным движением рекомендуемая ширина не менее 150 см, чтобы могли разойтись люди во встречном направлении.

В случае менее интенсивного движения, но с необходимостью подъема крупногабаритных вещей рекомендуемая ширина 125 см.

В частных домах и коттеджах многие строят лестницы по своим убеждениям и потребностям, но все же не желательно делать лестничный марш менее 80 см.

   Поворотная

Поворотная лестница возможна в двух вариациях: с поворотной площадкой или забежными ступенями. Такие лестницы чаще используются в больших зданиях.

Ширина лестничного марша в общественных зданиях, а также в общественных местах многоквартирных домов должна быть не менее 125 см.

Для поворотных лестниц в частных домах желательно увеличить минимальную ширину марша до 100 см, особенно на лестницах с забежными ступенями из-за дополнительной нагрузки при подъеме.

ширина марша поворотной лестницы

Сложность подъема по забежной лестнице увеличивает тот факт, что оптимальное количество ступеней в одном марше не заканчивается лестничной площадкой, а продолжается с плавным переходом на следующий марш.

Ширина марша должна сохраняться на всем протяжении лестницы.

   Винтовая

Винтовая лестница может быть самой компактной стационарной лестницей, но чтобы соответствовать такому названию, она должна отвечать ряду параметров безопасности.

Минимальная ширина лестничного марша винтовой лестницы не должна быть меньше 60 см, такая конструкция должна быть оборудована перилами и иметь достаточную ширину ступеней.

ширина винтовой лестницы

Лестничный марш, размеры которого 100 см, будет намного удобней для перемещения по спирали.

ширина винтовой лестницы

   Вспомогательные лестницы

К этой категории отнесем стационарные лестницы, которые используются не регулярно, такие как чердачная лестница или лестница в подвал.

Для таких лестниц допустимая шина марша составляет 60 см. Исключением может быть лестница со ступенями «гусиный шаг», в таком случае допускается ширина 50 см.

лестница на чердак гусиный шаг

Для приставных лестниц и стремянок минимальная допустимая ширина составляет 40-45 см.

По стандартам пожарной безопасности пожарные лестницы должны обеспечивать возможность захвата руками и опоры одной ногой, для таких условий минимальная ширина составляет 25 см.

Размеры лестничного марша в жилом доме

Лестницы в многоквартирном доме

Лестничные пролёты. оборудованные в многоквартирном м ногоэтажном доме, должны отвечать двум основным требованиям: во-первых, быть удобными, а во-вторых, безопасными. Требования по проектированию и возведению лестниц в многоэтажных домах с большим количеством квартир регламентируются основным строительным документом СНиП 31_01_2003 «Здания жилые многоквартирные».

Классическая современная лестница в многоквартирном доме

Основные требования к лестницам в многоэтажных домах

В вышеуказанном СНиП п рописаны следующие требования:

  1. Наклон и ширина лестничных пролётов. параметры площадок и пандусов, высота проходов по лестницам, величина вертикали, горизонтальной плоскости ступеней, а также высота дверных проёмов обязаны быть таковыми, которые обеспечивают безопасное пользование ими.
  2. Марши лестниц, которые оборудованы в многоквартирном доме повышенной этажности (от трёх этажей и выше), должны проектироваться уже от 105 см, а величина максимального уклона лестничного пролёта не должна быть больше чем 1: 1,75.
  3. Безопасность пользования лестницей должны обеспечиваться возведением пандусов и поручней. Высота поручней проектируется не ниже чем 90 см. В случае же когда оборудуется внешняя лестница, данный показатель возрастает до 120 см.

Чертеж лестницы в многоквартирном доме

  • Такие параметры ступеней, как высота и ширина, по всей протяжённости лестничного пролёта должны быть одинаковыми во избежание травм и ушибов при спешной ходьбе по лестнице. Эта особенность объясняется тем, что человек при ходьбе настраивается на определённый ритм и динамику движения, а при разности высот или ширины ступеней данный баланс сбивается, и ходьба по таким ступеням требует от человека дополнительного внимания и концентрации.
  • Единственным исключением, касающимся разности ширины ступеней, являются винтовые лестницы и лестницы с забежными ступенями. В данном случае по объективным техническим причинам ширина ступени на всей её протяжённости не может быть одинаковой. Но здесь действует другой норматив – ширина ступени в центральной её части должна быть не меньше 18 см.
  • Ограждения лестниц в многоквартирных должны быть непрерывными и быть оборудованными перилами.

    Пример устройства перил в многоквартирном доме

    По техническим требованиям поручни лестничных пролётов в многоквартирных домах не должны деформироваться под воздействием на них нагрузки величиной до 0,3 кН /м.

  • Основные параметры лестниц

    К основным составляющим лестниц в многоквартирном доме (ступеням, пролётам. маршам, ограждениям, поручням, габаритам и т. д .) предъявляются определённые требования, способствующие обеспечению общей безопасности. Рассмотрим основные из них.

    Когда производили расчёты параметров при проектировании лестницы и ступеней. то за основу брали усреднённый размер человеческого шага, который составляет около 62 см. Для расчёта высоты ступени (m) и величины её проступи (sz ) используется простая формула:

    Вышеуказанная формула даёт возможность произвести расчёт неизвестной величины при наличии данных о второй величине .

    Схема устройства ступеней лестницы в многоэтажке

    Например, зная высоту ступеней (которая, к слову. также достаточно легко рассчитывается при помощи простой формулы), легко рассчитать размер проступи, и наоборот. На что стоит обратить особое внимание при проектировании степеней? Все они должны обладать абсолютно одинаковыми параметрами. Не допускается даже малейшее отклонение от данного правила. Только при соблюдении этого требования лестница будет отвечать правилам безопасности.

    Кроме правильно рассчитанных параметров ступени, очень важно правильно рассчитать угол уклона лестницы. Чрезмерно крутые, как, впрочем и сильно пологие, лестницы будут неудобны для пользования.

    Все ступени должны обладать специальной нескользкой поверхностью, т.е. они не должны быть выполнены из скользкой плитки, либо сверху должны быть покрыты материалом с шероховатой поверхностью.

    Монтаж специальных шероховатых панелей на ступеньки

    Лестничные пролёты

    Параметры лестничных пролётов напрямую зависят от числа ступеней, слагающих их. Существуют правила, что в помещениях общего пользования число ступеней в лестничном пролёте не должно быть меньше трёх. одна из которых является верхней фризовой ступенью, вторая – ступенью пролёта. а третья – нижней фризовой. Однако такие варианты в многоквартирных домах практически не встречаются, разве что в случае со ступенями крыльца.

    Чаще всего лестничные пролёты состоят из 7–12 ступеней. Максимально допустимое число ступеней – 15, и крайне редко допускаются случаи с 20 ступенями.

    При определении полезной ширины лестничных пролётов следует помнить, что под ней понимают ту поверхность, которая может беспрепятственно использоваться человеком для перемещения по лестнице. К ней не относится поверхность, занятая осветительными приборами или перилами.

    Для многоквартирных домов без лифта величина полезной ширины лестничного пролёта составляет 140 см, а в домах с лифтом – 120 см.

    Лестничные марши

    1. Нельзя допустить, чтобы с лестничного марша происходило открывание двери.
    2. В лестничные марши ни в коем случае не должны внедряться такие элементы, как электро — или газосчётчик. пожарные щиты и т. д .

    Ограждения, поручни и барьеры

    Все лестницы и пандус, длина которого превышает 100 см, обязаны быть ограждены барьером или решёткой. высота которых не должна быть меньше 100 см, а расстояние между основными элементами ограждающих конструкций не должно быть меньше 10- 12 см.

    Ограждения, как правило, устанавливаются с одной стороны лестничного пролёта. Однако в случае когда ширина ступеней превышает 3 метра, требуется оборудование двустороннего лестничного ограждения. Основное требование к поручням в основном касается безопасности передвижения детей и подростков, а потому они должны быть выполнены с такими параметрами, чтобы исключить возможность скатывания по ним.

    Устройство и декор современных поручней в многоквартирном доме

    Для удобства передвижения по лестнице детей рекомендуется оборудовать два ряда поручней, расположенных на разных уровнях по высоте. И в заключение ещё раз напоминаем, что лестница является местом повышенной опасности, а потому нельзя допускать передвижение по ней маленьких детей и престарелых людей без сопровождения взрослого здорового человека.

    СНиП лестницы в жилых домах – нормы безопасности

    Для того, чтобы лестничная конструкция была безопасной и удобной в эксплуатации, необходимо, при ее проектировании, придерживаться требований нормативных документов. Расчеты производятся, согласно СНиП — лестницы в жилых домах, ступени и ограждения должны иметь соответствующие размеры. Необходимо учитывать все факторы, влияющие на лестничную конструкцию, ее функциональность, а также надежность. Немаловажным моментом является и ее внешний вид, определение стиля и конструктивной нагрузки. Кроме этого, стоит учесть возраст людей, которые будут проживать в доме и обратить внимание на безопасность передвижения детей.

    Основные требования

    Планировать лестничную конструкцию начинают на стадии проектирования и подготовки документации. Для этого определяют место ее нахождения, высоту помещения, доступную площадь, максимальные нагрузки, затем выбирают возможные конструкции и материалы, далее – производят необходимые расчеты. Все это делается до начала работ по возведению дома – на чертежах и в пояснительных записках, называемых технической документацией. Монтаж конструкций, в том числе и лестничных, производят только после окончательного утверждения проекта заказчиком.

    Расчеты лестницы должны быть произведены таким образом, чтобы исключалась возможность:

    • разрушения и повреждения, которые могут привести к прекращению эксплуатации;
    • появления трещин и деформаций, влияющих на безопасность;
    • несоблюдения нормативных размеров конструктивных элементов.

    По требованиям соответствующих СНиП, лестницы в жилых домах, расположенных между этажами двухуровневых квартир, не могут иметь ширину марша менее 0,9 метра, а уклон наклона – менее 1:1,25. Такие же нормы предусматриваются и для подвальных, и для цокольных этажей. Марши, установленные на лестничных клетках секционных зданий, имеют несколько другие параметры. Их ширина должна быть не менее, чем 1,05 метра, а уклон – не более 1:1,5 для двухэтажных или 1:1,75 для трех- и более этажных сооружений. В СНиП указано, что минимальная ширина марша коридорной лестницы должна составлять1,2 метра и более при уклоне 1:1,75. Стоит отметить, что шириной марша считается расстояние между перилами, либо ограждающей конструкцией и стеной.

    Нормами также устанавливается, что при перепаде уровней основания пола, лестница может иметь не менее трех ступеней, а междуэтажный марш, за исключением винтовых лестниц, – не более 18 подъемов. При большем количестве проступей необходимо устанавливать промежуточные площадки.

    Очень важным показателем, который также определяется нормативными документами, является минимальная высота от ступени до потолка. Она должна быть не менее 1,90-2,00 метра. Меньшее расстояние вызовет неудобство при передвижении людей, имеющих рост выше среднего.

    Размеры ступеней и особенности ограждений

    Требования к лестницам изложены в двух основных документах:

    • СНиП 2.08.01-89* «Жилые здания»;
    • СНиП 2.08.02-89* «Общественные здания и сооружения».

    В нормативах оговаривается, что размеры ступеней в пределах одного марша не должны отличаться друг от друга. Это необходимое требование безопасности передвижения людей. Спускаясь или поднимаясь, человек непроизвольно ставит ногу на то расстояние, которое предшествовало его последующему шагу. Поэтому при разной высоте или ширине ступени он может споткнуться и получить травму.

    Наиболее оптимальной высотой подступенка для внутриквартирных лестниц проектировщики считают 150 мм при ширине проступи –300 мм. По нормам разрешается увеличивать подступенок до 200 мм, но нельзя делать его ниже 120 мм. Ширину проступей можно уменьшать до 250 мм, хотя для мансардных и подвальных лестниц разрешается делать глубину ступени 200 мм. Клиновидные, или забежные, проступи с узкой стороны должны иметь ширину не менее 100 мм, а посередине – не менее 250 мм. Все эти размеры предусмотрены в действующей нормативной документации.

    Лестничные ограждения в обязательном порядке устанавливают при перепаде высот 0,45 метров и более, причем поручни должны находиться на высоте 0,9 метра от поверхности степеней или 1,20 метра (в домах, где проживают семьи с малышами). Перила рассчитывают на боковую нагрузку не менее 100 кг. Немаловажным является расстояние между балясинами. При отсутствии заграждающих экранов, запрещается делать его более 0,15 метра, а там, где могут быть дети –0,10 метра. Данные нормы прописаны в ГОСТ 25772-83.

    В каждом конкретном случае лестничная конструкция рассчитывается индивидуально. При этом должны строго соблюдаться все нормативные требования, изложенные в СНиП и других соответствующих документах.

    05.04.2014 в 19:04

    Расчет размеров ступеней и уклона лестничного марша

    При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

    При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600. 640 мм .

    рис.2. Расчет высоты и ширины рядовых ступеней

    Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм. где а — высота ступени (подступёнка), b — ширина ступени (проступи).

    Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

    Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25—35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

    рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

    Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

    Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

    рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

    Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

    Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

    В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

    В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

    Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

    рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм)

    Источники: http://proekt-sam.ru/construction/lestnica-v-mnogokvartirnom-dome.html, http://semidelov.ru/mar/snip-lestnitsy-v-zhilykh-domakh-normy-bezopasnosti/, http://ostroykevse.com/Lestnica/02.html

    Ширина лестничного марша в частном доме

    Что нужно знать о размерах проступей

    Какой ширины должна быть лестница?

    Для начала разделим все лестницы по их назначению:

    • внутренние на второй этаж;
    • мансардные;
    • пожарные;
    • чердачные;
    • наружные.

    Хотя лестница как стратегический объект важна, но пользуются ею не ежеминутно. От нее ждут безопасности, удобства и «чтобы не мешала». Следовательно, совсем не обязательно возводить широкую маршевую парадную конструкцию посреди комнаты, «украв» львиную долю полезной площади в доме. Но и скупая хлипкая лесенка, больше похожая на стремянку, не подойдет. Размеры каждой лестничной конструкции в частном жилище должны четко соответствовать ее предназначению.

    Размеры ступеней лестницы в зависимости от ее роли

    Внутридомовые пролеты, ведущие на второй этаж в доме, используются очень часто. На втором этаже у людей обычно оборудованы спальни и жилые комнаты. Приходится много раз в день подниматься и спускаться. Какие размеры оптимальны для ширины ступеней такой практически парадной лестницы? Инженеры разработали идеальные пропорции:

    Ширина ступеней — 300 миллиметров.
    Высота подступенка минимальная — 150 миллиметров.
    Длина ступени — 90-150 сантиметров.

    Даже небольшое отступление от этого стандарта дает о себе знать — вам станет неудобно подниматься.

    Встраиваемая лестница в уже существующее помещение в доме, бывает не позволяет соблюсти требуемые параметры и поэтому допускается изменение размеров. Например, лестница не умещается в отведенное место в частном коттедже. Тогда хозяин начинает переиначивать ее размеры, делает выше подступенки, чтобы сделать меньше ступени. Но даже при плюс/минус 10 мм ходить становится почти невозможно. Высокие ступени превращают лестницу в спортивный снаряд для накачки мышц ног.

    Допустим, молодежь может это стерпеть, но как быть пожилым людям или детям, которым вовсе придется карабкаться ползком? Наоборот, насильно уменьшенная высота подступенков заставит людей семенить и от этого уставать не меньше. Рады будут разве что детишки. Поэтому специалисты всегда рекомендуют закладывать лестницу одновременно со строительством дома.

    Высота подступенка в двойном размере плюс глубина ступени должны равняться среднему шагу человека — шестьдесят сантиметров.

    В начале статьи мы говорили о лестнице, которую нужно поставить между существующими уровнями — нижним этажом и мансардой. Здесь, конечно, придется высчитывать и вымерять исходя из реалий. Приведенные выше стандарты обеспечивают оптимальный уклон (отношение высоты к горизонтальной проекции) лестницы — 1:2. Если уж совсем мала высота, то уклон можно делать 1:1. Это 45 градусов. Но это критический угол наклона лестницы, она становится крутой. При таком уклоне пропорции ступеней и подступеней сравняются — 22,5 х 22,5.

    Запомните простую формулу:

    При уклоне в 45 градусов сумма размеров ступени и проступи должна составлять цифру 45. Это значит, если глубина ступени 25 сантиметров, то подступенок будет 20 сантиметров.

    Винтовая лестница ввиду своей анатомии имеет другие размеры ступеней. Ее забежные проступи в своей широкой боковой части должны быть примерно 45 сантиметров, а в середине — примерно 25 сантиметров. Оптимальная ширина всей винтовой лестницы — 100 сантиметров, минимальная — 60.

    Посмотрите видео о сварных конструкциях, которые применяются в качестве пожарных

    Интересное о пожарных лестницах

    В американских фильмах часто показывают погони по пожарной лестнице. Можно увидеть, что эти конструкции, высота которых во всю длину здания, довольно узкие — двум людям не разминуться. По большому счету конструкция такой лестницы ничем не отличается от обычных металлических лестниц, кроме четко оговоренных размеров. Эти конструкции спецназначения в многоквартирном доме должны быть изготовлены по требованиям СНиП.

    Металлические пожарные лестницы тянутся вдоль торца дома (а иногда и с фасада), обрываясь примерно в полутора метрах от земли. Они бывают по типу приставных (с одним длинным пролетом), многомаршевые и винтовые. А порой и маршевые с забежными ступенями. Площадки лестниц примыкают к запасному выходу на каждом этаже.

    Размещение одномаршевой пожарной лестницы — фронтально по отношению к стене. Человек, спускаясь, находится лицом к дому. Но такое расположение не очень удобно, потому что быстро по приставной пожарной лесенке не спустишься. Гораздо удобнее сбегать по лестнице маршевого типа или винтовой, находясь боком к стене. Минимальный размер ширины ступеней в таких лестницах примерно 60 сантиметров.

    А что говорят по поводу пожарной конструкции нормы и правила?

    Во-первых, пожарные лестницы, соответствуя своему названию, предназначены для экстренного спуска по внешней стороне здания. Но они порой помещены и внутрь здания. Для них существует специальный аварийный выход, который открывают только в случае возгорания на этаже. Пожарная лестница всегда изготовлена из металла. Ступени и площадки ее сварены из рифленых или с насечками стальных пластин. Часто делают проступи и площадки из армированных прутьев. Ширина площадок не допускается меньше 90 сантиметров. Еще нюанс: марши таких лестниц размещают на расстоянии одного метра от стены.

    Что касается ширины пролета пожарной маршевой лестницы с ограждением, она должна быть не меньше 50 сантиметров. Когда пожарный поднимается по лестнице со шлангом и другим оборудованием, он не должен застрять в пролете. Когда потерпевшие в спешке покидают здание и несут в руках необходимые вещи, детей и животных, им не должна мешать узость прохода.

    Вертикальный марш пожарной конструкции без ограждения, высота которого менее шести метров в ширину, должен составлять 60 сантиметров. А вертикальная лестница, высота которой более шести метров, проходящая вплотную к стене, — не менее 80 сантиметров. Что касается числа ступенек в маршевой пожарной лестнице, оно не должно превышать восемнадцати. Сами ступени делятся на фризовые (верхние и нижние) и рядовые ступени.

    Материал для ступеней пожарной конструкции используется негорючий. В большинстве случаев это:

      1. ПВЛ (просечно-вытяжной лист). Он имеет ячеистый вид, сквозь который хорошо проходит снег, не задерживаясь и не образуя наледи.
      2. ПРН (прессованный решетчатый настил). Ступени из него имеют интересный рисунок в виде плетенки, что способствует прочной посадке ноги.
      3. Арматурная сталь в виде прутьев.
      4. Бетонные ступени на металлическом основании.
      5. Рифленый стальной лист.

    Мы постарались как можно полнее раскрыть тему важного параметра — ширины и размеров проступей. Надеемся, статья окажется вам полезной.

    Сегодня мы подобрали для вас видео, в котором подробно рассказано, как рассчитать размеры проступей в программе AutoCad. Будем рады продуктивному диалогу.

    Оптимальные размеры лестницы в частном доме: ширина и уклон

    Такая характеристика, как ширина лестницы для расположения в частном доме, имеет целый ряд нюансов. Для того чтобы определить соответствие проекта нормам СНиП, необходимо знать, какие требования предъявляются для тех или иных видов конструкций. От этого в первую очередь зависят безопасность и удобство использования.

    Особенности лестничных конструкций

    При проектировании лестницы в доме важно учитывать её конкретное назначение. Так, например, для подъема на верхний этаж необходимо обустроить такой проход, чтобы можно было без затруднения подняться одному человеку вместе с грузом. При этом для высоты на этаж более 4 ступеней необходимо установить поручни, которые могут сократить ширину прохода.

    Устройство безопасной лестницы в частном доме может быть связано не только с обустройством подъема на этаж, дополнительно может требоваться устройство конструкции для хозяйственных помещений и бытовых пристроек, выхода на чердак или мансарду, спуска в подвал. Не стоит забывать и о вспомогательных пожарных сооружениях.

    Различают следующие виды лестниц для частных домов:

    • внутренние и наружные,
    • межэтажные и уличные,
    • пожарные и эвакуационные,
    • мансардные,
    • чердачные,
    • подвальные.

    Для каждого типа сооружения предъявляются различные требования.

    Разновидность лестничных конструкций для частных домов

    Параметры для частных домов

    Если рассматривать именно ширину лестницы на второй этаж, для неё существуют выведенные идеальные пропорции. В эту характеристику следует включать не только длину ступенек, то есть ширину самой конструкции, но также глубину проступи и высоту подступенков. Если соотношение этих показателей будет нарушено, получится неправильный уклон. и лестница станет небезопасной и неудобной, независимо от прочих параметров.

    Приближенными к идеалу считаются такие характеристики:

    Для того чтобы соблюсти нормативы в условиях ограниченного пространства, в основу расчетов закладывают ширину человеческого шага в 60–65 см. Сумма размеров двух соседних подступенков и ширины проступи ступени должна равняться этой цифре.

    Основные параметры лестницы

    Чтобы минимизировать трудности при проектировании лестничной конструкции внутри дома, следует заранее рассмотреть её расположение и конфигурацию, еще во время строительства здания. В готовое помещение встроить её с нуля будет гораздо сложнее.

    Маршевая лестница

    Самый распространенный вариант — маршевая лестница на второй этаж. Существует множество вариаций таких проектов. Если рассматривать простейшее устройство прямой одномаршевой модели, оптимальная ширина для такой лестницы в частном доме в среднем составляет 100 см. Так у вас создается достаточно просторный подъем с возможностью обустройства поручней. При этом он не занимает много места, является достаточно устойчивым и удобным.

    Маршевая лестница в частном доме может иметь множество вариаций

    Уклон для такой лестницы обычно устанавливается в пределах 32–38 градусов. Это позволяет выставить идеальное соотношение к ширине ступеней и их высоте. Для жилых помещений такие параметры должны создавать пропорцию 1,5:1 или 2:1. Для уличных маршей можно использовать проекты с незначительными отклонениями при условии, что количество ступеней не будет превышать 12–15.

    Схема определения комфортного угла наклона для лестницы

    Минимальную ширину лестницы можно сократить на размер, до 70 см. В таком случае рекомендуется установить ограждение за пределами проступи, то есть в торце ступеней. Для обустройства забежных ступеней или площадок этот показатель может увеличиваться. Важно обеспечить такую конфигурацию, при которой можно будет свободно передвигаться вверх и вниз, не беспокоясь о риске получить травму.

    Винтовая конструкция

    Более компактной является винтовая лестница на второй этаж. Для неё можно увеличить ширину, но при этом сохранить больше свободного пространства вокруг сооружения. Минимальная ширина винтовой лестницы в частном доме составляет 80 см для межэтажных конструкций и может быть сведена до 60 см при условии, что она будет использоваться только для редких хозяйственных нужд.

    Графическая схема расчета винтовой лестницы для загородного дома

    Увеличение ширины по сравнению с маршевыми проектами связано с тем, что для винтовых лестниц значительно сокращается полезная площадь для передвижения. В этом случае распределение ширины проступи ступеней осуществляется неравномерно. В части, приближенной к осевому креплению, её размер может уменьшаться в среднем до 15 см. В таком случае наступать на неё может быть не только неудобно, но и небезопасно. Важно обеспечить оптимальную ширину проступи примерно посередине ступеньки. Следовательно, к дальнему краю она достигнет своего максимума.

    Для того чтобы по спирали было удобно подниматься и не так страшно спускаться, по внешнему краю крепят ограждения. Они тоже займут некоторое место, но их наличие является обязательным.

    Винтовая — компактное и оригинальное решения лестницы

    Раскладные компактные модели

    Для чердаков и мансард можно обустроить еще более компактный подъем. Для таких помещений обычно используют раскладные лестницы, их суть состоит в том, что при необходимости конструкция спускается сверху и отдельные её секции соединяются между собой. В итоге у вас получается нечто среднее между приставной и маршевой лестницей.

    Так как уклон увеличивается, передвижение осуществляется исключительно лицом к ступеням. Это позволяет уменьшить их как ширину, так и длину конструкции. Оптимальные размеры равняются 15 см и 60 см соответственно, без учета поручней.

    Важно обустроить раскладную конструкцию на второй этаж таким образом, чтобы её можно было закрепить на крышке люка без препятствий для смены положения. Таким образом, площадь люка должна составлять не менее 1 квадратного метра, с расширением в сторону открывания.

    Раскладные модели чаще всего используют для подъема на чердак или мансарду

    Нестандартные решения

    Если ширина обычной лестницы в доме не проходит в доступное пространство, есть еще один выход из ситуации. Зачастую подобные конструкции устраивают для хозяйственных помещений и чердаков, но если нет выбора, можно оформить подобным образом и подъем на жилой этаж. Речь идет о необычной лестнице «гусиный шаг ».

    Благодаря тому, что её ступени имеют неодинаковую глубину и чередуются последовательно, удается сократить размеры ширины лестницы вплоть до 50–60 см. Тем не менее сохраняется безопасность передвижения на второй этаж и видимость следующего уровня. Можно увеличить угол наклона до 50 градусов, но при этом обязательно следует обустроить поручни.

    Нестандартное решение лестницы с ограниченными размерами

    Пожарные и эвакуационные лестницы

    Что касается пожарной и эвакуационной лестниц в частном доме, их размеры имеют свои нормативные показатели. Специфика назначения таких конструкций влияет практически на все аспекты. В первую очередь следует учитывать, что они могут быть разного вида:

    Следует обратить внимание на самые ходовые модели. Для эвакуационных лестниц важно обеспечить достаточную ширину прохода для всех жителей дома в случае возникновения чрезвычайной ситуации. Поэтому обычно для таких сооружений устанавливают размеры минимум в 70–80 см.

    Что касается пожарных лестниц, для подвесных настенных моделей можно снизить размеры ширины до 40 см. Однако такие меры лучше оставить для крайних случаев и не делать изделие менее 60 см. Если речь идет об ограждении поручнями, увеличение ширины является обязательным условием.

    Для многоэтажных частных домов желательно обустроить маршевые лестницы с площадками. Можно сделать и винтовую конструкцию, но ею не так удобно пользоваться. Маршевые ступени обычно располагают на балконе или снаружи в торце здания. На каждом этаже предусмотрен выход на площадку, ширина которой не может быть менее 90 см. Сама же лестница может сужаться до 60 см. Располагать её следует на метровой дистанции от стены.

    Важно обеспечить доступ спасателям и пожарным к зданию. Они должны свободно проходить по ступеням вместе с костюмами и снаряжением.

    Разновидности пожарных и эвакуационных лестниц

    Правила проведения расчетов

    Для того чтобы определить оптимальные размеры лестниц в частном доме, необходимо соотнести доступную площадь, уклон и шаг человека. В первую очередь определяется примерная конфигурация проекта. В зависимости от того, какой тип конструкции вы намереваетесь возвести, нужно определить начало первой ступени.

    Высота лестницы на второй этаж определяется длиной линии от пола первого этажа до верха. Чтобы соблюсти оптимальный уклон в 30–40 градусов, нужно рационально расположить ступени вдоль опор. Для маршевых изделий возможно создание поворота. Винтовые конструкции ориентируются на увеличение закругления. Именно здесь важно учесть оптимальную ширину для прохождения человека.

    Графическая схема для определения оптимальных размеров лестницы

    Если вы делаете забежные ступени, обращайте основное внимание на центральную линию, ведь именно в этой зоне и будет сконцентрировано основное движение людей. В этой части размер ширины ступени должен быть не менее 22–25 см. Учтите, что ближе к опоре этот показатель снижается. Для создания гармоничного закругления подъема ширина края проступи увеличивается до 30–40 см.

    Что касается ширины самой лестницы, её следует определять посредством сложения минимальной величины для конкретного вида строения, пространства, отведенного под установку поручней, а также предусмотренных креплений. В итоге может получиться размер со значением от 80 до 120 см.

    Если вы строите лестницу исключительно для собственных нужд, небольшие отклонения от стандартов допускаются. В конце концов, вы создаете удобство для себя, поэтому можете ориентироваться на собственные предпочтения и физические возможности.

    Ширина лестниц в частном доме: оптимальные размеры и рекомендации

    На сегодняшний день довольно-таки много людей мечтает жить в собственном красивом и уютном двухэтажном доме. Если вы занимаетесь строительством частного многоэтажного дома, то для перемещения между этажами просто необходимы лестницы. Однако какой должна быть ширина лестниц, размеры ступеней и высота ограждения? Обо всем этом пойдет речь далее.

    Разновидности

    Не существует каких-либо четких правил, которыми следует руководствоваться при строительстве конструкции, поскольку каждый конкретный случай уникален. Все зависит от планировки здания, функциональности и удобства эксплуатации, а также предназначения самой лестницы, которую вы хотите получить.

    Существует определенная классификация конструкций по нескольким критериям, от которых зависит и минимальная ширина лестницы. Все они по своему предназначению условно подразделяются на:

    Помимо этого, лестницы могут располагаться внутри помещения или за его пределами, а также обладать прямой или поворотной формой. Уступы какой конструкции и формы выбрать, зависит исключительно от ваших предпочтений и планировки.

    Конструктивные особенности

    Любая лестница, независимо от формы, размеров и месторасположения, состоит из нескольких обязательных конструктивных элементов:

    1. Приступь — горизонтальная поверхность ступени, форма и размеры которой зависят от конструктивных особенностей лестницы.
    2. Подступенок — вертикальна поверхность ступени, которая не является обязательной и в некоторых лестницах может отсутствовать.
    3. Балясины — вертикальные стойки, на которые крепятся перила. Они играют очень важную роль, поскольку отвечают за безопасность.

    Если вы решили самостоятельно построить лестницу, очень важно рассчитать правильные размеры для нее, поскольку от этого зависит удобство и безопасность при перемещении между этажами. Ширина лестниц зависит от нескольких факторов, о которых и пойдет речь далее.

    Безопасность

    Любой подъем в первую очередь должен быть безопасным, поэтому когда рассчитывается высота и ширина лестницы, необходимо учитывать множество факторов, особенно если с вами проживают дети, пожилые и люди с ограниченными физическими возможностями. Помимо этого, следует учитывать и основные требования, диктуемые правилами пожарной безопасности. Это очень важно, ведь в случае пожара все жильцы дома должны суметь безопасно его покинуть.

    При возведении ограждения балясины должны находиться друг от друга на расстоянии не более 15 сантиметров. Этого вполне будет достаточно для предотвращения падения человека со второго этажа в случае, например, если он споткнется или поскользнется. А если у вас есть маленькие дети, то этот промежуток должен быть еще меньше, чтобы ребенок не мог просунуть голову между балясинами и застрять.

    Если вас интересует вопрос о том, какая должна быть ширина лестницы на второй этаж, то рекомендуется ознакомиться с основными требованиями и стандартами, описанными в строительной документации. В ней вы найдете множество советов и рекомендаций. При правильном их соблюдении у вас не только будет оптимальная ширина лестницы в доме на второй этаж, но и высокий уровень безопасности, а также отличная функциональность и удобство эксплуатации.

    Основные требования к размеру лестниц в частном доме

    На сегодняшний день существует стандартная техническая документация, в которой перечислены основные требования к возведению лестниц в частном доме. Их соблюдение хоть и не является обязательным, однако иметь о них хоть какое-то представление все же необходимо. Далее будут представлены общие требования.

    Требования к ширине лестниц

    Минимальная ширина лестницы в частном доме составляет 90 сантиметров. Более узкие конструкции делать не рекомендуется, поскольку в случае необходимости экстренной эвакуации вероятны случаи травматизма. Это же касается и уровня наклона лестницы, который не должен превышать угол в 40 градусов. При большем наклоне сильно возрастает вероятность падения.

    Оптимальная ширина ступеней

    Ширина ступеней лестницы должна быть абсолютно одинакова, чтобы в случае перемещения без света в ночное время вы не могли оступиться и упасть. Оптимальный показатель составляет от 21 до 35 сантиметров, а высота должна быть в пределах от 12 до 20 см. Большое значение имеет и количество ступеней в одном марше. Чем их будет больше, тем выше вероятность получения травмы в случае падения. Оптимальное количество ступеней в одном марше, если соблюдена рекомендуемая ширина ступеньки лестницы, составляет двенадцать.

    Требования к площадкам и ограждениям

    Чтобы конструкции были безопасными и удобными, размеры площадок лестницы должны соответствовать размерам ее пролетов. Площадки не должны препятствовать быстрой эвакуации со второго этажа при возникновении пожара. Высота ограждения должна быть не менее 90 сантиметров, а перила должны быть способны выдержать нагрузку как минимум 100 килограмм.

    Удобство эксплуатации

    Ширина лестницы на второй этаж влияет не только на безопасность, но и на удобство ее эксплуатации, что также является очень важным. Поэтому перед возведением конструкции обязательно сделайте расчеты. Какая ширина лестниц должна быть, чтобы по ней было удобно перемещаться между этажами?

    Ширина пролетов и площадок должна быть такой, чтобы могли свободно передвигаться два человека средней комплекции. Если говорить о числах, то для частного дома будет достаточно ширины 130 сантиметров. Если в доме проживает небольшое количество людей, то ширина лестниц при ограниченном свободном пространстве в доме или особенностях планировки может быть уменьшена до 90 сантиметров, однако в этом случае по ней сможет перемещаться только один человек. Помимо этого, переносить мебель или другие крупногабаритные предметы будет невозможно.

    Что касается угла наклона, то наиболее безопасными и эргономичными являются лестницы с наклоном от 30 до 40 градусов. Для комфортного перемещения между основным помещением и чердаком подойдет лестница с уклоном до 70 градусов. Этого будет вполне достаточно, чтобы подняться на чердак, и позволит сэкономить свободную площадь.

    При возведении лестницы рекомендуется делать площадку, ширина которой равняется аналогичной у пролетов. При этом длина пролетов рассчитывается исходя из нескольких параметров, основными среди которых являются угол уклона и форма лестницы. Если вы не можете рассчитать все размеры самостоятельно, то в этом случае лучше поискать готовые проекты лестниц или обратиться за помощью к профессиональному строителю, обладающему необходимыми знаниями и опытом работы.

    Размеры ступеней рассчитываются исходя из ваших физиологических особенностей и роста. Самыми удобными для перемещения по лестнице считаются ступени, у которых ширина и высота подобраны таким образом, чтобы обеспечивать удобный шаг при обычной скорости ходьбы. У среднестатистического взрослого человека длина шага составляет приблизительно 62 сантиметра. Таким образом, исходя из рекомендаций, описанных выше, при ширине ступеней в 30 сантиметров их высота должна составлять около 16 сантиметров.

    Несколько слов о пожарной лестнице

    Наверное, каждый из нас видел по телевизору, особенно в зарубежных фильмах, пожарные лестницы, которые возводятся с внешней стороны помещения и предназначены для экстренной эвакуации из квартиры или дома в случае возникновения пожара или любой другой опасной для жизни ситуации. Если вы хотите построить такую конструкцию у себя в жилище, то следует учитывать их некоторые особенности.

    По своим конструктивным особенностям они практически идентичны с классическими лестницами, однако они значительно уже, поэтому перемещаться по ним может только один человек. Помимо этого, размеры пожарных лестниц следует рассчитывать исключительно с соблюдением всех правил, рекомендаций и требований СНиП. Однако прежде чем приступить к проектированию, следует сперва определиться с типом и формой лестницы, а также с методом ее крепления на фасаде здания.

    Общие советы и рекомендации

    При строительстве лестницы в частном доме принципиально важно рассчитать для нее правильные размеры. Категорически запрещается брать любые цифры из головы. При проектировании и составлении чертежа будущей лестницы необходимо учитывать следующие факторы:

    • площадь помещения;
    • высота потолков;
    • особенности помещения;
    • тип и форму лестницы, которую вы хотите построить;
    • тип строительных и отделочных материалов;
    • количество жильцов, их возраст, физические возможности и физиологические особенности.

    Только после того как вы учтете все эти параметры, можно будет приступать к расчетам размеров всех элементов лестницы. Только просчитав все тщательно, вы получите надежную, безопасную и удобную конструкцию. Не стоит экспериментировать и пытаться изобретать что-то новое, поскольку даже малейшая ошибка, допущенная при проектировании и строительстве, может быть чревата тяжелыми последствиями. Самое главное — при возведении лестницы своими руками думать о том, чтобы в конечном результате всем жильцам было безопасно и комфортно.

    Обнаружен новый тип фантомной памяти? Общеизвестно, что существуют два типа памяти. Но исследования ученых подвели их к выводу, что существует особый третий тип, который имеет отношение к.

    Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

    Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

    Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

    9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

    10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

    Источники: http://7lestnic.com/raschety-i-parametry/shirina-lestnicy-v-chastnom-dome.html, http://vseolestnicah.ru/dizajn-i-proektirovanie/shirina-lestnicy-v-chastnom-dome.html, http://fb.ru/article/316716/shirina-lestnits-v-chastnom-dome-optimalnyie-razmeryi-i-rekomendatsii

    Ширина лестницы в общественном здании

    Проектирование лестниц. Все виды лестниц. Технические характеристики лестниц различных конструкций. Формула расчёта размера ступеней. График расхода человеком энергии в зависимости от уклона лестницы. Ширина лестничного марша для двустороннего движения. Нормальные размеры ступеней для жилых и административных зданий. Расчёт ширины лестничной площадки. Профили ступеней. Детали поручней и тетив. Выдвижные лестницы. Минимальный размер лестницы для проноса громоздкой мебели. Встроенная стремянка. Уклон и необходимая площадь лестниц. Варианты взаимного расположения тетивы и поручня.

    Лестницы. Уклон и необходимая площадь:

    Размеры ступеней издавна и чаще всего определяют по формуле: 1 шаг = 2 подступенка + 1 проступь = 61—64 см, в среднем 62,5 см, что соответствует предпочтительному модульному числу; реже применяется формула: 1 подступенок +1 проступь = 48 см.

    Этими формулами не исчерпывается возможность определения наиболее удобных уклонов лестниц, что доказано Г. Лерманом (г. Дортмунд), который исследовал затрату энергии на подъём при различных уклонах лестниц более чем у 1000 человек. Результаты таких наблюдений над одним и тем же лицом изображены графически на рис. 11. Из графика легко установить, какой размер подступенка наиболее благоприятен при определённом размере проступи и наоборот. Наиболее благоприятные соотношения размеров подступенка и проступи определены линией В-В, которая соответствует формуле: 1 проступь — 1 подступенок = 12 см. Точка О пересечения линий В-В и А-А (соответствующей формуле: 2 подступенка + 1 проступь = 63 см) определяет самый благоприятный из всех уклонов лестницы со ступенями размером 17 х 29 см. Для наружных лестниц и лестниц с массовым движением (в вокзалах и т.п.) предпочтителен более пологий уклон с размером ступеней 16 х 30 см. Минимальные уклоны лестниц и минимальная ширина лестничных маршей для зданий различного назначения установлены специальными разделами строительных норм. Наименьшая ширина забежных ступеней должна быть 10 см на расстоянии 15 см от самого узкого их конца (в Австрии ≥ 13 см на расстоянии 40 см от тетивы).

    1. Нормальная ширина шага взрослого человека на горизонтальной плоскости.

    2. При наклонной поверхности ширина шага уменьшается. Удобными являются уклоны 1:10 — 1:8.

    3. При наиболее удобном уклоне лестниц со ступенями 17 х 29 см ширина шага — 2 подступенка + 1 проступь = около 62,5 см.

    4. Палубные лестницы с перилами имеют ступени 21 х 15 см, без перил до 25 х 10 см.

    5. В узких и винтовых лестницах линия движения на расстоянии 35 — 40 см от тетивы.

    6. В прямых и просторных лестницах линия движения на расстоянии 55 см от перил.

    7. Ширина лестничного марша для двустороннего движения (размеры в см).

    8. Минимальная ширина лестничного марша для прохода 3 человек в ряд (размеры в см).

    9. Нормальные размеры ступеней для жилых и административных зданий.

    10. Наименьшая ширина забежных ступеней, размеры в см. (рис. 5)

    11. График расхода человеком энергии в зависимости от уклона лестницы (В.Делль и Г. Лерман).

    Цифры слева показывают высоту, внизу ширину ступеней в см. Цифры на графике показывают затрату энергии в калориях на 1 кгм работы на подъём, цифры над графиком уклоны лестниц в град. Кривые связывают точки с равновеликой затратой энергии. Линия А-А соответствует формуле: 2 доступенка + 1 проступь = 63 см; линия В-В соответствует формуле: 1 проступь — 1 подступенок и 12 см.

    Правила устройства лестниц установлены строительными нормами *. Высота прохода, как правило, 2,1 м; в помещениях—1,8м (рис. 1), В Берлине в многоэтажных домах ≥ 2 м. Ширину лестничных маршей определяют в соответствии с числом встречающихся на лестнице людей. Ширина лестничных маршей в общественных зданиях определяется расчетом времени, необходимого для эвакуации (см. раздел «Театры»), В марше должно быть не менее 3 и не более 18 ступеней.

    Ширина лестничной площадки равна n шагов плюс ширина ступени (например, при ступенях 17 х 29 = 1 х 63 + 29 = 92 см или 2 х 63 + 29 = 1,55 м). Двери, открывающиеся в лестничную клетку, не должны сокращать расчетную ширину площадки (рис. 6,г,д).

    Удобные пологие наружные лестницы в парках и т.п. устрашают с площадками через каждые три ступени.

    * Устройство лестниц в одноквартирных домах не нормировано (по ЕВО § 17): к их размерам и размещению не предъявляют каких-либо особых требований (рис. 3, 4), Ширина подвальных и чердачных лестниц может равняться 70 см, уклон до 45°.

    Ширина лестничных маршей в одноквартирных домах ≥ 90 см, в домах высотой свыше двух этажей с одной квартирой на каждом этаже ≥ 1 м (между поручнем и стеной лестничной клетки). В прочих многоквартирных домах ширина лестничного марша должна быть ≥ 1,1 м.

    Каждому увеличению высоты ступени на 1 мм соответствует уменьшение ее ширины на 2 мм:

    1. Расположение лестниц друг над другом позволяет экономить строительный объём здания (размеры см).

    2. При совпадении направлений стропил, балок и лестничных маршей достигается экономия строительного объема здания и упрощается конструктивное решение (размеры в м).

    3. Следует избегать люков для спуска в подвальный этаж. Показанная на рисунке схема спуска более удобна и безопасна (размеры см).

    4. Если нет места для размещения лестницы на чердак, можно применять складные опускающиеся алюминиевые или деревянные лестницы.

    5. Лестницы без промежуточных площадок любой формы занимают практически одинаковую площадь, однако применение забежных ступеней сокращает путь от входа с нижнего марша до начала марша, ведущего на следующий этаж (рис. б—ж). Поэтому их рекомендуется применять в многоэтажных зданиях.

    6. Лестницы с промежуточными площадками занимают такую же площадь, как обычная лестница, плюс площадь лестничной площадки, минус площадь одной ступени. Лестницы с промежуточными площадками должны применяться при высоте этажа свыше 2,75 м. В двухмаршевых лестницах ширина площадок должна быть не менее ширины.

    7. Трехмаршевые лестницы — дороги, непрактичны, занимают большую площадь, но парадны.

    8. Финские стандартные ступени могут применяться при любых уклонах и высотах этажей.

    9. Обычные уклоны для пандусов, наружных, внутренних, рабочих, палубных лестниц и стремянок.

    Профили ступеней. Во избежание образования на каменных ступенях с вертикальными подступенками пятен от сапожного крема (рис. 1,а) рекомендуется применять подступенки со скошенным профилем, что одновременно увеличивает ширину проступи (рис. 1, б-е).

    Детали поручней и тетив. Наибольшая ширина прохода должна быть на уровне поручня, соответствующем высоте бедра. На уровне тетивы (у ног) требуется значительно меньшая ширина, что используется для увеличения просвета между маршами и сокращения длины ступеней. Такое смещенное положение поручня позволяет просто и надёжно крепить стойки перил к боковой поверхности тетивы. Наиболее удобное расположение тетив и поручней получается при просвете между маршами в 12 см. При этом поручень несколько смещён к оси лестницы (рис. 4, а). Кроме того, устраивают поручень для детей на высоте около 60 см (рис. 4, б). На рис. 4, в—е приведены примеры менее удачного расположения тетив и поручней, на рис. 4, г — без просвета между тетивами, расположенными вплотную одна к другой; на рис. 4,д — без просвета при размещении тетив в одной плоскости. На рис. 4,е показано расположение маршей без просвета между ними при заделанных в стенах консольных ступенях.

    Лестницы общественных зданий: виды и особенности

    К лестничным конструкциям в зданиях общего пользования предъявляются куда более высокие требования. Как само их устройство, так и используемые материалы должны быть рассчитаны таким образом, чтобы выдерживать максимальные нагрузки.

    Лестница в торговом центре

    Лестничные сооружения в общественных зданиях

    При возведении лестниц в частных домах довольно часто допускаются некоторые отклонения от норм. Самое популярное из них – нарушения при возведении перил и расстояние между балясинами. Не менее частое – разница между высотой первой и последней ступенями и всеми остальными. Возможны и другие отклонения. Для лестничных конструкций в общедоступных строениях следование нормам ГОСТ представляется куда более обязательным.

    • Конструкция – интенсивность движения в общественном учреждении значительно выше, чем в частном. Поэтому лестничное сооружение должно отличаться максимальной безопасностью и удобством, и по той же причине наиболее часто реализуется прямая маршевая конструкция, так как она характеризуется наименьшей травмоопасностью.

    • Безопасность – главная лестница, как правило, используется в качестве эвакуационной, если это позволяет обстановка. Последнее соображение исключает возможность сооружения винтовых конструкций или варианта с забежными ступенями. Все эти решения являются нарушением требований СНиП.
    • Надёжность – сооружение должно выдерживать очень высокие весовые нагрузки, поэтому при изготовлении используются только особо прочные материалы. Наиболее распространённый вариант – бетонные и железобетонные конструкции.
    • Ограждения – боковая нагрузка, которую должны выдерживать перила, составляет не менее 100 кг. При этом заполнение перил также подчиняется стандартам ГОСТ. Расстояние между стойками должно быть не более 15 см, а для детских учреждений – не более 12 см. Также для общественных зданий допустимо экранное заполнение, в школах и детских садах возможно использование только вертикальных элементов.
    • Ступени – должны быть либо изготовлены из материала, обладающего антискользящими свойствами, либо оборудованы специальными приспособлениями, предохраняющими от скольжения – резиновыми полосками, бороздками и так далее. На фото – лестничное сооружение из бетона.

    Классификация лестниц

    Общественное здание оборудуется несколькими лестничными сооружениями, выполняющими разные задачи.

    • Главная – предназначена для обеспечения основного движения между этажами. Параметры ее допускают перемещение не только людей, но и крупногабаритного груза.
    • Вспомогательные – конструкции, связывающие технические, вспомогательные помещения – чердаки подвалы и так далее.

    • Служебные – предназначенные для перемещения обслуживающего персонала. Эти сооружения отличаются меньшими размерами.
    • Аварийные или эвакуационные – могут быть расположены как внутри здания, так и снаружи. Их задача – обеспечить эвакуацию людей из охваченных пожаром помещений при блокировке главной.
    • Пожарные – последние обеспечивают доступ к крыше здания, и предназначены для использования пожарной командой.

    Стандартные требования

    Все вышеперечисленные виды лестничных сооружений в общественных зданиях должны быть выполнены с учетом требований СНиП.

    В общественных учреждениях и многоквартирных жилых домах в качестве главного лестничного сооружения используется только маршевая прямая конструкция. Наиболее рекомендована двухмаршевая: между этажами размещаются два лестных марша и межэтажная площадка.

    • Ширина лестницы должна быть как минимум равна ширине лестничной площадки. Ширина менее 1, 05 м не допускается. Тот же параметр подвальной конструкции составляет не менее 0,9 м, эвакуационной – не менее 0,7 м.
    • Количество ступеней на марше составляет от 3 до 16 подъемов, и не более 18 для лестницы с первого этажа. Высота и ширина ступеней должна соответствовать нормам: ширина – 25 см, высота – 22 см. При этом размеры проступей должны быть совершенно одинаковыми. Разница между ними влечет угрозу получения травмы.

    • Уклон марша составляет 1: 1,75. Для одноэтажного здания – 1:1,5. Больший угол допускается только при возведении эвакуационных и пожарных лестничных сооружений.
    • Лестница должна быть оборудована перилами с обоих сторон. Высота поручня – 0,85 м. Если конструкция с одной стороны прилегает к стене, то устраивается пристенные поручни. На лестницах в детских учреждениях необходима установка дополнительных поручней на высоте 0,6-0,65 м.
    • При ширине марша более 2,5 м устанавливаются центральные перила. На фото приведен пример.

    В общественных зданиях допускается использование пандусов и эскалаторов. Как правило, такие варианты применяются в местах с очень интенсивным движением – вокзалах, торговых центрах и так далее.

    СНиП на лестницы: пожарные, стальные, деревянные. Характеристики маршей, клеток и ограждений

    Тема нашей статьи — нормативные документы, регламентирующие размеры, расположение и прочие характеристики лестниц. Мы разберем несколько ГОСТ и СНиП на типы лестниц различного назначения и из разных материалов. Итак, приступим.

    Строительство лестниц регламентируется многочисленными нормами и стандартами.

    Пожарные лестницы

    Нормативный документ

    Изучение нормативных документов приведет нас к любопытному выводу: какие-либо СНиП на пожарные лестницы, регламентирующие их размещение, размеры и иные характеристики, отсутствуют. Зато существует ГОСТ Р 53254-2009, описывающий стационарные наружные пожарные лестницы и ограждения кровли.

    Стоит уточнить: существенная часть пунктов СНиП носит рекомендательный характер. ГОСТ в области производства и размещения пожарных лестниц должен соблюдаться неукоснительно.

    Основные положения

    Давайте бегло изучим текст стандарта и выделим основные моменты.

    • Лестницы пожарного назначения могут быть вертикальными и маршевыми. Для маршевых наличие ограждения обязательно; для вертикальных оно необходимо при высоте более 6 метров. Стоит оговорить, что в старых домах ведущие на кровлю вертикальные лестницы монтировались без ограждения при любой высоте.
    • Если высота здания или перепад между участками кровли больше 20 метров (что соответствует шести этажам), используются только маршевые лестницы .

    Наружные пожарные лестницы: нормативы, требования, испытания

    • Материал — металл. Без вариантов. Деревянные переносные лестницы некогда использовались при пожаре, но сейчас заменены легкими, прочными и негорючими алюминиевыми. Стационарные конструкции делаются только стальными.
    • Ступени должны выдерживать вертикальную нагрузку не менее 180 кгс. Ограждения — горизонтальную нагрузку не менее 54 кгс.
    • Окалина, ржавчина, трещины и заусенцы недопустимы.
    • Испытания на прочность проводятся не реже раза в пять лет. Проверка (визуальное обследование) — не реже раза в год. Инструкция вполне объяснима: коррозия и прочие неблагоприятные воздействия не должны сделать эвакуацию при пожаре опасной.
    • Ширина вертикальной лестницы с ограждением не должна быть меньше 80 см, без ограждения — 60, маршевой — тех же 60 см.
    • Высота ограждения маршевой пожарной лестницы — 100 см, кровли — 60.

    Стальные лестницы

    Нормативный документ

    СНиП на металлические лестницы утвержден в далеком 1981 году и носит номер II-23-81. Если быть точным, это не только СНиП по лестницам: документ называется «Стальные конструкции»; однако существенная часть его пунктов применима в нашем случае.

    Его общие положения указывают на необходимость экономии путем применения эффективных профилей металлоконструкций (типичный пример — использование двутавра вместо балки квадратного сечения), унификации и стандартизации конструкций путем использования типовых конструктивных элементов.

    Сварная стальная лестница с тетивами из двутавра.

    Кроме того, на стадии проектирования рекомендуется не забывать про возможные проблемы с транспортировкой и монтажом: чем меньше отдельный элемент конструкции, тем она технологичнее.

    Основные положения

    • Нормативный документ регламентирует способы соединения элементов конструкции: ручная дуговая сварка и болты. Собственно, других вариантов и нет.
    • Опорные элементы конструкций изготавливаются из углеродистых сталей или серого чугуна.

    Нюанс: применение чугуна допустимо лишь там, где отсутствуют ударные нагрузки. Впрочем, в конструкциях лестниц он практически не применяется.

    • Все стальные элементы должны быть защищены от коррозии цинковым или лакокрасочным покрытием.

    Кроме того, в СНиП описаны методики расчета прочности конструкций; там можно найти и рекомендации по использованию марок стали и чугуна в различных климатических условиях.

    Марши и клетки

    Нормативные документы

    Существуют ли какие-то СНиП на лестничные марши?

    1. Часть требований мы найдем в СНиП 21-01-97, регламентирующем пожарную безопасность зданий различного назначения. Документ распространяет часть пунктов этого же СНиП на лестничные клетки.
    2. Более детально производство, порядок установки и демонтажа железобетонных лестничных маршей и площадок описывает ГОСТ 9818.

    Конструкция лестницы – общее и частное

    Основные положения

    СНИП 21-01-97
    • Ширина марша в общественных зданиях — не менее 1,35 метра, в зданиях с количеством людей на этаже (кроме, разумеется, первого) 200 и выше — 1,2 м, в случае лестницы, ведущей к отдельному рабочему месту — 0,7 м. Во всех прочих случаях минимальная ширина марша равна 90 сантиметрам.
    • Максимальный уклон марша — 1:1 (45 градусов). Марш, ведущий к одиночному рабочему месту, может иметь уклон до 1:2 (60 градусов).
    • Ширина проступи не должна быть меньше 25 см, высота ступени — не более 22 сантиметров .

    Однако: если лестница ведет к помещению с количеством рабочих мест не более 15, при острой необходимости ширина проступи может быть уменьшена до 12 сантиметров.

    • Площадки не должны быть уже маршей. При этом минимальная длина промежуточной площадки, разрывающей прямой марш — 1 метр.
    • Выходящие на площадку двери в открытом положении не должны уменьшать ширину пути эвакуации. Отсюда — практическое следствие: отгораживать лестничную клетку деревянной или металлической перегородкой незаконно и опасно.
    • Трубопроводов с горючими газами и жидкостями на лестничных клетках быть не должно .

    Примечание автора: это требование нарушается сплошь и рядом. Во многих домах (в том числе сравнительно новой постройки) газопровод заведен в квартиры через внутреннюю лестницу. В разгар краж цветных металлов в 90-х автору доводилось наблюдать частично разобранный пробковый вентиль на газопроводе в подъезде (к счастью, без фатальных последствий для жильцов).

    Последствия взрыва бытового газа.

    • На лестничных клетках допустимы только шкафы для коммуникаций и пожарные краны. Никаких ящиков и шкафов хозяйственного назначения там быть не должно.
    • Открытая прокладка электрических кабелей запрещена. Исключение — слаботочные устройства (освещение в их число не входит).
    • Отопление лестничных клеток по СНиПу разрешено в том случае, если планировка лестницы предотвращает ее задымление. Однако тут есть противоречие: на высоте до 2,2 метра от уровня пола никакое оборудование не должно выступать за пределы стен. Компромиссом станет размещение радиатора или регистра в стенной нише.

    Большая часть текста стандарта посвящена технологии, типоразмерам и допускам при производстве железобетонных маршей, лестничных площадок и накладных проступей.

    Выделим наиболее важное.

    • Длина марша ограничена 18 ступенями.
    • Стандартная ширина проступи — 30 см. Высота ступени варьируется от 13 до 15 см.
    • Ширина типовых маршей и площадок — от 1050 до 1500 мм.

    Стоит уточнить: при строительстве дома своими руками согласно правилам пожарной безопасности хотя бы одна межэтажная лестница должна иметь ширину не менее 900 мм. Понятно, что цена увеличения габаритов лестницы — уменьшение полезной площади помещения; однако безопасность все же должна быть на первом месте.

    • Минимальная расчетная нагрузка для маршей и площадок, использующихся в общественных зданиях и сооружениях промышленного назначения — 480 кгс/м2, в жилых домах — 360 кгс/м2.

    Отдельный СНиП на монтаж лестничных маршей и площадок отсутствует, хотя порядок работ со сборными железобетонными конструкциями освещен в СНиП 3.03.01-87. Там же указаны максимально допустимые отклонения от горизонта, вертикали и заданных размеров.

    Установка марша ЛМП (лестничного марша с полуплощадками).

    Ограждения

    Нормативные документы

    Есть ли какие-то СНиП на ограждения лестниц и кровель?

    1. Требования к ограждениям в жилых многоквартирных зданиях изложены в СНиП 31-01-2003.
    2. На частные дома распространяется действие СНиП 31-02-2001.
    3. Для производственных зданий актуален СНиП 31-03-2001.
    4. Нормы при строительстве зданий общественного назначения описывает СНиП 31-05-2003.

    Основные положения

    • В многоквартирных домах высота перил в опасных местах должна быть равна или превышать 1200 мм. И марши, и площадки огораживаются перилами с поручнями. Конструкция ограждений — непрерывная, рассчитанная на горизонтальную нагрузку не менее 30 кгс/погонный метр.
    • В одноквартирных жилых домах требования к прочности и конструкции перил те же, а вот высота может быть несколько меньше — 0,9 метра.

    Впрочем: при высоте лестницы больше 6 метров минимальная высота ограждения берется равной 1000 мм.

    • Для производственных зданий нормативный документ указывает лишь минимальную высоту ограждений кровли — 0,6 метра. Если кровля окружена парапетом, 60 см — минимальная общая высота парапета и установленного на него ограждения.
    • Требования к ограждениям в общественных зданиях те же, что и в одноквартирных домах — 0,9 метра при расчетной горизонтальной нагрузке не менее 0,3 кН/погонный метр. При этом по вопросу требований к конструктивному исполнению ограждений документ отсылает нас к ГОСТ 25772, содержащему описание стальных огораживающих конструкций для лестниц, балконов и крыш.

    Ограждение лестницы в офисном здании.

    Деревянные лестницы

    Нормативные документы

    Существует два СНиП на деревянные лестницы. Точнее — два нормативных документа, которые регламентирует их строительство: в названиях словосочетание «деревянная лестница» не фигурирует.

    1. СНиП II-25-80 регламентирует строительство деревянных конструкций.
    2. Санитарные нормы и правила за номером 2.08.01-89 освещают многие моменты строительства жилых зданий в целом.

    Основные положения

    Предложим вниманию читателя компиляцию из ключевых моментов обоих документов.

    Поскольку приоритетная область строительства лестниц из дерева — частные дома, ими и ограничимся.

    • Лестничные площадки должны иметь естественное освещение.
    • Число ступеней в марше — от 3 до 18.
    • Ограждения с поручнями обязательны. Требования к ограждениям мы уже затрагивали.
    • Для двух- и трехэтажных домов минимальная ширина лестницы — 1,05 метра; однако для внутриквартирных лестниц она равна 0,9 м.
    • Уклон внутриквартирной лестницы не должен превышать 1:1,25 (что соответствует углу к горизонту в 40 градусов).
    • Для любых деревянных конструкций рекомендуется использование хвойных пород древесины; однако твердые лиственные породы должны применяться для изготовления нагелей, ступеней и других элементов, подвергающихся серьезным нагрузкам.

    • Древесина не должна иметь сучков и косослоя. Влажность — не более 12 процентов. Для малостойких к гниению пород обязательна обработка антисептиком.

    Полезно: сравнительно недорогая лиственница не гниет даже во влажной среде в отсутствии антисептической или лакокрасочной защиты. Однако ее древесина очень смолиста (собственно, поэтому и не гниет) и дает очень болезненные занозы.

    Требования для людей с ограниченной подвижностью

    Нормативный документ

    СНиП 35-01-2001 на лестницы и пандусы излагает требования к их конструктивному исполнению с точки зрения доступности для инвалидов и пожилых людей.

    Цели, которую преследуют введенные в нем нормы — это:

    1. Обеспечить доступность зданий для людей с ограниченной подвижностью.
    2. Сделать передвижение и эвакуацию безопасными.

    Основные положения

    • Ширина лестниц и пандусов для малоподвижных людей не должна быть менее 1,35 метра. При ширине в 2,5 метра и более требуются дополнительные разделительные поручни.
    • Все ступени в пределах одного марша делаются одинаковой геометрии и размеров.
    • Максимальная высота ступени — 15 сантиметров. Минимальная ширина проступи — 30 см.
    • Ребра ступеней должны быть закруглены. Дальняя от стены сторона проступи снабжается двухсантиметровым бортиком.
    • Максимальная высота пандуса — 0,8 метра, максимальный уклон — 8 градусов.

    Уточнение: при высоте менее 0,2 метра допустим уклон до 10 градусов.

    • Минимальная ширина пандуса при одностороннем движении — 1 метр.
    • Поручни обязательны с обеих сторон лестницы или пандуса. Для пандуса они делаются двойными, на высоте 0,7 и 0,9 метра (для инвалидов-колясочников и для пешеходов).

    На фото — пандус с двойным поручнем.

      По краю пандуса делается бортик высотой не меньше 5 сантиметров.

    В рамках статьи мы обозначили лишь основные моменты перечисленных нормативных документов. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

    Успехов в строительстве!

    Источники: http://arx.novosibdom.ru/node/181, http://2ladders.ru/lestnicy-obshhestvennyh-zdanij, http://sdelai-lestnicu.ru/osobennosty/315-snip-na-lestnicy

    About Author


    admin

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
    ЮК «Эгида-Сочи» - недвижимость.

    Наш принцип – Ваша правовая безопасность и совместный успех!

    2020 © Все права защищены.
