Человек, не обделенный художественным талантом, может нарисовать лестницу своей мечты. Но строитель его не поймет.Человек, не обделенный художественным талантом, может нарисовать лестницу своей мечты. Но строитель его не поймет.

План здания

Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.

Стоит уточнить: разумеется, при изготовлении сколь-нибудь сложных конструкций составляется и детальный эскиз с указанием тех размеров, которые на плане здания обычно отсутствуют. Однако лестница в любом случае указывается на общем плане.

Итак, план – это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?

  • Расположение всех помещений этажа с указанием их размеров.
  • Расположение лестничных клеток и маршей.
  • Расположение оконных и дверных проемов – тоже, разумеется, с размерами.
  • Конструкция здания (включая расположение опор и пролетов перекрытий).
  • Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:

  • Главный фасад находится внизу плана.
План этажа коттеджа. Фасад находится внизу.План этажа коттеджа. Фасад находится внизу.
  • Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
  • На плане указывается направление открывания дверей.
  • Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.

Терминология

Как правильно называются готовые лестницы различных типов и их элементы?

Типы лестниц

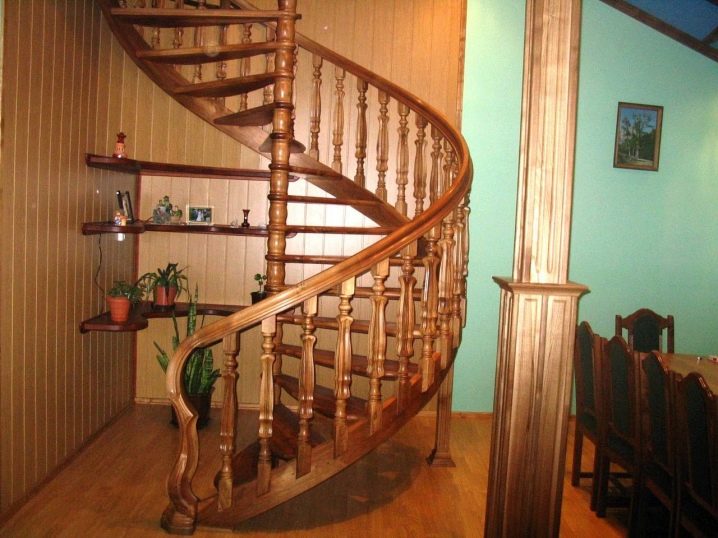

  • Винтовая лестница закручена вокруг столба. Ее характерная особенность – ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
  • Маршевая – ее полная противоположность: прямоугольные ступни и прямые линии.
  • Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
  • У консольной отсутствует несущий каркас
    – ступени одной стороной вмурованы в стену.
  • Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.
Готовые лестницы – особенности современных конструкцийГотовые лестницы – особенности современных конструкций
  • Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой – больцы.
  • Чердачные и подвальные лестницы отличаются от прочих довольно условно:  для них характерен больший уклон. Причина – высокие требования к компактности и низкие – к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
  • Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками – железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Обратите внимание: исключение – стационарные пожарные лестницы. Они изготавливаются только из стали.

Чердачные лестницы – какими они бываютЧердачные лестницы – какими они бывают

Элементы

  • Уже упомянутый нами марш – всего лишь прямой участок лестницы.
  • Проступь – горизонтальная поверхность ступени.
  • Подступенок – вертикальный конструктивный элемент, подпирающий проступь.

Однако: винтовые, консольные и некоторые маршевые лестницы часто обходятся без подступенков.

  • Косоур – опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
  • Если ступени не опираются на балки, а врезаны между ними – балки называются тетивами.
  • Лестничная площадка – горизонтальный участок между двумя маршами.
  • Забежные лестничные ступеньки – альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
  • Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
  • Просвет – говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.

Обозначения на чертежах

Как правильно выполняется обозначение лестниц на чертежах?

Форма

Никакой экзотики нас здесь не ждет: изображение лестницы на чертеже представляет собой ее проекцию на плоскость. Если мы стараемся изобразить этаж в плане – на горизонтальную; в случае вертикального сечения – соответственно, на вертикальную.

Обычно план не дает полного представления о количестве маршей и вертикальных размерах лестницы, поэтому чертеж лестничной клетки и маршей выполняется как минимум в плане и одном сечении.

Ступеньки для лестницы – форма, материал, особенности конструкцииСтупеньки для лестницы – форма, материал, особенности конструкции

Как уже упоминалось, обозначение лестницы на чертеже обязательно дополняется указанием направления, в котором по лестнице поднимаются. Низ лестницы отмечается кружком, верх – стрелкой.

На схеме приведены обозначения лестниц сложной формы, пандусов и дверей.На схеме приведены обозначения лестниц сложной формы, пандусов и дверей.

Материалы

Обязательно ли должны, скажем, чертежи бетонных лестниц включать словесное или буквенное обозначение материала, из которого изготовлены?

Вовсе нет. В ГОСТ 5401-50 содержится инструкция по использованию графических обозначений разных материалов при строительстве.

Комментарий пессимиста: при выполнении чертежа дома или лестницы вручную должным образом заштриховать соответствующие элементы изображения куда труднее, чем написать несколько слов в сноске.

Приведем описание графических обозначений для тех материалов, которые используются при строительстве лестниц.

  • Дерево в поперечном торцевом разрезе штрихуют круговыми и радиальными линиями, имитируя годовые кольца и радиальные трещины. На продольном разрезе изображаются продольные линии – имитация текстуры. Если материал деревянной лестницы не попадает в линию разреза, его не заштриховывают.
  • Бетон изображается сочетанием точек и кружков неправильной формы. Если бетонная лестница армирована (собственно, иначе самонесущие конструкции из бетона и не делаются), кружки сочетаются с диагональной штриховкой.
  • Стальные и вообще металлические конструктивные элементы штрихуются частыми диагональными линиями. На мелкомасштабных чертежах или при толщине элемента меньше 2 мм они отмечаются сплошной заливкой.
Обозначения некоторых строительных материалов, не вошедших в наш список.
Обозначения некоторых строительных материалов, не вошедших в наш список.

Общие принципы и размеры

Цена проекта обычно составляет от 1 до 5 процентов строительства. В случае, если речь идет об изготовлении лестницы,  ее детальный эскиз вполне может обойтись и в 1/10 полной стоимости конструкции.

Разумеется, у того, кто не прогуливал школьные уроки черчения, возникнет резонное желание выполнить работу самостоятельно. Однако для этого нужен не только энтузиазм, но и определенные базовые знания.

Уклон

  • Наиболее удобным считается уклон 1:2, или 30 градусов к горизонту. Диапазон комфорта – от 25 до 40 градусов; максимальный допустимый уклон для межэтажной лестницы – 45 градусов (1:1).

Однако: чертежи чердачных лестниц выполняются исходя из уклона до 75 градусов. Причины уже упоминались: для редко посещаемых помещений компактность лестницы важнее комфорта.

  • При уклоне меньше 23 градусов возможно сооружение пандуса – прямой или криволинейной наклонной площадки.
  • Угол к горизонту больше 45-50 градусов означает, что по лестнице придется спускаться спиной вперед. Человеку, спускающемуся по такой лестнице, будет мешать длина его собственных голеней.
Достаточно крутая лестницаНа фото достаточно крутая лестница

Основные моменты

  • Марш содержит не менее трех и не более восемнадцати ступеней. Ограничение связано с безопасностью: чем длиннее лестница, тем больше вероятность получить тяжелые травмы при падении с нее.
  • Все ступени в пределах прямого марша должны быть строго одинаковыми. Требование имеет отношение опять-таки к безопасности, но уже пожарной: спускаться в задымленном помещении придется по памяти, ставя ноги буквально на ощупь.
  • Чертежи лестничной клетки выполняются с учетом еще одного требования безопасности: длина и ширина площадки, разделяющей лежащие на одной прямой марши, не должны быть меньше ширины лестницы. С шириной площадки все понятно: иначе она станет узким местом; но зачем регламентировать длину?

Для того, чтобы потерявший равновесие  человек имел возможность остановиться.

  • Если речь идет о наружной лестнице, то ведущую  на нее дверь лучше сделать открывающейся вовнутрь. Там, где это невозможно, площадка делается заведомо шире дверного полотна.

Размеры

Ну, а каких оптимальных и минимальных размеров стоит придерживаться при проектировании?

Ширина лестницы связана с ее функциональностью. Если она рассчитана на одного человека, разумный минимум – 90 сантиметров. Собственно, согласно СНиП 31-02 хотя бы одна межэтажная лестница в частном доме должна иметь ширину не меньше этой.

Оптимальная ширина лестницы определяется ее назначением.Оптимальная ширина лестницы определяется ее назначением.

Однако: для многоквартирных домов минимум – 1050 мм. Если планируется встречное движение по лестнице двух встречных потоков людей, стоит расширить ее как минимум до 1500 мм.

Минимальная высота ограждения для частного дома – 90 см; если высота лестницы больше шести метров, ограждение не должно быть ниже 100 см.

Размеры ступени должны соответствовать нескольким требованиям:

  • Ширина проступи – от 260 до 355 миллиметров. На ней должна целиком помещаться ступня высокого человека: иначе подъем по лестнице будет сопровождаться постоянным напряжением икроножных мышц.
  • Высота ступени – от 125 до 200 миллиметров. При этом соотношение ширины и высоты должно, напомним, обеспечивать уклон марша в комфортном диапазоне. Идеальна с точки зрения удобства ступень шириной 300 и высотой 150 мм.
Пути на чердаки и в подвалы и в этом случае стоят особняком. Как видите, этот чертеж чердачной лестницы указывает ширину проступи всего в 199 мм при высоте ступени 230.Пути на чердаки и в подвалы и в этом случае стоят особняком. Как видите, этот чертеж чердачной лестницы указывает ширину проступи всего в 199 мм при высоте ступени 230.
  • Сумма ширины проступи и удвоенной высоты ступени должна быть равна среднему шагу (обычно 60 – 64 сантиметра).

Для винтовой,  спиральной лестницы и для забежных ступеней существует оптимальный радиус поворота. Он равен сумме удвоенной ширины проступи и ширины лестницы. При этом проступь измеряется не по краю, а по средней линии.

Так, при ширине лестницы в 100 см и ширине проступи на средней линии в 20 см (именно такой минимум предписывается СНиП) радиус поворота не должен быть меньше 100+(20х2)=140 см.

Просвет (напомним, это расстояние от ступени до потолка) делается не меньше 2000 мм. В этом случае высокому человеку не придется пригибаться.

Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.

Вывод

Мы предоставили в распоряжение уважаемого читателя общие принципы построения чертежей лестниц; однако без навыков черчения результат едва ли будет удовлетворительным. В размещенном видео в этой статье вас ждет интересная информация на эту тему (узнайте также об основных моментах проектирования лестниц).

Успехов в строительстве!

Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.

Подписка на дзен канал

фото на второй этаж, своими руками рисунок на плане, разрез и изготовление, размер и планировка

Естественно, лестница – это отличная возможность осуществить доступ к этажам, расположенным выше уровня первого, а помимо этого, грамотное моделирование этой конструкции позволяет отлично продумать интерьер. Перед тем как монтировать конструкцию, нужно сформировать чертежи лестницы, чтобы не допустить ошибок при монтаже и закупе материалов.

Чертежи лестниц на второй этаж своими руками

Можно ли осуществить изготовление чертежа лестницы своими руками? Вполне, если рисунок будет показывать все необходимые параметры.

Желательно чертить каждый узел в Автокаде, в формате dwg с плагином SketchUp, Googleпоможет найти программу.

Здесь можно задавать условное значение max для каждого параметра узла (так, например, проектируют Ниву, когда размер детали 6х6). Первоначально стоит определиться с размерами лестницы на второй этаж, а также с видом конструкции.

Чертеж позволяет правильно рассчитать уклон лестницы, ведущей на второй этаж

Чертеж позволяет правильно рассчитать уклон лестницы, ведущей на второй этаж

Выделяют два вида лестниц, каждый из которых обладает своими отличительными чертами:

  1. Маршевая. Такая лестница, как правило, прислоненная к стене в доме и с площадкой. Такие конструкции надежные, прочные и долговечные. Стоит заметить, что модель достаточно простая и отлично подходящая для двухэтажного дома. Такую лестницу можно сделать своими руками, но исключительно при соблюдении правил и стандартов ГОСТ.
  2. Винтовая. Лестница такого типа должна устанавливаться профессионалом, так как требуется не только грамотная планировка, но и точные расчеты каждого параметра, для чего нельзя пользоваться стандартными данными. У такой конструкции есть свои преимущества, и состоят они в компактности.

Не требуется слишком много места для расположения строения, а также она сделает любое дизайнерское решение более интересным и необычным.

В расчете любой лестницы имеются определенные нюансы, которые отвечают за безопасность жителей. О том, как правильно рассчитать лестницу в зависимости от ее типа, расскажем в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/raschet-stupenej-lestnitsy.

Рисунки лестниц на плане

Рисунок лестницы должен обязательно присутствовать на плане дома, причем в точных ее размерах, но уменьшенного масштаба. В любых строительных аббревиатурах, например, у Технониколь, можно увидеть не просто рисунки, а целые схемы, на которых указаны все параметры и своеобразный бизнес план строительства лестницы.

Нужно быть максимально аккуратными, так как планировка дома может повлиять на:

  • Ширину;
  • Высоту;
  • Глубину лестницы.

Составляя проект, нужно руководствоваться таким стандартом, как ГОСТ, чтобы не только изображать лестницу правильно, но и возвести ее по правилам.

На плане видно каждый элемент лестницы и место, где он должен находиться

На плане видно каждый элемент лестницы и место, где он должен находиться

Комфортная лестница не должна быть похожа на стремянку, так как оптимальным углом наклона считается 35-40 градусов.

Нужно правильно продумать ширину ступеней. Идеальным решением будет создание ширины в 30-35 сантиметров. Минимальным количеством считается 25 сантиметров. Не менее важно грамотно определить площадь, на которой будет установлена лестница.

При обустройстве схемы, стоит использовать определенные символы, как обозначение конкретных значений:

  1. Изображение должно содержать расстояние между этажами. Оно обозначатся именно буквой расстояния. Для расчета потребуется взять за основу высоту от первого до второго этажа и приблизительную высоту каждой ступени, например 20 см. В среднем, потребуется сделать 14,5 ступеней. Естественно, число должно быть целым, соответственно, его нужно округлить, в большую сторону. Размер каждой ступени должен быть одинаков.
  2. Ширина лестничного марша не должна быть меньше 700 мм. Оптимальным вариантом считается 1 м именно для частного дома, а вот для общественных зданий можно сделать марш до 1,5–2 м, в зависимости от помещения и его предназначения.

На плане должна быть изображена каждая площадка лестницы, как первого, так и второго этажа. Сделать рисунок несложно, ведь достаточно предварительно определиться с габаритами всей конструкции, как было сказано ранее.

Лестница на плане

Чертить обычный план или подробный план помещения нужно для того, чтобы показать точное место расположения объекта в здании или за его пределами. Карандашом нужно показать вид всех деталей, которые будут в реальном времени установлены при сооружении лестницы.

На плане прописаны размеры всех элементов лестницы

На плане прописаны размеры всех элементов лестницы

А именно нужно учесть:

  1. Для того чтобы определить ширину лестничного марша, нужно первоначально учесть пропускную способность конструкции. Если быть точнее, то уделить внимание тому, какое среднее количество людей будет перемещаться по ней каждый день.
  2. Помимо этого, на ширину лестничного марша влияет то, какая площадь отведена под строение, а также учесть планировку здания.
  3. Специалисты не рекомендуют в жилых частных домах устанавливать слишком широкие лестницы, так как это потребует дополнительных мер предосторожности, чтобы полностью обезопасить сооружение.
  4. Однако, лестница в частном доме должна быть максимально прочной и устойчивой, так как вполне возможно, что по ней будет подниматься мебель и строительные материалы для ремонта второго этажа и чердака.

В целом, вид лестницы зависит и от личных предпочтений владельцев здания, ведь она влияет на интерьер и стиль внутренних помещений. Помимо безопасности, лестница должна свободно пропускать людей без препятствий и других сложностей. Если достаточно, чтобы по лестнице могли свободно пройти два человека, то ширину не стоит делать более 1,2 м.

Делая онлайн расчет лестницы, можно за короткое время создать полноценный проект и рассчитать его стоимость. Об этом подробнее в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/onlajn-raschet-lestnits.

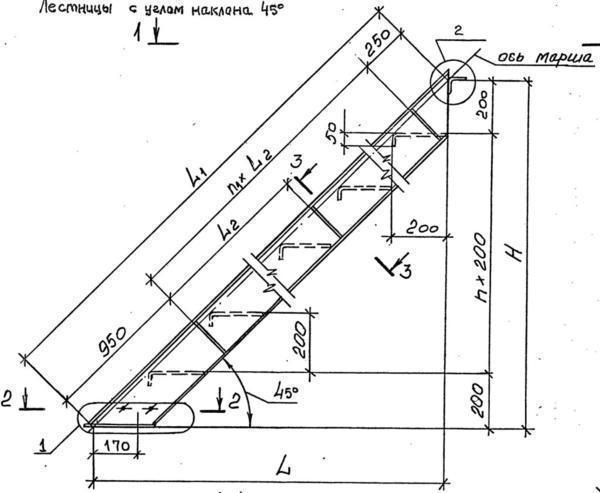

Разрез лестниц

При проектировании лестницы для частного дома своими руками, нужно обязательно сделать ее разрез на плане, причем, независимо от того, куда она ведет, будет ли на верху помещение с детской или санузлом. К формированию разрезной схемы стоит подходить максимально аккуратно и желательно не в последний момент.

На рисунке разреза обязательно должны быть отмечены:

  • Оси;
  • Стена;
  • Пол;
  • Потолок;
  • Элементы лестницы;
  • Габариты конструкции.

Все размеры на чертеже рекомендуется указывать в миллиметрах

Все размеры на чертеже рекомендуется указывать в миллиметрах

Чертеж разреза лестницы нужно делать поэтапно. Сначала чертится лестничная площадка, желательно со стандартной шириной.

Затем:

  1. Отмечается длина площадки на первом этаже.
  2. Чертится противоположная площадка.
  3. Рисуется горизонтальная проекция лестничного марша.
  4. От свободного края площадки отмеряется ширина одного проступка по направлению к стене.

Формирование рисунка осуществляется не сверху, а сбоку, причем именно в разрезе.

Изготовление лестниц своими руками: чертежи

Даже если составление чертежа, проектирование и строительство будет осуществляться именно своими руками, категорически запрещается нарушать инструкцию, стандарты ГОСТ и, естественно, исключать элементы конструкции.

В ней должны присутствовать:

  • Проступи;
  • Подступенки;
  • Марш;
  • Площадка;
  • Балясины;
  • Перила.

Чертеж, выполненный на компьютере, можно распечатать на принтере

Чертеж, выполненный на компьютере, можно распечатать на принтере

Перила также вносятся в чертеж, причем с точными размерами по ширине, высоте и даже по габаритам просветов. Относительно каждой лестницы, а, если быть точнее, то вида и места ее расположения, есть определенные рекомендации и правила, которых стоит придерживаться. А именно, в местах большого скопления детей, перила должны быть высокими, а посередине их высоты должны идти дополнительные поручни.

Если просветы между балясинами слишком большие, то они заделываются экранами для повышения безопасности и исключения чрезвычайных случаев.

В среднем, высота перил составляет 0,9 м, но предпочтительно выбирать 1,20 м, в совершенно любых помещениях и даже частном доме.

Лестницы из лиственницы — красота и долговечность, воплощенная в дереве. Расскажем об изготовлении такой лестницы и обсудим плюсы и минусы на сайте: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsy-iz-listvennitsy.

Планировка лестниц в доме

Очень часто владельцев частных домов интересует такой момент, как возведение лестницы, и, соответственно, второго этажа, а также то, что можно ли обойтись без помощи квалифицированного специалиста. Ответ однозначно – да. Но, чтобы произвести расчет, одного желания мало, так как нужны хотя бы минимальные базовые знания геометрии и желательно образование инженера. В дополнение можно использовать современные компьютерные технологии, которые найти не так сложно.

Правильный расчет параметров лестницы осуществляется, руководствуясь:

  • Параметрами комнаты;
  • Предпочтениями владельца помещения;
  • Стандартами СНиП.

Планируя лестницу, ее ширину стоит делать такой, чтобы на ней могли свободно разминуться несколько человек

Планируя лестницу, ее ширину стоит делать такой, чтобы на ней могли свободно разминуться несколько человек

Каждый из этих критериев может повлиять на выбор места расположения лестницы, а также на ее габариты, способ монтажа и даже вид, в частности, будет ли она прямой или витой.

Как правило, первоначально для расчетов лестницы используют такие параметры, как:

  • Высоту между этажами;
  • Площадь всей комнаты;
  • Место расположений стен несущих и межкомнатных;
  • Наличие и расположение дверных и оконных проемов.

Таким образом, есть возможность максимально четко определить размер лестницы, а также места под строительство.

Моделирование конструкции очень важно, ведь именно на этом этапе выбирается стиль помещения, вид балясин, материал отделки и даже декор перил. Этот момент особенно важен для тех, кто предпочитает обустраивать свой дом исключительно эстетичными и элегантными предметами интерьера.

Составляем чертежи лестниц (видео)

Самое главное – это не ошибиться в расчетах и не нарушать рекомендаций специалистов. Только таким образом в доме или общественном здании будет качественная лестница, безопасная и пригодная для эксплуатации. Построить такой объект непросто, но вполне возможно. Изделие будет на протяжении долгого времени радовать своим внешним видом и отличными техническими характеристиками.

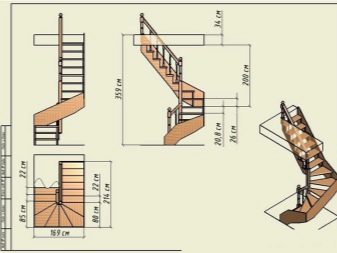

Подробно: лестница и чертеж (фото примеров)

Лестницы на второй этаж в частном доме своими руками: схема

Чертеж лестницы является основным этапом ее создания. Подготовленный проект поможет вам не допускать ошибок при изготовлении и монтаже.

На данном этапе вам необходимо определиться, какая лестница вам нужна, при помощи какой конструкции она будет построена и из каких материалов.

Данная статься будет полезна не только тем, кто решил сделать лестницу своими руками, но и тем, кто заказывает и контролирует строительство.

Требования к чертежам

При строительстве лестницы на второй этаж в частном доме своими руками у вас должна быть схема, чтобы не возникало сложностей на этапе изготовления и монтажа. Подготовленный проект должен быть максимально подробным и информативным, для этого он должен отвечать ряду требований:

  • Определение места расположения лестницы. Для этого необходимо начертить план дома с видом сверху и нанести в масштабе планируемую лестницу.

чертеж лестницы на плане дома

  • Перед нанесением вы должны определиться с видом лестницы. Ниже представлены варианты нанесения каждого вида.

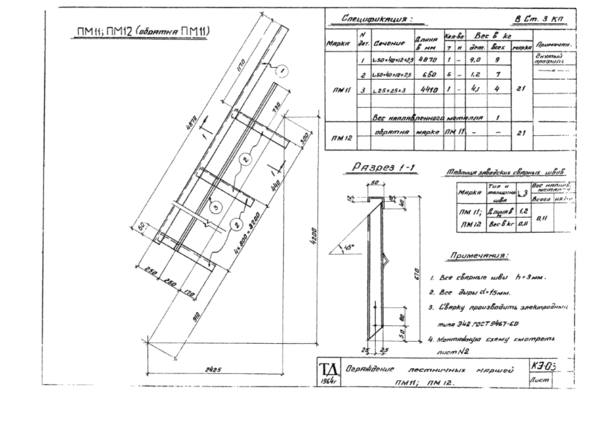

чертежи лестниц

  • На плане должны быть указаны: ступени, поворотные и промежуточные площадки при наличии, направление движения по лестнице (начало и конец).
  • Также необходимо сделать чертеж сбоку, в разрезе дома. На нем нужно указать: отметки пола и потолка, ось стен. Обозначаются габариты лестницы относительно дома: высота, количество и высота ступеней, высота перил.

чертеж лестницы в разрезе дома

  • При детальном проектировании лестницы не в рамках дома обязательно нужно указывать все размеры: ступеней, лестничной площадки, ограждений, лестничного марша. Эти размеры необходимы для правильного изготовления всех элементов лестницы.

Для простоты создания чертежей лестницы на второй этаж воспользуйтесь нашими советами:

  • Для расчета параметров лестницы используйте строительный калькулятор.
  • Чертеж лучше делать в специальной программе (к примеру, AutoCad или Компас). Это ускорит процесс создания чертежа и облегчит внесение изменений при необходимости.
  • Обязательно создавайте чертеж в масштабе.
  • На чертеже все необходимые материалы должны быть нанесены с использованием специальных обозначений.

обозначение материалов на чертежах

  • Скрытые и невидимые детали наносите пунктирной линией для наглядности.
  • Размер каждой детали должен быть обозначен на чертеже.

нанесение размеров

Вводная информация

Исходной информацией для создания проекта будет ряд определяющих факторов, от которых зависит, какая лестница в итоге получится.

Все эти факторы разделим на две основные группы: это измерительные факторы и конструктивные. Рассмотрим их подробнее.

Измерительные факторы.

Это те данные, которые вы получите, произведя замеры пространства, в котором будет размещена лестница.

замер первичных параметров лестницы

Первичные необходимые размеры, которые влияют на то, какой в итоге будет ваша лестница, это:

  • ширина потолочного проема – от него зависит, какой ширины будет лестничный марш;
  • длина потолочного проема;
  • высота потолка;
  • толщина перекрытия.

От трех последних измерений зависит, под каким углом будет располагаться лестница и каких размеров будут ступени.

Конструктивные факторы.

Это те данные, которые вы получаете исходя из ваших желаний относительно того, как должна выглядеть лестница, а также исходя из предварительных расчетов размеров лестницы.

На этом этапе вы должны определить следующие моменты:

Создание чертежа в разрезе здания

Для наглядного представления лестницы в рамках дома необходимо создать разрез по лестнице. Такой чертеж выполнить не так уж и сложно, но это дополнительный этап проверки правильности вашей планируемой конструкции.

Для создания такой схемы надо:

  • Начертить в масштабе контур вашего дома со всеми перекрытиями и стенами.
  • После этого стену первого этажа делим на отрезки, равные высоте подступенка, и проводим из каждой точки горизонтальные линии параллельно полу.
  • Делим проекцию марша на пол на такие же отрезки, длиной равные ширине проступи, и проводим вертикальные линии параллельно стенам.

В результате поучаем сетку, по которой легко построить контур вашей лестницы.

лестница в разрезе

После создания контура ступеней можно нанести остальные элементы лестничной конструкции, которые важны при строительстве:

  • косоур, тетиву или другую несущую конструкцию;
  • лестничные площадки;
  • ограждения;
  • перила и поручни.

лестница в разрезе

Такое обозначение лестницы на чертеже не является обязательным, но оно удобно для наглядности планируемых работ и в процессе строительства.

Заключение

Не важно, какую лестницу вы собираетесь делать, обязательно выполните чертеж прямой или поворотной лестницы, тем самым вы упростите себе задачу.

Понятное дело, если вы строите лестницу для маленького дачного дома, то вам нет смысла разрабатывать полный комплект проектной документации и производить сложные расчеты. Но сделав даже схематичный чертеж, вы сможете лучше представить и понять то, что собираетесь делать, и, возможно, заметите какие-нибудь недочеты, которые намного проще исправить на чертеже, чем в масштабе готовой построенной лестницы.



Самостоятельное проектирование лестниц

Чтобы самостоятельно создать чертеж лестницы, нужно учитывать десятки параметров и строительных норм. Владея всей необходимой информацией, можно без труда составить точный и корректный план. Далее рассмотрим все нюансы проектирования.

Классификация лестниц

Чертеж лестницы зависит от её типа. Общепринятая классификация выделяет следующие типы:

  • Прямые лестницы. Наиболее простая относительно проектирования и монтажа разновидность. Одно из главных достоинств – простота и безопасность эксплуатации (при соблюдении всех строительных норм). Единственный недостаток – крупные габариты. Поэтому прямые лестницы возводятся преимущественно в коммерческих зданиях (торговые центры, театры и т.д.).
  • Поворотные лестницы с площадкой. Такие конструкции возводятся с целью снизить занимаемую площадь и повысить уровень комфорта и безопасности помещения. Поворотная площадка обеспечивает дополнительное удобство, благодаря тому, что на ней могут разойтись несколько людей, двигающихся в разных направлениях. Также облегчается подъем тяжелых предметов. Поворот осуществляется на 90 или 180 градусов, но бывают и более креативные варианты.
  • С забежными ступенями. Разновидность схожа с предыдущей, с тем отличием, что вместо площадок устанавливаются ступени. Проступи имеют форму усеченного треугольника. Такая методика позволяет экономить пространство. Конструкции с забежными ступенями отличаются элегантным внешним видом. Главный недостаток – сложность проектирования и установки.
proektirobanie lestnits

Примеры схем для лестниц различной конфигурации

  • Винтовые. Наиболее компактные конструкции, применяемые преимущественно в зданиях маленькой площади. Также винтовые лестницы используются в качестве дополнения к основной.

Важно: лестницы винтового типа рекомендуется использовать при размере проема до 3 м.

  • Радиусные и криволинейные конструкции. Самые сложные в проектировании и монтаже разновидности лестниц. Характеризуются нетривиальными формами и замысловатыми линиями. С монтажом и составлением чертежа под силу справиться исключительно профессионалам.

Терминология

  • Марш – прямой участок лестничного пролета.
  • Проступь – горизонтальная поверхность конструкции.
  • Подступенок – вертикальный элемент, на котором держится проступь.

Обратите внимание: в винтовых лестницах он отсутствует.

  • Косоур – балка, на которую монтируются ступени.
  • Тетивы – тип балок, между которыми врезаются ступени.
  • Лестничная площадка – горизонтальный участок лестницы.
  • Средняя линия лестницы – условная линия (отображаемая на чертежах), вдоль которой будут ходить люди.
  • Просвет – расстояние от ступеней до потолка.

Общие правила проектирования

Нередко люди, хорошо понимающие черчение на школьном курсе, решаются создать чертеж лестницы самостоятельно. Это может привести к плачевным последствиям, если не знать установленных стандартов.

  • Общепринятые границы допустимого уклона 25-40 градусов. При превышении значения 45 градусов, будет наблюдаться значительный дискомфорт при спускании/поднимании. Это актуально для лестниц с забежными ступенями. Если уклон предполагается менее 25 градусов (по задумке проектировщика или из-за особенностей здания), желательно оборудовать конструкцию пандусом.
  • Рекомендованный диапазон количества ступеней в одном марше от 3 до 18. Данное ограничение создано в целях обеспечения безопасности. Если конструкция будет слишком длинной, велик риск падения.
proektirovanie lestnits

Пример обозначения основных параметров на чертеже

  • Ступени в пределах одного марша должны быть идентичного размера и формы. Это связано с особенностями мозга и мышечной памяти в частности. Люди редко внимательно смотрят под ноги, спускаясь по лестницам, преимущественно доверяя мышечной памяти. Если в конце марша будут отличные ступени, человек может «на автомате» поставить ногу не в то положение и, как следствие, рухнуть вниз.
  • Для наружных лестниц дверь (расположенная в конце марша) должна открываться вовнутрь.

Параметры, необходимые для проектировки

Для создания чертежа лестницы на второй этаж, необходимо иметь точный план нижнего помещения. Он должен включать в себя ниши, двери, окна и выступы. Замер оконных и дверных конструкций производятся по наличникам. Необходимо учитывать расположение относительно пола. Также учитываются следующие параметры:

  • Высота проёма. Иными словами расстояние от первого до второго этажа. В качестве точки отчета берется чистовое половое покрытие.
  • Ширина проёма. В зависимости от типа лестниц, она может быть представлена различной конфигурацией. Наиболее простое решение — прямоугольная.
  • Расстояние от потолка до первого этажа. Данный параметр позволяет вычислить высоту прохода.
  • Если отсутствует технический план помещений, он составляется вручную. Схематично с соблюдением масштабирования на бумагу наносится чертеж первого и второго этажа.

Строительные нормы

  • Основные габариты конструкции не должны меняться. В противном случае не будет обеспечена надлежащая безопасность эксплуатации.
  • Рекомендованная ширина проема: 80-90 см.
  • Высота перил (ограждения, которые не позволяют упасть вниз) должна быть в пределах 90-120 см. Они должны быть по обе стороны (исключение, если конструкция примыкает к стене).
  • Глубина прямых ступеней должна быть в пределах 20-40 см (оптимальные значения 25-32 см). Высота в диапазоне 10-18 см.
  • Оптимальный угол уклона – 45 градусов.

Остальные параметры подбираются исходя из помещения, используемых материалов, типа конструкции и факторов эксплуатации.

Формулы для расчетов

proektirovanie lestnits

Пример схемы прямой лестницы

Чтобы правильно рассчитать основные параметры, применяются общие формулы:

  • Теорема Пифагора (2*а + 2*b = c*2). Используется для определения длины лестничного пролета, где а — высота проема, b — длина проекции лестницы и с — протяженность пролета.
  • Количество ступеней: Н/h, где Н — высота проёма, h — высота ступени.
  • Показатель комфортного перемещения: 2h + Т, где Т — глубина проступи и h — высота подступенка.
  • Длина пролета: К * h, где К – количество, а h – глубина ступени.
  • Высота прохода. (Н — 2000)/ h, где Н — высота проема (мм), h — высота подступенка.

Условные обозначения

Чертеж лестницы – это проекция на плоскость. Чтобы схема даровала полноту информации, для каждого проекта составляется план и сечение. На обоих чертежах обязательно указывается направление (куда будут подниматься люди). Нижняя точка конструкции отмечается кружком, верхняя стрелкой.

Для предотвращения путаницы при строительстве в плане обозначаются используемые материалы, согласно ГОСТ 5401-50. Полную информацию можно получить в этом нормативном документе, поэтому расскажем только про наиболее популярные материалы:

  • Дерево. На торцевых разрезах обозначается в виде круговых и радиальных штрихов. На продольных схемах в виде продольных линиях.
  • Бетон. На любых чертежах обозначается в виде точек и кружков хаотичной формы.
  • Металл (любого типа). Обозначается в виде штрихов с диагональными линиями. Если толщина элемента менее 2 мм, используется разметка в виде сплошной заливки.
proektirovanie lestnits

Условные обозначения строительных материалов по ГОСТ

Советы по составлению чертежей для лестниц различного типа

В зависимости от типа конструкции, методика составления чертежа лестницы будет отличаться.

Прямые

Поскольку это наиболее простой тип конструкции, то и с составлением чертежа проблем обычно не возникает. Делается всё в такой последовательности:

  1. Рассчитывается предполагаемая длина пролета, исходя из размеров помещения.
  2. На её основе высчитывается количество ступеней (исходя из их формы и габаритов).
  3. Объявляется ширина лестницы (при достатке пространства её делают таковой, чтобы 2 человека смогли комфортно разойтись).
  4. Исходя из количества ступеней, определяется количество маршей. При необходимости добавляется площадка, размещая посередине конструкции.
  5. Получив основные параметры, их переносят чертеж.
  6. В конце рассчитываются и наносятся на бумагу дополнительные элементы (косоуры, перила, декоративные изделия и т.д.).

Поворотные

Количество маршей варьируется от 2 до 3. Размешаются площадки исходя из размеров и типа помещения, а также параметров проем. Чаще всего переход размещается снизу и посередине – это обеспечивает максимальную безопасность эксплуатации.

Площадка не должна быть меньше по размеру, чем пролет. В качестве элементов крепления лучше использовать косоуры и тетивы. В остальном проектировка не отличается от предыдущего случая.

Забежные лестницы

Лестницы с забежными ступенями отличаются повышенной сложностью, их рекомендуется проектировать с использованием компьютерных программ. При ручном составлении чертежа крайне сложно добиться точности размеров, а даже мельчайшие огрехи приведут к плачевному результату. Наибольшей популярностью пользуется следующий софт: Consultec Staircon, StairDesigner 5.08a PRO, Mastercam и AutoCAD. Последняя программа является приоритетным выбором для непрофессионалов, так как она отличается простым интерфейсом. К тому же она бесплатна, в отличие от остальных.

Основная сложность проектирования – корректно высчитать форму и количество забежных ступеней. Зачастую их конфигурация не постоянна, поэтому для того чтобы все элементы сошлись воедино, требуется точно высчитать градацию. При использовании компьютерных программ, необходимость в расчетах отпадает – система это сделает автоматически. При ручном составлении плана рекомендуется использовать метод пропорций.

proektirovanie lestnits

План-проект забежной лестницы с обозначением всех элементов

Винтовые

Ещё один вид нетривиальной конструкции. Чтобы ступени сошлись на всех уровнях, необходимо воспользоваться специальной формулой. Расскажем на примере со следующими исходными данными: высота проема Н — 280 см, ширина S — 100 см, диаметр столба — 20 см. Вычисления:

  • Диаметр конструкции = 2*S+d;100*2+20= 220 см. Для того чтобы начертить радиус, делим результат на 2, т.е. получаем 110 см.
  • В центр полученной окружности помещаем малую окружность радиусом 10 см.
  • Далее прочерчиваем окружность с радиусом R Она будет являться средней линией. Середина ступеней =100/2+10=60 см.
  • Количество ступеней = 2GR1/s= 2*3,14 +0,6/0,25 = 15, 07. Округляем до целых, получается 15 ступеней.
  • Следующим шагом разделяем окружность R1 на 15 одинаковых частей.
  • Высота прохода равна 200 см, толщина ступеней 5 см. Итого высота полного витка равняется: 200+5 = 205 см.
  • Высота ступеней: Н1/n= 205/15 = 13,7 см.
  • Общее количество ступеней: 280/13,7 = 20,44 шт. (после округления – 21). Для компенсации округления необходимо скорректировать в большую сторону размеры первой ступени. Сделать это можно на этапе монтажа, так как изменения будут не критичными.
proektirovanie lestnits

Примеры чертежей лестниц в разных проекциях

Заключение

Если у вас недостаточно навыков начертательной геометрии, при составлении чертежа рекомендуется воспользоваться компьютерными программами. Так будет исключен фактор погрешности, связанный с банальной неточностью.

Как сделать чертеж лестницы на второй этаж дома своими руками

Лестницы в домах бывают очень разными. Обычная лестница с этажа на этаж выкладывается из готовых ступеней, отливается из бетона или изготавливается своими руками из досок, укладываемых на направляющие брусья. Иногда лестницы делают в виде сборных или готовых элементов.

чертеж лестницы чертеж лестницы

Чертеж с размерами простой классической лестницы

Они проще в монтаже и установки, так как рассчитываются под определённые габариты и изготавливаются на месте или при помощи привлечённой фирмы, специализирующейся на такой продукции. В качестве примера можно вспомнить о винтовых лестницах, как правило, поставляющихся в готовом виде.

Вернуться к оглавлению

Содержание материала

Лестница из металла

Сталь является очень технологичным материалом, дающим возможность создания любых изделий. Для работы со сталью требуется квалификация и специализированное оборудование. Если говорить о винтовых лестницах из металла, то они являются очень сложной конструкцией.

чертеж металлической лестницы чертеж металлической лестницы

Подробный чертеж винтовой лестницы из металла

Лестничные ступени должны выдерживать значительную нагрузку, что предъявляет к ним повышенные требования. Использование слишком толстого металла очень усложнит работу. Для создания элементов коробчатого сечения сложной конфигурации потребуется специальное оборудование. Изготовить её своими руками может только истинный мастер.

Лестница на чердак или мансарду обычно гораздо проще. Она может свободно устанавливаться на верхний этаж, подвешиваться или закрепляться на шарнирах. Изготовление такой лестницы следует начать с чертежа, на котором отображаются все необходимые размеры. Элементы конструкции из металла придётся резать и сваривать, поэтому все габариты следует рассчитать заранее.

 схема винтовой лестницы схема винтовой лестницы

Чертеж и схема металлической лестницы на второй этаж

Для начала нужно уточнить высоту, которую имеет этаж здания от верха пола нижнего уровня до верха пола чердачного помещения. Длина лестницы должна быть несколько больше этой цифры.

Лестница устанавливается под наклоном к вертикали и составляет гипотенузу прямоугольного треугольника. Несущие прогоны лестницы из металла должны выдерживать вес человека, не поддаваясь деформации. Чем больше наклон лестницы, тем большая изгибающая нагрузка на них действует.

Обычно лестницу стараются установить в очень маленькую площадь. Приставная или навесная лестница применяется тогда, когда свободного места практически нет.

металлическая лестница металлическая лестница

Пример металлической лестницы на второй этаж

Тем не менее некоторый наклон при установке лестницы на этаж следует предусмотреть. Определившись с уклоном и высотой помещения, можно легко рассчитать длину прогонов лестницы. Учитывая уклон, следует подобрать сечение прогона, обеспечивающее необходимую жёсткость.

В качестве прогона можно использовать заготовки из листового металла или профиля прямоугольного сечения. Труба имеет наименьшую жёсткость, поэтому применять её не нужно. Боковые элементы из листовой стали нужно детально вычертить на бумаге или в компьютере, чтобы потом перенести на сам материал.

Вернуться к оглавлению

Чертёж бокового прогона

Нижние опорные поверхности лестницы должны иметь скос, позволяющий надёжно установить её на пол под требуемым углом. Расчёты угла и скоса легко выполнить своими руками, нарисовав чертёж этой детали в разрезе или на виде сбоку. В чертеже указываются расстояния между ступенями и места закрепления ступеней на основании. Лестница из металла обычно собирается на сварных соединениях, которые на чертеже лестницы можно не указывать в том случае, если сварка будет производиться своими руками.

При сборке конструкции на болтах или саморезах желательно рассчитать места предполагаемых отверстий и отобразить их на чертеже.

Если боковины лестницы решено делать из стального профиля, опорные грани также должны срезаться под необходимым углом. В дальнейшем этот чертёж пригодится для проектирования ступеней. Определение габаритов и направления ступеней относительно боковых элементов является очень важным этапом создания лестницы.  чертеж бокового прогона

 чертеж бокового прогона Кроме эстетической функции, удобства пользования, от размещения ступеней зависит безопасность людей, которые станут пользоваться лестницей. Неправильно спроектированное и изготовленное изделие может привести к травмам из-за вызванного ошибкой неудобства.Вернуться к оглавлению

Расчёт ширины ступени

Лестничные ступени должны располагаться строго горизонтально и быть параллельными полу. Это требование не относится к лестницам типа стремянки, но для всех остальных оно обязательно. Ширина ступени должна быть достаточной для устойчивой фиксации на ней ноги. В обычных лестничных маршах это расстояние составляет, как правило, 27 сантиметров.

Если лестница соединяет верхний этаж и мансарду, жёстко придерживаться этого размера не нужно. Но учитывать этот габарит желательно. Уменьшение его до пятнадцати-двадцати сантиметров незначительно ухудшит эксплуатационные характеристики.

чертеж ступеней лестницычертеж ступеней лестницы

Схема и чертеж с размерами ступеней лестницы

Очень важно учитывать, что ступени не должны перекрывать друг друга по ширине. Иначе возникнет реальная угроза того, что человек запнётся за ступень, находящуюся выше той, на которой стоит его нога. Это реальная опасность, которой нельзя пренебрегать.

Вернуться к оглавлению

Высота ступени

Под этим термином понимают расстояние между верхними плоскостями ступеней. Оно тоже является важным параметром, обеспечивающим удобство и безопасность эксплуатации изделия. Высота ступеней может варьироваться от 13 до 17 сантиметров. Оптимальной высотой считают 15 сантиметров для лестниц из металла, дерева и других материалов.

Сложность проектирования лестниц заключается в том, что уменьшение высоты ступеней приводит к увеличению их количества. Большее число ступеней делает лестницу длиннее, что иногда нежелательно. высота ступеней лестницы

высота ступеней лестницы Когда лестница связывает верхний и мансардный этаж, условия не позволяют увеличивать её длину. Поэтому приходится увеличивать высоту ступени или уменьшать их ширину. Обычно увеличивают высоту ступеней примерно до 20 сантиметров. Это уменьшает комфортность эксплуатации, но позволяет вписаться в ограниченный габарит. Вернуться к оглавлению

Чертёж лестницы

Определив все необходимые размеры, можно закончить чертёж, изобразив лестницу на бумаге в соответствии с масштабом. Лучше чертёж выполнять в конструкторской или графической программах, которые сегодня обычно используются для таких целей. Электронную версию чертежа легче корректировать и редактировать. чертеж лестницы

чертеж лестницы При необходимости внести изменения в свою схему, преимущество компьютерного формата станет очевидным.

Сделанная своими руками работа, поможет воплотить идею в настоящее изделие. Даже элементарна лестница, чуть сложнее стремянки из металла или дерева, требует довольно сложных расчётов и перебора вариантов решений. Проектирование винтовых лестниц гораздо труднее, поскольку она меняет конфигурацию в трёх измерениях. Для этого обычно применяют специальные конструкторские программы, позволяющие сэкономить много усилий и времени, избежав при этом ошибок.

Вернуться к оглавлению

Деревянные лестницы

Чертёж лестниц из дерева выполняется точно так же, как и металлических. Никаких принципиальных различий между ними не существует. Характер материала вносит небольшие коррективы в процесс разработки. В чертеже следует учитывать толщину дерева, используемого для устройства лестницы.

Необходимо предусмотреть способы крепления ступеней к боковым прогонам и нарисовать необходимые пазы в масштабе и с размерами. Деревянная лестница может скрепляться шурупами или гвоздями. Нужно учесть расстояния от края элементов до точки крепежа, чтобы избежать растрескивания и порчи изделия при установке шурупа.

чертеж деревянной лестницычертеж деревянной лестницы

Чертеж лестницы из дерева на два пролета

Изготовление деревянной лестницы своими руками гораздо проще, чем металлической. Материал дешевле, доступней и легче в обработке. Поэтому обычно чертёж для них не делают, предпочитая подбирать размеры по месту и оценивать уже собранную конструкцию.

Это не совсем правильно, поскольку может привести к ошибочному выбору высоты и ширины ступеньки, неверному расчёту количества ступеней.

Приступая к изготовлению лестницы своими руками, лучше всё рассчитать на бумаге и нарисовать чертёж и продумать расположение лестницы в доме, чтобы не потерять плоды своих размышлений. Если в процессе подготовки к работе вы сочтёте задачу слишком сложной, чертёж пригодится для мастера, который возьмётся выполнить эту работу. Более сложные лестницы следует рисовать в общих чертах, без лишней детализации.

монтаж лестницымонтаж лестницы

Процесс сборки деревянной лестницы

Необходимо указывать габариты лестничной клетки, высоту, которую имеет этаж и желаемое количество ступеней. Эта информация послужит основой для конструкторов фирмы-производителя, которая возьмётся изготовить лестницу. Детальные чертежи они изготовят сами в соответствии со стандартом фирмы и представят вам вместе с готовым изделием при выполнении заказа.

2.2.3 Расчет и изображение лестницы в разрезе и плане

Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы. На рисунке 15 изображены лестничные марши на планах и разрезе здания.

Рисунок 15 — Изображение лестничной клетки на плане и разрезе здания

Основным элементом лестничного марша является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступениh) (рис.15). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис.16).

Рисунок 15 – Фрагмент лестничного марша

Под расчетом лестницы понимают определение числа ступеней (подступенков) п, и их высоты h, ширины а, заложения (длины марша в плане)l и шириныBлестничной клетки (рис.11).

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d– не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадокt должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400мм, ширина маршаd=1200мм, противопожарное расстояниеe=100мм, а высота ступениh=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, чтоn=22. Уточняем высоту ступени:h=H/n=154,5мм.

Размер проступи аподбирается в зависимости от высотыhпо графику или вычисляется из зависимостиa+h=450мм. В обоих случаях,а=295,5мм.

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.

Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длинаL=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, чтоt=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени а, а по вертикали ее высотеh (предварительно от стен лестничной клетки откладывают по ширинеtлестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис.16).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол.

Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень (рис.16).

Рисунок 16 – Графическая разбивка лестничного марша

как спроектировать конструкцию на второй этаж в частном доме своими руками, нормы и правила проектирования

Создаем проект лестницы на второй этаж в частном доме

Как правило, второй этаж загородного дома превращается в склад ненужных вещей. Лучше избавиться от лишнего мусора, превратить заброшенный чердак в комфортный пентхаус, каждый раз подниматься туда по красивой прочной лестнице.

С чего начать?

Создание лестничной конструкции можно доверить специалистам, а можно проявить смекалку и спроектировать ее самому. Следует продумать, где лучше расположить лестницу, какие материалы понадобятся для ее изготовления. В плане популярности в постройках загородных домов лидирует дерево. Лестница также может быть сделана из стекла или металла.

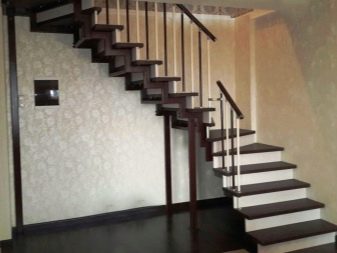

Самый распространенный вариант – это Г-образная лестница с двумя маршами, расположенными под 90 градусов по отношению друг к другу и промежуточной площадкой.

П-образная форма с двумя пролетами, соединенными одной поверхностью, обладает внушительными размерами. Конструкция маршевой лестницы проста, но занимает много места. Винтовая лесенка компакта, одинаково подойдет для больших и маленьких коттеджей. Лестничная конструкция на тетивах обеспечивает надежную поддержку ступеней снизу и с боков. Проект лестницы на больцах предусматривает фиксирование ступеней к вертикальной поверхности при помощи металлических креплений.

Установленные стандарты

Соблюдение строительных норм и правил сделает лестницу функциональной, а поднятие на второй этаж – безопасным.

Оптимальные размеры для лестниц любой формы проектируют по стандартам СНиП.

Необходимо измерить часть дома, где планируется разместить будущую лестницу, высчитать ее ширину, высоту и количество ступенек.

Так, для удобного передвижения по лестнице оптимальная ширина ступени составляет 27–29 см, а высота – 15–18 см. Нужно знать, что под шириной шага понимают сумму двух проступей и одного проступенка, равную 60-65 см. По количеству допускается не менее 3 и не более 18 ступеней. Все они должны быть одинакового размера. Если планируется сделать их разными по высоте, то разница не должны превышать 5 мм.

Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме

По правилам СНиП, высота перил должна соответствовать 90–110 см, расстояние между балясинами должно быть в пределах 20 см, а между опорными столбами – 150 см. Для маленьких детей следует обустроить перила высотой 50–70 см. В идеале, поручни должны выдерживать нагрузку до 100 килограмм. Угол уклона лестницы в среднем составляет от 30 до 45 градусов. Это наиболее комфортный, безопасный и удобный вариант, который подойдет пожилым людям или для семей с маленькими детьми.

Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме

Идеи дизайна

Зачастую владельцы загородных домов отказываются от проектирования лестниц, опасаясь, что они «съедят» и без того небольшое пространство. На самом деле, такие опасения беспочвенны. Ведь многое зависит от функций, которые будет выполнять лестничная конструкция.

  • Если планируется превращать чердак в полноценную комнату, то и стационарную конструкцию ставить необязательно. Достаточно прикрепить к крышке чердачного люка раздвижную лестницу без перил, которая легко складывается и не занимает много места.
Создаем проект лестницы на второй этаж в частном доме
  • Лестничная конструкция в холле органично впишется в общую композицию интерьера, если не переусердствовать с «утяжеляющими» объемными элементами декора. Она придаст оригинальность не только прихожей, но и всему помещению, визуально сделав его выше.
Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме

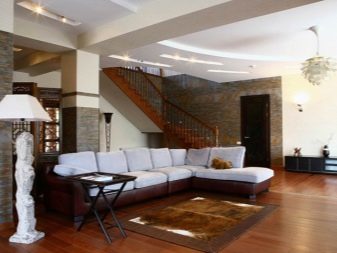

  • Лестница в гостиной позволяет создать наиболее гармоничный дизайн интерьера, объединяя все элементы помещения. Она эффектно смотрится как возле стены, так и посередине комнаты.

Конструкция напротив дверного проема зонирует пространство и позволяет без труда переносить мебель с этажа на этаж, а лестница, расположенная за входом, значительно экономит место.

Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме

Ряд стилевых направлений поможет сделать лестничный проем изюминкой интерьера.

  • Лаконичность и прямые формы перил с ненавязчивым узором – это яркие черты вечной классики.

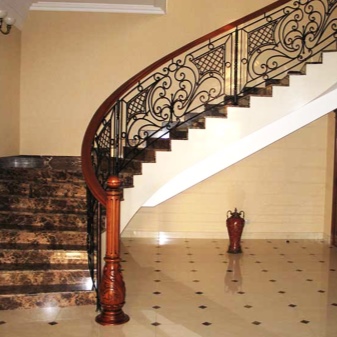

  • Потертости «под старину», хитросплетения узоров и сложные формы поручней не оставят равнодушными поклонников Прованса.
Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме
  • Простота всей конструкции с полированным металлом, стеклом или пластиком идеально впишется в интерьер любителей стиля хай-тек.
  • Ну а сочетание оттенков светлого и темного с лаконичным декором идеально подойдет поклонникам американского стиля.
Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме

Процесс проектировки

Конечная цель проектирования – это лестница, в которой сочетаются надежность, практичность и стиль. На этом этапе важна каждая деталь: и габариты помещения, в котором будет находиться конструкция, и место установки, и межэтажные проемы. Составить проект можно на бумаге, но лучше воспользоваться дизайнерскими программами, которые позволяют рассмотреть будущую лестницу со всех сторон.

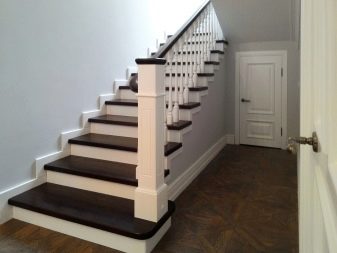

Чтобы сделать конструкцию более жесткой и прочной, ступени следует снабдить подступенями. А также они пригодятся, если планируется «приспособить» пространство под лестницей под кладовку или установить там книжные полки.

Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме

Тщательного расчета требуют несущие части конструкции. Наиболее распространенными вариантами считаются лестницы на тетивах и косоурах. В первом случае в несущих балках делают специальные пазы, в которые вставляют врезные ступени. Лестницу на тетивах изготавливают из дерева или металла, она проста в монтаже, ее реально спроектировать без подступеней, сделав намного легче.

Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме

Создание лестницы на косоурах – это более трудоемкий процесс. Для расчетов берут глубину проступи (расстояние, которое отводится для ноги при спуске или подъеме по ступенькам), высоту проступенка, а также длину и высоту. Затем выполняют ряд вычислений. Разделив длину конструкции на глубину проступи, получается количество ступеней, а высоту лестницы на количество ступеней – высота проступенка. Высчитать длину косоура поможет теорема Пифагора: стоит представить, что вся лестница – это прямоугольный треугольник. Причем длина и высота лестницы – это катеты, а балка – это гипотенуза.

Больцевое соединение не требует дополнительной опоры и крепится на двух точках. Металлические стержни или больцы прикрепляют ступени друг к другу, исключая неприятный скрип во время ходьбы по лестнице.

Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме

Следует запланировать вид будущей лестницы: это может быть одно-, двух- и даже трехмаршевая конструкция с одной или двумя межэтажными площадками. Если проектируется винтовая лестница, то стоит определить, как будет происходить движение: по часовой стрелке или против нее. Следует решить, какими будут ступени: только прямыми или забежными, применяемыми на поворотных участках.

При проектировании лестницы обязательно стоит учитывать рост и вес домочадцев, а при расчете высоты оставлять около 200 мм на просвет над головой.

Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме

Изготовление

После создания проекта его необходимо рассмотреть со всех сторон, внести необходимые коррективы. Осталось понять, что же еще нужно сделать, чтобы спроектировать лестницу своими руками.

Материалы и инструменты

Есть необходимый минимум инструментов, который применяют независимо от вида лестницы. В частности, это рулетка, молоток, гвозди, саморезы, анкерные болты и прочий крепежный материал. А также пригодятся шуруповерт и дрель, уровень и ножовка по дереву. Стоит помнить о строительном уголке и шлифовальной машинке. А еще пригодятся кисти, олифа и лак.

Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме

Сегодня позволительно строить лестницы из стекла и металла. Они стильно и современно смотрятся, но сделать такую лестницу самому не так-то просто. Да и для загородного дома наилучшим решением считается дерево. Для изготовления лестницы потребуется струганная древесина первого сорта без шипов и деформаций.

Стоит придерживаться следующих советов от специалистов:

  • перед началом работ древесину просушивают, обрабатывают морилкой, чтобы придать глубокий цвет, а затем наносят водонепроницаемый лак;
  • для строительства лестницы подойдет древесина влажностью не более 10%. Такой материал устойчив к деформации, а лестница из него не станет скрипучей.
Создаем проект лестницы на второй этаж в частном доме

Сорт дерева для лестницы каждый выбирает на свой вкус и кошелек. Наиболее бюджетными вариантами считаются сосна и береза. Только сосна подвержена воздействию влаги, а на доске из березы отсутствует древесный узор, что требует дополнительной декорации. Ясень прост в работе, он прочен и хорошо гнется. Надежные и долговечные изделия получаются из элитной древесины клена, дуба и кедра. Они не впитывают влагу, потому хороши для внутренних и внешних построек.

Независимо от вида древесины каждый элемент лестницы должен соответствовать определенным размерам. Так, для тетивы ширина доски не превышает 30 см, а толщина – 6 см. Толщина доски для ступеней составляет 4 см, для подступенков – 2,5 см.

Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме

Последовательность работ

  • Строительство начинает с подготовки помещения и необходимых запчастей. Это тетивы или консуоры из досок без дефектов, отшлифованные ступени с обработанными срезами, а также ровные перила и балясины.
  • Затем необходимо установить опорные конструкции: центральный столб для винтовой или конструкцию с тетивами или консуорами для маршевой лестницы.
  • После этого приступают к монтажу ступеней. Их прикрепляют стальными уголками к опорам снизу вверх. Не стоит жалеть ни крепежных элементов, ни клея.
  • Далее, производится установка ограждения, которое начинается с верхней и нижней балясины. Между ними протягивают нитку и закрепляют все остальные.
  • После этого приступают к установке отшлифованных и нескользких перил.
  • Завершающий этап строительства – это шлифовка стыков собранной лестницы. При помощи специальных средств следует придать конструкции интересный оттенок или подчеркнуть природную красоту дерева. А еще на этом этапе обрабатывают дерево от мелких вредителей и проводят лакокрасочные работы.

О том, как сделать деревянную лестницу своими руками, смотрите в следующем видео.

Полезные советы от профи

При создании лестницы на второй этаж в частном доме специалисты рекомендуют придерживаться нескольких советов.

  • При монтаже ступеней стоит использовать тонкие полимерные листы. Это позволит избежать трения деревянных поверхностей друг о друга и предотвратит неприятный скрип.

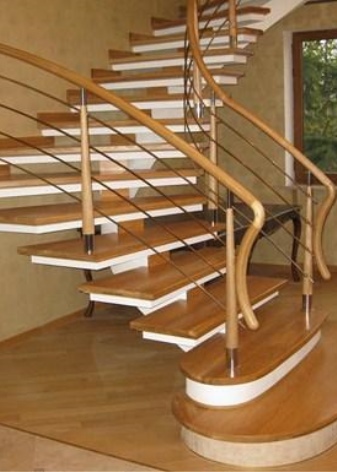

  • На винтовой лестнице оригинально смотрятся гнутые перила из клееной древесины. Чтобы согнуть перила, следует замочить древесину в кипятке, придать ей нужную форму и дать высохнуть.
  • Комбинированная лестница с металлическим каркасом и деревянными элементами прочна, износоустойчива, способна выдерживать колоссальные нагрузки. В то же время она комфортна для перемещения всех обитателей дома, а еще изящная конструкция придаст утонченность любому интерьеру.
Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме
  • В качестве отделочного материала для лестницы можно использовать ламинат. Это покрытие практически не отличить от дерева, на нем не остается царапин. Ламинат обладает высокой огнеупорностью, не нуждается в дополнительной обработке и не требует особого ухода.
  • Подсветка вдоль всего лестничного марша станет изюминкой интерьера и сделает лестницу нарядным и стильным дополнением жилого помещения. Для освещения лестниц применяют точечные светильники, встроенные в стену или в подступенники, светодиодные ленты или настенные бра.
Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме

Готовые примеры для вдохновения

  • Деревянная винтовая лестница с первого на второй этаж привлекает внимание уютом и комфортом. Легкая, изящная конструкция не занимает много места, а между ней и стеной расположены открытые полки с цветами и милыми сердцу мелочами.
Создаем проект лестницы на второй этаж в частном доме
  • Г-образная лестница возле стены из дерева является практичным и стильным выбором. Благодаря подступенкам владельцы дома разместили письменный стол прямо под лестничной конструкцией, а картины на стенах приятно оживляют интерьер. Лестница смотрится просто и лаконично.
  • Комбинированные варианты лестниц с деревянными ступенями и металлическими перилами создают стильный современный интерьер.
Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме
  • Точечная подсветка подступенков является изысканным украшением лестницы. Потолок оформлен в нежно-розовом цвете. Балясины выполнены в виде стеклянной поверхности и дополнены изогнутыми перилами. А все вместе создает неповторимую сказочную атмосферу.
  • Светодиодная лента, расположенная в верхней части подступенков, сделает безопасным пользование лестницей в темное время суток и придаст ей «парящий» вид.
Создаем проект лестницы на второй этаж в частном доме Создаем проект лестницы на второй этаж в частном доме
  • Стекло, дерево, металл и ничего лишнего – это то, что нужно поклонникам стиля хай-тек с обширной площадью частного дома.
Создаем проект лестницы на второй этаж в частном доме
  • Металлическая винтовая лестница на второй этаж в маленьком доме – это отличное решение. Она расположена в углу, потому не «съедает» пространство, а ярко-розовый цвет выгодно оттеняет ее на фоне белых стен.
Создаем проект лестницы на второй этаж в частном доме

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
