Расчет лестничного марша, расстояний между ними по гост онлайн

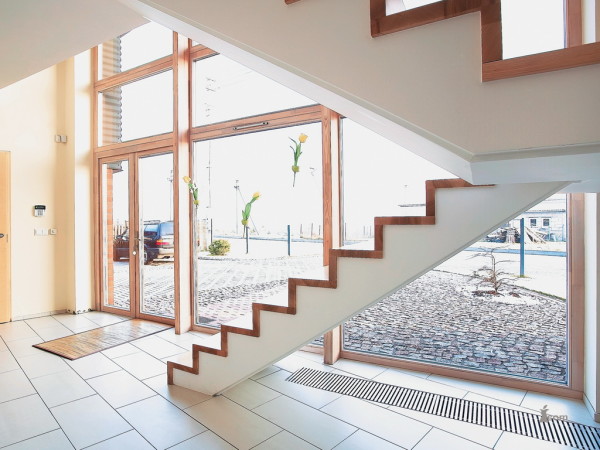

Правильно спроектированная лестница - настоящее украшение дома

Правильно спроектированная лестница — настоящее украшение дома

Если вы решили самостоятельно спроектировать и сконструировать лестницу для многоярусной квартиры или загородного дома, первое, что вам потребуется сделать – это вовсе не выбрать место под лестничную площадку, или материал, из которого будет изготовлена конструкция. Главное, что вы должны сделать – это произвести расчет лестничного пролета. Помните, что расчеты размеров должны не только отвечать вашим предпочтениям, но и соответствовать требованиям ГОСТ. С чего же начинается расчет размеров маршевой лестницы и почему так важно, чтобы расчеты соответствовали требованиям ГОСТ?

Расчет всех расстояний при проектировании лестницы

Расчет всех расстояний при проектировании лестницы

Подготовительные работы: что необходимо сделать, перед тем, как рассчитать размеры

Прежде всего очень важно, чтобы вы осознали, что грамотный расчет размеров будущей лестничной конструкции по всем правилам ГОСТ будет просто необходим. Соответствие стандартам ГОСТ гарантирует, что вы получите лестничную конструкцию надежную и практичную, с безопасными и комфортабельными площадками, а также удобными для всех жителей вашего дома размерами. Очень важно не только рассчитать размеры всех элементов лестницы, но и расстояние между лестничными маршами.

Современные технологии позволяют рассчитать размеры не только самостоятельно, но и в режиме онлайн. Для расчетов размеров лестничных маршей по ГОСТу в режиме онлайн можно воспользоваться различными программами, представленными в широком разнообразии в сети. Для того, чтобы рассчитать все необходимые размеры и расстояния в режиме онлайн, потребуется ввести все необходимые параметры в соответствующую форму. Данная методика будет наиболее простой и комфортабельной для любого пользователя глобальной паутины. Впрочем, вы можете действовать по старинке, произведя все расчетов самостоятельно.

Рассчитать размеры можно при помощи специальных программ

Рассчитать размеры можно при помощи специальных программ

Помните, что перед тем, как осуществить все надлежащие расчеты, вам потребуется измерить пространство, где и будет расположено будущее изделие. Это поможет вам определиться с габаритами конструкции. Создайте план вашего помещения на бумаге, где будут детально указаны все отдельные его элементы – окна и двери, перегородки и прочие возможные преграды, а также приблизительное размещение мебели. Помните, что при этом потребуется указать размеры всех отдельных элементов. Измерение всех габаритов поможет вам рассчитать конструкцию лестничного марша по ГОСТу.

Второй этап расчета размеров по ГОСТу: выбираем тип маршевой лестницы

Учет всех нюансов

Учет всех нюансов

Чтобы рассчитать предельно точно все необходимые размеры, а тем более сделать это так, чтобы готовое изделие соответствовало требованиям ГОСТ, необходимо решить, какому именно типу конструкции вы решили отдать предпочтение. Для самостоятельной установки лестницы в двухъярусной квартире или собственном загородном доме чаще всего используют всего два варианта маршевых сооружений: одномаршевая лестничная конструкция и двухмаршевая лестничная конструкция, оснащенная промежуточной площадкой. В отдельных случаях предпочтение отдается двухмаршевым лестницам без площадки, но с поворотными ступенями.

Обратите внимание, что для выбора идеальной лестничной конструкции для вашего дома лучшим решением будет произвести расчеты для всех трех лестниц, перенеся проект на бумагу. При проведении всех расчетов необходимо учесть расстояние от пола до потолка, а также предполагаемую ширину будущего марша. Комфортабельное расстояние при этом не должно быть меньше одного метра и в то же время не должно превышать полтора метра. При проектировании важно учесть ожидаемые нагрузки на будущую конструкцию. Нагрузка определяется исходя из количества людей, которые будут проживать в доме.

При неправильно проведенных расчетах вы подвергаете своих близких и домочадцев опасности получения травм. Чаще всего приходится сталкиваться с травмами рук и ног.

Рассчитываем размеры: что нужно учесть

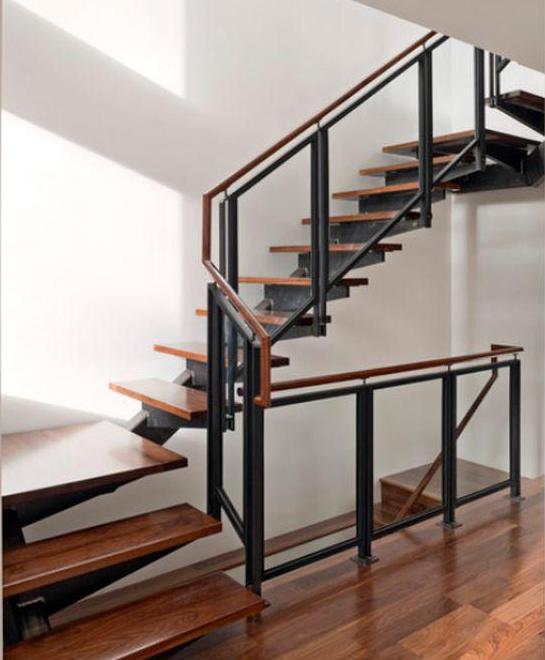

Вариант лестницы в двухъярусной квартире

Вариант лестницы в двухъярусной квартире

Запомните, что ваши расчеты должны освещать следующие моменты:

  • правильная и комфортабельная для всех жителей дома глубина проступи и высота ступени – особенно это важно, если в вашем доме проживают пожилые люди и маленькие дети;
  • количество ступеней в одном марше – помните, что если вы сделали выбор в пользу двухмаршевой лестницы, каждый ее марш должен обладать одинаковым количеством ступеней;
  • чтобы снизить травмоопасность изделия и повысить уровень его надежности и комфорта обязательно выберите правильный угол наклона сооружения;
  • не забудьте ответить на вопрос: сколько места будет занимать изделие в вашем доме – должно ли оно быть максимально компактным, или можно использовать пространство для всех своих нужд;
  • не забудьте подумать и о перилах – на каком расстоянии и на какой высоте они должны располагаться.

Теперь вы знаете, чем стоит руководствоваться, чтобы правильно рассчитать все необходимые размеры лестничного марша для своего дома. Не забывайте оставлять свои комментарии и делиться информацией с друзьями.

Вариант лестницы в двухъярусной квартире Загрузка...

Расчет лестничного марша: количество и шаг ступеней

Базовой задачей проектировки подъема на этаж является расчет основных параметров лестничного марша. Благодаря этому удается определить площадь, необходимую для его возведения. Стандарты могут варьироваться в зависимости от типа лестничных конструкций.

Определение высоты лестницы

Первое, что нужно сделать – рассчитать высоту лестничной конструкции. Этот показатель является одним из основных для определения площади лестничного марша. Для начала измерьте расстояние между нижним и верхним этажами.

При определении высоты лестницы важно учитывать уровень чистового пола, то есть покрытие нижнего и верхнего этажа.

Определение высоты лестницы

Независимо от типа конструкции необходимо ориентироваться на высоту этажа

Выводится прямая линия, чтобы получился прямой треугольник. Посредством теоремы Пифагора можно произвести базовый расчет длины марша, не учитывая конкретный шаг. В данном случае он будет играть роль гипотенузы в прямом треугольнике, образовавшемся между точками положения первой ступени, пола второго этажа и места пересечения этих зон снизу. Если взять во внимание ширину будущей конструкции, можно определить примерную площадь, необходимую для возведения лестницы.

Угол наклона

Следующий этап – расчет угла наклона лестницы. Для этого нужно обратиться к стандартам, в которых уже прописаны подходящие данные для конкретного помещения. Так, в жилых комнатах для маршевых лестниц принято брать за основу уклон в 25-45 градусов.

Чтобы рассчитать оптимальный угол уклона, нужно определить количество ступеней и их габариты. Рекомендуется рассмотреть сразу несколько вариантов, чтобы затем выбрать подходящий именно для вашего случая.

Угол наклона зависит от ширины ступеней

Угол наклона лестницы напрямую зависит от ширины ступеней

Расчет размеров и количества ступеней

Одним из, определяющих конечный результат этапов, является расчет количества и размеров ступеней. В первую очередь нужно определить параметры шага лестничного марша. В идеале этот показатель составляет 60-65 см. Он обозначает то расстояние, которое преодолевает человек одним шагом при нормальной ходьбе. Если уменьшить этот показатель до 45 см, подъем будет менее затруднительным, поэтому отклонения в меньшую сторону допускаются.

На основе этих данных можно рассчитать высоту подступенка и проступь. Эти величины должны входить в рамки комфортных. Здесь учитываются:

  • соотношение глубины проступи и высоты подступенка;
  • удобная площадь ступеньки для передвижения;
  • ширина ступеньки (в среднем 80-100 см).

Для определения точных цифр используют формулу:

2ВС + ШС = 60:65

Сумма удвоенной высоты ступени и её ширины должна входить в заданный интервал.

Максимальное и минимальное количество ступеней в лестничном марше высчитывается путем деления общей высоты подъема на высоту шага. Для принятия оптимального решения просчитываются все варианты. Округлять дроби нужно в большую сторону до целого числа.

Ширина и высота ступеней должны быть комфортными для ходьбы

Слишком узкие ступени будут очень неудобны при ходьбе

Учтите, что размеры ступеней, в частности шаг, должны быть одинаковыми по всей длине марша. Это обусловлено тем, что у человека разрабатывается мышечная память и, если расстояние между элементами будет неодинаковым, лестница становится неудобной и опасной для передвижения, особенно в условиях ограниченной видимости.

Площадка

Если площадь для установки лестничной конструкции ограничена, скорее всего, потребуется монтаж сложных маршей. Такие проекты могут быть выполнены в различных вариациях. Самыми распространенными являются поворотные Г-образные и П-образные на 180 градусов с дополнительной площадкой. Для расчета такого лестничного марша нужно разбить всю конструкцию на несколько частей, в зависимости от конфигурации.

Если используется площадка, количество ступеней для каждого марша должно находиться в пределах 3-16 штук. При проектировании нужно рассчитать расстояние между маршами. В остальном же принцип действий сохраняется.

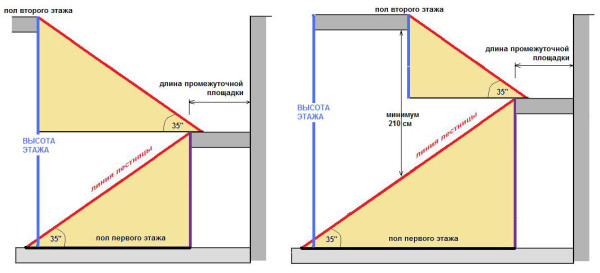

Размер площадки зависит от размеров маршей

Лестничная площадка должна отвечать технически и визуально габаритам маршей

Итоговые расчеты

После того как были собраны все необходимые данные можно рассчитать лестничный марш. В качестве примера лучше всего рассматривать простую одномаршевую модель.

Расчет параметров двухмаршевой лестницы производится по такому же алгоритму, но при этом за высоту лестницы принимается расстояние между полом этажа и площадкой.

Для получения итогового значения понадобится прежде всего расчетное количество ступеней. Дополнительно нужно знать шаг ступени. Если вы учитываете нижний этаж, как одну ступень лестницы, тогда от значения их количества нужно отнять единицу.

Таким образом, нужно рассчитать минимальную и максимальную длину марша. Для получения первого значения умножьте количество проступей на минимально допустимый шаг, это значение является предельно допустимым для данных условий. Чтобы определить наиболее комфортные для передвижения габариты, нужно количество проступей умножить на максимальный шаг. Чтобы определить подходит ли такой проект под доступную площадь нужно сверить показания по схеме.

Графический метод проектирования

После того как были произведены все базовые расчеты можно приступать к разработке схемы лестничной конструкции. Для этого новичкам проще всего использовать именно графический метод. В отличие от предыдущего подхода он позволяет наглядно оценить вид и сложность конструкции.

  1. Для начала нужно начертить оси координат, на них отмечается уровень расположения верхнего этажа.
  2. После этого нужно прочертить линию уклона лестницы, выходящую из нулевой точки.
  3. На обеих осях обозначьте отрезки, которые означают длину и высоту шага. Для удобства соедините точки прямыми линиями попарно.
  4. Теперь, разделив каждый отрезок пополам и сопоставив его с линией уклона, можно прорисовать положение ступеней с учетом точных размеров в масштабе.

Если схема вписывается в установленные рамки, можете приступать к строительным работам.

Подобные расчеты позволяют разработать проектные чертежи и определить необходимую для конструкции площадь. Для помощи в работе существуют специальные программы, однако полностью полагаться на них не стоит.

Как рассчитать лестничный марш с площадкой: формула и схема

Содержание статьи:

Архитектура начинается с чертежа, поэтому точность расчетов — залог успешного строительства. Трудности, связанные с тем, как рассчитать лестничный марш, — одни из самых частых среди тех, которые возникают на данном этапе.

Понятие лестничного марша

Лестничный марш — это часть лестницы, включающая в себя определенное количество ступенек от одной площадки до другой, наклоненная под определенным углом.

Несмотря на то что геометрические показатели лестниц как несущих конструкций регулируются ГОСТом, они могут варьироваться в зависимости от индивидуальных особенностей заказчиков и типа конструкций.

Лестничные конструкции могут быть разных видов:

  • одномаршевые;
  • двухмаршевые, разделенные площадкой;
  • двухмаршевые, соединенные поворотными ступеньками.

Расчетные данные

Варианты лестничных маршей.

Перед тем как рассчитать марш, надо узнать определенные величины.

Сначала следует найти расстояние между этажами. Если провести вертикальную линию от одного этажа до другого, то она станет одним из катетов прямоугольного треугольника; вторым катетом будет отрезок пола нижнего этажа (или площадки) от предполагаемого начала лестницы до стены. Зная расстояние между этажами и длину пола, можно высчитать длину марша, пользуясь теоремой Пифагора.

Следующая величина — наклон лестницы. При определении угла наклона следует пользоваться стандартами, предписывающими конкретные параметры для определенных типов помещений. Например, угол наклона лестницы, расположенной в жилой комнате, может варьироваться от 25 до 45°. Самыми удобными считаются лестницы, угол наклона которых не выходит за рамки 23-37°. Если он получится слишком острым, вместо лестницы можно поместить пандус. Крутизна лестницы способствует более компактному ее расположению в доме, а пологие лестницы, наоборот, занимают много места. Поэтому при проектировании необходимо найти компромиссное решение.

Важным параметром лестничного марша является количество ступенек и их размер. Если правильно произвести расчеты, это поспособствует комфортному подъему и спуску. Для того чтобы равномерно распределить ступеньки, нужно взять за точку отсчета длину шага по горизонтальной поверхности (она находится в пределах от 60 до 65 см) и среднюю высоту подъема ноги при ходьбе (около 30 см). Если условия интерьера позволяют сделать подъем более легким, длину шага можно уменьшать.

Основные элементы лестничного марша.

Чтобы рассчитать ступени, нужно высоту лестницы поделить на среднюю высоту шага. Обычно результатом такого деления становятся дроби, которые следует округлять в сторону большего целого числа.

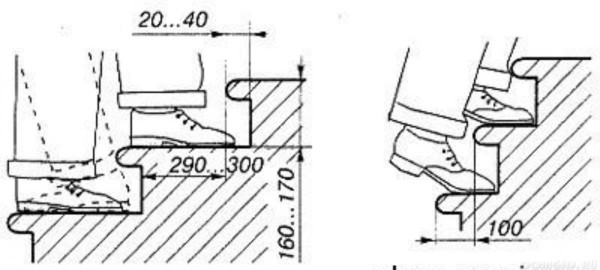

Размер ступенек включает в себя высоту (подступенок) и ширину (проступь). Соотношение этих величин должно создавать комфортные условия для лестничного подъема. Оптимальная ширина ступеньки равна примерно 30 см, а высота — 15 см. Чтобы точнее определить длину подступенка и проступи, пользуются следующей формулой: 2h + a = {60;65} (h — высота ступеньки, a — ширина). Есть еще одна, более простая формула расчета: h + a = {25;65}.

Иногда приходится увеличивать ширину ступенек за счет нависания верхних над нижними.

При этом нависание не должно быть больше 3 см. У поворотных ступеней эти параметры несколько иные: нависание не должно выходить за пределы 5 см.

Если площадка слишком мала, ее можно расширить за счет ступенек: для этого проступь самой нижней ступеньки соединяют с уровнем пола. Неравномерное распределение ступенек считается производственным браком (если, конечно, лестница не декоративная), и передвижение по ним может привести к травме. Это объясняется тем, что разные по размеру ступеньки сбивают наш шаг и поневоле заставляют ноги заплетаться друг за друга.

В тех случаях, когда высота между этажами не вписывается в стандарты, рекомендуется срезать часть чистого пола верхнего этажа в виде пандуса, чтобы не прибегать к изменению высоты ступенек. Если сделать этот пандус более пологим, его наклон почти не будет чувствоваться при ходьбе. Альтернативный способ заключается в том, что уровень пола на площадке занижается по сравнению с полом примыкающих к ней квартир.

Рисунок 1. Расчет лестничного марша.

В домах, площадь которых не позволяет поместить одномаршевую лестницу, архитекторы проектируют сложные конструкции, самые распространенные из которых имеют форму буквы «Г» и «П», но могут принимать и другие формы в зависимости от того, в каких интерьерах они располагаются. В этих случаях всю лестницу разбивают на несколько блоков с площадкой либо с поворотными ступенями. Расчеты проводятся по вышеописанному алгоритму, однако для каждого блока отдельно (рис.1).

Конечный этап

Если все неизвестные величины найдены, можно приступать непосредственно к расчету лестничного марша. Для этого лучше всего воспользоваться графическим методом, позволяющим визуально представить предполагаемую лестницу. Алгоритм работы состоит из нескольких этапов:

  1. Чертим ось координат. В качестве высоты этажа (или расстояния от одной площадки до другой) принимаем вертикальную ось, в качестве линии пола — горизонтальную.
  2. Из точки пересечения осей проводим диагональную линию под тем углом наклона, под которым будет располагаться лестница.
  3. По горизонтальной оси откладываем расстояние, равное длине шага (от 60 до 65 см), а по вертикальной — средней высоте подъема ноги при ходьбе (около 30 см).

Эта расчетная схема применима и при проектировании индивидуальных заказов, в которых параметры длины и высоты шага задаются с учетом особенностей хозяев, чтобы сделать передвижение по лестнице максимально комфортным.

Видео о расчете лестницы:

Как видим, расчет лестничного марша — достаточно трудоемкая задача, которая представляет собой алгоритм действий и осуществляется сначала на бумаге. На этапе проектирования очень важно не допустить ни одного просчета, поскольку сделанные пока только на бумаге, они неминуемо проявятся на этапе строительства, Зачастую их уже сложно исправить.

Какой должна быть лестница? Расчет размеров ступеней и уклона лестничного марша :: SYL.ru

Лестница – неотъемлемая часть любого здания высотой более двух этажей. Для того чтобы она получилась удобной и безопасной, перед ее сборкой необходимо провести самые тщательные расчеты. Прежде всего следует выбрать разновидность лестницы, а также определиться с углом ее наклона, высотой и количеством ступеней. Также нужно решить, какую конструкцию будут иметь перила.

Разновидности лестниц

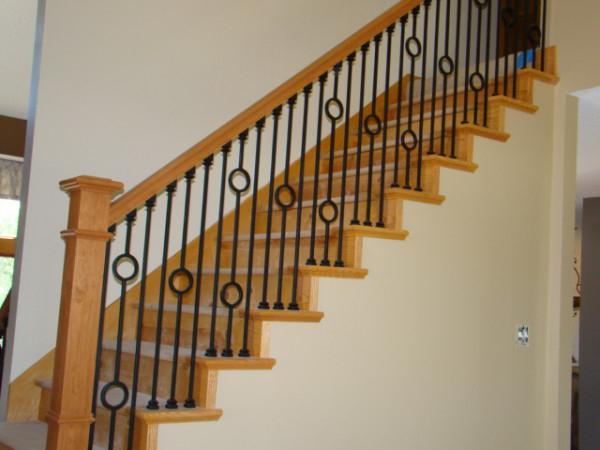

Самыми удобными межэтажными конструкциями считаются обычные маршевые. Расчет лестницы этого типа произвести несложно. Однако, к сожалению, маршевые конструкции обычно занимают в помещении очень много места. Поэтому хозяева загородных домов предпочитают использовать винтовые лестницы с забежными ступенями. Такие модели не так удобны в эксплуатации, зато очень гармонично вписываются в интерьер холла и не загромождают пространство.

лестница расчет

Очень часто в загородных домах устанавливаются также поворотные конструкции с забежными ступенями. Лестницы этого типа позволяют экономить пространство, и при этом они несколько более удобны, чем винтовые.

С чего начать?

Чтобы выполнить точный расчет лестницы, в первую очередь следует измерить высоту от пола нижнего этажа до порожка двери на верхнем. Из полученной цифры нужно вычесть толщину будущей отделки верхней площадки. Далее измеряется допустимое расстояние от стены до края нижней ступени лестницы. Затем определяется глубина верхней площадки. Она должна быть больше ширины полотна двери. Зная все эти показатели, воспользовавшись тригонометрическими формулами, нетрудно будет определить угол наклона будущей лестницы. Далее высчитываются количество ступеней, длина косоуров и т. д.

Нормативы

Расчет лестницы выполняется с обязательным соблюдением СНиП. Следует принимать во внимание, к примеру, что величина угла наклона марша, предназначенного для передвижения людей, должна находиться в пределах 35-50 градусов. Оптимальным же вариантом считается 35-45 градусов. Если угол наклона марша в отведенном пространстве холла в данные показатели вписываться не будет, придется подумать об установке винтовой модели.

Наиболее удобными для передвижения считаются лестницы со ступенями высотой от 15 до 18 см. Глубина их может быть любой, но не менее 200 мм и не более 320 мм. Минимально допустимая ширина пролета лестницы между перилами составляет 90 см. Оптимальным же вариантом считается 1,5 м. При такой ширине на марше могут свободно разойтись два человека: поднимающийся наверх и спускающийся вниз. Помимо этого, по такой лестнице будет при необходимости будет проще поднимать наверх габаритные предметы интерьера или бытовую технику.

Под перила на марше обычно оставляют по 10 см с каждой стороны. Минимально допустимая высота балясин – 90 см. Расстояние между ними – не более 15 см. Глубина верхней площадки должна быть больше ширины полотна двери. Удобная толщина поручня колеблется от 50 до 100 мм.

Такие же нормативы следует учитывать и в том случае, если в доме будет установлена винтовая лестница. Расчет проводят с учетом того, что трапециевидные ступени таких моделей должны иметь ширину 200 мм посередине и 100 мм в самой узкой части. Высота их так же, как и в маршевых конструкциях, не должна быть меньше 15-16 см и больше 19-20 см.

расчет лестницы

Основные правила

При выборе конструкции лестницы следует учитывать то, что:

  • Все ступени марша должны иметь одинаковую высоту, иначе передвигаться по лестнице будет просто-напросто очень опасно. Допускается лишь слегка изменять высоту первой и последней ступеней.
  • Перила – обязательный элемент лестницы. Без них могут устраиваться лишь приставные конструкции, ведущие, к примеру, в подвал или на чердак.
  • В жилых домах нельзя использовать лестницы без верхней площадки.
  • Внизу марш также не должен упираться в дверь, калитку или стену.
  • Для лестницы следует использовать только надежные, прочные материалы: древесину достаточной толщины, бетон, металл.

Расчет ступеней

Этот показатель находится в прямой зависимости от ширины шага человека. Все расчеты ступеней можно проводить по формуле:

2C+G=H,

где C - высота ступени, G - ее глубина, H - ширина шага человека.

Однако, поскольку в любом доме обычно живут люди разных возрастов и пола, выполняя расчет ступеней лестницы, обычно пользуются усредненными значениями и руководствуются нормативами.

расчет лестницы с поворотом 90

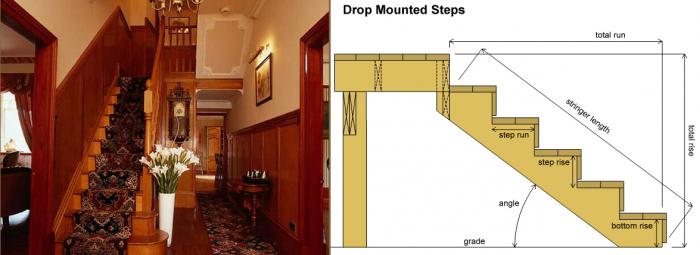

Пример расчета угла наклона и длины марша

Допустим, в холле высотой 2,5 м у стены имеется свободное пространство в 4 м. От последней цифры нужно отнять ширину верхней площадки, которая обычно равна примерно 1,2 м. То есть на марш остается 2,8 м (4-1,2).

В этом случае угол наклона косоуров или тетивы находится по формуле:

tan(a)=A/B,

где а – искомый угол наклона, А – высота помещения, В – длина пространства под марш.

tan(a)=2,5/2,8=0,9.

Угол можно узнать из таблицы тангенсов. В данном случае он составит 42 градуса.

Конечно же, выполняя расчет лестницы, следует определиться и с тем, какую длину будет иметь тетива. В этом случае нужно воспользоваться теоремой Пифагора. Для изготовления тетивы понадобятся доски или профиль длиной 4,72 м (2,52+2,82).

Количество ступеней

Этот показатель рассчитывается с учетом высоты лестницы. В нашем примере она равна 2,5 м. Если исходить из того, что наиболее удобной высотой ступени является 18 см, в лестнице их будет 13,9 (250/18) шт. Округляем в большую сторону, получаем удобных 14 ступеней. По нормативам в марше их не может быть больше 18. Следовательно, в этом случае делать промежуточную площадку необязательно. Одна ступенька в начале у пола получится чуть ниже всех остальных.

расчет лестницы с поворотом

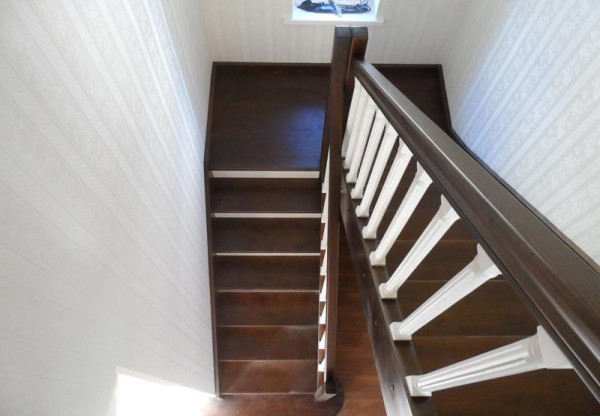

Промежуточную площадку целесообразно устраивать только в небольших по площади помещениях. В таких конструкциях в нижнем марше обычно делают около 4 ступеней. Верхний на промежуточной площадке поворачивают на 90 градусов. В этом случае для второго марша уменьшается показатель А. Следовательно, угол наклона косоура при меньшем расстоянии В будет оставаться тем же. Расчет лестницы с поворотом 90 градусов, таким образом, может быть произведен так же, как и обычной. Но в этом случае его придется выполнять для двух маршей.

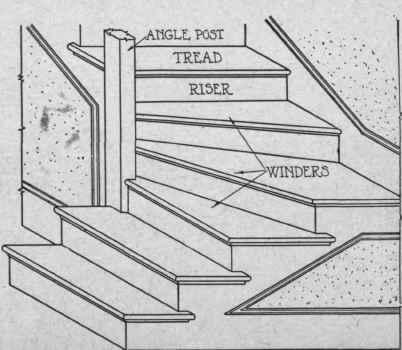

Расчет поворотной лестницы с забежными ступенями

Такая конструкция позволяет сэкономить место без устройства промежуточной площадки. Поворот выполняется за счет изменения формы ступеней. Это позволяет сэкономить на материале. При устройстве таких конструкций следует иметь в виду то, что угол в 90 градусов должен выполняться с изменением формы не менее 3-4 ступеней.

расчет ступеней лестницы

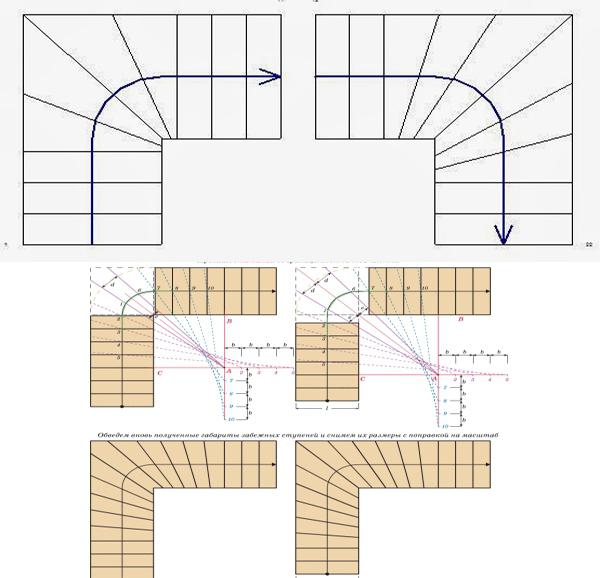

Выполнить расчет забежной лестницы проще всего, воспользовавшись графическим изображением. Построение чертежа должно выполняться с учетом того, что разница в ширине по обеим сторонам у ступеней на повороте не должна быть более 100 мм.

На листе бумаги начертите схему лестницы в проекции сверху. Далее изобразите на ней ступени. Рассчитать размеры поворотных элементов в самой узкой и самой широкой части при этом будет не слишком сложно. Ниже можно видеть пример такой схемы.

расчет забежной лестницы

Расчет лестницы с поворотом или без в наше время несложно сделать и еще более простым способом: воспользовавшись онлайн-калькулятором. Всего доброго!
