Ширина лестницы в частном доме: оптимальные размеры

Такая характеристика, как ширина лестницы для расположения в частном доме, имеет целый ряд нюансов. Для того чтобы определить соответствие проекта нормам СНиП, необходимо знать, какие требования предъявляются для тех или иных видов конструкций. От этого в первую очередь зависят безопасность и удобство использования.

Особенности лестничных конструкций

При проектировании лестницы в доме важно учитывать её конкретное назначение. Так, например, для подъема на верхний этаж необходимо обустроить такой проход, чтобы можно было без затруднения подняться одному человеку вместе с грузом. При этом для высоты на этаж более 4 ступеней необходимо установить поручни, которые могут сократить ширину прохода.

Устройство безопасной лестницы в частном доме может быть связано не только с обустройством подъема на этаж, дополнительно может требоваться устройство конструкции для хозяйственных помещений и бытовых пристроек, выхода на чердак или мансарду, спуска в подвал. Не стоит забывать и о вспомогательных пожарных сооружениях.

Различают следующие виды лестниц для частных домов:

  • внутренние и наружные,
  • межэтажные и уличные,
  • пожарные и эвакуационные,
  • мансардные,
  • чердачные,
  • подвальные.

Для каждого типа сооружения предъявляются различные требования.

Разновидность лестничных конструкций

Разновидность лестничных конструкций для частных домов

Параметры для частных домов

Если рассматривать именно ширину лестницы на второй этаж, для неё существуют выведенные идеальные пропорции. В эту характеристику следует включать не только длину ступенек, то есть ширину самой конструкции, но также глубину проступи и высоту подступенков. Если соотношение этих показателей будет нарушено, получится неправильный уклон, и лестница станет небезопасной и неудобной, независимо от прочих параметров.

Приближенными к идеалу считаются такие характеристики:

  • ширина ступени — 120 см;
  • проступь — 28–30 см;
  • подступенок — 15–18 см.

Для того чтобы соблюсти нормативы в условиях ограниченного пространства, в основу расчетов закладывают ширину человеческого шага в 60–65 см. Сумма размеров двух соседних подступенков и ширины проступи ступени должна равняться этой цифре.

Параметры лестницы

Основные параметры лестницы

Чтобы минимизировать трудности при проектировании лестничной конструкции внутри дома, следует заранее рассмотреть её расположение и конфигурацию, еще во время строительства здания. В готовое помещение встроить её с нуля будет гораздо сложнее.

Маршевая лестница

Самый распространенный вариант — маршевая лестница на второй этаж. Существует множество вариаций таких проектов. Если рассматривать простейшее устройство прямой одномаршевой модели, оптимальная ширина для такой лестницы в частном доме в среднем составляет 100 см. Так у вас создается достаточно просторный подъем с возможностью обустройства поручней. При этом он не занимает много места, является достаточно устойчивым и удобным.

Маршевая лестница в частном доме

Маршевая лестница в частном доме может иметь множество вариаций

Уклон для такой лестницы обычно устанавливается в пределах 32–38 градусов. Это позволяет выставить идеальное соотношение к ширине ступеней и их высоте. Для жилых помещений такие параметры должны создавать пропорцию 1,5:1 или 2:1. Для уличных маршей можно использовать проекты с незначительными отклонениями при условии, что количество ступеней не будет превышать 12–15.

Схема определения угла наклона лестницы

Схема определения комфортного угла наклона для лестницы

Минимальную ширину лестницы можно сократить на размер, до 70 см. В таком случае рекомендуется установить ограждение за пределами проступи, то есть в торце ступеней. Для обустройства забежных ступеней или площадок этот показатель может увеличиваться. Важно обеспечить такую конфигурацию, при которой можно будет свободно передвигаться вверх и вниз, не беспокоясь о риске получить травму.

Винтовая конструкция

Более компактной является винтовая лестница на второй этаж. Для неё можно увеличить ширину, но при этом сохранить больше свободного пространства вокруг сооружения. Минимальная ширина винтовой лестницы в частном доме составляет 80 см для межэтажных конструкций и может быть сведена до 60 см при условии, что она будет использоваться только для редких хозяйственных нужд.

Графическая схема расчета винтовой лестницы

Графическая схема расчета винтовой лестницы для загородного дома

Увеличение ширины по сравнению с маршевыми проектами связано с тем, что для винтовых лестниц значительно сокращается полезная площадь для передвижения. В этом случае распределение ширины проступи ступеней осуществляется неравномерно. В части, приближенной к осевому креплению, её размер может уменьшаться в среднем до 15 см. В таком случае наступать на неё может быть не только неудобно, но и небезопасно. Важно обеспечить оптимальную ширину проступи примерно посередине ступеньки. Следовательно, к дальнему краю она достигнет своего максимума.

Для того чтобы по спирали было удобно подниматься и не так страшно спускаться, по внешнему краю крепят ограждения. Они тоже займут некоторое место, но их наличие является обязательным.

Винтовая лестница

Винтовая – компактное и оригинальное решения лестницы

Раскладные компактные модели

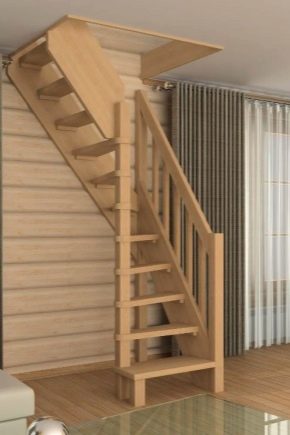

Для чердаков и мансард можно обустроить еще более компактный подъем. Для таких помещений обычно используют раскладные лестницы, их суть состоит в том, что при необходимости конструкция спускается сверху и отдельные её секции соединяются между собой. В итоге у вас получается нечто среднее между приставной и маршевой лестницей.

Так как уклон увеличивается, передвижение осуществляется исключительно лицом к ступеням. Это позволяет уменьшить их как ширину, так и длину конструкции. Оптимальные размеры равняются 15 см и 60 см соответственно, без учета поручней.

Важно обустроить раскладную конструкцию на второй этаж таким образом, чтобы её можно было закрепить на крышке люка без препятствий для смены положения. Таким образом, площадь люка должна составлять не менее 1 квадратного метра, с расширением в сторону открывания.

Раскладные модели - для чердака или мансарды

Раскладные модели чаще всего используют для подъема на чердак или мансарду

Нестандартные решения

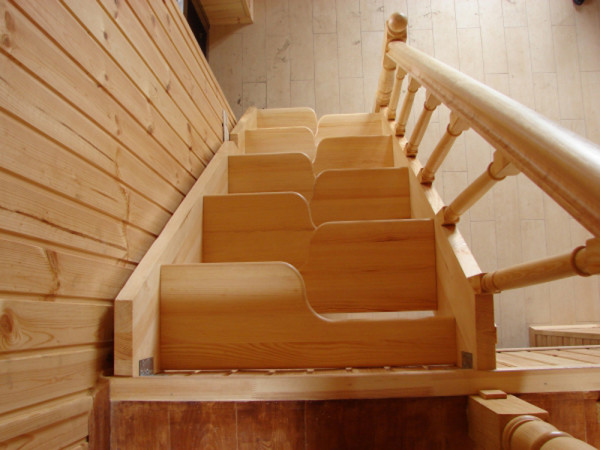

Если ширина обычной лестницы в доме не проходит в доступное пространство, есть еще один выход из ситуации. Зачастую подобные конструкции устраивают для хозяйственных помещений и чердаков, но если нет выбора, можно оформить подобным образом и подъем на жилой этаж. Речь идет о необычной лестнице «гусиный шаг».

Благодаря тому, что её ступени имеют неодинаковую глубину и чередуются последовательно, удается сократить размеры ширины лестницы вплоть до 50–60 см. Тем не менее сохраняется безопасность передвижения на второй этаж и видимость следующего уровня. Можно увеличить угол наклона до 50 градусов, но при этом обязательно следует обустроить поручни.

Нестандартное решение лестницы

Нестандартное решение лестницы с ограниченными размерами

Пожарные и эвакуационные лестницы

Что касается пожарной и эвакуационной лестниц в частном доме, их размеры имеют свои нормативные показатели. Специфика назначения таких конструкций влияет практически на все аспекты. В первую очередь следует учитывать, что они могут быть разного вида:

  • наружные с площадками,
  • винтовые,
  • настенные,
  • внутренние.

Следует обратить внимание на самые ходовые модели. Для эвакуационных лестниц важно обеспечить достаточную ширину прохода для всех жителей дома в случае возникновения чрезвычайной ситуации. Поэтому обычно для таких сооружений устанавливают размеры минимум в 70–80 см.

Что касается пожарных лестниц, для подвесных настенных моделей можно снизить размеры ширины до 40 см. Однако такие меры лучше оставить для крайних случаев и не делать изделие менее 60 см. Если речь идет об ограждении поручнями, увеличение ширины является обязательным условием.

Для многоэтажных частных домов желательно обустроить маршевые лестницы с площадками. Можно сделать и винтовую конструкцию, но ею не так удобно пользоваться. Маршевые ступени обычно располагают на балконе или снаружи в торце здания. На каждом этаже предусмотрен выход на площадку, ширина которой не может быть менее 90 см. Сама же лестница может сужаться до 60 см. Располагать её следует на метровой дистанции от стены.

Важно обеспечить доступ спасателям и пожарным к зданию. Они должны свободно проходить по ступеням вместе с костюмами и снаряжением.

Виды пожарных лестниц

Разновидности пожарных и эвакуационных лестниц

Правила проведения расчетов

Для того чтобы определить оптимальные размеры лестниц в частном доме, необходимо соотнести доступную площадь, уклон и шаг человека. В первую очередь определяется примерная конфигурация проекта. В зависимости от того, какой тип конструкции вы намереваетесь возвести, нужно определить начало первой ступени.

Высота лестницы на второй этаж определяется длиной линии от пола первого этажа до верха. Чтобы соблюсти оптимальный уклон в 30–40 градусов, нужно рационально расположить ступени вдоль опор. Для маршевых изделий возможно создание поворота. Винтовые конструкции ориентируются на увеличение закругления. Именно здесь важно учесть оптимальную ширину для прохождения человека.

Схема для расчетов лестницы

Графическая схема для определения оптимальных размеров лестницы

Если вы делаете забежные ступени, обращайте основное внимание на центральную линию, ведь именно в этой зоне и будет сконцентрировано основное движение людей. В этой части размер ширины ступени должен быть не менее 22–25 см. Учтите, что ближе к опоре этот показатель снижается. Для создания гармоничного закругления подъема ширина края проступи увеличивается до 30–40 см.

Что касается ширины самой лестницы, её следует определять посредством сложения минимальной величины для конкретного вида строения, пространства, отведенного под установку поручней, а также предусмотренных креплений. В итоге может получиться размер со значением от 80 до 120 см.

Если вы строите лестницу исключительно для собственных нужд, небольшие отклонения от стандартов допускаются. В конце концов, вы создаете удобство для себя, поэтому можете ориентироваться на собственные предпочтения и физические возможности.

Ширина лестницы в частном доме

Какой ширины должна быть лестница в доме? Каковы оптимальные размеры ступеней? Какой высоты должно быть ограждение?

В статье мы постараемся ответить на эти вопросы с позиций действующих нормативных документов и практического опыта владельцев жилья.

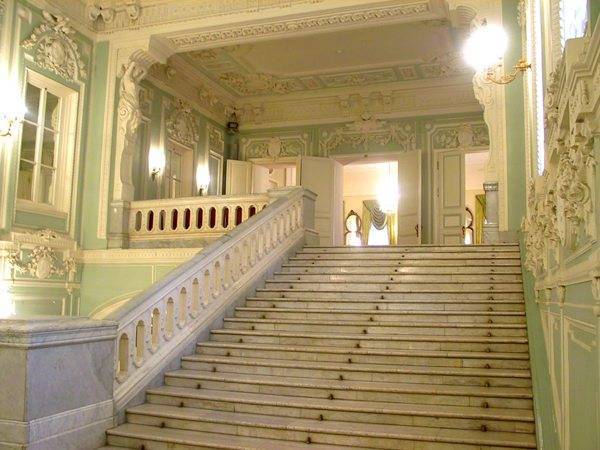

Лестница таких размеров в небольшом коттедже будет явно избыточной. В статье мы постараемся найти разумный минимум.Лестница таких размеров в небольшом коттедже будет явно избыточной. В статье мы постараемся найти разумный минимум.

Классификация

Сразу оговорим: каких-то общих норм, одинаковых для всех лестниц, нет. Просто потому, что различная функциональность означает и различные требования. Согласитесь, глупо требовать одинаковой степени комфорта от парадной лестницы на второй этаж в большом особняке и небольшой лесенки, ведущей в подпол и служащей для обслуживания коммуникаций.

Итак, на какие категории могут делиться лестницы?

По назначению:

  • Рабочие;
  • Проходные;
  • Входные;
  • Межэтажные.

По расположению:

  • Наружные;
  • Внутренние.

По форме:

  • Прямые;
  • Поворотные.

По способу использования:

  • Стационарные;
  • Временные.

Полезно: стоит уточнить термин. В категорию временных попадают раздвижные и переносные лестницы, ведущие, как правило, на чердак или в подвал.

По количеству маршей:

  • Одномаршевые лестницы;
  • Двухмаршевые лестницы;
  • Трехмаршевые;
Одномаршевая лестница: простое решениеОдномаршевая лестница: простое решение
  • Многомаршевые.

Основные элементы

Для нас важны всего несколько размеров и углов, от которых, собственно, зависит удобство и безопасность использования лестницы.

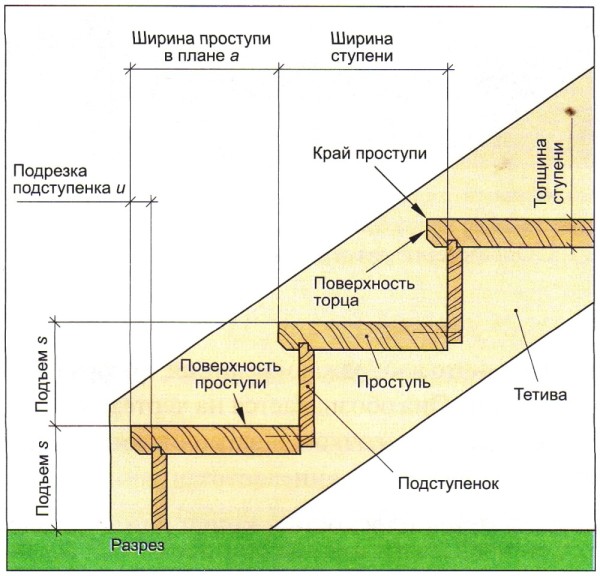

Чтобы не путаться в них, давайте определимся с терминологией: в этой области она довольно специфична.

  • Проступь – это горизонтальная поверхность ступени. Она может, в зависимости от формы лестницы, иметь вид прямоугольника, трапеции или треугольника.
  • Подступенок – соответственно, вертикальная ее часть. Заметьте, наличие сплошной вертикальной поверхности вовсе не является обязательным.
  • Балясины – вертикальные стойки перил и ограждений, выполняющие, как правило, не только функциональные, но и декоративные функции.

Размеры

Итак, мы собираемся строить лестницу своими руками. Каковы ее оптимальные размеры? Все зависит от критериев оценки.

Безопасность

Любая лестница должна быть прежде всего безопасной. При проектировании стоит учитывать ограниченные возможности пожилых людей и детей; кроме того, свои нормы диктует пожарная безопасность.

Будем реалистами: в случае детей определенного возраста основные проблемы создают не их физические возможности (любой родитель со стажем подтвердит, что называть их ограниченными по меньшей мере наивно), а их неуемные подвижность и любознательность.

Расстояние между балясинами не должно превышать 15 сантиметров. При таком зазоре человек, даже поскользнувшись, не сможет выпасть за пределы лестницы или серьезно травмироваться.

Если в доме есть маленькие дети, требования еще жестче: рекомендуется устанавливать две балясины на ступеньку. В этом случае ребенок не сможет просунуть между ними голову. Есть, впрочем, альтернативное решение: редкие стойки могут соединяться частыми горизонтальными перемычками.

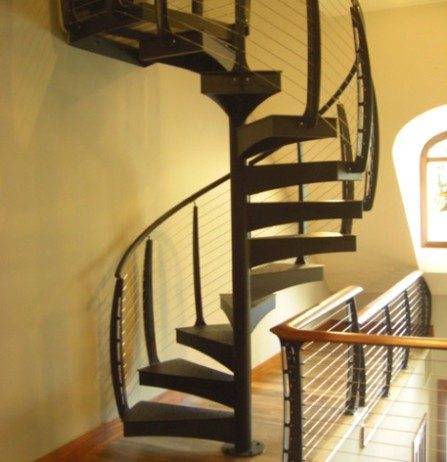

Несмотря на сравнительно большое расстояние между балясинами, лестница на фото вполне безопасна для любопытного ребенка.Несмотря на сравнительно большое расстояние между балясинами, лестница на фото вполне безопасна для любопытного ребенка.

Рекомендованные основные  размеры самой лестницы для одноквартирного дома исчерпывающе описываются в СНиП 31-02.

Изложенная в нормативном документе инструкция не является обязательной к исполнению; однако как минимум прислушаться к ней стоит.

  • Минимальная ширина хотя бы одной межэтажной лестницы в доме – 90 сантиметров. Требование связано, прежде всего, с пожарной безопасностью: при срочной эвакуации марш не должен стать узким местом.
  • Уклон внутренних лестниц не должен быть больше, чем 1:1,25 (что соответствует 40 градусам). При большем уклоне вероятность падения (в том числе в задымленном при пожаре помещении) сильно увеличится.
  • Ступеньки в каждом марше должны иметь одинаковые ширину и высоту. В этом случае при перемещении по лестнице вслепую вам будет труднее оступиться.
  • Количество ступеней в одном марше не должно превышать 18-ти. На практике строители обычно ограничиваются десятью – двенадцатью. Подразумевается, что при падении с более длинного марша легче получить тяжелые травмы.
  • Для внутренних лестниц оптимальная высота ступени (подступенка) – от 125 до 200 миллиметров, ширина проступи – от 210 до 355 мм. При этом проступь должна выступать над подступенком не более, чем на 5 сантиметров: в этом случае вы не запнетесь о выступ, поднимаясь по лестнице.
Из тех же соображений лестница должна быть хорошо освещена. В первую очередь - ее первая и последняя ступени.Из тех же соображений лестница должна быть хорошо освещена. В первую очередь – ее первая и последняя ступени.
  • И длина, и ширина горизонтальных площадок между лестничными маршами не должны быть меньше ширины лестницы. Требование к ширине объяснимо: площадка не должна стать узким местом при эвакуации, но почему регламентируется длина? Все просто: при падении слишком короткая площадка не даст вам возможности остановиться.
  • Если наружная лестница завершается площадкой, распашную дверь лучше делать открывающейся внутрь. Если в силу каких-либо причин это невозможно, площадка должна быть шире двери: ограждения не должны препятствовать ее полному открытию.
  • Для криволинейной лестницы действует еще одно ограничение: ширина ступени по центру не должна быть меньше 20 сантиметров. Для узкой части трапециевидной ступени минимальный размер ограничен 15-ю сантиметрами.
  • Высота перил в общем случае не должна быть менее 90 сантиметров; при этом они должны быть рассчитаны на горизонтальную нагрузку не менее 100 килограммов.

Эргономика

Безопасность диктует минимальные требования; однако удобство при пользовании лестницами не менее важно.

Каких размеров стоит придерживаться, лестница была удобной?

Важно: стоит уточнить, что все приводимые размеры актуальны для человека среднего роста. Участнику баскетбольных чемпионатов или пятилетнему малышу придется смириться с некоторыми неудобствами.

  • Стандартная ширина лестницы в доме, позволяющая без особых неудобств разминуться на ней двум людям – 120 – 150 сантиметров. Разумеется, речь идет о маршевых лестницах: для винтовых неписаным стандартом являются 100 см.
  • Минимальная ширина, позволяющая комфортно подняться или спуститься одному человеку – 60 см. Разумеется, об удобном перемещении мебели или других габаритных грузов в этом случае можно забыть.

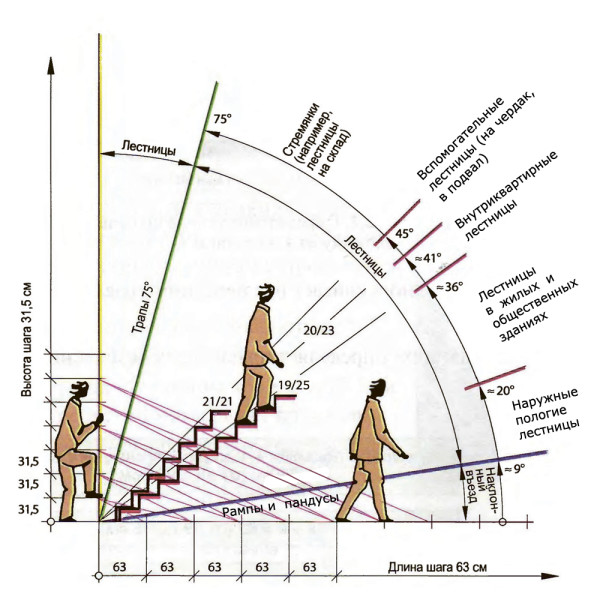

  • Наиболее удобен угол возвышения лестницы в 30-35 градусов. Разумеется, чем меньше уклон – тем больше при фиксированной высоте длина марша и, соответственно, общая цена конструкции.

Для чердаков и подполов допустим угол до 75 градусов: эти помещения не относятся к повседневно используемым. Ради экономии места временные неудобства раз в несколько дней можно и перетерпеть.

  • Проем в перекрытии шириной обычно равен прямому маршу; разумным минимумом его длины считается 3,7 метра. Чем меньше уклон, тем больше необходимая длина проема. Для L-образной лестницы типичный размер проема – 1,3х3,1 метра; для П-образной – 2х2,5; для основной винтовой лестницы – 2,2х2,2.

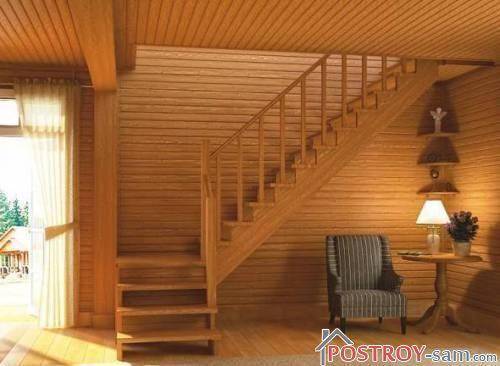

L-образная лестница.L-образная лестница.
  • Оптимальные размеры отдельной ступеньки для своего роста вы можете определить самостоятельно. Наиболее удобной кажется ступенька, у которой сумма удвоенной высоты и ширины (два подступенка и проступь) равны обычному шагу при ходьбе со средней скоростью.

Средняя длина шага взрослого человека – 60 – 64 см. С учетом рекомендованной ширины ступени в 30 сантиметров (при проступи меньшей ширины нога крупного мужчины может не помещаться на ступеньке) несложный подсчет даст оптимальную высоту в 15-17 см.

Оптимальные размеры ступеньки.Оптимальные размеры ступеньки.

<h3Необходимая ширина лестничного марша” href=”https://sdelai-lestnicu.ru/osobennosty/51-shirina-lestnichnogo-marsha”>Необходимая ширина лестничного марша). В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Успехов в строительстве!

Оптимальные размеры ступеньки.

Подписка на дзен канал

Ширина лестниц в частном доме: оптимальные размеры и рекомендации

На сегодняшний день довольно-таки много людей мечтает жить в собственном красивом и уютном двухэтажном доме. Если вы занимаетесь строительством частного многоэтажного дома, то для перемещения между этажами просто необходимы лестницы. Однако какой должна быть ширина лестниц, размеры ступеней и высота ограждения? Обо всем этом пойдет речь далее.

Разновидности

ширина лестницНе существует каких-либо четких правил, которыми следует руководствоваться при строительстве конструкции, поскольку каждый конкретный случай уникален. Все зависит от планировки здания, функциональности и удобства эксплуатации, а также предназначения самой лестницы, которую вы хотите получить.

Существует определенная классификация конструкций по нескольким критериям, от которых зависит и минимальная ширина лестницы. Все они по своему предназначению условно подразделяются на:

  • рабочие;
  • межэтажные;
  • входные;
  • проходные.

Помимо этого, лестницы могут располагаться внутри помещения или за его пределами, а также обладать прямой или поворотной формой. Уступы какой конструкции и формы выбрать, зависит исключительно от ваших предпочтений и планировки.

Конструктивные особенности

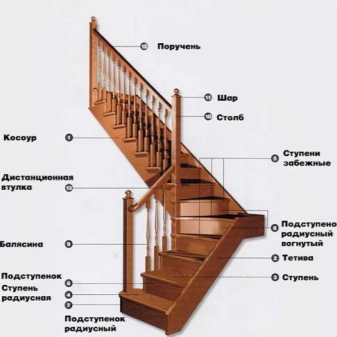

Любая лестница, независимо от формы, размеров и месторасположения, состоит из нескольких обязательных конструктивных элементов:

  1. Приступь — горизонтальная поверхность ступени, форма и размеры которой зависят от конструктивных особенностей лестницы.
  2. Подступенок — вертикальна поверхность ступени, которая не является обязательной и в некоторых лестницах может отсутствовать.
  3. Балясины — вертикальные стойки, на которые крепятся перила. Они играют очень важную роль, поскольку отвечают за безопасность.

Размеры

ширина лестницы на второй этажЕсли вы решили самостоятельно построить лестницу, очень важно рассчитать правильные размеры для нее, поскольку от этого зависит удобство и безопасность при перемещении между этажами. Ширина лестниц зависит от нескольких факторов, о которых и пойдет речь далее.

Безопасность

Любой подъем в первую очередь должен быть безопасным, поэтому когда рассчитывается высота и ширина лестницы, необходимо учитывать множество факторов, особенно если с вами проживают дети, пожилые и люди с ограниченными физическими возможностями. Помимо этого, следует учитывать и основные требования, диктуемые правилами пожарной безопасности. Это очень важно, ведь в случае пожара все жильцы дома должны суметь безопасно его покинуть.

При возведении ограждения балясины должны находиться друг от друга на расстоянии не более 15 сантиметров. Этого вполне будет достаточно для предотвращения падения человека со второго этажа в случае, например, если он споткнется или поскользнется. А если у вас есть маленькие дети, то этот промежуток должен быть еще меньше, чтобы ребенок не мог просунуть голову между балясинами и застрять.

ширина ступеней лестницыЕсли вас интересует вопрос о том, какая должна быть ширина лестницы на второй этаж, то рекомендуется ознакомиться с основными требованиями и стандартами, описанными в строительной документации. В ней вы найдете множество советов и рекомендаций. При правильном их соблюдении у вас не только будет оптимальная ширина лестницы в доме на второй этаж, но и высокий уровень безопасности, а также отличная функциональность и удобство эксплуатации.

Основные требования к размеру лестниц в частном доме

На сегодняшний день существует стандартная техническая документация, в которой перечислены основные требования к возведению лестниц в частном доме. Их соблюдение хоть и не является обязательным, однако иметь о них хоть какое-то представление все же необходимо. Далее будут представлены общие требования.

Требования к ширине лестниц

Минимальная ширина лестницы в частном доме составляет 90 сантиметров. Более узкие конструкции делать не рекомендуется, поскольку в случае необходимости экстренной эвакуации вероятны случаи травматизма. Это же касается и уровня наклона лестницы, который не должен превышать угол в 40 градусов. При большем наклоне сильно возрастает вероятность падения.

Оптимальная ширина ступеней

высота ширина лестницыШирина ступеней лестницы должна быть абсолютно одинакова, чтобы в случае перемещения без света в ночное время вы не могли оступиться и упасть. Оптимальный показатель составляет от 21 до 35 сантиметров, а высота должна быть в пределах от 12 до 20 см. Большое значение имеет и количество ступеней в одном марше. Чем их будет больше, тем выше вероятность получения травмы в случае падения. Оптимальное количество ступеней в одном марше, если соблюдена рекомендуемая ширина ступеньки лестницы, составляет двенадцать.

Требования к площадкам и ограждениям

Чтобы конструкции были безопасными и удобными, размеры площадок лестницы должны соответствовать размерам ее пролетов. Площадки не должны препятствовать быстрой эвакуации со второго этажа при возникновении пожара. Высота ограждения должна быть не менее 90 сантиметров, а перила должны быть способны выдержать нагрузку как минимум 100 килограмм.

Удобство эксплуатации

ширина лестницы в частном домеШирина лестницы на второй этаж влияет не только на безопасность, но и на удобство ее эксплуатации, что также является очень важным. Поэтому перед возведением конструкции обязательно сделайте расчеты. Какая ширина лестниц должна быть, чтобы по ней было удобно перемещаться между этажами?

Ширина пролетов и площадок должна быть такой, чтобы могли свободно передвигаться два человека средней комплекции. Если говорить о числах, то для частного дома будет достаточно ширины 130 сантиметров. Если в доме проживает небольшое количество людей, то ширина лестниц при ограниченном свободном пространстве в доме или особенностях планировки может быть уменьшена до 90 сантиметров, однако в этом случае по ней сможет перемещаться только один человек. Помимо этого, переносить мебель или другие крупногабаритные предметы будет невозможно.

Что касается угла наклона, то наиболее безопасными и эргономичными являются лестницы с наклоном от 30 до 40 градусов. Для комфортного перемещения между основным помещением и чердаком подойдет лестница с уклоном до 70 градусов. Этого будет вполне достаточно, чтобы подняться на чердак, и позволит сэкономить свободную площадь.

При возведении лестницы рекомендуется делать площадку, ширина которой равняется аналогичной у пролетов. При этом длина пролетов рассчитывается исходя из нескольких параметров, основными среди которых являются угол уклона и форма лестницы. Если вы не можете рассчитать все размеры самостоятельно, то в этом случае лучше поискать готовые проекты лестниц или обратиться за помощью к профессиональному строителю, обладающему необходимыми знаниями и опытом работы.

минимальная ширина лестницыРазмеры ступеней рассчитываются исходя из ваших физиологических особенностей и роста. Самыми удобными для перемещения по лестнице считаются ступени, у которых ширина и высота подобраны таким образом, чтобы обеспечивать удобный шаг при обычной скорости ходьбы. У среднестатистического взрослого человека длина шага составляет приблизительно 62 сантиметра. Таким образом, исходя из рекомендаций, описанных выше, при ширине ступеней в 30 сантиметров их высота должна составлять около 16 сантиметров.

Несколько слов о пожарной лестнице

Наверное, каждый из нас видел по телевизору, особенно в зарубежных фильмах, пожарные лестницы, которые возводятся с внешней стороны помещения и предназначены для экстренной эвакуации из квартиры или дома в случае возникновения пожара или любой другой опасной для жизни ситуации. Если вы хотите построить такую конструкцию у себя в жилище, то следует учитывать их некоторые особенности.

По своим конструктивным особенностям они практически идентичны с классическими лестницами, однако они значительно уже, поэтому перемещаться по ним может только один человек. Помимо этого, размеры пожарных лестниц следует рассчитывать исключительно с соблюдением всех правил, рекомендаций и требований СНиП. Однако прежде чем приступить к проектированию, следует сперва определиться с типом и формой лестницы, а также с методом ее крепления на фасаде здания.

Общие советы и рекомендации

При строительстве лестницы в частном доме принципиально важно рассчитать для нее правильные размеры. Категорически запрещается брать любые цифры из головы. При проектировании и составлении чертежа будущей лестницы необходимо учитывать следующие факторы:

  • площадь помещения;
  • высота потолков;
  • особенности помещения;
  • тип и форму лестницы, которую вы хотите построить;
  • тип строительных и отделочных материалов;
  • количество жильцов, их возраст, физические возможности и физиологические особенности.
ширина лестницы в доме на второй этажТолько после того как вы учтете все эти параметры, можно будет приступать к расчетам размеров всех элементов лестницы. Только просчитав все тщательно, вы получите надежную, безопасную и удобную конструкцию. Не стоит экспериментировать и пытаться изобретать что-то новое, поскольку даже малейшая ошибка, допущенная при проектировании и строительстве, может быть чревата тяжелыми последствиями. Самое главное — при возведении лестницы своими руками думать о том, чтобы в конечном результате всем жильцам было безопасно и комфортно.

Резка лестничных проемов на второй этаж: расчет размеров

В процессе проектирования лестницы важным этапом является также расчет лестничного проема. Проем под лестницу – это отверстие, сделанное в перекрытии, которое необходимо, чтобы установить конструкцию. Для того чтобы при монтаже лестничного марша не возникло сложностей, а также чтобы спуск на лестницу был удобным и безопасным, необходимо максимально точно произвести все расчёты. Как сделать лестничный проем, а также каковы его оптимальные параметры, мы рассмотрим в данной статье.

Лестничный проем

Разновидности

Проем под лестницу на второй этаж может иметь различную форму. В зависимости от конструктивного исполнения выделяют несколько видов проемов для лестницы:

  • Круглой формы. Этот тип используется при установке винтовых лестниц. Он смотрится очень аккуратно, оригинально и изящно.
  • Прямоугольной формы. Именно такой проём чаще всего конструируют при установке лестниц в частных домах. Этот вид наиболее прост в плане проектирования и дальнейшей отделки. Размеры проема должны соответствовать параметрам лестничного марша.
  • В форме полукруга или овала. Эта разновидность также прекрасно подходит для винтовых конструкций, великолепно смотрится в совокупности со спиральной лестницей, имеющий разные обороты.
  • Проем нестандартной формы. Обычно такие проемы являются частью уникальных дизайнерских интерьеров. Это могут быть трапециевидные формы, многоугольники или что-то другое. Хозяева стремятся создать в доме необычную оригинальную конструкцию, а полёт дизайнерской фантазии зачастую не имеет границ.

Пример формы проема

Основные требования к лестничным проемам

  1. Резка лестничных проемов в перекрытиях в обязательном порядке  предполагает наличие свободного пространства снизу. Площадка должна быть не менее 1 м в длину. А если рядом с ней расположено более одной двери, то ее площадь должна быть ещё больше, чтобы было возможным одновременное открывание дверей и безопасное перемещение человека по лестнице.
  2. Конструируя лестничный проем, ориентируются на среднестатистический рост человека. Поднимаясь по лестнице, он не должен касаться головой потолка ни на одной из ступеней. Чем просторней проём лестницы, тем удобнее будет ею пользоваться.
  3. Лестничный проем должен быть хорошо укреплен, чтобы в ходе эксплуатации лестницы перекрытие не обрушилось.
  4. Проём для прямой лестницы должен иметь прямоугольную форму, винтовые конструкции требуют создания круглого проема.

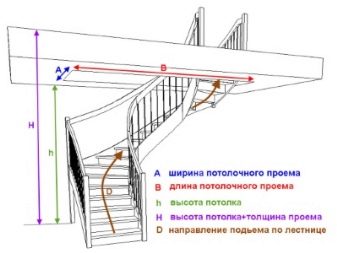

Схема

Размеры

Расчёты

При монтаже проема для лестницы на второй этаж необходимо сделать расчёт размеров проема. Если лестница состоит из одного марша, то ширина лестничного проема будет равна на ширине ступеней с учётом расстояния, необходимого для установки перил. Двухмаршевые конструкции предполагают удвоенную величину данного параметра.

Расчет1

Расчет2

Длина проема напрямую определяется уклоном лестницы. В среднем расстояние между каждой ступенью и перекрытием должно составлять не менее 2 м.  В точке, где высота становится ниже данной отметки, как раз и должен начинаться лестничный проем.

Расстояние от края проема

Теперь рассмотрим, как рассчитать проем для лестницы на второй этаж. Для этого вам необходимо будет в первую очередь определить длину,  ширину лестницы, глубину и высоту ступеней, а также высоту лестничного пролета.

Рекомендуемым размером высоты ступеней является интервал 15-18 см. Для того чтобы определить их количество, расстояние от пола до потолка делят на высоту ступени. Полученный результат округляют. Как правило, количество ступеней одного лестничного марша составляет от 3 до 18. Если ступенек больше, то лестницу разбивают на несколько маршей, разделяя их промежуточными площадками.

Если вы планируете лестницу на мансарду, то достаточно ширины проема в рамках 60-70 см. Регулярно используемая лестница, спускающаяся в помещение, объединяющее несколько комнат, предполагает ширину проема не меньше 80 см.

Точка начала лестничного проема определяется следующим образом:

  • Вычисляется высота помещения от пола до потолка.
  • От данного параметра поочередно отнимается высота, на которой будет расположена каждая из ступеней лестницы.
  • Вычисление прекращается, когда полученное число составляет менее 200 см. Именно в этой точке необходимо начать резку проема.

После определения размеров проема для лестницы необходимо добавить по 5 см на каждую сторону. Это нужно, чтобы после монтажа конструкции было удобнее осуществлять ее отделку.

Параметры лестницы

Изготовление лестничного проема

  1. Осуществив расчёт основных параметров будущей лестницы и проема, составьте подробный проект. Нанесите на него все имеющиеся значения. При проектировании ширины лестничного проема не забудьте добавить к ширине ступени расстояние, необходимое для установки ограждений. Чертеж
  2. Нанесите контур с размерами лестничного проема на перекрытие. Удалите напольное покрытие в рамках имеющейся разметки.
  3. Далее производится демонтаж части балок. Их удаляют, соединяя между собой оставшиеся элементы. Обязательно усильте конструкцию, добавив поперечные балки, имеющие такое же сечение, как основные. Закрепите их на металлические уголки по всей длине проема.
  4. Надежно зафиксируйте установленные бруски со всех сторон.

Устройство лестничного проема

Устройство лестничного проема

Как сделать армированный лестничный проем в перекрытии из бетона смотрите на видео.

Компактная лестница на второй этаж: варианты для маленьких домов

Постройка двухэтажного частного дома, коттеджа или дачи – выгодное решение, позволяющее расширить жилое пространство. Для экономии полезной площади в таких строениях устанавливают малогабаритные лестницы. Такие конструкции различаются по количеству ступеней и формам маршей. При этом компактная лестница на второй этаж должна отвечать требованиям практичности и безопасности.

Стильные и компактные конфигурации лестниц

Маленькие лестницы устанавливают для экономии полезного пространства. При их изготовлении делают так, чтобы ступени располагались максимально близко друг к другу, но перемещаться по ним было удобно. Необходимо тщательно подойти к выбору модели, чтобы установить в своем доме максимально безопасную конструкцию.

Компактная лестницаДаже такая компактная лестница может выглядеть очень органично

Особое значение имеет форма проема и его ширина. Выбор типа конструкции небольших габаритов зависит именно от этих показателей. Размеры ступеней и уклон лестницы – основные данные, которые стоит учитывать. Важно разобраться, какие виды конструкций лучше всего подходят для маленьких пространств.

Одномаршевые

Одномаршевые модели являются самыми простыми. Однако и при установке подобных лестниц на второй этаж можно сэкономить место. Минимальное необходимое место при 3-метровой высоте этажа – 80х180 см.

Простая одномаршевая конструкцияПростая одномаршевая конструкция

Проектировщики решаются ради этого на различные нестандартные решения. К примеру, к ним относятся модели, в которых сужены проступи с каждой стороны. Лестница типа "Гусиный шаг"

Лестничные конструкции с одним маршем также могут быть складными и выдвижными.

Поворотные

Модели с поворотами маршей устанавливают в углу или у стены. Площадки в них играют роль элемента, необходимого для разворота. Повороты выполняют на 90° или 180°. Двухмаршевые лестницы не занимают много места, но подниматься и спускаться по ним достаточно удобно. Забежные ступени в таких случаях просто незаменимы. Минимальное занимаемое место при 3-метровой высоте этажа – 160х180 см.

Компактная лестница с забежными ступенямиУдачное угловое решение для маленькой площади

Благодаря установке такого сооружения узкий проход на второй этаж получается более изящным. В сравнении с прямыми маршами при перемещении приходится менять направление движения. Существуют и другие отличия:

  1. Компактность. Они не занимают много места, а параметры при этом остаются оптимальными.
  2. Удобство – по ним удобно перемещаться даже с крупным предметом в руках.
  3. Эстетичность. Угловые изделия выглядят интересно и аккуратно.
  4. Безопасность. По этому показателю поворотные изделия безопаснее винтовых.

Винтовые

Популярны сегодня малогабаритные винтовые модели. Эти конструкции устанавливают как в многоуровневых квартирах, так и в загородных домах. Удобство эксплуатации таких сооружений заключается в соблюдении правил эргономики – движение вверх и вниз осуществляется комфортно, а под ступенями не создается мертвых зон. Размещать такую лестницу на второй этаж дома на маленькой площади более выгодно. Минимальные размеры в плане при высоте этажа 3 м – 130х130 см.

Виды маленьких винтовых конструкций

Ступени крепятся к вертикальной стойке по спирали. Одним из главных плюсов винтовых изделий является изящество форм. Создают их из металла или дерева – в любом случае они способны вписаться в современный интерьер.

Однако винтовые изделия имеют и свои недостатки. К примеру, если человек несет в руках крупный предмет, спускаться будет некомфортно. Деревянные модели придают дому атмосферу уюта.

Раскладные

Если подниматься наверх приходится нечасто, лучше установить в загородном доме конструкцию раскладного типа. Она отлично подходит для мансарды. Ее преимуществом является возможность складывания при необходимости. Малогабаритные выдвижные модели прикрепляют к люку на потолке. Можно легко откинуть конструкцию, а затем задвинуть ее обратно. Для обслуживания чердака раскладная конструкция – идеальный вариант.

Раскладная чердачная лестница

Допускается устанавливать такую модель в любой зоне дома. Ее выбор зависит лишь от расположения крупногабаритной мебели. Кроме того, установка раскладной модели не сказывается на интерьере.

Существует несколько разновидностей таких изделий:

  • телескопические;
  • выдвижные;
  • откидные;
  • секционные.

Ширина обычно приближена к показателям обычных приставных конструкций. Как правило, она составляет 60-65 см. При большом уклоне спускаться по ней получится лишь спиной вперед.

При выборе подходящего вида конструкции небольших габаритов смотрят на общий дизайн помещения. Главное, чтобы она была прочной, эргономичной и безопасной. Такую небольшую лестницу для дачи монтируют там, где мансарда используется редко. Эффективно устанавливать подобные конструкции в домах с высотой потолков до 3 м.

Малогабаритные решения

При необходимости установить лестницу, которая бы не «скрадывала» пространство и была максимально удобной, обращают внимание на малогабаритные конструкции. Существует несколько видов таких изделий, способных соответствовать требованиям практичности и надежности.

Модульные конструкции

При установке модульных подъемов на второй этаж можно экспериментировать с интерьером и выбирать различные варианты сборки. Их можно сделать своими руками, что является главным преимуществом.  Модульные конструкции бывают винтовыми, спиралевидными, Г- и П-образными. Они могут быть и скругленными. Модульная система позволяет придать лестнице любую форму в плане, а добавление нужного количества элементов позволяет набрать произвольную высоту.

Устанавливают их в проемах разной ширины и длины. Важно правильно установить модульную лестницу – от этого зависит безопасность жильцов. При этом обращают внимание на проживание в доме лиц с ограниченными возможностями – детей и пожилых людей.

Выбирают модульную лестницу с маленьким проемом на второй этаж в соответствии с такими рекомендациями:

  1. Перед выбором измеряют площадь комнаты и узнают габариты проема.
  2. Лучше, если конструкция будет оборудована перилами, которые обеспечат безопасность перемещения.
  3. Для удобства подъема и спуска выбирают лестницы без подступенков – так обеспечивается комфорт при постановке ноги.
  4. Дизайн конструкции создают с учетом общего стиля помещения.

Благодаря небольшим платформам и компактным поворотам, легко сэкономить жилое пространство. Сперва обращают внимание на безопасность изделия и только потом – на его внешний вид. Модульные конструкции устанавливают в доме, где перемещаться между этажами нужно быстро. Часто эту конструкцию выбирают для установки в баню.

Лестница «гусиный шаг»

Среди одномаршевых конструкций стоит выделить лестницу «гусиный шаг». Она не занимает место, но и не стесняет движений при подъеме и спуске. Изменяя размеры марша, важно сохранить оптимальную ширину шага и диапазон уклона. Если даже при выборе крайних значений подъем на второй этаж создать не получится, экономить место для устройства лестницы не стоит.

Лестница Гусиный шаг

Отличием конструкции является поочередное сужение проступи с каждой стороны. Это позволяет создать комфорт при перемещении, при этом оставив длину марша сравнительно небольшой.

Оригинальный вариант "гусиного шага"Такая конструкция может стать изюминкой всего интерьера

Лестница «гусиный шаг» создана для комфортного передвижения в ограниченном пространстве. Для таких моделей оптимальный уклон – 50° – 60°. Их ширина сокращается до 60-80 см. При этом соотношение высоты подступенка и ширины проступи в таких конструкциях довольно необычное. Если перенести его на обычную одномаршевую лестницу, перемещение по ней было бы небезопасным.

Важные вопросы удобства и безопасности

При монтаже лестницы на второй этаж небольшого дома важно сочетать конструкцию с фоновым стилем интерьера. Еще необходимо учитывать некоторые требования:

  • компактные размеры;
  • безопасность;
  • комфортность перемещения.

Конструкция не должна быть слишком крутой – никак не больше 60°. Уклон рассчитывают исходя из возможности ее использования детьми и пожилыми людьми. Лучше оборудовать конструкцию перилами. Покрытие выбирают таким, чтобы не скользить по нему при передвижении. Если лестницу изготавливают из полированного камня, можно постелить на нее ковровую дорожку.

Часто конструкции приходится выполнять с большим уклоном – до 75° градусов. При этом устанавливают довольно большую глубину ступеней. Повысить удобство и безопасность лестницы можно с помощью установки ручек, за которые можно держаться при подъеме и спуске.

Правила безопасности:

  • начиная с первого метра, лестницу оборудуют ограждением высотой 90 см;
  • просветы между стойками перил не должны превышать 10 см;
  • ширина проступи должна быть достаточной для комфортной постановки ноги – 25-30 см;
  • для удобства обхвата рукой поручни создают с оптимальным диаметром – 32-60 мм;
  • все ступени должны быть одной высоты.
Правильные размеры поручней лестницыОптимальные размеры ограждений и поручней

При проектировании лестницы на второй этаж важно позаботиться не только о ее эргономичности, но и о функциональности. Поэтому такие конструкции создают по индивидуальным чертежам. Выполнить расчеты вы можете и самостоятельно при помощи бесплатных онлайн-калькуляторов лестниц.

Варианты компактных лестниц

Ознакомившись с основными видами компактных лестниц, рекомендуем посмотреть фото таких конструкций. Это поможет выбрать подходящую модель для своего загородного дома. Важно, чтобы она сочеталась с интерьером помещения.


какой нужен и должен быть портал для лестницы на второй этаж в частном доме, проем в перекрытии и плите

Лестничный проем: как устроен и как правильно рассчитать габариты

Лестничный проем – это отверстие в перекрытии, предназначенное для установки лестницы. В процессе изготовления проема снимают отрезок полового покрытия, разрезают балки и убирают часть потолка. В этой статье подробно рассмотрено, что представляет собой лестничный проем: его устройство и правильный расчет габаритов.

Особенности

Проем для лестницы на второй этаж обязательно должен предусматривать наличие свободной площадки внизу. Ее длина должна быть не меньше метра, а в случае, когда на площадке расположены несколько дверей, то гораздо больше, ведь это обеспечит возможность одновременного открывания дверей и безопасного подъема человека наверх, исключит внезапное столкновение.

Встречаются случаи перекрытия проема в маленьких чердачных помещениях. Здесь применяется конструкция складного типа в комплекте с люком, закрывающим вход на чердак.

Лестничный проем: как устроен и как правильно рассчитать габариты

Ширина лестничного проема определяется шириной марша. Для одномаршевой конструкции ширина отверстия равна ширине марша с учетом зазоров для крепления ограждения. Для двухмаршевой конфигурации применяется удвоенная ширина марша. Длина отверстия рассчитывается в зависимости от уклона лестницы. Принято учитывать расстояние в 2 метра от каждой ступени до перекрытия, а там, где это расстояние становится меньше и должно начинаться отверстие, длина проема меньше длины марша примерно на метр.

Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты

Отверстие в перекрытии для обычной лестницы делают прямоугольной формы, а для винтовой – круглой. Оно должно быть сконструировано с учетом среднего роста человека.

Поднимающийся наверх человек не должен, стоя на любой ступени, задевать головой потолок. Золотое правило строителей: чем больше лестничный проем, тем комфортнее лестница, а чем меньше, тем рискованнее ее эксплуатация. Также необходимо правильно укрепить сам проем, чтобы в дальнейшем не обрушились перекрытия пола верхнего яруса.

Виды

В зависимости от типа самой лестницы, наличия свободного пространства и дизайнерских решений подъем на второй этаж может иметь различное конструктивное исполнение. Встречаются следующие разновидности лестничных проемов:

  • Круглый проем. Выигрывает внешне своей аккуратностью и очень изящно вписывается в любой интерьер. Он подходит для винтовых лестниц, но здесь важно, чтобы верхние ступени попадали непосредственно под саму окружность.
  • Прямоугольный вариант – это классическое исполнение для среднестатистических частных домов. Является самым простым в проектировании и последующей отделке. Длина проема в этом случае напрямую зависит от размеров и конструкции лестничного марша.
  • Полукруглый или овальный проем может применяться для винтовых лестниц, в частности, спиральных с разными оборотами.
  • Нестандартным считается проем всевозможных форм от трапеции до многоугольника. Это не вынужденная мера, а чаще желание хозяина заполучить неповторимый интерьер или просто полет фантазии дизайнеров – декораторов. Воплотить такую необычную дизайнерскую идею очень сложно, но результат может превзойти все ожидания.

Размеры

При прямом типе устройства угол наклона меньше, чем у поворотного изделия. Размеры проема зависят и от типа лестницы: прямой лестнице необходим проем больше, чем винтовой или же складной. После того как размеры проема определены, к ним прибавляют по 5 см с каждой стороны – это делается для последующего удобства при отделке площадки после установки лестницы.

Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты

Лестничный проем рассчитывается исходя из таких параметров, как:

  • модель конструкции;
  • высота необходимого подъема;
  • площадь;
  • угол наклона;
  • число ступенек.
Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты

При выполнении расчета площади под сооружение лестничного проема учитывают планировку нижнего и верхнего ярусов. Заранее определяют площадку под установку ступеней и намечают границы для устройства проема.

Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты

Чтобы определить необходимое количество места в длину и ширину, необходимого для обустройства выхода на последующий этаж, требуется выполнить ряд вычислений. Прогнозируется непосредственно лестничная конструкция: определяется ее уклон, количество ступеней и конфигурация модели.

Также рассчитывается стандартный набор показателей:

  • длина лестницы;
  • ширина лестницы;
  • высота пролета;
  • глубина проступи;
  • высота подступенка.
Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты

Промежуток между уровнем чистого пола двух перекрытий выступает в качестве высоты. При определении числа вертикальных частей ступени необходимо учитывать рекомендуемую величину параметра их высоты, которая варьируется от 15 до 18 см. Допустимы отклонения до 12 или 20 см. При определении числа ступеней результат должен быть округлен. Количеством ступеней будет являться частное от деления общей высоты на размер подступенка.

Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты

Для того чтобы правильно рассчитать проем для лестницы на второй этаж, необходимо учитывать, что один марш включает в себя от 3 до 18 ступенек.

При увеличении количества производится разбивка на 2-3 марша, которые должны быть разделены ровными и поворотными площадками.

В том случае, когда верхний этаж в доме представлен мансардой или выход производится в одну из комнат, достаточно проема шириной 0,6-0,7 м, что является отличной возможностью сэкономить свободное пространство. Если же необходим выход в холл, объединяющий несколько комнат, то для удобства и комфорта в процессе эксплуатации нужна ширина проема не менее 0,8 м.

Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты

Учитывая высоту пролета и размер ступеней, определяют предельно допустимое расстояние до перекрытий. Для этого используют следующий алгоритм с формулами:

  • Определяют расстояние от пола до верхних перекрытий путем вычисления разницы интервала между полом первого этажа и полом толщины перекрытия.
  • От полученной величины отнимают поочередно высоту каждой ступени.
  • Прекращают вычисления, когда полученный результат составляет менее двух метров. В таком случае число отнятых ступеней будет находиться под перекрытием, а оставшиеся элементы выйдут за границы проема.
Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты

Чтобы успешно выполнить установку лестницы в уже смонтированном перекрытии, необходимо увеличить угол за счет увеличения шага подъема. Кроме того, проводя расчет проема под лестницу, можно несколько сократить размеры проступи. В некоторых вариантах модульных лестниц размер проступи может составлять до 16 см.

Также необходимо учесть такие параметры, как:

  • Расположение отверстия проема. При монтаже следует учитывать, что площадь пола существенно сократится. Наиболее подходящим вариантом считается расположение конструкции параллельно несущих балок. Проем располагается возле стены, поэтому балки закреплены одним концом к стене.
  • Ширину конструкции. Если подъем по лестнице предполагает выход в одну комнату, то приемлема ширина не менее 0,6 м. Если же будет находиться несколько разных помещений, то ширина проема должна увеличиваться.
  • Длину лестничного проема. Расстояние между балкой в потолочном проеме и ступенями лестницы должно составлять минимум два метра.
Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты

При проектировании важно учитывать следующие показатели:

  • геометрическую форму и размер проема;
  • высоту помещения;
  • толщину межэтажного перекрытия;
  • максимально допустимые размеры будущей конструкции;
  • наклон лестничного пролета;
  • глубину создаваемых ступеней;
  • метод крепления ограждений.
Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты

Принимая во внимание, что оптимальный параметр глубины ступенек достигает 28-32 см, потребуется точный расчет. Согласно нормативным документам потребуется сумма высоты (h) и глубины (b) ступенек в плане, равная 47 см. Глубина проступи определяется по формуле:

b = 47 – h.

Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты

Учитывая минимальную нормативную высоту прохода в два метра и ширину марша не менее 0,6 м, проем должен быть примерно 2×2,5м. При таких размерах можно обеспечить наиболее благоприятный угол наклона, который составляет от 30 до 45 градусов.

Устройство

Изготовление проема под лестницу следует начинать с расчета его площади и типа. Конструкция может быть криволинейного типа или маршевого. Маршевым считается прямой вариант с площадками или без них. Криволинейная конфигурация возможна в поворотном и винтовом исполнении.

При выборе размеров сооружения необходимо:

  • учесть планировку этажей;
  • определить площадку под монтаж лестницы;
  • наметить границы будущего проема.
Лестничный проем: как устроен и как правильно рассчитать габариты

Для изготовления проема под лестницу необходимо провести следующие работы:

  • Составить проект с учетом всех габаритов и типов конструкции. Учесть материал для косоура или тетивы, угол подъема. Подсчитать число рядовых балясин и размер перил.
  • Произвести расчет подъема ступени.
  • Снять по контуру покрытие на полу и потолке по размерам, соответствующим будущему отверстию. Остатки материалов могут пригодиться при последующей отделке конструкции.
  • Удалить части балок, а затем соединить их с остальными балочными элементами. Чтобы усилить конструкции, добавляются поперечные бруски с сечением, как у основных балок. Конструкция крепится с помощью металлических уголков вдоль длины сторон лестничного отверстия.
Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты
  • Зафиксировать усилительные балки с каждой стороны будущего отверстия.
  • Установить на домкратные стойки опорные балки на расстояние не менее чем 50 см от усилительных.
  • Сделать отверстия в каждом из углов расчерченного плана для поперечных балок.
  • Запилить вертикальную часть ступеней. Разместить внешнюю и наружную части косоура второго сегмента деревянного устройства.
  • Зафиксировать край поперечной балки и выпиленной части и соединить продольные балки с кронштейнами, закрепив их на стыках.

Замер необходимо проводить тщательно и оставить место на все нужные зазоры, которые потом потребуется закрыть. Обрамление можно сделать по своему вкусу.

Проем в железобетонном перекрытии. Устройство проема в бетонной плите имеет ряд особенностей. Место под него должно быть подготовлено заранее – еще в процессе строительства самого перекрытия. Важно учитывать ограничения вибрационных воздействий, превышение которых способно привести к появлению трещин. Для изготовления проема понадобятся опорные балки в виде тетив или косоуров, опорные столбы, размещаемые для винтовых сооружений, ступени и перила с балясинами и поручнями.

Лестничный проем: как устроен и как правильно рассчитать габариты

Необходимо провести следующие технологические операции:

  • Установить параллельно плитам перекрытия стальные балки.
  • Элементы сварить в раму с опорой на стену дома.
  • Армировать участки, которые затем залить бетоном.
  • Изготовить на полу щит для низа опалубки. При помощи веревок поднять его наверх и прикрепить к балкам опалубки.
  • Изготовить проволочные петли и накинуть их на балки.
  • Щит опалубки присоединить к соседним плитам перекрытия путем закручивания проволоки.
  • Щит накрыть полиэтиленом, чтобы избежать попадания раствора.
  • Залить бетонную или битумную смесь, проволочные скрутки должны остаться внутри.

Когда выбран большой проем, тетивы помещают сбоку, прикрывая с торцов ступеньки, вставляемые между опорами. Проступи с подступенками углубляют в установку. В тех случаях, когда есть место для косоура, ступеньки укладывают поверх него. Тетивы применяются в виде двух конструкций, а косоуры рассчитывают с учетом ширины марша.

Размер проема для лестницы на второй этаж предполагает установку не менее одного и не более четырех косоуров (несущих и дополнительных). Проступью считается горизонтальная деталь ступеньки, а подступенком – вертикальная. Перила обеспечивают безопасность и комфорт при подъеме и спуске.

Лестничный проем: как устроен и как правильно рассчитать габариты

В процессе облицовки проема возможно применение фасадной шпаклевки. Она выполнена на основе белого цемента и существенно расширит перечень видов декоративной отделки. Но после шлифовки важно грунтовать каждый слой шпаклевки.

В некоторых случаях с целью экономии используют безбалочную схему. В ней отсутствуют продольные балки из швеллеров или двутавров, а сам проем оформляется стальными уголками, опирающимися своими полками на расположенные близко плиты перекрытия. Эта конструкция переносит вес монолитного участка и лестницы на лежащие рядом плиты перекрытия.

Лестничный проем: как устроен и как правильно рассчитать габариты

Безбалочная схема применяется только на небольших участках – для устройства широких лестничных проемов ее использование небезопасно и нежелательно.

Для получения отличного конечного результата необходимо соблюдение всех строительных норм и точные расчеты. Проем для лестницы на второй этаж – это конструкция технически сложная, поэтому к ее устройству следует подходить очень точно и ответственно.

Лестничный проем: как устроен и как правильно рассчитать габариты Лестничный проем: как устроен и как правильно рассчитать габариты

О том, что нужно учитывать, делая проем под лестницу на второй этаж, смотрите в видео ниже.

Чертеж и схема лестницы на второй этаж

Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.
чертеж лестницы

Вернуться к оглавлению

Содержание материала

Виды конструкций, крепления — подбор материала

Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:

  1. Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.
  2. Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.

    поворотная лестница с площадкойПример чертежа поворотной лестницы с площадкой

  3. Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
  4. Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.
  5. Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.

Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:

  1. Больцовое. От немецкого «болты». больцовая лестница Так выглядит больцовая лестница

    Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.

  2. Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.
  3. Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.

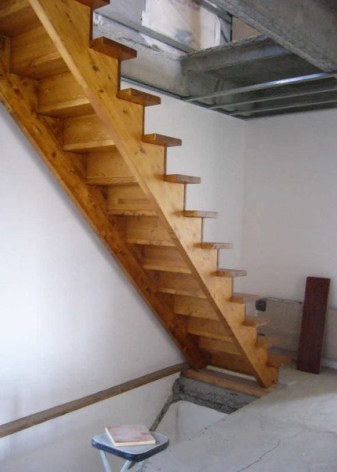

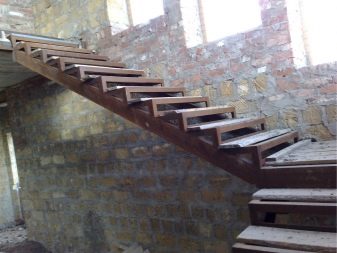

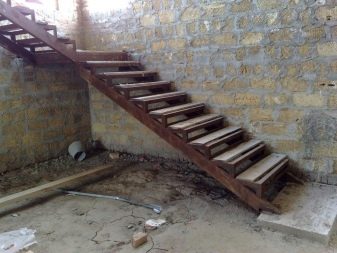

  4. Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки). лестница косоур

Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.

Вернуться к оглавлению

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

  1. Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
  2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
  3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.

    схема лестницы с размерами Схема и чертеж лестницы с размерами по высоте и ширине

  4. Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

лестница на второй этаж Чертеж лестницы на второй этажВернуться к оглавлению

Методы получения чертежа

Выделить можно несколько способов составления проектной документации:

  • Самостоятельно. Произвести расчет и выполнить чертеж лестницы для несложных конструкций (прямых, поворотных с площадкой) под силу многим. Более сложные варианты лучше доверить профессионалам;
  • Программы для проектирования лестниц. Позволяют осуществить детальное конструирование, получить визуализацию сооружения до начала монтажа и внести коррективы. С помощью 3D картинки можно посмотреть, как впишется лестница в окружающий интерьер. В этом случае может уйти несколько дней на освоение софта;
  • Готовые решения. Чертежи лестниц, представленных в интернете, могут предлагаться с подробной детализацией и без нее. Такие проекты следует проверять на соответствие расчетов и строительных норм. Для консультации можно обратиться к профессионалам. чертеж лестницыПример готового чертежа лестницы

    Это выйдет значительно дешевле, чем вносить коррективы в момент монтажа. Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;

  • Онлайн-калькуляторы. Предлагаются некоторыми разработчиками и производителями. Такие софты могут рассчитать и автоматически сформировать чертеж на основе введенных данных. Эти же программы выводят список рекомендаций по изменению параметров, если они не соответствуют техническим нормам. Минус калькуляторов – конструкция не увязана с планировкой двухэтажного дома;
  • Обращение к профессионалам. Такой способ считается самым дешевым.  Чертеж лестницы Потому что именно опыт и профессиональные навыки позволят выполнить грамотный расчет, чертеж лестницы с учетом особенностей интерьера. Представленная детализация и рекомендации по материалу смогут обеспечить эстетичность, надежность, долговечность, комфорт и безопасность готовой конструкции.

Каждый сам выбирает способ получения конструкторской документации. Если есть силы, время, то можно и вручную подготовить схему и детализацию лестницы.

Вернуться к оглавлению

Основные формулы для расчета

Для получения дополнительных данных при составлении чертежа используют несколько основных формул.

  1. Теорема Пифагора. a^2+b^2=c^2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
  2. Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
  3. Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.

    габариты ступеней Расчет габаритов ступеней лестницы

  4. Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.
  5. Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.
технические нормативы лестниц

Вернуться к оглавлению

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Прямые

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра.
Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

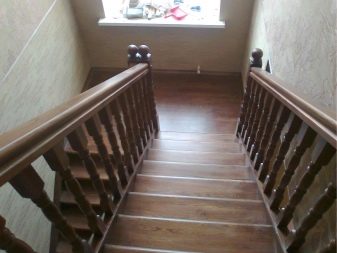

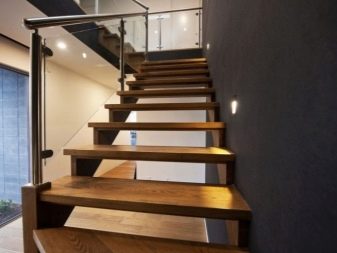

прямая лестницаСхема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.

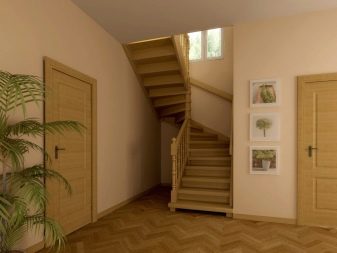

поворотная лестница
Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений.
Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

лестница забежные ступени Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается.
Система креплений аналогична предыдущему варианту.

Винтовые

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

  • Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
  • Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
  • В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м; радиус винтовой лестницы
  • Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
  • Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
  • Окружность с радиусом R1 делим на 15 равных частей;
  • Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м; схема винтовой лестницы
  • Высота ступеней h рассчитывается просто h=h2/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
  • Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
