Лестницы высота ступеньки – Высота ступени лестницы по ГОСТу, а также другие стандартные размеры ступеней: ширина и толщина

Размер ступеней лестницы: ГОСТ и способы вычисления

Каждый из нас регулярно имеет дело с лестницей – подниматься или спускаться по ним приходится даже тем, кто живет в высотном доме и предпочитает пользоваться лифтом. Мы чисто автоматически переставляем ноги, поднимая их на требующуюся высоту. И если какая-то ступень выпадает из общего ряда, человек как минимум спотыкается. А то и легкую травму может получить. Но это случается редко: размер ступеней лестницы регламентирован требованием ГОСТа, который при проектировании соблюдается строго. Впрочем, это в интересах как проектировщика (претензий от заказчика не будет), так и пользователя, которому предстоит эксплуатировать лестницу.

Лестница должна быть удобной

Лестница должна быть удобной

Главные параметры лестничной конструкции

Все размеры лестниц четко определены нормами ГОСТа и СНиП. Они дают возможность выбора, поскольку сооружать конструкции приходится в разных исходных условиях. Однако выходить за рамки минимальных и максимальных значений при проектировании разработчики не будут. Так, уклон лестницы не должен превышать 45 градусов, поскольку более крутая конструкция не безопасна для подъема и спуска. Да и пользоваться ею человеку будет тяжело. Идеальным наклоном считается 30 градусов, который и проектируется для общественных зданий. Проблема в том, что лестница, сооруженная под таким углом, занимает слишком много места. Поэтому в частных домах обычно отдается предпочтение более крутым уклонам.

Особое внимание уделяется ступеням. Стандартный их вариант состоит из двух фрагментов.

  • Проступь. Так называется горизонтальная поверхность ступени, предназначенная для установки ноги.
  • Подступенок. Вертикальная часть ступени, предназначенная для поддержания проступи. Высота подступенка, собственно, и является высотой ступени.
Цифрой 1 обозначен подступенок, цифрой 2 – проступь

Цифрой 1 обозначен подступенок, цифрой 2 – проступь

При проектировании лестницы нормами ГОСТ рекомендуется закладывать высоту подступенка в пределах 12-20 см. Конкретное значение выбирается в зависимости от типа конструкций и их предназначения.

Тонкости маршевых конструкций

Для лестниц в один или несколько маршей идеальной считается ширина проступи (ее еще называют глубиной) в 30 см и высотой ступени в 15 см. Параметры для маршей выведены, исходя из длины шага среднестатистического человека.

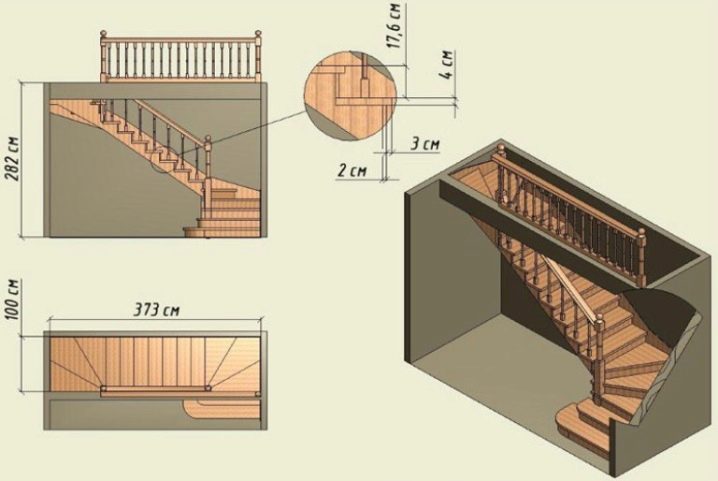

Оптимальные размеры ступеней для марша лестницы

Оптимальные размеры ступеней для марша лестницы

В частном доме, ради экономии пространства, нередко ширину проступи уменьшают до 25, а то и до 20 см. Однако в этом случае рекомендуется проектировать лестницу со сквозными ступенями, то есть не закрывать подступенки материалами. Иначе лестничной конструкцией пользоваться станет крайне неудобно: ширины ступенек на марше для уверенной опоры на проступь будет хватать разве что детям.

При незначительной ширине ступенек подступенок монтировать не следует

При незначительной ширине ступенек подступенок монтировать не следует

Отметим, что правильно сооруженная лестница без подступенков не теряет ни в безопасности, ни в удобстве эксплуатации.

Винтовые конструкции

Когда в доме монтируется винтовая лестница, к ее ступенькам предъявляются несколько другие требования, хотя основные стандарты по-прежнему остаются в силе. Такая лестница значительно экономит пространство, однако ступени на ней по форме и расположению сильно отличаются от тех, что ставятся на маршах конструкций маршевого типа. Обычно при проектировании винтовой конструкции соблюдается два правила.

  • Ширина ступени выбирается в пределах 20-22 см. В противном случае придется делать слишком широкий изгиб, что в условиях ограниченности пространства чаще всего неприемлемо.
  • Из-за недостаточной глубины ступеней подступенок по правилам не оборудуется.

Исключением в плане указанных параметров могут быть лестницы, выполненные в винтовом варианте исключительно из дизайнерских соображений. Тогда и ширина самой конструкции, и глубина ступеней выбираются в более комфортных для эксплуатации параметрах.

Винтовая лестница имеет свои особенности

Винтовая лестница имеет свои особенности

Расчет размеров ступенек лестницы

Высота подступенка, глубина самой ступени – все эти параметры напрямую влияют на удобство пользования конструкцией. Наиболее удобной высотой ступени считается диапазон между 14 и 17 см, максимальной допустимой – показатель в 20 см. Оптимум высчитывается в зависимости от высоты помещения, где монтируется лестница, но всегда зависит от размера шага человека.

У параметров ступенек на крыльцо имеются свои нюансы

У параметров ступенек на крыльцо имеются свои нюансы

Если речь идет о лестничной конструкции, ведущей к входной двери, разработчик может отклониться от рекомендуемых размеров: очень часто такие лестницы оборудуются с повышенной глубиной ступеней и малой их высотой. Такой ход повышает безопасность пользования лестницей при плохих погодных условиях.

Для расчета ширины шага лестничной конструкции, расположенной внутри дома, имеется простая формула: 2а + в = 60. В ней а – ширина ступени, в – ее высота. При проведении расчетов иногда приходится перебирать несколько вариантов параметров, чтобы определиться с идеальным размером ступеней лестницы.

Что касается количества ступеней, то его рассчитать, пожалуй, проще всех остальных параметров.

  • Замеряется высота помещения. За нее принимается дистанция от чистового покрытия нижнего этажа до такого же уровня верхнего.
  • Выбирается оптимальная высота ступени.
  • Первый параметр делится на второй – получаем количество ступеней.

По поводу числа этих элементов ГОСТ ничего не говорит. Однако чисто практически и психологически более комфортным считается нечетное их количество – начинать и заканчивать подъем удобнее с одной и той же ноги. Поэтому если в результате расчетов вы получили четную цифру, следует подумать об ее изменении. Можно нижнюю или верхнюю ступеньку сделать не стандартной высоты (чуть более низкой или высокой), чтобы увеличить или уменьшить количество ступеней на единицу.



Предлагаемая таблица упростит расчеты размеров и количества ступеней, согласно стандартам

Предлагаемая таблица упростит расчеты размеров и количества ступеней, согласно стандартам

Безопасность и комфорт эксплуатации лестничной конструкции зависит также от соотношения глубины проступи и высоты проступенка. При сложении этих параметров проектировщик должен получить 46 см (плюс-минус сантиметр).

А чтобы проверить, насколько удобно будет безопасно подниматься и спускаться по лестнице, можно из ширины лестницы отнять ее высоту. Если на выходе получается 12 см, значит, вы разработали идеальную конструкцию.

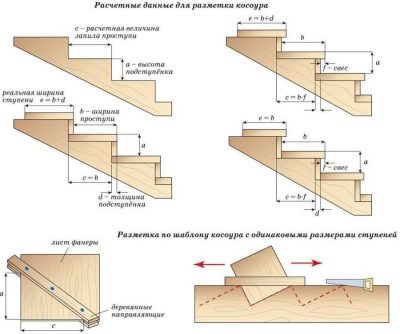

Особенно важно скрупулезно просчитать шаг ступенек конструкции. С него, собственно, и стартуют прочие расчеты. Неверно рассчитанный шаг при эксплуатации лестницы может даже повлечь за собой плохое самочувствие пользователей, особенно находящихся в пожилом возрасте: избыточное перенапряжение, необходимое для сбережения равновесия, ведет к болезненным ощущениям в ногах.

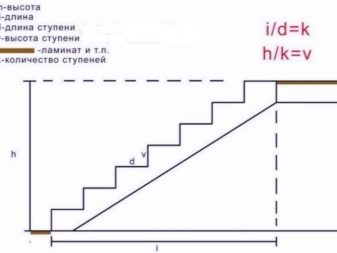

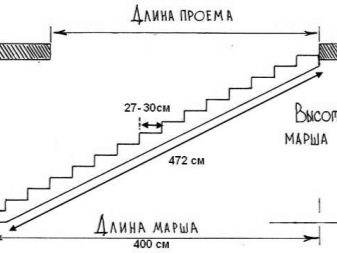

Пример расчетов шага лестницы

Пример расчетов шага лестницы

Чтобы не затруднять себя возней с калькулятором, можете воспользоваться бесплатным онлайн сервисом, который рассчитает вам все необходимые параметры лестницы, в том числе и размеры ступеней:

Максимальная высота ступени по снип

Требования СНиП к размерам ступеней

Непрерывный ряд ступеней называется маршем. Санитарными Нормами и Правилами оговорено количество ступенек в одном марше – от трех до восемнадцати. Но житейский опыт показывает, что количество ступеней должно быть нечетным, чтобы человек мог начать движение и закончить его одной и той же ногой. На практике ясно, что число 18 – это достаточно утомительно для подъема от площадки до площадки. Самым комфортным числом считается 10-15 ступеней в марше. Человек не успевает устать и запыхаться. Сегодняшняя статья будет посвящена ступеням и подступенкам. Мы напишем про размеры этих лестничных элементов (высота, ширина, длина).

Точный расчет – половина дела сделана!

Вы собрались проектировать лестницу в своем доме? Определите тип своей будущей конструкции, ее высоту, ширину, уклон. Подсчитайте в компьютерной программе (или закажите специалисту такой подсчет, если не владеете программой Archicad) количество проступей в марше, высоту подступенка, а также их размеры. Кроме этого, вы должны точно представлять, количество маршей и по какой траектории они пролягут. А также сколько междумаршевых площадок у вас образуется и какой формы. То есть вы должны видеть будущую лестницу полностью и в деталях. Без точных расчетов даже не думайте приступать к работе, иначе ваша конструкция может не вписаться в проем. А при худшем раскладе просто развалится на составные части.

Теперь подробно разберем главную составляющую лестничного марша — ступени. Как сказано выше, СНиП предписывает максимальное число ступеней не больше 18. В пролете ступени имеют разные названия в зависимости от местоположения:

  1. Нижние фризовые — самая первая ступенька марша от пола. Она возвышается над полом на высоту своего подступенка.
  2. Рядовые ступени.
  3. Верхние фризовые — ступени перед площадкой или ступени схода с лестничного марша. Должны находиться на одном уровне с полом второго этажа.

Как вы видите, в списке три позиции: нижняя ступенька, рядовая и верхняя. Это и есть минимальное количество ступенек в одном марше – три. Что касается ширины лестничного марша, то она зависит от ширины ступеней. Правила и тут предписывают минимальную и максимальную ширину для лестниц разного предназначения:

внутренняя прямая лестница в квартире

внутренняя спиральная в квартире

внутренняя на чердак

внутренняя в подвал

эвакуационная (пожарная) лестница

Минимальные и максимальные размеры ступеней и подступенков

Исходя из практического опыта установлено, что самые комфортные лестницы – это те, у которых две высоты подступенка плюс ширина проступи равняются среднему шагу человека. Средняя длина человеческого шага равна примерно 60 сантиметров.

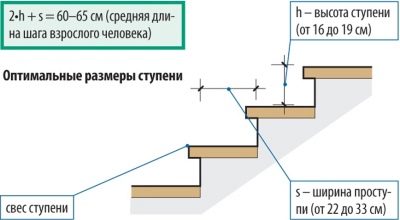

Если представить это в виде формулы, то получится 2h + b = S (60-66 см) (формула Блонделя, 17 век). Существует еще две закономерности для подсчета оптимальных размеров:

  • «формула удобства»: b — h = 12. Это означает соотношение ширины проступи к высоте подступенка. Вычтя из ширины проступи высоту подступенка, получаем двенадцать в остатке.
  • «формула безопасности»: b + h = 46.

А что прописывает СНиП? Он оговаривает минимальные и максимальные размеры проступи и подступенка. Высота ступени должна быть от 150 до 200 миллиметров. При этом допускается колебание в размерах подступенка, но не более пяти миллиметров. Минимальная ширина проступи — 250 миллиметров. Для мансардных/подвальных лестниц — 200 миллиметров. Забежные ступени в своей средней части не должны быть меньше 250 миллиметров.

В таблице прописаны соотношения проступи (b) к подступенку (h) в двух размерных ситуациях:

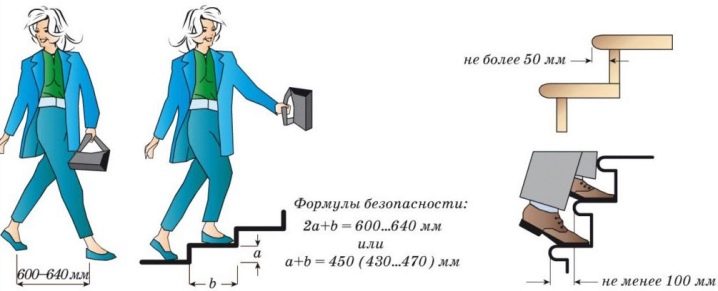

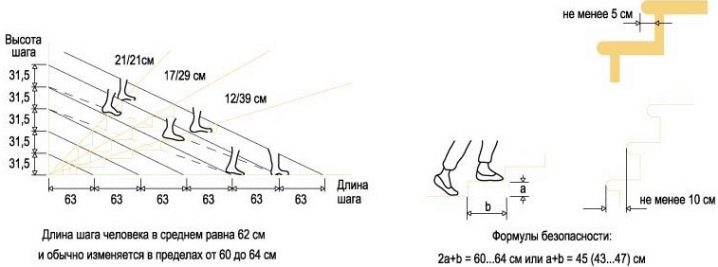

На рисунке ниже показан комфортный шаг человека и рекомендуемые ширина и высота ступеней.

Все ступеньки — близнецы-братья!

Высота подступенков и ширина всех ступеней должны быть строго одинаковыми. Представьте, что вы спускаетесь по лестнице в темноте. Опуская ногу на следующую проступь, вы автоматически, непроизвольно начинаете ставить ступню на такое же расстояние, что и в предыдущем шаге. То есть мышечная память ваших ног, руководя ими, подразумевает одинаковую высоту ступеней. И если их высота оказывается разной, то вы на одних ступеньках невольно впечатываете ступню в проступь, а на других не дотягиваетесь до опоры. Иначе говоря, ритм спуска нарушается и вы, как инвалид, вынуждены нашаривать ногой каждую следующую ступень. То же самое можно сказать и о ритме движения вперед (ширина проступи). Для непрерывного плавного подъема/спуска нужен четкий ритм — одинаковая ширина всех ступенек марша.

Ширина проступи должна быть такой, чтобы нога человека полностью вставала на нее, то есть 300-320 миллиметров. Касаемо подступенка: оптимальная его высота — 150 миллиметров. Если комфортные ширина и высота нарушены, то это грозит неприятностями, меньшей из которых будет затрудненный подъем, а более серьезной – травмоопасный спуск. Говоря о забежных ступенях, нужно знать, что ширина проступи с ее узкого конца не должна быть меньше 100 миллиметров, нависание ее края над нижней проступью не допускается больше 50 миллиметров. Для деревянных лестниц предусмотрена разрешенная величина нависания 30 миллиметров, а для металлических — 50 миллиметров.

Вы спросите — а зачем вообще нужно краю проступи нависать? Это делается в тех случаях, когда невозможно спроектировать оптимальную ее ширину (слишком крутая лестница, мало выделенного места). Тогда таким приемом хоть ненамного расширяют проступи.

Специалисты советуют в таких случаях не хитрить и не выкраивать миллиметры с риском для безопасности человека, а просто сконструировать ступени «утиный шаг» (почитайте о них в одной из наших прежних статей).

Итак, мы еще раз обратились к теме расчетов и параметров лестничного марша. Читая наш портал, вы станете сведущим человеком в области строения лестниц. Мы будет знать не только общие факты, но и требования СНиП. Кстати, запомнить основные цифры относительно лестниц совсем не трудно. Зато вы сможет четко озвучить нужные параметры, когда дело коснется проектирования лестниц, не тратя время на изучение многостраничных предписаний. Для закрепления и наглядности посмотрите полезное видео, как проектировать лестницы в компьютерной программе. Успехов вам и ждем откликов!

Требования снип при расчете высоты ступеней лестницы под стандарты ГОСТа

Сегодня всё больше владельцев загородных домов отдают предпочтение конструкциям в несколько этажей, поэтому без двухмаршевой лестницы на второй этаж не обойтись. Для того чтобы лестница была функциональна и безопасна, при её строительстве необходимо соблюдать требования ГОСТа.

В этой статье будут детально рассмотрены этапы планирования и строительства лестница на второй этаж. с учётом требований ГОСТа.

Зачем необходимо выполнять предварительный расчёт лестницы и ступеней?

Многие хозяева, выбирая форму и конструкцию лестницы, материал для её строительства, полностью забывают, что в первую очередь к этой конструкции предъявляются требования: практичность, безопасность и функциональность. Изделия, которые изготовлены без соблюдения требований ГОСТа зачастую травмоопасные. Так, ступеньки и перила, которые изготовлены на скорую руку, делают конструкцию менее прочной.

Чаще всего лестницы в дом и на второй этаж изготавливаются из металла или древа. Но как показывает практика, деревянные изделия более практичны, и имеют ряд достоинств. Неплохо себя зарекомендовали конструкции, в которых сочетаются металл и дерево.

Для того чтобы лестница была безопасна в эксплуатации, необходимо правильно выполнить все необходимые замеры. Особенно тщательно подходить к изготовлению конструкции стоит в тех домах, где проживают дети и старые люди.

Какие нормы прописаны в ГОСТ и СНиП?

Используя многолетний опыт строительства и проектирования лестниц. были созданы правила, выполнение которых гарантировало безопасность конструкции. Основным условием этих требований является: подбор определённого расстояния между ступенями для комфортного и свободного перемещения вниз и вверх. Существует определённая формула расчёта: 2-х+у=66–60 см. В этой формуле содержится формула безопасности: х+у=46, удобства – у-х= 12. В этих формулах значение х – расстояние по вертикали между поверхностями смежных ступеней, у- расстояние между их краями.

Современные строительные технологии позволяют шагнуть намного дальше в вопросах личной безопасности. Поэтому в планировании, монтаже лестничных проходов и ступеней, многие рекомендуют пользоваться нормами СНиП и ГОСТ.

Ниже приведены основные требования, при соблюдении которых не должно возникнуть травмоопасных ситуаций и проблем, при эксплуатации лестницы.

  1. В здании, где имеет более 2 этажей, лестничный пролёт должен быть только один.
  2. Разборные лестницы или трансформеры могут применяться только для чердачных или подвальных помещений.
  3. Существуют определённые требования к ширине лестничного пролёта, она должна быть в пределах 80 см – 1,2 м. Это позволит свободно передвигаться одному человеку. Одним из основных требований остаётся равномерная ширина лестницы на всей её протяжённости.
  4. В одном марше должно быть от 3 до 18 ступеней, если здание имеет общественное значение, то максимальное количество – 16 ступеней. Многие специалисты утверждают, то ступеней в пролёте должно быть нечётное количество. Это даёт возможность начинать и заканчивать подъем или спуск с одной и той же ноги.
  5. Уклон, при подъёме, не должен быть меньше 4 градусов, и превышать 18 градусов.
  6. Оптимальными параметрами высоты ступеней считаются 150–200 мм. Допускается разница в 5 мм. Это высота, на которую удобно поднимать ногу и пожилому человеку и маленькому ребёнку.
  7. Ширина ступеней не должна быть более 250 мм, на чердачные и подвальные помещения – более 200 мм.
  8. Согласно нормам СНиП и ГОСТа лестничные пролёты должны по ширине быть такими, как марши. Первая ступень от двери должна находиться на расстоянии не менее 1 метра.
  9. Высота перил около 900 мм, допускаются 1100 мм. Обязательно необходимо предусмотреть наличие балясин, они должны устанавливаться в промежутках 100–150 мм. Это очень важно в домах, где проживают дети.

На что нужно обратить внимание при проектировке лестницы

Все проектировочные работы необходимо выполнять только квалифицированным специалистам. которые знакомы со всеми требования ГОСТа и СНиП. Обязательно проектировщик учтёт пожелание заказчика. Основными критериями в выборе формы конструкции, количестве ступеней и материале для изготовления, будут тип движения, предполагаемая максимальная нагрузка на конструкцию, возможные дизайнерские решения. Кроме того, важно предусмотреть:

  • обязательно учитывается максимальное количество пространства, которое можно задействовать под лестницу, от этого будут зависеть форма конструкции и опоры для неё;
  • если планируется установка лестницы в уже построенное здание, то вариантов лестниц будет не так уж и много. Оптимальным вариантом считается одновременная постройка лестницы и здания;
  • конструкторским бюро обязательно рассматриваются все вопросы, связанные с безопасным передвижением по лестнице. Выбирается оптимальная высота ступеней. В редких случаях специалисты отходят от общепринятых норм. Как показывает практика, чаще всего травмы наступает на лестничных проёмах, где имеются нестандартные размеры ступеней ;
  • обязательно детально рассматривается вопрос конструирования поручней и перил учитывается максимальный вес, который может на них приходиться. Стандартными критериями считаются 100 килограмм. Это позволяет среднестатистическому человеку облокотиться или упереться в поручень и не проломить всю конструкцию;
  • лестничный проём должен иметь зазор между потолком и лестницей в 2 метра;
  • не последним фактором в проектировке лестницы является материал, из которого сделаны ступени. Если в зимнее время они будут скользить, то придётся укладывать ковролин, чтобы избежать падения.

Важность эргономических критериев расчёта

Очень важно правильно рассчитать ширину проступи. Она должна позволять взрослому человеку поставить полностью ногу на ступеньку. По стандартам эти параметры колеблется от 20 до 32 см .

Некоторые проектировщики утверждают, что оптимальными размерами являются подступок в 15 см, а ширина ступени – 30. Когда застройщик делает большую ширину, человек, поднимаясь, просто сбивается с шага, так как не хватает ширины поступи.

Если лестница не может иметь общепринятые стандарты наклона и должна быть менее 23 градусов. то лучшим вариантом станет установка пандуса. Если угол более 45 градусов, то лучше использовать приставные конструкции.

Этапы выполнения работ по монтажу лестничных проёмов, особенности:

  1. Определение вместе с проектировщиком места, где будет находиться будущая лестница.
  2. Выбирается определённый вид и тип лестницы, учитывая её высоту, ширину, количество ступеней в пролёте, материал, дизайнерское оформление. Размер конструкции должен быть просчитан до мелочей.
  3. Монтаж лестницы. Эти работы можно выполнять и самостоятельно, но лучшим вариантом будет пригласить опытного специалиста, чтобы избежать ошибок.
  4. Далее, определения необходимости наличия поручней. В общественных местах лестницы, по требованиям ГОСТа, не могут эксплуатироваться без перил.
  5. Определяется вид крепления конструкции к несущей стене. Необходимо предусмотреть дополнительные упоры, чтобы лестница была основательно закреплена и не двигалась.
  6. Завершающий монтаж всех декоративных элементов.

Существуют определённые требования к конструкциям. которые устанавливаются в частных домах. Здесь проследить полное выполнение и соблюдение требований ГОСТ и СНиП невозможно, так как порой сам хозяин занимается установкой и изготовлением лестницы. Поэтому только осознанное понимание, что этот участок может быть травмоопасным и нести угрозу для жизни домочадцев, должен заставить соблюдать перечисленные нормы:

  • если нет возможности выделить большое количество места для лестницы, то рекомендуется использовать винтовую, её размер гораздо меньше. Она является практичной и надёжной;
  • обязательно устанавливайте перила и ограждения, они помогут избежать падения со второго этажа, особенно если в доме живут маленькие дети;
  • придерживайтесь стандартов ГОСТа, если конструкция имеет такие показатели;
  • не забывайте устанавливать освещение на этом участке в доме, оно очень важно в ночное время.

Лестничные клетки для эвакуации

Лестничные клетки для эвакуации являются одним из первоочередных требований все ГОСТ и СНиП. Это связано с требованиями пожарной безопасности. В случае возгорания на верхних или нижних этажах, и невозможности выхода из помещения через парадный вход, именно лестничные клетки позволяют быстро и безопасно вывести всех людей на улицу.

К этим лестницам есть определённые требования:

  • ширина марша эвакуационной лестницы должна быть не менее ширины дверного проёма. Уклон такой лестницы выполняется в соотношении 1:1, высота и ширина ступенек строго по ГОСТу- 220 мм, 250 мм.;
  • все выходы на эти лестницы должны быть открыты, и в любое время доступны для проживающих или находящихся в здании людей;
  • запрещено на этих лестницах размещать любые посторонние предметы, трубопроводы, коммуникации;
  • на этих лестничных проходах могут находиться лифты для экстренной эвакуации, но более двух на один пролёт. Размер таких лестниц должен быть таким, чтобы экстренный людской поток мог беспроблемно передвигаться.

Проектировать лестницы – это ответственное и важное задание. Не стоит заниматься самостоятельно этим вопросом, если вы не имеете элементарных понятий и незнакомы с требованиями ГОСТа или СНиП. Грубые нарушения при проектировке и монтаже могут стоить жизни любого из тех, кто ними пользуется.

Лестница, СНиП и ГОСТ к которой соблюдены полностью, будет служить долго и качественно. Важно понимать, что стандарты лестниц не придуманы просто так. а выведены многолетними расчётами и жизненным опытом.

Барсуков Виктор Иванович

Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Далее приводятся основные нормы, правила и требования, которые необходимо учитывать при проектировании и строительстве лестниц.

Параметры лестничных площадок и маршей.

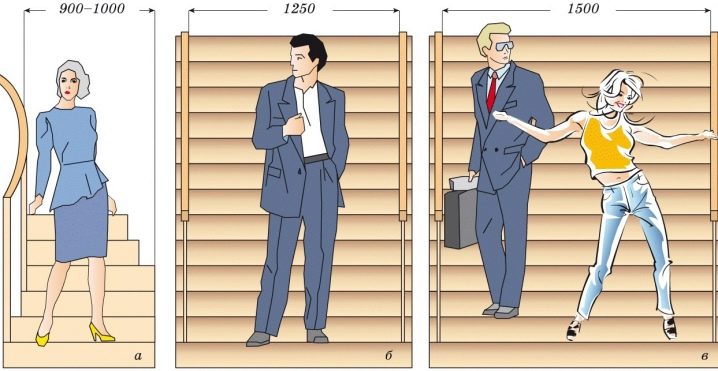

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

  • Минимальная ширина лестничного марша. для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
  • Максимальная ширина марша. для жилых зданий – 140 см, для общественных – 240 см.
  • Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
  • Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
  • Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
  • Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
  • Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
  • Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

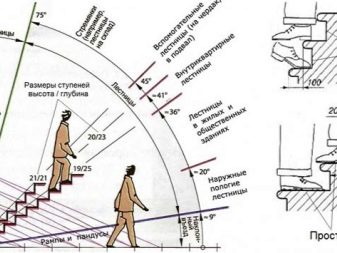

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) передвижения по лестнице и минимизация занимаемой лестницей площади. Безопасность лестницы зависит от её уклона и параметров ступеней.

  • Количество ступеней в одном марше лестницы должно быть не менее 3-х и не более 16. При меньшем количестве легко оступиться, большее делает лестницу «утомляемой» и требуется устройство промежуточной площадки.
  • Число ступеней в марше желательно предусматривать нечетное, так как человеку удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.
  • Рекомендуемый уклон лестницы находится в пределах 1:2 – 1:1,75 (от 20 до 26,7 градусов).
  • Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
  • Минимальный уклон лестницы для ходьбы 1:2,75 (20 градусов)
  • Максимальная высота ступеней лестниц. в жилых и общественных зданиях –19 см, для внутриквартирных лестниц – 20 см, для подвальных и чердачных – 21 см.
  • Минимальная высота ступеней – 12 см.
  • Максимальная ширина ступеней лестниц. в жилых и общественных зданиях –26 см, для внутриквартирных лестниц – 23 см, для подвальных и чердачных – 21 см.
  • Минимальная ширина ступеней – 25 см. Для лестниц ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
  • Высота ступеней лестницы в переделах одного марша не должна различаться более чем на 5 мм.
  • При ширине ступени до 26 см величина её свеса не должна превышать 3 см.
  • Забежные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см на средней линии марша.
  • Радиус кривизны средней линии марша с забежными ступенями должен быть не менее 30 см.
  • Расстояние между любой ступенью лестницы и потолком должно быть не менее 2-х метров.

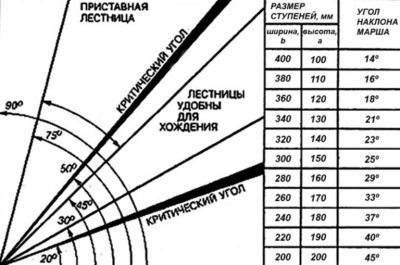

Рекомендуемые отношения ширины ступени к её высоте

Что бы спроектировать удобную и безопасную лестницу, нужно воспользоваться Формулой уклона марша, определяемую как коэффициент отношения ширины ступени к её высоте: k=b/a

При ширине ступени от 26 до 30 см и величине коэффициента в пределах от 1,75 до 2 – лестница считается удобной. Удобными будут такие соотношения ширины ступени к её высоте как 30/15 (k=2), 31/16 (k=1,94) и 29/17 (k=1,70).

Рекомендуемые отношения ширины ступени к её высоте

Параметры перил (ограждений)

  • Высота перил междуэтажных лестниц должна быть не менее 90 см, для лестниц высотой более 12 м – 110 см.
  • Для лестниц, используемых детьми, высота ограждений рекомендуется 150 см.
  • Высота ограждений наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 80 см.
  • Лестницы, имеющие более 5 ступеней, при ширине марша до 125 см оборудуются поручнем с одной стороны, при ширине марша 125 – 250 см с двух сторон. Лестничные марши шире 250 см оборудуются дополнительными перилами по центру марша.
  • Отсутствие ограждений допустимо для лестниц из 5 ступеней и меньше.
  • Расстояние между балясинами (стойками перил) не должно быть больше 12 см при высоте лестницы от пола свыше 150 см.
  • Перила лестницы должны выдерживать нагрузку 100 кг/м.

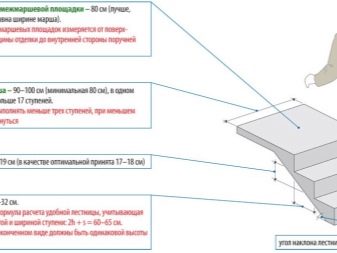

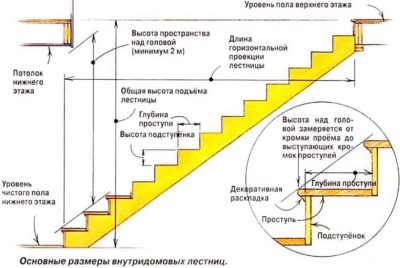

Схематическое изображение лестницы и её составляющие

Рекомендуемое применение различных пород древесины для строительства лестниц

Статьи по теме “Дизайн лестниц”

Источники: http://7lestnic.com/raschety-i-parametry/maksimalnoe-kolichestvo-stupenej-v-marshe-2.html, http://lestnica.guru/stupeni/trebovaniya-snip-pri-raschete-vysoty-stupeney-lestnicy-pod-standarty-gosta.html, http://www.live-design.ru/staircase-norm/

Ширина ступени лестницы норма — Всё о лестницах

Стандартная ширина лестничных ступеней: требования СНиП и ГОСТ

Такой показатель, как ширина ступеней различных видов лестниц, имеет свои границы согласно СНиП и ГОСТ, как и другие не менее важные характеристики. Это делается для того, чтобы обезопасить передвижение людей по этим конструкциям и сделать их максимально удобными.

Особенности ступеней лестничной конструкции

Основной частью лестницы являются именно её ступени. Благодаря им человек может подняться или спуститься на этаж без особых усилий. Если при проектировании конструкции будет соблюден стандарт СНиП для ширины ступени и марша в целом, передвижение будет максимально комфортным.

При проектировании лестницы. а конкретно её ступеней важно брать в учет такие характеристики, как:

Благодаря соотношению всех этих показателей и с опорой на стандарт определяется оптимальная конструкция лестницы.

Ступени изготовленные по стандартам СНиП комфортны и безопасны

Ширина марша

Одним из основных показателей, регламентируемых ГОСТ и СНиП, является ширина непосредственно самого марша. Для того чтобы по нему можно было свободно передвигаться без риска травмирования, следует оставить достаточное расстояние между опорами и ограждениями.

Минимальная ширина для ступеней обычной лестницы устанавливается на уровне 70–80 см. При таком расположении остается достаточно пространства, чтобы взрослый человек мог свободно подняться или спуститься по ним. Однако, если нужно будет разминуться со встречным идущим, могут возникнуть трудности. Именно поэтому такие конструкции рекомендуется устанавливать только в частных домах, где поток людей минимален.

Для винтовых лестниц минимальная ширина составляет 100 см без учета ограждений и перил.

Стандартная ширина всех ступеней лестницы обычно принимается на уровне 100 см. Если предполагается размещение на её ступенях балясин для перил, нужно добавить еще по 20 см на каждую сторону с поручнями. Свободное прохождение двух людей обеспечит марш шириной в 130 см, а при расстоянии 150 см никто из идущих не будет мешать друг другу даже при передвижении навстречу.

Максимальная ширина ступенек ничем не ограничена. В общественных местах необходимо позаботиться об установке дополнительных поручней для удобства и безопасности передвижения. К тому же они позволяют разграничить направления движения. Наличие центральных перил — это стандарт для маршей шириной более 2–2,5 м.

Схематическое изображение используемой ширины марша

Ширина проступи

Второй не менее важный показатель, который отражается на удобстве и безопасности пользования ступенями,— это их ширина в месте, где человек ступает ногой. Иными словами, это размер проступи. В идеале она должна позволять идущему полностью располагать стопу на поверхности, однако из-за того, что размеры ноги у людей неодинаковые, принято брать усредненное значение. Также важна и высота ступенек .

Оптимальная ширина проступи ступени лестницы должна быть от 23 до 26 см. При этом важно соблюдать комфортное соотношение между этой величиной и высотой ступени, то есть подступенком.

Для стандартных лестниц ширина ступени и высота подступенка обычно устанавливаются в таких промежутках:

  • 35:13 — для уличных лестниц ;
  • 29:17 — для общественных мест;
  • 23:19 — для жилых зданий;
  • 21:21 — для малоиспользуемых хозяйственных помещений.

Иногда не удается спроектировать лестницу таким образом, чтобы соблюсти каждый стандарт СНиП и при этом вписать конструкцию в доступное пространство. В таком случае можно сэкономить место, использовав приемы для увеличения проступи. Один из самых распространенных методов предполагает использование ступеней с небольшими выступами. Таким образом вы можете увеличить ширину на 2–3 см, не увеличивая уклон.

Второй вариант предлагает полностью отказаться от подступенка. Однако такое решение может сказаться на удобстве пользования конструкцией, ведь мелькающие под ногами просветы не способствуют ощущению безопасности, что нарушает стандарт.

Для сокращения ширины проступи возможно отказаться от подступенка

Если вы не можете себе позволить обустройство стандартного марша, можно оборудовать компактную лестницу «гусиный шаг». Благодаря чередованию ширины проступей с каждой стороны удается соблюсти требования стандартов.

Также отличный вариант — сооружение марша с забежными ступенями. Благодаря этому можно обустроить плавный поворот при подъеме на этаж. Учтите, что ширина ступени будет рассчитываться иначе.

Как определить ширину проступи?

Для определения величины проступи лестницы необходимо провести ряд расчетов. Обычно в первую очередь определяется доступный угол уклона, а затем на основе данных о длине марша высчитывается количество ступеней. Если разделить длину на эту величину, вы получите примерные размеры проступи.

Для более точных расчетов необходимо воспользоваться специальной формулой. Ее суть состоит в решении уравнения. Вам известна величина проступи. К результату плюсуется неизвестная вам высота подступенка. Ее нужно умножить на 2. В итоге должно получиться число в пределах 60–65. На основе этих цифр вычисляется интересующая вас высота.

Именно величина в 60–65 см принимается как стандартная для ширины шага взрослого человека. Однако её можно сократить до 45 см при необходимости.

Если вы не уверены в том, что полученное соотношение является верным, можете проверить результаты с помощью контрольных коэффициентов. С их помощью можно оценить уровень безопасности и удобства конструкции. Для этого суммируются оба числа: ширина и высота. В итоге должно получиться число 46 с разбегом в +/– 1–2 см. Это число указывает на соблюдение норм безопасности. Разница между проступью и подступенком характеризует удобство и должна равняться 12.

Определение ширины проступи осуществляется с помощью нескольких формул

Что касается забежных конструкций, ориентиром в этом случае выступает центральная линия. Искривление подъема должно выходить примерно на 30 см. Лучше всего рассчитывать ширину проступи графическим методом. А вот высота подступенка должна сохраняться независимо от итоговой конфигурации марша.

Роль уклона

При выполнении расчетов необходимо принимать во внимание и такую характеристику, как уровень наклона лестницы. Для жилых помещений этот показатель принято брать в пределах 30–45 градусов. В зависимости от уклона и доступного пространства под строительство ширина и высота ступеней лестничного марша могут изменяться.

Связь уклона и размеров ступенек очевидна: чем больший градус наклона, тем ближе к 1 соотношение проступи и подступенка. Иными словами, лестница будет круче при увеличении её наклона, а передвигаться по ней будет не только неудобно, но и небезопасно.

Если все расчеты соответствуют стандартам, такая конструкция допускается к постройке и будет вполне безопасной и эргономичной.

Основные нормы и правила проектирования лестниц

Стандарты и нормы СНиП

Со времен создания первых лестниц строители знали правило, которое гарантировало успех. Для обеспечения удобного движения требуется придерживаться гармоничного соотношения расстояний перемещения вперед и высоты подъема/спуска. Эти две величины выражены расстоянием по вертикали между поверхностями смежных ступеней (х) и расстоянием между их краями (у). Идеальная формула, выведенная в XVII веке Блонделем, имеет вид. 2х+у=60-66 см. Из нее выросли еще две формулы: формула безопасности, согласно которой х+у=46. и формула удобства. у-х=12 .

Сегодня наука строительства продвинулась далеко вперед, и правил стало на порядок больше. Современные люди гораздо больше придают значение вопросам личной безопасности. Собственно, уже упомянутые ранее нормы СНиП, хоть и оставили некий простор для фантазии, все же имеют список требований, следовать которым требуется неукоснительно.

Чтобы избежать административных нарушений и прочих проблем, следуйте данному перечню:

  1. Если здание насчитывает более двух этажей, должен быть один большой пролет.
  2. Трансформируемые лестницы должны использоваться лишь для прохода на чердак или в подвал.
  3. Ширина лестничного пролета должна составить от 80 см до 1 метра 20 сантиметров для прохода одного человека. Важно соблюдать эту ширину на всей протяжённости лестницы.
  4. В один марш должно поместиться от 3 до 18 ступеней, в общественных местах — от 3 до 16. Приветствуется нечетное количество ступеней, это позволит начать и завершить подъем/спуск с той же ноги.
  5. Угол на подъеме должен равняться не менее 26 и не более 45 градусам.
  6. Высота лестничных ступеней: 150-200 мм. Нормы допускают различие в пределах одного марша до 5 мм.
  7. Ширина ступени составляет 250 мм, не менее. Для чердачных и подвальных помещений нижний предел — 200 мм.
  8. Величина выступа — не более 30 мм.
  9. Лестничные площадки согласно СНиП должны по ширине соответствовать ступеням, если же примыкают сразу два марша — не менее 1,3 м. От двери до ступени нужно выдерживать расстояние в 1 м. В том случае, если двери распахиваются наружу — следует рассчитать исходя из ширины двери.
  10. Высота ограждения должна достигать 900 мм, на балюстраде можно подогнать и до 1100 мм. Между балясинами желательно оставлять промежуток в 100-150 мм, особенно в домах, где есть дети.

Ключевые моменты проектировки

При выборе типа необходимо считаться с требованиями, которые будут выдвинуты заказчиком. К примеру, какой тип движения будет осуществляться, нагрузки, которым будет подвергаться конструкция, примененные технологии и дизайнерские решения. Важно учесть количество пространства, которое возможно выделить под лестницу и места, подходящие для размещения опор.

Часто заказчик вспоминает о необходимости постройки лестницы уже после выполнения основных работ. Это ставит жесткие ограничения в проектировании и временами заставляет выбирать менее экономичные или эстетичные варианты. В идеале ее проект должен разрабатываться наряду с конструированием самого здания.

Так как лестницы представляют собой зону повышенного риска, конструктор должен принять во внимания вопросы безопасности. Выбрать подходящую высоту ступени лестницы, описанную в нормативных документах и указанную выше. Чаще всего именно несоответствие стандартам становится причиной многих травм. При конструировании лестничных поручней и перил требуется учесть вес, который они должны выдерживать. Целесообразно брать в расчет 100 кг веса, чтобы взрослый человек мог облокотиться, подстраховаться и не провалить перила.

И напоследок — критическая высота лестничной конструкции. Зазор между потолком и лестницей составляет 1,95 м, лучше 2 м. Эти же размеры касаются лестничного проема.

Важно учитывать материал, из которого сделаны ступени. Если их поверхность гладкая и скользкая, целесообразно закрепить ковровое покрытие.

Коврики будут выполнять не только тормозящую, страхующую роль, но и эстетическую и шумоизолирующую. Отличный вариант для домашней лестницы.

Замеры и материалы при конструировании

Для проведения замеров при условии, что лестницу придется делать уже в период отделочных работ, вам понадобится уровень, рулетка и еще одна пара рук. Неплохо обзавестись длинной прямой рейкой и угольником.

Для проверки перпендикулярности стен используем угольник. Меряем высоту потолка, толщину перекрытия, после выполнения замеров на миллиметровке рисуется план и разрез помещения, на котором следует отобразить не только замеры пола и проемы, но и двери, окна, прочее.

Хороший инженер должен быть и хорошим экономистом, в том смысле, что его работа не должна нести за собой излишних затрат. Создавая эскиз лестницы, стоит учесть, что стандартные изделия из дерева гораздо дешевле созданных на заказ, так что лучше постараться спроектировать интересный дизайн, используя более дешевые материалы. Производство стандартных лестничных деталей — широко распространенная практика, в основном, их создают для фирм, занимающихся монтажом лестниц.

В США, к примеру, практика самостоятельного создания лестниц настолько широка, что фирмы по созданию стандартных элементов переориентировались на частных лиц. В России стандарт заготовок у разных фирм аналогичен. Большие детали желательно заказывать в сборном виде, так как возможности в выборе могут быть ограничены исходя из размеров транспорта для перевозки. Качество же дерева-основы напрямую зависит от условий эксплуатации.

Нормы эвакуации по лестничным клеткам

Основная задача строительных норм в случае эвакуации — обеспечение противопожарной безопасности и способствование быстрой и грамотной эвакуации персонала. Теперь пару слов об эвакуации по лестницам и лестничным клеткам.

На лестнице для эвакуации ширина марша обязана совпадать и ни в коем случае не быть меньше ширины дверного проема. Уклон равен один к одному, ширина и высота ступеней лестницы по ГОСТ — 25 и 22 см соответственно.

На лестничных клетках недопустимо размещение трубопроводов с газами, встроенных шкафчиков, за исключением коммуникационных, и установка оборудования, выпирающего над выступами ступеней более чем на 2,2 м. Допускается располагать не более двух кабин лифтов. Лестничные клетки обязаны иметь выход на прилегающую территорию напрямую или через вестибюль и световые проемы не менее 1,2 квадратных метра.

Надеемся, наша статья пригодится вам в самостоятельном проектировании лестниц. Материал старались изложить в наиболее доступном для понимания формате. Успехов вам на строительном фронте. Запомните, только связывая в общую картину проект лестницы с конструктивными, эстетическими и планировочными решениями всего здания, можно добиться хорошего результата, соорудить долговечные, практичные, эстетичные и экономически выгодные.

Видео ниже покажет, как произвести расчет размеров ступеней в программе AutoCad

Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Далее приводятся основные нормы, правила и требования, которые необходимо учитывать при проектировании и строительстве лестниц.

Параметры лестничных площадок и маршей.

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

  • Минимальная ширина лестничного марша. для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
  • Максимальная ширина марша. для жилых зданий – 140 см, для общественных – 240 см.
  • Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
  • Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
  • Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
  • Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
  • Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
  • Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) передвижения по лестнице и минимизация занимаемой лестницей площади. Безопасность лестницы зависит от её уклона и параметров ступеней.

  • Количество ступеней в одном марше лестницы должно быть не менее 3-х и не более 16. При меньшем количестве легко оступиться, большее делает лестницу «утомляемой» и требуется устройство промежуточной площадки.
  • Число ступеней в марше желательно предусматривать нечетное, так как человеку удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.
  • Рекомендуемый уклон лестницы находится в пределах 1:2 – 1:1,75 (от 20 до 26,7 градусов).
  • Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
  • Минимальный уклон лестницы для ходьбы 1:2,75 (20 градусов)
  • Максимальная высота ступеней лестниц. в жилых и общественных зданиях –19 см, для внутриквартирных лестниц – 20 см, для подвальных и чердачных – 21 см.
  • Минимальная высота ступеней – 12 см.
  • Максимальная ширина ступеней лестниц. в жилых и общественных зданиях –26 см, для внутриквартирных лестниц – 23 см, для подвальных и чердачных – 21 см.
  • Минимальная ширина ступеней – 25 см. Для лестниц ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
  • Высота ступеней лестницы в переделах одного марша не должна различаться более чем на 5 мм.
  • При ширине ступени до 26 см величина её свеса не должна превышать 3 см.
  • Забежные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см на средней линии марша.
  • Радиус кривизны средней линии марша с забежными ступенями должен быть не менее 30 см.
  • Расстояние между любой ступенью лестницы и потолком должно быть не менее 2-х метров.

Рекомендуемые отношения ширины ступени к её высоте

Что бы спроектировать удобную и безопасную лестницу, нужно воспользоваться Формулой уклона марша, определяемую как коэффициент отношения ширины ступени к её высоте: k=b/a

При ширине ступени от 26 до 30 см и величине коэффициента в пределах от 1,75 до 2 – лестница считается удобной. Удобными будут такие соотношения ширины ступени к её высоте как 30/15 (k=2), 31/16 (k=1,94) и 29/17 (k=1,70).

Рекомендуемые отношения ширины ступени к её высоте

Параметры перил (ограждений)

  • Высота перил междуэтажных лестниц должна быть не менее 90 см, для лестниц высотой более 12 м – 110 см.
  • Для лестниц, используемых детьми, высота ограждений рекомендуется 150 см.
  • Высота ограждений наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 80 см.
  • Лестницы, имеющие более 5 ступеней, при ширине марша до 125 см оборудуются поручнем с одной стороны, при ширине марша 125 – 250 см с двух сторон. Лестничные марши шире 250 см оборудуются дополнительными перилами по центру марша.
  • Отсутствие ограждений допустимо для лестниц из 5 ступеней и меньше.
  • Расстояние между балясинами (стойками перил) не должно быть больше 12 см при высоте лестницы от пола свыше 150 см.
  • Перила лестницы должны выдерживать нагрузку 100 кг/м.

Схематическое изображение лестницы и её составляющие

Рекомендуемое применение различных пород древесины для строительства лестниц

Статьи по теме “Дизайн лестниц”

Источники: http://vseolestnicah.ru/elementy-i-komplektuyushhie/shirina-stupenej-lestnicy.html, http://7lestnic.com/komplektuyushhie/vysota-stupeni-lestnicy-snip.html, http://www.live-design.ru/staircase-norm/

Размеры ступенек крыльца в частно мдоме: ширина шага, длина шага

Правильно определить размеры ступенек крыльца очень важно, именно от них будет зависеть, насколько удобным окажется вход в дом. Не важно, из какого материала сделано крыльцо, расчеты будут производиться по одной схеме.

Делая расчеты, необходимо предположить, насколько изменится крыльцо в случае последующей отделки деревом, плиткой или камнем, и учесть данное увеличение при расчетах.

Как рассчитать размер ступеней

Основными составными элементами ступени являются: проступь и подступенок.

Проступь и подступенок

Допускается строительство крыльца и без подступенка, при соблюдении требований по нагрузкам на проступь.

Фиксированного размера ступеней нет, нормами обусловлен диапазон размеров и соотношения высоты и ширины ступеней. Данный диапазон зависит от следующих факторов:

  • Угол наклона лестницы – данный параметр влияет на соотношение размеров.
  • Способ отделки и облицовки готового крыльца – в зависимости от материала отделки пропорционально уменьшается размер ступеней. Выполняя расчеты, вы получаете значения высоты и ширины финишного крыльца, не забывайте об этом.
  • Назначение лестницы (приставная, на чердак или в подвал). Так как в данной статье рассматривается строительство крыльца, данный параметр нас не интересует.

Расчет высоты

Согласно строительным стандартам высота ступени крыльца должна находиться в диапазоне от 13 до 20 см.

Соотношение размеров

Основные моменты, на которые стоит обратить внимание при расчетах:

  • Для крыльца рекомендуется использовать более пологие лестницы, соответственно с меньшей высотой ступени, оптимальным размером считается 14-18 см. Это обусловлено тем, что по крыльцу человек чаще поднимается с определенным грузом (пакеты с покупками или новая мебель), и по менее высоким ступеням подъем дается легче.

Главное помнить, что высота ступеней крыльца должна быть одинаковой на всем протяжении марша. Исключением являются первая и последняя ступень.

  • Подъем будет более удобным и комфортным, если он будет начинаться и заканчиваться с одной и той же ноги. Разделите высоту крыльца на высоту подступенка. Если число ступеней нечетное, то это хорошо. Если число получается четным, посмотрите, возможно ли скорректировать высоту, чтобы получить нечетное количество ступенек. Если скорректировать нельзя, то ничего страшного.

Ширина ступени

Определяя ширину ступени, необходимо руководствоваться следующими требованиями:

  • Ширина шага – показатель определяется как сумма высоты подступенка и ширины проступи и должен равняться 450 мм.

Ширина шага

  • При расчете ступеней крыльца ширина проступи должна определяться из расчета, что на ней будет полностью помещаться стопа, это 27-32 см.

Основные ошибки

Определяя размеры крыльца, многие начинающие и неопытные проектировщики и строители могут допустить ряд ошибок, которые повлекут за собой дополнительные финансовые вложения, а то и переделку всего крыльца.

Ознакомьтесь с наиболее часто встречающимися ошибками, чтобы не допустить их в своем строительстве.

Размер без учета облицовки

Одна из грубейших ошибок, которая может привести к переделке всей конструкции или части крыльца, это не учтенная при расчетах толщина отделочного и облицовочного материала.

Площадка перед дверью

Понятно, что данное упущение не сильно коснется ступеней, потому как увеличение произойдет пропорционально во всем. Но данный просчет для площадки крыльца приведет к сокращению расстояния до дверного полотна, которое должно быть не менее 4-5 см.

Данный зазор необходим для беспрепятственно открывания двери при образовании наледи, снежного покрова, он также предотвратит затекание воды в дом.

Ширина проступи и лестничного пролета

Производители стремятся сохранять размеры отделочных материалов максимально близкими к средним величинам стандартов.

Плитка для крыльца прослужит намного дольше в условиях повышенной проходимости, если она останется в заводских размерах и с заводской обработкой краев.

Рекомендуем заранее уточнить габариты предполагаемого отделочного материала и при возможности подогнать размеры ступеней таким образом, чтобы избежать дополнительной резки.

 Не забудьте про монтажные швы.

Стык плитки при отделке

Дополнительное увеличение высоты ступени включает:

  • Толщину клея под плиткой на проступи – примерно 0,5 см.
  • Толщина самой плитки в зависимости от материала от 0,5 см.
  • Монтажный шов между подступенком и проступью 3-5 мм.

Увеличение ширины и длины ступени зависит только от количества монтажных швов в 3-5 мм.

Рассчитав размер ступеней крыльца с учетом всех обозначенных моментов, вы сможете минимизировать дополнительную резку материала и, возможно, покупку лишнего объема.

высота и ширина ступеней на второй этаж в частном доме, стандарт по ГОСТу

Параметры лестницы обусловлены ее конструкцией и тем материалом, из которого она изготавливается. Особенно важно правильно сделать расчеты, поскольку ошибки могут плачевно сказаться на состоянии лестницы: как минимум, она будет не эстетично выглядеть, как максимум, последствия могут быть опасны для здоровья. О том, как самостоятельно спроектировать лестницу и выполнить ее монтаж, будет рассказано в данной статье.

Особенности

Лестница – это сооружение, главной функцией которого является обеспечение связи между двумя этажами. Она присутствует в каждом доме вне зависимости от его этажности. В обычных высотных многоквартирных домах можно встретить лишь межэтажные лестницы, в то время как в частных домах есть и подвальные, и чердачные конструкции.

В последнее время наметилась тенденция, по которой многие жилые здания частного характера состоят лишь из пары этажей. В таких домах зачастую оборудуется лестница, которая имеет один общий пролет. Конечно, это же правило распространяется и на те постройки, высота которых составляет больше двух этажей.

Однако необходимо понимать, что в таких зданиях лестничное полотно не может быть цельным от первого этажа до последнего. Между этажами (например, первым и вторым) встраиваются специальные площадки, которые разграничивают марши и создают свободное от ступеней пространство. На нем поднимающийся человек может отдохнуть и перевести дух. Это является важной отличительной особенностью лестницы в частном доме высокой этажности.

Нередко на загородных участках есть различные уличные сооружения, например, беседки, вход в которые также обустраивается при помощи лестниц. Их особенность состоит в том, что все параметры уличных конструкций значительно отличаются от внутренних. Например, уменьшается угол наклона ступеней, поэтому марши становится удобными и безопасными в эксплуатации даже без перил.

Зачастую уличные сооружения не оборудуются перилами, однако это допустимо лишь для лестничных конструкций небольшой высоты.

В зависимости от функционала, размеров, эксплуатационных условий и необходимой практичности выбирается тот материал, который будет использован для изготовления лестничной конструкции. Материалы варьируются, а их производители предоставляют широкий ассортимент: от бетона до натурального дерева. Более того, лестницы бывают изготовлены из нескольких материалов. Зачастую это характерно для комбинированных конструкций, о которых будет подробно рассказано ниже.

Для лестниц в частном доме подойдут такие материалы, как дерево или специальная плитка, потому что эти материалы универсальны, условия в помещении куда более простые, они не требуют использования особого сырья.

Если же установка лестницы производится на улице, необходимо учитывать и климатические условия: сырье должно быть достаточно устойчивым к атмосферным воздействиям. Нередко используют бетон, металл или даже стекло.

Различные виды лестничных полотен имеют свои особенности, однако независимо оттого, какой тип ступенчатой конструкции планируется обустроить, все размеры для лестниц в частный дом являются стандартными. Конечно, они могут варьироваться, но все габариты имеют свои границы, которых нужно придерживаться при строительстве.

Размеры всех элементов рассчитываются заранее, на этапе составления чертежа. Это необходимо сделать, чтобы избежать несчастных случаев.

Нормативные требования

Главная функциональная характеристика лестницы – удобство подъема по ней. Именно это требование лежит в основе проектирования всех ступенчатых конструкций. По показателям СНиП лестничный марш состоит как минимум из трех и как максимум из восемнадцати ступеней.

Лучшим решением будет использование нечетного количества ступеней в марше, поскольку человеку удобно начинать и заканчивать подъем по ступеням одной и той же ногой. Однако это пожелание не является строгой нормой.

ГОСТ тоже освещает проектирование лестниц и включает в себя параметры высоты и ширины марша, которые зависят от угла наклона лестницы. Учитываются типы ступеней и настилов, а также комплектация и правила монтажа. В соответствии с этим нормативным документом, при угле подъема в 45 градусов уклон лестницы (ее крутизна) составляет не менее 1:2 и не более 1:1. Этот параметр рекомендуется выполнять около 1:1,75, что соответствует углу в 35-37 градусов.

Лучше обустраивать лестницы с большим углом наклона, поскольку подъем и спуск по крутой лестничной конструкции может оказаться опасным и будет представлять трудности не только для малоподвижных граждан, но также для детей и стариков. Нельзя забывать и о пространстве между ступенями и потолком, это расстояние должно равняться как минимум двум метрам.

Также необходимо помнить про балясины и балюстрады, которые выполняют функцию ограждения и перил. Расстояние между отдельными частями этих элементов может варьироваться в зависимости от параметров лестницы, материалов и дизайнерских решений. Однако если в доме есть маленькие дети, то промежутки между балясинами должны быть заделаны, например, закаленным стеклом. Оно достаточно прочное и способно выдержать опору, что позволит обеспечить безопасность малышам.

Виды конструкций

Существует множество разновидностей ступенчатых конструкций, которые зависят от места расположения лестницы.

Одномаршевые

Представляют собой прямую лестницу. Они не пользуются большой популярностью, потому что они не вписываются в помещения стандартной высоты. Подобные конструкции зачастую применяются для спуска в подвал или на улице при подъеме на небольшую высоту, например, в беседку.

Если же одномаршевая лестница достаточно длинная, то стоит на ней оборудовать специальное промежуточное пространство для того, чтобы не слишком утруждаться во время подъема и иметь возможность передохнуть.

Двухмаршевые

Являются самым распространенным типом лестниц. Они встречаются в большинстве зданий как жилого, так и общественного типа. Существует несколько подвидов этих лестниц, которые различаются лишь по своей форме: бывают как стандартные модели, так и изделия в форме буквы «Г».

Подниматься по ним даже на большую высоту не составит труда, поскольку пролеты разделены специальными площадками. Однако среди недостатков нужно упомянуть то, что для установки подобной лестницы требуется большая площадь.

Винтовые лестницы

Подходят для небольших по площади помещений, поскольку они экономно расходуют пространство. Существенный минус состоит в том, что зачастую такие конструкции весьма узкие, а сами ступеньки крутые. Из-за этого подобная конструкция представляет опасность для малоподвижных граждан, маленьких детей и пожилых людей.

Комбинированные лестницы

Состоят из разных элементов, которые можно встраивать в конструкцию во множественных вариациях. Благодаря этому можно создать уникальную лестницу, которая будет функциональной и безопасной. Она украсит окружающее пространство своей необычной формой.

Стандартные габариты

В том случае, если конструкция предполагает использование большого количества ступеней, то предпочтительнее обустраивать специальные промежуточные межэтажные пространства. Оптимальным решением будет создание широкой площадки. Ее параметры равняются ширине двух маршей с прибавлением дополнительных 10-20 сантиметров.

Различные нормативные требования затрагивают строительство лестниц и предписывают им определенные параметры, например, по СНиП допустимая норма варьируется от 80 до 140 сантиметров в отношении ширины ступенек.

Важно помнить, что для одновременного прохода двух человек по лестничному маршу требуется большее расстояние. В этом случае ширина лестницы должна быть не менее одного метра.

Для лестниц, используемых в качестве эвакуационных, существуют отдельные параметры, по которым стандарты марша должны составлять не менее 90 сантиметров.

В зависимости от функционала лестницы учитывается и перенос крупногабаритных предметов. Особенно это важно принимать во внимание на так называемых поворотных лестницах. Полезная ширина таких конструкций должна быть никак не менее одного метра, иначе транспортировка вещей будет проблематичной.

Необходимо отметить такой параметр, как глубина проступи. Ее особенность состоит в том, что она варьируется в зависимости от длины элемента: к внутренней части проступь сужается, создавая что-то наподобие проема, а к внешней части она расширяется. Исходя из этого, за основу всегда берется среднее значение, то есть центральная линия. Именно ее учитывают в проектировании.

Согласно ГОСТу, минимальный размер проступи должен составлять 25. Подставив этот параметр в формулу Блонделя, можно вычислить ее высоту. Она равняется 19,5 см, и это считается идеальным показателем. Конечно, точные значения необязательно соблюдать, обустраивая лестницу самостоятельно в частном доме. Однако учет нормативов позволит сделать конструкцию максимально безопасной, удобной и комфортной в использовании.

Оптимальная высота ступеней варьируется в пределах 12-25 см. В частных домах с высотой более двух этажей этот параметр не должен составлять более 20 см.

Большое внимание стоит уделить и расстоянию между балясинами. Самое большое значение достигает 15 сантиметров. В ином случае лестницы утрачивают свою первоначальную опорную функцию.

Поскольку лестничное полотно состоит от отдельных модулей, то их габариты также нужно учитывать. Показателем этих элементов выступает межосевое расстояние между модулями, которое находится в пределах от 225 до 300 мм в зависимости от того, учтена ли самая верхняя ступень.

Нормативные документы во главу угла ставят безопасность ступенчатой конструкции. Она считается безопасной лишь в том случае, когда сумма размеров проступи и подступенка равняется 46 см, например: 23 и 23, 28 и 18. Подобные расчеты называются «формулой безопасности», в которой наилучшим показателем считается 29 и17. Однако следовать этому параметру необязательно, важно лишь придерживаться числа 46 см, потому что на практике достаточно трудно реализовать идеальные показатели в индивидуальных проектах.

Как рассчитать?

Самостоятельно рассчитать габариты лестницы и спроектировать ее не представляет особой сложности, для этого необходимо знать параметры проступи (специальной ступенчатой накладки) и размеры подступенка. Также важным элементом среди расчетов будет ступенчатый шаг, поскольку от него зависит удобство эксплуатации лестницы и ее безопасность. Как мы помним, гарантом безопасности выступает сумма двух показателей, которая должна равняться 46, идеальное соотношение равняется 29+17. Однако в зависимости от условий монтажа и пространственных параметров соотношение можно изменить в ту или иную сторону.

Другим важным параметрам выступает высота помещения. Это число необходимо поделить на высоту ступени, получившиеся дробные числа впоследствии округляются до целых. В таких случаях, как правило, допускается нестандартное исполнение первой ступени – она носит название подиумной. При помощи нее подступь к ступеням становится более комфортной.

Перед выполнением чертежа необходимо вычислить оптимальные параметры лестницы, исходя из ширины проступи (которая обозначается как b) и высотой ступени (h). Эти показатели необходимо вставить в формулу Блонделя, который взял за основу своих расчетов средний человеческий шаг: b+2h. Минимальным значением выступает показатель в 60 см, а максимальным – 65 см. В среднем он равняется 63 сантиметрам, из этого показателя далее необходимо вычесть высоту подступенка, умноженную на два. Если используется проступь, то необходимо учитывать ее размеры, которые достигают 50 мм.

Другим важным фактором, влияющим на длину лестничного полотна, является площадь помещения, отведенного под лестницу.

При работе с чертежом она переносится на плоскость в виде прямоугольника, одна сторона которого является проекцией длины марша, а другая равняется ширине марша. Проекцию можно рассчитать следующим образом: глубина ступеней умножается на их количество.

После проделанных расчетов можно переходить к вычислению длины лестничного марша. Сумма квадратов ширины марша и проекции его длины равняются квадрату длины лестничного полотна. Для получения окончательного результата из этого числа необходимо лишь извлечь квадратный корень. Значение этого параметра зачастую получается нецелым, и как было сказано выше, необходимо округлить получившееся число.

Последним этапом выступает определение наклонного угла лестницы. Для этого берется отношение этажной высоты и длины марша, для этой пропорции вычисляется синус, а впоследствии и сам угол.

На сегодняшний день многие специалисты подробно описывают проектировку лестниц. Можно обратиться к их трудам для того, чтобы выяснить информацию о зависимости ширины и высоты лестничных ступеней, высотности этажа, постоянной ширины проступи и других параметров.

В основном они выделяют несколько типов этажной высоты: от 2250 мм, что соответствует подвальным помещениям, до 3000 мм. Для каждого значения присуще свое количество ступеней – от 12 до 17, высота ступени (118-176 мм) и ширина проступи, соответствующая 260-290 мм.

Распространенные ошибки

Самый главный недочет состоит в том, что некоторые домашние умельцы, решившись на самостоятельное возведение лестницы, игнорируют правила и стандарты ГОСТ и СНиП, которые являются обязательными к ознакомлению. Эти документы предоставляют базовые правила для расчетов, кроме того, сконструировав конструкцию в соответствии с нормативными требованиями, можно не переживать о безопасности.

Если допущены серьезные отклонения от вышеупомянутых параметров, не стоит претворять подобную идею в жизнь, поскольку она может оказаться опасной для здоровья.

Вместо этого нужно подкорректировать проект, изменив и доработав отдельные детали. Но лучше создать новый проект, проведя все расчеты заново или несколько изменив конфигурацию лестницы.

Как было отмечено выше, высота ступени не должна превышать 19 см, однако многие мастера-самоучки игнорируют это требование, делая ступени слишком высокими. Это затрудняет передвижение и делает его некомфортным, особенно для маленьких детей и пожилых людей. Для них подобная конфигурация может оказаться достаточно опасной и привести к несчастным случаям.

Другим упущением является строительство ступеней разного размера. Причиной этого является просчет при составлении чертежа и вычислении основных размеров лестничных элементов. Нужно отказаться от экспериментов на этой стадии, и в результате лестница будет комфортной в использовании и прослужит долгие годы.

Советы

Многие хозяева любят использовать натуральные материалы для отделки своего жилища, это касается и ступенчатых конструкций. Различные виды лестниц вне зависимости от материала также нуждаются в защите. Для них лучше использовать специальные пропитки и лаки на спиртовой основе, которые уберегут материал от воздействия опасных факторов внешней среды, например, излишней влаги. Также специальные составы помогут избежать коррозии, образования трещин и гниения.

Перед началом заливки этажа необходимо несколько раз проверить вычисления, которые определяют размеры будущей лестницы.

Правильная конструкция должна быть с шагом в 16-18 см, а это подразумевает и создание проема определенной ширины. В том случае, если нет времени рассчитывать проем, то наилучшим решением будет оставить его достаточно большим, чтобы в него можно было встроить лестницу и избежать проблем с установкой маршей и перил. При таком подходе конструкция будет удобной и не создаст опасности при использовании.

Таким образом, становится понятно, как спроектировать и соорудить лестничное полотно своими руками, однако важно помнить при этом, что необходимо придерживаться установленных технических стандартов. Соответствие им убережет от несчастных случаев и позволит наслаждаться надежностью, удобством и качеством лестницы.

Об ошибках проектирования лестницы в деревянном доме подробно рассказывается в видео ниже

Оптимальная высота ступени лестницы — Всё о лестницах

Стандартная высота лестничных ступеней: требования ГОСТ и СНиП

Высота ступени лестницы согласно ГОСТ является одним из базовых параметров для проектирования удобного и безопасного подъема. При этом также важно учитывать нормы СНиП и соотносить данные с другими характеристиками проекта. Рассмотрим подробнее, какой должна быть оптимальная высота для ступени лестницы того или иного плана.

Виды ступеней

Высота ступеней для разных проектов маршей может отличаться. Поэтому прежде чем приступить к рассмотрению вопроса о конкретизации этих характеристик, стоит определить, какие виды ступеней могут использоваться при строительстве лестницы. В современном строительстве принято различать следующие конструкции:

  • Рядовые. Стандартная прямая ступень, которая является основным элементом любой лестницы.
  • Забежные. Используется для плавного поворота на подъеме. Имеет нестандартную форму и отличается разной шириной проступи по всей своей длине.
  • Площадки. Промежуточные элементы для поворотных лестниц. Рекомендуется соблюдать такую же высоту для них, как и для обычных ступеней.
  • Открытые. Без подступенка, пролет остается открытым, что иногда создает ощущение парящей конструкции.
  • Закрытые. Между ступенями крепится подступенок, что позволяет скрыть пространство между ними и улучшить визуальное восприятие конструкции при движении по ней.
  • Навесные. Часть проступи выступает над подступенком. Это создает положительный визуальный эффект и позволяет сделать ступень более широкой.

Разновидности ступеней используемых в строительстве лестниц

В целом все параметры для таких ступеней вычисляются по общему принципу, но в некоторых случаях возможны те или иные отклонения от стандартов СНиП и ГОСТ.

Допустимые параметры

Высота лестничных ступеней или, другими словами, высота подступенка – это один из важнейших параметров, на основании которого строится весь проект лестницы. Согласно ГОСТ определена стандартная высота для ступеней лестницы, она находится в пределах 12-25 см.

Комфортная высота для ступени лестницы определяется в соотношении с проступью. Оптимальным является пропорция 2:1,5 или 2:1. Для подвальных и чердачных маршей допускается уменьшение соотношения до 1,2:1 и 1:1. Следовательно, максимальная граница высоты ступени установлена на уровне 25 см с глубиной проступи также в 25 см.

Для удобства принято брать значение в 15-17 см для уличных маршей. Для внутренних лестниц нужно сократить площадь, занимаемую под их строительство, поэтому устанавливается немного большее значение, а именно 17-22 см.

Для правильного расчета высоты ступени используются специальные формулы

Если стандартная пропорция будет нарушена, по такой лестнице будет крайне неудобно передвигаться. При этом влияние распространяется и на безопасность, и на расход энергии. Человеку должен обеспечиваться полный просмотр каждой следующей ступеньки при спуске вниз, иначе возрастает риск оступиться. Что же касается подъема, на слишком низкие элементы уйдет много времени, площади и сил. Для чрезмерно высоких конструкций энергии потратится еще больше. В таком случае нужно хотя бы предусмотреть наличие промежуточных площадок для отдыха.

Прочие стандарты

Как уже стало ясно, для вычисления высоты ступени недостаточно знать стандарт. В каждом конкретном случае этот показатель является индивидуальным и рассчитывается на основании соотношения с другими базовыми параметрами.

Для определения высоты ступенек лестницы, соответствующей СНиП, учитываются следующие данные:

  • Угол наклона – также стандартная величина, в среднем берется 30-45 градусов.
  • Ширина проступи – стандартная глубина ступеньки. Она играет определяющую роль в процессе вычисления.
  • Количество ступеней – не менее важный показатель, от этого числа зависит на сколько отрезков будет разбита высота пролета.

Соотношения параметров необходимых для правильного расчета лестницы

Методы расчета

Для того чтобы определить высоту ступеньки, используются специальные формулы и правила. Подобные методики позволяют провести вычисления с учетом стандартов ГОСТ. Это значительно облегчает процесс проектирования и позволяет сразу вывести более-менее подходящие цифры. Таким образом, удобная высота для каждой ступени лестницы может быть рассчитана одним из следующих методов:

  • Количество ступеней. Это самый простой способ. Он в основном берется в качестве старта для проектировки, а полученные данные используются в дальнейших расчетах и могут изменяться по ходу дела. В этом случае нужно взять всего два показателя: высоту марша, то есть расстояние от пола первого этажа до второго, и желаемое количество ступеней. Первую величину делим на вторую и получаем ориентировочные параметры. Затем сверяем их с ГОСТ и переходим к следующему этапу разработки проекта.
  • Ширина шага. Стандартный способ более точного вычисления высоты подступенка. Для этого нужно взять за основу расчетный показатель ширины проступи и вставить его в уравнение, основанное на формуле ширины человеческого шага: 2а + в = 60…65. Она означает наиболее комфортное расстояние, которое человек может преодолеть за один шаг. Обычно берется среднее значение 63 см. На основе этой формулы рассчитывается оптимальная высота для ступени. При необходимости данные корректируются до достижения идеального результата с учетом количества ступеней.
  • Формула безопасности. Здесь также должна быть известна примерная ширина проступи. В идеале сумма размеров проступи и подступенка должна равняться 46. От этого показателя нужно отнять ширину ступени и, таким образом, станет известна её высота.
  • Формула комфорта. В этом случае нужно найти вычитаемое в формуле. Разница между проступью и подступенком в оптимальном случае должна составлять 12. На основании этих данных можно легко найти второй компонент.

Схематическое изображение основных параметров, необходимых для расчета высоты ступени

Чтобы не мучиться с перерасчетом данных на каждом новом этапе можно воспользоваться онлайн-программами, которые рассчитают для вас оптимальный вариант проекта лестничной конструкции с учетом всех требований ГОСТ и СНиП. Однако, полностью доверять им не стоит, так как они могут не учесть некоторые важные моменты.

Если вы будете знать высоту и ширину ступеней вашей будущей лестницы, смастерить её будет не так уж и сложно. Основные трудности связаны с подгонкой расчетных результатов с нормативными показателями.

Расчет размеров ступеней и уклона лестничного марша

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600. 640 мм .

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм. где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25—35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм)

Главная / Библиотека / Какая оптимальная длина и высота ступеней лестницы

Какая оптимальная длина и высота ступеней лестницы

Перед тем, как начать расчет бетонной лестницы возникает множество вопросов, связанных с ее эстетичным видом, дизайном, выбором материала, из которого она будет создана. Но самые главные вопросы, которые требуют решения – это практичность, удобство и безопасность, которые в первую очередь зависят от того, какая оптимальная длина и высота ступеней лестницы будет выбрана.

Существуют общепринятые нормы, обеспечивающие комфортный шаг и удобное движение по подъемной конструкции.

Для обеспечения таких условий длина ступени должна быть равна 300 мм, а ее высота – 150 мм. Такие пропорции давно и успешно опробованы на практике, и основываются на средней длине человеческого шага и многих других параметрах. Отклонения от этих норм даже на сантиметр приводят к ухудшению качества эксплуатации устройства, вам постоянно придется контролировать свои шаги.

  1. К примеру, подъем ступени часто увеличивают в жилых домах или других строениях для экономии полезной площади, соответственно уменьшая их количество, что значительно сокращает площадь, занимаемую лестничным полотном. Однако увеличение стандартного размера даже до 160 мм значительно скажется на эксплуатационных характеристиках. А если этот параметр увеличить до 200 мм, подниматься придется, прилаживая немалые усилия и максимально увеличивая шаг.
  2. В случае уменьшения подъема ступенек, что иногда практикуется в школьных и других детских заведениях, взрослому человеку придется буквально «семенить» ногами и постоянно спотыкаться.

Расчет длины и высоты

Не меньшее значение имеет соблюдение стандартных размеров длины ступеньки. Данный параметр больше 300 мм иногда допускают в торговых центрах, банках и других помещениях общественного назначения с постоянно движущимся потоком людей. Но это также привносит свои неудобства – нестандартная длина заставляет человека делать либо один более широкий шаг, либо несколько мелких на одной подножке. Это, конечно, не критично, но доставляет определенный дискомфорт. В частных домах, опять же для уменьшения габаритов конструкции, иногда делают длину подножки меньше положенной. Это приводит к неустойчивому положению ноги и постоянному спотыканию, вследствие чего увеличивается степень травмоопасности конструкции.

Получить оптимальные параметры ступенек и других элементов подъемной конструкции можно также с помощью формул и тщательных расчетов. Учитывая постоянные динамические нагрузки, которые испытывает лестница во время эксплуатации, особое внимание уделяется именно расчетам по несущей способности.

Для этого устройство условно делят на консольные и однопролетные балки, и вычисляют по соответствующим формулам нагрузку на каждую из них. Вычисление нагрузок на марши и площадки производится путем суммирования временных нагрузок, которые на них оказываются, и веса самой конструкции.

Оптимальные параметры подъемных элементов в основном зависят от ширины шага человека и вычисляются с помощью несложной формулы:

  • Эмпирическим путем выяснено, что при восхождении человек тратит примерно в два раза больше сил, чем при движении по плоскости. Исходя из этого, доказано, что лестница будет безопасной и удобной, если будет верна формула 2a+b = 600÷640 мм, где а — высота подступенка, мм; b – ширина подножки, мм; 600÷640 мм – усредненная длина шага человека по плоскости.

Важным параметром при строительстве является угол наклона конструкции:

  • Оптимальным значением считается угол от 23º до 45º;
  • Наклон менее 23º позволяет вместо лестницы соорудить небольшую наклонную площадку – пандус;
  • Угол более 45º характерен уже не для маршевых, а для приставных устройств.
  • На лестницах с большим углом наклона – 40º -45º, движение вниз можно осуществлять только спиной вперед.
  • Для винтовых конструкций наиболее приемлем подъем в 25º -35º.

Угол наклона увеличивают чаще всего для экономии полезной площади, ведь чем более пологой будет конструкция, тем больше места в помещении она займет.

Зная высоту этажа и угол наклона, а также параметры ступеней, их количество проще всего определить графическим путем. Если высота ступеней не определяется целым числом, ее значение можно округлять с точность до миллиметра. Главное, не забыть потом учесть полученные минимальные погрешности. Добавить их лучше к высоте самой нижней ступеньки, чтобы остальные получились одинаковые, так как разные запрещены по технике безопасности.

Подведем итоги

Из всего выше сказанного, можно сделать вывод, что отклоняться от стандартных размеров ступеньки крайне нежелательно, но, при отсутствии других вариантов, допустимыми отклонениями можно считать: для длины – 280-300 мм, для высоты проступи – 140-160 мм.

Источники: http://vseolestnicah.ru/elementy-i-komplektuyushhie/vysota-stupenej-lestnicy-standarty-gost-i-snip.html, http://ostroykevse.com/Lestnica/02.html, http://2ladders.ru/dlina-vysota-lestnicy

ГОСТ, особенности и требования :: SYL.ru

Лестницы есть практически во всех жилых и производственных зданиях. Даже в одноэтажных небольших частных домиках в большинстве случаев имеются крылечки. И конечно же, любая лестница должна быть не только красивой, но и безопасной и удобной для передвижения людей. При монтаже подобных конструкций в обязательном порядке должны учитываться нормативы СНиП и требования ГОСТ. Высота ступеней лестницы, как и любые другие ее параметры, должны быть рассчитаны правильно.

Государственный стандарт

При проектировании любой лестницы следует руководствоваться прежде всего нормативами, предусматриваемыми ГОСТ 98-18-2015. Принят этот документ Международным советом по стандартизации был 29 мая 2015 г. Помимо России, его подписали представители таких стран, как Армения, Киргизия, Казахстан и Таджикистан.

высота ступеней лестниц гост

Помимо ГОСТ 98-18-2015, при изготовлении лестниц должны соблюдаться также нормативы, предусмотренные ГОСТ:

При сборке приставных лестниц следует руководствоваться в том числе и требованиями документа Р53254-2009 (технические условия для наружных изделий).

Виды лестниц

О том, какой должна быть высота ступеней лестницы по ГОСТ, поговорим чуть позже. Для начала же давайте разберемся с тем, какими бывают собственно сами эти конструкции. Классифицироваться лестницы могут по разным признакам. В примеру, внутридомовые подразделяются на:

Основные лестницы являются конструкциями капитальными и предназначены собственно для передвижения на верхние этажи. К вспомогательным относятся:

Конструктивно лестницы могут быть:

высота проступи и ширина ступени лестницы гост

Маршевые лестницы являются наиболее распространенным вариантом. Изготавливаться они могут на косоурах или тетивах. Конструкции это в большинстве случаев достаточно массивные и капитальные. Винтовые лестницы имеют то достоинство, что занимают в доме мало места. Размеры они имеют небольшие и для передвижения менее удобным, чем маршевые конструкции.

Лестницы на больцах используются в домах не слишком часто. По сути, это те же маршевые лестницы. Однако ступеньки у них монтируются прямо на стене.

По расположению обычные лестницы классифицируются на внутридомовые и уличные. Последние называют просто крылечками.

Эвакуационные лестницы: типы и требования

Отдельно можно выделить также пожарные лестницы. Они, как и обычные, в свою очередь подразделяется на:

  • наружные;

  • внутренние.

Внутренние пожарные лестницы чаще всего являются частью проекта самого здания. Согласно нормативам, такие конструкции всегда имеют площадки. Наружные лестницы могут устанавливаться в любой период эксплуатации здания. В некоторых случаях площадки в них предусматриваются, в других — нет.

высота ступени эвакуационной лестницы гост

Какими могут быть ступени

В конструкции лестницы этот элемент, конечно же, является основным. Изготавливаться ступени могут из разных материалов. Но чаще всего это дерево или металл. По форме ступени могут быть прямоугольными, полукруглыми, трапециевидными. В любом случае высота ступени лестницы по ГОСТ должна быть такой, чтобы передвигаться по маршу было бы удобно и безопасно.

Конструкция ступеней

Состоят ступени из следующих элементов:

  1. Проступей. Именно на этот элемент опирается нога движущегося по лестнице человека.

  2. Подступенков. Этот элемент располагается вертикально и соединяет проступи. В некоторых случаях подступенки в лестницах не монтируются. Однако считается, что с этим элементом марш выглядит более надежным и солидным.

Безопасность и удобство

Ширина лестничного марша по нормативам не должна быть меньше 70-80 см. Но обычно ступени подобных конструкций имеют большую длину — 1-1.5 м. Такие лестницы считаются более удобными при передвижении. Ведь при необходимости на них легко могут разойтись спускающиеся и поднимающиеся наверх люди.

Ширина марша имеет, конечно же, определенное значение в плане безопасности передвижения. Но самыми важными показателями в данном случае являются угол наклона и высота ступеней. ГОСТ, а вернее предписываемые им нормативы, при расчете этих параметров должны соблюдаться обязательно.

Определение высоты ступеней

Таким образом, руководствуются прежде всего при выборе такого показателя, как размеры ступени лестницы, ГОСТ. Определение высоты же ступеней, как понятия — очень простое. Так называют расстояние между нижним и верхним подступенком в марше. Согласно нормативам, этот показатель должен быть одинаковым по всей длине лестницы. То есть все ступеньки должны иметь одну и ту же высоту. Исключением может быть лишь первая. Эту ступеньку разрешается делать немного более высокой, чем остальные.

гост на размеры ступеней лестницы определение высоты

Максимальная высота и минимальная ширина ступенек по ГОСТ

Эти показатели рассчитываются с учетом в том числе и типа лестницы. Но в любом случае, согласно нормативам, глубина ступени должна определенным образом соответствовать ее высоте. При этом:

  • показатель высоты ступеней обычной лестницы не должен выходить за пределы 150-200 мм.

  • эвакуационной лестницы — 220 мм.

Минимальная ширина ступени обычной лестницы — 250 мм. Такие же требования предъявляются и эвакуационным конструкциям.

Если говорить о пожарных лестницах, ГОСТ высоту ступеней их регулирует четко. В такой конструкции этот показатель должен составлять именно 220 мм. В маршах же обычных лестниц высота ступеней может варьироваться. Но в любом случае при проектировании таких конструкций должна приниматься во внимание.

«Формула удобства»

Такие показатели, как количество и высота ступеней лестницы, зависят прежде всего от угла наклона марша. При расчете принимаются во внимание в том числе и нормы проектирования лестниц по СНиП. Так, количество ступеней в одном пролете на должно превышать 18 шт. Также, согласно нормативам, в марше их должно предусматриваться минимум три.

Расчет же высоты ступени производится с использованием «формулы удобства». Как уже упоминалось, этот показатель должен соотноситься с глубиной подступенка таким образом, чтобы передвигаться по лестнице было безопасно. Собственно сама формула удобства выглядит следующим образом:

Здесь h — высота ступени, b — ширина проступи, S — длина шага человека. Последний параметр может колебаться в пределах 60-66 см. При расчетах высоты ступени лестницы и ширины проступи ГОСТ предписывает принимать во внимание средний оптимальный показатель в 63 см.

При увеличении высоты ступени на 1 мм, согласно «формуле удобства», глубина ее должна быть уменьшена на 2 мм.

максимальная высота и минимальная ширина ступенек

Еще одна формула

Произвести расчет лестницы можно и немного по другой методике. «Формула удобства» может выглядеть и таким образом:

Эта формула была разработана специалистами института психологии труда им. М. Планка. Выполнить расчет с ее использованием очень просто. Однако она, к сожалению, не учитывает различную длину шагов человека.

Формула безопасности

Итак, как определить высоту ступени, мы выяснили. Но при проектировании лестницы обязательно следует правильно рассчитывать и ее ширину. Размеры ступени лестницы по ГОСТ и другим стандартам положено рассчитывать с учетом так называемой формулы безопасности. Выглядит она следующим образом:

Если ширина проступи будет слишком маленькой, существует вероятность того, что при передвижении по лестнице нога человека соскользнет. А это, конечно же, чревато травмами. Разумеется, не обязательно придерживаться расчетов в точности. Однако с использованием представленной выше формулы можно вычислить оптимальные показатели.

Ступени крылец

В данном случае количество этих элементов будет зависеть в том числе и от такого показателя, как высота цоколя дома. Требования к ступеням уличных лестниц предъявляются не слишком строгие. Однако крыльцо, конечно же, также должно быть безопасным для передвижения людей.

Высота ступеней лестницы, по СНиП и другим нормативам, расположенной на улице у двери дома,может колебаться в пределах 12-20 см. Но оптимальным диапазоном при этом считается показатель в 14-17 см. Ширина ступени крыльца, как и обычной лестницы, должна быть такой, чтобы на ней полностью помещалась нога человека. Обычно это 28-30 см. Но в любом случае ширина ступени крыльца, согласно СНиП, не должна быть меньше 25 см.

высота ступеней лестницы снип и другие нормативы

Какие еще требования существуют

Конечно же, при проектировании лестницы принимать во внимание требования в отношении ширины ее марша, глубины и высоты ступеней следует обязательно. Однако существуют и другие нормативы ГОСТ и СНиП, учитывать которые также необходимо. Так, к примеру:

  1. Допустимый угол наклона домовой лестницы составляет 20-60 градусов. Оптимальным же показателем считаются в данном случае 45 гр.

  2. Приставная лестница может быть установлена под углом до 75 градусов.

Конечно же, при строительстве подобных конструкций должна быть правильно выбрана и высота перил. Считается, что безопасным передвижение по лестнице будет только при минимальном показателе в 90 см. Балясины в перилах, согласно нормативам, должны располагаться с шагом не более чем в 15 см. В этом случае между ними, к примеру, не сможет просунуть голову ребенок.

Пример расчета ступеней лестницы

Для наглядности сделаем расчет для конструкции, монтируемой в комнате высотой 275 см. Допустим, желаемая высота ступеней лестницы — 17 см. Сначала определяем их количество:

Округляем полученную цифру и получаем 16 подъемов. Количество ступеней всегда на 1 меньше. То есть от 16 нужно отнять 1. Ведь пол второго этажа уже сам по себе является ступенью.

Точная высота в данном случае может быть рассчитана так:

Ширина ступени будет равна при этом:

Этот показатель можно округлить до 29.

Для того чтобы можно было наиболее рационально распланировать помещение, при расчетах следует также определить проекцию лестницы на пол. Для этого количество ступеней умножаем на их ширину:

От чего может зависеть высота ступеней

Таким образом, вычисляется этот показатель с учетом прежде всего безопасности и удобства передвигающихся по лестнице людей. Высота ступени эвакуационной лестницы по ГОСТ — строго 220 мм. У обычных этот показатель может быть разным. В частном доме лестницы делают часто с учетом роста и ширины шага проживающих в нем людей. Однако при выборе высоты ступеней в данном случае обычно приходится учитывать в том числе и особенности того материала, из которого предполагается монтировать конструкцию.

Ступени бетонной лестницы могут иметь любую комфортную высоту. При расчете же, к примеру, лестницы из дерева при наличии у нее подступенков, стоит учитывать и стандартную ширину пиломатериала. Этот показатель в большинстве случаев составляет 15 или 20 см. Именно такой обычно и бывает высота ступеней лестницы с подступенком. Ведь подпиливать доски до нужной ширины нецелесообразно по причине трудоемкости этой процедуры.

эвакуационные лестницы типы и требования

То же самое касается и лестниц из кирпича. При подборе показателя высоты их ступеней также приходится принимать во внимание габариты этого строительного материала.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
