как правильно ее обустроить, последовательность выполнения работ

Мало кто возьмется опровергать утверждение о том, что сегодня ливневая канализация и ее разновидность – дренажная (она же водоотводная) канава – это неотъемлемая часть всего благоустройства участка, который в наибольшей степени подвержен затоплению во время дождей или схода талых вод. При этом бывает и так, что мало кто имеет представление о том, что же такое водоотводная канава и как ее обустроить.

Что представляет собой водоотводная канава

Собственно говоря, любая дренажная канава – это специальное углубление в земле, обустроенное вдоль дороги или по периметру объекта, участка.

Водоотводная канава — сооружение в грунте, предназначенное для защиты грунта от размыва или переувлажнения, сбора поверхностных  вод и отвода их в ближайший водоток.

Принцип ее действия крайне прост: вода, накопившаяся после интенсивных ливней, не застаивается на местности, а стекает по дну канавы в специально оборудованный сток или в естественный водоем. Если вода отводится с вышележащей территории, то такая дренажная канава называется нагорной. А если отвод осуществляется по периметру участка или вдоль дороги, то это – кювет.

Какие преимущества имеет водоотводная канава

Прежде всего, такая канава призвана эффективно отводить воду от участка. Тем самым можно будет предотвратить такие неприятные явления, как:

  • затопление участка и его заболачивание, образование луж на местности;
  • гниение деревянных конструкций и корней растений;
  • угнетение роста растительных посадок на территории;
  • появление грибков и плесени на стенах сооружений;
  • ухудшение здоровья из-за пребывания в условиях повышенной влажности;
  • скопление грязи на участке.

Осадки и растаявшие снега наносят немалый вред хозяйственной деятельности, увеличивают избыток влаги в почве, что может испортить ландшафтный дизайн, привести к гибели садовых растений и разрушить фундамент здания.

К тому же, рытье канавы, как правило, не предполагает привлечения специализированной тяжелой строительной техники. Буквально каждому собственнику по силам взять самую обычную штыковую лопату и самостоятельно вырыть канаву. Водоотводная канава – это еще и самых дешевый и эффективный метод дренажа. Она не потребует практически никаких денежных затрат.

Недостатки, которыми обладает дренажная канава

Впрочем, имеются у данного метода организации дренажа и свои минусы. Например, канава обладает меньшей эффективностью в сравнении с линейной ливневой канализацией и даже с поверхностным линейным водоотводом.

Канава не отличается длительным сроком службы. Впрочем, если подойти к ее обустройству с умом и как следует укрепить – эти сроки продлятся в значительно степени. Но даже и при этом канава нуждается в регулярном обслуживании – восстановлении насыпи, прочистке и прочих ремонтных работах.

К тому же, дренажная канава может подпортить внешний вид участка. Но и здесь все во многом зависит от фантазии самого собственника. Есть примеры удачно вписанных в дизайн ландшафта водоотводных канав, прекрасно декорированных.

Канава  —  это длинный открытый водоотвод простейшего типа, выкопанный в грунте для сбора и отвода воды, которая скапливаются в результате выпадения большого количества осадков.

Где преимущественно применяют дренажные канавы

Водоотводная канава, как правило, находит свое применение на не слишком больших частных участках. Это связано с низкой степенью автоматизации работ по ее обустройству. А потому в промышленных масштабах дренажные канавы мало используются. Это происходит еще и по причинам вышеуказанных недостатков – необходимость частого ремонта, недолгий срок службы и т.д. Нужно также иметь в виду, что, согласно действующим нормативам, нельзя обустраивать дренажные канавы и выводить их к:

  • водоемам, где обитает рыба и прочие живые организмы;
  • неукрепленным или размытым оврагам и ямам;
  • рекам, в которых имеется проточная вода;
  • водоемам, у которых имеются пляжи для отдыха;
  • а также к естественным низинам, где местность подвержена заболачиванию.

Важно! Запрещено обустройство дренажных канав в тех местах, где уровень протекания грунтовой воды находится на глубине менее двух метров. Это связано с тем, что в противном случае грязная сточная вода может проникнуть в водоносную жилу. Если на участке предполагается залегание грунтовых вод, то водоотводные каналы оснащаются закрытыми лотками.

Недостаток водоотводных – размывание и обрушение стенок. Мощение природным камнем канавы — это способов укрепить откосы водоотводной канавы, а так же придать ей эстетичный вид.

Какие технические требования предъявляются к водоотводным канавам

Для того, чтобы обеспечить наибольшую эффективность работы водоотводной канавы, нужно соблюдать определенные нормативы. Прежде всего, нужно позаботиться об обеспечении нужной степени уклона канавы. Если она вырывается на небольшой частной территории, то можно исходить из принципа: 2 см изменения высоты на каждый метр длины канавы. В случае обустройства дренажа вдоль дорог и промышленных объектов, оптимальным считается угол наклона в 3-5 градусов.

Наибольшую эффективность работы водоотводной канавы обеспечивает организация необходимой степень её уклона.

Если же в силу каких-то причин нельзя обеспечить нужную степень уклона – то необходимо на пути воды организовать специальные быстротоки и так называемые водобойные колодцы. Минимальная скорость водотока должна составлять 0,3 метра в секунду. В этом случае канава может эффективно справляться в большинстве случаев даже со сравнительно интенсивными потоками воды. Что же касается размеров самой канавы, то они следующие:

  • ширина – порядка 50 см;
  • глубина – не менее 70 см;
  • откосы по бокам должны находиться под углом в 30 градусов.

Какими способами можно укрепить водоотводную канаву

Как уже было сказано, одним из существенных недостатков, которыми обладает водоотводная канава, является то, что ее стенки и насыпь подвержены естественному разрушению – осыпанию и размыванию. Однако каждому по силам уменьшить действие этого негативного фактора. И для этого необходимо предпринять меры по укреплению как самой канавы, так и ее откосов.

Во-первых, еще на этапе строительства нужно обеспечить наличие специального дренажного песчано-гравийного слоя по краям канавы. Будет достаточно подушки толщиной в 8 – 10 сантиметров. Уже после завершения работ можно обсадить края канавы декоративными или дикорастущими кустарниками, деревьями. С одной стороны, корневая система их укрепит стенки канавы, а с другой – придаст ей более эстетически привлекательный вид.

Нередко для укрепления канавы и также для улучшения ее внешнего вида применяется природный камень. При умелой выкладке он может до неузнаваемости преобразить такое, на первый взгляд, неказистое сооружение, как водоотводная канава.

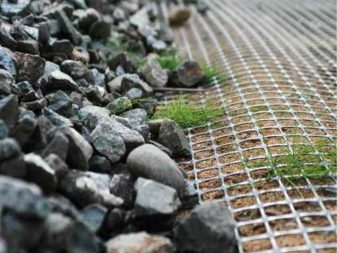

Георешетка – это сотовая конструкция из полиэтиленовых лент, ее используют для армирования рыхлых и неоднородных грунтов, укрепления склонов и откосов.

Рекомендуется также применять георешетку. С помощью специальных костылей она прикрепляется ко дну и к стенкам канавы. Такой же материал, как геотекстиль, рекомендуется укладывать на илистый грунт основной площадки полотна. Минимальная толщина насыпи на геотекстиль должна составлять не менее 30 сантиметров. Геотекстилем можно также укреплять и сами стенки канавы, и ее дно. Применяется для этого и так называемая одерновка. Дерн нарезается толщиной от 6 до 10 см и выкладывается по насыпи. Его закрепление можно проводить деревянными спицами. Наконец, можно и просто проявить определенную фантазию и использовать всевозможные подручные средства для укрепления канавы.

Как обустроить водоотводную канаву своими силами

Как правило, собственники небольших участков предпочитают обходиться при обустройстве водоотводных канав своими силами. И для того, чтобы канава действовала с максимальной эффективностью, для начала нужно разметить участок, учитывая естественный уклон местности. Можно даже предварительно составить план на бумаге. Для того, чтобы понять, с каких именно мест нужно отвести воду в первую очередь, можно просто дождаться первого же ливня и посмотреть, где именно воды скопилось больше всего.

Самый удачный вариант – если участок сам представляет собой наклонную местность. В этом случае будет достаточно просто вырыть канаву П-образной или Г-образной формы. Также находит распространение и расположение канавы «елочкой», все «ветки» которой заходят на участки территории и затем сливаются воедино – в «ствол». С учетом вышеуказанных параметров уклона и размеров канала, роется траншея, затем укрепляется канава одним из выше предложенных способов.

С помощью водоотводных канав осушают сырые территории для подготовки участков, предназначенных  для возведения зданий и сооружений.

Что говорят специалисты

Возведение дренажных канав на участке – это необходимость. Если владелец вовремя позаботился об их обустройстве – он может оградить себя сразу от многих проблем. И дренажная канава – это именно то, с чего и следует проводить работы по благоустройству любой территории.

Дмитрий.

При составлении схемы нужно учитывать наличие помех и препятствий на пути. Если встречаются кустарники – их необходимо срыть и пересадить, чтобы избежать затопления корневой системы. Однако лучше всего, конечно, строить план так, чтобы избежать каких бы то ни было преград.

Александр.

Водоотводная канава: назначение, виды и устройство

Проблему высокого уровня грунтовых вод и постоянного затопления территории участка может решить дренажная канава. Это простое инженерное сооружение, представляющее собой линейную выемку грунта вдоль границы территории. Его легко сделать своими руками.

Дренажная канава

Водоотводная канава — сооружение в грунте, предназначенное для защиты грунта от размыва или переувлажнения, сбора поверхностных вод и отвода их в ближайший водоток.

Особенности и назначение водоотводной канавы

Назначение водоотводной канавы – дренаж садового участка, т.е. отведение из почвы избыточной влаги и осушение грунта. Ее сооружение необходимо на низинных и болотистых местностях, при высоком уровне залегания грунтовых вод, при присутствии в составе почвы глины.

Избыток воды на участке приносит много проблем. Он мешает нормальному росту растений и вызывает их гибель, смывает верхний плодородный слой почвы, не дает построить подвал или погреб, вызывает деформацию опор, плесневение и гниение стен дома и других зданий. Сооружение дренажа предотвращает возникновение этих явлений. Водоотводящая канава собирает лишнюю воду с дачного участка и выводит ее в нижележащую зону.

При сооружении траншеи придерживаются правил, установленных СНиПами. По нормам запрещено выводить ливневую канализацию к местам обитания животных, водоемам с проточной водой, болотистым низинам.

Дренажные канавы размещают на расстоянии не менее 30 см от заборов, домов и других зданий, чтобы не допустить размытия их фундамента. Угол наклона стока на ровном рельефе допускается не более 3-5%, т.е. на каждые 10 м должно приходиться 3-5 см перепада высоты.

По назначению различают 3 вида дренажных канав:

  • основные (магистральные) – по ним идет преимущественное отведение воды;
  • периметральные (кюветы) – проложенные по периметру участка или здания для его обслуживания;
  • дополнительные – предназначенные помочь основным каналам.

Достоинства и недостатки ливневой канавы

Дренажные системы отводят с участка лишнюю воду и таким образом предотвращают негативные явления, связанные с избыточной влажностью. Сооружение ливневой канавы не потребует спецтехники и дорогих материалов, ее легко сделать своими руками.

К недостаткам осушительных траншей относятся необходимость регулярной чистки, непрочность откосов и короткий срок эксплуатации. Кроме того, внешний вид дренажных систем часто бывает неэстетичным и выделяется на фоне общего ландшафта. Также нужно помнить, что эффективность канав, в отличие от других видов дренажа, относительно низкая.

Открытая дренажная канава и ее устройство

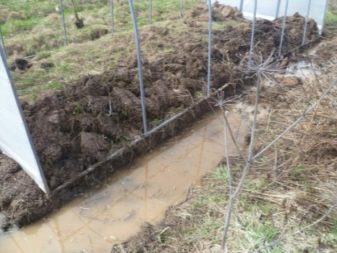

Открытая дренажная канава представляет собой выкопанную в земле яму прямоугольной формы, к которой подведена водоотводная труба. Ее предназначение – отведение излишков дождевых осадков и воды, используемой для полива.

Траншею размещают там, где вода накапливается в наибольшем количестве. Ее строят с уклоном, достаточным для передвижения воды самотеком на уровень залегания грунтовых вод в естественные или специально построенные искусственные водоемы или собирательные колодцы.

Оттуда ее можно брать для полива огорода и других нужд.

Если нужно отвести много воды, а почва плохо пропускает ее, на участке размещают несколько траншей. Они могут соединяться в общую сеть или располагаться по отдельности параллельно друг другу. При объединении канав главную из них делают глубже и шире остальных, чтобы она не переполнялась водой, собранной со всего участка.

Дренажная система

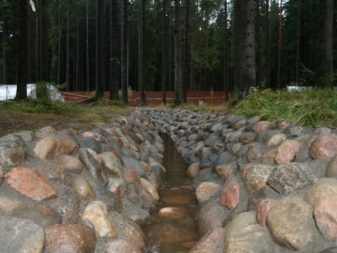

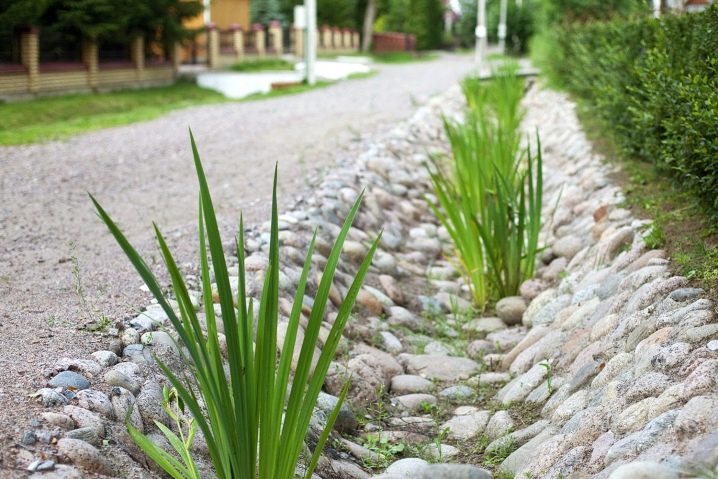

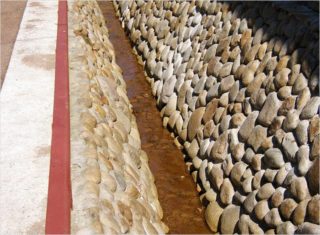

Конструкция открытой дренажной канавы из гранитных булыжников.

Чтобы открытая дренажная канава была наиболее функциональной, при ее сооружении соблюдают следующие условия:

  • ширина – 40-50 см;
  • глубина – 60-70 см;
  • угол наклона откосов – 30-40°.

Вокруг канавы не должно расти деревьев и кустарников для предотвращения ее заиливания. Боковые стенки необходимо дополнительно укрепить, чтобы предотвратить осыпание грунта. Сверху сооружение можно закрыть решетками, чтобы сделать его эстетичнее и избежать попадания мусора.

Устройство закрытой дренажной канавы

Закрытые дренажные канавы рекомендуется размещать на участках с низинным расположением, близко подходящими к поверхности грунтовыми водами и большим процентом содержания глины в почве.

Дренажная канава

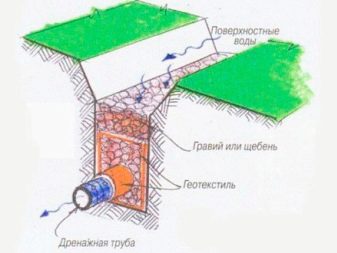

Устройство дренажной закрытой канавы.

Этот вид водоотводных сооружений представляет собой яму глубиной 150 см и шириной 70 см, выкопанную с уклоном, на дно которой помещается слой грунта для дренажа. Поверх него размещается перфорированная труба, покрывающаяся землей.

Вода по траншее отводится к коллекторной системе или водосборному колодцу.

Такая конструкция имеет более эстетичный вид и работает эффективнее, чем канавы открытого типа.

Порядок обустройства дренажной канавы на участке

Для обеспечения высокой эффективности системы водоотведения необходимо перед началом работ отметить, в каких местах вода накапливается в наибольшей степени. После этого размечают трассу прохождения дренажной системы через участок и приступают к работе.

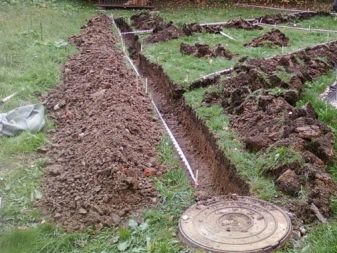

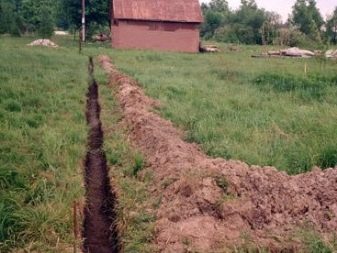

Если участок имеет естественный уклон, нужно будет просто выкопать П-образную или L-образную траншею вдоль забора. Можно сформировать сеть из нескольких канав, которые будут располагаться равномерно по всей территории участка и объединяться в одну главную.

Если на участке нет склона или он очень маленький, при прокладывании дренажной системы необходимо создать искусственный уклон (по 2 см на каждый метр).

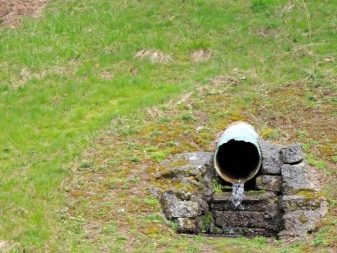

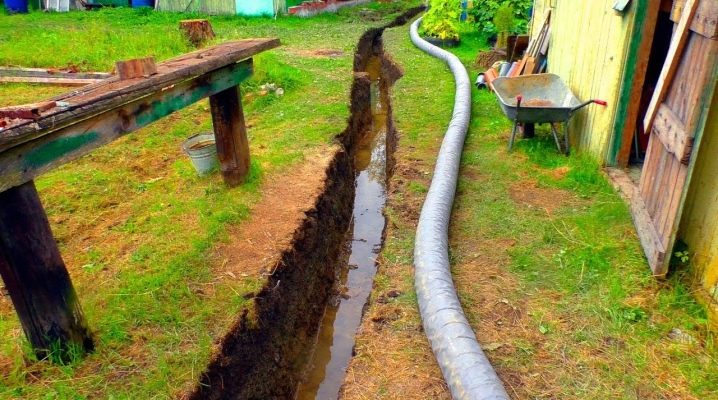

Для вывода воды за пределы участка используют дренажные трубы. Дно ямы покрывают щебнем или песком, который необходимо плотно утрамбовать. Толщина слоя дренажа должна составлять 10-15 см. Поверх его укрывают геотекстилем.

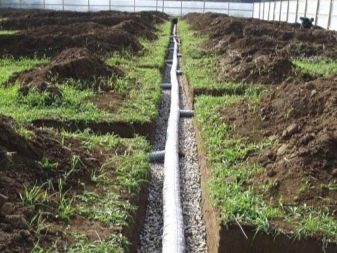

Затем помещают водосточную гофротрубу диаметром 6-11 см. В верхней части она должна иметь несколько рядов отверстий диаметром 1,5 см. Наружный ее слой должен быть гофрированным, а внутренний – гладким. Снаружи трубу оборачивают слоем геотекстиля, чтобы избежать засорения ее почвой и мусором, которые будут попадать в нее через отверстия.

Для укрепления дренажной системы траншею засыпают щебнем, гравием, битым кирпичом, керамзитом, крупным песком и другими пропускающими воду материалами. Толщина слоя должна составлять 20 см. Сверху дренажную систему укрывают почвой.

Иногда вместо дорогостоящих гофротруб для отвода воды в нужном направлении на дно канавы укладывают части разрезанных автомобильных покрышек, имеющих форму U-образного желоба. Их помещают открытой частью на примятую глину, покрывающую дно, а сверху засыпают щебнем или песком.

Важно плотно утрамбовать строительные материалы, используемые в качестве дренажа, иначе со временем под воздействием потоков воды они просядут и конструкцию придется ремонтировать.

При прокладывании дренажной системы вдоль дороги необходимо учитывать соседство с фундаментом забора. Поступающая в канаву вода не должна его подмывать. Поэтому глубину траншеи делают около 20-30 см, а для насыпного грунта – более 50 см. Если необходимо выполнить поворот на 90°, то одну из стыкующихся канав следует делать длиннее.

Дренажная система нуждается в регулярном уходе. Несколько раз в год ее нужно очищать от попавшего мусора.

Способы укрепления

Сильные потоки воды способны размыть края дренажной системы. Чтобы этого не произошло, необходимо их укрепить. Сделать это можно различными способами.

Дикорастущие травы и растения с длинными крепкими корнями, высаженные по краям траншеи, способствуют укреплению ее стенок. Дно при этом следует засыпать пропускающими воду материалами слоем 10 см.

Стенки канавы можно выложить камнем. Это не только укрепит их, но и улучшит внешний вид.

Можно укрепить стенки дренажной канавы дерном, добытым в местностях с суглинистой почвой. Его нарезают пластинами толщиной 5-10 см и закрепляют при помощи спиц из древесины ивовых пород.

Выбирая способ укрепления склонов канавы, следует руководствоваться, прежде всего, углом наклона ее стенок.

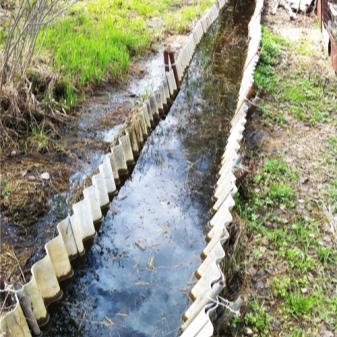

Бюджетный вариант укрепления стенок траншеи – установка на всем ее протяжении частей автомобильных покрышек или кусков шифера. Устойчивое положение им придают с помощью камней или кирпичей.

На глинистых и заиленных почвах рекомендуется применять геотекстиль. Его укладывают по всей поверхности канавы и засыпают песком или щебнем. Толщина слоя должна быть не менее 30 см.

Для дренажных систем, обладающих сложной конфигурацией, подойдет полимерная геосетка. Она отличается прочностью и устойчивостью к факторам внешней среды. Прорастающие сквозь ячейки сетки растения дополнительно укрепляют стенки траншеи. На дно канавы укладывается щебень, битый кирпич или песок.

Еще один вариант укрепления стенок канавы – использование геоматов из полипропиленовых решеток. Они скрепляются между собой полипропиленовыми нитями. Конструкция засыпается почвой, а прорастающие сквозь решетку корни растений дополнительно укрепляют систему.

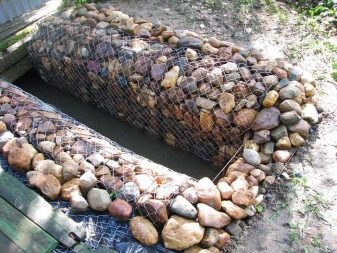

Габионы – сетки с шестиугольными ячейками, изготавливаемые из устойчивых к коррозии металлов (оцинкованная сталь). Они являются поддерживающим каркасом стенок траншеи и засыпаются сверху щебнем или галькой. Срок службы этих изделий – 5 лет.

Вода, поступающая в дренажную систему, должна обязательно контактировать с грунтом и частично впитываться в него. Поэтому не рекомендуется заливать дно и стенки дренажных канав бетоном.

В этом случае дренажная система будет быстро заиливаться. Бетонирование применяют только при укладке дренажных систем под автодорогами.

Дренажная канава вдоль забора, дороги своими руками

Дренажная канава – один из самых надежных и апробированных методов осушения почвы. Относится к открытой почвоосущительной системе. Излишки воды транспортируются в специальные колодцы или естественные водоемы.

Водоотводная канава удобна для дач, садовых и огородных участков индивидуальных хозяйств, когда владельцы не видят необходимости прокладывать закрытые трубные канализации и дренажи. Эффективно снижает уровень грунтовых вод в глинистых и заболоченных почвах. Используется на низинных и равнинных участках, а также на пологих склонах при угле наклона не более 7%.

При решении вопроса о том, как сделать дренажную канаву, следует принимать во внимание, что это наиболее легко доступный вариант водорегулирующей конструкции. Она легко обустраивается своими руками, не требует высокой квалификации, дорогостоящих материалов, привлечения специальной техники и оборудования

Дренажные канавы имеют недостатки. К ним относятся: небольшой срок службы, необходимость регулярного ремонта ввиду размыва боковых откосов и засорения траншеи. Есть сложности с архитектурным и декоративным оформлением и созданием художественного ландшафта. Кроме того, открытый водовод обладает более низким КПД в сравнении с другими дренами.

Устройство дренажных канав

Ширина и глубина водоотводных канав не регламентируются строительными нормами и правилами. При обустройстве дренажной конструкции своими руками ее размеры определяются эмпирическим путем, исходя из условий обводненности участка. Обычный вариант – глубина от 60 до 80 см, ширина порядка 50 — 70 см. Для минимизации осыпания стенок траншеи они скашиваются под углом 25 – 30 0С. Грунт в канаве трамбуется, дно отсыпается 30 миллиметровым слоем песка, мелкого щебня или опилок.

Количество дренов на объекте зависит от степени его подтопления в дождливую погоду, при таянии снегов, глубины залегания почвенных вод. Если почвы суглинистые, водоотводящие траншеи прокладываются по всему участку. При наклонном рельефе — роются поперек склона. Вода по ним поступает в боковые стоки и оттуда в водосборник. Для болотистой местности наибольший осушительный эффект достигается, если устройство дренажных канав производится с двух сторон или по всему периметру участка

При среднем уровне водного проявления канавы могут обустраиваться с одной стороны сада или огорода.

Водоотводная канава на равнинных участках должна строиться с расчетом на уклон в 5%. Максимальные размеры наклона дренажных систем строительными нормами не регламентируются. Однако Сводом правил (2012 года) для открытых канав, оборудованных полимерными лотками, допускается угол наклона до 7 промилле. Эта норма применима и для водоотводящих стоков, обустраиваемых на придорожных участках. Могут предусматриваться участки с уклоном, близким к критическим показателям, если они связаны с особенностями рельефа местности. Минимальные размеры ската составляют 2% для глинистых и 3% для песчаных почв. Однако они быстро засоряются, образуются заторы. Скорость течения воды снижается до критических отметок. Эффективность дренажа становится минимальной.

Укрепление водосточных канав

Выбор методов усиления боковых стенок и донной части дренажных канав производится с учетом результатов инженерной геологии и исследований грунтов.

Наиболее распространены:


  1. Трехмерная геосетка. Она является полимерным композитом. Материал нейтрален к агрессивным средам, прочен, не подвержен деформации. Засеянные дикорастущие растения прорастают через ячейки, образуя вкупе с сеткой плотный защитный слой. Он укрепляет откосы, не позволяя им осыпаться. Преимущество изделия обусловлено способностью обкладывать траншеи любой конфигурации. Дно засыпается щебнем, битым кирпичом, песком.
  2. Геоматы. Структурно состоят из трех слоев полипропиленовых решеток. Изделия скрепляются между собой прочными нитями из полипропилена. Растения пробивают себе путь через решетки. Корни постепенно обволакивают пластиковую базу, дополнительно укрепляя стенки канавы. Конструкция засыпается почвой. Поэтому естественный ландшафт не нарушается.
  3. Габионы. Представлены металлическими сетками с шестиугольными ячейками. Выполняют функции каркаса. После установки конструкция наполняется щебнем, галькой, бутом. Модуль сохраняет дренажные свойства стенок канавы, предохраняя их от осыпания. Габионы производятся из устойчивых к коррозии металлов (оцинкованная сталь). Срок эксплуатации около 5 лет. Наделены хорошими архитектурными и оформительскими свойствами. Позитивно воздействуют на экологическую систему. Ввиду высокой стоимости заводских товаров, потребители нередко изготавливаю изделия своими руками из прутьев диаметром 6 мм. Хорошая конструкция получается из сетки рабицы. Однако трудно решить проблему коррозии. Требуется специальное антикоррозионное покрытие.

  4. Укрепление откосов дикорастущими травами. Обсев осуществляется по всей поверхности боковых граней. Растения выбираются с глубоко проникающими корнями. Дно покрывается пропускающими воду продуктами: щебнем, мелкой галькой, бутом с песком. Толщина слоя смеси около 10 см.

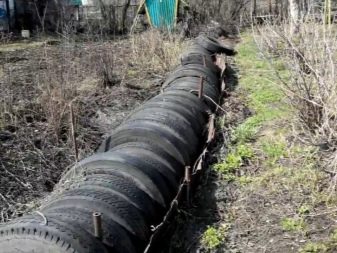

  5. Дренажная канава на участке может защищаться автомобильными шинами или шифером. Они укрепляются вдоль стен на всем протяжении траншеи. Для придания им устойчивости используются камни, галька и другое строительное сырье. Конструкция бюджетная, но не прочная.
  6. Геотекстиль. Эффективны при использовании на глинистых почвах. Траншеи хорошо функционируют при уклоне не менее 4 промилле. Геоткань устанавливается по всей поверхности полотна дрена. Изделие полностью покрывается подушкой из песка, щебня, опилок. Толщина слоя должна быть более полуметра. Под проезжей частью канавы оборудуются трубами, обернутыми геотекстилем.

При укреплении стенок траншеи своими руками необходимо соблюдать условие об обязательном контакте воды с грунтом. В него она частично впитывается. По этой причине не рекомендуется дно и стенки оборудовать сплошными бетонными изделиями. В противном случае дрен будет быстро заиливаться. Чистка – трудоемкий процесс, так как протяженность траншей велика.

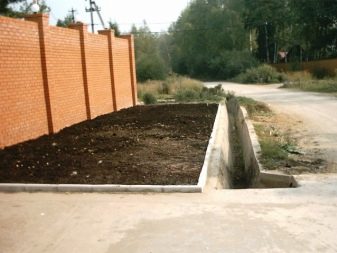

Сооружение дренажных систем вдоль дорог и заборов

Дренаж участков вдоль дорог (кювет) – обязательный элемент защиты покрытия. Полотно дороги не влагопроницаемо. Жидкость постепенно разрушает дорожное покрытие. При минусовой температуре лед в порах разрывает асфальт.

Дорожный водоотвод следует сооружать с уклоном более 0,02 (2 см на 1 метр длины). В непредвиденных случаях и только на отдельных участках допускается скат в 3%. Если строительство дренажной конструкции с требуемыми показателями по объективным причинам невозможно, то предусматриваются сопрягающие гидротехнические конструкции: водобойные колодцы (уступы), каналы с уклоном выше критического (быстротоки), перепады (ступени доя падения воды). Здесь применяется наклон выше 7 промилле. Минимальная скорость водотока не должна быть меньше 0,25 метров в секунду. На болотистых и глинистых участках кюветы обустраивают с обеих сторон дороги.

Следует помнить, что для дорог по насыпи без ограждений водоотводящий сток не должен иметь прямоугольную форму и глубину более 12 см. Иначе будут нарушены Указания «По обеспечению безопасности движения на автомобильных дорогах». При аварийном съезде с дороги повысится опасность опрокидывания транспортного средства.

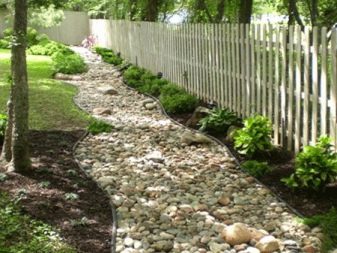

Дренажная канава вдоль забора имеет свои особенности. При ее обустройстве своими руками предусматривается защита опоры ограждения от подмывания.

Дренажную канаву вдоль забора сооружают глубиной 20-30 см. Для насыпного грунта этот показатель превышает 50 см. Некоторые сложности возникают при развороте траншеи под прямым углом. В этом случае одна из них должна продлеваться на несколько сантиметров дальше места стыка.

Расстояние от основания забора до верхней грани дрена должно составлять от 50 — 60 см. Канавы нередко оборудуются дренажными трубами или лотками. Используются железобетонные изделия с крупными отверстиями. Сплошное бетонирование применяется лишь на коротких участках. Обычно это прохождение под дренажом коммуникаций, подземных сооружений. В остальном обустройство канав не имеет отличий от аналогичных систем в садах и огородах. Стены укрепляются сетками и дикорастущими растениями. Донная часть покрывается галькой, опилками, отсевом песка. Наклон водоотводов у заборов составляет 5%. Разрешается строить перепады и быстротоки с углом наклона от 7% и выше.

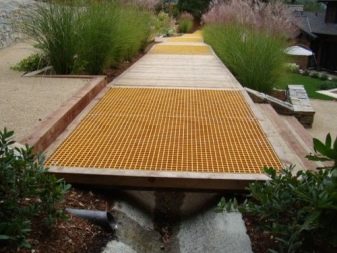

Декорирование водоотводных систем

Открытые дренажные конструкции малопривлекательны в дизайнерском отношении. Не очень хорошо они вписываются в окружающий ландшафт. Без искусственного декорирования обойтись сложно. Самый простой способ – красивое покрытие дна канавы камнями. Им можно придавать разную цветовую гамму. Эффектно смотрится мраморная крошка или специальный декоративный гравий.

Облагородить траншею можно многолетними растениями, в том числе цветочными. Нередко дрены по периметру оборудуются декоративными решетками с вьющимися травами. Они не только прикроют канаву, но и укрепят ее боковые стенки. Поскольку дренажная система предназначена для отвода «чистых», а не сточных вод, то она иногда обустраивается в виде искусственной речки (арычной системы). Здесь применимы перепады, небольшие запруды с мини водопадами или бассейны. Они могут стать важными элементами декоративного оформления ландшафта. Возле них изящно смотрится малая архитектура, особенно скульптурные фигуры людей и животных.

водоотводная траншея вдоль забора, устройство водосточного дренажа на участке, требования к системе отвода воды и как сделать своими руками

Не каждому посчастливилось стать собственником земельного надела на ровной, освещаемой солнцем и в то же время сухой местности – многие вынуждены довольствоваться участками на почвах с высоким уровнем грунтовых вод и большим риском подтопления. Однако это не повод для грусти – избавиться от этой проблемы можно!

Особенности и назначение

Прежде чем разобраться в особенностях дренажной канавы, следует остановиться на самом понятии «дренаж». Итак, дренаж – это процесс осушения болотистой почвы и выведение из грунта излишков влаги. Еще этим термином обозначают устройство системы траншей, канав и колодцев, которые предназначены для отвода воды. Зачем это необходимо?

Излишек воды в земле создает немало проблем. Постоянное «хлюпанье» под ногами и непросыхающие лужи – лишь самые мелкие из них. Гораздо плачевнее другие неприятности.

  • Негативное влияние на посадки. Собрать хороший урожай в условиях повышенной влажности практически нереально, корни растений загнивают, и саженцы попросту не развиваются.
  • Расположенные высоко грунтовые воды исключают любую возможность обустройства подвала или погреба под домом.
  • Большая опасность грозит и самому дому, а также дополнительным хозяйственным постройкам на участке, поскольку в период активного таяния снега земля наполняется влагой и начинает пучиться. Это создает дополнительное давление на несущие конструкции и зачастую вызывает деформации опор.

Обустройство дренажа считается отличным решением, которое поможет предотвратить все перечисленные проблемы. Как правило, частные участки защищают с помощью дренажной канавы, в которой укреплена труба. Эта система создает хорошие условия для сбора и выведения воды в более низкую зону.

Создать защитные сооружения на даче самостоятельно вполне реально, но необходимо это сделать до начала работ по благоустройству. Дренажная канава, труба или колодец – эти элементы формируют систему осушения на участке.

Еще до начала работ по обустройству участка важно определить вероятность затопления, а также оценить свои собственные возможности и выбрать дренажную систему, которая максимально соответствует особенностям рельефа и возможностям бюджета.

Выделяют несколько разновидностей дренажной канавы.

  • Открытый дренаж – эта система считается наиболее простой, здесь не требуется серьезных земляных работ, единственное, что необходимо – это выкопать по всей территории участка несколько канав, а также вывести туда ливневую трубу. Такая система позволяет эффективно выводить излишки полива и дождевых вод.
  • Глубокий дренаж – этот вариант более трудоемкий, он используется на участках, в которых грунтовые воды расположены близко к поверхности, а также на глинистых почвах с плохой впитываемостью влаги. Основу дренажной конструкции здесь составляет труба, укрепленная в предварительно выкопанной траншее. Последняя, в свою очередь, ведет к специальному водосборнику либо коллекторной трубе большего размера.
  • Вертикальный дренаж – такая система предполагает обустройство сети из нескольких колодцев, которые монтируются вокруг здания, заливающаяся в них влага откачивается насосом. Это эффективная система, однако, она требует тщательных инженерных расчетов и дорогостоящих работ.

Где нужна и каковы требования?

Дренажная канава чаще всего предусматривается на относительно небольших участках, это обусловлено малой степенью автоматизации работ по ее проведению, необходимостью регулярного ремонта и недолгим сроком эксплуатации. В промышленных целях канавы практически не используются.

Существуют определенные СНиПы, которые устанавливают нормативы и требования, предъявляемые к дренажным канавам.

В соответствии с ними категорически запрещается выводить траншею с ливневыми водами к:

  • водоемам, населенным живыми организмами;
  • размытым оврагам либо неукрепленным рвам;
  • проточным ручьям и рекам;
  • водоемам, на берегу которых обустроены зоны семейного отдыха;
  • низинам, склонным к заболачиванию.

Не допускается установка дренажной канавы на земельных участках в случаях, если высота протекания грунтовых вод составляет менее 2 метров. В противном случае сточные воды могут попасть в водоносные потоки. Для таких участков специалисты рекомендуют обустраивать каналы, оснащенные закрытыми люками.

Все типы дренажной системы подчиняются нормативам СП 104-34-96 и СНиП 2.05.07-85. В них уточняются допустимые углы наклона, предельные расстояния до жилых объектов и прочих конструкций, а также оптимальные варианты исполнения в зависимости от особенностей почвы, рельефа местности, а также необходимой пропускной способности канавы.

В соответствии с ними выделяют следующие требования.

  • На ровной местности угол наклона не должен превышать 3-5% – это примерно соответствует перепаду высоты на 3-5 см каждые 10 метров.
  • Дренажная канава должна обустраиваться в удалении от заборов и несущих конструкций дома и хозяйственных построек, в противном случае высока вероятность размытия их основания. Поэтому расстояние от канавы до возведенных конструкций должно быть не менее 30 см, а стенки дренажной системы в обязательном порядке должны уплотняться, чтобы воды не замывались под фундаменты.

Достоинства и недостатки

Преимущества дренажной канавы очевидны – это возможность эффективного выведения излишней влаги с участка, а значит – снижение риска следующих неприятных явлений:

  • затопление земельного участка;
  • заболачивание грунта и частое образование непросыхающих луж;
  • гниение несущих деревянных опор строительных конструкций;
  • гибель корней растений;
  • угнетение роста саженцев на территории земельного надела;
  • образование плесени и активное размножение грибка;
  • чрезмерное скопление грязи на придомовой территории;
  • развитие хронических бронхолегочных заболеваний вследствие постоянно высокой влажности.

Приятный бонус – возможность самостоятельного обустройства канавы. Для этого не требуется никакой спецтехники, каждому взрослому человеку под силу взять лопату и выкопать траншею, ну и, конечно, это самый низкобюджетный способ дренирования, поскольку он не требует практически никаких финансовых затрат.

А вот среди недостатков можно указать следующие:

  • канава обладает меньшей эффективностью в сравнении с ливневой канализацией;
  • водоотвод этого типа имеет довольно короткий срок использования;
  • канава требует регулярного обслуживания и периодического уплотнения, а также прочистки и восстановления насыпи.

Многие считают, что водоотводная канава существенно ухудшает ландшафт, однако, специалисты уверяют, что при необходимости можно задекорировать траншею так, что она гармонично впишется в общий дизайн участка.

Как сделать самому?

Собственники дачных и загородных участков чаще всего занимаются обустройством дренажной канавы своими руками.

  • Для того чтобы система водоотведения была максимально эффективной, для начала размечают участок, а затем дожидаются первого сильного дождя и смотрят, где скапливается больше всего воды – именно оттуда необходимо выводить воду в первую очередь.
  • Проще всего провести канавы в том случае, если земля на участке имеет естественный уклон, тогда единственное, что понадобится – это выкопать П-образную яму вдоль забора. Хотя довольно часто траншею выкапывают в форме елочки, «ветки» которой заводятся на разные участки земельного надела, а затем сводятся в единый «ствол».
  • Глубина канавы должна составлять 70 см, а ширина – примерно 40-50 см. Она должна начинаться выше уровня дома, чтобы полноценно собирать сток талых и дождевых вод, а выводиться уже за пределы участка через установленные дренажные трубы.
  • Дно траншеи обычно выкладывают щебнем, который плотно утрамбовывается, а на гравий укладывается перфорированная водосточная гофротруба с диаметром около 10 см.
  • На финишном этапе трубы оборачивают слоем геотекстиля и делают укрепление откосов траншеи.

Если участок лишен уклона, то стоит отдать предпочтение другим типам дренажной системы.

Способы укрепления и советы мастеров

Для того чтобы траншея не размывалась при первом же сильном дожде, необходимо производить ее укрепление.

  • Еще до начала работ по обустройству канавы необходимо обеспечить формирование специального песчано-гравийного слоя по краям траншеи, будет вполне достаточно 7-10 см, а по окончании всех работ можно обсадить ее края декоративными кустарниками и деревьями. В этом случае вся конструкция станет более привлекательной и стильной, а корневая система габаритных растений надежно укрепит стенки канавы.
  • Довольно часто владельцы участков используют камень, чтобы отделать траншею для улучшения внешнего вида и укрепления канавы. Если выкладка произведена умело, то система водоотведения, даже самая неказистая, может преобразиться и стать «изюминкой» участка.
  • Специалисты рекомендуют использовать георешетку, которая крепится к стенкам и дну траншеи при помощи особых костылей. Такой вариант оптимален для илистого грунта, в этом случае минимальная толщина насыпи на георешетку должна равняться 30 см.
  • Еще один вариант укрепления стенок траншеи – это одерновка неподтопляемой насыпи при помощи крепления дернин специальными спицами из древесины. Дерн нарезают толщиной 5-10 см, причем добывать его лучше на суглинистых грунтах, условия которых схожи с условиями в местах проживания.

Дренажная канава – это эффективный способ осушения почвы, который не требует больших затрат сил, времени и средств, а при желании даже не самую презентабельную траншею можно превратить в стильный элемент ландшафтного дизайна.

Если все работы по обустройству дренажной канавы выполнены правильно, то грунтовые воды не только не поднимаются выше положенной отметки, но и наоборот, начинают снижаться. Это ведет к существенному повышению плодородности почвы и росту урожайности посевных культур.

О секретах создания дренажной канавы смотрите далее.

Дренаж дороги – устройство дренажной канавы вдоль автомобильных дорог

Всем известно, что вода негативно воздействует на любую строительную конструкцию, будто то многоэтажное здание, небольшой дачный домик или другое строение. В связи с чем, при строительстве большое внимание уделяется вопросу водоотведения и защиты от грунтовых и талых вод. Автомобильная дорога не является исключением, ей также необходимо качественное водоотведение, чтобы не допустить разрушение конструкции полотна. Ведь капитальный ремонт магистрали — дорогостоящее мероприятие, а, значит, при строительстве необходимо соблюсти все правила и в первую очередь должна быть обустроена эффективная дренажная канава вдоль дороги. Именно за счет такой небольшой траншеи (кювета) вода отводится с проезжей части и тем самым не разрушает дорожное полотно.

Особенности строительства дренажной системы для дороги

дренажная система дороги

Как правило, дренаж вдоль дороги выполняет компания, специализирующаяся на работе такого типа. Тем не менее, рассмотрим все тонкости строительства систем водоотведения с автомобильной дороги.


  1. Обустройство дренажных канав выполняется со стороны притока грунтовых вод. Если же речь идет о болотистой местности, то система монтируется в двух сторон магистрали.
  2. В случае, когда в непосредственно близости к дороге имеется поток воды, присутствующий в любое время года, то отвод должен осуществляться исключительно в закрытых лотках.
  3. Если дренажная система не может быть сделана под одним уклоном, то канавы необходимо поделить на короткие участки с крутым уклоном и длинные пролеты с плавным уклоном. Это позволит обеспечить скорость оттока воды не меньше, чем 0,3 м/сек.
  4. Наименьший продольный уклон дренажных канав должен быть 5 см на 10 м участка. Иногда уклон уменьшается до 3 сантиметров.
  5. Эффективная система включает в себя создание водопоглощающих колодцев, так будет максимально защищена автомобильная дорога от негативного воздействия грунтовых и талых вод.
  6. При обустройстве дренажных канав нужно помнить, что отвод воды из них запрещен в непроточные водоемы, а также туда, где расположены пляжи. Кроме того, для отвода воды в рыбные пруды требуется специальное разрешение.
  7. Наименьшая глубина дренажных канав — 0,6 метра, исключение составляют те канавы, которые располагаются в местах с сухим климатом. В этом случае допускается глубина до 0,4 метров. Если же речь идет о болотистой местности, то дренажная канава опускается на глубину до 2 метров.
  8. Откосы кюветов со стороны дороги обустраиваются с крутизной в соотношении 1 к 1,5. То есть, при одной части по вертикали необходимо взять 1,5 части по горизонтали.
  9. Канава вдоль дороги для водоотведения должна быть шириной не менее, чем 40 сантиметров, если дренаж осуществляется на болотистой местности, то минимальная ширина составляет 80 сантиметров.
  10. Разрез водоотводных канав должен иметь форму трапеции.
  11. При необходимости кюветы укрепляются. Для этого дно засыпается щебнем с песком, а откосы обсеваются травами в специальные клетки из бетонных брусков или сетки ПВХ.

Устройство дренажной канавы и её виды

Дренажная система может быть выполнена в двух вариантах — открытая и закрытая. Рассмотрим особенности каждой из них.

открытый дренаж дороги

Открытая система. Самая простая в устройстве дренажная канава, которая чаще всего применятся для отвода воды от дорог в дачных поселках. Как правило, таких траншей делают несколько, количество зависит от особенности почвы, ее пропускной способности. Ширина канавы должна быть не менее 40 см, глубина — от 60 см, а уклон — 40 градусов. В месте рытья дренажной системы следует предварительно удалить все посадки, чтобы предотвратить в будущем заиливание канавы. Стенки траншеи следует укрепить металлическими сетками и сделать их максимально герметичными, чтобы вода отводилась с участка, а не впитывалась в почву.

Закрытая система. Более сложная строительства дренажная канава, которая делается более глубокой и в нее укладывается слой щебня с песком, а затем располагается труба с перфорацией. Данный тип конструкции более эстетичный, обладает максимальной эффективностью.

Укрепление водоотводной канавы

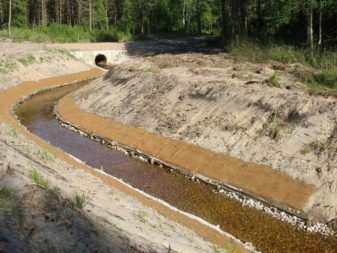

Чтобы автомобильная дорога была надежно защищена от подтопления грунтовыми и талыми водами, склоны водоотводных канав должны быть укреплены. Перед тем, как приступить к процессу, необходимо выбрать способ укрепления, который во многом зависит от угла наклона стенок канавы. Так, например, если он менее 8 градусов, то укрепление будет нецелесообразным, достаточно просто посева трав и высадка растений.

Если крутизна склонов колеблется от 8 до 15 градусов, то они укрепляются геоматами или сетками, выполненных из ПНД. Водоотводные канавы с углом наклона стенок более 15 градусов обязательно укрепляются теми способами, которые подразумевают внутреннее армирование — с применением габионов и георешеток.

укрепление склонов геосеткой

укрепление склонов габионами

Рассмотрим несколько вариантов, как может быть укреплена дренажная канава вдоль дорог.

  1. Геосетка. Выпускается данный материал из полимерных материалов, которые пропитываются специальными составами для придания изделию максимальной прочности и долговечности. Корни растений, проникая сквозь ячейки, образуют дерновой слой, фиксирующий земляной покров и, укрепляя откосы.
  2. Противоэрозионные геоматы. Данный продукт для укрепления стенок дренажных канав выполнен в виде структуры из трех слоев полипропиленовых решеток, внешне напоминающую мочалку. Дает возможность закреплять почву и не мешать растениям. Корни растительности со временем оплетают решетки и делают структуру более прочной.
  3. Габионы. Достаточно часто автомобильная дорога, вернее склоны дренажной системы укрепляются при помощи габионов. Это каркас из металлической сетки, который заполняется камнями или галькой. Данный способ хорошо предохраняет склоны канав от осыпания, исключает гидрологические нагрузки на откосы, не допускает вынос грунта. К тому же габионы положительно влияют на экосистему, а эффективность конструкции со временем только усиливается.
  4. Объемная георешетка. Представляет собой геосинтетическое покрытие в виде объемной конструкции с одинаковыми ячейками. Перед укладкой георешетки, дренажная канава, вернее ее склоны, выравниваются, им придается нужная форма, грунт уплотняется. Только потом укладывается георешетка по направлению сверху вниз. От правильности растягивания изделия и его фиксации будет зависеть продолжительность и эффективность эксплуатации конструкции.

назначение, нормативные требования, устройство и способы укрепления

Содержание статьи:

Чтобы заболоченный участок вокруг дома превратился в цветущий сад, необходимо взять под контроль грунтовые и дождевые воды. Систему водоотведения можно создать самостоятельно или с привлечением специалистов.

Как выкопать и укрепить канаву для отведения воды

Повышенный уровень грунтовых вод или дождевые потоки, затапливающие участок с прилежащих склонов, создают угрозу заболачивания придомовой территории. Подвалы, цокольные этажи, колодцы подвергаются угрозе затопления. Загрязненная вода может повредить фундамент дома, нарушить работу водопровода или канализации. Под влиянием внешней влаги подземные коммуникации будут перемерзать зимой, заиливаться в теплое время года. Необходима продуманная система осушения земли вокруг дома, предусматривающая удаление поверхностных и подземных вод. Ориентируясь на потребности и бюджет планируются две системы водоотведения.

  • Ливневая – устраняет с участка поверхностные дождевые или снеговые воды.
  • Дренажная – не дает грунтовым водам подниматься на поверхность земли.

Нельзя выводить ливневый водосток в дренажную систему. Иначе в дождливый период перфорированная дренажная труба быстро переполнится, вода через отверстия станет проникать в почву. Вместо осушения дрен будет напитывать землю влагой.

Если надо быстро осушить участок, проще всего пригласить специалистов. Они спланируют эффективную систему водоотвода открытого, закрытого или смешанного типа с учетом особенностей рельефа и пожеланий хозяина. Мастера, используя спецтехнику, аккуратно выкопают траншеи, проложат трубы, восстановят или перепланируют ландшафт.

При наличии свободного времени можно самостоятельно выкопать канаву для отведения воды вдоль участка, вооружившись штыковой лопатой. Водоотводный канал – простой способ добиться желаемого результата.

Определение и назначение водоотводной канавы

Водоотводная канава – это часть открытой дренажной системы, сооружаемая для защиты грунта от избыточной влаги. Ненужная вода по руслу канала выводится за территорию участка в водосборные колодцы или водоемы.

Кювет – водоотводная канава, расположенная по периметру участка, или придорожная канава вдоль обочин дороги для отвода воды.

Нагорная – канава, предназначенная для перехвата воды, поступающей с вышележащего склона.

Нормативные требования

Строительными правилами определены безопасные расстояния от канав до заборов и жилых строений. Для предотвращения размыва основания фундамента удаление должно составлять не менее 30 см от здания. Стенки дрена необходимо тщательно уплотнять, чтобы избежать просачивание воды.

Исходя из строительных нормативов (см. СНиП 2.05.07-85) водоотводные каналы:

  • сооружаются на участках, где грунтовые воды располагаются глубже 2-х метров;
  • прокладываются в сторону водосборника с уклоном, составляющим на 10 м русла: 2 см на глинистых грунтах, 3 см на песчаных;
  • располагаются со стороны притока воды с вышележащего участка;
  • прокладываются в закрытых лотках при наличии воды в грунте в течение всего года;
  • для предотвращения заиливания должны иметь скорость потока 25-30 см/с (если откосы без озеленения).

Запрещается отводить грунтовые воды в природные водоемы с рыбой, с проточной водой или используемые для отдыха. Стоки не должны приводить к заболачиванию низин или дальнейшему размыванию оврагов. Нормативы определяют дифференцированный подход к сооружению водостоков в зависимости от рельефа местности, особенностей грунта, степени обводненности участка.

Устройство и принцип работы

Глубину, ширину, наклон, геометрию, другие параметры водоотводных сооружений оптимальные для конкретного участка могут быть вычислены специалистами на основании гидравлических расчетов по расходу воды при дождевом стоке с использованием табличных значений, указанных в Пособии к СНиП 2.05.07-85, пункт 2.190.

Строительные нормы не регламентируют местоположение, размеры водоотводных каналов, их количество для отдельного участка. Данные параметры зависят от обводнения конкретной территории и определяются для каждого случая индивидуально.

Как правило, каналы имеют трапециевидную форму, глубина составляет около 0,7 м, ширина 0,5 м. Стены желоба для предотвращения осыпания делаются с уклоном 25-30 градусов, тщательно утрамбовываются. На дно отсыпается тонкий слой мелкого щебня или песка. Срок жизни канавы можно значительно увеличить, укрепив стены различными способами.

В первую очередь необходимо предусмотреть отведение воды от мест ее скопления на участке: их покажут лужи и ручьи после дождя. Схема устройства дренажной системы водоотводных канав может быть линейной или П-образной, охватывая усадьбу с нескольких сторон, или подобно дереву иметь основной ствол с примыкающими к нему ответвлениями. Однако наиболее эффективное осушение достигается в случае размещения дренажных траншей по периметру участка.

Минимальный уклон от 2% создается в водоотводящей канаве с целью обеспечить равномерную скорость потока, не допуская застоя воды и засорения дрена. Максимума 7% достигает на равнинных участках.

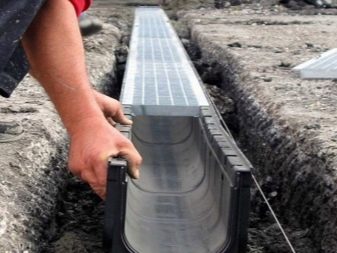

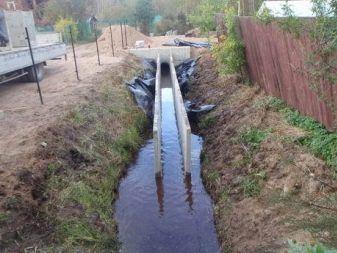

Если на участке слабый грунт или недостаточно места для устройства большого канала, целесообразно использовать водоотводные лотки.

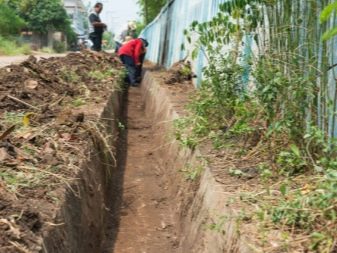

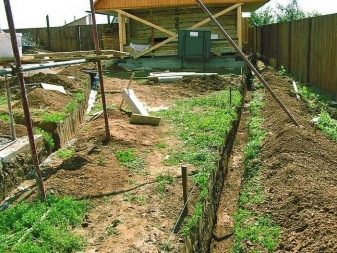

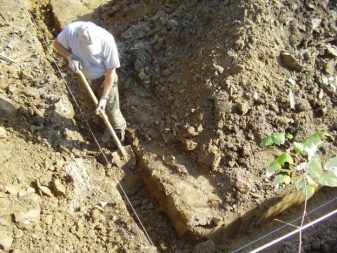

Последовательность работ по созданию канавы

Для самостоятельной прокладки траншеи понадобятся: штыковая и подборная лопаты, тачка, строительный уровень, колышки, бечевка, рулетка. Далее:

  • выбирается место;
  • колышками и, натянутой между ними, бечевкой отмечается линия прокладки;
  • выполняются земляные работы, излишки грунта вывозятся на тачке.

Уклон дна канала, выводится в сторону водосборника, его необходимо постоянно контролировать с помощью строительного уровня.

Способы укрепления

Укрепление канавы каменной кладкой

Водоотводная канава по конструкции – простое недолговременное сооружение. Тем не менее, не прилагая особых затрат, дрен можно превратить в украшение ландшафта усадьбы.

Неоформленные земляные стенки водоотвода размываются потоками воды, осыпаются, что приводит к засорению и ухудшению дренажных свойств канала. Данная проблема легко решается укреплением откосов. Выбор наиболее оптимального способа зависит от типа грунта и желаемого результата.

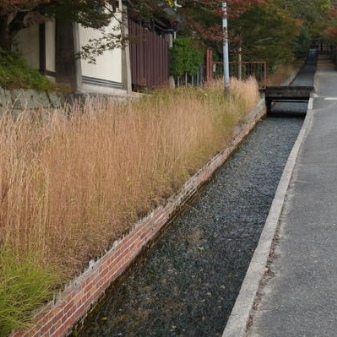

  • Желоб канала выкладывается природным камнем.
  • Вдоль края канала высаживаются декоративные кустарники или дикорастущие травы с развитой корневой системой, надежно закрепляющей откосы.
  • Укрепление стенок водоотвода трехмерной георешеткой.
  • Одерновка верхней части откоса: закрепление кусков дерна производится специальными деревянными спицами.
  • Использование геоматов, состоящих из трехслойных пластиковых решеток.
  • Применение габионов.
  • На глинистых почвах хороший результат достигается использованием геотекстиля, покрытого толстым слоем песка или щебня.
  • Для дачного участка допустим бюджетный вариант: укрепление откосов старыми листами шифера или автомобильными шинами.

Во всех случаях, укрепив боковые стены, необходимо усилить дно, создав 5-10 сантиметровую прослойку из песка, щебня, гравия, скальника или битого кирпича.

Преимущества и недостатки

Открытый дренаж предохраняет почву от переувлажнения и помогает избежать проблем, сопряженных с повышенной влажностью. Увеличивается срок жизни строений, повышается плодородие почвы, растет урожайность культурных растений. Преимуществами устройства водоотвода в открытом грунте являются:

  • простота устройства, низкая стоимость;
  • возможность провести работы собственными силами;
  • быстрое удаление талых или дождевых вод за пределы домовой территории.

В числе недостатков можно назвать:

  • короткий срок службы;
  • непривлекательный вид;
  • необходимость частого ремонта из-за осыпания откосов и засорения узких участков.

Устройство открытых водоотводов часто применяется при обустройстве дачных участков или придомовых территорий. Это малозатратный, но результативный способ повышения комфортабельности проживания на земле. Творческий подход может превратить простую канаву в уникальную особенность ландшафта.

Нужно ли укреплять дренажные канавы на участке. Осушительные канавы вдоль дороги

Дренаж - это технология сбора и отведения грунтовых, талых и ливневых вод от участка, технических и жилых строений. Дренажная система предотвращает вымывание, пучение и заболачивание почвы, которое происходит из-за перенасыщения влагой.

Обустройство дренажной системы необходимо далеко не на каждом участке. Для того чтобы определить насколько сильно ваш участок нуждается в дренаже потребуется провести визуальный осмотр. Обратите внимание, происходит ли подтапливание участка после таяния снега, как быстро впитывается вода после полива растений, стоят ли лужи после сильного дождя и ливня. Если вы не раз наблюдали эти признаки, то дренаж обязателен.

Дренажная система помогает убрать застои воды с участка

Если визуального подтверждения мало, то можно провести простой эксперимент - с помощью ручного бура или обычной лопаты следует вырыть яму глубиной 70–100 см. Лучше это сделать в нескольких местах на участке. Если через 24–36 ч на дне ямы скапливается и не уходит вода, то это прямое свидетельство перенасыщения почвы влагой.

Дренаж почвы проводится при следующих условиях:

  • высокое залегание грунтовых вод;
  • участок расположен в местности с глинистой почвой;
  • участок располагается в низине или наоборот - на склоне;
  • в месте расположения участка выпадает большое количество осадков.
  • Наличие дренажа способствует сохранению отделочных и облицовочных материалов, используемых для укладки садовых дорожек, отделки цоколя и фасада здания.

    2 Виды систем осушения

    Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.

    Дренаж поверхностного типа

    Поверхностный дренаж - это наиболее простая и эффективная система. Основная задача - осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.

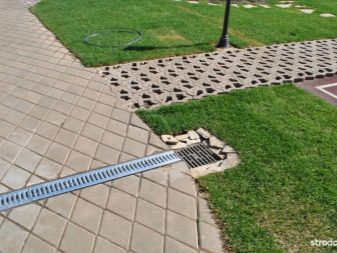

    Решётки защищают открытую дренажную систему от попадания крупного мусора

    Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:

  • Точечный - в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения - это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
  • Линейный - применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.
  • При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.

    Глубинный дренаж

    Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.


    Процесс сооружения глубинного дренажа на загородном участке

    Для понижения уровня грунтовых вод трубы закладываются по периметру участка на глубину 80–150 см. В случае когда необходимо отвести воду от фундамента строения, трубы должны быть уложены ниже глубины его залегания. И также дренажные трубы могут быть уложены по всей площади участка с определённым шагом. Расстояние между дренами зависит от глубины их заложения и механического состава грунта.

    Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.

    Глубина заложения дрен, м Расстояние между дренами, м
    Песчаный грунт Суглинистый грунт Глинистый грунт
    0,45 4,5–5,5 4–5 2–3
    0,6 6,5–7,5 5–6,5 3–4
    0,

    About Author


    admin

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
