Дождевая канализация — система канализации, предназначенная для организованного и быстрого отвода выпавших на территории города, пригорода или промышленного предприятия атмосферных осадков, а также талых поверхностных или подземных вод. В дождевую канализацию также иногда сбрасывают так называемые условно чистые воды, образующиеся при технологических процессах на предприятиях. Следует различать бытовую и дождевую канализацию, — это две разные системы, которые в строительных нормах не соединены друг с другом.

(!)Эта статья или раздел описывает ситуацию применительно лишь к одному региону (СССР/Россия), возможно, нарушая при этом правило о взвешенности изложения.

Вы можете помочь Википедии, добавив информацию для других стран и регионов.

В 1881 году в Гатчине начались первые крупные работы по благоустройству города, а в 1884 году были закончены основные строительные работы по первым сетям канализации и водопровода, которые продолжались до 1988 года[1]. С 1890 года впервые заработал центральный водопровод[1]. Однако, закреплённые законом прецеденты использования дождевой канализации не по назначению[2], способствовало тому, что деревянные конструкции (выполненные в основном из горбыля) в таких условиях не справлялись, так как имели щели и быстро сгнивали от сбрасываемых нечистот из туалетов, превращая колодцы дождевой канализации в выгребные ямы, что привело к экологической катастрофе[3].

Дождевая канализация закрытого типа с решёткой дождеприёмника Дождевая канализация открытого типа

По способу отвода атмосферных поверхностных сточных вод (дождевые, ливневые, талые воды) различают три вида дождевой канализации:

  • открытого типа (арычная система) — воды отводятся с помощью открытых каналов и лотков к ближайшему коллектору или напрямую в водоём. Иногда вода отводится в леса, посадки и прочие малолюдные места.
  • закрытого типа — стекающая дождевая вода собирается водоотводными лотками, входящими в конструкцию дорог и тротуаров, и через особые колодцы (дождеприёмники) поступает в сеть подземных трубопроводов, по которой она сплавляется в ближайшие тальвеги, естественные водоёмы или на очистные сооружения, напрямую или через коллектор. В некоторых системах вода отводится в непроницаемый люк, откуда потом выкачивается ассенизаторской машиной.
  • смешанного типа — часть элементов открытой сети заменяется закрытыми подземными трубопроводами. Наиболее часто встречается именно эта система.
Очистные сооружения[править | править код]

В большинстве крупных городов вода из дождевой канализации поступает в очистные сооружения. Как правило, отдельные очистные сооружения для дождевой канализации не строят. Вода поступает в уже имеющиеся очистные сооружения, а после очистки (как правило, поверхностной) отправляется в естественный водоём или водохранилище.

Арычная система открытого типа используется в городах и многофункциональна по своему значению. Выполняет две основные функции своего назначения: как поливная сеть, посредством неё производится орошение городских зелёных насаждений, а также как водосточная сеть выполняет функцию водоотвода дождевых стоков от атмосферных осадков с поверхности улиц. Состоит из специальных бетонных арычных лотков, которые установлены вдоль улиц и дорог. В арычных лотках обычно имеются специальные дренажные отверстия, через которые часть воды впитывается в почву, что позволяет снизить нагрузку на систему и обеспечить полив растений.

Коллектор дождевой канализации открытого типа в Воронеже

Коллектор дождевой канализации предназначен для сбора воды с контролируемой им зоны (как правило, одна зона равна одному району) и дальнейшего её отведения в городскую систему. Коллекторы бывают открытого и закрытого (под землёй) типа. Также бывают герметичные коллекторы, которые собирают воду в себе для дальнейшего выкачивания.

Открытый тип[править | править код]

Коллекторы открытого типа обычно располагаются в лесных зонах и лесопосадках и могут иметь насосы и фильтры.

Закрытый тип[править | править код]

Коллекторы закрытого типа представляют собой помещение под землёй[4] Вход в коллектор осуществляется через люк (обычно люков четыре, один из них основной, другие — резервные). Такие коллекторы могут располагаться в любой части города и иметь освещение. Для ограничения доступа посторонних лиц может применяться запорная крышка (с замком).

Герметичный коллектор[править | править код]

Герметичный коллектор[5] представляет собой водонепроницаемую ёмкость под землёй, откуда вода удаляется вручную. Обычно используется в маленьких системах. Может иметь съёмную корзинку для сбора мусора. Такие коллекторы не используются в городских системах. Часто устанавливаются блоком из нескольких коллекторов для полноценного сбора воды.

Дождевая и бытовая канализация — разные инженерные системы, не соединённые друг с другом. Однако на практике встречаются случаи, когда ливнеприёмники устанавливаются на бытовую канализацию, либо бытовая канализация отводится в дождевую канализацию. Согласно СНиП такие соединения запрещены. Организации, обслуживающие канализацию, не должны допускать их. В результате объединения этих систем может возникнуть засор бытовой канализации или загрязнение вод дождевой канализации, который способен привести к загрязнению окружающей среды и водоёмов (воды дождевой канализации в большинстве случаев проходят только поверхностную очистку).

Опасность водоотводных систем и несчастные случаи, связанные с дождевой канализацией[править | править код]

Неправильная эксплуатация и плохое обслуживание систем водоотведения, а также открытые люки и дополнительные сооружения (такие как подземные коллекторы, насосные станции, фильтр-колодцы) могут привести к несчастным случаям, в том числе и с летальным исходом.

Примеры несчастных случаев[править | править код]
  • Застревание в решётке водоприёмника: 16 сентября 2019 года в Омске шестилетняя девочка застряла ногой в решётке дождевой канализации. Спасатели разрезали решётку гидравлическими ножницами освободили девочку. Инцидент произошёл из-за слишком большого расстояния между прутьями решётки[6].
  • Попадание человека внутрь системы канализации: 3 августа 2018 года в Сочи семилетний мальчик во время ливня упал в жёлоб арычной системы дождевой канализации и утонул. Инцидент произошёл из-за отсутствия защитных ограждений и узких каналов, которые привели к сильному напору воды во время ливня
    [7]
    .
  • Падение в люк: 22 ноября 2019 года в Сыктывкаре 45-ти летний мужчина упал в открытый люк дождевой канализации и умер[8].
  • Падение человека в глубокие каналы арычных систем: 28 мая 2013 года на о. Бали 40-ка летняя женщина упала в жёлоб арычной системы и утонула. Инцидент произошёл из-за слишком глубокого жёлоба[9]
  • Попадание животных внутрь системы: 12 июля 2016 года собака упала в открытый смотровой люк ливневой канализации в Перми. Спасти животное не удалось, так как по туннелям собака ушла в неизвестном направлении и утонула, когда начался дождь. Инцидент произошёл в результате отсутствия крышки люка[10]
  • Фильтр-колодец дождевой канализации для очистки воды от крупных предметов и почвы. Установлен перед вводом жёлоба в коллектор, может работать даже при длительном отсутствии очистки

  • Железобетонный жёлоб арычной системы отведения воды к коллектору. Железная труба внутри жёлоба — труба фильтр-колодца.

  • Ливнеприёмник открытого типа. Нижняя труба отводит воду напрямую в насосную часть, а верхняя — в коллектор.

  • Второй ливнеприёмник с меньшей пропускной способностью.

Нормативная литература[править | править код]

  • СН 510-78 «Инструкция по проектированию сетей водоснабжения и канализации для районов распространения вечномерзлых грунтов».
  • МДК 3-02.2001 «Правила технической эксплуатации систем и сооружений коммунального водоснабжения и канализации».
  • ВУТП-97 «Ведомственные указания по технологическому проектированию производственного водоснабжения, канализации и очистки сточных вод предприятий нефтеперерабатывающей промышленности».
Ведомственные нормы технологического проектирования
  • ВНТП-К-97 «Канализация сельских населенных пунктов и фермерских хозяйств».
ГОСТ
  • ГОСТ 25150-82 «Канализация. Термины и определения».
Свод правил
  • СП 30.13330.2016 «Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85*».
  • СП 32.13330.2012 «Канализация. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.03-85».
  • СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования».
  • СП 40-105-2001 «Проектирование и монтаж подземных трубопроводов канализации из стеклопластиковых труб».
  • СП 40-107-2003 «Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб».
  • СП 253.1325800.2016 «Инженерные системы высотных зданий».
  • СП 399.1325800.2018 «Системы водоснабжения и канализации наружные из полимерных материалов. Правила проектирования и монтажа».

Техническая литература[править | править код]

  • Об утверждении профессионального стандарта «Слесарь аварийно-восстановительных работ на сетях водоснабжения и водоотведения».
  • Об утверждении Правил пользования системами коммунального водоснабжения и канализации в Российской Федерации.
  • О взимании платы за сброс сточных вод и загрязняющих веществ в системы канализации населенных пунктов.
  • Об утверждении Межотраслевых правил по охране труда при эксплуатации водопроводно-канализационного хозяйства.
  • Технические указания по проектированию и строительству дождевой канализации.
  • Правила приёма производственных сточных вод в системы канализации населенных пунктов.
  • О Правилах пользования системами коммунального водоснабжения и канализации в Российской Федерации.
  • Правила по охране труда при эксплуатации коммунального водопроводно-канализационного хозяйства.
  • Методика оценки технологической эффективности работы городских очистных сооружений канализации.
  • Положение о проведении планово-предупредительного ремонта на предприятиях водопроводно-канализационного хозяйства.
  • Справочное пособие к СНиП 2.04.02-84 и СНиП 2.04.03-85. Составление технико-экономической части проектов внеплощадочных систем водоснабжения и канализации.
  • Пособие по водоснабжению и канализации городских и сельских поселений (к СНиП 2.07.01-89). ЦНИИЭП инженерного оборудования. М., 1992.
  • Пособие по укладке и монтажу чугунных, железобетонных и асбестоцементных трубопроводов водоснабжения и канализации (к СНиП 3.05.04-85).
  • Пособие по объёму и содержанию технической документации внеплощадочных систем водоснабжения и канализации (к СНиП 2.04.02-84 и 2.04.03-85).

Лотки для ливневой канализации: бетонные и дождевые

Качественная система водоотведения ото всех бетонных объектов (фундаменты зданий, дорожное полотно, бетонные плиты и пр.) позволяет обеспечить долговечность и крепость конструкции, от которой забирается вода. В результате конструкции не теряет своей прочности под возможным негативным воздействием влаги. Для создания системы канализационного водоотведения широко используются ливневые лотки, которые имеют форму вытянутого желоба и накрываются сверху решетчатой крышкой. Подобная конструкция позволяет вмонтировать канализационный или дождевой лоток без потерь ровности дорожного перекрытия.

Важно: Подобные лотки для ливневой канализации укладываются с учётом рельефа местности, а направление отвода воды осуществятся в сторону частной или центральной канализации.

Конструкции лотков-ливневок типовые

При изготовлении лотков для ливневки используют самые различные материалы от чугуна до полимерного пластика. Но при этом все изделия имеют типовую конструкцию и соответствуют установленным стандартам EN 1433. В ассортименте предлагаемой и производимой продукции можно встретить такое типовое исполнение лотков:

  • Лоток для ливневки, выполненный в форме простого длинного П-образного или округлого желоба без крышки . Такое изделие монтируется без дополнительного укрепления в заранее подготовленную траншею с выходом на центральную точку сбора воды.
  • Лоток-ливневка, выполненный в форме стандартного вытянутого желоба , но уже с надежной решетчатой крышкой по всей длине изделия. Решетка предотвращает попадание различного рода мусора в канализационный сток и предупреждает засоры в системе водоотвода.
  • Лотки для ливневой канализации щелевые . Этот тип конструкции выглядит как длинный желоб со щелью для стека воды в неё.
  • Лотки для ливневой канализации Г-образные . Эти изделия выглядят, как и щелевые, только вместо центрального отверстия в лотке имеют специальный выступ в своей верхней части, выполненный в форме буквы Г. Подобные изделия пригодны к монтажу, как в бытовых, так и в более сложных промышленных условиях (на автобанах, магистралях, взлётных полосах и пр.).

Что касается способов изготовления лотков для ливневки, то они полностью зависят от конкретного материала, из которого будет изготовлена продукция. Так, в случае применения пластичных полимеров с добавками используется метод экструзии (выдавливание под высоким давлением и при горячих температурах). Если де будут применяться бетон или металлы (чугун, сталь), то здесь применяют метод литья.

Виды канализационных сточных лотков

На мировом рынке различают три основных вида лотков для ливневки:

  • Чугунные изделия для отвода вод;
  • Бетонные лотки для ливневой канализации;
  • Пластиковые конструкции.

Рассмотрим подробнее каждый вид.

Чугунные

Этот вид канализационных поддонов изготавливается из двух основных видов чугуна:

  • ISO 185 — с включением пластинчатого графитного зерна;
  • EN1563 — металл с добавлением сферического зерна графита.

Важно: в производстве металл используется не только для самого поддона, но и для изготовления самой верхней решетки. Готовое изделие покрывают слоем горячего цинка с целью предотвращения коррозии металла во время эксплуатации.

Столь мощный и прочный продукт, благодаря усиленной устойчивости на растяжение и сжатие, используется только на промышленных и сложных объектах, таких как аэропорты, длинные автомагистрали и взлетные полосы.

Рекомендуем к прочтению:

При этом чугунные дождевые лотки достаточно крупные. Так, максимальная протяженность одного желоба может составлять 50 см, а его ширина — 20 см.

Лотки бетонные

Популярные изделия для применения в черте города. Многие из нас часто наблюдают работу городской системы водоотведения во время летнего ливня. Изготовление бетонных канализационных лотков-ливневок происходит с использованием специальных полимерных добавок или армирующего стекловолокна в бетонную смесь. Таким образом, готовое изделие является более прочным в отличие от стандартной продукции из железобетона.

Бетонные лотки для ливневки производят методом вибрационного литья, то есть форму с железобетонной армированной, но еще мягкой смесью погружают на вибрационный стол для большей усадки состава. Это позволяет получить большую плотность, а значит, и прочность готового изделия.

Бетонные лотки-ливневки можно использовать как в частом домостроении, так и при возведении сложных промышленных или городских объектов.

Параметры лотков из бетона варьируются в таких пределах:

  • Длина готового протяженного желоба — 500-4000 мм.;
  • Ширина с высотой готового лотка-ливневки может быть такой — от 140х150 мм до 430х880 мм.

Пластиковые желоба для ливневой канализации

Пластиковые дождевые лотки — удобный продукт для применения как в домашнем домостроении и обустройстве канализационной системы, так и для укладки близ железнодорожного полотна.

Для изготовления таких лотков для ливневки используют полипропилен с качественными минеральными добавками. В сочетании с экструзионным методом производства удаётся достичь высокой прочности готовых желобов. Пластиковые лотки для ливневки и для отвода грунтовых поверхностных вод отличаются такими преимуществами:

Рекомендуем к прочтению:

  • Инертность к большинству химически-агрессивных веществ;
  • Высокая устойчивость к механическим повреждениям;
  • Стойкость к повышенным нагрузкам. В среднем пластиковые лотки-ливневки способны выдерживать нагрузку до 50-60 т/м2.
  • При этом пластиковые лотки для ливневки и отвода поверхностной воды можно эксплуатировать в широком диапазоне температур от -50 до +120 градусов по Цельсию.

Параметры пластиковых желобов в основном такие:

  • Длина — 1 метр;
  • Ширина — 0,14-0,5 метра;
  • Высота — 0,06-0,79 метра;
  • Приблизительный диаметр округлого желоба — 10 см.

Правила установки лотков для отвода воды

Для того чтобы правильно смонтировать лотки-ливневки на любом объекте, необходимо придерживаться четких правил. В противном случае система отвода вод не ласт желаемого эффекта и приведет как минимум к засорам, как максимум — к заболачиванию местности или порче бетонного основания зданий, дорожек и пр.

Итак, важно учитывать и соблюдать один важный момент — при монтаже лотков для ливневки стоит помнить, что почва имеет свойство промерзать на глубину до 1-1,2 метра в холодное время года. Кроме того, эта же почва склонна и к деформации в виде пучения в теплое время года. Таким образом, лотковая система отвода воды с участка подвергается естественному выталкиванию из грунта.

Поэтому выбирайте и монтируйте лотки для ливневки по таким принципам:

  • Пропускная способность у выбранного вами изделия должна быть просчитана по формуле = количество осадков в среднем за месяц умноженное на 25%. Таким образом, удастся правильно подобрать лоток для ливневки именно на конкретной местности.
  • Материал , из которого будет изготовлен желоб, должен быть уместным для вашего объекта. Вряд ли мощный чугунный лоток станет правильным решением для бытового применения в саду или на даче.
  • При укладке лотков для ливневки соблюдайте уклон в строну канализации из расчета 1 см на один метр изделия.
  • Для качественной системы отвода воды нужно применять и хорошую подложку под желоба. Лучше использовать песчано-гравиевую подушку толщиной 10 см, или хотя бы подсыпку из щебня той же толщины.
  • Решетки для бытового применения на лоток для ливневки можно выбрать более легкие. Подойдёт оцинкованная сталь. К тому же все решетки лучше фиксировать при помощи специальных замковых соединений.
  • Важно также обустроить и систему пескоулавливания в желобной системе отвода воды. Это позволит предотвратить заиливание и загрязнение коммуникации.

Как правильно смонтировать систему ливневой канализации?

Правильный монтаж лотков для ливневки выполняется в несколько этапов:

  • В первую очередь намечается расположение системы отвода воды к канализационному резервуару. Для этого можно использовать простые колышки и бечёвку.
  • После этого стоит узнать среднее количество осадков в месяц. Сделать это можно путем запроса метеорологических данных в службе гидрометцентра по вашему региону.
  • Согласно полученным данным выбирают пропускной рекомендуемый диаметр лотка для ливневки.
  • Для формирования траншеи под укладку нужно вынуть грунт в объеме, равном параметрам желобов плюс 30-40 см. При этом важно, чтобы глубина канавы была больше высоты желоба на 10 см.
  • В сформированную траншею насыпают слой песчано-гравиевой подушки или щебня, который хорошо трамбуют.

Важно: верхний край смонтированного лотка должен быть ниже уровня грунта (дорожки) на 5 мм. Это позволит беспрепятственно уложить верхнюю решетку системы и обеспечить качественный отвод воды в сторону центрального коллектора.

Для большей надежности центральные системы водоотведения можно зафиксировать бетонным раствором в канаве.

Важно: сложные бетонные лотки лучше использовать для центральных систем отвода воды. А на придомовой территории (у фундамента) подойдут качественные полимерные желоба.



устройство дренажных желобов для ливневой канализации, нержавеющий и композитный водосточный канал с решетками для отвода дождевой воды

Водоотводные лотки: из чего делают, как устроены и как их установить?

Водоотводные лотки предназначены для отвода ливневых, талых, грунтовых вод. Они транспортируют воду с участка в канализацию, чтобы избежать ее скопления в не предназначенном для этого месте. Хотя установка и не требует множества подготовительных и монтажных работ, необходимо овладеть некоторыми тонкостями, чтобы осуществить монтаж водоотводных лотков правильно.

Водоотводные лотки: из чего делают, как устроены и как их установить?

Особенности и назначение

Водоотводный сток представляет собой канавку, выполненную из пластика, металла или бетона, которая предназначается для отвода воды с участков, дорог, тротуаров и перенаправления ее в необходимые места. Водоотводный желоб обыкновенно оснащают решеткой, предназначенной для того, чтобы не дать крупному мусору проникнуть в ливневую канализацию и забить ее.

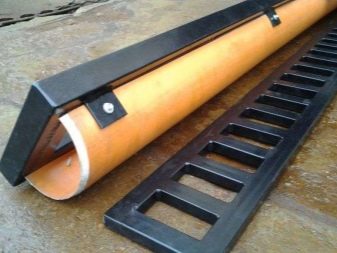

В ряде случаев находчивые хозяева перенаправляют воду с помощью таких лотков на грядки или к деревьям, облегчая работы по поливу. Однако это возможно только в тех районах, где дожди не очень интенсивные, иначе растениям будет подаваться слишком много воды, которая размоет грунт. В результате такой подход может привести к заболачиванию почвы.

Для бытовых нужд используется два вида лотков: инженерно-коммуникационные и дорожно-коммуникационные. Первый тип монтируется под каждой трубой, чтобы в случае аварии вода не разлилась. Второй тип располагается вдоль дорожек, тротуаров, рядом с гаражом. И в том, и в другом случае важно обращать внимание на прочность самого лотка и решетки, на то, какую нагрузку он может выдержать, а также на способность решетки к деформации.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Устройство и виды

Устройство ливневой канализации довольно простое. Водоотводный лоток представляет собой желоб, который может быть П- или U-образной формы в зависимости от материала. Сверху такого дренажного стока располагается решетка, в которую сливается дождевая вода и в дальнейшем перенаправляется в канализацию.

В зависимости от допустимой нагрузки такие водосточные каналы делятся на группы:

  • А15 обладают малой степенью нагрузки, поэтому их можно монтировать только в относительно сухих местах: на спортплощадках, вдоль дорожек загородных домов, в зонах расположения парковых и велосипедных дорожек;
  • В125 обладают большей устойчивостью, поэтому их можно монтировать вдоль дорог для легковых автомобилей;
  • С250 подходят для установки на автомойках и в автосервисах;
  • D400 подходят для монтажа вдоль дорог, предназначенных для всех видов транспорта, а также в промзонах;
  • E600 укладывают рядом с промышленными предприятиями и складами;
  • F900 подходят для установки рядом с военными базами, аэропортами и аэродромами.

Водостоки делятся на группы не только исходя из нагрузки, приходящейся на них, но и на основе материалов, из которых их изготавливают. Наиболее распространенные группы сырья, используемого для изготовления желобов, следует рассмотреть подробнее.

Пластиковые

Для изготовления пластиковых ливневок используют полипропилен и ПНД – полиэтилен низкого давления. Все пластиковые модели из-за того, что их нельзя назвать прочными, могут быть отнесены только к категориям А-С. Пластиковые модели имеют малый вес, а их монтаж своими руками не вызовет особых затруднений. Если стоит задача оснастить желобами для отвода воды территорию загородного дома, то рекомендуется выбирать именно пластиковые модели.

Чтобы увеличить прочность таких водоотводов, их оснащают ребрами жесткости. Усиленные пластиковые варианты рекомендуется устанавливать рядом с гаражами, поскольку там как раз требуется использовать водосборные стоки категорий В-С.

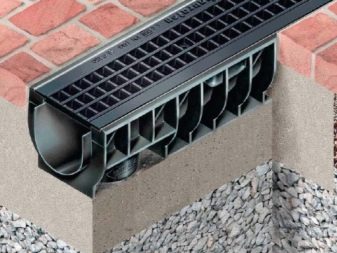

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Без решетки вес одного желоба из пластика не превышает полутора килограммов при стандартной длине в 1 м. Ширина может колебаться в пределах 7-30 см.

Дополнительно приобретается решетка.

Рекомендуется выбирать относительно легкий вариант, например, изготовленный из оцинкованной стали. И также подойдут варианты из «нержавейки». В зависимости от того, где планируется располагать сток, должна различаться и прочность решетки.

К примеру, возле гаража решетка должна быть такой, чтобы выдержать вес автомобиля, если вы случайно наедете на нее.

Полимерпесчаные варианты используются на строящихся объектах, а также на подземных парковках. Бывают классов А и В.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Металлические

Металлические ливневые лотки являются пережитком, как кажется многим. Большинство помнит времена, когда такие водостоки были повсюду на улицах. Однако металл не теряет своей актуальности и по сей день. Сложно найти материал прочнее и удобнее в эксплуатации. Единственный неприятный момент – большинство металлических изделий рано или поздно подвергаются коррозии.

Наиболее надежными являются чугунные водостоки. По прочности их можно сравнить разве что с бетонными изделиями, при этом они способны выдержать большой вес. Чугунные ливневки можно встретить рядом с военными базами и прочими объектами военного назначения, где велик поток сходящих вод. К сожалению, изделия из чугуна имеют внушительный вес, что делает их не самыми удобными при монтаже. Однако на этом их недостатки заканчиваются.

Стальные желоба могут быть двух видов: из оцинкованной и нержавеющей стали. И в том, и в другом случае варианты рассчитаны на гораздо меньшую нагрузку, чем чугунные, но это не значит, что для них нет мест использования. При правильных формах и размещении они прослужат ничуть не меньше. Так, стальные металлические конструкции можно располагать вдоль дорог для легковых автомобилей, также они отлично впишутся в парковые зоны.

Железобетонные

Эти водосборные стоки совмещают в себе все плюсы бетонных и металлических конструкций. Они столь же прочные, имеют огромный разброс категорий по устойчивости к нагрузкам. Работать с железобетоном проще, чем просто с железом, поэтому существует довольно большой выбор форм водостоков. Есть не только традиционные прямоугольные варианты, но и круглые.

Железобетонные лотки используются не только для промышленного, но и для бытового строительства. Они легкие в монтаже, несмотря на относительно большой вес (который, однако, намного меньше, чем у чугуна или простого бетона). Выпускаются как обычные водоотводные лотки, так и щелевые лотки для теплотрасс.

Водоотводные лотки: из чего делают, как устроены и как их установить?

Что примечательно, железобетонные лотки нужно использовать, когда вода имеет агрессивный состав. Например, в ней нарушен кислотно-щелочной баланс pH. В зависимости от состава воды выбирают и подобную конструкцию, так как некоторые марки бетона просто растворяются под воздействием щелочи.

Железобетонные стоки дешевле металлических аналогов, если сравнивать образцы одной категории по стойкости к нагрузкам. При транспортировке необходимо придерживаться некоторых правил, среди которых – стараться избегать ударных нагрузок, иначе желоб может расколоться.

Композитные

Композитные лотки являются современной версией бетонных. Желоба подобного типа служат в несколько раз дольше, чем бетонные аналоги, но при этом не уступают им по эксплуатационным качествам. Композитные вариации обладают некоторыми достоинствами:

  • меньший вес по сравнению с бетонными водостоками;
  • легкость монтажа;
  • простота транспортировки;
  • повышенная способность к пропусканию воды за счет гладкой поверхности.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Благодаря особым свойствам материалов, используемых для изготовления подобного типа водосточных желобов, они могут чиститься не только вручную, но и механическим способом. Лотки обладают антивандальными свойствами, несмотря на то, что их сборка осуществляется вручную. Разъединить детали в будущем оказывается не так просто.

Композитные желоба рекомендуется монтировать в районах с холодным климатом, поскольку композитные материалы хорошо переносят экстремально низкие температуры, не сжимаясь и не деформируясь. Но также следует заметить, что в составе смеси, используемой для изготовления таких лотков, нет вредных веществ, которые способны навредить человеческому здоровью или окружающей среде.

Если есть риск, что вода будет подаваться с такой силой, что расплещется и размоет грунт вокруг, то лучше отдать предпочтение композитным водоприемным лоткам – их конструкция предотвращает расплескивание. А также из-за маленького веса желоб не съедет под собственным весом и под весом воды, если он располагается на склоне.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Полимербетонные

Полимербетонные каналы не имеют большого разброса по нагрузкам. Как правило, они относятся только к классам А-С, но при этом с отведением ливневых, талых и грунтовых вод справляются отлично. Они совмещают в себе некоторые плюсы бетонных и пластиковых лотков, однако на данный момент существуют различные материалы, превосходящие полимербетон по своим характеристикам, поэтому от использования полимербетонных водостоков практически отказались.

Водосточный желоб из полимербетона гладкий внутри, благодаря чему значительным образом увеличивается его способность пропускать воду. И также благодаря гладкости лоток не требует частой очистки, поскольку самоочищается по время прохождения через него воды. Профилактические чистки нужно производить дважды в год: ранней весной после того, как значительная часть снега сошла, и осенью после листопада.

Полимербетон отличается повышенным сроком эксплуатации. Так, при должном уходе и соблюдении установленных норм нагрузки полимербетонный лоток сможет прослужить до 30 лет. Швы фиксируются между собой при помощи водостойкого герметика FIX-O-FIX, который надежно склеивает детали между собой и не дает им разъезжаться.

Полимербетонные изделия отличаются меньшим весом, чем бетонные, поэтому их легче транспортировать и монтировать.

Водоотводные лотки: из чего делают, как устроены и как их установить?

Монтаж вручную производить нельзя. Обязательно использовать специальную технику.

Характеристики

В зависимости от того, из какого материала сделаны лотки, они могут обладать рядом особенностей. На сегодняшний день чаще всего используются пластиковые варианты, поэтому имеет смысл рассмотреть подробнее именно их. Так, полимерные изделия делятся на следующие типы:

  • универсальные;
  • особо прочные;
  • износостойкие;
  • глубокие.
Водоотводные лотки: из чего делают, как устроены и как их установить?

Первые лотки в этой классификации – универсальные – признаны наилучшим выбором большинством специалистов. Это связано с тем, что они способны отводить довольно большие объемы воды, при это имеют небольшие габариты.

Особо прочные изделия предназначены для расположения в «сложных» местах, таких как военные базы, к примеру. Они имеют ребра жесткости, повышающие их прочностные свойства. В частном доме такой лоток подойдет для расположения возле гаража.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Износостойкие лотки нужны для того, чтобы отводить большой объем воды в течение длительного времени. Они сочетают в себе свойства особо прочных желобов и антивандальных установок, имеют прочную решетку, оснащаются ребрами жесткости. В основном пригодны для расположения на приусадебных участках, а не для промышленных нужд.

Глубокие лотки нужны для повышения пропускной способности. Они имеют большие размеры, ширину и глубину, поэтому отлично подходят для низинных территорий, на которых накапливается вода.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Критерии выбора

Чтобы сделать правильный выбор, необходимо учитывать сразу несколько параметров. От того, насколько правильно оценен каждый из них, зависит долговечность и уместность выбранного варианта в каждой конкретной ситуации.

  • Для начала нужно определить степень допустимой нагрузки. Если выбрать лоток с меньшей пропускной способностью, он не будет справляться и быстро выйдет из строя. Если же купить лоток слишком высокого класса нагрузки, то это окажется необоснованной тратой средств, а также вызовет некоторые затруднения при монтаже.
  • Вторым критерием являются габариты лотка. Не всегда подойдет узкое щелевое изделие, поскольку на участке может наблюдаться обилие воды, которая не сможет достаточным образом устраняться через небольшое отверстие. Например, в дождливых районах вдоль автомобильных дорог размещают большие водостоки, чтобы с асфальтового покрытия вовремя устранялась вся ливневая вода.

Для того чтобы осуществить правильный выбор габаритов желоба, можно воспользоваться специальными программами или обратиться в специализированную службу. Они рассчитают объем вод, проходящих через сток, с учетом площади участка и поправочного коэффициента водоотведения.

Расчёт сечения

Для того чтобы выбрать лоток с необходимым сечением, специалисты придумали следующую таблицу. Стоит иметь в виду, что все расчеты имеют только рекомендательный характер и ни в коем случае не являются эталонными.

Обратите внимание, что данная таблица была составлена для определения диаметра труб дождевой канализации, однако для желобов она тоже пригодна.

Поверхностная система водоотвода

Системы дренажа предназначаются главным образом для сбора дождевых и талых вод, а не грунтовых. В дальнейшем они должны осуществлять перенос воды в канализацию, где такая вода пройдет фильтрацию и вернется в природу, например, испарится или сольется в реки. Поверхностный дренаж является обязательным условием при строительстве. По инженерным нормам каждый строительный объект должен еще на этапе планирования оснащаться такой системой.

Системы поверхностного дренажа выпускаются в нескольких конфигурациях, которые выражаются в системах сборки. Таким образом, каждая из систем предназначена для определенного объема воды, величины нагрузок и прочего. Водоотводные лотки используются в линейном поверхностном водоотводе, цель которого – сбор воды в больших объемах. Наиболее успешно этот вид функционирует, когда дело касается асфальтированных площадей, дорожных магистралей и подобного.

Обязательным условием установки подобной системы является уклон. Если местность равнинная, и уклона не имеет, необходимо присмотреться к другим типам.

В некоторых случаях требуется установить пескоуловители, цель которых – сбор мусора, фильтрация песка, крупных частиц, которые в теории могут забить желоба. Их наличие многократно повышает срок служба ливневых стоков.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Составляющие

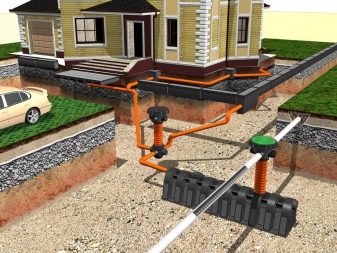

Если говорить о промышленной ливневой канализации, то она состоит из нескольких элементов.

  • Дождеприемник. Он предназначен для того, чтобы отводить воду с поверхности локально. Для того чтобы мусор, листья и прочее не забивало дождеприемник и остальные элементы, используется сифон. Он служит своеобразной перегородкой. Для сбора мусора предназначается специальная корзина.
  • Дождевой колодец. Служит для транспортировки сточных вод. Сооружается только под конец сборки всей ливневой канализации. Они нужны также в тех случаях, когда необходимо регулярно осушать большие участки грунта за короткий промежуток времени.
  • Лоток. Собственно, то, что мы видим на поверхности: траншея, выполненная из материалов, устойчивых к воздействию воды. Лоток транспортирует воду, перемещая ее с участка.
  • Трубы. Монтируются у дождевых лотков. По этим трубам вода в дальнейшем перемещается в саму канализацию. Трубы располагаются под землей, чтобы не портить общий вид участка.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Инструменты для установки

Для того чтобы установить водоприемные желоба, понадобится купить некоторый инструментарий. Может оказаться, что часть из этих инструментов у вас уже имеется, за другим же придется отправиться в магазин спецтехники. В любом случае инструменты нельзя назвать дефицитными – их можно найти в любом крупном строительном гипермаркете.

  • Лопата. Она послужит для того, чтобы сделать траншею под лоток. Следите за тем, чтобы насадка была остро заточена. Это значительным образом облегчит работы.
  • Ведра. Желательно иметь как минимум два ведра. Они пригодятся для транспортировки песка к месту монтажа.
  • Бетономешалка. В некоторых случаях хозяева решают прочно закрепить желоб на месте при помощи бетона. В этих случаях его перемешивать лучше не вручную, а с помощью специальной машины. Тогда бетон получится однородным и ляжет равномерно.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?
  • Ножовка. С помощью этого нехитрого инструмента предстоит распиливать детали. В зависимости от того, из какого материала изготовлен водосток, вам потребуется ножовка определенного вида: по металлу, способная пилить бетон и так далее.
  • Молоток. Он нужен для скрепления деталей друг с другом, подгонки форм и просто утрамбовывания лотка на своем месте.
  • Пила или болгарка. Если выбран желоб из металла, то приобретите алмазную пилу или алмазный диск для болгарки, в особенности если имеете дело с прочными металлами, такими как чугун. Тогда проблем с быстрым распиливанием деталей не возникнет.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Технология монтажа

Не имеет смысла рассматривать технологию монтажа в общественных зданиях или на коммерческих объектах, поскольку для таких работ, как правило, нанимают бригаду профессионалов. Совсем другое дело – монтаж на собственном приусадебном участке. Тогда действительно стоит получше изучить работу, чтобы при случае провести установку самостоятельно или сразу увидеть, если ваши рабочие нарушают технологию.

После того как лоток выбран, инструменты приготовлены, необходимо провести некоторые подготовительные работы. К ним относится нанесение разметки на землю. Это делается для того, чтобы четко понимать, где именно будет располагаться водоотвод, какой ширины его можно сделать. Имейте в виду, что лучше всего располагать подобные объекты в низинах, на склонах возвышенностей, если они есть на вашем участке. Тогда вода будет собираться там, а не скапливаться где-нибудь на участке, приводя к вымыванию полезных веществ из грунта.

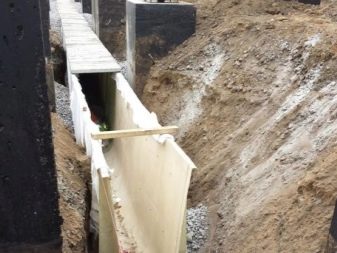

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

И также стоит принять во внимание, какой именно тип подключения лотка был вами выбран. Имеется в виду его подключение к канализации. Выполнять работы необходимо в строго оговоренной последовательности, а подключение выполнять только тогда, когда все детали водостока собраны, скреплены и герметизированы.

Последовательность

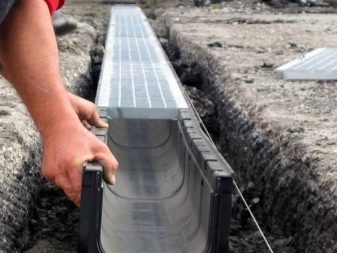

Чтобы произвести самостоятельный монтаж водоотводного лотка, воспользуйтесь следующей пошаговой инструкцией.

  • Выройте траншеи под установку лотков. Их должно быть столько же, сколько водоотводов планируется установить. Обратите внимание на размеры выемок, их глубину и ширину: водосточный канал должен полностью там помещаться.
  • Для полноценного монтажа и последующей работы нужно располагать ливневки под углом. Если сделать их на плоскости, то вода будет в них застаиваться, а не стекать куда следует. Уклон сильно колеблется: он может быть метровым, а может быть равен всего лишь 1 см.
  • Траншеи, выкопанные с соблюдением вышеприведенного условия, необходимо хорошо уплотнить. Для этого можно использовать обыкновенный песок, который обладает дренажным эффектом.
  • Обратите особое внимание на следующий пункт, если в ваших планах – установка пластиковых изделий. Здесь одного уплотнения песком недостаточно. Обязательно нужно создать бетонное основание, так как без него прочность полимерного водостока сильно упадет. Короб из бетона делается по форме лотка. Он служит еще и для компенсации температур. В нем пластиковый желоб не будет деформироваться, сжимаясь окружающей землей.
  • Наличие решетки необязательно, но желательно, поскольку это обеспечивает дополнительную защиту. Мусор, листва и прочие крупные предметы не будут попадать в ливневую канализацию, забивая ее. Обратите внимание на правила установки канализации. Ее обязательно нужно располагать на полсантиметра ниже уровня грунта, иначе она будет выступать и мешаться.
  • Чтобы соединить лотки, необходимо вставить один в другой в местах расположения пазов. В дальнейшем нужно хорошо герметизировать стыки. Для этого подойдет силиконовый герметик высокой прочности.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Решетку герметизировать не надо, так как время от времени ее придется демонтировать, чтобы прочистить ливневую канализацию.

Типы подключения

Имеется в виду направление, в котором по лотку должна течь вода. В зависимости от этого рассчитываются пазы. Нельзя располагать канал иным образом, а не как указано на схеме. Кстати, схема расположения самого лотка, а также отдельных его элементов прилагается к каждому отдельному комплекту, поэтому рассмотреть какую-то общую последовательность не получится.

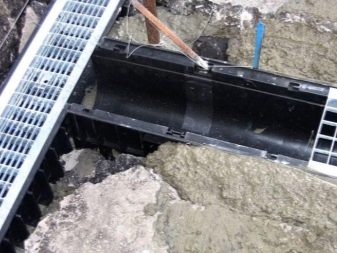

Водоотводные лотки: из чего делают, как устроены и как их установить?

Рекомендации

Специалисты делятся некоторыми рекомендациями относительно того, как наилучшим образом произвести выбор и монтаж ливневых стоков.

  • Обязательно начинайте все работы по установке желоба только после того, как подготовлено бетонное основание. Оно должно быть не тоньше, чем 7-10 см.
  • Тупиковую часть лотка нужно хорошо загерметизировать, приладив к ней торцевую заглушку, входящую в комплект.
  • После установки нужно укрепить стенки лотка. Для этого нужно использовать бетонирование. Если ливневая канализация располагается вдоль дорожки (заасфальтированной или выложенной брусчаткой, плиткой), то бетонировать лоток нужно только со стороны, которая не прилегает к дорожке.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

При проведении всех работ по нарезке желобов помните о технике безопасности: обязательно используйте защитные средства, такие как очки, маска, перчатки.

  • Торцевая заглушка понадобится не только для оформления «начала» желоба, но и для его «конца». Важно очень хорошо герметизировать лоток в этом месте, чтобы не допустить протечек и попадания воды на участок.
  • Установка решетки должна проводиться сразу после того, как лоток укреплен бетоном. Устанавливать решетку на застывший бетон может быть проблематично.
  • В конце присыпьте бетон грунтом и утрамбуйте, чтобы скрыть места укрепления.

О том, как установить водоотводный лоток на брусчатку, смотрите в следующем видео.

Ливневые лотки бетонные для канализации: жби, с решеткой

Ливневые лотки бетонные – это изделия определенной конфигурации, которые широко используются в монтаже систем канализации, при прокладке теплотрасс, кабельных трубопроводов. Благодаря таким преимуществам, как простота монтажа, высокая механическая прочность и стойкость к разным агрессивным воздействиям, невысокая стоимость и доступность в разных размерах, с использованием ливневых лотков можно создать любую систему оптимальной конфигурации и пропускной способности.

Бетонные лотки для ливневой канализации используют для:
  • Отвода дождевых и талых вод с территорий.
  • Качественной защиты разных сооружений и конструкций, расположенных ниже уровня грунта, от подтопления.
  • Поддержание почвы в сухом твердом состоянии, защита от эрозии.
  • Существенное увеличение эксплуатационного срока дорог, тротуаров, отмосток и иных покрытий.

бетонный лоток ливневка

Где актуально применение лотков:
  • Автомобильные дороги, пешеходные дорожки, железнодорожные пути.
  • Территории промышленных предприятий, где важно отводить воду с территорий складов, цехов, стоянок, мест нахождения техники.
  • Реализация водоотведения от домов, коттеджей, хозяйственных построек и других частных сооружений.
  • Создание систем в парках и на площадях, где нужно поддерживать чистоту газонов, открытых территорий.

Ливневые лотки могут быть выполнены из пластика, композита, металла, бетона. Последний вариант наиболее предпочтителен из-за его способности выдерживать любые нагрузки, стойкости ко влаге/температурам, простоте монтажа и дешевизны. Производятся такие лотки методом вибропрессования, получаются плотными и прочными, как в условиях завода, так и дома.

какие бывают ливневые лотки бетонные

Устройство ливневой канализации

Ливневка (она же ливневая канализация) – это специальная водоотводная конструкция, составленная из водостоков, трубопроводов, приемников воды, фильтров (удерживают мусор), смотровых колодцев и объемного накопительного колодца, собирающего дождевую воду. Все эти элементы собираются в одну систему и позволяют эффективно удалять с территорий и объектов лишнюю воду, которая уходит самотеком.

Сбор дождевой, талой воды организовывают там, где она больше всего скапливается. Бетонные лотки для канализации являются первым звеном системы, наряду с трубами и воронками для стока, водоприемниками, находящимися под водосточными трубами возле тротуаров, дорог, площадок и т.д.

Основные виды ливневой канализации:
  1. Открытая – самый примитивный вариант, подходит для приусадебных участков, расположенных за городом. Отвод воды в системе осуществляется с использованием открытых лотков/канав, собранная вода уходит в грунт или водоем.
  2. Закрытая – предполагает качественный сбор/отвод воды. Используются закрытые водоприемники, система подземных трубопроводов, в зонах установки фитингов для ревизии системы создаются смотровые колодцы. Собранную воду можно потом использовать. Предполагается выполнение земляных работ.
  3. Смешанного типа – система комбинированная для удаления воды вдоль площадок и дорог. Лотки открытые, но часть элементов проходит под землей.

По типу сбора воды канализация может быть линейной и охватывать все (дорожки, площадки, кровля) или точечной с установкой дождеприемников только под водосточными трубами.

как монтируются лотки для ливневой канализации

Что учитывают при проектировании системы:
  • Площадь, с которой удаляется вода.
  • Средний объем осадков в климатической зоне.
  • Характеристики и свойства почвы.
  • Коммуникации, которые проходят под землей.

Система водоотведения чаще всего создается из поливинилхлоридных канализационных труб диаметром 11-12 сантиметров, обладающих достаточными прочностью и стойкостью. Трубы обязательно должны быть смонтированы с уклоном 5 сантиметров на погонный метр в сторону накопителя. Трубопроводы ливневой канализации организуются так же, как и в случае с монтажом бытовой.

Смотровые колодцы используют для возможности обслуживать систему, вовремя удалять засоры. Колодец нужен как в смешанной, так и в закрытой системе ливневки, устанавливают его в самой низкой точке. Колодец накапливает и распределяет/сбрасывает воду, его объем должен быть соответствующим объему жидкости.

монтаж систем водоотвода

Колодец может быть сделан из металла (требует обязательной гидроизоляции), пластика (долго служит, стоек к разным воздействиям), бетона (или полимербетона). Бетонный канализационный накопительный колодец – лучший вариант для загородного участка, но нужно подумать о его доставке и монтаже (большой вес требует привлечения спецтехники).

Для эффективной эксплуатации в колодце делают дно из готового изделия или путем заливки бетона. Сверху на колодец монтируют крышку с люком.

Накопитель для канализации можно сделать и своими руками: выкопать котлован, засыпать песок и щебень, забетонировать дно, сделать опалубку и проложить в нее армокаркас, установить трубы, забетонировать, выполнить гидроизоляцию. Потом устанавливается чугунная решетка.

При проектировании системы ливневки желательно учитывать последующее использование собранной воды – для полива, производственных и хозяйственных нужд (но только после очистки). Лотки для сбора воды могут быть пластиковыми и металлическими, сделанными из композита или бетона. Чаще всего выбирают лоток бетонный ввиду явных эксплуатационных преимуществ.

Чтобы исключить травматизм и попадание в систему разного мусора, монтируют лоток бетонный с решеткой, которая защищает и делает поверхность изделия безопасной. Обычно решетки выполняют из металла.

Классификация бетонных лотков

Изготовление бетонных лотков осуществляется в соответствии с ГОСТом 21509-76, а также 26633-2015 и 13015-2012. Для отвода воды используют лотки П, U, трапециевидной формы. Через лотки вода идет самотеком, часто изделия выполняют с конструктивным уклоном (либо без).

Основные виды ливневых лотков по нагрузке и сфере использования:
  • А15 – выдерживают нагрузку до 1.5 т, самые популярные для установки на обочинах дорог, в пешеходных зонах, на парковках, детских и спортивных площадках, в частных домовладениях.
  • В125 – нагрузка максимум в 12.5 т, актуальны для реализации отвода воды в гаражных кооперативах, вдоль асфальтированных дорог.
  • С250 – нагрузка до 25 т, лотки подходят для использования в системах на территории автостоянок, автозаправок, автомоек.
  • D400 – расчетная нагрузка в пределах 400 т, данные изделия используют в монтаже систем железнодорожных вокзалов, на причалах, автомагистралях.
  • Е600 – железобетонные лотки способны выдерживать нагрузки до 600 т, их монтируют на военизированных объектах, промышленных предприятиях, складах, в логистических центрах.
  • F900 – максимальная нагрузка, которую выдерживают высокомощные изделия, применяются они для монтажа на территориях космодромов, аэропортов, военных баз.

размеры лотков водоотводных бетонных

Виды лотков по месту установки и применению:
  1. Прикромочные – для обустройства дорог, защищают от скопления воды. Самый популярный вариант – лоток Б1-18-50, который монтируют на стыке обочины и проезжей части (но не ниже/выше полотна). Также часто применяют более емкие Б1-20-75, Б1-22-75. Монтируют лотки на основу из цемента, узлы между дорогой и изделием промазывают мастикой на битумно-резиновой основе.
  2. Телескопические – их делают из тяжелого бетона М200/М300, армируют, используют для установки на склоне в дорожном строительстве (для поперечного дренажа), обустройстве приусадебных территорий. Вода отводится в низины.

По способу производства лотки бывают вибролитыми и вибропрессованными. Первая технология предполагает более низкие показатели прочности и стойкости итогового изделия, вторая значительно повышает качество.

какие бывают лотки из бетона

Характеристики водоотводных лотков

Технические характеристики и свойства водоотводных лотков из бетона определяются их назначением и способом производства. Чем выше нагрузка, которую способен выдержать лоток, тем выше марка цемента используется для его производства. Для упрочнения применяется армирование из стальных прутьев.

Основные характеристики лотков по требованиям ГОСТа:
  • Прочность на сжатие – соответствует минимум марке бетона М300.
  • Фракция наполнителя – максимум 15 миллиметров.
  • Цемент для производства – марки минимум М400.
  • Толщина бетона над арматурой – слоем минимум в 15 миллиметров.
  • Внешний вид – отсутствие любых неровностей и наплывов, трещин и сколов.

Размеры изделий могут быть разными – стандартные предполагают длину 1000 миллиметров, ширина и высота, толщина стенок могут быть разными.

схема монтажа ливневой канализации

Как обозначаются размеры водоотводных лотков:
  • DN – внутренняя ширина в миллиметрах (100, 150, 200 и 300, 500 в Европе, в России применяют 110, 150, 160, 200, 300 и 500). Если маркировка указывает DN 500/150, то вторая цифра обозначает внутреннюю глубину.
  • L – длина секции, может быть в диапазоне 50-300 сантиметров, реже можно найти 6 метров или 70 сантиметров.
  • В – наружная ширина лотка, бывает от 40 до 190 сантиметров.
  • Н – высота лотка, варьируется в диапазоне 38-150 сантиметров.

Преимущества и недостатки

Основные достоинства и негативные моменты, которыми обладает любой ливневый лоток, определяются особенностями производства. Наиболее популярными являются изделия, созданные способом вибропрессования, что обеспечивает прекрасные технические характеристики и особенности.

Главные достоинства ливневых лотков:
  • Высокий уровень стойкости ко влаге, резким перепадам температур.
  • Стойкость к работе динамических нагрузок и коррозии.
  • Безопасность в эксплуатации и экологическая чистота.
  • Длительный срок службы – до 70 лет.
  • Хорошая механическая прочность.
  • Универсальность использования элемента для создания различных систем.
  • Устойчивость за счет высокого веса, что важно особенно при скоплении больших объемов сточных вод.
  • Простота в монтаже и обслуживании.
  • Сравнительно невысокая стоимость.

Из недостатков ЖБИ изделий данного типа стоит упомянуть такие, как большой вес и необходимость привлекать на объект спецтехнику, достаточно высокие расходы на транспортировку.

хранение водоотводных бетонных лотков

Производство бетонных лотков

Производиться водоотводные лотки могут несколькими способами – в условиях завода методами вибролитья или вибропрессования, а также в домашних условиях с заливкой своими руками.

Производство в заводских условиях

Чаще всего на предприятиях используют метод вибропрессования, который предполагает более высокие затраты времени и финансов на создание изделий, но и гарантирует соответствующее качество, что особенно важно при заливке изделий, к которым предъявляются высокие требования.

Производство бетонных лотков методом вибропрессования:
  • Замес бетонного раствора из цемента М400, песка, щебня мелкой/средней фракции (1:2:4), затворение водой.
  • Заливка раствора в подготовленную форму, установленную под пресс. Армируются изделия стальными стержнями диаметром 5-6 миллиметров, обработанными предварительно от коррозии.
  • Прессование элементов с удалением воздуха и лишней влаги.

лотки жб

Самостоятельное изготовление лотков

Чтобы сделать водоотводные лотки своими руками, нужно сделать из досок/фанеры опалубку П-образной формы, внутри проложить ее пленкой из полиэтилена. Потом замешивают раствор, укладывают внутри в форму армирование, заливают смесь в опалубку, вдавливают половинку канализационной трубы (она создаст углубление с гладкой поверхностью нужной формы). Демонтируют конструкцию через день, а лотку позволяют набрать прочность в течение 28 суток.

Чтобы удалить из формы лишний воздух, желательно периодически постукивать по форме, штыковать арматурным прутом или использовать глубинный вибратор.

Укладка бетонных лотков

Перед тем, как установить лотки, нужно правильно выполнить расчеты, подобрать оптимальные элементы для всей системы. В Москве и регионах можно без труда отыскать все необходимые изделия.

элементы системы водоотвода

Процесс монтажа ливневых бетонных лотков:
  • Копка траншеи для установки лотка с определенным уклоном, равным 5-10 сантиметров на 1 метр. Глубина траншеи должна быть такой, чтобы решетка водоприемника находилась на 3-5 миллиметров ниже уровня грунта.
  • Уплотнение дна траншеи.
  • Засыпка дна траншеи слоем песка для создания дополнительного дренажа, уплотнение.
  • Установка ливневого лотка с решеткой.
  • Соединение лотков осуществляется с использованием пазов (на самом изделии должны быть указаны стрелки направления движения воды).
  • Когда установка полностью завершена, все стыки проходят герметиком.

Периодически ливневки нужно обслуживать – удалять мусор, открывая решетки.

Ливневые бетонные лотки – высококачественные изделия, благодаря которым можно создать надежные и долговечные системы отвода воды, защитив территории и здания.

Водоотведение: водосток, ливневая канализация, дренаж

Проблема водоотведения не менее важна, чем проблема обеспечения участка водой, с той разницей, что кроме стоков, образующихся в результате нашей жизнедеятельности, есть и другие источники.

Если не позаботиться о своевременном отводе воды всех видов, можно получить целый «букет» отрицательных явлений.

Водоотведение с участка

  • Водосточная система
  • Ливневая канализация
  • Дренажная система
  • Самоделки или профессиональный подход
  • Вывод

Особенно, когда грунт глинистый и практически не впитывает, а надел расположен в низине, вода может стоять на участке с ранней весны и до поздней осени. Но и при более благоприятных условиях избыточная влажность чревата проблемами с основаниями дома и других строений и почвами. А чтобы предотвратить подмокание фундамента и заболачивание участка, существуют специальные инженерные системы, о которых и пойдет речь в материале.


Водосточная система

Обычно в материалах о водоотведении и дренажном отводе воды с участка, рассматривают именно почвенный отвод – ливневую канализацию и, непосредственно, дренажную систему. Но если учесть, что с крыши дома средней площади за год стекает от 50 м³, а в дождливых регионах и в три раза больше, имеет смысл в этот комплекс включить и водосточную систему. Да и ливневую канализацию рассматривать отдельно от водосточки не совсем верно, так как они взаимосвязаны. Понадобится ли весь комплекс водоотведения или получится обойтись «малой кровью» зависит от следующих условий:

  • тип грунта;
  • местоположение участка;
  • уровень грунтовых вод;
  • климатическая зона;
  • характеристики строений.

На проницаемых грунтах с низким УГВ и небольшим или средним годовым количеством осадков, полноценный дренаж обычно не требуется – достаточно водосточной системы и ливневой канализации.




Водосточная система предназначена для сбора осадков и талых вод с крыш зданий – она защищает фасад и основание от переувлажнения и дальнейшей деструкции. Существует два типа водосточных систем:

  • Скрытые (внутренние) – актуальны на плоских крышах, а также на домах в амбарном стиле, когда скатная крыша плавно переходит в стены, а свесы отсутствуют. И водоприемные воронки или лотки, и отводящие трубы, прокладываются внутри конструкции. В домах-амбарах стояки располагают по углам, под облицовочным экраном, в домах с плоскими крышами возможно и внутреннее расположение водосточных стояков в перегородках, колоннах или возле стен.
  • Наружные – самый распространенный тип водосточки, когда все комплектующие монтируются снаружи. Наружная водосточная система может быть укомплектована как подвесными водосборными лотками, монтируемыми на специальный крепеж под скатами, так и надстенными желобами, формируемыми непосредственно на скатах. Второй вариант встречается значительно реже.

По материалу исполнения различаются металлические (с полимерным покрытием и без) и полимерные водосточные системы. Выбор зависит как от личных предпочтений, так и от финансовых возможностей, по техническим и эксплуатационным характеристикам металл и пластик в средней ценовой категории примерно одинаков. Что касается сечения желобов, то оно напрямую зависит от площади крыши:

  • до 30 м² – 80 мм;
  • до 50 м² – 90 мм;
  • до 125 м² – 100 м.

Также имеет значение и конфигурации крыши – на сложных формах сечение должно быть больше, как и в дождливых регионах. Оптимальные параметры водосточной системы можно высчитать по формуле S=(W+H/2)L, где: W – длина от конька до конца крыши в горизонтальной плоскости; H – высота ската; L – длина ската.





Ливневая канализация

В идеале, стоки, собранные водосточной системой, должны подаваться в ливневую канализацию, хотя на практике, кто в канаву сразу скидывает, если она есть и расстояние позволяет, кто на грунт, подальше от дома, а кто в емкости собирает и использует для хозяйственных нужд.

Суть идеи в том, что бочка закопана в землю и к ней подводятся водостоки с крыш дома и бани. В итоге, даже после небольшого дождя у меня есть запас чистой и мягкой воды. В бочке установлен примитивный насос, который успешно качает воду.

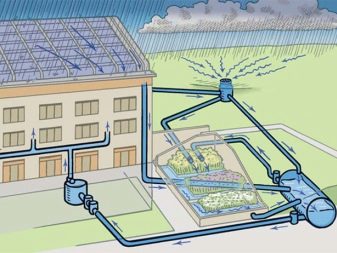

Ливневая канализация представляет собой поверхностную систему, предназначенную для сбора и отведения осадков и талых вод с крыш зданий и поверхностных вод с территории участка (при необходимости). Система комплектуется водоприемными воронками, лотками (глубина и ширина высчитывается исходя из объема перехватываемого стока) и трубами, в некоторых случаях и приемными колодцами. Ливневая канализация предотвращает застойные явления и заболачивание на участках с глинистыми, непроницаемыми почвами. Она не предназначена для дренирования и отведения подземных вод (капиллярная, грунтовая, верховодка).

Количество поверхностных вод зачастую превышает количество подземных, не стоит недооценивать важность ливневой канализации. Инфильтрацию никто не отменял – кроме того, что лужи портят почву и вид участка, впитываясь, поверхностная вода преобразуется в подземную. А это влечет повышение нагрузки на дренажную систему, которая вряд ли была учтена при исходных расчетах.

Одна из распространенных и грубейших ошибок – совмещение ливневой и дренажной системы. Когда вместо того, чтобы по непроницаемым трубопроводам или поверхностным канавам отводить воду за пределы участка или коммутировать, ее направляют в проницаемые дренажные трубы, либо используют дренажные трубы для транзита, в попытке сократить объем. Результат плачевный.


Дренажная система

Дренажная, иначе, глубинная система, предназначена для предотвращения подтопления участка – отвода подземных вод и понижения уровня грунтовых вод до приемлемого значения. Основным показанием для устройства дренажной системы в дополнение к водостоку и ливневке является непроницаемый грунт и высокий УГВ, а также низинное расположение участка относительно других. В зависимости от исходных условий может потребоваться, как только прифундаментный дренаж, защищающий основания от переувлажнения, так и дренаж участка в целом.


Все параметры дренажной системы подбираются исходя из результатов данных геологических и гидрологических исследований. Комплектуется система специализированными дренажными трубами, прокладываемыми в траншеях с фракционной обсыпкой. От транзитных они отличаются наличием перфорации, через которую магистраль впитывает влагу.

Кроме труб в систему входят дренажные колодцы: поворотные, смотровые (для обслуживания) и коллекторные (аккумуляция водных масс).

Коллекторные колодцы подразделяются на герметичные, рассчитанные на периодическую откачку, и поглотительные (фильтрующие). Последние востребованы минимально, так как в обводненный грунт вода особо не впитывается и колодец постоянно переполняется.

Одной из главных проблем в загородных поселках является не столько устройство дренажной системы, сколько сложности с дальнейшим отводом воды из коллекторов.

Один из вариантов решения – устройство пруда.





Самоделки или профессиональный подход

Устройство систем водоотведения возможно как своими силами, благо, материалов и инструкций предостаточно, так и с привлечением сторонних исполнителей. Просчитать и собрать водосточную систему и проложить ливневую канализацию в большинстве ситуаций вполне реально самостоятельно, тогда как с дренажной системой несколько сложнее. Чтобы не вышло, что «хотели, как лучше, а получилось, как обычно», консультанты и модераторы портала советуют следующее.

Наиболее понятна аналогия с медициной – никто не будет вызывать врача, чтобы померить температуру или «уровень сахара». Хотя допускаю, что кто-то готов заплатить деньги и за эти процедуры. Так и основная часть застройщиков будет сама разбираться и пытаться сократить затраты. Рациональный финансовый подход разумен, оправдан и достоин уважения. Но стало излюбленным приемом коммерческих структур играть на этой струне и выдавать универсальные решения под видом новоявленных материалов – труб, геотекстиля, геокомпозитов.

Это, безусловно, нужные материалы, но применять их, как и традиционные материалы, можно с пониманием геологии (гидрогеологии) участка, рельефа территории (геодезии). Но, наверное, самое главное – уровень ответственности (капитальности) сооружения или ландшафта, которые вы защищаете.

Итак, стоит браться за самостоятельное водопонижение при следующих условиях:

  • Чтобы разобраться в вопросе вы готовы перелопатить массу информации (прочитать, просмотреть, просчитать) и не воткнете лопату в землю, не изучив полностью проблему. Переделки всегда обходятся дороже.
  • Вы понимаете «природу» воды на своем участке, при нехватке средств на полноценные изыскания, готовы самостоятельно провести исследования, внимательно изучив разделы форума о геологии и гидрогеологии.
  • Участок расположен в окружении соседских, многократно проверенных и изученных и вне всяческих сомнений – грунты песчаные, с водоупором от 10 м и ниже.
  • Фактический УГВ на вашем участке в весенний и осенний сезон не выше 5-8 м от планировочной поверхности.
  • В перспективе в округе не планируется строительство дорог, дамб, полей фильтрации и подобного.
  • Вы строите дом, хозблок или баню либо отводите воду с территории сада-огорода.
  • Вы строите цоколь с подвальным помещением в плотных суглинках и глинах без фракционных включений, порождающих верховодку (песчаные линзы, дресва и др.).
  • Вы разобрались и поняли, как сделать пристенный (прифундаментный) дренаж и обратный фракционный фильтр, на форуме неоднократно «разжевано».
  • Вы точно знаете, что под «подошвой» и на расстоянии 1-2 м нет напорного водоносного слоя.


Не стоит надеяться только на свои силы если:

  • Речь о строительстве цокольного этажа при УГВ в зоне отметок цоколя.
  • Речь о строительстве цокольного этажа в зоне напорных грунтовых вод.
  • Речь о строительстве цокольного этажа на территории активной застройки соседями.
  • Централизованной канализационной и ливнесточной канализационной сети нет.
  • В перспективе строительство дорог, цокольных помещений, противофильтрационных барьеров, поглотительных колодцев, полей и траншей фильтрации.
  • Участок находится в пойменной зоне открытого водостока (река, ручей).
  • Участок находится в тальвеге, овраге.
  • Геология представлена техногенными отложениями или сложением водоносных слоев.
  • Вы не планируете тратить время и вдумчиво изучать проблему, надеясь на «волшебную палочку» в виде универсального совета из нескольких предложений.


Вывод

Водоотведение – комплекс мероприятий, позволяющий осушать даже самые сложные участки и «сажать огород, когда соседи только в резиновых сапогах ходят». И даже сделав базовый минимум в виде водостока и ливневой канализации, реально значительно облегчить себе жизнь. Ну а в особо сложных ситуациях не обойтись и без дренажной системы, но не «вместо», а «вместе». опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Лотки для ливневой канализации: обзор цен, фото, видео

Добавить в закладки Версия для печати

Лотки для ливневой канализации являются важным элементом  дренажной системы, не смотря на то, что это довольно простая конструкция, прежде, чем ее купить, следует тщательно подобрать параметры, соответствующие поставленной задаче.

Лотки для дренажных системЛотки для дренажных системЛотки для дренажных систем

Содержание статьи

Допустимая нагрузка

Исходя из специфики эксплуатации данных изделий, связанной с постоянными механическими нагрузками на конструкцию, этот параметр является ключевым. Ниже приведена таблица классификации лотков.

ТипДопустимая нагрузка (т)Сфера применения
А151,5Дачные участки, пешеходная и парковая зона, спортплощадки и т.д.
В12512,5Частные домовладения, автостоянки, гаражные кооперативы, дороги для легковых автомобилей.
С25025,0Автомойки, предприятия автосервиса, АЗС и т.д.
D40040,0Автопредприятия, промышленные зоны, транспортные терминалы, а также автодороги с высоким легковым и грузовым трафиком.
Е60060,0Устанавливаются на дренажных системах складов, центров логистики, крупных промышленных предприятий, причалах.
F90090,0Военные базы, аэродромы, а также места использования сверхтяжелой техники.

Пропускная способность

Этот параметр второй по значимости, он подбирается исходя из расчетной мощности дренажной канализационной системы. Пропускная способность лотков для ливневой канализации напрямую зависит от такого параметра, как DN (гидравлическое сечение), которое определяется высотой конструкции и проходным сечением.

Виды конструкций

В зависимости от материала, из которого изготавливаются водоотводные желоба,  их принято разделять на следующие виды:

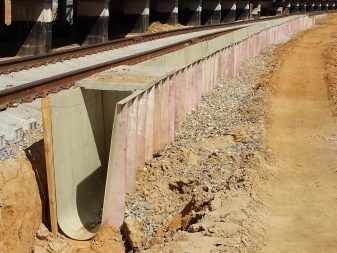

Бетонные и железобетонные лотки для ливневых канализаций. Как правило, класс этих конструкций соответствует E600 и F900. Отличительные особенности этого вида:

  • устойчивость к низкой температуре;
  • высокая прочность;
  • не взаимодействуют с агрессивной химической средой;
  • долгий срок эксплуатации.

Основной недостаток данного вида – значительный вес, что вносит определенные трудности, когда производится монтаж и транспортировка. Для этих целей потребуется привлекать спецтехнику, что ведет к дополнительным расходам.

Лотки из железобетонаЛотки из железобетонаЛотки из железобетона

Пластиковые лотки используются для ливневых канализаций, которые оборудуются в местах, где не предвидятся значительные механические нагрузки. Среди достоинств полиэтиленовых желобов можно назвать:

  • небольшой вес, даже конструкции, на которые установлены железные решетки имеют массу не более 20 кг, что значительно упрощает укладку и транспортировку;
  • материал конструкции не вступает в реакцию с агрессивной химической средой;
  • долговечность изделия.
Ливневые желоба из ПНДЛивневые желоба из ПНДЛивневые желоба из ПНД

Полимербетонные желоба – отличный компромисс между бетонными и пластиковыми изделиями, они сочетают в себе их лучшие свойства, а именно:

  • высокую устойчивость к механической нагрузке;
  • прочность и жесткость бетонных изделий;
  • нулевую реакцию с химически активными веществами;
  • срок эксплуатации конструкций как минимум 30 лет.

Отдельно необходимо заметить, что желоба данного типа обладают определенной эластичностью и гибкостью, свойственной пластиковым аналогам, и при этом они легче бетонных лотков практически вдвое.

Технология производства полимербетонных конструкций допускает изготовление желобов, у которых класс прочности достигает максимального значения (F900), что существенно расширяет сферу их применения.

Ливневый желоб из полимербетонаЛивневый желоб из полимербетонаЛивневый желоб из полимербетона

Полимерпесчаный желоб, изготовленный по современной технологии, представляет собой практически вечное изделие. Следует обратить внимание на то, что цена этих лотков, устанавливаемых в ливневых канализациях, относительно невысокая, благодаря чему они пользуются огромной популярностью  в жилищном строительстве.

Полимерпесчанные лотки для ливневкиПолимерпесчанные лотки для ливневкиПолимерпесчанные лотки для ливневки

Решетки

Говоря про дренажные лотки, следует рассказать про приемные решетки, которые часто идут с ними в комплекте, они могут быть изготовлены из пластика, чугуна или стали.

Пластиковые изделии устанавливаются на желоба дренажной системы в местах, где не предвидится сильных механических нагрузок, например, в парке или приусадебном участке. К плюсам решеток из пластика следует отнести:

  • малый вес, что позволяет выполнить монтаж своими силами;
  • доступность цены;
  • при необходимости изменить размер изделия, это не представляет сложности;
  • продолжительный срок службы.

Ограничение по использованию – недостаточная прочность изделия, что сужает сферу применения.

Решетки, изготовленные из пластикаРешетки, изготовленные из пластикаРешетки, изготовленные из пластика

Стальные решетки прочнее пластиковых аналогов, но они стоят намного дороже. Среди достоинств этих изделий можно назвать следующие:

  • небольшую массу, благодаря чему упрощается монтаж и перевозка;
  • в качестве материала используются марки нержавеющей стали, что положительно отражается на долговечности;
  • отличный внешний вид вносит немалую эстетическую составляющую, что делает решетки данного типа очень популярными.
Ливневые решетки из нержавеющей сталиЛивневые решетки из нержавеющей сталиЛивневые решетки из нержавеющей стали

Чугунные решетки для лотков канализации ливневого типа самые прочные из всех видов. Они устанавливаются там, где использовать другие типы не представляется возможным ввиду их недостаточной механической прочности. Характерные особенности этих изделий:

  • устойчивость к коррозии и температурным перепадам;
  • высокая механическая прочность;
  • продолжительный срок эксплуатации.

Достаточно высокая стоимость является единственным недостатком чугунных конструкций.

Дренажные чугунные решеткиДренажные чугунные решеткиДренажные чугунные решетки

Дренажная система своими руками

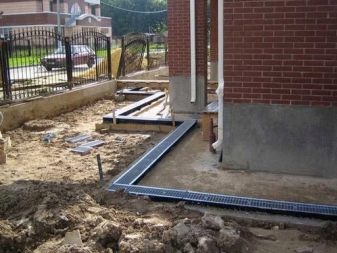

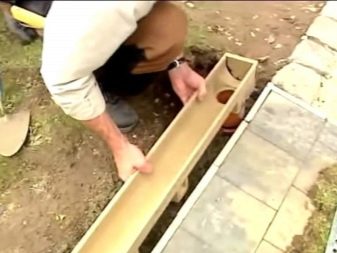

Для создания ливневой канализации на приусадебном участке идеально подходят пластиковые лотки, поскольку с их укладкой не возникнет никаких затруднений. Устройство дренажной системы следует делать по следующему алгоритму:

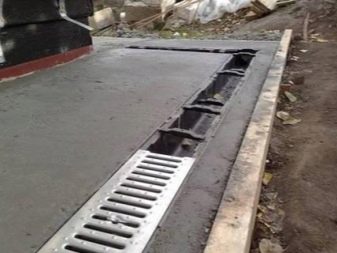

  • выкапываются канавы в соответствии с размером желоба, при этом каналы должны быть глубиной на 10 см больше высоты лотков, поскольку они будут устанавливаться на бетонную подушку;
  • после того, как вырыты каналы, их заливают бетоном, толщина подушки должна быть не менее 10 см;
  • на следующем этапе производится установка лотков, не забывайте создать небольшой уклон в сторону, куда будет отводиться ливневый поток, это же касается труб дренажной системы;
  • выполняется фиксация желобов при помощи бетона, чтобы не произошло их деформации, на лотки следует надеть решетки;
  • после того, как бетон застынет, ливневая канализация готова к эксплуатации.

Помните, что дренажная система требует периодической чистки от накопившегося в ней мусора.

Видео: Устройство ливневой канализации, установка лотков, пескоуловителя, водоприемника

Ориентировочная стоимость

Для анализа цен был выбран пластиковый желоб класса А15 (его размеры – 1000х135х95, а проходное сечение – 54,2 см2), поскольку данная модель является оптимальным решением для обустройства дренажной системы на небольшом дачном участке.

Фото желоба для которого производился анализ ценФото желоба для которого производился анализ ценФото желоба для которого производился анализ цен

Как распределились цены в различных регионах видно на представленной таблице.

ГородСтоимость ($)ГородСтоимость ($)
Брянск7,7Казань7,55
Красноярск7,6Омск7,9
Москва7,5СПб7,5

Таблица наглядно показывает, что лотки для ливневой канализации стоят примерно одинаково как в столице, так и в Брянске, Омске или Казани. Несущественная разница не выходит за пределы допустимой погрешности. Продажа данной модели желоба осуществляется и в других городах, при этом ценовая тенденция сохраняется.

Решетки ливневой канализации больше не нужны! – Варламов.ру – ЖЖ

Вот вы удивляетесь, чего это у нас в Москве решетки ливневой канализации делают не пойми как, а часто не делают вообще? Просто Москва уже одной ногой в будущем! В светлом будущем без ливневок и луж! А помогут нам голландцы.

В середине 2015 года на одной из дорог в Амстердаме сделали новое покрытие. До этого улица не справлялась с большим количеством дождевой воды, поэтому ее решено было переделать. В сотрудничестве с водопроводной компанией Waternet инженеры придумали для этой улицы новый экспериментальный способ укладки покрытия, который выводит воду с дороги и тротуаров без помощи ливневой канализации.

Так выглядит новая схема укладки покрытия.

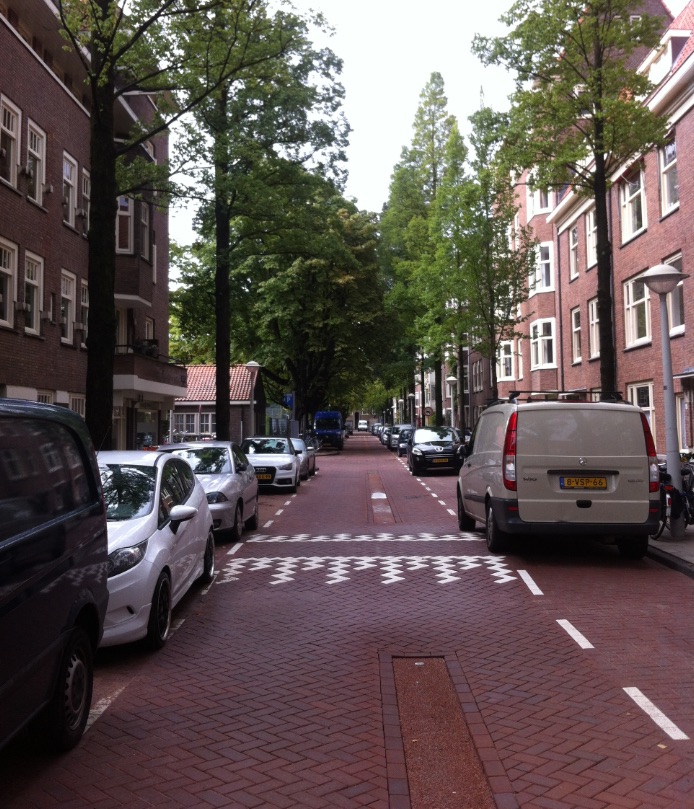

В середине улицы под дорожным покрытием инженеры сделали дренаж.

Потом они замостили улицу плиткой, а узкую полосу над дренажной системой выложили водопроницаемыми блоками под названием Granudrain.

Блоки так хорошо пропускают воду, что дороге оказывается не нужна ливневая канализация. Смотрите, как круто.

Дорога проложена под небольшим уклоном к середине, поэтому вся вода во время дождя просто стекает в дренажную систему. Вот так это работает. Полностью убирать ливневки на этой улице не стали: она по-прежнему работает на тротуарах, где в нее по трубам стекает дождевая вода с крыш зданий. Но теоретически эти трубы тоже можно будет увести напрямую в дренажную систему.

Специалисты каждый год устраивают новой улице проверки. С помощью специального крана они имитируют дождь разной степени интенсивности и смотрят, как улица справляется с потоками воды. Заодно они проверяют функционирование дренажной системы.

Во время испытаний специалисты выяснили, что дренажная полоса немного засорилась. Тем не менее, тесты все равно продолжили, чтобы понять, как изменится работа системы в таком случае. Эта информация потом была использована для разработки плана техобслуживания новой улицы.

Такие проверки будут устраивать каждый год в течение пяти следующих лет. Если система будет хорошо работать, то ее начнут распространять и на другие улицы Амстердама. И возможно, что в будущем Амстердам станет первым городом, который будет нормально жить без решеток ливневой канализации.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
