Врубками называются соединœения, в которых усилие пере­дается от одного элемента к другому непосредственно, без про­межуточных вкладышей или иных рабочих связей. В простей­шем случае усилие передается упором приторцованных друг к другу концов бревен или брусьев.

Основной областью применения врубок являются узловые соединœения в брусчатых и бревенчатых фермах, в том числе в опорных узлах примыкания сжатого верхнего пояса к растяну­тому нижнему поясу.

Существует два вида лобовых врубок: с одним и с двумя зу­бьями.

3.1. Лобовая врубка с одним зубом

Врубка с одним зубом используется при углах b порядка 35° и меньше. В этом случае решающее значение, как правило, имеет расчетная несущая способность по условию скалывания. Врубка имеет равнопрочное соединœение по смятию и скалыва­нию при b= 37°.

При конструировании лобовой врубки крайне важно соблю­дать следующие требования:

1. Глубина врубки должна быть не менее 2 см в брусьях и не менее 3 см в бревнах, и не более 1/3h или 1/3d.

2. Упорная площадка врубки пропиливается перпендикулярно к направлению сжимающей­ силы. Ось сжатого элемента должна проходить через центр упорной площадки.

3. Длина площадки скалывания должна приниматься с учетом: 1ск≤10hвр, 1ск≤10h

4. Центрирование нижнего пояса из бруса должно осуществляться по ослабленному сечению, ᴛ.ᴇ. по Fнт. В конструкци­ях из бревен центрирование производится по площади брут­то.

5. Устройство зазора в 1-2 см крайне важно для исключения возможного отрыва зуба от его основания в случае уменьшения угла b, при прогибе панели верхнего пояса и увлаж­нении древесины.

Врубка рассчитывается по I предельному состоянию, кото­рое сводится к разрушению древесины либо по смятию, либо по скалыванию.

Несущая способность по каждому из двух условий записы­вается следующим образом:

1. Nс < FсмRсм,a(смятие нижнего пояса).

2. Nр < FскRскср(скалывание, нижнего пояса).

В лобовых врубках имеет место односторонний вид скалы­вания, в связи с этим среднее значение расчетного сопротивления древесины скалыванию определяется по формуле

Увеличение длины площадки скалывания за пределами де­сяти глубин врубки в расчетах на скалывание не учитывается.

Разберем вопрос, почему крайне важно производить центри­рование брусчатых конструкций на лобовых врубках по ослаб­ленному сечению растянутого нижнего пояса.

В первую очередь, центрирование по сечению брутто приводит к внецентренной работе растянутого бруса по ослабленному се­чению, следовательно, нижний пояс крайне важно рассчитывать как растянуто-изгибаемый элемент.

Во-вторых, центрирование по сечению нетто требуется еще и для обеспечения наибольшей несущей способности врубки по скалыванию.

Рассмотрим, каким же образом центрирование по Fнтпри­водит к повышению несущей способности соединœения по ска­лыванию.

1)При прочих равных условиях меняется экс­центриситет действия скалывающей силы.

2)Степень неравномерности распределœения касательных на­пряжений tск при той же длинœе площадки скалывания 1СКпри центрировании по Fбр существенно возрастает.

3)Центрирование по ослабленному сечению приводит к вне­центренной работе нижнего растянутого бруса неослабленной его зоны. При этом даже при hвр=1/3hбрэксцентриситет ер=1/6h

оказывается безопасным для нижнего растянуто-изгибаемого пояса.

Чтобы избежать разрушения конструкции, а именно фер­мы, от катастрофического снижения несущей способности по скалыванию, рекомендуется ставить аварийный болт или хомут. Οʜᴎ включаются в работу, когда произойдет скалывание зуба.


Читайте также


  • — Лобовая врубка с одним зубом.

    Соединения ДК Лобовые врубки Рассмотрим лобовые врубки нормального решения, т.е. перпендикуляр к какой-то оси. &… [читать подробенее]


  • — ЛОБОВАЯ ВРУБКА С ОДНИМ ЗУБОМ

    Врубками называются соединения, в которых усилие пере­дается от одного элемента к другому непосредственно, без про­межуточных вкладышей или иных рабочих связей. В простей­шем случае усилие передается упором приторцованных друг к другу концов бревен или брусьев. … [читать подробенее]


  • Соединения деревянных элементов

    Содержание материала

    Страница 1 из 18

    1. Типы соединений

    Размеры лесоматериалов (длина и сечения) ограничены, поэтому отдельно они могут быть применены только в виде стоек и балок невысокой несущей способности. Для создания большинства строительных конструкций деревянные элементы должны быть прочно и надежно соединены между собой. При помощи соединений ряд элементов соединяется по длине — сращивается, по ширине — сплачивается, связывается под углом узлами и прикрепляется к опорам — анкеруется.

    Соединения являются наиболее ответственными деталями деревянных конструкций. При изготовлении многих соединений в элементах конструкций делают отверстия и врезки, ослабляющие их сечения и повышающие их деформативность. Разрушение деревянных конструкций начинается в большинстве случаев в соединениях. Деформативностью соединений объясняются повышенные прогибы деревянных конструкций. Таким образом, от правильного решения, расчета и изготовления соединений зависят прочность и деформативность конструкции в целом.

    Анизотропия строения, малая прочность древесины при скалывании, растяжении поперек волокон и смятии являются причиной большой сложности и многообразия соединений конструкций из дерева.

    Наиболее просто и надежно решаются конструкции соединений сжатых деревянных элементов, в которых усилия передаются непосредственно от элемента, к элементу и не требуется специальных рабочих связей. Более сложно решаются соединения изгибаемых элементов, в которых для передачи усилий требуются рабочие связи.

    Наиболее сложно решаются соединения растянутых элементов. В них имеется опасность хрупкого разрушения древесины по ослабленным сечениям, а также в результате скалывания и растяжения поперек волокон. Применение в соединениях растянутых элементов податливо работающих связей уменьшает опасность их хрупкого разрушения. Сложность соединения растянутых деревянных элементов приводит их в ряде конструкций к замене металлическими.

    По характеру работы все основные соединения деревянных конструкций могут быть разделены на следующие группы:

    а) соединения без специальных связей, требующих расчета, — упоры и врубки;

    б) соединения со связями, работающими на сжатие,— шпонками и колодками;

    в) соединения со связями, работающими на изгиб, — нагелями-болтами, штырями, гвоздями, винтами, деревянными пластинками и штырями;

    г) соединения со связями, работающими на растяжение, — болтами, гвоздями, винтами и хомутами;

    д) соединения со связями, работающими на сдвиг, — клеевыми швами.

    В связи с тем что одни и те же связи входят в разные группы, удобно изучать соединения деревянных конструкций в следующем порядке: соединения без специальных связей, с деревянными связями, с металлическими связями, с клеевыми связями.

    Клеевые соединения, наиболее прогрессивные и технологичные, являются основными соединениями элементов при заводском изго­товлении деревянных конструкций. Соединения, не требующие специальных связей (упоры и врубки), применяются главным образом при построечном, изготовлении деревянных конструкций. Металлические соединения являются универсальными и широко используются при обоих основных методах изготовления деревянных конструкций. Соединения с деревянными связями являются устарелыми типами соединений, требующими значительных затрат ручного труда. Они применяются редко и только при построечном изготовлении деревянных конструкций.

    Все соединения деревянных конструкций являются податливыми, за исключением клеевых. Деформации в них образуются в результате неплотностей, возникающих при изготовлении, от усушки и смятия древесины, особенно поперек волокон и изгиба связей.

    Величина этих деформаций при длительном действии расчетных нагрузок в соединениях, где древесина работает поперек волокон, принимается равной 3 мм, а во всех других случаях— 1,5—2 мм.

    В большинстве соединений деревянных конструкций, кроме клеевых, в результате действия сжимающих усилий или начального обжима, например при постановке болтов, возникают между соединяемыми элементами силы трения, которые уменьшают усилия в связях. Однако эти силы в результате возможной знакопеременности усилий, усушки древесины и ослабления начальных натяжений связей могут снизиться до нуля и поэтому расчетом не учитываются. Они учитываются только при кратковременном действии сжатия с коэффициентами трения пласти по пласти 0,2, торца по пласти 0,3 и когда они вызывают дополнительные напряжения с коэффициен­том трения 0,6.

    Расчет соединений деревянных конструкций по прочности производят на основе методики, изложенной в гл. 4.

    Врубки брусьев — Энциклопедия по машиностроению XXL

    Врубки брусьев показаны на главном виде фермы. В соединениях брусьев между собой (в узлах) применяют, помимо врубок, скобы 20, болты 8, 10 и гвозди 21.  [c.293]

    Настенный брус (мауэрлат) связан со стропильной ногой так называемой обратной или разворотной скобой. I На рис. 16.11 показан коньковый узел сопряжения стропильных ног. Сопряжение выполнено при помощи врубки в поддерева .  [c.417]

    Определить необходимую глубину врубки А, длину конца затяжки /, ширину опорного бруса с и проверить достаточность высоты а в месте ослаб-  [c.83]


    Проверить прочность врубки на площадке пп т т, а также определить необходимую длину конца затяжки I и ширину опорного бруса с.  [c.85]

    Сани применяют для передвижения тяжелого оборудования по горизонтали волоком. На рис. 30 показаны сани, изготовленные из брусьев. Концы полозьев J заострены. Поперечины 2 соединены с полозьями при помощи врубки и болтов 5. Головки болтов и гайки следует утопить в дереве, чтобы они не мешали погрузке и передвижению саней. После погрузки на сани цилиндрического оборудования с обеих сторон груза подкладывают на поперечины деревянные клинья, которые препятствуют боковому перемещению груза на санях. Полозья саней целесообразно обивать полосовой сталью.  [c.37]

    Опорный узел стропильной фермы выполнен из брусьев сечением А = 20 см, Ь= % см, соединенных при помощи врубки с шипом шириною Стропильная нога наклонена к затяжке на  [c.84]

    Мостовые брусья плотно прирубают к поясам пролетных строений или продольных балок. Глубина врубок в мостовых брусьях должна быть не менее 0,5 см, а в поперечинах при укладке на деревянные прогоны — не менее 2 см. Во всех случаях глубина врубки не должна превышать 3 см. Для размещения головок заклепок поперек бруса вырубают канавки.  [c.272]

    Определить глубину врубки Анр и длину Z верхнего конца дубового бруса (рис. 219), растянутого силой P = I0 Т. если до-  [c.101]

    Противоугонно-охранные брусья сечением 150 X 200 мм (а на крупных мостах — уголки сечением 160 + 100 X 14 мм) необходимы на всех мостах (кроме деревянных) при езде на поперечинах закрепляются они (рнс. 18, в) врубкой глубиной 30 мм для каждого мостового бруса и болтом диаметром 19—22 мм (а над верхними поясами ферм — шурупами). Противоугонно-охранные уголки прикрепляются шурупами или костылями к каждому брусу, стыки охранных приспособлений над подвижным концом балок, по длине уголков и по длине брусьев показаны соответственно на рис. 18, г, д и е.  [c.217]

    На фиг. 200 приведен один из примеров соединения элементов деревянной фермы на врубках. В брусе нижнего пояса сделана врубка, в которую упирается брус верхнего пояса.  [c.128]

    При выполнении чертежей глубину врубки следует назначить не более /з толщины Н бруса, а хвостовую часть I (длину скалывания) — примерно 2Н. На фиг. 200 показана лобовая врубка с одним зубом, однако она может иметь и два зуба.  [c.128]

    Прн соединении врубкой с подушкой (рис. У1.68) усиление от примыкающего элемента передается основному элементу не непосредственно, а через подушку, которую врезают в основной элемент, Глубина врезки / .р подушки должна быть не менее 20 мм в брусьях и 30 мм в бревнах и не более /основным элементом болтами. Сжатый элемент упирается в подушку торцом и крепится штырем из круглой стали. Длина подушки /под 10 Лвр. Достоинством этой врубки является то, что Лвр меньше, чем в вышерассмотренных врубках, следовательно, меньше ослабление основного элемента.  [c.181]


    Деревянный каркас кузова вагона (см. фиг. 20) состоит из верхних и нижних обвязочных брусьев, подпольных брусьев, потолочных дуг, угловых, дверных и промежуточных стоек и раскосов, концы которых помещены в чугунные или стальные сварные башмаки, имеющие шипы, которыми они врезаются в обвязочные брусья. Скрепление верхних и нижних обвязочных брусьев между собой и рамой вагона достигается при помощи сквозных металлических стержней, пропускаемых через специальные пазы в стойках. Потолочные дуги и фрамуги скрепляются с верхними обвязочными брусьями путём врубки их ласточкиным хвостом .  [c.632]

    После определения общих размеров рисунка на листе основную форму модели (врубки) передают на бумаге в обобщенном виде (рис. 258, а). Легкими линиями намечают общие формы — горизонтальный и наклонный брусья врубки. Чтобы проверить правильность построения наклона верхнего бруса, по вертикали откла-  [c.228]

    Затем намечают крупные членения врубки (рис. 258,6). Наклонный брус делят на две части по длине, а затем оба бруса (наклонный и горизонтальный) делят на три составные части. Процесс уточнения основной формы сопровождается легкой штриховкой.  [c.229]

    Определить необходимые размеры врубки прямым зубом , изображенной на рисунке. Растягивающая сила Р = А т. Сечение брусьев—квадратное. Допускаемые напряжения на растяжение [о] = 100 Kzj M , на  [c.83]

    Простая балка, нагруженная двумя силами Я=1200 кГ в третях пролета, составлена из двух деревянных брусьев. Вычислить напряжения 1) скалывания в брусе, 2) скалывания шпонкн и 3) смятия шпонки (и врубки).  [c.113]

    Соединения на 1Шонках и врубках обычно снабжаются стяжными болтами, прижимающими один брус к другому со значительной силой. Работа болтов, как поперечных связей, придает составному брусу в поперечном направлении достаточную жесткость, не уступающую жесткости монолитного бруса. Таким образом, для связей рассматриваемого типа оба коэффициента 4 и / б шз-ки к бесконечности. Это не значит, конечно, что прочность составной балки на врубках или шпонках равна прочности монолитной балки того же сечения. Именно вследствие большой жесткости врубок и шпонок на сдвиг напряжения в них распределяются  [c.22]

    Противоугонно-охранные брусья прикрепляют к мостовым брусьям болтами диаметром 19—22 мм или удлиненными лапчатыми болтами. В местах пересечения с мостовыми брусьями в противоугонно-охранном брусе делают врубку глубиной 3 см. Стыки брусьев устраивают вполдерева на мостовом брусе. Расстояние между стыками должно быть не менее 4 м.  [c.275]

    Стропильная нога из двух досок толщиной 6 см соединена с затяжкой щековой врубкой (рлс. 223). Сжимающее усилие 5=6,5 Т. Проверить врубку на смятие по площадке т — п и определить необходимую длину конца затяжки I и ширину опорного бруса с. Допускаемые напряжения на смятие поперек волокон [[c.103]

    Пример 2.27. Определить необходимые размеры врубки соединения прямым зубом сосновых брусьев прямоугольного сечения /1×6=20×16 см (рис. 2.28). Допус-  [c.133]

    Брусчатые стены собирают из брусьев сечением 150×150 или 180×180 мм. Венцы соединяют на нагелях диаметром 30 мм. Свободная длина стен в бревенчатых и брусчатых домах не должна превышать 6,5 м в соответствии с длиной выпускаемой древесины. После осадки через 1,5 года стены вновь конопатят и обшивают досками. Перекрытия укладывают по деревянным балкам с черепными брусками. Опирание балок на стены делают врубкой.  [c.15]

    Венец — в деревянном строительстве бревна или брусья, составляющие один горизонтальный ряд сруба. В углах сруба бревна связываются путем врубки — с выступающими концами ( в обло ) или без них ( в лапу , в шип ). От количества венцов зависит высота сруба, а его площадь определяет длина бревен.  [c.667]

    Соединение лобовым упором (рис. У1.66) происходит торец в торец, а для предотвращения смещения с двух сторон ставится накладки. Накладки соединяются не менее чем двумя стяжными болтами каждой стороны стыка. Длина накладок не менее трех высот соединяемых брусьев. При соединении лобовой врубкой с одним зубом (рис. У1.67) верхний сжатый элемент упирается частью своего торца в вынутое гнездо в нижнем растянутом элементе. Глубииа врубки Л в ослабленном элементе не должна превыщать 7з Н элемента. Наименьшую глубину врубки принимают в бревнах 30 мм, в брусьях 20 мм. Длина плоскости скалывания /ск—1,5 Н.  [c.181]

    Наименьншя глубина врубки в бревнах 3 см, в брусьях — 2 см. Длина плоскости скалывания ВС должна быть не менее 4/г и не менее 20 см.  [c.109]


    Решетчатые башни состоят из вертикальных или наклонных стоек (поясов), расположенных в вершинах мн-ка, образующего поперечное сечение башни, и решетки, соединяюп1ей между собой стойки (фиг. 1). Каждая грань башни представляет собой плоскую сквозную ферму, а потому конструирование и расчет элементов башни в основном аналогичен конструированию и расчету плоских сквозных ферм (см. Фермы). Определение усилий в элементах решетчатых башен производится по методу разложения на плоские фермы. Для решетчатых башен применяют бревна и пластины или же брусья и доски. В целях уменьшения числа стыков следует применять длинномерный материал. Основной вид сопряжений — болты, скобы и врубки. Для водонапорных решетчатых башен д. б. соблюдено условие  [c.207]

    Таким образом, и условие прочности на смятие также выполняется. Задача 3.1.23. Огфеделить необходимые размеры врубки прямым зубом . Соединение показано на рис. 3.1.30. Сечение брусьев квадратное,  [c.82]


    Виды соединений ДК. Общие сведения

    1. Соединения элементов ДК

    Общие сведения

    2. Типы соединений

    • Сращивание (соединение по длине) – косой
    прируб, соединение на цилиндрических нагелях,
    клеевое соединение;
    • сплачивание (соединение по ширине) –
    соединения на шпонках, пластинчатых
    нагелях, клеевые;
    • соединение под углом – лобовой упор,
    врубка, соединения на МЗП, на
    цилиндрических нагелях.

    5. Группы соединений по характеру работы:

    • соединения без специальных связей, требующих
    расчёта, – упоры, врубки;
    Лобовой
    упор
    Косой прируб
    Врубки
    Лобовые упоры
    Врубка в полдерева
    Косой
    прируб

    8.

    Группы соединений по характеру работы: • соединения без специальных связей, требующих
    расчёта, – упоры, врубки;
    • соединения со связями, работающими на сжатие,
    – шпонки и колодки;
    1
    2
    3
    Виды шпонок:
    1 – поперечно-натяжная;
    2 – продольно-призматическая;
    3 – наклонно-призматическая;
    4 – колодки.
    4

    10. Группы соединений по характеру работы:

    • соединения без специальных связей, требующих
    расчёта, – упоры, врубки;
    • соединения со связями, работающими на сжатие,
    – шпонки и колодки;
    • соединения со связями, работающими на изгиб, –
    пластинчатые нагели, цилиндрические нагели
    (болты, гвозди, глухари, винты), МЗП;
    Цилиндрические
    нагели
    Гвозди
    Соединения
    на металлических
    зубчатых
    пластинах (МЗП)

    14. Группы соединений по характеру работы:

    • соединения без специальных связей, требующих
    расчёта, – упоры, врубки;
    • соединения со связями, работающими на сжатие,
    – шпонки и колодки;
    • соединения со связями, работающими на изгиб, –
    пластинчатые нагели, цилиндрические нагели
    (болты, гвозди, глухари, винты), МЗП;
    • соединения со связями, работающими на
    растяжение, – хомуты, тяжи, гвозди, скобы;
    Соединения на
    растянутых связях:
    Хомуты
    Тяжи
    Гвозди и шурупы, работающие
    на выдёргивание
    Скобы

    16. Группы соединений по характеру работы:

    • соединения без специальных связей, требующих
    расчёта, – упоры, врубки;
    • соединения со связями, работающими на сжатие,
    – шпонки и колодки;
    • соединения со связями, работающими на изгиб, –
    пластинчатые нагели, цилиндрические нагели
    (болты, гвозди, глухари, винты), МЗП;
    • соединения со связями, работающими на
    растяжение, – хомуты, тяжи, гвозди, скобы;
    • соединения со связями, работающими на сдвиг, –
    клеевые.
    Зубчатый стык досок по длине
    Клеевые стыки
    Стык досок
    по ширине
    Стыки фанеры: 1 – при помощи накладок; 2 – усовый
    Стыки фанеры с древесиной
    Примеры конструкций
    с клеевыми соединениями

    19. Общие требования, предъявляемые к соединениям:


    N≤T
    ∆ ≤ [∆]
    плотность соединения ( отв = 0,9 наг )
    принцип дробности
    Соединения на врубках
    Лобовой
    упор
    Косой прируб

    22. Лобовая врубка с одним зубом

    τск
    Смятие от действия Nc;
    lсм = DE – площадка смятия.
    Скалывание от действия Nр;
    lск = FE – площадка скалывания.
    1 – аварийный болт;
    2 – подбалка
    Тсм = Асм Rсмα ≥ Nc;
    Асм = lсм b.
    Тск = Аск Rск ср ≥ Nр;
    Aск = lск b.

    26. Соединения на шпонках

    27. Продольно-призматические шпонки

    Тшп
    Qшп
    Тшп
    Qшп
    Тсм = Асм Rсм; Асм = tшп b.
    Тск = Аск Rск; Aск = lшп b.
    Тшп tшп
    Qшп lшп
    Тшп tшп = Qшп lшп
    Qшп
    Аб
    0,8Rб
    Т шпtшп
    Qшп
    lшп

    28. Другие виды шпонок

    Наклонно-призматические
    Поперечные натяжные
    Колодки
    Кольцевые
    металлические
    шпонки

    Мебель. Строительство. Ремонт.

    Перейти к списку литературы  Текущий журнал

    0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 [ 184 ] 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217

    Рис. 8.7. Лобовая врубка с одним зубом

    8.3.3. Соединения на врубках

    Узловые соединения элементов из брусьев и круглого леса на лобовых врубах выполняют с одним зубом (рис, 8,7).

    Рабочая плоскость смятия во врубках при соединении элементов, не испытывающих поперечного изгиба, должна располагаться перпендикулярно оси примыкающего сжатого элемента. Если примыкающий элемент помимо сжатия испытывает поперечный изгиб, рабочую плоскость смятия во врубках располагают перпендикулярно равнодействующей осевой и поперечной сил.

    Элементы, соединяемые на лобовых врубках, должны быть стянуты болтами.

    Лобовые врубки рассчитывают на скалывание, принимая расчетное сопротивление скалыванию по п. 5 табл. 8.4.

    Длину плоскости скалывания лобовых врубок принимают не менее 1,5 h (где h — полная высота сечения скалываемого элемента).

    Глубину врубки принимают не более Л h в промежуточных узлах сквозных конструкций и не более /з А в остальных случаях, при этом глубина врубок hi в брусьях должна быть не менее 2 см, а в круглых лесоматериалах — не менее 3 см.

    Расчет на смятие лобовых врубок с одним зубом производят по плоскости смятия (см. рис. 8.7). Угол смятия древесины а принимают равным углу между направлениями сминающего усилия и волокон сминаемого элемента.

    Расчетное сопротивление древесины смятию под углом к волокнам для лобовых врубок определяют по формуле (8.2) и примеч. 2 к табл. 8.4 независимо от размеров площади смятия.

    8.3.4. Соединения на цилиндрических нагелях

    Расчетную несущую способность цилиндрического нагеля на один щов сплачивания в соединениях элементов из сосиы и ели (рис. 8.8) при направлении усилий, передаваемых нагелями вдоль волокон и гвоздями под любым углом, определяют по табл. 8.19.

    Расчетную несущую способность цилиндрических нагелей при направлении передаваемого нагелем усилия под углом к волокнам определяют с умножением: на коэффициент й„(табл. 8.20) при расчете иа смятие древесины в нагельном гнезде; на величину у при расчете нагеля на изгиб; угол а принимают равным большему из углов смятия нагелем элементов, прилегающих к рассматриваемому шву.

    Расчетную несущую способность нагелей в соединениях элементов конструкций из древесины других пород в различных условиях эксплуатации, в условиях повышеиной температуры, при действии только постоянных и длительных временных нагрузок определяют с умножением: на соответствующий коэффициент по табл. 8.5; 8.6; 8.7 при расчете нагельного соединения из условия смятия древесины в нагельном гнезде или иа корень квадратный из этого коэффициента при расчете нагельного соединения из условия изгиба нагеля.

    Нагельное соединение со стальными накладками и прокладками на болтах или глухих цилиндрических нагелях (рис. 8.9) допускается применять в тех случаях, когда обеспечена необходимая плотность постановки нагелей. Глухие стальные цилиндрические нагели должны иметь заглубление в древесину ие менее 5 диаметров нагеля.

    Стальные накладки и прокладки следует проверять на растяжение по ослабленному сечению и на смятие под нагелем.

    Несущую способность соединения на цилиндрических нагелях из одного материала, но разных диаметров определяют как сумму несущих способностей всех нагелей, за исключением растянутых стыков, для которых вводится снижающий коэффициент 0,9.

    Расстояние между осями цилиндрических нагелей вдоль волокон древесины si поперек волокон Sj и от кромки элемента 5з (рис. 8.10) принимают не менее: для стальных нагелей si = 7d; S2 = 3,5rf; s3-3d; для алюминиевых и стеклопластиковых нагелей si-6d; S2=3,5di s3=3d; для дубовых нагелей si = 5d; S2 = 3d; S3=2,5d.

    При толщине пакета b меньше 10 d (см. рис. 8.10) допускается

    «Ill I f I f I III




    «Л

    Рис. 8.8. Нагельные соединения

    а — симметричные; 5 — несимметричные; S — со стальными !акладками на болтах; г — на глухих цилиндрических нагелях

    0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 [ 184 ] 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217

    Соединения под углом — Плотничные и столярные работы


    Соединения под углом

    Категория:

    Плотничные и столярные работы



    Соединения под углом

    Соединения деревянных элементов под углом являются самыми распространенными в плотничных работах.

    Угловые сопряжения бревен, брусьев и пластин при устройстве стен. Бревна наружных рубленых стен соединяют в углах по-разному. Существует два способа рубки углов: с остатком и без остатка (в чистый угол). Пои рубке углов с остатком концы бревен выступают от плоскости стены на 20—30 см. Этот способ состоит в том, что в каждом бревне на расстоянии 20—30 см от его торца, выходящего за угол сруба, выбирают снизу «чашку» — полукруглую выемку глубиной вполдерева. Этой выемкой бревно кладут на другое, уложенное к нему перпендикулярно. Способ углового сопряжения бревен «в обло» отличается от других способов простотой выполнения. Недостатками его являются неэкономичность использования древесины и слабая плотность соединения.

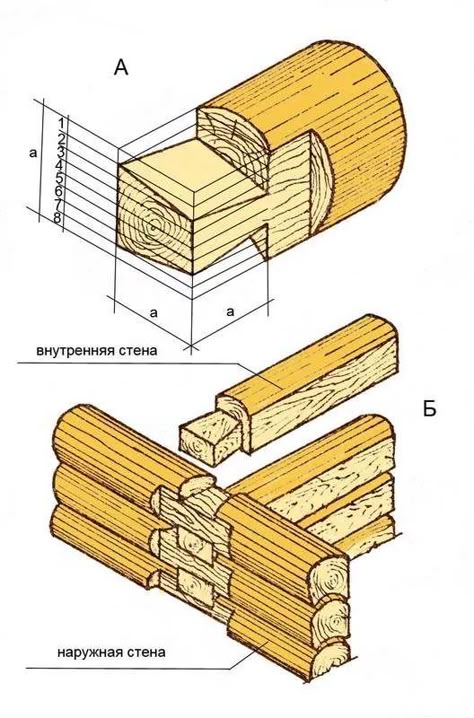

    Рис. 1. Угловые сопряжения бревен, брусьев и пластин при устройстве стен:
    а — угол «в обло»; 6 — угол в лапу и шаблон для разметки косой лапы; в — угол впритык с гребнем; г — соединение пластин вполдерева; д—соединение пластин в лапу без шипа; е — соединение пластин в лапу с шипом

    При рубке углов стен без остатка бревна сопрягают в лапу. Для этого концы бревен сначала отесывают на 4 канта на длину 25—35 см так, чтобы торец имел форму квадрата. Затем по предварительной разметке на концах бревен устраивают врубки (лапы), имеющие плоскости в виде сковородня. Такие сопряжения бывают в простую лапу (без шипа) и в лапу с коренным шипом.

    Для упрощения разметки врубки применяют шаблоны.

    Сопряжения брусьев в углах при устройстве брусчатых стен более простые, чем сопряжения бревен в рубленых стенах. Брусья в углах обычно сопрягают одним из двух способов — вполдерева со вставным шипом и впритык с гребнем.

    При рубке стен из пластин угловые сопряжения производят: вполдерева (с остатком), в лапу без шипа и в лапу с шипом.

    Угловые сопряжения при устройстве каркасов стен состоят из нижней обвязки. Каркасы стен зданий стоек, верхней обвязки, раскосов и ригелей.

    Эти элементы соединяют такими способами: бревна или брусья нижней и верхней обвязок в углах — вполдерева или сковороднем, стойки с обвязками — на сквозных или потайных шипах, раскосы со стойками и обвязками — косым шипом или зубом, ригели со стойками — глухим сковороднем или гребнем в паз.

    Угловые сопряжения элементов стропил. Подстропильные прогоны соединяют со стойками на шипах. Верхние концы стропильных ног скрепляют между собой вязкой в прорезной шип или проушину и стягивают болтами. Нижние концы стропильных ног врубают в затяжку лобовыми врубками, простым зубом или двойным зубом с шипом или без шипа. Врубка подкосов в стропильные ноги осуществляется зубом или гребнем, в стойку или бабку — зубом с шипом. Ригели врубаются в стропильные ноги полусковороднем. В большинстве случаев угловые сопряжения элементов стропил, кроме врубок, также соединяют и крепят скобами, болтами, хомутами и другими поковками.

    Рис. 2. Угловые сопряжения элементов каркаса стен

    Прочие угловые сопряжения элементов. В плотничных работах применяется много разновидностей шиповых соединений: шипы сквозные, прямые и косые, открытые, глухие, двойные прорезные и т. д. Соединения брусьев под углом осуществляются: «на ус», накладкой вполдерева, сковороднем, полусковороднем, различного вида подрезками вполдерева, в треть дерева, в четверть дерева и т. д.

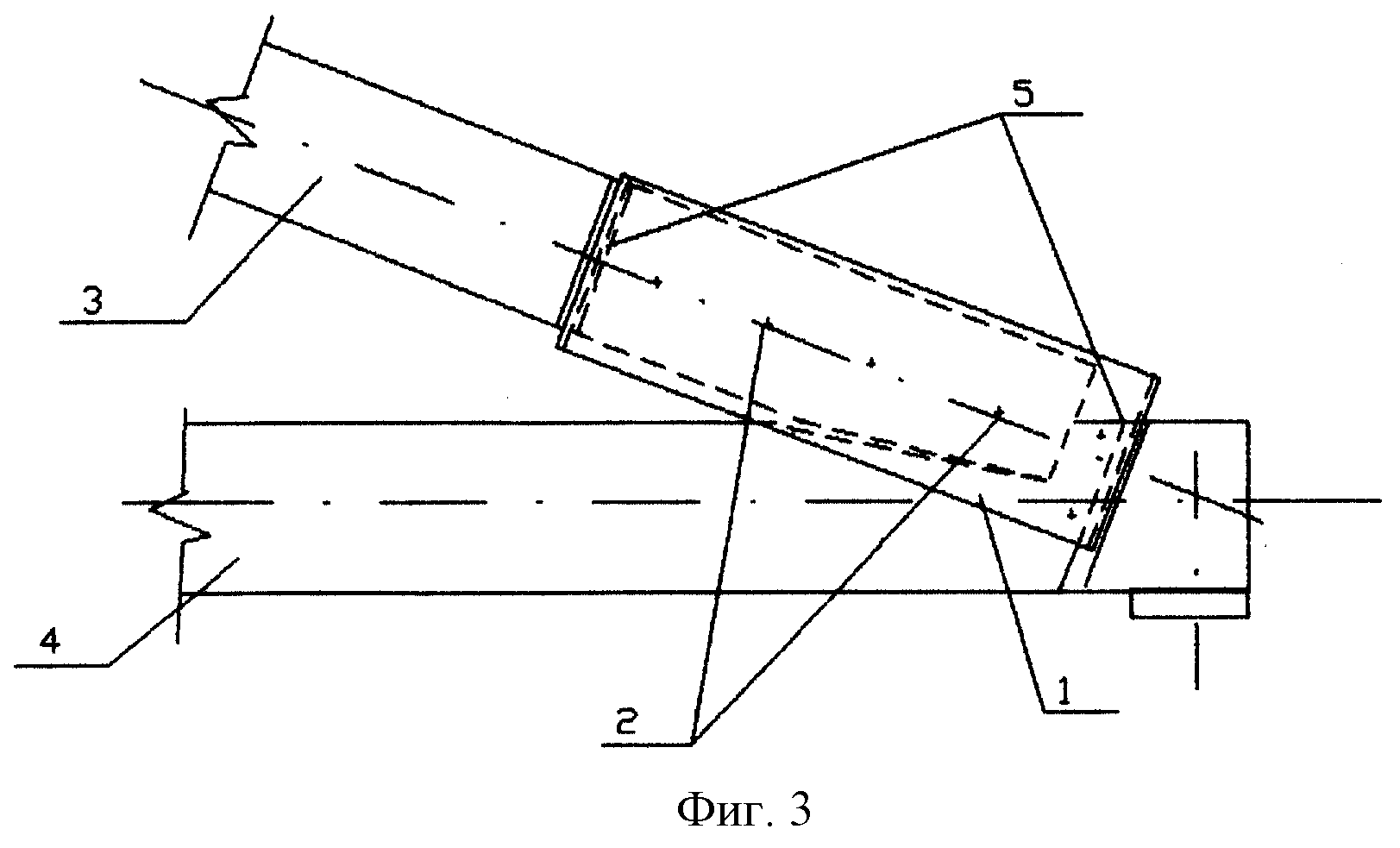

    Рис. 3. Угловые сопряжения элементов стропил

    Для разметки и зарезания угловых сопряжений применяются разнообразные шаблоны и приспособления.

    Применение шаблонов значительно упрощает разметку, повышает ее точность и ускоряет работы по устройству угловых сопряжений при заготовке деревянных конструкций и деталей.


    Реклама:

    Читать далее:
    Безврубовые соединения

    Статьи по теме:

    Способы соединений элементов из древесины

    Соединения элементов из древесины призваны предотвращать их смещение. В данной публикации рассмотрим, какие именно способы соединений деревянных деталей применяются мастерами-профессионалами.

    Можно отметить такие соединения:

    — плотно встык;
    — врубка гребнем;
    — соединений в «шип».

    Соединение с лобовым упором.

    При прямом стыковании, торцы состыковывающихся деталей непременно должны располагаться перпендикулярно продольной оси. Это требование должно выполняться непрекословно.

    При косом стыковании, торцы должны располагаться точно диагонально по отношению к их продольной оси. Подобное соединение предпочтительнее прямого, поскольку позволит, благодаря косому срезу, повысить опорную поверхность деталей. Очень важно отчетливо осознавать, что стык не должен выступить в роли опоры.

    Если в столярном изделии требуется выполнить несколько таких соединений с лобовым упором то, в этом случае, логично использовать шаблон: своеобразный прямоугольный треугольник из кусочка толстой и ровной фанеры, один из катетов которого должен быть равен ширине стыкуемых изделий. Его также можно использовать, к примеру, при производстве балок перекрытия.

    Если соединение будет подвержено растяжению, то его, непременно, надо закрепить одним из нижеприведенных методов:

    — скобы;
    — хомуты;
    — накладки из дерева.

    Шиповое соединение с лобовым упором применимо только при соединении мелких деталей из древесины. В несущих конструкциях, соединение с лобовым упором никогда не должно размещаться за пределами опоры.

    «Соединение» врубкой.

    При таком способе соединения, которое называется «прямая врубка», длина, так же, как и при соединении в «шип» с лобовым упором, может быть какой угодно величины. К примеру, врубка потолочной балки, которая лежит на перегородке, должна покоиться на плоскости опоры. Если врубка является длиннее опоры то, значит, ее ставят на ребро и скрепляют болтами.

    Косой прируб используется при соединениях «в стык» компонентов столярных изделий, которые не в состоянии быть усилены скобами, шинами либо дощаной накладкой. Это актуально также для врубки с косым зубом при соединении стык в стык.

    Соединения с лобовым упором, а также соединения с врубкой, не допускаются в пролетах несущих конструкций из дерева.

    Врубка гребнем.

    Используется в случае соединения элементов из древесины друг с другом под углом в 90 градусов. Порой, врубку гребнем применяют для соединений под тупым либо острым углом.

    Гребень удержит деталь от продольного смещения. Чаще всего применяется для балконов, а также для свесов кровли. Полугребень удерживает деталь от поперечного и от продольного сдвига.

    Если нужно соединить грубые, не обработанные, детали из древесины, то их смещению препятствуют с помощью применения гвоздей. В таком случае, изготовление гребней существенно упрощается.

    К более сложным видам соединений «в гребень», относят такие подтипы:

    — сдвоенный гребень;
    — гребень «ласточкин хвост».

    Сочленение «в шип»

    При соединении «в шип», шип торцового конца одного компонента вставлен в специализированное отверстие в другом элементе. Данный тип соединения предупреждает боковые смещения элементов из дерева.

    Различают такие виды шипов:

    — сквозной шип;
    — прямой шип;
    — косой шип.

    Простой шип никогда не должен упираться в дно подготовленного для него отверстия. Нужно оставить своеобразный карман глубиной в несколько миллиметров. Нагрузка должна прикладываться к поверхностям, которые окружают шип, а не к самому шипу.

    К шиповым соединениям, которые применяются чаще всего, относятся такие виды шипов:

    — угловой шип;
    — горизонтальный шип с верхним прямым срезом;
    — горизонтальный шип с верхним косым срезом;
    — простой косой шип;
    — простой шип с врубкой;
    — укосина с двукратной врубкой;
    — сквозной шип;
    — сквозной шип с врубкой;
    — сквозной ложный шип;
    — простая шиповая врубка.

    Соединения шипового типа можно применить лишь для крепежа хорошо обработанных элементов из дерева и правильно подогнанных изделий столярного дела. Оно потребует очень высокой профессиональной подготовки, а также отработанных навыков. Это связано с самыми высокими требованиями к точности замеров, разметки и распиливания.

    Для повышения надежности соединений элементов из дерева, нужно использовать, по мере необходимости, специализированные средства. Они будут гарантами безопасной эксплуатации изделий из древесины. К этим специализированным средствам относят:

    — гвозди;
    — болты;
    — винты;
    — столярный клеевой состав;
    — скобы;
    — хомуты.

    Фронтальный нерв — обзор

    Надглазничные, инфраорбитальные, психические блоки нервов (рис. 52.15 и 52.16)

    Периферические ветви тройничной системы могут быть легко доступны с помощью чрескожных игл.

    Блокада надглазничного нерва полезна при лечении болезненных состояний лобного нерва, ветви черепного нерва V1. Нерв выходит из верхней глазничной щели и выходит на орбиту, проходя вентрально под надкостницей крыши глазницы.Лобный нерв отдает две ответвления: надглазничный и надхлебный нервы. Надглазничный нерв больше и расположен более латерально, чем надброхлеарный нерв, и он снабжает сенсорные волокна ко лбу, верхнему веку и передней части черепа. Нерв обычно блокируется путем введения небольшого объема разбавленного местного анестетика с добавлением кортикостероида или без него в надглазничное отверстие. Для блокады обычно используется 1,5-дюймовая игла калибра 22-25 калибра, которая легко выполняется после пальпации отверстия и после проведения стерильной обработки кожи.Цель введения иглы — избежать попадания кончика иглы в отверстие, что, несомненно, вызовет парестезию надглазничного нерва, поскольку он прижимает нерв к надкостнице. Более желательно направлять иглу к отверстию, и после контакта с надкостницей иглу следует немного сдвинуть медиально так, чтобы ее кончик упирался в край отверстия. После отрицательного результата аспирации можно постепенно вводить 3-4 мл местного анестетика с 2 мг дексаметазона или 6 мг бетаметазона.Иглу следует промыть и вынуть, а на место инъекции наложить повязку. Блокада надглазничного нерва успешно применяется при лечении континуума гемикрания. 48 Блокада надхлеарного нерва может быть выполнена в точке немного медиальнее места введения, описанного ранее для блокады надглазничного нерва, с использованием тех же типов игл, объемов и концентраций местных анестетиков и адъювантов. Показания, противопоказания, осложнения и побочные эффекты этой блокады практически идентичны указанным выше.

    Блокада инфраорбитального нерва используется для блокирования периферического участка верхнечелюстного нерва, который обычно страдает хронической лицевой болью, например, в результате сложного регионального болевого синдрома и иногда опоясывающего герпеса. Подглазничный нерв выходит на орбиту через подглазничную щель и проходит по дну этой структуры в подглазничной борозде. Он выходит из черепа через подглазничное отверстие, иннервируя нижнее веко, боковую часть носа и часть верхней губы.Ветвь нерва, верхний альвеолярный нерв, иннервирует верхние резцы, клыки и прилегающие мягкие ткани.

    Инфраорбитальная блокада выполняется в положении пациента лежа на спине и с поддержанием головы в нейтральном положении. Подглазничное отверстие пальпируется, и над ним ставится отметка с помощью маркера. Выполняется стерильная препарирование кожи, после чего тонкая (25 или 27-го размера) игла 1,5 дюйма вводится в отверстие, сохраняя небольшое медиальное направление продвигающегося конца иглы.Этот маневр сводит к минимуму прижимание подглазничного нерва к кости и потенциально травмирует нерв. Даже принимая такие меры предосторожности, нерв может быть стимулирован, что приведет к парестезии зубов или бокового разреза. После аспирации на наличие крови постепенно вводится небольшой объем (3 мл) местного анестетика с кортикостероидом без частиц или без него. После очистки иглы ее вынимают и накладывают небольшую повязку на место инъекции. Пациента следует наблюдать в течение 20 минут и обследовать на предмет расширяющейся гематомы лица, которую, если она есть, обычно легко лечить давлением, а иногда и пакетом со льдом.

    Надглазничный нерв — обзор

    Надглазничные, инфраорбитальные, психические блоки нервов (рис. 52.15 и 52.16)

    Периферические ветви тройничного нерва могут быть легко доступны с помощью чрескожных игл.

    Блокада надглазничного нерва полезна при лечении болезненных состояний лобного нерва, ветви черепного нерва V1. Нерв выходит из верхней глазничной щели и выходит на орбиту, проходя вентрально под надкостницей крыши глазницы.Лобный нерв отдает две ответвления: надглазничный и надхлебный нервы. Надглазничный нерв больше и расположен более латерально, чем надброхлеарный нерв, и он снабжает сенсорные волокна ко лбу, верхнему веку и передней части черепа. Нерв обычно блокируется путем введения небольшого объема разбавленного местного анестетика с добавлением кортикостероида или без него в надглазничное отверстие. Для блокады обычно используется 1,5-дюймовая игла калибра 22-25 калибра, которая легко выполняется после пальпации отверстия и после проведения стерильной обработки кожи.Цель введения иглы — избежать попадания кончика иглы в отверстие, что, несомненно, вызовет парестезию надглазничного нерва, поскольку он прижимает нерв к надкостнице. Более желательно направлять иглу к отверстию, и после контакта с надкостницей иглу следует немного сдвинуть медиально так, чтобы ее кончик упирался в край отверстия. После отрицательного результата аспирации можно постепенно вводить 3-4 мл местного анестетика с 2 мг дексаметазона или 6 мг бетаметазона.Иглу следует промыть и вынуть, а на место инъекции наложить повязку. Блокада надглазничного нерва успешно применяется при лечении континуума гемикрания. 48 Блокада надхлеарного нерва может быть выполнена в точке немного медиальнее места введения, описанного ранее для блокады надглазничного нерва, с использованием тех же типов игл, объемов и концентраций местных анестетиков и адъювантов. Показания, противопоказания, осложнения и побочные эффекты этой блокады практически идентичны указанным выше.

    Блокада инфраорбитального нерва используется для блокирования периферического участка верхнечелюстного нерва, который обычно страдает хронической лицевой болью, например, в результате сложного регионального болевого синдрома и иногда опоясывающего герпеса. Подглазничный нерв выходит на орбиту через подглазничную щель и проходит по дну этой структуры в подглазничной борозде. Он выходит из черепа через подглазничное отверстие, иннервируя нижнее веко, боковую часть носа и часть верхней губы.Ветвь нерва, верхний альвеолярный нерв, иннервирует верхние резцы, клыки и прилегающие мягкие ткани.

    Инфраорбитальная блокада выполняется в положении пациента лежа на спине и с поддержанием головы в нейтральном положении. Подглазничное отверстие пальпируется, и над ним ставится отметка с помощью маркера. Выполняется стерильная препарирование кожи, после чего тонкая (25 или 27-го размера) игла 1,5 дюйма вводится в отверстие, сохраняя небольшое медиальное направление продвигающегося конца иглы.Этот маневр сводит к минимуму прижимание подглазничного нерва к кости и потенциально травмирует нерв. Даже принимая такие меры предосторожности, нерв может быть стимулирован, что приведет к парестезии зубов или бокового разреза. После аспирации на наличие крови постепенно вводится небольшой объем (3 мл) местного анестетика с кортикостероидом без частиц или без него. После очистки иглы ее вынимают и накладывают небольшую повязку на место инъекции. Пациента следует наблюдать в течение 20 минут и обследовать на предмет расширяющейся гематомы лица, которую, если она есть, обычно легко лечить давлением, а иногда и пакетом со льдом.

    Анатомия лобной кости

    Последнее обновление:

    Введение в анатомию лобной кости:

    • Лобная кость ( L., лоб — лба) — это черепная кость, которая окружает и защищает передняя часть мозга.

    Виды лобной кости спереди, сбоку, коронковой части и дна черепа

    • Она разделена на вертикальную и горизонтальную части.

    Плоская часть лобной кости

    Изучите анатомию кости с помощью этих интерактивных тестов и упражнений по маркировке .

    Глазничная часть лобной кости

    Отметки лобной кости:

    1. Надбровная дуга или надглазничный гребень ( arcus superciliaris frontalis ) представляет собой гладкое дугообразное возвышение над глазницей, которое образует бровь. гребень. [ Вид спереди / Вид сбоку ]

    Надбровная дуга лобной кости

    1. Глабель ( glabella frontalis ) представляет собой гладкий выступ, расположенный над носовыми костями ( или нос ) и между надбровными дугами ( или надбровными дугами ).[ Вид спереди / Вид сбоку ]

    Глабель лобной кости

    1. Надглазничная вырезка или отверстие ( incisura supraobitalis frontalis; отверстие supra-orbitae frontalis ) отверстие расположено по верхнему краю орбиты. Он служит проходом для надглазничных сосудов и нерва. [ Вид спереди, ]

    Надглазничная вырезка / отверстие лобной кости

    1. Поверхность орбиты или пластина ( facies orbitalis frontalis ) представляет собой горизонтальное расширение, которое образует крышу орбиты и носовой полости.[ Вид спереди / Вид дна черепа ]

    Глазничная поверхность лобной кости

    1. Скуловой отросток ( processus zygomaticus frontalis ) является нижним продолжением плоской части лобной кости. кость, которая соединяется с лобным отростком скуловой кости. [ Вид спереди / Вид сбоку ]

    Скуловой отросток лобной кости

    1. Лобная пазуха ( sinus frontalis ) представляет собой большую полость, расположенную над глазницей и глубоко в надбровной области арка.[ Вид спереди / Вид с коронки ]

    Лобная пазуха лобной кости

    • Полость выделяет слизь в носовую полость, осветляет череп и резонирует голос.

    Проверьте себя:

    Вид спереди: [ Показать / Скрыть ответов ]

    Проверьте себя — вид спереди

    Проверьте себя:

    Вид сбоку: [ Показать / Скрыть ответов ]

    Проверьте себя — вид сбоку

    Проверьте себя:

    Вид дна черепа: [ Показать / Скрыть ответов ]

    Проверьте себя — вид дна черепа

    Протестируйте себя:

    Вид с коронки: [ Показать / Скрыть ]

    Проверьте себя — коронарный вид

    Лобная кость | Справочная статья по радиологии

    Лобная кость — это кость черепа, которая способствует развитию свода черепа.Он способствует формированию части передней черепной ямки.

    Лобная кость состоит из двух частей:

    • Вертикальная часть (чешуя): имеет внешнюю / внутреннюю поверхности
    • горизонтальная часть (орбитальная): имеет верхнюю / нижнюю поверхности

    Характеристики внешней поверхности вертикальной части:

    Характеристики внутренней поверхности вертикальной части:

    • Сагиттальная борозда: вертикальная бороздка для верхнего сагиттального синуса
    • лобной гребень: гребень, образованный краями борозды, который дает прикрепление к falx cerebri
    • foramen cecum: небольшая выемка, преобразованная в отверстие, эмиссарную вену от носа
    • борозда передней менингеальной артерии (ветвь передней решетчатой ​​артерии)

    Горизонтальная часть состоит из двух тонких орбитальных пластинок, разделенных решетчатой ​​выемкой.

    Нижняя поверхность горизонтального участка гладкая, вогнутая. Он имеет:

    • слезная ямка: боковое неглубокое углубление для слезной железы
    • fovea trochlearis / трохлеарная ость около носовой части, для прикрепления хрящевого шкива к верхней косой мышце

    Верхняя поверхность горизонтальной части выпуклая, с углублениями для извилин головного мозга. Он имеет:

    • отверстий для лобных пазух по обе стороны от носового отростка; каждая лобная пазуха сообщается с ипсилатеральным средним носовым ходом через лобно-носовой проток
    • Две бороздки, преобразованные в передний и задний решетчатые каналы при сочленении с решетчатой ​​костью
    Сочленения

    Лобная кость сочленяется с двенадцатью костями.

    Непарные кости включают:

    Парные кости включают:

    • носовые: по обе стороны от средней линии носовой вырезки
    • Фронтальный отросток верхней челюсти: через латеральную часть носовой вырезки
    • слезная: через латеральную часть носовой вырезки
    • теменная: через границу чешуи
    • скуловая: через скуловые отростки

    Лобная кость подвергается внутримембранозной оссификации. Метопический шов срастается через 2 и года, но может сохраняться.

    Анатомия лицевой кости: обзор, нижняя челюсть, верхняя челюсть

    Автор

    Бабак Джахан-Парвар, доктор медицины Штатный хирург, отделение хирургии головы и шеи, Медицинская группа Перманенте в Южной Калифорнии, Медицинский центр Болдуин Парк

    Бабак Джахан-Парвар, доктор медицины, является членом следующих медицинских обществ: Alpha Omega Alpha

    Раскрытие: Ничего не нужно раскрывать.

    Соавтор (ы)

    Кейт Блэкуэлл, доктор медицины Старший директор, доцент, кафедра хирургии, отделение хирургии головы и шеи, Калифорнийский университет, Лос-Анджелес, медицинская школа Дэвида Геффена

    Кейт Блэквелл, доктор медицины, является членом следующих медицинских обществ : Американская академия лицевой пластической и реконструктивной хирургии, Американская академия отоларингологии — хирургия головы и шеи, Американский колледж хирургов

    Раскрытие: Ничего не разглашать.

    Специальная редакционная коллегия

    Франсиско Талавера, фармацевт, доктор философии Адъюнкт-профессор, Фармацевтический колледж Медицинского центра Университета Небраски; Главный редактор Medscape Drug Reference

    Раскрытие информации: Получил зарплату от Medscape за работу. для: Medscape.

    Стивен Дж. Батуэлло, доктор медицины Консультант, Колорадо ЛОР-специалисты

    Стивен Дж. Батуэлло, доктор медицины, является членом следующих медицинских обществ: Американская академия отоларингологии — хирургия головы и шеи, Американская ассоциация руководителей врачей, Американская медицинская ассоциация, Медицинское общество Колорадо

    Раскрытие информации: не подлежит разглашению.

    Главный редактор

    Арлен Д. Мейерс, доктор медицинских наук, магистр делового администрирования Профессор отоларингологии, стоматологии и инженерии, Медицинский факультет Университета Колорадо

    Арлен Д. Мейерс, доктор медицины, магистр делового администрирования является членом следующих медицинских обществ: Американской академии пластической и реконструктивной лицевой хирургии. Хирургия, Американская академия отоларингологии — хирургия головы и шеи, Американское общество головы и шеи

    Раскрытие информации: служить (d) в качестве директора, должностного лица, партнера, сотрудника, советника, консультанта или попечителя для: Cerescan; Cliexa, eMedevents, Neosoma, MI10
    Получен доход в размере 250 долларов США от:, Cliexa ;; Neosoma
    Получены акции от RxRevu; Получена доля владения от Cerescan за консультацию; для: Neosoma, eMedevents, MI10.

    Дополнительные участники

    Мими С. Кокоска, доктор медицины Врач, отделение отоларингологии — хирургия головы и шеи, Aurora Health Care

    Мими С. Кокоска, доктор медицинских наук, является членом следующих медицинских обществ: Американской академии пластической и реконструктивной хирургии лица, Американской академии хирургии. Отоларингология — хирургия головы и шеи, Американская ассоциация руководителей врачей, Американский колледж хирургов, Американское общество головы и шеи

    Раскрытие: Ничего не разглашать.

    Патент США на коробку с крышкой и передним клапаном, сформированную в виде единой заготовки без склеивания. Патент (Патент №6,345,758, выданный 12 февраля 2002 г.)

    Настоящее изобретение относится к коробке в форме параллелепипеда, имеющей крышку, шарнирно сочлененную на одном крае, и дополнительный передний клапан, шарнирно сочлененный на краю, диаметрально противоположном шарнирному краю крышки, причем указанная коробка формируется путем вырезания и складывания одной заготовки без склеивания.

    Изобретение касается, в частности, такой коробки, вырезанной в заготовке из гибкого пластического материала, которая имеет тиснение или гофрирование по контуру, который в полностью закрытом положении не имеет монтажного паза, сообщающегося с внешней стороной, и фиксирует крышку в закрытое положение с помощью блокирующей выемки, делающей ненужными другие средства для блокировки крышки (например, скотч, эластичная лента, кнопки, липучки и т. д.).. . ). В открытом положении контур ограничивает поворот передней заслонки, в то же время позволяя легко поднимать штабелированные плоские предметы снизу, например поддоны с ведрами, способные вместить ассортимент продуктов.

    Было предложено множество способов разрезания заготовки для формирования коробок, которые можно хранить в плоском виде и собирать путем складывания, когда это необходимо. Патент США В US 4066205 раскрыта коробка со складывающейся передней панелью, но сборка которой требует склеивания. Патент Франции №2 573 037 раскрывает ящик для архива, который можно собирать без склеивания и включающий складывающуюся переднюю панель и крышку, шарнирно соединяемую с помощью выступов, вставленных в прорези в откидных створках малых сторон. Таким образом, эта коробка имеет несколько сквозных проходов, которые сообщают внутреннюю часть коробки с внешней стороной. Коробка, раскрытая в европейском патенте №0411279, включает поворотную панель и крышку, шарнирно сочлененную перпендикулярно оси поворота и включающую многочисленные вырезанные части, которые обеспечивают сообщение внутренней части коробки с внешней стороной.Эту коробку теоретически можно собрать без склеивания, но опыт показал, что небольшой откидной край двойного дна недостаточен для того, чтобы коробка была прочной после сборки.

    Таким образом, целью настоящего изобретения является преодоление недостатков этого известного уровня техники путем создания коробки с крышкой и передним клапаном, собранных без склеивания из одной заготовки, без сквозного канала, сообщающегося с внешней стороной, и прочного после сборки.

    Таким образом, вырезанная заготовка включает прямоугольное дно F с его сторонами, расширенными четырьмя наборами панелей и клапанов, образующих соответственно заднюю панель и обертку с двойной передней панелью, передним клапаном, первой малой стороной с двойной стенкой и Вторая маленькая сторона с двойной стенкой, продолженная двойным дном, которое защелкивается во всю первую маленькую сторону.Откидные створки, шарнирно расположенные на задней панели и зажатые между двойными стенками малых сторон, расширяются за счет защелок, которые входят в выемки на передней панели крышки, чтобы заблокировать коробку в полностью закрытом положении.

    Другие особенности и преимущества настоящего изобретения будут представлены в следующем описании примера варианта осуществления со ссылкой на прилагаемые чертежи, на которых:

    РИС. 1 — вид в перспективе коробки в полностью открытом положении;

    РИС.2 — схема, показывающая, как плоскую заготовку разрезают для получения коробки, показанной на фиг. 1.

    Коробка в виде параллелепипеда, показанная в перспективе в открытом положении на фиг. 1 включает крышку 1 и переднюю заслонку 2, которая поворачивается вокруг края нижней части F, а ее ход ограничен двумя упорами 6a, 6b, которые скользят в прорезях 7a, 7b, образованных в верхней части малых сторон 31, 32; 41, 42. Также видно, что есть два небольших выступа 8a, 8b на верхней части малых сторон 31, 32; 41, 42, которые немного выступают за заслонку 2, когда последняя находится в закрытом положении.Когда крышка 2 закрыта и одна из них откидывает крышку 1, петли 8a, 8b защелкиваются в прорезях 9a, 9b, расположенных в двухслойной стенке крышки 1. На этой перспективной диаграмме также показано, что дно F образовано двумя слоями, один из которых включает вырезанная часть 45, позволяющая легче поднимать плоские штабелированные предметы снизу.

    Обратимся теперь к фиг. 2, на котором показана вырезанная заготовка, позволяющая использовать коробку, показанную на фиг. 1 сделать складыванием по пунктирным линиям.Как видно, четыре стороны днища F расширены четырьмя наборами 10, 20, 30, 40 монтажных панелей и заслонок.

    Первый набор 10 в продолжении большой стороны F включает десять элементов, панелей и клапанов, функции которых фактически соответствуют двум частям для формирования задней панели 11 и крышки 1. Таким образом, первый набор 10 включает в себя заднюю часть. панель 11, продолженная двумя боковыми выступами, образованными двумя створками 11a, 11b, имеющими длину малой стороны F и каждая из которых включает петлю 8a, 8b в углу, противоположном точке встречи с нижней частью F.

    Второй комплект, соединенный с первым линией сгиба 16, таким образом, включает в себя панель 12, образующую верхнюю часть крышки 1, указанная панель 12 расширена на ее малых сторонах двумя выступами, каждый из которых образован панелью 12a, 12b, выступающей на стороне, примыкающей к линии 12с сгиба с панелью 12, клапаном 13а, 13b, ширина которого равна глубине коробки. Линия 13c сгиба между панелями 12a, 12b и клапанами 13a, 13b включает, вблизи своей самой внешней части, прорезь 3a, 3b. Наконец, большая сторона панели 12 включает в себя двойной сгиб 17, продолженный двумя панелями 13, 14, каждая из которых имеет ширину, по существу, равную глубине коробки.Торцевая панель 14 снабжена выступами 5а, 5b на ее малых сторонах и плоскими вырезами 9а, 9b в ее углах. Складка 18 между панелями 13 и 14 включает продолговатое отверстие 19, этот второй комплект позволит изготовить крышку путем складывания клапанов 13a, 13b, затем панелей 12a, 12b, а затем складывания панелей 13, 14 по обе стороны от клапанов. 13а, 13b так, чтобы защелки вошли в прорези 3а, 3b.

    Второй набор 20 представляет собой передний клапан, шарнирно соединенный складкой на другой большой стороне дна F. Он включает панель 21, ширина которой равна глубине коробки, и на каждой из двух своих малых сторон имеется боковой клапан 21a. , 21b в виде квадранта, свободная сторона которого продолжается упором 6a, 6b.

    Третий 30 и четвертый 40 наборы находятся в продолжении малых сторон дна F. Третий набор 30 включает две панели 31, 32, ширина которых равна глубине коробки, и прорезь 7a между их двойной линией сгиба 31c. . Последняя панель 32 имеет выемку 34 во внешней части. Четвертый набор 40 также включает две панели 41, 42, имеющие прорезь 7b между их двойной линией 41с сгиба. Панель 42 продолжается панелью 43, имеющей размеры 9а, равные нижней части F, и которая включает в себя выступ 44 на своем конце.

    Для завершения конструкции откидные створки 11a, 11b складываются вниз, а панель 11 складывается, затем откидные створки 21a, 21 отгибаются вниз, а панель 21 складывается так, чтобы установить откидные створки 21a, 21b на внутренние поверхности створок. 11а, 11б. Затем панели 31, 32 складываются вниз по обе стороны от створок 11a, 21a, и аналогично панели 41, 42 отгибаются вниз с обеих сторон от створок 11b, 21b, и, наконец, торцевая панель 43 прижимается & quest; так, чтобы защелкнуть защелкивание 44 в выемке 34. Как можно видеть, благодаря двойному дну, образованному панелью 43, и благодаря двойному слою в выемке 34, нет необходимости иметь сквозной проход около дна, который обеспечивает коробка с лучшим уплотнением, например, от пыли.Преимущественно для заготовки будет выбран материал, имеющий определенную толщину и определенную гибкость, такой как лист полипропилена с тиснением или гофрировкой.

    Как только коробка будет собрана, это можно увидеть со ссылкой на фиг. 1 видно, что передний откидной клапан может наклоняться вперед, а его ход ограничивается упорами 6а, 6b, которые скользят в прорезях 7а, 7b. Также можно видеть, что, когда откидная створка полностью закрыта, защелки 8а, 8b слегка выступают, так что при откидывании крышки 1 они защелкиваются в плоских прорезях 9а, 9b, запирающих крышку, например, для транспортировки без необходимости добавления других средство для запирания крышки.Таким образом, только что описанная коробка имеет то преимущество, что она может быть легко собрана без склеивания, имеет хороший уровень жесткости и герметичности, близкий к таковому у коробок, изготовленных путем склеивания. Не выходя за рамки изобретения, специалисты в данной области техники могут адаптировать только что описанную конструкцию, например, предусмотрев более одного зажима 44 для крепления дна.

    Как скрыть выемку камеры на Galaxy S10 двумя способами

    • Знание того, как скрыть выемку камеры на Samsung Galaxy S10, может значительно улучшить внешний вид вашего телефона.
    • Если вы находите выемку камеры Galaxy S10 непривлекательной или отвлекающей, вы можете скрыть выемку, включив цифровую черную полосу в верхней части экрана.
    • Эту черную полосу можно включить в разделе «Дисплей» в приложении «Настройки» Galaxy S10.
    • Если вы предпочитаете не включать черную полосу, вы также можете загрузить специально разработанные обои, которые скрывают выемку на Galaxy S10, когда вы находитесь на главном экране.
    • Посетите домашнюю страницу Business Insider, чтобы узнать больше.
    Идет загрузка.

    С тех пор, как Apple выпустила iPhone X с его печально известной выемкой, другие производители телефонов тоже подхватили ее.И, что бы там ни было, у Samsung Galaxy S10 (а также у его братьев и сестер, таких как Galaxy S10 Plus) есть собственный вырез для фронтальных камер.

    Вы можете не возражать против небольшой выемки на Galaxy S10, которая выглядит как маленький черный овал в правом верхнем углу экрана, но если это вас беспокоит, Samsung предлагает простой способ скрыть это. Вы можете включить цифровую черную полосу, которая закрывает верхнюю часть экрана, делая выемку практически невидимой.

    Оборотная сторона: вы теряете немного места на экране, и он выглядит как асимметричная рамка, что может означать, что лекарство хуже, чем болезнь.Если вы хотите попробовать, вот как это сделать.

    Если эта выемка вас раздражает, закройте ее черной полосой. Дэйв Джонсон / Business Insider

    Ознакомьтесь с продуктами, упомянутыми в этой статье:
    Galaxy S10 (от 899 долларов США.99 в Samsung)

    Как скрыть выемку камеры на Samsung Galaxy S10

    Чтобы найти параметр, позволяющий скрыть выемку, требуется всего несколько касаний.

    1. Запустите приложение «Настройки».

    2. Нажмите «Показать».

    3. Нажмите «Полноэкранные приложения».

    Затем на странице полноэкранных приложений вы можете скрыть камеру с помощью черной полосы.Дэйв Джонсон / Business Insider

    4. Включите «Скрыть переднюю камеру», сдвинув кнопку вправо.

    Если вы решите скрыть переднюю камеру, ее закроет черная полоса за счет уменьшения размера экрана.Дэйв Джонсон / Business Insider

    Как скрыть выемку камеры на Galaxy S10 с помощью обоев

    Если вы не хотите включать черную полосу, у вас есть еще один вариант: вы можете установить пользовательские обои, специально разработанные для маскировки выемка.

    Конечно, это исправление не идеально, поскольку оно работает только на главном экране, где появляются обои.Вы по-прежнему будете видеть метку в приложениях. Но если вы хотите попробовать, популярным источником обоев, скрывающих выемки, является субреддит S10wallpapers.

    1. Откройте субреддит S10wallpapers в браузере Galaxy S10.

    2. Просмотрите, пока не найдете обои, которые хотите попробовать. Есть много вариантов из фильмов, таких как «Звездные войны», популярных игр и телешоу. Убедитесь, что вы выбрали обои для правильного телефона, поскольку все обои предназначены для определенной модели S10, а обои для S10 не будут правильно сочетаться с S10 Plus и наоборот.

    3. Коснитесь изображения, чтобы оно отображалось в полноэкранном режиме.

    4. Нажмите и удерживайте изображение, пока не появится меню, затем нажмите «Загрузить изображение».

    Вы можете скачать умные обои с Reddit (или где-либо еще), чтобы замаскировать выемку.Дэйв Джонсон / Business Insider

    5. После загрузки изображения в телефон откройте приложение «Настройки».

    6. Нажмите «Обои и темы».

    7. В разделе «Мои обои» вверху страницы нажмите «Галерея».

    8. Выберите изображение, которое вы только что загрузили с Reddit, а затем выберите, хотите ли вы, чтобы оно отображалось на главном экране или на экранах «Домой» и «Блокировка».

    9. Нажмите «Установить как обои».

    При использовании правильных обоев вы не увидите выемки на главном экране. Дэйв Джонсон / Business Insider

    Существуют сотни уникальных обоев на выбор, и постоянно добавляются новые.

    Дэйв Джонсон

    Писатель-фрилансер

    .

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
