Мангал самодельный складной – Разборный мангал своими руками из металла – чертеж складного, как сделать раскладной, сборный самодельный переносной мангал на природу — Пенообразователь для пенобетона

чемодан, дипломан – изготовление своими руками

Отдых с семьей или друзьями на природе часто сопровождается приготовлением шашлыков. Но никто не станет брать с собой стационарную варочную установку. Разведение костра на земле тоже не выход – в ветреную летнюю пору это может спровоцировать пожар. Гораздо удобнее обзавестись раскладным мангалом из металла.

Раскладной мангал для пикникаРаскладной мангал для пикника

Он отлично подойдет для пикников, туристических походов. Его несложно изготовить самостоятельно. Необходимо просто следовать пошаговым рекомендациям мастеров.

Особенности его конструкции

Мангал раскладной, поэтому отличается компактностью и легкостью. Он не займет много места в машине. Большинство шашлычниц имеет форму чемодана. Комплектуется в защитный чехол или сумку. Раскладной мангал должен быть:

  1. Прост в монтаже. Чтобы при сборке конструкции использовался минимум инструментов.
  2. Долговечным. За основу лучше брать нержавеющую сталь. Такой материал не прогорит.
  3. Безопасным в эксплуатации. Его использование не должно спровоцировать ожоги или пожар.
Небольшой мангал в разобранном видеНебольшой мангал в разобранном виде

Фото: изделие в полностью разобранном виде

Любая модель состоит из 6 основных деталей:

  • дна из листа металла;
  • рамы из уголков, которая фиксируется четырьмя трубками;
  • бортов, двух продольных и двух боковых;
  • четырех ножек;
  • колосника;
  • крепежных элементов (болтов с гайками, шайб, граверов).

Чем легче мангал, тем более тонкие металлические листы использовались при его изготовлении. Следствием работы такой конструкции будут низкая теплоемкость, быстрое прогорание.

Рекомендуемые размеры

Раскладной мангал бывает разных размеров в зависимости от длины используемых шампуров. Для походных условий хорош вариант размером в 40–60 см. Ножки также делаются меньше, достаточно будет длины в 50 см.

Разборная шашлычницаРазборная шашлычница

Фото: туристический мангал

Рекомендуемые габариты дорожного типа изделия в разобранном виде:

  • ширина – 30–40 см;
  • высота корпуса – 60 см, бортиков – 13 см;
  • длина – 60–65 см.

Стоит учесть, что мясо в такой шашлычнице должно находиться на высоте 20–30 см от жара. Шампуры же будет удобнее переворачивать, если они уложены на расстоянии 10 см друг от друга.

 Подготовка инструментов и материала

Основой надежного мангала станет лист нержавейки или жаропрочной стали толщиной от 2 мм. Для ножек нужно приобрести арматуру диаметром 10 мм. Подойдут и металлические уголки с полкой 25 мм.

Сборка раскладной шашлычницыСборка раскладной шашлычницы

Фото: процесс сборки изделия

Из инструментов рекомендуется подготовить:

  • болгарку;
  • электролобзик;
  • угловую шлифовальную машину;
  • ножовку по металлу;
  • рулетку;
  • дрель;
  • болты, гайки.

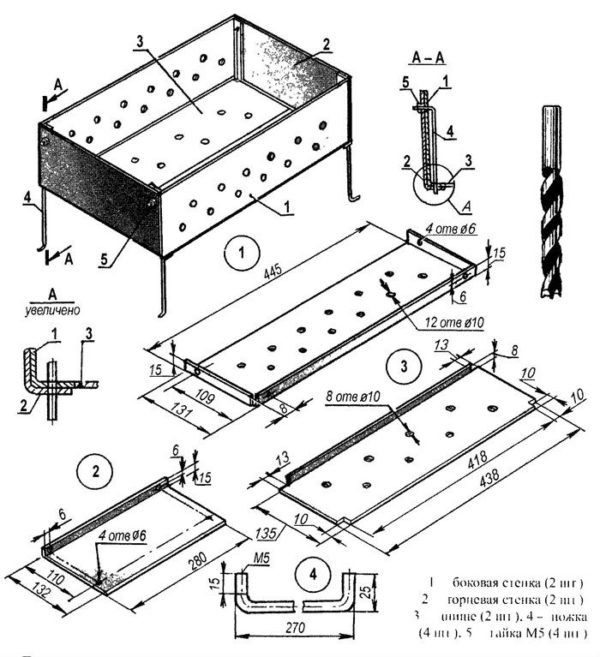

Предварительно рекомендуется составить чертеж будущей конструкции.

Для раскладных мангалов-чемоданов и мангалов-дипломатов следует составить пошаговую схему сборки и разборки.

Хорошо подойдет для этого проект в графическом редакторе, чтобы увидеть будущую конструкцию с разных ракурсов.

Варианты складных мангалов своими руками

В зависимости от количества используемых деталей и требований владельца, бывают двух видов:

  1. Разборной или конструктор. Состоит из отдельных элементов: боковин, днища, ножек, продольных стенок.
  2. Со съемной подставкой (ножками). Корпус цельный и имеет прямоугольную форму, а опоры к нему прикручиваются уже на месте.

Более сложен в самостоятельном изготовлении первый вариант, поскольку для сборки частей нужны посадочные отверстия.

Пользователи часто ищут:

Рассмотрим на примерах этапы создания таких конструкций.

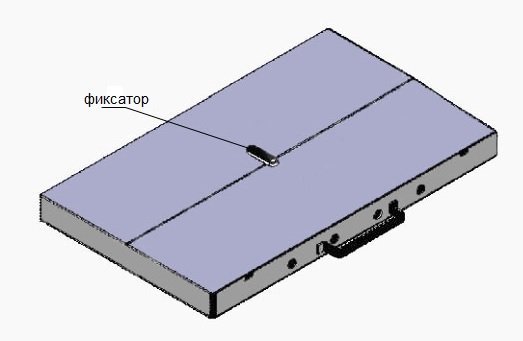

Самодельный чемоданчик для приготовления шашлыка

Походный вид мангала с удобной ручкой. Средняя длина в разобранном состоянии – 60–80 см, толщина до 5 см. Внутрь чемоданчика поместятся шампура, а для барбекю и решетка-гриль.

Самодельный мангал-чемоданСамодельный мангал-чемодан

Фото: компактная шашлычница в форме чемодана

Порядок его изготовления следующий:

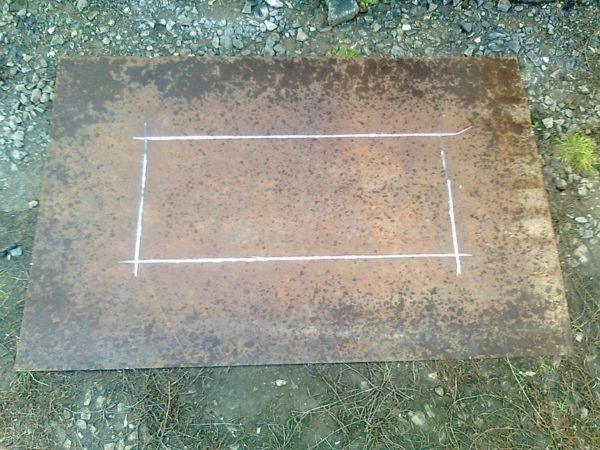

  1. Из стального листа вырезается болгаркой дно конструкции.

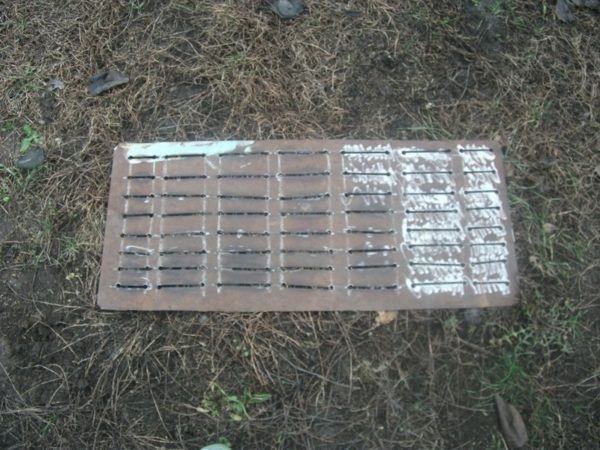

  2. С обоих боков делаются отверстия 10 мм для доступа воздуха.
  3. Боковины режутся размерами 600*200 мм и загибаются. Чтобы компактно сложить их внутрь кейса, между ними и дном приваривают 2 небольших навеса.
  4. Делаются торцы изделия. Крепятся к боковинам и дну через прорези, как часть пазла.
  5. Создаются опоры для мангала. Снаружи дна по углам сваркой фиксируют 4 гайки, в которые будут вставляться ножки.
  6. Их делают из арматуры длиной 50–60 см, диаметром 8 мм. На каждом прутке нарезают по сантиметру резьбы М8.
  7. К жаровне вкручиваются ножки.

А чтобы чемодан не распался на детали при транспортировке, на одной из стенок рекомендуется сделать крючок или замочек.

Мангал-дипломат

По конструкции очень схож с первым вариантом. Максимальная толщина 4 см. Имеет ручку для переноса.

Для его изготовления лучше брать лист нержавеющей стали толщиной от 3 мм. Это значительно продлит срок эксплуатации изделия.

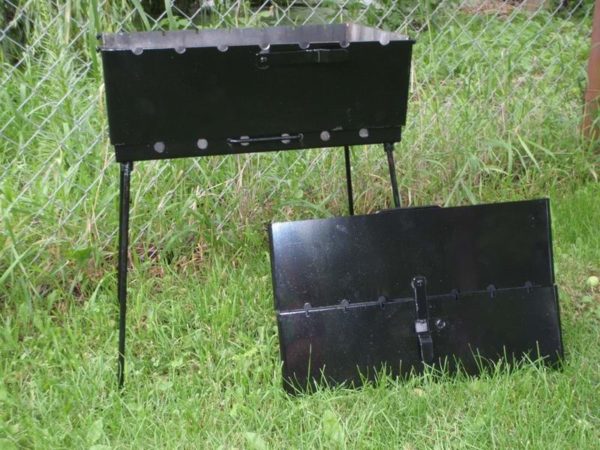

Складной мангалСкладной мангал

Фото: складной мангал из тонколистовой стали. Такой вариант прослужит не долго. Металл будет деформироваться после каждого использования по назначению.

Детали наиболее простого дипломата имеют следующие размеры:

  • дно – 300*500 мм;
  • высота бортов – 50 мм;
  • короткие боковины 150*300 мм;
  • длинные боковины 150*500 мм.

В двух последних элементах делаются отгибы, чтобы они держались между собой. В разобранном виде на дно укладываются малые стенки, шампуры, решетка, из двух длинных боковин получается крышка.

Ножки и другие детали монтируются по той же инструкции, что и для мангала-чемодана.

Для придания конструкции эстетичного вида необходимо выполнить покраску термоустойчивым средством. Рекомендуемый цвет – черный. Подойдет краска в баллончиках. Она выдерживает температуру до +6000 С. При частом использовании покрытие необходимо периодически обновлять.

Фотогалерея готовых изделий

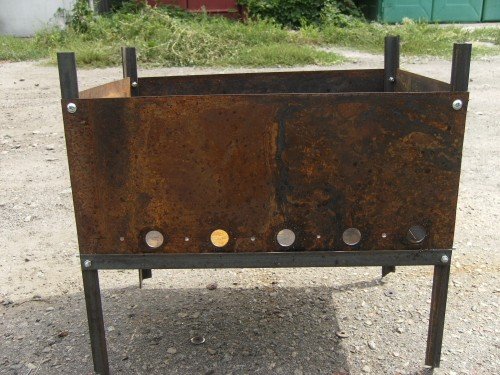

Пример сборного мангала из стали. Ножки сделаны из металлических уголков. Все детали вставляются в пазы.

Самодельный разборной мангалСамодельный разборной мангал

Фото: такую конструкцию можно купить в каждом супермарките.

На этом фото небольшая шашлычница с раздвижной подставкой под казан. Материал – нержавейка.

Шашлычница с подставкой под казан
Шашлычница с подставкой под казан

Фото: мангал с подставкой под казан. Вот это изделие уже надежнее, прослужит дольше. Но менее компактное, более тяжелое. Толщина металла 2 мм.

Заводской вариант разборного дипломата. Дополнен разделочным столиком и решеткой для гриля.

Заводской вариант разборного мангала

Заводской вариант разборного мангала

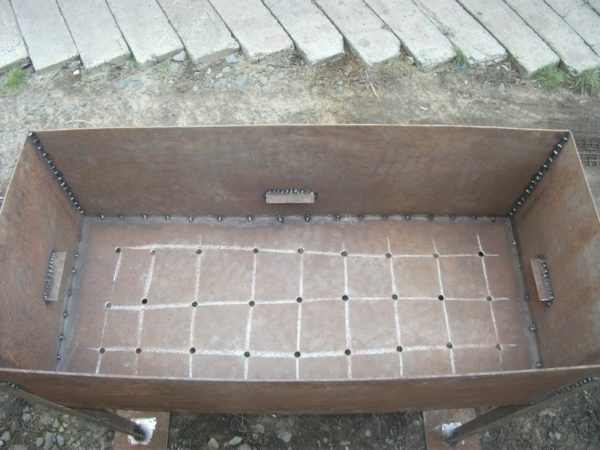

Самодельные конструкции разных размеров из железа.

Самодельные мангалы разных размеровСамодельные мангалы разных размеров

Складной мангал из фреонового баллона


Здравствуйте читатели.
Зима почти окончена, а это значит что скоро начнется сезон пикников. В этой статье, автор изделия предлагает сделать мангал для барбекю, из уже опустевшего баллона из под фреона. Заказ на мангал поступил от его родственника, а по этому изделие нужно сделать аккуратно, а не как для себя (аай… и так сойдет). Вдобавок к этому мангал должен быть складным и более или мене портативным. Так что если вам интересна эта тема, предлагаю ознакомиться с процессом изготовления, прочитав статью или посмотрев видеоролик.

Необходимые инструменты и материалы.
-Фреоновый баллон
-Болт с неполной резьбой (М8)-2шт
-Гайки соединительные (М8)-4шт
-Гайки соединительные (М10)-4шт
-Арматура (10мм) 320мм-4шт
-Краска (термостойкая)

-Ручка дверная.
-Сварочный аппарат
-Болгарка
-Лерка М10(не обязателна)
-Дрель
-Дрова и мясо для проверки smile

Процесс изготовления.
Как уже говорилось выше, для изготовления мангала автор будет использовать фреоновый баллон, такие баллоны можно выпросить или приобрести у холодильщиков, монтажников кондиционеров, или в автомастерской, в которой занимаются заправками авто-кондиционеров. Просто погуглив, я быстро нашел несколько объявлений с желающими продать такие баллоны в моем городе, так что с приобретением данной вещи, проблем возникнуть не должно.

smile

Внимание!!! перед началом работ, убедитесь что баллон действительно пуст и в нем нет остаточного давления. Хоть фреон газ и не горючий но все равно, так сказать, на всякий случай. Хотя сейчас есть и горючие виды фреона, это R32. В общем аккуратно.

В начале автор избавляет баллон от металлической ручки и вентиля, они нам больше не понадобятся. Идея оторвать ручку при помощи отвертки оказалась провальной, так как баллон начал деформироваться, а ручка на отрез отказывалась отваливаться.

smile
По этому он изменил стратегию, и принял решение аккуратно высверлить контактную сварку используя дрель и сверло на 6мм. Сверлить нужно не насквозь, металл баллона должен остаться целым. После этих операций, ручка снялась без особых проблем.

Теперь можно без труба обрезать вентиль. Место вентиля и ручки, автор зачищает болгаркой, используя лепестковый круг.


Теперь нужно разметить баллон, линия реза будет проходить по его центру, разделяя баллон на две равные половины. По контуру клеит малярный скотч, и окончательную разметку будет наносить именно на него.

Все можно резать, но по торцам баллона немного не дорезаем. Нам пока еще нужно чтоб баллон не развалился.

smile
smile

Теперь зачищаем от краски места где у нас будут установлены петли.


Петли для мангала автор предлагает изготовить самостоятельно, при этом вам не потребуется иметь в наличии сложного оборудования, типа токарного станка и т.п.

Для этого нам понадобится, болт с неполной резьбой и две соединительные гайки (резьба М8), для каждой петли.

smile
smile

Закручиваем гайку на болт до упора и хорошо зажимаем при помощи ключа.
Полученную заготовку зажимаем в тиски и обрезаем оставшуюся резьбу.

Дальше нужно обрезать сам шток болта, оставшаяся часть штока должна соответствовать длине оставшейся гайки. Торцы штока шлифуем.

Петля почти готова, во второй гайке нужно рассверлить отверстие сверлом 8мм, так как диаметр штока составляет 7,8мм.

Вот и все получилась очень привлекательная и практичная петля. Таких петли нужно сделать две.

smile
smile

Получившиеся петли можно приварить к баллону.

smile
smile

А вот теперь можно прорезать места по торцам, которые ранее оставили не прорезанными.

smile
smile
Кстати здесь я заметил, что автор приварил две гайки на передней части баллона, по центру изделия, по одной на каждой его половинке. В эти гайки будет вкручиваться болт, тем самым скрепляя половинки между собой, такой своеобразный замочек.
smile

Края баллона зачищает от заусенцев, используя болгарку с лепестковым кругом.

smile
smile

Теперь можно заняться разметкой. Расстояние между шампурами будет 70мм, всего их будет четыре. Автор отмечает и делает пропилы под шампура с передней стороны мангала.

smile
smile
С тыльной части на таком же расстоянии, высверливает отверстия, диаметром слегка большим чем ширина шампуров, которые будут использоваться. В эти отверстия будут вставляться края шампуров.
smile
smile
smile
Далее делает раздувочные отверстия в нижней части мангала. Для этого мастер отступает от края 60мм, шаг между отверстиями 40мм, диаметр сверла 8мм.
smile
smile
Крепеж для складных ножек делает из удлиненных гаек М10, Края которых нужно предварительно обрезать под углом около 45 градусов. Таких гаек нужно сделать четыре.

Автор зачищает и размечает места крепления гаек, отступив от края 110мм. Приваривает гайки.

После того как гайки приварены нарезает резьбу на ножках.
В качестве ножек использует отрезки арматуры диаметром 10мм, длинной по 320мм. Чтоб не нарезать резьбу, можно просто использовать в качестве ножек шпильку с резьбой М10.

smile
smile

Ручку для переноски и открытия мангала купил в хозяйственном магазине. Лишние части обрезал и приварил к верхней части мангала. Хотя в качестве ручки можно использовать ранее срезанную родную ручку баллона.

Для возможности использовать в мангале не только шампура а и решетку, приварил два отрезка арматуры 10мм. Тем самым усилив сам каркас мангала.

smile
smile
На этом сборка закончена, осталось придать мангалу эстетически завершенный вид. Для этого автор загружает в мангал его первую порцию дров и хорошенько его пропаливает, при этом избавляясь от старой краски.
smile
После того как мангал обгорел и остыл, окрашивает его наружную часть термокраской.
smile
smile

Пока сохнет краска можно бежать мариновать первую порцию мяса. Нельзя же отдавать мангал заказчику непроверенным)))
Вот и все мангал готов можно приступать к его сборке.

Внутри мангала свободно можно хранить его ножки, решетку и шампура.
На этом я с вами прощаюсь, спасибо что читаете. Всем удачи,пока,пока!!!



Источник smile Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Раскладной мангал-чемодан и мангал-дипломат из металла своими руками

Самый удобный вариант для приготовления шашлыка на природе – сборно-разборный мангал из нержавеющей стали. Выбрав подходящую конструкцию жаровни и найдя к ней чертеж, всю работу можно выполнить своими руками.

Подготовительный этап

На начальном этапе необходимо выбрать макет мангала. Они бывают разборные, мангал-чемодан, мангал-дипломат и жаровня сумкой. Основные требования:

  • удобный размер и легкость;
  • возможность сделать складной мангал своими руками;
  • надежность и долговечность, к таким относятся изделия из металла.

Мангал-кейс

Чертежи с указанием всех размеров необходимо сделать на бумаге или можно на плотном картоне изготовить лекало. Так будет легче сделать ровный и красивый складывающийся мангал.

Далее необходимо позаботиться об инструментах и материалах, желательно чтобы они были под рукой и в рабочем состоянии.  Для того, чтобы сделать складной мангал, потребуется:

  • лобзик с лезвиями по металлу;
  • болгарка и электродрель;
  • ножницы по металлу;
  • сварочный аппарат;
  • уровень и рулетка;
  • листы металла или нержавеющей стали;
  • набор резьбовых плашек.

Мангал-дипломат: устройство и сборка

Самодельный мангал-кейс

Такая конструкция очень удобна, она разборная, и ее легко можно сделать своими руками. При складывании все пачкающиеся поверхности убираются внутрь и закрываются. Мангал-дипломат в сложенном виде примерно 40 мм толщиной, оснащен удобной ручкой, его легко переносить. Такой конструкцией можно воспользоваться как сумкой для транспортировки шампуров или решетки гриля. В этом случае размеры будут зависеть от длины шампуров. Идеальный размер мангала для активного отдыха – это 40 см ширина и 65 см длина. Приступаем к работе:

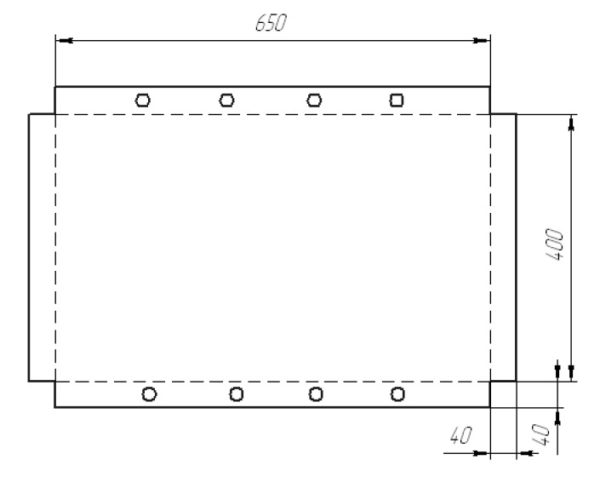

  1. Изготавливаем дно. Для этого понадобится металл толщиной около 3-х мм, лучше выбрать нержавеющую сталь, она надежнее и увеличит срок службы жаровни.
  2. В продольных стенках необходимо сделать дырки для воздухообмена, можно сделать их в два ряда в шахматном порядке. Размеры стенки будут 65х20,5 см. Для того, чтобы конструкция складывалась, к ним крепят небольшие навесы (сваркой или болтами).
  3. Поперечные стенки должны быть съемными и крепиться ко дну зажимами. Для этого делают прорези, края загибают на 10 мм по короткой стенке.
  4. Для ножек ко дну необходимо прикрутить гайки М8. Сами ножки изготавливаются из прута (8мм), длина примерно 60 см. С одной стороны ножки необходимо сделать резьбу, с другой стороны нужно позаботиться о том, чтобы мангал не тонул в земле.
  5. Ко дну крепится ручка для переноски. Также необходимо продумать элементы фиксации, исключающие самопроизвольное открытие. Складывающийся мангал-дипломат в этом случае не доставит хлопот в транспортировке.

Мангал-чемодан: устройство и сборка

Сделать мангал-чемодан из нержавеющей стали так же можно своими руками. Для сборки подойдет и другой металл, но нержавейка прослужит дольше. В собранном виде конструкция напоминает чемодан, и им можно пользоваться как сумкой.

Маленький мангал-чемодан

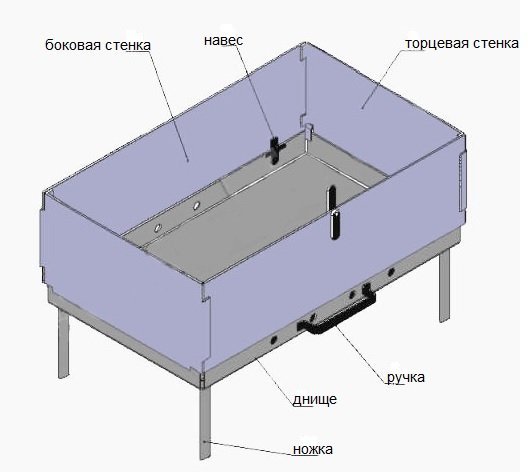

Мангал-чемодан состоит из дна и крышки, детали вырезаются в соответствии с чертежами. В обеих частях делаются отверстия. На боковых стенках делаются отверстия под шампуры, их можно сделать напильником. В крышке вырезаются отверстия по всей площади, для защиты от ветра на нижнем крае дублируется фиксация для шампуров. В процессе готовки нижний край отгибается и становится опорой.

Для крышки необходимо сделать упоры (прямоугольные пластины из стали с закруглением с одной стороны). Они вставляются в распор между крышкой и дном. Для ножек можно использовать трубки (10 мм) из металла. Корпус ставится на них и фиксируется штифтами.

В завершении работы изготовленный мангал-чемодан или мангал-дипломат можно покрасить краской, она обязательно должна выдерживать нагрев до 600 градусов. Складные жаровни очень удобны в использовании, их легко можно взять с собой, они помещаются в багажник авто и удобны в хранении.

Самодельный мангал из металла и других подручных средств

Самодельный мангал можно сделать своими руками из любых подручных материалов, которые просто лежат у вас на даче или участке: не нужного кирпича, кусков завалявшегося металла, старого газового баллона или 200-литровой бочки, ну и ещё много из чего другого… Потратив немного времени, и сделав такую простую конструкцию у себя, вы резко повышаете качество своего загородного проживания. Кроме стационарных очагов, пример которого можно посмотреть на нижнем фото, сооружаются также и переносные жаровни, на которых во время пикника приготовляется барбекю или жарится мясо на шампурах.
Фото мангала для приготовления шашлыков

При изготовлении мангала необходимо учесть способ приготовления, особенности конструкционных материалов и места эксплуатации.

Содержание статьи:

Устройство конструкции и стандартные размеры

В отличие от термина барбекю, которым можно обозначить тип загородного отдыха, приспособление для жарки мяса и, даже соусы некоторых блюд, мангалом называют жаровню прямоугольной формы. Поскольку стандартным набором для мангала являются шампуры с кусками мяса на углях, размеры жаровни жестко привязаны к длине шампура и расстояния от углей до мяса:

  • высота бортов – 15 – 20 см;
  • ширина жаровни – 30 – 35 см.

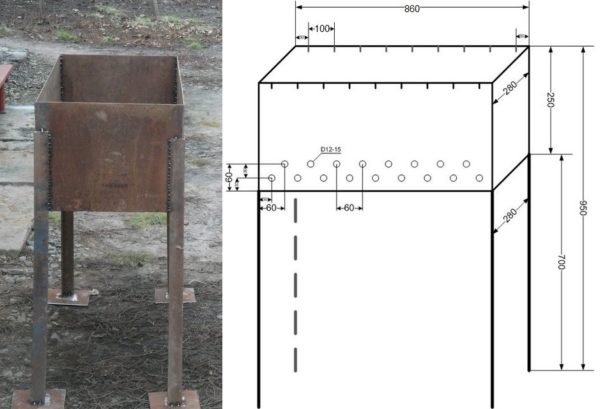

Чертеж с размерами самодельной металической жаровни

Длина прямоугольного короба не так критична для небольших компаний. Между шампурами нужно обеспечить расстояние 8 – 10 см. В крайнем случае можно приготовить шашлыки в несколько заходов. Поэтому часто практикуется мангал своими руками из подручных средств с более или менее подходящими для указанных параметров габаритами.

Из чего можно сделать мангал?

Барбекю, изготовленные промышленным способом, и мангалы самодельные эксплуатируются в критических температурных режимах. Поэтому соорудить их можно из весьма ограниченного ассортимента конструкционных материалов. Таблица сравнения жаровни из кирпича, металла и габиона приведена ниже:

Сравнительная таблица разных видов конструкций

Для увеличения нажмите на таблицу

Остальные нюансы рассмотрены для материалов и конструкций ниже для правильного выбора домашним мастером при самостоятельном изготовлении.

Металл

Основным минусом, который имеют самодельные мангалы из металла стационарного и передвижного типа, является наличие в арсенале домашнего мастера сварочного оборудования и электроинструмента для кроя листовой стали – угловой шлифовальной машины (УШМ) или электролобзик. Остальными недостатками конструкционного материала являются:

  • низкий ресурс в сравнении с кирпичом из-за прогаров, коррозии;
  • высокий нагрев наружных частей, что требует более дорогой и качественной защиты горючих конструкций при установке внутри беседок;
  • высокая теплопроводность стали приводит к быстрому остыванию;
  • дорогостоящие декоративные элементы, без которых не получится изготовить оригинальный дизайн.

Преимуществ значительно больше, что делает металлические жаровни для барбекю и шашлыков самыми востребованными в своей категории:

  • минимальный расход материала, отсутствие обрезков и отходов кроя;
  • предельно простые конструкции и способы взаимной фиксации деталей;
  • наличие у производителей высокоэффективной антикоррозионной и термостойкой защиты;
  • передвижные и переносные мангалы для загородного отдыха и туризма изготавливаются исключительно из металла.

Металлический очаг сварен из кусков железа

Перед тем как сделать жаровню, достаточно выбрать понравившуюся конструкцию и уточнить размеры отдельных элементов. Основным достоинством стальных очагов является отсутствие фундамента, возведение которого обходится минимум в половину всего бюджета этой категории.

Технология сооружения металлического мангала предельно простая:

  1. к прямоугольному дну привариваются боковые стенки одинаковой высоты для получения жаровни;
  2. ножками могут служить арматурные прутки, уголок, профильная труба;
  3. для увеличения качества эксплуатации очаг оборудуется полками, дымоходом;
  4. качество дизайна улучшается витыми или коваными элементами.

Добавлены кованные элементы

Внимание: Заводские мангалы из листовой стали 2 – 3 мм быстро прогорают, ржавеют, приходят в негодность. Такие же детали, изготовленные своими руками из листа 4 – 5 мм, с антикоррозионным покрытием или покрашенные огнестойкой краской, прослужат минимум втрое дольше.

Подручные материалы

Если есть металлические б/у изделия на участке, то жаровня сооружается из них или отдельные элементы конструкции. Наиболее популярны мангалы из:

Мангал из диска можно подвесить на цепях, при затухании углей не нужно использовать опахало, достаточно просто немного раскачать жаровню.
Фото самодельного мангала из диска на цепях

Внимание: В большинстве случаев изделия, служащие подручным материалом для мангала, уже покрыты лакокрасочными составами. Однако они не выдержат экстремальных температур, лучше их ободрать изначально, использовать огнестойкие и антикоррозионные лакокрасочные материалы (ЛКМ).

Кирпич

В отличие от металлической жаровни, мангал из кирпича всегда изготавливается стационарным на независимом фундаменте. Конструкция по умолчанию обладает недостатками:

  1. долгий срок изготовления;
  2. необходимость навыков каменщика и специальных схем-порядовок;
  3. фундамент увеличивает бюджет строительства, материалоемкость и затраты времени;
  4. ремонтопригодность сооружения практически нулевая;
  5. сооружения громоздкие, идеально выдержать внутренние размеры жаровни не всегда удается.

Указанные минусы компенсируются достоинствами кирпичных печей-барбекю:

  1. эксплуатационный ресурс 50 – 70 лет;
  2. запас надежность 300% минимум;
  3. кирпич меньше нагревается снаружи, чем металл, узлы прохождения дымохода сквозь крышу/кровлю беседок из горючих материалов более безопасны;
  4. конструкционный материал позволяет соорудить целый комплекс летней кухни с разделочным столом, варочной панелью и мойкой, нишей для складирования дров и полками для посуды.

Простой кирпичный мангал

Перед тем как сделать кирпичный очаг для приготовления мяса на углях, необходимо оценить силы в качестве каменщика, подсчитать количество кирпича, расходных материалов для кладочного раствора и бетона фундамента.

Внимание: Стационарные мангалы из кирпича сложно демонтировать, поэтому место установки следует выбирать гораздо тщательнее, нежели для металлических конструкций.

Конструкция мангала

Конструкционный материал существенно влияет на технологию изготовления. Например, мангал из металла сооружается из отдельных деталей сваркой. Кирпичный очаг выкладывается на предварительно залитый по месту армированный монолитный плитный фундамент.

Жаровня из подручных материалов конструируется за счет подгонки существующих размеров под вышеуказанные габариты мангала. В некоторых случаях конструкции раскладных и разборных очагов оказываются сложнее стационарных мангалов, так как детали и их узлы сопряжения, посадочные поверхности требуют тщательной подгонки.

Стационарный

В настоящее время существует три технологии для изготовления стационарного мангала:

  • кирпичная кладка – на независимом фундаменте сооружаются опорные конструкции, перекрываются листовым железом или кирпичом, уложенном на уголки, жаровня оснащается дымоходом;
    Варианты печь барбекю
  • габион – сетки имеют форму печи барбекю, заполняются декоративным камнем без раствора;
    Интересный вариант мангала из габиона
  • сварка из металлических деталей – обычно изготавливаются опорные конструкции, на них крепится жаровня, при необходимости сооружается крышка, дымоход и навес.
    Фото стационарного металлического очага

На нижнем фото кирпичного очага конструкция имеет дополнительные функции, что выглядит, как полноценная летняя кухня.
Летняя кухня из кирпича

Конструкция печи барбекю из габионов идеально вписывается в существующий ландшафтный дизайн, обладает самодостаточным экстерьером.
Фото очага из габиона

Мангал из металла придется дополнительно украсить коваными или витыми элементами для обеспечения высокой эстетики восприятия.
Фото металлической жаровни в виде оленя

Переносной

Владелец, сделавший переносной мангал своими силами, получает мобильную жаровню как для загородного пикника, так и для эксплуатации в саду, на даче. Существует два типа переносной жаровни:

  • разборная – собирается на месте из отдельных деталей, раскладывается после использования для перевозки, имеет небольшие габариты;
  • раскладная – несколько деталей закреплены относительно друг друга шарнирно, подготовить мангал к эксплуатации и демонтировать его для транспортировки можно гораздо быстрее, чем разборный вариант.

Внимание: Трансформеры удобнее при частом использовании, так как снижается вероятность потери комплектующих.

Сборный

Всегда изготавливается складной мангал из металла, так как прочие конструкционные материалы для этого непригодны. Стандартным вариантом является конструкция:

  • днище прямоугольной формы, ширина 30 – 35 см в зависимости от длины шампуров, длина произвольная;
  • боковые стенки жаровни с отогнутыми снизу полками, на которые после сборки коробки укладывается днище, в длинных стенках обычно просверливаются отверстия для доступа воздуха к углям, высота бортиков 15 – 20 см, длина произвольная;
  • ножки – являются продолжением торцевых стенок или изготавливаются из арматуры, круглой/профильной трубы.

Походной мангальчик

Для удобства крепления ножек к днищу снизу привариваются втулки или гайки. Либо в боковых и торцевых стенках создается V-образная просечка, ножки из гнутого уголка имеют ответные скобы, входящие в эти отверстия при сборке конструкции.

Существует складной мангал трапециевидной формы, в котором боковые стенки расположены под углом 45 – 60 градусов к земле.

Складной

Трудозатраты на изготовление трансформирующегося мангала значительно выше. Основной проблемой в этом случае является взаимное увязывание размеров деталей, чтобы при шарнирном креплении они складывались в небольшой чемоданчик для транспортировки. Поэтому без точных чертежей и схем трансформации выполнить проект не реально.
Самодельный раскладной чемодан

Наиболее популярен портативный мангал модификации Дипломат из 3 – 4 мм стали. Длина ножек ограничена размером боковых стенок, внутри которых они размещаются в транспортировочном положении. Для жесткой фиксации трансформера в сложенном виде применяется болт, проходящий сквозь стенки, с закрученной гайкой.

Передвижной

По ряду организационных причин владельца может не устраивать стационарное расположение очага. Для перемещения по участку подходят только металлические мангалы, к которым для этих целей приваривают колеса. На фото, сделанного собственными силами очага, конструкция снабжена колесами только с одной стороны. Второй край жаровни приподнимается при перемещении по участку, опускается для обеспечения неподвижности конструкции на новом месте эксплуатации.
Передвижной очаг сделанный своими руками

Такие варианты обычно защищают крышками, козырьками от непогоды и снега. Значительно повышает качество эксплуатации дымоход простейшей конструкции, так же собранный из листовой стали. Колеса обычно берутся от бытовых изделий – тачка, велосипед б/у, стиральная машина старого образца.

Нюансы изготовления

Чтобы сделать самодельный очаг для приготовления на углях шашлыков или барбекю максимально удобным, жаровня дополняется следующими элементами:

  • дымоход – при установке мангала внутри беседки продукты горения следует отвести из помещения в обязательном порядке;
  • мойка – обеспечивает высокую гигиеничность летней кухни;
  • разделочный стол – позволяет готовить блюда возле мангала;
  • навес или козырек – необходим для стационарного или передвижного очага во время внезапно начавшегося дождя.

Передвижной очаг сделанный своими руками

Козырьки делают из металла (оцинковка, профлист, металлочерепица) для обеспечения пожаробезопасности конструкции. Остальные опции чаще сооружаются из кирпича или природного камня. Существуют габионные конструкции высокой художественной ценности. В принципе, весь мангал может быть собран из сеточного габиона.

Таким образом, мангал или очаг барбекю можно соорудить собственными силами из листовой стали, б/у предметов обихода, кирпича или по технологии габиона.

Мангал из металла своими руками - металлический, стационарный, складной

С наступлением тёплых весенних деньков многие задумываются о выезде на природу или в свой загородный дом для того, чтобы отдохнуть после зимних холодов и поесть вкусных шашлычков с настоящим ароматом дымка сосновых, вишнёвых, абрикосовых или яблоневых веточек. А для этого необходим металлический мангал. Естественно, его можно приобрести в магазине, но если вы не поленитесь потратить несколько часов своего времени, то сможете своими руками сделать отличный мангал из металла, который будет радовать вас и ваших близких вкусными шашлыками долгие годы.

Плюсы и минусы металлического мангала. Его особенности

Если вы решили самостоятельно сделать мангал из металла (стали), то прежде всего необходимо определиться какой размер будет оптимальным для того, чтобы удовлетворить потребности всей вашей семьи, а также какой металл дольше всего прослужит вашим целям.

Сегодня существует большое количество разновидностей мангалов, которые можно сделать из самых различных материалов, но среди них наибольшей популярностью пользуется металл, так как он имеет множество неоспоримых преимуществ таких, как:

  • Мобильность. Даже если мангал не раскладной, то его всё равно можно легко перенести в любое подсобное помещение (подвал, чулан, гараж, кладовую), где он будет стоять до своего следующего применения надёжно спрятан от воздействия различных атмосферных осадков.
  • Пожаробезопасность. Даже при случайном сильном возгорании дров или угля, габариты и металл мангала смогут предотвратить возникновение пожароопасной ситуации. Металл может сильно раскалиться, но так как он не горит, то пожар возникнуть не сможет.
  • Доступная цена. Металл в настоящее время является наиболее доступным и недорогим материалом для изготовления любого типа мангала по сравнению с огнеупорным кирпичом, натуральным камнем или другими дорогостоящими материалами.
  • Скорость изготовления. При наличии материала и сварочного аппарата изготовить такой мангал можно всего лишь за несколько часов и сразу же эксплуатировать, в то время как сооружение из кирпича придётся делать не меньше месяца и эксплуатировать его нельзя будет ещё несколько дней.
  • Удобство использования. Мангал из металла легко чистится, моется и при необходимости разбирается или складывается (если он разборной или складной).
  • Быстрота приготовления пищи. Так как металл прекрасно удерживает жар, то мясо, овощи и другие продукты приготовятся на нём достаточно быстро и пропекутся равномерно.

Единственным недостатком такой конструкции можно назвать неэстетичный вид. Но если вы мастер на все руки, то можете сделать из металла не просто мангал, а настоящее произведение искусства. Также металл подвержен коррозии, но если обработать его специальными антикоррозийными средствами и ухаживать за изделием из него, то оно прослужит вам не один десяток лет.

Фото: разновидности дизайна сооружений из металла

Давайте посмотрим, какие необычные и красивые мангалы можно сделать из железа, стали и подручных средств, если есть хоть немного фантазии и «золотые руки» мастера.

Подготовка к сооружению: чертежи, схемы, какие должны быть оптимальные размеры и устройство

Размер мангала, который вы собираетесь делать должен соответствовать вашим требованиям и учитывать все условия его эксплуатации.

  • Если ваша семья состоит из трёх или четырёх человек, то вам подойдёт изделие размером 50х30 см.
  • Ширина обычного мангала составляет 30 см. Это расстояние рассчитано для одного шампура, на котором поместится восемь или девять небольших кусочков свинины или телятины на одну порцию.
  • Длина мангала может быть различной исходя из числа шампуров, которые необходимо будет укладывать друг возле друга. Расстояние между шампурами должно быть около 10 см, поэтому для 8 штук необходимо отмерить 80 см длины листа, для 10–1 метр и т. д. Но слишком длинный мангал делать не следует, так как это будет просто неудобно, и он окажется слишком громоздким и несуразным.
  • Глубина должна быть около 1520 см. Этого объёма будет вполне достаточно для того, чтобы человек смог разместить в мангале поленья или угли, а также мясо, чтобы оно впоследствии при жарке не соприкасалось с горящими углями и не подгорало.
  • Высота «коробки» от днища до ножек должна быть такой, чтобы человек мог ровно стоять, держать в согнутой руке шампур и переворачивать его во время жарки шашлыка.
  • Для изготовления ножек можно взять уголки (2530 мм полки) или четыре отрезка обычной арматуры (диаметр 810 мм).
стационарный мангалстационарный мангал

Стационарный мангал и его чертёж

Какой материал выбрать для изготовления конструкции казана: нержавейка, железо и т.д.

Для сварки мангала лучше всего подходит обычный листовой прокатный металл, из которого вырезается днище и стенки изделия. Чем толще вы возьмёте металл, тем прочнее и надёжнее будет мангал, а также устойчивее. Обычно берут лист толщиной более 4 мм.

Размер листа должен быть:

  • ширина — 80 см — 90 см;
  • длина — 80 см — 100 см.

Стационарные модели должны быть толстостенными, так как они будут иметь более длительный срок службы. Для изготовления коробки жаровни можно взять нержавеющую сталь, обычный чёрный металл или жаропрочную сталь. Естественно, нержавеющая и жаропрочная сталь является самым оптимальным вариантом для изготовления стационарного надёжного мангала, но и более дорогостоящим.

Если смотреть с точки зрения экономии, то лучше всего один раз купить хороший стальной лист и металлопрофили (уголки или арматуру), чем потом ремонтировать мангал, который прогорит из-за некачественного металла. Чёрный металл со временем может проржаветь, а днище жаровни просто прогореть при частом использовании мангала. Поэтому выбирать материал надо с учётом интенсивности эксплуатации будущего изделия.

Необходимые инструменты и материалы

  • Листовой металл (нержавеющая или жаропрочная сталь, обычный чёрный прокатный металл).
  • Железные уголки или обычные отрезки арматуры (длина индивидуальная).
  • Углошлифовальная машинка (болгарка), ножовка или электрический лобзик.
  • Мощная дрель.
  • Аппарат для сварки.

Изготовление стационарной шашлычницы из металла своими руками: пошаговая инструкция

  • На железном листе необходимо сделать разметку мелом в соответствии с разработанным планом чертежа.
разметка листаразметка листа

Разметка металлического листа для будущей коробки мангала

  • Вырезать боковины и дно конструкции углошлифовальной машинкой, ножовкой или электрическим лобзиком.
  • В нижней части всех четырёх стенок мангала необходимо высверлить симметричные отверстия по всему периметру, которые будут облегчать поступление воздуха извне для ускорения процесса розжига поленьев или углей. Также на дне коробки жаровни можно сделать болгаркой специальную перфорацию для постоянной циркуляции воздуха.
Перфорация днища мангалаПерфорация днища мангала

Перфорация днища мангала для лучшей циркуляции воздуха

  • На верхней части по всей длине стенок необходимо сделать отверстия для укладки шампуров. Это можно сделать болгаркой. Расстояния между ними должны быть строго симметричными по отношению к противоположной стороне и иметь между собой одинаковые расстояния.
  • Далее стенки и дно мангала необходимо сварить в своеобразный прямоугольный короб, который и будет составлять основную часть мангала. Все сварные швы необходимо хорошо зачистить шлифмашинкой, чтобы они были ровными и имели привлекательный вид.
общий вид мангалаобщий вид мангала

Мангал с выемками для укладки шампуров

  • Для изготовления ножек необходимо взять уголки или арматуру и приварить ко всем четырём углам стенок. При желании можно сделать ножки откручивающимися. К днищу мангала просто надо приварить четыре гайки, а на арматуре нарезать резьбу для прикручивания ножек к основанию жаровни. Гайки должны по своему диаметру соответствовать диаметру арматуры. Тогда ножки легко можно будет откручивать для более удобного хранения мангала по окончании сезона.
Мангал с перфорациейМангал с перфорацией

Мангал с перфорацией днища

Чем отделать железный мангал, и можно ли его красить?

Давайте посмотрим, нужно ли красить коробку мангала и для чего это необходимо делать? Использовать краску и другие химически активные красящие вещества не желательно, так как в процессе горения угля или дров краска начнёт облущиваться, издавать неприятный запах, а мясо может впитывать в себя опасные для здоровья химические выделения.

Но в настоящее время современные производители могут предложить специальные средства для окрашивания всей конструкции мангала совершенно безопасные для людей, находящихся рядом и для приготовленного на нём мяса, овощей и других продуктов.

Единственной проблемой является то, что температура внутри жаровни настолько высокая, что любое покрытие (даже очень стойкое) может просто быстро сгореть и осыпаться.

краска для мангалакраска для мангала

Жаростойкие краски для окрашивания мангала

Сегодня существуют такие жаростойкие краски, как:

  • Кремнийорганические эмали, хорошо выдерживающие температуру накала до +600 градусов Цельсия.
  • Порошковые термостойкие краски прекрасно подойдут для окрашивания жаровни, но они достаточно сложные в применении, так как их необходимо обжигать при очень высокой температуре.
  • Процесс оксидирования достаточно сложный, но при желании его можно провести и кустарным способом дома. Для этого коробку мангала необходимо обработать пятипроцентной серной кислотой. Затем прокипятить в густом растворе щелочного мыла и варить около полутора или двух часов в растворе натрия. После этих «водных» процедур металл покроется чёрным антипригарным покрытием, которое будет сохранять его от появления коррозии. Но такой способ очень небезопасный, так как работа с таким химическим веществом, как серная кислота требует большой осторожности.

Видео: строительство стальной печи для шашлыков

Видео: самодельный вариант конструкции

Проекты, эскизы и особенности изготовления разборного и складного мангала

Разборный мангал для дачи

Такой мангал очень легко разложить на отдельные элементы, которые не будут занимать много места во время его хранения.

Конструкция жаровни не предусматривает сваривания всех её частей, поэтому сварочный аппарат здесь может и не понадобиться. А для того чтобы боковины и ножки мангала снимались нам понадобятся только болты и гайки.

чертеж мангалачертеж мангала

Чертёж разборного мангала

Как сделать
  1. Вначале необходимо разметить все детали изделия на железном листе. По бокам и внизу надо прибавить около 4 см на стыки как указано в схеме.
  2. Затем все детали необходимо вырезать.
  3. Для того чтобы можно было согнуть листы необходимо на вырезанных боковушках сделать по бокам небольшие надрезы. Тогда можно будет состыковать углы и днище легко уложить внутрь каркаса.
  4. Чтобы вся конструкция «коробки» жаровни не распалась во время приготовления шашлыков на концах стенок надо сделать отверстия и прочно закрепить их болтами.
  5. На верхней части боковых сторон жаровни надо сделать выемки на одинаковом расстоянии для укладки шампуров.
  6. Ножки надо сделать из 4 железных уголков, в которых также надо сделать дыры для болтов, а также в углах смежных стенок, к которым они будут крепиться.
  7. Для лучшего доступа воздуха в самом внизу стенок коробки надо сделать небольшие отверстия дрелью или болгаркой.
готовый мангалготовый мангал

Вид готового разборного мангала

Складной мангал

Такой походный мангал также можно сделать во дворе своего дома и это будет отличный вариант для загородных пикников. В сложенном виде — это небольшой железный чемодан с переносным приспособлением. Толщина такого «чемодана» всего лишь 40 мм, а длина составляет от 65 до 85 см. В него можно сложить шампуры или решётку для гриля.

складной мангалскладной мангал

Складной мангал в виде чемодана

Как сварить
  • Из листа железа необходимо выпилить днище мангала и просверлить на боковых сторонах круглые дыры дрелью диаметром около 10 мм для притока воздуха. Затем боковины загнуть по линии, показанной на чертеже.
чертеж дначертеж дна

Чертеж днища складного мангала

  • Вырезать боковины (размер 62х20,5 см).
  • Для того чтобы они легко складывались внутрь «чемоданчика», между днищем и стенками необходимо закрепить по две небольшие петли (навеса). Сделать это можно с помощью винтов или сварки.
  • Далее необходимо вырезать торцевые съёмные стенки. При сборке они будут вставляться в боковушки и днище. Для этого по всем краям боковых стенок надо сделать прямоугольные тонкие прорези.
чертеж стенокчертеж стенок

Чертеж стенок мангала складного

  • К низу днища необходимо приварить четыре гайки, которые необходимы для прикручивающихся ножек.
  • Для их изготовления надо взять четыре прута арматуры, длиной по 60 см и на каждой из них надо сделать резьбу (по 1 см М8). Во время сборки ножки можно будет вкручивать с приваренные гайки.
Мангал складнойМангал складной

Мангал складной — вид в сборе

  • Для удобства переноски конструкция мангала дополняется специальной металлической ручкой, которую можно просто приварить или прикрутить болтами с гайками.
  • Чтобы мангал закрывался как «чемодан» необходимо на одной из стенок прикрутить фиксатор или крючок.
Мангал складнойМангал складной

Мангал складной — вид в сложенном состоянии

Видео: мангал в виде чемодана

Какой бы вид мангала вы ни выбрали (стационарный, разборный или складной), каждый из них имеет свои неоспоримые преимущества, которые вы сразу же увидите, как только захотите сделать шашлык на своём приусадебном участке или выехать всей семьёй на природу. А мангал, сделанный своими руками, будет радовать вас долгие годы, а вы сможете гордиться своей работой.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
