Марка кирпича: ГОСТ 530-2012 Кирпич и камень керамические. Общие технические условия – Что значит марка кирпича?

Кирпич. Основные свойства кирпича. | СТРОЙ САМ

архитектурные возможности кирпича

Кирпич — это искусственный камень правильной формы, выполненный из минеральным материалов, основным назначением которого является использование в качестве строительного материала, для устройства.

С древних времен из кирпича выкладывали сложные конструкции, Здания, сооружения  из кирпича выполняли еще со времен древнего Египта и Рима. Обожжённый кирпич на Руси стал использоваться с конца XV века, о чем свидетельствуют прекрасно сохранившиеся до нашего времени стены храмов прошлых веков, других жилых и не жилых исторически ценных зданий и сооружений, которых великое множество во всем Мире.

Из кирпича создавали и до настоящего времени создают настоящие произведения искусства, со своим характером и уникальностью. Прекрасным примером в наше время являются неповторимые города  Европы, культурные столицы большинства государств, которые не перестают удивлять работой архитекторов.

С развитием строительной сферы, технологии и качество кирпича как строительного материала, получило достаточно изменений, свойств высокого качества, надежности и долговечности. Потому спрос на этот материал всегда высок и он всегда востребован.

Существует несколько видов кирпича и классификация по разным критериям, каждый из которых обладает своими свойствами, достоинствами и недостатками, каждый из которых мы рассмотрим в этой рубрике.  Но также имеются и общие характеристики, присущие каждому виду кирпича как изделию, приведем их ниже.

Основные свойства и характеристики кирпича:

1.Размер кирпича

2.Марка по показателю прочности

3.Теплопроводность кирпича

4. Морозостойкость кирпича

5. Водопоглощение кирпича



полнотелый кирпич

Размер кирпича

в странах СНГ определяются как:

– стандартный кирпич (одинарный) 250х120х65 мм

– полуторный кирпич 250х120х88 мм

– двойной кирпич 250х120х138 мм

в Европейских странах свой подход к размеру кирпича:

– кирпич евро 250х88х65 мм

– одинарный 288х138х65 мм

Кроме того, в зависимости от проекта и архитектурных решений здания, кирпич выполняют разного размера и формы, цвета.

фасад кирпичного дома

Марка кирпича по показателю прочности:

     Прочность кирпича – это его способность, без разрушения, выдержать механическую нагрузку на сжатие, растяжение и изгиб. Это одна из основных характеристик, обозначается буквой М и следующей за ней цифрой: М50, М75, М100, М125, М150, М175, М200, М250, М300, которая  определяет сколько килограммов на 1 см² может выдержать изделие.

         Теплопроводность кирпича:

Коэффициент теплопроводности кирпича – это соотношение количества тепловой энергии, теряемого за 1 метр толщины конструкции при разнице температур в 1 градус между наружной и внутренней поверхностью.

Чем ниже коэффициент, тем выше теплопроводность, в условиях низких температур для строительства жилых сооружений, более подходит кирпич с низкой теплопроводностью, если одной из задач является сохранение тепла в помещении.

– Полнотелый кирпич – имеет теплопроводность 0,5-0,6 Вт/м °С. И характеризуется довольно высокой теплопроводностью.

– Пустотелый кирпич – имеет коэффициент теплопроводности 0,32-0,39 Вт/м °С., поскольку воздух в пустотах имеет более низкую теплопроводность и есть возможность строить стены более тонкими в сравнении с использованием полнотелого кирпича.

фасад из красного кирпича

     Морозостойкость кирпича:

— это параметр изделия, который определяет выдержку материала на чередующееся заморозку и оттаивание, до появления существенных изменений в структуре материала. Обозначается буквой F и следующим за ней числом, которое показывает количество циклов заморозки и оттаивания данного вида кирпича. Например – F15, F25, F35, F50. Чем больше число, следующее за буквой F, тем более устойчив кирпич к перепадам температур. Рекомендуемая марка по морозостойкости не ниже F35. Данный показатель определяется при создании экстремальных условий для изделия, которые возникают крайне редко или совсем не происходят с кирпичом.

Для определения морозостойкости, кирпич полностью насыщают водой. При замораживании, при температуре минус 15—20°С часть воды замерзает в порах с образованием льда. В структуре кирпича возникает внутреннее давление, связанное с переходом воды из жидкого в твердое состояние с увеличением объема примерно на 9%, что и приводит при многократном повторении к расшатыванию структуры с последующим ее разрушением.

Чем менее пористей структура кирпича тем тон более морозостойкий, соответственно самый морозостойкий кирпич это полнотелый, выдерживает больше количество циклов.



Водопоглощение кирпича:

Водопоглощение кирпича – величина, которая в процентах показывает какое количество влаги данный вид кирпича способен впитать и удержать. Водопоглощение определяется следующим образом: кирпич выдерживают в печи при температуре 105-110 °С определённое время, остужают и производят его взвешивание. Затем, его помещают в воду на определённый промежуток времени и вновь подвергают взвешиванию. Разница между этими двумя взвешиваниями в процентном соотношении и есть водопоглощение кирпича.

Имеется взаимозависимость таких показателей как морозостойкость и водопоглощение. Чем выше водопоглощение , тем ниже морозостойкость,  поскольку больше воды замерзает в структуре кирпича и соответственно сильнее давление оказывается на изделие изнутри.

Кирпич с водопоглощением выше 9% имеет низкую морозостойкость. Рекомендованным считается водопоглощение 6-12%.

Кирпич – прекрасный и долговечный строительный материал, реально проверенный временем, хорошо подходящий как для частной жилой застройки, таки для возведения многоэтажных зданий.

Область применения кирпича при реализации строительного проекта определяется исходя из его характеристик. От основных показателей кирпичного изделия зависит долговечность и пригодность здания в целом, поэтому их следует обязательно учесть при выборе марки кирпича для реализации тех или иных проектных идей или возведении тела здания в целом.

Марка кирпича. Прочность и морозостойкость

Версия для печати

Марка кирпича позволяет определить его прочность  и обозначается буквой «М» и числом (от М75 до М300, чем больше число тем прочнее кирпич) и морозостойкость — то есть способность выдерживать определённое количество циклов замораживания/оттаивания. Морозостойкость кирпича обозначается буквой «F» и числом (о тF15 до F100), у лицевого кирпича марки F15 нет.

Прочность кирпича — основное свойство кирпича сохранять форму без деформаций и разрушений при определенных внутренних нагрузках, таких как сжатие и изгиб из-за наличие прослоек раствора, и других воздействиях. Марка прочности — это главный показатель кирпича. Прочность кирпича определяют по цифровому значению рядом с маркировкой М. Она может быть М75,100,125,150,175,200,250,300. Цифры показывают давление в килограммах на 1 см

2 поверхности, которое выдерживает кирпич данной марки. Соответственно, забор можно сложить и из кирпича марки М-75, а многоэтажный дом – из кирпича марки не ниже М-150, при этом более прочные кирпичи кладут в основании здания и фундамент, так как нижние этажи выдерживают на себе нагрузку верхних, а верхнюю часть можно сложить из кирпича марки М-100.Так же и для внутренних работ — несущие стены складывают из М125-М150, а внутренние перегородки-из М-100. Кирпичи марки М-200 используются для строительства шахт лифтов и дымовых труб и отвечают наивысшим требованиям качества.

Разные кирпичи (полнотелый или пустотелый), имеющие одинаковую маркировку прочности, будут иметь одинаковые свойства прочности. Самостоятельно проверить прочность кирпича можно, бросив его на деревянное покрытие с высоты человеческого роста. Прочный кирпич не должен разбиться.

Морозостойкость кирпича определяет количество циклов замораживания/оттаивания, которым подвергается кирпич без признаков деформации, снижения прочности или потери массы, что существенно важно в условиях нашего климата. При этом кирпич кладут в холодную воду на 8 часов и, после насыщения его водой, замораживают в морозильной камере при температуре -18оС в течение 8 часов, затем оттаивают в воде 8 часов при температуре до +2ооС и снова замораживают. Водой кирпич насыщают потому, что морозостойкость любого материала зависит от его водопоглощения, ведь всем известно, что вода, замерзая и оттаивая, разрушает его. Марка F15 обозначает, что кирпич с данными характеристиками выдерживает не менее 15 циклов замораживания/оттаивания. Для наших широт рекомендуется использовать кирпич с морозостойкостью не менее F35, при этом лицевой кирпич, а так же кирпич для подвалов, цоколей должен быть марки F 50. Важно, что для наружных конструкций, таких как цоколь, фундамент, нельзя использовать пустотелый кирпич, так как попадание воды в его пустоты ускорит разрушения. Проверить морозостойкость можно, ударив по кирпичу твердым предметом. Звук удара должен быть звонким и чистым, что свидетельствует о хорошем качестве глины и обжига, а соответственно и морозостойкости.

Кирпич и его виды. Марка кирпича. Фото, цены и характеристики кирпичей

Кирпич – это самый распространенный в строительстве материал, применяемый человечеством около пяти тысячелетий. Представляет собой искусственный камень, изготавливаемый из минеральных материалов и формируемый в виде прямоугольных брусков. Подразделяется на несколько основных видов в зависимости от состава, способа производства и сферы применения, согласно ГОСТ 530 – 2007 от 01.03.2008.

Виды кирпичей

Весь производимый кирпич делится на два основных вида по составу сырья и способу производства.

  1. Керамический кирпич
  2. Силикатный кирпич
Керамический (красный)

Изготавливается из комбинации глины с добавками, посредством формирования брикетов из пластической массы с последующим обжигом в печи при температуре 1000 °C. Отличается прочностью, устойчивостью к температурным колебаниям и влажности. Применяется во всех сферах строительства: фундамент, несущие конструкции, перегородки, печные трубы и др.

Силикатный (белый)

Производится из смеси кварцевого песка с известью и присадками. Вместо печи сформированные брикеты помещаются в автоклав, где обрабатываются паром при высокой температуре и давлении. Для этого вида характерны повышенные звукопоглощающие свойства, но слабая влагоустойчивость и теплоизоляция. Применяется для постройки стен, перегородок, в качестве декоративного материала. Современная разновидность силикатного кирпича – гиперпрессованный. Он прессуется из извести с цементом и добавками при давлении около 20 мПа, благодаря чему превосходит другие виды кирпича по техническим данным. Применяется для любых строительных нужд.

Типы кирпича по назначению

Строительный (рядовой)

Предназначен для возведения фундамента, цоколя, стен и перегородок, которые впоследствии будут отделаны (внутренние) или облицованы (наружные). Имеет высокие технические характеристики, для лучшей адгезии к отделочным материалам одна его сторона бывает с рифлением. Вследствие низких требований к декоративности может быть неоднородной окраски и структуры, со сколами и дефектами.

Отделочный (лицевой, фасадный)

Используется для облицовки строений сложенных из рядового кирпича или других материалов. Согласно нормативам должен иметь высокую декоративность: гладкость, однородность, ровную окраску, правильную форму. Несколько уступает строительному кирпичу по прочности, практически не насыщается влагой и морозостоек. Лицевой кирпич бывает нескольких разновидностей.

  • Фактурный – с рисунком по лицевой стороне.
  • Фигурный (фасонный) – со сложной геометрией, используемый для выполнения декоративных элементов.
  • Ангобированный – после формования покрытый специальным цветным составом, при застывании превращающимся в матовую поверхность.
  • Глазурованный – имеющий прозрачное покрытие.
Шамотный (печной, огнеупорный)

Огнеупорный тип кирпича, выдерживающий температуру до 1100-1300 °C, применяемый кладки печей, каминов, дымоходов. Печной кирпич также будет более предпочтителен для строительства барбекю или мангала из кирпича.  Отличается высокой плотностью и большим весом. Прогревается медленно и отдает тепло постепенно.

Клинкерный

Кирпич повышенной плотности и прочности, изготовленный по особой технологии не из смеси, а из пластов глины. Способ производства наделяет его декоративностью, прочностью и износоустойчивостью. Используется для облицовки, мощения дорожек, ступеней и др.

Декоративный

Декоративный кирпич, благодаря своей разнообразной цветовой гамме, широко используется в декоративной отделке внутренних стен и облицовке наружных стен.

Параметры кирпичей

К главным характеристикам кирпичей относятся их габариты, марка, коэффициент морозоустойчивости, тип пустотности и теплоизоляционные свойства.

Габариты

Кирпичи, начиная с 1927 года, выпускаются трех стандартных размеров (длина × ширина × высота, вес).

  1. Одинарный (однорядный, стандартный) кирпич: размеры 250 × 120 × 65 мм, вес 2–2,3 кг.
  2. Полуторный (утолщенный) кирпич: габариты 250 × 120 × 88 мм, вес 3–3,2 кг.
  3. Двойной (керамический камень): 250 × 120 × 138 мм, 4,8–5 кг.
Марка

Марка кирпича обозначает его прочность – сопротивление деформациям при нагрузке и обозначается литерой «М», а стоящая рядом цифра показывает, сколько килограмм на квадратный сантиметр выдержит кирпич (кг/см²). Кирпичи бывают марки от М-50 до М-300 (клинкерный до М500), с шагом в 25 единиц. Прочность ниже невозможна из-за сферы применения, а выше не востребована рынком.

Морозоустойчивость

Этот коэффициент показывает, сколько циклов заморозки и оттаивания, во влажном состоянии, выдержит кирпич без ухудшения эксплуатационных качеств. Обозначается литерой F или сокращением «мрз» с цифровой величиной. Кирпичи выпускаются от F-15, до F-150.

Пустотность

По наличию пустот производимый кирпич бывает трех типов.

  • Полнотелый (цельный). Без пустот, что увеличивает прочность, но снижает показатели теплопроводности и звукоизоляции. Применяется для фундаментов, цоколей, колонн, столбов и др.
  • Пустотелый (дырчатый, щелевой). Имеет до 45% пустот разных форм, благодаря чему лучше держит тепло и звук. Применяется в малоэтажном строительстве.
  • Поризованный (теплая керамика). Структура с многочисленными воздушными пузырьками обеспечивает ему максимальные показатели теплосбережения и звукопоглощения.
Теплоизоляция

По коэффициенту теплопроводности кирпич можно подразделить на «теплый» и «холодный». Под «теплым» подразумевается кирпич с хорошей теплоизоляцией, с коэффициентом теплопроводности менее 0,3 Вт/м*С. Такой кирпич можно использовать для наружных стен. Только пустотелый и поризованный кирпич может обладать такими теплосберегающими характеристиками. «Холодный», т.е. плохо сберегающий тепло, кирпич — это полнотелый кирпич, а также пустотелый, но с малым количеством пустотности. Такой кирпич применяется для выкладки фундамента, цоколя и внутренних перегородок.

Независимо от вида и марки кирпича, только соблюдение технологии изготовления гарантирует его прочность и долговечность.


основные характеристики. Что означает марка прочности?

При производстве кирпича используются различные технологии изготовления, которые в дальнейшем определяют цвет, размер и другие характеристики продукта. Маркировка говорит об основных параметрах изделия. Каждый из видов имеет собственные свойства. Наиболее часто в строительстве используются кирпичи моделей М100 и М150.

Описание

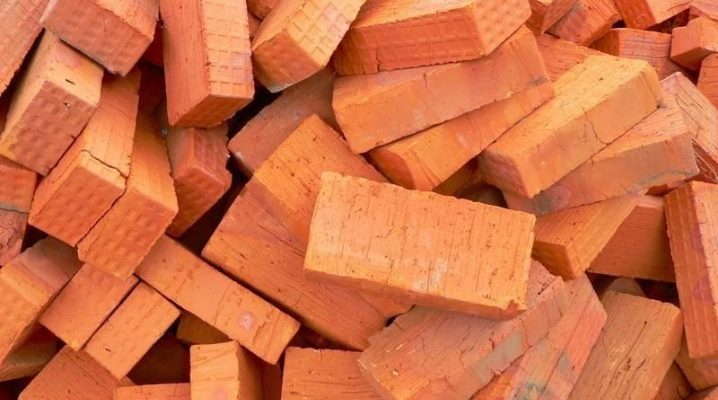

Перед тем как определиться с выбором строительного материала, стоит ознакомиться с техническими характеристиками существующих вариантов. В первую очередь покупателей заботят показатели прочности. Марка М100 означает, что изделие может выдерживать нагрузку не более 10 килограмм на 1 квадратный сантиметр. Размеры обычного кирпича равны 250 миллиметров в длину, 120 и 65 миллиметров в ширину и высоту соответственно. Вес такого изделия — около 3,5 килограмм.

Кирпич М100 чаще всего используется для строительства частных домов. Это обусловлено тем, что данный материал запрещено применять, если высота строения составляет более 2-3 этажей.

При возведении многоэтажек не следует использовать кирпич с маркировкой менее М150.

Разновидности

На плотность кирпича, несомненно, оказывает влияние материал, из которого он был изготовлен. Согласно этому изделия можно разделить на несколько видов. Кроме полнотелых, пустотелых, одинарных и полуторных существуют еще керамические, гиперпресованные и силикатные изделия. Рассмотрим данные разновидности более подробно.

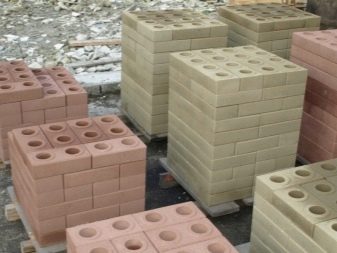

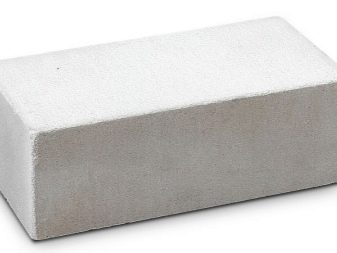

Керамический и силикатный виды кирпича отличаются, прежде всего, по составу. Первый из них включает в себя один или более двух видов глины, которая проходит формовку, сушку и обжигание. За счет этого он хорошо переносит воздействие влажности. Второй имеет в составе песок и известь. Он выполняется в белом цвете и отличается низкой влагоустойчивостью, за счет чего имеет ограничения в сфере применения. Также силикатный кирпич тоньше, чем керамический, хотя обеспечивает не менее хорошую звуковую и тепловую изоляцию помещений.

Что касается гиперпрессованных изделий, они на 90% состоят из известняка, остальные 10% приходятся на цемент и красители. Чаще всего они используются в работах по отделке зданий. В данном случае большую роль играет разнообразие цветовой гаммы.

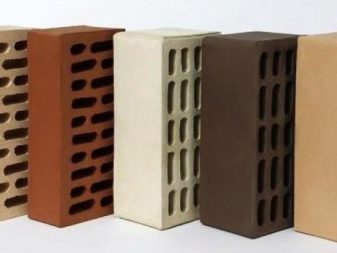

Облицовочный кирпич может выпускаться в таких оттенках, как привычный красный, коричневый, терракотовый, а также слоновая кость и соломенный.

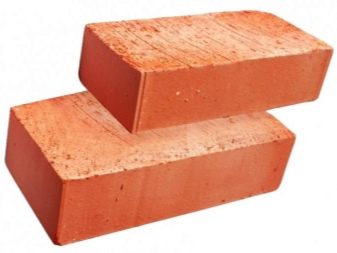

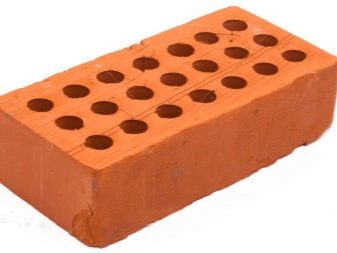

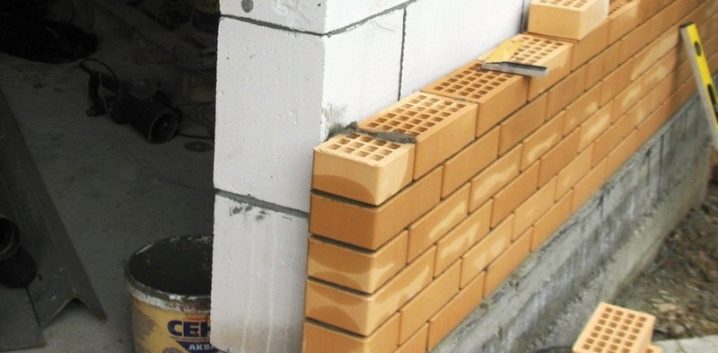

Керамические изделия бывают полнотелыми и пустотелыми. Разница заключается в содержании сквозных отверстий, теплопроводности, влагоустойчивости. К примеру, в полнотелых кирпичах наличие пустот не может превышать 13%, пустотелые же гораздо лучше проводят тепло, но хуже переносят воздействие влажности.

Показатели качества и способы формовки

О том, насколько качественный материал собирается приобрести покупатель, можно судить по основным документам – сертификату качества и паспорту. В данных бумагах указаны основные характеристики и свойства товара.

Что касается формовки, она может быть полусухой и пластической. Наиболее часто используется пластический процесс формирования кирпичей. Такие изделия не имеют ограничений в использовании. Материал выкладывается в формы и подвергается опрессовке под давлением. Затем производится сушка, после которой изделие обжигается под воздействием высоких температур.

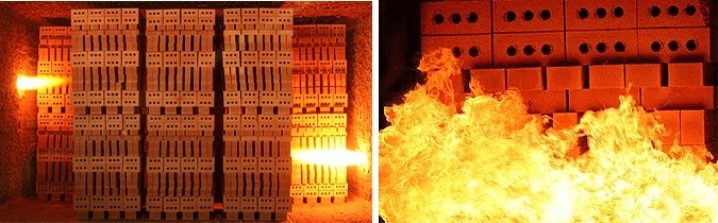

Полусухая формовка предполагает обжиг без проведения предварительной сушки. Данная технология позволяет получить кирпичи с пористой структурой. Такие изделия имеют ограничения в использовании, к примеру, их нельзя применять при возведении несущих конструкций и заборов. Однако они отлично зарекомендовали себя как материал для перекрытий и стен, находящихся внутри помещения. Кирпичи имеют идеальную форму, их покрытие является ровным и не имеет шероховатостей, что делает их отличным вариантом для проведения облицовочных работ.

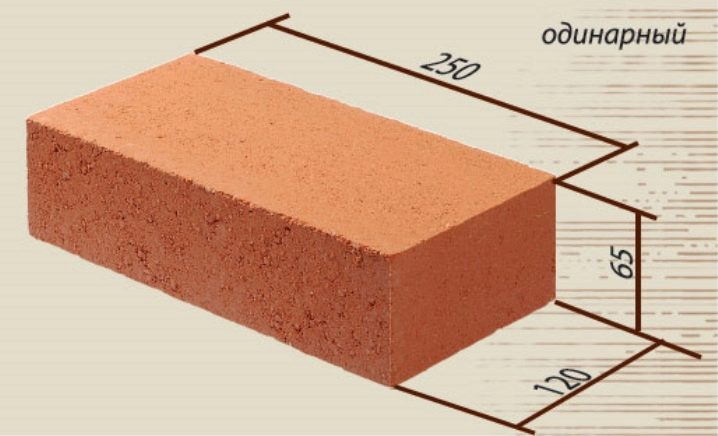

Размеры

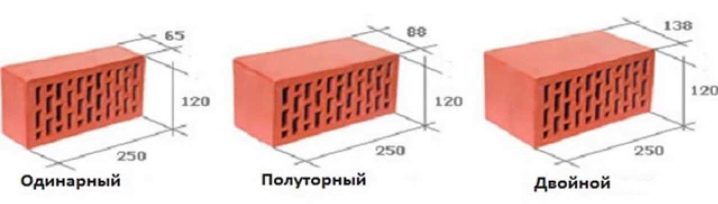

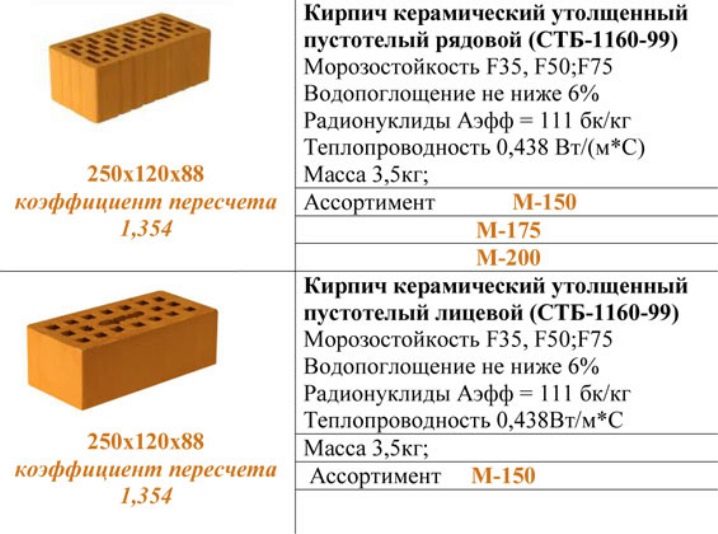

Кирпичи М100 могут выпускаться в 3 размерах. Их последующее применение зависит от того, какую кладку будут использовать строители. Изделия могут быть одинарными (250х120х65 мм), полуторными (250х120х88 мм) и двойными (250х120х138 мм).

Вес изменяется в зависимости от размера (от 2 до 2,3 кг в первом, от 3 до 3,2 кг во втором и от 4,8 до 5 кг в третьем случае).

Если учитывать размеры изделий, можно посчитать их количество, которое потребуется при строительстве. Эти размеры принято считать стандартными. Также в продаже имеются реставрационные изделия и кирпичи европейских размеров.

Где применяется?

Кирпич М100 довольно широко применяется в строительстве. Согласно отзывам потребителей, не все могут положительно оценить его внешний вид. Однако в таких ситуациях можно провести облицовку либо использовать декоративные панели. Если использовать отделку плитами, параллельно можно обшить стены теплоизоляционным материалом.

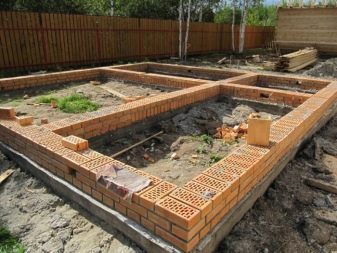

Полнотелый кирпич М100 может использоваться в процессе возведения фундамента, а также при кладке несущих стен здания. Рядовой кирпич отлично подойдет для сборки печей и каминов, однако в данном случае потребуется провести облицовку. Также он, как и пустотелый, применяется для возведения перегородок. Для отделочных работ важным фактором является то, что можно без труда разрезать кирпич и придать ему нужную форму.

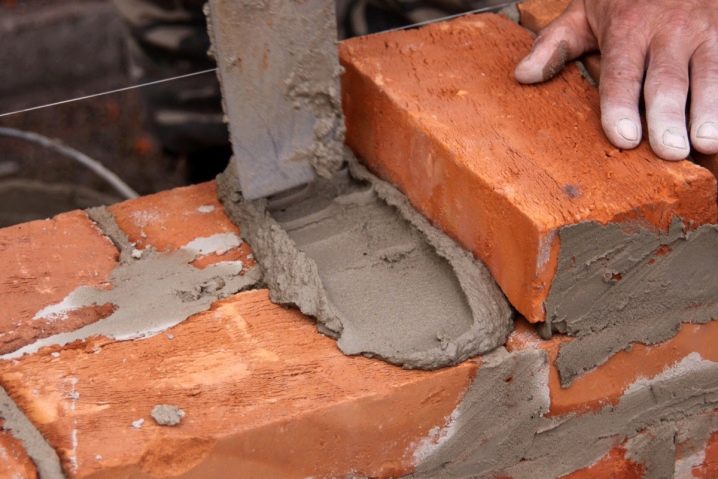

Что касается раствора для кладки, здесь нужно учитывать исключительно место проведения работ. Цементный состав подходит не только для строительства наружных стен, он может использоваться и в любом другом случае. Известковый отлично подходит для работ, выполняемых внутри помещения. Бывают ситуации, когда остро встает проблема цвета швов. Она легко решается с применением сухих смесей. При строительстве зданий, где будут наблюдаться высокие температурные показатели, специалисты рекомендуют пользоваться глиняным раствором.

Преимущества и недостатки

Широкая востребованность кирпича М100 объясняется большим количеством его положительных качеств. Прежде всего, это привлекательная ценовая категория. Стоимость изделий сравнительно небольшая, что позволяет рассматривать их потребителям различных социальных уровней.

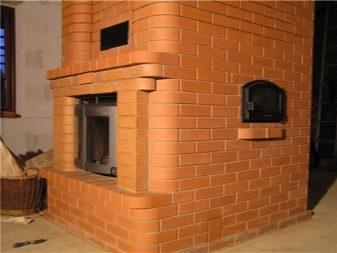

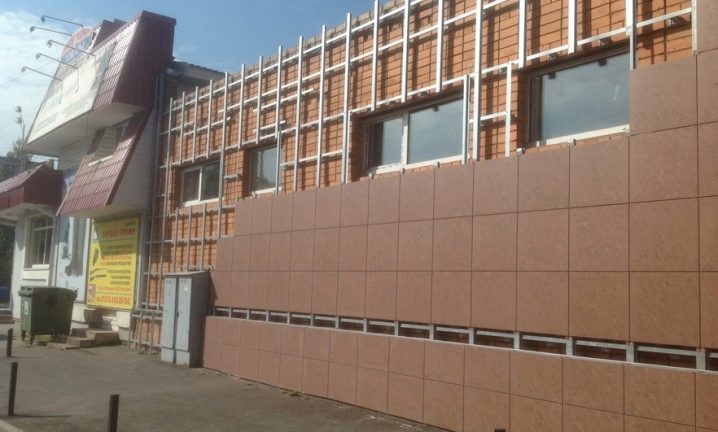

Полнотелые изделия могут использоваться при проведении самых различных работ. Кроме того, сделать кладку самостоятельно вполне реально, достаточно знать азы технологии строительства и соблюдать ряд правил. Однако нужно учитывать, что для возведения сложных конструкций все же следует обращаться к профессионалам.

Одинарные керамические изделия М100 создают отличную звукоизоляцию помещения. Кроме того, теплоизоляционные свойства материала позволяют отказаться от дополнительного утепления.

Однако нужно учитывать, что после работы с рядовым кирпичом потребуется облицовка. Это не всегда выгодно с экономической точки зрения, поэтому многие покупатели останавливаются на использовании лицевого материала.

Правила выбора

При покупке кирпича М100 стоит обращать внимание на несколько основных моментов. Что касается размера, чаще всего выбор стоит между одинарным и двойным. Все зависит от вида кладки, материал подбирается сугубо индивидуально.

Так как кирпич – основной строительный материал, используемый при возведении зданий, необходимо позаботиться о его качественных характеристиках. К примеру, следует выбирать максимальный параметр циклов оттаивания и заморозки. Это позволит продлить срок службы строения. Оптимальным выбором будет вариант 30-50 циклов.

Для изготовления фундамента используются полнотелые кирпичи, однако и здесь существуют ограничения. Изделия, изготовленные по технологии полусухой формовки, имеют небольшую морозостойкость. Их применения в данном случае, как и в ситуации с наружной облицовкой, следует избегать. Зато они отлично подойдут для возведения перегородок внутри здания.

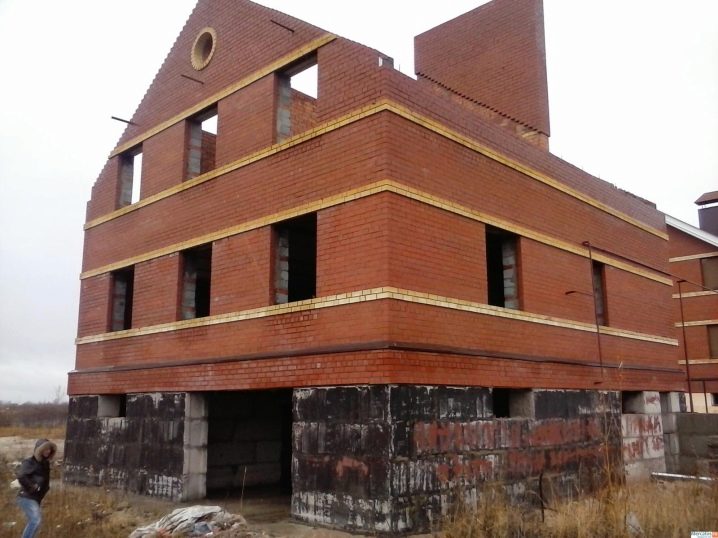

Кирпич М100 подходит для строительства домов, имеющих не более 3 этажей. Для более высоких зданий следует использовать изделия других моделей.

На цвет кирпича влияют красители и обжиг, поэтому не стоит на его основании делать вывод о качестве продукции. Качественные изделия не должны иметь трещин и сколов, также материал не должен крошиться.

О том, как самостоятельно сделать облицовку дома кирпичом, узнаете из следующего видео.

Справочник. Марки кирпича

Энциклопедия

























Марки кирпича. Справочник.

Прочность. Марка

Прочность – основная характеристика кирпича – способность материала сопротивляться внутренним напряжениям и деформациям, не разрушаясь.


Справиться с кирпичной кладкой по силам только стихии.
Последствия урагана 1998 г.

Марка кирпича – это показатель прочности, обозначается «М» с цифровым значением. Цифры показывают, какую нагрузку на 1 кв.см. может выдержать кирпич. Например, марка 100 (М100) обозначает, что кирпич гарантированно выдерживает нагрузку в 100 кг на 1 кв.см. Кирпич может иметь марку от 75 до 300. В продаже чаще всего встречается кирпич М100, 125, 150, 175.

Как узнать, какой марки нужен кирпич? Например, для строительства многоэтажных домов используют кирпич не ниже М150. А вот для коттеджа в 2–3 этажа достаточно и «сотки» (то есть М100).

Морозостойкость

Морозостойкость – способность материала выдерживать попеременное замораживание и оттаивание в водонасыщенном состоянии.


Вода не только камень точит, но и кирпич. А мороз добавляет.

Морозостойкость (обозначается «Мрз») измеряется в циклах. Во время стандартных испытаний кирпич опускают в воду на 8 часов, потом помещают на 8 часов в морозильную камеру (это один цикл). И так до тех пор, пока кирпич не начнет менять свои характеристики (массу, прочность и т.п.). Тогда испытания останавливают и делают заключение о морозостойкости кирпича.

Для московских строек нужно использовать кирпич морозостойкостью не менее 35 циклов. Поэтому крупные заводы стараются не выпускать кирпич морозостойкостью ниже 35 циклов. Но на рынке еще встречается кирпич морозостойкостью 25 и даже 15 циклов (как правило, привезенный из теплых регионов). У него низкая цена, это привлекает покупателей (а продавцы стараются не распространяться об «особенностях»).

А вообще-то марку кирпича для будущего дома должен определить специалист.

Одним словом, не советуем гоняться за дешевым кирпичом с морозостойкостью 25 или даже 15 циклов. Для строительства в Московском регионе используйте кирпич Мрз 35. А лучше – 50.


Кладка рядового кирпича под штукатурку

Прочность на сжатие кирпича м100. Определение марки кирпича

→ Кирпич и камни керамические

Определение марки кирпича по прочности

Марка кирпича и камней устанавливается по результатам их испытания на прочность при сжатии и изгибе для всех видов кирпича и только при сжатии для камней, проводимых в соответствии с ГОСТ 8462-85.

Испытания проводят на сухих образцах. Влажные образцы перед испытанием выдерживают не менее 3 сут в закрытом помещении при температуре (20±5)°С и подсушивают в течение 4 ч при температуре (Ю5±5) °С.

Образцы, отобранные для испытаний по внешнему виду, наличию дефектов и внешнему виду, должны удовлетворять требованиям стандарта (ГОСТ 530-95).

Предел прочности при сжатии кирпича определяют на образцах из двух целых кирпичей или из двух половинок. Кирпич делят на половинки распиливанием или раскалыванием. Кирпичи (или половинки) укладывают постелями друг на друга. Половинки размещают поверхностями раздела в противоположные стороны.

Испытания керамических камней проводят на целых образцах.

Опорная грань (постель) у кирпича и камней пластического формования всегда имеет существенные отклонения от плоскости, что не обеспечивает равномерности распределения нагрузки на всю плоскость образца. Поэтому при подготовке образцов к испытаниям производят выравнивание поверхностей, которые в конструкции и, соответственно, при испытании располагаются перпендикулярно направлению сжимающей нагрузки.

Части половинок кирпича (или целые кирпичи) и опорные поверхности кирпича и камней стандарт рекомендует соединять и выравнивать цементным раствором. Состав раствора по ГОСТ 8462-85: цемент марки не ниже 400 – 1 мае. ч; песок крупностью не более 1,25 мм – 1 мае. ч; В/Ц- 0,40…0,42.

Изготовление образца для испытаний кирпича производят следующим образом. Кирпичи или его половинки полностью погружают в воду на 1 мин. После этого на горизонтально установленную пластину (металлическую или стеклянную) толщиной не менее 5 мм укладывают лист бумаги, слой раствора не более 5 мм и первый кирпич или его половинку. Затем опять слой раствора и второй кирпич (половинку). Излишки раствора удаляют, а края бумаги загибают на боковые поверхности образца. В таком положении образец выдерживают в течение 30 мин. После этого образец переворачивают и выравнивают другую опорную поверхность.

Общий вид образца, подготовленного к испытаниям, представлен на рис. 1, а. Отклонение от параллельности выравне-ных опорных поверхностей образца, определяемое по максимальной разности любых двух его высот, не должно превышать 2 мм.

Рис. 1. Схема испытаний кирпича на сжатие (а) и изгиб (6) при определении его марки по прочности: 1 – плита пресен; 2 – выравнивающий материал; 3 – кирпич

Выравнивание опорных поверхностей при изготовлении образца из керамического камня производят в той же последовательности.

Образцы после изготовления выдерживают 3 сут при температуре (20±5)°С и относительной влажности воздуха 60…80% для твердения цементного раствора.
Образцы из кирпича полусухого прессования испытывают «насухо», не производя выравнивания их поверхностей цементным раствором.

Кирпичи и камни пластического формования допускается испытывать на образцах, подготовленных другими способами:
а) опорные поверхности выравниваются шлифованием;
б) выравнивание производится гипсовым раствором;
в) с помощью прокладок из технического войлока, резино тканевых пластин (транспортерные ленты), картона и других материалов.

Образцы, изготовленные с применением гипсового раствора, испытывают не ранее чем через 2 ч после формования.

Стандарт оговаривает, что при арбитражных проверках и проверках потребителем образцы кирпича и керамических камней готовят, соединяя и выравнивая их по указанному выше методу, т. е. при помощи цементного раствора.

Собственно испытания образцов производят в следующей последовательности. Образцы измеряют с погрешностью до 1 мм для вычисления площади его рабочей поверхности. Площадь поперечного сечения образца £ (м2) вычисляют как среднее арифметическое значение площадей верхней и нижней граней.

На боковые поверхности образца наносят вертикальные осе вые линии, с помощью которых образец устанавливают в цен тре плиты пресса. Наиболее пригоден для проведения испыта ний кирпича пресс с максимальным усилием 500 кН (50 т).

Образец прижимают верхней плитой пресса и включают масляный насос. Скорость подачи нагрузки должна быть такой, чтобы разрушение образца происходило через 20…60 с после начала испытаний.

Предел прочности при сжатии испытуемой партии кирпича и камней вычисляют с точностью до 0,1 МПа как среднее арифметическое значение результатов испытания всех пяти образцов.

Для определения марки кирпича проводят еще одно испытание - на изгиб.

Предел прочности при изгибе определяют на целом кирпиче по стандартной схеме.

В местах опирания и приложения нагрузки поверхность кирпича пластического формования выравнивают цементным или гипсовым раствором, шлифованием или с помощью прокладок.

У образцов перед испытанием измеряют с погрешностью 1 мм высоту и ширину в месте приложения нагрузки. Размеры вычисляют как среднее арифметическое значение результатов измерений двух средних линий на противоположных гранях образца.

При испытании образцов на изгиб используют специальное приспособление, фиксируемое на нижней плите пресса. Приспособление состоит из двух катков (подвижного и неподвижного), на которые устанавливается испытуемый кирпич. Сверху вдоль центральной линии (по выравнивающему слою) устанавливается каток, передающий нагрузку от верхней плиты пресса. Вся установка должна строго центрироваться. Диаметры применяемых катков - 10…20 мм; материал - сталь.

Кирпич с несквозными пустотами устанавливается так, чтобы пустоты располагались в растянутой (нижней) зоне образца.

Предел прочности при изгибе образцов в партии вычисляют с точностью 0,05 МПа, как среднее арифметическое значение результатов испытаний установленного стандартом количества образцов. При вычислении предела прочности при изгибе не учитывают образцы, значение предела прочности которых имеет отклонения от среднего значения предела прочности всех образцов более чем на 50% (по одному в каждую сторону).

Прочность кирпича - это основа, от чего зависит качество нашего сооружения и его долговечность. Прочность кирпича, на что нужно обратить внимание при выборе марки кирпича для небольшого подсобного сооружения так и для стройки собствен

Марка кирпича - это... Что такое Марка кирпича?


Марка кирпича

Показатель прочности, определяющий нагрузку (в кг) на 1 кв.см, которую может выдержать кирпич. В промышленности выпускается кирпич марок: 75, 100, 125, 150, 200, 250, 300.

Словарь строителя. 2008.

  • Марка бетона по прочности
  • Марка цемента

Смотреть что такое "Марка кирпича" в других словарях:

  • Марка кирпича — Показатель прочности, определяющий нагрузку (в кг) на 1 кв.см, которую может выдержать кирпич. В промышленности выпускается кирпич марок: 75, 100, 125, 150, 200, 250, 300. Источник: Словарь архитектурно строительных терминов …   Строительный словарь

  • Марка кирпича по прочности — (М) – определяется при изгибе и сжатии двух кирпичей вместе через мягкую прокладку. Выпускают кирпич марок: 35, 50, 75, 100, 150, 175, 200, 250, 300. [ГОСТ 530–2007] Рубрика термина: Виды кирпича Рубрики энциклопедии: Абразивное… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Марка бетона по морозостойкости f — – установленное нормами минимальное число циклов замораживания и оттаивания образцов бетона, испытанных по базовым методам, при которых сохраняются первоначальные физико механические свойства в нормируемых пределах. [ГОСТ 10060.0 95] Марка… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Марка бетона по водонепроницаемости — – показатель проницаемости бетона, характеризующийся максимальным давлением воды, при котором в условиях стандартных испытаний вода не проникает через бетонный образец. [СНиП 52 01 2003] Марка бетона по водонеп­роницаемости W – характеризуется… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Марка бетона — – одно из значений параметрического ряда показателя качества бетона, принятое по среднему значению его прочности. [Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство» НИИЖБ и м. А. А. Гвоздева, Москва, 2007 г. 110… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Марка бетона по средней плотности — – установленное нормами значение плотности, в кг/м , бетонов, к которым предъявляются требования по теплоизоляции. [СНиП 52 01 2003] Марка бетона по средней плотности – показатель теплоизоляционных свойств (должна назначаться для… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Марка бетона напрягающего по самонапряжению — (Sp) – гарантированное значение предварительного напряжения сжатия (самонапряжения) в Н/мм2, создаваемого в результате расширения бетона в условиях внешнего ограничения. [Ушеров Маршак А. В. Бетоноведение: лексикон. М.: РИФ Стройматериалы.… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Марка бетона по плотности — (D) – гарантированное значение объемной массы, устанавливаемое в соответствии с требованиями нормативных документов. [Ушеров Маршак А. В. Бетоноведение: лексикон. М.: РИФ Стройматериалы. 2009. – 112 с.] Марка бетона по плотности… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Марка бетона по самонапряжению — Sp – характеризуется значением предварительного напря­жения в бетоне, создаваемого в результате его расши­рения при наличии продольной арматуры. [Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство» НИИЖБ им. А. А.… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Марка стали — – нормируемое значение качества стали, принимаемое по среднему значению предела текучести и отражающее химический состав и особенности производства ста­ли. [Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство» НИИЖБ …   Энциклопедия терминов, определений и пояснений строительных материалов

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
