инструкция расчету размеров и монтажу своими руками (фото и видео)

В современном строительстве все размеры лестничных площадок и маршей строго регламентируются Государственными Стандартами, утверждёнными ещё во времена существования Советского Союза и действующими доныне – это ГОСТ 9818-85. Это, в основном, касается железобетонных конструкций и их сборки, а также уклонов, размеров ступеней и так далее.

Ниже речь пойдёт о таких сооружениях и нормах, а также вам будет продемонстрировано видео в этой статье на эту тему.

Производится установка лестничных маршей и площадок

Особенности площадок и маршей и требования к ним

Стандартные железобетонные марши

При изготовлении и монтаже железобетонных конструкционных блоков для обустройства лестниц учитываются такие параметры, как длина, ширина, толщина, количество ступеней и их высота, а также прочностные характеристики готовых изделий. Помимо этого также учитываются параметры здания, где будет осуществляться их установка, поэтому их производство имеет разные габариты.

Таблицы габаритов ЛМ и ЛП

Для маркировки лестничных маршей используется аббревиатура ЛМ, а для лестничных площадок ЛП. После них идут цифры, указывающие на различия.

Маркировка лестничных маршей	Соответствие (ГОСТ)	Размеры в мм	Масса в кг	Объём в м3
ЛМ 19.12.09-5-д	9818	1860x1200x900	1440	0?576
ЛМ 19.13.5.09-5-д	9818	1860x1350x900	1620	0,648
ЛМ 19.13.09-5-д	9818	1860x1300x900	1560	0,624
ЛМ 22.09.10.5-5-д	9818	2160x900x1050	1250	0,5
ЛМ 22.10.10.5-5-д	9818	2160x1000x1050	1390	0,556
ЛМ 28.10.13.5-5-д	9818	2760x1000x1350	1760	0,704
ЛМ 28.12.5.13.5-5-д	9818	2760x1250x1350	2200	0,88
ЛМ 19.12.5.09-5-д	9818	1860x1250x900	1500	0,6
ЛМ 22.10.5.10.5-5-д	9818	2160x1050x1050	1460	0,584
ЛМ 22.11.5.10.5-5-д	9818	2160x1150x1050	1595	0,638
ЛМ 22.1110.5-5-д	9818	2160x1100x1050	1525	0,61
ЛМ 22.12.5.10.5-5-д	9818	2160x1250x1050	1735	0,6928
ЛМ 22.12.10.5.-5-д	9818	2160x1200x1050	1655	0,666
ЛМ 22.13.10.5-5-д	9818	2160x1350x1050	1875	0?75
ЛМ 22.13.10.5-5-д	9818	2160x1300x1050	11805	0,722
ЛМ22.09.12-5-д	9818	2460x900x1200	1415	0,566
ЛМ 25.10.5.12-5-д	9818	2460x1050x1200	1685	0,674
ЛМ 25.10.12-5-д	9818	2460x1000x1200	1575	0,63
ЛМ 25.11.5.12-5-д	9818	2460ч1150ч1200	1845	0,738
ЛМ 25.11.12-5-д	9818	2460x1100x1200	1730	0,692
ЛМ 25.12.5.12-5-д	9818	2460x1250x1200	1965	0?786
ЛМ 25.12.12-5-д	9818	2460x1200x1200	1925	0,77
ЛМ 25.13.5.12-5-д	9818	2460x1350x1200	2125	0?85
ЛМ 25.13.12-5-д	9818	2460x1300x1200	2045	0,818
ЛМ 20.09.13.5-5-д	9818	2760x900x1350	1585	0,634
ЛМ 28.10.5.13.5-5-д	9818	2760x1050x1350	1850	0?74
ЛМ 28.11.5.13.5-5-д	9818	2760x1150x1350	2025	0,81
ЛМ 28.11.13.5-5-д	9818	2760x1100x1350	1935	0,774
ЛМ 28.12.13.5-5-д	9818	2760x1200x1350	2110	0,844
ЛМ 28.13.5.13.5-5-д	9818	2760x1350x1350	2375	0,95
ЛМ 28.13.13.5-5-д	9818	2760x1300x1350	2290	0,916
ЛМ 30.10.5.14-5-д	9818	2760x1050x1400	1850	0,74
ЛМ 10.10.14-5-д-2	9818	2760x1950x1400	1710	0,684
ЛМ 30.11.5.14-5-д-2	9818	2760x1150x1400	2025	0,81
ЛМ 30.11.14-5-д-2	9818	2760x1100x1400	1880	0,752
ЛМ 30.12.14-5-д-2	9818	2760x1200x1400	2115	0,846
ЛМ 30.09.15-5-д	9818	3060x900x1500	1750	0,7
ЛМ 31.10.5.15-5-д	9818	3060x1050x1500	2050	0,82
ЛМ 31.10.15-5-д	9818	3060x1000x1500	1945	0,778
ЛМ 31.11.5.15-5-д	9818	3060x1150x1500	2225	0,89
ЛМ 31.11-15-5-д	9818	3060x1100x1500	2150	0,86
ЛМ 31.12.5.15-5-д	9818	3060x1250x1500	2430	0,972
ЛМ 31.12.15-5-д	9818	3060x1200x1500	2325	0,93
ЛМ 31.13.5.15-5-д	9818	3060x1350x1500	2575	1,03
ЛМ 31.13.15-5-д	9818	3060x1300x1500	2530	1,012
ЛМ 34.10.5.17-5-д	9818	3360x1050x1650	2235	0,894
ЛМ 34.11.5.17-5-д	9818	3360x1150x1650	2445	0,978
ЛМ 34.12.17-5-д	9818	3360x1200x1650	2550	1,02
ЛМ 34.13.5.17-5-д	9818	3360x1350x1650	2825	1,13
ЛМ 37.09.18-5-д	9818	3660x900x1800	2085	0,834
ЛМ 37.10.5.18-5-д	9818	3660x1050x1800	2425	0,97
ЛМ 37.10.18-5-д	9818	3660x1000x1800	2320	0,928
ЛМ 31.11.5.18-5-д	9818	3660x1150x1800	2655	1,062
ЛМ 37.11.18-5-д	9818	3660x1100x1800	2550	1,02
ЛМ 37.12.5.18-5-д	9818	3660x1250x1800	2900	1,16
ЛМ 37.12.18-5-д	9818	3660x1200x1800	2775	1,11
ЛМ 37.13.5.18-5-д	9818	3660x1350x1800	3125	1,25
ЛМ 37.13.18-5-д	9818	3660x1300x1800	3015	1,206
ЛМ 19.09.09.-5-д	9818	1860x900x900	1080	0?432
ЛМ 19.10.09-5-д	9818	1860x1000x900	1200	0,48
ЛМ 19.10.5.09-5-д	9818	1860x1050x900	1260	0,506
ЛМ 19.11.09-5-д	9818	1860x11100x900	1320	0?528
ЛМ 19.11.5.09-5-д	9818	1860x1150x900	1380	0,552

Лестничные марши (ЛМ)

Маркировка лестничных маршей	Соответствие (ГОСТ)	Размеры в мм	Масса в кг	Объём в м3
ЛМП 43.11.15-4-1	ГОСТ 9818-85	44250x1050x1500	2500	1,0
ЛМП43.11.15-4-2	ГОСТ 9818	4250x1050x1500	2475	0,99
ЛМП 57.11.15-5р	ГОСТ 9818	5650x1050x1500	2330	0,032
ЛМП57-11-14-5	Серия 1.050.1.2.в.1.2	5650x1150x1400	2200	0,9
ЛМП 60-11-17-5	ИИ-04-7	5980x1150x150	2600	1,04
ЛМП 60-11-17-5-3	ИИ-04-7	4790x1150x150	2,1	0,84
ЛМП 62-11-15	ГОСТ 9818	6200x1150x240	2450	0,98

Лестничные марши с площадкой (ЛМП)

Маркировка лестничных маршей	Соответствие (ГОСТ)	Размеры в мм	Масса в кг	Объём в м3
2ЛМФ 39-12-17-5	1.251.1-4	3913x1200x295	1290	0,52
2ЛМФ 39-14-17-5	1.251.1-4	3913x1350x1650	1420	0,568
2ЛМФ 3914-17-5y	1.251.1-4	3913x1350x1650	1243	0,5
2ЛМФ 42-14-18-5	1.251.1-4	4249x1800x1200	1530	0,612

Лестничные марши с фризовой ступенькой (ЛМФ)

Некоторые пояснения по маркировке: 27- длина; 11- ширина; 14- высота по вертикали; 4 – расчётная нагрузка.

Фото площадки с буквенным обозначением параметров

Маркировка площадки	Размеры площадки в мм			Масса в тоннах
	L (ширина)	B (Длина)	H (высота)
1ЛП 30-15-4	2980	1500	320	1,4
1ЛП 30-15В-4	3040	1600	320	2,4
1ЛП 30-18-4	2980	1800	320	2,9
2ЛП 22-12-4	2200	1300	320	1,035
2ЛП 22-12-4К	2200	1300	220	1,035
2ЛП 22-15	2200	1600	220	1,2
2ЛП 22-15-4	2200	1600	320	1,2
2ЛП 22-15-4К	2200	1600	320	1,2
2ЛП 22-18	2480	1900	320	1,37
2ЛП 22-18-4	2480	1900	320	1,37
2ЛП 22-18-4К	2200	1900	320	1,37
2ЛП 25-12	2500	1300	320	1,16
2ЛП 25-12-4	2500	1300	320	1,16
2ЛП 25-12-4К	2500	1300	320	1,16
2ЛП 25-12В-4К	2780	1300	320	1,16
2ЛП 25-15-4	2480	1600	320	1,345
2ЛП 25-15-4К	2480	1600	320	1,345
2ЛП 25-15В-4К	2500	1600	320	1,37
2ЛП 25-18-4	2500	1900	320	1,463
2ЛП 25-18-4МЛ	2500	1900	320	1,395
2ЛП 25-18-4МЛВ	2500	1900	320	1,47
2ЛП 25-18-4К	2500	1800	280	1,533
ЛП 1-26-18	2680	1860	160	1,942
ЛП 15-14	1385	1490	300	0,585
ЛП 1П	2820	1370	320	1,14
ЛП 1П1	2820	1370	320	1,14
ЛП 22-16	2680	1860	160	1,865
ЛП 22-15	2480	1600	320	1,15
ЛП 22-16-1	2440	1440	300	0,397
ЛП 24-14	2600	1150	250	0,775
ЛП 25-15-4К	2500	1600	–	–
ЛП 28-13	3040	1060	350	0,87
ЛП 28-15	3040	1260	350	0,98
ЛП 28-17	3000	1540	250	1,1
ЛП 30-13	3020	1330	200	1,148
ЛП 30-18	3020	1830	320	1,875
ЛП 30-18-1	3020	1830	320	1,875
ЛП 32-18	3180	1780	320	4,527
ЛПП 14-12В	1440	1200	240	0,5
ЛПП 14-13В	1440	1325	240	0,6
ЛПП 14-15В	1440	1475	240	0,6
ЛПП 15-1	–	–	–	0,413
ЛПП 15-15В	1540	1490	240	0,75
ЛПП 15-6	–	–	–	0,25
ЛПП 16-15В	1610	1490	240	0,775
ЛПФ 25-10-5	2500	990	350	0,9
ЛПФ 25-11-5	2500	1140	350	0,98
ЛПФ 25-13-5	2500	1290	350	1,075
ЛПФ 28-11-5	2800	1140	350	1,1
ЛПФ 28-13-5	3080	1290	350	1,195
ЛПФ 31-13-5	3100	1290	350	1,315
ЛПР 22-15К	2480	1600	320	1,2
ЛПР 22-18К	2480	1900	320	1,4
ЛПР 25-12	2780	1300	320	1,13
ЛПР 25-18	2500	1900	320	1,73
ЛПР 25-18 МЛА	2500	1900	320	1,395
ЛПР 25-18 МЛБ	2500	1900	320	1,4
ЛПР 25-18 МЛС	2500	1900	320	1,4

Лестничные площадки

Некоторые пояснения по маркировке: ЛП и ЛПС – лестничные площадки; 1ЛП – для маршей ЛМ типа; 2ЛП – ребристая площадка для ЛМ; ЛПФ – ребристая площадка для ЛМФ; ЛПП – ребристая площадка и п./площадка для ЛМП; ЛПР – ребристая площадка; К – консоль для опоры.

Особенности ширины

Параметры ширины: а) минимальная; б) стандартная; в) комфортная

• Помимо уклона и длины лестничные марши и лестничные площадки различаются по ширине, что имеет большое значение не только для удобства перемещения, но и для безопасности людей в экстренных ситуациях в момент срочной эвакуации. На изображении вверху вы видите три обусловленных параметра, где минимальный рассматривается в размере 60-80 см и рекомендуется только для малопосещаемых помещений; стандартный – от 90 до 120 см – рекомендован для повседневного использования; комфортный – от 125 до 150 см – для элитных жилых зданий и общественных помещений.
• При проектировании домов застройщики обычно используют стандартную ширину маршей лестницы, в чём вы наверняка убеждаетесь ежедневно, заходя в подъезды разных жилых домов и большинства офисных и производственных зданий.
  Но такие лестничные марши и площадки порой сложно вместить в проект собственного дома – речь идёт не о материале, а о параметрах. Поэтому частный сектор больше известен узкими лестницами до 60 см, а иногда даже можно встретить пролёты по 50 см шириной, что крайне небезопасно в экстренных ситуациях.

Наиболее оптимальные параметры для площадок

• В любом случае, устройство лестничных маршей и площадок должно совпадать по ширине, то есть, пролёт никоим образом не может быть шире, нежели площадка и то же правило действует, когда проектируются лестничные марши с полуплощадками. По высоте площадка может быть выше только на одну ступень, не более и такой же уровень перепада приемлем для двухуровневых площадок. В тех случаях, когда лестница без поворотов, то длина переходной плоскости должна быть не менее 60-64 см (средний шаг человека).

П-образная конструкция

• В большинстве случаев, когда проектируются лестничные марши с площадками в частном доме, проблема заключается в том, что приходится делать П-образную лестницу (с поворотом на 180⁰). А это означает, что при обустройстве конструкции нужно вместить две ширины плюс промежуток между ними, который, как минимум, получится 5-10 см – всё это требует определённого простора в помещении.
  Поэтому, в таких ситуациях часто идут на компромисс с удобствами и техникой безопасности, делая более узкие пролёты для экономии места в комнате.

Расчёты для частного дома

Удобство и безопасность эксплуатации связаны с углом наклона

• Когда производится монтаж лестничных площадок и маршей своими руками, вам в обязательном порядке нужно произвести расчёты по наклону и количеству ступеней. Так, оптимальный уклон, как правило, составляет 30⁰-35⁰, но при дефиците свободного места в доме его делают гораздо круче.

Предупреждение. Крутой уклон, каковым считается угол на 40⁰-45⁰ вполне допустим для жилых помещений, но свободно на нём себя чувствовать могут только физически крепкие, обладающие хорошим здоровьем люди.
Для среднестатистического человека, не говоря уже о детях и пожилых, инструкция советует обустраивать более пологие лестницы.

Расчёт ступеней можно произвести по методу прямоугольного треугольника

• Давайте представим, что высота первого этажа 3м и нам нужно произвести расчет лестничного марша с площадкой. Тогда учитываем толщину пола на втором этаже и, допустим, она будет 0,2м, тогда общая высота составит 3,2м, и на этом промежутке мы установим 2 марша, высотой по 1,6м (площадку будет посредине). Для таких размеров нам удобно будет делать ступени по 16 см высотой – на каждый марш по 10 штук.
• Теперь подбираем нужную ширину проступи и для этого будем отталкиваться от уже известной нам величины среднего шага человека, используя формулу 2h_{ступени}+d_{проступи}≈60≈64 см, тогда d_{проступи} получится от 28 до 32 см, но мы остановимся на 30-ти. Значит, отрезок AC у нас получится 30*10=3,0м.
• Теперь нам нужно узнать длину косоура или отрезка AB, и для этого используем формулу d²+e²=x²=1,6²+3²=2,56+9=11,56. Но теперь извлекаем √11,56=3,4м, то есть, это будет длина косоура или тетивы лестницы. При расчёте площади, которую займёт лестница, не забывайте добавить длину площадки, например, (3,0+0,6)*(0,9+0,9+0,1)=6,84м².

Деревянные перила

• При строительстве на ограждение лестничных маршей и площадок распространяется ГОСТ 25772-83 (п. 1.2, 1.3), который предусматривает высоту перил не менее 0,9м вместе с поручнями. Для деревянных конструкций балясины должны устанавливаться по одной на каждую ступеньку, и на площадке, а также для ограждения второго этажа, шаг лучше сохранить таким же. В нашем случае он получится 30 см.

Совет. Чтобы вычислить длину поручней на маршах, можно использовать уже известную нам формулу d 2 + e 2 = x 2 , нарисовав прямоугольный треугольник нужного масштаба.

Заключение

При обустройстве лестницы её цена будет зависеть не только от количества материалов, но и от сложности производства. В статье был рассмотрен более простой вариант, с прямыми площадками, но есть также варианты с забежными поворотными ступенями.

Лестничный марш: виды и особенности конструкции

Лестничный марш по своей сути – это центральная составляющая оформления пролета. Он используется для обустройства подъема на этаж. В частных домах к вопросу проектирования такой конструкции можно подойти с разных сторон. Важно различать основные виды лестниц и понимать принципы их конструирования из различных материалов.

Понятие «лестничный марш»

Итак, что же такое лестничный марш? Такая конструкция представляет собой набор ступеней, закрепленных на несущих элементах, располагающихся между площадками лестничного пролета.

Марш лестницы в доме может состоять как из простых рядовых ступеней, так и из забежных. Они отличаются своим видом, габаритами и принципами монтажа. Все это нужно учитывать при составлении плана работ и разработке дизайна. К тому же, в зависимости от используемых материалов, могут применяться различные принципы соединения элементов.

Для того чтобы лучше разобраться в сути вопроса, важно не только понимать, что такое маршевая конструкция, но и различать их виды и специфические характеристики. Следует более подробно рассмотреть возможные конфигурации подобных лестниц и варианты используемых материалов.

Лестничный марш на бетонном основании облицованный деревом

Конфигурация марша

Основными критериями разделения подобных конструкций на отдельные виды является их строение, внешний вид и принцип соединения элементов. Марш лестницы может быть выполнен в одном из следующих вариантов:

• Одинарный. Базовая конструкция, которая состоит из последовательного набора ступеней. Опорными точками являются площадка первого этажа и пол на втором этаже.
• Сложный. Такая лестница по сути состоит из двух и более одинарных маршей. Начало и конец конструкции определяются площадками первого и второго этажа. В промежутках устанавливаются дополнительные площадки. Они позволяют выполнить поворот, берут часть нагрузки на себя и облегчают подъем по длинной лестнице.

Отдельно от маршевых лестниц выделяют винтовую. В этом случае ступени крепятся по спирали и фиксируются на осевой опоре или гнутых косоурах.

Также различают следующие виды лестничных маршей:

• Прямой. Самый простой вариант, но и наиболее габаритный, что для большинства частных домов является не очень удобным. Состоит из набора одинаковых рядовых ступеней. Чем больше угол наклона, тем меньшая площадь потребуется для его сооружения.
• Забежный поворотный. В пределах одного марша может быть выполнен плавный поворот движения. Таким образом удается сэкономить пространство под постройку лестницы. К рядовым ступеням на отдельных участках добавляются забежные элементы. Так можно развернуть направление движения на 45, 90 и даже 180 градусов.
• Поворотный с площадкой. Это вариант сложного марша. В этом случае можно выполнить поворот на отдельном участке подъема. Чаще всего градус смены направления движения составляет 90 или 180, то есть это угловые и параллельные лестницы. В некоторых случаях выполняются произвольные конструкции, например, с поворотом на 45 градусов. В парадных холлах больших зданий можно использовать марши с ответвлениями, то есть лестница начинается с одного широкого марша и в дальнейшем расходится на два отдельных направления от промежуточной площадки. Также можно обустроить противоположный вариант, когда две лестницы соединяются в одну.

Разновидности лестничного марша в зависимости от типа конструкции

Используемые материалы

Для строительства лестничных маршей в современных условиях могут применяться самые разнообразные материалы. Тем не менее можно выделить наиболее популярные из них, прежде всего, это:

• Дерево. Лестницы из дерева являются самой простой и легкой конструкцией. Благодаря свойствам дерева и легкости его обработки можно создать разнообразные формы и декоративные детали. В частном доме для работы можно использовать сосну, а вот для уличных изделий понадобится боле износостойкая и прочная порода. В идеале это такие виды дерева, как дуб и лиственница. Недостатком лестничных маршей из дерева является то, что материал требует тщательной антисептической и защитной обработки, а также выполнения профилактических работ в последующие годы эксплуатации. Зато вид таких конструкций очень привлекательный.
• Металл. В частном доме очень часто встречаются именно варианты металлических лестничных маршей. Их часто комбинируют с элементами из дерева, например, ступенями и перилами. Вариантов исполнения также немало. Можно использовать обычное железо и различные сплавы, кованый чугун, нержавеющую сталь. Доступно более надежное крепление деталей за счет наложения сварочных швов и использования вспомогательных болтов. Лестничные марши из металла способны выдержать огромную нагрузку.
• Бетон. Для новичков бетон является более сложным материалов для работы. В частном доме обычно используют более простые варианты. Бетонный марш может обустраиваться на спуске в подвал или для подъема на крыльцо, в самом же доме обычно используются более простые варианты. Для увеличения запаса прочности раствор дополнительно укрепляется железной арматурой, она компенсирует нагрузку с верхних ярусов и увеличивает прочность на изгиб.

Варианты лестниц по типу используемых материалов

Также для создания более современных лестничных маршей могут использоваться такие материалы, как стекло, МДФ, пластик и т. д. Они комбинируются с традиционными опорами из дерева, металла или бетона.

Требования к конструкции

Для того чтобы лестничные марши, построенные в частном доме, были удобными, безопасными и надежными, важно соблюдать базовые требования ГОСТ и СНиП по отношению к проектированию конструкции.

Так как марш лестницы состоит из опор и ступеней, главное внимание нужно уделить именно этим элементам. В качестве опор могут выступать косоуры, тетивы и вспомогательные балки или трубы. Нагрузка на них рассчитывается на основании данных о сложности конфигурации конструкции, количестве элементов марша, их размеров и конкретного расположения.

Для того чтобы создать удобные ступени, нужно соблюдать условия, касательно оптимальной ширины шага человека как по горизонтали, так и по вертикали. Ширина самого лестничного марша зачастую устанавливается на уровне 80-100 см. Для того чтобы на ступенях могли разминуться два среднестатистических человека, их длина увеличивается до 120-150 см.

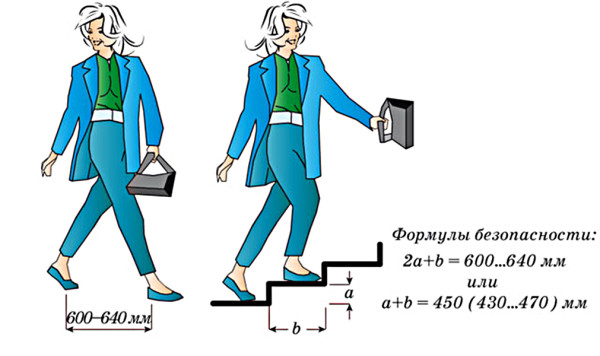

Ширина шага лестницы должна соответствовать требованиям безопасности

Что касается габаритов проступи и подступенка, они основываются на формуле шага и взаимном соотношении. Ширина ступени в двойном размере в сумме с её высотой должна составлять 60-65 см. При этом пропорции проступи и подступенка составляют 1,5 : 1. Их сумма должна составлять 46, а разница между величинами – 12. Это правило в основном касается рядовых ступеней марша. Для забежных элементов нужно подбирать значения в соответствии с конкретной ситуацией, базовой точкой при этом является центральная линия.

Обустраивая лестницу в частном доме на основе маршевой конструкции, рассмотрите каждый вариант по отдельности. Подберите тот вид, который оптимально впишется в доступное для строительства пространства и при этом будет соответствовать стилю интерьера.

Лестничные марши — конструкция

По мере развития строительного дела совершенствуются и конструкции лестниц. Наибольшее распространение в загородных домах и коттеджах получили конструкции из дерева. Древесина является наиболее технологичным и экологически чистым материалом для внутреннего устройства жилых помещений. В изготовлении лестниц применяются такие конструктивные решения, которые были наработаны строителями всего мира в течение всего развития человеческой цивилизации. Существуют следующие разновидности конструкций: прямая лестница, винтовая, с поворотом на 90° или 180°. Самый распространенный тип — маршевый. Название происходит от того, что ступеньки и назывались «лестничные марши». Маршевые лестницы могут состоять из одного прямого участка или нескольких, соединенных поворотной площадкой. Поворот как раз и бывает 90° или 180°. Он может быть выполнен не только площадкой, но и веерным расположением ступеней.

Расчет размеров

Лестничные марши являются основными элементами конструкции лестницы, и их параметры — это определяющий фактор, влияющий на всю функциональность конструкции. От их габаритов зависит крутизна, занимаемая площадь, ширина, высота и количество ступеней. При проектировании всей конструкции расчет лестничного марша начинается с определения соотношения между высотой подъема по лестнице и расстоянием перемещения по ней же вперед. Этим соотношением определяется угол наклона или уклон лестницы. Уклон в 30° считается оптимальным вариантом. То есть соотношение высоты лестницы и ее горизонтальной проекции будет 1:2 или 1:1,75. Произвести расчет высоты ступени (или в строительной терминологии можно встретить термин «высота подступенка») и ее ширину (ширину проступи) можно используя формулу

2b+ a = 570 – 640мм (средний шаг человека)

Обычно эти размеры принимаются в пределах 150 – 160 мм для высоты ступени и 270 – 320 мм для ее ширины. Необходимо также соблюдать расстояние от любой ступени до потолка или каких-либо выступающих элементов — не менее 2 м. Но бывает, что проем между этажами мал, и сделать уклон пологим возможности не представляется. Тогда крутизну уклона увеличивают до 45°. Только так можно выдержать норматив расстояния от потолка до ступеней. Согласно строительным нормативам, лестничные марши должны быть в ширину не меньше 900 мм. Обычно число ступеней в лестничном марше может быть от 3 до 16. Если их будет меньше трех, то выглядеть это будет не лестничным маршем, а порожком. Если же ступеней будет больше 16, то человек будет на ней уставать. Два марша, находящиеся рядом и имеющие встречное направление, должны иметь расстояние между ними не меньше 10 см.

Ограждение

Лестничные марши оборудуются перилами в качестве ограждений. Для любой межэтажной лестницы требуется установление ограждений. Ограждения лестничных маршей выполняются в следующем порядке. На каждом марше сверху и снизу устанавливаются деревянные брусья, так называемые балясины, которые служат основанием для перил. Балясины крепятся с помощью пазов или металлических шпилек. Кроме них через одну или две ступеньки крепятся опорные промежуточные стойки. Балясины и промежуточные стойки подрезаются под тем же углом, соответствующим лестничному уклону. Сверху крепятся поручни.

особенности бетонных ступеней для лестниц (фото и видео)

Так ведь это издавна повелось, какой бы многоэтажный дом ни был – из каменных блоков, из панелей, монолитный – в нём обязательно будет использоваться этот непременный способ подъёма, хотя бы к лифту – железобетонная лестница. Поэтому не стоит удивляться, что, несмотря на усиленное развитие строительных технологий в последнее время, такие лестницы составляют более 80% всех устанавливаемых конструкций.

А отсюда и масса предложений, и масса всевозможных вариантов, обусловленных долгими годами производства.

Ассортимент железобетонных изделий огромен, лестничные ступени ЖБИ среди них не только самые распространённые, но и самые востребованныеЛестницы ЖБИ тем и хороши, что изготавливаются по одной и той же технологии, с использованием одних и тех же лекал, по одному и тому же стандарту, а значит, идентичность размеров гарантируется на 100%

Сначала многоэтажки, а потом уже и частное владение

Отсюда и ГОСТы, датируемые 80-ми годами XXвека и принятые ещё «Государственным стандартом Союза ССР» по представлению «Государственного строительного комитета СССР».

Все определяющий ГОСТ

Основной стандарт под номером 9818-85 был принят в 1985 году и называется «Марши и площадки лестниц железобетонные. Технические условия».

В первую очередь стандарт определяет типы лестниц из железобетона.

Всего таких типа три:

• ЛМ – самый распространённый тип ступеней, плоских без фризовых ступенек;
• ЛМФ – эти, в противоположность предыдущим, уже ребристые и с фризовыми ступенями;
• ЛМП – тоже ребристые, но с одной или двумя полуплощадками в качестве верхней и нижней ступени.

Как видим, стандарт определяет и два вида ступеней лестниц:

• плоские – изготавливаются из единой армированной плоской железобетонной плиты;
• ребристые – здесь уже используются две армированные балки.

ЖБ лестницы такой конструкции своими руками уже не сделаешь, это промышленное производство, а значит строгая инструкция изготовления и более низкая цена

Установку железобетонных лестниц можно проводить и на существующую конструкцию полов.

Но ГОСТ определяет и специальные лестничные площадки под каждый базовый тип марша:

• 1ЛП – плоская площадка для марша типа ЛМ;
• 2ЛП – хоть ступени такого марша плоские, он может комбинироваться с данной ребристой площадкой;
• ЛПФ – ребристые площадки для маршей ЛМФ;
• ЛПП – тоже ребристые, но для ЛМП.

Существует ещё одна классификация, определённая нашей природой – мы ведь, кто правши и кто левши. Также и весь комплект лестниц делится в правом и левом исполнении или, другими словами, для подъема по часовой стрелке и против.

Лестницы Ж Б вверху и внизу уже конструктивно изготавливаются с целью удобной фиксации на обоих этажах здания – обратите внимание на фото, верхняя и нижние ступени уже имеют установочные пазы

Полезный совет!
Очень внимательно отнеситесь к тому простому факту, в каком направлении предполагается по имеющемуся чертежу осуществлять подъём – вправо или влево.
Согласно направлению и производится выбор комплектующих для вашей лестницы.
Ошибка в этом простом, казалось бы, вопросе заставит вас всё вести обратно – модификации такие конструкции не подлежат, более того, категорически не допускаются ГОСТом.

Расшифровка маркировки

Таким образом, зная базовые особенности того или иного типа лестниц, можно расшифровывать предлагаемую вам номенклатуру.

Если вам предлагается марш с маркировкой ЛМ 27.12.14-4, это означает:

• в вашем распоряжении марш плоский без фризовых ступеней – ЛМ;
• длина марша в дециметрах – 27, или 2 метра 70 сантиметров; длина округляется до дециметра, таким образом, реально она может отличаться в большую или меньшую сторону на 10 см;

И это не недостаток конструкции под названием «ЖБ лестничные марши», просто это другая сфера применения, когда требуются более серьёзные механизмы для установки, но и в этом случае всё предусмотрено – железные петли монтируются в сами ЖБ ступени для лестниц

• ширина марша в дециметрах – 12, или 1 м 20 см; здесь также допускается погрешность в 10 см;
• перепад высот между двумя основаниями ступени лестницы, верхним и нижним – 14, тоже дециметров; эта высота ещё называется установочной;
• важнейшая характеристика – нагрузка, на которую рассчитана лестница в течение всего допустимого срока её эксплуатации – 4 килоПаскаля.

Для площадки расшифровка маркировки 1ЛП 22.13 выглядит так:

• площадка плоская для марша ЛМ – 1ЛП;
• ширина площадки, как сторона, перпендикулярная маршу, в дециметрах – 22;
• длина, как сторона в продолжении – 13, всё дециметры.

В наилучшем варианте каждый ЖБИ лестничный марш требует и соответствующей конструкции лестничной клетки, тогда задача монтажа превращается, чуть ли не в сборку детского конструктора, правда, с совсем недетскими весами и последствиями в случае ошибок

Всё определяющий проект

Описываемые лестницы слишком серьёзный строительный материал, чтобы его можно было установить уже по ходу строительства, не спланировав все работы заранее. Наоборот, точное расположение каждой лестницы со всеми ей характеристиками наносится на поэтажный план дома с обязательным указанием всех допусков и посадок.

Установка лестниц производится с применением подъёмных кранов по мере возведения каждого этажа.

При этом необходимо соблюдать следующие правила:

• работы по установке в целях соблюдения всех мер безопасности должны производиться не менее чем 3 рабочими, не учитывая крановщика;
• перед установкой лестницы обязательным является установка лестничной площадки, на которой производится разметка размещения лестницы; излишне говорить, что все работы должны выполнять в строгом соответствии с размерами на чертеже – здесь приходится иметь дело с конструкциями такого веса, что ошибки даются к исправлению с большим дополнительными затратами;
• подавать марши на установку необходимо краном с четырёхветьевым стропом; причём, учтите одну технологическую особенность, две верхние ветви должны быть слегка укорочены, что придаст лестнице чуть больший реального наклон; отсюда вывод – сначала, располагая лестницу на кране, точно выверяют расположение лестницы внизу, а затем аккуратно её опускают на верхний пролёт;
• перед установкой марша на опорных площадках создают цементную постель;
• после установки и выверки, обычно, ломами, все стыки обрабатывают вновь цементным раствором;
• если лестничная клетка основана на поперечных несущих стенах, то рекомендуется использовать лестницы типа 1ЛП, 2ЛП и ЛПФ;
• лестницы 1ЛП без опорного ребра могут устанавливаться и на заранее вваренные в стены лестничной клетки стальные кронштейны;
• если у лестничной площадки несущие стены продольными, лучшим вариантом являются лестницы типа ЛМП.

Главное отличие несут в себе Ж Б ступени для лестниц, их форма, может, не является принципиальной, но выбор, тем не менее, делать придётся. По крайней мере, вариант “D” выглядит элегантнее варианта “A”, если слово «элегантность» можно отнести к железобетону (описание см. в тексте)

Классификация ступеней

При выборе подобных лестниц как-то особо не принято привередничать и думать, «почему люди не летают». Тем не менее, кое о чём вы можете подумать и в плане дизайна, в частности о форме ступенек.

Они различаются следующим образом (см. рисунок):

• A – ступень типа ЛС – самый распространённый и громоздкий вариант;
• B – ступень типа ЛСВ – здесь уже стремление и к облегчению всей конструкции и чувствуется забота о внешнем виде;
• C – ступень типа ЛСП – ещё один облегченный вариант;
• D– ступень типа ЛСН – и легкий и изящный вариант, насколько это может быть с железобетоном.

Весовая характеристика

Когда речь идёт о железобетоне, то обязательно на передний план выходит вес конструкции.

Приводим установленные стандартами предельные веса наиболее распространенных марок выпускаемых лестниц, приводится также расход бетона и стали для каждой марки:

• ЛМ27.11.14-4 – 1330 кг / расход бетона – 0,53 куб.м / расход стали – 14,77 кг;
• ЛМ27.12.14-4 – 1530 / 0,61 / 17,16;
• ЛМ30.11.15-4 – 1480 / 0,59 / 16,25;
• ЛМ30.12.15-4 – 1700 / 0,68 / 18,31;
• ЛМФ39.12.17-5 – 1300 / 0,52 / 28,49;
• ЛМФ42.12.18-5 – 1400 / 0,56 / 40,32;
• ЛМФ49.14.21-5 – 1930 / 0,77 / 40,90;
• ЛМП57.11.14-5 – 2250 / 0,90 / 78,00;
• ЛМП57.11.17-5 – 2380 / 0,95 / 79,00.

Само собой, Ж Б лестничные марши, собранные в такую конструкцию, требуют уже нижнего упора. Приведённый на фото, думается, слишком слаб и требует усиления. Здесь кашу маслом не испортишь, и лучше перестраховаться в 2-3 раза

Технические требования

Серьёзность работы с железобетонными лестницами, как при установке, так и будущем долговременном использовании, определяет и целый перечень технических требований к ним, среди которых:

• требования по фактической прочности бетона;
• требования по морозостойкости и водонепроницаемости бетона, что особенно актуально для лестниц, устанавливаемых на открытом воздухе;
• требования по плотности легкого бетона, ГОСТ строго контролирует чрезмерное стремление к облегчению конструкции;
• требования по истираемости бетона – здесь уже сказывается характер использования лестниц «по жизни», и если промышленные образцы полностью удовлетворяют данному требованию, то «кустарно» изготовленные железобетонные лестницы очень часто это требование не выполняют;
• требования к используемым маркам сталей, кстати, для монтажных петель тоже;
• требования по толщине слоя бетона до арматуры;
• требования по защите от коррозии.

Полезный совет!
Важнейшей характеристикой любой лестницы является её нагрузочная способность, которую в ГОСТах принято измерять в килоПаскалях (кПа). Важно ориентироваться в физическом значении такой величины как 1 Па.
«Один Паскаль» равен давлению на квадратный метр площади в течение 1-ой секунды 1-го килограмма.
Таким образом, если в вашем распоряжении марш с допустимой нагрузкой в 4 кПа, то это означает, что ваша лестница выдержит 4 тонны на каждый квадратный метр не более одной секунды.
Этого более чем достаточно, чтобы даже станцевать на марше брейк, но имейте в виду эту характеристику в любом случае.

Выводы

Железобетонные конструкции давно вторглись в нашу жизнь, а началось всё именно с лестниц. Безусловно, для интерьера загородного дома вы сможете подобрать и что-нибудь поизящнее, но ни в коем случае не забудьте об этом строительном материале, если предполагаете возвести лестницу снаружи.

Очень часто надёжнее и доступнее материала вам просто не найти. Когда же речь идёт о многоэтажном строительстве, то жби-лестницы не имеют конкурентов совсем.

Ну, кто сказал, что ЖБИ лестница – грубая, тяжеловесная конструкция. Вот такой, идеально белый вид, имеют православные храмы на Ближнем Востоке – Сирии, Израиле, Египте

Для наглядного восприятия изложенного выше материала, посмотрите видео в этой статье!

обзор, описание, производство, установка и отзывы

Неотъемлемым элементом каждого здания, содержащего более двух этажей, становится лестница. Маршевая конструкция считается самой надежной и простой, поэтому большинство дизайнеров выбирают именно ее.

Строение маршевой лестничной конструкции наилучшим образом соответствует биомеханике движений человека при подъеме или спуске по ступеням. Кроме того, они позволяют существенно сэкономить полезную площадь внутреннего помещения.

Параметры лестничных пролетов

Основные элементы, из которых состоят лестницы маршевые:

• Площадки и ограждения.
• Пролеты или марши.
• Опорная часть.

Пролетом или маршем называют наклонную часть лестницы со ступенями. В зависимости от высоты между уровнями или этажами, пролет может включать от трех до пятнадцати ступеней.

Меньшее количество проектировать нецелесообразно, так как в таком случае разница между уровнями может быть преодолена без использования лестницы. Вместе с тем подъем по маршу, который включает более 15 ступеней, скорее всего, будет утомительным.

Оптимальной считается лестница маршевая, каждый пролет которой состоит из 10-11 ступенек. Ширина маршей должна быть не менее 900 мм, наилучший диапазон – 1000-1250 мм.

Лестницы маршевые: площадки и их характеристики

Когда планируемая конструкция выходит слишком высокой, ее разбивают на две части промежуточными площадками. Ширина площадки не может быть меньше ширины пролета. Многие мастера предпочитают делать ее даже немного шире.

При расчетах габаритов площадок, принимается во внимание стандартная длина человеческого шага. Как правило, глубина этого элемента лестничной конструкции равна 640 мм.

В своей работе дизайнеры и мастера обязательно ориентируются на нормы и правила, которые регулируют то, как должны быть разработаны и установлены маршевые лестницы. ГОСТ и СНиП – основные административные документы, регулирующие процесс возведения лестниц.

Конечно, внешний вид конструкции, материал и месторасположения обязательно оговариваются с владельцем помещения, но требования к прочности креплений и перил, углу наклона лестницы и высоте ступеней должны быть соблюдены.

Виды маршевых лестниц по типу крепления к опоре

Существуют лестничные конструкции, ступени и ограждения которых фиксируются на косоурах или на тетивах.

Тетивы представляют собой косые несущие опоры, к которым по всей длине прилегают лестничные марши. Ступени к тетивам крепят торцевой частью. Такой тип конструкции позволяет создать декоративную и очень красивую лестницу со сложными элементами и нестандартными дизайнерскими приемами.

Косоур – это опора, поддерживающая лестничный пролет снизу. Конструкция может включать один или несколько косоуров, а на их количество влияет ширина маршей. Данный тип относится к традиционным и применяется при необходимости сооружения простой и надежной лестницы.

Поворотные лестничные конструкции

Лестница, состоящая из одного единственного марша, называется прямой. Это наиболее простой в разработке и изготовлении тип лестничной конструкции. Нередко именно его выбирают владельцы частных домов, которые планируют оборудовать свое жилье самостоятельно.

В том случае, когда лестница маршевая не может быть ограничена одним пролетом (если количество ступеней превышает 15 шт.), проектируют поворотную конструкцию.

Ее преимуществом становится экономия внутреннего пространства комнаты, а также возможность оборудования подсобного помещения или кладовой под пролетами.

Поворотная лестница маршевая наилучшим образом выполняет свои функции, будучи установленной в углу, образованном двумя смежными стенами.

Исходя из стилистических особенностей интерьера, количества пролетов в конструкции и ее общей высоты, поворотная лестница может быть:

• Круговой (360 градусов).
• Полуоборотной (180 градусов).
• Четвертьоборотной (90 градусов).

Забежные ступени: описание, применение, особенности

Чтобы добиться максимально возможной экономии жилого пространства, дизайнеры прибегают к использованию такого элемента как забежные ступени. Их внешний вид существенно отличается от традиционных симметричных ступеней прямоугольной формы.

Одна из сторон забежной ступеньки намного уже второй. При этом минимальная глубина проступи по узкому краю должна составлять не менее 150 мм. Обычно такие элементы используют для оснащения винтовых лестниц. Также довольно часто забежными ступенями заменяют площадки между маршами поворотных конструкций. Это позволяет более рационально использовать доступную площадь.

Анализируя отзывы людей, которые пользуются лестницами с забежными ступенями, можно сделать следующие выводы:

• Такие элементы существенно экономят место в комнате (минимальная ширина винтовой лестницы составляет всего 1300 мм).
• Наличие забежных ступеней придает конструкции интересный и эстетичный внешний вид.
• Быстрый подъем или спуск по таким ступеням невозможен из-за их асимметричной формы.
• Необходимость постоянного использования лестницы с забежными ступенями быстрее вызывает усталость (в сравнении с традиционными прямыми маршами).

Планируя оснастить лестницу забежными ступенями, следует позаботиться о том, чтобы помещения, которые используются наиболее часто, были расположены на нижних этажах.

Материалы для изготовления лестниц

Сегодня лестничные конструкции делают из самых разных материалов:

• Дерево.
• Металл.
• Бетон.
• Камень.

Чаще всего применяют сочетание нескольких из них, например, дерево с металлом или ПВХ, бетон или камень с коваными вставками, нержавеющую сталь со стеклом.

Интересно то, что стекло все чаще применяют для производства лестничных ограждений, ступеней и площадок. Оно превосходно вписывается в современные интерьеры в минималистическом стиле. Конечно, для этих целей подходит только армированное и прочное каленое стекло.

Несмотря на изобилие доступных материалов, фаворитами остаются различные сорта древесины. Из них производят как сами ступени, так и площадки, и ограждения. Особенностью использования деревянной лестницы является необходимость ухода за ее элементами. Древесину нужно своевременно красить, покрывать специальными пропитками и лаками.

Ограждения лестниц маршевых

В процессе проектирования лестничных конструкций разработчики уделяют повышенное внимание ограждениям пролетов и площадок. ГОСТ устанавливает минимальную высоту перил на уровне 900 мм. Этот параметр увеличивается для ограждений, сооружаемых в общественных зданиях, учебных и лечебных учреждениях.

Установка перил и поручней завершается их испытанием на прочность. Стандарты говорят о том, что перила должны выдерживать горизонтальную нагрузку не менее 30 кг/см³. Для зданий общественного назначения параметры увеличены до 100 кг/см³.

Наиболее прочными считаются лестницы маршевые, площадки и ограждения стальные. Для их монтажа обычно используют сварку, но некоторые конструкции могут быть собраны механическим методом.

Безопасность ограждений

Разрабатывая проект лестницы для жилого дома, дизайнеры учитывают возможность пребывания в помещениях детей. Это немаловажно, так как нередки случаи, когда дети получали травмы, забираясь на балясины и ограждения.

Поэтому правилами установлено минимальное расстояние между соседними балясинами – 100 мм. Также запрещено использование наклонных или горизонтальных перекладин.

Лестничный марш — это… Что такое Лестничный марш?

Лестничный марш – непрерывная часть вертикальной лестницы

– между зоной для входа и схода, если лестницы без площадок, или

– между зоной для входа или схода и ближайшей площадкой, или

– между площадками для отдыха, следующими друг за другом.

[ГОСТ Р ИСО 14122-4-2009]

Лестничный марш (марши) – часть лестницы между двумя этажами или между этажом и лестничной площадкой.

[Архитектура: иллюстрированный справочник, 2005]

Лестничный марш – наклонная ступенчатая железобетонная плита, опираю­щаяся на лестничные площадки.

[Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство» НИИЖБ им. А. А. Гвоздева, Москва, 2007 г. 110 стр.]

Рубрика термина: Лестницы

Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование

Источник: Энциклопедия терминов, определений и пояснений строительных материалов

Энциклопедия терминов, определений и пояснений строительных материалов. — Калининград. Под редакцией Ложкина В.П.. 2015-2016.

Типы (виды) пожарных лестниц: вертикальные П1, маршевые П2

Какие лестницы считаются пожарными и почему они так называются – это вопрос звучит довольно часто, и он вполне обоснован. Назначение пожарных лестнице определяет статья 39 Федерального закона РФ № 123-ФЗ – это лестницы предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.

Пожарные лестницы

Типы (виды)

В статье перечислены следующие типы пожарных лестниц:

• П1 – вертикальные лестницы или пожарные лестницы 1-го типа. Устанавливается обычно на торцах или тыловом фасаде здания. Наглядный пример – это пожарная лестница дома, смонтированная на его глухом торце, выходящая на кровлю.
• П2 – маршевые лестницы, имеющие уклон не больше 6:1 или пожарные лестницы 2-го типа. Это наружная лестница строения, на чьи площадки выполнены выходы со всех этажей. Используется для зданий, где с этажей существует лишь одна внутренняя эвакуационная лестница, что противоречит нормам. Монтаж лестницы 2 типа решает эту проблему.
• Пожарная лестница 3 типа. Ее нет в нормах, но за нее часто принимают наружную лестницу аварийного выхода, установленную на балконе (лоджии) квартиры (комнаты) многоэтажного дома или общежития, для поэтапной связи этажей и возможности эвакуации в случае пожара или иной чрезвычайной ситуации (ЧС). Она устанавливается вертикально (с уклоном), выход через люк.

 Подробнее об эвакуационных лестницах и аварийных выходах читайте в материалах:

Эвакуационные лестницы: типы, требования, испытания

Аварийные (запасные) пути и выходы

Кроме того, пожарными подразделениями в ходе разведки, спасения людей, ликвидации пожара используется три вида ручных пожарных лестниц: 3-х коленные, штурмовые, лестницы-палки, входящие в состав пожарно-технического вооружения.

Область применения пожарных лестниц:

• В жилых домах. Чаще всего это многоквартирный дом, а также общежитие; реже частный дом малоэтажной застройки. Жилые дома – это те объекты, где использование таких лестниц наиболее заметно населению, проживающему в них. Подъем по пожарным лестницам является опасным мероприятием, требующим хорошей физической подготовки, навыков, поэтому им занимаются подготовленные люди, прежде всего пожарные; а любителям экстрима и острых ощущений, в том числе подросткам, не стоит пытаться заниматься этим.
• Общественные здания. Использование стационарных пожарных лестниц, ограждений кровли при проектировании, строительстве в средней школе, детском саду – это стандартное требование пожарной безопасности.
• Промышленные здания.

Вертикальная типа П1

Наружная пожарная лестница вертикального исполнения – это наиболее распространенный вариант такой технической конструкции, предназначенной для того, чтобы подняться по ней на кровлю (крышу) строения; а затем при необходимости попасть в чердачное помещение или технический этаж здания.

Такая стационарная специальная лестница, согласно ГОСТ Р 53254-2009, бывает двух типов:

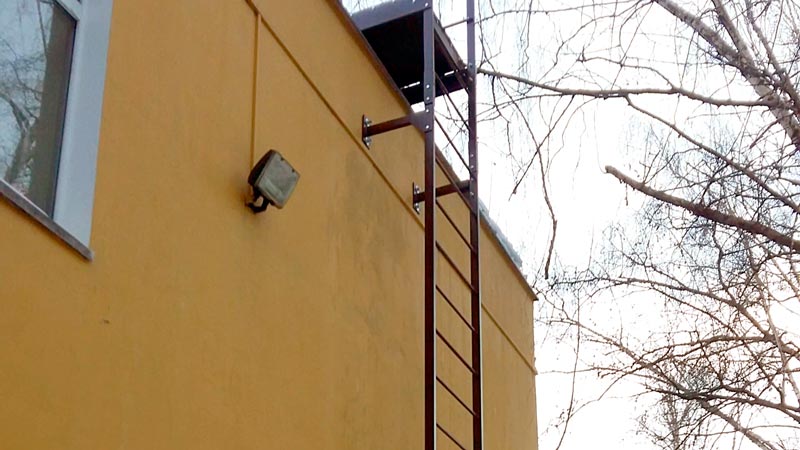

• вертикальная пожарная лестница без ограждения типа П1-1;
• вертикальная пожарная лестница с ограждением типа П1-2.

Распространенность такого вертикального варианта исполнения, по сравнению с маршевыми пожарными лестницами типа П2, обусловлена рядом основательных причин:

• небольшим расходом металлоизделий, необходимых для ее изготовления;
• простотой изготовления, в том числе на месте;
• легкостью монтажа;
• невысокой стоимостью как готового изделия, так и монтажных работ по ее сборке, установки на здание с помощью стальных балок, закладных элементов способом электросварки.

Проектируются и монтируются вертикальные пожарные лестницы, ведущие через люк, слуховое окно, непосредственно на чердак строения, для того чтобы исключить проход по скользкой, заледеневшей скатной металлической кровле, что важно в условиях многих территорий нашей страны с жестким холодным климатом.

Ее определение по ГОСТ Р 53254-2009 – это пожарно-эвакуационная лестница, конструктивно выполненная из 2-х параллельных вертикальных стоек, что жестко соединены поперек между собой опорными ступенями.

Эта металлическая конструкция может быть установлена в разных местах, где она необходима:

• на фасаде здания, как правило, с тыльной стороны;
• на глухом торце строения;
• на перепадах высот крыш или кровель зданий, сооружений.

Защитное ограждение лестницы необходимо при высоте ее вертикальной конструкции больше 6 м, до этого параметра на одно-двухэтажных зданиях, на перепадах высот крыш/кровель зданий любого функционального назначения она может проектироваться, эксплуатироваться без какого-либо ограждения.

Ограждение вертикальных лестниц имеет аббревиатуру/маркировку для изделий – ВН, ограждение кровли/крыши с парапетом – КП, без парапета – КО.

Важным эксплуатационной характеристикой для вертикальных пожарных лестниц обоих типов является высота (расстояние) до уровня земли, что связано одновременно с двумя факторами – удобством подъема сотрудников пожарных подразделений, работников технических, коммунальных служб, и сложностью забраться на нее посторонним лицам. Принятая по ГОСТ высота составляет – не меньше 1,5 м, при этом допустимо изготавливать, монтировать нижнюю секцию стационарной пожарной лестницы выдвижной; но так, чтобы была обеспечена ее надежная фиксация в рабочем положении.

Минимальная ширина вертикальной пожарной лестницы без ограждения типа П1-1 составляет 0,6 м, а П1-2 – 0,8 м, что вызвано необходимостью создания большего пространства внутри ограждения; особенно с учетом того, что сотрудники, работники, поднимающиеся по ней одеты в боевую или зимнюю утепленную одежду.

Немаловажна также высота ограждений крыш, кровель, как и их прочность, устойчивость к резкой нагрузке, ведь от этого параметра напрямую зависит жизнь пожарных, спасателей, работников тех коммунальных, технических служб, что по роду профессиональной деятельности поднимаются на верхние точки зданий, сооружений, и работают там.

Высота ограждения без парапета должна составлять не меньше 0,6 м, с парапетом – 0,6 м минус высота парапета, а расстояние между горизонтальными связями ограждения не больше 0,3 м для обеспечения безопасности людей.

Для обеспечения удобства выхода на кровлю с вертикальных пожарных лестниц должны быть установлены прямоугольные площадки длиной не меньше 0,8 м.

Кроме того, хотя это, на первый взгляд, может показаться странным, но, видимо, в связи с реальными инцидентами головотяпства работников строительно-монтажных организаций, в ГОСТ Р 53254-2009 прописано прямое указание о том, что ограждения кровель не могут пересекать выходы на кровли с площадок стационарных пожарных лестниц.

Маршевая типа П2

Для подъема людей на высоту 10–20 м, а также в местах перепадов высоты крыш/кровель 1–20 м необходимо проектировать, устанавливать стационарные лестницы типа П1; а для подъема на здания, сооружения высотой больше 20 м, а также при таких же перепадах высот крыш/кровель строений необходимо применять стационарные лестницы типа П2.

Объяснение этого требования очевидно, ведь маршевая лестница – это наиболее безопасная, удобная для подъема/спуска людей конструкция как внутри, так и снаружи зданий, других строений.

По определениям ГОСТ:

• маршевая пожарная лестница состоит из жестко соединенных площадок и маршей;
• марш состоит из двух параллельных направляющих, что жестко соединены поперек опорными ступенями. Устанавливается наклонно под требуемым определенным углом;
• площадка состоит из основания с жестко закрепленным ограждением.

ГОСТ Р 53254-2009 регламентирует минимально необходимые размеры стационарных пожарных лестниц типа П2 с площадками и маршами:

• ширина лестничного марша – не меньше 0,6 м;
• длина ступени – не меньше 0,5 м;
• ширина ступени – не меньше 0,25 м;
• расстояние между ступенями при наклоне лестнице 45˚ – 0,2 м; при 60˚ и 80,5˚, что соответствует максимально допустимому по 123-ФЗ уклону 1:6 – 0,3 м.
• высота перил, как в просторечье называют высоту ограждения лестничных маршей и площадок – не меньше 1 м.

Учитывая, что стационарные лестницы типа П2 устанавливаются снаружи строений, которые могут находиться в любом климатическом поясе нашей страны, изобилующем дождями, ливнями, снегом; то настилы площадок, как и ступени лестничных маршей рекомендовано выполнять не только сплошными из рифленой стали для лучшего сцепления, но решетчатыми, следующего исполнения из:

• просечно-вытяжных стальных листов;
• штампованных элементов;
• стальных полос, поставленных на ребро в одном направлении;
• таких же полос и стального круглого прута.

Категорически запрещено использовать конструкции всех типов стационарных пожарных лестниц зданий, сооружений как основы, полок для прокладки каких-либо инженерных, технических коммуникаций – от водостоков до слаботочных линий телевидения, связи.

Образцы (варианты, фото)

Вертикальная пожарная лестница с ограждением типа П1-1 Вертикальная пожарная лестница с ограждением типа П1-2 Маршевая пожарная лестница типа П2

Требования

Пожарная безопасность людей, находящихся в зданиях, в первую очередь, определяется возможностью самостоятельно покинуть здание в случае возникновения очага возгорания, начала задымления; а также способностью специалистов подразделений пожарной охраны быстро попасть в различные места зданий, минуя традиционные, основные пути эвакуации, которые могут быть как заполнены людьми, покидающими строения, так и недоступны из-за высокой температуры пожара.

Для решения этой проблемы проводится немало организационных мероприятий, проектируется много строительных конструкций, технических устройств, изделий.

Наружные стационарные лестницы с маршами, используемые как эвакуационные для жителей общежитий, многоквартирных домов коридорного типа; работников организаций, персонала промышленных предприятий, так и для подъема сотрудников пожарных подразделений МЧС России, других пожарных формирований – это простой, эффективный вариант решения, не требующий больших затрат.

Устройство пожарных лестниц вертикального типа для выхода на кровли/крыши строений предназначено только для сотрудников пожарной охраны, обслуживающего персонала организаций коммунального хозяйства.

Нормативные документы, где изложены требования к необходимости проектирования, устройству пожарных лестниц разных типов; ограждений крыш, кровель строений:

Отдельно стоит выделить нормы, регулирующие эксплуатационные испытания стационарных пожарных лестниц, ограждений крыш зданий и сооружений:

Оба документа имеют практически одинаковые названия – об общих технических требованиях к наружным стационарным пожарным лестницам, ограждениям крыш/кровель, методах их испытаний.

Расположение стационарных пожарных лестниц на здании, общественном, промышленном сооружении – на глухой стене с торцов или тылового фасада здания, что обусловлено прежде всего скорее архитектурными требованиями, чем удобством пожарного проезда, подъезда к ним.

Нормы устанавливают их угол наклона не больше 1:6, в то время как наружные лестницы третьего типа, предназначенные для эвакуации людей с этажей зданий любого функционального назначения, не называемые пожарными; но выполняющие, в том числе и эту функцию, ведь по ним точно так же поднимаются пожарные в ходе разведки, ликвидации пожара, должны иметь уклон не больше 1:2.

Существенным отличием является также ширина пожарных и наружных эвакуационных лестниц, которая у первых может быть небольшой, а у вторых должна быть не меньше расчетной для данного вида здания, соответствовать ширине внутренних лестниц, чтобы обеспечить эвакуацию.

Говоря о требованиях к стационарным пожарным лестницам нельзя не упомянуть их защитное ограждение, а также ограждение обслуживаемых крыш, скатных кровель, на которые они ведут.

Характеристики, требования к изготовлению, размеры ограждений изложены в ГОСТ 25772-83, в частности:

• Требования стандарта распространяются на стальные ограждения.
• Их основные размеры, а также расстояния между элементами ограждений принимаются по таблице 3.
• Несущие каркасы ограждений необходимо выполнять сварными.
• Ограждения должны выдерживать нагрузки, что предусмотрены СНиП 2.01.07-85* (СП 20.13330.2016) о нагрузках и воздействиях на строительные конструкции.

На поверхности ограждения должна отсутствовать ржавчина, заусенцы, механические повреждения.

Испытания пожарных лестниц и ограждений кровли (крыш)

Эксплуатация таких конструкций не подразумевает обязательное техническое обслуживание, но недостаточен и лишь визуальный осмотр, неспособный выявить необратимые изменения в металле, находящимся круглый год в неблагоприятных атмосферных условиях, сопровождаемых резкими перепадами температуры воздуха, упоминания о котором можно встретить в некоторых рекомендациях.

Вот что официальным языком говорят по этому поводу нормативные документы:

• В пункте 24 «Правил противопожарного режима в РФ» сказано, что руководителю организации, на балансе которой находятся здания с наружными пожарными лестницами, ограждениями на крышах/покрытиях строений, должно обеспечить их содержание в исправном состоянии; для чего необходима регулярная очистка ото льда, снега, проведение эксплуатационных испытаний не реже одного раза в пятилетку с составлением протокола испытаний соответствующего образца.
• В пункте 6.1.4 ГОСТ Р 53254-2009 указано, что эти же конструкции необходимо испытывать при сдаче строений в эксплуатацию, а затем также не реже 1 раза за пятилетие подвергать периодическим испытаниям.
• Кроме того, что наружные пожарные лестницы, ограждения кровель зданий, естественно, должны содержаться в исправном состоянии; они не реже одного раза в году должны подвергаться обследованию на целостность конструкции, о чем необходимо составить соответствующий акт.
• Если будут обнаружены дефекты, нарушения целостности наружных пожарных лестниц, ограждений кровель, то необходимо провести восстановительные работы, необходимый ремонт с последующим внеочередным испытанием на прочность.
• Результаты испытаний всех конструкций, установленных на строениях, признаются удовлетворительными, если они соответствуют требованиям ГОСТ; в противном случае, при отрицательных результатах даже по одному из показателей, повторные испытания проводят только после устранения недочетов.
• Весь объем проверок, испытаний приведен в таблице 2 данного ГОСТ.

В этом различия между требованиями ППР-2012 и ГОСТ, в котором есть соответствующие разъяснения о том, кто проводит испытания и как часто:

• Как ежегодное обследование, так и эксплуатационные испытания вертикальных, маршевых пожарных лестниц, ограждений крыш строений проводят организации, обладающие аттестованным испытательным оборудованием, набором измерительного инструмента с результатами его проверок, а также имеющие обученный персонал.
• Как можно заметить, в этом официальном документе нет и упоминания ни о каких лицензированных, кем бы то ни было, специализированных организациях; аккредитованных лабораториях; аттестованных высококвалифицированных работниках.

Порядок, метод испытаний по каждому элементу стационарных пожарных лестниц, ограждений подробно, понятным языком изложены в разделе 6.2 данного ГОСТ:

• Все испытания проводят днем в условиях хорошей прямой видимости, с соблюдением необходимых требований техники безопасности, с ограждением места испытаний предупреждающими знаками.
• Испытания конструкций на прочность являются статичными, а величины нагрузок выбираются с условием максимально возможной нагрузки на конструкцию, с коэффициентом запаса прочности 1,5.
• Испытательные нагрузки создаются любым доступным способом, но полностью исключающим присутствие людей под нагружаемой конструкцией – электрической лебедкой с редуктором, гидравлическим насосом и другими механизмами, устройствами.
• Основные габариты всех конструкций допустимо измерять как традиционным измерительным инструментом – рулеткой, линейкой, штангенциркулем, так и современными средствами, например, лазерным дальномером.
• Контроль качества сварных швов, защитных антикоррозионных покрытий проводят визуально.
• Каждую пятую ступень вертикальных, маршевых лестниц проверяют на прочность нагрузкой 180 кгс, прикладывая ее посредине ступени на 2 мин, после чего должна сохраниться целостность, не должно быть признаков остаточной деформации.
• Аналогичным по времени, оценкам после испытаний, но с расчетными нагрузками по несложным формулам, приведенным в ГОСТ для каждой конкретной конструкции, проводят испытания балок крепления вертикальных лестниц, лестничных маршей, площадок лестниц.
• Прочность ограждения вертикальных лестниц, маршей и площадок маршевых лестниц, а также ограждений кровель, крыш, покрытий строений проверяют приложением горизонтальной нагрузки 54 кгс в точках, указанных в ГОСТ для каждого вида конструкций.

По результатам испытаний составляется протокол, форма которого приведена в приложении Е ГОСТ Р 53254-2009, а на всех наружных пожарных лестницах, ограждениях кровель, прошедших испытания, закрепляют бирки/таблички с информацией об испытаниях. Их форму, как и способы нанесения информации, определяет организация, проводившая испытания, с учетом климатических особенностей региона.

Часто задаваемые вопросы

Нужна ли лицензия на монтаж пожарной лестницы?

— Нет.

Испытание пожарных лестниц – лицензируемый вид деятельности?

— Нет, так как такого вида работ, услуг нет в перечне лицензируемых видов деятельности МЧС. Поэтому лицензия на право производства таких работ не требуется.

Каково расстояние от окна до пожарной лестницы?

— В соответствии с требованиями п. 4.4.2 СП 1.13130.2009 «Эвакуационные пути и выходы» наружная лестница должна располагаться на расстоянии не менее 1 м от плоскости оконных проемов.

Каково расстояние между пожарными лестницами?

— Не нормируется.

Каково расстояние от пожарной лестницы до стены?

— Согласно таблицы Б.1 приложения Б ГОСТ Р 53254-2009 о лестницах пожарных наружных стационарных, оно должно быть не менее 300 мм.

Чем отличается пожарная лестница от эвакуационной?

— Максимально разрешенным уклоном и шириной. Для пожарной лестницы – это 1:6 и 0, 6 м, а для эвакуационной – 1:2 и 0, 9 м. Кроме этого пожарная лестница может иметь выход на кровлю.

Чем красить (окрашивать) пожарную лестницу и в какой цвет?

— Согласно пункта 6.2.8 ГОСТ Р 53254-2009 грунтовка и окраска конструкций наружных пожарных лестниц должны соответствовать V классу по ГОСТ 9.032-74 о лакокрасочных покрытиях, при этом цвет не нормируется.

Каким знаком (табличкой) обозначается пожарная лестница?

— Согласно ГОСТ 12.4.026-2015 «Цвета сигнальные, знаки, безопасности и разметка сигнальная» она обозначается знаком F 03:

Знак “Пожарная лестница”

и устанавливается в месте ее нахождения.

Каковы требования к двери, ведущей на пожарную лестницу?

— Высота в свету не менее 1,9 м, ширина не менее 0,8 м.
