виды стропил, монтаж мауэрлата и обрешетки

Как строить двускатную крышуВ последнее время о строительстве загородного дома стали задумываться все больше наших соотечественников. Этому в немалой степени поспособствовало разнообразие объектов, которые удалось построить другим счастливчикам. Это уже далеко не те строения, которые повсеместно возводили пару десятилетий назад.

Если владелец хочет получить что-нибудь оригинальное, то ему не стоит оставлять без внимания ни одной детали своего дома, в том числе и крышу. Есть дома, которые украшают купола, шпили, а также многогранные конструкции. Но даже их оригинальность никак не может повлиять на популярность классических вариантов. В первую очередь это касается двухскатной крыши, которая имеет простую конструкцию, поэтому ее может построить даже человек с небольшим опытом в строительстве.

Расчет площади крыши

Реализация любого строительного замысла необходимо начинать с составления проекта, в котором должны быть указаны точные размерные характеристики будущего строения. И здесь очень важно не ошибиться, поскольку от правильности расчетов зависит конечный результат. Еще это приведет к увеличению сметы из-за необходимости приобретения дополнительного количества стройматериалов. Однако всего этого можно избежать, если вы будете

следовать простым правилам:

  • Не пытайтесь включать в проект вентиляционные отверстия, дымоходные трубы или мансардные окна. Такая работа под силу только специалисту, а у вас, скорее всего, это вызовет лишь путаницу.
  • Вы должны точно рассчитать длину ската. Поэтому вам нужно знать, что его низ будет находиться у карниза, а верхняя часть - рядом с коньком.
  • При расчёте длины крыши необходимо брать в учёт конек.

При работе с рулонными кровельными материалами или мягкой черепицей обязательно нужно уменьшить длину скатов на 70 см. Для облегчения работы по устройству двухскатной кровли необходимо вначале разбить площадь конструкции на простые элементы, рассчитать площадь каждого, а в самом конце их суммировать. Обычно это можно сделать, даже не зная специальных математических формул, ведь для изготовления наиболее популярных разновидностей кровель используются прямоугольные и треугольные формы.

Виды стропильных систем

Любая крыша обязательно включает в себя такой элемент, как стропила. Присутствуют они и в конструкции двускатной кровли. Стропила необходимы для поддержки кровли, а, учитывая, что крыша подвергается нагрузкам не только со стороны ветра, но и осадков, выбирать стропило необходимо с запасом.

На сегодняшний день в строительстве используются два вида стропильных систем:

  • висячие;
  • наслонные.

Устройство крыши двускатного типаПри выборе правильного варианта необходимо исходить из габаритов крыши и конструкции дома. При наличии в конструкции дома средней несущей стены ее можно приспособить под основание для наслонных стропильных систем. Если таковой не предусмотрено, то можно использовать промежуточные столбчатые опоры.

Монтаж стропильной системы двухскатной крыши своими руками нужно производить таким образом, чтобы их концы опирались на стены сооружения, а их средняя часть — на стен ы или опоры. Из-за этой особенности элементы стропильных систем работают по принципу балок — всегда на изгиб. Кровли этого типа до сих пор пользуются популярностью в том числе и благодаря своему малому весу.

При отсутствии в конструкции здания промежуточных опор наиболее целесообразно выбирать висячие стропила для устройства двускатной кровли с фронтонами. Наслонные конструкции стоит рассматривать лишь тогда, если опоры установлены с шагом не более 6,5 м. При необходимости можно увеличить ширину стропил, но для этого придется установить дополнительные опоры. К примеру, при использовании стропильной системы двухскатной кровли с одной дополнительной опорой расстояние будет равно 12 м, а при использовании стропил сдвумя опорами ширину увеличивают до 15 м.

Для обеспечения максимально плотного примыкания стропила к балке его сперва прикладывают к месту фиксации и наносят отметку для выполнения распила. Именно за счет распила и можно добиться наиболее жесткого соединения бруса с балкой. У строителей это место принято называть подпятником.

При строительстве дома из бруса стропильные ноги нужно укладывать таким образом, чтобы они опирались на верхние венцы, а в качестве крепежа для них используют болты, скобы или нагели. В процессе установки элементов стропильной системы для кровли с фронтонами своими руками обязательно используют металлические накладки и болты. В остальных случаях следует применять

специальную конструкцию — мауэрлат.

Крепление мауэрлата своими руками

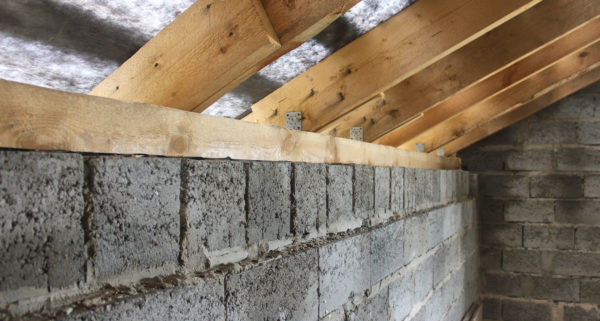

Как устроена двускатная крышаМауэрлат представляет собой основание, выполняющее функцию опоры для стропильной системы. Как правило, под эти цели используют брус сечением 15 x 15 см. Он отлично выдерживает создаваемую на него нагрузку и может использоваться в качестве своеобразного фундамента для крыши. Для мауэрлата выбирают место непосредственно под стропильной ногой вдоль всего ската кровли.

В большинстве случаев внешнюю часть бруса располагают заподлицо с плоскостью стены, присутствующая здесь кирпичная кладка повышает его прочностные характеристики. В соответствии с технологией монтажа мауэрлата, в обязательном порядке необходимо создать слой гидроизоляции. В качестве материала можно использовать рубероид, который желательно

укладывать в несколько слоев.

Использование достаточно массивной кровли не гарантирует надежную защиту от ветровых нагрузок, так как она имеет достаточно большую площадь. Поэтому для наиболее эффективного решения этой проблемы необходимо обеспечить надежное крепление мауэрлата. Это является одним из основополагающих требований, соблюдение которых гарантирует качественное устройство двускатной крыши.

Технология монтажа

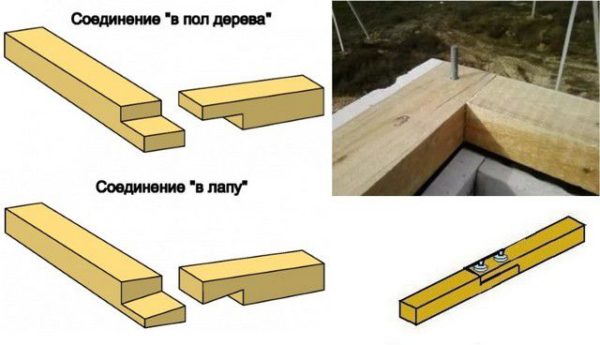

В процессе монтажа мауэрлата своими руками необходимо сделать так, чтобы эта конструкция и стропила не находились в непосредственной близости друг от друга. Иначе опорный брус может значительно ослабнуть. В качестве одного из вариантов решения этой проблемы может быть разнесение отверстий для шпилек и точек контакта со стропилами на максимально возможное расстояние друг от друга.

Это можно сделать несколькими способами:

  • Бруски. Их следует замуровать в конструкцию строящейся стены за несколько рядов до ее завершения. Крепление мауэрлата обеспечивается за счёт вбитых в них скоб.
  • Шпильки. Установка этих элементов производится только тогда, когда стена будет практически построена. Для этого подбирают шпильки диаметром 12-15 мм, глубина их установки должна составлять как минимум два-три ряда. Располагаться крепежи необходимо на расстоянии около 150-200 см.
  • Стальная проволока сечением 3-4 мм. Ее укладывают за несколько рядов до завершения стены, причем обязательно у неё должны остаться концы, чтобы можно было крепко зафиксировать мауэрлат. Делать таких вкладок нужно столько, чтобы их оказалось больше количества стропильных ног.
  • Железобетонный пояс. По мнению многих специалистов, этот метод лучше всего подходит для пенобетона, газосиликатных блоков и прочих материалов, обладающих схожими свойствами. Фиксация обеспечивается благодаря резьбовым шпилькам, которые устанавливают в опалубку еще до заливки. Для неё используют ту марку бетона и берут аналогичную плотность армирования, что указаны в проекте.

Если брус планируется крепить с помощью шпилек, то для них предварительно придется проделать отверстия.

Теплоизоляция и обрешетка

Как произвести теплоизоляцию крышиПо словам строителей со стажем, на этом этапе все работы необходимо выполнять особенно тщательно, так как от правильности его выполнения зависит продолжительность эксплуатации кровельной конструкции.

Устройство кровли любого типа своими руками в обязательном порядке требует создания теплоизоляционного слоя, который призван сохранять в помещении комфортную температуру и предотвращать выход тепла через стену. Чаще всего для этих целей используют комбинированные утеплители, выполненные на основе минеральной ваты. Одновременно с теплоизоляцией выполняется гидроизоляционный слой и производится укладка пароизоляционного материала.

В качестве гидроизоляции используют специальную мембрану, которую закрепляют поверх стропильной системы. Это делать нужно таким образом, чтобы между листами кровельного материала осталась небольшая щель. При определении ее ширины учитывают используемую технологию и тип кровельного покрытия. Чаще всего ее делают величину 2-5 см.

В процессе укладки гидроизоляции обязательно используют теплоизоляционные маты. Их крепят между стропилами кровли, а, закончив эту операцию, можно переходить непосредственно к укладке пароизоляционной мембраны. Ее располагают с внутренней стороны помещения, а в качестве крепежа для неё используют скобы. Монтаж мембраны производят с нахлестом, при этом места соединения необходимо

обработать специальной клеящей лентой. Прямо на пароизоляцию укладывают материал, выбранный для внутренней отделки.

Вышеописанным действием монтаж стропильной системы двускатной крыши можно считать практически завершенным. Теперь нужно только уложить обрешетку и кровельное покрытие.

Установка обрешётки

При устройстве обрешётки ее размещают на брусе, находящемся вдоль стропила, называемом контробрешеткой. Этот элемент необходим для обеспечения воздушного промежутка между слоем гидроизоляционного материала, смонтированного на стропильной системе, и кровельным покрытием. Благодаря этому зазору будут созданы условия для удаления влаги, проникающей на гидроизоляцию сверху или выходящей в виде паров снизу. При соблюдении всех требований устройства вентиляции можно гарантировать, что гидроизоляционный материал всегда будет оставаться сухим.

В строительстве распространены два основных варианта обрешётки:

  • Как строить двускатную крышу
    Первый, когда она имеет решетчатую конструкцию. Ее следует выбирать при использовании в качестве кровельного материала металлочерепицы или шифера, но при расчете шага необходимо учитывать используемую технологии монтажа.
  • Еще один вариант обрешётки — сплошная. Для изготовления решетчатой конструкции, как правило, используют брус сечением 50 x 50. В случае со сплошной можно брать фанеру 12 мм, листы OSB или доски.

Монтаж кровельного материала

Крепление кровельного материалаНа заключительном этапе устройства любой крыши выполняется укладка кровельного материала. Нужно учесть, что эта работа в каждом случае будет отличаться, поэтому необходимо подготовиться к этому этапу, а это будет зависеть от выбранного материала. Приводимые здесь рекомендации являются общими, поэтому для получения более подробной информации вам необходимо более подробно изучить выбранную вами технологию устройства кровли.

Среди выполняемых на этом этапе операций в обязательном порядке осуществляется устройство карниза, который придает зданию завершенный вид. В случае если двускатная мансардная крыша была изготовлена с точным соблюдением требований СНиПов, то в процессе устройства обрешётки желательно сделать выпуски на 30-40 см. Тогда во время осадков влага не будет мочить стены дома, а просто станет стекать по скатам кровли.

Помня о том, что обрешетка является деревянной конструкцией, нужно быть готовым к ее короблению. Из этого следует, что нужно избегать ровных линий и укладывать бруски методом «вразбежку».

Заключение

Устройство двускатной крыши требует выполнения этапов в определенной последовательности, что, впрочем, относится к любой кровельной конструкции. Из этого следует, что перед началом работ необходимо тщательно ознакомиться с пошаговой технологией строительства основных элементов кровли и правилами их соединения своими руками. Об этом нужно не забывать и в свете той нагрузки, которая будет приходиться на кровлю крыши. Поэтому все элементы должны быть выполнены из самых качественных материалов, а соединения — правильно подобранных крепежей.

Как возвести кирпичный фронтон: особенности стропил, этапы монтажа

Торцевая часть крыши, ограниченная ее скатами, защищает подкровельное пространство от ветра и осадков. Эту конструкцию, расположенную под кровлей, называют фронтоном. Он не только выполняет защитную функцию, но также становится важным элементом декоративного оформления дома.

Фронтоны могут отличаться своей геометрией, треугольник, трапеция и другое, и материалом исполнения. В капитальном строительстве чаще всего встречается кирпичная кладка фронтонов. Ее отличает исключительная надежность и долговечность, к тому же блоки кирпича можно дополнительно не обшивать.

На заметку

Кирпичный фронтон подходит любой крыше, независимо от ее конфигурации и протяженности стен.

В отличие от древесины, кладка из кирпича не подвержена гниению, образованию плесени или другим негативным последствиям вследствие чрезмерной влажности. К тому же при отличных эксплуатационных свойствах она требует минимального ухода.

Правда, фронтоны домов (фото ниже), обходятся недешево и требуют больших трудозатрат.

красивая кладка

Кирпичный фронтон прекрасно смотрится сам по себе, особенно если выложен глазурованными блоками, но его при желании тоже можно отделать. Прежде чем обшить, нужно определиться насколько вы хотите приукрасить щипцовую стену. Вопрос непраздный, так как ее можно и просто отделать штукатуркой, и обшить сайдингом.

Важно!

Каждый из отделочных материалов имеет свои нюансы использования. К примеру, обшивать сайдингом можно не раньше двух лет после строительства, чтобы дом успел дать усадку.

Особенности конструкции ↑

Качество построенного сооружения во многом определяется строительными правилами, технологией и, конечно же, грамотно выполненным предварительным расчетом. Подчас простейшие ошибки, допущенные в начале строительства, могут иметь негативные последствия вплоть до обрушения конструкции. Вот почему так важно учесть все нюансы заблаговременно.

зависимость фронтонов от ветровой нагрузки

Отметим некоторые важные моменты, на которые застройщики не всегда обращают внимание.

  • Перекрытие последнего этажа проектируется с определенным запасом прочности, учитывая внушительный вес кладки из кирпича, приходящийся на торцы плиты перекрытия.
  • Сильный ветер или небольшие ураганы создают повышенные горизонтальные нагрузки на щипцовую стену, поэтому ее необходимо дополнительно укреплять.

При расчете высоты конструкции принимается во внимание функциональное назначение подкровельного пространства. Кирпичный фронтон мансардной крыши должен иметь высоту не менее 2,5 м, и она тем больше, чем больше расстояние между перекрытием верхнего этажа и коньком и круче крыша. Например, для крыш с углом наклона в 60°, этот показатель равен примерно 5,3 м.

зависимость от формы и размера

Условие дополнительного укрепления в этом случае носит обязательный характер, поскольку большая высота делает стену еще более уязвимой к ветровой нагрузке.

Еще один фактор, определяющий устойчивость щипцовой стены – вид материала. Толщина стен из кирпича обычно составляет 380 или 410 мм, реже – 250 или 270 мм, то есть кладку выполняют в 1,5 или 1 кирпич. Если учесть, что на 1 м2 уходит 35–40 кирпичей стандартного размера, а вес одного блока полнотелого кирпича составляет порядка 2,5–7 кг, то очевидно, что вес щипцовой стены, хотя его кладут обычно в половину кирпича, будет исчисляться тоннами. Вот почему в современном строительстве предпочтение отдается пустотелому кирпичу, который существенно сокращает нагрузку на перекрытие.

Кирпичный фронтон своими руками: общие рекомендации ↑

кладка кирпичного фронтона

Кирпичную щипцовую стену строят по следующим схемам:

  • параллельно с возведением стен, до установки системы стропил. В этом случае повышается риск обрушения стены под порывами сильного ветра, тем не менее эта самая популярная схема для возведения подобной конструкции,
  • после устройства крыши. Этот варианта создает определенные сложности при закладке щипцовой стены кирпичом, поскольку проведение работ в достаточно стесненных условиях довольно-таки некомфортно.

В кирпичных сооружениях стропила опираются на мауэрлат, представляющий собой толстый брус из дерева. Правильно установленный он гарантирует точное примыкание стропила к кирпичному фронтону. Рассмотрим, как поставить торцы мауэрлата грамотно.

устройство кирпичного фронтона

  • После возведения основных стен, по всему периметру заливают сплошной армпояс. Такой железобетонный пояс, с одной стороны, обеспечивает жесткость конструкции, а с другой – препятствует распорным усилиям, создаваемым стропильными ногами, нейтрализуя их. Помимо прочего, армированный пояс служит усиленной опорой, которая впоследствии не даст мауэрлату смещаться.
  • После заливки армпояса с торцов дома кладку подымают на два ряда, что соответствует высоте бруса мауэрлата. С оставшихся сторон на армированный пояс устанавливают брус мауэрлата.

На заметку

Следует отметить, что кладку подымают не на полную толщину стены, а на толщину кирпичного фронтона.

Только при таком подходе ничего не мешает установить мауэрлат и подвести к опорному брусу наклонные стропила. Затем беспрепятственно приступить к монтажу крыши. Если пренебречь этим правилом, то мауэрлат и тем более стропильные ноги выступят наружу. Таким образом, прежде чем начать монтаж крыши, надо будет сдвинуть опорный брус внутрь. А для этого придется сбить, по крайней мере, один ряд имеющейся лицевой кладки.

способы армирования кирпичной кладки

  • Для повышения прочности конструкции кирпичный фронтон армируют, закладывая в процессе кладки арматурную сетку.
  • Если строительство ведется в местности с сильной ветровой нагрузкой, особенно на щипцовую стену, рекомендуется воздержаться от размещения на ней окон или дверей.
  • Щипцовые стены защищают от воздействия осадков и талой воды при помощи кровельных свесов, ширина которых определяется для каждой конструкции индивидуально. Их создают за счет выпуска элементов обрешетки и конькового бруса.

Основные этапы монтажа ↑

фронтон двускатной крыши из кирпича

  • Монтажные работы начинают с разметки. Конструкция чаще всего представляет собой равнобедренный треугольник. В этом случае в срединной точке стены строго вертикально устанавливают рейку, длина которой совпадает с высотой щипцовой стены. Затем ее верхнюю точку соединяют с углами стен, натянув капроновый шнур. Стороны воображаемого треугольника могут быть и не равны, тогда рейку передвигают по направлению конькового бруса.
  • Подрезку и кладку боковин выполняют в соответствии с натянутым шнуром. Сначала кладку осуществляют «всухую». Примеряют кирпич к натянутому шнуру и делают соответствующие отметки, после чего срезают с кирпича угол с учетом величины кладочного шва. Толщина шва составляет примерно 1,5 см. Так можно избежать ступенчатости конструкции, которую в дальнейшем придется подправлять: стесывать лишние участки или дополнять недостающие.

Рекомендуем

Чтобы ускорить процесс подгонки, можно заранее подготовить шаблон из дерева, соответствующий толщине шва. Его можно подложить под кирпич и только потом отмечать линию отреза.

  • Кладку продолжают до верха, не выходя за границы шнура.
  • С промежутком в 4–5 рядов в стену закладывается армирующая сетка, повышающая прочность кладки.
  • Боковины выравнивают раствором.
  • Для достаточно высоких щипцовых стен с их внутренней стороны устанавливают пилястры, которые дополнительно укрепят конструкцию.
  • Завершив монтаж фронтона, переходят к устройству кровли.

© 2020 stylekrov.ru

Мауэрлат и фронтон — Про стройку и не только

17 Май by admin

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Фото 1
Каркасный дом нуждается в полноценной крыше, не отличающейся по функциональности от любой другой, но не обладающей слишком большим весом.

Чрезмерные нагрузки на стены противопоказаны каркасному зданию, несущая способность ограничена, а потребность в защите от климатических и погодных факторов не меньше, чем у любого другого дома.

Поэтому требования к крыше, помимо всех основных пунктов, включают в себя такой, как «легкость, малый вес, низкая нагрузка на стены». При этом конструкция крыши допускает снижение веса только с сопутствующим снижением допустимых нагрузок на кровлю, любое облегчение стропильной системы или утепляющего пирога повлечет за собой потери в защитных свойствах крыши. Попробуем разобраться, как можно максимально облегчить крышу, не снижая ее рабочих качеств.

Содержание статьи:

Общая информация

Фото 2
Стропила — это наклонные доски, несущие кровельный материал и обеспечивающие поддержание формы и угла наклона кровельной плоскости.

По аналогии с каркасом стены, роль стропил напоминает работу шаговых стоек.

От угла наклона во многом зависит эффективность службы всей крыши.

Внимание! Стойки строго вертикальны, в то время как стропила имеют определенный угол наклона.

Конструктивно стропила каркасного дома делятся на два вида:

  1. Висячие. Такая система имеет опору на нижние концы, отчего вся система, соединяясь в верхней точке, как бы «висит» над двумя точками опоры. Такая конструкция имеет сильное распирающее воздействие на опорные стены, которое нуждается в компенсации. Ее роль выполняет т. н. затяжка, доска или брус, соединяющий нижние опорные точки стропил. Если представить один ряд стропил как равнобедренный треугольник, где одинаковые стороны — стропила, то основание треугольника — это и есть затяжка, снимающая раздвигающее усилие.
  2. Наслонные. Этот тип стропил имеет дополнительную линию опоры, расположенную вдоль центральной оси здания. Вновь прибегая к аналогии с равнобедренным треугольником, дополнительная опора располагается в точке соединения высоты с основанием. Крупные здания имеют дополнительную несущую стену по центральной оси, которая, помимо прочих функций, играет роль поддержки стропильной системы. Распирающее усилие в этом случае заметно меньше, но не исчезает полностью, поэтому для его снижения используют т. н. ригель, горизонтальную планку, соединяющую стропила в точках, расположенных в верхней трети длины.

Элементы

Фото 3

Для того чтобы правильно представлять себе строение системы, надо ориентироваться в терминологии.

Все элементы стропильной системы имеют собственные названия, без знания которых разговор будет сильно затруднен.

Стропильная система включает в себя следующие элементы:

  1. Мауэрлат. Это пояс из бруса, расположенный по периметру несущих стен и служащий опорой для стропил. Некий аналог нижней обвязки каркасного дома.
  2. Стропило (иначе — стропильная нога). Наклонная балка, служащая для опоры кровельного материала. Его длина — расстояние от нижнего среза кровли до верхней точки встречи или ребра перелома плоскостей.
  3. Коньковый прогон. Горизонтальная балка, расположенная в верхней оси перехода плоскостей. Является верхней опорой для стропил.
  4. Стойка. Вертикальная балка, служащая опорой для конькового прогона. Опирается на лежень или непосредственно на перекрытие.
  5. Лежень. Горизонтальная балка, расположенная на продольной оси здания. Крепится на перекрытии или на дополнительной несущей стене. Выполняет функции опоры для стоек, а также соединяется с мауэрлатом, снимая выдавливающее боковое давление на стену.
  6. Затяжка. Балка, соединяющая противоположные точки мауэрлата. Важный элемент конструкции, служащий для снятия распирающего усилия. В комплекте с присоединенными стропильными ногами образует ферму.
  7. Стропильная ферма. Элемент конструкции системы, объединяющий две противоположные стропильные ноги, затяжку и усиливающие элементы — ригели, подкосы, подстропильные ноги. Располагается перпендикулярно продольной оси крыши.
  8. Подкос. Элемент конструкции, дополнительная опора для стропила, снимающая нагрузку от веса кровли и исключающая деформацию материала. Соединяет верхнюю треть стропила с основанием стойки или с лежнем.
  9. Ригель (подстропильная затяжка). Балка, связывающая стропильные ноги наподобие затяжки, но не в основании, а в верхней трети (для стропил большой длины делается несколько ригелей, расположенных параллельно один над другим).
  10. Обрешетка. Горизонтальные планки, расположенные на скатах стропил, установленные на расстоянии нескольких сантиметров друг от друга, служащие для связки стропил между собой и непосредственного крепления кровельного материала.

Про общее устройство и монтаж кровли описано в этой статье.

Виды крыш

Фото 4
Для каркасного дома доступны все варианты конструктивных решений стропильной системы.

В строительстве используются:

  1. Односкатные крыши. Самый простой вариант. По сути, это плоский навес, горизонтально или наклонно (чаще) расположенный над постройкой. Для жилых домов используется редко, чаще применяется для хозяйственных или вспомогательных зданий.
  2. Двускатные (щипцовые) крыши. Такая конструкция имеет две наклонные плоскости, расположенные симметрично или асимметрично вдоль центральной продольной оси здания. С торцов имеются треугольные продолжения стен — фронтоны. Наиболее часто встречающийся вариант.
  3. Четырехскатные (вальмовые, шатровые). Конструкция состоит из четырех наклонных плоскостей, встречающихся в одной точке (шатровая крыша) или имеющих конек (вальмовая крыша). Встречается реже, чем двускатная, но имеет ряд преимуществ.
  4. Ломаные (мансардные) крыши. Вариант двускатной крыши, но каждая плоскость дополнительно разделена на два участка, один из которых имеет большой угол наклона (близко к вертикали), а другой — более пологий. Такая конструкция увеличивает пространство чердака, делая возможным использование его в качестве полноценного жилого помещения.

Каждая конструкция имеет свою схему расположения стропил, обусловленную количеством скатов, углом наклона, наличием элементов кровли — окон, примыканий, ендов и прочих. Это оказывает непосредственное влияние на способ крепления стропил каркасного дома.

Расчет

Фото 5

Порядок расчета стропильной системы довольно сложен и требует наличия многих данных, поиск которых для неподготовленного человека может оказаться не под силу. Выходом из ситуации может служить:

  • обращение к специалистам. Рассчитают, но потребуется время и деньги;
  • использование онлайн-калькулятора. В сети таких много, для получения более корректного результата лучше продублировать расчеты в нескольких калькуляторах;
  • использование программы для расчета, скачанной на компьютер. Вариант неплох, но проверить результат по нескольким вариантам расчета не получится.

Расчет стропильной системы включает в себя:

  • определение угла наклона. Важная величина, определяющая многие параметры — вес, ветровую и снеговую нагрузку на кровлю;
  • шаг стропил. Расстояние между соседними фермами. Слишком большой шаг означает чрезмерную нагрузку на единицу, слишком малый шаг — высокий расход материала и большой вес крыши;
  • сечение стропильной балки. Определяется исходя из длины стропильной ноги, позволяет правильно заготовить и определить необходимое количество материала;
  • масса системы. Важный показатель, поскольку он отображает нагрузку на стены.

Для простоты расчетов в сети имеется масса источников, содержащих таблицы с готовыми значениями размеров, длины и толщины всех элементов. Дело в том, что точность подсчета до миллиметров смысла не имеет, разбег значений в несколько процентов не играет существенной роли. Поэтому вполне допустимо использовать готовые данные, взятые из таблицы, специально составленной для этой цели.

Важно! Делать самостоятельный расчет по формулам без специальных знаний и подготовки настоятельно не рекомендуется.

Изготовление

Фото 6
Для изготовления стропил используются пиломатериалы из древесины хвойных пород.

Материал должен быть высушен и выдержан, иначе через некоторое время могут появиться проседания плоскостей, перекосы, трещины.

Применяются:

  1. Обрезная доска толщиной 40-50 мм (зависит от длины), она идет на стропила, коньки, затяжки, ригели, подкосы и т. д.
  2. Брус 100 на 150 мм (или 150 на 150 мм). Из него делаются мауэрлат, лежень и т. д.

Все соединения выполняются на гвозди, шурупы, усиливаются металлическими пластинами. Угловые соединения бруса делаются вполдерева с обязательным усилением металлическими пластинами и подкосами. Необходим постоянный контроль горизонтали, вертикали и параллельности элементов. Точность установки стропил контролируется натянутым шнуром.

Стыкование стропил по длине при необходимости производится в точке установки подкоса. Соединение усиливается деревянной бобышкой длиной не менее 30-40 см. Для простоты работы (если размеры постройки не слишком велики) производится предварительная сборка ферм, которые устанавливаются на крыше в готовом виде. Такой метод упрощает работу, надо лишь постоянно контролировать положение каждого узла.

Фронтоны

Фото 7

Фронтоны обычно монтируются или перед установкой крыши, или после нее. Для каркасного дома такой порядок не годится. Изготавливая фронтон каркасного дома, поступают проще: крайние стропильные фермы, расположенные в плоскостях торцовых стен, обшиваются снаружи тем же материалом, что и стены дома.

Получаются каркасные фронтоны, точно соответствующие по размеру и форме всем остальным элементам системы и не нарушающие геометрию крыши. Они не имеют слишком большого веса, достаточно прочны, чтобы выдерживать ветровые нагрузки и легко могут быть утеплены при необходимости.

Мауэрлат

Фото 8
Мауэрлат в каркасном доме — аналог нижней обвязки каркаса стен. Он играет роль соединительного элемента, связывающего стропила, стены и перекрытие пола чердака.

Изготавливается из соснового (чаще всего) бруса, присоединенного к верхнему срезу стены.

Верхняя обвязка каркаса зачастую и является мауэрлатом стропильной системы. Угловые соединения вполдерева, усиленные подкосами и металлическими пластинами, обеспечивают жесткость и неподвижность конструкции.

Полезное видео

Ознакомьтесь визуально с процессом строительства стропильной системы на видео ниже:

Выводы

Изготовление стропильной системы каркасного дома требует, помимо общих правил, максимального облегчения конструкции с сохранением несущей способности. Решить этот вопрос можно только использованием более легких и прочных материалов, уменьшением площади крыши. Все остальные требования действуют так же, как и для обычных построек.

Вконтакте

Facebook

Twitter

Google+

Одноклассники



Source: ochag.online

Размещение стропил, слегов, мауэрлата на крыше

Скатную крышу обычно формирует стропильная система. Стропило или стропильная нога — это балка из дерева или металла, которая является основным несущим элементом в конструкции крыши.

Совокупность нескольких стропил создают особую систему опорных балок, с помощью которой формируется крыша. Стропильная система должна рассчитываться по собственному весу, нагрузкам от снега и ветра, и по другим параметрами. Рассмотрим, как правильно делается стропильная система, какие виды стропил бывают.

Виды стропил

В зависимости от того как установлены и закреплены стропила они делятся на два вида:

  • Наслонные — концы стропил опираются на стены или подпорки. Само слово \»наслонные\» произошло от \»настилать\» — стропила настилаются по готовым опорам с двух сторон.
  • Висячие — один конец стропила замыкается со стропилом противоположного ската. Стропила удерживаются за счет взаимного упора.

Особенности наслонных стропил

Наслонные стропила могут опираться на внешние стены разной высоты. В таком случае они образуют односкатную крышу.

В двускатной крыше наслонные стропила должны опираться нижним краем на несущие стены, а верхним — на внутренние стены, или специальную конструкцию (опоры, фермы) которая в свою очередь опирается на внутренние стены.

При строительстве крыши особое значение приобретает вопрос передачи от стропил на стены распорных сил и нейтрализация этих сил.

Если стропила одним концом упираются друг в друга, а другим жестко с помощью вруба заделаны в мауэрлат, то они будут передавать на мауэрлат распорное усилие. Одним из способов нейтрализации распорных усилий, является создание армированного железобетонного пояса поверху стен, жестко связанного с мауэрлатом.

Если вруб на мауэрлате и стропиле будет сделан горизонтальным, то распор (силы в горизонтальном направлении) на мауэрлат передаваться не будут. Для их компенсации применяются другие конструктивные элементы.

Висячие

Висячие стропила упираются друг в друга. Конструкция, состоящая из ряда пар висячих стропил, способная нести нагрузки. Подпор верхнего края стропил отсутствует.

Создаваемый распор в этой системе нейтрализуется дополнительным элементом — балкой закрепленной между нижними концами стропил. Эту балку называют затяжкой. Материал балки, ее конструкция, а также способ закрепления со стропильными ногами должны быть рассчитаны на растягивающие усилия. Данная стропильная система передает на стены только вертикально направленные силы.

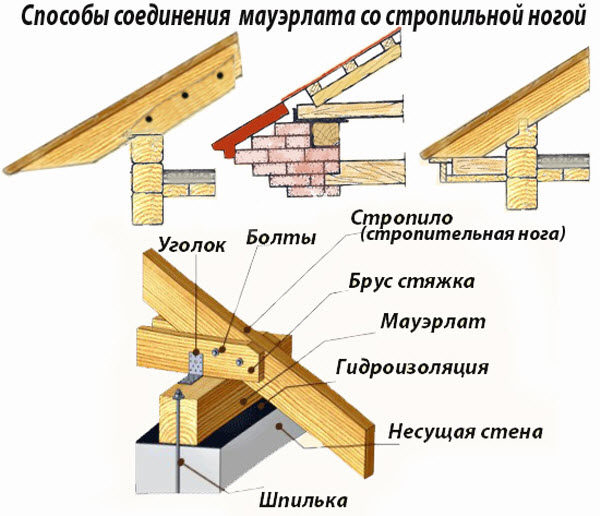

Мауэрлат и особенности крепления стропильных ног

Мауэрлат — брус укладываемый на верхний торец стены, служит опорой под стропила, перераспределяет точечную нагрузку от стропильной ноги на большую площадь стены. Связывает армопояс в верхней части стены со стропилом.

Если стены сделаны из тяжелых материалов, то между ними и мауэрлатом из дерева укладывается гидроизолятор (рубероид). При определенных перепадах температуры и влажности на стенах из тяжелых материалов возникает роса. Непосредственное крепление деревянных элементов к бетону, камню и их производным нежелательно из-за ускоренного разрушения древесины вследствие повышенной влажности в месте контакта.

Мауэрлат закладывается на торцах стен выше перекрытия на 0,3- 0,5 м, что обеспечивает его нормальное проветривание, осмотры и обслуживание. Сам же мауэрлат обычно крепится шпильками, которые закладываются в армопояс в верхней части стены во время его изготовления.

Крыши с несущими фронтонами

Фронтоны крыши можно сделать несущими, способными воспринимать нагрузку от кровли. Тогда стропильная система окажется не нужной, их заменят балки уложенные между фронтонами. Эти балки называются слегами.

Подобные конструкции крыши широко применяются при создании домов из дерева, когда вес несущего фронтона (самца) не слишком велик, а его прочность достаточная. При строительстве стен и фронтонов из тяжелых материалов, как правило, необходимо дополнительное армирование, а сами слеги лучше выполнять из металла, что бы они служили армирующим поясом между тяжелыми фронтонами.

В частном строительстве не редко возводятся смешанные конструкции, в которых фронтоны и слеги сочетаются со стропильной системой в другой части здания. Комбинации помогают достигать необычности дизайна, оригинальности для всего здания.

Указанные выше принципы создания крыши отражаются в проектах. Конкретные же конструкции, способы стыковки стропил между сбой и
с другими элементами и мауэрлатом рассчитываются по возможным нагрузкам, по обеспечению необходимого запаса прочности. Крыша возводится в соответствии с проектными решениями.

что это такое: описание, виды, инструкции по монтажу!


Warning: Use of undefined constant WPLANG - assumed 'WPLANG' (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580

Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802

Кровельная система – очень важная часть структуры здания в целом. Оно не будет комфортно эксплуатироваться, если фундаментная часть и ограждающие конструкции возведены правильно, а крыша – с технологическими ошибками. В частности, в этой публикации мы поговорим про мауэрлат: что это такое и какова его функциональность, рассмотрим узлы сопряжения данного элемента с другими деталями стропильной системы.

Мауэрлат - что это такое

Мауэрлат — что это такое?

Содержание статьи

Мауэрлатная балка и её особенности

Мауэрлатом в строительстве принято называть горизонтальный элемент деревянной кровли, роль которого сводится либо только к фиксации стропил наслонного типа, либо ещё и к приёму и распределению нагрузки от их веса. Это брус, который располагается на внутренней части обреза стены (а потому не может быть шире стены) и служит стропилам опорой.

Мауэрлат применяется в любой стропильной ферме и представляет брусок, крепящийся по периметру стен строения

Мауэрлат применяется в любой стропильной ферме и представляет брусок, крепящийся по периметру стен строения

В идеале мауэрлатная балка должна состоять из цельного бруса

В идеале мауэрлатная балка должна состоять из цельного бруса

Примечание! В нежилых постройках типа гаража или хозблока с целью экономии древесины вместо цельных балок могут использоваться отрезки брусков, монтируемых только в местах касания стропил.

Виды и размер мауэрлата

Виды и размер мауэрлата

Сечение мауэрлатной балки, а также вариант её крепления зависит от конструктива стен – а вернее, от используемого для их возведения материала.

  1. В металлических каркасных зданиях в качестве мауэрлата применяют либо швеллер, либо стальную двутавровую балку, к которой привариваются металлические же стропила. Монтаж металлической стропильной системы кровли

    Монтаж металлической стропильной системы кровли

  2. В деревянных домах функцию мауэрлата выполняет верхний венец сруба, обвязанный со стропилами анкерами и скобами. Верхний венец сруба в качестве мауэрлата

    Верхний венец сруба в качестве мауэрлата

  3. На каменных стенах (кирпичных, бутовых, блочных, монолитных) чаще всего выполняется поверху армопояс, в котором замоноличиваются анкера для крепления мауэрлата. Там, где армопояса нет, для этой цели в стену забуриваются и вклеиваются шпильки, притягиваемые к брусу с помощью гаек. Либо в кладку замоноличиваются деревянные пробки для крепления скобами. На таких стенах, как правило, выполняется армпояс

    На таких стенах, как правило, выполняется армпояс

    Мауэрлат с металлической балкой

    Мауэрлат с металлической балкой

В качестве мауэрлата для деревянных стропильных систем лучше применять клееный брус из древесины хвойных пород.

Клееный брус

Клееный брус

На заметку! Мауэрлатный брус должен быть в обязательном порядке обработан антисептиком и уложен на слой гидроизоляционного материала на битумной основе.

Мауэрлат укладывается только поверх гидроизоляционного материала

Мауэрлат укладывается только поверх гидроизоляционного материала

Антисептик для древесины

Антисептик для древесины

Цены на антисептики для древесины

Антисептик для древесины

Параметры бруса

На выбор сечения мауэрлатной балки оказывают влияние такие критерии:

  • габариты здания и длина пролётов между стенами;
  • конструктивные материалы стен и самой стропильной системы;
  • вид используемого кровельного материала — ведь если это, к примеру, тяжёлый сланцевый шифер или керамическая черепица, нужно учитывать повышенные нагрузки;
Виды кровельных материалов

Виды кровельных материалов

  • наличие или отсутствие мансарды;
  • особенности местного климата.

На размер балок влияет и конструкция крыши в целом, которая может быть не только скатной, но и шатровой, вальмовой, ломаной.

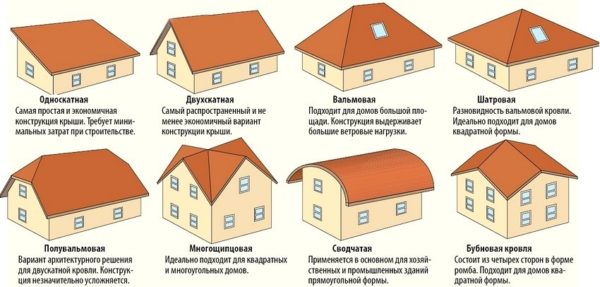

Устройство и виды крыш

Устройство и виды крыш

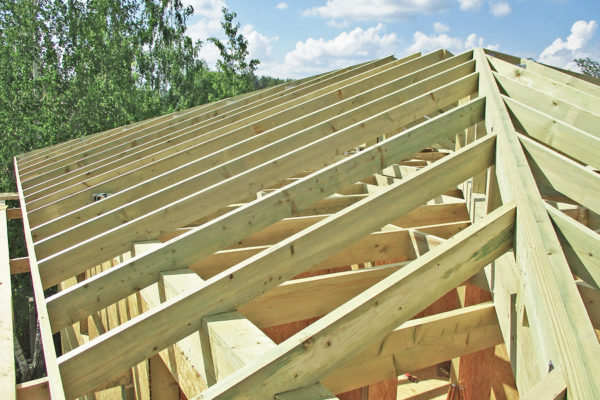

От типа крыши во многом зависит размер балок

От типа крыши во многом зависит размер балок

В любом случае, наибольшую устойчивость мауэрлатной балки обеспечивает прямоугольная или квадратная форма сечения. Если с этой целью используется бревно, то с той стороны, которая должна примыкать к стене, стёсывается сегмент так, чтобы получилась постелистая грань. Сделать это вне деревообрабатывающего цеха сложно, поэтому проще всего взять готовый брус, и остаётся только правильно выбрать сечение.

Схема устройства мауэрлата

Схема устройства мауэрлата

  1. В идеале его ширина должна составлять не меньше трети толщины наружной несущей стены, но не менее 100*100 мм.
  2. На стены с небольшими пролётами толщиной в полтора кирпича (380 мм), обычно монтируют балку сечением 150*150 мм.
  3. При необходимости монтажа мауэрлата большего размера нередко монтируют не один брус 200*200 мм, а два по 200*100 мм.
Рекомендуемые параметры для мауэрлата

Рекомендуемые параметры для мауэрлата

В последнем случае упрощается процесс монтажа, так как длины анкера может не хватить и на высоту армопояса, и на высоту мауэрлата. А так, нижний брус крепят к замоноличенным анкерам, а верхний, как бутерброд – к нижнему брусу.

Мауэрлат поверх армопояса

Мауэрлат поверх армопояса

Важно! Длина мауэрлата должна соответствовать протяжённости стены. Если же нет возможности положить целую балку, то составить её можно из двух равных или минимально отличающихся по длине отрезков. При этом бруски нужно не просто состыковать торцами друг к другу, а выполнить соединение одним из способов, предусматриваемых в  ГОСТ 30974-2002.

Варианты соединения соседних брусьев мауэрлата

Варианты соединения соседних брусьев мауэрлата

Один из вариантов сращивания бруса показан на фото снизу.

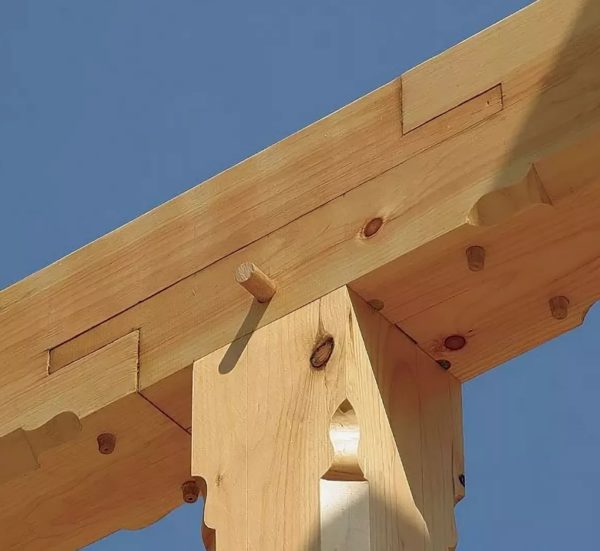

Вариант сращивания бруса

Вариант сращивания бруса

Если вам понадобится узнать вес бруса, то сделать это можно, перемножив плотность древесины (таблицы есть в Интернете) на её объем (площадь сечения, умноженная на длину): m = r*(S*L).

О том, как мауэрлат монтируется по армопоясу и какими способами сопрягается со стропилами, вы узнаете из представленной далее инструкции.

Способы соединения мауэрлата со стропильной ногой

Способы соединения мауэрлата со стропильной ногой



Цены на различные виды бруса

Брус

Типы мауэрлата и особенности его сопряжения со стропилами

По взаимодействию с вышележащими конструкциями существует два типа мауэрлата, что определяет разные по структуре узлы соединения с ним стропил. В чём их различия, плюсы и недостатки, рассмотрим далее.

Тип 1. Мауэрлат, не принимающий распорные нагрузки

Такой мауэрлат не требует жёсткого закрепления к стене. Он более прост в монтаже, но имеет один существенный недостаток: вся конструкция крыши получается не слишком устойчивой к ветровым нагрузкам. Однако для небольших домов, гаражей и различных хозпостроек вполне подходит.

Таблица. Технология его монтажа схематично.

Шаги, фотоКомментарий
Установка мауэрлатной балки

Установка мауэрлатной балки

Для установки такого мауэрлата не требуется заливать армопояс. В кирпичной стене под эту балку делают выемку, задняя стенка которой закрывает бортиком обрез стены. К стене брус крепится с помощью забивных металлических скоб. В кладке для этой цели устанавливаются деревянные закладные детали.
1 вариант крепления стропила

1 вариант крепления стропила

Так как мауэрлат здесь не принимает распорные нагрузки, стропила должны быть соответствующим образом смонтированы. Вариант 1 - на стропиле делается запил под мауэрлат так, чтобы конец его был вынесен за периметр стены. Фиксация осуществляется с помощью крепёжных пластин.
2 вариант крепления стропила

2 вариант крепления стропила

Вариант 2 – стропило ставится на мауэрлат без выпуска за стену. Крепиться может теми же пластинами, а так же скобами, либо тремя гвоздями: один сверху, два по бокам под 45 градусов.
3 вариант крепления стропила

3 вариант крепления стропила

Вариант 3 -  стропило без запила ставится на брус, фиксируется стальными уголками, а снизу прихватывается опорным бруском.
Крепление конькового прогона

Крепление конькового прогона

Коньковый прогон здесь соединяется так: два стропила стыкуются, а место их сопряжения закрепляется двумя трапециевидными деревянными прокладками. Как вариант, для соединения применяется металлическая зубчатая пластина. Можно так же выполнить соединение стропил внахлёст, путём врубки, с опорой в прогон или без него. При этом в качестве крепежа могут использоваться как гвозди, так и шпильки с гайками.

Калькулятор расчета высоты конька

Перейти к расчётам

Тип 2. Мауэрлат, который принимает и распределяет распорные нагрузки

Мауэрлат, принимающий нагрузки, более сложен в монтаже. Но он также более устойчив к нагрузкам, а потому при строительстве больших домов используется в основном этот вариант. И именно в этом случае для монтажа несущей балки кровли нужно заливать армопояс.

Таблица. Как осуществляются работы.

Шаги, фотоКомментарий
Установка опалубки и арматуры

Установка опалубки и арматуры

На обрезе стены устанавливается опалубка, в которую устанавливается арматурный каркас и вертикально шпильки для крепления мауэрлата.
Установка утеплителя

Установка утеплителя

Для предупреждения появления мостиков холода, между армопоясом и кладкой устанавливается утеплитель.
Заливка бетона

Заливка бетона

Заливка бетона выполняется на высоту 300-500 мм.
Укладка гидроизоляции

Укладка гидроизоляции

На следующий день после заливки, поверх неё уже можно смонтировать гидроизоляционный материал. А вот до монтажа бруса бетон должен набрать минимум 70% прочности. В зависимости от температуры окружающей среды это произойдёт через 7-14 дней.
Монтаж мауэрлата с наращиванием длины

Монтаж мауэрлата с наращиванием длины

В брусе насверливаются отверстия под замоноличенные в армопоясе шпильки. Он устанавливается с наращиванием длины методом косого прируба.
Угловое соединение

Угловое соединение

Под прямым углом брусья соединяются вполдерева.
Схема армопояса со смонтированным на нём мауэрлатом

Схема армопояса со смонтированным на нём мауэрлатом

После установки мауэрлата, на шпильки через шайбу навинчиваются гайки. Схематично получившаяся конструкция будет выглядеть так, как на приведённой схеме.
Монтаж стропил

Монтаж стропил

Стропила к принимающему нагрузки мауэрлату могут крепиться четырьмя способами: без запила с применением опорного бруска, с креплением уголками или тремя гвоздями; с запилом на торцах, скрепляясь уголками или металлическими скобами.

Обратите внимание! Выпуски стропил за периметр мауэрлата в этом случае не делаются.

Узел соединения верха стропил

Узел соединения верха стропил

Сверху стропила соединяются с одной степенью свободы, с помощью деревянных накладок, зубчатых пластин или врубки. В последнем случае крепления могут производиться не только с помощью гвоздей, но и шпильками.

И в заключение

Особого внимания заслуживает устройство мауэрлатного узла в домах из ячеистого бетона. Полноценный армопояс из тяжёлого бетона для них является слишком большой нагрузкой, а механические крепления в таких стенах держатся плохо. Поэтому здесь лучшим решением являются блоки с U-образной формой, специально предназначенные для устройства перемычек в проёмах и армопоясов.

Для устройства используются блоки с U-образной формой

Для устройства используются блоки с U-образной формой

Блоки залиты бетоном

Блоки залиты бетоном

На прочно установленные анкеры будет крепиться мауэрлат

На прочно установленные анкеры будет крепиться мауэрлат

U-блоки имеют малый вес и плотность, их монтируют на обрезе стен выемкой вверх, в которую закладывают арматуру. А заливают уже обычным бетоном класса В15 – В20. Таким образом, внутри получается достаточно прочный армированный камень, который будет отлично удерживать анкера – как установленные перед заливкой, так как забуриваемые в бетон — в случае монтажа мауэрлата первого типа (не принимающего нагрузки).

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео — Что такое мауэрлат кровли?

Видео — Установка мауэрлата своими силами

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
