Металлический фахверк что это – «Очень нравятся фахверковые фасады. Реально ли сделать настоящий фахверк в немецком стиле? Насколько это целесообразно?» – Яндекс.Знатоки

Фахверк мк

Качественные фахверки металлические

Фахверк металлический — уникальный особый тип строительных конструкций, при возведении которых несущей основой становится пространственная секция из диагональных, размещенных под различным углом металлических балок. Как раз эти балки расположены с наружной стороны основной строительной конструкции и придают зданию совершенно уникальный характерный вид. При этом пространство между балками фахверка заполняется строительным материалом, который может быть различным. Фахверк, используемый в качестве каркаса строения, воспринимает на себя практически все вертикальные и горизонтальные нагрузки.

Заказывайте фахверки металлические в компании ООО «Проектстрой-П»

  • Металлическому фахверку можно придать разнообразную конструктивную форму.
  • У нас металлические фахверки изготавливаются из прокатного швеллера и различных типов профиля, которые устраиваются с торцов рамных металлических конструкций.
  • Элементы металлического фахверка соединяются между собой в пространственную геометрически не изменяемую надежную систему.
  • Все элементы фахверка, представляющие легкие конструкции из профилей, крепятся к колоннам возводимого здания.
  • Конструктивная особенность фахверка позволяет организовать очень большие открытые пространства, что, несомненно, имеет огромное значение при строительстве ангаров, а также любых производственных помещений или торговых центров.
  • Металлические фахверки нередко применяются при строительстве высотных промышленных зданий, которые оборудованы мостовыми кранами.
  • При стандартной длине стеновых панелей 6 м, и промежуточном шаге основных колонн до 12 м, конструкция обычно состоит из дополнительных промежуточных стоек.
  • Если же стены имеют нежесткую конструкцию, например, волнистые асбестоцементные, стальные, металлические или алюминиевые листы, в составе фахверка дополнительно проходят горизонтальные элементы, то есть ригели.
  • Уникальное размещение увязывают с основными размерами окопных переплетов и модулями высотной разбивки вертикальных стен.
  • Наша компания изготовит и смонтирует фахверк металлоконструкции по умеренным ценам, в минимальные сроки и с отличными показателями качества.

Как оформить заказ на фахверки металлические

Оформить заказ у нас очень просто. Достаточно обратиться в офис, заключить договор и произвести оплату. Планируя строительство, отдавайте предпочтение надежным компаниям, которые гарантируют вам качество в письменном виде.

Фахверковые колонны (стойки): преимущества и недостатки | Быстровозводимое строительство

Фахверковые колонны, это то же самое, что и обычные стойки, но они не входят в число несущих основную нагрузку всей конструкции, служащей для перекрывания. Подобные стоечные устройства обычно устанавливаются в торцовых участках пролетов в качестве опорного крепежа стенового ограждения. В виде связующих элементов конструкции горизонтального расположения используются они в качестве устойчивого построения, противостоящего сильным ветрам, и другим динамическим нагрузкам. Необходимы для усиления жесткости сооружения.



Устройство

Колонны или фахверковые стойки имеют свое предназначение, в качестве производственного помещения могут иметь несколько направлений, это железобетонные, а также состоящий из профилей. В небольших зданиях в современном Фахверквом стиле подобные колонны изготавливают из деревянных брусков. Предназначаются они для воспринимания нагружения, исходящих от стен. В самой торцевой стороны промеж несущих колонн. Данные колонны размещаются с боковой части всей этой указанной конструкции.

Расстояние между всеми несущими деталями составляет примерно 12 метров, а стеновые железобетонные плиты обычно устанавливаются на расстоянии 6 метров. И именно между данными несущими монтируются фахверковые колонны согласно заранее заполненного проекта. Они же дополнительно скрепляются с несущими компонентами при помощи фахверковой связующих деталей.

Назначение

Данные колонны при строении в обязательном порядке устанавливаются на фундамент, и после их монтажа бетонируются. И здесь разрабатывается заделка в жестком варианте. К компонентам перекрытий, подобные колонны закрепляются при помощи шарнирного крепежа. При уникальном строительстве при помощи железобетонного построения, колонны используются в качестве тех самых железобетонных материалов, возможно применять качественный металлический материал, в виде двутавровых конструкций, а также швеллеров. При построении объекта из металлоконструкций, применяются только металлические виды фахверковых колонн. Тут же стоит отметить, что связующие между фахверковых колонн могут быть только металлическими.

К тому же подобные конструкции создаются из деревянных конструкций, частенько используются в строительстве загородных домов. В данном же построении, применяется фахверк, выступающий в качестве основного несущего компонента, который представлен в виде жестких плоскостей, изготовленных из вертикальных, наклонных, горизонтальных балок. Такие колонны используются в торцевые стороны стоечных оборудований, в том числе и в продольных стенах одноэтажного промышленного здания, имеющего несущие, возможно и не несущие стеновые конструкции из железобетонных панелей размером  6 или же 12 метров, также используются кирпичные несущие стеновые конструкции. Во внутренней части между панельных стен находится небольшой зазор размеров в 30 мм, относительно к наружной части стоек. Фахверковые стойки высотой от 4.2 и до 18 метров.

Основные преимущества колонн

  1. Указанные стойки обычно предназначаются для крепежа стеновой конструкции.
  2. Именно на них ложится вся основная нагрузка стеновых конструкционных сооружений, а также устойчив при ветровых нагрузках.
  3. Бывают как в железобетонном, так и в стальном варианте.
  4. Обычная привязка торцевой части стойки оказывается на нулевом уровне, так как привязка стоек фахверка может определиться только привязанным основанием каркасных колонн.
  5. Практически все железобетонные стойки наделены сечением от 300*300 и до 400*600 мм.
  6. Стойки общего кольцевого сечения наделены диаметров в 300 мм.
  7. Конструктивные колонны могли иметь постоянное сечение, а также переменное.

Верхняя часть подобных колонн находится в небольшом проеме, расположенный промеж торцевых стеновых конструкций, а также пристроенных балок перекрытия, где крепится к очередному пояску балок при помощи установочных, крепежных элементов. Нижняя часть стоек обычно закрепляется к фундаментному построению, при помощи шарнирного крепежа. Именно поэтому в верхней части фундаментного сооружения монтируется только строго по определенным осевым частям и по одному уровню металлический лист из надежной и устойчивой стали.

Установка производится при помощи болтов, а также цементного раствора. Стойка более свободно устанавливается на данный лист, в том числе используя сварочный аппарат приваривается к конструкции дополнительные закладные элементы. Все данные стойки армируются специальными сварными металлоконструкциями, изготовленных при помощи сварных каркасов. Разрабатываются из бетонной смеси модели

М 200-М 400.

Состав

Арматура в данном деле является рабочим вариантом, который также изготовлен из горячекатаного стального материала из периодического профильного материала класса А-3. Металлические стойки торцевой колонны исполняются из нескольких сварных двутавров, которые имеют высоту в 0.5 метров, а также ширину полочек от 0.4 и до 0.55 метров. Согласно общим схематическим данным, то именно здесь предусматривается шарнирная опора, находящаяся в нижней части на самом фундаментном построении.

На верхней части установлены в торцах построенний ветровые балки, в том числе фермы. Ветровые конструкции монтируются в самих пролетах, где дополнительно используются мостовые краны в качестве опор, на одном уровне с крановыми путями применяются ремонтные строительные площадки. Ветровые виды ферм монтируются на верхней части в любых бескрановых пролетных участках в виде основных промежуточных опорных сооружений на расстоянии от 10 и до 12 метров по основной высоте построения.

Монтаж колонн:



Отрицательные стороны

Оголовки стоек находятся практически на одном уровне, что и сами оголовки всех основных колонн. Примерно 15 см отделяет их от пояса стропильных ферм. В определенной высоте стропильной конструкции фахверковые стойки могут быть наращенные при помощи сварных двутавров, высота которых составляет около 0.25 метров. Данные недостатки не могут доходить на 0.1 и 0.3 метров, доходящего до подкровельного настильного сооружения. И только в пределах одной высоты парапетов могут продолжиться насаживания из прокатных углов. Полочка углов насадок заносится в вертикальный шов, расположенный промеж парапетных панелей.

Благодаря чему, конструкции, расположенные с торцевой части, могут продолжить высоту основных торцевых стеновых сооружений, и

неспособны пересечься с перекрытиями. Верхние части, идущие к любой стропильной ферме при помощи шарнирных креплений, были установлены при помощи изогнутой платины, то есть листового шарнира. Данный шарнир предоставляет возможность выдавать некоторые ветровые нагружения на основание, в дальнейшем устраняет все вертикальные покрывочные сооружения. Нижняя часть находятся на небольшой отметке в 0.150 метров.

Они устанавливаются на двух металлических монтажных прокладках и только после выверки крепятся несколькими анкерным болтиками. Фундаментное строение под данное устройство не устанавливается. Некоторые части данного элемента, имеют двутавровое сечение, разрабатываются и стального материала модели ВС3кп2, ВСт3пс6, которые также имеют коробчатый вид сечения из стального материала модели 09Г2С9.

что это такое? Фасад, отделка и проект дома в стиле фахверк

Наверное, многие любители путешествий обращали внимание в Западной Европе на очаровательные сказочные домики. Они сами являются яркой достопримечательностью. Сегодня такие дома начинают строить и в России, Америке, Австралии. И все-таки самым привычным для них местом является Германия. Конечно, многие наши читатели уже догадались, что речь пойдет о домах фахверк. Что это такое? Давайте разбираться.

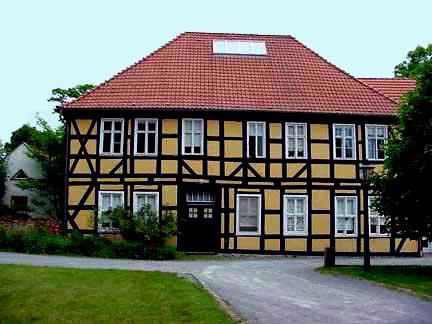

фахверки что это

Изучаем фахверк

Это особая строительная конструкция определенного типа. Другими словами, это жесткий каркас из бруса, который образован системой горизонтальных, диагональных, вертикальных элементов – стоек, балок, раскосов. Промежутки заполняются утепляющим материалом. Вначале использовались глина, камень, саман. Сегодня дома в стиле фахверк строят с применением современных утеплителей, сэндвич-панелей. Выбор таких материалов в наши дни огромен, поэтому он зависит от предпочтений заказчика и его финансовых возможностей. Теперь вы понимаете, что такое фахверк. Давайте разберемся, где и как он используется.

Фасад дома в стиле фахверк в старые времена был различным – его оставляли в первозданном виде, потом стали обкладывать здание кирпичом и штукатурить. Самые зажиточные хозяева обшивали его деревянными панелями.

Сегодня фасад дома в стиле фахверк может быть оформлен более разнообразно. Нередко стены обшивают влагостойкой фанерой, а уж затем отделывают в соответствии с пожеланиями хозяев – обшивают кирпичом или натуральным камнем, вагонкой или самыми различными панелями. Существует лишь одна неизменная особенность: фахверк - это конструкция, в которой каркас виден снаружи. Когда дом штукатурят и окрашивают, каркас остается неприкосновенным. Весь смысл этого стиля заключается в том, что стойки, балки, ригели и раскосы оригинально делят стены здания, придавая тем самым ему особую привлекательность.

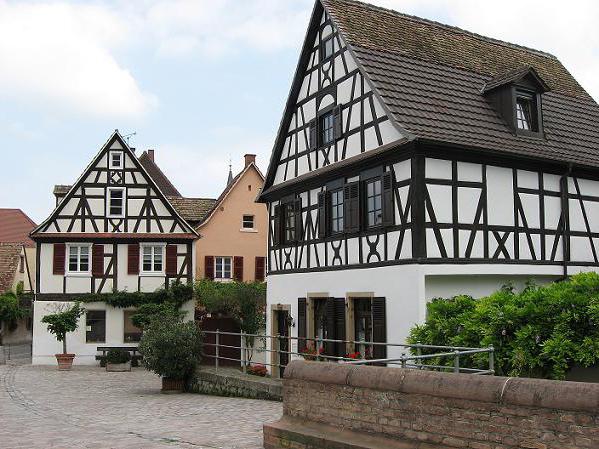

дома в стиле фахверк

Как правило, дом, выполненный в стиле фахверк, имеет двускатную, реже четырехскатную крышу. Сегодня многие дизайнеры утверждают, что фахверк – это архитектурный стиль. Но первоначально значение этого термина переводится с немецкого так: Fach – секция, Werk – сооружение. Следовательно, фахверк – это сооружение из секций. С этим разобрались.

Фахверки: что это за конструкция

По некоторым данным эта технология насчитывает уже более пятисот лет, по другим, она уже отметила 1000-летний юбилей. Но несмотря на это, методы строительства не претерпели больших изменений. Так же, как и несколько столетий назад, здание строится на жестком деревянном каркасе. Правда, если раньше использовали обычный брус, то сегодня применяется брус клееный как наиболее прочный. Он не имеет трещин и сучков, а потому и выглядит намного эстетичнее. Для такого сооружения это важно, так как каркас является и украшением дома.

Строительство домов в стиле фахверк в наши дни ничуть не сложнее, чем быстрое возведение зданий из легких металлоконструкций. Многих людей, задумывающихся о строительстве собственного дома, интересуют фахверки. Что это за конструкция, насколько она выгоднее современных зданий, построенных из новых материалов по современным технологиям? Попробуем ответить на эти вопросы.

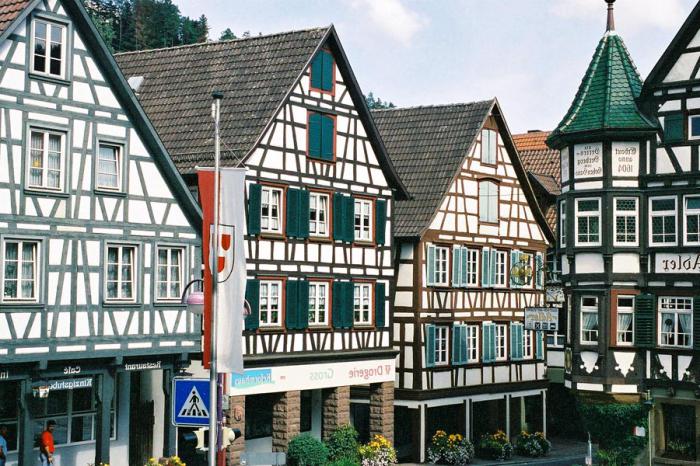

фахверк это

Особенности стиля

Дом, построенный в стиле фахверк, фото которого вы видите в этой статье, не приемлет применения металла – стяжек, которые могут испортить интерьер. Элементы по-прежнему соединяются деревом – шипами, врубками, нагелями. Надо сказать, что такие соединения применялись в домах, которым уже исполнилось 400-500 лет. Согласитесь, это неплохая реклама для данной технологии.

Каркас фахверка легкий, это позволяет строить дома на мелкозаглубленном, недорогом фундаменте. Отделка дома в стиле фахверк открывает большие возможности при остеклении. Можно создавать целые стены из стекла. Глухие стенные проемы обычно изолируют стекловатой или облегченным газобетоном. Внутри их обшивают гипсоволокнистым листом, который значительно улучшает звукоизоляцию, а кроме того, служит дополнительной защитой от холода.

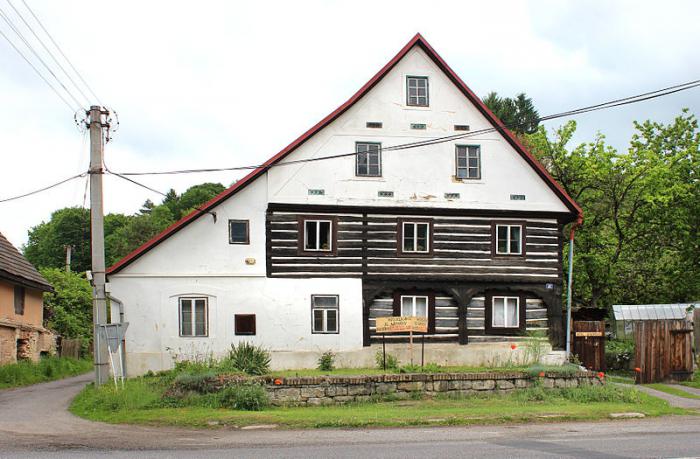

фахверк фото

С чего начать строительство

Конечно же, с проектирования. Качественный проект дома – это половина успеха. Это означает, что при надлежащем качестве строительных работ дом прослужит хозяину не один десяток лет. Лучше заказать проект индивидуальный, который даже в мелочах будет устраивать заказчика.

Продолжительность строительства

Сегодня можно приобрести готовые каркасы, изготовленные на заводе, позволяющие возводить фахверки. Что это значительно ускорит процесс, не вызывает никаких сомнений. На изготовление его на предприятии уходит от двух до шести недель. В это время на строительной площадке подготавливают фундамент. Устанавливается каркас, заполняется утеплителем, возводится кровля, производится отделка наружных и внутренних стен. На это уходит еще два-три месяца. Необходимо создать систему отопления. Она тоже может быть различной – печной, паровой, водяной и т.д. Прокладка коммуникаций тоже потребует некоторого времени. Вместе с тем, можно сказать, что фахверк строится довольно быстро, как и любое другое каркасное сооружение.

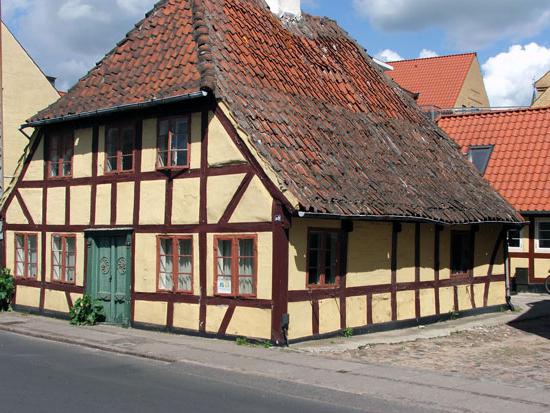

фасад дома в стиле фахверк

Фахверк в России

Данная технология применима лишь для строительства домов для постоянного проживания только в теплом климате. Так считалось до недавнего времени. Однако технологии постоянно обновляются, и сегодня архитекторы, строящие фахверки в России, применяют технологию «теплый пол», используют качественные стеклопакеты, каркас заполняют сэндвич-утеплителями, дополнительно обшивают наружные стены кирпичом. В результате таких операций надежными, комфортными, выдерживающими очень низкие температуры становятся старые, добрые фахверки. Что это дом, который подходит для постоянного проживания, не вызывает сомнений.

Интерьер фахверка

К этому вопросу следует подойти творчески. Существующую систему балок никуда не спрячешь, да и надо ли это делать. Они несут в себе дух старины. Их просто надо оригинально обыграть. Для этого можно использовать любой стиль – от минимализма до немецкого кантри.

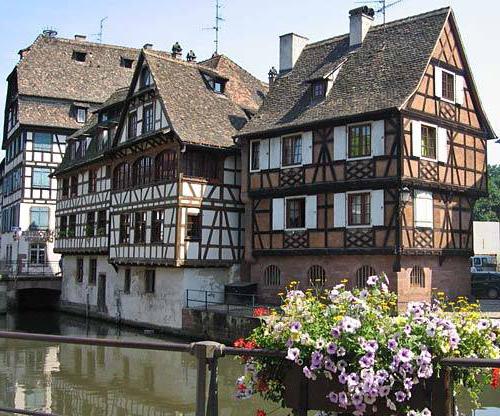

отделка дома в стиле фахверк

Балки можно по желанию искусственно состарить, в интерьере использовать больше натурального дерева, на пол настелить доску или плитку «под старину». В этом случае используйте добротную массивную мебель. Приобретите грубый текстиль, самотканые коврики. Современную технику лучше спрятать за фасадами шкафов.

Если вам ближе минимализм, продумайте заранее остекление больших площадей. Комнаты станут просторными, залитыми светом. Покрасьте каркас и балки в белый цвет, а на полу постелите выбеленный паркет. Стены непременно должны быть мягких светлых тонов. Установите лаконичный и компактный камин, минимальное количество мебели, и пряничный домик из сказки превратится в строгий и легкий дом современного человека.

Надо отметить, что не существует определенного стиля, в котором оформляют фахверки. Что это будет за стиль, решать хозяину жилья. Испокон века такие дома объединяло лишь наличие очага и каркаса.

Интерьер в стиле фахверк

Это очень условное название. На самом деле такой дом можно оформить по-разному. Сделайте акцент на каркасе, покрасив его в контрастный цвет. Полы могут быть любыми - деревянными, каменными (для этого используется плитка). Как и снаружи дома, на внутренних перегородках должен быть виден каркас. Стены в фахверк-доме должны быть светлыми. Для этого более всего подходит фактурная штукатурка. Балки могут быть использованы для организации подсветки, кроме того, их можно использовать в качестве полочек или кронштейнов для хранения разной утвари. В интерьере фахверка допустимо использования ковки. Это может быть подкова или даже колесо телеги.

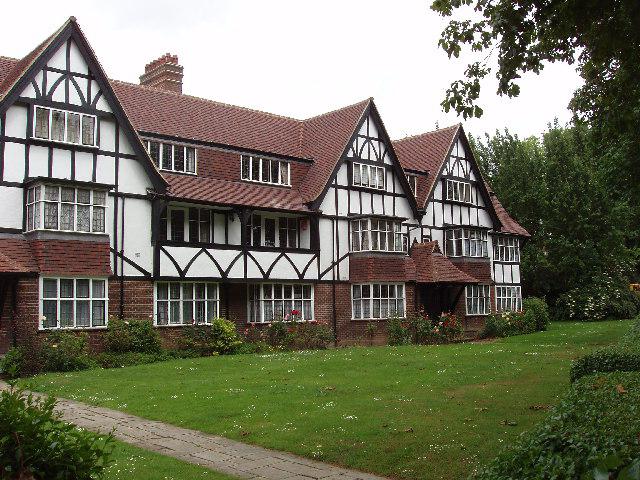

что такое фахверк

Сегодня вы немного узнали о симпатичных домиках – фахверках, узнали, что представляет собой их конструкция, сколько времени занимает строительство и как их можно оформить. Надеемся, что эта информация окажется вам полезной, и вы когда-нибудь воспользуетесь ею на практике.

Колонны фахверков


Новый сервис - Строительные калькуляторы online


Колонны применяются в торцевых фахверках и фахверках продольных стен одноэтажных промышленных зданий, имеющих самонесущие или ненесущие стены из панелей 6 или 12 м или кирпичные самонесущие стены.

Внутренняя грань панельных стен располагается с зазором 30 мм по отношению к наружной грани колонн.

Фахверковые колонны высотой 4,2-18 метров.

Фахверковые колонны предназначены для крепления стен; они частично воспринимают массу стен и ветровые нагрузки.

Фахверковые колонны изготовляют железобетонные и стальные.

Привязка колонн торцевого фахверка нулевая, привязка колонн продольного фахверка определяется привязкой основных колонн каркаса.

Железобетонные колонны имеют сечение 300*300 до 400*600 мм; колонны кольцевого сечения имеют диаметр 300 мм.

Колонны могут быть как постоянного сечения, так и переменно сечения.

Верхний конец таких колонн располагается в зазоре между торцевой стеной и пристенной балкой покрытия и крепится к верхнему поясу балки с помощью монтажной детали.

Нижний конец колонн крепится к фундаменту шарнирно.

Для этого поверх фундамента устанавливается строго по осям и по уровню (при помощи анкерных болтов и цементной подливки) стальной лист.

Колонна свободно устанавливается на этот лист и приваривается к нему с помощью своих закладных деталей.

Колонны армируются пространственными сварными каркасами.

Колонны изготавливаются из бетона марок М 200-М 400.

Рабочая арматура из горячекатаной стали периодического профиля класса А-3.

Стальные колонны торцевого фахверка выполняются из сварных двутавров высотой 0,5 м и с шириной полок от 0,4 до 0,55 м.

Расчётная схема фахверковых колонн предусматривает их шарнирное  опирание понизу на фундаменты, а поверху на устанавливаемые в торцах здания горизонтальные ветровые балки и фермы.

Ветровые балки устанавливаются в пролётах с опорными мостовыми кранами на уровне крановых путей и дополнительно используются как ремонтные площадки.

Ветровые фермы устанавливаются поверху в бескрановых пролётах и в качестве промежуточных опор реже чем через 10-12 м и по высоте здания.

Оголовки фахверковых колонн располагаются на одном уровне с оголовками основных колонн – на 150 мм ниже пояса стропильной фермы.

В пределах высоты стропильной фермы фахверковые колонны наращиваются сварными двутаврами высотой сечения 0,25 м.

Эти надставки не доходят на 0,1-0,3 м до подкровельного настила и в пределах высоты парапета продолжаются насадками из прокатных уголков.

Полка уголка-насадки зоводится в вертикальный шов между парапетными панелями.

Таким образом, колонны торцевого фахверка продолжаются на всю высоту торцевых стен и не пересекаются с конструкциями покрытия.

Верхние  концы колонн к стропильной ферме шарнирно прикреплены с помощью изогнутых пластин – листовых шарниров.

Листовой шарнир даёт возможность передавать ветровые нагрузки на основной каркас и устраняет вертикальные воздействия покрытия на стойки фахверка.





Схема расположения фахверковых колонн



Низ колонны размещается на отметке -0,150 м.

Колонну устанавливают на две стальные монтажные прокладки и после выверки закрепляют двумя анкерными болтами.

Приколонная стойка фахверка металлическая и она приваривается к колонне. Выполняется из коробчатого сечения.

Фундамент под стойку не устраивается.

Части колонн, имеющие двутавровое сечение, изготовляются из стали марок ВС3кп2, ВСт3пс6; имеющие коробчатое сечение – из стали марок 09Г2С9.



Схема торцевого фахверка 1-1



Схема продольного фахверка 2-2







Шарнирное соединение фахверка с покрытием







Крепление железобетонного фахверка к фундаменту







Крепление стального фахверка к фундаменту
