Обрешетка под металлочерепицу Монтеррей — наглядная схема

Самым универсальным кровельным материалом, производимым в последнее время, считается металлочерепица. Этот материал будет гармонировать с кирпичной кладкой и деревянными бревнами. Он придаст эстетичный вид небольшим дачным домам и огромным виллам, сохраняя традиции предыдущих поколений.

Самой распространенной в качестве кровли является металлочерепица Монтеррей. Она отличается от других брендов рельефом листа. Поэтому для длительного использования материала необходимо правильно устанавливать обрешетку под металлочерепицу Монтеррей, схему которой можно найти в интернете.

Особенности металлочерепицы Монтеррей

Металлочерепица представляет собой металлический лист с рельефным рисунком, имитирующим старинную керамическую черепицу. Продольный и поперечный рельеф придает листу жесткости. Металлический профиль Монтеррей имеет следующие геометрические параметры:

  • высота волны — до 25 мм;
  • длина ступени в среднем 350 мм;
  • толщина листа — до 0,9 мм, чаще используются листы с толщиной 0,4—0,5 мм. Ширина и длина — 1180х4000 мм.

Виды металлочерепицы Монтеррей

Имея такие параметры, профлист не отличается особой прочностью, поэтому именно обрешетка, установленная по определенным правилам, способствует долговечному использованию кровельного покрытия.

Популярность металлочерепицы данного бренда обусловлена еще и тем, что имеет большую гамму цветовых решений. Покрытие Polyester обеспечивает сохранность и целостность металлического листа до 30 лет, внешнего вида — до 10 лет, что указано в гарантийных документах производителя.

Кроме вышеперечисленных параметров материал имеет следующие характеристики:

  • пожаробезопасен;
  • экологически чистый;
  • стойкий к воздействиям окружающей среды — дождь, мороз, солнце;
  • небольшой вес, не требует упрочнения стропильных балок;
  • легкость монтажа, ремонта и замены изношенных или поврежденных листов;
  • возможность использования в качестве кровли для домов с любым уклоном крыши более 14ои многоуровневых крыш.

Последовательность монтажа кровли

Стропильная система дома выполняется из балок хорошо просушенных, не имеющих трещин, следов гниения и других разрушений. Эта система должна быть установлена с соблюдением всех норм, а именно — выдержаны углы скосов крыши одинаковыми с разных сторон (проверяется при помощи уклономера) и все горизонтали. В случае каких-либо отклонений, необходимо доработать конструкцию и исправить все недостатки, иначе металлочерепица не сможет качественно быть уложена, что приведет к ее быстрому износу.

Шаг обрешетки под металлочерепицу монтерей

Между стропильными балками укладывается утеплитель. Он позволит сохранить тепло зимой и не даст возможность раскаляться воздуху в чердачном помещении летом.

Для устранения воздействия, подымающегося с нижних этажей теплого воздуха, на теплоизоляционный материал и деревянные конструкции крыши прокладывается пароизоляционный материал. Он сохраняет несущие конструкции от попадания влаги из помещения.

С наружной стороны крыши на утеплитель укладывается водоотталкивающий материал (пленка, рубероид) для защиты от попадания осадков, задувания ветра и других природных явлений.

Перед началом работ по обрешетке под металлочерепицу Монтеррей необходимо составить ее схему. Обрешетка служит непосредственно для закрепления профлиста на кровле. От правильности ее установки зависит насколько качественно и долговечно прослужит материал, защищающий жилище от непогоды. Шаг обрешетки под металлочерепицу Монтеррей должен соответствовать длине ступени металлического листа, а именно при шаге 350 мм — шаг обрешетки 35 см.

Контробрешетка устанавливается между обрешеткой и гидробарьером для обеспечения вентиляции и предотвращения образования грибка.

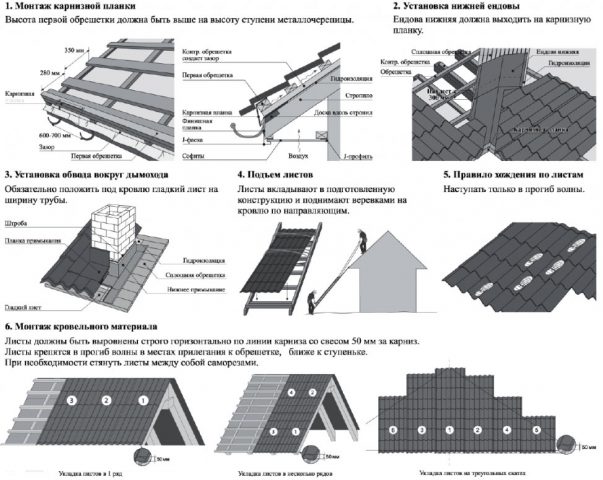

монтаж металлочерепицы Монтеррей

Стропила, контробрешетка и обрешетка должны быть из качественной древесины (чаще используется сосна — она удовлетворяет все требования при условии правильной подготовки досок). Поверхность досок должна быть ровной без дефектов, показания влажности — не более 20%. Доски обрабатываются специальными безвредными для человека веществами для отпугивания насекомых и защищающими от негативного воздействия окружающей среды.

Монтаж обрешетки

Доска для обрешетки должна быть следующих размеров:

  • ширина — 100 мм;
  • толщина — 30 мм, для нижнего ряда обрешетки (возле карниза) — 45 мм.

Работа по обрешетке крыши начинается снизу и продолжается до самого верха. Между первым и вторым рядом досок должно быть расстояние в 30 мм все последующие ряды на расстоянии шага листа металлочерепицы. В местах около трубы, мансардного окна или ендовах обрешетка делается сплошной. Сплошной обрешетку можно делать по всей крыше, но это экономически нецелесообразно.

К обрешетке листы металлочерепицы крепятся при помощи саморезов с резиновой шайбой. Защитная пленка с профлиста снимается непосредственно перед установкой. Листы необходимо укладывать внахлест друг на друга.

Итог

Установка обрешетки и монтаж металлочерепицы Монтеррей можно провести и самостоятельно, но при этом необходимо понимать всю ответственность. От правильности монтажа слоев кровли зависит сохранение на длительный срок внешнего вида дома и возможность надолго забыть о любых проблемах с кровлей.

Обрешетка под металлочерепицу монтеррей - Всё о металлочерепице

Шаг обрешетки под металлочерепицу Монтерей — этапы установки черепицы

Шаг обрешетки под металлочерепицу

Металлочерепица Монтеррей — это имитированная модель обычной черепицы, которая сделана с керамики и, которая отлично объединяет в себе высоту и ширину шага волны. Главная эстетическая особенность данного типа покрытия — широкий спектр применения, так, как такой вид кровли подойдет для зданий, которые имеют разнообразные архитектурные стили, а разнообразие цветовой гаммы позволит выбрать действительно красивый и эффектный вариант.

Отличия металлочерепицы Монтеррей

К основным отличиям металлочерепицы Монтеррей от покрытия других марок можно отнести следующие:

  • применение для покрытия кровель любой конфигурации с уклоном более 14 градусов;
  • удобство и простота монтажа покрытия;
  • длительный срок службы покрытия;
  • применение для покрытия деревянных и каменных строений;
  • применение стандартной конструкции стропильной системы, не требующей дополнительного усиления конструкции;
  • легкость и простота устранения повреждений и замены поврежденных элементов кровли;
  • устойчивость к воздействию атмосферных явлений;
  • пожарная и экологическая безопасность.

Все эти качества достигаются применением высококачественных современных материалов и технологий при производстве данной марки металлочерепицы.

Укладка гидроизоляционной поверхности и установка

Кровельный материал (покрытие) сам по себе не может гарантировать необходимую сухость в свободном пространстве кровли. Из-за перепада температурного режима снаружи и внизу поверхности кровли, в холодное время на стропилах, а также на частях металлочерепицы собирается конденсат, а в теплое время — наоборот, с обратной стороны идет испарение влажности, что приводит к гниению и появлению плесени (грибка) на деревянных конструкциях крыши и вызывает коррозию металлических поверхностей.

Обрешетка под металлочерепицу Монтеррей устанавливается на контррейки, которые крепят гидроизоляционную пленку и отделяют от неё непосредственно саму обрешетку. Их закрепляют сверху вдоль стропил, прямо на гидробарьер, который перед этим следует уложить и крепко зафиксировать. Таким образом, создается слой воздуха, который необходим для обеспечения вентиляции в подкровельном вакууме. Этим обеспечивается отвод конденсированной влаги, которая образуется на внутренней стороне металлочерепицы. Приток воздуха производится в районе карнизов, а отвод насыщенного влагой воздуха — у конька крыши.

Элементы обрешетки нужно крепить к ногам стропил при помощи гвоздей с оцинковкой, с шагом обрешетки под металлочерепицу Монтерей, указанным выше. Доска, которая предназначена для выхода на карнизную часть, должна быть на 15 мм толще, чем все остальные. Поверх этой доски выводится гидроизоляционная пленка.

На заметку: В местах стыков скатов кровли и выходов дымоходов обрешетка должна быть плотной, то есть доски должны устанавливаться крепко друг к другу.

Также сплошной обрешетка делается в местах монтирования дополнительных частей (снегозадержателей, переходных мостов, лестницы, кровельной оградки, выходов для антенн). На коньке набивают дополнительную доску обрешетки на каждом скате. После монтажа обрешетки её края ровняются и срезаются.

Рекомендации по установке обрешетки

Монтаж своими руками

Все деревянные элементы будущей конструкции перед установкой обязательно обрабатываются антисептическим и антипиреновым средствами. Рекомендуется использовать калиброванные доски размером 32×100 мм.

При сооружении обрешетки есть несколько особенностей, о которых не помешает знать:

  1. Во время монтажа элементов обрешетки, есть вероятность того, что всплывут погрешности в геометрическом строении, как самих строительных материалов для ее монтажа, так и деревянных брусков, которые нужны для системы стропил. При возникновении такой ситуации, нужно устранить зазоры с углублением. Для этого нужно забить зазоры деревянными деталями, которые имеют подходящие параметры.
  2. Выступы, которые могут остаться от этих деревянных реек можно исправить простым строительным рубанком. Части плотной обрешетки необходимо закреплять к ногам стропил с помощью строительных гвоздей со специальной оцинковкой, с шагом обрешетки под металлочерепицу Монтерей 350 мм.
  3. Доска укрепления, которая выходит на поверхность карниза, должна иметь ширину на 15 мм толще, чем другие доски. Поверх этой доски выводится гидроизоляционная пленка.
  4. В местах стыков скатов кровли и выходов дымоходов обрешетку нужно делать сплошную, то есть доски крепятся впритык друг к другу. В случае с дымоходом необходимо тщательно проверить уровень пожарной безопасности. Так, края деревянной крепления не должны быть расположены ближе, чем 150 мм от трубы.
  5. Также плотная обрешетка делается в местах, где необходима установка дополнительных деталей (снегозадержателей, переходных мостов, лестницы, ограждения для кровли, специальных выходов, которые предназначены для антенн). На коньке набивают дополнительную доску обрешетки на каждом скате. После монтажа обрешетки её края ровняются и срезаются.
  6. Устанавливать настил с решеткой под металлочерепицу можно только при сухих и безветренных погодных условиях. Это обусловлено требованиями правил техники безопасности при выполнении работ на большой высоте, а также такие действия являются мерами защиты пиломатериалов от промокания.

При правильном выборе материала и точном определении его количества, соблюдая шаг обрешетки под металлочерепицу Монтерей, монтаж надежной обрешетки не вызовет сложностей. Данные советы и инструкции помогут сделать качественную и плотную обрешетку любого здания и поверхности. При этом, правильно сделанная обрешетка будет служить многие годы.

Видео про монтаж обрешетки

Обрешетка под металлочерепицу Монтеррей

Металлочерепица – это стальной лист, гнутый в виде готового покрытия из черепицы. Сегодня существует множество различных профилей этого листа, но наиболее популярным считается металлочерепица Монтеррей. Она отлично сочетается с любым материалом, из которого строят стены: органично вписывается в стиль замков и вилл, соответствует европейским традициям и украшает дома эконом-класса со стенами из бревен или газобетонных блоков. Основание под стальное покрытие – обрешетка, должна отвечать определенным конструктивным требованиям.

Материал покрытия

Гнутый профиль отличается от гладкого листа повышенной жесткостью и прочностью. Что касается металлочерепицы, то у нее гнутый профиль не только в поперечном направлении, но и ступенчатый в продольном (вдоль ската). Профиль в поперечном направлении характеризуется высотой волны, а в продольном направлении высотой ступени. Если сравнить распространенные марки покрытия, то у металлочерепицы Монтеррей совсем небольшая высота волны, как правило, 21–25 мм. Внешне материал выглядит как легкий бриз на воде, в то время как другие материалы имеют более жестко очерченную поверхность.

Однако, из-за небольшой волны у покрытия Монтеррей один из самых низких показателей жесткости. Поэтому обрешетка должна выполняться в соответствии с определенными правилами монтажа. Кроме того, маленький размер волны создает небольшой барьер от проникновения атмосферных осадков в стыках. Поэтому это покрытие не применяется на крышах с углом наклона скатов менее 14°. Толщина листа равняется 0,4–0,9 мм, но наиболее популярный лист толщиной 0,5 мм.

Конструкция кровли

Для устройства скатной кровли под металлочерепицу Монтерей не требуется каких-либо специальных приспособлений. Основные несущие конструкции – стропила. Между ними нередко укладывается утеплитель при создании теплого чердака. С внутренней стороны стропильные ноги с утеплителем защищаются пароизоляционной пленкой. С внешней стороны устраивается гидроизоляционная защита. Вдоль стропильных ног укладывается контробрешетка. Ее назначение – устройство вентиляционного зазора между покрытием и защитной пленкой. Вниз по пленке сбегает образующийся конденсат, а снизу вверх поднимаются потоки воздуха. Как правило, достаточный размер зазора 20 мм, но чаще всего используется брусок размером 30×50 мм. Обрешетка является основанием для монтажа кровельного покрытия. Для основания не требуется сплошного настила. Шаг обрешетки зависит от таких показателей:

  • размер волны покрытия;
  • угол наклона крыши;
  • расстояние между опорами.

Основные правила монтажа обрешетки

Итак, приступая к монтажу, следует обращать внимание на следующие моменты:

  1. Деревянные детали крыши – это ответственные конструкции, поэтому древесина для обрешетки должна быть качественной. Обычно используется дерево хвойных пород 1–2 сорта ГОСТ 8486-86*: без обзола, с мелкими поверхностными трещинками, с грибком и гнилью не более 20%. Требуемая влажность – не более 18–22%, то есть древесина должна быть сухой.
  2. В качестве обрешетки используются доски шириной 100 мм, толщиной от 20 до 44 мм или бруски размером 50×50 мм. Бруски выбираются в случае, если шаг стропильных ног более 90 см.
  3. Толщина последней доски в обрешетке больше, чем остальные на величину ступени, так как на нее лист опирается не перед ступенью, а после нее.
  4. Доску можно использовать как обрезную, так и необрезную. Главное, чтобы она была очищена от коры, ведь при увлажнении в этих местах заводятся жучки и плодятся микроорганизмы.

Схема устройства деревянного основания выглядит следующим образом: Где, a – шаг обрешетки для крайнего ряда, b – рядовой шаг. Шаг подбирается по следующим критериям:

Размер ступени, мм

Шаг крайнего ряда а, в мм

Рядовой шаг b, в мм

Шаг обрешетки под металлочерепицу

Кровельное покрытие призвано не только максимально уберегать строение от воздействия атмосферных факторов, но и придавать ему эстетичный вид. С этой задачей хорошо справляется появившаяся в 80-х годах металлочерепица .

Металлочерепица как материал для покрытия кровли

Металлочерепица представляет собой профилированные под форму уложенной керамической черепицы тонкие металлические листы, покрытые защитным слоем. Используемый металл — нержавеющая сталь, медь или алюминий.

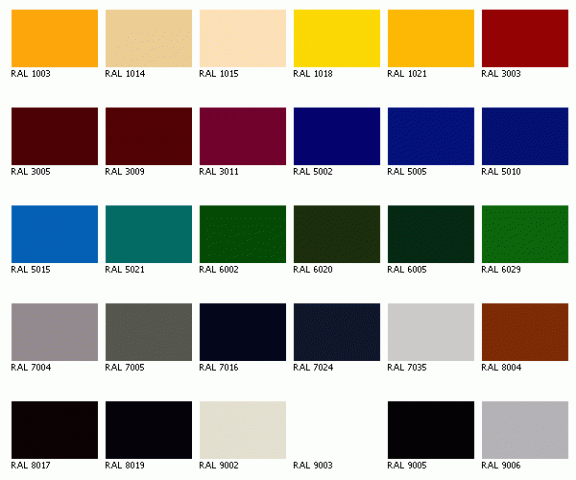

Различные покрытия придают материалу необходимую декоративную окраску и обеспечивают высокую степень устойчивости к коррозии и действию ультрафиолета. Срок службы качественной продукции при бережном отношении — до 50 лет для стальных изделий, до 100 лет и более для медных и алюминиевых.

Выбор металлочерепицы для кровли — решение, способное за приемлемую цену обеспечить высокое качество, презентабельный вид и долговечность крыши, не обременив строителя сложными монтажными процедурами и покупкой дорогих инструментов.

Нельзя не упомянуть малый вес такого покрытия, в 5 — 10 раз меньший, чем шиферные и керамические аналоги. Это позволяет максимально облегчить крышу и сэкономить при постройке дома.

Недостатки металлочерепичного покрытия:

  • из-за особенностей формы металлочерепицу не применяют для крыш с углом ската менее 14 градусов;
  • отсутствие теплоизолирующих и звукоизолирующих свойств вынуждают к установке дополнительного изолирующего слоя на обрешетку;
  • коррозия стали в местах срезов и креплений. при некачественном крепежном материале крыша быстро начнет протекать;
  • образование конденсата в холодное время суток. необходима дополнительная гидроизоляция;
  • малая толщина материала (0,3 — 0,5 мм) не позволяет добиться высокой прочности, особенно от медных и алюминиевых черепиц. Это повышает опасность повреждения материала при монтаже и ограничивает возможность при необходимости передвигаться по нему;
  • сложность монтажа и расход материала повышаются намного быстрее, чем сложность формы крыши.

Классификация металлочерепицы

Металлочерепицу делят по

  • медная черепица — очень долговечна и с возрастом только улучшает свой вид, крайне редко используется из-за дороговизны и сложностей монтажа;
  • алюминиевая черепица — долговечная, легкая, но дорогая. Снабжается устойчивым к физическим нагрузкам покрытием, не имеет широкого выбора оттенков цвета, из-за чего используется редко;
  • стальная черепица — наиболее дешевый,прочный и распространенный вариант, подвержена коррозии, поэтому снабжается двухслойным покрытием — оцинковкой и полимером.
  • «Монтеррей» — наиболее популярный профиль с несимметричной волной, имитирующий глиняную черепицу, имеет множество модификаций (Сьерра, испанская Сьерра, М28 и другие), экспериментирующих с длиной, высотой и формой волны;
  • «Банга» — популярный профиль с симметричной волной, имитирующий керамическую черепицу, также имеет множество модификаций;
  • «Каскад» — трапециевидный профиль, более удобен для покрытия крыши сложной формы;
  • «Шанхай» — профиль с рисунком типичной восточноазиатской крыши;
  • «Андалузия» — в собранном виде напоминает профиль «Банга», но обладает совсем другой технологией монтажа. Скрытые крепежи и специальные замки на листах повышают влагостойкость и увеличивают долговечность, однако, необходимость специального оборудования и цена всё равно делают такую черепицу непопулярной.

3. Типу и расположению полимерного защитного покрытия:

  • двустороннее или одностороннее — изделие с двухсторонним покрытием более устойчиво к коррозии;
  • без покрытия — подходит только медным черепицам;
  • Pural — качественное покрытие из полиуретана с полиамидом, средней цены, срок службы 30 лет, обеспечивает длительное сохранение цвета, механическую прочность, устойчивость к коррозии, УФ-лучам, высоким и низким температурам;
  • PE — наиболее популярное дешевое покрытие из полиэстера, срок службы 5 — 10 лет, обеспечивает устойчивость к коррозии и высоким температурам, не любит сильные морозы и кислотные дожди. Матовая модификация PE повышенной толщины обеспечивает срок службы до 15 лет;
  • Purex — изобретенное в Финляндии покрытие из полиуретана с полиэстером, срок службы до 50 лет, средней цены, обладает приятным полуматовым цветом, высокими эксплуатационными характеристиками;
  • Pur — полиуретановое покрытие, встречается в комбинации с другими в зависимости от производителя, обычно обеспечивает долговечность кровли не менее 15 лет;
  • PVC (пластизол) — покрытие из поливинилхлорида и пластификаторов, имеет цену выше средней и обеспечивает отличную механическую прочность, но теряет её на сильном морозе, выцветает на солнце и плывет при температуре выше 60 градусов.
  • PVDF — покрытие из поливинилденфторида и акрила, редко используется из-за высокой цены, имеет характеристики схожие с PURAL и особый оттенок окраса, придающий крыше представительный вид.

Отдельные производители экспериментируют с кровельным материалом, изготавливая металлочерепицу из необычных материалов, придавая ей необычные формы или покрывая необычным покрытием. Стоит такая черепица на порядок вышеуказанных типов, но поможет придать дому состоятельного хозяина уникальный вид.

Выбираем металлочерепицу

При покупке металлочерепицы определяющими факторами являются бюджет, дизайнерские предпочтения владельца дома и климатические условия. При строительстве своими руками необходимо учитывать и сложности монтажа.

При покупке изделий из стали важно учитывать такие факторы:

  • лист тоньше 0,45 мм недостаточно прочен, толще 0,6 мм создает трудности при монтаже;
  • черепица с заявленным сроком службы более 15 лет должна иметь содержание цинка 275 и более г на кв.м;
  • большая высота волны повышает жесткость кровли, но и обходится дороже;
  • при одинаковом типе полимерного покрытия его толщина почти линейно повышает срок службы черепицы.

Выбрав цвет и форму профиля для будущей кровли, остается подобрать подходящее для вашего климата и кошелька покрытие.

Для дождливого и ветреного приморского климата с небольшими годовыми колебаниями освещенности и температуры более всего подходит пластизол, превосходно защищающий от дождя, града и летящих веток, но разрушающийся при высокой температуре.

Для жаркого и сухого окружения весьма привлекателен матовый полиэстер или PVDF.

В умеренном континентальном климате с его лютыми морозами зимой и жарой летом необходимо наиболее защищенное из универсальных решений — полиуретан, Pural, Purex.

При стремлении сэкономить на качестве для любых условий подойдет полиэстер, имеющий среднюю защиту от всех угроз.

Абсолютно не обязательно покупать брендовую финскую или британскую продукцию, отечественный производитель тоже научился делать качественное покрытие. Но всё же перед покупкой стоит разузнать, как производитель себя зарекомендовал, и соответствует ли толщина и состав покрытия финским стандартам.

Перед окончательным выбором стоит убедиться в плотности листов в стопке черепицы, если они лежат неплотно, стыки листов после монтажа будут видны.

Устройство обрешётки

Обрешетка — конструктивная часть крыши, устанавливаемая на стропила, и служащая основанием для закрепления кровельного материала.

В зависимости от требований по термо- звукоизоляции и необходимости экономить пиломатериалы, используют один из четырех видов обрешетки:

  1. Наиболее простой и не очень экономный — сплошной деревянный настил на стропила параллельно коньку с небольшими зазорами для вентиляции, гидроизоляция ложится поверх настила и крепится черепица.
  2. Самый экономный — гидроизоляция ложится на стропила. На стропилах перпендикулярно им и параллельно коньку расположена обрешеточная доска с шагом, равным длине волны черепицы. В таком варианте часто вместо доски используют стальные профиля.
  3. Наиболее популярная двухслойная конструкция из контробрешетки — брусьев, набитых поверх каждого стропила на предварительно проложенную гидроизоляцию, и обрешетки с шагом.
  4. Трехслойный вариант: 1-й слой сплошной настил и гидроизоляция на нем, 2-й контробрешетка из бруса, прибитого по диагонали на настил, и 3-й — обрешеточная доска с шагом, прибитая на контробрешетку.

Три особенности крайнего ряда обрешетки

  1. Через карнизную доску в водосток спускается гидроизоляция. Если конструкцией водостока не предусмотрена специальная гидроизоляционная поверхность, то внешний угол карнизной планки стесывают под углом в 30 градусов, чтобы улучшить отток воды, и гидроизоляция не повреждалась острым краем.
  2. 1-я планка снизу — наиболее важная с точки зрения отсутствий деформаций на крыше. От неё отмеряется расположение остальных брусьев и от неё же начинает крепиться лист черепицы. Поэтому очень важно её выставить верно, учитывая необходимую горизонтальность, зазор от стены до края карниза, конструкцию водостока.
  3. 1-я планка снизу берется несколько толще прочих, чтобы компенсировать её расположение не в самой нижней точке волны металлочерепицы (самая нижняя точка свисает над водостоком).

Обрешётка под металлочерепицу: советы и рекомендации по изготовлению

  • Выбрать конструкцию обрешетки надо до установки стропильной системы, чтобы было меньше работы по наращиванию стропил в случае необходимости.
  • Выбрать и купить металлочерепицу и прилагаемые к ней вспомогательные детали — до установки обрешетки, чтобы учесть заранее нюансы и не перерасходовать материал.
  • Если не хватает длины пиломатериала — его можно срастить, установив стык на одно из стропил. При этом нежелательно на одно и то же стропило устанавливать все стыки, делайте это с каждым стропилом поочередно.
  • Если есть необходимость забить 2 гвоздя в брус или доску на небольшом расстоянии друг от друга — не нужно этого делать по одному продольному волокну, от такого может расколоться даже толстый брус. Смещайтесь по диагонали хотя бы немного.

Возможные дефекты обрешетки под металлочерепицу

Наличие дефекта в обрешетке может привести к

  • визуальной деформации всей кровли,
  • трудностям при монтаже из-за нестыковки листов,
  • сложностям при монтаже вспомогательных и декоративных элементов (водосток, фасад, снегозадержатели),
  • повышенной шумности крыши,
  • невозможности монтажа (при совсем неверном шаге).

Шаг обрешётки и её монтаж

Шаг обрешетки подбирается исходя из длины волны металлочерепицы так, чтобы обрешеточная доска соприкасалась по всей длине листа с нижними частями волн, в которые ввинчиваются саморезы.

Расстояние между первой и второй нижней планкой обрешетки меньше шага на треть диаметра водостока.К примеру, для черепицы с длиной волны 40 см и водостоком диаметром 15 см 2-я планка будет на расстоянии 35 см от первой.

Монтаж брусьев обрешетки проводится с помощью саморезов или гвоздей, длиной 60 — 100 мм в зависимости от толщины материала.

Обрешетка прибивается на каждый брус контробрешетки или стропил. В случае использования доски 25х100 или 32х100 крепление на каждом пересечении производится двумя гвоздями во избежание деформации крыши при усыхании материала.

Подбор пиломатериала

На обрешетку применяется древесина хвойных пород. Перед установкой пиломатериал в обязательном порядке обрабатывается комплексом огнебиозащиты.

Применяемые в обрешетке размеры пиломатериалов:

  • обрезная доска 32х100 мм — применяется при шаге стропил 90 см и толщине черепицы 0,5 мм и более для сплошной обрешетки или с шагом;
  • обрезная доска 25х100 мм — используется при шаге стропил 60 см и толщине черепицы менее 0.5 мм;
  • брус 40х60 мм или брус 50х50 мм — применяется для обрешетки если шаг стропил более 1 м, для контробрешетки;
  • доска 150х40 мм — для конька, для карниза.

Инструменты

Для монтажа обрешетки понадобятся:

  • рубанок для предварительной подготовки досок нестандартного размера;
  • молоток и оцинкованные гвозди длиной в 2 толщины обрешетки — 60-80 мм;
  • шуруповерт и оцинкованные саморезы 80 мм;
  • ручная пила любого типа;
  • рулетка;
  • уровень;
  • карандаш.

Для удобства вместо разметки можно изготовить или купить специальный шаблон для шага обрешетки.

Для монтажа металлочерепицы понадобятся:

  • шуруповерт и кровельные саморезы по дереву 35 мм;
  • ножницы по металлу или пила с диском по металлу, болгарка — портит черепицу;
  • рулетка;
  • карандаш;
  • мягкая щетка для убора строительного мусора с покрытия;
  • мягкая обувь для ходьбы по уже установленной черепице.

Порядок устройства обрешётки под металлочерепицу

  1. Устанавливаем сплошную карнизную доску в специальные пазы на стропилах. Её рекомендуемые размеры 40 мм толщины, ширина берется исходя из конструкции водостоков. К внешнему краю саморезами крепим водосток.
  2. Согласно инструкции производителя монтируется теплошумоизоляция.
  3. На весь монтируемый скат кровли по стропилам и карнизной доске растягивается гидроизоляционная мембрана — пленка. Её временно крепят степлером/гвоздями к каждому стропилу с незначительным провисанием. При необходимости соединить несколько кусков пленки делают нахлест 15 см.
  4. Мембрана фиксируется с помощью установки контробрешетки — набитых на стропила по всей длине планок толщиной 30 — 40 мм. Контробрешетка крепится саморезами или гвоздями тройной длины — 90 — 120 мм.
  5. Устанавливается перпендикулярно контробрешетке 1-я нижняя планка обрешетки повышенной толщины на расстоянии 2 см от нижнего конца контрреек. Её необходимо тщательно выверить уровнем. Аналогично крепится обрешеточная тоска повышенной ширины возле конька на расстоянии 2 см от пересечения контробрешеток двух скатов крыши.
  6. 2-я планка обрешетки устанавливается с учетом выпуска листа черепицы на 1/3 диаметра водостока.
  7. Монтаж остальных планок с шагом, равным длине волны металлочерепицы.
  8. Гидроизоляция 1-й нижней планки от кровли. Необходимо следить, чтобы не был перекрыт зазор между карнизной доской, гидроизолированной водостоком, и 1-й планкой обрешетки, этот зазор обеспечивает вентиляцию кровли.

В зависимости от применяемой конструкции водостоков, необходимые действия могут быть иными, поэтому необходимо тщательно продумать конструкцию кровли, прежде чем приступать к работам.

Устройство обрешетки у карниза и у конька кровли

Прибитые контррейки на стропилах сходятся над коньком крыши. На расстоянии 2 см от их соединения (зависит от уклона) прибиваются обрешеточные планки шириной 100 мм, вне зависимости от предыдущего шага обрешетки. Зазор в 2 см обеспечивает необходимую вентиляцию в кровле.

Необходимость в вентиляции кровли и установке водостока требует особой конструкции обрешетки у карниза. 1-я обрешеточная планка должны быть на высоту волны толще других, и на более близком расстоянии от 2-й, чтобы направить воду с кровли в центр водостока.

Сам же водосток устроен таким образом, чтобы принимать воду не только с кровли, но и из подкровельного пространства. Для этого на карнизную доску приклеивают гидроизоляцию, по которой весь конденсат стекает через зазор между карнизной доской и 1-й планкой прямо в водосток.

Монтаж металлочерепицы

После установки обрешетки металлочерепица монтируется в следующем порядке:

  1. Установка системы подачи листов черепицы на крышу. Металлочерепицу легко повредить, при подаче нужно учитывать этот фактор. Простейший вариант — подъем по двум длинным рейкам.
  2. Обрезка листов с учетом рассчитанной конструкции.
  3. Установка 1-го листа металлочерепицы по карнизу и торцу крыши с припуском 50 мм для водостока с прихватом одним саморезом посередине.
  4. Установка нахлестом к нему еще 2 — 3 листов вдоль карниза. нахлестывается одна продольная волна. Профиль черепицы не симметричен, поэтому при установке начиная с левой стороны придется не нахлестывать, а подсовывать следующий лист.
  5. Выравнивание ряда и закрепление. Крепеж производят в точку прогиба волны специальными кровельными саморезами через один прогиб в шахматном порядке. Саморез должен плотно прижимать металл к обрешетке.
  6. Ориентируясь по установленному первому ряду продолжаем крепить остальные листы до полного покрытия плоскости. Если скат длиннее листа — второй лист снизу и так далее монтируются нахлестом на предыдущий.

Крепление листа металлочерепицы

Крепление металлочерепицы проводится по рекомендованной в инструкции схеме с помощью специальных кровельных саморезов, обеспечивающих длительную водоустойчивость и защиту крепежных отверстий от коррозии.

Для большинства обычных видов черепицы схема — по одному саморезу в каждую канавку по 1-й нижней планке обрешетке, и далее через 1 в шахматном порядке для всех высших планок обрешетки.

Источники: http://krovlyaspec.ru/cherepica/metallocherepica/shag-obreshetki-pod-metallocherepicu-monterrejj/, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/obreshetka-pod-metallocherepicu-monterrej.html, http://krovlya777.ru/materials/metalocherepica/shag-obreshetki-pod-metallocherepicu.html

Шаг обрешетки под металлочерепицу Монтеррей, размер |

Делать монтаж металлочерепицы без определенных навыков мы не рекомендовали в этой статье (по причинам там же изложенным). Но можно ли своими руками произвести подготовительные работы? Это сделать можно, опираясь на предварительные расчеты. Рассмотрим такие вопросы, как шаг обрешетки под металлочерепицу Монтеррей, размер окна и прочие.

Сразу стоит посмотреть видео о том, как будущий хозяин дома в гордом одиночестве монтирует каркас на крыше здания.

Это общий случай. Но мы упомянули металлочерепицу Монтеррей. Почему? Потому что это вид кровельного покрытия завоевал заслуженную популярность у застройщиков. Вес квадратного метра данного стройматериала не превышает и 5 кг. Это, безусловно, привлекает клиентов, сокращает сроки монтажа и экономит деньги на привлечении посторонней рабочей силы.

Предлагаем посмотреть еще одно видео о производстве кровельных работ именно с этим видом покрытия, а затем рассмотрим некоторые нюансы монтажных работ и шаг.

Размер обрешетки под металлочерепицу, шаг

К сожалению, в представленных роликах нет четкого упоминания о геометрический размерах планок рамы и нет указания на то, каким именно должен быть шаг обрешетки. Исправим эти недочеты, обозначим шаг.

Зарубка на память. Сечение деталей контробрешетки, на которую крепятся собственно элементы обрешетки Монтеррей, должно быть минимум 40×50 мм.

Схема монтажа будет такой:

Размер и шаг обрешетки под металлочерепицу Монтеррей, анализ-2

Как видно, ничего архисложного.

Теперь подробнее о размере брусков обрешетки под металлочерепицу Монтеррей. Размеры брусков 1 желательны в границах 100×25, брусков 2 — 100×35(40) мм. Что касается параметров a и b, они следующие:

Размер и шаг обрешетки под металлочерепицу Монтеррей, анализ-3

Таков обычный шаг обрешетки под металлочерепицу. Монтеррей не исключение.

Следует добавить, что если позволяют средства, имеет смысл делать сплошную конструкцию обрешетки. Это удорожит строительство, но продлит жизнь металлочерепице.

Вместо бруса вполне допустимо использование обрезной доски размером 32х100 (25х100) мм.

Важно! Под металлочерепицу Монтеррей Стандарт или Монтерей Супер шаг обрешетки нужно делать равным 350, а для Монтеррей Люкс (Макси) его надо увеличить до 400 миллиметров.

Ну, и не стоит забывать о нахлесте, который обычно укладывается в размер 150 миллиметров. Это важно помнить.

Egor11

Монтаж металлочерепицы Супермонтеррей: шаг обрешетки, инструкция

Металлочерепица – популярный и востребованный вид кровли, к достоинствам которой относят не только практичность, но и визуальную привлекательность. Даже если монтажные работы будет выполнять строительная бригада, знания о технических характеристиках и этапах монтажа не будут лишними и позволят определить качество выполнения задачи. Опытный строитель знает, как правильно сделать монтаж металлочерепицы Супермонтеррей, какие материалы и инструменты понадобятся для выполнения работ.

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Чем отличается металлочерепица Монтеррей от Супермонтеррей

Кровельное покрытие Супермонтеррей пользуется большим спросом из-за характерного изящного вида, отличных эксплуатационных характеристик и демократичной цены.

В настоящий момент разновидность Монтеррей наиболее популярна на территории России, представлена в трех вариантах: Монтеррей (базовая), Супермонтеррей и Макси. Выбирая ту или иную модификацию, важно знать, в чем разница. Между металлочерепицей Монтеррей и Супермонтеррей отличия только в одном – в размерах.

Размеры металлочерепицы Супермонтеррей

По сравнению с базовым профилем Супермонтеррей имеет более крупные габариты. Геометрические характеристики следующие:

  • ширина – 1180 мм;
  • длина – от 0,5 до 8 м;
  • шаг волны – 35 см.

Ключевое отличие металлочерепицы Супермонтеррей – высота профиля, составляющая 46 мм (у базовой разновидности это 39 мм). Таким образом материал визуально больше напоминает натуральную черепичную кладку.

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Технические характеристики металлочерепицы Супермонтеррей

Если обратить внимание на название материала, то станет понятно, что базой для его производства стала классическая разновидность Монтеррей. Изготавливают этот вид из высококачественной оцинкованной стали, толщина которой от 0,4 до 0,5 мм – этого достаточно для обеспечения высоких прочностных свойств.

Важно! Покрытие цинком обеспечивает защиту от ржавчины. Чем толще защитный слой, тем лучше металлочерепица противостоит процессам коррозии.

Сверху оцинковку покрывают слоем грунтовки. Отталкиваясь от стандартов, его толщина должна быть не меньше 15 мкм. Делают это для обеспечения хорошей адгезии материала с полимерным покрытием. В области обрешетки материал покрывают лаком. Полимерами покрывают с наружной стороны.

Вид покрытия выбирают в зависимости от того, в каких условиях будет установлена металлочерепица. Представлено несколько разновидностей полимеров, отличаются они по характеристикам: износоустойчивость, стойкость к воздействию солнечных лучей или механическим повреждениям и так далее.

Например, если  металлочерепицу устанавливать в химической промзоне, где в воздухе содержится много соли, лучше всего в качестве покрытия выбрать ПВДФ или пурал – ему практически не страшна агрессивная среда.

Важно! Полимер в первую очередь защищает листы от коррозии, сохраняя первозданный внешний вид материала. Его разновидность напрямую влияет на конечную цену металлочерепицы.

Профилируют изделия на особых станках. Благодаря высокому качеству стали и покрытий, современному оборудованию и соблюдению технологических нюансов, Супермонтеррей занимает лидирующие позиции среди материалов своего класса.

Важно! Высоту профиля металлочерепицы Супермонтеррей увеличивают с целью придать материалу эстетическую выразительность: волны выглядят объемными, рельефными.

Это покрытие для кровли визуально схоже с натуральной черепицей, однако весит в разы меньше. Среди прочих достоинств:

  • высокая прочность;
  • гибкость;
  • стойкость к минусовым температурам;
  • не горит;
  • долговечность;
  • привлекательный внешний вид, схожий с керамической черепицей;
  • выдерживает перепады температуры.

Этим универсальным кровельным материалом покрывают крыши множества объектов: промышленных, торговых сооружений, многоэтажных домов, коттеджей и так далее.

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Цвета металлочерепицы Супермонтеррей

Широкая цветовая палитра кровельных листов позволяет подобрать подходящий тон материалу для обустройства крыши. Всего доступно больше 40 цветов, соответствующих каталогам RAL и RR.

Наиболее популярные цвета:

  • коричневый – 8017;
  • зеленый – 6005;
  • бордовый – 3005.

Помимо классических оттенков, доступны и экзотические цвета, придающие листам красивый блеск.

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Обрешетка под металлочерепицу Супермонтеррей

Основанием при обустройстве кровельного материала служит доска размером 25 х 100 мм. Толщина может быть даже 30 мм, так как металлическая кровля весит не более 7 кг на м2. Супермонтеррей без особых усилий выдерживает снеговые нагрузки в зимнее время. Единственное условие – все доски должны быть одинаковой толщины (допустимое максимальное отклонение – 2 – 3 мм). Это позволяет получить ровную плоскость ската.

Для монтажа металлочерепицы доступно три вида обрешеток: разреженная, которую еще называют шаговой, сплошная и комбинированная. Наиболее распространенная разновидность – первая, так как подходит для большинства крыш разной формы с уклоном больше 20 градусов.

Если конструкция кровли пологая (от 14 до 20 градусов), подойдет монтаж сплошной обрешетки. В названии этой технологии присутствует слово «сплошная», но все же, доски не нужно укладывать предельно близко друг к другу: оставляют технологический зазор размером от 2 до 3 см.

Третий вид обрешетки – комбинированная, включает в себя особенности первых двух технологий. В этом случае по всей крыше выполняют шаговую обрешетку, а в дополнительных узлах (ендовы, место примыкания кровли к стене) устанавливают сплошную.

Для каких зон выбирают монтаж сплошной обрешетки:

  • мансардные окна, кровельные люки, внешние и внутренние изломы ската;
  • в местах, где стоят снегозадержатели, лестницы и ограждения кровельного образца;
  • для верхней части крыши, где дополнительно следует установить две доски, придерживаясь расстояния в 2 – 3 см. Это позволит надежно закрепить металлическую часть конька.

Шаг обрешетки для металлочерепицы Супермонтеррей напрямую зависит от длины волн материала и составляет 350 мм.

Важно! Длину шага рассчитывают от центра одной доски до центра другой. Если брать стартовую и вторую доску, начинать шаг следует с нижней части и до центра второй.

Схема обрешетки под металлочерепицу Супермонтеррей выглядит следующим образом:

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Инструкция по монтажу металлочерепицы Супермонтеррей

Сразу после покупки не получится сделать монтаж кровельного материала. Для таких работ предусмотрен свой подготовительный период, состоящий из нескольких этапов:

  1. Сперва проверяют, насколько правильна геометрия кровли. Неровности не только усложнят работу, но и есть вероятность, что покрытие начнет деформироваться.
  2. Металлочерепицу монтируют поверх гидроизоляционного слоя. Обычно используют специальную мембрану или толстую полиэтиленовую пленку. Изолирующиее сырье укладывают таким образом, чтобы оно не было сильно натянуто.
  3. В качестве дополнительного настила устанавливают контробрешетку, высота которой должна быть от 3 до 5 см. Она необходима для создания вентиляционного пространства.
  4. Выбирают шаг обрешетки. В случае с металлочерепицей Супермонтеррей – это 350 мм.

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

После проведения подготовительных работ можно приступать к монтажу кровли. Для крепления листов к обрешетке используют оцинкованные саморезы с шайбами из резины.

Далее подготавливают лестницу, строительные леса и веревку, посредством которой поднимают листы и необходимые инструменты. Вес небольшой, но для выполнения работ лучше собрать команду из трех человек.

Если материал необходимо резать, делать это следует аккуратно, так как есть вероятность повредить защитное полимерное покрытие. Болгарка или другой абразивный инструмент не подойдут. Лучше всего использовать ножницы по металлу.

Укладка металлочерепицы Супермонтеррей выглядит так:

  1. С листов снимают защитную пленку. Лучше сделать это до поднятия на крышу.
  2. Укладывать начинают снизу-вверх, двигаясь слева-направо. Монтируя, соблюдают нахлест в 15 см.
  3. Первый лист укладывают строго вдоль карнизной планки (за край крыши он должен выступать на 5 см). Крепят его сперва при помощи одного самореза, сверху.
  4. Второй лист крепят к первому. На этом этапе металлочерепицу не соединяют с обрешеткой. Хватит того, чтобы листы не смещались.
  5. После монтажа вертикального ряда делают контрольное выравнивание. Важно, чтобы была соблюдена ровность, как по вертикали, так и по горизонтали, это значительно облегчит дальнейшие работы. На этом этапе листы соединяют с обрешеткой посредством саморезов.
  6. Чтобы металлочерепица прослужила дольше, на каждый м2 делают восемь точек креплений.
  7. Саморезами крепят в прогибах, придерживаясь шахматного порядка.
  8. По аналогии устанавливают оставшиеся блоки, не забывая про нахлест.

При монтаже металлочерепицы Супер Монтеррей обязательно используют доборные материалы: торцевые, карнизные планки, коньки, различные накладки и прочее. Рекомендуют приобретать эти элементы у одного производителя, что обеспечит наилучшую совместимость.

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Металлочерепица Супермонтеррей: размеры листа, обрешетка, монтаж

Заключение

Монтаж металлочерепицы Супермонтеррей – не самая сложная задача, если знать технологию работ. Этот материал обладает отличными свойствами, поэтому способен долго прослужить, став украшением и защитой для кровли.

Отзывы о металлочерепице Супермонтеррей

Олег Васюткин, 37 лет, г. Орел:

Практичный и надежный кровельный материал по демократичной цене. Один из лучших из данного сегмента. Доступно множество оттенков, цвета насыщенны и приятны глазу. Так как материал считается востребованным, то большинство производителей предлагает типоразмеры листов под заказ. При необходимости, металлочерепица легко режется, но делать это следует аккуратно. Что до стойкости – черепица светлого оттенка совсем немного начала выгорать на солнце, и это спустя 10 лет эксплуатации.

Екатерина Фролова, 42 года, г. Пенза:

Металлочерепица – не только практичный, но и очень красивый кровельный материал, особенно разновидности с глянцевой текстурой. Мы сравнивали филиппинский аналог с черепицей отечественного производителя – разницы практически нет. Выбирайте проверенных производителей, которые не мухлуют с толщиной материала, подбирайте качественный крепеж. Если полотно хорошее, то мяться при монтаже оно не станет, что уже свидетельствует о его качестве. Помимо этого, живем мы в климате, где происходят резкие скачки температуры, и металлочерепица Супермонтеррей отлично их переносит.

Каким должен быть шаг обрешетки под металлочерепицу монтеррей

Металлочерепица является практичным и надежным материалом для крыши. Металочерепица Монтеррей имеет керамический состав, применяется для обычных и архитектурных крыш. Без проблем можно выбрать подходящий к строению цвет.

Положительные качества металлочерепицы Монтеррей

  1. Метр материала имеет вес до 5 килограммов, за счет этого работа по укладке выполняется не тяжело. Также можно сэкономить на стропилах потому, что делать усиленную конструкцию не придется.
  2. Укладка происходит быстро и просто, это поможет сделать все работы самостоятельно и сэкономить на расходах, которые уйдут на профессионалов.
  3. Материал является надежным и долговечным, устойчив к коррозии и не теряет первоначальный цвет.
  4. Цвет и форму материала можно подобрать под любой дизайн построек.
  5. Материал экологически чистый, не склонный к возгоранию.

Первоначальные работы

Чтобы покрытие было надежным и защищало постройку от осадков, необходимо правильно подготовить крышу для металлочерепицы Монтеррей.

  1. Если старая уже сооруженная крыша будет ремонтироваться, то нужно убрать весь прежний материал.
  2. Форма всех скатов должна быть правильной, проверку выполняют как для уже сооруженной крыши, так и при новой конструкции. Для этого измеряют скаты по длине и ширине, если имеются отклонения, то их исправляют с помощью дополнения элементов.
  3. Затем устанавливают внутреннюю контрольную обрешетку, на ноги стропил прибивают бруски, в разрезе 50 миллиметров.
  4. Свободно расстилают гидроизоляцию так, чтобы она не попадала на утеплитель. В качестве гидроизоляции можно использовать как рубероид, так и специальные пленки.
  5. Сверху гидроизоляционного материала выполняется сооружение контрольной обрешетки с внешней стороны.

Сооружение обрешетки под металлочерепицу Монтеррей

После завершения первоначальных работ, выполняют постройку обрешетки, на неё будет производиться укладка металлочерепицы. Все материалы из дерева должны быть пропитаны антисептическими составами.
Доски для выполнения обрешетки должны иметь размер 32/100 миллиметров, если шаг стропил расположен до 900 метров, если это значение выше, то и материал берется больше. Первая доска обрешетки, которая располагается над карнизом, должна иметь ширину на 15 миллиметров больше остальных материалов.
Шаг под металлочерепицу Монтеррей вычисляют с учетом её размеров. Отрезок между начальной от лобовой доски и последующей обрешеткой должен иметь расстояние 300 миллиметров. Шаг остальной обрешетки должен соответствовать волне материала:

  • при укладке Монтеррей «Стандарт» и «Супер», выполняют шаг 350 миллиметров;
  • при таком материале, как Монтеррей «Люкс» и « Макси» шаг будет равен 400 миллиметрам.

На сложных участках крыши, то есть возле дымохода и на углах, обрешетку делают сплошного вида. На внутренние углы помещают ендовы внахлест 100 миллиметров, на участках, где расположен дымоход, сооружают фартуки с внутренней стороны, используя прилегающие планки.
При покрытии металлочерепицы Монтеррей торцевая планка должна иметь выступ в 40 миллиметров, который будет выходить над поверхностью обрешетки.

Укладка листов металлочерепицы Монтеррей

После сооружения обрешетки производят укладку материала по вертикали, выполняя один или больше рядов. Необходимо делать как можно меньше стыков, также нужно использовать листы длиной до 4 метров, в противном случае выполнять работу будет трудно. Укладывать материал можно в удобном направлении. Если укладка производится слева, то материал помещается внахлест, листы следующего подкладываются под предшествующий ряд. При обратном направлении края следующего накладывают на предыдущий ряд. Ширина такого накладывания должна быть 150 миллиметров.

Порядок действий по укладке металлочерепицы Монтеррей

  1. Помещают первоначальный лист, выступ от карниза должен быть 50 миллиметров, таким образом, появляется навес над лобовой доской, и вода не проникает под основной материал.
  2. Лист выравнивают и закрепляют при помощи винта так, чтобы он двигался.
  3. Укладывают последующий материал внахлест 150 миллиметров, выравнивают и закрепляют с помощью саморезов к начальному листу.
  4. По такому принципу помещают еще несколько листов, создают ровность по карнизу, затем фиксируют к обрешетке. Для металлочерепицы Монтеррей применяют специальные крепления, которые имеют уплотнительные шайбы из определенной резины. Винты, которыми закрепляют листы к обрешетке, имеют размер 4,8/38, их закрепляют на участках изгиба волн с шагом через одну. На метр квадратный материала берут до 8 винтов.
  5. При укладке металлочерепицы Монтеррей возле дымохода устанавливают внутренний фартук, который выполняется до покрытия основного материала. А внешний фартук сооружают после покрытия крыши.
  6. Затем размещают прилегающие планки к стенам по вертикали внахлест 100 миллиметров.
  7. После окончания укладки устанавливают дополнительные элементы, антенны, предметы снегозадержания, лестницы для крыши и другие.

Правила сооружения обрешетки под металлочерепицу Монтеррей

  1. При сооружении обрешетки могут произойти отклонения в размерах, поэтому необходимо убрать глубокие щели, для этого прибивают деревянные элементы соответствующего размера.
  2. Если от реек из дерева остались выступы, то их ровняют при помощи рубанка. Плотные участки обрешетки крепят к ногам стропил специальными гвоздями с оцинковкой, выполняя шаг 350 миллиметров.
  3. Вначале под металлочерепицу Монтеррей набивают контрольные рейки, на которые укладывают гидроизоляцию, а затем сооружают обрешетку. Её помещают на хорошо закрепленную гидроизоляцию. При этом появляется воздух под кровлей, который обеспечивает вентиляцию. Приходит воздух со стороны карниза, насыщается влагой и выходит через коньковую часть. Это предотвращает крышу от скапливания конденсата, гниения и разрушения материала.
  4. Первоначальная доска, которая расположена над карнизом, должна быть на 15 сантиметров толще остальных элементов обрешетки, сверху на неё расстилают гидроизоляционный материал. Стандартные размеры досок для обрешетки 32/100 миллиметров.
  5. На участках соединения покатов крыши и возле дымохода выполняются сплошные работы обрешетки, то есть элементы располагают вплотную друг к другу.
  6. Крайние элементы обрешетки не должны находиться ближе, чем 150 миллиметров от дымохода, это обеспечит пожарную безопасность.
  7. Также доски необходимо набивать вплотную под установку дополнительных элементов, отверстия под антенны, предметы снегозадержания и оградительные материалы для крыши. На каждом покате крыши к коньку прикрепляют дополнительный деревянный элемент. После сооружения обрешетки, все края делают ровными путем обрезки.
  8. Выполняют обрешетку при сухой погоде и отсутствии ветра, чтобы материалы из дерева не промокали, и работа была безопасной.
  9. Для сооружения обрешетки используют материал из дерева хвои, его пропитывают специальными антисептиками дважды, чтобы предотвратить гниение и разрушение досок. Материал должен быть обрезным и просушенным.
  10. При создании холодной крыши, контрольные рейки не применяют, на стропила расстилают гидроизоляционный материал, чтобы предотвратить попадание осадков внутрь, которые во время ветра могут проникать в коньки или швы металлочерепицы. Затем сооружают саму обрешетку, на неё помещают основной материал.
  11. Нельзя пренебрегать правильным шагом обрешетки, иначе укладка основного материала создаст сложности. Длина досок для обрешетки должна соответствовать шагу ног стропил.
  12. Крепежные элементы для досок не должны выступать, их размещают в середине доски.
  13. Чтобы соблюдать одинаковое расстояние и правильно выполнить шаг, можно применить шаблон из реек нужной длины. При этом экономится время для замеров.
  14. Карниз и желоб для стока воды размещают до того, как начинают основные работы.

Правила укладки металлочерепицы Монтеррей

  1. Нельзя обрезать материал болгаркой, так как она нагревает поверхность и разрушает защиту металлочерепицы. Использование ножниц для металла обеспечивает безопасную работу, их применяют для продольной резки. Для поперечной резки берут ножовку или лобзик электрический, так как ножницами можно помять материал.
  2. Чтобы обеспечить долговечность металлочерепицы Монтеррей, обрезанные участки смазывают краской.
  3. Для прикрепления листов применяют специальные гвозди с оцинкованной поверхностью. При этом крепежные элементы размещают под волнами, тогда повреждение будет минимальным.
  4. При укладке металлочерепицы Монтеррей пленку защиты убирают сразу, так как после монтажа это сделать тяжело.
  5. Лист фиксируют одним специальным шурупом, затем выравнивают и полностью закрепляют. Можно разложить несколько листов, выровнять их по карнизной доске и окончательно закрепить.
  6. Во время укладки металлочерепицы наступают на материал, где сооружена обрешетка, иначе основная покрытая поверхность может повредиться.

При соблюдении правильного шага обрешеточной конструкции и выполнении всех рекомендаций, не составит трудности сделать работу по покрытию кровли металлочерепицей Монтеррей. Правильно выполненная обрешетка будет прочно удерживать основной материал, и служить долго. Можно сделать как теплую, так и холодную крышу, выбрать любой подходящий к фасаду постройки цвет и форму материала. Металлочерепица Монтеррей применяется как на простых, так и сложных крышах.

  • 0,1997 s
  • ©2020 Все права защищены

инструкция по монтажу, какие бывают размеры

Металлочерепица – это доступное, надежное и практичное покрытие кровли. Разновидностей металлочерепицы существует немало, одной из наиболее популярных является  металлочерепица монтеррей  — монтаж инструкция этого кровельного материала представлена ниже.

металлочерепица монтеррей

Достоинства металлочерепицы Монтеррей

Данный вид кровельного покрытия приобрел популярность благодаря доступной цене и ряду положительных качеств, среди них:

  • Небольшой вес. Квадратный метр этого покрытия весит около пяти килограммов. Это обстоятельство существенно облегчает монтаж и позволяет сэкономить на сооружении стропильной конструкции, поскольку дополнительного усиления не требуется.
  • Простота технологии и высокая скорость монтажа. Делать кровлю из металлочерепицы своими руками достаточно просто, многие домашние мастера берутся за выполнение работы своими силами.
  • Надежность и долговечность. Материал имеет высокую устойчивость к коррозии, прекрасно сохраняет цвет на протяжении всего срока использования.
  • Внешняя привлекательность покрытия и широкие возможности для дизайна.
    Если в качестве кровельного покрытия выбрана монтеррей металлочерепица – цвета и фактуры заказчик может выбирать в соответствии со своим дизайнерским проектом.
  • Безопасность с точки зрения экологии и пожарной охраны.

Что такое кровельный пирог?

монтеррей металлочерепица

Кровля, покрытая металлочерепицей монтеррей

Для того чтобы крыша эффективно защищала внутреннее пространство дома от непогоды, а также служила долго, необходимо правильно собрать кровельный пирог под металлочерепицу.

Он состоит из нескольких слоев, при этом, исключение хотя бы одного из них грозит ухудшением качества кровли.

Как правило, утепленная кровля состоит из следующих компонентов:

  • Наружный слой — металлочерепица монтерей;
  • Каркас, на который укладывается металлочерепица – обрешетка;
  • Конструкция для вентиляции пространства между обрешеткой и гидроизоляцией – контробрешетка под металлочерепицу;
  • Гидроизоляционная пленка;
  • Внутренняя контробрешетка, для организации зазора для проветривания пространства между утеплителем и гидроизоляционной пленкой;
  • Теплоизолирующий слой;
  • Пароизолирующий слой – пленка, предотвращающая попадание пара из внутренних помещений в слой утеплителя.
  • Внутренняя обшивка.

Подготовительный этап работ

металлочерепица монтерей

Цветовая гамма металлочерепицы монтеррей

Перед тем, как монтеррей металлочерепица будет уложена на кровлю, необходимо провести работы по подготовке.

  • Если металлочерепица будет укладываться на крышу при ремонте кровли, то необходимо сначала удалить старое покрытие кровли.
  • Далее следует проверить правильность формы скатов (это необходимо сделать и на новых скатах при строительстве дома).
    Для проверки следует произвести замеры длины и ширины ската. При выявлении небольших отклонений следует выправить ситуацию при помощи доборных элементов.
  • Следующий этап – установка внутренней кронобрешетки. Для этого на стропильные ноги набиваются бруски сечением 50 мм.
  • Поверх контробрешетки настилается гидроизоляция.
    Раньше для этих целей использовали материал типа рубероида, сегодня применяют более современные материалы – гидроизоляционные микроперфорированные пленки. Их укладывают достаточно свободно, с небольшим провесом, но так, чтобы пленка не касалась утеплительного материала.
  • Поверх гидроизоляционной пленки строится наружная контробрешетка, способ строительства аналогичен устройству внутренней обрешетки.
  • Теперь нужно построить обрешетку – конструкцию, на которую будет укладываться монтерей металлочерепица.
    Для строительства используются доски, которые обязательно должны быть обработаны антисептиком для древесины.
  • Размер досок для строительства обрешетки – 32 на 100 мм (при условии шага расположения стропил до 900 м, если эта величина больше, то требуется брать доски большего сечения). Для укладки первой от карниза обрешетины используют доски, сечение которых на 15 мм больше, чем остальные.
  • При выборе шага расположения досок обрешетки учитывают размеры металлочерепицы монтерей.
    Расстояние между первой от карниза и второй обрешеткой составляет 280-300 мм, а шаг расположения остальных равен шагу волны металлочерепицы, в зависимости от вида выбранного материала.

Совет!

Если будет использоваться такой вид металлочерепицы как Монтеррей Стандарт или Супер, то шаг обрешетки составит 350 мм, при выборе металлочерепицы Монтеррей Люкс или Макси, шаг составляет 400 мм.

  • В самых сложных узлах кровли (в местах образования внутренних углов, в местах выхода дымоходных труб и пр.) монтируется сплошная обрешетка.
  • Во внутренних углах устанавливают внутренние ендовы (готовый элемент кровли, устанавливается с нахлестом 100 мм), а на местах выхода дымоходов – монтируют внутренние фартуки, используя планки примыкания.
  • При установке торцевой планки следует учесть, что планка должна подниматься над плоскостью обрешетки на высоту профиля волны металлочерепицы.
    Если выбрана монтеррей металлочерепица — размеры этого выступа составляют 40 мм.

Укладка листов на кровлю

монтерей металлочерепица

Схема листа металлочерепицы монтеррей

Теперь можно начинать укладку листов металлочерепицы. В зависимости от высоты ската укладку ведут в один или два (возможно и более) ряда по вертикали.

Разумеется, чем меньше на крыше стыков кровельного материала, тем более надежным выглядит покрытие, однако перевозить очень длинные листы и работать с ними очень неудобно.

Совет!

Производитель не рекомендует использовать при монтаже листы, длина которых превышает 4 метра.

При укладке листов металлочерепицы монтеррей монтаж может производиться, как слева направо, так и в обратном направлении.

Единственно отличие состоит в том, что при укладке с левой стороны нахлест соседних листов образуется путем подкладывания следующего в ряду листа под предыдущий, а при монтаже в обратную сторону – край следующего в ряду листа накладывается на край предыдущего. В обоих случаях ширина нахлеста – 150 мм.

монтаж металлочерепицы монтеррей

Монтаж металлочерепицы монтеррей

Как предписывает инструкция — монтаж металлочерепицы монтеррей осуществляется в следующем порядке:

  • На кровлю укладывается первый лист так, чтобы выступ от карниза составлял 50 мм. Этот выступ образует карнизный свес, задача которого – предотвратить попадание дождевой влаги под кровельный материал.
  • Установленный и тщательно выровненный лист фиксируется единственным винтов в верхней части листа так, чтобы его можно было двигать.
  • Затем укладывается следующий лист (не забываем про нахлест шириной 150 мм!). После того, как он будет выровнен, его прикручивают саморезами к первому листу, не укрепляя на обрешетку.
  • Точно также укладывается еще один или два листа. После чего готовый блок, составленный из скрепленных друг с другом трех или четырех листов, выравнивается относительно карниза и торцевых планок. После этого можно, наконец, закрепить листы на обрешетке.
  • Если осуществляется монтаж металлочерепицы монтеррей – инструкция рекомендует использовать для крепления специальные саморезы, снабженные уплотнительными шайбами из специального сорта резины, размер винтов для крепления листов к обрешетке 4,8 *38.
  • Самонарезающие винты вкручиваются в место прогиба волны, шаг их расположения – через одну волну.
  • На квадратный метр покрытия рекомендуется использовать 8 винтов.
  • Как произвести обход дымохода? Если укладывается металлочерепица — монтаж инструкция монтеррей предписывает установку внутреннего и наружного фартука.
    Внутренний монтируется еще до укладки листов кровельного материала, для его создания используют специальные планки примыкания. Для создания более плотного соединения загиб внутренней планки вводится в штробу на трубе, кроме того, используется силиконовый герметик.
    После укладки листов монтируется наружный фартук из элементов, окрашенный в цвет кровельного покрытия.
  • Аналогично устраиваются примыкания к вертикальным стенам, используя планки примыкания, которые устанавливают с нахлестом 100 мм.
  • На завершающем этапе монтаж металлочерепицы монтеррей заключается в установке дополнительных аксессуаров – выводов антенн, устройств для снегозадержания, кровельных лестниц и пр.
металлочерепицы монтеррей монтаж

Саморезы для крепления металлочерепицы

Несколько полезных замечаний

  • При установке металлочерепицы необходимо сразу снимать защитное покрытие с листов, иначе потом это будет сделать затруднительно.
  • Если при укладке листов приходится производить их обрезку, то для этой цели запрещено использовать инструмент с абразивными кругами (болгаркой). Дело в том, что в процессе резки этого материала нужно исключить нагрев, разрушающий защитное покрытие металлочерепицы. Для резки листов в продольном направлении можно использовать ножницы по металлу. А вот резать ножницами листы в поперечном направлении не рекомендуется, так как профиль может быть смят. В этом случае, лучше воспользоваться электролобзиком или ножовкой.
  • Чтобы металлочерепица мп монтеррей служила долго, места срезов следует закрасить краской.
    Также, нужно поступить, если в результате неосторожного обращения было повреждено защитное покрытие.

Выводы:

Представленная инструкция по монтажу металлочерепицы монтеррей поможет выполнить работу правильно. Новичкам в строительном деле, планирующим самостоятельно выполнить работу, рекомендуется не только внимательно изучить теорию, но посмотреть, как работают опытные мастера. Для этого на строительных сайтах предлагается видео инструкции, подробно описывающие этапы выполнения работы.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
