Сборка электрощита, монтаж, подключение, схема сборки, правила

Как известно, ремонт сродни стихийному бедствию небольших масштабов, и один из его неотъемлемых компонентов — электрификация жилого или служебного помещения. Насколько важную роль играет электричество в доме мы вспоминаем, когда оно внезапно исчезает по причине аварии. Обеспечение квартиры или частного дома электроснабжением, как правило, включает два базовых компонента, это  — монтаж электропроводки и сборка электрощита.

Каждый из этих компонентов предусматривает последовательное выполнение ряда шагов, на первый взгляд достаточно несложных, однако, как показывает практика, в подавляющем большинстве случаев, требующих участия профессионального электрика. Если же хозяин помещения намерен самостоятельно решить проблему подачи электроэнергии в дом или квартиру, необходимо, как минимум, тщательно изучить матчасть, то есть подготовиться теоретически, перед тем как собрать электрощиток своими руками.

Электрощиток

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

Электрощиток своими руками

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

Однолинейная схема

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

  • марка провода и сечение жилы, мм²;
  • мощность;
  • потребляемый ток;
  • тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

Схема электрощита

Или даже так:

Схема электрощита 2

где

  • 1 — вводной АВ;
  • 2 — счётчик;
  • 3 — нулевая шина;
  • 4 — шина заземления;
  • 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

  • мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
  • двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
  • в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
  • для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
  • то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Автоматический выключатель

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.

Компоненты электрического щита

Сборка электрощита предусматривает наличие обязательных компонентов, к которым можно отнести автоматические выключатели, устройства защитного отключения УЗО, счётчики электроэнергии, шины, а также дополнительные и вспомогательные комплектующие, которые добавляют удобства при эксплуатации щитка: реле контроля напряжения, световые индикаторы, цифровые вольтметры, контакторы и так далее.

Среди наиболее уважаемых специалистами производителей компонентов, используемых при монтаже электрощитка — ABB, Legrand, Shcneider Electric. Цены на устройства этих брендов примерно одинаковы. Китайские приборы гораздо дешевле, однако практикующие электромонтажники утверждают, что воспользовавшись однажды китайской техникой при выполнении заказа, можно надолго потерять репутацию, поэтому используют такие компоненты только по просьбе заказчика, которому фирменные компоненты не по карману.

Компоненты электрощита

Всё готово к монтажу

Итак, схема составлена и осмыслена, комплектующие подготовлены — ничто не мешает начинать сборку электрощитка. В первую очередь выбирается место расположения щитка, на котором устройство крепится, как правило, саморезами или хомутами. Корпус электрощита размещается, как правило, недалеко от входа в дом или квартиру — в тамбуре или прихожей. Если хозяин изъявил желание скрыть щиток в стене, а стена окажется бетонной, можно использовать фальшстену или выступ из гипсокартона: площадь помещения при этом может несколько уменьшиться.

Выбирая место на стене для установки электрощитка, следует учитывать, что расстояние от прибора до ближайшего дверного проема должно быть не менее 15 см, расстояние до пола — 1.5–1.7 м. В случае необходимости хозяин жилья или вызванный электрик должен иметь возможность беспрепятственно добраться до щитка: категорически недопустимо размещение прибора внутри шкафов или другой мебели. Прибор должен располагаться в отдалении от газовых труб и легковоспламеняющихся материалов.

Чтобы электрощит не оказался слишком большим или маленьким, можно предварительно определить его размер, зная габариты компонентов, которые будут в нём расположены. Например, ширина стандартного однополюсного автоматического выключателя равна 17.5 мм, двухполюсного — 35 мм, трёхполюсного — 52.5 мм. Остальные компоненты имеют следующие размеры:

Модули располагаются на так называемой DIN-рейке — специальной металлической пластине шириной 35 мм. Розетка не входит в число обязательных элементов, но может пригодиться при проведении ремонтных работ. Если при суммировании количества компонентов оказалось, что необходим щиток на 20 модулей, то будет разумным установить электрощит на 24 или даже 32 модуля — кто может знать, сколько бытовых электроприборов добавится в доме через год, два или пять?

Заводим кабели в электрощит

Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.

Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.

Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен. Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.

Сборка и монтаж

Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

Нож

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Линейная схема компоновки

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

  • все провода внутри щитка должны быть такого же сечения, как и вводной провод;
  • любой модуль должен иметь вход вверху, выход — внизу;
  • если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

НШВИ

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

  • предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
  • фиксация модулей на дин-рейках с помощью специальных крепежей;
  • установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;Установка шин-гребёнок
  • раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
  • монтаж нулевого провода. Все провода монтируются за дин-рейкой;
  • подтяжка всех соединений с помощью отвёртки;
  • подача напряжения на автомат ввода и проверка работоспособности модулей;
  • проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.Мультиметр

Заключительный этап

Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.

Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.

Подтяжка всех соединений щитка

Видео по теме

Хорошая реклама



Cборка электрощита для частного дома 380В 15кВт: распределительный, уличный

Содержание статьи:

Стандартные параметры электросети частных домов – 3 фазы, напряжение 380 В. Мощности выделяется 15 кВт, а для проводки используется 4-х жильный тип кабеля. По этой причине коммутационные и защитные приборы закрываются от нелегального подключения. Самостоятельная сборка электрощита для частного дома 380 В 15 кВт предусматривает его установку в доступной для проверки зоне и базовое применение.

Характеристики и специфика трехфазной сети

Электрощиток в трехфазной сети

Электрическая сеть на 380 В предназначена для подсоединения трехфазного и однофазного оборудования. В случае с трехфазным подсоединение происходит на 3 фазы и нейтраль для равномерного распределения нагрузки мощной бытовой техники.

Наличие трех фаз позволяет использовать 4-5-жильные провода с меньшим сечением и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В разделяется поровну по фазам. То есть, если выделено 18 кВт, каждая фаза будет по 6 кВт.

При помощи автомата трехполюсного или четрыехполюсного типа осуществляется обесточивание линии в случае повышенной нагрузки одной фазы. С учетом временной задержки дифавтомата требуется правильно распределить данную нагрузку.

Без распределения нагрузки возникает «перекос фаз», который приводит к постоянному выключению электричества.

Конструкция и элементы электрощита

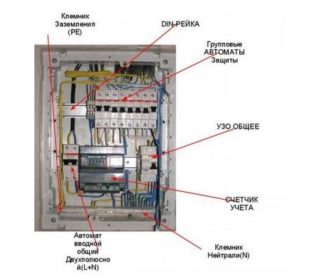

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

  • Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
  • Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
  • Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
  • УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
  • Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
  • Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
  • Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Для предотвращения импульсных колебаний и защиты от молний можно заменить реле на УЗИП.

Выбор схемы сборки трехфазного электрического щита

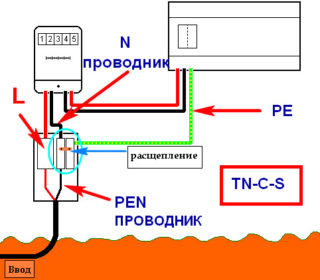

Схема подключения заземления

Сборка щита на 380 для дома производится по нескольким схемам. В отличие от квартиры, в домах помимо защитной автоматики устанавливается УЗО, через которое заводится освещение. Приобретение элемента влияет на бюджет работ, но система электроснабжения получается надежной и безопасной.

Установка распределительного бокса предусматривает организацию линии заземления. Частный дом заземляется по схемам:

  • TN-C-S. Рекомендована ПУЭ, но подходит только для новых магистралей с регулярным обслуживанием.
  • TT. Монтируется на основе защитных устройств и контура заземления.

Работоспособность составляющих схем заземления поддерживает пользователь.

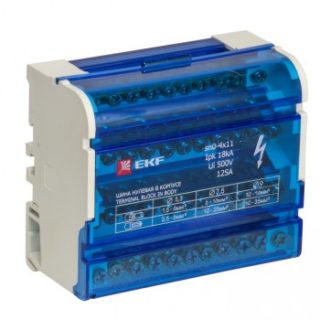

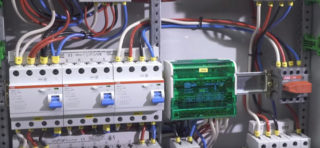

Использование кросс-модуля для трехфазного щита

Кросс-модуль

Для простоты сборки щита на 380 В и возможности переподключения автоматов к другим фазам применяется кросс-модуль. Его ставят после счетчика. Особенность прибора – наличие трех выходов под три фазы и нескольких выходов с аналогичными фазами.

Через кросс-модуль производится разделение нагрузки на дифавтоматы. Подсоединение делается так:

  1. Оконечный кабель вставляется в гнездо.
  2. Жила фиксируется при помощи прижимного винта.
  3. Для переподключения фаз винт выкручивается, провод извлекается и подключается на свободный вывод нужной фазы.

Менять местами провода нужно только при перегрузке одной из фаз.

Сборка распредщитка 380 В только на дифференциальных автоматах

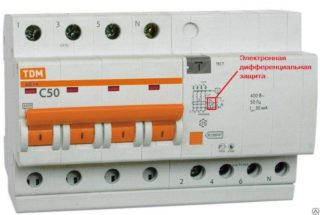

Дифавтомат с электронным блоком дифференциальной защиты

Дифавтомат – прибор для отдельной линии, который работает в качестве обычного автомата и устройства защиты от токовой утечки. На каждую группу потребителей можно поставить отдельный прибор, распределив нагрузку без фазного перекоса.

Преимущества схемы сборки трехфазного щита на дифавтоматах для загородного или частного дома:

  • защита каждой линии от утечек, перегрузок, замыканий с помощью одного прибора;
  • быстрый поиск проблемного участка при поломках;
  • отсутствие нулевых шин;
  • подбор числа дифавтоматов по количеству отводных линий;
  • самостоятельный выбор принципа группировки элементов в боксе;
  • легкость распределения фазной нагрузки.

Минусы подключения – понадобится габаритный распределительный щит, более 72 модулей, что очень дорого.

Модели с индикацией причины срабатывания определяют, почему выключился дифференциальный автомат.

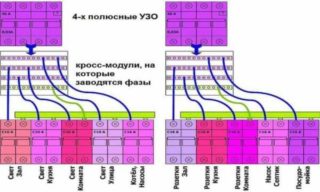

Схема с двумя УЗО

Схема с двумя УЗО

Сбор щитка по схеме подключения с двумя УЗО на 380 Вольт подразумевает установку мощных устройств на входе. Возле каждой группы потребителей располагаются шины нейтрали и заземления. Нулевые подаются через отдельную монтажную шину:

  • элемент окрашивается в синий цвет лаком для ногтей или акриловой краской;
  • с шины через 1 удаляются зубцы;
  • нейтральный провод подключается от шины;
  • зубчики вставляются в пазы и затягиваются прижимными винтами.

После УЗО ставится кросс-модуль, куда заводится фаза. Защитные автоматы для линий подкидываются на выход.

К преимуществам схемы относятся:

  • доступная стоимость расходников;
  • небольшие габариты бокса;
  • простота переключения одного-двух потребителей из группы.

Минусов сборки гораздо больше:

  • большие затраты на трехфазные модели УЗО;
  • сложности с переподключением групповых потребителей;
  • длительный поиск причины неполадки;
  • отключение 50% потребителей от сети в момент срабатывания одного автомата;
  • проблема с выравниванием нагрузки и отдельным размещением «мокрых» и «сухих» зон.

Схема подойдет, если у вас дачный деревянный дом, который используется периодически, а не круглогодично.

Чтобы не перепутать шины, подпишите их или наклейте этикетки.

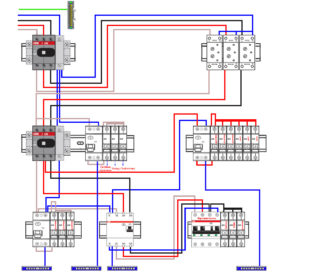

По одному УЗО на каждую фазу

УЗО и однополюсные автоматы

Собирать схему можно из двухполюсных УЗО и кросс-модулей после каждого. Нагрузка, распределенная по фазам, подкидывается на выходы устройств защитного отключения. Шин нейтрали и заземления будет три – по количеству УЗО.

К преимуществам подключения относятся:

  • логичное распределение групп потребителей;
  • выключение 20-25 % потребителей при активации одного УЗО.

Минусами являются проблематичность выделения «мокрых» комнат в отдельную группу без перекоса фаз, затраты времени на поиск поломок. Для устранения минусов можно собрать каждую группу на отдельной дин-рейке, установить УЗО, а затем разместить автоматы последовательно.

Установите на опасные линии индивидуальные УЗО.

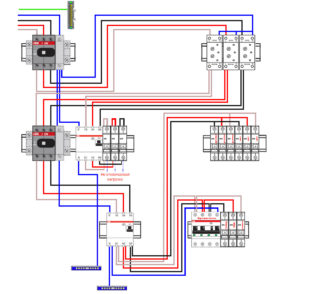

УЗО на вводе и однополюсный автомат

УЗО на вводе и однополюсные автоматы

Простейшая и популярная сборка трехфазного щита, которая не дает в будущем изменять порядок расположения элементов. Нагрузка на фазы распределяется только один раз. Схема отличается бюджетной стоимостью и реализуется в щитке небольших габаритов на 54-72 модуля.

На вводе выполняется монтаж УЗО, а для распределения нагрузки применяются однополюсные модели. ПУЭ ограничивает пользователя в количестве линий подключения. Основанием является п. 7.1.83, где сказано, что ток утечки в сумме не должен быть больше 1/3 номинала. Под токовой утечкой сети ПУЭ подразумевают 10мкА на 1 м провода.

Схема выгодная в плане стоимости элементов, небольшого размера короба, в котором находится примерно 32 модуля. К ее минусам относятся проблемы с группировкой, отсутствие возможности изменения фазной нагрузки, наличие нулевых шин. Для выравнивания напряжения придется почти полностью перебрать щиток. В противном случае возможен сильный перекос напряжения, нагрев шины с выгоранием нуля и перегрузка автоматов.

Часто происходит срабатывание УЗО в ложном режиме.

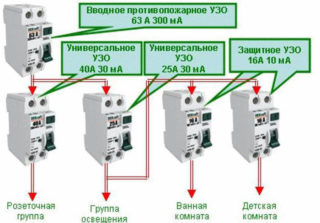

Больше трех групповых УЗО

Система защиты с индивидуальными УЗО

Электроэнергия в загородном доме и коттедже протекает по большому количеству линий. В случае установки 3-х защитных устройств возникают проблемы с поиском повреждений, отдельной групповой разводкой влажных помещений и улицы.

Многоуровневая система защиты с индивидуальными УЗО после групповых позволит организовать отдельную запитку «мокрых» и «сухих» зон. Количество групп на фазе определяется количеством потребителей, особенностями разбивки нагрузки и размером распределительного щитка.

Перед работами нужно подсчитать затраты на каждый узел с учетом стоимости дин-рейки, шины, кабеля. Выполнение вводного щита с более, чем 3-мя УЗО, рассчитанного на 380 Вольт, имеет несколько нюансов:

  • чтобы не запутаться, нужно подписать или промаркировать каждый провод, автомат и УЗО;
  • указать, на какую фазу выведен проводник. К примеру, на первую фазу подведено три УЗО. На первом указывается L1-1, на втором – L1-2, на третьем – L1-3.

Несмотря на сложность схемы, система получается персонализированной. Если сработал один УЗО, обнаружить повреждение можно на конкретной линии. В момент активации устройства выключается небольшое количество оборудования.

Алгоритм распределения нагрузки по трем фазам

Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.

Общий порядок группировки нагрузки на автоматы

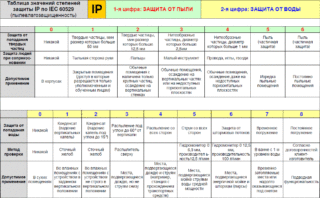

Таблица степеней защиты

Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:

  • Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
  • Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
  • Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
  • Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
  • Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.

Для правильного формирования групп сделайте перечень линий с указанием нагрузки каждой.

Специфика сборки щитка в деревянном доме

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

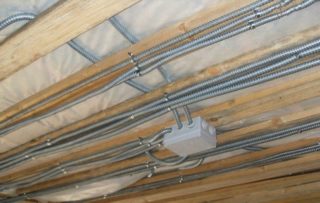

Проводка в потолке из дерева в металлической гофре

При подборе материалов учитываются такие нюансы:

  • Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
  • Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
  • Все точки проводки, в том числе розеточно-осветительные, заземляются.
  • Разрешено применять трех-, четырехжильный провод.
  • Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
  • Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
  • Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
  • Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Прибор учета должен располагаться перед вводным автоматом для удобства пломбирования.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

Полезные советы при сборке электрощитка

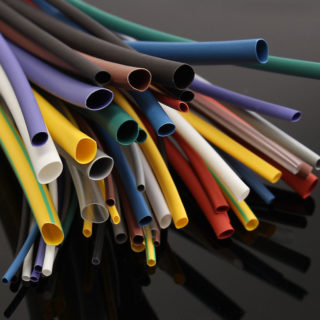

Термоусадочные трубки для проводов

Чтобы собрать электрощит с приборами учета электроэнергии и защитным оборудованием, рассчитанным на 380 В 15 кВт, понадобится приобрести качественный влагостойкий бокс. Провода подкидываются на автоматы специальными опрессовочными наконечниками, обжимаются клещами.

Изоляционная лента не сможет создать надежное покрытие. Удобнее работать с термоусадочными трубками, которые при нагреве феном или зажигалкой плотно обжимают изделия.

Жилы подбираются с одинаковым сечением. Разные сечения кабеля в одной клемме выключателя приведут к оплавлению изоляции и пожарам.

Готовый короб должен иметь промаркированные элементы. Так будет проще выключить подачу напряжения в отдельное помещение. Подписать узлы можно маркером или приклеить на скотч бумажные таблички.

Вводно-распределительное устройство устанавливается на столб, от которого подается электроэнергия. От ЛЭП протягивается кабель через щит к дому, а только потом выполняется разводка электрических групп. Законодательство предусматривает разделение щитка на аппараты ввода и распределения электропитания.

Сборка электрощитка своими руками 220в в квартире

сборка квартирного щиткаК непосредственной сборке щитка можно приступать после составления схемы щитка, прокладки всех трасс электропроводки по штробам, потолку и т.д. Некоторые заказывают готовые решения согласно заранее просчитанным группам и нагрузкам, и потом остается только подключить питающий и отходящие провода. В статье будет рассмотрен процесс самостоятельного выполнения всех видов работ по сборке щитка.

Возьмем усредненные данные для квартиры небольшой площади, которыми будем оперировать при сборке щитка:

  • количество групп — 8-10
  • в щитке есть УЗО или дифавтомат
  • на отходящих группах установлены автоматические выключатели
  • общее количество модульных мест под устройства — до 20

Инструмент для сборки электрощита

инструменты для сборки электрощиткаИнструмент и приспособления которыми нужно будет воспользоваться для того, чтобы качественно и грамотно собрать щиток своими руками:

  • отвертки (крестовая+шлицевая)
  • пассатижы, бокорезы, кабелерез, утконосы
  • пресс клещи для наконечников
  • съемник изоляции
  • маркер
  • нож
  • провод ПВ 3-1,5 и ПВ 3-10 (для перемычек)
  • гребенчатая шинка
  • разная расходка для электропроводки (наконечники, саморезы, кабельные стяжки)
  • составленная схема со списком групп для сборки щитасхема квартирного щитка с узо и реле напряжения

Желательно на предварительном этапе завести кабели в щиток не как попало, а по порядку, согласно пронумерованных групп.

Допустим с первой по десятую группы, слева направо. Для того чтобы пучок кабелей не мешался в процессе сборки, сбоку от щитка делаете импровизированный крючок из подручных материалов, и загнув кабели закрепляете их на данном приспособлении.

Приступаем непосредственно к работе.

Порядок работ по сборке электрощитка 220в

1. Зачистка кабеля

Ножом снимаете внешнюю изоляцию со всех кабелей заведенных в щиток и маркируете жилы по группам. Пронумерованные жилы загибаете и закрепляете на самодельный крючок сбоку от щитка.зачистка кабеля ножом электрика

2.Примерка расстояний

Перед подключением проводов предварительно примерьте и прикиньте места где будет стоять модульная аппаратура и какой длины провода необходимы до них.

расположение автоматов и УЗО при сборке щиткаУстанавливаете DIN рейку, нулевую шинку и шинку заземления. Ничего не прикручиваете и не закрепляете, только примеряете. Ваша задача понять общее расположение автоматов и места укладки проводов. На что следует обратить особое внимание:

  • расстояние между рядами автоматов
  • расстояние между автоматами и нулевыми шинками

Данные расстояния старайтесь делать не слишком маленькими, иначе в дальнейшем процессе монтажа будет крайне неудобно заводить и подключать провода.

3.Шинки заземления и зануления

После предварительной примерки монтируете и закрепляете в щитке нулевую шинку и шинку заземления. Над клеммами шинок подписываете номера групп.

шинки зануления и заземленияТак как провода заземления никогда не отгорают, то заземляющую шину можно монтировать сверху щитка, без всякого запаса провода. А вот нулевую, лучше разместить снизу. В случае непредвиденных обстоятельств, у вас будет некий запас провода и путем перемещения шинки выше, вы сможете вновь расключить все оборудование без замены или наращивания проводников.

Выделяете из пучка очищенных проводов нулевые и заземляющие жилы (нулевая жила обычно синего цвета, заземляющая — желто-зеленая), зачищаете их съемником изоляции и поочередно подключаете к шинкам. Никаких лишних запасов или дополнительных изгибов делать не стоит.подключение к нулевой и заземляющей защитной шинке

4. Сборка в электрощитке модульной аппаратуры

Монтируете и закрепляете DIN рейки. Ранее проложенные защитные проводники (нулевые и заземления) должны оказаться за din рейкой. На DIN рейку последовательно защелкиваете автоматы согласно ваших групп.крепление автоматов на динрейке

Придерживайтесь такой схемы размещения модульной аппаратуры:

  • первым ставится вводной автомат или выключатель нагрузки
  • затем идет реле напряжения (если вы его предусмотрели в схеме)
  • далее автоматы самых мощных потребителей (варочная панель, духовой шкаф, сплит система) или УЗО с диф.автоматами
  • простые автоматы на розетки и выключатели располагаются в нижнем ряду

Всю автоматику старайтесь ставить по центру, по бокам оставляя побольше места для укладки проводников или для установки в дальнейшем дополнительных модульных устройств.
Для того чтобы модульное оборудование не ездило по дин рейке очень удобно пользоваться фиксаторами.фиксаторы заглушки на дин рейку

5.Подключение проводов

Расключение начинайте с верхнего ряда. Выделяете из пучка фазных отходящих проводников те группы, которые идут на верхний ряд и увязываете их в жгут кабельными стяжками. стяжка проводов в жгут при сборке щитковУкладываете жгут по краям щитка, формируете на конце гребенку буквой Г и зачищенные провода заводите снизу автоматов. Затем устанавливаете нижние ряды автоматов и повторяете все операции.подключение нижних клемм автоматов

6.Гребенчатая шинка

гребенчатая шинка под автоматыДля последовательного подключения автоматов расположенных в щитке в один ряд используем гребенчатую шинку. Отрезаем ее необходимой длины по количеству автоматов в рядах и вставляя в верхние клеммы автоматов затягиваем винты.

Обратите внимание, что если у вас бюджетные автоматы без допконтакта, специально предназначенного под гребенчатую шинку, то шинку нужно вставлять в автомат таким образом, чтобы выпирающая часть шинки смотрела на вас.

Тогда вы сможете легко завести в контакт автомата вместе с контактом шинки еще и провод, и при затяжке автомата его не искривит и проводник не вылезет из контакта.неправильное подключение гребенчатой шинки под автомат

7. Внутренняя коммутация щитка

Для дальнейшего расключения коммутаций, используйте куски заготовленного провода ПВ3*10 (для подключения самых первых автоматов в ряду), ПВ3*1,5 (для нулевых контактов реле напряжения) и ПВ3*2,5 для дифавтоматов и УЗО отдельных групп.провод ПВ3 характеристики

Если используются моножильные провода, то конец провода входящий в автомат загибайте вдвойне, тем самым увеличивая полезную площадь соприкосновения с контактом.одножильный провод как лучше подключить к автомату

Ну а для многожильных обязательно используйте втулочные наконечники. наконечник ншви на многожильном проводе

8.Схемы подключения

сборка электрощитка в дом и квартируПитающий фазный проводник кабеля подключается через вводной аппарат (УЗО, автомат, выключатель нагрузки), в зависимости от вашей схемы. Нулевая жила идет напрямую к нулевой шинке. При наличии в щитке отдельного УЗО на ванную комнату, с нулевой шинки проводник заводите на это УЗО. Также отдельным проводником от нулевой шинки подключаете реле напряжения.

Фазный проводник с вводного автомата сначала заводите на реле напряжения и далее с него запитываете верхние контакты самого первого автомата в рядах. Остальные автоматы в ряду, запитаются от него, благодаря ранее установленной гребенчатой шинке.

Все отдельные куски проводников для подключения, необходимо заранее приготовить. Для этого отмеряете их нужную длину от клемм одного оборудования до клемм другого. Зачищаете концы съемником изоляции, и если у вас провод гибкий, опрессовываете наконечниками НШВИ.

9. Надписи

После окончательного подключения проводников еще раз проходите все контакты отверткой и проверяете их затяжку. В конце не забудьте подписать все коммутационные аппараты на щитке.надписи на модульном оборудовании в щитке после сборки

На этом монтаж щитка можно считать завершенным.

Статьи по теме

Сборка электрощита для частного дома 380 В 15 кВт

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

  • плоскогубцы;
  • плоская и фигурная отвёртки;
  • обжимные клещи;
  • монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

  1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.Счетчик
  2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.Электрощиток
  3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.Автомат
  4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.УЗО
  5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.Автоматические выключатели
  6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.Реле
  7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.Амперметр

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Электрощит 2

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Электрощит 3

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Электрощит 4

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

  1. Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
  2. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя. Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
  3. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
  4. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
  5. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Электрощит 5

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию. Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее.

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Электрощит 6

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Видео по теме

Хорошая реклама



About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
