Как правильно делать ендовы на мягких кровлях – советы профессионалов

Как правильно делать ендовы на мягких кровлях – советы профессионалов

Мягкие кровли по своим эксплуатационным характеристикам удовлетворяют большинство застройщиков – они довольно надежные, имеют длительный срок гарантированной эксплуатации, по цене относятся к средней категории стоимости, имеют отличный внешний вид. Но все эти качества возможны лишь только при одном условии – монтаж крыши выполнен правильно в строгом соответствии с требованиями строительных норм и рекомендаций производителей мягких кровель.

закрытая переплетенная ендова мягких кровель

Закрытая переплетенная ендова мягких кровель

Общие правила устройства мягких кровель

Все виды мягких кровель должны ложиться на сплошное основание, сами они не способны выдерживать вертикальные нагрузки. Из каких материалов делается сплошное покрытие?

  • Листовая влагостойкая фанера. Отличный материал, имеет широкое распространение среди строителей. Фанера обеспечивает ровную плоскость крыши, позволяет укладывать мягкие кровли на крышах с любым углом наклона скатов.
  • Плиты ОСП. С точки зрения строителей почти идеальный материал. Очень технологичный, легко режется, не занимает много места во время хранения, длительное время сохраняет свои первоначальные свойства и т. д. По степени распространения имеет одинаковые показатели с листовой фанерой.
  • Сплошной настил из обрезных досок. Занимает первое место по стоимости – самый дорогой вариант. Все остальные показатели существенно уступают первым двум – трубно и долго ложить, поверхность значительно хуже и т. д. Применяется крайне редко и только в тех случаях, когда строительная компания пытается увеличить свои прибыли за счет конечного потребителя.

Настоятельно советуем вам использовать во время строительства крыши с мягкими покрытиями только листовую фанеру или плиты ОСП. Что касается качества самих плит, то этот фактор особого значения не имеет. Не стоит обращать большого внимания на советчиков, рекомендующих использовать только влагостойкие сорта материалов. Во-первых, современные технологии предполагает использование синтетического клея, который во всех случаях имеет водоотталкивающие свойства. Во-вторых, если крыша нарушит свою герметичность, то главные «потери» будут не из-за того, что намокнет ОСП или фанера, а из-за того, что сгниют деревянные конструкции стропильной системы, придется их ремонтировать. Кроме того, длительные протечки приведут к необходимости делать косметический ремонт внутренних помещений. Так что, не выбрасывайте лишние деньги на ветер, внимательно и правильно укладывайте мягкую кровлю и у вас все будет отлично при минимальных затратах на строительные материалы.

Что такое ендова

Это наиболее «опасное» место крыши, образование протечек в нем наиболее вероятно. Ендова – это место соединение двух скатов под отрицательным углом, сюда попадает максимальное количество воды, во время схода снежного покрова в ендовах появляются увеличенные нагрузки, которые могут вызвать прогиб несущих элементов стропил. А каждый прогиб может стать причиной прорыва мягких покрытий и, как следствие, образование протечек. В связи с этим нужно обращать пристальное внимание во время работ с ендовами, никогда не нарушать принятых технологий и рекомендаций. Рассмотрим несколько строительных особенностей во время монтажа ендов.

  • Крепление листов фанеры или плит ОСП в местах стыка должно полностью исключать их подвижки во время эксплуатации. Внимательно проверяйте устойчивость элементов стропильной системы, фиксацию листов нужно выполнять на расстоянии не более 10 сантиметров, лучше использовать саморезы.
  • Поверхности листов в ендовах должны быть ровными, линия стыка идеально прямой. Обращайте внимание, чтобы головки метизов были утоплены вровень с поверхностью листов.

Работы в ендовах выполняйте только в сухую погоду, ни в коем случае на ложите элементы покрытия на влажное основание.

схема ендовы

Типы устройства ендов

Для мягких кровель используют два типа ендов:

  • Обыкновенные закрытые. Ендовный ковер устанавливается под основное мягкое покрытие, в месте стыка гонты обрезаются по прямой линии. Наиболее простой тип, применяется теми мастерами, которые не могут похвастаться высокой квалификацией. Если у них достаточно умения, чтобы гонты обрезать по ровной линии, то ендову можно оставить в таком виде. Если же эти «работнички» даже обрезать гонты ровно по линии не в состоянии, то приходится использовать дополнительный верхний ендовный ковер. Он при помощи специальных замазок приклеивается на битумную черепицу, никакой повышенной герметизации стыка скатов не обеспечивает, выполняет только роль элемента декора.

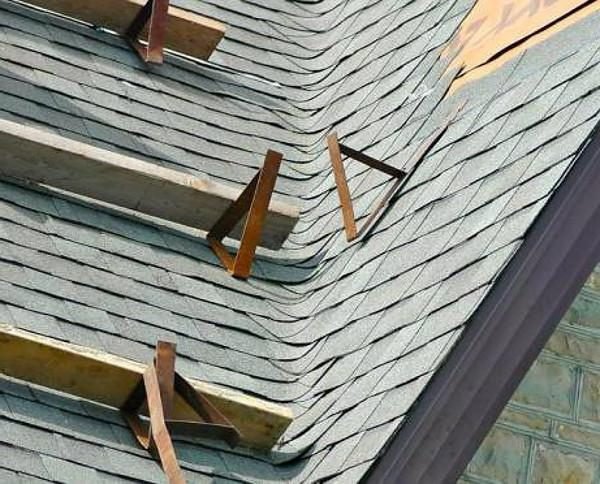

  • Переплетенные закрытые. Более сложный тип покрытия, гонты в местах ендов не обрезаются по линии перегиба, а в определенной последовательности накладываются один на другой. Этот тип ендов обеспечивает очень качественную двойную гидроизоляцию, существенно увеличивается срок службы кровельного покрытия. Переплетенные закрытые ендовы имеют отличные показатели не только по герметичности, но и по дизайнерским характеристикам. Во время строительства зданий настоятельно советуем вам использовать только такой метод устройства ендов.
закрытая и переплетенная ендова на крышах с мягким покрытием

Закрытая и переплетенная ендова на крышах с мягким покрытием

типы ендов

Во время обустройства ендов приобретайте доборные материалы оригинального производителя, они должны отличаться повышенным качеством и гармонировать по цветовым оттенкам.

Несколько «тайных» характеристик мягких кровель

Все современные производители рекламируют достоинства своей продукции, но никто из них не желает рассказывать о недостатках – «стесняются», наверное. Мы поможем им и расскажем о некоторых проблемах мягких кровель.

  • Срок службы некоторых видов мягких кровель начинается от 10÷15 лет. У вас есть большое желание каждые десять лет перекрывать крышу дома?
  • Пластичность кровли. Да, покрытие пластично, но оно не безгранично, даже по обыкновенным меркам небольшие деформации стропильной системы могут вызвать прорывы покрытия. Какие будут последствия не трудно догадаться.
  • Большие сложности во время проведения ремонтных работ. Вам никогда не удастся «быстро и без потерь» устранить протечку крыши с мягкими покрытиями.

Рекомендуем посмотреть:

Стропильная система сложной крыши с ендовой

Стропильная система крыши с ендовой: характерные особенности и трудности монтажа

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды .

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

    нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли; верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

Виды ендовы ↑

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают:

    Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы . Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции. Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

    открытый; метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

    Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.
    При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

    рядовую черепицу укладывают на КЕ до центральной оси; все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди. расстояние от оси до крепежного элемента должно быть больше 0,3 м; далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу; гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку; перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику; если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей; ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза» ↑

    укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм. аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу. после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы. это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

Устройство ↑

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой , шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Стропильная система с ендовами Г-образной кровли ↑

    Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины. Кровельные прогоны второстепенных кровель связаны. Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой. По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат , старается распрямить угол, под которым стыкуются мауэрлатные балки . Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Так выполняется сборка. Видео «Монтаж ендовы крыши» ознакомит вас с особенностями работы с металлочерепицей.

Стропильная система для крыши с ендовой

Сделать двухскатную или односкатную крышу довольно просто. Хотя она будет выполнять свою основную функцию, но с эстетической точки зрения, привлекательностью не отличается. В последнее время большую популярность завоевывают конструкции с несколькими скатами и выступами. В местах соединения двух скатов образуется узел, который называют ендовой. Эта часть кровли требует особой внимательности при конструировании и монтаже. Из статьи вы узнаете особенности ендовы и как ее сделать своими руками.

Конструкция и разновидности

Ендовой называют только внутренние углы крыши. Без этого элемента не обойтись на здания образующие Т или Г форму. Кроме того, подобные углы образуются в местах вывода слуховых окон, выступающих частей мансарды и других архитектурных изысках.

Основной задачей ендовы является защита чердачного помещения от проникновения влаги. Дело в том, что в этом месте крыша испытывает повышенные нагрузки из-за того, что там скапливается большое количество осадков. Зимой тут образуют сугробы и конструкция может просесть под повышенными нагрузками.

Внутренний угол собирается из двух планок, и каждая создана для своей цели:

  • Нижняя. В согласии со своим названием располагается под кровельным покрытием. Крепится саморезами к карнизной доске. Она выполняет основные защитные функции по сдерживанию влаги в месте сопряжения скатов.
  • Верхняя. Во внутреннем угле сложно красиво оформить схождения кровельного материала. Поэтому сверху монтируют вторую планку, которая несет только декоративную функцию.

Материал ендовы обычно совпадает с основным покрытием на крыше. В некоторых ситуациях можно заменить на лист оцинкованной стали. При этом важно выбирать металл с защитным покрытием, так как ему часто придется контактировать с агрессивными средами.

При устройстве ендовы важно следовать всем правилам строительства и устройства стропил. Если пренебречь одни из них, тогда появляется угроза обрушения каркаса. При этом нормы различаются для различных типов конструкции. В зависимости от применяемого кровельного материала применяют одну из двух разновидностей каркаса:

  • Сочлененная и закрытая . Используют на скатах с большим углом уклона и для кровель из гибкого материала, например, мягкой черепицы. Этот вид требует устройство дополнительных слоев гидроизоляции.
  • Открытая . Здесь скаты соединяются друг с другом под более пологим углом. Место сочленения закрывается специальным желобом, по которому стекают осадки. Такая конструкция не требует особых трат на устройство лишней гидроизоляции.

Особенности стропильной системы и обрешетки

В зависимости от уклона скатов деревянные стропильные ноги крепятся к ендове под определенным углом. При этом у каждой стороны этот показатель может отличаться от другого. Там, где сходятся балки, устанавливают более толстую стропилину. Способ крепление к этому месту зависит от длины стропил. Если она меньше двух метров, тогда достаточно гвоздей, иначе понадобятся металлические накладки для усиления. Перед тем как выполнить монтаж ендовы рассчитывается место наибольшей нагрузки, там устанавливается подпорная укосина.

Там, где сходятся скаты, требуется усиливать обрешетку крыши. Насколько сильно нужно будет проводить усиление зависит от типа кровельного покрытия:

  • Металлочерепица. Чтобы угол выдержал нагрузку между планками основной обрешетки закрепляют дополнительные. Таким образом, в ответственном месте шаг уменьшается в два раза. При этом важно, чтобы длина обрешетки была больше чем ширина ендовых пластин.
  • Профлист, керамическая черепица и шифер. Для этих материалов вдоль оси сопряжения монтируют доски шириной более 100 мм. Количество досок зависит от ширины подложки, может понадобиться две или три штуки с каждой стороны.
  • Ондулин. От центральной оси ендовы отступают по 75 см и крепят по одной доске шириной меньше 100 мм. В получившееся пространство должен помещаться специальный разжелобок.
  • Мягкая кровля. Для этого материала обрешетку делают сплошную и как-то усиливать ее не нужно.

Приведенные выше рекомендации довольно общие. Более подробную информацию вам предоставят консультанты при покупке определенного кровельного покрытия. Если сомневаетесь в собственных силах и опыте, обратитесь к профессионалам.

Устройство каркаса

Основная часть ендовы на крыше крепится к накосной стропиле, которая одной стороной упирается в конек, а другой в мауэрлат. В некоторых случаях, например, при устройстве светового окна, места крепления могут измениться. В зависимости от типа крыши высота и форма конька меняется. Это относится как к основному, так и к второстепенному сооружению.

Для изменения геометрической формы конструкции крыши достаточно удлинить или укоротить прогон. Вместе с этими манипуляциями будет меняться уклон ендовы.

Стропильная система ендовы собирается следующим образом:

  1. К подстропильной стойке основной конструкции крыши прикрепите прогон от второстепенной. Для соединения применяют прибоины.
  2. Крепление стропил производят при помощи гвоздей, забитых под уклоном. Такое соединение отвечает всем требованиям безопасности и выдерживает достаточную нагрузку.
  3. От места крепления прогона к мауэрлату установите наклонную стропилину.
  4. К наклонной стропиле крепят нарожники. Для соединения, в местах соприкосновения заранее закрепляют опорные бруски.

Упирающиеся нарожники передают диагональной стропиле высокое сжимающее напряжение. Из-за этого балка сильно нагружает стык мауэрлатов. Чтобы снизить давление от наклонной стопилины до стойки, к которой прикреплен прогон второстепенной крыши, протягивают соединительную затяжку. Она работает на растяжение и не позволяет стопиле ендовы выдавить мауэрлат. Если крыша вальмовая, тогда затяжку соединяют между двумя диагональными стропилами.

Кроме того, если при каких-то обстоятельствах основной конек потеряет точку опоры, затяжка выполнит роль распора. Так, она может предотвратить аварийного разрушения крыши.

Затяжку или схватку нужно располагать в основании ендовы, так как в высоком положении она перестанет работать на растяжение. В таком положении балки работают на сжатие и называются ригелями.

Как можно заметить, в стропильной системе для ендовы нет особой сложности и ее можно установить своими руками. При этом важно не ошибиться в выборе сечения бруса и надежности крепления. Тогда вы соберете уникальную крышу и она прослужит несколько десятилетий без протечек.

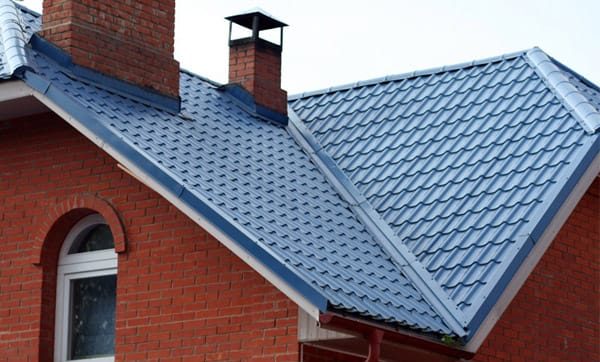

Правильное устройство ендовы – виды элементов и конструкций, правила монтажа

На первый взгляд, устройство ендовы крыши кажется довольно сложным и проблематичным процессом. Поэтому многие потребители предпочитают заплатить строителям, чем заниматься этим делом самостоятельно. В статье далее опишем подробнее, что такое ендова, а также приведем подробную инструкцию по ее сооружению.

Назначение разжелобка

На крышах сложных конфигураций, которые включают сразу несколько скатов, неминуемо получаются внутренние стыки. В таких местах чаще всего скапливаются снежные осадки, дождевая вода, а также всевозможный мусор. Кроме того, их достаточно сложно обслуживать.

Ендова, или разжелобок – это элемент, который укладывается вдоль внутреннего угла крыши под скатами. Он предназначен для защиты конструкции от затекания воды под кровельное покрытие и обеспечивает свободную эвакуацию осадков с поверхности крыши.

Количество ендов будет зависеть от таких факторов:

  1. Конфигурация кровли – крестообразная, в форме буквы Т или Г.
  2. Наличие дополнительных элементов, в частности, мансардных и слуховых окошек.

Строение внутренней ендовы

Как правило, устройство ендовы из профнастила предполагает наличие двух планок, которые согнуты под углом, совпадающим с образованным примыкающими скатами углом. При этом нижний элемент служит в качестве водостока, а верхний – является, скорее, декоративным.

В некоторых случаях верхний кусок ендовы не устанавливается. Это зависит от типа кровельного покрытия, а также особенностей крыши. Как бы то ни было, грамотное выполнение соединения ендовы обеспечивает надежность и гидроизоляцию кровельной конструкции.

Существуют некоторые нормы обустройства разжелобка:

  1. Нижний элемент ендовы укладывают перед креплением кровельного материала, а верхний – по его завершении.
  2. Для монтажа разжелобка не применяются гвозди.
  3. Собирают желоб снизу вверх, герметизируя швы битумно-полимерной мастикой марки Tegola, герметиками на основе битума (Xtra Seal) или каучука (Tytan), либо клеем Icopal.

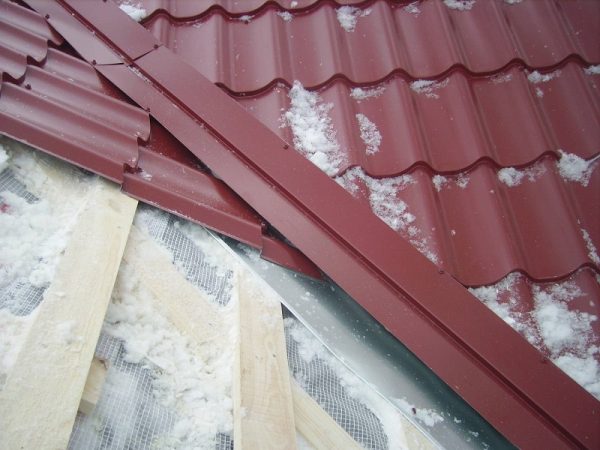

  4. Внутренняя ендова для профнастила изготавливается из оцинкованной стали или меди, а внешняя – из кровельного материала. Предпочтительнее воспользоваться листом оцинковки с полимерным покрытием, такая ендовая планка способна выдерживать перепады температур от -60 ℃ до 120 ℃.
  5. Чтобы обеспечить дополнительное утепление крыши и предотвратить затекание воды под кровельный материал, вдоль ребер ендовы приклеивают поролоновую уплотняющую прокладку.
  6. Зафиксировать разжелобок можно либо при помощи кляммеров за бортики, либо посредством саморезов по краям.
  7. Бортики делаются не менее 2 см по высоте, чтобы через них не переливалась вода при сильном дожде.
  8. Отбортовка ендовы соприкасается с торцевыми частями реек обрешетки.
  9. В случаях, когда ендова для профнастила собирается из нескольких отрезков, их укладывают с нахлестом от 10 см.
  10. На крышах с плоскими скатами необходима усиленная гидроизоляция.

Разновидности разжелобков и их соединения

Различают несколько видов устройства ендовы крыши из профнастила исходя из конфигурации стыков между скатами:

  • Открытый разжелобок – встречается на низкоуклонных крышах. В данном случае необходима дополнительная гидроизоляция.
  • Закрытый тип ендовы – присущ крышам, у которых крутые скаты практически соприкасаются, наслаиваясь на желоб.
  • Переплетенная ендова – по форме напоминает закрытую, однако, в местах стыков фрагменты кровельного покрытия перекрещиваются, формируя единую поверхность.

Рассмотрим особенности каждого типа ендовы.

Открытый разжелобок отличается следующими преимуществами:

  • На нем не скапливается мусор.
  • Осадки быстро эвакуируются с поверхности.
  • Работы по установке выполняются быстро и легко.

Если говорить о недостатках, то такая ендова выглядит не слишком красиво.

Среди достоинств разжелобков закрытого или переплетенного типа можно назвать:

  1. Эстетичность.
  2. Качественная гидроизоляция.

А вот недостатков у такой конструкции существенно больше:

  1. Переплетенную ендову достаточно сложно укладывать.
  2. Процесс занимает намного больше времени.
  3. Такая крыша нуждается в регулярной очистке от мусора.
  4. Во время оттепелей между планками разжелобка возможно появление ледяных пробок.

Схемы и виды обрешетки на стропильную систему

В зависимости от предполагаемого кровельного материала и схемы стропильной системы устройство ендовы будет выполняться по-разному. В данном случае имеется в виду тип обрешетки. Рекомендации на этот счет обычно указываются производителями в инструкциях к кровельным покрытиям.

Обрешетка под укладку разжелобка может быть таких видов:

  1. Сплошная обрешетка выполняется для последующей укладки мягкого кровельного покрытия. В этом случае ендовый кровельный ковер выполняется из гидроизоляционного материала. Такой метод укладки является наиболее простым.
  2. Двухскатная крыша с ендовой, в которой в качестве кровельного покрытия использован шифер, профнастил или черепица, обрешетку для желоба изготавливают из 2-3 досок по 10 см в ширину, уложив их вдоль стыков. Чем шире предполагается ендова, тем большим будет шаг обрешетки.
  3. Для укладки металлочерепицы между основными рейками обрешетки монтируют вспомогательные. В остальном устройство ендовы крыши из металлочерепицы не вызовет трудностей.
  4. Ондулин укладывают на две доски по 10 см шириной с шагом в 15 см, таким образом, разжелобок не будет провисать.

Особенности установки для профнастила и других кровельных материалов

Как уже было сказано, дом с ендовой крышей подвергается нагрузкам от дождевых и снежных осадков, которые должны вовремя удаляться с ее поверхности. В связи с этим, обустройство качественной гидроизоляции является первостепенной задачей. Следовательно, при монтаже разжелобка следует обращать внимание на такие тонкости, как: правильная обрезка кровельного материала, соблюдение шага между опорными элементами и креплениями, герметичность швов, размеры нахлестов. Несколько отличаться будет только технология монтажа ендовы из мягкого кровельного покрытия, которая размещается на сплошной основе.

Монтаж под мягкую кровлю выполняется так:

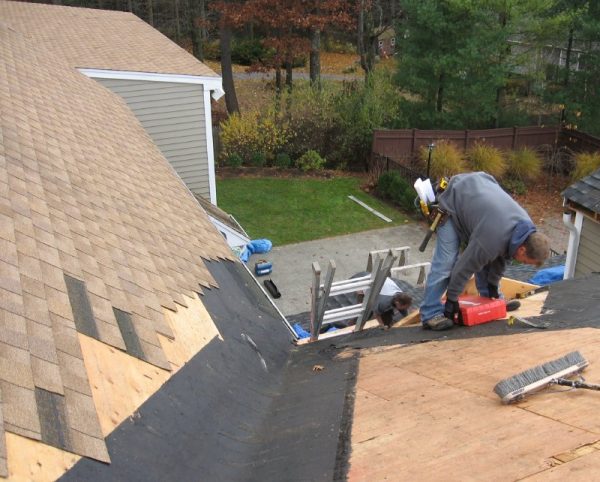

  1. На сплошную обрешетку по всей поверхности скатов крыши размещается подкладочный ковер. На стыках отдельных листов он укладывается с нахлестом.
  2. Вдоль внутреннего угла кровли застилают ендовый ковер. Его края фиксируются битумной мастикой, а затем прибивают гвоздями через каждые 10-20 см. Из-под кровельного материала должно выглядывать около 20 см ковра.
  3. Если длина разжелобка превышает 10 м, его делают из нескольких частей, закрепленных в нахлест на 15 см. Края планок закрепляют мастикой.

Технология монтажа ендовы под профнастил, керамическую или металлочерепицу такова:

  1. Поверх основы производится укладка слоя гидроизоляции, который прибивается гвоздями через каждые 20 см.

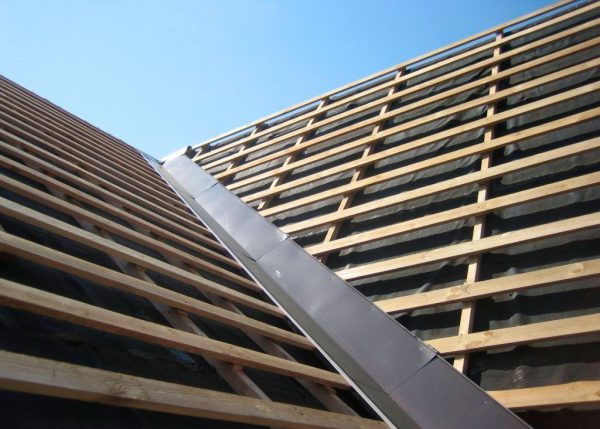

  2. Далее выполняют укладку нижнего элемента ендовы с небольшим перекрытием карнизной доски, фиксируя его саморезами через каждые 30 см.
  3. Вдоль краев нижние планки желоба укладывают уплотнительные ленты.
  4. Кровельный материал подрезают вдоль разжелобка и закрепляют таким образом, чтобы он не доходил до изгиба на 10 см.
  5. Верхний элемент ендовы монтируют с нахлестом в 10-12 см.

Для разметки линии разреза можно воспользоваться малярным шнуром марок KARPO, Irwin, INTERPOOL MT-2507 или STAYER.

Установка разжелобка под ондулин:

  1. Отдельные куски материала для ендовы крепятся с перекрытием в 15 см с помощью саморезов в верхних углах каждого фрагмента.
  2. Края разжелобка проклеивают уплотнительной лентой.
  3. Кровельное покрытие вдоль углового элемента подрезают, а затем прибивают в каждую волну максимально удаленно от середины желоба.

Особенности устройства ендовы возле мансардных окон

Такие конструкции крыши, как дверца чердака или мансардные окна, также необходимо гидроизолировать. Устройство ендовы в таких местах предполагает выведение ее нижнего элемента на правильное покрытие.

Схема работы выглядит так:

  1. Возле мансардного окна набивают обрешетку.
  2. Вычисляют длину разжелобка, учитывая возможные нахлесты, если он будет состоять из нескольких фрагментов.
  3. Размечают место изгиба в нижней части желоба.
  4. Отгибают надрезанные участки в противоположную бортикам сторону.
  5. Ендову слегка поднимают над уровнем кровли, подведя под нее бруски.
  6. Края уплотняют лентой.
  7. Нижний отрезок кровельного покрытия подрезают и подсовывают под ендовые планки.

Таким образом, ендова – это крайне важный и нужный элемент кровли, обустроить который можно своими руками. Важно лишь вооружиться некоторыми знаниями и инструментами.

Планка ендовы — что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил

Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров, выпадающих осадков или солнечных лучей.

Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

Любые недочеты в оформлении кровли означают возможность попадания внутрь воды, образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

Кровельные покрытия делятся на две группы:

  • Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
  • Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.

При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

Что такое ендова

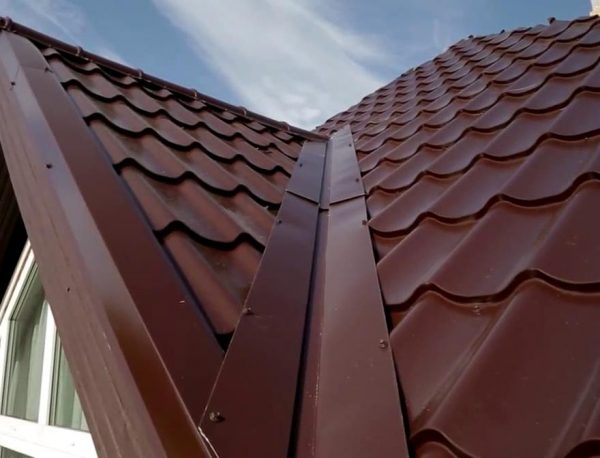

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

  • Открытая.Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
  • Закрытая. Стык плотный и прямой.
  • Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Ендовы как доборный элемент тоже делятся по способу установки:

  • Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
  • Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов, полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Что такое ендова кровли: фото

Из чего делают ендовы и для каких кровельных материалов их используют

Для изготовления ендов служит тот же материал, что и для основного покрытия — для шифера используется асбоцемент, для металлочерепицы или профлиста — стальной оцинкованный лист и т.д.

Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты.

То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали, позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

Схема стропильной системы в месте установки ендовы

Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.

Устройство соединения двух ендов на скате может быть следующих видов:

  • Встык. При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
  • Внахлест. Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.

Стропильная система под ендову

Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны — линии соединения плоскостей. Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.

Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.

Любой изгиб вызовет отслоение защитного покрытия, что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.

К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.

Монтаж ендовы

Как правильно установить доборный элемент:

  • Прежде всего необходимо убедиться в правильном и аккуратном сооружении подложки, отсутствии искривлений, прочности конструкции. Нагрузки на ендовы могут быть значительно выше, чем на плоские участки скатов, поскольку именно в желобах скапливается снег, создающий сильное давление на систему.
  • Деревянные элементы стропил и обрешетки обрабатываются антисептиком и производится гидроизоляция участка. Именно дополнительная операция для ендовы, общая гидроизоляция подкровельных материалов — другая позиция.
  • Производится монтаж нижней планки. Процедура ведется по направлению снизу вверх, отдельные части укладываются внахлест с напуском в 10-20 см. Все соединения обрабатываются герметиком.
  • Производится укладка кровли. Места соединения материала с нижней планкой дополнительно герметизируются.
  • Устанавливается верхняя планка.

Как сделать ендову на крыше

Все соединения производятся на кровельные саморезы, снабженные прокладкой из специальной износостойкой резины. Все места возможных протечек обрабатываются герметиком.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Полезное видео

Наглядное видео пособие по монтажу ендовы:

Монтаж мягкой кровли: инструкция, видео


монтаж мягкой кровли своими руками

монтаж мягкой кровли своими руками

Мягкая кровля — занимает лидирующие позици на рынке кровельных материалов. Если вы решили оборудовать крышу своего дома своими руками, мы постараемся вам помочь в этом вопросе. Наша статья даст подробный ответ на вопрос: как же можно самому заменить, провести монтаж или сделать ремонт мягкой кровли?  Мы постараемся полностью описать весь технологический процесс, а для наглядности всех работ, предложим  посмотреть видео монтаж мягкой кровли.

Какие материалы попадают под определение мягкая кровля? Конечно же, это рулонные наплавляемые материалы (рубероид) и гибкая черепица на битумной основе.

Единым условием для укладки мягкой кровли (независимо от материала) является сухая безветренная погода, при температуре воздуха не ниже +5 градусов.  Это связано с тем, что при низких температурах, клеевая основа  материала не полимеризируется в достаточной степени.

Какие инструменты необходимы для монтажа?

  • Рулетка
  • Карандаш
  • Шнур – отбивка
  • Шпатель
  • Молоток
  • Строительный фен
  • Нож кровельный
  • Мастика с пистолетом
  • Гвозди

Монтаж мягкой кровли своими руками

Устраивать кровлю своими руками, начинаем с подготовки основания. Оно должно быть ровное, сплошное, жёсткое и с возможностью прикрепиться к нему саморезными шурупами или гвоздями. Поэтому для сплошного настила может использоваться:

  • •ОСП (стружечная плита)
  • •ФСФ (Фанера с повышенной влагостойкостью)
  • •Обрезные или шпунтованные доски (относительная влажность не больше 20%).

Для правильного устройства крыши применяется инструкция мягкой кровли .

схема укладки мягкой кровли

схема укладки мягкой кровли

При дощатом настиле можно использовать хвойные породы. Поперечные стыки располагают на стропила. Длину доски делаем больше двух пролётов стропил. Зазор между досками надо оставлять 5 мм. Необходимо следить, что бы годовые кольца располагались внутрь конструкции кровли. Если древесина влажная, то концы досок закрепляют двумя саморезами. Этот приём позволяет уменьшить искривление древесины при просыхании.

Монтаж крупно щитового настила из ОСП 3 или фанеры ФСФ ведут с размежевкой швов и прибивают их ершенными гвоздями либо саморезами. В зимние периоды, между настильными листами нужно оставить зазоры 3 мм. Оно компенсирует расширение, которое проявится при потеплении. От различных расстояний между стропилами или обрешёткой применяется разная толщина древесного настила.

Наиболее выгодными и практичными являются конструкции тонких плит опертых на обрешётку. Основание получается жёстким и абсолютно ровным, недорогим и с минимальными отходами. Можно расположить на крыше любые обрезки. Чтобы правильно ложилась мягкая кровля, технология монтажа должна строго соблюдаться.

И ещё одно правило для сплошного основания. Если у трубы, расположенной поперёк ската, сторона более 50 см, для облегчения стоков воды и предупреждения скапливания снега нужно устанавливать разжелобовку. После подготовки основания следует проверять его геометрию. Сравнивать диагонали, длину, ширину, плоскостность ската.

схема монтажа кровли

схема монтажа кровли

Капельник

Карнизный свес усиливаем метало планками – капельниками. Укладываем их рёбрами по краю сплошного основания, укрепляем кровельными гвоздями. Шахматный порядок с шагом 15 см. Напуск между планками составляет 3 см.

Подкладочный ковёр

Если конструкция крыши имеет ендовы, то в них укладывают подкладочный ковёр. Подкладочные ковры от ската на стыке обрезают вдоль ендовы. Потом укладывают вдоль её оси и крепят к основанию гвоздями (кровельными) с интервалом 20 см. Краткая инструкция по монтажу мягкой кровли находится, обычно, в упаковке с кровельным материалом.

подкладочный ковер

подкладочный ковер

Подкладочный ковёр крепим оцинкованными гвоздями. Гвозди располагаем по периметру ковра с шагом 21-25 см. Остальную кровлю страхуем подкладочным ковром. При уклоне кровли от 10 до 12 градусов нужно покрыть всю площадь. Укладку мягкой кровли нужно вести снизу вверх, раскатывая рулон по параллели к карнизному свесу. К основанию его крепят по периметру гвоздями.

Места нахлёста промазываем битумной мастикой. При уклонах 18-90 градусов ковёр укладывается по скату, шириной 60 см. Исключаем те места, где положен барьер ОЕСГЧ (вдоль коньков, рёбер и изломов ската). Рулон раскатывается целиком (50 см с каждой из сторон), а вдоль фронтона и возле стен раскладывается полоса только шириной 50 см, то есть пол рулона (монтаж мягкой кровли видео). В случаях использования нарезок, сплошная подкладка необходима везде.

Фронтонная планка и разметка ската

На подкладочный ковёр монтируются карнизные, торцевые металлические планки. Их укладывают с перехлёстом до 5 см и прибивают зигзагообразно с интервалом, так же в 3-5 см.

Для защиты торцов сплошного основания и кровельных покрытий крыши от дождя и ветра, устанавливаются фронтонные планки. Ребра фронтонных планок должны лечь в край основания. Планки прибиваем гвоздями к основанию зигзагом с шагом 15 см. Нахлёсты планок составляют не меньше 3 см.

По подкладке шнуром наносим вспомогательную разметку сеткой. Горизонтальные линии наносятся с шагом, равняющимся пяти рядам мягкой черепицы, а вертикально в один гонт. Разметка помогает выравнивать черепицу по горизонталям и вертикалям, и если врезан какой-нибудь элемент на крыше или есть нарушение геометрии ската. В любом случае разметка не является строгим ориентиром. При монтаже мягкой кровли, цена материалов обычно равняется стоимости работ.

Монтаж ендов

монтаж ендовы

монтаж ендовы

Есть несколько методов, по которым устраиваются ендовы. Наиболее простой метод устройства  — использование рулонного материала «ендовоковёр», как водосборный элемент. Вдоль ендовы, поверх прокладочного ковра ложится  ковёр. Для дополнительной гидроизоляции используйте ковёр, соответствующего цвета к основному мягкому покрытию кровли.  Края полосы крепятся кровельными гвоздями (интервал 10 см).

Барьер ОСГЧ укладываем в ендова и на свесах карниза независимо уклону кровли. Монтаж начинаем с ендовы. Материал укладывают метровой ширины (50 см на скат) по карнизному свесу. Барьер укладывается на весь карнизный вылет, плюс 60 см от фасада. Горизонтальные нахлёсты составляют 10 см, вертикальные – 15 см.

Самоклеющуюся карнизно — коньковую полосу укладываем вдоль свеса карниза, предварительно сняв плёнку с обратной стороны. Полосу выкладывают в стык, отступив 1-2 см от места сгиба планки карниза. Прибиваем карнизную полосу к краям и возле места перфорации с закрытием мест крепежа и стыков рядовой черепицей.

Чтобы не отличались цветовые оттенки, набирают черепицу из нескольких упаковок. Укладывают черепицу вперемешку. Монтаж мягкой кровли начинаем от центра свеса карниза по направлению торцов. Начальный ряд должен закрыть места креплений и стыки карнизной полосы. Перед монтажом гибкой черепицы нужно снять защитную плёнку на нижней стороне. Каждый гонт укрепляется четырьмя гвоздями по краю, над вырезами. При уклонах больше 45 градусов нужно лишние два гвоздя в верхние углы гонта.

Следующие ряды черепицы ложем так, чтоб концы лепестков были в одной линии с вырезами предыдущего ряда. Мягкую черепицу подрезаем по краю, приклеиваем к планке торца битумной мастикой. Герметизируем клеем — герметиком. Чтобы клеевой слой с обратной стороны черепицы не клеился раньше времени к ендовному покрытию, плёнка на незакреплённых частях гонта не удаляется до обрезки.

На ендове саму черепицу обрезаем так, чтобы осталась открытой полоса 15 – 20 см. При обрезании под черепицу подкладываем лист фанеры, дабы не повредить евдовный ковёр. Оставшуюся плёнку удаляем, и все ряды черепицы приклеиваем битумной мастикой. Швы герметизируем клеем — герметиком. Стоимость монтажа мягкой кровли зависит от качества выполняемых работ.

Рёбра и коньки

Для подкровельной вытяжки по коньку прорезается отверстие, не доходящее к концу ребра около 30 см. Потом сплошное основание покрываем кровельным ковром. Затем поверх черепицы сбоку от конька устанавливаем вентиляционный коньковый профиль, и фиксируем его длинными профильными гвоздями. Можно соединять больше двух коньковых профилей в единый элемент. Сверху такой профиль покрывается черепицей под цвет кровли. Идентично устраивается мягкая кровля парапет.

монтаж ребер и коньков

монтаж ребер и коньков

Карнизную черепицу делим на три части в местах перфорации и получаем коньковую черепицу или выкраиваем из рядовой черепицы. Шнурком отбиваем нужные габариты ребра. Укладывается на рёбрах коньковая черепица снизу вверх. Снимая защитную плёнку, приклеиваем черепичку. Отступаем от края 2 см, фиксируем гонт четырьмя гвоздями, по два с каждого бока. Все следующие клеятся с нахлёстом до 5 см.

Укладывается мягкая кровля на конек на встречу преобладающим направлениям ветра.

  • Монтаж коньков аналогичен монтажу ребер.
  • Гонт не зависимо от рисунка материала делится на три одинаковые части.
  • У каждой получившейся коньковой черепицы обрезаем верхние уголки.
  • По линии сгиба прогреваем строительным феном.
  • Нагретую черепицу аккуратно сгибают на ребре бруска.
  • Коньковую черепицу крепят на четыре гвоздя.
  • Гвозди располагаем вдоль маркера черепицы. Нахлёст последующей черепицы делаем такой, как при монтаже черепицы.

Вот в принципе и вся технология монтажа мягкой кровли. Надеемся, нам удалось дать полный ответ на все интересующие вопросы.

Также советуем посмотреть:


Монтаж кровли: укладываем гибкую черепицу в ендову

5

Крыша представляет из себя сложную геометрическую конструкцию. Некоторые участки кровли испытывают повышенную нагрузку атмосферных осадков, поэтому нужно быть особенно внимательным к монтажу кровли в этих местах. Сегодня мы рассмотрим, как правильно уложить гибкую черепицу в ендове.

В прошлый раз мы подробно изучили монтаж гибкой черепицы на большей части кровли. При этом крыша состоит не только из ровных поверхностей, но и сложных участков, например, ендовы. Это кровельный элемент в виде внутреннего угла, который располагается на стыке скатов крыши. Особое внимание этому месту нужно уделить в связи с тем, что стык кровельных поверхностей испытывает повышенное воздействие осадков, собирая потоки влаги с примыкающих поверхностей. Ранее мы подробно рассматривали, как подготовить ендову и уложить подкладочный ковер. Сегодня остановимся подробно на монтаже гибкой черепицы на данном элементе кровли.

Монтаж гибкой черепицы в ендове начинается со стартовой полосы, которая укладывается в нижней части ската крыши у карнизного свеса. При этом нужно правильно отрезать край гонта, который будет примыкать к желобу ендовы. Для этого приложим гонт к месту его 1монтажа и мелом отметим линию желоба. После отрезаем лишнюю часть материала. При укладке  рядовой черепицы аналогично отрезаем примыкающую к ендове часть гонта.

3

Каждая черепица дополнительно фиксируется с помощью кровельных гвоздей в верхней части. Не следует прибивать специальные гвозди на расстоянии ближе 30 см от центральной оси ендовы. При уклоне крыши менее 45 градусов устанавливаются 5 гвоздей на один гонт, для крыши с уклоном более 45 градусов — 8 гвоздей. Так собираются две поверхности ската, расположенные по обе стороны ендовы.

Далее формируем желоб ендовы. При помощи шнурки (отбивки) отбиваются две мелованные линии по обе стороны оси, чтобы сформировать желоб шириной в 5-15 см. Рядовая черепица прорезается по этим линиям. При этом необходимо подкладывать специальную дощечку, чтобы не повредить целостность гидроизоляционного ковра.Для отбоя воды в ендове необходимо подрезать верхний угол каждой черепицы и промазывать битумной мастикой с тыльной стороны на величину 10 см в местах отсутствия самоклеющегося слоя.
Если водоток со ска4тов существенно отличается, то желоб ендовы необходимо смещать в сторону меньшего водотока

2

для компенсации подмыва водой стыка рядовой черепицы и ендовного ковра. В случае открытой ендовы это можно не делать. Ширина желоба ендовы может варьироваться от 5 до 15 см в зависимости от месторасположения здания или сооружения. Например, если объект строительства находится в чаще леса, необходимо увеличивать ширину желоба для беспрепятственного удаления листвы.

Мы завершили укладку гибкой черепицы практически на всей площади кровли. Остались самые сложные и проблемные места. О монтаже в них расскажем в следующий раз.

КАК СДЕЛАТЬ КРЫШУ НА ЗАВИСТЬ СОСЕДУ?

Ендова крыши: назначение, варианты использования, особенности монтажа

Благодаря кровельной конструкции любой жилой дом или офисное здание надёжно защищается от негативных климатических факторов, а также приобретает вид завершённого архитектурного сооружения с особым дизайном. Крыша — сложная строительная единица, она собирается из большого количества элементов, среди которых большое внимание уделяется системе ендов.

Описание и особенности ендовы

Ендова представляет собой угловую планку, соединяющую два ската крыши. Основная задача этого элемента — обеспечение своевременного отвода влаги с кровельного покрытия. По принципу действия ендова сходна с жёлобом для стока воды. Устройство ендовы требует высокого профессионализма и правильности исполнения, потому что на неё воздействуют нагрузки от сильных порывов ветра, снежного покрова, большого потока воды при оттепелях или ливнях. Чтобы избежать нарушения кровельного покрытия, провисания конструкции и протечки крыши, важно соблюдать технологию устройства ендовы.

Ендова скатной крышиЕндова скатной крыши

Ендова представляет собой угловой жёлоб для отвода воды от места стыка двух скатов кровли

Что нужно знать при строительстве ендовы

Ендовы обычно изготавливаются из металла, самым лучшим вариантом считается использование изделия из оцинкованной стали, обеспечивающей продолжительную эксплуатацию углового элемента и всей крыши в целом.

Подробнее о видаз и устройстве ендов, читайте в нашей статье — Ендова кровли: виды и серкреты монтажа.

Отличия нижней и верхней ендовы

Кровельный узел примыкания скатов состоит из двух планок — нижней и верхней ендовы. В местах образования отрицательных стыковых углов ставится нижняя планка для того, чтобы надёжно закрыть подкровельное пространство и предотвратить попадание воды в район соединения скатных поверхностей. Установка нижней ендовы осуществляется до момента покрытия крыши кровельным материалом. Верхняя ендова выступает в качестве декоративного элемента, который крепится поверх кровли.

Нижняя ендова будет защищена от повреждений во время установки, если крепить её с помощью кровельных саморезов. Для герметизации монтажных стыков и исключения протечек рекомендуется делать подкладочные слои.

Нижняя ендоваНижняя ендова

Нижняя ендова защищает место стыка двух скатов от попадания воды

Описание основных видов ендовы

В зависимости от соединения панелей скатов крыши ендова может быть:

  • открытой;
  • закрытой;
  • переплетённой (сочленённой).

Закрытая ендова предполагает соединение кровельных панелей встык, название переплетённой говорит само за себя — здесь кровельные конструкции переплетаются между собой. Оба варианта ендовы хорошо подойдут при крутых кровельных скатах.

Переплетённая ендоваПереплетённая ендова

При устройстве переплетённой ендовы элементы кровельного покрытия в месте стыка заходят друг под друга

При выборе разновидности узла конструкции большую роль играет не только уклон крыши, но и тип подбираемого покрытия. Так, закрытая и сочленённая планки нуждаются в дополнительном гидроизоляционном слое, чего не требуется при обустройстве открытой ендовы, когда осадки не накапливаются, а быстро уходят с крыши. Открытый узел оборудуется обычной гидроизоляцией, используемой при строительстве скатной конструкции.

Выбор материала ендовы

При выборе ендовы застройщики руководствуются тем, какое покрытие будет устанавливаться на кровлю. Если крыша будет покрыта металлочерепицей, то достаточно ендовы из декоративного кровельного железа. В целях экономии многие владельцы домов предпочитают закупать дополнительные элементы из обычной оцинковки, не уделяя внимания их расцветке. Ещё несколько лет назад этому вопросу не придавали особого значения, но сейчас большинство специалистов настоятельно советуют для сборки ендовых планок приобретать металлические листы с качественным полимерным покрытием в цвет основного материала.

При покрытии крыши металлочерепицей устанавливается только обработанная полимерами ендова.

Ендова с полимерным покрытиемЕндова с полимерным покрытием

На большинстве современных зданий ендовы подбирают под цвет основного кровельного материала

Преимущества установки листов с полимерной обработкой:

  • высокая прочность изделия, обеспечивающая длительную эксплуатацию;
  • защита ендовы, являющейся самым слабым участком крыши, от коррозийного воздействия воды.

Единственным положительным фактором применения необработанного оцинкованного листа является более низкая цена при том, что элементы спрятаны под листами черепицы и визуально незаметны.

Узнать о порче или деформации ендовы из обычного оцинкованного листа можно будет только по протекающей крыше.

Менять элементы ендовы достаточно сложно, поскольку для этого требуется полная разборка кровельных скатов. Выполнение процедуры предполагает и большие финансовые затраты, которые обусловливаются необходимостью не только сборки и разборки крыши и замены ендовы, но и восстановления внутренней отделки помещения.

Одним словом, намного практичнее и дешевле будет установка стальной ендовы с полимерной обработкой.

Основные правила выбора материала:

  1. Места стыков кровельных скатов являются самыми слабыми частями крыши, поэтому их следует закрывать высококачественными материалами.
  2. Ендовы должны быть на порядок прочнее кровельного покрытия.
  3. Если крыша оборудуется материалом с покрытием из полиэстера, то ендовы должны быть выполнены из металла с полиуретановым слоем.

Установка ендовы на крыше с разным кровельным покрытием

В зависимости от того, какое финишное покрытие будет использоваться, определяются особенности монтажа конструкции ендовы.

Установка ендовы под металлочерепицу

Вся работа выполняется в несколько этапов и требует качественного обустройства гидроизоляционного слоя с каналами для выхода воды вдоль системы обрешётки.

  1. Надёжное крепление ендовы обеспечивается за счёт монтажа сплошной обрешётки в месте стыка. Планки в нужном количестве крепятся по линии установки ендовы с запасом по ширине в 20–30 см.Обрешётка для ендовыОбрешётка для ендовы

    Планки ендовы укладываются на подложку из сплошной обрешётки

  2. Нижнюю ендову срезают так, чтобы карниз получился выше неё, после чего останется только отбортовка по карнизной линии.
  3. Затем выполняют монтаж ендовых элементов вдоль отбортовки, а в месте образования конька закладывают универсальный уплотнитель.
  4. Металлочерепицу следует срезать так, чтобы осевая линия ендовы по каждой стороне не доставала до покрытия порядка 6–10 см.Обрезка металлочерепицы в ендовеОбрезка металлочерепицы в ендове

    Листы кровельного покрытия подравнивают по линии стыка, оставляя зазор в 6–10 см

  5. Для фиксации металлочерепицы после подрезки саморезы вкручивают в уже обозначенные места, но с отступом в 10–15 см от штамповки и в 25 см от ендовой оси. Крепёжные детали, проходящие через металлочерепичную кровлю и ендовую планку, обеспечивают надёжное прижимание материалов в месте соединения. Если саморезы будут вкручиваться не в штатные места, то кровельный лист и ендова могут лечь с зазором, который станет источником протечек.
  6. Устанавливают декоративные элементы верхней ендовы и закрепляют их в верхних точках примыкающих листов покрытия.

Декоративная планка ендовы и слой металлочерепицы кладётся без дополнительного утеплителя.

Благодаря элементам ендовы герметично закрываются срезы кровельных листов, куда меньше будет задуваться снег. Вся вода стекает по скатам и коньковым конструкциям, идёт через накладку и удаляется с крыши по основной ендовой конструкции. В случае попадания листьев и веток большую роль играет величина зазора между крайними листами покрытия. При соблюдении требований монтажа весь мусор смоется с потоком воды.

Ендова под металлочерепицейЕндова под металлочерепицей

Правильная установка ендовы надёжно защищает места стыка кровельных скатов от попадания снега и воды

Видео: внутреннее устройство ендовы под металлочерепицей

Монтаж ендовы на крыше с гибкими кровельными материалами

Конструкция крыши с мягким покрытием предполагает выполнение работ по особой технологии. Ендова может устанавливаться «подрезом» или открытым методом, при этом в каждом случае подготовка основания будет разной.

Открытый метод установки ендовы

Последовательность работ следующая:

  1. Ендовый ковёр монтируется на подкладочный слой с горизонтальным смещением на 2–3 см. На тыльную сторону конструкции наносится битумная мастика слоем шириной не менее 10 см. Сверху элементы прибиваются на гвозди через каждые 25 см, отступая от края около 3 см.Узлы ендовы мягкой кровлиУзлы ендовы мягкой кровли

    На кровле из гибких материалов ендова монтируется на подкладочный слой

  2. Монтаж кровельного материала выполняется по верху ендовы до её оси, при этом следует закрепить каждый гонт материала, уложенного на ендову, гвоздями так, чтобы крепёж приходился на угол листа и не был ближе, чем 30 см от оси ендовы.
  3. По мере готовности гонтов выполняется подрезка гибкой черепицы по предварительно выполненной намётке шнуром-отбивкой.
  4. Избежать случайного повреждения гидроизоляционного слоя поможет дощечка, которую необходимо подкладывать под гонт во время нарезки.Подрезка мягкой кровлиПодрезка мягкой кровли

    Для того чтобы не повредить подкладочный слой, под плитку битумной черепицы нужно подложить обычную доску

  5. На срез гонта наносится битумная мастика и клеевая основа, после чего выполняется укладка и крепление элемента кровельного покрытия.

Жёлоб может быть шириной порядка 5–15 см. При наличии большого количества деревьев около дома целесообразнее сделать его максимально широким, тогда листья смогут легко удаляться с водой.

Широкая ендова для мягкой кровлиШирокая ендова для мягкой кровли

Если сделать ендову широкой, листья и ветки деревьев будут смываться с крыши потоками дождевой воды

Если при монтаже ендового ковра образуется нахлёст, в верхней части ската следует сделать его не менее 30 см и тщательно проклеить.

Видео: монтаж ендовы мягкой кровли
Особенности «подрезного» монтажа ендовы

Крыша с мягким кровельным покрытием может строиться с закрытой ендовой, тогда пологий скат покрывается рядовой черепицей с накладкой гонтов поверх крутого ската от 30 см:

  1. Все гонты по верхним углам пробиваются гвоздями.
  2. По всей поверхности крутого ската кладётся рядовая черепица, после чего выполняется подрез материала с отступом от центральной ендовой оси на 8–10 см.
  3. Как только все верхние гонты будут подрезаны, материал скрепляется по краям на битумную мастику.

Такой способ установки способствует смещению ендовы к меньшему уклону, что служит защитой от подмывания скатной поверхности водой.

Строительство ендовы на фальцевой крыше

Работа осуществляется только с нижней ендовой с учётом ряда требований:

  1. Для крепежа используются самосверлящие оцинкованные винты с плоской шляпкой.Самосверлящийся винт с плоской шляпкойСамосверлящийся винт с плоской шляпкой

    При использовании специальных винтов со сверлом на конце предварительная подготовка отверстий в металле не требуется

  2. Фиксируется край ендовы — как можно ближе к загибу элемента.
  3. При укладке верхние ендовы заводятся поверх нижних минимум на 20 см.
  4. Планка ендовы покрывается герметиком с отступом от внутреннего сгиба на 10 см, после чего на неё укладываются листы покрытия, которые затягиваются с ендовой саморезами.Фальцевая кровля с ендовойФальцевая кровля с ендовой

    Листы фальцевой кровли укладываются поверх ендовы и стягиваются с ней саморезами

Обустройство ендовой планки с профнастилом

После завершения строительства системы стропил и проверки прочности всех её крепёжных узлов можно приступать к монтажу ендовы:

  1. Для создания сплошной обрешётки на месте установки ендовы крепятся дополнительные деревянные бруски, а также укладывается ещё один слой гидроизоляции.
  2. Кровельная мембрана ендовы сверху покрывается гидроизоляционной лентой шириной, превышающей нижнюю ендовую планку на 10 см. В некоторых случаях застройщики пользуются самоклеящимися лентами гидроизоляции, но намного проще и экономичнее прибить ендову гвоздями к уже подготовленной обрешётке.Схема монтажа обрешётки для ендовыСхема монтажа обрешётки для ендовы

    В месте стыка скатов укладывается сплошная обрешётка и дополнительный слой гидроизоляции

  3. Далее выполняется установка нижнего ендового элемента в образованном межскатном кровельном стыке. Специалисты рекомендуют в случае небольшого угла наклона крыши из профлиста отдать предпочтение увеличенной планке. Так, ширина обычной планки ендовы в одну сторону равна 30 см, в то время как на пологих кровлях её делают в 2 раза большей.
  4. Укладка ендовы начинается с замеров длины внутренних стыков. Подрезка нижних элементов выполняется с учётом того, чтобы они перекрывали друг друга на 15–20 см. При небольшом уклоне кровли нахлёст следует сделать больше.Схема монтажа ендовы на крышу из профнастилаСхема монтажа ендовы на крышу из профнастила

    Схема укладки ендовы на крыше из профнастила практически не отличается от аналогичной процедуры для металлочерепичной кровли

  5. Монтаж осуществляется с нижней части кровли, а все последующие планки укладываются поверх предыдущего элемента. Нижняя ендова монтируется перед креплением профнастила. Кровельное покрытие при этом должно вкладываться внутрь конструкции ендовы с отступом от её оси на 5 см.
  6. Как только профлисты будут закреплены, можно приступать к устройству верхней ендовы. Она используется в большей степени как декоративная часть, которая позволяет закрыть листы по краям, где они подрезаны.
  7. Большое значение имеет способ крепления ендовы к профлисту. По размерам нижняя планка несколько шире верхней, а при сквозном креплении конструкции к рейкам обрешётки возможно нарушение герметичности нижней ендовы. Для сохранения целостности элементов при монтаже ендовы к профнастилу рекомендуется пользоваться заклёпками.Верхняя ендова на крыше из профнастилаВерхняя ендова на крыше из профнастила

    Верхняя ендова в большей степени выполняет декоративные функции

Видео: ендова нижняя для профнастила

Установка ендовы на крыше с шифером

Последовательность монтажа при покрытии крыши шифером в целом не отличаются от работ с использованием других кровельных материалов:

  1. Сначала оборудуется сплошная деревянная обрешётка со слоем гидроизоляции, для чего хорошо подойдёт рубероид или гидробарьер.
  2. Далее устанавливаются ендовы из листового кровельного железа (лучше остановить свой выбор на оцинкованных листах).Схема монтажа ендовы под шиферСхема монтажа ендовы под шифер

    На кровлях из шифера обычно устанавливают стальные ендовы

  3. Поверх металлических планок укладывается шифер с подрезкой краёв для образования максимально ровного стыка.
  4. Поверх шиферного покрытия в местах скатных стыков монтируются наружные металлические планки. В некоторых случаях допускается установка ендовы без декоративной отделки с помощью верхней планки, но это чревато не только ухудшением внешнего вида крыши, но и снижением её эксплуатационных свойств. Конструкция будет подвергаться воздействию влаги, которая будет проникать в подкровельный пирог.

Соблюдение предлагаемых специалистами советов при выполнении кровельных работ поможет самостоятельно установить ендову на крыше с любым покрытием. Отсутствие необходимых навыков и незнание специфики выполнения каждого этапа монтажа может не только усложнить весь процесс, но и привести к лишним затратам и ошибкам. Тем, кто не владеет опытом выполнения подобных работ, высококвалифицированные застройщики помогут справиться с установкой ендовы за короткий срок с гарантией безупречной эксплуатации в течение длительного времени.

Технология монтажа мягкой кровли: устройство крыши

Мягкой битумной черепицей покрывают крыши любых форм и объемов – она пластична, легко режется и крепится на основание. Для ее монтажа не требуется специализированных навыков, достаточно соблюдать рекомендации производителя и действовать в соответствии с приложенной к упаковке инструкцией.

Учитывая способность битумного покрытия затвердевать и размягчаться при изменении температуры, кровельные работы рекомендуется производить при температуре воздуха от + 5° C и выше.

Черепица способна выдерживать минусовые значения, но если на улице холодно, для обеспечения лучшей адгезии мягкую кровлю желательно оставить в помещении, доставляя к месту монтажа небольшими партиями по мере необходимости.


wikimedia

Подготовка основания

Мягкий характер материала предъявляет особые требования к подготовке основания – оно должно быть сплошным, обеспечивать достаточный уровень жесткости. Чаще всего для этих целей используют плиты OSB, влагостойкую фанеру или обрезную доску.

При монтаже сплошного основания из OSB или фанеры предусматривают зазор между швами листов до 2 мм – для теплового расширения материала. В этом случае при нагреве или охлаждении поверхность крыша останется ровной.

Для монтажа мягкой кровли необходимы следующие материалы:

Для крепежа элементов и их подгонки необходимы:


depositphotos

Монтаж подкладочного ковра

Он выполняет несколько функций:

  • выравнивает сплошное основание;
  • обеспечивает дополнительную гидроизоляцию;
  • продлевает срок службы гибкой черепицы.

Подкладочный ковер под мягкую кровлю стелят по всей поверхности крыши без зазоров. Первый рулон раскатывают снизу по всей длине карниза, параллельно ему. Следующие полотна укладывают снизу вверх с нахлестом в 10-15 см.

Крепится ковер к основанию при помощи кровельных гвоздей. В верхний край полотна они забиваются через каждые 40 см, в нижний – через 10.

Под ендову укладывается двойной слой подкладочного ковра, поверх которого располагают ендовый ковер.

Установка карнизных планок

На карнизы и по торцам скатов поверх подкладочного ковра устанавливаются металлические планки (карнизные и торцевые). При монтаже элементов делается перехлест в 3–5 см, гвозди прибивают зигзагообразным порядком с шагом в 10 см.

После установки карнизных и торцевых планок укладывают ендовный ковер. Рулон раскатывают сверху вниз по всей длине ендовы, его середина располагается вдоль ее оси, края прибиваются гвоздями – один на 10 см.


depositphotos

Укладка гибкой черепицы

Перед началом работ материал готовят заранее, одновременно вскрыв несколько упаковок мягкой черепицы. Делается это с целью исключить резкие цветовые переходы при возможном несовпадении оттенков покрытия из разных пачек: при монтаже гонты берут вперемешку из нескольких упаковок.

Монтаж карнизного ряда и первого листа черепицы

Самоклеящуюся карнизную полосу кладут вдоль свеса, отступив 2 см от края. Последующие полосы располагают стык в стык и фиксируются при помощи гвоздей. При дальнейшем монтаже места крепления закрываются рядовой черепицей.

Порядок укладки первого ряда черепицы следующий: начинают работы от центра карниза, последовательно идут в направлении торцов. Гонты первого ряда кладут таким образом, чтобы выступы-лепестки закрывали стыки листов карнизной полосы и шляпки гвоздей.

Перед монтажом мягкой черепицы нужно удалить защитную пленку с нижней стороны гонта.

Гвозди в гонты забивают по краям и над вырезами – на одну деталь достаточно четырех кровельных гвоздей. При величине уклона крыши более 45° понадобится еще два гвоздя на каждый гонт – всего 6 (для добавочного крепления по верхним углам).

Укладка последующих рядов

Каждый последующий ряд битумной черепицы фиксируют в шахматном порядке: чтобы середина лепестков приходилась на среднюю линию выреза предыдущего ряда. Лепестки-выступы гонтов обязательно должны закрывать крепежные элементы и места стыков. На торцах скатов мягкую кровлю обрезают при помощи ножа, а к торцевой планке ее приклеивают тонким слоем битумной мастики.

Устройство ендовы

При устройстве ендовы полоса ковра шириной около 30–40 см (по 15–20 см по обе стороны от ее оси) остается открытой.

Сначала скат крыши полностью покрывают черепицей, выкладывая его последовательными рядами от карниза до конька. Возле ендовы оставляют черепицу незакрепленной, с неснятой пленкой на нижнем слое.

Затем приступают к устройству ендовы, аккуратно обрезая гонты кровельным ножом, одновременно удаляя неснятую ранее защитную пленку. Предварительно под гонты подкладывают лист жесткого материала, чтобы не повредить нижележащий ковер.

По краям черепицы наносится тонкий слой битумной мастики – для фиксации к ендовому ковру.


youtube

Монтаж коньковой черепицы

Завершающий этап – монтаж коньковых элементов. Он осуществляется после того, как вся поверхность скатов выложена черепицей. Конек выкладывается плитками, которые образуются при переламывании по перфорации карнизной полосы.

Читайте также: технические решения для устройства коньковой вентиляции

Начинают монтаж коньковых элементов с торца. С первой плитки снимают защитную пленку, накрывают ею конек, укладывая таким образом, чтобы сгиб плитки сформировался посередине и совпал с самой верхней линией конька, а длина сторон равномерно распределялась на два ската.

Верх кровли подвергается сильным ветровым нагрузкам, поэтому плитку прибивают гвоздями – по два с каждой стороны ската. Вторую деталь монтируют на первую с нахлестом до 10 см. Места, в которые забивались гвозди, должны перекрываться последующими плитками.

Укладку продолжают до противоположного торца в такой же последовательности. Последний элемент дополнительно приклеивают битумной мастикой.

По окончании монтажа битумной черепицы все швы и места примыкания обязательно герметизируют специальными средствами, не разрушающимися под воздействием ультрафиолетовых лучей. Это защищает соединения от попадания дождя и снега.

При соблюдении технологии монтажа мягкая черепица будет надежно защищать дом от осадков, ветра и температурных перепадов на протяжении нескольких десятилетий.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
