Установка наклонной вытяжки на кухне: правила и советы

Кухонная вытяжка является очень важным элементом создания комфортабельного проживания в доме или квартире. Ведь она способствует устранению кухонных запахов, которые распространяются по всему помещению даже при закрытых дверях и открытом окне. Сегодня очень популярными являются наклонные вытяжки. Подобрать такого рода оборудование не составит труда: рынок переполнен всевозможными моделями, безукоризненно выполняющими свои функции.

Особенности наклонной вытяжки

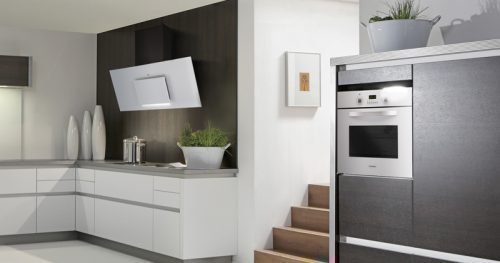

Наклонная вытяжка очень эффектно смотрится в общем интерьере кухни

Наклонная вытяжка очень эффектно смотрится в общем интерьере кухни

Наклонная вытяжка быстро и качественно устраняет запах и гарь, смотрится очень стильно, идеально дополняя стильный интерьер кухни. Кроме того, она:

  • работает практически бесшумно благодаря установке нового двигателя;
  • обладает сенсорным выключателем, благодаря которому можно настроить работу устройства быстро и просто;
  • имеет «умный» дисплей, который подскажет какой режим приемлемей всего использовать в индивидуальной ситуации;
  • оснащена специальными галогенными лампами, которые не раздражают зрение человека.

Совет! Приобрести наклонную вытяжку можно как с дисплеем, так и с кнопочным управлением. Модель NR-MV M IX изготовлена в современном стиле для тех, кто привык к управлению кнопками. При этом функциональность обоих вариантов управления одинакова.

Благодаря незначительным габаритам наклонные вытяжки устанавливают на маленьких кухнях, где важно сохранить буквально каждый сантиметр пространства. Для более вместительных кухонь можно подобрать наклонные вытяжки больших размеров.

На что обратить внимание при выборе наклонной вытяжки на кухню

Размер вытяжки

Отличное решение для малогабаритной кухни

Отличное решение для малогабаритной кухни

Ширина оборудования колеблется от 350 до 1200 мм. В небольших кухнях установлены соответственно малогабаритные плиты. Именно поэтому и вытяжка потребуется небольшая. Как правило, ширина плиты составляет около 50 см, то и вытяжку стоит приобретать шириной в 50 см. Для больших помещений, в которых установлены плиты таких же размеров можно установить более «солидные» приборы.

Производительность

А именно с количеством воздуха, проходящего через вытяжку за 1 час работы. Для определения производительности используется формула: объем помещения кухни*12+15%. Такой расчет не только повысит эффективность оборудования, но и снизит нагрузку на него. К примеру, для кухонного помещения в 17 м2 идеально подойдет вытяжка производительностью 1500 м3/час. Для небольших кухонь можно использовать и вытяжки производительностью до 1000 м3/час

Тип установленного фильтра

Современное оборудование может быть оснащено угольным одноразовым фильтром, который подлежит периодической замене. Также в наклонных вытяжках могут устанавливаться многоразовые жироулавливающие фильтры, уход за которыми заключается в периодическом мытье с моющим средством

Внешний вид и расцветка

Подобрать вытяжку можно не только по внешнему виду, но и по дополнительных функциях: наличию таймера, автоматического отключения.

Материалы и инструменты для монтажа вытяжки

  • Перфоратор.
  • Отвертка.
  • Рулетка.
  • Карандаш.
  • Уровень.

Также необходимо запастись и материалами:

  • гофрированной трубой, по которой будет транспортироваться грязный воздух и гарь;
  • специальная решетка, которая станет своеобразным переходником от гофротрубы к вентиляционному каналу;
  • хомуты для фиксации гофротрубы к решетке воздуховода.

Совет! При приобретении гофротрубы и решетки стоит отдавать предпочтение изделиям с одинаковым диаметром. Такой подход позволит намного проще закрепить гофротрубу на решетке, да и внешний вид будет аккуратным.

Определение высоты установки

Рынок предлагает громадное количество дизайнерских решений наклонных вытяжек

Рынок предлагает громадное количество дизайнерских решений наклонных вытяжек

Установка наклонной вытяжки на кухне своими руками своими руками зависит от вида варочной поверхности и модели самой вытяжки. Благодаря использованию жаропрочных материалов наклонную вытяжку можно крепить значительно ниже, чем классические модели. Как правило, высота крепления вытяжки указана в инструкции к устройству. Именно в аннотации можно узнать, как установить наклонную вытяжку, ведь каждая модель устройства индивидуальна.

Важно! Высота крепления наклонной вытяжки должна быть более 35 см над электрической плитой и более 55 см над газовой поверхностью.

Следующим этапом в выполнении измерительных работ является определение размера отверстий на внешней стороне корпуса оборудования, благодаря которым вытяжка и будет крепиться к стене и нанесения показателей на стену, где будет находиться устройство. Размеры следует снимать очень точно, определив их горизонтальность на поверхности с помощью уровня, так как после установки вытяжки переделывать и поправлять ее не получится. Крепиться вытяжка к стене должна надежно и прочно.

Выполнение сверлильных работ

С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.

Важно! Прежде чем начать сверлильные работы стоит убедиться, что в местах разметки не проходит скрытый кабель. Для выполнения такого определения потребуется специальный прибор, к примеру, «Сигнализатор скрытой проводки Е121».

Подключение вытяжки к линии электропередач

Конструктивная схема наклонной вытяжки - необходимо изучить перед монтажом

Конструктивная схема наклонной вытяжки — необходимо изучить перед монтажом

  • Такой вид работ не является сложным и заключается в изолировании всех имеющихся контактов.
  • Подключать вытяжку стоит после того, как в квартире отключено электричество – это обязательное правило для работы с электролиниями.
  • После подключения оборудования стоить его проверить на работоспособность, а именно функциональные возможности и наличие тяги.

Крепление гофрированной трубы

Крепление гофротрубы начинается с фиксации ее к решетке: труба надевается на выступ специальной решетки и надежно фиксируется с помощью хомутов. Свободный конец гофры крепиться к установленной вытяжке. Стыки обрабатываются силиконовым герметиком.

Важно! Во избежание уменьшения тяги стоит гофру размещать максимально ровно. Монтаж наклонной вытяжки не терпит резких углов и поворотов.

Декорирование вытяжки

Для создания красивого внешнего вида в помещении, после того как работоспособность оборудования проверена, необходимо:

  • установить декоративный короб, закрывающий места соединения;
  • спрятать гофру, идущую от вытяжки к вентиляционному каналу.

Для создания стильного вида в кухне вытяжку с отводом в вентиляцию оформляют в одном направлении с помещением.

Правильно установленная вытяжка эффективно всасывает гарь и кухонные запахи, не позволяя им распространяться по квартире. Повысить эффект использования оборудования можно, если оставить его включенным на минимальных оборотах еще несколько минут после окончания приготовления пищи.

Как установить вытяжку на кухне своими руками

1. Приготовьте материалы

  • Вытяжка;
  • воздуховоды;
  • фланец для вентканала;
  • герметик;
  • кромочный профиль для ДСП;
  • хомуты;
  • шуруповёрт;
  • лобзик;
  • ножовка по металлу;
  • дрель;
  • перфоратор;
  • уровень;
  • рулетка;
  • карандаш;
  • шило;
  • циркуль.

2. Определитесь с высотой

Как установить вытяжку на кухне: определитесь с высотойФото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

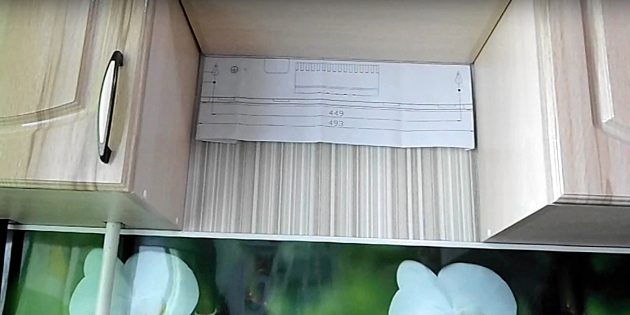

Установка вытяжки на кухне: сделайте разметку
Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Установка вытяжки на кухне: сделайте разметкуКадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Установка вытяжки на кухне: подготовьте шкафКадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Как установить вытяжку: смонтируйте настенную модельКадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Смонтируйте встраиваемую вытяжкуКадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Как установить вытяжку: прикиньте конструкцию воздуховодаФото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Установка вытяжки на кухне: проложите воздуховодКадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Как установить вытяжку на кухне: проложите воздуховод из пластиковых трубКадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Установка вытяжки на кухне: подключитесь к вентканалуКадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Установите на воздуховод тройник с обратным клапаномКадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Установка вытяжки на кухне своими руками

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Подключитесь к электросетиКадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

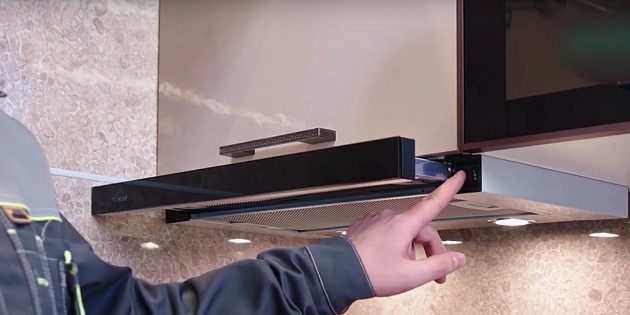

Проверьте работу вытяжкиКадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Читайте также 🔨🔧✂

Наклонная вытяжка для кухни: преимущества и особенности установки

С появлением кухонных вытяжек на рынке технического оснащения кухни, этот агрегат стал не предметом роскоши, а необходимостью. Работа вытяжки важна не только для очистки воздуха от навязчивых ароматов приготавливаемой пищи, вытяжка бережет фасады кухонного гарнитура, потолок и стены от появления жирного слоя, который снижает срок службы отделочных материалов. Наклонная вытяжка для кухни – новое оборудование, с которым только начинают знакомиться покупатели, но уже любимое многими за свои преимущества перед другими видами вытяжек.

Отличия наклонной вытяжки

Наклонная вытяжка получила свое название за особенности конструкции. Рабочая поверхность вытяжки располагается над плитой и находится под оптимальным углом к зоне готовки. Такая конструкция помогает экономить место, а также эффективно удалять пар и ароматы готовящейся еды. Модели из более дорогого сегмента имеют автоматизированную возможность регулирования угла наклона. Такая функция позволяет развернуть наклонную вытяжку традиционным способом, если существует необходимость удаления большого количества пара. Для производства наклонной вытяжки используются стандартные материалы: металл, стекло, керамика, пластик, а управление вытяжкой происходит при помощи жидкокристаллических или сенсорных дисплеев. Производители отмечают высокую мощность наклонной вытяжки, а также сниженный уровень шума, который стало возможным добиться при помощи конструкционных изменений.

Преимущества наклонной вытяжки

Выбор между прямой и наклонной вытяжкой стоит сейчас перед каждым покупателем. Если по дизайн-проекту предусматривается встраивание вытяжки в шкаф, остановитесь на прямом варианте. Во всех остальных случаях выбор наклонной вытяжки станет эффективным и современным решением. К преимуществам наклонной вытяжки относятся:

  • Экономия места на кухне имеется скорее визуальная, интерьер смотрится более легким, а /во время готовки вытяжка не мешает обзору.
  • Монтаж наклонной вытяжки не требует особых знаний и опыта работы, с установкой возможно справиться даже без привлечения бригады специалистов.
  • Управление вытяжкой доступное и понятное на интуитивном уровне. Сама вытяжка имеет регулировку скорости и мощности работы, в зависимости от модели – от трех до пяти позиций.

  • Наклонные модели вытяжек – современные разработки, поэтому в них реализован проверенный функционал, делающий пользование кухней удобным и комфортным. Вытяжки укомплектованным целым арсеналом дополнительных функций: таймер включения и отключения, датчик реагирования на появление пара, регулятор освещения, датчик загрязненности фильтров.
  • Главное достоинство наклонных вытяжек, отличающее их от прямых аналогов – высокая производительности при сниженном уровне шума. В некоторых моделях прямых вытяжек имеется функция снижения шума, однако, ее подключение приводит к снижению мощности инструмента, а, следовательно, и к уменьшению эффективности. В наклонной же вытяжке, благодаря конструктивным особенностям, доступна возможность соединения тихой работы и высокой производительности труда.

Особенности установки наклонной вытяжки

Чтобы с монтажом наклонной вытяжки не возникало проблем, необходимо до покупки позаботиться о правильных замерах и подготовке нужного инструмента и материалов. Изучите советы профессионалов, прежде чем приступать к работе.

  • Тщательно проверьте размеры будущей вытяжки, она не должна мешать открытию шкафов, и висеть слишком низко, непосредственно у варочной поверхности.
  • Заранее продумайте необходимую ширину рабочей поверхности наклонной вытяжки. Этот параметр зависит не только от площади кухни и возможностей для установки вытяжки с большей рабочей поверхностью. Выбор зависит от регулярности использования кухни, в большой семье из 4-5 человек готовят чаще и больше, чем в семье из 2 человек. Стандартный минимальный размер вытяжки равен 50 см, при необходимости увеличить охватываемую площадь – выбор размера варьируется до 80 см.
  • Установка наклонной вытяжки не отличается от монтажа прямой. Автономную модель необходимо закрепить и подключить к электричеству, а для вытяжки с тягой понадобится подсоединение к трубе вентиляции.
  • Между вытяжкой и газовой плитой оставьте не меньше 60 см пространства, при использовании электрической плиты разрешено сократить высоту до 50 см.

Наклонная вытяжка – относительно новое достижение производителей, зарекомендовавшее себя как практичная, удобная и высокоэффективная техника для кухни.

плюсы и минусы, как выбрать, установить

О пользе вытяжки на кухне уже было сказано немало слов. Всем известно, что это кухонное устройство является необходимым и незаменимым для каждого дома. Однако далее мы поговорим об одной из разновидностей вытяжек – наклонной. Чем хороша наклонная вытяжка, и в чём она лучше других видов, мы выясним далее.

Наклонная вытяжка

Наклонная вытяжка обладает стильным дизайном

Наклонная вытяжки и их полная характеристика

Научно-технический прогресс не перестаёт удивлять. Так, различные технические усовершенствования всеми способами пытаются облегчить жизнь каждому человеку. Хорошим примером этого послужат изменения, произошедшие с кухонными вытяжками.

Благодаря техническим разработкам, вы можем наблюдать в квартирах наклонные вытяжки для кухни. Подобная форма является удобнее, нежели стандартная. Но её плюсы не только во внешнем виде, но и в повышении функциональности. Вертикальная вытяжка отличается бесшумностью при работе, что не может не радовать.

Чтобы выбрать подходящую конструкцию, будет уместным обсудить подробнее все достоинства вертикальной модели.

  1. Стильный и эстетичный внешний вид. Установка наклонной модели не усугубит, а придаст новизны в дизайн комнаты.
  2. Имеется большое количество материалов, использующихся при изготовлении конструкции. Вы можете приобрести устройство из металла, керамики или стекла.
  3. Угловые вытяжки для кухни занимают достаточно мало места и являются компактными.
  4. Чтобы установить вытяжку на кухне, не потребуется сверх способностей. Монтаж наклонной вытяжки не отнимет у вас много сил.
  5. В устройствах предусматриваются два типа управления: дистанционное и сенсорное. Иногда в структуру включены и некоторые индикаторы; это могут быть как функция таймера и автовыключения, так и наличие контроля над чистотой фильтров.
  6. Угловые кухонные вытяжки не помешают хозяйке находиться около плиты, так как находятся на значительном расстоянии от неё. В этом данный тип лучше купольного и т-образного устройства.
  7. Наклонная модель скроет жировой фильтр. Иногда фильтры желтеют и чтобы скрыть этот недостаток, есть специальное откидное окошко.
Наклонная вытяжка

Наклонная вытяжка добавляют новизну в интерьер

Недостатков значительно меньше. Убедитесь в этом сами!

В наклонных вытяжках повышена мощность двигателей, и это может привести к перерасходу энергии. Стоимость угловых вытяжек достаточно велика. Разобравшись со всеми «подводными камнями», нужно обратить внимание на классификацию моделей данных устройств.

  1. Отводные. Их функция в поглощении воздуха, выведении его из помещения и подаче более качественного воздуха. Процедура происходит, благодаря воздуховодам. Имеют наибольшую эффективность, по мнению покупателей, но наиболее сложны при монтаже.
  2. Рециркуляционные. Их функция в очистке воздуха при помощи фильтров и дальнейшем его возвращении в кухню. Это достаточно эффективный, хоть и несложный процесс. Такие системы не нарушат естественную вентиляцию дома, сохранят имеющуюся температуру.
  3. Смешанные модели. Их функция состоит в возможности работать в двух ранее описанных режимах. Они чередуются по мере надобности и ситуации на кухне, ведь иногда даже самой щепетильной хозяйке сложно уследить за всеми процессами сразу.

Важнейшим фактором при выборе любой техники является её функциональность. Установив наклонную встроенную пристенную вытяжку, вы решаете сразу несколько проблем:

  • кухонная наклонная модель занимается вентиляцией вашей кухни;
  • работу устройства можно установить на определённый срок, в зависимости от вашего предпочтения;
  • есть функция «автовыключения»: она предполагает то, что вам не нужно волноваться о том, чтобы вовремя включить
  • прибор – устройство сделает это за вас, и даже отрегулирует освещение;
  • некоторые модели вытяжек оснащены функцией автоматического включения при начале готовки блюд, и регулированием мощности работы.

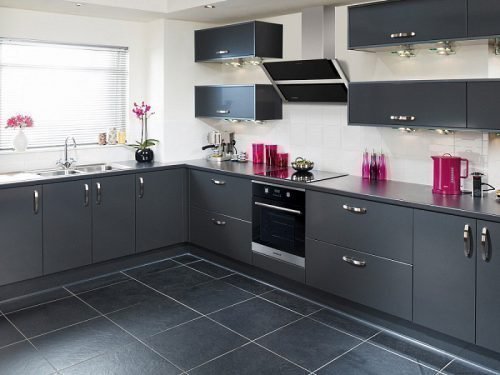

Наклонная кухонная вытяжка

Наклонная кухонная вытяжка — многофункциональное устройство

Мы уже упоминали о том, что вертикальные вытяжки относятся к устройствам с высокой ценой.

Потому, прежде чем приобретать и устанавливать столь дорогостоящую технику, оцените её качество и дизайн. Так, модели, имеющие похожие функции отличаются в цене из-за конструкции. Наиболее выгодным вариантом будет приобретение 50-сантиметрового устройства, а самым дорогим является 90-сантиметровое устройство.

Монтаж кухонных вытяжек

Как установить кухонную вытяжку правильно и какая из множества предлагаемых сегодня будет удачным вариантом? Хотелось бы отметить, что, по мнению профессионалов, наклонные кухонные вытяжки сейчас наиболее востребованные. При её выборе важно учитывать размер.

Универсальным размером является 60 см, но если ваша плита слишком узкая, ей подойдёт конструкция в 50 см. Важно предусмотреть и расстояние между устройством и плитой, дабы не допустить горения. Так, расстояние между вытяжкой и газовой плитой должно равняться или быть больше 60 см, а расстояние между устройством и электроплитой – более 50 см.

При монтаже угловой вытяжки не возникает никаких сложностей и её установка похожа на другие устройства. Для автономной вытяжки вам потребуется обеспечить устройство доступом к электричеству; закрепление вытяжки происходит при помощи шурупов. Для воздухоотводящей модели потребуется дополнительное установление вентиляционной трубы и герметизации швов.

Для того чтобы обеспечить безопасность и высокое качество работы, устанавливайте устройство на достаточном расстоянии до плиты. Если ваше устройство оснащено декоративным чехлом, то учитывайте его размер. Обязательно проверьте, чтобы приобретение соответствовало высоте потолка.

Дабы рассчитать производительность, умножьте объём помещения на 12 и 1,3. То, что получится в итоге и будет означать производительность прямой вытяжки на кухне. Вам будет достаточно полученной мощности и покупка другого устройства не понадобится.

Уход за наклонной вытяжкой имеет свои особенности. Устройство покажет вам хорошую и долгую службу, если вы с умом подойдёте к уходу за ним. В правильном уходе вам помогут специальные средства, предназначенные для материала, из которого сделана модель.

Наиболее осторожным следует быть с металлическим корпусом. При их чистке не используйте жёсткие щётки. Мойку лучше всего закончить обработкой сухой тряпкой. При соблюдении простых и доступных правил, ваша техника будет выглядеть привлекательно и чисто, а её функциональность порадует каждого члена семьи.

Вы узнали всё о наклонной вытяжке. Теперь все сомнения по поводу того, какую модель выбрать для вашей кухни, должны напрочь исчезнуть. Не бойтесь смотреть в «глаза» новым технологиям, ибо они способны сделать вашу жизнь более комфортабельной.

как работает, плюсы и минусы, лучшие модели

Стандартная вытяжка, расположенная над варочной поверхностью, привычна для большинства хозяев квартир и домов. Многие из них скептически отнеслись к новым типам устройств воздухоочистителям с экраном, расположенным под уклоном к плите.

Рейтинг наклонных вытяжек для кухни

Не так давно появившиеся наклонные вытяжки – результат постоянного развития и совершенствования технологий очистки воздуха на кухне. Они экономят рабочее пространство, что актуально для небольших помещений, эффективно удаляют загрязненный воздух.

Принцип работы наклонной вытяжки

Наклонные вытяжные приборы отличаются от вытяжек других типов и конструктивно, и принципом работы. Они обладают высоким КПД, не требуют ухода, не шумят. Отлично смотрятся в любом интерьере.

Принцип работы наклонной вытяжки

Даже при использовании их для освещения кухни, подсветка будет работоспособна на протяжении всего срока службы техники

Наклонные вытяжки для кухни отличаются высокой производительностью, выпускаются различных размеров, управляются посредством сенсорных либо физических кнопок. Модели опционально имеют функции:

  • контроля уровня загрязненности фильтрующих элементов;
  • автоматического изменения скорости вращения вентиляторов в зависимости от степени загрязнения воздуха;
  • автовыключение через установленный пользователем промежуток времени.

Современные наклонные вытяжки – устройства комбинированного типа, способные работать в режимах рециркуляции и отвода. Имеют несколько скоростей, некоторые модели оснащаются режимом интенсивного всасывания, позволяющим в короткий срок устранить любые запахи.

Освещение в приборах такого типа осуществляется галогеновыми лампами либо светодиодами, ресурс работы которых составляет десятки тысяч часов.

Даже при использовании их для освещения кухни, подсветка будет работоспособна на протяжении всего срока службы техники.

Для работы кухонного очистителя с наклонным экраном в проточном режиме требуется монтаж трубы воздуховода.

Один конец соединяется с корпусом вытяжки, другой – с вентиляционным отверстием либо шахтой. Воздух пропускается через жировой фильтр, очищается от загрязнителей и удаляется из помещения на улицу.

Фильтры

Угольный фильтр

В рециркуляционном режиме наклонная вытяжка для кухни работает по принципу пылесоса. Поток воздуха также сначала пропускается через жировой фильтр, находящийся над варочной поверхностью, проходит через угольный картридж и очищенным от запахов и загрязнений возвращается в помещение.

Для работы в таком режиме не требуется обустройство воздуховода. Необходим запас угольных фильтров, замена которых выполняется каждые 3-4 месяца.

Потому, выбирая какую вытяжку купить – наклонную или прямую, нужно заранее позаботиться о постоянном наличии сменных очищающих элементов.

Производительность устройства при циркуляционной работе по сравнению с проточным режимом ниже примерно на треть.

Поступление воздуха на очистку обеспечивается вращением мощного вентилятора в закрытом корпусе. Сила захвата регулируется переключением скоростного режима – лопасти вращаются медленнее или быстрее. Вытяжка работает от заземленной розетки 220 В, питание подается на светильники и двигатель.

Устройство

Наклонная вытяжка – это усовершенствованная версия обычных приборов. Отличие заключается в расположении рабочей поверхности, которая размещается под углом.

За счет этого удалось увеличить производительность и скорость очистки, так как перемещение воздушного потока осуществляется по узкому проходу.

Устройство

Вентилятор в наклонной вытяжке

Внутреннее строение вытяжки с наклонным экраном идентично воздухоочистителям купольного, углового либо островного типов. Прибор оборудован двигателем, приводящим в движение вентилятор, жировым и угольным фильтрами.

Панель управления в зависимости от модели может быть кнопочной либо сенсорной. Механические переключатели в устройствах такого типа не применяются.

Панель управления состоит из нескольких кнопок, размещенных в один ряд. С их помощью прибор включается, выставляется скоростной режим, регулируется яркость подсветки.

Большинство моделей скошенных вытяжек имеют 3 скорости всасывания воздуха из помещения. Интенсивный режим работы используется в экстренных случаях: когда подгорело блюдо и нужно быстро удалить заполнивший кухню дым.

Фильтры

Жировой фильтр

Жировой фильтр – это многорядная сеточка из нержавейки либо алюминия. Элемент легко снимается, его необходимо регулярно промывать в посудомоечной машине или вручную с применением мягких чистящих средств. Фильтр предназначен для улавливания частиц жира из воздуха, защиты двигателя.

Вытяжка размещается непосредственно над плитой. Подбор устройства по производительности осуществляется по расчету, исходя из объема кухни, как и для вертикальных воздухоочистителей.

По санитарным нормам из помещения должно удаляться порядка 10-12 м3/час. На кухне площадью 15 квадратов с высотой потолков 3,2 м должна работать вытяжка производительность не менее 700 м3/час с учетом запаса в 20%.

Преимущества и недостатки

Преимущества и недостатки

Сенсорная панель

Как и у устройств других типов, имеются свои плюсы и минусы у наклонной вытяжки.

Воздухоочистители обладают такими преимуществами:

  1. Экономия рабочего пространства кухни. Наклонное размещение экрана позволяет без ограничений пользоваться плитой – над головой нет неудобной громоздкой конструкции.
  2. Мощный двигатель обеспечивает высокую эффективность устройства. При сомнениях, какую вытяжку приобрести – каминную или наклонную, большинство пользователей предпочитает последнюю из-за большей производительности и компактности.
  3. Возможность подбора материала корпуса (стекло, керамика, сталь). Всегда можно подобрать модель с учетом оформления интерьера кухни.
  4. Наличие дополнительных функций, позволяющих легко и удобно пользоваться прибором. К ним относятся таймер, автоматическое изменение мощности, подсветка, отложенный старт.
  5. Отсутствие открытого окошка для жироулавливающих картриджей, которые постепенно желтеют. В наклонных вытяжках установка фильтров выполняется скрытно.
  6. Возможность слежения за состоянием очистных элементов. Во многих моделях имеется датчик загрязненности.
  7. Выбор типа управления – дистанционное, кнопочное или сенсорное.
  8. Низкий уровень шума.
  9. Простота и удобство монтажа.

Существенным недостатком вытяжного устройства является невозможность встраивания в кухонный шкаф. Из-за этого над ней не устанавливаются предметы кухонного гарнитура. Косая вытяжка монтируется к стене, ее невозможно установить по центру кухни как островные приборы.

Воздухоочистители наклонного типа нельзя отнести к недорогой технике. Цена моделей с дополнительными опциями сравнима со стоимостью хорошей посудомоечной машины.

Производятся также и устройства экономкласса, обладающие функциями, необходимыми для эффективной работы.

К недостаткам также относится то, что высокая мощность приборов с наклонным экраном приводит к повышенному потреблению электроэнергии. Особенно, если вытяжка работает часто и долго.

Рейтинг моделей

Weissgauff GAMMA 50 PB BL – высокая производительность

Weissgauff GAMMA 50 PB BL

Элегантная и изящная модель с функцией периметрального всасывания, выполненная в черном либо белом цвете. Материал корпуса – стекло и металл.

Установкакаминная пристенная
Размеры (ВхШхГ)89.50х50х33 см
Ширина встраивания50 см

Преимущества Gamma 50 PB BL:

  • высокая производительность – 1100 м3/час;
  • эффективная очистка воздуха;
  • низкий уровень шума;
  • яркое освещение;
  • удобная панель управления с физическими кнопками;
  • трехслойный жироулавливающий картридж с асинхронным размещением сеток.

Недостатки модели:

  • быстрое загрязнение корпуса, особенно выполненного в белом цвете;
  • невозможность слежения за степенью загрязненности фильтров;
  • отсутствие интенсивного режима работы, таймера автоматического выключения.
Эффективность поглощения запахов
Уровни фильтрации
Режимы работы
Управление
Уровень шума

MAUNFELD Tower C 50 – эффективность и простота

MAUNFELD Tower C 50 белый
Установкакаминная пристенная
Размеры (ВхШхГ)97х50х31 см
Ширина встраивания50 см

Модель производительностью 520 м3/час предназначена для очистки воздуха в небольших кухнях. Жировой фильтр спрятан за панелью. Прибор четко реагирует на изменение настроек, прост в эксплуатации.

Преимущества Tower C 50:

  • работа в двух режимах – отвода и рециркуляции;
  • периметральное всасывание;
  • 3 скорости;
  • кнопочное управление;
  • качественное освещение.

Единственный недостаток модели – ощутимый шум при работе на максимальной скорости.


Эффективность поглощения запахов
Уровни фильтрации
Режимы работы
Управление
Уровень шума

Shindo Nori 60 B/BG – бесшумная помощница

Shindo Nori 60 B/BG
Установкакаминная пристенная
Размеры (ВхШхГ)81х60х39 см
Ширина встраивания60 см
Эффективность поглощения запахов
Уровни фильтрации
Режимы работы
Управление
Уровень шума

Наклонный воздухоочиститель с периметральным всасыванием производительностью 550 м3/час. Ширина прибора составляет 60 см, сочетается с наиболее распространенными моделями плит.

Преимущества Nori 60 B/BG:

  • простое управление посредством физических кнопок;
  • работа в режимах отвода и циркуляции;
  • бесшумная работа;
  • качественное светодиодное освещение.

Минусы модели:

  • отсутствие в комплекте угольных фильтров;
  • невозможность дистанционного управления.

пошаговая инструкция по монтажу, советы и правила

Показать содержание статьи

Вентиляционная система на кухне обеспечивает удаление из воздуха продуктов сгорания и здоровую среду. Самостоятельная установка мощной вытяжки над кухонной газовой плитой будет оптимальным решением. Специалисты предоставляют подробные рекомендации по монтажу.

Важные правила установки вытяжки

При самостоятельном подключении устройства важно соблюдать правила для установки бытовой вытяжки над встроенной или отдельно стоящей газовой плитой:

  1. Вентиляционный прибор должен располагаться на 60 см от плитки;
  2. Ширина вытяжки соотносится с шириной плиты, поэтому ее нужно ставить после покупки и монтажа плиты;
  3. Розетки электрических моделей лучше разместить на отдалении от плитки — это исключит риски возгораний;
  4. В случае прямого подключения вытяжки к воздухоотводящему каналу у трубы должно быть минимум изгибов;
  5. Заборное отверстие, равное по ширине варочной поверхности, работает максимально эффективно;
  6. Оптимальное удаление вытяжки от нагревательных устройств — от 75 до 80 см;
  7. Если в квартире или доме нет вентиляционной шахты, подойдет вытяжной прибор с рециркуляцией воздуха;
  8. Изделие должно соответствовать интерьерному решению кухни по цвету и стилю.

    Требования к монтажу вытяжки

Важно! В брошюре производителя указываются стандартные параметры с учетом мощности прибора, стиля кухни, роста пользователя.

Разновидности вытяжек по принципу установки

Как быстро установить эффективную вытяжку над рабочей газовой бытовой плитой? Эксперты советуют обращать внимание на способ монтажа техники:

  1. Купольные модели. Крепятся настенным способом, подходят для помещений в классическом и современном стиле. Устройства обрабатывают большие объемы воздуха, исполняются как купол, расположенный над плитой. Труба с квадратным сечением интегрируется в вентиляцию. Купольные модели предназначены для встройки в проточную систему;
  2. Островные устройства. Подойдут для большой кухни с центральным расположением плиты. Вытяжку опускают над варочной поверхностью и соединяют с воздухоотводной системой трубой с квадратным сечением;
  3. Угловые приспособления. Устанавливаются под углом 45 градусов, предназначены для нестандартных по планировке и размещению магистралей кухонь. Поверхность вытяжки похожа на квадрат с усеченной угловой частью. Угловые модели практически не используются, поэтому имеют ограниченный набор функций;
  4. Плоские вытяжки. Компактные приборы с расположением рабочей панели параллельно плите. Монтируются настенным способом, под шкафом. Конструкции применяются в составе циркулярной вентиляции;
  5. Встраиваемые приспособления. Устанавливаются в подвесные шкафы, которые немного укорачивают. В мебели также проделывают вырезы под гофротрубу. Встраиваемые вытяжки самостоятельно установить сложно, лучше заказать готовые шкафы;
  6. Наклонные изделия. Современные вытяжные системы с угловым расположением. Их рабочая площадь аналогична горизонтальным устройствам. Вытяжки работают по принципу периметральной очистки, поэтому производятся без подвижных деталей;
  7. Выдвижные модели. Зона обслуживания продлевается благодаря выдвижным модулям снизу. Узел встраивается в навесной шкаф со скрытым или циркулярным воздуховодом. Недостаток вытяжек — маленькая длина и меньший захват воздуха. Выдвижную вытяжку лучше устанавливать в маленькой кухне;
  8. Настольные аксессуары. Приспособления встраивают на столе около варочной поверхности. В рабочем режиме панель выдвигается вверх по вертикали и откачивает загрязненный воздух.

Пошаговый монтаж вытяжки над газовой плитой

Как качественно и правильно самостоятельно установить любую вытяжку над рабой газовой плитой, сообщают эксперты. Они отмечают несколько моментов:

Важно! Шум при работе вытяжек — 36 дБ, который не вызывает дискомфорта пользователей.

Необходимые материалы и инструменты

Для монтажа вытяжного устройства понадобятся:

  • крепежи, дюбели, крючки, шурупы — входят в комплект, поэтому есть в упаковке;
  • труба для соединения с вентиляцией размером 13×13 см;
  • перфоратор;
  • уровень;
  • рулетка;
  • карандаш;
  • ножовка;
  • скотч или изолента;
  • силиконовый герметик.
Важно! Трубу лучше использовать пластиковую, с гладкой поверхностью внутри и обратным клапаном.

Подготовка к монтажным работам

Перед началом обустройства вытяжной системы нужно подготовить место для ее крепления. Процедура проводится в несколько шагов:

  1. Расчет производительности. Вытяжка должна обновлять воздух не меньше 10 раз за 24 часа. Рассчитать показатель можно на основании площади (S) и высоты (Н) помещения, минимальной интенсивности воздухообмена (10) и поправочного коэффициента (1,3). Используется формула V= SxHx10×1,3;
  2. Выполнение заземления. Устройство подключается проводами фазы, земли и нулевым. Разъем под заземление выполняется как провод, зафиксированный на металлической части и обозначается желтым цветом с зеленой полосой;

    Розетка должна быть с заземлением

  3. Организация антивозвратного механизма. Короб для хлопушки изготавливается самостоятельно из металла. Чтобы не тратить время, можно приобрести антивозвратный клапан-бабочку;
  4. Разметка расположения вытяжки и воздуховодной трассы. Для встраиваемых моделей в шкафу нужно удалить нижнюю полку;
  5. Выполнение выходного отверстия с решеткой и козырьком, если воздуховод выведен за стену;
  6. Организация питания. Розетку нужно отдалять от плиты, чтобы на нее не попал жир и пар;
  7. Установка гофрированного рукава с минимальным количеством изгибов.
Важно! Вытяжку не стоит подключать к розетке через переходники и удлинители.

Крепление вытяжки над газовой плитой

В какой последовательности выполняется крепление готовой вытяжки над кухонной газовой плитой, зависит от типа устройства.

Системы с угольными фильтрами

  1. Замеряются параметры устройства;
  2. Рассчитывается высота и расположение вытяжки;
  3. Замеры и точки для крепежа переносятся карандашом на поверхность;
  4. Перфоратором проделываются отверстия, куда вставляются крюки;
  5. Выполняется крепление вытяжки винтами через отверстия;
  6. Если присутствует газовая труба, ее относят от стены и крепят на шпильки с гайками.
Важно! Автономные циркуляционные модели с угольными фильтрами быстрее забиваются продуктами сгорания.
Проточные вытяжки
  1. Снимаются замеры с конструкции;
  2. Делается разметка и высверливаются дрелью отверстия;
  3. Прибор примеряется и выравнивается по горизонтали с соблюдением нормативов отдаления от плиты;
  4. Монтируется воздуховод, подходящий по диаметру к вентиляционному отверстию в стене.

    Разница между проточной и циркуляционной вытяжкой

Совет! Используйте гладкую пластиковую трубу — так вытяжка сохранит параметры мощности.
Наклонные модели
  1. Замеряется расстояние от варочной поверхности до вытяжного устройства;
  2. Размечается линия монтажа по оси;
  3. Шаблон закрепляется при помощи скотча;
  4. Высверливаются проемы для монтажа;
  5. Верхние саморезы вкручиваются в дюбели;
  6. Корпус вытяжки навешивается на стене;
  7. Закручиваются нижние саморезы;
  8. Устанавливаются фильтры из алюминия.

    Монтаж наклонной вытяжки

Встроенные модули

  1. Снимаются замеры с вытяжки, по которым изготавливается трафарет;
  2. Шаблон располагается на боковой стене шкафа и обводится карандашом;
  3. Отмечаются точки крепления;
  4. Высверливаются отверстия для фиксаторов;
  5. Устанавливаются боковые направляющие;
  6. С вытяжки снимается обшивка и устройство монтируется в шкафчик;
  7. Закрепляется корпус на системе направляющих.
Важно! Сначала ставится вытяжка, а только потом шкаф навешивается на стену. Если воздуховод ставится до монтажа шкафа, фиксируется пластиковый переходник на отверстие.

Подключение вытяжки к системе вентиляции

Как можно поставить мощную вытяжку и подключить ее к вентиляции, расположенной над кухонной газовой плитой? Для этого используют два типа труб:

  • легкие пластиковые, у которых отличная шумоизоляция. Трубы имеют прямоугольное или круглое сечение. Вентиляционные каналы обустраиваются наверху навесных шкафов, соединяя их с Г-образными переходниками герметиком;
  • гофрированные изделия из тонкого алюминия. Их растягивают до нужных размеров, соединяют хомутами.
    Пластиковая труба
    Гофротруба

Совет! Чем лучше вытянута «гармошка» при монтаже, тем качественнее шумоизоляция.

Работы по подключению вытяжки к вентиляции проводятся в четкой последовательности:

  1. Подбирается диаметр труб так, чтобы он равнялся диаметру вытяжного устройства;
  2. Проверяется длина воздуховодных каналов — не более 3 м;
  3. Укладывается труба в отверстие, и формируются изгибы больше 90 градусов;
  4. Устанавливается вентиляционная решетка с выступом для гофры и ровная для пластика;
  5. Детали соединяются.
Важно! Использование круглых пластиковых труб исключает образование налета из пыли и грязи, повышает качество циркуляции воздуха.

Подключение оборудования к электросети

На последнем этапе вытяжное оборудование подключают к электропитанию, следуя четкому алгоритму работ:

  1. Обустройство розетки — на 60 см от варочной поверхности;
  2. Организация заземления с силой тока 15 А — провод присоединяется к металлическому корпусу вытяжки;
  3. При наличии кабеля заземления и евророзетки провод соединяется с контактом;
  4. Контакты обматывают изоляционной лентой;
  5. Наличие напряжения на корпусе вытяжки проверяется инверторной отверткой.

    Схема подключения вытяжки к электросети

Совет! Проводите подключение в резиновых перчатках, предварительно отключив электропитание во всей квартире.

Перечень рекомендаций по установке вытяжки над газовой плитой

  1. Напряжение розетки для вытяжки не должно превышать 15 А, а суммарная мощность бытовой техники — 4 кВт;
  2. Обработка стыков герметиком увеличивает производительность устройства;
  3. Качество работы вентиляции можно проверить, приложив к решетке лист бумаги. Он должен остаться на месте;
  4. Разрешенные параметры отвода — 50% для трубы вытяжки и 50% для свободной части;
  5. Вытяжку с производительностью 250-300 м3/ч устанавливают на высоте 70-75 см, с производительностью до 600 м3/ч — на высоте 80-85 см;
  6. Некрасивую гофру можно замаскировать, уложив в коробе;
  7. В тестовом режиме система должна хорошо впитывать пар;
  8. Островные вытяжки размещают в декоративном кожухе.

Посмотрите видео об установке вытяжки на кухне

Как установить вытяжку над плитой: газовой, электрической

Главная » Кухня » Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку - мудрое решение

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

Содержание статьи

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал. Правильно повесить вытяжку на кухне своими руками несложно

    Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.





Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.





Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

  • Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
  • Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой). Виды воздуховодов для кухонных вытяжек

    Виды воздуховодов для кухонных вытяжек

  • Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
