Монтаж карнизной планки и капельника для кровли из профнастила

В любом доме крыша — это одна из самых сложных конструкций. Она включает в себя множество взаимосвязанных деталей. Каждое покрытие делается с обязательным выступом от внешних стен здания. Выходящая часть кровли за границы фасада дома именуется как свес крыши. Свесы по своему устройству бывают карнизными и фронтонными. Скосы карнизов выступают за пределы здания сбоку, а фронтонные – выходят со стороны фасада дома с двускатной крышей. В этой статье мы рассмотрим устройство карниза на кровле из профнастила.

Кроме кровельного настила, при устройстве крыши и скосов существенными элементами являются такие, как система водостока, обрешетка, карнизная планка, капельник и некоторые другие детали. Рассмотрим более подробно о назначении каждого из этих элементов.

Виды капельников и их функции

Капельник является одним из комплектующих элементов устройства карниза крыши и представляет собой изогнутую планку из металла, обычно подбирается под цвет профнастила.

Данные устройства защищают кровельный пирог и деревянную стропильную систему под крышей от попадания дождя и снега, что предотвращает, в свою очередь, распространение грибка и плесени.

Капельники служат еще одним препятствием, прикрывающим дом от попадания холодного воздуха. Данная деталь создает внешнему виду здания определенную декоративную завершенность, так как подобрана в фон кровельного покрытия.

При перекрытии одно или двускатной крыши дома кровельным материалом, как правило, применяют два вида капельников они различаются друг от друга по своей форме и назначению:

• карнизные;
• фронтонные планки.

Капельник для карнизов

Это устройство устанавливается на карниз крыши, и по предназначению похоже на отлив окна. При смонтированных водосточных желобах, капельники направляют влагу в них. Эта металлическая планка образует два угла. Один из них является ребром жесткости, а второй – направляет влагу в сливной желоб или на землю. По внешнему виду это изделие напоминает букву «Г».

Угол между этими поверхностями (одна плоскость выдерживает направление кровли, а другая –  направляет воду в желоб) равняется около 120 градусов.

До того как устанавливать капельники, нужно еще раз убедиться, что произведен монтаж обрешетки, лобовой доски и кронштейнов для желобов водостока. В противном случае потом, при наличии этой планки, ставить на место их будет сложно.

Капельник для фронтона

Они представляют собой перевернутую букву «Т» и защищают фронтонную часть крыши. Влага по этим капельникам стекает вниз так же, как и по самой кровле.

Фронтонные изделия имеют три ребра: одно из них является «предохраняющим» сгибом по торцу крыши, другое образовано вверху «защиты», а третье преобразовано в ребро жесткости.

Установка капельника для кровли из профнастила

При монтаже этого изделия необходимо прислушаться к советам профессиональных кровельщиков:

• Крепление карнизного капельника нужно проводить после того, как сделана обрешетка крыши. Элементы крепятся при помощи саморезов с шагом в 25-35 мм.
• Монтаж фронтонных капельников делается после укладки профнастила, при этом устанавливают их снизу вверх, перекрывая предыдущий.
• Производить крепление этих деталей нужно с учетом того, чтобы вентиляционный промежуток не был закрыт панелью.

Монтаж карнизной планки

Одним из доборных изделий, необходимых для образования пересечения кровли со стенами дома, является карнизная планка. Эта деталь предохраняет деревянные конструкции от осадков, и в то же время придает зданию завершенный вид.

В сущности, эти планки с изгибом необходимы для защиты подкровельного пространства и закрывают вертикальную часть карниза. Она фиксируется к карнизной доске или к торцам стропил и позволяет довершить свес крыши.

Все комплектующие изделия для крыши изготавливаются из такого же материала, что и профнастил, толщиной 0,5-0,9 мм. Он может быть оцинкованный или покрытый полимерным защитным слоем.

Крепление водосточного желоба

При устройстве крыши особое внимание нужно уделить отведению влаги, которое происходит через водосточные каналы. Основной целью этих стоков является предохранение стен дома, фундамента и отмостков от излишнего попадания осадков.

Установка желобов делается за счет кронштейнов, которые крепятся к стене дюбелями или саморезами. Водосток состоит из следующих элементов:

• желобов;
• труб водоотводящих;
• воронок;
• дополнительных деталей.

По материалу они распределяются на металлические и пластмассовые изделия. При выборе принадлежностей нужно иметь в виду, что пластиковые водостоки зимой очень хрупкие и не выдерживают больших нагрузок от снега.

Как правило, крепления для желобов устанавливают через каждый метр. А при установке водостоков, по нормам на каждые 10 м желобов ставится одна труба диаметром не менее 100 мм.

Если брать в расчет площадь крыши, то специалисты советуют каждый участок кровли в 100 м² снабжать сливной трубой диаметром не менее 100 мм.

При выборе желоба нужно учитывать его форму и площадь стока, а отсюда –  его пропускную возможность.

Как подшить карниз крыши профнастилом, пошагово

Карнизы образовываются выступающими частями стропил за стены здания. По общеизвестным нормам считается, что расстояние свеса карниза равняется 55-75 см.

До того, как делать каркасный короб и «облицовывать» карниз крыши досками, нужно предварительно пропитать материал антисептическими и водостойкими растворами.

Перед тем, как обшить карниз крыши простой доской или шпунтованной вагонкой, следует нарезанный в размер материал пропитать антисептическими, огнестойкими и водоотталкивающими составами

О подшивке карниза нужно думать заранее, после возведения стропил и устройства обрешетки. Обычно используются два способа:

• Нанесение обшивки по стропилам и кобылкам;
• Формирование карнизов в виде короба.

Первый метод используют обычно для крыш с малым уклоном. До того как стрехи обшивать брусом и другими комплектующими элементами, стропила нужно подрезать по одной линии и торцы их должны быть параллельны стенам дома.

Но не всегда получается это сделать, а так как на выступающие части нагрузка приходится небольшая, поэтому иногда выпускают дополняющие изделия под названием «кобылки». Другими словами – это отрезки брусков, прибитых к стропилам по одной линии. Затем по их торцам «пришивается» лобовая доска, к которой фиксируется карнизная планка, и начальные доски обрешетки.

При использовании второго метода устройство карниза более сложное. Оно применяется с крышами, имеющими большой уклон. В этом варианте подшивка крепится к каркасу, созданному специально для этих целей.

Для монтажа применяются доски толщиной около 40 мм, которые одним концом упираются к стропильной ноге, а другой – в брус, прибитый к стене. Поверх карнизной планки накладывается пароизоляционный материал. Если его не применить, то конденсат, который образуется внутри, будет попадать не в водосточную систему, а на потолок. Помимо предохраняющих функций, карнизы необходимы для вентилирования под кровлей.

При правильно устроенном карнизе, воздух с земли должен беспрепятственно пройти через его выступающую часть и просочиться через конек крыши.

Чтобы приступить к монтажу профнастилом, необходимо выполнить некоторые подготовительные работы. Для этого нужно:

Шаг №1

Необходимо укомплектовать кровельный материал несколькими специальными планками в виде букв F и L. Первую надо зафиксировать со стороны карниза, а другую – от стены на рейке. Прикреплять элементы нужно с помощью саморезов по предварительно натянутому шнуру.

Шаг №2

Нужно замерить размер проема и вычесть 5 мм из полученного результата. Это даст гарантированный зазор при расширении от температуры. Затем нарезать ножницами (а не болгаркой во избежание образования ржавчины) полосы профнастила определенной длины.

Шаг №3

Листы настила нужно чуть согнуть и вставить в выставленные профильные элементы. Для крепежа применяются саморезы.

Если при устройстве свеса были использованы деревянные изделия из хвойных пород, пропитанные влагозащитным средством, а также соблюдены все вентиляционные зазоры, то дом будет стоять без повреждений не один десяток лет.

Монтаж капельника под профнастил

Устройство карниза на кровле из профнастила. Установка карнизной планки, капельника и водосточного желоба

В любом доме крыша — это одна из самых сложных конструкций. Она включает в себя множество взаимосвязанных деталей. Каждое покрытие делается с обязательным выступом от внешних стен здания. Выходящая часть кровли за границы фасада дома именуется как свес крыши. Свесы по своему устройству бывают карнизными и фронтонными. Скосы карнизов выступают за пределы здания сбоку, а фронтонные – выходят со стороны фасада дома с двускатной крышей. В этой статье мы рассмотрим устройство карниза на кровле из профнастила.

Кроме кровельного настила, при устройстве крыши и скосов существенными элементами являются такие, как система водостока, обрешетка, карнизная планка, капельник и некоторые другие детали. Рассмотрим более подробно о назначении каждого из этих элементов.

Виды капельников и их функции

Капельник является одним из комплектующих элементов устройства карниза крыши и представляет собой изогнутую планку из металла, обычно подбирается под цвет профнастила. Данные устройства защищают кровельный пирог и деревянную стропильную систему под крышей от попадания дождя и снега, что предотвращает, в свою очередь, распространение грибка и плесени.

Капельники служат еще одним препятствием, прикрывающим дом от попадания холодного воздуха. Данная деталь создает внешнему виду здания определенную декоративную завершенность, так как подобрана в фон кровельного покрытия.

При перекрытии одно или двускатной крыши дома кровельным материалом, как правило, применяют два вида капельников они различаются друг от друга по своей форме и назначению:

• карнизные;
• фронтонные планки.

Капельник для карнизов

Это устройство устанавливается на карниз крыши, и по предназначению похоже на отлив окна. При смонтированных водосточных желобах, капельники направляют влагу в них. Эта металлическая планка образует два угла. Один из них является ребром жесткости, а второй – направляет влагу в сливной желоб или на землю. По внешнему виду это изделие напоминает букву «Г».

Угол между этими поверхностями (одна плоскость выдерживает направление кровли, а другая –  направляет воду в желоб) равняется около 120 градусов.

До того как устанавливать капельники, нужно еще раз убедиться, что произведен монтаж обрешетки, лобовой доски и кронштейнов для желобов водостока. В противном случае потом, при наличии этой планки, ставить на место их будет сложно.

Капельник для фронтона

Они представляют собой перевернутую букву «Т» и защищают фронтонную часть крыши. Влага по этим капельникам стекает вниз так же, как и по самой кровле.

Фронтонные изделия имеют три ребра: одно из них является «предохраняющим» сгибом по торцу крыши, другое образовано вверху «защиты», а третье преобразовано в ребро жесткости.

Установка капельника для кровли из профнастила

При монтаже этого изделия необходимо прислушаться к советам профессиональных кровельщиков:

• Крепление карнизного капельника нужно проводить после того, как сделана обрешетка крыши. Элементы крепятся при помощи саморезов с шагом в 25-35 мм.
• Монтаж фронтонных капельников делается после укладки профнастила, при этом устанавливают их снизу вверх, перекрывая предыдущий.
• Производить крепление этих деталей нужно с учетом того, чтобы вентиляционный промежуток не был закрыт панелью.

Монтаж карнизной планки

Одним из доборных изделий, необходимых для образования пересечения кровли со стенами дома, является карнизная планка. Эта деталь предохраняет деревянные конструкции от осадков, и в то же время придает зданию завершенный вид.

В сущности, эти планки с изгибом необходимы для защиты подкровельного пространства и закрывают вертикальную часть карниза. Она фиксируется к карнизной доске или к торцам стропил и позволяет довершить свес крыши.

Все комплектующие изделия для крыши изготавливаются из такого же материала, что и профнастил, толщиной 0,5-0,9 мм. Он может быть оцинкованный или покрытый полимерным защитным слоем.

Крепление водосточного желоба

При устройстве крыши особое внимание нужно уделить отведению влаги, которое происходит через водосточные каналы. Основной целью этих стоков является предохранение стен дома, фундамента и отмостков от излишнего попадания осадков.

Установка желобов делается за счет кронштейнов, которые крепятся к стене дюбелями или саморезами. Водосток состоит из следующих элементов:

• желобов;
• труб водоотводящих;
• воронок;
• дополнительных деталей.

По материалу они распределяются на металлические и пластмассовые изделия. При выборе принадлежностей нужно иметь в виду, что пластиковые водостоки зимой очень хрупкие и не выдерживают больших нагрузок от снега.

Как правило, крепления для желобов устанавливают через каждый метр. А при установке водостоков, по нормам на каждые 10 м желобов ставится одна труба диаметром не менее 100 мм.

Если брать в расчет площадь крыши, то специалисты советуют каждый участок кровли в 100 м2 снабжать сливной трубой диаметром не менее 100 мм.

При выборе желоба нужно учитывать его форму и площадь стока, а отсюда –  его пропускную возможность.

Как подшить карниз крыши профнастилом, пошагово

Карнизы образовываются выступающими частями стропил за стены здания. По общеизвестным нормам считается, что расстояние свеса карниза равняется 55-75 см.

До того, как делать каркасный короб и «облицовывать» карниз крыши досками, нужно предварительно пропитать материал антисептическими и водостойкими растворами.

Перед тем, как обшить карниз крыши простой доской или шпунтованной вагонкой, следует нарезанный в размер материал пропитать антисептическими, огнестойкими и водоотталкивающими составами

О подшивке карниза нужно думать заранее, после возведения стропил и устройства обрешетки. Обычно используются два способа:

• Нанесение обшивки по стропилам и кобылкам;
• Формирование карнизов в виде короба.

Первый метод используют обычно для крыш с малым уклоном. До того как стрехи обшивать брусом и другими комплектующими элементами, стропила нужно подрезать по одной линии и торцы их должны быть параллельны стенам дома.

Но не всегда получается это сделать, а так как на выступающие части нагрузка приходится небольшая, поэтому иногда выпускают дополняющие изделия под названием «кобылки». Другими словами – это отрезки брусков, прибитых к стропилам по одной линии. Затем по их торцам «пришивается» лобовая доска, к которой фиксируется карнизная планка, и начальные доски обрешетки.

При использовании второго метода устройство карниза более сложное. Оно применяется с крышами, имеющими большой уклон. В этом варианте подшивка крепится к каркасу, созданному специально для этих целей.

Для монтажа применяются доски толщиной около 40 мм, которые одним концом упираются к стропильной ноге, а другой – в брус, прибитый к стене. Поверх карнизной планки накладывается пароизоляционный материал. Если его не применить, то конденсат, который образуется внутри, будет попадать не в водосточную систему, а на потолок. Помимо предохраняющих функций, карнизы необходимы для вентилирования под кровлей.

При правильно устроенном карнизе, воздух с земли должен беспрепятственно пройти через его выступающую часть и просочиться через конек крыши.

Чтобы приступить к монтажу профнастилом, необходимо выполнить некоторые подготовительные работы. Для этого нужно:

Шаг №1

Необходимо укомплектовать кровельный материал несколькими специальными планками в виде букв F и L. Первую надо зафиксировать со стороны карниза, а другую – от стены на рейке. Прикреплять элементы нужно с помощью саморезов по предварительно натянутому шнуру.

Шаг №2

Нужно замерить размер проема и вычесть 5 мм из полученного результата. Это даст гарантированный зазор при расширении от температуры. Затем нарезать ножницами (а не болгаркой во избежание образования ржавчины) полосы профнастила определенной длины.

Шаг №3

Листы настила нужно чуть согнуть и вставить в выставленные профильные элементы. Для крепежа применяются саморезы.

Если при устройстве свеса были использованы деревянные изделия из хвойных пород, пропитанные влагозащитным средством, а также соблюдены все вентиляционные зазоры, то дом будет стоять без повреждений не один десяток лет.

stroyinsider.ru

Капельник для крыши: виды, назначение, правила установки

Главное назначение крыши – защитить дом и его стены от влаги. Наверняка вы знаете, что многое в этом плане зависит от формы крыши и кровельного покрытия.

Казалось бы, все просто: чем круче крыша и чем герметичнее, тем больше вероятности, что дождь и тающий снег окажутся только на земле. Но у воды есть некоторые физические свойства, которые не дают ей так легко покидать кровельное покрытие. Первое из которых – огибать материал и держаться в виде капель на горизонтальной поверхности внизу. Даже если покрытие очень гладкое! А оттуда влага попадает на деревянные стропила, что грозит различными проблемами.

И особенно проблематичное в этом плане место – свес кровли. И один из самых важных доборных элементов, которые решают эту проблему – капельники для крыши самых разных форм и видов. Хотите узнать побольше?

Что собой представляет типовой капельник?

Капельником зачастую называют также карнизную планку и фартук свеса, которые, по сути, им и являются.

Давайте рассмотрим, чем эти элементы отличаются друг от друга:

Назначение карнизной планки – защита нижней обрешетки от влаги и направление воды в водосточный желоб, которая также стекает с гидроизоляционного материала. Обычно ее подбирают в зависимости от типа водосточной системы и дизайнерской задумки.

Отличается такая планка также конфигурацией: либо идет стандартной формы, либо изначально изготавливается под узел карнизного свеса.

Виды капельников и материалы изготовления

Капельники для современной крыши сегодня изготавливают из тонкого металла на заводских станках. Так, для битумной черепицы используют полимерный листовой материал от 0,35 до 0,5 мм толщиной. В качестве покрытия выбирают матовый полиэстер маркировкой РЕМА или обычный полиэстер с маркировкой РЕ. Цвет капельника подбирают по каталог RR или Ral.

Капельник подходит для всех видов кровельных материалов, выпускается стандартной длиной в 2-3 метра и толщиной от 0,55 до 0,7 мм. Кроме того, при обустройстве карнизного свеса иногда даже укладывают сразу две планки, одна из которых отводит воду с кровельного покрытия, а вторая – с гидроизоляции. Но с обеими этими задачами также отлично справляется фартук свеса. Речь идет о рулонном материале из меди, титан-цинка толщиной 0,2 мм или окрашенного алюминия толщиной 0,3 мм.

От карнизной планки фартук отличается большей пластичностью и линиями сгиба, благодаря которым несложно устроить любой водосточный угол. Кроме того, современные фартуками также выпускаются со специальной полосой, на которую потом приклеивают гидроизоляционную пленку.

Но карнизная планка довольно часто выполняет роль капельника для многих видов крыши. Хотя в обустройстве металлической есть свои особенности, и профессиональные строители советуют делать вот такой пирог:

Давайте подробнее рассмотрим, как обустраивают капельник для разных крыш.

Капельник для металлочерепицы

Сама установка капельника на крыше начинается с монтажа карнизной доски. Ее монтируют с запилом в стропильную ногу. Ширина этой доски обеспечивает надежное опирание капельника, поэтому считаются возможными такие сечения: 150х30 мм или 100х25/30 мм.

Если вы строите металлическую крышу, то в этом случае мембрана должна быть вынесена на поверхность капельника, и направлять потоки прямо на него, а оттуда – в водосточную систему.

Так вся кровельная конструкция получается максимально герметичной:

Сам капельник, который устанавливают под мембрану, необходимо крепить коррозиестойкими гвоздями с шляпкой 9 мм, с шагом с 20 см, и нахлестом не мене 5 см.

Еще есть такой подвид фартука, как пластиковый свес с вентиляционными каналами, но на российском рынке такие встречаются нечасто.

Капельник для мягкой кровли

А теперь давайте разберемся с процессом монтажа капельника на мягкую кровлю, и в этом нам помогут анимированные изображения:

Закрепите верхнюю часть капельника на стартовую обрешетку оцинкованными гвоздями длиной 35 мм. Чередуйте их по верхнему и нижнему краю с шагом 30 см.

К слову, сразу забить гвоздь бывает достаточно сложно, ведь доска зачастую «играет». поэтому острым молотком можете пробить небольшие вмятины, а по ним уже забивать гвозди:

Важно крепить капельник к торцам так плотно, чтобы при сильном ветре они не гремели.

Вот более подробная инструкция в фотографиях:

Капельник для профнастила

Металлический капельник для монтажа профнастиловой крыши вообще – находка. На него особенно удобно укладывать уплотнители, которые помогают сделать такую кровлю идеально герметичной. Как это работает?

Уплотнитель из вспененного пенополиэтилена, который всегда изготавливается индивидуально и с точностью до микромиллиметра повторяет форму профлиста полностью закрывает внутренний свес от влаги, но при этом оставляет возможность вентиляции, что бесценно для металлической крыши. Тем более, что сам процесс монтажа довольно прост.

Итак, первым делом устанавливаем сам капельник:

Теперь укладываем уплотняющую ленту и снимаем с нее защитную бумагу:

Монтируем уплотнитель, накладываем на него ту же уплотняющую ленту. Хорошо прижимаем к крове уплотнитеь, снимаем защиту и укладываем листы профнастила:

Капельник для фальцевой кровли

Под фальцевую кровлю обычно изготавливают и монтируют такой же тип капельника, как и для обычной металлической крыши.

Но современные производители радуют креативностью, благодаря чему в продаже уже сть специальные листы, в конце которых уже устроен капельник:

Согласитесь, такой подход значительно облегчает весь монтаж и помогает сделать свес кровли куда более надежным и герметичным.

Монтаж фронтонного капельника: процесс в деталях

Давайте теперь пошагово рассмотрим процесс: как установить капельник и с фронтонной стороны крыши.

Шаг 1. Примерьте фронтонную планку и отрежьте нужную длину:

Шаг 2. Зафиксируйте планку с обеих сторон крыши:

Шаг 3. Теперь уложите карнизный капельник, начиная от примыкающей стены, если таковая есть:

Шаг 4. На стыке угла отрежьте лишнее у планок и надежно зафиксируйте нахлест:

Шаг 5. Теперь самое время раскатать гидроизоляционную мембрану:

Надеемся, что вам помогли наши пошаговые мастер-классы. Если у вас остались вопросы по монтажу капельника, вы можете задать их нашему эксперту или в обсуждении этой статьи, будем рады вам помочь. Также вы можете поделиться своим опытом установки этого элемента, который будет полезен другим. Ведь наш сайт – для мастеров своего дела!

krovgid.com

Зачем нужен капельник для крыши и правильная схема установки планки конденсата

Доборные кровельные элементы представляют собой дополнительные комплектующие детали и устройства кровельной системы, которые способствуют продлению срока службы кровельной конструкции за счет своих функциональных особенностей.

Благодаря доборным элементам обеспечивается защита кровли и дома в целом от протечек, ветра, снега и других факторов, способных разрушить строение.

Доборные элементы придают зданию индивидуальность и выполняют не только защитную, но и декоративную функцию.

Капельник для крыши: что это и зачем он нужен

Капельники для кровли является одним из множества доборных элементов. Он представляет собой угловую планку, чаще всего металлическую, которая крепится к краю свеса крыши по всему периметру и служит для направления воды, стекающей с гидроизоляционного слоя.

Если не устанавливать планку под гидроизоляционный слой, то скопившийся конденсат из подкровельного пространства будет стекать на лобовую доску или попадать в стропильную часть, которая со временем придет в негодность при постоянном скоплении на ней влаги.

При монтаже гидроизоляционного слоя его выводят на специальную планку — капельник, который способствует сливу конденсата за периметр карнизной коробки, а именно в желоб.

Таким образом, капельник конденсата является направляющим элементом, благодаря которому боковые доски ската крыши, а также внутренняя часть кровельной конструкции остаются сухими.

Капельная планка

Устройство и принцип работы

Капельник для вывода капель влаги с гидроизоляции состоит из листа, который имеет форму угла. Крепится лист элемента над утеплителем.

После дождя капли воды, стекая к краю свеса, скапливаются, и уже достаточное количество воды стремится попасть в стропильную систему. При отсутствии капельника именно крайние доски стропильной системы, а также край утеплителя подвергаются воздействию влаги, что приводит к образованию плесени, грибка и потере функциональных качеств элементов и слоев кровли.

Конструкция с наличием листа направления конденсата и карнизной планки выглядит следующим образом:

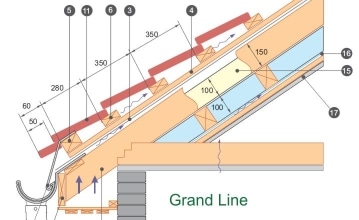

Кровельный пирог

При такой конструкции даже при наличии снежного слоя на карнизе обеспечивается задув воздуха в пространство для вентиляции.

Капельник и карнизная планка

Часто понятие карнизной планки и капельника сводят к определению, соответствующему значению вывода влаги с крыши, и устанавливают только один из этих элементов. Но такое допускать нельзя.

Капельник, как и карнизная планка, являются направляющими элементами, которые крепятся к краю свеса и выводят капли влаги в желоб. По водосточному желобу вода в нужном направлении стекает с крыши.

При этом стены здания и край кровли под покрывным материалом защищены от влаги. Но оба этих элемента несут различную функцию.

Разница этих важных доборных частей в том, что лист направления капель конденсата крепится под гидроизоляционный слой и служит для вывода капель воды, которые скапливаются на гидроизоляции.

Карнизная планка также выводит влагу, но крепится под слой покрывного материала и направляет воду, которая стекает с внешней части крыши.

Оба элемента имеют загиб в желоб, куда стекает вся вода и направляется в специальную водосточную трубу.

Не стоит путать эти понятия: их установка важна для обеспечения сухости кровли. Нельзя пренебрегать тем или иным элементом.

Кроме того, под гидроизоляцию планка устанавливается таким образом, чтобы сохранялся воздушный зазор в подкровельной части для обеспечения воздухообмена.

Капельник и карнизная планка

Размеры капельника

Металлизированная планка для капельника имеет размеры по стандарту: метр или два метра в длину. Есть размеры по полтора метра, но их бывает найти сложно. Когда ведется расчет необходимой планки для установки его над теплоизоляционным слоем по всему свесу крыши, следует учитывать нахлест листов.

Металлическая планка для капельника имеет толщину около 0,5 мм. Ширина зависит от размеров карнизной доски, но следует учитывать, что часть, которая является свесом планки и направляется в желоб, должна заходить в него на 1/3. Так обеспечивается сток воды в желоб даже тогда, когда ветреные порывы способствуют разбрызгиванию капель.

Монтаж капельника своими руками

Любой производитель металлических планок покрывает материал защитной пленкой, которую перед монтажом следует снять.

Установка капельника на крыше производится на свесе кровельной конструкции.

Крепить направляющую металлическую планку необходимо к стропильной доске под воздушно-вентилируемой частью.

Распространенный метод расположения края гидроизоляционного слоя — приклеивания его к капельнику, чтобы вода с него беспрепятственно перетекала на планку.

Кроме того, вариант, при котором край гидроизоляции оставляют на карнизе, является ошибочным: при попадании солнца на пленку, она со временем разрушается, что приводит потере функциональности гидромембраны.

Этапы работ по установке карнизного капельника:

• перед установкой планки необходимо закрепить водосточные желоба;
• к доскам обрешетки плотно приложить лист капельника прикрепить его при помощи саморезов, установленных на расстоянии около 50 см. Следует обратить внимание, чтобы свес планки направлялся в желоб;
• установив с нахлестом лист углового листа по свесу, убедиться в том, что нет зазоров в местах стыка и проверить плотность его прилегания;
• приклеить к листу бутил-каучуковую ленту по всей длине;
• вывести гидроизоляционную пленку поверх планки таким образом, чтобы край пленки переходил в капельный лист. Если пленка выступает за капельник, ее необходимо обрезать;
• прикрепить край гидроизоляционной мембраны к каучуковой ленте на капельнике, саму пленку закрепить степлером к стропилам.

При установке капельника следует обратить внимание, чтобы вентиляционный зазор не был закрыт.

При правильной установке конденсат с мембраны гидроизоляции будет правильно направлен в желоб и не будет скапливаться у края пленки.

Устройство капельника

Монтаж элемента

Другие доборные элементы

Дополнительные доборные части для обеспечения микроклимата в кровельной конструкции, следует устанавливать в обязательном порядке. Значимость этих элементов велика, так как именно эти дополнительные части препятствуют негативному воздействию на конструкцию кровли и ее внутреннего содержания со стороны природных факторов (ветра, дождя, снега).

К доборным элементам относят:

• коньки. Дополнительные части, обеспечивающие воздухообмен в пространстве под покрытием;
• снеговые задержатели. Специальные крепления к настилу, которые задерживают спад снега в кровли;
• водосточные желоба. Обеспечивают сток воды в нужном направлении, защищают стены сооружения.
• ендова. Части внутренних углов кровли, обеспечивают сухость в конструкции крыши;
• уплотнительные элементы. Препятствуют прониканию влаги между соединенными между собой частями конструкции;
• отливы. Элементы кровли, которые направляют потоки воды и препятствуют ее скоплению или попаданию внутрь кровли;
• дымники. Препятствуют попаданию осадков и других внешних предметов в дымоход печи;
• планки. Бывают торцевые, планки примыкания. Защищают внешнюю часть кровли от попадания влаги.

Доборные элементы

Есть и другие дополнительные элементы. Часто доборные элементы приобретаются вместе с наружным кровельным покрытием, чтобы соответствие цвета, материала изготовления и дизайн изделий были максимально сопоставимыми.

Для конструкции крыши устанавливать необходимые дополнительные элементы очень важно. Недостаточно правильно уложить кровельный пирог и покрывной настил. Следует защитить все слои конструкции, стены и сооружение от воздействия природных факторов, а это обеспечивают во многом правильно установленные доборные элементы кровли.

Полезное видео

Монтаж капельника на видео ниже:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2017-02-16

Дачный эксперт

Оцените статью автора:

Загрузка…

expert-dacha.pro

Установка карнизной планки—капельника под кровлю из металлочерепицы

Для защиты жилья от дождя и снега было придумано кровельное покрытие. Однако ни одно покрытие не выдержит природного натиска без доборных элементов. Наряду с коньковым планками не менее важную функцию выполняют капельники, которые защищают карниз от скопления дождевой воды, чем продлевают срок службы кровельного покрытия.

Любой строительный материал служит для определённой работы. Таким материалом является и капельник для металлочерепицы. Он встраивается под материал кровли рядом с карнизом.

Этот элемент ещё называют карнизной планкой, которая по внешнему виду напоминает металлический лист, загнутый под тупым углом по всей длине.

Кровельная планка выполняет защитную функцию стен и крыши дома от природных осадков, направляя их в сточные желоба. Также эта деталь делает более устойчивым чердачное покрытие, защищая от сильного ветра, а также предотвращает процесс гниения деревянных стропил. Конструкция здания становится более ровной благодаря капельнику, который несмотря на маленький размер является очень достаточно многофункциональной деталью.

Осуществить укладку металлочерепицы невозможно без этого элемента, так как именно эта деталь является основной защитой стен и кровельного покрытия дома от дождя и снега.

Виды карнизной планки

Существует два основных вида карнизной планки, которые выполняют разные функции:

• фронтальная — используется для придания жёсткости собственной конструкции;
• карнизная — применяется для разделения фартука и юбки.

Этот вид работы делается до начала укладки кровли. Технически верная конструкция должна быть оснащена водостоками. Для этого на капельник устанавливают специальные крепления для монтажа.

Во время укладки кровли используют фронтальные планки. Они применяются для защиты фасада от природных осадков. Крепятся на подкладочный ковёр в месте соединения с карнизной планкой.

Технология установки изделия

Карнизные планки закрепляются по завершении строительства кровли, но до начала установки кровельного покрытия. Однако, при монтаже не стоит забывать об одной важной особенности: наружное покрытие капельника — это полимерный слой, и если монтаж производится при помощи болгарки, он может оплавиться. Поэтому при укорачивании этого элемента следует использовать ножницы по металлу.

Прежде всего, на эту деталь устанавливаются крепежные элементы. Затем, устанавливают карнизную часть обрешётки для того, чтобы она не деформировалась вместе с кровельным покрытием от дождя и снега. Далее, укладывают карнизные планки и закрепляют.

После того как планки уложены, следует их зафиксировать саморезами, шаг которых должен составлять 200 мм. После закрепления первой планки укладывается внахлёст (20 мм) следующая. Для того чтобы избежать попадания влаги, на обрешётку, под шляпки саморезов, подкладывают листовую резину. Это позволит избежать накапливания конденсата в промежутке. Если стыковке элементов мешают рёбра жёсткости, их можно срезать ножницами по металлу.

Независимо от марки производителя, любой капельник покрывается пленкой. Это предотвращает повреждение деталей при перевозке. Опытные строители всегда применяют листовую резину в качестве прокладки. Что предохраняет капельник от попадания влаги.

Этот способ подходит для крепления всех видов этих элементов под металлочерепицу. И только выполнив вышеперечисленные работы, можно приступать к укладке кровельного покрытия.

Капельник должен быть установлен на фронтоне таким образом, чтобы не создавать препятствий для вентиляции между кровлей и крышей.

Советы по установке:

1. При монтаже этой детали, не следует применять дисковые электроинструменты. Так как они повреждают ее защитное покрытие. Подрезается элемент до подходящего размера, только при помощи ручных инструментов.
2. Срез покрывается специальной краской, входящей в набор. Не прибивайте капельник гвоздями, используйте только саморезы, которые также идут в комплекте.
3. Кровля должна быть обеспечена обоими видами деталей, так как только они способствуют продолжительности ее службы.
4. Монтируются планки на высоте. Используйте только проверенные стремянки. Эти виды работ выполняются в безветренную погоду.

Перед тем как заказать планки, следует заняться подсчетом их точного количества, необходимого для всего дома. Для этого следует знать требуемую длину. Стандартные размеры капельников составляют от 1 до 2 м, однако, встречаются и промежуточные модели, длина которых 1,5 метра. Стоимость его зависит от размера.

planken.guru

Карнизная планка для профнастила: размеры, устройство, установка

Правильно подобранная и установленная карнизная планка для профнастила обеспечит защиту кровельного пирога и уверенное удаление влаги, постоянно скапливающейся по краю свеса. Опять же, крыша без карнизной планки выглядит недостроенной, поэтому с помощью накладки можно несколько улучшить внешний вид кровли.

Устройство карниза крыши, покрытой профнастилом

При любой конструкции скатной кровли приходится искать способ оформить карнизную линию. Так называют горизонтальную поверхность самой нижней точки свеса после установки карнизной доски. Оставить обрешетку по краю профнастила открытой, как есть, с нашитой деревянной планкой, нельзя, влага быстро разрушит древесину каркаса и проникнет в толщу кровельного пирога.

Поэтому свес крыши оборудуют или, другими словами, подшивают в один кромочный узел, в состав которого входят:

• Карнизная планка Г-образного профиля. Горизонтальная полка планки заводится под кромку профнастила, вертикальная часть опускается для захода в водосточный желоб;
• Промежуточная накладка J-образного сечения. Ее подшивают на карниз профнастила, для того чтобы избежать попадания воды на подшивку карнизной доски под водосточным желобом;
• Софиты или защитное полотно свеса. Представляет собой перфорированный лист из оцинковки, пластика или даже обрезков профнастила, которым закрывают пространство под свесом кровли.

Важно! Все детали узла собираются и монтируются с перехлестом кромок. В этом случае капли воды или конденсата, стекающие с профнастила в желоб, даже при переливании не попадут на поверхность карнизной доски.

Понятно, что подшивочный узел кровли спланирован так, чтобы избежать затекания влаги под профнастил при любом направлении потоков воды, дождя и ветра. Наибольшую нагрузку испытывает именно карнизная планка, поэтому к выбору этого элемента нужно отнестись с максимальным вниманием. Опытные мастера могут изготовить карнизную накладку своими руками из оцинкованного и окрашенного тонколистового металла, тогда как начинающим кровельщикам лучше воспользоваться готовой доборной планкой.

Назначение карнизной планки для кровли из профнастила

По сути, этот вид добора необходим для того, чтобы получить поверхность для стекания конденсата с парогидроизоляции, уложенной под кровлей из профнастила в приемную полость водосточного желоба. Если карнизную планку не устанавливать, то капли конденсирующейся влаги будут затекать в щель между водосточным желобом и доской.

Вторая задача карнизной планки состоит в том, чтобы обеспечить нормальную вентиляцию пространства, без добора в этом месте накапливается мусор и грязь, зимой намерзает лед, что сильно усложняет отвод воды с поверхности профнастила.

Важно! В некоторых случаях мастера пытаются вместо монтажа карнизной планки и J-профиля просто увеличить длину свисающей кромки профнастила. Такое решение является не совсем удачным, в сильный ветер край кровли деформируется, а при обледенении может и вовсе привести к порче водостока.

Размеры карнизной планки для профнастила

Конструкция накладки для установки под профилированную металлическую кровлю несколько отличается от доборных элементов, используемых для подшива металлочерепицы или шиферной крыши.

В стандартном исполнении карнизный капельник представляет собой уголок из тонколистового оцинкованного и окрашенного металла 0,5-0,8 мм.

Чаще всего используется карнизная планка с углом раскрытия в 45^о и размером полок 68х95 мм. Размеры карнизной планки для профнастила подбирают по ширине кровельного пирога и конструкции свеса.

Если ширина карнизной доски под кромкой профнастила превышает 60 мм, то используют профилированную планку размером 160х70 мм с укороченной опорной полкой и удлиненной вертикальной стороной.

Накладка своими руками

Для владельцев дач и подсобных хозяйств хорошо известна ситуация, когда приходится крыть сарай или пристройку профнастилом, оставшимся от крыши дома или другого здания. В этом случае большинство доборов, в том числе карнизная планка, изготавливается своими руками.

Накладку можно легко изготовить из ленты оцинкованной стали шириной 20-25 см. Для получения Г-образного профиля используют ровную доску и стальной уголок. Импровизированный шаблон крепят на столярном верстаке. Полоску стали прижимают к плоскости доски, оставляя свободной кромку шириной 70 мм. Далее с помощью уголка и деревянной киянки край заготовки отгибают на нужный угол. Перед установкой самодельной карнизной планки деталь подгоняют по величине раскрытия полок.

Так как на крыше из профнастила всегда собирается большое количеств песка, то оцинкованную накладку нужно обязательно покрасить полиуретановой краской, в противном случае песчаная масса, как наждак, быстро сотрет цинковое покрытие до нуля.

Монтаж карнизной планки профнастила

При том, что конструкция доборной накладки для карниза очень простая, большинство мастеров предпочитает устанавливать готовые планки, которые, как правило, продаются в комплекте к профнастилу вместе с ветровыми и коньковыми доборами.

Подготовка к зашивке карниза

Перед тем как приступить к установке карнизной планки для профнастила, необходимо выровнять линию карниза. Сделать это проще всего с помощью разметочного шнура и строительного уровня. После того, как отрезаны концы кобылок или стропил, можно прибивать карнизную доску. Так как горизонтальная линия свеса под профнастилом получается довольно длинной, шесть и более метров, доску набирают и сращивают из отдельных кусков, оставшихся от постройки обрешетки.

Вторым этапом на край обрешетки нашивают опорную доску, это необходимо для того, чтобы верхняя полка карнизной планки не висела в воздухе, а надежно фиксировалась на обрешетке. Если обрешетка выполнена сплошной из фанеры или ОСБ, то перед укладкой капельника деревянную основу обрабатывают пропиткой или просто закрашивают торцы краской.

Выполнение монтажных работ на карнизе

Обычно подшивку на свесе начинают с натягивания горизонтального разметочного шнура. Даже если удалось прибить карнизную доску идеально ровно по разметке, сделать то же самое с планкой без дополнительного ориентира достаточно сложно. Поэтому после сборки досок обрешетки шнур оставляют на месте.

Первой укладывают планку в виде J–профиля. При этом необходимо следить, чтобы по низу оставался зазор для закладки софитной подшивки свеса. Полотно прибивают к доске обычными гвоздями.

Совет! Укладку карнизной планки начинают от фронтона. Если позволяет схема укладки профнастила, то стартовый отрезок необходимо укладывать с подветренного фронтона крыши.

Таким образом, можно предупредить задувание ветром дождевой воды под стыки и перехлесты накладок. Последним устанавливают софит. Для этого под свесами нашивают опорный профиль и укладывают панели так, чтобы над ними оставалось свободное пространство 40-60 мм высотой. Это обеспечит нормальную вентиляцию кровельного пирога профнастила.

Советы и рекомендации

При правильной установке защитной планки ее практически не видно, большую часть карнизной накладки будет закрывать водосточный желоб. Если угол раскрытия подобран правильно, то вертикальная полка прилегает плотно и ровно к карнизной доске по всей поверхности. В случае несовпадения накладку выгибает пузырем на забитых гвоздях.

Следует помнить, что карнизный добор укладывается на обрешетку, непосредственно под лист профнастила. Поэтому гвозди необходимо забивать с шагом 120-200 мм, отступив от линии изгиба на 40-50 мм. При этом шляпки гвоздей плотно осаживают молотком и стальной набойкой так, чтобы головка заходила заподлицо с поверхностью горизонтальной полки. Таким образом, удается избежать перекосов или неплотного прилегания профнастила к первой доске обрешетки.

Следует помнить, что крюки для крепления водосточных желобов ставят под навеску обрешетки, если держатели закрепить под профнастилом, карнизная планка окажется отогнутой под свес крыши, и конденсат будет скапывать за пределы желоба.

Заключение

Установка карнизной планки для профнастила считается заурядной операцией, для ее выполнения не требуется специальный инструмент, достаточно иметь хороший молоток в 400 г, ножницы по металлу и разметочный шнур, лучше лазерный уровень. На выравнивание и крепление накладки уйдет максимум пару часов интенсивной работы.

Установка капельника на крыше из металлочерепицы

Всем известно, что крыша обеспечивает защиту строения от природных осадков. И чем она круче, тем защита сильнее. Но есть определенные физические качества воды, которые не позволяют ей покинуть кровельное покрытие. И даже если крыша покрыта очень гладким материалом, небольшое количество воды в виде капель на ней задерживается, постепенно проникая под кровельный материал. Особенно это касается края свеса, под которым монтируется водосток. Так вот чтобы капли воды не проникали на обрешетку, а затем на стропила, нужно сделать металлический капельник на крыше.

Что это такое, для чего он нужен на крыше, зачем его устанавливают, и как грамотно провести его монтаж? Об этом и будем говорить ниже.

Монтаж капельника на крыше

Итак, капельник представляет собой металлическую планку, которую устанавливают на край свеса под кровельный материал, и закрепляют к нижнему элементу обрешетки кровли. Его край направляет остатки воды вниз в грунт или в желоба водосточной системы.

В конструкции крыши используется два его вида: карнизный и фронтонный. Они между собой отличаются только конструкцией и формой.

• Карнизный – это металлическая планка в виде угольника, которая устанавливается под кровельный материал и крепится к обрешетке. Используют его сегодня со всеми видами кровельных материалов, даже с гибкой битумной черепицей. Если его с чем-то сравнивать, то карнизный элемент очень похож на оконный отлив, только его плоскости намного больше, особенно тот, который направлен вниз.
• Фронтонный – это более сложная форма. Описать ее словесно, вряд ли получится, поэтому рекомендуем посмотреть на фото снизу, где показаны сразу два капельника. Кстати, фронтонный вариант используется только в комплекте с гибкой черепицей.

Они изготавливаются только из оцинкованной стали и окрашиваются в цвет кровельного материала, с которым будут устанавливаться вместе на крыше. Сделанный из металла этот кровельный элемент прослужит фактически столько же, сколько и сам кровельный материал, главное – правильно провести его монтаж.

Последовательность установки

Монтаж капельника – процесс достаточно простой, и со сложностями здесь не встретишься. Но есть определенные моменты и нюансы, от которых зависит качество конечного результата. Поэтому стоит разобраться в технологии и ответить на вопрос, как правильно установить капельник на крыше.

• Начинать ставить этот элемент надо еще до того, как начнут устанавливать кровельный материал. Но после того как будут установлены крепежные элементы водосточной системы – кронштейны.
• Начинать установку капельника можно с любого края кровли. Укладка производится ровно по свесу. Это сделать несложно, уперев изгиб защитного материала к краю первой доски или рейки обрешетки.
• Некоторые мастера между этим элементом и капельником оставляют зазор не больше 10 мм, это толщина указательного пальца. Хотя это делать необязательно.
• Капельник к карнизной планке крепится кровельными гвоздями или саморезами, расстояние между которыми составляет 20-25 см. Пробивку надо делать в шахматном порядке.

• Так как длина элемента – 1-2 м, то устанавливают их только внахлест относительно соседних капельников. Величина перехлеста 20 мм. При этом необходимо не накладывать планки друг на друга, а вставлять их друг в друга, потому что у каждого элемента (карнизного и фронтонного) есть специальные выступы или сгибы.
• Последний на карнизе элемент подрезается под необходимую длину, это сделать можно ножницами по металлу.

  Внимание! Делать подрезку болгаркой нельзя. Большая скорость вращения абразивного инструмента расплавляет защитный цинковый слой. Именно в этом месте металл и начинает ржаветь.

Если кровля собирается из металлочерепицы или профнастила, то на этом процесс монтажа капельника можно считать законченным. Если для покрытия крыши используется гибкая черепица, то необходимо будет устанавливать и фронтонные варианты.

В принципе, монтажный процесс здесь точно такой же, как и с карнизным, но есть и отличительные особенности.

• Во-первых, установка капельников начинается от карниза, то есть, снизу ската, перемещаясь к коньку кровли.
• Во-вторых, начинать монтаж фронтонного элемента можно после того, как будут смонтированы карнизные. Потому что первый нижний фронтонный капельник укладывается поверх карнизного. Именно таким образом достигается герметичность плоскости стока дождевой воды и таящего снега.
• В-третьих, место стыка фронтонного с карнизным обязательно промазывается битумной мастикой.

Особенности установки

Есть несколько моментов, которые надо обязательно соблюдать, перед тем как производить их монтаж.

1. Обязательно перед монтажом должна быть установлена лобовая доска, а к ней прикреплены кронштейны водосточной системы (лучше, если будут уложены и горизонтальные водостоки). Особенно это касается тех частей, которые ближе всего будут располагаться к кровельной конструкции.
2. Подшиваются свесы крыши.
3. Устанавливается обрешетка и карнизная планка.
4. Если на кровлю укладывается гибкая черепица, то обрешетка должна быть покрыта плитами ОСП или фанерой под кровельный слой.
5. Установленный после всего этого капельник будет гарантированно защищать подкровельную конструкцию (обрешетку и стропильную систему) от попадания на нее воды.
6. Если на крышу укладывается мягкая черепица, то карнизный и фронтонный капельник устанавливается именно на уложенные плиты обрешетки, а не на подкладочный ковер. При этом последний крепится к ним при помощи битумной мастики.
7. Очень важно, чтобы капельники не перекрывали естественную циркуляцию воздуха под конструкцией кровли.
8. И последнее – хотя два вида капельников отличаются друг от друга формой сечения, некоторые начинающие мастера их нередко путают. Так что надо быть очень внимательным.

Как видите, капельники выполняют достаточно важную функцию, поэтому и требуются они сегодня все чаще. Их монтаж прост, а затраты на них минимальные. В свободной продаже они реализуются редко, поэтому заказать данные детали кровли можно в компаниях, которые занимаются изготовлением кровельных покрытий и доборных к ним элементов.

Карнизная планка для кровли и капельник

Для правильного функционирования кровли необходимы доборные элементы, в частности карнизная планка и капельник. Они довольно похожи, поэтому часто во время строительства в попытках сэкономить устанавливают лишь один из этих элементов. Параллельное функционирование усиливает защиту крыши от климатических условий и осадков, продлевая ее долговечность. Две основных функции, одинаковые для обоих элементов, это декоративная и вентиляционная. Приспособления осуществляют проветривание подкровельного пространства, к тому же препятствуя попаданию в него посторонних предметов.

Разберемся в особенностях этих составляющих крыши и рассмотрим их устройство и монтаж. В этом поможет чертеж ниже.



Капельник и карнизная планка – в чем различия?

Несмотря на внешнюю схожесть, эти приспособления различаются.

Карнизная планка крепится поверх обрешетки, прикрывает кровельную конструкцию от непогоды и осадков. Во время дождя вода может попадать на лобовую доску карниза, а планка перенаправляет поток воды со ската в водосток. Планка видимая, в отличие от капельника, поэтому придает крыше эстетичность. Способствует естественной вентиляции, а также не позволяет кровле сильно нагреваться.

Основная задача капельника, или фартука свеса – отвод конденсата из подкровельного пирога, с гидроизоляции. Также он отводит дождевую воду от фронтона при заносе ее в случае сильного ветра или косого дождя. Так как конденсат течет по гидроизоляционному слою, крепление устройства осуществляется под край гидроизоляции.

Резюмируем главные моменты: капельник выводит конденсат со слоя гидроизоляции и крепится под него, а карнизная планка выводит воду снаружи крыши и устанавливается под слой кровли. Капельник защищает фасад дома, карнизная планка – собственно кровлю. Фото поможет разобраться в нюансах размещения элементов.

Назначение карнизной планки и капельника

Рассмотрим функции планки и капельника подробней.

Карнизная планка выполняет следующие задачи:

• Отводит влагу. Не дает конденсату стекать по обрешетке, предотвращая загнивание древесины или появление плесени.
• Защищает от ветра. Промежуток между желобом водостока и листами металлопрофиля и еще 100 мм под краем профнастила перекрывается планкой. Капли дождя доходят до стенки из металла и стекают по карнизу.
• Оформляет свес. Планка после установки закрывает края системы стропил и обрешетки, придавая крыше законченность. Более точное совпадение цвета планки и покрытия крыши делает крышу более эстетичной.

Капельник выполняет функции:

• Защищает элементы кровли из дерева от воды, тем самым не давая развиваться грибкам и плесени.
• Предохраняет каркас из стропил от возникновения наледи при низких температурах.
• Создает преграду, препятствующую проникновению холодного воздуха в дом.
• Придает крыше завершенность.

Капельники могут отводить влагу также от проемов окон и дверей, создавая эффективный водосток.

Виды карнизных планок для кровли

В зависимости от назначения карнизной планки она бывает нескольких видов:

• карнизная: защищает от осадков вентиляционное пространство;
• фронтонная (торцевая): ставится по бокам ската, защищает свес от порывов ветра;
• коньковая: задача – защита кровли в месте конька;
• планка примыкания: устанавливается в местах, где кровля примыкает к конструкциям здания.

По формам и размерам планки делятся на такие виды:

• стандартная: это полоса из стали, согнутая под углом 120°, и подходит под любую форму крыши;
• усиленная: большая ширина плеч приспособления сокращает возможность проникновения влаги под кровлю;
• профилированная: характеризуется сложной формой, углами в 90°и ребрами жесткости, что делает ее устойчивей к ветру.

Конструкция и принцип работы

Доборные элементы делают незаметными места стыков и примыкания крыши к стенам.

Конструкция капельника

Принцип работы капельника следующий:

• влага по кровле попадает на этот элемент;
• стекая по нему, проникает в желоб, а с помощью водоотводной системы устраняется от здания.

Исходя из конструкции, капельники разделяются на виды:

• карнизные;
• фронтонные.

Карнизный капельник крепится по кромке кровельного свеса и защищает торцы здания. Для него годится любой материал, хотя в основном их изготавливают стальными. Внешне компонент напоминает оконный отлив, только в нем больше изгибов. С помощью первой волны вода стекает с крыши, по второй доставляется в желоб или сразу в почву, если водоотводная система отсутствует.

Фронтонный капельник размещается с боков фронтона дома на кровельной кромке. Подходит под гибкую черепицу и не требуется при жестком кровельном материале.

Материалом для изготовления служит жесть, так как одной из функций такого капельника является направляющая. Т-образная форма не дает влаге попасть на фронтон. У таких планок три ребра жесткости.

Конструкция карнизной планки

Карнизная планка представляет собой продольный компонент крыши, формирует антикоррозийную металлическую защиту доски. Для производства используется оцинкованный стальной профиль, на который сверху наносится полимерный материал.

Виды и варианты оформления

Карнизная планка оформляется в двух традиционных видах:

1. Внутреннее отведение влаги. Самый простой и надежный вариант, подходящий для более холодных широт. Пароизоляционный материал срезается на уровне стропильных балок, вследствие чего влага капает через подшивку карниза.
2. Классический. Конденсат удаляется с помощью потоков воздуха, которые образуются от отверстий в торцах карниза. Подходит для районов со средними условиями в погоде.

Монтаж карнизной планки

Перед тем как крепить элемент, проводится монтаж всей стропильной системы, устанавливается обрешетка и лобовая доска, должен быть утепленный капельник. В случае, когда желоба водостоков  в дальнейшем будут крепиться к стропильным ногам, подвесные крюки устанавливаются до монтажа планки. Если же они будут прикрепляться к лобовой доске, это может быть сделано после всего обустройства кровли.

Планка прибивается сверху последней доски обрешетки, горизонтальной, с шагом крепления 300мм, прибивается в два ряда, смещаясь для большей прочности. После установки карнизной планки укладывается кровельный материал.

Нюансы монтажа капельника

Капельник устанавливается на пустую стропильную систему с выводом под желоб водостока.

Рекомендации при монтаже капельника:

1. Резать элемент следует с помощью ручных инструментов, без применения дискового оборудования или термических способов, которые повреждают защитное покрытие детали и способствуют возникновению коррозии.
2. Срез покрывают специальной краской, идущей в комплекте с капельником.
3. Прикреплять можно только при помощи саморезов, также входящих в комплект.
4. Кровлю необходимо оборудовать капельником и карнизной планкой разных видов. Это продлит время ее эксплуатации.
5. Доборные элементы собираются на высоте, поэтому стремянка должна быть надежной, а погода – безветренной.
6. Элементы закреплять внахлест для предотвращения попадания влаги. Стыки можно обработать герметическим веществом.

Прежде чем купить планки, лучше заранее подсчитать их количество для всего здания. Обычные размеры – 1-2 м, также существуют варианты 1,5 м. Цена капельника будет зависеть от этих данных.

Капельник для металлочерепицы

Капельник для металлочерепицы, установленный правильно, защитит кровлю и увеличит ее долговечность. При выборе следует учитывать, где он будет установлен, какого будет цвета и размера. Важны также толщина листа, вид защитного покрытия, размеры планки.

Сначала монтируется карнизная доска, ее ширина влияет на прочность капельника. Рекомендуются параметры 150х30мм, 100х25/30мм. Мембрана покрытия должна находиться сверху капельника и направлять ручьи воды сначала туда, а потом в водосток. Это придает конструкции герметичность.

Такой вид капельника подходит и для фальцевой кровли.

Капельник для мягкой кровли

Капельник для гибкой кровли предназначается для того, чтобы защищать скат от влияния конденсата и влаги. Устанавливается на слой подкладочных материалов, после чего укладывается битумная черепица.

Куда крепиться капельнику в этом случае? На обрешетку, делается это с помощью оцинкованных гвоздей. Сначала намечается легким ударом место для гвоздя, затем он забивается окончательно.

При выборе мягкой кровли выгодным и эффективным вариантом становится ондулин или ондувилла. Обладающие легким весом и простые в монтаже, они сделают строительство доступным любому владельцу частного дома. Высокий уровень шумоизоляции и защиты от влаги, экологичность, стойкость к химическим веществам являются характеристиками кровельных материалов. Расценки на покрытие вы найдете на официальном сайте.

Капельник для профнастила

На капельник для такой кровли легко устанавливаются уплотнители. Сначала ставят элемент, затем укладывают ленту уплотнителя, убирают с нее защитный слой. Затем укладывают уплотнитель, покрывают снова лентой, прижимают и снимают защиту, и уже поверх этого кладут профнастил.

Капельники для металлочерепицы — установка и монтаж (видео, фото)

Монтаж металлочерепицы состоит не только из укладки профилированных стальных листов, как представляется непрофессионалам. Немаловажными этапом кровельных работ является установка вспомогательных элементов. Они составляют всего 2-5% площади крыши, но выполняют важные функции, увеличивая срок эксплуатации, повышая надежность конструкции. Опытные мастера утверждают, что доборные элементы, в том числе капельники для металлочерепицы, обязательно нужно использовать при сооружении кровли. В этой статье мы расскажем, как их правильно выбрать, а затем установить.

Содержание статьи

Виды

Капельники – доборные элементы, с помощью которых выполняется монтаж металлочерепицы. Они представляют собой изогнутые планки, необходимые для защиты конструкции от попадания атмосферной влаги или конденсата. Установка этих планок производится во время выполнения кровельных работ. Различают 2 вида этих доборных элементов:

• Карнизные. Они предназначаются для карниза представляют собой металлическую планку, имеющую 2 загиба. Один загиб разделяет капельник на фартук, который прикрепляют к карнизной доске, и юбку, направляющую влагу в водосточный желоб. Второй загиб придает краю детали жесткость.

  Карнизный

• Фронтонные. Они предназначаются для фронтонов имеют более сложную конструкцию, они представляют собой металлическую планку с тремя загибами. Они состоят из фартука, с помощью которого выполняют монтаж элемента, ступеньки, юбки.

  Фронтонный

Важно! Установка капельников служит в первую очередь практическим целям, однако, они также придают эстетичность, законченность внешнему виду покрытия. Основная задача этих элементов – защита лобовой и карнизной доски от попадания талой или дождевой воды.

Материал

Капельники изготавливают из того же материала, что и металлочерепица, то есть из оцинкованной стали с полимерным покрытием. Они обладают высокой прочностью, устойчивостью к воздействию влаги, перепадам температуры. Эти изделия изготавливаются на специальных станках – листогибах. Существует 3 критерия выбора этих важных элементов кровли:

1. Толщина металла. Капельники изготавливают из листов оцинкованной стали толщиной 0,35-0,5 мм. Чем толще металл, тем больше устойчивость детали к коррозии и дольше срок эксплуатации.
2. Вид покрытия. В качестве покрытия доборных элементов применяют краску и полимеры. Доборные элементы, покрытые краской, стоят дешевле, но они менее долговечны, менее устойчивы к коррозии. Полимерное напыление из пурала, пластизола или полиэстера усиливает защиту изделия от ржавчины, влаги, механическим повреждениям.
3. Цвет и блеск. Производители выпускают глянцевые или матовые капельники, а цвет изделия подбирают в тон к металлочерепице.

Опытные кровельные мастера утверждают, что капельники можно изготовить своими рукам из листовой стали с помощью листогиба. Однако, монтаж самодельных элементов кровли влечет за собой частый ремонт и протечки, так как они не имеют полимерной защиты.

Стандартные размеры

Монтаж кровли обязательно выполнять с использованием капельников, чтобы защитить карнизные и лобовые доски от намокания в результате контакта с атмосферной влагой. Стандартные размеры этих элементов зависят от возможностей оборудования и габаритов металлических заготовок. Листогиб может выполнять гиб длиной 1,25-4 м в соответствии с величиной станка. Стандартными считаются следующие размеры:

• Длина элемента составляет 2 метра.
• Полезная длина элемента составляет 1,8-1,9 м, в соответствии с величиной нахлеста, на который выполняется монтаж.
• Из стандартного листа стали шириной 1250 мм без отходов изготавливают 8 карнизных капельников, длина которых составляет 2 м.
• Из стандартного листа стали шириной 1250 мм без отходов изготавливают 6 фронтонных капельников, длина которых составляет 2 м.

Учтите, что 2 метра – оптимальная длина капельников, при которой достигается необходимая жесткость элемента. Крепление деталей больше длины вызывает неудобства и риск деформации капельника.

Размеры капельника фронтонного

Размеры карнизного капельника

Установка

Монтаж капельников без труда можно выполнить своими руками, так как для этого не требуются специальные инструменты. Установить эти доборные элементы для металлочерепицы можно, используя ножницы по металлу, молоток, оцинкованные гвозди с широкой шляпкой или саморезов и шуруповерта. Установку капельников выполняют согласно следующей технологии:

1. С лицевой стороны детали снимают защитную пленку, предотвращающую механические повреждения во время хранения и транспортировки.
2. Карнизные капельники устанавливают после сборки каркаса, но перед настилом кровельного материала. Доборные элементы закрепляют с помощью гвоздей ли саморезов с нахлестом 10-20 см.
3. Фронтонные капельники прикрепляют после настила металлочерепицы. Монтаж начинают не с конька, а с края фронтонного свеса. Нахлест между элементами также делают 10-20 см.

Схема установки

Процесс монтажа

Обратите внимание! Многие мастера между карнизной или лобовой доской и капельником укладывают резиновый уплотнитель или гидроизоляционную пленку для защиты деревянных элементов от влаги, конденсата и механических повреждений.

Видео-инструкция

Монтаж карнизной планки и капельника для кровли из профнастила

Капельник и карнизная планка

Часто понятие карнизной планки и капельника сводят к определению, соответствующему значению вывода влаги с крыши, и устанавливают только один из этих элементов. Но такое допускать нельзя.

Капельник, как и карнизная планка, являются направляющими элементами, которые крепятся к краю свеса и выводят капли влаги в желоб. По водосточному желобу вода в нужном направлении стекает с крыши.

При этом стены здания и край кровли под покрывным материалом защищены от влаги. Но оба этих элемента несут различную функцию.

Разница этих важных доборных частей в том, что лист направления капель конденсата крепится под гидроизоляционный слой и служит для вывода капель воды, которые скапливаются на гидроизоляции.

Карнизная планка также выводит влагу, но крепится под слой покрывного материала и направляет воду, которая стекает с внешней части крыши.

Оба элемента имеют загиб в желоб, куда стекает вся вода и направляется в специальную водосточную трубу.

ВНИМАНИЕ!
Это два совершенно разных элемента! Обязательно устанавливать карнизную планку и капельник, так как эти элементы выполняют важную функцию по защите кровли.

Не стоит путать эти понятия: их установка важна для обеспечения сухости кровли. Нельзя пренебрегать тем или иным элементом.

Кроме того, под гидроизоляцию планка устанавливается таким образом, чтобы сохранялся воздушный зазор в подкровельной части для обеспечения воздухообмена.

Капельник и карнизная планка

Устройство: как установить своими руками?

Металлическую капельницу можно сделать своими руками из листа оцинкованной стали толщиной 0,3–0,4 мм. Резку следует производить ножницами или ножовкой по металлу. Болгарка ускорит процесс, но может повредить защитное покрытие.

Порядок действий:

1. Раскрой листа с помощью металлической линейки и уголка.
2. Отрезание полосы шириной 20 см и длиной 1–1,5 м.
3. Отметка линии изгиба (разделения планки и фартука) по центру, а также линий подгиба граней (по 10 мм от края).
4. Заготовка укладывается на жесткое основание так, чтобы линия изгиба совпадала с его границей. С помощью киянки отбивается линия изгиба, и заготовка изгибается на нужный угол.
5. Аналогично обеспечиваются подгибы кромок внутрь.

Если работу сделать аккуратно, то получится вполне качественный капельник. Облегчить труд может листогибный станок.

Разновидности

Что собой представляет капельник, и какие бывают его виды

Капельник для металлочерепицы, как и любой другой элемент кровли, играет свою важную роль. Он предназначен для того, чтобы защищать стены от атмосферных осадков. Установка капельника производится так, чтобы вода, стекающая с крыши, попадала в желоба водостока. Стоит отметить, что такая конструкция используется не только вместе с металлочерепицей. Такой дополнительный элемент монтируется и при любом другом кровельном покрытии.

Сам капельник под металлочерепицу представляет собой планку. Металлическую полосу изгибают под определенным углом. Различают два вида капельника используемых для крыши покрытой металлочерепицей, а именно:

1. Карнизный. Он представляет собой металлическую планку с двумя изгибами. Первый разделяет весь элемент на две равные части. Одна, называемая фартук, заводится под металлочерепицу или другой кровельный материал и крепится к обрешетке. Вторая часть служит для отвода стоков с кровли в желоб. Вторым изгибом придается жесткость капельнику.
2. Фронтонный. Такой тип капельника с металлочерепицей используется редко. Чаще всего его применяют на крыше, покрытой другими кровельными материалами. Такая конструкция более сложная, по сравнению с карнизным. Здесь присутствует больше изгибов. Также имеется фартук, с помощью которого производится крепление элемента под металлочерепицу. Кроме этого имеется ступенька и юбка.

Установка капельника под металлочерепицу нужна не только с практической точки зрения. Конечно, основная задача этого элемента – это отвод талых вод и дождя в желоб водосточной системы. Но кроме этого, капельник в сочетании с металлочерепицей придает крыше законченный вид. Поэтому его установка нужна еще и с эстетической точки зрения.

Для того чтобы эффективно удалять влагу и водяные пары, используют два варианта оформления карнизного свеса. Наиболее простой вариант разработан и предложен к эксплуатации известным финским производителем металлочерепицы RANILA.

Внутреннее отведение влаги с карнизного свеса

В этом случае пароизоляция, уложенная под кровлю, раскатывается не до нижнего конца карнизного свеса, а обрезается на середине вылета стропильных балок или кобылок крыши. В этой части утеплителя под металлочерепицей нет, поэтому практически вся конденсированная влага стекает не к планке карниза, а прокапывает сквозь подшивку свеса. Чтобы избежать обледенения подшивки, в данном случае вместо перфорированных панелей софитов кровлю подбивают деревянными рейками.

Данный способ хорошо работает в условиях северного морозного воздуха, в средних широтах карнизы на свесах зачастую обрастают огромным количеством льда и сосулек.

Классический вариант карнизного свеса под металлочерепицей

Внутреннее удаление пароводяного конденсата используется в ситуации, когда на крыше из металлочерепицы и на водосточных желобах скапливается огромное количество снега, препятствующего нормальному притоку воздуха под кровлю. Для обычных условий оптимальным вариантом будет классическое устройство карниза. Один из вариантов свеса приведен на схеме ниже.

В этом случае конденсат из-под металлочерепицы удаляется потоком воздуха, притекающего через специальное отверстие в торцевой части карниза кровли.

Описание и назначение

Концевая часть кровли, выходящая за наружные стены строения, называется свесом. Фасады защищаются фронтальными свесами, установленными на крышах с одним или двумя скатами. Карнизные свесы не менее важны в здании. Они, в отличие от фронтальных, выдаются над боковыми частями здания. Основу конструкции составляют стропила, выдвигающиеся за кровлю на расстояние до 60-70 см. Если скаты высокие, скос допускается более узкий.

Чтобы опереть свес на ноги стропил, строители приделывают к ним куски деревянной доски малого сечения. Соединение вспомогательных деталей с обрешеткой дает возможность установить лобовую доску. На нее затем монтируется концевая деталь – карнизная планка. Такие рейки усиливают прочность и устойчивость, несут ряд защитных функций. Укрепляя плоскость покрытия, доборы придают всему строению законченный и эстетичный вид.

Карнизная планка – важный элемент на кровле. Если выпадают обильные осадки в виде дождя или снега, металлическая конструкция защитит дом и продлит эксплуатацию крыши. Специалисты называют полезные функции планки.

• Защита строения от избыточной влажности. Накапливаясь, потоки теплого воздуха в большом количестве устремляются вверх, к крыше. Согласно законам физики в результате столкновения теплых воздушных масс с холодной поверхностью профнастила на нем появляется конденсат и оседает под крышей. Поскольку внутренняя часть пирога кровли содержит бруски из дерева, попадание влаги опасно. На балках обрешетки могут возникнуть процессы гниения. В нездоровой среде способны размножаться плесень и грибок. Небольшие капли выдуваются воздухом и блокируются гидроизоляцией, но этого недостаточно. С целью защиты от влаги свес оборудуется Г- образной карнизной планкой. Деталь монтируется на карниз и уходит по вертикали под плоскость. Основная часть скопившейся воды стекает вдоль нее и по желобу уходит вниз, к земле. Дополняют конструкцию еще две детали: перфорированное полотно или софиты, монтируемые под свесом, и накладка, закрепляемая на карнизе, с сечением в форме буквы J.
• Сопротивление порывам ветра. Карнизная планка относится к классу ветровых, наряду с капельником и коньком крыши. Места соединения настила с водостоком полностью закрываются строительным узлом. Поэтому ветер не проникает под кровлю и не заносит мелкие капли дождя, не срывает крышу. Как показывает многолетняя практика, без планки крыша не удерживается и неизбежно будет подвергаться деформации. Вода и снег также отбрасываются от преграды на свесе. Осадки падают вниз, и кровельный пирог остается сухим даже в сильный ливень.
• Аккуратный и эстетичный вид. Стропила и края деревянной решетки при монтаже закрывают от внешних воздействий. С таким элементом, как карнизная рейка, кровля выглядит завершенной. Если планку выбрать такого же цвета, что и покрытие, комплект будет идеальным.

Карнизная планка и капельник – сходные по виду дополнительные элементы конструкции крыши. Их иногда путают, поскольку обе детали способствуют водоотведению. Но крепятся планки в разных местах и нужны для разных целей. Место установки капельника – нога стропила. Рейка устанавливается так, что заходит непосредственно под слой гидроизоляционной мембраны. Капельник свешивается вниз и отводит небольшое количество влаги, которая накопилась внутри на изоляции. Таким образом, влага не задерживается на обрешетке и фронтальной доске.

Приступают к установке капельника на начальном этапе строительства здания, как только начался монтаж плоскости крыши, и появились стропила. После того как оборудуют кровельный пирог из необходимых слоев, готовую конструкцию укомплектовывают карнизной планкой. Деталь прикрепляют на самом верху, под профнастилом или черепицей. Подводится изделие к водосточному желобу, в то время как капельник остается под ним, защищая стены.

Начинающие строители с пренебрежением относятся к приобретению и установке капельников на металлочерепицу, считая эту разновидность доборов маркетинговым ходом продавцов. Однако эта «мелочь», составляющая всего пару процентов от общей площади крыши, надёжно защищает фронтонные и карнизные свесы от затекания в них воды.

Принцип работы фартуков свеса строится на следующей схеме:

1. Атмосферные осадки накапливаются на поверхности крыши и за счёт уклона скатов отводятся вниз к капельнику.

2. Доборная планка принимает влагу, не давая ей проникнуть под кровлю, и отводит поток в жёлоб водосточной системы.

Планка фартука свеса защищает лобовую доску и область первой рейки обрешётки от попадания влаги

Капельники на металлочерепице выполняют несколько функций:

1. Гидроизоляция. В дождливые месяцы года доборный элемент отводит от стен и обрешётки влагу, предохраняя фасад от возникновения плесени, мха и грибка. Его установка предотвращает размытие строительных растворов и кладочных смесей. Зимой фартук защищает внутреннюю часть кровли от наледи.
2. Защита от ветра. Монтаж планки капельника уменьшает влияние ветровой нагрузки на крышу — сильный порыв не проникает под металлочерепицу, стремясь сорвать и унести покрытие.
3. Барьер от шума. Как и любой дополнительный элемент кровли, капельник отражает звуковые волны.
4. Эстетичность. Фартук свеса закрывает неприглядный торец кровли, улучшает облик здания и придаёт ему целостный вид. Крыша приобретает чётко очерченные границы и выраженные контуры.

Стоит отметить, что капельники нужны не только для металлочерепичного покрытия, но и для кровли из профнастила, стали или мягких материалов. Экономить на них не стоит. Распространённая ошибка владельцев частных домов — вывод гидроизоляционной плёнки в водосточный жёлоб без применения металлической планки. В этом случае солнечные лучи и ветер быстро разрушают плёнку, сводя все усилия на нет.

Монтаж ветровых планок на кровле частного дома

Чтобы разобраться, как сделать ветровые на крыше, рассмотрим поэтапно крепление компонентов ветровой планки. Крепить ветровую планку рекомендуется на уровне высоты изгиба металлочерепичного ковра. Работать начинают с нижней части кровельного пирога, постепенно поднимаясь выше.

Порядок установки карнизного ветровика

Карнизная планка для металлочерепицы монтируется до начала укладки основного ковра из настила. Установка карнизной планки – это создание подшивочной основы для свесов и софитов. Для карнизной планки из металлочерепицы выбирают материал, сходный с основным – это обычно сталь пассивированная или оцинкованная до полумиллиметра толщиной, с прочным покрытием из полиэстера, пластизола или базальтовой крошки. Планка карнизная имеет продолговатые размеры. Обрамляющий компонент кровли, помимо основной защитной функции, смотрится как красивый декор, украшающий частное строение и поддерживающий создаваемый при строительстве дома индивидуальный стиль.

1. Прежде, чем закрепить карнизную планку, нужно установить кронштейны — держатели для водосточных желобов. Размещают их или на стропилах, или на фронтальной доске.
2. В первую очередь, устанавливается лобовая доска. Она примыкает к торцевым концам стропил, для крепежа применяют элементы из оцинковки. Иногда ставится карнизная доска, входящая в особые пазы. Можно использовать оба вида несущей доски, чтобы дополнительно усилить надежность данного узла на кровле.
3. Следующим этапом становится крепеж второй опоры при прикреплении свеса. Деталь имеет форму бруса.
4. Карниз подшивается с использованием кусков профнастила, шпунтовки и деревянной плоскости.
5. Затем устанавливается карнизная планка. Ее закрепляют к лобовой доске, поверх кронштейнов для водостока. Операцию производят, применяя саморезы, материал укладывают.с нахлестом не больше десяти сантиметров.

Монтаж торцевой планки

При креплении торцевой планки нахлест составляет не более 5 см. При грамотной установке обрешетка защищается от промокания, а боковые скаты крыши – от ветровой нагрузки.

Видео-инструкция

Видео-инструкция

Монтаж мягкой кровли и необходимые материалы

Мягкая кровля производится на основе битума.

Материалы такого типа обладают следующими преимуществами:

• Отличные водоотталкивающие свойства, которые обеспечиваются за счет монолитного покрытия.
• Монтаж кровли выполняется без специальной техники и занимает короткий промежуток времени.
• Современные технологии, используемые при изготовлении мягкой кровли, позволяют получить на выходе материал, устойчивый к температурным перепадам и ультрафиолетовым лучам.
• Хорошие шумоизоляционные характеристики.
• Низкая стоимость по сравнению с аналогичными материалами.

Мягкая кровля выпускается нескольких видов:

• Гибкая черепица, выполненная в форме плоского листа с геометрическими вырезами в виде фигур по краям. Материал производится на основе прессованного стекловолокна, пропитанного битумом. Внешняя сторона листа покрыта базальтовой или медной посыпкой, которая служит защитой материала от негативных воздействий. Внутренняя сторона представляет собой полимерную смесь, покрытую полимерной пленкой. Эту пленку снимают перед непосредственным монтажом. Преимуществом гибкой черепицы можно назвать использование на крышах любого типа и уровня сложности.
• Покрытие в виде рулонов, изготовленное из синтетических материалов и стекловолокна, пропитанного битумом или каким-либо полимером. Важным недостатком является плохая теплоизоляция и пароизоляция.
• Кровельная мембрана, изготовленная на основе резины или другого полимера. Свободные промежутки материала заполняют горячим воздухом, что позволяет обеспечить герметичность и надежность.

Конструкция

Виды капельников для крыши

Всего вы будете устанавливать капельник двух видов: фронтонный и карнизный. Главное назначение карнизного капельника – безопасный отвод дождевой и талой воды с крыши. По сути, такой капельник служит направляющим для жидкости, которая потом попадает в водосток. У фронтонного капельника тоже есть свои предназначения. Такие хорошо защищают фронтонные свесы от намокания и тоже направляют воду со скатов на карниз. Отличаются эти капельники не только назначением, но и конструкцией.

Длина карнизного капельника обычно от 1,5 до 2,5 метров. При этом ширина крепежных полочек составляет от 15 до 30 см. По индивидуальному заказу капельник делают более широким, узким, длинным или коротким. Главное требование к карнизной планке – это высокая прочность и жесткость, устойчивость к температурным перепадам и погодным условиям.

По правилам капельник по той же технологии, что и металлочерепица. В заводских условиях тонкий лист металла проходит оцинковку, затем покрывается защитным полимерным слоем и даже базальтовой крошкой для особого эстетичного эффекта.

У карнизного два загиба, один из которых делит планку на так называемые «фартук» и «юбку», а второй служит ребром жесткости на «юбке»:

Фронтонный капельник, как вы уже догадались, крепят на фронтонных свесах. Здесь уже три загиба, которые делят планку на «ступень», «фартук» и «юбку».

Каждая из планок защищает свою часть крыши

Но есть еще одно важное требование к обеим планкам, и карнизной, и фронтонной – иметь тот же срок службы, что и покрытие основной крыши. Этот момент, в принципе, важен для любых доборных элементов, если вы не хотите периодически делать ремонт в одном участке, то в другом

Если срок службы одинаковый, тогда просто через 15-20 лет вы замените сразу всю крышу из металлочерепицы, и не будете дергаться по пустякам. Которые ко всему еще и способны доставлять немало проблем. Так, например, та же карнизная планка, которая износилась или поржавела, способна пропускать влагу под обрешетку, пусть даже считанные капли. Постоянная влага под свесом со временем вызовет не только сырость, но и грибок.

К слову, не следует путать капельник с лобовой доской, хотя они похожи и расположены часто совсем рядом. Лобовая планка предназначена для защиты лобовой доски, а капельник закрывает ту часть кровли, которая касается водостока.

Основные факты о капельнике

Любой строительный материал служит для определённой работы. Таким материалом является и капельник для металлочерепицы. Он встраивается под материал кровли рядом с карнизом.

Этот элемент ещё называют карнизной планкой, которая по внешнему виду напоминает металлический лист, загнутый под тупым углом по всей длине.

Кровельная планка выполняет защитную функцию стен и крыши дома от природных осадков, направляя их в сточные желоба. Также эта деталь делает более устойчивым чердачное покрытие, защищая от сильного ветра, а также предотвращает процесс гниения деревянных стропил. Конструкция здания становится более ровной благодаря капельнику, который несмотря на маленький размер является очень достаточно многофункциональной деталью.

Осуществить укладку металлочерепицы невозможно без этого элемента, так как именно эта деталь является основной защитой стен и кровельного покрытия дома от дождя и снега.

Данная работа состоит из нескольких стадий:

1. Проведение расчётов.
2. Укладывается гидроизоляция.
3. Создаётся контробрешётка.
4. Крепятся кронштейны к водостоку.
5. Монтируется обрешётка.
6. Ставится карнизная планка.
7. Присоединяется ендова.
8. Укладываются и фиксируются листы материала.
9. Монтируются дополнительные элементы (конёк, торцевая планка и др.)

Предварительные расчёты необходимы для определения требующегося количества материалов. Математика сводится к проведению таких операций:

1. Вычислению площади каждого ската;
2. Расчёту эффективного параметра листа материала. Из его всей площади требуется вычесть площадь в нахлёсте.
3. Определению числа рядов материала на скате. Его функциональная длина делится на ширину черепичного листа.
4. Подсчёту числа листов в линии (ряду).
5. Перемножению количества рядов и листов в каждом из них. Здесь следует учитывать и параметр перехлёста, это примерно 15-20 см.

Материала хватит гарантированно, если округлите все показатели в большую сторону.

Полезно составлять схему расчёта материала. Например, она может быть такой:

Для самих работ понадобятся следующие инструменты:

1. Ножницы по металлу.
2. Электрическая дрель.
3. Шуруповёрт.
4. Рулетка.
5. Молоток.
6. Специальная лента для монтажа.
7. Маркер.

Также обеспечьте себя стремянкой и защитными средствами (очками и перчатками).

Помимо металлочерепицы в работе требуется наличие:

• материалов для гидроизоляции;
• кровельных планок;
• аэророликов;
• коньковых и торцевых планок;
• досок 2,5 х 10 см;
• направляющей доски;
• саморезов и уплотнителей для них.

Укладка гидроизоляции

Наиболее популярными материалами являются полиэтиленовые плёнки. Лучше использовать диффузионные мембраны. Их можно укладывать на плиты утеплителя, не боясь образования конденсата со стороны утеплителя.

Схема обустройства такова:

Схема устройства теплой крыши (кровельный пирог)

Пароизоляцией является барьером, блокирующий попадание влаги из помещений во внутренние участки крыши. Он устроен в самом низу кровельного формирования, под стропилами, к которым и монтируется, и теплоизоляцией. Она так же оберегается от конденсата.

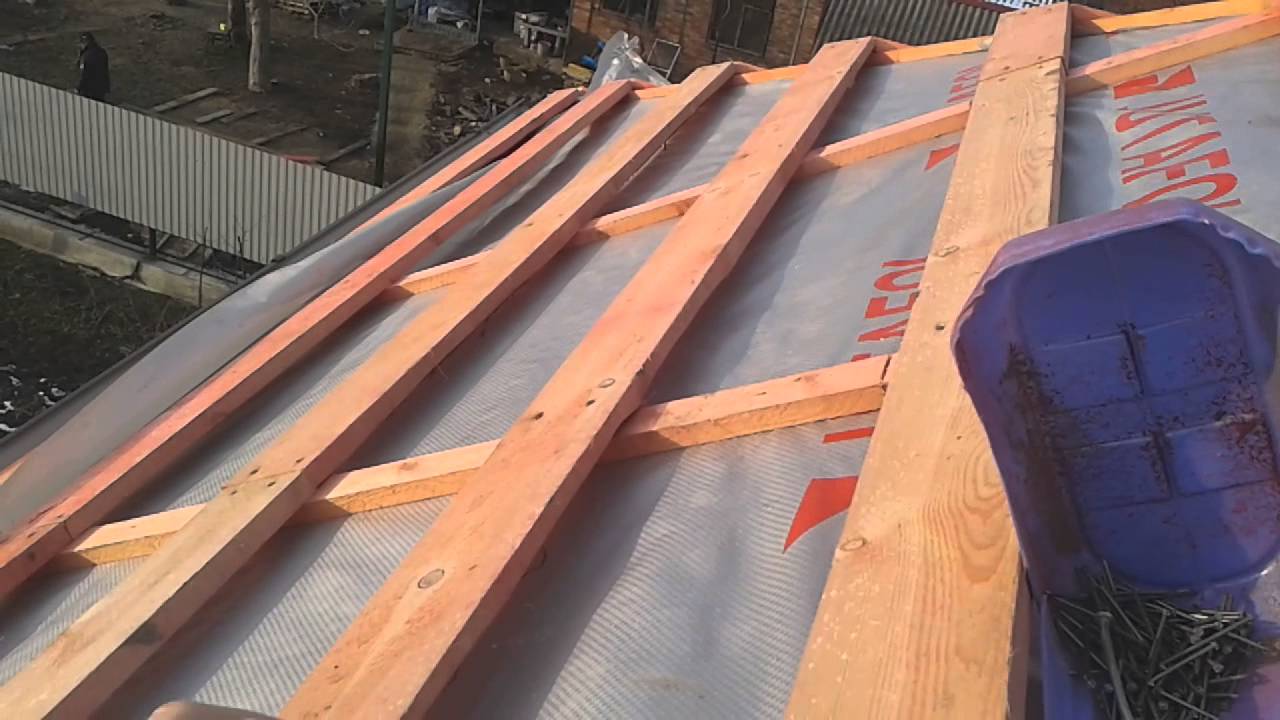

Установка контробрешетки

Контробрешётка образует вентилируемое пространство между гидроизоляцией и кровельным покрытием. Её рейки следует ставить со значительным шагом. Между ними получается пустота, заполненная воздухом.

Контробрешётка не несёт несущую нагрузку, но выполняет такие функции:

1. Опоры для работников при создании главной обрешётки.
2. Защита гидроизоляции от повреждений и обрешётки от влаги.
3. Фиксация гидрозащитной плёнки, её удержание от меньшего провисания.

Сам её монтаж осуществляется в таком порядке:

1. На стропила, уже покрытые защитой от воды, прибиваются бруски. Дистанция между ними идентична расстоянию между стропилами. Для крепежа применяются оцинкованные гвозди с шагом 30 см.
2. В зоне конька окончания брусков спиливаются, чтобы добиться их плотного примыкания друг к другу. Их угол обуславливается углом скатной крутизны.
3. В ендове обрешёточные рейки ставятся на дистанции 10 см от внутреннего угла с двух сторон. Здесь они монтируются к продольным доскам.

После этих действий монтируются доски главной обрешётки. Работа стартует от карниза.

Крепление кронштейнов для водосточной системы

В решении этой задачи следует опираться на следующие критерии:

1. Если стена трёхслойная, кронштейны крепятся лишь на поверхностный слой. При его плотности в 9 см анкер углубляется на 6 см, в 12 см – на 8-9 см.
2. Если стена имеет два слоя, крепёжный компонент помещается вглубь на 6-9 см и входит в следующий слой.
3. В однослойную стену погружение идёт на 6-7 см. Для крепления используются шурупы или распорные дюбели.
4. Если стена деревянная, держатель крепится саморезами. Используется острый длинный стержень.

Сам монтаж водосточного желоба проходит в таком алгоритме:

1. Установка воронки и ближайших желобов.
2. Фиксация кромок желобов к плоскости ветровой доски – применяются саморезы.
3. Крепление п.1 , пока профили этих элементов полностью не совпадут.
4. Монтаж желобных профилей на кронштейны со стыковкой.
5. Заполнение пустых торцов заглушками.
6. Соединение труб и воронок с помощью отводов.
7. Установка кронштейна для размещения трубы.
8. Обозначение вектора монтажа водосточной системы дял монтажа вертикальных элементов конструкции.

Виды капельников и материалы изготовления

Капельники для современной крыши сегодня изготавливают из тонкого металла на заводских станках. Так, для битумной черепицы используют полимерный листовой материал от 0,35 до 0,5 мм толщиной. В качестве покрытия выбирают матовый полиэстер маркировкой РЕМА или обычный полиэстер с маркировкой РЕ. Цвет капельника подбирают по каталог RR или Ral.

Капельник подходит для всех видов кровельных материалов, выпускается стандартной длиной в 2-3 метра и толщиной от 0,55 до 0,7 мм. Кроме того, при обустройстве карнизного свеса иногда даже укладывают сразу две планки, одна из которых отводит воду с кровельного покрытия, а вторая – с гидроизоляции. Но с обеими этими задачами также отлично справляется фартук свеса. Речь идет о рулонном материале из меди, титан-цинка толщиной 0,2 мм или окрашенного алюминия толщиной 0,3 мм.

От карнизной планки фартук отличается большей пластичностью и линиями сгиба, благодаря которым несложно устроить любой водосточный угол. Кроме того, современные фартуками также выпускаются со специальной полосой, на которую потом приклеивают гидроизоляционную пленку.

Но карнизная планка довольно часто выполняет роль капельника для многих видов крыши. Хотя в обустройстве металлической есть свои особенности, и профессиональные строители советуют делать вот такой пирог:

Давайте подробнее рассмотрим, как обустраивают капельник для разных крыш.

Монтаж металлочерепицы состоит не только из укладки профилированных стальных листов, как представляется непрофессионалам. Немаловажными этапом кровельных работ является установка вспомогательных элементов. Они составляют всего 2-5% площади крыши, но выполняют важные функции, увеличивая срок эксплуатации, повышая надежность конструкции. Опытные мастера утверждают, что доборные элементы, в том числе капельники для металлочерепицы, обязательно нужно использовать при сооружении кровли. В этой статье мы расскажем, как их правильно выбрать, а затем установить.

Капельники – доборные элементы, с помощью которых выполняется монтаж металлочерепицы. Они представляют собой изогнутые планки, необходимые для защиты конструкции от попадания атмосферной влаги или конденсата. Установка этих планок производится во время выполнения кровельных работ. Различают 2 вида этих доборных элементов:

• Карнизные. Они предназначаются для карниза представляют собой металлическую планку, имеющую 2 загиба. Один загиб разделяет капельник на фартук, который прикрепляют к карнизной доске, и юбку, направляющую влагу в водосточный желоб. Второй загиб придает краю детали жесткость.

Важно! Установка капельников служит в первую очередь практическим целям, однако, они также придают эстетичность, законченность внешнему виду покрытия. Основная задача этих элементов – защита лобовой и карнизной доски от попадания талой или дождевой воды

Капельники изготавливают из того же материала, что и металлочерепица, то есть из оцинкованной стали с полимерным покрытием. Они обладают высокой прочностью, устойчивостью к воздействию влаги, перепадам температуры. Эти изделия изготавливаются на специальных станках – листогибах. Существует 3 критерия выбора этих важных элементов кровли:

1. Толщина металла. Капельники изготавливают из листов оцинкованной стали толщиной 0,35-0,5 мм. Чем толще металл, тем больше устойчивость детали к коррозии и дольше срок эксплуатации.
2. Вид покрытия. В качестве покрытия доборных элементов применяют краску и полимеры. Доборные элементы, покрытые краской, стоят дешевле, но они менее долговечны, менее устойчивы к коррозии. Полимерное напыление из пурала, пластизола или полиэстера усиливает защиту изделия от ржавчины, влаги, механическим повреждениям.
3. Цвет и блеск. Производители выпускают глянцевые или матовые капельники, а цвет изделия подбирают в тон к металлочерепице.

Опытные кровельные мастера утверждают, что капельники можно изготовить своими рукам из листовой стали с помощью листогиба. Однако, монтаж самодельных элементов кровли влечет за собой частый ремонт и протечки, так как они не имеют полимерной защиты.

Капельники фронтонные

Отвечая на вопрос, что такое капельник на кровле, можно сказать, что эти элементы применяются для свесов кровли из мягких материалов, они служат защитой от попадания влаги. Такие капельники имеют длину 2 метра, а размеры в развертке – 10:2:6:1 см.

Монтаж фронтонных капельников также имеет некоторые нюансы:

• Началом установки должен стать карниз кровли. Это позволяет направить поток жидкости от фронтона.
• Фронтонные капельники зарезают и соединяют с карнизными элементами.
• Для крепления используют кровельные гвозди, выдерживая шаг в 10 см.
• Пробивать гвозди лучше всего в шахматном порядке.
• Верхний капельник должен налегать на нижний элемент на 2 см.
• Установленные фронтонные капельники покрывают слоем специальной мастики, которую удобнее наносить шпателем.

Учитывая эти особенности, можно самостоятельно решить задачу, как устанавливать капельник на крыше.

Как отвести воду под палубу?

Погода может быть разрушительной: наводнения, молнии, ветры, град. И все же одна из самых опасных стихий приходит не с яростью, а с каплей.

Постоянный приток влаги с течением времени может загнить деревянную настилу и разрушить почву под ней. Кроме того, вода может скапливаться под вашей палубой без надлежащего дренажа и создавать питательную среду для плесени, бактерий и комаров.

Итак, что вы можете сделать, чтобы отвести воду от вашей палубы?

У вас есть варианты! Взгляните:

Дождевой барьер под палубой

Вы хотите создать под своей палубой барьер от дождя, но какой вариант лучше? Ниже мы рассмотрим более подробно.Но сначала имейте в виду, что если вы строите новую колоду, первым шагом будет защита вашей подструктуры. Установите гидроизоляцию, чтобы вода не попадала на край вашего дома, а также на балки и балки, поддерживающие доски настила.

Один из способов создать барьер от дождя под палубой — это загнуть фланцы в промежутки между досками настила. Эти распорки могут препятствовать протеканию воды через доски настила и, если они установлены правильно, могут служить мини-желобами для отвода воды.Однако сделать такую ​​систему полностью водонепроницаемой непросто. Итак, давайте рассмотрим несколько лучших вариантов.

Гибкое покрытие

Некоторых домовладельцев привлекают гибкие листовые системы или гофрированные пластиковые листы, установленные под существующим настилом для улавливания капель. Прежде чем подумать об этом, посмотрите, насколько опасной может быть система под балками.

Заявление об ограничении ответственности: остерегайтесь любой системы под балками, которая позволяет воде стекать по деревянным балкам и балкам в водосточный желоб, настил или потолочную систему под палубой.Дренажные системы под балками наносят ущерб по трем причинам:

1. Позволяет древесине многократно намокать, когда дождь капает через промежутки между досками настила, на балки настила и в дренажную систему ниже. Вода попадает в поддон и вытекает, но не раньше, чем заливает балки.
2. Система под балкой может улавливать влагу. Если под настилом установлен потолок (деревянный или композитный настил), воздух не просушивает древесину.
3. В жаркие летние месяцы эта застрявшая влажная древесина еще больше нагревается и ускоряется гниение. Со временем это идеальная формула гниения древесины: влага + тепло — вентиляция = разрушение.

Подпалубная дренажная система

Лучшим способом отвода воды и защиты дерева в настиле является установка дренажной системы под настилом во время строительства. Над балками установлена ​​качественная дренажная система под палубой, такая как Trex RainEscape, поэтому вода не контактирует с деревом, поддерживающим вашу террасу.Посмотрите это сравнение дренажных систем, таких как Dek Drain от Decks.com. Ищите систему над балками с надежной гарантией, которая проста в установке.

В системе над балками мембраны улавливают воду, которая проходит через настил. Вода собирается на мембранах, которые спускаются в желоба и водосточные трубы на краю палубы, отводя воду от дома. Эта система обеспечит 100% защиту всех балок и балок от проникновения влаги и дольше удерживает винты и крепеж на месте.

С водонепроницаемой системой настила вы можете создать сухое пространство под вашей палубой второго этажа для бесчисленных возможностей для жизни на открытом воздухе и хранения вещей. Вы можете использовать это жилое пространство на открытом воздухе для развлечений, обедов и отдыха. С помощью гидроизоляционной дренажной системы вы можете добавить потолок, потолочное освещение, потолочные вентиляторы и многое другое!

Кирпич с уклоном или цемент

В то время как почва под вашей палубой будет впитывать столько воды, сколько возможно, как только она станет насыщенной, вода будет скапливаться.Это особенно верно, если ваша кровля и водосточные желоба позволяют воде просачиваться под вашу террасу.

Одним из способов предотвращения образования луж является кладка кирпича или заливка цемента. Убедитесь, что это место находится под уклоном от вашего дома, иначе мощение может усугубить ситуацию.

Если вы не можете установить кирпич или цемент, рассмотрите альтернативные методы. Подумайте о создании сухого колодца или дна ручья рядом с вашей палубой, чтобы обеспечить дождевую воду местом, куда можно пойти. Сухой колодец, большая площадь, собирающая и накапливающая воду, может медленно рассеивать воду в земле.Вы можете создать его, выстелив отверстие ландшафтной тканью и засыпав его камнями. Вы также можете установить желоба и трубы для сбора воды и отвода ее в сухой колодец или сухой ручей. Убедитесь, что земля наклонена в сторону от вашего дома.

Другой вариант — это французский водосток, траншея, заполненная перфорированной трубой и гравием, чтобы вода могла стекать с вашего двора. Это видео Home Depot показывает, как сделать французский водосток своими руками.

Какое бы улучшение дома вы ни планировали, чтобы отвести воду, поговорите со знающим строителем, установщиком или мастером на все руки.Вода может нанести серьезный ущерб вашей террасе и дому, поэтому найдите правильное решение и примите меры.

Утечки гофрированных панелей: «Я установил фальцевую крышу beatiful hunter green на …» — Гость (27.09.2002) | Гофрированная крыша | Архив

У меня была красивая фальш-крыша зеленого цвета охотника, установленная на моем доме — обожаю! Так полюбив новый металл, я решил сделать крышу своими руками, небольшой уклон, но теперь моя гофрированная (волнистая s-образная) крыша протекает по краям шва.Я использовал винты с прокладками (на «верхних точках») и положил полоску полиуретана под ребро в качестве герметика, но … Верхний карниз (на навесе) свободно свисает более чем на 10 дюймов, это изгиб вызывает дальнейшую утечку капилляров. вниз по крыше? Чтобы исправить, могу ли я заделать каждый из швов снаружи полиуретаном, чтобы предотвратить проникновение воды? красить эластичное покрытие на всю крышу или только на швы? — какой тип эластичности? Поможет ли сокращение высокого карниза до приемлемых 1-2 дюймов остановить это? Спасибо			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/1165/find/
Во-первых, убедитесь, что продукт не установлен на более низком уклоне, чем предлагает производитель. Если да, то на ремонт особо надежд не на что. В противном случае посмотрите на крышу выше — есть ли способ проникновения воды наверху? Я не уверен, что понимаю ваше упоминание о 10-дюймовом выступе — извините.Панели такого типа не должны требовать заделки швов; Я обязательно буду искать другие области проникновения. Если вы хотите прислать мне несколько фотографий для обзора, сделайте это — [адрес электронной почты защищен]			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/1166/find/
часть панели на этой наклонной крыше, которая простирается над (облицовочной доской-потолком?) на верхнем конце крыши (для защиты штабелированной древесины внизу). При этом концы «верхних краев» панели не соединены … вода могла проникнуть туда, а затем стечь по швам…. 🙁 Извините, я не могу публиковать фотографии. Крыша имеет наклон, а не плоскую, я видел, как капли дождя в «долинах» собираются и стекают по всей длине крыши, причем, как говорят, крыша состоит из панелей высотой 12 и 10 футов, перекрытых друг с другом … Чтобы исправить это, я планирую сократить «верхний свес» до приемлемого размера 2 дюйма от (лицевой панели?) И сформировать / вставить кромку для капель под этой передней кромкой …. происходит ли капиллярная утечка в этих швах … если Герметизация швов не рекомендуется. Будет ли / является ли общий верхний слой чем-то хорошим для дальнейшей гидроизоляции? Спасибо.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/1167/find/
Моя компания не производит этот тип кровли, поэтому я не так хорошо знаком с ней, как с другими типами кровли, но герметики или покрытия действительно не нужны, особенно если крыша была установлена ​​с правильным уклоном.Вы можете подумать о том, чтобы связаться с одним из основных производителей товаров, таких как ваш. На ум приходят и Fabral, и Metal Sales. В перепрошивку вы планируете добавить звуки очень уместно. Извините, я больше не могу помочь. Не стесняйтесь звонить мне в офис, если вам нужны имена людей в вышеуказанных компаниях — тел. 800 543 8938 доб 210 Удачи.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/1168/find/

Вопросы и ответы: конденсат капает под металлическую крышу

A. Ответственный редактор Анри де Марн: Вода, вероятно, представляет собой конденсат, образующийся на нижней стороне металлической крыши в холодные ночи, когда ночное излучение заставляет металл становиться на несколько градусов холоднее, чем окружающий воздух.Проблема может начаться с таяния инея, когда температура на улице поднимается выше нуля, или когда солнце, падающее на крышу, нагревает металл. Также возможно, что влага из внутреннего пространства проходит через потолочные панели T&G конвективными токами, проникает через стыки между жесткими изоляционными панелями (которые будут несколько сжиматься по мере старения) и конденсируется на нижней стороне металла. крыша. Затем, когда накапливается достаточно воды, она капает на жесткую изоляцию, блокируется обвязкой 2х4 и проникает через стыки в жесткой изоляции и потолочных панелях.Я видел обе эти ситуации несколько раз за последние 20 лет.

Если бы вы установили рекомендованный 6-миллиметровый пластиковый замедлитель парообразования поверх потолка T&G, вы бы достигли двух целей. Во-первых, вы предотвратите попадание воздуха в полости потолка — воздуха, уносящего с собой влагу. Во-вторых, конденсат, образующийся снаружи, не мог бы просочиться через стыки между плитами T&G, если бы пластик был правильно перекрыт, как это делается для рубероида.Однако эта вода могла быть захвачена двумя блокировками на карнизах, и в конечном итоге она могла проникнуть в нижние стены или сгнить близлежащие пиломатериалы, что было бы приглашением для муравьев-плотников.

Лучшим способом предотвратить проблему было бы установка войлока № 15 или № 30, который всегда следует устанавливать под металлическими крышами, независимо от их типа. Однако проблема не была бы полностью решена, если бы вы сначала не установили «вертикальную» обвязку от карниза до конька, чтобы у воды были каналы для отвода воды.

Вы упомянули вентиляционные отверстия на коньках и на потолке. Как они работают с системой обвязки, которую вы показываете на своем чертеже (см. Иллюстрацию). Нет непрерывного канала от софитов к коньку.

Лучшее решение — снять металлические панели и прибить новую обшивку поверх существующей горизонтальной обвязки. Затем нанесите пропитанный асфальтом войлок № 15 или № 30 и обмотайте лентой вертикально, затем горизонтально, чтобы обеспечить вентиляционное пространство. Хотя это может показаться большой дополнительной работой, прикручивание металла непосредственно к оболочке через войлок не позволит испариться неизбежной влаге, которая образуется на нижней стороне металла.Вместо этого конденсат будет смачивать войлок и может проходить через обшивку вокруг креплений крыши, где в конечном итоге может вызвать проблемы.

Терминология упаковки: Словарь терминов и определений

Глиняное покрытие: тонкий слой каолина, нанесенный на гофрированный картон для улучшения его печатной поверхности. Используется на неотбеленном или натуральном крафт-картоне.

Чистая комната: услуги по сборке и упаковке в чистых помещениях с использованием процедур защиты от заражения.

Система замкнутого цикла

: промышленная система, которая имеет безотходную цепочку поставок и повторно использует, перерабатывает или компостирует все свои дополнительные материалы.

Укупорочные средства: Устройство или техника, используемые для запечатывания упаковки. В гофрированной упаковке коробка может быть приклеена лентой, скреплена скобами, склеена, обвязана ремнями или быть самозажимной (см. Ящики для аварийного запирания).

Маршрутизация с ЧПУ: процесс резки материалов с помощью фрезерного станка с компьютерным управлением. Может использоваться для изготовления прецизионной упаковки из пеноматериала.

Покрытия: Специальные покрытия, используемые на гофрированном картоне по разным причинам. Эти покрытия включают; водостойкий, антиабразивный, антикоррозийный и соответствующий цвету Pantone.

Тест Кобба: определяет количество воды, поглощенной поверхностью материала (например, гофрированного картона). Обычно 60 или 180 секунд (Cobb60 или Cobb180).

ПВА холодного отверждения: клей, который становится жидким при нагревании до 60 градусов и более, но теряет текучесть при температуре охлаждения 20 градусов.

Складной: объемная сумка или гофрокороб, которые можно складывать в плоском виде (плоские пакеты), что упрощает транспортировку навалом.

Проводящий: Токопроводящая упаковка обеспечивает защиту от электростатического разряда. Обычно «проводит» любое статическое электричество вокруг внешней части контейнера (см. Клетку Фарадея).

Контейнеры с откидной крышкой: контейнер для хранения с откидной крышкой.

Контейнеры, морские перевозки: Контейнер, предназначенный для транспортировки, который выдерживает прочность, пригодную для самой транспортировки, хранения и погрузочно-разгрузочных работ.

Контрактная упаковка: Компания, которая предоставляет комплексные услуги по упаковке, предоставляя упаковочные контейнеры и человеческие ресурсы для загрузки продуктов или предметов перед отгрузкой.

Столешница: Дисплеи на столешнице — это тип розничной упаковки, похожий на готовую полку и POS.

Конвертер: Конвертирующие компании эффективно «превращают» сырье в готовую продукцию. Например, изготовление сумок из Correx® или поролоновых вставок из Plastazote®.

Преобразование: см. Преобразователь.

Сополимер: когда два разных типа мономеров соединяются в одну и ту же полимерную цепь, образуется материал, который повторяет регулярный узор цепи.

Сополимерная смола

: Сополимерные смолы — это гибкий, прочный и прозрачный пластиковый материал.

Сердечники: Бумажные сердцевины состоят из прочных картонных трубок с такими продуктами, как лента, бумага или пластик, которые плотно намотаны вокруг сердцевины. Эти сердечники используются для промышленного применения, упаковки и подарочной упаковки.

Угловые блоки: уголки для упаковки из пеноматериала, предназначенные для защиты продуктов во время транспортировки / транспортировки.

Correx®: прочный экструдированный пластик с двойными стенками, который может использоваться в упаковочной промышленности для различных требований. Также часто используется для вывески агентов по недвижимости.

Corriflute: Тип гофрированного пластика. Также известен как Correx® (подробнее см. Correx®), Polyflute и Coroplast.

Corriplast: также известный как Conductive Correx®, Corriplast защищает предмет внутри от статических зарядов.

Corrispool: картонная катушка для намотанных продуктов (обычно проволоки).

Corrispring: Картонная альтернатива прокладке из пенопласта и полистирола, не наносящая вреда окружающей среде.

Гофрированный: материал, имеющий форму ряда параллельных гребней и канавок.

Гофрированный картон: или картон содержит один или несколько листов рифленой бумаги между внешней и внутренней облицовкой.

Corrugator: Промышленная машина, которая комбинирует два разных типа бумаги для создания листов гофрированного картона.

Corrust: антикоррозийное покрытие, специально используемое для защиты металлических изделий при хранении или транспортировке.

Corstat: Покрытие на основе углерода, наносимое на гофрированный картон, которое затем используется для изготовления антистатической упаковки. Промышленный стандарт ESD для токопроводящей упаковки.

Контейнеры Corstat: гофроящики, лотки и сборные бункеры с антистатическим покрытием.

CQV: ввод в эксплуатацию, аттестация и проверка — структура руководства, которая обеспечивает тщательное тестирование оборудования и систем для новых или отрегулированных упаковочных линий.

Подставка: термин для описания фурнитуры или вставки из гофрированного картона.Используется для защиты продукта от внешнего грузоотправителя.

Crash lock: Тип коробки / коробки, который позволяет заблокировать основание коробки без использования ленты в системе блокировки.

Кратер: маленькие и тонкие пятна, которые кажутся пузырящимися на поверхности нанесенного покрытия из краски / красителя.

Трещины: образование мелких трещин под поверхностью пластика или сквозь слой стекла.

Биговка: Проще говоря, биговка определяет линии сгиба.Биговка производится тонкой стальной полосой и канавкой, прорезанной в твердом тонком материале, называемом подготавливаемым, картон вставляется в эту канавку, создавая постоянную складку.

Ползучесть: прогрессирующая деформация материала при приложении напряжения.

Раздавливание: Испытание на раздавливание кромок измеряет раздавливание гофрированного картона в поперечном направлении. Он предоставляет информацию о сопротивлении платы раздавливанию.

CSI: Компания по разработке и эксплуатации проектов, специализирующаяся на производстве гофроупаковки.

Амортизация: Амортизация упаковки используется для защиты хрупких и чувствительных предметов во время транспортировки.

Cushioning Bicell: иначе известный как вспененный ламинированный картон, не только обеспечивает антиабразивные свойства, но также обеспечивает дополнительную амортизацию от ударов, ударов и вибрации, защищая продукты во время транспортировки.

Кривые амортизации: показывают, как конкретный упаковочный материал определенной толщины реагирует на различные условия удара.

Цикл: сколько циклов вы можете извлечь из упаковки определенного типа, это относится к многоразовой упаковке, в которой контейнер можно использовать повторно.

Как установить обшивку карниза под металлочерепицу. Пошаговое руководство

Итак, вы домовладелец и планируете установку металлической кровли своими руками. Как и следовало ожидать, самая сложная часть работы — это правильно установить обшивку. Домовладельцы, подобные вам, всегда спрашивают нас, какую металлическую кровельную обшивку следует установить в первую очередь? Отделка карниза, также называемая отливной кромкой, — это первая отделка, которая будет установлена ​​на вашей металлической крыше.

В этой статье с пошаговыми инструкциями по установке конкретно описывается установка облицовки карниза для открытых крепежных панелей, таких как: ⅞ ”гофрированный , R панель / PBR панель и Western Rib / 7.2 Панель . Не предназначен для установки панелей со стоячим фальцем.

Простые инструкции и изображения, иллюстрирующие каждый шаг. Этот блог ответит на все ваши вопросы по установке. У нас также есть видео, которое проведет вас через все шаги.

Наш персонал Western States Metal Roofing состоит из сотрудников, имеющих опыт продажи и монтажа металлических кровель. Наша цель в этой статье — поделиться своим 25-летним опытом, чтобы сделать установку металлической кровли легкой задачей.

Наша цель в этой статье — объяснить:

• Что такое обшивка карниза
• Требуется ли у вашей крыши отделка карниза?
• Виды и стоимость карниза
• Необходимые инструменты и принадлежности
• Накладка карниза на углу
• Обшивка карниза внахлест
• Крепление карниза
• Подкладка карниза

Если вам понравилась эта статья, мы рекомендуем вам также прочитать эту статью:

Как установить синтетическую подкладку на металлическую крышу

Что такое отделка карниза?

Обшивка карниза — это металлический оклад, закрывающий низкую сторону здания.Проще говоря, это , установленный на той стороне здания, которая соответствует скату крыши. Обшивка карниза применяется , когда водосточный желоб не требуется . Нижняя ножка карниза имеет выступ, предназначенный для отвода воды от стены. Отделка карниза также называется отливом или окантовкой карниза.

Нужна ли металлическая крыша капельный край?

Назначение водосточного края или карниза — отвод дождевой воды с крыши и от облицовки.Если у вас есть желоб, он будет направлять воду в центр желоба. Если отводной край установлен неправильно, это может вызвать переполнение желобов.

Водосточная кромка также сделает вашу крышу красивее, поскольку она обеспечивает прямую и чистую линию на низкой стороне вашей крыши.

Обшивка карниза будет работать вместе с вашей подкладкой и предотвратит попадание воды под вашу крышу. Кроме того, на краю обшивки карниза есть выступ, предназначенный для отвода воды от вашего дома.Ударник предотвращает попадание воды прямо на боковую панель или стену.

Итак, короткий ответ — «Да», вашей крыше действительно нужен водосточный край. Он делает крышу более чистой, предотвращает попадание воды под крышу, защищает облицовочную доску от непогоды и отводит воду в центр водосточного желоба.

Если вы не установили карниз, ваша крыша, скорее всего, протечет, а это означает, что вам, возможно, придется чаще красить и заменять облицовочную доску, и цвет вашей штукатурки или стен будет исчезать быстрее.

Типы отделки карниза

1. Миниатюрная планка карниза используется, когда нужно закрыть лишь небольшую площадь облицовки. Типичные размеры отделки карниза мини — 2,5 «X2,5».
2. Полноразмерная облицовка карниза используется, когда вы хотите покрыть только большую площадь облицовки. Типичные размеры стандартной обшивки карниза составляют 5,25 «X5,25».

Отделка карниза также может быть выполнена по индивидуальным меркам. В большинстве жилых проектов будет использоваться миниатюрная отделка карниза, а в коммерческих проектах, как правило, используется полноразмерный карниз.Либо будет работать нормально. Это просто зависит от того, какую часть облицовочной доски вы хотите покрыть.

Сколько стоит отделка карниза

Стоимость отделки карниза будет зависеть от толщины, типа лакокрасочного покрытия и размера отделки карниза. В среднем отделка карниза будет стоить от 1,25 до 2,50 долларов за линейную ногу. Полноразмерная отделка карниза в Kynar будет на высокой стороне этого диапазона. В то время как мини-карниз 26 калибра с гальванической отделкой будет на низкой стороне.

Какие инструменты и расходные материалы необходимы для установки отделки карниза?

Установка карниза на металлическую крышу начинается с использования подходящих инструментов и наличия необходимых принадлежностей.Вот список того, что вам понадобится:

1. Ножницы слева, справа и по центру
2. Закаточная машина ручная
3. Карандаш плотницкий
4. Кровельные перчатки должны быть устойчивыми к порезам для защиты от острых краев
5. Пистолет для герметика
6. Силиконовый герметик, наша рекомендация — Ultra 1000
7. Винт с цилиндрической головкой «металл к дереву» длиной 1 дюйм

Установка накладки карниза на металлическую крышу. Пошаговое руководство.

Перед установкой водоотливной кромки на металлическую крышу всегда следует читать руководство по установке производителя.Также важно соблюдать местные строительные нормы и правила.

Всегда проще работать слева направо. Итак, начните с левого угла крыши, а затем начните перекрывать отделку карниза, продвигаясь к дальней правой стороне крыши.

Как установить обшивку карниза на углу

1. Начиная с левой стороны крыши, снимите защитную пластиковую пленку с обшивки карниза.
2. Проведите обшивку карниза на один дюйм дальше края крыши.
3. Возьмите столярный карандаш и отметьте нижнюю сторону обшивки карниза, обведя облицовку и фронтальную доску. Созданная линия — это линия сгиба.
4. Ножницами обрежьте центр карниза, пока не дойдете до линии изгиба.
5. Отрежьте верхнюю 2,5-сантиметровую часть обшивки карниза.
6. Удалите подгибку, сделав надрез под углом 45 градусов к линии сгиба. Это позволит соединить кромку карниза с облицовкой фронтона и получить чистый скошенный угол.
7. С помощью ручной закаточной машины загните оставшийся край вверх.
8. Установите отливную кромку на крышу так, чтобы деталь, которую вы согнули с помощью швейного инструмента, загибалась за угол.

Как перекрыть обшивку карниза на металлической крыше

Обшивка карниза обычно имеет длину от десяти до двенадцати футов, а большинство крыш больше двенадцати футов.В этом случае карнизную планку придется перекрывать.

1. Обрезка карниза с выемкой путем удаления трех дюймов кромки кромки водостока. Это позволяет ему вставляться в следующий кусок карниза с перекрытием в три дюйма
2. Цель состоит в том, чтобы обеспечить надежную посадку на лицевой панели, которая не будет развеваться ветром.
3. Нанесите уплотнение в местах перекрытия карниза.
4. С помощью отвертки слегка приоткройте край соседнего отливного края.
5. Затем вставьте вторую часть обшивки карниза в первую.Будьте осторожны, чтобы не размазать конопатку.

Как закрепить обшивку карниза на металлической крыше

1. Используйте винт с круглой головкой металл к дереву диаметром 1 дюйм, чтобы прикрепить верхнюю часть карниза к металлической крыше. Это низкопрофильный шуруп, который не оставляет ямок на металлической кровельной панели, которая будет располагаться сверху.
2. Найдите винт в центре обшивки карниза.
3. Расстояние между винтами составляет один винт, расположенный на расстоянии 8 дюймов от каждого конца карниза. Между обоими концами планки карниза винты должны располагаться на расстоянии двенадцати дюймов по центру.

Установка синтетического кровельного покрытия на карнизе металлической крыши

Как вы обеспечиваете защиту крыши от непогоды, если крыша готова до того, как обшивка и металлические панели прибудут на строительную площадку? Кровельщики «просушат» крышу перед установкой металлической кровли. Это сокращение от сухого внутри.Это означает, что кровельное покрытие было установлено, защищая вашу крышу и делая ее водонепроницаемой.

Идет ли капельная кромка над или под синтетическим кровельным покрытием?

Подкровельное покрытие должно быть установлено перед монтажом карниза. Кромка водостока или обшивка карниза будет располагаться поверх кровельного покрытия. Это предотвращает попадание ветрового дождя под подкладку.

Кроме того, вырежьте восьмидюймовую полосу подложки Sharkskin Ultra SA и установите ее на карниз , как показано на картинке и видео.Как только это будет сделано, у вас будет подложка как под, так и над обшивкой карниза.

Узнайте, как установить фасадную планку и заглушку

Установить планку карниза не так уж и сложно. После просмотра видео и прочтения статьи у вас не должно возникнуть проблем. Если вы изучаете установку облицовки карниза, то следующий шаг — — узнать об установке облицовки фронтона и конька.Ознакомьтесь с нашими руководствами по установке металлической кровли , просмотрите наш канал YouTube и наш блог .

Сэкономьте деньги на металлических кровельных панелях

Так как вы изучаете установку металлических кровельных панелей, вы либо приобрели металлическую кровлю, либо скоро будете делать заказ. Если вы не заказывали металлические кровельные панели, вы можете сэкономить от 15% до 50%, покупая их напрямую у производителя.

Когда вы покупаете металлическую кровлю в компании Western States Metal Roofing, вы покупаете ее напрямую у производителя.В этом нет посредников. Мы предлагаем недорогую доставку по всей территории США и обеспечиваем отличное обслуживание клиентов. Но не верьте нам на слово, здесь вы можете посмотреть оценки и отзывы клиентов в Интернете.

Установка прозрачной пергольной крыши

Установка прозрачной перголы на крыше было лучшим решением. Наш боковой двор превратился в патио на три сезона, которым мы можем наслаждаться в любую погоду.

Нам нравится наша новая пергола в патио, но единственное, что могло ее улучшить, — это установка прозрачной крыши перголы.Теперь, даже если решит дождь в течение целого месяца (как это было в сентябре), мы все равно можем наслаждаться посиделками во внутреннем дворике.

Добавление крыши к беседке кажется большим делом, но мы заключили партнерство с Home Depot, чтобы упростить эту задачу! Теперь мы не можем дождаться нового шторма, поэтому мы можем протестировать нашу новую прозрачную крышу-беседку.

После установки гофрированной кровли SunTuf на детский домик на открытом воздухе я понял, что хочу использовать ее снова. Он выглядит так красиво и абсолютно подходит для самостоятельного изготовления.

Но мне больше всего нравится то, что он пропускает свет, но блокирует УФ-лучи. Защита патио от ультрафиолетовых лучей означает, что вся наша садовая мебель прослужит дольше. Больше никаких выцветаний и солнечных лучей! И мы можем наслаждаться патио, даже если погода решит пролить дождь на другую нашу вечеринку!

Самое важное решение, которое мы приняли, заключалось в том, использовать ли во внутреннем дворике тот же цвет Solar Grey, что и на крыше игрового домика. Мне нравится, что в домике есть дополнительное затенение, чтобы дети могли играть в нем все лето, и в нем было немного прохладнее.

Изначально я планировал использовать цвет затенения и для беседки во внутреннем дворике. Затем я понял, что патио полностью затенено домом ближе к вечеру, а деревья наших соседей блокируют большую часть прямого солнечного света утром, так что у нас будет прямое солнце только в течение небольшой части дня.

Я немного волновался, что патио может быть немного темным из-за затененной крыши перголы, поэтому я проконсультировался со своим экспертом по домашнему дизайну (он же мама), и она согласилась со мной. Чистая крыша-беседка — это то, что нужно! Итак, мы отправились в Home Depot за прозрачными панелями SunTuf, и я ни разу не пожалел о своем решении!

Прозрачная крыша перголы все еще блокирует часть солнечного света (около 10%), поэтому во внутреннем дворике по-прежнему прохладнее, чем в некрытой части.И видеть небо через крышу — это так прекрасно.

Я серьезно не могу дождаться грозы, поэтому мы можем сидеть под крышей и смотреть, как на ней танцуют капли дождя. Поскольку сейчас уже поздний осенний сезон, нам, возможно, придется связать чашку горячего какао, но поверьте, мы не пропустим нашу первую бурю под новой прозрачной крышей-беседкой!

Самое лучшее в гофрированных кровельных панелях SunTuf — это то, что их можно прикрепить к существующей конструкции. Вам нужно только добавить прогоны к существующей конструкции, чтобы прикрепить панели.Так что, если вы когда-нибудь хотели добавить крышу к существующей беседке, крыльцу или даже курятнику, вам стоит продолжить читать.

И не забудьте проверить полную сборку беседки для патио и остальные наши уроки по деревообработке.

Как установить прозрачную крышу беседки

Припасы:

Установка Purlins

Установили прогоны на верх беседки из досок 2х3. Чтобы соответствовать перголе, я сначала покрасил доски (поверьте, это проще, чем красить после установки).

После высыхания пришло время устанавливать. Это не очень сложный шаг, особенно если у вас два человека. Однако однажды днем, когда мой муж был на работе, я решила попытаться это сделать.

Мне кажется, я тысячу раз поднимался и спускался по лестнице в тот день (я знаю, что это было много, потому что на следующий день моя ботинка так сильно болела). И я выполнил только 3 из 7 прогонов. На следующий день мой муж помог мне, и остальные 4 прогона были установлены в кратчайшие сроки.

Мораль этой истории: возьмите дополнительную пару рук, чтобы вам было намного проще.

Поскольку наша беседка большая (точнее 20 x 11 футов), для каждой прогоны требовалось несколько досок. Чтобы убедиться, что они были очень прочными, мы разрезали доски размером 2×3, чтобы они сломались над поперечной балкой перголы. Таким образом, каждый прогон нужно было измерить, чтобы убедиться, что пропилы пилой были закреплены по центру балок (см., Где дополнительный набор рук входит красиво).

Мы измерили и разрезали доски, затем начали вкручивать их в поперечные балки 2 × 6, чтобы они были перпендикулярны поперечным балкам.Мы закрепили их строительными винтами 2 1/2 дюйма и обязательно вкрутили их в каждую балку.

Наши прогоны были расположены на расстоянии 21 ″ по центру друг от друга. Требование к нашей снеговой нагрузке составляло 24 дюйма, но 21 дюйм сделали их равными по общей ширине перголы, поэтому я решил, что чем меньше, тем лучше!

Установка закрывающих полос

После того, как были прикреплены прогоны, нам нужно было прикрепить горизонтальные закрывающие полосы SunTuf. Мы прикрепили их к нижней части прогона на дальнем крае беседки и в центре других прогонов строительными винтами 1 1/4 дюйма.

Их очень легко установить, потому что они просто защелкиваются на концах. Мы просто забрались на перголу и быстро с ней справились.

Под карнизом дома было очень тесно. У нас едва хватило места, чтобы добавить крышу перголы. Нам пришлось проявить немного изобретательности, чтобы прикрепить прогоны и горизонтальные закрывающие полосы.

Сначала мы прикрепили горизонтальные закрывающие полосы к доскам 2 × 3. Когда доска закончилась и нам нужно было прикрепить еще одну закрывающую полосу, мы отметили, где новая полоса должна начинаться на следующей доске.

Для того, чтобы прикрепить прогон к верхней части жатки, нам пришлось прикрутить заглушку перголы к прогону. Мы сделали это, предварительно просверлив пилотное отверстие под углом, а затем закрепив прогон винтом. Я добавил по винту с каждой стороны каждой поперечины.

Далее мы прикрепили вертикальные закрывающие полоски. Они проходят между концами горизонтальных закрывающих полос на внешних краях крыши.

Нам нужно было добавить доски 2 × 2 между прогонами 2 × 3, чтобы стороны перголы достигли одинаковой высоты.Они были покрашены перед повторной установкой.

Затем можно было легко отрезать доски до нужной длины и закрепить строительными винтами 2 1/2 дюйма. Вертикальные закрывающие полоски были разрезаны по размеру и затем прикреплены винтами 1 1/4 дюйма.

Установка прозрачных панелей крыши

Теперь мы, наконец, готовы к работе на крыше! Вся эта подготовка заняла намного больше времени, чем фактическое добавление крыши, но я знаю, что правильная подготовка важна (но я определенно предпочитаю видеть мгновенные результаты).

Мы обнаружили, что наш дом не квадратный на участке, и сделали перголу на одной линии с забором, чтобы она не выглядела кривой.Поэтому нашу кровлю нужно было тщательно измерить, чтобы убедиться, что свес находится на правильном расстоянии по всей длине.

Итак, мы измерили начало и конец каждой 26-дюймовой панели и разрезали каждую отдельно. В результате выяснилось, что каждая панель на задней стороне была на 1/4 дюйма длиннее, чем на передней. Слегка диагональную линию среза нанесли на кривой домик, а заводскую линию среза оставили на свесе.

Чтобы разрезать панели, мы зажали уровень, чтобы создать линию реза, и с помощью циркулярной пилы пробежались по краю.Было очень быстро отмерить и разрезать каждую. Звук ударов пилы по каждой гофре поначалу немного пугает, но резка настолько чиста, что беспокоиться не о чем.

После резки мы поместили красивые прозрачные кровельные панели на перголу. Они просто сидят на горизонтальных и вертикальных застежках. Оказавшись на месте, пора приступить к его закреплению.

Каждое отверстие под винт необходимо предварительно просверлить сверлом 1/4 дюйма, чтобы учесть расширение и сжатие из-за изменения температуры.Без этого могут появиться трещины, а это нежелательно! Поэтому мы использовали обе пары рук, чтобы быстро с этим справиться.

Один человек предварительно просверлил отверстия, а другой вошел сзади со специальными винтами.

При затягивании шурупов необходимо соблюдать осторожность, чтобы они не попали в кровельный материал и не образовались ямочки. Однако после нескольких винтов мы выяснили канавку и смогли быстро вставить каждый винт идеально. Мы установили винты во все остальные гофры, кроме последнего, где следующая панель будет перекрывать его.

Чтобы установить следующую панель, мы измерили и отрезали нужную длину. Затем перекрыл ее одной гофрой с первой панелью и приступил к предварительному сверлению и вворачиванию шурупов. Мы обнаружили, что проще всего сначала добавить винты до самого верхнего края перекрытия, а затем вернуться и заполнить остальную часть панели.

Остаток дня был посвящен измерению следующей панели, резке и закреплению ее на крыше. К счастью, это был прекрасный солнечный день, температура опускалась до 70 градусов.Идеальный день для установки прозрачной крыши-перголы!

Это была несложная работа, но наверху нашей беседки ОЧЕНЬ много винтов, так что на ее выполнение ушла большая часть дня. Но когда этот последний винт был наконец прикреплен, мы немного обрадовались, а затем у нас было несколько минут, чтобы полюбоваться нашей работой, прежде чем мы понадобимся детям.

На следующий день я не мог удержаться от того, чтобы каждые пару часов бродить по патио, чтобы полюбоваться новой прозрачной крышей-беседкой. Он выглядит так красиво с деревьями и небом за ним.

И теперь мы наконец можем заполнить внутренний дворик мебелью, чтобы мы могли начать наслаждаться ею! План состоит в том, чтобы создать обеденную и кухонную зону на открытом воздухе, чтобы мы могли проводить много семейных обедов вместе.

Далее я поделюсь планами строительства нашего летнего кухонного острова. Это будет идеальное место для хранения всей нашей еды и готовки на открытом воздухе. И даже есть барная стойка для стульев, чтобы дети могли сесть рядом и помочь готовить. Следите за новостями, и ждите еще большего удовольствия во внутреннем дворике!

Не пропустите ни одного интересного проекта DIY, нажмите здесь, чтобы подписаться на еженедельную рассылку новостей сегодня!

Спасибо Home Depot за спонсирование этого поста.Я рекомендую только те продукты, которые использую и которые люблю, и все мнения на 100% принадлежат мне. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

3 способа создания водонепроницаемого сухого пространства под палубой

Пространства между досками настила на открытых палубах выполняют важную функцию, а именно, дренаж. Они помогают предотвратить образование луж и позволяют поверхности быстрее высыхать после дождя и метели.

Наряду с обычным нанесением гидроизоляции, расстояние между досками помогает продлить срок службы материала террасной доски.Но если вы хотите использовать пространство под палубой для дополнительной жизни на открытом воздухе или для хранения вещей, лучше установить барьер, который не позволит воде стекать на поверхность прямо под ней.

Освободите полезное пространство под настилом, используя систему гидроизоляции настила. Лучшая идея для хранения на палубе | SpreadRadio.com

Палубные мембраны и водосточные трубы

Преобладающим решением для гидроизоляции участков под палубой является драпировка пластиковыми мембранами в пространствах балок под настилом для образования желобов.Показанная ниже система гидроизоляции палубы Trex RainEscape является примером мембранно-водосточной системы.

Мембрана Trex RainEscape, которая поставляется в рулонах, свободно прикрепляется к верхнему краю балок настила. Водосточные трубы могут быть ориентированы так, чтобы соответствовать между балками, расположенными на расстоянии 12 или 16 дюймов по центру. Затем поверх устанавливаются доски настила. Бутиловая лента применяется для герметизации всех швов. Единственные инструменты, необходимые для установки, — это универсальный нож и степлер или молотковый степлер. Home Depot

Деревянный или синтетический настил крепится к раме настила над дренажным узлом, а потолочные или потолочные системы могут быть прикреплены к нижней части балок настила для придания законченного вида снизу.Home Depot

Желоба Trex RainEscape отводят сток в водосточные трубы, расположенные рядом с коллектором балки. Прямо под водосточными трубами к конструкции прикреплен водосточный желоб, который собирает воду и отводит ее от защищаемой зоны.

Потолки под палубой

В ряде недавно представленных потолочных систем под палубой используются гофрированные алюминиевые или пластиковые панели, предназначенные для улавливания воды, стекающей через настил, и отвода ее от области ниже. Среди новейших — система RainTight, представленная на Deck Expo 2014.

Панели RainTight изготовлены из толстого алюминия. Бесшовные панели изготавливаются по индивидуальному заказу в зависимости от размера настила. Они соединяются по своим длинным краям, образуя герметичные стыки. Непроницаемые от дождя панели из алюминия соединяются вместе, образуя водонепроницаемые стыки. RainTight

Рамка по периметру и градуированные распорные гвозди крепятся под балками настила так, чтобы плоскость потолка слегка наклонялась (не менее 1/4 дюйма на фут) от дома в сторону коллекторной балки.Алюминиевый желоб, совместимый с системой, крепится под коллектором балки, чтобы отводить сток в один или несколько водосточных желобов, которые стекают на землю за пределами защищенной зоны.

Подпалубные потолочные системы обеспечивают комплексный водоотвод и отделку потолка, что особенно подходит для областей под палубой, которые находятся достаточно высоко от земли, чтобы обеспечить защищенное жилое пространство под открытым небом. Специальными мерами по обрамлению и влагозащите могут быть предусмотрены точки крепления потолочных светильников и потолочных вентиляторов.

Гидроизоляционные фланцы настила

Водонепроницаемые фланцы настила проще, чем мембранные и потолочные системы, они предлагают эффективное средство отвода воды, которая в противном случае могла бы стекать через обычно расположенные доски настила. Фланцы Dexedry предназначены для использования в качестве распорок между досками, а также в качестве мини-желобов для отвода воды к краям палубы. Резиновые фланцы вдавливаются в кромки настила резиновым молотком. Резиновые фланцы из дугой вставляются во фланцы, прорезанные в кромках досок настила.Майкл Чотинер | HomeTips

Фланцы Dexedry доступны в нескольких размерах, которые соответствуют канавкам на краях основных производителей синтетических настилов.
