Монтаж карнизной планки своими руками - подробная инструкция

Любая, даже самая простая крыша, предполагает использование специальных элементов, оформляющих ее стыки, изломы, узлы соединения скатов и областей примыкания к стенам и фронтонам.

Доборные элементы, изготовленные из тех же материалов, из которых состоят основные элементы крыши, представляют собой составные ее части, придающие ей функциональность, надежность, стойкость и завершенный привлекательный внешний вид.

Они оберегают кровлю от агрессивного воздействия внешних факторов, атмосферных и природных явлений, защищают от проникновения чужеродного мусора и грязи, а также выполняют гидроизолирующую функцию внутристенных и подкровельных областей.

Доборные элементы дополнительно красиво оформляют общий вид крыши, облагораживая стыки, изломы и зоны примыкания ее к стенам. А монтаж их производят аналогичным способом монтажа листовых материалов.

Основных доборных элементов много. Планки примыкания, коньки, аэраторы, ендовы — все они по-своему необходимы и выполняют важную функцию в обустройстве крыши. Далее мы рассмотрим, как правильно установить карнизную планку на крыше.

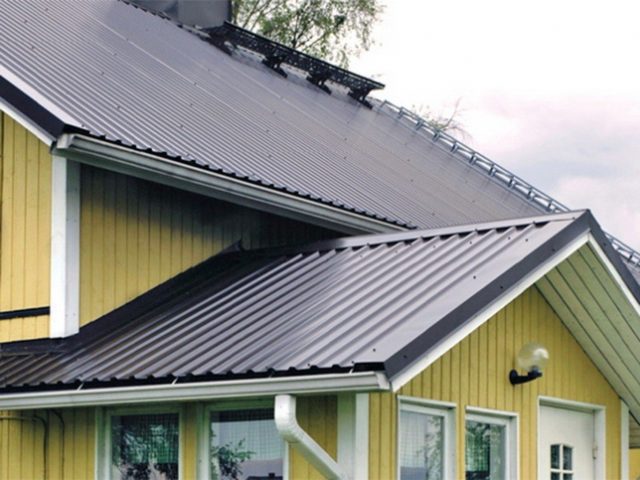

Карнизная планка для кровли является типичным представителем доборных элементов.

Она представляет собой важный продольный компонент в устройстве крыши. Кроме функции декорирования она оберегает целостность самой кровли и предохраняет ее от повреждений. Карнизная планка монтируется после того, как будет готова обрешетка на стропильной конструкции и под нее будет подведен гидроизолирующий материал.

  • Она защищает от промокания лобовую доску карниза при выпадении атмосферных осадков;
  • Предотвращает попадание влаги под кровлю и во внутренние помещения;
  • Придает завершенный привлекательный вид всей конструкции;

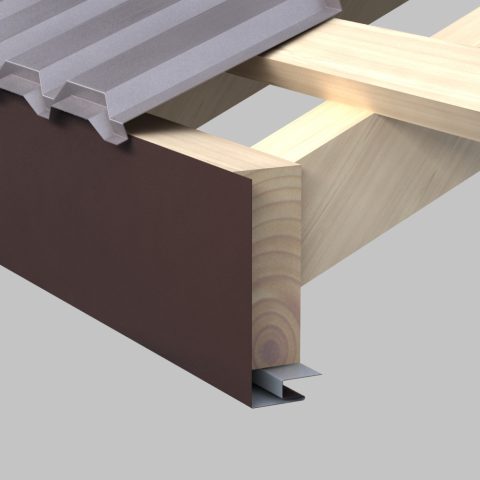

Схема в разрезе

Устройство и принцип работы

Карнизные планки формируют собой металлическую защитную грань с антикоррозийным покрытием, защищающим лобовую или карнизную доски от попадания на нее влаги.

Глядя сперва на крышу, может показаться, что этот продольный элемент подводится под края кровельного покрытия. На самом деле ее монтаж производится еще до укладки металлочерепицы или профнастила. Лишь после ее укрепления на лобовой или карнизной доске можно будет приступать к укладке облицовочных материалов.

Обычно, изготовленная из того же материала, что и облицовочное покрытие, она красится в аналогичный с ним цвет и защищает не только саму карнизную или лобовую доску от намокания, но и препятствуют попаданию воды в само подкровельное пространство.

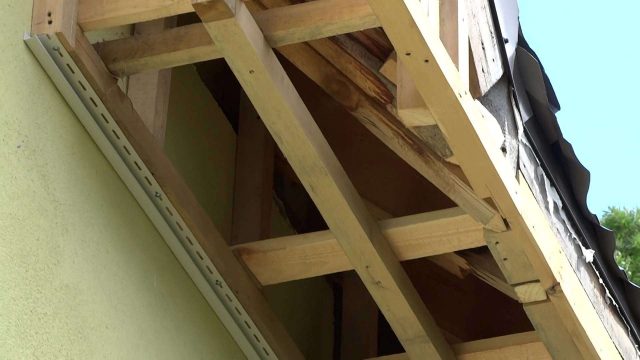

Устройство карниза

Капельник и карнизная планка – в чем различия?

Многие ошибочно полагают, что карнизная планка и капельник представляют собой одно и то же.

В действительности, это две разные планки, выполняющие две разные функции.

  • Карнизная планка оберегает лобовую доску карниза от намокания, а капельник применяется для уведения воды, а именно конденсата с гидроизоляции, от важнейших элементов конструкции крыши в сточный желоб или непосредственно на землю. Он особенно важен осенью и весной при высокой влажности воздуха и частых дождях;
  • Капельник защищает фасад дома от образования грибка, плесени и вымывания строительной смеси из кирпичной кладки, а также от гниения древесины, в то время как карнизная планка защищает саму кровлю;
  • Капельник укрепляет кровлю и защищает ее от воздушных масс, а карнизная планка оберегает ее от агрессивного внешнего воздействия;

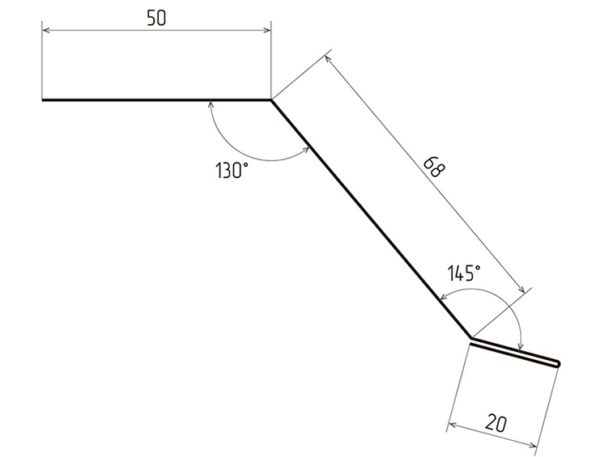

Карнизная планка: размеры

Планки, защищающие кровлю изготавливают из оцинкованного стального профиля. Изготовители применяют для их производства такие же тонкие листы стали, толщина которых варьируется от 0,4 до 0,5 мм, как и для производства металлической черепицы.

Они покрываются такими же полимерными материалами, например полиэстером или пластизолом, какими покрывается, в свою очередь,металлочерепица. В случае применения композитной металлочерепицы планки покрывают базальтовой крошкой. Примерная длина элемента вапьируется в пределах 50-60 см.

Потому как планка как бы “сажается” на основание кровли, необходимый метраж набирается из отдельных ее частей.

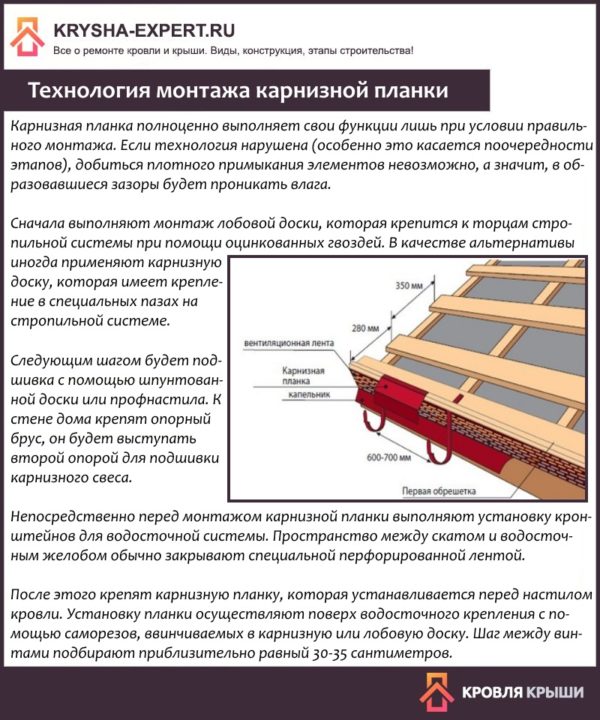

Монтаж карнизной планки

Монтаж добавочных элементов, крепящихся к карнизу, осуществляется на уже подготовленную лобовую доску, которую приколачивают гвоздями из оцинкованной стали к торцовым частям стропильной системы. Если лобовая доска является ровной, крепление планки будет осуществить гораздо легче.

Установка карнизных планок производится в следующем порядке:

  • Лобовая область основания крыши подшивается шпунтованной доской. Можно использовать для этих целей сайдинг или профнастил;
  • Затем на стену дома устанавливается опорный брус, служащий страховочной опорой при осуществлении подшивки карнизного свеса;
  • Прямо перед проведением отделочных работ карниза систему водостоков оснащают кронштейнами или крюками, прикрепив их к стропильным ногам или к доске карниза. В них, далее, будут сложены желоба системы водостоков. Если расстояние между стропилами одинаковое крюки лучше крепить к ним;
  • Первый крюк или кронштейн опустите ниже продолжения линии ската на 2 см для того, чтобы обеспечить воде с крыши гарантированное попадание в желоб.
  • Далее настает очередь фиксирования планки карниза поверх креплений водостоков к лобовой доске. Ее приколачивают с шагом саморезов не менее 30-35 см в шахматном порядке.
  • Нельзя крепить планки встык или с промежутками между ними. Каждая последующая планка должна идти внахлест, а именно заходить на уже закрепленный элемент примерно на 1 см. Последняя планка подгоняется по размерам аккуратным срезом.
  • Закончив монтаж, можно приступать к облицовке крыши металлочерепицей или профнастилом. А закончив укладку кровельных материалов стоит заняться монтажом других доборных элементов крыши.

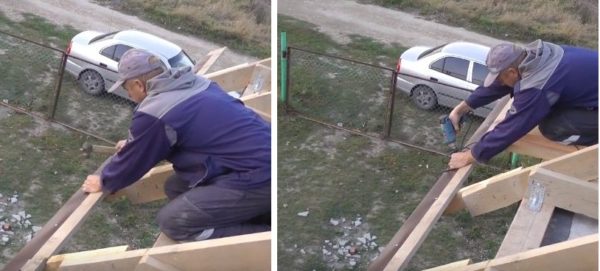

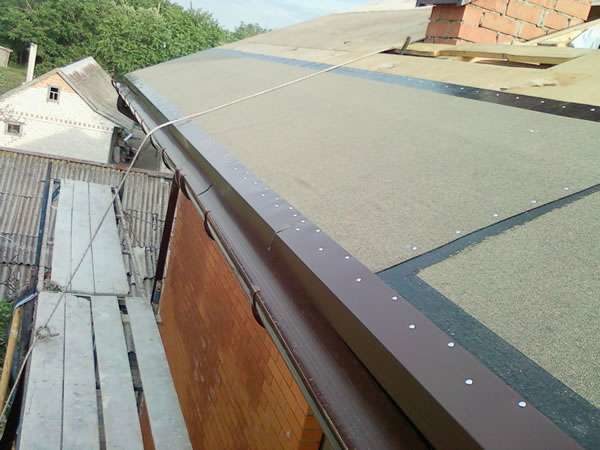

Фото монтажа карнизной планки

Крепление карниза

Доборные элементы

Предлагаем вам ознакомиться с другими видами доборных элементов кровли:

  1. Коньки применяется в качестве декоративной составляющей для маскировки стыков облицовки крыши с профнастилом. Они оберегает вентиляционный зазор подкровельного пространства и стыки от просачивания и задержки воды;
  2. Планка торцевая оберегает листы металлической черепицы или профнастила, укрывая их по торцам, от сильного ветра, проникновения воды под крышу в области примыкания кровли к фронтонам, а также препятствует попаданию насекомых или птиц под кровлю;
  3. Стеновая планка применяется в зонах примыкания к стенам или другим плоскостям, располагающимся вертикально.
  4. Стеновая прямая защищает стык без штробирования с дополнительной герметизацией;
  5. Стеновая нижняя крепится под облицовочный материал, металлочерепицу или профнастил в область крепления к стене или к другой поверхности, располагающейся вертикально. С одного края доборного элемента располагается подгиб, препятствующий переливанию отводимой воды через край.
  6. Ендова верхняя направляет текущую с крыши воду, в основном исполняя декоративную роль маскировки внутренних областей стыка листов кровельного материала.
  7. Ендова нижняя — элемент, применяемый в зонах стыка отрицательных углов. Она оберегает место стыковки листов металлической черепицы или профнастила от просачивания воды под кровлю;
  8. Отливы — элемент, предназначенный для защиты стыков окна и стен здания от проникновения воды;
  9. Планки примыкания используются на различных изломах кровли. Они оберегает стык от внедрения воды под кровельное пространство;
  10. Планки снегодержателя оберегают от неожиданного лавинообразного схода снежных масс, а также непреднамеренного падения составных частей кровли;
  11. Углы внутренние и наружние — декоративные элементы, применяемые для маскировки стыков внутренних и внешних углов облицовочного материала крыши;
  12. Коньковый аэратор — изделие, применяемое для избавления от излишней влаги в области под кровлей;
  13. Заглушка коньковая — важная составляющая, препятствующая попаданию грязи и влаги под кровлю.

Доборные элементы

Работа всех доборных элементов кровли в совокупности направлена на поддержание целостности кровли и увеличения срока ее службы. Отсутствие какого-либо элемента может хоть и незаметно, но крайне негативно сказаться на конструкции дома в целом.

Полезное видео

Монтаж карнизной планки своими руками на видео ниже:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2017-02-10

Дачный эксперт

При обустройстве металлочерепичного кровельного покрытия карнизная планка для металлочерепицы наряду с торцевой планкой отыгрывают значимую роль. И хотя данные элементы занимают совсем несущественную часть всей площади кровельного ковра, они несут в себе важную функцию по защите и сохранению целостности кровли.

Опишем, что собой представляют такие конструктивные элементы, и каким образом их можно смонтировать.

Торцевая планка для металлочерепицы

Особенности и предназначение торцевой и карнизной планки

Каждая из указанных планок изготавливается по аналогичной технологии, что и металлочерепичный лист, из которого формируется кровельный настил.

Производят планки из металлического профиля, состоящего в свою очередь из пассивированной и оцинкованной стали 0,4-0,5 мм в толщину.

Профиль также подлежит последующему покрытию полимерным защитным слоем – указанное покрытие может быть полиэстеровым либо пластизоловым, а что касается металлочерепицы композитного типа, то при ее изготовлении применяют базальтово-крошечное покрытие.

Если говорить о функциональной нагрузке, которую несут рассматриваемые элементы, то состоит она в следующем:

  • Карнизная планка являет собой продолговатый элемент, состоящий из аналогичного остальному покрытию материала. Основной функцией карнизной планки служит защита лобовой карнизной доски от попадания на нее влаги при воздействии атмосферных осадков и, как следствие, оберегание от влаги всего пространства под кровлей.
  • Металлочерепица: планка торцевая формирует собой защитную боковую грань между коньком и карнизом крыши

    Торцевая планка для металлочерепицы в свою очередь имеет идентичную конструкцию, что и карнизная, но подлежит креплению в отличие от второй на боковых торцах кровельных скатов, а не в карнизной части.
    Перекрытием торца торцевая планка несет двойную функцию:

    1. Защищает обрешетку от промокания.
    2. Защищает кровельный настил от ветровой нагрузки (не дает сорвать крыши сильным порывам ветра).

Вследствие последнего торцевая планка и получила свое второе наименование – ветровая планка для металлочерепицы.

Устройство карнизной планки

Установка карнизной планки на кровлю из металлочерепицы выполняется в соответствии со следующими правилами:

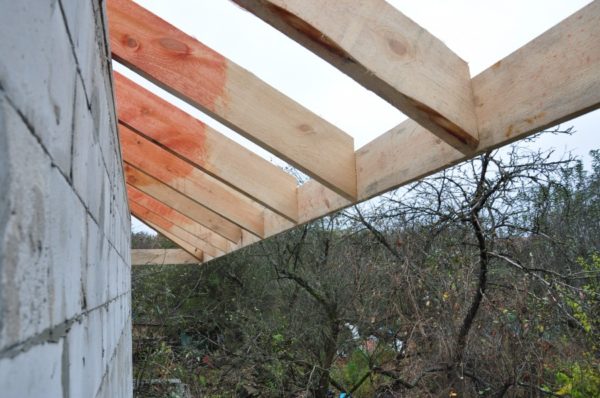

  1. Начинают с устройства лобовой доски, которую прикрепляют к торцам стропильных ног посредством оцинкованных гвоздей. Заменой лобовой может стать карнизная доска, прикрепляемая в специальных стропильных пазах.

Совет!

Кроме того, практикуется и одновременная установка досок обоих типов, что позволяет укрепить данный кровельный узел.

  1. После этого карниз подлежит подшивке при помощи профнастила или шпунтованной доски.
    К стене здания при этом крепят опорный брус, который будет служить в качестве второй опоры для подшивки кровельного карнизного свеса.
  2. Прежде чем смонтировать карнизную планку, прикрепляют кронштейны для устройства водосточного желоба.
    Они могут крепиться как на карнизной доске, так и непосредственно на стропилах.
  3. Затем устраивают карнизную планку, монтаж которой должен предшествовать монтажу металлочерепицы.
    Планка устанавливается в натяжку поверх кронштейнов для водостока и крепится при помощи саморезов к карнизной и/или лобовой доске. Расстояние между саморезами предполагается в районе 30-35 мм.

Крепление карнизной планки

Совет!

Наращивая карнизную планку, следует обеспечить нахлест не больше 100 мм.
Устройство торцевой планки.

По окончанию настила кровельного ковра, основным материалом которого служит металлочерепица – торцевая планка монтируется с тем, чтобы закрыть собой торцы кровли из металлочерепицы своими руками.

Устройство торцевой планки производится следующим образом:

  1. Ее устанавливают на высоту волны металлочерепицы выше относительно уровня обрешетки. При этом угол торца крыши должен быть полностью перекрыт.
  2. Крепят торцевую планку сверху и по бокам саморезами. Верхние саморезы крепят планку к гребням волн металлочерепицы.
  3. Нахлест при наращивании планки предусматривают до 50 мм.
  4. Стык между кровельным покрытием и планкой подлежит тщательной герметизации.

Если при формировании кровельного настила вами правильно были установлены как сам настил, так и пара карнизная + торцевая планка – металлочерепица, наверняка, будет служить очень долго. Защита подкровельных компонентов кровельного пирога под металлочерепицу планками отыгрывает при этом существенную роль.

Укладка металлочерепицы своими руками является вполне выполнимой задачей. Однако для этого потребуется желание и подробная инструкция к действию.

Для достижения качественного кровельного покрытия потребуется изучить множество разного рода тонкостей, которыми мы с вами и поделимся в данной статье.

Монтаж металлочерепицы

Подсчет необходимого количества материала

У каждого свои способы укладки металлочерепицы, мы же представим вам на наш взгляд самый оптимальный из них.

Перед началом монтажа металлочерепицы потребуется расчет требуемого количества материала для выполнения кровельных работ.

Количество листов черепицы определяют следующим образом:

  1. Подсчитывают количество рядов установки металлочерепичных листов. Для этого делят длину ската по горизонтали (максимальную) на полезную часть ширины листа. Результат округляют в большую сторону.
  2. Для вычисления количества листов в ряду ширину ската делят на длину листа черепицы без учета перехлеста в 15 см.

Для устройства металлочерепичной кровли рекомендуется использование листов размером 4-4,5м, однако в общем их длина колеблется от 0,7 до 8м.

Кроме того, основной способ укладки металлочерепицы предусматривает применение дополнительных элементов, тепло- и гидроизоляционных материалов.

Как произвести их расчет:

  1. Дополнительные элементы, как правило, обладают стандартной длиной в 2м. Подсчет выполняют путем замера всех сторон скатов, на которые их планируют уложить.
  2. Далее полученную сумму делят на 1,9 (10 см оставляют на нахлесты) и округляют в большую сторону.
  3. Для случая с нижними ендовами результат делят на 1,7.

Для выяснения количества требуемых саморезов для крепления листов общую площадь крыши умножают на 8 и прибавляют дополнительное количество, необходимое для прикрепления дополнительных элементов.

«Металлочерепица: технология укладки предусматривает использование саморезов для крепления материала различных расцветок в соответствии с окрасом покрытия»

Касательно гидроизоляции, ее поставляют в рулонах по 75м.кв. Одним из них может быть покрыто 65кв.м., а оставшаяся часть уйдет на перехлесты. Другими словами, общую площадь кровли делят на 65 и округлив результат в большую сторону, получают нужное число рулонов.

Возведение стропильной системы под металлочерепицу, крепление карнизной и лобовой доски.

Техника укладки металлочерепицы потребует также определенного строения стропильной конструкции крыши.

Под металлочерепичное покрытие устанавливают стропила сечением 100*50 или 150*50 мм. Шаг между ними устраивают в 60-90 см.

Их делают из древесины влажностью не более 22%. Перед монтажом брусья обрабатывают антисептическим составом. Значение уклона крыши не должно быть меньшим 14 градусов.

Далее в стропилах выпиливают специальные пазы под укладку в них карнизной доски, придающей конструкции жесткость.

Пазы нужны, чтобы сохранить высоту стропильной системы. Если используются длинные крюки желоба, в карнизной доске выпиливают специальные пазы под крюки, если короткие – их крепят непосредственно к лобовой доске. Лобовая доска призвана выполнять защитную и усиливающую функцию и крепится к торцам стропил.

«Технология укладки: металлочерепица устанавливается в соответствии со следующей схемой»

Обрешетка под металлочерепицу

При выполнении монтажа металлочерепицы предусматривают вентиляцию под листами кровли. Для этого обрешетку кладут на контробрешетку толщиной в 50 мм, которая прикрепляется к стропильным балкам поверх гидроизоляции по всей их длине. Из-за того, что нижний брусок обрешетки будет расположен под верхней ступенью металлочерепицы, его сечение выполняют большим на высоту волны.

Укладку данного бруска выполняют параллельно карнизу.

Второй брусок крепят с шагом в 28 см, а остальные через 350 мм. Такой шаг будет верным, если выполняется укладка металлочерепицы Монтеррей. Для материала других производителей шаг может незначительно колебаться.

На обрешетки оставляют крепления под вентиляционные трубы и прочие проходные элементы. Для надежной фиксации конька на место его крепления набивают два дополнительных бруска обрешетки на расстоянии от вершины 5 см. Сплошную обрешетку устраивают вокруг дымоходов, мансардных окон и т.п. При устройстве фронтонных свесов доски обрешетки продлевают на необходимую длину.

По их концам с нижней стороны от конька к карнизу пускают брусок для усиления.

Торцевую доску прикрепляют именно к нему. Доска необходима для закрытия обрешетки и перепадов волн кровельного материала. От торцевой доски до стропильной ноги устанавливают соединительные брусья, которые необходимы для подшивки свеса.

Установка карнизной планки и нижней ендовы

  1. Карнизную планку крепят перед монтажом листов к карнизной и лобовой доскам.
  2. В качестве крепежа используют оцинкованные саморезы, ввинчиваемые с шагом в 30 см.

Совет! Для исключения дребезжания карнизной планки при порывах ветра ее устанавливают в натяг.

«Расположение карнизной планки на металлочерепичной кровле»

  1. По длине нахлест планок должен составлять 5-10 см.

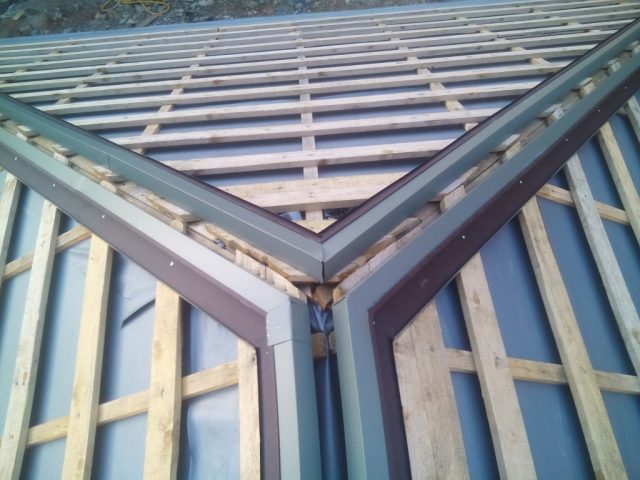

  2. Нижнюю ендову (при ее необходимости) фиксируют саморезами по образованному деревянному желобу с шагом в 30 см. Следят, чтобы нижний край ендовы был расположен поверх карнизной доски.
  3. При стыковке ендовы по горизонтали нахлест делают не меньше 10 см.

Совет! В будущем между ендовой и листами металлочерепицы потребуется укладка специального уплотнителя.

Монтаж листов металлочерепицы

Технология укладки металлочерепицы – видео о которой легко можно найти в сети, выполняется по следующим правилам:

  • Для начала выбирают сторону, с которой будет начат настил покрытия. Как правило, для многих видов металлочерепицы неважно, с какой стороны будет начинаться укладка. Но у некоторых видов материала имеет место капиллярная канавка, которая служит для отвода воды и расположена с левой стороны. По этой причине, если монтаж производят справа налево, последующим листом накрывают одну волну предыдущего. Таким образом, закрывается капиллярная канавка с левого бока. Тем не менее при монтаже в противоположном направлении необходима подгонка следующего листа под волну уложенного. Если же капиллярная канавка расположена с другой стороны (такое тоже бывает), то, соответственно, процесс производят наоборот.
  • Каждый лист выравнивают относительно карниза независимо от сложности исполнения ската. За карниз выпускают 5 см материала.
  • Далее выполняют крепление листов. В местах прилегания листа к обрешетке вкручивают саморез в прогиб волны. Со стороны торцевой доски листы крепят в каждую волну. В нижний брус обрешетки саморезы вкручивают над ступенькой через одну волну. К остальным брускам обрешетки листы прикручивают ближе к ступени снизу. Как правило, на 1м.кв. приходится 6-8шт саморезов.

Схема установки листов металлочерепицы

  • Дополнительные элементы прикручивают к каждой поперечной волне либо гребню продольной волны. При закручивании саморезов используют шуруповерт.
  • По необходимости листы металлочерепицы ножовкой либо ножницами по металлу или же электрическим лобзиком с полотном для металла.

Более подробно с процессом познакомит следующее видео: укладка металлочерепицы.

Установка прочих дополнительных элементов

Мы рассмотрели, как укладывается металлочерепица. Теперь в завершении устройства кровельного покрытия рассмотрим, каким образом можно установить декоративные и функциональные аксессуары – торцевую планку, верхнюю ендову, конек.

Торцевая планка прикрепляется посредством саморезов к торцевой доске к коньку от карниза с шагом в 50-60 см.

При этом нахлест планок предусматривают не меньшим, чем 10 см. Верхняя ендова фиксируется саморезами таким образом, чтобы не задеть середину нижней ендовы. Между верхним элементом и листами кровли также не забывают об укладке уплотнителя.

Конек или коньковую планку закрепляют с помощью коньковых саморезов в верхний гребень сквозь волну с каждой из сторон. С торцов устанавливают заглушки.

Следуя озвученной нами инструкции и выбирая для постройки только качественные материалы, металлочерепичная кровля будет радовать своего хозяина не один десяток лет.

Источники:

  • expert-dacha.pro
  • metallocherepica-pro.ru
  • krovlyakryshi.ru

Карнизная планка для кровли: характеристики, монтаж

Комплектация современных кровельных материалов включает специальные доборные элементы, каждый из которых выполняет свою важную функцию. Одним из таких элементов является карнизная планка для кровли, и без нее не обходится монтаж любого из покрытий скатных крыш.

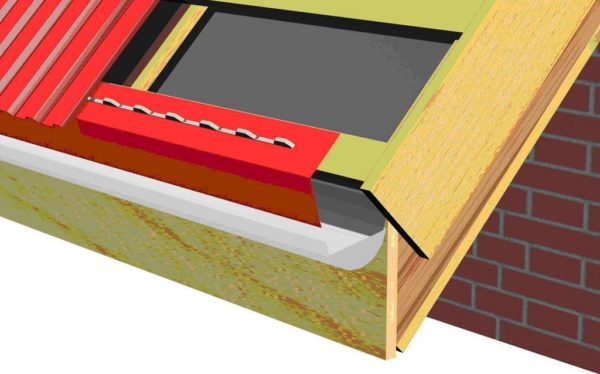

Карнизная планка для кровли

Карнизная планка для кровли

Содержание статьи

Виды планок для кровельных покрытий

Вне зависимости от типа кровельных материалов, перечень и назначение доборных элементов не изменяется. Они могут отличаться по размерам и цветовым решениям, технологии монтажа и физическим параметрам. Но эти отличия никак не влияют на функциональную принадлежность.

Таблица. Виды доборных элементов для кровли

Наименование элементаКраткое описание и назначение

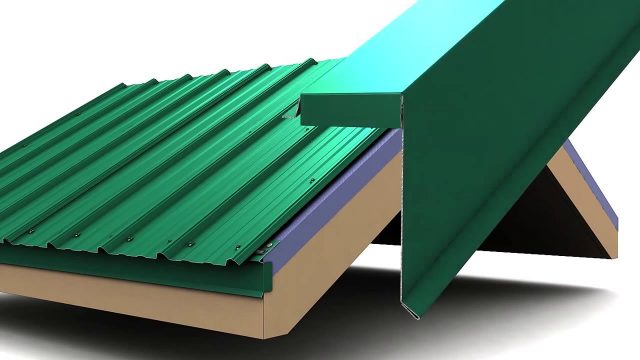

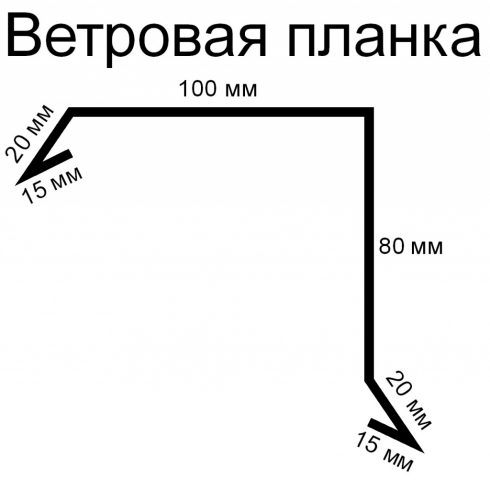

Ветровая (торцевая) планка

Ветровая (торцевая) планка

Прибивается по краям скатов, предупреждает подрыв кровельного покрытия сильными боковыми порывами ветра. Дополнительно защищает деревянные конструкции от намокания и улучшает дизайнерский вид крыши. Фиксируется к деревянным элементам стропильной системы (ветровой доске), кровельным материалам или обрешетке.
Карнизная планка

Карнизная планка

Металлический элемент удлиненной формы, согнутый под углом примерно 90°. При необходимости угол наклона легко регулируется. Одна плоскость планки фиксируется к стропильной системе, а вторая отводит воду в желоб. Способ монтажа зависит от типа крыши. Нахлест примерно 5 см, направление перекрытий значения не имеет. Планка не только отводит конденсат из-под подкровельного пространства, но и защищает стропильные ноги от намокания во время дождя.
Коньковая планка

Коньковая планка

Закрывает открытое коньковое пространство на металлических кровлях. Обеспечивает эффективную естественную вентиляцию утеплителя, предупреждает намокание и задувание снегом. Нахлест стыков делается с наветренной стороны. Карнизная планка прикручивается к верхним волнам металлических листов, устанавливается на завершающем этапе монтажа кровли.
Планка примыкания

Планка примыкания

Герметизирует места выхода на крышу дымоходов, вертикальных кирпичных архитектурных элементов или специальных инженерных коммуникаций. Внешняя поверхность дополнительно герметизируется гибкими защитными пленками или битумными мастиками.

Карнизная планка отличается от всех остальных только местом фиксации и выполняемыми задачами. Что касается материала и технологии изготовления, то никаких отличий нет. Все планки делаются из листовой оцинкованной стали толщиной примерно 0,45 мм, цинкование делается горячим методом. Покрытие сплошное без пропусков и потеков толщиной не менее 20 мкм. Для улучшения внешнего вида и повышения устойчивости к коррозионным процессам поверхности покрываются устойчивыми к УФ-лучам и негативным атмосферным факторам полимерными красителями.

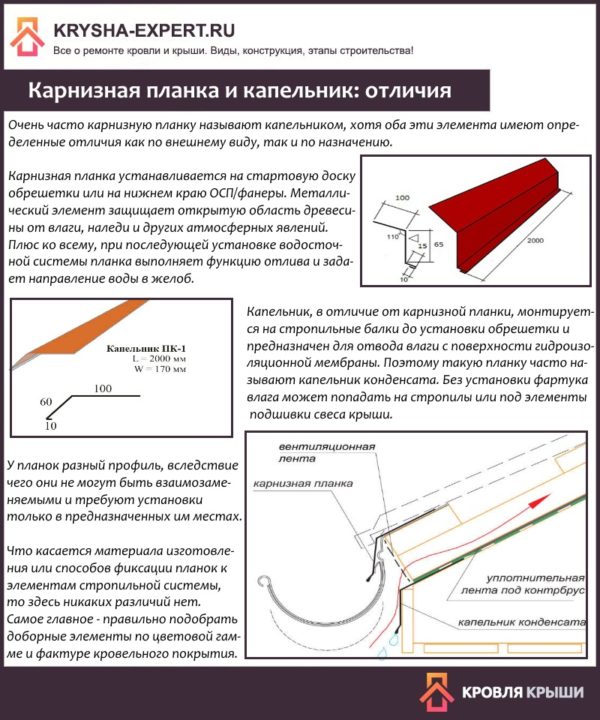

Карнизная планка и капельник: отличия

Карнизная планка и капельник: отличия

Крепление планки своими руками

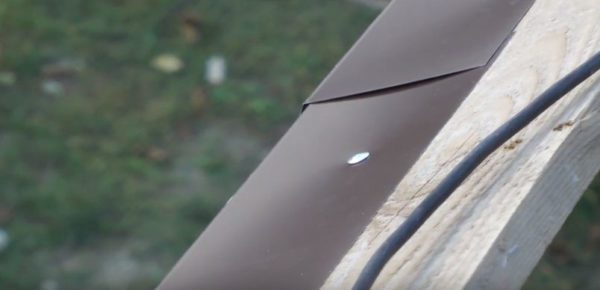

Карнизная планка фиксируется саморезами или специальными гвоздиками с большими шляпками к карнизной доске. Доска прибивается во время изготовления стропильной системы, ее ширина должна быть на несколько сантиметров больше ширины элемента.

Для крепления карнизной планки используют гвозди с широкими шляпками и антикоррозийным покрытием

Для крепления карнизной планки используют гвозди с широкими шляпками и антикоррозийным покрытием

Практический совет. Несмотря на то, что металлический элемент защищает доски от намокания, опытные строители настоятельно рекомендуют пропитать древесину антисептиками или окрасить.

Особое внимание нужно уделять торцам, здесь дерево впитывает максимальное количество влаги. Почему? Во время высыхания влага удаляется как из клеток древесины, так и из межклеточного пространства. Большая часть воды накапливается в клетках, это надо для обеспечения их жизнедеятельности. После высыхания клеточная оболочка становится непроницаемой для воды и совсем не впитывает влагу. Основная жидкость в доски попадает через торцы, в этих местах располагаются открытые каналы межклеточного пространства. А мокрые пиломатериалы под металлическими планками очень быстро гниют, хотя негативные процессы с внешней стороны незаметны. Проблемы можно увидеть только после полного разрушения пиломатериалов, их замена на этой стадии требует много времени и усилий. Карнизные планки установлены на большой высоте, работать там неудобно и опасно.

Торцы стропил нуждаются в повышенной защите от влаги

Торцы стропил нуждаются в повышенной защите от влаги

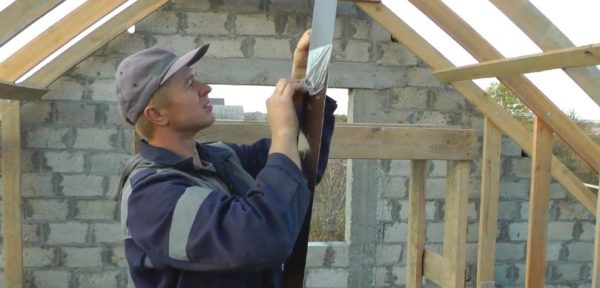

Шаг 1. Снимите защитную полиэтиленовую пленку. Она приклеивается с лицевой стороны и предохраняет поверхности от царапин во время транспортировки. Некоторые неопытные застройщики не снимают эту пленку. Они надеются, что полиэтилен дополнительно предохраняет металл от коррозионных процессов, но это глубокое заблуждение. Уже через несколько месяцев полиэтиленовая пленка под воздействием солнечных лучей потрескается и начнет отслаиваться. В щелях между ней и металлом длительное время вода не высыхает, а это ускоряет процесс старения защитных покрытий. Кроме того, планка с отслоившейся пленкой выглядит неряшливо и снижает привлекательность новой кровли. Очистить поверхность от нее теперь сложно – пленка рвется в руках, но не отклеивается от поверхности металла.

Удаляют с планки защитную пленку

Удаляют с планки защитную пленку

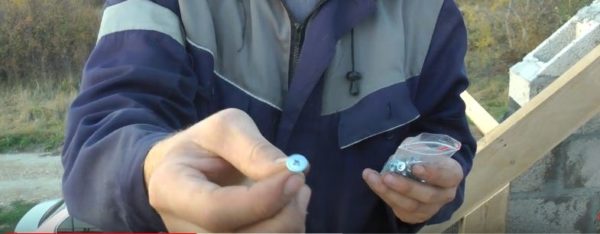

Шаг 2. Подготовьте саморезы. Рекомендованная длина 25 мм, шляпка должна быть широкой, метизы обязательно из нержавеющих сплавов. Категорически запрещается пользоваться саморезами с потайными головками, они повреждают металлические планки, в этих местах сталь начинает покрываться ржавчиной. Как следствие – на лицевой поверхности появляются очень некрасивые коричневые потеки. Со временем отверстия увеличиваются в диаметре и планки могут отрываться, потребуется их полная замена.

Крепежи должны быть оцинкованные и с большими шляпками

Крепежи должны быть оцинкованные и с большими шляпками

Шаг 3. Для уменьшения зазора в стыке между двумя элементами немного прижмите нижний край с маленьким подгибом. Направление нахлеста стыков для этой планки с функциональной точки зрения значения не имеет, пятисантиметровый нахлест практически полностью исключает попадание капелек косого дождя или морошки. Но с декоративной точки зрения направление нахлеста рекомендуется выбирать. Надо делать все возможное, чтобы кровля на удалении смотрелась максимально красиво. Если у вас оживленная улица, то планки крепите таким способом, чтобы щель нахлеста с этой стороны была незаметной.

Планки крепят внахлест на 3-5 см

Планки крепят внахлест на 3-5 см

Прикрутите элемент к доске, расстояние между метизами примерно 40 см, двухметровая полоса фиксируется 5–6 саморезами. Фиксируйте их в шахматном порядке, не пережимайте, не допускайте появления на поверхности вмятин. Это не только некрасиво, но и непрактично. Если головка самореза вдавливается в поверхность металла, то под шляпкой обязательно повреждаются защитные антикоррозионные покрытия. Шляпка никогда герметично не прилегает к плоскости металла, в щели постоянно попадает вода.

Метизы вкручивают в шахматном порядке

Метизы вкручивают в шахматном порядке

Фиксировать саморезы на большой высоте в неудобном положении довольно сложно. Делайте это в такой последовательности.

  1. Определитесь с примерным местом вкручивания саморезов. Прилагайте усилия, чтобы они размещались симметрично, это оказывает влияние на дизайнерский вид карнизной планки.
  2. Металлическим молотком наживите саморез, вбивайте его до тех пор, пока он не будет прочно удерживаться в заданном положении. Головка должна быть вертикальной.
  3. Возьмите шуруповерт и осторожно вставьте его в прорези на головке. Проверьте правильность положения.
  4. Со средним усилием прижмите инструмент и закрутите саморез до касания его шляпки с металлическим листом. Сильно не перетягивайте.
Саморезы сначала наживляют молотком, а затем вкручивают шуруповертом

Саморезы сначала наживляют молотком, а затем вкручивают шуруповертом

Помните, что каждое соскальзывание инструмента со шляпки обязательно оставит глубокие царапины на поверхности карнизной планки. Для заделки таких дефектов рекомендуется заблаговременно покупать специальные карандаши, они заправлены точно такой же полимерной краской, как и окрашеные поверхности элемента. Карандаши можно приобрести одновременно с кровельными материалами.

Технология монтажа карнизной планки

Технология монтажа карнизной планки

Самостоятельное изготовление карнизной планки

Цены на листы стальные оцинкованные

Лист стальной оцинкованный

Если у вас имеется доступ к простейшему листогибочному станку, то сделать такую планку можно самостоятельно. Металл купите в специализированных строительных магазинах.

Шаг 1. Нарисуйте эскиз планки с указанием всех размеров. Нужно учесть ширину прибиваемой площадки и размеры полотна, направляющего воду в желоб водосливной системы.

Начинают с изготовления эскиза планки

Начинают с изготовления эскиза планки

Шаг 2. Отрежьте заготовку соответствующих размеров, они должны суммировать все подгибы элемента. Резак имеется на каждом промышленном станке, работать с ним очень легко и быстро, срез получается идеально ровным. Для соблюдения размеров и параллельности установлена специальная линейка. После нарезания заготовок снимите упоры и резак, подготовьте станок к гибке листов.

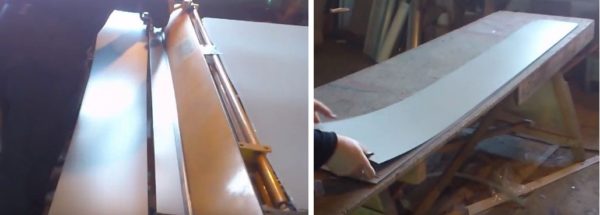

Нарезают заготовки нужного размера

Нарезают заготовки нужного размера

Шаг 3. Отметьте места изгибов согласно нарисованному эскизу. Отметки можно ставить как с одной, так и с двух сторон. Станок имеет специальное приспособление, при помощи которого можно делать параллельные сгибы только по одной метке.

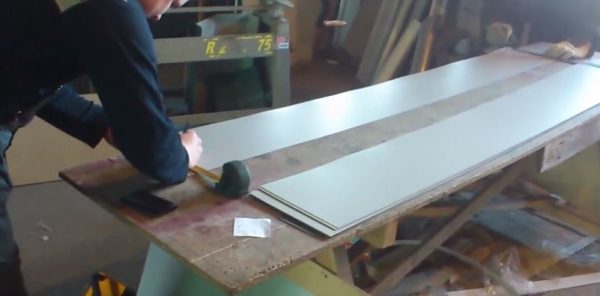

На заготовке отмечают линии среза и сгибов

На заготовке отмечают линии среза и сгибов

Шаг 4. Вставьте металл в станок, выставьте его по метке. Поднимите стол для придания планке необходимого угла загиба.

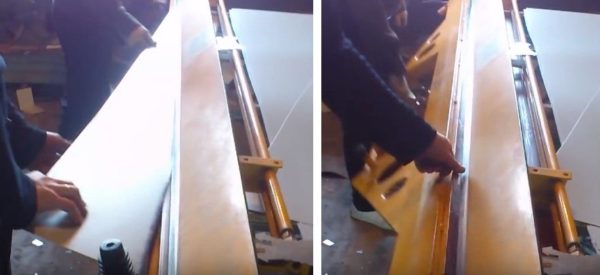

Вставляют заготовку в станок и загибают одну сторону

Вставляют заготовку в станок и загибают одну сторону

Шаг 5. После загибания каждой кромки меняйте положение листа и доделывайте все оставшиеся контуры.

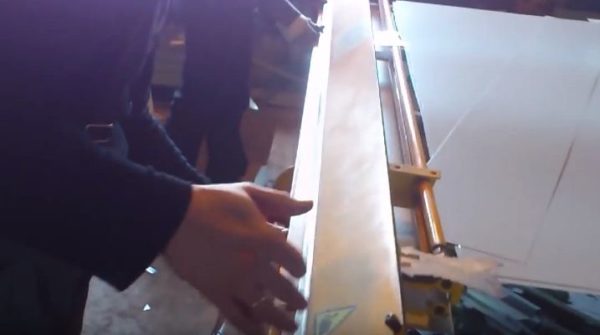

Меняют положение листа и загибают вторую сторону

Меняют положение листа и загибают вторую сторону

Для изготовления одной планки понадобится не более минуты. Станок позволяет изготавливать не только карнизные, но и все остальные планки, входящие в комплект кровельного покрытия. Нет возможности работать на таком станке? Ничего страшного, при желании его можно изготовить самостоятельно.

Как сделать самодельный листогибочный станок

Понадобится болгарка, сварочный аппарат и измерительные инструменты. Станок изготавливается из швеллера №8, уголка с шириной полки 45 мм и полосы шириной 40 мм. Количество металла зависит от планируемой ширины листогиба.

Шаг 1. Аккуратно подровняйте все срезы на торцах. На некоторых металлобазах прокат отрезают газовыми резаками, приходится исправлять результаты их нежелания пользоваться современными станками для отрезания металла.

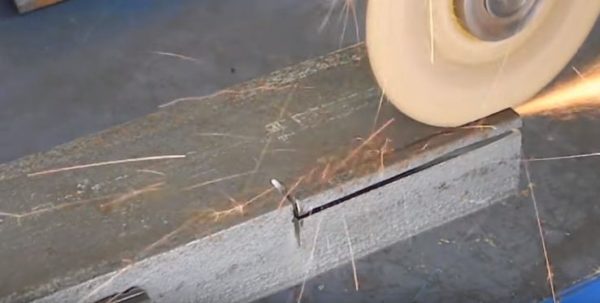

С помощью болгарки делают аккуратные срезы на торцах уголков

С помощью болгарки делают аккуратные срезы на торцах уголков

Шаг 2. Положите уголок на швеллер, точно совместите торцы проката. Сделайте на металле метки, при этом нужно отступить 110 мм, на этот размер уголок должен быть короче швеллера – по 55 мм на каждой стороны. Такую же операцию повторите и на втором уголке, болгаркой уберите излишки.

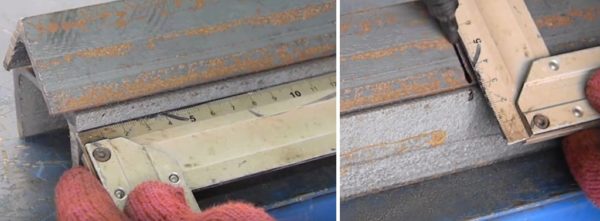

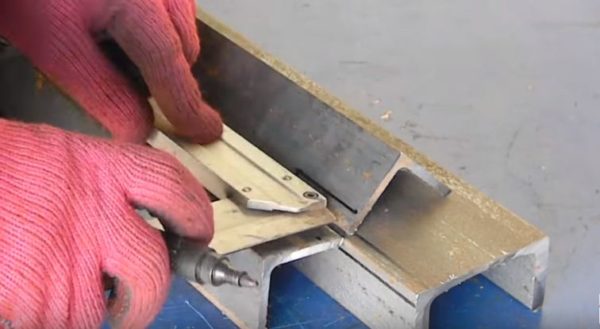

На заготовках делают метки

На заготовках делают метки

Важно. Толстый металл довольно трудно резать, всегда соблюдайте требования техники безопасности, устанавливайте правильное вращение диска.

Искры металла должны отлетать в вашу сторону, а не наоборот, никогда не нарушайте это правило. Травмы от болгарки очень опасные и могут стать причиной инвалидности.

Шаг 3. Отметьте место установки петель, вначале сделайте это на швеллере. Петли располагаются по торцам металла. Затем сделайте метки на уголке.

Отмечают места крепления петель

Отмечают места крепления петель

Шаг 4. Положите все отрезки вместе, разместите их в таком положении, в котором они будут работать в собранном виде. Аккуратно перенесите расположение петель на все детали. Несколько раз проверьте точность разметки, после сборки элементов в единый узел исправить допущенные ошибки трудно.

Заготовки складывают вместе и проверяют правильность нанесения меток

Заготовки складывают вместе и проверяют правильность нанесения меток

Шаг 5. Отрежьте лишние части проката согласно сделанным меткам.

Болгаркой делают вырезы по разметке

Болгаркой делают вырезы по разметке

Практический совет. Для минимизации негативных последствий неточностей рекомендуется вначале подготавливать лишь одну сторону проката. При обнаружении ошибок есть возможность их учитывать во время изготовления второй стороны.

Сделайте примерку петли, если все размеры совпадают, элементы могут свободно совершать вращательные движения, то такие же операции повторите и с другой стороны заготовок.

Примеряют к заготовкам петли

Примеряют к заготовкам петли

Шаг 5. Усильте прижимной уголок, для этого приварите к его внутренней части полосу шириной 40 мм. На этот элемент станка могут воздействовать большие нагрузки, все зависит от толщины металла, который вы предполагаете сгибать. Если уголок деформируется, то изготовление планок очень усложнится – не только линия изгиба будет неровной, но и на боковых поверхностях образуются складки. А при больших отклонениях от линейности тонкая сталь может порваться. Таким же методом надо усилить и упорный уголок.

Уголок усиливают стальной полосой

Уголок усиливают стальной полосой

Полоса приваривается под углом 45°, в таком состоянии она удерживает в стабильном положении обе полки уголка.

Шаг 6. Подготовьте петли к креплению. Для этого нужно срезать их рамки, для станка требуется только поворотный узел. Постоянно проверяйте размеры, работайте очень внимательно, не спешите.

Срезают часть петель

Срезают часть петель

Шаг 7. Выставьте швеллер и уголок в одной плоскости, сделайте между ними зазор в 2–3 мм. Он нужен для того, чтобы во время поворота металл свободно двигался, прокат не задевал друг друга. Еще раз убедитесь в правильности положения элементов. Если все в норме, то приварите петли.

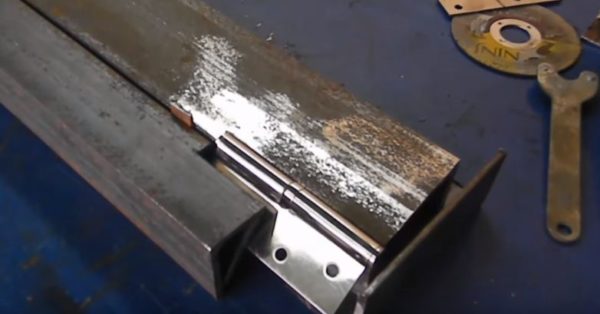

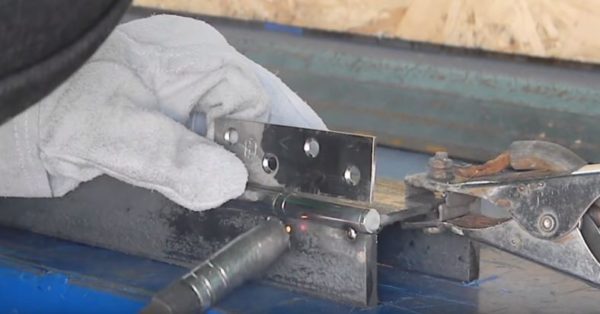

После подгонки элементов приваривают петли

После подгонки элементов приваривают петли

Шаг 8. Приварите усиленный упорный уголок к швеллеру, предварительно установите его в рабочее положение.

Сваривают вместе швеллер и уголок

Сваривают вместе швеллер и уголок

Шаг 9. Отрежьте небольшие кусочки уголка и прикрепите их к торцам упорного уголка, просверлите отверстия. К нижней части широкой площадки швеллера закрепите гайки М10, с их помощью механизм будет фиксироваться к станине.

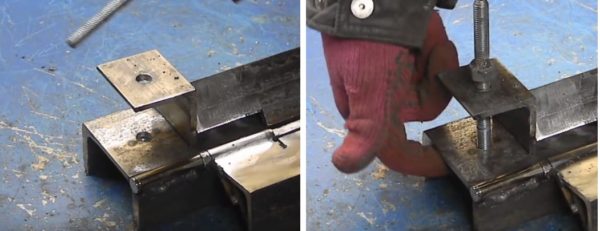

С помощью отрезков уголка и шпильки делают крепежный механизм для станка

С помощью отрезков уголка и шпильки делают крепежный механизм для станка

Шаг 10. По желанию можете изготовить ограничители угла поворота прижимного уголка. Это довольно сложное устройство. Для большинства полок нет необходимости до градуса выдерживать углы изгиба, так что наличие таких ограничителей не обязательно.

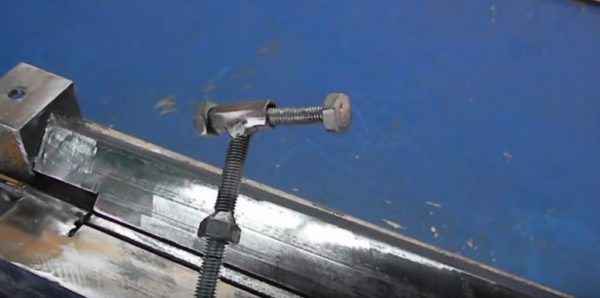

Из гаек и шпилек собирают механизм регулировки станка

Из гаек и шпилек собирают механизм регулировки станка

Теперь осталось изготовить ручки для работы и зафиксировать самодельный станок на станине. Все острые торцы надо сточить под фаску. Покрасьте станок любым красителем для металла, дайте высохнуть и можете приступать к изготовлению карнизных планок.

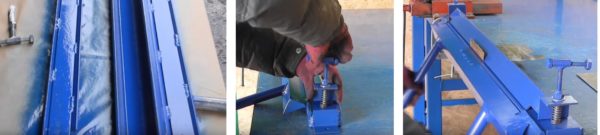

Готовые элементы красят, после высыхания собирают в одно целое, фиксируют к столу и проверяют в работе

Готовые элементы красят, после высыхания собирают в одно целое, фиксируют к столу и проверяют в работе

Цена на листогибочный станок

Листогибочный станок

Видео — Карнизная планка для кровли

Готовые элементы красят, после высыхания собирают в одно целое, фиксируют к столу и проверяют в работеКарнизная планка – один из важных элементов кровли, который выполняет несколько функций. Но при этом она не является самостоятельным элементом и используется во время заключительной отделки крыши дома. Как влияют эксплуатационные характеристики карнизной планки на монтаж софитов, способы их изготовления, свойства и назначение – подробная информация размещена на страницах нашего сайта.

Как крепить ветровую планку на профнастил

Ремонт кровли и крыши

Ветровая планка для профнастила — функции, характеристики, монтаж

Крыши из металлопрофиля являются распространённым решением для конструкций простой формы или большой площади. Этим немудреным кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, дачные дома. Высокая популярность объясняется низкой доступной металлического покрытия и простотой монтажа. Производители существенно облегчают задачу самостоятельного возведения крыши из металлопрофиля, производя готовые фасонные элементы. Эти детали конструкции составляют не более 3% от общей площади скатов, но оказывают влияние на срок эксплуатации и надежность крыши. В этой статье мы расскажем, что такое ветровая планка для профнастила, как подобрать нужные размеры этого элемента, а также выполнить крепление.

Ветровой планкой называют фасонный доборный элемент, который используют для возведения кровли из профнастила. Он представляет собой уголок, одна крепёжная полка которого прикрепляется к обрешетке, а другая защищает свес крыши от порывов ветра, попадания влаги и снега. Ветровую планку производят из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Этот элемент кровельного пирога выполняет следующие функции:

  1. Защита фронтонного и кровельного свеса от проникновения влаги. Наружную поверхность крыши защищает кровельный материал, но талая и дождевая вода или снег иногда проникает к стропильному каркасу с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, отчего портится даже обработанное антисептиком дерево. Ветровая планка, не пропускающая воду, сохраняет деревянные элементы конструкции, продлевая срок эксплуатации крыши.
  2. Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями нередко становится причиной срыва и деформации кровельного материала. Интенсивная ветровая нагрузка приводит к изламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает порчу кровельного пирога и задувание холодного воздуха под обрешетку.
  3. Придание кровельной конструкции завершенного и эстетичного вида. Планки, подобранные в тон к основному цвету кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить подшивку свесов софитами или сайдингом.

Обратите внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлопрофиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры доборных элементов.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

  • Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
  • Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
  • Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ассортимент фасонных доборных элементов для профнастила

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Стандартные размеры фасонных доборных элементов

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном.

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

  • Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.

Технология монтажа карнизной ветровой планки

  • Монтаж фронтонной планки. К установке фронтонной ветровой планке приступают на заключительном этапе кровельных работ. После этой операции остается только оборудовать конёк крыши. Верхняя крепежная полка планки бывает размером 135 мм и 145 мм, она подбирается в зависимости от профиля и высоты волн покрытия. Элемент крепится сверху через кровельный материал к обрешетке каркаса и торцевой доске с шагом 30-50 см. Для этого используются кровельные саморезы с резиновой или полиуретановой шайбой.

    Технология монтажа фронтонной ветровой планки

    Обратите внимание! Для дополнительной изоляции стыков между кровельным материалом и ветровыми планками пользуются специальными уплотнителями, силиконовым герметиком или строительным скотчем. По отзывам мастеров наибольшую эффективность показывает специальный уплотнитель, повторяющий рельеф профиля профлиста, так как он не имеет ограничений по сроку эксплуатации.

    Видео-инструкция

    Торцевая планка для профнастила

    Фронтальная, торцевая, ветровая – это все названия одной детали при устройстве скатной кровли с покрытием из профнастила. Ее установка проходит на завершающем этапе монтажа кровельного покрытия. Ветровая планка для профнастила не только декоративный элемент кровли, у нее есть масса других функциональных обязанностей.

    Назначение

    Торцевая планка, несомненно, придает кровле завершенный вид, но намного важнее ее защитная функция. Она оберегает крышу от многих напастей:

    1. Попадание атмосферных осадков в подкровельное пространство, что приводит к намоканию древесины и утеплителя.
    2. Порывы сильного ветра, загоняющие под профнастил мусор, снег. Боковой ветер изменяет температурный и влажностный режим внутри чердачного помещения.
    3. Проникновение под покрытие птиц и мелких животных. Они портят кровельные материалы, провоцируют возникновение неприятного запаха, увеличивают вероятность заражения микробами и грибками.
    4. Сильный ветер может и вовсе оторвать листы профнастила.

    Поэтому и названий у нее много: фронтальная планка подчеркивает внешний облик, ветровая защищает от ветра, торцевая обозначает края покрытия.

    Конструктивные особенности

    Как правило, ветровая планка изготавливается из того же материала, что и профилированный настил. Производители профнастила предлагают при заказе материалов сразу же приобрести завершающие детали (доборные элементы). Они имеют гнутую форму и окрашены в тон кровельного покрытия. Торцевая планка изготавливается из оцинкованного металла с окрашивающим покрытием. В качестве красящего слоя применяются такие виды покрытия:

    • Полиэстер (на основе органических полимерных веществ).
    • Пурал (на полиуретановой основе с полиамидом).
    • Пластизол (ПВХ и пластификаторы).
    • Лакокрасочные.
    • PVDF (фторсодержащие полимеры).

    У цветного покрытия существуют защитные функции, оно повышает стойкость к воздействию таких факторов, как атмосферные осадки, агрессивная экология, УФ излучение. Предлагаемые размеры фронтальной планки: длина 2–2,5 м, ширина 250, 312 мм, толщина 0,5–0,55 мм. Форма детали может быть прямой или фигурной. Для придания жесткости детали края имеют двойной подгиб. Толщина торцевой планки может иметь разные размеры — от 0,4 до 1 мм. Но толщина в 0,5–0,55 мм является наиболее подходящей, так как деталь получается достаточно прочной и при необходимости легко изгибается.

    Правила установки

    Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:

    1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
    2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.

    1. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
    2. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.

    Для заполнения зазора можно применять следующие виды уплотнителя:

    • универсальный самоклеящийся;
    • универсальный саморасширяющийся (ПСУЛ).

    Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:

    1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
    2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.

    1. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

    Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:

    Установка ветровой (торцевой) планки для профлиста

    Крыша считается качественной лишь в том случае, если она имеет не только привлекательный вид, но и надежно защищает дом от осадков, талых вод, ветра и прочих негативных погодных явлений. Чтобы выполнять данную функцию эффективно, в комплект кровельной системы входит множество доборных элементов. Одна из таких деталей – это ветровая планка. Используется она на кровлях из металлических листов и представляет собой планку из металла, устанавливаемую на важных узлах кровельной конструкции для их усиления. То есть монтируется ветровая планка для профнастила на карнизный свес и торцах фронтонов и предотвращает попадание талых или дождевых осадков под боковые и нижние части ската, что часто случается при ветреной погоде. Также изделие может называться торцевой или фронтонной планкой. При самостоятельном возведении частного дома либо при монтаже только кровельной системы, необходимо иметь представление о том, как закрепляется такая планка и, какие ее разновидности имеются в продаже.

    Назначение ветровой планки

    Основное предназначение ветровой планки заключается в том, чтобы закрывать отверстия, образующиеся на торцах скатов после укладки профнастила. Если пропустить этап установки данного элемента, то кровля останется без должной защиты от дождя. В результате чего влага начнет скапливаться в пространстве стропильной системы и в самый короткий срок выведет из строя не только крышу, но и несущую конструкцию строения. Именно поэтому торцевая планка для профнастила считается одним из важных элементов, установка которого является обязательным. При этом следует не просто установить планку, но и сделать это правильно. Так как в ином случае при сильных порывах ветра элемент будет сорван, а металлическое покрытие может деформироваться. Можно сказать, что назначение планки заключается в следующем:

    • защищать помещение от ветра, который может проникнуть в дом и быстро снизить температуру воздуха в холодное время года;
    • не допускать попадания в подкровельное пространство влаги, то есть дождя и талых вод;
    • оберегать края профнастила от деформации при сильных ветровых порывах;
    • придавать крыше и всему экстерьеру дома эстетичный и завершенный вид;
    • расширять кровельную поверхность;
    • позволяет установить софиты для вентиляционной системы чердака дома правильно и надежно.

    Это важные задачи, с которыми легко справляются торцевые планки различной конфигурации. Однако, пользователи должны знать, что не всегда ветровая планка для профнастила поставляется в комплекте с финишным кровельным покрытием и необходимо в обязательном порядке докупить данный элемент отдельно. О том, как правильно выбрать изделие и на что обратить внимание следует поговорить подробнее.

    Технические характеристики и разновидности ветровых планок

    Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации. Можно выделить следующие распространенные варианты:

    • фронтонная планка – необходима для защиты от осадков боковой части скатов;
    • коньковая – предназначена для герметичного закрытия зазора в верхней части стыковки скатов;
    • карнизная – монтируется перед водосточной системой, на край ската.

    Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

    • длина изделия – 2 м, важно иметь ввиду, что полезная площадь будет меньше приблизительно на 5-10 см, то есть расчет стоит ввести от полезной длины, составляющей 190-195 см;
    • ширина планки – 9х15 см или 4х6 см, при этом более широкое изделие используется для кровли из металлочерепицы или профнастила с высокой волной и с большим углом наклона скатов крыши из профлиста. а узкий вариант отлично подходит для плоских кровель, где используются профлисты с малой волной.

    Отличаться ветровые планки могут и по материалу производства. В частности, различают 3 основных варианта.

    1. Алюминиевые изделия – наиболее доступный и недорогой вариант. Главный недостаток материала в том, что он легко гнется и деформируется при механическом воздействии. В связи с чем сложно произвести монтаж, особенно неопытным пользователям.
    2. Стальные – внешне практически не отличимые от алюминиевых планок. Однако, лишены большинства их недостатков. Изделия характеризуются большой прочностью и надежностью, но и цена их несколько выше алюминиевых аналогов.
    3. Медные – считаются наиболее дорогим видом ветровых планок, но также одним из самых привлекательных. Такие изделия не боятся воздействия влаги и отлично противостоят коррозии в течение долгих лет. Кроме того, их сложно повредить при монтаже и эксплуатации. Однако, важно учесть, что изделия имеют большой вес, что подходит далеко не для всех кровельных систем.

    Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

    Монтаж торцевой планки

    Установка торцевой планки производится после полного завершения работ по монтажу профнастила, но до того, как будет установлена коньковая планка. Установка ветровой планки для профнастила проводится на кровельные саморезы по дереву, длина которых позволяла бы надежно закрепить планку. То есть в расчет берется толщина металла планки и профнастила, а также запас на ввинчивание в обрешетку под профнастил. Шаг крепления саморезов равен 45-55 см, минимальное расстояние составляет 30 см, более близкое крепление использовать не рекомендуется. Крепить планку стоит начинать от карниза. Для этого устанавливается на обрешетку дополнительный брусок с сечением 40х40 мм, к которому и будет производиться крепление планки. В случае необходимости стыковки изделий, нахлест должен составлять 5-10 см. Конкретное значение зависит от погодных условий в регионе, чем более суровый климат, тем надежнее должно быть соединение. При этом важно учитывать, что верхний гребень профнастила должен быть обязательно закрыт. Также не стоит забывать про боковые заглушки, они монтируются на обычные саморезы. Чтобы предотвратить попадание влаги на места соединения планки и крепежных элементов, рекомендуется обработать их герметиком и специальной краской в тон планки.

    Видео по теме:

    Ветровая планка – это обязательный элемент кровельный системы. Ведь именно это изделие выполняет такие полезные функции, как защита от влаги и ветра подкровельного пространства, а также позволяет придать крыши и всему дому более эстетичный и стильный вид. Поэтому даже в том случае, если в комплекте к кровельному покрытию не поставлялась торцевая планка, необходимо приобрести ее отдельно и установить согласно всем правилам и требованиям. При этом монтаж ветровой планки для профнастила вполне под силу выполнить своими руками.

    Посмотрите еще статьи:

    Источники: http://krovlyakrishi.ru/elementy-kryshi/drugie/vetrovaya-planka-dlya-profnastila.html, http://prokryshi.ru/krovelnye-pokrytija/profnastil/vetrovaya-planka-dlya-profnastila.html, http://kryshagid.ru/profnastil/vetrovaya-planka.html

  • видео монтажа по шагам, размеры

    Ходовым вариантом является кровля из профнастила, которая состоит из множества доборов, призванных обеспечить герметичность конструкции и снизить теплопотери до минимума. К таким элементам относится и карнизная планка, исполняющая функцию по гидроизоляции и направлению ливневых стоков в водоотводящий лоток. Чаще всего изготавливается из гладкого листа стали методом холодной формовки и окраски.

    Оглавление:

    1. Сфера использования
    2. Разновидности панелей
    3. Описание технологии монтажа

    Назначение и области применения

    Планка предназначена для предохранения крайней доски обрешетки от попадания на нее влаги при обильном дожде или таянии снежного покрова. Так как в зимний период на скатах крыши задерживается большое количество снега, во время потери тепла через профлист или при наступлении оттепели вся вода будет стекать вниз, попадая на торцы здания. Если край не защищен, то дерево впитает избыточную влагу, что приведет к образованию плесени и гниению. В результате вся конструкция потеряет устойчивость и начнет проседать. Для предотвращения этого и применяется карнизный свес.

    Часто используется в малоэтажном строительстве жилых домов и технических помещений. Также встречается при возведении заборов из кирпича или керамического блока, здесь необходима защита верхнего среза, так кирпич при попадании дождя может разрушаться, поэтому по всей длине на завершающий ряд крепится П-образная панель, обеспечивающая надежную герметичность.

    В большинстве случаев карнизная и ветровая планки изготавливаются и продаются в комплекте, они производятся из одного и того же материала и имеют полимерное покрытие в цвет основной кровли. Краска предотвращает образование ржавчины и предает завершенный вид всей конструкции. Для решения дизайнерских задач тон добора может быть любой в зависимости от рисунка.

    В целях экономии часто используется необработанная древесина, которая выглядит непривлекательно, поэтому карнизный элемент необходим не только для защиты, но и для соблюдения эстетики.

    Виды карнизной планки

    1. С простым углом и загибом по краям. Изготавливается очень быстро и не требует больших трудозатрат, но и задачи, возлагаемые на данную деталь, минимальны.

    2. Панель сложной формы с отливом и ребрами жесткости. Добор данного типа придаст дополнительное усиление всей кровле за счет загнутых полос, принимающих на себя основную нагрузку во время ветра и дождя. Сейчас производители делают планки для металлочерепицы и профнастила с креплением для водоотводящего лотка. Нижний срез готового изделия имеет специальный загиб, за который цепляется полукруглая труба. Такое соединение обеспечивает надежную фиксацию и герметичность ливневой магистрали даже при задержке снега в самом лотке.

    Существует классификация в зависимости от материала изготовления:

    • Из листового оцинкованного металла. Самый популярный вариант, имеет невысокую цену и прост в монтаже и обслуживании.
    • Из пластика.
    • Из листовой меди. Имеет высокую стоимость и вес, но эти недостатки компенсируются долговечностью и стопроцентной защитой от коррозии.

    Все карнизные планки могут для профнастила быть выполнены стандартного размера или по индивидуальному проекту.

    Технология монтажа своими руками, типы установки

    Необходимо проводить работы в несколько этапов, соблюдая последовательность:

    1. Снятие размера. На данном этапе определяется длина всей полосы по периметру кровли и его высота, которая должна заходить под профнастил минимум на 50 миллиметров. Свес под скат крыши опускается до водоотводящего лотка с углублением на 1-2 сантиметра внахлест. На основании полученного параметра определяется тип планки, количество и градус загибов, рисуется чертеж.

    2. Изготовление или покупка готового отлива согласно измерениям. Для соблюдения общего ансамбля нужно приобретать панель такого же цвета, что и выбранный профлист, тогда доборный элемент не будет отличаться и портить внешний вид.

    3. Если проектом предусмотрена водоотводящая система, то ее крепеж производится в первую очередь. Сначала устанавливаются подвесы труб на стропильную конструкцию. Стоит обратить внимание, что для обеспечения хорошего слива кронштейны размещаются от середины к краю крыши с небольшим уклоном.

    4. Между торцевой частью кровли и добором проводится монтаж защитной пленки или пароизоляции, которая предотвратит образование влаги и конденсата и станет преградой для насекомых и мелких птиц.

    5. После установки сливной магистрали можно крепить карнизную планку на крайнюю доску обрешетки. Монтаж осуществляется гвоздями или саморезами с редкой резьбой. Все торцевые стыки между доборными элементами размещаются внахлест минимум на 3-5 сантиметров, это необходимо для обеспечения надежной гидроизоляции и защиты древесины от влаги, чтобы вода, стекающая по крыше, не попадала на голые участки обрешетки.

    6. Торцы слива загибаются внутрь или закрываются специальной заглушкой из того же материала. Можно также перекрыть конец карниза, выпустив ветрозащитную панель на длину стропил.

    Если в проекте дома не указана водоотводящая система труб, а ливневые стоки будут падать по скату вниз на отмостку, то на нижнем срезе слива нужно предусмотреть загиб в сторону кровли. Это позволит обеспечить дополнительную защиту древесины и части наружной стены от влаги и косых дождей.

    В конце осуществляется фиксация ветровой полосы, которая накладывается поверх всей конструкции и прикручивается на саморезы с уплотнением или заклепки. Планку нужно монтировать к профнастилу и наличнику с двух сторон с шагом 300-400 миллиметров. Данная деталь после установки будет принимать на себя основную нагрузку от порывистого ветра и не позволит задираться материалу на крыше по краю.

    Все работы по установке кровли и доборных элементов, так как они проводятся на высоте, должны осуществляться с соблюдением техники безопасности, с использованием страховочного оборудования. Для этих целей лучше привлечь специалистов, имеющих опыт в строительстве подобных систем.

    Установка карнизной планки для профнастила. Устройство карниза на кровле из профнастила

    Последние:
    • Куда поехать зимой в россии
    • Рецепты алкогольных коктейлей для домашней вечеринки
    • Как засушить яблоки в домашних условиях?
    • Какие программы я устанавливаю на новый компьютер
    • Кратчайший пересказ «Алые паруса

      виды, размеры, крепление и монтаж, фото

      При возведении крыш из металлопрофиля немалую роль играет ветровая торцевая планка для профнастила. Этот готовый фасонный элемент в разы облегчает процедуру обустройства кровли, при этом делает ее надежней и продлевает срок службы. Металлические покрытия для крыш пользуются большим спросом, так как отличаются доступной ценой и простотой монтажа. Их используют для покрытия производственных помещений, хозяйственных построек, садовых, дачных домов и так далее. Перед началом работ надо узнать стандартные размеры торцевой планки для профнастила, ее разновидности и принципы установки.

      Ветровая планка для профнастила: как установить, стандартные размеры

      Ветровая планка для профнастила: как установить, стандартные размеры

      Назначение ветровой планки для профнастила

      Торцевую ветровую планку используют в качестве фасонного доборного элемента при обустройстве крыш из профнастила. Изделие выполнено в виде уголка, одна сторона которого крепится к обрешетке, а вторая обеспечивает защиту свеса крыши от ветровых нагрузок, снега и влаги. Для производства ветровой планки применяют высококачественную оцинкованную сталь, покрытую в защитных целях пуралом или полиэстером. Иногда в качестве покрытия для этого фасонного элемента выступает каменная крошка. Монтаж ветровой планки для профнастила обеспечивает решение следующих задач:

      1. Защита фронтонного и кровельного свеса от попадания влаги. Верхняя сторона крыши защищена кровельным материалом, но влага способна попасть к стропильному каркасу снизу. Из-за этого мокнут стропила и обрешетка, что приводит к порче даже обработанной антисептиком древесины. Роль торцевой (ветровой) планки – препятствовать проникновению влаги, благодаря чему деревянные элементы не испытывают негативных воздействий. Таким образом обеспечивают более длительный срок службы всей кровли.
      2. Защита от ветра. Если дом расположен в зоне со сложными климатическими условиями, то сильные боковые порывы ветра способны деформировать или попросту сорвать кровельное полотно. Незащищенные края крыши испытывают серьезные нагрузки, что может привести к их деформации. Установка ветровой планки для профнастила позволяет защитить кровельный пирог, а под обрешетку не будет попадать холодный ветер.
      3. Кровельная конструкция получает завершенный эстетичный вид. Достаточно подобрать торцевую планку, ориентируясь на основной цвет крыши. Сам элемент скрывает неаккуратные края профнастила, создавая пространство для установки софитов или сайдинга.

      Важно! В некоторых ситуациях торцевую ветровую планку способен заменить дешевый гнутый металлопрофиль. Это доступный во многих строительных магазинах материал, но он ограничен в плане разнообразия расцветок, да и для крепления подходят только стандартные по размерам доборные элементы.

      Ветровая планка для профнастила: как установить, стандартные размеры

      Ветровая планка для профнастила: как установить, стандартные размеры

      Виды торцевых планок для профнастила

      Планки, изготавливаемые из металла, подходят как для профнастила, так и для металлочерепицы. Изготавливают их из листов стали, толщина которых от 0,4 до 0,5 мм. Материал сперва нарезают, придают ему необходимую форму, после чего покрывают полимерами. Защитная ветровая планка на профнастил бывает нескольких разновидностей:

      1. Лобовая ветровая планка, которую также называют капельником. Ее крепят к стропилам перед установкой обрешетки, поверх гидроизоляционного слоя. Капельник отводит конденсат и защищает кровельный пирог от температурных изменений. Именно этот элемент обеспечивает сохранность всей кровельной конструкции, предотвращая протечки.
        Ветровая планка для профнастила: как установить, стандартные размерыВетровая планка для профнастила: как установить, стандартные размеры
      2. Ендовы – разжелобки. Защищают внутренние углы кровли. Их устанавливают на стыке между двумя смежными скатными плоскостями. Сама система состоит из донной планки (поверх обрешетки) и верхней ендовы (ее крепят к профнастилу). Для кровельной конструкции ендовы играют большую роль – если их неправильно установить, на крыше будут задерживаться снег и вода, в итоге покрытие быстрее придет в негодность. Прежде чем устанавливать донную ветровую планку, стык обрабатывают особым влагоотталкивающим составом. При крутом скате крыши под нижней ендовой крепят вспомогательный гидроизоляционный слой.
        Ветровая планка для профнастила: как установить, стандартные размерыВетровая планка для профнастила: как установить, стандартные размеры
      3. Кровельная ветровая планка (примыкающая). Этот ветровой элемент перекрывает все возможные стыки на плоскостях скатов. Обводы кирпичного дымохода, выпуклые и вогнутые мансардные крыши, а также точки примыкания плоских кровель к стенам дома оформляют именно такой деталью.
        Ветровая планка для профнастила: как установить, стандартные размерыВетровая планка для профнастила: как установить, стандартные размеры
      4. Карнизная ветровая планка. Защищает свес карниза от воды, пыли и насекомых. Крепят ее к капельнику после монтажа обрешетки. Карнизная ветровая планка бывает прямой и фигурной. Первая разновидность наиболее проста, визуально схожа с обычным уголком. Фигурная дополнительно оснащена ребрами жесткости, поэтому более надежна и выглядит солидней. Прежде чем устанавливать этот ветровой элемент, торец кровли заранее защищают путем монтажа москитной сетки.
        Ветровая планка для профнастила: как установить, стандартные размерыВетровая планка для профнастила: как установить, стандартные размеры
      5. Фронтонная планка для профнастила. Это универсальное и доступное по цене ветровое изделие, продлевающее срок службы кровли. Оно не только обеспечивает защиту крыши от ветра, но и упрощает кладку и выравнивание профнастила. Выделяют несколько видов: простые ветровые, в виде уголка с широкими полками и торцевые усиленные ребром жесткости.
        Ветровая планка для профнастила: как установить, стандартные размерыВетровая планка для профнастила: как установить, стандартные размеры
      6. Коньковая ветровая планка. Этот доборный торцевой элемент защищает вентиляционный зазор в области стыка скатных плоскостей. Помимо защитных свойств, улучшает внешний вид кровельной конструкции.
        Ветровая планка для профнастила: как установить, стандартные размерыВетровая планка для профнастила: как установить, стандартные размеры

      Большой выбор доборных элементов позволяет подобрать подходящие изделия для полноценной защиты кровли от атмосферных влияний.

      Размеры ветровой планки для профнастила

      Торцевая (ветровая) планка – это дополнительный кровельный элемент, поэтому заказывают ее отдельно. Изготовкой занимаются производители металлочерепицы, профнастила и других кровельных материалов.

      При расчете необходимого количества учитывают параметры кровли. Стандарт размера торцевой планки для профнастила: длина — 2 м (эффективная – 1,9 м), ширина – 90 х 150 и 40 х 60 мм.

      Важно! Для плоских крыш (покрытия без волны) и домов, находящихся в районах, где ветровая нагрузка небольшая, используют узкие планки. В остальных случаях применяют широкие модели.

      Ветровая планка для профнастила: как установить, стандартные размеры

      Ветровая планка для профнастила: как установить, стандартные размеры

      Монтаж торцевой планки для профнастила

      Финишный штрих в кровельных работах – установка ветровой планки и подключение софитов. Если проигнорировать этот этап, то будет нарушен теплообмен в области между кровлей: в летний сезон воздух в помещении и стены начнут быстрее греться, зимой – наоборот.

      Прежде чем приступать к креплению ветровой планки профнастила, делают все необходимые расчеты. Здесь учитывают тип кровли. Например, для плоских крыш складов, где покрытие листовое, лучше использовать узкую ветровую планку. Для металлочерепицы и профнастила требования другие – используют широкую рельефную торцевую отделку. Также играет роль правильный выбор и установка обрешетки. В зависимости от вида материала кровли рассчитывают шаг укладки брусков.

      Начинают работы с торца – на решетчатую конструкцию пришивают струганную ветровую доску размерами 25 х 80 мм, и уже на нее ставят планку, используя болтовые саморезы с уплотнительной резинкой. Между крепежами соблюдают расстояние в 0,4 м. Монтаж начинают снизу, продвигаясь к верхней части крыши. Боковые элементы торцевых планок укладывают внахлест, с захватом не больше 0,1 м.

      Совет! Если нужно сделать торцевую ветровую планку короче, используют ножницы по металлу или дисковую электропилу. Абразивные инструменты для этих работ не подходят: в ходе резки температура слишком высокая, что оказывает негативное влияние на полимерное покрытие. Для обработки места среза применяют ремонтную эмаль.

      Если крышу оборудуют профнастилом с водосточными канавками, то листы укладывают перпендикулярно таким образом, чтобы каждый последующий перекрывал канавку. Соседние планки укладывают с поперечным нахлестом в 15 см. Фронтонное изделие крепят выше решетчатой конструкции кровли, опираясь на то, какова высота волн профнастила. Саму планку монтируют при помощи саморезов (с каждого бока и сверху).

      Верхний крепеж обеспечивает наилучшую стыковку, так как у профилированных листов высокая парусность. Если правильно прибить ветровую планку к фронтовому срезу, это обеспечит эффективную защиту от ветра – материал кровли он не оборвет. Чтобы улучшить герметичность между ветровыми планками и профнастилом, между ними укладывают рулонный утеплитель.

      Последовательность укладки ветровой планки:

      1. Поверх торцевой рейки обрешетки прибивают брусок из дерева размерами 40 х 40 мм. В качестве крепежа используют гвозди или саморезы. Брус, впрочем, как и всю остальную обрешетку, заранее обрабатывают антисептиком и противопожарным средством.
      2. Следующий шаг – примерка. Нужно приложить фронтальную планку таким образом, чтобы угол с торца кровли был полностью перекрыт: начиная прибитым деревянным бруском и заканчивая плоскостью профнастила. Расстояние должно быть идентично высоте профиля. Полученные размеры отмечают на панели покрытия, где расположены линии сгиба и реза.
      3. Перед креплением ветровой планки часть панели нужно подрезать (учитывая разметку).
      4. Верхнюю сторону торцевой панели, «смотрящую» на фронтон, отгибают при помощи специального зажима. Если подгиб выполнен качественно, то лист профнастила плотно упрется к боку прибитого бруска.
      5. Панели кровельного материала монтируют сверху вниз. Прибивают их к обрешетке на гвозди.
      6. Несколько советов относительно правильности прибивания торцевой планки. Крепления должны быть с боков и в верхней части. Второстепенная задача верхнего самореза — соединить профнастил с ветровой планкой. Верхнюю сторону забивают коньковыми саморезами, боковые – торцевыми.
      7. Стыки кровли с кромками торцевых планок герметизируют посредством уплотнителей.
      8. В нижней части торцевых полос крепят заглушки: они должны образовывать с планкой закрытый угол.
      9. Верхушки саморезов закрашивают ремкомплектом.

      Необходимо перед началом монтажа определить размеры ветровой планки для профнастила, иначе работы будут не только дольше, но и сложнее.

      Ветровая планка для профнастила: как установить, стандартные размеры

      Ветровая планка для профнастила: как установить, стандартные размеры

      Ветровая планка для профнастила: как установить, стандартные размеры

      Ветровая планка для профнастила: как установить, стандартные размеры

      Ветровая планка для профнастила: как установить, стандартные размеры

      Ветровая планка для профнастила: как установить, стандартные размеры

      Советы и рекомендации

      В ходе выполнения работ нужно перемещаться по крыше. Ходить можно только по уже установленным листам. Ноги ставят в «канавки» или в те места, где профнастил придерживают дополнительные опоры. При выполнении монтажных работ с поверхности кровли необходимо убирать весь строительный мусор и прочие отходы производства – в ином случае есть вероятность задеть их ногой и повредить покрытие.

      Прочие рекомендации:

      • прикрепляя профнастил и торцевые ветровые планки, лучше использовать саморезы с широкими шляпками;
      • для сохранности материала продольный рез делают ножницами по металлу, поперечный – лобзиком;
      • в местах креплений со временем могут образоваться вздутия. Чтобы этого не случилось, не нужно закручивать саморезы слишком сильно. Выполняют крепление строго перпендикулярно в низ волны.

      Если случайно повредить полотно в ходе установки, это может стать причиной его замены раньше срока.

      Заключение

      Торцевая планка для профнастила, как и прочие доборные элементы, легка в установке, но для этого нужно знать технологию выполнения работ. Грамотно обустроенная кровля обеспечит длительный срок службы постройки, а дополнительные элементы не только защитят, но и улучшат его внешний вид.

      Карнизная планка капельник - качество и надежность, от компании «Аксиома Кровля»

      Карнизная планка, виды карнизных планок, монтаж

      Среди доборных кровельных элементов особое место занимает карнизная планка. На площади кровли данный элемент занимает незначительное пространство, однако основная защитная функция и сохранение целостности крыши от влаги приходится именно на планку карнизную. Что требуется  знать при монтаже данного элемента, чтобы «планка не запала»?

      Как выглядит планка карнизная

      Карнизную планку изготавливают промышленным способом на листогибочном оборудовании. В большинстве случаев планка имеет стандартную конфигурацию, отличаясь лишь углом отгиба полочки.

      Ширина плоскости вертикальной и размеры карнизных планок зависят от конструкции стропильной системы, и логически повторяют угол наклона кровельного полотна.

      Длина готового изделия может достигать двух-трех метров, а размеры стандартных  плоских полочек и граней 80х60х10 мм ,100х70х10мм или по чертежу заказчика,  толщина листа планки

      Именно по изгибу двух плоскостей планки вода беспрепятственно капает в водосточную систему, минуя надежный тыл – лобовую карнизную доску кровли. Напомним, что планка носит второе название – капельник.

      Не следует путать конструкцию торцевой и карнизной планки. Различия между планками заключаются в способе и месте крепления.

      Торцевая планка защищает грань боковую между карнизом дома и его коньком.

      Традиционно планки-капельники устанавливают под слой гидроизоляционный  на обрешетку внахлест и заводят висящий край в водосточный желоб.

      Для каждого вида кровельного полотна различают свою технологию монтажа, однако конструкция карнизной планки для мягкой кровли и кровли металлочерепичной одинаковы.

      Монтаж карнизной  планки для различных видов кровли

      планка для крыши из профнастила

      Производить монтаж крыши из профлистов начинают с установки планки. Обязательным условием при монтаже карнизной планки для профнастила является ее расположение ниже гидроизоляционного ковра. В этом случае, влага или конденсат, спускающийся по гидроизоляционной пленке, должны попадать на планку, а затем срываться в водосборную систему.

      Первоначально на кровельных скатах устанавливают торцевые доски. Самую верхнюю доску устанавливают выше обрешетки и к этой доске крепят планку.  Дополнительно под профнастил монтируют уплотнитель воздухопроницаемый для естественного удаления водяных паров. Планки устанавливают внахлест и крепят с применением саморезов или болтов оцинкованных.

      Полезные советы

      Планки карнизные встык крепить не рекомендуется. Нахлест на край уже закрепленной планки должен составлять минимум  1 см.

      планка для металлочерепичной крыши

      Монтаж карнизной планки для металлочерепицы осуществляют перед настилом листов. Первоначально производят установку лобовой (карнизной) доски к торцам системы стропильной.

      Карнизную доску можно устанавливать в специальные пазы для оцинкованного крепежа.

      Затем подготавливают опору для подшивки свеса. Подшивку осуществляют с использованием доски шпунтованной и опорного бруса. Следующий этап это установка атрибутов водосточной системы. Планку карнизную устанавливают между настилом из листов поверх водосточного крепления.

      Крепежными элементами являются саморезы, ввинчиваемые в доску лобовую (карнизную) с шагом 30 см.

      планка кровельная из мягких материалов

      Карнизная планка для мягкой кровли может иметь изгиб 100-130 градусов. Поэтому ее  подбирают в зависимости от наклона скатов кровельных. Капельник монтируют по краю кровли в направлении вертикально вниз.

      Это условие распространяется на все виды мягкой кровли: рулонной, гибкой черепицы или мембраны кровельной.

      Подкровельное пространство обрешетки оборудуют отверстиями для вентиляции и прохода воздуха через аэрационные каналы. Основание карнизной планки для черепицы закрепляют на обрешетку и устанавливают фронтонные защитные  планки на края обрешетки. Затем обрабатывают и устанавливают ковер под ендову, предварительно промазав края битумной мастикой.

      Рекомендуется на установленную планку приклеить мягкий кровельный материал, а затем произвести укладку рядовой черепицы. Располагать мягкую черепицу необходимо так, чтобы черепицы первого ряда «захватили» большую часть кровли. Последующую рядовую черепицу укладывают со сдвигом. Края черепицы у торцов приклеивают особенно тщательно.

      Планку для мягкой кровли монтируют с нахлестом (с минимальной шириной  края 2 см) и фиксируют зигзагообразно. Для крепления используют кровельные гвозди, шаг крепления достигает 10-15 см.

      Полезные советы

      Применительно для крыши из профнастила или металлочерепицы основание планки закрепляют на обрешетку. Нижний край планки направляют на установленный водосточный короб или желоб вертикально или под углом. Радиус падения капель от плоскости стены  может составлять 45 градусов.



      Подлив воды на планку и визуально проследив проход капель, размещение капельника подбирают под выход капель воды. Можно немного опустить или укоротить наклон и месторасположение, пока капельник не закреплен окончательно.

      Фартуки-капельники

      Здоровой альтернативой карнизной планке металлической при устройстве крыши из мягких покрытий являются декоративные фартуки капельники, представляющие собой скрученное покрытие развертку.  Наружным слоем фартуков является стальное оцинкованное полимерное покрытие толщиной 0,7 мм.

      Монтировать такой капельник сплошное удовольствие: проклеил специальной мастикой, развернул «самобранку» и разложил по месту крепления. Возможно, данные перспективные материалы найдут своих поклонников при монтаже «капризной» планки.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
