Монтаж конька профнастила: виды, форма, размеры и способ монтажа

Монтаж кровли из профнастила

Содержание статьи:

Профнастил для кровли необходимо устанавливать на основу из обрешётки или стальных прогонов. Обрешётка состоит из антисептированных досок, поэтому на ней не развивается плесень и другие вредные микроорганизмы. Важно. При монтаже профнастила рекомендуется учитывать величину угла наклона, так как установка материала на поверхность с определённым углом имеет некоторые особенности.

Гидро и пароизоляция

Одно из основных функций крыши – защита помещений от влаги из внешней среды. При неправильном монтаже капли воды от дождя, тумана или других явлений могут попасть внутрь и испортить внутреннюю отделку крыши. Также необходимо предусмотреть защиту от внутренней влаги, так как между холодной поверхностью крыши и тёплым потолком неизбежно будет образовываться конденсат. Скопление конденсата у крыши приводит к разным неприятным последствиям – это образование плесени, промерзание кровли и так далее. Чтобы избежать этих проблем, необходимо установить специальную плёнку, которая будет задерживать капли жидкости, а затем выводить их.

Между этой плёнкой и обрешёткой нужно оставить зазор около 50 мм, что позволит воздуху свободно циркулировать в кровле. Это будет препятствовать скоплению жидкости в одном месте и не позволит плесени закрепиться внутри. Также система вентиляции не даёт жидкости скапливаться в одном месте.

Укладка плёнки

Вентиляция будет препятствовать скоплению влаги в определённых частях кровли, что значительно увеличит её эксплуатационный срок. Чтобы воздушные потоки могли свободно проходить через вентиляционную систему, плёнка не должна доходить до конька примерно 40-50 мм. В случае с нежилыми помещениями барьер для воды можно сделать с помощью рубероида или толя. После монтажа гидроизоляционных материалов выполняют установку стропильных планок, а к ним крепится обрешётка.

Крепление профнастила

Профнастил представленный на сайте pruszynski нужно прикреплять к основе (обрешётке или стальным прогонам) и другим листам материала с помощью цинковых самонарезающих винтов. Для нижней гофры подходят саморезы с размерами 4.8X28..40. Конёк устанавливается через верхнюю гофру, а длина винта подбирается в зависимости от высоты гофры.
К обрешётке профнастил лучше прикреплять с нижней гофры, при этом рекомендуется использовать 5-6 винтов на квадратный метр.

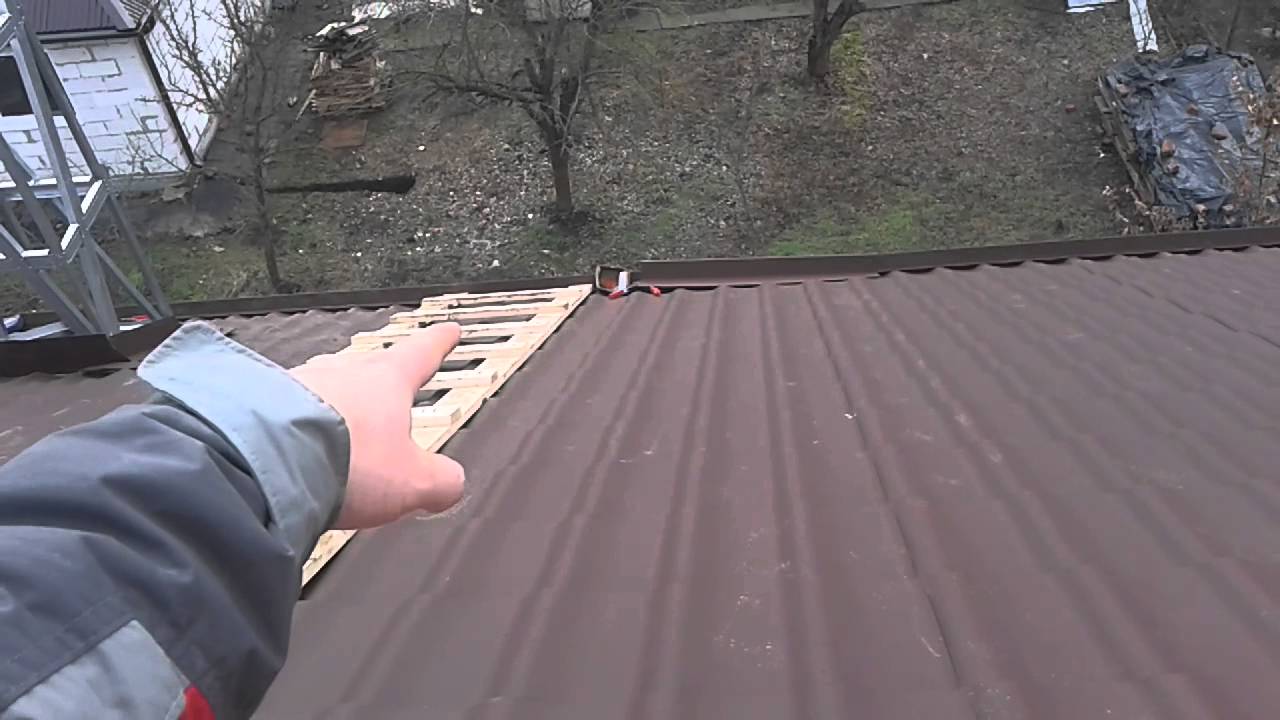

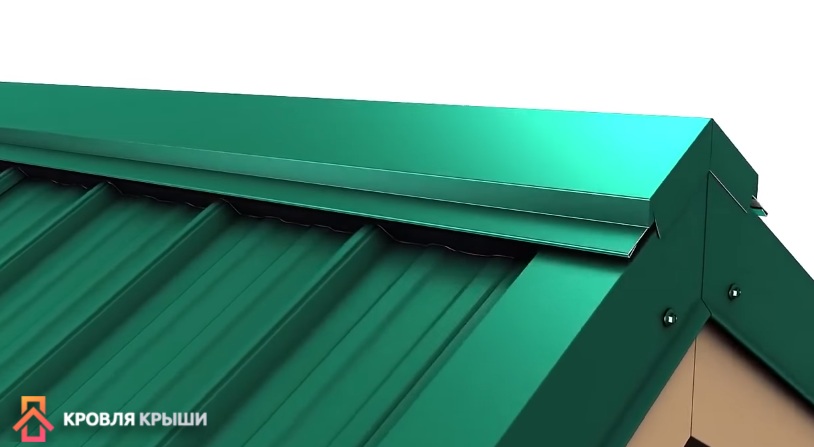

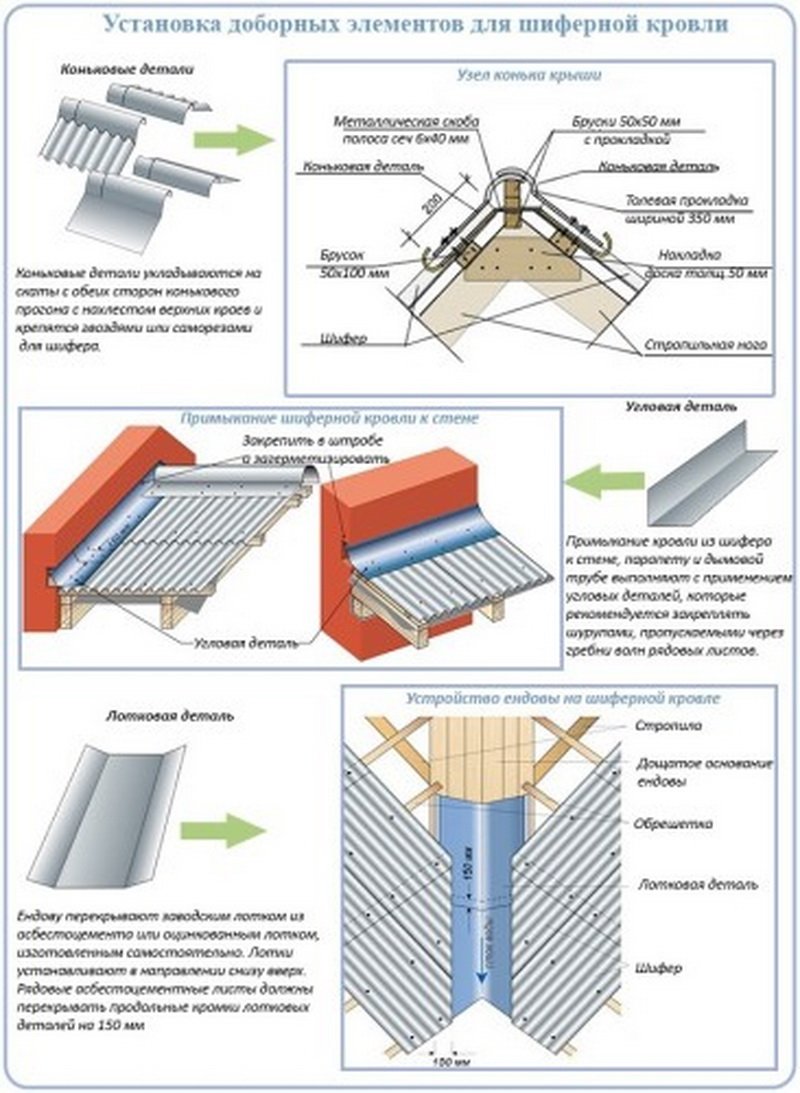

Монтаж конька

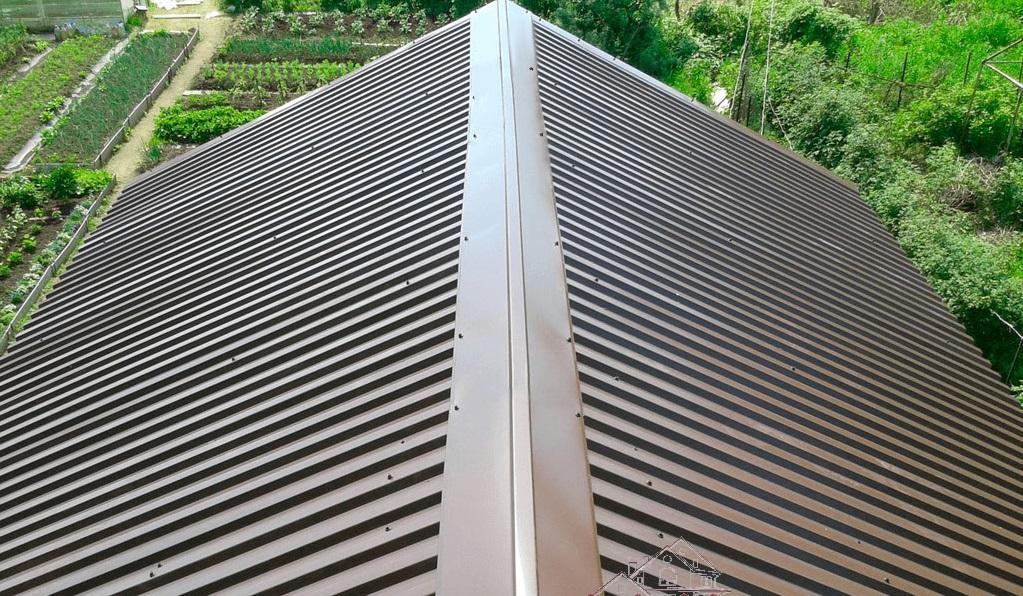

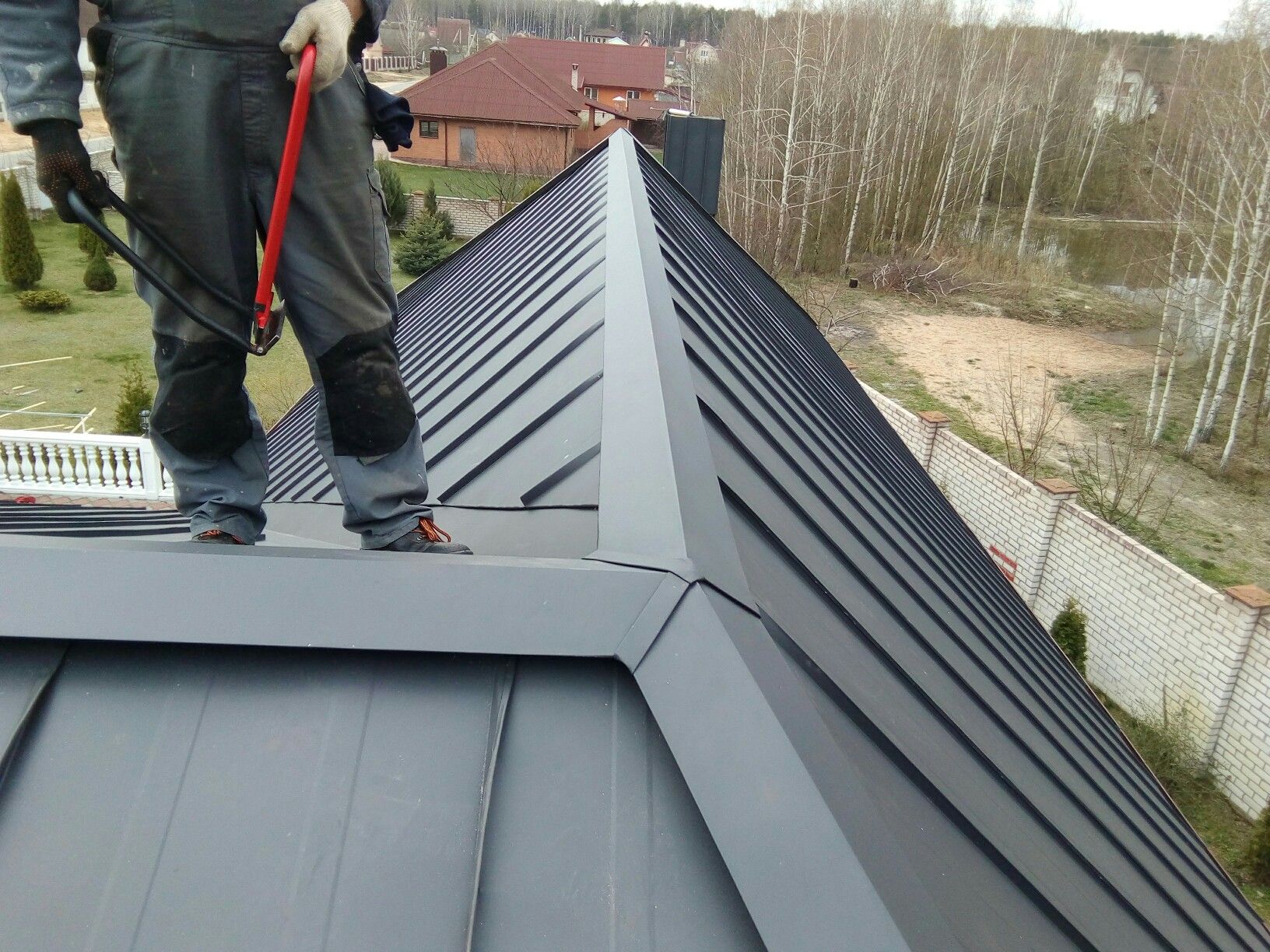

Конёк – самая верхняя часть крыши, где находится стык сторон кровли. Его лучше закладывать с той стороны, куда чаще всего в течение года дует ветер. Устанавливаются элементы конька с нахлёстом в 15-20 сантиметров, а соединяются саморезами через верхнюю гофру профнастила.

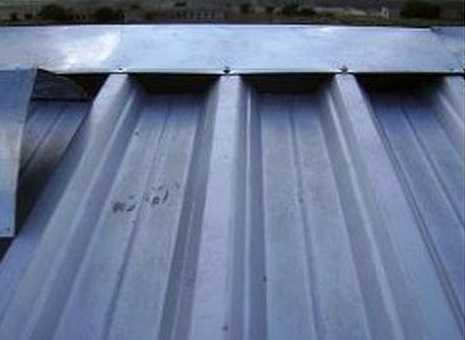

Важно. Если угол наклона кровли небольшой, то стоит установить уплотнительную прокладку на коньке. Это поможет избежать попадания воды во время косого дождя. Между коньком и прокладкой необходимо оставить вентиляционный зазор.

После монтажа в кровле не должно остаться посторонних предметов вроде металлических обрезков и другого мусора, поэтому в конце работ необходимо тщательно всё осмотреть.

монтаж планки и размеры элементов на крышу. Вентиляция и герметизация своими руками. Чем прикрутить коньки?

Среди всех работ, выполняемых при установке кровли, особое место занимает монтаж коньков для профнастила. Несмотря на кажущуюся простоту, он требует учета многих нюансов, определяемых видом и размерами используемых планок. Заслуживают внимания и уплотнители – без их применения невозможно достичь оптимального уровня изоляции.

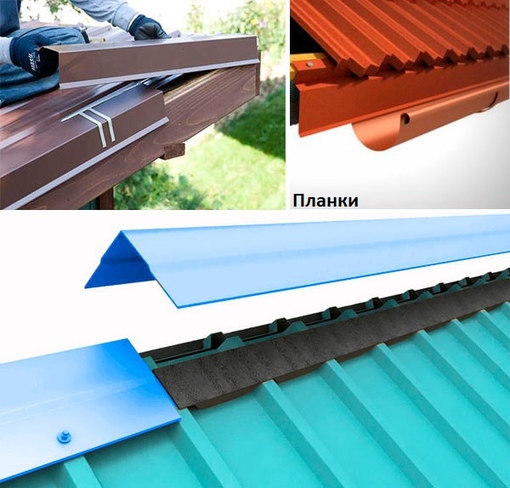

Описание и назначение

Прежде всего стоит заметить, что коньками могут называться два совершенно разных элемента конструкции крыши. Первый представляет собой стык, образуемый парой смежных скатов и находящийся в высшей точке кровли. Второй элемент, которому и посвящен представленный материал, является доборным и выглядит как планка для перекрывания упомянутого выше соединения.

Как правило, коньковые накладки производят из того же материала, что и кровельное покрытие. Для достижения наилучшего внешнего вида их оттенок должен соответствовать тону профилированного листа, в идеале сливаясь с ним.

Что касается процедуры установки коньков, то она необходима для всех кровельных конструкций за исключением плоских.

Благодаря тому, что рассматриваемый доборный элемент закрывает просвет между скатами, он выполняет 3 основные функции.

Защитная. Использование кровельных коньков минимизирует коррозионные процессы, износ стропил и порчу обрешетки. Отсутствие накладных планок уменьшает срок службы кровли и снижает ее теплоизоляционные качества.
Вентиляционная. По завершении установки между коньком и кровлей образуется небольшое пространство, обеспечивающее воздушную циркуляцию. Кроме того, наличие полноценной вентиляции препятствует образованию конденсата – главного врага большинства утеплителей.

Декоративная. Накладные планки закрывают просвет между скатами, обеспечивая наилучший визуальный эффект. Если же оттенок конька выбран правильно, он выглядит как органичное продолжение уложенной кровли.

Сочетание перечисленных выше качеств гарантирует безаварийную эксплуатацию крыши в течение 3-4 десятилетий.

Виды и размеры

Как уже упоминалось выше, кровельные коньки чаще всего делают из того же материала, что и профнастил.

Таковым является оцинкованная сталь, нередко покрываемая полимерным слоем для лучшей устойчивости к износу. В большинстве случаев коньковые накладки производят в заводских условиях, однако некоторые умельцы предпочитают их изготовление своими руками – при помощи листогиба.

Практика показывает, что первый вариант ненамного дороже второго, а потому особой популярностью он не пользуется. Для большинства планок средняя длина секции составляет 2-3 м, а в случае с треугольной разновидностью это значение может доходить до 6 м. Особого внимания заслуживают разновидности коньков, определяемые формой изделия.

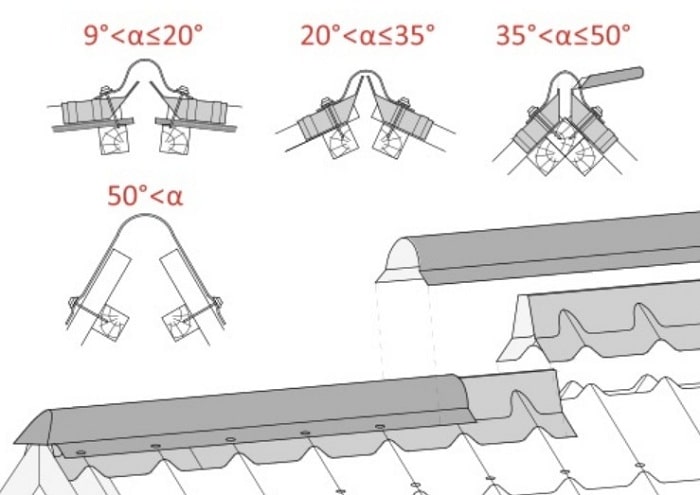

Традиционных вариантов 3 – уголковый, П-образный и скругленный.

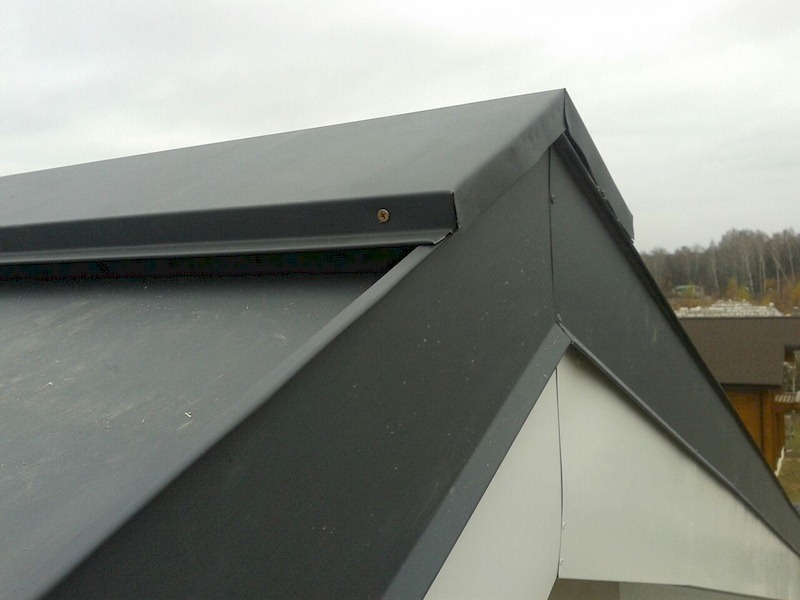

Уголковые

Второе название – треугольные. Представляют собой накладки в виде обратного желоба, угол раскрытия которого незначительно превышает прямой. Чтобы уголковые коньки были более прочными, их края подвергают завальцовке. Оригинальностью такие изделия не отличаются, а главное их преимущество – умеренная цена.

Размеры полок уголковых накладок составляют от 140-145 мм до 190-200 мм. Первый вариант подходит для стандартных крыш, а второй предназначен для наиболее длинных скатов. Что касается кромки, то ее ширина варьирует в диапазоне 10-15 мм (это значение актуально для любой разновидности коньков).

П-образные

Одно из самых оригинальных решений, с дизайнерской точки зрения. Такие коньки, часто именуемые прямоугольными, имеют вершину в виде буквы «П», выполняющую функцию вентилируемого кармана. Эта особенность обеспечивает полноценную циркуляцию воздуха, крайне важную для любого помещения. Подобные накладки стоят дороже уголковых, что объясняется сложностью их изготовления и большим количеством расходуемого материала. Стандартная ширина прямоугольных коньков – 115-120 мм, размер ребра жесткости находится в пределах 30-40 мм.

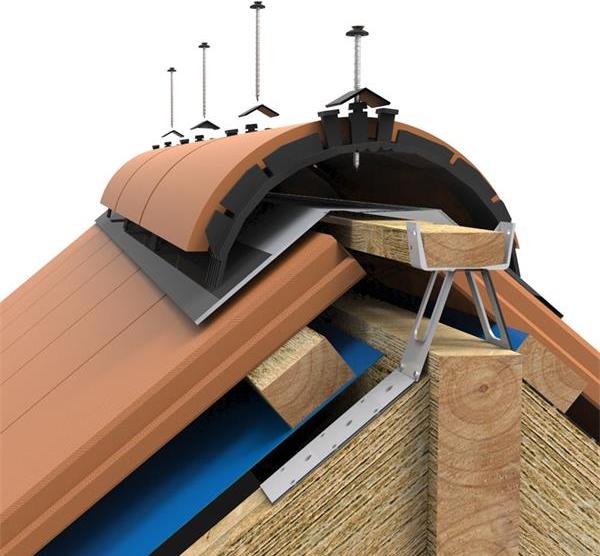

Скругленные

Эти накладки, также называемые полукруглыми, имеют одну характерную особенность. Их устанавливают в ситуациях, когда используется волновой профилированный лист. Такие элементы не только противодействуют образованию конденсата, но и обладают отличным внешним видом.

Единственным их недостатком является высокая стоимость.

Средний диаметр скругления рассматриваемых накладок – 210 мм, размер боковых полок – 85 мм.

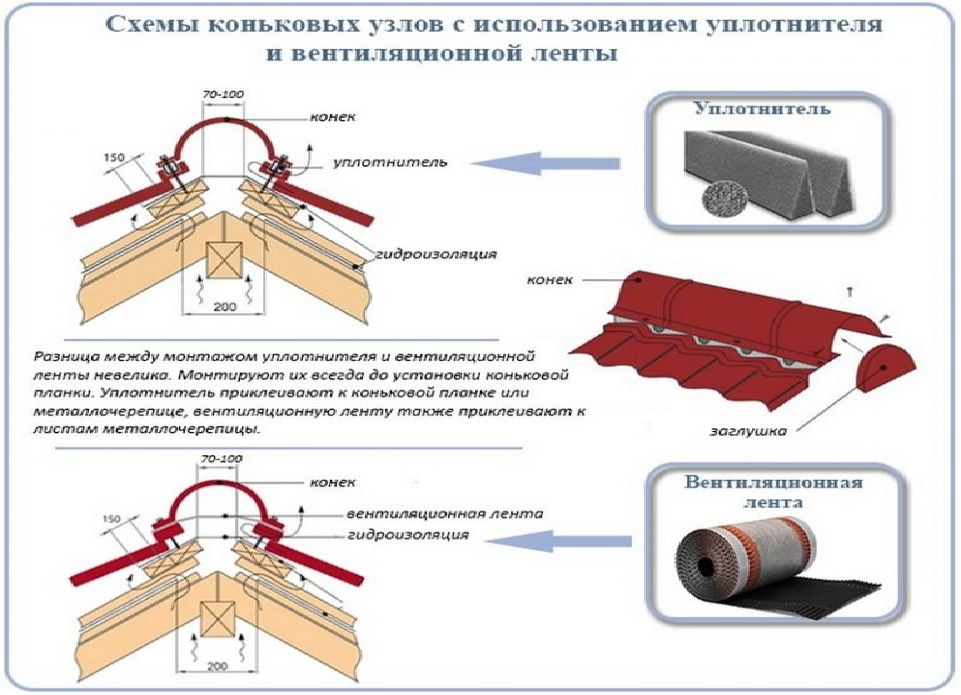

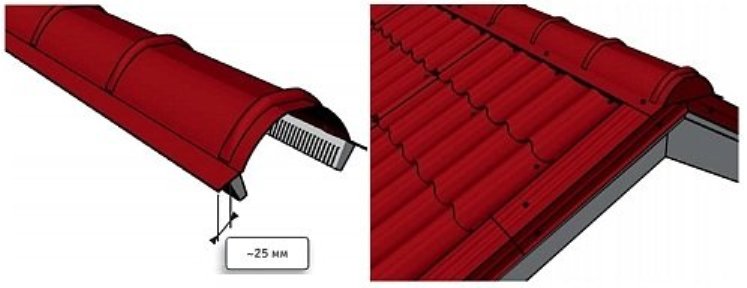

Как улучшить защиту?

Несмотря на то что коньки закрывают просвет на стыке двух скатов, они не могут гарантировать полную герметизацию. Для решения этой задачи применяют уплотнитель – невидимый снаружи элемент кровли, повышающий эффективность использования накладных планок. В частности, он:

обеспечивает герметичность всех стыков, заполняя любые зазоры;
выполняет функцию барьера, предотвращая попадание мусора, пыли и насекомых в пространство под кровлей;
защищает от всех видов осадков, в том числе сопровождаемых сильным боковым ветром.

При этом структура уплотнителя позволяет ему свободно пропускать воздух, благодаря чему его использование не препятствует вентиляции.

Существует 3 основных типа рассматриваемых материалов.

Универсальный. Изготавливается в виде ленты, выполняемой из вспененного пенополиуретана. Характерная черта – открытая пористость. Зачастую одну из сторон таких изделий делают клейкой, что положительно сказывается на удобстве работы. Способность материала пропускать воздух – достаточная, но не оптимальная.

Профильный. Такие уплотнители характеризуются большей жесткостью и закрытыми порами. В отличие от предыдущей разновидности, производятся из вспененного полиэтилена. Способны повторять профиль листа, благодаря чему полностью закрывают просветы между накладными планками и кровлей. Во избежание снижения уровня воздушной циркуляции в таком уплотнителе предусмотрены специальные отверстия. Последние можно оставлять закрытыми – при условии наличия скатных или коньковых аэраторов.

Саморасширяющийся. Производится из пенополиуретана, пропитанного акрилом, и оснащается полоской-самоклейкой. После монтажа такой материал может увеличиваться в 5 раз, эффективно заполняя любые просветы. Требует установки аэраторов.

Наименьшей стоимостью может похвалиться первый вариант, тогда как третий гарантирует максимальную степень уплотнения.

Подготовка

Перед тем как приступить к монтажу коньковых накладок своими руками, стоит уделить внимание следующим моментам.

Определение разновидности и количества монтируемых изделий. При расчете последнего необходимо учитывать, что установка коньков выполняется внахлест. С особой внимательностью следует подходить к размерам накладных планок – допущение ошибок может сказаться на внешнем виде и функциональности готовой конструкции.
Монтаж обрешетки. Она должна состоять из пары размещенных рядом досок, быть сплошной и располагаться под верхними краями кровли. Это условие объясняется тем, что крепление коньков осуществляется именно в обрешетку.

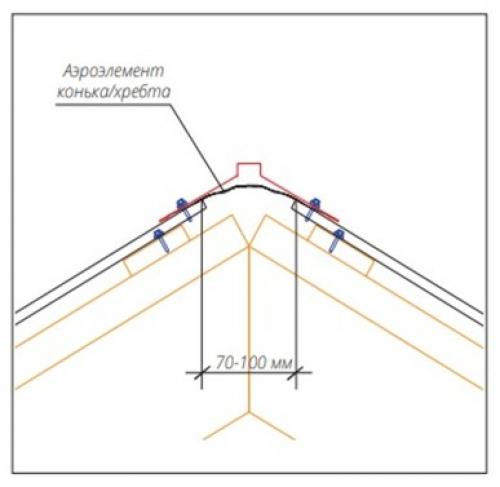

Проверка расстояния между противоположными профлистами. Оптимальное значение – от 45 до 60 мм. Меньшая дистанция между верхними кромками затрудняет выход пара из-под кровли, а большая – препятствует правильному монтажу накладок.

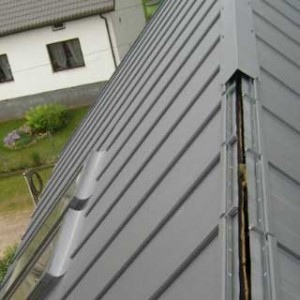

Осмотр линии стыка двух скатов. Желательно, чтобы она была идеально ровной, а предельно допустимое отклонение составляет 2% от ширины полки.

В ситуации, когда последнее условие не выполняется, возникает риск протекания крыши. Чтобы избежать данной неприятности, следует выбрать конек с более широкой полкой.

Существует альтернативное решение – повторная укладка кровельных материалов, однако в сравнении с предыдущим способом она менее рациональна.

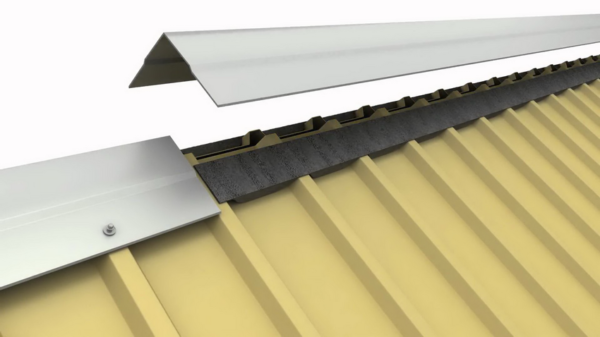

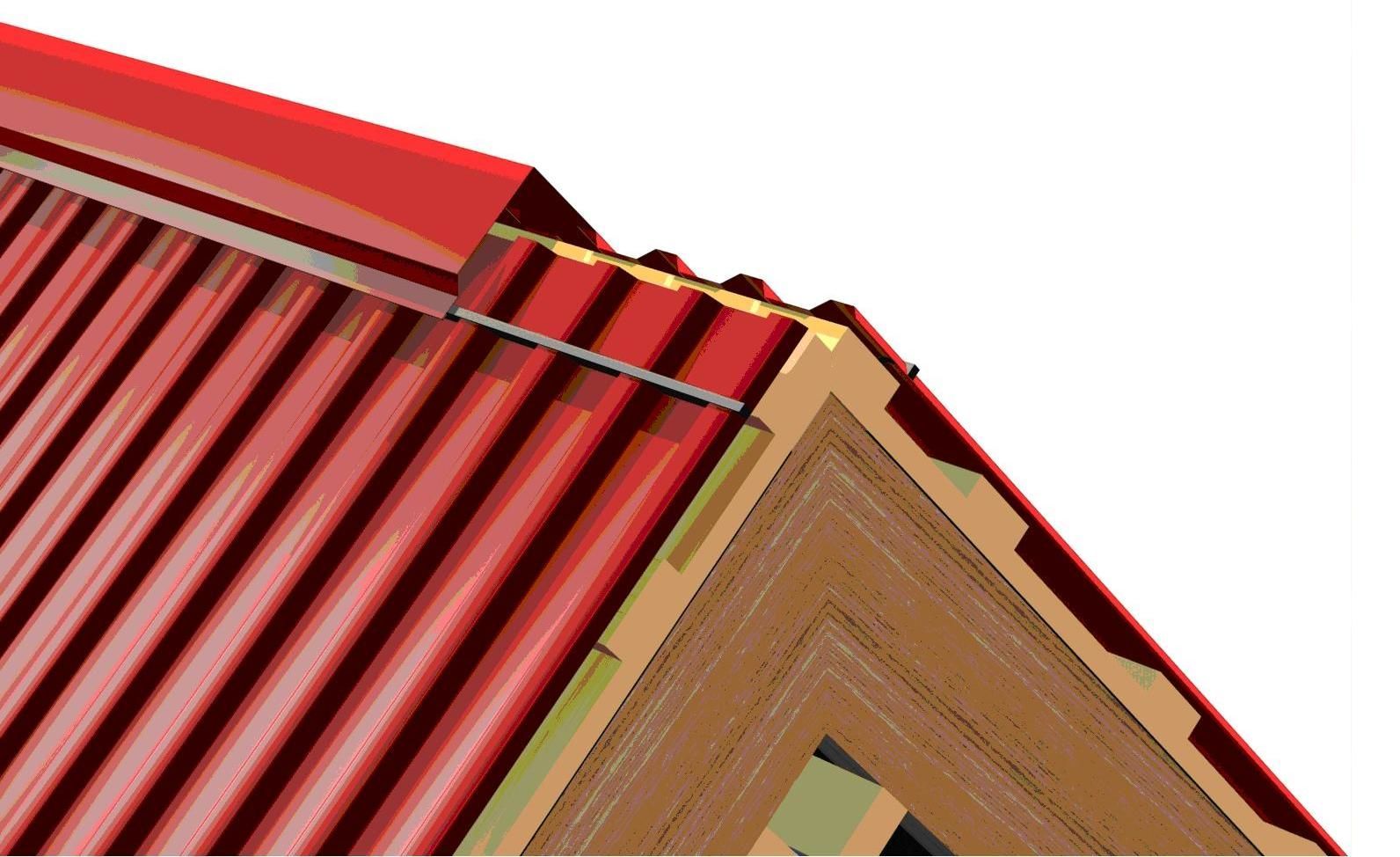

Монтаж

Работы по установке коньков для профнастила желательно начинать с подветренной стороны крыши, в соответствии со следующим алгоритмом.

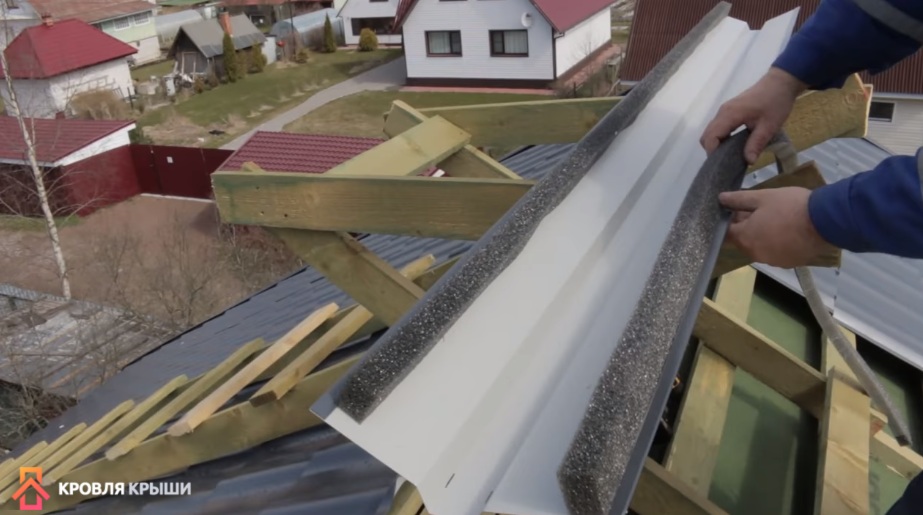

Монтаж уплотнителя. Если выбранный материал оснащен полоской-самоклейкой, работа значительно упрощается. В остальных случаях фиксация утеплителя проводится при помощи подручных средств. Крепить материал можно как к обратной стороне коньков, так и к профилированным листам.
Установка накладных планок. Для большинства видов изделий она выполняется с нахлестом в 15-20 см. Исключение составляют скругленные кровельные коньки, у которых есть линия штамповки. Если нужно отрезать планку, желательно использовать ножницы по металлу, а не угловую шлифмашину. Эта рекомендация особенно актуальна для накладок, имеющих полимерное покрытие.

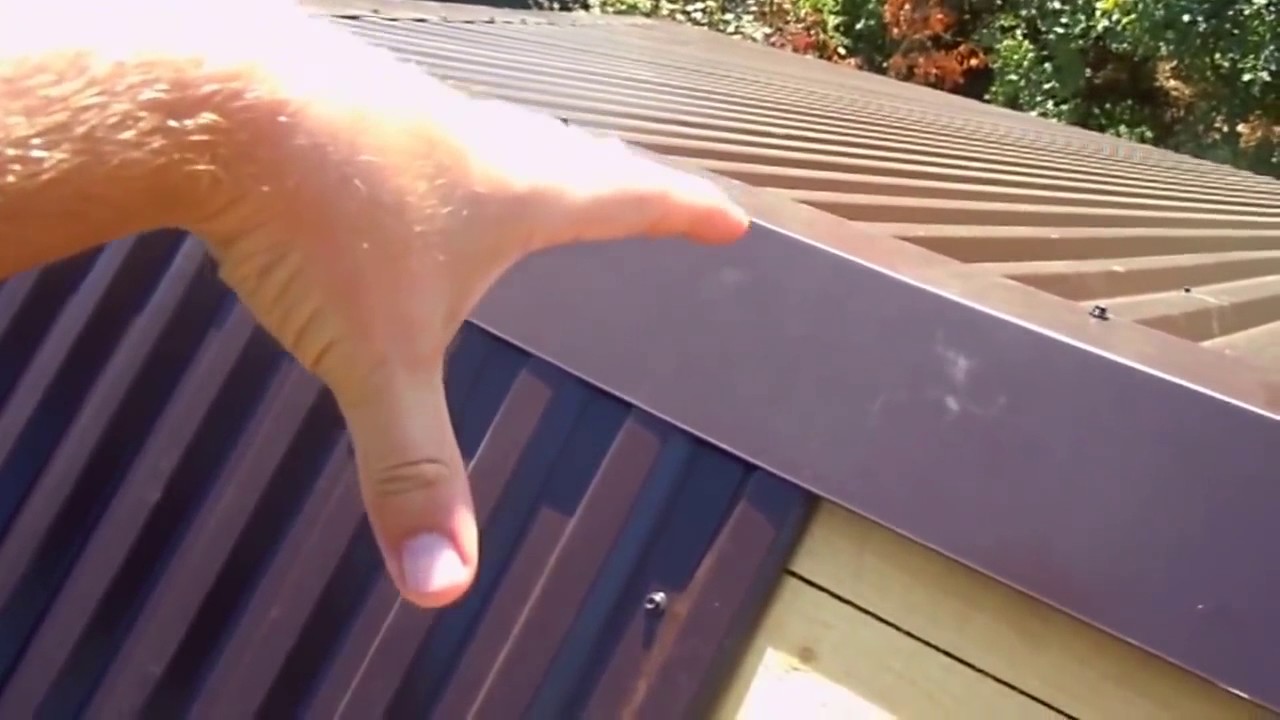

Окончательная фиксация. Убедившись, что конек для профнастила расположен ровно, его остается прикрутить, используя кровельные саморезы. Загонять их следует в обрешетку, проходя сквозь слой металла и выдерживая расстояние 25 см между соседними точками. Не менее важно, чтобы саморезы находились на удалении 3-5 см от нижнего края накладной планки.

Для упрощения процедуры монтажа специалисты советуют сначала крепить коньки по краям, а далее вкручивать все остальные саморезы. Наиболее подходящим инструментом для решения этой задачи является шуруповерт. Что касается гвоздей, то использовать их для монтажа допустимо, но нежелательно: в случае ураганного ветра такие крепежи могут не справиться с нагрузкой и вырваться.

Подводя итог, остается констатировать, что правильно установленные коньки для профнастила оберегают кровлю от множества негативных факторов, гарантируя ее надежность и долговечность. Справедливость данного тезиса регулярно подтверждается практикой, и каждый желающий может убедиться в этом на собственном опыте.

Монтаж подкровельных комплектующих элементов для кровель из металлочерепицы и профнастила

Монтаж подкровельных комплектующих элементов для кровель из металлочерепицы и профнастила
До монтажа профилированных листов устанавливают карнизные планки и специальные внутренние ендовы в места схождения скатов под внутренним углом. Обрешетка здесь должна быть сплошной.
Монтаж ендовы нижней

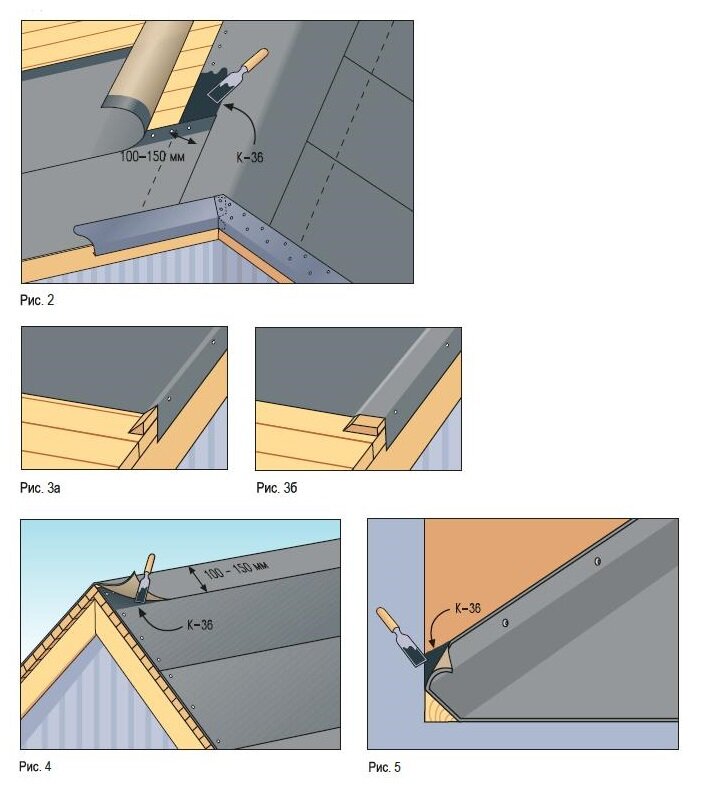

рис. 1	Для устройства нижней ендовы необходимы полосы оцинкованного железа шириной 300 мм, отформованные в центре. Сначала нужно сделать перегиб посередине листа, а затем отогнуть края. Гребень будет работать как отражатель, который не позволит воде попасть с одного ската на другой, а фальцы направят воду к водосточному желобу. Стороны ендовы нужно уложить с напуском 150-200 мм и прикрепить с помощью загнутых гвоздей, вбитых в стропила по кромкам. Затем, в процессе монтажа кровли, поверх краев внутренней ендовы укладываются листы металлочерепицы. Их не нужно полностью соединять на стыках: в ендове нельзя допускать засоров из листьев и мусора. Зазор между кровельными листами и краями ендовы желательно герметизировать специальными поролоновыми уплотнителями. Затем поверх листов покрытия будет установлена декоративная внешняя ендова. При монтаже ендов, примыканий, проходных элементов неизбежна обрезка листов. Для этого используют электролобзик, дисковую пилу с твердосплавными зубьями или ножовку по металлу. Обратите внимание: нельзя использовать шлифмашины с абразивными кругами, так как они нарушают структуру металла, полимерное покрытие, прожигают его, вызывая коррозию. В случае использования такого вида инструмента необходимо обработать края срезов антикоррозийной краской по металлу в тон стали. Необходимо так же удалить с покрытия листа опилки, остающиеся после резки (рис. 1).

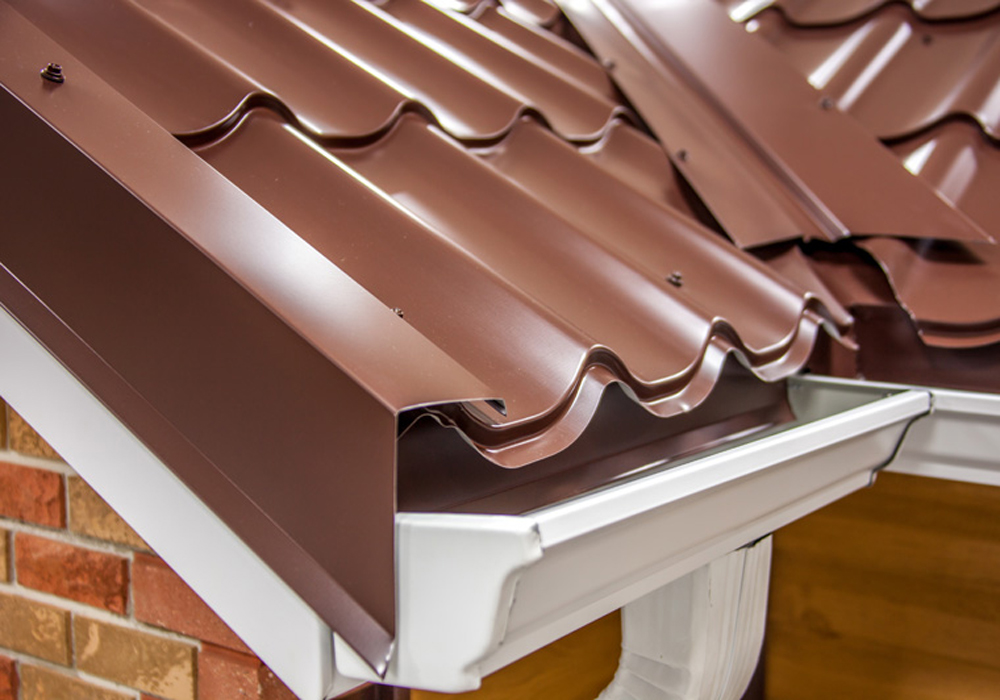

Монтаж планки капельной
	Монтаж осуществляется на карнизный свес поверх сплошной обрешетки (рис. 2).
Монтаж нижней планки примыкания
рис. 3	Для защиты стропильной системы от влаги, попадающей через различные отверстия в кровле, необходимо применять специальные планки примыкания или гладкий лист. Вокруг печной или каминной трубы делается воротник из кровельной стали, причем со стороны конька стальной лист подводится под кровлю, а со стороны карниза — поверх кровли, образуя фартук. Установку нижних планок примыкания начинают с нижней стенки трубы. Её подрезают под нужный размер, а затем закрепляют с помощью само-резов, после этого планку монтируют на боковые и верхнюю стенки трубы. Под нижнюю планку подводится гладкий лист (галстук), с помощью которого отводится вода со ската. Его направляют в ендову или в карниз. По краю фартука необходимо сделать бортик с помощью плоскогубцев и молотка. У самой трубы лист подводится под кирпичную кладку. В целях противопожарной безопасности обрешетка и кровельное покрытие не должны доходить до трубы на 140 мм, а все деревянные элементы — на 400-500 мм (рис. 3).
Монтаж кровельных покрытий
рис. 4 рис. 5 рис. 6	1.Рекомендуется выполнять монтаж металлочерепицы в обуви с мягкой подошвой, чтобы избежать повреждения защитно-декоративного покрытия. 2.Перед тем, как приступать к монтажу металлочерепицы на прямоугольных скатах, целесообразно проверить стропильную систему на прямоугольность. Если диагонали ската не равны — необходимо выровнять его дополнительными проставками под фронтонные (ветровые) доски (рис. 4, 5). 3.Прежде чем переходить к расчетам материалов, нужно получить точные размеры кровли. Вся продукция АО «Профсталь» изготавливается согласно предоставленным заказчиком размерам, поэтому если размеры приблизительные, то и расчеты материалов будут также приблизительными, отсюда — остатки или нехватка материала. Необходимые параметры для расчета потребности кровельных материалов приведены в рис. 6. 4.Следует обратить пристальное внимание на раскрой материалов. Если образовалась нехватка листов одного размера и излишек листов другого размера, значит, монтажник не уделил достаточно внимания чертежам раскладки листов металлочерепицы или профнастила по скатам. Эта ошибка довольно распространенная, поэтому нужно строго следовать рекомендациям по раскладке листов кровельного материала. К этой же группе ошибок относится и пренебрежение аксессуарами для кровли.
Монтаж металлочерепицы
рис. 7 рис. 8 рис. 9	Листы металлочерепицы «Супермонтеррей Люкс» укладывают с нахлестом один на другой. На двускатной кровле монтаж начинают, как правило, с торца — справа налево, т.к. капиллярная канавка на листе расположена слева (рис. 7). Это связано с тем, что капиллярная канавка должна закрываться соседним листом (предназначение канавки — предотвращать капиллярный подъем воды под краем профиля и отводить ее к карнизу). На вальмовой кровле листы крепят обычно от самой высокой точки ската по обе стороны. Кровля будет смотреться как единое целое, а не как отдельные фрагменты, если боковая линия листа будет перпендикулярна линии карниза. Листы крепятся к обрешетке с помощью специальных саморезов из оцинкованной стали, имеющих уплотнительные прокладки из EPDM (не из обычной резины). Саморезы ввинчиваются в верхний или нижний прогиб волны листа, средний расход — 6-8 штук на кв. м. (рис. 9). Система расположения само-резов бывает различной (например, в шахматном порядке через одну волну) (рис. 8).
Монтаж профнастила
рис. 10 рис. 11 рис. 12	В отличие от металлочерепицы, профнастил монтируется как с правого, так и с левого края от фронтона. Боковой нахлёст обычно выполняют в размере половины волны профиля. У пологих крыш (с уклоном не менее 14°) -с перехлёстом в 2 волны. Между собой листы стягиваются саморезами в верх волны с шагом 200-300 мм или заклёпками с шагом 200 мм. Верх крайней волны профнастила более узкий, чем все остальные волны листа, и именно этот край должен находиться под волной соседнего листа при перехлёсте (рис. 11). Профнастил не нужно подгонять по рисунку волны и практически все обрезки с косыми срезами на вальмовых (четырёхскатных) и других сложных кровлях можно перевернуть и применить на углы скатов. Если скат слишком длинный и его необходимо собрать из двух и более листов, то в этом случае в длину листы перехлёстываются не менее чем на 250 мм. При уклоне ската менее 14° продольный перехлёст должен составить не менее 500 мм (рис. 10). Саморезы ввинчиваются в верхний или нижний прогиб волны листа, средний расход — 6-8 штук на кв. м. Система расположения саморезов бывает различной (рис. 12).
Монтаж конька
рис. 13	Конек устанавливается после монтажа кровельного материала, когда все листы закреплены. Рекомендуемый перехлёст при монтаже конька составляет 100 мм. Полка конька выбирается в зависимости от длины и крутизны уклона ската. Так, например, при длине ската более 6 м рекомендуется выбирать конёк большой полкой 300 мм (КБ. 300). Если скат меньше 6 метров — достаточно применить конёк малый полкой 195 мм (КМ.195), либо, при монтаже кровли из металлочерепицы, конёк штампованный (КШ,160). Внимание! Конёк штампованный можно применять только в том случае, если коньковый угол кровли от 135° до 100° (на развернутые кровли). Если кровля остроугольная (круче 100° в верхней точке), применять штампованный конек не рекомендуется (рис. 13).
Монтаж ендовы верхней
рис. 14	Ендова верхняя (декоративная) монтируется на внутренний стык скатов, поверх листов кровельного материала для придания стыку аккуратного вида. Ее монтируют так же, как и остальные комплектующие элементы кровли — с перехлёстом 100 мм, прикручивают поверх волны кровельного материала, насквозь, к обрешётке, кровельными саморезами. Длина само-реза должна учитывать толщину обрешетки и высоту волны металлочерепицы или профнастила (рис. 14).

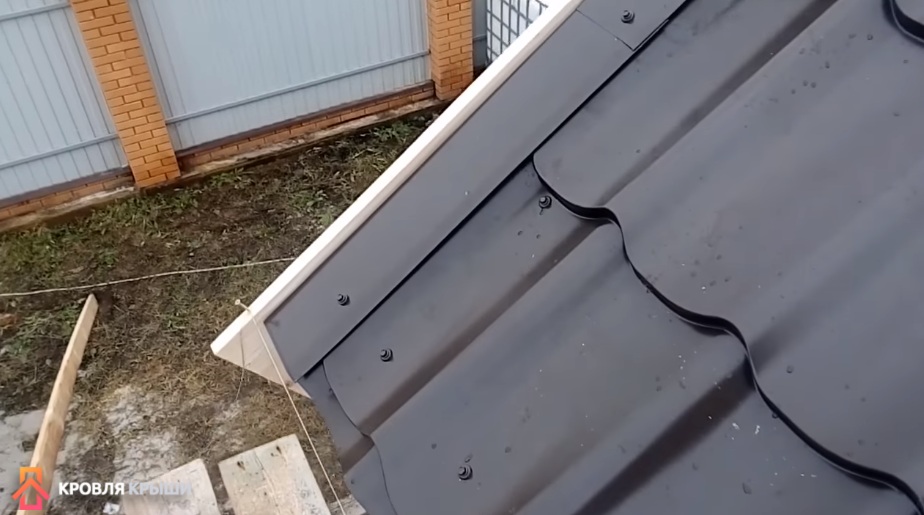

Монтаж планок торцевых
рис. 15	Торцевые (ветровые) планки монтируются на торцах кровли со стороны фронтона. Они служат как облицовка краёв кровли, закрывают край кровельного материала, а также торцы обрешётки и края материала, которым подшивают карнизный свес. Планки крепят кровельными саморезами с шагом 400-500 мм и перехлёстом в 100 мм. Ширина торцевой планки должна быть выше обрешётки на высоту волны кровельного материала (рис. 15).

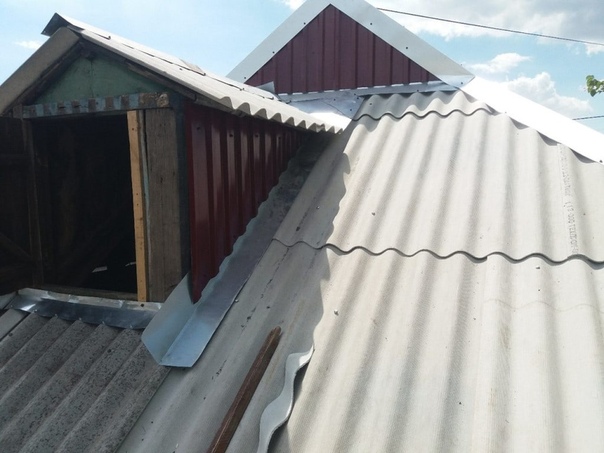

Монтаж верхних планок примыкания
рис. 16	Верхние планки примыкания служат для герметизации стыков кровельного материала с различными выступающими элементами кровли (башенки, трубы печные), а также стыков стены со скатом, придавая всем стыкам кровли законченный и аккуратный вид. Они монтируются поверх кровельного материала, с перехлестом в 100 мм, кровельными саморезами шагом 300 мм. У трубы верхняя планка примыкания верхней кромкой крепится непосредственно к стенкам трубы, а нижней кромкой спускается фартуком на кровлю (рис. 16).

Монтаж профнастила на крышу

В последнее время в строительстве все большую популярность приобретает такой материал, как профнастил. Эта статья расскажет вам о том, что такое профнастил, какой марки лучше выбрать, а также о том, как укладывать профнастил своими руками и монтировать на крышу.

Профнастил — это материал, изготавливаемый методом штамповки из стальных оцинкованных листов. Штамповка придает материалу продольное оребрение, резко меняя его прочность на изгиб, при этом вес остается неизменным.

Благодаря этому, зная, как правильно укладывать профнастил, его можно использовать как при строительстве ограждающих конструкций стен, так и кровли.

Имеет свои особенности. Покрываемая крыша может быть как односкатной, так и двускатной, при односкатной крыше может быть как плоской, так и иметь определенный уклон.

Профнастил выпускается как в «чистом» виде, т.е. только с оцинковкой, так и с дополнительным защитным слоем из полимеров или эмалей.

Выбор марки профнастила

Маркировка профнастила осуществляется в зависимости от назначения и прочности листа.Обычно модельный ряд начинается с листов С-8, а заканчивается Н-158 или выше.

В метке можно использовать дополнительные индексы, которые обозначают такие параметры, как шаг волны или форма профиля. Европейская классификация отмечает аналоги российского профнастила с обозначениями, в начале которых РАН или Т.

Зная, как правильно укладывать профнастил, выбирается конкретный профиль для укладки в соответствии с планируемой конструкцией кровли, придерживаясь правила: чем больше, тем ниже марка материала:

Для марок от С-8 до С-25 угол наклона крыши должен составлять не менее 15 градусов;
Для более прочных марок — более 6 градусов.

Кроме того, на этот параметр влияют следующие характеристики:

Глубина профиля;
Форма профиля;
Период повторения гофры (рисунок).

Кроме того, некоторые виды листов снабжены пазами для отвода воды, а также вогнутыми или выпуклыми ребрами жесткости.

Перед укладкой профнастила следует сделать обрешетку, шаг балок которой зависит от марки и расчетной нагрузки профиля: чем они выше, тем реже можно укладывать балки.

Например, перед установкой профнастила марки С-8 устанавливается обрешетка с шагом балок 50 сантиметров, а при установке марок Н-153 и выше шаг балок до 90 см.

Для всех марок профнастила представлен достаточно широкий размерный ряд:

Длина листов достигает 12 метров;
Ширина листов может быть от 600 до 1250 мм;
Толщина листа — в диапазоне от 0.От 3 до 1,5 мм.

Монтаж профнастила

После выполнения всех необходимых расчетов можно приступать к установке. При этом следует соблюдать порядок укладки профнастила:

Сначала бревна устраиваются из досок сечением 100х32 мм, либо из специальных стальных балок, имеющих такую же прочность. При этом бревна должны выступать на 200-300 миллиметров за срезы плит перекрытия, а концы бревен зашивать специальной полосой для карнизов.По краю бревна монтируется последняя обрешетка.
Для элементов различной формы, например, желобов, желобов, снежных подушек и т. Д., Дополнительно устанавливаются доски, форма которых повторяет форму самих элементов. При этом важно следить за тем, чтобы ширина досок позволяла листу профнастила входить в них не менее чем на 25 миллиметров выше косынки.
К последнему крепится торцевая доска с боковых стенок лагов.
Выполняется кровельный пирог, слои которого располагаются в следующем порядке, начиная с внутреннего:

Пароизоляционная пленка;
Теплоизоляционный материал;
Слой гидроизоляции при небольшом уклоне кровли;
Листы профнастила.

Важно: пароизоляция предназначена для предотвращения проникновения влаги из внутренних помещений в изоляционный материал. Технология укладки профнастила предусматривает установку по обрешетке пароизоляции, при этом должно быть предусмотрено небольшое провисание пленки, обеспечивающее дополнительную вентиляцию.

Они обеспечивают очень плотную укладку листов или, в случае рулонных материалов, изоляционных лент. Укладка осуществляется перпендикулярно направлению профилированных листов.
Уложите пленку гидроизоляции, вместо которой можно использовать битумную мастику или другой аналогичный материал.

Крепление профнастила к крыше

При работе на высоте необходимо соблюдать различные меры безопасности для предотвращения как угрозы жизни и здоровью рабочих, так и повреждения кровельного материала:

Используйте страховочные тросы и монтажные ремни;
Оборудовать защитными ограждениями в зависимости от уклона кровли и других факторов;
Передвигайтесь по крыше в мягкой нескользящей обуви, в которой не должно быть элементов, способных повредить защитное покрытие листов.Если покрытие повреждено, его следует отремонтировать специальным составом.

При выполнении монтажа важно знать, как правильно прикрутить профнастил. Крепление листов осуществляется саморезами, реже — гвоздями с резиновой или полимерной прокладкой, помещаемой под головку.

Для резки покрытия и его компонентов можно использовать следующие инструменты:

Ножовка по металлу с мелкими зубьями;
Цельнотвердосплавная высокоскоростная циркулярная пила;
Ножницы оловянные;
Резак электрический специальный.

Важно: для резки листов профнастила ни в коем случае нельзя использовать абразивные инструменты, например («болгарку»). При использовании такого инструмента возникают высокие температуры, приводящие к таким неблагоприятным последствиям, как перегрев стали, делая ее хрупкой и неустойчивой к коррозии. Кроме того, разрушается защитное цинковое покрытие и нанесенный на него дополнительный изоляционный слой. Все это вместе сокращает срок службы всей кровли в несколько раз.

Точка крепления листа

Основные нюансы монтажа профнастила:

Начинайте укладку материала на крышу с нижнего угла одного из ее концов.При необходимости укладки профнастила в несколько рядов нижний ряд следует укладывать, оставляя отступ (выступ) от планки карниза 35-40 миллиметров. Лист крепится к последней планке у края крыши по низу каждой второй волны.
По бокам здания торцевые доски зашиваются с наклоном ветра после окончательной фиксации всего торцевого ряда или листа. Здесь монтаж профнастила может осуществляться как поперечными, так и продольными рядами.
Перекрытие листов выполняется следующим образом:

В вертикальном направлении верхний лист должен перекрывать нижний минимум на 200 миллиметров;
В горизонтальном направлении верхний лист должен доходить до нижнего на одну длину волны в случае использования прокладки-уплотнения и на две длины волны — без прокладки.

Полезно: при уклоне кровли более 16 градусов герметик использовать нельзя даже при приближении к длине одной волны.

Крепление листов, уложенных от края, начиная с центра «свободной» стороны края, осуществляется одним саморезом. Далее укладываются соседние листы, их выравнивание и крепление аналогично первому.
После окончания укладки всех смежных листов первый лист крепится следующим образом: продольное соединение производится по гребню волны, шаг 500 мм, а вертикальные стыки фиксируются в каждый день волна.
Лист крепится к обрешетке до нижней волны при помощи саморезов. На каждый квадратный метр покрываемой кровли нужно использовать 4-5 саморезов.
После закрепления основного листа покрытия устанавливаются торцевые и гребневые планки. При этом полосы конька не уплотняются, а в рельефе профиля должны оставаться щели, обеспечивающие вентиляцию пространства под крышей.
Завершающим этапом покрытия кровли профнастилом является устройство примыканий к стенам соседних построек (если они выше покрываемой кровли), а также выходов дымоходов и аналогичных элементов.

В этой статье был рассмотрен такой материал, как профнастил — как установить и как правильно выбрать марку, какие тонкости следует учитывать при установке покрытия из профнастила.

Обустройство кровли — важный этап строительства любого дома. Насколько комфортным будет дом, зависит от качества кровли. Одним из лучших материалов для устройства кровли считается профнастил. Он отличается высоким качеством и невысокой стоимостью.

Профнастил на крышу можно положить самостоятельно. Однако эта задача требует специальных навыков и знаний. Ниже вы узнаете, как осуществляется правильный монтаж профнастила. Разберем подробно каждый этап этой работы.

Характеристики профнастила

Привлекательность профнастила связана с его невысокой ценой и эстетичным внешним видом. У этого материала есть свои плюсы и минусы. Вы должны ознакомиться с ними перед покупкой.К плюсам профнастила можно отнести:

влагостойкость;
огнестойкость;
простая установка;
экологичность;
различных расцветок материала;
долгий срок службы.

Данные изделия не требуют особого ухода. Хорошо сочетается с другими строительными материалами. Все это говорит о преимуществах использования профнастила. Однако у материала есть и недостатки. Выглядят они так:

риск потери герметичности кровли из-за неправильного монтажа;
пониженная стойкость к коррозионным процессам в результате повреждения полимерного слоя;
плохая звукоизоляция.

Потребители особо отмечают последний пункт. Во время дождя возникает сильный шумовой эффект. Однако его можно значительно уменьшить, установив «кровельный пирог».

Рассматриваемые продукты бывают нескольких типов. Профнастил может быть:

Стены — «С». В основном используется для облицовки стен зданий. Имеет небольшую толщину и высоту. Он отличается высокой прочностью. Этот вид строительного материала также можно использовать для кровли.
Несущая стенка — «НС». Показатель толщины строительного материала варьируется от 0,5 до 0,8 миллиметра. Обладает высокой жесткостью. Применяется для облицовки стен и кровли.
Лонг — «Н-158». Имеет длину 158 миллиметров. Этот вид материала очень популярен. Он отличается чрезвычайно высокой жесткостью, надежностью и долговечностью.
Евростандарт — «Н-153». Показатель толщины этого вида стройматериала может достигать 1,5 мм. Масса такого профлиста варьируется от 10 до 20 кг / м 2. Высота листа 150 миллиметров. Такие листы обладают высокой несущей способностью. Их используют для полов и крыш.
Массив — «Н114». Самый мощный вариант профлиста. Показатель толщины может достигать 1,2 мм. Масса материала от 10 до 15 кг / м 2. Имеет дополнительные складки, повышающие показатели надежности.
Универсал — «Н-75». Показатель толщины варьируется от 0,7 до 1 мм. Масса профлиста 10 кг / м 2.Допустимо использовать его как защитный, так и несущий строительный материал.
Перевозчик — «N». Он отличается высокой жесткостью. Применяется для устройства массивных полов. Это самый популярный профилированный лист, используемый для кровли.

Профнастил доступен в широком ассортименте. Как видите, материал довольно разнообразен. У потребителя есть возможность не только выбрать наиболее подходящий вид материала, но и выбрать профлист в гармоничной цветовой гамме в сочетании с остальными элементами дизайна постройки.

Какой инструмент вам нужен?

Укладывать профнастил на крышу не так сложно, как может показаться на первый взгляд. Главное, правильно выполнить каждый этап работы. Если действовать строго по инструкции, с этой задачей сможет справиться человек с минимальными навыками строительства.

Укладка профнастила начинается с выбора инструмента. В вашем арсенале должно быть все необходимое для установки этого стройматериала. Для качественного выполнения работы вам необходимо:

пистолет строительный с герметиком;
степлер строительный;
перфоратор и дрель;
отвертка и ножницы по металлу;
маркер (карандаш) и рулетка;
веревок и планок;
нож.

Обращаем ваше внимание на то, что полимерное покрытие профлиста не устойчиво к высокотемпературным условиям. Это означает, что резку строительного материала необходимо производить «холодным» методом. Использование сварки полностью исключено. Для обрезки профлистов можно использовать ножницы по металлу, а также ножовку с мелкими зубьями или электрический лобзик.

Рекомендуем запастись достаточным количеством антикоррозийной грунтовки. Ей нужно обработать разрезы профлистов, возникающие после раскроя материала.Антикоррозийная грунтовка значительно увеличит срок эксплуатации рассматриваемых изделий.

Подготовительные работы перед укладкой

Первым делом собираем кровельный пирог. Эта задача выполняется так же, как и при устройстве кровли за счет использования других строительных материалов. Поэтому остановимся на возведении обрешетки. Конструкция настила будет отличаться в зависимости от крутизны скатов кровли и высоты профилированных листов.Если уклон откосов не более 15 °, нужно:

Соорудить сплошной пол из листового стройматериала. Для этого можно использовать ДВП. В этом случае используемый профлист должен иметь высоту около 20 мм. Во время установки соблюдайте ширину перекрытия двух волн.
Возводите разреженную обрешетку из досок с размером шага 300 мм, если вы решили использовать профнастил высотой 3,5 см. Процедуру укладки следует выполнять внахлест в 1 волну.
Установите разреженную обрешетку с шагом 500 мм между досками, если используются стройматериалы с высотой профиля 44 мм.

В ситуации, когда уклоны имеют угол более 15 °, необходимо соорудить разреженную обрешетку. В этом случае шаг между досками следует делать от 350 до 650 мм. Этот показатель варьируется в зависимости от высоты профиля.

Расчет количества стройматериалов на кровлю

Перед тем, как укладывать профнастил на крышу, рассчитайте объем строительных материалов.Первое, что нужно сделать, это узнать площадь кровли. Используйте специальные геометрические формулы для решения задачи.

Общая стоимость — это сумма площадей всех склонов. Проверьте длину других элементов конструкции. Речь идет о концевых свесах, карнизах, различных упорах, ребрах, долинах и гребнях.

Для расчетов используйте рабочие размеры профилированных листов.

Чтобы узнать количество строительного материала, необходимого для укладки горизонтального ряда, длину откоса разделите на ширину рабочей поверхности листа.Нахлест профилированных листов в среднем должен составлять 80 мм.

Размер вертикального перекрытия следует выбирать исходя из типа профнастила и шага волны. Также это зависит от уровня уклона склонов.

В процессе подсчета количества профлистов запомните предусмотренную проектом ширину свесов.

Монтаж профнастила

Укладка профнастила на крышу своими руками состоит из нескольких задач.Ниже мы подробно рассмотрим каждый из них.

Крепление материала к крыше

Процедура крепления стройматериалов с помощью саморезов происходит поэтапно. Пошаговые инструкции следующие:

Выровняйте карниз пандуса так, чтобы получилась прямая горизонтальная линия.
Чтобы правильно положить профнастил на крышу, начинайте работу с низа конструкции. Для формирования оптимального козырька сместите вниз на 5-20 см.
Чтобы поднять профнастил наверх, используйте веревки или специальное оборудование. Это позволит избежать повреждения полимерного покрытия материала.
Для размещения первого листа профнастила сделайте специальный паз. Он нужен для защиты подкровельного пространства от влаги. Очень важно правильно уложить первый лист профнастила. От этого зависит качество остальной работы.
Процесс установки перекрывается. Используются одна или две волны.Это дает возможность надежно защитить крышу от протечек.
Чтобы закрепить один лист, понадобится не менее десяти саморезов.
Крепеж производится по периметру профлиста и по центру. Наибольшее внимание следует уделить соединительным швам.
Ряды должны формироваться отдельно. Первый ряд должен перекрывать второй на 15-30 см. Таким образом можно избежать образования длинных швов.

Уложить профнастил своими руками несложно, если точно следовать инструкции.Если все этапы работ были выполнены на должном уровне, крыша прослужит долго и надежно.

Укладка профнастила вокруг трубы

Важным этапом обустройства кровли является укладка профлиста вокруг дымохода или вентиляционных труб. Указанные конструктивные элементы состоят из двух компонентов: нижнего и верхнего. Первый элемент следует за профилем крыши. Второй компонент — это сама труба.

Монтаж трубной конструкции можно производить до или после укладки кровли.В нашем случае труба уже установлена. Профилированные листы монтируются как обычно на небольшом расстоянии от дымохода или вентиляционного канала.

Оставшийся промежуток прикрываем фартуком. Этот элемент изготавливается из оцинкованной стали, нержавеющей стали или более современных строительных материалов. В этом случае Wacaflex — хороший выбор.

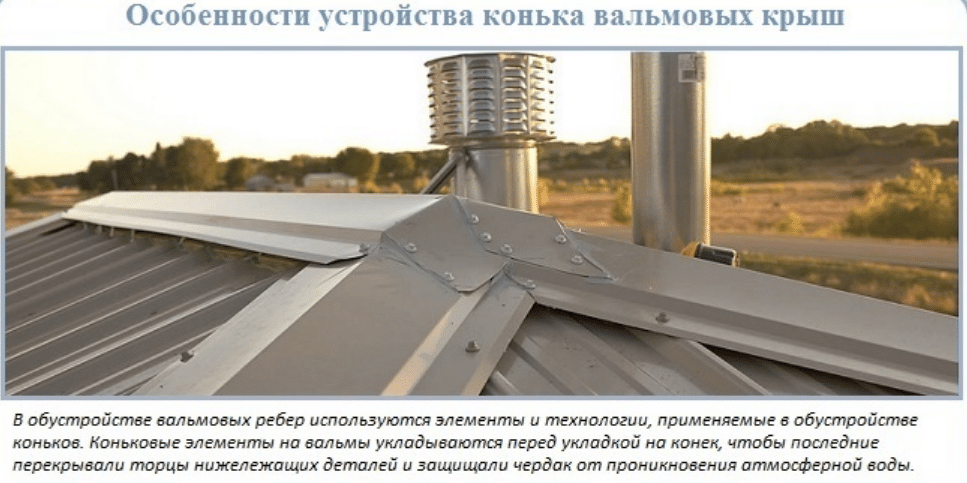

Коньковая установка

Чтобы правильно уложить профнастил, нужно грамотно проработать каждый этап задания. Особое внимание стоит уделить установке конька.Монтаж этого элемента начинается со стороны крыши, с которой ожидаются самые сильные ветровые нагрузки. Необходимо подобрать оптимальную форму рассматриваемого элемента. Это еще нужно сделать на этапе выбора стропил. Рекомендации по решению этой проблемы следующие:

Для обустройства углового конька нужно добиться максимально близкого схождения кровли. В противном случае средняя часть выйдет из строя. Чем значительнее углы и зазор между краями профилированных листов, тем хуже будет надежность конструкции.
Если используется конек в форме полукруга или U-образной формы, положите на стропила доску, которая служит опорой. Поместите на него верхнюю часть конька.
При монтаже профнастила может оказаться, что нормативное значение его длины невелико. Верхние части листов могут не сходиться, чтобы соответствовать угловому гребню. Для решения этой проблемы нужно приобретать коньковые элементы с большим диаметром или достаточной шириной полок.

Перед установкой конька приклейте уплотнительный материал.Укладку элементов рассматриваемой конструкции необходимо производить внахлест. Показатель последнего должен быть от 15 до 20 см. Крепить конек саморезами необходимо через каждые 20-30 см на вершине волн.

Обрезка краев выполняется так, чтобы обрезанный участок был скрыт под соседним элементом. Обязательно обработайте линию отреза специальной грунтовкой. Такой подход позволит избежать быстрого износа из-за коррозии.

Установка долины

После завершения монтажа стропильной системы следует отправиться в ендову.На месте установки последнего необходимо уложить бруски. Это сформирует прочную обшивку. Перед установкой ендовы необходимо ее гидроизолировать.

На участке стыка откосов устанавливаются нижние полосы. Их следует подрезать так, чтобы каждый из них перекрывал другой на 150-200 мм. Если угол откосов небольшой, используйте большее перекрытие. Установка начинается с нижней части. Последующие доски должны перекрывать предыдущие.

Нижнюю планку следует устанавливать еще до монтажа профнастила.Материал должен пройти под ендову на расстоянии 5 см от ее оси. После завершения укладки профлистов начинается монтаж верхней планки. Его функция преимущественно декоративная. Покрывает края профилированных листов в месте их распила.

Закрепляем торцевые планки

Для того, чтобы укладка профнастила прошла правильно, нужно правильно установить торцевую пластину. Монтаж этого компонента осуществляется после закрепления первой волны профильных листов.Соблюдайте перекрытие не менее 50 мм.

Подберите подходящую фурнитуру.
Планка крепится к торцевой части кровли с помощью саморезов.
Доска выравнивается по торцу крыши. Между крышей и доской должен быть угол 90 °.
Установить заглушку. Для его установки необходимо использовать четыре самореза.

На последнем этапе нужно обработать имеющиеся стыки специальными антикоррозийными составами.Образовавшиеся швы заделать мастикой и краской, предназначенной для наружных работ.

Видео как поставить кришу из профнастила

Профнастил — часто используемый кровельный материал, обладающий рядом преимуществ. Опытные мастера знают все тонкости работы с ним, однако новички в этой сфере могут столкнуться с рядом проблем. Укладка профнастила на крышу, инструкция которой приведена ниже — процесс довольно простой, но перед началом работ важно его тщательно изучить, иначе кровля может быть выполнена неправильно, со временем она начнет протекать и потечет. не длится заявленный срок.

Укладка профнастила на крышу — инструкция

Профнастил, также называемый металлическим профилем или профлистом, представляет собой достаточно тонкий стальной лист с рифлением ровной геометрической формы, покрытый полимерными защитными средствами. Изготавливается холодным способом на специальных профильных станках. Материал предназначен для использования при возведении различных конструкций. В зависимости от типа его можно использовать для отделки стен, опалубки при работе с фундаментом, строительных заборов, а также для украшения крыш.

Профлист отличается от других кровельных материалов рядом преимуществ. Он прочный, надежный, долговечный, не горит, имеет богатую цветовую гамму и подойдет к любому стилю дома. Этим материалом могут быть покрыты крыши любой формы — односкатные, имеющие два и более ската, а также имеющие необычную форму. Его установка довольно проста, а материал удобен и практичен в уходе.

Профнастил бывает разных размеров. Длина одного листа колеблется от 2 м до 12 м, а толщина находится в пределах 0,35-1,2 мм. Но, согласовав с производителем, вы можете заказать листы по индивидуальным требованиям.

Цены на профнастил

Требования к работе

Для устройства крыш рекомендуется покупать профнастил со сложным полимерным покрытием. Он состоит из нескольких слоев, где самый нижний — оцинковка и хром, затем идет слой грунтовки, и только после этого наносится лакокрасочный полимерный состав.Благодаря такому покрытию материал не ржавеет, но важно помнить, что при резке профлиста этот слой повреждается, поэтому необходимо обработать места среза защитными составами, иначе кровля быстро заржавеет. Также по этой причине передвигаться по профлисту нужно только в мягкой обуви и очень осторожно, чтобы не испортить покрытие.

Для кровли можно использовать профнастил разных марок, но обычно его приобретают универсальный или стеновой с маркировкой C, H или HC.При этом при покупке материала важно обращать внимание на форму гофры (для обустройства кровли лучше всего подходит волна или трапеция), ее высоту (21-35 мм) и толщину стального листа. сам.

На выбор типа покрытия сильно влияет угол наклона будущей кровли, а также вид и характеристики производимой обрешетки. А длина профлиста в идеале должна быть такой, чтобы сразу закрывать откос от конька до карниза — герметичность кровли будет выше.

В качестве основы под профнастил можно сделать деревянную обрешетку, при этом дерево необходимо обработать антисептиком. Также можно использовать металлическую обрешетку из стальных прогонов, но в этом случае высота гофрированной части металлического профиля не должна быть меньше 4 см.

Обязательно уделите внимание укладке слоев гидро- и звукоизоляции. Последнее нужно в любом случае, особенно если жилой дом накрыт профнастилом, так как металлическое покрытие во время дождя сильно шумит.Гидроизоляция требуется, чтобы даже при скромных дефектах монтажа или сильном дожде вода не попадала под материал. Слой пароизоляции снизит эффект конденсата, который образуется в домах и скапливается под крышей на профнастиле. Также нужно продумать организацию вентиляции подкровельного пространства, иначе попадающая влага не удастся удалить из-под кровли.

Что требуется?

Для установки профнастила на крышу потребуется арендовать или приобрести ряд инструментов, без некоторых из которых вы, скорее всего, просто не сможете завершить работу.Итак, вам понадобятся отвертка, ножницы по металлу, ножовка или лобзик, молоток, строительный уровень и измерительные принадлежности.

Из материалов необходимо купить сам профнастил, а также дополнительные элементы и крепежный материал. Не забываем про гидроизоляцию, утеплительные слои, материал для возведения обрешетки и т. Д. Также покупается герметик, который сделает стыки непроницаемыми для воды.

Крепление профнастила осуществляется специальными саморезами с резиновыми уплотнителями.Их размеры подбираются в зависимости от высоты гофрированной части листа, а количество — исходя из зашиваемой площади кровли. Длина шурупа D рассчитывается по следующей формуле: D = P1 + B + P2 , где P1 — резьба, входящая в обрешетку (примерно 2,5-3 см), B — высота гофрированной части, P2 — толщина шайбы и уплотнения (около 4 мм). Количество саморезов на 1 м 2 примерно 5-7 шт.

Таблица.Комплектующие для кровли из профнастила.

Добавить название	Для чего и как используется
	Требуется для установки вдоль карниза крыши, выполняет защитную функцию. Отдельные элементы всегда монтируются с нахлестом около 10 см. Крепление производится к внешней обшивке.
	Его функция заключается в оформлении и защите кромок профилированного листа.Крепятся саморезами перед установкой профнастила по торцу кровли.
	Закрывает стык двух листов в зоне гребня. Отдельные доски накладываются друг на друга. Полоса защищает кровлю от попадания под нее влаги и мусора через щель конька.
	Соединяет внутренний угол между двумя скатами крыши с разным шагом.
	Планка защищает стыки от попадания мусора и воды между ними. Например, в эту категорию входят опорные планки, которые можно использовать для формирования дымохода.
	Они играют роль удерживающих снег на крыше, не позволяют ему произвольно скатываться с нее. Монтаж осуществляется на расстоянии 30-40 см от края кровли. Если уклон имеет длину более 8 м, то необходимо установить еще один ряд снегозадержателей.

Цены на популярные модели отверток

Отвертки

Укладка профнастила: инструкция

Шаг 1. Укладка профнастила предполагает ряд подготовительных работ, которые позволят создать правильный кровельный пирог и качественную основу под материал. На ранее установленные стропила монтируется гидроизоляционный материал, начиная с низа ската крыши по его карнизу. Укладка производится с небольшим прогибом, что позволит избежать разрыва покрытия при резких перепадах температуры. Отдельные полоски материала всегда должны накладываться друг на друга, при этом края ниже уложенных полос должны быть скрыты под краями, уложенными выше. Нахлест не менее 10 см. Стыки проклеиваются скотчем. Поверх гидроизоляционной пленки монтируются доски обшивки с выбранным шагом.

Таблица. Шаг обрешетки в зависимости от типа материала и угла наклона откоса.

Марка гофрокартона	Рекомендации по установке
C10 толщиной 0,5 мм	Укладка выполняется внахлест в 2 волны, если угол наклона меньше 15 градусов, или в 1 волну, если наклон больше 15 градусов.В первом случае обрешетка цельная, во втором — с шагом 30 см
C21 толщиной 0,5-0,7 мм	Перекрытие 1 гофры, с углом наклона менее 15 градусов, шаг обшивки 30 см и менее, если угол больше 15, то шаг может достигать 65 см.
С44 толщиной 0,7-0,9 мм	Перекрытие листов выполняется в одну гофру, а шаг обшивки составит 50 см при угле наклона до 15 градусов, а более 15 — 100 см.
Н60 толщиной 0,7-0,9 мм	Данный вид материала применяется для промышленных зданий, при угле уклона более 8 градусов шаг обшивки составит 3 м.
Н75 толщиной 0,7-0,9 мм	Также рекомендуется для использования на промышленных зданиях с шагом обрешетки до 4 м при угле наклона более 8 градусов.

Шаг 2. Первый лист профнастила поднимается на крышу с помощью веревки и других людей, и хозяин на крыше принимает его.

Шаг 3. Поперек конька укладывается рельс, который назовем контрольной. При укладке листов материала от их края до него должно оставаться 6 см свободного пространства.

Шаг 4. Первый лист профнастила выравнивается по торцу и карнизу крыши. Если там установлены соответствующие планки, то нужно ориентироваться на их края. Удаление листа должно составлять примерно 30 см.

Шаг 5. Если длины листа достаточно, чтобы закрыть скат крыши от конька до карниза, то он просто фиксируется в выбранном месте с помощью кровельных саморезов, снабженных уплотнителями. Если размеры листа небольшие, то укладка будет производиться поэтапно: первый лист закрепляется на саморез, второй и третий укладываются, также фиксируются. Но, пока листы не будут точно выровнены, фиксация должна быть легкой. Только после окончательного выравнивания материал надежно крепится к обрешетке саморезами.

Шаг 6. В этом случае листа достаточно, чтобы полностью закрыть скат крыши по ширине. Поэтому крепление саморезами производится сразу — вкручивают по периметру материала в каждую гофру, по торцу — с шагом 50 см. В середине листа производится фиксация в каждую вторую гофру. В этом случае саморезы вкручиваются в лежащую на обрешетке часть листа, а не в выступающую.

Шаг 7. Второй лист профнастила поднимается на крышу и укладывается так же, как и первый, но с нахлестом на предыдущий в 1 волну. Фиксация производится аналогично.

На заметку! Лучше всего вкручивать шурупы в шахматном порядке.

Шаг 8. Аналогично полностью зашивают один скат крыши.

Шаг 9. Таким же образом укладывается профнастил и на вторую сторону кровли.

Шаг 10. Устанавливается коньковая планка. Устанавливается на предназначенное место — на стыке двух листов в районе конька — и фиксируется саморезами с шагом 20-30 см. Второй элемент конька укладывается внахлест на первый (внахлест должен быть равен 10 см). Крепление производится к верхнему коньку крыши.

Совет! Специалисты советуют проложить специальные уплотнители между элементом конька и листами кровли, чтобы крыша была максимально плотной.Но не стоит забывать о вентиляционном зазоре.

Обвод дымохода

Шаг 1. Вокруг дымохода, выходящего из крыши, крепится металлический лист — своего рода опорная планка.

Шаг 2. Зазор между листом и стенкой трубы заполняется герметиком.

Шаг 3. Гофрированный лист вырезается по периметру дымохода. Места порезов необходимо обработать средствами защиты.

Шаг 4. Отдельный лист прикрепляется на место.

Шаг 5. Лист крепится кровельными саморезами по тому же принципу, что и обычные листы.

Шаг 6. Из профлиста создается короб, который по форме подходит к дымоходу.

Шаг 7. Ящик надевается на трубу сверху.

Шаг 8. Короб крепится к трубе кровельными саморезами.

Шаг 9. Стык между коробом и уложенным профлистом заделывают металлической пластиной, закрепленной кровельными саморезами.

Шаг 10. Небольшая крыша для дымохода изготавливается из обрезного профнастила и фурнитуры.

Снежные ограждения необходимы для предотвращения схода лавин с крыши зимой.Их монтируют параллельно карнизу крыши на расстоянии 40-50 см от края крыши. Крепление производится кровельными саморезами. Снегозадержатели могут быть установлены в один ряд или в два, в шахматном порядке.

Snow Guard цены

Снежный держатель

Видео — Монтаж кровли из профнастила

Как видите, монтаж профнастила очень прост и заключается в неукоснительном выполнении основных требований по работе с материалом. Теперь каждый мастер может сделать крышу самостоятельно.

Если вы выбрали профлист из множества современных кровельных материалов, то перед тем, как приступить к установке профнастила на кровлю, в первую очередь нужно правильно выбрать марку листа, подходящую для вашей кровли. Также необходимо изучить инструкцию по установке профнастила на крышу и рассчитать необходимое количество материала. Лучше всего доверить эту процедуру профессионалу, но если вы не поленитесь искать нужную информацию, то это вполне можно сделать и самостоятельно.

Дом с гофрированной крышей

Выбор профнастила зависит от типичной для вашего региона величины снеговой нагрузки и угла наклона кровли. Чтобы правильно определить количество материала, необходимо учитывать величину перекрытия, при которой листы укладываются друг на друга, и размер карниза.

Если вы правильно проведете все необходимые расчеты и не нарушите порядок укладки профнастила на крышу, по окончании работ вам не придется думать, куда положить оставшиеся материалы или понести дополнительные расходы на доставка недостающего одного или двух листов. Ведь все это, в конечном итоге, может существенно повлиять на стоимость установки кровли из профнастила. Кроме того, всегда нужно помнить, что недостающий лист может оказаться другого цвета, так как разные партии товара даже от одного производителя могут незначительно отличаться по оттенку.

Технология укладки профнастила на крышу достаточно проста и включает несколько основных этапов.

Устройство для крепления профлиста на крышу

При укладке профнастила на крышу его крепят к специальной обрешетке.Изготавливается из деревянного бруса, предварительно обработанного антисептиком, или из металлического профиля с толщиной стенок не более 2 мм. Это ограничение связано с тем, что в противном случае вам придется сверлить отверстия для установки каждого кровельного шурупа. На саморезы по металлу есть специальное сверло, но оно способно сверлить металл только толщиной до 2 мм.

Шаг обрешетки, то есть расстояние от одного турника до другого, определяется несущей способностью профнастила. Это показано в таблице.

Характеристики обрешетки для укладки на кровлю из профлиста различных марок

Профлист марки	Уклон крыш, град.	Толщина настил, мм	Шаг обрешетка	В количестве внахлест листов в ряду
НС-8	более 15	0,55	Цельный	Две волны
NS-10	до 15	0,55	Цельный	Две волны
NS-10	более 15	0,55	300 мм	Одна волна
NS-20	до 15	0,55… 0,7	цельный	Одна волна
NS-20	более 15	0,55 … 0,7	500 мм	Одна волна
С-21	до 15	0,55 … 0,7	300 мм	Одна волна
С-21	более 15	0,55 . .. 0,7	650 мм	Одна волна
NS-35	до 15	0,55 … 0,7	500 мм	Одна волна
NS-35	более 15	0,55… 0,7	1000 мм	Одна волна
С-44	до 15	0,55 … 0,7	500 мм	Одна волна
С-44	более 15	0,55 … 0,7	1000 мм	Одна волна
п-60	не менее 8	0,7, 0,8, 0,9	3000 мм	Одна волна
п-75	не менее 8	0,7, 0,8, 0,9	4000 мм	Одна волна

При устройстве обрешетки необходимо помнить, что даже при идеальном соблюдении технологии укладки профлиста на кровлю перепады температуры на его внутренней поверхности вызовут образование конденсата, что может привести к коррозии профлиста в помещении. места креплений.Кроме того, попадание конденсата на ящик со временем сделает его непригодным для использования.

Кровельный пирог для укладки профнастила:
1. Профлист. 2. Обрешетка для крепления профлиста. 3. Паропроницаемая пленка. 4. Утеплитель 5. Паронепроницаемая пленка. 6. Основание кровельного пирога (брус или металлический профиль). 7.8. Элементы стропильной системы.

Для борьбы с образованием конденсата при установке обрешетки устраивают вентиляционные зазоры и используют специальные паропроницаемые мембраны.Их укладывают на стропила и крепят деревянными рейками толщиной не менее 30 мм, и уже на эти рейки устанавливается обрешетка для крепления профлиста. Благодаря этим зазорам на внутренней поверхности крыши не будет образовываться конденсат, а сам профнастил не будет нагреваться внутренним теплом постройки, что обеспечит равномерное таяние снега.

Прямая укладка профнастила на крышу

Завершив работы по обрешетке, можно приступать к укладке профлиста на крышу. Листы крепятся специальными саморезами по дереву или металлу (в зависимости от того, из какого материала сделана обрешетка). Саморезы имеют цинковое защитное покрытие, их головки и шайбы окрашены в цвет профнастила, а на мойку высокого давления установлена специальная прокладка из неопреновой резины.

Саморезы специальные для крепления профлиста

При установке профнастила на крышу очень важно использовать качественные саморезы.Высыхание и растрескивание резиновых шайб со временем приведет к протечкам воды в местах крепления и ускоренной коррозии гофрированного картона. Фирменные саморезы на головке всегда имеют клеймо производителя.

Монтаж начинают с нижнего угла крыши. Перед установкой первого листа необходимо определиться с размерами свеса кровли. Это можно сделать с помощью приведенной ниже таблицы.

Правила укладки профнастила на крышу следующие:

Первый лист укладывается на крышу с учетом необходимого вылета и временно фиксируется одним саморезом.
Второй лист необходимо выровнять по отношению к первому, причем делать это в обязательном порядке по свесу. Ни в коем случае не выравнивайте лист по внутреннему краю — это чревато серьезными проблемами, причем не только эстетическими. Второй лист тоже временно крепится одним саморезом.
Затем листы соединяют между собой саморезами с шагом 40-50 см по вершине волны, начиная от свеса.
После такой временной установки 3-4 листов их необходимо еще раз выровнять по свесу кровли и окончательно закрепить.В отличие от крепления листов между собой, их крепление к обрешетке выполняется в нижней части гофры. Обычно для этого используют 5-7 саморезов на 1 квадратный метр кровли.
При установке следующего ряда листы профнастила укладываются на предыдущий ряд внахлест в соответствии с таблицей.

В последнее время для кровли все чаще используют профилированные листы из стали, они успешно заменили оцинкованное металлическое покрытие и завоевали доверие строителей и домовладельцев. Профнастил применяется для устройства крыш в малоэтажном жилом и промышленном строительстве. Этот материал известен своей высокой несущей способностью, устойчивостью к коррозии и перепадам температур, а также доступной ценой. Однако главное достоинство профлиста — простота и удобство монтажа, что позволяет делать кровлю своими руками. Устройство кровли из профнастила имеет свои особенности, без знания которых невозможно добиться качественного результата.В этой статье мы расскажем, из чего сделан кровельный пирог, а также как его укладывают и закрепляют.

Профнастилом называют современный материал кровли, который изготавливают из тонколистовой холоднокатаной стали. Технология производства этого покрытия предусматривает покрытие стальных заготовок сплавом цинка и слоем полимера или краски, повышающих коррозионную стойкость и ударопрочность изделия. После окраски стальные листы помещаются в машину, которая с помощью специальных роликов выдавливает в них трапециевидный или прямоугольный профиль. Достоинствами профлиста являются:

Легкий вес. Масса 1 квадратного метра кровли из профилированной стали составляет 8-17 кг, что в 2-3 раза меньше веса керамической черепицы или. Небольшой вес снижает нагрузку на фундамент, позволяя сэкономить на стропильной ферме.
Коррозионностойкий. Ржавчина — это «хроническое заболевание» металлической кровли. Но цинково-полимерные или лакокрасочные покрытия защищают сталь, из которой сделан профнастил, от контакта с водой, тем самым повышая антикоррозионные свойства этого материала.
Длительный срок службы. Срок службы кровельного покрытия из профлиста в зависимости от качества, цены и соблюдения технологии материала составляет 25-50 лет, что значительно превышает срок эксплуатации рубероида, ондулина и шифера.
Большой выбор расцветок. Полимерные и лакокрасочные покрытия позволяют окрасить профнастил в любые оттенки. Цветовая гамма, предлагаемая производителями, включает сотни наименований, в том числе серию «металлик».

Примечание! Толщина профнастила 0,45-1 мм, зависит от толщины заготовки и слоя полимера или лакокрасочного покрытия. Листы выпускаются шириной 646-1200 мм. Чем меньше ширина листа, тем выше профиль материала и, как следствие, больше несущая способность.

Подкровельный пирог кровли из профнастила

Холодная кровля — это кровельная конструкция, не имеющая теплоизоляции откосов, так как чердак не отапливается.Эта технология считается традиционной, она очень эффективна, так как подкровельное пространство служит воздушной прослойкой, необходимой для стропильного каркаса. Как правило, кровля холодного типа применяется при строительстве хозяйственных, промышленных и сезонных построек. В данном случае схема кровельного пирога состоит из следующих элементов:

Стропильные ноги. Стропила для кровли холодного типа из профлиста изготавливают из деревянных досок сечением 50х150 мм или металла. Максимальный шаг между стропильными ногами — 100 см.
Гидроизоляционный материал. Поверх стропильных ног с помощью строительного степлера фиксируется гидроизоляция полосами внахлест, в качестве которых используют пленки, диффузионные мембраны или обычный рубероид. Гидроизоляционный материал укладывается с небольшим прогибом, чтобы предотвратить разрыв.
Контр-гриль. Контррешетка изготавливается из деревянных реек толщиной 2-3 см, которые прибивают вдоль стропильных ног поверх гидроизоляции. Он дополнительно фиксирует гидроизоляционный материал и обеспечивает вентиляционный зазор между ним и профнастилом.
Обрешетка. Обрешетка изготавливается из досок 40х100 мм или брусков 40х40 мм. Применяется решетчатая и сплошная схема установки. Чем больше несущая способность профлиста, тем реже можно делать шаг между элементами.
Рубероид. На обрешетку укладываются листы профнастила, которые перекрывают друг друга в горизонтальном и вертикальном направлениях для создания герметичного покрытия, и фиксируются кровельными саморезами.

Отличия «теплого» от «холодного» кровельного торта

Важно! Инструкция по монтажу теплой кровли из профнастила отличается тем, что между стропильными ногами укладывается теплоизоляционный материал, например, минеральная вата, а снизу стропил крепится пароизоляционная мембрана.Кроме того, рубероид в качестве подкладочной гидроизоляции для теплой кровли не используют, так как он не пропускает пар.

Каждый кровельный материал имеет рекомендуемый уклон, который оговаривается инструкцией производителя и подтвержден опытом кровельщиков. Укладывать профнастил рекомендуется на кровли с углом наклона 8-9 градусов. Этот показатель связан с формой выпуска и способом нанесения покрытия. Если крыша имеет уклон меньше рекомендуемого, вода будет просачиваться в горизонтальные стыки между листами, что приведет к неизбежным протечкам.Технологическая карта укладки профлиста составляется в соответствии с конструкцией кровли:

Если угол наклона скатов кровли меньше 8 градусов, то нахлест между листами профнастила должен быть 200-250. Для предотвращения протечек все стыки обрабатываются кровельным герметиком на силиконовой основе. При устройстве кровли с малым уклоном увеличивается расход материала, что увеличивает стоимость кровли.
При уклоне кровли 9-15 градусов перекрытия между листами профнастила должны быть не менее 200 мм, а герметизация стыков герметиком не является обязательной операцией.
При уклоне кровли 15-30 градусов перекрытие между листами рубероида можно уменьшить до 150-200 мм, что соответствует 1-2 волнам.
Если угол наклона откосов превышает 30 градусов, нахлест между полотнами делают 100-150 мм, перекрывая листы на 1 волну.

Важно! При устройстве пологих кровель из профнастила из обрезных досок или влагостойкой фанеры сооружают сплошную обрешетку, чтобы предотвратить деформацию покрытия в результате сильных снеговых и ветровых нагрузок. Чем круче угол наклона откосов, тем больше допускается шаг между элементами обрешетки.

Строительные требования

Надежность и срок службы профнастила определяется качеством используемого кровельного материала и соблюдением технологии монтажа. Кровля, построенная без соблюдения рекомендаций по укладке профнастила, со временем начнет протекать, гнить и через 5-7 лет потребует замены.Чтобы профилированное покрытие стало надежным барьером от атмосферной влаги, ветра и холода, конструкция кровли должна соответствовать следующим требованиям:

Профнастил разрешается монтировать на крышах с уклоном 8-60 градусов. В этом случае угол наклона откосов определяется в соответствии с климатическими условиями в зоне строительства.
Максимальный шаг между стропильными ногами для монтажа профнастила — 1.5 мес. Этот показатель зависит от несущей способности материала. Если кровля теплого типа, стропила ставят на расстоянии 60 см или 120 см, чтобы между ними было удобно разместить теплоизоляционный материал.
Для уменьшения количества стыков между листами для настила кровли используется материал, длина которого соответствует длине откосов.
При кровле из профлиста допускается установка сплошной или разреженной обрешетки.Однако в местах стыков листов, установки снегозадержателей или элементов водостока обрешетка укрепляется дополнительными досками.
Инструкция предписывает использование специальных кровельных саморезов с уплотнением для крепления листов. Неопреновая шайба при завинчивании сплющивается, герметизируя отверстие в рубероиде.

Опытные мастера отмечают, что качественное, воздухонепроницаемое покрытие из профилированной стали можно сделать с помощью фасонных элементов для обустройства конька, ендов, выходов труб или стыков между откосами.Они также сделаны из стали и окрашены в тон гофрированного картона, чтобы их не было видно после установки.

Видеоинструкция

4 совета по установке гофрированной металлической кровли

Металлический профнастил — отличный выбор кровли для дома. Он состоит из металлических панелей, выполненных с волнистым рисунком. Это позволяет более эффективно отводить воду с крыши.Это уменьшает скопление воды, что помогает уменьшить ущерб, нанесенный водой вашему дому. Олово, железо, сталь, медь и алюминий — это некоторые из металлов, которые обычно используются для производства гофрированной кровли. Вы можете покрасить металлические панели в любой цвет. Это делает гофрированную кровлю привлекательным и практичным выбором для домовладельцев. Ниже приведены 4 совета, которые помогут вам установить гофрированную металлическую крышу.

1. Подготовка крыши

Панели устанавливаются непосредственно на фанерную обшивку крыши.Важно перед укладкой панелей покрыть обшивку стандартным рубероидом. Это помогает защитить крышу от атмосферных воздействий. Растяните рубероид на 2-3 дюйма по всему периметру крыши. Используйте оцинкованные скобы, чтобы прикрепить войлочную бумагу к оболочке.

2. Размещение панелей

Поможет нарисовать мелом линии на крыше, где будут установлены панели. Это служит ориентиром для правильного размещения панелей.Монтаж панелей начинайте с низа крыши по карнизу. Установите первый ряд металлических панелей так, чтобы они выступали над крышей на 2–4 дюйма. Это отводит сточные воды от досок крыши. Постепенно продвигайтесь вверх к коньку крыши. Когда вы помещаете верхнюю панель над панелью ниже, перекрывайте их на 1 дюйм. Вы также должны перекрыть каждую соседнюю панель первым целым гребнем. Если вы встретите панели с половинными гребнями на краю, пропустите половину гребня и перекрывайте следующий целый гребень.Это поможет создать водонепроницаемую крышу.

3. Прибивание гвоздями

Обязательно используйте гвозди из того же материала, что и ваши металлические панели. Когда металлы с разными свойствами находятся в тесном контакте, это вызывает побочные реакции. Это портит внешний вид вашей крыши и требует больше работы по техническому обслуживанию. Лучше всего использовать 3-дюймовые оцинкованные гвозди с шайбами. Это помогает предотвратить скопление воды на крыше. Установите гвозди по горбу каждого слоя металлических панелей.Для надежного крепления каждой панели потребуется от 20 до 30 гвоздей.

4. Коньковые заглушки

Это важные функции, которые помогут завершить ваш кровельный проект. Они предотвращают попадание погодных элементов, мусора и мелких животных в ваш дом. Несложно определить, сколько гребешков вам понадобится. Измерьте периметр своей крыши. Найдите длину конька крыши. Сложите 2 измерения и разделите полученную цифру на 6 футов. Это дает вам необходимое количество гребешков.Установите коньковые заглушки после того, как вы покроете всю крышу металлическими панелями. Прикрепите коньковые заглушки по карнизу, по бокам крыши и по коньку.

Руководства по установке купола — стандартный, восьмиугольный, металлический, коттедж

На этой странице вы найдете копии нашего руководства по установке купола. При покупке одного из наших куполов вы также получите копию нашего руководства по установке купола, когда ваш купол будет доставлен. Если вы не уверены в своем уклоне крыши, вы можете воспользоваться схемой калькулятора уклона крыши на этой странице.Если вы все еще не уверены в своем уклоне крыши, не стесняйтесь обращаться к одному из наших профессионалов.

СТАНДАРТНОЕ РУКОВОДСТВО ПО УСТАНОВКЕ CUPOLA:

Пожалуйста, внимательно прочтите руководство по установке перед запуском

1. Подготовка крыши (декоративная — рекомендуется) — Нет необходимости в подготовке крыши, если купол будет установлен только для украшения. (Рекомендуется) Если имеется вентиляционное отверстие или заглушка конька, вырежьте основание купола так, чтобы оно подходило к вентиляционному отверстию конька или заглушке.Вы также можете удалить вентиляционное отверстие конька или верхнюю крышку, где будет сидеть купол, и заменить ее черепицей или гидроизоляцией.

Подготовка крыши (вентиляция или доступность) — Если ваш купол будет использоваться для вентиляции или обеспечения доступа, вырежьте в крыше отверстие, которое как минимум на 12 дюймов меньше основания купола или на 5–6 дюймов меньше самого Внутренний размер купола. Порог над основанием купола обычно является наименьшим внутренним размером. Например, 60-дюймовый купол имеет внутренний размер порога около 49 дюймов, поэтому проем в крыше не должен быть больше 44 дюймов.Убедитесь, что основной кровельный материал проникает в купол до проема крыши. (Необходимо использовать дополнительные герметики, как показано на шаге № 5) Удалите только кровлю и оболочку. Не обрезайте конек или стропила.

3. Отметьте основание купола — Проведите осевую линию на основании купола, как показано. Используя ваш шаблон для резки, проведите линию от каждого угла до центральной линии. Это будет ваша линия отреза. Теперь ваша база должна быть готова к резке. Начинайте срезы в углах и заканчивайте в центре. Примечание: для установки на металлическую крышу вам может потребоваться разрезать основание купола, чтобы оно подходило к металлическим ребрам или швам.

4. Позиция — Расположите части 2×4 по бокам (показано) так, чтобы они плотно прилегали к внутренним стенкам основания купола.Вкрутите их в крышу. Примечание: Для куполов размером 60 дюймов и более рекомендуется установить дополнительную бордюрную опору с внутренней стороны основания купола.

5. Монтаж и сборка — Прикрепите основание к 2×4. После того, как основание будет прикреплено к крыше, используйте силиконовый герметик для герметизации сторон базовых секций. Оставьте незапечатанным место на 2 нижних краях, чтобы вода могла стекать. Теперь прикрепите среднюю часть к основанию, а верхнюю часть к средней части с помощью винтов (прилагаются) в предварительно просверленных отверстиях.Нанесите силиконовый герметик на все открытые головки винтов. Примечание : При установке для вентиляции или обеспечения доступности необходимо нанести кровельный герметик и гидроизоляцию, чтобы герметизировать стороны основания купола к крыше. Оставьте открытыми места на 2 нижних сторонах, чтобы вода могла стекать. Также нанесите полоску герметика на верхний край основания купола перед прикреплением средней части.

РУКОВОДСТВО ПО УСТАНОВКЕ OCTAGONAL CUPOLA:

Пожалуйста, внимательно прочтите руководство по установке перед запуском

1.Подготовка крыши (декоративная — рекомендуется) — Для вашей крыши не требуется подготовки, если купол должен быть установлен только для украшения. (Рекомендуется) Если имеется вентиляционное отверстие или заглушка конька, вырежьте основание купола так, чтобы оно подходило к вентиляционному отверстию конька или заглушке. Вы также можете удалить вентиляционное отверстие конька или верхнюю крышку, где будет сидеть купол, и заменить ее черепицей или гидроизоляцией.

Подготовка крыши (вентиляция или доступность) — Если ваш купол будет использоваться для вентиляции или обеспечения доступа, вырежьте в крыше отверстие, которое как минимум на 12 дюймов меньше основания купола или на 5–6 дюймов меньше самого внутренний размер купола.Подоконник над основанием купола обычно имеет наименьший внутренний размер. Например, 60-дюймовый купол имеет внутренний порог около 49 дюймов, поэтому проем в крыше должен быть не больше 44 дюймов. Убедитесь, что основной кровельный материал проникает в купол до проема в крыше. (Дополнительно необходимо использовать герметики, как показано на шаге 5) Удалите только кровлю и обшивку. Не обрезайте коньки или стропила.

2. Определите угол наклона крыши — Привинтите две доски вместе, чтобы они поворачивались.Установите на крышу каждую доску, как показано на рисунке, убедившись, что каждая сторона прилегает к крыше, а центр находится в центре пика. Отметьте доски и прикрутите еще один винт. Это станет вашим шаблоном для резки. Вырежьте кусок картона размером с основание купола. (Пример: если ваш купол имеет ширину 42 дюйма от плоской стороны до плоской стороны и 17 дюймов в высоту, картон должен быть размером 17 x 42 дюйма.)

3. Отметьте основание купола. — Проведите осевую линию на картонном шаблоне. Используя ваш шаблон для резки, проведите линию от каждого угла до центральной линии.Это будет ваша линия отреза. Начинайте срезы в углах и заканчивайте в центре. Сделав разметку и разрезав картон, совместите центральную линию с отметкой центра на двух противоположных сторонах основания купола и обведите линии вырезов. Теперь соедините эти отметки с углами соседних панелей основания. Теперь ваша база должна быть готова к резке. Примечание. Для установки на металлическую крышу может потребоваться обрезать основание купола, чтобы оно подходило к металлическим ребрам или швам.

РУКОВОДСТВО ПО УСТАНОВКЕ METAL CUPOLA:

Пожалуйста, внимательно прочтите руководство по установке перед запуском.Если в базе есть факторный вырез, пропустите шаги 1-3.

1. Подготовка крыши (декоративная — рекомендуется) — Нет необходимости в подготовке крыши, если купол будет установлен только для украшения. (Рекомендуется) Если имеется вентиляционное отверстие или заглушка на гребне, снимите ее, чтобы установить на купол. Над гребнем с внутренней стороны купола может быть установлен дополнительный фартук.

Подготовка крыши (вентиляция или доступность) — Если ваш купол будет использоваться для вентиляции или обеспечения доступа, вырежьте в крыше отверстие, которое как минимум на 12 дюймов меньше основания купола или на 5–6 дюймов меньше самого внутренний размер купола.Подоконник над основанием купола обычно имеет наименьший внутренний размер. Например, 60-дюймовый купол имеет внутренний порог около 49 дюймов, поэтому проем в крыше должен быть не больше 44 дюймов. Убедитесь, что основной кровельный материал проникает в купол до проема в крыше. (Дополнительно необходимо использовать герметики, как показано на шаге 5) Удалите только кровлю и обшивку. Не обрезайте коньки или стропила.

3. Отметьте основание купола — Снимите винты, удерживающие 2 противоположные (металлические) боковые панели основания купола, сохраните эти детали, чтобы они снова прикрепились в исходное положение. Проведите осевую линию на основании купола, как показано. Используя ваш шаблон для резки, проведите линию от каждого угла до центральной линии.Это будет ваша линия отреза. Теперь ваша база должна быть готова к резке. Начинайте срезы в углах и заканчивайте в центре. Для вырезания рекомендуется использовать ручной лобзик. Вам также необходимо будет совместить вырез в металлических панелях, которые были сняты ранее.

4. Присоедините оклады и боковые панели. — Согните 2 детали оклада в центре под тем же углом, что и вырез в основании купола. Теперь удерживайте планку на месте стороной 1 дюйм напротив основания купола. Отметьте и обрежьте конец 1-дюймового фланца, загните и вставьте в нижнюю часть боковой панели с гидроизоляцией.Прикрепите оклад к деревянной основе с помощью прилагаемых гвоздей. Возможно, потребуется просверлить небольшие пилотные отверстия под гвозди. Теперь установите боковые панели в исходное положение. При необходимости вставьте дополнительные винты в боковые панели.

5. Прикрепите основание купола к крыше — Рекомендуется устанавливать купол до того, как будут установлены коньковые заглушки или вентиляционные отверстия конька. Если заглушки коньков уже установлены, их нужно будет снять там, где будет установлен купол. При монтаже на металлическую крышу применить заглушки там, где будет устанавливаться фартук купола.Установите основание купола на крышу и прикрепите оклад к крыше с помощью винтов с шестигранной головкой 1 дюйм (входят в комплект). При установке на металлической (ребристой) крыше вставьте винт на каждое ребро. Теперь прикрепите коньковый колпак над окладом купола. Примечание : При установке для вентиляции или обеспечения доступности необходимо нанести кровельный герметик и гидроизоляцию, чтобы герметизировать стороны основания купола к крыше. Оставьте небольшой участок на 2 нижних сторонах незапечатанным, чтобы вода могла стекать. Также нанесите валик герметика к верхнему краю основания купола перед прикреплением средней секции.

6. Монтаж и сборка — Для дополнительной поддержки вы можете установить дополнительные блоки 2×4 на внутренней стороне основания купола до крыши. После установки основания купола прикрепите среднюю секцию к основанию, а верхнюю часть — к средней секции, используя винты (прилагаются) в предварительно просверленных отверстиях. Нанесите силиконовый герметик на все открытые головки винтов. Примечание : Для куполов 60 дюймов и более рекомендуется установить дополнительную бордюрную опору с внутренней стороны основания купола.

COTTAGE CUPOLA РУКОВОДСТВО ПО УСТАНОВКЕ:

ЛЕГКОЕ РУКОВОДСТВО ПО РАСЧЕТУ УРОВНЯ КРЫШИ:

Гофрированный металл прямо поверх фольги …: «Привет, я строю небольшую хижину из фанеры 1/2 дюйма на …» — Джесси Петти (14.11.2017) | Установка

Привет, я строю небольшую хижину с фанерой 1/2 дюйма поверх стропил и пароизоляционным матом 40 над фанерой. Крыша крутая и без вентиляции.Я собираюсь положить 2-дюймовую пластину из вспененного пенопласта, облицованного фольгой, поверх этого. Мой первоначальный план состоял в том, чтобы положить прогоны 1×4 по диагонали поверх вспененного картона, чтобы не создавать плотину, где конденсированная вода может скапливаться на вспененной доске. Мне интересно, могу ли я пропустить прогоны и положить мою гофрированную стальную кровлю 7/8 дюйма прямо на пенопласт и вкрутить пенопласт в фанеру (и в стропила каждые 2 фута). Я полагаю, что это сделало бы больше отверстий в пенопласте и пароизоляции, чем если бы я использовал прогоны, но на моей крутой скатной крыше было бы на одну ступеньку меньше.Гофры обеспечили бы некоторую вентиляцию под металлом. Как думаете, прогоны или нет?			Поделиться Или скопируйте этот URL: https://www.metalroofing.com / spirit / comment / 22675 / find /
Винты обычно довольно тугие, когда дело доходит до герметизации воздушного зазора, и, поскольку он входит в стропила, он должен плотно затягивать пену в этом месте. Если это кабина, я не думаю, что вам действительно понадобится дополнительный воздушный поток. Это полезно, да. Не совсем необходимое.Вы собираетесь переместить немного воздуха под эту панель крыши, поскольку он уже проходит через гофры.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/22676/find/
Большое спасибо. Похоже, это единодушное мнение людей, с которыми я разговаривал. Следующий вопрос, который у меня возникает, — прикрутить ли высокие точки (гребни, неровности) или впадины гофрированного металла. Мой папа говорит, что выступы лучше подходят для предотвращения утечек в будущем, когда неопреновая прокладка сломается, потому что вода будет скапливаться над винтом, если она находится в впадине.Производитель рекомендует впадины, но сказал, что высокие точки в порядке, если будут приняты меры, чтобы не вмять горб. Это 26 калибр. Спасибо за совет специалиста.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/22677/find/
Привет, Джесси, Спасибо за интерес к металлической кровле. Мне удалось предварительно просверлить стопку панелей с задней стороны — он не даст шурупу пройти, если не просверлить заранее. Зажмите стопку и используйте бит меньшего размера. Наконец, при установке застежки необходимо соблюдать осторожность, чтобы не вмять выступ.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/22678/find/

Патент США на способ и устройство для склеивания и предварительного нагрева гофрированного картона Патент (Патент № 4655870, выданный 7 апреля 1987 г.)

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

1.Область изобретения:

Это изобретение относится к способу и устройству для приклеивания гофрированного картона, а более конкретно к способу и устройству для предварительного нагрева крахмального клея до заданного диапазона температур перед приклеиванием листа футеровки к гофрированному листу сердечника при производстве одинарных или двойных гофрированный картон или двусторонний гофрированный картон с двумя поверхностями, с целью сокращения времени, необходимого для нагрева клея до его температуры гелеобразования, тем самым повышая эффективность производства гофрированного картона и облегчая гелеобразование, адгезию и нагревательное оборудование.

2. Описание предшествующего уровня техники:

Машины для гофрирования, предназначенные для одностороннего гофрированного картона или двустороннего гофрированного картона с двумя поверхностями, обычно используют крахмальный клей для аппликатора клея, который наносит клей на выступы канавок гофрированного основного листа, к которому должен быть прикреплен лайнер или облицовочный лист. связаны. Такой крахмальный клей обычно находится в форме суспензии с низкой вязкостью, которая (в случае метода Штейн-Холла) состоит из смеси основной части, содержащей крахмал и воду в соответствующих пропорциях, и части носителя, содержащей крахмал и каустическую соду. в подходящих пропорциях.Крахмальный клей хранится в поддоне для клея, который составляет часть аппликатора клея, и наносится в подходящем количестве на выступающие части гофрированной сердцевинной бумаги с помощью валика аппликатора. Гофрированный лист с крахмальным клеем, нанесенным на гребневые части его канавок, приклеивается к подкладке и затем подается в заданную зону нагрева, в которой нанесенный клей нагревается до температуры гелеобразования для развития его сильной адгезионной силы. В связи с этим температура гелеобразования крахмального клея составляет около 60.степень. (Хотя это зависит от его состава), но крахмал в клеевом поддоне поддерживается примерно при температуре окружающей среды, поэтому его необходимо нагреть до температуры гелеобразования с помощью нагревателя, чтобы проявился присущий ему клей. усилие для обеспечения прочного сцепления лайнера с гофрированным листом. Однако часто бывает так, что такой нагреватель является чрезвычайно длинным и имеет недостаток, заключающийся в том, что он занимает большое пространство линии гофроагрегата.

Например, фиг.На фиг.1 схематично показаны устройства для нанесения клея и механизм двойной основы для производства двустороннего гофрированного картона с двумя поверхностями. Пара односторонних гофрированных картонов 10 и 12, изготовленных соответственно одинарными облицовочными машинами, которые расположены на входе, предварительно нагреваются через подогреватели 14 и 16 на пути к аппликаторам 18 и 20 клея, где клей наносится на выступы соответствующих гофрированных листов. основные листы. Задний вкладыш одностороннего гофрированного картона 12 и вкладыш 24, который подается через другой подогреватель 22, прикреплены к выступам гофров одностороннего гофрированного картона 10 и 12, соответственно, между направляющими роликами 26, которые расположены после клеенаносящих устройств.Каждый из клеенаносящих устройств 18 и 20 снабжен аппликаторным валиком 28 и ракельным валиком 30 обычным образом, наносящим крахмальный клей 34 в клеевом поддоне 32 на выступы одностороннего гофрированного картона через аппликаторный валик. 28. Как упоминалось выше, крахмальный клей 34 в поддоне 32 для клея находится примерно при температуре окружающей среды, поэтому его необходимо нагреть до температуры гелеобразования для создания его силы сцепления. Для этой цели обычной практикой является обеспечение нагревателя на большом расстоянии вдоль линии гофроагрегата, включая тепловые камеры 36, балластный валок 38 и ленту 40.Нагревательные боксы 36 состоят из полого ящика из отливки из чугуна с толстыми стенками и нагреваются потоком изнутри пара для передачи тепла склеенным частям двустороннего гофрированного картона, который проходит вдоль поверхностей тепловых ящиков, тем самым достигая адгезия за счет гелеобразования клея, который наносится на выступы гофрированной бумаги-сердечника. Однако в наши дни линии гофроагрегата работают на высоких скоростях, пропуская гофрированный картон с высокой скоростью через зону нагрева, которая состоит из тепловых ящиков 36.Это, естественно, требует создания очень длинной зоны нагрева, чтобы нагреть гофрированный картон до температуры гелеобразования крахмального клея. Другими словами, для удовлетворения потребности в ускорении операций неизбежно требовалось обеспечение протяженной зоны нагрева. Таким образом, серьезной проблемой в данной области техники было исключение или минимизация зоны нагрева, которая неизменно занимает большое пространство в обычных линиях гофрирования. Кроме того, количество крахмального клея в обычных клеевых аппликаторах в значительной степени зависит от температуры окружающей среды, и поэтому эффективность производства гофрированного картона в значительной степени зависит от колебаний температуры окружающей среды или сезонных колебаний температуры.Сложность также заключается в том, что гофрированные листы страдают короблением или другими дефектами из-за чрезмерной теплопередачи от тепловых ящиков 36, когда рабочая скорость снижается.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Пытаясь решить вышеупомянутые недостатки или проблемы клеевых аппликаторов предшествующего уровня техники, автор настоящего изобретения провел обширное исследование и в результате обнаружил, что становится возможным сократить до некоторой степени время нагрева, которое требуется для гелеобразование крахмального клея после склеивания гофрированного листа и подкладки вместе и в то же время для уменьшения монтажного пространства нагревателя путем предварительного нагрева крахмального клея в аппликаторе клея (точнее крахмального клея, циркулирующего между аппликатором клея и запасной резервуар) до заданного диапазона температур.

Таким образом, целью настоящего изобретения является создание устройства для нанесения клея для гофроагрегатов, которое может сократить время нагрева гофрированного картона до температуры гелеобразования крахмального клея после приклеивания склеенных гребневых участков гофрированного листа к подкладке. тем самым позволяя уменьшить пространство зоны нагрева для экономичного использования пространства на заводе по производству гофрированного картона при одновременном повышении эффективности производства гофроагрегата.

Согласно настоящему изобретению вышеуказанная цель достигается с помощью способа склеивания гофрированного картона, который характеризуется нагреванием крахмального клея до заданного диапазона температур посредством теплообмена; подачу крахмального клея на поддон для клея, который помещают в горячую атмосферу в теплоизолированное пространство для поддержания клея в нагретом состоянии; подача гофрированного сердечника и вкладыша в теплоизолированное пространство; нанесение нагретого крахмального клея на выступающие части гофрированного основного листа; и соединение гофрированного основного листа и футеровки вместе.

Согласно другому аспекту настоящего изобретения предлагается способ склеивания гофрированного картона, который характеризуется нагреванием крахмального клея до заданного диапазона температур посредством теплообмена; подачу крахмального клея на поддон для клея, который помещают в горячую атмосферу в теплоизолированное пространство для поддержания клея в нагретом состоянии; подача гофрированного сердечника и вкладыша в теплоизолированное пространство; нанесение нагретого крахмального клея на выступающие части гофрированного основного листа; и быстрое нагревание крахмального клея на гребневых частях гофрированного центрального листа путем продувки горячим насыщенным паром против них непосредственно перед соединением вместе гофрированного центрального листа и подкладки.

Согласно изобретению также предложено устройство для выполнения описанного выше способа, а именно устройство для склеивания гофрированного картона, включающее в себя механизм предварительного нагрева для предварительного нагрева гофрированного основного листа и подкладки, подлежащих соединению вместе, и аппликатор клея для нанесения крахмального клея в клеевом поддоне на выступающие части предварительно нагретого гофрированного основного листа с помощью аппликатора, отличающийся тем, что устройство содержит в комбинации: нагреватель клея, сообщающийся с клеевым поддоном и приспособленный для нагрева клей крахмальный из запасной емкости до заданного диапазона температур; и кожух, образующий по существу замкнутое теплоизолированное пространство вокруг механизма предварительного нагрева и аппликатора клея.

Согласно другому аспекту изобретения, устройство для склеивания гофрированного картона характеризуется наличием нагревателя клея, сообщающегося с клеевым поддоном и приспособленного для нагрева крахмального клея из резервуара для хранения до заданного диапазона температур; кожух, образующий по существу замкнутое теплоизолированное пространство вокруг механизма предварительного нагрева и аппликатора клея, и труба для продувки насыщенным паром, расположенная непосредственно перед местом, где гофрированный лист сердечника и футеровка скреплены вместе, и каждая из которых имеет несколько отверстий для продувки паром направлен на выступающие части гофрированного основного листа.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Вышеупомянутые и другие цели, особенности и преимущества изобретения станут очевидными из следующего описания и прилагаемой формулы изобретения вместе с прилагаемыми чертежами, на которых в качестве примера показаны некоторые предпочтительные варианты осуществления изобретения, на которых:

РИС. 1 представляет собой схематический вид клеенаносящих устройств и тепловых ящиков для нагрева склеенного гофрированного листа и подкладки на обычной линии гофрирования;

РИС.2 представляет собой схематический вид машины для склеивания гофрированного картона, подходящей для осуществления способа по настоящему изобретению;

РИС. 3 — схематический вид в разрезе нагревателя клея, составляющего основной компонент аппликатора клея согласно изобретению;

РИС. 4 — схематический вид сверху нагревателя клея, показанного на фиг. 3;

РИС. 5 — вид, аналогичный виду на фиг. 2, но показывающий другой вариант осуществления изобретения; и

РИС. 6 — фрагментарный вид в перспективе механизма подачи насыщенного пара на участки гребня, на которые нанесен крахмальный клей, для ускоренного нагрева клея.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Далее способ и устройство для склеивания гофрированного картона в соответствии с изобретением описаны более конкретно с помощью предпочтительных вариантов осуществления, показанных на чертежах.

Ссылаясь на фиг. 2 схематически показана машина для склеивания гофрированного картона, воплощающая изобретение, которая подходит для использования в качестве машины для склеивания при производстве двустороннего гофрированного картона с двумя поверхностями, как показано на фиг. 1, а также в качестве клеевого станка при производстве одностороннего гофрированного картона методом одинарной облицовки или при производстве двустороннего гофрированного картона.На фиг. 2, те части, которые являются общими для фиг. 1 обозначены теми же ссылочными позициями для удобства.

Как видно на фиг. 2, механизм предварительного нагрева, включающий в себя вышеупомянутые подогреватели и механизм 18 склеивания, размещен в по существу закрытом теплоизолирующем кожухе 42, как будет подробно описано ниже. Поддон 32 клеенаносящего устройства 18 сообщается с нагревателем 44 клея, который служит для нагрева крахмального клея до заданного диапазона температур (как будет проиллюстрировано ниже) через трубу 46 подачи клея и трубу возврата клея 48. .Нагреватель 44 клея сообщается с резервуаром 50, в котором содержится запас крахмального клея и который подает клей в нагреватель 44, через поддон 52 в конкретном показанном варианте осуществления, который расположен между резервуаром 50 для материала и нагревателем 44. для работы следующим образом.

В конкретном варианте осуществления, показанном на фиг. 2, резервуар 50 для запаса содержит запас крахмального клея, состоящий из основной и несущей частей, содержащих крахмал, воду и каустическую соду в соответствующих пропорциях, как упомянуто выше.Клеевая масса перемешивается и постоянно поддерживается в однородной концентрации с помощью мешалки 54, которая предусмотрена в резервуаре 50 для сырья. Труба 56, выходящая из дна резервуара 50 для сырья, сообщается с внутренним резервуаром 58 вспомогательного резервуара 52. Трубка 56 также подключена к множеству подобных субтанков, хотя и не показано. Подбак 52 имеет конструкцию с двумя резервуарами, состоящую из внешнего резервуара 60 и внутреннего резервуара 58, который расположен во внешнем резервуаре 60 на заданном расстоянии от него.Внешний резервуар 60 удерживает жидкий теплоноситель, такой как вода 62, до заданного уровня. Трубка 64 для подачи пара, которая сообщается с источником пара (не показан), соединена с дном внешнего резервуара 60 для подачи насыщенного пара в воду 62 для повышения температуры воды до уровня, например, 45 ° C. .степень. C .. + -. 2 ° C. Внутренний резервуар 58 принимает крахмальный клей 34 из резервуара 50 для материала и удерживает его на заданном уровне, причем клей равномерно перемешивается мешалкой 66.Крахмальный клей 34 во внутреннем резервуаре 58 поддерживается при температуре 40 ° С. C. + 2. град. С до 40 ° С C.-2.degree. C. посредством теплообмена с нагретой водой во внешнем резервуаре 60. Нагретый клей 34 подается в нагреватель 44, который будет описан ниже, через трубу 68, которая соединена с дном внутреннего резервуара 58.

Подробная информация о нагревателе 44 приведена в его вертикальном разрезе и на виде сверху на фиг. 3 и 4. Более конкретно, нагреватель 44 состоит из цилиндрического резервуара заданного диаметра, который в основном включает в себя камеру 70a объединения, которая принимает подачу крахмального клея 34 из вспомогательного резервуара 52 (или резервуара 50 для исходного материала в случае (где суббак опущен), множество теплообменных труб 72, которые соединены с объединяющей камерой 70b, чтобы обеспечить прохождение через нее крахмального клея 34, и камеру 74 теплоносителя, которая огибает теплообменные трубы 72 через теплоноситель, такой как как вода.

Например, резервуар 44 разделен парой горизонтальных разделительных пластин 76 и 78 вблизи его верхней и нижней частей, определяя верхнюю камеру 70a объединения на верхней стороне верхней разделительной пластины 76 и нижнюю камеру объединения. 70b между нижней перегородкой 78 и нижней стенкой 80 резервуара. Камера 74 для теплоносителя с заданным пространством определена между верхней и нижней разделительными пластинами 76 и 78. Верхняя камера 70a объединения (с открытым верхом) и нижняя камера 70b объединения сообщаются друг с другом посредством ряда вертикально расположенных теплообменные трубы 72, как показано на фиг.3, теплообменные трубы 72 вставлены в камеру 74 теплоносителя и постоянно находятся в контакте с теплоносителем (например, нагретой водой). Предпочтительно теплообменные трубы 72 представляют собой медные трубы с ребрами 82 с подходящими интервалами на их внешней периферии.

Один конец трубы 84 подачи пара, которая соединена с источником пара (не показан), другим концом открывается в камеру 74 теплоносителя, по существу, в центре ее нижней части, принудительно вдув насыщенный пар в теплоноситель для подъема его температура в диапазоне, например, 52.степень. C. + 4. град. С до 52 ° С C.-4.degree. C. Как, в частности, показано на фиг. 4, центр верхней стенки камеры 74 теплоносителя открыт для воздуха для выпуска газообразных компонентов вдуваемого пара. Опорный элемент 88 соединен перемычкой между вертикальными стойками 86, которые поддерживают нагрузку резервуара 44, и двигатель 90, который установлен на опорном элементе 88, соединен с мешалкой 92. Эта мешалка 92 вставляется в камеру 74 теплоносителя через вышеупомянутое верхнее отверстие для равномерного перемешивания теплоносителя.

Как видно из фиг. 3 и 4, верхняя камера 70a объединения разделена на две секции A и B вертикальными перегородками 94, которые соединены усиливающими элементами 102. Как видно на фиг. 3, горизонтально идущая пластина 96 диффузора жестко закреплена на вертикальной стенке 94 в секции A. Над пластиной 96 диффузора расположены открытые концы трубы 68 для подачи клея из внутреннего резервуара 58 и трубы для возврата клея 48 из клея. поддон 32. А именно, крахмальный клей из поддона 52 и поддона 32 для клея наливается в секцию A и равномерно распределяется по секции A посредством пластины 96 диффузора.

Роторный насос 100 с рабочим колесом 98 предусмотрен в нижней части нижней камеры 70b объединения, как показано на фиг. 3 для принудительной и принудительной циркуляции крахмального клея в объединяющей камере 70а, теплообменных трубках 72 и нижней объединительной камере 70b. А именно, после приведения в действие роторного насоса 100 крахмальный клей 34, подаваемый в секцию А верхней камеры 70a объединения, направляется в нижнюю камеру 70b объединения через теплообменные трубы 72 с правой стороны на чертеже, а затем заставляет подняться по теплообменным трубам 72 с левой стороны, чтобы войти в секцию B верхней камеры 70a объединения.Проходя через теплообменные трубы 72, крахмальный клей нагревается теплоносителем до температуры, например, 49 ° С. C. + 2. град. До 49 ° С. C.-2.degree. C., и часть клея направляется в трубу 46, ведущую к поддону 32 для клея, через переливную трубу 104 и 3-ходовой клапан 106. Поддон 32 для клея снабжен возвратной трубкой 48 для клея, как описано выше, для циркуляции клей к секции A верхней камеры объединения 70a нагревателя 44.

Описание теперь направлено на детали кожуха, который закрывает механизмы предварительного нагрева и аппликатора клея для эффективного использования отходящего тепла.В механизме аппликатора клея, показанном на фиг. 2, пара односторонних гофрированных картон 10 и 12, перемещаемых по отдельным путям от односторонних устройств, расположенных выше по потоку, предварительно нагревается подогревателями 14 и 16 соответственно, а футеровка 24 предварительно нагревается другим подогревателем. 22. Эти три подогревателя 14, 16 и 22 механизма предварительного нагрева имеют форму барабанных роликов, которые нагреваются до заданной температуры за счет проходящего изнутри горячего пара и соответственно закреплены на противоположных концах параллельно для вращения. синхронность друг с другом.Соответственно, во время работы гофроагрегата вокруг подогревателей выделяется отходящее тепло высокой температуры.

Ролики 110 и 112 вспомогательного нагревателя поддерживаются с возможностью вращения в положениях после подогревателей 14 и 16 соответственно, а устройства 18 и 20 для нанесения клея расположены после валков вспомогательного обогревателя. В положении после подогревателя 22 с возможностью вращения поддерживается другой валок 114 вспомогательного нагревателя, который удерживается в контакте с движущейся футеровкой 24 для ее нагрева до температуры, подходящей для прилипания к ребристым участкам гофрированного основного листа.

Вышеупомянутые аппликаторы 18 и 20 клея расположены одинаково, и каждый включает в себя поддон 32 для удерживания крахмального клея 34 на заданном уровне, валик 28 аппликатора для переноса крахмала из поддона для клея на участки гребня. одностороннего гофрированного картона и ракельного валика 30 для регулирования толщины крахмального клея, переносимого на валик аппликатора.

Направляющий валок 116 для направления одностороннего гофрированного картона и футеровки расположен после каждого из валков дополнительного нагревателя (которые составляют часть механизма предварительного нагрева).Над аппликаторным валиком 28 в положении, отстоящем от аппликаторного валика 28 на заданное расстояние, расположен направляющий валик 118, который прижимает заднюю облицовку одностороннего гофрированного картона для плавного переноса крахмального клея на гребневые части гофрированного картона. основной лист.

Подогреватели и вспомогательные нагревательные ролики, которые составляют механизм предварительного нагрева и механизм нанесения клея, заключены в по существу герметичную теплоизоляционную камеру 120, которая предусмотрена в кожухе 42.Этот кожух 42 представляет собой, например, коробку, образованную из металлических листов и облицованную теплоизоляционным материалом, например стекловатой. Как показано на фиг. 2, щелевидные отверстия 122 сформированы в подходящих местах в боковой стенке кожуха 42 для прохождения одностороннего гофрированного картона 10 и 12 и футеровки 24.

Ссылаясь на фиг. 5 и 6 показан другой вариант осуществления изобретения, существенные части которого являются общими с вариантом осуществления, показанным на фиг. 2–4 и направлен на ту же цель.При сравнении фиг. 5 с фиг. 2 видно, что оба варианта имеют общие нагреватель клея и теплоизоляционный кожух. Вариант исполнения на фиг. 5 отличается тем, что средство подачи пара предусмотрено перед направляющими роликами 26, как показано на фиг. 6 для дальнейшего ускорения нагрева крахмального клея, нанесенного на гребневые части гофрированного центрального листа. В частности, средство для продувки паром состоит из трубок 124 подачи пара, которые расположены непосредственно перед направляющими роликами 26, между которыми односторонний гофрированный картон 10 и 12 скреплены друг с другом и с футеровкой 24 для ускорения нагрева материала. клей крахмала на гребневые части соответствующего гофрированного картона.Для этого каждая труба 124 для подачи пара снабжена рядом отверстий 126 для продувки пара по ее длине, которые направлены к выступам гофрированного картона. Горячий насыщенный пар, который выдувается под давлением из отверстий 126 для продувки пара, обдувается крахмальным клеем на гребневых частях рифленого основного листа, быстро повышая температуру клея, так что он достигнет температуры гелеобразования за более короткое время. период в следующей зоне нагрева.

Хотя не показано на фиг. 2 и 5, в теплоизолирующей камере 120 корпуса 42 предпочтительно предусмотреть вентилятор для циркуляции воздуха для распределения нагретого воздуха по каждой части камеры. Нагреватель клея с описанной выше конструкцией в соответствии с изобретением работает следующим образом. Как, в частности, показано на фиг. 2, крахмальный клей 34, который хранится в резервуаре 50 для сырья, подается во внутренний резервуар 58 вспомогательного резервуара 52 в конкретных показанных вариантах осуществления и нагревается до температуры 40 ° C.степень. C. + 2. град. С до 40 ° С C.-2.degree. С помощью нагретой воды или другого теплоносителя во внешнем резервуаре 60 перед подачей клея в секцию А верхней камеры 70а объединения нагревателя 44 клея через трубу 68. В это время теплоноситель для Например, нагретая вода, которая заполняется вокруг теплообменных труб 72 в камере 74 теплоносителя, нагревается до температуры 52 ° С. C. + 4. град. С до 52 ° С C.-4.degree. Насыщенным паром, который принудительно вдувается в теплоноситель через трубопровод 84 подачи пара.Крахмальный клей 34, который удерживается в секции A верхней камеры 70a объединения, циркулирует в нижнюю камеру 70b объединения через трубы 72 теплообмена, а затем в секцию B верхней камеры 70a объединения через другие трубы 72 теплообмена посредством работа насоса 100. В процессе крахмальный клей 34 нагревается до температуры около 49 ° С. C. + 2. град. До 49 ° С. C.-2.degree. (Температура непосредственно перед гелеобразованием крахмального клея) за счет теплообмена, и часть нагретого клея направляется в трубу 46 через переливную трубу 104 насосом 108 подачи клея для подачи в поддон 32 клея. аппликатор.

Крахмальный клей 34, который подается в поддон 32 клеевого аппликатора таким образом, нагревается во время прохождения через нагреватель 44 до диапазона температур, который составляет приблизительно 10 ° C. Ниже, чем температура его гелеобразования, например, до диапазона 49 ° С. C. + 2. град. До 49 ° С. C.-2.degree. Соответственно, когда клей наносится на выступающие части соответствующего одностороннего гофрированного картона аппликаторными валиками 28, он уже нагревается до относительно высокой температуры.Отсюда следует, что после склеивания вместе одностороннего гофрированного картона и задней облицовки (лайнера 24) с помощью направляющих роликов 26 достаточно небольшого нагрева, чтобы нагреть крахмальный клей до температуры гелеобразования, чтобы создать его адгезионную силу. Кроме того, машина для склеивания гофрированного картона согласно настоящему изобретению использует множество источников тепла, включая подогреватели 14, 16 и 22 и вспомогательные нагревательные ролики 110-114 (которые поддерживаются на заданной температуре за счет внутреннего потока горячего насыщенного пара) в пределах замкнутое пространство теплоизоляционной камеры, которая ограничена кожухом 42, так что температура в теплоизоляционной камере поддерживается на высоком уровне во время работы клеенаносящего устройства за счет отходящего тепла высокой температуры, выделяемого из вышеупомянутого тепла источники.Следовательно, крахмальный клей, который удерживается в поддоне 32 для клея после нагрева посредством нагревателя 44 клея, поддерживается в нагретом состоянии в горячей атмосфере теплоизолированной камеры. А именно, достаточно приложить тепло с относительно небольшой теплотворной способностью к клееному гофрированному картону с помощью тепловых ящиков 36 в зоне нагрева, и длина зоны нагрева может быть уменьшена в значительной степени по сравнению с обычным аналогом, который занимает большое пространство. Кроме того, даже если рабочая скорость линии гофроагрегата снижается, меньше вероятность того, что гофрированный картон будет иметь коробление или другие дефекты из-за перегрева.

В случае, когда в области скрепления листов предусмотрено средство подачи пара, как показано на фиг. 5 и 6, время нагревания крахмального клея до температуры гелеобразования может быть дополнительно сокращено. А именно, температура крахмального клея, который наносится на гребневые части гофрированных листов сердцевины в его предварительно нагретом состоянии, может быть быстро повышена путем продувки горячего насыщенного пара из паропроводов 124 непосредственно перед соединением гофрированных листов и футеровки вместе (в то время как предотвращение падения температуры крахмального клея при контакте с холодным воздухом, которое в противном случае имело бы место, если бы оно не было защищено теплоизолирующей камерой).После этого односторонний гофрированный картон 10 и 12 и футеровка 24 склеиваются между направляющими роликами 26.

Как ясно из вышеприведенного описания, настоящее изобретение позволяет сократить длину зоны нагрева, образованной тепловыми камерами 36, которые расположены после станции скрепления листов, при склеивании двустороннего гофрированного картона с двумя поверхностями, как показано на фиг. 2 и 5. Кроме того, время нагревания крахмального клея до температуры гелеобразования может быть в значительной степени сокращено, что позволяет скреплять листы быстрее и ускорять работу гофроагрегата в целом, так что тем самым еще больше повышая эффективность производства гофрированного картона.Кроме того, поскольку механизмы предварительного нагрева и склеивания листов экранированы в теплоизолированном пространстве в кожухе, температура крахмального клея из нагревателя 44 клея может поддерживаться в нагретом состоянии за счет эффективного использования лучистого тепла от механизма предварительного нагрева, который до сих пор был потрачен впустую. Излишне говорить, что это в значительной степени способствует экономному использованию энергии.

Машина для склеивания гофрированного картона в соответствии с изобретением также может применяться для производства гофрированного картона с использованием одной облицовочной машины, как упоминалось выше.В таком случае механические рабочие части машины для облицовки или клея могут быть полностью покрыты теплоизоляционным кожухом для защиты от рабочих шумов или рассеивания бумажной пыли для улучшения рабочей среды.

Очевидно, что в свете изложенного выше возможны многие модификации и варианты настоящего изобретения. Следовательно, следует понимать, что в рамках прилагаемой формулы изобретения настоящее изобретение может быть реализовано на практике иначе, чем конкретно описано в данном документе.

Гофрированная металлическая кровля: самый дешевый вариант металлической крыши

До 1829 года металл редко использовался в качестве кровельного материала, поскольку он часто деформировался или вмятился при воздействии элементов. Все изменилось с изобретением гофрированного железа. Сегодня это один из самых распространенных доступных вариантов металлической кровли.

Металлическая гофрированная кровля относительно дешевле и проще в установке по сравнению с другими вариантами кровли, например, со стоячим фальцем. В этой статье мы расскажем все об этом виде металлической кровли.Мы также отвечаем на некоторые из наиболее часто задаваемых вопросов.

Что такое гофрированная металлическая крыша?

Металлическая кровля из профнастила — одна из многих разновидностей металлических кровель. Он состоит из листов, прошедших рулонную формовку, чтобы создать более прочные и долговечные круглые и волнистые панели. Эти панели прикрепляются к настилу крыши с помощью открытых креплений.

Металлическая кровля этого типа предпочтительнее из-за ее легкости, прочности, энергоэффективности и простоты установки. Это отличная альтернатива битумной черепице или глиняным черепичным крышам. Хотя это популярный выбор для кровли, люди также используют его для проектов сайдинга.

Термин «гофрированная металлическая кровля» часто ошибочно используется для обозначения всех металлических панелей с профилированными канавками и выступами. Это обобщение объединяет гофрированные металлические панели вместе с их родственниками — ребристыми металлическими панелями.

Гофрированная кровля VS Ребристая металлическая кровля?

Ребристая металлическая кровля и рифленая металлическая кровля относятся к одному семейству.Все они имеют пазы и выступы и изготавливаются одинаково. Причем процесс установки схож, и стоят они примерно одинаково.

Единственное заметное различие между ними — форма канавок и выступов . Металлические профилированные кровельные панели имеют П-образный, а иногда и V-образный гофр. С другой стороны, вы можете принять ребристые металлические панели крыши за металлические панели со стоячим фальцем. Выступающих канавок меньше, а расстояние между выступами шире.

Как делают гофрированный металл?

Металлическая гофрированная кровля изготавливается из оцинкованной стали или алюминия. Панели производятся методом профилирования .

Сначала простые листы металла помещаются в машину, имеющую прокатные плашки. Затем ролики придают металлу форму для создания круглых и волнистых панелей. После этого лишняя длина обрезается, чтобы получить панель желаемой длины.

Металлическая гофра придает ей значительную прочность конструкции.Если вам нужны панели разной формы, все, что вам нужно сделать, это заменить прокатные штампы.

Гофрированная металлическая кровля Размеры

Гофрированная металлическая кровля имеет множество вариантов размеров. Вы можете выбрать разную длину, ширину и толщину в зависимости от ваших уникальных потребностей.

Длина гофрированной металлической кровли

Гофрированные металлические панели доступны в стандартных длинах 8, 10 и 12 футов . Но вы также можете получить индивидуальные размеры в зависимости от характера вашего проекта.

Ширина гофрированной металлической кровли

Ширина измеряется от одного края панели до другого, не следуя гребням и канавкам. Различные гофрированные панели будут различаться по размеру, но наиболее распространены шириной 26 и 36 дюймов . Другие популярные стандартные значения ширины — 24 и 39 дюймов.

При измерении покрытия крыши помните, что каждая панель перекрывает другую двумя канавками. Например, 39-дюймовая панель обеспечит покрытие крыши только в 34 дюйма.67 дюймов. Точно так же 26-дюймовая панель будет покрывать только 21,33 дюйма.

Толщина гофрированной металлической кровли

Толщина гофрированных металлических панелей измеряется в калибрах. Помните, чем меньше число, тем толще калибр. Следовательно, большее число указывает на более тонкий калибр. Стандартные калибры включают 18, 20, 22, 24 и 26 .

Типы гофрированной металлической кровли

Производители гофрированной металлической кровли будут предлагать различные металлические панели в зависимости от высоты шва.Примеры включают панели 7/8, ¾, ½ и ¼ дюйма, наиболее распространенными являются панели 7/8 дюйма и панели 1/2 дюйма.

7/8 дюйма гофрированная кровля

7/8 дюйма — наиболее распространенный тип гофрированной кровельной панели . Помимо того, что он самый прочный, это также и наименее дорогой вариант. Кроме того, его глубокие гребни создают красивую тень

Гофрированная панель 7/8 дюйма имеет высоту шва 7/8 дюйма, а центры смежных гофров равны 2.67 дюймов друг от друга. Металлические панели имеют ширину 39 или 37 дюймов, в зависимости от производителя.

После учета перекрытия 39-дюймовая панель должна обеспечить покрытие крыши в 34,67 дюйма. Это означает, что вам придется дополнительно купить от 10 до 12% кровельного материала, чтобы покрыть всю крышу.

Гофрированная кровля ½ дюйма

До того, как гофрированная кровля толщиной 7/8 дюйма получила широкое распространение, наиболее популярным вариантом была гофрированная кровля толщиной 1/2 дюйма. Он все еще доступен сегодня, но не так распространен.

Панели имеют высоту шва ½ дюйма, а расстояние между канавками составляет 2,67 дюйма. Хотя размер может варьироваться в зависимости от производителя, наиболее распространенной шириной является 26 дюймов.

Панель шириной 26 дюймов покрывает только 21,33 дюйма крыши из-за перекрытия. Это означает, что вам понадобится 23% дополнительного кровельного материала, чтобы покрыть всю конструкцию.

Преимущества гофрированной металлической крыши

Установка гофрированной металлической крыши по сравнению с другими видами кровли дает потребителю несколько преимуществ.В их число входят:

Простота установки

Металлические гофрированные крыши легче установить по сравнению со скрытыми системами крепления. Принадлежностей меньше, а установка не требует специальных навыков.

Экономично

Металлические гофрированные кровельные панели дешевле, чем металлочерепица и стоячие фальцы. Более того, процесс установки обойдется дешевле, поскольку потребуются минимальные трудозатраты и знания.

Наличие

Профнастил — один из самых, если не самых распространенных видов металлической кровли.Таким образом, вам не составит труда найти нужные вам панели в местном магазине товаров для дома.

Несколько вариантов цвета

Панели доступны в нескольких вариантах цвета премиум-класса с окраской Kynar 500. Более того, вы даже можете заказать нестандартные цвета.

Energy Efficient

Канавки и выступы на металлических панелях отражают больше ультрафиолетового света и тепла. Поскольку внутрь здания проникает меньше тепла, летом можно значительно сэкономить на счетах за охлаждение.

Маскирует консервные банки

Масляные консервы менее заметны на гофрированных металлических панелях по сравнению с другими плоскими панелями. Множественные выступы и бороздки помогают замаскировать такие деформации.

Недостатки гофрированной металлической крыши

Гофрированные металлические крыши также имеют несколько недостатков. В их число входят:

Открытый крепеж

Винты могут ослабнуть из-за неправильной установки или после продолжительного теплового движения. Таким образом, каждая открытая застежка является потенциальной точкой утечки.

Требует регулярного обслуживания

Металлические гофрированные крыши требуют более частого обслуживания по сравнению с другими вариантами кровли. Это потому, что ослабленные и поврежденные крепежи время от времени требуют замены.

Не подходит для плоских крыш

Плоские крыши не отводят воду достаточно быстро. Когда вы соединяете один с открытыми креплениями, это увеличивает риск утечки, что приводит к дорогостоящему ремонту крыши.

Эстетика

Хотя внешний вид субъективен, гофрированная металлическая кровля может быть не самым эстетичным вариантом из-за открытых креплений.По крайней мере, по сравнению с современными гладкими крышами со скрытыми креплениями.

Каковы его общие приложения?

Изначально гофрированная металлическая кровля использовалась в сельском хозяйстве и в коммерческих целях. Вы часто найдете его на сараях и промышленных сооружениях, как в качестве варианта крыши, так и сайдинга. Сегодня он стал популярным выбором для жилых помещений. Это выгодный вариант, особенно в ситуациях, когда деньги и время важнее внешнего вида.

Анализ цен на гофрированный металл

Гофрированная металлическая кровля — самая дешевая металлическая кровля . Однако цена может варьироваться в зависимости от толщины металлической панели и типа окраски. Панели калибра 24 часто имеют лакокрасочное покрытие Kynar. С другой стороны, панели 26 калибра имеют окраску SMP.

Если вы хотите купить панель 26 калибра с краской SMP, рассчитывайте заплатить от 1 до 1,25 доллара за квадратный фут. С другой стороны, панель калибра 24 с краской Kynar будет стоить от 1 доллара.50 и 2 доллара за квадратный фут. Все цены указаны без учета затрат на установку.

Вам придется заплатить от 4,50 до 5,50 долларов за квадратный фут, чтобы покрыть расходы на установку. В целом, общая стоимость материалов плюс установка упадут от 5 до 8 долларов за квадратный фут, в зависимости от типа панелей, которые вы покупаете.

Ржавеют ли стальные гофрированные панели?

Стальные гофрированные панели оцинкованы (покрыты цинком) краской Kynar 500 или акриловой краской.Это предотвращает окисление, которое приводит к коррозии. Однако защитный слой на металле со временем стирается, подвергая сталь коррозии.

Как удалить ржавчину с гофрированного железа?

Когда защитное цинковое покрытие со временем стирается, железная крыша подвергается воздействию влаги и ускоряется процесс ржавления. Но избавиться от ржавчины возможно.

Если вы имеете дело только с небольшими пятнами ржавчины здесь и там, кисть и наждачная бумага сделают свое дело.Однако будьте осторожны, не наносите их на защитное покрытие, чтобы не сорвать его.

Если ржавчина широко распространена, подумайте об использовании щавелевой кислоты. Используйте распылительный шланг, чтобы нанести концентрированный раствор кислоты на пораженные участки. После этого промойте пораженный участок водой. Ржавчина просто стечет.

Как добавить патину на гофрированный металл?

Если вам не нравится простой вид гофрированного металла, вы можете добавить патину, чтобы добиться винтажного вида. Но сначала вам нужно будет снять оцинкованную сталь.Здесь вы можете использовать для этого либо соляную кислоту, либо уксус.

Чтобы добавить патину, обезжирьте поверхность, чтобы удалить мусор, грязь и остатки отделки. После этого сбрызните металл раствором уксуса, 3-процентной перекиси водорода и поваренной соли и дайте ему высохнуть перед повторным нанесением. Повторите процесс несколько раз.

Последние мысли

Металлическая гофрированная кровля прошла долгий путь за эти годы. В то время как старые стальные панели могут образовывать некрасивую ржавчину и протекать, современные гофрированные панели покрываются цинком и покрываются Kynar 500 или акриловой краской для предотвращения коррозии.

Если вы ищете самый дешевый вариант металлической кровли, который легко установить, вы никогда не ошибетесь, выбрав этот тип металлической кровли. Он доступен в разных размерах, стилях, цветах и отделках. И он подходит для любых проектов, будь то коммерческие, сельскохозяйственные или жилые.
