Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.

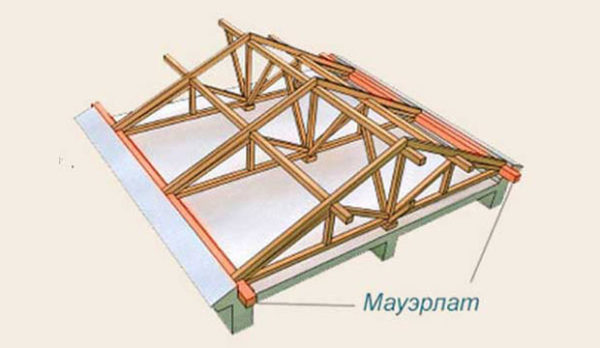

Мауэрлат — что это такое и для чего нужен

Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.

Для чего необходимо приспособление:

  • обеспечение ровности крыши;
  • предотвращение наклонов и перекосов;
  • устранение парусности;
  • равномерное распределение нагрузки;
  • привязка крыши к дому.

Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.

Из каких материалов его можно сделать

МауэрлатКонструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.

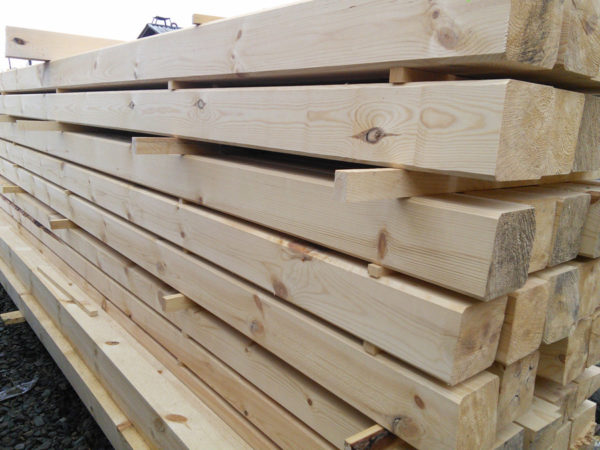

Деревянный брус

Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

Доски, скрепленные между собой

При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

Стальной профиль

Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.

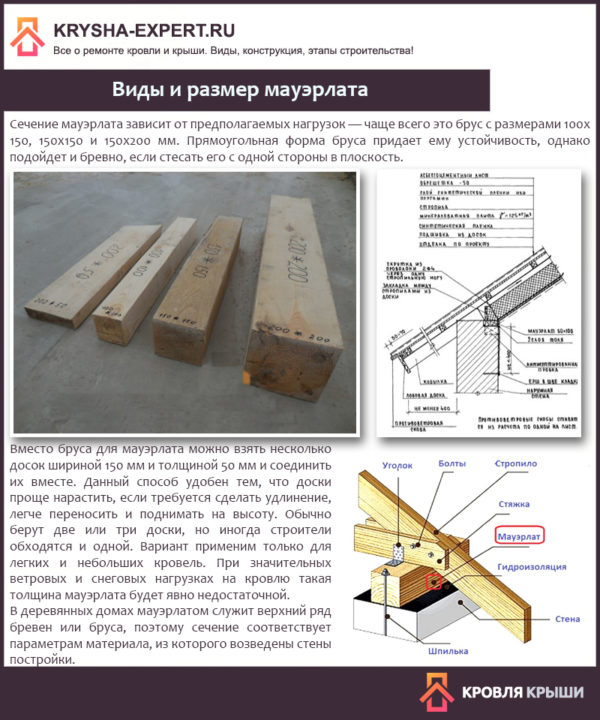

Размеры сечения мауэрлата СНИП

Крепление мауэрлатаРекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции

.

Есть несколько требований к сечению:

  • древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
  • крепление отдельных элементов происходит за счет прямого замка;
  • брусья укладывают по всей площади стен.

Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.

Чем крепить мауэрлат

Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.

Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций. Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см. Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.

Крепление анкерными болтами

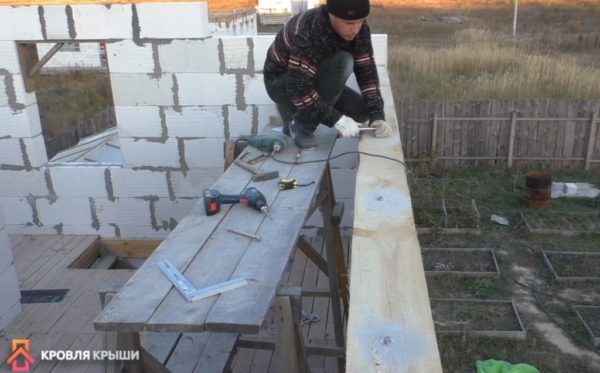

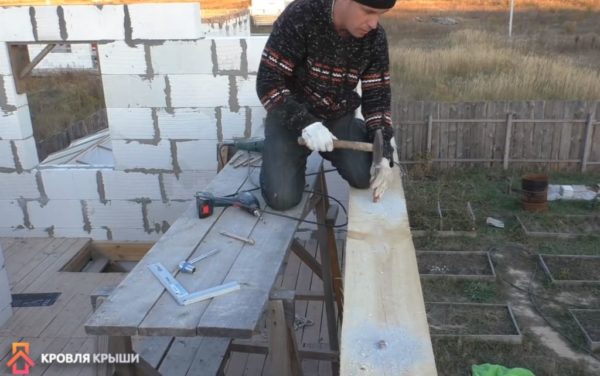

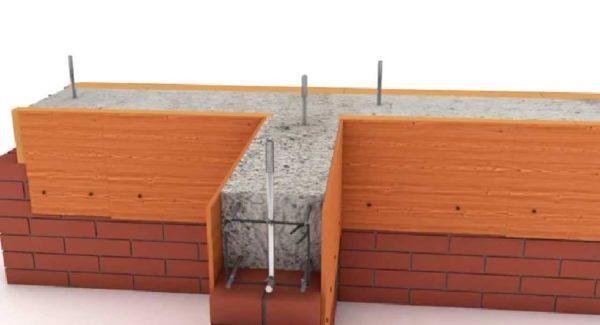

Анкерный болтДля усиления надежности мауэрлат крепят на армопояс с помощью анкерных болтов. Изготовление армированного пояса обязательно в случае использования газобетона. Такие блоки отличаются мягкостью, поэтому вкрутить в них болты невозможно.

Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.

Как крепить проволокой

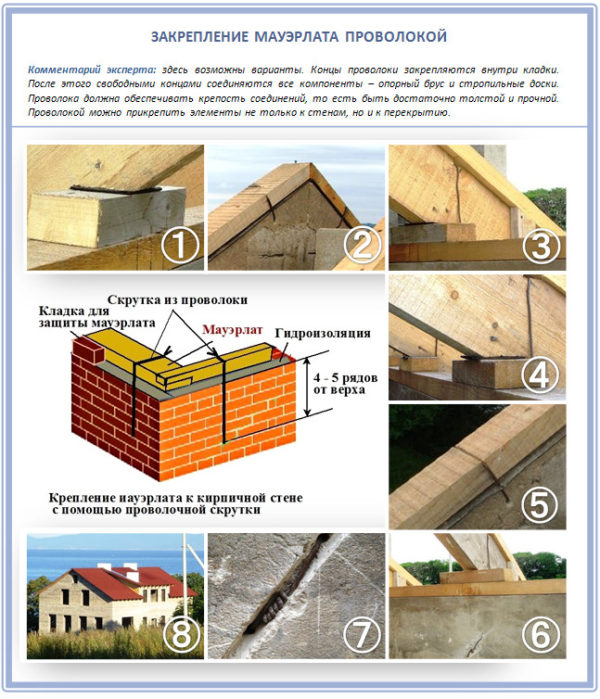

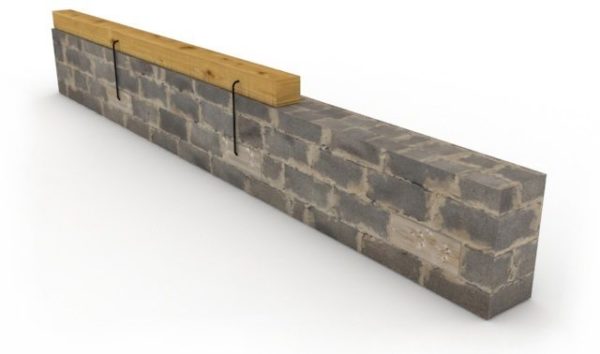

Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:

  1. За 4-5 рядов до конца каменной кладки размещают куски проволоки.
  2. Расстояние между кусочками соблюдается от 60 см.
  3. Концы проволоки поднимаются вверх на 20-30 см.
  4. Окончания проволочного материала прячут в растворе.
  5. Другой конец проволоки используется для привязывания бруса или досок к стене.

Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.

Использование деревянных пробок

Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат. Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления. Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.

Способы крепления мауэрлата

Приспособление для привязки крыши к стенам может крепиться за счет армированного пояса, а также без его использования. Во втором случае используется косой прируб или другие материалы в зависимости от сырья возведенных стен.

Крепление без армопояса

Для начала важно определить из чего сделаны стены — кирпич, керамзит, газобетон, газосиликат, пеноблок или шлакоблок. Далее используют один из вариантов.

Крепление к кирпичной стене

Крепление мауэрлата к стенеСначала проводят подготовительный этап: кладку кирпича заканчивают ровной горизонтальной поверхностью или уступом. В первом случае приспособление для привязки крыши кладется на внутреннюю сторону, а в конце утепляется блоками из керамзита. Крепление производят одним из способов:

  • вмурованными шпильками;
  • деревянными пробками;
  • проволокой;
  • анкерами.

На конечном этапе кладки обустраивают гидроизоляционный слой. В качестве гидроизоляции используют толь, рубероид, гидроизол или линокром.

Крепление к керамзитоблокам

Наиболее надежным способом крепления к блокам из керамзита является химические анкеры. Из-за особой структуры керамзита другие варианты могут привести к его разлому и конструкция не выдержит.

Химические анкера — специальные составы, которые сделаны на основе химических веществ. Они быстро отвердевают, имеют длительный срок службы и повышенную адгезию.

Химические анкера бывают ампульными и полимерными. Ампульные представлены небольшой капсулой, вставляющейся в блок. Вещество заполняет пустоты, затем в отверстие вставляют анкер. Полимерные закладываются в полость за счет пистолета — дозатора.

Крепление к газобетону

Закрепить мауэрлат на газобетоне реально с использованием стальной проволоки. Для этого выполняют такие действия:

  1. За несколько рядов до окончания кладки блоков размещают проволоку толщиной 6 мм.
  2. Концы проволоки располагают в свисающем виде с двух сторон от блока.
  3. Длина концов должна быть такой, чтобы свободно обвязать брус.
  4. Количество отрезков подбирают исходя из периметра стен.

Затем прикладывают брус и обвязывают его с помощью скрутки. Этот способ оптимален, так как газобетон имеет мягкую структуру камня и другие варианты не подойдут.

Крепление к газосиликату

Для фиксации мауэрлата на газосиликатной стене потребуются оцинкованные шпильки. При размере блоков 375 мм нужны шпильки диаметром 12 мм и длиной 33 см. На концах у шпилек должна быть усиленная шайба. Чтобы крепление было надежным, шпильки устанавливают с одинаковым шагом и заглублением строго по вертикали. В брусе просверливают дырки по диаметру шпильки, затем деревянное изделие надевается на них. Для точности крепления можно изготовить шаблон из доски, в котором надо сделать отверстие и туда вставить шпильку. Для креплений 12 мм требуется отверстие диаметром 14 мм.

Крепление к пеноблоку

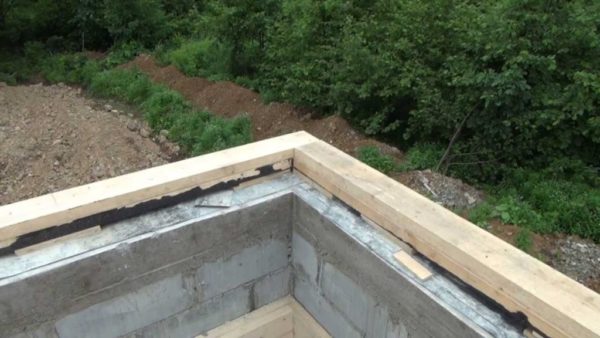

Мауэрлат на пеноблокеПеред тем, как крепить опору к стене, обеспечивают надежную гидроизоляцию. Наилучшим способом крепления будет использование проволоки. На последнем ряду кладки пеноблока продевают стальную проволоку, сложенную в несколько слоев. Ее концы свободно выходят наружу, а середина закладывается под блок. Длина материала должна быть такой, чтобы продеть его сквозь брус и скрутить концы. Количество креплений проволокой должно быть не меньше, чем количество стропил.

Крепление к шлакоблоку

Если строящийся дом маленький, то можно использовать способ фиксации на вмурованные шпильки. Если дом имеет большой периметр, подойдет использование анкеров. Металлические штыри должны выступать из конструкции на 20 см, их шаг должен быть не более 80 см. Расстояние между анкерами размечают заранее, затем вкручивают болты и устанавливают мауэрлат. Перед креплением используют изоляционный слой по типу рубероида.

Крепление к армопоясу

Если дом строится из панельных щитов или ячеистых конструкций, то обустройство армированного пояса для мауэрлата будет обязательным. Перед креплением крыши важно узнать оптимальную толщину, способы изготовления и соединения с армопоясом.

Толщина армопояса под мауэрлат

Толщина армированного пояса обеспечивает надежность конструкции. Минимальные показатели — 15 см, оптимальные — 20 см. Толщина не должна превышать ширину стены. Минимальное сечение армированного пояса составляет 250 на 250 мм. Конструкция должна быть непрерывной, а также иметь одинаковую прочность. Бетонный пояс зачастую монолитный и выполняется за 1 заливку, затем вставляют армирующий слой диаметром не менее 10 мм.

Согласно СНиП армирующий пояс должен быть размером треть с толщины стены.

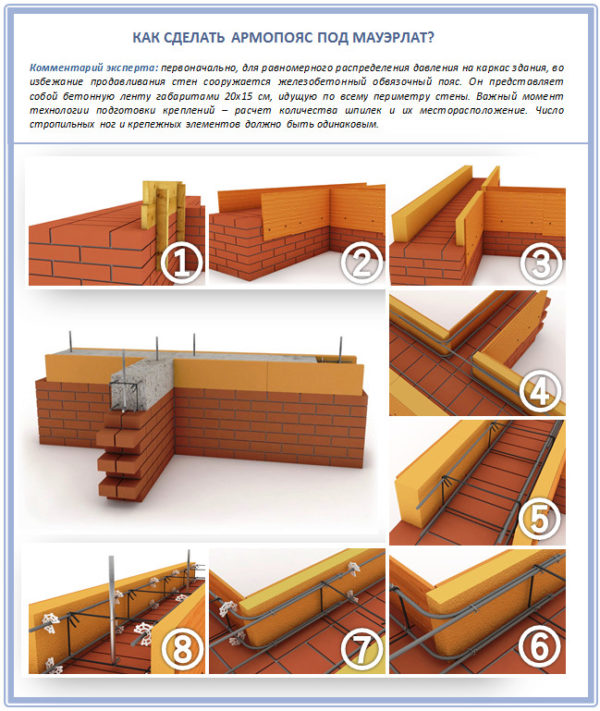

Как правильно сделать армопояс

АрмопоясТехнология сооружения армопояса состоит из следующих этапов:

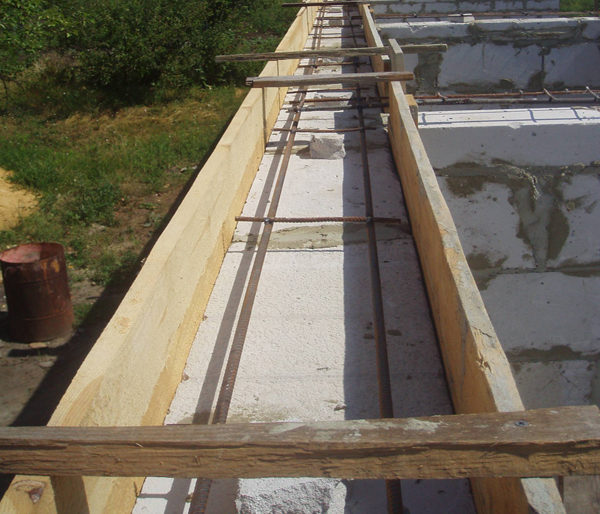

  1. Монтаж опалубки: используются деревянные доски, боковые упоры или резьбовые шпильки. Длина и ширина пояса должны быть одинаковыми. Верхний край опалубка выставляется в горизонтальной плоскости с помощью водяного уровня.
  2. Установка арматурного каркаса. Сетка из арматуры состоит из продольных стержней диаметром 10-12 мм. Расстояние между ними составляет от 20 до 40 см.

Далее происходит непрерывная заливка бетона марки М200 или выше. Лучше использовать готовый бетон, применяя бетононасос.

Как крепить к армопоясу

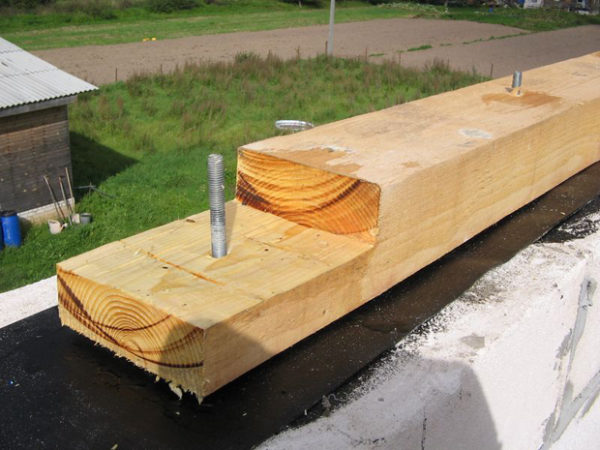

Фиксируется мауэрлат с помощью тех же способов — шпильками или анкерами. Последовательность этапов:

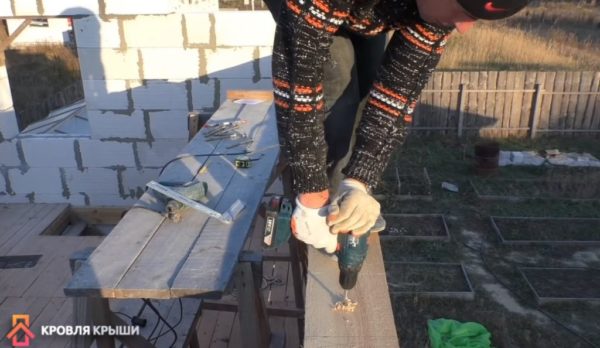

  • в брусе просверливают отверстия;
  • мауэрлат накладывают на шпильки или анкера;
  • выполняют изоляцию;
  • закрепляют болты шайбами и гайками;
  • подстраховывают соединения контргайками.

Остатки элементов обрезают с помощью болгарки.

Особенности устройства мауэрлата в зависимости от типа крыши

В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.

Для односкатной крыши

Мауэрлат односкатной крышиОпорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.

Для двускатной крыши

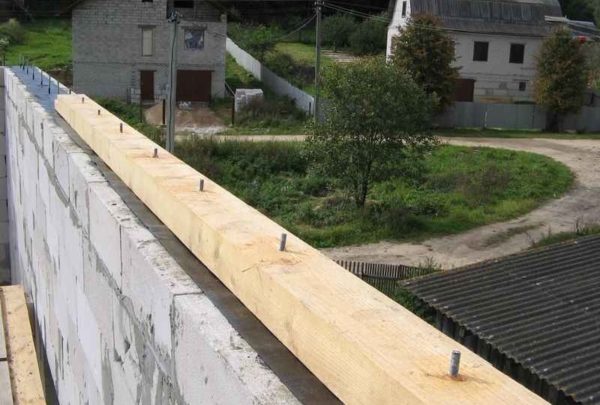

В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.

Для трехскатной крыши

Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.

Мауэрлат для четырехскатной крыши

Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.

Мауэрлат для вальмовой крыши

Мауэрлат вальмовой крышиБрус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм. В вальмовых крышах лучше выбирать мягкую кровлю.

Установка и крепление стропил на мауэрлат

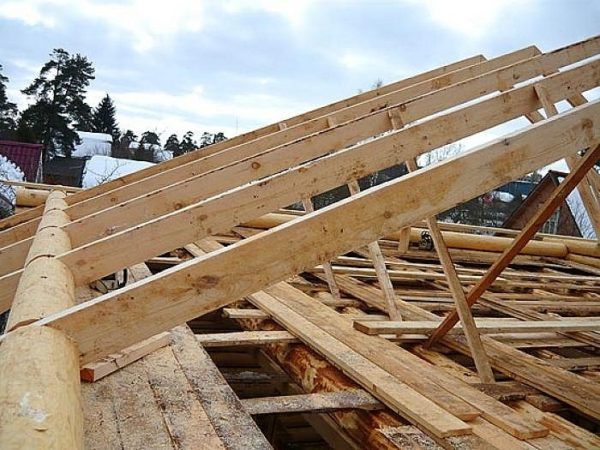

После обустройства и фиксации опорного бруса происходит установка и крепление стропил. Для этого есть несколько правил:

  • Формирование запилов, обеспечивающих плотное прилегание элементов друг к другу.
  • В местах соединения со стропильными ногами нельзя использовать подкладки — со временем они истончаются и деформируются.
  • Для фиксации стропил используют металлические углы, пластины, кронштейны, болты, гвозди, шпильки с резьбой.

Чтобы обеспечить скольжение стропильных ног к мауэрлату используют «салазки».

Гидроизоляция и утепление

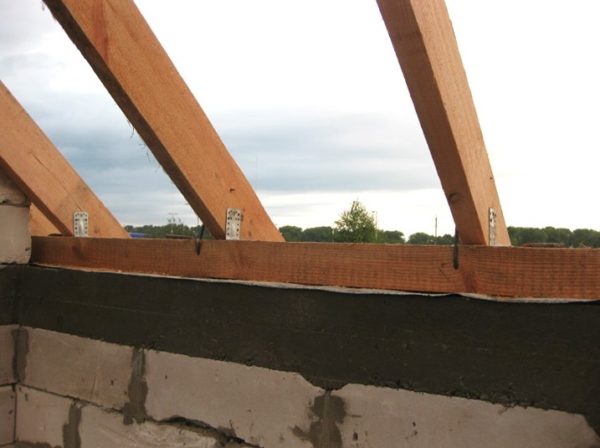

Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.

Утепление мауэрлата крыши изнутри

Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.

При покупке утеплителя обращают внимание на его влагостойкость, нетоксичность, огнеупорность и быстроту монтажа.

Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.

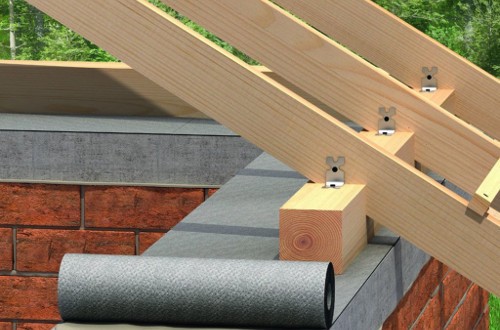

Гидроизоляция под мауэрлат

Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.

Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.

Популярное


что такое мурлат в строительстве, крепление, как правильно класть, расчет для двухскатной крыши, установка стропил

Содержание:

Основой для монтажа стропил является мауэрлатный пояс. Это устойчивая конструкция, которую крепят по периметру стен. От того, насколько прочным он получится, зависит срок эксплуатации всей крыши. Главная функция мауэрлата состоит в обеспечении равномерного распределения нагрузки на строение и его фундамент.

мурлаты крепления крыши

Что это такое

Пояснить что это такое в строительстве мауэрлат, можно следующим образом. Данная конструкция выполняет функцию связующего элемента между крышей зданий и стенами и поэтому к ее обустройству специалисты относятся очень серьезно. Другой задачей мауэрлата можно назвать снижение до минимума парусности кровли – это означает, что ее может сорвать сильный ветер.

Имеется практика строительства домов без мауэрлата, когда стропила прикрепляют непосредственно к балкам перекрытия. В данной ситуации все нагрузки от конструкции крыши направлены на места опор системы стропил, а при наличии мауэрлата они распределились бы на стены равномерно.

Материалы для изготовления мауэрлата

Данный кровельный элемент создают из:

  • деревянного бруса;
  • двутавровой балки;
  • металлических изделий или швеллера.

что такое мауэрлат кровли

Выбор материала зависит от веса возводимой кровли:

  1. Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома. При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса. Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
  2. Скрепленные доски, из которых делают мурлаты - крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки. Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.

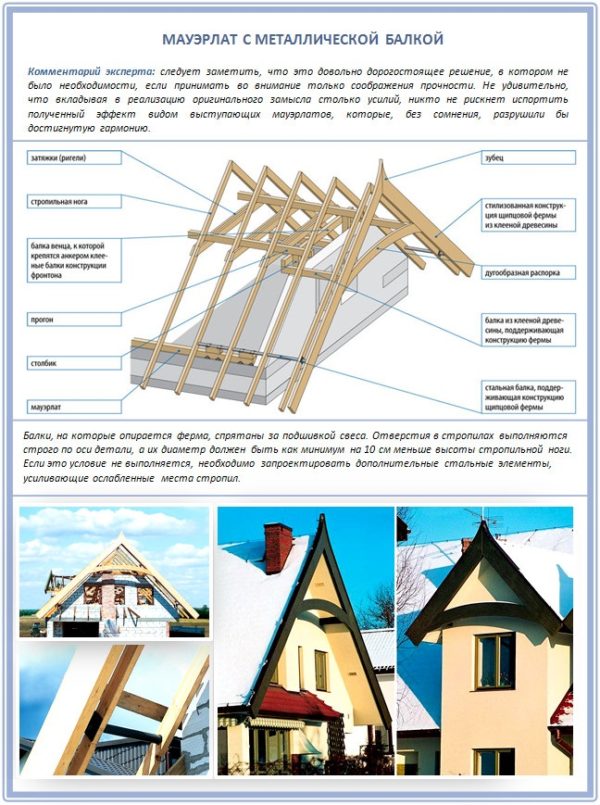

  3. Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.

мауэрлат что это такое в строительстве

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.

Способы укладки мауэрлата на стены

После того, как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

  • без армопояса;
  • монтаж на армированный пояс.

как правильно класть мауэрлат

Если работы планируется выполнять на газобетоне, который считается хрупким материалом для стен, это сделать непросто. Специалисты советуют обустроить для мауэрлата конструкцию, применяя бетон или прочный кирпич, чтобы обеспечить для связующего элемента твердую основу. Читайте также: "Как правильно положить мауэрлат для крыши – устройство на практике".

Подготовка к созданию армированного пояса

Его толщину рассчитывают с учетом проектируемых нагрузок, воздействующих на крышу здания. Они бывают постоянными (вес стропильной конструкции и кровельного пирога) и временными (ветер и снег). Ширина армированного пояса в любом случае не может быть меньше, чем этот параметр у стен.

Чтобы получился прочный пояс, нужно задействовать цемент марки М400 и выше. Заливать его следует за один заход. Для приготовления смеси берут цемент, предварительно промытый песок и щебень в пропорции 1:3:3. В качестве добавок используют пластификаторы, чтобы понизить содержание воды в растворе и в результате увеличить прочность армопояса.

расчет мауэрлата для двухскатной крыши

Важно, чтобы этот элемент был уложен непрерывно по обе стороны внешних стен постройки. Опалубкой для него могут стать строительные блоки, имеющие U-образную форму. Также для завершения внешнего ряда применяют распиленные блоки, имеющие ширину до 10 сантиметров. Можно построить опалубку из плит ОСП и даже использовать стандартные деревянные доски.

Порядок крепления мауэрлата для двускатной крыши

Чтобы установить мауэрлат на каркасные или выложенные из бруса стены применяют шурупы, саморезы или гвозди. Для обеспечения дополнительной прочности задействуют перфорированные соединительные детали.

Если дом имеет большую площадь, а крыша будет иметь размер около 250 «квадратов», тогда для крепления мауэрлата пользуются шпильками - металлическими штырями с резьбой. Их устанавливают каждые 2 метра и по краям элемента.

установка стропил на мауэрлат двухскатной крыши

В первую очередь для армопояса заливают бетонную стяжку по периметру стен, а потом последовательно вмуровывают штыри так, чтобы высота каждого из них была больше толщины мауэрлата минимум на3 сантиметра. Только после этого можно накрепко зафиксировать мауэрлат при помощи гаек с шайбами.

Кроме них, удобны в применении металлические скобы, отличающиеся прочностью. Не следует забывать о возможности применения анкеров и скрученной проволоки, которые превосходно функционируют на растяжение.

Самым простым способом крепления строители считают использование проволоки-катанки:

  1. За несколько рядов до самой верхней из кладок между кирпичными рядами выкладывают куски проволоки так, чтобы их длины было достаточно для обвязки мауэрлата после того, как стены закончат возводить.
  2. Оставшиеся концы после завершения монтажа связывающего элемента прячут между кирпичами в толще стены.

какой должен быть мауэрлат

Крепление можно осуществить иначе:

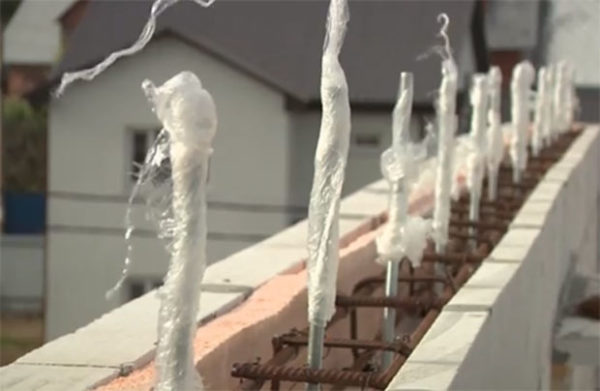

  1. В армопояс вмуровывают штыри арматуры – они должны располагаться ниже высоты мауэрлата.
  2. К ним приваривают 4 – 5 сантиметровые шпильки или длинные болты со срезанными головками.

Существует еще один метод, который заключается в том, что шпильки или штыри во время кладки стен вмуровывают в них. Но данный вариант подходит только для небольших кровель.

Обустройство армированного пояса

На торчащие из арматуры пруты после застывания бетона надевают брус. Даже на самой короткой стене в армопоясе для крепления мауэрлата должно быть минимум четыре 12-миллиметровых прута. При выборе шпилек или проволоки, пояс также нужно делать с арматурой.

Толщина бетона при обустройстве армопояса не может составлять менее 5 сантиметров. Как только смесь залита, необходимо следить за тем, чтобы в ней не образовались воздушные полости, которые можно увидеть по появившимся пузырькам.

мауэрлат для двускатной крыши

Этот процесс нарушает однородность и прочностные показатели армопояса, а ведь на нем нужно уложить мауэрлат, по факту являющийся фундаментом крыши. Воздушные пузырьки исчезнут, если проткнуть еще не застывший бетон арматурным прутком. Через 10 – 12 дней опалубку убирают после того, как смесь застынет и станет прочной.

Далее нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывают рубероид.

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

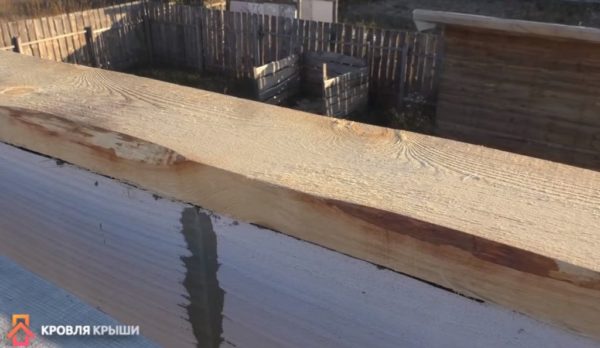

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают. Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями. По углам брус скрепляют косым прирубом или при помощи прямого замка.

мауэрлат для двускатной крыши

После укладки мауэрлата начинают сооружать «скамью», для этого:

  1. Измеряют расстояние между противолежащими частями мауэрлата.
  2. Полученную величину делят пополам и отмечают середину пролета.
  3. Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Популярные методы крепления стропил

Ранее в статье уже пояснялось, что такое мауэрлат кровли и зачем он нужен. Поскольку он распределяет нагрузки на кровлю, надо уделить внимание процессу крепления стропил к нему. От него зависит целостность крыши, которую при некачественном монтаже может со временем повести, она начнет проседать или оказывать на одну из стен повышенную нагрузку.

мауэрлат для двускатной крыши

Применяют две технологии укладки стропил:

  1. Жесткая. Такой вариант не допускает смещения стропильных ног. Для обеспечения стабильности задействуют подшивной брусок, препятствующий сдвигу. Благодаря использованию металлических уголков элементы стропильной конструкции не могут двигаться в стороны.
  2. Скользящая. Данный метод монтажа стропил необходим, когда дом возводился из бревен или бруса, которые через время начинают оседать. В этом случае мауэрлат не задействуют, а только верхний венец деревянного сруба. Если применить жесткую технологию, уже через год крыша лишится около половины своей прочности, поскольку ее поведет.

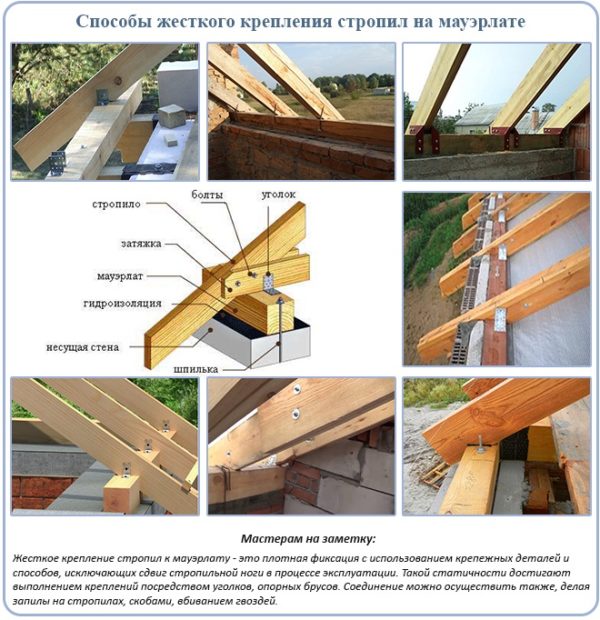

Жесткий вариант фиксации стропил к мауэрлату

Обычно при обустройстве крыш монтируют деревянные стропила, так как они самые доступные по стоимости и просты в обработке. Но у древесины имеется существенный недостаток – она впитывает влагу и набухает. Правда, после высыхания обретает свои прежние размеры.

Важно правильно выполнить установку стропил на мауэрлат двухскатной крыши и закрепить их так, чтобы при повышенной влажности не образовалась так называемая распорная сила, которая приведет к существенному снижению долговечности конструкции.

мауэрлат для двускатной крыши

Задача такой технологии – исключить малейшую возможность смещения стропил. Поэтому седло выреза упирают жестко в мауэрлат и закрепляют гвоздями, вбивая их под угол. Важно, чтобы эти вырезы имели одинаковую форму и не превышали третью часть ширины стропил.

Иногда под стропила подшивают метровый брус, одновременно служащий упором, а для фиксации используют металлический уголок.

Скользящее (шарнирное) крепление

Каждый деревянный дом дает усадку по-своему. Через время менее всего просядет строение из клееного бруса, а свежий сруб больше всего. При этом усадка происходит неравномерно и это негативно отражается на состоянии стропильной системы. Избежать перекоса помогает установка скользящего крепления.

В жилом деревянном доме после продолжительных дождей начинает разбухать древесина, а зимой в результате потери влаги она усыхает. Это означает, что перекос крыши часто возникает при эксплуатации дома.

При этом в разной степени оседают:

  • южная и северная стороны дома;
  • части постройки, находящиеся постоянно в тени и на солнце;
  • сторона, подвергающаяся воздействию влажного воздуха от находящегося рядом водоема, и более сухая;
  • обдуваемая ветром стена и та, перед которой имеется другая постройка.

мауэрлат для двускатной крыши

На протяжении всего срока эксплуатации геометрические параметры деревянного сруба постоянно изменяются. Особенно сильно это происходит зимой. Таким образом, если стропила на верхнем венце закреплены жестко, тогда снеговая нагрузка сильно выгнет кровельную конструкцию.

Чтобы этого избежать, задействуют особую металлическую деталь, внешне напоминающую петлю, которая называется «салазкой». Когда изменяется геометрия сруба, этот крепежный элемент смещается относительно направляющей, а стропила оседают, не причиняя вреда всей конструкции.

Иногда кровельщики создают скользящий угол другими проверенные временем методами. В стропильной ноге делают запил.

Балку устанавливают срезом на верхний венец и фиксируют при помощи:

  • скоб;
  • скрещивающихся гвоздей в мауэрлате;
  • фиксирующих стальных пластин;
  • вертикально забитого гвоздя.

мауэрлат для двускатной крыши

Неплохой альтернативой скользящим опорам является скрученная в два раза кованая проволока. Она хорошо ведет себя на растяжение и дает элементам стропильной конструкции некоторую степень свободы.

Расчет мауэрлата

Двускатная крыша наиболее популярный вид кровли. Установка мауэрлата на нее – процесс дорогостоящий и трудоемкий. Но его монтаж обеспечит долговечность и стойкость кровельной конструкции.

При расчете мауэрлата для двухскатной крыши, его веса и объема пользуются формулами:

V = SL и M = RV, где:

S – сечение бруса;

L – длина или периметр;

V – объем;

M – масса;

R – плотность дерева.

В большинстве случаев подходят следующие параметры мауэрлата:

  • ширина минимум 10 сантиметров;
  • отступ бруса от края стены – минимум 5 сантиметров;
  • оптимальное сечение брусьев 10×10 или 15×15 сантиметров;
  • расстояние между брусьями должно быть равномерным на всем протяжении конструкции.



Мауэрлат для двухскатной крыши - варианты устройства, инструкция

Двухскатная крыша – один из часто встречающихся вариантов кровли в индивидуальном строительстве. Она отличается надежностью, а оформить ее можно самыми разными материалами. Пирог кровли представляет собой сложную систему стропил, слоев различных материалов, но при желании разобраться, как соорудить все это, можно. Одной из деталей, входящих в данную конструкцию практически всегда и являющихся незаменимыми, является мауэрлат для двухскатной крыши. Что это такое и как его изготовить?

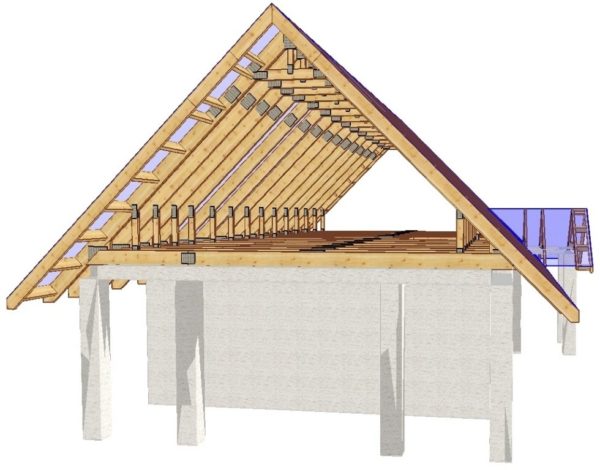

Двухскатная крыша

Двухскатная крыша

Мауэрлат для двухскатной крыши

Мауэрлат для двухскатной крыши

Содержание статьи

Что такое мауэрлат?

Мауэрлат – это особый связующий элемент между стенами дома и непосредственно самой кровлей. От того, насколько правильно он изготовлен и закреплен, будет во многом зависеть прочность и надежность всей конструкции. Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

Мауэрлат

Мауэрлат

Мауэрлат представляет собой так называемый пояс, который монтируется по всему периметру верхней части стен прямо на их торец. На нем происходит фиксация стропил во время строения кровли. Его предназначение – надежная связь стен постройки и элементов кровли, и именно этот элемент позволит равномерно распределить нагрузку всего кровельного пирога на стены и фундамент. Также мауэрлат позволяет значительно снизить парусность кровли и не позволит ветру сорвать ее с дома, то есть устойчивость крыши к ветровым нагрузкам благодаря мауэрлату значительно увеличивается.

Мауэрлат двухскатной крыши

Мауэрлат двухскатной крыши

На заметку! Иногда кровли монтируются и без установки мауэрлата, то есть стропила фиксируются просто на балках перекрытия. Но в этом случае вся нагрузка от них приходится именно на места опоры, а не на всю стену. Из-за этого возникает риск быстрого износа и последующего разрушения строения.

Виды и размер мауэрлата

Виды и размер мауэрлата

При строительстве крыши, имеющей два ската, мауэрлат устанавливается всегда на две параллельных стены, на которые будет опираться кровля, а не по всем торцам периметра стен. Если же дом построен из бруса или бревен, то эта деталь не всегда обязательна – с основными задачами мауэрлата отлично справится верхняя часть стены.

Из чего он изготавливается?

Тип и технические характеристики материала, используемого для сооружения мауэрлата, будут зависеть от нескольких факторов, среди которых отмечают тип крыши, необходимость обустройства мансарды, размеры дома и качества стен, материал, используемый для изготовления всего строения, климатические условия и т. д. Для создания этого элемента могут использоваться дерево, швеллер, балки двутавровые, металл.

Монтаж стропильной системы

Монтаж стропильной системы

Цены на брус

Брус

Мауэрлат из дерева

Самый привычный материал для создания этого элемента – обычное дерево. Это простой в обработке и доступный вариант, но при этом отличающийся долговечностью эксплуатации и прочностью. Работать с деревом гораздо проще, чем с другими, так как его можно легко подогнать к нужным размерам, даже если были допущены ошибки в предварительных расчетах.

Таблица. Каким бывает деревянный мауэрлат.

Тип древесиныОсобенности
Брус

Брус

Это – самый простой и удобный вариант. Брус уже заранее напилен, является достаточно прочным, толстым, надежным. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используется брус толщиной 15-20 см. Основные параметры сечений: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.
Доски

Доски

Вместо бруса иногда в качестве мауэрлата используются и доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить некоторое количество денег, затрачиваемых на строительство. Вариант пригоден для обустройства кровель на небольших дачных домиках, но при капитальной стройке останавливаться на нем не рекомендуется.
Способ укладки мауэрлата на стенах из пеноблоков

Способ укладки мауэрлата на стенах из пеноблоков

Внимание! При покупке древесины важно очень внимательно оценить ее качество, в том числе осмотреть на наличие сучков, особенно при приобретении бруса. Сучки не должны занимать более 2/3 толщины материала, так как они не позволят дереву растягиваться и на стенах строения из-за неправильно распределенной нагрузки могут в будущем появиться трещины.

Как правильно выбрать брус

Как правильно выбрать брус

Деревянный мауэрлат может использоваться при строительстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на построенном из газобетона или пенобетона. В последних случаях рекомендуется озаботиться сооружением армированного бетонного пояса по периметру строения. Фиксация деревянного мауэрлата производится анкерными болтами.

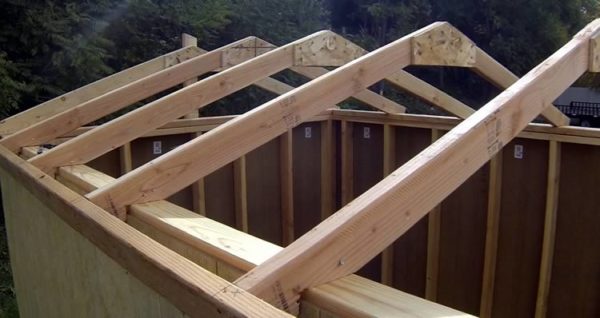

Строительство крыши хозпостройки

Строительство крыши хозпостройки

Цены на доски строительные

Доски строительные

Металлический мауэрлат

Это своеобразный комбинированный вариант. Здесь для изготовления используются металлические трубы, которые протягиваются в предварительно изготовленные отверстия в стропилах.

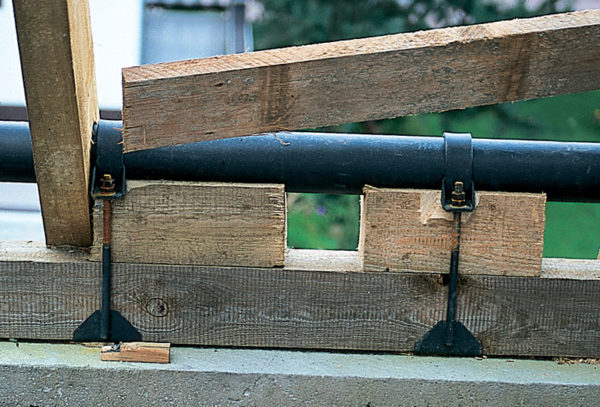

Мауэрлат, усиленный стальными трубами

Мауэрлат, усиленный стальными трубами

Этот вариант будет оптимальным, если стропильная система кровли также изготовлена из металла. Работать с металлическим элементом сложнее, чем с деревянным, но зато такая конструкция получится гораздо надежнее. Использовать лучше качественные стальные трубы с небольшим сечением.

Мауэрлат с металлической балкой

Мауэрлат с металлической балкой

Цены на различные виды стальных труб

Труба стальная

Способы укладки

Фиксация мауэрлата на стенах может производиться по-разному. Прежде всего, с обустройством армопояса и без него. Этот элемент необходим в том случае, если прочность материала, из которого изготовлены стены, вызывает определенные сомнения – то есть имеется риск постепенного разрушения строения в результате нагрузки, которую осуществляет кровля.

Крепление мауэрлата проволокой

Крепление мауэрлата проволокой

Крепление мауэрлата к стенам производят несколькими основными способами:

  • анкерными болтами длиной не менее 20 см;
  • скобами, арматурой или шпильками, вмурованными в стены во время их кладки (например, из кирпича). Обычно методика применяется в случае, если площадь скатов кровли не превышает 250 м2;
  • скобами к небольшим брускам, вмурованным в кирпичную стену;
  • к шпилькам, установленным в армопояс, сформированный по длине стены.
Применение скоб

Применение скоб

Шпильки вмурованы в армопояс

Шпильки вмурованы в армопояс

Несколько советов по креплению стропил к мауэрлату

Несколько советов по креплению стропил к мауэрлату

Видео – Способы крепления мауэрлата

Особенности монтажа мауэрлата

Мауэрлат при монтаже двухскатной кровли устанавливается на две параллельные друг другу стены, на которые будет опираться кровля. Если стропила монтируются по наслонной системе с коньковым прогоном, имеющим опоры, то мауэрлат может быть установлен также и на несущую стену, расположенную посередине конструкции.

Расположение наслонных стропил для двухскатных крыш

Расположение наслонных стропил для двухскатных крыш

Если дом полностью построен из дерева, то в обустройстве мауэрлата он не нуждается. Но без него не обойтись при строительстве кровли на кирпичных, пенобетонных и других типов домов.

На заметку! Чем скромнее дом, тем меньше требований предъявляется к надежности его фиксации.

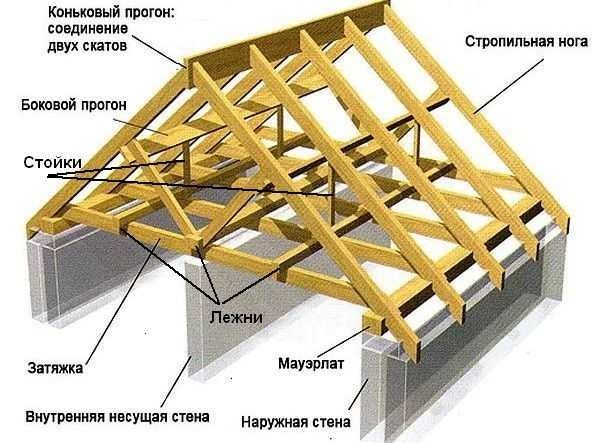

Стропильная система двускатной крыши

Стропильная система двускатной крыши

Сам мауэрлат может фиксироваться так, чтобы быть уложенным вдоль внутреннего или внешнего края торца стены или посередине торца. Но расстояние от внешнего края стены в любом случае должно составлять не менее 5 см.

Если производится монтаж висячих стропил, то мауэрлат не устанавливается. Стропила крепятся к балкам перекрытия, уложенным поперек стен. Именно балка здесь и будет обеспечивать жесткость стропильной системы. Однако вариант висячих стропил может применяться лишь в случае постройки зданий с небольшой шириной пролетов между стенами. При этом обычно стены изготовлены из бревен или бруса.

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить

Расчет мауэрлата

Правильный расчет материалов, необходимых для обустройства мауэрлата, позволит не купить лишнего и не потратить чрезмерное количество денег. А знание определенных его параметров (таких как вес, объем) позволит определиться с типом крепления, чтобы вся система была надежной. Для произведения расчетов используются определенные формулы и параметры материала. В первую очередь, определяются длина и периметр будущего элемента. Затем вычисляется вес используемого материала по формуле M = R х V, где R – плотность используемого дерева, V – объем всего материала.  Объем можно вычислить по формуле V = S х L, где S – сечение (не менее 10х10 см), а L – это длина бруса.

Как рассчитать мауэрлат

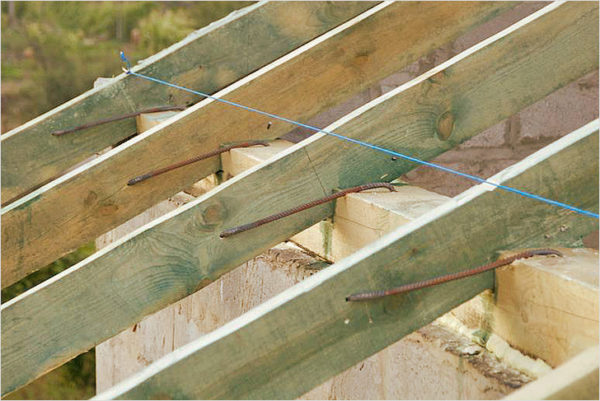

Как рассчитать мауэрлат

Подготовка к созданию армирующего пояса

Толщину армирующего пояса следует высчитывать, исходя из показателей нагрузки, которые он будет испытывать под воздействием стропильной системы, ветра и осадков. Его ширина не может быть меньше, чем ширина торца стены.

Для работы потребуется приобрести цемент марки М400. Он заливается в один заход, чтобы конструкция получилась надежной и монолитной. Бетонная смесь изготавливается из щебня, песка, цемента в соотношении 3:3:1. Для улучшения свойств смеси можно добавить в нее пластификаторы. Для опалубки можно использовать доски или строительные блоки, плиты OSB и другие материалы.

Опалубка под армопояс

Опалубка под армопояс

Армопояс изготавливается так – в верхней части стены создается опалубка из дерева, укладываются арматурные прутья (параллельно, один над другим). К этим прутьям проволокой фиксируются анкерные болты, шпильки, скобы (диаметр – около 14 мм). Шаг между отдельными крепежными элементами не должен превышать 100 см. Располагаются они строго вертикально. Созданная опалубка заливается бетонной смесью толщиной не менее 5 см. Снять опалубку можно не ранее, чем через 10-12 дней после заливки.

Как сделать армопояс для мауэрлата

Как сделать армопояс для мауэрлата

Между мауэрлатом и стеной дома либо армопоясом важно обязательно проложить гидроизоляционный материал, а также озаботиться дополнительным утеплением или герметизацией зазоров. В противном случае именно в этом месте могут сформироваться мостики холода. Для гидроизоляции используется обычно полоска рубероида.

Видна полоса рубероида, использующаяся для гидроизоляции

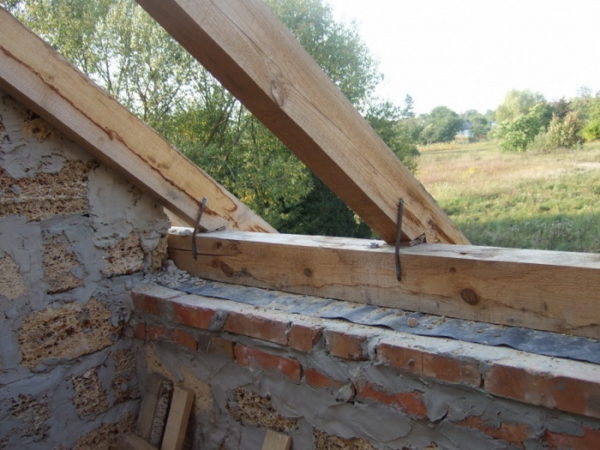

Видна полоса рубероида, использующаяся для гидроизоляции

Длина и сечение шпилек или анкеров определяются в зависимости от того, какой толщины мауэрлат используется, какой толщины укладываются гидроизоляционные и теплоизоляционные материалы. Высота установленной шпильки должна превышать высоту мауэрлатного бруса минимум на 3 см – это необходимо для возможности накручивания гаек и фиксации самого опорного элемента.

Совет! Место монтажа креплений для мауэрлата требуется определять заранее.

Пленка предохраняет шпильки от повреждений и загрязнения

Пленка предохраняет шпильки от повреждений и загрязнения

Монтаж мауэрлата

Рассмотрим, как происходит процесс установки мауэрлата без обустройства армирующего пояса на стены, изготовленные из газобетонных блоков.

Шаг 1. Первым делом торец стены, который будет выступать в качестве основания для мауэрлата, выравнивается. Для этого используется цементный клей, который применялся при укладке газоблоков. Он наносится на торец стены при помощи мастерка, а затем выравнивается широким шпателем.

Нанесение цементного клея

Нанесение цементного клея

Шаг 2. Слой цемента, которым выравнивался торец стены, подсушивается. Его ровность проверяется при помощи строительного уровня.

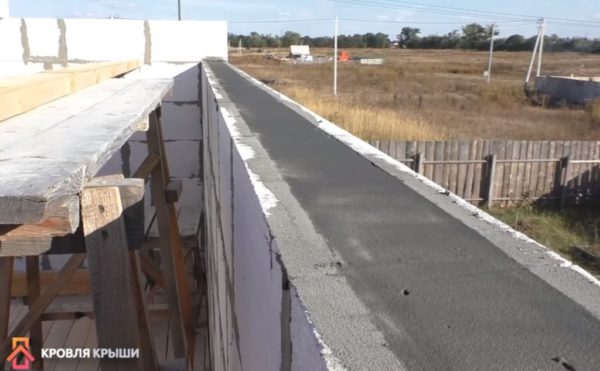

Высыхание цемента

Высыхание цемента

Шаг 3. Далее производится укладка гидроизоляционного материала. В этом случае его роль выполнит рубероид. Материал нарезается на полоски, имеющие такую же ширину, как и торец стены. Они ровно укладываются на основание и расправляются. Отдельные полосы укладываются внахлест.

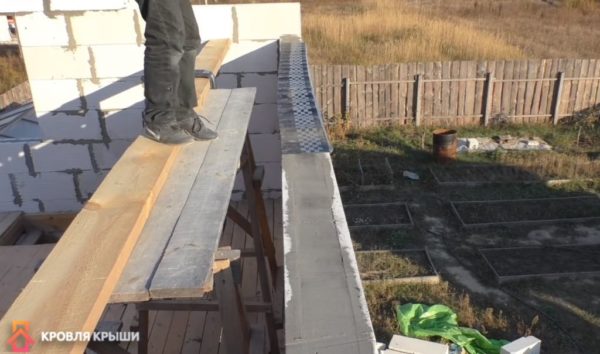

Укладка рубероида

Укладка рубероида

Шаг 4. Брус, используемый в качестве мауэрлата, укладывается на торец стены поверх рубероида. Выравнивается он по внутренней стороне стены.

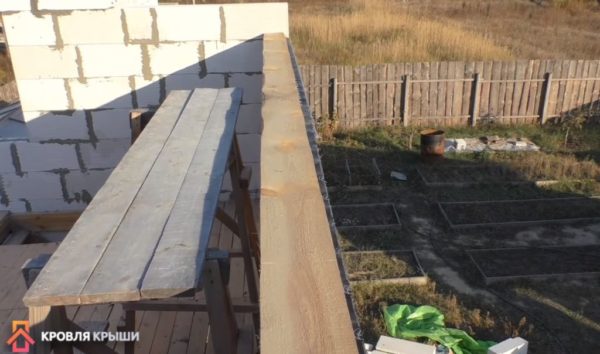

Укладывается брус

Укладывается брус

Брус выравнивается по внутренней стороне стены

Брус выравнивается по внутренней стороне стены

Важно! Брус перед укладкой обрабатывается антисептиком, а также составом, защищающим его от воздействия влаги. Перед укладкой элемент должен быть хорошо просушен.

Шаг 5. Чтобы при монтаже стропильной системы стропила не были установлены на анкерные болты, производится нанесение разметки в местах, где будут крепиться сами стропила. В этом случае шаг между стропилами составляет 833 мм.

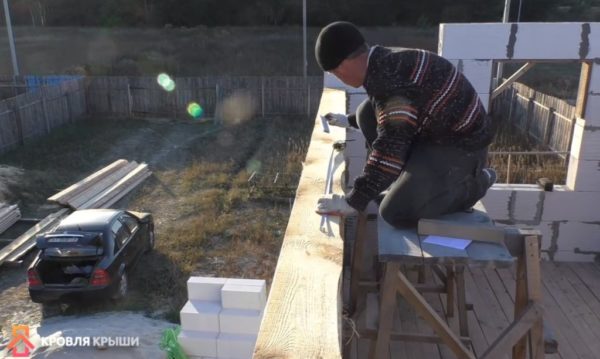

Нанесение разметки

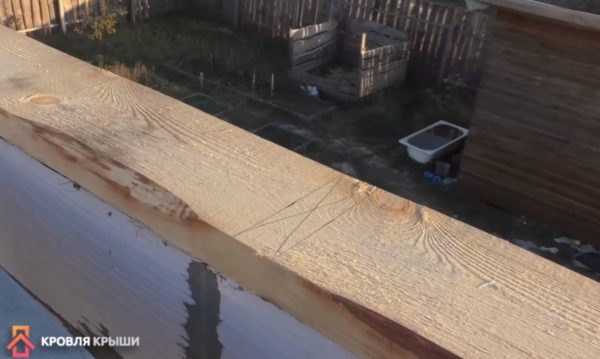

Нанесение разметки

Пример разметки

Пример разметки

Шаг 6. В мауэрлате делаются отверстия под анкеры при помощи дрели. Размеры используемых анкеров – 12х150 мм. В соответствии с ними выбираются длина и диаметр сверла.

Сверление отверстий

Сверление отверстий

Шаг 7. Перфоратором делаются отверстия в бетоне. Изготавливаются они прямо через ранее выполненные отверстия в мауэрлате.

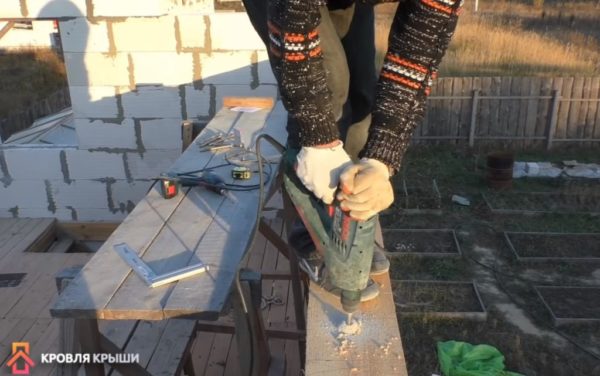

Далее проделываются отверстия в бетоне

Далее проделываются отверстия в бетоне

Шаг 8. На все анкеры надеваются гайки под шайбу – они увеличат площадь головки фиксирующего элемента и позволят лучше прижать мауэрлат к торцу стены.

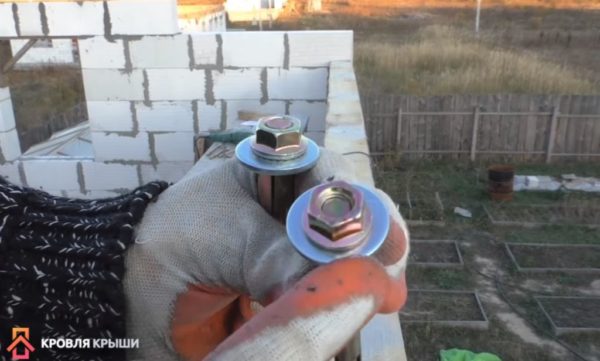

Под гайки надеваются шайбы

Под гайки надеваются шайбы

Шаг 9. Анкеры вбиваются в ранее подготовленные отверстия молотком.

Анкеры забываются молотком

Анкеры забываются молотком

Шаг 10. Чтобы они сидели надежно, дополнительно заворачиваются гаечным ключом.

Анкеры закручиваются ключом

Анкеры закручиваются ключом

Шаг 11. Щели между мауэрлатом и стенами дома герметизируются акриловым герметиком.

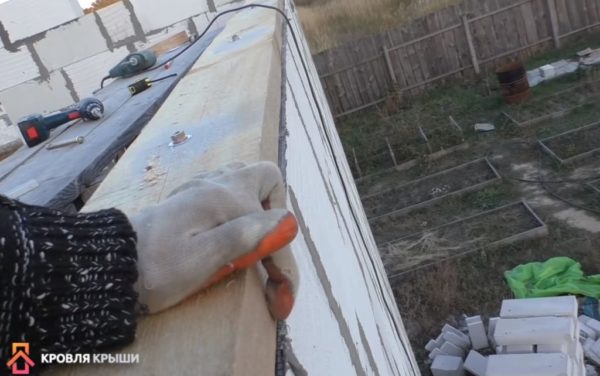

Щели заполнены герметиком

Щели заполнены герметиком

Видео – Мауэрлат для двухскатной кровли

Мауэрлат должен обязательно использоваться при строительстве двухскатной кровли, если стены дома выполнены из таких материалов как кирпич, газобетон и т. п. Его не так сложно изготовить, но зато наличие мауэрлата позволит не беспокоиться о состоянии стен и надежности кровли на протяжении всего времени эксплуатации.

Мауэрлат для разных видов крыш: установка и крепление стропил

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Схема конструкции мауэралатаСхема конструкции мауэралата

Мауэрлат имеет простую конструкцию

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

Мауэрлат и стропила кровлиМауэрлат и стропила кровли

К мауэрлату присоединяется стропильная система крыши

Из чего делают мауэрлат

Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

Деревянный мауэрлат на кирпичных стенахДеревянный мауэрлат на кирпичных стенах

Древесина высокого качества оптимальна для сооружения мауэрлата

Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

Мауэрлат в процессе укладкиМауэрлат в процессе укладки

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

  1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.Пример сращивания брусьевПример сращивания брусьев

    Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

  2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.Мауэрлат на анкерных болтахМауэрлат на анкерных болтах

    Концы болтов должны быть достаточно длинными для накручивания гаек

  3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.Готовый мауэрлатГотовый мауэрлат

    Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Армопояс для мауэрлатаАрмопояс для мауэрлата

Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Схема утепления мауэрлата домаСхема утепления мауэрлата дома

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Гидроизоляция мауэрлата битумом и рубероидомГидроизоляция мауэрлата битумом и рубероидом

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

Схемы крепления мауэрлатаСхемы крепления мауэрлата

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Проект мансардной крышиПроект мансардной крыши

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вариант вальмовой крышиВариант вальмовой крыши

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Стропила двускатной крышиСтропила двускатной крыши

Для двускатной крыши мауэрлат можно крепить любым методом

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Варианты крепления стропил к мауэрлатуВарианты крепления стропил к мауэрлату

Каждый метод обладает определенной степенью надёжности

Видео: крепление стропил к мауэрлату

https://youtube.com/watch?v=uP3hf7X5LHY

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.

Мауэрлат для разных видов крыш: установка и крепление стропил

Автор Ольга Новикова На чтение 7 мин. Опубликовано

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Схема конструкции мауэралатаМауэрлат имеет простую конструкцию

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

Мауэрлат и стропила кровлиК мауэрлату присоединяется стропильная система крыши

Из чего делают мауэрлат

Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

Деревянный мауэрлат на кирпичных стенахДревесина высокого качества оптимальна для сооружения мауэрлата

Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

Мауэрлат в процессе укладкиК стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

  1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

    Пример сращивания брусьевБрусья мауэрлата сращивают вдоль стен и скрепляют на углах

  2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.

    Мауэрлат на анкерных болтахКонцы болтов должны быть достаточно длинными для накручивания гаек

  3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.

    Готовый мауэрлатМауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Армопояс для мауэрлатаШирина армопояса не должна превышать толщины стены
Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Схема утепления мауэрлата домаДля утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Гидроизоляция мауэрлата битумом и рубероидомРубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

Схемы крепления мауэрлатаВ зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Проект мансардной крышиМауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вариант вальмовой крышиВальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Стропила двускатной крышиДля двускатной крыши мауэрлат можно крепить любым методом

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Варианты крепления стропил к мауэрлатуКаждый метод обладает определенной степенью надёжности

Видео: крепление стропил к мауэрлату

https://youtube.com/watch?v=uP3hf7X5LHY

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.

что это такое, из чего можно сделать, как правильно провести монтаж и крепление

Крыша дома состоит из нескольких элементов, один из которых мауэрлат. Что такое мауэрлат в строительстве крыши? Это пояс, укладываемый на стены дома по всему периметру. На него и упирается стропильная система кровли. Значит, нагрузки, которым будет подвергаться этот элемент крыши, огромные: вес стропил, обрешётки, кровельного материала и атмосферных осадков. То есть на вопрос, для чего нужен мауэрлат, можно ответить так – чтобы равномерно распределить нагрузки от кровли на стены здания, плюс жёстко привязать стропильные ноги к строению.

Из чего изготавливают мауэрлат

Есть несколько готовых материалов в виде деревянных или стальных профилей: брус, стальной уголок, швеллер, труба, двутавр. Можно собрать конструкцию из досок, соединив между собой. Рассмотрим каждый вариант по отдельности, определим достоинства и недостатки каждого.

Деревянный брус

Применяются брусья разного сечения в зависимости от веса самой крыши. Минимальное сечение мауэрлата – 100х100 мм, максимальное 200х200 мм. Особое внимание надо обратить на сорт используемой древесины. Чем меньше сучков, тем лучше, этот дефект плохо работает на растяжение, образуя довольно глубокие трещины. Последние снижают прочность материала. А ведь именно мауэрлат, как никакой другой элемент здания, подвергается нагрузкам на растяжение.

Мауэрлат из деревянного бруса для крыши дома

Доски, скреплённые между собой

Если крыша небольших размеров, нагрузка от неё будет тоже небольшой. Рекомендуется сэкономить, установив вместо бруса соединённые между собой доски толщиною 50 мм. Две доски шириною 100 мм создадут брус сечением 100х100 мм. Четыре доски шириною 200 мм – мауэрлат сечением 200х200 мм. Соединять можно гвоздями, саморезами, болтами (шпильками).

Мауэрлат из скреплённых досок между собой

Стальной профиль

Металл для мауэрлата используется редко. Это дорого, любой металлический профиль – дополнительная нагрузка на стены, что не приветствуется. Нередко используют трубу, но она выступает, как дополнение к повышению жёсткости всей кровельной системы.

Трубу пропускают через стропильные ноги, в которых делаются сквозные отверстия. Сама труба обязательно крепится к деревянному брусу.

Мауэрлат усиленный стальной трубой

Требования к данной системе:

  • диаметр трубы должен быть на 100 мм быть меньше, чем ширина стропил;
  • отверстия в стропильных ногах делается строго по одной оси;
  • крепление трубы к мауэрлату производится хомутами.

Способы крепления мауэрлата к стене

Существует несколько способов крепления мауэрлата для крыши к стене. При этом учитывается наличие или отсутствие армированного сейсмопояса – ленточный фундамент, заливаемый, как верхняя обвязка наружных стен и всей конструкции здания для придания монолитности.

Крепление на армопояс

Все начинается с закладки армирующего каркаса, изготовленного из стальной арматуры. По сути, это клетка с определёнными размерами ячеек из двух-трёх решёток, соединённых между собой вязальной проволокой. Каркас укладывается поверх стены внутрь установленной опалубки.

Этап 1. Процесс установки армирующего каркаса

К нему привариваются или привязываются анкера (резьба, с одной стороны, второй конец загнут под 90°). Длина анкера выбирается с таким расчётом, чтобы из армопояса торчал резьбовой конец высотою, равной толщине мауэрлата плюс 5 см. К примеру, высота деревянного бруса – 10 см, то выступать из армопояса крепёжное изделие должно на 15 см. Учитывая, что часть крепежа располагается в бетонном поясе, минимальное расположение его относительно глубины – половина толщины пояса, то общая длина анкера – 5 см плюс толщина мауэрлата плюс минимум половина толщины армопояса.

Этап 2. Крепление анкеров к армирующему каркасу

Внимание! Анкера располагают относительно длины армированного пояса на расстоянии 60-120 см между собой на одной линии строго посередине стены. Чаще для определения количества анкеров используют соотношение количества стропильных ног. Сколько в кровельной конструкции последних, столько должно быть минимум крепежей для мауэрлата.

Бетонирование армированного пояса

Для заливки пояса используется бетон марки М400: пропорциональное соотношение цемент-песок-щебень – 1:3:3. Количество используемого раствора определяется размерами самой фундаментной конструкции. Ширина пояса должна равняться ширине стены, высота 150–250 мм.

Этап 3. Заливка бетоном подготовленного армирующего каркаса

Заливку конструкции проводят за один раз. Распалубку производят через 7–10 дней, нагружать её лучше через 28 дней, когда бетон наберёт марочную прочность.

Подготовка и установка бруса

Размер между анкерами известен, его переносят на брусья, в которых делаются сквозные отверстия диаметром чуть больше диаметра металлического крепежа. К примеру, если используются анкеры диаметром 12 мм, отверстие должно высверливаться диаметром 14 мм.

Важно! Сверление производить снизу–вверх. То есть, с какой стороны бруса начали проводить сверление, та сторона будет нижней с прижимом к армопоясу.

Так как один брус не закроет своею длиною всю стену, то стыковать два соседних надо путём соединения их в пол запила. Брус по сечению распиливается пополам на длину 150-200 мм.

Пример стыковочного запила бруса

Два элемента укладываются друг на друга запиленными краями и скрепляются между собой разными крепёжными изделиями:

  • металлическими скобами из арматуры диаметром 12 мм;
  • длинными саморезами;
  • гвоздями;
  • саморезами и крепёжными перфорированными профилями.

Процесс сборки мауэрлата заключается в следующем.

  1. На армирующий пояс укладывается гидроизоляционный материал.

    Этап 4. Процесс гидроизоляции армирующего пояса

  2. Подготовленные брусья укладываются поверх со вставкой анкеров в отверстия.

    Этап 5. Установка бруса на армопояс

  3. Производится затяжка бруса к поясу с помощью гаек, под которые обязательно устанавливаются широкие шайбы.

    Этап 6. Процесс затяжки бруса к армопоясу

  4. Производится скрепление брусьев между собой одним из вышеописанных методов.

    Этап 7. Процесс скрепления брусьев металлическими скобами

Важно в проводимом процессе – выставить мауэрлат по горизонтали. Поэтому его проверяют уровнем. Если необходимо поднять какую-то часть конструкции, укладывают деревянные подкладки. Надо опустить, вырубают нижнюю плоскость требуемой толщины.

Крепление к кирпичной стене без армопояса

Здесь несколько вариантов крепления. У каждой из них свои плюсы и минусы.

Крепление проволокой

Нужна проволока диаметром 4–6 мм, скрученная в несколько слоёв. Укладывают её в кирпичную кладку, как сквозной элемент, на уровне 4–6 рядов ниже установки мауэрлата. После укладки мауэрлата на стену его сверху обвязывают проволокой, подтягивая к стеновому торцу.

Важно правильно подогнать скрученные проволоки по длине. Придётся учитывать высоту кирпичной кладки от места закладки проволочного крепежа, толщину и ширину мауэрлата, длину скрутки для затягивания (где-то 15–25 см). Полученный размер увеличивается вдвое, прибавляется ширина стены.

Пример крепления мауэрлатного бруса при помощи проволоки

Расстояние между уложенными проволоками определяется так же, как с анкерами. Основное правило – начинать монтаж после высыхания кладочного раствора.

Можно вместо проволоки уложить в кирпичную кладку стальные трубы мелкого диаметра. А уже через них пропустить проволоку крепления.

Использование деревянных пробок

Деревянные пробки – тот же брус меньшего сечения, который разрезается на небольшие куски длиною по 20–25 см. Их закладывают в кирпичную кладку, предварительно обработав антисептическим составом. Здесь несколько вариантов, где можно установить в стене деревянные пробки:

  • в верхнем ряду посередине ширины стены;
  • с внутренней стороны стены под мауэрлатом;
  • с внутренней стороны под мауэрлатом ниже на 1–2 кирпича.

Обычно к пробкам мауэрлат крепится металлическими скобами.

Использование шпилек и проволоки

Необходимо приготовить шпильки длиною чуть меньше ширины стены, плюс 3 см в качестве выступа за пределы стеновой конструкции. Именно выступ должен быть снабжён резьбой, шайбой и гайкой. Противоположный конец крепежа должен быть загнут под 90°.

Пример правильного крепления мауэрлатного бруса шпильками

Шпилька закладывается в кирпичную кладку в горизонтальном положении на 4–6 рядов ниже уровня установки мауэрлата. Резьбовой конец должен выходить с внутренней стороны. После монтажа мауэрлата на шпильку накручивается проволока, сложенная в несколько слоёв (3–4), которую поджимают шайбой и гайкой. Свободный конец крепят любыми средствами и способами к мауэрлату. Есть вариант, когда мауэрлат проволокой не скрепляют, а крепят стропильные ноги, которые подтягиваются к мауэрлату, прижимая его к стене. Основная задача и в первом, и во втором случае – натянуть проволоку так, чтобы она приняла строго вертикальное положение и по степени натяжки представляла собой струну.

Крепление анкерами

Технология чем-то похожа на устройство мауэрлата с использованием анкеров по армопоясу. Здесь применяются те же анкера, которые закладываются в кирпичную кладку вертикально на глубину 45–50 см. Нижний конец загнут под прямым углом, его обязательно укладывают под кирпич, а не в шов между кирпичами.

Основная проблема – провести установку крепежей вертикально. Поэтому совет – собирая кирпичную кладку, постоянно проверяйте расположения анкера на вертикальность, используя отвес или уровень. Небольшое отклонение – большая проблема при надевании мауэрлата на крепёжные изделия.

Крепление мауэрлата при помощи анкеров к кирпичной стене

Здесь также проводится подготовка деревянных брусьев с учётом расстояния между крепёжными отверстиями и их высверливанием.

Внимание! Все способы, используемые по технологии монтажа мауэрлата без армопояса, возможны лишь в том случае, если перепады верхних торцов стен незначительны. Если перепад большой (более 1 см), то придётся поверх стены залить стяжку из цементно-песчаного раствора. Толщина стяжки – не менее 5 см.

Правила сборки мауэрлата для двускатной крыши

Мауэрлат для двускатной крыши – пояс, разложенный по периметру здания. Здесь неважно, будут ли опираться стропильные ноги на всю опорную конструкцию или нет, потому что нагружаться будут всего лишь две стороны периметра. Мауэрлат для крыши этого типа – единое устройство, монолитное по своей сути. Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления.

Необходимо отметить, не всегда кажется, что можно соорудить мауэрлат для крыши в виде монолитной конструкции. Если кровля взводится по балкам перекрытия, то последние своими концами укладываются на стены здания, а значит, монолитность мауэрлата обрывается именно балками. Что можно предпринять в этом случае. Вариант один – сделать запил балок вполовину с установкой их в пазы мауэрлата, которые также вырезаются в половину высоты с учётом ширины балки. В такой конструкции высота балок и мауэрлата выбирается одинаковой. Обычно последний подгоняется под первые. При этом стропильные ноги стараются упереть именно в балки тем самым снизив нагрузки.

Не надо думать, что мауэрлат для двускатной крыши – какая-то отличная конструкция от мауэрлатов других кровельных сооружений. Она может отличаться от односкатной крыши, где часто высокую сторону упирают в фасадную стену, возведённую выше задней. В такой постройке мауэрлат не используют. В остальном – это обычный пояс для равномерного распределения нагрузок.

Выбирая мауэрлат для двускатной крыши или других разновидностей крыш, надо понимать, что это фундамент – основа для кровельной системы. Именно она подвергается большим нагрузкам, поэтому к выбору материала, размерам мауэрлата для кровли, к технологии монтажа, особенно к способу крепления, должны предъявляться строгие требования. Поэтому отвечая в статье на вопрос, что такое мауэрлат в строительстве крыши и как выполнить его монтаж, были разобраны все доступные методы крепления.

Видео-инструкция по монтажу

Мауэрлат: понятие, особенности, как сделать

Крыша — неотъемлемая часть любого здания. Она выполнена в виде пространственной конструкции, включающей стропильную решетку с закрепленной кровлей. Кровли отличаются уклоном, а также количеством скатов. Крыши обеспечивают защиту строений от осадков, подвержены нагрузкам от порывов ветра и давлению снежного покрова. Обязательным элементом конструкции является мауэрлат, предназначенный для жесткой фиксации крыши и равномерного распределения нагрузок. К его конструкции, размерам и методу крепления к стенам предъявляется комплекс требований. Рассмотрим их подробно.

Мауэрлат – что это?

Профессиональные строители в своей терминологии часто употребляют слово «мауэрлат», говоря о силовой раме, расположенной по верхнему контуру несущих стен строения. Начинающих мастеров и домашних умельцев, которые не сталкивались с решением серьезных строительных задач, может поставить в тупик вопрос о ее назначении, размерах, а также способах установки. Разберемся детально.

Мауэрлат – это демпферный элемент в виде опорной рамы.

Она располагается по наружной стороне торцевой плоскости капитальных стен, и изготавливаются из следующих материалов:

  • стального проката;
  • деревянных брусьев.

Мауэрлат связывает в замкнутый силовой контур фермы кровли с коробкой здания, равномерно распределяет нагрузки по периметру стен, а также прочно соединяет фермы кровли со стенами.

Стропильная система является довольно тяжелой конструкцией, которой нужна прочная основа

Главное назначение опорной конструкции:

  • прочная фиксация элементов кровельной фермы к капитальным стенам;
  • уменьшение величины распорных нагрузок, передаваемых коробке строения;
  • равномерное распределение усилий от стропил на верхнюю плоскость стен;
  • компенсация локально действующих нагрузок в местах соединения элементов.

На верхний ярус кладки действуют различные нагрузки:

  • направленные под углом распорные усилия стропил крыши, пытающиеся вызвать разрушение коробки строения;
  • вертикально направленные нагрузки от веса кровли и массы находящегося на ней снежного покрова.

Силовая конструкция воспринимает нагрузки, обеспечивая целостность кладки и надежную фиксацию крыши. Особенно актуален мауэрлат для крыши, опирающейся на кирпичные, газобетонные и пеноблочные стены.

Профиль, размеры мауэрлата и факторы, на них влияющие

Большинство строителей для изготовления опорной рамы используют древесину вместо стального профиля. Это связано с доступностью материала, уменьшенным весом, легкостью обработки, простотой крепления и приемлемой ценой.

Чтобы стропильная система не разрушила стены, используется обвязка их верхней кромки брусом большого сечения, который называется мауэрлат

Используются балки различного профиля:

  • квадратного;
  • прямоугольного.

Конфигурация сечения обеспечивает повышенную устойчивость и облегчает монтаж.

Размер поперечного сечения элементов рамы определяется конструкцией и формой кровли, а также ее весом. Применяются определенные виды сортаментов:

  • 10х10 см – для небольших строений;
  • 10х15 см – для крыш двускатного типа;
  • 15х15 см – для нагруженных стропильных ферм;
  • 25х25 см – для массивных мансардных конструкций.

Габариты опорных балок определяются в зависимости от следующих факторов:

  • размера коробки строения;
  • конструктивных особенностей кровли;
  • массы кровельной системы;
  • материала стропил;
  • климатических условий эксплуатации;
  • наличия мансардного этажа.

При возрастании нагрузки от крыши сложной конструкции необходимо использовать балки прямоугольного сечения с увеличенной площадью опорной поверхности.

По большей части основным показателем при подготовке мауэрлата для крыши являются его размеры

Мауэрлат для крыши – как производится фиксация стропильных балок

Соединение стропил с опорными брусьями производится различными способами. Используются следующие материалы:

  • уголки из металла. Они привинчиваются саморезами с противоположных сторон стропил, и обеспечивают надежное соединение с силовой рамой;
  • отожженная проволока. С помощью мягкой стальной проволоки диаметром 6 мм легко скрутить соединяемые элементы стропильной конструкции;
  • изогнутые скобы. Крепеж имеет п-образную конфигурацию. Фиксация выполняется молотком путем забивания скобы в опорный брус и стропило;
  • стальные пластины. Обеспечивают надежное соединение металлических стропил. Привинчиваются с помощью резьбовых шпилек или саморезов;
  • специальные кронштейны. Используются покупные и самодельные кронштейны из металла толщиной 2–2,5 мм. Крепятся анкерами или саморезами;
  • лента для монтажа. Она позволяет обеспечить повышенную жесткость соединения. Не ослабляет силовую конструкцию в местах крепления.

Подходящий способ соединения выбирают индивидуально, с учетом конструктивных особенностей строения и используемых материалов.

Монтаж мауэрлата

Необходимые инструменты и применяемые материалы

Для выполнения работ потребуется инструмент, который обычно имеется в арсенале домашних умельцев:

  • болгарка с кругами для работы по стали и древесине;
  • шуруповерт или электрическая дрель с комплектом сверл;
  • ножовка по древесине для выполнения соединительных пазов;
  • молоток;
  • строительный уровень и рулетка для контрольных замеров;
  • плоскогубцы.

Перечень применяемых материалов:

  • брусья из высушенной древесины;
  • материал для гидроизоляции;
  • крепежные элементы.

В зависимости от выбранного метода фиксации, крепеж может осуществляться:

  • гвоздями;
  • саморезами;
  • шурупами;
  • отожженной проволокой;
  • анкерными болтами;
  • резьбовыми шпильками;
  • стальными пластинами.

Потребность в материалах определяется размерами строения, на котором сооружается мауэрлат для крыши.

Мауэрлат мало поднять на стену и правильно уложить, нужно еще и прочно закрепить

Как зафиксировать на стене мауэрлат для крыши

Используются различные способы крепления мауэрлата по контуру верхнего яруса коробки:

  • стальной проволокой. Для повышения надежности крепления проволока сечением 5–6 мм многократно скручивается и крепится в глубине кладки. После застывания связующего раствора, применяемого для возведения стен, выступающие части проволочной петли запускаются в отверстия рамы и тщательно перекручиваются. В местах крепления связок брус прочно прижимается к верхней плоскости коробки. Важно правильно подобрать длину проволоки, достаточную для полного охвата бруса. Достоинства проволочного соединения – дешевизна и легкость фиксации;
  • металлическими анкерами. Они крепятся к стальному каркасу до заливки армопояса бетонным раствором. После застывания бетона балка насаживается на резьбовые части анкеров через отверстия соответствующего диаметра. Важно правильно разметить координаты крепежных элементов для совпадений отверстий с анкерным креплением. Фиксация брусья осуществляется путем закручивания гаек. Преимущества анкерного способа соединения – повышенная надежность. Недостаток – увеличенный, по сравнению с проволочным креплением, уровень затрат;
  • специальными шпильками. Они изогнуты под прямым углом и имеют на одной стороне резьбу. Загнутый конец с гладкой поверхностью длиной 40–45 см крепится в кладке при ее возведении. Верх резьбовой части шпильки находится на расстоянии 30–40 см от верхнего края капитальной стены. Длина тела шпильки позволяет закрепить брус благодаря выступанию резьбовой части над уровнем рамы на 30–40 мм. Способ фиксации похож на метод соединения с использованием анкеров. При бетонировании резьбовых шпилек в кладке следует защитить резьбовую часть от засорения.

До начала работ по креплению опорного бруса уложите на опорную поверхность несущих стен гидроизоляционное покрытие.

В первую очередь следует правильно спланировать конструкцию основания для подстропильной балки

Особенности жесткой фиксации

Метод жесткой фиксации стропил к брусьям опорной рамы применяют при установке крыши на капитальных строениях, возведенных из кирпича или бетонных блоков. Особенность жесткой фиксации – предотвращение любого смещения стропильной рамы.

Осуществляйте жесткую фиксацию следующим путем:

  1. Подготовьте посадочную площадку в месте соединения балок.
  2. Совместите балки кровельной фермы с опорным брусом по седлообразному пазу.
  3. Зафиксируйте стропила гвоздями, забив их под углом с разных сторон.

При выполнении соединительного паза обратите внимание на отсутствие перекосов и ровную поверхность посадочного места. Стальные уголки, привинченные саморезами с противоположных сторон стропильных элементов, повысят надежность соединения.

Шарнирный метод крепления

В условиях переменной температуры и колебаний влажности стены деревянного здания всегда деформируются. Шарнирный способ крепления предотвращает перекос кровли при усадке стен дома. Скользящий метод фиксации используется на бревенчатых строениях или коробках домов, изготовленных из сборных щитов. При опускании стены положение крыши остается постоянным, благодаря возможности скольжения крепежного узла. Технология используется в районах с влажным климатом, а также на проблемных почвах.

Монтаж мауэрлата на стену

Используются следующие разновидности шарнирного крепежа:

  • открытая конструкция. Включает направляющие пластины, прикрепленные к стропильным балкам, а также уголки, привинченные саморезами к мауэрлату. Узел открытого типа имеет степень свободы, позволяющую смещаться соединенным элементам в интервале от 6 до 16 см;
  • закрытый узел. Соединительный блок закрытой конструкции не разбирается и устанавливается в собранном виде. Принцип его функционирования аналогичен работе открытого крепления. Величина хода соединяемых элементов обусловлена конструкцией закрытого крепления.

Для функционирования крепежа скользящей инструкции следует обратить внимание на ряд моментов:

  • расположение стропил, крайняя часть которых должна выходить за контур коробки здания;
  • равную длину стропильных балок, значительно сокращающую время на подгонку и монтаж;
  • параллельность стропил, благодаря которой предотвращается заклинивание скользящего крепления.

Правильная геометрия фермы крыши обеспечивает безотказное функционирование скользящего механизма.

Как сделать мауэрлат своими силами

Для обеспечения надежности крепления важно правильно смонтировать балки и обеспечить прочное соединение элементов.

После укладки мауэрлата нужно закрепить на нем кровельную конструкцию

Рассмотрим последовательность операций по монтажу мауэрлата, изготовленного из деревянного бруса квадратного профиля:

  1. Произведите тщательную очистку верхней плоскости несущих стен от мусора и наплывов раствора.
  2. Уложите двойную гидроизоляционную прослойку из полиэтиленовой пленки или рубероида.
  3. Разрежьте опорный брус на заготовки, общая длина которых соответствует периметру коробки.
  4. Разделайте угловые участки стыковки, а также торцевую плоскость в местах наращивания бруса.
  5. Нанесите на поверхность древесины антисептический состав и обработайте противопожарной пропиткой.
  6. Выполните разметку точек крепления стропил, используя рулетку или шаблон в виде обычной доски.
  7. Просверлите отверстия в брусе, обеспечив их перпендикулярное расположение относительно опорной поверхности.
  8. Соедините брусья опорной рамы с помощью резьбовых соединений, косого прируба или саморезов.
  9. Усильте перпендикулярно расположенные балки металлическими пластинами или специальными скобами.
  10. Прикрепите мауэрлат для крыши к верхнему ярусу капитальных стен, используя выбранный способ фиксации.
  11. Проверьте правильность расположения опорной конструкции и отсутствие перекосов с помощью уровня.

При необходимости можно использовать подкладки для устранения небольших перекосов. К надежно закрепленному мауэрлату несложно прикрепить стропильные балки любым из понравившихся методов.

Заключение

Руководствуясь рекомендациями профессиональных строителей, можно своими силами изготовить, надежно смонтировать, а также соединить со стропильными балками опорную раму. Это ответственная часть конструкции здания, обеспечивающая надежность фиксации крыши и равномерно распределяющая нагрузки по периметру несущих стен. Желательно использовать цельные куски древесины необходимой длины или стальной профиль, не сращивая балки рамы из отдельных частей. Правильно смонтированная конструкция сможет эксплуатироваться на протяжении длительного времени.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
