Монтаж металлопластиковые трубы для водопровода – Как работать с металлопластиковыми трубами: обзор способов соединения и методов сгибания | ВодаСовет — водоснабжение дома

Соедиенние и монтаж металлопластиковых труб своими руками

Оборудование для установки фитингов:
  • для обжимных нужны два гаечных ключа подходящего размера;
  • для пресс-фитингов — обжимные клещи. Ручные обжимные клещи или пресс

    Ручные обжимные клещи или пресс, устройство для резки МП-труб и калибратор. Собственно это весь инструмент, необходимый для установки пресс-фитингов и монтажа металлопластиковых труб

В принципе все. Вместо трубореза можно использовать пилу с полотном по металлу, но надо будет делать срезы строго перпендикулярно к поверхности. Если вы своему глазомеру на доверяете, возьмите плотницкое стусло.

Порядок подготовки

Продаются металлопластиковые трубы небольшого диаметра в бухтах. Перед монтажом отрезают от бухты кусок требуемой длины. При этом надо учитывать длину, которая заходит на фитинг. То есть, надо отрезать кусок с небольшим запасом — в 1,2-1,5 см.

Края отрезка осматривают, если есть заусенцы (при резе труборезом их не бывает, это недостаток при отрезании пилой), их выравнивают. Далее при помощи фаскснимателя или куска наждачной бумаги снимают фаску — стачивают под углом пластик как внутри трубы, так и снаружи.

Отрезаем, калибруем, снимаем фаску

Отрезаем, калибруем, снимаем фаску

После этого берут калибратор, с усилием вгоняя его в трубу и проворачивая, выравнивают геометрию, заодно выпрямляя «задавленные» внутрь края. После этого можно приступать к монтажу металлопластиковых труб и установке фитингов.

Как выровнять кусок металлопластиковой трубы

Как уже говорили, этот вид труб идет в бухтах, то есть они скручены. Отрезав кусок, руками вы его немного распрямите, но как добиться идеальной ровности. Это важно, если монтаж трубопровода открытый. Рецепт прост:

  • Находите ровную доску или кусок ДСП, фанеры и т.д.
  • Выравниваемый отрезок заворачиваете в мягкую ткань (можно в старое махровое полотенце).
  • На доске выкатываете, ровняя. Обычно при разводке водопровода местами трассу приходится выгибать, местами укладывать прямые участки

    Обычно при разводке водопровода местами трассу приходится выгибать, местами укладывать прямые участки

После того, как отрезок станет ровным, можно калибровать его края.

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

Так выглядят компрессионные фитинги

Так выглядят компрессионные фитинги

Ассортимент фитингов широк  уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

  • Гайка и кольцо надеваются на трубу.
  • Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
  • Кольцо натягивается тоже до упора на фитинг. Перед затягивание гайки

    Перед затягивание гайки

  • Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Установка обжимных (пресс или пуш) фитингов на МП-трубы

Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.

Пресс-фитинг для МП-труб

Пресс-фитинг для МП-труб

Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:

  • На трубу надевают гильзу.
  • На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
  • Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
  • Берут клещи,  в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.

На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.

Как согнуть металлопластиковую трубу

Часто монтаже металлопластиковых труб возникает необходимость изогнуть трубу. Сделать это можно руками или с помощью пружины. Проще и быстрее работать с пружиной, но ее надо купить (стоит недорого). Пружина вставляется внутрь трубы и сгибается в требуемом направлении. Труба повторяет изгиб, пружина вынимается. Гнуть металлопластиковые трубы с пружиной просто — больших усилий не требуется, действия легко контролируются, есть возможность откорректировать результат.

Чем хорош данный способ — вы не сможете пережать стенки, что случается при приложении излишних усилиях в ручном способе. Также не получиться сделать более крутой изгиб (с радиусом меньше минимального) и сжать стенки на сгибе, заузив проходное сечение.

Пружина для гибки металлопластиковых труб

Пружина для гибки металлопластиковых труб

Руками гнуть МП-трубы надо постепенно. Беретесь руками с двух сторон от места сгиба (на одинаковом расстоянии от центра будущей дуги), большие пальцы снизу подпирают трубу. В таком положении начинаете края опускать вниз, одновременно большими пальцами давите наверх.

Ручная гибка металлопластиковых труб

Ручная гибка металлопластиковых труб

При таком способе иногда от чрезмерных усилий труба теряет свою геометрию. Это негативно сказывается на ее пропускной способности. Такие участки ставить в водопровод или отопление нельзя. Чтобы избежать таких ситуаций, место сгиба нагревают. Делать это можно только при помощи строительного фена. Использовать открытый огонь нельзя. Разогретый пластик согнуть просто. При этом он не сдавливается (главное — не переусердствуйте).

Способы гибки МП труб

Способы гибки МП труб

Еще один способ избежать деформации — насыпать внутрь песок. Он не даст стенкам сжиматься.

Как крепить к стенам

При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.

Клипсы для монтажа металлопластиковых труб на стену

Клипсы для монтажа металлопластиковых труб на стену

Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если  все выложено ровно, как по линеечке.

Нестандартные соединения: с металлическими трубами, переход на другой диаметр

При замене водопровода или отопления часто приходится соединять металл и металлопластик. Чаще всего это происходит на отводе от стояка. В этом случае металлическая труба обрезается на некотором расстоянии — в 3-5 см, на ней нарезается резьба. Далее на резьбу накручивается фитинг с накидной гайкой (цангой) или внутренней резьбой. Далее монтаж металлопластиковых труб идет по обычной технологии.

Некоторые виды фитингов, которые можно использовать при переходе с металла на металллопластик

Некоторые виды фитингов, которые можно использовать при переходе с металла на металлопластик

Подбирается фитинг по диаметру металлической трубы, а резьба на переходнике должна быть внутренней — на трубе нарезается наружная. Это соединение требует уплотнения. Подматывают льном и подмазывают упаковочной пастой или просто используют фум-ленту.

Соединение двух труб разного диаметра происходит точно также. Только требуется соответствующий фитинг-переходник с гайками/ниппелями подходящего диаметра.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги. Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме


Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Монтаж металлопластиковых труб для водопровода своими руками

Фото: Монтаж металлопластиковых труб для водопровода Фото: Монтаж металлопластиковых труб для водопровода В наше время представлено много материалов, с помощью которых можно выполнить разводку водопровода дома своими руками. Наиболее часто применяются железные, а также полипропиленовые и металлопластиковые трубы.

Они имеют свои достоинства и недостатки, однако для сборки водопровода из металлических или полипропиленовых труб необходимо специальное оборудование.

Выполнить монтаж металлопластиковых изделий для водопровода своими руками – оптимальное решение, позволяющее сэкономить время и деньги.

В данной статье будут раскрыты тонкости монтажа труб из металлопластика своими руками, а также представлено видео, наглядно показывающее процесс.

Металлопластиковые водопроводные трубопрокатные изделия появились на рынке около десяти лет назад. Материалом для них является привычный всем пластик. При этом металлопластиковая труба имеет значительную степень защиты от износа и разрыва.

Этому способствует конструкция, представляющая собой пирог из нескольких разнородных слоев. Внутренним слоем служит пищевой пластик, безопасный при контакте с водой.

Наружный слой состоит из многослойного полиэтилена, защищающего ее от повреждений. Армирует трубу расположенная между слоями пластика алюминиевая оболочка, усиленная клеевым слоем.

Технические характеристики

Выпускаются трубопрокатные изделия диаметром от 16 до 53 миллиметров. Наиболее часто используются в бытовом применении 16 или 20 миллиметровые изделия.

Фото: Выпускаются трубопрокатные изделия диаметром от 16 до 53 миллиметровФото: Выпускаются трубопрокатные изделия диаметром от 16 до 53 миллиметров

Толщина стенок в зависимости от ее размера составляет от двух до трех с половиной миллиметров. Выпускаются они обычно в рулонах по 50 или 100 метров.

Достоинства

  • Гибкость – важнейшее достоинство металлопластиковых труб, с использованием специального инструмента можно достичь радиуса в пять сантиметров, полностью повторив форму угла без разрыва трубы и применения фитинга. Сложные формы радиусом от пятнадцати сантиметров легко изгибаются руками. Это позволяет максимально облегчить монтаж системы.
  • Легкость. Стометровый рулон легко может поднять своими руками один человек.
  • Ее прочность превышает прочность в местах соединений.
  • Можно практически не опасаться протечек на непрерывных участках.
  • Благодаря многослойной конструкции достигнута значительная износостойкость. Срок службы водопровода составляет более 50 лет.
  • Они не поражаются ржавчиной, появлению же осадочных отложений препятствует гладкая внутренняя поверхность.
  • Если при длительной эксплуатации водопровода такие отложения появились, то они достаточно легко могут быть удалены.
  • Внешний вид намного привлекательнее, чем у металлических.

Недостатки

  • Металлопластиковые изделия нельзя применять вне помещений, а также допускать длительное попадание на них солнечных лучей, так как они боятся ультрафиолетового излучения.
  • Прочность и термостойкость безусловно ниже, чем у металлических.
  • Не могут служить в качестве заземляющего устройства, при этом накапливают статическое электричество, которое не может быть сброшено, поскольку металлические части изолированы в местах соединения.
  • Требуют регулярного обслуживания (подтяжки) компрессионных фитингов.

Подготовка к монтажу

Перед монтажом системы водопровода необходимо тщательно продумать ее схему и расположение. В первую очередь стоит отметить на плане все точки водопотребления (краны, душевую кабину, стиральную и посудомоечную машину), относительно их расположения в доме.

Видео 1

Затем нужно соединить эти точки линиями, означающими трубы, причем необходимо отметить их диаметр, направление тока воды, а также подразделить их на предназначенные для горячей и холодной воды. Подсчитайте приблизительный метраж получившейся схемы.

Покупать трубы необходимо с запасом не менее 10 метров, поскольку при монтировании своими руками неизбежны потери во время сборки. Если же они все таки останутся, то их всегда можно будет применить во время ремонта или подключения нового оборудования.

После этого необходимо отметить на схеме все места соединения, а также те места, где будут установлены запирающие устройства.

Защитные вентили необходимо устанавливать на входе в дом перед счетчиком, а также перед каждым устройством потребления.

Смотрите как произвести монтаж водопровода из полипропилена своими руками.

Сделав это вы узнаете необходимое для сборки водопровода количество монтажных узлов и их спецификацию. Примерный процесс расчета показан на видео.

Инструменты для монтажа конструкции

Несмотря на то, что процесс монтирования металлопластиковых труб своими руками очень прост, некоторые инструменты все же понадобятся.

Потребуются специальные ножницы для резки, пружины для их изгиба, калибратор для выравнивания и развальцовки места среза, шлифовальная бумага для точной зачистки заусенцев в месте стыковки, гаечные ключи или трубковерты, а также плоскогубцы для облегчения процесса монтажа фитингов.

Практика применения этих инструментов показана на видео, размещенном в разделе «монтаж резьбовых фитингов».

Видео 2

Из приведенного выше небольшого перечня каждый элемент важен для качественного выполнения работ, однако при проведении срочных работ небольшого объема (при наличии аккуратности) вполне можно заменить ножницы ножовкой по металлу или лобзиком, а калибратор – любым инструментом, способным аккуратно слегка развальцевать и зачистить края среза.

Правила монтажа конструкции

Монтаж водопровода из металлопластика начинают со входа в дом/квартиру. Они монтируются последовательно одна за одной вдоль магистральной линии. Фитинги и запирающая арматура на соединения устанавливаются сразу же при монтаже.

После сборки магистральной линии устанавливаются ответвления на отдельные водопотребляющие устройства. При изгибании непрерывной трубы лучше воспользоваться специальной пружиной (смотрите видео).

Она позволит получить более равномерную линию изгиба, а также исключит деформацию ее внутренней стороны.

Металлопластиковые трубопрокатные изделия необходимо крепить к поверхности, вдоль которой они протянуты.

Несмотря на то, что они меньше изгибаются под воздействием тепла, чем аналогичные изделия из ПВХ, необходимо не менее двух креплений на погонный метр по горизонтали и одного по вертикали.

Не рекомендуется производить монтирование водопровода своими руками при температуре ниже десяти градусов тепла.

Видео 3

Более того, при покупке труб зимой следует дать им отлежаться в тепле не менее суток перед проведением все работ. Вместе с тем их нельзя хранить ближе 1 метра от источника тепла.

Монтаж соединений с помощью резьбовых фитингов

Компрессионные резьбовые фитинги достаточно дороги. Именно они составят большую долю всех трат при монтаже водопровода из металлопластика.

В продаже имеются специализированные фитинги, приспособленные для применения в любом типе соединений (тройники, крестовины, уголки, переходники).

В случае, если все же произошла ошибка, то всегда можно поставить специальную заглушку на лишнее отверстие. В таком случае его можно будет использовать в дальнейшем при установке нового оборудования.

Резьбовой фитинг состоит из штуцера и двух или более гаек с уплотнительным кольцом и прокладками. Для стыковки соединения с его помощью потребуются два ключа соответствующего размера, а также уплотнитель (фум-лента или силикон).

Видео 4

Предлагаем посмотреть видео где показан качественный монтаж металлопластиковых труб с помощью резьбовых фитингов.

Сборка производится путем установки конца трубы в уплотнительное кольцо и закручивания гайки на штуцер. При этом очень важно, чтобы ее обрезанный конец равномерно касался штуцера.

Как видно на видео, после введения штуцера в трубу закрутить гайку до упора рукой, а затем надеть один ключ на штуцер, а второй на гайку и используя ключ на штуцере как опору наворачивать гайку до достижения необходимой плотности соединения.

При затягивании резьбовых соединений избегайте их перетяжки. При достижении надежного контакта всех деталей появится характерный трещащий звук.

Монтаж соединений с помощью обжимных (пресс) фитингов

В том случае если нет желания подтягивать все резьбовые соединения водопровода раз в несколько лет, можно воспользоваться пресс-фитингами.

Этот способ полностью неразборный и избавляет от необходимости обслуживать систему. Фитинги такого типа можно заливать бетоном.

Единственным недостатком в этом способе сборки водопровода из металлопластиковых труб является необходимость использовать в работе промышленное оборудование для запрессовывания соединений.

Оно достаточно дорогое и приобретать его для одноразового использования бессмысленно. В то же время в крупных городах в наши дни можно найти фирмы, которые предлагают как услуги специалистов для выполнения работ, так и предоставляют в аренду промышленное оборудование.

В том случае если есть возможность достать необходимое оборудование, то лучше смело выбирать пресс-фитинги для монтажа водопровода своими руками. Соединения с пресс-фитингами превосходят резьбовые по всем показателям.

Видео 5

Срок их службы сопоставим с гарантийным сроком металлопластиковой трубы. Аналогичен ее показателям и параметр рабочего давления на соединении.

Предлагаем посмотреть видео где показан качественный монтаж металлопластиковых труб с помощью пресс-фитингов.

Воспользуйтесь советами, которые даны в данной статье и видео, и сможете выполнить монтаж металлопластиковых труб для водопровода своими руками без малейших проблем.

Водоснабжение (водопровод) из металлопластиковых труб своими руками

Металлопластиковые трубы для водоснабжения – изделия, которые совмещают ключевые преимущества стальных и полимерных. Трубы из металлопластика имеют отличные эксплуатационные характеристики – минимальный вес, температурную устойчивость, прочность и эстетичный вид.

Металлопластиковый водопровод

Металлопластиковый водопровод

В данном материале мы рассмотрим технологию обустройства водопровода с применением металлопластиковых труб своими руками, изучим преимущества и недостатки изделий, их срок службы и конструктивные особенности.

Cодержание статьи

Конструктивные особенности

Металлопластиковые трубы – многослойные конструкции, состоящие из трех слоев: полиэтилена (внутренний и наружный) и фольги (промежуточный), соединенных с помощью термостойкого клея.

Для изготовления используется два вида полиэтилена: PE-RT и PEX. Отличия между ними заключается в технологии производства: РЕХ является сшитым полиэтиленом, отдельные элементы в котором соединяются посредством дополнительных молекул, тогда как в PE-RT полиэтилене частицы соединяются за счет переплетения собственных цепочек.

Обе разновидности металлопластиковых труб пригодны для использования в системах водоснабжения, однако если вы выбираете трубу для горячего водопровода, рекомендуем использовать РЕХ трубы, поскольку они имеют большую устойчивость к длительному воздействию повышенных температур, что значительно продлевает срок их службы.

Толщина стенки металлопластиковой трубы стандартного диаметра 20 мм составляет 2.25 мм, из которых 2 мм приходится на внутренний и наружный слои полиэтилена, а 0.25 мм  на слой алюминиевой фольги. Фольга в конструкции выполняет теплоизоляционную функцию, она снижает нагрев наружного слоя полиэтилена.

Это решает проблему с конденсатом – трубы горячего и холодного водопровода можно устанавливать рядом друг с другом на двойных клипсах (стальные необходимо разносить минимум на 10 см).

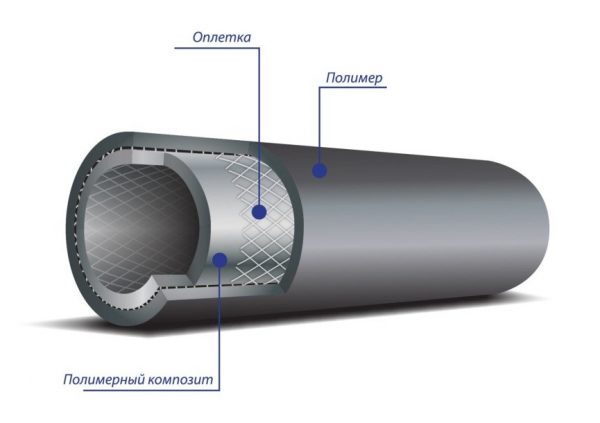

Конструкция металлопластиковой трубы

Конструкция металлопластиковой трубы

Многослойные металлопластиковые  трубы выпускаются в диаметрах от 16 до 64 мм. Для водоснабжения, как правило, применяются трубы диаметром 16-20 мм, которого полностью хватает для бытовой эксплуатации.


Технические характеристики

Ознакомьтесь с техническими характеристиками металлопластиковой трубы диаметром 20 мм:

  • толщина стенок – 2.25 мм, толщина прослойки алюминиевой фольги – 0.25 мм;
  • вес погонного метра – 170 гр;
  • объем теплоносителя на 1 п.м. – 0.2 л;
  • коэфф. теплопроводности – 0.45 Вт/мК;
  • коэфф. шероховатости внутренних стенок- 0.06;
  • устойчивость к деформации на разрыв – 2900 Н;
  • минимальный радиус изгиба: при ручном сгибании – 80 мм, при использовании трубогиба – 48 мм;
  • коэфф. линейного расширения – 0.26 мм/м.

В сфере горячего водоснабжения металлопластиковые трубы подлежат постоянной эксплуатации в температурном режиме до +90 градусов. Допускается повышение температуры теплоносителя до +110 на срок не более часа, по истечению времени материал начинает расширяться и участок деформируется.

Многослойная армированная труба из металлопластика может использоваться  в напорных водопроводах. Максимальное давление циркулирующего потока непосредственно зависит от его температуры:

  • водопровод под холодную воду (до +200) – 25 мПа;
  • водопровод под горячую воду (до +900) – 10 мПа;
  • разрушающее давление: при 200 – 85-90 мПа, при 900 – 20 мПа.
Разновидности компрессионных фитингов

Разновидности компрессионных фитингов

Температуры воды также влияет на срок службы изделий:

  • при температуре 200 – срок службы 50 лет;
  • при температуре 900 – срок службы 25 лет.

Преимущества и недостатки

Эксплуатационные характеристики металлопластиковых труб не менее важны чем их технические параметры. Рассмотрим преимущества данных изделий над аналогами:

  1. Экологическая чистота – трубы сертифицированы согласно санитарных норм, они никак не влияют на качество транспортируемой воды.
  2. Металлопластиковые трубы устойчивы к коррозии, их проходимость не ухудшается со временем из-за ржавчины и отложений на внутренних стенках.
  3. Гладкая внутренняя поверхность обеспечивает бесшумность и высокую пропускную способность линии.
  4. Длительный срок службы (до 50 лет), не уступающий стальным трубам.
  5. Простой и быстрый монтаж без необходимости использования специальных инструментов.
  6. Минимальный вес и эластичность изделий, не усложняющие их транспортировку. Водопровод из металлопластиковых труб может укладываться с множеством изгибов, что позволяет экономить на фасонных элементах.
  7. На поверхности металлопластика не образуется конденсат из-за перепада температур.
  8. Эстетичный внешний вид, который не требует окрашивания.

Отметим, что металлопластиковые трубы полностью антистатичны. За счет слоя алюминиевой фольги они имеют нулевую паропропускную способность, что лишает проблем с образованием ржавчины внутри котлов и радиаторов из-за диффузии кислорода внутрь водопровода.

Не лишены изделия и недостатков. Такие системы не подлежат скрытому монтажу (их нельзя муровать в стену), поскольку из-за линейного расширения пластика может возникнуть протечка в местах фитингов, что потребует их затяжки. Также металлопластик склонен к разрушению под воздействием прямых солнечных лучей.

Размещенные на улице части водопровода требуют обязательной теплоизоляции, поскольку при замерзании циркулирующей воды трубы деформируются и лопаются.

Технология монтажа и соединения металлопластиковых труб (видео)

Монтаж металлопластиковых труб

Выбор инструмента для монтажа металлопластиковых труб своими руками зависит от используемого вами способа соединения.  Для стыковки применяются фитинги, которые бывают трех видов:

Соединение посредством пресс-фитингов требует применения специального инструмента – пресс-клещей, приобретать которые для однократного использования нерационально. Оптимальный способ монтажа системы своими руками – компрессионные фитинги, для работы с которыми вам потребуется гаечный ключ, напильник, ножницы для резки труб и рулетка.

Стыковка компрессионными фитингами выполняется по следующему алгоритму:

  1. Обрезаем трубу и напильником зачищаем место среза от заусениц. Если ножницы погнули трубу нужно устранить овал калибратором.
  2. Одеваем на трубу обжимную гайку и разрезное кольцо (устанавливается на расстоянии 1 см от торца).
  3. До упора насаживаем трубу на штуцер фитинга.
  4. Фиксируем, затягивая обжимную гайку ключом.

В процессе затяжки важно не переусердствовать, лучше дотянуть соединение на этапе проверки водопровода на предмет протечек. О том, что усилия больше прикладывать не нужно свидетельствует характерный треск трущейся о пластик гайки.

Фиксация водопровода на стенах выполняется посредством зажимных клипс, подобранных в соответствии с диаметром линии. При укладке водопровода под горячую воду необходимо использовать скользящие клипсы, поскольку при жесткой фиксации возможно увеличение продольного напряжения в системе из-за линейного расширения, что может привести к деформации.

Расстояние между креплениями трубы на стене зависит от температурного режима водопровода и его диаметра. В системах диаметром 20 мм при циркуляции горячей воды температурой 40-60 градусов шаг фиксаторов – 65 см, при подаче холодной воды – 80 см.


Трубы металлопластиковые для водопровода: характеристики

С появлением полипропилена трубы металлопластиковые для водопровода несколько утратили былую популярность. Главной причиной тому – протечки в местах соединения с фитингом, возникающие через некоторое время эксплуатации. Виноват ли в этом материал, или имеют место типичные ошибки монтажа? Ответ на этот вопрос мы и постарается дать по ходу этой статьи.

Трубы металлопластиковые для водопроводаТрубы металлопластиковые для водопровода

Что есть металлопластик

По названию трубы вполне понятно, что она является неким симбиозом пластика и металла. Это действительно так — стенка трубы состоит из металлического (алюминий) сердечника и двух полимерных оболочек. Каждый слой выполняет свою функцию: за счёт металла обеспечивается устойчивость трубы к гидростатическим нагрузкам, а пластик защищает его от коррозии и, благодаря отменной гладкости поверхности, снижает до минимума гидравлическое сопротивление.

Многослойная структура металлопластикаМногослойная структура металлопластика

Существует несколько разновидностей таких труб, отличия которых связаны с применением пластика разного качества. Вариантов всего три:

  1. Обычный пластик (маркируется РЕ).
  2. Сшитый полиэтилен (РЕ-Х) – обеспечивает отменную устойчивость к разрыву.
  3. Термически модифицированный полимер (РЕ-RT) – выдерживает повышенные температуры, а потому применяется для систем ГВС.

На заметку! Металлическая прослойка в таких трубах может быть как сплошной, так и сетчатой. Изготавливают их по ТУ, так как ГОСТа на этот материала, как ни прискорбно, не существует.

Вариант с сетчатым сердечникомВариант с сетчатым сердечником

Трубы из армированного полимера

О металлопластиковых трубах на постсоветском пространстве стало известно ближе к середине девяностых. Тогда сравнивать было особенно не с чем, так как водопроводы повсеместно монтировались из стальных (неоцинкованных) труб, которые ржавели и требовали регулярной покраски.

Основная проблема стальных трубОсновная проблема стальных труб
Преимущества металлопластика

Прежде всего, металлопластик оценили за эстетичный внешний вид: белые трубы смотрелись очень симпатично, их не надо было декорировать или прятать за обшивкой.

Второй немаловажный факт заключался в том, что благодаря гладкости внутренних стенок и устойчивости полимера к коррозии, пропускная способность труб не снижалась. Для трубопроводов из чёрной стали, например, это настоящая проблема, поэтому служат они не более 25 лет (а то и меньше). А тут, на смену пришёл новый материал, который по утверждению продавцов и производителей мог служить до полувека.

Металлопластик смотрится вполне эстетичноМеталлопластик смотрится вполне эстетично

Ну и третье – это простота и высокая скорость монтажа, для которого, согласно появившемуся тогда расхожему выражению, «и нужно-то всего два ключа». Это давало возможность хозяевам менять трубы самостоятельно, экономя тем самым на услугах сантехников.

Недостатки металлопластика

Прошло несколько лет после широкого внедрения в массы металлопластиковых труб, и стали появляться негативные отзывы. В основном, они касались протечек в соединениях труб с компрессионными фитингами, и только на отоплении и горячей воде. Путём затяжки гайки удавалось устранить течь, но через непродолжительное время она появлялась снова. Заметим, что на холодных трубопроводах подобных проблем не наблюдалось.

Компрессионные фитингиКомпрессионные фитинги

Во избежание падения своей репутации, мастера-сантехники снова обратили свой взор на стальные трубы — только теперь на те, что имеют цинковое покрытие. Вариант вполне достойный, да только монтировать их на сварных соединениях нельзя, так как защитный слой при высокой температуре разрушается. Значит, нужно монтировать опять же, на фитингах — и по цене получалось совсем не бюджетно.

Слабое звено – соединение трубы с компрессионным фитингомСлабое звено – соединение трубы с компрессионным фитингом

Появление полипропиленовых труб окончательно задвинуло металлопластик на задворки сантехники. Последний проигрывал полипропилену по всем статьям:

  1. В себестоимости труб и арматуры.
  2. В герметичности соединений (полипропилен сваривается, и соединение получается столь же прочным, как и цельная труба).
  3. В скорости сборки трубопровода.

Разновидностей полипропиленовых труб – немало, и каждая из них имеет свою сферу применения. Чтобы разобраться в том, какой из типов больше всего подходит для отопительного контура, необходимо поближе познакомиться с их строением и техническими характеристиками. О том, как выбрать полипропиленовые трубы, расскажем в специальной статье.

Фитинги для МП труб недешёвыеФитинги для МП труб недешёвые

Покупатели стали обходить металлопластик стороной, хотя по большому счёту, никакой вины материала в этом нет. Имеют место ошибки, допускаемые в монтаже. Смотрим, в чём они заключаются, и как следует делать правильно.

Установка металлопластиковых труб

Таблица 1. Установка металлопластиковых труб

Фото для наглядностиОписание действия
Шаг 1 – отматываем трубу от бухтыШаг 1 – отматываем трубу от бухтыМеталлопластиковые трубы продаются в бухтах. Для начала вам нужно отмотать нужный кусок и постараться максимально распрямить его руками.
Шаг 2 – отмеряем нужное количествоШаг 2 – отмеряем нужное количествоЗатем, уложив выровненный виток на стол, с помощью рулетки и маркера точно отмеряете длину трубы.
Шаг 3 – отрезаем трубуШаг 3 – отрезаем трубуДля резки металлопластика должен использоваться специальный инструмент – труборез.

Примечание! Первой ошибкой домашних мастеров, допускаемой в подобной работе, является резка трубы обычной ножовкой. Такой рез практически никогда не бывает строго перпендикулярным, а значит, торец трубы не прилегает вплотную к буртику фитинга. Это причина номер один, по которой соединение в скором времени начинает протекать.

Шаг 4 – калибруем сечение на срезеШаг 4 – калибруем сечение на срезеИ ещё один инструмент, который обязательно должен быть применён – это ручной калибратор. С его помощью с внутреннего периметра сечения снимается небольшая фаска, которая делает вход в трубу идеально круглым. Ведь из-за того, что труба была смотана в бухту, геометричность сечения была изменена до овальной формы.

На заметку! Если пытаться надевать трубу на фитинг как есть, уплотнительное колечко на штуцере непременно сомнётся, чего никак нельзя допускать. Вот это и есть вторая причина протечек таких соединений.

Вариант №1 - с компрессионным фитингом
Шаг 5.1 – надеваете накидную гайкуШаг 5.1 – надеваете накидную гайкуЕсли вы нормально подготовили саму трубу, дальше уже всё довольно просто.

Надеваете накидную гайку.

Шаг 6.1 – устанавливаете сухарьШаг 6.1 – устанавливаете сухарьНадеваете на трубу сухарь.
Шаг 7.1 – насаживаете трубу на штуцер фитингаШаг 7.1 – насаживаете трубу на штуцер фитингаСлегка проворачивая трубу вокруг своей оси, насаживаете её на штуцер фитинга.

Совет! Чтобы облегчить этот процесс, на штуцер желательно нанести немного жидкого мыла или другой нейтральной смазки (можно силиконовую, но только не ГСМ!).

Шаг 8.1 – затяжка накидной гайкиШаг 8.1 – затяжка накидной гайкиЗакручиваете накидную гайку сначала вручную, а затем берёте два разводных ключа и затягиваете плотно.
Вариант №2 - с пресс-фитингом
Шаг 5.2 – проверка уплотнителейШаг 5.2 – проверка уплотнителейЕсли для соединения труб вы используете не компрессионный, а пресс-фитинг, то начинать нужно с проверки наличия уплотнительных резинок и диэлектрической прокладки.
Шаг 6.2 – насадка пресс-фитинга на трубуШаг 6.2 – насадка пресс-фитинга на трубуДалее вставляете трубу в гильзу фитинга, проталкивая до тех пор, пока она не покажется в её основании.
Шаг 7.2 – опрессовка фитингаШаг 7.2 – опрессовка фитингаПри выполнении этого соединения тоже необходим специальный инструмент. Это ручные опрессовочные клещи. В рабочей насадке инструмента есть специальное углубление, в которое укладывается гильза фитинга с вставленной в неё трубой. После её фиксации, закрываете обойму клещей до тех пор, пока не послышится характерный щелчок.
<a href="https://stroyday.ru/wp-content/uploads/2019/04/22-12.jpg"><img src="https://stroyday.ru/wp-content/uploads/2019/04/22-12-300x165.jpg" alt="Шаг 8.2 – повторная опрессовка" width="300" height="165" class="size-medium wp-image-60817" /></a> Шаг 8.2 – повторная опрессовкаШаг 8.2 – повторная опрессовкаШаг 8.2 – повторная опрессовкаЗатем нужно выправить защипы, которые образовались при опрессовке. Для этого клещи нужно раскрыть, слегка сместить трубу, провернув её вокруг своей оси, и повторить операцию. На этом соединение можно считать выполненным

Можно ли ремонтировать металлопластиковые трубы

Если соединения выполнять по правилам, никогда и ничего у вас не потечёт. Но что делать, если трубопровод, смонтированный ранее и уже эксплуатируемый, дал течь? К счастью, всё поправимо, так как металлопластик всегда собирается на фитингах, а это соединение (если фитинги компрессионные) допускает демонтаж.

Если потекло, придётся разбиратьЕсли потекло, придётся разбирать

В таком случае, перекройте воду, отверните гайку и разберите соединение в обратном порядке. Ваша задача – откалибровать фаску, поэтому вам будет нужен соответствующий инструмент. При разборке могли сдвинуться с канавок уплотнительные колечки. Их нужно поправить, или, если они порвались, заменить (если таких колец не нашли, придётся купить новый фитинг). Сборку осуществляете, как показано в таблице.

Заключение

В свете возможного ремонта мы говорим только о варианте с компрессионными фитингами, так как трубопровод с опрессованными соединениями вряд ли потечёт.

Соединения на пресс-фитингах являются самыми надёжнымиСоединения на пресс-фитингах являются самыми надёжными

Без клещей такое соединение и не выполнить — а это инструмент дорогой и им пользуются только специалисты. Ну а если сборку произвёл профессионал, пользуясь нормальным оборудованием, то и вопрос по ремонту трубопроводов из металлопластика никогда не возникает.

Для наглядности сборки подобных соединений предлагаем посмотреть видео в этой статье.

Видео — Как обжать фитинг металлопластиковой трубы. Практика и советы в работе

Видео — Инструкция монтажа фитингов для металлопластиковых труб

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
