Как монтируется двухтрубная система отопления и где ее лучше использовать?

Одним из решающих факторов создания оптимальных условий проживания в городской многоэтажке, либо частном доме является обустройство системы обогрева. В любом жилом помещении может быть смонтирована двухтрубная, либо однотрубная система теплоснабжения. Более часто применяют двухтрубную систему. Что представляет собой система двухтрубная отопления и в чем ее отличие от однотрубной, особенности ее монтажа – все это будет рассмотрено в статье.

Двухтрубная либо однотрубная система: что лучше?

Однозначного ответа на вопрос, что лучше будет: однотрубная или двухтрубная система отопления, нет.

Во время выбора надо учитывать удобство эксплуатации, эффективность, долговечность, стоимость и сложность монтажа.

Если бюджет позволяет, то лучше не экономить и остановить свой выбор на двухтрубном варианте. Если необходимо обеспечить теплом дачный дом, то можно отдать предпочтение и однотрубной системе. Поскольку система отопления двухтрубная в частном доме обойдется дороже. Но и эффективность у него гораздо выше.

Помимо этого отопление двухтрубное отличается простотой в эксплуатации. Монтаж можно провести самостоятельно. Двухтрубная схема отопления считается более востребованной. Покупка двойного количества труб для установки всегда оправдывается. Для оборудования двухтрубной системы нет потребности использовать трубопроводы с большим диаметром. Во время монтажа меньше требуется и крепежных элементов, вентилей, фасонных деталей.

Таким образом, для обогрева частного сектора либо городской многоэтажки может применяться схема двухтрубной системы отопления схема однотрубной системы. Выбор определенного варианта зависит от потребителя, его пожеланий и финансового положения.

В чем особенность двухтрубного отопления?

Наиболее качественного обогрева, комфортных условий проживания можно добиться благодаря использованию двухтрубной схемы. Особенность схемы: в каждую батарею устанавливают две трубы. В первой трубе циркулирует горячая вода. Подключается она ко всем обогревателям параллельно. Та вода, которая уже остыла, течет обратно в систему по следующей трубе.

Перед отопительным прибором монтируют краны, которые применяются для перекрытия теплоподачи. При двухтрубной системе температура обогревателя будет невысокой. Но и уровень издержек будет ниже, нежели при однотрубной сети.

Горизонтальная и вертикальная двухтрубная обогревательная система

Отопительная двухтрубная система бывает вертикальной и горизонтальной. Различие в типе соединения всех элементов конструкции в один механизм. Вертикальная схема предполагает подключение всех частей системы к вертикально расположенному стояку. Среди плюсов можно отметить отсутствие воздушных пробок. Среди минусов – более высокую стоимость установки. Вертикальная двухтрубная система отопления многоэтажного дома является наиболее подходящей. Поскольку каждый этаж можно отдельно подсоединить к общему стояку.

Для одноэтажных домов более оптимальным вариантом считается двухтрубная горизонтальная система отопления здания. Такая схема имеет свои особенности. Все радиаторы подсоединяются к расположенному горизонтально трубопроводу. Особенно удобен такой тип обогрева в деревянных домах либо панельно-каркасных помещениях без простенков. Стояки, как правило, располагают в коридорах. Поскольку при горизонтальной системе внешне проводка выглядит не особо привлекательно, все трубы при проведении строительных работ стараются спрятать под стяжку.

Разводка горизонтальной двухтрубной сети может быть нижней, верхней и комбинированной. Для частного сектора оптимальным вариантом считается горизонтальная двухтрубная система отопления с нижней разводкой и неестественной циркуляцией теплоносителя. При этом подача воды к стоякам осуществляется через магистральные трубопроводы снизу.

Обогревательная двухтрубная сеть с верхней разводкой

Верхняя разводка предполагает прокладку трубопровода на чердаке либо под потолком. Используется подобная система отопления двухтрубная с верхней разводкой крайне редко. Поскольку, отличается большим расходом материала и плохо вписывается в интерьер помещения. А вот двухтрубная система отопления двухэтажного дома схема с комбинированной разводкой используется достаточно часто. Подходит для районов с частыми отключениями электроэнергии, для небольших по площади помещений.

Двухтрубная вертикальная обогревательная система предполагает параллельное соединение батарей. Особенностью является то, что монтируется расширительный бачок. Разводящий трубопровод находится вверху. Теплоноситель из котла поступает во все батареи. Горизонтальная схема и вертикальная имеют различия: горизонтальная система отопления двухтрубная схема предполагает установку всех труб с небольшим уклоном.

Обогревательная двухтрубная сеть с нижней разводкой

Главным отличием системы этого типа является подающий трубопровод: двухтрубная система отопления с нижней разводкой схема предполагает его размещение внизу, около обратного. При такой разводке вода по трубам перемещается в направлении снизу вверх. Теплоноситель, пройдя обратные подводки, поступает в трубу благодаря нагревательным элементам. Потом вода попадает в котел. Надо отметить, что система отопления двухтрубная с нижней разводкой предполагает установку кранов Маевского. Это необходимо для профилактики образования воздушных пробок. Такие краны монтируют на каждой батарее отдельно.

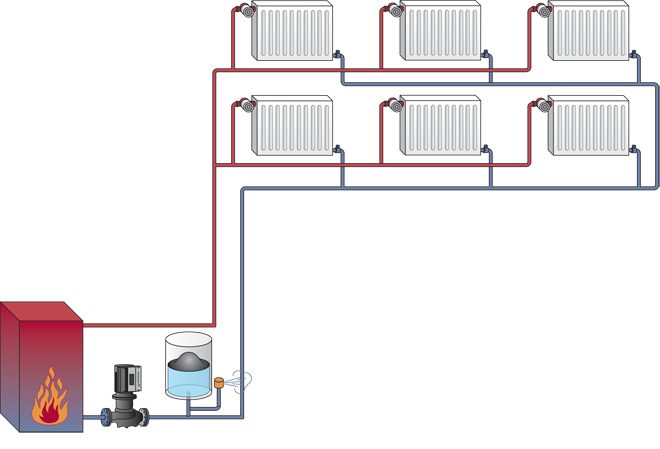

Схема двухтрубной обогревательной сети

Двухтрубная система предполагает наличие 2 труб, подведенных к каждой батарее. Такая схема отопления двухтрубная одноэтажного дома включает приведенные ниже компоненты:

  • тепловой котел;
  • бачок;
  • клапан термостатический;
  • балансировочное устройство;
  • автовоздушник;
  • батареи;
  • трубопроводный фильтр;
  • насос;
  • предохранительный клапан;
  • температурный манометр.

Расширительный бак располагают на верхней точке системы теплоснабжения. Уклон труб в обратке, подаче не должен быть больше 10 см на 20 погонных метра. Часто при монтаже систему разделяют на два колена, если труба нижней разводки находится у входной двери. Создают ее от места расположения самой верхней точки в системе. При двухтрубной обогревательной автономной системе с верхней разводкой схема установки может быть разной.

Система двухтрубная с неестественной циркуляцией

Для двухэтажных коттеджей и в частном секторе чаще всего используется схема двухтрубного отопления с принудительной циркуляцией теплоносителя. Суть: все отопительные приборы работают как индивидуальная система. Это позволяет регулировать каждую ветку. Для отдельной ветки можно подобрать свой циркуляционный насос, либо подключить один насос на всю систему. Насосы бывают разной мощности, имеют разные размеры соединительных элементов. Стоимость циркуляционных насосных устройств невысокая.

Надо сказать, что двухтрубная система отопления с принудительной циркуляцией предполагает подключение каждой из батарей к подающей трубе путем проводки. От каждого радиатора к обратной трубе идет собственный отвод. Подобная система позволяет регулировать уровень температуры в любой из комнат.

Алгоритм установки двухтрубной системы

Провести монтаж двухтрубной системы может каждый. Главное знать порядок действий и иметь при себе все необходимое оборудование.

Неважно, какая выбрана двухтрубная система отопления частного дома схема с верхней либо с нижней разводкой, для ее монтажа могут потребоваться такие инструменты:

  1. молоток;
  2. сварочный аппарат;
  3. дрель;
  4. шуруповерт;
  5. газовый и разводной ключи;
  6. отвес и уровень.

Когда вариант установки выбран, следует провести ряд расчетов, составить уточненную схему системы.

Как правило, монтаж отопления двухтрубной системы не отличается сложностью и состоит из этапов:

  • Установка котла отопления. Лучше всего его размещать в отдельном небольшом по площади помещении, где есть вентиляционная система. Пол и стены выбранной комнаты следует покрыть материалами с огнеупорными свойствами. Котел должен находиться в месте легкодоступном и не прилегать к стене.
  • Установка насоса, распределительного коллектора. Естественно, если они предусмотрены в схеме. О монтаже тепловых насосов можно прочитать здесь.
  • Подводка трубопровода. Трубы должны проходить от теплового котла к батареям. Конструкцию можно провести через стену. Для этого делаются в стене небольшие отверстия.
  • Подключение батареи. Каждый радиатор должен иметь нижнюю и верхнюю трубы. Обогревательные конструкции вешаются на специальные кронштейны. Как правило, батареи располагают под окнами. Причем надо соблюдать расстояние от пола (10 см) и других радиаторов (10 см). Между обогревателем и стеной надо выдержать 2-5 см. На входе, выходе батареи устанавливается запорная и регулирующая арматура. Монтируют также термодатчики для поддержки оптимального уровня температуры.
  • Опрессовка оборудования. После того, как монтаж завершен, проводится балансировка двухтрубной системы отопления или, проще говоря, ее настройка. В противном случае обогрев дома будет неравномерным. В одних комнатах, батареи в которых расположены ближе к котлу, будет тепло, а в других – более холодно. Настройка проводится двумя методами: приблизительная балансировка по уровню температуры, по расчетному расходу воды при помощи электронного расходомера.

Двухтрубная система отопления частного дома своими руками: схемы, видео

Наиболее популярной и практичной системой отопления в частном доме считается двухтрубная, которую не сложно провести своими руками, зная ее схемы и приложив к процессу максимум усилий. Каковы ее нюансы и особенности, а также, какие существуют разновидности – данная информация окажется полезной для тех, кто решил самостоятельно изготовить отопительную конструкцию.

Отличительные особенности

ДомДом

Монтаж трубМонтаж труб

БатареиБатареи

РемонтРемонт

Помимо двухтрубной (двухконтурной) отопительной системы, существует и более простая – однотрубная, также имеющая своих сторонников. Основное различие между ними заключается в том, что одноконтурная конструкция предполагает наличие одного теплоносителя, который проходит по всему дому, а у двухконтурной системы имеется как подающий тепло элемент, так и отдающий.

Если сравнивать обе конструкции, можно выделить несколько преимуществ двухтрубной системы:

  1. Возможность раздельного регулирования теплоотдачи на каждом из подключенных радиаторов. Такая особенность позволяет в помещениях дома устанавливать различные температурные режимы.
  2. Температура теплоносителя по всему контуру распределяется равномерно. В однотрубной системе нагретая вода будет охлаждаться во время перехода от одной батареи к последующей.
  3. Конструкция имеет несколько вариантов схем монтажа для многоэтажных строений.

Недостатком двухконтурного отопления многие считают достаточно высокую стоимость оборудования, так как система имеет отдельные элементы для подачи и откачки теплоносителя. Однако такое мнение не совсем верно.

Вследствие того, что конструкция устроена таким образом, давление в ней распределяется равномерно, поэтому при установке, можно использовать трубы небольшого сечения и сопутствующие части, которые имеют более приемлемую цену.

Устройство конструкции

Отопительный котел Отопительный котел

УстройствоУстройство

Мембранный расширительный бак.

НасосНасос

Циркулярный насос.

В системеВ системе

Вид изнутриВид изнутри

Радиатор в разрезе.

Двухконтурная система имеет различные схемы строения, но основные составляющие в ней одинаковы. В нее входят следующие элементы:

  • отопительный котел – прибор для нагрева теплоносителя, который может быть газовым либо электрическим;
  • мембранный расширительный бак, предназначенный для компенсации объема воды при ее нагреве;
  • циркулярный насос, в функцию которого входит обеспечение движения нагретой жидкости по контурам;
  • трубы;
  • радиаторы – металлические устройства, через которые тепло от воды передается помещению.

Независимо от площади строения, которое необходимо отопить, двухтрубную систему можно установить в любом здании. Она будет эффективно одинаково прогревать каждое помещение в нем.

Разновидности двухконтурных систем отопления

Двухтрубных систем отопления существует множество разновидностей, которые классифицируются по отдельным признакам. Однако, не все они используются в быту. Целесообразно будет разобраться в основных схемах строения отопительных конструкций с двумя контурами.

Горизонтальная и вертикальная схемы монтажа

РисунокРисунок

Двухтрубная вертикальная система отопления.

РисунокРисунок

Двухтрубная горизонтальная система отопления.

В зависимости от схемы монтажа двухконтурные отопительные системы подразделяются на горизонтальную и вертикальную.

Для справки! Вертикальная схема больше всего подходит для зданий с несколькими этажами, а горизонтальная в основном используется для домов, которые имеют один этаж, но занимают большую площадь.

Вертикальная система отопления предполагает наличие нескольких отдельных стояков, количество которых зависит от числа этажей, а также радиаторов, расположенных друг над другом. Горизонтальная же схема имеет один или два стояка и по несколько источников обогрева помещения, которые устанавливаются на одном этаже.

Верхняя и нижняя разводки

РисунокРисунок

Отличительная особенность данных разновидностей – место расположения отопительного котла и расширительного бака. При верхней разводке они устанавливаются обычно под крышей строения, а под нижней подразумевается, что нагревательный прибор расположен под основной частью всей конструкции, как правило, в подвальном помещении.

Системы с попутным и встречным движениями воды

РисунокРисунок

Схема с встречным движением теплоносителя.

РисунокРисунок

Схема с попутным движением теплоносителя.

Под конструкцией с попутным движением имеется в виду система, где нагретая жидкость в обеих магистралях проходит в одном направлении.

В случае со встречным, охлажденная вода из радиаторов выходит со стороны, обратной той, с которой она поступила от нагревательного элемента. При этом, данная конструкция предполагает наличие конечного радиатора, где будут соединяться две самые удаленные точки обоих контуров.

Конструкции с естественной и принудительной циркуляцией

РисунокРисунок

Схема конструкции с естественной циркуляцией делается таким образом, что движение теплоносителя обеспечивается за счет температурной разницы в контурах и их наклоне.

Для справки! Для нее характерна низкая скорость нагревания воды, однако, при этом не потребуется устанавливать насос. Чаще всего такая система устанавливается в домах, предназначенных для сезонного проживания.

Система с принудительной циркуляцией подразумевает под собой установку на одном из контуров специального насоса, благодаря которому двигается теплоноситель. Как правило, он встраивается в трубу с обратным направлением воды. Данная схема наиболее популярна, так как позволяет равномерно распределять тепло по всему строению.

Подготовительный этап к работам

Начинать процедуру установки двухтрубной системы отопления частного дома следует с подготовки гидравлических расчетов. Самостоятельно это сделать практически не представляется возможным, поэтому лучше обратиться к специалистам, которые смогут учесть все нюансы и особенности строения, где планируется поставить отопительное оборудование.

Грамотный расчет позволит определиться с разновидностью самой оптимальной для здания отопительной конструкции и объемом комплектующих частей, необходимых для выполнения установки системы.

Процедура установки оборудования

Монтаж магистралиМонтаж магистрали

В возведение двухконтурной системы отопления частного дома своими руками входит нескольких этапов, к выполнению каждого из которых необходимо подойти ответственно. Схема процедуры установки обычно выглядит следующим образом:

  1. Производится монтаж нагревательного котла и верхней части контура, которая предназначена для подачи теплоносителя в батареи.
  2. Устанавливается расширительный бак, который оснащается краником для сливания воды и контрольным патрубком.
  3. Проводится магистраль по всем помещениям, где закреплены радиаторы, в том числе и те, которые необходимы для обратного движения воды.
  4. После монтажа магистрали, в обратную часть контура врезается циркулярный насос, если это необходимо.
  5. К системе подключаются радиаторы, каждый из которых лучше оснастить запорными краниками, как на входе теплоносителя, так и на выходе. Данная мера позволит батареям работать в автономном режиме, и в случае ремонта одной из них, полностью отключать отопление не понадобится.

После того, как все оборудование установлено, его необходимо проверить на наличие дефектов и некачественных соединений.

Для справки! Для этого открываются все краны, кроме внешних, и, с помощью ручного насоса с давлением 3–4 атмосферы подается вода в систему. Затем проводится визуальный осмотр всех приборов в конструкции и изъяны устраняются.

Нюансы при монтаже

При монтаже двухконтурной системы отопления важно учитывать некоторые особенности, которые помогут использовать оборудование самым оптимальным образом. При этом главными из них считаются следующие нюансы, которые многими игнорируются при установке:

  1. В случае, если производится монтаж системы с верхней разводкой и нагревательный котел ставится в чердачном помещении, то оно должно быть хорошо утеплено. Отдельно обматываются теплоизоляционным материалом все трубы, которые проходят через чердак.
  2. При соединении труб лучше не допускать возникновения прямых углов, так как это может спровоцировать снижение скорости теплоносителя.
  3. В промежутке от первого до последнего радиатора в цепи необходимо придерживаться небольшого уклона, равного приблизительно 1 см/м.
  4. Каждый из радиаторов лучше оборудовать кранами Маевского для обеспечения стравливания воздуха.

Чтобы система работала идеально, необходимо после монтажа запускать проверку несколько раз и до тех пор, пока все возможные утечки не будут предотвращены.

Как правильно запустить систему?

ОпрессовкаОпрессовка

Сброс воздуха с помощью крана Маевского.

СбросникСбросник

После установки отопительного оборудования, его визуальной проверки и устранения неполадок, можно приступить к первому запуску всей системы. Главное, сделать это грамотно, следуя определенным правилам по порядку для того, чтобы избежать негативных последствий:

  1. Перекрываются впускные и выпускные краны на всех радиаторах.
  2. Медленно запускается вода в систему – сначала в подающий контур для установления в нем рабочего давления.
  3. Открывается кран первого радиатора в цепи для заполнения теплоносителем и выпускается воздух с помощью прибора Маевского, который затем закрывается. После чего необходимо открыть кран для выпуска воды. Подобная процедура повторяется со всеми радиаторами по очереди.

Если в каком-либо из радиаторов будут слышны посторонние звуки, следует повторить вышеописанные действия через некоторое время. При этом необходимо учитывать, что сразу избавиться от лишнего воздуха, создающего шум в батареях, не получится, но он выйдет естественным путем через расширительный бак, спустя определенный период.

С помощью рекомендаций специалистов и подробной инструкции поставить двухтрубную систему отопления своими руками будет не слишком затруднительно. Но, когда она будет установлена, владелец строения сможет пользоваться удобной и функциональной конструкцией в течение долгого времени.

схемы, как сделать конструкцию своими руками

Современные жилые дома должны быть оснащены коммуникациями для нормального проживания в них людей, это касается и отопительных коммуникаций, которые подразделяются на два типа: однотрубные системы и двухтрубные.

Однотрубные центрально-отопительные схемы значительно экономичнее и легче возводятся. Потоки горячей воды в них подают и выводят через один единственный стояк (трубопровод) через этажи дома, к последовательно подключённым к данной системе отопительным приборам.

Однотрубная отопительная система — это часто предпочтительный вариант для маленьких одноэтажных жилищ, без дополнительных подвальных помещений. Однако

настоящее предпочтение большинство инженеров отдаёт двум трубам.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Почему выбирают две трубы?

Основной особенностью двухтрубной системы отопления считается равномерное прогревание приборов нагревания на этажах дома и высочайшую теплоотдачу от отопительных приборов.

Поэтому в советское время, в частности в «сталинках», в зданиях советской номенклатуры и т. д. использовалась исключительно двухтрубная отопительная система.

Итак, несмотря на то что их монтаж обходится значительно дороже, тип монтажа системы с двумя трубопроводами сегодня используют чаще, потому что этот тип универсален для большинства зданий и может подойти под каждые типы застройки.

Двухтрубная система называется таким образом потому, что потоки горячей воды здесь через одну трубу проводятся к радиаторам, а через другую — отводятся. Приборы отопления в системе соединяются одновременно, и расстояние до источника тепла (котла или коллектора) не влияет на их внутреннюю температуру.

Подключение радиатора отопления к двухтрубной системе

Отличительная черта двухтрубной отопительной системы, как можно догадаться из названия, заключается в наличии двух независимых контуров труб – для подачи горячей воды и для отвода холодной. Если радиаторы подключить неправильно, а сама система будет состоять из 7-9 батарей, то теплоотдача каждой следующей из них будет снижаться до такой степени, что мощность последней составит всего 10 % от максимально возможной. Именно поэтому так важно правильно выполнить подключение радиатора отопления к двухтрубной системе, о чем мы и расскажем в данной статье.

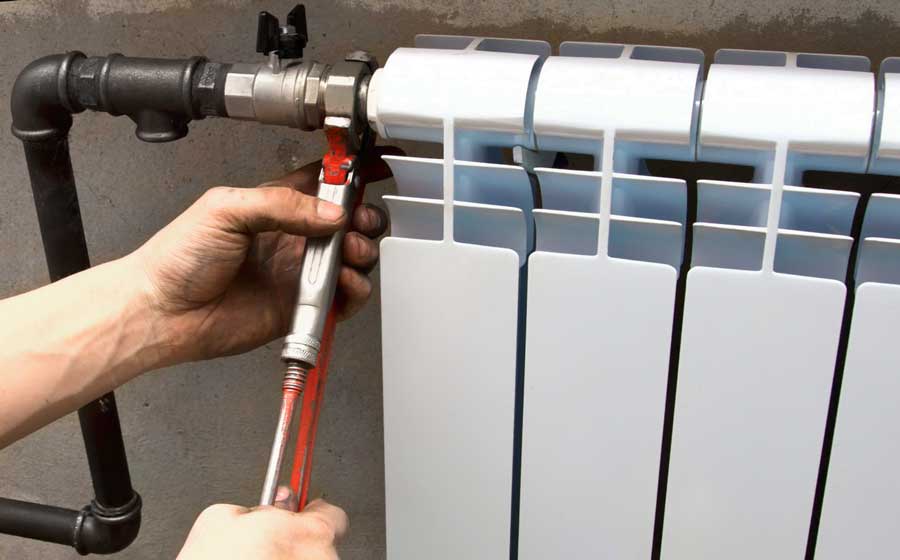

Подключение радиатора отопления к двухтрубной системе
Подключение радиатора отопления к двухтрубной системеСхема системы отопления и горячего водоснабжения от газового двухконтурного котлаСхема системы отопления и горячего водоснабжения от газового двухконтурного котла

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Устройство радиатора отопленияУстройство радиатора отопленияДвухтрубная система отопленияДвухтрубная система отопления

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

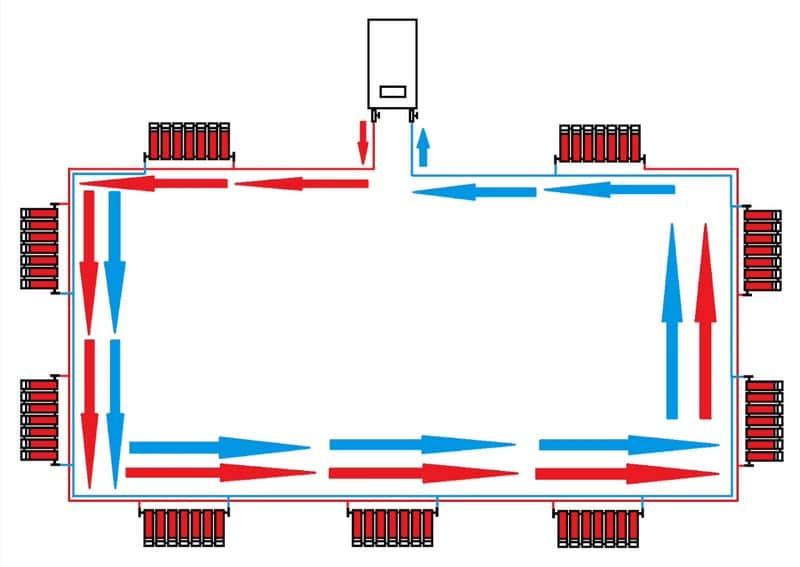

Схема ТихельманаСхема Тихельмана

На заметку! В других схемах такое, казалось бы, очевидное явление недоступно, в чем вы сможете лично убедиться при прочтении следующего пункта статьи (там имеет место неравномерное распределение остаточной тепловой энергии).

Решение Альберта ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Процесс тока водыПроцесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будетРадиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

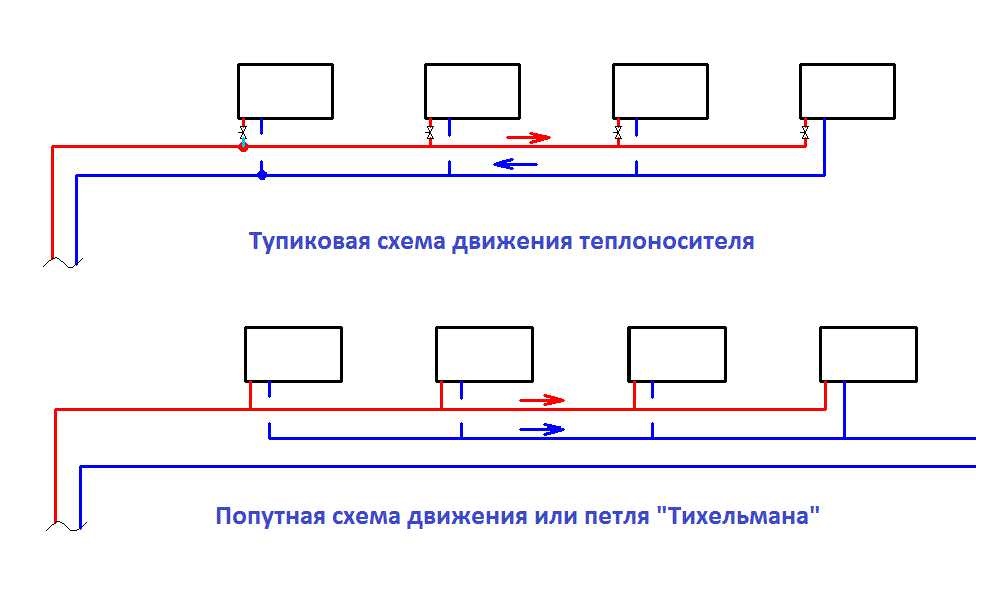

Тупиковая и попутная схемы отопления домаТупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Подключение через два двойных коллектораПодключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Важно! На «обратке» и подаче, почти сразу после подключения к отопительному котлу, устанавливают по двойному коллектору. На линии подачи коллектор делит теплоноситель на два контура, идущих к одной и другой частям радиаторов соответственно. Аналогичная ситуация наблюдается и на линии «обратки». Как следствие – создается пара более коротких контуров.

Два контураДва контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Схема петли ТихельманаСхема петли Тихельмана

О выборе места для установки батареи

Вы не сможете просто так установить радиатор на стене – выбирать место для его монтажа необходимо в соответствии с определенными требованиями. А это, в свою очередь, следует принимать во внимание еще при планировании будущего подключения.

На фото показана схема правильного расположения батареи в подоконной нишеНа фото показана схема правильного расположения батареи в подоконной нише

Объясняется все тем, что если радиаторы в комнате расположить правильно, они создадут своего рода защитный экран, препятствующий проникновению холодного воздуха. Потому батареи чаще располагаются под окнами – именно там теплопотери максимальны.

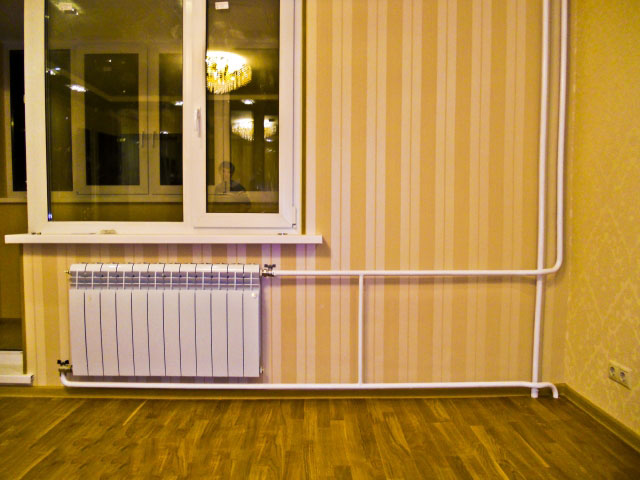

Верхняя подача, радиатор длиннее 12 секций, диагональное подключениеВерхняя подача, радиатор длиннее 12 секций, диагональное подключение

Обратите внимание! Заранее подготовленная схема расположения батарей даст возможность определить монтажные расстояния. Важно, чтобы каждый радиатор располагался минимум в 20 мм от стены, в 100 мм от низа подоконника и в 120 мм – от пола. Не меняйте эти нормативы!

Неправильно выбранное место ведет к теплопотерямНеправильно выбранное место ведет к теплопотерямВиды отопительных радиаторовВиды отопительных радиаторов

О способах циркуляции воды в системе

Существует два способа циркуляции теплоносителя – естественный и принудительный. Во втором случае в схему включается циркуляционный насос, который нагнетает воду в трубы. Этот насос, как правило, устанавливается около отопительного котла или, как вариант, присутствует изначально в его конструкции.

Подключение радиатора отопленияПодключение радиатора отопления

Если в вашем регионе часто случаются сбои в подаче электроэнергии и насос, соответственно, время от времени будет отключаться, то лучше отдайте предпочтение системе с естественной циркуляцией и энергонезависимому отопительному котлу.

При подключении радиаторов также нужно учитывать конструктивные особенности и протяженность теплотрассы. Если же используется насос, воплотить можно любой из способов подключения.

Калькулятор расчета напора циркуляционного насоса

Перейти к расчётам

Схема подключения радиаторов отопленияСхема подключения радиаторов отопления

Таблица. Варианты подключения радиаторов.

Наименование, фотоКраткое описание
Перекрестное (также известно как диагональное подключение)Перекрестное (также известно как диагональное подключение)Наиболее эффективный вариант подключения. Теплопотери минимальны (не больше 2%). Вода подводится с одной стороны в верхней части, а отводится с другой в нижней. Есть возможность подключения многосекционных батарей.
Нижнее и седельноеНижнее и седельное«Обратка» и подача подключаются снизу, способ используется при прокладке трубопровода в полу. Эффективность в плане обогрева самая низкая, прогрев батарей неравномерный, а теплопотери достигают 15%. С другой стороны, интерьер не испорчен трубами.
ОдностороннееОдностороннее«Обратка» и подача подключены с одной стороны (внизу и вверху соответственно). Секции батареи в таком случае прогреваются неравномерно. Оптимальный вариант для одноэтажных домов.

На заметку! При выборе того или иного способа вы должны решить, что важнее – привлекательный внешний вид помещения или же хорошая теплоотдача.

Калькулятор расчета количества секций радиаторов отопления

Перейти к расчётам



Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ПАРАМЕТРЫ РАДИАТОРА ОТОПЛЕНИЯ»



КЛИМАТИЧЕСКИЕ УСЛОВИЯ РЕГИОНА



ГЕОМЕТРИЯ ПОМЕЩЕНИЯ

Площадь помещения, м² Одностороннее



ДРУГИЕ ВАЖНЫЕ ОСОБЕННОСТИ ПОМЕЩЕНИЯ

Внешние стены смотрят на:

Положение внешней стены относительно зимней розы ветров



ТИП, КОЛИЧЕСТВО И РАЗМЕРЫ ОКОН В ПОМЕЩЕНИИ

Высота окна, м Одностороннее Ширина окна, м Одностороннее

Тип установленных окон



ДВЕРИ НА УЛИЦУ ИЛИ В ХОЛОДНЫЕ ПОМЕЩЕНИЯ



ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ И РАСПОЛОЖЕНИЯ РАДИАТОРОВ

Планируемая схема врезки радиаторов в контур отопления

Планируемое размещение радиатора на стене



ВЫБОР НАПРАВЛЕНИЯ РАСЧЕТА

ЧТО ТРЕБУЕТСЯ РАССЧИТАТЬ?

Паспортная мощность одной секции радиатора, Ватт (только для разборных моделей) Одностороннее

Мастер-класс. Пример установки радиатора отопления своими руками

Рассмотрим алгоритм действий при подключении батареи к системе отопления.

Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.

Подготовка радиатораПодготовка радиатора

Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой. Важно, чтобы отверстия получились максимально чистыми и сухими.

Отверстие вытирается насухоОтверстие вытирается насухо

Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).

ПереходникПереходник

Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).

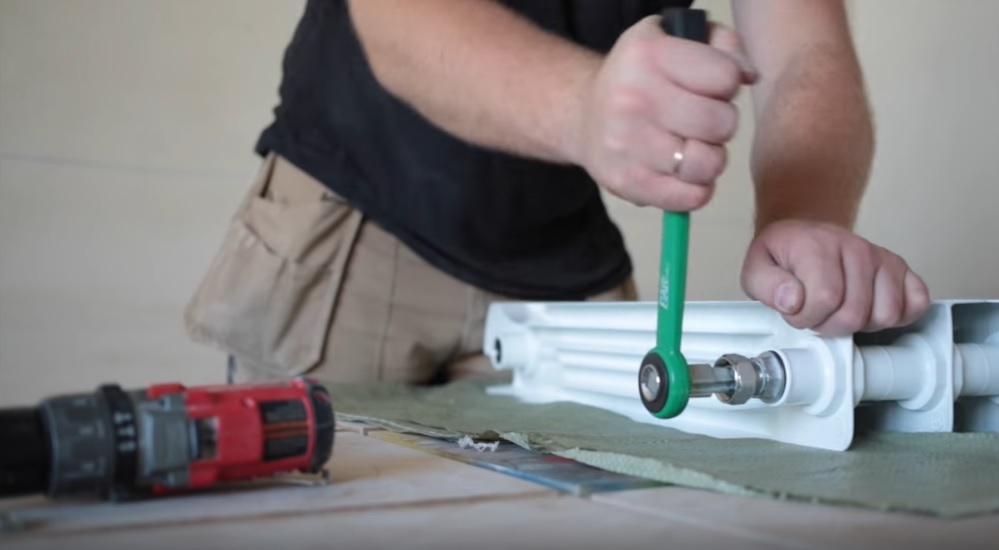

Устанавливается «американка»Устанавливается «американка»Ключ для «американок»Ключ для «американок»Используется ключ для «американок»Используется ключ для «американок»

Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.

Установка заглушкиУстановка заглушки

Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску. Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы.

Подготавливается трубка (хвостовик)Подготавливается трубка (хвостовик)Приспособление для снятия внутренней фаскиПриспособление для снятия внутренней фаски

Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.

Расширение трубыРасширение трубы

Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.

Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.

Нанесение разметкиНанесение разметки

Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.

Черчение линии установки держателейЧерчение линии установки держателей

Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.

Установка нижнего крепленияУстановка нижнего крепления

Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.

Монтаж радиатора отопленияМонтаж радиатора отопления

Обратите внимание! Если потребуется, можете немного подрегулировать крепления для батареи.

Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.

Разметка для будущего штробирования стенРазметка для будущего штробирования стен

Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.

ШтробированиеШтробирование

Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.

Подготовка трубок для подключения радиатораПодготовка трубок для подключения радиатора

Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.

Подключение трубопроводаПодключение трубопровода

Видео – Различные схемы двухтрубной системы

Видео – Как установить отопительный радиатор

Если выберите подходящую схему и ознакомитесь со всеми нюансами подключения, то установка радиатора своими руками пройдет быстро и без каких-либо проблем. Нужно лишь действовать внимательно, делать все качественно. От того, насколько правильно вы все сделаете, зависит качество обогрева вашего дома!

Двухтрубная система отопления частного дома

Двухтрубная система отопления– проверенный и эффективный способ для обогрева частного дома. Такая система позволяет регулировать отопление любойкомнаты без изменения температуры в остальных помещениях дома. Двухтрубная система обогрева может применяться в домах любой этажности. Основная особенность двухтрубной системы – разделение прямого и обратного контура теплоносителя. По подающей, так называемой трубе в систему поступает нагретая вода из котла, из нее осуществляется разбор теплоносителя в радиаторы, змеевики, систему теплого пола. После прохождения по ним остывшая жидкость отводится с помощью другой трубы – обратной.

Двухтрубная система отопления частного дома

Двухтрубная система отопления частного дома

Двухтрубная система имеет ряд преимуществ:

  • Легкость регулирования поступления теплоносителя в любой из радиаторов;
  • Возможность применения в доме любой этажности;
  • Возможность монтажа систем значительной протяженности.

Из недостатков стоит отметить увеличенное вдвое количество труб по сравнению с однотрубной системой, что удорожает монтаж системы и снижает ее эстетичность – трубы прямого тока воды должны располагаться выше уровня радиаторов, обычно их прокладывают под потолком или на уровне подоконника.

Устройство и элементы двухтрубной системы отопления

Двухтрубная система, как и однотрубная, может быть выполнена с естественной и принудительной циркуляцией теплоносителя. На выбор типа циркуляции, как правило, влияет выбранный тип разводки трубы прямого тока: верхняя или нижняя.

Верхняя разводка подразумевает прокладку прямой трубы на значительной высоте, что обеспечивает хорошее давление при прохождении теплоносителя через радиаторы без установки насоса. Двухтрубная система с верхней разводкой выглядит более эстетично и позволяет проводить магистральную трубу прямого тока через все здание над дверными проемами, кроме того, ее можно закрыть декоративными элементами. Недостатком такой системы является необходимость установки мембранного расширительного бака, что требует дополнительных затрат. Возможна и установка бака открытого типа, но с одним условием – его нужно устанавливать в самой верхней точке системы, то есть на чердаке. Это, в свою очередь, ведет к дополнительным тратам на утепление бака.

При нижней разводке подающая труба располагается чуть ниже подоконника. В этом случае не возникает проблемы с установкой расширительного бака открытого типа в теплом помещении – его можно установить в любом месте выше уровня прямой трубы. Однако возникает необходимость установки циркуляционного насоса, а также невозможность прохода труб через проем входной двери. Если котел установлен в непосредственной близости к входу в дом, контур отопления прокладывают по периметру до двери. В противном случае можно разделить контур на два независимых крыла, имеющих свою прямую и обратную трубы.

Схема двухтрубной системы отопления с насосной циркуляцией воды с нижней разводкой подающего трубопровода

Схема двухтрубной системы отопления с насосной циркуляцией воды с нижней разводкой подающего трубопровода

Циркуляционный насос устанавливают в обратной трубе, так как предельная температура жидкости агрегата обычно не превышает 60 градусов, и теплоноситель на выходе из котла может повредить его.

Место установки расширительного бака зависит от его типа: бачок мембранного типа с закрытой камерой можно устанавливать в любом удобном месте, обычно его ставят рядом с котлом. Открытый расширительный бак устанавливают обязательно выше уровня прямой трубы, это поможет избежать образования воздушных пробок в системе.

Диаметр магистральных труб в двухтрубной системе отопления обычно составляет  25-32 мм, но для протяженной системы может быть и более 50 мм. При этом труба обладает значительной теплоотдачей, что нужно учитывать при расчете секций радиаторов.

Радиаторы присоединяют по одной из выбранных схем подключения. Наиболее эффективными являются боковая и диагональная схемы подключения, нижнее подключение используют в редких случаях для радиаторов небольшой высоты, при этом магистральная прямая труба должна быть расположена выше радиатора.

Разновидности подключения радиаторов к отопительной системе

К установке котла также предъявляются некоторые требования: для хорошей циркуляции необходимо, чтобы вход теплоносителя с обратной трубы находился ниже ее уровня. Поэтому котел обычно выбирают напольного исполнения.

Особенности выполнения двухтрубной системы отопления в двухэтажном доме

Если отапливаемые помещения первого и второго этажа дома не разделены между собой постоянно закрытыми дверьми, то нагретый воздух первого этажа будет подниматься вверх, на второй этаж. В результате микроклимат дома будет неравномерным: внизу будет прохладно, а вверху – душно и жарко. Решить эту проблему можно двумя способами:

  1. Отопление второго этажа выполнить с помощью теплых полов, а не радиаторов.
  2. Распределить радиаторы так, чтобы 2/3 от общего числа секций всех отопительных приборов находилось на первом этаже.

Кроме того, при планировке дома рациональнее располагать внизу помещения, менее нуждающиеся в обогреве: кухню, гостиную, библиотеку, а спальни и детские комнаты обустроить на втором, более теплом этаже.

Технология выполнения двухтрубной системы отопления

  1. Устанавливают котел отопления с мощностью, достаточной для обогрева всех помещений дома. Установку котла рекомендуется проводить в строгом соответствии с техническими требованиями.
  2. В специально подготовленном месте устанавливают расширительный бак. Если речь идет о баке открытого типа, его необходимо ставить выше самой верхней точки контура, при верхней разводке прямой подачи для этой цели подходит чердачное или мансардное помещение. В случае установки бака на неотапливаемом чердаке его необходимо утеплить и установить сигнальную трубу, предупреждающую о переполнении бака. Трубу врезают в верхней части бака и выводят в ванную комнату. Через нее можно слить излишки теплоносителя при необходимости. Мембранный бак можно ставить в любом месте выше уровня пола.Образец подключения двухтрубной системы отопления

    Образец подключения двухтрубной системы отопления

  3. Монтируют вертикальный стояк прямой подачи до самой высокой точки системы, а потом прямую трубу, обеспечивая стабильный уклон в 1%, то есть 1 см на 1 метр длины. Для прямой трубы уклон должен быть выполнен в сторону удаления от котла. В местах подключения отопительных приборов трубу соединяют с помощью тройников.
  4. Монтируют обратную трубу. Монтаж осуществляют по той же траектории, что и для прямой трубы, при этом начинают его от котла. При монтаже обеспечивают аналогичный уклон, направленный в сторону котла, то есть самая высокая точка обратки должна быть на максимальном удалении от котла.
  5. Монтируют при необходимости циркуляционный насос в обратной трубе, непосредственно перед котлом.
  6. Монтируют и подключают радиаторы или систему «теплый пол»с помощью необходимых фитингов.Подключение радиаторов с помощью фитингов

    Подключение радиаторов с помощью фитингов

  7.  После удачной опрессовки производят заполнение системы и осуществляют пробный пуск котла. Регулируют подачу тепла в радиаторы с помощью кранов, проверяя стабильность температуры в течение одних-двух суток.Иногда при заполнении системы наблюдается бурление в трубах и батареях. Это нормальное явление для системы с открытым баком, если применяется мембранный расширительный бачок, то бурление должно прекратиться после удаления пузырьков воздуха из системы с помощью кранов Маевского.

    Видео — Схема отопления частного дома

классификация, схемы разводки и способы монтажа

Система с двухтрубным отоплениемДвухтрубная система в доме

Практически все коммуникационные сети, проведенные в загородном доме, отвечают за критерий комфортного в нем проживания. Но есть основные виды, без которых жить в доме практически невозможно. Это:

  • Водопровод и канализация;
  • Отопление;
  • Электричество.

Без всех остальных прожить можно без проблем. А эти три являются главными. И, как видите, две составляющие относятся к сантехническим работам. Причем отопление — это главный создатель комфорта, особенно в холодное время года. Поэтому загородные застройщики стараются сразу же продумать схему проведения тепла до мелочей, заранее решая — однотрубная или двухтрубная система отопления будет установлена. Здесь разговор ведется о водяном отоплении дома.

Две эти схемы имеют равную популярность, как среди застройщиков, так и среди специалистов. Говорить об эффективности одной перед другой нельзя, потому что каждая имеет свои достоинства и недостатки.

Все чаще и чаще загородные дома отапливаются с помощью котельных. В их состав входят:

  • отопительные котлы, работающие на различных видах топлива;
  • циркуляционные насосы, которые прогоняют теплоноситель по всем контурам системы.

На сегодняшний день это самая эффективный вариант отопления, да к тому же самый экономичный. Современные индивидуальные котельные оборудованы автоматикой, запорной арматурой и другими агрегатами, помогающими контролировать весь процесс в установленном режиме.

 Две разные схемы

И все же многих застройщиков мучает вопрос, что лучше — двухтрубная или однотрубная система отопления?

Как показывает практика, все зависит от конструкции дома. Судите сами. Если у вас одноэтажный дом без подвала, то однотрубная — это оптимальный вариант, к тому же малозатратный.

От отопительного котла в сторону радиаторов отопления проводится трубопровод, по которому нагнетается теплоноситель. Горячая вода последовательно проходит все батареи. Но в данной системе есть один нюанс: первые радиаторы, стоящие ближе к котлу, всегда будут иметь температуру выше, чем последующие. Это и есть большой минус данной схемы.

Двухтрубная и однотрубная системы отопленияГоризонтальная двух- и однотрубная система водяного отопления

В двухтрубном варианте этого нет. Здесь развязка совершенно другая. К каждому радиатору в отдельности подводится труба, нагнетающая теплоноситель. А обратный трубопровод с каждого радиатора собирается в отдельный контур. Он доставляет остывший теплоноситель к котлу. Этот контур называется «обратка». Такие схемы часто применяются в многоэтажном строительстве, когда необходимо одним котлом обогреть все этажи.

Двухтрубная система разделяется на две группы:

  • С горизонтальной разводкой;
  • С вертикальной.

Первая применяется в том случае, если дом с пологой крышей, и имеется подвал. То есть, чердачное помещение небольшое, и разместить в нем какие-то приспособления и коммуникационные сети не представляется возможным.

Вторая применяется при наличии хорошо оборудованного чердака (даже для проживания), если он высокий и позволяет размещать внутри и сети, и оборудование. Кстати, если дом многоэтажный, то для схемы отопления нет разницы, с какой подводкой она будет использоваться — с нижней или с верхней.

 Схема двухтрубной разводки

Схема двухтрубной системы отопленияСхема двухтрубной системы отопления

Схема двухтрубной системы отопления гарантирует, что каждый радиатор будет нагрет до определенной температуры. Причем она одинакова для всех радиаторов. Это очень важный фактор, который влияет на качество и эффективность всего отопления, а значит, будет влиять и на комфорт внутри дома.

В зависимости от того, как подсоединены радиаторы отопления в схему разводки, система подразделяется на два типа:

  • С параллельной установкой радиаторов.
  • Коллекторное подсоединение — когда от коллектора отходят две трубы к радиатору.

Плюс последнего типа очевиден — это возможность регулировать температурный режим каждой батареи в отдельности. Минус — большое количество труб и запорной арматуры, а также сложность и затратность монтажных работ.

 Монтаж схемы

Монтажные работы по установке двухтрубной системы отопления необходимо разделить на несколько этапов — в соответствии со схемой.

Все начинается с отопительного котла, который устанавливается в специально отведенном для него помещении. Например, это может быть подвал.

 Внимание! Если для отопления загородного дома применяется естественная циркуляциея теплоносителя, то необходимо произвести монтаж котла ниже разводки труб и мест установки радиаторов.

Итак, котел установлен. Его нужно соединить с расширительным баком, который смонтирован в чердачном помещении. Бак является самой высокой точкой всей системы. Из боковой стенки бака с нижней его точки опускается труба до коллектора. И здесь опять обратите внимание — если в отоплении присутствует циркуляционный насос, то коллектор может быть установлен в любое место чуть выше пола. Если присутствует естественная циркуляция, то коллектор придется крепить чуть ниже расширительного бака.

Двухтрубная система с принудительной циркуляциейОтопление с принудительной циркуляцией

Теперь от коллектора к каждому радиатору проводится труба, по которой будет двигаться теплоноситель. Это нагнетательный контур или контур подачи. А от радиаторов опять-таки проводятся трубы, по которым будет течь вода, отдавшая тепло.

Обратные трубы собираются в единый контур, который соединяется с отопительным котлом. Если в отоплении используется циркуляционный насос, то он устанавливается именно в обратный контур. Это связано с тем, что насосы в своей конструкции имеют различные манжеты и прокладки, изготовленные из резины. И им противопоказаны высокие температуры.

Кстати, в расширительный бак обязательно приваривается еще одна труба. Она монтируется в самом высоком месте и является сливной, то есть, через нее уходят в канализацию излишки теплоносителя.

Все, на этом работы по монтажу двухтрубной системы отопления можно считать законченными. Как видите, сложность заключается в большом количестве труб — что отражается на трудоемкости процесса и увеличении стоимости монтажа.

Но эффективность такой схемы куда выше, поэтому она более востребована, чем однотрубная.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
