Конструкция кровли представляет собой сложный элемент дома, состоящий из нескольких слоев самых разных материалов, уложенных в определенном порядке. Кровельный пирог под металлочерепицу нужно обустраивать так, чтобы он обеспечивал нужный уровень паро-, шумо- и теплоизоляции, в результате чего крыша служит долгий срок.

пирог кровли под металлочерепицу

Слои кровельного пирога под металлочерепицу

Приобретая материалы, предназначенные для обустройства пирога кровли под металлочерепицу, следует ориентироваться на требования, прописанные в СНиП. В его составе должны присутствовать изоляционные слои, количество которых зависит от типа обустраиваемой крыши.  Самым сложным строением отличается теплосберегающая конструкция, устраиваемая для жилой мансарды.

пирог крыши под металлочерепицу


При создании покрытия из металлочерепицы слои «пирога» имеют свой определенный функционал:

  1. Наружное покрытие. Оно защищает дом от атмосферных осадков.
  2. Виброизоляция. Состоит из элементов, которые гасят вибрацию и шум, издаваемый листами из металла в случае внешних воздействий.
  3. Обрешетка. Каркас для укладки внешнего покрытия делают из досок или брусков.
  4. Контробрешетка. Обязательная контробрешетка под металлочерепицу из реек или брусков обеспечивает наличие вентиляционного зазора для обрешетки.
  5. Гидроизоляция. Для ее устройства используют мембрану, защищающую от попадания влаги стропильную систему и теплоизоляцию.
  6. Зазор для вентиляции. Он не дает собираться влаге в слое материала для утепления.
  7. Теплоизоляция. Не допускает потери тепла через крышу, а также является звукоизолятором.
  8. Стропильная конструкция.
  9. Пароизоляция. Используемая мембрана защищает слой утеплителя и систему стропил от влажных испарений, идущих от жилых помещений.
  10. Финишная отделка жилой мансарды или чердака.

Укладывают пирог холодной кровли из металлочерепицы при обустройстве крыши на хозпостройках, при возведении навесов разного назначения или беседок.

пирог под металлочерепицу

В данном случае конфигурация у него будет более простой:

  1. Металлочерепица.
  2. Обрешетка.
  3. Контробрешетка.
  4. Мембрана для гидроизоляции.
  5. Стропильная конструкция.

Когда строится крыша для жилого здания, специалисты рекомендуют на ней не экономить. Необходимо, чтобы пирог кровли под металлочерепицу обеспечивал требуемый уровень изоляции от воздействия разных факторов. При этом нужно не забывать, что стропильная конструкция должна выдерживать нагрузки величиной не менее 200 кг/м2, которые создает вес снежных пластов и людей, обслуживающих и ремонтирующих покрытие кровли.

Наружное покрытие теплой и холодной кровли

Применение металлочерепицы в качестве наружного покрытия позволяет сделать крышу эстетичной и практичной, имеющей немало достоинств. Высококачественный материал для кровли, уложенный согласно технологии, способен прослужить на протяжении ни одного десятка лет без ремонта и замены. Известные компании-производители дают на свою продукцию гарантию около 50 лет при соответствующих условиях эксплуатации.

Для создания герметичной кровли установку пристенных и ветровых планок, конька, ендовы, выполняют с использованием особых мягких или жестких прокладок, которые предлагаются производителями металлической черепицы.

пирог холодной кровли из металлочерепицы

Если крыша покрывается листами, при изготовлении которых использовался металл, необходимо задействовать виброизоляционный материал. Он приглушает звуки дождя, стук капель, вибрацию листов покрытия, передающиеся на кровельную конструкцию. Чтобы не слышать неприятного шума при укладке черепицы, виброизоляционный материал раскладывают поверх обрешетки всплошную, либо в местах крепления.

Устройство обрешетки и контробрешетки

При формировании пирога крыши под металлочерепицу, как правило, устанавливают разряженную обрешетку, сделанную из обрезных досок или бруска. Благодаря ее монтажу создается каркас, на котором удерживается покрытие кровли. Он равномерно распределяет внешние нагрузки, оказываемые на стропильную конструкцию.

Большинство производителей рекомендуют шаг укладки обрешетки под конкретный вид металлочерепицы, но он не может превышать 40 сантиметров. В среднем величина шага равна 30-35 сантиметров.

теплая крыша из металлочерепицы

Частоту монтажа реек для пирога под металлочерепицу при небольшом наклоне ската, величиной 14 – 20°, необходимо уменьшить. При укладке стальных профлистов, имеющих уменьшенную (менее 5 миллиметров) толщину, следует уложить сплошную обрешетку с применением обрезных досок толщиной минимум 32 миллиметра с шагом, не превышающим 10 миллиметров.

Рейки для контробрешетки прибивают к ногам стропил оцинкованными гвоздями с промежутком  300 миллиметров. Подготовленные к монтажу деревянные элементы предварительно обрабатывают антисептиком и антипиреном и тем самым продлевают срок их службы.

Гидроизоляция под металлочерепицу

Без гидроизоляционного слоя невозможно эксплуатировать кровлю вне зависимости, какая делается крыша из металлочерепицы – теплой или холодной.

Благодаря наличию гидроизоляционных мембран:

  • система стропил защищена от влаги;
  • исключается проникновение воды в слой утеплителя;
  • предотвращается повреждение влагой элементов кровельной конструкции.

устройство теплой кровли из металлочерепицы

При выборе гидроизоляционного материала для такой крыши профессионалы рекомендуют использовать мембраны с высокими антиконденсатными свойствами. Также обращают внимание на пожаробезопасность продукции и ее устойчивость к ультрафиолету.

Мембрану закрепляют на ногах стропил, пользуясь степлером для строительных работ. Поверх гидроизоляционного слоя прибивают обрешетку и контробрешетку.

Решение проблемы с тепло – и шумоизоляцией крыши

Устройство теплой кровли из металлочерепицы предполагает укладку слоя теплоизолятора, который размещают между стропилами. Для этого вида кровельного покрытия актуально решение проблемы со звукоизоляцией, поскольку оно относится к числу «громких» материалов.

Для обеспечения теплоизоляции скатных крыш в настоящее время часто применяют мягкие и полужесткие минераловатные плиты, а также вспененные полимерные утеплители, эковату. Как свидетельствует практика, лучшим решением будет выбор материалов с минимальными показателями проводимости тепла и высокой степенью шумоизоляции, таких как стекловата и минеральные утеплители, которые бывают мягкими и полужесткими.

металлочерепица без утеплителя

При наличии в кровельном пироге волокнистого теплоизолятора, впитывающего влагу, следует сделать между ним и гидроизоляцией воздушный зазор. Для его создания по краю стропил на расстоянии 10 миллиметров от гидроизоляционного слоя набивают гвозди и натягивают сделанную из шнура сетку.

Пароизоляция и внутренняя отделка

Когда обустраивают крышу из металлочерепицы без утеплителя, пароизоляционный слой не монтируют. В жилой мансарде теплоизолятор нужно защитить от попадания влаги. Для этого на стропилах с внутренней стороны по периметру скатов тщательно прикрепляют пароизоляционную мембрану.

слои металлочерепицы


После завершения укладки пароизоляционного слоя начинают делать внутреннюю обшивку с использованием гипсокартона или листов древесных материалов. При расчете стропильной конструкции необходимо принимать во внимание вес внутренней отделки.



Технология и устройство кровли из металлочерепицы

Кровельное покрытие защищает чердачное помещение и соответственно все здание от атмосферных осадков и других негативных факторов окружающей среды. Чтобы кровля из металлочерепицы полностью выполняла свои функции, она должна отвечать определенным требованиям и быть выстроена с точным соблюдением технологии.

Расчет кровельного материала

Прежде чем отправиться за покупкой металлочерепицы, необходимо произвести ее расчет. Ведь приобретенный лишний материал – это бесполезные расходы, а недостаток грозит тем, что листы такого же оттенка из другой партии потом можно не подобрать.

Расчет кровли начинают со снятия размеров одного ската. Вначале измеряют его длину от конька до края карниза. Надо не забыть о длине свеса. Следующим вымеряют ширину ската. Это можно сделать по длине конька или карниза. Теперь осталось подсчитать количество листов металлочерепицы в одном ряду. Для этого ширину ската кровли делят на полезную ширину листа. Готовый результат округляют в сторону увеличения.

При заказе металлочерепицы надо учесть, что максимальная длина листа не должна быть больше 7 м, а минимальная – 45 см. Из этих данных рассчитывают количество рядов по длине ската. Лучше если это будет 1 ряд из цельного листа металлочерепицы. В противном случае при нескольких рядах необходимо учитывать размер нахлеста 250 мм.

Из полученных данных суммируют все листы и узнают их количество на 1 скат. Для двускатной кровли с прямоугольными скатами готовый результат умножают на 2.

Если скаты неодинаковы, то замеры придется производить для каждого отдельно. В ломаной конструкции расчет ведется каждой поверхности. Формы сложных кровель представляют геометрические фигуры. Для них надо делать чертеж и уже по нему производить расчет каждого ската.

Важно! Рассчитывая сложную форму кровли надо учесть, что общая сумма площади всех листов металлочерепицы на 20% должна превышать площадь ската.

Проще всего рассчитать количество доборных элементов. Их стандартная длина – 2 м. Остается только измерить тот участок кровли, где они будут установлены. Важно учесть нахлест, который для всех элементов составляет 100 мм. Только ендову надвигают на 300 мм.

Устройство теплой и холодной кровли

В зависимости от назначения чердачного помещения технология обустройства кровли сильно различается. Существует два вида кровельного пирога для теплых и холодных крыш.

Пирог теплого чердака

Технология монтажа теплой крыши из металлочерепицы чаще всего применима для мансард. Устройство пирога состоит из обрешетки и контробрешетки. На них в будущем производится крепление металлочерепицы. Технология укладки утеплителя предусматривает его защиту с двух сторон гидро – и пароизоляционным материалом. Чтобы все устройство пирога нормально функционировало, оставляют вентиляционный зазор между гидроизоляцией и утеплителем.

Устройство теплоизоляции кровли требует использования безопасного для человека утеплителя. Лучшим выбором станет использование минеральной или базальтовой ваты. Плиты укладывают по ячейкам между стропильными ногами в несколько слоев. Причем технология расположения плит каждого слоя требует несовпадения стыков во избежание образования мостиков холода. Толщина теплоизоляции может быть от 50 до 200 мм, что определяется индивидуально.

Пирог холодного чердака

Технология строительства холодного чердака намного проще из-за отсутствия двух слоев пирога. Простое устройство кровли состоит из обрешетки с контробрешеткой и металлочерепицы, а между ними уложен защитный слой гидроизоляции.

Важно! Отсутствующие слои утеплителя и пароизоляции определяют конструктивные особенности холодной крыши из металлочерепицы.

Особенности обустройства паро – гидроизоляции и вентиляции

Основой металлочерепицы является листовая сталь, под которой при перепаде температур образуется конденсат. Это приводит к образованию внутри подкровельного пространства наледи, размножению грибка, ухудшению свойств утеплителя и гниению деревянных элементов крыши. Избежать этой неприятности помогает устройство пароизоляции со стороны чердака и укладка гидроизоляции между металлочерепицей и обрешеткой.

Внимание! Для испарения влаги из-под металлочерепицы обустраивают свободный приток воздуха через естественную вентиляцию. Ее каналы проходят от конька до карниза.

Устройство вентиляции кровли предусматривает соблюдение 50 мм зазора между гидроизоляционным покрытием и металлочерепицей. Пленку укладывают горизонтально внахлест не менее 200 мм, начиная от карниза и продвигаясь к коньку. Все стыки склеивают двусторонней липкой лентой. Поверх гидроизоляции набивают деревянные планки контробрешетки для крепления металлочерепицы. Они-то и обеспечивают необходимый вентзазор.

Особенности монтажа обрешетки

Для изготовления обрешетки используют деревянные бруски сечением 50х50 мм2 или доски – 32х100 мм2. Их фиксируют к стропилам гвоздями или саморезами после укладки пленки. Шаг элементов обрешетки определяет уклон кровли и модель металлочерепицы. Первую доску на карнизе монтируют большей толщины, например, 50 мм при условии, что толщина остальных элементов составит 32 мм. Вторую доску располагают от первой на расстоянии 300 мм, а для всех остальных обычно выдерживают шаг 350 мм.

В ендовах и возле примыкания кровли к выступающим сооружениям монтируют сплошную обрешетку. Там, где будет крепиться коньковая планка, с обеих сторон ската прибивают дополнительные доски. Торцовые элементы устанавливают по высоте профиля металлочерепицы.

Технология укладки листов металлочерепицы

После того как внутреннее устройство пирога кровли завершено, приступают к монтажу кровельного покрытия. Металлочерепицу прикручивают оцинкованными саморезами с пресс шайбами. Для эстетики подбирают саморезы, шляпки которых окрашены под цвет листов.

Процесс монтажа предусматривает следующие шаги:

  • До укладки листов металлочерепицы по карнизу к лобовой доске прикручивают саморезами ветрозащитную планку – капельник. Она защитит подкровельное пространство от проникновения брызг дождевой воды и сильных порывов ветра. На этом же этапе к стропильным ногам фиксируют крюки желобов водостока.
  • Укладку листов металлочерепицы на вальмовой кровле начинают от карниза, а на двускатной конструкции – от торца. Но в любом случае выравнивание листов выполняют только по карнизу.
  • Удобней всего металлочерепицу укладывать слева направо, так как нахлест следующего листа выполняется поверх предыдущего. Допускается обратный порядок укладки справа налево. Тогда чтобы уложить следующий лист надо приподнять край предыдущего и задвинуть под него металлочерепицу.
  • Вдоль ската листы соединяют внахлест 250 мм. Если металлочерепица сделана под заказ строго по скату, необходимость нахлеста отпадает.

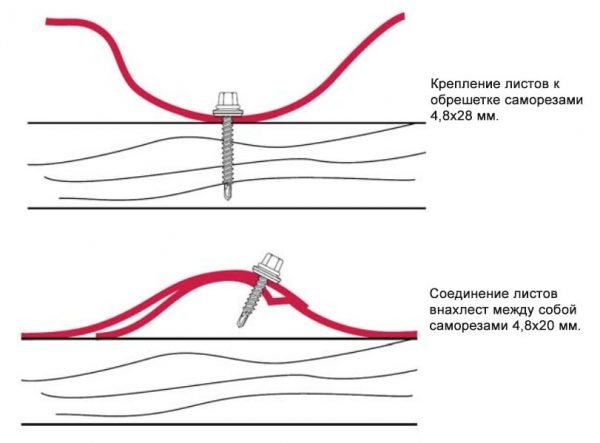

  • Каждый лист металлочерепицы прикручивают саморезами к обрешетке снизу волны профиля. Придерживаются шага через одну продольную волну. Нахлест листов получается на капиллярной канавке. Стык обязательно герметизируют и фиксируют саморезами.

Когда вся крыша будет укрыта, на внутренних углах стыков скатов кровли крепят наружные планки ендовы, а затем приступают к монтажу доборных элементов.

На этом видео можно посмотреть укладку металлочерепицы:

Монтаж доборных элементов на кровельные узлы

Все коньки закрывают специальной планкой. Она бывает полукруглой или плоской в виде простого уголка. Для полукруглых коньков существуют декоративные заглушки, устанавливаемые в торец каждого крайнего элемента. Планку крепят саморезами к дополнительным доскам обрешетки, при этом под каждую укладывают фигурный уплотнитель. Он препятствует проникновению насекомых и пыли.

Для выходов антенны существует свой доборный элемент. Его верхнюю часть отрезают на 20% меньше диаметра мачты. Место среза смазывают герметиком, после чего надевают на трубу, а нижнюю часть прикручивают к металлочерепице саморезами.

Для выхода вентиляционной трубы на металлочерепице размечают отверстие и вырезают электролобзиком окошко. Саморезами прикручивают проходной доборный элемент, не забывая подкладывать герметические уплотнители. Внутрь отверстия вставляют стояк из пластиковой трубы и, выровняв его вертикально по отвесу, фиксируют саморезами. Внутри помещения выступающий край стояка соединяют гофрой с воздуховодом. Все участки прохождения трубы сквозь кровельный пирог герметизируют скотчем. Сверху на трубу надевают декоративный колпак от дождя.

Лестницу крепят на крышу специальными кронштейнами. Их располагают на прогибах волн металлочерепицы, начиная от конька и двигаясь постепенно вниз по скату. Последние кронштейны устанавливают на фасаде здания.

По краю крыши, для безопасного по ней передвижения, можно установить ограждение. Его фиксируют саморезами к металлочерепице. Чтобы удобней было добраться в необходимое место на крыше, например, к трубе, монтируют переходной мостик. Его платформу регулируют относительно кровли под углом 50о.

Очень важный элемент – снегозадержатели. Они предотвращают резкий сход лавины снега, способной травмировать человека. Чаще всего монтируют снегозадержатели из двух трубок. Их устанавливают выше карниза на 35 мм и над окнами мансарды. На скатах длиною больше 8 м крепят выше дополнительный элемент. Снегозадержатели в форме угловой планки фиксируют с верхней стороны длинными саморезами к обрешетке, а нижнюю сторону прикручивают к металлочерепице короткими саморезами.

Решившись на самостоятельный монтаж кровельного покрытия надо учесть, что металлочерепица имеет длительный срок хранения без ухудшений качества. Не стоит торопиться выполнять ее укладку. Лучше не спеша обустроить весь пирог, проверить узлы и сделать качественную обрешетку. Иначе допущенные ошибки могут привести к образованию течи крыши и даже ее разрушения.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Устройство кровли из металлочерепицы технология особенности

Завершающий этап возведения дома, одновременно и один из самых важных — это устройство кровли. Эта тема должна занимать строителя или будущего владельца не меньше, чем выбор фундамента, который обеспечивает равномерное распределение нагрузок, а также прочие важнейшие функции, оберегающие постройку в нижней части здания. Крыша, напротив, обеспечивает такую же защиту строения (и его обитателей), только сверху.

Поэтому правильная подборка материалов и проведение работы с соблюдением всех технологических требований могут гарантировать долгий срок эксплуатации и спокойный сон его владельцев.

Необычайно популярным материалом для устройства кровли стала металлочерепица. Этот материал, обладая относительно невысокой ценой, уверенно выдерживает внешнее воздействие, среди которых выделяется противостояние высоким летним и низким зимним температурам. Он прекрасно справляется с обледенениями и осадками в виде снега в холодное время года.

Металлочерепица прекрасно подходит для выполнения скатной или плоской крыши с холодным или тёплым чердачным помещением, возможен вариант устройства и без мансарды. Такая кровля из металлочерепицы своими руками устраивается за короткий промежуток времени, при условии верного расчёта материалов и чёткого следования технологии.

Преимущества

Металлочерепица изготавливается из стального оцинкованного листа толщиной 0,5-0,7 мм

, с покрытием из полимеров. Не углубляясь в технологию производства, можно выделить достоинства этого материала, которые человеку связанному с металлопрокатом и так ясны. Для остальных достаточно будет упомянуть, что оцинкованный металл в гораздо меньшей степени подвержен коррозии, сплав стали и цинка отличается повышенными прочностными характеристиками.

Покрытие современными полимерами защищает металл от воздействия воды, выполняет декоративную функцию. Устройство кровли из этого материала обеспечит многолетний срок эксплуатации, а также снижение веса крыши. Сравнение по массе с другими вариантами будет однозначно не в пользу последних.

Вернуться к содержанию

Некоторые дополнения

Пошаговая инструкция, вне зависимости от того, производится устройство холодной кровли из указанного материала, или предусматривается жилое помещение на чердаке, подразумевает следующие этапы:

  1. расчёт необходимого количества листов кровли;
  2. подсчёт необходимого количества вспомогательных материалов;
  3. устройство обрешётки и контробрешётки;
  4. утепление при необходимости, гидро- и пароизоляция в любом случае;
  5. сам монтаж;
  6. завершающие работы.

Предполагается, что устройство кровли из металлочерепицы выполняется после контрольного замера установки стропил (плоскость скатов должна быть ровная, диагонали равными, между стропилами обязателен прямой угол), методом измерения диагонали скатов. На этом этапе можно устранить небольшие дефекты, далее эти работы будут затруднительны.

Вернуться к содержанию

Расчёт материалов

Подсчёт необходимых материалов включает в себя расчёт количества материалов для устройства гидроизоляции, пароизоляции, утеплителя, кровельных листов. Также потребуются саморезы, доборные материалы, водосток.

Вернуться к содержанию

Гидроизоляция

Разница температур уличного воздуха и того, который находится под крышей, вызывает конденсирование влаги на внутренней поверхности металлочерепицы. Удалить её без ущерба для кровли призвана гидроизоляция, для чего применяются плёнки или мембраны.

Расчёт необходимого количества гидроизоляции выполняется с использованием исходных данных, среди которых площадь скатов или ската (если кровля плоская) крыши, и полезная квадратура материала. В зависимости от того, какой вид защиты от влаги используется. Эти материалы продаются в рулонах, а укладываются внахлёст, то есть здесь речь идёт о полной площади и полезной.

Если нахлест в инструкции рекомендуется сделать 10 см, а ширина рулона 1,6 м, то полезная площадь рулона рассчитывается умножением длины на ширину минус размер нахлеста. Таким образом, площадь кровли делится на полезную площадь материала в рулоне, на выходе имеем количество рулонов.

Вернуться к содержанию

Теплоизоляция

Если предусматривается тёплое чердачное помещение, то после гидроизоляции происходит укладка термоизоляции. Есть смысл утеплить кровлю в случае, когда предполагается сделать жилое помещение на чердаке, к тому же тёплая крыша существенно снизит затраты на обогрев. Вариант с холодной крышей также имеет право на существование, при утеплении потолка последнего этажа.

Сохранить тепло помогут маты из изоляционных материалов. Чаще всего применяется базальтовая вата. Маты укладываются между стропилами, их размер должен быть чуть больше, для более плотного закрепления. Сам расчёт выглядит несложным. Площадь, которую нужно изолировать от низких температур делится на площадь одного мата. Получается их количество. При двухслойном утеплении полученная цифра удваивается.

Вернуться к содержанию

Пароизоляция

Теполоизоляционный материал также нуждается в защите от влаги. Сверху не допускает воду плёнка, снизу необходимо предусмотреть пароизоляцию. Такие материалы бывают различных производителей, а продаются в рулонах. Крепится она к стропилам с нахлестом, расчёт аналогичен расчёты влагозащитной плёнки.

Вернуться к содержанию

Кровля

Расчёт листов кровли происходит с использованием знаний геометрии и простых арифметических действий. Устройство кровель различных типов, будь то простая наклонная крыша, либо конструкция сложной формы, вполне подчиняется этим правилам. В технических условиях на выбранный вариант металлочерепицы указана полная и полезная (с учётом нахлестов) ширина.

При простой двускатной кровле, максимальный размер по коньку или карнизу делится на полезную ширину листа. Получается число вертикальных рядов. Округление нужно производить до простого числа в пользу увеличения. Излишек будет удалён.

Аналогично подсчитывается количество горизонтальных рядов. К полученному числу прибавляется свес с карниза (0,04 или 0,05, у разных производителей), а также вертикальный нахлест (0,15 — 0,25, указано в технических условиях). Далее, количество листов в горизонтальном ряду умножается на число листов в вертикальном расположении. Полученное количество полотен покроет искомую площадь. Подобный расчёт нужно выполнить для каждой плоскости будущей крыши.

Несложно рассчитывается количество доборов. Нужно учитывать, что некоторые из них также, имеют общую и полезную длину. Для подсчёта количества саморезов, используется простое правило, общая площадь крыши умножается на восемь. Получается искомое число. Подобный расчет и с доборными планками.

Вернуться к содержанию

Монтаж

Монтаж тёплой кровли начинается с укладки гидроизоляции, в качестве которой применяются плёнка или, более современный материал — мембраны. Последние дороже, но и имеют эксплуатационные характеристики лучше, чем у конкурирующего решения.

Начинается эта работа с изоляции по всей длине ендовы. Далее рулоны влагозащитного материала раскатываются горизонтально, начиная снизу, с нахлестом десять-пятнадцать сантиметров. Для закрепления стыков применяется строительная лента. Качественная укладка под металлочерепицу гидроизоляции и тщательное скрепление стыков исключит попадание влаги на материал, который будет сохранять тепло дома.

Следующий этап — это водружение на место теплоизоляционного материала. Он укладывается между стропилами, если использовать несколько слоёв, то стыки нижнего слоя перекроются следующим слоем. Материал, изолирующий кровлю от холода, боится влаги. Конденсат от металлочерепицы отводится плёнкой. Коммуникации, дымоходы и прочее вызывает появление капелек воды и изнутри.

Сберечь маты от влаги призвана пароизоляция. Специальными, сохраняющими долгое время влагостойкость, материалами (мембранами и прочее) аналогично укладке верхнего слоя, создаётся защита для теплоизоляционных матов. Важно использовать качественные материалы и не допустить нарушения герметичности.

При устройстве холодной кровли защищать дорогостоящее тепло всё равно придётся. Утепляется и пароизолируется пол чердака. Плёнка, посредством которой отводится влага с самой кровли, необходима.

Вернуться к содержанию

Обрешётка

Рама, к которой будет крепиться материал крыши (обрешётка), изготавливается из деревянных брусков 5×5 см, также понадобится доска 32×100 мм и 50×100 мм. Внизу кровли, продольно, параллельно карнизному свесу гвоздями крепятся две доски 50×100 мм. Затем, бруски 50×50 мм набиваются сверху гидроизоляции. Они крепятся вдоль стропил, сверху вниз. Это контрообрешётка, к которой с шагом обусловленным видом профиля, крепится сама обрешётка. Параллельно коньковой планке, для увеличения прочности этой части кровли, набиваются две доски по обе стороны.

Торцы закрывают досками, причём их высота должна быть больше, чем обрешётка, на высоту профиля полотна. Ендова предполагает устройство сплошной обрешётки.

Вернуться к содержанию

Черепица

После выполнения обрешетки следует сам монтаж черепицы, крепление начинается сверху. Перед креплением проверяется правильность расположения относительно карниза и торца.

После этого, с учётом бокового нахлеста располагаются и крепятся следующие полотна. Через каждые два-три листа проверяется геометрическое расположение. Крепление осуществляется саморезами, на участках бокового нахлеста. Захватывание обрешётки при этом недопустимо.

При составной длине ската монтаж начинают от нижней части к верхней. Очень важно не допустить появление зазоров между листами, куда будет попадать дождевая и талая вода.

Окончание крепления листов металлочерепицы переходит в закрепление торцевых и коньковых планок. Первые крепятся саморезами с шагом в 50-60 см, предусматривается нахлёст между ними в размере 50 мм. Коньковые элементы требуют для крепления особенных саморезов. Вне зависимости от формы этой планки, она укладывается на уплотнитель.

Аналогичные действия требует холодная кровля из металлочерепицы, технология схожая. С той лишь разницей, что утепление и её защита укладывается на пол чердачного помещения. Расход материалов при этом немного меньше, но и жилым чердак не назовёшь.

Вернуться к содержанию

Заключение

При необходимости на крыше устанавливают ограждение, выходы для инженерных коммуникаций (антенн, кабелей), лестниц, дымохода. Использование металлочерепицы облегчает устройство всех этих необходимых аксессуаров, из-за простоты обработки листов. Необходимо предусмотреть и «ювелирно» вырезать отверстия, используя режущие инструменты, не повреждающие полимерный слой. Выполнение этих рекомендаций позволит прослужить кровле без ремонта долгие десятилетия.


Не нашли ответов в статье? Больше информации по теме:

Устройство кровли из металлочерепицы и возможные ошибки монтажа

Металлочерепица — востребованный материал для покрытия кровли, отличающийся высокими техническими характеристиками и практичностью. Для организации покрытия крыши с помощью такого материала необходимо знание принципов обустройства и применения металлочерепицы.

Характеристики и особенности кровли из металлочерепицы

Покрытие кровли металлочерепицей позволяет не только защитить конструкцию от влаги и осадков, но и придать крыше красивый вид. Характеристики такого покрытия зависят от качества, типа и свойств материала. Производители выпускают несколько вариантов металлочерепицы, каждый из которых отличается техническими особенностями.

Вариант крыши из металлочерепицыВариант крыши из металлочерепицы

Крыша из металлочерепицы выглядит эффектно и не требует особого ухода

Для создания кровельного покрытия используют листы, обладающие толщиной от 0,4 до 0,7 мм. Чем больше этот показатель, тем прочнее и жёстче будет покрытие. Такой материал должен быть оцинкован с обеих сторон, а на внешней стороне должно присутствовать полимерное цветное покрытие, защищающее металл от коррозии и придающее листам эстетичность. Основой может служить алюминий или медь, но самыми надёжными являются стальные варианты. Ширина наиболее подходящих для крыши элементов должна быть от 1 м, а длина — от 1 до 8 м.

Крыша с оконным выступом и покрытием из металлической черепицыКрыша с оконным выступом и покрытием из металлической черепицы

Металлочерепица подходит для крыш сложной и простой формы

Крыша с покрытием из металлочерепицы характеризуется прочностью, стойкостью к атмосферным осадкам и механическим воздействиям. Такая конструкция обладает и следующими особенностями:

  • эстетичный внешний вид — существуют разные цвета и формы волн, что позволяет подобрать материал для здания в любом стиле;
  • лёгкий ремонт, заключающийся в замене повреждённых листов на новые без необходимости полностью перестилать покрытие;
  • длительный срок службы — более 15–20 лет без потери цвета, но при условии своевременного ремонта кровли;
  • быстрый сход снега с крыши без помощи дополнительных инструментов.
Тёмная крыша кирпичного домаТёмная крыша кирпичного дома

Цвет кровельного покрытия из металлочерепицы может быть любым, производители предоставляют разные варианты

Характеристики и особенности эксплуатации крыши из металлочерепицы во многом зависят от формы и размеров конструкции, угла наклона скатов. При этом металлическое покрытие характеризуется гладкостью, поэтому на нём не скапливаются большие массы снега, что позволяет избежать повреждений. Доступная цена делает этот материал востребованным, а лёгкий монтаж способствует оперативному возведению кровли.

Фотогалерея: варианты крыш из металлочерепицы

Видео: как выбрать металлочерепицу

Как устроена крыша из металлочерепицы

Кровля с покрытием из металлочерепицы может быть холодной или утеплённой. В первом случае конструкция состоит из системы стропил, гидроизоляционной плёнки, обрешётки и кровельного материала. Такой вариант более прост в монтаже, чем утеплённый, но не позволяет создать мансарду или эффективно сохранить тепло внутри дома.

Структура холодной крыши из металлочерепицыСтруктура холодной крыши из металлочерепицы

Холодная кровля более проста в монтаже, чем утеплённая, но не позволяет создать мансарду или эффективно сохранить тепло внутри дома

Кровельный пирог

Устройство тёплой кровли предполагает наличие тепло- и пароизоляции. Этими материалами дополняется структура холодной крыши, благодаря чему получается практичный и функциональный элемент здания. Если планируется обустройство мансарды на чердаке, то организуется внутренняя отделка подкровельного помещения. Эти слои не зависят от типа кровельного покрытия и укладываются под любой внешний материал. При этом различается вариант обрешётки, которая может быть сплошной или с промежутками. Для металлочерепицы необходима обрешётка с шагом 30–50 см.

Структура тёплой крыши из металлочерепицыСтруктура тёплой крыши из металлочерепицы

Утеплённая крыша позволяет экономить энергоресурсы и обеспечивает комфорт в доме

Элементы крыши

Внешнее устройство крыши из металлочерепицы представляет собой комплекс элементов, которые взаимодействуют и дополняют друг друга, делая конструкцию надёжной и долговечной. В конструкции внешнего покрытия присутствуют следующие детали:

  • на стыке скатов крыши располагается металлический конёк, который монтируется на специальную прокладку, а в области торцов присутствуют заглушки из пластика или металла;
  • по всем скатам располагаются листы металлочерепицы. Покрытие должно иметь минимальное количество стыков, а если они необходимы, то листы монтируют с нахлёстом не менее 10 см;
  • в области образования внутренних углов или стыков скатов присутствует планка ендовы, имеющая под собой основу из сплошной дощатой обрешётки и слоя гидроизоляции;
  • ветровая планка устанавливается на торцах и служит для обустройства фронтонов, предотвращения попадания ветра в подкровельное пространство;
  • карнизный лист фиксируется по краям скатов и защищает внутреннее пространство от влаги и ветра;
  • система водосточных желобов предназначена для отвода влаги с крыши в определённое место.
Схема расположения элементов крышиСхема расположения элементов крыши

Каждый элемент выполняет определённую функцию, а в комплексе они создают единую систему крыши

Параметры каждого элемента кровли зависят от высоты волны металлочерепицы, габаритов и формы кровли. Угловые планки, конёк и другие внешние детали подбирают под цвет основного покрытия.

Крепёж для металлочерепицы

Металлическое кровельное покрытие с полимерным слоем или без него необходимо фиксировать на обрешётке с помощью качественных особых элементов. Это необходимо для того, чтобы избежать крупных, неаккуратных и рваных отверстий в металле, через которые под покрытие легко попадёт влага.

Схема применения крепежа для металлочерепицыСхема применения крепежа для металлочерепицы

Для крепления металлочерепицы используются специальные саморезы с пресс-шайбами из оцинкованной стали и резиновым уплотнителем

При выборе крепёжных деталей нужно учитывать следующие особенности:

  • фиксацию листов проводят кровельными саморезами с пресс-шайбами, изготовленными из оцинкованной стали и имеющими резиновый уплотнитель;
  • цвет верхней части саморезов должен совпадать с оттенком металлочерепицы;
  • длина крепёжных элементов должна быть больше на 3 мм, чем расстояние от металлочерепицы до слоя гидроизоляции, то есть около 28–35 мм;
  • на каждом квадратном метре площади крыши нужно разместить 8–12 саморезов;
  • на доборные элементы нужно использовать 3–5 крепежей на 1 погонный метр;
  • крепить листы нужно начиная с правого нижнего края ската и заканчивая коньком;
  • саморезы вкручивают в нижнюю волну, притягивая материал к обрешётке.
Схема крепления металлочерепицы саморезамиСхема крепления металлочерепицы саморезами

Для соединения листов металлочерепицы внахлёст можно вкручивать саморезы в верхнюю волну

Высокое качество саморезов с пресс-шайбой позволит избежать протечек даже при небольших отклонениях от технологии крепления металлочерепицы.

Расчёт количества металлочерепицы

Для определения нужного количества материала следует вычислить общую площадь скатов. Это проводится путём умножения длины на ширину ската для каждой плоскости, а полученные результаты суммируют. Нужное количество металлочерепицы должно соответствовать этому показателю, но листы имеют разные габариты, поэтому стоит провести более детальные вычисления.

Вариант листа металлочерепицыВариант листа металлочерепицы

Металлочерепица имеет полную и полезную ширину: первый показатель характеризует общую ширину листа, а второй — с вычетом будущего нахлёста

Производители указывают в описании материала полную и полезную ширину. Первый показатель характеризует общую ширину листа, а второй — с вычетом будущего нахлёста. Длину ската следует разделить на полезную ширину листа, в результате получится необходимое количество элементов. Длина листа может соответствовать длине ската или быть в 2 раза больше, но в таком случае нужно обрезать материал.

Схема расчёта количества металлочерепицыСхема расчёта количества металлочерепицы

Для прямоугольного ската легко самостоятельно провести расчёт количества металлочерепицы, разделив длину ската на полезную ширину листа

Определить количество материала для вальмовой или другой сложной крыши можно с помощью специализированных программ.

Монтаж металлочерепицы на крышу

Особенности и сложность укладки металлочерепицы зависят от формы и размеров кровли. При этом существует общая технология, которая предполагает следующие основные действия:

  1. Поверх стропильной системы укладывают гидроизоляционную плёнку, но нельзя сильно натягивать материал. Лучше обеспечить лёгкое провисание в 2 см. Плёнку крепят скобами, а места нахлёстов проклеивают липкой лентой для гидроизоляции. Поверх плёнки прибивают рейки контробрешётки, далее монтируют перпендикулярно стропильным ногам обрешётку под кровельный материал.Вариант обрешётки под металлочерепицуВариант обрешётки под металлочерепицу

    Шаг обрешётки под металлочерепицу должен составлять около 50 см

  2. Листы металлочерепицы нужно раскроить под размеры ската. При резке нельзя использовать болгарку, ножовку и другие грубые инструменты. Профильные листы обрабатывают ножницами по металлу или электролобзиком. Укладку начинают с правого нижнего края ската. При монтаже в один ряд элементы крепят друг за другом, делая нахлёст в одну волну.Схема укладки кровельных листовСхема укладки кровельных листов

    Вариант укладки зависит от размеров скатов кровли, но начинается всегда с правого нижнего края ската

  3. При монтаже в два ряда нужно закрепить первый лист, затем элемент второго ряда, расположенный над первым листом, а далее ещё два листа первого ряда, потом верхние. Саморезы вкручивают строго под прямым углом к поверхности обрешётки.Распределение листов металлочерепицы на крышеРаспределение листов металлочерепицы на крыше

    Листы поднимают на крышу осторожно и аккуратно

  4. После укладки листов по всей поверхности крыши нужно монтировать комплектующие элементы. Коньковая планка фиксируется также саморезами, но предварительно нужно уложить специальную подкладку под конёк или уплотнитель. В области фронтонов крепят ветровую планку, на внутренних углах — металлическую планку ендовы, в зоне выхода труб — угловые планки с уплотнителем.Вариант покрытия из металлочерепицыВариант покрытия из металлочерепицы

    Чем сложнее форма крыши, тем более трудоёмким является монтаж

Видео: монтаж кровли из металлочерепицы

Возможные ошибки монтажа

Работа с металлочерепицей и обустройство крыши требует максимальной ответственности, в противном случае велика вероятность протечек, деформации и других повреждений кровли. Для того чтобы избежать этого, следует обратить внимание на распространённые ошибки, которые часто допускают при монтаже металлической черепицы:

  • укладка листов прямо на гидроизоляционную плёнку без обустройства обрешётки может привести к быстрой порче гидроизоляционного материала, гниению утеплителя и системы стропил;
  • применение болгарки для резки металлических листов. В результате этого повреждается полимерный защитный слой металла, что приводит к коррозии;
  • использование некачественного крепежа или саморезов без уплотнителя способствует коррозии, протечкам, повреждению металла;
  • заполнение пустот в области конька или других местах монтажной пеной приводит к нарушению функций гидроизоляции, скоплению конденсата.
Крепление коньковой планкиКрепление коньковой планки

Правильный монтаж металлочерепицы позволит сохранить надолго внешний вид крыши

Видео: ошибки монтажа металлочерепичной кровли

Эксплуатация крыши с покрытием из металлочерепицы

Правильный монтаж является залогом лёгкой эксплуатации крыши с покрытием из металлочерепицы. Нужно учесть, что этот кровельный материал довольно тонкий и не выдерживает ударов, воздействия острых инструментов, большой снеговой нагрузки. Поэтому при проектировании важно обеспечить такой угол наклона скатов, который способствует быстрому сходу наледи. Во многих конструкциях часто используется угол в 40°.

Зимой необходимо удалять с крыши лишний снег, причём делать это нужно аккуратно, чтобы не повредить полимерное покрытие. Для улучшения отвода осадков стоит использовать и снегозадержатели. В таком случае достаточно просто вынуть трубки из кронштейнов, и весь снег сползёт с крыши.

Крыша гаража со снегозадержателямиКрыша гаража со снегозадержателями

Снегозадержатели препятствуют самопроизвольному сходу снега и помогают очистить крышу при необходимости

Раз в год осенью или весной необходимо убирать с крыши органический мусор (листву, ветки, хвою). Делать это можно вручную с помощью воды и щётки с мягкой щетиной. Очистку начинают с конька крыши и заканчивают карнизом, затем чистят водосток. Особое внимание нужно уделять ендовам.

Ежегодно необходимо проверять, хорошо ли затянут крепёж и подтягивать его по мере необходимости.

Уплотнитель в области конька и стыков листов следует заменять по мере его износа, в противном случае возникнут протечки. Если листы повреждены в результате механических воздействий, то их нужно заменить на новые. Протечки также могут возникнуть при рассыхании уплотнителя саморезов. В такой ситуации крепёж заменяют на новый. Подобные действия могут понадобиться после 5–7 лет эксплуатации крыши из металлочерепицы.

Металлический вариант черепицы — это эффектное и практичное решение для кровельного покрытия. Только высокое качество материала и верный монтаж способны обеспечить долговечность крыши в любых климатических условиях.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
