Можно ли класть на пеноблоки плиты перекрытия: Технология и нюансы укладки перекрытий на стены из пеноблока – Плиты перекрытия для дома из пеноблоков

Технология и нюансы укладки перекрытий на стены из пеноблока

Можно ли класть на пеноблоки плиты перекрытия

Главное преимущество строительства домов из блоков ячеистых бетонов — сравнительно низкая цена и небольшое количество потраченного времени. Прочный пористый материал позволяет возводить здания в несколько этажей. Дом может быть полностью построен с использованием пеноблоков или в сочетании с другими материалами.



Особенности возведения стен из пеноблока

Материал бывает двух видов. Его отличают по качеству — автоклавные или неавтоклавные. Для несущих стен подходят автоклавные пеноблоки. Они прочнее, качество материала выше, а сам блок имеет более четкую геометрию. Кроме того, необходимо выбирать подходящую марку прочности. Для таких стен используют блоки из бетона не ниже М500 В2,5.

Стены из пеноблоков возводятся довольно быстро. Однако для правильности и прочности кладки нужно соблюдать несколько правил. Самый первый ряд должен быть качественно уложен и отрихтован. Для этого используют лазер или нивелир. Все недостатки кладки следует исправить, для этого поверхность стачивается или срезается ножовкой. Между фундаментом и основанием стены обязательно прокладывается гидроизоляция в два слоя. Обычно это рубероид, уложенный на горячий битум.

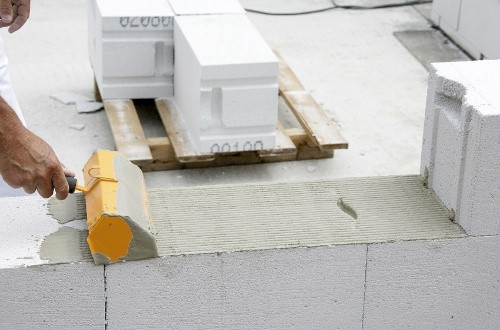

Пеноблоки укладываются по такой же схеме, как и кирпичи, со сдвигом на полблока относительно предыдущего. Начало укладки проводят от углов, двигаясь к середине стены. При необходимости последний блок, который кладется посередине, подрезают до нужного размера.

Между укладкой каждого следующего ряда должно пройти не менее 3 часов.

Укладка пеноблокаВторой ряд кладки выполняется по такому же принципу. Начинают от углов, затем идут к середине стены. При этом шнурки-маяки переносятся на ряд выше. Следует помнить о перевязке блоков в углах. Если на первом ряду блок уложен вдоль торцевой стены, то во втором он укладывается вдоль боковой.

При устройстве оконных или дверных проемов монтируют несъемную опалубку из пеноблоков. Делают это сверху и снизу проема. Полость нужно армировать и забетонировать. Это устройство необходимо для распределения нагрузки под проемами. Не соблюдение процесса приведет к растрескиванию стен.

Каждый четвертый ряд кладки армируют. Без этого стены не справятся с нагрузкой. Поэтому специальным инструментом на верхней поверхности блока делают две параллельные бороздки, которые необходимо выполнить по периметру всего здания, скругляя их на углах. Скругления должны быть максимально плавные с большим радиусом. В бороздки укладывается арматура, затем их заполняют цементным раствором. Арматуру укладывают внахлест, оставляя не менее 20 см.

Для кладки пеноблоков используют два вида раствора — клеевой или цементный. Перед укладкой блоки следует очистить, а также проверить поверхность на сколы и трещины. В обоих случая первый ряд укладывается на цементный раствор, который наносится зубчатым шпателем.

Технология производства пенобетонного блока влияет на выбор процесса укладки стен.

Разница заключается в том, что с использованием цементного раствора пеноблоки укладываются в два ряда, чтобы избежать утечки тепла. Кладка с клеевым раствором производится в один ряд. При использовании клея, его наносят на горизонтальные и стыковочные швы.

Укладка плит перекрытия на пеноблок

Плиты перекрытия на пеноблокеВ доме из пеноблоков перекрытие может быть выполнено из любого материала. Оно может быть сборным или монолитным. Сборные, в свою очередь, бывают деревянными, металлическими или плитными. Минимальный размер площади опирания плиты перекрытия на стену — 25 см. При выборе любого материала для перекрытия предварительно нужно уложить армопояс.

Монолитное перекрытие отличается долговечностью и огнеустойчивостью.

Укладка перекрытия на стены из пеноблоков ничем не отличается от укладки на стены из других материалов — бетона или кирпича. При использовании деревянных балок используют рубероид для гидроизоляции. Между утеплителем и плитой перекрытия необходимо оставить температурный зазор 1-2 см.

Монолитный железобетонный пояс

Армирующий пояс необходим для равномерного распределения нагрузки от выше лежащего перекрытия и остальной конструкции дома. Такой пояс применяется в строительстве домов из разных блочных материалов. Он способен компенсировать склонность пенобетонных блоков к изгибам и разрушениям.

При использовании деревянных перекрытий или крыши армопояс не делают. В таком случае устраивают специальные площадки для балок.

Для изготовления армирующего пояса используют съемную опалубку. Несъемный вариант для этого процесса не подходит. После установки в опалубку укладывают арматуру, затем производят ее перевязку. В полученную конструкцию заливают тяжелый бетон. После заливки он должен застыть и набраться прочности. На это уходит от 1 до 1,5 месяцев. Раньше этого времени производить укладку нельзя. Перед возведением перекрытий опалубка снимается.

Возведение опор

Армирующий поясПомимо горизонтального армирующего пояса необходимо возвести вертикальные стойки из бетонных частей или армированного монолита. Они устанавливаются в углах здания и по периметру, на расстоянии не менее 4 м. Возможно возведение армостоек в местах, где предполагается дополнительная нагрузка, тогда стойки могут располагаться на плане несимметрично.

Возведение вертикальных армированных опор производится с помощью опалубки. Она устанавливается вертикально по углам здания. Внутрь опалубки закладывается арматура и перевязывается, туда заливают бетон, которому дают время застыть.

Количество и необходимость установки вертикальных армопоясов определяется, исходя из площади и этажности здания.

Вес и наличие стоек учитывается при расчете нагрузки конструкций верхних этажей и кровли. Бетонные стойки и пояс жесткости создают общий прочный контур будущего здания.

В здании, построенном из пенобетонных блоков, возможно использование монолитного перекрытия с арматурой или перекрытий из других материалов, в том числе из ячеистого бетона. При выборе следует учесть нагрузку и этажность. Соблюдение технологии кладки стен и возведения перекрытий поможет построить прочный современный дом за короткие сроки.

Популярное


минимальная толщина стены, монтаж плит перекрытия

При строительстве двух- или трехэтажного дома из газобетонных блоков возникает вопрос: как укладывать плиты перекрытия на газобетон? Газоблок - относительно хрупкий материал, а бетонные изделия имеют большой вес. Если выполнить укладку неправильно, то перекрытие начнет выдавливать газоблок в стене, что приведет к разрушению конструкции. Можно ли класть плиты перекрытия на газобетонные блоки и как сделать это правильно? Расскажем в статье.

Плита перекрытия (ПП) - это горизонтальная конструкция, разделяющая разные уровни здания. Перекрытия бывают не только межэтажными, но и мансардными, подвальными, чердачными. Расчет конструкций выполняется на этапе проектирования. В ходе расчета определяется прочность, жесткость, раскрытие трещин. При расчете инженеры руководствуются СТО 501-52-01-2007.

Использовать бетонные ПП при строительстве дома из газоблока можно при соблюдении определенных требований:

Использование легких плит. Для разделения этажей используются стандартные перекрытия, изготовленные по ГОСТ 26434-2015, следующих типов:

  • 1П - толщиной 120 мм;
  • 1 ПК - толщиной 220 мм с круглыми отверстиями 160 мм.

Не используются плиты перекрытия на газобетонные блоки, имеющие маркировку 2П и 2ПК, так как они изготавливаются из тяжелого бетона.

Достаточная толщина стены.

Минимальная толщина стены из газобетона под плиты перекрытия зависит от марки газоблока. Для блоков D500 с классом прочности не ниже В2.5 этот показатель составляет:

  • под межэтажные перекрытия - 300 мм;
  • под мансардные или чердачные - 200 мм.
Виталий Кудряшов Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Глубина опирания ПП должна составлять не менее 120 мм.

Наличие армопояса. Безопасное опирание плиты на стену из газоблока возможно только при наличии армопояса из монолитного бетона. Армопояс способствует равномерному распределению нагрузки, создаваемой плитами на газоблочные стены. Высота армопояса - 20 см. Допускается укладка армопояса из сборных ЖБИ, например U-блоков.

При несоблюдении хотя бы одного из этих условий перекрытия выдавливают газоблок в стене. В результате в кладке появляются трещины, нарушается структура газобетона. В серьезных случаях дом становится опасным для проживания, возникает опасность обрушения несущих стен. Но даже если стены не разрушатся, то жить в таком доме будет некомфортно: трещины - это мосты холода, поэтому стены начнут промерзать.

Виталий Кудряшов

Сопряжение стен из газоблоков с ПП выполняется с учетом следующих правил:

  1. Пустотные плиты нужно укладывать на слой цементно-песчаного раствора. Толщина слоя раствора должна обеспечивать заданную глубину опирания.
  2. От торца ПП до газоблочной стены оставляется пустота толщиной 140 мм, которая заполняется утеплителем и закрывается воздухонепроницаемым материалом. Таким образом, получается эффективный демпфирующий шов, компенсирующий температурные и осадочные усадки. В качестве утеплителя используется жесткая минеральная вата.
  3. Для предотвращения сколов и равномерного распределения нагрузок в местах опирания ПП в швы газобетонной кладки рекомендуется укладывать армирующие сетки. Армирование выполняется на этапе кладке стен. При монтаже перекрытий арматура плит связывается с армированием стены при помощи металлических скоб.
  4. Оставшиеся швы и пустоты между ПП и газобетонными несущими стенами, межкомнатными перегородками заполняются цементно-песчаным раствором М35. Для заполнения мелких пустот можно использовать полиуретановую пену.

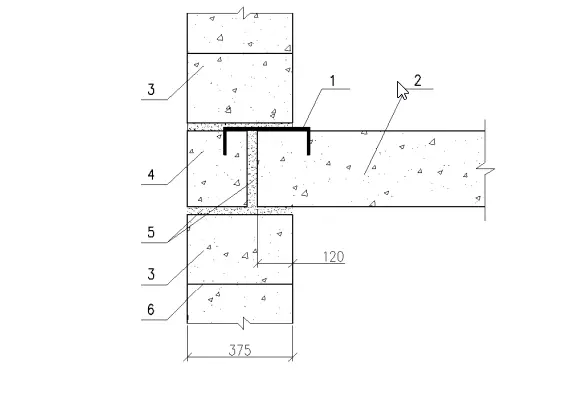

Схема установки плитных перекрытий на газобетонные блоки:

Виталий Кудряшов

На схеме: 1 - анкерная металлическая скоба, 2 - плита перекрытия, 3 - кладка из газоблоков, 4 - доборный блок в кладке, 5 - раствор М35, 6 - кладочные швы.

Пошаговая инструкция: как укладывать плиты на газобетон:

  1. В процессе кладки газобетонных стен на расстоянии 20-50 см от будущего перекрытия кладка армируется.
  2. Поверх готовой стены заливается монолитный армопояс из бетона М200-М300.
  3. На армопояс укладываются пустотные ПП, размер которых устанавливается проектом.
  4. Между плитами и стеной выполняются демпфирующие швы, заполняются пустоты.
Виталий Кудряшов Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Уложенные межэтажные перекрытия утепляются с использованием легких теплоизоляционных материалов, изолируются. Кладка стен второго этажа выполняется по перекрытиям следующим образом: первый ряд блоков выкладывается на раствор, следующие ряды - на клей. Аналогично можно положить перекрывающие конструкции для мансардного этажа, жилого цоколя, подвала.

Монтаж плит перекрытия на газобетонные блоки - наиболее трудоемкий этап строительства дома из газобетона. Если ПП между нулевым уровнем и первым этажом можно установить силами нескольких человек, то для подачи изделий на уровень второго этажа потребуется привлечение грузоподъемной спецтехники ведь даже самая малогабаритная плитка имеет вес от 350 кг. Для снижения затрат на аренду спецтехники нужно подготовить стройплощадку:

  • закупить металлические анкера, утеплитель, гидроизоляцию и компоненты для цементно-песчаного раствора;
  • расчистить место стоянки для грузоподъемной техники;
  • плиты выгрузить так, чтобы удобно было выполнять строповку.

Если требуется резка изделий, то лучше выполнить ее на земле, а не после поднятия плиты.

Виталий Кудряшов

Межэтажные плиты перекрытия на газоблок должны обладать следующими характеристиками:

  • прочность - должны воспринимать действующие нагрузки;
  • жесткость - изделия не должны прогибаться выше нормативных пределов;
  • шумоизоляция - шум между этажами не должен передаваться;
  • пожарная безопасность - ПП должны препятствовать распространению огня между этажами;
  • технологичность - должны легко монтироваться;
  • экономичность - сметная стоимость не должна превышать 10% от сметы всего дома.

Бетонные изделия в полной мере соответствуют всем требованиям. При правильном монтаже такие плиты не разрушат газобетон и прослужат не менее 100 лет.

Почему на пеноблоки нельзя укладывать плиты перекрытия

В условиях, когда постоянно развиваются технологии и изобретаются новые типы материалов, строительство не стало исключением. Новые виды материалов намного легче и надежнее, они весьма прочные и достаточно удобные в использование. Одним из таких материалов является пеноблок или пенобетон. С его помощью можно быстро возвести жилые дома или другие типы зданий.

Очень часто в разных постройках встречается использование пеноблоков, и это неудивительно. Бывают моменты, когда во время работ необходимо уложить плиты перекрытия. И здесь возникает вопрос: можно ли это делать, и если нет, то почему?

Пеноблок: особенности материала

Чтобы произвести пеноблок, необходимо смешать несколько видов материалов:

  • песок;
  • цемент;
  • вода;
  • различные химические добавки.

Все это отправляется в своеобразный производственный миксер. Соотношения составляющих зависит от марки будущего материала, которая определит их надежность, массу и придаст определенных теплоизоляционных характеристик. Когда смесь хорошо перемешана, в нее отправляют пенообразователи.

Изготовленный пенобетон переливают либо в объемную форму, либо в специально подготовленные формочки необходимых для производства размеров. Для застывания нужно 4 – 5 часов, затем блоки переводятся на сушку, которая происходит с помощью естественных процессов. По времени это займет до 2-3 недель.

Важно! Если пеноблок залит в одну большую форму, по концовке его разрезают на меньшие части для удобства в использование.

Для приобретения окончательной прочности материалу нужно порядка шести-семи недель. По своему составу они очень экологичны и в этом плане уступают только дереву.

Из-за своей пористой фактуры материал может регулировать влажность в помещение – он может впитывать и отдавать воду, при этом не образовывая плесени.

Важно! Пеноблоки не горят, потому что имеют высокую степень огнестойкости. Это делает его безопасным материалом, которым не интересуются никакие ни насекомые, ни грызуны.

Укладка плит перекрытия на пеноблок

Строители отмечают, что нельзя просто так взять и уложить плиты перекрытия на данный материал. Он хотя и прочный по своему составу, но в этом случае необходимо предпринять определенные меры и создать необходимые условия.

Чтобы успешно выполнить работы по перекрытию, следует:

  1. Необходимо по всему периметру стен, которые будут участвовать в укладке плит, сделать монолитный ж/б пояс, ширина которого должна быть равна толщине стены, а высота не превышать 250 миллиметров. При этом должно быть выполнено армирование с помощью каркаса, состоящего из арматуры. Ее диаметр должен колебаться в районе 12 АIII и иметь анкеры, на которые будут привариваться плиты перекрытия к петлям монтажного характера.
  2. Плиты должны иметь опору не меньше 200 миллиметров;

Иногда перекрытие стен, состоящих из пеноблока, не является рациональным и целесообразным решением. Все упирается в высоту сооружения. Если высота не превышает двухэтажное здание, то стены из пеноблока выдержат нагрузку. Но если здание выше, то не стоит прибегать к таким решениям.

Как сделать перекрытие между этажами в доме из пеноблоков: выполнение работ

Межэтажное перекрытие может быть монолитным, плитным или деревянным. Окончательный выбор будет зависеть от типа здания, его веса и размеров пролетов. Деревянное потолочное перекрытие в доме из пеноблоков устраивается чаще всего. Древесина легче каменного, кирпичного и бетонного материалов, не подразумевает привлечение дополнительной техники для строительных работ. Попробуем разобраться, как сделать перекрытие между этажами в доме из пеноблоков всего за несколько дней.

Дом из пеноблоков

Виды перекрытий

Так называют элемент объекта, который по своей значимости не уступит фундаментному основанию и кровле. Межэтажным перекрытием в доме из пеноблоков является горизонтально устроенная конструкция, выполняющая определенные задачи:

  • разделяет этажи;
  • воспринимает разные нагрузочные воздействия;
  • равномерно распределяет массу по опорам и несущим точкам;
  • создает и разделяет внутреннее пространство здания, формирует комнаты.

Конструкции перекрытий условно делится на несколько групп:

  • цокольное – разделяет подвальный этаж от первого;
  • междуэтажное – располагается между двумя этажными уровнями;
  • мансардное – отделяет этажи от мансарды;
  • чердачное – ограничивает этаж по отношению к чердаку.

Междуэтажное перекрытие в доме

Перекрытие должно отвечать установленным требованиям инженерных и строительных работ. К ним относят способность противостоять нагрузкам постоянного и временного характера, повышенный уровень прочности, шумо- и гидроизоляцию, возможность сохранять тепловую энергию.

Усиление стен

Пенобетон не является достаточно надежным материалом, нагрузки на сжатие выносит плохо. Стены нуждаются в обязательном армировании.

Обычный вариант укладки пеноблоков с помощью цементного раствора или клея не всегда дает возможность выдержать растягивающую нагрузку. По этой причине приходится устраивать армирование до монтажа перекрытия из древесного материала и при возведении стен, с интервалом в четыре ряда.

Кроме этого:

  • создается защищенность балок от воздействия блочного материала;
  • балки деревянного перекрытия в доме из пеноблоков фиксируются на пластины, защищенные от воздействия коррозии;
  • перед армированием в блочном материале устраиваются штробы 1.2 х 1.2 см, в которые закладывается арматура;
  • если кладка ведется на раствор, арматурные прутья разрешается закладывать в швы.

Готовя стены, не следует забывать про деревянные балки. Чтобы компенсировать недостатки данного материала, необходимо обработать его поверхность пропитывающими составами, способными защитить от:

  • процесса гниения;
  • образования плесени и грибка;
  • чрезмерного впитывания влаги;
  • возгораний.

Армирование газобетонной стены

Средства приобретаются в готовом виде, или применяются мастика с битумом.

Проведение работ

Перед тем, как закрепить балки перекрытия к стене из пеноблоков, рекомендуется учесть особые характеристики древесного материала. С этой целью проводятся дополнительные работы:

  1. Усиливаются несущие элементы, соединения выполняют с применением пластин из нержавеющего металла.
  2. Если площадь помещения большая, рекомендуется использовать в качестве дополнительных элементов ригели или стойки.

Толщину балок определяют с учетом ожидаемой нагрузки, создавая двадцатипроцентный запас.

Установка перекрытия определенной толщины

Расстояние между балками определяется, исходя из:

  • сорта материала;
  • размера пролета;
  • нагрузочного усилия.

Определяя промежуток между балками, следует придерживаться правила: при увеличении размера пролета устанавливается большее количество балок, чтобы исключить их прогибание от собственной тяжести и нагрузочных воздействий.

Установка несущих балок считается важнейшим этапом, так как от этого зависит прочность и эксплуатационный период перекрытия.

Устраивая перекрытие между первым и вторым этажом в доме из пеноблоков, следует соблюдать такую последовательность работ:

  • в стеновой кладке устраиваются ниши, в которые помещают перекладины;
  • концы балок зарезают под углом, равным семидесяти пяти градусам;
  • срезы следует обработать антисептическими составами;
  • концы перекладин промазываются битумом, обматываются рубероидом;
  • каждая балка помещается в стеновой паз, предварительно теплоизолированный минерализованной ватой или пенополистирольным материалом, чтобы защитить древесину от излишней влаги;
  • от конца перекладины до стенки ниши должен быть сохранен зазор в три сантиметра;
  • в случае возникновения необходимости удлинения перекладин, рекомендуется использовать замковый узел. Два бруска крепятся внахлест, фиксируются болтами. Рекомендуется стыковочные участки располагать над опорными стенами или колоннами;
  • установив балки, пазы заполняются герметиком или специальным раствором;
  • если устанавливаются длинные балки, превышающие 4.5 м, образовавшийся прогиб может разрушить низ ниши. Чтобы избежать этого, по всему краю следует устроить фаску не менее 5 мм.

Укрепление слишком долгих балок

Монтаж утепления

После обустройства перекрытия из деревянных материалов, необходимо уложить гидроизоляционный и утеплительный слои.

С этой целью:

  1. Устраиваются поперечины, фиксирующие обшивку. Как правило, для этого используют брус 5 х 5 см, по верху которого крепят дощатые щиты.
  2. Низ брусков обшивается гипсокартонными листами либо ДСП. Эти материалы отличаются относительно небольшой массой, легко поддаются обработке во время выполнения отделочных работ.
    Крепление гипсокартона к стенам и потолку
  3. На щиты накатов сверху укладываются пенополистирол или минеральная вата, исполняющие сразу две функции – утепляющую и шумопоглощающую. Толщина изоляции в большинстве случаев равна 10 см, но когда перекрытие устраивается перед чердачным помещением или над неотапливаемым подвалом, то толщину такого слоя увеличивают.
  4. Если используется минвата, то необходимо выложить пароизоляцию, предохраняющую утеплитель от влаги и конденсата.
  5. По изоляционному материалу выкладывают лаги, расстояние между которыми составляет 50 см. По ним крепят половую доску.
  6. Зазор, оставшийся между досками и изоляционным слоем, служит для хорошей циркуляции воздушных потоков, которые защищают от грибков и плесени.

Другие варианты перекрытий

Кроме древесины, для устройства перекрытий используют и другие материалы.

Железобетон

Образцы железобетона

Укладка плит перекрытия на пеноблок ведется двумя способами:

  • сборным;
  • монолитным.

В первом случае используются плиты, которые приходится подвозить на стройку и укладывать краном, что увеличивает стоимость работ. Кроме того, комнаты ограничены по конфигурации, потому что бетонные плиты перекрытия для пеноблоков отличаются определенными размерами.

Применяя железобетонные плиты, рекомендуется усилить несущие стены, что тоже повлияет на общую стоимость.

Технология монтажа плит перекрытия на пеноблок предусматривает монолитный пояс. Все работы должны выполняться в соответствии с проектной документацией.

Железобетон монолитный и раздельный

Отлично зарекомендовали себя перекрытия монолитного типа. Для их устройства имеется несколько вариантов, но большей популярностью пользуется следующий – заливка перекрытия выполняется на каркасную основу из арматуры.

Пруты нарезаются по нужным размерам, укладываются перпендикулярно друг к другу с шагом в десять сантиметров. Пруты связываются проволокой. По периметру стен набивается доска, поддерживающая деревянные щиты, укрепленные на нижний край каркаса. Щиты снизу подпирают бревнами. Проверив плоскость строительным уровнем, можно заливать бетонную смесь. Полное высыхание плиты наступает через четыре недели.

При устройстве арматурной основы сварочный аппарат не применяется, чтобы избежать появления коррозии в сварных швах.

Арматурная основа в железобетоне

Каркасно-обшивное перекрытие

Такое перекрытие представляет собой неплохой альтернативный вариант монолиту и железобетонным плитам перекрытия в доме из пеноблоков.

Для этого применяется сухой проструганный брус, обработанный антисептическим составом. Подготовленные балки будущего каркаса поднимают на стены. Выполняется закладка оцинкованных анкеров с резьбой, на которые надевают рубероидные прокладки и обработанные антисептиком деревянные прокладки. В каждой балке устраивается отверстие под шпильку. Теперь их насаживают на анкеры, затягивают гайками.

Установив опоры, переходим к обустройству перекрытия. Здесь можно воспользоваться любым из материалов.

Газобетон

Технология монтажа плит перекрытия на пеноблок может быть заменена сборно-монолитными перекрытиями из газобетонного материала. Для этого используют специально изготовленные балки, имеющие монолитное армирование, и блоки, в которых для опор имеются пропилы.

Примеры газобетона

Работы напоминают сборку детского конструктора. Блоки устанавливают между балками, выкладывают армирующую сетку из стального материала, заливают бетонной массой.

Необходимость расчетов

Многие задаются вопросом – можно ли на пеноблок толщиной 200 мм опирать перекрытие?

Для этого необходимо выполнять предварительные расчеты. Строитель должен четко знать, какой длины и сечения будут использоваться балки. Определить полную нагрузку на брус и блоки достаточно сложно, следует выбирать суммарную величину, составляющую 400 кг на кв. м. В нее входят масса самого перекрытия, вес мебели и других вещей.

Предпочтение отдается балкам, длина которых не превышает шести метров. Иначе конструкция способна разрушаться от действия нагрузочных усилий.

Заключение

Строительные технологии не стоят на одном месте, постоянно обновляются, предоставляя возможность для выбора наиболее подходящего варианта устройства перекрытия.

Перекрытие из пенобетона: монолитные, сборно-монолитные плиты

Плиты перекрытия обязательный элемент при строительстве любого здания, они обеспечивают надежность и целостность всей конструкции. В последнее время специалисты применяют перекрытия из пенобетона, так как этот материал обладает необходимым набором свойств – прочность, теплоизоляция и долговечность.

При строительстве зданий устанавливается три типа перекрытий в зависимости от местоположения:

  • Межэтажные – разделяют пространство между этажами;
  • Цокольные – отделяет подвальные помещения от жилых комнат;
  • Чердачные – отделяют крышу и чердачное помещение от жилого пространства.

Давайте подробнее рассмотрим пенобетонные плиты перекрытия, узнаем, какие виды перекрытий из пенобетона используются для строительства, определим их достоинства и недостатки, а так же выявим ключевые моменты установки перекрытий.

Перекрытия из пенобетона

Перекрытия из пенобетона – основные преимущества

На сегодняшний момент, в большинстве возводимых зданий используются плиты перекрытия из пенобетона, так давайте узнаем почему. Какими достоинствами они обладают? Почему специалисты выделяют именно этот материал?

Пенобетон является одной из разновидностей легкого бетона, входящий в состав материала пенообразователь насыщает тело изделия пузырьками воздуха, которые в свою очередь снижают вес готового изделия и повышают теплоизоляционные свойства.

Несмотря на это, пенобетонные плиты обладают высокими показателями прочности и плотности, они способны выдержать нагрузку, заявленную строительными стандартами.

Плиты перекрытия из пенобетона отлично подходят для цокольных и чердачных перекрытий, в отличие от обычного бетона им не требуется дополнительная теплоизоляция. Так же пенобетону не требуется прокладка звукоизоляции, воздушные полости в теле плиты практически полностью поглощают шум.

Основные преимущества

  • Легкость изделия – снижение нагрузки на фундамент здания и несущую конструкцию;
  • Безопасность – при изготовлении пенобетона используются экологические материалы, плиты не выделяют токсичных и ядовитых веществ.

Преимущества перекрытия

  • Устойчивость к огню – пенобетон относится к первому классу огнестойкости, не горит и не плавится, способен выдерживать воздействие открытого огня на протяжении нескольких часов без потери качества;
  • Низкие показатели теплопроводности – пенобетон не требует дополнительного утепления;
  • Паропроницаемость – пенобетон не препятствует естественной циркуляции воздуха, тем самым создает оптимальных микроклимат в помещении;
  • Морозостойкость;
  • Шумоизоляция;
  • Долговечность.

Выраженных недостатков у пенобетонных перекрытий нет, главный минус материала – это невозможность использования при многоэтажном строительстве. Пенобетон применяют только при высоте здания не больше трех этажей.

Благодаря своим характеристикам пенобетон стал одним из самых востребованных материалов на строительном рынке. Его используют для строительства жилых и нежилых домов, промышленных и сельскохозяйственных помещений, оград, перегородок и многого другого.

Виды перекрытий из пенобетона

В зависимости от технологии выполнения плиты перекрытия из пенобетона разделяются на два вида:

  • Монолитные плиты;
  • Сборно-монолитные.

Монолитные перекрытия

Этот вариант перекрытий формирует ровную плоскую основу, которая обладает повышенными теплоизоляционными и прочностными характеристиками.

Монтаж монолитных перекрытий из пенобетона осуществляется путем заливки раствора в заранее установленную опалубку. Для постройки опалубки используют фанеру или деревянные доски.

Опалубка должна выдерживать нагрузку не менее 500 кг на квадратный метр.

Монолитные пенобетонные перекрытия

Монолитные перекрытия в обязательном порядке армируются, это необходимо для распределения нагрузки и повышения прочности конструкции.

Есть несколько вариантов армирования:

  • Поверх монолитной плиты;
  • Заливка раствора пенобетона в заранее установленную арматуру;
  • Использование стального листа профнастила.

Профнастил используют при установке перекрытий между этажами. Для этой цели бегут гофрированные листы, изготовленные из стали марки Н (в основном их применяют при обустройстве кровли здания). На листах наносят специальные насечки для увеличения цепкости основания с бетоном, а также приваривают вертикальные анкеры.

Основные преимущества монолитной плиты:

  • Способность выдерживать большие нагрузки;
  • Крепость и долговечность конструкции;
  • Доступная ценовая категория;

Преимущества монолитной плиты

  • Низкая теплопроводность материала;
  • Звукоизоляция;
  • Невысокая нагрузка на конструкцию за счет легкости пенобетона;
  • Заливка пенобетонного раствора при большом расстоянии между несущими стенами;
  • Формирование плиты нестандартных размеров и конфигураций.

Несмотря на большой список достоинств, монолитные пенобетонные перекрытия обладают несколькими недостатками:

  • Сложно рассчитать нагрузочную способность;
  • Для полного высыхания бетона и набирания им достаточной прочности требуется много времени;
  • Необходимость использования специальной техники для изготовления раствора и подачи его на объект;
  • Необходимость четко соблюдать рецептуру, любое отклонение приведет растрескиванию;
  • Сложность проведения работ при отрицательной температуре окружающей среды.

Сборно-монолитные перекрытия

Следующий вариант перекрытий – это сборно-монолитные перекрытия из пенобетона, укладка которых предполагает использование цельных пеноблоков в сочетании с жидким раствором бетона.

На производстве изготавливается конструкция из пеноблоков, балок и металлического каркаса, который представляет собой сваренные металлические прутья. При монтаже конструкции на балки укладывают листы ламинированной фанеры.

Опалубка для сборно-монолитной конструкции не требуется, ее роль выполняют ряды пеноблоков. Ряды необходимо установить на одинаковом расстоянии друг от друга, а потом залить межблочное пространство раствором бетона.

При кладке блоков необходимо оставить вентилируемый зазор, его толщина должна составлять около 3 сантиметров.

Плюсы сборно-монолитной конструкции перекрытий:

  • Пароизоляция;
  • Высокие показатели шумоизоляции;
  • Увеличенный запас прочности;

Сборно-монолитные перекрытия

  • Простота работы – можно выполнить самостоятельно;
  • Нет необходимости в привлечении специальной техники.

Выбирая из этих двух видов перекрытий, специалисты отдают предпочтение монолитным плитам перекрытия. Несмотря на то, что их монтаж не отличается простотой, они компенсируют это своими техническими свойствами – более высокие показатели прочности, однородность структуры, отсутствие межплиточных швов.

Особенности монтажа перекрытий из пенобетона

Установка каждого типа плит перекрытия имеет свои особенности, поэтому рассматривать их алгоритмы работы мы будем по отдельности.

Монолитное перекрытие из пенобетона

Для работы используется раствор бетона, изготовленный на производстве, заливать пенобетон, который был произведен кустарным методом, запрещено. Так же запрещается проводить работы поэтапно, то есть готовить смесь небольшими порциями и поочередно заливать в опалубку.

Монтаж перекрытий из пенобетона

Установка монолитных плит перекрытия осуществляется посредством заливки раствора в опалубку, которая изготавливается из металлических или деревянных элементов.

У производителей можно приобрести опалубку стандартного типа, а можно изготовить ее самостоятельно.

Алгоритм монтажа монолитной плиты:

  • В первую очередь, установить вертикальные опоры будущей конструкции;
  • На опорах закрепить поперечные горизонтальны брусья;
  • Собрать и установить опалубку, тщательно ее закрепить;
  • Осмотреть конструкцию, найти и загерметизировать все трещины и зазоры, чтобы раствор не вытек;
  • Расположить в опалубке арматуру, обеспечив расстояние 4 см от уровня щитов;
  • Установить маяки, которые позволят контролировать толщину слоя. В среднем толщина плиты должна составлять 16 – 18 см;
  • Залить раствор пенобетона в опалубку по маякам и разровнять – для работы потребуется бетононасос.

Раствор пенобетона должен иметь однородную структуру.

Полное застывание бетонной плиты наступает спустя 4 недели, по истечении этого времени можно снять опалубку и продолжить строительные работы.

Подготовка к застыванию бетонной плиты

Сборно-монолитная конструкция

Установка сборно-монолитной плиты не отличается сложностью, все работы можно выполнить самостоятельно без привлечения специальной техники. Работы по монтажу проводятся в два этапа. В первую очередь, на заводе изготавливаются элементы будущей конструкции – несущие опоры и пеноблоки.

Далее происходит монтаж каркаса на строительном объекте. Установка несущих опор и поперечных балок, сверху на которые происходит укладка пеноблоков.

Специалисты советуют для придания жесткости конструкции дополнительно усилить несущие балки, залив у основания раствор бетона.

Ход работы:

  • Установить и закрепить опорные балки на расстоянии 60 см друг от друга;
  • Уложить поперечные перекладины, расстояние между ними не должно превышать ширину пеноблока;
  • Установить ряды пенобетонных элементов, которые сыграют роль опалубки;
  • Произвести армирование плиты перекрытия — для этого среди рядов пеноблоков уложить металлические прутья.

Сборно-монолитная конструкция

Произвести заливку бетонной смеси – поочередно залить каждый ряд, разровнять и тщательно утрамбовать раствор. Для трамбовки желательно использовать вибрационную машину.

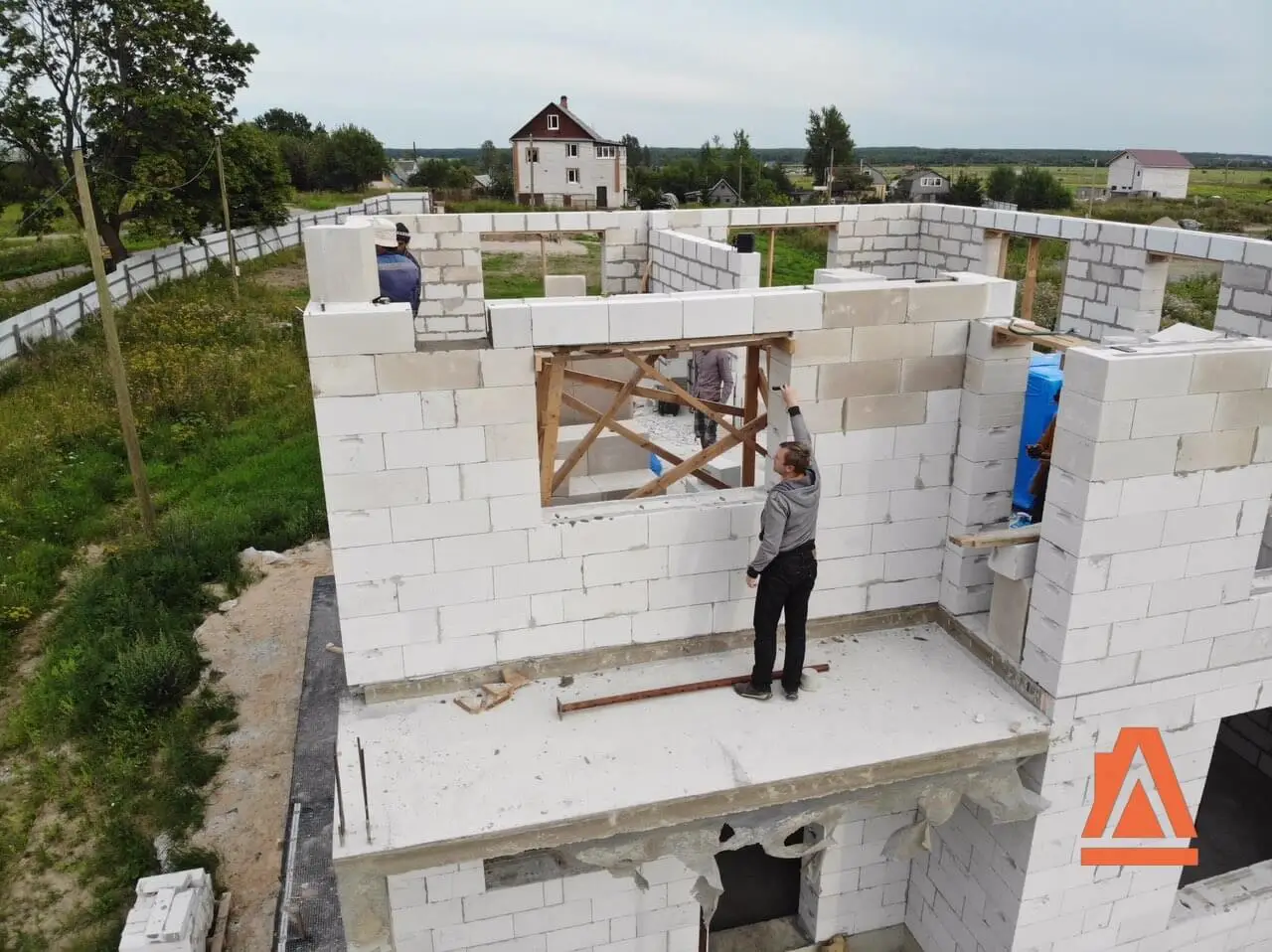

Какие перекрытия выбрать для газобетонного дома

Чтобы определиться с выбором перекрытия для газобетонного дома, для начала необходимо произвести расчеты по несущей способности стен, то есть, какую максимальную нагрузку способны выдержать стены.

Ведь если стены у вас толщиной всего 200 мм из газобетона D400 классом прочности B1.5, и при этом длина пролета довольно большая, то несущей способности для монолитного или плитного перекрытия может не хватить. В такой ситуации нужно применять деревянные, газобетонные или сборно-монолитные перекрытия.

Также важными факторами, влияющими на выбор перекрытий являются:

  1. Несущая способность перекрытия
  2. Максимальная длина пролета
  3. Звукоизоляция
  4. Стоимость
  5. Время возведения
  6. Возможность подъезда спецтехники

Про все эти факторы и нюансы мы расскажем далее, рассматривая и сравнивая каждый из вариантов перекрытий.

Типы перекрытий:

  • Монолитное
  • Сборно-монолитное
  • Железобетонные плиты
  • Газобетонные плиты
  • Деревянные или металлические балки

Железобетонные плиты перекрытия

Плиты перекрытий являются частым выбором для домов из газобетона. ЖБ-плиты обладают следующими преимуществами и недостатками:

  1. Невысокая стоимость.
  2. Хорошая несущая способность (от 400 до 800 кг/м2).
  3. Высокая скорость монтажа самих плит.
  4. Хорошая звукоизоляция перекрытия.
  5. Длина плиты до 9 метров.
  6. Для монтажа требуется нанимать кран.
  7. Необходимо строить армопояс по периметру стен.

Газобетонные плиты перекрытия

Изготавливаются такие перекрытия из армированного автоклавного газобетона плотностью D500 или D600. Возможно заказать на заводе свой вариант плит. Хоть теплоизоляция у этих перекрытий и хорошая, но смысла в ней мало, так как второй этаж также нужно отапливать, и разделять их теплоизоляцией смысла мало.

Если рассматривать газобетонное перекрытие как потолок от холодного чердака, то это слишком дорого, дешевле сделать из деревянных балок, утепленных минеральной ватой.

Достоинства и недостатки:

  1. Высокая скорость монтажа.
  2. Легкость плит.
  3. Отличная теплоизоляция.
  4. Можно обойтись без армопояса, хотя он желателен.
  5. Средняя несущая способность (до 600 кг/м2).
  6. Длина плит до 6,4 метров.
  7. Высокая стоимость.
  8. Требуется нанимать кран.

Монолитное перекрытие

Главное преимущество монолитных перекрытий в том, что можно залить перекрытие практически любой формы, что дает большую свободу при планировке дома. Для усиления конструкции, делают укрепленные армированные балки, повышающие несущую способность перекрытий и возможную длину пролета. В отличии от плит перекрытия, монолит распределяет нагрузку по всему периметру стен.

Достоинства и недостатки:

  1. Несущая способность (до 1000 кг/м2).
  2. Длина пролетов до 9 метров.
  3. Отличная звукоизоляция.
  4. Не требуется армопояс.
  5. Требуется нанимать бетономешалку и бетононасос.
  6. Самая большая стоимость из всех вариантов перекрытий.
  7. Долго возводить и ждать затвердения бетона.

Если вы планируете в доме большие залы и комнаты, то для монолитного перекрытия несущей способности самого газобетона может не хватить, в таком случае можно применять жби колонны, усиленные плиты и балки. Ознакомиться с такими железобетонными изделиями вы можете по ссылке.

Сборно-монолитное перекрытие

Сборно-монолитные перекрытия состоят из заводских армированных балок, между которыми устанавливаются газобетонные блоки, выступающие как заполнители. Сверху укладывается арматура и заливается высокомарочный бетон М250-М300.

Достоинства и недостатки:

  1. Длина пролета до 9 метров.
  2. Свобода в планировке.
  3. Не требуется наличие армопояса.
  4. Относительно небольшой вес.
  5. Несущая способность (до 600 кг/м2)
  6. Средняя цена.
  7. Большая экономия бетона, в сравнении с чистым монолитом.
  8. Хорошая звукоизоляция.
  9. Не требуется монтаж армопояса.
  10. Не требуется наличие крана.

Деревянные перекрытия

Данное перекрытие также очень распространено, и изготовить его можно силами двух людей, без привлечения спецтехники. В качестве балок применяются массивные бруски из цельного или клееного дерева толщиной до 200 мм и высотой до 400 мм. Балки должны быть обработаны антисептиком, а зоны опирания их на стены должны быть гидроизолированы мастикой или рубероидом. Шаг балок зависит от предполагаемых нагрузок и варьируется от 300 до 600 мм.

Достоинства и недостатки:

  1. Самая низкая стоимость.
  2. Высокая скорость монтажа.
  3. Не требуется наличие спецтехники.
  4. Низкая несущая способность.
  5. Плохая звукоизоляция.
  6. Требуется наличие армопояса.
  7. Максимальная длина пролета – 6 метров.

Можно сделать пролет и больше шести метров, но тогда образуется прогиб, и несущая способность уменьшится.



Можно ли класть плиты перекрытия на пеноблок |

В условиях, когда постоянно развиваются технологии и изобретаются новые типы материалов, строительство не стало исключением. Новые виды материалов намного легче и надежнее, они весьма прочные и достаточно удобные в использование. Одним из таких материалов является пеноблок или пенобетон. С его помощью можно быстро возвести жилые дома или другие типы зданий.

Очень часто в разных постройках встречается использование пеноблоков, и это неудивительно. Бывают моменты, когда во время работ необходимо уложить плиты перекрытия. И здесь возникает вопрос: можно ли это делать, и если нет, то почему?

Пеноблок: особенности материала

Чтобы произвести пеноблок, необходимо смешать несколько видов материалов:

  • песок;
  • цемент;
  • вода;
  • различные химические добавки.

Все это отправляется в своеобразный производственный миксер. Соотношения составляющих зависит от марки будущего материала, которая определит их надежность, массу и придаст определенных теплоизоляционных характеристик. Когда смесь хорошо перемешана, в нее отправляют пенообразователи.

Изготовленный пенобетон переливают либо в объемную форму, либо в специально подготовленные формочки необходимых для производства размеров. Для застывания нужно 4 – 5 часов, затем блоки переводятся на сушку, которая происходит с помощью естественных процессов. По времени это займет до 2-3 недель.

Важно! Если пеноблок залит в одну большую форму, по концовке его разрезают на меньшие части для удобства в использование.

Для приобретения окончательной прочности материалу нужно порядка шести-семи недель. По своему составу они очень экологичны и в этом плане уступают только дереву.

Из-за своей пористой фактуры материал может регулировать влажность в помещение – он может впитывать и отдавать воду, при этом не образовывая плесени.

Важно! Пеноблоки не горят, потому что имеют высокую степень огнестойкости. Это делает его безопасным материалом, которым не интересуются никакие ни насекомые, ни грызуны.

Укладка плит перекрытия на пеноблок

Строители отмечают, что нельзя просто так взять и уложить плиты перекрытия на данный материал. Он хотя и прочный по своему составу, но в этом случае необходимо предпринять определенные меры и создать необходимые условия.

Чтобы успешно выполнить работы по перекрытию, следует:

  1. Необходимо по всему периметру стен, которые будут участвовать в укладке плит, сделать монолитный ж/б пояс, ширина которого должна быть равна толщине стены, а высота не превышать 250 миллиметров. При этом должно быть выполнено армирование с помощью каркаса, состоящего из арматуры. Ее диаметр должен колебаться в районе 12 АIII и иметь анкеры, на которые будут привариваться плиты перекрытия к петлям монтажного характера.
  2. Плиты должны иметь опору не меньше 200 миллиметров;

Иногда перекрытие стен, состоящих из пеноблока, не является рациональным и целесообразным решением. Все упирается в высоту сооружения. Если высота не превышает двухэтажное здание, то стены из пеноблока выдержат нагрузку. Но если здание выше, то не стоит прибегать к таким решениям.

Класть плиты перекрытий на стену выполненную из пеноблока можно лишь в том случае, если будут соблюдены некоторые условия.

Укладка плит перекрытий

Так толщина стен из пеноблоков не должна быть меньше тридцати сантиметров, а опирание плит не меньше двадцати сантиметров.

Так же необходимо по всему периметру стен как внутри так и снаружи сделать железобетонный пояс, который будут толщиной в стену, а высотой 25 сантиметров.

Армопояс должен быть толщиной в стену, а выстой25 см.

Этот пояс должен быть с армированным каркасом. Такой пояс будет очень правильно и равномерно распределять нагрузку по всей стене, что позволит избежать точечного давления на пеноблок, которое может привести к разрушению или деформации. Этот пояс ещё делает более жёстким и прочным весь дом.

Устройство армопояса под плиты перекрытий

Иногда лучше всё-таки будет сделать перекрытия с помощью деревянных балок или же залить монолитную плиту, ведь такие способы не такие дорогие и не трудоёмкие, а значит и более правильные. Но каждый выбирает сам.

Главное преимущество строительства домов из блоков ячеистых бетонов — сравнительно низкая цена и небольшое количество потраченного времени. Прочный пористый материал позволяет возводить здания в несколько этажей. Дом может быть полностью построен с использованием пеноблоков или в сочетании с другими материалами.

Особенности возведения стен из пеноблока

Материал бывает двух видов. Его отличают по качеству — автоклавные или неавтоклавные. Для несущих стен подходят автоклавные пеноблоки. Они прочнее, качество материала выше, а сам блок имеет более четкую геометрию. Кроме того, необходимо выбирать подходящую марку прочности. Для таких стен используют блоки из бетона не ниже М500 В2,5.

Стены из пеноблоков возводятся довольно быстро. Однако для правильности и прочности кладки нужно соблюдать несколько правил. Самый первый ряд должен быть качественно уложен и отрихтован. Для этого используют лазер или нивелир. Все недостатки кладки следует исправить, для этого поверхность стачивается или срезается ножовкой. Между фундаментом и основанием стены обязательно прокладывается гидроизоляция в два слоя. Обычно это рубероид, уложенный на горячий битум.

Пеноблоки укладываются по такой же схеме, как и кирпичи, со сдвигом на полблока относительно предыдущего. Начало укладки проводят от углов, двигаясь к середине стены. При необходимости последний блок, который кладется посередине, подрезают до нужного размера.

Между укладкой каждого следующего ряда должно пройти не менее 3 часов.

Второй ряд кладки выполняется по такому же принципу. Начинают от углов, затем идут к середине стены. При этом шнурки-маяки переносятся на ряд выше. Следует помнить о перевязке блоков в углах. Если на первом ряду блок уложен вдоль торцевой стены, то во втором он укладывается вдоль боковой.

При устройстве оконных или дверных проемов монтируют несъемную опалубку из пеноблоков. Делают это сверху и снизу проема. Полость нужно армировать и забетонировать. Это устройство необходимо для распределения нагрузки под проемами. Не соблюдение процесса приведет к растрескиванию стен.

Каждый четвертый ряд кладки армируют. Без этого стены не справятся с нагрузкой. Поэтому специальным инструментом на верхней поверхности блока делают две параллельные бороздки, которые необходимо выполнить по периметру всего здания, скругляя их на углах. Скругления должны быть максимально плавные с большим радиусом. В бороздки укладывается арматура, затем их заполняют цементным раствором. Арматуру укладывают внахлест, оставляя не менее 20 см.

Для кладки пеноблоков используют два вида раствора — клеевой или цементный. Перед укладкой блоки следует очистить, а также проверить поверхность на сколы и трещины. В обоих случая первый ряд укладывается на цементный раствор, который наносится зубчатым шпателем.

Технология производства пенобетонного блока влияет на выбор процесса укладки стен.

Разница заключается в том, что с использованием цементного раствора пеноблоки укладываются в два ряда, чтобы избежать утечки тепла. Кладка с клеевым раствором производится в один ряд. При использовании клея, его наносят на горизонтальные и стыковочные швы.

Укладка плит перекрытия на пеноблок

В доме из пеноблоков перекрытие может быть выполнено из любого материала. Оно может быть сборным или монолитным. Сборные, в свою очередь, бывают деревянными, металлическими или плитными. Минимальный размер площади опирания плиты перекрытия на стену — 25 см. При выборе любого материала для перекрытия предварительно нужно уложить армопояс.

Монолитное перекрытие отличается долговечностью и огнеустойчивостью.

Укладка перекрытия на стены из пеноблоков ничем не отличается от укладки на стены из других материалов — бетона или кирпича. При использовании деревянных балок используют рубероид для гидроизоляции. Между утеплителем и плитой перекрытия необходимо оставить температурный зазор 1-2 см.

Монолитный железобетонный пояс

Армирующий пояс необходим для равномерного распределения нагрузки от выше лежащего перекрытия и остальной конструкции дома. Такой пояс применяется в строительстве домов из разных блочных материалов. Он способен компенсировать склонность пенобетонных блоков к изгибам и разрушениям.

При использовании деревянных перекрытий или крыши армопояс не делают. В таком случае устраивают специальные площадки для балок.

Для изготовления армирующего пояса используют съемную опалубку. Несъемный вариант для этого процесса не подходит. После установки в опалубку укладывают арматуру, затем производят ее перевязку. В полученную конструкцию заливают тяжелый бетон. После заливки он должен застыть и набраться прочности. На это уходит от 1 до 1,5 месяцев. Раньше этого времени производить укладку нельзя. Перед возведением перекрытий опалубка снимается.

Возведение опор

Помимо горизонтального армирующего пояса необходимо возвести вертикальные стойки из бетонных частей или армированного монолита. Они устанавливаются в углах здания и по периметру, на расстоянии не менее 4 м. Возможно возведение армостоек в местах, где предполагается дополнительная нагрузка, тогда стойки могут располагаться на плане несимметрично.

Возведение вертикальных армированных опор производится с помощью опалубки. Она устанавливается вертикально по углам здания. Внутрь опалубки закладывается арматура и перевязывается, туда заливают бетон, которому дают время застыть.

Количество и необходимость установки вертикальных армопоясов определяется, исходя из площади и этажности здания.

Вес и наличие стоек учитывается при расчете нагрузки конструкций верхних этажей и кровли. Бетонные стойки и пояс жесткости создают общий прочный контур будущего здания.

В здании, построенном из пенобетонных блоков, возможно использование монолитного перекрытия с арматурой или перекрытий из других материалов, в том числе из ячеистого бетона. При выборе следует учесть нагрузку и этажность. Соблюдение технологии кладки стен и возведения перекрытий поможет построить прочный современный дом за короткие сроки.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
