Можно ли телефонный кабель прокладывать вместе с электрическим: Прокладка слаботочных кабелей. | О ремонте квартир

Прокладка слаботочных кабелей. | О ремонте квартир

Все кабеля, не относящиеся к электрическим (силовым), принято называть слаботочными.
В квартирах — это обычно кабеля для телевизора, телефона и интернета.

Как же осуществить скрытую проводку таких проводов? В принципе варианты те же самые, что и для электрического кабеля — штробы и короба, плюс 2-3 кабеля можно засунуть в плинтус с кабель-каналом.

Слаботочную проводку нельзя укладывать вместе с силовым кабелем (в одной штробе, коробе) во избежание возгорания, нагрева слаботочки, что может вызвать некорректную работу или даже взрыв подключенного к ней оборудования.

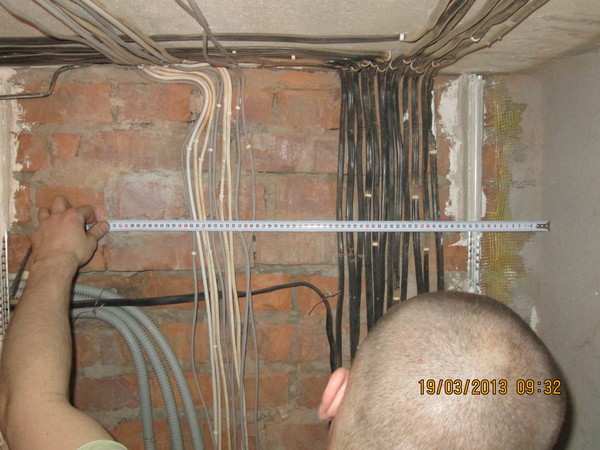

Кроме того, чтобы избежать наводки, силовые и слаботочные кабеля следует прокладывать на расстоянии минимум в 20 см. друг от друга.
Наводка может создавать помехи телевизионного и радио сигналов, ухудшать скорость передачи данных по сетевому кабелю.
На коротких участках (например, для подводки к розеткам) прокладывать такие кабеля можно, т.

к. воздействие электромагнитных полей будет минимально — для возникновения наводки нужна определенная протяженность провода для нарастания фона. Чем длиннее провод, тем более сильные помехи могут на нем возникнуть.

Еще одним вариантом прокладки слаботочки является укладка кабелей над подвесным потолком.

Очень удачно для этих целей сделать подвесной потолок в коридоре. Там можно спрятать и краб (разветвитель) для телевизионного кабеля, и коммутатор для сетевых проводов, и сами кабеля от них, расходящиеся по комнатам.

Телевизионный кабель.

Хорошее качество обеспечит коаксиальный кабель марки RG-6. Краб лучше брать подороже, с более именитым производителем, чтобы на нем сильно не терялся сигнал.

Телефонный кабель.

Отлично будет работать даже самый дешевый тонюсенький двухжильный кабель в одиночной оплетке. Телефонная связь совершенно не прихотлива к характеристикам кабеля.

Кабель для сети Интернет.


Подойдет любой фирмы кабель «витая пара» UTP4 (восьмипроводный).
Особенностью витой пары является то, что ее нельзя скручивать. Иначе скорость передачи данных до вашего компьютера намного ухудшится по сравнению с цельным проводом. Нельзя также прокладывать такой кабель на расстояние больше чем 100 метров, — сигнал вообще не дойдет.

Вместо скрутки применяются коммутаторы (свитчи) — устройства, выполняющие функции наподобие телевизионного краба. Только в отличие от него свитчи больше по размеру и требуют электропитания. Причем вилка у коммутаторов выполнена в виде блока питания. Самые маленькие свитчи — 5-портовые. Даже если нужно подключить всего 2 компьютера придется покупать все равно такой.

Кабель для интернета, а также коммутатор можно приобрести в компьютерных магазинах. Фирма Acorp производит самые дешевые, но не очень хорошие свитчи. Лучше приобрести D-link или Planet.

Для всех этих трех видов кабелей в продаже имеются специальные слаботочные розетки. Маркируются они по типу разъема: телевизионный штепсель, RJ-11 — для телефона, RJ-45 — для интернета. Есть розетки, сочетающие сразу несколько разъемов.

10 вещей, которые не следует делать при прокладке сети

Иногда за прокладку сетевых кабелей берутся люди без соответствующих знаний и навыков, занимающиеся этим просто в силу своих обязанностей, например, телефонисты или электрики. Но сетевой кабель — штука капризная, и в отличие от телефонных проводов, кабель передачи данных (имеется в виду витая пара, а не об оптоволокно) ошибок не прощает. Вот 10 ошибок, которых следует избегать при прокладке сети.

1. Отсутствие планов на будущее. Возможно в данный момент вас устраивает скорость передачи данных 100 Мбит/с (хотя стандартная составляет 1 Гбит/с). Но предположим, ваш офис собирается переехать и вам придется прокладывать сеть заново. Что вы выберете — вчерашние технологии или то, что будет удовлетворять вашим потребностям еще несколько лет? Наиболее дорогостоящей частью проекта являются расходы на саму прокладку кабеля. И хотя кабель с наивысшими характеристиками обойдется недешево, вам стоит выбрать кабель достаточно высокого класса.

Можно выбрать не самый дорогой — в конце концов, зачем вам сейчас 10 Гбит/с — но и не самый дешевый.

2. Использование различных кабелей для передачи голоса и данных. Когда-то витая пара была дорогим удовольствием, поэтому для передачи данных использовался один кабель, а для передачи голоса — другой, более дешевый. Сегодня для прокладки сети тоже требуются затраты, но основную часть расходов составляет работа, а не стоимость кабеля. Кроме того, с появлением IP-телефонии, для передачи голоса можно использовать кабели передачи данных + коммутатор Ethernet. Так вы можете сэкономить на прокладке нескольких кабелей. Если же вы собираетесь использовать отдельный телефонный кабель, подберите тип, соответствующий кабелю передачи данных.

3. Отсутствие кабельного менеджмента. Менеджмент кабельных систем часто рассматривается как излишняя роскошь. Использование лестничных лотков, кабельных стоек и т.п. увеличивает стоимость проекта. Но это значительно облегчает текущее обслуживание. Ведь кабельные работы не ограничиваются только прокладкой. Вам, возможно, потребуется добавлять кабели, и тогда придется всё менять. Обязательно разметьте соответствующие кабели цветовым кодом или каким-либо другим способом, чтобы впоследствии кабели было легко идентифицировать.

4. Прокладка кабеля параллельно с электропроводкой. Для сетей используется неэкранированная витая пара. Электрический ток, идущий по проводам, индуцирует магнитное поле. При прокладке неэкранированного кабеля параллельно с электропроводкой, это магнитное поле наводит помехи и искажает сигнал. Во многих случаях сигнал просто не будет доходить или же существенно снизится скорость передачи данных. Если уж вам приходится приближаться к электропроводке, пересекайте её перпендикулярно, а не параллельно.

5. Прокладка кабеля рядом с устройствами, дающими помехи. Источником помех являются не только электрические провода. Люминесцентные светильники, электродвигатели и другие объекты, создающие электромагнитные поля, могут повредить работе вашей кабельной инфраструктуры. Учтите это при составлении проекта.

6. Игнорирование ограничений расстояния. Типичное ограничение расстояния для витой пары со скоростью 10 Гбит/с — 100 м. Однако, если вам нужна более высокая скорость, необходимо учитывать ограничения, связанные с типом используемого кабеля. Например, для 10 Гб/с до 100 метров нужен кабель категории 6а и выше.

7. Несоблюдение требований пожарной безопасности. Это важно, прежде всего, потому, что пренебрежение правилами безопасности может создать угрозу жизни вашему персоналу. Например, во многих зданиях запрещено использовать кабели с ПВХ-оболочкой, потому что при их возгорании выделяются токсичные вещества. Если не соблюдать требования, предъявляемые к напряжению в кабеле, вы рискуете штрафом или предписанием на замену кабеля. Поэтому перед началом работ убедитесь, что подрядчик знаком с требованиями пожарной безопасности и постановлениями местных органов власти.

8. Отсутствие тестирования кабельной инфраструктуры. Когда сеть проложена, необходимо проверить каждый кабель с помощью специального оборудования, чтобы убедиться, что он пригоден к эксплуатации. Тестирование включает в себя проверку соответствия длины и спецификации кабеля вашим потребностям. Если вам нужен 1 Гбит/с, необходимо убедиться, что кабель поддерживает такую скорость передачи данных.

9. Нарушение стандартов. Вы знаете, что внутри кабеля восемь отдельных проводов. Так почему бы не обжать их наугад, используя одну и ту же схему с обоих концов кабеля? Это плохая идея. Стандарты EIA/TIA-568-A и В, описывающие схему обжима кабелей, написаны не просто так. При нарушении этих стандартов даже для одного кабеля, вы рискуете снижением общей производительности сети.

10.

Неиспользование кабеля, когда он вам нужен. Добавляя коммутатор Ethernet, вы волей-неволей рискуете внести элемент нестабильности в хорошо продуманную сеть. Часто люди используют мини-свитчи, когда им нужно добавить 1-2 порта, что говорит об отсутствии планирования трафика. Это может стать настоящей проблемой в зависимости от того, зачем потребовались дополнительные порты. Если новые услуги требуют дополнительных сетевых ресурсов, лучше проложить еще один кабель (или два).

По материалам techrepublic.com

Дополнительные материалы

Среды передачи данных | Hyperline

Любовь Горшкова, Григорий Ефимов

При построении сети необходимо, прежде всего, определить, при помощи какого носителя следует передавать связные сигналы, которые принято называть слаботочными.

Под средой передачи данных понимают физическую субстанцию, по которой происходит передача электрических сигналов, использующихся для переноса той или иной информации, представленной в цифровой форме.

Среда передачи данных может быть естественной и искусственной. Естественная среда — это существующая в природе среда; чаще всего естественной средой для передачи сигналов является атмосфера Земли, но возможно также использование других сред — безвоздушного пространства, воды, грунта, корабельного корпуса и т.д. Соответственно под искусственными понимают среды, которые были специально изготовлены для использования в качестве среды передачи данных. Представителями искусственной среды являются, например, электрические и оптоволоконные (оптические) кабели.

Будем рассматривать среды передачи данных согласно их распространенности, поэтому начнем со сред передачи данных, которые мы решили называть искусственными.

Искусственные среды. Классификация и применение

Типичными и наиболее распространенными представителями искусственной среды передачи данных являются кабели. При создании сети передачи данных выбор осуществляется из следующих основных видов кабелей: волоконно-оптический (fiber), коаксиал (coaxial) и витая пара (twisted pair). При этом и коаксиал (коаксиальный кабель), и витая пара для передачи сигналов используют металлический проводник, а волоконно-оптический кабель — световод, сделанный из стекла или пластмассы.

Справедливости ради следует отметить, что помимо оптических волокон, для передачи слаботочных сигналов в электронике применяют углеродные волокна (carbon fibers). Такая «экзотическая» среда применяется, в частности, для соединения усилителей мощности с акустическими колонками класса high-end (считается, что электрический сигнал, передаваемый по такому «акустическому» кабелю, испытывает меньшее рассеяние, чем в металлическом кабеле). В такой аппаратуре применяют также кабели из серебра, что обеспечивает получение так называемого «серебряного» звучания.

Но не будем отвлекаться. Прежде чем в 1992 году были одобрены стандарты на сеть Ethernet в части установки неэкранированной витой пары, в большинстве локальных сетей использовался коаксиальный кабель. Но в последующих инсталляциях, в основном, использовали более гибкую и менее дорогостоящую среду — неэкранированную витую пару. Кроме того, все большее распространение получает волоконно-оптический кабель за счет своих лучших характеристик по сравнению с электрическими кабелями. Однако волоконно-оптический кабель обладает существенным недостатком — высокой стоимостью, поэтому он чаще всего используется в магистральной сети, а до рабочих мест протягивается пока еще относительно редко. (Кстати, волоконно-оптические кабели также широко используются для соединения проигрывателей с усилителями в аудиоаппаратуре класса high-end.)

При выборе кабеля, особенно электрического, возникает противоречие между достижением высокой скорости передачи и покрытием большого расстояния. Дело в том, что можно увеличить скорость передачи данных, но это уменьшает расстояние, на которое данные могут перемещаться без восстановления (регенерации). В таких ситуациях могут помогать устройства, осуществляющие регенерацию сигналов, в частности, повторители и усилители. Однако при этом некоторые ограничения накладывают физические свойства кабеля. Так, электрические кабели обладают характеристикой, считающейся косвенной, — импендансом (чем выше импенданс — тем выше сопротивление), которая может стать источником осложнений при попытке соединить два кабеля с различным импендансом.

Коаксиальный кабель

Коаксиальный кабель(coaxial), или коаксиал имеет длинную историю. Если в вашем доме есть кабельное телевидение, то вы имеете коаксиальный кабель. Кабельное телевидение использует те же самые принципы, что и широкополосная передача, применяемая в сетях передачи данных. Широкополосная сеть и кабельное телевидение используют важное достоинство коаксиального кабеля — его способность передавать в один и тот же момент множество сигналов. Каждый такой сигнал называется каналом. Все каналы организуются на разных частотах, поэтому они не мешают друг другу.

Коаксиальный кабель обладает широкой полосой пропускания; это означает, что в ней можно организовать передачу трафика на высоких скоростях. Он также устойчив к электромагнитным помехам (по сравнению с витой парой) и способен передавать сигналы на большое расстояние. Кроме того, с технологией передачи сигналов по коаксиальному кабелю хорошо освоились многие поставщики и инсталляторы как кабельных систем, так и различных сетей передачи данных.

Коаксиальный кабель состоит из четырех частей (см. рис. 1). Внутри кабеля размещена центральная жила (проводник, сигнальный провод, линия, носитель сигнала, внутренний проводник), окруженная изоляционным материалом (диэлектриком). Указанный слой изоляции охвачен тонким металлическим экраном. Ось металлического экрана совпадает с осью внутреннего проводника — отсюда и следует название «коаксиал». И, наконец, внешней частью кабеля является пластиковая оболочка.

Центральная жила может состоять из одного сплошного проводника (одножильный) или нескольких, являющихся одним проводником (многожильный). Она обычно выполнена из меди, медного сплава с оловом или серебром; алюминия или стали с медным покрытием. Диэлектрик — полиэтилен или тефлон с воздушной прослойкой или без нее. Экран может быть выполнен в виде фольги или оплетки. Внешняя оболочка изготавливается из поливинилхлорида или полиэтилена (noplenun), тефлона или кинара (plenun).

Внешний экран может быть выполнен из фольги, оплетки или из их комбинаций. Возможна также многослойная (например, четырехслойная) защита.

Существует несколько размеров коаксиального кабеля. Различают толстый (диаметром 0.5 дюйма) и тонкий (диаметром 0.25 дюйма) коаксиальные кабели. Толстый коаксиальный кабель более крепкий, стойкий к повреждению и может передавать данные на более длинные расстояния, но недостатком такого кабеля является сложность его подсоединения.

Заметим также, что существуют такие разновидности коаксиального кабеля, как твинаксиал, тринаксиал, quad-кабель и т.д.

Витая пара

Витая пара (TP — twisted pair) — кабель, в котором изолированная пара проводников скручена с небольшим числом витков на единицу длины. Скручивание осуществляется для уменьшения внешних наводок (наводок от внешних источников) и перекрестных наводок (наводок от одного проводника другому проводнику из одной и той же пары). Часто кабель на витой паре (точнее, на нескольких, как правило, 4 витых парах) называют просто «витая пара», хотя, конечно, это -профессиональный жаргон. Заметим попутно, что витая пара была изобретена Александром Беллом в 1981 году.

В последние несколько лет производители витой пары научились передавать данные по своим кабелям с высокими скоростями и на большие расстояния. Некоторые из первых локальных сетей на персональных компьютерах, например, Omninet или 10Net, использовали витую пару, но могли передавать данные только со скоростью 1 Мбит/с. В 1984 году, когда была представлена сеть Token Ring, она обладала способностью пересылать данные со скоростью 4 Мбит/с по экранированной витой паре. А в 1987 году отдельные производители заявили, что сеть Ethernet может пересылать данные по неэкранированной витой паре, но компьютеры должны быть размещены на расстоянии, равном приблизительно 300 футов, а не 2000 футов, как было разрешено для соединения с помощью толстого коаксиального кабеля. Современные достижения сделали возможной передачу данных по кабелю на витой паре со скоростью 1 Гбит/с (по 250 Мбит/с в каждой из 4 пар).

По сравнению с волоконно-оптическими и коаксиальными кабелями, использование витой пары обладает рядом существенных преимуществ. Такой кабель более тонкий, более гибкий и его проще устанавливать. Он также недорог. И вследствие этого, витая пара является идеальным средством передачи данных для офисов или рабочих групп, где нет электромагнитных помех.

Однако, витая пара обладает следующими недостатками: сильное воздействие внешних электромагнитных наводок, возможность утечки информации и сильное затухание сигналов. Кроме того, проводники витой пары подвержены поверхностному эффекту — при высокой частоте тока, электрический ток вытесняется из центра проводника, что приводит к уменьшению полезной площади проводника и дополнительному ослаблению сигнала.

Несмотря на то, что существует несколько типов витой пары, экранированная (STP — shielded twisted pair) и неэкранированная (UTP — unshielded twisted pair) являются самыми важными (см. рис. 2). При этом кабель UTP не содержит никаких экранов, а кабель STP может иметь экран вокруг каждой витой пары и, в дополнение к этому, еще один экран, охватывающий все витые пары (кабель S-STP). Применение экрана позволяет повысить помехоустойчивость.

Материалы, используемые при изготовлении витой пары, аналогичны материалам, используемым при изготовлении коаксиального кабеля.

Стандарты TIA/EIA-568, 568А определяют категории для витой пары. Существуют 7 таких категорий. Самая младшая (Категория 1) соответствует аналоговому телефонному каналу, а старшая (Категория 1) характеризуется максимальной частотой сигнала в 600 МГц, при этом Категории 1…3 выполняются на UTP, а 4…7 — UTP и STP.

Многие специалисты высказывают сомнения по поводу целесообразности введения 7 категории, так как стоимость кабеля, соответствующего данной категории, приравнивается к стоимости волоконно-оптических кабелей, в то время как ведутся работы по созданию более дешевых волоконно-оптических кабелей.

Волоконно-оптический кабель

Волоконно-оптический кабель (fiber-optic cable) был разрекламирован как решение всех проблем, порождаемых медным кабелем. Такой кабель имеет огромную ширину полосы пропускания и может пересылать голосовые сигналы, видеосигналы и сигналы данных на очень большие расстояния. В связи с тем, что волоконно-оптический кабель для передачи данных использует световые импульсы, а не электричество, он оказывается невосприимчивым к электромагнитным помехам. Отличительной особенностью волоконно-оптического кабеля является также то, что он обеспечивает более высокую безопасность информации, чем медный кабель. Это связано с тем, что нарушитель не может подслушивать сигналы, а должен физически подключиться к линии связи. Для того чтобы добраться до информации, передаваемой по такому кабелю, должно быть подсоединено соответствующее устройство, а это, в свою очередь, приведет к уменьшению интенсивности светового излучения. К недостаткам волоконно-оптического кабеля следует отнести высокую стоимость и меньшее число возможных перекоммутаций по сравнению с электрическими кабелями, так как во время перекоммутаций появляются микротрещины в месте коммутации, что ведет к ухудшению качества оптоволокна.

По своей структуре волоконно-оптический кабель подобен коаксиальному кабелю (см. рис. 1). Однако вместо центральной жилы в его центре располагается стержень, или сердцевина, которая окружена не диэлектриком, а оптической оболочкой, которая, в свою очередь, окружена буферным слоем (слоем лака), элементов усиления и внешнего покрытия. Стержень и оболочка изготавливается как одно целое. Диаметр стержня составляет от 2 до нескольких сотен микрометров. Толщина оболочки — от сотен микрометров до единиц миллиметров. Буферный слой может быть свободным (жесткая пластиковая трубка) или плотноприлегающим. Свободный защищает от механических повреждений и температуры, прилегающий — только от механических повреждений. Элементы усиления выполняются из стали, кевлара и т.д., однако, могут иметь отрицательный эффект, например, элементы из стали могут притягивать разряды молний. Волоконно-оптический кабель с элементами усиления называется кабелем с усиленной конфигураций. В кабеле облегченной конфигурации пространство между внешней оболочкой и буферным слоем заполнено жидким гелием. Внешнее покрытие изготавливается аналогично покрытию электрических кабелей.

Волоконно-оптический кабель бывает одномодовым и многомодовым. Одномодовый кабель имеет меньший диаметр световода (5-10 мкм) и допускает только прямолинейное распространение светового излучения (по центральной моде). В стержне многомодового кабеля свет может распространяться не только прямолинейно (по нескольким модам). Чем больше мод, тем уже пропускная способность кабеля. Так, на 100 м максимальная частота сигнала на длине волны 850 нм для многомодового составляет 1600 МГц, для одномодового — 888 ГГц. Стержень и оболочка многомодового кабеля могут быть изготовлены из стекла или пластика, в то время как у одномодового — только из стекла. Для одномодового кабеля источником света является лазер, для многомодового — светодиод.

Для многомодового кабеля характерны следующие помехи: модальная дисперсия и хроматическая дисперсия. Модальная дисперсия заключается в том, что на большом расстоянии начинает сказываться многомодовость кабеля — световой импульс, идущий по самой длинной моде (неаксиальный луч) начинает «отставать» от импульса, идущего по центральной моде (аксиальный луч). В результате этого промежуток между импульсами должен быть больше, чем разница между аксиальным и неаксиальным лучами. Хроматическую дисперсию по другому можно назвать «эффектом радуги» — когда световой сигнал разделяется на световые компоненты., а так как волны света различной длины пропускаются световодом по-разному, то на больших расстояниях хроматическая дисперсия может привести к потере передаваемых данных — световые компоненты одного сигнала будут накладываться на световые компоненты другого.

Многомодовый волоконно-оптический кабель может быть со ступенчатым или плавным отражением сигнала. Кабель с плавным отражением сигнала имеет многослойную оболочку с разными коэффициентами отражения у каждого слоя, и лучшие характеристики по сравнению с кабелем со ступенчатым отражением сигнала.

Одномодовый кабель обладает наилучшими характеристиками, но и является самым дорогим. Многомодовый кабель из пластика является самым дешевым, но обладает самыми худшими характеристиками.

Радиоволновод (немного экзотики)

К искусственным средам передачи можно отнести радиоволноводы. Радиоволновод представляет собой полую металлическую трубку, внутри которой распространяется радиосигнал. Нужно отметить, что диаметр трубки должен соответствовать длине волны передаваемого сигнала. Обычно применяются короткие волноводы для передачи сигнала на передающую антенну. Однако есть сведения, что радиоволноводы применялись в военной отрасли для передачи сигналов на большие расстояния, причем коэффициент затухания сигнала был ниже, чем при использовании электрических кабелей. Но по мере развития технологий изготовления кабелей (в частности, волоконно-оптических) радиоволноводы перестали использоваться для передачи сигналов на большие расстояния.

Естественные среды

Рассматривая естественные среды передачи данных, сделаем следующие допущения: 1) так как наиболее используемой естественной средой является атмосфера (в основном, нижний слой — тропосфера), а различные сигналы распространяются в атмосфере по разному, то при рассмотрении данной среды различные виды сигналов будем рассматривать отдельно; 2) поскольку при спутниковой связи безвоздушная среда не накладывает каких-либо ограничений на проходящий через нее сигнал, а основные трудности сигнал спутниковой связи испытывает при прохождении атмосферы, — отдельно рассматривать безвоздушную среду не будем.

Атмосфера

Наибольшее распространение в качестве носителей данных в атмосфере получили электромагнитные волны. Здесь следует заметить, что от длины волны зависит характер распространения электромагнитных волн в атмосфере. Спектр электромагнитного излучения делится на радиоизлучение, инфракрасное излучение, видимый свет, ультрафиолетовое излучение, рентгеновское излучение, гамма-излучение. В настоящее время в связи с техническими трудностями ультрафиолетовое, рентгеновское и гамма-излучение не используются. Используемые радиоволны, в свою очередь, зависят от длины волны. Они делятся на (приведем отечественную классификацию): сверхдлинные (декакилометровые), длинные (километровые), средние (гектаметровые), короткие (декаметровые), метровые, дециметровые, сантиметровые, миллиметровые, субмиллиметровые. Последние пять диапазонов принято также называть ультракороткими волнами. Кроме того, в последние три диапазона входит СВЧ-излучение (а по некоторым источникам — и часть дециметрового диапазона 0. 3…0.1 м).

Радиоволны

Волны, имеющую длину больше, чем у ультракоротковолновых, не представляют большого интереса для сети передачи данных из-за низкой потенциальной скорости передачи данных. Поэтому рассматривать их не будем.

В сетях передачи данных нашли применения радиоволны УКВ диапазона, которые распространяются прямолинейно и не отражаются ионосферой (как КВ) и не огибая встречающиеся препятствия (как ДВ или СВ). Поэтому связь в сетях передачи данных, построенных на УКВ радиосредствах, ограничена по расстоянию (до 40 км). Для преодоления этого ограничения обычно используют ретрансляторы.

Разработчику радиосети приходится, в первую очередь, заниматься юридическими проблемами. Это объясняется тем, что любая передающая радиостанция, превышающая ограничение на выходную мощность, подлежит лицензированию. Национальными комитетами по лицензированию (или государственными органами, занимающимися лицензированием), как правило, выделяются частоты, не подлежащие лицензированию (в США комитетом FCC определены три таких диапазона: 902…928 МГц, 2. 4…2.5 ГГц и 5.8…5.,9 ГГц, в Европейском сообществе ETSI определен диапазон, утвержденный директивой ЕС 1.88…1.90 ГГц). Однако в этом случае на передающее устройство накладывается ограничение по мощности (для США — 1 Вт).

Сети передачи данных бывают узкополосными (как правило, одночастотные) и широкополосными (широкополосные, как правило, организуются на нелицензируемых частотах). Широкополосные сети могут использовать либо метод множественного доступа с кодовым уплотнением каналов и модуляцией несущей прямой последовательностью (DS-CDMA, DFM), либо метод множественного доступа с кодовым уплотнением каналов за счет скачкообразного изменения частоты (FH-CDMA, FHM).

Стоит добавить, что при использовании радиоволн с миллиметровыми длинами волны и менее, придется столкнуться с тем, что качество радиосвязи будет зависеть от состояния атмосферы (туман, дым и т.д.).

Разновидностью радиосвязи можно считать спутниковую связь, отличием от наземной радиосвязи будет являться только то, что вместо наземного ретранслятора используется спутник-ретранслятор, находящийся на геостационарной орбите. При использовании спутника-ретранслятора снимается ограничение по расстоянию, но возникают задержки между приемом и передачей сигнала — задержки распространения, которые могут составить 0.5…5 с.

Инфракрасное излучение и видимый свет

Источником инфракрасного излучения могут служить лазер или фотодиод. В отличие от радиоизлучения, инфракрасное излучение не может проникать сквозь стены, и сильный источник света будет являться для них помехой. Кроме того, при организации связи вне помещения на качество канала будет влиять состояние атмосферы. Инфракрасные сети передачи данных могут использовать прямое или рассеянное инфракрасное излучение. Сети, использующие прямое излучение, могут быть организованы по схеме «точка-точка» или через отражатель, закрепляющийся, как правило, на потолке. Организация сетей, использующих прямое излучение, требует очень точного наведения, особенно если в качестве источников наведения используются лазеры. Используемые частоты излучения 100…1000 ГГц, пропускная способность от 100 Кбит/с до 16 Мбит/с. Сети, использующие рассеянное излучение, не предъявляют требования к точной настройке, более того, позволяют абоненту перемещаться, но обладают меньшей пропускной способностью — не более 1 Мбит/с.

Использование в сетях передачи данных источника видимого света более проблематично, так как использующийся источник видимого света ( лазер) может нанести травму человеку (ожог глаз). Поэтому при организации сетей, использующих видимый свет, следует также решать проблемы исключения случайной травмы пользователя сети, обслуживающего персонала или случайных людей.

Основные понятия

Среда передачи данных — физическая среда, по которой происходит передача сигналов, использующихся для представления информации

Радиоволны — электромагнитные волны с частотой меньше 6000 ГГц (с длиной волны больше 100 мкм).

Коаксиальный (coaxial) кабель (от co — совместно и axis — ось) представляет собой два соосных гибких металлических проводника, разделенных диэлектриком.

Витая пара — (twisted pair, TP) — кабель, в котором изолированная пара проводников скручена с небольшим числом витков на единицу длины. Существуют: экранированная (shielded twisted pair, STP) и неэкранированная (unshielded twisted pair, UTP) витые пары.

Двужильный или твинаксиальный (twinaxial) кабель — коаксиальный кабель с двумя проводящими жилами, каждая из которых помещена в свой собственный слой диэлектрика.

Триаксиальный (triaxial) кабель отличается от коаксиального тем, что содержит дополнительный медный экранирующий слой, который располагается между обычным экранирующим слоем и внешним покрытием.

Квадраксильный (quadrax) кабель — кабель, содержащий две жилы подобно твиаксиальному и окруженный подобно триаксиальному дополнительным экранирующим проводящим слоем.

Кабели с четырехслойной защитой (quadshield) — кабели такого типа содержат четыре чередующихся защитных слоя из фольги и металлической оплетки.

Волоконно-оптический кабель (fiber-optic cable) предназначен для организации физической сред передачи световых сигналов.

Мода (mode) — возможный путь распространения световых лучей по оптоволокну.

Одномодовый (single-mode) кабель- волоконно-оптический кабель, имеющий диаметр сечения стержня менее 10 мкм, в результате чего световые лучи внутри него могут распространяться только по одному маршруту.

Многомодовый (multimode) кабель — волоконно-оптический кабель, внутри стержня которого световые лучи могут распространяться по нескольким маршрутам.

Кабель со ступенчатым изменением коэффициента преломления (single-step fiber) — многомодовый волоконно-оптический кабель со скачкообразным коэффициентом преломления между сердечниками и оболочкой.

Кабель с плавным изменением коэффициента (graded-index fiber) — многомодовый волоконно-оптический кабель с плавным изменением коэффициента преломления между сердечниками и оболочкой.

Организации, занимающиеся стандартизацией сред передачи данных

Компания IBM — спецификации ICS (IBM cable system)

Национальный электротехнический кодекс (National Electric Code, NEC). Документы NEC публикуются национальным противопожарным комитетом. В них описываются стандарты надежности общецелевых кабелей. Стандарты второго класса (CL2x) описывают общецелевые кабели, а коммуникационные стандарты (CMx) кабели, предназначенные для передачи информации. Наиболее строгими из стандартов являются CL2P, CM2P (Plenum), менее строгие стандарты CL2R, CM2R.

Underwriters laboratories (UL)

Специалисты организации UL выполняют тестирование, предназначенное для проверки условий, при которых кабели и устройства могут работать с надежностью, соответствующей их спецификации. Продукция успешно прошедшая эти тесты помещается в списки UL. Для классификации кабелей различного типа UL используют систему отметок, которая содержит пять уровней.

Объединенный комитет Ассоциация электронной промышленности/Ассоциация телекоммуникационной промышленности (TIA/EIA) разботал классификационные системы для витой пары: TIA/EIA-568/568А.

Международная организация по стандартизации/Международная электротехническая комиссия (ISO/IEC) разработали стандарт ISO/IEC 11801, определяющий спецификации на кабели и соединители.

Институт инженеров по радиотехнике и электронике (IEEE) разработал стандарт 802.11 на беспроводные сети

Статья опубликована с разрешения журнала «Сетевой», №05 2000



Как можно прозвонить телефонный кабель. Как прозвонить провода: рассмотрим варианты

Есть работа, без которой не обходится строительство или эксплуатация электрических осветительных или силовых сетей. Она возникает до начала прокладки линии. Может появиться на любом этапе монтажа, когда необходимо точно знать проводник, подключаемый к нужному контакту или точке схемы. Обязательна перед первым включением электроэнергии. Выполняют ее, когда приходится ремонтировать проводку давно работающих сетей.

Статья рассказывает, как делается прозвонка кабеля, проводов, когда она делается, для чего.

Слово «прозвонка» подразумевает проверку соответствия жил обоих концов провода или кабеля, одновременно тестируется исправность. Она отличается от измерения технических параметров проводки тем, что не нужны точные значения. Достаточно установить фактическое отсутствие обрывов, замыканий между собой и на землю, выполнить идентификацию концов.

Особенно важно это проверить, когда организуются цепи вторичной коммутации. Кабели, часто состоящие из большого количества проводников, соединяют устройства управления, защиты с элементами электрического оборудования. В этом случае включенный не туда без предварительной проверки, проводник может вызвать беду.

Необходимость тестирования возникает, когда нужно сделать:

  • Входной контроль кабеля перед началом монтажных работ. Купленный провод может быть неисправным, особенно если он изготовлен с нарушениями технических условий, не проверялся изготовителем перед продажей. Обидно будет проложить линию, а после этого начинать искать поиск места неисправности;
  • Проверку после окончания прокладки сети. Сейчас проверяется не только целостность, но также маркируются, обозначаются концы. Представьте ситуацию, когда в распределительный щиток заведены полтора десятка линий, которые нужно подключить к разным автоматам защиты. Назначение цепей различно, поэтому каждой из них соответствует свой автоматический выключатель;
  • Тестирование цепи для локализации места повреждения электрической цепи при поиске возникшей неисправности.

Способы зависят от наличия измерительных приборов или устройств, типа, назначения тестируемой линии.

Методика проверки

Основной принцип прозвонки заключается в организации цепи протекания тока по проверяемому проводнику. Исправность покажет звуковой или световой индикатор, подключенный через проверяемый кабель к источнику электроэнергии. Приведенные схемы иллюстрируют конструкцию элементарного тестера, который легко изготовить самостоятельно из доступных компонентов:

  • Использовать лампочку карманного фонаря с батарейкой. Лампа подключенного устройства засветится, когда на противоположном конце сделать создать короткое замыкание цепи. Рабочее напряжение лампы должно соответствовать источнику;
  • Более экономичный по расходу энергии вариант даст применение вместо лампы с нитью накаливания, полупроводникового светодиода. Светодиод не боится тряски, не разобьется при случайном ударе. Резистор защищает индикатор от перегрузки по току;
  • Удобнее пользоваться звуковой индикацией. Можно использовать любой звуковой индикатор, например, указатель поворотов велосипеда или мопеда.

Легкость изготовления, простота схемы этих прозвонок позволяют эффективно тестировать провод. Методика поверки выглядит так:

  1. Соединить выводы схемы с оголенными концами провода одной стороны. Отсутствие индикации говорит о том, что короткого замыкания нет;
  2. Замкнуть жилы на другом конце. Свет или звук индицируют исправность, подтверждают, что это именно та линия, которая нужна;
  3. Если нужно, проверяется изоляция. Для этого удаляем перемычку, соединяем один вывод прозвонки с, например, металлической трубой в которой лежит кабель. Поочередно соединяем второй вывод с каждой из жил. Отсутствие реакции покажет, что оболочка не была повреждена при затягивании в трубу или металлический гофрированный шланг.

Описанные схемы упрощают входной контроль исправности проводников перед началом монтажных работ.

Прозвонка измерительными приборами

Подобную проверку легче выполнять, если есть измерительный прибор — тестер. Конструкция тестера, имеющего режим измерения сопротивления, позволяет удобно определить замыкание цепи. Наличие режима звуковой индикации, делает процесс более быстрым. Не нужно переносить взгляд с концов проверяемого кабеля на индикатор.

Осуществляя прозвонку изоляции проложенного провода или кабеля, используют специальный прибор – мегомметр. Он подает на линию измерительное напряжение свыше 500 вольт. Такие измерения делают специалисты, в быту такие измерения не выполняют.

Найти место повреждения помогает искатель проводки, использующие физическое явление электромагнитной индукции. Вокруг проводника с переменным током, возникает магнитное поле, которое легко регистрируется.

Схема, иллюстрирующая принцип работы индукционного искателя приведена ниже:

  • Проводимость канала полевого транзистора между стоком и истоком (верхний и нижний по схеме электроды) меняется от незначительного изменения напряжения затвора (электрод со стрелочкой влево). Электромагнитное поле вокруг находящегося под нагрузкой провода улавливается антенной, напряжение поступает на затвор – индикатор регистрирует близость проводки. Напряженность поля падает в геометрической прогрессии от расстояния, поэтому возле кабеля поле будет индицироваться лучше всего. В месте обрыва или замыкания жил напряженность поля резко падает, позволяя с высокой точностью определить место повреждения;
  • Измерительный прибор по схеме обозначает тестер, включенный в режиме омметра. Схема практически работоспособна в том виде, как нарисована, но обладает невысокой чувствительностью. Профессиональные искатели устроены по этому принципу, но имеют более сложную схему с усилителями, более совершенной индикацией. Прозвонка кабеля делается при включенном напряжении переменного тока и нагрузке.

Для прозвонки трассы отключенных от питания сетей существуют похожие схемы, состоящие из двух блоков. Один из них искатель проводки, второй – генератор подающегося в линию сигнала. Такая система, регистрируя сигнал своей частоты, формы, более помехозащищенная, чем простая индикация электромагнитного поля частотой 50 герц.

Другие способы

При проверке многопроводных кабелей приходится использовать другие методы маркировки концов:

  • Система из батареи питания и телефонных трубок. Такая проверка выполняется вдвоем, но очень точна, эффективна;
  • Способ, позволяющий делать прозвонку одному, предусматривает применение специально изготовленного трансформатора, вторичная обмотка которого имеет отводы через определенное количество витков. Измерительная жила включается в нижний вывод трансформатора, остальные подключаются к выводам трансформатора в порядке возрастания нумерации. Вольтметром замеряется напряжение на проводниках другого конца относительно сигнального. Жила с самым маленьким напряжением будет первой. Самое большое напряжение у последнего номера;
  • Можно обойтись без помощника используя магазин сопротивлений. Между жилами первого конца включаются резисторы выбранного номинала, начиная с сигнального провода. Проводники второй стороны отбираются омметром по порядку возрастания сопротивления.

Существуют промышленные и самодельные приборы, автоматизирующие прозвонку. На первом конце жилы подключаются к соответствующим клеммам передающей части, приемник на втором конце получает номер провода при касании щупом.

В электромонтажных работах одним из ответственных этапов в работе считается подключение оборудования. От правильности выполнения всех операций на этом этапе зависит успешная эксплуатация всего комплекса электроустановок на предприятии. Перед подключением производится прокладка силовых линий и кабелей, проводов цепей управления (цепи вторичной коммутации). Эти цепи соединяют между собой различные элементы оборудования с пультом управления и системой защиты. После окончания прокладки, перед подключением производится прозвонка, отдельных проводов и кабелей. В статье расскажем, зачем нужна прозвонка проводов и кабелей, рассмотрим основные способы.

Понятие и цель прозвонки

Термин прозвонка появился при выявлении концов одной жилы в кабеле, для лучшего понимания приведем пример. Когда прокладывается кабель вторичной цепи с 12 жилами из которых каждая имеет свое функциональное назначение ошибки при подключении не допустимы. Это может привести к поломке дорогостоящего оборудования или невыполнению оборудованием определенных функций.

Основные способы прозвонки

Методы выявления зависят от марки кабеля и условий расположения, при цветной изоляции жил, проблем нет. Кабель подключается к оборудованию по цвету жил с обеих сторон. Сложность возникает, когда изоляция всех или нескольких жил в кабеле одного цвета, а кабеля немаркированные. Именно в таких случаях производится прозвонка, определяется принадлежность концов с обеих сторон кабеля к одной жиле, их целостность и делается маркировка.

Основные способы и оборудование:

  • Прозвонка тестером , может выполняться одним человеком в пределах одного распределительного шкафа и на расстояниях до 100м;
  • Цифровым мультиметром, используется в аналогичных условиях, прибор устанавливается в режим прозвонки или измерения сопротивления.
  • Самодельным прибором с лампой и батарейками;
  • Телефонными трубками с элементами питания в цепи.
  • Понижающим рансформатором в комплекте с индикаторными или измерительными приборами.

Иногда можно использовать мегометр, но в низковольтных цепях это не рекомендуется из соображений безопасности, в приборе используется напряжение до 500В. Обычно это делается в сетях высокого напряжения на больших расстояниях, для проверки изоляции. Читайте также статью: → « ».

Прозвонка проводки тестером

Исторически сложилось так, что на начальном этапе развития электротехники, тестером назвали стрелочный комбинированный прибор, который включает в себя:

  • Вольтметр;
  • Амперметр;
  • Омметр.

Потом в современные приборы добавлялись другие опции, электронный термометр, элементы световой и звуковой индикации, совершенствовали органы управления и методику применения. В результате вместо старого стрелочного тестера на смену пришла его современный аналог цифровой мультиметр с жидкокристаллическим дисплеем для отображения показаний. Одной из функций тестера является прозвонка проводов (проверка целостности провода).


Стрелочный комбинированный прибор Ц 4342-М1. Для того чтобы прозвонить провод стрелочным тестером надо внимательно изучить возможности прибора, как подключить измерительные щупы и в какое положение поставить переключатели на панели управления.

Ознакомьтесь с дискретным делением шкалы, на приборах различных моделей органы управления и шкалы отличаются. Рассмотрим методику прозвонки провода на примере стрелочного тестера Ц 4342-М1:

  • Установить пакетный переключатель режимов измерения в положение 1кОм, на некоторых моделях есть Ом.
  • Включите кнопку предохранителя, защита откалиброванных элементов схемы прибора от неправильного подключения. Если в режиме прозвонки цепи окажутся под напряжением.
  • Нажмите кнопки режимов измерения при прямом и обратном токе, две черные кнопки в нижней части панели управления;
  • Подключите провода щупов к центральной и правой клемам для измерения сопротивления;
  • Для проверки работоспособности прибора, замкните щупы между собой, стрелка на шкале должна переместиться, слева на право, до упора. Измерения проводятся по шкале с обозначением кОм, вторая сверху. Если стрелка переместилась вправо к нулю, прибор работает.

Достоинства этого тестера в надежной защите и точности измерений, но в случае прозвонки, он работает как индикаторный прибор. Точных показаний тут не требуется, недостатками можно считать:

  • сложность установки органов управления в нужный режим;
  • большие габариты;
  • Большая погрешность измерений при разрядке батарей, напряжение питания должно быть в пределах 3,5 – 4,5 В.

Проверка целостности провода в свернутом кабеле

Для прозвонки проводов в коротких шнурах или свернутом кабеле, достаточно зачистить изоляцию на проводах с обоих концов и начать измерения:

  • Подключите щуп к проводу определенного цвета, второй щуп подключается к аналогичному проводу на другом конце. Если стрелка отклоняется в нулевое положение шкалы, провод исправен.

Прозвонка кабеля с цветными проводами, схематичное подключение щупов к одноцветным проводам на разных концах кабеля. А – изоляция кабеля. В – Отдельные жилы кабеля с цветной изоляцией.
  • При одноцветных проводах или разложенном кабеле, где расстояние не позволяет работать тестером с разными концами одновременно, все провода на одном конце замыкают между собой.
  • На другой стороне кабеля подсоединяют щуп к одному проводу и прозванивают все остальные провода через него, по очереди 1,2,3….

Недостаток этого метода в том, что нет возможности выделить каждую жилу в отдельности и промаркировать. Это надо делать, когда кабель свернут на одном месте или воспользоваться прозвокой с помощью трансформатора.

Прозвонка проводов мультиметром

Производители делают разные виды мультиметров, но принцип измерений остается один, отличаются только расположение органов управления и пределы измерений. Для проверки целостности проводов переключатель режимов измерений ставится в положение прозвонки, оно отмечается знаком диода или зуммера. После чего процесс прозвонки осуществляется описанными выше методами. Целостность проводника кроме показаний на дисплее нулей (отсутствие сопротивления) сопровождается звуковым сигналом или светодиодным индикатором, это зависит от марки мультиметра. Читайте также статью: → « ».


Щуп с черным проводом вставляют в разъем со значком заземления (корпус), красный выше, в разъем для измерения сопротивлений со значком Ома « Ω». Недостатком многих цифровых мультиметров в режиме прозвонки является задержка звукового индикаторного сигнала при прикосновении к контактам. Необходимо зафиксировать щупы на проводе в течении 2-3 секунд, чтобы убедится в наличии контакта. Это инертность в работе создает некоторые сложности в проверке целостности провода.


Мультиметры типа UNI-T имеют хорошие показатели в режиме прозвонки, звуковой индикатор срабатывает практически мгновенно при замыкании контактов.

По остальным параметрам UNI-T не уступает другим моделям в точности измерения и количеству опций. Читайте также статью: → « ».


Таблица сравнения характеристик мультиметров Fluke-179 и UNI-T UN61

Обратите внимание, что для всех приборов желательно использовать щупы с позолоченными стержнями. Они в отличии от стальных не подвержены окислению, обеспечивают надежный электрический контакт.

Прозвонка с использованием трансформатора

Этот метод эффективен при прозвонке развернутых уложенных кабелей с проводами одного цвета. При этом используются понижающие трансформаторы с различными напряжениями на отводах вторичной обмотки.

  • Первичная обмотка трансформатора подключается к источнику 220В переменного тока;
  • Начало вторичной обмотки к заземляющему контуру, на который замкнут экранирующая оболочка кабеля;
  • Остальные отводы вторичной обмотки с различными напряжениями к концам проводов;
  • На другой стороне кабеля мультиметром измеряют соответствующее напряжение между контуром заземления и проводами кабеля. Таким образом, производится проверка целостности жилы и маркировка.

Схема подключения кабеля к трансформатору для прозвонки. Мультиметр при этом устанавливается в режим измерения переменного напряжения. Рекомендуется использовать приборы западных производителей, так как в этом случае используется режим измерения, а не индикации.

Китайские мультиметры типа С-99 очень плохо откалиброваны, неточные измерения напряжения могут привести к ошибке, при маркировки кабеля. Поэтому для прозвоки кабеля с применением трансформатора, где производятся измерения напряжения лучше использовать стрелочный прибор типа Ц- 4342-М1.

Характеристики комбинированного прибора Ц 4342 М1:

Класс точности2,5/4,0
диапазоны измерений
Постоянный ток в мА0,05 — 2500
Переменный ток в мА0,25 — 2500
Напряжение в вольтах, постоянное0,1 — 1000
Напряжение в вольтах переменное1,0 — 1000
сопротивление при постоянном токе в кОм0,3 — 10000
уровень сигнала при измерении напряжения в дБ(-)-10 до+15
диапазон частот в Гц45 — 2000
Источник питанияавтономный
Габариты в мм215*115*90
Вес в кг0,9
температура эксплуатацииот -10 до +40°С

В большинстве случаев все мультиметры имеют классическую схему расположения органов управления с незначительными отличиями. При измерениях надо внимательно просмотреть надписи с обозначениями.

Сводная таблица основных параметров для разных моделей мультиметров:

Модель Жидкокристаллический экран U — V ~ I — I ~ R Прозвонка
соединен.
Тестирование диодов Тестирование транзисторов
M830B7 сегментов

3.5 разряда

0,1мВ-
1000В
0,1В-
700В
0,1мA- 10A0,1Вт-
2мВт
**
M8307 сегментов

3,5 разряда

0,1мВ-
1000В
0,1В-
700В
0,1мA- 10A0,1мВт-
2мВт
***
M8327 сегментов
3,5 разряда
0,1мВ-
1000В
0,1В-
700В
1мA-
10A
0,1Вт-
2мВт
***
M8387 сегментов
3,5 разряда
0,1мВ-
1000В
0,1В-
700В
1мA-
10A
0,1Вт-
2мВт
***

Для установки мультиместра в режим измерений переменного напряжения надо пакетный переключатель изменения режимов установить в сектор со значком « V ~» на максимальное значение, в пределах которого производятся измерения. В нашем случае это будет любой предел измерений более 20В, провода от щупов устанавливаются в те же разъемы как при измерении сопротивления.

Прозвонка с помощью телефонных трубок

Достоинством этого метода является то, что удобно прозванивать развернутые кабеля с одноцветными проводами. При этом электромонтажники могут общаться между собой. Недостаток в том, что один человек не может производить работы этим способом.

Потребуется две телефонные трубки и один элемент питания, достаточно 4,5 вольта.

  • Подключите в разрыв микрофонного провода, выходящего из телефонной трубки батарейку 4.5 В. (Полярности не имеют значения). Главное чтобы ток был постоянным и стабильным, без пульсаций, если используется не батарея, а выпрямитель от промышленной сети.

Подключение источника питания к телефонной трубке, обратите внимание, что полярность не имеет значение, главное чтобы батарея включалась в цепь перед микрофоном.
  • Подключите конец провода подключенного к капсюлю на экранирующую оболочку кабеля, второй к одной из жил;
  • На другой стороне кабеля, вторая трубка подключается одним проводом к экранирующей оболочке. Второй провод поочередно присоединяют к различным жилам, пока не ответит монтажник на другом конце кабеля.

Подключение трубок к кабелю для прозвонки жил, плюсовой провод можно подключать к экранирующей оболочке на кабеле или к металлической трубе, в которой он проложен. Но при этом надо учитывать, что труба должна быть цельной или иметь электрический контакт с общим контуром заземления для обоих сторон кабеля.

Совет №1. Для облегчения конструкции используйте микрофонную гарнитуру от сотовых телефонов, в некоторых случаях это очень удобно.


Схема подключения микро наушников в телефонную трубку вместо телефонного капсуля.

Прозвонка кабеля индикаторным устройством с лампочкой

Для этого понадобится любой элемент питания, батарейка на 1,5; 4,5 или 9 Вольт, провода с зажимами типа «крокодил» и лампа под соответствующее напряжение.

Сборка схемы и порядок использования:

  • К клемам элемента питания припаивают провода;
  • В разрыв одного из проводов, полярность не имеет значения, подключают светодиод или лампу;
  • Процесс прозвонки производится аналогичным методом, как и тестером или мультиметром. В этом случае, при целостности проводника, вместо отклонения стрелки или показания на жидкокристаллическом дисплее, будет светиться лампочка.

Такой индикаторный прибор позволяет тестировать кабели на расстояния нескольких сотен метров, в зависимости от состояния зарядки батареи.
Схема подключения индикаторного прибора с лампочкой для прозвонки кабеля.

Совет №2 При монтажных работах, когда лампы постоянно перемещаются, рекомендуют использовать светодиод. Он меньше подвержен механическим воздействиям, чем обычная лампа накаливания со спиралью и стеклянной колбой.

Наиболее часто допускаемые ошибки при прозвонке кабеля

  1. Неправильная установка режимов измерения или подключение щупов к гнездам мультиметра или тестера. На старых стрелочных тестерах переключатель режима работы ставят в положение 1 кОм, на современных приборах в режим прозвонки, со знаком диода или зуммера;
  2. При прозвонке проводов с применением понижающего трансформатора, стрелочным тестером, проверьте источник питания. Напряжение должно быть от 3.5 до 4.5 вольт, в противном случае напряжение будет измеряться с большой погрешностью;
  3. Перед прозвонкой тщательно зачистите контакты на проводах кабеля и измерительных щупах. Позолоченные контакты чистить не надо, можно протереть ватой с техническим спиртом.

Нередко в домашних условиях необходимо обнаружить причину, по которой какая-то из электрических сетей не работает. К примеру, не зажигается светильник в комнате. Причин здесь несколько: перегорела лампочка в светильнике, прогорели контакты в патроне или в выключателе, оказалась пробита электрическая проводка. Самая неприятная причина – последняя. Но как определить, что в проводке образовался обрыв? Вариант только один – прозвонить электрический питающий провод, для чего можно воспользоваться мультиметром. Конечно, кроме этого прибора есть и другие варианты, но этот самый надежный. Итак, как прозвонить провода мультиметром – решение вопроса.

Начнем с того, что с помощью мультиметра можно тестировать проводку на величину таких показателей как сила тока и напряжение. При этом провода должны быть под напряжением. Прозвонка на определение наличия обрыва – это определение величины сопротивления проводника, то есть, оно присутствует или отсутствует. Так вот, если мультиметр показывает на дисплее «0», значит, провода целые, и обрыва в них нет. Если сопротивление на дисплее показывается, то это говорит о том, что обрыв есть. В принципе, вот так все просто. Единственное, на что необходимо обратить внимание, это на то, что при тестировании проводки на сопротивление, в ней не должно быть напряжения.

В первую очередь необходимо настроить прибор в режиме омметра. Чтобы вы поняли, как это сделать правильно, посмотрите на фотографию ниже, где стрелками указаны все позиции. Но нас интересует позиция «Прозвонки», именно на нее и надо выставить рукоятку прибора.

Теперь необходимо проверить сам тестер. Для этого соедините между собой два щупа (красный и черный), на дисплее должен высветиться «ноль» или показатель чуть больше него. Это говорит о том, что прибор работает правильно.

Так как нашу задачу определяет вопрос, как прозвонить провод, то мы уверены в том, что в разводке не установлены другие электрические элементы, которые могут аккумулировать электрический потенциал. То есть, перед нами линейный проводник или из меди, или из алюминия.

Прозвонка проводов

Режим прозвонки проводов мультиметром заключается в том, что необходимо к двум концам провода подсоединить щупы прибора и определить, есть ли в проводе сопротивление. Кстати, многие тестеры (современные) обладают функциями сигнального оповещения. То есть, вы проводите тестирование, и наличие сопротивления подтверждает писк прибора. Очень удобно.

Но тут есть одна загвоздка. Хорошо, если проверяется провод, который только будет использоваться в монтаже электропроводки. Проблем с подключением щупов не возникнет, ведь длина проводков самих щупов достаточно короткая. Но как прозванивать провода, которые уже заложены, к примеру, проверяется старая электрическая проводка.

Давайте рассмотрим это на примере, все того же светильника. Итак, к нему подключаются два провода: фаза и ноль. Для тестирования надо будет разъединить подключение проводов к источнику света и концы двух линий скрутить между собой. То есть, надо будет закоротить линию, сделать из нее кольцо. Но учтите, что до этого надо будет в распределительной коробке оба провода отсоединить от питающих контуров. Теперь тут же в распредкоробке надо подключить щупы к двум проводам и провести тестирование мультиметром.

И если прибор показывает обрыв, то ваша задача провести ремонт электропроводки или провести монтаж новой. В том случае если решаете делать ремонт, то необходимо определить место обрыва. Для этого надо будет воспользоваться специальными приборами. К примеру, отечественный экземпляр, который носит название «Дятел». Сначала надо будет на проводку подать напряжение, а уж затем проводить определение места обрыва провода.

Этот способ проверки проводов подойдет и для автолюбителей. Нередко система зажигания выходит из строя только потому, что в ней не работают высоковольтные провода. Конечна, причина может быть и не в них, но проблема эта присутствует. Здесь делается все точно так же, как было описано выше. Единственное – это показатели на экране мультиметра. Так вот, если прибор на дисплее показывает цифры от 3,5 до 10 кОм (пределы надо будет сначала выставить на самом приборе), то такие провода считаются целыми. Если значение сопротивления превышает 10 кОм, то в проводах есть обрыв, их вам придется заменить на новые. Правда, необходимо оговориться, что указанный диапазон не является стандартным, все будет зависеть от марки автомобиля. Но как показывает практика, разброс допустимых значений может составить 2-4 кОм.

В принципе, все виды кабелей тестируются по одному и тому же принципу. Даже генератор, в основе которого лежит медный провод, проверяется на обрыв точно также. Не будем упоминать проверку бронепровода или других видов силовых кабелей.

Заключение по теме

Наша задача балы простой, разобраться в вопросе, как проверить мультиметром кабель на наличие обрыва? Скажем прямо, что это самый надежный способ, в котором используется самый универсальный прибор. Если в нем разобраться, то в домашних условиях определить, был ли обрыв провода или нет, не составит большого труда.

Стандартный и наиболее часто встречающийся случай – это когда отсутствует напряжение в какой-либо розетке или осветительном приборе, а иногда и во всех сразу. В таком варианте выбора нет – необходима прозвонка кабеля, питающего всю систему, а затем и отдельных проводов.

Как правило, в распределительных коробках многоквартирных домов находится клубок никак и ничем необозначенных и кое-как заизолированных концов. Выключатели и розетки, особенно в старых домах, давно уже выслужили все сроки эксплуатации. Разобраться в этом хитросплетении и определить конкретное место, где произошел обрыв цепи непросто. Приходится проверять все элементы, заново маркировать жилы кабелей.

Нередко работа осложняется тем, что ее приходится проводить без отключения электрооборудования, но для этих ситуаций существуют различные устройства и приборы, выпускаемые промышленностью, позволяющие найти обрывы даже внутри стен. Но в условиях отдельно взятой квартиры или дома прозвонка проводов может быть произведена более простыми способами:

  • с полным отключением электроэнергии с использованием мультиметра;
  • либо без отключения – обыкновенной лампочкой.

Прозвонка проводов из лампочки и батарейки

Для того чтобы собрать устройство для прозвонки проводов и кабелей не обязательно иметь какие либо познания в электронике или радиотехнике. Не нужно разбираться в диодах, резисторах или конденсаторах. Сегодня я покажу, как сделать прозвонку для проводов из обычной батарейки и лампочки.

Итак, потребность в таком приборе у меня возникла при расключении распределительных коробок. То есть нужно было определить откуда и куда какой провод идет.

Конечно, когда в схеме два три провода то определить направление линий в коробке не составит труда, но согласитесь если проводка выполнена десятками направлений выполнить такую работу крайне не просто.

Однажды меня попросили собрать распредкоробки. То есть ситуация была такой, когда люди наняли электриков для выполнения монтажа электропроводки. Эти электрики часть работы сделали, взяли за нее деньги и куда-то пропали.

Большую часть работы они конечно сделали, а именно проложили провода, завели все концы в подрозетники и распредкоробки, ну и так по мелочи, установили точечные светильники . На этом вся их работа закончилась.

Оставалось только установить розетки, выключатели соединить провода в распределительных коробках, для чего меня и вызвали. Заказчик бился в панике и попросил меня закончить все дела с электрикой как можно скорее, чтобы все наконец то заработало.

В распределительные коробки заходило по 8-10 проводов в разных направлениях и определить какой куда идет не так и просто особенно если ты не выполнял разводку проводов. Вот здесь и стала, необходимость в таком устройстве как прозвонка проводов .

Это прибор, который состоит из лампочки, батарейки, щупов и соединительных проводов между ними.

Лампочка на напряжение 6 Вольт. Изначально батарейка была установлена крона на 9 Вольт, но со временем она подсела и я в ее корпус установил четыре обычных пальчиковых батарейки на 1.5 Вольт каждая и соединил их последовательно. То есть в сумме они также дают 6 Вольт.

Соединительные провода между ними самые обычные, тонкие, гибкие. Здесь очень важно чтобы их длина была достаточной для прозвонки проводов на длинных дистанциях.

Для удобства измерений на один конец щупа установил зажим типа «крокодильчик».

Это удобно в том плане когда, например коробки находится в разных комнатах и для того чтобы прозвонить кабель крепим «крокодил» в одной коробке, идем в другую и проверяем. То есть можно справиться самому с таким работами.

Прозвонка многожильного кабеля мультиметром

Мультиметр – это несложный прибор, который должен выполнять как минимум такие измерения: величин постоянного и переменного электрического напряжения и тока и значение электрического сопротивления.

Для прозвонки проводов и кабелей используется функция проверки сопротивления. Если точнее, то в этом процессе интересует не величина сопротивления, а его наличие или отсутствие, показывающее состояние проверяемой цепи.

Перед проведением работ прибор переключается в режим измерения сопротивления в самом низком диапазоне значений. Большинство моделей мультиметров при наличии цепи могут выдавать звуковой сигнал, что значительно повышает удобство работы с прибором.

Прозвонка жил кабеля или проводов производится следующим образом:

  1. если концы проводов находятся на незначительном расстоянии друг от друга, то достаточно к ним подсоединить щупы прибора и произвести измерение;
  2. при значительной протяженности исследуемого участка необходимо на одном конце кабеля накоротко замкнуть (соединить между собой) все жилы, а прозвонку проводов производить с другого конца последовательным подсоединением прибора к каждой паре проводников.

Если прибор вообще не выдает никаких показаний, то варианта два: либо кабель или провод «перебит» полностью, либо ошибочно производится измерение сопротивления не той цепи.

Не путать с тем когда на дисплее отображается ноль и когда на дисплее вообще нет ни каких цифр. Когда отображается ноль значит цепь замкнута но сопротивление цепи настолько малое что показания близки к нулю (например при прозвонке коротких проводов ). А когда на дисплее вообще ни чего не отображается, тогда нет замкнутой цепи (либо несоответствие жил провода, либо обрыв в самом проводе.)

Розетки, лампы, предохранители и прочая электрика соединяются проводами. И часто бывает так, что устройства рабочие, а вот в кабелях идущих между ними случился обрыв. Как его выявить? Проще и дешевле всего использовать мультиметр (пусть даже самый бюджетный). Независимо от того, какие у него параметры, вы сможете проверить любым мультиметром непрерывность цепи 220 В или даже автомобильной проводки по приведённой тут пошаговой инструкции (плюс интересная теория).

Обрыв — это бесконечное сопротивления

Проверка целостности цепи (провода) на самом деле является проверкой сопротивления. Как вы знаете, каждый провод имеет свое собственное электрическое сопротивление, но он очень мало на нескольких (десятках) метрах. Таким образом, если на одной и на другой стороне щупов мультиметра находится один и тот же провод, сопротивление между его клеммами должно быть не более нескольких Ом. В домашних сетях оно обычно ниже 1 Ом.

Когда же сопротивление составляет десятки kΩ (килоом) или MΩ (мегаом), значит либо произошёл разрыв в цепи, либо мы проверяем два разных провода:)

Перед тем как что-нибудь проверять, убедитесь что кабель или провод не под напряжением. Это очень важно, так как в противном случае это будет последнее измерение, проведенное с помощью данного мультиметра. Лучше всего перед проверкой кабель вообще отключить от всего, чтоб удобнее и безопаснее была работа.

Берём мультиметр и включаем щупы

Итак, подходим к ситуации, когда у нас есть оголенные концы проводов с обеих сторон. И теперь перед нами 3 варианта:

  1. Короткий провод — можно проверить в одном месте с помощью мультиметровых щупов
  2. Длинный провод — конец провода на большом расстоянии от нас или в двух разных помещениях
  3. Длинный кабель — только один провод работает на данном участке или много проводов, но мы хотим проверить каждый отдельно.

Начнем с подключения щупов к измерителю. Подключите черный зонд к разъему обозначенному COM, а красный туда, где находится символ сопротивления резистора Ω, поскольку мы фактически проверим сопротивление провода.

Следующий шаг — выбор диапазона. Это символ единицы сопротивления Ω. В данном тестере измерение сопротивления и прозвонка обрыва находятся на одном и том же месте. Поэтому устанавливаем переключатель на эту позицию, а затем используя синюю кнопку выбираем опцию «измерение обрыва», которая подтверждается соответствующим символом в верхней части дисплея.

Если индикатор высветил 0L — это означает, что электрическое сопротивление слишком велико, фактически бесконечно.

В мультиметрах без автоматического выбора диапазона (китайская модель 830) ищем идентичные символы на циферблате. К примеру можно выбрать измерение сопротивления в диапазоне 0-200 Ом. В обоих случаях мы измеряем то же самое, за исключением того, что во время измерения сопротивления мультиметр не сигнализирует звуком низкий уровень сопротивления (замыкание), как это имеет место при измерении непрерывности цепи.

Установка нуля прибора

Перед первым измерением стоит проверить, работает ли мультиметр вообще — это тестируется прижимая наконечники щупов друг к другу.

Устройство должно пикнуть и через некоторое время вы увидите результат измерения сопротивления близкий к 0.0 Ом.

Вы не услышите звуковой сигнал на простых тестерах, но результат измерения будет аналогичен. Теперь начнём проверку обрыва провода в электроцепи.

Короткий кабель — прозвонка

Когда шнур достаточно короткий, чтобы могли достать его оба конца щупами, дело очень простое.

Касаемся одного конца провода одним наконечником, а другого конца провода другим и ожидаем звукового сигнала или результата измерения на дисплее.

Провода могут выгибаться, поэтому надо сжать кончик шнура с щупом пальцами. Но делаем это только в том случае, если чётко проверили что кабель не под напряжением. Мультиметр пищит, сопротивление 0.0 Ом — всё ОК!

Если кабель слишком длинный

Наиболее распространенная ситуация когда концы кабеля расположены в двух удаленных местах. Что делать?

С одной стороны соединяем два провода одного жгута, например используя электрический монтажный блок, или просто скручиваем их вместе.

После этой операции с другой стороны, если провод не обрывается в какой-либо точке, сопротивление между проводами должно быть незначительным из-за прямого подключения этих жил.

Проверка одного длинного провода

А если нужно проверить только одну жилу? Это можно сделать так. Например есть 2-х проводный кабель, и интересует, оборвана ли только одна линия, и если да, то какая.

В основном вы должны делать то же, что и в предыдущем этапе, только с использованием дополнительного провода с любым поперечным сечением.

Берем дополнительный шнур и с одной стороны прикручиваем его к проводу, который хотим исследовать. Ведем его ко второму месту, где расположен второй конец провода.

Касаемся щупами и измеряем. Если всё хорошо, будет результат измерения близко к 0 Ом, если что-то пойдет не так, измерение будет несколько kΩ, MΩ или даже на дисплее будет просто 0L — обрыв.

  • Всегда проводим измерения сопротивления в свободном состоянии тестируемых проводников. Измерение провода под напряжением является летальным. По крайней мере для мультиметра.
  • Измерение цепи на самом деле является проверкой её электрического сопротивления.
  • Когда проводник не поврежден, результат измерения должен быть не более нескольких Ом.
  • Прежде чем выполнять само измерение на обрыв, стоит выполнить пробное измерение на щупах, чтобы проверить рабочий ли прибор.

Проверка обрыва проводки в авто производится аналогично, с той лишь разницей, что можно не опасаться удара тока 220 В в виду отсутствия такового (это не относится к электромобилям — там бывает и 600!).

Настройка | OKI

В данном разделе описывается процедура подключения телефонного кабеля для передачи факса.

Способ подключения телефонной линии может различаться в зависимости от условий эксплуатации. Для подключения телефонного кабеля в соответствии с потребностями см. рисунки в данном руководстве.

Вставьте телефонный кабель в выемку на устройстве для надежной фиксации.

Примечание
  • Всегда используйте телефонный кабель, который поставляется вместе с устройством. Использование другого телефонного кабеля может привести к неправильной работе устройства.

  • Если не удалось выполнить передачу или прием факса, установите для параметра [Super G3] значение [OFF (ВЫКЛ.)].

  • Невозможно подключиться к линии ISDN напрямую. Чтобы осуществить подключение, используйте абонентский адаптер (TA) и выполните подключение к LINE-разъему устройства.

Подключение к линии связи общего пользования (только для факсов)

  1. Подключите один конец прилагаемого телефонного кабеля (a) к LINE-разъему (b) устройства, а другой конец к линии связи общего пользования (аналог) (c).
    Примечание

    Не извлекайте заглушку TEL-разъема.

Подключение к линии связи общего пользования (при подключении телефона к устройству)

  1. Подключите один конец прилагаемого телефонного кабеля (a) к LINE-разъему (b) устройства, а другой конец к линии связи общего пользования (аналог) (c).

  2. Снимите заглушку телефонного разъема (d).
  3. Вставьте телефонный кабель (f), подключенный к внешнему телефону, в TEL-разъем (e) устройства.

    Телефон, подключенный к устройству, называется внешним телефоном.

    Примечание
    • К устройству можно подключить только один телефон.

    • Не подключайте параллельно телефон к устройству. При параллельном подключении телефона к устройству, могут возникнуть следующие проблемы, которые приведут к ненадлежащему функционированию устройства.

      • Если поднять трубку телефона при параллельном подключении во время отправки или приема факса, изображение факса может быть повреждено, а также может возникнуть сбой соединения.

      • Если входящий вызов является голосовым, звонок на телефон может запаздывать или внезапно прерываться, а если входящий вызов является факсом, устройство не сможет принять факс.

    • При подключении телефона с включенной функцией факса перед использованием данную функцию необходимо выключить (отключить получение факса).

    Заметка

    В случае прямого соединения требуется отдельная установка. Свяжитесь с телефонной компанией.

Подключение к оптическому IP-телефону

  1. Вставьте прилагаемый телефонный кабель (a), подключенный к оптическому устройству (IP-телефону), в LINE-разъем (b) устройства.

  2. Снимите заглушку телефонного разъема.

  3. Вставьте телефонный кабель (e), подключенный к внешнему телефону, в TEL-разъем (c) устройства.

Подключение к среде ADSL

Помимо прилагаемого телефонного кабеля также требуется еще один телефонный кабель такого же типа.

  1. Подключите один конец прилагаемого телефонного кабеля (a) к LINE-разъему (b) устройства, а другой конец к устройству разветвления телефонной линии (e).

    Если используется ADSL-модем со встроенным устройством разветвления телефонной линии, вставьте прилагаемый телефонный кабель (a), подключенный к ADSL-модему (f), в LINE-разъем (b) устройства.

  2. Подключите устройство разветвления телефонной линии (e) к ADSL-модему (f) с помощью телефонного кабеля (g), а затем подключите другой телефонный кабель (h) к линии связи общего пользования (аналог) (c).

  3. Снимите заглушку телефонного разъема.

  4. Вставьте телефонный кабель (i), подключенный к внешнему телефону, в TEL-разъем (d) устройства.

Подключение АТС, домашнего телефона или офисного телефона

  1. Вставьте прилагаемый телефонный кабель (a), подключенный к линии связи общего пользования (аналог) (c), в LINE-разъем (b) устройства.

  2. Вставьте телефонный кабель (f), подключенный к управляющему устройству, например, PBX (e), в TEL-разъем (d) устройства.

Заметка
  • Домашний телефон — простое устройство переключения для домашнего пользования, соединяющее различные телефоны с помощью одной или двух телефонных линий, и которое позволяет работать с добавочными телефонами и домофонами.

  • Офисный телефон — простое устройство переключения, которое предоставляет более трех телефонных линий. Эти телефонные линии могут распределяться для использования добавочных телефонов или других устройств.

Подключение добавочного телефона

  1. Вставьте телефонный кабель, подключенный к управляющему устройству, например, PBX, в LINE-разъем (a) устройства.

  2. При использовании телефонной лини для факса и телефона подключите телефонный кабель внешнего телефона к TEL-разъему (b).

Заметка

При подключении к АТС (телефонная система для частного пользования) установите для линии АТС значение [ON (ВКЛ.)].

Настройка факса

Подключение CS-тюнера или ресивера цифрового телевидения

  1. Вставьте прилагаемый телефонный кабель (a), подключенный к линии связи общего пользования (аналог) (c), в LINE-разъем (b) устройства

  2. Снимите заглушку телефонного разъема.

  3. Вставьте телефонный кабель (f), подключенный к CS-тюнеру или ресиверу цифрового телевидения (e), в TEL-разъем (d) устройства.

Развитие ребенка в десятый месяц жизни

Началась последняя четверть года — время интенсивного психического развития ребенка. Неуемное любопытство заставляет его вставать на ножки, тянуться к незнакомым предметам, активнее действовать руками, а «овладение» пространством, совершенствование мелких движений кисти расширяют мир его представлений и понятий. Снова и снова действует закон плодотворнейших обратных связей «моторика — психика».

Десятый месяц – это время интенсивного психического развития малыша. Темпы роста замедляются: вес его, в зависимости от индивидуальных особенностей, от 8,5 до 10 килограммов, рост в среднем от 71 до 76 см.

Физическое развитие

Из двигательных навыков малыш продолжает тренировать свое умение ползать, хорошо садится из положения «лежа». Может подолгу сидеть с прямой спинкой, не наклоняясь в стороны. Ваш ребенок уже не только самостоятельно сидит, активно ползает и даже стоит с поддержкой, он уже преодолевает препятствия, делая упорные попытки взобраться на скамеечку, табуретку, стул, подтягиваясь на ручках и, отталкиваясь ножками от пола; он может с легкостью залезать на него, однако необходимо его научить правильно слазить (попой вперед, в противном случае малыш может просто упасть и сильно ударить носик). Ваша задача заключается в том, чтобы подстраховать малыша, и не допустить, чтобы ребенок забирался на значительную высоту, с которой он может упасть и удариться головой, так что будьте предельно внимательны!

Большинство детей уверенно стоят, переступают вдоль опоры и пытаются делать свои первые шаги. Могут сделать пару шагов (хотя еще не очень уверенно) по направлению к маме или любимой игрушке, поэтому настало время подобрать малышу правильную обувь.

Совершенствуется развитие мелких движений кисти: малыш может удержать сразу два предмета в одной руке, научился разжимать пальцы, и норовит при первой же возможности применить это умение. Теперь многие недели из кроватки ребенка будут лететь игрушки на пол, со стола – кусочки еды.

Психическое развитие

Мелкие предметы берет двумя пальцами и не отдает понравившуюся игрушку. Знает порядка 10-20 предметов (показывает пальцем или находит взглядом). Выполняет простые требования, просьбы (например, покажи, как ты вырос – тянет ручки вверх, как мишка топает ногой), дает знакомый предмет по просьбе взрослого. Знает название частей тела, показывает части лица другого человека. Имитирует услышанные звуки, мимику лица, смех кого-то из взрослых. Очень любит животных и любит играть с другими детьми. Детки в этом возрасте машут ручкой «пока-пока» или «привет», шлют воздушные поцелуи, любят целовать маму или папу, напевают песенки «ля-ля-ля» и укачивают кукол «ааа-ааа-а», танцуют под музыку. Боится незнакомых мест или незнакомых людей.

В этом возрасте одна ручка начинает доминировать. Вы сможете определить кто ваш малыш — «правша» или «левша». Постарайтесь, чтобы ребенок делал все обеими ручками, а не только правой, поскольку в этом возрасте гораздо активнее развивается правое полушарие мозга (за которое «отвечает» левая рука). А действие двумя руками одновременно ведет к формированию и развитию межполушарных связей, которые в дальнейшем влияют на успешность овладения чтением и письмом.

Игры и игрушки

Совершенствуются осознанные мелкие движения кисти руки – «мелкая моторика», действует принцип обратных связей «моторика-психика». Это значит, что при активном развитии мелкой моторики лучше формируются развитие речи и интеллект, так как центры головного мозга, отвечающие за движение пальцев и за речь, расположены близко друг к другу.

Для развития мелкой моторики отлично подойдут такие игрушки, как: набор складных матрешек, пирамидки с крупными кольцами или мягкие на липучках, игрушки в которых можно вкладывать один предмет в другой, игрушечный музыкальный телефон с большими и маленькими кнопочками. Игра малыша становиться более осмысленной, поэтому можно приобрести игрушки (карточки) изображающие птиц, зверей, овощи, фрукты или пластмассовые кубики с рисунками животных.

Многим малышам вместо дорогих игрушек интересны «предметы взрослого мира»: кастрюльки с крышечками, коробки с обувью и т. д. Не лишайте малыша удовольствия доползти, вытащить, открыть-закрыть коробку, разбросать, постучать, ведь все, что окружает ребенка, уже может и должно его развивать, и к тому же простые предметы дают ему гораздо больше простора для новых ассоциаций и творческого мышления.

Так же развитию мелкой моторики способствует пальчиковая гимнастика (поглаживание ладошек в разных направлениях, массирование каждого пальчика) и простые игры, такие как «ладушки», «сорока» и др.

Речь

В большинстве случаев десятимесячный ребенок произносит довольно много разных звуков. Очень любит, когда с ним разговаривают, особенно когда что-то мама повторяет изо дня в день — про глазки-носик-ушки, зверей на картинках и пр. Очень многое понимает в речи, обращенной к нему, и пытается подражать разным слогам взрослого. Начинает произносить простые слова (бух, бах), называет отдельными слогами окружающие предметы и животных (например, кись — киса, ава – собачка, кря-кря -уточка).

Все его «разговоры» будут вестись им только в хорошем настроении, в состоянии покоя и удовлетворенности. Если же ребенок чем-то раздражен или недоволен, он не будет «разговаривать и лепетать», малыш начнет плакать.

Всячески поддерживайте стремление ребенка говорить. Создайте вокруг него атмосферу комфорта и душевного спокойствия. Говорите с малышом о тех предметах, которые находятся непосредственно вокруг него, для того, чтобы он мог увидеть то, о чем идет речь и связать предмет с обозначающим его повторяющимся словом.

Слух

Чередуйте гласные с лепетными слогами (а-ага, у-угу, э-ля-ля). Пропевайте гласные звуки (о, а, и, у, э) моделируя голос от низких звуков к высоким и наоборот. Это разовьёт фонематический слух малыша (то есть способность различения звуков речи для понимания смысла сказанного). При несформированности речевого звукоразличения ребенок запоминает (повторяет) не то, что ему сказали, а то, что он услышал. Учите малыша самого играть на музыкальных инструментах. Он уже вполне может освоить колокольчик, барабан, ксилофон и сравнить их звучание.

Другие навыки и умения

Закрепляются умения, приобретенные в девять месяцев. Ребенок умеет хорошо сидеть без поддержки, поэтому можно продолжать приучать его к горшку. Если малышу это не нравится, ни в коем случаи не заставляйте его садиться на горшок силой. Можно посадить на горшок куклу, для того чтобы показать ребенку, как это нужно делать, дайте малышу привыкнуть к новому предмету гигиены.

Если вы еще не давали малышу способность проявить себя как художник, самое время попробовать. Первые уроки рисования можно начинать, как только ребенок научится сидеть без напряжения (чтобы обе ручки оставались свободными). Дайте ребенку карандаши, пальчиковые краски. Рисование пальчиками дает наиболее сильное восприятие цвета и новые тактильные ощущения. Вы можете показать малышу (обмакнув палец в краске) какие следы можно оставить на бумаге.

Pубки

На десятом месяце жизни у ребенка уже есть 4 зуба, а может и все 6 зубов (2 снизу и 2 или 4 сверху). Если у вашего малыша еще нет в этом возрасте 4 зубов, не переживайте, подождите еще пару неделек, возможно, за это время недостающие зубки прорежутся. Однако при позднем прорезывании зубов стоит проконсультироваться с врачом, не страдает ли ребенок, особенно в зимний период, недостатком витамина D и, как следствие, таким заболеванием, как рахит.

Осмотр малыша в поликлинике

Если ребенок развивается соответственно возрасту и если нет оснований для беспокойства в здоровье ребенка, то плановое посещение поликлиники можно отложить до исполнения ребенку 1 года.

Поводы для беспокойства

Если к концу десятого месяца малыш:

не сбрасывает игрушки со стола;
не может махать головой в знак отрицания или согласия;
не машет ручкой «пока-пока» в знак прощания;
не повторяет (не имитирует) движения, которые показывают ему взрослые.

Новости купания

Физическое и психическое развитие малыша отчетливо проявляется в его отношении к купанию. После 3-4 месяцев он уже не сопротивляется при опускании его в ванночку. В 6-7 месяцев принимает активное участие в купании. Сам протягивает для мытья то ручку, то ножку. Любит барахтаться, плескаться в воде, громко смеется и лепечет.

С десятого месяца активность ребенка столь велика, что даже мешает спокойно проводить купание. Он стремится превратить купание в новую игру. Старается поймать рукой лицо или волосы наклонившейся матери, хватается за губку, плавающие игрушки, поднимает ручки на голову, когда губкой или махровой варежкой натирают ему тельце, и кричит, когда его намереваются вынуть из ванны.

Меняются с возрастом и правила купания. Во втором полугодии малыша нужно купать через день. Но если позволяют условия, то желательно продолжать купание ежедневно. Ребенок купается сидя. Намыливанию предшествуют теплая ванна с водоплавающими игрушками.

Не хотят купаться (это, правда, бывает редко) лишь дети, которых однажды погрузили в более горячую или холодную, чем обычно, воду. «Тепловая» память у малышей очень развита, поэтому они долго не могут забыть эту ситуацию и боятся воды. Иногда десятимесячный ребенок отказывается садиться в ванне. Причины этого явления неизвестны. И, хотя это непедагогично, советуем некоторое время пойти на поводу у малыша и мыть его стоящим, под дождиком из лейки.

Как и прежде, ванночка малыша должна использоваться только для купания. Все купальные принадлежности должны содержаться в чистоте, периодически (один раз в неделю) кипятиться или обдаваться крутым кипятком. Поролоновые губки использовать не следует, так как их нельзя кипятить.

При купании сидящего ребенка сначала протирается губкой или махровой варежкой лицо без мыла. Затем детским мылом моется голова. Чтобы мыло не попало в глаза, нужно смывать его, наклонив голову назад. Потом намыленной губкой или варежкой моются конечности и туловище. В заключение процедуры ребенок окатывается чистой водой из кувшина.

Последнее очень нравится детям. Окатывание хорошо еще и тем, что, отвлекая ребенка, позволяет ему без сожаления расстаться с уютным теплом ванны. После ванны тельце можно уже не только промокать, но и растирать мягким полотенцем. Волосы расчесывать мягкой индивидуальной детской щеткой или частым гребнем. Купание обычно завершает дневное бодрствование и служит переходным этапом к ночному отдыху.

Сон и бодрствование

Теперь ребенок не только бодрствует иначе, чем раньше, он и спит не как раньше! Меньше, и нередко беспокойнее. Ему уже нетрудно менять положение в кровати, и вот новая проблема: постоянно сбрасывает с себя одеяло. Можно закрепить его края под матрацем, хотя это и не очень надежно — ребенок ухитряется выползти и улечься сверху. Попробуйте дополнить гардероб малыша ночной рубашкой. Она должка быть длинной, внизу ее можно застегнуть на пуговицы, чтобы получилось подобие спального мешка. Взрослому, чтобы уснуть, хочется укутаться потеплее, а вот дети лучше засыпают, если в комнате прохладно и они не слишком укутаны.

Не забывайте перед сном проветривать комнату. Попробуйте укладывать ребенка сначала без одеяла, а потом, когда он, перестав копошиться, уснет, осторожно укрыть.

Редкий ребенок этого возраста спит спокойно всю ночь. Но один, повертевшись, снова засыпает сам, к другому приходится подойти, и не раз.

Особенности сна — зеркало особенностей ребенка, его характера, темперамента, состояния нервной системы. Во сне, или в связи со сном, иногда проявляются ранее не замеченные в бодрствовании тонкие симптомы неврологических расстройств. Если что-либо в этом плане вас беспокоит, покажется необычным — покажите ребенка детскому невропатологу. Нередко малыш трудно засыпает — это может быть проявлением нервного заболевания, но очень часто причина гораздо проще: ребенка слишком поздно укладывают на второй дневной сон, и он просто не успевает «нагуляться».

Промежуток между окончанием дневного и началом ночного сна должен быть не меньше четырех часов. А за два часа до ночного сна надо прекратить всякие бурные развлечения, заигрывания с ребенком, тормошение и подбрасывание, что обычно любят проделывать пришедшие с работы папы.

Иногда, чтобы ребенок спокойнее уснул, приходится несколько изменить режим его питания и дать незадолго до сна не кефир, а что-то поплотнее, например, кашу.

Бывает, и довольно часто, родителей беспокоит, что их ребенок спит с полузакрытыми глазами. Это может быть его индивидуальной особенностью, а иногда даже семейной, выясняется, так спит кто-то из родителей. Но присмотритесь симметрично ли опущены веки? Если одно всегда выше, другое — ниже, можно думать об остаточных явлениях какого-то воспалительного процесса, захватившего и лицевой нерв. Он мог пройти незамеченным. Такое подозрение подкрепляется, если, присмотревшись, вы обнаружите, что и в бодрствовании, и в моменты плача появляется асимметричная гримаса. Заочно ничего не скажешь. Ребенка должен обязательно посмотреть невропатолог.

Мамы тревожатся, когда видят, что во сне ребенок вздрагивает. Но когда и как? Если вздрагивает только при внезапном громком стуке, телефонном звонке, это естественно, если вздрагивает засыпая и перед тем как проснуться, — это тоже естественно, потому что в такие моменты отдельные группы мышц расслабляются или напрягаются неравномерно, не все сразу. А вот если он вздрагивает среди ночи, причем вздрагивания идут сериями -по 2-3 или даже по 5-6 подряд, требуется консультация невропатолога.

Обычно больше следят за тем, как ребенок засыпает, а не за тем, как он просыпается. А ведь это тоже очень важный момент, который много говорит о характере малыша, его самочувствии, состоянии нервной системы. Если просыпается с улыбкой, веселый и жизнерадостный, можете быть за него спокойны! А если всегда с плачем, криком, недовольный, капризный, надо озаботиться — что с ним.

Иногда так ведут себя дети, которые по необходимости — или без нее — выросли буквально на руках, привыкли к ощущению постоянного материнского тепла. Как же: вдруг проснулся, а ничего этого нет?

Страх, тревога, отчаяние! Не надо закреплять этот рефлекс. Мама примерно знает, когда ребенок проснется, и необходимо оказаться к этому моменту рядом, взять малыша на руки, согреть, приласкать, успокоить, чтобы он не успел расплакаться и чтобы пробуждение его было приятным.

Причиной утреннего плача может быть головная боль. Она случается с детьми, у которых повышено внутричерепное давление: ночью при долгом лежании ухудшается отток крови из полости черепа, происходит застой венозной крови. И здесь уже, конечно, требуются лечебные меры.

Родителей пугает и другое явление: во время бодрствования ребенок вдруг широко раскрывает глаза, так, что над зрачком становится видна белая полоска глазного яблока. Обычно это реакция на стук, резкий хлопок, неожиданно зажженный свет. Так бывает и у взрослого, и само по себе это не страшно. Не если, плюс к тому, ребенок плохо засыпает, спит беспокойно, просыпается недовольный, если при плаче у него дрожат ручки — налицо уже набор симптомов, или, как говорят врачи, симптомокомплекс, и он требует внимания.

Мало или много спит ваш малыш? Вопрос непростой, потому что здесь стандартов нет, у каждого своя потребность в сне. В среднем, на десятом месяце ребенок спит два раза днем по полтора-два часа и десять часов ночью. Но если, проспав ночью всего восемь часов, ребенок просыпается бодрым, веселым, с хорошим настроением и аппетитом, значит, он спал как раз столько, сколько ему требуется. Ориентир — не общие нормы, а комфортное состояние именно вашего малыша!

Гимнастика от 9 до 12 месяцев

Обязательно занимайтесь с ребенком гимнастикой каждый день! Занятия помогают ему увереннее сделать свои первые шаги. Они способствуют закаливанию, ведь в это время малыш раздет. Еще одно неоценимое достоинство — мамины прикосновения. Физический контакт с матерью, да и с отцом тоже, создает у ребенка чувство защищенности, успокаивает, вызывает целую гамму положительных эмоций.

1. Круговые движения руками — выполнять с кольцами.

2. Поднимать выпрямленные ноги. Положите ребенка на спину и, держа на высоте его пока выпрямленных ног гладкую палочку или большую яркую игрушку, побуждайте, подняв ножки, коснуться ее. В первый раз помогите ему; еще два-три раза — и он, вероятно, с удовольствием проделает это сам.

3. Топанье. Малыш лежит в том же положении — на спине. Ноги согнуты в тазобедренных и коленных суставах, стопы упираются в стол. Приговаривая «топ-топ-топ», покажите как можно топать по столу. Получается что-то вроде бега на месте.

4. Поворот со спины на живот. Для стимула можно использовать привлекательную игрушку, располагая ее то справа, то слева, чтобы ребенок повернулся несколько раз в обе стороны. Он уже понимает или очень скоро начнет понимать вашу просьбу: «Повернись на животик» и ваши поощряющие слова: «Хорошо, молодец, очень хорошо!».

5. Вставание на ноги из положения лежа на животе. Дайте в руки малышу кольца и, легко потягивая за них, помогите ему встать сначала на колени, а потом и на ноги.

6. Наклоны и выпрямления туловища. Поставьте ребенка, прислонив его спиной к себе, одной рукой придерживая колени, другой — живот. Положите у его ног удобную для захватывания игрушку и предложите достать ее и выпрямиться. Упражнение повторите два-три раза.

7. Присаживание. Положив ребенка на спину и слегка придерживая ладонью ножки ниже коленей, предложите ему два-три раза сесть.

8. Сгибание и разгибание рук в положении сидя (а позднее — стоя). Это упражнение тоже хорошо делать с кольцами — вы держитесь за них вместе с ребенком и, потягивая, попеременно сгибаете его руки 6-8 раз.

9. Приседание. Поставьте ребенка лицом к себе и, придерживая за кисти полусогнутых в локтях рук, предложите ему несколько раз присесть. Позднее и это упражнение можно будет выполнять с кольцами.

10. Присаживание. Попробуйте, уже не придерживая малыша, помочь ему сесть из положения на спине, потягивая за кольца или палочку, которую он держит. Закончить занятие можно упражнением «мостик». Положив ребенка на спину и обхватив одной рукой стопы, медленно сгибайте его под прямым углом. Затем другую руку подведите под поясницу и слегка приподнимите его вверх и вперед так, чтобы малыш прогнулся, опираясь на стопы и затылок. Упражнение достаточно сделать два раза.

Что умеет ребенок в 10 месяцев

вслушивается в речь взрослого человека и подражает ее звукам;
воспринимает шутки в свой адрес;
выделяет на слух забавные звукосочетания и смеется над ними;
радуется играм-забавам;
вставляет один предмет в другой;
предпочитает мелкие предметы крупным;
при помощи одного предмета достает другой;
сознательно отбрасывает предметы или игрушки;
катает машинки, толкает мяч, неваляшку;
сидит, ползает, ходит у опоры;
спокойно расстается с грудью;
жует мелок порезанную пищу;
проявляет активный интерес к другим детям.

Все, что вам нужно знать о предварительном подключении вашего умного дома в Нью-Джерси

Предварительное подключение вашего умного дома в Нью-Джерси

Введение

Когда вы готовитесь сделать значительные инвестиции в аудио-, видео- и сетевые компоненты, важно что вы используете высококачественные кабели, чтобы не выбрасывать сигналы высокой четкости в канализацию. Аудио- и видеокабели должны быть спроектированы таким образом, чтобы передавать чувствительные сигналы на большие расстояния без потери сигнала, искажений импеданса или шумовых помех.Все, что касается конструкции кабеля, заметно влияет на производительность. В Bravo AV мы считаем, что вы должны проложить кабель самого высокого качества, который соответствует вашему бюджету, в стене, потому что, как только он будет в стене, он не будет выходить, а прокладывать новый провод позже очень дорого.

Мы задокументировали все, что касается Проводка для умного дома и провода для динамиков, здесь

Качественное оборудование и кабели значительно улучшают доставку аудио- и видеосигналов от источника к месту назначения без ухудшения качества сигнала.Улучшение звука и изображения является прямым результатом добавления меньшего количества шума и искажений.

Кабели могут создавать большие шумы и искажения как звука, так и изображения из-за конструкции кабеля (типа меди, сечения, длины) и того, насколько хорошо экранирован кабель (предназначен для подавления шума от вмешательство извне). Уменьшение шума в любом месте системы повысит общую производительность системы.

Общий

Все телефонные, компьютерные, телевизионные и оптоволоконные кабели проложены «домашним» из различных комнат по всему дому в специально отведенное место для кабельного «головного узла» в подвале.Все кабели будут проложены как можно дальше от высоковольтной проводки и люминесцентных светильников, чтобы уменьшить помехи. Наши технические специалисты также позаботятся о том, чтобы кабели не сгибались слишком резко и не тянулись с чрезмерным усилием, чтобы не повредить кабель. Все кабели будут промаркированы на головном узле и профессионально заделаны для обеспечения целостности цепи передачи. Неправильно подобранные кабели могут привести к потере сигнала и, следовательно, ухудшению качества звука и видео. Ниже представлен подход BRAVO к структурированной или общедомовой электропроводке.

Головная станция AV

Компания Bravo AV прокладывает все эти кабели к одной зоне «головной станции» AV. Обычно это в подвале. Bravo AV определит местоположение «головной станции» в подвале с участием домовладельца и строителя. Строитель должен высушить (водонепроницаемый) наружные стены и установить фанеру толщиной ¾ дюйма (окрашенную в черный цвет), которая будет использоваться BRAVO для монтажа оборудования. Сухое запирание стен и покраска всех остальных поверхностей решает две задачи: 1) предотвращает проникновение влаги через наружную стену и 2) удерживает бетонную пыль, которая может повредить электронику.Это помещение должно быть хорошо освещено и проветрено. По возможности, эта комната должна находиться вдали от электрических панелей. Эта конструкция предназначена для защиты механизма и облегчения обслуживания в будущем. Головная станция обычно имеет как минимум две выделенные 20-амперные розетки для питания различного оборудования. Используя двухступенчатую защиту от перенапряжения Bravo AV и методологию фильтрации питания, эти цепи обычно защищаются сзади на электрическом щите.

Кабелепроводы на будущее

BRAVO рекомендует строителям установить два или три стратегически расположенных 2-дюймовых кабелепровода из ПВХ от подвала до чердака, чтобы удовлетворить ваши будущие потребности в прокладке кабелей. В дополнение к кабелепроводу от подвала к чердаку, Bravo может выбрать кабелепровод к домашнему кинотеатру, высокопроизводительной медиа-комнате и/или офису.

Типы кабелей

Существует четыре основных типа проводов, используемых в структурированных или общедомовых электропроводках:

1) Коаксиальный кабель для передачи видео.

2) Кабель категории 6 или категории 7 для передачи данных, т. е. компьютерных сетей и телефонов. Для обсуждения типов проводов категории низкого напряжения обратитесь к нашей статье Классификация проводов низкого напряжения .

3) Провод динамика. См. статью Bravo AV о проводе динамика .

4) Волокно. Волоконно-оптический кабель для будущих потребностей в скорости передачи. Как правило, в жилых помещениях мы используем многомодовое оптоволокно OM3.

Типы проводов, используемых для умного дома в Нью-Джерси Эксперты

Распространение цифрового видео

Существует еще один тип кабеля, обычно используемый для распределения видео, называемый HDMI. HDMI — это глобальный стандарт для подключения бытовой электроники высокого разрешения и ПК.Это несжатый, полностью цифровой интерфейс, который обеспечивает великолепное качество и непревзойденную простоту использования. HDMI передает все типы аудио и видео по одному цифровому каналу. HDMI — это полностью цифровой интерфейс, который НЕ требует преобразования или сжатия. Типичным бытовым применением HDMI является подключение устройств-источников, таких как кабельная приставка, к телевизору.

Телефоны

С современными многоканальными, многофункциональными телефонами внутренней связи/громкой связи мы предлагаем провести по одной телефонной линии CAT 6 в каждую спальню и многофункциональное/интенсивное помещение, чтобы предоставить вам инфраструктуру проводки, способную поддерживать интеллектуальная и надежная телефонная система.Как правило, мы не проводим телефонную линию в официальные обеденные залы или другие помещения, используемые для официальных приемов. Для больших гаражей мы предлагаем одну телефонную линию. В то время как почти у каждого есть мобильный телефон, функция внутренней связи и дверная станция (дверная станция позволяет вам разговаривать с человеком у двери с любого телефона в доме) телефонной системы неоценимы в большом доме. Использование обычной телефонной системы вместо мобильного телефона снижает воздействие электромагнитного излучения мобильного телефона.

Компьютеры

Мы предлагаем по одному проходу в каждую комнату, где сейчас или в будущем может потребоваться подключение к компьютеру.Мы запускаем нашу базовую компьютерную сеть в CAT 6 с минимальной пропускной способностью 350 МГц. Мы также можем установить один или несколько прогонов для сетевых принтеров и/или других сетевых устройств. Используя сетевой принтер, вы можете совместно использовать относительно дорогой ресурс (например, цветной лазерный принтер) со всеми членами семьи. За дополнительную плату за прогон мы можем установить CAT 7 для еще большей пропускной способности. С CAT 7 вы будете лучше подготовлены к новым технологиям по мере их появления. С учетом количества потокового контента и скорости современных компьютеров мы настоятельно рекомендуем проводку CAT 7.CAT 7 отличается от CAT 5 и CAT 6 тем, что имеет экран вокруг каждой из четырех пар, а также экран вокруг всех четырех пар. Это очень полезно для уменьшения негативного влияния шума ЭМП.

Prewire для телевизора с плоским экраном и монтажной коробкой

Распространение видео

Мы прокладываем в вашем доме коаксиальный кабель RG6, а не менее дорогой и менее функциональный RG59, для лучшего распределения видео. Мы также используем качественные компрессионные фитинги, а не обжимные фитинги для лучшего и более надежного соединения.В сочетании с RG6 мы также можем запустить CAT 6 для связи с видеосервисами, такими как Netflix или TIVO, или будущими сервисами. Для домовладельцев, которым нужна гибкость как кабельного, так и спутникового телевидения, мы прокладываем второй кабель RG6.

Кабель динамика

Провод динамика состоит из равного количества изолированных друг от друга электрических проводников, окруженных защитной оболочкой. Один проводник (или группа проводников) называется положительным проводником (красным), а другой — отрицательным проводником (черным).Медь является наиболее распространенным металлом-проводником.

Для проводки по всему дому (аудио в нескольких комнатах) чаще всего протягивают четырехжильный провод, чтобы уменьшить как количество используемого кабеля, так и трудозатраты. Цветовой код четырехжильного провода: красный (положительный)/черный (отрицательный) для первого динамика и белый (положительный)/зеленый (отрицательный) для второго динамика.

Предназначен для передачи электрического сигнала (напряжения и силы тока) от усилителя (или секции усилителя ресивера) к динамикам.

При выборе провода для встраиваемого громкоговорителя наиболее важным фактором является фактическое количество меди в проводе, называемое сечением и сокращенно awg. По мере уменьшения числа , провод становится на больше . Типичные сечения проводов громкоговорителей — 16, 14, 12 и 10. С каждым уменьшением сечения (большего размера провода) сопротивление уменьшается примерно на 50 %. Это важно! Мы используем калибр 14 или 12 для мультирум аудио. Мы используем калибр 12 или 10 для домашнего кинотеатра.Мы используем специальный акустический кабель AudioQuest для требовательных приложений прослушивания.

При новом строительстве и реконструкции, когда потолок был удален, мы устанавливаем новый монтажный кронштейн (NCB) для крепления динамика. Это позволяет листовым коромыслам аккуратно заканчиваться до NCB. У Origin Acoustics есть уникальный продукт, который позволяет Bravo AV устанавливать в NCB 6-дюймовый или 8-дюймовый динамик. Это обеспечивает невероятную гибкость для клиента. Домовладелец может выбрать один из 6 динамиков по цене от 500 до 2800 долларов за человека.Никакие другие производители не предлагают такой гибкости. Это соответствует нашей философии рассмотрения звуковых требований каждой комнаты (качество используемых динамиков) независимо от других комнат в доме.

Волоконно-оптический кабель

Позиция Bravo AV заключается в том, что оптоволокно следует использовать в качестве средства обеспечения безопасности вашего дома в дополнение к прокладке необходимых кабелей для существующих телефонных, кабельных, спутниковых и сетевых систем. Таким образом, наш проект предполагает стратегически расположенные трассы оптоволокна в доме, которые будут использоваться для будущих технологий.

На чем работает Bravo

Телефон и компьютер: Минимум CAT 6. CAT 5 устарел

Распределение видео: Коаксиальный кабель RG6 Quad Shield минимум

Провод динамика: минимум 14-го калибра

Волокно: Многомодовое, двухжильное OM3 горит Это необходимо для защиты механизма и облегчения обслуживания в будущем. Головная станция обычно имеет как минимум две выделенные 20-амперные розетки для питания различного оборудования.

Общая сводка

Тип и качество проводов, которые входят в ваш дом, могут сильно повлиять на общую производительность системы. Сравнительно дешево проложить кабель, когда стены открыты, а не позже, когда стены покрыты гипсокартоном и закрыты. Вы также хотите иметь общий дизайн, который отвечает сегодняшним потребностям и дает вам дополнительные возможности для удовлетворения требований будущего.

УСЛОВИЯ ПРОВОДКИ

AWG ( американский калибр проволоки): Диаметр провода.Чем выше число (калибр), тем меньше диаметр. Провод динамика обычно 10-16 awg.

Полоса пропускания : В аудио — диапазон частот, в котором работает устройство. В видео диапазон частот передавался от входа к выходу.

CATV (Community Antenna Television): Система распределения радиочастот, которая распространяет программы телевизионного вещания, оригинальные программы, программы премиум-класса и другие услуги с использованием сети коаксиального кабеля.

Коаксиальный кабель (коаксиальный): популярная среда передачи, обычно состоящая из одного центрального провода, окруженного тонким изолятором и заключенного либо в проволочную сетку, либо в экструдированную металлическую оболочку. А также концентрический кабель, состоящий из центральной жилы, диэлектрика и экрана. Коаксиальный кабель, используемый для большинства работ MATV и CATV, имеет волновое сопротивление 75 Ом. RG59, RG6 и RG11 — это все типы коаксиального кабеля.

Головная станция: Электронный центр управления или распределения для сетей (например,например, телефон , локальные сети , CATV, CCTV или аудио), где входящие сигналы могут перенаправляться, усиливаться, преобразовываться или обрабатываться. Головной узел может включать в себя антенны, усилители, демодуляторы, модуляторы, процессоры, сплиттеры и другое сопутствующее оборудование.

Домашняя трасса: Кабельная трасса, идущая прямо от заданного места в доме к головному узлу.

LAN (локальная сеть): Система передачи данных, ограниченная определенной территорией. Обслуживаемая территория может состоять из одного здания или группы зданий.

Патч-панель (соединительный блок): Устройство, объединяющее кабели в центральном месте, что позволяет легко вносить изменения.

Предварительная проводка: Прокладка кабелей и проводов во время строительства нового дома, выполняемая до фазы гипсокартона. Он включает в себя электропроводку переменного тока, а также кабели домашних систем низкого напряжения. Некоторыми из домашних систем, которые требуют предварительной проводки, являются безопасность, домашние кинотеатры и развлечения, телефоны, домофоны, ПК и интернет-сети, камеры наблюдения, обнаружение транспортных средств на подъездных путях, сообщающиеся термостаты, моторизованные окна, системы входа и ирригационные системы .

Разъем RJ-11 : Модульная телефонная розетка/штекер, обычно используемая на двух концах телефонных шнуров, а также для подключения модема, факса и других компьютерных периферийных устройств.

Разъем RJ-45 : Модульный разъем/вилка, обычно используемый на двух концах компьютерной сети.

Run or Drop: Длина кабеля или провода, проложенного от комнаты до головного узла.

Разветвитель: Делитель сигнала, который разделяет входящий сигнал на несколько выходных сигналов, что требуется для питания нескольких телевизоров от общей антенны.Без выравнивания импеданса, обеспечиваемого сплиттером, подача нескольких нагрузок от общей антенны снижает уровень сигнала. При этом сплиттеры уменьшают мощность сигнала, поступающего на каждый выход. В результате усилитель-распределитель может быть лучшим решением для большего количества приемников или для более слабых условий сигнала.

Для получения дополнительных ресурсов посетите нашу страницу Проводка для умного дома и провод динамика здесь, со статьями, подобными этой, обо всем, что вам нужно знать.

Bravo AV гордится тем, что является сертифицированной фирмой по установке HTA (Ассоциация домашних технологий) и профессиональными экспертами в области аудио/видео. Том Курнин, владелец Bravo AV, является профессиональным дизайнером CEDIA, сертифицированным специалистом по домашнему кинотеатру уровня 1 THX и членом Home Acoustic Alliance, прошедшим обучение до уровня II. Вы можете связаться с Томом напрямую по телефону (908) 953-0555 или по электронной почте [email protected]

Соединители проводов — электрические 101

Blue Wire- Гайка Хороший выбор для соединения балластных проводов.

Оранжевый провод- Гайка Обычно используется с осветительными приборами или вентиляторами для соединения с проводом(ами) выключателя.

Желтое крыло- Гайка Обычно используется для соединения 2 проводов №14 или 2 проводов №12.

Tan Twister Обычно используется для соединения от 2 до 3 проводов #14 или #12.

Red Wing- Гайка Обычно используется для соединения от 3 до 4 проводов №14 или №12 или 3 проводов №10.

Соединители для стыкового сращивания телефонных проводов для передачи данных

Провода для передачи данных и телефонные провода имеют очень малый диаметр и составляют от 22 до 24 AWG.Эти провода используются для подключения телефона, компьютерных данных и электропроводки устройства открывания гаражных ворот и должны использоваться только для низкого напряжения. Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан разъем для передачи данных и стыкового соединения, к которому можно подключить до трех проводов. Эти провода зачищены (или нет, смотрите инструкцию) и вставлены в разъемы. Можно использовать плоскогубцы или щипцы, чтобы сжать верхнюю и нижнюю части разъема вместе, чтобы выполнить соединения.

На изображении справа показана проводка устройства открывания гаражных ворот, соединенная с стыковым разъемом телефонного провода.

Как установить Twist-

на разъемы проводов
  1. Выключите питание.
  2. Зачистите провода, обычно около ½ дюйма для двух проводов. Зачистите от ¾ до 1 дюйма для более чем двух проводов. Выведите многожильный провод (провода) за одножильный провод примерно на 1/16 дюйма (1,6 мм).
  3. Совместите изношенные жилы и проводники.
  4. Равномерно держите концы проводов вместе.
  5. Вставьте провода в разъем и завинчивайте по часовой стрелке, пока разъем не перестанет скручиваться.
  6. Слегка потяните за каждый провод, чтобы убедиться, что провода надежно закреплены внутри разъема.

Соединитель должен перестать скручиваться после шага 5. Если он не перестанет скручиваться или провод ослабнет при вытягивании на шаге 6, разъедините соединение и начните сначала. Для правильного соединения может потребоваться разъем другого размера.

Вставные

в разъемы для проводов

Очень легко подключить провода в вставные в разъемы, но их отсоединение сопряжено с большими трудностями.Их следует использовать только в светильниках. В осветительных приборах используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув и скрутив провода.

Никогда не используйте push- в разъемах электрической распределительной коробки. Если провода в распределительной коробке с нажимными разъемами необходимо модифицировать, провода в этих разъемах, вероятно, придется обрезать и снова соединить с помощью поворотного разъема на разъемах.

Соединители проводов

используются для соединения двух или более проводов вместе.Существует множество типов соединителей проводов, самые распространенные – это скрутка- на . Соединители проводов марки IDEAL Industries скрутки- являются наиболее часто используемыми и будут представлены в этой статье. Соединители для проводов Twist- доступны в различных размерах с цветовой кодировкой , что позволяет использовать провода разного сечения и количества проводов.

Twist-

Соединители для проводов

IDEAL Первый промышленный соединитель для проводов назывался wire- nut® и стал торговым названием любого соединителя для скручивания на проводе.Компания IDEAL Industries предоставляет информацию о своих разъемах проводов, включая цветовую маркировку разъема, указывающую на размер. Цвета и размеры разъемов в отрасли не одинаковы, но они аналогичны разъемам IDEAL.

Диаграмма идеального диапазона проводов — Краткий справочник на двух страницах для соответствия размерам проводов, количеству проводов и цветовому коду разъемов проводов.

Брошюра Ideal Wire Connector — Полное руководство по продуктам для соединителей проводов.

Размеры соединителей проводов

Размер соединителей проводов зависит от сечения проводов и количества соединенных вместе проводов. Пакеты разъемов для проводов показывают минимальное и максимальное допустимое количество проводов и размеров. Избегайте использования минимальных и максимальных размеров и чисел.

Общие соединители проводов

Twister® — IDEAL считает, что это наиболее распространенный соединитель проводов для жилых проектов. Это также очень часто используется для коммерческого строительства.Они доступны в трех размерах. Оболочка расширяется при затягивании, чтобы обеспечить надежное соединение. Если вам нужно удалить этот разъем провода, его следует заменить новым разъемом провода из-за расширения.

Wire- Nut® — оригинальный соединитель для проводов, доступный в пяти размерах.

Крылья- Гайка® — Крылья контурной формы обеспечивают надежный захват и дополнительный крутящий момент. Они доступны в трех размерах.

WireTwist® — экономичный соединитель, аналогичный гайке Wire-.

Информация | Домашний

Это приблизительное руководство по юридическим вопросам, касающимся домашних кабелей.

Материал на этой странице предназначен только для информации. Homewired не несет ответственности за точность этой информации или любые травмы или материальный ущерб, вызванные следованием любой из этой информации.

Если вы сомневаетесь в законности своих действий, обратитесь к профессионалу.

Чего не может сделать домовладелец

Электрика

Само собой разумеется, что вы не можете делать электропроводку самостоятельно, вы должны использовать зарегистрированного подрядчика по электротехнике. Также незаконно устанавливать удлинители или шнуры питания в качестве стационарной проводки.

Связь

Владельцам домов также запрещено устанавливать или модифицировать любые кабели, которые можно подключить к телекоммуникационной сети. Это включает в себя телефонную линию и все установленные добавочные номера.Сюда также входят любые кабели Cat5, даже если вы собираетесь использовать их только для внутренней сети. К сожалению, закон по-прежнему применяется, даже если кабель Cat5 находится далеко от телекоммуникационных кабелей или даже если ваш дом подключен к сети через оптическое волокно (которое не проводит электричество) или беспроводное соединение. Если вы хотите установить дополнительную телефонную точку или кабель Cat5, вы должны использовать программу установки, зарегистрированную ACMA.

Что может сделать владелец дома

Практически любой другой, лишь бы напряжение не превышало 42 В.4 В пиковое или 60 В постоянного тока. Сюда входят кабели аудиовизуального сигнала, включая HDMI (который включает в себя линию питания 5 В), кабели динамиков и кабели телевизионной антенны. Хотя в интересах безопасности не существует конкретных правил, касающихся этого типа кабелей, вы должны следовать тем же принципам разделения услуг и заботы о здоровье и безопасности.

Количество вариантов кабельной разводки в вашем доме постоянно растет, и с таким количеством доступных технологий и вариантов подключения может быть трудно выбрать правильный вариант для вас.В этом разделе я расскажу о различных вариантах, плюсах и минусах каждого из них.

Широкополосный доступ

В настоящее время существует несколько вариантов широкополосного доступа в Интернет, и лучший сервис для вас, вероятно, будет зависеть от вашего географического положения.

Выбранный вами вариант широкополосного доступа может повлиять на то, как вы хотите проложить кабель в вашем доме, например, если вы собираетесь использовать ADSL, вам, вероятно, потребуется установить телефонную точку рядом с розеткой питания в центре города. Вы также можете проложить кабель Cat5 от центральной точки до каждой комнаты в доме.Центральная точка становится коммуникационным узлом вашего дома, лучшим местом для нее может быть кабинет или гараж.

Не забудьте подключить кабель Cat5 к вашей развлекательной системе или домашнему кинотеатру, если у вас еще нет широкополосных устройств, которые у вас, вероятно, скоро появятся.

Владельцы домов в некоторых новых поместьях теперь могут использовать FTTH (оптоволокно до дома). Если вам посчастливилось быть одним из них, вам нужно уделить особое внимание необходимым кабелям. В большинстве случаев оптическое волокно будет заканчиваться на ONT (оптическом сетевом терминале), который, вероятно, будет установлен на внешней стене рядом с электрическим распределительным щитом.Подвести дополнительные кабели к этому моменту может оказаться сложной задачей, поэтому, если вы сможете установить их во время строительства дома, это будет намного проще. В большинстве случаев вам понадобится один коаксиальный кабель для ТВ и два кабеля Cat5 (один для телефона и один для Интернета) между ONT и центральной точкой.

В центральной точке у вас, вероятно, будет какой-то маршрутизатор, в случае FTTH у вас будет маршрутизатор Ethernet, в противном случае, вероятно, будет ADSL. Обе функции схожи, они обеспечивают точку аутентификации в сети, как правило, через PPP (протокол двухточечной связи) и могут выполнять NAT (преобразование сетевых адресов), чтобы все устройства в вашем доме могли использовать один общедоступный IP-адрес. .В некоторых случаях маршрутизатор также будет включать в себя встроенный шлюз VoIP (передача голоса по IP), что позволяет подключать к маршрутизатору стандартный телефон и совершать звонки через Интернет. Сначала вам нужно будет подписаться на услугу VoIP и правильно настроить маршрутизатор.

Обратите внимание, что услуга голосовой связи также может быть доступна с ONT, это может быть услуга, отличная от услуги VoIP с маршрутизатора, вам необходимо сравнить стоимость и преимущества каждого варианта. Служба непосредственно от ONT может быть более надежной, чем VoIP, например, ONT должен иметь резервный аккумулятор на случай сбоя питания, если у вас нет собственного ИБП (источник бесперебойного питания), маршрутизатор отключится, если есть сбой питания.Вы должны решить, насколько важна для вас телефонная связь и есть ли у вас запасной вариант связи (мобильный) на случай чрезвычайных ситуаций.

Подключение устройств через Ethernet

Ethernet-соединения

обычно устанавливаются между компьютером и коммутатором (или концентратором), в этом случае требуется стандартный (прямой) кабель (обычно синий). Если вы хотите подключить один коммутатор к другому коммутатору или один компьютер напрямую к другому компьютеру, вам понадобится перекрестный кабель (обычно красный), в этих кабелях пары TX и RX перевернуты.

Большинство широкополосных маршрутизаторов в настоящее время поставляются с несколькими интерфейсами Ethernet, фактически они включают встроенный коммутатор Ethernet. Вы можете подключить любой компьютер или устройство с поддержкой Ethernet напрямую к маршрутизатору с помощью стандартного (хотя и прямого) кабеля Cat5e.

Существует два стандарта для проводки RJ45 T-568A и T-568B, хотя T-568B стал стандартом де-факто, например, если вы покупаете готовый кабель Cat5e/Cat6, он, вероятно, будет T-568B на обоих концах. Обратите внимание, что перекрестный кабель — это T-568A на одном конце и T-568B на другом.

С появлением Gigabit Ethernet была введена функция, известная как Auto-MDIX, которая позволяет подключаться между коммутаторами или между компьютерами с помощью любого типа кабеля (больше нет необходимости в перекрестных кабелях). Большинство новых компьютеров поддерживают это сейчас, но большинство широкополосных маршрутизаторов до сих пор этого не делают.

Домашние развлечения

Варианты домашних развлечений также становятся все более и более сложными, и существует множество различных способов соединения современных аудиовизуальных устройств. В этом разделе я попытаюсь объяснить варианты подключения, а также плюсы и минусы каждого из них.

Развлечения теперь могут поступать из растущего числа источников, бесплатного эфирного телевидения и телевидения высокой четкости, кабельного телевидения, и теперь все больше и больше контента достигает нас через Интернет. Варианты для аудио еще сложнее несколько разных способов подключения одних и тех же устройств.

Антенные соединения

Свободная телевизионная антенна должна быть подключена коаксиальным кабелем, кабель должен быть типа RG6 и, по возможности, с четырехкратным экранированием. Старые антенны могут быть подключены с помощью кабеля с плоской парой 300 Ом.Если у вас есть одна из этих антенн и вы хотите установить дополнительную телевизионную точку, вам нужно будет подключиться к антенне напрямую с помощью балуна (не входит в комплект), чтобы преобразовать сигнал в несбалансированный режим, совместимый с коаксиальным кабелем. Это приведет к некоторым потерям, но должно быть приемлемым в зонах с хорошим приемом.

В Австралии для коаксиальных кабелей используются два распространенных типа разъемов. Первый — это более распространенный тип PAL (push-in), который уже много лет используется в Австралии и Европе. Другой тип — F-тип (винтовой), который является стандартом США и более распространен для платного телевидения, но также может использоваться для любого коаксиального соединения.Преимущества разъемов F-типа в том, что они более безопасны (вкручиваются) и для подключения к розетке используется центральная жила кабеля. Это устраняет центральный штифт и, следовательно, еще одну возможную точку отказа, а также минимизирует изменение характеристик кабеля, что важно для радиочастотных сигналов.

Если вы хотите иметь более одной телевизионной точки, вам понадобится сплиттер, так как из названия следует, что сплиттер разделяет сигнал на 2, 3, 4 или более для распределения по всему дому.Следует отметить, что он также разделяет мощность сигнала, например, выходная мощность двухстороннего разветвителя будет вдвое меньше входной. Это должно иметь значение только в том случае, если уровень сигнала от антенны низкий. В этом случае вам может понадобиться помощь профессионального установщика.

Фитинг компрессионных соединителей F-типа

Во-первых, для этой работы вам понадобится инструмент для сжатия и инструмент для зачистки коаксиального кабеля, они доступны в нашем магазине в категории инструментов. Доступны два типа компрессионного разъема: стандартный или водонепроницаемый. Для водонепроницаемого типа требуется совместимый компрессионный инструмент, поддерживающий разъем на 360 градусов вокруг кабеля.Компрессионные инструменты, которые мы продаем, совместимы с водонепроницаемыми соединителями.

Первым шагом является снятие изоляции с кабеля, стриппер должен быть отрегулирован таким образом, чтобы первое лезвие разрезало оплетки и фольгу и прорезало большую часть диэлектрика (центральный изолятор), второе лезвие должно было срезать другую оболочку, не повреждая коса.

Примечание. Для четырехэкранного кабеля вы можете снять конец разъема и сначала надеть его на оплетку, в противном случае могут возникнуть трудности с подключением разъема.

Второй шаг — надеть оплетку на внешнюю оболочку. При использовании кабеля с четырехслойным экраном будет внешняя оплетка, внешняя фольга, внутренняя оплетка и внутренняя фольга. Внешнюю фольгу можно удалить, но внутренняя фольга должна оставаться приклеенной к диэлектрику.

Третий шаг — надеть разъем на конец кабеля, при этом может потребоваться скрутить разъем. Нажимайте на разъем до тех пор, пока диэлектрик не окажется на одном уровне с задней частью гайки на разъеме.

Последний шаг — вставить разъем в инструмент для сжатия, закрыть затвор и сжать разъем, пока он не закроется.Обрежьте лишний центральный провод так, чтобы он выступал примерно на 1-2 мм из разъема.

Пайка клемм для динамиков

Некоторые продаваемые нами клеммы для динамиков Keystone необходимо припаять сзади, вам понадобится приличный паяльник, иначе вы не сможете получить достаточно тепла в клемме, вот несколько советов.

  • Разогрейте утюг, чтобы он был горячим и красивым
  • Сначала нанесите немного припоя на кончик утюга
  • Прижмите наконечник к клемме, припой передает тепло
  • Подождите несколько секунд, прежде чем наносить припой на соединение (не на утюг)
  • Удалите нагрев, как только припой протечет через клемму
  • Он должен выглядеть мокрым (не кляксами)

Хитрость заключается в том, чтобы как можно быстрее нагреть клемму, затем нанести припой и отвести тепло.Если вы оставите нагреваться слишком долго, вы можете расплавить пластик.

Видеоподключения

Существует множество различных стандартов для видеоподключений, но я расскажу только о наиболее распространенных и актуальных стандартах.

HDMI

HDMI — это новейший стандарт для видеосигналов, который все еще находится в стадии разработки. Он основан на стандарте DVI (с дополнительным аудиоканалом), а DVI может быть преобразован в HDMI (без звука). HDMI поддерживает видео высокой четкости со встроенным цифровым аудиоканалом, в HDMI версии 1 также есть канал Ethernet.4. Предпочтительным форматом является HDMI, если ваше оборудование его поддерживает.

Вокруг HDMI-кабелей много шумихи, и бывает трудно отделить факты от слухов. Да, это правда, что HDMI использует очень высокие скорости передачи данных, и кабель низкого качества может вызвать проблемы с изображением, особенно если кабель длинный и есть другие задействованные компоненты (настенные панели, переключатели и т. д.). Однако, поскольку HDMI является цифровым сигналом, качество изображения не должно ухудшаться до тех пор, пока качество сигнала не достигнет точки, при которой вы заметите значительную потерю качества, что обычно проявляется в виде «снега» или белых пятен на изображении.Любой, кто говорит вам, что может увидеть разницу в качестве изображения с их 1-метровым кабелем HDMI за 300 долларов, на самом деле имеет больше денег, чем смысла.

Хотя существует несколько стандартов для HDMI, в настоящее время существует только два стандарта для кабелей HDMI: стандартная скорость и высокая скорость. Высокоскоростные кабели сертифицированы для работы с сигналами 1080p, в том числе с увеличенной глубиной цвета и/или увеличенной частотой обновления. Кабели, не сертифицированные по стандарту 1.3a и/или высокоскоростные, не прошли необходимое тестирование и могут не поддерживать полное разрешение.Сертифицированные кабели обычно ограничены 10 м, поскольку более длинные кабели не проходят тестирование, это не означает, что они вообще не будут работать, но могут надежно работать только при более низких разрешениях/частотах обновления (например, 1080i вместо 1080p).

Для получения дополнительной информации о HDMI посетите сайт www.dhmi.org.

Расширение HDMI через Cat5e/Cat6

Как указывалось ранее, сертифицированные кабели HDMI имеют максимальную длину около 10 м. Вы можете купить более длинные кабели, но они очень дороги и по-прежнему ограничены примерно 20 метрами.Лучшей альтернативой является расширение HDMI по кабелям категории 5e или категории 6 (Cat5e/Cat6). И в кабелях HDMI, и в кабелях Cat5e/Cat6 используется витая пара (два провода, скрученных вместе), скручивание предназначено для подавления помех. Удлинители HDMI over Cat5e/Cat6 усиливают сигнал и сопоставляют витые пары кабеля HDMI с кабелем Cat5e/Cat6. Существует несколько типов удлинителей, некоторые из которых встроены в настенные панели, а другие стоят отдельно.

Компонент

Компонентное видео разбивает видеоинформацию на три отдельных сигнала, передаваемых по кабелям RCA (красный, зеленый и синий), что снижает количество помех между сигналами.Три сигнала Y Pb Pr

Y несет информацию о яркости (яркости) и синхронизации.
PB несет в себе разницу между синим цветом и яркостью.
PR несет в себе разницу между красным и ярким.

Существует также другой тип композитного видео, известный как RGB, хотя он также использует три кабеля RCA, он не совместим с YPbPr и требует активной электроники для преобразования сигналов.

Композитный

Композитное видео объединяет всю видеоинформацию в один сигнал и является наиболее распространенным стандартом, используемым в настоящее время из-за его простоты, он использует один кабель RCA (желтый).Объединение всей видеоинформации может привести к некоторому ухудшению качества видео.

S-видео

S-video разделяет сигнал на две составляющие: яркость и цветность (яркость и цвет) и использует круглый разъем с 4 контактами.

Аудио

HDMI

Да HDMI также является аудиоинтерфейсом, это означает, что вам действительно нужен только один кабель между AV-ресивером и телевизором. С этим есть только одна проблема: на данный момент аудиоканал работает только в одном направлении, поэтому, если вы хотите получить объемный звук от вашего HDTV к AV-ресиверу, вам потребуется добавить цифровой аудиокабель, например, кабель Toslink.В будущем планируется добавить обратный аудиоканал к стандарту HDMI, это должно работать с существующими кабелями.

Toslink или оптическое аудио

Оптический аудиоинтерфейс Toslink — это цифровой аудиоинтерфейс, в котором для передачи аудиосигнала с помощью света используется оптоволоконный кабель. Поскольку оптический сигнал невосприимчив к электрическим помехам, в сигнал не может быть внесен шум. Волоконно-оптические кабели на самом деле сделаны из пластика (а не из стекла, которые используются для телекоммуникаций), поэтому они также относительно дешевы.Это должен быть предпочтительный способ подключения аудиооборудования.

Цифровое аудио

Цифровой звук использует один кабель RCA (оранжевый) и похож на Toslink, это также приемлемая альтернатива оптическому звуку.

Стерео

Для скромного стереофонического аудиосигнала используются два коаксиальных кабеля RCA (красный и белый).

Монтаж настенных пластин (с помощью гипсового зажима)

1. Отметьте в гипсокартоне отверстие для вырезания (примерно 50 мм x 70 мм для одинарных плит) и проверьте уровнем

2.Вырежьте отверстие гипсовой пилой, вырежьте два V-образных выреза с каждой стороны для винтов.

3. Проденьте С-образный зажим через отверстие и закрепите его на краю отверстия так, чтобы отверстия для винтов совпали с V-образными вырезами по бокам. Убедитесь, что отверстия для винтов свободны, иначе у вас возникнут проблемы с установкой винтов.

4. Привинтите опорную пластину (для пластин безвинтового типа вам может потребоваться сильно надавить на любую сторону, чтобы вдавить винты, удерживающие центральную часть, в штукатурку, чтобы она села заподлицо со стеной).

5. Установите внешнюю крышку.

Прокладка кабелей через стены вашего дома может быть немного сложной, вот несколько советов, которые помогут упростить эту задачу.

Безопасность

Первая прокладка кабелей в вашем доме и работа на крыше могут быть опасны для самодельного кабельщика, а также могут создать угрозу безопасности для других людей в будущем. Всегда тщательно обдумывайте вопросы безопасности, связанные с работой, прежде чем приступать к работе. Если у вас есть какие-либо опасения по поводу безопасности того, что вы делаете, обратитесь к профессионалу.

Электробезопасность

Наиболее очевидным риском для безопасности, связанным с прокладкой кабелей в доме, является наличие электропроводки в стенах и крыше. Во-первых, вы должны подтвердить, что ваш дом оснащен электрическим защитным выключателем, все новые дома теперь по закону должны иметь такой выключатель, если в вашем доме его нет, мы рекомендуем вам связаться с зарегистрированным подрядчиком по электротехнике и установить его, прежде чем делать что-нибудь еще. Защитный выключатель обнаружит неисправность, сравнив ток в активном и нейтральном проводах электропитания.Любая разница в токе указывает на утечку из электрической цепи на землю (возможно, протекающую через тело человека), и предохранительный выключатель отключает подачу питания до того, как будет нанесен какой-либо ущерб.

Хотя предохранительный выключатель должен спасти вам жизнь, в случае контакта с электропроводкой лучше не проверять его. Самое безопасное — отключить питание главным выключателем перед началом работы, не изолируйте цепь, которую вы считаете той, рядом с которой вы работаете, так как слишком легко отключить не ту цепь.Если вам нужно использовать инструменты с питанием от сети, вам следует проявлять особую осторожность, чтобы избежать какой-либо проводки.

Перед тем, как резать или сверлить стену, осмотритесь на наличие поблизости розеток и электрических фитингов (при необходимости проверьте обе стороны стены). Электрическая проводка должна проходить от розетки или по стене до крыши, но не должна находиться на прямой линии с розеткой. Некоторые искатели шпилек имеют функцию обнаружения проводки, они работают только в том случае, если по проводу течет ток, поэтому вам нужно использовать их перед отключением питания и подачей нагрузки (например.подключите лампу к розетке и включите ее). В любом случае доверять этим устройствам на 100% не стоит, всегда отключайте питание.

Защита лестницы

Всегда проверяйте, чтобы лестница, которую вы используете, была прочной, в хорошем состоянии и подходила для работы. Попросите кого-нибудь держать лестницу для вас, когда вы поднимаетесь на крышу или спускаетесь с нее. Если на вашей обуви грязь, обязательно соскребите ее, прежде чем подниматься по лестнице или на крышу.

Тепловой удар

Работа на крыше дома может быть очень жаркой даже в умеренно теплые дни, всегда пейте много воды, если вы чувствуете себя плохо или слабо или у вас болит голова, вы должны немедленно прекратить работу и остыть.СОВЕТ: обычно вы можете открыть некоторые плитки на крыше (если они не прибиты гвоздями или не закреплены проволокой) изнутри, это поможет охладить поток воздуха через крышу, пока вы там работаете, это также позволит вам лучше видеть, просто не забудьте закрыть их снова, когда закончите.

Ходовые тросы

Прежде чем приступить к работе, вы должны продумать и спланировать, где вы будете прокладывать кабели, учитывать, где будут монтироваться устройства и какие препятствия могут быть на пути, вы не хотите латать дыры в проводах. пластырь, потому что ты положил что-то не туда.

После того, как вы определили, где будут проходить кабели, и определили, где находится электропроводка, вам нужно провести кабели в стену. Используйте искатель стержней, чтобы найти стержни рядом с тем местом, где будет проходить кабель, размещение настенной пластины или розетки рядом со стержнем может облегчить вам прокладку кабеля по стене. Соблюдайте минимальное расстояние 150 мм от любой розетки или арматуры, кабель не должен проходить ближе 50 мм от любой электропроводки в стене. Вырежьте в штукатурке прямоугольное отверстие, куда будет крепиться стеновая пластина, для этого можно использовать гипсовую пилу или острый нож.

Если протянуть кабель через крышу, вам нужно будет найти точную точку прямо над отверстием. Лучший способ сделать это — измерить расстояние от центра отверстия до фиксированной точки в комнате, лучше всего использовать внешнюю стену, в противном случае измерить другую стену, которую можно легко идентифицировать. Обратите внимание на особенности зданий, прежде чем забираться на крышу (там все выглядит совсем по-другому). После того, как вы определили правильную стену в крыше, вам нужно просверлить отверстие в верхней пластине (деревянная балка, которая образует верхнюю часть стены).Измерьте от той же точки (например, внешней стены), чтобы найти точку прямо над проделанным отверстием. Вы должны увидеть, где шпильки, ищите гвозди.

После того, как вы просверлите отверстие, вам нужно будет что-то бросить, чтобы протянуть кабель. Лучшим инструментом для этого является «желтый язычок», это язычок из шпунтового настила и идеально подходит для прокладки кабеля через стену. Вы можете получить некоторые из них бесплатно, если вы знаете кого-то в строительной торговле или спросите в строительном магазине, в противном случае вы можете купить некоторые из них.Опустите желтый язык прямо в полость стены (насколько это возможно прямо) с одной или с другой стороны стены, в большинстве новых домов между штукатуркой и головкой есть зазор в сантиметр или около того, через который вы должны просунуть язык.

Если ваш дом является старым зданием, то между башмаками и штукатуркой может не быть зазора, или кабель, который вы прокладываете, может быть слишком большим, чтобы пройти через башмак. В этом случае вам нужно будет просверлить головку, используя сверло на удлинителе. Это может быть немного сложно и дорого, если вам нужно купить расширения.Протащить желтый язык через второе отверстие может быть очень сложно. СОВЕТ: просверлите второе отверстие в верхней пластине, чтобы можно было посветить фонариком.

Как только вы опустите желтый язык вниз по стене, спуститесь вниз и посмотрите в дыру, чтобы увидеть, сможете ли вы его найти. Если вы измерили точно (или вам очень повезло), он будет тут же (возьмите фонарик и хорошенько осмотритесь). Если нет, вам нужно заняться рыбалкой, для этого я рекомендую садовую проволоку с пластиковым покрытием. Используйте только провод с пластиковым покрытием (для изоляции) и убедитесь, что вы заклеили конец лентой, чтобы вы не могли попасть в контакт с оголенным проводом, конечно, питание должно быть отключено, но это дополнительная мера предосторожности.Сделайте крючок из проволоки и начните ловить язык.

Когда вы нашли язык, вы можете протолкнуть его вверх по стене, пока не увидите конец, а затем провести его через отверстие. Теперь у вас есть язык через стену, вы можете либо прикрепить кабель непосредственно к концу языка и протянуть его, либо прикрепить прочную веревку к языку и протянуть его. Затем вы можете использовать веревку, чтобы протянуть несколько кабелей (СОВЕТ: прикрепите кабель к узлу на веревке и потяните за веревку, хотя позже вы можете потянуть веревку назад), вы даже можете оставить веревку. в стене на тот случай, если вам понадобится протянуть дополнительные кабели через какое-то другое время.

Если вам нужно провести кабели по внешней стене снаружи дома, это будет немного сложнее. Сначала просверлите раствор между кирпичами и сделайте отверстие шириной несколько сантиметров. Затем вам нужно снять несколько черепиц с крыши и нажать на желтый язык. Вы не сможете продеть желтый язычок через отверстие, поэтому прикрепите петлю веревки к концу язычка небольшим количеством скотча (чтобы петлю можно было снять). Затем попросите кого-нибудь помочь вам зацепить эту петлю проволокой, так как она находится рядом с отверстием в кирпичной кладке.Может потребоваться некоторое время, чтобы установить петлю в правильное положение, и может быть трудно опустить язычок, если в полости много лишнего раствора.

Прокладка кабелей по крыше

При прокладке кабелей по крыше их не нужно закреплять, но они должны быть в стороне и не представлять опасности споткнуться. Вы должны поддерживать расстояние не менее 50 мм между любым кабелем и силовыми кабелями или трубами, если это невозможно, между ними должен быть прочный барьер. Если вам необходимо проложить кабель через силовой кабель, вы можете провести его через короткий гибкий кабелепровод там, где он пересекает силовой кабель или трубу, приклейте кабелепровод к кабелю питания, чтобы зафиксировать его на месте.

Прокладка кабелей к настенному телевизору

Если вы только протягиваете кабели по стене к настенному телевизору, ваша работа должна быть проще. Однако есть некоторые дополнительные соображения.

Перед установкой каких-либо настенных пластин или проделыванием каких-либо отверстий сначала установите настенный кронштейн или установите его временно и отметьте места отверстий и краев, чтобы не поставить настенные пластины в неправильном месте.

Убедитесь, что болты находятся в центре шпилек (большие экраны могут быть тяжелыми).Отметьте центральную линию шпильки и подтвердите, что у вас есть центр, прощупывая обе стороны коротким гвоздем.

Возможно, вам придется проложить несколько кабелей к экрану, поэтому, возможно, будет невозможно провести их все через голову, в лучшем случае это затруднит протягивание кабелей. Вы должны быть в состоянии определить, где находится голова, с помощью искателя шипов. Возможно установить настенную пластину/панели ниже кронштейна (но все же за экраном) таким образом, чтобы она находилась ниже выступа. В противном случае, если вы поместите настенные пластины чуть выше головы, вы сможете просверлить ее под углом.Если нет, вам, возможно, придется вырезать большое отверстие в штукатурке, чтобы вы могли просверлить голову прямо насквозь и залатать ее (в любом случае она должна быть закрыта сеткой).

В соответствии с правилами электропроводки запрещается протягивать шнур питания или удлинитель через стену, для этого лучше всего установить розетку за экраном.

Глава 2 Стр. 1 — Справочник по телекоммуникациям для транспортных специалистов

Введение

Передатчик, приемник, среда передачи — это основные элементы, из которых состоит система связи.Каждый человек оснащен базовой системой связи. Рот (и голосовые связки) является передатчиком, уши — приемниками, а воздух — передающей средой, по которой звук проходит между ртом и ухом. Элементы передатчика и приемника модема данных (например, того типа, который используется в блоке контроллера системы светофора) могут быть не видны сразу. Однако посмотрите на схему его компонентов, и вы увидите элементы, помеченные как «XMTR» и «RCVR». Средой передачи модема обычно является медный провод, оптоволокно или радио.

Некоторые протоколы передачи данных были разработаны для работы независимо от телефонной системы. Ethernet, например, был создан для облегчения передачи данных в закрытой системе, которая находилась в офисном здании. Интернет создавался как закрытая коммуникационная сеть.

Почти все сети связи имеют в своей основе один и тот же набор стандартов и методов телефонии (Telepho–Ny). «Ма Белл» (телефонная система Белла, компания «Америкэн телефон энд телеграф» и другие) потратила годы и миллиарды долларов на создание, совершенствование и обслуживание телекоммуникационной сети, предназначенной для предоставления самых надежных услуг голосовой связи в мире.Все остальные коммуникационные технологии и процессы развивались на основе этой коммуникационной сети. Инженеры и ученые, занимавшиеся разработкой новых коммуникационных технологий и процессов, должны были убедиться, что их «продукт» можно будет использовать в существующих телефонных сетях. И телефонная компания требовала обратной совместимости. Телефоны, выпущенные в 1950 году, до сих пор работают в сети. Модемы, выпущенные в 1980 году, до сих пор работают в текущей системе.

Читая эту главу и остальную часть руководства, помните, что телекоммуникационные стандарты, методы и протоколы были разработаны для индустрии связи.Все эти системы должны быть адаптированы для использования в системе управления светофором или автострадой.

Сегодня в Северной Америке, Мексике, большей части Европы и Тихоокеанского региона голосовые услуги фактически передаются в виде цифровых сигналов и преобразуются в аналоговые непосредственно перед отправкой (и прибытием) из обслуживающего центрального офиса в точки конечного пользователя. Читатель может спросить: «Если голос преобразуется в цифру, разве это не то же самое, что и данные?» Ответ отрицательный: «цифровая передача» не означает автоматически совместимость передачи данных.Аналоговые системы передачи могут передавать и передают данные. В телекоммуникациях цифровые и аналоговые являются разными формами передачи данных. В этой главе представлена ​​информация об основах телекоммуникаций — средствах передачи и системах передачи, а также пояснение различий между аналоговой и цифровой передачей. Среда передачи — это те элементы, которые предоставляют системам связи путь, по которому можно двигаться. Системы передачи — это те элементы (аппаратные и программные средства), которые обеспечивают управление процессом связи и использованием тракта передачи.

Для целей данного обсуждения голосом является любая передача, которая может быть переключена через сети операторов связи в аналоговом формате. Сюда входят данные, передаваемые в голосовом канале с использованием модема. Данные — это любая цифровая передача, которая не может быть переключена через сети оператора связи.

Мир телекоммуникаций был бы очень простым, если бы можно было легко определить различие между средствами передачи и системами (протоколами).Часто конкретная система передачи будет работать только в определенной среде. Spread Spectrum Radio — один из примеров. Радио (РЧ) — это среда передачи, а расширенный спектр — это система передачи (протокол). Хотя можно создать сигнал связи с расширенным спектром по проводной линии, этот процесс обычно не используется, поскольку существуют другие, более эффективные методы передачи сигналов. Следовательно, передача сигналов с расширенным спектром почти всегда связана с РЧ. Всегда существует точка, в которой система радиосвязи с расширенным спектром должна взаимодействовать с другой средой передачи и/или системой.Это достигается путем преобразования протокола радиочастотной передачи в проводной сигнальный протокол. Телекоммуникационный процесс можно рассматривать как отличный пример мультимодализма.

Глава разделена на разделы, охватывающие

  • Среда передачи
  • Сигнализация передачи
  • Базовая телефонная служба
  • Мультиплексирование
  • Высокая пропускная способность и широкополосная передача

Подтемы в разделах смотреть по адресу:

  • Факторы рассмотрения СМИ (зачем использовать один вместо другого)
  • Различия между передачей голоса и данных
  • Передача видео (кодеки и сжатие)
  • Связь Т-1
  • SONET, WDM и Ethernet
  • Беспроводной

Среда передачи

Среда передачи — это магистрали и артерии, обеспечивающие путь для телекоммуникационных устройств.Существует общая тенденция говорить, что одна среда передачи лучше другой. Фактически каждая среда передачи имеет свое место в конструкции любой системы связи. Каждый из них имеет характеристики, которые делают его идеальным средством для использования в зависимости от определенного набора обстоятельств. Важно признать преимущества каждого из них и соответствующим образом разработать систему.

Факторы, которые следует учитывать при выборе среды передачи, включают: стоимость, простоту установки и обслуживания, доступность и, самое главное, эффективность передачи.

Эффективность передачи обычно рассматривается как степень ухудшения сигнала, вызванная использованием конкретной среды передачи. Среда передачи представляет собой «барьер» для коммуникационного сигнала. «Барьер» может быть измерен многими различными факторами. Однако один общий вопрос задают обо всех средствах коммуникации. Как далеко пройдет энергия коммуникационного сигнала, прежде чем он станет слишком слабым (или искаженным), чтобы его можно было считать пригодным для использования? Существует оборудование для увеличения расстояния передачи сигнала, но это увеличивает общую стоимость и сложность развертывания.

Факторы рассмотрения СМИ

Легкость установки среды связи определить относительно просто. Как правило, все средства связи требуют осторожности при установке. Установка должна выполняться обученными и знающими техниками и менеджерами. Для целей этого обсуждения рассмотрим относительную степень сложности размещения среды передачи. Кабели (оптоволоконные или медные) требуют поддерживающей инфраструктуры, как и радио или инфракрасный порт.Рассмотрим следующее:

Если вы планируете использовать оптоволоконный (или медный) кабель, а системный план предусматривает пересечение реки Делавэр, возникнут серьезные проблемы с установкой (строительством). Для строительства может потребоваться бурение скважины под рекой или поиск подходящего моста. Любой из этих методов может значительно увеличить ваш бюджет. Беспроводная связь может показаться хорошим вариантом. Это устраняет необходимость поиска подходящего места пересечения кабеля. Однако вам нужно будет разместить антенну на достаточной высоте, чтобы не было деревьев, зданий и других объектов, а также учитывать различия рельефа по обеим сторонам реки.Местные жители близлежащих кондоминиумов Яхт-клуба могут жаловаться на то, что радиомачта портит им вид на закат. Не забудьте добавить к стоимости найма художника-графика для создания рисунка, показывающего, как прекрасны лучи заходящего солнца, когда они отражаются от радиомачты.

«Установки» — термин, который производители кабелей используют для описания конфигурации кабеля. Выражение часто используется следующим образом: «Кабель доступен в 5000-футовых «укладках».

Некоторые продукты могут быть более доступными, чем другие. Например, наиболее распространенный тип доступного оптоволоконного кабеля — это внешний кабель с армированным экраном, 96 нитей одномодового волокна, уложенных в свободные буферные трубки на 15 000-футовых катушках. Убедитесь, что у вас есть достаточно времени для производства продукта, особенно если требуется специальная конфигурация кабеля или оборудования. Доступность продукта из-за задержек с производством повлияет на общий график проекта и может повлиять на общую стоимость проекта.

Кабели, которые содержат комбинации разных типов волоконных жил, таких как одномодовые и многомодовые волокна, или смеси меди и волокна, или нечетное (отличающееся от стандартной укладки) количество волоконных жил, потребуют больше времени для производства и могут добавить несколько месяцев до цикла поставки.

Волокно, медь, радио, инфракрасный порт имеют разные характеристики передачи. Считается, что оптоволокно имеет наилучшие общие характеристики для эффективности передачи. То есть эффективная потеря мощности сигнала на расстоянии.Кабель рассчитан производителем на потерю сигнала. Коэффициенты потерь сигнала указаны в дБ на 1000 метров. Типичное одномодовое волокно может иметь коэффициент затухания сигнала от 0,25 дБ/км до 0,5 дБ/км. Производитель кабеля предоставит описание спецификации для каждого предлагаемого продукта. Теоретически вы можете отправить сигнал дальше по оптоволокну, чем по большинству других средств передачи.

Однако учтите, что радиосигналы на очень низких частотах (ниже 500 кГц) могут распространяться на тысячи миль.Этот тип радиосигнала можно использовать для передачи данных, но он очень непрактичен для использования в системах управления светофорами и автомагистралями. Радиосигналы ОНЧ способны эффективно передавать данные только при очень низких скоростях передачи данных. Этот тип системы использовался организацией Associated Press для передачи новостных статей между Европой и Северной Америкой, а также используется военными для передачи данных на очень большие расстояния.

Затраты на техническое обслуживание и эксплуатацию — два других фактора, которые следует учитывать при сравнении средств передачи для любого конкретного приложения.Волоконно-оптический кабель можно проложить в кабелепроводе на шесть футов ниже уровня земли и не трогать его десятилетиями. Обслуживание оптоволоконного кабеля минимально. Микроволновые системы могут быть построены за меньшее время и с меньшими затратами, чем оптоволоконный кабель, размещенный в кабелепроводе, но опорные площадки требуют значительно большего обслуживания, включая повторную покраску башни и ежегодные проверки на наличие ржавчины.

Таким образом, возьмите все атрибуты потенциальных носителей, которые можно использовать для конкретного приложения, и определите, какие из них обеспечат наибольшую отдачу от вложенных средств.Это не всегда означает максимальную пропускную способность, максимальную скорость передачи, простоту установки или минимальную стоимость — все эти факторы могут повлиять на ваш выбор среды передачи. Лучшие носители — это те, которые будут поддерживать как можно больше системных требований и помогут обеспечить удовлетворительную общую производительность.

Проводные СМИ

Мы начнем с базовой информации о наиболее распространенных типах средств передачи, используемых сегодня:

  • Медная проволока
  • Волоконная оптика
  • Радиочастота (беспроводная)
  • Оптика свободного космоса

Многие инженеры будут утверждать, что одна среда передачи является лучшей или лучше, чем некоторые другие.Читатель должен иметь в виду, что каждое средство имеет свои преимущества и недостатки. Какое средство лучше, зависит от цели системы связи и желаемых конечных результатов. На самом деле, большинство систем являются гибридными. То есть две или более среды объединяются для создания наиболее эффективной сетевой инфраструктуры связи. Существует множество систем светофоров, в которых инфраструктура витой медной пары сочетается с беспроводными линиями связи для обслуживания части системы. Решение о создании такого типа системы могло быть основано на экономических соображениях, но это, безусловно, одна из причин выбора одного средства вместо другого или комбинирования использования нескольких.

Медный носитель

Электрические свойства медного провода создают сопротивление и помехи. Чем дальше распространяются сигналы связи, тем больше они ослабляются электрическими свойствами медного кабеля. Электрическое сопротивление в медной среде замедляет сигнал или ток. Электрические свойства медного провода являются ключевыми факторами, ограничивающими скорость передачи данных и расстояние. Однако именно эти свойства вместе со стоимостью, простотой изготовления, возможностью вытягивания в очень тонкие нити и другими факторами сделали медь логичным выбором для ее выбора в качестве средства передачи данных и проводника электричества.Алюминий и золото также используются для связи, но золото (наиболее эффективное) слишком дорого для этой цели, а алюминий не является эффективным проводником для целей связи.

Существует два основных типа кабелей с медным проводом, используемых для связи:

Витая пара

Рисунок 2-1: Разъем RJ-45

Сигналы связи, передаваемые по медному проводу, в основном представляют собой постоянный электрический ток (DC), модулированный для представления частоты.Любой другой электрический ток рядом с проводом связи (включая другие сигналы связи) может создавать помехи и шум. Несколько проводов связи в пучке кабелей могут индуцировать мешающие электромагнитные токи или «перекрёстные помехи». Это происходит, когда один сигнал в кабеле настолько силен, что создает магнитное поле в соседнем проводе или коммуникационной паре. Источники энергии, такие как линии электропередачи или люминесцентные осветительные приборы, могут вызывать электромагнитные помехи.Эти помехи можно свести к минимуму, скрутив пару проводов вокруг общей оси, или используя металлический экран, или и то, и другое. Скручивание эффективно создает магнитный экран, который помогает свести к минимуму «перекрёстные помехи».

Витая пара — это обычный медный провод, который обеспечивает основные телефонные услуги дома и на многих предприятиях. Фактически, это называется «Обычная старая телефонная служба» (POTS). Витая пара состоит из двух изолированных медных проводов, скрученных друг вокруг друга.Скручивание делается для того, чтобы противоположные электрические токи, проходящие по отдельным проводам, не мешали друг другу.

Витая медная пара — это то, что Александр Белл использовал для работы первой телефонной системы, и, как правило, это наиболее распространенная среда передачи, используемая сегодня. Широкое обобщение состоит в том, что витая медная пара фактически является сегодня основой для всех телекоммуникационных технологий и услуг. Ethernet, первоначально разработанный для работы по коаксиальному кабелю, теперь является стандартом, основанным на витой паре.Для сравнения, в обычном голосовом телефонном разговоре используется одна (1) витая пара, тогда как в сеансе Ethernet используются как минимум две (2) витые пары (подробнее об Ethernet далее в этой главе).

EIA/TIA предоставляет цветовой код и стандарт проводки для разъемов RJ-45. Стандарт — EIA/TIA 568A/568B. В этих стандартах используются 4 витые пары, поскольку разъем RJ-45 имеет 8 клемм.

Для каждого соединения витой пары требуются оба провода.Поскольку для некоторых телефонных аппаратов или настольных компьютеров требуется несколько подключений, витая пара иногда устанавливается в виде двух или более пар, и все это в одном кабеле. В некоторых офисах витая пара заключена в экран, который выполняет функцию заземления. Это известно как экранированная витая пара (STP). Обычный провод до дома — неэкранированная витая пара (UTP). Витая пара теперь часто устанавливается с двумя парами в дом, а дополнительная пара позволяет добавить еще одну линию — возможно, для использования модема.

Витая пара поставляется с уникальным цветовым кодом каждой пары, когда они упакованы в несколько пар. Для различных применений, таких как аналоговый, цифровой и Ethernet, требуются разные кратные пары. Существует стандарт EIA/TIA для цветовой маркировки проводов, пар проводов и жгутов проводов. Цветовая маркировка позволяет техническим специалистам устанавливать системную проводку стандартным образом. Обычная одиночная телефонная линия в доме будет использовать красный и зеленый провода. Если предусмотрена вторая телефонная линия, она будет использовать желто-черный провод.

Кабель категории 3 считается стандартом для базовых услуг телефонии и Ethernet. Однако CAT 5 развертывается в качестве замены и во всех новых установках.

Наиболее распространенной причиной проблем с телекоммуникационной системой является неправильное подключение. Этот протокол проводки предназначен для подключения к стандартной телефонной розетке. Системы данных используют различные схемы и цветовые коды. Наиболее распространенным является стандарт EIA/TIA. Обратите внимание, что NEMA и ICEA имеют цветовые коды для электрических проводов.Не путайте их со стандартами цветового кодирования телекоммуникационных проводов.

Витая пара классифицируется по количеству витков на метр. Большее количество поворотов обеспечивает большую защиту от перекрестных помех и других форм помех и приводит к лучшему качеству передачи. Для передачи данных лучшее качество соответствует меньшему количеству ошибок передачи. Позже в этой главе мы рассмотрим влияние ошибок передачи на пропускную способность и время задержки.

Рисунок 2-2: Кабель с витой парой

В настоящее время в большинстве случаев внутри зданий используются кабели с витой парой двух типов: UTP категории 3 (CAT 3) и UTP категории 5 (CAT 5).Однако, на момент написания этого руководства, все новые и замененные установки используют CAT 5. Эти кабели были разработаны на основе набора стандартов, выпущенных EIA/TIA (Ассоциация электронной промышленности/Ассоциация отрасли телекоммуникаций). CAT 3 используется в основном для телефонных кабелей и установок 10Base-T, тогда как CAT 5 используется для поддержки установок 10/100Base-T. Проводка CAT 5 также может использоваться для телефонных систем. Поэтому в большинстве новых инсталляций используется CAT 5 вместо CAT 3. Кабель CAT 5 протягивается к кабинке или офису и подключается к универсальной настенной панели, которая позволяет устанавливать системы передачи данных и голосовой связи.Категория 5E (CAT 5E) была разработана для установки GigE. CAT 5E производится и тестируется в соответствии с более строгими правилами, чем CAT 3 или CAT 5. Два новых стандарта — CAT 6 и CAT 7 — были приняты для соответствия критериям скоростей передачи 10GigE (и выше).

Табл. 2-1. Номинальные характеристики кабелей связи на основе витой пары
Категория Максимальная скорость передачи данных Обычное применение
КАТ. 1 Менее 1 Мбит/с Аналоговая голосовая связь (POTS), базовая скорость ISDN, проводка дверного звонка
Кат. 2 4 Мбит/с В основном используется для сетей Token Ring
Кат. 3 16 Мбит/с для передачи голоса и данных и 10Base-T Ethernet.Базовая телефонная служба
Кат. 4 20 Мбит/с Используется для Token Ring 16 Мбит/с
Кат. 5 100 Мбит/с до 1 Гбит/с 10Base-T, 100Base-T (быстрый Ethernet), GigE, FDDI, 155 Мбит/с ATM
КАТ.5Е 100 Мбит/с ФДДИ, банкомат
Кат. 6 Более 100 Мбит/с Широкополосные приложения
Кат. 7 Новый стандарт Gigabit Ethernet плюс
Коаксиальный кабель

Коаксиальный кабель — это основной тип медного кабеля, используемый компаниями кабельного телевидения для распределения сигнала между общественной антенной и домами и предприятиями пользователей.Когда-то он был основной средой для Ethernet и других типов локальных сетей. С развитием стандартов для Ethernet по витой паре новые установки коаксиального кабеля для этой цели практически исчезли.

Рисунок 2-3: Иллюстрация коаксиального кабеля

Коаксиальный кабель называется «коаксиальным», потому что он включает один физический канал (медная жила), по которому передается сигнал, окруженный (после слоя изоляции) другим концентрическим физическим каналом (металлическая фольга или оплетка) и внешнюю оболочку или оболочку. , все идут вдоль одной оси.Внешний канал служит экраном (или землей). Многие из этих кабелей или пар коаксиальных трубок могут быть размещены в одном кабелепроводе и с ретрансляторами могут передавать информацию на большое расстояние. На самом деле, этот тип кабеля использовался телефонными компаниями для широкополосного доступа и видеоуслуг до появления оптоволокна в 1980-х годах.

Есть несколько вариантов. Триаксиальный (Triax) тип кабеля, в котором используется один центральный проводник с двумя экранами. Эта композиция обеспечивает большее расстояние передачи с меньшими потерями из-за помех от внешних электрических сигналов.Твинаксиальный (Twinax) — это две коаксиальные системы, упакованные в один кабель.

Коаксиальный кабель был изобретен в 1929 году и впервые был использован в коммерческих целях в 1941 году. AT&T создала свою первую трансконтинентальную коаксиальную систему передачи в 1940 году. В зависимости от используемой технологии передачи данных и других факторов альтернативой коаксиальному кабелю могут быть витая пара, медный провод и оптическое волокно.

Коаксиальный кабель

изначально использовался некоторыми отделами дорожного движения для обеспечения связи между полевыми контроллерами и центральным контроллером в автоматизированной системе управления дорожным движением.Это также было предпочтительным средством для раннего внедрения систем управления видеоинцидентами, используемых в ITS. Однако с появлением оптоволокна от использования коаксиального кабеля для этой цели практически отказались.

Коаксиальный кабель

до сих пор используется для подключения камер видеонаблюдения к мониторам и видеокоммутаторам. Поскольку стоимость использования оптоволокна начала падать, производители камер устанавливают в камеры оптоволоконные приемопередатчики. Это особенно полезно для предотвращения помех от электрических систем или создания защищенной сети передачи видео.

Волоконная оптика и оптоволоконный кабель

Оптоволокно (или «оптическое волокно») относится к среде и технологии, связанной с передачей информации в виде световых импульсов по стеклянной нити. Волоконно-оптическая жила несет гораздо больше информации, чем обычная медная проволока, и гораздо меньше подвержена электромагнитным помехам (ЭМП). Почти все телефонные междугородние (междугородние) линии в настоящее время являются оптоволоконными.

Рисунок 2-4: Базовая конструкция волоконно-оптической жилы

Передача по оптоволоконным нитям требует повторения (или регенерации) через различные промежутки времени.Расстояние между этими интервалами больше (потенциально более 100 км или 50 миль), чем в системах на основе меди. Для сравнения, высокоскоростной электрический сигнал, такой как сигнал Т-1, передаваемый по витой паре, должен повторяться каждые 1,8 км или 6000 футов.

Потери в оптоволоконном кабеле рассчитываются в дБ на километр (дБ/км), а в медных кабелях — в дБ на метр (дБ/м). Примечание: Приложение к данному руководству содержит объяснение того, как рассчитать бюджет потерь в оптоволокне .

Волоконно-оптический жгут состоит (см. рисунок) из нескольких слоев. Сердцевина представляет собой настоящий стеклянный или волоконный проводник. Он покрыт преломляющим покрытием, называемым оболочкой, которое заставляет свет двигаться по контролируемому пути по всей длине стеклянного сердечника. Следующий слой представляет собой защитное покрытие, которое предохраняет сердцевину и покрытие от повреждений. Он также предотвращает выход света из сборки и имеет цветовую маркировку для целей идентификации. Сердцевина, покрытие и оболочка вместе называются «прядь».Размеры волоконных прядей всегда относятся к диаметру сердцевины.

Волоконно-оптический кабель

Внутренний кабель должен быть гибким и легким. Кабель может иметь покрытие, соответствующее нормам противопожарной защиты.

Волоконные жилы обычно связываются внутри кабеля. Нити могут быть помещены в «плотную» или «свободную» матрицу буферных трубок. Массив незакрепленных буферных трубок чаще всего используется для наружных применений.Кабель с плотной буферизацией обычно используется внутри здания для стояка и горизонтального кабеля. Кабель с герметичным буфером также используется для «внутреннего/наружного» применения. Этот кабель имеет атмосферостойкую/влагостойкую оболочку и обычно используется для прокладки от соединительной коробки, расположенной в нескольких сотнях футов от входа в инженерные сети здания, и должен быть проложен на несколько сотен футов внутри здания до основной точки распределения волокна. . Если основная точка распределения оптоволокна находится менее чем в 100 футах от входа в здание, использование внутреннего/наружного кабеля может не иметь никаких преимуществ.

Кабель для наружной установки выдерживает погружение в воду, устойчив к воздействию ультрафиолетовых лучей и защищен от грызунов и птиц.

Волокнистые пряди помещаются в трубу большого (относительно) диаметра и позволяют «плавать» со значительным движением. Когда оптоволоконный кабель протягивается на место (в кабелепроводе, непосредственно в земле или на столбе), нити не подвергаются силам натяжения.Таким образом, нити получают минимальное повреждение или деформацию при растяжении.

Волоконно-оптические кабели (как и все коммуникационные кабели) изготавливаются в зависимости от их предполагаемого использования. Каждый кабель будет иметь стандартный набор маркировок, указывающих его основное назначение, имя производителя, рейтинг Национального электротехнического кодекса и код одобрения UL, количество волокон, содержащихся в кабеле, внешний диаметр кабеля и продукт производителя. номенклатура. Все эти пункты должны быть проверены при доставке кабеля на склад, а затем на строительной площадке перед установкой кабеля.Как правило, оптоволоконные кабели относятся к одной из следующих классификаций:

Таблица 2-2: Классификация оптоволоконных кабелей
Классификация оптоволоконных кабелей Общего назначения
Внутри завода Проводка между устройствами
Горизонтальный или внутриофисный Пробег на одном этаже и между комнатами
Стояк или внутридомовой Проход между этажами в здании, обычно в шахте лифта или кабелепроводе
Пленум Кабель со специальным покрытием, отвечающим нормам пожарной безопасности для прокладки кабеля в воздушном пространстве.
Антенный кабель Обычно натягивается на столбы электропередач и предназначен либо для самонесущей конструкции, либо для крепления к несущему кабелю. Кабели обычно изготавливаются из материалов, устойчивых к старению под воздействием солнечного света.
Прямое захоронение Кабели, предназначенные для прокладки непосредственно в траншее.
Канальный кабель Кабели, предназначенные для прокладки в кабелепроводе
Подводный кабель Кабели, предназначенные для погружения в воду.
Внутри-снаружи Кабели, которые используются для перехода между внешней и внутренней установками.

Некоторые кабели изготавливаются с металлической армированной оболочкой для обеспечения дополнительной прочности и защиты от грызунов. Волоконно-оптический кабель, проложенный в подземном кабелепроводе, обычно заполняется водонепроницаемым гелевым компаундом. Кабели для наружной установки обычно изготавливаются с гелевым наполнением буферных трубок и водонепроницаемой лентой между внутренней и внешней оболочками.Как внешняя, так и внутренняя оболочки изготовлены из материалов, предназначенных для защиты от погружения в воду и коррозии.

Рисунок 2-5: Иллюстрация оптоволоконного кабеля

Волокнистые пряди и кабели изготавливаются со стандартной цветовой маркировкой. Это позволяет эффективно управлять кабелями из-за обычно большого количества жил, содержащихся в кабеле. Используются 24 цветовые комбинации. Кабель со свободной буферной трубкой с 576 жилами будет иметь 24 трубки, окрашенные, как показано в таблице ниже.В каждой буферной трубке будет 24 нити волокна, использующие одну и ту же цветовую схему. Следовательно, нить номер 47 будет находиться в оранжевой буферной трубке и иметь розу с защитным покрытием черного цвета.

Таблица 2-3: Таблица идентификации цветов оптоволоконного кабеля
Буферная трубка/волоконная прядь номер Цвет
1 Синий
2 Оранжевый
3 Зеленый
4 Коричневый
5 Шифер
6 Белый
7 Красный
8 Черный
9 Желтый
10 Фиолетовый
11 Роза
12 Аква
13 Синий/Черный Трейсер
14 Оранжевый/черный Трейсер
15 Зеленый/черный Трейсер
16 Коричневый/черный Трейсер
17 Сланцевый/черный трейсер
18 Белый/Черный Трейсер
19 Красный/черный трассировщик
20 Черный/желтый индикатор
21 Желтый/Черный Трейсер
22 Фиолетовый/черный Трейсер
23 Розовый/Черный Трейсер
24 Цвет морской волны/черный Tracer

Другим аспектом конструкции волокна является фактический размер пряди волокна.Большая часть волокна производится диаметром 125 мкм — сочетание сердцевины волокна и его оболочки. Большинство используемых сегодня многомодовых кабелей имеют диаметр сердечника 62,5 мкм, а большинство одномодовых волокон имеют диаметр сердечника 9 мкм. Таким образом, размер жилы волокна обычно указывается как 62,5 мкм/125 мкм для многомодового волокна и 9 мкм/125 мкм для одномодового волокна.

Диаметр прядей поддерживается постоянным, чтобы упростить процессы производства и монтажа. Диаметр сердцевины варьируется из-за различий в некоторых характеристиках передачи волокон.При покупке оптоволоконного кабеля для добавления в существующую систему убедитесь, что диаметр жилы и диаметр жилы совпадают. Возможно сваривание плавлением (описание сварки см. в главе 8) волокон с различным диаметром сердцевины. Однако, вероятно, будет иметь место несоответствие, которое является причиной низкой производительности системы. Если вы должны использовать волокна с разными диаметрами сердцевины, лучше всего использовать механическое соединение, чтобы обеспечить правильное выравнивание. Никогда не сращивайте многомодовое волокно с одномодовым волокном.Если вам необходимо поместить одномодовый и многомодовый режимы в одну и ту же систему, используйте «преобразователь режима» для облегчения перехода.

Типы оптоволоконных кабелей

Волоконно-оптические кабели производятся в двух основных формах:

  • Кабель со свободной трубкой и буфером
  • Кабель с плотным буфером

Примечание. Многие производители предоставляют как свободную трубку, так и кабель с плотным буфером. Некоторые предоставляют только один тип. Укажите и купите тип кабеля, который наилучшим образом соответствует вашим потребностям.Помните, «в телекоммуникациях нет единого решения для всех требований!!!»

Кабели со свободными трубками в основном используются вне помещений. Они предназначены для защиты волокон от повреждений (растяжения и перекручивания), которые могут возникнуть в результате слишком агрессивного натяжения кабеля. Расположение трубок также упрощает переход к оптоволоконным узлам в зданиях или шкафах связи. Пряди волокна плавают внутри буферных трубок и не являются частью конструкции кабеля.Кабели со свободными трубками идеально подходят для городских и дальних кабельных прокладок.

Жесткие буферные кабели предназначены для использования внутри предприятия. Эти типы кабелей предназначены для использования в контролируемой среде, например, в здании или внутри шкафов производственного оборудования. Поскольку кабель используется внутри здания, он требует меньшей физической защиты и обладает большей гибкостью. Волокна в кабеле подвержены повреждению при агрессивном натяжении кабеля, поскольку жилы волокна являются частью конструкции кабеля.Пряди плотно связаны в центральный пучок внутри внешней оболочки кабеля.

Волокна собраны в многожильные или ленточные кабели. Многожильные кабели представляют собой отдельные волокна, которые связаны вместе. Ленточный кабель состоит из группировки до 12 волокон и покрытия их пластиком для формирования многоволоконной ленты. Пучки скрученных и ленточных волокон могут быть собраны вместе в свободный или плотный буферный кабель.

Таблица 2-4: Типы буферов оптоволоконных кабелей
Свободный буферный кабель Кабель с плотным буфером
Отдельные волокна свободно перемещаются внутри буферной трубки Волокна плотно связаны в пучок
Кабель большого диаметра для размещения буферных трубок Кабель меньшего диаметра
Волокна, защищенные от сил натяжения кабеля Волокна, чувствительные к растягивающим усилиям
Используется в основном для установки вне помещений Используется для внутренней установки и распределения
Типы прядей волокна
Пряди волокна

производятся в двух основных вариантах: многомодовые и одномодовые.Каждая разновидность используется для облегчения конкретных требований системы связи.

Многомодовое оптическое волокно предназначено для одновременной передачи нескольких световых лучей или мод, каждый из которых находится под немного другим углом отражения в сердцевине оптического волокна. Многомодовая оптоволоконная передача используется для относительно коротких расстояний, потому что моды имеют тенденцию рассеиваться на больших расстояниях (это называется модовой дисперсией). Многомодовые волокна имеют диаметр сердцевины от 50 до 200 микрон.Многомодовое волокно используется для требований менее 15 000 футов. Многомодовое волокно стало доступным в начале 1980-х годов и до сих пор используется во многих старых системах. Благодаря достижениям в технологии оптоволокна и большому выбору продуктов многомодовое волокно почти никогда не используется для новых систем. Доступны механические устройства, обеспечивающие переход от многомодового волокна к одномодовому волокну. Многомодовое волокно обычно «освещается» светодиодами (светоизлучающими диодами), которые дешевле, чем лазерные передатчики.Многомодовое волокно обычно изготавливается двух размеров: 50 мкм и 62,5 мкм.

Одномодовое оптическое волокно, предназначенное для передачи одного луча или моды света в качестве несущей. Одномодовое волокно имеет гораздо меньшую сердцевину, чем многомодовое волокно. Одномодовое волокно производится в нескольких вариантах. Варианты предназначены для облегчения очень больших расстояний и передачи нескольких световых частот в пределах одного светового луча. В следующих главах обсуждаются возможности системы передачи – см.: Ethernet, SONET и DWDM.Одномодовое волокно обычно изготавливается с диаметром сердцевины от 7 до 9 микрон.

Примечание: SMF-28 является товарным знаком Corning Cable, который стал общим термином, используемым для описания универсального одномодового волокна. Почти все системы управления светофорами и автомагистралями будут использовать универсальное одномодовое волокно. Характеристики оптоволоконной продукции постоянно меняются. Изучите, прежде чем завершать спецификации системы. Раздел «Ресурсы» данного руководства содержит список производителей оптоволоконных кабелей и их веб-сайты.

За последние 10 лет был разработан ряд вариантов одномодового волокна. Некоторые волокна используются для систем дальней связи, а другие — для городских сетей. Каждый из них был разработан с особыми характеристиками, предназначенными для повышения производительности для конкретной цели. Наиболее широко используемым универсальным одномодовым волокном является SMF-28, которое можно использовать для любых целей, за исключением систем DWDM с большим радиусом действия.

Управление автострадами и управление сигналами дорожного движения будут рассматриваться — с точки зрения связи — как системы общего назначения.Разработчикам систем управления транспортом, использующих оптоволокно, следует настоятельно рассмотреть возможность выбора одномодового оптоволокна типа SMF-28. Это волокно очень доступно и обычно имеет самую низкую цену.

Волоконно-оптический кабель оценивается на основе длины жилы. Кабель длиной 5 000 футов с двумя жилами волокна составляет 10 000 футов жилы волокна. Кабель длиной 5000 футов с 24 волокнами имеет длину 120 000 футов. Стоимость первого кабеля может составлять 5000 долларов или 50 центов за фут пряди. Стоимость второго кабеля может составлять 24 000 долларов, но стоимость фута пряди составляет всего 20 центов.Поэтому при покупке оптоволоконного кабеля всегда лучше учитывать возможные дополнения к системе, чтобы снизить общую стоимость материалов. Помните, что цена за фут пряди волокна – не единственный фактор, который следует учитывать при определении общей стоимости системы. Выкапывание траншеи глубиной четыре (4) фута, укладка кабелепровода в траншею и ремонт улицы требуют одинаковых затрат независимо от количества нитей, что составляет около 90% от общей стоимости развертывания оптоволоконного кабеля. Если стоимость строительства составляет 100 долларов за погонный фут, то общая стоимость фута пряди составляет 50 долларов.50 долларов за фут за две (2) нити и 4,37 доллара за двадцать четыре (24) нити. В этот расчет не включены расходы, связанные со сращиванием, оптимизацией и проектированием. Это 10% от общей стоимости.

Сравнение одномодового волокна
и многомодового волокна

Ниже приведено общее сравнение одномодовых и многомодовых волокон:

Одномодовое волокно имеет очень маленькую сердцевину, благодаря которой свет распространяется по прямой линии, и обычно имеет размер сердцевины от 8 до 10 микрон.Он имеет (теоретически) неограниченную пропускную способность, которую можно передавать на очень большие расстояния (от 40 до 60 миль). Многомодовое волокно поддерживает несколько путей прохождения света и имеет гораздо большую сердцевину — 50 или 62,5 мкм. Поскольку диаметр многомодовых волокон в пять-шесть раз превышает диаметр одномодовых, передаваемый свет будет проходить по нескольким путям или модам внутри волокна. Многомодовое волокно может быть изготовлено двумя способами: со ступенчатым показателем преломления или с градиентным показателем преломления. Волокно со ступенчатым показателем преломления имеет скачкообразное изменение или ступеньку между показателем преломления сердцевины и показателем преломления оболочки.Многомодовые волокна со ступенчатым профилем имеют меньшую пропускную способность, чем волокна с плавным профилем.

Волокно с градиентным показателем преломления было разработано для уменьшения модовой дисперсии, присущей волокну со ступенчатым показателем преломления. Модальная дисперсия возникает, когда световые импульсы проходят через ядро ​​по модам более высокого и более низкого порядка. Волокно с градиентным показателем преломления состоит из нескольких слоев с самым высоким показателем преломления в сердцевине. Каждый последующий слой имеет постепенно уменьшающийся показатель преломления по мере удаления слоев от центра.Моды высокого порядка входят во внешние слои оболочки и отражаются обратно к сердцевине. Многомодовые волокна с градуированным показателем преломления имеют меньшее затухание (потери) выходного импульса и имеют более широкую полосу пропускания, чем многомодовые волокна со ступенчатым показателем преломления.

На одномодовые волокна не влияет модовая дисперсия, поскольку свет распространяется по одному пути. Одномодовые волокна со ступенчатым показателем преломления испытывают растяжение и сжатие светового импульса за счет хроматической дисперсии. Хроматическая дисперсия возникает, когда импульс света содержит более одной длины волны.Длины волн распространяются с разной скоростью, что приводит к распространению импульса. Дисперсия также может возникать, когда оптический сигнал выходит из сердцевины в оболочку, вызывая сжатие общего импульса.

В одномодовом смещенном волокне используется несколько слоев сердцевины и оболочки для уменьшения дисперсии. Волокна со смещенной дисперсией имеют низкое затухание (потери), большую дальность передачи и более высокую пропускную способность.

Таблица 2-5: Сравнение одномодового и многомодового оптоволокна
Характеристика Одномодовый Многомодовый
Полоса пропускания Практически без ограничений Меньше, чем практически неограниченно
Качество сигнала Отлично подходит для дальних поездок Отлично подходит для коротких расстояний
Первичное затухание Хроматическая дисперсия Модальная дисперсия
Типы волокон Индекс шага и дисперсия сдвинуты Ступенчатый и градуированный указатель
Типичное применение Почти все (включая Ethernet) Аналоговое видео; Ethernet; Связь ближнего действия

ТЕЛЕФОННАЯ КОМПАНИЯ НАХОДИТ РЕЗКУ АКУЛ

Строительство трансатлантической волоконно-оптической сети планируется завершить в 1988 году.Но атаки на функционирующие сегменты испытательных линий на Канарских островах вызывают беспокойство у AT&T. и его несколько десятков иностранных партнеров в проектах стоимостью 1 миллиард долларов.

Помимо потенциального нарушения связи, укусы требуют ремонта, который часто занимает неделю или больше, в зависимости от глубины и погоды, и стоит 250 000 долларов и выше. Ремонт также является технологически сложным и рискованным по своей сути. Интенсивные морские исследования

По сравнению с другими опасностями глубоководной рыбалки — лесками, якорями и гребными винтами, вулканами, землетрясениями и зубчатыми хребтами — акулы представляют незначительную угрозу для кабелей.Но непредсказуемость акул и их внезапный необъяснимый интерес к оптоволоконным линиям побудили A.T.&T. поддержать интенсивную учебную программу с участием десятков человек в нескольких ведущих морских исследовательских центрах.

Помимо испытаний в море, эксперименты проводились учеными из Bell Laboratories в Нью-Джерси и морских лабораторий в Коннектикуте, Флориде и на Багамах, сказал г-н Барретт.

Проверяя теорию о том, что акулы кормятся на глубине до 3000 метров (почти две мили), исследователи ловили их, используя длинные лески, а не сети, которых крупная рыба легко избегает.Они обнаружили, сказал г-н Барретт, что акулы редко питаются на глубине ниже 1500 метров.

«Пойманы сотни акул», — сказал г-н Барретт из A.T.&T. Во время одной экспедиции, по его словам, «на лодке находилось около дюжины экспертов по акулам». отреагировал бы. Ему не нравилось, что кто-то пытается засунуть это ему в рот». Пожертвование в размере 350 акул

AT&T. недавно пожертвовал более 350 сохранившихся экземпляров акул Американскому музею естественной истории в Нью-Йорке.Подарок, «безусловно, был одной из самых больших коллекций крупных рыб, когда-либо полученных здесь», — сказал доктор Гэри Нельсон, председатель отдела ихтиологии музея.

Коаксиальный кабель – обзор

2.4.1 От аналогового к цифровому (1976–1988 гг.)

Застой технологии коаксиального кабеля возник с ТАТ 6 в 1976 г., а последние разработки новых систем были выполнены НТЦ (NG 45 МГц). ) и KDD (STM 140 МГц). Во всех развитых странах получили широкое распространение коммутационные цифровые технологии, а также цифровые системы передачи по медным и коаксиальным проводам.Первое оптоволокно было проложено в наземных сетях в 1982 году, и были разработаны интерфейсы между аналоговыми подводными коаксиальными системами и цифровыми наземными кабелями или микроволнами (TMUX), но они не обеспечили долгосрочного решения.

Стекловолокно оказалось наиболее подходящим решением для нового шага в подводных телекоммуникациях, и первой задачей снова стало пересечение Атлантического океана.

Корни оптического волокна были обнаружены в 1966 году в Англии, когда два британских ученых из Стандартных телекоммуникационных лабораторий (STL, исследовательское подразделение ITT/STC) сообщили, что: проводник … по сравнению с существующим коаксиальным кабелем, эта форма волновода имеет большую информационную емкость и возможные преимущества в стоимости основного материала .[9]

Практическое использование оптоволокна невозможно без миниатюрных лазеров. Совпадение заключалось в том, что полупроводниковые лазеры родились как раз вовремя, чтобы их объединили с оптическим волокном. Роберт Холл и его команда из General Electric опубликовали в 1962 году [10] первую работу полупроводниковых лазеров на основе арсенида галлия, работающих в оптических окнах. Затем оптоэлектроника развивалась параллельно с оптическими волокнами, согласовывая последующие волоконно-оптические окна путем настройки длины волны арсенида галлия с помощью фосфида индия.

Затем, десятилетие спустя, в 1977 году, компания STL проложила 4-километровый участок между Хитчином и Стивениджем к северу от Лондона. Система работала со скоростью 140 Мбит/с на длине волны 850 нм, передаваемой по многомодовому волокну с индексом уклона.

Четыре крупных исследовательских центра, Standard Tcommunication Lab (Великобритания), Bell Laboratories (США), CNET (F) и KDD R&D Laboratories, решили использовать яркое новое одномодовое волокно, работающее во втором окне на длине волны 1300 нм ( вместо 850 нм в многомодовых волокнах, как в большинстве наземных систем), чтобы воспользоваться преимуществами отсутствия дисперсии и меньших потерь (0.4 дБ/км). Следовательно, необходимо было определить новую разработку, включая конструкцию лазерных диодов и фотодиодов на основе полупроводниковой оптоэлектроники на основе фосфида индия и связанных с ними интегральных схем для реализации необходимой цифровой регенерации в подводном ретрансляторе. Необходимо было перепроектировать и другие аспекты: механическую часть кабеля и ретранслятора, оборудование подачи энергии и защиту от ядерных и электромагнитных импульсов (IEMN).

В Великобритании хорошо развито партнерство между операторами (BT и C&W), университетами и STC.В США ATT объединила исследования (Bell Labs), производство и работу сети. Считалось, что новая технология должна дать возможность дифференцировать спутниковые и кабельные технологии.

В Японии многие компании имели разработки на эту тему: NEC, Fujitsu, Hitachi и Mitsubishi. У обоих операторов разные цели: NTT требовались большие емкости для внутренней сети между островами, а KDD системы дальней связи с соответствующими ретрансляторами для международных соединений.

Во Франции France Telecom и Alcatel приняли решение о программе развития подводного кабеля, чтобы реализовать первую коммерческую линию между Марселем и Аяччо (Корсика) менее чем за 24 месяца.

При планировании трансатлантического ТАТ 8 (280 Мбит/с на пару волокон, работающих на длине волны 1300 нм) были поставлены две цели: возможность разветвления блоков для получения волокон и интеграция частей (сегментов), построенных разными поставщиками. Затем AT&T, Alcatel и STC строят три предложенных сегмента в США, Франции и Великобритании соответственно.Одновременно AT&T и KDD разработали транстихоокеанский TPC3. Ключевыми моментами были структура кабеля и надежность компонентов (лазеров, интегральных схем и приемников). Следовательно, лазеры и приемники в первых системах были продублированы.

Прокладка электрического кабеля – обзор

4 Подводная телеграфия

Успешное развитие подводной телеграфии между 1851 годом и Первой мировой войной создало международную сеть связи и помогло западным странам реализовать свои империалистические и коммерческие амбиции в Африке, Азии и Латинской Америке. Америка.С 1850 г. до начала 1870-х гг. инженеры столкнулись и решили несколько задач подводной телеграфии: изоляция, кабелеукладочные корабли и оборудование, искажение и затухание сигнала, передающая и приемная аппаратура. Британские ученые, инженеры и предприниматели играли ведущую роль во всех четырех областях.

В 1851 году британская фирма проложила первый успешный подводный кабель между Дувром, Англия, и Кале, Франция. Британские и американские предприниматели и правительственные чиновники вскоре начали изучать возможность прокладки трансатлантического кабеля.В 1856 году американец Сайрус Филд и британские инженеры-телеграфисты Джон Бретт и Чарльз Тилсон Брайт возглавили группу инвесторов, основавших компанию Atlantic Telegraph. Компания получала субсидии и военно-морскую поддержку от правительств США и Великобритании. После двух неудач в августе 1857 г. и июле 1858 г. компания успешно проложила кабель между Ирландией и Ньюфаундлендом в августе 1858 г. Однако кабель вышел из строя после нескольких недель слабых и прерывистых сигналов. Отказ кабеля 1858 года, стесненные финансы Атлантической телеграфной компании и Гражданская война в США (1861–1865 гг.) В совокупности отложили новую попытку до 1865 года.Под руководством Джона Пендера недавно созданная англо-американская телеграфная компания в июле 1866 года успешно проложила два кабеля, положив начало непрерывной электрической связи между двумя полушариями. В течение последней трети девятнадцатого века атлантические кабели сыграли важную роль в создании глобальных рынков новостей, сельскохозяйственных товаров и финансовых ценных бумаг.

В конце 1850-х и 1860-х годах британские инженеры-телеграфисты и правительственные чиновники стремились связать Великобританию с ее владениями в Индии, Юго-Восточной Азии и Австралии.В 1870 году они успешно проложили кабель из Англии через Средиземное, Красное и Аравийское моря в Бомбей. В 1872 году расширение из Индии обеспечило прямую телеграфную связь с Сингапуром и Австралией. Между 1870 и 1914 годами несколько американских и британских кабельных компаний конкурировали за телеграфный бизнес Карибского бассейна и Латинской Америки, конкуренция, которая отражала и подпитывала общее коммерческое соперничество между двумя странами региона.

Накануне Первой мировой войны существовало около 500 000 км подводных кабелей, более половины из которых находились под контролем Великобритании и одна пятая — под контролем США.Остальные кабели пришлось на Францию, Данию, Германию и Нидерланды. Эта глобальная сеть подводных кабелей помогла западным странам добиться экономического и политического господства в Азии, Африке и Латинской Америке. Во время Первой мировой войны британское лидерство в кабельной и беспроводной связи сыграло важную роль в победе союзников над центральными державами.

В 1920-е годы резко возрос спрос на международную связь, и индустрия подводного телеграфа достигла своего пика.Кроме того, AT&T представила важное технологическое достижение, кабели с индуктивной нагрузкой, которые увеличили пропускную способность обработки сообщений в пять раз. Вестерн Юнион проложила первый кабель с индуктивной нагрузкой в ​​Атлантическом океане в 1924 году, и благодаря новым кабелям подводная телеграфия заняла центральное место в глобальных коммуникациях в течение следующих нескольких десятилетий.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
