вред для здоровья, безопасное по нормам СанПиН и минимальное по закону 2020

Качественную работу мобильных телефонов рядом с домом обеспечивает развитая сеть мобильных антенн, установленных на высоких конструкциях. Но когда сооружение появляется рядом, начинает интересовать безопасное расстояние от вышки сотовой связи до жилого дома, согласно нормам СНиП и СанПиН, и куда направлено излучение. Уровень излучения и возможный вред для здоровья определяются суммарно от всех приборов и отдельно от мобильных вышек. Достаточно обратиться в Роспотребнадзор с заявлением на проведение измерений.

Вышки мобильной связи рядом с домом

Излучение и здоровье человека

Организм человека в нормальном состоянии излучает колебания частотой 68–90 МГц. Каждый орган нормально работает в своем диапазоне. При длительном воздействии колебаний других значений происходит перенастройка, сбой в нормальном функционировании органов, изменяется длина волны органов. Первым страдает мозг, выдающий наибольшую частоту в 75–90 МГц.

В городе

Расстояние от жилого дома до вышки сотовой связи установлено СНиП и другими нормативными документами из расчета, что излучение не будет превышать допустимое – 0,1 Вт/м². Этот минимальный уровень излучения не влияет на здоровье человека и при длительном воздействии не причиняет вреда.

Домашнее оборудование с вредным излучением

Для человека важно суммарное излучение, влияющее на его организм. Чтобы вред был минимальный, разработана норма, учитывающая дальность расположения и степень уменьшения активности волн. Его измеряют специальными приборами.

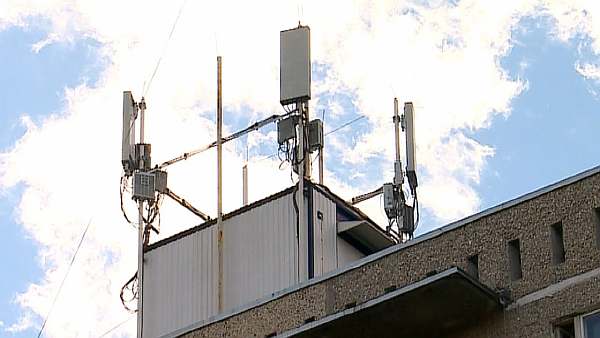

Антенны на крыше жилого здания

Расстояние от дома до сотовой вышки может быть больше, чем определяет норматив, а уровень излучения в квартире высокий. Многоквартирный дом, стоящий под антенной, меньше страдает от вышки мобильной связи, чем такой же сбоку от него.

Школьный курс физики учит, что вокруг любого проводника при прохождении через него тока образуется магнитное поле.

Петли вызывают индукционные токи. В результате неправильно уложенные провода освещения могут создавать вредный фон.

Вышка сотовой связи

Чем сложнее и мощнее электроприбор, тем большее излучение он дает. В таблице приведены привычные в повседневной жизни устройства и приборы, а также насколько их излучение превышает допустимое значение.

Источник электромагнитного излучения	Величина излучения, в мкТл	Во сколько раз превышает допустимое
Мобильный телефон	40	200
Компьютер (в зависимости от модели)	1–100	5–500
Микроволновка	8	40
Электротранспорт наземный	150	750
Метро	300	1500
Провод осветительного прибора	0,7	3,5
Фен	17	85
Электробритва	15	75
Холодильник	1	5

Допустимым для человека является излучение в 0,2 мкТл – микротесла. При длительном разговоре по телефону голова прогревается на глубину до 20 мм. Это хорошо заметно по горящему уху. Из метро люди выходят уставшие, часто с головной болью, даже если ехали с комфортом. Норма вредного воздействия на здоровье увеличена в сотни раз.

Мобильная связь и физика

СанПиН 2.1.8/2.2.4 определяет диапазон частот 0,3–300 ГГц. В него попадают следующие операторы:

1. МТС.
2. Билайн.
3. Теле-2.
4. Мегафон.

Вышка около дома

Их антенны работают в диапазоне 350–500 Вт за пределами населенных пунктов, где требуется мощная аппаратура для передачи сигнала на большое расстояние.

В городской черте и на территории сельских поселений, дачных кооперативов, должны устанавливаться антенны мощностью 60 Вт. Это обеспечит безопасное излучение на расстоянии 75 м на линии максимально активного излучения – 10° к горизонту.

С учетом того, что стекло уменьшает силу волн в 2,5–3 раза, безопасное расстояние от вышки сотовой связи до дома будет начинаться с 28 метров при нахождении напротив окна. Стена уменьшает активность магнитных колебаний в 30 раз. Если невозможно избавиться от расположенной рядом с домом антенны мобильной связи, не стоит проводить много времени на балконе.

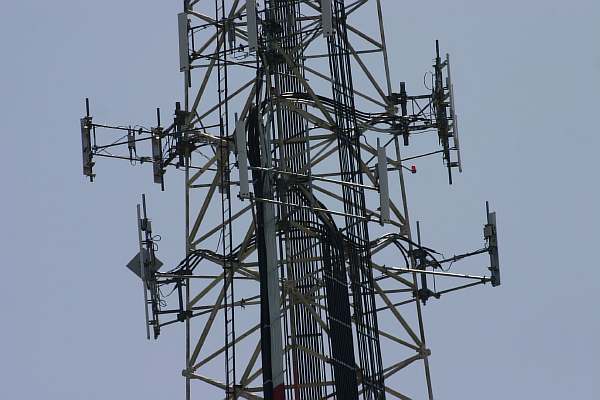

Антенны мобильной связи

Город полон дыма и грязи. Пыль попадает в квартиру через окна и вентиляцию. Она имеет способность накапливать статическое напряжение и излучать его. Регулярно проводимая влажная уборка снизит уровень вредных излучений и повысит влажность воздуха.

Вышка сотовой связи рядом с домом: допустимая норма

Вышки сотовой связи устанавливаются с разрешения Роспотребсоюза после проведения технической экспертизы проекта. Сила излучения от нескольких антенн в зоне пересечения и наибольшей активности измеряется приборами.

Антенна сотовой связи рядом с жилым домом

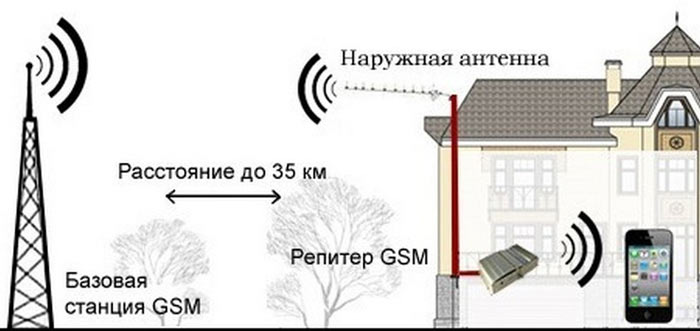

Минимальный радиус работы антенн – 35 км.

Это полностью покрывает небольшой городок и безопасно для его жителей. Но установка вышек производится в разы больше. Санитарный кордон вокруг опор не выдерживается. Связь качественно лучше, но это вредит человеку.

Конструкция отдельно стоящей вышки

Сама опорная конструкция возводится в соответствии с нормативными документами:

• ГОСТ 23118-2012 «Конструкции стальные строительные»;
• СНиП 12-01-2004 «Организация строительства».

Определяя безопасное расстояние для здоровья с учетом излучения, необходимо учитывать и опасность от обрушения самой вышки – металлоконструкции, которая служит опорой для антенн. Она выполняется свободностоящей, пирамидальной формы. Максимальная высота вышки сотовой связи составляет 40 м, углубление в грунт с целью создания прочного фундамента допускается до 4 м.

Антенны телефонной связи на крыше

Металлическая конструкция опирается на бетонное основание. Расстояние внутри санитарных зон вышек мобильной связи – два метра от края основания при расположении на земле.

Если антенны сотовой связи располагаются на крышах домов, имеет значение высота строения. Такие конструкции ставятся с соблюдением требований СанПиН и СНиП:

1. Здание должно иметь 3 этажа и больше.
2. Расстояние от кровли до антенны – не менее 1,5–5 м.
3. Кабель должен быть надежно изолирован и защищен от повреждений.
4. Запрещено протягивать силовые провода по наружным стенам жилых помещений. Допустимо только по внутренним каналам на расстоянии 4 м от жилых помещений.
5. Вход на крышу дома закрывается.
6. На чердаке устанавливается ограждение вокруг основания конструкции вышки.

Устройство вышки мобильной связи

Ограниченный доступ увеличивает безопасность жильцов дома. При повреждении металлоконструкции возможно ее обрушение и частичное разрушение самого здания.

Излучение и вред для здоровья человека

Телефонная вышка связи принимает и отправляет сигнал во все стороны. При этом луч имеет малый сектор в горизонтальной плоскости. Он определяется углами 3 и 10° к горизонту. В остальном пространстве активность излучения антенн значительно ниже. Самой безопасной зоной считается место непосредственно под ретранслятором, если рядом не проходит силовой кабель.

Вред для здоровья

Практическими изучениями и расчетами определены расстояния, где излучение от вышки сотовой связи не принесет вреда. По расчетам, вред для здоровья от сотовой вышки связи, расположенной на расстоянии 28 м, отсутствует.

Норма СанПиН определяет, что для человека безопасно, если телефонная вышка находится на дистанции в 45 м. Величина излучения при этом допустимая.

Вред для здоровья от сотовой связи сводится к нулю на удалении от антенны на 70 м. Учитывая, с какой интенсивностью ослабевают волны, на этом расстоянии они практически полностью исчезают. В некоторых нормативных документах эта дистанция определена в 75 м.

Вред для здоровья от сотовой связи

Какое расстояние будет безопасным от сотовой вышки, описано ниже:

• радиус 5–10 метров вокруг вертикальной оси, куда не поступает сигнал с антенны;
• от 28 м в квартире за стеклами и бетоном;
• 70 м и дальше с учетом ослабления излучения.

Между собой антенны сотовой связи разных телефонных операторов должны устанавливаться на дистанции 75–110 м. В городах норма нарушается и ретрансляторы стоят рядом, на расстоянии 10–15 м. Вместо установленных ГОСТом металлоконструкций используются столбы освещения и электрические опоры. Это значительно увеличивает суммарное излучение.

Нормы размещения вышки мобильной связи

В местах пересечения лепестков сигнала количество волн значительно больше. Малая высота столбов гарантирует низкую стоимость аренды, но приближает антенны к поверхности земли, увеличивая их опасность.

Необходимо помнить, что допустимый уровень излучения определяется нормативно для одной вышки. Если антенны установлены на небольшом расстоянии друг от друга, то следует учитывать вред от всех ретрансляторов, удаленных от нахождения человека – его дома и квартиры – на расстояние до 150 м.

Для этого строятся радиальные зоны всех типов излучений с учетом их направленности. В местах наложения наибольшего числа зон замеряется фон.

Влияние на мозг

Одна вышка сотовой связи принимает сигнал на расстоянии 35 км. Этого достаточно для обеспечения надежной связи в небольшом городе.

Норма на удаление вышек друг от друга учитывает, что сотовых операторов несколько, и все они ставят для подстраховки по нескольку антенн. Сложно определить, какое расстояние будет безопасным, в каждом конкретном случае необходимо производить измерения.

Безопасность должна соблюдаться по отношению к жителям дома. Они не должны попадать в зону активного излучения, нижняя граница которой проходит под углом 10° к горизонту.

Расположение вышки сотовой связи

Монтаж вышек в сельской местности

Для качественного сигнала и хорошего покрытия установка вышек выполняется с определенными условиями:

1. Используется рельеф местности для поднятия антенн на высоту до 100 м над уровнем моря.
2. К месту монтажа должен быть свободный проезд транспорта для подвоза элементов металлоконструкций и оборудования.
3. Недалеко должна быть линия электропередачи, чтобы подвести силовой питающий кабель.
4. Грунт должен быть плотным и устойчивым.

На крыше дома

Мобильные антенны обычно устанавливают на вершинах холмов и небольших гор, чтобы расширить линию горизонта и возможность приема сигнала. Без электрического тока приемно-передаточное оборудование работать не сможет.

В глухой тайге вышку не поставишь.

На болоте сырой неустойчивый грунт. Устанавливать на нем тяжелую металлоконструкцию невозможно. Специальный фундамент на сваях обойдется слишком дорого. Риск разрушения при этом большой.

Влияние на нервную систему

В сельской местности часто нарушаются правила установки сотовых мобильных вышек. В стремлении выгодно установить антенны металлоконструкции монтируют практически на огородах или рядом с забором частного дома. Норматив определяет расстояние до жилого дома. Подсобные помещения и двор во внимание не берутся.

Дачникам и фермерам приятно рассказывать знакомым, что у них телефон принимает лучше, чем в городе. Но иметь вместо клубники металлоконструкции вряд ли кому-то захочется.

Владелец земельного участка в кооперативе не имеет права без согласия соседей и правления сдавать участок под строительство вышки и ее эксплуатацию. При неправильном оформлении документов Роспотребнадзор разрешение не выдаст.

Вышка сотовой связи в городе

Правила установки

Для возведения антенны мобильной и телекоммуникационной связи требуется оформить ряд документов. Разрешение на установку оборудования дает Роспотребнадзор.

В деревне

Он проводит измерение существующего фона, делает расчеты его изменения с учетом включения нового оборудования. После введения в строй вышки снова производится замер, чтобы подтвердить, что волновой фон не вредный и находится в допустимых пределах.

Раз в 3 года сотрудники Роспотребнадзора обязаны проверять величину суммарного излучения в местах установки вышек и на расстоянии до 100 м от них. В случае поступления жалоб на ухудшение самочувствия, головные боли и нервные срывы в квартирах пострадавших граждан проводят замеры, чтобы выявить повышенное излучение.

Монтаж оборудования

Вышка стоит рядом с забором: решение вопроса

Норма расположения вышек привязана к дому. Двор и хозяйственные постройки не учитываются. Поэтому дальность вышки от забора может быть в пределах, указанных в СНиП и ПБ – 2 метра, санитарный и противопожарный проход. Насколько законно поставлена вышка, можно узнать, обратившись в Роспотребнадзор.

После установки

Программа по развитию коммуникаций и связи изменила некоторые пункты, позволила местным властям разрешать устанавливать антенны на их земле. Чтобы добиться судебного решения по переносу или демонтажу оборудования, следует действовать на основании законов:

• СанПиН 2.1.8/2.2.4.1383-03;
• СанПиН 2.1.8/2.2.4.1190-03;
• Ст. 1 ЗК РФ.

В статьях этих документов обосновано право каждого человека на возможность жить в комфортных условиях, а также право гражданина узнавать о состоянии окружающей его среды.

Городской двор

В случае явного нарушения закона следует подавать заявления в Роспотребнадзор, прокуратуру и органы местного самоуправления.

Охранные зоны линий электропередач и объектов электросетевого хозяйства. Размеры зон

Использование территорий, находящихся в зоне ЛЭП, регулируется новыми Правилами установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон (Постановление Правительства РФ № 160 от 24.02.2009 в редакции от 17.05.2016 г.).



Введение таких правил обусловлено вредным воздействием электромагнитного поля на здоровье человека.

По информации Центра электромагнитной безопасности, в соответствии с результатами проведённых исследований, установлено, что у людей, проживающих вблизи линий электропередачи и трансформаторных подстанций, могут возникать изменения функционального состояния нервной, сердечно-сосудистой, нейрогорморальной и эндокринной систем, нарушаться обменные процессы, иммунитет и воспроизводительная функции.

Поэтому, чем дальше от источников электромагнитного поля находится строение, тем лучше.

В то же время, существуют такие зоны, где строительство категорически запрещено.

Земельные участки, расположенные в охранных зонах ЛЭП, у их собственников, владельцев или пользователей не изымаются.

Они могут быть использованы ими с учётом ограничений (обременений), предусмотренных вышеуказанными Правилами.



Установление охранных зон не влечёт запрета на совершение сделок с земельными участками, расположенными в этих охранных зонах.

Ограничения (обременения) в обязательном порядке указываются в документах, удостоверяющих права собственников, владельцев или пользователей земельных участков (свидетельства, кадастровые паспорта).

Ограничения прав касаются возможности (точнее, невозможности) ведения капитального строительства объектов с длительным или постоянным пребыванием человека (домов, коттеджей, производственных и непроизводственных зданий и сооружений) в охранной зоне ЛЭП.

Для проведения необходимых уточнений при застройке участков с обременениями ЛЭП необходимо обратиться в электросетевую организацию.

Дальность распространения электромагнитного поля (и опасного магнитного поля) от ЛЭП напрямую зависит от её мощности.

Даже при беглом взгляде на висящие провода можно примерно установить класс напряжения ЛЭП.

Определяется это по числу проводов в связке, то есть не на опоре, а в фазе:

• 4 провода — для ЛЭП 750 кВ
• 3 провода — для ЛЭП 500 кВ
• 2 провода — для ЛЭП 330 кВ
• 1 провод — для ЛЭП ниже 330 кВ

Можно ориентировочно определить класс напряжения ЛЭП и по числу изоляторов в гирлянде:

• 10-15 шт. — для ЛЭП 220 кВ
• 6-8 шт. — для ЛЭП 110 кВ
• 3-5 шт. — для ЛЭП 35кВ
• 1 шт. — для ЛЭП ниже 10 кВ

Исходя из мощности ЛЭП, для защиты населения от действия электромагнитного поля установлены санитарно-защитные зоны для линий электропередачи (санитарные правила СниП № 2971-84 — «Защита населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты»).

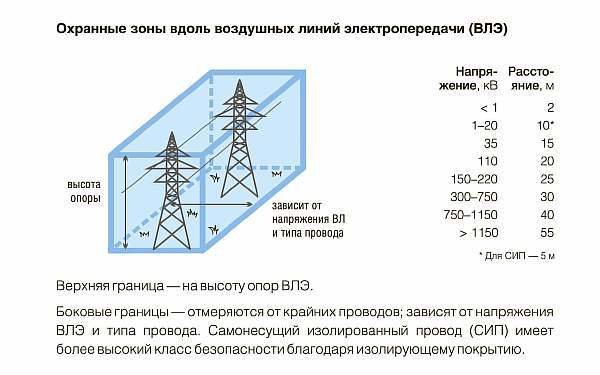

Для воздушных высоковольтных линий электропередачи (ВЛ) устанавливаются санитарно-защитные зоны по обе стороны от проекции на землю крайних проводов.

Эти зоны определяют минимальные расстояния до ближайших жилых, производственных и непроизводственных зданий и сооружений:

• 2 м — для ВЛ ниже 1кВ
• 10 м — для ВЛ 1-20 кВ
• 15 м — для ВЛ 35 кВ
• 20 м — для ВЛ 110 кВ
• 25 м — для ВЛ 150-220 кВ
• 30 м — для ВЛ 330 кВ, 400 кВ, 500 кВ
• 40 м — для ВЛ 750 кВ
• 55 м — для ВЛ 1150 кВ
• 100 м — для ВЛ через водоёмы (реки, каналы, озёра и др.)

Дословно из Постановления Правительства РФ от 24 февраля 2009 г. №160 о порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон:



1.Требования к границам установления охранных зон объектов электросетевого хозяйства



• проектный номинальный класс напряжения до 1 кВ — 2 м

для линий с самонесущими или изолированными проводами, проложенных по стенам зданий, конструкциям и т.д., охранная зона определяется в соответствии с установленными нормативными правовыми актами минимальными допустимыми расстояниями от таких линий.

• проектный номинальный класс напряжения 1-20 кВ — 10 м

(5 м — для линий с самонесущими или изолированными проводами, размещенных в границах населенных пунктов).

• проектный номинальный класс напряжения 35 кВ — 15 м
• проектный номинальный класс напряжения 110 кВ — 20 м

Охранные зоны для ВЛ-6 (10) кВ и ВЛЗ-6 (10 кВ):

• 10 м — воздушная линия, выполненная неизолированным проводником ВЛ-6 (10) кВ при любых условиях прохождения
• 5 м — воздушная линия, выполненная изолированным проводником ВЛЗ-6 (10) кВ (только в границах населённого пункта)



2. Установление охранных зон



Охранные зоны устанавливаются для всех объектов электросетевого хозяйства, исходя из требований к границам установления охранных зон согласно приложению.

Границы охранной зоны в отношении отдельного объекта электросетевого хозяйства определяются организацией, которая владеет им на праве собственности или ином законном основании (далее — сетевая организация).

Сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий технический контроль и надзор в электроэнергетике, с заявлением о согласовании границ охранной зоны в отношении отдельных объектов электросетевого хозяйства, которое должно быть рассмотрено в течение 15 дней с даты его поступления в соответствующий орган.

После согласования границ охранной зоны сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий кадастровый учёт и ведение государственного кадастра недвижимости (орган кадастрового учета), с заявлением о внесении сведений о границах охранной зоны в документы государственного кадастрового учета недвижимого имущества, на основании которого указанный федеральный орган исполнительной власти принимает решение о внесении в документы государственного кадастрового учета недвижимого имущества сведений о границах охранной зоны.

Охранная зона считается установленной с даты внесения в документы государственного кадастрового учета сведений о ее границах.

Примечание

1. Не допускается прохождение ЛЭП по территориям стадионов, учебных и детских учреждений
2. Допускается для ЛЭП (ВЛ) до 20 кВ принимать расстояние от крайних проводов до границ приусадебных земельных участков, индивидуальных домов и коллективных садовых участков не менее 20 м
3. Прохождение ЛЭП (ВЛ) над зданиями и сооружениями, как правило, не допускается
4. Допускается прохождение ЛЭП (ВЛ) над производственными зданиями и сооружениями промышленных предприятий I-II степени огнестойкости:
   • в соответствии со строительными нормами и правилами по пожарной безопасности зданий и сооружений с кровлей из негорючих материалов (для ВЛ 330-750 кВ только над производственными зданиями электрических подстанций



3. В охранной зоне ЛЭП (ВЛ) запрещается

1. Производить строительство, капитальный ремонт, снос любых зданий и сооружений
2. Осуществлять всякого рода горные, взрывные, мелиоративные работы, производить посадку деревьев, полив сельскохозяйственных культур
3. Размещать автозаправочные станции
4. Загромождать подъезды и подходы к опорам ВЛ
5. Устраивать свалки снега, мусора и грунта
6. Складировать корма, удобрения, солому, разводить огонь
7. Устраивать спортивные площадки, стадионы, остановки транспорта, проводить любые мероприятия, связанные с большим скоплением людей

Проведение необходимых мероприятий в охранной зоне ЛЭП может выполняться только при получении письменного разрешения на производство работ от предприятия (организации), в ведении которых находятся эти сети.

Нарушение требований «Правил охраны электрических сетей напряжение свыше 1000 В», если оно вызвало перерыв в обеспечении электроэнергией, может повлечь административную ответственность:

• физические лица наказываются штрафом в размере от 5 до 10 минимальных размеров оплаты труда
• юридические лица наказываются штрафом от 100 до 200 МРОТ

На каком расстоянии от ЛЭП, ЖД и очистных сооружений могут находиться дачи?

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

10 кВ, 110 кВ, 0,4 кВ, 35 кВ, 6 кВ, сколько метров в каждую сторону, строительство ВЛ в рекреационной местности по ПУЭ

При строительстве линий электропередачи всегда обеспечивается охранная зона ЛЭП. Таковая регламентируется специальными правилами. Если не соблюдать санитарную зону ЛЭП, возникнут риски для здоровья и жизни людей. И не только. Вот почему важно знать нормы охранной зоны линий электропередачи до сантиметра, а также причины установления таковых.

ЛЭП по нормам ПУЭ

Удаленность защитной зоны линии электропередачи

Ее отступ в каждую сторону зависит от номинального класса напряжения (проектного). Например, охранная зона ЛЭП 10 кВ составляет 10 метров (за некоторыми исключениями).

Линии электропередачи

Данное расстояние определяется стандартом, принятым на основании исследований особенностей того или иного напряжения. Эта дистанция отмеряется в каждую сторону от линии. Получается, что такая зона ЛЭП выражена тоже в виде линии, но охватывающей и сами сооружения, и немного территории рядом.

В таблице ниже представлены установленные по документам расстояния в каждую сторону от электролиний для различных классов напряжения. Эти правила насчет зоны ЛЭП соответствуют СНиП, СанПиН и ПУЭ и обязательны к соблюдению. Так что прежде чем затевать вблизи от нее какую-либо стройку, важно удостовериться, что это не противоречит законодательству.

Класс напряжения	Расстояние
До 1 кВ	2 м
От 1 до 20 кВ	10 м
35 кВ	15 м
110 кВ	20 м
150 кВ, 160 кВ, 220 кВ	25 м
От 300 до 500 кВ	30 м
750 кВ	40 м
1150 кВ	55 м

Важно учесть, что если линия относится к классу напряжения 1 кВ, 10 кВ или 20 киловольт, на то, сколько метров в каждую сторону требуется отступить, влияет тип линии и где таковая размещена.

Вот почему иногда при классе напряжения 1 киловольт, 10 кВ или 20 кВ хватит и 5 метров. А именно, когда это линии с изолированными или самонесущими проводами, которые локализуются в границах населенных пунктов.

Однако этот аспект относится только к данному классу напряжения. Например, если это 6 кВ или 10 кВ. Охранная зона ЛЭП 110 кВ не имеет никаких исключений и соблюдается одинаково вне зависимости от каких-то внешних факторов. Даже охранная зона при уровне напряжения 35 кВ.

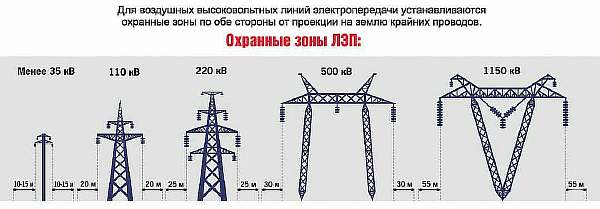

Схема охранных территорий различных линий

Дистанция регулируется также санитарными правилами и нормами (СанПиН).

Касаются они и ЛЭП в 110 кВ, и в 1 киловольт. Согласно СанПиН рабочему может разрешаться нахождение в охранной зоне, если присутствует допуск. Правила особо не изменились с 2016 года.

Важно соблюдать любые охранные зоны линий электропередач. Это необходимая безопасность. Даже если это охранная зона ЛЭП 35 кВ или того меньше.

Иначе возможен не только штраф, но и более серьезные последствия. Ведь ограничение доступа к зоне ЛЭП иногда влечет трагические события.

Электролинии

Ориентировочно определить класс напряжения возможно даже на картинке, фото или видео, по количеству изоляторов на гирлянде:

1. 10 киловольт – 1.
2. 35 киловольт – 3–5.
3. 110 киловольт – 6, 7, 8.
4. 220 киловольт – 10–15.

Но в идеале, конечно, лучше так не делать. Важно выяснить из документации, каков точно класс напряжения ЛЭП. От этого будет зависеть разрешенное расстояние до тех или иных объектов, то есть охранная зона электролиний. И тогда никто не сможет придраться в случае чего.

Кстати, если изоляторы маленькие, значит, вполне возможно, тут действует охранная зона ВЛ 0.4 кВ. ВЛ – означает «воздушная линия». Также возможно определить, что это за тип ЛЭП и какая тут охранная зона, по опорам.

Для 4–6–10 (ВЛ-4 (4 кВ), ВЛ-6 (6 кВ), ВЛ-10 (10 кВ)) ограничения более жесткие, чем для 0.4 и 0.6 кВ. Но и для самых слабых линий всегда присутствует охранная зона. Ведь даже в этих ЛЭП напряжение очень высоко, и для человека оно может стать смертельным. Также присутствует некоторый риск возгорания различных объектов при аварии.

Безопасное расстояние до проводов ЛЭП

Важно понимать, что защитная зона ЛЭП четко регламентирована. Да, возможно часто встретить случаи, когда она не соблюдается грубейшим образом. Однако в любой момент, в случае обнаружения нарушения надзорными органами, возможно привлечение к ответственности нарушителей.

Незаконные постройки около линий могут в итоге быть снесены, причем срочно. Например, если требуется доступ к зоне ЛЭП для устранения аварии.

А если возникнут какие-то критические последствия, то ответственность может в итоге быть уже не административной, а уголовной. Например, если будет нанесен материальный ущерб на крупную сумму, либо же ущерб здоровью или летальный исход.

Деятельность человека в охранной зоне

Есть несколько запрещенных действий на такой территории. В России нередко нарушаются эти правила, что влечет ответственность. Важно знать все запреты, чтобы ничего не нарушить при той или иной деятельности.

Охранная территория ВЛ

Вот что запрещено в охранной зоне:

• размещение строений, сооружений под ЛЭП;
• сам процесс стройки;
• проведение мероприятий около ЛЭП;
• прохождение судов, проезд наземного транспорта;
• нахождение человека или группы людей;
• забрасывание предметов на линии;
• подъем на опору ЛЭП;
• организация склада.

Отдельно важно сказать о том, что рядом с высоковольтными линиями, например выше 1000 вольт, запрещено складировать горюче-смазочные материалы. Иначе велик риск возгорания в силу высокого напряжения.

Линии на опорах

Где-то последнее вообще достигает 10000 вольт.

И потушить такие пожары, во-первых, не получится быстро, во-вторых, обойдется дорого. Мощность, измеряемая в кВт, конечно, тоже влияет на ситуацию, но нормы пишут, руководствуясь напряжением. Они все равно прямо пропорциональны.

Допускается проводить только разрешенные работы. Иногда позволяется строить что-то, но, опять же, требуется письменное разрешение. В противном случае постройки будут считаться незаконными. Какой бы безвредной ни казалась постройка или склад, будучи неразрешенными, они препятствуют обслуживанию линий электропередачи.

Такая территория регулируется «Правилами установления охранных зон объектов электросетевого хозяйства», утвержденными постановлением правительства России под номером 160 от 24.02.2009.

На заметку

Его пунктами устанавливаются расстояния от линий электропередачи, на которые распространяется такая зона. А также рассказывается и о том, как устанавливаются границы.

Однако присутствуют и дополнительные причины:

• сохранение самих ЛЭП в безопасности;
• сохранение свободного доступа к сооружениям;
• предотвращение пожара.

Эти причины ограничений оправданны. И потому действующие ныне правила не будут отменены, и нормы об охранных зонах вряд ли изменятся в меньшую сторону. Впрочем, вряд ли стандарты изменятся и в другую сторону.

Опоры ЛЭП в населенном пункте

Если охранная зона нарушается, приходится сносить незаконно возведенные постройки. И не важно, что это: автомойка или радиовышка. Для охраны электроустановки и безопасности людей сооружение требуется снести. К тому же опасно проводить ремонтные работы в стесненных условиях.

Вот почему, перед тем как что-то предпринимать, важно получить разрешение в Ростехнадзоре и, возможно, оформить сервитут на конкретном участке земли (совместное пользование земельным участком).

Тогда все будет по закону. Требуется внимательно составлять границы при оформлении сервитута. При этом следует убедиться, что никто не допустил ошибки.

Оформлять сервитут возможно, если расположение ЛЭП рядом с частным сектором и в охранной зоне удобно проложить дорогу. Жители таким способом получают права проезжать по этой территории.

Опоры воздушных линий

Но такая практика не допускается в отношении постоянных построек, в том числе и средств для связи. Максимум – для небольшой дороги с редким движением. Ведь это не будет мешать доступу к электроустановке.

Сервитут оформляется обычно с садоводческим огородническим некоммерческим товариществом (СНТ). И он не должен противоречить правилам технической эксплуатации электроустановок потребителей (ПТЭЭП). Иначе будет ответственность в соответствии с КоАП РФ. В лучшем случае.

Если хочется построить что-то на такой территории, важно понимать, что даже если получить разрешение, на объект в итоге, возможно, наложат обременение. А это значит, что не получится потом при желании быстро его снести или видоизменить. Опять все придется согласовывать.

Схема с размерами охранных территорий ЛЭП

Налагаются ограничения и на разработку природных недр. Если это будет нарушено, понесет ответственность и подрядчик, и тот, кто его нанял. Так что перед тем как взяться даже за юридическую сторону вопроса, важно все обсудить с консультантом. При постройке в зоне ЛЭП учитывается все: сколько будет объектов рядом, каковы будут габариты таковых, как планируется размещать.

Также в защитной зоне требует согласования спил и рубка деревьев. В том числе – промышленная вырубка леса. Ведь поддержание должного качества грунта придает устойчивости опорам электропередачи.

А без тех же растений почва ухудшится. Если все-таки требуется вырубить часть деревьев, то это целое мероприятие. Берутся образцы грунта до и после, проверяются на соответствие нормам ГОСТа. Если все в порядке, заново ничего не садят.

Отступы от проводов воздушных линий по ПУЭ

Также всегда будет запрещаться и высаживание деревьев без согласования. Во-первых, это временное ограничение доступа тем же инвентарем для посадки.

А во-вторых, корни будут проникать в грунт, и в итоге неизвестно, как это повлияет на устойчивость электроустановки. Да и некоторые деревья могут вырасти на опасную высоту. Так что запреты здесь не менее серьезные, чем при производстве земляных и подземных работ.

Безопасность и вред для здоровья

Линии электропередачи воздействуют на здоровье человека, который находится слишком близко к ним. И воздействие ЛЭП негативно. К тому же находиться слишком близко к линиям электропередачи опасно для жизни. Например, если оборвется провод ЛЭП, высок риск, что он убьет стоящего рядом человека.

Зоны ВЛ согласно ПУЭ и СанПиН

Накопилось немало информации о том, что для человека вредно находиться слишком близко к таким линиям электропередачи. Пока что до конца не изучено воздействие, которое оказывается на организм в зоне ЛЭП, а иногда и за пределами таковой.

Но в том, что оно есть, сомнений уже нет.

Что до химических выделений, то от самих линий таковых нет. Однако если много киловольт, а рядом расположены какие-то пластиковые материалы, они могут начать выделять вещества. Не всегда, в зависимости от химического состава и уровня нагревания воздуха вокруг высоковольтных линий.

Конечно, присутствует и прямая угроза в зоне ЛЭП. Если какой-то кабель оборвется, это, возможно, приведет к летальному исходу для человека или пожару. И последний не так-то просто потушить, особенно если рядом с линиями электропередачи множество незаконных помещений вроде гаражей, которые не успели снести.

Опора ЛЭП около города

Тонкости

Рабочие, что несут вахту около ЛЭП, должны быть в защитной спецодежде. Таковая подразумевает диэлектрические материалы, в том числе и для перчаток.

Глаза должны защищать очки. С учетом того, что это высокая конструкция, на голове обязательна строительная каска. Такие меры обязательны, даже если ничего не собираются строить рядом, а просто ведут профилактический осмотр сооружений ЛЭП.

Конечно, наибольшей опасности подвергаются те, кому довелось пролагать линии. Тут сразу видно появление дополнительных факторов риска, что доказывает практика. Это не просто нахождение в зоне ЛЭП.

Схема подключения дома согласно ПУЭ и СНиП (СП)

Нужно проложить СИП (самонесущий изолированный провод), иногда протянуть таковые через канал, установить знаки. Появляется множество рисков в том числе для зрения.

Но, пожалуй, все-таки больше всего проблем возникает уже при электропередаче, когда все возведено и работает. Ведь жильцы загородных домов и населенных пунктов начинают забывать об опасности, которую таят такие линии электропередачи.

Немало проблем в рекреационных зонах. На участках рядом с торговыми центрами такого нет, потому что предприниматели заинтересованы в соблюдении правил. Для них и размеры штрафов больше, да и проблем с судебными разбирательствами тоже больше. Проще соблюсти правила и не доводить до суда.

Воздушные линии

Чтобы снижать риски, и разработаны нормы СНиП, ПУЭ (правила устройства электроустановок) и другие нормативы. Большинство из определений, обозначений и правил разработано профильными учреждениями. Но кое-что сделано и, к примеру, в ЦАГИ.

Так что, прежде чем вести строительство на такой территории, важно прочесть оригинальные документы, действующие в последнем издании, а не Википедию. Иначе вполне законно будет вызван наряд полиции. Это, конечно, уже край, и неминуемо последует ответственность.

Правила нахождения в охранных зонах ЛЭП

Лицам без разрешения нельзя находиться рядом с кабельной электроустановкой. Это касается и строительных бригад, и просто прохожих. Только в случае проведения согласованных работ дается разрешение на нахождение в зоне ЛЭП. Но только на время проведения запланированных мероприятий.

Чертеж электролиний

Перед тем как выдать разрешения, учитывается типовая технологическая карта (ТТК) ЛЭП, а также проект производства работ (ППР). Изучают чертежи. Лишь после этого решается, будет ли дано разрешение. Таков порядок согласно закону.

Кто-то будет называть это бюрократией. Но, по сути, такие условия – необходимость. По крайней мере, благодаря этому по закону не получится построить обычный гараж в такой зоне ЛЭП. И не придется ничего экстренно убирать. И это благо для общества.

Основные требования

Во-первых, должна быть очевидна цель пребывания около ЛЭП. Во-вторых, на достижение этой цели должно быть получено разрешение. В-третьих, каждый, будь то рабочий, инспектор или иное лицо, должен перед началом работ пройти инструкцию по безопасности нахождения рядом с ЛЭП.

Днем

Правила действуют в любой точке страны.

И в Московской области, и в Тюменской. Труд, связанный с работами в зонах ЛЭП, принципиально не отличается. Впрочем, природные условия вокруг охранной зоны разные, и где-то это влияет еще и на судоходное дело. Например, нельзя бросать якорь в этой зоне.

Работа крана в охранной зоне ЛЭП

Грузоподъемная техника всегда требует острожного обращения. Особенно в зоне ЛЭП. Иначе риску подвергнутся все, кто находится вокруг. Ниже в таблице представлены нормы расстояния до токоведущих частей и их проекций, которые важно соблюдать при работе стреловым краном в охранной зоне.

Класс напряжения	Дистанция от временных ограждений, людей, инструментов, м	Дистанция непосредственно от любой части крана (и в транспортном, и в рабочем состоянии), м
До 1 кВ	0,6	1,5
От 1 до 20 кВ	0,6	2
До 35 кВ	0,6	2
До 110 кВ	1	3
150 кВ	1,5	4
До 220 кВ	2	4
330 кВ	2,5	5
До 400 кВ	3,5	5
От 400 до 500 и 750 кВ	5	9
1150 кВ	8	11

Как видно из таблицы, расстояние до автокрана должно быть несколько больше. Это и понятно, ведь в противном случае работа фактически была бы невозможна. Данные правила распространяются на все типы грузоподъемной техники.

Перед тем как подъехать на таком средстве в зону ЛЭП, важно убедиться, что качество дороги достаточно хорошее и не случится аварии, в ходе которой указанное расстояние будет нарушено. Важно убедиться и в том, хватает ли ширины полотна. Это же касается и любого другого транспорта, спецтехники, включая экскаваторы.

Правила работы крана

Следует учесть

Под охранной зоной, согласно СНиП (СП), в отношении линий электропередачи подразумевают расстояние от крайних проводов до условной вертикальной плоскости в каждую сторону. Что до территории непосредственно под линиями, то она, конечно же, также входит в охранную зону. Это призвано уменьшать риски.

Высоковольтные линии

Учитывается, что это за тип ЛЭП. На основании этого определяется, сколько метров будет охранная зона. Для низковольтных линий (вроде 0.4 кВ) хватит и пары метров, тогда как для высоковольтных требуется несколько десятков.

Определять, сколько метров будет зона ЛЭП, имеет право лишь инженер-энергетик, подтвердивший квалификацию, в том числе в области физики. Он должен идеально разбираться в устройстве установки.

В зоне не должно быть жилых домов, общественных зданий, деревьев. Это запрещается нормативными актами СНиП (СП). В случае нарушения, согласно административному кодексу, будет выполнено оформление штрафа.

В деревне

Сами электроустановки типовые, соответствуют стройгенплану. Последний не должен противоречить СНиП. Если в конкретных условиях инженер решил, что лучше подойдет иной вариант, требуется согласовывать это. Данные меры необходимы для того, чтобы избежать в дальнейшем сноса.

Правила СНиП действуют вне зависимости от того, что это за территория. В том числе и в рекреационной зоне. Так что там точно так же нельзя проводить мероприятия рядом с линиями электропередачи.

И для исключений из правил нет оснований.

В заключение важно отметить, что в районе ЛЭП всегда устанавливают охранную зону в соответствии с нормативами федерального законодательства. И в ней всегда будут запрещать что-либо делать без согласования.

Подача электричества в город

Вряд ли в ближайшее время будут изменения. В противном случае возникнут претензии. И не без оснований, ведь линии электропередачи – опасное сооружение, требующее особо осторожного подхода.

Охранная зона ЛЭП — расстояния от ЛЭП до построек, ЛЭП в парковой зоне, ЛЭП в городе

Охранная зона ЛЭП

Рубрика: Статьи   ‡

Линия электропередачи (ЛЭП) — один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока. Различают воздушные и кабельные линии электропередачи. В этой статье описаны основные требования к расстояниям от объектов строительства, деревьев, дорог до линий электропередач разных напряжений. При проектировании линий электроснабжения, линий наружного электроосвещения необходимо знать охранные зоны ЛЭП различных напряжений.

В целях обеспечения сохранности и надежности работы электрических сетей, создания надлежащих условий их эксплуатации, а также предотвращения несчастных случаев от воздействия электрического тока Правилами охраны электрических сетей, утвержденных постановлением Кабинета Украины от 04.03.97. № 209, предусмотрено установление соответствующих охранных зон линий электропередачи (ЛЭП).
При этом пунктом 5 указанных Правил предусмотрено, что охранные зоны электрических сетей устанавливаются:
а) Вдоль воздушных ЛЭП — в виде земельных участков и воздушного пространства, ограниченных вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при условии неподвижного их положения на расстояние:
2 метров — для линий напряжением до 1 кВ;
10 метров — до 20 кВ;
15 метров — 35 кВ;
20 метров — 110 кВ;
25 метров — 150, 220 кВ;
30 метров — 330, 400, 500, + (-) 400 кВ;
40 метров — 750 кВ.

б) По периметру трансформаторных подстанций, распределительных пунктов и устройств — на расстоянии 3 метров от ограждения или сооружения;

в) Вдоль подземных кабельных ЛЭП — в виде земельного участка, ограниченного вертикальными плоскостями, отстоящими по обе стороны линии от крайних кабелей на расстояние 1 метра;

г) Вдоль подземных кабельных ЛЭП до 1 кВ, проложенных в городах под тротуарами — в виде земельного участка, ограниченного вертикальными плоскостями от крайних кабелей на расстояние 0,6 метра в направлении зданий и сооружений и на расстояние 1 метра в направлении проезжей части улицы;

д) Вдоль переходов воздушных ЛЭП через водоемы (реки, водохранилища и т.п.) — в виде воздушного пространства над поверхностью водоема, ограниченного вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при условии неподвижного их положения на расстояние, предусмотренную для установления охранных зон вдоль воздушных ЛЭП , проходящих по суше.

Кроме того, с целью предотвращения аварийной и пожарной ситуации вдоль воздушных ЛЭП и по периметру трансформаторных подстанций, распределительных пунктов и устройств, находящихся в лесных и других зеленых массивах, прокладываются просеки:
1. В насаженных низкорослых пород деревьев высотой до 4 метров — шириной не менее расстояния между крайними проводами воздушной ЛЭП плюс 6 метров (по 3 метра с каждой стороны от крайних к ветвям деревьев провода). При этом при условии прохождения воздушных линий над территорией фруктовых садов с насаждениями высотой до 4 метров прокладки просек необязательно;
2. В насаждениях высотой более 4 метров — шириной не менее расстояния между крайними проводами плюс расстояние, равное средней высоте существующих насаждений основного лесного массива с каждой стороны от крайнего провода воздушной ЛЭП. При этом отдельные деревья или группы деревьев, растущие на краю просеки, подлежащих вырубке, если их высота превышает расстояние по горизонтали от ветвей деревьев до проводов воздушной ЛЭП;
3. В городских и районных парках, скверах, лесопарках и т.п., которые имеют важное значение для защиты окружающей среды, лесах населенных пунктов, лесах зон округов санитарной охраны курортов обеспечивается такая ширина просек, чтобы расстояние от проводов при их наибольшего отклонения до ветвей деревьев по горизонтали была не менее:

2 метров — для ЛЭП напряжением 20 кВ;

3 метров — для ЛЭП напряжением 35-110 кВ;

4 метров — для ЛЭП напряжением 150-220 кВ;

5 метров — напряжением 330-500 кВ;

8 метров — напряжением 750 кВ.

Необходимо отметить, что минимально допустимые расстояния от электрических сетей до зданий, сооружений, деревьев и других зеленых насаждений, а также от проводов до поверхности земли определены в отраслевых руководящих документов 34.20.505-2003 «Руководящие указания по устройству воздушных линий электропередачи 10 (6) кВ «.
Этим документом предусмотрено, что наименьшие значения расстояния от проводов до поверхности земли в населенной местности в нормальном режиме работы должны быть:

Знающие люди, подскажите:ЛЭП рядом с жилым домом, не опасно?

На расстоянии 10 м от МКД проходит ВЛЭП 110 кВ. Была установлена в полях после войны ,потом в 70-80-***** годы шла стройка и ЛЭП оказалась в зоне жилых домов. Обещали перенести или убрать под землю, но случилась перестройка и все забылось ,если бы не случай 23 февраля 2017г. В Ростове-на-Дону шел дождь ,порывы юго-западного ветра достигали 12 м/сек. Дом наш 9-эт. свечка ,по углу с ого-запада горе-провайдеры в 2013 году кинули кабель с крыши до встроенного магазина на 1 эт., а это порядка 30 м. Внизу привязали к металлической решетке — ограждению лоджии. 23 февраля кабель оборвался внизу, бил по окнам квартир и,полагаем его ветром занесло на ВЛЭП. Очевидцы видели образование с западной стороны дома ,т.*****. от ЛЭП, некого тела в виде шара размером с фрукт «помело», затем ветром его отнесло на южную сторону дома,где находились лоджии со 2 по 9 этаж. На уровне 3-го этажа этот шарик начал резко увеличиваться, внутри было ослепительное ядро ,вокруг красный ореол. От середины «побежали» многочисленные изломанные линии и его рвануло так, что весь наш Советский район г.Ростова-на-Дону встряхнуло от вспышки и взрыва. Разряды устремились вверх и вправо ,т.*****. по ходу сильного ветра. В нашем доме выбило раму лоджии на 3 эт,, разряды ударили в бетонные перекрытия лоджий, выбили бетон и оголили арматуру на 3,4,5 эт. Ударили вправо на 2-й эт. в металлический профиль кв. №3 ,который держит гипсокартон. Профиль расплавился на стене и на потолке, обвалился гипсокартон ,а парни,которые сидели лицом к стене у компьютера получили ожоги рук и ног. По счастливой случайности обошлось без жертв.В рамке управления дома ,в подвале, пробило трубопровод ГВС на местах установки латунных кранов.У меня вопрос к знающим
специалистам- как это можно объяснить? МЧС первыми прибыли на место взрыва, но в своих сводках молчат. Были разные комиссии, но результата никакого нет, правды нет и как нам дальше жить рядом с ЛЭП?
