Неравномерные осадки и деформации вызывают появление трещин и швов в несущих конструкциях. Наблюдение за трещинами и швами позволяет определить взаимные перемещения отдельных частей зданий или сооружений и выявить причины, способствующие их появлению.

Для измерения трещин в строительстве пользуются различными приспособлениями и способами для фиксирования удлинения трещин, их глубины и ширины.

Удлинение трещин является основным показателем развития деформаций. При этом характерны небольшие трещины, начало и конец которых должны быть зафиксированы. Определение концов трещин требует особого внимания, так (сак волосяные трещины без помощи лупы зачастую трудно установить.

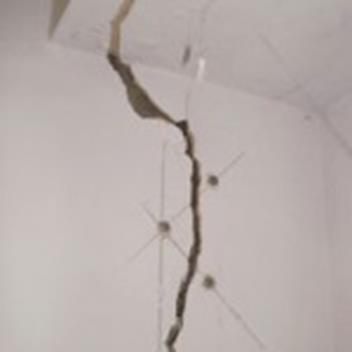

При наблюдении концы трещин периодически отмечают поперечными к ним штрихами, сделанными краской или острым инструментом. Рядом со штрихом пишут дату наблюдения. В следующем цикле наблюдений такими же штрихами отмечают новые границы трещин. С помощью миллиметровой линейки измеряют расстояние между смежными поперечными штрихами, то есть фиксируют удлинение трещины.

Наряду с этим измеряют ширину раскрытия трещин и с помощью металлического щупа — их глубину.

Измерение ширины трещин выполняют следующими способами:

1. Перпендикулярно трещине наносят прямую линию и короткие штрихи — царапины через каждые 10 мм, идущие параллельно трещине (рис.69). По нанесенным штрихам производят замеры миллиметровой линейкой в циклах наблюдений и делают выводы о происходящем процессе. Точность измерений составляет 0,3-0,4 мм. Этот способ применяют тогда, когда закрепление всяких заметных приспособлений нежелательно.

2. Наиболее распространено наблюдение за трещинами с помощью маяков различных Конструкций, чаще в виде плиток из гипса, алебастра или цемента, которые закрепляют поперек трещин. Рядом или на маяке пишут дату и номер, а затем через определенное время проверяют. На активной трещине появится разрыв. Дату разрыва отмечают в журнале наблюдения и закрепляют новый маяк. Использование маяков дает только качественные показатели того, что деформации продолжаются или закончились.

Недостаток способа — требуется много времени, а данные характеризуются малой точностью.

Для получения количественной характеристики поведения трещин закрепляют более сложные маяки: металлические, снабженные закладными частями для точных измерений; маяки конструкции И.М.Литвинова, которые позволяют наблюдать за раскрытием трещин как на стене, так и в углах конструкций, а также фиксировать вертикальное смещение одной грани трещины по отношению к другой; маяки Ф.А.Беликова, позволяющие определять взаимное смещение сторон трещины в трех направлениях.

Для измерения деформаций в несущих конструкциях зданий и сооружений применяют жесткие шаблоны — деформаторы. Они позволяют измерять расстояние до двух метров между закрепленными марками с точностью от 0,01 до 0,001 мм.

Для измерения ширины деформационных швов применяют щелемеры, а также дилатометрические скобы, разработанные разными авторами.

Наблюдения за трещинами вышеуказанными способами просты и удобны, но они имеют и существенные недостатки: сложность измерений в труднодоступных местах и тяжелых условиях, а также отсутствие возможности автоматизации процесса измерений. Поэтому в отдельных случаях наблюдения за изменением трещин выполняют методом фотограмметрии. Периодические фотоснимки позволяют с высокой достоверностью определять состояние трещин и их развитие.

Наблюдения за трещинами

Наблюдения за трещинами

Согласно Пособию по обследованию строительных конструкций зданий (АО «ЦНИИПРОМЗДАНИЙ»):

Методы и средства наблюдения за трещинами.
1. При обследовании строительных конструкций наиболее ответственным этапом является изучение трещин, выявление причин их возникновения и динамики развития. Они могут быть вызваны самыми разными причинами и иметь различные последствия.
По степени опасности для несущих и ограждающих конструкций трещины можно разделить на три группы:
— I группа — трещины неопасные, ухудшающие только качество лицевой поверхности;
— II группа — трещины промежуточной группы, которые ухудшают эксплуатационные свойства, снижают надежность и долговечность конструкций, однако еще не способствуют полному их разрушению;
— III группа — опасные трещины, вызывающие значительное ослабление сечений, развитие которых продолжается с неослабевающей интенсивностью.


2. В металлических конструкциях появление трещин в большинстве случаев определяется явлениями усталостного характера, что часто наблюдается в балках кранового пути и других конструкциях, подверженных переменным динамическим нагрузкам.
Возникновение трещин в железобетонных или каменных конструкциях определяется локальными перенапряжениями, увлажнением бетона и расклинивающим действием льда в порах материала, коррозией арматуры и действием многих труднопрогнозируемых факторов.
3. Следует различать трещины, появление которых вызвано напряжениями, проявившимися в железобетонных конструкциях в процессе изготовления, транспортировки и монтажа, и трещины, обусловленные эксплуатационными нагрузками и воздействием окружающей среды.
В железобетонных конструкциях к трещинам, появившимся в доэксплуатационный период, относятся:
— усадочные трещины, вызванные быстрым высыханием поверхностного слоя бетона и сокращением объема, а также трещины от набухания бетона;
— трещины, вызванные неравномерным охлаждением бетона;
— трещины, вызванные большим гидратационным нагревом при твердении бетона в массивных конструкциях;
— трещины технологического происхождения, возникшие в сборных железобетонных элементах в процессе изготовления, транспортировки и монтажа.
Трещины, появившиеся в эксплуатационный период, разделяются на следующие виды:
— трещины, возникшие в результате температурных деформаций из-за нарушений требований устройства температурных швов или неправильности расчета статически неопределимой системы на температурные воздействия;
— трещины, вызванные неравномерностью осадок грунтов основания;
— трещины, обусловленные силовыми воздействиями, превышающими способность железобетонных элементов воспринимать растягивающие напряжения.
4. При наличии трещин на несущих конструкциях зданий и сооружений необходимо организовать систематическое наблюдение за их состоянием и возможным развитием с тем, чтобы выяснить характер деформаций конструкций и степень их опасности для дальнейшей эксплуатации.
Наблюдение за развитием трещин проводится по графику, который в каждом отдельном случае составляется в зависимости от конкретных условий.
5. Трещины выявляются путем осмотра поверхностей конструкций, а также выборочного снятия с конструкций защитных или отделочных покрытий.
Следует определить положение, форму, направление, распространение по длине, ширину раскрытия, глубину, а также установить, продолжается или прекратилось их развитие.
6. На каждой трещине устанавливают маяк, который при развитии трещины разрывается. Маяк устанавливают в месте наибольшего развития трещины.
При наблюдениях за развитием трещин по длине концы трещин во время каждого осмотра фиксируются поперечными штрихами, нанесенными краской или острым инструментом на поверхности конструкции. Рядом с каждым штрихом проставляют дату осмотра.
Расположение трещин схематично наносят на чертежи общего вида развертки стен здания, отмечая номера и дату установки маяков. На каждую трещину составляют график ее развития и раскрытия.
Трещины и маяки в соответствии с графиком наблюдения периодически осматриваются, и по результатам осмотра составляется акт, в котором указываются:
— дата осмотра;
— чертеж с расположением трещин и маяков;
— сведения о состоянии трещин и маяков;
— сведения об отсутствии или появлении новых трещин и установка на них маяков.
7. Ширину раскрытия трещин обычно определяют с помощью микроскопа, линейки для расчета ширины трещин Elcometer 143, а также лупы с масштабным делением (лупы Бринеля) или других приборов и инструментов, обеспечивающих точность измерений не ниже 0,1 мм.
Глубину трещин устанавливают, применяя иглы и проволочные щупы, а также при помощи ультразвуковых приборов.
8. При применении ультразвукового метода глубина трещины устанавливается по изменению времени прохождения импульсов как при сквозном прозвучивании, так и методом продольного профилирования при условии, что плоскость трещинообразования перпендикулярна линии прозвучивания.

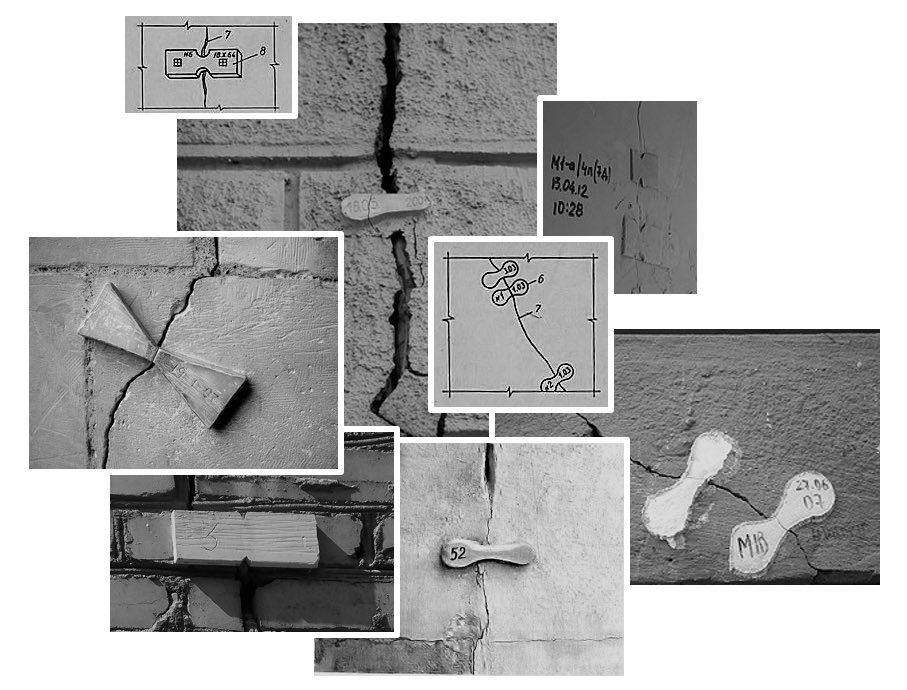

9. Важным средством в оценке деформации и развития трещин являются маяки. Они позволяют установить качественную картину деформации и их величину.

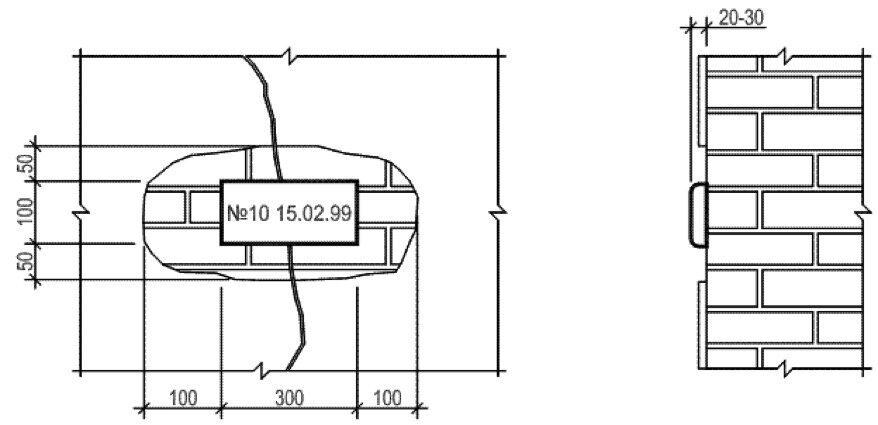

Маяк представляет собой пластинку длиной 200-250 мм, шириной 40-50 мм, высотой 6-10 м, из гипса или цементно-песчаного раствора, наложенную поперек трещины, или две стеклянные или металлические пластинки, с закрепленным одним концом каждая по разные стороны трещины, или рычажную систему.
Разрыв маяка или смещение пластинок по отношению друг к другу свидетельствуют о развитии деформаций.
Маяк устанавливают на основной материал стены, удалив предварительно с ее поверхности штукатурку. Рекомендуется размещать маяки также в предварительно вырубленных штрабах (особенно при их установке на горизонтальную или наклонную поверхность). В этом случае штрабы заполняются гипсовым или цементно-песчаным раствором.
10. Осмотр маяков производится через неделю после их установления, а затем один раз в месяц. При интенсивном трещинообразовании обязателен ежедневный контроль.
Ширина раскрытия трещин в процессе наблюдения измеряется при помощи щелемеров или трещиномеров. Конструкция щелемера или трещиномера может быть различной в зависимости от ширины трещины или шва между элементами, вида и условий эксплуатации конструкций.

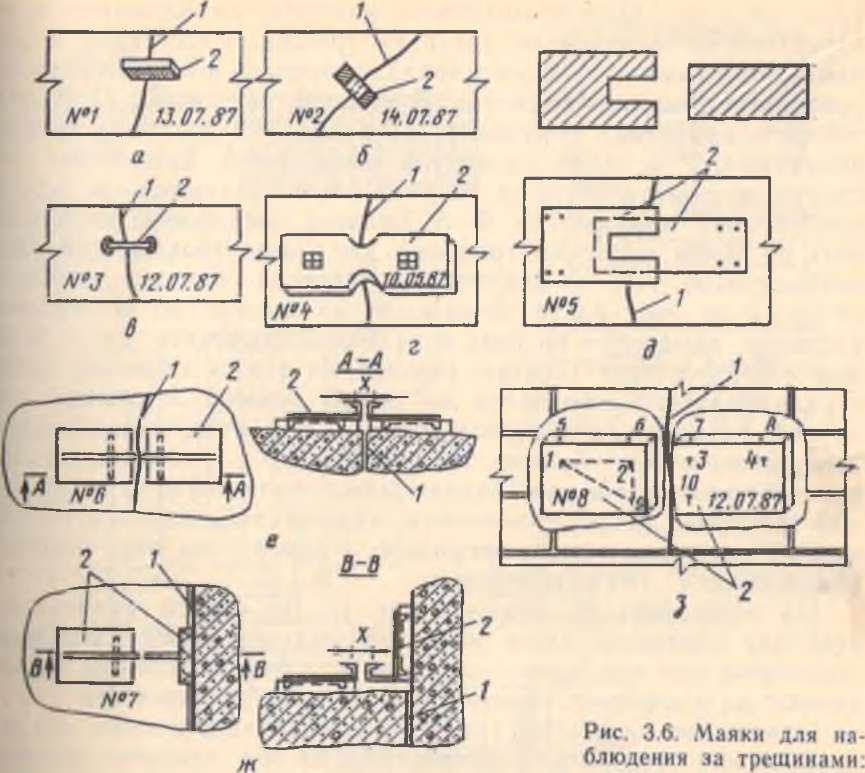

11. Наиболее простое решение имеет пластинчатый маяк. Он состоит из двух металлических, стеклянных или плексигласовых пластинок, имеющих риски и укрепленных на растворе так, чтобы при раскрытии трещины пластинки скользили одна по другой.
Края пластинок должны быть параллельны друг другу. После прикрепления пластинок к конструкции отмечают на них номер и дату установки маяка. По замерам расстояния между рисками определяют величину раскрытия трещины.
12. Щелемер конструкции ЛенГИДЕПА состоит из двух латунных пластин, одна из которых расположена в специально выточенном пазу второй пластины. На обеих пластинах имеются шкалы с миллиметровыми делениями, причем на П-образной пластине сделана прорезь для чтения делений шкалы на внутренней (второй) пластине.
Пластины крепятся к изогнутым штырям, свободные концы которых заделываются в бетон. Описанный щелемер позволяет определить величину развития трещин по трем направлениям.
13. Маяк конструкции Ф.А. Белякова состоит из двух прямоугольных гипсовых или алебастровых плиток размером 100х60 мм и толщиной 15-20 мм. В каждой из плиток на вертикальной и горизонтальной гранях закреплены пять металлических шпилек с острым концом, выступающим на 1-2 мм. Для наблюдения за развитием трещины две такие плитки крепят на гипсовом или алебастровом растворе по обе стороны трещины, чтобы шпильки были расположены на прямых, параллельных друг другу: чтобы шпильки на вертикальной плоскости расположились на одной прямой, а четыре других — на другой прямой. Приращение трещины измеряют по изменению положения шпилек. Для этого к шпилькам периодически прикладывают чистый лист бумаги, наклеенный на фанеру, и после легкого надавливания измеряют расстояния между проколами по поперечному масштабу. Маяки конструкции Ф. А. Белякова позволяют определить взаимное смещение сторон трещин в трех направлениях.
14. Щелемер, у которого счетным механизмом служит мессура. Данные измерений по мессуре увязываются с температурой воздуха, на которую вводится соответствующая поправка.
15. Щелемер для длительных наблюдений состоит из двух марок, каждая из которых представляет собой цилиндр из некорродирующего металла с полушаровой головкой, укрепленной на квадратном фланце из листовой стали. Для закрепления фланца в бетоне к нему приваривается анкерная скоба. Пара таких марок устанавливается по обе стороны трещины. Измерение расстояния между марками во время каждого осмотра производится штангенциркулем дважды: в обхват цилиндров и в обхват полушаровых головок с упором ножек штангенциркуля в торцы цилиндров. Однозначность изменений расстояний по обеим измерениям между циклами укажет на отсутствие ошибок при производстве замеров.
16. Щелемер для измерения деформаций широких швов состоит из двух отрезков уголкового железа (100х100х100 мм), прикрепленных к обеим сторонам шва при помощи анкерных болтов. К концам уголков прикрепляются две фасонные пластинки из некорродирующего металла. При деформациях шва пластинки скользят одна по другой. Деформацию шва определяют как разность расстояний между вертикальными плоскостями пластинок в отдельных циклах измерений.
17. Для наблюдений за трещинами и осадками в стенах применяют стрелочно-рычажное устройство. Оно состоит из деревянной или металлической стрелки длиной 0,7-1 м, шарниров и мерной шкалы. Шарниры, закрепляющие стрелку на стене, расположены по обе стороны от трещины. Длина остальной свободной части стрелки в 10 раз больше расстояния между указанными шарнирными креплениями. Таким образом, вертикальному смещению одного шарнира относительно другого соответствует в 10 раз большее смешение вверх или вниз конца стрелки над мерной шкалой (металлической или деревянной рейкой). В этих условиях величина осадок по обе стороны трещины в 1 мм соответствует смещению конца стрелки на 10 мм. При установке прибора на стене свободный конец стрелки помещается над нулевым делением мерной шкалы.
18. В журнале наблюдений фиксируются:
— номер и дата установки маяка или щелемера;
— место и схема их расположения;
— первоначальная ширина трещины;
— изменение со временем длины и глубины трещины.
По данным измерений строят график хода раскрытия трещин.
В случае деформации маяка рядом с ним устанавливается новый, которому присваивается тот же номер, но с индексом. Маяки, на которых появились трещины, не удаляют до окончания наблюдений.
19. Если в течение 30 суток изменение размеров трещин не будет фиксировано, их развитие можно считать законченным, маяки можно снять и трещины заделать.

Маяки ЗИ-2

Маяк ЗИ-2

Маяк ЗИ-2 — это базовая модель профессиональных пластинчатых маяков серии ЗИ для наблюдения (мониторинга) за трещинами.

Вы можете посмотреть описание всех пластинчатых маяков серии ЗИ или описание маяка ЗИ-2 на сайте производителя.

С 2018 года выпускаются по ТУ 22.29.29-001-0192668218-2017 (ранее ТУ 2290-001-82310552-2014, с 2018 года маяки по этому ТУ не выпускаются).

Маяк ЗИ-2 дизайн 2014 и 2018 г.г.

Комплектации

Арт. [ик004-1] Единичная поставка:

  • Маяк ЗИ-2 — 1 штука (без технического паспорта)
  • Инструкция

Арт. [ик004т] Стандартная комплектация:

Арт. [ик004шт] Расширенная комплектация:

Маяк ЗИ-2 2018 г. с поднятым реперным винтом

Дополнительные услуги

Услуга «брендирование» предоставляется по новым правилам, см. подробнее по ссылке.
Для данной модели вы можете заказать нанесение вашей информации на маяк (логотип, телефон и т. п.). Для этого при оформлении заказа выберите дополнительную услугу «брендирование», либо укажите соответствующую информацию в заявке. Брендирование выполняется за дополнительную плату и доступно при заказе от одной упаковки маяков. Нанесение информации осуществляется с помощью специальных наклеек, стойких к атмосферным воздействиям. При брендировании срок выполнения заказа увеличивается на 5 рабочих дней.

Общее описание

Маяк ЗИ-2 подходит для тех, кто профессионально занимается наблюдением за деформирующимися строительными конструкциями зданий и сооружений. Маяки ЗИ-2 обеспечивают наибольшую точность измерений, с использованием высокоточных измерительных инструментов, при долгосрочном и частом контроле конструкций, который требуется при интенсивном развитии деформаций, либо при повышенных требованиях к результатам контроля.

К каждой упаковке маяков (кроме единичной поставки) прикладывается технический паспорт и инструкция, а каждая поставка сопровождается копией сертификата.

Для разметки отверстий под дюбельное крепление маяка ЗИ-2 удобно использовать разметочный шаблон-линейку, который поставляется в специальной комплектации — артикул ик004ш. Также в расширенную комплектацию включена струбцина для временной фиксации пластин на период монтажа.

Инструкцию по использованию струбцины можно скачать по ссылке.

Инструкция по установке маяков ЗИ-2, формы документов, а также другая информация доступны на промо сайте о маяках и других инструментах контроля технического состояния зданий Здание-ИНФО.рф

Видео:

Наблюдение за тонкими трещинами в железобетонных опорах моста с использованием обработки и анализа изображений

https://doi.org/10.1016/j.advengsoft.2015.02.005Получить права и содержание

Основные моменты

Метод анализа изображений для наблюдения за трещинами в бетонной опоре.

Этот метод позволяет выявить трещины в бетоне до того, как они станут видимыми невооруженным глазом.

Мы представляем процедуры, блок-схему и программную реализацию этого метода.

Реферат

В экспериментах с железобетонными конструкциями (ЖБИ) образование трещин на поверхности бетона является важным фактором, вызывающим озабоченность специалистов. Один из традиционных методов наблюдения за трещинами состоит в том, чтобы приостановить испытание на нескольких выбранных этапах испытания и отправить инспекторов, чтобы они пометили мазки ручкой на видимых трещинах, но этот метод опасен и трудоемок. Было предложено множество методов анализа изображений для обнаружения и измерения темных теневых линий трещин, что снижает необходимость ручной маркировки пером.Однако эти методы неприменимы для тонких трещин, которые не представляют собой четких темных линий на изображениях.

В этой статье представлен метод анализа изображений для выявления тонких трещин и минимизации требований к маркировке пером при испытаниях железобетонных конструкций. В статье представлены математические модели, процедуры и ограничения нашего метода анализа изображений, а также блок-схема анализа, принятые методы обработки и анализа изображений и программная реализация. Наконец, результаты применения предложенного метода в натурных экспериментах с железобетонным мостом представлены, чтобы продемонстрировать его эффективность.Результаты показывают, что этот метод может фиксировать трещины на поверхности бетона еще до того, как появятся темные линии трещин, видимые невооруженным глазом.

Ключевые слова

Тонкая трещина

Наблюдение за трещиной

Анализ изображений

Железобетон

Структурные эксперименты

Измерение поверхностной деформации

Рекомендуемые статьи Цитирующие статьи (0)

Полный текст

Copyright © 2015 Elsevier Ltd. Все права защищены .

Рекомендуемые статьи

Ссылки на статьи

Avongard Crack Monitor | Мониторинг трещин

Большинство зданий трескаются в какой-то момент в течение срока службы. Обычно трещины не имеют большого значения, но они могут быть первым признаком серьезного дефекта. Мониторинг изменений ширины трещины в трещине помогает определить причину растрескивания и определить, какие ремонтные работы необходимо провести.

Трещины часто появляются в зданиях и строительных конструкциях. Обычно это признак неисправности материалов, используемых в строительстве. Иногда трещины незначительны и легко заделываются. В других случаях трещины являются первым признаком серьезного дефекта, который может повлиять на функционирование или устойчивость здания.

Мониторинг изменений ширины трещин в течение определенного периода времени помогает диагностировать причину и серьезность трещины.

Есть две важные причины, по которым необходимо отслеживать трещины при их обнаружении:

1. Трещины могут указывать на серьезные дефекты, угрожающие устойчивости конструкции

Хотя большинство трещин не вызывают серьезных опасений, некоторые определенно вызывают. Трещины могут быть серьезным сигналом тревоги, который указывает на серьезный дефект в ткани здания — один из первых признаков более серьезной проблемы, которую необходимо решить.

2. Неучтенные трещины могут обесценить собственность, независимо от угрозы, которую они представляют.

В дополнение к очень реальным проблемам безопасности, простой вид потрескавшихся стен и других поверхностей может обесценить здание и повлиять на его страховую защиту, не говоря уже о том, чтобы открыть дверь для судебных исков в более экстремальных ситуациях.

Имея это в виду, критически важно иметь возможность оценивать и постоянно контролировать трещины, когда они появляются. Для этого инженерам нужна жесткая методология, а также инструменты, способные производить высокоточные измерения.

Первичный осмотр и обследование с использованием трещиномеров

Первый шаг к мониторингу трещин очевиден: обнаружение трещин. Но надлежащий осмотр — это больше, чем просто их поиск. Также важно отметить любые узоры, которые появляются в трещинах, используемые строительные материалы, а также возраст трещин, если вы можете его определить.

Имея грубую концептуальную модель для работы, следующим шагом будет исследование текущего состояния трещин с помощью измерителя ширины трещин.

Как показано на рисунке выше, просто выберите место на трещине, края которого будут относительно прямыми и параллельными, чтобы получить точное измерение ширины. Запишите ширину, длину и местоположение каждой трещины и добавьте эти данные в свою рабочую концептуальную модель, где вы сможете увидеть каждую трещину относительно друг друга вместе с информацией об измерениях.

Использование правильных инструментов для достижения точных контрольных измерений

После завершения исследования трещин, мониторинг должен начаться как можно быстрее.Чем дольше вы будете следить за трещиной, тем точнее сможете определить ее причину.

Существует множество способов отслеживания трещин в зависимости от характера трещин и их положения в конструкции:

Мониторы трещин

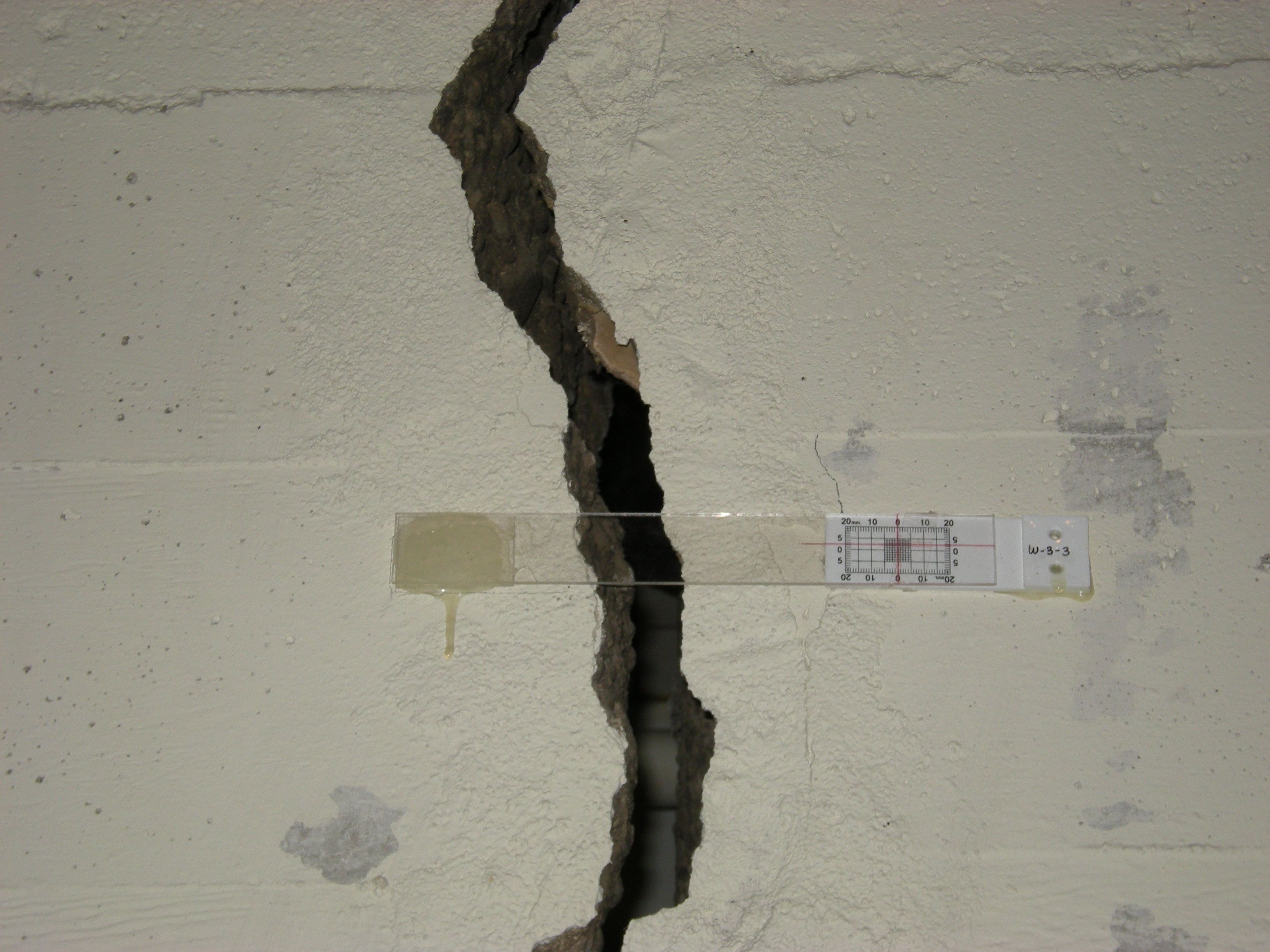

«Tell-Tale» являются наиболее распространенным типом устройств мониторинга и высоко ценятся за простоту установки и использования.

Устройство контроля трещин Tell-Tale состоит из двух пластин. Одна пластина откалибрована в миллиметрах, а другая имеет красный курсор в виде креста.Две пластины перекрываются и предварительно установлены на ноль на калиброванной шкале с четырьмя предварительно установленными штифтами.

Когда контрольный прибор фиксируется поперек трещины, четыре предварительно установленных штифта удаляются, и две пластины могут свободно скользить по мере того, как трещина открывается и закрывается. Величина и направление движения записываются, отмечая положение красной линии курсора относительно шкалы на табличке ниже.

Лист записи прилагается к каждому контрольному сигналу. Каждый раз, когда контрольный сигнал проверяется, положение красной линии курсора относительно сетки может быть скопировано на лист записи.Важно отметить дату снятия показаний.

Стандартные контрольные мониторы трещин и мониторы трещин в бетоне

Avonguard откалиброваны для обеспечения разрешения 1,0 мм и интерполяции 0,5 мм — уровня точности, необходимого для проведения надежных измерений. Даже более точные показания 0,1 мм можно получить, если использовать штангенциркуль. Зажимы штангенциркуля расположены на контрольных патрубках Tell-Tale, а показания снимаются и записываются в протокол.

Tell-Tales могут отслеживать движение трещины по горизонтали или вертикали по плоской поверхности и идеально подходят для построения графиков тенденций и направления движения с течением времени.После завершения ремонтных работ.

Для более крупных трещин, требующих еще большей точности, Avonguard Plus Tell-Tale имеет больший масштаб, позволяющий контролировать до +/- 25 мм в горизонтальной плоскости. Кроме того, он также имеет втулки, позволяющие еще более точно отслеживать трещины с помощью цифровых штангенциркулей или штангенциркуля.

Мониторы угловых трещин

Трещины обычно появляются на угловых стыках между стенами и требуют немного другого оборудования.

Хотя они работают по существу так же, как и другие виды мониторов-сигнализаторов, в мониторах-сигнализаторах угловых трещин используется шарнирный датчик, который подходит под углы от 70 до 180 градусов. При использовании в парах можно даже рассчитать движение во всех трех измерениях.

Мониторы трещин — незаменимый инструмент для тех, кто отвечает за обеспечение структурной прочности и безопасности зданий.

Когда дело доходит до надежности и точности, крайне важно убедиться, что вы используете высококачественное оборудование, которому вы можете доверять, чтобы время от времени получать точные и надежные показания.
