При строительстве загородных домов и коттеджей становится все более популярным использование четырехскатной крыши или, как ее еще иногда называют — вальмовой. Главной особенностью крыши такого типа являются дополнительные скаты треугольной формы, которые образуют вальмовые стропила.

Эти стропила стыкуются с коньками двускатной кровли.

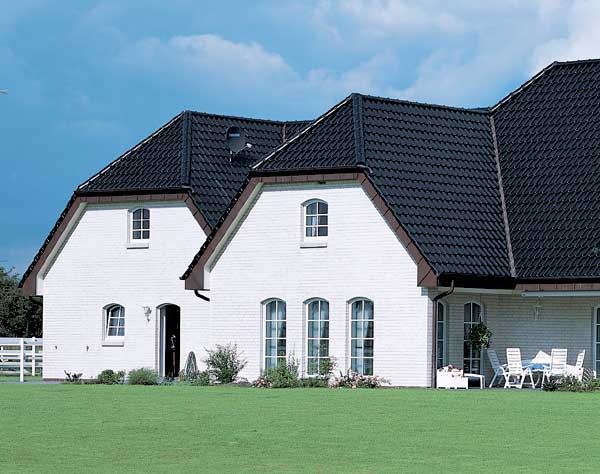

вальмовые стропилаВальмовая крыша

Особенности четырехскатной (вальмовой) крыши

В принципе, четырехскатная крыша состоит из двух частей:

  • двускатной крыши, состоящей из двух трапециевидных скатов, которые не полностью покрывают площадь дома в длину;
  • двух треугольных вальм, закрывающих незакрытые площади дома.

В настоящее время вальмовый тип крыш является наиболее экономичным в плане использования строительных материалов, работы по устройству вальмовой системы считаются самыми трудоемкими. Главная сложность при возведении четырехскатной вальмовой крыши – это точность в разметке, так как малейшее отклонение может привести к необходимости переделать всю работу

.

Виды вальмовых крыш

стропила вальмовыеПолувальмовая мансардная крыша

Можно выделить следующие виды четырехскатных крыш:

  • Шатровая крыша – такая крыша устанавливается над зданием, основание которого представляет собой квадрат. Она включает в себя четыре ската треугольной формы.
  • Полувальмовая (датская крыша)  — вальмы устанавливаются не на полную высоту, то есть не доходят до конька крыши, а усечены сверху.
  • Полувальмовая мансардная крыша – в этом случае вальмы также устанавливаются не на полную высоту, но усечены снизу – небольшие треугольные вальмы устанавливаются над фронтонами мансарды.
  • Ломаная четырехскатная крыша – у такой крыши имеются скаты различной крутизны (один из наиболее сложных по конструкции типов вальмовой крыши).

Устройство вальмовой крыши

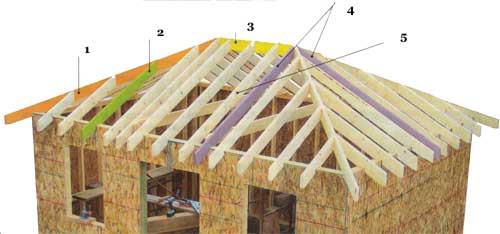

разметка стропил

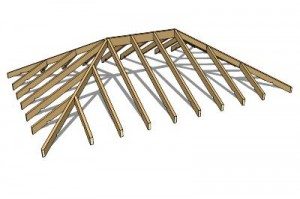

Устройство вальмовой крыши

Рассмотрим основные элементы стропильной системы четырехскатной крыши, представленные на рисунке:

  1. Стропила вальмовые (их еще называют накосными или диагональными). Они опираются одним концом на коньковый брус, а другим на стены дома (вернее на мауэрлат, который представляет собой брус, проложенный по периметру стен).
  2. Короткие стропила, которые опираются не на коньковый брус, а на накосные стропила.
  3. Коньковый брус.
  4. Центральные стропила – стыкуются на концах конькового бруса с накосными стропилами.
  5. Обычные промежуточные стропила – стыкуются с коньковым брусом.

Первый этап возведения кровли – это установка несущих балок. В зависимости от сложности конструкции кровли устанавливается несколько типов несущих балок. Для простых конструкций устанавливается только мауэрлат, о котором мы уже упоминали – это деревянный брус по периметру стен, на который будут опираться стропила.

В более сложных конструкциях устанавливаются несущие балки поперек здания (например, на внутренних несущих стенах), на которые будут крепиться стойки для монтажа конькового пролета. В этом случае на этих балках монтируется конек.

При установке конькового пролета самое главное – это выдержать размеры по высоте, а также точное расположение конька. Стойки под коньковый пролет в таком случае крепятся специальными укосинами.

Затем наступает очередь самого ответственного этапа монтажа вальмовой стропильной системы – укладки накосных стропил. Для того чтобы в дальнейшем избежать проблем, нужна точная разметка стропил, в том числе необходимо определить их точную длину.

Как правило, длина стропил устанавливается так, чтобы их нижняя часть выходила за край стены, образуя карниз, который будет защищать стены дома от дождя и других осадков. Для надлежащей защиты выступ должен составлять не менее 40 сантиметров.

Длину стропил можно рассчитать с помощью теоремы Пифагора. Для этого нужно замерить высоту конька и длину проекции стропильной ноги  в горизонтальной плоскости – от угла стены до проекции конца конькового бруса.

Таким образом, мы получим длины двух катетов прямоугольника и рассчитать длину гипотенузы не составит труда. Естественно, к полученной длине нужно будет прибавить длину свеса.

Пример: если основание треугольника, то есть ширина дома с карнизами (с), составляет 11 метров (10 м + выпуск для  карнизов с обеих сторон по 0,5 м), а высота крыши ( b) равна 5 м, согласно теореме Пифагора длина ноги стропила (а) составит: а = √(b²+(c/2)²) = √(5²+(11/2)²) = 7,43 м.

Установка диагональных стропил – очень ответственный этап возведения четырехскатной крыши, так как именно эти стропила формируют плоскости будущих скатов крыши. Необходимо, чтобы все диагональные стропила были одной длины, а четыре ската крыши являлись идеально ровными плоскостями.

Следует отметить, что накосная стропильная нога является самой длинной и несет повышенную нагрузку. Именно поэтому нужно подумать об ее укреплении. Для укрепления можно проложить двойную диагональную стропилу, либо установить специальные подпорки.

В случае если накосное стропило сшивается из двух досок или брусьев, нужно рассчитать место соединение частей стропильной ноги так, чтобы оно приходилось на подпорную стойку. В случае если опоры не на что устанавливать можно для укрепления накосного стропила установить шпренгель или шпренгельную ферму.

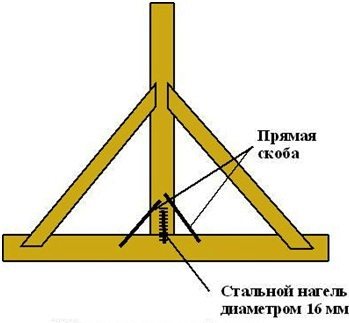

накосная стропильная ногаШпренгельная ферма

Шпренгельная ферма устанавливается на углу, между примыкающими стенами.

При монтаже вальмовой стропильной системы нужно обратить внимание на врезку различных элементов в стыковочных узлах. Одним их самых сложных стыковочных узлов является место, где стыкуется коньковый брус, две накосных стропильных ноги и три центральных стропила.

После того, как смонтированы и закреплены диагональные и центральные стропила устанавливаются промежуточные стропила.

Среди них можно выделить:

  • Обычные промежуточные стропила.
  • Короткие (угловые) стропила;

При установке обычных промежуточных стропил самое главное – это определить расстояние между ними для равномерной установки. Для того, чтобы правильно определить это расстояние, нужно замерить длину конька, и затем разделить полученную величину на число превышающее количество промежуточных стропил на одну единицу.

Это и будет правильным расстоянием между стропилами.

Пример: если длина конька ( b ) составляет 10 м, а количество промежуточных стропил (с) – 6, то шаг стропил (а) будет составлять а = b /( c +1) = 10/(6+1) = 1,43 м.

Угловые (короткие) стропила укладываются верхней частью на накосные стропила. Размер угловых стропил изменяется в зависимости от их месторасположения. Чем ближе такие стропила находятся к углу здания, тем они короче.

При установке угловых стропил нужно иметь в виду, что угловые стропила вальмы (треугольника) и угловые стропила  двускатной системы (трапеции) должны соединяться попарно. Это является очень важным для прочности конструкции.

Особенности возведения вальмовой кровли

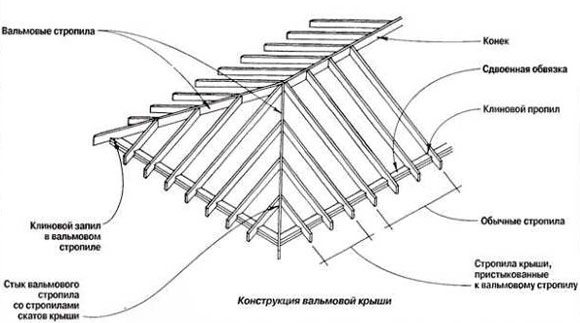

стропильная нога разжелобкаСхема монтажа

Есть несколько нюансов, которые нужно учитывать при сооружении четырехскатной кровли. Прежде всего, это размеры самого дома, которые соответственно влияют и на размеры крыши. Если загородный дом или коттедж имеет большую ширину, то нужно учитывать возможность  провисания стропил.

Главным образом это касается диагональных и центральных промежуточных стропил. Поэтому, в случае большой ширины дома, необходимо провести комплекс дополнительных работ, связанных с укреплением стропильной системы крыши. Для этого под все длинные стропила устанавливают стойки, которые затем укрепляют укосинами.

Также иногда применяют и другой способ укрепления стропил — по всей длине крыши устанавливают несколько стоек, на которые помещают продольную балку под стропила. Такая балка обычно устанавливается под самый центр стропил и принимает на себя основную нагрузки от веса кровли.

Также следует учесть, что при обустройстве сложной четырехскатной крыши, например, при сочетании вальмовой конструкции с мезонином, слабым местом такой конструкции является стропильная нога разжелобка, поэтому нужно принять меры к ее креплению.

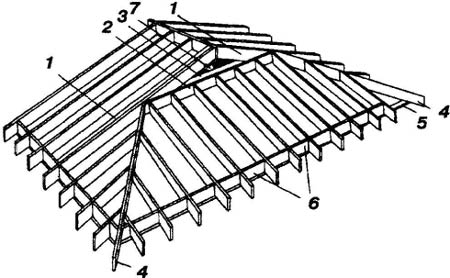

длинные стропилаКонструкция «датской» вальмовой крыши: 1 — усиленная нога стропила; 2 — опорная доска; 3 — усиливающий ригель с вкладышем; 4 — стропило вальмовое; 5 — верхняя обвязка стены; 6 — проставки; 7 — минифронтон.

Современные градостроительные и архитектурные нормы предъявляют довольно  жесткие требования к устройству крыш, поэтому все деревянные элементы крыши коттеджа следует обработать специальной противопожарной и антисептической пропиткой.

В заключение нужно отметить, что вальмовая стропильная система – это одна из самых надежных, долговечных и эстетичных конструкций кровли. Несмотря на то, что такая форма крыш используется уже довольно давно, именно сейчас она стала наиболее востребованной в строительстве загородных домов и коттеджей.

Калькулятор расчета длины накосного стропила многощипцовой крыши

Нельзя не согласиться с тем, что многощипцовая крыша, с разнонаправленными пересекающимися скатами, и смотрится очень красиво, и значительно расширяет возможности полезного использования чердачного помещения. Эти обстоятельства часто становятся решающими, когда хозяева выбирают конструкцию стропильной системы.

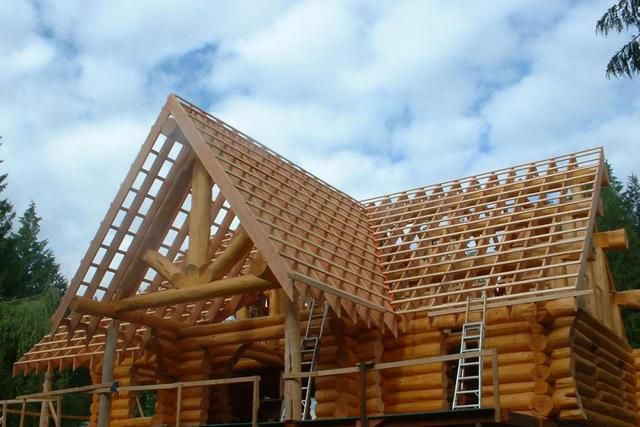

Калькулятор расчета длины накосного стропила многощипцовой крыши
Калькулятор расчета длины накосного стропила многощипцовой крыши

Но чтобы построить подобную крышу собственными руками, вначале придется засесть за некоторые вычисления. Даже самый простой вариант – трехщипцовая крыша, по типу той, что показана на иллюстрации выше, требует тщательно подгонки всех деталей. Отличительная особенность такой конструкции – это наличие внутреннего угла по линии пересечения двух скатов. Именно здесь устанавливается так называемая накосная стропильная нога, к которой будут крепиться укороченные стропила-нарожники обеих скатов, и по которой в дальнейшем станет оборудоваться ендова. Правильно определиться с параметрами этой детали конструкции поможет калькулятор расчета длины накосного стропила многощипцовой крыши.

Расчет – несложен, но все же требует некоторых комментариев, которые будут приведены ниже.

Калькулятор расчета длины накосного стропила многощипцовой крыши

Перейти к расчётам

Пояснения по проведению расчетов

Предлагаемый алгоритм вычисления соответствует конструкции крыши, когда все отделы стропильной системы, над основным зданием и над пристройкой, имеют равную высоту конька и общую линию карнизного свеса, примерно так, как показано на схеме ниже.

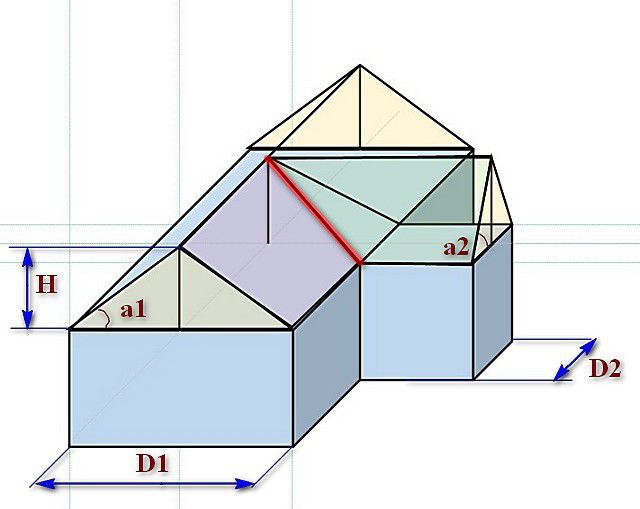

Примерная схема трехщипцовой крыши с равной высотой отделов стропильной системыПримерная схема трехщипцовой крыши с равной высотой отделов стропильной системы

Необходимо определиться с длиной накосной стропильной ноги – на иллюстрации она выделена красным цветом.

Цены на крепления для стропил

крепления для стропил

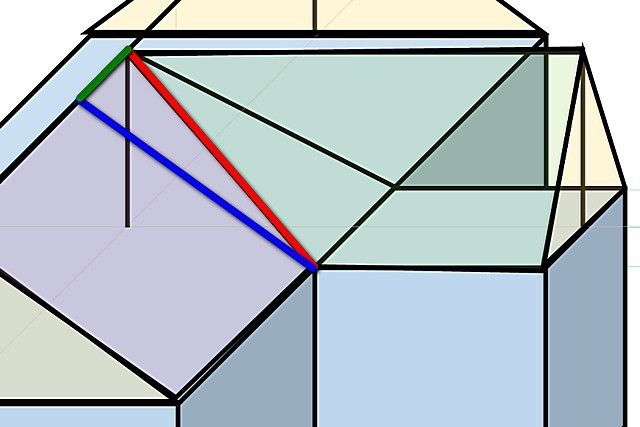

Приблизим этот фрагмент схемы, чтобы понять принцип расчёта:

Накосная стропильная нога является гипотенузой прямоугольного треугольника, длины катетов которого несложно промерить или рассчитатьНакосная стропильная нога является гипотенузой прямоугольного треугольника, длины катетов которого несложно промерить или рассчитать

Итак, очевидно, что накосная стропильная нога (красная линия) в таком случае является гипотенузой прямоугольного треугольника с катетами:

  • Синий отрезок – это расчетная длина основного стропила крыши. Значение обычно уже известно из предварительных расчетов.

2017-03-26_185432Как определиться с длиной основных стропил крыши?

Здесь поможет тригонометрическая зависимость от ширины здания, угла уклона скатов и высоты конька. Для того чтобы быстро произвести необходимые вычисления, воспользуйтесь предлагаемыми калькуляторами: первый – соотношение высоты конька и угла крутизны кровли, второй – расчет длины основных стропил системы.

  • Зеленый отрезок – очевидно, что он равен половине ширины пристройки к зданию.

Имея исходные значения, несложно применить Теорему Пифагора для точного определения длины гипотенузы – накосной стропильной ноги.

Полученное при расчетах значение будет необходимо не только для определения необходимого количества материалов для последующего монтажа, но и для точного вычисления общей площади кровли трехщипцовой крыши – к соответствующему калькулятору ведет рекомендуемая ссылка.

стропильная система, инструкция как сделать своими руками, схема, видео и фото

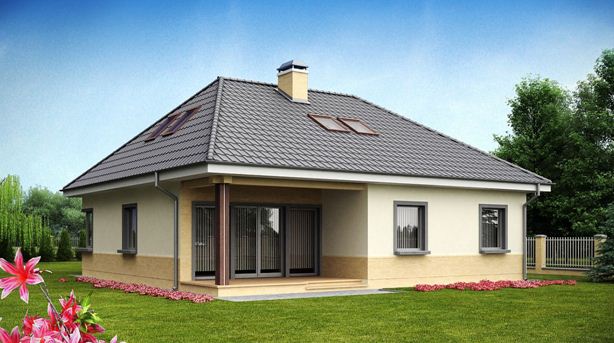

Такую четырехскатную конструкцию можно возвести и самостоятельноТакую четырехскатную конструкцию можно возвести и самостоятельно

Вальмовая крыша своими руками делается сложнее, чем двускатная — все-таки конструкция включает куда больше узлов. Но разобравшись в деталях, соорудить такую кровлю вполне реально. Для этого необходимо правильно рассчитать основные параметры крыши, подобрать подходящие материалы и собрать каркас, учитывая все требования к его прочности и конфигурации. Этим и займемся.

Базовые узлы кровли

Вальмовая крыша хорошо сморится на зданиях большой площади

Чтобы понять, как сооружаются такие конструкции, нужно разобраться, что такое вальмовая крыша в принципе. К этой разновидности относят четырехскатные кровли, которые возводятся над прямоугольными зданиями. В отличие от двускатных конструкций, на торцах здания сооружаются не вертикальные треугольные фронтоны, а наклонные вальмы.

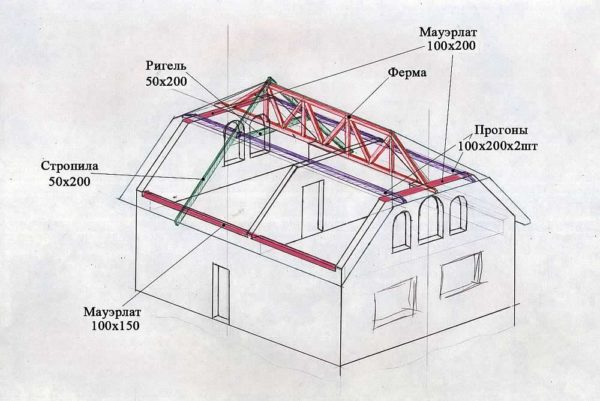

Внутреннее устройство полувальмовой системыВнутреннее устройство полувальмовой системы

Встречается и полувальмовая конструкция (она же — датская или голландская). У таких крыш нижняя часть фронтона представлена вертикальной трапецией, а верхняя — наклонной полувальмой.

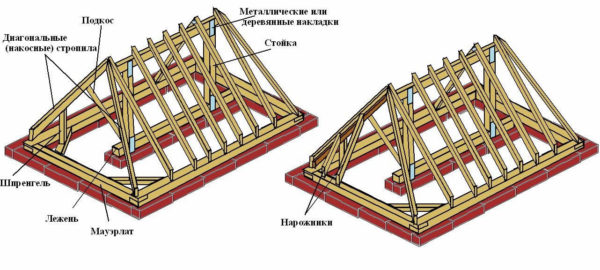

Схема, на которой показаны основные элементы несущего каркасаСхема, на которой показаны основные элементы несущего каркаса

Конфигурация такой крыши обусловлена конструкцией ее стропильной системы:

  1. Накосные стропила (иногда и называют угловыми) нижними концами опираются на углы здания, а верхними крепятся к коньку. Именно они задают весь абрис кровли, формируя скаты по длинным сторонам и вальмы — по коротким.

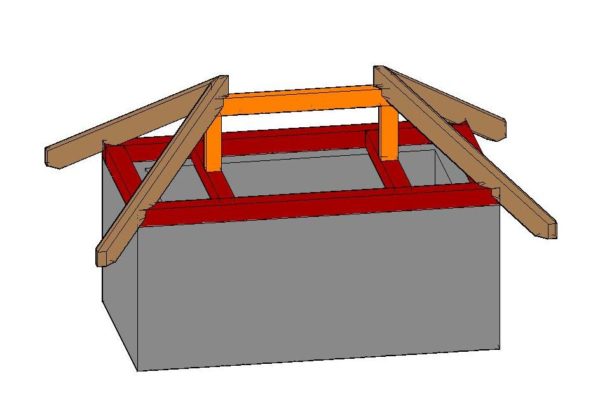

Так с помощью накосных стропил с каждого из торцов здания формируется диагональная вальмаТак с помощью накосных стропил с каждого из торцов здания формируется диагональная вальма
  1. Промежуточные стропила соединяют верхний край стены (либо уложенный на него мауэрлат) с коньковым брусом. На вальмах обычно ставится по одному промежуточному стропилу, на скатах — по нескольку штук, с шагом от 0,5 до 1 м.
  2. Нарожники — короткие стропильные ноги, которые формируют плоскости скатов и вальм в месте примыкания к накосным стропилам. Нижняя часть ноги в этом случае опирается на мауэрлат, а верхняя — крепится к плоскости стропила.

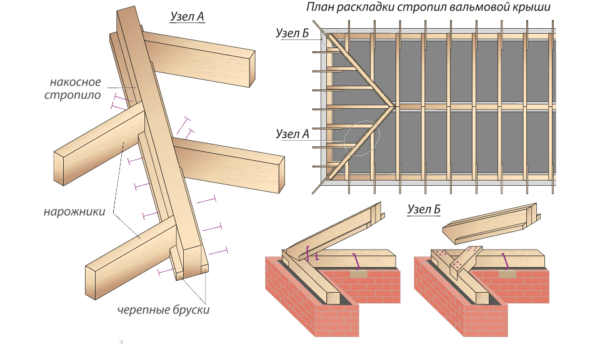

Схема крепления нарожников к накосным стропиламСхема крепления нарожников к накосным стропилам
  1. Коньковый брус вальмовой кровли получается более коротким, чем в двускатных конструкциях. Они используется для связывания всех стропил в верхней части в единую систему.

Дополнительно всю систему можно усилить стойками и подкосами, благодаря которым вальмовая крыша приобретет дополнительную прочность и жесткость. Кроме того, вертикальные стойки обычно используются в качестве каркаса стен при оборудовании помещений в подкровельном пространстве.

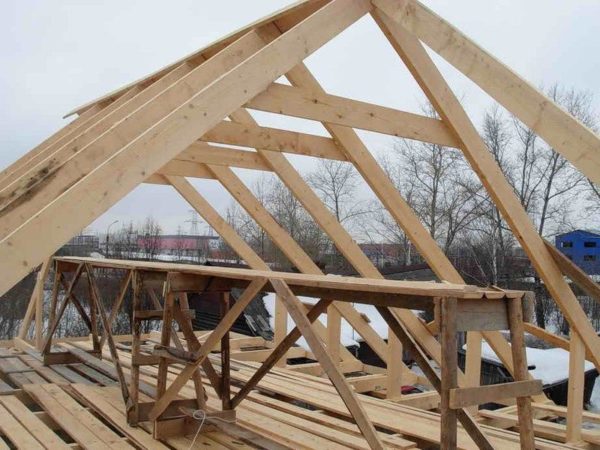

Вальмовая кровля позволяет устроить небольшую мансарду: свободного места под скатами будет достаточноВальмовая кровля позволяет устроить небольшую мансарду: свободного места под скатами будет достаточно

Технология возведения

Материалы для устройства кровли

Как я отметил выше, вальмовая крыша вполне может быть построена самостоятельно. Но чтобы каркас ее был надежным, необходимо подобрать материалы с достаточной несущей способностью.

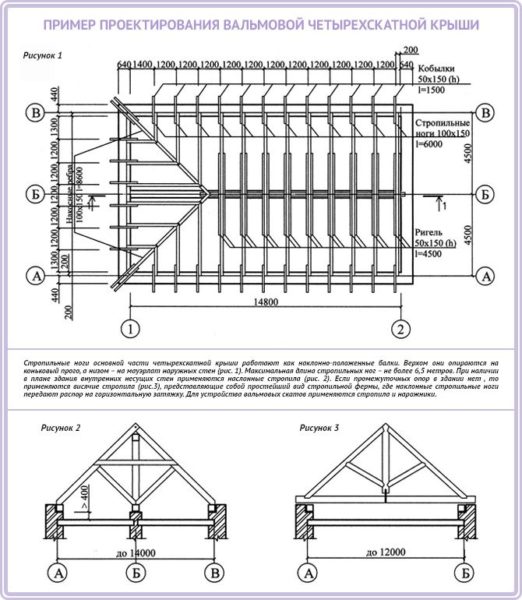

Для предварительного проектирования можно использовать готовые чертежи с проставленными размерамиДля предварительного проектирования можно использовать готовые чертежи с проставленными размерами

Как правило, параметры стропил рассчитываются, исходя их таких параметров как площадь основания кровли, высота конька и угол наклона. Но для уменьшения трудозатрат можно воспользоваться и готовыми цифрами, приведёнными в таблице:

Поскольку стропильная система вальмовой крыши — это основа всей конструкции, то и материалы для нее нужно отбирать очень придирчиво. Древесина для стропил, конька и других элементов должны быть сухой, ровной, без повреждений и червоточин. Кроме того, после закупки ее нужно досушить, а затем обработать проникающими пропитками, которые предотвратят гниение материала.

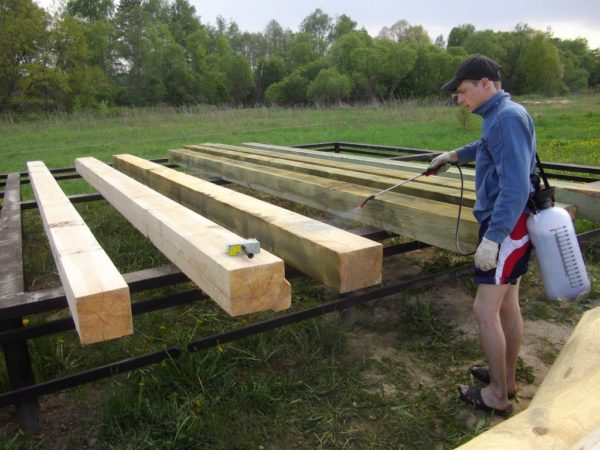

Древесину обязательно обрабатываем антисептиком — так каркас кровли прослужит в разы дольшеДревесину обязательно обрабатываем антисептиком — так каркас кровли прослужит в разы дольше

Что касается утепления, то оно весьма желательно — большая площадь скатов приводит к повышенным теплопотерям. В качестве теплоизоляционного материала я бы рекомендовал использовать маты на основе минеральной (базальтовой) ваты. Да, цена у них достаточно высокая, но малая теплопроводность и хорошая паропроницаемость делают вложение вполне оправданным.

Делаем стропила вальмовой крыши

Крыша своими руками сооружается по стандартной технологии: сначала делается каркас, потом он утепляется и гидроизолируется, а затем поверх гидроизоляции укладывается кровельный материал. Но если все финишные операции выполняются по типовым схемам, то при постройке каркаса есть и свои особенности.

Как сделать стропильную систему — расскажу и покажу в таблице:

ИллюстрацияЭтап работы
table_pic_att149262505919Установка мауэрлата.

На верхнюю часть несущих стен укладываем деревянный брус, пропитанный антисептиком.

Под брус подкладываем слой рубероида или гидроизоляционную мембрану.

Для фиксации используем либо анкеры, либо шпильки с резьбой, которые предварительно вмуровываем в кладку.

table_pic_att149262506020Установка конькового прогона.

На вертикальных стойках закрепляем коньковый брус.

Фиксируем конструкцию диагональными стропилами со стороны вальм. Угол наклона стропил должен соответствовать углу ската кровли.

table_pic_att149262506221Монтаж накосных стропил.

Выполняем установку диагональных стропильных ног. Для этого нижний край доски крепим к мауэрлату на углу, а верхний — фиксируем на коньковом брусе, используя металлические накладки.

table_pic_att149262506422Монтаж промежуточных стропил.

Стропильные ноги выравниваем, выставляем с выбранным шагом и закрепляем на мауэрлате.

Верхние края каждого стропила обрезаем и фиксируем на коньковом прогоне.

table_pic_att149262506523Монтаж нарожников.

Короткие стропила также закрепляем на каркасе: нижнюю часть ставим на мауэрлат, верхнюю срезаем по диагонали и подгоняем к плоскости накосного стропила.

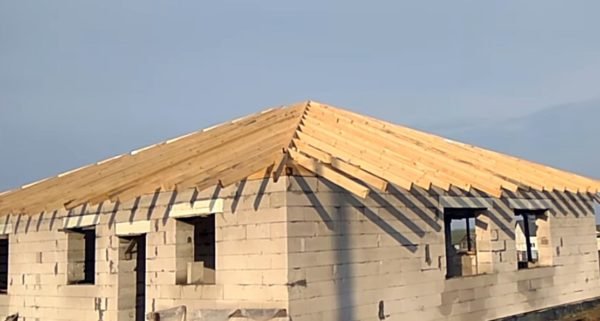

На фото — каркас вальмовой конструкции, готовый к установке обрешеткиНа фото — каркас вальмовой конструкции, готовый к установке обрешетки

Готовая стропильная система вальмовой кровли служит основой для дальнейших работ — монтажа обрешетки, утепления, гидроизоляции и т. д.

Заключение

Вальмовая крыша имеет свои характерные особенности, обусловленные в первую очередь конструкцией каркаса. Эти особенности нужно учитывать и при проектировании, и при подборе материал, и главное — при постройке кровли.

Разобраться в деталях вам поможет видео в этой статье, кроме того, вы всегда можете получить консультацию опытных кровельщиков, задав вопрос в комментариях.

Стропильная система четырехскатной крыши: устройство, чертежи, монтаж

Строительство каркаса для крыши с четырьмя скатами – непростой процесс с характерными технологическими особенностями. При возведении используются собственные конструктивные составляющие, отличается последовательность производства работ. Зато результат поразит эффектной формой и стойкостью при отражении атмосферных атак. И домашний мастер сможет гордиться личными достижениями на поприще кровельщика.

Однако прежде чем решиться на устройство подобной конструкции, стоит ознакомиться с алгоритмом, согласно которому сооружается стропильная система четырехскатной крыши и со спецификой ее устройства.

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт. Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Чем отличаются вальмовые и шатровые четырехскатные крыши Чем отличаются вальмовые и шатровые четырехскатные крыши

Характерные отличия в рамках четырехскатного класса:

  • У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.
  • У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Шатровая и вальмовая стропильная система четырехскатной крышиШатровая и вальмовая стропильная система четырехскатной крыши

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

  • При жестком креплении верхней и нижней пятки стропилин металлическими уголками или с помощью опорной деревянной накладки потребуется усиленное крепление мауэрлата, потому что на него будет передаваться распор.
  • При жесткой фиксации верхней пятки и шарнирном креплении низа стропилины усиливать крепление мауэрлате не нужно, т.к. при превышении нагрузки на кровлю шарнирное крепление, например на ползунах, позволит стропилине слегка сместиться, не создавая давления на мауэрлат.
  • При шарнирном креплении верха стропилин и жесткой фиксации низа распор и давление на мауэрлат также исключено.

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

Устройство основной части вальмовой четырехскатной крыши Устройство основной части вальмовой четырехскатной крыши Как производится монтаж стропильной системы четырехскатной крышиКак производится монтаж стропильной системы четырехскатной крыши

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

  • Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши. В шатровых системах накосные ноги соединяют вершину с углами.
  • Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Схемы стропильной системы вальмовой и шатровой четырехскатной крышиСхемы стропильной системы вальмовой и шатровой четырехскатной крыши

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш. Потому что они по совместительству работают коньком, т.е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

  • Устройство мауэрлата по кирпичным или бетонным стенам. Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т.к. его с успехом может заменить верхний венец.
  • Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.
  • Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.
  • Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.
  • Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Устройство стропильной системы четырехскатной крыши по шагамУстройство стропильной системы четырехскатной крыши по шагам Проект для грамотного монтажа вальмовой четырехскатной крышиПроект для грамотного монтажа вальмовой четырехскатной крыши Проектирование для грамотного устройства стропильного каркаса четырехскатной крышиПроектирование для грамотного устройства стропильного каркаса четырехскатной крыши

Разберем один из распространенных примеров устройства вальмовой крыши с наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата. Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Пример для разбора устройства стропильной системы четырехскатной крышиПример для разбора устройства стропильной системы четырехскатной крыши

Устройство основания по мауэрлату

Мауэрлат – элемент сугубо индивидуальный, метод его установки зависит от материала стен и архитектурных особенностей постройки. Способ укладки мауэрлата планируется по правилам в период проектирования, потому что для надежной фиксации мауэрлата рекомендовано:

  • Легкие пенобетонные, газосиликатные и подобные стены оборудовать армированным ж/б поясом, залитым по периметру, с установленными в период заливки анкерами для крепления мауэрлата.
  • Кирпичные стены окантовывать бортиком в один-два кирпича по наружному краю так, чтобы вдоль внутреннего края образовался уступ под укладку деревянной рамы. Во время кладки между кирпичами закладываются деревянные пробки для крепления мауэрлата скобами к стене.

Изготавливается мауэрлат из бруса размером 150×150 или 100×150мм. Если предполагается эксплуатация подкрышного пространства, брусья желательно взять потолще. В единую раму брус соединяют косыми врубками. Затем участки соединения усиливают саморезами, обычными гвоздями или глухарями, а углы укрепляют скобами.

Поверх выровненного в горизонт мауэрлата, сооруженного оптимальным для конкретного здания способом, производится укладка балок перекрытия. Используется брус сечением 100×200мм. Первым делом укладывается балка, проходящая точно вдоль центральной оси постройки. В примере длины бруса для сооружения цельных балок не хватает, потому они собираются из двух брусьев. Место состыковки должно располагаться над надежной опорой. В примере опорой служит внутренняя несущая стена.

Шаг между балками перекрытия 60см. Если обустраиваемая коробка не отличается идеальными параметрами, как это и бывает в большинстве ситуаций, расстояние между балками можно немного менять. Подобная корректировка позволяет слегка «загладить» огрехи строительства. Между крайними балками с обеих сторон и стенками дома должен остаться просвет шириной 90см, необходимый для установки выносóв.

Основание для строительства стропильной конструкции Основание для строительства стропильной конструкции

Т.к. балки перекрытия самостоятельно смогут сформировать только два карнизных свеса, к их торцам присоединяются короткие полубалки перекрытия – выносá. Устанавливают их сначала только в районе основной части вальмовой крыши, точно там, где предстоит монтировать стропильные ноги. К мауэрлату выносá прибивают гвоздями, к балке крепят винтами, крупнокалиберными гвоздями, нагелями, усиливают крепеж уголками.

Сооружение коньковой части

Центральная часть вальмовой крыши представляет собой обыкновенную двускатную конструкцию. Стропильную систему для нее устраивают согласно правилам, которые диктует технология строительства скатных крыш. В примере есть некоторые отступления от классической трактовки скатного принципа: не используется лежень, на который по традиции устанавливают опоры для конькового прогона. Работу лежня придется выполнять центральной балке перекрытия.

Для того чтобы построить коньковую часть стропильной системы вальмовой крыши надо:

  • Соорудить опорный каркас для стропильных ног, верх которых будет опираться на коньковый прогон. Прогон опираться будет на три опоры, центральная из которых устанавливается прямо на центральную балку перекрытия. Для установки двух крайних опор сначала укладываются два поперечных бруска, перекрывающих не менее пяти балок перекрытия. Устойчивость повышена с помощью двух подкосов. Для изготовления горизонтальных и вертикальных деталей опорного каркаса использовался брусок сечением 100×150мм, подкосы сделаны из доски 50×150мм.
  • Изготовить стропильные ноги, для которых нужно сначала сделать шаблон. Доска подходящих размеров прикладывается к месту установки, на ней прочерчиваются линии будущих запилов. Она-то и будет шаблоном для поточного производства стропилин.
  • Установить стропильные ноги, оперев их врубкой на коньковый прогон, а нижней пяткой на расположенный напротив вынос.

Если бы балки перекрытия укладывались поперек коробки, то стропила основной части крыши опирались бы на балки перекрытия, что гораздо надежней. Однако в примере они опираются на выноса, потому под них необходимо устроить дополнительные мини-опоры. Подпорки эти следует расположить так, чтобы нагрузка от них и расположенных выше стропилин передавалась на стены.

Двускатная часть стропильной системы четырехскатной вальмовой крышиДвускатная часть стропильной системы четырехскатной вальмовой крыши

Затем монтируются по три ряда выносов с каждой из четырех сторон. Для удобства реализации дальнейших действий контур крыши оформляется карнизной доской. Прибить к балкам перекрытия и выносам ее нужно строго горизонтально.

Установка угловых выносов

В ограниченном карнизной доской пространстве остались угловые участки, незаполненные деталями стропильной системы. Здесь потребуются угловые выноса, для монтаж которых осуществляется следующим образом:

  • С целью обозначения направления установки натягиваем шнурку. Натягиваем от точки условного пересечения крайней опоры каркаса с балкой перекрытия до угла.
  • Сверху по шнурке прикладываем брусок на положенное ему место. Придерживая брусок, снизу очерчиваем линии спилов в месте пересечения бруском балки перекрытия и углового соединения карнизных досок.
  • Готовый вынос с отпиленными излишками прикрепляем к мауэрлату и к балке перекрытия уголками.

Аналогично изготавливаются и монтируются оставшиеся три угловых выноса.

Установка диагональных выносов стропильной системыУстановка диагональных выносов стропильной системы

Монтаж диагональных стропилин

Диагональные, они же накосные, стропильные ноги делают из двух сшитых между собой досок с сечением равным размерам рядовых стропилин. В примере одна из досок будет расположена слега выше второй из-за разницы в углах наклона вальм и трапециевидных скатов.

Последовательность работ по изготовлению и установки накосов:

  • От высшей точки конька натягиваем шнурку к углам и к центральной точке ската. Это вспомогательные линии, по которым мы будем отмечать предстоящие запилы.
  • Плотницким угломером – малкой замеряем угол между шнуркой и верхним боком углового выноса. Так определяется угол нижнего запила. Предположим, он равен α. Угол верхнего запила вычисляем по формуле β = 90º – α.
  • Под углом β спиливаем один край произвольного обрезка доски. Прикладываем его к месту верхнего крепления, совместив ребро этой заготовки со шнуркой. Очерчиваем излишки, мешающие плотной установке. По намеченным линиям нужно снова пилить.
  • Под углом α отпиливаем нижнюю пятку на еще одном обрезке доски.
  • Изготавливаем первую половинку диагональной стропилины, используя шаблоны верхнего и нижнего опирания. Если цельной доски не хватает по длине, можно срастить два отрезка. Срастить их можно посаженным на саморезы метровым куском дюймовки, расположить его следует с наружной стороны сооружаемой накосной ноги. Устанавливаем готовую первую часть.
  • Вторую часть накосной стропилины делаем аналогично, но учитываем, что она должна быть чуть ниже первой своей половины. Участок соединения досок в один элемент не должен совпадать с участком сращивания досок первой половины накоса.
  • Сшиваем две доски гвоздями в разбежку с шагом 40-50 см.
  • По шнурке, протянутой к центру ската, чертим линию, по которой нужно будет скорректировать запил для состыковки его со смежной накосной стропилиной.

Следуя описанному алгоритму, надо установить и еще три диагональные ноги. Под каждую из них следует установить опоры в месте присоединения угловых выносов к балкам. Если пролет более 7,5м, ближе к коньку по диагональ устанавливается еще одна опора.

Нюансы изготовления диагональных стропильных ногНюансы изготовления диагональных стропильных ног Изготовление и монтаж стропильных ног четырехскатной крышиИзготовление и монтаж стропильных ног четырехскатной крыши

Изготовление и монтаж вальмовых стропил

Шнурка между вершиной конька и центром ската уже натянута. Она служила осью для очерчивания запилов, а сейчас по ней нужно отмерить угол γ и вычислить угол δ = 90º – γ. Не отступая от проверенного пути, заготавливаем шаблоны для верхнего и нижнего опирания. Верхний обрезок прикладываем к предназначенному ему месту и отмечаем на нем линии запилов для плотного вхождения между диагональных стропилин. По заготовкам делаем центральную ногу вальмы и фиксируем ее, где полагается.

В пространство между угловыми выносами и карнизной доской устанавливаем короткие выноса для придания жесткости конструкции и для обеспечения прочной фиксации крайних, самых коротких нарожников. Далее следует заняться изготовлением шаблонов для самих нарожников:

  • Обрезок доски запилим под углом δ и приложим его к месту крепления к диагональной стропилине.
  • Очерчиваем по факту излишки, которые нужно еще раз спилить. Полученный шаблон используется в изготовлении всех нарожников, например правой части вальмы. Для левой части верхний шаблон будет подпиливаться с противоположной стороны.
  • В качестве шаблона для нижней пятки нарожников используем обрезок доски, отпиленный под углом γ. Если все предыдущие действия выполнялись правильно, то этот шаблон применяется для изготовления нижних узлов крепления всех остальных нарожников.

В соответствии с фактической длиной и «показаниями» шаблонов изготавливаются нарожники, необходимые для формирования плоскостей вальм и незаполненной рядовыми стропильными ногами частей основных скатов. Устанавливают их так, чтобы верхние узлы крепления нарожников к диагональным стропилинам располагались в разбежку, т.е. верхним соединительным узлам смежных скатов не следует сходиться в одном месте. Крепятся нарожники к накосной стропильной ноге уголками, к балкам перекрытия и выносам так, как разумнее и удобнее: уголками или металлическими зубчатыми пластинами.

Монтаж вальмовой части стропильной конструкции четырехскатной крышиМонтаж вальмовой части стропильной конструкции четырехскатной крыши

В основе технологии устройства шатровой крыши заложены уже знакомые вальмовые принципы. Правда, коньковой части стропильной системы в их конструкции нет. Начинается сооружение с установки центральной опоры, к которой присоединяются накосные стропилины, а следом уже и нарожники. Если в сооружении крыши конвертом используется висячая технология, то первой устанавливается готовая стропильная ферма.

Предлагаем вам воспользоваться нашим бесплатным онлайн калькулятором для расчетов стройматериала при устройстве вальмовой крыши – переходите сюда и следуйте инструкциям.

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
