Нарожник в кровле – конструкция, устройство, шаг стропил кровли, накосные и висячие элементы, мауэрлат, диагональная стропильная нога, схема опирания

конструкция, устройство, шаг стропил кровли, накосные и висячие элементы, мауэрлат, диагональная стропильная нога, схема опирания

Содержание:

Вальмовая крыша характеризуется большим количеством преимущественных моментов, среди которых выделяют привлекательную геометрию, равномерный прогрев и защита строения от осадков. Даже сильные порывы ветра не оказывают воздействия на такую конструкцию, так как она не имеет фронтонов. Если сравнивать ее с двускатной крышей, то можно отметить, что вероятность деформации вальмовой крыши намного меньше. Перечислять преимущества такой крыши можно очень долго, но нельзя забывать, что система стропильная вальмовой кровли - это достаточно сложная конструкция. Этот факт может стать весомой причиной при выборе типа крыши. Несмотря на это частные застройщики очень часто сооружают именно вальмовую конструкцию, благодаря ее сходству с четырехскатным остовом.

вальмовая кровля конструкция

Некоторые особенности вальмовой крыши

При сравнении вальмовой и двухскатной крыши можно сразу заметить, что в устройстве вальмовой крыши отсутствуют вертикальные стенки фронтонов. Их заменяют треугольные скаты, располагающиеся с торцов. Благодаря этому визуальный и реальный объем крыши значительно уменьшается. С экономической стороны выгода от этого является спорным вопросом, так как при резке больших листов кровельного материала на вальмы происходит увеличение расходов.

Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в форме треугольника. То есть вся конструкция состоит из четырех скатов, что послужило основанием для параллельного названия - четырехскатная крыша.

устройство вальмовой крыши

Боковой разрез вальмовой крыши имеет сходство с обычной двускатной крышей в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно делится на прямоугольник с примыкающими по бокам развернутыми треугольниками. Форма трапеции определяется непосредственно застройщиком и зависит от отношения длины конька к длине карнизного свеса. Часть конструкции, которая имеет форму прямоугольника, возводится на основании кровельных стандартов по сооружению висячих и наслонных стропильных систем.

Вальмы, которые заменяют фронтоны, должны устанавливаться с определенным наклоном, так как конструкция предусматривает их соединение с наклонными сторонами трапеции. Именно устройство вальм является самым сложным этапом обустройства вальмовой стропильной системы. Тем, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, следовательно, стропильные ноги вальм в верхней части, а также примыкающие к ним треугольные части больших скатов, остаются без опоры.

шаг стропил вальмовой крыши

В качестве опоры конструкцией предусмотрена установка особых накосных стропильных ног, которые соединяют коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху позволяет заметить, что накосные элементы представляют собой диагонали, по этой причине их второе название - диагональные. Кроме того конструкция вальмовой кровли подразумевает, что диагональ станет опорой для стропилин разной длины, установка которых выполняется под прямым углом к свесу. Эти разновеликие элементы называются нарожниками.

Таким образом, основными элементами вальмовой стропильной системы являются:

  • Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.
  • Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса. Такие элементы могут использоваться как для выпуклых углов вальмовой конструкции, так и при обустройстве вогнутых углов ендов.
  • Нарожники - элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам.

Описание диагональных стропил

Учитывая расположение диагональных стропилин, можно определить, что их длина будет больше, чем аналогичный параметр рядовых стропилин. К тому же, являясь опорой для нарожников, они принимают на себя довольно большую нагрузку. Все это приводит к выводу, что  диагональные стропильные ноги должны стать усиленными. Чаще всего для этого используют доски, предназначенные для рядовых стропилин, но спаренные между собой.

кровля вальмовая стропильная

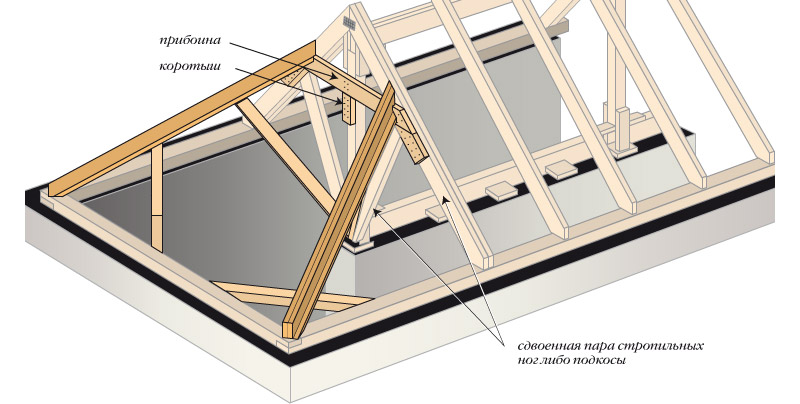

Спаренные накосы позволяют решить одновременно три задачи:

  • Увеличение нагрузки без риска деформации стропильной системы.
  • Получение цельного диагонального элемента  (наращивание стропилин приводит к ослаблению отдельных участков).
  • Снижение расходов на монтаж стропильной системы (две доски будут стоить гораздо дешевле, чем цельный брус).

Значительная длина диагональных стропилин требует установки дополнительных опор, количество которых определяется длиной диагонали.

Опоры для диагональных элементов

Конструкция вальмовой стропильной системы независимо от размеров предполагает обязательное наличие опор, усиливающих диагональные стропильные ноги. При длине накоса больше 9 метров, то требуется установка не менее двух опор. Пролеты меньшей длины могут опираться на одну опору, расположенную в верхней части.

Опорой для диагональных стропильных ног могут служить:

  • Вертикальные стойки, устанавливаемые непосредственно на перекрытие. Если перекрытие железобетонное, то под стойку обязательно подкладывают кусок гидроизоляционного материала.
  • Подкосы, которые нижней частью упираются в лежень и располагаются под углом 45 градусов, причем величина угла наклона особой роли не играет.
  • Шпренгели, которые выполнены в виде литеры «Т» в перевернутом виде. Этот элемент используется в тех случаях, когда диагональ нуждается в двух и более опорах (прочитайте также: "Элементы стропильной системы – из чего состоит конструкция, правила устройства"). При установке важно следить, чтобы основание шпренгеля располагалось перпендикулярно накосу. В большинстве случаев такие опоры размещают ближе к углу крыши, то есть в нижней части накосных стропил.

Дополнительные  опоры лучше всего изготовить из спаренных досок и установить в местах, где предполагается наибольшая нагрузка.

Конструкция опорных точек накосов стропил

Верхней частью накосная стропильная нога упирается в коньковый брус. Конструктивные особенности вальмовой крыши позволяют сделать это несколькими способами:

  • Если конструкция крыши имеет один коньковый прогон, то накос упирается на консоль конька.
  • Если стропильная система имеет два коньковых прогона и рядовые стропилины из досок, то накосы должны упираться на шпренгель, основание которого лежит на коньковых прогонах.
  • Если конструкцией предусмотрено наличие двух прогонов, а стропила выполнены из бруса, то вместо шпренгеля используют прибоину. Этот элемент выполняется из обрезка доски толщиной более 5 см и соединяет между собой рядовые стропилины недалеко от конька.

накосные стропила

В зависимости от способа посадки верхнюю часть накоса подрубают. Крепить диагонали можно гвоздями, при этом допускается усиление скруткой из проволоки или металлическим хомутом.

В нижней части диагональные стропилины вальмовой крыши с опиранием на мауэрлат крепятся с помощью металлических скоб или уголков непосредственно к мауэрлату или к специально установленной угловой балке.

Устройство нарожников

Посредством нарожников формируются вальмы и треугольные части больших скатов. В верхней части элемент упирается на диагональную стропилину, внизу - на мауэрлат или балки перекрытия.

Нарожники устанавливаются двумя способами:

  • С помощью врубки. В диагональных стропилинах вырубают гнезда на расстоянии 20 см друг от друга, при этом следует помнить, что врубка нарожников смежных скатов не должна выполняться напротив друг друга.
  • Монтаж черепных брусков, которые будут выступать в качестве опор для нарожников. Для этого берут бруски 5*5 см и наколачивают их на нижнюю часть накоса. Этот вариант считается более эффективным, так как врубка может ослабить прочность и устойчивость накоса. Кроме того использование такого способа позволяет располагать нарожники напротив друг друга.

Крепление нарожников в нижней части выполняется по аналогии установки рядовых стропильных ног.

Монтаж простой вальмовой стропильной системы

Самым простым способом возведения вальмовой крыши является покупка готовой стропильной системы и ее установка. Но строительство вальмовой стропильной системы своими руками доставит большее удовольствие и позволит создать конструкцию, соответствующую всему строению. Чтобы убедиться в собственных силах, можно потренироваться на небольших постройках, например, возвести четырехскатную крышу над беседкой или летней кухней.

вальмовая крыша с висячими стропилами

Создание простейшей вальмовой крыши проходит в несколько этапов.

Этап 1. Создание модели крыши и составление проекта.

Строительству любой конструкции предшествует этап проектирования. Это помогает определить форму конструкции и приобрести нужное количество материала. Простая вальмовая крыша не требует составления сложного чертежа, достаточно от руки нарисовать примерную схему стропил вальмовой крыши.

Чтобы составить простейший проект вальмовой крыши достаточно выполнить действия, описанные в следующей инструкции:

  • Определяются параметры строения, согласно которым составляется примерный чертеж крыши в профиль и анфас. Чтобы рисунок соответствовал реальным параметрам, необходимо выбрать масштаб, чаще всего выбирают 1:25. Это означает, что размера в действительности следует разделить на 25.
  • Выбрать оптимальную высоту крыши помогает рисунок контура крыши, причем в нескольких вариантах. У наиболее подходящего рисунка измеряют угол наклона скатов.
  • Далее на рисунке отмечают точки установки наслонных стропильных ног, при этом каждую сторону нужно разделить на равные участки. Шаг стропил вальмовой крыши должен быть оптимальным, чтобы не увеличивать расход строительного материала, но и не усиливать конструкцию дополнительной контробрешеткой.
  • Следующим шагом определяют длину конька. При этом следует помнить, что эта часть конструкции должна соединять целое количество стропильных ферм. С обеих сторон длинной стороны нужно отложить одинаковые отрезки.
  • На основании рисунка высчитывается необходимое количество материала.

мауэрлат для вальмовой крыши

Количество крепежных элементов определяется числом стропильных ног, с учетом всех узловых креплений. Для каждой стропилины нужно приобрести по два уголка. Доски лучше всего покупать с небольшим запасом, чтобы была возможность устранить случайные ошибки в строительстве. Если конструкция возводится на бетонной или кирпичной коробке, то следует позаботиться о приобретении бруса, из которого будет сооружаться мауэрлат для вальмовой крыши.

Этап 2. Монтаж основной части.

Для удобства работы опытные строители рекомендуют сделать вспомогательные леса.

Монтаж вальмовой стропильной системы начинается с устройства коньковой части:

  • Непосредственно посередине стенок, к которым будут примыкать вальмы, прибивают по одной доске. Между ними натягивают строительный шнур, который должен проходить строго по центральной оси.
  • С одного из торцов строения прикладывают две стропилины, их пересечение должно проходить под шнуром. Отмечают линию спила верхней пятки стропильной ноги с учетом конькового прогона толщиной около 5 см. Спиливают необходимую часть элемента, чтобы конвертная крыша получилась необходимой формы.
  • По сделанной заготовке напиливают остальные стропилины. При этом следует помнить, что при возведении вальмовой крыши с висячими стропилами учитывается длина карнизного свеса.
  • Собирают фермы из двух стропильных ног и крепят их на один гвоздь.
  • Через все фермы устанавливают коньковый брус и прибивают к нему стропилины.
  • В нижней части наслонные стропилины крепятся к мауэрлату, висячие стропила вальмовой крыши - к балкам перекрытия. В обоих случаях крепление выполняют с помощью металлических уголков.
  • Ранее прибитые вспомогательные доски можно убрать, так как нужды в их потребности больше нет.

Этап 3. Строительство вальмовых скатов.

Стропила вальмовой части крепятся по аналогии рядовых стропильных ног: верх фиксируется гвоздями, низ - посредством уголков к мауэрлату или верхнему бревну.

Установку выполняют следующим образом:

  • Выставляют первую диагональную стропилину и ставят отметку на месте спила. При этом нижняя часть элемента должна располагаться в углу крыши.
  • Отпиливают элемент по намеченной линии и фиксируют его: верх - с помощью гвоздей, низ - уголками.
  • Остальные диагональные стропила устанавливаются по аналогичной схеме.
  • Для заполнения вальмового ската нарожники примеряются и устанавливаются индивидуально.
  • После этого переходят к монтажу нарожников основных скатов.

диагональная стропильная нога

После установки всех элементов стропильной системы выполняют следующее: с помощью проволочной скрутки каждую вторую стропилину привязывают к бревну второго ряда или к деревянным пробкам, которые предварительно закладывались в стены. Кроме того проволочная скрутка может быть заложена в кирпичную кладку или между блоками в процессе возведения стен. При этом следует помнить, что от верха до места расположения скрутки должно быть не меньше трех рядов кирпича или двух рядов блоков.

схема стропил вальмовой крыши

Готовую стропильную систему закрывают обрешеткой. Если покрытие будет мягким, то обрешетка должна быть сплошной из досок, фанеры или плит OSB. Жесткие кровельные материалы можно укладывать на обрешетку из бруска, прибитого с определенным шагом.

Возведение сложной вальмовой кровли

Каркас сложной вальмовой крыши возводится в аналогичной последовательности, но с небольшими доработками. Например, диагональные стропилины должны фиксироваться более прочным способом, с установкой дополнительных опор. Коньковая часть устанавливается после монтажа опорной рамы, включающей в себя лежень внизу и коньковый прогон сверху.

диагональные стропила

Возвести стропильную систему вальмовой крыши намного труднее, чем обычную двускатную конструкцию. Однако четырехскатная крыша выглядит более привлекательной и над домом, и над легкой постройкой.

Испытав свои силы при возведении вальмовой крыши над беседкой или другим бытовым строением, можно добиться хорошего результата в самостоятельном строительстве четырехскатной крыши над жилым домом.



Вальмовая крыша: нарожник в кровле

Крыша любого дома должна обязательно выполнять защитную функцию. И здесь нет никакой разницы в том, какой вид крыши используется — она в любом случае не должна пропускать снег, воду и прохладный воздух. Мало того, важным фактором в данном случае является и экономичность. К числу крыш, готовых предоставить данное преимущество, относится кровля вальмового типа. Или вальмовая кровля, как ее еще называют в народе.

Конструкция вальмовой крыши

Крыша данного типа состоит из четырех скатов, два из которых располагаются в форме трапеции, а еще два ската устанавливаются в виде треугольников. Существуют также и полувальмовые крыши, конструкция которых не предвидит установку треугольного ската таким образом, чтобы он доходил до карниза или конька. Но это уже совершенно другая история.

Сложности в создании вальмовой крыши заключаются в том, что стропильную систему достаточно сложно создать. Если принимать во внимание другие аспекты, от обычных скатных кровель она практически ничем не отличается.

Особенности возведения

Сама процедура возведения вальмовой крыши условно разделяется на несколько важных этапов:

  • составление чертежей проекта;
  • проведение расчетов;
  • устройство стропильной системы;
  • гидро- и теплоизолирование крыши;
  • проведение кровельных работ.

Все вальмовые крыши имеют стропильную систему, которая состоит из стропильных ног, нарожников, накосных стропил, шпренгельной фермы.

Шпренгельная ферма — это брус или балка, которая подкладывается на мауэрлат стен с угловым сходом. Чтобы данный брус не прогибался в процессе эксплуатации, к нему дополнительно устанавливаются два подкоса. В процессе строительства частного дома подобная конструкция не нуждается в дополнительной проверке всех расчетов. Балка или брус может иметь размер 10х15 см, стойки 10х10 см, а подкосы — 10х5 см.

Нарожники часто называют стропильными полуногами, поскольку с виду напоминают укороченные стропила. Они опираются на накосные стропила.

Накосные стропила направляют к углам торца дома от конька. Обычно они несут повышенную нагрузку. Из-за своеобразного расположения часто их называют диагональными.

Стропила вальмовой крыши

Изначально придется сделать разметку и произвести расчеты вальмовой кровли. Торцы мауэлата должны содержать информацию о том, в каком направлении будет проходить осевая линия. Разметка в данном случае имеет большое значение, поскольку она используется в качестве ориентира для конька. И только после этого можно будет перейти к разметке места установки стропильных ног.

Накосные стропила создаются из двух досок, скрепленных воедино. Важно убедиться в том, что эти доски смогут без проблем выдержать нагрузку, заявленную в расчетах. Если есть подозрения на то, что нагрузка будет слишком большой, в месте стыка досок можно подложить специальную опорную доску. Она будет служить в качестве защитного средства при слишком большой нагрузке на кровлю.

Если пролет перекрывается стропилом на длину до семи метров, специалисты рекомендуют устанавливать один подкос, расположенный вверху. Если длина пролета не больше семи метров, но и не выше девяти, нижняя часть обязательно должна содержать шпренгельную стойку (ферму).

При наличии более длинного стропила крайне желательно сделать так, чтобы он имел дополнительную опору. Если в составе перекрытия, из которого состоит крыша вальмовая, находится железобетонная плита, опора ставится непосредственно на это перекрытие. В другом случае придется использовать дополнительную поперечную балку.

Как построить крышу вальмовой конструкции

На нее устанавливается дополнительная опора.

Монтаж стропильной системы

Главным условием правильно созданной вальмовой кровли является унификация материалов. То есть, конструкция вальмовой крыши не должна содержать в себе разные материалы.

Перед тем, как приступить к непосредственной установке стропильной системы, крепят мауэрлат по верхнему краю стен.

Вальмовая крыша

Далее укладывают центральную балку. Обратите внимание — укладка должна производиться максимально точно — по меткам, нанесенным предварительно на всех торцах дома. Непосредственно на центральную балку крепятся стойки для конькового бруса. Они закрепляются раскосами и упорами. Установленные стойки должны быть строго вертикальными. Для контролирования вертикальности используется отвес и уровень.

На установленные стойки укладывают коньковый брус. Отметим, что это самый главный этап. Правильное его выполнение будет оказывать влияние на дальнейшую геометрию всей без исключения кровли. Коньковые брусья обязательно должны лежать на идентичной высоте от перекрытия дома, сохраняя горизонтальную форму.

Установив коньковый брус, можно приступать к непосредственному устройству вальмовой кровли. Устройство заключается в правильном креплении остальных элементов стропильной системы.

Монтаж накосных стропил.

Точность установки этих частей оказывает непосредственное влияние на вид крыши в целом. Диагональные (накосные) стропила скрепляются одним концом к мауэрлату а вторым — к коньку. На конце конькового бруса создают двойной скос, причем это делается таким образом, чтобы плоскости бруса и плоскости скосов стропильной системы были идентичными. Обратите внимание – расчет вальмовой крыши в данном случае должен быть идеальным.

Затем производится установка промежуточных частей стропильной системы. Шаг рядовых стропил зависит от того, какой тип кровельного материала выбрал владелец. Главным условием установки является параллельность стропил относительно друг друга.

Нарожники устанавливаются к диагональным стропилам в разных местах. Каждая сторона должна располагаться параллельно относительно рядовых стропил.

Закончив работы по установке элементов стропильной системы, можно приступить к дальнейшему обустройству обрешетки, установке гидро- и теплоизоляционных материалов, а также установке покрытия вальмовой четырехскатной кровли. Обязательным условием является обработка деревянных элементов конструкции специальными антисептическими и противопожарными средствами, которые повысят срок эксплуатации крыши на долгие годы. Обрешетку следует укладывать в перпендикулярной позиции относительно стропил. Ее можно сделать как сплошной, так и с наличием небольших зазоров. Выбор типа обрешетки зависит от подбора кровельного материала.

Дом с вальмовой крышей

устройство и чертежи (фото, видео)

| Категория: Строительство и ремонт Четырехскатная кровля знакома большинству застройщиков. А вот второе ее название — вальмовая может привести в недоумение даже бывалого строителя.

Все дело в треугольных торцевых скатах (вальмах), заменивших вертикальные фронтоны. Зачем создателям такой крыши понадобилось усложнять конструкцию…

Вальмовая крыша: устройство стропильной системы и монтаж конструкции

| Категория: Строительство и ремонт

Четырехскатная кровля знакома большинству застройщиков. А вот второе ее название — вальмовая может привести в недоумение даже бывалого строителя. Все дело в треугольных торцевых скатах (вальмах), заменивших вертикальные фронтоны.

Зачем создателям такой крыши понадобилось усложнять конструкцию двускатной кровли, спросите вы?

Для этого есть несколько причин:

  • Аэродинамика вальмовой крыши лучше, чем у двускатной. Поэтому она стойко сопротивляется сильным ветрам.
  • Треугольные скаты делают кровлю жесткой и надежной.
  • Вальмовая конструкция дает возможность установить по периметру здания широкие карнизные свесы, защищающие фасад здания от дождя.
  • Эстетика внешнего вида у такой крыши лучше, чем двускатной.

Устройство и разновидности вальмовых крыш

Для того, чтобы понять, как устроена вальмовая четырехскатная кровля, рассмотрим ее основные элементы.

Конструкция вальмовой непроходной крыши

Как видно из схемы основные элементы этой крыши такие же, как и у двускатной. Здесь присутствует коньковый прогон, стропила и мауэрлат для их крепления к стене, стойки, поддерживающие конек и подкосы, разгружающие среднюю часть стропильных ног.

Ветровая балка скрепляет стропила во время монтажа крыши, а кобылки удлиняют их, образуя кровельные свесы. Различия начинаются с диагональных стропил, образующих

Нарожник в кровле это — Строим дом

Строительство каркаса для крыши с четырьмя скатами – непростой процесс с характерными технологическими особенностями. При возведении используются собственные конструктивные составляющие, отличается последовательность производства работ. Зато результат поразит эффектной формой и стойкостью при отражении атмосферных атак. И домашний мастер сможет гордиться личными достижениями на поприще кровельщика.

Однако прежде чем решиться на устройство подобной конструкции, стоит ознакомиться с алгоритмом, согласно которому сооружается стропильная система четырехскатной крыши и со спецификой ее устройства.

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт. Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Чем отличаются вальмовые и шатровые четырехскатные крыши

Характерные отличия в рамках четырехскатного класса:

  • У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.
  • У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Шатровая и вальмовая стропильная система четырехскатной крыши

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

  • При жестком креплении верхней и нижней пятки стропилин металлическими уголками или с помощью опорной деревянной накладки потребуется усиленное крепление мауэрлата, потому что на него будет передаваться распор.
  • При жесткой фиксации верхней пятки и шарнирном креплении низа стропилины усиливать крепление мауэрлате не нужно, т.к. при превышении нагрузки на кровлю шарнирное крепление, например на ползунах, позволит стропилине слегка сместиться, не создавая давления на мауэрлат.
  • При шарнирном креплении верха стропилин и жесткой фиксации низа распор и давление на мауэрлат также исключено.

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

Устройство основной части вальмовой четырехскатной крыши Как производится монтаж стропильной системы четырехскатной крыши

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

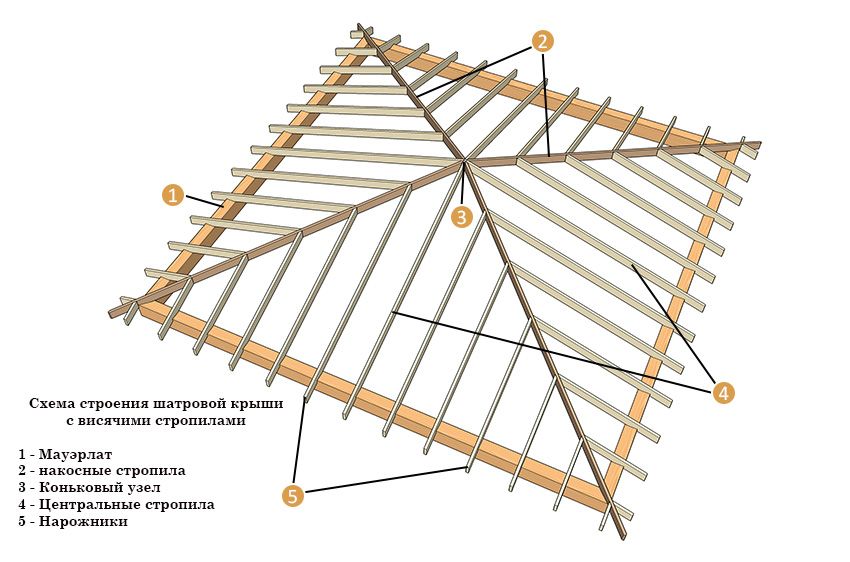

  • Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши. В шатровых системах накосные ноги соединяют вершину с углами.
  • Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Схемы стропильной системы вальмовой и шатровой четырехскатной крыши

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш. Потому что они по совместительству работают коньком, т.е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

  • Устройство мауэрлата по кирпичным или бетонным стенам. Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т.к. его с успехом может заменить верхний венец.
  • Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.
  • Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.
  • Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.
  • Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Устройство стропильной системы четырехскатной крыши по шагамПроект для грамотного монтажа вальмовой четырехскатной крышиПроектирование для грамотного устройства стропильного каркаса четырехскатной крыши

Разберем один из распространенных примеров устройства вальмовой крыши с наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата. Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Пример для разбора устройства стропильной системы четырехскатной крыши

Содержание статьи:

Устройство основания по мауэрлату

Мауэрлат – элемент сугубо индивидуальный, метод его установки зависит от материала стен и архитектурных особенностей постройки. Способ укладки мауэрлата планируется по правилам в период проектирования, потому что для надежной фиксации мауэрлата рекомендовано:

  • Легкие пенобетонные, газосиликатные и подобные стены оборудовать армированным ж/б поясом, залитым по периметру, с установленными в период заливки анкерами для крепления мауэрлата.
  • Кирпичные стены окантовывать бортиком в один-два кирпича по наружному краю так, чтобы вдоль внутреннего края образовался уступ под укладку деревянной рамы. Во время кладки между кирпичами закладываются деревянные пробки для крепления мауэрлата скобами к стене.

Изготавливается мауэрлат из бруса размером 150×150 или 100×150мм. Если предполагается эксплуатация подкрышного пространства, брусья желательно взять потолще. В единую раму брус соединяют косыми врубками. Затем участки соединения усиливают саморезами, обычными гвоздями или глухарями, а углы укрепляют скобами.

Поверх выровненного в горизонт мауэрлата, сооруженного оптимальным для конкретного здания способом, производится укладка балок перекрытия. Используется брус сечением 100×200мм. Первым делом укладывается балка, проходящая точно вдоль центральной оси постройки. В примере длины бруса для сооружения цельных балок не хватает, потому они собираются из двух брусьев. Место состыковки должно располагаться над надежной опорой. В примере опорой служит внутренняя несущая стена.

Шаг между балками перекрытия 60см. Если обустраиваемая коробка не отличается идеальными параметрами, как это и бывает в большинстве ситуаций, расстояние между балками можно немного менять. Подобная корректировка позволяет слегка «загладить» огрехи строительства. Между крайними балками с обеих сторон и стенками дома должен остаться просвет шириной 90см, необходимый для установки выносóв.

Основание для строительства стропильной конструкции

Т.к. балки перекрытия самостоятельно смогут сформировать только два карнизных свеса, к их торцам присоединяются короткие полубалки перекрытия – выносá. Устанавливают их сначала только в районе основной части вальмовой крыши, точно там, где предстоит монтировать стропильные ноги. К мауэрлату выносá прибивают гвоздями, к балке крепят винтами, крупнокалиберными гвоздями, нагелями, усиливают крепеж уголками.

Сооружение коньковой части

Центральная часть вальмовой крыши представляет собой обыкновенную двускатную конструкцию. Стропильную систему для нее устраивают согласно правилам, которые диктует технология строительства скатных крыш. В примере есть некоторые отступления от классической трактовки скатного принципа: не используется лежень, на который по традиции устанавливают опоры для конькового прогона. Работу лежня придется выполнять центральной балке перекрытия.

Для того чтобы построить коньковую часть стропильной системы вальмовой крыши надо:

  • Соорудить опорный каркас для стропильных ног, верх которых будет опираться на коньковый прогон. Прогон опираться будет на три опоры, центральная из которых устанавливается прямо на центральную балку перекрытия. Для установки двух крайних опор сначала укладываются два поперечных бруска, перекрывающих не менее пяти балок перекрытия. Устойчивость повышена с помощью двух подкосов. Для изготовления горизонтальных и вертикальных деталей опорного каркаса использовался брусок сечением 100×150мм, подкосы сделаны из доски 50×150мм.
  • Изготовить стропильные ноги, для которых нужно сначала сделать шаблон. Доска подходящих размеров прикладывается к месту установки, на ней прочерчиваются линии будущих запилов. Она-то и будет шаблоном для поточного производства стропилин.
  • Установить стропильные ноги, оперев их врубкой на коньковый прогон, а нижней пяткой на расположенный напротив вынос.

Если бы балки перекрытия укладывались поперек коробки, то стропила основной части крыши опирались бы на балки перекрытия, что гораздо надежней. Однако в примере они опираются на выноса, потому под них необходимо устроить дополнительные мини-опоры. Подпорки эти следует расположить так, чтобы нагрузка от них и расположенных выше стропилин передавалась на стены.

Двускатная часть стропильной системы четырехскатной вальмовой крыши

Затем монтируются по три ряда выносов с каждой из четырех сторон. Для удобства реализации дальнейших действий контур крыши оформляется карнизной доской. Прибить к балкам перекрытия и выносам ее нужно строго горизонтально.

Установка угловых выносов

В ограниченном карнизной доской пространстве остались угловые участки, незаполненные деталями стропильной системы. Здесь потребуются угловые выноса, для монтаж которых осуществляется следующим образом:

  • С целью обозначения направления установки натягиваем шнурку. Натягиваем от точки условного пересечения крайней опоры каркаса с балкой перекрытия до угла.
  • Сверху по шнурке прикладываем брусок на положенное ему место. Придерживая брусок, снизу очерчиваем линии спилов в месте пересечения бруском балки перекрытия и углового соединения карнизных досок.
  • Готовый вынос с отпиленными излишками прикрепляем к мауэрлату и к балке перекрытия уголками.

Аналогично изготавливаются и монтируются оставшиеся три угловых выноса.

Установка диагональных выносов стропильной системы

Монтаж диагональных стропилин

Диагональные, они же накосные, стропильные ноги делают из двух сшитых между собой досок с сечением равным размерам рядовых стропилин. В примере одна из досок будет расположена слега выше второй из-за разницы в углах наклона вальм и трапециевидных скатов.

Последовательность работ по изготовлению и установки накосов:

  • От высшей точки конька натягиваем шнурку к углам и к центральной точке ската. Это вспомогательные линии, по которым мы будем отмечать предстоящие запилы.
  • Плотницким угломером – малкой замеряем угол между шнуркой и верхним боком углового выноса. Так определяется угол нижнего запила. Предположим, он равен α. Угол верхнего запила вычисляем по формуле β = 90º – α.
  • Под углом β спиливаем один край произвольного обрезка доски. Прикладываем его к месту верхнего крепления, совместив ребро этой заготовки со шнуркой. Очерчиваем излишки, мешающие плотной установке. По намеченным линиям нужно снова пилить.
  • Под углом α отпиливаем нижнюю пятку на еще одном обрезке доски.
  • Изготавливаем первую половинку диагональной стропилины, используя шаблоны верхнего и нижнего опирания. Если цельной доски не хватает по длине, можно срастить два отрезка. Срастить их можно посаженным на саморезы метровым куском дюймовки, расположить его следует с наружной стороны сооружаемой накосной ноги. Устанавливаем готовую первую часть.
  • Вторую часть накосной стропилины делаем аналогично, но учитываем, что она должна быть чуть ниже первой своей половины. Участок соединения досок в один элемент не должен совпадать с участком сращивания досок первой половины накоса.
  • Сшиваем две доски гвоздями в разбежку с шагом 40-50 см.
  • По шнурке, протянутой к центру ската, чертим линию, по которой нужно будет скорректировать запил для состыковки его со смежной накосной стропилиной.

Следуя описанному алгоритму, надо установить и еще три диагональные ноги. Под каждую из них следует установить опоры в месте присоединения угловых выносов к балкам. Если пролет более 7,5м, ближе к коньку по диагональ устанавливается еще одна опора.

Нюансы изготовления диагональных стропильных ногИзготовление и монтаж стропильных ног четырехскатной крыши

Изготовление и монтаж вальмовых стропил

Шнурка между вершиной конька и центром ската уже натянута. Она служила осью для очерчивания запилов, а сейчас по ней нужно отмерить угол γ и вычислить угол δ = 90º – γ. Не отступая от проверенного пути, заготавливаем шаблоны для верхнего и нижнего опирания. Верхний обрезок прикладываем к предназначенному ему месту и отмечаем на нем линии запилов для плотного вхождения между диагональных стропилин. По заготовкам делаем центральную ногу вальмы и фиксируем ее, где полагается.

В пространство между угловыми выносами и карнизной доской устанавливаем короткие выноса для придания жесткости конструкции и для обеспечения прочной фиксации крайних, самых коротких нарожников. Далее следует заняться изготовлением шаблонов для самих нарожников:

  • Обрезок доски запилим под углом δ и приложим его к месту крепления к диагональной стропилине.
  • Очерчиваем по факту излишки, которые нужно еще раз спилить. Полученный шаблон используется в изготовлении всех нарожников, например правой части вальмы. Для левой части верхний шаблон будет подпиливаться с противоположной стороны.
  • В качестве шаблона для нижней пятки нарожников используем обрезок доски, отпиленный под углом γ. Если все предыдущие действия выполнялись правильно, то этот шаблон применяется для изготовления нижних узлов крепления всех остальных нарожников.

В соответствии с фактической длиной и «показаниями» шаблонов изготавливаются нарожники, необходимые для формирования плоскостей вальм и незаполненной рядовыми стропильными ногами частей основных скатов. Устанавливают их так, чтобы верхние узлы крепления нарожников к диагональным стропилинам располагались в разбежку, т.е. верхним соединительным узлам смежных скатов не следует сходиться в одном месте. Крепятся нарожники к накосной стропильной ноге уголками, к балкам перекрытия и выносам так, как разумнее и удобнее: уголками или металлическими зубчатыми пластинами.

Монтаж вальмовой части стропильной конструкции четырехскатной крыши

В основе технологии устройства шатровой крыши заложены уже знакомые вальмовые принципы. Правда, коньковой части стропильной системы в их конструкции нет. Начинается сооружение с установки центральной опоры, к которой присоединяются накосные стропилины, а следом уже и нарожники. Если в сооружении крыши конвертом используется висячая технология, то первой устанавливается готовая стропильная ферма.

Предлагаем вам воспользоваться нашим бесплатным онлайн калькулятором для расчетов стройматериала при устройстве вальмовой крыши – переходите сюда и следуйте инструкциям.

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.



Source: KrovGid.com

Нарожник в кровле. Стропильные системы вальмовых крыш – инструкция по монтажу

Когда лежень будет укладываться на стеновой проем или перекрытие, то его высота бывает на см ниже. Монтаж лежня не будет нужен, когда осуществляется монтаж стропильной системы без подкосов на крыше.

Как установить стропила вальмовой крыши – устройство, пошаговое руководство по монтажу

В таком случае, возможно будет осуществить обвязку нижней части стоек так называемыми схватками. Элементы стропильной системы вальмовой крыши включают балку, которая выполняется из опорных частей и находится на нижней опоре параллельно, называют прогоном.

Основной задачей прогона является придача всей системе дополнительную прочность. В таком случае прогон обязан быть расположен таким, чтобы у него имелась дополнительная подпорка. Между прогонами и нижней опорой наиболее оптимальной длиной будет длина не более 4,5 метров. Применение прогонов в общей вальмовой конструкции обусловлено конструктивными особенностями.

Система стропил на вальмовой крыше: устройство и конструкция узлов

В первую очередь с наличием стеновых проемов и перекрытий, позволяющих закреплять расположенный продольно, по отношению к проему или закрепляющую на потолок балку, прогон.

Для обеспечения большего усиления требуется монтировать шпренгеля. При этом нужно учитывать линейные размеры пролета, который потребуется усиливать стропильными элементами. Шпренгеля изготавливаются из бруса или бревна.

Накосные стропила, которые располагаются через стойку по диагонали, будут усиливать нагрузку, трансформируемую уже на шпренгель.

нарожник в кровле

Выбор формы может зависеть от материалов, используемых во время строительства здания. В разных типах построек конструкция стропильной системы вальмовой крыши может иметь упор на разны плоскости, например:. Диагональные накосные стропила имеют обычно большую линейную величину длины, чем у брусьев обычного типа. Для того, чтобы достигать нужную длину придется сращивать брусья. Все получающиеся стыки во время сращивания необходимо усиливать подпорами под подкосы или стойки.

Процесс сращивания брусьев должна проходить так, чтобы узел стыковки по длине получался в точке 0,15хh, в котором обозначение h значит высоту стропила, а именно расстояние между 2 опорами. Проводить расчеты линейной длины брусьев необходимо учитывая общее количество опорных конструкций. Обычно сращивание элементов осуществляют техникой прируба косого типа.

Крышная терминология

После этого стыковочное место стропил стягивается болтами мм. Для того, чтобы обеспечить жесткую фиксацию нарожника к элементу конструкции, необходимо провести подпил верхнего края этой части в одной плоскости с накосными стропилами.

При этом это место соединения необходимо усиливать гвоздями. Для повышения несущего момента всей конструктивной части, можно использовать следующую тактику. С двух сторон нижняя плоскость стропильного элемента усиливается брусками не менее 50х50 мм.

Как раз на этих брусках необходимо размещать нарожники. Однако нужно учитывать то, что они не должны соприкасаться в одной точке с обеих сторон.

Еще одним из важных вопросов, которые будут возникать при обустройстве стропильной системы четырехскатной крыши, это подбор правильной древесины. Для таких кровель отлично подойдет сосна или лиственница. Обращаем внимание!

Для изготовления качественного сооружения нужно применять хорошо просушенное дерево, которое в процессе работы необходимо обработать качественным антисептиком. Для того, чтобы устройство стропильной системы вальмовой крыши обеспечивало безопасность, долговечность, надежность и привлекательность нужно правильно провести расчеты, которые позволят осуществить грамотную разметку, тем самым исключив погрешности. При этом, помимо того, что проводится расчет стропильной системы вальмовой крыши и параметров стропил, необходимо выполнить расчеты нужные размеры всех других элементов, которые будут использоваться в этом сооружении.

Разметку нужно проводить чрезвычайно точно с обозначением тех мест, в которых будут фиксироваться стропила. Эта разметка должна включать в себя отметки для 2 основных точек на мауэрлате нижней обвязке и в по центру конькового бруса.

нарожник в кровле

Как раз здесь и будут укладываться центральные стропила. Для сооружения подобной кровли нужно использовать доски толщиной не менее 50 мм. Связывается это с тем, что подобные доски смогут вы

вальмовая кровля что это такое

Содержание статьи

Особенности вальмовой кровли

Крыша любого здания должна выполнять защитную функцию, а также быть экономичной. Вальмовая кровля относится к числу крыш, прекрасно сочетающих эти достоинства.

Такая крыша состоит из четырех скатов, два из которых делают в виде трапеций, а два торцевых — в форме треугольников.

Вальмовая кровля станет прекрасным выбором, если вы решили обустроить жилой чердачный этаж, поскольку позволяет упростить процесс изготовления мансардных окон.

Помимо этого, вальмовая крыша обладает обтекаемой формой. Благодаря этому она меньшей степени подвержена разрушению от ветровых нагрузок по сравнению с другими конструкциями.

Особенности вальмовой кровли

Крыша вальмового типа имеет четыре ската. Два длинных ската имеют трапециевидную форму, а два коротких ската — форму наклонных треугольников. При проектировании и возведении вальмовых крыш основную сложность представляет стропильная система.

Следует отметить, что работы по созданию обрешетки, утеплению кровли и укладки кровельных материалов выполняются практически так же, как и для крыш других видов.Поэтому основное внимание будет уделено стропильным системам вальмовых крыш.

Конструкция вальмовой кровли

Строительство каркаса вальмовой крыши проводится по следующей методике:

  1. Первым делом нужно монтировать мауэрлат по периметру дома. Дополнительно к мауэрлату нужно установить по средине кровли поперечную балку;
  2. Далее требуется установить на поперечную балку стойки для конькового прогона. Стойки следует выставить строго вертикально, а затем закрепить раскосами;
  3. Далее фиксируется коньковый прогон на стойках при помощи уровня и отвеса. Нужно строго выдерживать его расположение как по высоте, так и по уровню. От точности монтажа конькового прогона зависит вся геометрия вальмовой крыши. Поэтому данный этап необходимо выполнять предельно внимательно;
  4. Следующая стадия строительства стропильной крыши — это установка накосных (угловых) стропил. В итоге создаются все четыре ската кровли, значит, точность монтажа должна быть крайне высокой. чтобы все четыре кровельных ската были плоскостями без отклонений, нужно добиться равенства длин 4-х накосных стропил;
  5. Накосные стропила закрепляют верхним концом к коньковому брусу, а нижним — к углам мауэрлата. Фиксация осуществляется с помощью специальных кронштейнов и стальных скоб. При монтаже накосных стропил необходимо закладывать размер свеса — выступа крыши за плоскость стены. Идеальный свес составляет приблизительно 40-50 сантиметров, но в районах с мощными ветрами для защиты стен зданий от осадков возможен свес до одного метра;
  6. Далее следует монтаж промежуточных стропил. Сначала устанавливают рядовые стропила, которые закрепляют как в коньковом прогоне, так и в мауэрлате. Все рядовые стропила монтируют параллельно друг другу, а затем закрепляют врубкой и дополнительно фиксируют скобами. При установке стропильной системы необходимо тщательно выполнять сложные узлы стропильной системы, в которых состыковываются сразу несколько элементов. Одним из самых трудоемких узлов считается стык конька, двух центральных стропил, двух диагональных стропил, а также одного стропила вальмы;
  7. Для облегчения стыковки на коньковом брусе выполняют подрезку, имеющую форму двойного скоса. Самое важное при этом, чтобы плоскости совпали с плоскостями скосов на соответствующих стропилах;
  8. На следующем этапе монтируют угловые стропила (нарожники). Хорошо, если нарожники вальмового и основного скатов будут состыковываться с диагональными стропилами в различных местах. Стыковка выполняется не только при помощи подставочных (черепных) брусков, но и при помощи врубки.

При этом нарожники вальмовой крыши нужно монтировать параллельно промежуточным стропилам. По большому счету, установкой нарожников изготовление стропил для вальмовой кровли заканчивается. Но в определенных случаях (в особенности, если у крыши большая площадь) может понадобиться усиление кровли.

Как усилить вальмовую крышу

Исходя из от размеров здания вальмовая крыша усиливается разными методами:

  • На углах изготовленной конструкции устанавливают так называемый шпренгель со стойкой, подпирающей диагональное стропило. Шпренгель — это брус, перекидываемый между 2-мя плечами мауэрлата, которые образуют общий угол;
  • Если монтаж шпренгеля производится далеко от угла, тогда увеличения надежности монтируется шпренгельная ферма. В таком случае стойку закрепляют к шпренгелю посредством двух наклонных брусьев- подкосов;
  • На затяжку (а если перекрытие сделано из железобетона, то и на перекрытие) устанавливается ряд стоек, соединенных в верхней части брусом. Деревянный брус подпирает стропила по середине, а также равномерно распределяет нагрузку на кровельное перекрытие;
  • При монтаже длинных диагональных стропил крупного размера необходимо вместо одного стропила установить спаренные стропила.

Усилив стропильную системы вальмовой крыши можно начинать к строительство обрешётки и утеплять кровлю.

Строим крышу вальмовой конструкции

Кровля здания несет в себе много функций. От простой эстетической до важной защитной. Крыша должна предохранять от температурных перепадов, осадков и природных воздействий. В настоящее время очень распространена четырехскатная конструкция вальмовой крыши. Она отличается длительным сроком службы, прочностью и различными конструктивными вариантами, которые можно адаптировать к тому или иному типу здания. Так, например, в домах с мансардными помещениями, имеющими вальмовую кровлю, легко встраиваются мансардные окна. Вальмовая кровля весьма эстетична, экономична и при всей трудоемкости оправдывает себя.

Разновидности вальмовых стропильных конструкций

Вальмовые кровли характерны обтекаемыми формами, которые снижают напор ветра, что весьма полезно в районах с сильными и частыми ветрами. Подобные конструкции крыши, в первую очередь, отличаются способами строительства. Существуют висячие вальмовые кровли, а также наклонные. Первый вариант характерен установкой стропильной системы на стеновые проемы. Во втором – стропильная система имеет опору на несущие столбы. Наклонный вариант считается экономичным и получил большее распространение. Вальмовая кровля, как разновидность скатной крыши, делится в свою очередь на несколько конструктивных типов:

  • Шатровые, четырехскатные. Подобные кровли отличаются четырьмя одинаковыми скатами (вальмами), как правило, присущи квадратным строениям.
  • Полувальмовые, многоскатные. В подобных конструкциях вальмы короткие, не достающие до нижней части крыши, скаты лишь частично прикрывают фронтон.
  • Ломаные вальмовые, разноскатные. Кровли, состоящие из разноразмерных скатов, соединенных под не одинаковыми углами. Монтировать подобные конструкции сложнее, но внешний вид более эстетичный.
  • Датские, сложноскатные. Подвид полувальмовой крыши, с вальмами, закрывающими часть фронтона, распространенные для зданий с мансардными помещениями.

Характеристики и особенности вальмовых конструкций

Отличия вальмовой кровли заключаются в устройстве ее скатов – треугольные фронтонные и прямоугольные боковые. Характерной чертой четырехскатной кровли является две вершины, соединенные коньком. Наиболее сложный участок – установка системы стропил, т.е. каркаса кровли. Стропильная система состоит из нескольких типов балок (стропил):

  • Центральные опорные балки называют рядовыми стропилами.
  • Накосные или диагональные стропила.
  • Угловые стропила, которые называются нарожными.

Принципиальным вопросом является правильный подбор материала при изготовлении стропил и других элементов.

Важно!Многоскатная конструкция вальмовой крыши требует прочных сортов древесины, наилучшими считаются сосна и лиственница. Доски используются только просушенные, перед строительством их необходимо обработать антисептиком.

Дабы многоскатная конструкция выдерживала свой вес, снежный покров и порывы ветра, нагрузку, доски необходимо подбирать с сечением пятьдесят миллиметров.

Элементы стропильной системы

Каркас вальмовых конструкций включает в себя различные элементы:

  • Накосные стропила, фиксируемые диагонально. Крепятся между опорами или балками и другой парой стропил.
  • Трапециевидные скатные элементы.
  • Нарожники – комплект укороченных балок. Закрепляются к накосным балкам и опорам в нижней части.
  • Лежни – монтирующиеся на стеновых проемах или на невысоких столбовых опорах. В некоторых ситуациях лежень крепится деревянными подкладками к перекрытию.
  • Прогоны, балки расположенные параллельно нижним опорам. Их главная задача увеличение прочностных характеристик. Прогоны для боковых скатов рекомендуется делать длиной 4,5 м.
  • Стойки и подкосы.
  • Ригели.
  • Шпренгели.

Обзор стропильной системы вальмовой кровли

Рассчитываем многоскатную вальмовую конструкцию

Для возведения прочной и долговечной кровли следует провести предварительные расчеты. Кроме размеров стропил и других частей каркаса из стропил, необходимо просчитать и провести разметку точек крепления несущих балок. Также в результате расчетов нужно получить высоту крыши и величину ее угла наклона. Такие расчеты позволяют провести компьютерные программы или опытные специалисты-проектировщики. В результате расчетов необходимо получить места крепления стропил, включая две базовые точки (называемые мауэрлатами) на обвязке внизу здания. В данных точках следует укладывать центральные балки. При наличии дополнительных опор, стенной пролет может быть длиннее общепринятых размеров. В этом случае скат укрепляется дополнительными наклонными стропилами, что актуально для четырехскатных и полувальмовых конструкций с углом наклона скатов до 34 градусов.

Основные принципы монтажа вальмовой кровли

При возведении четырехскатной или многоскатной конструкции следует помнить о принципиальных правилах:

  1. Размеры доски, используемой в стропильной конструкции должны быть не меньше, чем 50х150 мм.
  2. Использовать для изготовления каркаса и конька кровли следует одинаковые материалы.
  3. Центральные стропила следует крепить к краю коньковой доски, упирая их в верхний конец обвязки.
  4. При ширине здания превышающей 4,6 м, стропильные балки делают составными, компонуя по длине дополнительными элементами.
  5. Для предотвращения распоров в точках крепления стропил с нижней опорой, рекомендуется изготовить горизонтальный уровень.
  6. Нельзя врезать стропила в нижнюю обвязку, это приведет к снижению прочности, поскольку лежни служат опорой для подкосов и стоек.
  7. Укороченные стропила (нарожники) крепятся к коньковой балке не менее чем двумя 80 мм гвоздями.

Опоры для стропил вальмовых крыш

Как было сказано выше, конструкция стропильной системы варьируется по вариантам крепления на здании. Это целиком зависит от вида строительного материала, используемого при возведении здания:

  • В рубленых домах или, сложенных из бруса, стропильная система может крепиться на верхних венцах, которые и служат опорой.
  • В деревянных сооружениях каркасного типа опорой для стропил кровли служит верхняя часть обвязки каркаса.
  • Для кирпичных и каменных зданий в качестве опоры стропильной системы служит нижний опорный венец.

Важно!В любом варианте крепления стропил следует обязательно провести гидроизоляцию плоскости опоры. Обычно использую гидроизолирующий материал рулонного типа .

При укладке лежня на кирпичные столбы его размер должен составлять 100х145 мм ± 5 мм. В случаях, когда лежень монтируется на проеме стены, а также на перекрытиях, можно использовать более низкую (на 5-10 мм) доску. Лежень можно не использовать для четырехскатной кровли, если используются балки без крышных подкосов. Делаем стропильную систему вальмовой крыши

Рекомендации по монтажу

Некоторые конкретные рекомендации, придерживаться которых необходимо при устройстве каркаса вальмовой четырехскатной кровли:

  • Угловое стропило монтируется с более пологим углом, нежели промежуточные балки. Кровли с наклоном в соотношении 6:12 уклон угловой балки необходимо выдержать в соотношении 6:17.
  • Короткие балки следует стыковать не с балкой конька, а с угловым стропилом, короткие стропила должны иметь такой же угол наклона, что и промежуточные.
  • Центральные промежуточные стропила должны фиксироваться на окончаниях конька.
  • Промежуточные стропила имеют опору на обвязку по верху стены дома и другим концом крепятся к коньковому брусу.

Способы монтажа нарожников и накосных стропил

Короткие стропила, фиксируемые между накосными балками и нижней опорой должны иметь жесткую фиксацию с каждой частью каркаса крыши. С этой целью в точке крепления верхнее окончание нарожника подпиливается под углом, с расчетом добиться плотного прилегания с накосным стропилом. Фиксируется нарожник при помощи гвоздей. Дабы придать прочности каркасу кровли нижняя плоскость, на которую опираются стропила, укрепляют брусками с квадратным сечением в пять сантиметров. На таких брусках можно закрепить нарожники. Длина диагональных накосных стропил, зачастую, превышает длину стандартного бруса, что требует наращивания стропила. Для того чтобы срастить брус по длине следует изготовить стыковой узел. Подобная конструкция изготавливается методом косого прируба с укреплением места стыка стяжными болтами 13-14 мм. Большое количество различных конструкций крыш на частных домах и коттеджах поражает своим разнообразием. Архитектурных идей – множество. Но вальмовая конструкция остается оптимальным вариантом по надежности и долгосрочности из всего многообразия четырехскатных крыш. Строительство подобной кровли труднее в сравнении обычной двухскатной, но при достаточном терпении и следовании квалифицированным рекомендациям, это принесет положительные практические и эстетические результаты.

Вальмовая крыша – конструкция и особенности устройства

Трудно представить себе дом без стен, но представить его без крыши просто невозможно. Кровля защищает внутренние помещения от холода, дождя и снега, благодаря ей жилище приобретает привлекательный, законченный облик. Не последнее место среди многообразия вариантов занимает вальмовая крыша, прочная конструкция которой гарантирует долгую эксплуатацию и безопасность.

Дизайнеры в полную силу используют все возможности вальмовой крыши, применяя ее в проектах домов с жилой мансардой, эркерами, слуховыми окнами, балконами. Современные кровельные материалы дают возможность гармонично вписать ее в любой архитектурный стиль. Вальмовая крыша прекрасно смотрится на небольшой беседке, садовом домике или презентабельном коттедже. А из чего она состоит и как ее построить, мы расскажем в нашей статье.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

  1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
  2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
  3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
  4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
  5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
  6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

  • Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
  • Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.



Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

  • Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
  • Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
  • Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
  • Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
  • Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
  • Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

  1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
  2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
  3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
  4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса. Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы.

Виды вальмовых крыш

Вальмовая крыша имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

    Вальмовая. Классический, канонический вариант крыши, состоящей из четырех скатов – двух трапециевидных и двух треугольных. Скаты заканчиваются на одном уровне, а в верхней части встречаются в коньковом соединении. Чаще всего таким образом перекрывают помещения прямоугольной формы.


Полувальмовая голландская. Ее устройство отличается от классической укороченными вальмовыми скатами, которые не полностью заменяют фронтоны, а сокращая их до трапециевидной формы. Вальмы могут быть совсем крошечными, практически декоративными или достаточно большими для установки слухового окна, которое смотрится очень уместно.

  • Полувальмовая датская. Можно поспорит, к какому типу крыш она относится – двухскатному или четырехскатному. Ее «изюминка» в том, что вальмы начинаются не от самого конька, а ниже, оставляя под ним маленький фронтон треугольной формы, который используют для оборудования вертикального освещения.



Расчет элементов конструкции

Устройство вальмовых крыш начинают с проведения расчетов и создания проекта. К счастью, эту задачу облегчают компьютеры со специальным программным обеспечением, который самостоятельно выполняют вычисления и даже составляют чертеж. Программа вычисляет следующие параметры:

    Угол наклона скатов вальмовой крыши. На его значение оказывают влияние три критерия: ветровая нагрузка, количество выпадающих осадков и выбранное кровельное покрытие. Согласно нормам строительной климатологии, территория нашей страны разделяется на 8 зон, различающихся по силе ветра и обильности выпадения осадков. По специальным картам определяют, к какой из них относится место строительства и какой угол наклона скатов рекомендован. Для каждого кровельного материала также существуют ограничения, с которыми обязательно сверяются.

  • Высота расположения конька. Ее вычисляют во вторую очередь, так как в расчетах используют значение уклона. Крышу в разрезе представляют, как треугольник, с двумя известными углами и основанием, равным по длине ширине дома. Используя тригонометрические формулы, определяют на какой высоте должен располагаться конек.
  • Сечение элементов стропильной системы. Толщина пиломатериалов, используемых в возведении каркаса, зависит от нагрузки, которой они подвергаются. Поэтому необходимо подсчитать вес кровельного пирога, самого каркаса, пола мансарды и перекрытий, добавить к ним значения временных нагрузок (вес снежного покрова, массу обслуживающего кровлю человека). Итоговая цифра обозначает суммарную нагрузку, согласно которой выбирают толщину стропил, мауэрлата, стоек и конькового прогона.



Если угол уклона скатов превышает 60 градусов, то в расчетах значением снеговой нагрузки можно пренебречь, так как вальмовая крыша с такой крутизной скатов не накапливает снег на поверхность, позволяя ему самостоятельно соскальзывать.

Устройство стропильной системы

Вальмовая крыша опирается на стропильную систему, набор элементов, осуществляющих распределение ее веса и поддержанию формы. В нее входит:

    Мауэрлат, брус используемый в роли опоры для стропильной системы. Его сечение не должно быть менее 150х150 мм. Мауэрлат крепят на металлические шпильки к верхнему армированному поясу стен. У бревенчатых и брусовых домов эти функции выполняет верхний венец. Особенность вальмовой кровли в том, что для ее монтажа используют четыре мауэрлатных бруса, а не два, как для двухскатных.

  • Коньковых прогон. Брус на который опираются стропильные пары скатов, а монтируют его на вертикальные стойки.
  • Стойки. Опоры, устанавливаемые на лежень внутренней несущей стены. Они служат для поддержки конька и передачи нагрузки на фундамент здания.
  • Стропила. В такой конструкции используют стропильные ноги трех видов: накосные, идущие от конька к углам вальмы, рядовые, формирующие трапециевидные скаты и нарожные, которые закрепляют к накосным.



  • Подкосы. Так называемые подстропильные ноги под углом крепят к стропилам для снижения их прогиба под собственным весом. Упирают подкос в мауэрлат или стойку.
  • Затяжка и ригель. Горизонтально установленная перемычка между двумя стропилами, которая притягивает их друг другу и предотвращает распирание стен. Затяжку, которую располагают в основании крыши используют как балки перекрытий. Ригелем называют затяжку, монтируемую под самым коньковым прогоном.
  • Шпренгельная ферма. Совокупность элементов, служащих для поддержки диагональных стопил. Она состоит из непосредственно шпренгеля и горизонтальной схватки, в которую он упирается.



Накосные стропильные ноги испытывают больше нагрузки по сравнению с рядовыми и, как правило, превышают их по длине. Поэтому для их изготовления сращивают две доски, используемые для рядовых стропил, или закупают пиломатериалы вдвое большей толщины. Кстати, размер некоторых элементов стропильной системы превышает 6 метров, стандартную длину досок и бруса. Поэтому приходится применять наборные стропила, полученные путем соединения двух и более частей, или клееные.

Используемые материалы

Вальмовая кровля хороша тем, что для ее сооружения используют самые простые, общедоступные материалы. Это упрощает монтажные работы и не дает разорится на строительстве. Для изготовления стропильной системы применяют:

    Металл. Оцинкованные уголки и двутавровые балки выдерживают большую нагрузку, не деформируясь, не поддаются коррозии. Однако имеют большой вес и высокую стоимость.

  • Дерево. Древесина, напротив, весит мало и стоит недорого, однако, как любой природный материал, подвержена гниению, действию вредителей и огня.



Не смотря на недостатки, дерево является более популярным материалом. Так как с помощью правильном обработке его можно сделать практически неуязвимым к внешним воздействиям. Достаточно лишь обработать деревянные элементы антисептическим составом и антипиреном для защиты от возгораний.

Грамотно рассчитанная и построенная согласно строительным нормам, кровля вальмового типа защитит обитателей дома от непогоды, поддержит комфортный температурный режим и украсит собой его внешний облик.

Стропильные системы вальмовых крыш - расчет, элементы, схема и утройство

Крыша выполняет много функций, поэтому к ее обустройству нужно подходить грамотно и ответственно. Вальмовая крыша – один из наиболее надежных вариантов.

Достоинства:

  • Способна противостоять сильным ветрам;
  • Долгое время не деформируются, имея жесткую конструкцию;
  • Можно сделать карнизные свесы любой длины со всех сторон постройки, что обеспечивает дополнительную защиту фасада от осадков;
  • Карнизные навесы разрушаются гораздо меньше;
  • Если дом имеет мансарду, то строение с вальмовой крышей выглядит ниже и красивее.
  • Можно создать индивидуальный проект.

Недостатки:

  • Конструкция тяжело устанавливается;
  • Обустройство крыши обойдется довольно дорого;
  • Чердачное помещение уменьшается, в дальнейшем трудно будет обустроить в нем мансарду;
  • Если в крыше есть мансардные окна, то через них может проникать влага в помещения.
  • Для ее монтажа понадобится нанимать специальную бригаду строителей, потому что одному ее сделать невозможно.

Вальмовая крыша подразделяется на несколько видов:

  • Четырехскатный стандартный тип – для его установки понадобится прямые брусья. Угловые ребра начинают тянуться от коньков, свесы необходимо располагать на одной высоте.
  • Голландский полувальмовый тип – имеет укороченные вальмы и в длину они в 1,5-3 раза меньше скатов. Это делается с целью установки вертикальных видов окон в чердачном помещении.
  • Датский полувальмовый тип – делается вертикальный фронт, а чуть ниже необходимо обустроить торцевой скат. В виде фронта применяются треугольные окна.
  • Шатровый тип – чаще всего его делают, если крыша имеет квадратную форму. Вальмы этого вида напоминают равнобедренные треугольники, а их ребра соединяются в определенной точке.
  • Вальмовый ломаный тип – скаты делаются различных параметров, которые могут расходиться под разными углами. Если на доме установлена ломаная вальмовая крыша, то он смотрится эффектно и необычно, в чердачном помещении можно использовать всю площадь.

Стропильная система

Устройство вальмовых крыш

Особенности кровли:

  • Вальмовая крыша – это, по сути, четырехскатный тип кровли.
  • Торцевые скаты, их называют вальмами, делаются в виде треугольника, они начинаются от карниза до конька.
  • Скаты сбоку – это трапеция.
  • Монтировать подобную конструкцию сложно, но результат того стоит.
  • На стропила, находящиеся по краям, идет вся основная нагрузка, поэтому их усиливают.
  • Перед тем как приступить к монтажу кровли, необходимо составить проект и все точно рассчитать.
  • Качество и долговечность конструкции напрямую зависит от выбранных материалов. Чаще всего в этих целях используют древесину сосны либо лиственницы, которую тщательно просушивают и обрабатывают защитными препаратами.

Основные конструктивные элементы:

  • Опорные доски;
  • Прогон – балка, крепящаяся к мауэрлату параллельно, что создает дополнительную опору стропильной системе.
  • Обрешетка;
  • Мауэрлат – для него подбирается брус 10/10,15/15/ либо 10/15см. Укладывается сверху периметра стеновой панели здания. Предназначен, как опора для стропил, поэтому его необходимо хорошо закреплять. Между ним и стеновой панелью нужно укладывать водонепроницаемый слой.
  • Подкосы – устанавливаются под опору.
  • Затяжки;
  • Рядовые стропила – для прочности в установке используются ригели и стяжки.
  • Нарожники – их чаще всего стыкуют со стропилами, расположенными по диагонали.
  • Диагональные стропила их необходимо обрезать после монтажа либо сразу подбираются одинаковые по длине.
  • Накосные стропила;
  • Конек – что его монтировать понадобится рейка и отвес.
  • Само кровельное покрытие.
Стропильная система

Основные элементы и узлы вальмовой крыши

Проектирование конструкции

Как выбрать угол ската:

  • Боковые углы и вальмовые скаты чаще всего имеют одинаковый уклон, но могут и различаться. Если уклон одинаков, то нагрузка будет распределяться равномерно.
  • Угол уклона должен быть от 20 до 45 градусов. Если крыша монтируется в регионах с большой снеговой нагрузкой, то скат делают круче. Если дом будет находиться в месте, где дуют сильные ветра, то уклон должен быть не больше 30 градусов.
  • Нижние границы скатов будет зависеть и от типа кровли.
  • Для вальмовых крыш лучше использовать штучный кровельный материал, потому что при монтаже листовой кровли будет много отходов.

Как рассчитывается высота конька:

  • К коньку будет сходиться промежуточные стропила и они же, только размещенные по диагонали.
  • Высоту конька следует находить по формуле:

    H= d*tqα

     Где d – это ширина здания, tqα – угол ската.
  • Конек должен размещаться строго по оси продольной.

Как определить длину конькового прогона:

  • Если угол уклона вальмового и бокового ската одинаковый, то длина стропил в центре системы также должна быть одинаковой.
  • Край конькового прогона должен находиться от торца стены здания на том же расстоянии, что и прогон от параллельных торцов.
  • Рассчитать длину конькового бруса можно, если вычесть из длины дома его ширину. Находиться он должен только по центру.
  • Коньковый прогон делается из тех же материалов, что и стропильные ноги в центральной части. Вырезаться вертикальные стойки должны с учетом ширины брусков. Верхний край конька размещается на высчитанной высоте.
  • Коньковую раму лучше всего усилить, используя диагональные подкосы.

Как определить длину стропильных ног в центре:

  • Если будет определена высота конькового прогона и его промежуток от мауэрлата, то можно высчитать и длину стропил, находящихся в центре.
  • Расчет ведется по теореме Пифагора. Нужно высчитать гипотенузу, она и будет длиной стропил в центре. Высота – это катеты, ширина – это основание.
  • Длина промежуточных стропил рассчитывается точно так же.
  • Чтобы соединить стропила, необходимо высчитать его угол, по следующей формуле: В=90◦-α.
  • Соединить их можно и по-другому – внахлест, тогда коньковый прогон будет находиться снизу. Но в этом случае надо рассчитывать размеры и высоту, как стропил, так и стоек. Высшая точка тогда – это прямое пересечение досок, находящихся вверху во всей стропильной системе.
  • Можно определить и удлинение стропил, если они понадобятся для формирования карнизного свеса. Существует для этого формула: ▲L=k/cos α, где k – это ширина карнизного свеса, а cos α – угол уклона кровельного покрытия.
  • Общую длину ноги стопил можно найти, суммировав L и ▲L.
  • Длина ног стропильных по диагонали находится с помощью теоремы Пифагора. Где стропило, находящиеся по диагонали – это гипотенуза с основанием, которая будет равняться ½ ширины дома, а высота приравнивается к длине центральной вальмовой стропилы.

Как определить шаг установки стропил:

  • Нагрузка на крышу в основном приходится на стропильные ноги. Если их шаг будет небольшим, то в сечении будет использоваться поменьше пиломатериалов.
  • Определить шаг можно по специальной таблице. Найти ее можно в любой строительной методичке либо форумах.

Расчет нагрузки на стропильные ноги:

  • Нужно знать следующие параметры:
    • Угол ската;
    • Вид покрытия крыши;
    • Снеговую нагрузку;
    • Уровень ветра.
    • Высоту строения в коньке;
    • Степень открытости земельного надела;
    • Шаг стропил.
  • Определяется нагрузка.

Расчет длины нарожников и шаг их установки:

Чтобы рассчитать эти данные, необходимо знать длину центрального стропила и использовать формулу:

L1=2/3 * L

Рассчитав все эти параметры, можно определиться с количеством материала. Чтобы закупить нужное количество кровельного материала, нужно высчитать площадь покрытия: ΣS=ΣL*(2B +4 k), где ΣL –сумма длин стропил, В – длина дома, k – ширина карнизного свеса.

Материалы для установки:

  • Стропильные ноги из бруса;
  • Мауэрлат из бруса различных параметров от 100*100 до 150*150;
  • Коньковые брусы, прогоны, лежаки различных параметров;
  • Ригели из досок 50*100 либо 50*150;
  • Кобылки и подкосы из доски 50*100;
  • Стойки из бруса 100*100 либо 150*150;
  • Доски подшивные, ветровые или торцевые – 20*100 либо 25*150;
  • Деревянная обрешетка.
  • Слой пароизоляции.
  • Теплоизоляционное покрытие.
  • Слой гидроизоляции.
  • Дощечки деревянные для обрешетки.
  • Сама кровля.

Монтаж крыши

  • Делается разметка.
  • Размечается ось по обвязке в высшей точке с торца строения.
  • Ведется расчет 50% толщины конька.
  • Ведется установка места размещения первой части всей системы.
  • Один отрезок мерной рейки необходимо приложить к намеченной оси. Второй край размещается по линии боковой стены. Тем самым находится точка размещения стропильного промежуточного компонента.
  • Определяется длина стропильного свеса. Размещается брус одной стороной на угол, находящийся снаружи стены, другой стороной на кровельный свес.
  • Рейка перемещается к краю боковой стены и намечается место закрепления стропил.
  • Все эти действия повторяются для всех углов.
  • Ведется расчет.
  • Проводится монтаж мауэрлата. Для него нужно выбрать брус из дерева разного сечения. Брус должен быть цельным по всей длине, на нем не должно быть трещин и сучков. Этому этапу нужно оказать особое внимание. Его нужно соединять внахлест, а не встык. Углы связываются между собой скобами, металлическими уголками либо пластинами.
  • Устанавливаются стропила, конек, стойки и боковые балки:
  • Сначала происходит устройство вертикальных стоек, за счет них будет удерживаться коньковый брус. Элементы крепятся к балке, расположенной по центру, используя систему укосов.
  • Происходит установка стропил, находящихся по диагонали. Они должны быть похожего размера и длины.
  • Устанавливаются накосные стропила, затем рядовые. Последние крепятся к коньковому брусу и мауэрлату методом врубки. Чтобы усилить фиксацию применяют стяжки и ригели. Сечение бруса для них должно быть достаточно большим.
  • Конек крепится к отвесам. Для него выбирается брус небольшого сечения. Конек – это направляющая основная деталь для монтажа всей системы.
  • К каждой стороне диагональной планки необходимо закрепить нарожник. Он свяжет между собой мауэрлат и накосные стропила.
  • Все элементы крепятся перпендикулярно к коньку.
  • Усиливается стропильная конструкция.
  • По углам кровли нужно зафиксировать шпренгели со специализированной стойкой, которая будет являться опорой для стропильного диагонального компонента.
  • По затяжке необходимо набить стойки.
  • Если стропильные элементы, расположенные по диагонали имеют некорректную длину, то нужно вместо единичного бруса использовать двойные балки.
  • Обустраивается вентиляция. В ветрозащитной пленке делаются небольшие отверстия, чтобы в них мог проникнуть воздух.

Блиц-советы

  • В процессе разметки лучше использовать замерную рейку, а не рулетку, это позволит избежать погрешностей.
  • Брус должен быть изготовлен из хвойных пород – это придаст прочность всей конструкции.
  • Толщина конькового бруса и стропил должна быть одинаковой.
  • Все измерения выполняются по нижнему краю стропил.
  • Мауэрлат надо надежно фиксировать и соединять в углах. От этого будет зависеть надежность основания крыши и все ее элементов.
  • Если используется сборная щитовая конструкция, то опорные балки не нужны, просто ставятся стойки со стропильным шагом.
  • Если стропила изготовлены не из цельного материала, то на стыки необходимо наложить накладки в 1,5 метра и закрепить их в нескольких местах.
  • На стропильную систему необходимо уложит следующие слои:
    • Пароизоляцию – она крепится к брусьям системы при помощи степлера, а на швы накладывается специализированная герметизирующая лента.
    • Утеплитель – его укладывают плотно к брусьям системы снизу вверх. Межу первым слоем и вторым должен остаться зазор в 2 см, чтобы была вентиляция.
    • Делается гидроизоляция.
    • Монтируется контробрешетка из деревянных планок или брусков. Их сечение должно составлять 5*5 см, если обрешетка состоит из брусков. 20*25 см, если обрешетка делается из деревянных планок. Обрешетка может быть с зазорами или сплошной. Шаг ее буде зависеть напрямую от типа кровельного материала.
    • Выбирается тип кровельного покрытия. Лучше всего для этого типа подойдет битумная черепица, шифер, металлочерепица.
    • Наружное покрытие.

Статья была полезна?

0,00 (оценок: 0)

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
