Дефлектор тяги на дымоходе. Принцип усиления тяги. Установка

Под дефлектором, устанавливающимся на дымоход, называют устройство, которое обеспечивает повышение силы тяги в самом дымоходе. Также данное устройство предоставляет защиту и предотвращает попадание в трубу мелкого мусора и осадков из атмосферы. Помимо этого, положительно влияет на КПД, снижая денежные затраты на отоплении.

Ввиду развития технического процесса дефлекторы стали выпускать в различных вариантах со своими особенностями.

Необходимость дефлекторов

При ознакомлении с механизмом дефлектора увеличения тяги дымохода, с его функционалом, можно определить надобность данного устройства.

Основной принцип дымохода заключается в тяге, благодаря которой происходит выход дыма за пределы системы. При создании необходимой силы тяги с помощью перепадов давления возможно полностью выводить продукт сгорания.

Для обеспечения достаточной силы тяги необходимо рассчитать ряд параметров: размерные характеристики используемых труб; определение материала, из которого изготавливается; расстояние, на которое труба возвышается над крышей. Еще важный фактор заключается в общей форме самой конструкции.

Во время сильного ветра возможно попадание воздуха в трубу, препятствуя таким образом нормальной работе отвода дыма за пределы системы. Иногда по причине этого возникает обратная тяга, в отапливаемое помещение начинает поступать дым. Дефлектор обеспечивает необходимые защитные процессы дымохода от попадающего ветряного потока, и положительно влияет на тягу.

Виды дефлекторов

На данный момент разработан ряд различных видов дефлекторов, отличающихся друг от друга особенностями конструкции. С целью определения подходящей модели, рекомендуется изучить виды дефлекторов.

H-образный

Н-образный дефлектор дымохода зачастую устанавливают на зданиях производств и котельных, отличающиеся высоким показателем мощности. Установка данного дефлектора: к устью трубы крепится патрубок идентичного размера. В центре патрубка расположена врезка, обеспечивающая плотный стык элементов. По обе стороны поперечной трубы фиксируются еще 2 трубки, в итоге образующие систему, похожую на букву “H”.

ЦАГИ

Эту модель считают популярной и надежной. Это устройство по диаметру больше диаметра дымохода. Воздушная масса огибает систему с каждой стороны. Результатом этого становится образование повышенного давления с боков, спереди и сзади создается разрежение, способствующее на повышение тяги. Данная модель не подразумевает защитное приспособление. Поэтому, после установки данной модели следует провести монтаж защитного колпака.

Тарельчатый

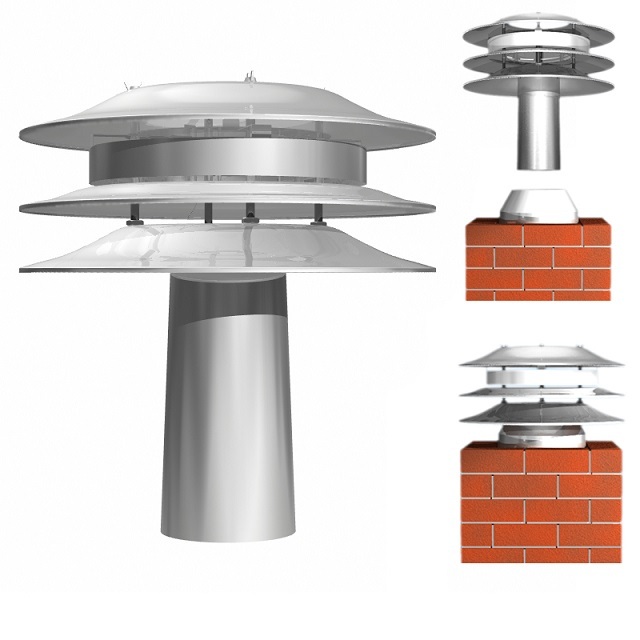

Достаточно простой вид устройства, обеспечивающий функционирование системы на эффективном уровне, и обладает хорошим значением тяги. Двумя главными элементами приспособления образовывается защитный козырек, препятствующий проникновению в систему осадков из атмосферы.

Нижняя часть в козырьке закрыта колпаком, расположенным по направлению к дымоходному каналу. С помощью данной структуры, система справится с основными требованиями. В данную модель воздух поступает с любой стороны. Попав между конусами, образующие сужающийся канал, вызывает разрежение.

Флюгер

Корпус этой модели вращается. Устройство состоит из флюгера, козырьков и подшипникового узла. Приспособление вращается при помощи силы ветра, которая воздействует на флюгер. Работа этого дефлектора напоминает принцип корабельного паруса.

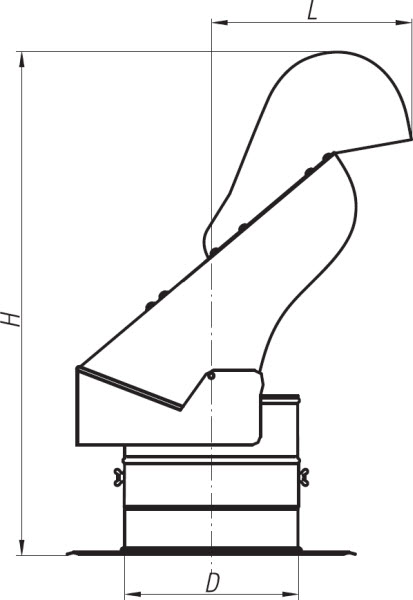

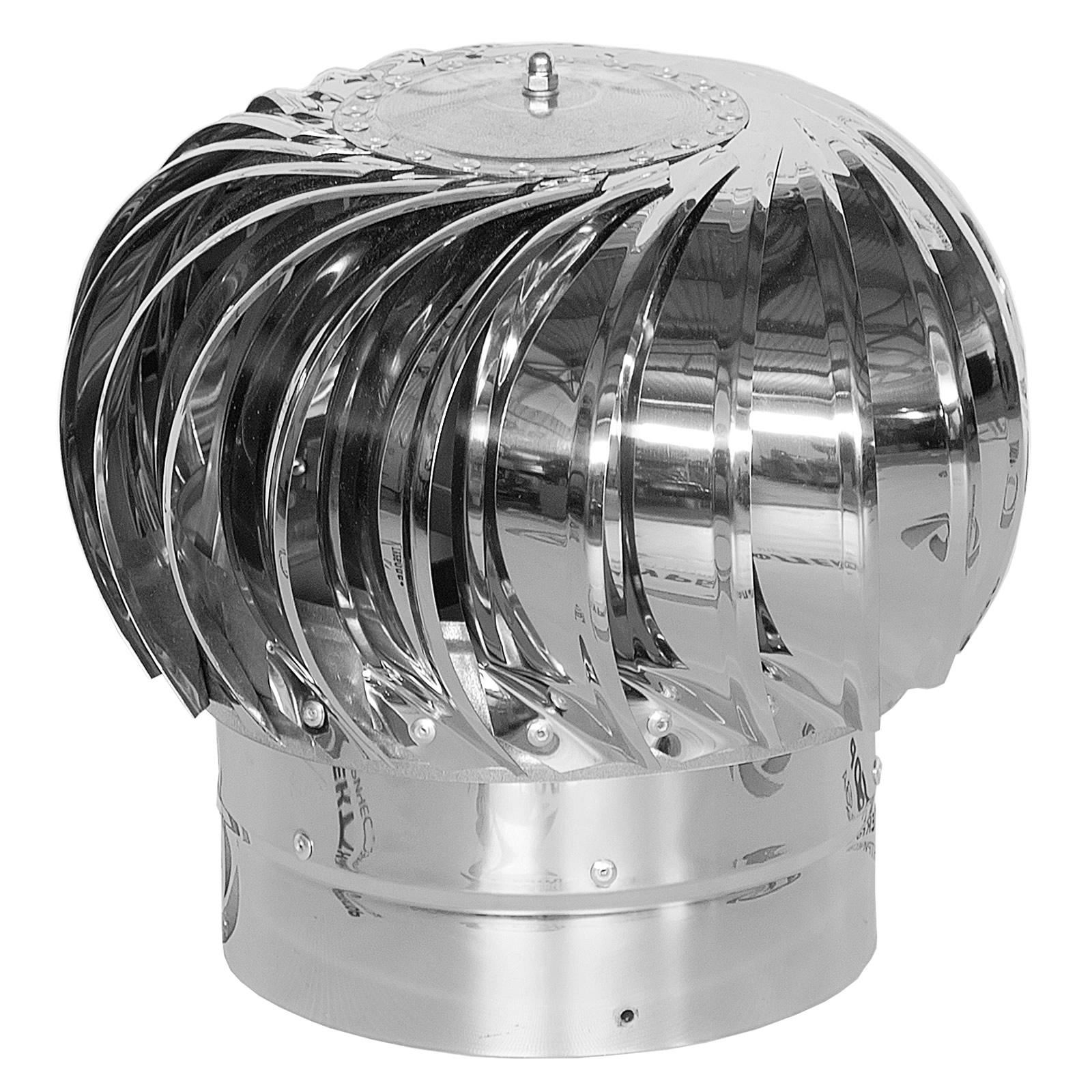

Вращающийся

Данная модель вращается лишь в одностороннем порядке. Дополнительная эффективность устройства обеспечивается благодаря круговому движению. Эта система обеспечивает нужную защиту от осадков. Вращающийся дефлектор активно применяют для газовых котлов. Минусом устройства является вращение дефлектора, зависимое от воздушного потока, то есть в безветренное время им не выполняются требуемые обязанности. При обледенении трубы дефлектор тоже не функционирует.

Круглый “Волпер”

Данное устройство имеет сильное сходство с моделью ЦАГИ с одним различием, заключающимся в козырьке, который обеспечивает защитную функцию и располагается над диффузором.

Система Григоровича

Еще одно популярное устройство, которое предназначено для повышения тяги. Данную модель возможно собрать своими силами. В состав системы входит нижняя цилиндрическая деталь и двух патрубков, верхняя цилиндрическая деталь, конуса и двух кронштейнов.

Дым, идущий из трубы, направляется в суженный диффузорный канал, вследствие чего обеспечивается разряжение.

Принцип работы и увеличение тяги

Функционирование дефлекторов основывается на уравнении Бернулли, поясняющее принцип сохранения энергии в жидкой и газообразной средах. Газообразная среда перемещается по дымоотводному каналу, сечение этого канала начинает сужаться, и среда начинает увеличиваться в скорости перемещения, оказывая более низкое давление на стенки конструкции. По причине давления, которое направлено на стенки конструкции, уменьшается, начинает возникать явление, имеющее название “разряжение”.

При монтаже устройства к дымоходной трубе обеспечивается появление зоны разрежения, которое возникает вблизи устья дымоотводной конструкции.

Благодаря такому расположению зоны разрежения быстро устраняются продукты сгорания, попадающие в эту зону. Если же установлен дефлектор, то ветер будет способствовать тому, чтобы продукт сгорания выводился из трубы в атмосферу.

Даже самая примитивная конструкция дефлектора и его принципа работы способна обеспечить увеличение тяги дымохода, как минимум на 20%.

Монтаж дефлектора

Прежде всего необходимо к нижнему цилиндру зафиксировать стойку, используя болтовое соединение. Верхний цилиндр, расширяющийся внизу, прикрепляется хомутами к нижнему путем стоек. Закончив со сборкой обратного конуса на фальцах, следует поставить его на место, используя заклепки.

Помимо заклепок для сборки некоторых элементов конструкции, используется метод контактной сварки. Подбор соотношений размерных показателей деталей дефлектора для обеспечения удачного монтажа, является важным моментом.

Установка дефлектора с ветрозащитным устройством:

Два подшипника с вертикальной осью фиксируют к трубе дымохода на двух уровнях. Далее на ось необходимо установить полуцилиндрическую ширму с полотном флюгера и крышу самой конструкции.

Если воздушные массы начинают менять свое направление, они запускают в движение флюгер, с которым при повороте движется защитная шторка. Вследствие этого обеспечивается постоянный выход дыма. Воздушные массы, вытягивает следом дым, повышая тягу в конструкции.

Чтобы увеличить эффективность системы, следует регулярно обрабатывать подшипники смазочным материалом. В минусовую температуру необходимо отслеживать и вовремя убирать наледь, возникающая вследствие конденсата. По этой причине насадка, размещенная на дымоходной трубе, может обеспечивать эффективную защиту в теплое время года.

Дефлектор своими руками

Предварительно, до выполнения любой работы, следует выполнить чертеж и лекала, по которому далее планируется раскраивать детали дефлектора тяги дымохода, продумать в каком порядке выполнять действия, подготовить ряд необходимых инструментов и материал, изготавливаемых деталей.

Изначально необходимо изготовить нижний цилиндр. Внутренний диаметр цилиндра должен соответствовать наружному диаметру трубы. Далее следует разметить и вырезать, используя специальные ножницы по металлу, развертку – прямоугольник, учитывая запас для того, чтобы завальцевать стык. Сгибая развертку, нужно получить форму цилиндра. Соединенные края соединяют при помощи заклепок или болтов. Можно при помощи ножовки нарезать полоски или уголки из металла для того, чтобы скреплять ими изготавливаемые элементы конструкции.

По такому же принципу изготавливаются прочие элементы устройства. Для того, чтобы изготовить колпак, следует вырезать окружность из стального полотна. Далее надо вырезать сегмент небольшого размера, завести один край за другой, с помощью заклепок скрепить и получить конус.

Для соединения деталей используют заклепки или болты с гайками. Скрепление деталей друг с другом возможно при помощи кронштейнов, изготовленных из такой же по толщине, стали или из стали потолще. Прежде чем закреплять конструкцию и собрать ее с помощью болтов или заклепок, важно просверлить предварительно отверстия.

Во время изготовления дефлектора дымохода своими руками совершают часто ошибки, связанные с неправильным размером устройства или плохим креплением его. Если дефлектор будет неэффективно функционировать, то приложенные усилия станут бесполезными.

После установки очень важно проверить тягу, разведя огонь и наблюдая за тем, как будут удаляться продукты горения.

Читайте так же:

насадка на дымоход от ветра, конус на газовую трубу

Содержание:

Дымоотводящая система – это один из ключевых элементов любой тепловой установки, по важности не уступающий другим элементам конструкции. Чтобы отопительное оборудование работало корректно, система должна обеспечиваться стабильным притоком воздуха и выводом продуктов сгорания топлива. Обычно для этих целей используется дымоход, который при грамотном проектировании и монтаже позволит системе полноценно работать на естественной тяге, отводя в атмосферу все остатки.

В некоторых случаях обустройство полноценного дымохода невозможно, но необходимость тяги из-за этого никуда не пропадает. Чтобы система продолжала функционировать, нужно установить на газовую трубу дефлектор, который обеспечит нормальную тягу и позволит тепловому оборудованию работать. В данной статье речь пойдет о дефлекторах и их особенностях.

Причины дымления трубы

Нередко при использовании дымохода встречается такое явление, как дымление трубы, которое может возникать по следующим причинам:

1. Сильные воздушные порывы, направленные внутрь дымохода. В результате возникает серьезное препятствие, не позволяющее дыму выходить в атмосферу. Тяга снижается, а дым остается в системе, рано или поздно начиная попадать в здание.
2. Слабая работа дымоотвода может объясняться очень просто – если конструкция изначально была рассчитана неверно, то о нормальном функционировании не может быть и речи. Например, установка слишком узкой дымовой трубы обязательно приведет к слабой тяге и недостаточному отводу продуктов сгорания. То же самое можно сказать и о нехватке высоты или неправильном размещении трубы на крыше.

Если от второй причины можно избавиться на этапе проектирования, если дымоход еще не установлен, то с первой причиной обязательно придется столкнуться, поэтому необходимость установки дымохода все же остается.

Применение дефлекторов

Основное качество дефлекторов, ради которых они применяются – способность усиливать тягу за счет отведения внешних воздушных потоков. Независимо от конструкции, любой дефлектор работает по единственному принципу – обходящий препятствие воздух создает зону с низким давлением, за счет чего в дымоходе увеличивается тяга. Хороший дефлектор может повысить эффективность дымоотводящей системы на 20%.

Кроме того, у дефлектора есть и дополнительная функция, возникающая косвенным образом – установленное на трубе дымохода препятствие предотвращает попадание в него атмосферных осадков и различного мусора.

В конструкцию простого дефлектора входят два цилиндра, один из которых находится внизу, а второй сверху, и защитный конус, также называемый зонтиком. Нижний цилиндр обычно являются частью дымовой трубы, выполненной из металла или асбестоцемента. Для изготовления самих дефлекторов используется оцинкованный металл.

Есть несколько стандартных вариантов дефлекторов:

• Дефлектор ЦАГИ;
• «Волпер» с круглым корпусом;
• Дефлектор Григоровича;
• Открытый дефлектор Astato;
• Н-образный;
• Звездообразный «Шенард».

Разные виды дефлекторов используются в следующих видах конструкций:

• Коллективные и частные вентиляционные шахты;
• Коллективные и частные дымоходы;
• Системы отвода газов и продуктов их сгорания;
• Стволы мусоропроводов.

Монтаж дефлектора на дымоход своими руками

Сборка обычного дефлектора не отличается сложностью. Сначала нужно при помощи болтового соединения зафиксировать стойку на нижнем цилиндре. Хомутами к нижнему цилиндру посредством стоек крепится верхний цилиндр, имеющий расширение в нижней части. На фальцах собирается обратный конус, после чего его нужно установить на свое место с помощью заклепок. Читайте также: «Для чего нужен дефлектор на дымовую трубу, как установить самостоятельно».

Для сборки элементов конструкции можно использовать не только заклепки, но и контактную сварку – заметной разницы в итоге не будет. При работе важно правильно подобрать соотношение размеров деталей дефлектора, чтобы его можно было потом установить на дымоход.

Принцип работы собранного таким образом дефлектора выглядит следующим образом:

• Любой поток воздуха, пытающийся пройти сквозь верхний цилиндр, встречает препятствие и обходит его;
• Проходящие над цилиндром воздушные потоки сворачивают вверх и тянут за собой выходящий из трубы дым;
• За счет разрежения в трубе усиливается движение, поэтому тяга становится на порядок больше.

Даже в том случае, когда потоки ветра направлены не строго горизонтально, а по другой траектории, установленный на трубу дымохода конус все равно выполняет свои функции. Получается так, что ветер оказывается в верхнем цилиндре, проходя сквозь зазоры конструкции, в результате чего дым высасывается наружу.

Единственным минусом любого дефлектора является работа в условиях низового ветра, из-за которого под колпаком возникает вихревое движение, не позволяющее дыму свободно выходить в атмосферу. Чтобы снизить этот эффект, под зонтиком стоит установить обратный конус, который частично отражает внешние воздушные потоки внутри конструкции и упрощает системе работу. Читайте также: «Для чего нужен колпак на трубу дымохода и как его сделать самостоятельно».

Монтаж дефлектора с ветрозащитным устройством

Дефлектор с защитой от ветра монтируется так:

• В дымовой трубе на двух уровнях фиксируются два подшипника и вертикальная ось;
• На ось последовательно устанавливаются полуцилиндрическая ширма, полотно флюгера и крыша конструкции.

Принцип работы систем такого типа выглядит следующим образом:

1. При изменении направления ветра флюгер проворачивается и тянет за собой шторку, прикрывающую дымоход от ветра. В результате дым в любое время может выходить с подветренной стороны дымоотвода.
2. Воздушные потоки проходят по касательной над полуцилиндрической ширмой и подтягивают за собой дым, увеличивая тягу в системе.

Для увеличения эффективности конструкции нужно периодически смазывать подшипники дефлектора, а в холодное время года еще и устранять наледь, которая возникает в конструкции из-за конденсата. С учетом последнего нюанса можно сказать, что такая насадка на трубу дымохода от ветра сможет эффективно защищать только те конструкции, которые расположены в теплых регионах.

Особенности дефлекторов

Устанавливая дефлектор на трубу, нужно знать о некоторых особенностях его применения:

1. Чтобы закрепить на дымоходе квадратной или прямоугольной формы круглый дефлектор, нужно воспользоваться специальными переходными патрубками.
2. Если установленный дымоход имеет большое сечение, то дефлектор нужно устанавливать на специальных ножках или использовать стальные подпорки.
3. Устанавливая переход от квадратной дымовой трубы к круглому дефлектору, нужно учитывать постепенный напуск кирпичной кладки.
4. Установка дефлекторов требуется только для отопительного оборудования, работающего на твердом топливе – в остальных случаях любой защитный конус на трубу будет бесполезен.

Знание этих нюансов позволит подобрать оптимальный дефлектор трубы для дымохода и установить его так, чтобы он мог повышать эффективность всей отопительной системы.

Заключение

Установка дефлектора на трубу твердотопливного отопительного оборудования дает возможность увеличить тягу в системе и упростить вывод продуктов сгорания в атмосферу – а это не только повышает качество работы системы, но и препятствует попаданию дыма в жилое помещение, где он может навредить человеческому здоровью.

вентиляционный на трубу дымохода и как сделать своими руками по чертежам, что это такое

Правильно оборудованный механизм вентиляции в доме способствует свежести и чистоте воздуха внутри жилого помещения. Главным условием ее функциональности считается возможность эффективной тяги, однако, всевозможный мусор и пыль могут серьезно нарушить функциональность всей системы. Чтобы не допустить подобных поломок, профессионалы советуют использовать вентиляционный дефлектор.

Что это такое?

Механизм воздухообмена в любом помещении обусловлен системой элементов, которые обеспечивают многофункциональность ее работы: приток и отток, подогрев, озонирование и многое другое. Немаловажную роль в этом играет бесперебойная работа вытяжной вентиляции, которая поддерживается за счет усиления тяги. Приспособление, которое создает необходимую тягу, используется повсеместно. В самом упрощенном виде оно представляет собой колпак, которым оканчивается дымоход.

Причем это не просто зонт для защиты от птиц, бабочек и листьев, а устройство аэродинамического типа, которое выполняет следующие функции:

• создает защиту для вентиляционных ходов;
• способствует бесперебойной тяге всей вентиляционной системы;
• активизирует работу вентмеханизмов.

Вентиляционный дефлектор – это весьма полезное устройство. Единственное, что нужно принимать во внимание при его использовании – это особенности газового отопительного прибора, который установлен в доме или бане, а также кровельный материал, используемым для покрытия крыши.

Принцип работы

Вентиляционный дефлектор может отклоняться от любого, даже самого минимального дуновения ветра. Однако он не просто отклоняется, а еще и фиксируется так, чтобы создать оптимальные условия для эффективного вывода продуктов горения через оборудованный дымоход. Важно, чтобы этому процессу не препятствовал ветер. Механизм действия дефлектора состоит в том, что он крепится к трубе, которая отводит дым и гарь и при этом создает препятствие свободному перемещению воздушных потоков. Согласно законам физики, чем более интенсивно перемещается объем воздуха в потоке с изменяющимся сечением, тем сильнее перепад давления, что приводит к понижению давления. Мощность потока ветра, действующего на дымоход, формирует рядом с оголовком некоторое разрежение.

Поток воздушных масс, сталкиваясь с препятствием, обтекает его, а сам воздух при этом проникает внутрь вентиляционной системы через специально оборудованные отверстия сверху и снизу, при этом разрежение воздуха возрастает и ориентирует направление воздушного столба вверх. Вентиляционный дефлектор функционирует с оптимальной эффективностью по вентмагистрали с горизонтальными изгибами и пролетами. Это является условием, при котором тяга вытяжки горячего воздуха возрастает самое меньшее на 10–20%. Конечно, ветер, как и остальные природные явления, всякий раз ведет себя неодинаково. Его влияние различается: он может обдувать дымоход сверху вниз, в этом случае помогут расположенные снизу дефлектора небольшие отверстия, именно они будут втягивать к себе газы. Порывы ветра могут направляться снизу вверх, тогда воздух будет проходить через кольцевые отверстия в верхней части устройства. Воздушные массы могут перемещаться в горизонтальной плоскости, в этом случае работают как верхние, так и нижние отверстия.

Следует отметить, что самым опасным вариантом считается второй, поскольку в этой ситуации зонтик устройства отражает воздушные потоки в направлении, прямо противоположном перемещению дыма вместе с продуктами горения.

Чтобы нивелировать этот недочет, многие мастера монтируют еще один дополнительный конус того же размера, что и базовый, и соединяют оба элемента. Таким образом, зонтик дефлектора оборудуется двумя разнонаправленными конусами. Это позволяет прибору работать с максимальной эффективностью в любых погодных условиях. Если дымоход не оборудован этим устройством, на вентиляционной трубе постепенно будет оседать жир и копоть, к которым со временем начнут прилипать пыль и мусор. Все это с течением времени вызывает уменьшение сечения внутреннего вентотвода и дальнейшей поломки всей системы в целом.

Преимущества и недостатки

К достоинствам механизма следует отнести следующие:

• эффективную защиту от грязи и всевозможных осадков;
• увеличение силы тяги.

Этот прибор имеет простую структуру, поэтому может быть легко изготовлен и установлен своим руками из доступных недорогих средств. В то же время до сих пор существует немало противников дефлектора, многие потребители задаются простым вопросом – или он нужен.

Вентдефлектор может замерзнуть, покрыться нагаром и копотью, в него может забиться мусор, листья и пыль. В любом из этих случаев обитатели дома имеют большой риск угореть. Коэффициент полезного действия печки или котла от использования дефлектора увеличивается незначительно, но при этом устройство требует регулярной чистки и осмотра его состояния. Если речь идет о печках и котлах на пропане, то профилактические осмотры требуется проводить каждые три месяца, если говорить о нагревательных элементах, работающих от жидкого горючего или газа – каждые полгода.

Совет в этой ситуации можно дать такой – когда в доме оборудована старая печка на дровах или углях, в которой слабая тяга и ветер постоянно задувает в трубы, то оптимальным вариантом станет несложный дефлектор или простой дымник, выполненный в виде зонтика или простого шатра.

А вот во всех остальных ситуациях следует хорошо продумать, какой именно тип дефлектора будет оптимальным для конкретного котла, печи и трубы. Разобраться с этим вопросом помогут специалисты исходя из своего опыта и знания нормативов. Они смогут подобрать именно тот вариант дефлектора, который обеспечит бесперебойную работу, эффективную тягу и полную безопасность для обитателей дома.

Устройство

В переводе дефлектор означает «отклонять» и это определение наглядно отражает все его функциональные особенности.

В зависимости от модификации дефлектор может состоять из разных элементов, однако, все модели имеют такие одинаковые структурные части, как:

• два металлических стакана;
• кронштейны для прочной фиксации;
• приточно-отводящий патрубок, прикрепленный к трубе с использованием пластикового или металлического хомута;
• решетка для защиты дымохода от мусора и листьев.

Верхний стакан имеет форму, которая немного расширяется к нижней части, а вот внутренний стакан является абсолютно ровным. Эти цилиндры одеваются друг на друга, оба имеют специальные отверстия кольцевого типа. На самом верху всей конструкции фиксируется крыша-диффузор на прочных стойках. Он имеет самые разные названия – колпак, зонтик, некоторые мастера именуют его «навершие». Форма крыши-диффузора может быть любой, наиболее распространена полукруглая модель, а также плоская с крышкой и щипцовая двускатная. Необходимо чтобы диаметр крышки был больше, чем диаметр выходного трубного отверстия. В противном случае возможно попадание снега и дождя внутрь вентсистемы.

Назначение

Одним из широко распространенных вариантов практического применения дефлектора считается монтаж на дымоход. Дело в том, что при вычислении размеров трубы основным критерием является обеспечение тяги, сила которой оптимальна для эффективного выхода опасных продуктов горения. Использование дефлектора создает условия для увеличения КПД всей отопительной системы в доме на 20%, а это во многом обуславливает хорошее прогорание топлива, существенное увеличение отдачи тепла и избавление от проблем, которые вызваны затуханием пламени.

Помимо этого, дефлектор на дымоходе препятствует проникновению внутрь механизма воздухода всевозможного мусора и осадков, кроме того, хорошо влияет на функциональность системы и существенно повышает срок ее службы.

Еще один популярный вариант использования дефлекторов – это крепление на кондиционер. В строгом понимании подобная конструкция довольно незначительно напоминает классические дефлекторы. Это скорее экраны-отражатели, которые используются для перемещения воздушных масс, создаваемых в результате работы кондиционеров. Благодаря такому дефлектору мощный поток воздуха движется не на человека, а в пол или по потолку, а затем медленно теряет свою выраженность и вскоре рассеивается.

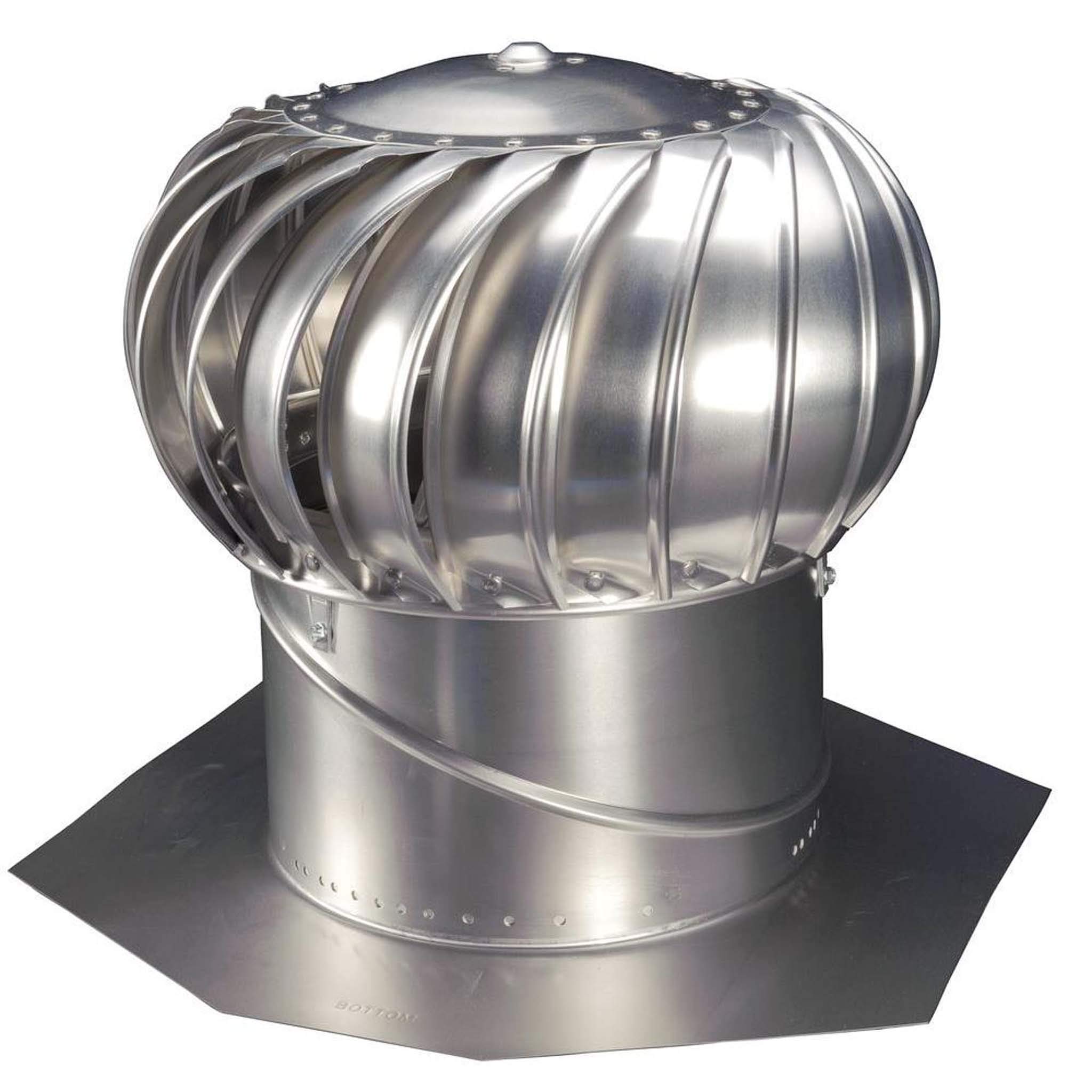

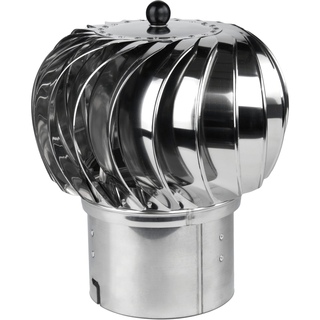

Интересный вариант дефлекторов – это ротационный (роторный). Подобные модификации позволяют значительно увеличить эффективность естественного вентилирования в 4 и более раз.

Примечательно, что при этом не требуется сети электрического тока и других источников питания устройства. С технической точки зрения, ротационный дефлектор представляет собой небольшую подвижную головку с движущимися лопастями, которая фиксируется на прочном основании специальными подшипниками, характеризуется нулевым сопротивлением. Если в такие лопасти проникает воздушный поток, то они приводят головку в движение, таким образом воздух сильно разряжается и вырабатывается необходимая тяга.

Еще один известный вариант дефлектора – это флюгер. Чисто технически он является механизмом с вращающимся корпусом, двигающимся параллельно с изогнутыми линиями козырька, которые, в свою очередь, сходятся в узлах подшипника.

На самом верху такой конструкции размещается флюгер, благодаря которому все устройство в целом движется «по ветру». Механизм активности заключается в следующем: поток воздуха проходит через козырьки, затем набирает скорость и формирует участок пониженного давления. Как следствие, возрастает тяга, а теплообмен существенно улучшается. Подобные устройства очень эффективны для предупреждения возникновения обратной тяги, образования искр или ошибок работы котла вследствие затухания огня. При этом соорудить подобный флюгер совсем несложно – необходимо лишь зафиксировать установку на срезе вытяжной трубы специальным кольцом с узлом подшипника.

Виды

О значимости дефлектора в формировании необходимой обратной тяги и поддержании ее в стабильном состоянии вопреки любым природным явлениям задумались еще столетие назад. Тогда в «Центральном аэрогидродинамическом институте имени профессора Н. Е. Жуковского» (ЦАГИ) по поручению совсем «молодого» союзного правительства начались работы по усовершенствованию дымоходов. Этой проблемой занимались известные ученые Д. П. Григорович и А. Ф. Вольперт. Они создали несколько эффективных моделей дефлекторов самого различного назначения, самым известным из которых стал прибор, названный в честь своих создателей – дефлектор Вольперта-Григоровича. Именно он и был взять за основу для создания более современных технологичных моделей.

Несмотря на широкий ассортимент самых разнообразных торговых марок дефлекторов, все они укладываются в несколько типовых вариантов по принципу аэродинамики.

По степени взаимодействия с механизмом тяги существует несколько моделей.

• Активные. Эта разновидность отличается встроенным дымососом в своей структуре, при этом он должен беспрерывно работать на протяжении всего времени, в течение которого в топке горит огонь. Они зависят от источника энергии и не используются для отопительных систем с малой мощностью.
• Активно-пассивные имеют маломощный дымосос, которой необходим лишь при неблагоприятных погодных факторах (буря или безветрие), а также при чрезмерно интенсивной топке.
• Пассивно-активные. В таких модификациях дефлектор самостоятельно формирует собственную тягу методом, не зависящим от источника энергии.
• Пассивно-технологические варианты, при которых полностью отсутствует какая-либо собственная тяга.

В зависимости от аэродинамического механизма дымохода различают следующие:

• неполное устройство – предполагает, что в пространстве, в котором установлен дефлектор, присутствует особая область сильного заветривания, так называемый карман, где скапливается воздух, различные газы и дымовые смеси;
• полный открытый – в таких конструкциях карман отсутствует, однако, ветер может беспрепятственно проникать в функциональное пространство устройства;
• закрытый – здесь нет ни ветрового кармана, ни возможности для проникновения воздушных масс внутрь дефлектора;
• дефлектор-флюгер;
• вихревой дефлектор.

С точки зрения технологичности, наиболее сложным считается закрытый дефлектор. Однако он имеет и немаловажное преимущество: в результате нагрева обечайки такие устройства практически сразу дают собственную полностью энергонезависимую тягу.

Этот вид пассивного дефлектора является единственным, который может увеличить естественную тягу даже в абсолютно безветренную погоду. Отдельно стоит остановиться на вихревых вариантах. Они легко выделяются из общего модельного ряда своей «рваной» конструкцией с выступающей острой кромкой. Следует заметить, что область вихревой аэродинамики имеет много «белых пятен», поэтому нарисовать точную модель поведения такого типа устройств при вариативных внешних явлениях довольно сложно, поэтому такие модели не пользуются спросом и многие производители закрыли их выпуск.

Правила подбора

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

• держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
• не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
• имеет простую и понятную конструкцию;
• практически не закоксовывается и не засоряется, довольно просто очищается;
• по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

• при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
• на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
• при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

В общем, дымник – это несовершенный дефлектор, который оптимален для использования в регионах с ровным климатом, где практически не бывает ураганов и бурь.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

• сложное тело вращения;
• в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
• при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
• открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
• модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
• не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

• обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
• не склонен к обмерзанию и засорению изнутри;
• образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

• при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
• имеет довольно сложные конструктивно-технологические параметры;
• не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

Не стоит путать вентиляционный дефлектор, канализационную модель и дефлектор капота со многими другими модификациями, которые не имеют никакого отношения к поддержанию работы отопительной системы в домах.

Как сделать самому?

Представленные в магазинах дефлекторы изготавливаются в соответствии с ГОСТ 15150-69, однако, многие домовладельцы предпочитают изготовить прибор самостоятельно. Многие собственники частных домов предпочитают особо не утруждаться и просто оборудуют верхушку дымохода зонтом на специальном держателе. По сути, этот крышный прибор напоминает дефлектор Григоровича, но только без диффузора.

Зонт не увеличивает тягу, поэтому ее применение имеет смысл на дачах, которые не используются в качестве места круглогодичного проживания. Хозяева топят печь лишь несколько раз осенью и весной, поэтому дешевый вариант с зонтом их вполне устраивает.

Если же речь идет о доме или коттедже, то искусственное создание тяги необходимо, в противном случае не менее 20% топлива будет растрачиваться вхолостую. В этой ситуации нужно как минимум добавить в установку кольцо, которое разбивает ветер – это позволяет соорудить некоторое подобие дефлектора. Можно самостоятельно сделать эффективный дефлектор, поскольку его сборка не потребует много времени и трудозатрат. На все работы уйдет не более 2–3 часов.

Изготовление конструкции, увеличивающей тягу, своими силами включает такие основные этапы, как:

• нарисовать схему-чертеж;
• сформировать заготовки;
• непосредственно собрать дефлектор;
• зафиксировать его на трубе.

Чертеж правильнее всего составлять на листе бумаге. Для его максимальной точности следует предварительно вымерить размеры патрубка и колпака, ну и, конечно, длину непосредственно дефлектора. Чтобы не допустить ошибок, можно опираться на общеизвестные формулы, которые отталкиваются от внутреннего размера дымохода (d). Они рассчитаны специалистами и повсеместно применяются при оборудовании дефлектора.

Расчет является следующим:

• высота дефлектора = 1,6–1,7 х d;
• ширина = 1,2–1,3 х d;
• ширина колпака = 1,7–1,9 х d.

Чтобы изготовление устройства шло быстрее, после составления чертежа можно составить некий прототип установки из бумаги, это позволит увидеть все возможные ошибки и недочеты проекта.

Затем следует приступать непосредственно к созданию металлической конструкции. Для работы используют оцинкованную сталь толщиной менее 1 мм. Бытует мнение, что самые качественные дефлекторы производится из меди, это в какой-то степени верно и оправдано, если в сарае случайно завалялся ненужных пластин меди. Если же его нет (а чаще всего именно так и бывает), то не стоит приобретать такой дорогостоящий материал, ведь нержавейка отлично справляется с возложенными на нее задачами, да и длительность ее службы никак нельзя назвать маленькой.

Заготовки вырезают из нержавеющей стали специальными ножницами, а затем приступают непосредственно к сборке установки. Для работы потребуется дрель, а также заклепочник либо сварочный аппарат. Стоит принять во внимание, что при проведении сварочных работ следует соблюдать правила техники безопасности и быть максимально внимательным, чтобы невзначай не прожечь небольшой участок конструкции. В том случае, если используются заклепки, можно формировать припуск для дальнейшего соединения деталей на специальном прокаточном станке. Если же ничего такого в домашней мастерский не обнаружено, то сгодится и самый простой молоток. Соорудив припуски, необходимо ровно закрепить детали друг с другом, затем при помощи дрели просверлить узкие отверстия и установить крепкие заклепки. Колпак к базовому основанию фиксируется ножками, их также предварительно изготавливают из листа более плотной оцинкованной стали.

Когда самодельный дефлектор сооружен, необходимо приступить к главному этапу – его монтажу на дымовую трубу. Технология фиксации одинакова как для самостоятельно изготовленных приборов, так и для купленных на строительном рынке. Единственное, что нужно иметь в виду – для облегчения монтажа покупную конструкцию, реализованную в разобранном виде, следует собрать еще внизу и крепко зажать все крепления. Лишь после этого нужно смело отправлять на крышу. При фиксации конструкции к трубе следует осторожно просверлить крепежные отверстия, после чего останется лишь закрепить покрепче заклепки и убедиться в устойчивости конструкции – она не должна отклоняться в ту или другую сторону.

Если же она шатается, то имеет смысл использовать еще один хомут. Подобный вариант используется для труб дымоходов, которые не облицованы сверху кирпичом.

Если же требуется закрепить дефлектор не на асбестовой поверхности, а на кирпичной кладке, понадобятся особые переходники. По окончании монтажа следует проверить работу устройства. Для этого нужно включить отопление и убедиться в функциональности установки.

Стоит более подробно остановиться на основных ошибках, которые могут возникать в работе дефлектора.

Неприятности периодически случаются абсолютно со всеми приборами и вентиляционный дефлектор в этом смысле не исключение.

• Неправильная работа. Как правило, этот дефект возникает в тех ситуациях, когда изначально было подобрано устройство неправильного размера. Оно заваливается внутрь дымохода и перекрывает «дорогу» для выведения гари, дыма и копоти. Чтобы избежать возникновения подобных осложнений необходимо изначально исходить из норматива, что диаметр патрубка обязательно должен соответствовать диаметру самой внутренней трубы дымоходной установки. Если же монтируемый дефлектор имеет круглое или полукруглое сечение, а дымоход – квадратный, то стоит использовать специальные переходники.
• Покупка вращающейся модели в регионах с суровыми зимами. В условиях морозов и снегопадов она может обледенеть. Чтобы исправить недочет, необходимо лезть на крышу и удалять снег со льдом вручную, а это занятие никак не назовешь приятным во время морозной вьюги.

• Проблема связана с низкой или нулевой эффективностью прибора. Такое случается, когда место монтажа выбрано неудачно. Еще на этапе строительства эффективного дымохода необходимо учитывать особенности местности: не стоит устанавливать этот объект в зоне повышенной аэродинамической тени высоких деревьев и строений, дефлектор должен крепиться выше уровня конька крыши и прочих построек.
• Поломка дефлектора, а именно его вращающихся элементов. Это нередко случается, если прибор установлен своими руками из материалов низкого качества, тогда сталь начинает ржаветь и растрескиваться. Чтобы этого избежать, необходимо регулярно проверять состояние конструкции и смазывать подшипники. Если же поломка уже произошла, то имеет смысл изготовить новое устройство.
• Опасными последствиями чревата установка простого колпака. В непогоду он может покрыться льдом либо его может занести снегом. Если такое случится ночью, то все опасные продукты сгорания будут оставаться в доме и это может привести даже к гибели домочадцев. Именно поэтому лучше сразу установить технологичный дефлектор и не ставить опасные эксперименты со всевозможными зонтами и козырьками. Отдельно стоит установить искрогаситель, впрочем, это требование необязательно и отдается на усмотрение владельца дома.

О том, что представляет собой дефлектор, смотрите в видео ниже.

правила установки + как сделать своими руками

Вы замечали когда-нибудь на крыше у соседей специальный колпак над дымоходом? Это дефлектор. В дословном переводе это слово означает «отражатель». По сути, дефлектор представляет собой короткую трубу, обечайку, которая монтируется обычно на оголовок с зонтом и предназначена для защиты верхнего срезы дымохода от сильного ветра. А еще дефлектор на дымоход еще называют дымником или флюгаркой, — это старинный архитектурный элемент. Некоторые его варианты и до сегодня остаются настоящим произведением искусства. Почему бы не приукрасить им и вашу парную?

Что такое дефлектор и зачем он нужен?

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед дымоходной трубой оказывается зона низкого давления. Вот так и усиливается тяга.

А о том, что такое шибер для домохода, можно узнать из статьи http://stroy-banya.com/delaem_pech/shiber-svoimi-rukami.html

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Если у вас присутствует обратная тяга в дымоходе, советуем ознакомиться со статьёй http://stroy-banya.com/delaem_pech/obratnaya-tyaga-v-dymoxode.html

Самые популярные виды дефлекторов

Современные дефлекторы бывают:

• С плоским навершием;
• С открывающейся крышкой;
• С щипцовой крышей – два ската на трубе;
• С полукруглым навершием.

С плоским навершием из меди часто ставят дефлектора на дома, которые строят в стиле модерн. А вот для современных построек больше подходит колпак с полукруглым навершием. С щипцовой же крышей они лучше всего защищают дымоход от снега.

О том, как правильно выбрать дымоход для бани, можно прочитать здесь: http://stroy-banya.com/video/drugie_pechi/kak-pravilno-vybrat-dymoxod-1-iz-2.html

В основном дефлекторы изготовляют из листов оцинкованного железа, хотя в последнее время все чаще можно увидеть в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Идем дальше. Конструкторов дефлектора в нашей стране используется немало:

• Дефлектор ЦАГИ;
• «Дымовой зуб»;
• Дефлектор Григоровича;
• Шаровидный дефлектор с вращением;
• Открытый Астато;
• Круглый дефлектор «Воллер»;
• Звезда «Шенард».

Самый распространенный сегодня – дефлектор ЦАГИ. Давайте рассмотрим его строение:

• Входной патрубок;
• Диффузор;
• Корпус дефлектора;
• Кронштейны;
• Зонтик.

Также популярна сегодня отечественная модель дефлектора «Дымовой зуб». Вставлять его нужно дверкой в направлении к дымосборнику. Выглядит это вот так: заводим один край на стенку, приподнимаем второй и опускаем на место. Для удобного монтажа снимите футероозные пластины с задней и боковых стенок. Еще вы перед собой видите две ручки – они называются «холодной рукой» и предназначен для управления и регулировки работы печи.

Выбрали модель? А теперь давайте рассмотрим, как можно сделать дефлектор на дымоход своими руками – для вашей парной.

Как самому соорудить дефлектор?

У дефлектора есть свои параметры. Так, его высота должна составлять 1,6-1,7 от внутреннего диаметра дымоходного канала, а ширина – 1,7-1,9. Ширина диффузора – 1,2-1,3. Но сначала давайте определимся с материалом, из которого он будет сделан:

• Медь;
• Оцинкованное железо;
• Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

И вот как можно сделать дефлектор:

1. Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
2. Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
3. Соедините детали друг с другом при помощи заклепок, болтов или сварки.
4. Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
5. К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

Флюгер-дефлектор: последнее слово техники

Это такое специальное устройство, у которого корпус вращается одновременно с изогнутыми на нем козырьками-дефлекторами. А те – соединены с подшипниковым узлом. В верхней части – флюгер, который позволяет всей конструкции всегда находиться «по ветру».

Как работает эта штука? Довольно просто и гениально: поток воздуха проходит в пространстве между козырьками, ускоряется и создает тем самым зону разрежения. В итоге тяга в дымоходе усиливается, топливо в печи хорошо сгорает, а воздухообмен улучшается – если дополнительно создавалась еще и вентиляция. Такие дефлекторы хороши для предотвращения обратной тяги, искрообразования и срыва пламени.

Сделать такое чудо техники вы можете и сами! Потом просто саму конструкцию прикрепите на срез дымовой трубы с помощью кольца с подшипниковым узлом. Качественный приток свежего чистого воздуха и хороший отвод продуктов сгорания – это самый главный секрет хорошей работы печи и легкого пара!

назначение, установка, разновидности, изготовление, размеры

На чтение 8 мин Просмотров 97 Опубликовано 27.02.2020 Обновлено 14.02.2020

Дефлектор или отражатель представляет собой трубную конструкцию особой формы, монтируемую на верхушке дымохода с целью защиты оголовка. Его основное назначение состоит в увеличении тяги, создаваемой в каналах отопительных систем и обеспечение безопасного отвода дыма. Если дефлектор на вытяжной трубе не установлен, в нее начнет проникать воздух, препятствующий образованию разницы давлений внутри и снаружи дымохода.

Краткие сведения и принцип работы

Дефлектор — приспособление для отвода газов и регуляции тяги

Помимо своего генерального назначения, заключающегося в отводе газов, дефлектор на дымоход выполняет целый ряд вспомогательных функций:

• выравнивает тягу (увеличивает поступление кислорода), что приводит к экономии топлива, полностью сгорающего в тепловом генераторе или печи;
• препятствует образованию искр, которые нередко приводят к возгоранию горючих материалов;
• защищает трубные полости от попадания в них осадков и сильных порывов ветра;

Применение дефлектора гарантирует бесперебойность работы любого отопительного устройства даже в плохих погодных условиях.

Принцип его работы основывается на законах аэродинамики. Простыми словами его можно представить в следующем виде:

• Движущиеся воздушные массы обтекают стенки наружного цилиндра рефлектора, создавая в этом месте разряжение.
• Часть воздушного потока формирует завихрения, которые поднимаются вдоль по корпусу.
• Они смешиваются с остатками продуктов сгорания, выводимыми из дымохода.

Образующаяся смесь создает дополнительное разряжение и увеличивает тягу в дымоотводной трубе.

На верхнем цилиндре предусмотрены зазоры, посредством которых дым засасывается внутрь трубы. Из-за них образующиеся под колпаком воздушные завихрения иногда препятствуют выводу дыма, что относят к недостаткам рефлекторов. Для их устранения в некоторых моделях под зонтом устанавливается конусная насадка перевернутого типа, предназначенная для отражения, рассечения и последующего за этим выведения воздушных масс.

Причины дымления

Принцип работы дефлектора как газоотводящей конструкции

Дымление печи чаще всего объясняется так называемым «опрокидыванием тяги», происходящим из-за долгого простоя отопительной установки. Это приводит к остыванию внутренних пространств и снижению градиента давлений. В результате поток воздуха в трубе меняет свое направление и устремляется не наружу, а в сторону источника тепла.

Указанное явление никак не связано с температурой снаружи и может проявиться в жаркую погоду и в морозы. Для устранения эффекта обратной тяги в дымоходе потребуется повысить температуру в отводной трубе. Один из способов, которыми удается этого добиться – установка качественного дефлектора для дымохода.

Типы насадок

Разновидности насадок на трубу дымохода

Современный дефлектор на трубу дымохода имеет множество конструктивных исполнений, самыми известными из которых являются:

• насадка Григоровича;
• изделия, выпускаемые в лабораториях ЦАГИ;
• «Круглый Волпер»;
• «Флюгер»;
• Н-образное устройство.
• изделия открытого типа Astato.

Каждая из перечисленных разновидностей насадок на дымоход нуждается в отдельном рассмотрении.

Изделия Григоровича и ЦАГИ

Размеры дефлектора для изготовления своими руками в зависимости от диаметра трубы

Дефлектор Григоровича представляет собой наиболее доступный вариант, который пользователь сможет без труда изготовить из подручных материалов и заранее закупленных заготовок. Конструкция включает в себя два цилиндра (верхний и нижний), а также систему патрубков, конус и монтажные кронштейны. Устройства этого типа имеют один существенный недостаток, заключающийся в высоком положении зонта по отношению к диффузору. Это нередко приводит к задуванию клубов дыма в ее боковые ниши. В целом эффективность этого приспособления не очень велика. Однако образцы этих дефлекторов хорошо справляются с другой задачей – препятствовать проникновению дождя и снега в дымоход.

Универсальный вариант дефлекторных устройств, разработанный в ЦАГИ, выполнен в виде патрубка особой формы, закрепляемом на отводящей дым трубе. Кроме того, в его состав входят диффузор, кольцо и насадка-зонт. К достоинствам этой конструкции относят особое устройство насадочной части, позволяющее выводить отработанные газы через вентиляционный канал. Благодаря этому удается увеличивать тягу не только в дымовых каналах, но в действующих системах вытяжки и вентиляции.

Конструкция ЦАГИ позволяет эффективно рассекать поток воздуха, что способствует быстрому выведению дыма из отводящего канала. Расположенный внутри зонтик обеспечивает надежную защиту от климатических воздействий. Существенный недостаток такого исполнения – сложность изготовления в домашних условиях.

Круглый Волпер и Н-образные дефлекторы

Н-образный дефлектор состоит из нескольких сваренных труб

Устройство под названием «Круглый Волпер» имеет схожую с моделью ЦАГИ конструкцию. Отличия заметны лишь в особенностях верхней части корпуса дефлектора. Колпак-насадка, защищающая внутренности трубы от попадания в нее мусора и осадков, размещен здесь поверх диффузора, что устраняет некоторые недостатки модели ЦАГИ.

Н-образная модель достаточно проста, чтобы изготовить ее самостоятельно. Для сборки потребуется нескольких трубных отрезков, рассчитанных на сильные порывы ветра. Элементы такой конструкции собираются в виде горизонтально расположенной буквы Н, что исключает возможность попадания в трубный канал атмосферных осадков и мусора. Вертикально расположенные боковины позволяют увеличить тягу в дымоходе и разводят исходящие потоки по разным направлениям.

Флюгер

Устройство представляет собой несколько соединенных между собой козырьков, крутящихся на игольчатом основании. Чтобы конструкция могла вращаться под воздействием ветра, в ее верхней части предусмотрена особая флюгерная сборка. Некоторые модели оснащаются небольшим стрелочным штырем, указывающим направление потоков воздуха.

Наличие козырьков, рассекающих при вращении воздуха, позволяет увеличить тягу в дымоотводе. Помимо этого, с их помощью удается защитить котел или печную конструкцию от загрязнения, возможного из-за попадающих извне мелких частиц. К недостаткам этой конструкции относят ненадежность подшипника, используемого в механизме вращения флюгера.

Дефлектор ASTATO

Вращающийся дефлектор работает от электроэнергии

Под этим обозначением представлена еще одна модель вращающегося дефлектора вентиляционного класса, использующая для этого не только механическую, но и ветровую тягу. В ее конструкции предусмотрены следующие обязательные узлы и элементы:

• встроенный электрический двигатель;
• датчик давления;
• электронное реле времени.

Последнее используется для задания выдержки, по истечении которой происходит смена режима работы. При достижении ветром определенной силы встроенный двигатель автоматически выключается и устройство работает по принципу вытяжной вентиляции. С ослаблением ветровой тяги вновь запускается электродвигатель, не ухудшающий аэродинамических характеристик системы, но позволяющий получить нужное разрежение (до 35 Па).

Электродвигатель дефлектора достаточно экономичен, поскольку работает только после включения по сигналу датчика, контролирующего давление на выходе дымохода. Подавляющую часть эксплуатационного периода дефлектор работает на ветровой тяге. При желании переключать устройство из одного режима в другой пользователь может вручную.

Самостоятельное изготовление дефлектора

Вначале по чертежам необходимо сделать бумажные лекала

Поскольку дефлектор Григоровича относится к самым простым и легко воспроизводимым типам защитных турбо-устройств, имеющим несложную конструкцию, он больше всего подходит для самостоятельной сборки. Чтобы сделать дефлектор на вытяжную трубу своими руками, потребуются заготовки жести или оцинкованной стали с толщиной листа не менее 0,5 мм. Для сборки дефлектора также необходимо приготовить следующий комплект инструментов:

• ножницы, предназначенные для резки жести;
• молоток, электродрель и набор сверл;
• сварочный агрегат любого типа;
• разметочный комплект;
• картонный лист;
• саморезы и другие метизы (гайки и болты).

В качестве исходного материала выбран лист оцинковки толщиной 0,8 мм. Помимо них потребуется приготовить комплект стальных полосок заданной ширины. Самодельное устройство собирается в следующей последовательности:

1. Просчитываются размеры проектируемого устройства, для чего используются готовые формулы, приводимые в Интернете.
2. На картонном листе наносится разметка каждого из рабочих элемента будущей конструкции.
3. Вырезаются шаблоны, которые после этого прикладываются один к другому, чтобы убедиться в совпадении контуров.
4. Шаблоны размещаются на поверхности заготовленных стальных листов и обводятся.
5. По полученной разметке с помощью ножниц вырезаются рабочие заготовки.
6. На основе центральной части вырезается форма для диффузора, по краям которой проделываются отверстия для саморезов.
7. Таким же образом формируется заготовка для наружного цилиндра дефлектора.
8. На предпоследнем этапе сборки из 2-х полученных заготовок собирается колпак конусообразной формы.

В завершение по краям верхнего конуса делаются шесть надрезов, служащих для крепления опорных стоек. Последние вырезаются из стальных полос длиной 21 см и шириной 5 см. С их помощью две конусные заготовки своими кромками скрепляются между собой.

Готовый колпак дефлектора объединяется с собранным диффузором, после чего вся конструкция устанавливается в наружный цилиндр.

Монтаж устройства

При монтаже дефлекторная головка одевается на трубу дымохода и закрепляется хомутами

Чтобы дымовая труба была надежно защищена в верхней своей части, важно правильно установить готовый дефлектор на ее оголовок. Для проведения этой операции потребуется приготовить следующие инструменты и элементы крепежа:

• электродрель с комплектом сверл;
• полный набор накидных ключей;
• крепежные резьбовые шпильки и гайки к ним;
• специальные соединительные хомутики.

Также нужно запастись лестницей подходящей длины, позволяющей подниматься на крышу дома и перемещаться по ней. Кроме того, потребуется подготовить отрезок трубы диаметром, превышающим тот же типоразмер трубного канала.

Установку турбодефлектора для дымохода выполняют в следующем порядке:

1. На верхнем участке дымоходной трубы с отступом примерно 8 см от края наносится разметка отверстий для крепежных винтов.
2. Точно такие же отметки делаются на широкой части корпуса.
3. В размеченных точках просверливаются отверстия.
4. В них вставляются винты, а с обратной стороны аккуратно наворачиваются гайки.
5. Готовый рефлектор насаживается на дымоотвод и крепится на оголовке с помощью хомутов.

Если на трубу кирпичного дома, например, приходится устанавливать слишком большой по размеру дефлектор, для усиления его крепления рекомендуется использовать проволочные растяжки нужной длины.

Как увеличить тягу в дымоходе своими руками: отопительного котла, гаражной печи

На чтение 10 мин Просмотров 296 Опубликовано 24.02.2020 Обновлено 11.02.2020

Разница плотности холодного и нагретого воздуха ведет к возникновению тяги в дымоотводных каналах. Движение продуктов горения топлива бывает естественным из-за разрежения или принудительным с использованием вентиляторов. Если постараться увеличить тягу в дымоходе своими руками, эффективность работы котла увеличится. В маленьких отопительных агрегатах естественное движение дыма бывает достаточным, а иногда требует ограничения.

Проверка тяги

Установка дефлектора на трубу позволяет усилить циркуляцию воздуха и увеличить тягу

Прибор анемометр определяет тяговую силу, когда дым передвигается со скоростью 1 м/с и больше. В межсезонье устройство показывает недостоверные результаты из-за небольшого различия температур наружной и внутренней среды и маленькой скорости потоков. Усовершенствованный газоанализатор измеряет тяговое усилие в паскалях (Па) и работает точно, но отличается высокой стоимостью. Достаточным считается показание 10 – 20 Па.

Цвет огня в топке показывает тяговую силу:

• желтые и золотистые языки говорят о нормальной скорости потока;
• белое пламя и гул показывают, что тяга избыточная;
• темные оттенки свидетельствуют о недостаточной скорости.

Присутствие тяготения определяется простыми способами. К отверстию дымохода подносится листок тонкой бумаги. Его отклонение говорит о передвижении потоков. Аналогично работает горящая спичка, пламя которой должно отклониться от вертикали в направлении тяги. Задымление в помещении котельной говорит об обратном движении дыма в трубе.

Причины плохой тяги

Тяга ухудшается при сильном ветре снаружи

Сложная ситуация возникает, если дымоход спроектирован и проложен неправильно. Неопытный человек неверно подбирает диаметр трубы или ошибается с длиной. Система дымоудаления должна быть перестроена, чтобы появилась тяговая сила.

Тяга отсутствует при нарушении герметичности соединений трубы, колен, изгибов. Увеличить вытягивание дыма можно, заделав все отверстия, через которые просачивается горячий воздух. Засорение отводящего канала сажей также вызывает снижение тяги или обратное движение продуктов горения. Иногда в канал удаления дыма ставятся теплообменники различной конструкции для сбора тепла и повторного использования. Но встраиваемые установки влияют на силу тяги и ухудшают горение топлива.

Тяговая сила ослабевает в условиях:

• дождя, тумана;
• повышенной влажности воздуха;
• высокой температуры снаружи;
• большой скорости ветра.

Обратная тяга или опрокидывание наступает, когда нет разреженности в дымовой трубе. Продукты горения не удаляются из помещения в атмосферу и затягиваются внутрь котельной, что опасно для человека угарным отравлением.

Виды конструкций для увеличения тяги в дымоходе

Виды конструкций для дымохода

Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.

Увеличить тягу в дымоходе можно, если установить:

• ротационную турбину;
• флюгер;
• электрический вентилятор;
• стабилизатор;
• дефлектор.

Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.

Роторная или ротационная турбина

Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться

Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.

Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.

Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.

Флюгер

Флюгер поворачивается против ветра и защищает трубу от задувания

Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.

Детали конструкции:

• центральная ось;
• фигура;
• роза ветров.

Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.

Флюгер отклоняет ветровые потоки и не дает им попадать внутрь канала, а дым беспрепятственно уходит с подветренного бока. Конструкция защищает от дождя. Специальные капельники  направляют струи конденсата по внутренней поверхности корпуса и не дают им стекать в трубу.

Электрический вентилятор

Усилить скорость дыма можно с помощью электрического вентилятора

Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.

Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.

Стабилизатор

Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.

Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:

• стабилизирует давление в топке;
• ослабляет избыточную тягу в трубе и улучшает КПД котла;
• защищает помещение от возникновения обратного засасывания дыма.

Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.

Дефлектор

Дефлектор с разным диаметром насадки усиливает скорость дыма

Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.

Стандартное исполнение предполагает наличие трех деталей:

• верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
• нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
• конусообразный колпак.

Вверху и внизу дефлектора ставятся кольцеобразные отбои для препятствия порывам воздуха. Некоторые варианты выполняются без верхнего корпуса, тогда дефлектор состоит из нижнего цилиндра, диффузора, обратного и прямого колпака.

Изготовление дефлектора своими руками

Размеры дефлекторов разные трубы дымохода

Стенки верхнего цилиндра принимают давление ветра и направляют воздух в обход, подсос дыма получается за счет скольжения по внутренней поверхности отдельных струй. Дефлектор нельзя отнести к группе вентиляторов, т. к. устройство отличается простой формой и не имеет работающих механизмов.

На картоне рисуются контуры деталей, которые были просчитаны и нанесены на чертеже, и вырезаются. С помощью лекал переносят детали на металл с добавлением 1,5 – 2 см по краям линий для удобства сборки. Конструктивные элементы получаются в развернутом виде после вырезания ножницами по металлу.

Ножовкой нарезают полосы из металла или уголки для соединения частей в готовое изделие. Подготовленные детали сгибают и сворачивают в соответствии с чертежом. При сборке элементы накладываются друг на друга и соединяются заклепками.

Необходимые инструменты

При изготовлении применяются материалы и инструменты, которые не требуют от мастера профессиональных навыков:

• резиновая или деревянная киянка;
• ножницы и ножовка по металлу;
• линейка, рулетка;
• мел для нанесения линий на поверхность металла;
• электродрель, пистолет для заклепок;
• сверла по металлу;
• карандаш и обычные ножницы.

Материалом служит тонкая оцинкованная сталь, полоса металлическая или уголок небольшого сечения. Размер заклепок выбирается в соответствии с диаметром сверла. Для монтажа на трубе используются гайки и болты.

Расчет размеров

На бумаге выполняется чертеж, в котором указываются ключевые размеры для создания выкройки флюгера-усилителя тяги для дымохода.

Соотношение при расчете размеров:

• высота дефлектора составляет 1,7 d;
• ширина колпака принимается равной 2 d;
• размер диффузора по ширине берется 1,3 d.

Символ d означает диаметр дымовой трубы (внутренний). Другое соотношение размеров приведет к слабой эффективности.

Особенности увеличения тяги в зависимости от конструкции

Если устройство дефлектора на трубе не включено в состав проектной документации, его монтаж согласовывается с работниками газовой службы. Только после этого можно усилить тягу с применением этого приспособления.

Дефлектор ЦАГИ

Конструкции дефлекторов отличаются:

• дефлектор ЦАГИ;
• круглое приспособление;
• тарельчатый тип;
• в виде звезды;
• Н-образный прибор;
• турбо-дефлектор.

Модель дефлектора подбирается по значению средней ветровой скорости в местности и диаметру дымоотводного канала. Устройства эффективны только при наличии ветра, в спокойную погоду они не работают и могут снизить тягу. Усиление отвода дыма происходит при разном направлении ветрового потока, кроме горизонтального, когда внутри случаются завихрения и путь продуктам горения перекрывается. Проблема решается установкой обратного колпака.

Улучшение в дымоходе газового котла

Если для отопления используется газ, не все модели дефлекторов можно ставить, т. к. некоторые предназначаются только для установки в систему вентиляции. Чтобы не перекрыть поток отработанных газов, нужно посоветоваться со специалистами.

В системах с газовым котлом применяется дефлектор-флюгер. Он сконструирован так, что дым выходит с подветренного бока и увеличивает тягу в трубе. Устройство изготавливается из термостойкого металла, который сопротивляется нагреванию и не разрушается от конденсата. Подшипниковый узел помогает избежать проблем с вращением. Дымоходные флюгеры действуют нестабильно при сильном ветре.

Для твердотопливного котла

Правильная установка дефлектора на разные трубы для твердотопливного котла

В котлах на дровах и угле используется механическое энергонезависимое устройство для регулирования тяги. Приспособление избавляет от необходимости ручной регулировки и экономит топливо. Регулятор координирует количество подаваемого кислорода открыванием печной заслонки.

Термомеханическое устройство автоматизирует процесс:

1. при горении топлива подогревается энергоноситель в системе и жидкость в рабочем цилиндре прибора расширяется, приводит в работу механизм и задействует пружину;
2. рычаг ослабляет цепочку, заслонка закрывается, и проход воздуха уменьшается, начинается тление вместо горения;
3. охлаждение антифриза ведет к сокращению пружины и открыванию дверки топки, процесс регулярно повторяется.

Устройство регулирует тягу, предотвращает перегрев теплообменника, координирует давление и обеспечивает независимость от погоды.

В дымоходе гаражной печи

Такие печи капризно относятся к тяге, т. к. почти все тепло расходуется на обогрев гаража. Температура выходящего дыма невысокая, канал не прогревается, выпадает конденсат. Предупредить явление можно способом увеличения высоты трубы (до 2- 3 метров). Используется цилиндрическое или круглое сечение дымохода для предупреждения завихрений. Труба гаражной печи утепляется для улучшения тяги.

На конце трубы ставится заслонка, частично перекрывающая периметр трубы. Шибер регулирует интенсивность пламени во время растопки. Если использовать большое количество топлива, нагретый дым пойдет вверх в большом объеме и на границе с холодным воздухом получится своеобразная пробка. В некоторых моделях печей шибер продается в комплекте.

Установка дефлектора

После установки дефлектор крепится болтами к крыше, чтобы его не унес ветер

Самодельная и покупная модель собирается в готовое изделие внизу, перед монтажом на трубу. К круглой металлической, асбестовой трубе аэродинамическая конструкция крепится болтами, обычно для этого делаются 3 отверстия в трубе. Если наблюдается небольшой люфт, используется обхватывающий хомут.

Применяется переходник для монтажа дефлектора в кирпичной трубе прямоугольного или квадратного сечения. Проводятся испытания устройства после монтажа. Искрогаситель делается самостоятельно из металлической тонкой сетки или листа нержавеющей стали.

Диаметр конструкции должен быть больше выходного отверстия трубы, чтобы дефлектор не проваливался внутрь канала и не перекрывал выход дыма. Вращающиеся регуляторы тяги плохо работают в холодных регионах с большими снеговыми осадками. Обледенение нарушает работу прибора. Устройства монтируются в соответствии с техническими нормами и требованиями.

Насадка на дымоход для увеличения тяги – вытяжка для камина принудительная

Зачем нужен дефлектор

Для лучшего понимания вопроса приведем данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции характеризуется безразмерным коэффициентом. Чем больше его значение, тем сильнее фасонный элемент – зонт, колено, шибер — замедляет движение газов по трубопроводу.

Применительно к нашим случаям коэффициент составляет:

• на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
• если канал накрыт классическим колпаком, ξ = 1.3—1.5;
• на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
• насадка Волпера цилиндрическая либо звездообразная «Шенард», ξ = 1;
• дефлектор типа ЦАГИ, ξ = 0.6.

Примечание. Здесь нет ошибки – даже при свободном выбросе из шахты воздушная струя преодолевает местное сопротивление от внезапного расширения. Источник: «Справочник по теплоснабжению и вентиляции», издание 1976 г.

Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.

Вдобавок вытяжное устройство решает такие задачи:

• защищает воздуховод от осадков;
• не позволяет ветру задувать внутрь трубы;
• препятствует возникновению обратной тяги (опрокидывания).

Принцип работы любого дефлектора основан на двух эффектах: разрежение от ветровой нагрузки и эжекция (увлечение) медленного потока газов более быстрым. Хотя некоторые зарубежные производители реализуют механическое побуждение – попросту оснащают зонт электрическим вентилятором. Рассмотрим устройство каждой конструкции по отдельности.

В этом ракурсе хорошо видно, что сечение нижнего патрубка насадки не уменьшается, значит, скорость и давление газов не изменяется

Замечание. В интернете работу подобных колпаков часто объясняют действием закона Бернулли либо эффекта Вентури. Оба физических явления предполагают сужение воздуховода, ускорение потока и падение давления. В действительности дефлекторы не уменьшают сечение канала (смотрите выше на фото) — разрежение создается исключительно силой ветра.

Причины ухудшения тяги

Тяга в трубе

может быть плохой по нескольким причинам:

• Допущены конструктивные ошибки при проектировании или сборке дымохода. К наиболее распространенным ошибкам стоит отнести недостаточную длину дымохода, неправильное расположение заслонок, применение трубы разного диаметра и др.

• Скопление сажи или частичное закупоривание прохода. При отсутствии своевременной чистки на стенках скапливается большое количество сажи. Шероховатая поверхность замедляет воздушный поток. Кроме этого, в проход могут попасть посторонние предметы, например, птица.

• Внешние факторы. Иногда тяга плохая из-за расположенных поблизости с дымоходом крупных объектов, которые создают область низкого или высокого давления. К внешним факторам стоит отнести и чрезмерно сильный ветер или постоянный штиль.

Разновидности дефлекторов

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора. Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

1. Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
2. Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

• Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
• Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Еще на полках магазинов можно встретить продукцию от неизвестных брендов. Такую продукцию нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нужны чертежи и соответствующая инструкция.

Эффективные способы, как увеличить тягу в дымоходе

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Область использования

Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:

1. Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
2. Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
3. Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
4. Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.

Важно! Турбодефлектор также используется для вентилирования подкровельного пространства.

Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем.

Альтернативное решение

Если заметили, что тяга снизилась, не спешите отправляться в магазин за дополнительными приспособлениями или изготавливать их самостоятельно по найденным чертежам. Усилитель тяги дымохода не понадобится, если вы решите гильзовать трубы по технологии ФуранФлекс. После монтажа тяга улучшится в среднем на 30%, поэтому в применении дефлекторов, флюгеров и других комплектующих не будет необходимости.

Весь секрет ФуранФлекс кроется в том, что полимерные трубы имеют идеально гладкую поверхность, поэтому отсутствуют условия, способствующие появлению завихрений. Воздушному потоку ничего не препятствует, поэтому он движется с достаточной скоростью. Композитные рукава FuranFlex обладают и другими преимуществами. К примеру, после полимеризации трубы твердеют, они служат дополнительной опорой и защитой стенок дымохода. Предупреждают преждевременное разрушение конструкции. Могут использоваться для систем из кирпича, металлических труб или других материалов.

Больше узнать о технологии вы можете от нашего менеджера по телефону.

Похожие статьи:

У вас есть вопросы? Мы можем позвонить вам абсолютно бесплатно!

Мы свяжемся с вами и ответим на любые возникшие вопросы!

Инструменты и материалы

Скажем сразу, что такая работа не самая легкая, так как турбодефлектор имеет сложную конструкцию. Чтобы воплотить все в жизнь, нужны такие инструменты и материалы:

• лист оцинкованной или нержавеющей стали;
• болты, заклепки, хомуты и гайки;
• электрическая дрель;
• ножницы для работы по металлу;
• линейка, карандаш и циркуль;
• чертило;
• сварочный аппарат;
• несколько листков картона;
• обычные ножницы.

На фото ниже можно увидеть чертеж турбодефлектора.

Как именно изготовить его своими руками, вы увидите из данного видео:

Основная задача – сделать посадочную часть нужного диаметра. После чего к ней привариваются пластины с трубкой посередине, куда и будет установлена вращающаяся часть. Из листков стали по шаблону формируются лопасти, которые присоединяются к конструкции, формируя турбодефлектор. Весь процесс и детали наглядно изображены на видео.

Когда турбодефлектор сделан, можно приступать к его установке. Он монтируется на дымоходную трубу. Нижняя часть надевается на трубу и фиксируется болтами. Это надежное крепление, которое будет удерживать конструкцию на месте.

Обзор популярных моделей

На практике хорошо себя зарекомендовали следующие виды: Григоровича, Вольпера, ЦАГИ, двойной и Н-образный дефлектор, поворотный флюгер типа «Сачок» или «Капюшон».

Выбор «ветровой насадки» основывается на эффективности, стоимости дефлектора и климатических условиях местности. Некоторые модели доступны для самостоятельной сборки и монтажа

Вид #1 — классический колпак Григоровича

Самый распространенный вариант, используемый в системах вентиляции и дымоудаления. Из-за простоты и доступности дефлектор Григоровича удерживает лидирующие позиции среди аналогов.

Устройство представлено парой зонтов, соединенных в единую «тарелку».

Колпак устанавливается на трубопроводы круглого сечения или монтируется через переходную пластину на прямоугольные и квадратные шахты.

Базовая комплектация: 1 – диффузор в виде зауженного конуса, 2 – защитный зонт, 3 – обратный колпак. Крепежные распорки объединяют элементы насадки

Благодаря конструкции осуществляется двойная эжекция воздуха – в направлении расширенной части диффузора и в сторону обратного колпака.

Скорость потока под нижним конусом увеличивается за счет сужения сечения канала, в результате, разность давлений повышается.

Вид #2 — универсальная насадка ЦАГИ

Данная конструкция разработана в период СССР профильным НИИ (научным институтом). Дефлектор состоит из таких деталей (показаны на чертеже):

• нижний стакан с диффузором (расширением) на конце;
• внешний корпус – обечайка из кровельной стали цилиндрической формы;
• крышка в виде зонта;
• стойки крепления крышки из металлических полос.

Схема работы изделия проста: ветровой обдув корпуса с любой стороны создает зону разрежения над открытым сверху диффузором. Поступающие из шахты отработанные газы увлекаются этим разрежением, выходят наружу и подхватываются ветром – срабатывает принцип эжекции.

Ниже в таблице представлены характеристики типовых дефлекторов ЦАГИ – размеры, производительность в зависимости от скорости ветрового потока.

Замечание. Производительность указана без учета сопротивления системы воздуховодов, пересекающих крышу. Реальный объем вытяжки зависит от высоты подъема трубы и перепада температур внутреннего/наружного воздуха.

Из всех статичных усилителей тяги колпак ЦАГИ признан наиболее эффективным, невзирая на почтенный возраст разработки. Плюсы конструкции:

• простота в изготовлении, установке;
• максимальная защита от попадания дождя и снега, опрокидывания тяги;
• надежность, отсутствие вращающихся деталей;
• направление ветровых потоков не играет роли;
• наименьший коэффициент сопротивления (0.6).

Недостаток дефлектора – зависимость от скорости ветра. Если потоки движутся медленнее 2 м/с, эффективность устройства стремится к нулю. Впрочем, штиль оказывает негативное влияние на работу любой насадки, призванной усиливать естественную тягу в вентканале.

Колпак работает благодаря ветровому подпору — над срезом воздуховода возникает разрежение

Обратите внимание: в современных версиях ЦАГИ заводского изготовления предусматривается утепление нижнего стакана, если колпак крепится к крышной сэндвич-трубе. Под «грибком» мы видим юбку, хотя проходное сечение канала не уменьшается.

Вид #3 — стато-динамический колпак Astato

Стато-механический дефлектор – разработка французской фирмы Astato. Устройство усиливает тягу вытяжного потока системы естественного вентилирования за счет ветра и вентилятора.

Насадка монтируется на домах любой этажности, реконструируемых и новых зданиях.

В пассивном режиме уровень разряжения, создаваемый Astato, равен сумме ветрового и гравитационного давления. Эта величина соответствует работе статичного дефлектора

После включения электромотора аэродинамика вентканала сохраняется, степень разряжения – суммарное значение напора вентилятора и давления.

Характеристики дефлектора:

1. Способы установки. Ниппельное соединение для круглых вентканалов, через адаптер – для группы воздуховодов или шахт прямоугольного сечения.
2. Режимы управления. Допустимо ручное регулирование и автоматическое – посредством датчика давления, реле времени.
3. Материал изготовления – алюминий.
4. Модельный ряд. Дефлектор Astato представлен шестью позициями, номинальный диаметр – 16-50 см.

Модификации серии DYN-Astato укомплектованы двухскоростным вентилятором, стоимость изделий – 1300-4000 у.е. зависимо от габаритов дефлектора.

Вид #4 — дефлектор серии ДС

Статическая насадка ДС открытого типа внешне напоминает дефлектор Astato. Но, в отличие от французского колпака, модели серии ДС не имеют подвижных частей. В составе колпака предусмотрены три диска конической формы.

Зонты у этого типа дефлектора усечены и расположены друг напротив друга, образуя канал по типу сопла Вентури. Диаметр центрального отверстия нижнего диска соответствует сечению трубы. Кронштейны удерживают сетку

Наибольшая скорость ветрового завихрения наблюдается в усеченном канале колпака – над вентиляционной трубой. Разность давлений внутри дефлектора и удаленно от него обуславливает дополнительное разряжение, повышающее тягу.

Особенности модели серии ДС:

• дефлектор совместим с принудительными средствами побуждения воздухообмена – вентиляторами;
• скорость ветрового потока 5-10 м/с увеличивает тягу на 10-40 Па – данные актуальны при относительной влажности 50°, температуре воздуха +25 °С и отклонении ветрового потока до 30° от горизонтальной плоскости.

Дефлекторы выпускаются в 13-ти типоразмерах. Обозначение вентиляционных колпаков: ДС-***, где *** – внутренний диаметр в мм. Минимальные габариты имеет модель ДС-100, максимальные – ДС-900.

Вид #5 — ротационная турбина или турбодефлектор

Динамический дефлектор состоит из неподвижной основы и вращающейся турбинной головки.

Элементы шарообразного колпака изготовлены из легкого, тонкого металла, что позволяет барабану с лопастями включаться в работу при незначительном ветре – от 0,5 м/с.

Головка вращается в одну сторону ветрового вектора. Под колпаком наблюдается «частичный вакуум» — воздух на вершине вентканала разрежается, вероятность опрокидывания вентиляции минимизируется (+)

Преимущества турбодефлектора:

• эффективность работы в 2-4 раза превышает показатели статических моделей;
• защита помещения от перегрева летом и снижение расходов на кондиционирование в жару;
• эстетичный внешний вид – головка дефлектора выполнена в виде элегантного шарообразного колпака;
• предотвращение появления конденсата внутри кровли за счет понижения температуры в жаркую погоду;
• экономичность работы – активный дефлектор функционирует без электроэнергии.

Турбодефлектор вытягивает из шахты избыточное тепло, влагу, пыль, пары и вредные газы из здания и подкровельного пространства, тем самым увеличивая срок эксплуатации конструктивных элементов дома.

Недостаток активного дефлектора – нулевая производительность в безветренную погоду.

Маркировка изделий производства Аэротек представлена, как ТВ-160 и т.д. Цифровой индекс обозначает диаметр сечения неподвижного основания колпака

Динамические насадки выпускаются широким ассортиментом. Спросом пользуются товары компаний: Аэротек (Россия), Турбовент (Украина), Rotowent (Польша) и Турбомакс (Беларусь).

Можно ли устанавливать на дымоход

Установкой дефлектора незадачливые домовладельцы пытаются решить проблему недостатка тяги. Такое случается, когда дымоходная труба сделана неправильно – оголовок попал в зону ветрового подпора крыши, поднят на малую высоту либо сосед построил рядом высокое здание.

Лучший решение при недостаточной тяге — поднять дымоотвод на нужную высоту. Почему на оголовок нежелательно нахлобучивать различные насадки:

1. Запрещается ставить зонты и прочие вытяжные устройства на трубы, отводящие продукты горения газовых котлов. Это требования правил безопасности.
2. Печки и твердотопливные котлы при горении выделяют сажу, оседающую на внутренних поверхностях дымоходов и колпаков. Дефлектор придется чистить, особенно крутящийся.
3. Внизу правильно построенного дымового канала предусмотрен карман для сбора конденсата и лишней влаги. Закрывать трубу от осадков бессмысленно, достаточно прикрепить на конце сопло, защищающее утеплитель сэндвича.

Оголовки печных газоходов допускается оснащать зонтиками, но турбодефлектор там точно не нужен. Тема монтажа колпаков на дымоотводные каналы подробно раскрыта в отдельном материале.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

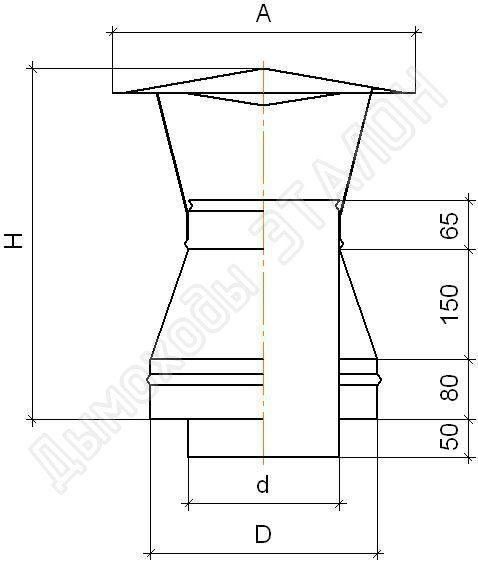

Дефлектор можно уверенно назвать полезным устройством, положительно влияющим на силу тяги в дымовой трубе и функционирование отопительного оборудования. Изготовить и подсоединить приспособление к трубе относительно просто, надо лишь быть «подкованным» в выборе вида дефлектора.

Как увеличить тягу в дымоходе: методы борьбы с обратной тягой

Большая часть приборов для отопления технически не могут работать без наличия тяги в дымоходе. Для формирования достаточного потока воздуха нужна грамотная конструкция канала. Чтобы понимать принцип образования, нужно понимать простейшие физические понятия, такого рода, как взаимодействие температур, воздуха, а также плотность дыма. Все эти показатели в равной степени «виновны» за образования выходящих потоков. Когда они становится недостаточными или образуется обратный канал, тогда выходящие газы, попросту будут попадать внутрь помещения. Поэтому сегодня раскроем одну из важнейших тем в частном домостроительстве – как увеличить тягу в частном дымоходе?

Работает ли сопло шланга как трубка Вентури или ограничение дымохода? (Форум дровяных печей в Перми)

Приносим извинения, если это опубликовано дважды.

Тед:

К сожалению, в приведенных ниже ответах довольно много неверного направления, и, не желая никого обидеть, я постараюсь дать вам некоторые рекомендации в принципе и для вашего приложения. Пожалуйста, терпите мои альтернативные интерпретации как таковые.

> Я помню, как кто-то сказал, что если закрыть дымоход перегородкой, которая представляет собой просто металлическую пластину, которая закрывает его, это будет трение и замедлит огонь.

Это правильно, такое устройство называется заслонкой дымохода по той причине, что вы «гасите огонь» в смысле замедления скорости горения. Вполне допустима заслонка при условии, что она не способна полностью перекрыть дымоход. Часто существуют правила, согласно которым площадь может быть уменьшена на 2/3, оставив 1/3 открытой при полном закрытии. Это важно для ухода за поздними выбросами пожара. Большинство печей (включая нагреватели ракетных масс) плохо сгорают при позднем возгорании из-за большого избытка воздуха (слишком много воздуха для требований огня) и плохого контроля над ним.

В большинстве случаев это не лучший способ контролировать скорость возгорания. Во всех возможных случаях система должна быть сконструирована так, чтобы ограничивать попадание воздуха, а не выход газов. Когда вход ограничен, а дымоход тянется, любые утечки позволяют воздуху проникать в печь, тогда как в противном случае газы внутри пытаются вытечь наружу. Отрицательная тяга, поддерживаемая в верхней части костра, должна составлять около 20 паскалей, если вы можете это устроить. Это очень мало, но это означает вытяжку теплого дымохода и попадание воздуха в печь через контроллер с входом в качестве ограничения для системы.

Утечка СО из печи в комнату не тяжелее воздуха. CO2 (44 моль массы) опускается, но не CO. CO имеет почти такую ​​же плотность, что и воздух (28 моль массы), и очень эффективно рассеивается по комнате, вызывая проблемы. Механизм заключается в том, что он вытесняет кислород в красных кровяных тельцах, что снижает способность крови переносить кислород.

> Сопло шланга работает как трубка Вентури или ограничитель?

Все, что снижает поток в дымоходе, снижает расход выхлопных газов.Температура дымохода выше и ниже ограничения изменится, если вы измените величину этого ограничения. Это повлияет на общую тягу на плите. Вообще говоря, все печи в США имеют выхлопные трубы слишком большого диаметра, чтобы работать должным образом, дымоходы имеют слишком большое поперечное сечение, а температура на выходе слишком низкая, чтобы быть эффективной. Это довольно широкое осуждение, но так оно и есть. Большинству печей требуется барометрический регулятор тяги, но его нет.Если дымоход достаточно горячий, чтобы работать должным образом, он имеет тенденцию к тепловому выходу из строя: большее количество тепла ведет к большей огневой мощи, ведет к большему количеству тепла в дымоходе, ведет к большей огневой мощи. Большинство людей хотят, чтобы их устройства работали не так.

Тяга в дымоходе — источник «энергии». Можно использовать вентилятор, но теплый дымоход способен «делать работу». Так что дымоход — настоящий вентилятор. Доступная мощность может быть направлена ​​различными способами: вы можете превратить энергию в «всасывание» огня и входа воздуха (предпочтительный вариант).Вы можете рассеять энергию, создавая поток газов с высокой скоростью мимо ограничительной пластины, которую вы рассматриваете, замедляя общий поток. При любой постоянной температуре в дымоходе доступная энергия может вытягивать намного больше воздуха быстрее или медленнее, но с высокой скоростью потока через точку ограничения. У вас может быть причина для этого. Вы можете использовать дымоход небольшого диаметра, чтобы энергия рассеивалась по всей длине трубы, ограничивая поток до определенной желаемой скорости.Обычно это хорошая идея. Главное, что энергия доступна, и вы можете выбрать, куда она будет подана. Это может быть добавление скорости на входе вторичного воздуха (одна из моих любимых дизайнерских идей).

Теперь о вашей основной мотивации:

> … также в то же время есть ограничение, которое позволит сажи полностью выгореть (на самом деле в ограничении, которое ускоряет, частицы сажи должны сжиматься только на этом).

То, что вы описываете, — это пожар, который не горит чисто, за которым следует некоторая попытка изменить расход газов, чтобы уменьшить образование дыма.Уже поздно. Если огонь вообще не горит чисто, гораздо лучше сжечь лучше, чем пытаться убрать то, чего там не должно быть. Снижение расхода газа в дымоходе вряд ли поможет исправить плохую конструкцию камеры сгорания. Все не так. Плохое сгорание имеет несколько классических причин, поэтому лучше их устранить.

> … но реально сжигать эти частицы сажи и уменьшать их тоже

Частицы дыма не «усаживаются».Они быстро растут. Вы совершенно правы, что они горючие. Дым почти полностью состоит из несгоревшего топлива и водяного пара. Небольшое количество выбросов типичной печи — это зола, а не продукты неполного сгорания. Создание хороших рабочих условий для сжигания биомассы требует соблюдения определенных условий.

Один — уровень кислорода в выхлопе от 8% до 10%. Это воздух, который не нужен для разжигания огня. Биомассу не так просто сжигать, как газообразное топливо, которое может выдерживать очень низкие уровни избыточного воздуха (даже 1% или меньше O2).Если у вас в выхлопе 18% O2, это 600% избыточного воздуха, и его слишком много, чтобы сжечь чисто.

Расчет: Измеренный кислород% / (21% минус измеренный процент кислорода) Ответом является коэффициент избытка воздуха, поэтому умноженный на 100, чтобы получить%.
Обратите внимание, что это не общая потребность в воздухе, которая равна избытку воздуха + 100%, также называемая «лямбда».

Весь этот нежелательный избыток воздуха охлаждает горение. Замедление выхлопа не гарантирует, что уровень O2 упадет. Может, может и нет.Это зависит от архитектуры печи. Но одно можно сказать точно, оно не должно быть больше 10% при работе на большой мощности. Если у вас есть технически сложное устройство записи, вы можете снизить его до 6%, но это не для обычного хакера. Требуется приборное оборудование.

Вы правы, если вы будете сжигать дым, он будет выделять больше тепла. Однако сжигание CO дает гораздо больше тепла, чем сжигание дыма. C в CO дает около 8 МДж на кг топлива. СО в СО2 дает более 24 МДж / кг.Поэтому, если вы теряете много энергии из-за CO (плохое сгорание), вы можете вернуть его, сжигая CO вместо того, чтобы осторожно выпускать его наружу. Выброшенный CO называется «химической потерей».

Для поддержания горения CO необходимо примерно 820 ° C над зоной горения. Это НЕ обеспечивается за счет более сильного обдува подаваемого воздуха, что просто заставит больше холодного воздуха проходить через камеру, охлаждая огонь. Дуть на древесный уголь или коксовый огонь, как кузнец, обычно создает намного больше тепла, но огромное количество CO. Такой огонь вообще не является хорошим примером чистого горения.Горячо, да, но не чисто.

Чтобы получить чистый горячий ожог, количество топлива должно соответствовать площади решетки и многим другим параметрам. Большинство печей имеют:

слишком большая решетка
слишком большая топка для типичной загрузки топлива
слишком много первичного воздуха
слишком большой диаметр дымохода
слишком слабая изоляция вокруг зоны горения для поддержания горячего огня, необходимого для зажигания выделяемого CO
слишком низкая рабочая температура
слишком малая тяга или
Слишком большая тяга без регулятора барометрической тяги

Установка контроля воздуха на входе воздуха — это то, как контролировать интенсивность пожара.
Вторичный воздух (при наличии) должен быть примерно в два раза больше первичного воздуха и, по возможности, предварительно нагретым. Если вы хотите сжигать влажную древесину, первичный воздух необходимо предварительно подогреть (значительное сокращение выбросов).

В большинстве печей слишком много первичного воздуха, поэтому любой вторичный воздух — это просто пустая трата энергии, так как воздух входит, не используется или не нужен и нагревает дымоход.

Очень чистые ожоги можно получить без какой-либо решетки — см. Обогреватели для каменной кладки, доступные на веб-сайте Ассоциации каменных нагревателей.Если пол камеры сделан из огнеупорного кирпича, эффективное горение сохраняется в течение длительного времени. Последние разработки в области горения включают размещение слоя небольших печей (20-30 мм) по всему топливному слою (решетки по-прежнему нет). Тем не менее, это может не подойти людям, которые горят круглосуточно и без выходных. В некоторых случаях это значительно снижает дымообразование.

Печи с очень высокой производительностью (называемые HELE для высокой эффективности с низким уровнем выбросов) имеют удивительно низкую скорость дымового газа от 150 до 250 мм в секунду в дымоходе площадью около 1 квадратного дюйма (6.2) на 1 кВт огневой мощи. Когда вы сравните это с тем, что обычно предоставляется или «требуется», вы можете быть удивлены.

Общие правила: сначала сжечь, чистый и горячий. Затем передайте тепло какой-либо поверхности, а затем выпустите воздух, необходимый для правильной работы дымохода. Не используйте дымоход в качестве теплообменника, за исключением первых нескольких футов. Как только тепло попадет в дымоход, оставьте его там, чтобы тяга в камине была правильной. Вы ничего не получите от теплого дымохода после того, как он выйдет из нагретого конверта, т.е.е. над потолком.

Удачи в расследованиях. Современные печи HELE (чертежи и все остальное) можно увидеть в Библиотеке на сайте www.newdawnengineering.com в разделе Библиотека / Печи, а затем по странам. Вы можете проверить это на KG2,5 под Кыргызстаном. Обратите внимание на функцию «жаровой трубы», которая сжигает дым и CO при его поступлении в теплообменник. Он настолько эффективен, что верх теплообменника служит третьей точкой для приготовления пищи. Проект Кыргызстана довольно интересен.О развитии основных печей можно прочитать здесь:

https://openknowledge.worldbank.org/handle/10986/31282
(нажмите кнопку загрузки)

Точность доступна по адресу https://openknowledge.worldbank.org/bitstream/handle/10986/31774/Beyond-the-Last-Mile-Piloting-High-Efficiency-Low-Emissions-Heating-Technologies-in-Central. -Asia.pdf

И драматическое влияние, которое это произвело на людей здесь:

https://www.nature.com/articles/s41533-019-0144-8.epdf

Оставайся здоровым.
Crispin

3 способа потушить пожар в дымоходе

Обучена и обучена ли ваша пожарная компания тушению пожаров в дымоходах?

Поздней осенью, когда листья поворачиваются, в воздухе появляется озноб, а запах горелой пыли от только что разожженных печей усиливает возгорание дымоходов. Лучше начинать тренировку сейчас, пока не вспыхнул первый пожар в дымоходе.

Размер дымохода увеличен

Пожарный из Ланкастера, штат Массачусетс, тушит дымоход (фото Скотт Лапрейд).

Пожары в дымоходах могут воспламениться со взрывом и, как правило, достаточно шумны и драматичны, чтобы их могли заметить соседи или прохожие. Жертвы их сравнивают звук пожара с тихим грохотом, как в грузовом поезде или низколетящем самолете.

Пламя, как известно, вырывается из верхней части дымовой трубы в сопровождении густого дыма. Первым признаком пожара в дымоходе обычно является шум — ревущий звук, который становится громче по мере усиления огня и достигает температуры до 2000 градусов по Фаренгейту.

Объем огня, дыма и тепла от этого типа пожара может вытолкнуть горячие газы из существующих трещин в дымоходе или вызвать выход из строя внутренних соединителей.Если смотреть снаружи, большой объем дыма, искры и огонь могут выходить на несколько футов над дымоходом.

Накопление креозота делает возможным возгорание дымохода

Однако не все очаги дымохода видны снаружи. Некоторые из них представляют собой медленно горящие пожары, в которых не хватает воздуха или топлива, которые характерны для больших, бросающихся в глаза видимых пожаров.

Но даже они имеют высокие температуры, которые могут нанести такой же вред конструкции дымохода и близлежащим горючим частям дома, как и более динамичные пожары.В общих чертах, камины и дровяные печи спроектированы таким образом, чтобы обеспечить безопасное и контролируемое возгорание с дымоходом, обеспечивающим вытеснение побочных продуктов сгорания.

Эти вещества выходят из камина и дровяной печи и постепенно поднимаются в относительно более прохладный дымоход, где происходит конденсация. Но по мере остывания продукты могут сливаться в липкое вещество, креозот, которое прилипает к внутренней облицовке стенок дымохода.

Креозот имеет черный или коричневый цвет, имеет твердую или хлопьевидную консистенцию. Он может быть смолистым, жидким и липким или блестящим и затвердевшим. Часто все формы встречаются в одной дымоходной системе.

Независимо от внешнего вида креозота, он легко воспламеняется. Если количество креозота накопилось достаточно, можно разжечь дымоход.Хотя креозот может гореть в любом количестве, профессиональные трубочисты опасаются, когда креозот накапливается в достаточном количестве, чтобы выдержать длительный, горячий и разрушительный пожар в дымоходе.

По сути, все дымоходы изготавливаются аналогичным образом. Побочные продукты пожара уходят вверх конвекцией через дымоход. Это обычно называют тягой огня.

Существует несколько факторов, которые могут привести к скоплению креозота, о которых следует знать жителям вашего района, в том числе несоблюдение надлежащей температуры внутри дымохода, сжигание недостаточно высушенной древесины и невозможность прочистить дымоход в дымоходе. постоянная основа.

Размер огня, конструкция камина и дымохода, а также его возраст увеличивают возможное распространение огня.

Тактика пожаротушения дымохода для пожарных

Как и при любом пожаре, безопасность жизни должна быть в первую очередь. К счастью, большинство пожаров в дымоходах позволяют жильцам выходить из дома самостоятельно.Это значительно снижает влияние на прохождение первичного броска. Убедитесь, что люди полностью эвакуированы. А поскольку все пожары непредсказуемы, пожарные должны носить полные СИЗ, включая автономный дыхательный аппарат.

Пожары в дымовой трубе следует ликвидировать как целые конструкции, пока не будут оценены размеры, местоположение и доступ. Выполните хорошее увеличение размеров, чтобы убедиться, что точное местоположение и размер очага возгорания подтверждены.

Вы не всегда будете видеть огонь из дымохода по прибытии. Отключите другой реагирующий аппарат только после того, как вы хорошо оценили дымоход и прилегающие участки.

Протяните линию предварительного соединения к передней части конструкции на случай, если возгорание окажется больше, чем предполагалось изначально. Установите командование, отслеживайте свой персонал и назначьте офицера безопасности, когда это возможно.Стратегические цели при пожаре в дымоходе состоят из:

• Тушение пожара
• Расширение предельного огня
• Вентиляция по необходимости
• Капитальный ремонт для предотвращения повторного розжига
• Утилизация

Проверьте показания окиси углерода в доме с помощью детектора CO. И помните, что когда огонь горит, он может привести к выходу из строя внутренних опорных конструкций, позволяющих распространяться от дымохода на стены, потолки, чердаки и другие скрытые элементы конструкции.

Как только определение CO будет сделано, отправьте разведывательную группу прямо на чердак и убедитесь, что огонь не распространился на это пространство или петушиный домик. Осмотрите саму топку и как можно больше дымохода внутри дома. В это время очень полезны тепловизионные камеры.

Если пожар локализуется в системе дымохода, переходите к методам тушения пожара в дымоходе.

• Используйте подходящие лестницы, когда требуется доступ на крышу.
• Зайдите в зону дымохода и снимите колпачок дымохода, птичьи сетки или искрогасители.
• Осмотрите дымоход с помощью зеркала, чтобы определить степень возгорания.
• Помните о статической нагрузке, которую вы добавляете к конструкции крыши, особенно если в последнее время на опору крыши был нанесен значительный снег.

В хорошую погоду возгорание в дымоходе случается редко, поэтому следите за тем, чтобы стоять на ногах в условиях снега или ледяного дождя.

Способы тушения пожара в дымоходе

Существует несколько различных методов тушения пожара в дымоходе, но для всех требуется сухое химическое средство тушения ABC. Независимо от способа тушения, вы значительно повысите свою способность работать рядом с ним, если потушите пожар в топке.

Выгрузите дрова из топки, поместите их в металлическое ведро и выгружайте за пределами дома. Продолжайте делать это, пока все дрова и горячий пепел не будут удалены из топки. Разгрузите ведро за пределами дома и смочите его из шланга, баллончика с водой под давлением или заранее подготовленной линии атаки.

Убедитесь, что дрова и раскаленный пепел больше не горят — вы не хотите, чтобы дерево или дом загорелся после того, как вы уйдете.После тушения пожара в топке (обычно с помощью водяного огнетушителя под давлением) закройте тягу, чтобы уменьшить количество воздуха, питающего огонь в дымоходе.

Что касается способов тушения пожара в дымоходе, то здесь их три.

1. Бомба сверху
2. Атака снизу
3. Вытрите это

1.Бомба сверху

Используйте сухой химический порошок в герметичных пластиковых пакетах. Его можно сбросить сверху дымохода через уже открытый верх дымохода. В зависимости от размера дымохода вы можете пропустить через него несколько мешков. Когда пакеты падают, их вес переносит их вниз к ограничителю тяги.

Мешки расплавятся, и их сухой порошок попадет в дымоход.Когда порошок высвобождается, он становится достаточно легким, чтобы его можно было поднять вверх, и должно произойти успешное тушение.

2. Атака снизу

Этот метод требует кратковременного открытия ограничителя тяги, что может временно увеличить размер пожара. Согласуйте открытие ограничителя тяги с вводом сопла сухого химического огнетушителя за ограничитель тяги и выпуском в дымоход по направлению вверх.

Тепло огня будет уносить средство тушения вверх, чтобы помочь в тушении пожара. Известно, что этот метод вызывает небольшой беспорядок внутри дома из-за сопутствующего перемещения порошка для тушения, поэтому перед тем, как начать, подумайте о том, чтобы положить брезент для спасения. Кроме того, для двухэтажной конструкции могут потребоваться оба метода из-за длины дымохода.

3.Выдуть это

Метод мой любимый. Это требует некоторой подготовки перед вызовом, но это того стоит. Отрежьте кусок фанеры размером 4 x 4 фута и установите две ручки на одной стороне примерно на 30 см от двух параллельных сторон посередине.

Для правильной работы этого метода требуется вентилятор с положительным давлением. Перед использованием PPV убедитесь, что ваша команда обнаружила очаг пожара и не беспокоится о возгорании за пределами дымохода или топки.Убедитесь, что все другие отверстия в конструкции закрыты, за исключением отверстия, которое будет использовать PPV.

Поместите фанеру перед топкой и согласовайте запуск вентилятора PPV. После того, как вентилятор PPV был запущен, сдвиньте фанеру, чтобы сделать небольшое отверстие (около 1 фута шириной) с одной или другой стороны. Разрядите огнетушитель в отверстие и дайте вентилятору PPV протолкнуть огнетушащее вещество в зону дымохода.

Держите фанеру открытой примерно на минуту, закройте сквозняк, остановите и повторно оцените огонь с помощью тепловизора. Во всех случаях убедитесь, что пожар потушен с помощью визуальных, инфракрасных или тепловизионных методов.

В некоторых отделениях используется дымоходная цепь, которая опускается через верхнюю часть дымохода. Это устройство используется для сбивания креозота со стенок дымохода на дно топки.Это требует, чтобы персонал работал с крыши, и увеличивает риск, связанный с завершением сценария.

Рассмотрите возможность работы с платформы, чтобы повысить свой профиль безопасности, если вам необходимо выполнить этот маневр. Наш отдел не несет это оборудование и вместо этого подтверждает тушение пожара и отсутствие распространения пожара, а затем советует домовладельцам, чтобы компания по очистке дымоходов отреагировала на очистку их камина / дымохода и проверила его, прежде чем поджигать еще один пожар. их очаг.

Большинство пожаров в дымоходах можно успешно потушить одним или несколькими из этих методов. Однако есть и другие методы. Серийно выпускаемые сопла для дымоходов обеспечивают малый объем воды. Это также вызывает образование лужи с водой, содержащей золу и креозот, на дне топки и, как правило, на полу перед ней.

Обслуживание клиентов и уборка

Ручки следует использовать только в крайнем случае, поскольку они могут необратимо повредить существующую кладку или металлические футеровки дымохода.Повысьте свои навыки обслуживания клиентов, используя беговые дорожки и огнестойкие защитные покрытия возле камина во время ремонта и капитального ремонта. Тщательная уборка может принести вашему отделу ценную похвалу от домовладельцев

.

Многие пожарные команды регулярно разводят дымоходы, когда становится холодно. С возгоранием в дымоходе, как правило, легко справиться, если предпринять правильные действия. Ознакомьтесь с тем, как в вашем отделе предпочитают тушить дымоход.И если у вас есть другой метод тушения пожара в дымоходе, я хотел бы услышать о нем.

Эта статья, первоначально опубликованная в 2008 году, была обновлена.

Дымящие камины — Проблемы тяги в дымоходе

Как на самом деле работает ваш дымоход
Дэйв Лэмб — dave@mychimneys.com
Чтобы решить проблему, полезно узнать немного о том, как она возникла.Существует множество сбивающих с толку технических объяснений того, как работают дымоходы, и как простая проблема с тягой может привести к очень неприятным проблемам. Проще говоря, черчение — это то, насколько хорошо ваш камин вытесняет продукты огня во внешнюю атмосферу. Проблемы с вытяжкой приведут к тому, что дым и продукты горения будут скапливаться в вашем доме и загрязнять воздух, а камины с правильной тягой будут выпускать все газы и загрязнять дымоход и снаружи, где он должен.Существует множество факторов, которые могут повлиять на черновик, и изучение того, что влияет на черновик, поможет вам устранить эти проблемы.

Открытие заслонки должно позволить дыму попасть в дымоход. Если заслонка не работает должным образом, возникнут проблемы с вытяжкой.

Дымоход работает, чтобы рассеять газы и дым от огня, следуя концепции повышения тепла. Когда горячий воздух и дымовые газы поднимаются, они покидают камин и попадают в дымоход, который является трубой, по которой дым и газы выводятся за пределы дома.Концепция повышения температуры известна как стековый эффект. Но поскольку горячий воздух уходит и, таким образом, создает отрицательное давление воздуха, другой более холодный воздух должен занять место этого недостающего воздуха, чтобы горячий воздух уходил должным образом. Проблема возникает, когда холодный воздух не может занять место горячего, поэтому воздух, наполненный дымом, не может уйти, как планировалось, и может вернуться в комнату. Таким образом создается обратная тяга, которая представляет собой обращение воздуха, который должен выходить через дымоход и вместо этого поступать в дом.

Коэффициенты вытяжки

На то, возникнут ли у вас проблемы с тягой камина, влияет множество факторов. От заблокированного дымохода до неправильного размера топки и конструктивных особенностей — существует множество компонентов дымохода, которые могут вызвать проблемы.

Иногда встречаются самые необычные засоры в дымоходах.

Дымоходы могут быть заблокированы или забиты в результате проблем или простых ошибок домовладельца. Проблема может быть столь же простой, как засорение или закрытие заслонки, или кто-то намеренно заблокировал дымоход и забыл об этом.Другими менее очевидными причинами могут быть грязный колпачок дымохода, который не подходит должным образом или был установлен неправильно, структурные повреждения, другие ремонтные работы, которые не были выполнены правильно, или нежелательные животные и насекомые, которые строят назойливые гнезда.

Другой распространенный способ блокирования или частичного перекрытия прохода в дымоходе — это накопление чрезмерного количества креозота, скопление сажи, которое может вызвать возгорание или засорение дымохода. Креозот опасен сам по себе, но он также может вызывать скопление продуктов сгорания и усугублять существующие проблемы.Накопление креозота на искрогасителе — еще один способ засорения дымохода. Этой сажи на металлическом экране может накапливаться достаточно, чтобы полностью закрыть небольшие отверстия. Дымоход с забитым проходом или заглушкой дымохода работает как шланг с закрытым патрубком на нем — вредные газы не могут выйти, и у них нет другого выбора, кроме как вернуться в дом.

Эти милые маленькие твари могут создавать хаос, блокируя гнездовья.

Другая потенциальная причина того, что тяга дымохода не работает эффективно, может быть связана с размером или расположением топки.Топка должна иметь правильный размер, чтобы соответствовать дымоходу (проходу в стенках дымохода, через который проходит дым), чтобы наиболее эффективно вытягивать все нежелательные газы и дым в атмосферу. Существует правило, что дымоход должен иметь соотношение как минимум 1:10 с топкой, чтобы система работала правильно. Следовательно, на каждые 10 квадратных дюймов топки должно быть по крайней мере один квадратный дюйм отверстия в дымоходе. Топка также должна находиться в правильном месте, чтобы дым выходил должным образом.Огонь должен находиться на расстоянии не более одного дюйма от задней стенки топки. Простое разжигание огня ближе к задней стене в колосниковой решетке может мгновенно решить эту проблему. Огонь также всегда следует разводить в решетке, чтобы обеспечить ему достаточное количество кислорода, без нее он будет дымить и не станет достаточно горячим для надлежащей вентиляции.

Камин неправильной конструкции также может повлиять на тягу дымохода. Существуют коды для камина, чтобы гарантировать, что каждая часть вашего дома установлена ​​правильно.Если эти коды не соблюдаются правильно, могут возникнуть проблемы. Некоторые из этих проблем могут включать, как обсуждалось ранее, неправильное соотношение топки и дымохода. В том же духе топка могла быть изготовлена ​​неправильно. Если топка слишком мала, обычно менее 20 дюймов, дым и дымовые газы могут проникать в комнату без возможности выхода через соответствующий дымоход. Углы дымохода также могут вызвать проблемы, потому что тепло может не создавать достаточной силы для выхода через невертикальный дымоход.

Проблема может быть вовсе не в вашем камине. На самом деле, проблема может быть откуда-то еще в вашем доме. Горячий воздух поднимается вверх, поэтому воздух из вашего камина обычно без проблем уходит через дымоход, а затем воздух в камине заменяется более холодным воздухом из комнаты, но если есть два прибора, вытягивающие воздух из комнаты, один может получить назад вверх. Например, виновником может быть другое вентиляционное отверстие. Если вентиляционное отверстие, такое как центральный пылесос, сушилка для одежды или печь с принудительной подачей воздуха, находится в той же комнате, что и камин, и они оба работают одновременно, это может вызвать проблемы, поскольку они оба всасывают воздух из комнаты.В этом случае камин может вместо этого работать в обратном направлении и выпускать нежелательный дым в комнату вместо того, чтобы выводить эти газы наружу. Сильный ветер также может вызвать аналогичные проблемы, когда дым может вытолкнуться обратно в дымоход в комнату. В новом доме с плотно закрытыми стенами также могут возникнуть проблемы с заменой воздуха, выходящего через верхнюю часть дымохода. Воздух, который выходит через верх дымохода вместе с газами и дымом, должен быть чем-то заменен, и если дом слишком тесный и новый воздух не может поступать внутрь, то вместо этого воздух, дым и газы будут загрязнять комнату.Если это единственная проблема, ее обычно можно решить, оставив окно открытым во время использования камина.

Если вы используете зеленую или влажную древесину, то огонь может не гореть достаточно сильно, чтобы горячий воздух поднялся и сменился более прохладным. В этом случае дым и газы не смогут выйти из помещения. Газовая зажигалка может помочь решить эту проблему.

Если у вас возникла одна из этих проблем, но вы все еще не знаете, что с ней делать, следуйте этим простым правилам.

1.В первую очередь необходимо нанять сертифицированного инспектора дымоходов, чтобы он осмотрел вашу систему и убедился, что все находится в надлежащем рабочем состоянии. Проблемы с сквозняками могут вызвать серьезные проблемы со здоровьем и безопасностью, поэтому лучше не рисковать и провести осмотр дома, чтобы вы и ваша семья были спокойны. Инспектор дымохода порекомендует любые необходимые корректирующие действия.

2. Всегда держите заслонку открытой во время использования камина.

3. Убедитесь, что вы используете защитный металлический экран, чтобы защитить очаг от искр или тлеющих углей, когда камин используется.

4. Если в той же комнате, что и камин, есть вентиляционное отверстие, убедитесь, что агрегат не используется, прежде чем разводить огонь.

5. Если дом новый, воздухонепроницаемый, откройте окно, чтобы предотвратить проблемы с сквозняками, когда используется огонь.

6. Сдвиньте металлическую решетку до упора в камин.

7. Чтобы получить большую тягу, вы можете увеличить высоту дымохода (это имеет предел, так как силы трения могут препятствовать увеличению высоты, которую вы можете добавить)

Теперь вы готовы наслаждаться безопасным и успокаивающим огнем, не беспокоясь о том, что ваш дом наполнится дымом или вредными газами.Потрескивание огня должно быть приятным и расслабляющим временем, и принятие этих профилактических мер, а также понимание возможностей того, откуда исходит проблема с сквозняком, помогут убедиться, что вы знаете, что делать, если проблема возникнет, и она будет устранена. позаботились, не нанося вреда вашей семье или дому.

Если ваш камин не оформлен должным образом, позвоните нам по телефону 860-233-5770 и назначьте осмотр дымохода, чтобы определить характер вашей проблемы.

10 советов по улучшению тяги дымохода открытого камина

Многие люди испытывают проблемы с тягой открытого камина, даже если камин новый.Ниже вы можете найти несколько советов по улучшению проекта, начиная с наименее радикальных мер и заканчивая наиболее радикальными мерами:

1. Обеспечьте быстрое и горячее начало огня

При разжигании огня дровами из быстро горящих пород дерева (тополь, сосна, ива, ольха и т. Д.) И блоком зажигалки быстро создается поток теплого воздуха через дымоход. Тепло создаст сквозняк в камине и будет поддерживать огонь. Используйте швейцарский или обратный метод освещения.Швейцарские исследования показали, что дрова сгорают лучше, если огонь горит сверху вниз. Это работает так: для начала положите два или три — не слишком больших — полена на пол или решетку камина, оставив между ними некоторое пространство. Затем положите три слоя растопки крест-накрест на бревна и друг на друга. Затем поместите два более легких блока на второй нижний слой растопки. Наконец, зажгите более светлые блоки. Также смотрите следующее видео.

2.Сжигать только дрова, просушенные два года

Если вы сжигаете слишком влажные дрова, развести хороший огонь и поддерживать его будет труднее. После того, как вы разожгли огонь из горючих материалов и древесных пород, подкармливайте огонь трудногорючими породами древесины, такими как дуб, бук, береза ​​и древесиной плодовых деревьев. Эти породы дерева должны быть просушены не менее двух лет, чтобы хорошо разжечь огонь. Не используйте быстро горящие породы древесины (сосна, ива, ольха) в этой фазе пожара, так как это приводит к появлению опасного количества искр.Отопление влажной древесиной также не является экологически чистым, поскольку в нем выделяется относительно большое количество твердых частиц.

3. Разжигание огня в камине с помощью мехов или кочерги

Убедитесь, что огонь продолжает хорошо гореть, потому что это также поддерживает тягу в дымоходе и снижает дымность камина. Тихо горящий огонь работает лучше всего и является наиболее экологически чистым, если не выходит дым. Это требует внимания при розжиге огня.

Просмотрите здесь наш текущий онлайн-склад из более чем 50 старинных и старинных ударных ключей для камина

4. Развести огонь на дровах и / или каминной решетке или костровой корзине

При разводке костра на огне с колосниковой решеткой или без нее или в корзине для костра воздух может попасть под огонь, что улучшит его горение и продолжит гореть. Это наименее радикальный шаг с потенциально большим эффектом.Люди использовали эту технику с доисторических времен, сначала на одном андроне. Эффект от этого можно проверить, имитируя андиронов камнями.

Просмотрите здесь наши текущие онлайн-запасы более 400 антикварных и винтажных андиронов или жареных собак

5. Увеличьте высоту каминной решетки или костровой корзины

При увеличении высоты колосниковой решетки огонь приближается к каналу дымохода, в результате чего дымоход становится теплее и сразу улучшается тяга.Эффект от этого можно проверить, подняв каминную решетку или костровую корзину с камнями.

Просмотрите здесь наш текущий онлайн-склад из более чем 50 старинных и старинных каминных решеток

6. Откройте окно и выключите вытяжку кухни

Открытый камин использует приблизительно 250 — 350 м3 ³ воздуха в час для удаления продуктов сгорания и сжигания дров. В домах с хорошей изоляцией движение такого большого количества воздуха быстро становится проблемой.Это создает обратное давление, и дым вскоре попадает в дом. Это обратное давление также может быть создано кухонной вытяжкой в ​​хорошо изолированном доме. Открытие окна — это, конечно, вариант, но зимой это не очень привлекательное решение. Вытяжка из духовки также может влиять на тягу в камине.

7. Опустить проем открытого камина

, например, прикрепив полосу огнеупорного стекла высотой 15-20 см в верхней части проема камина.Это приближает поток воздуха к огню, и огонь будет гореть лучше. Раньше для этого также использовались полоски ткани. Вы можете проверить потенциальный эффект этого, например, временно поместив кусок стенной доски в верхней части камина.

8. Установите воздушный гриль

Установив воздушный гриль в камине или рядом с ним (с трубкой диаметром 15 см от прохода или через внешнюю стену), поток воздуха будет увеличиваться.Перед установкой воздушного гриля посоветуйтесь с этим решением у профессионала.

9. Установите вентилятор в дымоходе или на дымоходе

Это довольно значительный шаг не только потому, что это довольно дорогое решение. К вентилятору и от вентилятора к рабочему выключателю должно быть подведено электричество. Кроме того, устройство необходимо ежегодно обслуживать. Для этого решения также важно, чтобы вы сначала посоветовались с профессионалом.

10. Улучшить дымовой канал

Если все вышеперечисленные меры не помогли, то остается только улучшить дымовой канал. Это можно сделать, увеличив диаметр, убрав любые изгибы канала, сделав стенки канала более гладкими, удлинив дымовой канал и т. Д. Для этого радикального решения рекомендуется консультация профессионала.

Подробнее:

Для чего предназначены андироны и каминные решетки?

Как выбрать решетку или корзину для костра?

10 советов по экологичному отоплению в камине

Как украсить камин?

Какие аксессуары для камина мне нужны?

Какие инструменты для камина вам нужны?

Хорошие идеи подарков любителям каминов

Просмотрите здесь также наш текущий онлайн-запас из более чем 500 старинных и старинных каминов, чтобы украсить ваш камин

Просмотрите здесь также наши текущие онлайн-запасы более 100 старинных и старинных каминных перегородок, чтобы украсить ваш камин еще более

Просмотрите здесь также наш текущий онлайн-склад из более чем 1000 других старинных и старинных аксессуаров для камина, которые помогут украсить ваш камин

Наконечники для дымохода | Пожарная техника

Джереми Симчек

По данным U.S. Пожарная служба, пожары, связанные с отоплением, являются второй по значимости причиной пожаров в жилых домах, при этом на возгорание в дымоходах и дымоходах приходится 86 процентов возгораний в отопительных системах. Добавьте к этому тот факт, что постоянно растущие расходы на топливо вынуждают домовладельцев использовать более экономичные средства для обогрева своих домов, и можно с уверенностью предположить, что во всех юрисдикциях будет наблюдаться значительное увеличение количества пожаров в дымоходах.

Строительство дымохода

Во всех случаях конструкция и работа дымоходов очень похожи.Тепло и дым выходят вертикально за счет конвекции через дымоход. Это часто называют «тягой» дымохода. Возгорание дымохода возникает при воспламенении креозота на внутренней стороне футеровки дымохода.

Есть несколько факторов, которые могут привести к скоплению креозота, в том числе несоблюдение надлежащей температуры внутри дымохода, сжигание недостаточно высушенной древесины или неспособность регулярно чистить дымоход. Тип конструкции и возраст дымохода, а также интенсивность пожара могут повлиять на распространение огня за пределы дымохода.

Приоритеты инцидентов

Хотя поисково-спасательные операции могут не потребоваться при пожаре в дымоходе, все же необходимо обеспечить эвакуацию всего жилища. Командиры инцидентов должны также гарантировать, что лица, осуществляющие реагирование, используют все средства индивидуальной защиты, а также контролировать учет и безопасность места происшествия. Следующий приоритет должен быть направлен на локализацию и тушение пожара, включая открытие любых участков, которые, как предполагается, выходят за пределы очага пожара в дымоходе.Наконец, выполните ремонтно-восстановительные работы.

Ответ и увеличение размера

Рассматривайте любой отчет о пожаре в дымоходе как реакцию на пожар всей конструкции до тех пор, пока не будет подтверждена степень возгорания. Правильный размер имеет важное значение для определения масштабов пожара, поскольку пожар может быть или не быть видимым из дымохода по прибытии. Часто огонь может интенсивно гореть только в течение короткого периода времени и может достигнуть апогея до прибытия пожарных. Будьте осторожны с отключением других реагирующих устройств до тех пор, пока не будет проведен тщательный осмотр дымохода и прилегающих участков жилища.Дефекты дымохода часто вызывают небольшие скрытые возгорания внутри стен, потолков и чердаков. Области, которые необходимо проверить, включают прибор, как можно большую часть дымохода внутри жилища, чердак и сам дымоход. Тепловизионные камеры неоценимы для осмотра скрытых областей в стенах и потолках вокруг дымохода.

Работы на крышах

При необходимости забрасывайте наземные и кровельные лестницы. Оказавшись на крыше, снимите заглушки с дымохода или сетку от птиц, чтобы проверить степень возгорания внутри дымохода.Это можно сделать безопаснее и проще, если использовать выпуклое зеркало, прикрепленное к короткой ручке (фото 1), которое позволяет сначала взглянуть в дымоход, не наклоняя голову над дымоходом. Следите за тем, куда вы кладете колпак дымохода, покрытый креозотом. Часто материал все еще тлеет и при неправильной утилизации может вызвать вторичный пожар.

Также имейте в виду, что возгорание дымохода часто происходит ночью и в неидеальных погодных условиях, таких как сильный снегопад или ледяной дождь.Это может сделать работу на крыше более сложной и опасной. Сильные снеговые нагрузки также могут увеличить вес кровельной системы.

Фото 1. Увеличить

Тушение в дровяных печах

Первый шаг при пожаре с дровяной печью — закрыть заслонку на передней панели печи. Это остановит или значительно уменьшит количество свежего воздуха, попадающего в тягу, что обычно приводит к уменьшению огня внутри дымохода.Будьте осторожны, открывая дверцу после закрытия заслонки, так как внезапное попадание воздуха в печь может вызвать резкое увеличение объема огня внутри печи и, возможно, в дымоходе.

Действия по тушению тушения всегда должны тщательно координироваться бригадами на крыше и внутри. Один из распространенных способов борьбы с огнем — это сбросить сухую химическую «бомбу» (пластиковый пакет размером с кварту, наполненный порошком ABC, фото 2) с верхней части дымохода. По мере того, как мешок опускается, пластик плавится и позволяет сухому химическому веществу покрывать внутреннюю часть дымохода и собираться на любых горизонтальных поверхностях.Обычно следует сбрасывать не более двух мешков.

Фото 2. Нажмите, чтобы увеличить

После этого бригада кровли может сбросить «дымоходную цепь» (Фото 3) с верхней части дымохода. Это выбьет креозот из стенок дымохода и заставит его скапливаться на дне. Цепь обычно приходится ронять несколько раз, особенно при сильном налипании.

Фото 3. Увеличить

После того, как бригада с крыши закончила сбрасывать цепь, другая бригада должна найти дверцу для чистки, если дымоход оборудован таковой.Дверь будет ниже того места, где металлический дымоход входит в дымоход. Если дымоход находится на внешней стене жилища, дверь для чистки, скорее всего, будет располагаться снаружи. Удалите весь мусор, скопившийся на дне, и посветите фонариком в дымоход. После этого бригада кровли сможет проверить количество отложений, оставшихся внутри дымохода.

После того, как бригада крыши подтвердит, что пожар в дымоходе погас, бригада внутренних помещений может снова открыть заслонку и удалить или потушить любой материал, горящий внутри печи.Также может потребоваться удалить металлический дымоход с задней части печи, чтобы убедиться, что огонь был полностью потушен, и удалить любой остаточный креозот, который мог попасть в трубу во время тушения.

Тушение каминов

Первым шагом к общему тушению является удаление любого горящего материала или тушение огня внутри камина. Обойти дымоход при неконтролируемом активном огне у основания практически невозможно.Самый простой метод — это очень короткая и мягкая струя из водяного огнетушителя. Создаваемый пар также поможет уменьшить объем огня внутри дымохода. Сливайте только небольшое количество воды, чтобы уменьшить сток, который может нанести значительный ущерб за пределами камина.

После того, как горящий материал будет удален или потушен, закройте двери камина, если таковые имеются, или закройте отверстие несгораемой спасательной крышкой (Фото 4), чтобы пыль не попала обратно в жилище.Затем бросьте мешок с сухими химикатами или используйте сухой химический огнетушитель, чтобы потушить огонь, аналогичный тому, который используется для дровяных печей.

Фото 4. Увеличить

Прочие соображения

Если сухие химические методы тушения неэффективны, существуют коммерчески производимые сопла для дымоходов, которые могут выпускать мелкодисперсный водяной туман небольшого объема в дымоход. Однако, в зависимости от конструкции дымохода, сток из ручья может испачкать или повредить интерьер дома.Другие водные потоки, такие как ручьи, следует использовать только в крайнем случае, поскольку они могут необратимо повредить облицовку дымохода.

Правильное применение вентиляции с положительным давлением (PPV) может значительно уменьшить количество дыма и пыли внутри жилища. Методы PPV также должны быть тесно согласованы с командованием и другими экипажами, так как это часто значительно увеличивает количество воздуха внутри тяги и может привести к увеличению объема огня.

После любого пожара в дымоходе проинструктируйте домовладельцев не использовать камин до тех пор, пока он не будет осмотрен квалифицированным трубочистом.Не забудьте выделить несколько дополнительных минут во время операций по ремонту и ремонту, чтобы использовать напольные направляющие и огнестойкие защитные покрытия возле камина. Тщательная уборка может принести вашему отделу ценные похвалы от домовладельцев.

Джереми Симчек (Jeremy Simcheck) — инструктор добровольной пожарно-спасательной службы Глостера (штат Вирджиния) и имеет 13-летний опыт работы в пожарной службе. Он также является кадровым капитаном пожарной службы на базе ВВС Лэнгли в Хэмптоне, штат Вирджиния.

(PDF) Выбор расположения сопел дымоходной башни для снижения температуры и увеличения массового расхода уноса

Выбор расположения сопел дымоходной башни для снижения 89

температуры и увеличения уноса

Массовый расход

www .tjprc.org Индексированный журнал SCOPUS editor@tjprc.org

ВЫВОДЫ

В рамках этой работы проводился поиск оптимальных конфигураций распыления форсунок массива и его влияния, в частности, на снижение температуры

в градирне с использованием инструмента моделирования динамики жидкости.

Результаты моделирования показывают, что конфигурация сопла, приводящая к наименьшему снижению температуры, была 8 сопел сверху

и 3 сопла в нижнем положении или (Zmax — Z6).Этот режим обеспечивает снижение температуры в нижней плоскости на 2,55 ° C

по сравнению с другими конфигурациями.

Дальнейшие исследования показали, что скорость воздуха внутри башни увеличивалась вместе с дополнительным соплом наверху башни

. Чем больше используется форсунок, тем соответственно увеличивается массовый расход.

БЛАГОДАРНОСТИ

Авторы выражают благодарность Universitas Muhammadiyah Surakarta (UMS) за финансирование исследований и

за поддержку международных публикаций.

СПИСОК ЛИТЕРАТУРЫ

1. Э. Эрелл, Д. Перлмуттер. Ю. Эцион, «Многоступенчатая испарительная градирня с нисходящей тягой для полузамкнутых пространств: аэродинамические характеристики

», Solar Energy, Vol. 82, Issue 5, pp. 420-429, 2008.

2. Д. Перлмуттер, Э. Эрелл, Ю. Эцион, «Многоступенчатая испарительная градирня с нисходящей тягой для полузамкнутых пространств: эксперименты

с система распыления воды », Solar Energy, Vol. 82, Issue 5, pp. 430-440, 2008.

3. A.Р. Дехгани-санидж, М. Солтани, К. Раахемифар, «Новая конструкция ветряной башни для пассивной вентиляции в зданиях с целью снижения энергопотребления

в ветреных регионах», Обзоры возобновляемой и устойчивой энергетики, том 42, стр.182- 195, февраль 2015.

4. Д. Канг, Р.К. Странд, «Моделирование одновременного тепломассопереноса при пассивном испарительном охлаждении с нисходящей тягой

(PDEC) градирни с распылителем в FLUENT», Энергия и строительство, Vol. 62, стр. 196-209, июль 2013 г.

5.Д. Канг, Р. К. Странд, «Значение параметров, влияющих на производительность градирни с пассивным тягодутьевым испарительным охлаждением

(PDEC) с системой разбрызгивания», Applied Energy, Vol. 178, pp. 269-280, 15 сентября 2016 г.

6. П. Шривастава, Ю. Хан, М. Бхандари, Дж. Матур, Р. Пратап, «Калиброванный анализ моделирования для интеграции испарительного охлаждения

и радиационного охлаждения. система для различных климатических зон Индии », Journal of Building Engineering, Vol. 19, стр.561-

572, сентябрь 2018 г.

7. Ю. Сун, З. Гуан, Х. Гургенци, К. Хуман, X. Ли, «Исследования влияния расположения сопел на эффект предварительного охлаждения

для сухая градирня с естественной тягой », Прикладная теплотехника, Vol. 130, pp. 979-996, 5 February 2018.

8. С. Э. Гант, «Моделирование гидродинамических барьеров с помощью CFD-моделирования». Харпур-Хилл, Бакстон-Дербишир, SK17 9JN. UK, 2006.

9. M. St-Georges, J. M. Buchlin, «Детальные экспериментальные измерения одиночного распыления и одномерное моделирование».

Международный журнал многофазных потоков, Vol. 20, Issue 6, pp. 979-992, 1994.

10. Ю. Тамбур, С. Гета, «Оптимизация конструкции и работы опрыскивателей в башне». Факультет аэрокосмической техники,

Тахнион — Израильский технологический институт, приложение Б., Израиль, 2006.

11. Тауфик, BBS, и Эль-Газар, М.М. Анализ факторов, влияющих на распределение выбросов из дымоходов в

Атмосфера – имитационный подход.

Как увеличить тягу в дымоходе

Проработав так долго в дымоходном бизнесе, я понял, насколько широко распространена проблема плохой тяги по всей стране. Плохая тяга в дымоходе может быть очень неприятной, особенно если вы разжигаете огонь в камине и в гостиную попадает дым. Есть много шагов, которые вы можете предпринять, чтобы решить такую ​​проблему, но главное — понять причину проблемы с тягой в дымоходе.

Причина проблемы с тягой в дымоходе может быть одной из многих.Для начала вы можете разжечь слишком горячий огонь и ожидать, что он выйдет в слишком холодный дымоход. Если это так, то решить проблему может быть довольно просто. Перед тем, как разжечь огонь, сожгите газету, удерживая ее в системе дымохода, чтобы дымоход прогрелся. Конечно, делайте это осторожно и надевайте защитные очки и перчатки.

Другая распространенная проблема — высота дымохода. Если дымоход недостаточно высок, чтобы создать хорошую тягу, могут возникнуть проблемы. Дымоход должен иметь определенную высоту, пропорциональную размеру топки, чтобы обеспечить оптимальную вытяжку.Ширина, умноженная на высоту топки, не может превышать десятикратное отверстие для дымохода. Эти размеры должны быть в два-три раза больше глубины камина, а ширина задней части топки и глубина топки должны быть равны. Если ваши размеры не соответствуют этим рекомендуемым размерам, вы можете подумать о покупке Smoke Guard , металлической полосы, которую вы прикрепляете к передней части топки, чтобы изменить ее размеры. Способ проверить, решит ли дымогар вашу проблему, — это приклеить к верхней части алюминиевую фольгу, чтобы сделать топку меньше.

Если вы или профессионал определите, что высота дымохода недостаточна для создания надлежащей тяги, и изменение размера топки с помощью дымозащитного устройства не поможет, возможно, вам придется вложить средства в добавление нескольких рядов кирпича в дымоход.
