Чем отличаются наслонные и висячие стропила



Вступление

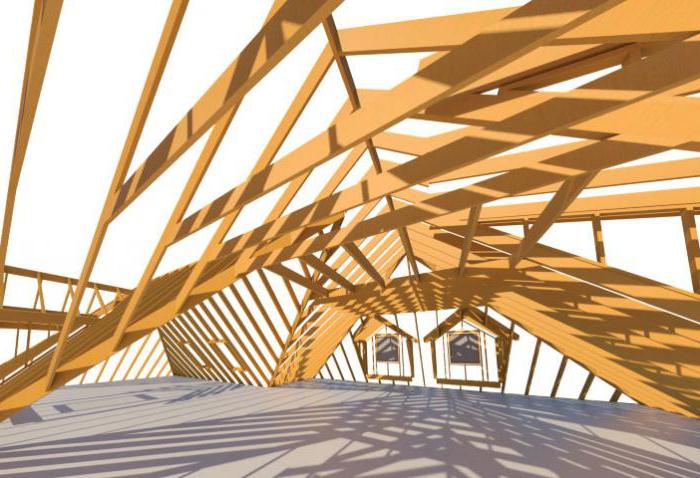

Стропила дома это элементы стропильной системы, принимающие на себя нагрузку от обрешетки, кровли, осадков, ветра, равномерно нагрузку распределяют и передают стенам и перегородкам дома.

Как отличаются наслонные и висячие стропила

Для снижения нагрузки стропила устанавливают наклонно. Конструкция крыш с наклонными стропилами называется скатной и о них я подробно писал в статье: Скатные крыши: конструкции и формы скатных крыш.

Однако, для легких домов, строящихся не из камня, нагрузка даже наклоненных стропил остается слишком большой. Для таких домов придумали конструкцию стропил соединенных в треугольник. Такие конструкции стропил назвали висячие. Стропила не соединенные по краю стропильной ноги называют наслонные.

Для лучшего понимания статей про устройство крыши, советую причитать статью: Конструктивные элементы крыши: общие описания и схемы.

Наслонные стропила

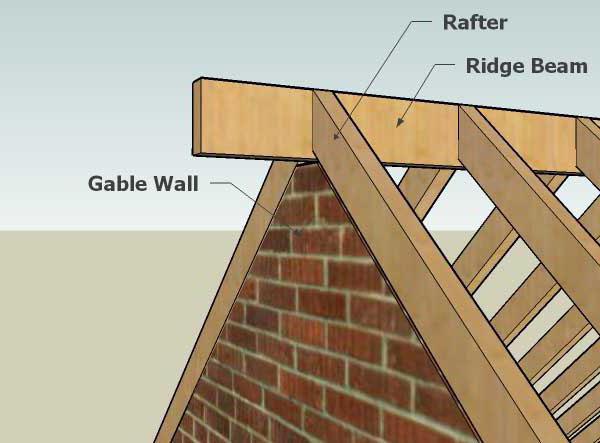

naslonnye stropilaЧтобы понять чем отличаются наслонные и висячие стропила, мне нравится такой визуальный ряд.

Представьте, вы строите дом и между этажами кладете балки перекрытий. На них будет делаться пол верхнего и этажа и потолок нижнего. Теперь, на последнем этаже, вы решили балки перекрытий делать длиннее и вдобавок установить их под наклоном, нижний конец, уперев в стену, а верхний конец в более высокую стену или в вертикально поставленные стойки, которые в свою очередь опираются на внутреннюю перегородку дома через брус, называемый лежень.

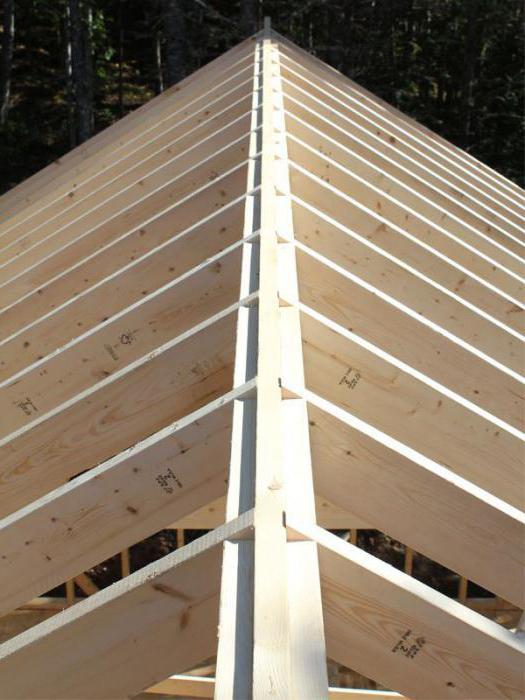

naslonnye derevyannye stropila

Обращаем внимание, что стропильные ноги наслонной системы не связаны друг с другом. Нижний край стропильной ноги опирается на стену, верхний край на вторую стену, либо на коньковый прогон. Прогон это балка, которая устанавливается до установки стропил и на которую попеременно опираются стропильные ноги наслонной системы.

Преимущества наслонной системы

Я вижу одно преимущество, не нужно предварительно собирать, а потом поднимать тяжелые конструкции. Всё делается по месту.

Висячая стропильная система

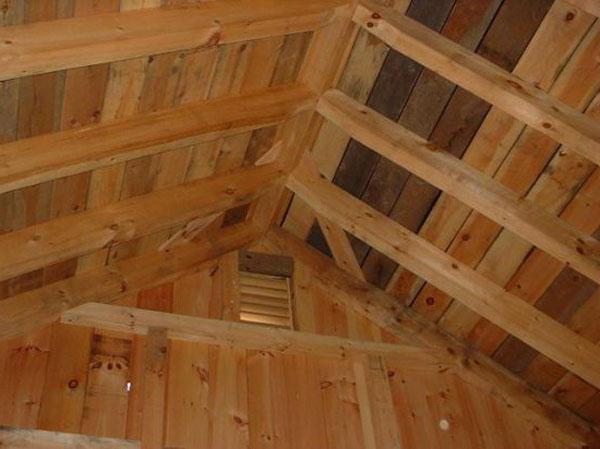

visyachie stropila

class="eliadunit">

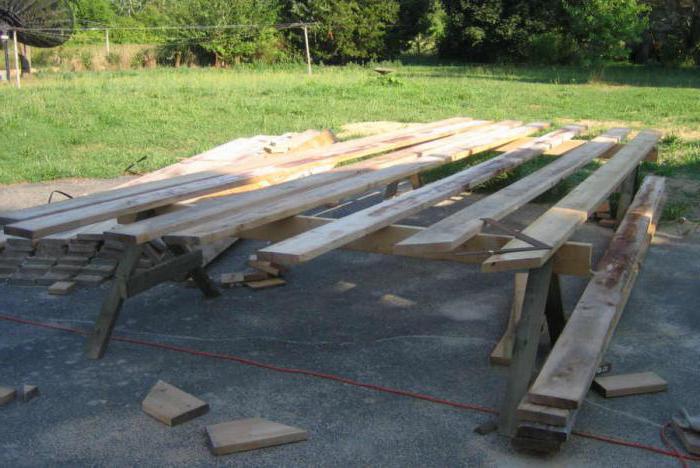

Как я уже сказал, элементы висячей стропильной системы это собранные элементы, две стропильные ноги и затяжка, в виде треугольника. Собираются элементы на земле, а потом поднимаются и устанавливаются наверх остова дома.

Опираются треугольные стропильные элементы на две внешние стены дома, при этом ферма в виде треугольника остаются висеть. Поэтому эта стропильная система называются висячей.

Еще одна особенность. Все затяжки висячей стропильной системы создают обрешетку для устройства пола этажа под крышей. При этом между верхними балками дома и затяжками стропильных элементов, остается пространство. Это и есть чердак дома, который отлично подходит для вентиляции.

visjachie stropila konstrukzija

Особенности стропильных конструкций

С увеличением расстояния между опорными стенами висячих стропил, к конструкции добавляются дополнительные силовые элементы.

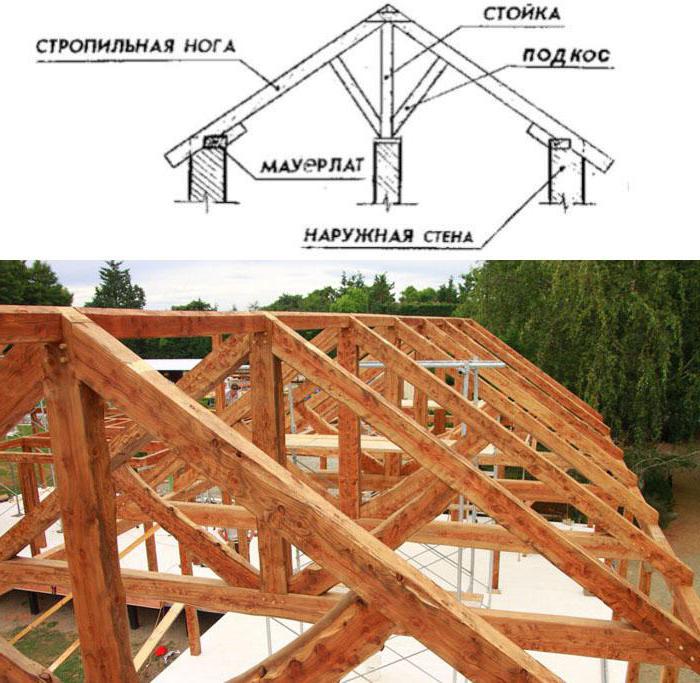

Это подкосы, балки и ригели, которые хорошо видны на фото. Там же видны длины пролетов и меняющиеся конструкции стропильных систем.

naslonnye i visyachie derevyannye stropila

Выводы

На вопрос, чем отличаются наслонные и висячие стропила, можно ответить так, конструкцией и порядком сборки.

©DomiTy.ru
