Нахлест металлочерепица – как избежать ошибок при обустройстве кровли, как правильно монтировать нахлест, какого шага волны и минимального уклона придерживаться, как ходить, не повреждая поверхности, использование материала для сооружения забора

Как делается нахлест металлочерепицы? — 1pocherepice.ru

При выполнении кровельных работ нужно обратить внимание на то, правильно ли делается нахлест металлочерепицы. Материал является самым популярным из-за своей прочности, надежности, экономичности, легкости сборки и установки, элегантности дизайна, а также широкой палитрой цветов. Более того, крыша будет невосприимчива к перепаду температур и механическим повреждениям, и все это с длительным сроком службы.

Металлочерепица

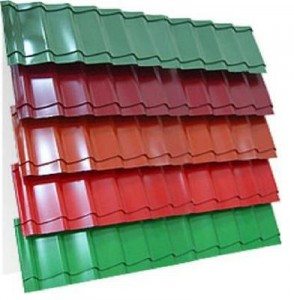

Металлочерепица — один из наиболее популярных кровельных материалов

Строительные работы отличаются своей сложностью, точностью и ответственностью. Строительство частного дома должно выполняться с соблюдением всех правил, в противном случае, надежность здания гарантировать невозможно.

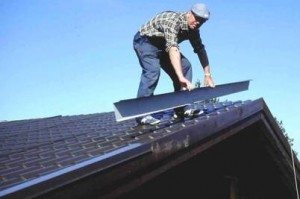

Правила крепления материала

После монтажа необходимо снять защитную пленку с поверхности, конечно, если она имеется. Не стоит забывать, что материал весьма хрупкий, поэтому становиться на поверхность нужно только в мягкой обуви.

При монтаже металлочерепицы ходить нужно в местах обрешетки, потому что может образоваться прогиб или пойти волны вдоль листа.

Существуют правила для крепления кровельного материала:

Крепление металлочерепицы

Металлочерепица крепится в месте прогиба

  • обратите внимание на установку листа: он должен крепиться в месте прогиба, где прилегает обрешетка — это позволит уплотнить конструкцию;
  • самые первые, основополагающие листы должны крепиться над ступенькой;
  • все последующие листы должны плотно укладываться, что придаст прочности кровле;
  • при установке листа с торцевой доски необходимо обеспечить крепление каждой волны;
  • листы и решетки должны плотно прилегать друг к другу;
  • в местах нахлеста металлочерепица должна крепиться короткими саморезами.

Способ установки металлочерепицы нахлестом позволит добиться крепкой и красивой крыши.

Вернуться к оглавлению

Крепление кровельного материала

Следует отметить, что при прикручивании крепеж должен быть плотным, но не раздавливать поверхность (уплотнительную прокладку).

Материал должен крепиться к каждой решетине при помощи саморезов, которые располагаются в шахматном порядке по всему периметру.

Чтобы добиться незаметности крепления, располагайте детали к ступеньке волны — это позволит держать их в тени. Саморезы в металлочерепицу следует заводить под углом — это позволит лучше подтянуть листы друг к другу.

Отдельное внимание следует уделить применяемым материалам. Так по цене дешевле обойдутся неоцинкованные саморезы, однако они очень податливы влаге и температуре, что приведет к коррозии крепежа, а в дальнейшем и самого профильного листа.

Вернуться к оглавлению

Инструмент для кровельных работ

Инструменты для монтажа металлочерепицы

Инструменты для монтажа металлочерепицы

По своей конструкции металлочерепица прочный, но очень хрупкий материал, поэтому для его резки нужно применять электролобзик или ножовку по металлу.

Не следует использовать болгарку с абразивным кругом, потому что можно снять антикоррозионное покрытие с поверхности листа, что уменьшит время службы крыши. Дело в том, что абразивная поверхность может прожечь покрытие или металлическая стружка образуется отдельным покрытием.

Резка не всегда может происходить качественно, и некоторые части листа металлочерепицы могут отколоться или срезаться, чтобы это скрыть, достаточно использовать баллончик для подкрашивания поверхности.

Вернуться к оглавлению

Формирование стока с крыши

Крыша служит защитой не только людям, которые живут в доме, но и всему дому. Именно поэтому она подвергается особому воздействию: ветер, дождь, снег, град и камни — все это может сказаться на поверхности материала и сроке службы крыши.

Капиллярная канавка

При формировании стока обустраивается капиллярная канавка.

Первой проблемой, с которой сталкиваются строители — это скопление влаги после дождя. Капиллярный эффект возникает между листами выше уровня стока. Для того чтобы избавиться от негативного влияния влаги, была разработана капиллярная канавка, благодаря которой вода может спокойно стекать и не накапливаться. Сейчас можно найти листы с капиллярной канавкой (правой или левой) и даже двойной. Канавка должна быть прикрыта с помощью наложения листов.

Конструкция крыши, при которой используется нахлест металлочерепицы, очень распространенная и легкая в изготовлении. Укладывать листы можно в один или несколько рядов. Если вы используется многорядную конструкцию, то листы не должны быть широкими, их толщина варьируется до 0,5 мм. Сложность многорядного укладывания заключается в том, что происходит смещение листов между рядами. И чем больше рядов, тем больше может быть смещение. Для того чтобы этого избежать, нужно все последующие ряды укладывать с небольшим поворотом против часовой стрелки — это позволит компенсировать смещение.

Стандартно разворот не должен быть более 2 мм.

При сборке кровли основным критерием остается удобство монтажа. Так, сторону для укладки первого листа следует выбирать ту, где нет скосов или срезов. После установки основного (первого) листа монтируют следующий, который должен накрыть волну предыдущего. В случае с капиллярной канавкой лист должен прикрывать конструкцию для стока воды. Такая технология установки металлочерепицы убережет всю конструкцию от сползания последнего листа, но нужно быть предельно осторожным, так как можно повредить покрытие.

Вернуться к оглавлению

Варианты монтажа металлочерепицы

Первый лист будет основным, именно от него строится все поверхность крыши. Для его установки нужно будет потратить больше времени, чем для остальных: выравнивается лист по торцу и сбоку. После установки первого нужно установить второй. Его тоже выравниваем, но уже относительно первого листа, как от базовой поверхности. Далее укладываем 3-4 листа.

Крепление листов

Крепление листов можно производить различными способами.

Если кажется, что металлочерепица ложится криво, лучше приподнять листы и выполнить крепление снова. Все последующие листы нужно скреплять между собой саморезами. Наложение листов производится таким образом, чтобы только последний в ряду лист не крепить, пока не будет выровнен следующий ряд.

После того как первый ряд выложен, следует приступать к установке второго. Его монтирование практически ничем не отличается от фундаментного монтажа, однако между рядами нужно устанавливать венты. Стыки листов фиксируются вентами для циркуляции воздуха и воды.

Согласно данной технологии, монтаж листов можно производить и другим способом. Для этого устанавливаем первый лист и точно выравниваем его относительно карниза. Чтобы обеспечить точность и надежность, в середине временно вкручиваем саморез. Лист будет плотно сидеть, и теперь можно приступить к выравниванию второго листа, который устанавливается сбоку. Оба листа крепятся между собой, после чего ложится третий лист, но устанавливается он на первый. Первый и третий лист выравниваются и фиксируются саморезами. Когда весь бок будет установлен и выравнен, приступаем к монтированию следующих листов. Таким образом, будут формироваться целые блоки из 3-4 листов, которые нужно будет крепить с соседними блоками. Чтобы обеспечить цельность и точность конструкции, можно немного разворачивать блоки при креплении между собой. Данный способ целесообразен при выстраивании крыши в 3-4 слоя, потому что блоки крепятся всего одним шурупом, но это скорее преимущество, чем недостаток. Для обычных жилых домов не стоит применять более 4 листов вряд — это утяжелит всю конструкцию.

Вернуться к оглавлению

Укладка листов на треугольном скате

Треугольный скат — это основная контракция крыш в частных домах.

Если раньше крыша только прикрывала чердак, то сейчас чердак могут использовать как полноценную комнату, что увеличивает количество требований к самой крыше.

Согласно технологии, нахлест металлочерепицы на скате должен начинаться с середины. Проводим в центре крыши ось, проводим такую же ось на листе и совмещаем. Крепление производится при помощи одного самореза, установленного у конька. Дальнейшие действия такие же, как описано в предыдущих вариантах.

Вернуться к оглавлению

Заключение по теме

Металлочерепица является не только экономически выгодным материалом, удобным в монтаже. Благодаря своей контракции установка происходит быстро и гарантирует надежность. Прочность материала способствует прочности крыши, увеличивая срок ее службы.

Строительство крыши должно выполняться согласно основных правил и четких технологических инструкций.

Благодаря использованию кровельного материала можно избежать скосов, накопления влаги и многих других негативных эффектов — это позволит материалам избежать коррозии и убережет от протекания всей конструкции.

Какой нахлест у металлочерепицы?

Правильный подход к выбору размеров металлочерепицы позволит сократить расходы денежных средств на установку кровли.

Как делается нахлест металлочерепицы?

При выполнении кровельных работ нужно обратить внимание на то, правильно ли делается нахлест металлочерепицы. Материал является самым популярным из-за своей прочности, надежности, экономичности, легкости сборки и установки, элегантности дизайна, а также широкой палитрой цветов.

Более того, крыша будет невосприимчива к перепаду температур и механическим повреждениям, и все это с длительным сроком службы.

Металлочерепица — один из наиболее популярных кровельных материалов

Строительные работы отличаются своей сложностью, точностью и ответственностью. Строительство частного дома должно выполняться с соблюдением всех правил, в противном случае, надежность здания гарантировать невозможно.

Правила крепления материала

После монтажа необходимо снять защитную пленку с поверхности, конечно, если она имеется. Не стоит забывать, что материал весьма хрупкий, поэтому становиться на поверхность нужно только в мягкой обуви.

При монтаже металлочерепицы ходить нужно в местах обрешетки, потому что может образоваться прогиб или пойти волны вдоль листа.

Существуют правила для крепления кровельного материала:

Металлочерепица крепится в месте прогиба

  • обратите внимание на установку листа: он должен крепиться в месте прогиба, где прилегает обрешетка — это позволит уплотнить конструкцию;
  • самые первые, основополагающие листы должны крепиться над ступенькой;
  • все последующие листы должны плотно укладываться, что придаст прочности кровле;
  • при установке листа с торцевой доски необходимо обеспечить крепление каждой волны;
  • листы и решетки должны плотно прилегать друг к другу;
  • в местах нахлеста металлочерепица должна крепиться короткими саморезами.

Способ установки металлочерепицы нахлестом позволит добиться крепкой и красивой крыши.

Крепление кровельного материала

Следует отметить, что при прикручивании крепеж должен быть плотным, но не раздавливать поверхность (уплотнительную прокладку).

Материал должен крепиться к каждой решетине при помощи саморезов, которые располагаются в шахматном порядке по всему периметру.

Чтобы добиться незаметности крепления, располагайте детали к ступеньке волны — это позволит держать их в тени. Саморезы в металлочерепицу следует заводить под углом — это позволит лучше подтянуть листы друг к другу.

Отдельное внимание следует уделить применяемым материалам. Так по цене дешевле обойдутся неоцинкованные саморезы, однако они очень податливы влаге и температуре, что приведет к коррозии крепежа, а в дальнейшем и самого профильного листа.

Инструмент для кровельных работ

Инструменты для монтажа металлочерепицы

По своей конструкции металлочерепица прочный, но очень хрупкий материал, поэтому для его резки нужно применять электролобзик или ножовку по металлу.

Не следует использовать болгарку с абразивным кругом, потому что можно снять антикоррозионное покрытие с поверхности листа, что уменьшит время службы крыши. Дело в том, что абразивная поверхность может прожечь покрытие или металлическая стружка образуется отдельным покрытием.

Резка не всегда может происходить качественно, и некоторые части листа металлочерепицы могут отколоться или срезаться, чтобы это скрыть, достаточно использовать баллончик для подкрашивания поверхности.

Формирование стока с крыши

Крыша служит защитой не только людям, которые живут в доме, но и всему дому. Именно поэтому она подвергается особому воздействию: ветер, дождь, снег, град и камни — все это может сказаться на поверхности материала и сроке службы крыши.

При формировании стока обустраивается капиллярная канавка.

Первой проблемой, с которой сталкиваются строители — это скопление влаги после дождя. Капиллярный эффект возникает между листами выше уровня стока. Для того чтобы избавиться от негативного влияния влаги, была разработана капиллярная канавка, благодаря которой вода может спокойно стекать и не накапливаться. Сейчас можно найти листы с капиллярной канавкой (правой или левой) и даже двойной. Канавка должна быть прикрыта с помощью наложения листов.

Конструкция крыши, при которой используется нахлест металлочерепицы, очень распространенная и легкая в изготовлении. Укладывать листы можно в один или несколько рядов. Если вы используется многорядную конструкцию, то листы не должны быть широкими, их толщина варьируется до 0,5 мм. Сложность многорядного укладывания заключается в том, что происходит смещение листов между рядами. И чем больше рядов, тем больше может быть смещение. Для того чтобы этого избежать, нужно все последующие ряды укладывать с небольшим поворотом против часовой стрелки — это позволит компенсировать смещение.

Стандартно разворот не должен быть более 2 мм.

При сборке кровли основным критерием остается удобство монтажа. Так, сторону для укладки первого листа следует выбирать ту, где нет скосов или срезов. После установки основного (первого) листа монтируют следующий, который должен накрыть волну предыдущего. В случае с капиллярной канавкой лист должен прикрывать конструкцию для стока воды. Такая технология установки металлочерепицы убережет всю конструкцию от сползания последнего листа, но нужно быть предельно осторожным, так как можно повредить покрытие.

Варианты монтажа металлочерепицы

Первый лист будет основным, именно от него строится все поверхность крыши. Для его установки нужно будет потратить больше времени, чем для остальных: выравнивается лист по торцу и сбоку. После установки первого нужно установить второй. Его тоже выравниваем, но уже относительно первого листа, как от базовой поверхности. Далее укладываем 3-4 листа.

Крепление листов можно производить различными способами.

Если кажется, что металлочерепица ложится криво, лучше приподнять листы и выполнить крепление снова. Все последующие листы нужно скреплять между собой саморезами. Наложение листов производится таким образом, чтобы только последний в ряду лист не крепить, пока не будет выровнен следующий ряд.

После того как первый ряд выложен, следует приступать к установке второго. Его монтирование практически ничем не отличается от фундаментного монтажа, однако между рядами нужно устанавливать венты. Стыки листов фиксируются вентами для циркуляции воздуха и воды.

Согласно данной технологии, монтаж листов можно производить и другим способом. Для этого устанавливаем первый лист и точно выравниваем его относительно карниза. Чтобы обеспечить точность и надежность, в середине временно вкручиваем саморез. Лист будет плотно сидеть, и теперь можно приступить к выравниванию второго листа, который устанавливается сбоку. Оба листа крепятся между собой, после чего ложится третий лист, но устанавливается он на первый. Первый и третий лист выравниваются и фиксируются саморезами. Когда весь бок будет установлен и выравнен, приступаем к монтированию следующих листов. Таким образом, будут формироваться целые блоки из 3-4 листов, которые нужно будет крепить с соседними блоками. Чтобы обеспечить цельность и точность конструкции, можно немного разворачивать блоки при креплении между собой. Данный способ целесообразен при выстраивании крыши в 3-4 слоя, потому что блоки крепятся всего одним шурупом, но это скорее преимущество, чем недостаток. Для обычных жилых домов не стоит применять более 4 листов вряд — это утяжелит всю конструкцию.

Укладка листов на треугольном скате

Треугольный скат — это основная контракция крыш в частных домах.

Если раньше крыша только прикрывала чердак, то сейчас чердак могут использовать как полноценную комнату, что увеличивает количество требований к самой крыше.

Согласно технологии, нахлест металлочерепицы на скате должен начинаться с середины. Проводим в центре крыши ось, проводим такую же ось на листе и совмещаем. Крепление производится при помощи одного самореза, установленного у конька. Дальнейшие действия такие же, как описано в предыдущих вариантах.

Заключение по теме

Металлочерепица является не только экономически выгодным материалом, удобным в монтаже. Благодаря своей контракции установка происходит быстро и гарантирует надежность. Прочность материала способствует прочности крыши, увеличивая срок ее службы.

Строительство крыши должно выполняться согласно основных правил и четких технологических инструкций.

Благодаря использованию кровельного материала можно избежать скосов, накопления влаги и многих других негативных эффектов — это позволит материалам избежать коррозии и убережет от протекания всей конструкции.

Расчет нахлеста металлочерепицы и тонкости монтажа

Металлочерепица сегодня представляет собой наиболее востребованный кровельный материал. Благодаря своим техническим характеристикам такое покрытие позволяет использовать его на крышах любой конфигурации. А поэтому мастера часто задаются вопросом, какой нахлест металлочерепицы должен быть при ее укладке. Обо всех нюансах укладки кровельного металлочерепичного материала в статье ниже.

Металлочерепица: определение и принцип производства

Кровельный металлочерепичный материал — это тонколистовое стальное покрытие, толщина которого составляет всего 0,4-0,6 мм. А для усиления прочностных характеристики и защиты материала от внешних факторов на тонкую сталь наносят оцинкованный состав, а затем и полимерный декоративный слой. В составе полимера имеется пигмент, который и придает мталлочерепице определенный цвет.

Такое кровельное покрытие отличается рядом достоинств:

  • Привлекательность эстетическая;
  • Долговечность;
  • Простая укладка листов металлочерпицы;
  • Легкий вес покрытия (всего 4 кг/м2).

Расчет необходимого количества кровли

Перед началом кровельных работ необходимо изначально просчитать, сколько листов покрытия потребуется. В противном случае есть риск необходимости докупать профиль, а это грозит как минимум простоем в работе, максимум — приобретением покрытия из другой партии. В этом случае оттенок может значительно отличаться, что будет смотреться на крыше не очень привлекательно.

Итак, если крыша имеет простую конфигурацию (двухскатная), то достаточно выяснить площадь ската и поделить ее на полезную площадь одного листа материала выбранного производителя. При этом всегда нужно учитывать, что при устройстве самого первого (нижнего) ряда металлочерепицы нужно делать карнизные свесы около 5-7 см (чтобы они на треть закрывали ширину водосточной системы).

В свою очередь полезная площадь одного листа металлочерепицы представляет собой умножение размеров (длину и ширину), из которых предварительно вычитают глубину нахлестов по вертикали и горизонтали. Как правило, при укладке сплошного листа внахлест по длине накладка равняется 15 см. Если же есть необходимость укладывать металлочерепицу горизонтальными рядами, то нахлест листов металлочерепицы по горизонтали делают по ширине. Он уже зависит от угла уклона ската и варьируется в пределах 10-15 мм.

Важно: чем круче уклон ската, тем меньшим может быть нахлест. Чем меньше угол уклона, тем большим должна быть накладка.

Что касается крепежей для укладки профиля, то здесь считают по 6-8 саморезов с уплотнительной шайбой на м2 покрытия.

Проверка геометрии скатов

Чтобы все ряды профиля лежали идеально ровно и создавали монолитное покрытие, необходимо проверить ровность скатов крыши. Их выверяют по диагоналям. Если есть какие-либо перекосы, то их выравнивают с помощью обрешетки.

Также при укладке профильного покрытия стоит учитывать и угол уклона крыши. Для металлочерепицы он должен быть не менее 14 градусов. Максимальный уклон чаще всего не регламентируется, но здесь стоит учитывать климатические особенности региона:

  • Так, для северных краев, где преобладает большое количество снежных осадков, уклон скатов должен быть не менее 30 градусов.
  • В ветреных же регионах лучше делать крышу не такую крутую. Здесь достаточно будет 15-20 градусов.

Установка карнизной планки

Этот элемент металлочерепичной кровли монтируют в первую очередь по карнизному свесу. Ее крепят с использованием специальных саморезов при расположении шага 30 см.

Важно: планку нужно укладывать по длине с натяжением, чтобы не было слышно дребезжания ее на ветру. При этом не забывайте делать нахлесты 5-10 см, чтобы вода не попадала на древесину обрешетки.

Монтаж внутренних ендов и фартуков

Если металлочерепица укладывается на шатровую или вальмовую/ломаную крышу, то в первую очередь нужно оформить ендовы. Для этого в области ендовы делают длинную сплошную обрешетку. Ее тщательно гидроизолируют и уже затем крепят к ней внутренний готовый фартук. Его также кладут элементами и формируют нахлест у металлочерепицы. Какой перехлест должен быть в этом случае? Ответ прост — 7-10 см по направлению фартука снизу вверх.

Если металлочерепица будет примыкать к трубам, то по ним тоже нужно запускать внутренние фартуки с обязательной герметизацией стыков.

Монтаж металлочерепицы

Перед тем как начать монтаж кровли, ее листы нужно поднять на крышу. Для этого используют специальные лаги. Материал можно поднимать стопками по 5-6 листов, предварительно связав их, чтобы не было трения между листами.

Совет: после монтажа покрытия нужно сразу снять с него защитную пленку. Иначе потом под солнцем она нагреется и демонтировать защиту будет сложно.

Укладку материала выполняют длинными листами, продвигаясь справа налево или слева направо. Если движение листов профиля осуществляют вправо, то каждый следующий лист накрывает предыдущий с нахлестом 15 см. Если же кровля движется влево, то каждый следующий лист подкладывают под волны предыдущего также на 15 см.

Первые два-три листа материала нужно сначала выложить на крыше и зафиксировать в верхней коньковой части с помощью одного самореза на один лист покрытия. Затем листы выравнивают по карнизу и нахлестам и уже надежно фиксируются друг с другом. И только после этого стоит ввинчивать остальные крепежи по всей площади профиля.

Если монтаж металлочерепицы проводят в два горизонтальных ряда, то в этом случае необходимо сначала зафиксировать один профиль и выровнять его по торцу ската и по его карнизу. Затем сверху с нахлестом 10-15 см укладывают второй лист вертикального ряда. Его также выравнивают и прихватывают с нижним и в коньковой его части. Далее кладут нижний лист второго столбца профиля с обязательным нахлестом по отношению к первому профилю. Его выравнивают и соединяют саморезом с первым листом. И наконец, укладывают второй лист столбца и после выравнивания соединяют его с третьим и вторым. И только потом все четыре листа привинчивают к обрешетке.

Монтаж листов на треугольный скат

Чтобы правильно уложить металлочерепицу на треугольные скаты, действовать нужно несколько по другому. Так, по нижнему карнизу ската необходимо отметить центр и провести его к вершине. Теперь на листе профиля также выявляют центр и теперь укладывают лист так, чтобы центры совпадали. В дальнейшем, продвигаясь от центрального профиля, укладывают остальные пласты кровли вправо и влево от него. Нехлесты здесь делают по приведенному выше принципу.

Важно: при этом способе укладки придется резать материал. Для более быстрого и легкого реза используют самодельный инструмент черток, собранный в форме прямоугольника на шарнирах из досок шириной 10 см. Расстояние между врутренней стороной левой доски и наружной стороной правой должно составлять 1,1 м. Таким инструментом можно метить профиль непосредственно на крыше.

Советы и рекомендации по укладке металлочерепицы

Некоторые мастера допускают ряд грубых ошибок при проведении кровельных работ. Чтобы все сделать правильно, следует избегать таких действий:

  • Резка профиля болгаркой. Такое обращение с кровлей сильно прогревает металл, а значит, защитное полимерное покрытие отстает от стали. После этого кровля ржавеет и портится.
  • Несоблюдение шага обрешетки. Как правило, он должен быть равен шагу волны кровли.
  • Применение саморезов без уплотнителя. Такой монтаж в скором времени приведет к протечкам и порче материала.
  • Ввинчивание саморезов произвольно. Здесь стоит знать, что крепежи монтируют только в прогиб волны, чтобы таким образом достать до досок обрешетки.
  • Хождение по профилю в грубой обуви. Желательно передвигаться по уложенному покрытию в обуви с мягкой подошвой и при этом ступать на прогибы волны профиля. Во-первых, это самое жесткое место в кровле, а во-вторых, под этими местами располагаются доски обрешетки.

Соблюдение этих простых рекомендаций позволит сделать крышу из металлочерепицы не только красивой, но и надежной и долговечной.

Инструкция по монтажу металлочерепицы

Монтаж металлочерепицы

1. Карнизная планка.
2. Доска обрешетки.
3. Спадающий брус контробрештки.
4. Гидроизоляционная пленка.
5. Стропило.
6. Конек.
7. Листы металлочерепицы.
8. Уплотнитель конька.
9. Заглушка конька.
10. Ветровая доска.
11. Водосточная труба.
12. Держатель трубы.
13. Водосточный желоб.
14. Держатель желоба.
15. Снеговой барьер.
16. Ендовая внешняя.
17. Ендовая внутренняя

Характеристики профиля

Общая ширина листа: 1185мм.
Рабочая ширина: 1100мм.
Длина ступеньки: 350мм.
Высота волны: 25мм.

Расчет металлочерепицы

Расчет количества листов металлочерепицы производят следующим образом: длину карниза делят на полезную ширину профильного листа и округляют до полной единицы (умножают на количество ската). Полезная ширина последнего листа ската = полной ширине. Полная площадь листов металлочерепицы = кол-во листов* длина листов* 1,185 (полная ширина). При замере шатровой крыши, разрезанный лист металлочерепицы или профнастила, нельзя использовать на зеркально противоположном скате из-за поперечной гофрированности рисунка.

ПроизводительПолная длина, смНахлест по длине, смПолезная длина, смПолная ширина, смНахлест по ширине, смПолезная ширина, см
металлопрофиль
366; 225;120; 50
16350; 210; 105; 351199110
Stynergy363; 223; 119; 4913351; 210; 105; 351198110
Poimukate365; 224; 118; 4813353; 210; 105; 361199110
MeraSystemАnna362; 222; 117; 4713351; 210; 105; 351149105
РуккиФинэра71.54.7671195114

При расчете металлочерепицы надо учитывать так же «запрещенные» размеры, листы с такими размерами не будут стыковаться вертикально на кровле в силу особенностей обреза замков черепичного листа.

Недопустимый ряд размеров (включительно):

1 волна______________________ 0 – 0,49 м
2 волны____________________0,77 – 0,84 м
3 волны____________________1,12 – 1,19 м
4 волны____________________1,47 – 1,54 м
5 волн_____________________1,82 – 1,89 м
6 волн_____________________2,17 – 2,24 м
7 волн_____________________2,52 – 2,59 м
8 волн_____________________2,87 – 2,94 м
9 волн_____________________3,22 – 3,29 м
10 волн____________________3,57 – 3,64 м
11 волн____________________3,92 – 3,99 м
12 волн____________________4,27 – 4,34 м
13 волн____________________4,62 – 4,69 м
14 волн____________________4,97 – 5,04 м
15 волн____________________5,32 – 5,39 м
16 волн____________________5,67 – 5,74 м
17 волн____________________6,02 – 6,09 м

Металлочерепица из оцинкованной стали с полимерными покрытиями, имеет свои особенности монтажа и эксплуатации. Не ознакомившись с информацией, изложенной ниже, вы можете неправильно смонтировать листы металлочерепицы или нарушить слои покрытия в результате неправильного обращения с кровельным материалом. Несоблюдение рекомендаций может привести к протечкам кровли, коррозии металла и нарушению внешнего вида.

Правила хранения и погрузки

Погрузка и разгрузка заводских упаковок с листами металлочерепицы и доборными элементами осуществляется при помощи крана только мягкими стропами. Металлочерепица может храниться в заводской упаковке не более 1,5 месяца, так как возможна деформация нижних листов в пачке. Если монтаж планируется проводить позже, то листы следует распаковать и переложить рейками. Чтобы избежать деформации листов по длине, их нужно переносить вертикально, взяв за края по длине. Вес металлочерепицы- 4,5 кг/кв.м.

Следует пользоваться перчатками, чтобы не порезаться об острые края листов.

Особенности проведения монтажных работ

Перед монтажом кровли убедитесь, что поверхность крыши ровная. При необходимости исправьте дефекты неплоскостности — проверьте правильность формы и размеров крыши. Для этого измерьте диагонали скатов из угла в угол. Если они не равны, то это означает, что крыша имеет перекос. В случае, если невозможно исправить перекос, следует укладывать металлочерепицу так, чтобы нижний край обрешетки совпадал с линией свеса листов кровли. Перекос с торцов можно скрыть доборными элементами. Примечание! Минимальный рекомендуемый уклон кровли — 14 град. при длине ската 7м.

Если ранее на крыше было какое-либо жёсткое кровельное покрытие, его следует демонтировать. Уложите первый лист с одного торца крыши, сделав необходимый выпуск от края карниза и закрепите его на средней впадине, в верхней части, одним шурупом. Потом таким же образом уложите лист с другого края крыши. Протяните между листами шнур, по которому будут ровняться остальные лист. Уложите необходимое количество листов по одному краю крыши до гребня, выровняйте по краю и крепите окончательно к обрешетке.

Обратите внимание на следующее:

Монтаж металлочерепицы

Для проведения работ по монтажу металлочерепицы используют ножовку и ножницы по металлу, дрель и т.п. Листы металлочерепицы поставляются нарезанными под размер кровли. Но часто необходимо делать срезы по ширине листов и вырезы под произвольным углом по месту. Чтобы облегчить труд, можно воспользоваться ручной электропилой с твердосплавными зубьями или другим электромеханическим инструментом для резки металла с полимерными покрытиями.

Не пользуйтесь шлифовальной машинкой с образивными кругами (болгаркой) для резки металла! Она разрушает слои цинка и полимерного покрытия, вследствие чего металл будет подвержен коррозии. Крепление выполняют самосверлящими шурупами RAL 4,8 Х 35 (38) на перегибе волны профиля ниже поперечной канавки. Расход крепежа — 6-7 шурупов на кв. м. Крепление края на каждой второй волне. Для их завертывания можно использовать электродрель с реверсом и регулятором оборотов и специальную насадку (см. рис.).

Использование гидро/пароизоляции

При недостаточной вентиляции подкровельного пространства рекомендуется использовать гидропароизоляционные (антиконденсатные) пленки или гидроизоляционные паропроницаемые (мембранные) пленки. Применение этих специальных пленок предотвращает попадание водяного конденсата с нижней стороны кровельных листов в теплоизоляционный слой кровли. Подкровельная пленка укладывается на сторопила полотнами с нахлестом снизу вверх с достаточным натягом и крепится вдоль стропил рейками (контробрешеткой) при помощи гвоздей. Более подробную информацию о свойствах и укладке пленок можно получить у их производителя.

Обрешетка

Для обрешетки используются доски шириной примерно 100мм. Толщина досок выбирается проектировщиками кровли. Выходящая на карниз доска должна быть толще на 10-15 мм. Расстояние между досками обрешетки равно поперечному шагу профиля металлочерепицы -350мм или 400мм. Расстояние между доской, выходящей на карниз, и последующей на 50мм меньше — 300мм или 350мм. Доски обрешетки крепятся гвоздями к стропилам или контробрешетке.

Монтаж карнизных планок

Карнизные планки крепятся к последней доске обрешетки перед установкой листов металлочерепицы. Нахлест планок по длине — 100мм. После крепления карнизных планок приступайте к монтажу листов металлочерепицы.

Монтаж листов

Монтаж листов необходимо начинать с левого торца на двухскатной крыше, а на шатровой крыше листы устанавливают и крепят от самой высокой точки ската в обе стороны. При направлении монтажа листов справа налево необходимо следующий лист устанавливать под последнюю волну предыдущего листа. Край листов устанавливается ниже карниза на 40 мм.

Рекомендуемый специалистами порядок монтажа листов металлочерепицы:

Скрепите таким образом 3-4 листа между собой, получившийся ровный нижний край выровняйте строго по карнизу, и только затем крепите листы окончательно.

Они крепятся к обрешетке саморезами в низ волны под поперечными складками из расчета примерно 7-8 шт. на 1м2. Для устранения повреждений, причиненных покрытию при транспортировке или во время монтажа, используется кровельная краска.

Для избежания сильных повреждений передвигайтесь по кровле в мягкой обуви, не наступайте на гребень волны и вовремя удаляйте металлическую стружку с поверхности кровли мягкой щеткой-сметкой.

Монтаж торцевых планок

Торцевые планки монтируются по фронтонам снизу вверх, накрывая торцевые края листов металлочерепицы. Крепятся в крайнюю волну листов и к деревянному основанию саморезами. Нахлест планок по длине — 100мм.

Монтаж коньковых планок

Коньковые планки монтируются только тогда, когда уже установлены все листы кровли, торцевые планки, прибит при необходимости уплотнитель. Крепление к листам металлочерепицы производить саморезами в верхнюю точку каждой второй волны. Нахлест планок по длине — 100мм.

Монтаж ендов

До монтажа ендовы на стыке скатов выполнить сплошную обрешетку, к которой прикрепить гладкий лист шириной 1250мм, согнутый посередине. Края листа по ширине отогнуть вверх на 10-15мм. Крепление к обрешетке выполняется тем или иным способом. После укладки металлочерепицы на стык листов снизу вверх крепятся ендовые планки саморезами в гребень волны. Нахлест планок по длине — 100мм.

Монтаж снегозадержателей

Для предотвращения скатывания снега в нежелательных местах, например над входом, гаражом и т.д., используют снегозадержатели, состоящие из крепежного уголка и снегостопорной планки. Снегозадержатель монтируется под вторым поперечным рисунком от карниза, т.е. на расстоянии примерно 350мм от карниза. Крепежный уголок устанавливается под планку на профиле и крепится вместе с ней сквозь лист к обрешетке длинным саморезом. Нижний край снегостопорной планки крепится к профильному листу в верхней точке каждой второй волны саморезами обычного размера.

Монтаж планок примыкания

Для заделки примыкания скатов кровли к стене используются планки стыков и швов. Они крепятся в верхнюю точку волны металлочерепицы и сбоку на примыкающую стену. Нахлест планок по длине — 100мм. Дополнительное уплотнение примыканий планок к стене выполняется силиконовой мастикой.

Монтаж водосточной системы

Монтаж крюков, желобов, труб производится по инструкции производителя-поставщика водосливной системы. При использовании водосливной системы необходимо до монтажа листов металлочерепицы установить на доски обрешетки у карниза крюки для крепления желобов.

Монтаж спецэлементов

Элементы сквозного выхода на кровлю изготовлены из прочного пластика, цвет и форма выхода подобрана в соответствии с цветом и формой металлочерепичного листа. Монтаж этих элементов прост, нарушение общего рисунка кровельного настила полностью исключено. В комплект поставки сквозного выхода на кровлю входит подробная инструкция по монтажу. Монтаж пожарного люка выполняется также по приложенной инструкции. Все возможные зазоры между сквозным выходом и кровельным листом необходимо герметизировать. Для герметизации рекомендуем использовать стандартные влагостойкие герметики. Вентиляционные трубы и вытяжки канализации крепят при помощи проходных элементов.

Монтаж элементов безопасности и эксплуатации кровли, например, лестниц, переходных мостиков и др., выполняется по инструкции производителя-поставщика этой продукции.

шаг, нахлест волны, минимальный уклон, как правильно ходить и монтировать



Монтаж металлочерепицыКровельные работы – дело непростое, при их выполнении нужно быть предельно аккуратным и придерживаться рекомендованной технологии работ. Рассмотрим, как нужно проводить правильный монтаж металлочерепицы.

Общие сведения о материале

Металлочерепица – это очень практичный кровельный материал, изготовленный из листовой стали (толщина листа в зависимости от вида металлочерепицы 0,4-0,6 мм).

Для защиты стали от коррозии применяется оцинкование и покрытие слоем полимерного материала. Полимер не только предохраняет сталь от ржавчины, но и придает покрытию цвет.

Металлочерепица обладает целым рядом положительных качеств, среди них:

  • Долговечность покрытия;
  • Привлекательность внешнего вида;
  • Несложная технология монтажа;
  • Небольшой вес материала.

Благодаря этим качествам многие застройщики выбирают для покрытия кровли именно металлочерепицу.

Стадии монтажа

 Крыша покрытая металлочерепицейправильный монтаж металлочерепицы

Как проходит монтаж металлочерепицы? Вот основные стадии процесса:

  • Расчет количества материала, необходимого для устройства кровли;
  • Проверка горизонтальности конька крыши и плоскостности скатов;
  • Установка карнизной планки для монтажа крюков для крепления водосточного желоба и монтаж свесов кровли;
  • Укладка гидроизоляции;
  • Строительство обрешетки с установкой усиливающих планок в ендовах, вокруг труб и мансардных окон, в местах крепления аксессуаров – снегозадержателей, кровельных лестниц и пр.;
  • Монтаж карнизной планки;
  • Установка нижних ендов и внутренних фартуков вокруг труб;
  • Укладка листов металлочерепицы;
  • Завещающий этап, включающий установку торцевых планок, верхних ендов, планок примыкания, установку предусмотренных проектом аксессуаров, монтаж громоотвода.

Расчет количества материалов

Как правило, металлочерепицы монтаж начинается с выполнения расчетов, позволяющих вычислить количество необходимого материала.

Для этого придется провести замеры кровли, сделать это можно самостоятельно или пригласить для этого замерщика.

Выяснив длину и высоту ската и зная размеры листа металлочерепицы (у разных производителей размеры могут отличаться) несложно подсчитать, сколько листов потребуется на покрытие кровли.

При этом нужно учесть длину свесов (как правило, это 50 мм) и то обстоятельство, что листы материала укладываются с нахлестом (нахлест металлочерепицы при монтажесоставляет 150 мм).

Также, потребуется рассчитать количество гидроизоляционного материала. Для этого нужно знать площадь кровли и количество гидроизоляции в рулоне, учитывая, что часть материала уйдет на нахлесты.

Для расчета нужно поделить общую площадь кровли на ту площадь, которую можно покрыть, используя один рулон. Полученную цифру округлить в большую сторону

Для подсчета количества доборных элементов нужно сложить длины тех скатов, куда они будут установлены и поделить эту величину на 1,9 (2 метра – это стандартная длина планки, 10 см оставляем на образование нахлеста.)

При расчете количества саморезов для металлочерепицы, учитывает, что на каждый квадратный метр покрытия идет восемь штук, по 8 штук требуется и на каждый погонный метр планок.

Проверка правильности формы крыши

Как правило, металлочерепицей покрывают скатные крыши – двух-, четырехскатные или вальмовые. Если в качестве покрытия выбрана металлочерепица — минимальный уклон кровли должен быть не менее 14 градусов.

Для плоских кровель такой кровельный материал не подходит. Максимальный уклон, как правило, не ограничивается.

Однако следует помнить, что данные рекомендации являются общими, то есть они не учитывают климатические особенности того или иного региона.

Так, например, в северных районах страны, где выпадает много снега, уклон металлочерепицы должен быть не менее 30, а в идеале – 40-50 градусов.

В тех же районах, где снега выпадает немного, но часто бывают сильные ветры, нежелательно делать кровлю с излишне крутыми скатами.

При таких климатических условиях для покрытия кровли, также, может быть использована металлочерепица – уклон, в этом случае, лучше сделать в пределах 15-20 градусов.

Перед началом монтажа необходимо проверить горизонтальность конька и правильность формы скатов. Для этого достаточно измерить скаты по диагонали. Если будут выявлены перекосы, то необходимо использовать доборные элементы, чтобы исправить ситуацию.

Установка карнизной доски

Карнизная доска монтируется в пазы, которые выпиливается в стропилах, этот элемент необходим, чтобы добавить жесткости  всей конструкции.

В карнизной доске выпиливаются пазы, которые будут использованы для установки крюков водосточного желоба. Длинные крюки необходимо установить еще до того, как начнется монтаж металлочерепицы.

Укладка гидроизоляции

Установка карнизной доскиметаллочерепицы монтаж

Для гидроизоляции используются современные мембранные материалы. Битумные материалы, типа рубероида, под металлочерепицу использовать запрещено.

Гидроизоляционные материалы раскатывают по направлению от нижней части крыши к коньку.

При стыковке двух полотнищ перехлест составляет 150 мм. Крепить полотнища удобно при помощи строительного степлера, укладывать их нужно с небольшим провесом, стыки проклеиваютсяклейкой лентой.

Строительство обрешетки

Продолжаем работать с  кровельным материалом металлочерепица – монтаж листов осуществляется путем укладки  на обрешетку, собранную из досок с сечением 30×50 мм.

Начальная же обрешетина, расположенная в самом низу, должна быть несколько толще (на 15-2 0 мм), так как она используется для поддержания свесов.

Первая обрешетка тщательно выравнивается по карнизу. Расстояние между первой и второй доской обрешетки – 280 мм, последующие доски крепятся на расстоянии 350 мм друг от друга.

То есть, шаг металлочерепицы должен соответствовать шагу обрешетки.

При строительстве обрешетки в местах расположения ендов, установки различных кровельных элементов и организации выхода труб нужно монтировать усиливающие дополнительные планки.

Монтаж карнизной планки

Теперь нужно установить карнизную планку, то есть сначала осуществляется ее монтаж – металлочерепица крепится уже на следующих этапах. Планку крепят при помощи оцинкованных саморезов, шаг расположения винтов – 300 мм.

Совет! Планка должна устанавливаться внатяг, чтобы исключить дребезжание на ветру. Перехлест на стыках должен составлять от 50 до 100 мм

Установка внутренних фартуков и внутренних ендов

Рис: Правила монтажа внутренних ендовРис: Правила монтажа внутренних ендов

Для оформления ендов и устройства внутренних фартуков используют готовые кровельные детали. Ендовы устанавливаются во внутренних углах, устроив под них сплошную обрешетку и дополнительную гидроизоляцию.

Совет! Между нижней ендовой и металлочерепицей прокладываю пористый уплотнитель, имеющий свойство к саморасширению.

Для устройства внутренних фартуков следует использовать планки примыкания, которые выполняют из листа металла того же цвета, что и кровельный материал. Если дымоходная труба круглая, то необходимо использовать специальные проходные элементы для вывода через кровельное покрытие.

Укладка листов металлочерепицы на обрешеткуметаллочерепица монтаж

Перед тем, как приступить к установке листов, нужно собрать лаги, по которым листы материалы будут подниматься на крышу.

Совет! Если на листах металлочерепицы имеется защитная пленка, то ее нужно снять сразу же после монтажа.

Укладку листов можно проводить, как в левую сторону от первого листа, так и в правую. Только в первом случае каждый последующий лист накрывает последнюю волну сверху, а во втором – для образования нахлеста каждый последующий лист подсовывают под предыдущий.

При любой форме скатов листы металлочерепицы выравниваются по горизонтали по карнизу. Рассмотрим, как правильно монтировать металлочерепицу при разных способах укладки.

Укладываем листы в один ряд справа налево

  • Первый лист укладывается на скат и выравнивается относительно карниза и торца.
  • Первый лист временно укрепляется при помощи одного самореза у конька (винт вкручивается по центру листа).
  • Второй лист укладывается рядом (нахлест 150 мм). Второй лист выравнивается по карнизу и скрепляется саморезами с первым;
  • Так же укладывают еще один или два листа, скрепляя их между собой.
  • Выравниваем полученный из скрепленных листов блок относительно карниза и прикрепляем листы к обрешетке, кроме последнего, который используется для создания следующего блока.

Укладываем листы в несколько рядов

  • Первый лист укладывается с выравниванием по торцу и карнизу;
  • Затем укладывается второй лист, выше первого. Второй лист укрепляется одним саморезом у конька, располагая винт в центре листа. Первый и второй лист при помощи винтов соединяют между собой.
  • Третий лист располагается рядом с первым, а четвертый – над третьим.
  • Готовый блок из четырех листов выравнивают и прикручивают к обрешетке.

Укладываем листы на треугольных скатах

  • На треугольном скате нужно найти центр, и провести по нему линию.
  • Провести аналогичную линию по центру первого листа.
  • Уложить первый лист, совместив оси, закрепив его у конька при помощи одного винта.
  • Далее монтаж металлочерепицы своими руками продолжается по принципу, описанному выше вправо и влево от первого листа.
  • При монтаже металлочерепицы на треугольном скате придется производить обрезку листов, для этого необходимо сделать специальный инструмент, который кровельщики называют «черток».
  • Черток можно сделать из досок шириной 100 мм, из которых собирают прямоугольник на шарнирных креплениях, при этом, расстояние между внешней стороны правой доски и внутренне стороной левой должно быть 1100 мм, то есть соответствовать рабочей ширине листа металлочерепицы.
  • При  помощи сделанного инструмента размечать листы металлочерепицы можно прямо на крыше.

Завершающий этап

Установка торцовых планок на кровлюмонтаж металлочерепица

После укладки листов металлочерепицы необходимо установить коньковые и торцовые планки, поставить внешние ендовы, наружные фартуки и прочие необходимые аксессуары.

Обязательным условием является установка таких аксессуаров, как снегозадержатели, которые используются для предотвращения схода в крыши глыб льда и способствуют сохранению кровельного материала.

Необходимо установить и кровельную лестницу, которая будет использоваться для проведения ревизии кровли и проведения мелкого ремонта

Ошибки, которые часто допускают начинающие кровельщики

Рассмотрим распространенные ошибки при монтаже металлочерепицы, которые могут снизить качественные характеристики покрытия:

  • Категорически запрещается осуществлять резку листов при помощи болгарки, так как это приводит к нарушению защитного покрытия и быстрому выходу кровли из строя.
  • Нельзя использовать для крепления листов саморезы без уплотнительных каучуковых шайб. Применение неподходящего крепежа может значительно снизить срок службы покрытия.
  • Монтажники должны знать, как ходить по металлочерепице, чтобы не повредить покрытие. Во-первых, нужно использовать обувь с мягкой и нескользящей подошвой. Во-вторых, наступать можно только в прогиб волны и в места расположения обрешетки.
  • Вкручивать саморезы для крепления к обрешетке нужно только в прогиб волны. При невыполнении этого правило невозможно добиться надежного крепления.
  • При строительстве обрешетки необходимо учитывать такой показатель, как шаг волны металлочерепицы. Ему должно соответствовать расстояние между досками обрешетки.
  • Не стоит забывать снимать защитную пленку с металлочерепицы. Через некоторое время она «прикипит» и сделать это аккуратно будет значительно сложнее.
Цветовая гамма металлочерепицыошибки при монтаже металлочерепицы

Металлический кровельный материал можно использовать для строительства ограждений. Нужно заметить, что забор из металлочерепицы или более дешевого варианта кровельного материала – профнастила, — это очень удобно и красиво.

В чем преимущества этого варианта сооружения ограждений?

  • Простой монтаж;
  • Привлекательный внешний вид;
  • Возможность скрыть от посторонних взоров огражденную территорию;
  • Долговечность;
  • Неприхотливость в уходе;

Нужно заметить, что металлочерепица для забора может быть использована только при условии, что под ограждение построен качественный фундамент, иначе забор не сможет противостоять силе ветра.

И этот обстоятельство, пожалуй, является единственным недостатком данного вида ограждения.

Выводы

Таким образом, монтаж металлочерепицы не отличается сложностью, однако, проведение работ требует хорошего знания технологии и наличия практических навыков работы со строительным инструментом.

Ошибки, допущенные при монтаже, могут привести к тому, что покрытие потеряет внешнюю привлекательность и начнет протекать уже в течение первого года эксплуатации. Поэтому важно крайне ответственно отнестись к выполнению кровельных работ.

Какой должен быть нахлест металлочерепицы — Портал о стройке

Как стелить металлочерепицу

Всем известно, что срок службы и эксплуатации кровли зависит не только от качества выбранного кровельного материала, но и от правильно проведенного монтажного процесса. Поэтому многие загородные застройщики, которые решили соорудить кровлю своими руками и при этом использовать металлочерепицу, ищут на страницах интернета достоверную информацию об этом. Их интересует инструкция по монтажу металлочерепицы.

Давайте рассмотрим правила монтажа этого кровельного материала и определимся, чего нельзя делать, чтобы не снизить качество проводимых работ.

Содержание статьи:

Саморезы — какие выбрать, и куда их вкручивать

Начнем наш разговор с выбора необходимых для установки металлочерепицы материалов. И первое, на что хотелось обратить ваше внимание — саморезы из категории «кровельных». Это специальные крепежные изделия в виде шурупов, изготовленные из оцинкованной стали. Их отличительная черта — головка в виде шестигранника, как у обычных болтов. Производители окрашивают головки в разные цвета, чтобы легко было их подобрать в цвет металлочерепице. В комплекте с саморезом поступает и уплотнительное кольцо.

Обратите внимание вот на какой факт. Кровля — это защитный барьер всего дома, и она принимает на себя большие нагрузки. А так как срок эксплуатации качественной металлочерепицы составляет порядка 50 лет, то и саморезы должны соответствовать такому качеству.

Поэтому обращайте внимание на два элемента:

  1. Уплотнительное кольцо должно быть изготовлено не из простой резины, которая через пару лет просто порвется и раскрошится, а из этилен-пропиленового каучука. Это так называемый ЕРОМ материал.
  2. На конце крепежа в качестве конструкционного дополнения должен быть бур в виде сверла, который легко будет прокалывать металл кровли.

Почему эти показатели так важны? ЕРОМ материал под действием повышающихся температур, если проводить монтаж летом, начинает вулканизироваться. Прижатый к кровельному материалу, он заполняет все зазоры, которые остаются между саморезом и металлочерепицей. Такое соединение самое надежное.

Специалисты рекомендуют проводить крепление кровельного элемента крыши по нижней волне, которая плотно прилегает к обрешетке. Для этого лучше всего использовать крепежи длиной 28 миллиметров. Есть и другая технология, когда крепеж устанавливается в верхнюю волну. Тогда надо использовать саморезы длиной 60 миллиметров. Однако второй вариант не самый надежный, и используют его мастера очень редко — лишь по большой необходимости.

На это есть несколько причин:

  • Жесткость верхней плоскости волны не очень высокая. А значит, прижать саморез и уплотнитель с достаточной герметизацией не просто.
  • Верхние волны — это фигура с крутым радиусом. Поэтому необходимая площадка, по которой можно провести плотное прижатие, отсутствует.
  • При закручивании самореза шуруповертом велика вероятность, что металл начнет прогибаться. А вмятины на крыше — не самый удачный способ ее декорирования.
  • Фиксация металлочерепицы будет низкого качества.
  • Низкая вероятность попадания шурупом в элемент обрешетки, которая расположена под кровельным покрытием и не видна мастеру.
  • Этот вариант крепления считается шумным, поскольку порывы ветра будут подбрасывать кровельный материал. Ведь крепление будет неплотным, и останется небольшой зазор. Он и дает возможность подбрасывать лист металлочерепицы.

Схема укладки кровельного материала

Правильно уложить металлочерепицу на крышу можно без проблем, если учесть 3 правила монтажного процесса:

  • Начинать необходимо с нижнего левого угла кровельной системы.
  • Монтаж производится порядно снизу вверх, при этом верхние листы будут перекрывать верхние края нижних листов.
  • Первый ряд листов нужно укладывать ровно, чтобы создать их краями точную горизонтальную линию.

Весь процесс делится на несколько этапов, поэтому рассмотрим их отдельно, обращая внимание на нюансы.

Установка карнизных планок

Укладку кровли начинают с монтажа карнизных планок

Это самый первый, или предварительный этап. Здесь важно точно выставить планки и закрепить их к последнему элементу обрешетки или к последнему брусу.

Обычно их устанавливают поверх держателей желоба системы водостока. Крепление производится оцинкованными саморезами через каждые 30 сантиметров. Обратите внимание, что карнизные планки по длине устанавливаются с нахлестом — этот показатель должен быть не меньше 10 сантиметров.

Установка нижней ендовы

Стыки скатов необходимо закрыть, чтобы создать сплошную плоскость под кровельный материал и тем самым предотвратить проникновение влаги под крышу. Это важный момент монтажного процесса.

Для создания сплошного настила мастера обычно используют доски размерами 150×25 миллиметров. Такой настил укладывается на расстоянии 30–50 сантиметров в обе стороны от стыка. Чтобы повысить гарантию надежности, специалисты рекомендуют укладывать поверх настила гидроизоляционный материал. Сами же ендовы монтируются по технологии карнизных планок со всеми присущими им размерами. Но уложить их нужно поверх планок внахлест.

Внимание! Поверх уложенных доборных элементов необходимо расположить уплотнитель. Лучше, если это будут пористые самоклеющиеся пленки.

Устройство примыканий

Металлочерепица, уложенная поверх кровельной системы, будет обязательно иметь места примыкания. Это стены, дымоходные трубы и так далее. Именно в этих местах атмосферные осадки могут проникать под кровлю. Чтобы этого избежать, необходимо уложить и закрепить специальный элемент, который называется фартуком. Он сам должен иметь основу, к которой и будет прикреплен. Для этого используется специальная планка примыкания.

Монтаж примыканий самоклеящейся лентой

Ее устанавливают под кровельный материал, прижимая к стене, на которой делается отметка в виде линии. Теперь по нанесенной на стене линии делается штроба, в которую и утапливают планку. Штроба после этого должна быть хорошо заделана и загерметизирована. Затем поверх планки устанавливается фартук. Начинать его монтаж нужно с нижней точки по стене, укладывая элементы внахлест друг на друга. Оптимальный вариант — если длина фартука будет перекрывать длину ската, но это случается крайне редко, так что придется подрезать его по участкам. Кстати, нахлест элементов фартука должен составлять минимум 15 сантиметров.

Нередко мастера под фартук укладывают еще плоский металлический лист, который они между собой называют галстуком. Он обеспечивает отвод влаги, которая скапливается под кровельным материалом. Поэтому его направляют в сторону ендовы или кровельного карниза. Галстук должен обязательно иметь небольшой бортик.

После всех этих приготовлений можно начинать укладывать металлочерепицу около стен и дымохода. А после необходимо установить верхний декоративный фартук по планке примыкания. Ее монтируют точно так же, как и нижний элемент. Единственное отличие состоит в том, что не нужно делать штробу, поскольку планка крепится к плоскости стены или дымохода.

Правила крепления металлочерепицы

Крыша из металлочерепицы

Переходим непосредственно к вопросу, как крепить металлочерепицу. Основа качества проведенного процесса — это точно по одной линии уложенные листы. Если вы обнаружили, что нижний карнизный край материала имеет зубчатые выступы, то знайте — где-то замки соседних листов не состыковались. Иными словами, нет плотного прилегания элементов между собой. А это гарантия, что здесь обязательно будет заливаться вода от атмосферных осадков.

Внимание! Панели металлочерепицы необходимо фиксировать только по боковому краю, где произошло перекрытие двух соседних листов. Крепление к обрешетке производится по каждой волне. Только так можно добиться, чтобы кровля казалась со стороны монолитным покрытием, а не состоящей из отдельных участков. Кстати, на каждый квадратный метр кровельной поверхности должно уходить до 8 шурупов.

Теперь несколько слов о том, какими способами можно укладывать черепицу на кровельную систему:

  • Если листы кровельного материала укладываются в один ряд, то первая панель должна располагаться так, чтобы ее нижний край точно соответствовал карнизу, а боковой — торцу кровли. Крепится лист посередине временно одним саморезом.
  • Затем сверху по скату укладывается второй лист и крепится точно так же.
  • Рядом с первым листов устанавливается второй элемент, который тоже выравнивается и фиксируется.
  • Поверх него монтируется второй лист во втором ряду.
  • Теперь эти четыре элемента необходимо подравнять и закрепить саморезами.
  • Если одним листом можно перекрыть скат кровли, то монтажный процесс существенно упрощается. Нет необходимости выравнивать большое количество панелей между собой. Достаточно только выставить их в одной горизонтальной плоскости по свесу.

Есть множество конфигураций крыш, где присутствуют треугольные скаты. Установка металлочерепицы на таких формах имеет несколько нюансов, о которых вы должны знать. Для этого с вершины треугольника ската необходимо опустить высоту — линию, перпендикулярную основанию. На самом листе металлочерепицы прямо посередине следует нанести линию, которая будет разделять его на две части. Теперь надо уложить панель так, чтобы две линии совместились. Крепится лист по верхнему краю одним саморезом точно посередине по нанесенной линии.

Именно от этого листа по обе стороны вы будете проводить укладку остальных элементов, некоторые из которых придется подрезать в соответствии с формой ската крыши.

Установка торцевой планки

Монтаже торцевой доски

Этот доборный элемент выполняет несколько функций, одна из которых декоративная, а вторая — защитная. Во-первых, торцевая планка защищает листы металлочерепицы от ветровой нагрузки. Это в свою очередь не дает крепежам разболтаться. Во-вторых, она защищает деревянные конструкции кровельной системы и уплотнительный материал, который в этой конструкции используется.

Здесь важно обратить внимание на правила установки и крепления планки. Для этого используются все те же кровельные саморезы, места крепления которых определяются расстоянием 50–60 сантиметров. Этот элемент нужно плотно прижимать к металлочерепице, причем монтаж производится внахлест. Если необходимо укоротить планку, то ее легко подрезать.

Установка верхней ендовы

Верхняя ендова служит декоративным элементом и выполняет функцию отводчика влаги и воды на стыке двух скатов. Она защищает стык, по которому снизу уже проложен точно такой же элемент.

Единственный момент, на который необходимо обратить внимание — это крепление верхнего элемента. Здесь нельзя допустить, чтобы саморезы прошили нижний элемент. Если такое произойдет, то нарушится гидроизоляционный слой. Специалисты рекомендуют между верхней ендовой и листами кровельного материала проложить специальный саморасширяющийся уплотнитель.

Монтаж коньковых планок

Здесь все просто. Коньковые планки крепятся к брусу обрешетки через волну все теми же саморезами. Планки укладывают внахлест относительно друг друга. С торцов конек закрывается специальными заглушками, которые входят в комплект с планками. Опытные мастера советуют под планки уложить гидроизоляционный материал. Он будет участками полотна укрывать брус и верхние элементы обрешетки, закрывая собой верхний край уложенного под металлочерепицу гидроизоляционного материала.

Но учтите, что сам гидроизолятор должен быть разрывным, а не единым полотном. Это делается для того, чтобы разрядить вверх идущие потоки воздуха, которые проходят от карниза до конька. Если этого не сделать, то давление на конек может выдавить его или разболтать крепления.

Монтаж элементов безопасности

Монтаж снегозадержателей

К элементам безопасности относятся снегозадержатели. Их необходимо устанавливать со стороны внешних стен по всему периметру кровли. Это дает возможность равномерно распределить нагрузки выше уровня карнизного свеса. Если длина кровельного ската больше 8 метров, то рекомендуется устанавливать снегозадержатели в два ряда. Обязательно под них еще в процессе возведения стропильной системы нужно уложить дополнительные крепежные доски.

Снегозадержатели надо обязательно устанавливать над балконами, мансардными окнами, выходами из здания и лестницами, если две последние конструкции не имеют над собой козырьков.

Заключение по теме

Такова технология монтажа черепичной кровли, и теперь вы знаете, как крепить металлочерепицу правильно. Скажем прямо — этот процесс не прост, и здесь много нюансов, от которых зависит качество возводимой кровли. Но если вы все этапы, которые описаны в нашем материале, проведете строго по технологии, то можете быть уверены, что результат вас порадует.



Source: ProflistInfo.ru

Читайте также

Какой нахлест у металлочерепицы?

Одним из наиболее востребованных материалов, используемых при устройстве прочных, сравнительно долговечных и недорогих кровельных покрытий, позволяющих значительно сократить затраты на изготовление крыш, стала металлочерепица, различные разновидности которой предлагаются застройщикам зарубежными и отечественными производителями.

Металлочерепица – сравнительно молодой строительный материал, который впервые появился в Финляндии в начале 80-х годов прошлого века как заменитель натуральной черепицы. Он позволяет при внешней похожести кровли значительно сократить затраты на стропильную конструкцию и обрешетку. Применение облегченной крыши было особенно актуально при возведении популярных в этой стране каркасных домов. За три десятилетия металлическая профилированная кровля завоевала заслуженную популярность, стала востребованным кровельным материалом не только в индивидуальном строительстве, но и при устройстве кровель коммерческих и промышленных зданий.

Что такое металлочерепица

Металлочерепица, как видно из названия, – это материал для крыши, имитирующий кровлю из отдельных плиток, получаемый из листового оцинкованного металла толщиной 0,45-0,55 мм. Имитация черепицы в процессе изготовления преследует не только декоративные цели, но и многократно увеличивает жесткость, за счет формируемых продольных и поперечных ребер. Такая конструкция при незначительно толщине листа способна выдерживать значительные снеговые и ветровые нагрузки.

Кровельная металлическая черепица изготавливается из рулонного оцинкованного металла, прошедшего дополнительную пассивацию специальными растворами и покрытого слоем износостойкого полимера, увеличивающего коррозионную стойкость и определяющего внешний вид кровли. Процесс изготовления полностью автоматизирован и производится на специальной технологической линии.

В случае необходимости, лицевая поверхность листа может покрываться крошкой из натурального камня, увеличивающей защитные свойства материала.

Как и любой другой строительный материал, металлочерепица характеризуется определенными свойствами, определяющими ее размеры и качество покрытия:

  • длина и ширина листа, определяющие геометрические размеры и используемые для расчета кровли;
  • длина волны, согласно которой рассчитывается шаг обрешетки;
  • высота и форма профиля, влияющая на жесткость покрытия;
  • вид и толщина защитного покрытия;
  • размеры листа, влияющие на трудоемкость процесса укладки;
  • вид металлопроката, использованного при изготовлении материала.

Читайте также: Технические параметры металлочерепицы Монтеррей

Виды и размеры металлочерепицы

О том, из чего изготовлена металлочерепица и какой металл лучше, можно долго и безрезультатно спорить. Но застройщику достаточно знать, что приобретаемый им товар от конкретного производителя соответствует заявленным стандартам качества и способен выдержать в определенных условиях как можно большее количество лет эксплуатации. Гораздо важнее знать геометрические размеры листа и возможность приобретения нестандартных элементов.

Зачем важны размеры? Даже непосвященному человеку понятно, что этот параметр напрямую влияет на расчет не только количества материала, но и на общие габариты крыши, шаг обрешетки, места крепления кровельных листов. При проектировании кровли следует учитывать, что размеры листа металлочерепицы отличаются не только в зависимости от вида материала, но даже от конкретного производителя.

Широко известная на рынке металлочерепица «Монтеррей» с несимметричным профилем, изготавливаемая различными производителями, имеет ширину 1180-1190 мм. Стандартные элементы имеют длину 0,5-6м, что позволяет подобрать элементы практически для любой кровли с минимальным количеством отходов. Шаг волны практически всех видов металлочерепицы составляет 350 мм и надо отметить, что этот стандарт выдерживается почти всеми производителями, что облегчает застройщику расчет обрешетки, на которую монтируется кровля.

Современные модели с симметричным профилем имеют размеры листа от 1150 до 1220 мм. Это Российские модели Quadroprofi, Kvinta, Classic и Country, а также польские и немецкие Germania, Diament и Kingas.

Крепление металлочерепицы

Причем зарубежная металлочерепица может иметь шаг ступеньки 350 или 400 мм.

В последнее время на рынке появился интересный для застройщиков вид металлочерепицы со скрытым креплением «Андалузия», который имеет отличающиеся от остальных видов кровли размеры листа. Его рабочая ширина 1000 мм, а длина ограничена расположением скрытых креплений и составляет 850 мм. Такой материал несколько сложнее в укладке, но обеспечивает большую герметичность, чем традиционные виды металлочерепицы.

Устанавливая металлочерепицу в качестве кровли, обязательно уточните, какие размеры имеет понравившийся вам материал. Произведите несложные расчеты, учитывающие величину ската и профиль крыши. Так вы сможете минимизировать количество отходов и получить красивую и долговечную крышу вашего дома.

Изготовление металлочерепицы или ее разрезание определенных размеров зависит от предпочтений заказчика, а также от того, какой выбран рисунок металлочерепицы и от сложности кровельной конструкции.

Как правило, длина листа определяется, исходя из длины кровельного ската. Лист укладывается так, чтобы его край выступал на 4 см от карниза. При этом на коньке останется небольшой промежуток для естественной вентиляции. Несмотря на то, что вся работа выполняется согласно чертежам, конструкция обрешетки все равно дополнительно измеряется, особенно шаг обрешетки под металлочерепицу. Также нужно замерить крышу по диагонали и сравнить результаты – должен получиться прямоугольник. Для подсчета количества листов, необходимых для работы, специалисты рекомендуют пользоваться формулой, где длину карниза нужно разделить на полезную ширину листа металлочерепицы. Каждый скат обсчитывается отдельно от других элементов.

Проветривание кровли из металлочерепицы необходимо при наличии следующих факторов:

Выполнение монтажных работ

Прежде чем приступить к работе с металлочерепицей, нужно знать особенности ее монтажа в зависимости от формы крыши: на двускатной крыше монтаж начинается с торца, на шатровой – с самой высокой точки в двух направлениях одновременно. Поверх крайней волны каждого листа укладывается последующий лист. При этом схема кровли из металлочерепицы предусматривает возможность начала работы, как с правого торца, так и с противоположного. Если укладка материала начинается слева, то листы крепятся под предыдущие листы с нахлестом в одну волну.

Какие бывают размеры листа металлочерепицы и доборных элементов

Лист кладется от карниза с выступом около 4 см. Рекомендуется соединить сразу несколько полотен между собой, а потом всю конструкцию зафиксировать на один шуруп к коньку и выровнять в длину и по карнизу (прочитайте также: «Металлочерепица и комплектующие к ней»).

После укладки первого листа второй соединяется с ним так, чтобы получилась одна ровная линия, как показано на фото. Для закрепления нахлеста используется также один шуруп.

Затем нужно состыковать несколько полученных конфигураций, выровнять крайние листы по карнизу и окончательно их закрепить на обрешетке.

Закрепление металлочерепицы на обрешетке

Крепежи ввинчиваются в самую верхнюю точку волны листа под углом 90 градусов. Расход материалов рассчитывается, исходя из 8 шурупов на 1 кв. м, причем крайние листы закрепляют только со второй половины. Читайте также: «Как правильно сделать крышу из металлочерепицы».

Нахлест листов кровельного покрытия

Если при монтаже подразумевает металлочерепица нахлест, то укладка листов выполняется поперек рисунка согласно описанным выше требованиям. Там, где будет нахлест, шурупы ввинчиваются под поперечным рисунком с промежутком в одну волну.

Выполнение внутренних стыков

В ходе монтажа появляются внутренние стыки, которые закрываются с помощью стандартных планок для разжелобки. Величина нахлеста этих планок не должна быть менее 15 см, а образовавшиеся швы тщательно герметизируются специальной массой. Поверх стыка зачастую укладывают ендову с последующей ее фиксацией обычными заклепками или шурупами без уплотнительных шайб поверх волны через каждые 30-50 см.

Использование ветровой планки

Ветровая планка металлочерепицы крепится на шурупы к деревянному основанию. При правильном монтаже обрешетки торец легко закрывается под торцевой планкой.

Монтаж коньковой планки

Коньковая планка понадобится лишь тогда, когда все работы по сборке кровли из металлочерепицы или из любого другого аналогичного покрытия будут завершены. За счет коньковой планки полностью закрывается вся уплотнительная лента и шляпки шурупов. Для монтажа конька металлочерепицы используются те же самые саморезы или заклепки, и вкручиваются они в каждую волну профиля.

Как уложить металлочерепицу на двухскатную крышу, смотрите на видео:

Использование уплотнительных лент

Как правило, с помощью этих лент изолируются стыки и коньковые элементы кровли шатровой формы. При наличии качественной гидроизоляции использование ленты не обязательно.

Выполнение утепления кровли

Металлочерепица наряду с другими кровельными материалами, представленными на рынке, имеет большие плюсы в строительстве. Останавливая свой выбор на данном материале, застройщики уделяют внимание тому, чтобы он прослужил как можно дольше. Для удовлетворения этого требования важно правильно соорудить утепление кровли.

Прежде чем купить материал, внимательно ознакомьтесь с его техническими характеристиками, а, в первую очередь, его толщиной – она должна быть не менее 0,5 мм.

Следующий момент – полная комплектация стройматериалов для сооружения конструкции крыши. Немаловажным считается наличие системы снегозадержания и обустройства дополнительных элементов для безопасного перемещения по крыше.

как избежать ошибок при обустройстве кровли, как правильно монтировать нахлест, какого шага волны и минимального уклона придерживаться, как ходить, не повреждая поверхности, использование материала для сооружения забора

Монтаж металлочерепицы относится к тем видам работ, выполняя которые, следует строго придерживаться требований инструкции. Отступление от них может привести к значительному сокращению сроков службы материала, а производитель в таких случаях отказывается от ответственности за нарушение гарантийных обязательств.

При покупке металлочерепицы вы непременно получите подробные инструкции по ее монтажу от продавца: производители в достаточном количестве снабжают ими торговые сети.

Мы же, в свою очередь, ознакомим вас с общими рекомендациями, которые могут вам пригодиться, если вы будете выполнять установку металлочерепицы самостоятельно.

Материалы и инструменты для монтажа

Правильный монтаж металлочерепицы требует применения таких инструментов и принадлежностей:

В качестве инструмента для резки могут применяться:

  • ножницы по металлу ручные;
  • ножовка с мелкими зубьями;
  • ножницы высечные электрические;
  • электролобзик;
  • пила дисковая с твердосплавными зубьями.

Совет!

Ни при каких обстоятельствах не допускайте использования для резки металлочерепицы абразивных кругов («болгарок»).

Высокие температуры, возникающие в случае их применения, приводят к выжиганию полимерного покрытия и цинка, а это вызывает активную коррозию и образование ржавых подтеков.

металлочерепицы монтаж

Прокладки под саморезы для металлочерепицы

Могут испортить покрытие крыши из металлочерепицы и оставленные на его поверхности опилки: они также со временем поржавеют. Поэтому их следует сметать, окончив металлочерепицы монтаж.

Монтаж металлочерепицы невозможен без применения оцинкованных саморезов с прокладкой из ЭПДМ-резины. Они будут служить 40 лет, как и сама металлочерепица. Будьте внимательны при их покупке, так как существуют дешевые подделки, не обладающие надлежащим качеством.

Вкручивают саморезы, пользуясь шуруповертом или же электродрелью, на которой имеется регулятор оборотов и реверс.

Возникающие в процессе монтажа царапины можно обработать краской цвета металлочерепицы в виде аэрозоля.

Выбор металлочерепицы и подготовка к монтажу

Поскольку при строительстве могут возникнуть некоторые несостыковки с проектом, то, установив стропила, обмеряйте скаты крыши для контроля. Измерение диагоналей скатов даст возможность проверить крышу в плане ее прямоугольности и плоскости. Выявленные незначительные дефекты (в пределах 10 мм) скрывают по торцам доборными элементами.

Совет!

Помните, когда укладывается металлочерепица уклон кровли должен быть более четырнадцати градусов.

Длину листов определяют исходя из длины ската – расстоянием между карнизом и коньком. К этой величине прибавляют 40 мм на свес листов металлочерепицы с карниза. При длине ската более 7 метров рекомендуется разбивать листы на куски (2 и больше).

Их укладывают, образуя нахлест металлочерепицы в 150 мм. Хотя при работе с длинными кусками можно уменьшить количество образуемых стыков, но работа в этом случае значительно усложняется.

В соответствии с ГОСТ 15150 (группа ЖЗ), металлочерепица должна храниться в неотапливаемых помещениях, обеспечивающих защиту от погодных факторов (прямые солнечные лучи и дождь).

Профили, имеющие заводскую упаковку, укладывают на ровные площадки с использованием в качестве подставки брусьев (толщина 20 см, шаг 50 см). При сроке хранения, превышающем 1 месяц, металлочерепицу распаковывают и укладывают в штабеля до 70 см высотой. В них листы перекладывают, используя рейки.

Свойства этого материала обусловили то, что металлочерепица для забора применяется также довольно часто.

металлочерепица минимальный уклон

Металлочерепица: минимальный уклон

Устройство тепло -, пароизоляции и вентиляции кровли

Ошибки при монтаже металлочерепицы могут привести к нежелательным последствиям.

Чтобы их избежать, нужно помнить об особенностях кровли из металлочерепицы:

  • суточные перепады температур вызывают появление конденсата на внутренней стороне листов металлочерепицы;
  • избыточная влажность в подкровельном пространстве обуславливается также наличием испарений, поднимающихся изнутри здания.

Эти факторы вызывают намокание утеплителя и тем самым снижают его теплотехнические характеристики. Крыша промерзает, на кровельном покрытии образуются наледи, гниют стропила и обрешетка, возможна плесень и нанесение вреда внутренней отделке помещений.

Избежать перечисленных негативных факторов можно, если:

  • пользоваться утеплителем, имеющем достаточную толщину;
  • защищать утеплитель от воздействия конденсата, используя гидроизоляционную пленку;
  • защищать утеплитель от влаги, поднимающейся из помещений, используя пароизоляцию;
  • устраивать естественную вентиляцию подкровельного пространства.
металлочерепица монтаж

Металлочерепица: кровельный пирог

Рулонная гидроизоляция раскатывается на утеплитель по стропилам в горизонтальном направлении между карнизом и коньком с нахлестом 15 см.

Индикаторная цветная полоска при этом обязательно должна быть повернута наружу. Укладывается пленка с небольшим (2 см) провисанием, обеспечивая 2 см зазора до утеплителя. Несоблюдение этих требований приведет к потере защитных свойств пленки.

Пароизоляционная пленка укладывается под утеплителем внахлест. Ее куски соединяют клейкой лентой для обеспечения герметичности.

Естественная вентиляция обеспечивается специальным зазором, отделяющим металлочерепицу от гидроизоляции, высота которого достигает 4 см.

Он создается посредством обрешетка под металлочерепицу и обеспечивает беспрепятственную циркуляцию воздуха между карнизом и коньком. При выполнении подшивки свесов металлочерепицы, проектируют зазоры до 5 см., а в уплотнителе конька предусматривают освобождение специальных отверстий.

Устройство обрешетки и других элементов кровли

Металлочерепица – монтаж которой требует наличия обрешетки, предполагает использование брусков сечения 5х5 см и доски 3,2х10 см для возведения этой самой обрешетки. Первым делом по гидроизоляционной пленке от конька к карнизу к стропилам прибивают спадающие бруски (5х5 см).

К ним в горизонтальном направлении крепят доски обрешетки, из которых первая от карниза должна быть на 1-1,5 см толще остальных (5х10 см).

Доски крепят с соблюдением определенных расстояний:

  • от начала первой до середины второй – 30 см;
  • между серединами остальных соседних досок – 35 см.
монтаж металлочерепица

Обрешетка под металлочерепицу

Если расстояние между стропилами превышает 1 м, требуется использовать доски большей толщины. Выполняя обрешетку, учитывают и шаг металлочерепицы.

Около дымоходов, мансардных окон, а также в ендовах выполняют сплошную обрешетку. Для этого к сторонам коньковой планки прибивают две доски дополнительно.

Нужно также повысить уровень торцевых планок (выше уровня рядовой обрешетки на величину, равную высоте профиля металлочерепицы).

В местах внутренних стыков на сплошную обрешетку с помощью саморезов крепятся нижние ендовы. В местах стыковки планок необходимо делать нахлест, определяющийся наклоном крыши (10-15 см). Затем укладываются листы металлочерепицы, предварительно подрезанные, а сверху – верхняя ендовая планка.

Совет!

Будьте особо внимательны при обустройстве мест примыканий. Их справедливо считают наиболее уязвимыми местами крыши.

Когда выполняется монтаж, металлочерепица должна обеспечить герметичное примыкание к участкам печных труб или стенам.

Для этого на скате крыши предусматривается изготовление внутреннего фартука из нижних планок примыкания:

  • планка прикладывается к стенкам трубы;
  • отмечается верхняя кромка планки на стене;
  • с помощью болгарки пробивается штроба по намеченной линии;
  • штроба очищается от пыли и промывается водой;
  • подрезается по месту нижняя планка примыкания;
  • нижняя планка примыкания устанавливается и крепится саморезами.

В такой же последовательности монтируют фартук по другим стенкам, обеспечивая нахлесты в 15 см, исключающие возможные протечки.

правильный монтаж металлочерепицы

Устройство фартука

В планке, вставленной в штробу, необходимо герметизировать край. Чтобы вода стекала в нужном направлении (в ендову или вниз к карнизу), под нижний фрагмент внутреннего фартука вставляют галстук. Он представляет собой плоский лист с загнутыми в виде бортиков краями (бортики отгибают, пользуясь плоскогубцами и молотком).

Когда продолжают монтаж – металлочерепица укладывается по внутреннему фартуку и галстуку. По завершению установки металлочерепицы возле печной трубы, изготавливают и устанавливают наружный декоративный фартук из верхних примыкающий планок.

Он устанавливается аналогично внутреннему, но верхняя кромка при этом крепится к стене, а не заводится в штробу.

Совет!

Выполняя кровельные работы, нужно помнить о том, как ходить по металлочерепице. Мастера-кровельщики должны иметь средства безопасности.

Они должны использовать мягкую обувь и ступать ногами в места прогибов волны.

Согласно инструкции по выполнению монтажа водостоков, держатели желобов устанавливаются на нижней доске обрешетки таким образом, чтобы обеспечить расположение края желоба на 2,5-3 см ниже, чем край металлочерепицы. Так они будут менее подвержены нагрузкам в случае схода снежных пластов с крыши.

Затем желоб вставляется и закрепляется в держателях, а карнизную планку крепят к обрешетке. При этом следят, чтобы она нижним краем перекрывала край желоба. Для стекания конденсата с гидроизоляционной пленки в желоб, ее край выводят поверх карнизной планки.

Монтаж листов металлочерепицы

Рассмотрим, как правильно монтировать металлочерепицу. Первый ее лист укладывают, выравнивая по торцу крыши и закрепляя с помощью самореза возле конька. Вынос его относительно карниза должен составлять 4 см. Второй лист укладывают внахлест на первый (при выполнении монтажа справа налево), или подкладывают под него (при выполнении монтажа слева направо).

Оба листа крепят с помощью саморезов, располагая их в верхней части перехлеста таким образом, чтобы они не прикручивались к обрешетке и имели возможность вместе поворачиваться относительно оси самореза, которым первый лист был прикреплен возле конька крыши. Аналогично монтируется и третий лист. Трем скрепленным вместе листам придают правильное положение, расположив параллельно карнизу крыши.

Совет!

Если приобретенная вами металлочерепица – с защитной пленкой, то при выполнении монтажа ее нужно обязательно снять.

как правильно монтировать металлочерепицу

Правильное расположение саморезов на листе металлочерепицы

В том случае, если требуется стыковка листов по длине, порядок их укладки изменится: листы от 1 по 4-й соединяют и выравнивают по торцу крыши.

Нижнюю часть листа крепят с помощью саморезов в подошву волны, пропуская одну волну. Здесь нужно учитывать шаг волны металлочерепицы.

Далее саморезы вкручивают, придерживаясь шахматного порядка через волну. Для скрепления бокового нахлеста, саморезы вкручивают в гребень каждой волны. При этом используется от 6 до 8 саморезов на квадратный метр.

Простота установки и монтажа, а также сравнительно невысокая стоимость сделали также забор из металлочерепицы приемлемым для ограждения временных построек.

Монтаж остальных элементов металлочерепичной кровли

Торцы крыши заделывают торцевыми планками, располагая из с нахлестом в 5 см, а при необходимости подрезая. Их крепят саморезами длиной 28 мм (для крепления сбоку), и 80 мм (для крепления сверху). Саморезы вкручивают через каждые 50 – 60 см.

Освободив вентиляционные отверстия, на конек помещают фигурный уплотнитель и на него посредством коньковых саморезов (80 мм) через волну металлочерепицы крепят коньковую планку, которая может быть плоской или круглой. Коньковые планки устанавливают с нахлестом в 10 см.

Для обеспечения возможности перемещаться по кровле в дальнейшем, на уровне карниза крепят вертикальную оградительную решетку. Для крепления опоры решетки ограждения используют оцинкованные шурупы (М8х60). Их вкручивают на участках прогибов волны через прокладку и лист покрытия в опорный брус.

Опору регулируют, учитывая уклон металлочерепицы и фиксируется, после чего навешивается кровельное ограждение на опоры.

Просверлив отверстия диаметром 11 мм в верхней перекладине секции и 9 мм в нижней, болтами М 10×35 и М 8х55 крепят секции к опоре. Окончив монтаж, нужно загерметизировать места примыкания к кровле.

Чтобы сделать доступными трубы и антенны, расположенные на крыше, монтируют переходные мостики. Их крепят так же как и кровельное ограждение. Чтобы регулировать наклон платформы, подбирают нужные отверстия в нижнем и верхнем кронштейнах и фиксируют их болтами М 8х20.

как ходить по металлочерепице

Переходной мостик на металлочерепице

Правильно выполненный монтаж металлочерепицы гарантирует долгие годы ее безукоризненной службы. Придерживайтесь рекомендаций и правил инструкции, и проблем с кровлей у вас, наверняка, не возникнет.

Нахлест металлочерепицы

Металлочерепица – наиболее универсальный кровельный материал, который подходит для строительства любых зданий – жилых домов или коммерческих объектов. Но даже если вы купите металлочерепицу высшего качества, но монтаж доверите выполнять непрофессионалам, то в дальнейшем у вас могут возникнуть серьезные проблемы с эксплуатацией крыши. Технология монтажа этого кровельного материала требует определенных знаний и навыков. Например, одним из важных моментов укладки листов – это грамотно произвести нахлест металлочерепицы.

Основные этапы монтажных работ

Как и для любого другого строительства, для обустройства кровли необходимо сначала произвести точные расчеты количества материала. Проверяется горизонтальность конька, плоскостность скатов. Для фиксации водосточного желоба монтируются карнизные планки со специальными крюками. Затем укладывается гидроизоляционная пленка, возводится обрешетка и устанавливаются различные аксессуары (например, карнизные и усиливающие планки).

Для того чтобы нахлест металлочерепицы был произведен по всем правилам, необходимо сделать грамотные замеры. Измеряется площадь кровли (высота, длина, сами листы и их количество). Учитывается длина свесов (где-то 50 мм), а также нахлест металлочерепицы (150 мм). В общие расчеты входит также площадь крыши, объем гидроизоляционной пленки в рулоне.

Следует учесть тот факт, что на стоимость крыши влияет количество нахлестов – чем их меньше, тем вам дешевле она обойдется. Если длина листов – 3.6 и 3.6, то при сложении получается сумма – 7.2 м. При этом нужно вычесть нахлест по длине (150 мм) и свес карниза (50 мм). В результате получается, что листы металлочерепицы будут укладываться полностью по длине стропил, каждая из которых равна 7 метров.

Как сделать правильный нахлест

Правильно выполненный перехлест устраняет протекание влаги, а также увеличивает прочность всей крыши. Если говорить о металлочерепице, то по ширине нахлест будет равен всего 6-8 см. В продольном направлении его значение будет больше – 10-15 см. Величина перехлестов также зависит от производителя металлочерепицы.

Существуют определенные правила по созданию нахлеста металлочерепицы, которых важно придерживаться. Самые уязвимые участки кровли связаны именно с нахлестом, поэтому важно уделить особое внимание креплению. Металлические листы фиксируются в прогибе волны в местах, примыкающих к обрешетке. К первой решетине нижние листы крепятся через волну, а к последующим — насколько это возможно ближе к ступеньке. Все металлические листы необходимо притянуть к решетинам.

Фиксация листов производится саморезами в тех участках, где профиль примыкает к обрешетке. Саморезы нужно использовать с шайбой с EPDM-резиной, чтобы предотвратить протекания влаги в подкровельное пространство. Укладывать кровельное покрытие необходимо, начиная с левого нижнего угла крыши. Первый лист монтируется прямо по линии карниза. В целом, металлические листы необходимо фиксировать таким образом, чтобы верхний перекрывал нижний.

Инструменты для резки металлочерепицы – еще одна значимая деталь. Болгаркой пользоваться категорически запрещается, так как она относится к агрессивным инструментам и может деформировать при резке края листов, а раскаленная стружка портит поверхность . Более щадящий вариант – это высеченные ножницы.


За металлочерепицей высшего качества от надежных производителей обращайтесь в компанию Илирт. У нас всегда широкий ассортимент кровельной продукции, доборных элементов и аксессуаров.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
