Нахлест профнастила на кровле – минимальный угол наклона крыши навеса из профнастила, какой должен быть допустимый уклон

минимальный угол наклона крыши навеса из профнастила, какой должен быть допустимый уклон

Содержание:

Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

минимальный уклон крыши из профнастила

Минимальный угол наклона скатов

Опытные кровельщики рекомендуют обустраивать кровли с применением стального профилированного листа с углом наклона, составляющим не менее 20 градусов. Но данный совет относится в основном к объектам жилого фонда.

При возведении строений промышленного назначения допускается использование данного материала для устройства кровли, когда минимальный уклон крыши из профнастила равен 8 градусам и более.

угол наклона навеса из профнастила


Важно знать, что при монтаже слишком пологих крыш промышленных зданий допускается использование особых изделий - с самонесущим профилем. Стоит такая продукция достаточно дорого, но при наличии финансовых возможностей ее также задействуют при возведении частных домовладений - тогда угол уклона кровли может составлять минимум 15 градусов.

Несоблюдение нормативов допустимого уклона кровли и последствия

В случае, если при проектировании крыши нарушены положения СНиП, касающиеся допустимого минимального уклона для профлиста, владельцев недвижимости ожидает ряд серьезных проблем:

  • протечки, возникающие во время обильных атмосферных осадков, проникающих через отверстия под саморезы;
  • продавливание кровельной поверхности снежными массами;
  • увеличенные потери тепла через крышу;
  • деформация покрытия кровли под сильными и резкими порывами ветра.

допустимый уклон кровли из профнастила


Среди хозяев частных домов существует мнение, что пологая крыша является эконом вариантом, поскольку для ее обустройства требуется меньше материала. В действительности строительство такой кровли требует использования увеличенного  количества стропильных ног при уменьшении шага монтажа до 40 сантиметров. Кроме этого, на пологих крышах материал покрытия монтируют с большим нахлестом, поэтому специалисты рекомендуют строить скаты покруче.

Величина нахлеста листов профнастила на крыше

Данный показатель больше всего зависит от уклона крыши из профлиста, который был выбран при проектировании объекта.

Нахлест, например, должен составлять:

  • при угле уклона, равном 15 – 30 градусов -20 сантиметров;
  • при наклоне от 30 градусов и более –15 сантиметров.

минимальный уклон для профлиста


Когда в проектной документации заложена минимальная величина уклона, профлист монтируют с нахлестом между рядами в 2 волны. Одновременно задействуют герметики и специальные уплотнители. Кроме этого, профнастил нужно укладывать на сплошную обрешетку.

Выбор профилированных листов

Производители выпускают профлисты двух видов - стеновые (С) и кровельные (К). Также данный материал отличается по форме профиля. При обшивке стропильной конструкции обычно пользуются изделиями с рельефом в форме волн или трапеции, имеющими высоту 25 –31 миллиметр.

наклон кровли из профнастила

Оптимальной толщиной профлиста для крыши принято считать 0,8 миллиметра. В некоторых случаях для обшивки применяют изделия на 1 миллиметр. Кровельный материал такой толщины выбирают при обустройстве кровли с минимальным наклоном, составляющим 8 – 15 градусов. На скатах, имеющих большую площадь, профлисты нужно укладывать в два-три ряда.

Но обычно при проектировании крыши предусматривают монтаж кровельного покрытия в один ряд, по этой причине нужно обращать внимание на длину профлиста. Обычно в продаже имеются изделия длиной 6 метров.

Расчет количества материалов для кровли

К проекту крыши, разработанной профессионалами, прилагаются чертежи и смета расходов. Порядок расчета количества кровельного материала несложен. Нужно разделить площадь скатов на площадь одного профлиста.

При этом не следует забывать про нахлесты. Поскольку минимальный допустимый уклон кровли из профнастила согласно СНиП составляет 8 – 15 градусов, величина данного параметра будет равна 20 сантиметрам. Тогда от площади листа нужно вычесть размер нахлеста.

какой должен быть уклон крыши из профнастила

При покупке материалов необходимо делать небольшой запас, так как в процессе укладки возможно повреждение изделий. Это же относится и к доборным элементам. Особенно в случае выбора для кровли из профнастила минимального уклона. В данном случае обязательно соблюдение допустимых параметров.

В любом случае укладывать кровельное покрытие на пологую кровлю сложнее, чем на крышу с крутыми скатами, поскольку помимо монтажных работ предстоит использовать герметики и уплотнители.

Технология укладки профлиста

После того, как принято решение, какой должен быть уклон крыши из профнастила, составлен проект и приобретены необходимые стройматериалы, приступают к монтажу кровельного покрытия, стартуя от нижнего края ската:

  1. До укладки листов устанавливают карнизную планку, водосточную систему, производят гидроизоляцию дымохода.
  2. Крепление профлистов выполняют блоками на саморезы, к которым прилагаются специальные уплотнители. Располагают крепежные изделия в изгибах волн. Для этого сначала у конька к обрешетке прикрепляют первый лист, а затем и второй, который фиксируют к первому. Аналогично поступают с третьим листом. Потом полностью вес блок выравнивают относительно карниза и окончательно закрепляют.
  3. В завершение работы монтируют конек, торцевые планки, ендовы и фартук дымоходной трубы и при необходимости – элементы снегозадержания.

Рекомендации специалистов по монтажу

При работе с профнастилом следует придерживаться нескольких правил:

  1. Поднимать листы наверх к месту укладки нужно по одному.
  2. Металлическую стружку, которая появляется в процессе вкручивания саморезов, необходимо тут же удалять щеткой, иначе можно повредить полимерный слой, защищающий от коррозии, которая значительно сокращает срок службы материала для оформления крыши.
  3. По поверхности кровли нужно ходить в обуви, имеющей мягкую подошву.
  4. Если при укладке поврежден полимерный слой, эти места необходимо сразу же покрыть специальным составом.
  5. Минимальный наклон кровли из профнастила самонесущего типа составляет 8 градусов.
  6. Листы к обрешетке крепят специальными саморезами с прокладкой. Применять заклепки или гвозди нельзя. Крепежные элементы вкручивают не чересчур плотно.
  7. Чем круче угол наклона навеса из профнастила, тем сильнее влияет на постройку ветровая нагрузка. Но помимо силы ветра следует принимать во внимание его преобладающее направление и среднегодовое количество осадков.


стыковка профлиста между собой, как стыкуется, как соединить металлопрофиль

Содержание:

Принимая решение построить собственное жилище, хозяину будущего дома придется принять немало непростых решений – от размеров дома и его архитектурных особенностей, до внутренней планировки и дизайна. Долговечность строению может обеспечить надежная и качественная крыша, для перекрытия которой довольно часто используются листы металлопрофиля. В данном материале мы расскажем о том, как правильно стыковать профнастил на крышу, и какие еще работы потребуется выполнить, чтобы получить качественное и долговечное покрытие.


Предварительная подготовка

Перед тем, как стыковать профнастил на крыше, необходимо позаботиться о сооружении надежной системы стропильных элементов, которые смогут выдержать массу кровельного материала. Стропила и рейки обрешетки должны быть расположены так, чтобы на них приходились швы между отдельными элементами кровельного покрытия. Важно также грамотно подобрать разновидность самого металлопрофиля, поскольку от этого зависит количество расходов и эффективность будущего покрытия.

На выбор типа профнастила в большой степени влияет регион расположения дома и погодные условия. Если ожидаются существенные снеговые нагрузки, то необходим несущий тип материала с высотой швов в 2 см. При этом стыковка профлиста выполняется в волну. В регионах со снежным климатом необходимо также придавать кровле уклон не менее 20º, иначе, стыки профнастила на крыше будут непрочными, а материала потребуется намного больше.

Так как стыковать металлопрофиль необходимо с нахлестом с обеих сторон, величину таких напусков стоит учесть при расчете количества материала, чтобы его хватило для перекрытия кровли. При этом дополнительный расход металлопрофиля потребуется и для организации кровельных свесов. Так что к расчетам следует подойти очень внимательно и взвешенно.

как правильно стыковать профнастил на крышу


Ширина волны кровельного покрытия в зависимости от его разновидности может существенно изменяться. Однако общее правило соединения профнастила гласит, что соседние листы стыкуются методом нахлеста на последней волне.

В горизонтальной плоскости ширина нахлеста будет зависеть от величины уклона:

  • на крышах с уклоном в пределах 15º стыковка профнастила выполняется с перекрытием до 20 см, без учета стыков;
  • если угол наклона крыши составляет до 30º, то укладку листов можно делать с нахлестом в 15 см и расстоянием на стыковку;
  • конструкции с уклоном более 30º можно перекрывать профнастилом, делая нахлест элементов в пределах 10 см.

Обратите внимание, что перед тем как стыковать профнастил, необходимо определиться с величиной уклона и размерами свесов кровли, исходя из выбранного типа материала. По мере увеличения высоты волны должна возрастать и крутизна скатов, чтобы под покрытием не скапливалась лишняя влага. Это значит, что, прежде всего, следует выбрать разновидность материала, и только после этого проводить расчеты.

Укладка гидроизоляции на крышу

Чтобы стропильный каркас крыши и чердачное помещение было надежно защищено от влаги и прослужило достаточно долго, нужно уложить изоляционный слой. И сделать это нужно до того, как стыковать профлист. Зачастую для этого используется специальная мембрана, которая крепится под обрешетку к стропильным ногам. Дополнительно слоем изоляционной пленки необходимо покрыть нижнюю часть каркаса. Тогда область конька будет надежно защищена.

Обратите внимание, что крепление обрешетки необходимо выполнять с шагом, чтобы размещение реек совпадало с местами стыковки профлиста между собой. Сплошная обрешетка может потребоваться в тех случаях, когда используется слишком тонкий лист профнастила, который не может самостоятельно удерживать форму, не говоря уже о воздействии атмосферных осадков.

стыковка профлиста между собой


Как правило, шаг между планками обрешетки для крепления популярных разновидностей профлиста делается в пределах 50-100 см. Поскольку любые деревянные конструкции подвержены гниению и плесени, их нужно в обязательном порядке обработать антисептической пропиткой, чтобы максимально продлить срок эксплуатации.

Монтаж кровельного покрытия

Давайте разберемся, как правильно крепить металлопрофиль на крыше, что необходимо учитывать при монтаже. Укладку кровельного покрытия всегда начинают снизу вверх, причем обязательно оставляют определенное расстояние для свеса крыши. Так как стыкуется профнастил методом крепления к рейкам обрешетки, для его монтажа требуется набор специальных саморезов, у которых шляпки окрашены в тот же цвет, что и кровельное покрытие. Как правило, такие крепления поставляются вместе кровельным материалом. Одной из особенностей является наличие на саморезах специальной резиновой шайбы. Она позволяет надежно загерметизировать отверстия и предотвратить попадание влаги под кровельный материал. Обычно для фиксации одного квадратного метра профлиста требуется порядка 7-10 шурупов.

как стыковать профлист

По окончании работ по укладке настила из металлопрофиля, необходимо позаботиться о ветровой защите фронтонов. Ветровые планки можно сделать из аналогичного материала. Таким образом можно предотвратить накапливание влаги и застаивание воздуха на чердаке под кровлей. Обустройство конька выполняется в самую последнюю очередь.

Техника безопасности

Даже отлично зная, как правильно стыковать профнастил, не стоит забывать об элементарных правилах безопасности, которые позволят не только сберечь ваше здоровье, но и сохранить в целости кровельный материал.

Переместить листы металлопрофиля на крышу намного проще, если предварительно установить направляющие из досок, по которым его можно будет затащить наверх. Кроме того, при транспортировке до места строительства важно надежно закрепить материал, чтобы он не болтался и не деформировался. Во время погрузочных и разгрузочных работ с листами металлопрофиля следует использовать защитные перчатки, чтобы не повредить руки, а также не испортить полимерный слой материала.

стыковка профлиста

Обратите внимание, что самостоятельно выполнить подъем профлиста на высоту у вас не получится. Такую работу нужно выполнять как минимум втроем. Чтобы не повредить и не поцарапать полимерный слой на свежеуложенном профнастиле, ходить по нему можно исключительно в мягкой обуви. Так как соединить профнастил между собой, не поцарапав его при этом, не всегда возможно, любые изъяны и повреждения нужно будет обработать полимерным составом, чтобы металл не начал ржаветь.

Особенности укладки профнастила - как стыковать листы между собой

Методика, как правильно стыковать профлист, предполагает, что саморезы для металлопрофиля должны быть расположены в тех местах, где волна плотно прилегает к обрешетке. Эта методика кардинально отличается от укладки обычного шифера. Так, фиксировать металлопрофиль следует в каждой второй волне, а стартовый лист профнастила прикрепляют к обрешетке в каждом углублении. Такой подход связан с тем, что нижняя часть крыши будет испытывать максимальную ветровую и снеговую нагрузку. Вертикальные швы должны располагаться не реже, чем через каждые 50 см, иначе, эффективность кровельного покрытия будет весьма сомнительной.

В целом, на количество швов между листами металлопрофиля будет влиять общая площадь крыши и величина скатов. Очень важно соблюсти все технологические требования по обустройству кровельного материала, поскольку от их грамотного выполнения будет зависеть защита крыши от влаги и ее долговечность. Ни в коем случае нельзя пренебрегать предварительными работами по герметизации кровли.

как правильно стыковать профнастил

Как уже было сказано выше, без должной гидроизоляции, деревянные стропильные конструкции крыши будут подвержены подобному влиянию влаги. Для их защиты укладывается специальная мембрана, которая препятствует проникновению воды в пространство под кровлей и одновременно позволяет пару выходить наружу.

Стоит заметить, что надежное уплотнение швов, а также хорошая гидроизоляция кровли может привести к ухудшению вентиляции на чердаке или в мансарде. В результате, конденсат будет накапливаться на внутренней стороне профнастила. Поэтому желательно обустроить грамотную систему вентиляции пространства под крышей без ущерба надежности швов между листами профнастила.

Нюансы правильной стыковки профлиста

Еще один немаловажный нюанс касается использования расходников, то есть саморезов, которыми крепится профнастил в местах стыка. Ускорить работу позволит наличие шуруповерта со сменным аккумулятором. Если вкручивать саморезы вручную, это займет очень долгое время.

Обратите внимание, что завинчивать в один стык по несколько саморезов просто не имеет смысла, это в конечном итоге приведет к тому, что крепежей просто не хватит. А докупить их отдельно, причем так, чтобы они полностью совпали по цвету с остальными креплениями и кровельным материалом, будет достаточно проблематично. Так, идеально, если число саморезов точно совпадет с количеством швов на профнастиле, или расходников будет немного больше.

как стыкуется профнастил

Если вы обнаружили какие-либо неровности на стыках, то исправлять их всевозможными подкладками нельзя. В противном случае, в таких местах под кровельный материал может затекать влага. Чтобы не пришлось впоследствии что-либо выравнивать, нужно позаботиться о монтаже ровной обрешетки без перепадов уровня. Тогда волны металлопрофиля будут идеально стыковаться с рейками обрешетки.

Дополнительно улучшить герметичность кровли из профнастила можно, если в процессе монтажа обработать каждый шов специальным силиконовым герметиком. Поскольку со временем такой герметик теряет свои свойства, то защитную обработку следует повторять через каждые несколько лет. Однако эта процедура не является обязательной, так что ее можно выполнять по желанию.



Расчет профнастила на крышу. Полезная ширина и нахлест

Сегодня при выборе материала для крыши многие отдают предпочтение именно профнастилу. Этому есть множество объяснений. Во-первых, этот материал имеет отличные характеристики прочности. Во-вторых, профнастил доступный материал с невысокой ценой.

В строительстве кровли многие уделяют особое внимание исключительно внешним его характеристикам. На самом деле качество и долговечность конструкции зависит от того, насколько правильно был произведен расчет профнастила на крышу и множества других факторов:

  • правильности выбора материала в зависимости от его характеристик;
  • качества выполненных работ разного уровня, начиная от обустройства паро-и гидроизоляции, обрешетки, укладки профнастила.

Уделим внимание самым важным аспектам касательно строительства кровли из профнастила.

Способы расчета листов профнастила на кровлю своими руками

Рассчитываем обрешетку для кровли

Обрешетка выполняет несколько главных задач – обеспечивает прочность и надежность, равномерность распределения нагрузок на крышу. Для обустройства обрешетки используют несколько материалов – чаще всего металл либо древесина. В редких случаях, когда здания возводятся в суровых климатических условиях, делается двойная обрешетка: первый слой – металл, второй – дерево.

Металлическую обрешетку рекомендуют использовать в том случае, если профильный лист имеет толщину 0,7 мм и больше. Часто в строительстве отдают предпочтение деревянным доскам, жердям, тесе.

Важно! В случае использования металла, как материала для обрешетки, все сварочные места нужно обработать грунтовкой или краской для наружных работ. В противном случае, сварные места будут повреждены коррозией. Если выбирается древесина – обработать пропитками, увеличивающими влагоустойчивость.

Прежде чем приступить к просчетам, нужно выбрать марку профнастила, учитывая особенности климата и самой кровли.

расчет обрешетки для кровли из профнастила

Таблица соотношения шага обрешетки марке, углу наклона и толщине профнастила

МаркаУгол наклона кровлиТолщина листа, ммШагОсобенности материала
C-8до 1500,5сплошнаяПрименяется для крыш мансард и павильонов, облицовки стен
С-10до 1500,5сплошная
С-10более 1500,5300
С-20до 1500,7сплошнаяИспользуется для кровли, имеет небольшую высоту волны. Отличные показатели прочности и жесткости.
С-20более 1500,7до 500
С-21до 1500,7до300
С-21более 1500,7до 650
НС-35до 150от 0,5 до 0,7до 500Присутствует полимерное декоративное покрытие.
НС-35более 150от 0,5 до 0,7до 1000
Н-60 и Н-75более 80От 0,7 до 0,9от 3000 до 4000Используется для создания влагостойкой кровли без дополнительной герметизации. Присутствуют ребра жесткости.

По способу устройства обрешетки различают:

  • сплошную – материал собирается на расстоянии 10 мм друг от друга;
  • стандартную  — шаг 20-40 см;
  • разреженную  — интервал составляет до 75 см.

Стоит учесть, что обрешетка в местах выхода дымохода и вентиляционных каналов должна быть двойной — это обеспечит герметичность.

При расчетах нужно брать во внимание:

  • ширину скатов;
  • их длину;
  • шаг досок.

К полученному результату нужно прибавить обязательный запас — 10-15%.

Выбирая профнастил, нужно обратить внимание на его жесткость. В зависимости от этого параметра меняется ширина шага.

Полезная ширина профнастила

Выбирая кровельный материал, нужно обращать внимание на показатель размера. В некоторых случаях производитель может указывать общую ширину материала или полезную. Если указана общая ширина профлиста, по факту она будет другой, поскольку в ней не учтены волны. Если же наоборот, то ширина будет фактической. Поэтому при выборе изделия на эти параметры нужно обращать внимание.

Есть еще одно понятие полезной ширины. При монтаже профнастил крепится не встык, а в нахлест. И чтобы ее вычислить, нужно от ширины материала отнять нахлест. А он составляет одну-две волны. Вычислить полезную ширину можно зная тип кровельного материала и высоту волны.

Расход профнастила с учетом нахлеста

В строительстве нет общепринятой фиксированной нормы расхода. Для каждого отдельного случая она просчитывается индивидуально!

Кровельное покрытие должно защищать не только крышу строения, но и части фасада от попадания дождевой воды. Поэтому при просчете должны учитывать следующие правила:

    1. Вертикальный нахлест. При укладке крыши, чтобы ее сделать герметичность, профильные листы должны перекрывать друг друга. Нахлест должен быть не только между соседними листами, но и верхними и нижними. Его размер зависит от уклона крыши: чем он меньше, тем больше лист должен перекрывать изделия нижнего ряда.
    2. Карнизный свес. Для защиты стен от стекающей с крыши воды, кровельное покрытие должно немного выступать за пределы обрешетки, образовывая своеобразный козырек. Величина выступа полностью зависит от характеристик профильного листа: его прочности, высоты волны. Также размер карнизного просвета зависит от наличия желобов для отвода воды.

Правильный порядок укладки профнастила с учетом нахлеста

  1. Горизонтальный нахлест. Величина зависит от высоты профиля и его характеристик. Так, например, для марок НС-8 и НС-10 горизонтальный нахлест должен составлять две волны. В остальных случаях – одну.
  2. Фронтальный свес. Выступать за пределы здания кровельное покрытие должно не только в районе карниза, но и фронтонах дома. В строительстве используют два варианта обустройства фронтонного свеса – с установкой ветровой доски или ветровой планки. В этих двух вариантах расход материала будет разным.

Чтобы сделать правильные расчеты, лучше нарисовать схему раскладки материала. И если взять и разделить площадь покрытия, просчитанную согласно схеме, на м2 листа, выйдет цифра, которая и будет равна расходу профильного листа.

Особенности укладки профнастила короткими и длинными листами

Профнастил изготавливается из проката тонколистового холодно-катанного и горяче-оцинкованного металла. На предприятиях существует возможность изготовить этот строительный материал любой длины, в зависимости от требований заказчика (максимальная длина 14500 мм, а минимальная – 0,4). Самый оптимальный размер – от 3,4 до 6 м. Именно с ними проще и удобнее работать. Ведь они соответствуют длине скатов.

Многие ошибочно полагают, что купить длинные листы будет выгоднее: меньше будет нахлестов, соответственно будет происходить экономия материала и повысятся эстетические качества.

Но не все так просто. Существует множество подводных камней, о которых человек не догадывается:

  • сложность монтажа. Поскольку лист имеет большую длину, его сложно будет рабочим прикрепить к крыше;
  • транспортировка профильных листов может принести множество неприятных моментов. При поднятии профлиста он будет сгибаться и существует риск его повреждения. Не каждый автомобиль сможет взять длинные листы;

Главный минус монтажа длинных прфлистов на крышу – тепловой коэффициент расширения. Летом металл будет расширяться, а зимой наоборот. И если в летнее время прикрепить материал, с наступлением холодов может сорвать метизы. Если зимой — поведет профнастил, образуются волны. Тем самым потеряется внешний вид и полностью сойдут на нет все его кровельные качества. Итог: перестройка крыши и новые расходы.

Поэтому перед покупкой нужно проконсультироваться со специалистом и выбрать размер, который будет максимально подходить для вашей кровли.

кровли из профнастила, минимальный уклон, кровельный пирог

снип кровли из профнастилаМатериал, из которого будет состоять кровельное покрытие жилого дома или промышленного объекта, зависит от ваших пожеланий и финансовых возможностей, а также от типа крыши. Его долговечность на крыше будет зависеть от качества монтажа, нормы проведения которого приведены в СНИП кровли из профнастила. Из этой статьи вы сможете узнать основные моменты устройства крыши профнастилом, основанием к осуществлению которых являются  общие нормативные требования.

Характеристика материала

Как вы догадались, речь пойдет о кровле из профнастила. Поэтому уделим немного внимания характеристике этого строительного материала. Профнастил получают из оцинкованного листа способом холодной прокатки.

Профиль в виде волны или трапеции с двух сторон покрывается антикоррозийным, стойким покрытием, которое различается по технологии нанесения и цвету.

Профнастил имеет несколько категорий назначения:

  • кровельный материал;
  • стеновые элементы;
  • несущие конструкции.

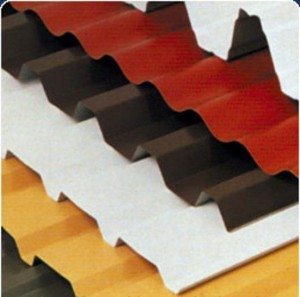

кровли из профнастила снипПрофнастил

Каждая категория отличается высотой гофры (ребро жесткости), толщиной металла, обозначением.

Профнастил с обозначением С применяется как стеновой материал, Н – кровельный, НС – возможно использование, как в стеновом, так и в кровельном исполнении. Кроме этого профилированные листы могут выпускаться с различной толщиной металла, но одинаковой высотой. Длина профиля может составлять от 0,5 до 12 м.

Внимание. Для устройства кровли в большинстве случаев используется материал, высота профиля которого выше 35 мм. А на кровлях с небольшой длиной ската применяют профиль с высотой волны 21 мм и обозначением Н, НС.

Использование кровельного материала

Использование профилированных листов с высотой гофры 44 смдля монтажа крыши обусловлено – кровли из профнастила СНИП, положения которых предусматривают применение в качестве кровельного настила стальных профилей с алюминиевым или цинковым покрытием, имеющим дополнительное покрытие на полимерной основе.

Полимерное покрытие выступает в качестве защитного и декоративного слоя.

Основанием под профнастил могут служить:

  • металлические прогоны;
  •  деревянные бруски.
минимальный уклон кровли из профнастилаФасонные элементы

Согласно строительным правилам, их несущая способность определяется из расчета нагрузки на крышу основного материала и силы ветра конкретной климатической зоны.

Предусмотрено наличие фартуков, изготовленных из оцинкованных металлических листов с полимерным покрытием для примыкания профилированного листа кровли к стене.

Фасонные кровельные элементы для отделки пропусков кровли из профнастила имеют гребенку, подобную виду поперечного сечения профиля.

Кроме фасонных элементов (конька, карниза, сточного желоба) используются при обустройстве крыши кровельные аксессуары:

  • снеговые барьеры;
  • заглушки;
  • уплотнители конька и прочее.

В точке устройства желобов монтируется сплошное основание. Его толщина аналогична толщине обрешетки.

Профилированные листы могут использоваться в таком качестве:

  • штучный кровельный лист для холодной (не утепленной) кровли;
  • лист в составе утепленного покрытия, выполненного путем сборки нескольких слоев.

Конструктивные решения

Согласно строительным нормам, целесообразное применение профилированных листов обозначено на постройках, длина ската которых не превышает 12 м. При увеличении длины ската кровельный  профилированный материал монтируется вдоль ската с размером нахлеста 200 мм, в поперечном направлении от ската – нахлест в одну волну.

кровельный пирог под профнастилНахлест в одну волну

Между собой профнастил крепится саморезами, имеющими уплотнительную шайбу толщиной 1 мм.

На крышах с маленьким уклоном  поперечные и продольные стыки профилированных листов герметизируются силиконовыми или тиоколовыми герметиками. Крепление дополнительных элементов кровли к профнастилу выполняется на заклепках.

От конструктивного решения зависит наличие на кровле металлического профиля одного или двух вентиляционных каналов. Вентилирование осуществляется через трубу или конек.

Уклон кровли

Профилированные листы предпочтительно применять на крышах построек с углом наклона 20 градусов. Допускается для промышленных объектов с самонесущим профилем минимальный уклон кровли из профнастила  не менее 8 градусов, а для жилых зданий – от 10 градусов.

Стык профнастила по длине осуществляется внахлест в зависимости от уклона:

  • при угле 15-30 градусов – нахлест 200 мм;
  • 30 градусов и более –150 мм;
  • менее 15 градусов – нахлест на две волны с герметизацией стыков.

Как мы уже указывали, укладка профнастила производится на деревянное основание. В зависимости от уклона крыши меняется шаг обрешетки основания.

Он может составлять от 300 до 4000 мм. При увеличении угла наклона увеличивается шаг. Строительными нормами предусмотрено, что отклонение уклона от заданного уровня должно не превышать 5 %.

Совет. На крышах с маленьким уклоном целесообразнее применять сплошную обрешетку.

Устройство обрешетки

Для профилированных листов устройство обрешетки выполняется таким образом:

  • Каркас обрешетки крепится на стропильную систему;
  • Для изготовления берутся бруски 50х50 мм;
  • Шаг обрешетки может быть сплошным  или иметь определенный разряд.

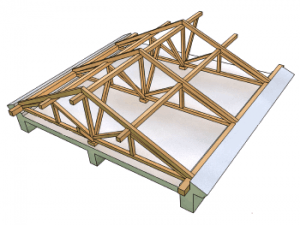

Устройство обрешеткиУстройство обрешетки

Согласно СНИП, для крыши с уклоном 20 градусов шаг составляет 20-40 см, а минимальная толщина планок равна30 мм. Планки обрешетки, которые размещаются вдоль карниза должны быть толще основных.

Внимание. На крышах в точках вывода дымовых или вентилируемых труб необходимо устройство дополнительной обрешетки.

Монтаж материалов

Материалы, смонтированные в строгой последовательности и правильно, образуют кровельный пирог под профнастил. Согласно строительным правилам конструкция кровельного пирога включает:

  • основное покрытие;
  • утеплитель;
  • изолирующие мембраны.

Каждый слой в этой конструкции связан неразрывно и имеет определенное значение. Ошибка при устройстве одного приводит к уменьшению основных характеристик кровли и срока ее службы.

Конструктивно грамотно собранный «пирог» исключает следующие явления:

  • потери тепла;
  • промочи;
  • образование конденсата;
  • образование наледи.

К основным строительным правилам устройства кровли относится  ее эффективная теплоизоляция, которая:

  •  к минимуму  сводит потери тепла через крышу;
  •  препятствует поверхностной конденсации.

Установка утеплителя выполняется между стропилами. Согласно СНИП, для  препятствия продувания покрытия на утеплитель должен устанавливаться противоветровой барьер. В его качестве выступают рулонный материал паропроницаемый материал.

Уплотнитель выполняет такие функции:

  • останавливает нагревания пространства кровли;
  • звукоизолирует помещение.

По нормам СНИП толщина утеплителя  для нашей местности составляет 250 мм.

Пароизоляционный слой в кровельном пироге препятствует попаданию влаги в утеплитель из помещения.

Пароизоляционные пленки крепятся с внутренней стороны теплоизоляционного слоя в вертикальном или горизонтальном направлении по отношению к несущей деревянной конструкции. Размер нахлеста при укладке составляет 10 см.

Гидроизоляционный слой защищает утеплитель от проникновения конденсата, который образуется снизу профилированных листов. Гидроизоляционные мембраны или пленки прикрепляются на стропила в горизонтально направлении.

При укладке соблюдаются такие требования:

  • укладываются на стропила, расстояние между которыми не более1,2 м;
  • провисание пленки по высоте не должно превышать2 см.

Внимание. При устройстве гидроизоляции защитный слой не должен касаться поверхности утеплителя.

Утепление покрытия

При устройстве утепленных покрытий для снижения влияния тепла и холода в качестве прогона используется термопрофили, а между профнастилом и прогоном предусматривается устройство прокладок толщиной10 ммиз бакилизированной фанеры, окрашенной хлорвиниловой эмалью.

Для крыши из профнастила своими руками с теплоизоляционным материалом, относящимся к 1-4 группе горючести, предусматривается заполнять гофры настила материалами негорючих групп на длину25 смв местах стыка покрытия и стен, а также по сторонам конька.

Монтаж профлиста на крышу предусматривается соблюдение описанных в статье строительных требований и правил. Только точное исполнение позволит добиться, чтобы конструкция кровли была надежной и приносила комфорт всем людям, проживающим в доме. Итак, будем надеяться, что как накрыть крышу профнастилом, вы теперь точно знаете

Инструкция по монтажу кровельного профнастила

Сталь – это очень прочный и долговечный материал. Для людей всегда была заманчивой идея использовать её в качестве кровельного покрытия, но масштабное применение листов стали в этих целях было невозможно из-за их большого веса. Проблема сохранения прочности и жёсткости стального листа при максимальном уменьшении его веса (то есть, толщины) была решена методом его гофрирования (или профилирования). Так появился профнастил – лёгкие гофрированные стальные листы, жёсткость которым обеспечивает трапециевидная конструкция их профиля.

Сегодня профнастил применяют: для покрытия кровли, как облицовочный материал, для строительства стен быстровозводимых зданий, для монтажа всевозможных перегородок и заборов, в качестве несъёмной опалубки при бетонных работах и т.д.

Профнастил, в качестве кровельного покрытия, сопоставим с металлочерепицей. У этих двух кровельных материалов много общего, но немало и различий. Одно из основных: монтаж металлочерепицы предусматривает угол наклона ската крыши не меньше 14°, тогда как при помощи профнастила можно покрывать практически горизонтальные кровли. Есть небольшие различия и при самом монтаже.

Как и при монтаже металлочерепицы, между листами профнастила и подкровельным пространством или утеплителем (в случае тёплой крыши) должен находиться слой гидроизоляции, который не позволяет конденсату с внутренней стороны профнастила попадать внутрь помещения или на утеплитель. Гидроизоляционную плёнку укладывают на стропила параллельно карниза. Её кромки выводят из-под настила в водосточную трубу. За счёт провисания плёнки между ней и кровлей образуется вентиляционный слой. Для кровельного покрытия применяют профнастил с высотой профиля не менее 35 мм, который способен выдержать большие снеговые нагрузки. Возможно использовать стеновой профнастил (С8, С13, С18, С25) на кровлю в случае устройства сплошной обрешетки. Длину профлиста стараются заказать равную длине ската крыши, при условии, что она не превышает 12м. При состовном скате несколько профилированных листов соединяют с горизонтальным нахлёстом в 200мм. Для крыши с уклоном от 6° до 11° предусмотреть герметизацию стыков.

Листы профнастила крепятся либо на пропитанную антисептиком обрешётку, которая прикручиваются к стропилам поверх гидроизоляции, либо на стальные прогоны (например, при покрытии кровли быстровозводимого ангара). Первый профилированный лист монтируют с правого или левого нижнего угла ската с выступом за линию карниза. Величина карнизного свеса для профилированных листов марок С-44, Н-60, Н-75 устанавливают от 200 до 300мм. Лист профнастила крепят к обрешётке или прогону самонарезающими винтами с цинковым покрытием, снабжёнными уплотнительной шайбой. При этом профлист привинчивают по карнизу вниз каждой волны. Каждый последующий лист профнастила накрывает предыдущий. Продольный стык фиксируется саморезами с уплотнительной прокладкой. Зависимость шага монтируемой обрешётки или расстояния между прогонами, а также особенностей монтажа от высоты профиля профнастила и толщины стали, из которой он изготовлен, можно увидеть в следующей таблице.

В таблице приведен усредненный шаг обрешетки. Точный шаг обрешетки определяется в проекте в зависимости от условий строительства и стропильных конструкций.

Профнастил Угол наклона кровли, единица измерения градусы Толщина листа, единица измерения мм Шаг обрешётки, единица измерения мм Характерные черты монтажа
С-8 не меньше, чем 15° 0,5; 0,7 Сплошная обрешётка По возможности, нахлёст в одну гофру
С-18 более 15° 0,5; 0,7; 0,8 Сплошн. обрешетка
До 300
Нахлёст в одну гофру
С-25 Более 15° 0,5: 0,7 Сплошная обрешетка.
До 400
Герметизация стыков
С-44 От 6° 0,5: 0,7 До 1000 До 11° герметизация стыков
Н-60 От 6° 0,7 0,8 До 3000 Для кровли промышл. объектов
Н-75 От 6° 0,7 0,8 0,9 До 4000 Для кровли промышленных объектов, самонесущий профиль

К основанию профилированные листы привинчиваются саморезами из расчёта 5-7 штук на один квадратный метр кровли. Все горизонтальные и вертикальные нахлёсты заполняются силиконовыми герметиками.

Вдоль конька листы профнастила к обрешётке (прогонам) также крепятся самонарезающими винтами вниз каждой волны, а вдоль фронтона – в каждую поперечную обрешетину (прогон).

По краю с торца, крепятся фронтоны. Расстояние между саморезами должно быть не меньше 300мм, нахлёст фронтонов – 100мм. На верхнее ребро кровли монтируется конёк. При его креплении самонарезающиеся шурупы завинчиваются в гребень каждой волны листов профнастила. Между коньком и профилированными листами укладывается уплотнитель и оставляется вентиляционный зазор.

При покрытии сложных крыш места примыкания листов кровельного профнастила к вертикальным поверхностям (например, стенам) оформляют при помощи пристенных профилей. Шаг между саморезами должен быть равен 200-300мм, нахлёст пристенных профилей - от 100мм.

Крепление пристенного профиля к стене производится в соответствии с рисунком:

Крепление пристенного профиля к стене

Главное условие при выполнении монтажа профнастила – это не повредить его цинковое или полимерное покрытие. После окончания этой работы необходимо убрать с кровли все посторонние предметы и металлические опилки.

Транспортировка, погрузка и выгрузка

Для того чтобы продукция была доставлена без повреждений, необходимо соблюдать следующие требования по транспортировке:

  • погрузка осуществляется на ровное основание кузова. Длина кузова не должна быть меньше длины упаковок с продукцией;
  • во время транспортировки обеспечивается защита продукции от перемещения и механического повреждения;
  • скорость транспортного средства не превышает 80 км/ч. Движение автотранспорта производится без резких разгонов и торможений.

Требования по погрузке и выгрузке продукции:

  • погрузка и выгрузка упаковок с продукцией осуществляется при помощи специальной подъёмной техники с мягкими стропами. При длине упаковок более 5 метров применяются траверсы;
  • при ручной выгрузке листы поднимают и переносят аккуратно, в вертикальном положении. Не допускаются перегибы листов.
  • Инструкция по монтажу металлочерепицы
  • Инструкция по монтажу фальцевой кровли
  • Инструкция по монтажу стенового профнастила.
  • Инструкция по монтажу забора из профнастила.

Как правильно стыковать профнастил и металлочерепицу

Стыковка – один из самых ответственных моментов в сооружении любой конструкции из металлических листов. Для забора особенно важен декоративный аспект, потому что только качественный стык обеспечит его привлекательный внешний вид. А для фасада и крыши это важно, чтобы обеспечить герметичность соединения. Технологии стыковки профнастила и металлочерепицы в целом очень похожи.

Стыковка и крепеж листов профнастила

Технология стыковки профнастила и металлочерепицы на кровле

Вероятность протечки крыша наиболее высока именно в месте стыка. Только правильная стыковка листов металлочерепицы позволит этого избежать. Главным правилом является укладывание листов внахлёст, и нахлёсты при этом выполняются между нижним и верхними рядами, а также между соседними листами в одном ряду – то есть со всех сторон. Таким образом капли воды не могут проникнуть в помещение.

Работает это за счёт поверхностного натяжения: часть воды, стекающей по крыше, затягивается на внутреннюю поверхность металлического листа. Соответственно, чем меньше угол уклона кровли, тем больше должен быть нахлест между верхним и нижним рядом (как минимум 200 мм). А вот между соседними листами достаточно одной волны — вода стекает внутри волн покрытия, и этого вполне достаточно.

Собрать попавшую под края влагу можно при помощи капиллярной канавки, в которую будет стекать вода.

Листы профнастила с капиллярными канавками

  1. Монтаж начинается снизу, то есть с карнизного свеса: ставится либо левый, либо правый нижний лист – в зависимости от расположения канавки.
  2. Когда края профнастила закреплены, поверх стыка монтируют накладку ендовы.
  3. Там, где она примыкает к покрытию кровли, необходимо обеспечить герметизацию. Иногда она нужна и для вертикальных, и для горизонтальных нахлёстов. В последнем случае это особенно важно при уклоне крыши менее 12° – в этом случае без герметика не обойтись

Если листы состыковались неровно, то нужно аккуратно приподнять один лист от другого, слегка наклонить его движением снизу вверх, и снова состыковать складку за складкой. После этого по верху волн всё закрепляется саморезами.

Стыковка делается достаточно плотно, и для крепления используют специальные саморезы для кровли. Они имеют размеры 4,8х35 мм, покрыты цинковым составом и снабжены уплотнительной шайбой. В целом, длина зависит от волны листа, но конёк в верхней точке закрепляется изделиями по 80 мм длинной. Расход на каждый метр квадратный покрытия составляет от 7 до 9 штук. Также в качестве соединительных элементов могут выступать специальные вытяжные заклёпки.

Некоторые ошибки монтажа, касающиеся стыковкли листов профнастила, разбираются в этом видео:

Технология стыковки профнастила на фасаде

Для сохранности нижней части фасада также необходима правильная стыковка профнастила, чтобы вода не могла просочиться и навредить строению. В данном случае саморез ставится в центр первой волны, которая прилегает к профилю, а затем они ставятся через одну-две волны. Качественный монтаж защитит цоколь дома от деструктивных процессов.

Нахлест профлиста

Количество и шаг установки саморезов определяют, исходя из нормальных показателей по 6-10 штук на квадратный метр. Дальше листы так же кладутся друг за другом и крепятся они аналогично. В целом, нахлёст, согласно рекомендациям, должен составлять 150 мм. Когда листы установлены, закрываются зазоры в местах примыкания к кровле, проёмы и стыки с кровлей обрамляются специальными угловыми планками.

Если будет необходимо подогнать материал вокруг окон, то рекомендуется отрезать профнастил с добавлением 6-9 мм.

Технология облицовки фасада может предполагать и горизонтальное, и вертикальное расположение листов, но последняя обеспечивает наилучшую герметизацию стыков.

Технология стыковки профнастила на заборе

Правильно выполненная стыковка металлочерепицы или профнастила обеспечит забору привлекательный вид, долговечность и надёжное функционирование. В данном случае листы крепятся к рейкам, а стыковка осуществляется внахлёст одной волны.

  1. Начинать установку листов можно так, как вам удобно, но важно установить самый первый лист так, чтобы были соблюдены и вертикаль, и горизонталь. Затем, по горизонтальному уровню этого первого листа крепятся последующие.
  2. Листу придают нужное положение и придерживают его, закрепляя его к лагам в местах прилегания волн 4-мя саморезами. Когда он таким образом уже зафиксирован, приступают к монтажу следуюшего.
  3. Всё делается внахлест в одну волну, и крепление осуществляется на подъеме волны, то есть шуруп или саморез вкручивается в отверстия верхушек наложившихся друг на друга волн. Для крепления берутся саморезы длиною 35 мм и шагом 500 мм.
  4. Для прикрытия места стыковки двух профлистов можно использовать уголок – он закрепляется на опорном столбе и эффективно выполняет свою функцию.

На самом деле, листы на заборе можно устанавливать и в стыки, но после, места этих стыков необходимо перекрыть нащельниками. И всё же, крепления внахлёст оказываются намного надёжнее, а потому рекомендуются специалистами.

Монтаж истов профнастила при возведении забора

Расчет припусков на стыковку

Для того, чтобы заказать нужное количество материала, необходимо учесть припуски. При этом стоит брать в расчёт тот факт, что стыковка часто осуществляется и по вертикали, и по горизонтали – например, в случае с сооружением кровли. В данном случае особенно важно учесть все нюансы и качественно выполнить работу.

Ширина профлиста обычно колеблется в пределах 80-185 см, но можно выбирать и более широкие листы, если есть возможность доставить такие. Профилированные листы нахлестываются по последней волне, а это значит, что расстояния между стыками зависят от конкретной марки материала. Если для заборов требуется одна волна припуска, то это и принимается в расчёт. Многое в данном случае зависит от того, где и как будет происходить монтаж. Например, с кровлей возможны такие варианты:

  • угол 15° предполагает напуск листов до 200 мм;
  • при наклоне более 30°, нужный напуск будет равняться 150 мм;
  • при угле более 30°, напуск на стыки может соответствовать менее 100 мм.

Конечно, уклон зависит также от высоты профлиста, поэтому только после того, как он выбран, можно приступать к окончательным подсчётам.

Припуск разный для разных марок профнастила

Расход профлиста на 1 м2 кровли коэффициент

Крепление профилированного настила и расчет саморезов

Все мы во время кровли профилированным настилом (профнастилом) сталкивались с вопросами: сколько саморезов нужно и как правильно его крепить, какой расход саморезов на 1 м 2 профлиста и как правильно их подобрать.

Схема крепления профлиста на кровлю саморезами. Количество саморезов, которые необходимы на один квадратный метр покрытия, составляет от пяти до шести штук при монтаже забора и от шести до восьми – для кровли.

При креплении профилированного листа нужно учитывать его толщину, размеры, для лучшего соединения и во избежание ненужных последствий. В этой статье мы разберем, как правильно рассчитать количество саморезов и для каких профлистов правильно их применять.

При обустройстве крыш профилированным настилом требуется правильный подбор длины, так что бы он был больше ската кровли. Крепим профнастил к деревянной обрешетке самонарезающими винтами. Также вы можете использовать металлическую обрешетку, потому что саморезы при ввинчивании просверливают металл. Для кровли используют метизы, выпускаемые фирмами Hilli, EKT, SFS, Fischer, диаметр которых должен быть 4, 8, 5.5, 6.3 мм, с длиной 19-250 мм. Также вы можете купить продукцию отечественных производителей, диаметр которых не менее 6,3 мм.

Подбор саморезов и их количества для кровли производится так, чтобы длина резьбовой части винта была больше длины соединяемого пакета не меньше 3 мм.

При покупке саморезов нужно учитывать их количество с запасом, а также их качество. Установку саморезов высокого качества можно произвести и без ранее проделанных отверстий. С правильной методикой их крепления и расчета количества профнастил используют как для кровли крыш, так и для стен внутри и снаружи здания.

Различают три основных часто используемых вида профнастила:

Кровельный имеет большую высоту и используется для кровли крыши. Стеновой – с меньшей объемностью. Несущий – используют для несущих конструкций благодаря его большой толщине. При этом формы абсолютно разные и к креплению требуют особого подхода.

Правила крепления профнастила

Пример правильного ввинчивания саморезов. При ручном затягивании надо контролировать усилие, чтобы не получилось перетягивания (это чревато повреждением изоляционного слоя).

Для крепления обязательно должна присутствовать правильно подготовленная поверхность. Профнастил крепится в месте прилегания к обрешетке волны трапеции профлиста. При этом способе отсутствует рычаг между точкой наложения усилий на саморез и точкой крепления. Чтобы снизились ветровые нагрузки каждой волны трапеции, профнастил крепят к нижней и верхней обрешетине, а со стороны ветровой планки крепят к каждой обрешетине. Профилированный настил шириной 1100 мм и длинной 8000 мм при шаге обрешетки в 500 мм требует расстояние между саморезами не больше 500 мм. Вывод: вверху 2 самореза, снизу 2, плюс ветровая сторона – 16 штук. Итого нам потребуется 20 саморезов на 1 лист материала. Перед установкой в профлисте сверлится отверстие на 0,3-0,5 мм больше, чем диаметр шурупа. Завинчивание саморезов производят под углом 90 градусов. Это необходимо для устранения возможного появления сквозных отверстий в кровле.

  1. Дрели – только с низкой скоростью оборотов патрона.
  2. Шуруповерт – простой и надежный ручной способ.

Использование любых других или этих инструментов требует немалого мастерства и соблюдения техники безопасности.

Укладку профнастила толщиной от 0,5 до 1 мм и длиной от 2 до 12 метров начинают с правого или левого конца. По краям профлист должен выступать на 40 см. Первый профлист мы устанавливаем и крепим одним шурупом на конек. После крепим второй на один шуруп к коньку. Все время следим, чтобы края листов легли на одну линию и профлист не перекосился. На верху волны скрепляем нахлест листов одним шурупом. Таким образом крепим и остальные три листа. После выравнивания их нижнего края прочно крепим их по всей длине. Горизонтальный нахлест листов допускается от 10 см. Таким образом, на 1 м2 расходуется от 4 до 8 шурупов.

Особенности монтажа стенового профнастила

Монтаж его к стене начинают с правого угла. Перед установкой на стену нужно проверить поверхность на неровности. После крепим деревянную обрешетку или ригель. Для обеспечения хорошего прилегания листа и хорошего крепления контролируют расстояние ригеля. Оно должно составлять около 0,5 мм. Последующий профлист крепят на предыдущий с нахлестом. Таким образом, покрывают капиллярную канавку первого профлиста. При работе требуется тщательный контроль для избегания перекосов. Внизу нужно оставлять щель от 2 до 4 см для вентиляции пространства под профнастилом. По желанию заполняют теплоизоляцией или звукоизоляцией пространство между профлистом и обрешеткой. Крепление профнастила начинаем с нижнего угла и идем к верху. Во время крепления нужно оставить минимум расстояния между саморезами и несущей конструкцией. При размерах профлиста шириной 1250 мм и длинной 10 000 мм требуется от 45 саморезов. В среднем профлист 1 м 2 требует от 5 до 8 штук.

Вот еще один способ для расчета количества саморезов для крепления профлиста

Берется схема раскладки профнастила. Например, профлист шириной 1000 мм, длиной 12 200 мм. В каждом случае нужно точно знать данные, чтобы избежать неточностей. Профлист крепится к крайним опорам каждой волной и через одну волну – к промежуточным. Между собой листы крепят саморезами с расстоянием 1 м от опоры, шаг которой составляет 250, 500 и 1000 мм. Умножим количество листов, добавим крайние метизы плюс процент на брак. Подсчитываем нижние саморезы. Итого получается 6-9 штук на 1 м 2 .

Поделитесь полезной статьей:

Нормы расхода профнастила – что необходимо учитывать при расчете?

Профнастил традиционно применяется в качестве кровельного покрытия, а также для облицовки фасадов и изготовления стеновых конструкций. Большую популярность в последние годы приобрел профилированный лист и как материал для строительства различных ограждений.

Но для каких бы целей не планировалось использовать профилированный лист, всегда необходимо знать, каким будет расход профнастила на 1м2 площади кровли, фасада или забора.

Схема расчета нормы расхода профнастила для одного листа

В строительстве не существует какой-то общепринятой фиксированной нормы расхода профнастила. Расход профлиста на 1 м2 зависит от множества различных факторов. Нормы расхода профлиста определяются при проектировании отдельно для каждой конструкции с учетом ее индивидуальных особенностей и технических характеристик.

Нормы расхода профлиста при монтаже кровельного покрытия

Важнейшей характеристикой любого кровельного покрытия является его герметичность. Вода не должна попадать в подкровельное пространство ни во время самых сильных ливней или снегопадов, ни при весеннем таянии снега.

Но кровельное покрытие защищает не только чердак или мансарду, профнастил должен быть смонтирован так, чтобы на фасад здания попадало минимальное количество дождевой воды. Поэтому при монтаже профнастила должны обязательно выполняться несколько основных правил.

Вертикальный нахлест

В первую очередь следует учитывать, что при укладке на крышу, профилированные листы обязательно должны перекрывать друг друга. Причем нахлест выполняется как между соседними листами, так и между верхним и нижним рядами профнастила. В зависимости от величины нахлеста меняется и норма расхода профнастила на кровлю.

Расход профнастила на 1м2 кровли с учетом вертикального нахлеста

Размер нахлеста между рядами профилированного листа зависит от уклона крыши. Чем меньше угол наклона, тем больше профиль верхнего ряда должен перекрывать нижний лист.

Фронтонный свес

Выступать за пределы пятна здания кровельное покрытие должно не только в районе карниза, но и на фронтонах здания. Называют этот выступ фронтонным свесом. Чаще всего используют два варианта устройства фронтонного свеса — с установкой ветровой доски или специальной ветровой планки. При этом расход профлиста на кровлю в обоих случаях различен.

Из всего сказанного выше можно сделать вывод, что при расчете нормы расхода профлиста на кровлю нужно учесть:

  1. Величину вертикального нахлеста;
  2. Величину горизонтального нахлеста;
  3. Размер фронтонного свеса;
  4. Размер карнизного свеса.

Проще всего это сделать, нарисовав схему раскладки листов профнастила, учитывающую все характеристики конкретной крыши.

Если разделить площадь покрытия, рассчитанную согласно схеме, на площадь одного листа профнастила, у нас и получится норма расхода профлиста на 1м2 кровли. Площадь листа можно узнать у продавца профнастила, и она будет различной в зависимости от марки и высоты гофры или волны профилированного листа.

При этом нужно обратить внимание на то, что в технических характеристиках профилей обычно приводят величину полной и полезной площади листа. Полезная площадь всегда несколько меньше, поскольку она учитывает размер нахлеста между соседними листами профнастила в одном ряду.

Если при облицовке фасада или устройстве забора также планируется использовать профнастил, расход на м2 определяется по тому же принципу. Разница лишь в том, что при расчете расхода профиля для вертикальных поверхностей нужно учитывать только нахлест между листами профнастила. При этом, для вертикальной установки профнастила, нахлест между рядами профиля может быть в 2 раза меньше.

При заказе материалов для кровельного покрытия, фасада или забора, лучше всего сразу приобрести и специальный крепеж для профнастила, расход которого составляет приблизительно 6-8шт на 1м2 поверхности.

Рекомендуемые статьи

  • Срок службы оцинкованного профнастила
    Каков срок службы оцинкованного профнастила? Какие покрытия профлиста бывают? Насколько каждое из них увеличивает срок эксплуатации профнастила? И где их лучше применять? Читайте в статье.
  • Профнастил ГОСТ 24045-2010
    Нормативные документы, регулирующие производство профнастила: действующий ГОСТ 24045-2010 и его устаревшая версия 24045-94. Чем они отличаются? И в каких случаях необходимо покупать профлист, изготовленный по ГОСТ?
  • Оцинкованная сталь ГОСТ 14918-80
    В статье рассматривается ГОСТ 14918-80 на оцинкованную сталь. Вы сможете бесплатно скачать его в формате PDF, а также ознакомится с характеристикой и содержанием документа

Сайт oprofnastile.ru — актуальная и полезная информация о профнастиле, его монтаже и использовании, советы профессионалов и пошаговые инструкции для Вас.

Все текстовые материалы, размещенные на сайте, ДЕЙСТВИТЕЛЬНО защищены согласно действующему законодательству, на что имеются все необходимые документы, в том числе договора.

Тем не менее, если вы хотите поделиться каким-либо материалом со своими читателями, вы можете перепечатать его. При этом вы обязаны снабдить статью незащищенной от индексирования гиперссылкой на страницу данного сайта, откуда был скопирован материал. На одном ресурсе можно разместить не более 5 статей, скопированных с данного сайта.

Как правильно посчитать сколько профлиста необходимо на крышу?

Для точного расчета необходимого количества профлиста для Вашей двухскатной кровли не хватает следующей информации:

  • Длины хотя бы одной стороны дома ( для определения длины конька).
  • Длины и типа профлиста- это необходимо для определения величины нахлеста. Если заказывать профлист непосредственно у производителя- есть возможность это сделать по точным размерам по всей длине крыши с учетом необходимого свеса до конька одним листом. Это позволит избежать дополнительных нахлестов на более коротких листах. При использовании стенового профлиста нахлест необходимо делать на 2-3 волны, а это дополнительный расход материала. Поэтому советую рассмотреть вариант использования профлиста с высотой волны не менее 44 мм.

Для приблизительного расчета сделаем следующие допущения:

  • исходя из площади дома в 78 м2 принимаем ширину 8 метров, тогда длина будет составлять 9,75 метров, а с учетом фронтонных свесов по 400 мм будет составлять 10,5 метров.
  • по теореме Пифагора определяем длину ската (кровля имеет равные скаты, соответственно ширину дома делим пополам и она будет составлять 8:2=4 метра и высоту фронтона 1,7 метра).

Lх2= 4х4+1,7х1,7= 16+2,89= 18,89 м2

Длина ската с учетом свеса в 0,4 метра будет составлять- 4,35+0,4= 4,75 метра.

  • Площадь одного ската будет составлять:

S = 4,75 х 10,5 = 49,88 м2 или 50 м2, а всей крыши- 100 м2.

Для профлиста С44-1000 коэффициент нахлеста составляет приблизительно 10%, соответственно, Вам необходимо приобретать порядка 110 м2 профлиста длиной 4,75 метров каждый лист.

Проверить мои расчеты можно с использованием он-лайн калькулятора здесь.

модератор выбрал этот ответ лучшим

Общая площадь крыши ничего не решает для расчета суммы профлиста на крышу дома. Нужны другие данные угол наклона крыши, сторона по горизонтали и сторона до конька крыши только при этих размерах можно посчитать сколько чего потребуется. Посчитать можно двумя способами на компьютере с помощью калькулятора. При расчете нужно обязательно учитывать угол наклона крыши так как:

Например такой план необходим для того сколько понадобится профлиста на крышу:

После чего Вам потребуется калькулятор им можно воспользоваться здесь:

Источники: http://kryshikrovli.ru/materialy/profnastil/rasxod-samorezov-na-odin-m-kv.html, http://oprofnastile.ru/tehnicheskie-harakteristiki/normy-rashoda-profnastila.html, http://www.remotvet.ru/questions/17081-kak-pravilno-poschitat-skolko-proflista-neobhodimo-na-kryshu.html

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
