Технология МАРКО — Официальный сайт перекрытий МАРКО

Впервые мы начали говорить о собственной технологии сборно-монолитных перекрытий в 2012 году после получения первого патента на балку МАРКО-ПРОФИЛЬ. Первая бетонная балка СТАНДАРТ, которую наша компания начала производить в 2008 году, по сути являлась копией бетонных балок польского перекрытия ТЕРИВА. В  состав перекрытия СТАНДАРТ вошли облегченные блоки из полистиролбетона и доборные плиты к ним. Эти блоки и плиты в известной мере совершенствовали технологию, но не делали ее новой.

Разработка балок СТАНДАРТ была с восторгом встречена специалистами и компаниями, которые занимаются реконструкцией деревянных и ослабленных перекрытий в домах строго фонда. Относительно низкий вес балок  позволил проводить работы перекрытий внутри закрытых помещений без использования грузоподъемной техники и перекрывать при этом пролеты до 10 метров.

Первый технологический прорыв — разработка балки МАРКО-ПРОФИЛЬ произошел в результате замены бетонных балок стальными профильными тонкостенными балками. Вес профильных балок по сравнению с бетонными снизился в три раза, появилась возможность, и пожалуй это главное, стыковать балки между собой под углом.  Стали реальностью  проекты, реализация которых с бетонными балками считались невозможной.

С появлением балки ПРОФИЛЬ окончательно вошел в деловой оборот новый для России бренд МАРКО — монолитно-армированные конструкции.

Новая облегченная балка продолжила совершенствование технологии замены деревянных и ослабленных перекрытий при реконструкции объектов старого фонда Появились внутри закрытых помещений перекрытия с пролетами до 12 м,  стала повседневной практика стыковки балок под углом друг к другу.

Лишний раз новизну разработки подчеркивает то обстоятельство, что в Европе подобных облегченных балок нет. В 2013 году на балку ПРОФИЛЬ был получен еще один патент, который существенно упростил узел крепления арматурного каркаса к профилю. Впервые в истории сборно-монолитных перекрытий появилась возможность перекрывать пролеты более 10 м, вести реконструкцию деревянных перекрытий без демонтажа деревянных балок, не затрагивая никоим образом потолки квартир расположенных под реконструируемой квартирой.

Второй технологический прорыв — освоение производства балки МАРКО-УНИВЕРСАЛ обусловлен разработкой в 2013 году стального тонкостенного профиля со специальной формой поперечного сечения.  В реферате полученного патента приведен технический результат заявленной полезной модели  —

 повышение прочности элемента несъемной опалубки часторебристого сборно-монолитного перекрытия и расширение номенклатуры используемых блоков.

Новая разработка позволила отказаться от специальных Т-образных  блоков, но желание загрузить имеющееся оборудование по производству блоков обусловило разработку перекрытия УНИВЕРСАЛ с полистиролбетонными блоками МАРКО. Схема такого перекрытия и видео, позволяющее понять последовательность  монтажа, приведены на картинке справа.

У перекрытий с пустотными канальными блоками  есть несколько весомых преимуществ. Первое из них низкий собственный вес блоков и перекрытий на их основе. Второе — возможность прокладки в каналах инженерных коммуникаций.

Использование в перекрытиях  специальных Т-образных блоков сильно ограничивало  расширение географии применения перекрытий МАРКО. Возить блоки на значительные расстояния накладно, организовывать производство блоков на местах еще накладнее.

По этой причине технология начала развиваться в сторону применения в конструкции несъемной опалубки  строительных блоков, имеющихся в регионе, где строится объект.  В настоящее время наиболее доступны во многих регионах страны блоки из газобетона BONOLIT. По своим характеристикам они ни в чем не уступают более дорогим блокам. Доступны  в том числе и по цене.  «Дружба» с газобетоном обеспечила быстрое расширение географии использования перекрытий МАРКО и сделала такой вариант комплектации перекрытий наиболее востребованным.

Требования к качеству газобетонных блоков, используемых для перекрытий, не очень высоки. Здесь без снижения характеристик готового перекрытия можно использовать блоки второй категории и даже некондицию. Это существенный резерв снижения цены.

Экспериментальная проверка прочности перекрытия, проведенная ведущим российским институтом,  подтвердила высокий уровень разработок нашей компании.

Все перечисленные факторы привели к тому, что перекрытия МАРКО-ГАЗОБЕТОН составили в регионах серьезную конкуренции перекрытиям из пустотных плит. Особенно с учетом новых технологических возможностей, которые эти перекрытия предоставляют. К ним застройщики относят следующее:

Анимация процесса монтажа перекрытий МАРКО-ГАЗОБЕТОН позволяет быстро понять существо технологии.

Следует отметить , что перекрытия с газобетоном не единственный экономически оправданный вариант реализации перекрытий с балкой УНИВЕРСАЛ. На картинке слева схема перекрытия с блоками из керамзитобетона или пескобетона.  На картинке справа между балками установлен блок из теплой керамики.

Отдельно остановимся на возможности стыковки балок под углом. Здесь уже реализовано достаточно большое число конструктивных схем. На картинке слева модель типового узла стыковки балок под прямым углом. На картинке справа демонстрационный образец узла стыковки балок под углом 90 и 45 градусов.

Третий прорыв — разработка и внедрение балки МАРКО-АТЛАНТ  относится не столько к технологии перекрытий, сколько к технологии изготовления профиля. На идею включения профиля в несущую конструкцию перекрытия нас натолкнули сталебетонные перекрытия, в которых стальной профилированный настил включается в работу (сцепляется с бетоном) за счет специальных выштамповок на стенках настила.

В основополагающей работе показано, что такое включение профилированного листа  в работу

повышает несущую способность сталебетонных перекрытий в 2,5 раза.

Для перекрытий с «активным» профилем два ведущих российских института НИИЖБ и ЦНИПромзданий разработали Рекомендации по проектированию перекрытий. В рекомендациях, в частности, показано , что в сталебетонных перекрытиях стержневая арматура может отсутствовать. Перекрытия без арматуры — для многих такая возможность покажется невозможной.

На новом профиле, который мы назвали АТЛАНТ,  также  появились выштамповки. Разместились они на дне профиля.

На внутренних стенках профиля специалисты компании сумели разместить выступы, аналогичные по конструкции выступам на терке для овощей. Не вызывало сомнений, что такой  «терочный профиль» прочно сцепится с бетоном. Подчеркнем, что специалисты института промышленной собственности (ФИПС)  при проведении патентной экспертизы профиля АТЛАНТ не нашли аналогов в мировой  практике строительства. Россия стала первой страной в мире, а компания МАРКО первой и единственной компанией в России, которые используют «работающий» «терочный» профиль.

Кавычки в слове работающий можно смело убирать, с учетом того, что

площадь поперечного сечения стального  профиля АТЛАНТ составляет 319 мм2 и эквивалентна площади поперечного сечения четырех арматур диаметром 10 мм. В результате к двум имеющимся в нижнем арматурном поясе балки арматурам треугольного каркаса (на картинке выделены желтым цветом) профиль добавляет еще четыре арматуры такого же диаметра (выделены красным). Плотность армирования здесь увеличилась в три раза.

Это дает основание нашим специалистам утверждать, что профиль принимает на себя более половины нагрузок, действующих на перекрытие. Новый профиль — это не только несъемная опалубка для перекрытия, но и его важный конструктивный силовой элемент,.

Строительная наука основательно изучила вопрос сцепления арматуры с бетоном. Наибольшее влияние (около 75%) на сцепление оказывает сопротивлением бетона усилиям среза и смятия, обусловленным выступами и впадинами на наружной поверхности арматуры, фактически механическим сцеплением бетона и арматуры. Остальные факторы — обжатие арматуры бетоном, склеивание бетона и арматуры и пр. — влияют незначительно.

Профиль за счет перфорации и выштамповок сцепляется с бетоном балки и, что не менее важно, с бетоном монолитного пояса. Последнее сцепление превращает готовое перекрытие АТЛАНТ в диафрагму жесткости, которая связывает в единую силовую конструкцию перекрытие и стены здания. За счет такого взаимного сцепления существенно повышается несущая способность перекрытия.

На выставке Металл-Экспо 2015 в Москве чертеж нового профиля мы показали мировому лидеру в производстве профилегибочного оборудования компании BRADBERY GROUP, заводы которой расположены в 17 странах мира. После месяца, потраченного на анализ чертежа, специалисты компании сообщили. что изготовить такой профиль невозможно. Возникло опасение, что полученный нами патент не воплотится в реальный профиль.

К счастью, отрицательное заключение мирового лидера не остановило специалистов компании. В результате технологическое решение все же  было найдено. Производство профиля освоено. Новый профиль получил имя «Атлант».

Профиль Атлант, включенный в конструкцию перекрытия, обеспечивает повышение прочности перекрытия, уменьшение его толщины  и снижение общей стоимости. Новое перекрытие по всем параметрам следует относить к классу сталебетонных перекрытий, в которых стальная несъемная опалубка работает совместно с арматурой каркаса,

внося решающий вклад в несущую способность готового перекрытия.

В настоящее время перекрытия МАРКО-АТЛАНТ самый современный вариант исполнения сборно-монолитных перекрытий в мире. Современный не только по качеству, но и, что весьма важно, по цене готового перекрытия.  Мы уверены, что строительная практика продемонстрирует  нам и другие возможности нового российского профиля и технологии на его основе.

Для заказа перекрытий МАРКО-АТЛАНТ Вам необходимо заполнить  форму заказа.

виды, требования, материалы и монтаж

Технология строительства зданий предусматривает сооружение перекрытий, сделанных из железобетона. Монтаж монолитной конструкции осуществляется краном, укладывающим стандартные плиты, или путем заливки монолитного перекрытия с использованием бетонной смеси. Второй вариант популярен, так как нет необходимости использовать кран, и предоставляется возможность залить конструкцию нестандартной формы. Для выполнения работ по монтажу устанавливается опалубка под перекрытие, включающая продольные и поперечные балки, листовой материал, а также опорные элементы.

Опалубка под перекрытие – состав, главные требования и достоинства конструкции

Монолитное перекрытие – нагруженный элемент строения. Приняв решение самостоятельно выполнить его заливку, тщательно изучите требования, предъявляемые к сборной опалубке.

Опалубка для перекрытийСооружение перекрытий, сделанных из железобетона предусматривает технология строительства зданий

Опалубка для перекрытий – сложная конструкция, которая состоит из следующих составляющих:

  • опорных узлов, в качестве которых используются телескопические стойки для опалубки, леса или деревянные брусья. Правильно выбранное расстояние между опорами позволяет равномерно распределить нагрузку на опору;
  • основания, сформированного из листовых материалов. Для изготовления опалубочной основы используются листы фанеры, обладающие повышенной влагостойкостью, дощатые щиты или металлопрофиль;
  • деревянных или металлических балок, расположенных взаимно перпендикулярно. От жесткости балочных элементов, которыми воспринимается масса бетона до и после застывания, зависит прочность опалубочной конструкции.

Своими руками опалубка собирается по предварительно разработанному чертежу или эскизу. Рассмотрим главные требования, предъявляемые к опалубке:

  1. Повышенный запас прочности. Элементы опалубочной конструкции воспринимают вес жидкого и затвердевшего бетона, а также массу арматурного каркаса.
  2. Надежность и безопасность. Важно обеспечить жесткость основания, по которому перемещаются рабочие во время армирования и заливки бетона.
  3. Продолжительный период эксплуатации. Разборная опалубка, состоящая из унифицированных элементов – многоразовая конструкция. Она повторно используется после демонтажа.
  4. Сохранение целостности под воздействием нагрузок. В процессе поверхностного и глубинного уплотнения бетонного массива возникают повышенные динамические нагрузки, которые передаются элементам опалубки.

    Опалубка для перекрытийСложная конструкция — опалубка для перекрытий

  5. Возможность ускоренного монтажа. Конструктивные особенности стандартных секций и опорных элементов предусматривают возможность ускоренной сборки опалубки.
  6. Легкость разборки. После набора бетоном экспозиционной прочности опалубка, состоящая из отдельных узлов, легко демонтируются для повторного применения.

Опалубка под перекрытие обладает комплексом достоинств. Главные плюсы:

  • ускоренные темпы сборки и возможность демонтажа своими силами;
  • отсутствие необходимости применения грузоподъемных устройств;
  • возможность применения для заливки перекрытий сложной конфигурации;
  • устойчивость и надежность;
  • простота доставки к месту монтажа;
  • возможность многократного использования после разборки;
  • продолжительный срок использования.

Остановимся более детально на вариантах конструктивного исполнения опалубки.

Разновидности опалубочной конструкции

Опалубки, применяемые для бетонирования железобетонных перекрытий, классифицируются следующим образом:

  • стационарные конструкции, которые не подлежат демонтажу после застывания бетона. Элементы несъемной опалубки включают гидроизоляционные материалы, а также листы теплоизоляции, что позволяет дополнительно гидроизолировать и утеплить строение. Стационарная опалубочная форма после бетонирования станет конструктивным элементом железобетонных строений. Применение несъемной формы позволяет уменьшить объем трудовых затрат по монтажу. Несъемные формы, изготовленные из современных стройматериалов, позволяют обеспечить дополнительную декоративность здания;
Опалубка для перекрытийСложностью возводимой конструкции определяется выбор конструкции опалубки
  • съемные опалубки, разбираемые после застывания бетонного раствора. Демонтируемые конструкции используются чаще, чем стационарные. Они отличаются более низкой ценой и, при необходимости, изготавливаются своими силами. Такую опалубку многие застройщики берут в аренду, что позволяет уменьшить объем затрат и оперативно завершить бетонирование. Разборные конструкции делятся по уровню сложности. Применяются простые опалубки, устанавливаемые в горизонтальной плоскости, и объемные, имеющие сложную форму. Используются небольшие и крупногабаритные модули, а также скользящие элементы, поднимаемые вертикально.

Выбор конструкции опалубки определяется сложностью возводимой конструкции и требованиями проекта.

Подготовка материалов для сборки опалубочного каркаса

Перечень необходимых материалов зависит от конструктивных особенностей опалубки.

Для сборки фанерной, деревянной или металлопрофильной конструкции потребуются следующие стройматериалы:

  • листовая фанера повышенной влагостойкости. Используется листовой материал толщиной 20-25 мм. Наличие ламинированного покрытия упростит демонтаж опалубки после твердения бетона;
  • строганые доски. Следует использовать прочные пиломатериалы без выпадающих сучков и дефектов. Оптимальная толщина досок составляет 40 мм при ширине 200 мм;
  • профилированный лист. Он изготовлен из листового металла, устойчив к воздействию нагрузок и обладает повышенной прочностью за счет рифлений, расположенных с равным интервалом.
Опалубка для перекрытийОт конструктивных особенностей опалубки зависит перечень необходимых материалов

Также необходимо подготовить ряд комплектующих:

  • опорные элементы;
  • продольные балки;
  • поперечные брусья;
  • раскосы;
  • универсальные вилки;
  • треноги.

Выбор применяемых материалов и комплектующих, а также их размеры зависят от особенностей опалубочной конструкции.

Какие применяют разновидности стоек?

Опоры опалубки отличаются вариантом конструктивного исполнения. Используются следующие виды опорных элементов:

  1. Раздвижные конструкции телескопического типа. Включают опорный узел, выполненный в виде треноги, сборную стойку и площадку с фиксаторами под брусья. Телескопические опоры применяются при сооружении опалубок для заливки монолитных перекрытий на высоте до 4 м.
  2. Стартовые и доборные стойки, изготовленные из металлического профиля. Применяются в качестве опорных элементов при сооружении объемных опалубок и соединяются клиновыми или чашечными креплениями. С помощью комплекта опор возводятся объемные опалубочные конструкции высотой до 18 м.
  3. Деревянные брусья, бревна и трубы. Широко используются частными застройщиками при бетонировании межэтажных перекрытий в малоэтажных строениях. Опоры устанавливаются в вертикальное положение и неподвижно фиксируются с помощью наклонно расположенных раскосов.

В зависимости от высоты расположения опалубки, толщины бетонного перекрытия выбирается конкретный вид опор для опалубки.

Опалубка для перекрытийДеревянные брусья широко используются частными застройщиками

Опалубка под перекрытие – устройство и принцип монтажа

Устроена опалубка довольно просто. Она состоит из комплекта вертикальных опор, обеспечивающих неподвижность продольных и поперечных брусьев. На балках уложен листовой материал. По периметру листового основания выполнена отбортовка, высота которой соответствует толщине монолитной плиты. Главная задача опалубки – обеспечивать неподвижность бетонного раствора и сохранять его форму до окончательного твердения. Качество монтажа опалубочных элементов определяет надежность и продолжительность эксплуатации сооружаемой инструкции.

Независимо от конструктивных особенностей опалубочной конструкции, установка опалубки перекрытия осуществляется по следующему алгоритму:

  1. Устанавливаются в вертикальное положение опорные стойки с шагом 1-1,2 м.
  2. Укладываются на опорную поверхность поперечные и продольные ригели.
  3. Крепится листовой материал к опорным балкам несущего каркаса.
  4. Собираются элементы окантовки и фиксируются по периметру опалубки.

После совершения указанных операций выполняется герметизация стыковых зон и контролируется горизонтальность. Процесс монтажа фанерной и металлопрофильной опалубки имеет свои нюансы. Остановимся на них более детально.

Технология изготовления опалубки с использованием профлиста

Для сооружения опалубки увеличенной площади многие застройщики применяют профилированный лист. Используется рифленый материал с маркировкой Н и НС. Он способен воспринимать повышенные усилия от массы бетонного раствора и веса арматурного каркаса. Плотное прилегание профильных листов позволяет надежно герметизировать опалубку. Рифленая поверхность материала обеспечивает дополнительное усиление конструкции.

Опалубка для перекрытийНадежность и продолжительность эксплуатации сооружаемой инструкции определяет качество монтажа опалубочных элементов

Соблюдайте следующий порядок действий при монтаже опалубки из профильного листа:

  1. Зафиксируйте вертикально опорные элементы.
  2. Уложите и зафиксируйте продольные ригели.
  3. Закрепите на балках поперечные балки.
  4. Положите на каркас профильные листы.
  5. Прикрепите профлист к несущей раме.

Остается проверить надежность сборки и горизонтальность конструкции, а также уплотнить зазоры. Для бетонирования монолитного перекрытия следует уложить в собранную опалубку арматурный каркас и произвести заливку бетонной смеси.

Как устанавливается опалубка с применением влагозащищенной фанеры?

При сооружении опалубки для заливки межэтажных перекрытий в частных домах целесообразно использовать фанерные листы. Применение фанеры вместо дорогостоящей стали позволяет уменьшить объем затрат. Важно использовать влагостойкую фанеру. Использование фанерного материала с дополнительным ламинированием облегчит демонтаж листов после твердения бетона.

Порядок действий по монтажу элементов фанерной опалубки аналогичен сборке опалубочной конструкции из профлиста:

  1. Вначале устанавливаются деревянные брусья сечением 10х10 см.
  2. Затем устанавливаются поперечные и продольные балки.
  3. Элементы конструкции соединяются с помощью фиксирующих элементов.
  4. Укладываются листы фанеры и крепятся саморезами к несущей раме.
  5. Нарезаются фанерные заготовки для отбортовки и крепятся по контуру опалубки.
Опалубка для перекрытийОбъем затрат позволяет уменьшить применение фанеры вместо дорогостоящей стали

Следует обратить внимание на отсутствие зазоров в стыковых участках и угловых зонах, а также между фанерными листами. Щели необходимо залить монтажной пеной. При выполнении работ обратите внимание на надежность фиксации и горизонтальность опалубки. Для облегчения демонтажа фанерных щитов и предотвращения впитывания фанерой влаги поверхность опалубки застилают полиэтиленовой пленкой.

Демонтаж конструкции после использования опалубки

Большинство применяемых в настоящее время опалубок – многоразовые конструкции, состоящие из балок, ригелей и листов. Важно ответственно подойти к демонтажу элементов опалубки. Процесс демонтажа заключается в аккуратной разборке элементов конструкции для возможности повторного использования. К работам по демонтажу приступают после окончательного твердения бетона, прочность которого определяют специализированные лаборатории.

Разборку опалубки выполняйте по следующему алгоритму:

  1. Удалите окантовку опалубки, не воспринимающую нагрузку от веса бетона. Обратите внимание на целостность угловых зон.
  2. Равномерно опустите поддерживающие стойки с помощью винтовых домкратов. Выполняйте работу по демонтажу стоек в несколько приемов.
  3. Демонтируйте поперечные ригели и продольные балки. Аккуратно разберите элементы щитового настила.

При выполнении работ соблюдайте требования техники безопасности.

Учитывая сложность и ответственность работ по сборке и демонтажу опалубки, воспользуйтесь услугами квалифицированных рабочих или специализированных организаций. Они надежно соберут опалубку и после твердения бетона демонтируют ее, обеспечив целостность бетонного массива.

Пластиковая несъемная опалубка для перекрытий

New Nautilus

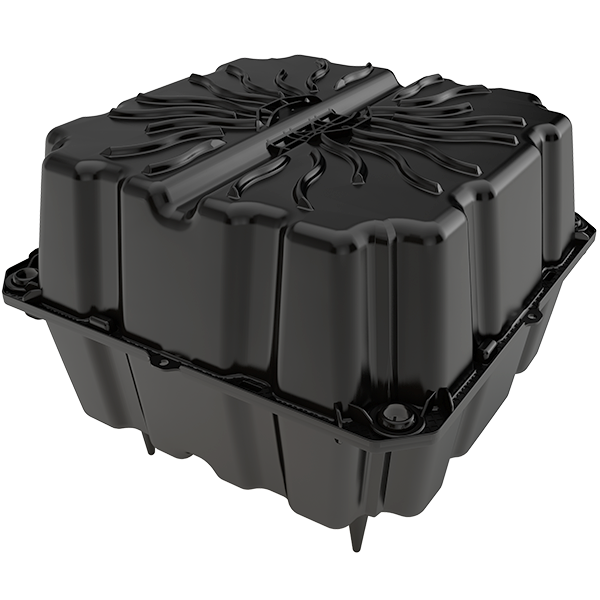

Новое поколение несъемной пластиковой опалубки для облегчения перекрытий Novyy Nautilus представляет собой инновационный формат пустотообразователя для оптимизации масштабных строительных проектов.



Обновленный Novyy Nautilus позволяет существенно уменьшить массу объекта и оптимизировать широкий спектр строительных параметров, устанавливая при этом новые стандарты применения несъемной опалубки плит перекрытия.



Пустотообразователи Novyy Nautilus изготовлены из переработанного полипропилена нового образца: водонепроницаемого, обладающего  повышенной прочностью и легкостью.



Инновационные конструкторские решения позволяет использовать Novyy Nautilus для создания двунаправленных перекрытий с уменьшением веса до 20%.



Несъемная опалубка для перекрытий Novyy Nautilus позволяет максимально облегчить и уменьшить сейсмическую массу плит перекрытия, обеспечивая максимальную эффективность конструкции и сейсмоустойчивость даже для самых смелых проектов.



Правильное размещение пустотообразователей в плитах перекрытия позволяет оптимизировать размещение колонн и нагрузки при создании больших пролетов.



Система несъемной опалубки Novyy Nautilus создает новые стандарты в реализации плит перекрытия с проемами с идеально ровной поверхностью, без ригелей и выступающих элементов.



Вместе с конструктивной оптимизацией пустотообразователь для плит перекрытия Novyy Nautilus прекрасно комбинируется со сборными плитами и системами предварительного сжатия.



Наиболее очевидное преимущество несъемной опалубки Novyy Nautilus это снижение расхода стали и бетона позволяя оптимизировать работу на стройплощадке.

СИСТЕМА ДЛЯ ОБЛЕГЧЕНИЯ ДВУНАПРАВЛЕННЫХ ЖЕЛЕЗОБЕТОННЫХ ПЕРЕКРЫТИЙ

New Nautilus Bidirectional Slabs

NOVYY NAUTILUS - модульная система из переработанного полипропилена (ПП), созданная специально для облегчения железобетонных перекрытий.



Вставка элементов NOVYY NAUTILUS при бетонировании приводит к образованию решетчатой структуры из ортогональных балок, заключенных между верхней и нижней плитой, отлитых одновременно.



Это делает возможным создание больших пролетов с ровной поверхностью, способных выдерживать значительные нагрузки и с уменьшением веса и расхода бетона до 25%.



Всевозможные балки и снижающиеся капители могут располагаться внутри, образуя тем самым широкие и гибкие перекрытия без наличия связей.



Система NOVYY NAUTILUS, сделанная из переработанных материалов, практичная и быстрая в установке, придаёт прочную опору структуре.

ГЛАВНЫЕ ПРЕИМУЩЕСТВА СИСТЕМЫ НОВЫЙ NOVYY NAUTILUS

New Nautilus Advantages

ЧАВО

Сколько бетон можно экономить по сравнению с полным перекрытием?

Деформация — это параметр, который определяет толщину плиты, созданной из NOVYY NAUTILUS, и который управляет определение размеров. Это значение — функция инерции раздела бетон + сталь. Благодаря замене части бетона с пустыми опалубками NOVYY NAUTILUS инерция будет иметь тенденцию к снижению. По этой причине надо немного увеличить высоту перекрытия (несколько см), чтобы поддержать приемлемую деформацию. Тем не менее, обычно снижение веса и, следовательно, расход бетона колеблются от 15 до 20%.

Сколько сталь можно экономить по сравнению с полным перекрытием?

Деформация — это параметр, который определяет толщину плиты, созданной из NOVYY NAUTILUS EVO, и который управляет определение размеров. Это значение — функция инерции раздела бетон + сталь. Благодаря замене части бетона с пустыми опалубками NOVYY NAUTILUS EVO инерция будет иметь тенденцию к снижению и тоже вес перекрытие будет сократиться. По этой причине разность стали между традиционным решением и облегченным перекрытием является очень маленькой и бывает снижение от 2% до 5%.

Опалубка перекрытий. Виды опалубки перекрытий, характеристики

В связи с тем, что монолитное малоэтажное строительство получает все больше распространение, очень актуальным становится вопрос сооружения опалубки для пола (перекрытий). Опалубки для перекрытий могут различаться по многим параметрам, иметь различную конструкцию.

опалубка перекрытийопалубка перекрытий

Опалубка перекрытий на телескопических стойках

Ниже будет достаточно подробно объяснено, какие бывают горизонтальные опалубки для перекрытий, в чем их различия и конструктивные особенности, как установить опалубку для перекрытия.

Устройство опалубки перекрытий: разновидности конструкций

Специалисты рекомендуют — если высота потолков превышает 3,5 метра, лучше воспользоваться услугами компаний, которые сдают подобные приспособления в аренду. Либо, когда позволяют средства, купить инвентарные опалубки фабричного производства.

Существует несколько типов горизонтальных опалубок для здания. По сути, эти изделия являют собой горизонтально разложенные щиты на достаточно мощных опорах.

опалубка перекрытийопалубка перекрытий

Опалубка перекрытий на телескопических стойках

  • Рамная опалубка на клиночных лесах или на чашечных лесах;
  • Опалубка на объемных стойках — применяется для небольших площадей, отличается дешевизной и простотой;
  • На телескопических стойках с изменяемой длиной  — один из самых удобных вариантов, телескопические стойки позволят добиться идеального горизонтального расположения.

Опалубка перекрытий на объемных стойках

Для создания горизонтальных элементов опалубки первых двух типов используются обычные строительные леса указного вида. Эти разновидности опалубок называют также «объемными», так как в них горизонтально стоящие и вертикально лежащие элементы соединены в единую систему. Таким образом, сооружают потолки высотой до 5 метров.

Деревянные опалубки перекрытий — составные элементы

Деревянные опалубки перекрытийДеревянные опалубки перекрытий

Деревянные опалубки перекрытий

Опалубки из дерева являются наиболее доступным и распространенным видом. К преимуществам дерева относятся следующие моменты:

  • для создания горизонтальной опалубки необязательно покупать дорогие пиломатериалы из хвойной древесины, вполне подойдут мягкие лиственные породы:
  • можно использовать стропильные системы;
  • Для снижения стоимости подойдут материалы и изделия, ранее бывшие в употреблении.

Элементы для горизонтальной опалубки перекрытий перечислены ниже.

  • Стойки. Этот элемент конструкции можно сделать из бруса большого сечения.
  • Балки, которые предназначены распределять имеющееся продольное давление на несущие стойки.
  • Раскосы, предназначенные распределять имеющуюся нагрузку между вертикальными балками.
  • Щиты для удержания бетона. Основным материалом для этого элемента является фанера. Опалубка перекрытий из фанеры — не единственный вариант. На самом деле, подойдут любые листовые материалы, стойкие к влаге, например, металлический профилированный настил и шифер. Хорошим вариантом будет ламинированная фанера. Кроме того что она совсем не боится воды, этот материал удобен тем, что облегчается последующий демонтаж конструкции, так как к данному виду фанеры меньше пристает бетон.

Под деревянные стойки потребуются подложки для надежного выравнивания. В качестве материала для палубы можно применить тонкие доски (толщиной до 50 миллиметров). Идеальной поверхности потолков, практически не требующей черновой отделки, тогда добиться не удастся.

Опалубка перекрытий: инструкция по монтажу и демонтажу деревянных конструкций

Деревянные опалубки перекрытийДеревянные опалубки перекрытий

Установка горизонтальных балок и стоек

Перед тем как приступать к установке опалубки перекрытия, надо произвести необходимые расчеты. Для этого используется специальная компьютерная программа «Монтаж горизонтальной опалубки». Без точного расчета, установка горизонтальной опалубки не имеет смысла, все труды пойдут насмарку, так как не будет достигнуто равномерное разделение давления на опоры.

Следует принимать во внимание следующее (для толщины конструкции до 200 миллиметров):

  • Продольный шаг для стоек — 2 метра;
  • Ряды на расстоянии 25 сантиметров;
  • Перечный брус укладывают строго перпендикулярно, шаг укладки 62,5 сантиметра, придерживаясь правила, что от стены до стойки должно оставаться не менее 25 сантиметров.

Как устанавливать опалубку перекрытия?

Деревянные опалубки перекрытийДеревянные опалубки перекрытий

Установка телескопических стоек

К монтажу приступают после сооружений колонн перекрытий и бетонных балок, которые будут, нести основную нагрузку, если таковые имеются по плану здания. Если пол в помещении не отвечает требованиям (недостаточно ровный), необходимо выстлать подложку из досок, принимая во внимание, что на каждой доске будет находиться не меньше чем одна опора.

  • Формируется первый ряд стоек, к которым прибивается верхний продольный брус.
  • Этот брус крепится к стене.
  • Укрепляют основания стоек, подкладывая, при необходимости, доску толщиной 50 миллиметров. Стойки при этом выставляются по отвесу.
  • После этого аналогично сооружается следующий ряд.
  • По окончании процедуры установки рядов, прибивают или укладывают без креплений поперечные брусья, выдерживая расстояние в 60 см. Использование распорок без жестких креплений, при монтаже продольных брусьев, значительно облегчит разборку конструкции в последующий период.
  • После выверки конструкции на горизонтальность поперечных брусьев, устанавливаются раскосы — «диагональные» бруски между стойками.
  • Следующим шагом будет укладка влагостойкой фанеры. Раскрой листов надо провести таким образом, чтобы швы приходились точно на продольные брусья. Укладываются листы фанеры также без крепления.
  • Последний этап — создание боковых щитов.
Деревянные опалубки перекрытийДеревянные опалубки перекрытий

Установка объемных стоек

По окончании сборки надо тщательно выверить прочность и жесткость конструкции, днище палубы, все крепления, устранить обнаруженные щели, чтобы не допустить вытекания бетонного раствора.

Установка опалубки плиты перекрытия завершена, можно начинать вязать арматурный каркас. Для защиты бетонного перекрытия от промерзания по периметру сначала выкладывают кирпич.

К демонтажу опалубки можно приступать через неделю, в летнее время можно начать разборку уже через три или четыре дня, вот о этом можно почитать более подробно. При этом, продолжать строительные работы можно только через 3 недели. Начинают разборку конструкции со стороны стен, так как они сами по себе являются опорой, к разборке центральной части можно приступать на второй день.

Монтаж опалубки перекрытия — тонкости работ и техника безопасности

Деревянные опалубки перекрытийДеревянные опалубки перекрытий

Несколько советов, которые помогут вам в работе, представлены ниже. При работе с опалубкой, надо соблюдать общие требования техники безопасности и охраны труда. Работать следует исправным инструментом, в специальной одежде со средствами индивидуальной защиты.

При выравнивании стоек нельзя подкладывать под них кирпич, только доски. Не забывайте, что края перекрытия должны заходить за край стены, колонны или поперечной, бетонной, несущей балки, на расстояние не меньше, чем 15 сантиметров. При монтаже многоярусных конструкций нельзя проводить работы на нескольких ярусах одновременно.

При высоте потолка свыше 5 метров — применяются специальные леса. Нельзя допускать нахождения людей и складирования материалов на готовой палубе. Если перед началом сооружения арматурной сетки на палубу уложить полиэтилен, то после демонтажа фанера не потеряет своего исходного состояния.

Значительно убыстряет работы использование в качестве вертикальных опор телескопических стоек. Сегодня такие изделия производятся во всех регионах и областях. Рекомендуется купить бывшие в употреблении стойки — эти простые и недорогие конструкции уменьшат время монтажа в несколько раз, а после разборки их можно продать, практически без потери цены — это товар всегда пользуется спросом. Есть и специальные телескопические стойки «домкраты», выдерживающие нагрузку до 2 тонн и имеющие высоту до 5 метров.

Монтаж монолитной опалубки является не таким сложным процессом, если строго придерживаться правил и указанных выше советов, у вас будет прочная и надежная опалубка.

26.06.2016

Опалубка из пенополистирола своими руками. Технология, тонкости и нюансы

Монолитное строительство с использованием несъемной опалубки, несмотря на давнюю историю, получило широкое распространение не так давно. Тем не менее, эти методы строительства приобретает всё большую популярность. Опалубку делают из разных материалов, но наиболее интересной в практическом плане является несъемная пенопластовая опалубка. Правильнее будет называть ее пенополистирольной опалубкой, пенополистирол является разновидностью пенопласта.

Несъемная опалубка из пенополистирола

Еще одной распространенное название – пеноплекс, это торговая марка того же пенополистирола, компания производитель выпускает под этим брендом пенополистирольные плиты для утепления для стен и как несъемную опалубку. Поэтому, если вы интересуетесь «пеноплексовыми опалубками», ищете, как сделать опалубку из пеноплекса своими руками – продолжайте читать статью, это именно то, что вас интересует.

Виды несъемной опалубки из пенополистирола

Виды несъемной опалубки из пенополистирола

Производится пенопластовая несъемная опалубка в нескольких вариантах.

  • Пустотные блоки из полистирола со съемными и несъемными ребрами жесткости, напоминающие блоки от детского конструктора LEGO. При строительстве образуется композитная стена из железобетона и пенополистирола, которая легко штукатурится и отделывается. Блочную опалубку широко применяют при создании несущих стен.
  • Несъемная облицовочная пенопластовая опалубка.
  • Армированные пенополистирольные панели толщиной от 10 до 250 миллиметров, укрепленные арматурной сеткой. Итоговая стена легко бетонируется путем разбрызгивания.

Блоки для криволинейной опалубки

Кроме этих базовых типов выпускаются пенополистирольные блоки с криволинейной геометрией, позволяющие строить здания с нестандартной архитектурой.

Размеры несъемной опалубки из пенопласта

НаименованиеРазмерыТолщина теплоизоляции
внутренняянаружная
Серия 25 (неразъемная)
Блок стеновой основной1250х250х2505050
Блок стеновой торцевой1250х250х2505050
Блок стеновой угловой700х250х2505050
Серия 30 (неразъемная)
Блок стеновой основной1250х300х25050100
Блок стеновой торцевой1250х300х25050100
Блок стеновой угловой1250х300х25050100
Серия 35 (разъемная)
Блок стеновой1200х300х25050100
Серия 50 (неразъемная)
Блок стеновой основной1250х300х50050100
Блок стеновой торцевой1250х300х50050100
Блок стеновой угловой450х300х50050100
650х300х500

Преимущества опалубки из пенополистирола для стен и фундаментов

  • Пенопласт имеет высокие теплоизоляционные свойства, на выходе получаются утепленные стены, обладающие замечательной шумоизоляцией.
  • Использование данного материала позволяет добиться быстрого строительства (при достаточном опыте).
  • Опалубка из пенопласта для фундамента дает возможность сделать этот важнейший элемент конструкции дома энергосберегающим, теплым.
  • Пенопласт защищает стены от грибков, гниения, не боится термитов;
  • Невысокая цена блоков делает технологию хорошим выбором для тех, кто ищет оптимальное соотношение цены и качества.

К недостаткам метода можно отнести невозможность проведения строительных работ зимой и сложность освоения. Пенопласт это диэлектрик, нужно обязательно заземлять дом.

Следует выбирать подрядчиков, которые умеют работать по такой технологии – несложной, но отличающейся от других. Кроме того, в помещениях некоторые потребители отмечают высокую влажность – приходится устраивать принудительную вентиляцию.

Несъемная опалубка из пенопласта своими руками – технология, тонкости и нюансы

Монтаж-несъёмной-опалубки-из-пенопластовых-блоковМонтаж-несъёмной-опалубки-из-пенопластовых-блоков

Как изготавливается пенополистирольная опалубка? Порядок технологического процесса монтажа несъемной опалубки понятен всякому строителю.

Выравнивается уровень фундамента, если это необходимо, сделать это можно с помощью нескольких рядов кирпичной кладки. Уровень фундамента должен быть точным, потому что выровнять его блоками за счет толщины растворе не получится. На фундамент укладывается гидроизоляция и далее идет кладка блоков.

  • Первый ряд блоков надевается на вертикальную арматуру, которая выходит из фундамента. По завершению укладки первого слоя, в пазы блоков опять помещаются прутья арматуры (горизонтально). Наращивание опалубки вверх производится подобно кубикам LEGO, однако, нужно внимательно следить за выравниванием по вертикали.
  • После трех или четырех рядов пенопластовых блоков начинают заливку раствора, с непременным уплотнением глубинным вибратором или вручную. Заливать следует наполовину верхнего ряда блоков.
  • Все коммуникации надо вывести в отверстия в стенах до заливки бетона.

В итоге получится стеновая конструкция типа «сэндвич», два слоя пенополистирола, а между ними монолит.

Как рассчитать стоимость строительства?

Для расчета стоимости возведение несъемной опалубки из полистирола нужно взять текущую стоимость следующих материалов:

  • Блок опалубки — 3,3 штуки на 1 м. кв.
  • Бетон — 0.12 метра кубических на 1 м. кв.
  • Арматура — около 10 килограммов на 1 м. кв.

Еще несколько советов

Пенополистирол материал достаточно нежный, легкий, хранить его следует в защищенном от солнца и от ветра месте. Особенно от ветра – чтобы не пришлось собирать унесенные порывами блоки по всей округе.

Типичная ошибка, которая происходит от недопонимания сути технологии и банального непонимания того, какую массу имеет бетон: собирают пенопластовую несъемную опалубку на всю высоту стены, заказывают 20 тонн бетона, пытаются за один день построить (залить) монолитный дом. Так делать нельзя – этот метод не является скоростным возведением зданий.

Другие популярные виды несъемной опалубки

Помимо пенополистирола, существует ряд материалов, которые применяются при создании несъемной опалубки при монолитном строительстве.

  • Керамзитобетонная конструкция – дорогая, морально устаревшая.
  • Стекломагнезитовые опалубки – применяется в основном для заливки внутренних перегородок.
  • Арболитовые опалубки из стружки и цемента. Прекрасный строительный материал, но обходятся такие конструкции достаточно дорого.

В заключение этого списка можно сказать, что пенополистирольная несъемная опалубка сегодня самый недорогой вариант при строительстве зданий по новым технологиям – простая, прочная и великолепный утеплитель будущей стены.

Видео установки опалубки из полистирола

31.03.2016

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
