Нет циркуляции в системе отопления: Причины отсутствия циркуляции воды в системе отопления – Нет циркуляции, поломка отопления

Отсутствует тепло в одном контуре отопления. Правила монтажа схемы отопления с принудительной циркуляцией теплоносителя

Воздух в системе отопления – это очень плохой момент для любой отопительной системы. Как бороться с этим явлением и из-за чего оно происходит, мы подробно рассмотрим в этой статье.

Для начала давайте скажем, чем так плохо завоздушивание системы:

  • Ухудшение теплопередачи из-за пустот в теплоносителе;
  • Ухудшение или полное отсутствие циркуляции в системе отопления.

Цена работы системы с воздухом очень велика и несет большие убытки.

Из-за чего воздух попадает в систему отопления

Причины завоздушивания системы отопления могут быть самыми разнообразными, но наиболее частые причины это:

  • Ремонтные работы на стояках, при которых система разгерметизировалась;
  • Полный дренаж воды из системы отопления;
  • Нарушение целостности системы.

В ходе летних планово-предупредительных ремонтов выполняются различные работы:

  • Замены отопительных приборов;
  • Замены стояков и запорных механизмов.

Эти работы приводят к разгерметизации систем отопления, в результате чего в неё попадает воздух. Воздух в системе опасен не только написанными чуть выше причинами, в дополнение ко всему кислород, содержащийся в воздушной смеси, способствует ускоренному износу самой системы в результате коррозии.

В системе отопления воздух может также появляться из-за дренажа воды из первой.

Выполняют дренаж в разных целях:

  • Ремонтных;
  • Промывках;
  • Опресовках и пр.

Воздушная пробка в системе отопления также может возникнуть из-за деформации и нарушения целостности системы. В таком случае через деформированный участок трубопровода может происходить завоздушивание.

Но это только в случае индивидуального отопления без автоматической подпитки системы. Если в таком случае отопление централизованное, то будет свищ и подтопление.

Борьба с завоздушиванием

Как удалить воздух из системы отопления – это очень популярный вопрос владельцев частных домов и жителей верхних этажей.

Жильцы многоэтажных домов, которые проживают на последних верхних этажах, очень сильно страдают из-за воздуха в системе. Объясняется это тем, что в системе отопления воздух скапливается вверху, потому что, он легче воды.

Но как бороться жильцам с этой проблемой? Конструкторы продумали решение этого вопроса и на последних этажах каждого стояка запроектировали клапан для сброса воздуха из системы отопления.

Последний является свежей заменой старому крану Маевского, который вы можете увидеть на фото внизу и на видео в интернете.

Борьба с завоздушиванием в частных домах сводиться к установке одного механизма – этот механизм сепаратор воздуха для отопления.

Такое решение, направленное на сброс воздуха можно встретить во всех жилых многоквартирных домах старого образца.

В таких домах принималась к установке система отопления с нижней разводкой, которая подключалась к тепловой сети с помощью элеватора.


В ходе эксплуатации такой системы выявился один существенный недостаток – завоздушивание верхних потребителей. Такая проблема вела к нарушению циркуляции всей системы отопления здания и как итог — жильцы получали некачественное отопление.

Для решения этой проблемы были разработаны механизмы как развоздушить систему. Был применен кран, получивший фамилию человека нашедшего решение этой проблемы – господина Маевского.

Такой кран можно поставить на любой отопительный радиатор. С торца батареи коллекторы имеют глухие концы. Концы заглушиваются футорками.

Вместо одной верхней футорки было принято решение поставить кран Маевского. Получается, что кран устанавливался в самой верхней точке всей системы отопления.

Применение такого крана дало быстрый и положительный результат. Люди самостоятельно могли стравливать воздух и тем самым стравить воздух своими руками. Инструкция по установке находится в свободном доступе во всемирной паутине, и вы самостоятельно можете ознакомиться с этой информацией.


Совет. Не стоит сильно затягивать резьбу на кране Маевского, так как вы можете её сорвать.

Недостатком такого процесса удаления воздуха является надобность личного удаления воздуха каждого жильца. Чтобы этого избежать применяют на практике патрубки с запорной арматурой, которые устанавливают в верхних точках системы (на техэтажах).

Такое решение позволяет обслуживающему персоналу самостоятельно стравливать воздух и не обременять этой обязанностью жильцов.

Сепараторы воздуха – это ещё один ответ на вопрос «как убрать воздух из системы отопления»?

Разница между краном Маевским и таким сепаратором заключается в том, что первый удаляет воздушные скопления с высших точек, а второй убирает воздух, который растворился в воде.

Сепаратор производит отбор воздуха, конвертацию его в пузыри, а далее удаляет. Это главные отличия.

Очень часто такие воздушные сепараторы выпускают вместе с сепараторами шлама, в одном корпусе. Сепаратор шлама выполняет улавливание различных примесей: песка, ржавчины и прочих. Такой симбиоз воздухо- и шламауловителя может сэкономить место при монтаже.

Стоит заметить, что потребность в сепараторах воздуха увеличивает с размером системы отопления. Если в маленьких отопительных системах спуск воздуха из системы отопления

можно произвести вручную, удалив воздух и прочие примеси, то в большой системе это становится сделать проблематично.

Автоматический воздухоотводчик

Это очень полезный механизм, который позволяет своему владельцу не думать, как выгнать воздух из системы отопления. Он все сделает сам.

Рассмотрим, как он работает благодаря фото с его строением чуть ниже.

Принцип работы:

  1. Теплоноситель попадает в корпус, где находится пластмассовый поплавок;
  2. Поплавок благодаря флажку давит на шток, который подпружинен;
  3. Доступ воздуха к атмосфере открыт, и он может выйти;
  4. Корпус заполняется водой, и поплавок давит на шток и перекрывает отверстие для выхода воздуха.

Отметим, что именно по этому типу устроена работа всех воздухоотводчиков.

Такой механизм довольно надежный и долговечный, но и у него бывают поломки.

Основные причины выхода из строя:

  • Закоксовывание иглы. Это происходит из-за плохого качества теплоносителя. В итоге на игле образовываются соли жесткости, и она начинает подтекать и плохо закрывать. Эта проблема легко решается: откручивается крышка, очищается иголка и кулисный механизм;
  • Уплотнительное кольцо приходит в негодность. В таком случае теплоноситель начинает капать из-под крышки. При таком варианте может помочь замена прокладки или наматывание пакли на резьбу.

Итоги

После прочтения статьи вам стало очевидно, что удаление воздуха из системы отопления — это очень важный и необходимый процесс, которым нельзя пренебрегать.

Данная статья предоставила вам варианты решений этой проблемы, каждый из вариантов действенен и применяется на практике по этот день. Какой вариант выбрать вам, это ваше личное мнение, но мы бы советовали вам перед принятием решения проконсультироваться со специалистом.

>> Нет циркуляции теплоносителя в системе отопления - в чём причины?

Если нет циркуляции теплоносителя в системе отопления, то ни о каком комфортном жити

Причина нет циркуляции в батарее отопления. Что делать при завоздушивании водяной системы отопления

Последние:
  • Куда поехать зимой в россии
  • Рецепты алкогольных коктейлей для домашней вечеринки
  • Как засушить яблоки в домашних условиях?
  • Какие программы я устанавливаю на новый компьютер
  • Кратчайший пересказ «Алые паруса

    Нет циркуляции в системе отопления частного дома

    Поломка в системе отопления, недоделки, недоработка, все приводит к холодным радиаторам. Если отсутствует циркуляция теплоносителя, то нужно определить причину. Чаще всего ответ, почему не работает отопление, — находится на поверхности, очевиден.

    Разберем по порядку основные причины неисправностей отопления, почему не циркулирует вода по трубам, и что нужно делать в первую очередь.

    Начнем с самых простых и очевидных причин.

    Забилось, засорилось.

    В каждой системе отопления должен присутствовать фильтр грубой очистки. Совсем не большое приспособление с мелкой сеткой и отстойником (устанавливается вниз! в крайнем случае в сторону) спасает оборудование, насосы, котел от загрязнения теплоносителя, которые будут присутствовать в любой системе. Стружка, обрывки нитей, ржавчина, осадок с воды…. все задерживает сеточка в фильтре.

    Отстойник нужно периодически раскручивать, сеточку очищать.

    Если в системе отопления частного дома нарушилась циркуляция, то первым делом нужно проверить фильтр, который должен быть установлен на обратке перед котлом.

    Нет циркуляции в системе отопления частного дома

    Воздух в системе, завоздушивание

    Завоздушивание может произойти в любой схеме замкнутого трубопровода, где не приняты меры по удалению воздуха. Воздух присутствует в теплоносителе всегда, в том числе в растворенном состоянии, выделяется при перепадах давления, скапливается в самых верхних точках. В том числе и в котле.

    Воздухоотводчики автоматического действия устанавливаются в характерных, высших точках системы, а также на коллекторах, и на специальных сепараторах, — нормальную схему снабжают специальным воздухоулавливающим устройством, в котором из теплоносителя выделяются пузырьки воздуха.

    Кроме того, краны Маевского (ручные воздухоотводчики) должны быть на каждом радиаторе, а также возможно и в других возвышенных местах.

    Проверить завоздушивание, спустить воздух, установить воздухоотводчики — обычные действия, если прекращается циркуляция и батареи холодные.

    Нет циркуляции в системе отопления частного дома

    Не работает циркуляционный насос

    В частных домах причиной прекращения работы системы отопления становится поломка электротехнического оборудования, которое управляло движением теплоносителя по трубам.

    Если отопление вдруг перестало работать, то нужно проверить работоспособность циркуляционного насоса возле твердотопливного котла или же насоса в автоматизированном котле. Кроме того, в каждом контуре может быть установлен такой же агрегат, который должен работать исправно.

    Плохие полипропиленовые трубы

    Зачастую потребитель (заказчик) полагает, что полипропиленовые трубы являются абсолютно надежными и не могут быть причиной неполадок с отоплением, прохладных батарей.

    Но полипропилен куда более коварен, чем старые стальные или металлопластиковые трубопроводы. Каждое место пайки (сварки) является потенциальным повышенным сопротивлением в системе или причиной прекращения циркуляции (ослабленного движения воды по батареям), из-за наплавлений материала внутри.

    Проконтролировать качество соединений снаружи невозможно, остается только вырезать куски, перепаивать, переделывать полипропиленовые трубы заново.

    Неправильная работа системы из полипропилена — настоящая проблема для домашнего монтажника. Хорошие профессионалы за этот материал не берутся вообще.

    Нет циркуляции в системе отопления частного дома

    Плохой проект

    Не редко плохая циркуляция там, где плохое проектирование. Типично — не правильное включение батарей, по некой последовательной схеме, где последняя в схеме батарея получает теплоносителя намного меньше.

    Другой плохой проект — однотрубные схемы, где также сложно наладить нужную циркуляцию теплоносителя через каждую батарею.

    Если радиаторы нагреваются не равномерно, на отдельных приборах отопления плохая циркуляция теплоносителя, в первую очередь нужно рассмотреть, насколько соответствует подключение классическим схемам — плечевой, попутной, лучевой. Нужно привести домашнее отопление к обычным нормам проектирования, а затем уже ждать от него хорошей циркуляции и одинакового нагрева радиаторов.

    Малый диаметр, заросшие трубы

    Старые стальные трубы изнутри зарастают ржавчиной, отложениями, их пропускная способлность со временем значительно уменьшается, а решение одно – нужно менять на современные.

    Но и при монтаже, ради экономии, могут быть допущены ошибки с выбором диаметра трубопровода, — на магистралях, на группы отопительных приборов, могут быть установлены диаметры 16 или 20 мм. В результате – шум в трубах, перерасход электроэнергии, недостача расхода теплоносителя.
    Какие диаметры труб стоит выбирать

    Нет циркуляции в системе отопления частного дома

    Сложная система

    Разновидностью плохого проекта является неправильно сделанная сложная система отопления, состоящая из множества отопительных контуров и нескольких котлов. Здесь уже будут неправильно работать целые контура, если работа одного будет влиять на соседний.

    Как правило, один котел (резервный не в счет) и три контура — бойлер, радиаторы, теплый пол со своими насосами согласовываются нормально, и вопросов не возникает. Но если подключить еще один работающий котел плюс контур (например, обогрева гаража и теплицы), то система станет сложной. Как в ней будет циркулировать теплоноситель без выравнивания давлений в точках подключений сказать сложно.

    В сложных системах важен грамотный проект, установка гидрострелки или кольца равных давлений, подробнее о гидроразделителе можно узнать здесь

    Нет балансировки

    Многие схемы домашнего отопления подразумевают балансировку, в них установлены балансировочные, регулировочные краны. Например, между этажами, между плечами, и для каждого радиатора. Кранами прикрывается направление с меньшим гидравлическим сопротивлением, соответственно, в другие точки теплоносителя пойдет больше.

    Кранами могут баловаться дети. Или изначально система не отбалансирована. Настроить, как правило, — нет проблем, нужно только найти этот кран…. Как настроить домашнее отопление

    Нет циркуляции в системе отопления частного дома

    Соседи не дают тепла

    Но сложные схемы отопительных проектов мало волнуют жителей многоэтажек, у которых на каждый радиатор в квартире отдельный стояк. И если какой-либо радиатор перестает нормально нагреваться, значит нет циркуляции по стояку, следовательно…

    Нужно обращаться в теплосеть, ЖЭК (обслуживающую организацию), чтобы отрегулировали мощность по стоякам, а если это не помогает — то с требованием проверять соседей.

    Зачастую самовольное подключение, замена радиаторов, труб в системах центрального отопления приводит к перераспределению давления, циркуляция по отдельным батареям уменьшается, пропадает.

    Нет циркуляции в самотечной системе

    В самотечных системах разница давлений низкая, они особенно чувствительны к воздушным пробкам, к диаметрам труб, просветах в радиаторах.

    В старых схемах в радиаторах и трубах происходят постепенные отложения, циркуляция со временем может уменьшаться, а лечение этому только замена всего на более современное.

    Также нужно обратить внимание на правильность самой схемы — средняя линия нагрева — ниже лини остывания (теплообменник котла ниже радиаторов), а также — горяча подача поднимается вверх в высшую точку, а оттуда опускается к радиаторам… Подробней о самотечных схемах далее

    Нет циркуляции в системе отопления частного дома

    Различные поломки в системах отопления

    • Закрыты, краны вентили — проверьте все ли открыто, чтобы обеспечивалась циркуляция.
    • Течь в системе — теплоносителя мало, проверьте давление, устраните течь.
    • Монтаж гибкими трубами – пережата труба.
    • Поломка автоматического оборудования — термоголовки на смесительных узлах, радиаторах, сами смесительные узлы – заиливание, выход со строя, необходимо проверять корректность работы. Тоже – поломка электроники.
    • Неправильная балансировка на распред-коллекторе, — в лучевых схемах, сложных системах, коллекторы с балансировочно-настроечной аппаратурой могут являться причиной отсутствия циркуляции где либо, из-за поломок и неправильной настройки.
    • Низкое давление, нет воздуха в расширительном бачке – проверьте давление в трубах и накачку бака, автоматизированные агрегаты вовсе не будут работать без нужного давления.
    • Нарушение схемы, лишний байпас – проверьте соответствие монтажа проекту, логичность схемы, нет ли закорачиваний струи, параллельных ветвей к радиаторам и контурам.

    Нет циркуляции в системе отопления частного домаИногда отопительная система работает с перебоями, из-за чего дом остывает, а его жильцы мёрзнут. Если в тёплое время года есть время для ремонта, то зимой необходимо как можно быстрее выявить поломку. Обычно причины того, что нет циркуляции в системе отопления, неизвестны обывателю. Но после знакомства с некоторыми характеристиками работы оборудования и рекомендациями по его ремонту хозяин дома сможет самостоятельно устранить неполадки.

    Нет циркуляции в системе отопления частного домаЕсли зимой помещение прогревается недостаточно, то это ощущается сразу. Отсутствие отопления проявляется не только дискомфортом у жильцов. Стены покрываются плесенью и грибком, в комнатах ощущается запах сырости, а в трубопроводах слышится странный шум.

    Проблемы могут сопровождаться некоторыми признаками:

    • слабое функционирование системы;
    • тепло подаётся неравномерно по помещению;
    • в комнатах холодные батареи;
    • если установлены тёплые полы, то они нагреваются местами;
    • из труб постоянно слышится бульканье и металлический лязг;
    • теплоноситель вытекает из радиаторов.

    Если возникло несколько из этих признаков, то необходимо выявить причину поломки и устранить её. В противном случае система станет функционировать ещё хуже.

    Нет циркуляции в системе отопления частного дома

    Большинство жителей частных домов и квартир не считают необходимым разбираться в инженерной конструкции системы отопления. Решение всех проблем, возникающих с центральной конструкцией, они возлагают на сотрудников соответствующих служб. Хотя действительно лучше доверить ремонт квалифицированным специалистам, необходимо научиться самостоятельно разбираться в мелких поломках, ведь иногда их можно устранить в домашних условиях.

    Нет циркуляции в системе отопления частного дома

    Такие знания незаменимы для хозяев частных домов и коттеджей, где вся система находится под контролем одного человека. Хозяин должен знать хотя бы общую конструкцию оборудования и уметь выявлять лёгкие неполадки.

    Основные причины того, почему нет циркуляции в системе отопления:

    • неправильное проектирование;
    • несоответствие техники расчётным требованиям;
    • разбалансировка из-за несанкционированных подключений;
    • некачественно проведённая установка;
    • образование воздушных пробок;
    • неправильный монтаж радиаторов;
    • повреждения трубопроводов;
    • нарушение герметичности в швах и стыках.

    Каждую причину нужно рассматривать отдельно, ведь она сопровождается разными последствиями.

    Нет циркуляции в системе отопления частного дома

    Нет циркуляции в системе отопления частного домаПеред установкой системы мастер или сам хозяин дома составляет инженерный проект. Все расчёты и замеры нужно проводить очень тщательно, так как малейшая ошибка может привести к перебоям в работе оборудования. При этом учитывается планировка дома, его площадь, количество радиаторов, климатические условия региона, наличие или отсутствие других отопительных систем и обогревателей.

    Нельзя экономить на качественном проекте. В противном случае при запуске оборудования могут остаться неподключенными несколько батарей или вода будет вытекать из трубопроводов. Тогда придётся отключать всю систему и конструировать её заново, снова проводя расчёты и создавая чертежи и схемы.

    Специалисты, которым стоит доверить эту кропотливую и тяжёлую работу, учитывают все факторы, влияющие на нормальное функционирование и надёжность отопительных агрегатов. Обязательно планируют уклон вертикальных и горизонтальных участков трубопровода. Технические параметры самого оборудования можно узнать из прилагающихся к нему документов. Оптимальная производительность котла должна составлять не менее 1 кВт на каждые 10 квадратных метров площади помещения с потолками высотой в 3 м.

    Нет циркуляции в системе отопления частного дома

    Нет циркуляции в системе отопления частного домаИз-за широкого ассортимента отопительных котлов и многообразия моделей, фирм-производителей покупатель может легко ошибиться с выбором подходящего агрегата. Поэтому необходимо ориентироваться на утверждённый проект. Все детали и элементы оборудования должны соответствовать его требованиям.

    Именно по плану приобретают определённый тип радиаторов с подходящим количеством секций в них. Запорные краны, регулировочные элементы и соединительные узлы должны быть взаимно совместимыми.

    Чаще всего проблемы возникают из-за недостаточной циркуляции теплоносителя по трубам. Усилить движения воды могут специальные насосы, но выбирать их нужно тщательно, иначе приборы станут источником гула и шума. Дополнительно заменяют старые железные трубы современными изделиями из металлопластика или полипропилена. Это позволит избежать некоторых проблем в определённых системах отопления.

    Пластиковые трубопроводы легко устанавливать и подключать к котлу, но лучше доверить эту работу мастеру. Ведь не все типы пластика подходят для использования в отопительном оборудовании, некоторые модели не выдерживают высоких температур и лопаются под их воздействием.

    Ещё одна причина того, почему не циркулирует вода в системе отопления, — это неправильно проведённая разбалансировка во время ремонта или перепланировки квартиры. На это влияет бесконтрольный монтаж новых радиаторов и тёплых полов.

    Нет циркуляции в системе отопления частного дома

    Батареи на некоторых этажах продолжают функционировать нормально, на других останутся холодными, так как в них не поступает теплоноситель. Хотя мастера легко сбалансируют распределение воды по всем стоякам, в нескольких квартирах система так и не будет работать.

    Если одни жильцы сняли термостаты при замене отопительного оборудования, то в жилище их соседей тепло не будет поступать. Для устранения этой проблемы необходимо устранить термостаты во всех квартирах. Увеличить подачу тепла можно в том случае, если последовать примеру и также заменить все радиаторы. В современные отопительные системы гармонично впишутся биметаллические или алюминиевые батареи. Предварительно нужно получить разрешение на замену устройств, так как самостоятельно это делать нельзя.

    В частном доме батареи, расположенные ближе к котлу, нагреваются сильнее остальных. Для восстановления баланса нужно перекрыть краны регулировки и ограничить доступ теплоносителя к ближним радиаторам. Но иногда и новая батарея не нагревается. Если до её установки вся система работала нормально, то проблема заключается в неправильном монтаже. При сварке нескольких полипропиленовых труб мастер перегрел изделие, из-за чего его внутренний диаметр уменьшился. Специалист должен бесплатно переделать всю работу. Все элементы конструкции необходимо надёжно и качественно скрепить.

    Причиной холодных батарей обычно является воздух, который не даёт свободно протекать воде.

    Воздушная пробка образовывается по нескольким причинам:

    • Нет циркуляции в системе отопления частного домакислород попадает в систему при спуске или наборе теплоносителя;
    • он высвобождается из воды во время её нагревания;
    • неполадки в работе расширительного бака создают зону низкого давления;
    • негерметичные швы пропускают воздух;
    • происходит его диффузия через поверхность пластиковых трубопроводов.

    Пузырьки кислорода скапливаются в одной из батарей или в верхней точке отопительной системы. Из-за этого нижняя часть радиаторов будет горячей, а вторая половина холодной. А также при работе оборудования возникают булькающие звуки. В многоэтажных домах в самых верхних квартирах котлы полностью перестают работать.

    Для устранения этой проблемы используют автоматические воздухоотводчики. Нужно установить их сразу в нескольких проблемных местах, где воздух будет периодически стравливаться. Можно смонтировать на чердаке расширительный бак, через который будет выходить лишний кислород, или приобрести циркулярный насос.

    Предварительные расчёты помогут частным домовладельцам без ошибок установить новые батареи. Неправильное расположение элемента приведёт к его неэффективной работе. Поэтому лучше использовать надёжные крепления: четыре кронштейна позволят подвесить радиатор качественнее, чем две детали. Нижний край нужно поднять на поверхностью пола на 10 см, а между самой батареей и стеной должно оставаться пространство в 2−3 сантиметра.

    Нет циркуляции в системе отопления частного дома

    В старых многоквартирных домах срок службы многих труб уже давно истёк. Поэтому они могут стать причиной аварий и снижения уровня тепла. Внутри трубопроводов откладываются микроэлементы, содержащиеся в теплоносителе. Они затрудняют нормальную циркуляцию воды. Правильным решением будет замена изделий, но это не всегда возможно.

    На внутренней поверхности котла образуется слои накипи, это снижает давление в системе. К такой проблеме приводит использование жёсткой воды, насыщенной минералами и солями. В оборудование нужно добавлять специальные реагенты, которые смягчают качества теплоносителя.

    При коррозии или неправильном соединении труб возникает протечка. Если она находится на видном участке, то легко заделать отверстие герметиками. Труднее справиться с проблемой, скрытой в стене или полу. В этом случае придётся отрезать всю ветку, устранять неполадку и смонтировать новый участок. Кроме герметиков, можно использовать специальные детали для зажима трубопровода, соответствующие ему по диаметру. Если нет возможности приобрести такие устройства, то достаточно сделать хомут. Место протечки покрывают куском мягкой резины и туго закрепляют её проволокой.

    При обнаружении протечки на радиаторе или его стыке с трубой отверстие заматывают полоской ткани, предварительно вымочив её в строительном влагостойком клее. Иногда используют холодную сварку. Во избежание подобных проблем перед началом отопительного сезона осматривают всю систему на наличие повреждений. Обязательно нужно запустить котёл и проверить качество и надёжность его работы.

    Часто в системе отопления нет циркуляции. Что делать в этом случае — решает сам владелец дома. Желательно вызвать специалиста, который быстро и качественно проведёт все работы по ремонту. Самостоятельно нужно принимать профилактические меры, позволяющие содержать оборудование в рабочем режиме.

    Автор: Дмитрий Белкин

    После написания первой статьи прошло уже довольно значительное время и я, в преддверии отопительного сезона 2011-2012, решил продолжить цикл, тем более, что вопросы на тему "сделал отопление, а оно не работает" продолжают поступать.

    К сожалению, методы поиска неисправностей, которые не лежат на поверхности, довольно трудно поддаются классификации, и я решил посвятить вопросу неисправностей системы отопления несколько небольших статей. В этой статье я хотел бы рассмотреть проблему слабой циркуляции теплоносителя и неравномерного прогрева радиаторов. Сам я не совершал никогда ошибок, подобных описываемым и, соответственно, здесь мне придется немного потеоретизировать.

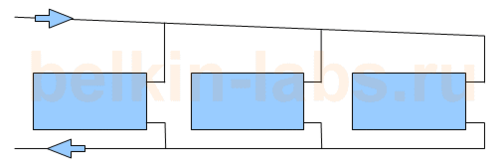

    Итак, имеем двухтрубное отопление. Рассмотрим одну ветвь этой системы отопления, обслуживающую, скажем условно, один этаж. Вот ее схема. Ток воды показан стрелками.

    Нет циркуляции в системе отопления частного дома

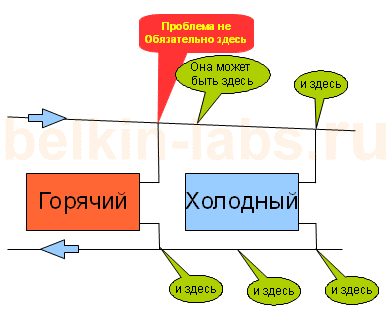

    Радиатор, находящийся ближе к началу ветви, или к котлу, горячий. Это самый левый крайний радиатор. Радиаторов может быть значительно больше, чем показано на схеме. Например, в моем крохотном домишке 3 ветви. Самая длинная имеет длину порядка 25 метров и на ней стоит 5 радиаторов. Проблема в том, что радиаторы, следующие за первым, либо вовсе холодные, либо имеют температуру значительно ниже, чем у первого. Причем, чем дальше к концу ветви, тем радиаторы холоднее и холоднее.

    Первый радиатор у нас горячий (рука еле терпит). Щупаем следующие и обнаруживаем, что все радиаторы горячие, но их температура уменьшается по мере продвижения по ветви. Последний уже не горячий, а чуть теплый. Возвращаемся к первому радиатору, но щупаем его низ. Щупаем низ всех радиаторов по ветви и обнаруживаем, что низ радиаторов значительно холоднее их верха. Даже у первого.

    Есть ли у нас в системе циркуляционный насос?

    Если его нет, то проблему ускорения циркуляции решить довольно сложно. Нужно ставить ниже котел, нужно увеличивать диаметр стояка, нужно увеличивать диаметр подающей и обратной ( горизонтальные магистрали) нужно менять трубы на такие, у которых внутренняя поверхность более гладкая, нужно уменьшать количество углов и делать их тупыми, то есть градусов 100 или 110. По крайней мере больше, чем 90.

    Если циркуляционный насос есть, то . решить проблему вовсе не проще.

    Для начала проверим, работает ли насос. Сделать это в общем случае не так просто как кажется. Хороший циркуляционный насос работает абсолютно бесшумно и без вибраций. Услышать его работу можно только приложив к нему ухо, а он горячий и можно обжечься! Я не рекомендую, вам, уважаемые друзья рисковать своими органами! Запаситесь медицинским стетоскопом или просто трубкой большого диаметра (подойдет кусок пластмассовой трубы от канализации диаметром 50 мм. Приложите один конец к мотору, а в другой конец засуньте свое ухо. Если вы услышите, как работает мотор, это хорошо!

    Кстати, если ваш мотор работает шумно, то он, возможно сломался и его надо заменить, чтобы не стало мучительно холодно, но куда большая вероятность того, что в нем бурлит воздух. Может быть из-за этого и циркуляция слабая? В этом случае выключите мотор и спустите воздух. На любом моторе для этого есть средства. А можно спустить воду из насоса прямо пока он работает, но делать это надо крайне осторожно, чтобы его (мотор) не сломать. Как только из мотора перестанет выходить вода с пузырями, процедуру выпуска воздуха надо прекратить, то есть, все отверстия закрутить и добавить в систему свежей воды, доведя давление по барометру до нужного уровня.

    Работает насос? Отлично! Можно увеличить на нем скорость циркуляции? Замечательно! Увеличиваем смотрим, что получилось. Если все радиаторы стали равномерно горячее, то считаем, что у нас просто слишком длинная ветвь и мы использовали слишком тонкие трубы. Возможно, что трубы плохого качества или есть какие-нибудь препятствия для циркуляции в виде большого количества углов, вмятин на трубах и так далее. Дальше мы даем себе обещание когда-нибудь все переделать и живем спокойно. Ну может быть меняем циркуляционный насос на более мощный. При этом мы миримся с увеличенными затратами на электричество. А что же вы думали? Так просто что ли в большом доме жить? За все приходится платить.

    Предположим, что увеличение скорости циркуляции на моторе не дало ничего.

    Считаем, что это чудо! Что-то должно было измениться, либо мотор неисправен, все-таки. Как минимум на первом радиаторе ветви низ должен стать почти таким же горячим, как и верх. Предположим, что чуда не было! На первом радиаторе и верх и низ стали горячими, но дальше по ветви температура нас все также не устраивает.

    Я надеюсь, у вас есть вентили как минимум на входах всех радиаторов? Перекрываем вентиль первого радиатора наполовину и щупаем остальные. Стали они горячее? Если да, то делаем следующий вывод.

    После вынесения этого замечательного вывода мы считаем, что легко отделались и живем, регулируя циркуляцию в нашей ветви вентилями. Это, конечно, не добавляет комфорта. Меняем вентили на автоматические термостатические и получаем, я надеюсь, вполне нормальное отопление, которое регулирует само себя. После этого живем спокойно.

    Следующий вариант. Обе магистрали горячие, а радиаторы холодные. При этом вентили на радиаторах открыты полностью.

    По большому счету это тоже чудо. В этом случае радиаторы не могут быть абсолютно холодными. А вот если по магистралям вода носится со скоростью гоночной машины, а в радиаторы не заходит, то это означает, что проблема либо в радиаторах во всех сразу), либо в узле подключения радиатора к магистрали, причем не обязательно узел верхний, входной, так сказать. Если проблема в нижнем, выходном узле, то эффект будет точно такой же. Другими словами, если перекрыть выход радиатора, то он будет абсолютно холодным, как если бы мы перекрыли вход. Почему регулирующие вентили ставят сверху? Только чтобы не нужно было наклоняться слишком низко, чтобы их регулировать, и ногой не задеть случайно.

    Если рассматривать неисправности радиаторов, то куда больше вероятность того, что проблема будет только в одном из них, но не во всех сразу. В этом случае и разбираться нужно с одним. Самое вероятное, что проблема в вентиле. Вот с него, я думаю, и стоит начинать.

    И последнее. Если мы имеем воздушную пробку или засор в середине магистрали, то что мы получаем? Все радиаторы и магистраль до засора будут горячие, а подающая и обратная магистрали сразу за работающим радиатором будут холодные.

    Вот не поленюсь даже схему нарисовать

    Нет циркуляции в системе отопления частного дома

    Вот и все. Надеюсь, эта статья стала для кого-то полезной. Как обычно буду рад комментариям и "случаям из жизни".

    Почему нет циркуляции в батарее отопления — VashSlesar.ru

    Батарея подключена с одной стороны: сверху подача, снизу обратка. На другой стороне сверху — кран Маевского. Подача в батарею горячая, циркуляции нет, потому как температура плавно снижается по верхней части батареи, а низ полностью холодный. Как только спускаю воду через кран Маевского, быстро и сильно прогревается обратка. Закрываю кран — так же быстро обратка остывает. Т.е. получается, что циркуляция появляется при открытии крана на другой стороне сверху. Как такое может быть?
    Доступ у меня только к коротким участкам подачи и обратки (сантиметров по 10), все остальное зашито коробами.

    Поломка в системе отопления, недоделки, недоработка, все приводит к холодным радиаторам. Если отсутствует циркуляция теплоносителя, то нужно определить причину. Чаще всего ответ, почему не работает отопление, — находится на поверхности, очевиден.

    Разберем по порядку основные причины неисправностей отопления, почему не циркулирует вода по трубам, и что нужно делать в первую очередь.

    Начнем с самых простых и очевидных причин.

    Забилось, засорилось.

    В каждой системе отопления должен присутствовать фильтр грубой очистки. Совсем не большое приспособление с мелкой сеткой и отстойником (устанавливается вниз! в крайнем случае в сторону) спасает оборудование, насосы, котел от загрязнения теплоносителя, которые будут присутствовать в любой системе. Стружка, обрывки нитей, ржавчина, осадок с воды…. все задерживает сеточка в фильтре.

    Отстойник нужно периодически раскручивать, сеточку очищать.

    Если в системе отопления частного дома нарушилась циркуляция, то первым делом нужно проверить фильтр, который должен быть установлен на обратке перед котлом.

    Воздух в системе, завоздушивание

    Завоздушивание может произойти в любой схеме замкнутого трубопровода, где не приняты меры по удалению воздуха. Воздух присутствует в теплоносителе всегда, в том числе в растворенном состоянии, выделяется при перепадах давления, скапливается в самых верхних точках. В том числе и в котле.

    Воздухоотводчики автоматического действия устанавливаются в характерных, высших точках системы, а также на коллекторах, и на специальных сепараторах, — нормальную схему снабжают специальным воздухоулавливающим устройством, в котором из теплоносителя выделяются пузырьки воздуха.

    Кроме того, краны Маевского (ручные воздухоотводчики) должны быть на каждом радиаторе, а также возможно и в других возвышенных местах.

    Проверить завоздушивание, спустить воздух, установить воздухоотводчики — обычные действия, если прекращается циркуляция и батареи холодные.

    Не работает циркуляционный насос

    В частных домах причиной прекращения работы системы отопления становится поломка электротехнического оборудования, которое управляло движением теплоносителя по трубам.

    Если отопление вдруг перестало работать, то нужно проверить работоспособность циркуляционного насоса возле твердотопливного котла или же насоса в автоматизированном котле. Кроме того, в каждом контуре может быть установлен такой же агрегат, который должен работать исправно.

    Плохие полипропиленовые трубы

    Зачастую потребитель (заказчик) полагает, что полипропиленовые трубы являются абсолютно надежными и не могут быть причиной неполадок с отоплением, прохладных батарей.

    Но полипропилен куда более коварен, чем старые стальные или металлопластиковые трубопроводы. Каждое место пайки (сварки) является потенциальным повышенным сопротивлением в системе или причиной прекращения циркуляции (ослабленного движения воды по батареям), из-за наплавлений материала внутри.

    Проконтролировать качество соединений снаружи невозможно, остается только вырезать куски, перепаивать, переделывать полипропиленовые трубы заново.

    Неправильная работа системы из полипропилена — настоящая проблема для домашнего монтажника. Хорошие профессионалы за этот материал не берутся вообще.

    Плохой проект

    Не редко плохая циркуляция там, где плохое проектирование. Типично — не правильное включение батарей, по некой последовательной схеме, где последняя в схеме батарея получает теплоносителя намного меньше.

    Другой плохой проект — однотрубные схемы, где также сложно наладить нужную циркуляцию теплоносителя через каждую батарею.

    Если радиаторы нагреваются не равномерно, на отдельных приборах отопления плохая циркуляция теплоносителя, в первую очередь нужно рассмотреть, насколько соответствует подключение классическим схемам — плечевой, попутной, лучевой. Нужно привести домашнее отопление к обычным нормам проектирования, а затем уже ждать от него хорошей циркуляции и одинакового нагрева радиаторов.

    Малый диаметр, заросшие трубы

    Старые стальные трубы изнутри зарастают ржавчиной, отложениями, их пропускная способлность со временем значительно уменьшается, а решение одно – нужно менять на современные.

    Но и при монтаже, ради экономии, могут быть допущены ошибки с выбором диаметра трубопровода, — на магистралях, на группы отопительных приборов, могут быть установлены диаметры 16 или 20 мм. В результате – шум в трубах, перерасход электроэнергии, недостача расхода теплоносителя.
    Какие диаметры труб стоит выбирать

    Сложная система

    Разновидностью плохого проекта является неправильно сделанная сложная система отопления, состоящая из множества отопительных контуров и нескольких котлов. Здесь уже будут неправильно работать целые контура, если работа одного будет влиять на соседний.

    Как правило, один котел (резервный не в счет) и три контура — бойлер, радиаторы, теплый пол со своими насосами согласовываются нормально, и вопросов не возникает. Но если подключить еще один работающий котел плюс контур (например, обогрева гаража и теплицы), то система станет сложной. Как в ней будет циркулировать теплоноситель без выравнивания давлений в точках подключений сказать сложно.

    В сложных системах важен грамотный проект, установка гидрострелки или кольца равных давлений, подробнее о гидроразделителе можно узнать здесь

    Нет балансировки

    Многие схемы домашнего отопления подразумевают балансировку, в них установлены балансировочные, регулировочные краны. Например, между этажами, между плечами, и для каждого радиатора. Кранами прикрывается направление с меньшим гидравлическим сопротивлением, соответственно, в другие точки теплоносителя пойдет больше.

    Кранами могут баловаться дети. Или изначально система не отбалансирована. Настроить, как правило, — нет проблем, нужно только найти этот кран…. Как настроить домашнее отопление

    Соседи не дают тепла

    Но сложные схемы отопительных проектов мало волнуют жителей многоэтажек, у которых на каждый радиатор в квартире отдельный стояк. И если какой-либо радиатор перестает нормально нагреваться, значит нет циркуляции по стояку, следовательно…

    Нужно обращаться в теплосеть, ЖЭК (обслуживающую организацию), чтобы отрегулировали мощность по стоякам, а если это не помогает — то с требованием проверять соседей.

    Зачастую самовольное подключение, замена радиаторов, труб в системах центрального отопления приводит к перераспределению давления, циркуляция по отдельным батареям уменьшается, пропадает.

    Нет циркуляции в самотечной системе

    В самотечных системах разница давлений низкая, они особенно чувствительны к воздушным пробкам, к диаметрам труб, просветах в радиаторах.

    В старых схемах в радиаторах и трубах происходят постепенные отложения, циркуляция со временем может уменьшаться, а лечение этому только замена всего на более современное.

    Также нужно обратить внимание на правильность самой схемы — средняя линия нагрева — ниже лини остывания (теплообменник котла ниже радиаторов), а также — горяча подача поднимается вверх в высшую точку, а оттуда опускается к радиаторам… Подробней о самотечных схемах далее

    Различные поломки в системах отопления

    • Закрыты, краны вентили — проверьте все ли открыто, чтобы обеспечивалась циркуляция.
    • Течь в системе — теплоносителя мало, проверьте давление, устраните течь.
    • Монтаж гибкими трубами – пережата труба.
    • Поломка автоматического оборудования — термоголовки на смесительных узлах, радиаторах, сами смесительные узлы – заиливание, выход со строя, необходимо проверять корректность работы. Тоже – поломка электроники.
    • Неправильная балансировка на распред-коллекторе, — в лучевых схемах, сложных системах, коллекторы с балансировочно-настроечной аппаратурой могут являться причиной отсутствия циркуляции где либо, из-за поломок и неправильной настройки.
    • Низкое давление, нет воздуха в расширительном бачке – проверьте давление в трубах и накачку бака, автоматизированные агрегаты вовсе не будут работать без нужного давления.
    • Нарушение схемы, лишний байпас – проверьте соответствие монтажа проекту, логичность схемы, нет ли закорачиваний струи, параллельных ветвей к радиаторам и контурам.

    Иногда отопительная система работает с перебоями, из-за чего дом остывает, а его жильцы мёрзнут. Если в тёплое время года есть время для ремонта, то зимой необходимо как можно быстрее выявить поломку. Обычно причины того, что нет циркуляции в системе отопления, неизвестны обывателю. Но после знакомства с некоторыми характеристиками работы оборудования и рекомендациями по его ремонту хозяин дома сможет самостоятельно устранить неполадки.

    Если зимой помещение прогревается недостаточно, то это ощущается сразу. Отсутствие отопления проявляется не только дискомфортом у жильцов. Стены покрываются плесенью и грибком, в комнатах ощущается запах сырости, а в трубопроводах слышится странный шум.

    Проблемы могут сопровождаться некоторыми признаками:

    • слабое функционирование системы;
    • тепло подаётся неравномерно по помещению;
    • в комнатах холодные батареи;
    • если установлены тёплые полы, то они нагреваются местами;
    • из труб постоянно слышится бульканье и металлический лязг;
    • теплоноситель вытекает из радиаторов.

    Если возникло несколько из этих признаков, то необходимо выявить причину поломки и устранить её. В противном случае система станет функционировать ещё хуже.

    Большинство жителей частных домов и квартир не считают необходимым разбираться в инженерной конструкции системы отопления. Решение всех проблем, возникающих с центральной конструкцией, они возлагают на сотрудников соответствующих служб. Хотя действительно лучше доверить ремонт квалифицированным специалистам, необходимо научиться самостоятельно разбираться в мелких поломках, ведь иногда их можно устранить в домашних условиях.

    Такие знания незаменимы для хозяев частных домов и коттеджей, где вся система находится под контролем одного человека. Хозяин должен знать хотя бы общую конструкцию оборудования и уметь выявлять лёгкие неполадки.

    Основные причины того, почему нет циркуляции в системе отопления:

    • неправильное проектирование;
    • несоответствие техники расчётным требованиям;
    • разбалансировка из-за несанкционированных подключений;
    • некачественно проведённая установка;
    • образование воздушных пробок;
    • неправильный монтаж радиаторов;
    • повреждения трубопроводов;
    • нарушение герметичности в швах и стыках.

    Каждую причину нужно рассматривать отдельно, ведь она сопровождается разными последствиями.

    Перед установкой системы мастер или сам хозяин дома составляет инженерный проект. Все расчёты и замеры нужно проводить очень тщательно, так как малейшая ошибка может привести к перебоям в работе оборудования. При этом учитывается планировка дома, его площадь, количество радиаторов, климатические условия региона, наличие или отсутствие других отопительных систем и обогревателей.

    Нельзя экономить на качественном проекте. В противном случае при запуске оборудования могут остаться неподключенными несколько батарей или вода будет вытекать из трубопроводов. Тогда придётся отключать всю систему и конструировать её заново, снова проводя расчёты и создавая чертежи и схемы.

    Специалисты, которым стоит доверить эту кропотливую и тяжёлую работу, учитывают все факторы, влияющие на нормальное функционирование и надёжность отопительных агрегатов. Обязательно планируют уклон вертикальных и горизонтальных участков трубопровода. Технические параметры самого оборудования можно узнать из прилагающихся к нему документов. Оптимальная производительность котла должна составлять не менее 1 кВт на каждые 10 квадратных метров площади помещения с потолками высотой в 3 м.

    Из-за широкого ассортимента отопительных котлов и многообразия моделей, фирм-производителей покупатель может легко ошибиться с выбором подходящего агрегата. Поэтому необходимо ориентироваться на утверждённый проект. Все детали и элементы оборудования должны соответствовать его требованиям.

    Именно по плану приобретают определённый тип радиаторов с подходящим количеством секций в них. Запорные краны, регулировочные элементы и соединительные узлы должны быть взаимно совместимыми.

    Чаще всего проблемы возникают из-за недостаточной циркуляции теплоносителя по трубам. Усилить движения воды могут специальные насосы, но выбирать их нужно тщательно, иначе приборы станут источником гула и шума. Дополнительно заменяют старые железные трубы современными изделиями из металлопластика или полипропилена. Это позволит избежать некоторых проблем в определённых системах отопления.

    Пластиковые трубопроводы легко устанавливать и подключать к котлу, но лучше доверить эту работу мастеру. Ведь не все типы пластика подходят для использования в отопительном оборудовании, некоторые модели не выдерживают высоких температур и лопаются под их воздействием.

    Ещё одна причина того, почему не циркулирует вода в системе отопления, — это неправильно проведённая разбалансировка во время ремонта или перепланировки квартиры. На это влияет бесконтрольный монтаж новых радиаторов и тёплых полов.

    Батареи на некоторых этажах продолжают функционировать нормально, на других останутся холодными, так как в них не поступает теплоноситель. Хотя мастера легко сбалансируют распределение воды по всем стоякам, в нескольких квартирах система так и не будет работать.

    Если одни жильцы сняли термостаты при замене отопительного оборудования, то в жилище их соседей тепло не будет поступать. Для устранения этой проблемы необходимо устранить термостаты во всех квартирах. Увеличить подачу тепла можно в том случае, если последовать примеру и также заменить все радиаторы. В современные отопительные системы гармонично впишутся биметаллические или алюминиевые батареи. Предварительно нужно получить разрешение на замену устройств, так как самостоятельно это делать нельзя.

    В частном доме батареи, расположенные ближе к котлу, нагреваются сильнее остальных. Для восстановления баланса нужно перекрыть краны регулировки и ограничить доступ теплоносителя к ближним радиаторам. Но иногда и новая батарея не нагревается. Если до её установки вся система работала нормально, то проблема заключается в неправильном монтаже. При сварке нескольких полипропиленовых труб мастер перегрел изделие, из-за чего его внутренний диаметр уменьшился. Специалист должен бесплатно переделать всю работу. Все элементы конструкции необходимо надёжно и качественно скрепить.

    Причиной холодных батарей обычно является воздух, который не даёт свободно протекать воде.

    Воздушная пробка образовывается по нескольким причинам:

    • кислород попадает в систему при спуске или наборе теплоносителя;
    • он высвобождается из воды во время её нагревания;
    • неполадки в работе расширительного бака создают зону низкого давления;
    • негерметичные швы пропускают воздух;
    • происходит его диффузия через поверхность пластиковых трубопроводов.

    Пузырьки кислорода скапливаются в одной из батарей или в верхней точке отопительной системы. Из-за этого нижняя часть радиаторов будет горячей, а вторая половина холодной. А также при работе оборудования возникают булькающие звуки. В многоэтажных домах в самых верхних квартирах котлы полностью перестают работать.

    Для устранения этой проблемы используют автоматические воздухоотводчики. Нужно установить их сразу в нескольких проблемных местах, где воздух будет периодически стравливаться. Можно смонтировать на чердаке расширительный бак, через который будет выходить лишний кислород, или приобрести циркулярный насос.

    Предварительные расчёты помогут частным домовладельцам без ошибок установить новые батареи. Неправильное расположение элемента приведёт к его неэффективной работе. Поэтому лучше использовать надёжные крепления: четыре кронштейна позволят подвесить радиатор качественнее, чем две детали. Нижний край нужно поднять на поверхностью пола на 10 см, а между самой батареей и стеной должно оставаться пространство в 2−3 сантиметра.

    В старых многоквартирных домах срок службы многих труб уже давно истёк. Поэтому они могут стать причиной аварий и снижения уровня тепла. Внутри трубопроводов откладываются микроэлементы, содержащиеся в теплоносителе. Они затрудняют нормальную циркуляцию воды. Правильным решением будет замена изделий, но это не всегда возможно.

    На внутренней поверхности котла образуется слои накипи, это снижает давление в системе. К такой проблеме приводит использование жёсткой воды, насыщенной минералами и солями. В оборудование нужно добавлять специальные реагенты, которые смягчают качества теплоносителя.

    При коррозии или неправильном соединении труб возникает протечка. Если она находится на видном участке, то легко заделать отверстие герметиками. Труднее справиться с проблемой, скрытой в стене или полу. В этом случае придётся отрезать всю ветку, устранять неполадку и смонтировать новый участок. Кроме герметиков, можно использовать специальные детали для зажима трубопровода, соответствующие ему по диаметру. Если нет возможности приобрести такие устройства, то достаточно сделать хомут. Место протечки покрывают куском мягкой резины и туго закрепляют её проволокой.

    При обнаружении протечки на радиаторе или его стыке с трубой отверстие заматывают полоской ткани, предварительно вымочив её в строительном влагостойком клее. Иногда используют холодную сварку. Во избежание подобных проблем перед началом отопительного сезона осматривают всю систему на наличие повреждений. Обязательно нужно запустить котёл и проверить качество и надёжность его работы.

    Часто в системе отопления нет циркуляции. Что делать в этом случае — решает сам владелец дома. Желательно вызвать специалиста, который быстро и качественно проведёт все работы по ремонту. Самостоятельно нужно принимать профилактические меры, позволяющие содержать оборудование в рабочем режиме.

    Поиск неисправностей в двухтрубной системе отопления (продолжение)

    Вторая статья из цикла поиска неисправностей в системе отопления

    Дмитрий Белкин

    Автор: Дмитрий Белкин

    После написания первой статьи прошло уже довольно значительное время и я, в преддверии отопительного сезона 2011-2012, решил продолжить цикл, тем более, что вопросы на тему "сделал отопление, а оно не работает" продолжают поступать.

    К сожалению, методы поиска неисправностей, которые не лежат на поверхности, довольно трудно поддаются классификации, и я решил посвятить вопросу неисправностей системы отопления несколько небольших статей. В этой статье я хотел бы рассмотреть проблему слабой циркуляции теплоносителя и неравномерного прогрева радиаторов. Сам я не совершал никогда ошибок, подобных описываемым и, соответственно, здесь мне придется немного потеоретизировать.

    Друзья! Перед поиском неисправностей в своем отоплении, пожалуйста, найдите грязевой фильтр и прочистите его! Возможно после этого и искать будет уже нечего!

    Итак, имеем двухтрубное отопление. Рассмотрим одну ветвь этой системы отопления, обслуживающую, скажем условно, один этаж. Вот ее схема. Ток воды показан стрелками.

    Схема ветви системы отопления

    Радиатор, находящийся ближе к началу ветви, или к котлу, горячий. Это самый левый крайний радиатор. Радиаторов может быть значительно больше, чем показано на схеме. Например, в моем крохотном домишке 3 ветви. Самая длинная имеет длину порядка 25 метров и на ней стоит 5 радиаторов. Проблема в том, что радиаторы, следующие за первым, либо вовсе холодные, либо имеют температуру значительно ниже, чем у первого. Причем, чем дальше к концу ветви, тем радиаторы холоднее и холоднее.

    Первый радиатор у нас горячий (рука еле терпит). Щупаем следующие и обнаруживаем, что все радиаторы горячие, но их температура уменьшается по мере продвижения по ветви. Последний уже не горячий, а чуть теплый. Возвращаемся к первому радиатору, но щупаем его низ. Щупаем низ всех радиаторов по ветви и обнаруживаем, что низ радиаторов значительно холоднее их верха. Даже у первого.

    Вывод

    Мы имеем циркуляцию воды в нашей ветви отопления. Воздух в трубах отсутствует. Однако циркуляция не достаточно быстрая. Она на столько слаба, что вода успевает охладиться, пока движется от входа радиатора к его выходу. Таким образом, проблема диагностирована. Нам остается только найти ее причину и уничтожить ее.

    Есть ли у нас в системе циркуляционный насос?

    Если его нет, то проблему ускорения циркуляции решить довольно сложно. Нужно ставить ниже котел, нужно увеличивать диаметр стояка, нужно увеличивать диаметр подающей и обратной ( горизонтальные магистрали) нужно менять трубы на такие, у которых внутренняя поверхность более гладкая, нужно уменьшать количество углов и делать их тупыми, то есть градусов 100 или 110. По крайней мере больше, чем 90.

    Если циркуляционный насос есть, то ... решить проблему вовсе не проще.

    Для начала проверим, работает ли насос. Сделать это в общем случае не так просто как кажется. Хороший циркуляционный насос работает абсолютно бесшумно и без вибраций. Услышать его работу можно только приложив к нему ухо, а он горячий и можно обжечься! Я не рекомендую, вам, уважаемые друзья рисковать своими органами! Запаситесь медицинским стетоскопом или просто трубкой большого диаметра (подойдет кусок пластмассовой трубы от канализации диаметром 50 мм. Приложите один конец к мотору, а в другой конец засуньте свое ухо. Если вы услышите, как работает мотор, это хорошо!

    Кстати, если ваш мотор работает шумно, то он, возможно сломался и его надо заменить, чтобы не стало мучительно холодно, но куда большая вероятность того, что в нем бурлит воздух. Может быть из-за этого и циркуляция слабая? В этом случае выключите мотор и спустите воздух. На любом моторе для этого есть средства. А можно спустить воду из насоса прямо пока он работает, но делать это надо крайне осторожно, чтобы его (мотор) не сломать. Как только из мотора перестанет выходить вода с пузырями, процедуру выпуска воздуха надо прекратить, то есть, все отверстия закрутить и добавить в систему свежей воды, доведя давление по барометру до нужного уровня.

    Важное замечание!

    Перечитывая свои особо удачные статьи, а эта статья несомненно довольно удачная, я заметил одну неточность. Касается она спуска воздуха на работающем насосе. Дело в том, что если насос у вас особо мощный и создает заметное давление, то процедура спуска воздуха может превратиться в завоздушивание всей системы. Смысл в том, что напор воды настолько велик, что в систему засасывается воздух, а вода не выливается. Это зависит от конструкции и мощности насоса. Возможно и от каких-то других факторов. Короче говоря, если спуск воздуха представляет в вашей системе проблему, то обязательно выключите циркулятор, прежде чем воздух спускать. Лишняя осторожность не помешает!

    Работает насос? Отлично! Можно увеличить на нем скорость циркуляции? Замечательно! Увеличиваем смотрим, что получилось. Если все радиаторы стали равномерно горячее, то считаем, что у нас просто слишком длинная ветвь и мы использовали слишком тонкие трубы. Возможно, что трубы плохого качества или есть какие-нибудь препятствия для циркуляции в виде большого количества углов, вмятин на трубах и так далее. Дальше мы даем себе обещание когда-нибудь все переделать и живем спокойно. Ну может быть меняем циркуляционный насос на более мощный. При этом мы миримся с увеличенными затратами на электричество. А что же вы думали? Так просто что ли в большом доме жить? За все приходится платить.

    Предположим, что увеличение скорости циркуляции на моторе не дало ничего.

    Считаем, что это чудо! Что-то должно было измениться, либо мотор неисправен, все-таки. Как минимум на первом радиаторе ветви низ должен стать почти таким же горячим, как и верх. Предположим, что чуда не было! На первом радиаторе и верх и низ стали горячими, но дальше по ветви температура нас все также не устраивает.

    Я надеюсь, у вас есть вентили как минимум на входах всех радиаторов? Перекрываем вентиль первого радиатора наполовину и щупаем остальные. Стали они горячее? Если да, то делаем следующий вывод.

    Вывод

    Мы получили такое отопление, в котором воде легче пройти по радиатору, чем идти по всей ветви. Почему так произошло? Ну, например, потому, что диаметр подающей магистрали (или обратной, что то же самое) меньше, чем диаметр патрубков на вход и выход радиатора. А должно быть наоборот. Проходной диаметр магистралей должен быть больше, чем диаметр отводов на радиаторы. Если вы пользуетесь качественными, например, медными трубами, то к радиаторам должны быть подключены трубки не больше 15 мм внутреннего диаметра. Этого хватает! Проверено вашим покорным слугой!

    После вынесения этого замечательного вывода мы считаем, что легко отделались и живем, регулируя циркуляцию в нашей ветви вентилями. Это, конечно, не добавляет комфорта. Меняем вентили на автоматические термостатические и получаем, я надеюсь, вполне нормальное отопление, которое регулирует само себя. После этого живем спокойно.

    Следующий вариант. Обе магистрали горячие, а радиаторы холодные. При этом вентили на радиаторах открыты полностью.

    По большому счету это тоже чудо. В этом случае радиаторы не могут быть абсолютно холодными. А вот если по магистралям вода носится со скоростью гоночной машины, а в радиаторы не заходит, то это означает, что проблема либо в радиаторах во всех сразу), либо в узле подключения радиатора к магистрали, причем не обязательно узел верхний, входной, так сказать. Если проблема в нижнем, выходном узле, то эффект будет точно такой же. Другими словами, если перекрыть выход радиатора, то он будет абсолютно холодным, как если бы мы перекрыли вход. Почему регулирующие вентили ставят сверху? Только чтобы не нужно было наклоняться слишком низко, чтобы их регулировать, и ногой не задеть случайно.

    Если рассматривать неисправности радиаторов, то куда больше вероятность того, что проблема будет только в одном из них, но не во всех сразу. В этом случае и разбираться нужно с одним. Самое вероятное, что проблема в вентиле. Вот с него, я думаю, и стоит начинать.

    И последнее. Если мы имеем воздушную пробку или засор в середине магистрали, то что мы получаем? Все радиаторы и магистраль до засора будут горячие, а подающая и обратная магистрали сразу за работающим радиатором будут холодные.

    ЗАМЕТЬТЕ!

    Если так произошло, это совсем не значит, что проблема где-то рядом с работающим радиатором. Проблема может быть где угодно в промежутке подающей и обратной магистрали между работающим радиатором и первым неработающим. Это очень важно понимать! Понимание этого важнейшего момента может сэкономить вам кучу времени и сил. Да и денег тоже.

    Вот не поленюсь даже схему нарисовать

    Почему радиаторы холодные?

    Вот и все. Надеюсь, эта статья стала для кого-то полезной. Как обычно буду рад комментариям и "случаям из жизни".

    Дмитрий Белкин

    Статья создана 19.10.2011

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
