Молниезащита частного дома.

Данная статья выражает лишь субъективное мнение автора и не может служить основанием для принятия решения. Изложенный материал предназначен лишь для разумного осмысления перед принятием решения о монтаже молниезащиты (громоотвода) частного дома при ограниченном бюджете. Речь в статье будет идти не о промышленных объектах и не о больших многоквартирных домах. В основе статьи лежит не только профессиональное оценочное суждение, но и практический опыт ликвидации последствий разного рода ЧП, вызванных повышенным напряжением.

Материал не является учебным пособием и специально написан доступным языком.

Актуальная ли эта тема для Подмосковья?

Однозначно, да. Молния — это мощнейший искровой разряд, достигающий в длину 321 км и имеющий не только колоссальное напряжение, но и огромную силу тока. Попадание молнии в дом может нести огромную опасность не только разрушением и пожаром, но и смертельным поражением электричеством находящихся в доме людей. А грозы для Подмосковья не редкость. Взвешенно оценить риск и принять решение о монтаже или отказаться —  должен быть разумный выбор каждого. Наиболее актуальна тема защиты дома от поражения молнией в регионах, где интенсивность гроз превышает более 80 часов в год.

Тема неоднозначная и спорная

Монтаж громоотвода (молниезащиты) при отсутствии такой у соседей — это превращение собственного жилища в искусственный молниеприёмник. Но больше голосов склоняется к монтажу подобных устройств. Решать вам.

Нужна ли молниезащита загородного дома?

На форумах не принято обсуждать эту тему, так как в профессиональном сообществе нет единой точки зрения на этот счет. Однозначный ответ дают только производители специальных монтажных комплектов молниезащиты или агенты по продажам загородных домов, продающих молниезащиту как дополнительную опцию.

Вероятность попадания молнии в дом.

Нет такой точной формулы, по которой можно оценить вероятность поражения вашего дома. Молния — это явление отличающиеся непредсказуемым поведением, и куда она ударит — неизвестно. Знать надо то, что по некоторым данным 30% молний достигают земли.

На риск поражения здания ударом молнии может оказать существенное  влияние:

  • Географическое расположение (высота или низина)
  • Влажность воздуха
  • Высота самого здания относительно соседских
  • Наличие высоких деревьев в непосредственной близости.

Что может «притянуть» молнию?

Вышки сотовой связи, высокие антенны, высокие деревья и т.д.

Важно!

Молниезащита — это специальный монтажный (самодельный) набор, рассчитанный на защиту (смягчение) последствий удара молнии в ваш дом, при этом надо знать, что не каждый дом горит при ударе молнии. Искусственным громоотводом могут служить более высокие дома рядом, электрофицированные столбы или мачты освещения, также и громоотводы соседей. Чем толще все элементы молниезащиты, тем надёжней она. Рассчитать силу поражения молнией невозможно.

Важно знать, что нет никаких правовых коллизий в части запрещения монтажа системы молниезащиты в частном (загородном доме). За отсутствие/наличие молниезащиты штрафа по КОАП пока нет. Это значит, что вы свободно можете самостоятельно установить подобную защиту или нанять монтажную бригаду. Питать иллюзии, что любая бригада сделает хорошо, не стоит.  Зачастую, подобные виды работ носят сезонный характер (лето, осень) и бригады набирают по объявлению. Подобные работники получают незначительный процент у организатора, и качество монтажа порою вызывает уныние. Гарантия, как правило, на монтаж молниезащиты — 1 год.

Что представляет собой простейшая молниезащита (громоотвод).

Любой комплект молниезащиты состоит из:

— заземления (куда «уходит» разряд молнии, отсюда и название соответствующее)

— молниеприёмника (Толстый стальной штырь принимающий разряд)

— специальный токопровод (токоотвод, по которому происходит мгновенное перемещение разряда от приёмника молнии до земли)

На самой высокой части крыше устанавливают толстый металлический стержень, к нему присоединяется стальная  проволока, толщиной не менее 6 мм и соединяется с заземлением.

Заземление выполняют из металлических штырей или уголков по принципу, чем глубже, тем лучше. Штыри (уголки) обвариваются 40 мм металлической полосой. Окрас заземления запрещён, разрешен только окрас мест сварок, так как такие места гниют быстро. Раз в несколько лет заземление нужно мегерить специальным прибором мегаомметром для проверки его работоспособности. Помните, что металл в земле имеет свойство сгнивать и не надо забывать мониторить состояние, от этого может зависеть ваша собственная безопасность.

Заземление для громоотвода делается отдельно от контура заземления дома. В продаже есть типовые уже готовые контуры заземления

Если дом деревянный, монтировать вплотную к дому нельзя. Используйте специальные хомуты. Велик риск пожара, поэтому выдерживайте расстояние.

Активная молниезащита.

Отличается от простейшей способностью ионизации воздуха и за счет этого достигается наивысший защитный эффект. Говорить о ней не буду — удовольствие не для обычной дачи в силу высокой стоимости.

Внутренняя молниезащита.

Необходимо понимать, что удар молнии рядом может вызвать значительный скачок напряжения, что может вывести из строя все современные электроприборы. Это более массовое явление, чем прямое поражение молнией загородного дома. Самый действенный способ это просто обесточивать дом. У кого позволяют финансы то монтировать УЗИП (защита от импульсных перенапряжений).

Сами УЗИПы бывает разных видов, но любой УЗИП состоит из варистора (нелинейный резистор). Вещь в быту необходимая, сопротивление варистора нелинейно и зависит от напряжения. При ненормальном скачке напряжения сопротивление варистора падает до нуля и бросок тока уходит в «землю». Установка УЗИПа без контура заземления бессмысленна.  О самих УЗИПах поговорим в следующей статье; в любом случае иметь понятие дачнику об УЗИПах и варисторах необходимо.

В каких случаях надо в первую очередь позаботиться о защите крыши.

Мало кто знает, что крыши из новомодной металлочерепицы и профлиста (или просто оцинковка), могут представлять опасность для человека, если не заземлены. Речь идёт о деревянных домах. Такие крыши способны как ёмкость накопить электрический заряд и при касании их человеком возможно поражение электрическим разрядом. Любой заряд- это искра, которая может воспламенить рубероид или дерево. В таких случаях необходимо заземлять крышу. Все имеющиеся металлические элементы на крыше (флюгер) необходимо присоединять к крыше проводником.

Громоотвод и безопасная зона.

Каждый громоотвод имею свою зону безопасности. По общепринятому правилу он рассчитывается по формуле-:

1.5*H, где H — высота молниеприёмника. Это зона разумной безопасности. Проверять на себе не стоит. В случае грозы ищите укрытие и не находитесь на открытой зоне.

Кроме того, громоотвод можно сделать не на доме, а на дереве при следующих условиях —

а) Растет не ближе 3 метров к дому,

б) Выше в два раза.

Нормативная база для ознакомления

Гост 13109-97

Гост Р51317.4.5. 99

Гост Р 51992-2002

Инструкция РД 34.21.122-87

Инструкция СО 153-34.21.122-2003

автор Марк Темников

корректор и фото Леся Зотова

Статья написана для группы «Дача в Подмосковье»

Мы «в контакте«

Громоотвод в частном доме |

Дом – место, обустроенное с таким комфортом, уютом и красотой, которое Вы хотите видеть. Именно поэтому обустройству и безопасности необходимо уделить должное внимание. Для того чтобы обезопасить себя и избавиться от рисков многие страхуют свою недвижимость, устанавливают камеры, сигнализации и даже нанимают охрану. Проживание в загородном доме должно быть комфортным и безопасным. Одной и самых распространенных угроз природы частным зданиям является разряд молнии.

Угрозы и последствия молний для дома

Молнии являются очень опасными для частных хозяйств, так как именно они зачастую становятся причинами пожаров. Абсолютно каждый сезон, к сожалению, имеет печальную статистику возгорания построек от разрядов молний. Единственный способ борьбы с данным природным явлением – громоотвод.

Дом, имеющий большое количество проводки, электрических проводников в фундаменте здания – заманчивая минешь для молнии. При этом, удар молнии имеет высокую температуру, которая разрушает здания и способна поджечь воспламеняемые материалы, такие как дерево. Так же, удар молнии вызывает перенапряжение домашней сети, что может стать причиной смерти многих людей, либо испортить изоляцию проводки и вывести из строя технику в доме.

Опасными являются не только удары в само строение, но и в линии электропередач, трансформаторные станции и даже соседние дома. От удара в соседний дом, грозовой потенциал может добраться и до близлежащих домов.

Громоотвод в частом дому – необходимость.

Для того чтобы обезопасить себя и своих близких, сохранить жизни, здоровье, а так же не понести финансовые потери необходимо установить громоотвод.

Удар молнии несёт за собой ни один поражающий фактор, соответственно из-за этого современный громоотвод предполагает комплексную систему безопасности: начиная от прямого удара молнии, заканчивая простым перенапряжением электросетей дома. Современная система защиты от подобных погодных условий позволяет быть спокойным за здоровье и жизнь близких, постройку и имущество в целом. Большим преимуществом такой системы является то, что в отличие от других систем безопасности она не требует каких-либо затрат в обслуживании, но значительно повышают уровень безопасности дома.

Каждый дом должен иметь громоотвод, молниеприёмник на крыше, отводы тока на станах и заземление, которое соединяется со щитом дома.

Устанавливать ли громоотвод на Ваш дом или нет, решать только Вам, но если уж обезопаситься, то необходимо знать о том, что громоотвод действительно работает и является долговечным.

Самые удачные интерьеры. Оцените:


Молниезащита деревянного дома: подробная инструкция

При строительстве деревянных домов нужно учитывать множество требований. Кроме, гниения или порчи имущества грызунами у деревянных домов есть еще один серьезный враг – это гроза. Поэтому вам требуется знать при строительстве, что молниезащита дома из дерева поможет надежно защитить его конструкцию.

Гроза не принесет вреда дома, но молния может это сделать. В связи с этим при постройке деревянного дома вам следует с особой ответственностью отнестись к выбору молниезащиты.
Молниезащита деревянного дома должна устанавливаться на этапе проведения электромонтажных работ. Для ее установки вам потребуется специальное оборудование – молниеотвод. Обычно это устройство устанавливают на крыше строения. Его основным предназначением считается безопасный отвод заряда молнии в землю.

Любой молниеприемник на самом деле представляет собой электропроводник, который высоко поднимается над вашим строением. Молниеотвод намеренно вызывает короткие замыкания в тех местах, где это наиболее необходимо.

Основные разновидности молниеотводов

Молниезащита деревянного строения происходит благодаря молниеотводам. Все молниеотводы, которые вы можете найти в продаже, разделяют на два вида:

  • Одиночные.
  • Тросовые.

Информация подробней об установка молниеотвода.

Тросовые представляют собой систему тросов, которые необходимо натянуть между одиночными молниеприемниками. В бытовых случаях они обеспечивают надежную защиту участков на большой площади.

Общая система молниезащиты включает в себя три элемента:

  1. Заземлитель.
  2. Токоотвод.
  3. Молниеприемник.

Не следует производить молниезащиту частного дома самостоятельно. Для этого необходим соответствующий опыт и знания.

Молниезащита деревянного дома

Молниезащита деревянного дома предполагает в себе использование как внешней, так и внутренней системы. Внешняя система – это использование молниезащиты в виде активного стержня. Пассивная выполняется в виде неактивного стержня молниеприемной сети. Проект молниезащиты необходимо выполнять с учетом конструктивных особенностей здания. В каждом случае она обязательно должна выполняться индивидуально. Молниезащита может выполняться не только отдельно на кровле. Она также может выполняться на трубопроводах. Молниезащита для коттеджа обычно имеет три основных составляющих:

  1. Молниеотвод, который непосредственно будет выполнять функцию перехвата молнии. Он может быть изготовлен практически из любого материала.
  2. Токоотвод должен соединять молниеотвод с контурами заземления.
  3. Заземлители должны вбиваться в землю и обеспечивать образующий контур.

Если молния ударит рядом с вашим домом, тогда ее результат вы сможете ощутить на скачке напряжения. Напряжение в электросети может достигать нескольких тысяч вольт. Система молниезащиты для коттеджа должна осуществляться по 4 классу защиты. Все здания подразделяют на 4 класса. К первому классу относят наиболее важные сооружения. Помните, что если строения практически одинаковы, то на них все равно может устанавливаться разная молниезащита.

Читайте и про молниезащита металлической крыши.

Как сделать молниезащиту и заземление дома

Помимо влажности, угрозы гниения, порчи грызунами и насекомыми-вредителями у деревянного дома есть еще один серьезный враг – это гроза. Не сама по себе, конечно же, а одна из ее составляющих. Речь, естественно, идет о молнии. Поэтому вопрос молниезащиты и заземления дома является крайне важным.

Причем вероятность поражения молнией является серьезной угрозой не только для деревянного дома, но и для остального имущества на приусадебном участке. А самое главное – молния представляет серьезную опасность для вас и ваших близких.

В нашей стране за молниями наблюдают, но статистику поражений людей сверхвысокими токами молний никто не ведет. Зато ведут в США. Среднее ежегодное число пораженных молниями людей у них переваливает за тысячу, из этой тысячи ежегодно погибает свыше ста человек. Задумайтесь – гибнет 10% пораженных молниями. Это жуткие цифры, которые перекрывают и авиакатастрофы и печальную статистику ДТП.

Споры о том устраивать ли молниеотвод (в простонародье – громоотвод) для деревянного дома или нет ведутся постоянно. Сторонники молниезащиты дома заявляют о ее всенепременной необходимости и пользе. Противники вторят о добровольном шаге оппонентов превратить свой земельный участок или дом в искусственный молниеприемник. По сути правы обе стороны, Как, впрочем, в тоже время и те и другие неправы. В конечном итоге делать ли молниеотвод или нет – выбор целиком ваш, хотя мы бы все таки порекомендовали построить его.

Далее в этой статье мы рассмотрим, что такое молния, как она возникает и что нужно сделать, чтобы создать комплекс молниезащиты дома, дачи или коттеджа.

Что такое молния и какова природа ее возникновения

Что такое облако – это сгущение мельчайших капель воды и водяного пара, поднявшихся с поверхности земли высоко в небо. Образующиеся высоко в небе облака столь велики, что располагаются в разных температурных слоях из-за чего в одном облаке есть зоны, в которых температуры отличаются на 20-30 °С. И если нижний слой может быть охлажден до -10 -15 °С, то верхние уже могут иметь температуры до -40 -50 °С. Вода и пар при таких условиях кристаллизуется в мельчайшие кристаллы льда, которые, под воздействием постоянного их перемешивания под ветровой нагрузкой, трутся и удараются друг о друга, создавая статическое электричество.

Из-за существенной разности температур в нижней и верхней частях облака в его теле формируются слои с разныим электрическими зарядами, и облако становится похожим на слоеный пирог. Силы токов, появляющиеся и гуляющие в облаках, поистине колоссальны. Но электричество не может накапливаться вечно и рано или поздно оно должно куда-то сбрасываться. В результате этого в облаках появляются молнии. А гром – это звук, вызываемый прохождением ствола молнии, раскаленного до сотен тысяч градусов, сквозь воздушные массы за доли секунды.

Обычные молнии бывают трех основных видов

  1. Молнии, разряжающиеся в сторону верхних слоев атмосферы;
  2. Молнии, бьющие внутри разнозаряженных слоев внутри одного облака или между разными облаками;
  3. И самый страшный для человека вид молнии – молния, замыкающаяся на поверхность земли.
Классификация молний

Классификация молний

Как все мы помним из начального курса школьной физики – электрический ток на пути своего движения всегда выбирает наикратчайшее расстояние. Потому молнии часто бьют в высокие сооружения, в кроны деревьев, в шпили церквей. Причем некоторые виды деревьев являются естесвенными молниеотводами, чем по всей нашей стране в деревнях и селах люди пользуются испокон веков, а знание это передается из поколения в поколение, но об этом чуть позже.

Но самое удивительное, что опасны не только те грозовые облака, что кружат у вас прямо над головой, изливая стены дождя и оглушая раскатами грома. Ученые по всему миру уже много десятилетий бьются над феноменом, когда молния вдруг появляется и бьет в поверхность земли за десятки, а иногода даже за сотни километров от прохождения грозового фронта. Так что в летние месяцы, когда активность молний особенно высока стоит быть особенно внимательным в вопросах защиты дома, особенно деревянного, от поражения ими.

По сути молния – это ни что иное как обычное короткое замыкание, возникающее между разнополярными проводниками – землей и облаком. Что же предпринять, чтобы максимально защитить свой дом от молний? Здесь на помощь приходит изобретение Бенджамина Франклина – молниеотвод.

Как сделать молниезащиту дома

Молниеотвод представляет собой устройство, возвышающееся над защищаемым объектом, через которое ток молнии, минуя защищаемый объект, отводится в землю.

Бытует мнение, что молниеотвод предназначен как бы «перехватывать» молнию на подлете ее к дому или другому строению – это немного неверно, хотя суть от этого, конечно же, не меняется.

На самом деле молниеотвод, представляющий собой идеальный электропроводник, уходящий вертикально в грунт и поднятый максимально высоко в воздух, как бы «провоцирует, вызывает» образование электрического разряда именно над собой. И если разряд в облаке все-таки образуется, то он беспрепятственно по кратчайшему пути уходит через систему молниезащиты прямо в землю. То есть молниеотвод – сооружение придуманное для намеренного вызова короткого замыкания между грозовым облаком и поверхностью земли именно там, где это необходимо сделать, чтобы обезопасить близлежащие объекты.

Устройство молниезащиты дома

Виды молниеотводов для молниезащиты дома

  • Одиночные молниеотводы;
  • Тросовые молниеотводы. Представляют собой тросы или систему тросов, натянутых между одиночными молниеприемниками. Вы всегда можете увидеть такой вид молниезащиты над любой высоковольтной линией электропередачи в виде грозозащитного троса. В бытовых условиях такой молниеотвод может быть использован для защиты целых участков. Его натягивают между мачтами по периметру земельного участка, или для защиты длинных зданий и сооружений.
Одиночный и тросовый молниеотводы

Одиночный и тросовый молниеотводы

Из чего состоит система молниезащиты дома

  • Молниеприемник – электрод в виде тонкого, заостренного на конце стержня, устанавливаемый над защищаемым объектом;
  • Токоотвод – кабель, покоторому ток молнии отводится вниз к заземлению;
  • Заземлитель – собственно система заземления.

Молниеприемник

Самая верхняя, заостренная часть всей системы, которая первой принимает на себя удар молнии. Так же как и заземлитель, молниеприемник желательно делать из меди или сходных по своим качествам материалов.

Важно. Покрывать любые молниеприемники лаками или красками, равно как и помещать их в защитные кожухи для предотвращения коррозии нельзя. Иначе молниеприемник потеряет свое прямое функциональное назначение.

Существует несколько способов организации молниеприемника

Можно на крыше дома, с разных его сторон и по центру, при необходимости, установить невысокие молниеприемники, высотой где-то в пол-метра – метр каждый. Затем соединить все в общую систему и замкнуть на заземлитель.

Молниеотвод

Молниеотвод

Молниеотвод

Молниеотвод

Так же на крыше деревянного дома, печной трубе или близкостоящем дереве можно установить деревянную мачту, на самом верху которой закрепить схожий с предыдущим токоприемник. А у домов с металлической кровлей может оказаться достаточным мероприятие по прямому заземлению крыши.

Причем чем выше будет находится токоприемная часть молниезащиты дома, тем больше площадь будет защищена под ним, но вместе с тем не следует устраивать чрезмерно высокий молниеотвод. При возвышении больше чем на 12-15 метров от земли его эффективность будет только снижаться.

Токоотвод

С токоотводом все проще. Здесь достаточно использовать медный или алюминиевый провод с максимальным сечением. Для его изготовления прекрасно может подойдет стандартный витой алюминиевый провод, используемый при прокладке воздушных электролиний. Такими же муфтами, клеммниками или обжимными трубками, о которых мы уже упоминали выше, он крепится к молниеприемнику, а другим концом – к заземлителю. Между ними направляется строго вертикально (чтобы соблюсти минимальное расстояние между молниеприемником и заземлителем). На стене дома или специальном шесте закрепляется, по возможности, пластиковым крепежом. Токоотвод допускается использовать изолированным от внешней среды или убирать в кабель-канал.

Заземление дома своими руками

Самое главное в молниезащите деревянного дома – это качественное и правильное заземление. Многие считают, что для устройства заземления дома своими руками вполне хватит воткнуть прут из арматуры в землю, прикрутить к нему проволоку и пустить ее к молниприемнику. Это не просто далеко от истины – это абсолютно неправильно. Устройство такого заземления, да и всего остального, не только не поможет, но и с большой долей вероятности только навредит при ударе молнии, причем довольно существенно.

Для того, чтобы выполнить по настоящему качественно и действенное заземление дома своими руками необходимо руководствоваться следующими советами:

Само собой лучше всего использовать качественные материалы – подойдут медь, латунь, аллюминий и другие нержавеющие материалы. Но по причине их дороговизны можно вполне использовать и обычную сталь. Согласно правил по работе с электроустановками и токоведущими частями такие заземлители необходимо обследовать на предмет повреждений и ржавчины не реже одного раза в год, а при уменьшении их в диаметре на 50% и более (в результате коррозии и разрушения металла) их следует незамедлительно менять на новые.

Стержни для заземления

Стержни для заземления

Во-вторых, необходимо использовать не один металлический стержень, погружаемый в землю, а сразу несколько, причем чем больше, тем лучше. На самом деле количество таких стержней и их длина – величины расчетные. Но для простоты и с запасом, для стандартного одно- или двухэтажного дома вполне хватит использовать три, четыре стержня.

Их длина должна быть такой, чтобы пройти глубину сезонного промерзания грунта с запасом в 20-30 сантиметров.

Между собой стержни должны быть соединены электропроводящим материалом, желательно медной или аллюминиевой проволокой или луженой пластиной железа. По сути конструкция становится очень похожей на букву «Ш» или даже расческу, закопанную в землю. Соединения стержней между собой, с применением проволоки, методом ее скрутки вручную или при помощи плоскогубцев крайне недопустимы. Ни в простом бытовом заземлении, ни в устройстве молниезащиты  дома особенно.

Все соединения должны держаться на сварке, с использованием обжимных гильз или на жесткой скрутке (так называемая холодная сварка). Холодная сварка представляет собой специальные зажимные колодки и клеммы, обжимные гильзы, прижимающие две детали между собой абсолютно крепко, с максимальной площадь соприкосновения между ними.

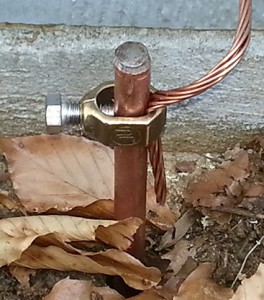

Обжимная гильза и зажимная клемма

Обжимная гильза и зажимная клемма

Такие соединения очень надежны, они не имеют подвижек, люфтов и не разболтаются со времеенем. Выглядеть все в сборе может примерно так

Монтаж заземлителя

Монтаж заземлителя

Заземлитель и токоотвод должны обязательно находится в недоступном для детей и домашних животных месте, и самым безопасным будет  устроить вокруг них отдельную ограду.

В качестве заземлителя так же можно использовать любой крупный металлический предмет, причем чем большую площадь соприкосновения с землей он имеет, тем лучше. То есть на первых порах для устройства заземления дома своими руками вполне может подойти и арматурная сетка, и спинка от старой металлической кровати и просто металлическая бочка или старая чугунная ванна.

Характерной особенностью электричества является то, что оно «любит» влажность. Ведь вода – отличнейший проводник. Поэтому заземлитель лучше всего устраивать там, где земля максимально долго и часто находится в хоть сколько-то увлажненном состоянии. Это вполне можно обеспечить, например, направив сток дождевой воды с крыши в это место, или просто изредка выливая туда одно-два ведра воды.

Если в доме присутствует центральное отопление, водопровод  или подведены внешние подземные электрические сети, то, как правило, заземление уже присутствует, и такие дома не нуждаются в устройстве дополнительных молниеотводов.

Зона защиты молниеотвода

Для расчета зоны защиты молниеотвода достаточно пользоваться простейшим правилом. Защитная зона одиночного стержневого молниетвода по своей форме близка к конусу с углом при вершине около 45°. У одиночного тросового молниеотвода защитная зона имеет форму уже трёхгранной призмы, ребром которой служит трос (мы уже говорили про грозозащитный трос у ЛЭП). Внутри таких зон вероятность прямого удара молнии составляет менее 1%.

Исходя из этого получается, что при нахождении молниеприемника на высоте, скажем, в 10 метров над землей мы получим защитный «конус» с диаметром на поверхности земли равным так же 10 метрам.

Есть и еще одна методика для расчета зоны молниезащиты дома. В ней используется формула R = 1,732 • h, где R – диаметр зоны защиты молниеотвода над самой высокой точкой дома, h – высота от самой высокой точки дома до пика молниеотвода.

Методика расчета защитной зоны молниеотвода

Методика расчета защитной зоны молниеотвода

То есть при высоте дома в 7 меров и превышении пика молниеотвода над самой высокой точкой его крыши еще на 3 метра (общая высота молниеотвода получается 10 метров), мы получим диаметр защитной зоны R=1,732*3=5,2 метра над крышей дома, с получившимся углом при вершине в 47°. Продолжая лучи до поверхности земли получим в итоге конус с диаметром у основания равным 9 метрам при общей высоте в 10 метров.

Наглядно видно, что разницы особой нет, рассчитывать ли зону защиты молниеотвода по формуле или просто принять ее равной высоте молниетвода, разница между этими методами крайне несущественна.

Немного о народных приметах и естественных молниеотводах

В начале этой статьи мы уже упоминали о некоторых видах деревьев, которые являются естественными молниеотводами. Это в первую очередь сосна, ель и конечно же береза.

Наверняка многие из вас замечали, что в сельской местности рядом с каждым деревянным домом растут березы. Садят их уже веками не только из-за красоты и привязанности «загадочной русской души» к этому дереву. Береза ко всему является прекрасным природным молниеотводом. Лучше нее с этой задачей справляются только сосна и ель, но в населенной местности с домами, улицами и дорогами их стараются не сажать. К тому же сосна и ель имеют более хрупкую древесину нежели береза.

Почему же именно эти деревья? Чем они так отличаются от остальных видов? Ведь в них нет металлических стержней или иных приспособлений, улучшающих электропроводимость.

Все дело в их корневой системе. Мы уже выяснили, что самое лучшее заземление имеет максимальную площадь соприкосновения с грунтом. Так же и с этими деревьями. Ведь и сосна, и ель, и береза, и даже пихта имеют мощную и сильно разветвленную корневую систему прямо у самой поверхности земли. Их корни буквально выпирают из грунта, расползаясь как веер в разные стороны от ствола дерева.

Именно поэтому электрический разряд молнии за доли секунды буквально «притягивается» к тому дереву, по которому он, достигнув земли максимально быстро, благодаря большой площади корневой системы, уйдет в землю. Так же как и в случае с самодельным молниеотводом. Ситуация повторяется.

К сведению. Вот почему в грозу нельзя прятаться под этими деревьями. Вероятность поражения электрическим током при этом только возрастет.

Ну вот вроде и все, что можно было написать о молниезащите деревянного дома, устройстве молниеотвода и о том, как сделать молниеотвод. Главное, что нужно запомнить, что только при правильной организации молниеотвод будет представлять собой действительно качественную электрическую цепь с наименьшим сопротивлением, по которой разрушительный электрический разряд благополучно уйдёт в землю, защитив ваш дом, имущество и конечно же ваши здоровье и жизнь.

© 2013 – 2017, Деревянный Дом. Все права защищены. При копировании статьи или любого ее фрагмента ссылка на первоисточник обязательна.

Нужен ли громоотовод? | Зелёный дом

Системы молниезащиты для частных домов.
Сегодня уберечься от молнии, которая долгие тысячелетия казалась непреодолимой и непредсказуемой стихийной силой, вполне возможно. Что такое громоотвод и зачем он нужен — теперь знают все. А вот оборудован ли им ваш дом?

Мы побеседовали с представителями многих уважаемых кровельных компаний, и все они в один голос дали однозначные ответы на два ключевых вопроса. Первый: нужен ли громоотвод? Ответ: конечно, обязательно! А вот на второй вопрос, как часто заказчики просят оборудовать системой грозозащиты новую кровлю, специалисты с легким смущением признавались:
ПРАКТИЧЕСКИ НИКОГДА.

Что же вы, россияне, страх потеряли? Решили поступать по принципу <гром не грянет — мужик не перекрестится>? Да нет, просто сегодня большинство тех, кто строит загородные коттеджи, — горожане. А жителям городских квартир редко приходилось задумываться и над тем, откуда берется вода в кране, почему в розетке есть ток и защищен ли их дом от прямого попадания молнии. Помните классический текст объявления: <первый и последний этажи не предлагать>? Конечно, ведь на последнем этаже — крыша и все связанные с ней проблемы, а на первом, кроме любопытных прохожих, — подвал со всеми инженерными коммуникациями. Поэтому владельцу нового загородного дома надо обязательно осознать: его квартира теперь — одновременно и на первом, и на последнем этажах, а подвал и кровля входят не только в его личную собственность, но и в зону глубокой личной ответственности, А к такой ответственности мы не всегда готовы. Нет опыта. Поэтому, размышляя над безопасностью и качеством постройки нового дома, о грозозащите до обидного постоянно забывают.

На момент сдачи в печать этого номера мы не успели получить полной статистики из МЧС об уничтожении домов, не снабженных громоотводами, от прямого попадания молнии.

Начнем с начала. Что же такое громоотвод? Открываем Энциклопедический словарь и читаем: ГРОМООТВОД, распространенное в быту неправильное название молниеотвода.>

Конечно! Какой вред принесет нам гром? Ну. погрохочет. Мы ведь собираемся отвести от себя молнию.

Системы молниезащиты для частных домов

Когда изобретение Франклина (еще раз ; погладьте 100-долларовую купюру) стало известно миру, люди встретили его с ликованием, В конце XVIII века маленькими молниеотводами были украшены даже шляпки всех парижских модниц.

Два с лишним века человечество усовершенствовало это изобретение. Сейчас существуют целые системы защиты от молнии домов, самолетов, бензоколонок, кораблей, антенн… При этом конструкция в каждом случае учитывает все специфические особенности защищаемого объекта и окружающих его условий.

В рамках этой статьи мы не будем углубляться в специфику, а расскажем о системах молниезащиты коттеджей, дач и небольших построек на вашем участке, таких, например, как бани.

В принципе система молниезащиты на удивление проста. Ваша задача — встретить молнию на подлете к вашей крыше и сделать так, чтобы она изменила свое первоначальное направление и, скользнув вдоль стены, ушла в землю рядом. Поэтому молниезащита состоит из трех основных частей: молниеприемника, токоотвода и заземлителя. Молниеприемник получает удар молнии, передает его токоотводу, а тот — заземлителю, который гасит разряд в толще грунта.

По сути своей молния — это огромная электрическая искра, которая проскакивает между небом и землей из-за того, что образовалась противоположная заряженность облаков и поверхности. Совсем как при коротком замыкании в электропроводке. Искра, разумеется, <пробивает> на том участке, где расстояние между <плюсом> и <минусом> короче. Поэтому молния, как правило, ударяет в отдельно стоящие объекты, которые поближе к небу, вроде высокого дерева или… вашего дома, Но есть у электричества природная любовь к металлу.

Если небесной искре предоставить выбор между стальным или деревянным столбом, при прочих равных условиях ее потянет <на железненькое>. Этот феномен, кстати, не совсем корректно используют в своих рекламных целях некоторые производители неметаллических кровельных материалов. На сайте одной очень известной компании мы встретили заявление, что ее крыши, дескать, не <притягивают молнии>, как крыши из продукции конкурентов. Внесем ясность. От удара молнии не спасет никакая крыша в этом мире, из чего бы ее ни сделали, если она не оборудована молниезащитой. И еще надо посмотреть, какой кровле придется легче. На фотографиях мы видели вековые (и совсем не железные) деревья, расколотые молнией пополам до самых корней.

Еще раз повторимся, чтобы избежать двусмысленности и спекуляций. Весь вопрос в том, чтобы направить молнию МИМО крыши, из чего бы она ни была построена. А вот система молниезащиты для каждого типа крыш, как утверждают специалисты Центра электромагнитной безопасности, созданного в 1994 году на базе Государственного научного центра Российской Федерации — Института биофизики Федерального управления медико-биологических и экстремальных проблем, действительно должна учитывать специфику кровельного материала.

В классическом виде конструкция молниеотвода выглядит следующим образом.

На самом высоком месте кровли устанавливают при помощи деревянных подпорок стальной стержень круглого сечения диаметром 12 мм. Его можно сделать и из стальной трубы, только обязательно с запаянным или закрытым металлической пробкой торцом. Это — молниеприемник. Он примет первый удар. Длина его может варьироваться от 200 до 1500 мм. но в любом случае площадь сечения обращенного в небо штыря должна составлять не менее 100 мм2.

От молниеприемника пойдет токоотвод -проволока с рекомендованной толщиной 6 мм. Ее нужно к молниеприемнику тщательно и надежно приварить: 200 тысяч ампер будут проходить через это соединение -не шутка.

Токоотвод спускают с крыши и, прикрепляя к стене дома скобами, доводят до земли и погружают в нее, где на глубине 1-2 м заложен заземлитель (опять же очень тщательно приваренный). В качестве заземлителя можно использовать кусок металлической трубы или лист стали. А если неохота копать, можно устроить заземлитель из забитого в землю стального прута. Только по ГОСТу его надо забить на глубину 2-3 метра.

Это теория. А теперь вернемся к практике и разным типам крыш.

1.Все виды металлической кровли.
Для них идеальным вариантом является описанная выше классическая схема молниезащиты. Обратите внимание на то, что лучше прокладывать токоотвод по стене дома, противоположной входу, и закапывать заземлитель подальше от фундамента и различных садовых построек.

2.Шифер и тому подобное, включая дерево.
Для таких крыш специалисты советуют иную систему. Вдоль <конька> кровли по всей длине протягивается металлический трос на двух деревянных подпорках, к нему припаивается токоотвод, спускается вдоль крыши, проходит по стене (можно провод пропустить в водосток) и уходит в землю. Токоотвод припаян к заземлителю из стального листа. Система должна располагаться также на расстоянии 3-5 метров от входа.

Все виды черепицы. Для защиты черепичных крыш специалисты советуют накинуть на кровлю сетку из стальной проволоки с шагом ячейки не более чем 6 х 6 м, но и не особенно частой. Диаметр проволоки или троса для такой сетки должен быть приблизительно 6 мм. Все стыки проволоки пропаиваются. Затем к этой сетке присоединяется токоотвод, который заканчивается закопанной в землю стальной пластиной заземлителя.

Вот и достаточно для начала. Потому что дальше начинаются сложности. Мы описали простейшие системы молниезащиты для теоретических домов. На практике кровля современного коттеджа может быть украшена не только какими-нибудь флюгерами и флагштоками, но и телевизионными антеннами, устройствами спутниковой связи и прочими тянущимися высоко в небо железными побрякушками. А молния — дура! Ей все это слишком напоминает молниеотвод. Только куда этот НТВ+громоотвод заземлен? Правильно!

Буквально перед сдачей номера в печать нам позвонил представитель дружественной электротехнической компании. Из тех, которым никогда не заказывали системы молниезащиты для частных домов. Он с гордостью сообщил, что к ним сегодня наконец-то обратился важный клиент и заказал "такой крутой громоотвод, как только бывает>. Дело в том, что в 4-этажном коттедже клиента были в художественном беспорядке расставлены четыре плазменных телевизора стоимостью по 15000 долларов каждый. И все это было подключено к спутниковой тарелке. Стоял март месяц. Даже не <начало мая>. Весенний первый гром ударил в этом году раньше…

____________________

Для того чтобы обезопасить свой дом от попадания молний необходимо сделать громоотвод своими руками. В многоквартирных домах громоотводы предусмотрены сразу при строительстве, а вот владельцам частных домов и дач необходимо сами позаботиться о предотвращении попаданий молний. Поскольку такие громоотводы незамысловаты и просты по конструкции, сделать их самостоятельно не составит труда.

Вообще правильное название этой конструкции – молниеотвод, поскольку угрозу представляют именно молнии во время грозы, но в быту принято называть эти устройства громоотводами, поэтому такое названии будет использоваться и в статье. Примером простейшего молниеотвода служит одностержневой громоотвод, который служит защитой для отдельно стоящего строения от попадания молний в верхнюю точку здания.

Одностержневые громоотводы представляют собой конструкции, состоящую из молниеприемника в виде железного прута с сечением не менее 15 мм и длиной не менее 25 см, токоотводящего троса – это может быть оцинкованная стальная проволока диаметром не менее 6 см и заземленного элемента. С металлическим стержнем проволока соединяется пайкой, сваркой или болтами, а с заземленным элементом соединяется сваркой или пайкой с твердым припоем, при этом площадь контакта соединения должна быть в 2 раза больше площади сечения троса. Токоотвод необходимо прокладывать минимальной длины от места установки металлического стержня (молниеприемника) до установки с заземлителем.

Заземлитель отводит ток в грунт при попадании молнии в молниеприменик и должен иметь очень маленькое сопротивление. Устанавливают заземлитель подальше от мест нахождения людей (например, площадок и дорожек перед домом). В сухом грунте заземлитель выполняют в виде двух стержней длиной 2-3 метра, вбитых друг от друга на расстоянии 4 метра и соединенных перемычкой (проволокой или тросом с сечением 100 мм) на глубине от 0,5 метров.

Во влажной почве делают горизонтальные заземлители из металлических уголков или полосовой стали или из металлических трубопроводных труб, уложенных на глубину около 1 метра и соединенных с токоотводом. Заземлителем может служить и сам токоотвод, уложенный таким образом, чтобы его площадь была максимальной, а глубина залегания не менее 1 метра.

Громоотводы каждый год необходимо проверять на хорошее соединение и цельность проводников, а раз в 5 лет заземление откапывают и осматривают. Если в результате ржавчины сечение детали уменьшилось больше чем на одну треть, ее необходимо заменить.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
