Обрешетка кровли под металлочерепицу: правильный шаг и расчет количества – Обрешетка крыши под металлочерепицу — теория и практика от выбора доски до процесса монтажа, как правильно сделать

Обрешетка крыши под металлочерепицу - теория и практика от выбора доски до процесса монтажа, как правильно сделать

Черепичные кровли использовались человеком испокон веков. Можно даже смело утверждать, что такое покрытие является своеобразным эталоном образцово-аккуратной крыши дома. Когда-то применявшаяся повсеместно, черепица с приходом листовых кровельных материалов несколько «ушла в сторону». Это было вполне объяснимо: укладывать большие листы – несравнимо легче, нежели штучные детали, да и основа под листовое покрытие монтируется значительно проще. Таким образом, черепица из разряда обычной кровли постепенно «перекочевала» в группу элитных, доступных далеко не каждому, из-за сложности и дороговизны создания подобной крыши.

Обрешетка крыши под металлочерепицуОбрешетка крыши под металлочерепицу

Однако, производители кровельных материалов, реагируя на запросы потребителей, нашли очень выгодное решение – был создан «симбиоз» листового и черепичного покрытия. То есть в итоге получается сочетание простоты и скорости укладки, доступной цены и возможности самостоятельного монтажа с внешним видом, весьма достоверно имитирующим натуральное штучное черепичное покрытие. Речь безусловно, идет о металлочерепице.

Этот кровельный материал сразу же завоевал высочайшую популярность. Одной из причин такого успеха была, наверняка, возможность проведения монтажа покрытия своими руками. Он несложен, если была правильно смонтирована обрешетка крыши под металлочерепицу. Вот давайте и посмотрим, как самостоятельно выполнить этот этап работ по всем правилам.

Несколько слов о металлочерепице и принципах ее крепления на крыше

Чтобы правильно понять принцип создания обрешетки под кровельное покрытие из металлочерепицы, надо иметь представление о строении этого материала и о том, как же он вообще крепится к основе.

Что собой представляет металлочерепица

Итак, металлочерепица представляет собой профилированный металлический лист, покрытый специальным защитным и декоративным покрытием. Материалом изготовления чаще всего служит сталь – холоднокатаные листы толщиной от 0.4 до 0.7 мм. Гораздо реже, но все же встречаются металлочерепичные покрытия из алюминия и даже меди. Они, безусловно, значительно дороже стальных, поэтому особо широким спросом не пользуются.

На производственной линии металлические листы пропускаются через специальные станки, где с помощью специальных фигурных роликов им, за счет пластичности металла, придается нужный рельеф.

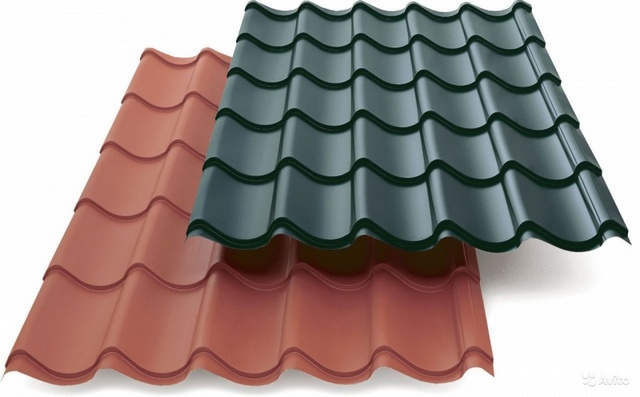

Обрешетка крыши под металлочерепицу

Рельеф покрытия разработан таким образом, что он достоверно имитирует натуральное черепичное покрытие. Это расположенные горизонтальными и вертикальными рядами так называемые модули, каждый из готовых и является «муляжом» штучной черепицы.

Листам такого покрытия придается рельефная конфигурация, имитирующая целый участок кровли, закрытый горизонтальными и вертикальными рядами «классической» черепицыЛистам такого покрытия придается рельефная конфигурация, имитирующая целый участок кровли, закрытый горизонтальными и вертикальными рядами «классической» черепицы

Такая форма рельефа, помимо чисто декоративных качеств, дает и еще несколько «преференций»:

  • Обеспечивается свободный сход дождевой или талой воды – она просто скатывается вниз по «ступенькам», и при правильной укладке нет никаких предпосылок к застою.
  • Приданный рельеф придает металлическому листу высокие показатели пространственной жесткости. Так, металлочерепица даже выигрывает у профнастила по допустимой нагрузке на поперечный изгиб, не уступая при этом в показателях продольного изгиба.
Рельефность металлочерепицы значительно облегчает монтаж покрытия – листы на замковых участках идеально совмещаются друг с другом, и ошибиться – очень трудноРельефность металлочерепицы значительно облегчает монтаж покрытия – листы на замковых участках идеально совмещаются друг с другом, и ошибиться – очень трудно

Цены на металлочерепицу

металлочерепица

  • Рельеф служит одновременно и своеобразным «замком», соединяющим соседние листы. Монтаж от этого значительно упрощается, потому как даже при желании трудно совершить ошибку. При укладке листов они идеально совмещаются, нахлёстываясь модулями один на другой, не требуя при этом ни продольного, ни поперечного выравнивания. Линии нахлестов становятся практически незаметными, а плотное прилегание «замковых» участков гарантирует надежную защиту кровли от протекания.

В продаже представлено немало разновидностей металлочерепицы, производства отечественных и зарубежных компаний. В последнее время появились и небольшие региональные фирмы, которые приобрели и установили производственные линии, и сейчас самостоятельно выпускают профнастил и металлочерепицу вполне приемлемого качества из готовых стальных листов с покрытием, удовлетворяя тем самым потребности спроса в населённом пункте и близлежащем административном районе. Но чаще всего это производится все равно по «лекалам» отработанных и проверенных практикой моделей известных производителей.

Линейные размеры листов металлочерепицы

В настоящей публикации не ставится цель рассматривать эстетические или эксплуатационные достоинства металлочерепицы. Нас больше волнует вопрос, как обеспечить то, чтобы эти достоинства раскрывались в полную силу, то есть как создать все необходимые условия для качественного проведения монтажа покрытия. А вот для этого необходимо познакомиться с геометрическим строением металлочерепицы – с ее основными линейными параметрами.

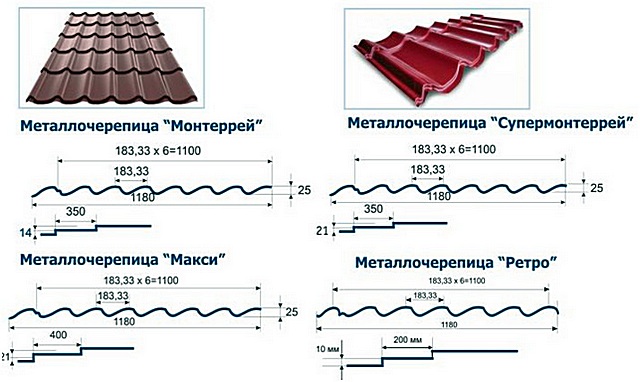

Основные показатели показаны на рисунке ниже:

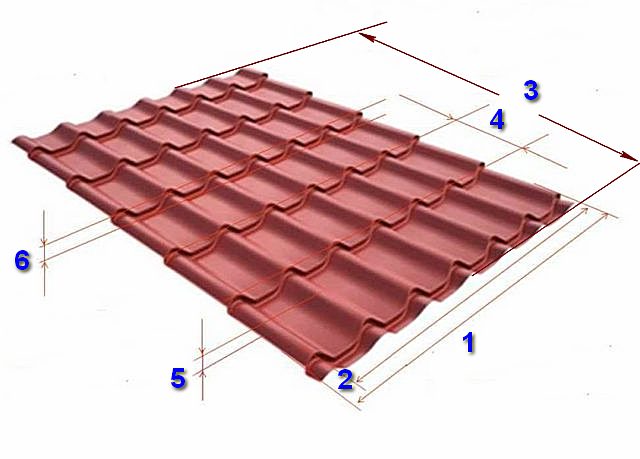

Основные геометрические показатели любой металлочерепицыОсновные геометрические показатели любой металлочерепицы

1 – общая ширина листа.

2 – полезная ширина листа. Она, естественно, меньше общей, так как краевая полуволна металлочерепицы предназначена для нахлеста с соседним листом. При подсчетах количества материала для кровли оперируют именно этим значением.

3 – общая длина листа металлочерепицы. Она зависит от возможностей конкретного производителя и от пожеланий заказчика. Так, различные фирмы предлагают потребителям листы длиной от 5÷6 до 8 метров. По сути, можно заказывать материал с таким расчетом, чтобы одним листом перекрывать всю длину ската от карниза до конька. С другой стороны – это не всегда удобно для производства монтажных работ на высоте – их за сложности поднятия длинного листа на кровлю без риска его деформации. Да и, вообще, нежелательно использовать листы с длиной больше, чем 4 метра. Впрочем, это правило носит рекомендательный характер.

4 – длина модуля или, как еще часто называют, продольный шаг металлочерепицы. А вот этот параметр – чрезвычайно важен для обустройства обрешетки, так как именно от него и зависит расстояние между ее направляющими.

Разнообразие по этому параметру – не столь велико. Чаще всего приходится иметь дело с металлочерепицей с шагом модуля в 350 мм. Пользуется популярностью и кровля с крупными длинными модулями по 400 мм. Впрочем, есть модели и с длиной «черепиц» в 300 мм, а модели типа «Ретро» бывают и более «дискретными» — с продольным шагом волны в 200 и даже – в 150 мм.

5 – высота волны – у профилей различных моделей может существенно различаться. Принято считать, что чем выше волна, чем больше выражены показатели пространственной жесткости материала и его устойчивости к внешним изгибающим нагрузкам. Правда, это сказывается на полезной ширине листа металлочерепицы – она становится меньше.

6 – понятно, что раз лист имитирует кладку настоящей черепицы, он имеет ступенчатую форму – каждый очередной модуль по направлению снизу вверх начинается со ступеньки. Высота этой ступеньки может быть разной – от 10 до 20 и более мм, в зависимости от модели.

Обычно в рекламных материалах и в техдокументации на металлочерепицу имеется как эскиз покрытия, так и две схемы – продольная и поперечная конфигурация листа. Разобраться в такой схеме – совсем несложно. Понятно, что выбор всегда делается в первую очередь по внешним качествам кровельного материала, но знать его геометрические показатели – все же не мене важно.

Цены на ондулин

ондулин

Такие схемы обычно имеются во всех магазинах, в том числе и на торговых интернет-площадках, занимающихся реализацией металлочерепицы.Такие схемы обычно имеются во всех магазинах, в том числе и на торговых интернет-площадках, занимающихся реализацией металлочерепицы.

Ниже приведена таблица, которая, возможно, поможет сделать предварительный выбор кровельного материала. Наряду с иллюстрацией, в ней приведены и основные линейные параметры наиболее популярных моделей металлочерепицы.

[table id=1924 /]

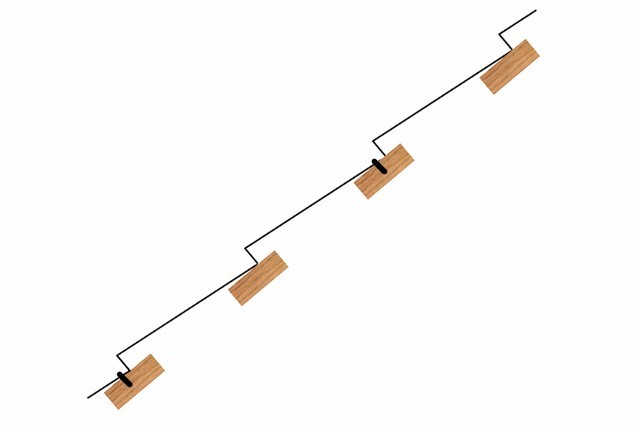

Как металлочерепица прилегает и крепится к основе?

Чтобы кровельный материал, даже при своей немалой пространственной жесткости, обладал способностью выдерживать внешние нагрузки (снеговые, ветровые и т.п.), он должен иметь надежную опору. А в связи с тем, что металлочерепице придана ступенчатая форма, точку, а точнее, линию опоры должен иметь каждый из модулей. То есть каждый «нижний зуб» или, как еще называют, подошва профиля должна упираться в элемент обрешетки. Как это выглядит – показано на схеме:

По сути, каждый модуль упирается в обрешетку в двух точках – сверху и снизу.По сути, каждый модуль упирается в обрешетку в двух точках – сверху и снизу.

Крепление к обрешетке производится кровельными саморезами, которые размещены непосредственно под ступенькой. Схема расположение крепежных элементов может различаться от модели к модели, но в основном они вкручиваются через одну волну, как по горизонтали, так и по линии ската. В краевых зонах (по карнизу, фронтону, ендове и коньку и по линии нахлеста листов) обычно крепление производится в каждую направляющую обрешетки.

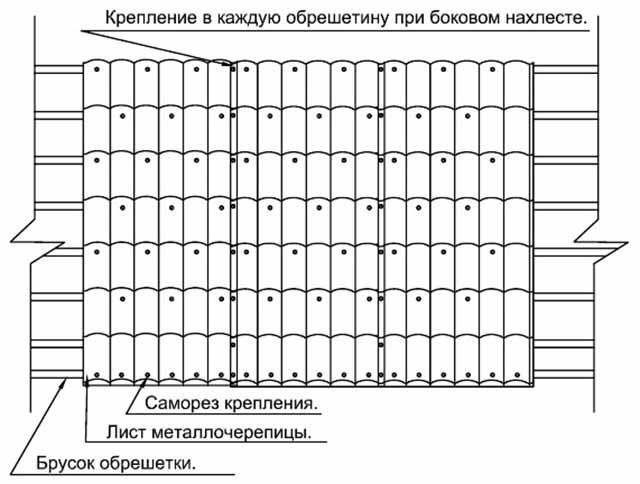

Одна из рекомендуемых схем крепления листов металлочерепицы на обрешеткуОдна из рекомендуемых схем крепления листов металлочерепицы на обрешетку

Эти правила, в основном, и предопределяют конструкцию обрешетки под металлочерепицу.

Общие принципы конструкции обрешетки

Обрешетка под металлочерепицу может создаваться сплошной или разреженной.

Сплошная обрешетка

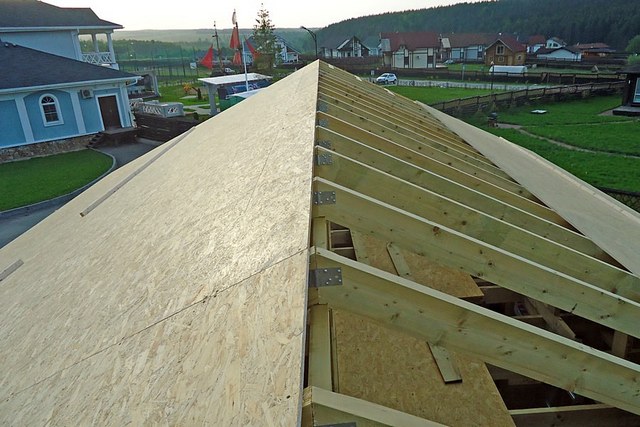

Сплошную обрешетку монтируют из листов влагостойкой фанеры или ОСП, толщиной не менее 10 мм, или из досок, правда, настилая их не совсем всплошную, а с промежутками порядка 10 мм. И тот и другой вариант имеет свои недостатки.

  • Сплошная обрешетка из листовых материалов получается, безусловно, очень ровной, без каких-либо перепадов уровня, что иногда случается с использованием плохо калиброванных досок. Однако, в контексте рассматриваемой темы на этом все ее преимущества и заканчиваются. А вот недостатки – есть, и весьма существенные.
Сплошная обрешетка из листовых материалов требуется гибкой битумной черепице. Для металлочерепицы от нее, скорее, больше будет вредаСплошная обрешетка из листовых материалов требуется гибкой битумной черепице. Для металлочерепицы от нее, скорее, больше будет вреда

— Во-первых, это дело весьма затратное, так как и ОСП, и, в особенности, фанера будут стоить значительно дороже обычных пиломатериалов.

— Во-вторых, максимально плотное прилегание металлочерепицы в основе по всей площади – отнюдь не является благом. Высокая теплопроводность покрытия обязательно будет приводить к образованию конденсата даже при суточных колебаниях температур. А вот вентилируемого зазора для свободного испарения влаги и выхода водяных паров – при таком монтаже не предусматривается. То есть под кровельным покрытием начнет скапливаться влага со всеми вытекающими (иногда это приходится воспринимать даже буквально) последствиями.

— В третьих, если еще раз взглянуть на схему, на которой показано, как упираются модули металлочерепицы в основание, то становится понятно, что такая обрешетка, в общем-то, совершенно не требуется.

Для гибкой битумной черепицы – да, это становится лучшим основанием. А вот для листов металлочерепицы вполне можно применить и более дешевые и практичные решения.

Цены на керамическую черепицу

керамическая черепица

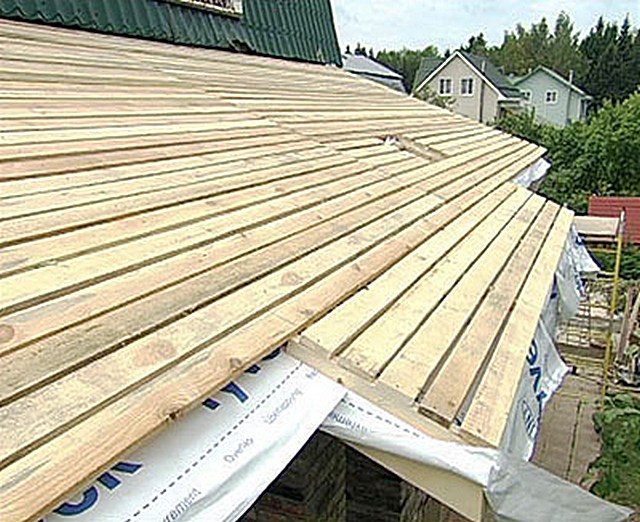

  • Сплошная обрешетка из досок, которые расположены с небольшим просветом одна от другой. Такая конструкция рекомендуется на малых углах крутизны кровли при монтаже крыши из профнастила, шифера или, например, из ондулина.
Сплошная обрешетка из доски. Рекомендуется для некоторых кровельных покрытий при малых углах крутизны скатов. Но вот для металлочерепицы ее необходимость – сомнительна…Сплошная обрешетка из доски. Рекомендуется для некоторых кровельных покрытий при малых углах крутизны скатов. Но вот для металлочерепицы ее необходимость – сомнительна…

Но металлочерепица принципиально отличается от упомянутых выше кровельных покрытий уже тем, что опирается на поверхность не по всей длине по направлению ската, а только по линии ступенек между модулями.

Давайте вновь посмотрим на похожую схему:

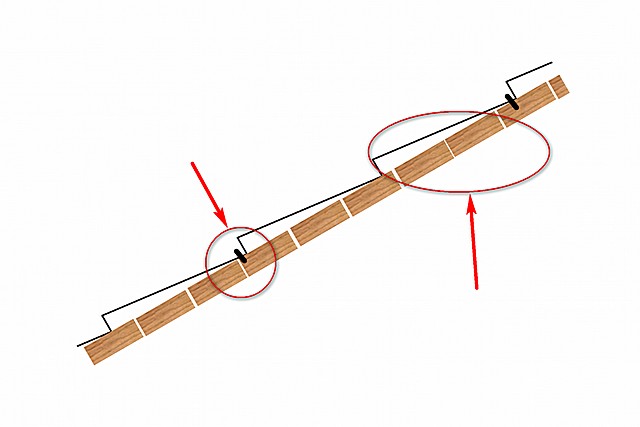

Схема, поясняющая сомнительность целесообразности использования дощатой сплошной обрешетки для металлочерепицыСхема, поясняющая сомнительность целесообразности использования дощатой сплошной обрешетки для металлочерепицы

Как можно увидеть, часть направляющих, причем – достаточно внушительная, вообще не выполняет никакой несущей роли, так как профилированный лист на них попросту не опирается (обведено для примера большим эллипсом). Кроме того, нельзя исключить вероятность того, что при монтаже листов металлочерепицы саморез попадёт или между досок обрешетки, или в край доски, вызвав тем самым скол или не обеспечивая надежность крепления в данной точке.

Иными словами, никакой технологической необходимости в сплошной дощатой обрешетке не видится, а по экономичности расходования материалов она здорово будет проигрывать разреженной. В этом можно будет наглядно убедиться чуть ниже, когда речь пойдет о материалах.

Разреженная обрешетка под металлочерепицу

Этот вариант видится наиболее оптимальным. Как уже, наверное, стало понятно, необходимо разместить направляющие обрешетки таким образом, чтобы подошва каждого горизонтального ряда модулей металлочерепицы имела снизу и надёжную опору, и достаточную ширину материала для вкручивания кровельного самореза.

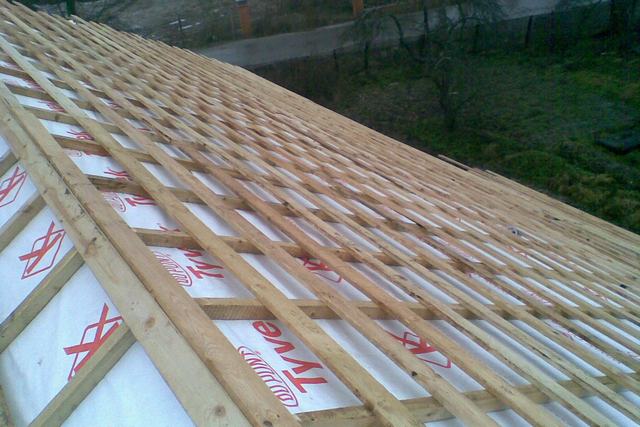

Для надежного кровли из металлочерепицы вполне достаточно разреженной обрешеткиДля надежного кровли из металлочерепицы вполне достаточно разреженной обрешетки

Несложно предположить, что шаг между осями горизонтальных направляющих должен в точности соответствовать продольной длине модулей металлочерепицы, то есть именно тому параметру, на котором делался акцент выше.

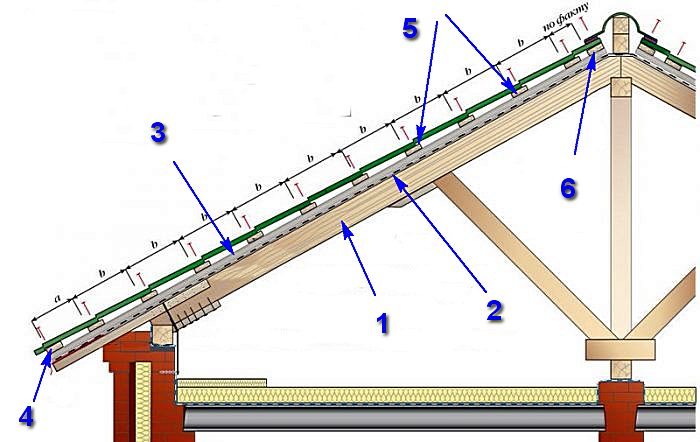

Примерная схема разреженной обрешетки показана на иллюстрации ниже:

Примерная схема строения разреженной обрешетки под металлочерепицуПримерная схема строения разреженной обрешетки под металлочерепицу

Итак, рассмотрим строение конструкции:

Основой для монтажа обрешётки будут являться стропильные ноги (поз. 1). Однако, непосредственно на них крепить направляющие было бы ошибкой – выше уже говорилось об опасности скопления конденсата под металлическим покрытие. А переувлажнение древесины, тем более таких несущих деталей, которыми являются стропила, ведет к потере долговечности конструкции крыши. Поэтому на стропила вначале закрепляются скобами полотна гидроизоляционной мембраны (поз. 2), которые затем окончательно фиксируются на них брусками контробрешетки (поз. 3), которые крепятся по длине стропильных ног.

По стропилам горизонтальными рядами снизу вверх настилается гидроизоляционная мембрана, которая затем фиксируется на них брусками контробрешеткиПо стропилам горизонтальными рядами снизу вверх настилается гидроизоляционная мембрана, которая затем фиксируется на них брусками контробрешетки

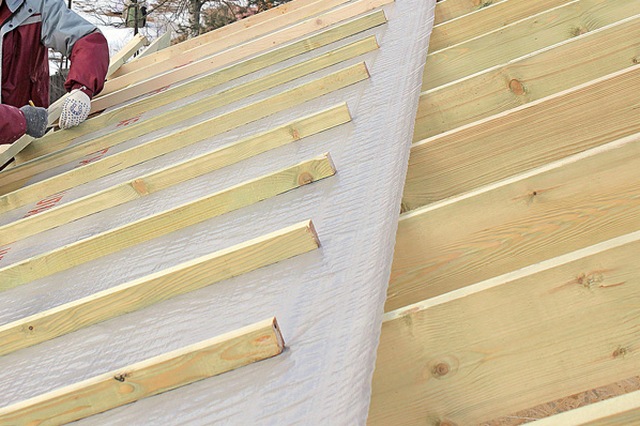

Для контробрешетки подойдут бруски сечением 50×50 мм или планки 30×50 мм. Контробрешетка не только фиксирует гидроизоляцию и становится основой для крепления направляющих обрешётки. Она и задает тот самый необходимый вентиляционный зазор между кровельным покрытием и стропильной системой, благодаря которому тыльная сторона металлочерепицы будет эффективно проветриваться и оставаться сухой.

В качестве мембраны можно использовать любую прочную пленку, не пропускающую воду. Но если кровля делается утепленной, то необходимо применять специальную диффузную мембрану, которая не задерживает выход водяных паров из слоя термоизоляции.

К брусьям контробрешетки, строго перпендикулярно стропильным ногам, монтируются направляющие обрешетки. Для них используют или доску, или брус. Строгих правил по выбору материала нет, но есть проверенные практикой рекомендации.

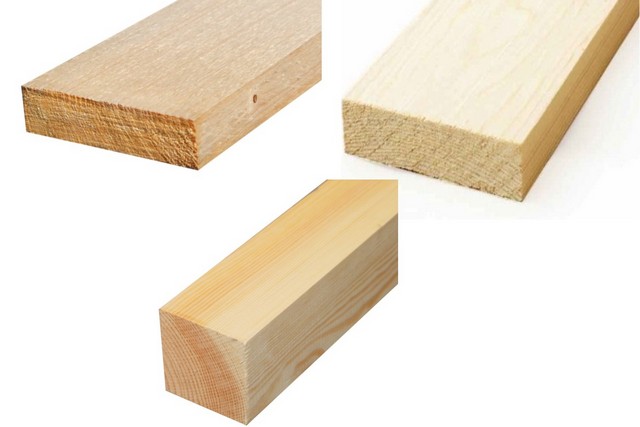

Для направляющих обрешётки обычно используют, в зависимости от особенностей конструкции стропильной системы, или доски толщиной 25 и 32 мм, или брус 50×50 мм.Для направляющих обрешётки обычно используют, в зависимости от особенностей конструкции стропильной системы, или доски толщиной 25 и 32 мм, или брус 50×50 мм.
  • Если шаг между стропильными ногами не превышает 600 мм, а для кровли используются обычные листы металлочерепицы, то будет достаточно доски толщиной 25 мм, шириной 100 или 150 мм.
  • При шаге стропил от 600 до 800 мм, а также и при меньшем, но когда настилается металлочерепица из толстого стального листа (более 0,5 мм), или имеющая усиленное оцинкованное покрытие, рекомендуется делать направляющие из доски толщиной 32 мм.
  • При расстоянии между стропилами, превышающем 800 мм надежнее будет использовать брус, например, 50×50 мм.

Монтаж начинается снизу, со стартовой направляющей (поз. 4). В этой области необходимо принимать во внимание некоторые нюансы:

— Во-первых, направляющая крепится по обрезу стропильных ног (или кобылок, если именно с их помощью создаётся карнизный свес кровли).

— Во-вторых, толщина первой направляющей должна быть больше, чем остальных. Это объясняется необходимостью компенсации перепада-ступеньки, которая  на этой линии выходит за пределы обрешетки наружу. Величина утолщения этой направляющей обычно равна высоте ступеньки выбранной модели металлочерепицы.

— В-третьих, лист металлочерепицы должен на 50 мм выходить наружу, для формирования карнизного свеса. Кроме того, именно в этой области к стропильным ногам прибивается еще и карнизная доска. То есть расстояние между первой и второй направляющими (на схеме показано буквой «а») должно быть уменьшено. Обычно исходят из того, что этот шаг меньше установленного для всей другой обрешётки на 70 мм.

Здесь возможны еще и другие вариации. Например, используют доску со скошенным на трапецию краем – для облегчения стока воды с гидроизоляционной мембраны.

Цены на популярные модели шуруповертов

Один из возможных вариантов обустройства карнизного узла обрешетки под металлочерепицуОдин из возможных вариантов обустройства карнизного узла обрешетки под металлочерепицу

Кроме того, рекомендуется не пожалеть дополнительной доски, и прикрепить ее вплотную к стартовой. Такая мера и усилит этот достаточно уязвимый к нагрузкам узел, и облегчит в дальнейшем крепление ветровых досок по фронтонным свесам.

Итак, после стартовой, монтируется со специфическим шагом вторая по счету направляющая, а уже от нее – все последующие (поз. 5) вплоть до конька. Шаг между ними выдерживается единым (на схеме обозначен буквой «b»), в соответствии с длиной модуля конкретной модели кровельного покрытия.

Некоторые особенности есть и в коньковой области. Независимо от установленного шага, вдоль линии конька крепится финишная направляющая (поз. 6). То есть расстояние между ней и предыдущей доской или брусом определяется уже по месту, но оно обязательно меньше установленного шага. Именно в эту направляющую будет крепиться верхний край кровельного покрытия, одновременно с установкой коньковых элементов. Толщина доски также подбирается уже по месту – в зависимости от того, на какой участок модуля по его длине придётся линия разреза металлочерепицы. Кстати, нередко, по аналогии с карнизным узлом, в районе конька также делается усиление установкой дополнительной доски.

Кроме того, особым узлом являются ендовы, то есть пересечения скатов кровли с образованием внутреннего угла. Это, пожалуй, один из самых уязвимых в плане возможного протекания участков, поэтому здесь требуется особая тщательность и с гидроизоляцией, и с монтажом дополнительных элементов, обеспечивающих свободный сток дождевой и талой воды.

Как правило, по линии ендовы обрешетка с обеих ее сторон делается сплошнойКак правило, по линии ендовы обрешетка с обеих ее сторон делается сплошной

Обычно по линии ендовы обрешетка выполняется сплошной. Реализовываться это может по-разному, например, вдоль ендовы с обеих ее сторон всплошную набиваются по две или даже три доски.

Есть нюансы в конструкции обрешетки и в том случае, если через кровлю проходит кирпичная дымоходная труба. Как обустраивается этот участок – хорошо показано на схеме ниже.

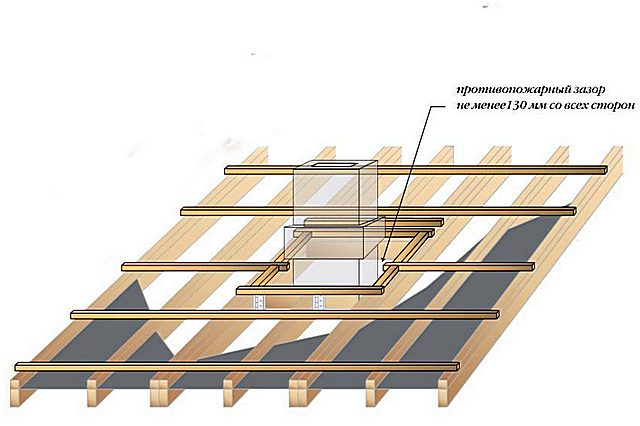

Обрамление обрешеткой проема под проход кирпичной трубыОбрамление обрешеткой проема под проход кирпичной трубы

Аналогичный подход практикуется (только без оставления противопожарного просвета), если необходимо обрамить будущие кровельные окна, вентиляционные кирпичные каналы и т.п.

Как производится монтаж обрешетки под металлочерепицу

Инструменты и материалы

Для монтажа конструкции обрешетки не потребуется никаких особых инструментов. Обычно необходимый набор есть в каждом доме.

  • Для резки пиломатериалов бывает достаточно обычной ножовки. Но, безусловно, работа пойдет быстрее и качественнее, если в распоряжении есть электроинструмент – лобзик или ручная циркулярка.
  • Направляющие могут прибиваться гвоздями – значит, потребуется молоток, на всякий случай – гвоздодер и клещи. Длина гвоздей (как впрочем, и саморезов) должна быть как минимум вдвое больше толщины прибиваемых досок или брусков. Если используются саморезы, то никак не обойтись без шуруповерта.
  • Чтобы точно провести первоначальную разметку, необходимы: рулетка, длинная линейка, угольник, обивочный шнур, карандаш.
  • Очень важно соблюсти точный шаг между второй всеми остальными направляющими обрешетки. Важно – шаг считается не по просвету между досками, а по расстоянию между их осями (или по одинаковым краям, например, нижним, но при условии, что применяется совершенно одинаковый обрезной материал).

Чтобы не морочить себе голову при установке направляющих перед их фиксацией, лучше всего изготовить несколько шаблонов (строители их часто называют «лошадками»).

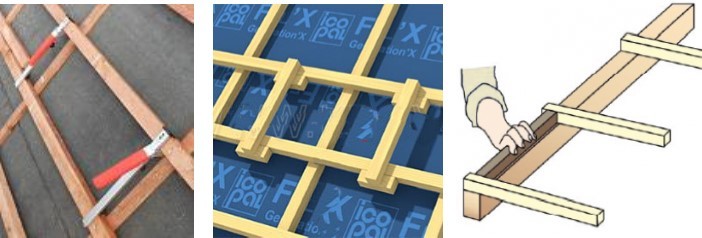

Различные типы «лошадок» - шаблонов для точного соблюдения шага установки направляющих обрешетки. Захочешь – не ошибешься…Различные типы «лошадок» — шаблонов для точного соблюдения шага установки направляющих обрешетки. Захочешь – не ошибешься…

Эти приспособления могут быть заводского изготовления, с возможностью регулировки на нужный размер. Но в практике частного строительства обычно применяются самодельные, сделанные из брусков, к которым прибиты по две поперечные опорные перекладины, задающие шаг обрешетки. А то и вовсе в качестве «лошадок» выступают ровно отпиленные отрезки бруса, которые зададут просвет между соседними направляющими. Правда, в этом случае важно не ошибиться с длиной этих брусков – она должна быть равна шагу обрешетки минус ширина применяемого материала (естественно, весь пиломатериал в таком случае должен быть совершенно одинаковым).

  • Безусловно, следует продумать вопросы безопасности работы на высоте – удобную одежду и обувь, необходимые помосты или кровельные лестницы, средства страховки.

Материалы для обрешетки

О том, какие пиломатериалы необходимы для создания обрешетки, уже говорилось выше. Поэтому – буквально пару слов в дополнение.

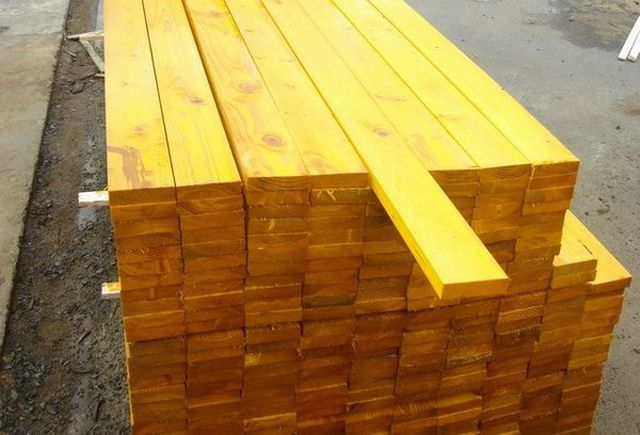

  • Приобретаемая древесина не должны быть сырой – допускается остаточная влажность не выше 18 процентов. Как себя поведет обрешетка из непросушенных пиломатериалов – трудно предсказать, но возможны очень значительные деформации по мере усыхания, которые непременно отразятся на состоянии кровли.

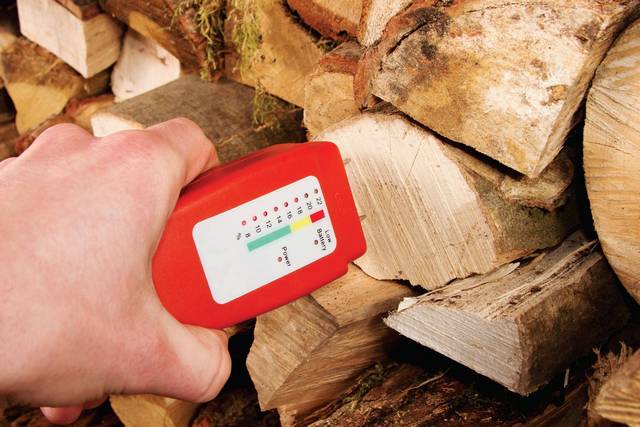

Понятно, что далеко не у каждого есть прибор, позволяющий проконтролировать остаточную влажность древесины. Значит, материалы необходимо приобретать у поставщиков, заслуживающих полного доверияПонятно, что далеко не у каждого есть прибор, позволяющий проконтролировать остаточную влажность древесины. Значит, материалы необходимо приобретать у поставщиков, заслуживающих полного доверия
  • Древесина – материал, неустойчивый к биологическому разложению или к поражению патогенной микрофлорой и насекомыми. А это означает, что все детали будущей обрешетки, да и всей стропильной системы в целом, должны пройти обработку соответствующим антисептическим составом. Кстати, многие пропитки одновременно с этим резко повышают и устойчивость древесины к возгоранию.
Нередко пиломатериалы продаются уже в обработанном пропиткой виде. Если нет – то придётся это делать самому, а к монтажу переходить только после полного просыхания досокНередко пиломатериалы продаются уже в обработанном пропиткой виде. Если нет – то придётся это делать самому, а к монтажу переходить только после полного просыхания досок
  • Материал должен быть качественным, без трещин и обилия сучков, то есть без потери своей несущей способности.
  • Очень важно, чтобы все доски иди бруски, применяемые для обрешётки, были точно калиброваны по толщине. В противном случае могут получиться изломы создаваемой плоскости, что, безусловно, скажется на надежности крепления кровельного покрытия.
  • Количество материала желательно рассчитать загодя. При этом следует помнить, что часть досок или брусков уйдет в обрезки, какое-то количество может выбраковываться из-за обнаруженных дефектов. То есть будет целесообразным заложить еще и порядка 10 процентов запаса.

Упростить расчёты требуемого количества пиломатериалов помогут два калькулятора, размещенные ниже:

Калькулятор расчёта количества пиломатериалов для сплошной обрешетки

Как уже говорилось, особой нужды в сплошной обрешетке под металлочерепицу и нет. Но иногда особенности конструкции крыши подводят к мысли и о ее целесообразности. Поэтому – считаем:

Перейти к расчётам

Калькулятор расчета количества пиломатериалов для разреженной обрешетки под металлочерепицу

Здесь уже прослеживается зависимость и от модели листов металлочерепицы, и он размеров участков усиления конструкции.

Перейти к расчётам

Кстати, предлагаемая пара калькуляторов дает возможность и проведения сравнения, насколько разреженная обрешетка выгоднее в плане расхода материалов.

Теперь – о крепежных деталях.

Не рекомендуется использовать слишком толстые гвозди – они могут вызвать появление трещин на досках или брусках контробрешетки при забивании. Оптимальный вариант, кстати, не обычные гвозди, а ершеные или имеющие винтовую прокатку.

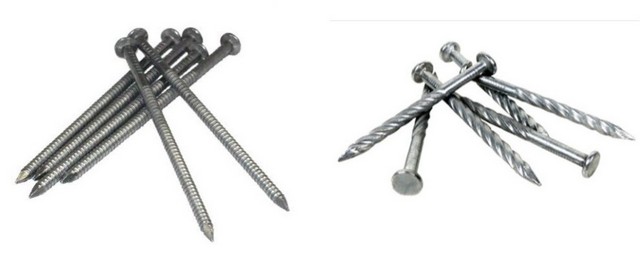

Слева – ершеные гвозди 3,2×100 мм, справа – гвозди с винтовой прокаткой 3,4×90. И те и другие имеют антикоррозионное цинковое покрытие, обеспечивают высочайшую надежность сопряжения деталейСлева – ершеные гвозди 3,2×100 мм, справа – гвозди с винтовой прокаткой 3,4×90. И те и другие имеют антикоррозионное цинковое покрытие, обеспечивают высочайшую надежность сопряжения деталей

Если применяются саморезы, то оптимальным видится использование не дешевых «черных», так как они слабо защищены от коррозии, а кровельная конструкция все же делается с расчетом на длительную эксплуатацию. Рекомендуется приобрести «белые» или «желтые», то есть имеющие надежное антикоррозионное покрытие.

Кстати, сейчас в продаже представлены саморезы–шурупы для особо ответственных деревянных конструкций, к коим по всем основаниям можно отнести и всю стропильную систему с обрешеткой.

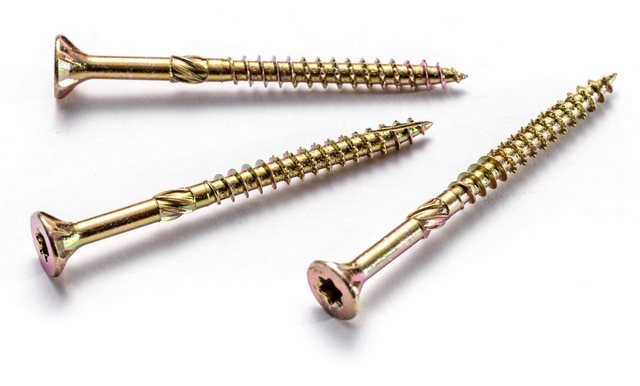

Шурупы-саморезы по дереву для особо ответственных конструкцийШурупы-саморезы по дереву для особо ответственных конструкций

Такие крепёжные детали, помимо качественной защиты от коррозии, оснащены еще и вторым заходом крупной резьбы, которая обеспечивает сверхнадежное соединение деревянных деталей.

Количество гвоздей или саморезов придется прикидывать самостоятельно. Исходят из того, что соединение направляющих обрешетки должно проводиться на каждом пересечении со стропильной ногой:

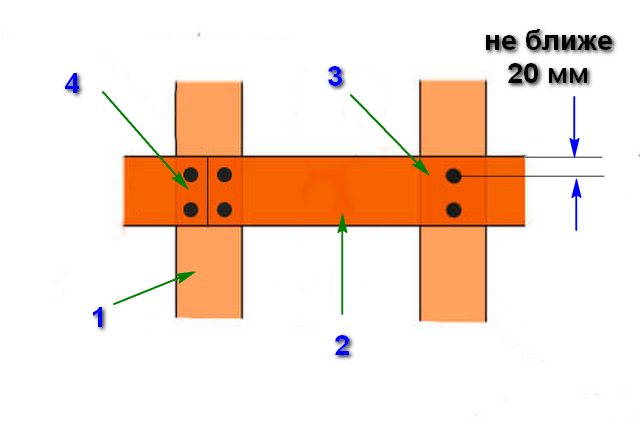

Крепление направляющих обрешётки к стропиламКрепление направляющих обрешётки к стропилам

1 – стропильная нога, а если точнее, то пущенный поверх нее брус контробрешетки.

2 – направляющая обрешетки.

3 – узел обычного пересечения направляющей со стропильной ногой. При использовании досок крепление осуществляется на два гвоздя (самореза). При этом, чтобы не допустить растрескивания, расстояние от края доски до центра крепежного элемента должно быть не менее 20 мм. Понятно, что если используется брус 50×50 мм, то это правило соблюсти невозможно. Значит, фиксацию проводят на один гвоздь, но тем важнее становится качество и надежность крепежного элемента.

4 – узел соединения двух отрезком доски или бруса. Он должен приходиться исключительно на стропильную ногу. Каждая из досок крепится двумя гвоздями, брус – одним.

Естественно, крепежные элементы тоже приобретаются с немалым запасом. Даже если останутся излишки – не страшно, так как применение им в хозяйстве, тем более что строительство в самом разгаре, обязательно найдется.

Цены на профлист

профлист

Узнайте, как произвести устройство кровли из профлиста по деревянной обрешетке, разобравшись пошагово, в специальной статье на нашем портале.

Проведение монтажа обрешетки

Основные правила и схемы монтажа обрешетки под металлочерепицу изложены выше настолько подробно, что, видимо, любой хороший хозяин, знакомый с азами плотницких и столярных работ, без труда проведет эту работу самостоятельно. Расписывать, как измеряются, нарезаются и  поднимаются наверх доски и брусья, как отмеряется расстояние с помощью «лошадок», и как забиваются гвозди – вероятно, большого смысла не имеет.

Лучше в качестве практического руководства предложим читателю ознакомиться с двумя видеоматериалами. В одном из них показана анимированная инструкция по монтажу системы обрешетки под металлочерепицу. Во втором – мастер делится своим практическим опытом, показывая монтаж на конкретном примере.

Видео: Анимированная инструкция по монтажу обрешетки под металлочерепицу

Видео: Наглядный пример укладки гидроизоляции кровли и монтажа обрешётки

Обрешетка крыши под металлочерепицу - Всё о кровле

Обрешетка кровли под металлочерепицу

Металлочерепица является довольно популярным кровельным покрытием, которая не только обладает эстетическим внешним видов, но и имеет достаточно высокие эксплуатационные характеристики.

При возведении кровли из данного материала к обрешетке предъявляются достаточно жесткие требования. Правильно устроенный настил является залогом надежности и долговечности кровельного покрытия.

Особенности обрешетки

Особенности настила под металлочерепицу является тот факт, что шаг привязан к самой черепице. Он прямо пропорционально зависит от длины волны, а длина будет зависеть от конкретного выбранного профиля.
Для различных профилей кровельного материала применяется обрешетка разного сечения, и толщины.

Если толщина профиля не превышает 0,5 миллиметра, а кровля имеет один, или два прямолинейных ската, то в качестве обрешетки можно использовать доску сечением 25*150 миллиметров.

При применении черепицы, имеющей большую толщину, при сложных формах крыши, а также при большом угле наклона кровельных скатов, рекомендуется применять доску по толщине не менее 40 миллиметра.

Виды обрешетки

Существует две различные технологии обрешётки кровли под черепицу:

  1. Сплошной настил. Данный способ применяется в случае, если кровля имеет небольшой угол наклона, а также при больших нагрузках на стропильную систему. Эта нагрузка может возникнуть из-за большой массы кровельного покрытия, либо, в зависимости от региона, в результате снежного покрова, и обильных дождей. В процессе монтажа сначала устраивают решетчатый настил из доски толщиной 25 миллиметров, а уже по ней настилается сплошное основание. В качестве такого основания можно использовать пиломатериал, прикручивая его без зазоров, влагостойкую фанеру, плиту ОСП
  2. Разрежённая. Данный вид настила выполняется из обрезного материала. Доски настилаются с небольшим расстоянием друг от друга. Выбор данного расстояние зависит от вида волны кровельного материала.

Устройство

Обрешётка для металлочерепицы устроена следующим образом:

При возведении крыши здания устанавливают стропильные ноги. Данные конструкции обычно представляют собой обрезную доску сечением 50*150 миллиметров. На стропила настилается специальная мембрана. Поверх этой мембраны на данные стропила сверху накручиваются бруски толщиной 3-5 сантиметров. Такие элементы называются контробрешетка.

Она необходима для проветривания утеплителя находящегося в кровле. После этого на бруски контрбрешётки в перпендикулярном к ним направлении прибиваются доски обрешетки с расстоянием примерно равным ширине доски.

Подготовительные работы

Перед установкой настила необходимо выполнить следующие мероприятия:

  • Произвести монтаж стропильных балок. При этом монтаже необходимо правильно рассчитать шаг стропил. Данный шаг будет зависеть от выбора типа и материала обрешетки. Древесина для стропильных балок должна выбираться с влажностью не более 20%
  • Закладка утеплителя. Эту процедуру при строительстве скатной крыши удобнее всего проводить сверху. При этом каркас, который удерживает утеплитель с внутренней стороны стропил, должен быть уже смонтирован. Сверху на утеплитель настилается мембрана.
  • После выполнения работ по утеплению на стропила прибиваются рейки контробрешетки.
  • Расчёт сплошной обрешетки двускатной крыши. При одинаковых скатах, вычисляем площадь одного из них и умножаем данную величину на количество скатов. В результате получим общую площадь, которую необходимо будет закрыть кровлей. В данном случае площадь скатов будет равна площади сплошного настила, но есть небольшой нюанс. Сплошной настил будет прикручиваться на элементы контробрешётки. При его устройстве концы листового материала не должны находиться в подвешенном состоянии, то есть лист, с двух боковых сторон, ложится на бруски. В зависимости от выбранного материала для сплошного настила, могут возникнуть обрезки, поэтому площадь основного настила может быть больше площади скатов до 30 %.
  • Расчёт разряженного настила. В данном случае измеряем длину ската. И делим её на выбранный шаг обрешетки. В результате получаем количество досок на отдельном скате. После аналогичного подсчета остальных наклонов кровли, складываем все величины и получаем общее количество досок. Измеряем ширину ската. В результате будем иметь общее количество досок нужной дины. Следует помнить, что пиломатериал выпускается длиной 6 метров. Это нужно учитывать, если ширина крыши больше данного размера.

Выбор материала

Материалом для настила чаще всего является древесина. Выбирать необходимо бруски, или доски хвойных пород дерева. Идеальным вариантом будет сосна. Она обладает нужными эксплуатационными характеристиками.

Выбранный пиломатериал должен иметь влажность не более 6%, в противном случае его необходимо обработать антисептирующими составами.

В качестве обрешетки чаще всего используется доска 25*150 миллиметров. Такого сечения вполне достаточно, при использовании стандартного шага стропильных балок от 600 до 900 миллиметров. При большем шаге, необходимо увеличивать толщину досок настила.

Монтаж и крепление обрешетки

Пошаговая инструкция

  1. Стартовую доску крепят строго по длине карнизного свеса по прямой линии так, чтобы она не выступала за свес. Ее толщина должна быть на 10-15 миллиметров больше последующих.
  2. Второй ряд крепят таким образом, чтобы расстояние шага волны было меньше. Последующие ряды – на равном расстоянии шага волны.
  3. К системе стропил брусья крепят посредством саморезов. Использование гвоздей может привести к разрушению структуры древесины, и снижению срока эксплуатации всей конструкции. Если же выбор остановлен на гвоздях, то следует выбрать шиферные гвозди больших размеров. К каждой стропильной балке настил следует крепить минимум двумя гвоздями.
  4. К брускам крепят обрезную доску с определенным, в зависимости от длины волны кровельного материала. На стропильные балки устанавливают еще 2 бруса на расстоянии не больше 5 см друг от друга, которые будут выполнять функцию опоры для конька крыши.
  5. В местах расположения ендов, воздуховодов и окон выполняют цельный настил. Брусья на стропила при таком виде каркаса размещают параллельно коньку.
  6. При изготовлении настила над теплоизоляцией недопустимо выполнение сплошного каркаса, в результате такого монтажа вентиляция будет не эффективна, и в подкровельном пространстве будет образовываться влага.
  7. Перед монтажом кровельного настила на внутреннюю сторону ендовы крепят планку.

Советы от строителей

Строили баню. В качестве сплошного настила применил плиту ОСП толщиной 12 миллиметров. Получилось отлично, всем рекомендую.

Александр 26 дет.

При выборе в качестве кровельного покрытия металлочерепицы. относитесь очень серьёзно к устройству обрешётки.

Будьте аккуратны при погрузке, и работе с черепицей, данный материал, в сравнение с профилированным листом, требует более бережного отношения при монтаже.

Станислав 54 года.

При монтаже металлочерепицы обрешетка имеет очень важное значение. От правильности её укладки будет зависеть весь остальной монтаж.

Обрешетка для металлочерепицы

Обрешетка под металлочерепицу монтируется с целью придания прочности всей конструкции кровли, а также обеспечения естественной вентиляции под кровельным покрытием. Она является несущим каркасом на который укладываются листы металлочерепицы. Правильно выполненный расчет расстояния между досками и их сечение непосредственно влияют не только на процесс монтажа, но и последующую эксплуатацию всей кровли. Обрешетка для металлочерепицы должна обеспечивать надежное удержание металлических листов во время сильных порывов ветра.

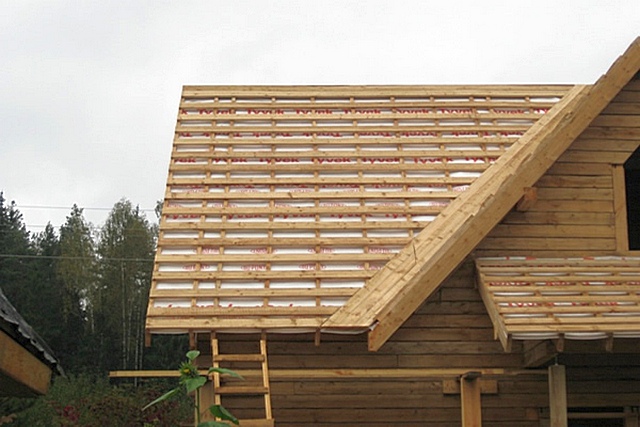

Пример обустройства каркаса

Шаг обрешетки под металлочерепицу должен строго соответствовать расстоянию между волнами в зависимости от типа этой продукции. Саморезы, которыми листы металлочерепицы крепятся к элементам обрешетки, по технологии должны фиксировать металл в наиболее жестком месте волны. Этим местом является его, так называемое дно, которое расположено практически у основания следующей волны. При монтаже важно, чтобы нижняя часть волны совпадала с расположением горизонтального бруска обрешетки. Именно поэтому точное вычисление расстояния между досками каркаса влияет на качество обустройства кровельного покрытия. Например, при монтаже наиболее популярного типа металлочерепицы Монтеррей, правильно придерживаться шага между центрами обрешетки, размер которого составляет 350 мм. Исключением является укладка второго от нижней части ската бруска, где расстояние должно составлять 300 мм. При монтаже не менее популярного вида металлочерепицы Каскад основной шаг будет составлять 300 мм, но расстояние между первым и вторым рядом обрешетки составит 250мм. А размеры отступа между вторым и третьим рядом обрешетки для кровельной конструкции Каскад – 350 мм. Это обусловлено особенностью фактуры металлочерепицы и размерами волны (высота волны металлочерепицы Каскад составляет 45 мм, а Монтеррей – 39мм).

Необходимый набор инструментов

Перед тем как сделать обрешетку под металлочерепицу, мастера должны позаботиться о наличии необходимого для этого типа работ арсенала инструментов. К ним можно отнести нижеперечисленные:

  • Строительный степлер.
  • Ножовка по дереву, циркулярная пила или бензопила.
  • Молоток или аккумуляторный шуруповерт (при использовании в качестве основ для обрешетки досок, в том случае если их толщина это позволяет, то можно соединения фиксировать саморезами).
  • Уровень.
  • Строительный маркер и рулетка.

Расстояние между горизонтально укладываемыми досками можно измерять при помощи мерного бруска, длина которого соответствует расстоянию между ближайшими сторонами горизонтально располагаемых брусьев.

Необходимые строительные материалы и «расходники»

Монтаж обрешетки под металлочерепицу должен осуществляться на заранее размещенный слой гидроизоляции и, при необходимости, на конструкцию контробрешетки. Для работ по монтажу несущего каркаса потребуются нижеперечисленные строительные материалы:

  • Доска сечением 25 (32) мм на 100 мм, или бруски, размеры сторон которых составляют 50 на 50 мм;
  • Гвозди, длина которых зависит от толщины используемых досок или брусков. Лучше использовать оцинкованные или медные гвозди, срок службы которых значительно больше.

При монтаже такого вида металлочерепицы, как Каскад, размер последней карнизной доски в толщину должен быть в среднем на 15 мм больше остальных. Также необходимо отметить важность использования высушенной древесины. Доска, которая недостаточно просушена, может через некоторое время после сборки конструкции деформироваться. Это может привести к повреждению листов металлочерепицы. Помимо этого, доска должна быть обработана средствами, предотвращающими возникновение грибков, плесени, а также защищающими древесину от гниения. Эту процедуру можно выполнить своими руками, имея в распоряжении антисептик и обычную кисточку.

Пошаговая инструкция

После того как необходимые инструменты и материалы подготовлены, подробная схема монтажа несущего каркаса составлена, а рабочая поверхность очищена от постороннего мусора, следует переходить к установке первой доски.

  1. Установка первой доски обрешетки. Крепить бруски или доски обрешетки кровли необходимо начинать с нижней стороны ската. Для этого необходимо разместить в горизонтальном порядке доску каркаса и прикрепить ее к вертикальной контробрешетке или стропилам крыши при помощи гвоздей и молотка. Каждое место соединения элементов обрешетки с поверхностью крыши или контробрешеткой необходимо укреплять как минимум двумя гвоздями. Расстояние между брусьями обрешетки следует выдерживать в соответствии с техническими характеристиками выбранного вида металлочерепицы.
  2. Монтаж второго ряда обрешетки. Необходимо помнить, что расстояние между первым и вторым рядом будет отличаться от последующих. на это следует обратить особое внимание, осуществляя расчет.
  3. Установка последующих рядов. Далее обрешетка под металлочерепицу монтируется со стандартным расстоянием в зависимости от типа металлочерепицы. Используется мерный брусок, толщина которого соответствует размерам досок обрешетки, для того чтобы быстро и комфортно фиксировать последующие ряды.
  4. На внутренних углах кровли, где планируется своими руками оборудовать ендову, доски основания обрезаются под углом для обеспечения плотного стыка. Также ендову кровли, дымоход или мансардные окна можно оборудовать по периметру сплошной доской.

  1. Последний ряд обрешетки в области верхнего конька правильно сделать большей ширины. Для этого может использоваться либо более широкая доска, либо при креплении стандартных брусков соединить их вместе, а при необходимости добавить еще несколько рядов для формирования однородной поверхности. Сплошная обрешетка делается для предотвращения прогиба края листа металлочерепицы.

  1. На последнем этапе осуществляется обрезка краев каркаса, уравнивая тем самым их длину до миллиметра.

Особенности монтажа и дальнейшей эксплуатации кровли

Поскольку устройство обрешетки под металлочерепицу предусматривает высотные работы, то при их выполнении своими руками необходимо позаботиться об индивидуальной безопасности. Следует правильно пользоваться индивидуальной страховкой, подошва используемой обуви не должна скользить. Учитывая тот факт, что используемая древесина после монтажа в большинстве случаев еще содержит определенное количество влаги, по истечении первого года эксплуатации крыши необходимо подтянуть каждый саморез своими руками. Из-за усыхания древесины ее размеры незначительно уменьшаются, соединение кровли ослабевает и существует риск попадания воды на поверхность обрешетки по резьбе кровельного самореза, которыми фиксируются листы металлочерепицы к обрешетке. Расчет необходимого количества составляющих и монтаж обрешетки своими руками является ответственным этапом при оборудовании крыши кровельным покрытием. Любая инструкция по укладке различного вида металлочерепицы, акцентирует внимание именно на качественном и правильном монтаже основания. При этом расчет количества материала для покрытия крыши, размеры элементов обрешетки и всех расстояний должен быть максимально точным, а требования к последовательности работ неукоснительно соблюдены. Например, при монтаже металлочерепицы типа «Каскад» в основном используются бруски с сечением 32 мм на 100 мм. При таких характеристиках элементов основания в среднем для обустройства 1 квадратного метра обрешетки потребуется 3 погонных метра досок. Своими руками такой объем работы выполнить вполне реально, однако, следует учитывать сложность геометрии крыши, размеры скатов и общую площадь. Смотрите видео по теме:

Обрешетка под металлочерепицу: устройство и монтаж

Важным элементом кровли для целостности и долговечности будущей крыши является обрешетка – фундамент и залог вашего спокойствия при правильном и надежном ее креплении. Для того чтобы сделать обрешетку под металлочерепицу, необходимо усвоить теоретические навыки, практическое использование которых, позволит служить вашей крыше долгие годы.

Устройство и виды обрешетки

Перед тем, как делать обрешетку под металлочерепицу, необходимо выяснить вид будущего настила, который бывает сплошным или решетчатым. Устройство обрешетки под металлочерепицу напрямую зависит от длины волны будущего профиля. В случае использования сплошной обрешетки используются обрезные доски размером 32×100 мм или брусья с сечением 50×50 мм. Доски или брусья кладутся почти вплотную друг к другу, на расстоянии 10 мм, для обеспечения необходимого вентилирования подкровельного пространства.

Если будет использоваться решетчатый настил, то монтаж обрешетки под металлочерепицу несколько усложняется, но вместе с этим сокращается расход материалов, что приводит к экономии средств и облегчению общего веса крыши.

Перед началом крепления необходимо обработать рейки (брусья) антисептиком, что обеспечит их долгую службу!

Размерные особенности обрешетки

Основные размеры обрешетки под металлочерепицу — это ее шаг, а также размер используемых досок. Шаг определяется длиной волны металлочерепицы и имеет конкретное значение, которое зависит от вида используемого профиля. Самое жесткое место в профиле расположено внизу волны, перед началом следующей. Поэтому крепление металлочерепицы к обрешетке происходит именно в этих местах.

Производители выпускают профили с разной длиной волны (хотя, существуют основные типоразмеры длины волн), что обуславливает разный шаг будущей несущей системы для конкретного приобретенного вида металлочерепицы.

Для несложных и легких конструкций, с небольшой высотой волны кровли, и толщиной листа 0.4-0.45 мм используются обрезная доска сечением 25×100 мм. Доска с сечением 32×100 мм подходит для конструктивно сложных кровель, а также при использовании металлочерепицы с большой высотой волны и толщиной листа 0.5 мм. В обеих вариантах используется стропильный шаг порядка 0.6-0.9 м.

Брусья с сечениями 40×60 мм или 50×50 мм монтируются при большом стропильном шаге (более 1 метра) и, как правило, редко .

Существует три основных вида профиля с различной длиной волны. Основные изготавливаемые типоразмеры металлочерепицы имеют длину волны 300, 350 и 400 мм. Соответственно, шаг обуславливается длиной волны профиля. Интервал, который равен шагу обрешетки, измеряется от центров досок. На основании этих данных и проводится расчет обрешетки под металлочерепицу.

Монтаж и крепление обрешетки

Для крепления используются гвозди диаметром 3-3.5 мм, длиной в два раза больше, устанавливаемой толщины доски (или бруса). Доска для обрешетки под металлочерепицу крепится двумя гвоздями по краям, которые забиваются, как можно ближе к оси стропила.

Перед началом монтажа, особое внимание требуется уделить креплению первого ряда досок, расположенного у карниза. По этому ряду будут выравниваться все листы профиля, поэтому необходимо уделить особое внимание точности разметки и крепления. Толщина нижней доски должна быть минимум на 10 мм больше (точный размер необходимо узнать у поставщика профиля) всех остальных реек, для нивелирования перепада опорных точек листа профиля. Для обеспечения перепада, используется наращивание реек требуемой толщины, либо по всей длине первого ряда, либо подкладываются вставки на каждом стропиле.

Величина шага между первыми двумя деревянными рейками должна быть меньше, по сравнению с остальными. Измеряется эта величина от края лобовой доски до середины второй доски и ее расчет зависит от длины выступа края листа и угла ската крыши. Также на это значение влияет диаметр, устанавливаемой водосточной системы. Чаще всего, этот размер стандартный и возможные его значения указаны в таблице, на рисунке ниже.

Перед креплением первых двух досок, для проверки правильности расстояния между ними, можно использовать два обрезка и наживить их на контробрешетку. На обрезки укладывается профильный лист и опытным путем устанавливается достаточный выступ металлочерепицы для нормального стока воды.

Неправильно установленная обрешетка для металлочерепицы может привести к следующим изъянам :

  • если сделать выступ больше необходимого, то вода не будет попадать в канавку желоба, а будет переливаться через него;
  • меньший выступ может привести к попаданию воды между желобом и лобовой планкой;
  • недостаточно сильное крепление к обрешетке;
  • нестыковка листов профиля;
  • трудности при креплении торцевых и фронтонных планок.

Гидроизоляционная пленка пропускается через крайнюю планку в водосток. Для ее предохранения от разрыва, верхний край доски делают скошенным, под углом 120-140°, относительно торца стропильной ноги.

При креплении внешних торцевых досок фронтона необходимо, чтобы они выступали над обрешетиной на высоту профиля кровли. Этот размер зависит от используемого вида профиля и находится в пределах 28-58 мм.

После крепления 3-4 рядов досок, элементы конструкции можно положить на скат крыши и брать их оттуда для дальнейшего использования – это обеспечивает очевидное удобство .

Для крепления конька используют по одной дополнительной доске на каждом скате крыши, в местах его соединения с конструкцией. Используются размеры досок такие же, как и на установку обрешетки.

Установка обрешетки в местах дополнительных элементов конструкции

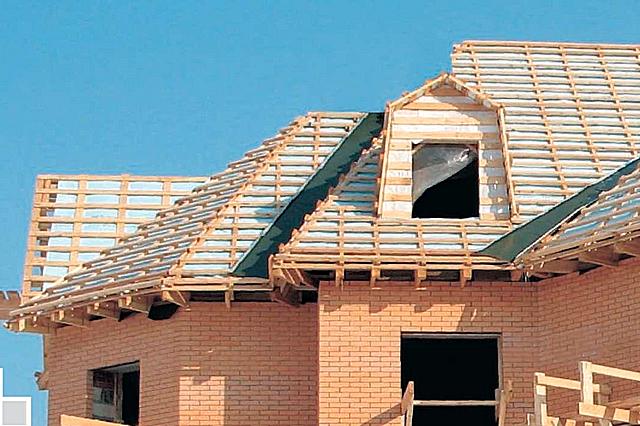

В местах примыканий (мансардные окна, трубы) к надкровельным конструкциям необходимо устанавливать сплошную обрешетку шириной 150-200 мм, а также собственную стропильную систему, к которой крепятся брусья или доски.

В случае с ендовой, несущую систему также выполняют сплошной и кладут вдоль каждого ската крыши шириной 10 мм. Зазоры между планками ендовы необходимо делать на расстоянии 20 мм для обеспечения надлежащей вентиляции подкровельного пространства.

Когда выполняется монтаж над утеплителем необходимо выдержать правильную величину зазора и не сделать его слишком маленьким (т.е. использовать доски шире рекомендованных размеров). В дальнейшем, это приведет к нарушению циркуляции подкровельного пространства, возникновению, а потом и к накоплению влаги!

Для понимания схемы и принципов монтажа обрешетки предлагается ознакомиться со следующим видео:

Похожие новости

Источники: http://okarkase.ru/konsturkciya-doma/krovlya/obreshetka-krovli-pod-metallocherepicu.html, http://prokryshi.ru/nesushhie-konstrukcii/stropilnaja-sistema/obreshetka-pod-metallocherepicu.html, http://vseokrovle.com/metallocherepica/10-kak-sdelat-obreshetku-pod-metallocherepicu.html

Особенности обрешетки крыши под металлочерепицу, монтаж и крепление, советы от строителей

На чтение 6 мин. Просмотров 960

Металлочерепица является довольно популярным кровельным покрытием, которая не только обладает эстетическим внешним видов, но и имеет достаточно высокие эксплуатационные характеристики.

При возведении кровли из данного материала к обрешетке предъявляются достаточно жесткие требования. Правильно устроенный настил является залогом надежности и долговечности кровельного покрытия.

Особенности обрешетки

Особенности настила под металлочерепицу является тот факт, что шаг привязан к самой черепице. Он прямо пропорционально зависит от длины волны, а длина будет зависеть от конкретного выбранного профиля.
Для различных профилей кровельного материала применяется обрешетка разного сечения, и толщины.

Если толщина профиля не превышает 0,5 миллиметра, а кровля имеет один, или два прямолинейных ската, то в качестве обрешетки можно использовать доску сечением 25*150 миллиметров.

При применении черепицы, имеющей большую толщину, при сложных формах крыши, а также при большом угле наклона кровельных скатов, рекомендуется применять доску по толщине не менее 40 миллиметра.

Виды обрешетки

Существует две различные технологии обрешётки кровли под черепицу:

  1. Сплошной настил. Данный способ применяется в случае, если кровля имеет небольшой угол наклона, а также при больших нагрузках на стропильную систему. Эта нагрузка может возникнуть из-за большой массы кровельного покрытия, либо, в зависимости от региона, в результате снежного покрова, и обильных дождей. В процессе монтажа сначала устраивают решетчатый настил из доски толщиной 25 миллиметров, а уже по ней настилается сплошное основание. В качестве такого основания можно использовать пиломатериал, прикручивая его без зазоров, влагостойкую фанеру, плиту ОСП
  2. Разрежённая. Данный вид настила выполняется из обрезного материала. Доски настилаются с небольшим расстоянием друг от друга. Выбор данного расстояние зависит от вида волны кровельного материала.

Устройство

Обрешётка для металлочерепицы устроена следующим образом:

При возведении крыши здания устанавливают стропильные ноги. Данные конструкции обычно представляют собой обрезную доску сечением 50*150 миллиметров. На стропила настилается специальная мембрана. Поверх этой мембраны на данные стропила сверху накручиваются бруски толщиной 3-5 сантиметров. Такие элементы называются контробрешетка.

Она необходима для проветривания утеплителя находящегося в кровле. После этого на бруски контрбрешётки в перпендикулярном к ним направлении прибиваются доски обрешетки с расстоянием примерно равным ширине доски.

Подготовительные работы

Перед установкой настила необходимо выполнить следующие мероприятия:

  • Произвести монтаж стропильных балок. При этом монтаже необходимо правильно рассчитать шаг стропил. Данный шаг будет зависеть от выбора типа и материала обрешетки. Древесина для стропильных балок должна выбираться с влажностью не более 20%
  • Закладка утеплителя. Эту процедуру при строительстве скатной крыши удобнее всего проводить сверху. При этом каркас, который удерживает утеплитель с внутренней стороны стропил, должен быть уже смонтирован. Сверху на утеплитель настилается мембрана.
  • После выполнения работ по утеплению на стропила прибиваются рейки контробрешетки.

Расчёты

  • Расчёт сплошной обрешетки двускатной крыши. При одинаковых скатах, вычисляем площадь одного из них и умножаем данную величину на количество скатов. В результате получим общую площадь, которую необходимо будет закрыть кровлей. В данном случае площадь скатов будет равна площади сплошного настила, но есть небольшой нюанс. Сплошной настил будет прикручиваться на элементы контробрешётки. При его устройстве концы листового материала не должны находиться в подвешенном состоянии, то есть лист, с двух боковых сторон, ложится на бруски. В зависимости от выбранного материала для сплошного настила, могут возникнуть обрезки, поэтому площадь основного настила может быть больше площади скатов до 30 %.
  • Расчёт разряженного настила. В данном случае измеряем длину ската. И делим её на выбранный шаг обрешетки. В результате получаем количество досок на отдельном скате. После аналогичного подсчета остальных наклонов кровли, складываем все величины и получаем общее количество досок. Измеряем ширину ската. В результате будем иметь общее количество досок нужной дины. Следует помнить, что пиломатериал выпускается длиной 6 метров. Это нужно учитывать, если ширина крыши больше данного размера.

Выбор материала

Материалом для настила чаще всего является древесина. Выбирать необходимо бруски, или доски хвойных пород дерева. Идеальным вариантом будет сосна. Она обладает нужными эксплуатационными характеристиками.

Выбранный пиломатериал должен иметь влажность не более 6%, в противном случае его необходимо обработать антисептирующими составами.

В качестве обрешетки чаще всего используется доска 25*150 миллиметров. Такого сечения вполне достаточно, при использовании стандартного шага стропильных балок от 600 до 900 миллиметров. При большем шаге, необходимо увеличивать толщину досок настила.

Монтаж и крепление обрешетки

Пошаговая инструкция

  1. Стартовую доску крепят строго по длине карнизного свеса по прямой линии так, чтобы она не выступала за свес. Ее толщина должна быть на 10-15 миллиметров больше последующих.
  2. Второй ряд крепят таким образом, чтобы расстояние шага волны было меньше. Последующие ряды – на равном расстоянии шага волны.
  3. К системе стропил брусья крепят посредством саморезов. Использование гвоздей может привести к разрушению структуры древесины, и снижению срока эксплуатации всей конструкции. Если же выбор остановлен на гвоздях, то следует выбрать шиферные гвозди больших размеров. К каждой стропильной балке настил следует крепить минимум двумя гвоздями.
  4. К брускам крепят обрезную доску с определенным, в зависимости от длины волны кровельного материала. На стропильные балки устанавливают еще 2 бруса на расстоянии не больше 5 см друг от друга, которые будут выполнять функцию опоры для конька крыши.
  5. В местах расположения ендов, воздуховодов и окон выполняют цельный настил. Брусья на стропила при таком виде каркаса размещают параллельно коньку.
  6. При изготовлении настила над теплоизоляцией недопустимо выполнение сплошного каркаса, в результате такого монтажа вентиляция будет не эффективна, и в подкровельном пространстве будет образовываться влага.
  7. Перед монтажом кровельного настила на внутреннюю сторону ендовы крепят планку.

Советы от строителей

Строили баню. В качестве сплошного настила применил плиту ОСП толщиной 12 миллиметров. Получилось отлично, всем рекомендую.

Александр 26 дет.

При выборе в качестве кровельного покрытия металлочерепицы , относитесь очень серьёзно к устройству обрешётки.

Дмитрий 48 лет.

Будьте аккуратны при погрузке, и работе с черепицей, данный материал, в сравнение с профилированным листом, требует более бережного отношения при монтаже.

Станислав 54 года.

При монтаже металлочерепицы обрешетка имеет очень важное значение. От правильности её укладки будет зависеть весь остальной монтаж.

Как правильно сделать обрешетку под металлочерепицу

Обрешетка для металлочерепицы

Обрешетка под металлочерепицу монтируется с целью придания прочности всей конструкции кровли, а также обеспечения естественной вентиляции под кровельным покрытием. Она является несущим каркасом на который укладываются листы металлочерепицы. Правильно выполненный расчет расстояния между досками и их сечение непосредственно влияют не только на процесс монтажа, но и последующую эксплуатацию всей кровли. Обрешетка для металлочерепицы должна обеспечивать надежное удержание металлических листов во время сильных порывов ветра.

Пример обустройства каркаса

Шаг обрешетки под металлочерепицу должен строго соответствовать расстоянию между волнами в зависимости от типа этой продукции. Саморезы, которыми листы металлочерепицы крепятся к элементам обрешетки, по технологии должны фиксировать металл в наиболее жестком месте волны. Этим местом является его, так называемое дно, которое расположено практически у основания следующей волны. При монтаже важно, чтобы нижняя часть волны совпадала с расположением горизонтального бруска обрешетки. Именно поэтому точное вычисление расстояния между досками каркаса влияет на качество обустройства кровельного покрытия. Например, при монтаже наиболее популярного типа металлочерепицы Монтеррей, правильно придерживаться шага между центрами обрешетки, размер которого составляет 350 мм. Исключением является укладка второго от нижней части ската бруска, где расстояние должно составлять 300 мм. При монтаже не менее популярного вида металлочерепицы Каскад основной шаг будет составлять 300 мм, но расстояние между первым и вторым рядом обрешетки составит 250мм. А размеры отступа между вторым и третьим рядом обрешетки для кровельной конструкции Каскад – 350 мм. Это обусловлено особенностью фактуры металлочерепицы и размерами волны (высота волны металлочерепицы Каскад составляет 45 мм, а Монтеррей – 39мм).

Необходимый набор инструментов

Перед тем как сделать обрешетку под металлочерепицу, мастера должны позаботиться о наличии необходимого для этого типа работ арсенала инструментов. К ним можно отнести нижеперечисленные:

  • Строительный степлер.
  • Ножовка по дереву, циркулярная пила или бензопила.
  • Молоток или аккумуляторный шуруповерт (при использовании в качестве основ для обрешетки досок, в том случае если их толщина это позволяет, то можно соединения фиксировать саморезами).
  • Уровень.
  • Строительный маркер и рулетка.

Расстояние между горизонтально укладываемыми досками можно измерять при помощи мерного бруска, длина которого соответствует расстоянию между ближайшими сторонами горизонтально располагаемых брусьев.

Необходимые строительные материалы и «расходники»

Монтаж обрешетки под металлочерепицу должен осуществляться на заранее размещенный слой гидроизоляции и, при необходимости, на конструкцию контробрешетки. Для работ по монтажу несущего каркаса потребуются нижеперечисленные строительные материалы:

  • Доска сечением 25 (32) мм на 100 мм, или бруски, размеры сторон которых составляют 50 на 50 мм;
  • Гвозди, длина которых зависит от толщины используемых досок или брусков. Лучше использовать оцинкованные или медные гвозди, срок службы которых значительно больше.

При монтаже такого вида металлочерепицы, как Каскад, размер последней карнизной доски в толщину должен быть в среднем на 15 мм больше остальных. Также необходимо отметить важность использования высушенной древесины. Доска, которая недостаточно просушена, может через некоторое время после сборки конструкции деформироваться. Это может привести к повреждению листов металлочерепицы. Помимо этого, доска должна быть обработана средствами, предотвращающими возникновение грибков, плесени, а также защищающими древесину от гниения. Эту процедуру можно выполнить своими руками, имея в распоряжении антисептик и обычную кисточку.

Пошаговая инструкция

После того как необходимые инструменты и материалы подготовлены, подробная схема монтажа несущего каркаса составлена, а рабочая поверхность очищена от постороннего мусора, следует переходить к установке первой доски.

  1. Установка первой доски обрешетки. Крепить бруски или доски обрешетки кровли необходимо начинать с нижней стороны ската. Для этого необходимо разместить в горизонтальном порядке доску каркаса и прикрепить ее к вертикальной контробрешетке или стропилам крыши при помощи гвоздей и молотка. Каждое место соединения элементов обрешетки с поверхностью крыши или контробрешеткой необходимо укреплять как минимум двумя гвоздями. Расстояние между брусьями обрешетки следует выдерживать в соответствии с техническими характеристиками выбранного вида металлочерепицы.
  2. Монтаж второго ряда обрешетки. Необходимо помнить, что расстояние между первым и вторым рядом будет отличаться от последующих. на это следует обратить особое внимание, осуществляя расчет.
  3. Установка последующих рядов. Далее обрешетка под металлочерепицу монтируется со стандартным расстоянием в зависимости от типа металлочерепицы. Используется мерный брусок, толщина которого соответствует размерам досок обрешетки, для того чтобы быстро и комфортно фиксировать последующие ряды.
  4. На внутренних углах кровли, где планируется своими руками оборудовать ендову, доски основания обрезаются под углом для обеспечения плотного стыка. Также ендову кровли, дымоход или мансардные окна можно оборудовать по периметру сплошной доской.

  1. Последний ряд обрешетки в области верхнего конька правильно сделать большей ширины. Для этого может использоваться либо более широкая доска, либо при креплении стандартных брусков соединить их вместе, а при необходимости добавить еще несколько рядов для формирования однородной поверхности. Сплошная обрешетка делается для предотвращения прогиба края листа металлочерепицы.

  1. На последнем этапе осуществляется обрезка краев каркаса, уравнивая тем самым их длину до миллиметра.

Особенности монтажа и дальнейшей эксплуатации кровли

Поскольку устройство обрешетки под металлочерепицу предусматривает высотные работы, то при их выполнении своими руками необходимо позаботиться об индивидуальной безопасности. Следует правильно пользоваться индивидуальной страховкой, подошва используемой обуви не должна скользить. Учитывая тот факт, что используемая древесина после монтажа в большинстве случаев еще содержит определенное количество влаги, по истечении первого года эксплуатации крыши необходимо подтянуть каждый саморез своими руками. Из-за усыхания древесины ее размеры незначительно уменьшаются, соединение кровли ослабевает и существует риск попадания воды на поверхность обрешетки по резьбе кровельного самореза, которыми фиксируются листы металлочерепицы к обрешетке. Расчет необходимого количества составляющих и монтаж обрешетки своими руками является ответственным этапом при оборудовании крыши кровельным покрытием. Любая инструкция по укладке различного вида металлочерепицы, акцентирует внимание именно на качественном и правильном монтаже основания. При этом расчет количества материала для покрытия крыши, размеры элементов обрешетки и всех расстояний должен быть максимально точным, а требования к последовательности работ неукоснительно соблюдены. Например, при монтаже металлочерепицы типа «Каскад» в основном используются бруски с сечением 32 мм на 100 мм. При таких характеристиках элементов основания в среднем для обустройства 1 квадратного метра обрешетки потребуется 3 погонных метра досок. Своими руками такой объем работы выполнить вполне реально, однако, следует учитывать сложность геометрии крыши, размеры скатов и общую площадь. Смотрите видео по теме:

Обрешетка под металлочерепицу: устройство и монтаж

Важным элементом кровли для целостности и долговечности будущей крыши является обрешетка – фундамент и залог вашего спокойствия при правильном и надежном ее креплении. Для того чтобы сделать обрешетку под металлочерепицу, необходимо усвоить теоретические навыки, практическое использование которых, позволит служить вашей крыше долгие годы.

Устройство и виды обрешетки

Перед тем, как делать обрешетку под металлочерепицу, необходимо выяснить вид будущего настила, который бывает сплошным или решетчатым. Устройство обрешетки под металлочерепицу напрямую зависит от длины волны будущего профиля. В случае использования сплошной обрешетки используются обрезные доски размером 32×100 мм или брусья с сечением 50×50 мм. Доски или брусья кладутся почти вплотную друг к другу, на расстоянии 10 мм, для обеспечения необходимого вентилирования подкровельного пространства.

Если будет использоваться решетчатый настил, то монтаж обрешетки под металлочерепицу несколько усложняется, но вместе с этим сокращается расход материалов, что приводит к экономии средств и облегчению общего веса крыши.

Перед началом крепления необходимо обработать рейки (брусья) антисептиком, что обеспечит их долгую службу!

Размерные особенности обрешетки

Основные размеры обрешетки под металлочерепицу — это ее шаг, а также размер используемых досок. Шаг определяется длиной волны металлочерепицы и имеет конкретное значение, которое зависит от вида используемого профиля. Самое жесткое место в профиле расположено внизу волны, перед началом следующей. Поэтому крепление металлочерепицы к обрешетке происходит именно в этих местах.

Производители выпускают профили с разной длиной волны (хотя, существуют основные типоразмеры длины волн), что обуславливает разный шаг будущей несущей системы для конкретного приобретенного вида металлочерепицы.

Для несложных и легких конструкций, с небольшой высотой волны кровли, и толщиной листа 0.4-0.45 мм используются обрезная доска сечением 25×100 мм. Доска с сечением 32×100 мм подходит для конструктивно сложных кровель, а также при использовании металлочерепицы с большой высотой волны и толщиной листа 0.5 мм. В обеих вариантах используется стропильный шаг порядка 0.6-0.9 м.

Брусья с сечениями 40×60 мм или 50×50 мм монтируются при большом стропильном шаге (более 1 метра) и, как правило, редко .

Существует три основных вида профиля с различной длиной волны. Основные изготавливаемые типоразмеры металлочерепицы имеют длину волны 300, 350 и 400 мм. Соответственно, шаг обуславливается длиной волны профиля. Интервал, который равен шагу обрешетки, измеряется от центров досок. На основании этих данных и проводится расчет обрешетки под металлочерепицу.

Монтаж и крепление обрешетки

Для крепления используются гвозди диаметром 3-3.5 мм, длиной в два раза больше, устанавливаемой толщины доски (или бруса). Доска для обрешетки под металлочерепицу крепится двумя гвоздями по краям, которые забиваются, как можно ближе к оси стропила.

Перед началом монтажа, особое внимание требуется уделить креплению первого ряда досок, расположенного у карниза. По этому ряду будут выравниваться все листы профиля, поэтому необходимо уделить особое внимание точности разметки и крепления. Толщина нижней доски должна быть минимум на 10 мм больше (точный размер необходимо узнать у поставщика профиля) всех остальных реек, для нивелирования перепада опорных точек листа профиля. Для обеспечения перепада, используется наращивание реек требуемой толщины, либо по всей длине первого ряда, либо подкладываются вставки на каждом стропиле.

Величина шага между первыми двумя деревянными рейками должна быть меньше, по сравнению с остальными. Измеряется эта величина от края лобовой доски до середины второй доски и ее расчет зависит от длины выступа края листа и угла ската крыши. Также на это значение влияет диаметр, устанавливаемой водосточной системы. Чаще всего, этот размер стандартный и возможные его значения указаны в таблице, на рисунке ниже.

Перед креплением первых двух досок, для проверки правильности расстояния между ними, можно использовать два обрезка и наживить их на контробрешетку. На обрезки укладывается профильный лист и опытным путем устанавливается достаточный выступ металлочерепицы для нормального стока воды.

Неправильно установленная обрешетка для металлочерепицы может привести к следующим изъянам :

  • если сделать выступ больше необходимого, то вода не будет попадать в канавку желоба, а будет переливаться через него;
  • меньший выступ может привести к попаданию воды между желобом и лобовой планкой;
  • недостаточно сильное крепление к обрешетке;
  • нестыковка листов профиля;
  • трудности при креплении торцевых и фронтонных планок.

Гидроизоляционная пленка пропускается через крайнюю планку в водосток. Для ее предохранения от разрыва, верхний край доски делают скошенным, под углом 120-140°, относительно торца стропильной ноги.

При креплении внешних торцевых досок фронтона необходимо, чтобы они выступали над обрешетиной на высоту профиля кровли. Этот размер зависит от используемого вида профиля и находится в пределах 28-58 мм.

После крепления 3-4 рядов досок, элементы конструкции можно положить на скат крыши и брать их оттуда для дальнейшего использования – это обеспечивает очевидное удобство .

Для крепления конька используют по одной дополнительной доске на каждом скате крыши, в местах его соединения с конструкцией. Используются размеры досок такие же, как и на установку обрешетки.

Установка обрешетки в местах дополнительных элементов конструкции

В местах примыканий (мансардные окна, трубы) к надкровельным конструкциям необходимо устанавливать сплошную обрешетку шириной 150-200 мм, а также собственную стропильную систему, к которой крепятся брусья или доски.

В случае с ендовой, несущую систему также выполняют сплошной и кладут вдоль каждого ската крыши шириной 10 мм. Зазоры между планками ендовы необходимо делать на расстоянии 20 мм для обеспечения надлежащей вентиляции подкровельного пространства.

Когда выполняется монтаж над утеплителем необходимо выдержать правильную величину зазора и не сделать его слишком маленьким (т.е. использовать доски шире рекомендованных размеров). В дальнейшем, это приведет к нарушению циркуляции подкровельного пространства, возникновению, а потом и к накоплению влаги!

Для понимания схемы и принципов монтажа обрешетки предлагается ознакомиться со следующим видео:

Похожие новости

Установка обрешетки на крышу из металлочерепицы

Основа из дерева или металла, на которую укладывается металлочерепица, называется обрешеткой. Существует два типа конструкции, обустройство каждого из них особой сложности не представляет, но влияет на общее устройство кровли из металлочерепицы .

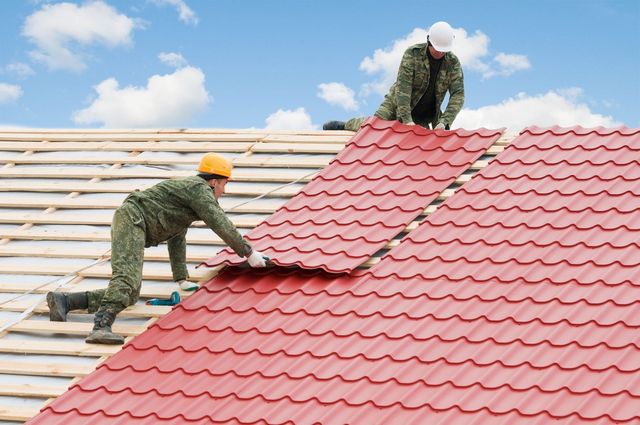

Металлочерепица – красивая, долговечная кровля

Металлочерепица пользуется популярностью среди других кровельных материалов, что не удивительно. Материал прочный, долговечный, устойчивый к агрессивному воздействию окружающей среды, служит несомненным украшением крыши. Металлочерепица весит в 10 раз меньше обычной черепицы, материал прочный, не бьется, не ломается, оказывает щадящее воздействие на несущие стены и фундамент. Монтаж кровли считается не сложным, стоит недорого, можно и вовсе покрыть крышу своими руками, причем в любое время года.

Однако металлочерепица имеет и свои недостатки. Если есть повреждения отдельных участков материала, то может возникнуть коррозия. Крыша требует устройства водоотвода, звукоизоляции. Обрешетка под металлочерепицу монтируется только после укладки гидроизоляции, а так же укладки слоя мембранной пароизоляции. Гидроизоляционный материал под металлочерепицей должен поглощать влагу из слоя утеплителя, не допускать попадания атмосферных осадков в подкровельное пространство.

Обрешетка для металлочерепицы может быть любой, сплошной или решетчатой, важно чтобы для этого были использованы доски абсолютно ровные, любой изъян станет препятствовать ровному прилеганию металлочерепицы, влиять на качество всей конструкции крыши.

Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие. Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой.

Основные реализационные параметры – качество, эстетика. Качественные листы имеют толщину стали 0,4-0,5мм. Эстетические параметры – цвет, размеры листа металлочерепицы. геометрия, тип поверхности. Всё это влияет на стоимость металлочерепицы.

Виды настилов

Выбор типа настила зависит от волны профиля металлочерепицы. Обрешетка может быть изготовленная двух видов – сплошная или решетчатая, может быть сделана из листового материала. Шаг обрешетки под металлочерепицу рассчитывают для решетчатого типа.

Сплошная поверхность под кровлю из листового материала выполняется в виде настила плит OSB, обеспечивает идеально ровную поверхность, на которую производится укладка листов кровли. Такой монтаж прост и скор, минусом является высокая стоимость OSB.

Обрешетка сплошного типа монтируется из досок. Расстояние между досками не должно превышать 10мм, оно требуется для естественной вентиляции. Доски крепить к стропилам можно гвоздями сечением 3 – 3,5мм, длиной в 2 раза больше толщины материала используемого для изготовления настила.

Монтаж настила в виде решетки снижает расход материалов, нагрузку на стены и фундамент. Каждая доска прибивается парными гвоздями по краям оси стропил. Начинается монтаж решетчатой конструкции от карниза. Первые доски особенно тщательно выравниваются, так как по ним будет сориентирован весь строй обрешетки. Чтобы уточнить, правильно ли сделаны расчеты, перед монтажом первых досок наживляют пару обрезков контробрешетки и примеряют лист, определяя нужный выступ. Для решетчатого типа требуется расчет шага досок.

Требования к материалу обрешетки

Предпочтительнее использовать для обрешетки доски хвойных пород, сосны, ели, пихты устойчивы к гниению, смоляные мешочки отталкивают влагу. Стоят хвойники недорого. Можно использовать и лиственные породы деревьев, антисептическая обработка, грунтовка древесины производится в обязательном порядке. Доска для обрешетки под металлочерепицу должна отвечать следующим требованиям:

  1. остаточная влажность древесины 12 -15 %;
  2. одинаковая толщина, ширина;
  3. ровная поверхность без изъянов, трещин, не поведенная.

Для настила двускатной крыши, без архитектурных излишеств нужна доска 25х100мм. Доска 28(32)х100мм используется для монтажа под металлочерепицу с толстым оцинкованным основанием при сложных конфигурациях крыш, в этом случае, а так же если шаг стропильных ног составляет 90-100см, используется брус 50х50, 40х60 мм. Чтобы рассчитать шаг нужно учитывать какая будет использоваться металлочерепица. Расчет материала зависит от шага, следует помнить, что снизу от карниза и сверху от конька набивают по две доски, плюс усиления требуют места возле труб, мансардных окон, вентиляционных коробов. Кроме того без подрезки пиломатериала не обходится установка обрешетки. Поэтому к необходимому количеству материала стоит добавить 10-15% досок.

Монтаж обрешетки под металлочерепицу производят с использованием следующих инструментов:

  • Молоток, среднего веса;
  • Пузырьковый уровень;
  • Рулетка;
  • Строительный карандаш;
  • Ножовка;
  • Шуруповерт;
  • Отрезная машинка по дереву;
  • Красящий шнур

Стоит также обзавестись «лошадкой», приспособлением для нанесения одинаковых отрезков, сделать его несложно самостоятельно.

Основными и определяющими параметрами являются размеры обрешетки под металлочерепицу и шаг, расстояние от одной доски до другой. Шаг определяется волнами профиля, как уже говорилось, потому, что точка крепления листа металлочерепицы к обрешетке – нижняя волна, её середина. Здесь самое прочное место листа, значит фиксация самая надежная.

Производят металлочерепицу с разными профилями, выбирая материал, определяют шаг. К примеру, лист толщиной 0,4 – 0,5мм требует шага обрешетки из доски 25х100м с расстоянием 600-900см. В таблице указано соответствие шага обрешетки форме металлочерепицы.

Шаг обрешетки A

Обычный шаг обрешетки под металлочерепицу составляет 35см. Это расстояние от низа одной доски до середины соседней. Контробрешетка изготавливается из доски 25х50мм, при шаге стропил 60-70см.

Схема монтажа обрешетки пошагово

Устройство обрешетки под металлочерепицу является завершающим этапом монтажа каркаса крыши. К обустройству приступают после того как сделана стропильная конструкция, проложена паро- и гидроизоляция, утеплитель, защита от шума и смонтирована контробрешетка. Перед тем как приступить к устройству настила необходимо поверх стропильной системы с утеплителем, гидроизоляцией натянуть паронепроницаемую мембрану по всей поверхности с нахлестами в 6-10см. На неё набить контррейки вверху по линии коньковой балки, далее по краям скатов, снизу по карнизной планке. Толщина контррейки 24-28мм.

Устройство обрешетки под металлочерепицу начинают с крепления стартовой доски, которую следует тщательно выровнять. Шаг нижней доски должен обеспечить нависанием ребра листа, требуется перекрытие 13 части водостока. При шаге в 350мм расстояние между карнизом и стартовой рейкой будет 280см.

Далее следует класть доски по разметке, строго выдерживая горизонталь. Следует следить за ровностью получаемой поверхности. Стыковка досок должна происходить на стропилах, но только встык, ни в коем случае не внахлест.

Далее размечают шаг обрешетки. Используют рулетку, шаблон «лошадку», карандаш. Расстояние между стартовой и следующей за ней доской обрешетки требуется сделать меньше, это необходимо для выступа металлочерепицы.

Вокруг труб, оконных проемов, в местах примыкания к ендовам металлочерепицы необходимо класть сплошной настил шириной 15-20см, при необходимости устанавливать дополнительные стропила.

Заключительный этап – устройство конька. Для устройства коньковой планки используются дополнительные доски, которые монтируются на расстоянии 4-6см, с каждого ската, на них и сажают планку. Чтобы сделать все правильно необходимо, следовать данной инструкции пошагово.

Как сделать обрешетку под металлочерепицу из дерева – понятно. Однако бывает, настил делают из металлического профиля.

Видео по теме:

Использование металлического профиля для обрешетки

Обрешётка крыши под металлочерепицу с использованием металлического профиля встречается редко. Целесообразность подобной конструкции всегда вызывает вопросы. Металл дороже дерева, немалый вес создает дополнительные нагрузки на стены и фундамент. Используется метод, когда необходимо обустроить кровлю с большими пролетами производственных построек. Преимущества профиля в том, что такая конструкция не подвержена гниению, влажности, перепадам температур.

Схема установки та же, делают обрешетку из труб квадратного сечения 30х30, монтаж производят с помощью сварки или сажают на болты, листы крепят саморезами по металлу, а вот расчет другой, зависит от того какие размеры листов использованы. Но поскольку подобная обрешетка для металлочерепицы своими руками не делается, то и задумываться об этом не имеет смысла.

Качественно сделанный настил под металлочерепицу увеличивает срок её эксплуатации, неровный настил приведет к деформации кровли, коррозии, снижению устойчивости и надежности конструкции.

Посмотрите еще статьи:

Источники: http://prokryshi.ru/nesushhie-konstrukcii/stropilnaja-sistema/obreshetka-pod-metallocherepicu.html, http://vseokrovle.com/metallocherepica/10-kak-sdelat-obreshetku-pod-metallocherepicu.html, http://kryshagid.ru/metallocherepica/obreshetka-pod-metallocherepicu-shag-montazh-sxema-ustrojstvo.html

Как правильно набить обрешетку под металлочерепицу

Обрешетка под металлочерепицу: устройство и монтаж

Важным элементом кровли для целостности и долговечности будущей крыши является обрешетка – фундамент и залог вашего спокойствия при правильном и надежном ее креплении. Для того чтобы сделать обрешетку под металлочерепицу, необходимо усвоить теоретические навыки, практическое использование которых, позволит служить вашей крыше долгие годы.

Устройство и виды обрешетки

Перед тем, как делать обрешетку под металлочерепицу, необходимо выяснить вид будущего настила, который бывает сплошным или решетчатым. Устройство обрешетки под металлочерепицу напрямую зависит от длины волны будущего профиля. В случае использования сплошной обрешетки используются обрезные доски размером 32×100 мм или брусья с сечением 50×50 мм. Доски или брусья кладутся почти вплотную друг к другу, на расстоянии 10 мм, для обеспечения необходимого вентилирования подкровельного пространства.

Если будет использоваться решетчатый настил, то монтаж обрешетки под металлочерепицу несколько усложняется, но вместе с этим сокращается расход материалов, что приводит к экономии средств и облегчению общего веса крыши.

Перед началом крепления необходимо обработать рейки (брусья) антисептиком, что обеспечит их долгую службу!

Размерные особенности обрешетки

Основные размеры обрешетки под металлочерепицу — это ее шаг, а также размер используемых досок. Шаг определяется длиной волны металлочерепицы и имеет конкретное значение, которое зависит от вида используемого профиля. Самое жесткое место в профиле расположено внизу волны, перед началом следующей. Поэтому крепление металлочерепицы к обрешетке происходит именно в этих местах.

Производители выпускают профили с разной длиной волны (хотя, существуют основные типоразмеры длины волн), что обуславливает разный шаг будущей несущей системы для конкретного приобретенного вида металлочерепицы.

Для несложных и легких конструкций, с небольшой высотой волны кровли, и толщиной листа 0.4-0.45 мм используются обрезная доска сечением 25×100 мм. Доска с сечением 32×100 мм подходит для конструктивно сложных кровель, а также при использовании металлочерепицы с большой высотой волны и толщиной листа 0.5 мм. В обеих вариантах используется стропильный шаг порядка 0.6-0.9 м.

Брусья с сечениями 40×60 мм или 50×50 мм монтируются при большом стропильном шаге (более 1 метра) и, как правило, редко .

Существует три основных вида профиля с различной длиной волны. Основные изготавливаемые типоразмеры металлочерепицы имеют длину волны 300, 350 и 400 мм. Соответственно, шаг обуславливается длиной волны профиля. Интервал, который равен шагу обрешетки, измеряется от центров досок. На основании этих данных и проводится расчет обрешетки под металлочерепицу.

Монтаж и крепление обрешетки

Для крепления используются гвозди диаметром 3-3.5 мм, длиной в два раза больше, устанавливаемой толщины доски (или бруса). Доска для обрешетки под металлочерепицу крепится двумя гвоздями по краям, которые забиваются, как можно ближе к оси стропила.

Перед началом монтажа, особое внимание требуется уделить креплению первого ряда досок, расположенного у карниза. По этому ряду будут выравниваться все листы профиля, поэтому необходимо уделить особое внимание точности разметки и крепления. Толщина нижней доски должна быть минимум на 10 мм больше (точный размер необходимо узнать у поставщика профиля) всех остальных реек, для нивелирования перепада опорных точек листа профиля. Для обеспечения перепада, используется наращивание реек требуемой толщины, либо по всей длине первого ряда, либо подкладываются вставки на каждом стропиле.

Величина шага между первыми двумя деревянными рейками должна быть меньше, по сравнению с остальными. Измеряется эта величина от края лобовой доски до середины второй доски и ее расчет зависит от длины выступа края листа и угла ската крыши. Также на это значение влияет диаметр, устанавливаемой водосточной системы. Чаще всего, этот размер стандартный и возможные его значения указаны в таблице, на рисунке ниже.

Перед креплением первых двух досок, для проверки правильности расстояния между ними, можно использовать два обрезка и наживить их на контробрешетку. На обрезки укладывается профильный лист и опытным путем устанавливается достаточный выступ металлочерепицы для нормального стока воды.

Неправильно установленная обрешетка для металлочерепицы может привести к следующим изъянам :

  • если сделать выступ больше необходимого, то вода не будет попадать в канавку желоба, а будет переливаться через него;
  • меньший выступ может привести к попаданию воды между желобом и лобовой планкой;
  • недостаточно сильное крепление к обрешетке;
  • нестыковка листов профиля;
  • трудности при креплении торцевых и фронтонных планок.

Гидроизоляционная пленка пропускается через крайнюю планку в водосток. Для ее предохранения от разрыва, верхний край доски делают скошенным, под углом 120-140°, относительно торца стропильной ноги.

При креплении внешних торцевых досок фронтона необходимо, чтобы они выступали над обрешетиной на высоту профиля кровли. Этот размер зависит от используемого вида профиля и находится в пределах 28-58 мм.

После крепления 3-4 рядов досок, элементы конструкции можно положить на скат крыши и брать их оттуда для дальнейшего использования – это обеспечивает очевидное удобство .

Для крепления конька используют по одной дополнительной доске на каждом скате крыши, в местах его соединения с конструкцией. Используются размеры досок такие же, как и на установку обрешетки.

Установка обрешетки в местах дополнительных элементов конструкции

В местах примыканий (мансардные окна, трубы) к надкровельным конструкциям необходимо устанавливать сплошную обрешетку шириной 150-200 мм, а также собственную стропильную систему, к которой крепятся брусья или доски.

В случае с ендовой, несущую систему также выполняют сплошной и кладут вдоль каждого ската крыши шириной 10 мм. Зазоры между планками ендовы необходимо делать на расстоянии 20 мм для обеспечения надлежащей вентиляции подкровельного пространства.

Когда выполняется монтаж над утеплителем необходимо выдержать правильную величину зазора и не сделать его слишком маленьким (т.е. использовать доски шире рекомендованных размеров). В дальнейшем, это приведет к нарушению циркуляции подкровельного пространства, возникновению, а потом и к накоплению влаги!

Для понимания схемы и принципов монтажа обрешетки предлагается ознакомиться со следующим видео:

Похожие новости

Обрешетка для металлочерепицы

Обрешетка под металлочерепицу монтируется с целью придания прочности всей конструкции кровли, а также обеспечения естественной вентиляции под кровельным покрытием. Она является несущим каркасом на который укладываются листы металлочерепицы. Правильно выполненный расчет расстояния между досками и их сечение непосредственно влияют не только на процесс монтажа, но и последующую эксплуатацию всей кровли. Обрешетка для металлочерепицы должна обеспечивать надежное удержание металлических листов во время сильных порывов ветра.

Пример обустройства каркаса

Шаг обрешетки под металлочерепицу должен строго соответствовать расстоянию между волнами в зависимости от типа этой продукции. Саморезы, которыми листы металлочерепицы крепятся к элементам обрешетки, по технологии должны фиксировать металл в наиболее жестком месте волны. Этим местом является его, так называемое дно, которое расположено практически у основания следующей волны. При монтаже важно, чтобы нижняя часть волны совпадала с расположением горизонтального бруска обрешетки. Именно поэтому точное вычисление расстояния между досками каркаса влияет на качество обустройства кровельного покрытия. Например, при монтаже наиболее популярного типа металлочерепицы Монтеррей, правильно придерживаться шага между центрами обрешетки, размер которого составляет 350 мм. Исключением является укладка второго от нижней части ската бруска, где расстояние должно составлять 300 мм. При монтаже не менее популярного вида металлочерепицы Каскад основной шаг будет составлять 300 мм, но расстояние между первым и вторым рядом обрешетки составит 250мм. А размеры отступа между вторым и третьим рядом обрешетки для кровельной конструкции Каскад – 350 мм. Это обусловлено особенностью фактуры металлочерепицы и размерами волны (высота волны металлочерепицы Каскад составляет 45 мм, а Монтеррей – 39мм).

Необходимый набор инструментов

Перед тем как сделать обрешетку под металлочерепицу, мастера должны позаботиться о наличии необходимого для этого типа работ арсенала инструментов. К ним можно отнести нижеперечисленные:

  • Строительный степлер.
  • Ножовка по дереву, циркулярная пила или бензопила.
  • Молоток или аккумуляторный шуруповерт (при использовании в качестве основ для обрешетки досок, в том случае если их толщина это позволяет, то можно соединения фиксировать саморезами).
  • Уровень.
  • Строительный маркер и рулетка.

Расстояние между горизонтально укладываемыми досками можно измерять при помощи мерного бруска, длина которого соответствует расстоянию между ближайшими сторонами горизонтально располагаемых брусьев.

Необходимые строительные материалы и «расходники»

Монтаж обрешетки под металлочерепицу должен осуществляться на заранее размещенный слой гидроизоляции и, при необходимости, на конструкцию контробрешетки. Для работ по монтажу несущего каркаса потребуются нижеперечисленные строительные материалы:

  • Доска сечением 25 (32) мм на 100 мм, или бруски, размеры сторон которых составляют 50 на 50 мм;
  • Гвозди, длина которых зависит от толщины используемых досок или брусков. Лучше использовать оцинкованные или медные гвозди, срок службы которых значительно больше.

При монтаже такого вида металлочерепицы, как Каскад, размер последней карнизной доски в толщину должен быть в среднем на 15 мм больше остальных. Также необходимо отметить важность использования высушенной древесины. Доска, которая недостаточно просушена, может через некоторое время после сборки конструкции деформироваться. Это может привести к повреждению листов металлочерепицы. Помимо этого, доска должна быть обработана средствами, предотвращающими возникновение грибков, плесени, а также защищающими древесину от гниения. Эту процедуру можно выполнить своими руками, имея в распоряжении антисептик и обычную кисточку.

Пошаговая инструкция

После того как необходимые инструменты и материалы подготовлены, подробная схема монтажа несущего каркаса составлена, а рабочая поверхность очищена от постороннего мусора, следует переходить к установке первой доски.

  1. Установка первой доски обрешетки. Крепить бруски или доски обрешетки кровли необходимо начинать с нижней стороны ската. Для этого необходимо разместить в горизонтальном порядке доску каркаса и прикрепить ее к вертикальной контробрешетке или стропилам крыши при помощи гвоздей и молотка. Каждое место соединения элементов обрешетки с поверхностью крыши или контробрешеткой необходимо укреплять как минимум двумя гвоздями. Расстояние между брусьями обрешетки следует выдерживать в соответствии с техническими характеристиками выбранного вида металлочерепицы.
  2. Монтаж второго ряда обрешетки. Необходимо помнить, что расстояние между первым и вторым рядом будет отличаться от последующих. на это следует обратить особое внимание, осуществляя расчет.
  3. Установка последующих рядов. Далее обрешетка под металлочерепицу монтируется со стандартным расстоянием в зависимости от типа металлочерепицы. Используется мерный брусок, толщина которого соответствует размерам досок обрешетки, для того чтобы быстро и комфортно фиксировать последующие ряды.
  4. На внутренних углах кровли, где планируется своими руками оборудовать ендову, доски основания обрезаются под углом для обеспечения плотного стыка. Также ендову кровли, дымоход или мансардные окна можно оборудовать по периметру сплошной доской.

  1. Последний ряд обрешетки в области верхнего конька правильно сделать большей ширины. Для этого может использоваться либо более широкая доска, либо при креплении стандартных брусков соединить их вместе, а при необходимости добавить еще несколько рядов для формирования однородной поверхности. Сплошная обрешетка делается для предотвращения прогиба края листа металлочерепицы.

  1. На последнем этапе осуществляется обрезка краев каркаса, уравнивая тем самым их длину до миллиметра.

Особенности монтажа и дальнейшей эксплуатации кровли

Поскольку устройство обрешетки под металлочерепицу предусматривает высотные работы, то при их выполнении своими руками необходимо позаботиться об индивидуальной безопасности. Следует правильно пользоваться индивидуальной страховкой, подошва используемой обуви не должна скользить. Учитывая тот факт, что используемая древесина после монтажа в большинстве случаев еще содержит определенное количество влаги, по истечении первого года эксплуатации крыши необходимо подтянуть каждый саморез своими руками. Из-за усыхания древесины ее размеры незначительно уменьшаются, соединение кровли ослабевает и существует риск попадания воды на поверхность обрешетки по резьбе кровельного самореза, которыми фиксируются листы металлочерепицы к обрешетке. Расчет необходимого количества составляющих и монтаж обрешетки своими руками является ответственным этапом при оборудовании крыши кровельным покрытием. Любая инструкция по укладке различного вида металлочерепицы, акцентирует внимание именно на качественном и правильном монтаже основания. При этом расчет количества материала для покрытия крыши, размеры элементов обрешетки и всех расстояний должен быть максимально точным, а требования к последовательности работ неукоснительно соблюдены. Например, при монтаже металлочерепицы типа «Каскад» в основном используются бруски с сечением 32 мм на 100 мм. При таких характеристиках элементов основания в среднем для обустройства 1 квадратного метра обрешетки потребуется 3 погонных метра досок. Своими руками такой объем работы выполнить вполне реально, однако, следует учитывать сложность геометрии крыши, размеры скатов и общую площадь. Смотрите видео по теме:

Как сделать обрешетку под металлочерепицу: советы

Обрешётка — конструкция, которая служит основой для укладки металлочерепицы, монтируется из досок одинакового размера. Все виды строительных работ, в том числе и процесс устройства обрешетки, имеют ряд особенностей, с которыми необходимо ознакомиться, чтобы смонтировать надежную кровлю.

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Виды обрешетки под металлочерепицу

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Важно очень точно смонтировать ряд досок у карниза, потому что по нему будут равняться все остальные, он должен быть закреплен очень надежно. Шаг между первых двух деревянных реек делают меньше остальных.

Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять гидроизоляцию под металлочерепицу. во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.

Выбор материала

Обычно в качестве материала для каркаса используются пиломатериалы сосны, ели, пихты. При отсутствии хвойных пород используются лиственные. Самым подходящим материалом является сосна. При хорошей прочности и твердости, сосновая доска неплохо обрабатывается, она приемлема по цене.

Важно, чтобы пиломатериалы были хорошо высушены, без гнили и насекомых.Обратите внимание, чтобы толщина была одинаковой. Доска, если она плохо или неправильно высушенная со временем перекосится, закручиваясь в винт, а вам это не нужно.

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.

Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.

Расчет обрешетки под металлочерепицу

Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.

Не забудьте, при монтаже конька металлочерепицы. у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

При соблюдении всех условий расчета к получившемуся результату обязательно добавляется еще 10%. Это связано с тем, что при монтаже пиломатериал подрезается до нужных размеров, его часть пускается в отходы.

Инструменты

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

  • Рулетка
  • Уровень
  • Молоток
  • Ножовка
  • Шуруповерт (можно пользоваться дрелью)
  • Болгарка
  • Карандаш для отметок

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.

Размер обрешетки под металлочерепицу

Важные параметры обрешетки — шаг и размер материала. При выборе шага определяются по длине волн черепицы, в зависимости от вида профиля, который используется.

Наиболее прочное место профиля внизу волны, поэтому крепление к обрешетке происходит в этом месте.

Производители выпускают профили с разными волнами, это обуславливает шаг несущей системы. При устройстве несложных легких конструкций небольшой высоты, когда берется лист толщиной около 0.4 мм и обрешеточная доска 25×100 мм, стропильный шаг делается от 0.6 до 0.9 м. Также и в сложных конструкциях с листом 0.5 мм. Материал обрешетки монтируют с большим стропильным шагом, более метра, но достаточно редко.

Размер шага обрешетки в зависимости от вида металлочерепицы

Места примыканий

Участки кровли на стыках с элементами здания: трубами, стенами частями фасада называются — примыканиями. Они наиболее опасны из-за вероятности протечек, поэтому в подобных местах должна обеспечиваться максимальная герметичность.

Когда возводится кирпичное строение, делается козырек из кирпича или оставляют выемку, в которую можно заводить кровельное покрытие для улучшения защиты от осадков.

Как крепить элементы кровли к обрешетке

Листы кровли, если это двускатная крыша начинают крепить с торца, если выбрана шатровая конструкция, то от наивысшей точки ската в обе стороны. Замки волн каждого листа черепицы накрываются следующим листом.

Металлочерепица крепится при помощи кровельных шурупов. Применение электродрели с соответствующей насадкой многократно ускорит вашу работу. Саморезы, оснащенные уплотнительной шайбой, вкручиваются в волновой прогиб, перпендикулярно к листам. Для надежности ставится 8 шурупов на 1 кв.м.

В местах перехлеста (заход 250 мм) листы устанавливают по поперечному рисунку, закрепляют, как сказано выше. Крепление в нахлестах делается в каждой второй волне под поперечным рисунком. Передвигаться по профилям нужно осторожно, наступая только на обрешетку или волновые прогибы.

При выполнении кровельных работ уплотнительные ленты ставят под коньком, а также на стыках. При монтаже с использованием гидроизоляционного материала, можно обойтись без ленты, за исключением ее использования во внутренних стыках.

Если в конструкции присутствуют сквозные отверстия и к ним предусматривается крепление тяжелых элементов, например, вентиляционных труб, необходимо учитывать это при монтаже обрешетки.

Схема крепления металлочерепицы

Описанное выше крепление распространяется на все виды металлочерепицы, если иное не предусмотрено инструкцией. Металлочерепица Кантри не исключение. Однако, при ее укладке лучше ознакомиться с инструкцией по монтажу.

Финская металлочерепица Рукки на сегодняшний день является лидером рынка, пользуется популярностью во всем мире. Имеет около 10 профилей, к каждому из которых приложена соответствующая инструкция, что упрощает монтаж. В этой статье перечислены преимущества металлочерепица Рукки, а также указана приблизительная ее стоимость.

Советы от мастера

Несколько полезных советов:

  • Перед работой с материалом обрешетки, его нужно обработать антисептиком, для обеспечения долгой службы
  • Выбирайте рейки одинаковой толщины, чтобы черепица впоследствии ложилась на них ровно, не берите низкосортную, необрезанную древесину
  • Металлочерепица не устанавливаться, подобной шиферу с любой стороны, у листов есть верх и низ
  • Для работы с древесиной применяйте только оцинкованные гвозди

Монтировать обрешетку можно как самостоятельно, так и с помощью профессионалов.

Качественно выполненная работа по настилу кровли — гарантия того, что крыша прослужит долгие годы. Дом — дорогой островок уюта, в котором хозяева должны чувствовать себя защищенными от снега и дождя. Когда есть «крыша» над головой, выполненная по всем технологическим канонам капризы природы не страшны.

Фото о правильном креплении металлочерепицы к обрешетке

В данной галереи выложены фото-схемы верного крепления металлочерепицы саморезами к обрешетке.

custom_gallery
изображения не найдены

Видео о создании обрешетки под металлочерепицу с правильным креплением последней

Советы по созданию обрешетки, а также о креплении металлочерепицы на нее, можете узнать просмотрев видео ниже.

Читайте также:

Источники: http://vseokrovle.com/metallocherepica/10-kak-sdelat-obreshetku-pod-metallocherepicu.html, http://prokryshi.ru/nesushhie-konstrukcii/stropilnaja-sistema/obreshetka-pod-metallocherepicu.html, http://megabeaver.ru/materials/metallocherepica/krovlya-metal/kak-sdelat-obreshetku-pod-metallocherepicu-sovety.html

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
