Сплошная обрешетка кровли - устройство: как сделать расчет конструкции, как выбрать доску, фотографии и видео

Содержание статьи:

Всем застройщикам, работающим с устройством кровли для дома, известно, что обрешетка – очень важный элемент всей конструкции. Поэтому важно разобраться с тем, что собой представляет обрешетка, а также как сделать обрешетку крыши при помощи собственных сил.

Непосредственно обрешетка является конструкцией из укрепленных на стропилах досок или брусьев и расположенных перпендикулярно ногам стропил.

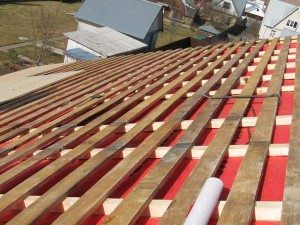

монтаж обрешетки кровли

Именно на этот элемент осуществляется основная нагрузка от кровельного покрытия, которая передается на стропила и далее на несущие элементы.

Для того чтобы выполнить устройство обрешетки кровли, применяется следующий ряд материалов:

Типы обрешеток

Исходя из материала для кровли, предназначенного для монтажа конкретной крыши, принято использовать один из двух типов обрешетки, к которым относятся:

  • разреженная обрешетка, шаг расположения частей на которой может быть различным. Применяется этот тип в том случае, когда покрытием кровли служит шифер, керамическая или металлочерепица;
  • сплошная обрешетка кровли. Основу ее составляют доски с шагом не более одного сантиметра или фанера. Этот тип обрешетки принято использовать в том случае, когда кровельным покрытием выступает мягкая черепица, плоский шифер, мягкий шифер или любой из рулонных материалов. Более того, монтировать сплошную обрешетку необходимо на сложных участках кровли, то есть в районе дымоходной трубы, по кровельным карнизам, а также в ендовах, разжелобках, на коньке и т.п.

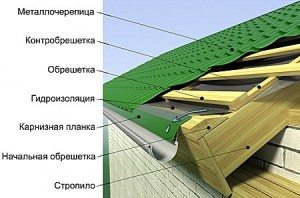

расчет обрешетки кровли

Согласно способу установки выделяют следующие виды обрешетки:

  • однослойная обрешетка. Элементы конструкции устанавливаются на стропила горизонтальным образом, а доски укладывают параллельно кровельному коньку;
  • двухслойная обрешетка. В этом случае будет оборудован второй слой, который настилается на первый. Он может состоять из теса или брусьев, укладываемых от конька по направлению свеса. Иногда укладка выполняется горизонтально.

Также нельзя не упомянуть о таком важном элементе обрешетки, как гидроизоляция, которая укладывается поверх стропил. Она может быть представлена как стандартным рубероидом, так и современными материалами мембранного типа. Крепление слоя гидроизоляции к стропильным ногам осуществляется строительным степлером.

Необходимо также не забыть выполнить такую процедуру, как расчет обрешетки крыши, то есть рассчитать ее площадь и, соответственно, площадь предназначенного для укладки кровельного покрытия.

Обрешетка для рулонных материалов

Как было сказано выше, рулонные материалы предполагают наличие сплошной обрешетки в системе кровли.

Материалом здесь выступает доска для обрешетки крыши, лучше всего шпунтованная. Доски первого слоя монтируются по принципу в разрядку, а уже во втором укладываются плотно друг к другу.

Чтобы оборудовать второй слой обрешетки, необходимо применять рейки из дерева, которые должны быть уложены под углом в 45 градусов относительно первого слоя.

доска для обрешетки крыши

Нормы оборудования обрешетки в этом случае следующие:

  • строительные доски следует обработать антисептиком;
  • после укладки нужно удостовериться, что доски нигде не провисают, нет бугров и выделяющихся шляпок гвоздей;
  • хорошо выполненная обрешетка должна выдерживать вес проходящего по ней человека;
  • для устройства настила применяются доски, имеющие ширину 100 – 150 миллиметров и толщину минимум 250 миллиметров. Доски с большими параметрами использовать не рекомендуется;
  • категорически запрещается обустраивать обрешетку недостаточно высушенными досками;
  • будет правильно, если стыки досок на стропильных ногах будут располагаться в шахматном порядке;
  • вбивать гвозди нужно по краям досок, при этом их шляпки должны глубоко уходить в древесину.

Для черепицы

Для того чтобы смонтировать обрешетку для популярной сегодня металлочерепицы, необходимо предварительно оборудовать решетчатый каркас.

обрешетка под черепицу

Шаг брусьев обычно зависит от используемого типа металлочерепицы. К примеру, в случае, если кровельным покрытием выступает металлочерепица Монтеррей, то шаг досок должен иметь значение, равное 350 миллиметрам. Но зазор между двумя первыми досками, расположенными в районе карниза, должен быть меньше – 200 – 250 миллиметров.

Для стальной кровли

Процесс оборудования обрешетки для стальной кровли также имеет некоторые свои особенности.

Обрешетка в данном случае может быть разреженной и состоять из досок или брусков, имеющих толщину 50 миллиметров, или сплошной, выполненной при помощи досок в 30 миллиметров толщиной.

обрешетка для стальной кровли

Укладывать листы стали необходимо на гладкую, без углублений и выступов обрешетку, поскольку даже, казалось бы, незначительный прогиб может ослабить важные фальцевые крепления.

Для мягкой черепицы

Это кровельное покрытие также требует установки гладкого и ровного основания, материал не должен перегибаться или перетираться. Для такого монтажа также имеются свои нюансы.

Строительство должна предшествовать установка каркаса из брусков в виде решетки. Основу второго слоя, укладываемого на уже готовый решетчатый каркас, составляет кровельная фанера, которая предварительно должна быть обработана специальной смесью с гидроизолирующими свойствами (подробнее: "Обрешетка под мягкую кровлю - основные требования").


Монтаж обрешетки крыши, смотрите на видео:

Для шифера

Укладка основания для этого кровельного материала предполагает вариант устройства или одинарной, или двойной обрешетки. Для первого случая доски должны лежать параллельно кровельному коньку и фиксироваться на стропильных ногах.

Если шифер применяется стандартный (волнистый), шаг брусков должен быть равен 0,5 метра, а сечение бруса должно составлять 50x50 миллиметров.

обрешетка для крыши из шифера

Важно помнить, что при обустройстве обрешетки для шифера каждый его лист должен опираться на три бруска. Четные бруски ряда при этом должен иметь немного большую, приблизительно на 30 миллиметров, толщину, чем нечетные. Так нахлест элементов материала выйдет более плотным, а нагрузка на листы распределится более равномерно.

Так, можно сделать вывод, что устройство обрешетки под шифер – процесс не слишком сложный, однако от грамотности и качества его выполнения во многом зависит дальнейшая эксплуатация как кровельного покрытия, так и всей кровли в целом.

При желании более подробные данные об устройстве сплошной обрешетки с фото и видео всех работ можно легко найти в Интернете.

Характеристика сплошной и разреженной обрешетки крыши

Обрешетка крышиОбрешетка — это конструкция, состоящая из досок, брусьев и изоляции. Она предназначена для восприятия нагрузки кровельного материала и перераспределения ее на стропила. Еще выполняет функцию удержания кровельного материала в непогоду. Древесина подбирается такой толщины, чтобы она выдерживала вес кровельной нагрузки и работающего на ней человека. При этом не происходило ее провисания.

Виды обрешетки для разной кровли

Обрешетка крыши — это каркас, который является основой кровельного материала.

Разделяется на виды:

  • Как делать обрешеткуСплошная обрешетка кровли. В качестве материалов применяют листы фанеры или доски, уложенные с зазором 10 мм. Такая конструкция применяется для мягкой черепицы профнастила или плоского шифера. В случае когда крыша испытывает сильные нагрузки, укладка материала ведется в 2 слоя.
  • Разреженная. Здесь доски располагаются с зазором, в зависимости от кровельного материала. Расстояние между ними может превышать несколько десятков сантиметров. Используется под металлочерепицу и другое жесткое покрытие.

Плоскость сплошной обрешетки получается ровной без перепадов, но есть существенные недостатки:

  • Конструкция получается дорогой, особенно если изготовлена она из фанеры.
  • Отсутствие зазора с черепицей приводит к образованию в этом пространстве конденсата. Для этого типа монтажа вентиляционных отводов не предусматривается. Присутствие влаги отрицательно сказывается на древесине стропил.

В основном обрешетка из сплошных досок применяется на крышах с малым уклоном. Сверху ведется монтаж профнастила.

Разряженная конструкция имеет оптимальный вид, поскольку расположить древесину можно так, чтобы кровля имела опору в нужных местах. Именно здесь она прихватывается к обрешетке саморезами.

Правила монтажа к стропилам

Материалы для обрешеткиОсновой для обрешетки являются стропила. На них крепятся гидроизоляционные мембраны. В теплых климатических условиях это плотная пленка, не пропускающая воду. При монтаже утепленной крыши, следует брать диффузионные мембраны. Они выполняют функцию задержания паров из термоизоляционного слоя.

Сверху, на пленку крепятся по длине стропил контробрешетки. Это могут быть деревянные брусья, сечением 50×50 мм или планки 30×50, которые прибиваются с узкой стороны. Они обеспечивают наличие необходимого зазора для вентиляции. Перпендикулярно стропилам и контробрешеткам прибиваются доски.

Обрезной брус под металлочерепицу

В качестве обрешетки под металлочерепицу используется обрезной брус. Шаг делается небольшой. Для брусьев подбирается древесина без сучков, хорошего качества и без изъянов.

Этапы монтажа следующие:

  • Создание обрешетки на кровлеНачало работ ведется с конька крыши. Брусья прибиваются гвоздями параллельно друг другу. Важное условие — одинаковая толщина прибиваемой древесины.
  • Расчет обрешетки проводится исходя из размера металлочерепицы. Ее стандартный шаг бывает от 0,5 до 1 метра.
  • Между первым брусом и вторым размер шага берется уменьшенным из-за габаритов водостока.
  • Как можно шире устанавливается карнизный брус. Он должен выступать на 20−30 см над общим рядом.

Ровная основа при укладке профнастила

Работы проводятся своими руками. Используется дерево или металлическая решетка. Основное условие — ровная поверхность.

Порядок работ следующий:

  • Кровельные работыВдоль карниза ведется крепление основной доски. Она берется шире остальных брусьев. Также дополнительные крепежные планки устанавливаются в местах дымохода или других проемов.
  • Проводится расчет. Работы начинаются после установки утеплителя.
  • В зависимости от плеча кровельного настила определяется шаг обрешетки. Ориентировочно он составляет 0,5 м. Если набиваются брусья, то они берутся сечением 50×50 мм. В случае использования доски ее размеры — 50×120 мм. В итоге должна получиться ровная плоскость. Прогибы могут ослабить плотность фальцев.
  • Крепление профнастила ведется в нижней плоскости волны.

Особенности работы с шифером

Перед началом работ следует рассчитать вес будущей крыши. Асбестоцементные листы тяжелые. Поэтому иногда для такой кровли применяется двухслойная обрешетка.

Работы проводятся в следующем порядке:

  • Доски располагаются с шагом от 0,5 м до метра. В некоторых случаях выполняется сплошная конструкция из древесины. Связано это с тем, что листы шифера обладают большой хрупкостью.
  • Укладка листов начинается снизу с таким расчетом, чтобы опора была на 3 бруса, и перекрытие составляло 20 см между листами. В качестве крепежа используются шиферные гвозди.

Основание для мягкой кровли

Мягкой кровлей накрываются плоские крыши. Это покрытие пользуется популярностью, из-за несложности монтажа и низкой стоимости. Применяемый вид обрешетки — сплошной.

Работы ведутся в 2 этапа:

  • Поэтапное строительство крышиОсновной брус навешивается на стропила.
  • Прибивается обрезная доска. Поверхность делается ровной, без уступов.
  • Вместо древесины используются листы водостойкой плиты. Они не пропускают влагу, не подвержены процессу гниения и имеют ровную поверхность.
  • Важно, чтобы основание для мягкой кровли не имело перепадов. В противном случае материал будет протираться.

В прослойке кровельного пирога обрешетка занимает важное место. Она является опорой для верхнего покрытия. Изготавливая ее своими руками, нужно учитывать, под какой материал она устанавливается. Чем тяжелее вес, тем толще берется древесина. Поэтому перед началом монтажа следует сделать правильный расчет.

Сплошная обрешетка: однослойная, двойная, особенности устройства

Любому застройщику, имеющему отношение к устройству кровли, хорошо известно, что одним из важнейших элементов всей конструкции считается обрешетка, набитая на стропила. Поэтому так важно понять, что такое стропила и обрешетка, разновидности и особенности устройства для разных кровельных покрытий.

Непосредственно обрешетник – это конструкция из досок, фанеры либо брусьев, набитых на стропила. Именно на него приходится основная нагрузка, создаваемая кровельным покрытием.

Особо нужно отметить такой важный аспект устройства обрешётки крыши, как гидроизоляция. Гидроизолирующий слой из стандартного рубероида или современных мембран укладывают поверх стропил. Для крепления изоляции используют строительный степлер.

Виды обрешеток ↑

Конструкция обрешетки зависит от используемого кровельного материала. Различают два варианта исполнения:

  • Сплошная обрешетка. Шаг брусьев в данной конструкции не может превышать 1 мм. Данная конструкция подходит в качестве основы под мягкую кровлю (битумную черепицу или рулонную), плоский шифер. Чтобы повысить надежность кровли, ее устанавливают помимо скатов и по свесам карниза, на коньке, ендова, а также на других местах, где пересекаются и состыковываются скаты.
  • Разреженная обрешетка. В таком настиле брусья устанавливают с определенным шагом, обычно он варьируется в пределах от 0,2 до 0,25 м . Ее используют под натуральную черепицу, волнистый шифер и кровлю из металла.

Сплошная обрешетка из досок либо фанеры (ОСП) бывает двух видов.

материалы для сплошной обрешетки

  • Однослойная. Элементы в таком настиле укладывают сразу на стропила, расположив их параллельно коньку. Этот тип основания под кровлю используется редко, преимущественно под рубероид.
  • Двойная. В этом настиле сочетаются два слоя, причем необязательно, чтобы это был один и тот же материал.
  • Первый – рабочий. Это по сути разреженная обрешетка из брусьев, уложенных вразгон. Установку направляющих облегчает шаблон для обрешетки, так называемая лощадка. Его можно купить готовым или сделать самому.
  • Второй слой, выложенный на первый, уже сплошной. Для него подойдут доски (тис), ОСП либо фанера. Двуслойный сплошной обрешетник имеет явные преимущества. Прежде всего он позволяет сформировать вентзазор под настилом, а также уложить между стропилами утеплитель. Вот почему подобную конструкцию можно укладывать под любую современную битумную кровлю, включая гибкую черепиц

Как делать сплошную обрешетку из различных материалов ↑

варианты устройства обрешетки под мягкую кровлю

Устройство однослойного настила ↑

Однослойную обрешётку укладывают прямо на стропила, без использования каких-либо дополнительных элементов. Такой настил обычно используют при бюджетном строительстве при устройстве холодной кровли, скажем, из рубероида.

Настил из досок

сплошная обрешетка из доски

Сплошной одинарный настил рекомендуется настилать из шпунтованных досок либо теса. Их просто набивают поперек стропил. Необрезные для этого варианта не подходят, поскольку имеющиеся на них неровности могут «сыграть злую шутку» с некоторыми кровельными покрытиями, скажем, с мягкой кровлей. Это не только отрицательно скажется на декоративности кровли, но также на ее влагоизоляционных характеристиках.

Доски в сплошном каркасе:

  • не должны иметь сучков, быть совершенно гладкими,
  • размеры: по ширине – минимум 10, максимум 14 см, по толщине – минимум 2, максимум 3,7 см (причем толщину выбирают, взяв за основу шаг стропил),
  • уровень влажности не должен превышать 20%. Дело в том, что сырая обрешетка начнет рассыхаться, и элементы крепления после этого выпадут из нее. Более того, битумные материалы на сыром настиле служат намного меньше,
  • доски необходимо обработать антисептиками, чтобы предотвратить гнилостные процессы, появление жучков-древоточцев, образование грибка,
  • при монтаже такого настила, элементы фиксируют поверх стропил в направлении параллельном коньку.
  • на сторонах доски при короблении формируются вогнутый лоток и выпуклость. Элементы конструкции должны быть настланы лотками наверх. После этого, если вода по какой-то причине просочится через кровлю, то, попав в лоток, она по карнизу стечет наружу и таким образом не попадет подкровельное пространство.

Монтажные работы проводят, начав от свеса, то есть снизу вверх. По длине доски стыкуют на стропилах. Метизы забивают ближе к кромкам. Шляпки крепежных элементов при этом необходимо ненамного утопить в основе. Соседние элементы по высоте нежелательно укладывать впритык – лучше оставить крошечный зазор. Это позволит нивелировать тепловые деформации древесины, вызванные колебаниями влажности или температуры.

Обрешетка крыши из ОСП либо фанеры

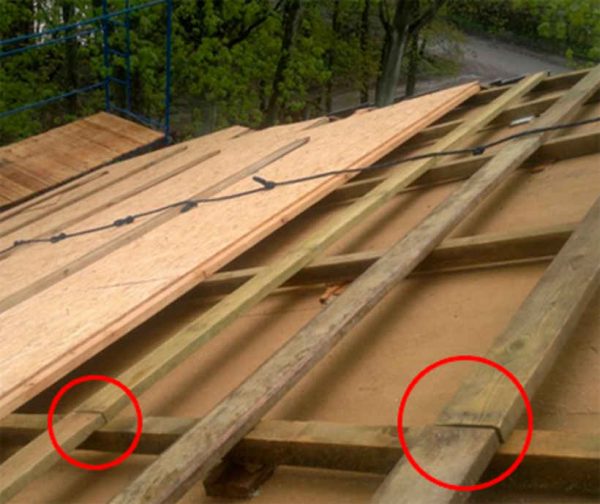

сплошная однослойная обрешетка из ОСП

При устройстве обрешетки можно использовать не только доски, но также щитовые материалы. Некоторые марки фанеры (ОСП) отличают гибкость и высокая влагостойкость, которые являются залогом долгой службы настила на кровле.

Применение щитовых материалов сокращает время монтажа настила и позволяет получить абсолютно ровное основание под мягкую черепицу либо рулонные материалы.

Щитовые материалы должны иметь:

  • высокую влагостойкость. В качестве основы под кровельное покрытие подойдут, к примеру, влагостойкие щиты ОСП-3 либо фанеры (ФСФ),
  • толщину щита (0,9–2,7 см) выбирают, взяв за основу шаг стропил,
  • щиты необходимо пропитать антисептиком, так как хотя используемые марки материала и влагостойкие, однако длительное воздействие влаги может повлиять на их устойчивость. Поэтому дополнительная защита настила от влаги не помешает: рекомендуется покрывать его гидроизоляционными материалами.

схема расположения листов ОСП при монтаже сплошной обрешетки

Листы щитового материала устанавливают на стропила, расположив их по длине параллельно коньку. Листы укладывают вразбежку, следуя шахматному порядку. Таким образом стыковочные швы в соседних рядах не совпадают. К тому же, между ними оставляют зазор. Обычно 2 мм достаточно, чтобы в случае набора влаги щиты не вспучились. Однако при проведении монтажных работ при минусовой температуре зазор нужно увеличить еще на 1 мм, что позволит компенсировать их расширение летом при нагревании.

Для крепления щитов необходимы саморезы либо ершеные гвозди, которые фиксируют со следующим шагом:

  • стропила – 0,3 м;
  • торцевые соединения – 0,15 м;
  • края – 0,1 м.

Как монтируют двойную обрешетку ↑

монтаж двойной обрешетки

Сплошной двойной каркас – двухъярусная конструкция, где:

  • первый слой, выполненный из досок, выложен разреженно,
  • второй – выполнен сплошным настилом. Для него используют доски, щиты OSB или фанеру.

Настил собирают либо исключительно из досок (временами – из брусков), либо комбинированно – в сочетании досок с фанерой либо OSB .

Настил, выполненный из досок

Двойная сплошная обрешетка из досок

И первый, и второй слой такой конструкции выложен исключительно из досок:

  • пиломатериал в разреженном слое должен иметь толщину не меньше 2,5 см и ширину – 10-14 см. Доски иногда заменяют на бруски, имеющие сечение 5 на 5 см либо 3 на 7 см,
  • толщина досок в сплошном слое должна составлять от 2 до 2,5 см и ширину в пределах 5-7,
  • материалы предварительно обрабатывают антисептиками.

Монтаж обрешетника этого типа несложен. Выполняют его в следующем порядке:

  • Для монтажа разреженной обрешетки доски ( бруски) закрепляют параллельно коньку выбрав шаг порядка 20–30 см. Такого расстояния достаточно, чтобы исключить изгибание досок в сплошном слое.
  • На разреженный настил по диагонали набивают доски сплошного о слоя, сохранив между ними зазор, не превышающий 3 мм. Он позволит нивелировать температурные деформации древесины. Монтаж выполняют, начав от конька и далее в сторону карниза

На основание этого вида, как правило, настилают рубероид.

Устройство комбинированной обрешётки крыши своими руками

 устройство комбинированной обрешетки

Традиционно комбинированную конструкцию собирают следующим образом:

  • Параллельно коньку вразрядку крепят доски ( брусья) и затем на них – фанеру либо ОСП. Такая технология обычно используется при строительстве холодного чердака.
  • Если же чердак нужно утеплить, то необходим другой тип обрешетки. Этот вариант несколько сложнее. Сначала вдоль стропил набивается контробрешетка, а поверх уложенных брусков , теперь уже перпендикулярно стропилам – монтируют первый слой обрешётки. Доски фиксируют на гвозди либо саморезы с перерывом в 0,2–0,30 м.
  • Завершает конструкцию сплошной слой, выложенный из фанеры либо ОСП. Материал располагают параллельно коньку, разместив длинной стороной перпендикулярно стропилам.
  • Укладку выполняют с разбивкой стыков, не забывая о необходимости компенсационного зазора в пару мм. Крепление щитов на каждом из стропил производят при помощи анодированных саморезов либо ершеных гвоздей с шагом в 0,3 м. Кромки фанеры (ОСП) должны прийтись на опоры. Крепление на этом участке выполняют в два раза меньшим шагом.
  • Наличие контробрешетки, между щитовым настилом и гидроизоляционным слоем позволяет сформировать вентзазор. Более того, с ее помощью фиксируют гидроизолирующую пленку, уложенную на теплоизоляцию.

Требования к используемым материалам:

  • контробрешетка: используют ровные бруски, имеющие сечение 2,5 на 3 см либо 5 на 5 см,
  • первый слой, разреженный: доска на обрешетку крыши имеет толщину – 2,5 и ширину – 10-14 см,
  • щитовой материал : толщина – в пределах 0,9 и 1,2 см.

Все материалы следует предварительно обработать антисептирующими средствами.

Чтобы лучше разобраться с нюансами технологии, посмотрите, как сделать обрешетку крыши под мягкую кровлю, на видео.

  ↑Как проверить качество конструкции

подготовка обрешетки под битумную черепицу

Нужно отметить, что погрешности при укладке сплошной обрешетки могут оказаться фатальными для эксплуатации кровельной конструкции.

Качественно устроенная обрешетка:

  • не может прогибаться под тяжестью человека. Иначе монтаж кровли и проведение ремонтных работ в будущем будет проблематичным;
  • в ней отсутствуют щели, не считая допустимых компенсационных. Для случаев, когда не удается их избежать, просветы рекомендуется перекрывать полосками из кровельной жести;
  • отличается гладкой поверхностью. Неутопленные гвозди или торчащие сучки могут прорвать кровельное покрытие из битумного материала;
  • закругленные рубанком торцы пиломатериалов. Это позволит предупредить разрывы и протирания битумных мягких материалов на местах, где они будут через них впоследствии перегибаться;
  • использованные пиломатериалы должны быть непременно сухими и покрыты антисептиками.

© 2020 stylekrov.ru

что такое и как делается?

При устройстве кровли одним из обязательных элементов является обрешетка. Что это за конструкция, и какие нюансы следует учитывать при ее строительстве?

Прежде всего, необходимо понять, что такое обрешетка? Данный термин в строительстве понимают конструкцию из совокупности досок или брусьев, которые укрепляются на стропила, причем, расположены они перпендикулярно стропильным ногам.

обрешеткаИменно обрешетка принимает непосредственную нагрузку, оказываемую кровельным материалом, передавая ее на стропила, а далее – на несущие конструкции.

Для строительства используют различные материалы:

  • Брус;
  • Доски – обычные или шпунтованные;
  • Тес;
  • Фанеру.

Возможные виды обрешеток

В зависимости от выбранного кровельного материала, используют один из двух видов обрешеток, это:

  • Разреженная, которая может иметь различный шаг расположения элементов. Этот вид используется при укладке металлочерепицы, шифера, керамической черепицы.
  • Сплошная. Данный вид выполняется из досок, шаг расположения которых не превышает сантиметра или из фанеры. Эта разновидность выбирается, если крышу предполагается крыть мягкой черепицей, плоским шифером или рулонными материалами. Кроме того, обрешетка сплошная обязательно устанавливается в сложных местах кровли – на месте вывода трубы дымохода, в местах пересечения скатов (в ендовах, в разжелобках, на коньке и пр.), по карнизам кровли.

По способу строительства обрешетка делится на:

  • Однослойную. В этом случае, элементы укладываются горизонтально на стропила, располагаются доски параллельно коньку.
  • Двухслойную. Этот вариант предполагает создание второго слоя, настилаемого по первому. Второй слой может формироваться из брусьев или теса, который укладывается по направлению от конька к свесу. Иногда брусья укладывают на первый скат диагонально.

Как правило, перед укладкой обрешетки, поверх стропильной системы укладывается гидроизоляция. Это может быть самый обычный рубероид или современные мембранные материалы. Крепится гидробарьер к стропилам при помощи строительного степлера.

Как построить обрешетку под рулонные материалы?

Как уже говорилось, если планируется использовать рулонные материалы, то должна строиться сплошная обрешетка. В качестве материала для ее постройки лучше всего использовать шпунтованную доску.

Первый ряд досок укладывают в разрядку, а второй формируют очень плотно, набивая доски одна к одной.

Для устройства второго слоя обрешетки для металлочерепицы используют деревянные рейки, которые укладываются под углом 45 градусов по отношению к первому слою обрешетки.

Советы по строительству:

  • Доски, которые будут использоваться для строительства, обрабатывают антисептиком.
  • После окончаний укладки досок следует убедиться, что покрытие не имеет провесов, бугров и торчащих шляпок гвоздей.
  • Выполненная обрешетка не должна прогибаться под весом человека, который проходит по кровле.
  • Для выполнения настила используют доски шириной 100-150 мм и толщиной не меньше 250 мм. Не рекомендуется использовать доски с большей шириной.
  • Ни в ком случае, нельзя использовать недостаточно высушенный материал.
  • При укладке досок необходимо стараться располагать стыки досок на стропилах в шахматном порядке.
  • Гвозди следует размещать ближе к краям досок, причем, желательно, шляпки крепежного элемента утапливать в древесину.

Как построить обрешетку для укладки черепицы?

что такое обрешеткаКонструкция обрешетки для укладки металлочерепицы

Рассмотрим, как делается обрешетка для укладки такого популярного материала, как металлочерепица. В этом случае, устаивается каркас в виде решетки.

Для строительства обрешетки крыши используются бруски с сечением 50 на 50 мм.

Шаг расположения брусков выбирают в зависимости от выбранного типа металлочерепицы. Например, если планируется укладка металлочерепицы типа Монтеррей, то шаг расположения досок должен составлять 350 мм.

Но расстояние между двумя первыми (от карниза) досками обрешетки делают меньше (200-250 мм).

Совет! Если строится обрешетка под металлочерепицу, то в качестве строительного материала следует выбирать добротную калиброванную доску.

Как построить обрешетку для кровли из стали?

обрешетка сплошнаяКонструкция обрешетки для укладки стальной кровли

Сталь – это популярный кровельный материал. Рассмотрим, как сделать обрешетку для укладки этого варианта кровли.

В этом случае, можно делать и разреженную обрешетку из брусков или досок толщиной 50 мм, или сплошную, которую строят из досок толщиной 30 мм.

Стальные кровельные листы укладывают на ровную обрешетку, на ней не должно быть выступов и углублений, ведь даже небольшой прогиб листа может привести к ослаблению фальцевых соединений.

Как сделать обрешетку под мягкую черепицу?

Под этот вид кровельного покрытия необходимо ровное и гладкое покрытие, важно не допустить перегиба материала и его перетирания. Рассмотрим, как делать обрешетку в этом случае.

Начинается строительство контробрешетки под металлочерепицу с монтажа решетчатого каркаса из брусков. Второй слой, который укладывается поверх собранной решетки, выполняется из кровельной фанеры.

Совет! Кровельная фанера должна быть перед укладкой обработана специальной гидроизолирующей смесью.

Как сделать обрешетку под шифер?

сплошная обрешеткаКонструкция обрешетки

При использовании шифера можно делать одинарную или двойную обрешетку. В первом случае, доски укладывают параллельно коньку и укрепляются на стропилах.

Если используется обычный волнистый шифер, то шаг расположения брусков должен составлять 0,5 метра, а сечение использованного бруса – 50 на 50 мм.

Совет! Когда строится обрешетка для шифера, нужно учитывать, что каждый лист должен иметь опору на три бруска. При этом четные в ряду бруски должны быть несколько толще, чем не четные. Разница в толщине должна составлять 30 мм. В этом случае, удастся обеспечить более плотный нахлест листов шифера и равномерность нагрузки на листы.

Выводы

Таким образом, изготовление обрешетки – это не очень сложный процесс, однако от того, насколько грамотно он проведен, зависит качество укладки кровельного материала.

Крайне важно выбирать для строительства качественный материал. Так, например, если будут взяты сырые доски, то крепления вскоре расшатаются, ибо доски по мере высыхания будут меняться в размерах.

А при использовании материала низкого качества (с многочисленными сучками), построенная конструкция не сможет выдержать снеговой нагрузки.

обрешетку на плоскую крышу

Содержание статьи

Как сделать обрешетку крыши?

Любое строительство – это тяжелый труд, требующий определенных знаний и навыков, а строительство дома вдвойне требует повышенного внимания к каждому этапу, ведь вы делаете это для себя и своих близких.

И одним их таких важных моментов является вопрос, как сделать обрешетку крыши, из каких материалов ее выполнить и т.д.

Даже если вы не специалист в этой области, данную работу возможно осуществить и своими руками, для чего мы и подняли эту тему, где хотим осветить основные технические стороны в зависимости от материала покрытия и типа крыши.

Что такое обрешетка кровли? Основные виды

Чтобы крыша была прочной и красивой, необходимо различать основные понятия, а также представлять конструкцию. Ее основой является обрешетка, которая призвана оставить зазор между изоляцией и материалом крыши. Благодаря этому конденсат и водяные пары смогут свободно испаряться наружу. В итоге получается своеобразная вентиляция. Также она помогает равномерно распределить все нагрузки от кровельного материала, снега.

При создании скатной крыши несущей системой являются стропила, на которые и укладывают обрешетку. Самым лучшим материалом для ее создания является дерево (фанера, доски, брусья) или металл (для кровельных прогонов).

Редкий случай – это устройство плоской крыши в частном доме, где угол наклона равен 1-2,5˚, хотя этот вариант дешевле скатной и соорудить ее проще. Ее обрешетка будет иметь ту же конструкцию, что и скатная крыша.

Виды обрешетки:

  • Разреженная – применяется в том случае, если используется волнистый шифер или под натуральную черепицу. Зазор равен примерно 3-4 см. Представляет собой своеобразную решетку.
  • Сплошная – зазор составляет не более 1 см, подходит под мягкую кровлю, под шифер (плоский) и другие рулонные материалы. Этот вид обойдется вам дороже, чем первый, так как на его выполнение надо больше строительных материалов.

Также она бывает однослойная и двухслойная. Первый слой укладывают параллельно коньку (горизонтально). При использовании металлочерепицы делают еще один. Если настил сплошной, то от конька к спуску делают второй слой. Также есть способ, когда второй слой укладывают по диагонали.

Таким образом, можно сказать, что обрешетка – это уложенные поперек стропил рейки, жерди, брусья или металлические полосы, на которые затем монтируют кровельный материал. Ее тип будет зависеть от того, какую кровлю вы выбрали.

Устройство обрешетки кровли

Теперь рассмотрим более подробно, как выполнить обрешетку под определенный вид кровельного материала.

Обрешетка под металлочерепицу. Для данного вида материала используют сплошную обрешетку. Шаг стропил – 0,6 м. Материал обрешетки – обработанные антисептиком доски или бруски.

Также понадобится антиконденсатная пленка, которую стелют на стропила горизонтальными полосами от низа крыши (нахлест 15 см) не натягивая ее. Затем закрепляют пленку брусками (толщина до 3 см) вдоль стропил.

После этого можно настилать доски с сечением 2,5-3 см, но нижняя должна иметь толщину на 1,5 см больше. Желательно, чтобы все составляющие обрешетки были одинаковые по толщине (кроме нижней доски), так как правильно подобранные и установленные – это ровная крыша и низкий уровень шума от дождя.

Начинают укладывать снизу, закрепляя доски в двух местах гвоздями или шурупами (желательно оцинкованными). Зная шаг волны металлочерепицы, вы без труда определите шаг обрешетки под кровлю, так как они должны быть равны.

Наиболее распространены три вида металлочерепицы – Элит, Монтерей и Каскад, которые имеют шаг 40 см, 35 см и 30 см соответственно. Таким образом, от того, какой вариант кровли вы выбрали, и будет зависеть расстояние между центрами досок.

Обрешетка под профнастил. Она выполняется из деревянной доски, толщина которой зависит от высоты профиля. Причем опять же доска вдоль карниза будет толще. Также понадобятся дополнительные доски там, где будут расположены дымоход, вентиляционная шахта.

Доска для обрешетки крыши укладывается с шагом от 50 см, и его выбор будет зависеть от угла наклона ската, нагрузок на крышу (снег, ветер), толщины металла и высоты профиля. Здесь можно проследить следующую зависимость: чем толще профиль, тем большую нагрузку он выдержит.

Советуем выбирать профиль средней высоты, но большой толщины. Для такого варианта шаг обрешетки составит 1,5 м. Но если выбрали профиль с низкой волной, то обрешетку лучше делать сплошной.

Затем на обрешетку укладывают пленку (гидроизоляция) и прибивают второй слой – контробрешетку, к которой и крепят кровлю.

Обрешетка под мягкую кровлю. Ее лучше делать в два слоя из калиброванной доски, чтобы стыки были ровными (сплошная обрешетка). Но можно также использовать кровельную фанеру, которую подвергают дополнительной обработке (например, битумной мастикой).

Важное условие – это идеальная ровность и гладкость поверхности. Также доски укладывают лотком вверх, что не позволит влаге попасть в межкровельное пространство. Желательно избегать острых углов, изгибов при устройстве конструкции крыши. Концы торцевых досок необходимо закруглить.

Обрешетка под шифер. Для ее устройства под стандартный шифер (обычный профиль) выбирайте бруски 75×75 мм, шаг укладки – 500 мм. Для волнистого шифера (унифицированный профиль) эти показатели больше – 120х68 см и 700-800 ммсоответственно.

Особенность укладки: четные бруски укладывают на 30 мм выше нечетных, что позволит избежать искривления листов шифера. Конструкция обрешетки в итоге должна быть разреженной.

Для плоского шифера надо делать слабо разреженную, а лучше сплошную обрешетку из гладких досок, фанеры, которую крепят к стропилам гвоздями.

Также советуем обратить свое внимание на то, что лучшее дерево для обрешетки – это хвойные породы, а длина гвоздей должна составлять не менее трех толщин бруса обрешетки.

В любом случае конструция должна выполняться качественно, быть очень прочной, так как обрешетка – основная обязательная часть крыши.

Обрешетка крыши: что это такое и как правильно ее сделать

Одна из задач обрешетки крыши — усилить своей жесткостью пространственную структуру кровли. В статье содержится информация о типах обрешетки, их свойствах и особенностях. Познакомившись с предложенным материалом, вы будете знать, чем отличается устройство основания для черепицы, шифера, ондулина и других финишных покрытий.

Основные элементы кровельной системы

Обрешетка: назначение и особенности

Крыша как часть конструкции играет двоякую роль — защищает жилые помещения от погодных капризов, одновременно являясь важным декоративным элементом. Строительный рынок предлагает широкий спектр кровельных материалов, одинаково хорошо справляющихся с этими двумя задачами. Чтобы покрытие кровли лежало правильно и надежно, выполняется большая предварительная работа по подготовке основания; одной из важных его частей является обрешетка.

Обрешеткой принято называть конструкцию, которая монтируется поверх стропил (основной, несущей системы крыши) и характеризуется следующими свойствами:

Укрепляет конструкцию крыши, распределяя нагрузку от материала кровли и продлевая тем самым срок эксплуатации.

Может иметь вид решетки из пиломатериалов (уложенных различными способами в разряд) или сплошного настила, конструкция задается типом кровельного материала.

Сплошная обрешетка в обязательном порядке нужна на тех участках стропильной конструкции, на которые выпадает максимальная (или, в зимний сезон, дополнительная) нагрузка. Как правило, усиление требуется карнизным свесам, ендовам, коньку и остальным местам стыковки скатов.

Усиленная обрешетка рекомендуется в местах крепления снегозадержателей, лестницы, солнечных батарей.

Изготавливается из доски (желательно обрезной и шпунтованной), бруса, плитных материалов или качественной фанеры. В последние годы получила распространение вентилируемая металлическая обрешетка профильного типа (специальные тонкостенные прогоны с отверстиями).

Обрешетку кровли следует отличать от контробрешетки. Функция последней — формирование вентилирующего зазора для слоя гидроизоляции. Контробрешетку набивают на стропила, защищенные гидробарьерным материалом.

Кровля с контробрешеткой

Виды конструкций

В конструкции крыши предусматривается одна из двух разновидностей обрешетки — сплошная или разреженная; какую из них предпочесть, в каждом конкретном случае решается после выбора финишного покрытия. Особенности данных видов характеризуется следующими параметрами:

Сплошная обрешетка

Влагостойкий листовой материал (ФСФ или ОСП) укладывается с зазором, не превышающим 1 см. Такая закладка отступа позволяет при эксплуатации компенсировать изменения линейных размеров материала (при повышении влажности и температуры воздуха происходит расширение и наоборот).

Для обустройства сплошной обрешетки предпочтительнее выбирать листы, а не доски. Преимущество такого выбора — идеально ровная поверхность, свободная от перепадов, неизбежных при использовании досок. У сплошного основания имеются и некоторые недостатки:

Затратность. Фанера и плитный материал (ОСБ) обходятся дороже досок, поэтому сооружение такого основания приведет к увеличению бюджета строительства.

Сплошная обрешетка из доски

Появление конденсата. Плотная укладка затрудняет циркуляцию воздуха под кровлей. Если вентиляционный зазор не предусмотрен, в кровельном пироге неизбежно начнет задерживаться влага, что отрицательно скажется на его качестве и погубит утеплитель (если он предусмотрен).

Необходимость. Сплошное основание является технологической необходимостью для гибкой черепицы. Для металлочерепицы логичнее устроить разреженную обрешетку, это будет практичнее и экономнее.

Разреженная обрешетка

Независимо от конструктивных особенностей крыши, оптимальным пиломатериалом для разреженной конструкции (для большинства кровельных покрытий) считается:

Брусок сечением 5х5 или 6х6 см.

Доска для обрешетки крыши толщиной 2-4 см.

Качество. Необходимое условие — выбор древесины не ниже 2 сорта. Сучки и другие дефекты на низкосортном пиломатериале могут со временем стать причиной поломки части элементов под весом снега. Другое условие — приобретать следует хорошо просушенную древесину. Сырой пиломатериал непременно начнет деформироваться, а крепежные элементы (гвозди, саморезы) ослабнут и начнут выпадать.

Шаг обрешетки, смонтированной вразрядку, подбирается с учетом выбранного финишного покрытия; он варьируется в достаточно узких пределах. Такое основание пригодно при укладке керамической черепицы, волнистого шифера, металлочерепицы.

О материалах

В загородном домостроении при сооружении основы под финишное покрытие пригодными считаются следующие материалы и их комбинации:

Листовые (щитовые) материалы

С их помощью можно быстро подготовить значительную площадь, полученное основание получается идеально ровным. При монтаже кровли применяют следующие материалы:

ДВП (древесно-волокнистая плита). Плитный материал, получаемый из древесного волокнистого сырья несколькими способами (может содержать в составе добавки смолы). Изделия маркируются по плотности и твердости.

ДСП (древесно-стружечная плита). Изделие получаются горячим прессованием смеси стружки и смолы. Плиты могут иметь один или несколько слоев и различную прочность на изгиб и деформацию.

Использование листовых материалов экономит время

ОСП (ориентированно-стружечная плита). Многослойный материал; в каждом слое стружка, смешанная со смолой, расположена с различной ориентацией. Такая особенность изготовления обеспечивает высокую практическую надежность, благодаря чему листы ОСП чаще других служат основой для финишного покрытия.

ФСФ. Получается путем склеивания листов шпона (тонких листов древесины сосны или березы). Эта разновидность фанеры характеризуется высокой водостойкостью и износоустойчивостью, позволяющей с успехом применять ее в монтаже кровли.

Плюсы использования листовых материалов:

Оптимальный вариант для мягких кровельных материалов.

Поднятые на кровлю плиты легко и быстро монтируются.

К минусам относят следующие особенности:

Плиты, как любой деревянный материал, нуждаются в предварительной обработке антисептиком и антипиреном.

Монтаж обрешетки для крыши проводится в сухую погоду, в противном случае пропитанные влагой листы с большой долей вероятности деформируются.

Плиты не очень удобно поднимать на крышу.

Монтаж плиты ОСП На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Доска и брус

Пиломатериалы, которые служат основным сырьем для обустройства обрешетки. К их характеристикам предъявляют следующие условия:

Оптимальный выбор. Обрезная или шпунтованная доска; желательно выбирать изделия из древесины хвойных пород с влажностью, не превышающей 20%. Экономный вариант — горбыль, который укладывают плоской стороной вверх.

Рекомендуется использовать изделия не шире 15 см — более широкие подвержены короблению в большей степени.

Основное правило крепления: при организации сплошной обрешётки оставляют зазор 3-5 мм, для разреженной обрешётки шаг крепления рассчитывается заранее.

Крепежные элементы. Для крепления к стропилам используют гвозди; их длина подбирается как удвоенная толщина доски (бруса).

Для конструкции с широким стропильным шагом (более 80 см) доску для крыши практичнее и надежнее заменить на брус (с габаритами от 5х5 см). Для контробрешетки берут брус 3х5 см.

Способы крепления доски и бруса

Пиломатериалы не только просушивают, но и обрабатывают для защиты от гнили и насекомых-вредителей.

Плюсами использования пиломатериалов служит их бюджетная стоимость, экологичность и небольшой вес, что делает несложным их подъем на крышу. Отрицательными моментами использования считается:

Необходимость профессиональных навыков укладки.

Обязательность дополнительной обработки для защиты от плесени и насекомых.

Возможность деформации во влажных условиях. Чтобы исключить такую возможность, укладку обрешетки и настил кровли проводят в сухую погоду.

Металл для обрешётки

Обрешётка из металлического профиля рекомендуется на сооружениях с длиной ската, превышающей 6 м, а также на постройках с повышенным уровнем пожароопасности. Металлическая конструкция может быть только разреженной; ее собирают из труб подходящего сечения, швеллеров и двутавров; изготовленных из стали (нержавеющей или оцинкованная). Крепление элементов осуществляется саморезами или сваркой (последнее возможно, если стропильная конструкция также состоит из металлических элементов). Металлическая обрешетка на крышу имеет немало достоинств:

Точность размеров. Использование металлического каркаса сводит к минимуму ошибки, которые случаются даже у профессиональных строителей при монтаже сложной конструкции (например, мансардного этажа).

Расширенные возможности применения. Конструкция пригодна для обустройства крыш значительной площади (с длинными скатами), в том числе и для построек производственного назначения.

Использование профиля шляпного

Повышенная прочность. Характеристика влияет не только на срок службы, но и на устойчивость системы к ветровым и снеговым нагрузкам.

Устойчивость к деформациям при изменении температурного режима и влажности.

Устойчивость к коррозии. Детали конструкции покрываются современными полимерными составами, надежно защищающими металл от влаги.

Монтаж конструкции разрешен в любых погодных условиях.

Очевидным минусом является стоимость металлической обрешетки и сложность монтажных работ — для ее обустройства потребуется привлечение специалистов с навыками работы с металлом и сварки.

Расчет стоимости обрешетки

Расчет обрешетки входит в общий расчет кровли; его проводят на основе исходных данных — параметров крыши, конструктивных особенностей стропильной системы, материалов конструкции и кровельного покрытия. В интернете имеется выбор калькуляторов, позволяющих получить средние цифры по стоимости проекта (чем сложнее крыша, тем приблизительнее будут цифры).

Для расчета обрешетки предлагается ввести ее характеристики: ширину и толщину доски, а также расстояние между досками. Но для этого надо иметь предварительные расчеты, в которых учтено не только сечение доски или бруса, но и остальные параметры, включая тип обрешетки.

Для того, чтобы планирование необходимого количества материалов было точным, его должен проводить специалист, способный учесть все переменные и специфику кровельных материалов. От того, насколько точно будет проведен расчет и выбран шаг несущей части, зависит качество крепления финишного покрытия.

Важная часть кровельного пирога

Влияние кровельного покрытия на устройство обрешетки

Правильная обрешетка крыши всегда проектируется с учетом свойств выбранного финишного покрытия; оно же задает вид несущей части и определяет правила монтажа.

Асбестоцементный шифер (листы плоской или волнистой формы) десятилетиями служит одним из самых востребованных кровельных покрытий, что обусловлено его дешевизной, легкостью в обработке и долговечностью. Шаг обрешетки при расчете шиферной кровли подбирается индивидуально, на него влияет толщина листа и его линейные размеры; он варьируется от 50 до 75 см. Сечение бруса колеблется от 5 до 8 см. Независимо от других параметров, при монтаже соблюдается следующее правило: опорой для каждого листа служат три бруса. Этого достаточно, чтобы сохранить жесткость кровли при любых нагрузках (передвижении человека или снежного покрова).

Металлочерепица

Конструкция для крыши из металлочерепицы изготавливается и монтируется по тем же правилам, что и для шифера. Отличаются только размеры: сечение брусьев составляет 5-6 см. На выбор расстояния между брусьями влияет их толщина и угол наклона крыши, обычно он не выходит за рамки 30-40 см. Шаг между двумя последними элементами уменьшают в два раза.

Укладка металлочерепицы на подготовленную основу

Штучный кровельный материал, по способу изготовления разделяемый на натуральную (керамическую), цементно-песчаную и полимерцементную разновидности. Черепичное покрытие заслуженно ценится за внешнюю эстетичность и износостойкость. При возведении кровли основным усложняющим фактором является вес материала (в зависимости от сорта вес 1 м 2 достигает 50-60 кг).

Такая особенность заставляет сооружать усиленный стропильный каркас и такую же прочную обрешетку; при этом учитывается угол наклона крыши и рекомендации производителя (значение кроющей длины). Обычно с задачей справляются бруски с сечением 5-6 см, шаг попадает в интервал от 32 до 38 мм.

Укладка керамической черепицы

Фальцевая кровля

Кровля из листовой или рулонной оцинкованной стали считается одним из самых герметичных способов обустройства крыши. Для фальцевой кровли может использоваться как сплошная, так и разреженная обрешетка:

Сплошная. Выбирается, если конструкция имеет сложную форму или уклон кровли входит в диапазон 3-14°.

Разреженная. Выбирается для крыши стандартной формы или с углом, превышающим 14°, и позволяет сэкономить на материалах.

Для фальцевого покрытия важным этапом является расчет шага. Превышение допустимого значения приведет к появлению прогибов покрытия; крыша приобретет волнистый вид, что нехорошо как с эстетической, так и с функциональной точки зрения. Для установки обрешетки выбирают доску 3,2×10 см или брус 5х5 см, их монтируют с шагом от 20 до 40 см. По линиям пересечения скатов и по краю устраивается сплошная обрешетка.

Укладка фальцевой кровли

Мягкая кровля (гибкая черепица)

Мягкие покрытия имеют приемлемую стоимость и сравнительно небольшой срок эксплуатации. Особенность использования мягкой кровли — простые монтажные работы (благодаря небольшому весу материала) и устройство двухслойной сплошной обрешетки. Такая несущая часть должна выполнять два условия:

Обеспечивать прочность, которой должно хватить, чтобы выдержать вес человека и предполагаемых в этом регионе осадков. Доска, удовлетворяющая данным условиям, не должна быть тоньше 4 см.

Обеспечивать надежность (защиту от протекания). Чтобы поверхность получилась максимально ровной и без щелей, рекомендуется выбирать обрезной (более качественный) и шпунтованный пиломатериал, а также фанеру. При укладке следует добиваться максимально плотного подгона элементов.

Укладка мягкой кровли

Ондулин (еврошифер)

Параметры обрешетки крыши под ондулин также определяются углом наклона скатов:

Угол наклона меньше 10°. Монтируется сплошной настил.

Угол наклона от 10 до 15°. Монтируется разреженная обрешетка из брусьев сечением 4-5 см; укладка производится с шагом 4-5 см.

Угол превышает15°. Шаг увеличивается до 6 см.

Рулонные материалы

Мягкие рулонные материалы (самый популярный — рубероид) отличаются простым монтажом; они позволяют за короткое время покрыть значительную поверхность, как на плоской, так и на наклонной крыше. В качестве надежной основы для гибких рулонных покрытий предпочтительно обустраивать сплошную обрешетку с расстоянием между элементами, не превышающим 1 см.

Укладка ондулина Это может быть интересно! В статье по следующей ссылке читайте про этапы возведения крыши.

Заключение

Типичные ошибки, совершаемые при проектировке и монтаже обрешетки, делятся на две группы:

Конструктивные. Нередко при монтаже обрешетки не учитывают угол наклона крыши и выбирают неверную величину шага. Ошибкой также будет не воспользоваться рекомендацией производителя и задать увеличенный шаг. Последствием такого решения станет неаккуратный вид кровли. Если в качестве финишного покрытия выбрана металлочерепица, нарушится состыковка отдельных листов, что со временем приведет к протечкам.

Ошибки при выборе материалов. Желание сэкономить нередко приводит к обратному эффекту. Не рекомендуется приобретать сырые или необрезанные пиломатериалы (с корой). В такой древесине жуки-древоточцы чувствуют себя особенно хорошо.

Чтобы кровля вашего дома была надежной конструкцией, защищающей от дождя, снега и ветра, все работы по проектированию и монтажу должны делать профессионалы, которые сделают все быстро, качественно и выпишут гарантию.

Обрешетка крыши под профнастил

Профнастил – материал поистине универсальный. Он может применяться для создания различных строений, ограждений и, конечно, в качестве покрытия крыши. В этом плане он особенно хорош – дает возможность довольно быстро покрыть любое строение, а служит долго. Но чтобы такая кровля была действительно долговечной и надежной, важно озаботиться и тем, чтобы обрешетка крыши под профнастил была сделана по всем правилам.

Обрешетка крыши под профнастил

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Плюсы использования профнастила как кровельного материала:

  • легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
  • простота монтажа;
  • дешевизна;
  • возможность использования на кровлях с небольшим уклоном;
  • долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
  • безопасность с точки зрения экологии.

Крыша из профнастила

Чем отличается профлист от профнастила

На заметку! Профнастил может быть применен при строительстве коттеджей, жилых домов, гаражей, навесов, боксов и т. д. Притом кровли можно делать как односкатные, так и двухскатные, с углом наклона сторон до 60 градусов.

Но материал не лишен и недостатков:

  • необходимость обустройства обрешетки кровли для крепления профнастила;
  • материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
  • материал с нарушенным защитным слоем быстро проржавеет.

Профнастил С44 для крыши

Профнастил НС35 для крыши

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Функции и виды обрешетки

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

На заметку! Обрешетка может быть сплошной или же выполняться с определенным шагом, то есть между досками обрешетки будет свободное пространство. Сплошная обрешетка обычно используется, когда крыша покрывается мягким материалом типа битумной черепицы. Также такой вариант обустраивается рядом с дымоходами и подобными конструкциями.

Схема устройства крыши

Таблица. Виды обрешетки.

Сплошная и разреженная обрешетка

Монтаж обрешетки производится после укладки гидроизоляционного и пароизоляционного материалов, которые будут защищать и кровлю от воды и собирать излишки влаги с поверхности утеплителя.

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

  • тип кровельного материала;
  • толщина профлиста;
  • форма кровли и угол ее наклона;
  • климатические условия;
  • роза ветров;
  • прочие характеристики здания.

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные. И то – даже в этом случае шаг не может превышать 40 см. Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством. Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Требования к материалу

В частном строительстве обрешетка изготавливается обычно из дерева. Следует остановить свой выбор на ели, дубе, ольхе – главное, чтобы материал был прочным. Дерево должно быть просушенным, не иметь трещин, быть максимально ровным и аккуратным. Перед монтажом оно покрывается составами-антисептиками и препаратами против гниения.

Как правило, обрешетку делают из дерева

Для расчета необходимого количества дерева нужно знать такие показатели как ширина и длина ската кровли и непосредственно определить сам шаг. Далее используются самые элементарные математические подсчеты. Важно помнить, что вдоль карниза и конька обязательно прибиваются доски, а уже от них начинается отсчет шага. А в области труб, вентиляционных окон и прочих дополнительных элементов обрешетка должна быть усиленной.

На заметку! При подсчете количества дерева требуется учитывать, что часть материала может быть выброшена в виде обрезков. Поэтому к подсчитанному количеству требуется прибавить около 8-15% запаса.

Требования к обрешетке под профнастил

Что касается профнастила, то лучше купить материал с высотой гофры 35 мм и толщиной около 0,6-0,7 мм. Это оптимальный вариант с хорошим соотношением «цена-качество-прочность-надежность». Он обойдется дороже, чем профлист из более тонкой стали, но зато без проблем выдержит среднестатистические нагрузки, приходящиеся на крышу. При использовании профнастила с меньшей высотой профиля обрешетку придется делать с минимальным шагом или сплошную, иначе материал не прослужит долго и деформируется.

Калькулятор. Материалы для обрешетки

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Внимание! Доска, которая крепится вдоль карниза, должна быть толще, чем остальные, используемые для создания обрешетки.

Крепление профнастила

После того как обрешетка была смонтирована, можно приступать к креплению непосредственно самого профлиста к ней. Листы требуется обязательно закреплять специальными саморезами, имеющими резиновую прокладку. Подсчитать количество крепежных элементов не сложно – достаточно помнить, что на 1 м 2 должно приходиться не менее 5 единиц саморезов.

Монтаж профнастила на металлическую обрешетку

Укладывать листы нужно снизу вверх так, чтобы верхний лист прикрывал краем нижний. Тогда излишки влаги не будут задерживаться на стыках, а будут стекать с кровли. Ширина нахлеста зависит от угла наклона кровли. Стыки листов промазываются битумной мастикой, которая обеспечит необходимый уровень гидроизоляции.

Таблица. Ширина нахлеста между листами профнастила.

Обрешетка кровли сплошная - что это такое, устройство

Обрешетка крышиПервое и важное, что нужно знать каждому начинающему строителю, это что такое обрешеткаСама обрешетка — это некая конструкция, которая выполняется при помощи таких материалов, как деревянные бруски, доски, жерди и т.д.

Это вид специального покрытия, которое само по себе является основанием для того, чтобы прикрепить материал, которым будут покрывать крышу. Также в некоторых случаях обрешетку используют для того, чтобы тщательно укрепить всю структуру крыши.

Обрешетка кровли — что это?

Если прочность обрешетки не будет соответствовать кровельному покрытию, то впоследствии под ее тяжестью может образоваться неприятное провисание. Для того чтобы проверить качество обрешетки под кровлю нужно следовать некоторым требованиям:

  • конструкция не должна прогибаться в тот момент, когда человек становиться на ее поверхность, а также под тяжестью материала, которым будут крыть дом;
  • конструкция не должна иметь никаких бугров, провесов или же торчащих из не гвоздей
  • щели в конструкции не должны быть больше, чем 6 миллиметров, иначе вся ваша работа по кровле, пойдет насмарку
  • доски для настила должны укладываться в ширину от 100 миллиметров и больше, но только делать это нужно по всей длине. Именно таким образом вы предотвратите коробление материала.

В строительстве домов используется несколько видов обрешеток, это может быть как сплошная обрешетка, так и разреженная.

Сплошная обрешетка

Сплошная обрешетка

Обрешетка сплошная используется достаточно часто.

При такой укладке крыши доски обычно нужно укладывать на стропила, и при этом они обязаны быть параллельными коньку.

Но будет лучше, если перед этим уложить бруски на 500 -100 миллиметров. Так как доски имеют свойство коробиться, при этом могут образовать выпуклость или же вогнутый лоток.

Разреженная обрешетка

Разреженная обрешетка

Если использовать разреженную обрешетку, то ее достаточно часто используют для того, чтобы укладывать стальную кровлю, или же это может быть крыша из глины, цементно-песчаной черепицы и т.д.

Но все-таки, как бы надежна не была такая конструкция, там, где есть места стыков, желательно сделать сплошную обрешетку. Так вам будет намного спокойнее и легче. Все это очень важно знать при строительстве крыши.

Устройство обрешетки кровли

Для того чтобы сделать устройство обрешетки крыши правильным, применяют специальное дерево, которое должно быть не ниже, чем второй сорт. При этом ширина дерева или настила не должна превышать норму, а точнее не больше 14 сантиметров.

Если уложить слишком большие или толстые доски, то это приведет к тому, что при высыхании они будут коробиться и, в последствии, повредят кровельный материал. Если в дереве было слишком много сучков, то это может негативно повлиять на характеристику прочности самого материала. Так как летом доски имеют такое свойство, как сохнуть, и сучки, которые были в нем, выпадают, нарушая при этом целостность конструкции.

Обрешетка для мягкой кровли

Обрешетка для мягкой кровли

Что же собой представляет обрешетка под мягкую кровлюДля того чтобы плитка, которая укладывается на крышу дома, прослужила очень много лет, вы должны посмотреть на то, какой материал используется для обрешетки.

Дерево должно быть, как минимум, устойчивое к влаге и обработано специальным антисептиком.

Под обрешетку для мягкой кровли должны быть уложены дополнительные доски, которые и сохранят вам целостность всей конструкции. Для того чтобы сделать обрешетку, лучше всего использовать такой материал, как калиброванные доски. Так как, используя другой материал, вы не сможете добиться ровной поверхности, и обрешетка будет неровной или в виде ступенек.

Правила для укладки обрешетки

Если ваша крыша будет создаваться мягкой, то нужно следовать некоторым инструкциям:

  • обрешетка должна делиться на несколько слоев и при этом образовывать только ровное покрытие;
  • настил не должен быть с бугорками, иначе конструкция просто развалиться со временем;
  • не должно быть никаких острых углов и изгибов, так как они могут создать некомфортные перегибы и трение для мягкого материала;
  • идеальная ширина доски должна быть не больше 140 миллиметров;

Если все это удастся выполнить, то у вас получится не только мягкая кровля, но также и деревянная обрешетка кровли будет идеальной.

Металлическая обрешетка

Металлическая обрешетка

Также все эти правила можно использовать и при укладке металлической кровли. То есть металлическая обрешетка может быть абсолютно разной, но при этом она мало чем отличается от деревянной. Единственное, что в данном случае конструкция намного надежнее и перспективнее. Но все-таки при использовании метала также следует учитывать некоторые нюансы, которые могут появиться вследствие не правильной укладки. Например, может протекать вода, что автоматически вредит конструкции, появиться также может и гниль, под самой металлической конструкцией и даже грибки.

Так что можно сделать свои определенные выводы при настиле кровельных материалов. Обрешетка это полезная вещь и очень нужная. Так как без нее нам никогда бы не удалось построить дома правильно. Мы бы никогда не знали о том, как правильно это делать и по каким параметрам.

Эта информация пригодится тем людям, которые хотят научиться, сами строить собственные дома.  Строительные фирмы не очень-то и любят рассказывать свои секреты, а ведь людям нужно все знать о том, как это делается. Так что людям нужно давать шанс знать все вокруг себя и воплощать мечты в реальность.

Также советуем посмотреть:


Что собой представляет обрешётка под мягкую кровлю

В категорию материалов, которая обозначается как мягкая кровля, входит несколько часто используемых покрытий. Это и рубероид, и мягкая битумная черепица, и несколько разновидностей наплавляемых рулонных материалов. Все они отличаются друг от друга внешним видом и характеристиками, но в основе их производства лежит один компонент — модифицированный битум. Именно он и придаёт кровельным покрытиям ту самую гибкость и мягкость. Сам материал не имеет жёсткой формы, поэтому под него нужна прочная и жёсткая обрешётка, которая и будет выдерживать внешние нагрузки. При этом мягкая кровля будет выполнять лишь защитные и декоративные свойства.

Виды обрешётки под мягкую кровлю

Если говорить об обрешётке в целом, то она бывает двух видов: разреженная и сплошная. Первая собирается из досок или брусков, между которыми оставляются зазоры или, как их ещё называют, шаг установки. Вторая — это сплошной настил без зазоров. Для мягкой кровли используется именно второй вариант, потому что при укладке на разряженную обрешётку мягкие кровельные материалы будут провисать между её элементами.

Сплошная и разреженная обрешёткаСплошная и разреженная обрешётка

Под мягкую кровлю делают сплошную обрешётку, иначе материал будет провисать в щелях между досками

В качестве настила для сплошной обрешётки используются листы влагостойкой фанеры, плиты ОСП и доски. Последние должны быть или обрезными или шпунтованными из хвойных пород древесины. Что касается влагостойкой фанеры, то её надо правильно выбрать по марке, потому что с таким названием на рынке присутствует две позиции:

  1. ФК, которую рекомендуется использовать только для отделки внутренних помещений.
  2. ФСФ, которую используют как для внутреннего, так и для наружного монтажа.

Для сплошной обрешётки подойдёт именно ФСФ. Этот материал изготавливается из нескольких слоёв шпона (от 3 до 21), которые между собой склеиваются специальным составом на основе фенолформальдегидных смол. Необходимо добавить, что в процессе производства фанеры ФСФ каждый слой сначала обрабатывается бакелитовым лаком, поэтому материал имеет высокую прочность и водостойкость.

Что касается ОСП, то для обрешётки также надо выбирать водостойкую модификацию, т. е. марки ОСП-3 и ОСП-4. Последняя предназначается для конструкций, которые подвергаются максимальным нагрузкам при высокой влажности воздуха, поэтому стоит довольно дорого. Для кровель можно использовать фанеру ОСП-3, которая по влагостойкости не уступает четвёртой модели.

При сборке настила между элементами можно оставлять небольшой зазор, размер которого не должен превышать 1 см. Его называют компенсационным, потому что он будет компенсировать расширение деревянных изделий из-за перепадов влажности и температуры.

Укладка мягкой черепицы по фанерным листамУкладка мягкой черепицы по фанерным листам

Материалы из категории мягкой кровли можно укладывать только на сплошную обрешётку, в качестве которой используются фанера, плиты ОСП или калиброванные доски

Типы сплошной обрешётки

Обрешётка под мягкую кровлю может быть одинарной или двойной. В первом случае доски или панели укладываются прямо по стропилам. Во втором сначала монтируется разреженная обрешётка, а поверх неё — сплошная. Второй вариант предпочтительнее, потому что между двумя слоями остаётся пространство, которое используется для вентиляции кровли. А это даёт возможность отводить влажные пары воздуха, которые поднимаются из внутренних помещений дома. Именно они на неутеплённых крышах становятся причиной образования наледи и конденсата на стропильной системе.

Но это не единственный критерий выбора в пользу двойного настила. Многое будет зависеть от угла наклона скатов крыши.

  1. При наклоне ската 5–10° можно использовать однослойный настил.
  2. В диапазоне от 10 до 15° укладывается двойная обрешётка с шагом между нижними элементами 45–50 см. Для нижней обрешётки лучше использовать бруски сечением 50х50 мм.
  3. Если угол ската превышает 15°, то шаг установки можно увеличить до 60 см.

В принципе, увеличивать шаг нижней обрешётки можно и до 100 см в зависимости от размеров используемых для неё пиломатериалов. К примеру, если для этого была использована доска толщиной 40 мм и шириной 120 мм. Чем меньше сечение, тем меньше шаг, и наоборот. Для каждого материала относительно его толщины подбирается свой шаг.

Таблица: соотношение шага разреженной обрешётки с толщиной элементов сплошного настила

Как рассчитать количество материала для обрешётки под мягкую кровлю

Учитывая выше обозначенные соотношения шага расположения элементов обрешётки и их толщины, можно сделать довольно точный расчёт этой конструкции. Для этого придётся предварительно снять размеры самой кровли, которые обозначены в чертеже здания. И если крыша представляет собой сложную многоуровневую и многоскатную конструкцию, то её нужно разбить на простые геометрические фигуры. Именно на их основе рассчитывается суммарная площадь кровли.

При этом придётся учитывать угол наклона каждого ската, потому что чем меньше угол, тем большим нагрузкам подвергается система обрешётки. А значит, придётся либо уменьшать шаг расположения досок или брусков, либо увеличивать толщину плитных и листовых настилов. Поэтому для упрощения расчётов при определении общей площади кровли применяют корректирующие коэффициенты. К примеру, при наклоне ската в 35° используется повышающий коэффициент 1,221.

Расчёт сплошной конструкции

С расчётом сплошной обрешётки дело обстоит проще, потому что она покрывает собою всю площадь скатов. То есть её площадь будет равна площади крыши. Рассмотрим пример расчёта количества листов фанеры для ската площадью 50 м².

  1. Общая площадь, которую требуется покрыть фанерой, составляет 50 м².
  2. Если для устройства обрешётки используются фанерные листы квадратной формы со стороной 1525 мм, то площадь одного листа равна 1,525∙1,525 = 2,3 м².
  3. Количество листов определяется делением первого значения на второе — 50:2,3 = 21,74.
  4. Округляя в большую сторону, получаем 22 листа.Сплошная обрешётка на крышеСплошная обрешётка на крыше

    Площадь сплошной обрешётки равна площади кровли, поэтому плитные или листовые материалы приобретаются с учетом размеров скатов крыши

В строительном деле при расчёте количества стройматериалов делается небольшой запас в пределах 5–10%. Здесь надо поступить так же, поэтому окончательный результат — 23–24 листа.

Точно таким же способом рассчитывается и количество плит ОСП. А вот с досками немного сложнее. В первую очередь надо рассчитать площадь одной выбранной доски. Длина обрезных досок варьируется в диапазоне от 1 до 6,5 м с шагом 0,25 м. Ширина — в пределах 75–275 мм с шагом 25 мм.

Допустим, для обрешётки используется доска длиной 3 м и шириной 0,1 м:

  1. Рассчитываем площадь одной доски: 3∙0,1=0,3 м².
  2. На скат площадью 50 м² потребуется 50:0,3= 166,66 досок.
  3. Округляем до ближайшего целого и добавляем запас в 10%: 167∙1,1 = 184 доски.

Расчёт разреженной обрешётки

Для этого расчёта не требуется сама площадь ската. Необходимы длина кровли и её высота, то есть расстояние от свеса до конька.

  1. Используя первый показатель, определяем длину одного ряда уложенных досок. К примеру, если длина карниза — 10 м, а для обрешётки были выбраны все те же трёхметровые доски, то в один ряд их поместится 10:3= 3,33 штуки. В этом случае округлять полученное значение не надо.Разреженная обрешётка на крышеРазреженная обрешётка на крыше

    Расчёт количества досок для обрешётки проводится с учетом их размеров и расстояния между рядами

  2. Далее вычисляем количество рядов, которые монтируются параллельно свесу или коньку. Для этого необходимо выбрать шаг обрешётки. Пусть он будет равен 50 см. Если высота ската равна 5 м, то потребуется уложить 5:0,5+1= 11 рядов. Один лишний ряд образуется за счёт укладки обрешётки у свеса и у конька, то есть на краях ската крыши.
  3. Определяем количество досок: 3,33∙11= 36,63.
  4. Округляем и прибавляем запас в 10%: 37∙1,1=41 доска.

Правила монтажа обрешётки под мягкую кровлю

Независимо от того, будет ли на кровле использована одно- или двухслойная обрешётка, основное требование к конструкции — ровная и прочная поверхность без дефектов и изъянов пиломатериалов. Именно поэтому при использовании досок выбирается калиброванный материал.

Доски рекомендуется укладывать годичными кольцами вверх. Это обеспечит минимальные деформации при перепадах влажности и температуры.

По строительным канонам стропильная система выставляется по скатам в одной плоскости, поэтому надо быть уверенным в том, что торцы стропильных ног уже выставлены. А значит, можно считать, что укладываемые доски, фанера или плиты ОСП будут ложиться в одной плоскости.

Правильный монтаж обрешёткиПравильный монтаж обрешётки

Стыковать элементы обрешётки надо по стропилам. Выступающая за пределы стропильных ног доска не обеспечит прочности при установке кровельного материала

Начинать монтаж надо с карниза, а точнее, с нижних концов стопил. Доски подбираются по длине так, чтобы два соседних элемента стыковались на одной стропильной лаге. Если этого сделать не удалось, придётся подрезать их, что увеличит количество отходов. То же самое касается листов и плит.

Доски укладываются с небольшим зазором в 1 см и крепятся к стропилам гвоздями или саморезами. Крепление лучше проводить с торцевой стороны. Если саморезы или гвозди устанавливаются по лицевой стороне, тогда их шляпки надо вогнать в тело пиломатериала на глубину 0,5 мм. При этом на каждой стропиле к доске надо прибивать по два крепёжных элемента — по одному с каждого края.

Схема расположения фанерных листов в качестве сплошной обрешёткиСхема расположения фанерных листов в качестве сплошной обрешётки

Фанерные листы или плиты ОСП на кровле в качестве сплошной обрешётки должны укладываться в разбежку со смещением в треть или в половину панели

Что касается плоских материалов для обрешётки, то их располагают со смещением относительно друг друга в треть или на половину листа. Это делается для того, чтобы нагрузки, действующие на сплошную обрешётку, равномерно распределялись по всей её поверхности. Таким способом укладываются панели перпендикулярно стропилам. Фанеру с размерами 1,5х2,5 м можно устанавливать вдоль стропил. При этом придётся учитывать, что сам листовой материал не может нести больших нагрузок, поэтому под него должны попасть минимум три стропильные ноги: одна точно посередине и две по краям. Но и здесь придётся учесть, что два соседних фанерных листа должны состыковаться на одной стропиле. Зазор между ними (3–5 мм) является обязательным.

Крепится фанера и ОСП оцинкованными саморезами или ершовыми гвоздями по периметру через каждые 10–15 см и по всей плоскости по стропилам в шахматном порядке. Использовать надо именно эти крепёжные изделия, потому что они хорошо выдерживают напряжения, возникающие в плитах ОСП или листах фанеры при перепадах влажности и температуры.

Порядок укладки плоских панелей на разряжённую обрешётку:

  1. По краям стропил натягивается бечёвка, определяющая границу свеса кровли. Привязывается она к двум саморезам, которые вкручены в два крайних стропила, расположенные на разных краях кровли.
  2. Первый лист укладывается по внешнему краю первой стропильной ноги, при этом его смежный край должен точно проходить по бечёвке.Укладка первых листов сплошной обрешёткиУкладка первых листов сплошной обрешётки

    Первый лист сплошной обрешётки укладывается строго по краю стропильной ноги

  3. Первый лист крепится саморезами длиной 50 мм по стропилам с шагом 20–30 см.
  4. Таким способом собирается нижний ряд.Укладка нижнего рядаУкладка нижнего ряда

    Нижний ряд укладывается со стыковкой панелей на стропильных лагах

  5. Следующий ряд начинается с половины листа, поэтому одну панель надо порезать пополам.
  6. Крепится половинка по стропилам, как и цельные листы, теми же саморезами с тем же шагом.Монтаж второго ряда обрешёткиМонтаж второго ряда обрешётки

    Второй ряд сплошной обрешётки начинают с половины плиты, чтобы следующие элементы крепились вразбежку с первым рядом

  7. Дальше используются целые листы.
  8. Третий ряд начинает собираться с цельной плиты.

Видео: как правильно укладывать доски в качестве элементов обрешётки

Сплошная обрешётка по разряженной

В принципе, каких-то серьёзных отличий от вышеописанной монтажной технологии нет. Просто сплошная конструкция укладывается по доскам, которые размещаются на стропилах с определённым расстоянием между рядами. Для создания сплошного настила не используются доски. Производится монтаж фанеры или ОСП. При этом сохраняются все вышеописанные требования как по схеме установки панелей, так и по способу их крепления.

Контробрешётка под мягкую кровлю

Для утепления кровли между стропильными ногами необходимо уложить теплоизоляционный материал. Со стороны чердачного помещения он закрывается пароизоляционной мембраной, а со стороны обрешётки — гидроизоляционной плёнкой. Сразу укладывать обрешётку и делать настил из плит ОСП или фанерных листов нельзя. Необходимо создать вентиляционный канал, который будет отводить из-под кровельного пространства влажные пары воздуха. Поэтому вдоль по стропилам укладываются бруски сечением 50х50 мм. Это и есть контробрешётка, а пространство между гидроизоляцией и сплошным настилом — вентиляционный зазор.

Процесс сборки кровельной утеплённой конструкции состоит из следующих этапов.

  1. Изнутри будущего чердака между стропилами укладывается утеплитель. Основное требование укладки — плотное прижимание теплоизоляционного материала к плоскостям стропильных ног, чтобы не образовывались мостики холода.Укладка утеплителяУкладка утеплителя

    Утеплитель укладывается в пространство между стропильными лагами так, чтобы не оставалось даже минимальных зазоров

  2. Поверх утеплителя укладывается пароизоляционная плёнка, которая крепится к стропилам металлическими скобами при помощи степлера. Плёнка укладывается рядами с нахлёстом, размер которого равен 10–12 см. Стык обязательно закрывается самоклеящейся лентой.Монтаж пароизоляционной мембраныМонтаж пароизоляционной мембраны

    Плёнка пароизоляции укладывается с нахлёстом и крепится при помощи скоб

  3. Далее работы переносятся на внешнюю часть стропильной системы, где поверх ног укладывается гидроизоляционная мембрана точно так же, как и снизу пароизоляция. Укладку надо начинать с нижней части карниза.
  4. По стропилам устанавливаются и крепятся элементы контробрешётки, для чего используются саморезы по дереву длиной 70 мм. Шаг крепежа 40–60 см.Монтаж обрешётки и контробрешёткиМонтаж обрешётки и контробрешётки

    Для создания вентиляционного зазора вдоль стропил крепятся бруски, на которые укладывается горизонтальная обрешётка

  5. Поперёк контробрешётки устанавливаются элементы обрешётки — доски. Они крепятся саморезы длиной 50 см.
  6. Поверх обрешётки в шахматном порядке устанавливаются и крепятся фанерные листы или плиты ОСП. Шаг крепежа 20–30 см.

Обычно такую конструкцию используют в том случае, если разреженная обрешётка отсутствует на крыше, или она собрана из досок толщиной 20–25 мм. Такой зазор будет недостаточен для эффективного отвода влажного воздуха.

Видео: правила укладки на кровлю сплошной обрешётки

Сплошная обрешётка под мягкий кровельный материал — единственная возможность гарантировать качество конечного результата. Минимальные зазоры не снизят его, но выполнение основного требования — образование ровной и прочной поверхности — позволит создать условия, при которых мягкая кровля прослужит свой гарантийный срок.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
