Обшивка ворот профнастилом своими руками

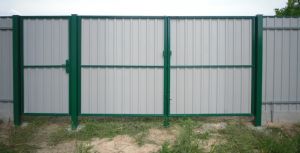

Гармоничное сочетание профнастила с другим материалом

Одним из самых популярных строительных материалов современности является профнастил, который успешно используется для строительства заборов.

Но из профнастила создают не только заборы, но и ворота. Это достаточно прочный и долговечный материал, обладающий отличным внешним видом.

Профнастил в обшивке ворот

Профнастил подойдет практичным людям, которые хотят получить надежное качество по доступной цене. Он представляет собой обработанный защитным слоем с обеих сторон стальной лист. Покрытие защищает от разрушительного влияния различных факторов окружающей среды.

Для придания дополнительного декоративного эффекта используют полимерное покрытие соответствующее дизайну дома или цветов сада. Наиболее популярным является материал компаний Hormann и Alutech. Эти же компании продают и воротные системы, которые легко собираются на месте по инструкции.

Материал совершенно не требует дополнительного ухода, и обладает достаточной прочностью. Кроме того, профильный лист имеет небольшой вес, а это облегчает и доставку материала на место, и монтаж на оградительные сооружения.

Такая отделка заграждений легко комбинируется с практически любыми, использованными ранее на участке строительными материалами, а ворота из профлиста прекрасно сочетаются с любыми видами заборов и типами опорных столбов.

Достоинства материала

Виды применяемого профнастила для обшивки конструкций

Из профнастила легко обшивать воротные створки даже самостоятельно, поскольку эта работа не требует ни особых навыков, ни специального инструмента. Обшивка каркаса конструкции на частном участке профнастилом делается без лишних усилий, а выглядит итог не хуже, чем, если бы работали профессионалы.

Ворота, обшитые этим материалом, обладают большим запасом прочности и являются достаточно долговечными. Неважно, сделаны они своими руками, или специалистами под заказ, это надежный вариант для частного дома или даже режимного объекта. Обычно цвет материала подбирают так, чтобы он сочетался хорошо с крышами зданий на огражденном участке, а также с видом самого забора.

Для обшивки ворот профнастилом потребуется всего несколько дней и умелые руки. Делают конструкции распашными или сдвижными (раздвижными).

Правильный выбор

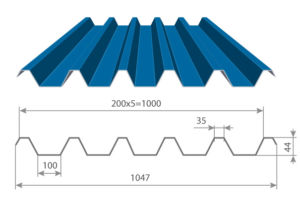

Применяемые для обшивки ограждений размеры металлопрофиля

Листы профнастила обычно различаются толщиной, высотой стальных ребер и прочностью. Существуют виды профильного стального листа, предназначенные для обшивки стен, которые имеют достаточно небольшую толщину, и сравнительно мелкий размер ребра. Именно этот стеновой профнастил и следует использовать для обшивки ворот своими руками, поскольку это надежный и прочный вариант.

Впрочем, допустимо использование более толстых листов профлиста, а также листов с высокой волной. Такой выбор позволит существенно увеличить запас прочности материала, но и отразится на весе, соответственно. Для обшивки ворот такие тяжелые и массивные листы используют редко, поскольку это нецелесообразно. Чаще они применяются в строительстве гаражей и ангаров, а также при покрытии крыш зданий.

Чтоб получить аккуратный срез и листы, подогнанные точно до нужных размеров, лучше при заказе на заводе сразу уточнять размеры. Это упростит работу при монтаже материала на ворота, обеспечивая красоту и правильные размеры.

Обшивка различных видов ворот

Обшивка откатных конструкций с отдельно стоящей калиткой

Проще всего для новичка, собрать распашной тип въездного проема и обшить его профнастилом, но можно рассмотреть и другие варианты конструкций.

Для проезда на территорию участка достаточно ширины 4,2 м, и потому именно эта ширина считается наиболее актуальной, хотя есть и другие варианты в зависимости от потребностей заказчика. Такую ширину обычно выбирают для того, чтобы на участок при необходимости мог проехать грузовик.

Если вдоль стены, где требуется установка конструкции, достаточно места (1,5 ширины проездного пространства, плюс еще 0,5 м), то чаще устанавливаются сдвижные системы.

В одной из створок распашных конструкций, допустимо устанавливать небольшую калитку, что позволяет существенно экономить место на участке. Для этого следует дополнительно укрепить каркас, а саму дверцу калитки врезать в створку.

Но намного удобнее создавать отдельную калитку, желательно, выдерживая ее в том, же дизайнерском стиле оформления. В противном случае нижняя часть каркаса ворот при проходе через калитку вынуждает переступать через небольшое препятствие на пути, а с коляской или велосипедом проходить через такую калитку будет весьма сложно.

Нюансы при возведении опорных столбов

Эскиз установки элементов конструкции с профнастилом

Для опорных столбов можно выбирать как деревянные, так и металлические материалы. Именно с опорных столбов следует начинать работу по установке ворот. Оба столба, на которые будут крепиться ворота, нужно забетонировать на глубину 1,2 – 1,7 м.

Чаще всего используются для столбов профильные трубы квадратного сечения 80х80х2,5 мм. Этот материал обеспечивает прочность и устойчивость конструкции на долгие годы.

Можно не заботиться о дополнительном укреплении столбов, поскольку профнастил относится к достаточно легким материалам. Устанавливают опоры высотой несколько больше воротных створок. Определившись с материалом, из которого будут столбы, копают ямы для них.

Если выбраны для этих целей металлические трубы в качестве столбов, то их верхнюю часть лучше закрыть от попадания воды специальными заглушками.

 Материал для рамы и укрепление углов

Процесс крепления воротных створок

Рамы воротных створок изготавливаются из такого материала:

• профильной трубы 60х40х2 мм;
• профильной трубы 40х20х2 мм для укрепления жесткости;
• металлических листов (для закладных).

Можно каркас выполнять и из деревянных брусков. Важно производить сборку конструкции каркаса на абсолютно ровной поверхности, чтобы не было перекосов. Следует помнить:

1. Проверять правильность прямых углов можно строительным угольником. На ровном участке отбивается по шнуру базовая линия, от нее откладывается перпендикуляр. Проверяется прямой угол с помощью египетского треугольника, например, 3 дм:4 дм:5 дм.
2. Материалы для создания рамы режут на отрезки нужных размеров, чтобы потом без труда из уже готовых отрезков создать прямоугольную раму точно по размеру ворот.
3. Для создания рамы из металлических отрезков применяется сварочный аппарат, и на прямые уголки конструкции устанавливают дополнительные треугольные пластины из стали, которые обеспечивают нужную жесткость.
4. На боковых сторонах рамы наносятся отметки, которые делят каждую сторону на три равные части. Отметки соединяются металлическими или деревянными перемычками, чтобы конструкция ворот была более прочной и надежной. Именно на уровне тех же отметин привариваются воротные петли.
5. При обшивке ворот профлистом, можно выбирать достаточно небольшие петли, поскольку этот материал обладает небольшим весом. Но тут следует учесть общий вес воротных створок, чтобы не столкнуться потом с проблемой недостаточной жесткости крепления створки. Следует помнить при креплении петель, что их штыри должны быть направлены вверх.

Когда рамы уже установлены на петли, и работа по их созданию уже завершена, можно приступать к обшивке воротных створок профнастилом. Этот вариант, не подходящий для того случая, когда обшивкой занимается только один человек. В противном случае можно обшивать каркас воротных створок в горизонтальном положении, особой разницы в этом нет.

Основы отделки ворот профлистом

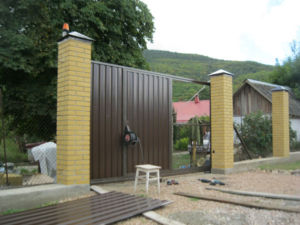

Процесс обшивки откатных систем профилированным листом

Профлисты лучше выбирать стеновые (марка С), высота волны которых 15−21 мм. Несущие профнастилы добавят прочности воротам, но и заметно их утяжелят.

Профильные листы крепятся к раме специальными шурупами с шестигранными головками или сваркой. Головки шурупов окрашиваются в цвет профнастила, или приобретаются в соответственной цветовой гамме, чтобы не портить внешний вид ворот.

По окончании работы из-под ворот убирают бруски, которые подкладывались перед началом обшивки. И затем проверяют, как открываются и закрываются ворота.

На изготовление ворот и обшивку из металлопрофиля уйдет от силы пару дней, а итог этой работы действительно впечатляет. Ворота будут просо визиткой двора. С процессом монтажа при установке воротных створок можно экспериментировать, но людям, не имеющим большого опыта в этой сфере, рекомендуется относиться к этому с осторожностью, и не рисковать.

Ворота и калитка из профнастила: как сделать своими руками

Профнастил — доступный и универсальный материал. С его помощью можно покрыть крышу, обшить забор или ворота и даже наскоро соорудить гараж, туалет или летний душ. С профнастилом легко работать, поэтому применить его в строительстве на своем дачном участке может каждый. Сегодня мы подробно расскажем как делаются ворота и калитка из профнастила.

Ворота и калитка из профнастила. Выбираем профлист.

Профнастил бывает разный по своему предназначению: кровельный, стеновой и несущий. Мы не будем перечислять здесь все его типы и разновидности — этого хватило бы на отдельную статью, да и не обязательно так глубоко в этом разбираться, чтобы воспользоваться этим материалом для обшивки ворот или калитки.

Достаточно знать, что чаще всего на витринах строительных магазинов профнастил обозначен буквой (иногда двумя) и числом. Буква означает тип профиля, а число — его высоту в миллиметрах.

Например, обозначение «С10» означает профнастил простого волнистого профиля с высотой волны 10мм.

Именно его чаще всего применяют для возведения заборов и обшивки въездных ворот и калиток. При этом лист бывает различной толщины. Конечно, чем толще лист, тем он жестче, однако едва ли есть смысл гнаться за большой жесткостью листа, ведь жесткость створки ворот или калитки обеспечивается каркасом.

Также следует обратить внимание на длину и ширину листа — выбирайте тот профнастил, который наилучшим образом подходит вам по размеру, чтобы минимизировать количество отходов. Для ворот и калиток лучше выбрать профнастил с полимерным покрытием: оно предохраняет лист от коррозии и имеет привлекательный внешний вид. Не стоит брать для этих целей оцинкованный профлист. Он дешевле, но он будет сильно отсвечивать на солнце, что не понравится ни вам, ни вашим соседям.

Делаем раму для ворот и калитки из профнастила.

В первую очередь следует определиться с материалом рамы. Если вы владеете сваркой, то лучше сварить раму из металла: такие ворота будут надежнее и долговечнее, к тому же они не просядут со временем.

Конструкция на схеме сверху проверена временем и применяется многими мастерами, которые профессионально занимаются металлоконструкциями.

Если металл — не ваша стихия, то в принципе раму для ворот или калитки из профнастила можно сделать из дерева. Если ворота будут не большие, то постарайтесь сделать раму как можно более легкой.

Дополнительную жесткость ей можно придать с помощью металлических уголков.

Для максимальной прочности комбинируйте накладные уголки с обычными.

Однако, если ширина ворот будет более трех метров, то стоит добавить дополнительные перекладины и распорки, чтобы сделать створки более жесткими.

Независимо от того, металлическая у вас рама или деревянная, ее необходимо защитить от воздействия окружающей среды соответствующими средствами.

Для металла это может быть антикоррозийная грунтовка или краска, желательно хотя бы в два слоя.

Для дерева — краска, лак или олифа, а также антисептик для древесины.

Ворота и калитка из профнастила. Обшиваем каркас.

При работе с профнастилом неизбежно встают два вопроса. Первый — чем его крепить? А второй — как его резать? С крепежом все просто: лист удобнее всего крепить к раме саморезами с шайбой и резиновой прокладкой. Вообще говоря, это кровельный крепеж, но здесь он будет не лишним, т.к. резиновая прокладка защитит место соединения от попадания влаги, и таким образом предохранит металл от коррозии.

Такие саморезы есть и для дерева, и для металла. Однако, если ваша рама сварена из металла, то сверлить направляющие отверстия для саморезов все-таки придется, так что запаситесь хорошим сверлом. А лучше — двумя!

С резкой дело обстоит намного сложнее. Резать профнастил болгаркой — не самая лучшая идея, так как абразивный диск сильно разогревает металл, сжигая цинк и полимерное покрытие, защищающее лист от коррозии. Лучше всего пользоваться вырубными ножницами по металлу. Они бывают как ручными, так и электрическими.

Другой приемлемый вариант — электролобзик.

Если все же вам придется использовать угловую шлифмашинку, возьмите самый тонкий диск (1мм) и постарайтесь сделать резать одним уверенным движением, не прерывая реза. Иначе болгарку придется снова вставлять в уже начатый разрез, а сделать это аккуратно как правило не получается. В любом случае край выйдет не идеальным. Не зависимо от того, чем вы будете резать профнастил, постарайтесь спланировать все так, чтобы на видные места попадали только заводские края листов.

Как видите, для того, чтобы успешно сделать ворота и калитку из профнастила своими руками вам понадобится минимум три-четыре дня.

Для того, чтобы ворота и калитка из профнастила имели более привлекательный вид можно приварить на раму несложные декоративные элементы.

Особую ажурность и эстетичность ворота из профнастила приобретают даже с минимальными элементами ковки в сочетании с профлистом «под дерево».

Ворота и калитка из профнастила своими руками — не суперсложная задача, однако, желательно иметь некоторые специальные инструменты и хотя бы немного владеть либо сваркой, либо столярным делом. При желании с этим может справиться каждый!

Ворота из профнастила своими руками

Чтобы изготовить ворота своими руками, применяются дерево, металл листовой и кованый и другие материалы. С развитием современных технологий строительства, упростивших изготовление заграждений, чаще применяются листы оцинкованного железа, покрытого полимерными красками — «профлист».

Ворота, при изготовлении которых применяют профнастил, весят мало, хороши в эксплуатации и легко монтируются. Работы, связанные с их сборкой, делаются самостоятельно, без услуг дорогостоящих профессионалов. Стоит более внимательно рассмотреть их разновидности, достоинства, недостатки и процессы их изготовления и установки.

Ворота из профлиста – плюсы и минусы

Очень популярна в ограждении частных домов и иных зданий распашная конструкция из металла, открывающаяся в стороны. При этом окрашенный профлист применяют для обшивки каркаса ворот. Иногда его украшают коваными элементами. Конструкцию получается изготовить довольно легкой. При этом часто сбоку делают калитку.

Ворота из профнастила просты в монтаже и не требуют тщательного ухода.

Причинами популярности распашных ворот стал увеличенный срок эксплуатации по сравнению с аналогами из дерева. Нередко ворота, сделанные из профлиста, дополняются автоматикой.

Плюсы применения профнастила:

• низкая цена;
• простота монтажа;
• большой срок эксплуатации;
• простой уход;
• универсальность;
• приятный экстерьер.

При рассмотрении отрицательных моментов применения профлиста можно выделить следующие:

1. чтобы открыть створки, требуется много свободного места;
2. повышенная ветровая нагрузка на створки из-за большой площади.

Плюсы применения подобной конструкции превышают ее недостатки, благодаря чему ворота из профнастила считаются более надежными среди подобных заграждений.

Виды конструкции

По конструктивным особенностям можно выделить следующие виды ограждений из профнастила, созданные своими руками:

Распашные

Этот вариант устанавливают на самых разных объектах гражданского и военного строительства. Они популярны в сельской местности и частном секторе городов. Сама конструкция проста: на петли двух опорных столбов навешиваются две створки, открывающиеся внутрь или наружу, насколько достанет места. При этом в середине створа устанавливают ограничитель для удержания их в закрытом положении. В качестве запора используется замок, либо простой засов. А в открытом положении их удерживает подпружиненный фиксатор.

Откатные

Откатные ворота из профнастила легки в обращении и практически не требуют ухода.

Чтобы перекрыть чересчур широкие проемы в частных домах или на производстве применяют откатные ворота из профлиста. Они позволяют сэкономить место, при этом не имея ограничений по высоте. Конструкция у них еще проще предыдущих: полотно, укрепленное на консольной балке, скользит по роликам в сторону, открывая проезд. По периметру — уплотнители, предохраняющие ворота от дождя и снега.

Варианты крепления консоли:

1. Сверху при прямоугольной верхней кромке полотна глухих ворот.
2. Снизу с открытым профилем в случае глухих ворот с остеклением. При этом допустима любая верхняя кромка.
3. С нижним расположением при закрытом профиле, когда важнее эстетика.
4. Телескопический вариант для уменьшения места для открытия ворот.

Откатные ворота позволяют встраивать замыкающуюся калитку. При этом добавочным преимуществом становится повышенная стойкость конструкции к взлому и ветровой нагрузке. Стоит учесть, что для сдвигания полотна нужно много места сбоку, а сама конструкция стоит дороже.

Сдвижные

Данный тип ворот относится к предыдущему типу, так как полотно передвигается параллельно стене. Из-за отсутствия направляющей у него отсутствуют ограничения по высоте. Ширина таких ворот достигает 15 метров. Это вандалоустойчивый вариант.

При изготовлении ворот из профлиста целесообразно делать подвесную конструкцию, чтобы неровности грунта не влияли на работоспособность.

Кованые

Самые элегантными из ворот, обшитых профнастилом, — кованые. Элементы декора, изготовленные кузнецом, надежно закрепляются при помощи саморезов, либо сварки. Этот вариант удачно соединяет практичность и изящество. Плюсы в этом случае — дополнительная жесткость и долговечность изделия.

Расходные материалы и инструменты

Тщательно продумав будущую конструкцию и разработав чертеж, где указаны необходимые параметры, проще выяснить, какие расходники понадобятся при самостоятельном изготовлении ворот своими руками:

• профнастил для створок;
• труба для опор;
• уголок или труба для ребер жесткости;
• профиль для каркаса;
• крепеж;
• лакокрасочные материалы;
• замки и затворы.

Набор необходимых инструментов и оборудования включает:

1. строительный уровень;
2. сварочник и атрибуты сварщика;
3. молоток;
4.  электрическую дрель;
5. шуруповерт;
6. болгарку;
7. ножницы для резки листового металла;
8. капроновый шнур.



При проектировании стоит обратить внимание на размеры калитки. Благодаря широким створкам, вес конструкции увеличивается. При этом раму целесообразно усилить.

Как выбрать подходящий профилированный лист

Для выбора подходящего профилированного листа надо определить для себя, какова приемлемая стоимость работ. При этом стоит учесть, какие погодные условия придется выдерживать новой конструкции. Если преобладают сильные ветра с обильными осадками, однозначно стоит приобрести профлист большей толщины, окрашенный с обеих сторон. Это поможет избежать деформирования и коррозии новых ворот.

Схема с калиткой и чертеж

Для создания каркаса ворот из профнастила своими руками нужны сборочные чертежи и соблюдение порядка действий.

Монтаж ворот

Для монтажа ворот из профнастила следует сначала составить схему.

Вот приемлемый способ создания ворот из профнастила своими руками. Он вполне надежен. При этом целесообразно заранее определить, какой вид транспорта будет проезжать через ворота.

Перед тем как начать работу, профилированные трубы и профлист надо проверить на дефекты, очистить их от коррозии и нарезать на части нужной длины, указанные на чертеже.

Когда законченную конструкцию требуется навесить на готовые столбы, каркас можно зафиксировать непосредственно на них, приварив петли и навесив ворота. При необходимости установки опор процесс несколько удлиняется:

• Первым делом надо отмерить нужное расстояние и поставить маячки с учетом чертежа.
• Вырыть для закладки фундамента две лунки глубиной около метра и полуметровой ширины.
• Дно углублений надо засыпать мелким щебнем или песком и произвести тщательную трамбовку.
• В подготовленные ямы строго вертикально устанавливаются опоры. Точность контролируется с помощью уровня. Для временной фиксации можно использовать арматуру.
• Основание опор заливается бетоном до уровня грунта.
• Чтобы раствор окончательно отвердел, надо подождать примерно месяц. После этого можно начать установку самих ворот.

Далее идут следующие действия:

7. Согласно чертежу на подходящей ровной поверхности изготавливается каркас. При этом используется сварочник и заранее нарезанный профиль.
8. Чтобы внутренние части были надежно состыкованы и имели необходимую жесткость, изнутри привариваются уголки, а также поперечины.
9. Затем на раму крепятся засовы и навесы.
10. Делается зачистка неровностей и обезжиривание.
11. Затем рама грунтуется и окрашивается.
12. После полного высыхания краски начинается обшивка профнастилом. Она закрепляется на каркасе с помощью специальных саморезов. При этом лучше всего ввинчивать их в углублениях профиля, чтобы сделать менее заметными.

У ворот и забора, сделанных своими руками, промежутки между крепежом отмеряются из расчета 9 штук на квадратный метр для надежной фиксации профлиста на случай непогоды.

• После установки обшивки створки навешивают на петли опор, поднимая их на разную высоту.
• Устанавливаются замки.
• Закрепляются декоративные элементы, типа ковки и иных украшений.

Способы усилить ворота из профнастила

Есть несколько способов произвести усиление конструкции ворот из профнастила своими руками:

1. Наварить уголок для жесткости.

Возможные варианты приварки для упрочнения каркаса ворот.

Этот вариант уместен при малой ширине створок (до полутора метров каждая). Уголок можно взять в виде угловой перемычки (распорки) или сплошной (косынки). Чем ближе к центру створки будет перемычка, тем большую жесткость она обеспечит.

2. Сделать раму внутри каркаса или над ним.

В первом случае в каркас надо поместить заготовки с меньшим сечением, после чего прихватить их сваркой с шагом около 200 мм. Нецелесообразно применять сплошной шов, так как это может привести к деформации конструкции из-за нагрева.

Во втором случае над каркасом аккуратно наваривают трубу с меньшим сечением.

3. Установить поперечные или диагональные перемычки.

Когда ширина калитки невелика, в нее достаточно установить всего одну перемычку, перпендикулярную длинным элементам рамы. Однако, в створках, учитывая их ширину, стоит использовать перемычку, размещенную по диагонали.

Советы по отделке

После изготовления каркаса ворот надо зачистить все сварные швы от лишнего металла и окалины. Для этого хорошо подходит углошлифовальная машинка (болгарка) с особым зачистным кругом. Это придаст конструкции более эстетичный вид. Затем готовый каркас грунтуется, и затем приступаем к окрашиванию в цвет профнастила.

При желании опоры можно спрятать под декоративными накладками.

Как сделать засов на воротах

Чаще всего на воротах из профнастила замки не ставят вообще, так как производить их врезку не очень удобно. Замки, имеющие ручки, обычно устанавливают на калитки. На створках ворот делают обыкновенный усиленный засов. Можно изготовить его своими руками или приобрести готовый вариант в строительном магазине.

Вертикальные засовы

Этот вариант запоров весьма популярен среди других видов подобных устройств, так как легко изготавливается своими руками:

1.

   Вертикальные засовы служат для лучшего закрепления ворот в закрытом состоянии.

   Для этого нужен обрезок обычной трубы, который разрезается на пару одинаковых частей.

2. После этого они привариваются к нижней и верхней планке рамы.
3. Далее берется два куска арматуры и посредством трубогиба или сварки сгибаются под углом 90°. При этом один конец прутка должен получиться чуть больше второго.
4. Затем надо сделать отверстия в верхней и нижней планке каркаса, чтобы пруты могли свободно перемещаться в них.
5. В грунт забиваются еще два куска трубы, которые будут выполнять роль фиксаторов для запоров.

Засов накладной горизонтального типа

Этот тип засова также хорош для ворот из профлиста, так как легко устанавливается на поперечные планки каркаса. Порядок его установки следующий:

1. Чтобы в дальнейшем можно было наложить засов, необходимо в средней части створок укрепить с помощью сварки квадрат из металла.
2. Далее его нужно прикрутить с обеих сторон особыми саморезами. У такого устройства имеются особенные монтажные «ушки», на которые при необходимости можно навешивать обычный замок.

Электромагнитные замки

Электромагнитные замки устанавливаются на ворота для удобства использования.

Благодаря прогрессу, у владельцев частных домов появилась возможность приобрести достаточно надежные электромагнитные замки.
Эти устройства, работающие на принципе соленоида, оснащены электромоторами с тросовым приводом.

Когда на такой замок подают напряжение, то появляется электромагнитное поле, плотно притягивающее к себе створки ворот. Оно настолько мощное, что без специальных инструментов преодолеть его невозможно. Замок открывается с помощью кодового спецключа. Это может быть и радиобрелок по типу автосигнализации, и RFID-метка, и потайная кодовая панель. Есть даже замки, открываемые с помощью отпечатка пальца.

Кроме прочего, ворота можно дооснастить домофоном, чтобы хозяин дома знал, кто к нему пожаловал.

Механические кодовые устройства

Самым бюджетным вариантом кодовых замков являются те, что открываются после нажатия некоего сочетания цифр. Но в таких замках надо регулярно менять цифровую комбинацию, чтобы клавиши не залипали, тем самым выдавая код постороннему.

Заключение

Выбор типа и оснащения поворотного заграждения остается исключительно за их владельцем. Однако изготовить ворота из профлиста своими руками вполне по силам любому человеку, который действительно этого хочет и в достаточной мере «дружит» с техникой. Их вполне можно сделать за пару недель, не прилагая излишних усилий. Но любому хозяину будет приятно сознавать, что ворота, изготовленные им, служат украшением его дома.

Ворота из профнастила своими руками: технология изготовления и монтажа

Сделать ворота под силу даже домашнему мастеру. Сооружают данную конструкцию, как правило, из профнастила. Этот материал отличается доступной стоимостью, хорошей прочностью, устойчивостью к влаге, небольшим весом. Полимерное покрытие позволяет выпускать профнастил абсолютно в любой цветовой гамме.

Разновидности конструкции

Ворота бывают четырех видов:

• Откатные. Изготавливаются консольными, подвесными, на колесиках. Самыми популярными считаются первые. Они не ограничивают въезд транспорта. Особенностью всех откатных ворот является то, что они экономят место.
• Подъемные. Устанавливаются в гаражах. Они, как и откатные, практически не занимают места, поэтому пользуются высокой популярностью у автовладельцев. Забор с такими воротами, как правило, не делают.
• Декоративные. Относятся к категории прочих ворот, поскольку могут иметь любую конструкцию, но обязательно декорируются элементами ковки. Последние можно приобрести уже готовыми. Стоимость кованых изделий зависит от сложности и размеров.
• Распашные. Представляют собой самую распространенную конструкцию. Они требуют наличия свободного места со стороны, на которую открываются, но, благодаря простоте в изготовлении и относительной дешевизне, именно они получили наибольшее распространение.

Самостоятельно можно изготовить практически любую конструкцию, но проще всего сделать распашную. Уже после освоения последовательности и основ работ можно приступать к работе над более сложными воротами.

Этапы возведения ворот из профилированного листа

Самыми простыми для самостоятельного возведения считаются ворота распашного типа. Эта конструкция возводится по следующей схеме:

• подготовка;
• установка столбов — опор;
• изготовление рамы для ворот;
• обшивка рамы профилированным листом.

Каждый этап требует основательного и тщательного подхода.

Подготовительные работы

Заключаются в выполнении следующих шагов:

1. подбор материала для изготовления столбиков;
2. выбор профилированного листа;
3. составление эскиза конструкции.

Выбор конструкции на этом этапе можно пропустить, поскольку он уже сделан в пользу распашных ворот.

Материал для столбиков

Опоры могут изготавливаться из:

• цельного круглого бревна, диаметр которого должен быть не менее 20 см;
• деревянного бруса, имеющего сечение 150х150 см;
• швеллерной балки, толщина стенок которой должна составлять от 1,4-1,6 см;
• профильной трубы со стенками в 7 мм и сечением 80х100 см.

Прочность столбов определяет устойчивость ворот, которую не всегда способны обеспечить брус и бревно. Чтобы быть уверенными в надежности конструкции, лучше всего выбрать для опоры стальной прокат — профильную трубу или швеллерную балку.

Профилированный лист

Выпускается строительный материал трех различных марок:

• «C», производимый из оцинкованного тонкого листа с небольшой высотой ребра, имеющий небольшой вес и высокий запас прочности.
• «HC», отличающийся от предыдущей марки большей толщиной и высотой волны. Этот материал еще прочнее, но и весит больше.
• «H», представляющий собой самый тяжелый и прочный профнастил. Его применяют для обустройства кровли и обшивки крупногабаритных конструкций с хорошей несущей способностью.

Обшивку ворот лучше проводить профнастилом марки C8 либо C10. Последняя цифра в маркировке означает высоту волны. Толщина колеблется от 0,4-0,8 мм. Вес створки ворот из профилированного листа C составляет не более 25 кг, что позволяет не использовать подъемных устройств на этапе изготовления ворот.

Размеры конструкции

Чтобы провести расчеты, необходимо сначала сделать эскиз. На рисунке схематически изображают ворота с показателями высоты, а также ширины всего изделия и каждой створки в отдельности. Габариты конструкции зависят от транспортного средства.
Большинство легковых автомобилей спокойно проезжает в ворота с шириной в 4, а грузовиков — в 6 метров. На основе этого рассчитывают каждую створку. Высота не имеет строгих ограничений. Оптимальной считается 2-2,5 метра. Делать ворота выше нет смысла.

Монтаж опор

Требует предварительной подготовки участка под установку стоек, которая проводится по следующей схеме:

1. Выполняют разметку под установку трех вертикальных столбов — двух для створок и одной для калитки.
2. Выкапывают ямы по диаметру опор (обычно 20-25 см). Глубина должна составлять от 30 и до 35% надземной высоты стоек. Более мелкие ямы не обеспечат устойчивость столбов.

• На заметку. Высоту полотен ворот, как правило, делают на полметра меньше опор. Это позволяет обеспечить зазор в 20 или 30 см от уровня земли и до нижнего края створов. Верхнюю часть обычно закрывают декоративными элементами.
• Дно углублений засыпают 10-15 см щебенки, которую тщательно утрамбовывают. Далее, можно приступать к приготовлению бетонного раствора и установке стоек.

Смесь для заливки столбов готовят из цемента, щебенки мелкой фракции, песка, взятых в соотношении 4:2:1. Компоненты смешивают и доводят до вязкой консистенции постепенным добавлением воды.

Монтаж опорных столбов

В подготовленные ямы устанавливают стойки. Вертикальность опор проверяют и корректируют посредством строительного уровня. Не допускается наличие никаких отклонений.
Если по каким-либо причинам используют не металлопрокат, а брус или бревно, древесину обрабатывают антисептиком с той стороны, которая будет помещена в землю. На нижние концы опор из металлопроката приваривают горизонтальные планки, для изготовления которых можно использовать металлический уголок, стальную арматуру, трубу.
Вертикальные стойки заливают бетоном. Время схватывания раствора составляет от двух и до трех суток. Полную прочность бетон, согласно ГОСТу, набирает порядка одного месяца.

Изготовление каркаса

Рама делается металлической, поэтому стойки тоже лучше выбирать из аналогичного материала. Ее собирают на горизонтальной плоскости, которую заранее освобождают от всего лишнего. Предварительно, согласно эскизу, нарезают профиль или трубу на отрезки требуемой длины. Получившиеся части сваривают между собой так, чтобы получился прямоугольный каркас с прямыми углами.
Надежность каркасу придают стальные уголки. Укрепляют раму посредством перемычек. Они привариваются горизонтально на равном расстоянии друг от друга. Всего необходимо использовать не менее трех перемычек. Места, где они соединяются с каркасом, дополнительно укрепляют стальными уголками. К этим же участкам приваривают воротные петли.
Сборка каркаса калитка не отличается от приведенного порядка работ. Если она делается прямо в створке, то поперечные и продольные перемычке приваривают в намеченных местах к раме ворот. Оптимальный размер калитки для ворот составляет 80 на 100 см. Специалисты рекомендуют придерживаться именно данных параметров.

Подгонка створок

Проводится по следующей схеме:

1. Створки устанавливают на подставки из кирпича или бруса.
2. Выравнивают створки по горизонтали и вертикали.
3. Намечают места для соединительных элементов на вертикальных опорах и приваривают по разметке петли.
4. Навешивают створку и убирают подпорки.

Аналогично поступают со вторым каркасом. Если приварить крайние опоры к стойкам ограждения, конструкция приобретет еще большую жесткость. Ворота, через которые будет проезжать только легковой транспорт, можно сделать устойчивыми к ветровым нагрузкам посредством горизонтальной металлической планки на верхних торцах вертикальных опор.
Одна часть петель приваривается к стойке, а другая — к раме. Остающиеся открытыми после обшивки места конструкции окрашивают. Оттенок следует подбирать аналогичный цвету профилированного листа.

Обшивка ворот

Стандартные листы профнастила имеют ширину 110 см. На двухметровую створку уходит два листа, поскольку на перекрытия требуется около 10 см. Ворота обшивают либо с двух сторон, либо только с меньшей. Листы фиксируют заклепками, шурупами с шестигранной головкой, гайками. Крепежи лучше подбирать в тон к профнастилу.

Метизы размещают с внутренней стороны, то есть с той, что прилегает к каркасу. Болты, заклепки, гайки размещают в каждой волне. Чтобы облегчить работу, отверстия под крепежи можно сделать заранее. Калитку обшивают аналогичным образом, но листы уже приходится нарезать для получения элементов требуемого размера.

Каркас ворот под профнастил: советы для распашных створок

Если возведённый вокруг участка забор выполнен из листов профнастила, то не стоит даже задумываться о том, каким материалом можно обшить каркас будущих въездных ворот. Возможно, остались лишние профилированные листы для обшивки каркаса. Или жесть возможность сделать заказ на изготовление листов металлического профиля тех же цветов и размера, что и листы, которые использовались для обшивки забора. Таким образом можно существенно сэкономить на самостоятельно сборке конструкции, нежели чем делать ворота на заказ.

Структура и конструкция воротного портала

Структура ворот из профнастила

На первый взгляд задача по самостоятельному изготовлению и монтажу въездного портала кажется сложной. Особенно, если навык в монтаже и сварке отсутствует. На самом деле обзавестись таким навыком не составит большого труда. Всё, что потребуется для начала – это умение точно производить расчёты и внимательно отнестись к выбору материала под будущий каркас и обшивку. Разумеется, не стоит забывать о про дополнительные материалы и прочую важную атрибутику: саморезы, ручки, петли и т.п.

Обычно, ворота состоят из двух створок, открывающихся вовнутрь или наружу. Каркас для каждой створки изготавливается отдельно из металлопрофиля. Для периметра используют уголок размерами 50×50мм. Он обеспечивает хорошую жёсткость для конструкции, а потому считается наиболее приемлемым вариантом.

Схема калитки ворот

Для проведения более точных расчётов материала потребуется определить параметры створок, их высоту и длину. Для этого необходимо определиться, для каких автомобилей будет использоваться данный въезд на территорию участка. Если речь идёт об обычных легковых автомобилях, то 4 м в длину будет достаточно. А вот для грузовых машин проём придётся расширять вплоть до 6-6,5 м. Следовательно, размеры створок могут быть по 2-3 м в длину каждая. Оптимальная высота ворот для легковых автомобилей – 2-2,2 м.

Примечание: Перед тем, как приступить к изготовлению деталей, необходимо тщательно проработать чертежи с точными параметрами каждой детали, учитывая сечение профиля.

Чертёж стандартных ворот под профнастил

Лишь после произведения всевозможных расчётов можно приступать к следующему этапу – нарезке профнастила по выбранной схеме.

Процесс соединения листов из металлопрофиля

Процесс соединения производится на ровной поверхности. Это необходимо для того, чтобы с точностью выложить на поверхности будущий каркас ворот по чертежу, тем самым создавая прямоугольную конструкцию.

Сварка каркаса

Для сварки на поверхности не должно быть горючих элементов. Для достижения прямых углов заранее следует обзавестись уголками, собранными из двух перпендикулярно скрепленных деревянных брусков.

При неправильной сварке элементов каркаса длины диагоналей створок будут различаться. Чтобы этого не допустить, деревянный уголок крепится к плоскости, где будут вестись сварочные работы. Сначала детали стыкуются и прихватываются, после чего можно переходить к другому месту. Лишь после прихватывания всех элементов допускается капитальное обваривание.

Процесс капитальной обварки каркасных комплектующих

Важно помнить следующее правило: створки должны будут выдержать не только собственный вес каркаса, но и листы профнастила. К этому следует прибавить малозначимый, но всё же вес дополнительных строительных материалов и атрибутики, а также погодные условия (сильный ветер, метель и т.п.).

Для создания дополнительной вертикальной жёсткости каркаса добавляют различные горизонтальные элементы. Например, если створки ворот достаточно широкие, по горизонтали из одного конца в другой устанавливаются дополнительные балки, которые и обеспечивают жёсткость.

Увеличение вертикальной жёсткости за счёт добавления горизонтальных элементов

Калитка из профнастила: технология изготовления

Технология по сварке калитки под профнастил аналогична. Правда, используемые профили немного меньше в размере воротных. Собирается конструкция по заранее продуманной схеме, в случае, если речь идёт об отдельно стоящей калитке. Если говорить о встроенной в одну из створок ворот, в таком случае дополнительные расчёты производить не придётся. Разве что те, которые не были указаны на первоначальном плане распашных. Проще говоря, калитка – это та же створка ворот, только в уменьшенном размере.

Распашные ворота с калиткой

Петли привариваются уже непосредственно к готовой конструкции (что к воротной створке, что к калитке). Пренебрежительно относиться к работе по их установке не следует. Потому как именно эти детали отвечают за дальнейшее удобство в эксплуатации воротной конструкции. Именно от правильности их установки зависят безопасность сооружения и лёгкость открывания и закрывания калитки и створок ворот.

Проведение монтажных работ по установке ворот с предлагающимися чертежами

Монтаж воротного каркаса

Установка каркаса под обшивку профнастилом происходит в несколько этапов.

1. Определение места под устройство вертикальных стоек. В случае, если портал для въезда с калиткой, устанавливается три столба. Глубина ямы – до 100 см. Ширина в диаметре около 20 см. Если позволяет почва, можно воспользоваться садовым буром. Это значительно упростит и ускорит работу.
2. Далее дело за установкой опорной подушки. Для этого на дно ямы насыпается щебень. Рекомендуется использовать щебень мелкий для создания более плотной подушки под опору.

Работа с бетономешалкой

3. Замес раствора из бетона. На 1 порцию бетона потребуется 4 порции мелкого щебня и 2 порции песка. Сухие компоненты смешиваются, добавляется вода, замешивается густой раствор. Самостоятельно замешать большой объём не получится. На данном этапе можно обратиться к помощи бетономешалки.
4. Опорная стойка погружается в яму в строго вертикальном положении (ля их установки может понадобиться лишняя пара рук), заливается бетонным раствором. В случае, если свободных рук на горизонте не наблюдается, можно предварительно приварить к основанию столба 3-4опорные пластины, которые будут выступать в качестве ножек, тем самым можно будет упрочнить их вертикальное положение.

Бетонирование столба опорного с использованием каркаса из арматуры

5. В зависимости от времени года и климатических особенностей региона, бетонный раствор должен застыть и хорошо просохнуть. Как правило, если осадков не наблюдалось, бетонный раствор будет высыхать не менее 3 суток. Для удобства можно воспользоваться арматурным каркасом, который позволит дополнительно упрочнить конструкцию.
6. После того, как бетонный раствор окончательно просох, можно приступать к подгонке створок. Для проведения подгоночных работ створка устанавливается на подстановку. В качестве подстановочной базы может использоваться деревянный брус или кирпич.

Подгон ворот по высоте створок

7. Минимальное количество петель на одну сторону створки – 2 штуки. В зависимости от высоты заезда и длины створок, конечное количество петель может варьироваться от 3и выше.
8. Для укрепления воротной конструкции от воздействия ветра можно установить верхнюю балку. Однако такой способ хорош исключительно при обустройстве въезда для легковых автомобилей.

Установка петель для ворот

Профнастил – преимущества перед другими материалами для обшивки каркаса

• В сравнении с прочими материалами для обшивки каркаса, профнастил является наименее тяжелым. При чём, благодаря его малой массе удобство в работе с материалом, а также доставкой прибавляет материалу дополнительный «плюс».

Размер листов профнастила

• Цветовая гамма и текстура листов. Нет ни одного другого материала для обшивки полотна портала для въезда, который мог бы похвастаться столь обширным выбором по цвету. Въездной портал, забор, калитка и некоторые другие элементы, схожие по цвету и текстуре однозначно украсят внутренний ландшафт территории.

Цветовая гамма листов профнастила

• Экономия на лакокрасочных материалах. Настоящие листы из профнастила не выгорают на солнце и не теряют своей яркости. Следовательно, растрачиваться ежегодно на покраску не будет необходимости.
• Долговечность. Неприхотливые в уходе и не требующие особого ремонта, листы из металлического профиля не потребуют замены ближайшие 20-30 лет. Чего нельзя сказать, например, о древесине, сэндвич-панелях и т.п.
• Низкая стоимость в сравнении с прочими стройматериалами.

Ворота, калитка и забор из профнастила

Установка профнастила: заключительный этап монтажных работ

Укладка листов металлического профиля производится методом внахлёст: это обеспечит дополнительную жёсткость конструкции. Существует два способа крепления панелей металлического профиля:

1. Саморезами по металлу;
2. Болтовым соединением.

Болты для второго способа крепления листов металлического профиля подбираются по длине, равной высоте волны панели. Болт должен незначительно превосходить длину и толщину волны листа.

Крепление металлопрофиля

Примечание: для скрепления металлических панелей болтовым соединением необходимо разметить и просверлить отверстия перед установкой листов.

На этом все работы по установке и обшивке портала для въезда официально можно считать законченными. Лишь разобрав по полочкам все этапы и ознакомившись с информацией по установке заградительной конструкции с калиткой можно согласиться с мнением специалистов, что монтаж воротного портала – процесс несложный.

Готовые ворота из профнастила

При выборе материала для воротного портала и в процессе эксплуатации следует помнить о следующих вещах:

• Первое время необходимо наблюдение за тем, чтобы ворота не проседали и находились в одной плоскости с забором и калиткой (если она установлена отдельно, а не встроена в воротную конструкцию).

Распашные ворота с обшивкой из профилированного листа

• Нельзя забывать о ручках и замке – они должны быть максимально удобны в эксплуатации в любое время года. Поэтому ежегодный уход за петлями, замком и ручками должен войти в привычку.
• Если во дворе узкие проходы, имеет смысл устанавливать створки с открыванием наружу, за пределы территории.
• Сочетание цвета забора и портала въезда условие не обязательное, но вполне приемлемое и часто встречаемое. Перед тем, как заказать листовой материал для обшивки, можно поиграть с вариантами декора. Возможно, сочетание панелей различных цветов будет смотреться гармонично и дополнять прочие элементы уличного декора.

Ворота и калитка из профнастила

Декорирование готовой конструкции кованными элементами

Несмотря на то, что профилированные панели сами по себе выглядят достаточно празднично благодаря яркому полимерному покрытию, дополнительно их можно декорировать кованными элементами.

Интересно выглядят варианты декорирования листового металла полимерным пластиком. Небольшие разноцветные вставки, закреплённые на воротном портале за кованными элементами, выглядят волшебно, ярко переливаются в солнечных лучах.

Ворота с обшивкой из профлиста с кованными элементами и вставками из поликарбоната

Для того, чтобы полностью украсить ковкой забор, калитку и портал для въезда автомобилей, необходимо устанавливать металлические листы таким образом, чтобы выступали края рамы. Именно на них должен привариваться кованный узор.

Узорная ковка

На данный момент существует огромное количество профильных строительных магазинов, готовых предоставить готовые кованные элементы для декорирования заградительных сооружений. Несмотря на огромный выбор в городских магазинах, есть возможность заказать украшения из ковки через интернет из других городов или стран.

Кованые элементы на заказ

Разумеется, стоимость практически ювелирной работы достаточно высока, однако она того стоит. Если делать узорную ковку на заказ по собственному дизайну, выйдет гораздо дороже. Чем быстрее и качественнее необходимо изготовить кованные узоры, тем дороже это обойдётся.

Кованые украшения

Вконтакте

Facebook

Twitter

Google+

Обшивка ворот профнастилом. Как изготовить и установить ворота для забора из профнастила своими руками

Монтаж пройдет максимально оперативно и не потребует применения клеевых составов. Для заделки нижних щелей купите специальные нейлоновые щетки с восковым покрытием. Их установка не затруднит эксплуатацию ворот.

Ворота из профлиста своими руками: этапы работ

Самостоятельное заполнение каркаса не потребует серьезных временных затрат. Обшивка предполагает лишь крепление выбранных материалов при помощи саморезов или сварки. Оцинкованные и обработанные качественными красками стальные листы сочетают в себе:.

Обшивка откатных ворот евроштакетником позволит сохранить продуваемость участка. Конструкция не будет испытывать серьезных ветровых нагрузок. У этого варианта заполнения каркаса есть один важный недостаток.

Ворота и калитки из профнастила (51 фото) — простой и доступный способ защиты участка

Ворота, обшитые деревом, придется регулярно обрабатывать защитными составами. Обшивка откатных ворот сэндвич-панелями пользуется популярностью при оформлении уличных и секционных гаражных конструкций в едином стиле.

Для заполнения каркаса потребуется сварочный аппарат. В результате вы получите жесткую конструкцию. Полотно из сэндвич-панелей не издает громких звуков при движении. Используя для обшивки поликарбонат, вы получите привлекательную светопрозрачную конструкцию. Этот материал обычно применяют для заполнения решетчатых и ажурных каркасов. В рабочее время с Вами свяжется менеджер. Рабочее время: ежедневно с до Выбрать из списка.

Главная Статьи Чем обшить ворота. Содержание Чем обшить ворота Чем обшить ворота гаража снаружи Обшивка гаражных ворот фанерой Обшивка гаражных ворот вагонкой Обшивка гаражных ворот сайдингом Обшивка гаражных ворот профнастилом Чем обшить ворота изнутри Внутренняя обшивка гаражных ворот пенопластом Внутренняя обшивка гаражных ворот экструдированным пенополистиролом Внутренняя обшивка гаражных ворот фольгированным вспененным полиэтиленом Почему не стоит использовать минеральную вату Как правильно обшить ворота в гараже своими руками Способы дополнительного утепления Шторы Уплотнители для щелей Чем обшить откатные ворота Обшивка откатных ворот профнастилом Обшивка откатных ворот евроштакетником Обшивка откатных ворот древесиной Обшивка откатных ворот сэндвич-панелями Обшивка откатных ворот поликарбонатом.

Чем обшить ворота изнутри

Почему забор на даче может стать причиной серьезных проблем? Фиксатор створки ворот вертикальный шпингалет Фиксатор распашных ворот из профнастила. На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Такой способ подходит, если ширина створок незначительная до 1 мм, каждая. Уголок может быть сплошным косынка или в виде угловой перемычки распорка. Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголками Усиление каркаса ворот из профнастила косынками. Сварка рамы внутри каркаса ворот В первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в мм. Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания чтобы не повело и не покрутило.

Здесь важно правильно устанавливать перемычки. Если калитка из профнастила имеет незначительную парусность и для неё достаточно установить одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с воротами дело обстоит сложнее. В этом случае разумнее использовать диагональную перемычку.

Варианты установки перемычек ребра жесткости на ворота из профнастила. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы шпингалеты ;. Единственно достоинство, в том, что он дает возможность установить замок на перемычку. Сильный ветер может деформировать створку;. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Чертеж ворот из профлиста является наглядным пособием для расчета материала.

Для изготовления понадобится:. Мастера советуют покупать все трубы толщиной 3 мм, а не 2. Цена их несколько дороже, но новичкам гораздо проще будет их сварить. Металл медленнее греется и не так быстро дефор

Ворота из профнастила (профлиста) своими руками: порядок возведения

Из богатого ассортимента стройматериалов, подходящих для изготовления и установки ворот, индивидуальные застройщики чаще всего выбирают профнастил. Предпочтение этому строительному материалу отдается по ряду причин, среди которых можно отметить прочность, долговечность, декоративность и, конечно же, доступная цена. Профнастил изготавливают в заводских условиях из стального листа методом холодного ката. С обеих сторон на листы металлопрофиля наносится защитный слой оцинковки, предохраняющий металл от коррозии и преждевременного разрушения. Для дополнительной защиты и повышения декоративных качеств профнастил покрывают полимерным слоем, расцветка которого может быть самой разной. Чтобы смастерить ворота из профнастила своими руками, надо всего лишь найти пару свободных дней и пару свободных рук. Ведь строить вдвоем всегда веселее и быстрее. Правда, помимо рук нужно запастись сварочным аппаратом и минимальным набором инструмента.

Почему именно профнастил? Потому что он обеспечивает:

• Долговечность конструкции. Изготовленные своими руками ворота смогут простоять четверть века, при этом не потребуется особого ухода и ремонта.
• Небольшой вес используемых стройматериалов, что облегчает монтаж, а также доставку всего необходимого на объект.
• Возможность выбора текстуры и цвета, исходя из предпочтений хозяина домовладения. Ворота, сочетаемые с забором, крышей и другими элементами отделки сооружений, стоящих на участке, украсят любую территорию.
• Экономия на краске, ведь ворота из профнастила не выгорают под действием солнечных лучей и не тускнеют под влиянием атмосферных осадков. При покупке обращайте внимание на производителя, ведь подделки могут не обладать такими качествами.

Помимо все прочего – конечно же это невысокая цена в сравнении с другими стройматериалами и учетом их характеристик.

Итак, существует несколько видов конструкций ворот, среди которых наибольшее распространение получили два варианта: распашные и откатные.

Откатные ворота из металлопрофиля сконструировать своими руками довольно сложно, поэтому для выполнения этой задачи лучше пригласить профессиональных строителей

Самостоятельно собрать легче распашные ворота, состоящие из двух одинаковых половинок, каждая из которых открывается в свою сторону. Конечно, можно сделать и одну большую створку, поворачивающуюся в одну из сторон. Однако при таком варианте падает большая нагрузка на петли, на которые навешивается вся эта «махина». Поэтому большинство застройщиков предпочитает классическую двухстворчатую конструкцию распашных ворот. Для проезда на территорию участка легковой машины и небольшого грузовика достаточно построить ворота шириной 4 метра. Высота сварной рамы может быть 2–2,5 метра.

Важно! При наличии свободного места калитку можно установить рядом с воротами. В противном случае калитка (дверца) врезается непосредственно в одну из створок.

Опорные столбы для ворот можно соорудить из следующих стройматериалов:

• деревянного бруса, сечение которого равно 150 на 150 мм;
• круглого цельного бревна, диаметр которого составляет не менее 20 см;
• швеллерной балки, толщина которой равна 14–16 мм;
• профильной трубы (80х100 мм), толщина стенок которой составляет 7 мм.

После разметки участка начинают копать ямы для установки воротных столбов, используя для этого обычную лопату или садовый бур

Определившись с материалом для столбов, приступают к копке ям, глубина которых равна одной третьей от высоты надземной части воротных столбов. При этом надо учесть, что полотно створок ворот обычно делают на полметра короче столбов. Этот запас позволяет обеспечить подъем нижнего края ворот от поверхности грунта на 20-30 см, а также оставить еще пару десятков сантиметров сверху для приваривания декоративных элементов, украшающих всю конструкцию.

Устойчивость ворот зависит от прочности столбов, поэтому для их изготовления выбирают стальной прокат. Для установки профильной трубы или швеллерной балки бурят яму на 1,2 метра в глубину и в диаметре около 20-50 см. Подготовленные металлические столбы опускаются в яму, выставляются по уровню в строго вертикальном положении и заливаются цементным раствором. Подготовка столбов заключается в зачистке их поверхности от ржавчины, последующей грунтовке и покраске, а также в установке верхних заглушек, предотвращающих попадание снега и дождевой воды.

Установка столбов для крепления створок ворот производится в строго вертикальном положении с последующей фиксацией их с помощью цементного раствора

Статья в тему: Установка столбов для забора: способы монтажа различных конструкций

Профильные листы подразделяются на три группы, которые различаются друг от друга толщиной, высотой ребра, степенью прочности. Каждая группа имеет свою маркировку:

• «С» – стеновой профлист, изготавливаемый из оцинкованного листа малой толщины, имеющий небольшую высоту ребра. Легкий и в тоже время прочный материала, который обычно и выбирают для самостоятельного монтажа ворот.
• «НС» – профлист, отличающийся от материала предыдущей марки большей высотой волны и большей толщиной. Это сказывается на их весе и уровне прочности.
• «Н» – «несущий» профлист, применяемый при возведении железных ангаров и устройстве кровель значительной площади.  Тяжелые профильные листы  данной марки обладают повышенным уровнем прочности. Применять их для обшивки каркаса ворот дорого и нецелесообразно.

Лучше всего сооружать ворота из профлиста марки С8 и С10 (числа обозначают высоту волны в миллиметрах). Толщина профильного листа колеблется между 0,4 и 0,8 мм. Створки из данного материала весят от 25 до 40 кг, поэтому справиться с их монтажом под силу двум рабочим. Подъемное оборудование привлекать не придется, что позволит сэкономить на себестоимости ворот.

Важно! Резку профильного листа по нужным размерам лучше заказывать на заводе (при наличии такой возможности). На специальном оборудовании, имеющемся на производстве, удается обеспечить точность резки, аккуратность линии реза, а также минимизировать количество возможных повреждений.

Раму для изготовления створки ворот можно сделать из деревянных брусьев или из профилированной трубы прямоугольного сечения (40х20 мм), стенки которой имеют толщину, равную 2 мм. Если столбы поставлены металлические, то и раму надо делать из аналогичного материала. Собирается рама ворот на ровной площадке, вмещающей хотя бы одну створку. Чтобы углы получились прямыми, используют точные измерительные приборы (угольники). Можно воспользоваться и самодельным приспособлением из веревки, складывающейся в прямоугольный треугольник со сторонами 3,4 и 5 дм. Из профиля сваривается рама в виде прямоугольника с помощью сварочного инвертора, при этом углы дополнительно укрепляются стальными уголками, придающими конструкции большую жесткость. Длинные стороны каркаса делят на три части и приваривают к отмеченным местам параллельные перемычки, укрепляя соединения также стальными уголками. В эти места приваривают петли ворот.

Схема изготовления рамы для ворот из профилированной трубы, имеющей прямоугольное или квадратное сечение. Способ фиксации закрытых створок ворот

Важно! Если предполагаете сделать калитку в створке ворот, то каркас делается немного иначе. В одной из створок с помощью продольных и поперечных перемычек, привариваемых к прямоугольной раме, создают каркас калитки размером 80 на 180 см. При этом места расположения петель смещают к нижней и верхней кромке ворот.

К обшивке рамы профильным листом приступают тут же на месте сборки каркаса. Для закрепления профлиста используются специальные крепежные элементы – шурупы с шестигранной головкой, окрашенной в тот же цвет, что и основной материал. К петлям ворот листы с волнистой поверхностью  прикручивают болтами или приваривают сваркой. Длина петель для ворот должна быть не менее одного метра, а их толщина – не менее 3 мм. При монтаже собранных створок можно использовать небольшую лебедку, которую цепляют на балку, положенную поверх воротных столбов. На землю укладывают бруски, на которые устанавливают створку ворот, чтобы закрепить сваркой на столбе концы петель. Можно для подстраховки закрепить петли болтами. Бруски убирают из-под створок ворот и проверяют, насколько легко они закрываются и открываются.

Крепление профлиста к каркасу рамы ворот производится специальными шурупами, имеющими шестигранные головки, окрашенные в цвет основного полотна

Как видите, ничего сложного в сооружении ворот из профилированного листа нет. Надо лишь начертить чертеж, рассчитать и приобрести все необходимые материалы, провести монтажные работы. Несколько дней трудов и красивые ворота из металлопрофиля станут визитной карточкой вашего дома.

Оцените статью: Поделитесь с друзьями!
