Как выбрать стабилизатор: три однофазных или один трехфазный?

Стабилизаторы напряжения, особенно высокой мощности, сегодня все больше пользуются спросом со стороны пользователей. Однако при покупке устройства необходимо хорошо понимать, какая именно модель подойдет под ваши нужды. Ведь мощные стабилизаторы потребуют значительных трат, и если техника вдруг не подойдет, это будет, по меньшей мере, довольно неприятно. Чтобы зря не потерять время (а порой и деньги), следует подойти к вопросу достаточно серьезно и заранее собрать всю информацию о том, какой вариант будет оптимальным для ваших условий.

Один из факторов, требующих серьезного внимания, — количество фаз и вытекающее из этого следующее обстоятельство: конструкция, а точнее, компоновка устройства. Многие производители готовы предложить потребителям стабилизаторы двух типов: однофазные и трехфазные. Понятно, что если в помещении (доме, офисе или хозяйственных постройках) проложено три фазы, то потребуется трехфазный стабилизатор, а для помещений с одной фазой — однофазные стабилизаторы. Тут все достаточно понятно и просто. Суть же настоящей статьи заключается в том, какой вариант стабилизатора предпочтителен, если мы имеем дело с трехфазной системой в помещении.

Вариант подбора стабилизатора для 3-фазной сети

Итак, речь у нас пойдет о помещении с трехфазной сетью. Нужно рассмотреть все возможные варианты конфигурации стабилизаторов и подобрать оптимальный. Выбор же может быть из трех конфигураций:

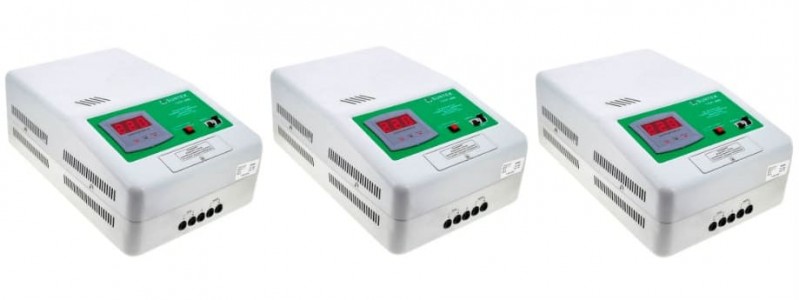

Комплект стабилизаторов Энергия Voltron 10000 (HP) Первый вариант предусматривает покупку сразу трех стабилизаторов. Логично думать, что для защиты каждой из трех фаз работает один стабилизатор из комплекта. Однако любой специалист вам скажет, что рассматривать комплект из трех 1-фазных устройств в качестве адекватной замены трехфазному стабилизатору не стоит. Причина в том, что однофазный стабилизатор может эффективно защищать только те устройства, которые используют однофазное подключение. То есть, если у вас в доме есть электроприборы только на 220 В, то комплект из трех стабилизаторов однофазного типа будет хорошим решением. Для этого можно, например, приобрести комплект стабилизаторов Энергия Voltron 10000 (HP), которые оптимально подходят для защиты однофазных приборов. А как быть, если у вас частный дом с водонагревателем или отопительным котлом с напряжением 380 В? В таком случае конфигурация из трех «однофазников» не подойдет.

Трехфазный стабилизатор Энергия Voltron 30000 (HP) Второй вариант конфигурации может предусматривать покупку все того же комплекта, включающего три «однофазника» и БКС (блок контроля сети). Подобная конфигурация предполагает, в сущности, создание, пусть и столь необычным образом, полноценного 3-фазного стабилизатора, который вполне способен защитить оборудование как однофазного, так и трехфазного типа. По комплектации данный вариант отличается от первого только присутствием БКС, без контроля которого невозможна согласованная регулировка напряжения в трех фазах. Кроме этого, БКС защищает устройства с напряжением 380 В: он в состоянии обесточить такую аппаратуру в случае фиксации аварийной ситуации (обрыв фазы, перекос фаз или нарушение очередности фаз). Примером такой конфигурации может служить использование в конфигурации трехфазного релейного стабилизатора Энергия Voltron 30000 (HP) вместе с модулем БКС.

Моноблочный стабилизатор Энергия Hybrid II 60000/3 Наконец, третий вариант конфигурации подразумевает покупку моноблочного 3-фазного стабилизатора. Само название говорит о том, что пользователь приобретает крупногабаритный модуль, в котором сразу смонтированы три стабилизатора и блок контроля. То есть, это более компактный вариант (если так можно сказать) второй конфигурации. У такого решения есть свои преимущества. Во-первых, он способен одновременно обеспечить защиту для однофазного и трехфазного оборудования, а во-вторых, для некоторых пользователей моноблочный вариант удобнее в плане размещения из-за особенностей компоновки. В качестве примера можно привести вариант с моноблочным стабилизатором Энергия Hybrid II 60000/3.

Что лучше: комплект или моноблок?

Потенциальный покупатель может законно спросить: так какой из трех вариантов конфигурации будет лучше, эффективнее? Давайте посмотрим. Для того чтобы разница была наглядной, возьмем за основу следующие параметры: условия выбора, условия и возможности транспортировки, параметры нагрузки, ликвидация неисправностей.

Итак, свобода выбора. Если судить с этой точки зрения, то комплекты стабилизаторов были бы более удачным решением. Причем пользователь здесь может не ограничивать себя покупкой только одинаковых по мощности трех устройств. Вполне допускается создание комплекта из стабилизаторов разной мощности, хотя важным было бы приобретение моделей одного семейства. Впрочем, если вам подобный шаг не по душе, можно ограничиться и готовым комплектом.

Преимущества комплектов в плане свободы выбора не ограничиваются только вышеописанными возможностями. В комплект можно подбирать модели с более удобными для вас принципами регулировки напряжения и параметрами точности стабилизации. И здесь возможности выбора почти неограничены. Моноблок таких возможностей не предоставляет, однако он проще с точки зрения скорости выбора.

Транспортировка и монтаж стабилизаторов напряжения Второй аспект касается условий транспортировки и монтажа. Здесь не все очевидно на первый взгляд. У комплекта есть свои преимущества. Как правило, каждый из составляющих его блоков имеет сравнительно небольшие габариты и небольшой вес. Перевезти все это сразу вместе или даже по отдельности проще. Никаких подъемных и иных механизмов не потребуется. Для установки комплект может быть также более удобным вариантом, так как у блоков имеются специальные крепления на задней панели. Можно также использовать монтаж на специальных стойках.

С моноблочным стабилизатором все несколько сложнее. С одной стороны, он кажется более компактным, но это немного обманчивое впечатление. Моноблок, конечно, будет более тяжелым и менее гибким при транспортировке, особенно, если вы перевозите его собственными силами и ограничены в ресурсах. Моноблоки, как правило, не требуют специального монтажа. Под них выделяется специальное пространство в помещении, что для кого-то очень удобно, а для кого-то нет.

Третий фактор касается параметров, а точнее, пределов нагрузки. Здесь следует особенности и требования помещения. Например, моноблоки могут иметь мощность до 100 кВА, что вполне подойдет даже для промышленных и коммерческих целей. Для дома или дачи такой вариант был бы излишним по мощности. С другой стороны, «однофазники» чаще всего обладают мощностью не более 20 кВА, что не всем подойдет. Зато трехфазные комплекты могут гораздо большей мощностью.

Но, пожалуй, самый интересный момент при выборе конфигурации — это степень легкости устранения неисправности. Тут все играет в пользу комплекта и это очевидно. Любой пользователь догадается, в каком случае решить проблему с одним из неисправных модулей легче: когда у вас комплект или когда у вас моноблок. Если вы покупали комплект, то проще взять неисправный блок и отвезти его в сервисный центр. Остальные же блоки могут работать и защищать оборудование. Да и условия транспортировки намного проще, чем с моноблоком. А вот если у вас в распоряжении моноблок, то в случае поломки даже одного модуля вам придется везти весь аппарат, что крайне неудобно и даже накладно. К тому же, электрооборудование останется без защиты.

Подытожим

Все, что мы рассказали выше, можно свести в удобную таблицу, которая поможет вам сделать эффективный выбор.

Комплект (3 блока по 220 В + БКС)
Серии:
  • Электромеханический (гибридный)
  • Релейный
  • Тиристорный/симисторный
Точность стабилизации: ±1,5…±8%
  • Удобство транспортировки
  • Широта выбора устройств
  • Гибкость подбора устройств
  • Гибкость монтажа и размещения
  • Легче устранить дефект в одном модуле
Ограниченные параметры мощности (не более 60 кВА).
Моноблочный трехфазный стабилизатор
Серии:
  • Электромеханический
Точность стабилизации: ±3%
  • Для монтажа не нужны специальные крепления.
  • Можно подобрать модель с мощностью до 100 кВА.
  • Конструкция позволяет перемещать устройство в помещении, особенно при наличии транспортировочных роликов.
  • Более прост в выборе.
  • Удобное управление и навигация за счет встроенных рядом дисплеев.
  • Неудобно перевозить из-за габаритов и веса.
  • Требуется много места в помещении.
  • Сложнее ликвидировать неисправности в отдельных блоках.

Рассказать друзьям:

Что лучше: один трехфазный стабилизатор или три однофазных?

Если к дому (объекту) подходит трехфазная сеть, то часто  стоит выбор между приобретением трехфазного стабилизатора и тремя однофазными.

Преимущества и недостатки варианта с тремя однофазными стабилизаторами

В этом случае на каждую из трёх  фаз подключается отдельные устройства. Стабилизаторы  могут быть одинаковыми или разными по типу и мощности. У этого варианта есть ряд преимуществ:

  • индивидуальный подбор аппаратов по мощности нагрузки для каждой фазы;
  • отдельная настройка каждого стабилизатора;
  • компактность и возможность крепления в непосредственной близости к потребителю;
  • устойчивость системы к неполадкам в электроснабжении (сбой в одной из фаз никак не отражается на работе двух других).

Кроме того, три однофазных стабилизатора часто обходятся дешевле, чем один трёхфазный стабилизатор с аналогичными характеристиками. Выгода может составлять до 30%.

К недостаткам можно отнести:

  • невозможность подключения трехфазного потребителя;
  • отсутствие прибора, отображающего и контролирующего параметры всей системы в целом.

Также важно понимать, что при наличие в доме трехфазных потребителей, установка трех однофазных стабилизаторов запрещена!

Трехфазный стабилизатор: достоинства и недостатки

Этот вариант позволяет полностью реализовать преимущества кабельного ввода на 380 В. К его достоинствам относятся:

  • возможность подключения мощных трехфазных потребителей;
  • отображение параметров системы питания и контроль по всем трем фазам
  • единый корпус и удобство подключения нагрузки.

Как недостаток варианта следует отметить неустойчивость работы трехфазного стабилизатора при перебоях в одной из фаз.

Кроме того, трехфазный стабилизатор обойдётся дороже, чем три однофазных аппарата. Он более громоздкий, его сложнее  доставлять и устанавливать.

А пока предлагаем поближе познакомится с линейкой трехфазных стабилизаторами RUCELF в нашем КАТАЛОГЕ.

Ваши вопросы и предложения направляйте на market@profenergy.ru

Мы всегда рады живому и продуктивному общению!

Смело звоните нам: +7 (496) 619-28-03

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка…

Похожее

Один трехфазный стабилизатор или три однофазных — плюсы и недостатки

02.03.2018

Выбор между трехфазным и однофазным стабилизатором возникает только в одном случае: если к коттеджу подведена трехфазная питающая сеть с напряжением 380В, предусматривающая подключение к одной колодке четырех проводов: три фазных и один нулевой (нейтральный).

Напряжение между двумя фазными проводами составляет 380В, его называют линейным. Между любым фазным и нулевым проводом есть фазное напряжение, оно равно 220В.

Преимущества и недостатки варианта с тремя однофазными стабилизаторами

В этом случае потребитель подключает на каждую из трёх питающих фаз отдельные устройства. Они могут быть одинаковыми или разными по типу. Данный вариант предусматривает следующие преимущества:

  • индивидуальный подбор аппаратов по мощности нагрузки по каждой из фаз;
  • отдельную настройку каждого стабилизатора;
  • компактность и возможность крепления на стену в непосредственной близости к потребителю;
  • устойчивость системы к неполадкам в электроснабжении (сбой в одной из фаз никак не отражается на работе двух других).

Кроме того, три однофазных стабилизатора гораздо легче грузить, транспортировать и подключать. Они часто обходятся дешевле, чем один трёхфазный стабилизатор с аналогичными характеристиками. Выгода может составлять до 30%.

К недостаткам варианта с тремя однофазными стабилизаторами можно отнести:

  • невозможность подключения трехфазного потребителя;
  • отсутствие прибора, отображающего и контролирующего параметры всей системы в целом.

Трехфазный стабилизатор: достоинства и недостатки

Этот вариант позволяет полностью реализовать преимущества кабельного ввода на 380 В. К его достоинствам относятся:

  • возможность подключения мощных трехфазных потребителей;
  • отображение параметров системы питания и контроль по всем трем фазам
  • единый корпус и удобство подключения нагрузки.

Как недостаток варианта следует отметить неустойчивость работы трехфазного стабилизатора при перебоях в одной из фаз. Выход из строя любой питающей линии вызовет срабатывание защиты и устройство отключится!

Кроме того, трехфазный стабилизатор обойдётся дороже, чем три однофазных аппарата. Он более громоздкий, его тяжелее грузить/выгружать, доставлять и устанавливать.

Узнать больше по теме можно из статьи

Заказать однофазный инверторный стабилизатор для дома на выгодных условиях.

Однофазные и трехфазные стабилизаторы «Штиль»

один трехфазный стабилизатор или три однофазных

Критерии выбора: один трехфазный стабилизатор или три однофазных

Выбор между трехфазным и однофазным стабилизатором возникает только в одном случае: если к коттеджу подведена трехфазная питающая сеть с напряжением 380В, предусматривающая подключение к одной колодке четырех проводов: три фазных и один нулевой (нейтральный).

Напряжение между двумя фазными проводами составляет 380В, его называют линейным. Между любым фазным и нулевым проводом есть фазное напряжение, оно равно 220В.

Преимущества и недостатки варианта с тремя однофазными стабилизаторами

В этом случае потребитель подключает на каждую из трёх питающих фаз отдельные устройства. Они могут быть одинаковыми или разными по типу. Данный вариант предусматривает следующие преимущества:

  • индивидуальный подбор аппаратов по мощности нагрузки по каждой из фаз;
  • отдельную настройку каждого стабилизатора;
  • компактность и возможность крепления на стену в непосредственной близости к потребителю;
  • устойчивость системы к неполадкам в электроснабжении (сбой в одной из фаз никак не отражается на работе двух других).

Кроме того, три однофазных стабилизатора гораздо легче грузить, транспортировать и подключать. Они часто обходятся дешевле, чем один трёхфазный стабилизатор с аналогичными характеристиками. Выгода может составлять до 30%.

К недостаткам варианта с тремя однофазными стабилизаторами можно отнести:

  • невозможность подключения трехфазного потребителя;
  • отсутствие прибора, отображающего и контролирующего параметры всей системы в целом.

Трехфазный стабилизатор: достоинства и недостатки

Этот вариант позволяет полностью реализовать преимущества кабельного ввода на 380 В. К его достоинствам относятся:

  • возможность подключения мощных трехфазных потребителей;
  • отображение параметров системы питания и контроль по всем трем фазам
  • единый корпус и удобство подключения нагрузки.

Как недостаток варианта следует отметить неустойчивость работы трехфазного стабилизатора при перебоях в одной из фаз. Выход из строя любой питающей линии вызовет срабатывание защиты и устройство отключится!

Кроме того, трехфазный стабилизатор обойдётся дороже, чем три однофазных аппарата. Он более громоздкий, его тяжелее грузить/выгружать, доставлять и устанавливать.

* Представленная информация в данной статье носит информационный характер, для точного подбора стабилизатора необходимой мощности рекомендуем обращаться к специалистам нашей компании:

по телефону: +7 (800) 707–75–01 (Бесплатный по России) или отправьте запрос на электронную почту: info@omadapro.ru

Все материалы, представленные, в статье принадлежат ГК «Штиль» и размещены с официального согласия правообладателя.

Однофазный или Трехфазный | Стабилизатор 220

Чтобы определиться с типом стабилизатора, нужно знать тип напряжения вашей сети, однофазная или трехфазная

Однофазная сеть – сеть с одним фазным проводом (с нагрузкой) и одним нулевым. Такая сеть имеет номинал мощности 220В.

Трехфазная сеть – сеть, состоящая из трех однофазных проводов (с нагрузкой) и одного нулевого. Сеть с номиналом мощности 380В. При этом на каждой из трех фаз номинальная мощность в 220В.

По типу напряжения стабилизаторы делятся на: однофазные (220 В) и трехфазные (380 В).
Однофазный стабилизатор – стабилизатор, подключаемый к однофазной сети с одним фазным и одним нулевым проводами с номинальной нагрузкой 220В. Они бывают электромеханическими и цифровыми.
Трехфазный стабилизатор – стабилизатор, подключаемый к трехфазной сети с тремя фазными и одним нулевым проводами, с номинальной нагрузкой в 380В. Они бывают только электромеханические и состоят из трех однофазных стабилизаторов одинаковой мощности, соединенных общей цепью.

В однофазной сети нужен однофазный стабилизатор без других вариантов, достаточно определиться какого вида стабилизатор нужен – цифровой или электромеханический по колебаниям сети, определиться с видом исполнения напольный или настенный и правильно посчитать мощность потребителей.

В трехфазной сети есть несколько вариантов подключения стабилизатора, можно подключить один трехфазный стабилизатор или подключить три однофазных стабилизатора, по одному стабилизатору на каждую фазу.
Далее мы рассмотрим более подробно оба варианта подключения к трехфазной сети, плюсы-минусы и варианты исполнения.

Первый вопрос который нужно задать, это будет ли у Вас трехфазный потребитель. Если «да» то следует выбирать трехфазный стабилизатор. Если же не планируется использование трехфазного потребителя то можно использовать как один трехфазный, так и несколько однофазных стабилизаторов. При чем можно поставить как три однофазных стабилизатора на каждую фазу так скажем и один или два стабилизатора на самые потребляемые направления. Причем компоновка однофазных стабилизаторов может быть различной как по мощности на каждую фазу, так и варианты их исполнения и вид стабилизатора.
Например:
1 фаза – 10 кВт (Цифровой стабилизатор напольный), 2 фаза – 8 кВт (Электромеханический стабилизатор), 3 фаза – 12 кВт (Цифровой стабилизатор настенный). Общая мощность 30кВт которую Вы распределили исходя из потребителей по каждой фазе.
Тогда как трехфазный номиналом те же 30 кВт будет иметь вид:
1 фаза – 10 кВт (Электромеханика), 2 фаза – 10 кВт (Электромеханика), 3 фаза – 10 кВт (Электромеханика). При чем на одной фазе в 12 кВт мы получаем перегруз стабилизатора что как следствие может привести к частому перегреву и отключению, а возможно и к более быстрому выходу из строя стабилизатора. Соответственно придется брать более мощный трехфазный стабилизатор.

Преимущества подключения трех однофазных стабилизаторов в трехфазной сети:
— можно подобрать стабилизаторы индивидуальной мощности на каждую фазу.
— можно подобрать индивидуальный тип и вид стабилизатора в зависимости от ситуации на каждой из фаз.
— цена, в большинстве случаев, трех однофазных стабилизаторов дешевле нежели одного трехфазного.
— транспортировка однофазных стабилизаторов более удобна.
— при сервисном обслуживание вам достаточно отключить только тот стабилизатор который нуждается в обслуживание.
— не потребуется подключения к трехфазной сети что как правило могут сделать только специалисты.
Недостатки подключения трех однофазных стабилизаторов в трехфазной сети:
— возможность подключения трехфазного потребителя существенно ограниченна, а в большинстве случаев не возможна.

Преимущества подключения трехфазного стабилизатора в трехфазной сети:
— возможность подключения трехфазного потребителя.
Недостатки подключения трехфазного стабилизатора в трехфазной сети
— трехфазные стабилизаторы бывают только электромеханическими что при частых скачках напряжения не очень хорошо.
— более сложная транспортировка. Перевозить стабилизаторы нужно только в вертикальном положении! они имеют более существенный вес и габариты.
— нету возможности распределить мощность по фазам исходя из потребителей мощности на каждой фазе, и как следствие избежать перекоса фаз.



В некоторых очень редких случаях систему электропитания можно составить из нескольких различных по мощности однофазных и трехфазных стабилизаторов.



Использование однофазных стабилизаторов в трехфазной сети

Если у вас к дому (объекту) подходит трехфазная сеть, то у многих покупателей стоит выбор между приобретением трехфазного стабилизатора и тремя однофазными.

Схематично трехфазный стабилизатор представляет собой три однофазных стабилизатора и устройство блокировки фаз, которое контролирует межфазное напряжение и в случае исчезновения напряжения на одной из фаз — отключает напряжение на остальных фазах. Это сделано для защиты трехфазной нагрузки.

Поэтому важно — если у вас трехфазная нагрузка — обязательно надо брать трехфазные стабилизатор.

В остальных случаях удобнее брать три однофазных. Т.к. при исчезновении напряжения на одной из фаз, остальные будут работать. Также получается, что три однофазных стабилизатора стоят дешевле чем один трехфазный.

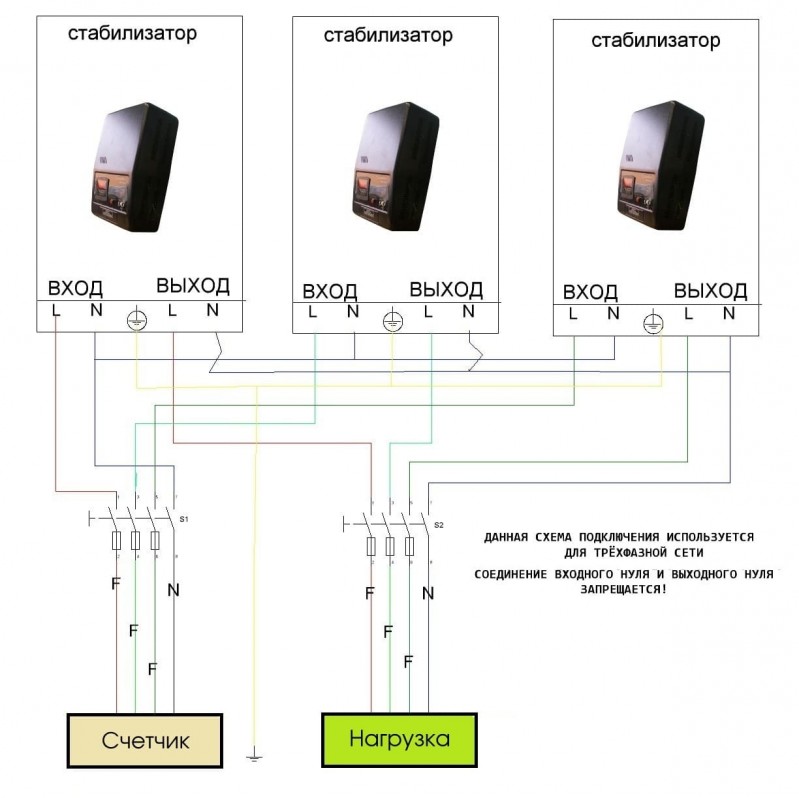

Схема подключения к трехфазной нагрузке:


При подключении стабилизаторов напряжения в трехфазную сеть необходимо выполнять следующие условия:

1. Стабилизаторы должны быть установлены на каждую фазу. Нельзя устанавливать стабилизаторы на одну или две фазы, оставляя без стабилизации остальные (-ую).
2. Уровень загруженности на каждый стабилизатор напряжения должен быть приблизительно одинаковый. В ином случае возникает на нулевом проводе ток, что может вывести стабилизатор из рабочего состояния (стабилизатор будет выдавать ошибку).
3. Нельзя подключать однофазные стабилизаторы напряжения в трехфазную сеть, если есть трехфазная нагрузка.
4. Нельзя подключать стабилизаторы напряжения в трехфазную сеть, если разность линейных напряжений между фазами превышает 20-25%.


При покупке 3-х однофазных стабилизаторов напряжения — СКИДКА 5%!

Подробнее о акции
Учитывайте, что стоимость 3-х однофазных дешевле чем аналогичной мощности трехфазный (абсолютно любого производителя) — Вы не плохо экономите на трехфазном стабилизаторе, а покупка трех однофазных стабилизаторов позволит с умом распорядиться пространством при его размещении и более грамотно подключить и использовать их с технической точки зрения!

При выборе номинала надо понимать, что если к вам подведено трехфазное напряжение, например 15000 ВА, то разделяется по 5000 ВА на фазу, то есть надо брать три однофазных по 5000 ВА.

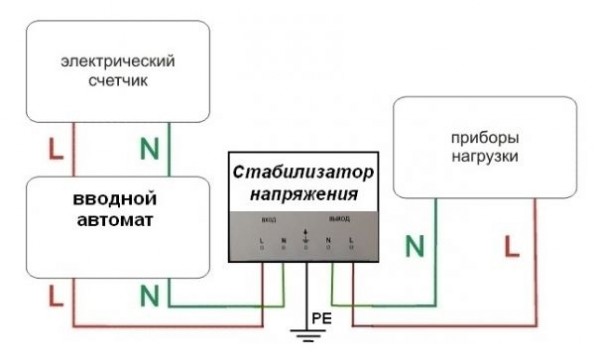

Схема подключения в однофазной сети:

Трехфазный стабилизатор напряжения: схемы подключения, выбор

Качество электроэнергии это не абстрактное понятие, а набор определенных показателей, регулируемых нормами ГОСТа 32144-2013. Соответственно, производители электрооборудования, для обеспечения функциональности своей продукции, также должны ориентироваться на нормированные характеристики питающих сетей. Но что делать в случаях перепадов или скачков напряжения в электрической сети, проявление которых не поддается прогнозированию? Самый оптимальный вариант решения задачи – установить трехфазный стабилизатор напряжения.

Устройство и принцип работы

Практикуется два варианта исполнения трехфазных стабилизаторов:

  1. Единая конструкция, включающая в себя три контура стабилизации, независимых друг от друга.
  2. Три однофазных стабилизатора (одного типа), подключенных «звездой» и размещенных в одной стойке.
Исполнение 3-х фазных стабилизаторов: единая (1) и модульная (2) конструкцииИсполнение 3-х фазных стабилизаторов: единая (1) и модульная (2) конструкции

Единые конструкции, как правило, применяются для стабилизации питания маломощных потребителей. В этом случае моноблочная конструкция обойдется дешевле модульных стабилизаторов, не если выйдет из строя один из контуров нормализации напряжения, в ремонт придется сдавать всю установку.

Основное преимущество модульной конструкции заключается в том, что при неисправности одного из блоков стабилизации функция «байпас» включает подачу питание напрямую, минуя проблемный модуль. Это позволяет не прерывать подачу электроэнергии, пока производится ремонт и не требует доставки в мастерскую всей конструкции.

Что касается принципа работы трехфазных стабилизаторов, то он такой же, как у однофазных приборов, которые мы уже рассматривали, в одной из предыдущих публикаций.

Типы трехфазных стабилизаторов напряжения

Классификация приборов, обеспечивающих нормализацию качества электроэнергии, производится в зависимости от их принципа действия и способа управления. На текущий момент применяются следующие виды стабилизаторов:

  • Электронные (тиристорные), устройства данной группы управляются автоматически, то есть отсутствует необходимость настройки пользователем. Широко применяются для защиты бытовых электрических приборов от перекоса фаз, скачков напряжения и т.д.
  • Сервоприводные (электромеханические), трехфазные модели выпускаются под рабочее напряжение 0,4-11,0 кВ, как правило, предназначены для промышленного использования.
  • Релейные, в настоящее время данный вид стабилизаторов вытесняется более современными моделями с электронными ключами.
  • Феррорезонансные.
  • Инверторные.

Кратко опишем особенности перечисленных выше видов.

Релейные

В основу работы приборов данной группы заложен дискретный принцип нормализации электроэнергии. Для этого осуществляется переключение между обмотками блоков трансформаторов, чтобы повысить или понизить уровень выходных напряжений, с целью максимального приближения к номинальным параметрам. Коммутация обмоток осуществляется при помощи силовых реле, за работу которых отвечает электронный блок управления.

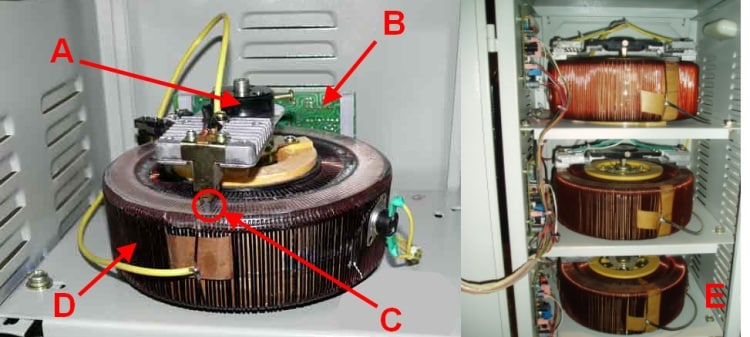

Ниже представлено фото релейного однофазного модуля с обозначением основных элементов.

Основные элементы релейного стабилизатораОсновные элементы релейного стабилизатора

Обозначения:

  • А – Электронный блок контроля работы.
  • В – Блок коммутации.
  • С – Стабилизирующий трансформатор.

Тиристорные

В качестве базовой основы данного вида стабилизаторов используется тот же принцип что и у релейных модификаций. Единственное отличие заключается в блоке коммутации, где вместо силовых реле используются электронные ключи – тиристоры или симисторы (сдвоенные тиристоры), что отразилось в названии приборов этого типа.

Устройство стабилизатора Vektor Energy на электронных ключахУстройство стабилизатора Vektor Energy на электронных ключах

Обозначения:

  • А – Автотрансформатор.
  • В – Электронные ключи (в данной модели используются симисторы).
  • С – Блок управления.

Иногда тиристорные стабилизаторы называют электронными, что тоже считается правильным, поскольку тиристоры, по сути, являются электронными ключами.

Электромеханические

Основным элементом данной конструкции является автотрансформатор, снабженный подвижным токосъемником. За счет перемещения последнего производится плавное управление коэффициентом трансформации, что позволяет корректировать линейное напряжение в однофазных и трехфазных сетях, обеспечивая высокую точность стабилизации.

В ранних моделях данного вида управление выходным напряжением осуществлялась вручную. Сегодня этот процесс полностью автоматизирован, перемещение токосъемника по обмотке автотрансформатора обеспечивает сервопривод, управляемый электронным контролером. Ниже представлено изображение трехфазного стабилизатора электромеханического типа и основные элементы одного из его модулей.

Особенности конструкции релейного стабилизатораОсобенности конструкции релейного стабилизатора

Обозначения:

  • А – Сервопривод, перемещающий токосъемник.
  • В – Плата управления.
  • С – Токосъемный механизм.
  • D – Автотрансформатор.

Феррорезонансные

Данный вид можно без преувеличения назвать прародителем бытовых нормализаторов напряжения. В нашей стране их широкое применение началось в середине 50-х годов прошлого века, когда ламповые телевизоры и другая бытовая техника стали доступны широким слоям населения.

В основу работы этого прибора заложен феррорезонансный эффект, в ходе которого устанавливается электромагнитное взаимодействие двух дросселей с насыщаемым и не насыщаемым сердечниками. Основные элементы такой конструкции представлены ниже.

Основные элементы феррорезонансного стабилизатораОсновные элементы феррорезонансного стабилизатора

Обозначения:

  • A – Трансформатор.
  • В – Дроссель с насыщаемым сердечником (выходной).
  • С – Дроссель с не насыщаемым сердечником (входной).
  • D – Сглаживающий конденсатор.

Инверторные

Это наиболее современная разработка нормализаторов питания. Принцип работы таких устройств коренным образом отличается от более ранних модификаций. В основу положено двойное преобразование. То есть, на первом этапе входной переменный ток преобразуется в постоянный. На втором этапе производится обратное инвертирование в синусоидальное напряжение с максимальным приближением к номинальным параметрам электрической сети.

Блок схема и устройство инверторного стабилизатораБлок схема и устройство инверторного стабилизатора

Обозначения:

  • А – Входной фильтр.
  • B – Блок преобразования и коррекции сетевого напряжения.
  • С – Управляющий блок и входящие в него исполнительные элементы.
  • D – Контролер управления электронными ключами.
  • Е – Сглаживающий емкостной фильтр.
  • F – Инверторный преобразователь.

Гибридные приборы

Гибридные типы устройств комбинируют в себе свойства двух стабилизаторов, например, электромеханического и тиристорного. При небольших скачках напряжения нормализация осуществляется при помощи электромеханической составляющей, когда уровень превышает рабочий диапазон, электронные ключи осуществляют перекоммутацию обмоток трансформатора. Благодаря такой комбинации гибридные стабилизаторы позволяют использовать преимущества того или иного способа нормализации напряжения, правда, следует учитывать, что недостатки тоже суммируются.

Преимущества и недостатки

Предлагаем ознакомиться с плюсами и минусами различных типов нормализаторов напряжения, перечисленных выше. Начнем с релейного типа:

  1. Преимущества, к таковым следует отнести: относительно невысокую стоимость и быстродействие (в пределах 20,0 – 40,0 мс).
  2. Недостатки:
  • Не подходит для промышленного применения из-за недостаточной выходной мощности.
  • Большая дискретность и погрешность, последняя может быть на уровне 7,5%.
  • Небольшой уровень перегрузочной устойчивости (около 120%-160%).
  • Применение механических контактов существенно сокращает срок эксплуатации (как правило, не более 5-ти лет).

Теперь рассмотрим особенности моделей, в которых применяются электронные ключи:

  1. Плюсы:
  • Достаточно высокое быстродействие (около 20-ти мс).
  • Большой рабочий ресурс (порядка 10-и – 20-и лет).
  1. Основные минусы: высокая дискретность и низкая устойчивость к перегрузке.

У электромеханических приборов также имеются свои сильные и слабые стороны, к первым можно отнести:

  • Плавное изменение уровня напряжения.
  • Высокая скорость быстродействия и низкая погрешность стабилизации.
  • Перегрузочная устойчивость может составлять 500%-1000%.
  • Широкий диапазон рабочей температуры (от -25°С до 55°С ) и большой эксплуатационный ресурс (30 лет и более).

Что касается недостатков, то у электромеханических моделей их всего два: значительный вес и высокая стоимость.

У феррорезонансных стабилизаторов напряжения самый продолжительный срок эксплуатации (до 50-и лет), небольшой уровень погрешности (порядка 1%) и вполне приемлемая перегрузочная устойчивость (до 300%). Но данному виду присущи специфические недостатки, а именно характерный гул при работе, большой вес и габариты, а также сравнительно высокая стоимость.

Инверторные модели обладают более широким диапазоном входных напряжений, чем у других модификаций нормализаторов. Помимо этого они обеспечивают высокую точность выходного напряжения (погрешность составляет не более 1%) и его плавное регулирование. Инверторные приборы обладают небольшим весом, малыми габаритами и значительным рабочим ресурсом (до 25-и лет эксплуатации). К сожалению, относительно небольшой запас выходной мощности не позволяет использовать такие модели на промышленных предприятиях и объектах.

Что касается гибридных моделей, то их достоинства и недостатки определяются составляющими.

Схемы подключения

Подключение стабилизаторов на 3 фазы осуществляется в соответствии с прилагающийся инструкцией, пример типовой схемы показан ниже.

Типовое подключение 3-х фазного стабилизатораТиповое подключение 3-х фазного стабилизатора

При подключении 3 однофазных блоков для нормализации сети 380 В, или более высокого напряжения, питающего промышленное оборудование, может быть задействована схема подключения, представленная ниже.

Подключение 3-х однофазных блоков стабилизацииПодключение 3-х однофазных блоков стабилизации

Обратим внимание, что обеспечить надежную защиту техники, запитанной от 3-х фазной сети, стабилизируемой от трех отдельных однофазных устройств, необходимо использовать блок синхронизации. Пример такого подключения показан ниже.

Подключение 3-х модулей с применением блока синхронизацииПодключение 3-х модулей с применением блока синхронизации

Обозначения:

  • А – Электросчетчик.
  • В – Блок синхронизации.
  • С – Распределительный шкаф, для подключения нагрузки.
  • D, Е, F – Однофазные модули нормализации напряжения.

Как выбрать – основные критерии

Перечисли факторы, требующие особого внимания при выборе стабилизатора:

  1. Тип электросети, в зависимости от этого используют однофазные или трехфазные нормализаторы.
  2. Качество электроэнергии. То есть, в насколько широком диапазоне происходят колебания напряжения. Соответственно, выбирается модель с соответствующими показателями.
  3. Суммарная мощность нагрузки должна соответствовать номинальной мощности нормализатора. Например, если общая нагрузка 3 кВт, то прибор должен быть рассчитан на мощность 3 и более киловатт. Для повышенной надежности защиты электроприборов рекомендуется иметь запас по мощности.
  4. С какой скоростью прибор регулирует напряжение, если этот параметр критичен, следует отдать предпочтение релейным, тиристорным или инверторным моделям.
  5. Точность параметров выходного напряжения (величина погрешности), при повышенных требованиях рекомендуется использовать высокоточные трехфазные феррорезонансные или инверторные нормализаторы. Они обеспечивают высочайший уровень точности.

Рекомендуем с осторожностью относиться к изделиям неизвестных китайских брендов, низкая цена — единственное их достоинство. При этом, в большинстве своем, они не могут обеспечить стабильное напряжение при приближении к номинальной нагрузке.

Будет полезно прочитать:

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
