Охранная зона ЛЭП разных классов напряжения

Излучаемое линиями электропередач (ЛЭП) электромагнитное поле крайне негативно влияет на здоровье человека. Учеными и врачами проводились исследования, цель которых заключалась в изучении влияния электромагнитного поля на организмы людей, которые проживают вблизи линий электропередач и трансформаторных подстанций.

Результаты этих исследований оказались шокирующими – большая часть людей, проживающих неподалеку от источников электромагнитного поля, имели сниженный иммунитет, многочисленные нарушения в работе обмена веществ и сердечно сосудистой системы. Люди, участвовавшие в этом исследовании, входят в зону риска – они подвержены хроническим заболеваниям сердца, сосудов и нервной системы человека.

Приветствую всех друзья на сайте «Электрик в доме». Очередная тема которую я решил рассмотреть касается энергетической отросли. Сегодня рассмотрим понятие охранная зона ЛЭП, что запрещается в данных зонах и какие допустимые расстояние установлены для них по нормативным документам.

Также я расскажу, как определяют размеры охраняемых территорий вокруг линий электропередач и трансформаторных подстанций и какие требования предъявляются к этим территориям.

Расстояния охранной зоны

В своем время были разработаны санитарные нормы ЛЭП, целью которых является предотвращение угрозы жизни и здоровью человека, связанной с разрушительным воздействием электромагнитного излучения. В этих нормах указано, что вдоль линий электропередач устанавливаются специальные санитарные зоны, размер которых зависит от класса напряжения линии электропередач. Чем выше класс напряжения линии, тем больше санитарная зона.

Исследования показали, что безопасное расстояние вдоль высоковольтных линий считается территория, где напряженность электрического поля не превышает уровня 1 кВ/м.

Давайте определимся, что входит в понятие охранной зоны ЛЭП. Согласно ГОСТ 12.1.051-90 в данное понятие входит территория в виде земельного участка и воздушного пространства, которые ограничиваются параллельными плоскостями по обе стороны линии от крайних проводов (в не отклоненном их положении).

Так расстояние от ЛЭП, которое безопасно для здоровья человека, определяется по классу напряжения линии. Охранная зона ЛЭП 10 кВ составляет 10 метров. Для линий электропередач с напряжением 35 кВ это расстояние составляет 15 м, с напряжением 110 кВ – 20 м, с напряжением 330 кВ ÷ 500 кВ – 30 м, с напряжением 750 кВ – 40 м, с напряжением 1150 кВ – 55 м.

Помимо высоковольтных линий для низковольтных также устанавливается безопасное расстояние, так охранная зона ЛЭП 0.4 кВ составляет 2 метра.

Если воздушная линия проходит через судоходные водоемы, то в этом случае расстоянием охранной зоны является участок – 100 метров (при любом классе напряжения). Если водоемы не судоходные то расстояние такое же как и по суше.

Кроме того, для распределительных устройств и трансформаторных подстанций безопасной для человека считается зона на расстоянии 3 м от их ограждений или конструкций.

Для кабельных линий охранной зоной является участок земли ограниченный вертикальными плоскостями по горизонтали на расстоянии — 1 м по обе стороны от крайних кабелей.

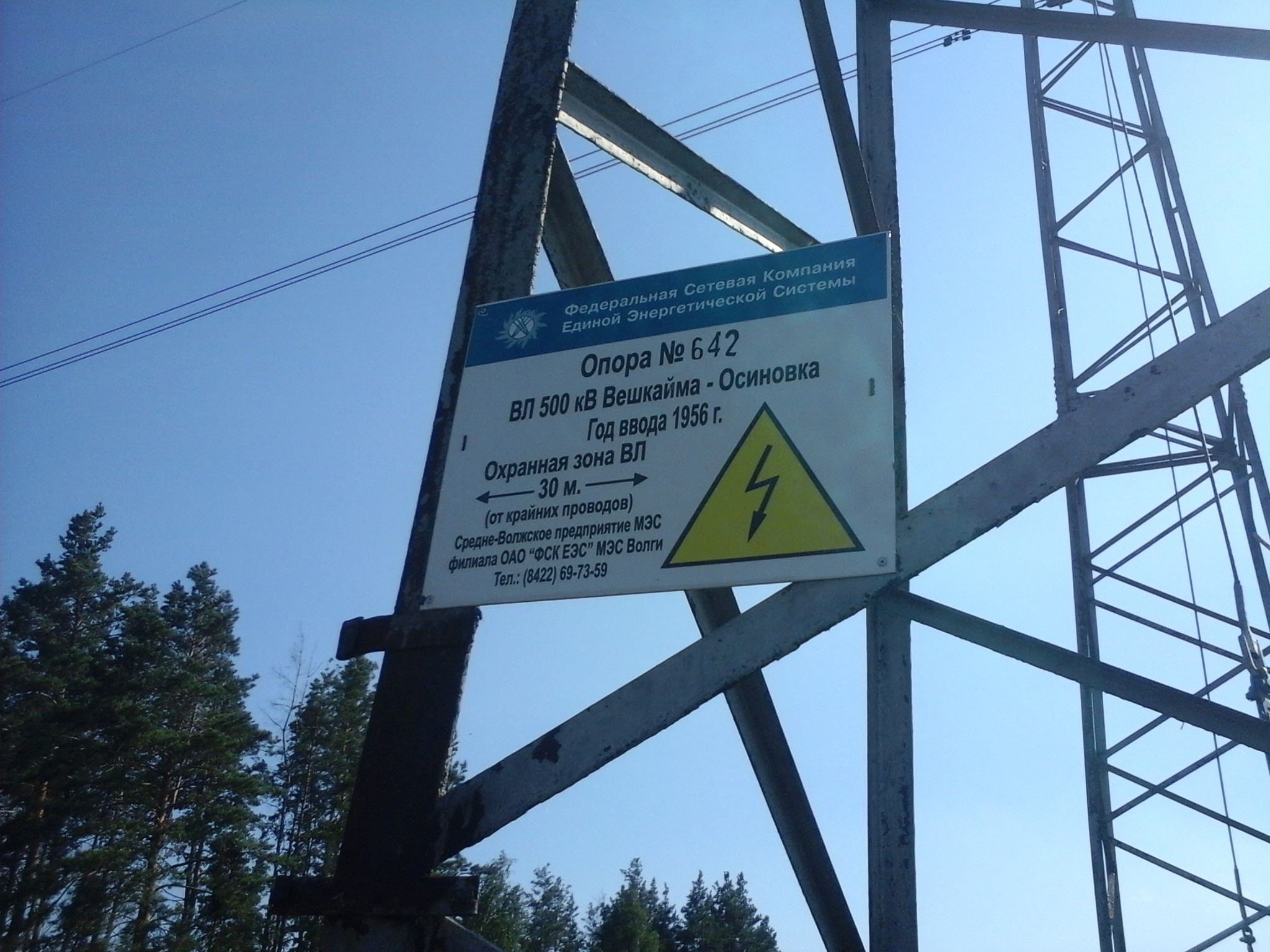

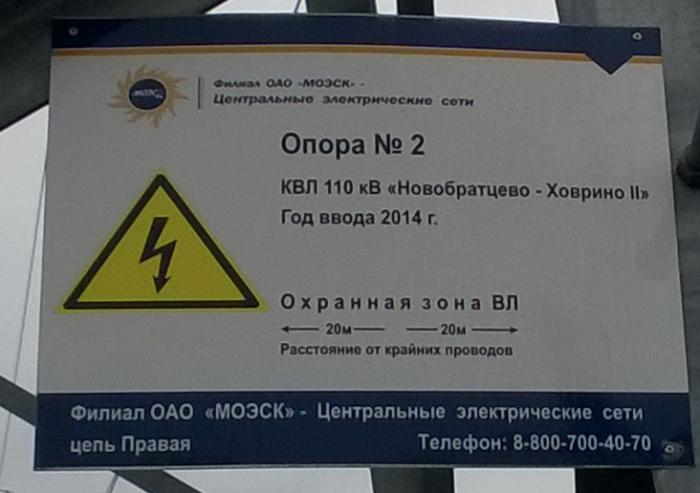

Как визуально можно определить какого напряжения линия проходит вблизи? Если Вы не знаете какого класса напряжения проходит линия, обратите внимание на число проводов в связке одной фазы. Если к гирлянде изоляторов прикреплено два провода на фазу это означает что данная ЛЭП находится под напряжением 330 кВ, 3-х проводов на фазу – 500 кВ, 4-х проводов – 750 кВ.

Это что касается линий высокого класса напряжения. Для линий меньшего класса напряжения (ниже 330 кВ) предусмотрено по одному проводу на фазу, но в этом случае можно определить класс напряжения по количеству изоляторов в гирлянде. Если изоляторов от 3 до 5 шт – линия 35 кВ, от 6 до 8 шт – линия 110 кВ, от 12 до 15 шт – линия 220 кВ.

Деятельность человека в охранной зоне

Что обозначает понятие «охранная зона ЛЭП»? Под этим термином подразумевает специальные участки и территория, где деятельность человека должна быть сведена к минимуму. Создавая такие зоны, специалисты по энергетике стремятся предотвратить вероятное негативное воздействие мощного электромагнитного излучения на здоровье человека, предотвратить угрозу его жизни.

Многочисленные исследования доказали, что длительное воздействие электромагнитного поля, которое создается линиями электропередач, приводит к серьезным нарушениям в работе внутренних органов человека, повышает вероятность возникновения заболеваний сердца, сосудов и эндокринной системы, разрушительно влияет на иммунитет и обмен веществ. По этой причине в границах охранной зоны не разрешается строить здания или сооружения. Если линии электропередачи пролегают вдоль земельного участка, то его владельцы имеют право использовать этот участок с некоторыми оговорками, которые зависят от типа и рабочего напряжения электрических линий.

Владельцу земельного участка категорически запрещается проводить на своей территории какие-либо земляные работы, если она входит в охранную зону ЛЭП. В то же время хозяин земельного участка, подпадающего в охранную зону, имеет право использовать его для выращивания сельскохозяйственных культур.

Но он должен понимать, что в случае аварии на данном участке ЛЭП на его территории ремонтная бригада будет выполнять восстановительные работы с использованием тяжелой техники, и как вы понимаете, никто жалеть растения не станет, что может привести к потере части урожая в данном месте.

Стоит уточнить – охранные зоны необходимы не только для сбережения жизни и здоровья людей, но и для нормальной работы аварийных бригад при ликвидации поломок и аварийных ситуаций на линии электропередач. Какие же запреты действуют в пределах охранной зоны?

В охранной зоне ЛЭП запрещается:

• заниматься земляными, мелиоративными или взрывными работами;
• сажать деревья и кустарники;
• организовывать свалки из мусора и отходов;
• создавать насыпи из снега;
• обрабатывать насаждения сельскохозяйственных культур удобрениями и инсектицидами, в состав которых входят химические компоненты, влияющие на преждевременное разрушение опор или кабелей и других конструкций линий;
• поливать сельскохозяйственных насаждений водой;
• перекрывать дороги и подъезды к ЛЭП;
• нахождение людей и животных (коров, овец, лошадей и т.
  д.) в течение длительного времени;
• создавать угрозу для нормальной работы линий электропередач;
• заниматься строительством, реконструкций или разборкой конструкций, зданий и сооружений без разрешения на работу, согласованного с компанией, которая обслуживает линии электропередач в районе или регионе.

При оформлении пакета документации на земельный участок, расположенный по соседству с линией электропередач, или необходимости проведения работ на участке следует обязательно обращаться к организации, отвечающей за сервисное обслуживание ЛЭП в регионе.

Стоит отметить, что наряду с визуально заметными воздушными линиями необходимо уделять особое внимание кабельным линиям электропередач, которые находятся под землей.

Обычно строительная бригада не зная того что под землей проложен кабель начинают рыть ямы или котлованы. Поэтому перед любыми земляными работами уточняйте маршрут прохождение трасс кабельных линий (КЛ) у энергоснабжающих организаций.

Особенно это касается участков в городской местности, а также возле трансформаторных подстанций и распределительных устройств.

Правила нахождения в охранной зоне ЛЭП

Угроза воздействия губительного электромагнитного излучения вдоль ЛЭП обратно пропорциональна расстоянию человека от электрических линий – чем дальше он расположен, тем меньше вреда будет его здоровью. По этой причине в охранной зоне лучше проводить как можно меньше времени, сокращая до минимума присутствие недалеко от ЛЭП. Любые электрические линии представляют серьезную опасность, даже если они не высоковольтные. Чтобы сберечь жизнь и здоровье в случае этой угрозы, важно помнить следующие меры предосторожности.

Ни в коем случае не подходите к оголенному проводу, который лежит на земле, так как он может находиться под напряжением. В том случае, если подойти к проводу на расстояние ближе 8 м, то можно получить удар электричеством из-за «шагового напряжения».

Поэтому при обнаружении вблизи себя лежащего на земле провода, не испытывайте судьбу – лучше покиньте опасное место. Для этого рекомендуется использовать «гусиный шаг», при котором ноги не отрываются друг от друга.

Помимо этого, нужно помнить, что обязательно соблюдать безопасную дистанцию от тех частей электрических линий, трансформаторов и оборудования, которые находятся под высоким напряжением. Если поблизости видно чрезмерно провисающий оголенный кабель, то ни в коем случае не следует приближаться к нему, иначе серьезно возрастает вероятность поражения электрической дугой. Про то какие бывают виды повреждений электрическим током я писал отдельную статью.

Если линия электропередач имеет явные признаки повреждения, то лучше обойти ее стороной. Опасна воздушная ЛЭП у которой оборван один или несколько проводов. Такое повреждение может сопровождаться периодическим потрескиванием с проявляющимся время от времени искрением (в теплое время года возможны задымления или даже возгорания).

Работа крана в охранной зоне ЛЭП

Использование автомобильных кранов различного назначения недалеко от линии электропередач представляет собой серьезную опасность для всех людей, находящихся поблизости. Допустимое расстояние от ближайшего провода линии электропередач до крайней точки стрелы крана или груза, закрепленного на ней, должно составлять не менее 30 м.

Если необходимо использование стреловых автомобильных кранов ближе 30 м к ближайшему проводу линии электропередач, напряжение которой составляет свыше 42 В, то крановщик обязан получить от организации, обслуживающей данную линии, специальный наряд-допуск. Эта бумага, выдаваемая только перед началом работ, регламентирует безопасные условия для работы в опасной зоне вблизи линии электропередач.

Помимо указанных 30 м существуют нормы допустимого расстояния от механизмов грузоподъемных машин в любом их положении (рабочем и транспортном) до токоведущих частей, которые находятся под напряжением. Так для ЛЭП напряжением до 1 кВ допустимое расстояние составит 1 м; с напряжением 1 ÷ 35 кВ – 1 м; с напряжением 110 кВ – 1.5 м; с напряжением в 150 кВ – 2 м; с напряжением 220 кВ – 2.5 м; с напряжением 330 кВ – 3. 5 м; с напряжением от 500 – 4.5 м; с напряжением от 750 – 6 м.

Если требование по нахождению на безопасном расстоянии от электрических линий и оборудования по разным причинам невыполнимо, то такие работы необходимо выполнять ОБЯЗАТЕЛЬНО после отключения и снятия напряжения с линии. Данные работы также выполняются по наряду допуску.

Понравилась статья — поделись с друзьями!



Охранная зона ЛЭП — расстояния от ЛЭП до построек, ЛЭП в парковой зоне, ЛЭП в городе

Охранная зона ЛЭП

Рубрика: Статьи   ‡

Линия электропередачи (ЛЭП) — один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока. Различают воздушные и кабельные линии электропередачи. В этой статье описаны основные требования к расстояниям от объектов строительства, деревьев, дорог до линий электропередач разных напряжений. При проектировании линий электроснабжения, линий наружного электроосвещения необходимо знать охранные зоны ЛЭП различных напряжений.

В целях обеспечения сохранности и надежности работы электрических сетей, создания надлежащих условий их эксплуатации, а также предотвращения несчастных случаев от воздействия электрического тока Правилами охраны электрических сетей, утвержденных постановлением Кабинета Украины от 04.03.97. № 209, предусмотрено установление соответствующих охранных зон линий электропередачи (ЛЭП).
При этом пунктом 5 указанных Правил предусмотрено, что охранные зоны электрических сетей устанавливаются:
а) Вдоль воздушных ЛЭП — в виде земельных участков и воздушного пространства, ограниченных вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при условии неподвижного их положения на расстояние:
2 метров — для линий напряжением до 1 кВ;
10 метров — до 20 кВ;
15 метров — 35 кВ;
20 метров — 110 кВ;
25 метров — 150, 220 кВ;
30 метров — 330, 400, 500, + (-) 400 кВ;
40 метров — 750 кВ.

б) По периметру трансформаторных подстанций, распределительных пунктов и устройств — на расстоянии 3 метров от ограждения или сооружения;

в) Вдоль подземных кабельных ЛЭП — в виде земельного участка, ограниченного вертикальными плоскостями, отстоящими по обе стороны линии от крайних кабелей на расстояние 1 метра;

г) Вдоль подземных кабельных ЛЭП до 1 кВ, проложенных в городах под тротуарами — в виде земельного участка, ограниченного вертикальными плоскостями от крайних кабелей на расстояние 0,6 метра в направлении зданий и сооружений и на расстояние 1 метра в направлении проезжей части улицы;

д) Вдоль переходов воздушных ЛЭП через водоемы (реки, водохранилища и т.п.) — в виде воздушного пространства над поверхностью водоема, ограниченного вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при условии неподвижного их положения на расстояние, предусмотренную для установления охранных зон вдоль воздушных ЛЭП , проходящих по суше.

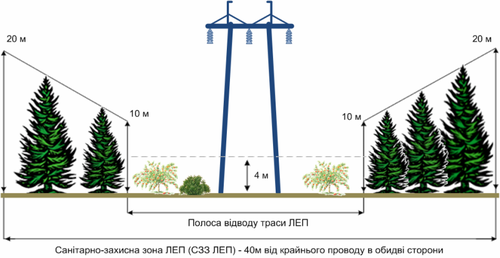

Кроме того, с целью предотвращения аварийной и пожарной ситуации вдоль воздушных ЛЭП и по периметру трансформаторных подстанций, распределительных пунктов и устройств, находящихся в лесных и других зеленых массивах, прокладываются просеки:
1. В насаженных низкорослых пород деревьев высотой до 4 метров — шириной не менее расстояния между крайними проводами воздушной ЛЭП плюс 6 метров (по 3 метра с каждой стороны от крайних к ветвям деревьев провода). При этом при условии прохождения воздушных линий над территорией фруктовых садов с насаждениями высотой до 4 метров прокладки просек необязательно;
2. В насаждениях высотой более 4 метров — шириной не менее расстояния между крайними проводами плюс расстояние, равное средней высоте существующих насаждений основного лесного массива с каждой стороны от крайнего провода воздушной ЛЭП. При этом отдельные деревья или группы деревьев, растущие на краю просеки, подлежащих вырубке, если их высота превышает расстояние по горизонтали от ветвей деревьев до проводов воздушной ЛЭП;
3. В городских и районных парках, скверах, лесопарках и т.п., которые имеют важное значение для защиты окружающей среды, лесах населенных пунктов, лесах зон округов санитарной охраны курортов обеспечивается такая ширина просек, чтобы расстояние от проводов при их наибольшего отклонения до ветвей деревьев по горизонтали была не менее:

2 метров — для ЛЭП напряжением 20 кВ;

3 метров — для ЛЭП напряжением 35-110 кВ;

4 метров — для ЛЭП напряжением 150-220 кВ;

5 метров — напряжением 330-500 кВ;

8 метров — напряжением 750 кВ.

Необходимо отметить, что минимально допустимые расстояния от электрических сетей до зданий, сооружений, деревьев и других зеленых насаждений, а также от проводов до поверхности земли определены в отраслевых руководящих документов 34. 20.505-2003 «Руководящие указания по устройству воздушных линий электропередачи 10 (6) кВ «.
Этим документом предусмотрено, что наименьшие значения расстояния от проводов до поверхности земли в населенной местности в нормальном режиме работы должны быть:

Участок, сооружения	Минимальное расстояние, м
До поверхности земли	7
До производственных зданий и сооружений	3

При прохождении воздушной линии вдоль улицы допускается расположение проводов над проезжей частью. В этом случае при пересечении воздушных линий с улицами, проездами и т.п. расстояния по вертикали от проводов до поверхности земли должны быть также не менее приведенных в таблице.
Расстояние по горизонтали от основания опоры воздушной линии до бортового камня проезжей части улицы (проезда) должно быть не менее 1,5 метра. При этом расстояние до тротуаров и пешеходных дорожек не нормируется.
Прохождения воздушной линии над зданиями и сооружениями запрещается. Исключением из этого правила являются лишь производственные здания и сооружения I и II степени огнестойкости в соответствии с правилами пожарной безопасности. В этом случае расстояние по вертикали от проводов до вышеуказанных зданий и сооружений в условиях наибольшей стрелы прогиба должна быть не менее приведенной в таблице. Дополнительным условием для этого является то, что металлические кровли, над которыми проходят воздушные линии, должны быть заземлены.

Расстояния по горизонтали от крайних проводов воздушной линии 10 кВ при наибольшем их отклонения должны быть такими:
1. До ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений — не менее 2 метров;
2. До деревьев, расположенных вдоль улиц, в парках и садах, а также тросов подвески дорожных знаков — не менее 3 метров;
3. До границ земельных участков жилых и общественных зданий, в детских игровых площадок, площадок отдыха и занятий физкультурой, хозяйственных площадок или до ближайших выступающих частей жилых и общественных зданий при отсутствии земельных участков со стороны прохождения воздушной линии, а также к границам приусадебных земельных участков индивидуальных домов и коллективных садовых участков — не менее расстояний для охранных зон воздушных линий, приведенные выше.
Прохождения воздушной линии по территориям стадионов и детских учреждений не допускается.
В стесненных условиях допускается принимать для воздушных линий до 6-10 кВ расстояние по горизонтали от крайних проводов при наибольшем их отклонении до границ приусадебных земельных участков, индивидуальных домов и коллективных садовых участков не менее 2 метров.

Оставить комментарий или два

Пожалуйста, зарегистрируйтесь для комментирования.

Чем грозит собственнику земельного участка соседство с ЛЭП

Кого охраняет охранная зона

Хотим мы того или нет, но мы вынуждены жить в окружении воздушных линий электропередачи (ЛЭП). По крайней мере, пока. Уводить их под землю очень дорого и не всегда безопасно. Поэтому в районах индивидуального жилищного строительства сегодня проходят линии 6-­10 кВ, реже – 35 кВ. Намного меньше в черте населенных пунктов Кемеровской области ЛЭП напряжением 110 кВ. Так, в зоне ответственности ПАО «МРСК Сибири» находится 238 ЛЭП 110 кВ, из них 123 (чуть больше половины) частично или полностью проходят по территории городов и сел. Линии 220 кВ и выше, обслуживанием которых занимается ПАО «ФСК ЕЭС», как правило, вместе с подстанциями расположены за чертой населенных пунктов, но и их эта тема касается, хоть и в меньшей степени.

Независимо от уровня напряжения, у каждой линии электропередачи есть охранная зона. И чем мощнее ЛЭП, тем больше «территория отчуждения» вблизи нее. Уменьшить ее никаким образом нельзя. Устанавливается охранная зона в первую очередь для обеспечения безопасной и безаварийной работы энергообъекта. По крайней мере, именно такое обоснование прописано в Постановлении Правительства №160 от 24.02.2009 «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон». Вместе с тем охранная зона оберегает людей и от воздействия электромагнитных полей, обрыва проводов, падения конструкций и т.д. Но именно из­за этой «заботливой» охранной зоны могут возникнуть проблемы у собственника недвижимости.

Обремененные электричеством

Из очевидных неудобств – те ограничения, которые прописаны в постановлении: в охранной зоне нельзя вести строительные работы, использовать крупногабаритную технику, складировать различные материалы, разводить костры, размещать детские и спортивные площадки, загоны для скота, гаражи и т. д. Энергетики ежегодно издают памятки и листовки, в которых рассказывают, почему опасно запускать воздушных змеев вблизи ЛЭП и влезать на крышу строений, если над ней проходят провода. Для того чтобы получить повреждение электрическим током, не обязательно хвататься руками за оголенный провод. Током может ударить и на немалом расстоянии.

«Известно большое количество историй, когда участки под ЛЭП выдавались конкретно под огороды, – рассказал нам заместитель начальника службы высоковольтных линий Северо­Восточных электрических сетей филиала ПАО «МРСК Сибири» – «Кузбассэнерго­РЭС» Николай Герасимов. – Со временем на этих участках вырастали дворцы, потому что люди считали, что раз земля принадлежит им, они могут распоряжаться ею, как хотят. Но это, увы, не так».

Охранные зоны ЛЭП – это территория с двойственным статусом. С одной стороны, собственник имеет права на этот участок и может совершать сделки с ним. С другой – использование земли в охранной зоне ограничено законом и требует проектного согласования практически любых действий с электросетевой организацией. То есть земля находится в собственности, но хозяин не может распоряжаться ею по своему усмотрению. Если пренебречь этими согласованиями, можно столкнуться с определенными проблемами при регистрации дома и его постановке на кадастровый учет, а межведомственная комиссия и вовсе может вынести предписание о сносе любых построек, которые мешают доступу специалистов и техники к проводам и опорам для проведения их ремонта и обслуживания. И это законное право, а не прихоть сетевиков.

Если же вы взяли участок с уже имеющимися строениями в охранной зоне, стоит задаться вопросом, было ли согласовано с электросетевой компанией их строительство. Если нет, то постараться его узаконить. «Был в нашей практике случай, когда несогласованный гараж в охранной зоне стал причиной короткого замыкания и отключения целого поселка, – рассказал Николай Герасимов. – Ветром загнуло железную крышу на опору. Нам пришлось привлечь к решению вопроса Ростехнадзор. Радикальных мер к нарушителю надзорные органы пока применять не стали, но выписали крупный штраф и обязали сделать более надёжную кровлю».

Не стоит забывать и о вреде электромагнитных полей промышленной частоты (МППЧ), источником которых являются высоковольтные ЛЭП. Его вредное воздействие в нашей стране до конца не доказано, но и не исключено. «Участки с линиями электропередачи, действительно, продаются сложнее, а стоят дешевле, – рассказала риелтор Мария Сизина. – Дело в том, что люди боятся не столько строительных ограничений, сколько вреда для их здоровья. В инфопространстве есть отсылки к каким­то статьям по этой теме, но конкретных заключений специалистов нам найти не удалось».

Принято считать, что безопасное расстояние, на котором возможно длительное пребывание человека без вреда для здоровья, – то, на котором уровень напряженности электрического поля внутри жилых помещений не превышает 0,5 киловольт на метр (кВ/м), в зонах жилой застройки – 1,0 кВ/м. При желании можно попросить специалистов санитарно­эпидемиологической службы (СЭС) провести необходимые замеры. Энергетики утверждают, что превысить этот норматив даже в охранной зоне очень сложно и линии как минимум до 110 кВ абсолютно безопасны. «По нашим нормативным документам, электромагнитные поля линий 110 кВ и ниже минимальны, не учитываются при аттестации рабочих мест и не входят в перечень вредных факторов», – пояснил Николай Герасимов.

А в советское время магнитная составляющая излучения высоковольтных линий электропередачи вообще не учитывалась в нормативах безопасности.

Однако по европейским нормам жилье должно находиться на расстоянии не менее 500 метров от ЛЭП 110 кВ, в то время как в России это 20­метровая зона. И пока кузбасские энергетики, ориентируясь на нормативы, верят в безобидность электромагнитных полей, западные исследования показывают, что при проживании вблизи ЛЭП повышается риск ряда заболеваний – лейкозов, опухолей мозга, онкологии молочной железы и других. Также встречаются виды аллергий, при которых у человека при воздействии электрического поля высокого значения может начаться реакция, похожая на эпилептическую. У мужчин снижается репродуктивная функция.

Российские стандарты только начинают замечать МППЧ. В 2001 году СанПиН установил предельное значение магнитного показателя для жилых помещений в 10 мкТл, а для территории жилой застройки – в 50 мкТл. С 10 ноября 2007 года требования ужесточились и нормы составили 5 и 10 мкТл соответственно. Но даже эти цифры в десятки раз выше порога в 0,2 мкТл, которого придерживаются во многих европейских странах. Такая неприхотливость российских требований по­своему оправдана, ведь если наша страна признает опасным уровень МППЧ хотя бы в 0,4 мкТл, страшно подумать, какое количество домов, детсадов и школ окажутся в зоне риска и властям придется с этим что­то делать.

Семь раз проверь

Покупая машину, мы детально изучаем всевозможные базы данных – смотрим, не в угоне ли автомобиль, не в залоге ли, нет ли ограничений по постановке на учет. При покупке недвижимости и земельных участков мы тоже анализируем документы. Но в договорах купли­продажи и в свидетельстве о праве собственности на земельный участок прописывают далеко не все обременения. В основном это ограничения, наложенные в части права собственности: арест, залог, ипотека. Для точного понимания наличия обременений по ЛЭП необходимо заказать расширенную выписку из ЕГРН на участок или ознакомиться с публичной кадастровой картой, которая находится в общем доступе в сети. В документы государственного кадастрового учета недвижимого имущества энергетики с 2009 года вносят границы охранных зон после их согласования с органами исполнительной власти.

Если же вы не покупаете землю, а получаете ее от муниципалитета или другого органа, вы можете отказаться от участка «с приданым» из­за невозможности использовать его по назначению и потребовать адекватную замену.

Хотя кадастровая карта не всегда является гарантом безопасности собственника. «Известны случаи, когда при покупке участка сведения о наличии охранной зоны ЛЭП в государственном кадастре недвижимости отсутствовали и появлялись уже после совершения сделки купли­продажи, – отметил Евгений Георгинский, юрист коллегии адвокатов «Юрпроект». – В результате чего вполне добросовестный собственник «попадал» на весь пакет ограничений и нес убытки. Однако при предъявлении соответствующих исковых требований к сетевой организации суд может встать на сторону энергетиков, в частности, если будет иметь основания считать, что хозяин земли мог знать о наличии линии вблизи его участка. К примеру, если одна из опор находится на его территории». Тем более что визуальный осмотр земельного участка позволяет однозначно определить, есть ли на нем воздушная линия электропередачи и, соответственно, ее охранная зона. Очевидно, что единственный, кто может избавить вас от неприятностей с охранными зонами – это вы сами. Перед подписанием документов необходимо изучить территорию вдоль и поперек.

Все чего-­то выжидают

Энергетики проводят ежегодные плановые осмотры ЛЭП, в ходе которых выявляют в том числе и случаи несанкционированного строительства в охранных зонах. Первым делом они уведомляют собственника о нарушении, а параллельно направляют документы в орган исполнительной власти и надзорные органы – Ростехнадзор и прокуратуру – для принятия соответствующих мер реагирования.

Если вам «посчастливилось» получить подобное уведомление от энергетиков, первым делом необходимо поднять первичные паспорта, разрешения, проекты и документы на собственность, чтобы выяснить, что появилось раньше – ваше строение или линия электропередачи.

Охранная зона ЛЭП

Проектный номинальный класс напряжения, кВ	Расстояние, м
до 1	2
1-20	10
35	15
110	20
150, 220	25
300, 500, +/-400	30
750, +/-750	40
1150	50

Определить, какое напряжение у данной линии, можно косвенно, посчитав количество изоляторов на опоре ЛЭП. Если в гирлянде 1 изолятор, напряжение ЛЭП соответствует 10 кВ, 3-5 изоляторов – 35 кВ, 6-8 – 110 кВ, а 15 изоляторов – 220 кВ соответственно.

Если окажется, что постройка возвелась в пределах уже существующей охранной зоны ЛЭП, по закону владелец участка будет должен согласовать ее присутствие с энергетиками или демонтировать. Некоторые собственники несанкционированных домов организуют вынос распределительных сетей за пределы своего участка за собственный счет – лишь бы снять с себя весь груз обременения. Если же окажется, что линия электропередачи прошла по уже зарегистрированной частной собственности, владелец участка вправе потребовать от энергетиков так называемого сервитута – предоставления права ограниченного пользования его участком и установления определенной ежегодной платы за это. При строительстве ЛЭП сотрудники электросетевой компании должны заранее оговорить эти условия с собственником земельного участка и при необходимости выкупить строения в местах установки опор. Если хозяин по каким­то причинам не идет навстречу и не согласен добровольно ограничивать себя в правах на пользование своей землей, трасса линии смещается.

Конечно, механизм контроля и привлечения к ответственности за несанкционированное строительство в охранной зоне ЛЭП у нас в области не отлажен, признали специалисты «Кузбассэнерго­РЭС». Но собственникам земли однозначно не стоит пользоваться этим несовершенством системы и занимать выжидательную позицию, не прилагая усилий к решению вопроса. Даже если сегодня вас не принуждают снести дом или убрать гараж, завтра, когда понадобится устранить аварийную ситуацию или провести капитальный ремонт энергообъекта, к вам могут приехать с требованием сделать это в кратчайшие сроки. Произойдет ли это через неделю или через 20 лет – никто не знает. Стоит ли сидеть на пороховой бочке?

10 кВ, 110 кВ, 0,4 кВ, 35 кВ, 6 кВ, сколько метров в каждую сторону, строительство ВЛ в рекреационной местности по ПУЭ

При строительстве линий электропередачи всегда обеспечивается охранная зона ЛЭП. Таковая регламентируется специальными правилами. Если не соблюдать санитарную зону ЛЭП, возникнут риски для здоровья и жизни людей. И не только. Вот почему важно знать нормы охранной зоны линий электропередачи до сантиметра, а также причины установления таковых.

ЛЭП по нормам ПУЭ

Удаленность защитной зоны линии электропередачи

Ее отступ в каждую сторону зависит от номинального класса напряжения (проектного). Например, охранная зона ЛЭП 10 кВ составляет 10 метров (за некоторыми исключениями).

Линии электропередачи

Данное расстояние определяется стандартом, принятым на основании исследований особенностей того или иного напряжения. Эта дистанция отмеряется в каждую сторону от линии. Получается, что такая зона ЛЭП выражена тоже в виде линии, но охватывающей и сами сооружения, и немного территории рядом.

В таблице ниже представлены установленные по документам расстояния в каждую сторону от электролиний для различных классов напряжения. Эти правила насчет зоны ЛЭП соответствуют СНиП, СанПиН и ПУЭ и обязательны к соблюдению. Так что прежде чем затевать вблизи от нее какую-либо стройку, важно удостовериться, что это не противоречит законодательству.

Класс напряжения	Расстояние
До 1 кВ	2 м
От 1 до 20 кВ	10 м
35 кВ	15 м
110 кВ	20 м
150 кВ, 160 кВ, 220 кВ	25 м
От 300 до 500 кВ	30 м
750 кВ	40 м
1150 кВ	55 м

Важно учесть, что если линия относится к классу напряжения 1 кВ, 10 кВ или 20 киловольт, на то, сколько метров в каждую сторону требуется отступить, влияет тип линии и где таковая размещена.

Вот почему иногда при классе напряжения 1 киловольт, 10 кВ или 20 кВ хватит и 5 метров. А именно, когда это линии с изолированными или самонесущими проводами, которые локализуются в границах населенных пунктов.

Однако этот аспект относится только к данному классу напряжения. Например, если это 6 кВ или 10 кВ. Охранная зона ЛЭП 110 кВ не имеет никаких исключений и соблюдается одинаково вне зависимости от каких-то внешних факторов. Даже охранная зона при уровне напряжения 35 кВ.

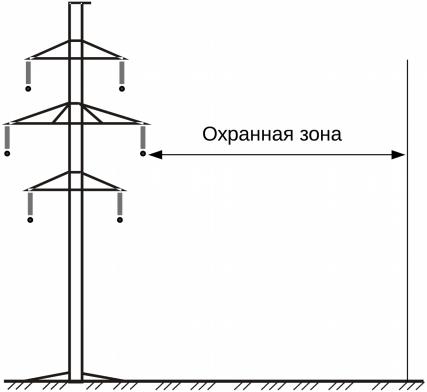

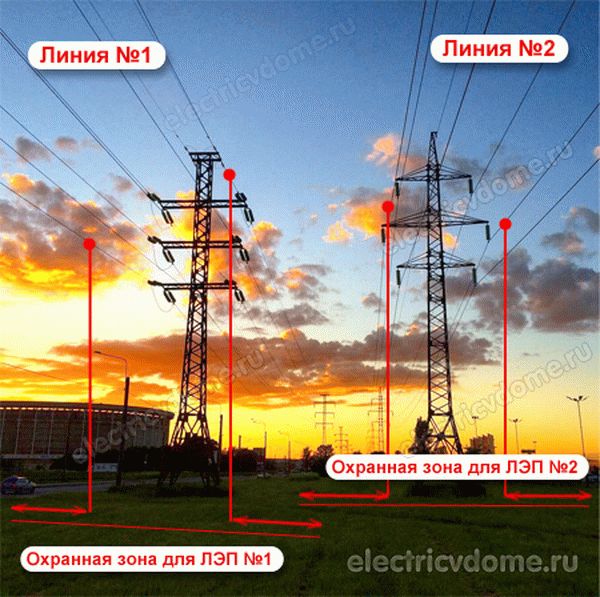

Схема охранных территорий различных линий

Дистанция регулируется также санитарными правилами и нормами (СанПиН).

Касаются они и ЛЭП в 110 кВ, и в 1 киловольт. Согласно СанПиН рабочему может разрешаться нахождение в охранной зоне, если присутствует допуск. Правила особо не изменились с 2016 года.

Важно соблюдать любые охранные зоны линий электропередач. Это необходимая безопасность. Даже если это охранная зона ЛЭП 35 кВ или того меньше.

Иначе возможен не только штраф, но и более серьезные последствия. Ведь ограничение доступа к зоне ЛЭП иногда влечет трагические события.

Электролинии

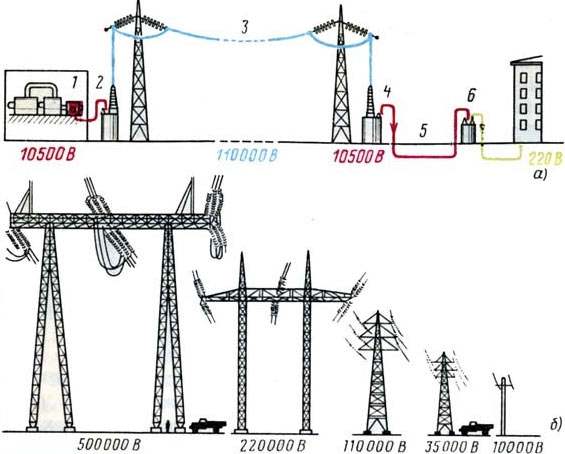

Ориентировочно определить класс напряжения возможно даже на картинке, фото или видео, по количеству изоляторов на гирлянде:

1. 10 киловольт – 1.
2. 35 киловольт – 3–5.
3. 110 киловольт – 6, 7, 8.
4. 220 киловольт – 10–15.

Но в идеале, конечно, лучше так не делать. Важно выяснить из документации, каков точно класс напряжения ЛЭП. От этого будет зависеть разрешенное расстояние до тех или иных объектов, то есть охранная зона электролиний. И тогда никто не сможет придраться в случае чего.

Кстати, если изоляторы маленькие, значит, вполне возможно, тут действует охранная зона ВЛ 0.4 кВ. ВЛ – означает «воздушная линия». Также возможно определить, что это за тип ЛЭП и какая тут охранная зона, по опорам.

Для 4–6–10 (ВЛ-4 (4 кВ), ВЛ-6 (6 кВ), ВЛ-10 (10 кВ)) ограничения более жесткие, чем для 0.4 и 0.6 кВ. Но и для самых слабых линий всегда присутствует охранная зона. Ведь даже в этих ЛЭП напряжение очень высоко, и для человека оно может стать смертельным. Также присутствует некоторый риск возгорания различных объектов при аварии.

Безопасное расстояние до проводов ЛЭП

Важно понимать, что защитная зона ЛЭП четко регламентирована. Да, возможно часто встретить случаи, когда она не соблюдается грубейшим образом. Однако в любой момент, в случае обнаружения нарушения надзорными органами, возможно привлечение к ответственности нарушителей.

Незаконные постройки около линий могут в итоге быть снесены, причем срочно. Например, если требуется доступ к зоне ЛЭП для устранения аварии.

А если возникнут какие-то критические последствия, то ответственность может в итоге быть уже не административной, а уголовной. Например, если будет нанесен материальный ущерб на крупную сумму, либо же ущерб здоровью или летальный исход.

Деятельность человека в охранной зоне

Есть несколько запрещенных действий на такой территории. В России нередко нарушаются эти правила, что влечет ответственность. Важно знать все запреты, чтобы ничего не нарушить при той или иной деятельности.

Охранная территория ВЛ

Вот что запрещено в охранной зоне:

• размещение строений, сооружений под ЛЭП;
• сам процесс стройки;
• проведение мероприятий около ЛЭП;
• прохождение судов, проезд наземного транспорта;
• нахождение человека или группы людей;
• забрасывание предметов на линии;
• подъем на опору ЛЭП;
• организация склада.

Отдельно важно сказать о том, что рядом с высоковольтными линиями, например выше 1000 вольт, запрещено складировать горюче-смазочные материалы. Иначе велик риск возгорания в силу высокого напряжения.

Линии на опорах

Где-то последнее вообще достигает 10000 вольт.

И потушить такие пожары, во-первых, не получится быстро, во-вторых, обойдется дорого. Мощность, измеряемая в кВт, конечно, тоже влияет на ситуацию, но нормы пишут, руководствуясь напряжением. Они все равно прямо пропорциональны.

Допускается проводить только разрешенные работы. Иногда позволяется строить что-то, но, опять же, требуется письменное разрешение. В противном случае постройки будут считаться незаконными. Какой бы безвредной ни казалась постройка или склад, будучи неразрешенными, они препятствуют обслуживанию линий электропередачи.

Такая территория регулируется «Правилами установления охранных зон объектов электросетевого хозяйства», утвержденными постановлением правительства России под номером 160 от 24. 02.2009.

На заметку

Его пунктами устанавливаются расстояния от линий электропередачи, на которые распространяется такая зона. А также рассказывается и о том, как устанавливаются границы.

Однако присутствуют и дополнительные причины:

• сохранение самих ЛЭП в безопасности;
• сохранение свободного доступа к сооружениям;
• предотвращение пожара.

Эти причины ограничений оправданны. И потому действующие ныне правила не будут отменены, и нормы об охранных зонах вряд ли изменятся в меньшую сторону. Впрочем, вряд ли стандарты изменятся и в другую сторону.

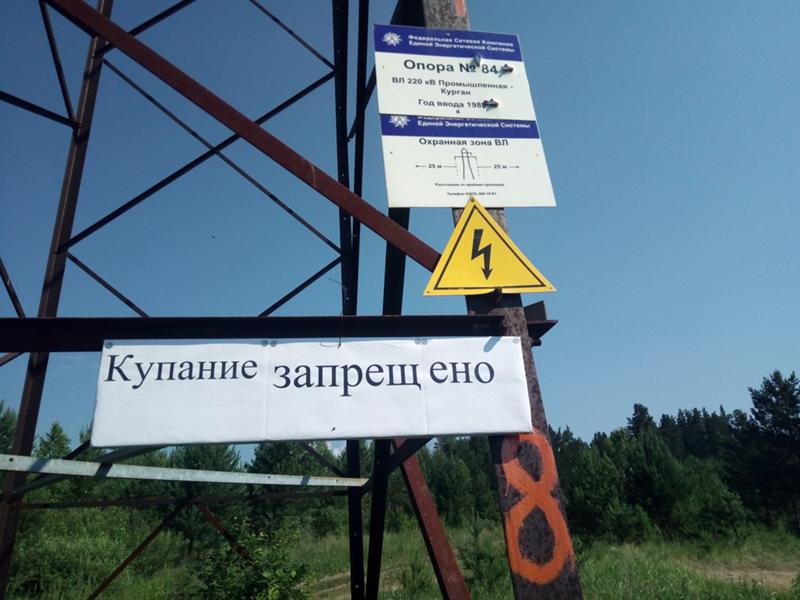

Опоры ЛЭП в населенном пункте

Если охранная зона нарушается, приходится сносить незаконно возведенные постройки. И не важно, что это: автомойка или радиовышка. Для охраны электроустановки и безопасности людей сооружение требуется снести. К тому же опасно проводить ремонтные работы в стесненных условиях.

Вот почему, перед тем как что-то предпринимать, важно получить разрешение в Ростехнадзоре и, возможно, оформить сервитут на конкретном участке земли (совместное пользование земельным участком).

Тогда все будет по закону. Требуется внимательно составлять границы при оформлении сервитута. При этом следует убедиться, что никто не допустил ошибки.

Оформлять сервитут возможно, если расположение ЛЭП рядом с частным сектором и в охранной зоне удобно проложить дорогу. Жители таким способом получают права проезжать по этой территории.

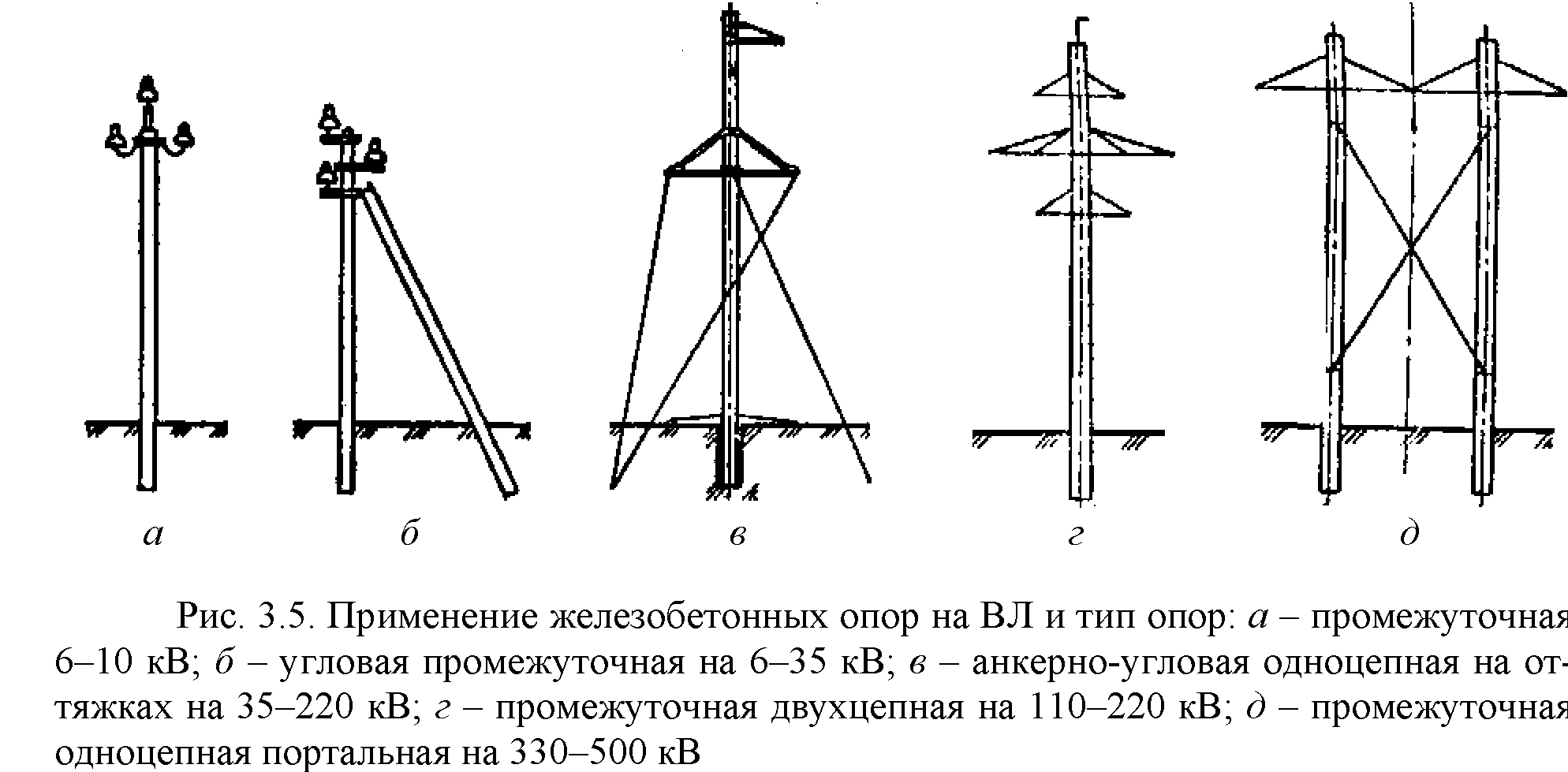

Опоры воздушных линий

Но такая практика не допускается в отношении постоянных построек, в том числе и средств для связи. Максимум – для небольшой дороги с редким движением. Ведь это не будет мешать доступу к электроустановке.

Сервитут оформляется обычно с садоводческим огородническим некоммерческим товариществом (СНТ). И он не должен противоречить правилам технической эксплуатации электроустановок потребителей (ПТЭЭП). Иначе будет ответственность в соответствии с КоАП РФ. В лучшем случае.

Если хочется построить что-то на такой территории, важно понимать, что даже если получить разрешение, на объект в итоге, возможно, наложат обременение. А это значит, что не получится потом при желании быстро его снести или видоизменить. Опять все придется согласовывать.

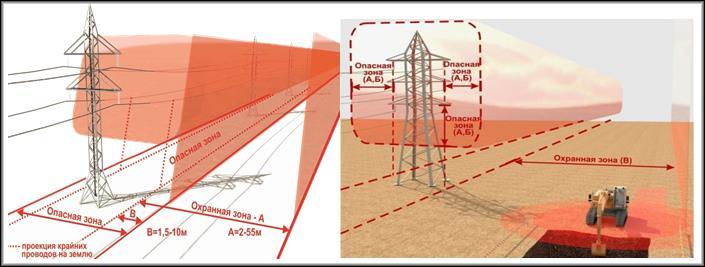

Схема с размерами охранных территорий ЛЭП

Налагаются ограничения и на разработку природных недр. Если это будет нарушено, понесет ответственность и подрядчик, и тот, кто его нанял. Так что перед тем как взяться даже за юридическую сторону вопроса, важно все обсудить с консультантом. При постройке в зоне ЛЭП учитывается все: сколько будет объектов рядом, каковы будут габариты таковых, как планируется размещать.

Также в защитной зоне требует согласования спил и рубка деревьев. В том числе – промышленная вырубка леса. Ведь поддержание должного качества грунта придает устойчивости опорам электропередачи.

А без тех же растений почва ухудшится. Если все-таки требуется вырубить часть деревьев, то это целое мероприятие. Берутся образцы грунта до и после, проверяются на соответствие нормам ГОСТа. Если все в порядке, заново ничего не садят.

Отступы от проводов воздушных линий по ПУЭ

Также всегда будет запрещаться и высаживание деревьев без согласования. Во-первых, это временное ограничение доступа тем же инвентарем для посадки.

А во-вторых, корни будут проникать в грунт, и в итоге неизвестно, как это повлияет на устойчивость электроустановки. Да и некоторые деревья могут вырасти на опасную высоту. Так что запреты здесь не менее серьезные, чем при производстве земляных и подземных работ.

Безопасность и вред для здоровья

Линии электропередачи воздействуют на здоровье человека, который находится слишком близко к ним. И воздействие ЛЭП негативно. К тому же находиться слишком близко к линиям электропередачи опасно для жизни. Например, если оборвется провод ЛЭП, высок риск, что он убьет стоящего рядом человека.

Зоны ВЛ согласно ПУЭ и СанПиН

Накопилось немало информации о том, что для человека вредно находиться слишком близко к таким линиям электропередачи. Пока что до конца не изучено воздействие, которое оказывается на организм в зоне ЛЭП, а иногда и за пределами таковой.

Но в том, что оно есть, сомнений уже нет.

Что до химических выделений, то от самих линий таковых нет. Однако если много киловольт, а рядом расположены какие-то пластиковые материалы, они могут начать выделять вещества. Не всегда, в зависимости от химического состава и уровня нагревания воздуха вокруг высоковольтных линий.

Конечно, присутствует и прямая угроза в зоне ЛЭП. Если какой-то кабель оборвется, это, возможно, приведет к летальному исходу для человека или пожару. И последний не так-то просто потушить, особенно если рядом с линиями электропередачи множество незаконных помещений вроде гаражей, которые не успели снести.

Опора ЛЭП около города

Тонкости

Рабочие, что несут вахту около ЛЭП, должны быть в защитной спецодежде. Таковая подразумевает диэлектрические материалы, в том числе и для перчаток.

Глаза должны защищать очки. С учетом того, что это высокая конструкция, на голове обязательна строительная каска. Такие меры обязательны, даже если ничего не собираются строить рядом, а просто ведут профилактический осмотр сооружений ЛЭП.

Конечно, наибольшей опасности подвергаются те, кому довелось пролагать линии. Тут сразу видно появление дополнительных факторов риска, что доказывает практика. Это не просто нахождение в зоне ЛЭП.

Схема подключения дома согласно ПУЭ и СНиП (СП)

Нужно проложить СИП (самонесущий изолированный провод), иногда протянуть таковые через канал, установить знаки. Появляется множество рисков в том числе для зрения.

Но, пожалуй, все-таки больше всего проблем возникает уже при электропередаче, когда все возведено и работает. Ведь жильцы загородных домов и населенных пунктов начинают забывать об опасности, которую таят такие линии электропередачи.

Немало проблем в рекреационных зонах. На участках рядом с торговыми центрами такого нет, потому что предприниматели заинтересованы в соблюдении правил. Для них и размеры штрафов больше, да и проблем с судебными разбирательствами тоже больше. Проще соблюсти правила и не доводить до суда.

Воздушные линии

Чтобы снижать риски, и разработаны нормы СНиП, ПУЭ (правила устройства электроустановок) и другие нормативы. Большинство из определений, обозначений и правил разработано профильными учреждениями. Но кое-что сделано и, к примеру, в ЦАГИ.

Так что, прежде чем вести строительство на такой территории, важно прочесть оригинальные документы, действующие в последнем издании, а не Википедию. Иначе вполне законно будет вызван наряд полиции. Это, конечно, уже край, и неминуемо последует ответственность.

Правила нахождения в охранных зонах ЛЭП

Лицам без разрешения нельзя находиться рядом с кабельной электроустановкой. Это касается и строительных бригад, и просто прохожих. Только в случае проведения согласованных работ дается разрешение на нахождение в зоне ЛЭП. Но только на время проведения запланированных мероприятий.

Чертеж электролиний

Перед тем как выдать разрешения, учитывается типовая технологическая карта (ТТК) ЛЭП, а также проект производства работ (ППР). Изучают чертежи. Лишь после этого решается, будет ли дано разрешение. Таков порядок согласно закону.

Кто-то будет называть это бюрократией. Но, по сути, такие условия – необходимость. По крайней мере, благодаря этому по закону не получится построить обычный гараж в такой зоне ЛЭП. И не придется ничего экстренно убирать. И это благо для общества.

Основные требования

Во-первых, должна быть очевидна цель пребывания около ЛЭП. Во-вторых, на достижение этой цели должно быть получено разрешение. В-третьих, каждый, будь то рабочий, инспектор или иное лицо, должен перед началом работ пройти инструкцию по безопасности нахождения рядом с ЛЭП.

Днем

Правила действуют в любой точке страны.

И в Московской области, и в Тюменской. Труд, связанный с работами в зонах ЛЭП, принципиально не отличается. Впрочем, природные условия вокруг охранной зоны разные, и где-то это влияет еще и на судоходное дело. Например, нельзя бросать якорь в этой зоне.

Работа крана в охранной зоне ЛЭП

Грузоподъемная техника всегда требует острожного обращения. Особенно в зоне ЛЭП. Иначе риску подвергнутся все, кто находится вокруг. Ниже в таблице представлены нормы расстояния до токоведущих частей и их проекций, которые важно соблюдать при работе стреловым краном в охранной зоне.

Класс напряжения	Дистанция от временных ограждений, людей, инструментов, м	Дистанция непосредственно от любой части крана (и в транспортном, и в рабочем состоянии), м
До 1 кВ	0,6	1,5
От 1 до 20 кВ	0,6	2
До 35 кВ	0,6	2
До 110 кВ	1	3
150 кВ	1,5	4
До 220 кВ	2	4
330 кВ	2,5	5
До 400 кВ	3,5	5
От 400 до 500 и 750 кВ	5	9
1150 кВ	8	11

Как видно из таблицы, расстояние до автокрана должно быть несколько больше. Это и понятно, ведь в противном случае работа фактически была бы невозможна. Данные правила распространяются на все типы грузоподъемной техники.

Перед тем как подъехать на таком средстве в зону ЛЭП, важно убедиться, что качество дороги достаточно хорошее и не случится аварии, в ходе которой указанное расстояние будет нарушено. Важно убедиться и в том, хватает ли ширины полотна. Это же касается и любого другого транспорта, спецтехники, включая экскаваторы.

Правила работы крана

Следует учесть

Под охранной зоной, согласно СНиП (СП), в отношении линий электропередачи подразумевают расстояние от крайних проводов до условной вертикальной плоскости в каждую сторону. Что до территории непосредственно под линиями, то она, конечно же, также входит в охранную зону. Это призвано уменьшать риски.

Высоковольтные линии

Учитывается, что это за тип ЛЭП. На основании этого определяется, сколько метров будет охранная зона. Для низковольтных линий (вроде 0.4 кВ) хватит и пары метров, тогда как для высоковольтных требуется несколько десятков.

Определять, сколько метров будет зона ЛЭП, имеет право лишь инженер-энергетик, подтвердивший квалификацию, в том числе в области физики. Он должен идеально разбираться в устройстве установки.

В зоне не должно быть жилых домов, общественных зданий, деревьев. Это запрещается нормативными актами СНиП (СП). В случае нарушения, согласно административному кодексу, будет выполнено оформление штрафа.

В деревне

Сами электроустановки типовые, соответствуют стройгенплану. Последний не должен противоречить СНиП. Если в конкретных условиях инженер решил, что лучше подойдет иной вариант, требуется согласовывать это. Данные меры необходимы для того, чтобы избежать в дальнейшем сноса.

Правила СНиП действуют вне зависимости от того, что это за территория. В том числе и в рекреационной зоне. Так что там точно так же нельзя проводить мероприятия рядом с линиями электропередачи.

И для исключений из правил нет оснований.

В заключение важно отметить, что в районе ЛЭП всегда устанавливают охранную зону в соответствии с нормативами федерального законодательства. И в ней всегда будут запрещать что-либо делать без согласования.

Подача электричества в город

Вряд ли в ближайшее время будут изменения. В противном случае возникнут претензии. И не без оснований, ведь линии электропередачи – опасное сооружение, требующее особо осторожного подхода.

Охранная зона ВЛ-0,4кВ; ВЛИ-0,4кВ

По Постановлению Правительства РФ от 24 февраля 2009 г. № 160 устанавливаются следующие охранные зоны для ВЛ-0,4кВ и ВЛИ-0,4кВ:
2м — Воздушная линия, выполненная неизолированным проводником ВЛ-0,4кВ;
Менее 2-х метров — для линий с самонесущими или изолированными проводами, проложенных по стенам зданий, конструкциям и т. д., охранная зона определяется в соответствии с установленными нормативными правовыми актами минимальными допустимыми расстояниями от таких линий;

Охранные зоны устанавливаются вдоль воздушных линий электропередачи — в виде части поверхности участка земли и воздушного пространства (на высоту, соответствующую высоте опор воздушных линий электропередачи (Значение Н на Рисунке №1), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних проводов при неотклоненном их положении на следующем расстоянии (Значение В на Рисунке №1)

Рисунок №1

Пример прокладки проводника (СИП) по конструкции здания В охранных зонах запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, в том числе привести к их повреждению или уничтожению, и (или) повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, а также повлечь нанесение экологического ущерба и возникновение пожаров. [полный текст приведен в статье] Информационные знаки для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280×210 мм.

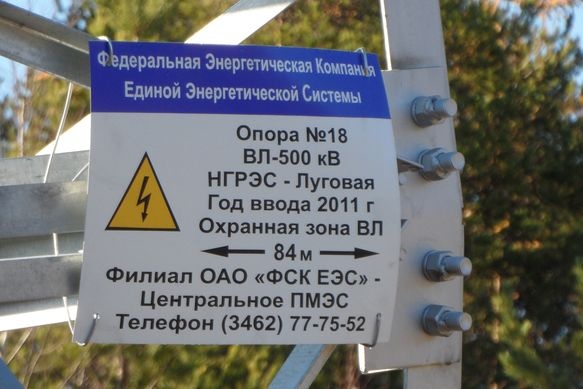

На информационном знаке размещаются слова «Охранная зона линии электропередачи» (для воздушной линии), значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм.
Фон информационного знака белый, кайма и символы черные. На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290×300 мм. Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота — по биссектрисе угла между осями участков линии).
Для ВЛ их установка осуществляется на стойках опор на высоте 2,5-3,0 м.

2.4.7. На опорах ВЛ на высоте не менее 2 м от земли через 250 м на магистрали ВЛ должны быть установлены (нанесены): порядковый номер опоры; плакаты, на которых указаны расстояния от опоры ВЛ до кабельной линии связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи), ширина охранной зоны и телефон владельца ВЛ.

Статьи по теме:
Охранная зона трансформаторной подстанции
Охранная зона ВЛ-6(10)кВ, ВЛЗ-6(10)кВ
Охранная зона КЛ-0,4кВ, КЛ-6(10)кВ
Охранная зона ВЛ-35-1150кВ
Постановление Правительства РФ от 24 февраля 2009 г. № 160 «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон»


что это такое, основные требования по ограничению зоны кабельных линий, высоковольтных линий электропередач, влияние ЛЭП на здоровье, фото и видео

Автор Aluarius На чтение 4 мин. Просмотров 479 Опубликовано 26.10.2015

Всем известно, что выделяемые линиями электропередач электромагнитные поля негативно воздействуют на здоровье человека. Специалисты проводили ряд исследований людей, которые живут вблизи ЛЭП или трансформаторных подстанций. Так вот выявилось, что у них возникают расстройства нервной системы, снижается иммунитет, нарушаются обменные процессы. В конечном счете приобретается большой букет различных заболеваний, где сердце, эндокринная и нейрогормональные системы – самые уязвимые. Поэтому существуют правила, в которых определена охранная зона ЛЭП.

С годами правила ужесточались за счет изменения результатов исследования. Поэтому в настоящее время все пользуются новыми правилами, которые были разработаны и утверждены в 2009 году. Конечно, под требования новых правил попали уже эксплуатируемые строения, которые по законодательству у владельцев не изымаются. Их можно использовать и даже продавать с учетом определенных ограничений. При продаже в текст договора обязательно вносятся обременения (ограничения).

Сами же обременения определяются несколькими позициями, где две являются основными:

• Нельзя в таких домах проживать постоянно.
• Нельзя в них проводить капитальный ремонт или делать капитальные пристройки.

Внимание! И все же земля на территории охранных участков продается. Чтобы уточнить, какими обременениями она ограничена, необходимо обратиться в администрацию района или в ее архитектуру.

Классификация охранных зон

Охранные зоны делятся на несколько классов. Их отличает друг от друга мощность ЛЭП и расстояние от земли, то есть, высота установки проводов (кабель связи не в счет). Чисто визуально определить класс линии электропередач можно по количеству висящих проводов (в данном случае считаются жилы кабеля на одной фазе) и по количеству предохранителей (изорляторов) на столбах.

Охранные зоны ЛЭП

По количеству жил

Здесь четыре позиции:

1. Для линии электропередач ниже 330 кВ – одна жила (провод).
2. Для 300 кВ – 2 жилы.
3. Для 500 кВ – 3.
4. Для 750 кВ – 4.

По количеству предохранителей (изоляторов)

Здесь также охранные зоны можно разделить на четыре класса.

1. Для ЛЭП ниже 10 кВ устанавливается один изолятор.
2. Для ВЛ 35 кВ – 3-5 штук.
3. Для ЛЭП 110 кВ – 6-8 штук.
4. Для ЛЭП 220 кВ – 10-15 приборов.

Санитарные нормы

Существует еще и санитарная охранная зона кабельных линий, классы которых определяются по мощности линии электропередачи. Они также утверждены разработанными правилами (СНиП 2971-84). В правилах указано, что охранная территория под ЛЭП определяется расстоянием по обе стороны от высоковольтных линий электропередач, расположенных с двух сторон от крайних проводов.

Зоны ЛЭП определяются минимальным расстоянием до построек. И неважно, эти постройки являются жилыми, административными или производственными. Вот основные соотношения:

• Для высоковольтных линий мощностью до 1 кВ расстояние равно двум метрам.
• Для них же 1-20 кВ – расстояние до построек должно быть 10 метров.
• 35 кВ – 15 метров.
• Для высоковольтных ЛЭП 110 кВ – 20 метров.
• 150-220 кВ – 25 м.
• 300, 400, 500 кВ – 30 м.
• 750 кВ – 40 метров.
• 1150 кВ – 55 м.

Если высоковольтная линия расположена через водоемы, то охранные зоны расширяются, поэтому минимальное расстояние до построек должно быть не меньше 100 м.

Как устанавливаются охранные зоны

Охранные зоны определяются и устанавливаются для всех участков сетевого хозяйства. Основное требование – это соблюдение границ, которые определяются правилами. Для установления охранного участка, необходимо подать заявление в орган региональной власти, который занимается энергетикой региона. В заявлении должно быть описано расположение границ для сетевого хозяйства. Ответ на заявление должен поступить в течение 15 дней.

После того как на уровне региона были проведены все согласования, подается еще одно заявление в федеральный кадастровый орган, который дожжен внести изменения в кадастр недвижимости электросетевого хозяйства. Как только эти изменения будут внесены, можно считать, что охранные зоны и их границы начинают действовать, то есть, являются установленными.

Работа вблизи линий электропередач

Дополнения

В охранной зоне ВЛ 6-10 кВ и выше нельзя проводить:

• Капитальное строительство и ремонт, снос зданий и сооружений.
• Посадку деревьев, взрывы, горные и мелиоративные работы.
• Строительство автозаправок.
• Свалки (мусор, снег, грунт).
• Складирование любых веществ и материалов.
• Строительство стадионов, спортивных и детских площадок.
• Организованные мероприятия, где будет присутствовать большое количество народа.

Все мероприятия, планируемые к проведению на охранной территории, должны быть согласованы с предприятием, в ведение которой данная зона находится. Разрешение должно быть выдано только в письменном виде.

Что ждет тех, кто нарушает правила охранной зоны?

• Если это юридические лица, то это 100-200 минимального фонда оплаты труда.
• Если физические лица, то 5-10 минимальных окладов.

Заключение по теме

Итак, охранные зоны поэтому и называются именно так, что их охраняет само государство. Как видите, требования достаточно жестки, и они точно определены правилами, которые выполнять надо беспрекословно. За нарушение – высокий штраф. И это правильно. Негативное влияние ЛЭП на здоровье создало условия принятия жестких требований.

Росреестр

В Управление Росреестра по Чувашской Республике нередко поступают обращения, где собственники земельных участков жалуются на то, что по их территории проходят линейные объекты (линии электропередач, газопроводы, кабели связи), однако согласие на их размещение они не давали.

На днях в Управление обратилась Анастасия Павлова с жалобой на организацию. Она сообщила, что на её полевом участке стоят столбы линии электропередач, которые мешают возделывать землю.

При рассмотрении указанного обращения Управление установило, что администрация района выдала юридическому лицу разрешение на использование земельных участков сельскохозяйственного назначения для размещения воздушной линии электропередач. Однако на момент выдачи разрешения границы земельного участка Павловой не были определены. Межевание земельного участка проводилось уже после установки линии электропередач. Кроме того, участок не был огорожен, насаждений, а также других признаков обработки и использования земли не имелось. Соответственно, ни администрация района, ни подрядная организация не могли знать, что для установки столбов линии электропередач необходимо согласие правообладателя.

Управление не усмотрело оснований для привлечения собственника воздушных линий электропередач к административной ответственности за самовольное занятие земельного участка.

В другом случае поступила жалоба от многодетной семьи о том, что администрация района для строительства жилого дома предоставила им земельный участок, через который проходят линии связи и установлена охранная зона.

Проект границ охранной зоны волоконно-оптической линии связи был утвержден постановлением администрации района, информация об охранной зоне внесена в Единый государственный реестр недвижимости. На момент приобретения многодетной семьей земельного участка он уже был обременен соответствующей охранной зоной.

Собственник земельного участка, который попадает в зону с особыми условиями использования территорий (например, охранную, санитарно-защитную зону), вправе требовать возмещения убытков, причиненных ограничением прав в связи с установлением, изменением таких зон. То есть многодетная семья вполне может обратиться в организацию, чьи линии связи проходят через их участок, за денежной компенсацией.

Чтобы не получить «кота в мешке» Управление рекомендует при приобретении земельных участков по сделкам (купли — продажи, аренды) либо по постановлениям муниципальных органов заказывать выписки об объекте недвижимости из Единого государственного реестра недвижимости. Также можно требовать актуальную выписку у собственника земельного участка — продавца либо у муниципального органа.

Защитные зоны в энергосистемах

В этом посте мы рассмотрим защитные зоны в энергосистеме и почему они перекрываются.

Что такое защитная зона в энергосистеме?

Защитная зона — это отдельная зона, которая устанавливается вокруг каждого элемента системы.

Значение такой защитной зоны состоит в том, что любая неисправность, возникающая внутри, вызывает срабатывание реле, что вызывает размыкание всех автоматических выключателей в этой зоне.

Защитные зоны

Автоматические выключатели размещаются в соответствующих точках таким образом, чтобы любой элемент всей энергосистемы мог быть отключен для ремонтных работ, выполнения обычных требований по эксплуатации и техническому обслуживанию, а также в ненормальных условиях, таких как короткое замыкание.Таким образом обеспечивается защитное покрытие вокруг богатых элементов системы.

Различные компоненты, которые имеют защитную зону, включают генераторы, трансформаторы, линии передачи, шины, кабели, конденсаторы и т. Д. Ни одна часть системы не остается незащищенной. На рисунке ниже показаны различные защитные зоны, используемые в системе.

Почему зоны защиты перекрываются?

Границы защитных зон определяются расположением трансформатора тока.На практике различные защитные зоны перекрываются.

Перекрытие защитных зон сделано для обеспечения полной безопасности каждого элемента системы. Незащищенная зона называется мертвой зоной. Зоны перекрываются, и, следовательно, нет шансов на существование мертвой зоны в системе. В случае отказов в области перекрытия двух соседних защитных зон срабатывает больше автоматических выключателей, чем необходимо для отключения неисправного элемента.

Если нет перекрытий, то может существовать мертвая зона, что означает, что автоматические выключатели, находящиеся в зоне, могут не сработать даже при возникновении неисправности. Это может нанести вред здоровой системе.

Степень перекрытия защитных зон относительно невелика. Вероятность отказов в перекрывающихся регионах очень мала; следовательно, срабатывание слишком большого числа автоматических выключателей будет частым. На рисунке показано перекрытие защитных зон при первичной реле.

Перекрывающиеся защитные зоны в энергосистеме

На рисунке показаны перекрывающиеся зоны в первичной ретрансляции. Из рисунка видно, что автоматические выключатели расположены в соединениях с каждым элементом энергосистемы. Это положение дает возможность отключить от системы только неисправный элемент.

Иногда для экономии количества автоматических выключателей выключатель между двумя соседними секциями можно не устанавливать, но в этом случае требуется отключить обе системы питания на случай отказа одной из двух.Каждая защитная зона имеет определенную схему защиты, и каждая схема имеет ряд защитных систем.

Дистанционная защита линии передачи Разъяснено подробно

Здравствуйте, друзья! В этом посте вы узнаете все о дистанционной защите линий электропередачи.

Каков принцип дистанционной защиты?

Дистанционная защита — это неединичная система защиты, которая измеряет импеданс между местом расположения реле и точкой, в которой произошло повреждение, и сравнивает его с установленным значением.Если измеренный импеданс меньше установленного значения, реле срабатывает и изолирует неисправную секцию. Поскольку полное сопротивление линии прямо пропорционально длине линии, мы получаем точное местоположение неисправности в км. Линия передачи называется дистанционным реле. Если измеренное сопротивление <заданное сопротивление, реле срабатывает.

Какие неисправности покрываются дистанционной защитой?

1. Неисправности линии — это первичные побочные замыкания между фазой и фазой на землю.

2. Неисправности вторичной стороны: к ним относятся поломка проводника и отказ предохранителя ТН.

3. Зарядка по мертвой линии: они также называются SOTF (переключение на неисправность).

4. Ненормальное состояние системы: это относится к Power Swing.

Какие типы дистанционных реле?

В зависимости от характеристик дистанционных реле, существуют следующие типы дистанционных реле:

1. Импедансное реле:
2. Mho реле:

Что такое зоны дистанционной защиты?

Для обеспечения надежности дистанционная защита разделена на несколько зон, которые указаны в модуле вкладок ниже.

Зона 1:

1. В основном предназначена для покрытия всей длины защищенной линии и настроена на мгновенное действие, то есть без преднамеренной задержки по времени.
2. Чтобы избежать потери дискриминации с помощью защиты зоны 1 следующего участка линии, расстояние до зоны I устанавливается на 80–90% от линии, а не на 100%. Следовательно, это называется недостижимым элементом.
3. Этот запас безопасности от 10 до 20% сохраняется для ошибок реле / ​​ТТ / ТН, эффектов подачи / вывода и неточностей в параметрах импеданса линии.Предположим, что линия установлена ​​на 100% защищенной линии и неисправность возникает на соседней линии, но из-за ошибок CT / PT реле может показаться, что неисправность находится на защищенной линии, в результате чего происходит отключение защищенной линии, что является неправильной операцией.

Зона 2:

1. В основном предназначена для покрытия оставшихся от 10% до 20% защищенной линии и обеспечения поддержки прилегающих линий (50% прилегающей длины).
2. Он предназначен для покрытия шины удаленного конца и, следовательно, называется элементом с выходом за пределы допустимого диапазона.
3. Устанавливается на 150% длины защищенной линии или 100% длины защищенной линии плюс 50% от самой короткой длины прилегающей линии, в зависимости от того, какое из значений Меньше. Он настроен таким образом, чтобы зона 2 соседних линий не перекрывалась, чтобы избежать потери дискриминации.
4. Время работы зоны 2 задерживается на 15-45 циклов, чтобы быть селективным с зоной 1 соседней линии, то есть реле зоны 1, которые должны срабатывать, получают возможность выполнить свою работу первыми.Для фидера 220 кВ время работы зоны 2 составляет около 400 мс.
5. Зона II не должна перекрываться.
6. В случае длинной линии, за которой следует короткая линия, вышеупомянутая формула может не дать нам маржи против возможного недостижения. В таких случаях зона II может быть установлена ​​на покрытие 120% длины защищенной линии.

Зона 3:

1. Предназначена для полной поддержки участка вспомогательной линии.
2. Зона III в первую очередь предназначена для обеспечения защиты от внешних неустановленных неисправностей и, следовательно, предназначена для покрытия самой длинной смежной линии.
3. Он покрывает полную длину защищенной линии и полную прилегающую линию, а также маржу безопасности 20%.
4. Зона III охватывает 100% длины линии плюс 100% самой длинной длины соседней линии плюс 10 км дополнительной длины, чтобы устранить неисправность шины на удаленном конце.
5. Время работы зоны III должно быть немного больше времени работы зоны II. Для линии 220 кВ это около 700 мс.
6. В случае длинной сильно загруженной линии необходимо проверить настройки зоны III на предмет возможного превышения нагрузки.

Вы успешно подписались!

Защита линии электропередач — обзор

4.2.1 Полная двойная защита с разными принципами

Принцип конфигурации защиты линии сверхвысокого напряжения аналогичен принципу конфигурации защиты линии 500 кВ, но с более высокими требованиями [2]. Для этого требуется полная, на 100% дублирующая конфигурация и локальное резервное копирование, то есть два набора основных защит должны иметь высокую независимость, а конфигурация защиты должна иметь определенную избыточность. Два набора основной защиты должны быть входом переменного тока от TA и TV, а клеммная коробка, кабель, источник питания постоянного тока, катушка отключения, экран защиты и канал связи должны быть полностью отдельными и независимыми.Между двумя основными защитными экранами должно быть достаточное расстояние. Режим передачи сигнала также должен быть другим — например, один может использовать режим блокировки, а другой разрешающий режим. Резервная защита должна быть, по крайней мере, полностью отделена от набора первичной защиты. Конфигурация, в которой отсутствует одно из вышеперечисленных условий, не может рассматриваться как имеющая 100% дублирование и локальное резервное копирование. Кроме того, также необходимо установить удаленное резервное копирование и защиту от отказа выключателя, а также обеспечить максимальную чувствительность удаленного резервного копирования.Между тем, следует принять меры для сведения к минимуму степени отказа, подлежащего удалению — двойные шины, раздельная работа и т. Д.

Если TA нельзя разделить, токовая петля должна быть подключена к двум разным вторичным обмоткам TA. Что касается CVT, если каждая фаза имеет два конденсатора связи, она должна быть полностью отделена от конденсатора связи. Если каждая фаза имеет только один конденсатор связи, его следует отделить от электромагнитного трансформатора, включая клеммную коробку телевизора, вторичный кабель и т. Д.

Источник питания постоянного тока должен иметь два набора батарей или две независимые шины постоянного тока, а два набора основных защит подключены к разным шинам постоянного тока. При возникновении неисправности шины постоянного тока все подключенные к ней цепи должны автоматически переключаться на другую шину. Когда происходит отказ шины постоянного тока, пилотная защита режима блокировки, подключенная к шине, должна иметь возможность отправлять сигнал блокировки, чтобы защита не сработала неправильно на другом конце в случае внешнего сбоя, и должна иметь возможность отправлять разрешающий сигнал и заставит защиту отказаться от движения в случае внутренней неисправности.

В соответствии с вышеуказанными требованиями и принципами, линии передачи сверхвысокого напряжения должны иметь два набора основной защиты и набор резервной защиты, которые могут быстро устранить неисправность всей линии и использоваться в качестве резервной защиты для соседних линий. Кроме того, когда применяется однофазное АПВ, должна быть установлена ​​защита, которая не может неправильно сработать в случае режима работы с двухфазным колебанием и может надежно отреагировать на другую неисправность.

Поскольку каждый принцип защиты имеет некоторые недостатки, две основные защиты должны применять разные принципы, чтобы дополнять друг друга.В защите микрокомпьютера одновременно могут быть реализованы различные принципы защиты. Следовательно, при необходимости для микропроцессорной защиты можно использовать два набора устройств с одинаковым аппаратным обеспечением и разными принципами работы программного обеспечения. Поперечная дифференциальная защита — это простой и эффективный принцип защиты для параллельных двухконтурных линий передачи, поэтому можно установить поперечную дифференциальную защиту для увеличения избыточности защиты для параллельных двухконтурных линий передачи.Для поперечной дифференциальной защиты микрокомпьютера вместо перекрестного соединения токовых контуров двухцепной линии для получения дифференциального тока и проверки его направления мы можем напрямую сравнить знак направления мощности защит двухцепных линий. Когда двухконтурная линия закорочена снаружи, направления питания двухконтурной линии на обоих концах всегда одинаковы. Когда есть внутреннее короткое замыкание в двухконтурной линии, направление мощности на одном конце двухконтурной линии непостоянно, поэтому можно судить о внутренней неисправности, а также выбрать линию неисправности и отключить ее в соответствии с направлением вина.После того, как один конец отключен, направление питания двухцепной линии на противоположном конце может неизбежно стать несовместимым, и линия разлома может быть немедленно отключена. Если на одном конце обнаружена внутренняя неисправность, прерыватель линии на противоположном конце может быть отключен, посылая сигнал отключения по каналам. Таким образом, общее время устранения неисправности будет меньше, чем время устранения неисправности после другого действия.

(PDF) Трехзонная дистанционная защита линии передачи

 Краткое содержание. Для защиты линии передачи от повреждений широко используется дистанционная защита 3 зоны

, поскольку она также обеспечивает резервную защиту

.Целью данной статьи является моделирование трехступенчатой ​​защиты

с использованием программного обеспечения PSCAD при различных условиях отказа в

различных зонах. Также как реле выходит из строя при наличии сопротивления замыкания

, превышении нагрузки.

Ключевые слова: дистанционная защита, отказоустойчивость, нагрузка

, PSCAD.

I. ВВЕДЕНИЕ

II. ТРЕХСТУПЕНЧАТАЯ ДИСТАНЦИОННАЯ ЗАЩИТА

Трехступенчатая защита линии передачи делится на 3 зоны

следующим образом: —

Таблица1: Выбор зоны

Где Zab, Zbc, Zcd — импедансы линии передачи 1,2

и 3 соответственно.

Схема показана на рисунке: —

Рис. 1: — Блок-схема трехступенчатой ​​защиты линии

Реле будет измерять напряжение и ток на основе измеренных значений

Z реле будет отправлять сигнал отключения. Мгновенное отключение при отказе

в Z1 и отключение с задержкой для Z2 и Z3. Отсутствие срабатывания в случае

вне его охраняемой зоны.

III. ИЗМЕРЕНИЕ ИМПЕДАНСА

Входами реле являются напряжение Va и ток Ia.Это

, преобразованное в компоненты последовательности Va1, Va2, Va0 и

Ia1, Ia2, Ia0.

A. Уравнения

Для неисправности SLG: —

Va = Va1 + Va2 + Va0

= Ia1 * Z1 + Ia2 * Z2 + Ia0 * Z0

= Ia1 * Z1 + Ia2 * Z1 + Ia0 * Z1- Ia0 * Z1 + Ia0 * Z0

= Ia * Z1 + Ia0 * (Z0-Z1)

Таким образом, импеданс, видимый реле, будет равен

Zseen = Va / Ia = Va / Ia + k * Ia0

Где Z1, Z2, Z0 — импедансы последовательности Z1 = Z2

для линий передачи и k = (Z0-Z1) / Z1.

Для неисправности LL: —

Va1-Va2 = (Ia1-Ia2) * Z1

Zseen = (Va1-Va2) / (Ia1-Ia2).

Трехзонная дистанционная защита линии передачи

линия и связанные с ней проблемы

Joyeb kapadia M.E. sem 3 L.D. инженерный колледж Ахмедабад, Гуджарат

Линии электропередачи входят в число компонентов энергосистемы

, которые имеют самую высокую вероятность отказа. Большинство серьезных отказов

являются трехфазными, но их вероятность возникновения

меньше.Однофазные замыкания на землю тихие

общие. Для защиты передачи от повреждений используются реле перегрузки по току

, но они не обеспечивают селективности и селективности зоны

, как это предусмотрено дистанционным реле.

Эта статья представляет введение трехступенчатой ​​схемы защиты, метод

для реализации дистанционной защиты с последующим моделированием

и связанные с этим проблемы.

Охранные зоны энергосистемы

Автоматические выключатели, используемые для отключения любого элемента системы для ремонтных работ, выполнения обычных требований по эксплуатации и техническому обслуживанию, а также в ненормальных условиях, таких как короткое замыкание.

Защитные зоны установлены вокруг каждого элемента системы. Значение защитных зон состоит в том, что любая неисправность, возникающая в данной зоне, вызовет срабатывание реле. И он изолирует эту часть системы, отключив автоматический выключатель.

Различные компоненты, снабженные защитными зонами, такими как генераторы, трансформаторы, шины, линии передачи, кабели и т. Д. Нет ни одной части, которая не имеет защиты.

Края защитных зон определяются расположением трансформаторов тока.

На практике эти зоны перекрываются, чтобы обеспечить полную безопасность всех элементов системы. Незащищенная часть системы, известная как мертвая зона или мертвая зона . Следовательно, чтобы избежать мертвой зоны, используйте перекрытие зон.

Перекрытие охранных зон

На рисунке выше показано перекрытие зон. Автоматические выключатели расположены в соединениях с каждым элементом энергосистемы. из-за этого во время неисправности отключится только неисправный элемент.

Из-за перекрытия защитной зоны, если повреждение происходит в перекрывающейся области, больше выключателя, чем минимально необходимо для отключения области повреждения. Таким образом, существует вероятность ненужного отключения выключателя, а также по соображениям безопасности перекрытие, выполненное в реальной сети энергосистемы. Кроме того, вероятность того, что неисправность возникнет в этой области, очень низка.

Защиту, обеспечиваемую релейной защитой, можно разделить на два типа

• Первичная защита
• Резервная защита

Первичная защита

Это первая линия защиты, которая отвечает за защиту всех элементов энергосистемы от всех типов неисправностей.

Когда по какой-либо причине первичная защита вышла из строя, резервная защита должна определить неисправность и отключить соответствующий автоматический выключатель.

Есть много условий, когда первичная защита может не сработать по многим причинам, например,

• Отказ в выключателе: Выключатель не может работать из-за заклинивания контактов,
• Неисправность защитного реле: Неправильная настройка реле. Следовательно, он не может почувствовать вину.
• Потеря напряжения и тока на реле: Защитное оборудование, обеспечиваемое батареей постоянного тока. Если есть неисправность в этом источнике питания, реле не может генерировать команду отключения на выключатель.
• Отказ в цепи отключения: Цепь отключения, используемая для передачи сигнала от реле к выключателю. Если эта система не сработает, выключатель не сработает.

Итак, это возможности отказа схемы первичной защиты.

Резервная защита

Резервная защита предназначена для защиты элементов при выходе из строя основной защиты по какой-либо причине.

Предположим, что на элемент не задана обратная защита, в этом случае, если первичная защита не сработает, это приведет к серьезным повреждениям в сети энергосистемы. Следовательно, необходимо реализовать резервную защиту.

Организация резервной защиты выполнена таким образом, что отказ в основной защите не должен вызывать сбой в резервной защите.Чтобы этого избежать, резервная защита располагается на другой станции, нежели основная защита.

Как правило, резервная защита предоставляется дорогостоящему оборудованию. По соображениям стоимости и экономии резервная защита используется только для защиты от короткого замыкания, а не для любых других ненормальных условий.

Резервное реле с примером

Давайте узнаем больше о резервной ретрансляции,

На приведенном выше рисунке C, D, G, E и H являются первичными реле, а A, B, I, F и J — резервными реле.

Например, если основное реле E не срабатывает, резервные реле A и B должны срабатывать в качестве резервной защиты. Если неисправность находится на станции K, тогда реле A и B также действуют как резервное реле.

Но следует отметить одну вещь: всякий раз, когда срабатывает резервное реле, оно изолирует большую часть системы. Потому что он также изолирует некоторые здоровые части. Таким образом, снижается надежность системы.

Еще нужно иметь в виду, что резервная защита должна срабатывать после некоторой задержки.Итак, первичная ретрансляция получает возможность работать.

При возникновении неисправности оба реле должны определить эту неисправность, но основное реле должно сработать первым, а резервное сработает, если первичное реле I не сработало.

Методы резервной ретрансляции

Релейная резервная защита

Один выключатель, используемый как основной, так и резервной защитой, но эти две системы защиты различны.

Автоматическая резервная защита

В этой схеме предусмотрены отдельные выключатели для основной и резервной защиты.Оба типа выключателей находятся в одной зоне.

Удаленная резервная защита

Для основной и резервной защиты предусмотрены отдельные выключатели. Выключатели двух типов находятся на разных станциях, полностью изолированы и независимы друг от друга.

Централизованная резервная защита

В этом методе первичная защита находится на разных станциях. Есть центральная диспетчерская и резервная защита, управляемая всеми станциями из центральной диспетчерской.И диспетчерская, используемая для проверки и мониторинга всей системы. Анализ потока нагрузки сделан из диспетчерской.

Диспетчерская состоит из цифровых компьютеров, которые определяют правильное действие переключения. Метод также называется управляемой резервной защитой.

3,437 просмотров всего, 1 просмотров сегодня

Подача электроэнергии и ее воздействие на окружающую среду

Посмотреть интерактивную версию этой схемы >>

О поставке электроэнергии

После того, как централизованная электростанция вырабатывает электроэнергию, электроэнергия должна быть доставлена ​​конечному пользователю.Эта доставка происходит в три этапа:

• Трансмиссия. Централизованные электростанции вырабатывают электроэнергию высокого напряжения для облегчения передачи электроэнергии на большие расстояния и уменьшения количества электроэнергии, теряемой на трение в проводах. По высоковольтным линиям электропередачи электричество обычно подается на подстанцию.
• Подстанция. Подстанции используются для кондиционирования электроэнергии при ее перемещении по сети. Подстанции могут включать в себя коммутационное, защитное и управляющее оборудование; конденсаторы; регуляторы напряжения; и трансформаторы.Подстанции могут либо «понижать», либо «повышать» мощность высокого или низкого напряжения, чтобы подготовить ее к дальнейшей передаче или распределению.
• Распределение. Распределительная часть электрической сети включает линии электропередач более низкого напряжения, которые поставляют электроэнергию конечным пользователям. Распределительные сети, как правило, охватывают более короткие расстояния и включают в себя доставку электроэнергии с напряжением, обычным для потребностей конечного пользователя (например, 120 вольт для типичного дома).

На этом графике представлена ​​средняя почасовая потребность в электроэнергии для коммунального предприятия, которое поставляет электроэнергию всем типам потребителей в теплом климате.Источник: Данные из формы 714 FERC за январь и июль с 2006 по 2013 год.

Коммунальные предприятия и другие сетевые операторы работают вместе, чтобы производить и поставлять электроэнергию там, где и когда это необходимо. По большей части электричество необходимо вырабатывать, когда оно будет использоваться. Эти потребности меняются в зависимости от дня, времени и погоды. На приведенном ниже графике показаны изменения количества электроэнергии, потребляемой клиентами в час в течение типичной недели летом и типичной недели зимой.

Доступность генерирующих мощностей также может колебаться. Например, количество солнечного света, которое может быть захвачено солнечными фотоэлектрическими панелями и преобразовано в электричество, зависит от погоды (солнечная или облачная) и угла падающего солнечного света (который зависит от сезона и времени суток).

Коммунальные предприятия и сетевые операторы должны гарантировать, что будет произведено достаточно энергии для удовлетворения спроса, когда он будет высоким. Электростанции с базовой нагрузкой вырабатывают электроэнергию большую часть времени в году, и их часто невозможно легко выключить или перезапустить.Если потребителям требуется больше электроэнергии, чем могут обеспечить электростанции базовой нагрузки, операторы реагируют увеличением производства на централизованных генерирующих объектах, которые уже работают на более низком уровне или в режиме ожидания, импортируют электроэнергию из удаленных источников или обращаются к конечным пользователям, которые согласились потреблять меньше. электричество из сети через программы реагирования на спрос. Улучшение способности балансировать спрос и предложение на электроэнергию — одна из причин, по которой вкладываются средства в накопление энергии и модернизацию электросети.

Поставка электроэнергии в США

Во второй половине 20-го века коммунальные предприятия начали объединять свои системы передачи, чтобы распределять электроэнергию на большие расстояния от более крупных и централизованных электростанций. Эта система разрослась и включает в себя тысячи миль линий электропередачи и миллионы миль распределительных линий.

Хотя одна коммунальная компания может строить и обслуживать линии передачи и распределения, эти линии часто используются несколькими коммунальными предприятиями и розничными продавцами электроэнергии.В некоторых областях региональные организации, известные как независимые системные операторы (ISO) или региональные передающие организации (RTO), состоящие из коммунальных предприятий, федеральных и государственных регулирующих органов, координируют передачу и распределение в своем регионе. В регионах, где нет установленного ISO или RTO, системы доставки обслуживаются отдельными коммунальными предприятиями. Чтобы узнать больше об ISO и RTO, посетите веб-сайт Федеральной комиссии по регулированию энергетики.

Воздействие поставки электроэнергии на окружающую среду

Хотя наиболее значительное воздействие электричества на окружающую среду связано с тем, как оно производится, доставка электроэнергии также может влиять на окружающую среду несколькими способами:

• Передача и распределение приводят к некоторым потерям электроэнергии при ее перемещении от точки производства к конечному пользователю.Эти потери в совокупности называются «потерей линии». В целом, чем больше расстояние должно пройти электричество от генератора до потребителя, тем больше потери в линии.
• Линии электропередачи требуют регулярного обслуживания и эксплуатации. За деревьями и другими растениями возле проводов необходимо следить, чтобы они не касались проводов. В некоторых коридорах линий электропередач гербициды используются для борьбы с растительностью.
• Когда линии электропередач и подъездные пути к ним проходят в неосвоенных территориях, они могут нарушать леса, водно-болотные угодья и другие природные территории.

Многие высоковольтные выключатели, переключатели и другое оборудование, используемое в системах передачи и распределения, изолированы гексафторидом серы, который является сильнодействующим парниковым газом. Этот газ может просочиться в атмосферу из-за стареющего оборудования или во время технического обслуживания и ремонта. Узнайте больше о гексафториде серы в электроэнергетических системах.

Управление растительностью — Коммунальное управление Ленуара

Для обеспечения безопасности и качества обслуживания наших клиентов, LCUB регулярно подрезает деревья возле высоковольтных линий электропередач.Большое количество отключений электроэнергии происходит из-за падения деревьев на линии электропередач или их роста в них. LCUB увеличил свои усилия по обрезке, чтобы еще больше гарантировать качество обслуживания и безопасность для наших клиентов, и в настоящее время сокращает примерно 400 миль линий электропередач в год.

Обязанности LCUB по обрезке

В рамках получения электрического обслуживания от LCUB клиенты соглашаются предоставить LCUB необходимые права проезда для обрезки деревьев. Любое дерево, которое угрожает первичным линиям высокого напряжения (защищенная зона), может быть полностью удалено.Все другие деревья возле линий обслуживания LCUB за пределами охраняемой зоны будут рассматриваться для обрезки, удаления или замены.

Чтобы обеспечить адекватное уведомление и связь, LCUB, в неаварийных ситуациях, будет пытаться уведомить землевладельцев до любых действий по вырубке или обрезке деревьев.

Обязанности клиента по обрезке

Заказчики несут ответственность за обрезку деревьев вокруг проводов низкого напряжения, находящихся на территории заказчика. LCUB не обрезает деревья для служебных проводов, пересекающих собственность клиента, или тех, которые соединяют счетчик с полюсным трансформатором.Если заказчику не удается должным образом обрезать эти деревья и возникает повреждение, заказчик несет ответственность за все финансовые расходы, связанные с повреждениями.

Клиенты должны поддерживать свободный путь к электросчетчику, чтобы сотрудники LCUB могли регулярно получать к нему доступ в рамках соглашения об обслуживании с клиентом. Если клиент не поддерживает свободный путь к счетчику, LCUB может отключить услугу и не подключать ее повторно до тех пор, пока ситуация не будет разрешена.

Фонд «День посадки деревьев» публикует информацию о правильном выборе и посадке деревьев.Пожалуйста, ознакомьтесь с этой информацией перед посадкой любого дерева рядом с высоковольтными линиями, линиями электроснабжения или счетчиками.

Методы обрезки

Чтобы обеспечить максимально низкие тарифы на услуги, LCUB подрезает деревья строго для утилитарных нужд в охраняемых зонах. Это может привести к частичной или неровной обрезке деревьев, и землевладельцы могут счесть их непривлекательными. Клиенты несут ответственность за эстетическую коррекцию любых деревьев, которые они могут посчитать непривлекательными.

LCUB имеет четыре основные категории деревьев и будет пытаться обрезать деревья на основе классификации.

1. Вечнозеленые деревья без декоративных элементов: Деревья из сосны, пихты и ели, растущие на незанятых землях или открытых лесных участках.
2. Вечнозеленые декоративные деревья: Сосны, пихты и ели растут на занятых землях и полосах отвода и используются для эстетического озеленения или затенения.
3. Лиственные деревья без декоративных элементов: Все не вечнозеленые деревья, которые, вероятно, не были посажены для эстетического озеленения или затенения.
4. Лиственные декоративные деревья: Все не вечнозеленые деревья, посаженные для эстетического озеленения или затенения.

Деревья обычно подрезаются одним из следующих способов:

• Верхняя обрезка: Используется для лиственных деревьев, у которых стволы слишком далеко за пределами центральной линии основной воздушной линии для использования боковой резки, но находятся слишком близко к центральной линии основных воздушных линий для использования боковой резки.
• Боковая резка: Используется для всех лиственных деревьев, стволы которых слишком далеко выходят за центральную линию основной воздушной линии для поперечной резки, но находятся достаточно далеко от центральной линии, чтобы не было необходимости в обрезке сверху. Также используется для очень больших декоративных вечнозеленых деревьев, у которых центр слишком далеко за пределами центральной линии основной воздушной линии, чтобы можно было использовать верхнюю обрезку.
• Снятие: Деревья полностью вырублены. Пни можно удалить, но только по усмотрению мастера по обрезке.

Защищенная зона представляет собой вытянутую вертикальную прямоугольную границу примерно на 12 футов ниже нейтральной воздушной линии, 10 футов с каждой стороны от внешних проводов основной воздушной линии и на 50 футов выше основной воздушной линии. На диаграмме ниже показано примерное удаление растительности в охраняемой зоне:

Очистка площадки

LCUB удалит всю щетку из зоны обрезки и оставит ее на дороге, чтобы забрать, как только все работы будут закончены, обычно на следующий рабочий день.Никакая кисть не будет оставлена ​​на занимаемой землевладельцем собственности без явного согласия.

Деревья больше 6 дюймов в диаметре и 4 фута высотой будут разрезаны на 18-дюймовые бревна и сложены на месте обрезки. Землевладельцы должны обращаться в отдел обрезки деревьев LCUB с любыми особыми запросами или инструкциями.

Все конечности и мусор будут отколоты на месте обрезки и удалены LCUB. Любой клиент LCUB, желающий получить бесплатную древесную щепу, может разместить постоянный заказ, связавшись с отделом обрезки деревьев LCUB.Запросы землевладельца на участке обрезки имеют приоритет над постоянными заказами. LCUB не будет удалять остатки ореховых или вишневых деревьев без письменного согласия землевладельца.

Разное

1. Подземные и воздушные подразделения: LCUB выразил и подразумевает сервитуты и права проезда во всех подразделениях, построенных после 1975 года, которые были предоставлены в качестве условия предоставления электрических услуг. Большинство сервитутов простираются внутрь не менее чем на 12 футов от бордюра.Клиенты не должны сажать деревья или кустарники на этой территории без письменного разрешения LCUB. Все деревья, посаженные на этой территории, могут быть удалены без уведомления или обращения за помощью со стороны LCUB.
2. Новая услуга: LCUB требует, чтобы все заявители предоставили все сервитуты, обрезку деревьев и удаление всех новых первичных или вторичных воздушных линий, которые находятся на расстоянии более 50 футов от точки подключения обслуживания.
