Устройство пластикового окна в разрезе

К нам на почту часто приходят письма с просьбой рассказать про устройство пластикового окна. На самом деле, эта тема достаточно острая, т.к. практически у каждого в доме установлен стеклопакет. Знания о конструкции окна, работы фурнитуры, ручки и т.д. позволят вам правильно ухаживать за ними и продлить срок службы окна.

Устройство пластикового окна

Классическое пластиковое окно с доборными элементами состоит из следующих частей:

  • Рама;
  • Стеклопакет;
  • Створка;
  • Фурнитура;
  • Подоконник;
  • Откос.

На каждом элементе остановимся подробнее и расскажем за что он отвечает, из каких материалов изготавливается и какие виды бывают.

Устройство пластикового окна

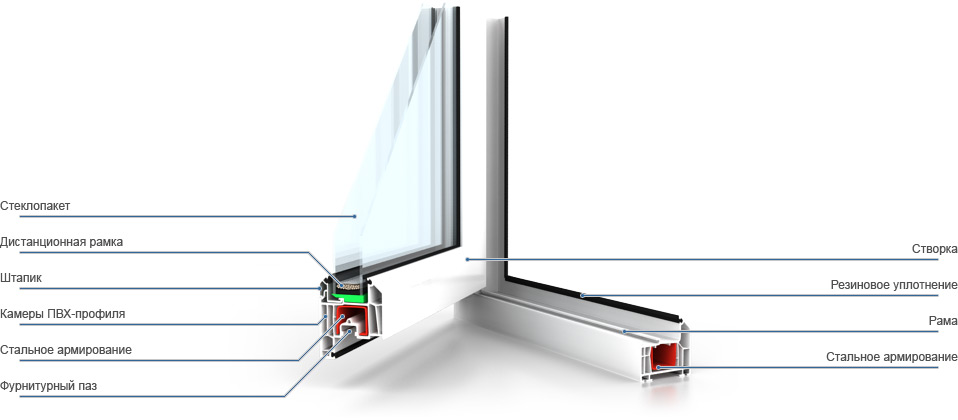

Устройство пластикового окна в разрезе

Рама пластикового окна

Рама является неподвижным элементом. Она изготавливается из различных ПВХ профилей и устанавливается в оконный проем по всему его периметру. Проще говоря, это квадратный или прямоугольный пластиковый профиль, в который вставляется непосредственно сам стеклопакет.

Рама может быть армированная, усиленная против взлома.

Стеклопакет

Стеклопакет – прозрачный элемент пластикового окна, т.е. то самое “стекло” в которое мы смотрим. В зависимости от количества стекол, герметично соединенных между собой различают однокамерный стеклопакет, двухкамерные и трехкамерный.

Про отличия стеклопакетов можете прочитать в этой и этой статье. Там подробно расписано чем они отличаются, какой лучше выбрать и на что обращать внимание при покупке.





Створка пластикового окна

Наверно все знают, что такое створка. Это часть пластикового окна, которая крепится к раме с помощью фурнитуры. Створка, как и рама, изготавливается из ПВХ профиля, в который вставляется стеклопакет.

По периметру стеклопакета крепится штапик. О нем ниже. Между рамой и створкой находится уплотнитель. Его функция – предотвратить продувание. Но со временем он ссыхается и тогда требуется его менять. О замене уплотнителя у нас есть целая статья.

Штапик пластикового окна

Выше мы уже упоминали штапик. С его помощью производится установка стекла и его фиксация в стеклопакете или оконной раме. Штапик под стеклопакет представляет собой удлиненную рейку из пластикового профиля с резиновой прокладкой. Благодаря штапику окна в квартире приобретают эстетический и законченный вид, а также увеличивают прочность всего окна и продлевают срок эксплуатации.

Главное предназначение оконного штапика — предотвращение сквозняков, попадания пыли и проникновение постороннего шума с улицы. Однако у штапиков есть срок эксплуатации, по истечению которого они теряют свою герметичность и требуют замены. Процедура простая и осуществить замену штапиков можно самостоятельно. Подробнее читайте здесь.

Фурнитура пластикового окна

Под фурнитурой понимается все то, что помогает открывать и закрывать окно – ручки, планки, другие конструктивные элементы.

Если в вашей семье есть маленькие дети, и вы не знаете как обезопасить ребенка от открытого окна, тогда читайте нашу статью про безопасные окна.

Фурнитура бывает противовзломной. Если кратко, то это изменяемая система, в которой в зависимости от степени защиты используется различное количество створочных деталей и ответных частей из одного набора. Ничего не поняли? Тогда читайте нашу статью о противовзломной фурнитуре.

Наиболее качественную фурнитуру изготавливают четыре немецкие компании – производители: Maco, Roto, Siegenia Aubi и Winkhaus.





Подоконник

Подоконник не нуждается в представлении. Это прямоугольный кусок пластика, который крепится с внутренней части оконного проема на уровне нижней части рамы. ПВХ подоконники имеют многокамерную конструкцию, поэтому прочные, жесткие и обладают хорошими теплоизолирующими свойствами.

Отлив окна

Отлив крепится к нижней части рамы с улицы. Его главное предназначение – отвод дождевой воды от пластикового окна. Отлив может быть пластиковый или металлический. Чаще всего можно встретить металлические отливы: алюминиевые или окрашенные оцинкованные.

Откосы на пластиковые окна

Откосы являются важной составляющей пластикового окна. Они бывают трех видов: утепленные, декоративные, штукатурные. Подробнее про откосы читайте в этой статье.

Конструкция и схема устройства пластиковых окон ПВХ

Оглавление

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

  • Пропускать свет;
  • Эффективно сохранять тепло внутри помещения;
  • Обеспечивать достаточное проветривание в различных режимах;
  • Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

Рис. 2. Устройство пластикового окна

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

  • Створки и рама;
  • Стеклопакеты;
  • Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

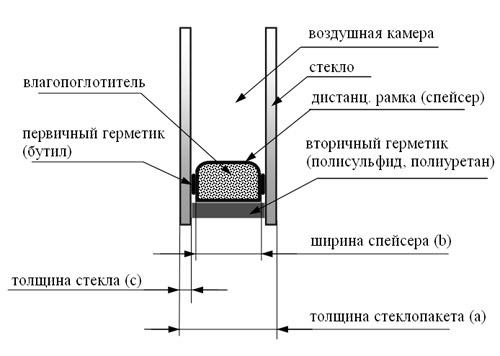

Рис. 4. Схема пластикового окна. Стеклопакет

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

  1. Режим закрытый;
  2. Режим открытый;
  3. Режим проветривания;
  4. Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительыне элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.

Конструкция пластикового окна. Из чего состоит и элементы

Из статьи Вы узнаете:

Оконный проем в помещении играет огромную роль, ведь через него осуществляется проветривание и наполнение естественным светом внутреннего пространства. Закрывает проем окно – конструкция, без которой трудно представить современное жилище любого человека.

Помимо вышеперечисленных, требования, предъявляемые к светопропускающей системе, - максимально сохранять тепло, иметь хорошие звукоизоляционные характеристики, а также гармонично вписываться в существующий интерьер.

В настоящее время наибольшим спросом пользуются окна, основу которых составляет пластик, ведь они обладают массой достоинств. Рассмотрим подробнее их конструкцию.

Из чего состоит пластиковое окно

Из чего состоит окно из пластикаЧтобы выбрать надежное окно в квартиру, и не переплатить лишнего за ненужные функции, следует хотя бы поверхностно разбираться в особенностях ПВХ конструкции.

Перечислим основные элементы пластикового окна:

  1. Профиль. Представляет собой прочный металлический каркас, покрытый слоем поливинилхлорида (ПВХ), в который вставляется стеклопакет. В точности повторяет обводы оконного проема, а потому размеры его индивидуальны, и изготавливается он в большинстве случаев под заказ.
  2. Стеклопакет. Занимает порядка 90% площади окна и состоит из нескольких стекол, герметично объединенных в одну конструкцию. Вставляется в профиль, и может быть одно-, двух-, или трехкамерным.
  3. Оконная фурнитура. Разветвленный механизм, отвечающий за закрытие и открытие оконной створки.
  4. Створка. В зависимости от модели, окно может иметь одну, две, или три створки, с разными типами открывания. Створка объединяет в себе предыдущие три элемента окна – профиль, стеклопакет и установленную фурнитуру.
  5. Штапики. Специальные рейки, закрывающие щель между профилем и стеклопакетом, с целью придания внешнему виду конструкции эстетичной составляющей. Предотвращают возможные подвижки стеклопакета.
  6. Уплотнительные резинки. Их назначение сводится к обеспечению герметичного прилегания створки к раме.

В принципе, все современные пластиковые конструкции включают в себя перечисленные выше составляющие, однако различие моделей окон достигается индивидуальным качеством сборки и различными характеристиками конструктивных элементов, устанавливаемых производителем.

Профиль

профиль ORTEX Premium DecorВнутри профиль пластикового окна разделяется на перегородки - камеры, цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.

Блиц-опрос: Какое окно лучше всего для кухни?Poll Options are limited because JavaScript is disabled in your browser.

Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в составе которых присутствует от 4-х до 7-ми камер, используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.

Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

Стеклопакет

Что лучше в пластиковых окнах тройной или двойной стеклопакетСтеклопакет представляет собой несколько стекол, герметично соединенных по торцу, и отстоящих друг от друга на определенном расстоянии. Таких стекол, опять же, в зависимости от модели окна, может насчитываться от 2-х до 4-х. Два стекла образуют одну камеру, три – две, а четыре стекла – три камеры. Количество стеклянных полотен напрямую влияет на возможности стеклопакета в плане сохранения тепла в остекленном помещении. Для остекления квартир применяются двух- или трехкамерные стеклопакеты.

Помимо обычных светопропускающих полотен в стеклопакет могут устанавливаться энергосберегающие, либо противоударные триплекс-стекла. Также для придания окну определенной приватности, на поверхность стекла может быть нанесена тонировочная пленка.

Фурнитура

Что лучше в пластиковых окнах тройной или двойной стеклопакетФурнитурный механизм не ограничивается только видимой его частью – оконной ручкой, он проходит по всему периметру створки и включает в себя множество элементов. Хорошая фурнитура рассчитана минимум на 20 000 циклов открывания/закрывания. Качественные фурнитурные механизмы выпускают немецкие, австрийские и российские производители, бюджетные же модели, рассчитанные на 10 000 циклов – китайские и турецкие.

Отличия пластиковых окон

Какие окна лучше выбрать. Сравнение нескольких вариантовСветопропускающие ПВХ конструкции различаются по:

  • Форме. Современные окна могут иметь разную форму, быть: круглыми, овальными, трапецеидальными, треугольными, квадратными и т.д.
  • Цвету. Помимо стандартного белого, окнам можно придать практически любой цвет. Для этих целей используется технология ламинирования, которая подразумевает нанесение на профиль пленки определенного оттенка. Сегодня наибольшим спросом пользуются окна коричневого цвета, оформленные под дерево.
  • Типу открывания створки. Окна могут быть с откидной, поворотной, поворотно-откидной, раздвижной, либо с неоткрывающейся (глухой) створкой.
  • Наличию или отсутствию вентиляционного клапана. Предназначение подобного клапана – насыщение помещения кислородом. Пропуск уличного воздуха может осуществляться как в автоматическом режиме, так и в ручном. В первом случае отпирающий механизм вентиляционного клапана срабатывает на влагу в помещении – при достижении определенного уровня влажности перегородка клапана открывается, запуская в помещение свежий воздух. Во втором случае открытие/закрытие перегородки производится в ручном режиме.

Помимо вышеперечисленных отличий, пластиковые окна могут быть с раскладкой и без нее. Раскладка – декоративный элемент, представляющий собой планки определенного цвета, устанавливаемые на стекла стеклопакета либо с внутренней стороны, либо на внешней поверхности полотна. Планки образуют замысловатый узор, существенно преображая в лучшую сторону внешний вид оконной конструкции.

Какое пластиковое окно выбрать?

Как и чем убрать скотч на пластиковых окнах. 10 способов удаленияПри выборе пластиковых окон в комнаты следует придерживаться определенных правил, диктующих необходимость наличия тех или иных качеств светопропускающей конструкции для конкретного помещения.

  • Гостиная. Служит не только местом приема гостей, но и в большинстве случаев местом, где вечерами собирается вся семья. Поэтому конструкция окна из пластика должна отвечать повышенным требованиям в плане теплосбережения и звукоизоляции. Оптимальным вариантом для установки в гостиную комнату является окно, имеющее в своем составе профиль с 4-мя или 5-ю камерами и трехкамерный стеклопакет.
  • Кабинет. Данное помещение предназначено для работы, и не требует от окна высоких характеристик по сохранению тепла. Для кабинета идеальной будет оконная конструкция, сочетающая в себе 4-х камерный профиль и двухкамерный стеклопакет.
  • Кухня. Особенность данного помещения заключается в том, что оно не нуждается в дополнительном теплосбережении, так как само приготовление пищи подразумевает использование устройств, будь то газовая или электрические плиты, работающих на нагрев. Вследствие данного факта, для кухни будет достаточно окна с четырехкамерным профилем и двухкамерным стеклопакетом. При этом нужно учитывать, что данное помещение изобилует всевозможными запахами, появляющимися в процессе готовки, а потому пространство кухни нуждается в усиленном подводе свежего воздуха. Установленный на конструкцию ПВХ окна вентиляционный клапан способен полностью решить проблему недостаточного воздухообмена.
  • Спальня. Нуждается в максимальном теплосбережении и хорошей звукоизоляции. Поэтому пятикамерный профиль и трехкамерный стеклопакет – это тот минимум, которым должно обладать устанавливаемое пластиковое окно.
  • Детская комната. Также как и предыдущее помещение, детская комната должна быть хорошо защищена от проникновения уличных звуков и иметь отменную теплоизоляцию. Поэтому конструкция ПВХ окна должна быть не хуже устанавливаемой в спальне.

Вдобавок к этому крайне рекомендуется продумать организацию защиты окна на предмет несанкционированного его открытия ребенком. Для этих целей существуют специальные ограничители открывания створки – запираемые на ключ ручки-замки, которые обезопасят представителя подрастающего поколения.

Устройство окна



Казалось бы, что сложного в пластиковом окне. Рамы и стекла... Ну, может еще шторы, фикус и свесивший лапы кот. Но это если смотреть издалека и не вдаваться в детали. А если рассмотреть поближе? Если разрезать пополам и заглянуть внутрь? Или разобрать на части?



Устройство окна – это страшно интересно! И прямо сейчас вас ждет интереснейшая экскурсия в самое сердце пластикового окна.



устройство окна



Устройство окна на расстоянии вытянутой руки

Пластиковое окно – это не космический корабль, поэтому ничего сложного и выдающегося в его внешнем виде нет. И тысячу лет назад, и сейчас устройство окна примерно одно и то же, так как основное его предназначение – сохранять тепло и пропускать в дом свет и воздух.



Итак, основные элементы устройства окна – это рамы (пластиковый профиль), стекла (стеклопакет), подоконник, откосы, фурнитура и водоотлив.



устройство окна



Пластиковый профиль

Профиль – это сердце пластикового окна. Именно профиль имеется в виду, когда в рекламе вы слышите такие названия как Deceuninck, Veka, Enwin Waiz, Rehau, Gealan или Sсhüco. Именно профиль отвечает за то, как долго прослужит окно и принимает непосредственное участие в сохранении тепла и шумоизоляции.



Стеклопакет

Стеклопакет – это герметичная конструкция, состоящая из двух или трех стекол, соединенных друг с другом. Соответственно, стеклопакеты бывают однокамерными (два стекла) и двухкамерными (три стекла). А так же энергосберегающими, ударопрочными, зеркальными и т.д.



Фурнитура

Фурнитура – это не просто петли и оконная ручка, которую можно найти на окне невооруженным взглядом, а сложный металлический механизм, установленный по всему периметру створок. Фурнитура – важнейший элемент устройства окна.



Подоконник и водоотлив

Что такое подоконник, наверное, ни для кого не загадка. А вот что такое водоотлив, многие вряд ли догадываются. Зато почти все его называют наружным подоконником и, если не придираться к словам, то, в принципе, правы. Водоотлив – это металлический профиль (козырек или карниз), который устанавливается снаружи окна для защиты монтажного шва от влаги и для придания окну завершенного вида. В устройстве окна водоотлив – обязательный элемент.



Откосы

Откосы – это части стены по бокам и сверху окна. Они несут не только декоративную функцию, но и играют важную роль в теплоизоляции.



А теперь самое интересное!



Заглянем внутрь профиля

Внутри оконного профиля страшно интересно. А, если заглядываешь туда впервые, то, одновременно, страшно непонятно. Зачем все эти окошки и дырочки? Неужели нельзя сделать всё проще, думаете вы. Нельзя. Каждое «окошко» – это воздушная камера – неотъемлемая часть устройства окна. Именно благодаря воздушным камерам профиль сохраняет тепло в вашем доме. Без них профиль в прямом и переносном смысле – пластиковая пустышка. Чем больше воздушных камер, тем лучше теплоизоляция профиля.



устройство профиля



Кстати!

Степень теплоизоляции окна – это то, что можно измерить эмпирически, поэтому у каждого профиля есть такой показатель, как коэффициент сопротивления теплопередаче. Чем он выше, тем лучше этот профиль сохраняет тепло. В этой таблице приведены коэффициенты сопротивления теплопередаче самых популярных профильных систем.



Помимо воздушных камер в профиле так же есть армирующий стальной профиль – силовой скелет окна. Именно он отвечает за прочность, жесткость и геометрию всей конструкции. И именно благодаря ему пластиковое окно не деформируется со временем. О том, как правильно выбирать профиль мы писали в этой статье.



устройство профиля

Так же в профиле есть такая малозаметная, но очень важная деталь, как уплотнитель. Уплотнители бывают пластиковые и резиновые. Как их правильно выбирать мы рассказывали в этой статье. Контуров уплотнения в окне обычно два или три. Чем их больше, тем лучше герметичность и шумоизоляция. Например, устройство окна Декенинк Фаворит Спейс таково, что в нем три контура уплотнения.



Заглянем внутрь стеклопакета

Стеклопакет – это важнейший элемент устройства окна. Именно он в большей степени отвечает за тепло- и шумоизоляцию. Потому что именно стеклопакет занимает самую большую площадь и через стекло происходят основные потери тепла. Стеклопакеты бывают однокамерные, двухкамерные, энергосберегающие, ударопрочные и зеркальные. Выбор огромный, но устройство всех стеклопакетов по сути одинаковое, просто применяются разные стекла.



устройство стеклопакета



Главное – это определиться, что для вас первостепенно: дома очень холодно, слишком шумно или и то, и другое одновременно. Вы живете на первом этаже и хотите дополнительно обезопасить себя от воров и посторонних взглядов, или живете на 25-м и уже на глаз способны определить скорость и направление ветра.



Заглянем внутрь фурнитуры

Фурнитура – это то, без чего окно – лишь бесполезная груда пластика и стекла. Именно благодаря фурнитуре окно открывается, закрывается, откидывается и обладает множеством полезных функций: от микропроветривания и балконной защелки, до возможности переводить окна из зимнего режима в летний.

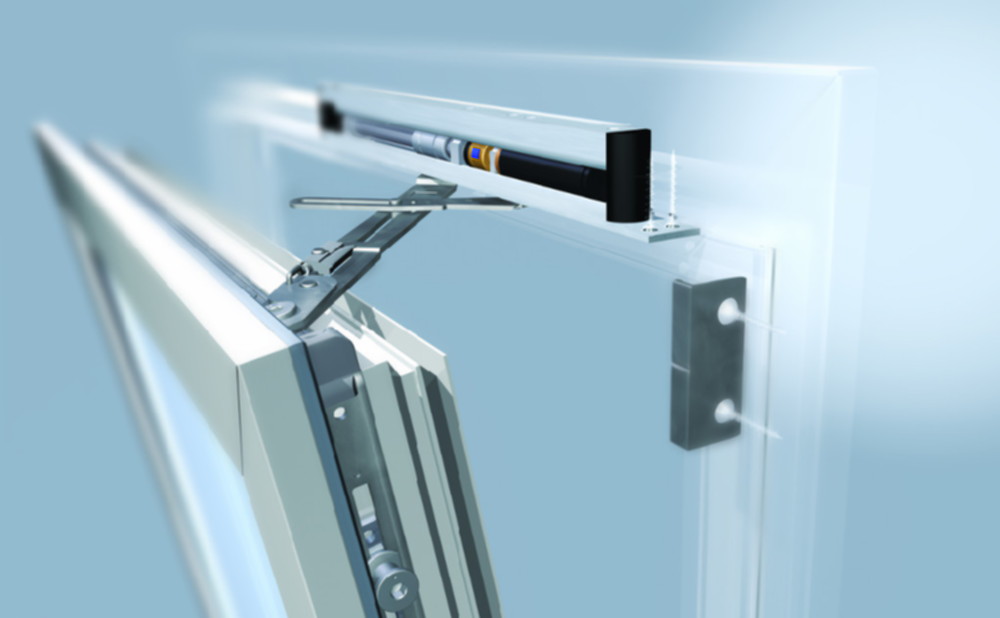

То, насколько фурнитура сложный механизм, отлично передает эта картинка.



устройство фурнитуры





Заглянем внутрь откосов

Внутри откосов, конечно, не так интересно, как внутри профиля, но зато местами мягко, потому что есть вата. Сейчас откосы чаще всего отделывают сендвич-панелями (пластик) и реже – гипсокартоном под покраску. Основное преимущество сендвич-панелей – это то, что их не надо красить, со временем они не требуют реставрации и невероятно легко моются.



устройство откосов





Хит-парад странных слов в устройстве окна

Импост

Чуть-чуть Италии не помешает ни одному окну. Импост (итал. Imposto) - это вертикальный или горизонтальный профиль, разделяющий оконный проем. Можно сказать, перемычка или опора для створок.



импост





Шпросы и фальш переплет

Ценители различных архитектурных направлений торжествуйте! Даже обычное пластиковое окно можно сделать незаурядным и интересным, благодаря декоративным раскладкам – шпросам и фальш-переплетам.



шпросы и фальш-переплет



Смысловую нагрузку они несут одинаковую, но технически различаются. Шпросы устанавливаются внутри стеклопакета, а фальш-переплет снаружи.





Четверть

Чтобы окно не выпало наружу, дома строятся таким образом, чтобы в проеме был выступ – оконная четверть. Длина этого выступа обычно около 6 см, что составляет четверть длины кирпича, откуда, собственно, и пошло название. Но бывает такое устройство окна, что четверти нет.



оконная четверть



Теперь вы разбираетесь в устройстве окна не хуже профессионала. Вооружившись этими знаниями, вы выберите пластиковое окно, максимально подходящее вашим условиям и предпочтениям.





Что такое пятикамерный стеклопат - чем отличается от трехкамерного, характеристики, фото

Пластиковые окна стали распространенными благодаря техническим характеристикам. Такие конструкции надежно защищают помещение от посторонних звуков извне и обеспечивают повышенный уровень теплоизоляции жилья. Кроме того в последнее время цены на пластиковые окна значительно снизились, что сделало их доступными для всех вне зависимости от уровня дохода.

Что такое пятикамерный профиль

Пятикамерный профиль

Фото: пятикамерный профиль в разрезе

Пятикамерные окна – лучший представитель металлопластиковых конструкций, так как они обладают самыми высокими техническими параметрами по сравнению с другими аналогами.

Камеры в конструкции металлопластикового окна – это полые секции, заполненные воздухом, который предохраняет помещение от низких температур и различных шумов.

В отличие от аналогов с меньшим количеством камер, в такой конструкции металлическое армирование внутри профиля располагается дальше от мест крепления петель, что перекрывает путь для потока холодного воздуха в самых уязвимых местах окна.

5-ти камерное окно представляет собой конструкцию из нескольких секций, центральная из которых выполняет функции основы для профиля и обеспечивает жесткость конструкции.

По бокам центральной секции находятся по две дополнительные камеры, отвечающие за теплоизоляционные свойства и обеспечивающие защиту и от проникновения шума.

Основная секция пятикамерного профиля изготовлена из высокопрочного материала, и ее наличие предотвращает возможные искривления и повреждения конструкции окна. Модели с пятью камерами прочные и более практичные для установки в жилых помещениях, чем конструкции с меньшим количеством секций.

Отличия окна с пятью секциями

В отличие от трехкамерного профиля, стеклопакет с пятью камерами оснащен двумя дополнительными боковыми камерами, которые обеспечивают больший уровень теплоизоляции. Установка пяти камерного окна актуальна в тех регионах, где преобладают очень низкие температуры. В свою очередь окна с тремя секциями рекомендованы к установке практически во всех центральных регионах страны.

Коэффициент сохранения тепла в обеих конструкциях выглядит следующим образом:

  • профиль с тремя камерами – от 0,6 до 0,65 м2*K/BT;
  • профиль с пятью камерами – от 0,75 до 0,8 м2*K/BT.

Так же отличием между обеими конструкциями стало то, что пятикамерные окна обеспечивают уровень шумозащиты на почти на 30% выше, чем окна с тремя камерами. Кроме того по ценовому диапазону различие между ними составляет всего 8-12%. Несмотря на то, что пятикамерный профиль дороже, чем окно с тремя воздушными секциями, он намного лучше других, более простых аналогов.

Отличием является и толщина металлопластиковой конструкции. Профиль с тремя камерами может иметь ширину от 58 до 62 мм., а пятикамерный – от 68 до 70 мм.

Трехкамерный и пятикамерный стеклопакет

Фото: отличия трехкамерного стеклопакета от пятикамерного

Толщина стеклопакетов в обеих конструкциях так же отличается друг от друга. В трехкамерном окне устанавливаются стеклопакеты  толщиной до 32 мм, а в пятикамерный профиль – до 40 мм., Толщина стеклопакета в первую очередь влияет на теплоизоляционные характеристики:

  • уровень теплоизоляции стеклопакета толщиной 32 мм. составляет 0.53 м2*К/ВТ;
  • уровень теплоизоляции стеклопакета толщиной 40 мм. составляет 0.56 м2*К/ВТ.

Главным недостатком окна с тремя воздушными секциями от пятикамерной модели стало то, что его строение не усиливает защиту от шума и низких температур в области расположения элементов крепежа.

Многие владельцы трехкамерных пластиковых окон со временем начинают замечать, что со стороны петель постоянно продувает, что влияет на сохранение тепла в помещении. Поэтому для исключения таких неприятностей в процессе эксплуатации пластиковых окон рекомендовано обращать свое внимание на стеклопакет с пятикамерным профилем, особенно если вопрос касается установки конструкции в северных регионах страны.

Технические характеристики

Пять секций в оконном металлопластиковом окне на сегодняшний день является пределом. Стандартные пятикамерные конструкции обладают следующими характеристиками:

  • Воздушные отсеки – 5 шт.;
  • Толщина внутренней перегородки – 3мм.;
  • Толщина стеклопакета – 42мм.;
  • Толщина профиля – 70мм;
  • Замкнутая система армирования.

При выборе пластикового окна с пятью воздушными секциями очень важно обратить внимание на систему армирования. Она должна быть изготовлена из стального сплава и иметь толщину перегородок до 1,5мм.

Стеклопакеты для пятикамерного окна

Для пятикамерного профиля существует три вида стеклопакетов:

От того или иного типа установленного стеклопакета в первую очередь зависит уровень теплоизоляции окна и его шумозащитные характеристики. Все стеклопакеты герметичны и заполнены специальным газом, который препятствует потению стекол изнутри.

Однокамерный стеклопакет состоит из двух слоев стекла, каждый из которых имеет толщину 4 мм., а общая толщина стеклопакета 24 мм. Он обеспечивает низкую защиту от проникновения шума и холода в помещении и устанавливается обычно на балконах или в офисных помещениях.

Стеклопакет с двумя камерами включает в себя три слоя стекла с такой же шириной, как и у однокамерного аналога. Он способен обеспечить хорошую шумоизоляцию и надежно защитит помещение от проникновения холода. Рекомендовано устанавливать двухкамерные стеклопакеты в квартирах или загородных домах.

Конструкция трехкамерного стеклопакета состоит из четырех стекол. Толщина каждого может быть от 4 до 6 мм., а общая толщина стеклопакета составляет 40 мм. Такой стеклопакет обеспечивает наилучшую защиту от холода и шума и актуален при суровых климатических условиях.

Кроме всего перечисленного все стеклопакеты для пятикамерных оконных профилей делятся на несколько категорий:

  • шумоизоляционный;
  • энергосберегающий;
  • защитный;
  • стеклопакет с тонировкой;
  • декоративный.

Шумоизолирующий стеклопакет имеет три стекла, первое из которых имеет толщину 6 мм и располагается снаружи, а другие 2 стекла имеют толщину 4 мм и находятся близко друг к другу с внутренней стороны окна. Он обеспечивает повышенную уровень шумоизоляции и зачастую устанавливаются с той стороны помещения, где расположена проезжая часть.

Энергосберегающая конструкция изготавливается из особого теплового стекла, на котором нанесено специальное зеркальное покрытие с помощью вакуумного распыления серебряных частиц. Такой стеклопакет обеспечивает высокий уровень теплоизоляции и устанавливается в тех регионах, где преобладают низкие температуры.

Стекла защитного стеклопакета покрыты специальной пленкой, которая обеспечивает им хорошие прочностные характеристики. Благодаря пленке стекло не разлетится в случае разбития и не причинит вред людей, находящихся рядом. Ввиду своей повышенной прочности такие стеклопакеты чаще всего устанавливаются на витринах магазинов, в отелях, детских и учебных заведениях.

Тонированный стеклопакет покрыт тонировочной пленкой, которая защищает помещение от сильного солнечного света. Он устанавливается с солнечной стороны зданий и препятствует постоянному проникновению солнечных лучей в помещение.

Декоративная конструкция стеклопакета имеет искривленные или украшенные стекла, которые придают помещению необычный и красивый вид. Такие стеклопакеты не обладают какими-либо особыми характеристиками и используются для установки в ресторанах и развлекательных заведениях.

Правильный подход к выбору профиля

Пятикамерный профиль по всем параметрам лучше, чем трехкамерная конструкция, но такие окна не всегда актуальны для установки. Все зависит от того, в каких погодных условиях будут эксплуатироваться окна. Если помещение расположено далеко от проезжей части или любых других источников сильного шума, при этом климатические условия вполне благоприятны для проживания, то подойдет трехкамерное окно с одно-, или двухкамерным стеклопакетом.

Если же помещение находится близко к проезжей части, а так же недалеко от поля, где может быть сильный ветер и пониженная температура, то лучшим вариантом будет  установка пятикамерного окна с двух-, или трехкамерным стеклопакетом.

Рекомендации к приобретению пластикового окна


Основной рекомендацией к выбору пятикамерного профиля станет обращение внимания на его металлическое основание. От металлического каркаса зависит срок службы конструкции и ее прочностные характеристики.

Металлический каркас должен быть квадратной формы, чтобы обеспечивать всестороннюю надежную опору для металлопластикового профиля. Некоторые недобросовестные производители в целях экономии материалов на изготовлении продукции устанавливают в своих изделиях П-образный каркас, который со временем искривляется и приходит в негодность.

Лучше всего потребовать у представителя компании, занимающейся установкой пластиковых окон, образец конструкции окна в разрезе. Если продавцу нечего скрывать – он покажет клиенту образец окна и расскажет о его характеристиках.

Не менее важно осмотреть фурнитуру, которой укомплектовано пятикамерное окно. От фурнитуры зависит не только переключение режимов использования оконного блока, но и открывание и закрывание оконных створок.

Так же рекомендовано осмотреть уплотнитель на оконной конструкции, ведь от его качества зависит теплоизоляция помещения. Если уплотнитель отслаивается или слишком жесткий, то эффективность пятикамерного профиля будет значительно снижена ,и в помещении постоянно будут присутствовать сквозняки.

Устройство и регулировка пластиковых окон дома своими руками

Регулировка пластиковых окон

Насколько бы не были совершенны современные строительные технологии, но, как и любые технические устройства, они требуют от человека знания основ своей конструкции и умелого, правильного обращения.

Кинематический механизм пластикового окна создан для весьма длительной эксплуатации. Однако он может ломаться или требовать периодической регулировки и ухода.

Наши советы помогут домашнему мастеру понять принцип конструкции пластикового окна и его регулировок для оптимального поддержания комфортных условий внутри квартиры в любое время года.

Выполнение несложных профилактических работ и качественных регулировок позволит поддерживать работоспособность пластикового окна длительное время без серьезных поломок.


Содержание статьи

Общее устройство

Пластиковое окно выпускается по типовым размерам или изготавливается на заказ в заводских условиях. Оно отвечает общеевропейским техническим стандартам безопасности.

Конструкция пластикового окна
Габариты его рамы должно свободно входить в строительный проем, надежно фиксироваться в нем клиньями, распорками и фиксаторами с уплотнительными и теплоизоляционными материалами.

Конструкция пластикового окна состоит из:

  • общей рамы, выполненной стальным профилем с пластиковым ПВХ покрытием;
  • импоста — разделяющего раму вставкой;
  • открывающейся створки со стеклопакетом;
  • неподвижного оконного блока, который может отсутствовать у отдельных моделей;
  • фурнитуры;
  • откосов, утеплителей и других аксессуаров.

Рассмотрим их особенности.

Рама

Изготавливается в качестве базового стационарно закрепленного элемента, в котором располагают остальные части пластикового окна.

Схема устройства пластикового окна
Рама выдерживает все виды механических нагрузок, воздействующих на окно в процессе эксплуатации. Для этого ее стальной профиль выполняют специальной формой, рассчитанной по законам сопромата и теории прочности оболочек. Он находится в самой центральной, большой части камеры.

Конфигурация поперечного сечения профиля обеспечивает дополнительные задачи:

  • отвод влаги из конденсата, образующегося при снижении температуры на улице и приводящего к запотеванию окон:
  • уплотнение пространства между оконным блоком со строительным проемом и стеклопакетами.

Оконные блоки и створки

Основным элементом, пропускающим солнечный свет через окно, служит стеклопакет. Самая простая конструкция создается из одной камеры, включающей два одинаковых стекла толщиной 3 или 4 мм, разделенных по периметру металлической планкой, например, из алюминия. Ее дополняет поглотитель влаги и слой герметизации, расположенный по периметру.

Стеклопакеты пластикового окна
Пространство между стеклами заполняют осушенным воздухом или инертным газом. Они снижают теплопередачу и уменьшают выпадения конденсата.

Бюджетные стеклопакеты изготавливают из обычного оконного стекла, а на дорогие изделия могут наноситься слои серебряного покрытия с низкой эмиссией.

За счет создания вакуума между такими стеклами или закачивания аргона внутрь стеклопакета они получают возможность:

  • отражать назад в помещение тепло из комнаты;
  • пропускать солнечный свет;
  • блокировать зимний холод;
  • улучшить звукоизоляцию.

Работа энергосберегающего стекла
Стекло с серебряным покрытием на вид сложно отличить от обычного, но оно всегда отражает тепловые лучи. Поэтому зимой в комнате становится теплее, а летом — прохладнее: нагрев, создаваемый солнечной энергией, отражается ими на улицу.

Обычные стеклопакеты создают с двумя камерами, состоящими из трех стекол.

Двухкамерный стеклопакет
Они предназначены для эксплуатации в условиях средней полосы России. Для холодного северного климата количества камер в стеклопакете увеличивают, но это сказывается на сложности конструкции, общей стоимости.

Стеклопакеты могут устанавливаться стационарным блоком или выполняться открывающейся створкой.

Открытое окно
Последняя имеет дополнительное положение для проветривания. Попадание насекомых с улицы в летнее время исключает противомоскитная сетка.

Проветривание окна
Надежную работу створки обеспечивает фурнитура — комплект дополнительных металлических элементов, создающих различные режимы работы окна.

Фурнитура

Довольно простое управление створкой ос стеклопакетом обеспечивает сложная кинематическая система, включающая механизмы закрытия, удержания, открытия, фиксации и настройки. Они выполнены различными деталями, расположенными на створке и раме, взаимодействуют между собой.

Фурнитура пластикового окна
Все регулировки выполнено точно в заводских условиях. При эксплуатации они могут корректироваться.

Отдельные элементы фурнитуры в рабочем положении показаны на фото ниже.

Фурнитура «ножницы» пластикового окна
Верхний завес пластикового окна
Нижняя фурнитура створки
Элементы фурнитуры створки и рамы

Аксессуары

Обязательными элементами являются:

  • подоконник;
  • отливы и откосы;
  • уплотнители.
Подоконник

Это привычный элемент окна, позволяющий располагать на нем комнатные растения, рассаду и некоторые другие предметы.

Подоконник пластикового окна
Поэтому многие владельцы квартир стремятся использовать широкий подоконник, обеспечивающий больше рабочего пространства.

Следует учитывать, что под ним обычно расположена батарея отопления. От нее зимой теплый воздух должен поступать на окно, обеспечивая тепловую завесу для проникающих через стеклопакет холодных потоков. Широкий подоконник создает барьер для тепла.

Решить эту проблему в период подготовки к дачному сезону просто: достаточно установить сверху широкие доски или листы фанеры, ДСП, ДВП, временно укрепить их. Вот и все настройки.

Откосы и отливы

На встроенном фото показан этап изготовления откосов своими руками из пластика, а на внешнем — выполненные обычным штукатурным раствором. Они закрывают окно с внутренней стороны помещения, придают ему декоративный вид.

Откосы пластикового окна
Таким же способом защищается рама со стороны улицы.

Отлив пластикового окна
Назначение отлива понятно из названия — отвод воды от атмосферных осадков с внешней стороны оконной конструкции.

Уплотнители

Промежуток между рамой и строительным проемом заполняют строительной пеной, а для ликвидации внутренних пустот вокруг стеклопакетов используют специальные мягкие прокладки со светостойкой резиной.

Методика регулировок

В идеальном положении рама пластикового окна установлена строго по вертикали и горизонтали, для чего используются различные типы уровней.

Створка со стеклопакетом внутри рамы должна располагаться строго параллельно ее сторонам так, чтобы все зазоры были одинаковыми.

Ориентация пластикового окна
Во время эксплуатации или при неправильной настройке возможны дефекты. Наиболее характерны случаи, когда створка опущена, сдвинута в сторону или не до конца прижата к раме. Чаще же всего эти неисправности проявляются в комплексе.

Дефекты прилегания створки

Настройка положений подвижной створки

Общие рекомендации

Первоначально следует визуально осмотреть состояние пластикового окна, выявить место затирания подвижных частей, оценить дефект, соосбы настройки. После этого можно приступать к регулировкам. Для их проведеня потребуется иметь ключ шестигарнник — шестерку.

Расположение узлов регулирования показано на картинке.

Узлы регулирования-правой створки
Они обычно закрыты защитным колпачком, как показано ниже. Его надо просто сдвинуть рукой вверх.

Защитный колпачок нижнего завеса
У некоторых моделей окон узлы регулирования могут находиться в другом месте. Например, конструкция нижнего завеса с плотным размещением около откоса исключает выполнение в этом месте возможности настроек положения створки по горизонтали.

Внешний вид нижнего завеса
В этом случак узел регулировки может быть расположен вверху дверцы, а доступ к нему осуществляется при полностью открытой створке.

Настройка зазоров
Регулировка горизонтальных смещений

Шестигранный ключ всталяют в гнездо регулировочного винта и, вращая рукоятку, отслеживают изменение зазоров по перемещению створки. На фото показан случай, когда узел регулирования расположен сверху.

Регулировка створки по горизонтали

Настройка высоты

Вращение ключа по часовой стрелке приподнимает створку, а противоположное — опускает.

Подъем правой створки

Выравнивание прижатия

Створка откидывается в режим проветривания. Узел регулировки расположен на ней в левой части. Доступ несколько ограничен, но работать можно.

Регулировка прижатия правой створки

Режим зима-лето

Регулировочный узел расположен снизу торцевой стороны дверцы. Настройка выполняется ключом за счет смещения положения внутреннего клина, который осуществляет прижатие створки к раме с разным усилием.

Регулировка зима-лето правой створки

Регулировка цапфами

Метод предназначен для доводки створки с созданием ослабленного, стандартного или усиленного нажима ее на раму.

Регулировки створки цапфами (эксцентриками)
Цапфы могут быть выполнены овальной формы для поворота пассатижами или круглыми с возможностью настройки шестигранным ключом. В различных конструкциях пластиковых окон используются индивидуальные настройки.

Цапфа и прижимная планка

Дефекты ручки

Ручка предназначена для выставления одного из режимов работы пластикового окна:

  • открыто — вверх;
  • микропроветривание — под 45 градусов к горизонту;
  • проветривание — горизонтально;
  • закрыто — вниз.

Схема поворота ручки
Блокиратор или микролифт служит для предотвращения поломок механизмов створки. Он уменьшает износ и ослабление креплений, сохраняет регулировки, продлевает ресурс.

Для доступа к ручке следует оттянуть пальцами защитную крышку и повернуть ее в горизонтальном направлении. Обычной отверткой откручивают крепежные винты. Они позволяют полностью заменить рукоятку на новую, например, обладающую механизмом защиты от любопытных детей.

Монтаж ручки на створке
Затруднение управления ручкой может возникнуть в результате попадания пыли внутрь механизмов пластикового окна. Загрязнения следует удалять, а трущиеся поверхности металлических частей рекомендуется смазывать облегченными машинными маслами.

Замена уплотнителей

Ресурс их работы при правильной эксплуатации рассчитан на десять лет.

Уплотнители для пластиковых окон
Износ материала сразу ощущается проникновением холодного воздуха с улицы в обход стеклопакета. Старый уплотнитель просто извлекается из своего паза, а на его место устанавливается новый. Работать следует аккуратно, материал нельзя растягивать.

Для снижения трения уплотнителя при манипуляциях со створкой его рекомендуется умеренно смазывать сортами силиконовой смазки.

Рекомендации по эксплуатации

Уход за пластиковым окном не сложен. Требуется поддерживать его механизмы в чистоте, периодически осматривать, своевременно смазывать.

При загрязнениях пластика его отчищают специальными растворами, хотя вполне приемлемо использовать теплую воду с мылом. Нельзя обрабатывать поверхности агрессивными растворителями и абразивными средствами.

Двойное обслуживание всех механизмов каждой осенью и весной значительно продлевает срок эксплуатации оконной конструкции.

Выполняя смазку трущихся частей и уплотнителей не забывайте осматривать и очищать отверстия для отвода воды как в створке, так и на раме.

Для закрепления материала рекомендуем посмотреть полезный видеоролик Александра Кваша “Регулировка пластикового окна самостоятельно”.

Сейчас вам удобно задать вопросы в комментариях и поделиться материалом с друзьями в соц сетях.

Полезные товары

Стеклопакет в разрезе пользовательских выгод (ч.1)


Стеклопакет с точки зрения пользовательских выгод может быть теплосберегающим, шумозащитным, безопасным, противовзломным, солнцезащитным и декоративным, сообщает портал ОКНА МЕДИА.

Невзирая на то, что пластиковые окна отметили на рынке не один юбилей, и понятие стеклопакет стало их синонимом в народе, ещё остаётся очень много вопросов о составляющих этой простой и одновременно сложной системы. Правильный выбор комплектующих может открыть много граней пользовательской полезности евроокон. Сегодня в центре внимания – оконный стеклопакет.

Что такое стеклопакет

Стеклопакет является прочной, герметичной системой из двух или более листовых стекол типа флоат. Благодаря специальному методу производства флоат стекла очень плоские и не искажают изображение. В конструкции используют стекла толщиной от 4 до 10 мм, разделенные дистанционной рамкой, обычно толщиной 12 или 16 мм. В пространство между стёклами закачивается инертный газ, чаще аргон. Гарантию, что газ, заключенный между стеклами, свободен от влаги, дает заполнение дистанционной рамки мощным гигроскопичным гранулированным веществом - молекулярное сито.

Листы стекла соединены дистанционной рамкой по всей длине кромки с помощью уплотнительно-клеящих материалов (герметиков), что обеспечивает герметичность системы, сводя к минимуму проникновение водяных паров в межстекольное пространство.

О чём расскажет формула стеклопакета

В информации об окнах пользователю часто приходится сталкиваться с описанием стеклопакета в цифрах и многим они ни о чём не говорят.

Например, цифровой код 4/16/4 расскажет следующее о конструкции стеклопакета:
4 - толщина первого оконного стекла
16 - ширина дистанционной рамки, расположенной между стеклами, а также ширина пространства, заполненного газом
4 - толщина второго оконного стекла

Все размеры формулы стеклопакета даны в миллиметрах.

Обычный стеклопакет
Стеклопакет
А - флоат стекло
B - герметик
C - молекулярное сито (влагопоглотитель)
D - дистанционная рамка

Почему рекомендуется применять теплосберегающие стеклопакеты

Стеклопакеты сделали карьеру в мире окон благодаря хорошей теплоизоляции при относительно малой общей толщине. Основной целью производителей данных систем сегодня является снижение значения коэффициента теплопередачи (U). Это осуществляется с помощью стекла со специальными изоляционными покрытиями, более толстого стекла, увеличения количества камер стеклопакетов или заполнения пространства между стёклами аргоном или ксеноном.

Самый «слабый» стеклопакет из флоат стекла гарантирует коэффициент теплопередачи, по крайней мере, 2,9 Вт/м *К. В настоящее время становятся стандартом системы с коэффициентом 1,1, но уже встречаются и ниже.

На теплоизоляцию системы наибольшее влияние оказывают следующие факторы:
-Тип стекла, используемый в конструкции (особенно с низкоэмиссионным покрытием)
- Количество стекол с низкоэмиссионным покрытием
- Вид и количество газа в межстекольном пространстве
- Размер и тип дистанционной рамки между стеклами (так называемая «теплая» рамка, например, из нержавеющей стали)
- Количество камер (одна, две или три).

Одним из важнейших свойств евроокон является умение удерживать тепло в помещении, поэтому сегодня стоит прислушаться к советам производителей и выбрать систему с теплосберегающими свойствами.

Теплосберегающий стеклопакет

Теплосберегающий стеклопакет имеет по всей поверхности одностороннее напыление из благородных металлов, в том числе серебра, являющегося основным компонентом покрытия. Оно обладает свойством  отражать тепловое излучение внутрь, тем самым защищая помещение от потери тепла. Таким образом, существенно улучшается показатель U, значение которого играет ключевую роль в оценке стеклопакета и окна в целом с точки зрения теплоизоляции. Чем меньше значение U, тем лучше.

Стекло с напылением всегда должно быть установлено покрытием внутрь стеклопакета, что позволит сохранить его прочность, функциональность, а также предотвратить повреждение покрытия. Покрытие отражает во внутреннее пространство тепло, которое излучается от нагревательных приборов и лампочек, а также тепло. выделяемое людьми, животными и предметами. Стекло с таким покрытием помещают в стеклопакете со стороны помещения. Среди его преимуществ - снижение тепловых потерь на величину до 90% (по отношению к обычному остеклению) и ограничение конденсации водяного пара за счёт увеличения температуры стекла.

Одно- и двухкамерные стеклопакеты являются очень важной частью остекления любого окна и фасада.

Теплосберегающий однокамерный стеклопакет

А - флоат стекло
B - герметик
C - молекулярное сито
D - дистанционная рамка
E – флоат стекло с магнетронным покрытием
F - коротковолновое солнечное излучение (бесплатная энергия зимой)

Теплосберегающий двухкамерный стеклопакет

А - флоат стекло
B - герметик
C - молекулярное сито
D - дистанционная рамка
E – флоат стекло с магнетронным покрытием
G - коротковолновое солнечное излучение (бесплатная энергия зимой).

Поскольку ключевая роль теплосберегающего стеклопакета в общей системе энергосбережения здания не вызывает сомнений, предлагаем рассмотреть, как возможно расширить пользовательские свойства данной системы.
ОКНА МЕДИА рекомендует прочесть: Стеклопакет в разрезе пользовательских выгод (ч.2)

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
